Типы пропановых баллонов для установки на автомобиль

Вступление:

Газобаллонное оборудование набирает все большую популярность среди автовладельцев. Связано это в первую очередь со стоимостью топлива. Ездить на газу гораздо дешевле, чем на бензине. Современные системы газового оборудования способны поддерживать мощность работы двигателя на уровне бензина и не представляют особой сложности при эксплуатации.

При выборе ГБО для своего автомобиля приходится руководствоваться техническими особенностями двигателя. Немаловажным также является вопрос выбора типа баллона для газовой системы.

Отличаться они могут по форме и размеру.

Разновидности баллонов:

На сегодняшний день используется два типа баллонов:

Каждый из них имеет свои особенности, достоинства и недостатки.

Цилиндрические баллоны:

Самые первые по форме баллоны, которые начали использовать на заре развития газобаллонного оборудования.

Преимуществом является возможность их установки на различных участках автомобиля: в багажнике, под днищем или кузовом (в грузовиках).

Традиционно такие баллоны устанавливаются поперек автомобиля в багажнике за спинкой заднего сиденья.

Цилиндрические баллоны бывают разных размеров. Тем не менее, большая часть багажного пространства отводится под их размещение.

Если кузов автомобиля универсал, то, в случае необходимости сложить задние сидения для перевозки длинного груза, это уже будет представлять определенную сложность.

Поэтому при установке ГБО на универсал баллоны располагают вдоль кузова.

Использование цилиндрических баллонов на коммерческом транспорте:

В большинстве случаев при упоминании малотоннажного транспорта на ум приходит “Газель”. Трудно будет отыскать хоть одну такую машину, используемую для грузоперевозок, без оснащения ее газобаллонным оборудованием.

Единственно пригодными для монтажа на “Газели” являются цилиндрические баллоны.

Устанавливают баллоны на “Газелях” обычно с правой стороны под кузовом. Таким образом, баллон находится с противоположной стороны от бензобака.

Важно, чтобы баллон не выходил за пределы кузова.

Тороидальные баллоны:

Начиная с 2000 — х годов начали применять баллоны тороидальной формы.

На сегодняшний день баллоны такой формы наиболее распространены при установке ГБО на легковых автомобилях.

Отличительной особенностью этих баллонов является возможность их установки в нишу для запасного колеса. При этом сам баллон получается скрытым и не отнимает полезное пространство багажного отсека.

По форме тороидальные баллоны напоминают бублик. Для их изготовления применяют такую же сталь, как и для цилиндрических баллонов.

Отверстие для мультиклапана находится в центральной части.

Несмотря на удобство расположения, тороидальные баллоны имеют один недостаток. Занимая нишу для “запаски”, они создают сложность с ее размещением.

Многие водители при этом продолжают возить запасное колесо. Тем более, что его проще переложить по багажнику, нежели газовый баллон.

Также можно использовать в качестве “запаски” так называемую докатку. Такое колесо не занимает много места.

Какой объем баллона лучше выбрать?:

Отзывы автовладельцев говорят на то, что самым оптимальным вариантом для использования ГБО является тороидальный баллон. По своим характеристикам он не уступает в безопасной эксплуатации цилиндрическому баллону.

При выборе объема устанавливаемого баллона не рекомендуется ориентироваться на большие объемы. В случае с цилиндрическими баллонами теряется полезное пространство багажника, а тороидальный баллон ограничен по размеру и объему габаритами ниши для запаски.

Средний объем тороидального баллона составляет от 38 до 53 литров. Такого объема газа хватает примерно на 350-450 км. Это что касается автомобилей с двигателями объемом до 2-2,5 литров.

Если речь идет о мощном внедорожнике, то здесь нужно уменьшать цифру пробега вдвое. И это уже наводит на мысль об установке цилиндрического баллона. Но насколько это решение рационально, решать каждому. Ведь газовых заправок сегодня становится все больше и больше.

Для “газелей” рекомендуется ставить баллон от 70 до 120 литров. Длина баллона для такой машины не должна превышать 910 мм.

Зная все недостатки и преимущества баллонов ГБО, выбрать необходимый для своего авто не составит труда.

Кратко и емко о газовых баллонах

Газовые баллоны используются для хранения и подачи газов. Они применяются на производстве, в быту, в сфере торговли и обслуживания. Внутри газ может быть сжиженным (как вода) или сжатым. Рассмотрим основные виды газовых баллонов и их параметры, что упростит выбор резервуара для конкретного применения.

В этой статье:

Виды газовых баллонов по хранимым газам

Пропановые. Нужны для хранения горючего газа пропана. Но внутри содержится не чистый пропан, а его смесь с бутаном. В зависимости от времени года меняется соотношение газов, чтобы предотвратить чрезмерную конденсацию внутри. Пропановые баллоны окрашиваются в красный цвет. Применяются при газовой сварке, резке, монтаже натяжных потолков, подключении обогревателей, тепловых пушек, укладке рубероида на крыше.

Кислородные. Окрашиваются в синий цвет. Кислород негорючий газ, зато активно поддерживает горение. Используется для газовой сварки и резки. Медицинский кислород (очищенный) применяется для облегчения дыхания больных (подается через маску или трубочку). Технический кислород для этих целей не используется.

Ацетиленовые. Выпускаются в белом цвете. Нужны для ацетиленовой сварки, чтобы не эксплуатировать сварочный генератор, в котором замачивают карбид.

Аргоновые. Баллоны серого цвета. Применяются для аргонной TIG сварки или плазменной резки.

Углекислотные. Окрашиваются в черный цвет. Применяются для полуавтоматической сварки MAG. Подходят для насыщения напитков углекислым газом.

Гелевые. Отличаются коричневым цветом. Используются для подачи газа в системы охлаждения томографов, при сварке, для наполнения воздушных шариков.

Азотные. Баллоны черного цвета. Задействуются в медицине для проведения некоторых процедур. В пищевой промышленности при помощи азота выполняют быструю заморозку продуктов. В металлообработке азот играет роль инертного газа при сварке или резке.

Микс. Смесь 80% аргона и 20% углекислоты. Поставляется в серых баллонах. Применяется в полуавтоматической сварке черных и цветных металлов.

Материал изготовления баллонов

Газовые баллоны изготавливаются стальные и композитные. Материал стенок влияет на прочность, цену, массу резервуара.

Стальные баллоны — цена стальных баллонов одна из самых доступных. Они изготавливаются из углеродистой стали с толщиной стенок 3-5.2 мм. Это надежно удерживает сжиженный или сжатый газ, но влечет увеличение веса емкости. Масса баллона бывает от 7 до 80 кг, в зависимости от размеров. Металл постепенно ржавеет, поэтому старый баллон может дать утечку. Такой сосуд нельзя держать на солнце — максимальная температура эксплуатации составляет 50 градусов.

Композитные баллоны — это новое поколение, выполненное на основе стекловолокна. Снаружи емкость дополнена пластиковым кожухом, обеспечивающим устойчивость и удобство эксплуатации. Материал не ржавеет, поэтому срок службы достигает 20 лет. Прочная армированная конструкция защищает от деформаций и весит при этом почти в два раза меньше. Для сравнения: стальной пропановый баллон 50 л весит 19 кг, а композитный 47 л — 12 кг. Купить композитные баллоны стоит ввиду повышенной безопасности. При пожаре он не взрывается даже при протечке — газ медленно вытекает из него и сгорает.

Особенности конструкции

Резервуар для хранения газа изготавливается методом цельного литья или при помощи приварки днища и крышки к цилиндру. Шовные баллоны дешевле в производстве, но не рассчитаны на высокое давление. Допустимый предел составляет 3 МПа. Ввиду этого шовные варианты подходят только для хранения сжиженных газов, которые при сжатии переходят из газообразного состояния в жидкое и не создают чрезмерного давления на стенки емкости.

Бесшовные баллоны дороже, зато они выдерживают давление 150-200 атм (14.7-19.6 МПа). Это позволяет хранить в них газы, которые не переходят в жидкое состояние, а просто сильно сжимаются и увеличивают нагрузку на стенки.

Кроме этого у баллона может быть приварена наружная конструкция, защищающая вентиль от удара при падении. Она ограждает латунный элемент со всех сторон, но не препятствует подключению. Баллоны вместимостью 5-10 л могут иметь полукруглое дно. Они не предназначены для вертикального размещения. Модели от 12 л оснащаются приваренной подставкой, обеспечивающей устойчивое вертикальное положение.

Источник видео: Rugasco

Объем баллонов

Газовые баллоны выпускаются с объемом от 5 л. Чем он меньше, тем чаще придется заправлять емкость. У пропановых баллонов предел составляет 50 л. У всех остальных до 40 л. Повышенная вместимость сосуда для пропановой смеси объясняется переходом газа в жидкое состояние.

Малые баллоны 5-10 л удобны для частой транспортировки или редкого использования связанного с ними оборудования. Емкости 12-27 л не занимают много места, но позволяют реже ездить на заправку. В промышленном применении целесообразно купить баллоны 40-50 л.

Давление в баллонах

Для определения остатка газа в баллоне используют редуктор с манометрами. Манометр высокого давления показывает количество газа, а манометр низкого давления позволяет выставить расход в случае газовой сварки и резки. Когда стрелка манометра высокого давления опустилась до нуля, необходима заправка или обмен баллона на полный.

В случае бытового редуктора без манометра определить остаток газа сложнее. Резервуар можно взвесить на напольных весах, отняв массу пустой емкости. Если влажность воздуха более 60%, то конденсат оседает на прохладных стенках баллона на уровне газа, что показывает заполненность сосуда. У композитных баллонов определение остатка газа не составит труда, поскольку его видно через полупрозрачные стенки и оставленные для контроля окошки.

Подключение баллона и сопутствующие детали

Чтобы подключить газовый баллон к оборудованию (сварочному аппарату, станции газирования воды, прочим установкам), необходим регулятор давления и шланг. Универсальных редукторов мало, остальные подбираются по типу используемого газа и бывают:

кислородные;

пропановские;

ацетиленовые;

углекислотные;

гелиевые;

аргоновые.

Есть бытовые и профессиональные редукторы. Они прикручиваются к вентилю. Подключение происходит через прокладку, иначе соединение не будет герметичным. Чем чаще снимается и устанавливается регулятор давления, тем быстрее прокладка прихлопывается и нуждается в замене.

Регуляторы для горючих и негорючих газов специально изготавливаются с левой и правой резьбой, чтобы случайно не присоединить редуктор к другому баллону. Снаружи гайки регуляторов для пропана и ацетилена помечаются поперечной насечкой. В документации резьбы обозначаются буквой L и накручиваются против часовой стрелки. Все остальные редукторы закручиваются по часовой стрелке и резьбы обозначаются буквой R.

Присоединение шланга к регулятору газа происходит через штуцер с гайкой. У них тоже правая и левая резьба в зависимости от типа газа.

Маркировка

На каждом баллоне в неокрашенном месте выбиваются ключевые сведения. В них содержится информация о:

заводе-изготовителе;

рабочем давлении;

массе;

вместимости резервуара.

При обмене пустого баллона на новый всегда проверяйте дату следующего ТО. Она выбита сразу после даты изготовления. Если число просрочено, такой баллон эксплуатировать нельзя и, соответственно, его принимать не нужно. Найти маркировку можно в верхней части баллона у вентиля.

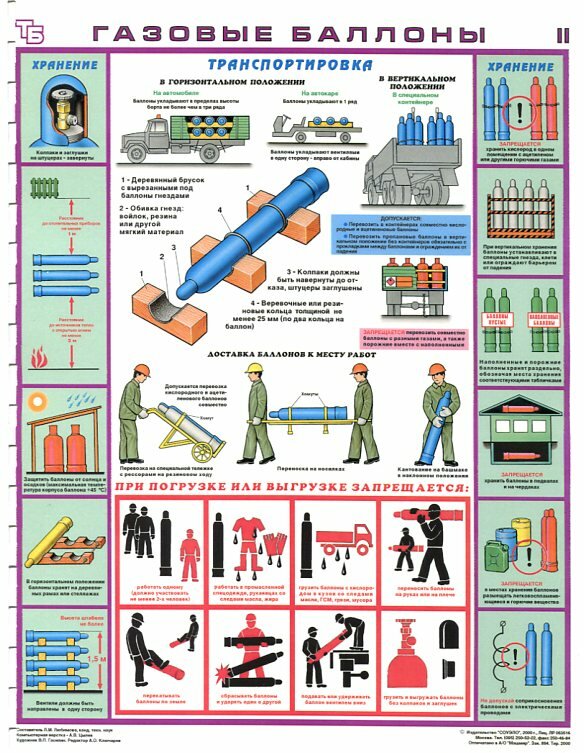

Правила безопасности

Газовые баллоны вместимостью более 5 л нельзя хранить в жилом помещении — при утечке газ может наполнить внутреннее пространство комнаты и взорваться, разрушив здание. Для хранения применяют металлические шкафы на улице. Они замыкаются, чтобы предотвратить воровство. Размещение на лестничных площадках, чердаках, балконах тоже запрещено.

При перевозке большого количества баллонов в кузове грузового автомобиля нужны стойки или евроконтейнеры, предотвращающие удары и падения резервуаров. Перевозить баллоны по месту удобно в тележках, которые бывают одноместные и двухместные.

Чтобы защитить вентиль от случайного удара и обрыва, используют накладные колпаки. Они бывают пластиковые и стальные. При газовой сварке и резке кислородный и газовый баллоны устанавливаются на расстоянии 5 м. Такой же промежуток сохраняется до горячих предметов (радиатора отопления, места резки). Кислородный баллон нужно держать в стороне от масла и не браться за него грязными руками.

Ответы на вопросы: виды газовых баллонов и их использование Какой баллон нужен для газового обогревателя? СкрытьПодробнее

Большинство моделей работает от баллонов до 27 л. Их можно разместить внутри корпуса ИК-обогревателя с газовой горелкой. Для конвектора вместимость резервуара не имеет значения, поскольку баллон устанавливается отдельно.

Что будет, если газовый баллон упадет? СкрытьПодробнее

Конструкция всех баллонов устроена так, что при падении он не должен касаться вентилем пола. Но, если на полу будут возвышенности (камень, порог, ступенька), вентиль погнется. В самом плохом случае вентиль отобьется и газ выйдет наружу. При наличие высокого остаточного давления баллон может даже взлететь.

Можно ли отравиться из-за протечки в газовом баллоне? СкрытьПодробнее

Кислородом — нет. Горючими газами — при определенных условиях. На улице газ будет развеваться. В помещении пропан и ацетилен собираются в низинах. В маленькой комнате может наступить отравление. Храните баллоны в уличных шкафах.

Какой редуктор купить для баллона? СкрытьПодробнее

Строго по типу используемого газа. Для бытовых нужд (например обогревателя) подойдет бытовой редуктор — «лягушка». Для сварки — редуктор с манометрами.

Где заправить газовый баллон? СкрытьПодробнее

Если у АЗС есть лицензия на заправку пропановых баллонов, можно привезти резервуар к ним и отдать оператору. Кислород, углекислота, ацетилен и прочие газы заправляются на специальных станциях.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Объем газового баллона и его особенности

В статье описывается от чего зависит объем газа в баллоне. рассказывается о свойствах пропанового газа и кислорода. Состав и техника безопасности.

Умение управлять газами, совершило революцию в быту и промышленности.

С помощью газов:

• готовим пищу;
• режим и варим металл;
• надуваем воздушные шары и т.д.

Для транспортировки газа используют металлические и стекловолоконные баллоны. Объем газового баллона зависит от его предназначения и заправленного в него газа. В баллонах красного цвета перевозят пропановый и бутановый газ. Кислород перевозят в баллонах синего цвета. Объем баллона зависит от типа транспортируемого газа. Для каждого газа отдельные нормы заправки баллонов.

Объем газовых баллонов

Объем газового баллона может быть различным в зависимости от материала баллона, вида его содержимого и назначения.

• Металлические баллоны из стали выпускаются объёмом от пяти до пятидесяти литров.
• Максимальный объём многоразового перезаправляемого композитного баллона – 33 литра.
• Встречаются и небольшие одноразовые ёмкости, так называемые картриджи. Они представляют собой стальные лужёные резервуары и вмещают от 100 г до 450 г газа. Недостатком картриджей можно считать их неприменимость при низкой температуре окружающей среды.

Композитные баллоны изготавливаются из эпоксидной смолы со стекловолокном и дополнительно заключаются в цветной полимерный кожух. Такие ёмкости считаются более современными и безопасными и единственным значимым их недостатком можно считать только их высокую цену. Лёгкие и прочные, они, кроме того пригодны к использованию в широком диапазоне температур.

Как узнать объем газового баллона и сколько кислорода в баллоне в м3?

Номинальный объем газового баллона указывается на металлической бирке, которая крепится в верхней части любого баллона и содержит всю необходимую информацию об эксплуатационных характеристиках данной ёмкости, а также данные о заводе-изготовителе и последней проверке его пригодности и безопасности. На баллоне указывается объём в литрах, однако, объём содержимого в метрах кубических при этом может отличаться в зависимости от вида наполнителя. Кислородные баллоны бывают малолитражными (2, 5, 10 литров), средней ёмкости (20, 25 и 40 литров).

Чтобы узнать, сколько кислорода в баллоне в м3, нужно сначала выяснить давление внутри баллона, которое отображается на манометре, соединённом с баллоном. На основании этой величины и табличных коэффициентов вычисляется коэффициент для определения объёма газа в баллоне при нормальных условиях. Перемножив величину номинального объёма, измеряемую в дм3, и полученный коэффициент, можно выяснить объём кислорода в баллоне в м3. Вес полного баллона при нормальных условиях указывается на бирке.

Как выяснить количество кислорода в баллоне и сколько кг в баллоне кислорода?

Кислород в баллонах широко используется при сварочных работах, позволяет выполнять более аккуратные и плотные швы на металле. Для качественного выполнения сварочных работ и их планирования нередко требуется знание различных параметров, таких как количество кислорода в баллоне. Для полного баллона это не представляет трудностей, поскольку вся информация указывается на бирке. В зависимости от объёма и давления в баллоне содержится 8-12 кг кислорода. А вот выяснение, сколько кг в баллоне кислорода если он уже использовался некоторое время может представлять определённые трудности. Обычно расчёт выполняется исходя из того, что один литр жидкого кислорода в баллоне весит 1,13 килограмм. Таким образом, чтобы выяснить вес кислорода в баллоне, нужно ранее полученную величину объёма умножить на 1,13. Чтобы не вычислять все необходимые коэффициенты вручную, для сварщиков и других специалистов, использующих газ в баллонах, разработаны справочники и таблицы, значительно облегчающие вычисления.

Пропан – газ в чистом виде не имеющий ни цвета, ни запаха. Химическая формула C3H8. Используется совместно с бутаном. Технические добавки дают характерный запах. Закипает при температуре — 42 гр. С., замерзает при — 188 гр. С. Соприкасаясь с воздухом, создает взрывоопасную смесь. Способен менять объем и давление в сосуде при изменении температуры. Применяется в быту и промышленности.

Объем газового баллона – важная характеристика, от которой зависит не только цена оборудования, но и сфера его применения.

Рассмотрим сколько кислорода в баллоне в м3

В нормальных условиях при температуре 0 гр. С и давление 760 мм р.ст. : 1 м3 газа весит 1,43 кг.

Достигая точки охлаждения — 186 гр. С, кислород переходит в легко испаряющуюся жидкость светло голубого цвета.

При нормальных условиях, вес жидкого кислорода составляет – 1 л=1,13 кг, испаряясь, получается 800 л. газа.

Объем газового баллона: 40 л, в нем содержится 6,3 м3 газа, вес – 8,3 кг.

Нормы заправки

Газ «ПРОПАН»

Объем газа в баллоне – 42 л
Плотность жидкого состояния газа – 0,53кг/л
Масса газа находящегося в емкости – 22,18 кг
Плотность газа в газообразном состоянии – 1,87 кг/м3
Общий объем газа в 1 баллоне 42 кг – 22,4 м3
Баллон заправляется на 85% от всего объема баллона.
Данные приведены из расчета на 1 баллон общим объемом 50 л.

Бутан

Плотность жидкого состояния газа – 0,60кг/л
Объем в литрах – 42 л
Масса газа – 25,24 кг
Плотность газообразного состояния – 2,52 кг/м3
Объем в 1 баллоне – 16,67 м3

Исходя из вышеуказанных данных, получаем следующие расчёты:

В бытовые баллоны закачивается смесь из ПРОПАНА и БУТАНА. Допустим, что газы закачали равными долями в баллон 50 л, значит, в баллон помещается примерно 20 м3 газовой смеси.

При расчетах учитывайте плотность газа и другие данные приведенные выше.

Кислород – газ, не имеющий цвета, вкуса и запаха. В чистом виде не горючий газ. Соединяясь с другими газами, повышает температуру горения. Не взрывоопасен. Кислород сортируется по количеству смесей присутствующих в газе. Чем чище газ, тем больше его ценность. Химически активное вещество. Хранится в жидком состоянии. Благодаря своим свойствам применяется в резке и сварки металлов.

Технический кислород производится согласно ГОСТ – 5583-65. На основании ГОСТ выделили два сорта кислорода применяемого в производственных и промышленных работах.

Состав кислородной смеси

1 сорт:
Кислород – 99,7%
Водяные пары – 0,007%
Водородная доля в смеси – 0,3%
Углекислый газ – не нормируется
Запах – нет.

2 сорт:
Кислород – 99,5%
Водяные пары – 0,009%
Водородная доля в смеси – 0,5%
Углекислый газ – не нормируется
Запах – нет.
Кислородная смесь светло-синего цвета, поэтому хранится и транспортируется в баллонах синего цвета. Плотность смеси – 1,141 г/см.3.
Температура замерзания – 222,65 гр. С.
Температура кипения – 182,96 гр. С.

Фракционная перегонка воздуха позволяет получать газ в промышленных условиях.

Получают газ из атмосферного воздуха путем электролиза или ректификации при низких температурах. Состав формируется на основании ГОСТ 5583-78. Этот стандарт применим для технического и медицинского кислорода. В нем указывается:

• состав;
• допустимое наличие;
• соотношение примесей и газа для каждого сорта.

 Техника безопасности

Во избежание опасных ситуаций, придерживайтесь следующих правил:

• не допускайте концентрацию газа более 23%;
• совместно с кислородом используйте разрешенные газы;
• соединения масла и кислорода взрывоопасно;
• запрещается использовать баллоны из под других кислородов;
• транспортируя кислородные баллоны, не допускаются резкие удары и другие виды повреждения.

В сварочных работах, кислород ни чем не заменяется, в этом его уникальность. В отличие от вспомогательных газов. Сварочные работы производятся не ближе 5 м от кислородного баллона.

Газовые баллоны. Какие выбрать, как их правильно хранить и использовать | Стройка и дизайн | Дача

В отдаленных населенных пунктах, а также садовых и дачных товариществах широко распространено газоснабжение с помощью бытовых баллонов. Однако их неправильное использование может представлять угрозу безопасности. Эксперты рассказали, как выбирать газовые баллоны для дачи, проверять их при покупке и правильно эксплуатировать.

Как выгоднее: арендовать или покупать?

Множество фирм предлагают в интернете арендовать газовые баллоны. Как правило, такие баллоны подходят для промышленных целей, но не для нужд дачников.

«Фирмы, которые предлагают баллоны в аренду, ориентированы в основном на организации, использующие баллоны для производственных нужд (сварки и резки металла) непродолжительное время. Баллоны, которые используют жители для бытовых нужд (отопления и приготовления пищи), могут эксплуатироваться от 2 до 6 и более месяцев в году. Поэтому те же фирмы предлагают для длительного пользования покупку баллонов, а не их аренду», — рассказывает консультант по проектированию, строительству и эксплуатациии объектов сжиженных углеводородных газов Головного научно-исследовательского и проектного института по распределению и использованию газа «Гипрониигаз» Роза Гордеева.

 Какой объем выбрать?

Газовые баллоны бывают разных объемов. Для хранения на улице предпочтительнее 50-литровые, а для помещений — 5-литровые.

«В настоящее время наполнение баллонов — операция довольно сложная для потребителей, так как на автомобильных газозаправочных станциях нельзя наполнять баллоны согласно требованиям пожарной безопасности, а газонаполнительные станции находятся вне населенных пунктов. Поэтому для дачи в случае установки на улице лучше приобретать баллон максимального объема, чтобы наполнять его 1-2 раза за летний сезон. Если это баллон из стали, то стоит взять объемом 50 литров, если из композитного материала, то 36 литров. Баллоны объемом 47 литров продаются по предварительному заказу. Такие баллоны устанавливаются только на улице в металлическом шкафу. В помещении можно ставить лишь баллоны объемом 5 литров, которые предназначены для подключения к газовой плите», — говорит Роза Гордеева.

Композитные или стальные?

Как и у каждого изделия, у композитных баллонов есть свои достоинства и недостатки. К их плюсам можно отнести то, что они легче стальных и их удобнее переносить вручную. Так, 12-литровый композитный баллон весит 3,4 кг, а стальной такого же объема — 6 кг.

«У композитных баллонов прозрачные стенки. Благодаря этому можно видеть уровень газа в баллоне и вовремя его наполнить. Хотя по правилам безопасности срок службы стальных и композитных баллонов одинаков и составляет 20 лет, последние всё-таки на практике обладают большей долговечностью при правильной эксплуатации, так как не подвержены коррозии», — говорит Роза Гордеева.

Также композитные баллоны безопаснее стальных. Последние могут взорваться, и их осколки разлетятся во все стороны. Композитные баллоны оснащены вентилем с предохранительным клапаном и плавкой вставкой. Предохранительный клапан предназначен для сброса избыточного давления, а плавкая вставка срабатывает в случае повышения температуры вокруг баллона, например при пожаре или перепаде температуры во время наполнения и эксплуатации. У стальных баллонов такие запорные устройства с предохранительным клапаном отсутствуют, но их можно приобрести и установить отдельно.

«К недостаткам композитных баллонов относят, во-первых, высокую цену. Во-вторых, их запорные устройства с трудом сопрягаются с отечественными редукторами: приходится применять переходники или покупать импортные редукторы. В-третьих, пустые композитные баллоны „боятся“ вакуума и менее прочны на сжатие, чем стальные, поэтому нужно следить, чтобы в баллоне всегда находилось какое-то количество газа», — говорит Роза Гордеева.

Баллоны из композитных материалов в 3,5-4 раза дороже стальных. Это связано с несколькими причинами.

«Во-первых, композитные баллоны изготовляются на высокотехнологичном оборудовании из дорогого материала: специального стекловолокна. Процесс производства состоит из нескольких этапов и контролируется высококвалифицированными специалистами. Во-вторых, композитные баллоны импортируются, а это всегда дороже, чем производитель на месте. Так, основными поставщиками композитных баллонов являются Чехия, Норвегия, Индия и Пакистан. Стальные же баллоны производятся в России и привозятся в основном из Белоруссии. В-третьих, на цену влияет курс рубля по отношению к доллару и евро. В-четвертых, продавцы в России, естественно, хотят получать коммерческую выгоду. Всё это влияет на конечную цену товара», — объясняет технический директор Ассоциации производителей газового оборудования Антон Хомутов.

Как проверить качество?

При покупке баллонов следует осмотреть их вид. У них не должно быть механических повреждений и ржавчины.

«Все отечественные баллоны выпускаются по одному ГОСТу, а композитные сертифицируются при поставке в Россию, поэтому качество у всех изготовителей примерно одинаковое. Рекомендуемый гарантийный срок эксплуатации стальных баллонов — 2,5 года со дня продажи через розничную торговую сеть. Срок службы стальных и композитных баллонов составляет не более 20 лет, если иное не записано в их паспорте. Как правило, торговцы не показывают бумажные паспорта на баллоны при их покупке. Поэтому важно настоять на том, чтобы продавцы дали посмотреть паспорт, который дает производитель на партию баллонов. В нем указаны гарантийный срок эксплуатации, срок службы баллона, завод-изготовитель, приведены рекомендации по использованию баллона», — советует Роза Гордеева.

Как правильно и где хранить?

Газовые баллоны хранятся вертикально, а автомобильные — горизонтально.

«В доме, согласно „Правилам противопожарного режима в РФ“, разрешается ставить баллон объемом не более 5 литров. В помещении, где он стоит, необходимо делать форточку. Расстояние от газовой плиты до баллона должно быть не менее 0,5 метра. А баллоны объемом 50 литров необходимо хранить на улице в металлическом шкафу. Он располагается у стены здания, где внутри находится газовая плита. От редуктора (приспособление для снижения давления газа), установленного на баллоне, к газовой плите должен монтироваться стальной газопровод с проходом через стену в футляре. Внутри помещения от стены до газовой плиты можно применить газовый шланг длиной не более 1 метра», — сообщает Роза Гордеева.

Когда проводить освидетельствование?

По правилам безопасности раз в 5 лет необходимо проходить техническое освидетельствование стальных и композитных баллонов, находящихся в эксплуатации, а автомобильных — раз в 2 года.

«Вопрос о том, где провести освидетельствование баллонов, очень злободневный в настоящее время. В СССР его проводили на газонаполнительных станциях. В последние годы с сокращением количества ГНС, а также продажей их в частные руки освидетельствованием баллонов стало заниматься невыгодно с коммерческой точки зрения. Забот много, а денег мало. Основным „белым пятном“ в этом процессе на протяжении не одного десятка лет является отсутствие четких норм по утилизации производственных отходов после освидетельствования баллонов (вода с примесью СУГ, моторного масла, механических примесей). В некоторых регионах предприниматели открывают центры по освидетельствованию баллонов, но их очень мало. Например, в Саратове такой центр всего один. Поэтому собственнику баллонов зачастую проще купить новый баллон, чем провести его освидетельствование», — поясняет Антон Хомутов.

Как пользоваться, чтобы не взорвались?

Для безопасного использования баллонов необходимо соблюдать несколько правил.

«Заправлять баллоны нужно только на газонаполнительных станциях или на АГЗС, оборудованных весовыми устройствами для наполнения бытовых баллонов и имеющих лицензию Ростехнадзора на выполнение данного вида деятельности, — рассказывает Антон Хомутов. — Периодически необходимо осматривать корпус на наличие царапин, вмятин, следов коррозии. Если из баллона перестал поступать газ в горелки плиты, ни в коем случае не пытайтесь подогревать его: баллон необходимо наполнить следующей порцией газа. Если в помещении почувствовали запах газа, надо закрыть вентиль на баллоне, отсоединить газовый шланг от баллона, вынести баллон на улицу в безопасное проветриваемое место (подальше от зданий и сооружений) и вызвать специалиста горгаза. Не пытайтесь устранить утечку своими силами».

Какой газовый баллон выбрать для своего автомобиля?

17 апреля 2015

После принятия решения об установке ГБО, возникает немало вопросов, один из которых «какой выбрать автомобильный газовый баллон?».

Сначала разберемся, какие бывают автомобильные газовые баллоны.

Газовые баллоны выпускаются для сжиженного углеводородного газа (пропан — бутана) и сжатого природного газа (метана или КПГ), а различаются они по размеру, форме, объему.

Баллоны для метана обеспечивают хранение и транспортировку газа под давлением 200-220 атмосфер. В России чаще всего устанавливаются на коммерческий, грузовой, общественный, ЖКХ и сельскохозяйственный транспорт.

Баллоны для пропан-бутана обеспечивают хранение и транспортировку газа под давлением не более 25 атмосфер. Такие баллоны легче и дешевле баллонов для КПГ. В России большинство частных автомобилей оборудованы пропан-бутановыми баллонами, и именно о них пойдет речь в данной статье.

По форме пропановые баллоны бывают цилиндрические, тороидальные и спаренные. Цилиндрический газовый баллон имеет форму вытянутого цилиндра.

Тороидальный напоминает по форме колесо, сокращено такой вид баллона называют «тор».

Спаренные баллоны или «спарка» это два баллона соединенных между собой, чаще всего устанавливаются на цельнометаллические ГАЗели.

Оптимальный объем газового баллона подбирается с учетом его габаритов. Наиболее подходящий баллон вам подберут в сервисном центре мастера-установщики.

Расположение газового баллона

Чаще всего баллоны устанавливают вместо запасного колеса, так как при таком варианте, сохраняется свободное место в автомобиле.

Газовые баллоны для «универсалов», «седанов» и «хэтчбеков»

Есть несколько конкретных рекомендаций по установке газовых баллонов в автомобили с типом кузова седан, хэтчбек и универсал.

Тип кузова: Седан.

Газовый баллон: цилиндрический.

Расположение: за спинкой заднего сиденья.

Для автомобилей с самым распространенным типом кузова седан, газовый баллон лучше выбрать цилиндрической формы и расположить его за спинкой заднего сидения. Данный метод установки позволит оставить запасное колесо на своем месте и не скрадет много места в багажнике.

При установке такого типа баллона вы сэкономите средства и вряд ли столкнётесь с отсутствием баллона нужного размера и объема в сервисном техническом центре.

Тип кузова: универсал и хэтчбек.

Газовый баллон: тороидальный.

— запасное колесо установлено снаружи: тор с внешней горловиной.

— запасное колесо установлено в багажнике: тор с внутренней горловиной.

Расположение: вместо запасного колеса

Если вы обладатель автомобиля с типом кузова универсал или хэтчбек, практичнее остановить выбор на газовом тороидальном баллоне и установить его в нишу запасного колеса. Цилиндрические газовые баллоны для таких кузовов не подходят, так как снижается функциональность трансформации салона.

Для установки баллона в нишу запасного колеса в багажнике, выбирается тор с внутренней горловиной:

Баллон с внешней горловиной устанавливается вместо «запаски» снаружи под днище автомобиля:

Выбор баллона в зависимости от количества, объема необходимого газа, веса, резьбы и давления

Наша компания занимается производством и поставкой газов и жидкостей. Клиентам доступен обширный ассортимент продукции. Товар соответствует нормам ГОСТ. Клиенты часто обращаются к нам с похожими вопросами о баллонах и их содержимом, потому мы решили подготовить для вас эту краткую справку с ответом на наиболее частые из них.

Сколько газа в баллоне?

От того, сколько в баллоне содержится газа, будет напрямую зависеть уровень его расхода. Количество газа зависит от давления внутри емкости и типа содержимого.

В случае с поставками от нашей компании распределение выглядит следующим образом:

• Пропан. В баллонах на 50 литров помещается 10 куб. м / 42 литра жидкого газа / 21 кг жидкого газа
• Ацетилен. В баллоне на 40 литров при показателе 19 кгс/см2 вы обнаружите 4,5 куб. м / 5,5 кг газа в растворенном состоянии.
• Углекислота. Емкость на 40 литров содержит 12 куб. м / 24 кг.

Для таких газов, как гелий, кислород, аргон, азот, а также для сварочных смесей, которые поставляются в баллонах на 40 литров при давлении в 150 атмосфер, показатель будет равняться 6 куб. м / гелий 1 кг, а для других сжатых газов — 8–10 кг.

Сколько весят баллоны?

Вес полностью наполненного баллона часто бывает важным параметром при его транспортировке. Распределение веса представлено в таблице ниже.

Тип газа	Объем	Вес пустого баллона
Аргон, сварочная смесь, кислород, углекислота, гелий, азот	40 л	70 кг
Ацетилен	40 л	90 кг
Пропан	50 л	22 кг

Какая резьба на баллонах?

Баллоны отличаются также по такому показателю, как резьба. В соответствии с ГОСТ 9909-81 указывается резьба для вентилей на горловине. Ниже вы сможете отыскать таблицу со значениями резьбы для различных вариантов газов.

Тип баллона и газа	Тип резьбы
До 10 л под любой газ (в том числе углекислотные огнетушители)	W19,2
40 л для гелия, кислорода, аргона, кислорода	W27,8
40 л для ацетилена	W30,3
Огнетушители	М18х1,5

Давление кислорода или аргона в полностью заправленном баллоне в зависимости от температуры

Для правильного использования газа в баллонах, стоит знать давление различных его типов с указанием температуры. Для большей наглядности мы представили такие данные в виде таблицы ниже.

Давление	Температура
105 кгс/см2	-40 °C
120 кгс/см2	-20 °C
135 кгс/см2	0 °C
150 кгс/см2 (номинал)	+20 °C
165 кгс/см2	+40 °C

Давление гелия в полностью заправленном баллоне в зависимости от температуры

При использовании также нужно хорошо понимать, как зависит давление гелия и как оно связано с температурой. Для того чтобы понять это, смотрите таблицу ниже.

Давление	Температура
160 кгс/см2	+40 °C
150 кгс/см2 (номинал)	+20 °C
140 кгс/см2	0 °C
130 кгс/см2	-20 °C
120 кгс/см2	-40 °C

Давление ацетилена в полностью заправленном баллоне в зависимости от температуры

Приведем таблицу с аналогичными значениями, но на этот раз для ацетилена.

Давление	Температура
30,0 кгс/см2	+40 °C
23,5 кгс/см2	+30 °C
19,0 кгс/см2 (номинал)	+20 °C
14,0 кгс/см2	0 °C
13,4 кгс/см2	-5 °C

Отличия бытовых баллонных пропановых редукторов от промышленных

Наконец, покупатели должны четко представлять себе, чем отличаются два типа редукторов — промышленные и бытовые баллонные пропановые. Для того чтобы вы могли быстро сравнить центральные показатели, мы также составили наглядную таблицу.

Тип	Пропускная способность	Давление на выходе
Бытовые редукторы для газовых плит типа РДСГ-1-1,2 «Лягушка» и РДСГ-2-1,2 «Балтика»	1,2 м3/час	2000–3600 Па (0,02–0,036 кгс/см2)
Промышленные редукторы для газопламенной обработки типа БПО-5	5 м3/час	1–3 кгс/см2

Почему в баллон на 40 литров входит 42 ?

В последнее время увеличивается количество автовладельцев, которые устанавливают на свои авто ГБО, вместе с тем учащаются случаи негативного опыта при заправке газом. Жалобы в основном вызваны подозрениями на недолив, которые являются однотипными: «У меня баллон на 40 л, а вы залили 42 л. Вы меня обманули». Дальнейшие обсуждения в соц. сетях приводят к домыслам и мифам о «накрученных» колонках. Попробуем объяснить, почему возникают такие ситуации, и почему они — не обман, а особенности эксплуатации ГБО.

1. Емкость баллона

Установленный в автомобиле газовый баллон сам по себе не является средством измерения — он не поверенный государственной метрологической службой и его емкость, указанная на бирке или в паспорте, является приблизительной (погрешность до 20%). Различные производители ГБО по-разному его маркируют: кто пишет общий объем и указывает max 80-85%, другие пишут max 80% и объем 40 л, имея в виду, что за наполняемость на 80% возможный объем жидкостной фазы может составить 40 л — соответственно полный объем может составить и 50 л. Если на баллоне нет клейма или у обладателя нет паспорта на ГБО, то ему сложно выяснить достоверную емкость.

Рекомендации потребителю: Достоверно выяснить емкость баллона на СТО при установке ГБО на ваш автомобиль. Максимально пригодным документом является паспорт на ГБО.

2. Безопасность

Правила эксплуатации ГБО говорят, что нельзя заправлять баллон более чем на 85% от его общего объема. Поэтому автомобильные ГБО обязательно должны быть оборудованы мульти-клапаном (так называемым отсекателем). Наш опыт показывает, что в половине случаев отсекателя нет, либо он неисправен. Что происходит в таких случаях? Тогда колонка может продолжить заливать и более 85%, может залить и до 100% при благоприятных условиях (низкая температура окружающей среды, отсутствие избыточного давления в ГБО). Если отсекатель не выполняет своей функции, тогда в ГБО при заправке накапливается избыточное давление (больше рабочего давления колонки), ТРК не может больше давить газ, отпуск газа в колонке начинает замедляться и обязанность оператора АЗС — выключить отпуск газа вручную на ТРК (именно поэтому он не должен отходить от колонки во время заправки газом). При этом налив получился более безопасным для эксплуатации объема.
Рекомендации потребителю: Ваша безопасность прежде всего в ваших руках. Вы должны устанавливать мульти-клапан и следить за его исправностью. Проверка работоспособности — характерный треск и остановки налива в завершающей фазе заправки.

3. Точность налива ТРК

Допустимая законом погрешность налива газовой колонки составляет +/- 1% (обусловлено влиянием на физико-химические свойства газа). Газовая ТРК является средством измерения и должно быть поверенное метрологической службой, на АЗС должен быть сертификат поверки ТРК, а сама колонка (блок управления) должна быть опломбирована службой «ДержМетрСтандарт».

Рекомендации потребителю если Вы сомневаетесь в точности налива, вы имеете право требовать от администрации и сотрудников АЗС сертификат поверки ТРК и визуальный осмотр целостности пломбы ПРК. При необходимости на KLO можно еще сделать контрольный пролив ТРК на точность с помощью поверенного метрологами эталонного мерника.

При возникновении сомнений на точность налива мы приглашаем владельцев автомобилей с паспортом на ГБО для проведения контрольного пролива на точность отпуска любой колонки в присутствии клиента.

Выполнение приведенных рекомендаций — единственный путь к развенчанию мифов во избежание негативного опыта.

Вы всегда можете воспользоваться своими правами потребителя, при этом конструктивный, а не эмоциональный диалог возможен на основе законодательной базы, объективных фактов и указанного алгоритма действий.

Администрация АЗС KLO в случае траура клиента на точность отпуска газа обязана:

Провести внутреннюю проверку: выяснить у оператора сработал отсекатель или же он выключил ТРК при замедлении (это верный признак того, что заправка могла быть больше 80-85% объема баллона, в зависимости от настроек самого отсекателя).
Позвонить потребителю, сообщить результаты внутренней проверки, рекомендовать установить / отремонтировать отсекатель, если он не сработал. Пригласить на АЗС с паспортом на ГБО и провести контрольный пролив ТРК в присутствии клиента.
Продемонстрировать потребителю на АЗС сертификат поверки ТРК и мерник, ознакомить с биркой баллона или паспортом ГБО клиента для выяснения его реального объема, провести в его присутствии контрольный пролив ПРК. Если контрольный пролив покажет точность вне допустимых норм (+/- 1%), то администрация KLO обязана вернуть потребителю любые нанесенные убытки.

Типы / размеры цилиндров

Размер цилиндра	47AL	30AL	16AL	7AL	3AL	1AL
Спецификация DOT	3AL	3AL	3AL	3AL	3AL	3AL
Рабочее давление (фунт / кв. Дюйм)	2216	2015	2216	2216	2015	2216
Приблизительная вместимость (кубические футы)	244	141	83	31	8	5
Приблизительная вместимость (литры)	6909	3993	2350	878	227	142
Внешний диаметр (дюймы)	9. 8	8	7,25	6,9	4,4	3,2
Высота (дюймы)	51,9	47,9	33	15,6	10,5	11,7
Масса тары (фунт.)	90	48	30	15	3,5	2,3
Внутренний водный объем (кубические дюймы)	2831	1800	958	360	103	61
Внутренний объем воды (литры)	46.4	29,3	15,7	5,9	1,7	1

Выбор размера газового баллона

Есть несколько факторов, которые следует учитывать при выборе размера газового баллона сейчас, когда рынок стал более доступным.

Традиционно специальные газовые смеси и калибровочные газовые смеси в Австралии производились только в баллонах размера «G» и «D». Поставщики редко предоставляли выбор размеров баллонов, поэтому часто клиенты получали больше газа, чем требуется, что было бы пустой тратой денег, или баллоны были слишком большими, чтобы с ними было легко справиться.

Простота управления газовыми баллонами особенно важна в лабораторных условиях, где перемещение баллонов требуется и создает потенциальную угрозу безопасности сотрудников.

Четыре главных соображения

1. Сколько вам нужно газа
2. Что такое газовая смесь и как это повлияет на объем газа
3. Срок годности газа
4. Нужно ли вашему персоналу перемещать цилиндры

Какие цилиндры доступны сейчас?

Цилиндры высокого давления доступны в емкостях 5 л, 10 л («D»), 20 л («E») и 50 л («G»).Баллоны низкого давления / одноразовые баллоны доступны в баллонах с максимальным объемом газа 34, 65, 103 и 112 литров. Бинарные и многокомпонентные газовые смеси с коррозионными или некоррозионными газами могут производиться в различных размерах баллонов. Не все газовые смеси могут быть произведены в меньших баллонах, но каждое применение рассматривается для определения приемлемости.

Смесь и концентрация газов определяет объем, а не только размер баллона

Размер баллона обычно обеспечивает большие объемы газа при увеличенном размере баллона, когда смеси представляют собой стандартные смеси, такие как метан или монооксид углерода.Но когда газовая смесь представляет собой многокомпонентную смесь (в частности, смеси углеводородов), объем газа может резко изменяться при изменении компонентов газа и концентрации.

Баллон на 50 л вмещает примерно 7500 литров газа при 150 бар 2,5% Ch5 в воздухе.

Тот же баллон с многокомпонентной смесью C1-C5 будет производить все меньшие и меньшие объемы газа с увеличением концентрации газовой смеси.

Причины этого сложны и подлежат обсуждению в будущем, но некоторые из них можно увидеть здесь

Срок годности

Для получения дополнительной информации о технических характеристиках цилиндра и информации о гарантии щелкните изображение ниже.

Газовая смесь, концентрация газа, температура, срок хранения и ваша конкретная рабочая ситуация — все это влияет на принятие правильного решения о том, какой размер баллона лучше всего подходит для вашего применения.

Если у вас есть какие-либо вопросы о размерах ваших газовых баллонов, мы предлагаем бесплатное руководство по выбору газовых смесей и сопутствующего оборудования, необходимого для вашего применения. Мы с радостью будем сотрудничать с вами и определим общий объем потребляемого газа и порекомендуем наиболее подходящие и экономически эффективные стратегии.

Центральный сварочный аппарат — промышленные газы

ЦИЛИНДРЫ Мы используем баллоны высочайшего качества, используемые для транспортировки и распределения сжатого газа! Central Welding Supply может предоставить полный спектр продукции для удовлетворения ваших конкретных потребностей. наш дружелюбный персонал всегда готов помочь вам с любыми вопросами. Ацетиленовые баллоны Размер / Наименование кубических футов Ширина Высота Масса MC 10 ср 4 дюйма 15 ” 8 фунтов Б 40 ср 6 дюймов 23 дюйма 25 фунтов 75 75 CF 7 дюймов 31 ” 43 фунта № 4 130 ср 8 дюймов 40 ” 70 фунтов № 5 300 CF 12 дюймов 40 ” 145 фунтов Стальные цилиндры высокого давления Размер / Наименование кубических футов Ширина Высота Масса 21 21 CF 5 дюймов 17 дюймов 15 фунтов 46 46 ср 7 дюймов 24 дюйма 25 фунтов 80 92 ср 7 дюймов 33 ” 47 фунтов 125 125 ср 7 дюймов 43 ” 61 фунт 150 155 CF 7. 5 ” 46 дюймов 70 фунтов 250 251 CF 8,5 дюйма 51 ” 115 фунтов 330 336 ср 9 дюймов 55 дюймов 135 фунтов Обязательные правила проведения текущих гидроиспытаний: Согласно постановлению Министерства транспорта, все баллоны со сжатым газом должны проходить повторные испытания каждые 5 лет. Каждый цилиндр проштампован с номером DOT и датой последнего испытания на верхней части или «плече» цилиндра. Если после даты испытания стоит пятиконечная «звезда», то цилиндр не нужно испытывать в течение 10 лет. Если у вас есть вопросы или проблемы, позвоните в местный центр сварочного оборудования. Баллоны со сжатым газом Для клиентов, которым требуется газ в транспортируемом формате и / или с требованиями к объему до 175 000 кубических футов в месяц, баллоны могут стать удобным источником снабжения газом. Цилиндры определяются четырьмя основными характеристиками: Форма газа — Сжатый газ, охлаждаемая жидкость (диоксид углерода, закись азота), растворенные газы (ацетилен) или криогенные жидкости. Тип газа — Кислород, азот, аргон, ацетилен, диоксид углерода, водород, гелий, инертные газы, специальные газы, закись азота, химические газы и жидкости, медицинские газы. Чистота газа — До 99,9999%. Цилиндр — Размер (объем) и давление в разных странах различаются. Цилиндры могут поставляться по отдельности или в комплекте по 6 или 16 цилиндров и опорожняться как единое целое. Конструкционные материалы включают алюминий, сталь, легкие сплавы, композитные материалы, а также специальные пористые внутренние материалы для ацетилена. Central Cryogenics использует внутренние обработки и специальные процедуры наполнения в соответствии со спецификациями. Мы также выполняем нормативные проверки и повторные испытания цилиндров. Портативные одноразовые баллоны Central Cryogenics предлагает широкий выбор как одноразовых стальных баллонов, так и переносных баллонов с реактивным газом для удовлетворения ваших конкретных потребностей. Одноразовые стальные баллоны Удобный и экономичный способ работы с калибровочными газовыми смесями … эти небольшие по размеру и легкие баллоны не требуют залога или ежемесячной арендной платы. С ними проще обращаться, дешевле в транспортировке и очень мало места. Они также исключают чрезмерные закупки, когда необходимы лишь небольшие количества. Эти стальные баллоны рекомендуются для газовых смесей, не вступающих в реакцию, и чистых газов, таких как аргон, гелий и азот. Они сочетают в себе удобный портативный размер с широким диапазоном емкостей (от 17 литров (0,6 куб футов) до 550 литров (19,4 куб футов)) для выполнения любых требований калибровки в полевых условиях. См. Технические характеристики цилиндра Переносные баллоны для реактивного газа Обеспечивает стабильность смеси в легком портативном корпусе… Эти компактные, легкие алюминиевые баллоны рекомендуются для газовых смесей, нестабильных в стальных баллонах. Типичные компоненты, смешанные в этих упаковках, включают аммиак, хлор, сероводород, оксид азота, диоксид азота и диоксид серы. Доступны модели емкостью от 11 литров (0,4 куб. Футов) до 104 литров (3,7 куб. Футов) и удобно транспортируются в кейсе или сумке NorLab. Они не подлежат повторному наполнению, за исключением баллона «3A», который представляет собой многоразовую упаковку. См. Баллоны с реактивным газом

V. Стандарты обращения с баллонами со сжатым газом

A. ВВЕДЕНИЕ

Пользователи сжатых газов должны быть знакомы с соответствующим оборудованием и характеристиками газов.Газы поставляются в баллонах под большим давлением, иногда до нескольких тысяч фунтов на квадратный дюйм. Если клапан сломан на шейке цилиндра, цилиндр становится потенциально смертоносной ракетой, движущейся с большим импульсом и высокой скоростью. Было документально подтверждено, что газовые баллоны причиняют значительный материальный ущерб, травмы и смерть. По этой причине все газовые баллоны, полные или пустые, всегда должны быть привязаны ремнями или цепями к прочной опоре, чтобы предотвратить падение баллона и разрушение клапана.Все баллоны со сжатым газом следует рассматривать как источники высокой энергии и, следовательно, рассматривать как потенциальные взрывчатые вещества. Содержимое баллона может также представлять такие опасности, как воспламеняемость, токсичность, коррозионная активность, чрезмерная реактивность и возможное удушье (если объем воздуха, вытесняемый содержимым баллона, достаточен).

Сжатый газ:

• Любой материал или смесь, имеющая в контейнере абсолютное давление более 40 фунтов на квадратный дюйм при 70F или
• Независимо от давления, абсолютное давление которого превышает 104 фунта на кв. Дюйм при 130 ° F, или
• Любой жидкий материал, имеющий давление пара более 40 фунтов на квадратный дюйм при 100 ° F

Категории опасности:

Опасности, связанные со сжатыми газами, можно разделить на следующие основные опасности:

• Инертные средства, вытесняющие кислород, вызывая простое удушье (например,г., азот, аргон и гелий)
• Токсичные вещества, вызывающие неблагоприятные последствия для здоровья, в зависимости от типа газа, пути введения и дозы. (например, фосген и CO)
• Воспламеняющиеся вещества, которые при воспламенении вызывают пожар или взрыв. (например, CO, Ch5 и h3)
• Реактивы, которые можно разделить на:

а. Едкие вещества, разъедающие и разрушающие человеческое тело или оборудование

б . Окислители, которые сами по себе негорючие, но бурно реагируют с легковоспламеняющимися или горючими материалами

* Многие газы относятся более чем к одной категории

Опасности могут возникнуть в результате неправильного обращения с газовыми баллонами и оборудованием высокого давления, которое имеется во многих университетских учреждениях.Например, негерметичный цилиндр может создать атмосферу, которая является токсичной, анестезирующей, удушающей или взрывоопасной; а в случае быстрого побега цилиндр превращается в случайно направленную ракету. Таким образом, основной целью правильного обращения со сжатыми газами является предотвращение неконтролируемого выхода газа. Все операции по обращению, хранению и использованию сжатых газов должны соответствовать стандартам Ассоциации сжатых газов.

Для ознакомления персонала с деталями цилиндра и терминологией предлагается следующая информация:

1. Маховик клапана : используется для открытия и закрытия клапана баллона.Клапаны иногда не оснащены маховиками, и для их работы требуются специальные гаечные ключи.
2. Гайка блока клапана : содержит сальник и набивку вокруг штока. Изменяется только изредка; обычно затягивается, если наблюдается утечка вокруг штока клапана. Не следует вмешиваться в мембранные клапаны.
3. Выход клапана штуцер : для подключения к оборудованию с регулируемым давлением и / или потоком. Предусмотрены различные типы соединений для предотвращения замены оборудования на несовместимые газы.Обычно обозначается номером CGA (Ассоциация сжатого газа), например, № 350 для водородных систем.
4. Предохранительное устройство : для выхода газа, если температура становится достаточно высокой, чтобы создать опасность для цилиндра из-за повышенного небезопасного давления.
5. Манжета цилиндра : всегда удерживает крышку цилиндра (6), кроме случаев, когда регулирующее оборудование прикреплено к клапану цилиндра.
6. Крышка цилиндра : для защиты клапана цилиндра.
7. Номер DOT: Этот номер означает, что цилиндр соответствует спецификации DOT-3A Министерства транспорта, регулирующей материалы конструкции, емкости и процедуры испытаний; и что рабочее давление, на которое рассчитан цилиндр, составляет 2 000 фунтов на квадратный дюйм при 70 ° F.
8. Дата гидростатического испытания: Это число указывает дату, месяц и год первоначального гидростатического испытания. После этого на цилиндрах проводятся испытания гидростатическим давлением. Для большинства газов это делается каждые пять лет, чтобы определить их пригодность для дальнейшего использования. В это время новые даты испытаний проставлены на плече цилиндра. Настоящие правила разрешают визуальные испытания вместо гидростатических испытаний баллонов низкого давления для определенных газов, не содержащих коррозионных агентов.Специальные разрешения позволяют проводить испытания на гидростатическое давление с интервалами в десять лет для баллонов, работающих под высоким давлением для определенных газов.
9. Оригинальный знак инспектора: для проведения гидростатических и других требуемых испытаний цилиндр утвержден в соответствии со спецификациями DOT.
10. Заглушка выпускного отверстия клапана : защищает резьбу клапана от повреждений и сохраняет выпускное отверстие чистым; не используется повсеместно.

B. ОБЩИЕ СТАНДАРТЫ

1. Все баллоны должны иметь маркировку по содержанию.Не принимайте баллоны с неопределенным содержимым.
2. Если не установлен регулятор давления, надежно удерживайте защитный колпачок клапана.
3. Цилиндры должны быть закреплены прочными цепями примерно на 1/3 и 2/3 высоты цилиндра (если используется только одна цепь, закрепите на 2/3 высоты цилиндра, чтобы предотвратить их падение. Цепи, а не лямки должны использоваться для обеспечения того, чтобы баллоны оставались в вертикальном положении в случае пожара.Для закрепления баллонов следует использовать зажимы для баллонов, закрепленные на опорной стене или стационарном лабораторном столе.Никогда не используйте незакрепленные столы, скамейки или химические колпаки для закрепления цилиндров.
4. Разделите пустые и полные цилиндры.
5. Сгруппировать баллоны по типу газа. Например, окисляющие газы следует хранить на расстоянии не менее 20 футов от горючих газов.
6. Баллоны нельзя хранить вблизи источников тепла, воспламенения, масла, смазки или там, где они могут стать частью электрической цепи.
7. Беречь от прямых солнечных лучей.
8. Баллоны можно хранить на открытом воздухе, но их следует защищать от земли снизу, чтобы предотвратить ржавчину.
9. Соедините и заземлите все цилиндры, линии и оборудование, используемое с горючими сжатыми газами.
10. Ограничьте хранение агрессивных газов примерно до трех месяцев. Шток клапана баллона следует часто обрабатывать, чтобы предотвратить его замерзание. Когда клапан не используется, он должен быть закрыт.
11. Цилиндры не следует подвергать воздействию низких температур, поскольку многие стали при низких температурах теряют пластичность и могут треснуть.
12. Избегайте подземных хранилищ.
13. Перед подключением регулятора необходимо слегка приоткрыть вентиль баллона и сразу же закрыть его, если газ не токсичен.
14. Не пытайтесь заставить регулятор соответствовать цилиндру. Плохая установка, вероятно, указывает на то, что регулятор не предназначен для использования с этим конкретным сжатым газом.
15. Медленно откройте вентиль баллона. Быстрый выпуск сжатого газа вызовет опасное взбивание незащищенной газовой линии, а также может накапливать статический заряд, который может воспламенить горючий газ. Никогда не направляйте на человека газы под высоким давлением, а также не используйте сжатый газ или сжатый воздух для удаления пыли и т. Д.
16. Никогда не пытайтесь ремонтировать или изменять цилиндры, клапаны или предохранительные устройства.
17. Не протирайте и не прикасайтесь к выпускному отверстию клапана кислородного баллона так, чтобы на нем образовались органические остатки, которые могут впоследствии воспламениться под действием высокого давления кислорода.
18. НЕ ПОЛНОСТЬЮ ОПОРАЖАЙТЕ ЦИЛИНДР. Это предотвратит «обратный отсос» и возможную взрывоопасную смесь.
19. При выпуске газа в жидкость необходимо использовать ловушку или подходящий обратный клапан для предотвращения попадания жидкости в баллон или регулятор.
20. Не используйте медные трубки с ацетиленом.
21. Никогда не тяните и не катите цилиндры даже на короткие расстояния. Перемещайте цилиндры только на ручной тележке. Используйте цепи, чтобы прикрепить их к ручной тележке. Не поднимайте баллоны за крышку.
22. Баллоны должны заряжаться только продавцом.
23. Используйте мыльную воду или коммерческий течеискатель для обнаружения утечек газа при настройке и перед каждым использованием.
24. Сотрудники не должны пытаться ремонтировать баллоны или клапаны баллонов, а также заставлять заклинившие или замерзшие клапаны баллонов.
25. Всегда надевайте защитные очки при работе со сжатыми газами.
26. Для соединений цилиндров следует использовать только те инструменты, которые одобрены поставщиком цилиндров. Не модифицируйте и не изменяйте цилиндры или их приспособления. Используйте цилиндры и коллекторные системы только с соответствующими регуляторами давления.
27. Всегда используйте ловушку для предотвращения обратного сифонации жидких химикатов и обратный клапан для предотвращения обратного потока газов в цилиндр. Когда газ проходит из баллона в сосуд, содержащий жидкость, загрязнение газа баллона другими химическими веществами является реальной возможностью.Такое загрязнение делает газ непригодным для использования в будущем и может привести к взрыву, что приведет к травмам, повреждению или даже смерти. Использование предохранительной ловушки для удержания жидкости и обратного клапана для предотвращения обратного потока газа устранит эту возможность. Они устанавливаются сразу после регулятора давления и перед сосудом с жидкостью. Предохранительная ловушка должна иметь объем, примерно в полтора раза превышающий общий объем жидкости в системе.
28. Используйте баллоны только в хорошо вентилируемых помещениях.Коррозионные газы следует использовать только в местах, где есть доступ к безопасным душам и станциям для промывания глаз. В химических вытяжных шкафах, предназначенных для использования с этим конкретным газом или группой газов, следует использовать коррозионные, токсичные и легковоспламеняющиеся газы.
29. Не подвергайте баллоны воздействию температур выше примерно 50 ° C (122F). Некоторые разрывные устройства на цилиндрах будут выпускать около 65 ° C (149F). Некоторые небольшие баллоны, в том числе не оборудованные разрывными устройствами, могут взорваться при воздействии высоких температур.
30. Транспортируйте цилиндры в грузовых лифтах, если это возможно.Если необходима транспортировка в пассажирском лифте, выполните испытание на герметичность перед тем, как поместить баллон в лифт. Назначьте с кем-нибудь встречу с цилиндром у конечного этажного лифта (сообщите им информацию о содержимом цилиндра). Поместите подъемник «Не входить» и поместите баллон (надежно закрепленный на тележке баллона) вместе с SDS в подъемник. Человек, снимающий цилиндр с лифта, должен убрать знак.

С. ТОВАРЫ, ЗАПРЕЩЕННЫЕ НА ПЕРЕДАЧУ (ТОКСИЧНЫЕ ГАЗЫ)

1. Уведомление о намерении работать с высокотоксичными газами должно быть сделано до их предполагаемой покупки, чтобы дать время на то, чтобы убедиться, что физические объекты и средства контроля производственной практики достаточны для устранения ожидаемой опасности. Не следует покупать большие баллоны с токсичными газами, если есть возможность использовать небольшие баллоны.

2. Некоторые из этих газов чрезвычайно токсичны и могут потребовать изолированного лабораторного пространства и специальных вентилируемых шкафов.По этой причине разрешение следует запрашивать задолго до предполагаемого использования. Примерами газов, которые считаются чрезвычайно токсичными, являются хлор, арсин, трифторид бора, бром, фторид, фосген и фосфин. Есть много других, которые здесь не перечислены.

3. Общее количество хранимых высокотоксичных газов должно быть ограничено до незамедлительно прогнозируемых требований. Их следует хранить в вентилируемых шкафах. Допустимые количества указаны в таблице в конце этого раздела.

4. Весь персонал, работающий в непосредственной близости, должен быть проинструктирован относительно токсичности используемого или хранимого газа или газов, соответствующих методов защиты от вредного воздействия и оказания первой помощи в случае воздействия.

5. Из-за опасной природы высокотоксичных и ядовитых газов лицам, работающим с такими газами, рекомендуется связаться с поставщиком для получения более полной информации, чем та, которую можно найти в паспорте безопасности в отношении использования и первой помощи.

6. Баллоны со всеми газами, имеющими степень опасности для здоровья 3 или 4, и баллоны с газами, имеющими степень опасности для здоровья 2, не имеющими физиологических предупреждающих свойств, должны храниться в вытяжном шкафу с непрерывной механической вентиляцией или в другом корпусе с постоянной механической вентиляцией. Должно быть не более трех баллонов с газами с классом опасности для здоровья или 3 или 4 баллона на колпак или другой кожух.

7. Do , а не транспортных баллонов, содержащих токсичные газы, в пассажирских лифтах.

D. ВОСПЛАМЕНЯЮЩИЕСЯ ГАЗЫ (ВОДОРОД, АЦЕТИЛЕН И ДРУГИЕ ИЗ ДАННОЙ КЛАССИФИКАЦИИ)

Из-за опасности возгорания и взрыва, которые могут возникнуть при использовании этих продуктов в замкнутых пространствах, необходимо соблюдать особую осторожность.

1. Когда баллоны хранятся внутри здания, два или более баллона не должны соединяться вместе. Однако с одного цилиндра можно управлять несколькими инструментами.
2. При выборе количества баллонов с легковоспламеняющимся газом, размещаемых в лабораторном помещении, необходимо учитывать размер помещения, расход воздуха, другое используемое оборудование, легкость доступа к баллонам и т. Д.Количество и размер баллонов в лабораторных рабочих зонах должны соответствовать правилам NFPA.
3. Резервные баллоны горючих газов (полные резервные баллоны) или пустые баллоны не должны храниться в лаборатории. Пустые баллоны будут удалены из лаборатории после получения полных баллонов.
4. По возможности, клапаны на баллонах с горючим газом должны быть закрыты до того, как все сотрудники покинут лабораторию на ночь.
5. Трубопровод должен быть совместим с газом (например,г., без меди для ацетилена; отсутствие пластиковых трубок в любой части системы под высоким давлением и т. д.)

E. ПРИЕМ ЦИЛИНДРОВ ОТ ПРОДАВЦОВ

1. Содержимое баллонов должно быть обозначено наклейками, трафаретами, наклеенными или прикрепленными проволокой бирками или другой маркировкой на баллонах. Необходимо использовать только цветовую маркировку или бирки на горлышках цилиндров , а не . Баллоны без надлежащей идентификации не принимаются от продавца.

2. Баллоны нельзя принимать от поставщиков, если предохранительные крышки клапана не установлены и не затянуты должным образом.

3. Продавцы, перемещающие баллоны в университетские здания, должны использовать ручные тележки или тележки для баллонов; баллоны нельзя тянуть или катить.

4. Клапаны баллонов должны соответствовать стандартам Национальной ассоциации сжатого газа.

F. ОБРАЩЕНИЕ С ЦИЛИНДРАМИ И ХРАНЕНИЕ

1. ОБРАЩЕНИЕ

а. Запрещается ронять баллоны или позволять им сильно ударить друг друга.

г. Защитные крышки клапана должны оставаться на цилиндрах до тех пор, пока они не будут прикреплены к стенам, скамьям или устойчивым элементам оборудования, или пока не будут прикреплены опорные основания.

г. Баллоны можно перемещать только на тележках, ручных тележках или тележках. Их нельзя катить или тащить. Защитные крышки клапана должны быть на месте, а баллоны должны быть прикреплены к тележкам во время транспортировки.

г. Криогенные контейнеры емкостью 20 галлонов и более следует перевозить только на четырехколесных тележках, предназначенных для этой цели.

e. Пустые баллоны должны быть помечены жирными карандашами «ПУСТОЙ» или «MT». Как правило, эта маркировка должна быть нанесена на большой кусок клейкой ленты или малярной ленты, наклеенной на баллон, а не на сам резервуар. Однако к клапану некоторых баллонов прикреплены бирки, идентифицирующие их содержимое; в этом случае нижняя половина этого тега может быть оторвана, чтобы указать на пустой цилиндр.Во всех случаях пустые баллоны необходимо легко идентифицировать, чтобы их не перепутать или хранить с полными баллонами.

2. ХРАНЕНИЕ

Хранение газовых баллонов — важный фактор газовой безопасности. Всегда выделяйте определенную область для хранения баллонов.

а. Храните их в вертикальном положении в стойках.

г. Держите место в прохладном, сухом и хорошо проветриваемом помещении. Сухость предотвращает появление ржавчины и коррозии и делает маневрирование вокруг складских помещений более безопасным.Избегайте воздействия тепла или прямых солнечных лучей. Не допускайте возникновения искр и температуры выше 130F, особенно вокруг легковоспламеняющихся материалов.

г. Баллоны, необходимые для выполнения текущих лабораторных требований, должны храниться в соответствующей зоне хранения баллонов.

г. Количество и размер баллонов в лабораторных рабочих зонах должны соответствовать стандартам NFPA.

e. Держите баллоны вдали от электрического оборудования под напряжением. Любая электрическая искра в цилиндре может нагреть и ослабить сталь в этом месте.В случае протечек необходима вентиляция.

ф. Разделите полные и пустые цилиндры. Пустые баллоны должны иметь маркировку, указывающую на то, что они пустые.

г. Отделяйте негорючие вещества и окислители от легковоспламеняющихся на расстояние не менее 20 футов или негорючий барьер с огнестойкостью не менее одного часа.

ч. Запрещается курить рядом с легковоспламеняющимися веществами или окислителями.

и. Места для хранения баллонов всегда должны быть защищены. Баллоны всегда должны быть связаны ремнями или цепями.

Дж. NFPA рекомендует не хранить агрессивные газы дольше шести месяцев. Примеры агрессивных газов: трихлорид бора, трифторид бора, трифторид брома, карбонилфтор, карбонилсульфид, хлор, трифторид хлора, фтор, бромистый водород, хлористый водород, фтористый водород, йодистый водород, селенид водорода, сероводород, пентафторид йода, азот. диоксид, четырехокись азота, триоксид азота, нитрозилхлорид, фосген, пентафторид фосфора и тетрафторид серы.

к. 1,3-Бутадиен, этиленоксид, винилбромид, винилхлорид и винилфторид не следует хранить дольше шести месяцев, поскольку могут возникнуть проблемы из-за полимеризации. Примечание. Окись этилена не следует хранить более трех месяцев, если не предусмотрено хранение в холодильнике.

G. РЕГУЛЯТОРЫ ДАВЛЕНИЯ И ИГОЛЬЧАТЫЕ КЛАПАНЫ

1. Арматура клапанов баллонов, используемых для хранения различных семейств газов, отличается и позволяет устанавливать только регуляторы или игольчатые клапаны, которые безопасны для использования с этими газами.Запрещается приобретать или принимать баллоны, арматура которых не соответствует стандартам Национальной ассоциации сжатого газа. Разрешается использовать только регуляторы давления и игольчатые клапаны, одобренные для работы с газами.

2. Резьбы и штуцеры должны быть чистыми; эти поверхности необходимо проверить перед их соединением. Персонал не должен пытаться смазывать резьбу или фитинги.

3. При установке регуляторов или игольчатых клапанов персонал должен плотно затягивать соединения.Следует использовать нерегулируемые ключи подходящего размера. Не следует использовать плоскогубцы или разводные ключи, так как они повреждают гайки, большинство из которых являются латунными и довольно мягкими. Потребность в чрезмерном усилии часто указывает на то, что регуляторы или игольчатые клапаны не подходят к цилиндрам. Утечки в соединениях между регуляторами и клапанами цилиндров обычно возникают из-за повреждения поверхностей соединений. Попытки выполнить плотную посадку могут привести к повреждению ранее неповрежденной половины соединения. Если поверхности клапана цилиндра повреждены, цилиндры необходимо вернуть поставщику.Сотрудники не должны пытаться их ремонтировать. Поврежденные регуляторы нельзя использовать до ремонта.

4. После присоединения регулятора давления к баллону персонал должен вывернуть винты регулировки давления нагнетания регуляторов до тех пор, пока они не будут свободно вращаться. Клапаны баллона следует открывать медленно. Персоналу лаборатории не следует в это время стоять прямо перед регуляторами, так как давление в цилиндрах может выдуть стекло из передней части неисправного манометра (всегда надевайте защитные очки при работе со сжатыми газами).Ручки клапанов баллона должны оставаться прикрепленными к клапанам, пока баллоны используются. Клапаны цилиндров, которые «заедают» и не открываются при приложении обычного усилия, могут быть повреждены. Персонал не должен пытаться открыть их силой, но должен вернуть эти цилиндры продавцам, указав на цилиндрах, что клапаны застряли.

5. Давление в полных баллонах должно быть таким, как указано на баллонах или этикетках. Отсутствие полного давления может указывать на утечки в соединениях между цилиндрами и регуляторами клапанов, поврежденные регуляторы или неполностью заполненные цилиндры.

6. Сотрудники должны подсоединить линии подачи к выходам низкого давления регулирующих клапанов или к игольчатым клапанам. Если используются линии низкого давления, их клапаны следует закрыть, а давление в линии отрегулировать, поворачивая винты регулировки давления подачи регулятора до тех пор, пока желаемое давление не будет отображаться на манометрах подачи.

7. Если газы не будут использоваться в течение значительного периода времени (например, 24 часа), клапаны баллона должны быть закрыты, трубопроводы стравлены, а винты регулировки давления повернуты назад до тех пор, пока они не будут свободно вращаться.Если в течение длительного периода простоя на манометрах будет оставаться давление, это может привести к повреждению манометров.

H. ИСПЫТАНИЕ НА УТЕЧКУ

1. Испытание на утечку с помощью «щупа» или мыльного раствора следует провести дважды. Перед установкой регулятора или игольчатого клапана необходимо провести первое испытание, чтобы определить, есть ли утечки на соединении баллона и клапана баллона, а также определить, течет ли клапан. Второй тест следует провести после присоединения регулятора и открытия клапана баллона для обнаружения утечек вокруг уплотнения штока клапана, соединительных фитингов, регулятора или игольчатого клапана и линий передачи к прибору.

2. Баллоны со сжатым газом проверяются на герметичность при заполнении; однако утечки были обнаружены при получении новых баллонов в лабораториях Клемсона. Персонал не должен пытаться устранять утечки в цилиндрах или утечки, вызванные ослаблением уплотнения штока клапана. Протекающие баллоны с нетоксичным негорючим газом могут быть доставлены на погрузочную площадку или в другое место с подходящим потоком воздуха, чтобы продавцы могли забрать их. Утечки из баллонов с токсичными или легковоспламеняющимися газами требуют немедленного внимания.Решение о том, как справиться с проблемой, будет зависеть от типа газа, размера утечки, площади, в которой расположен баллон, и других факторов. Персонал должен носить противогазы или дыхательные аппараты и соответствующую защитную одежду при попытке переместить протекающие баллоны с токсичными газами. Немедленно эвакуируйтесь и вызовите пожарную охрану.

Сообщите о протекающих или поврежденных цилиндрах в пожарную службу университета по телефону 911. Как всегда, в случае аварии или чрезвычайной ситуации:

• Сохраняйте спокойствие.
• Назовите свое имя
• Сообщите о своем местонахождении
• Опишите характер аварийной ситуации (например, утечка из баллона высокого давления с токсичным газом)

ПРИМЕЧАНИЕ. Не пытайтесь переместить протекающий или поврежденный баллон высокого давления, даже если это нетоксичный газ, если вы не прошли специальную подготовку и не располагаете необходимым защитным оборудованием и резервным персоналом.

I. ПУСТОЙ ЦИЛИНДР

1.В баллонах должно оставаться небольшое количество газа, а клапаны баллонов должны быть закрыты, чтобы предотвратить загрязнение внутренней части баллонов.

2. Пустые баллоны должны иметь маркировку «ПУСТОЙ» или «MT» и храниться отдельно от полных баллонов.

3. Защитные крышки клапана и этикетки с содержимым должны быть на своих местах.

J. ГИДРОСТАТИЧЕСКИЕ ИСПЫТАНИЯ

Испытания на гидростатическое давление проводятся на большинстве цилиндров каждые пять лет, чтобы определить их пригодность для дальнейшего использования.В это время новые даты испытаний проставлены на плече цилиндра. Настоящие правила разрешают визуальные испытания вместо гидростатических испытаний баллонов низкого давления в определенных газах, свободных от коррозионных агентов. Специальные разрешения позволяют проводить испытания на гидростатическое давление с интервалами в десять лет для цилиндров, работающих под высоким давлением для определенных газов (баллоны, требующие гидростатических испытаний каждые 10 лет, имеют отметку с пятиконечной звездой рядом с датой гидростатического испытания). Оригинальный знак инспектора для проведения гидростатических и других необходимых испытаний для утверждения баллона в соответствии со спецификациями Министерства транспорта должен быть на баллоне.

K. ЛЕКЦИОННЫЕ БУТЫЛКИ

В дополнение к стандартным мерам предосторожности при работе с лекционными лекциями в лаборатории применяются следующие правила:

• • Бутылки для лекций следует хранить при температуре не выше 50С. В отличие от баллонов большего размера, бутылки для лекций не имеют устройств для сброса давления, предотвращающих разрыв.

• • Если этикетки и бирки клапанов не совпадают, или если есть какие-либо вопросы относительно содержимого лекционного флакона, верните его поставщику.

• • Бутылки для лекций следует приобретать у поставщиков, которые примут возврат пустых или частично пустых бутылок, или сдавать их в аренду у поставщика, который предлагает вариант аренды для бутылок для лекций. Свяжитесь с RS, чтобы узнать имена поставщиков, предлагающих варианты аренды лекционных бутылок.

Л. АЦЕТИЛЕН

При работе с баллонами с ацетиленом действуют следующие особые правила:

• Ацетиленовые баллоны по возможности следует хранить в вертикальном положении.Если баллон с ацетиленом хранился не в вертикальном положении, не используйте его, пока он не будет стоять в вертикальном положении не менее 30 минут.
• Ацетиленовые баллоны должны быть надежно закреплены ремнями или цепями и храниться там, где по ним маловероятно ударить.
• При подключении баллона с ацетиленом обязательно используйте пламегаситель на выходе баллона и правильный тип трубки для передачи газа. Некоторые материалы для труб, такие как припой из меди и свинца, образуют взрывоопасные ацетилиды.
• Никогда не превышайте предел давления, обозначенный предупреждающей красной линией манометра ацетилена.
• Ни при каких обстоятельствах не пытайтесь перекачивать ацетилен из одного баллона в другой, повторно заполнять баллоны ацетиленом или смешивать любой другой газ с ацетиленом в баллоне.
• Ацетиленовые баллоны следует хранить отдельно от кислородных баллонов, если они не используются немедленно. (держитесь на расстоянии не менее 20 футов друг от друга или разделяйте их 5-футовой стеной с огнестойкостью не менее 1 часа).

М.Криогены

Особые меры предосторожности при работе с криогенами: Некоторые из опасностей, связанных с криогенами (жидкостями, используемыми для поддержания чрезвычайно низких температур), включают пожар, давление, хрупкость материалов, а также ожоги кожи или глаз при контакте с жидкостью. Криогены могут конденсировать почти чистый жидкий кислород из воздуха, создавая серьезную опасность пожара. Опасность давления существует из-за большой степени расширения от жидкости к газу, вызывая повышение давления в контейнерах. Многие материалы становятся хрупкими при экстремально низких температурах.Кратковременный контакт с материалами при экстремально низких температурах может вызвать ожоги, похожие на термические ожоги. Внимательно соблюдайте все особые меры предосторожности.

1. Оборудование необходимо содержать в чистоте, особенно при работе с жидким или газообразным кислородом.

2. Смеси газов или жидкостей должны строго контролироваться, чтобы предотвратить образование легковоспламеняющихся или взрывоопасных смесей.

3. Для легковоспламеняющихся криогенов следует соблюдать меры предосторожности, приведенные в разделе «Легковоспламеняющиеся / горючие материалы» данной брошюры.

4. При работе с криогенами всегда надевайте защитные очки. Если есть опасность разбрызгивания или разбрызгивания, следует надеть защитную маску поверх очков, непроницаемый фартук или пальто, брюки без манжетов и полностью закрывающую обувь без шнуровки. Нельзя носить часы, кольца и другие украшения. Перчатки должны быть непроницаемыми и достаточно большими, чтобы их можно было легко сбросить в случае разлива криогена. Также следует использовать криоперчатки или держатели для посуды. Респираторы могут потребоваться, если криоген токсичен и нет достаточной местной вытяжной вентиляции.Свяжитесь с RS для мониторинга воздействия.

5. Контейнеры и системы, содержащие криогены, должны иметь механизмы сброса давления.

6. Контейнеры и системы должны выдерживать сильный холод, не становясь хрупкими. Стеклянные емкости должны быть плотно обмотаны лентой снаружи или заключены в пластиковую сетку.

7. Воронки нельзя использовать для заливки жидкого азота или любого другого криогенного вещества.

8. Большие передвижные холодильники Дьюара или LN2 (или тележки с ними), используемые для транспортировки криогенов внутри здания или между зданиями, должны быть оборудованы тормозным механизмом.

9. Большие передвижные сосуды Дьюара, подверженные риску опрокидывания, следует перевозить на соответствующих тележках. Колесные тележки не могут использоваться, если судно должно пройти через пороги лифтов или другие щели / трещины шириной более 25% от ширины колеса.

10. Раздаточные станции, предназначенные для того, чтобы исследовательский персонал мог наполнять меньшие сосуды из более крупных самонаддувных сосудов Дьюара, должны располагаться в закрытых местах и ​​должны быть размещены со стандартными рабочими процедурами.

11. Небольшие сосуды с жидким азотом или другими криогенами, перевозимые вручную внутри или между зданиями, должны иметь ручку или подпорку и должны быть закрыты.

Н. СЖАТЫЙ ВОЗДУХ

Сжатый воздух используется в университете для многих целей, поэтому необходимо соблюдать следующие правила техники безопасности:

1. Давление в воздуховодах должно быть понижено так, чтобы давление на сопле не превышало 30 фунтов на кв. Дюйм.

2. Регулярно проверяйте линии.

3. Переносные воздуховоды необходимо хранить так, чтобы они не свешивались и не заходили в рабочие зоны машины или схемы движения.Должны быть предусмотрены подходящие пружинные подвески, барабаны для шлангов, распорки качелей, гасители вибрации и т. Д.

4. Манометр или вентильное соединение для манометра должно быть расположено на выходе каждого редукционного клапана.

5.Воздушные ресиверы должны быть установлены таким образом, чтобы все стоки, отверстия для рук и люки в них были легко доступны. Ресиверы воздуха должны поддерживаться с достаточным зазором, чтобы обеспечить полный внешний осмотр и избежать коррозии внешних поверхностей.Ни при каких обстоятельствах ресивер нельзя закапывать под землю или размещать в недоступном месте. Ресивер должен быть расположен как можно ближе к компрессору или доохладителю, чтобы выпускная труба оставалась короткой.

6. Сливная труба и клапан должны быть установлены в самой нижней точке каждого воздушного ресивера, чтобы обеспечить удаление скопившихся масла и воды. В дополнение к сливным клапанам могут быть установлены соответствующие автоматические сифоны. Ресивер следует полностью опорожнять часто и с такими интервалами, чтобы предотвратить скопление чрезмерного количества жидкости в ресивере.

7. Каждый воздушный ресивер должен быть оборудован видимым манометром с одним или несколькими подпружиненными предохранительными клапанами. Общая пропускная способность предохранительного клапана должна быть такой, чтобы давление в ресивере не превышало максимально допустимое рабочее давление ресивера более чем на 10%.

8. Запрещается размещать какие-либо клапаны между воздушным ресивером и его предохранительным клапаном или клапанами.

9. Предохранительные устройства, такие как предохранительные клапаны, показывающие устройства и управляющие устройства, должны быть сконструированы, размещены и установлены таким образом, чтобы их нельзя было вывести из строя каким-либо образом.

10. Все предохранительные клапаны необходимо проверять часто и через регулярные промежутки времени, чтобы определять, находятся ли они в хорошем рабочем состоянии.

11.При очистке рабочего места сжатым воздухом следует проявлять особую осторожность. Маленькие частицы могут получить достаточную скорость, чтобы вызвать серьезное повреждение глаз. Все лица, занимающиеся очисткой сжатым воздухом, должны носить соответствующие средства защиты глаз, такие как защитные очки.

12. Использование сжатого воздуха для «продувки» или очистки себя в любое время запрещено.

Какого размера баллон с газом для сварки MIG или TIG? Аргон | CO2 • WelditU

0

Если вы новичок в сварке MIG или TIG, вы, вероятно, не знаете, сколько сварочных работ вы сделаете, не говоря уже о том, сколько сварочного газа вы пройдете.

Но имеет смысл иметь некоторое представление о том, сколько хватит баллона со сварочным газом, прежде чем решить, какой размер баллона купить.

Я покажу вам, сколько времени можно ожидать от цилиндров самых популярных размеров, используемых любителями.Затем вы можете сравнить физические размеры, чтобы убедиться, что бутылка поместится в вашем автомобиле или сварочной тележке.

Вы можете быстро узнать, какой размер выбрать баллон сварочного газа.

Популярные баллоны для сварочного газа размером для MIG и TIG

Хотя вы можете получить баллон для сварочного газа во многих других размерах, большинство сварщиков выбирают баллон размером 40, 80 или 125 кубических футов (cf) со смесями MIG или газ аргон для TIG.

Большой резервуар объемом 125 куб.футов обеспечивает достаточно времени для сварки между заправками.С ним немного неудобно обращаться из-за увеличенного веса и длины, но для большинства людей его достаточно легко перемещать и поднимать.

Вы можете переносить меньшую емкость на 40 кубических футов на место работы одной рукой, поэтому она идеально подходит для удаленной работы или небольших объемов работ.

Большинство обычных сварщиков считают, что цилиндр размером 80 куб. Фут. Является лучшим в плане баланса времени работы и простоты использования.

Рекомендуемые размеры баллонов для MIG с аргоном / CO2

Поскольку все они имеют диаметр около 7 дюймов, выбор любого популярного размера баллона займет одинаковое место в цехе и поместится в тот же держатель резервуара или тележку.

Однако учтите, что более высокий и тяжелый бензобак 125 может превышать емкость легкой сварочной тележки. Перегруженная тележка может стать неустойчивой, и ее будет трудно безопасно перемещать по магазину.

Поскольку вы никогда не хотите, чтобы газ закончился или заправлял бак до того, как он полностью опустеет, у вас, вероятно, останется два бака основного газа. Вы всегда можете использовать резервуары одинакового размера или один большой резервуар на 125 кубических футов и небольшой резервуар на 40 кубических футов в качестве резервного. Это дает вам переносной бак для мелких работ вдали от магазина.

Важно знать, что вам действительно не нужно беспокоиться о выборе неправильного размера, потому что большинство розничных торговцев газом умеют менять размеры на прямую разницу в цене.

Рекомендуемые размеры баллонов для сварки TIG со 100% -ным аргоном

Технические характеристики баллонов для сварочного газа (смеси аргона / MIG)

Имейте в виду, что технические характеристики различаются в зависимости от производителей баллонов со сжатым газом. И поскольку вы можете увидеть баллон высокого давления, обозначенный буквой, цифрой или весом содержимого, я также включил эту информацию в таблицу.

Размер	40 куб.футов (# 2 / V)	80 куб.футов (# 3 / Q)	125 куб.футов (# 4 / D)
Высота	22 дюйма	35 дюймов	45 дюймов
Диаметр	6½ — 7 дюймов	6½ — 7 дюймов	6½ — 7 дюймов
Масса пустого	24 фунта.	47 фунтов.	58 фунтов.
Полная масса	28 фунтов.	56 фунтов.	71 фунт.
Полное давление	2015 PSI	2015 PSI	2265 PSI

* Все значения веса и размеров указаны приблизительно.

Небольшие резервуары емкостью 20 куб.футов или меньше обычно не используются для сварки TIG или MIG. Вы видите, что эти резервуары используются в переносных наборах для кислородно-ацетиленовой газовой сварки.

Хотя доступны баллоны большего размера, превышающие 125 куб.футов, очень немногие из них принадлежат клиентам, а большинство из них арендуются или арендуются у поставщика газа.

Поскольку с этими огромными резервуарами трудно обращаться и они могут повредить или причинить вред при падении, они обычно доставляются поставщиком крупным клиентам.

Конечно, чем больше бак, тем экономичнее заправки. Хотя вы не будете платить намного больше, чтобы получить вдвое больше газа, экономия не компенсирует текущую стоимость аренды резервуаров для пользователей с небольшими объемами.

Моя последняя покупка баллона емкостью 80 кубических футов у «местного» поставщика в 20 милях от моего дома заняла около полутора часов моего времени и стоила намного больше, чем следовало бы.

Я закончил тем, что «купил» танк, который не был новым, потребовал нового гидроиспытания всего через пять лет, и на шейном кольце было выбито название газовой компании.

В довершение ко всему, мелким шрифтом на моей квитанции говорилось, что заправлять бак могли только они!

В то время я не понимал, что есть более простой способ. Я думал, что все баллоны, выставленные на продажу в Интернете, были пустыми.

Лучший способ купить полный сварочный бак

Позже я узнал, что я мог бы доставить к моей двери полный цилиндр емкостью 80 кубических футов по отличной цене.Эти бутылки соответствуют стандартам DOT и прошли гидроиспытания.

Компания гарантирует, что у танка останется минимум восемь лет на гидроиспытания. Только не путайте отметку о давлении «2015» с датой проверки при проверке.

Поскольку они поставляются с заглушкой на горловине, резервуары могут пополняться поставщиком по вашему выбору.

У любого достойного поставщика газа не будет проблем с заправкой качественного баллона, принадлежащего потребителю. Некоторые крупные компании не хотят иметь дело с мелкими пользователями, поэтому рекомендуется проверить свои местные варианты.

Я рекомендую поискать небольшого полезного поставщика газа, подобного показанному в этом видео. Он показывает, какие размеры баллонов популярны среди любителей, а также на что обращать внимание при покупке газовых баллонов.

Баллоны со 100% CO2 для MIG

Для большей проницаемости и снижения эксплуатационных расходов некоторые предпочитают использовать чистый диоксид углерода вместо смеси MIG.

Баллоны со 100% CO2, используемые для сварки MIG, отличаются от смесей MIG или баллонов с аргоном.

Что нужно знать:

• В баллонах с CO2 используются разные клапаны, поэтому вам понадобится переходник.
• Баллоны с CO2 заполняются по весу, а не по объему.
• Один фунт CO2 обеспечивает 8,741 кубических футов защитного газа.
• Замерзание может повредить регулятор, не рассчитанный на 100% CO2.

Размеры баллонов с 100% CO2 (C100) и время работы

Размер	В x Ш (дюймы)	CU FT	Время *
				10,5 x 3	10,9	33 мин.
5 #	18,25 x 5,5	43,7	2,2 час.
10 #	20,5 x 7	87,4	4,4 часа.
20 #	27,5 x 8	174,8	8,8 ч.
50 #	47 x 8	437,1	21,9 час.

* Приблизительное время сварки при скорости потока 20 кубических футов в час

Связано: Сварка МИГ с 100% аргоном в защитном газе

Как долго длится сварочный газ?

Продолжительность сварки одной бутылки будет зависеть от скорости потока, установленной на регуляторе.Настройка обычно составляет от 10 до 40 кубических футов в час (куб.фут / час) в зависимости от рабочей среды.

Вам потребуется более высокая скорость потока для обеспечения защиты защитного газа в ветреной местности. Даже с открытой дверью гаража на 12 дюймов я получаю хорошие результаты с регулятором, установленным на 20 кубических футов в час для MIG, пока он спокоен.

Поскольку мы работаем только в кубических футах, наш расчет времени сварки для газовых баллонов прост:

Время газовой сварки (часы) = [объем цилиндра (куб.фут)] / [расход (куб.фут / час)]

Итак, используя мой цилиндр 80 кубических футов с регулятором, установленным на 20 кубических футов в час, тогда:

Время сварки = (80 кубических футов в час) / (20 кубических футов в час) = 4.0 часов

Время сварки, рассчитанное для цилиндра по расходу газа (смеси аргона / MIG)

2,0 часа 2,0 часа0 часов

Расход	Размер резервуара
	40 куб.футов	80 куб.футов	125 куб. cfh	4,0 часа	8,0 часов	12,5 часов
15 cfh	2,7 часа	5,3 часа	8,3 часа
20 cfh	6,3 часа
30 куб. Футов в час	1,3 часа	2,7 часа	4,2 часа
40 куб. это рассчитанное время, и ваши реальные результаты будут отличаться. Значительные колебания температуры, частота запусков и остановов, а также настройки предварительной / продувки будут влиять на фактическое время работы. Дополнительная информация о потоке до и после сварки: Особенности усовершенствованных сварочных аппаратов MIG стоимостью до 1500 долларов США Рекомендуется время от времени проверять регулятор во время сварки.По мере снижения уровня газа давление в баллоне падает, что приводит к изменению расхода на одноступенчатых регуляторах. Опять же, изменения температуры имеют тот же эффект, поэтому не удивляйтесь, если вы настраиваете регулятор чаще, чем ожидали. Я приобрел привычку откладывать регулировку газового регулятора на «0», когда заканчиваю сварку в течение дня. Производители рекомендуют это для снятия давления пружины с диафрагмы клапана. Эта практика также заставляет меня регулировать поток газа при следующей сварке. Прочтите все о : Сварка MIG в среде защитного газа 100% CO2 Сколько газа осталось в резервуаре? При 100% CO2 вам нужно взвесить резервуар, чтобы узнать, сколько осталось. Для смесей аргона и аргона / CO2 манометр дает оценку оставшегося газа. При полном баллоне сварочного газа под углом 70 градусов манометр должен показывать значение, близкое к значению рабочего давления, нанесенному рядом с горловиной. Обычно это 2015 год или 2265 фунтов на квадратный дюйм. Без резкого изменения температуры или утечки можно ожидать, что давление будет линейно реагировать на оставшийся объем газа. Итак, если ваш полный баллон начинался с 2000 фунтов на квадратный дюйм на манометре, показание 1000 фунтов на квадратный дюйм говорит вам, что примерно 50% вашего газа остается. Некоторые манометры более точны, чем другие, особенно в нижнем диапазоне. Но пока регулятор поддерживает заданный поток, пока нажат спусковой крючок, вы можете продолжать сварку, зная, что ваш сварной шов защищен. Не беспокойтесь, если вы заметите, что манометр какое-то время держится стабильно, а затем внезапно падает. Низкая скорость выброса газа, которую мы используем при сварке, может привести к временному зависанию шкалы давления. Пройдет немного времени, прежде чем вы почувствуете точность манометра. Заключение Теперь, когда вы увидели, на сколько хватит сварочного газа и какие размеры баллонов наиболее популярны, я надеюсь, вы знаете, какой размер баллона сварочного газа вам подходит, чтобы вы могли приступить к сварке MIG или TIG скоро! Факты, которые следует знать об обращении и хранении баллонов со сжатым газом Сжатые газы, такие как нулевой воздух, азот и водород, обычно используются в лаборатории для широкого спектра приборов, включая ГХ с ПИД, ЖХ-МС и ИК-Фурье-спектрометрию.Во многих лабораториях источником сжатого газа является газовый баллон высокого давления. Обращение с этими баллонами и их хранение может показаться рутинной задачей, но при неаккуратном и небезопасном выполнении газовые баллоны могут протечь или взорваться, что приведет к серьезному материальному ущербу и / или травмам. Надлежащие методы обращения Процесс обеспечения безопасности начинается с доставки. После того, как резервуары были проверены и приняты от поставщика, они должны быть закреплены в вертикальном положении для транспортировки в лабораторию или на склад.Цистерны следует перемещать только с помощью специально предназначенных для этого колесных тележек. Чтобы свести к минимуму физическое перемещение цилиндра, тележку следует располагать близко к цилиндру. Затем оператор должен осторожно «подвести» цилиндр к тележке и надежно закрепить его ремнями или цепями, чтобы он не мог соскользнуть, наклониться или упасть. Для перемещения баллонов всегда следует использовать тележки, даже на короткие расстояния. Никогда не тяните цилиндры и не катите их в горизонтальном положении. Никогда не поднимайте баллон за крышку баллона или с помощью магнитов. Для получения дополнительной информации о хранении и обращении с баллонами со сжатым газом прочтите наше руководство «Безопасное обращение со сжатым газом в лаборатории». Требования к надлежащему хранению Баллоны должны храниться в вертикальном положении в хорошо вентилируемом, надземном, защищенном от атмосферных воздействий складском помещении, находящемся на безопасном расстоянии от горючих материалов, источников возгорания или сильного тепла. Храните газы в соответствии с классами опасности.Несовместимые типы газов должны быть отделены, например, горючие газы должны быть отделены от окисляющих газов. Разделить баллоны с несовместимыми газами можно с помощью открытого пространства (рекомендуется 20 или более футов), противопожарных перегородок или утвержденных единиц хранения. Поскольку металлические цилиндры проводят электричество, их следует держать вдали от электрических цепей, открытого пламени, искр и т. Д. Никогда не помещайте цилиндр рядом с электрическим проводником, таким как металлическая труба, по которому может случайно пройти ток. Не рекомендуется хранить баллоны при температуре выше 125 ° F (52 ° C). При нагревании газ расширяется и увеличивает давление в цилиндре, увеличивая опасность взрыва. Емкости нельзя хранить там, где они будут находиться под прямыми солнечными лучами. Персонал иногда упускает из виду тот факт, что прямой солнечный свет может повысить температуру в складских помещениях до уровня выше 100 ° F — потенциально опасная ситуация, если там хранятся баллоны со сжатым газом. Более безопасная и экономичная альтернатива баллонам со сжатым газом Один из способов избежать рисков и хлопот, связанных с обращением и хранением баллонов со сжатым газом, — это вообще не использовать их в повседневных операциях.Собственная система производства газа — это безопасный, эффективный и экономичный способ получения необходимого газа при значительно меньших затратах по сравнению с баллонами со сжатым газом. Собственный газогенератор, такой как генератор азота LCMS, устраняет необходимость в резервуарах с азотом, поскольку он использует сжатый воздух для производства очищенного азота круглосуточно и без выходных. К другим преимуществам можно отнести: Безопасность — собственные генераторы работают при низком давлении и хранят небольшие объемы сжатого газа по сравнению с баллонами, что исключает риск быстрого выброса газа Устраняет риски обращения с тяжелыми газовыми баллонами и их хранения Подача газа автоматическая, надежная и относительно недорогая Стоимость эксплуатации очень низкая по сравнению с газовыми баллонами высокого давления Устраняет необходимость периодической проверки цилиндров При рассмотрении таких факторов, как использованная энергия, техническое обслуживание, стоимость баллонов, простой, труд, обработка заказов, отгрузка, обработка счетов-фактур и управление запасами, использование собственного производства газа примерно в десять раз дешевле, чем эксплуатация системы доставки резервуаров, и намного безопаснее. Собственные генераторы доступны для каждого газа. Чтобы узнать больше о нашем ассортименте собственных систем и возможностей производства газа, посетите наш веб-сайт или позвоните по телефону 800-343-4048. Прочтите наше руководство «Безопасное обращение со сжатыми газами в лаборатории» для получения дополнительной информации о хранении и обращении со сжатыми газовыми баллонами. Этот пост предоставлен группой по технологиям производства газа — подразделением Parker Industrial Gas Filtration and Generation. Связанное содержимое: План обеспечения безопасности сжатых газов в лаборатории Является ли ваша лаборатория экономичной? Как выбрать генератор азота на месте Газовый баллон — обзор ГАЗОВЫЙ ЦИЛИНДР Большинство больших газовых баллонов хранятся в вертикальном положении, но некоторые меньшие и баллоны Entonox хранятся горизонтально. Баллоны следует хранить в закрытом помещении, защищать от непогоды и не подвергать воздействию сильной жары или холода; их также следует использовать по очереди с отдельными участками для полных и пустых баллонов.Баллоны, содержащие медицинские газы, должны храниться отдельно от других типов, а для горючих газов, таких как циклопропан, должны быть выделены отдельные участки. Чтобы выдерживать высокое давление, цилиндры изготовлены из высокоуглеродистой стали, марганцевой стали или алюминиевого сплава, хотя даже эти стали не предотвратят риск взрыва при падении баллона на твердую бетонную поверхность. Цилиндры идентифицируются не только по четким этикеткам, но и по цветовой кодировке. В соответствии с международным стандартом цветов для медицинских газов (ISO / R32) кислородные баллоны имеют черный цвет с белой крышкой, синий оксид азота, оранжевый циклопропан и серый углекислый газ.Международная система принята в Великобритании, но в США и некоторых других странах все еще могут быть видны разные цветовые коды. Вокруг горловины цилиндра в Великобритании находится пластиковый диск, цвет и форма которого обозначают год последнего осмотра цилиндра (рис. 21.1). Производители регулярно проверяют и испытывают баллоны, в том числе внутренний осмотр с помощью эндоскопа, чтобы любые неисправные баллоны могли быть изъяты из эксплуатации. Интервал между испытаниями варьируется, но обычно составляет от пяти до десяти лет, в зависимости от газа. Рисунок 21.1. Газовые баллоны — система указателей и испытательные диски. В верхней части баллона находится идентификационная этикетка с описанием мер безопасности. При контакте масла или других легковоспламеняющихся жидкостей с кислородом под высоким давлением, закисью азота или Entonox существует опасность взрыва и пожара, поскольку все эти газы поддерживают горение. Обогрев цилиндров опасен тем, что увеличивает давление внутри них. Однако умеренное повышение температуры, которое происходит летом, не имеет значения, поскольку цилиндры выдерживают давление, значительно превышающее их нормальный рабочий диапазон.Фактическое значение давления, которое может выдержать баллон, зависит от его типа и газа, но обычно оно на 65-70% превышает рабочее давление. Клапан баллона следует на мгновение открыть перед присоединением баллона к наркозному аппарату. При этом удаляется вся пыль или другой материал, который может застрять в выпускном отверстии цилиндра и в противном случае попасть в анестезиологический аппарат. После присоединения баллона рекомендуется медленно открывать клапан, чтобы избежать адиабатического нагрева (Глава 4).Его следует открыть на два полных оборота, потому что клапаны, которые открываются только частично, могут ограничивать поток газа при падении давления в баллоне. Наконец, при закрытии клапана следует использовать только умеренное усилие, иначе можно повредить седло клапана. На Рис. 21.2 подробно показан разрез седла клапана. Шпиндель с пластиковой облицовкой привинчивается вверх и вниз к седлу клапана. Эта пластиковая облицовка может быть повреждена, если клапан будет закрыт слишком плотно. Вокруг шпинделя, под гайкой вверху, находится сжимаемая пластиковая шайба, известная как сальник, которая предотвращает любую утечку, при этом позволяя шпинделю вращаться. Рисунок 21.2. Разрез через вентиль баллона. На лицевой стороне клапанного блока есть отверстия, которые соответствуют штифтам на траверсе наркозного аппарата. Эта конструкция включает систему индексации штифтов, устройство, предотвращающее подсоединение неправильного баллона к траверсе наркозного аппарата. Для каждого медицинского газа существует специальная конфигурация индекса штифта; На рис. 21.1 показана конфигурация для кислорода, энтонокса и закиси азота. Вместо системы индексации пальцев на цилиндрах большего размера используются две другие системы.Большой цилиндр с выпуклым носом, обычно используемый для кислорода, показан слева на рис. 21.3. Он имеет правую внутреннюю резьбу на выходе цилиндра, идентичную той, которая используется для больших баллонов с воздухом, гелием и азотом. Однако для водорода и других горючих газов выходное отверстие баллона имеет левую резьбу, обеспечивающую некоторую защиту от неправильного подключения. Поделиться Вам может понравится Как шкурить стены после шпаклевки без пыли: Как шкурить стены после шпаклевки без пыли 31.01.1972 Из чего состоит жидкое стекло: производство разными способами, в том числе из стеклобоя, получится ли сделать его в домашних условиях и что можно из него изготовить? 23.04.1973 Набойки на туфли: Как поменять набойку на пустотелом каблуке своими руками 12.01.1982 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
