Объем газового баллона. Максимальный объем пропановых бытовых баллонов

Сложно найти производство или домашнее хозяйство, где не применяют различные газы. На производственных площадках, газы применяют для резки и сварки металлов. В данной статье мы рассмотрим одну из характеристик газового баллона — объем.

Объем газового баллона

В быту его применяют для приготовления еды и отопления жилья.

Для хранения и перевозки газов используют емкости, которые изготовлены из металла или композита.

Устройство газового баллона

Емкость для хранения и перевозки технического газа – это цилиндр определенной формы и объема, у которого в верхней части выполнено отверстие для установки вентиля.

В комплект поставки газовых емкостей входят:

  • вентиль;
  • сборный корпус, состоящий из обечайки, верхнего и нижнего дна. Для изготовления сосудов используют высококачественные стали или композитные материалы ;
  • башмак – опора, предназначенная для того, чтобы емкость можно было установить в вертикальном положении;
  • защитный колпак – элемент конструкции баллона, обеспечивающий защиту вентиля от повреждений при перевозке и эксплуатации.

Устройство газового баллона

Иногда в комплект поставки может входить редуктор. Так, называют устройство, регулирующее давление.

Газ из баллона выходит через вентиль. Это устройство состоит из корпуса, выполненного из металла, задвижки, управляющего штурвала. Корпус выполняют в виде тройника. Одна часть предназначена для установки его в емкость. Другая для закрепления штока регулирующего клапана и боковая для установки заглушки.

Задвижка включает в свой состав шток и клапан. Именно клапан управляет движением газа через вентиль. Шток служит для передачи крутящего момента от управляющего штурвала на клапан.

Внутренне содержание газового баллона

По сути, баллон напоминает обыкновенную зажигалку. Внутри емкости находится газ в двух агрегатных состояниях. В нижней части объема находиться жидкость, в верхней части газ.

Для того, чтобы знать какой газ в баллонах их окрашивают в разные цвета и наносят наименование технического газа. Например, баллоны с кислородом окрашивают в голубой цвет и наносят надпись «КИСЛОРОД».

Окрашивают в разные цвета и наносят наименование технического газа

Металлические и композитные газовые баллоны

На территории нашей страны действуют несколько ГОСТ регламентирующих технические условия к газовым емкостям. В частности, ГОСТ 949-73 регламентирует нормативы к стальным сосудам объемом от 0.4 до 50 литров и работающих с давлением от 9.8 до 19.6 МПа.

Металлические баллоны по праву считают оптимальным решением задачи хранения и перевозки технических газов. Для производства баллонов используют малоуглеродистые или легированные стальные сплавы. Баллоны выпускают с объемом от 5 до 50 литров и весом от 4 до 22 кг. Емкости с объемом в 50 литров необходимо устанавливать на улице в специально изготовленном для этого металлическом ящике. Емкости с меньшим объемом допустимо устанавливать в помещении, например, в гараже или ремонтной мастерской.

Кроме баллонов, изготовленных из стали для хранения и перевозки газа применяют изделия, выполненные из композита.

Они обладают следующими достоинствами:

  1. Малый вес, разница между баллонами одного объема может достигать 70%.
  2. Повышенная стойкость к ударным нагрузкам. Взрывобезопасность, даже под действием открытого огня.
  3. Конструкция композитного баллона выполнена таким образом, что практически утечка газа невозможна.
  4. Полимерные материалы, использованные при изготовлении баллона, исключают возникновение коррозии и образовании искр.
  5. Композитные сосуды обладают интересным внешним видом.

Для изготовления баллонов этого типа применяют стеклоткань и эпоксидные смолы.

Следует отметить, что с течением времени сосуд может изменить свой цвет, но это не влияет на его эксплуатационные свойства.

Для обеспечения безопасной эксплуатации полимерных сосудов приняты следующие меры:

  1. Установка клапана сброса излишнего давления.
  2. Установка плавящейся вставки.

При росте температуры газ начинает увеличиваться в объеме и в результате образуются его излишки. Они и создают лишнее давление на сосуд. Для устранения избытка давления предназначен предохранительный клапан. Он открывается по достижении определенного уровня давления.

Под действием повышенной температуры, точно так же происходит рост давления внутри сосуда, в этом случае срабатывает плавкая вставка. Вставка расплавится и образует отверстие, через которое выходят излишки газа. Но, после срабатывания плавкой вставки, емкость подлежит утилизации.

Емкости разного объема, выполненные из композитных материалов, рассчитаны для работы при температуре от – 40 до +60 градусов.

Конструкция, объем и маркировка газовых сосудов

Конструкция, объем и маркировка газовых сосудов регламентирована ГОСТ 15860-84 (стальные баллоны), ГОСТ Р 55559-2013 (композитные сосуды).

Технические характеристики

Технические параметры сосуда для хранения и перевозки определенных объемов газа указывают в техническом паспорте. В частности, в нем должны быть отражают нижеприведенные данные:

Технические характеристики газовых баллонов

  • Серийный номер, присвоенный сосуду на заводе-изготовителе;
  • Фактический объем в литрах;
  • Фактическая масса пустого сосуда в килограммах;
  • Рабочее и тестовое давление в атмосферах;
  • Дата выпуска и очередного переосвидетельствования;
  • Шифр — клеймопредприятия-производителя или аттестованной лаборатории, где была выполнена переаттестация.

Масса и размер баллонов различной ёмкости

Один из самых широко применяемых газов – это, наверное, пропан. Его используют и в промышленности, и в быту. Для доставки этого газа используют и стальные, и композитные сосуды. Промышленность выпускает стальные сосуды объемом 5, 12, 27, 50 литров. Ёмкости с пропаном окрашивают в красный цвет, на боковой поверхности выполняют надпись «ПРОПАН», при этом высота букв должна быть не меньше 60 мм.

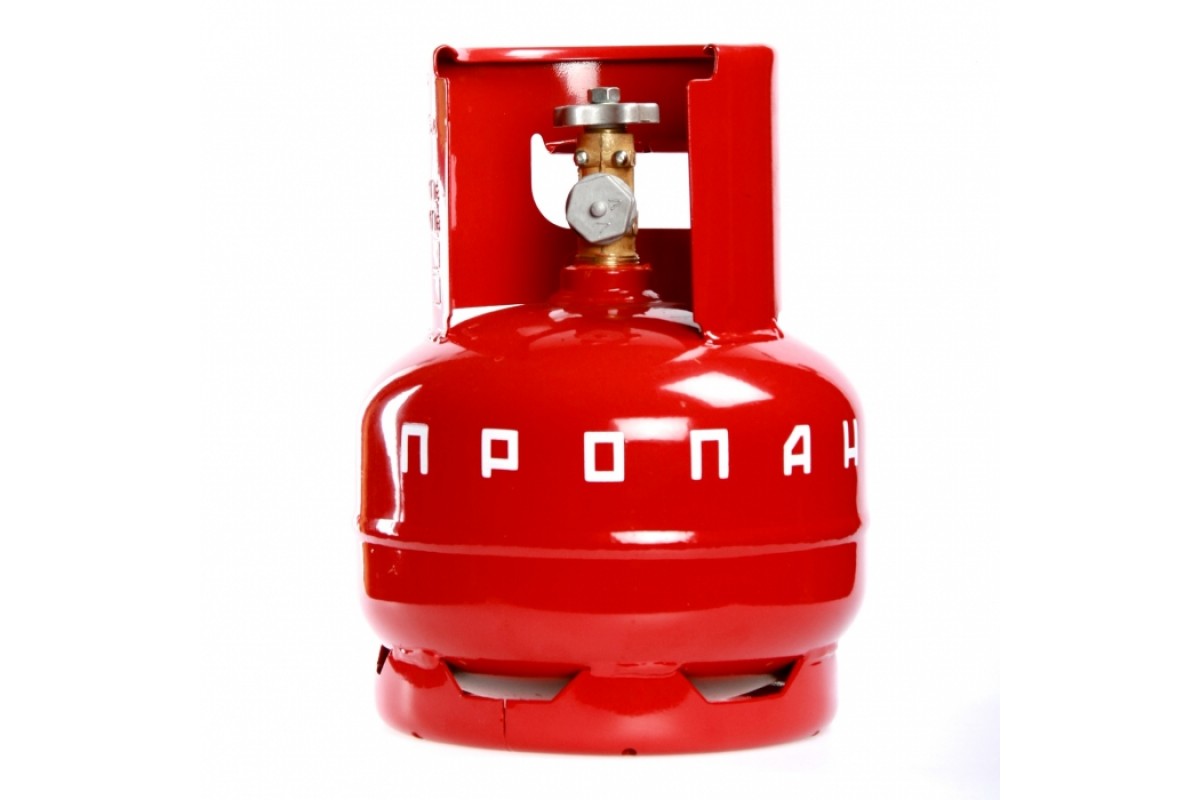

Вес металлического баллона с минимальным объемом в 5 литров составляет 4 кг.

Масса и размер баллонов различной ёмкости

Сосуды имеют следующие габариты от 200 до 299 мм, при высоте от 290 до 930 мм.

Объем газового баллона из композитных материалов, предназначенного для пропана, составляет от 0.5 до 150 литров с рабочим давлением 2 МПа. В тоже же время баллоны, применяемые для автомобильного ГБО, работают под давлением до 30 МПа. Объем такого газового баллона составляет от 47 до 180 литров. Диаметр таких баллонов составляет от 326 до 398 мм, длина составляет от 840 до 2000 мм. Габариты баллонов зависят от объема сосуда.

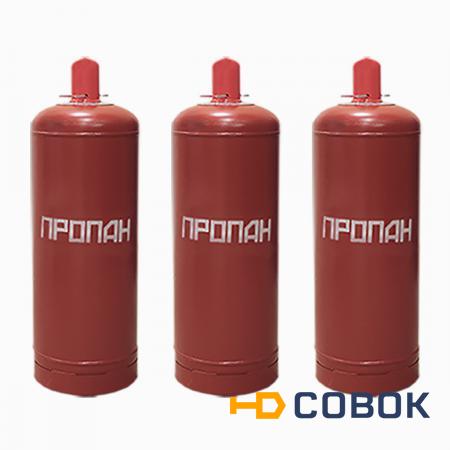

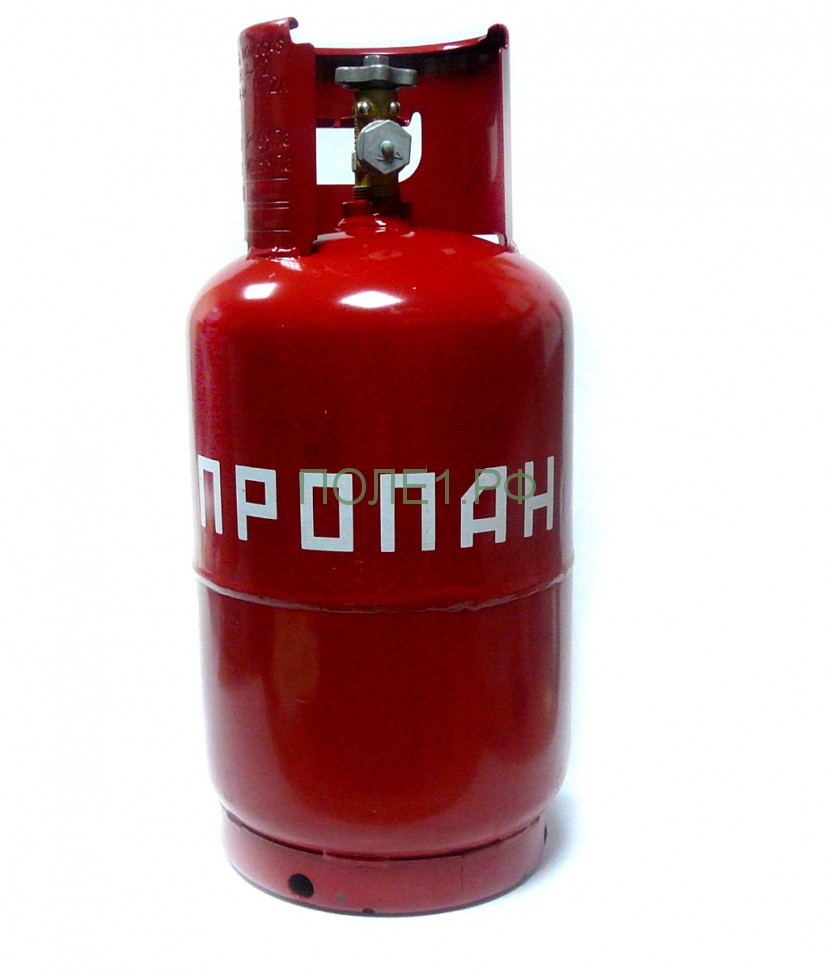

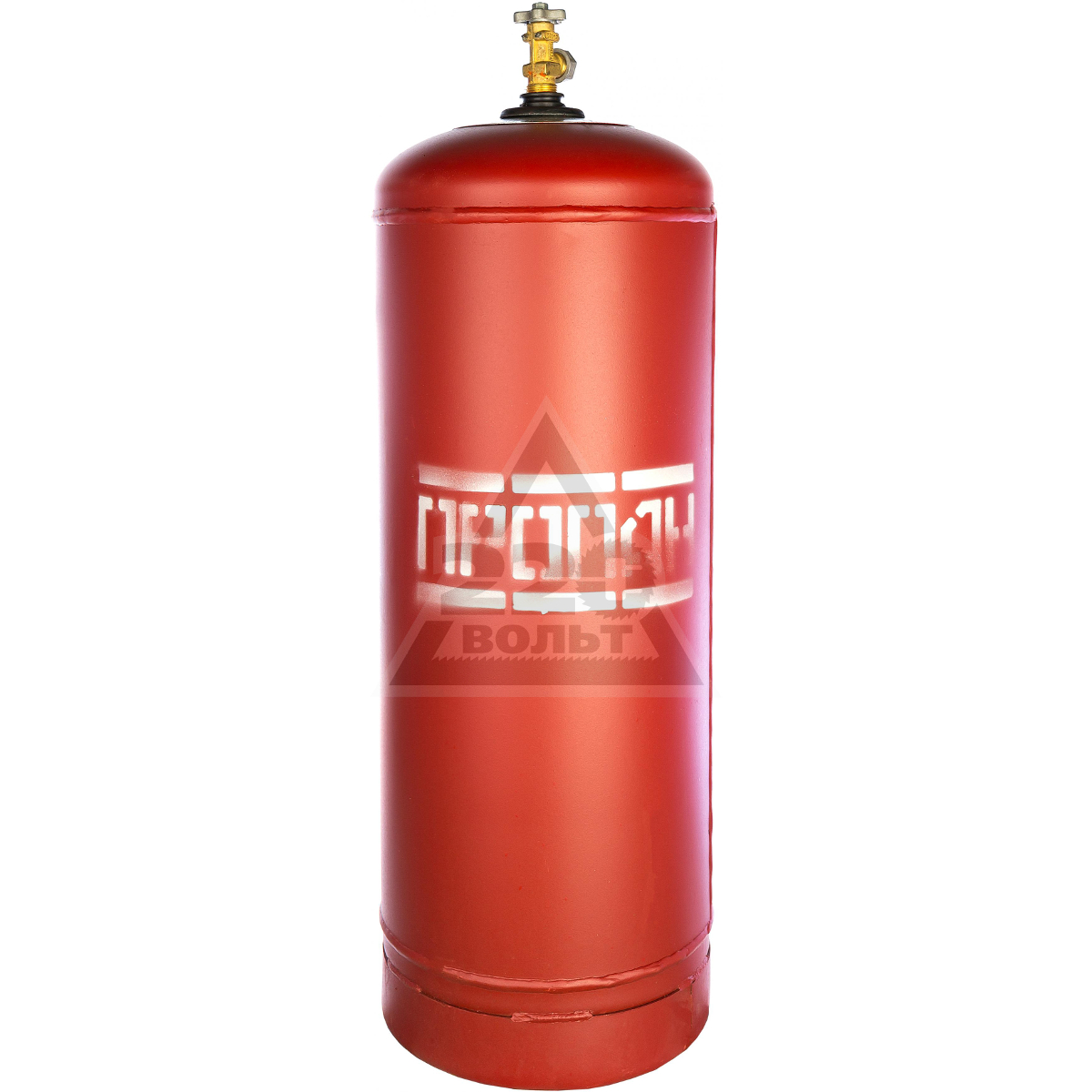

Количество газа в бытовом баллоне 50 , 27, 12 , 5 литров

Существуют определенные соотношения между объемом баллона и его весом. Так, в баллоне на 50 литров может храниться 21,2 кг, а в пятилитровом сосуде находится 2 кг газа.

Количество газа в бытовом баллоне 50 , 27, 12 , 5 литров

Правила безопасной эксплуатации газовых баллонов

При эксплуатации емкостей со сжатым газом необходимо соблюдать определенные правила безопасности.

Перемещение газового баллона

В частности, нельзя допускать:

  1. Утечек газа через стыки и резьбовые соединения и образования взрывоопасной смеси с воздухом.
  2. Теплового воздействия на емкости, которое может привести к росту объема газа и давления внутри баллона.
  3. Механических воздействий ударного типа, которые могут повредить стенки емкости.

Правила безопасности требуют, чтобы перевозка емкостей проводилась с установленными на них защитными колпаками.

Сосуды с газом могут перевозиться с места на место в горизонтальном или вертикальном положении. Но при этом необходимо обеспечить защиту от самопроизвольного перемещения емкостей внутри кузова.

Недопустимо бросать емкости с газом ударять их о твердые предметы.

Правила безопасной эксплуатации газовых баллонов

Газовую емкость в жилом помещении хранить недопустимо. В идеале сосуд с газом должен храниться в отдельно стоящем железном ящике.

Хранение газовых баллонов на производстве

Здания для хранения емкостей с техническим газом на производственной площадке должны быть не выше одного этажа и при этом не иметь чердака. Такие сооружения должны быть выполнены из негорючих материалов. Окна и двери должны быть оснащены матовыми или равномерно окрашенными в белый цвет стеклами. Это необходимо для рассеивания прямого солнечного цвета.

Горизонтальное хранение газовых баллонов

Помещения, где хранят емкости с газом, должны быть оснащены постоянно действующей вентиляцией. Правила хранения газовых баллонов требуют того, чтобы на складе где осуществляют хранение газов необходимо постоянно проверять качество воздуха, на предмет наличия посторонних примесей. При достижении в воздухе опасной концентрации газов помещение необходимо проверить, а емкости с газом необходимо со склада удалить.

В процессе эксплуатации баллонов недопустимо:

  1. Эксплуатировать баллоны с просроченным сроком испытания, на их поверхности нет установочных клейм, поврежден вентиль или корпус.
  2. Самостоятельное выполнение ремонта или окрашивание баллонов и установленной на них арматуры.
  3. Отогревать редуктора с применением открытого пламени. Эту операцию можно выполнять только с применением горячей воды.
  4. Работать вблизи баллонов в промасленной одежде и пр.

Можно ли по давлению определить остаток сжиженного газа в пропан-бутановом баллоне

К сожалению, нет. Дело в том, что давление в баллоне определяет пар, находящийся над жидкостью, и оно имеет постоянное значение вне зависимости объема последней.

Весовая установка для наполнения газового баллона

Для того, чтобы определить остаток газа в баллоне его необходимо взвесить.

Принцип подключения газового баллона к плите

Правила безопасности, которые необходимо изучить перед подключением газового баллона к плите, изложены в СНиП 42-01-2002. Перед тем как подключать емкость к газовой плите необходимо выполнить несколько подготовительных операций.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

  1. Осмотреть все детали, которые участвуют в подключении. На них, особенно на местах резьбовых соединений не должно быть загрязнений и следов коррозии.
  2. Особо внимательно необходимо осмотреть шланг. Вообще, при подключении целесообразно использовать специальной купленный для этого рукав. Кроме того, что он должен быть строго определенной длины, на его поверхности не должно быть трещин и других дефектов. Кроме того, при сборке его недопустимо перекручивать.

Подключение газового баллона к плите производят в следующем порядке:

  1. Установить газовую плиту на заранее определенное место. Емкость, располагают или в другом помещении или на расстоянии до корпуса плиты не менее одного метра.
  2. Емкость должен быть установлен на ровное место, для повышения устойчивости баллона целесообразно установить для него ограждение из реек.
  3. Перед тем как присоединить шланг к плите необходимо приготовить фум-ленту. Намотать ее на резьбу и присоединить шлаг ко входу на плиту.
  4. Перед тем как подсоединить плиту к баллону, на него необходимо установить редуктор. В народе это устройство называют «лягушкой».
  5. Подключение газовой плиты к баллону выполняют с помощью рукава.

Все соединения должны быть выполнены герметичны.

Принцип подключения газового баллона к плите

После того как система собрана, необходимо проверить качество сборки. Самый простой способ – это использование мыльной пены. То есть, на места соединения необходимо нанести мыльную пену и при появлении пузырей необходимо разобрать соединение и собрать его по новой.

Особенности поведения газовых баллонов в очаге пожара

Если емкость с газом попадает в очаг пожара, происходит его нагревание. В результате жидкость, находящаяся в баллоне, закипает и приводит к росту давления. Кроме того, нагрев баллона происходит неравномерно и это ослабляет его прочность. Все это приводит к разрыву корпуса баллона.

Кстати, к особенностям поведения газовых баллонов в очаге возгорания можно отнести следующее — если емкость объем в 50 литров попадет в очаг пожара, то разгерметизация и взрыв произойдет через 3,5 минуты. При этом осколки могут разлетаться на расстояние до 200 метров.

Сроки службы газовых баллонов

В ГОСТ 15860 срок службы газовых баллонов с рабочим давлением 1,6 МПа, определен в 40 лет, при этом он должен проходить через переосвидетельствование.

Маркировка по срокам службы газовых баллонов

Между тем существует понятие – эксплуатационный срок, его ни в коем случае нельзя путать с гарантийным. Как правило, он составляет 20 лет.

Производители устанавливают эксплуатационные сроки на основании Приказа No 485, в нем вынесена рекомендация устанавливать такой срок в 20 лет.

тороидальный, цилиндрический (виды, размеры, вес, объём)

Последнее обновление — 19 октября 2020 в 12:34

Одной из важных деталей автомобильного газового оборудования является баллон ГБО. Его основная функция — обеспечивать безопасность при хранении топлива, а также необходимый запас хода автомобиля. Но в то же время газовый бак ограничивает полезную вместимость и грузоподъёмность транспортного средства. Поэтому, производители выпускают пропановые баллоны разного объема, формы и размеров, что позволяет оптимально подбирать ёмкость под конкретный авто и потребности его владельца.

Купить баллон ГБО

Виды баллонов для ГБО пропан

Давление пропана в баллоне автомобиля составляет 12-15 атмосфер. По этой причине баллоны для сжиженного нефтяного газа (СНГ/LPG), в отличии от метановых емкостей, бывают двух основных типов, которые различаются по форме:

  • тороидальная
  • цилиндрическая.

Разновидности тор баллонов

Тороидальный баллон ГБО – это компактная емкость округлой формы в виде автомобильного колеса (народное название таблетка или бублик). Состоит из двух сваренных обечаек, изготовленных из углеродистого листового металла толщиной 2. 5-3.5 мм и фланца/горловины.

Существуют три основных исполнения тор баков для пропанового оборудования 1-4 поколения:

наружный тороидальный баллон, устанавливается снаружи под днищем транспортного средства, часто вместо запаски на внедорожниках и микроавтобусах. Горловина для монтажа мультиклапана на таком баллоне вварена под углом 0° и может быть расположена в верхней или нижней части сосуда.

Внешний тор баллон

В зависимости от конструкции, крепится такая ёмкость при помощи приваренных к ней проушин/лап, шпилькой через центральное отверстие/ия либо монтажными лентами.

Виды крепления наружных тор баков

Для защиты арматуры от воздействий окружающей среды, на неё одевается специальный кожух.

Защитный протектор для внешнего мультиклапана

Внешний тор баллон бывает повышенной вместимости (полнотелый), т.е. его центральная часть также отведена под полезный объём.

Полнотелый тор бак с центральными отверстиями для крепежа

Чаще всего наружные тороидальные ёмкости производятся вместимостью от 27 до 107 литров и имеют основные размеры:

  • высота 180-270 мм
  • диаметр 520-720 мм

внутренний тороидальный бак, ещё его называют баллон ГБО под запаску, монтируется в нишу багажного отсека, как правило, вместо запасного колеса. Данный тип емкостей пользуется наибольшей популярностью среди владельцев легковых автомобилей, где достаточно плоский баллон позволяет сохранить привычное пространство и функциональность багажника, а также способность трансформации заднего ряда сидений.

Внутренний тор баллон

Фланец под мультиклапан у такого баллона имеет угол установки 30°. Так как ёмкость размещается в салоне автомобиля, для отвода избыточного давления газа за пределы машины (согласно правилам ЕЭК ООН №67-01), должен устанавливаться газоотводный патрубок и защитная герметичная крышка (обычно поставляются комплектом).

Крышка и газоотводная трубка внутреннего тор бака

Газоотвод монтируется сквозь отверстие расположенное по центру баллона и заранее просверленное отверстие в днище багажника автомобиля. Крышка крепится поверх центра ёмкости с помощью винтов или барашковых гаек (последнее удобнее для быстрого доступа к мультиклапану).

Крепление бака осуществляется двумя болтами к кузову транспортного средства.

Размеры внутренних тороидальных баллонов для ГБО варьируются:

  • высота 180-300 мм
  • диаметр 520-720 мм.

Самые маленькие тор баки производятся объёмом 27 литров, объём больших баллонов ГБО под запаску доходит до 98 литров.



Вместе с тем существуют тор баллоны вертикального расположения. Однако, ввиду низкого спроса и высокой цены, вертикальный бак применяется редко, но в определённых случаях помогает сохранить функционал салона авто.

Вертикальный тор баллон

Для газового оборудования 5—6 поколения производится отдельный тип баллонов. Их особенностью является горловина, сконструированная специально под арматуру с погружным насосом.

Ёмкость для 5 и 6 поколения ГБО

Особенности цилиндрических баков

Цилиндрический баллон ГБО имеет металлическую сварную конструкцию той же толщины (2,5-3 мм.). Угол фланца под мультиклапан может быть 0, 30, 90 градусов. Для рынка СНГ чаще всего применяются баки с горловиной 30°.

Крепится емкость на металлические кронштейны (ложемент) при помощи стальных лент, как снаружи автомобиля, так и внутри. При наружном расположении под днищем авто обеспечивается надежная защита в виде специального металлического листа. Кожух защищает бак и мультиклапан от попадания грязи, воды, соли, и прочих дорожных реагентов.

При внутреннем монтаже баллона, для отвода избыточного давления газа горловина бака оснащается вентиляционной коробкой, из которой по гофрированным трубам пропан выводится за пределы ТС.

Способы установки цилиндрического баллона пропан

Для наружной установки существуют емкости с вваренным защитным кожухом горловины.

Цилиндрический бак с защитным кожухом

Объёмы цилиндрических баков варьируются от 10 до 210 литров. Баллон минимального диаметра 200 мм, самый большой 498 мм. Также существуют двойные или спаренные цилиндрические баллоны разного или одинакового размера общей вместимостью 87, 95, 100 литров.

Баллон спарка

Баллон ГБО цилиндрической формы обладает следующими преимуществами:

  • универсальность применения, они с успехом используются как для легкового, так и для коммерческого транспорта
  • более широкая возможность выбора требуемого объема, с целью создания необходимого запаса топлива.

Из минусов, цилиндр сокращает объём багажного отделения, а при установке за спинкой заднего сидения, мешает трансформации салона.

В западных странах широко применяются прямоугольные и квадратные алюминиевые баллоны, состоящие из 2-8 ячеек. На Российском рынке подобное решение пока экзотика.

Квадратные и прямоугольные баки для пропана

Документы на баллон

Каждая ёмкость должна иметь заводской «паспорт газового баллона колесного транспортного средства» с указанными данными:

  • обозначение бака
  • сведения об изготовителе, дате производства и серийном номере
  • технические характеристики и параметры
  • в соответствии с какими документами был изготовлен бак
  • данные о первичном испытании на прочность

Паспорт баллона СНГ

Согласно правилам ЕЭК ООН 67-01, к корпусу баллона обязательно должна быть приварена маркировочная табличка, в которой нестираемым образом проставляются следующие данные:

  • фирменное название или товарный знак
  • серийный номер
  • объём (литраж)
  • размеры
  • вес пустого баллона
  • обозначение типа применяемого топлива «СНГ» (сжиженный нефтяной газ)
  • контрольное давление [кПа]
  • слова: «максимальная степень наполнения: 80%»
  • год и месяц официального утверждения
  • знак официального утверждения (для РФ «E22») с указанием номера утверждения и поправок к правилам, на основании которых оно было выдано
  • обозначение «НАСОС ВНУТРИ» и маркировка, идентифицирующая насос, если насос установлен внутри баллона (применимо к 5-6 поколению газобаллонного оборудования)
  • дата производства.

Маркировка тор емкости

Кроме паспорта и маркировки, баллоны должны иметь действующий сертификат соответствия, без него будут сложности при регистрации ГБО.

Срок эксплуатации

Независимо от вида, срок службы баллона ГБО пропан на авто составляет 10 лет. При этом один раз в 2 года необходимо делать поверку (переосвидетельствование ёмкости).



Для обеспечения максимальной безопасности, при установке ГБО, баллоны нужно монтировать только новые. Использовать б/у емкости, особенно с истекшим сроком годности категорически не рекомендуется.



Как и какой баллон ГБО выбрать

Очевидно, что подбор газового бака для каждого транспортного средства будет индивидуальным. Однако главное при использовании газобаллонного оборудования на авто – это безопасность, поэтому общие рекомендации по выбору баллона будут такие:

  1. желательно соблюсти баланс между погоней за большим запасом хода и потерей грузоподъёмности, при этом максимально сохранив функционал, а также заводские характеристики автомобиля
  2. покупайте только новые баллоны со всей необходимой документацией (сертификат, паспорт), и свежей датой изготовления
  3. выбирайте проверенного производителя.

Заводов представляющих свою продукцию предостаточно, вот лишь часть из них:

  • STAKO (Польша)
  • TugraMakina (Турция)
  • ХАРПРОМТЕХ (Украина)
  • ОРИОН (РФ)
  • Сфера (РФ)
  • ЕМЗЛ (Россия г. Лермонтов)
  • АВТОГЕН (РФ)

Однако, лидерами ниши на Российском рынке, являются следующие производители:

  1. ООО «Балсити» (Россия)
  2. ОАО «НЗГА» (Республика Беларусь)
  3. турецкая фирма «Atiker».

Баллоны этих брендов сертифицированы, полностью соответствуют всем европейским требованиям по безопасности и качеству продукции. К тому же широкая линейка размеров и вместимости позволяет подобрать емкость практически к любому автомобилю.

Купить баллон ГБО

Баллоны «Балсити»:

Размеры внутренних тор баллонов Балсити
Маркировка, объем, (л)Диаметр, (мм)Высота, (мм)Вес, (кг)
ТОР 36-580

580

18021
ТОР 40-58020022
ТОР 45-58022023. 7
ТОР 50-58024025
ТОР 42-600

600

20023
ТОР 47-60022024
ТОР 46 -630

630

20023.5
ТОР 53-63022526
ТОР 60-63025028
ТОР 66-63027029.5
ТОР 50-650

650

20029
ТОР 55-65022530.4
ТОР 65-65025032.6
ТОР 70-65027034.4
ТОР 55-720

720

18031
ТОР 62-72020535
ТОР 74-72023036.5

Размеры наружных тороидальных баков Балсити
Маркировка, объем, (л)Диаметр, (мм)Высота, (мм)Вес, (кг)
ТОР 36-580

580

18021
ТОР 40-58020022
ТОР 45-58022025
ТОР 50-58024025
ТОР 42-600

600

20023
ТОР 47-60022024
ТОР 52-60024025
ТОР 46-630

630

20023. 5
ТОР 53-63022526
ТОР 60-63025028
ТОР 66-63027029.5
ТОР 50-650

650

20029
ТОР 55-65022530.4
ТОР 65-65025032.6
ТОР 70-65027034.4
ТОР 55-720

720

18031
ТОР 62-72020035
ТОР 74-72023036.5
ТОР 81-72025037.3
ТОР 89-72027041

Размеры полнотелых ёмкостей Балсити
Маркировка, объем, (л)Диаметр, (мм)Высота, (мм)Вес, (кг)
ТОР 77-720 ТНПц

720

23040
ТОР 84-720 ТНПц25042
ТОР 93-720 ТНПц27045
ТОР 45-600 ТНП

600

20027
ТОР 70-650 ТНП

650

25036. 1
ТОР 75-650 ТНП27038.1
ТОР 65-720 ТНП

720

20034
ТОР 85-720 ТНП25040.8
ТОР 94-720 ТНП27045
ц — центральное отверстие для крепления

Размеры цилиндрических баллонов Балсити
Маркировка, объем, (л)Диаметр, (мм)Длина, (мм)Вес, (кг)
БАЖ-35

244

84515.4
БАЖ-30

299

50314.6
БАЖ-4065317.8
БАЖ-4572319.4
БАЖ-5079821
БАЖ-5586022.9
БАЖ-6094824.2
БАЖ-65102325. 8
БАЖ-70109827.4
БАЖ-93143834.8
БАЖ-95145835.5
БАЖ-60

315

86323.4
БАЖ-96134334.4
БАЖ-120166445
БАЖ-51

356

60019.7
БАЖ-5564020.8
БАЖ-8090027.5
БАЖ-90100530.2
БАЖ-130140040
БАЖ-103 без вент.111032.9
БАЖ-137149042.9
БАЖ-61

399

57421
БАЖ-9585929.5
БАЖ-10089530.5
БАЖ-130114437.8
БАЖ-175150948. 7
БАЖ-200174455
БАЖ-130

498

76646.5
БАЖ-16092154.2
БАЖ-200113664.5

Размеры баллонов спарка Балсити
Маркировка, объем, (л)
Диаметр, (мм)Длина, (мм)Вес, (кг)
БАЖ 87-2

299х299

710х63642.8
БАЖ 87-2

315х315

624х62439
БАЖ 95-2

299х356

636х70544

Баллоны «НЗГА»:

Внутренние тор баллоны НЗГА
Маркировка/объем, (л)Диаметр, (мм)Высота, (мм)Вес, (кг)
АГТ-35

580

18022
АГТ-4020023
АГТ-4522024
АГТ-42

600

20024
АГТ-4722025
АГТ-49

630

20026
АГТ-5422027
АГТ-5622527
АГТ-6024028
АГТ-6325029
АГТ-6827030
АГТ-54

720

18033
АГТ-6120035
АГТ-7323037
АГТ-7724038
АГТ-8025039
АГТ-8827040
АГТ-9830042

Внешние тор баллоны НЗГА
Маркировка/объем, (л)Диаметр, (мм)Высота, (мм)Вес, (кг)
АГТ-35/1

580

18022
АГТ-40/120023
АГТ-45/122024
АГТ-42/1

600

20024
АГТ-47/122025
АГТ-44/1

630

18024
АГТ-49/120026
АГТ-54/122027
АГТ-56/122527
АГТ-60/124028
АГТ-63/125029
АГТ-68/127030
АГТ-73/1

720

23037
АГТ-77/124038
АГТ-80/125039
АГТ-88/127040
АГТ-98/130042

Полнотелые тор баллоны НЗГА
Маркировка/объем, (л)Диаметр, (мм)Высота, (мм)Вес, (кг)
АГТП/1-77

720

24042
АГТП/1-8124042
АГТП/1-9327045

Цилиндрические тор баллоны НЗГА
Маркировка/объем, (л)Диаметр, (кг)Длина , (мм)
АГ-35

240

880
АГ-40981
АГ-30

300

521
АГ-30501
АГ-40651
 АГ-50796
 АГ-60945
АГ-651003
АГГ-901402
АГ-55

315

800
АГ-60866
АГ-65933
АГГ-1021430
АГ-50

376

550
 АГ-60645
АГ-65689
  АГГ-76 (с кожухом)789
  АГГ-76789
АГГ-90 (с кожухом)919
АГГ-90919
АГГ-100 (с кожухом)1008
АГГ-1001008
АГГ-105 (с кожухом)1064
АГГ-1051064
 АГГ-122 (с кожухом)1217
 АГГ-1221217
АГГ-1461446
АГГ-56

400

547
АГГ-90 (с кожухом)842
АГГ-90842
АГГ-100 (с кожухом)906
АГГ-100906
АГГ-130 (с кожухом)1159
АГГ-1301159
АГГ-170 (с кожухом)1492
АГГ-1701492
  АГГ-130 (с кожухом)

490

813
АГГ-130813
АГГ-151 (с кожухом)923
АГГ-151923
АГГ-210 (с кожухом)1240
АГГ-210 1240

Баллоны «Атикер»:

Внутренние тороидальные баллоны Атикер
НаименованиеОбъем, (л)Диаметр, (мм)Высота, (мм)Вместимость, (л)
T01. 52027

520

18021.6
31 20024.8
35 22528
38 24030.4
 39 25031.2
43 27034.4
T01.55031

550

18024.8
3520028
4022532
4324034.4
4525036
4927039.2
T01.56534

565

18027.2
3820030.4
4322534.4
4724037.6
4925039.2
5327042.4
T01. 58035

580

18028
4020032
4522536
4924039.2
5125040.8
5627044.8
T01.60038

600

18030.4
4220033.6
4822538.4
5324042.4
5525044
6027048
T01.63043

630

18034.4
4820038.4
5022543.2
5424047.2
5925049.6
6227054.4
T01. 65047

650

18037.6
5120040.8
5922547.2
6324050.4
6725053.6
7227057.6
T01.68050

680

18040
5720045.6
6522552
6924055.2
7325058.4
7927063.2
T01.72054

720

18043.2
6120048.8
7222557.6
7624060.8
8025064
8927071.2

Внешние тороидальные баллоны Атикер
НаименованиеОбъем, (л)Диаметр, (мм)Высота, (мм)Вместимость, (л)
T02. 52027

520

18021.6
3120024.8
3522528
3824030.4
3925031.2
4327034.4
T02.55031

550

18024.8
3520028
4022532
4324034.4
4525036
4927039.2
T02.56534

565

18027.2
3820030.4
4322534.4
4724037.6
4925039.2
5327042.4
T02. 58035

580

18028
4020032
4522536
4924039.2
5125040.8
5627044.8
T02.60038

600

18030.4
4220033.6
4822538.4
5324042.4
5525044
6027048
T02.63043

630

18034.4
4820038.4
5422543.2
5924047.2
6225049.6
6827054.4
T02. 65047

650

18037.6
5120040.8
5922547.2
6324050.4
6725053.6
7227057.6
T02.68050

680

18040
5720045.6
6522552
6924055.2
7325058.4
7927063.2
T02.72054

720

18043.2
6120048.8
7222557.6
7624060.8
8025064
8927071.2

Полнотелые тороидальные баллоны Атикер
НаименованиеОбъем, (л)Диаметр, (мм)Высота, (мм)Вместимость, (л)
T03. 52029

520

18023.2
3320026.4
3822530.4
4124032.8
4225033.6
4627036.8
T03.55033

550

18026.4
3720029.6
4322534.4
4624036.8
4825038.4
5227041.6
T03.56536

565

18028.8
4020032
4622536.8
5024040
5225041.6
5627044.8
T03. 58037

580

18029.6
4220033.6
4822538.4
5224041.6
5425043.2
5927047.2
T03.60040

600

18032
4520036
5122540.8
5624044.8
5825046.4
6327050.4
T03.63045

630

18036
5020040
5722545.6
6224049.6
6525052
7127056.8
T03. 65049

650

18039.2
5320042.4
6222549.6
6624056
7025052.8
7527060
T03.68052

680

18041.6
5920047.2
6822554.4
7224057.6
7625060.8
8227065.6
T03.72056

720

18044.8
6320050.4
7522560
7924063.2
8325066.4
9227073.6

Цилиндрические баллоны Атикер
НаименованиеОбъем, (л)Диаметр, (мм)Вместимость, (л)
S01. 200102008
1512
2016
2520
3024
3326
S01.2301523012
2016
2520
3024
3528
4032
4536
4738
S01.2442524420
3024
3528
4032
4536
5242
S01.2702027016
2520
3024
3528
4032
4536
5040
5544
5947
S01. 3003030024
3528
4032
4536
5040
5544
6048
6552
7056
S01.3153031524
3226
3528
4032
4536
5040
5544
6048
6552
7056
7560
8064
9072
10080
11588
S01.3604036032
4536
5040
5544
6048
6552
7056
7560
8064
8568
9072
9576
10080
10584
11088
12096
130104
140112
S01. 4007040056
7560
8064
7568
9072
9576
10080
11088
12096
130104
140112

Портативные газовые баллоны и газовые картриджи

Одно из наиболее универсальных изделий, которое значительнооблегчило жизнь любителям путешествий – портативныегазовые баллоны и газовые картриджи. Эти изделия позволяют использоватьгорелки даже в отдаленных местностях и значительно облегчают экипировкупутешественника.

Когда был изобретен первый баллон?

Первый портативный газовый баллон был разработан в 1950году. Его создание дало мощный толчок для развития производства газовыхгорелок. Однако, баллоны с таким топливом редко использовались для работы подобныхустройств. Это обусловлено тем, что газовые смеси на основе пропана и бутана довольно сильно реагировали наколебания температур, поэтому такое топливо использовалось только в фонарях.

Более совершенный вид топлива для газовых баллонов –изобутан, был разработан в 1986 году. Такая смесь газов не подвержена влияниюразличных температур.

Стандарты для подключения

Различных сменных картриджей представлено на рынке довольномного. Принято выделять такие типы подключения, как:

Такие картриджи соответствуют европейским стандартам. Резьбана таких изделиях 7/16. Чаще всего можно встретить изделия объемом 110,230 и450 грамм. Существует несколько видов резьбовых баллонов этого стандарта,первые выдают температуру около 1300 градусов, а вторые используются пайки медии выдают температуру от 1500 до 2500 градусов. Уровень температуры горениянапрямую зависит от особенностей газовой смеси. Горелка прикрепляется к такомуизделию методов накручивания.

Эти картриджи соответствуют американским стандартам MAPP. Преимущественно они заправлены специальной смесью, предназначенной для пайкимеди. Температура ее горения варьируется от 1500 до 2500 тысяч градусов. Горелкатакже присоединяется при помощи накручивания.

Изделия этого стандарта одни из самых распространенных и приэтом недорогих. Фиксирование баллона производится при помощи специальногокрепления. Дополнительно изделия оснащено защитным клапаном.

  • Зажигалочный.

Этот вид изделий используется преимущественно для заправкиразличных изделий.

Особенности газовых смесей

На данный момент разработано довольно много различныхвариаций смесей для картриджей. Чаще всего встречаются такие типы:

  • Цанговые изделия объемом 220 мл.

В такие картриджи преимущественно заправлена смесь пропана ибутана в соотношении 70 к 30. Давление внутри изделия -3,5 атмосферы. Такаятопливная смесь предназначена преимущественно для летнего использования.Однако, при условии, что в горелке есть дополнительные элементы для подогреватоплива, она может использоваться и в условиях низких температур. Такой видизделий относиться к наиболее распространенным. Его фиксация производится припомощи фиксации.

  • Резьбовые изделия EU, объемом 110,230 и 450 мл.

В такие изделия заправлена смесь газов на основе изобутана,пропана и бутана. Соотношение газа в смеси – 70 на 25 на 5. Давление в такомбаллоне также 3,5 атмосферы. Такое топливо предназначено для использования вхолодных условиях Оно выдерживает температуры до -18 градусов. При наличииотдельных элементов в горелке, отвечающих за подогрев смесь можно использоватьи при температуре -30. Такие баллоны найти довольно проблематично, поэтомулучше всего обзавестись специальным переходником, который позволит устройствуработать на цанговых баллонах. Фиксируется изделие путем накручивания.

  • Баллоны MAPP и резьбовые EU и UA.

В такие изделия заправляется сжиженный газ иметилацетилен-пропадиен. Чаще всего такая смесь используется для сварочныхработ. Топливо хорошо горит даже при условии низких температур. Примернаятемпература горения от 1500 до 2500 градусов. Приобрести баллоны можно в специализированныхмагазинах. Фиксируется устройство путем накручивания.

Довольно часто газовые смеси подводят путешественников приработе в суровых погодных условиях и при использовании на больших высотах.Поэтому лучше всего при планировании путешествия в холодном климате отдатьпредпочтение мультитопливной или жидкотопливной горелке. Это обусловлено тем,что бензин горит при любых температурах.

Как рассчитать оптимальное количество газа?

Количество топлива необходимо для путешествия в каждомслучае рассчитывается индивидуально. При расчете расхода топлива учитываютсяособенности путешествия. При планировании путешествия в суровом климатеотдельное внимание нужно уделить такому элементу, как ветрозащитный экран. Безэтого дополнительного модуля КПД горелки значительно снижается, а теплопотериувеличиваются.

Расчет газа для одного человека:

  • Экономное использование – 50 грамм.
  • Нормальные условия – 80 грамм.
  • Комфортные условия -100 грамм.

При планировании восхождения в горы необходимый объем газадля одного человека в день примерно 160-200 грамм.

Портативные газовые баллоны дали мощный толчок к развитиюпроизводства туристических грелок. На сегодняшний день — это один из наиболее востребованных видовтоплива, который позволяет значительно повысить комфорт путешествия.

Еще информация по теме:
Спешите купить газовые баллон в Москве!

Заправка газовых баллонов пропаном — цена с доставкой, заправить бытовой баллон газом в Москве

Пропан – это технический газ, который используют в промышленной, строительной и бытовой отрасли. Он имеет высокое давление и небольшой вес, что упрощает процесс транспортировки. Для доставки вещества используются газовые металлические баллоны объемом 27 и 50 литров. Емкости практичны и могут эксплуатироваться многократно, поэтому после использования газа их наполняют повторно. Заправка выполняется специалистами организаций, которые имеют соответствующее оборудование.

Обменять пустую пропановую емкость на новый баллон можно в компании «СибГаз». Мы предлагаем услуги с 2013 года, имеем опытных специалистов и профильный инструмент. Замена пропанового баллона доступна частным и корпоративным клиентам. Услуга поможет предприятиям сэкономить время, а также не нести дополнительные расходы на диагностику газовых систем и заправку тары.

Бытовой баллон с пропаном от компании «СибГаз»

Широкое применение технического газа объясняется универсальностью. Он может использоваться на производстве во время газопламенных работ, резки металлолома, сварки металлоконструкций, а также при решении бытовых задач – обогрева помещений, приготовления еды. Благодаря свойствам он горит даже при низкой температуре.

Пропан имеет высокий расход, поэтому требуется регулярная заправка газовых баллонов. Поскольку заправлять газом емкости самостоятельно небезопасно, лучше доверить эту работу специалистам.

Компания «СибГаз» готова организовать доставку качественных пропановых смесей с высоким содержанием газа, или обменять опустошенные баллоны на полные. Замена может проходить на складе организации в удобное время, доступна доставка бытовых емкостей на предприятие в любом объеме.

При сотрудничестве вам не придется покупать баллоны для бытовых или производственных задач – достаточно взять наполненные емкости в аренду, а мы будем их самостоятельно заправлять с утвержденной периодичностью. Возможна замена тары на меньший или больший объем.

Заказывая доставку в компании, вы защитите себя от:

  • Подделок. Мы используем тары с толстыми стенками, поэтому их можно заправлять многократно, не переживая из-за высоких нагрузок.
  • Возгорания. Мы соблюдаем технические требования и правила перевозки, поэтому риск детонации смеси при замене состава или емкостей – нулевой.
  • Наценок. Поскольку цены на доставку и перевозку обговариваются до заключения договора, стоимость услуг не меняется.

Доставка по адресу

«СибГаз» предлагает аренду и оптовую покупку баллонов. Мы готовы привезти заказ в любой район Москвы, соблюдая технику безопасности. При перевозке используются специальные заглушки и предохранительные колпаки, которые предотвращают утечку или возгорание. Стоимость заправки зависит от емкости тары (27, 50 литров), перевозимого объема и удаленности склада. Узнать цену обслуживания можно по телефону или с помощью онлайн-заявки.

Срок годности газовых баллонов и отбраковка при повреждениях

Ответим на три вопроса:
 — каков срок годности газовых баллонов для пропана;
 — какой срок годности самого пропана;
 — каковы правила отбраковки баллонов с пропаном при повреждениях.

Срок годности баллонов с пропаном

Если коротко, то для тороидальных баллонов он составляет 10 лет, для цилиндрических – 15-20 лет. После истечения этого срока баллон необходимо заменить на новый. Раз в 5 лет баллон требует прохождения обязательных испытаний.

Срок эксплуатации пропановых баллонов должен устанавливать изготовитель, о чём сказано в п. 485 Приказа Ростехнадзора №116. Здесь же рекомендовано устанавливать срок годности 20 лет, если какие-либо сведения в сопроводительной документации отсутствуют.

Если у вас ёмкость на 50 л, период её годности можно узнать на её верхней торцевой части. Там есть три группы чисел: месяц и год производства. Также обозначено время начальной переаттестации. Это внеочередное испытание бытовых газовых баллонов. Оно осуществляется после ремонтных работ. Его изготовитель не может предвидеть.

Между обозначенными датами есть промежуток в 5 лет. Это и есть запланированная периодичность испытания газовых баллонов. Итоги последующих тестирований выбиваются прямо на корпусе баллона.

Сегодня на баллоне год его выпуска наносится заметной краской прямо на корпус. А расчётный период службы с момент производства фиксируется в паспорте к баллону.

Судить о пригодности сосуда можно только после тщательного изучения всей информации. Если какие-то данные не ясны, надпись механически повреждена, емкость необходимо изъять и направить в ремонт.

Срок годности пропана в баллоне

Пропан-бутан может сохранять свои свойства неограниченное количество времени. Для этого важно поддерживать минимальный уровень рабочего давления и использовать содержимое до момента, пока оно не закончится.

Правила отбраковки баллонов с пропаном при повреждениях

Ежегодно в России происходят десятки опасных происшествий с пропановыми баллонами. Причиной большинства инциндентов были нарушения техники безопасности при перевозке и эксплуатации баллонов, а так же изношенное состояние значительного числа этих баллонов.

На изображении ниже указаны внешние повреждения баллона, из-за которых он должен быть отбракован.

Какие бывают газовые автомобильные баллоны. ООО «ЭкоМобиль», Челябинск

Какие виды баллонов существуют?

Существует два вида баллонов. Это циллиндрические баллоны (в виде сардельки) объёмом от 35 до 230 литров и тороидальные баллоны (в виде бублика) объёмом 42 до 95 литров.

Имеет ли баллон какие-либо документы?

Любой газовый баллон содержит так называемый паспорт баллона. Для пропана — это приваренная непосредственно на баллон табличка.

Информация, которая содержится в паспорте, регулируется законодательно. В России этим занимается Госгортехнадзор России. Из паспорта Вы можете узнать: размеры и вес баллона, страну и завод-производитель, дату производства, дату следующей поверки, срок службы баллона, индивидуальный номер баллона, каким нормативным требованиям он соответствует и другую информацию.

Для пропановых баллонов объёмом свыше 100 литров кроме паспорта непосредственно на баллоне требуется ещё и бумажный документ (паспорт).

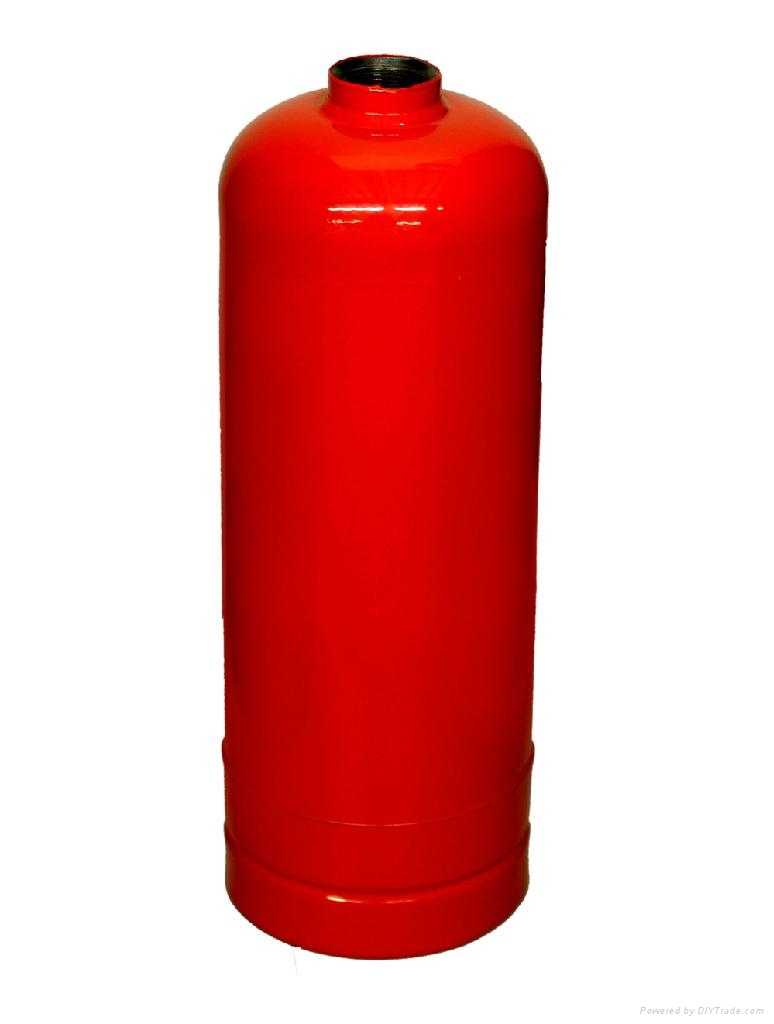

 Почему газовые баллоны красные?

Всё дело в нормативных актах, которые регулируют требования к сосудам для хранения и перевозки газов вообще и пропана с бутаном в частности.

Организацией, которая имеет исключительное право на территории России на регулирование этого вопроса, является Госгортехнадзор России. Регулирующими документами являются так называемые Правила.

Согласно техническим законодательным документам газовые баллоны должны быть красными. К слову, красный цвет — любимый только на территории стран СНГ (бывшего СССР, нормы которого, кстати? и были в своё время взяты за основу).

Чем отличаются метановые баллоны от пропановых?

Основное отличие метановых баллонов от пропановых в том, что у метановых баллонов нет сварных швов. Нагрузки, которым подвергается метановый баллон, исключают наличие сварки.

Пропановый баллон — это труба соответствующего диаметра, к которой с обеих сторон приварены сферические днища.

В чём измеряется объём баллонов и объём газа в баллонах?

Заметьте, это не одно и то же. Объём самих баллонов измеряется в литрах — без разницы пропановый он или метановый. А вот газ в баллонах измеряется либо в литрах (пропан), либо в метрах кубических или, как говорят в народе, кубах (метан). Объясняется это просто.

Пропан заправляется в машины в жидкой фазе, то есть в виде водички. А метан — это своего рода пар, так как задувают его в машины в парообразной фазе. И измеряют его в количестве надутого пара в баллон. Соответственно, отталкиваются от количества газа, заполняющего внутренний объём баллона.

БаллонПроизводительВместимостьГабаритные размерыМасса, кг
Факт.Полезн.
Длина		Диаметр
ЦИЛИНДРИЧЕСКИЕ
АГ-50Центросвар504277030021,1
АГ-40Центросвар403264030018,0
АГ-55Центросвар
55		4464030020,0
АГ-65НЗГА6552102830025,0
АГ-80Центросвар806889036028,0
АГ-90Центросвар9077
1000		36031,0
АГ-103Центросвар10383112036035,0
АГ-133Центросвар133106118040048,0
АГ-216Рузхиммаш216173121050872,0
АГ-50cSTAKO504258236018,0
АГ-55cSTAKO554463236019,0
АГ-230cSTAKO230184157145087,0
ТОРОИДАЛЬНЫЕ ВНУТРЕННЯЯ ГОРЛОВИНА
Т13-40STAKO403420058021,0
Т13-46STAKO463922058021,5
Т13-42STAKO423520060022,0
Т13-47STAKO474022060022,5
ТОРОИДАЛЬНЫЕ ПОЛНОТЕЛЫЕ С ВНЕШНЕЙ ГОРЛОВИНОЙ
F13-45STAKO453920058022,0
Т13-51STAKO
51		4022058022,5
Т14-47STAKO473920060023,0
Т14-53STAKO534122060023,5
Т16-77STAKO776227065037,0
Т17-95STAKO957627072040,0

Конденсат в газовом баллоне: что делать

В процессе использования газовых баллонов иногда наблюдается ситуация, когда постепенно вес пустой металлической емкости увеличивается, и внутри нее замечаются всплески жидкости. Остаток на дне баллона называется конденсатом: если с ним не разобраться, полезный объем сосуда будет уменьшаться, как и качество исходящего из него топлива.

Происхождение конденсата

Чтобы понять, откуда берется жидкость на дне газового баллона, необходимо ознакомиться с входящими в ее состав компонентами:

  • Газолин. Нелетучее при нормальной температуре вещество, занимающее промежуточное положение между бутаном и бензином. Как правило, его наличие указывает на низкое качество заправляемой газовой смеси.
  • Одорант. Так называется специальный ароматизирующий компонент с характерным резким запахом. Дело в том, что чистый природный газ почти не пахнет, и чтобы вовремя заметить его утечку, в его состав вводится ароматизатор. Хотя процент его содержания очень мал, однако в ходе длительной эксплуатации баллона он постепенно накапливается внутри в жидком виде.
  • Негорючие примеси (в том числе – вода). Они присутствуют в составе низкокачественных газовых смесей, реализуемых на дешевых заправках. Особенно опасна вода, которая провоцирует ржавление внутренних стенок металлического баллона. Данный процесс может развиваться достаточно стремительно, ведь внутренние поверхности обычно не окрашиваются. Иногда доходит до того, что в баллоне появляется отверстие, со всеми сопутствующими последствиями.
  • Бутан. Этот газ присутствует в бытовых смесях: однако его процентное содержание уступает пропану по причине уменьшения летучести при понижении температуры. Так, летняя заправка предусматривает соотношение между двумя веществами в районе 2:3, в зимнее время – около 2:8. В случае нарушения условий эксплуатации (например, если выставить баллон с летней смесью на улицу в мороз) внутри емкости появится жидкий бутан.

На общий объем нелетучих примесей внутри емкости для СУГ влияет качество заправки и погодные условия.

Как слить конденсат

В тех случаях, когда конденсата накопилось достаточно много, его необходимо слить. Частота подобных мероприятий определяется в индивидуальном порядке: однако делать это периодически нужно, иначе время использование заправленного баллона будет с каждым разом снижаться. Также не следует забывать о необходимых 15% запасной пустоты для образования т.н. «газовой подушки». Отсутствие этого запаса нередко приводит к взрывам оборудования.

Порядок сливания конденсата из газового баллона:

  1. Полностью опустошить емкость от газа. Вначале необходимо избавиться от остатков газообразного топлива. Если плитка плохо работает от такого баллона (коптит, пыхтит), газ можно попросту спустить. Для этого необходимо вынести баллон на открытое пространство, демонтировать адаптер и медленно отпустить вентиль.
  2. Выбрать подходящее место для слива. Для этого подойдет участок незасеянного поля или пустырь подальше от жилых построек, водоемов и колодцев.
  3. Демонтировать редуктор. Сделать это можно вручную или специальным ключом, отвинтив резьбу.
  4. Подготовить емкость для конденсата. Это может быть металлическая банка, ведро, пластиковая канистра.
  5. Открыть кран и определить место направления патрубка под адаптер.
  6. Перевернуть баллон головкой вниз, направив патрубок внутрь приготовленной емкости. Чтобы не держать тяжелую емкость в руках, ее устанавливают на заранее приготовленную подставку или кирпичи.
  7. Менять положение баллона для спускания всей жидкости. После того, как в обычном перевернутом положении конденсат из емкости перестанет вытекать, ее нужно потрусить и покачать из стороны в сторону. Очень важно, чтобы вытек весь жидкий остаток.
  8. По завершению процедуры завинтить вентиль обратно. Это убережет емкость от попадания внутрь нее воды и воздуха. Банку с отходами лучше выбросить в мусорный ящик.

Чтобы свести частоту сливаний конденсата до минимума, рекомендуется заправлять баллоны исключительно на специализированных пунктах. Как правило, реализуемое там топливо содержит большой процент пропана. Станции данного типа оснащены качественным оборудованием по очистке газа. Там всегда можно старый пустой баллон обменять на новый заправленный.

Похожие статьи

Пропановые баллоны и баллоны со сжиженным газом

Чаще всего их называют бутылками, большинство потребителей знакомы с 20-цилиндровыми баллонами, используемыми для газового гриля. Существуют различные размеры и формы баллонов с пропаном, которые используются потребителями для различных целей, от приготовления пищи и гриля до сжигания сорняков. Эти баллоны потребительского типа обычно используются в жилых домах и в сельском хозяйстве и работают с парами, аналогично баллонам с пропаном по ASME. Эти баллоны с пропаном соответствуют стандартам DOT (Департамента транспорта) и иногда обозначаются как «баллоны DOT» или «баллоны DOT».

Работа баллона с пропаном

Пропановые баллоны будут работать правильно только в вертикальном положении. В то время как определенные типы баллонов предназначены для работы с жидкостью, большинство потребительских баллонов с пропаном предназначены только для работы с паром, например, с газовым грилем. Важно понимать, что баллоны с пропаном размером до 40 # должны иметь клапан, известный как устройство предотвращения переполнения (OPD), которое предназначено для предотвращения переполнения баллона.

Цилиндры, оборудованные устройством предотвращения переполнения (OPD), а также баллоны, не оборудованные клапанами OPD (баллоны с пропаном более 40 #), будут пропускать жидкость через рабочий клапан, если их положить на бок или перевернуть. Цилиндры, подобные этим, предназначены только для работы с парами и создадут потенциально опасную ситуацию, если их поместить в положение, отличное от вертикального, в котором жидкий пропан может проходить через рабочий клапан. В бытовых баллонах с пропаном, таких как эти, используются специальные регуляторы для баллонов сжиженного нефтяного газа, которые предназначены для использования в устройствах с низким BTU, например, с газовыми грилями на пропане.

Размеры баллонов с пропаном

Размеры, представленные ниже, являются приблизительными размерами пропановых баллонов обычного размера, которые используются сегодня. Измерения неточны, поэтому свяжитесь с вашей пропановой компанией или производителем баллона для уточнения размеров баллона.

20 фунтов Цилиндр

Емкость (галлонов) 4,7
Масса (пустого) 18 фунтов.
Масса (полная) 38 фунтов
Общая высота 18 «
Диаметр 12,5 «
Емкость БТЕ 430 270
  • 20-фунтовые пропановые баллоны — самый популярный размер баллона для газовых грилей
  • Используется для небольших домов на колесах и туристических прицепов

30 фунтовЦилиндр

Емкость (галлонов) 7,1
Масса (пустого) 24 фунта.
Масса (полная) 54 фунта
Общая высота 24 «
Диаметр 12.5 «
Емкость БТЕ 649 980
  • Пропановые баки емкостью 30 фунтов используются в гриле и фритюрницах на открытом воздухе
  • Чаще всего встречается на RV

40 фунтов Цилиндр

Емкость (галлонов) 9,4
Масса (пустого) 29 фунтов.
Масса (полная) 70 фунтов.
Общая высота 29 «
Диаметр 12,5 «
Емкость БТЕ 860 542
  • 40-фунтовые пропановые баки обычно используются для приготовления пищи и обогрева жилых автофургонов.
  • Используется для уличных кухонь с большими решетками и более чем одним прибором

100 фунтов Цилиндр

Емкость (галлонов) 23,6
Масса (пустого) 68 фунтов.
Масса (полная) 170 фунтов
Общая высота 48 «
Диаметр 14.5 «
Емкость БТЕ 2 160 509
  • Пропановые баки емкостью 100 фунтов обычно используются в коммерческих и промышленных целях
  • Обычно используется в мобильных кухнях
  • OPD не требуется

Пропановый баллон вместимостью

БТЕ

Указанные выше емкости в БТЕ для цилиндров указывают общее количество БТЕ для полного цилиндра. Эта информация полезна при определении общего времени работы устройства. Естественно, баллоны с пропаном большего размера обеспечивают более длительное время работы, но иногда баллоны большего размера нецелесообразны для использования в определенных областях применения из-за места, длины шланга и т. Д. Для расчета общего времени подачи пропанового баллона разделите общее количество БТЕ баллона на бытовая техника рейтинг БТЕ. Имейте в виду, что перечисленные характеристики устройства в БТЕ указывают общую нагрузку в БТЕ, когда устройство работает на 100%. Другими словами, газовый гриль с номинальной мощностью 50 000 БТЕ подразумевает, что гриль будет использовать 50 000 БТЕ в час, когда все горелки включены и работают на полную мощность.

Общие сведения о размерах баллона с пропаном — Gastec Online

Будь то барбекю на заднем дворе или энергоснабжение всего дома, приобретение пропанового баллона подходящего размера просто необходимо. Но размеры баллона с пропаном не всегда легко понять. Насколько большим будет этот бак, поместится ли он там, где вам нужно, и сколько именно пропана вы получите? Ниже приведено наше полное руководство.

Вес по сравнению с галлонами пропана

Возможно, самая запутанная часть понимания размеров баллона с пропаном — это точное знание того, сколько пропана вы получаете.Пропановые баллоны обычно называют по их весу — сколько фунтов они весят в заполненном состоянии. Но у большинства из нас нет четкого представления о том, сколько весит пропан, особенно с учетом веса самого резервуара. Чтобы лучше понять, сколько пропана находится внутри, часто лучше знать, сколько галлонов пропана может вместить баллон.

Ниже мы перечислим все резервуары по их весу, но также укажем, сколько галлонов они вмещают. Примечание: два самых больших резервуара всегда указываются в галлонах, а не в весе.

Имейте в виду, что лучший способ узнать, сколько пропана вы использовали или сколько осталось, — это просто опыт. Многие баллоны с пропаном поставляются с манометрами, которые точно показывают, сколько у вас есть, подобно манометру на автомобиле. Но некоторые баллоны с пропаном, особенно маленькие, этого не делают. С этими небольшими резервуарами, как правило, лучше иметь под рукой два: один, который вы используете, и один, на который вы можете переключиться, когда первый закончится. Затем замените первый, и у вас всегда будет резервная копия.

Обычные размеры баллонов с пропаном

Вот самые распространенные баллоны с пропаном:

Бак 20 фунтов:

  • 18 дюймов в высоту и 12 дюймов в диаметре
  • Вмещает 5 галлонов пропана
  • Очень портативный, легко поднять
  • Обменивается на заправочной станции на свежий бак

Бак 33 фунта:

  • 2 фута в высоту и 1 фут в диаметре
  • Вмещает 8 галлонов пропана
  • Очень портативный, может поднять один человек
  • Обменивается на заправочной станции на свежий бак

Бак 100 фунтов:

  • 4 фута в высоту и 18 дюймов в диаметре
  • Вмещает почти 25 галлонов при заполнении
  • Portable, может понадобиться приятель в помощь
  • Возможен обмен на дом

2 резервуара по 100 фунтов:

  • Два 100-фунтовых бака соединены переключающим клапаном
  • Когда заканчивается один бак, клапан автоматически переключается на полный
  • Красный / зеленый индикатор сообщает вам, когда следует заменить первый бак.

Бак на 420 фунтов:

  • 4 фута в высоту и 3 фута в диаметре
  • Вмещает 100 галлонов пропана
  • Не переносной. Пополняется на месте.

Бак на 500 галлонов:

  • 5 футов высотой и 10 футов длиной
  • Вмещает 400 галлонов при 80% емкости (стандартное заполнение)
  • Над землей или под землей. Пополняется на месте.

Бак на 1000 галлонов:

  • 5 футов высотой и 16 футов длиной
  • Вмещает 800 галлонов при 80% емкости (стандартное заполнение)
  • Над землей или под землей.Пополняется на месте.

Пропановый баллон какого размера вам больше всего подходит? Вы не уверены? Свяжитесь с одним из наших экспертов сегодня, чтобы получить необходимую помощь: 1-888-449-3585.

Понимание различных размеров пропановых баллонов

Понимание того, какой размер баллона с пропаном вам нужен, может вызвать у вас много стресса. К счастью, наша общенациональная команда экспертов может помочь вам принять трудные решения, чтобы получить максимальную отдачу от вашего пропана.

У нас есть множество вариантов для тех, кому нужна гибкость.Ознакомьтесь с нашими многочисленными предложениями, прежде чем обращаться к нам!

Размер баллона с пропаном на 120 галлонов (420 фунтов):

Стандартный 120 галлонов в первую очередь предназначен для водонагревателей, каминов, бытовой техники или отопления помещений. Другие применения могут также включать в себя питание кухонной плиты или сушилки для одежды.

  • 54,5 дюйма в высоту и 30 дюймов в диаметре
  • Вмещает 96 галлонов пропана

Размер баллона с пропаном емкостью 250 галлонов:

Разработанный для умеренного использования пропана, горизонтальный пропановый бак емкостью 250 галлонов может поддерживать такие устройства, как сушилка для одежды, камин и печь, и его достаточно для системы отопления для домов скромного размера.

  • 7’10 дюймов в длину и 30 дюймов в диаметре
  • Вмещает 200 галлонов пропана

Объем баллона пропана на 325 галлонов:

Компромисс между баками на 250 и 500 галлонов, пропановый бак на 325 галлонов является идеальным источником топлива для резервных генераторов или некоторых небольших домов, которые используют менее 500 галлонов пропана в год.

  • 10 футов в длину и 30 дюймов в диаметре
  • Вмещает 260 галлонов пропана

Размер баллона с пропаном на 500 галлонов:

Резервуар емкостью 500 галлонов в основном используется для обеспечения электроэнергией центрального отопления и небольших коммерческих проектов.

  • 9’11 дюймов в длину и 37,5 дюймов в диаметре
  • Вмещает 400 галлонов пропана

Хотите знать, почему ваш баллон с пропаном не может быть заполнен полностью?

Объем пропанового бака на 1000 галлонов:

Резервуары емкостью в тысячу галлонов обычно зарезервированы для крупных промышленных и коммерческих проектов, а также для отопления домов.

  • 16’1,5 дюйма в длину и 41 дюйм в диаметре
  • Вмещает 800 галлонов пропана

Следует отметить, что все баллоны с пропаном должны располагаться на расстоянии не менее 10 футов от вашего дома, а резервуары большего размера должны быть установлены еще дальше.Размеры бака могут различаться в зависимости от производителя. Для получения полной информации о требованиях к расстоянию между контейнерами обратитесь в местный офис Ferrellgas.

Когда вы арендуете у нас баллон с пропаном, мы даем вам возможность разместить его над землей или под землей. У обоих есть много преимуществ, и ваш окончательный выбор зависит от видения вашей собственности.

Надземный резервуар с пропаном Преимущества:

  • Создан для суровых погодных условий и непогоды
  • Простота обслуживания и ремонта
  • Не требует копания во дворе

Подземный резервуар с пропаном Преимущества:

  • Не занимает ценного места у вас во дворе
  • Быстрый процесс установки, выполненный экспертом Ferrellgas

Обратите внимание, что большинство подземных резервуаров продаются нашим клиентам новыми. Выбор местоположения Ferrellgas может позволить вам арендовать подземный баллон с пропаном. Пожалуйста, поговорите со специалистом по обслуживанию клиентов для получения дополнительной информации.

RV Пропановые баллоны:

Пропановый бак

RV — необходимое топливо для вашего дома на колесах. Это помогает поддерживать работу холодильника и горячей воды, а также питать горелки печи и плиты.

  • Два типа пропановых баллонов RV: ASME (Американское общество инженеров-механиков) (постоянное) и DOT (Министерство транспорта) (съемное)
  • Стандартные размеры: 20 фунтов: 18 дюймов в длину и 12 фунтов.5 дюймов в диаметре, 30 фунтов: 24 дюйма в длину и 12,5 дюйма в диаметре, 40 фунтов: 29 дюймов в длину и 12,5 дюйма в диаметре

Переносные емкости для гриля:

Переносные баки для гриля — идеальный удобный источник пропана для уличных и переносных грилей. 20 фунтов — это размер, который вы можете найти в Ferrellgas.

  • 18 дюймов в высоту и 12 дюймов в диаметре

Баки пропана для вилочного погрузчика:

Погрузчики вилочные пропановые

обычно используются на складских площадях, строительных площадках и в сельском хозяйстве.В Ferrellgas мы продаем и наполняем цистерны на 33 и 43 фунта.

  • 33 фунта — высота 26,75 дюйма и диаметр 12,5 дюйма
  • 43 фунта — высота 33,3 дюйма и диаметр 12,2 дюйма

Несмотря на то, что есть несколько важных вопросов, которые следует учитывать и из которых следует выбирать, вы всегда можете расслабиться, зная, что профессионалы по пропану в Ferrellgas уже более 80 лет работают с клиентами, чтобы определить лучшее решение для размера резервуара. Позвоните в местный офис Ferrellgas сегодня, чтобы начать разговор.

Все, что вам нужно знать о размерах баллонов с пропаном

Что такое пропан?

Пропан или сжиженный нефтяной газ (СНГ) — это бесцветный, нетоксичный газ без запаха, который используется в печах, водонагревателях и при приготовлении пищи в жилых помещениях. Этот газ легко воспламеняется и может представлять опасность в случае утечки. Вот почему к пропану добавлен одорант, чтобы люди могли почувствовать запах газа, если он протекает.

Большие резервуары имеют емкость от 8 галлонов до 2000 галлонов.

Что нужно знать о газовых баллонах с пропаном

Вместимость — Если вы новичок в использовании пропана, знайте, что пропановый баллон может быть заполнен только до 80% его вместимости из соображений безопасности. Оставшиеся 20% емкости дадут место для расширения газа при повышении температуры.

На многих резервуарах есть предохранительный откидной клапан, который не позволяет заполнить резервуар более чем на 80%.

Повторная сертификация резервуаров — Стационарные пропановые резервуары должны периодически проходить повторную сертификацию DOT и NFPA.

Эту повторную сертификацию необходимо проводить через двенадцать лет с даты изготовления и каждые пять лет после первой повторной сертификации.

Строительные нормы — Если у вас есть подземный резервуар с пропаном, он должен быть на расстоянии не менее 10 футов от здания, собственности и от любого движения.

Fill Pricing — Большинство пропановых компаний продают пропан фунтами или галлонами. Важно знать, что в одном галлоне пропана содержится 4,2 фунта.

Размеры баллонов с пропаном

Это наиболее распространенные баллоны с пропаном, используемые в жилых помещениях:

Резервуар 20 фунтов

Размер этого резервуара составляет 18 дюймов в высоту и 12 дюймов в диаметре. Бак вмещает 5 галлонов пропана, портативный и легкий. Это стандартные емкости, используемые для грилей-барбекю. Вы можете обменять их на пропановой станции или пополнить.

  • Диапазон цен на баллон с пропановым газом (пустой) — 35-50 долларов
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки — 15-20 долларов

Бак емкостью 33 фунта

Баки емкостью 33 фунта имеют диаметр 2 фута и 1 фут. Этот резервуар вмещает около 8 галлонов пропана, также является портативным. Эти баки используются в грилях для барбекю и в пропановых обогревателях. Как и 20-фунтовые баки, их можно пополнять или менять.

  • Диапазон цен на баллон с пропановым газом (пустой) — 50-60 долларов США
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки —

Бак 100 фунтов

Цистерны емкостью 100 фунтов имеют высоту 4 фута и диаметр около 20 дюймов.Они вмещают около 25 галлонов пропана и переносятся с помощью посторонней помощи. В отличие от упомянутых нами меньших резервуаров, эти резервуары можно заправить только на заправочной станции пропаном и обменять. 100-фунтовые баки вмещают около 25 галлонов при заполнении.

Для бытовой техники в жилых автофургонах и автодомах обычно используются 100-фунтовые баки.

  • Диапазон цен на баллон с пропановым газом (пустой) — 120-150 долларов
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки —

Баллоны емкостью 120 фунтов

Баки этой емкости имеют длину 5 1/2 футов и диаметр 2 фута. Они подходят для домов, в которых используются от двух до трех газовых приборов, работающих на сжиженном нефтяном газе, таких как водонагреватели, сушилки для одежды, газовые печи и печи сжиженного нефтяного газа.120-фунтовые баки обычно используются в больших автодомах или пятиколесных трейлерах.

Цистерны такого размера должны быть закреплены постоянно, и их нельзя транспортировать, но они могут быть постоянно прикреплены к автодомам и использоваться в дороге. 120-фунтовые баки вмещают около 30 галлонов пропана с концентрацией 80%.

  • Диапазон цен на баллон с пропановым газом (пустой) — 400-520 долларов США
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки — 70 долларов

420 фунтов Резервуар

Резервуар на 420 фунтов вмещает около 100 галлонов пропана при 80% емкости.Обычно резервуары на 420 фунтов используются для отопления дома, сушилок, каминов, обогрева бассейнов и водонагревателей. Они примерно 4 фута в высоту и 3 фута в диаметре.

  • Диапазон цен на баллон с пропановым газом (пустой) — 600-750 долларов
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки — 200 долларов

325 галлонов Резервуар

Резервуар на 325 галлонов имеет длину 9 футов 11 дюймов и диаметр 30 дюймов.Этот размер резервуара идеально подходит для тех, у кого есть большой дом, где в основном используются приборы, работающие на LP.

  • Диапазон цен на баллон с пропановым газом (пустой) — 1200–1300 долларов
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки — 650 долларов

500 галлонов Резервуар

Резервуар этого размера имеет достаточную емкость для обогрева вашего дома, резервных генераторов, обогрева бассейна или нескольких приборов.Бак на 500 галлонов избавляет вас от многократных заправок в небольшом доме площадью 2500-4500 квадратных футов. Этот резервуар обычно достигает 3 1/2 футов в высоту и 10 футов в ширину.

Бак размером 500 галлонов может быть размещен под землей или над землей и вмещает около 400 галлонов при 80%

  • Диапазон цен на баллон с пропановым газом (пустой) — 1600–1700 долларов США
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Да
  • Средняя стоимость заполнения — 1000 долларов США

Резервуар на 1000 галлонов

Это резервуар, который нужно иметь, если у вас большой дом и вам нужно использовать газовую печь в качестве основного источник тепла на протяжении всей зимы.Этот резервуар удовлетворит потребности предприятий, домов в стиле ранчо, фермеров или всех, кто использует много пропана в течение года.

Этот резервуар полезен, если вы хотите уменьшить количество наполняемых резервуаров несколько раз в год. Вы можете подумать об автоматической доставке, если у вас есть бак на 1000 галлонов и вы используете пропан в качестве основного источника топлива.

Резервуар такого размера можно увидеть в местах с холодным и суровым климатом, поскольку газовое тепло горит чище и нагревается быстрее, чем электрическое тепло.

  • Диапазон цен на баллон с пропановым газом (пустой) — 2500–2600 долларов
  • Портативный — Да
  • Сменный — Да
  • Над землей — Да
  • Под землей — Нет
  • Средняя стоимость заправки — 2000 долларов

Какой бак лучше для меня?

Этот вопрос все зависит от вашего приложения. Для небольших уличных приборов, таких как грили для барбекю и уличные обогреватели, обычно используются резервуары на 20-30 фунтов. В жилых автофургонах и автодомах будут использоваться баки весом 100–120 фунтов.

Если у вас небольшой дом и вы питаетесь небольшими приборами, работающими на сжиженном газе, то бак на 325 галлонов должен удовлетворить ваши потребности. Если у вас большой дом и вы используете пропан в качестве основного источника тепла, мы рекомендуем использовать резервуар на 500 галлонов или больше.

Здесь, в Kauffman Gas, мы готовы удовлетворить любые ваши потребности в пропане. Если у вас есть какие-либо вопросы относительно пропана, резервуаров или установки, свяжитесь с нами.

Различные размеры баллонов с пропаном
