Электроды по оцинковке: Электроды для подводной сварки: марки, особенности сварки

Содержание

Как варить оцинковку: какими электродами варить оцинковку

Оцинкованная сталь пользуется неизменным спросом и обрела популярность во многих потребительских сферах. Такую популярность материал приобрел благодаря своей устойчивости к агрессивным воздействиям из вне. Оцинкованная сталь обладает достаточно высокой устойчивостью к коррозии и способна служить довольно длительное время. Достигается это путем нанесения на стальные листы цинкового слоя толщиной от 2 до 150 мкм. Однако цинковое покрытие является не только защитой стальных изделий от неблагоприятных воздействий, но и фактором, значительно усложняющим процесс обработки металла, в частности его сварку.

Для того, чтобы ответить на вопрос: как варить оцинковку, необходимо более подробно рассмотреть все аспекты, связанные с этим процессом.

СОДЕРЖАНИЕ СТАТЬИ

ЧТО НУЖНО УЧИТЫВАТЬ ПРИ СВАРКЕ ОЦИНКОВКИ

Основными нюансами, которые следует учитывать в процессе сварки оцинковки, являются температура плавления цинка и токсичность выделяемых им паров.

Сложность сварки оцинкованных изделий обуславливается тем, что температура плавления стали составляет 1100C, а цинковое покрытие плавится при 906C. Данное расхождение не позволяет использовать обычные методы сварки в связи с риском повреждения защитного слоя и утраты изделием устойчивости к окислению.

Неблагоприятные проявления в процессе сварки оцинкованного металла заключаются в том, что:

При температуре 906 градусов, цинк плавится и переходит в газообразное состояние;
Проникая в основу, выделяемые пары разрушают структуру металла;
Происходит нарушение шва оцинковки;

Токсичные пары поступают в окружающее пространство.

Именно поэтому, обработка оцинкованных изделий требует проведения дополнительных подготовительных мероприятий и тщательного подбора используемого оборудования.

ЭТАПЫ РАБОТЫ С ОЦИНКОВКОЙ

Удаление цинкового покрытия

Данная процедура необходима для того, чтобы расплавленный цинк, попав в область шва, не ухудшил его качество. Существует три основных способа зачистки:

Механический

Данный способ зачистки оцинковки осуществляется при помощи жестких абразивных средств, металлических щеток и наждачной бумаги.

Химический

Заключается в воздействии на покрытие кислотой, или щелочью. После осуществления необходимой экспозиции, изделие тщательно промывается и высушивается.

Термический

Заключается в обжиге краев изделия при помощи газовой горелки. Следует учитывать, что воздействие высоких температур провоцирует высвобождение токсичных паров.

Подбор электродов

Для того, чтобы выбрать, какими электродами варить оцинковку, необходимо учитывать ряд нюансов. Выбор электродов осуществляется с учетом типа свариваемой стали.

Можно выделить 2 основных вида электродов:

С рутиловым покрытием (АНО-4, МР-3, ОЗС-4). Подходят для сваривания стали с низким углеродным содержанием. Наличие оксида титана значительно упрощает зажигание дуги, гарантирует прочность шва и его герметичность, а также минимизирует разбрызгивание;

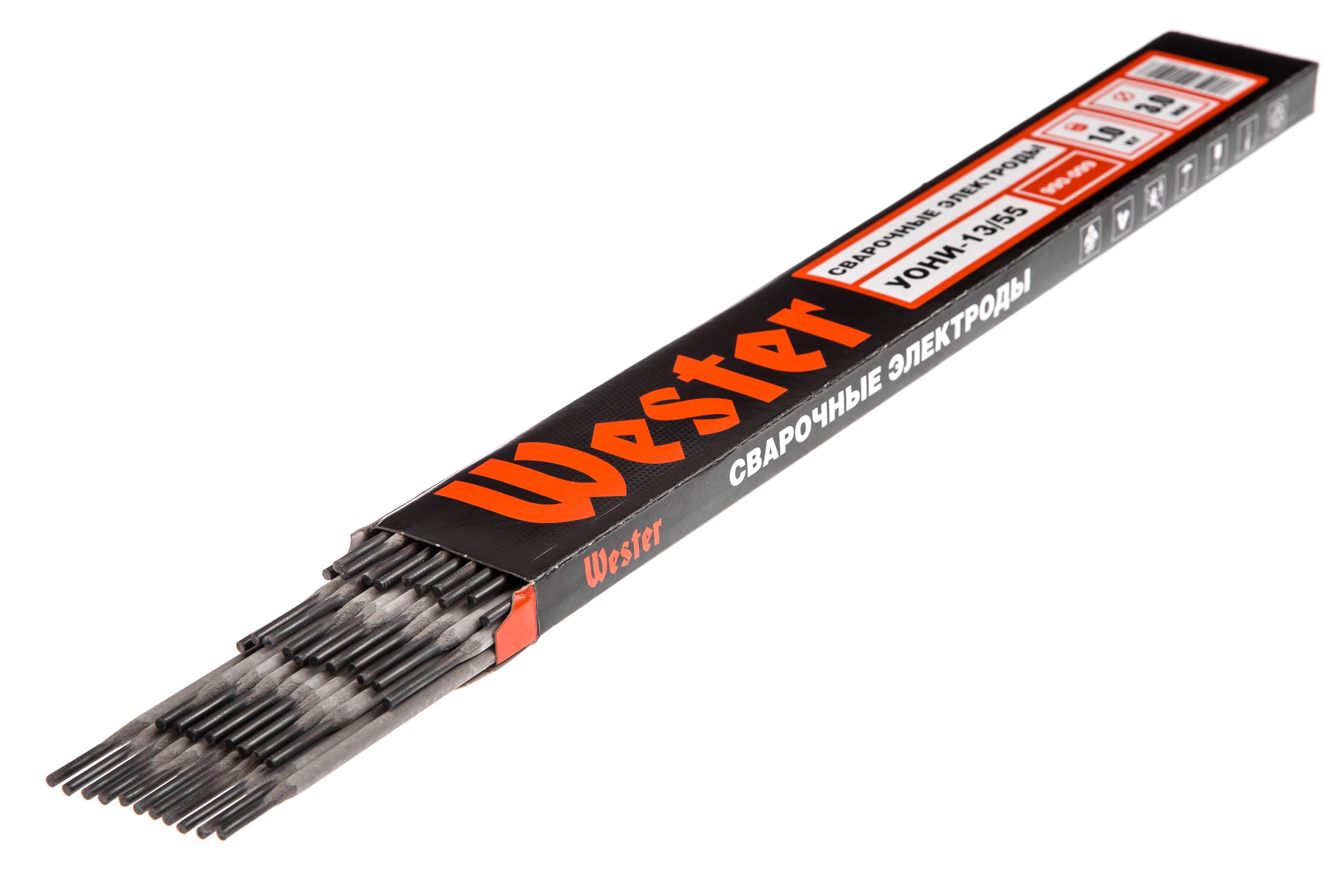

С сильноосновными флюсами (УОНИ13/45, УОНИ13/55, ДСК-50). Подходят для сталей низкого легирования.

Подбор присадочного материала

Основное требование к проволоке, используемой в качестве присадочного материала — низкая температура плавления, варьирующаяся от 900 до 1100 градусов. Соблюдение этого условия позволит добиться качественного шва, так как в этом случае проволока будет плавиться, не повреждая и не оплавляя сам материал.

КАКИЕ ЕСТЬ ВИДЫ ПРОВОЛОКИ ДЛЯ СВАРКИ ОЦИНКОВКИ

CuSi3. Проволока с 97% содержанием меди. Целевым назначением является сваривание медных изделий. Использование для сварки оцинковки является целесообразным и позволяет добиться легкообрабатываемого соединения. Минусом в данном случае будет являться то, что такое соединение не будет иметь очень высокого показателя прочности. Стоит учитывать, что входящий в состав сплава кремний обладает высокой текучестью, что требует повышенной осторожности при работе;
Autrod 19.30. Целевым назначением является сваривание оцинкованных изделий. Соединение кремния, марганца и серы позволяет добиться достаточно крепкого соединения;
CuSi2Mn. Создает соединение с очень высокими показателями прочности. В связи с повышением показателя, усложняется процесс дальнейшей обработки;

CuAl8. Целевым направлением является сваривание металла, обработанного сочетанным цинково-алюминиевым сплавом.

ОБЩИЕ ПРАВИЛА И РЕКОМЕНДАЦИИ ДЛЯ СВАРКИ ОЦИНКОВКИ

Вне зависимости от типа сварки оцинковки, необходимо:

Исполнять шов наплывным методом по средствам частого отрыва электрода;
Продление варочной ванны производится постепенно для недопущения риска повреждения;
В случае, если цинковое покрытие не было удалено, необходимо дождаться его абсолютного выгорания до того момента, когда начнет расплавляться сама сталь. В противном случае после охлаждения возможно растрескивание и вспучивание шва;

Оцинкованная сталь, толщина которой превышает 4 мм должна обрабатываться по краям по методу нанесения фаски, глубина которой составляет 1/3 листовой толщины;
Все работы производятся со строжайшим соблюдением мер защиты и техники безопасности. Для этих целей используются маски с принудительным нагнетением воздуха и мощные вентиляционные системы.

ВИДЫ СВАРКИ ОЦИНКОВАННОЙ СТАЛИ

Сварка оцинковки полуавтоматом

Такой метод сварки имеет ряд особенностей:

Подключение. «+»клемму подводят к горелке, а»-«к поверхности;
Сила тока. Увеличение силы тока приводит к увеличению скорости подачи присадки;
Подбор съемника тока. При подборе учитывается диаметр сечения проволоки. Необходимо вовремя производить замену, не дожидаясь значительного изнашивания;

Выбор рукава подачи присадки. Необходимо выбирать жесткие рукава, не допускающие перегибов и нарушения подачи присадочного материала;
Учет толщины листа. Тонкие листы толщиной 1мм. и менее, подвергаются точечной сварке;
Напряжение. При возможности перепадов напряжения, рекомендуется использовать проволоку наименьшего диаметра, имеющую высокую скорость плавления, необходимую для компенсации недостатка напряжения сети;
Техника без использования защитного газа. В данном случае, «+»клемма подключается к оцинкованной поверхности.

Преимущества метода:

Возможность работы без создания защитной атмосферы;
Хорошие показатели ровности шва;
Простота в соблюдении параметров тока.

Отрицательные качества:

Не рекомендуется проводить сварку при порывах ветра и в присутствии мощных вентиляционных систем;
Необходимы крупногабаритные газовые баллоны;
Необходимы жесткие рукава подачи присадки.

Сварка инвертором

Особенности сварки оцинковки при работе инверторным методом:

Подбор диаметра электрода. Оптимальным сечением будет диаметр не более 2мм;

Учет легкоплавкости электродов. Чем выше коэффициенты расплавления, тем ниже значения тока;
Техника движения. Необходимо соблюдать плавность перемещения дуги;
Соблюдение угла наклона. Соблюдение угла в пределах 45 градусов, позволяет избежать риска прогорания.
Соблюдение распределения полярности. В связи с тем, что данный метод сварки применяется в основном к тонколистовому металлу, необходимо учитывать, что в этом случае работа производится током обратной полярности. Это означает, что «+»подключается к электроду, а»-» к оцинкованной поверхности.

Этапы процесса сваривания оцинкованной стали при работе с трубопроводом.

Подготовка. Учитывается толщина заготовки. Если она превышает 3мм, под углом в 80 градусов делается скашивание поверхности на расстояние 1-1.5мм по поверхности шва. Торцы изделия зачищаются от зазубрин и загрязнений и обезжириваются. Свариваемые элементы выкладываются ровно с соблюдением зазора в 3мм. Вдоль сварочного шва наносится 2мм слой флюса.
Сварка. Производится в следующие этапы: — детали, подлежащие сварке прогревают на расстояние не менее 300мм от свариваемых краев; — флюс подвергается нагреву до прозрачного состояния; — присадка накладывается на поверхность и расплавляется при помощи газовой горелки до полного заполнения пустоты; — припой располагается перед пламенем горелки.

Допустимые углы наклона составляют 95 градусов для горелки и 15-30 для проволоки.
Завершение процесса. Флюс удаляется, шов зачищается. По окончании зачистки, поверхность обрабатывается антикоррозийным составом.

Точечная сварка

Метод точечной сварки оцинковки получил наиболее широкое распространение в автомобилестроении. Получаемая точка отличается высокой прочностью. Линия разрыва не затрагивает область сварки, а проходит по поверхности листа. Следует учитывать, что использование точечного метода приводит к ускоренному изнашиванию электродов и требует больших энергетических затрат. В связи с этим, наиболее целесообразно проведение автоматической корректировки режимов и настроек в условиях профессиональных сварочных рабочих мест.

КАК ВАРИТЬ ОЦИНКОВКУ: ВЫВОД

Вне зависимости от типа используемой сварки и вида оборудования, необходимо строжайшее соблюдение всех мер безопасности и технологических правил. Цинк является токсичным материалом, вдыхание его паров способно привести к серьезной интоксикации организма. Поэтому при ответе на вопрос: «как варить оцинковку«, надо помнить, что работы проводятся в средствах индивидуальной защиты и при обеспечении качественной вентиляции.

КАК ВАРИТЬ ОЦИНКОВКУ: ВИДЕО

Электроды по нержавейке: марки, технология сварки

Сварка стали нержавеющего типа представляет собой достаточно трудоёмкий процесс, который связан с особенностями структуры материала. Электроды по нержавейке позволяют получать надёжные, прочные, однородные сварные швы. Предназначены соединения нержавеющих конструкций, механизмов.

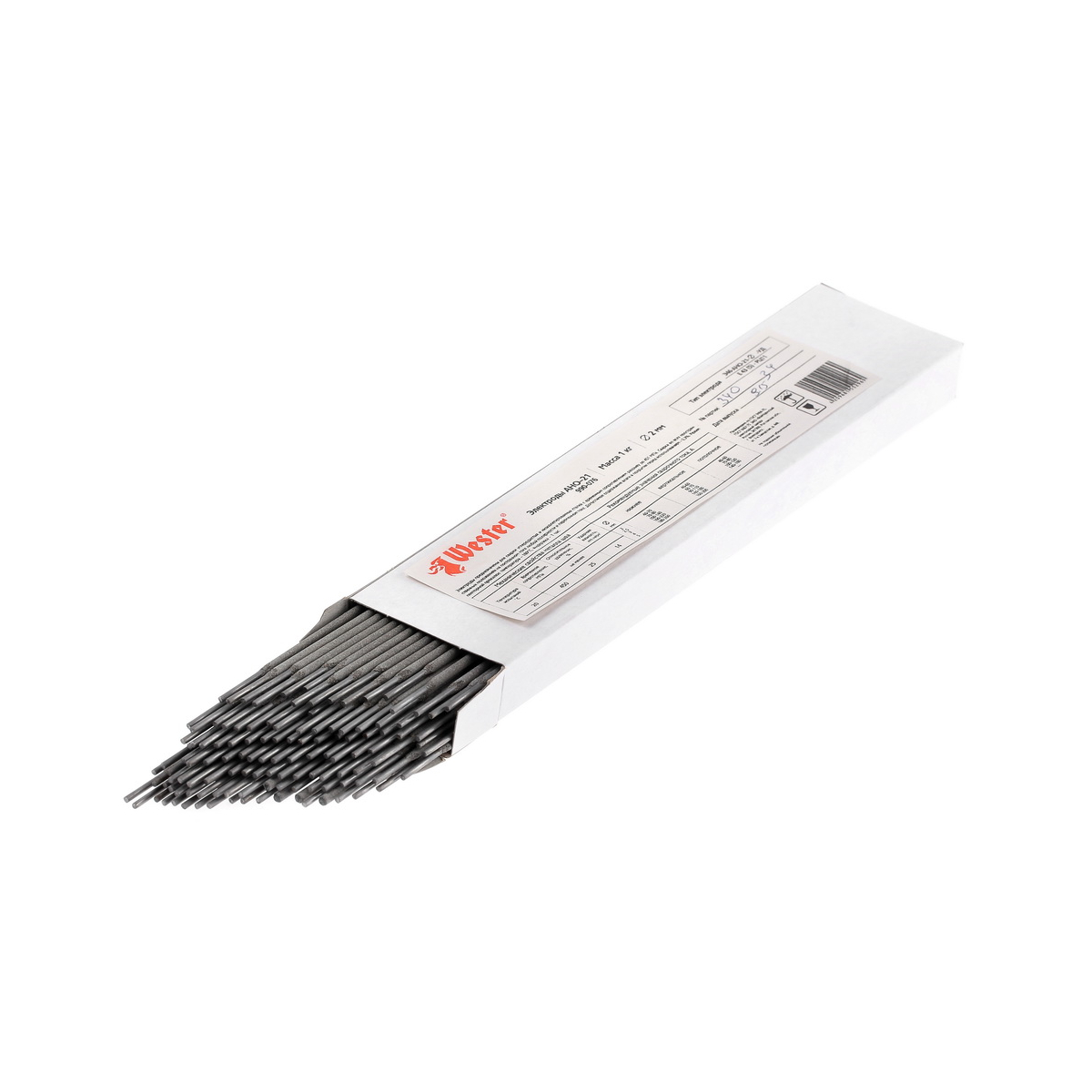

Упаковка электродов для сварки нержавейки

Свойства нержавейки

Нержавейка имеет низкий коэффициент проводимости тепла. Поэтому во время сварных работ требуется прогрев локальной области для формирования равномерного шва. Чтобы добиться требуемых технических характеристик, нужно на сварочном аппарате устанавливать токи большой величины.

Чтобы не допустить перегрева или окалин, требуется при стыковке деталей делать увеличенный зазор, чем в случае сваривания стальных заготовок. Шов воспринимает значительные деформационные нагрузки в процессе остывания, за счёт чего основные конструктивные элементы сохраняют геометрию.

Электрод для сварки со специально подобранным составом под конкретные сплавы позволяет избегать перегрева основного стержня. То есть сопротивление металлов примерно совпадает, за счёт чего процесс перегрева отсутствует.

Методы сварки

Технологии, в которых допустимо применение сварочных электродов для конструкций из нержавеющей стали:

импульсно-дуговая для приваривания конструктивных элементов толщиной менее 0,1 мм, требуется применение электродов для сварки с определённым составом покрытия;
короткодуговая для приваривания конструкций, толщина которых составляет менее 3 мм;
плазменная – универсальный метод позволяющий сваривать нержавейку любых составов;
струйная дуговая – используется для соединения крупных деталей с подводом плавящейся проволоки.

Сварщик самостоятельно должен подбирать электроды в зависимости от толщины соединяемых заготовок, их состава, а также особенности эксплуатации сварных конструкций.

Рекомендации по сварке:

если перегревать металл выше +500 ⁰С, то растёт вероятность появления кристаллизационных трещин;
при прогреве нержавейки в диапазоне +350 ⁰С — +500 ⁰С наступает охрупчивание детали, что может привести к потере прочностных свойств;
получение качественного сварного шва гарантировано при прогреве заготовки до +1200 ⁰С с последующим охлаждением в течение 180 минут;
длительный прогрев нержавеющей стали не рекомендуется, так как она частично теряет свои свойства;
при послойной наварке необходимо каждый предыдущий слой доводить до +100 ⁰С;
для схватывания двух конструкционных элементов нужно уменьшить зазор между ними.

Сварка нержавейки в большинстве случаев проводится в защитной газовой атмосфере. При выборе состава покрытия электрода требуется учёт его толщины, прочности, свойств.

При формировании шва не нужно резко перемещать электрод вдоль поверхности. Обычно в результате неправильных действий могут возникать внутри него деформации, трещины или другие дефекты, а также формироваться окислы.

Важно придерживаться следующих правил:

недопустимо проникновение в сварную ванну вольфрама или соединений на его основе, для этого дуга зажигается отдельно;
шов следует защитить струёй аргона.

Важность применения специализированных электродов

Использовать электроды для нержавейки важно по следующим причинам:

при повышенных температурах теряются антикоррозионные свойства, а состав обмазки позволяет их сохранить;
в результате малого коэффициента расширения могут возникать внутренние напряжения или деформации внутри швов либо в соединяемых конструкциях;
из-за низкой теплопроводности сложно равномерно прогревать металл.

От правильности выбора температурного режима полностью зависит, насколько сварной шов будет соответствовать необходимым техническим характеристикам. При прогреве сталь деформируется и велика вероятность появления межкристаллической коррозии. Специальные составы покрытий позволяют предотвратить такие негативные последствия.

Маркировка и типы электродов

Наиболее распространённые электроды по свариванию нержавейки имеют следующие маркировки:

ЦЛ-11;
ОЗЛ-6;
НЖ-13.

Остальные марки электродов для сварки деталей из нержавейки менее популярны по причине узости применения, высокой стоимости или технических параметров.

Маркированные электроды для сварки нержавейки

ЦЛ-11

ЦЛ-11 – электроды для сварки хромоникелевой нержавейки при +450⁰С. Преимущества сварных швов:

несклонность к кристаллизационным коррозионным процессам;
однородность наплавляемого слоя;
в процессе сваривания не образуются брызги расплавленного металла.

ОЗЛ-6

ОЗЛ-6 – электроды, применяемые для сварки нержавеющей стали, которую предполагается эксплуатировать в условиях повышенных температур до +1000⁰С. Преимущества идентичны ЦЛ-11.

НЖ-13

НЖ-13 – марка электродов по свариванию нержавейки, применяемой в пищевой промышленности, сплавов на основе никеля, хрома, молибдена. Используются для формирования швов, которые предполагается эксплуатировать при температуре окружающей среды до +350⁰С.

Другие марки

Существуют также и другие маркировки электродов по нержавейке, которые также позволяют получать надёжные швы:

ЗИО-8 используются для соединения жаростойких нержавеющих сталей. Выпускаются со стандартной по составу обмазкой, позволяющей проводить работы на постоянном или переменном токе.
НИИ-48Г имеют универсальное применение, можно сваривать стали низколегированного класса. Расположение относительно поверхности допускается любое удобное.
ОЛЗ-17У применяют для сталей, которые предполагается эксплуатировать в химически активных средах.
ЭА для сваривания конструкционных элементов из стальных сплавов высоколегированных марок. Рекомендуется применять при короткодуговой сварке.
ОК 63.30 – электроды для сварки нержавейки любой марки.

Для сохранения коррозионностойких свойств нужно использовать способ холодной сварки. Он позволяет предотвратить образование карбидов на основе хрома или железа.

Сварка оцинкованной стали: технология, электроды

Оцинкованная сталь в настоящее время используется для изготовления многих конструкций. За счет того что данный материал обладает высокой прочностью и повышенной стойкостью к воздействию коррозийному поражению, он пользуется высокой популярностью в разных сферах производства и промышленности. Но прежде чем применять стоит изучить, как протекает сварка оцинкованного металла, главные особенности данного процесса.

Главные особенности материала

Многие металлы часто покрывают цинком, это повышает их прочность и устойчивость к воздействию окислительных процессов. В итоге с наружной стороны образуется слой из цинка и прочная оксидная пленка. Оксиды цинка в отличие от других металлов, обладают плотной структурой с небольшим количеством пор.

На данный момент разработано несколько методов нанесения цинка с различным размером толщины нанесения покрытия с защитной основой. Толщина готового слоя может быть от 2 мкм до максимального показателя 150 мкм.

Сварка оцинкованных деталей сопровождается прогреванием металлической основы до температуры, которая превышает 10000С. При этом во время данного процесса могут наблюдаться некоторые сложности:

на начальной стадии цинк переходит в жидкое состояние, а затем в газообразное. Температурный режим, при котором наблюдается плавление металла, составляет не меньше 9060С;
пары могут проникать не только в воздух, но и в основу, при этом они провоцируют нарушение структуры базового металла;
частицы, которые образуются при испарении, оказывают негативное влияние на структуру сварного шва.

Наибольшая опасность состоит в том, что пары могут оказывать токсическое влияние на организм человека. По этой причине сварка оцинковки может быть сильно вредной для здоровья. По этой причине место, в котором будут выполняться работы, обязательно должно быть оборудовано мощной вентиляцией.

Важные рекомендации по сварочным работам

Любая сварка считается сложным технологическим процессом, при котором требуется соблюдать ряд важных требований. Сваривание оцинкованной стали осложняется тем, что дополнительно приходится работать с защитным покрытием из цинка. Главная особенность данного процесса состоит в том, что плавится оцинковка начинает уже при температуре в 420 градусов, а при 906 градусах она кипит и испаряется.

Все эти процессы оказывают негативное воздействие на качество сварного соединения, в нем начинают образовываться трещины, поры, различные дефекты. А чтобы этого не произошло сварка оцинкованной стали должна выполняться при других температурах, а также обязательно должна быть специальная защищенная газовая среда.

Для эффективной сварки обычно используется сварочная проволока для оцинкованной стали и медь. Наиболее подходящими считаются проволоки из алюминиево-бронзового и медно-кремневого сплава. Если будет применяться присадочная проволока, то сварка оцинковки будет правильной.

Данный метод имеет целый ряд положительных качеств:

при проведении рабочего процесса не возникает коррозийного поражения сварного шва;
наблюдается минимальная степень разбрызгивания;
небольшое выгорание покрытия из цинка;
маленький уровень вложения тепла;
пайка стали в дальнейшем сопровождается простым обрабатыванием;
соблюдается катодное предохранение материала.

Во время процесса сваривания цинк переходит в специальную сварочную ванну, и это вызывает появление трещин, повреждений, пор в соединении. По этой причине, перед тем как начинать работы, слой из цинка требуется удалить.

Удаление обычно проводится газовой горелкой, абразивным кругом, щетками. Есть и химические методы счищения цинка, при которых используются щелочи. После обработки область промывается водой и хорошо просушивается.

Особенности подбора электродов

Если снять защитное покрытие из цинка невозможно, обычно это наблюдается у основы с тонким слоем, толщина которого составляет не больше 15 мкм. В этих случаях стоит применять электроды для оцинкованной стали.

Для стали со сниженным уровнем углерода стоит подбирать расходники с покрытием из рутиловой основы. Подходящими электродами для оцинковки из низкоуглеродистой стали будут — АНО-4, МР-3, ОЗС-4. В их состав входит оксид титана, который обеспечивает ряд положительных процессов:

делает простым первое и повторное разжигание дуги;
снижает потери в связи с образованием брызг;
делает сварной шов прочным и герметичным.

При сваривании сталей низкого легирования стоит использовать специальные электроды по оцинкованной стали, которые дополнительно имеют сильноосновные флюсы. Хорошими считаются расходники таких марок, как УОНИ-13/45, УОНИ-13/55, ДСК-50.

Если используются электроды по оцинковке, то дополнительно во время сварочного процесса стоит выполнять следующие рекомендации:

для того чтобы предотвратить образование пор, силу тока нужно повысить на 10-50 А;
процесс сварки должен выполняться аккуратно, во время него скорость должна снижаться на 10-20 % в отличие от обычной сварки;
между соединяемыми кромками требуется увеличить расстояние почти в два раза.

Процесс сварки оцинкованных металлов с использованием электродов требует наличие опыта и навыков. Если выполнять все точно и в соответствии с правилами, то можно получить хорошее соединение без дефектов.

Если сталь имеет толщину оцинкованного слоя больше 15 мкм, но меньше 40 мкм, то также можно использовать электроды по цинку. Во время сварки электродом требуется чередовать поступательные движения с возвратными до тех пор, пока оцинковка полностью не очистится.

При этом необходимо особое внимание сосредоточить на требуемых границах, чтобы не повредить слой в прилежащих областях. Если все делать правильно, то при помощи данного метода очищения можно добиться прочного и качественного сварного соединения.

Сварка полуавтоматом

Сварка оцинковки полуавтоматом обычно проводится с использованием специальной присадочной проволоки и защитного газа. Подача газа на горелку производится через сварочный рукав вместе с проволокой. Это предохраняет сварочную ванну от воздействия окружающей среды.

Электродная может иметь различный размер диаметра:

0,6 мм;
0,8 мм;
1 мм;
1,2 мм.

Для металла, толщина которого составляет меньше 4 мм, стоит использовать присадочную проволоку с размером диаметра 0,6-0,8 мм. Если сталь имеет размер толщины более 4 мм, то подойдет проволока с показателем диаметра 1-1,2 мм.

Во время сваривания используется сварочный аппарат для оцинкованного металла. За счет того, что в его устройстве имеется баллон с газом, он имеет большие размеры. Также его неудобно использовать на сильном ветру, потому что ветер будет выдувать углекислый газ из-под горелки.

Правила сварки полуавтоматом

Сварка оцинкованного металла полуавтоматом должна выполняться правильно. Для этого следует сначала изучить важные процессы сварочного процесса:

первым делом следует подключить плюсовую клемму к горелке, а минусовая к заготовке;
для оцинкованной стали обязательно нужно использовать присадочную проволоку из определенного сплава;
стоит учитывать, что показатель силы тока и скорости подачи проволоки являются взаимосвязанными факторами. Чем будет выше сила тока, тем будет больше скорость проволоки или наоборот;
для горелки обязательно применяется токосъемный наконечник, который должен подходить под размер диаметра проволоки. Данный элемент относится к расходникам, по этой причине он требует периодическую замену;
шланг, который производит подачу проволоки, должен иметь жесткую структуру. В противном случае он может перегнуться, что впоследствии вызовет сложности при подаче проволоки;
если металл достаточно тонкий с размером толщины менее 1 мм, то его необходимо сваривать точками, но при условии, если не требуется герметичное сварное соединение. Это предотвратит перегрев и подгорание заготовки;
если показатель напряжения сети небольшой, к примеру, 180 В, а не 220 В, то лучше использовать проволоку с меньшим диаметром. Вместо 0,8 лучше взять 0,6, в этом случае прибор сможет с ней намного легче справиться, а соединение выйдет качественным и прочным;
сварка цинка при помощи полуавтомата без газа должна выполняться с использованием специальной проволоки, а плюсовая клемма при этом должна подключаться к заготовке.
