Дюбели распорные полиэтиленовые: цены, широкий выбор, госты, полиэтиленовые и металлические изделия – интернет-магазин ВсеИнструменты.ру

Содержание

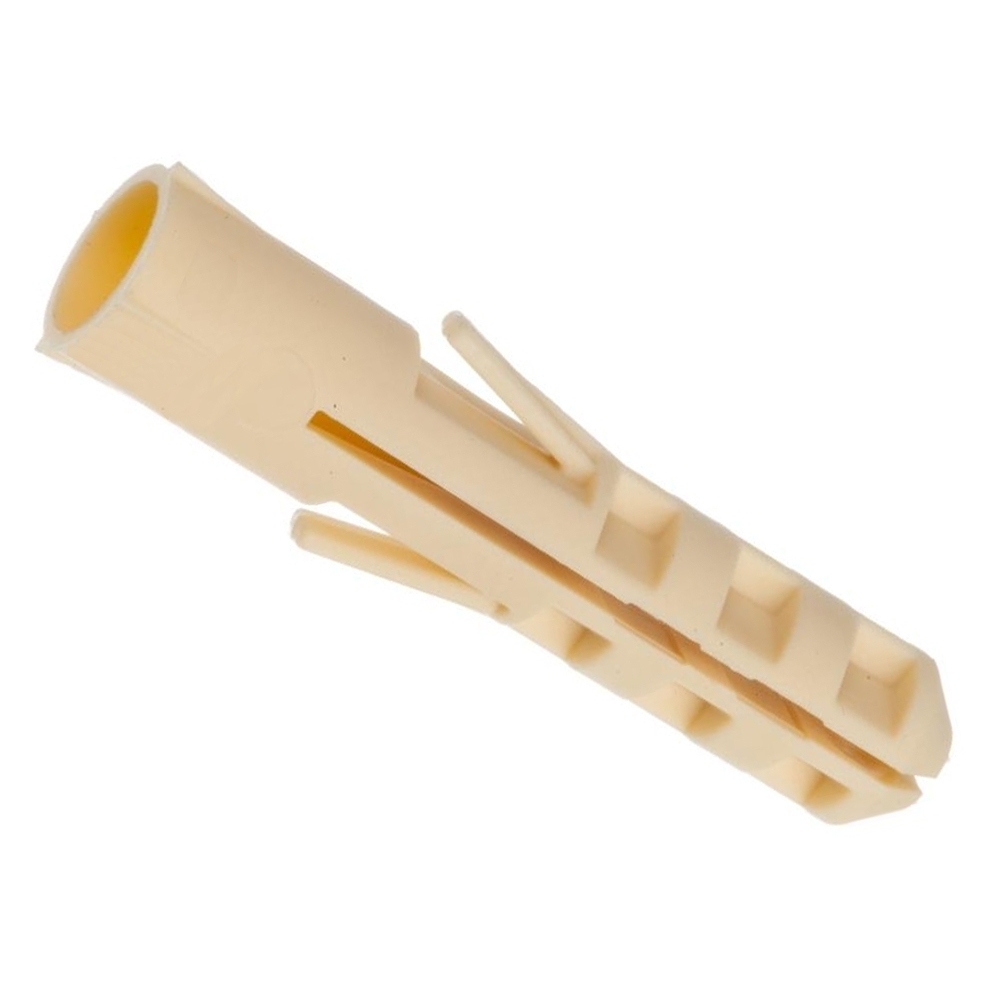

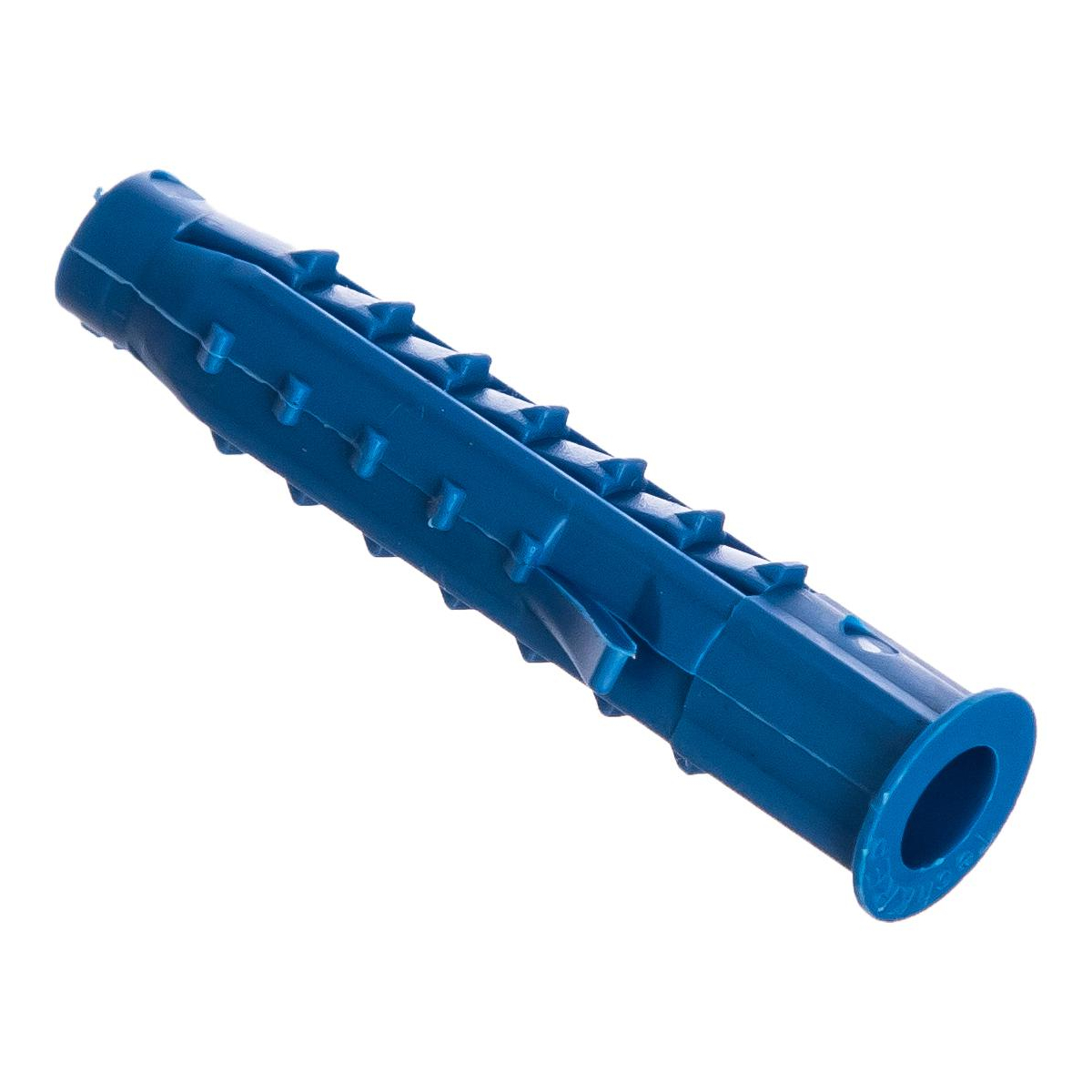

Дюбель пластиковый распорный 6х30, 6х40, 6х60 ежик, елочка полиэтиленовый

Дюбель пластиковый распорный 6х30, 6х40, 6х60 ежик, елочка полиэтиленовый является классическим представителем универсальных, прочных и надежных крепежных механизмов с пластиковой или металлической стержневой основой и прочной распорной частью (например, полипропиленовой ежик или елочка).

Пластиковый распорный дюбельный механизм отличается полиэтиленовой, полипропиленовой или нейлоновой основой, что характеризуется поразительным противодействием бактериальным или коррозийным разрушениям. Такие дюбели обладают ударопрочными характеристиками и стойкостью к термическим воздействиям. Металлические крепежные механизмы обладают стальной или латунной основой с оцинкованным напылением.

Дюбель пластиковый распорный, цена которых зависит от качества, размера и предназначения, бывают:

·       Стандартными нейлоновыми дюбелями – крепёжными механизмами распорного типа, что отличаются совместимостью с любыми стенными поверхностями бетон, кирпич, блок.

Распорный дюбель такого типа используют в паре с качественным пластиковым шурупом с диаметральным показателем от 2 до 16 мм.

·       Дюбелями для газобетонных конструкций, что отличаются прочным и надёжным забиванием в газобетонную основу.

·       Дюбель пластиковый распорный 6х30, 6х40, 6х60 ежик, елочка полиэтиленовый, что отличаются прочным сцеплением с конструкциями.

·       Рамными дюбельными крепежами, что разделяются на крепёжные механизмы для сплошной твёрдой основы, а также на дюбели для щелевого пустотелого материала. Отличаются удлиненной распорной частью для эффективного зацепления крепежа с основами пустотелых конструкций.такие дюбели являются обязательным крепежным механизмом для оптимального и прочного монтажа оконной, дверной или балконной коробки, а также обшивки с помощью штукатурных или теплоизоляционных слоев.

·       Универсальными распорными дюбельными крепежами для крепления и для сплошных и для пустотелых основ. Они отличаются надёжной полой фиксацией, компактностью и упрощенностью установки, а также пластичностью.

·       Гвоздевыми распорными дюбелями для надежной и долговременной фиксации обрешеточных реек и плинтусов. Такие дюбели подвержены быстрому и упрощенному забиванию –

дюбель распорный гост обладает оптимальными техническими показателями.

·       Дюбелями, что имеют откидную подпружиненную планку – распорными крепежными элементами для скрепления предметов к пустотелой перегородке и подшивному потолку, например, при креплении люстры или дополнительных декоративных элементов на гипсокартонном потолке – дюбель распорный с металлическим стержнем и практичный, и надежный одновременно.

·       Утеплителедержателями – дюбелями для крепления и удержания утеплительных основ из пеноматериала или минеральной ваты.

·       Металлическими распорными дюбелями для тонкостенной, пустотелой конструкционной основы.

Дюбель полиэтиленовый распорный отличается крайней совместимостью с высокими нагрузками и ударами.

·       Бетонных или полнотелых кирпичных основ – данный тип распорных дюбельных конструкций совместим со слишком высокими нагрузками, что позволяет использовать его для монтажа солнцезащитных маркиз, гаражных воротных конструкций или грузоподъемных талей.

Дюбели распорные строительно-монтажные. Общие технические условия —

ГОСТ Р 57787-2017 Крепления анкерные для строительства. Термины и определения. Классификация (Переиздание)


ГОСТ Р 57787-2017

ОКС 91.120.01

Дата введения 2018-01-01

Предисловие

1 РАЗРАБОТАН Ассоциацией «Наружные фасадные системы» (Ассоциация «АНФАС»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. N 1397-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение


Введенная настоящим стандартом классификация позволяет дифференцировать анкерную технику промышленного производства по характерным отличительным признакам.

Установленные в настоящем стандарте термины распространяются на все виды анкеров промышленного производства и анкерных креплений, применяемых в строительстве.

Термины расположены в систематизированном порядке, отражающем систему понятий в области анкеров и анкерных креплений.

Для каждого понятия установлен один стандартизованный термин.

В информационных целях к отдельным терминологическим статьям в примечаниях приведены термины-синонимы.

Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

1 Область применения


Настоящий стандарт распространяется на анкеры и анкерные крепления для фиксации строительных элементов, материалов, конструкций и инженерного или промышленного оборудования к строительному основанию.

Классификация и термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области анкеров и анкерных креплений, а также при разработке нормативных документов и следующих видов технической документации, устанавливающих нормируемые и иные показатели надежности и сроки службы анкерного крепления:

— технологической документации для определения расчетных нагрузок на анкерные крепления, число и схему расположения точек креплений;

— проектной и рабочей документации на строительство, реконструкцию или ремонт зданий, сооружений и других строительных конструкций.

2 Термины и определения

1 анкерное крепление: Узел строительной конструкции, конструктивно представляющий анкер или анкерную группу, установленные в проектное положение в строительном основании, при этом анкер или каждый из анкерной группы способен воспринимать воздействующие на него нагрузки и передавать их в строительное основание.

2 анкерное крепление предварительного монтажа: Анкерное крепление, произведенное путем предварительной установки составных частей анкера в строительное основание и последующей фиксации к ним прикрепляемого элемента или материала.

3 анкерное крепление сквозного монтажа: Анкерное крепление, произведенное путем установки анкера сквозь прикрепляемый элемент или материал непосредственно в строительное основание с одновременной фиксацией прикрепляемого элемента.

4 анкер: Крепежное изделие промышленного изготовления, предназначенное для крепления строительных элементов, материалов, конструкций и оборудования к строительному основанию.

5 анкерная группа: совокупность анкеров, вовлеченных в работу анкерного крепления по рассматриваемому механизму достижения предельного состояния.

6 строительное основание: Элемент несущей или ограждающей конструкции, воспринимающий передаваемые анкером нагрузки от прикрепляемого элемента или материала.

7 стержень анкера: Составная часть анкера, представляющая гладкий или резьбовой стержень с головкой различной конфигурации и исполнения, воспринимающая нагрузку от прикрепляемого конструктивного элемента или других частей анкера и передающая ее через распорную зону или зону сцепления в строительное основание.

Примечание — Допускается к использованию термин-синоним «распорный элемент анкера».

8 анкерный дюбель: Составная часть фрикционного анкера, распираемая в строительном основании при установке анкера в проектное положение и передающая нагрузку, воспринимаемую стержнем анкера, в строительное основание.

9 тарельчатый элемент: Составная часть тарельчатого анкера, представляющая пластину, предназначенную для фиксации материалов к строительному основанию, воспринимающая от них нагрузки и передающая их в распорную зону анкера.

Примечание — Допускается к использованию термин-синоним «тарельчатый держатель».

10 механический анкер: Анкер, в котором передача усилий на строительное основание с анкерного стержня осуществляется за счет сил трения или упора составных частей анкера с основанием.

11 химический анкер: Анкер, в котором передача усилий на строительное основание с анкерного стержня осуществляется через слой затвердевшего в результате химической реакции состава.

12 металлический анкер: Анкер, в конструкции которого составные части, воспринимающие нагрузку от прикрепляемого конструктивного элемента, и составные части, передающие нагрузку в строительное основание, выполнены из металла.

13 пластиковый анкер: Анкер, в конструкции которого составная часть, передающая нагрузку в строительное основание, выполнена из пластмассы.

Примечание — Допускается к использованию термин-синоним «анкер с пластиковым дюбелем».

14 упорный анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет сил противодействия, возникающих в зоне упора составных частей распорной зоны анкера в строительное основание.

15 анкер с уширением: Упорный анкер, который создает упор за счет расширения составных частей распорной зоны анкера непосредственно в строительном основании, при установке которого необходимо провести расширение части отверстия для упора составных частей анкера.

Примечание — См. анкерное крепление с применением анкеров с уширением на рисунке 1.


Рисунок 1 — Анкерное крепление с применением анкеров с уширением

16 анкер с расклинивающей клипсой: Фрикционный анкер, конструкция которого предусматривает расклинивающий элемент в виде клипсы, а установка в проектное положение происходит посредством расклинивания клипсы анкера внутри отверстия при затягивании гайки, болта или винта (в зависимости от конструкции анкера) до достижения заданного момента затяжки.

Примечания

1 Допускается к использованию термин-синоним «анкер с контролем момента затяжки».

2 См. анкерное крепление с применением анкера с расклинивающей клипсой на рисунке 2.


Рисунок 2 — Анкерное крепление с применением анкера с расклинивающей клипсой

17 самонарезающий анкер-винт: Упорный анкер, распорная зона которого представляет собой самонарезающую резьбу достаточной прочности для нарезания ответной резьбы в бетонном или каменном строительном основании.

Примечание — См. анкерное крепление с применением самонарезающего анкера-винта на рисунке 3.


Рисунок 3 — Анкерное крепление с применением самонарезающего анкера-винта

18 фрикционный анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет сил трения, возникающих между составными частями распорной зоны анкера и строительным основанием.

Примечание — Допускается к использованию термин-синоним «распорный анкер».

19 раскрывающийся анкер: Упорный анкер, конструкция распорной зоны которого состоит из раскрывающихся элементов для создания упора с обратной стороны листового строительного основания, пустотелых и ребристых каменных блоков (в проектное положение).

20 анкер-втулка: Фрикционный анкер, конструкция которого представляет собой втулку с внутренней резьбой и расклиниваемым конусом в распорной зоне; установка в проектное положение происходит путем контролируемого перемещения конуса относительно втулки для расклинивания распорной зоны анкера в строительном основании.

Примечания

1 Допускается к использованию термин-синоним «анкер с контролем перемещения».

2 См. анкерное крепление с применением анкера-втулки на рисунке 4.


Рисунок 4 — Анкерное крепление с применением анкера-втулки

21 клеевой анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет сил сцепления затвердевшего химического состава с анкерным стержнем и строительным основанием.

22 распорно-клеевой анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет комбинации распора и сил сцепления затвердевшего химического состава с анкерным стержнем и строительным основанием.

23 инъекционный анкер: Химический анкер, установка которого предусматривает инъецирование в отверстие в строительном основании химического состава из одного или нескольких компонентов в заданных пропорциях, после чего в отверстие с еще не затвердевшим раствором вставляют анкерную шпильку.

24 капсульный анкер: Химический анкер, установка которого предусматривает введение в отверстие в строительном основании капсулы с химическим составом из одного или нескольких компонентов в заданных пропорциях, после чего в отверстие в качестве стержня анкера вкручивают резьбовую шпильку формы, позволяющей разбить капсулу и равномерно перемешать химический состав в отверстии.

25 тарельчатый анкер: Анкер, в конструкции которого присутствует тарельчатый элемент, предназначенный для фиксации материалов к строительному основанию.

Примечания

1 Допускается к использованию термин-синоним «анкер с тарельчатым дюбелем».

2 См. анкерное крепление с применением тарельчатого анкера на рисунке 5.


Рисунок 5 — Анкерное крепление с применением анкера с тарельчатым дюбелем

26 анкер с пресс-шайбой: Анкер с пластиковым дюбелем, головка металлического стержня которого выполнена с пресс-шайбой, а конструкция пластикового дюбеля предусматривает изоляционную шайбу в изголовье дюбеля в целях исключения контакта в анкерном креплении металлического стержня анкера с прикрепляемым элементом конструкции.

Примечание — Допускается к использованию термин-синоним «фасадный анкер» для описания анкеров с пресс-шайбой, что никак не ограничивает их использование в иных крепежных узлах.

27 анкер с потайной головкой: Анкер, отличительной особенностью которого является возможность его установки заподлицо с прикрепляемым элементом.

Примечание — Анкером с потайной головкой может являться анкер различного типа по принципу крепления в строительном основании (3. 2.1 настоящего стандарта) и виду материалов составных частей (3.2.2 настоящего стандарта).

28 такелажный анкер: Анкер, отличительной особенностью которого является форма наружной части анкерного стержня, сделанной в виде кольца, Г-образного колена, проушины или других схожих форм для захвата такелажных крепежных приспособлений.

Примечания

1 Допускается к использованию термин-синоним «анкер с такелажным захватом».

2 Такелажным анкером может являться анкер различного типа по принципу крепления в строительном основании (см. 3.2.1 настоящего стандарта) и виду материалов составных частей (см. 3.2.2 настоящего стандарта).

29 забивной анкер: Анкер, который устанавливают в проектное положение забиванием всего анкера или его составной части.

30 закручиваемый анкер: Анкер, который устанавливают в проектное положение завинчиванием всего анкера или его составной части.

31 распорная зона анкера: Линейный участок анкера, вдоль которого воспринимаемые анкером нагрузки передаются в строительное основание.

32 установочный диаметр отверстия под анкер: Линейный размер анкерного крепления, обозначающий диаметр отверстия в строительном основании, необходимый для установки анкера в проектное положение.

Примечание — Допускается к использованию термин-синоним «диаметр анкерного крепления».

33 установочная глубина отверстия под анкер: Линейный размер анкерного крепления, обозначающий глубину отверстия в строительном основании, необходимую для установки анкера на заданную глубину установки.

Примечание — Допускается к использованию термин-синоним «глубина анкерного крепления».

34 глубина заделки анкера: Линейный размер анкерного крепления, обозначающий расстояние от поверхности строительного основания до наиболее глубоко находящейся в строительном основании точки анкера.

Примечание — Допускается к использованию термин-синоним «глубина установки анкера».

35 глубина анкеровки: Линейный размер анкерного крепления, обозначающий расстояние от поверхности строительного основания до наиболее глубоко находящейся в строительном основании точки, в которой анкер передает нагрузку в строительное основание.

36 несущая способность анкерного крепления: Характеристика анкерного крепления, которая выражается значением нагрузки, отвечающей предельному состоянию анкерного крепления.

37 предельное состояние анкерного крепления: Состояние анкерного крепления, при превышении характерных параметров которого эксплуатация анкерного крепления недопустима, затруднена или нецелесообразна.

38 срок службы анкерного крепления: Период времени от начала эксплуатации анкерного крепления до достижения им предельного состояния.

39 температурный диапазон установки анкерного крепления: Диапазон температур окружающей среды и строительного основания, допускающий установку анкера в проектное положение при полном удовлетворении всем эксплуатационным требованиям к анкерному креплению.

40 температурный диапазон эксплуатации анкерного крепления: Диапазон температур окружающей среды и строительного основания, допускающий эксплуатацию анкерного крепления при полном удовлетворении всем эксплуатационным требованиям к анкерному креплению в течение всего срока службы.

3 Классификация анкерных креплений

3.1 По способу фиксации прикрепляемого элемента анкерные крепления подразделяют:

— на анкерное крепление предварительного монтажа;

— анкерное крепление сквозного монтажа.

3.2 Анкеры классифицируют:

— по принципу крепления в строительном основании;

— виду материалов составных частей анкера, контактирующих со строительным основанием;

— способу установки анкера в проектное положение;

— способу контроля фиксации в проектное положение;

— специфической форме части анкера, прижимающей прикрепляемый элемент или материал.

3.2.1 По принципу крепления в строительном основании анкеры подразделяют следующим образом:

— механические:

— упорные анкеры.

По такому принципу работают: анкеры с уширением, раскрывающиеся анкеры, самонарезающие анкеры-винты;

— фрикционные анкеры.

По такому принципу работают: анкеры с расклинивающей клипсой, анкеры-втулки, анкеры с дюбелем;

— химические:

— клеевые анкеры;

— распорно-клеевые.

Примечание — У отдельных типов анкеров может изменяться принцип крепления в зависимости от вида строительного основания.

3.2.2 По виду материалов составных частей, передающих нагрузку в строительное основание, анкеры подразделяют:

— на металлические;

— пластиковые;

— химические.

3.2.3 По способу установки в проектное положение анкеры подразделяют:

— на забивные;

— закручиваемые;

— инъекционные;

— капсульные.

3.2.4 По способу контроля фиксации в проектное положение выделяют анкеры:

— с контролем перемещения;

— контролем момента затяжки.

Примечание — Способ контроля фиксации устанавливает производитель анкеров или поставщик, уполномоченный производителем, на основании соответствующих испытаний. Отсутствие контроля фиксации должно быть обосновано производителем анкеров или поставщиком, уполномоченным производителем, и подтверждено соответствующими испытаниями.

3.2.5 По специфической форме части анкера, прижимающей прикрепляемый элемент или материал, среди прочих типов анкеров выделяют:

— анкеры с тарельчатым дюбелем;

— анкеры с пресс-шайбой;

— анкеры с потайной головкой;

— анкеры с зацепом.

3.3 Схема классификации анкерных креплений и анкеров приведена в приложении А.

Приложение Б (рекомендуемое) | ГОСТ 30971-2002

Требования к крепежным элементам и их установке

Б.1 Крепежные элементы предназначены для жесткой фиксации оконных блоков к стеновым проемам и для передачи ветровых и других эксплуатационных нагрузок на стеновые конструкции.

Б.2 Для крепления оконных коробок к стеновым проемам, в зависимости от конструкции стены и прочности стеновых материалов, применяют различные универсальные и специальные крепежные элементы (детали и системы), рисунок Б. 1:

  • распорные рамные (анкерные) дюбели металлические или пластмассовые, в комплекте с винтами. Винты могут иметь потайную или цилиндрическую головку;
  • универсальные пластмассовые дюбели со стопорными шурупами;
  • строительные шурупы;
  • гибкие анкерные пластины.

Рисунок Б.1. Примеры крепежных элементов:

а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный пластмассовый дюбель со стопорным шурупом; г — строительные шурупы; д — гибкая анкерная пластина

Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с антикоррозионным цинковым хроматированным покрытием толщиной не менее 9 мкм.

Крепление оконных коробок и анкерных пластин к стеновым проемам на гвоздях не допускается. При необходимости крепления оконного блока к стенам из материалов низкой прочности допускается использование специальных полимерных анкерных систем.

Б.3 Распорные металлические рамные анкерные дюбели применяют для обеспечения сопротивления высоким срезающим усилиям при креплении оконных блоков к стенам из бетона, кирпича полнотелого и с вертикальными пустотами, керамзитобетона, газобетона, природного камня и других подобных материалов.

Распорные пластмассовые рамные дюбели применяют в агрессивных средах с целью предотвращения контактной коррозии, а также с целью термоизоляции соединяемых элементов.

Длину дюбелей определяют расчетом в зависимости от эксплуатационных нагрузок, размера профиля коробки оконного блока, ширины монтажного зазора и материала стены (глубина заделки дюбеля в стену должна быть не менее 40 мм в зависимости от прочности стенового материала). Диаметр дюбеля определяют расчетом в зависимости от эксплуатационных нагрузок; в общем случае рекомендуется применять дюбели диаметром не менее 8 мм. Материал дюбеля — конструкционный полиамид по НД. Для изготовления шурупов и винтов применяют стали с временным сопротивлением разрыву не менее 500 Н/мм
2
.

Б.4 Несущую способность рамных дюбелей (допустимые нагрузки на вырыв) принимают по технической документации изготовителя. Справочные значения несущей способности (допускаемых нагрузок на вырыв и срез) рамных распорных дюбелей диаметром 10 мм приведены в таблице Б.

1.

Таблица Б.1. Справочные значения несущей способности рамных распорных дюбелей диаметром 10 мм
Наименование стеновых материалов Несущая способность дюбеля, кН, типа
а б в
при заглублении, мм
70 50 70
Бетон 1,1 1,1 2,1
Кирпич полнотелый 1,0 1,0 1,4
Кирпич щелевидный 0,5 0,3
Легкие бетоны 0,3 0,4

Б.5 Пластмассовые дюбели со стопорными шурупами применяют для крепления оконных блоков к стенам из кирпича с вертикальными пустотами, пустотелых блоков, легких бетонов, дерева и других строительных материалов с невысокой прочностью на сжатие. Длину и диаметр пластмассовых дюбелей со стопорными шурупами принимают аналогично Б. 3. Для крепления оконных блоков к монтажным деревянным закладным элементам и черновым коробкам допускается применение строительных шурупов.

Б.6 Гибкие анкерные пластины применяют для крепления оконных блоков к многослойным стенам с эффективным утеплителем. Крепление на гибкие анкерные пластины допускается и при установке оконных блоков в других конструкциях стен. Анкерные пластины изготавливают из оцинкованной листовой стали толщиной не менее 1,5 мм. Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм.

Б.7 Допускается применение других крепежных элементов и систем, конструкцию и условия применения которых устанавливают в технической документации.

Б.8 Для заделки дюбелей в стеновом проеме выполняют сверление отверстий. Режим сверления выбирают в зависимости от прочности материала стены. Различают следующие режимы сверления:

  • режим чистого сверления (без удара) рекомендуется при подготовке отверстий в пустотелом кирпиче, легких бетонных блоках, полимербетонах;
  • режим сверления с легкими ударами рекомендуется при сверлении отверстий в полнотелом кирпиче;
  • режим перфорирования рекомендуется для стен из бетона с плотностью более 700 кг/ми конструкций из натуральных камней.

Б.9 Глубина сверления отверстий должна быть более анкеруемой части дюбеля как минимум на один диаметр шурупа. Для обеспечения расчетного тягового усилия диаметр рассверливаемого отверстия не должен превышать диаметра самого дюбеля, при этом отверстие должно быть прочищено от отходов сверления. Расстояние от края строительной конструкции при установке дюбелей не должно быть менее двухкратной глубины анкеровки.

Б. 10 Расположение и конфигурация крепежных элементов не должны приводить к образованию тепловых мостиков, снижающих теплотехнические параметры монтажного шва.

Варианты схем крепления оконных блоков к стенам приведены на рисунке Б.2. Рекомендуемые минимальные заглубления (глубина ввинчивания) строительных шурупов и посадки дюбелей приведены в таблице Б.2.

Рисунок Б.2. Схемы крепления оконных блоков к боковым откосам проемов:

а — крепление распорными равными дюбелями; б — крепление строительными шурупами; в — крепление при помощи гибких анкерных пластин

Таблица Б.2. Рекомендуемые минимальные заглубления (глубина ввинчивания) и посадки дюбелей
Наименование стенового материала Минимальное заглубление, мм
Бетон 40
Кирпич полнотелый 40
Кирпич щелевидный 60
Блоки из пористого природного камня 50
Легкие бетоны 60

Б. 11 Головки дюбелей и стопорных шурупов следует заглублять во внутреннем фальце профиля коробки, посадочные отверстия должны быть закрыты декоративными колпачками (заглушками)

ГОСТ 22325-93 Соединения вставными дюбелями для деревянных разъемных моделей и стержневых ящиков. Конструкция


ГОСТ 22325-93

Группа Г21

ОКП 39 6401

Дата введения 1995-01-01

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа
по стандартизации

Республика Беларусь

Белстандарт

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02. 06.94 N 160 межгосударственный стандарт ГОСТ 22325-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВЗАМЕН ГОСТ 22325-77

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

_______________
* На территории Российской Федерации действует ГОСТ 21488-97, здесь и далее по тексту. — Примечание изготовителя базы данных.


Требования пп.1-3, 5, 6 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и размеры соединений вставными дюбелями должны соответствовать указанным на черт.1 и в табл.1.

Черт.1. Конструкция и размеры соединений вставными дюбелями


Черт.1

Таблица 1

Обозначение соединения

Масса, кг,
для справок

Поз. 1
Дюбель
Кол.1

Поз.2
Втулка
Кол.1

Обозначение

Г002.297272.001

8

12

36

0,017

Г002.297272.001-01

Г002.297272.002-02

Г002.297272.002

10

15

42

0,023

Г002.297272.002-01

Г002. 297272.002-02

Г002.297272.003

12

18

50

0,042

Г002.297272.003-01

Г002.297272.002-02

Г002.297272.004

16

22

56

0,072

Г002.297272.004-01

Г002.297272.002-02

Г002.297272.005

20

26

64

0,113

Г002. 297272.005-01

Г002.297272.002-02

Г002.297272.006

25

32

70

0,160

Г002.297272.006-01

Г002.297272.002-02

Пример условного обозначения вставным дюбелем размером 8 мм:

Соединение вставным дюбелем Г002.297272.001 ГОСТ 22325-93

2. Маркировать: условное обозначение соединения вставным дюбелем и товарный знак предприятия-изготовителя. Маркировку наносить на таре (упаковке) для партии соединений одного типоразмера.

3. Конструкция и размеры деталей соединений вставными дюбелями должны соответствовать указанным на черт.2 и 3 и в табл. 2 и 3.

Черт.2. Дюбель (поз.1)

Дюбель (поз.1)


Черт.2


Таблица 2


Размеры в мм

Обозначение дюбеля


(e8)


(h31)

Масса, кг, для справок

Г002.297272.001-01

8

12

28

18

4

0,012

Г002.297272.002-01

10

15

32

21

0,016

Г002. 297272.003-01

12

18

40

25

6

0,030

Г002.297272.004-01

16

22

45

28

0,052

Г002.297272.005-01

20

26

55

32

8

0,085

Г002. 297272.006-01

25

32

60

35

0,120

Пример условного обозначения дюбеля размером 8 мм:

Дюбель Г002.297272.001-01 ГОСТ Р 50141-92

Черт.3. Втулка (поз.2)


Втулка (поз.2)


Черт.3

Таблица 3


Размеры в мм

Обозначение втулки


(H9)


(h31)

Масса, кг, для справок

Г002.297272.001-02

8

12

18

0,005

Г002. 297272.002-02

10

15

21

0,007

Г002.297272.003-02

12

18

25

0,012

Г002.297272.004-02

16

22

28

0,020

ГОСТ 27320-87 Дюбели-втулки распорные для строительства. Конструкция

Текст ГОСТ 27320-87 Дюбели-втулки распорные для строительства. Конструкция

>

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЮБЕЛИ-ВТУЛКИ РАСПОРНЫЕ ДЛЯ СТРОИТЕЛЬСТВА

КОНСТРУКЦИЯ

ГОСТ 27320-87

Издание официальное

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

УДК 621. 886 : 621.757.02 : 006.354

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЮБЕЛИ-ВТУЛКИ РАСПОРНЫЕ ДЛЯ СТРОИТЕЛЬСТВА

Конструкция

Expansive bolts. Construction

ОКП 48 3411

Дата введения 01.01.88

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на распорные дюбели-втулки диаметром резьбы от 6 до 20 мм, предназначенные для крепления конструкций и оборудования к несущим строительным элементам зданий и сооружений из бетона.

1. КОНСТРУКЦИЯ РАСПОРНОГО ДЮБЕЛЯ-ВТУЛКИ

Издание официальное

2—995

Таблица 1

Размеры, мм

Типо* размер

Код ОКП

Номнн. диаметр резьбы d

о

L

h

Теоретическая масса 1000 шт., кг

ДВ-М6

48 3411 2419

6

8

9,3

30

14

7,790

ДВ-М8

48 3411 2420

8

10

11. 5

35

18

13,500

ДВ-М10

48 3411 2421

10

12

13,8

45

22

23,790

ДВ-М12

48 3411 2422

12

15

16,9

55

26

48,020

ДВ-М16

48 3411 2423

16

20

22,0

65

30

102,540

ДВ-М20

48 3411 2424

20

25

27,3

80

36

183,180

Пример условного обозначения диаметром резьбы d=12 мм:

ДВ-М12 ГОСТ 27320—87

дюбеля-втулки

1.2. Размеры отверстий для дюбелей-втулок приведены в обязательном приложении 1 (табл.
4).
1.3. Указания по применению дюбелей-втулок приведены в рекомендуемом приложении 2.

2. КОНСТРУКЦИЯ РАСПОРНОЙ ВТУЛКИ

2Я. Конструкция и размеры втулки должны соответствовать указанным на черт. 2 и в табл. 2.

Распорная втулка

Чсръ 2

Таблица 2

Размеры, мм

Номнн. диаметр

rf.

D

L

G

G

резьбы d

hll

НИ

h32

Ы2

hl 1

IT12

2

6

8

5,0

б

7,7

9,3

30

14

11

2

8

10

6,7

8

9,9

11,5

35

18

13

3

10

12

8,4

10

11,8

13,8

45

22

18

4

12

15

10,2

12

14,9

16,9

55

26

22

4

16

20

13,9

16

19,6

22,0

65

30

30

5

20

25

17,4

20

24,9

27,3

80

36

36

5

Продолжение табл. 2

Размеры,

мм

Помин, диаметр

G

G. не более

G

G» не более

lu,

Теоретическая

резьбы

IT 19

h32

масса

d

2

1000 шт., кг

6

13

0,5

1,0

2,0

0,5

0,8

1.6

6,065

8

15

0,5

1,0

2,5

0,5

0,8

1.6

9,585

10

20

I.o

1,2

3,0

1,0

1,0

2,0

16,424

12

26

1,0

1,6

3,5

1. 0

1,0

2,0

34,310

16

33

1.5

2,0

4,0

1.0

1,2

2,5

72,527

20

40

2,5

2,5

5,0

1,0

1,2

2,5

122,435

  • 2.2. Предельные отклонения размеров — по ГОСТ 25347—82.

  • 2.3. Основные размеры резьбы — по ГОСТ 24705—81, шаг — крупный по ГОСТ 8724—81, поле допуска — 6 G по ГОСТ 16093—81, сбег—нормальный по ГОСТ 10549—80.

  • 2.4. Материал — сталь марки 20 по ГОСТ 1050—74. Допускается сталь марок 25, 30, 35, 40, 45 по ГОСТ 1050—74, АС40 по ГОСТ 1414—75.

  • 2.5. Защитное покрытие — Ц9 по ГОСТ 9.306—85. Допускаются другие равноценные виды покрытий.

  • 2.6. Радиальное биение конуса относительно цилиндра dx — не более 0,1 мм.

  • 2.7. Радиальное биение резьбы относительно цилиндра d\ — не более 0,1 мм.

  • 2.8. Отклонение от параллельности плоскости прорези и оси цилиндра d\ — не более 0,3 мм на длине 10 мм.

2*

3. КОНСТРУКЦИЯ КОНИЧЕСКОГО ЭЛЕМЕНТА

3.1. Конструкция и размеры конического элемента должны соответствовать указанным на черт. 3 и в табл. 3.

Конический элемент

3.2. Предельные отклонения линейных
25347—82, угловых размеров — по ГОСТ 8908—81.
размеров — по
ГОСТ

ХЙ7

7,6

__<

и

—.—

J

1

V

ЬЭ*Ч5°

/7Л

L

ь\

2(раски

Черт. 3

Таблица 3

Размеры, мм

Номин. диаметр резьбы дюбеля-втулки d

А

&I

t) hl 1

ч>

± АТП

2

Теоретическая масса 1000 шт., кг

±1

Т12

2

6

12

6

3

0,5

4,8

4с30′

1,725

8

15

7

4

0,5

6,5

3,915

10

18

8

5

1,0

8,2

7,366

12

22

10

6

1.0

10,0

2°30′

13.710

16

26

12

7

1,5

13,7

30,013

20

33

15

9

1,5

17,2

60,745

3.
3. Материал — сталь марки 35 по ГОСТ 1050—74. Допускается сталь марок 40 и 45 по ГОСТ 1050—74, АС40 по ГОСТ 1414—75.
3.4. Радиальное биение конуса относительно цилиндра — не более 0,1 мм.

ПРИЛОЖЕНИЕ I Обязательное

РАЗМЕРЫ ОТВЕРСТИЙ ДЛЯ ДЮБЕЛЕЙ-ВТУЛОК

Таблица 4

Размеры, мм

Типоразмер дюбеля-втулки

Диаметр

Высота

Помин.

Пред. откл.

Номин.

Пред. откл.

ДВ-М6

8

+ 0,25

30

+ 2,0

ДВ-М8

10

+ 0,25

35

+ 2,0

ДВ-М10

12

+ 0,30

45

+ 2,5

ДВ-М12

15

+ 0,30

55

+ 2,5

ДВ-М16

20

+ 0,30

65

+ 3,0

ДВ-М20

25

+ 0,35

80

+3,0

ПРИЛОЖЕНИЕ 2 Рекомендуемое

УКАЗАНИЯ ПО ПРИМЕНЕНИЮ ДЮБЕЛЕЙ-ВТУЛОК

  • 1. Настоящими указаниями следует руководствоваться при проектировании узлов крепления конструкций и оборудования дюбелями-втулками, а также при выполнении работ по их установке.

  • 2. Дюбели-втулки предназначены для закрепления оборудования и конструкций на строительных элементах, изготовленных из монолитного бетона или железобетона классов В 12,5 и выше.

  • 3. Допускается применение дюбелей-втулок для закрепления всевозможных ограждений, воздуховодов, трубопроводов, подвесных потолков, элементов отделки и облицовки, а также санитарно-технических и электротехнических коммуникаций.

  • 4. Установка дюбелей-втулок в отверстиях, пробуренных в швах между бетонными или железобетонными элементами, не допускается.

  • 5. Установку дюбеля-втулки и закрепление опорной детали оборудования или конструкции следует выполнять в последовательности, показанной на черт. 4.

  • 6. Перед установкой дюбели-втулки должны быть очищены от консервирующей смазки.

  • 7. Бурение отверстий следует выполнять по предварительной разметке механизированным инструментом ударно-вращательного действия (электро- и пневмоперфораторами) или буровым инструментом, оснащенным алмазными коронками.

Расстояние отверстий от к

Дюбели, заглушки. Сравнительная таблица DIN, ГОСТ и ISO

Дюбель металлический для газобетона KBTM для шурупов и винтов диаметром от М6 до М10, длина дюбеля от 50 до 70 мм.

Дюбель-саморез КВТ Sormat для пенобетона, газобетона с наружной и внутренней резьбой. Диаметр шурупов и винтов от М4 до М10, длина дюбеля от 50 до 70 мм..

Дюбель-гвоздь пластиковый LIT Sormat с цветным резьбовым гвоздем (желтый, коричневый, белый, черный, серый), с крестообразным шлицем, диаметр 5 мм, длина 35 и 45 мм.

Дюбель-гвоздь 6х40 LYT Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры 6х40, 5х30 мм.

Дюбель-гвоздь LYT LK SP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; диаметр 5, 6, 8 мм, длина от 30 до 100 мм.

Дюбель-гвоздь LYT LK RST Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих и влажных помещениях, диаметр 5, 6, 8 мм, длина от 30 до 80 мм.

Дюбель-гвоздь LYT UK KP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры от 5х30 до 8х160 мм.

Дюбель распорный NAT Sormat используется для монтажа и крепления материалов при небольших нагрузках в бетоне, камне, кирпиче.

Дюбель нейлоновый удлинённый NAT 8 L применяется в пористых материалах, таких как пенобетон, газобетон, керамзитобетон и пустотелый кирпич.

Дюбель NAT 10 L нейлоновый удлинённый применяется в пористых и непрочных материалах, таких как пенобетон, газобетон, керамзитобетон.

Дюбель фасадный (анкер) с шурупом S-UF Sormat для установки в бетон, кирпич, пустотелый кирпич, газобетон, пенобетон, керамзитобетон в сухих помещениях.

Дюбель фасадный 10х100 с шурупом с шестигранной головкой S-UF A2 Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.

Дюбель фасадный с шурупом с шестигранной головкой S-UF MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.

Дюбель 8 мм универсальный фасадный с шурупом S-UP 8 Sormat применяется для установки и сквозного монтажа в сухих помещениях в пустотелые и полнотелые материалы.

Дюбель рамный распорный с шурупом S-UP Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих помещениях.

Дюбель рамный распорный с шурупом S-UP MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.

Дюбель универсальный пластиковый YLT Sormat может использоваться как в листовых, так и в полнотелых и пустотелых материалах.

Дюбель пластиковый распорный Gripper Sormat может устанавливаться в любые листовые, полнотелые и пустотелые материалы в сухих, влажных помещениях и на улице.

Дюбель «Бабочка» OLA Sormat для гипсокартона и листов толщиной от 12 мм. Диаметр дюбеля 10 мм, шуруп 4х60 мм.

Дюбель для гипсокартона пластиковый, нейлоновый KLA Sormat (DRIVA) для крепления лёгких предметов к гипсокартону.

Дюбель DRIVA KLA M Sormat, металлический, для крепления к гипсокартону повышенной прочности, МДФ или ДСП, максимальная толщина прикрепляемого материала 12/27 мм.

Дюбели | Технические характеристики

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KR

Полиэтиленовый четырехраспорный дюбель с манжетом, шипами и усами для фиксации при монтаже в плотных материалах.

Обозначение Размер диаметр х L мм Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
5/25 5.0×25 5 3.0-3.5 500
5/30 5.0×30 5 3. 0-3.5 500
5/40 5.0×40 5 3.0-3.5 500
6/25 6.0×25 6 3.5-4.5 500
6/ЗО 6.0×30 6 3.5-4.5 500
6/35 6.0×35 6 3.5-4.5 500
6/40 6.0×40 6 3.5-4.5 500
6/50 6.0×50 6 3.5-4.5 500
6/60 6.0×60 б 3.5-4.5 250
8/30 8.0×30 8 4.5-6.0 500
8/40 8.0×40 8 4.5-6.0 500
8/50 8.0×50 8 4.5-6.0 250
8/60 8.0×60 8 4.5-6.0 250
8/80 8.0×80 8 4.5-6.0 250
10/50 10. 0×50 10 6.0-8.0 250
10/60 10.0×60 10 6.0-8.0 250
10/100 10.0×100 10 6.0-8.0 200
12/60 12.0×60 12 8.0-10.0 250
12/70 12.0×70 12 8.0-10.0 200
12/120 12.0×120 12 8.0-10.0 100

ФАСАДНЫЕ И РАМНЫЕ РАСПОРНЫЕ ДЮБЕЛИ

Полиамидный (нейлоновый) распорный дюбель для пустотелых (полых) материалов. Стальной оцинкованный шуруп с шестигранной головкой. TSXS

Обозн. предмета мм Макс. толщина укрепляемого мм Диаметр сверления мм Мин. глубина закрепления шт Кол. в пачке шт Мт выдергивающая сила кН
          бетон В 25 полн. кирпич пуст, кирпич газобетон
Т5Х-5 8/100 30 8 70 100 3.99 2.63 2.39 2.22
Т5Х-510/80 30 10 50 50 4.01 2.63 2.39 2.22
Т5Х-510/100 30 10 70 50 4.01 2.65 2.41 2.24
Т5Х-510/120 50 10 70 50 4.11 2.68 2.42 2.24
Т5Х-510/140 70 10 70 50 4.22 2.70 2.43 2.21
Т5Х-510/160 90 10 70 50 4.25 2.71 2.47 2.22
Т5Х -5 10/200 130 10 70 50 4.29 2.73 2.51 2.26

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KRH

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка OxL мм Количество в пачке шт
НP 6/44 6 4.0×44 200
НP 8/52 8 5.0×52 200
НP 10/60 10 6.0×60 100
НP 12/80 12 8.0×80 50

Полиэтиленовый распорный дюбель со стальным оцинкованным полукольцом для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка на 1 мм Количество в пачке шт
НS 6/65 6 4.0×65 200
НS 8/75 8 5.0×75 100
НS 10/80 10 6.0×80 100
НS 12/80 12 8.0×80 50

Полиэтиленовый распорный дюбель со стальным оцинкованным замкнутым кольцом для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка OxL мм К оличествов пачке шт
ККН212 12 8.0×80 50

ДЮБЕЛИ ДЛЯ КРЕПЛЕНИЯ В ГИПСОКАРТОННЫХ ЛИСТАХ

Полипропиленовый распорный дюбель в комплекте с насадкой для крепления в гипсокартонных стенах.

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
ТТ 22 7-8 3.5-4.0 200

Дюбель саморез из сплава ZnAI для крепления в гипсокартонных стенах. DRIVA SPA

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
DRIVA-SPA   4.0-4.2 50

Полипропиленовый распорный дюбель для крепления в гипсокартонных стенах. TNF

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
TNF 10 3.0-3.5 200

Полипропиленовый распорный дюбель с шурупом. TNF-W

Обозначение Макс, толщина укрепляемого предмета мм Диаметр сверления мм Размер шурупа/крюка мм Количество в пачке шт
TNF 5 10 3.5×55 100

Складной пружинный дюбель для крепления в подвесных потолках. SPDK

Обозначение Диаметр сверления мм Вес кг/1000 шт
SPDK М 3×85 10 1 1.5
SPDK М4х75 13 14.0
SPDK М 5×95 15 22.3
SPDK М 6×100 25 37. 5
SPDK М 8×100 25 62.2

ДЮБЕЛЬ ГВОЗДИ ДЛЯ БЫСТРОГО МОНТАЖА SM

Полиэтиленовый распорный дюбель для быстрого монтажа. Стальной оцинкованный гвоздь-шуруп (желтый цвет). С потайным бортиком. SM-L

Обозн. Макс, толщина укрепляемого предмета мм Диаметр сверления мм Мин. глубина закрепления мм Количество в пачке шт Мт выдергивающая сила [кН]1 Мт срезающая сила [кН]1
бетон В 25 кирп. кладка газобетон бетон класса В 25
SM-L 6/40 10 6 30 200 1.47 1.11 0.56 3.23
SM-L 6/60 30 6 30 200 1.45 1.12 0.55 3.26
SM-L 6/80 50 6 30 100 1. 47 1.11 0.55 3.33
SM-L 8/60 20 8 40 100 2.26 1.67 0.78 3.82
SM-L 8/80 40 8 40 100 2.27 .68 0.78 3.84
SM-L 8/100 60 8 40 100 2.27 .64 0.79 3.87
SM-L 8/120 80 8 40 100 2.21 .65 0.74 3.89
SM-L 8/140 100 8 40 100 2.28 .65 0.77 3.93
SM-L 8/160 110 8 50 100 2.26 .67 0.75 3.97
SM-L 10/100 60 10 40 100 3.18 2.69 0.91 4.71
SM-L 10/120 80 10 40 100 3. 11 2.66 0.90 4.72
SM-L 10/140 100 10 40 100 3.11 2.60 0.91 4.76
SM-L 10/160 110 10 50 100 3.13 2.62 0.91 4.80

С грибовидным бортиком. SM-G

Обозн. Макс, толщина укрепля-емого предмета мм Диаметр сверле­ния мм Мин. глубина закреп-ления мм Коли­чество в пачке шт Мт выдергивающая сила [кН]1 Мт срезающая сила [кН]1
бетон В 25 кирп. кладка газобетон бетон класса В 25
SM-G 6/40 10 б 30 200 1.47 1.11 0.56 3.23
SM-G 6/60 30 6 30 200 1. 45 1.12 0.55 3.26
SM-G 6/80 50 6 30 100 1.47 1.11 0.55 3.33

СТАЛЬНЫЕ ДЮБЕЛИ ДЛЯ ПОЛЫХ МАТЕРИАЛОВ И ГИПСОКАРТОННЫХ СТЕН MOLLY

Обозначение Диаметр сверления мм Толщина перегородки мм Количество в пачке шт
MOLLY 4/21 8 2-5 100
MOLLY 4/32 8 2-13 100
MOLLY 4/38 8 3-19 100
MOLLY 4/46 8 6-25 100
MOLLY 4/54 8 15-32 100
MOLLY 4/59 8 15-32 100
MOLLY 5/37 11 2-13 100
MOLLY 5/52 11 3-19 50
MOLLY 5/65 11 15-32 50
MOLLY 5/80 11 30-47 50
MOLLY 6/37 13 2-13 50
MOLLY 6/52 13 3-19 50
MOLLY 6/65 13 15-32 50
MOLLY 6/80 13 30-47 50
MOLLY 4/32 W/RO/R 8 26-32 100
MOLLY 4/38 W/RO/R 8 32-38 100
MOLLY 5/52 W/RO/R 11 45-52 50
MOLLY 6/52 W/RO/R 13 45-52 50

Размер и вес дюбелей

Toggle navigation 8(800) 777-8259 Goskrep Wa будь крепким Войти на сайт 0Корзина Строительный крепеж Метрический крепеж Профессиональный крепеж Bullit Ещё Перфорация Нержавеющий крепеж Такелаж Электроустановочный крепеж Сантехнические хомуты Шнуры, канаты, веревки Мебельный крепёж Изготовление под заказ Развитие бизнеса

Пластиковая расширительная пробка Стоковое Изображение

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула

облегчения COVID-19

Похожие изображения

Дюбель пластиковый

Пластиковые дюбеля на белом фоне. Дюбель, анкер-шуруп, строительный инструмент

Многие пластиковые планки, дюбели, также известные как анкеры-шурупы, строительные инструменты

Отверстие под анкерный болт старый в стене из плитки, старые пластиковые анкеры для шурупов дюбелей, шурупы под анкерные болты на плитке, дефект

Дюбель

Связка пластиковых дюбелей на белом фоне с пространством для текста

Пластиковый дюбель или дюбель для гипсокартона

Пластиковые дюбели или дюбели закрываются

Пластиковый распорный дюбель

Пластиковый распорный дюбель

Розетка

Ремонт дома

Пластиковые дюбеля на белом фоне.

Пластиковые анкерные болты на деревянной поверхности рабочего стола

.

Пластиковые распорные болты или дюбели закрыты Стоковое Фото

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19

Похожие изображения

Дюбель пластиковый серый

Дюбель пластиковый

Система отопления с пластиковыми трубами и расширительным баком

Отверстие под анкерный болт старый в стене из плитки, старые пластиковые анкеры для шурупов дюбелей, шурупы под анкерные болты на плитке, дефект

Расширительный бак

Фотосинтетические бактерии PSB в пластиковых бутылках для органического сельского хозяйства.

Расширительный бачок системы охлаждения автомобиля

Котельная; эти трубы предназначены для промышленного отопления с расширительным баком для компенсации перепада давления

Бачок охлаждающей жидкости двигателя с антифризом

и расширительная труба

Куча белых пластиковых / резиновых анкеров.

Расширительный бак крупный план белый

Пластиковая игрушка

Пластиковый распорный дюбель

.

50шт M10 * 50/60/80 / 100мм рыбка желтый горбыль пластиковый дюбель расширительная труба пластиковая заглушка саморезы | |

Напоминание: в некоторых регионах можно платить напрямую через Alipay, и если у вас есть какие-либо проблемы с оплатой, свяжитесь с нами,

позвольте нам помочь вам решить.

1.EMS, DHL, FEDEX, UPS доступны.Если вам нужен этот способ, пожалуйста, свяжитесь с нами

2. При менее чем 5 долларов США мы отправим вам обычной почтой Китая, если вам нужен номер для отслеживания,

, пожалуйста, оплатите стоимость авиапочты Китая.

3. вы получите свою продукцию в течение 20-60 дней, пожалуйста, терпеливо ждите посылку.

4.Moveover, быстрая доставка EMS, DHL, FEDEX потратит 5-15 рабочих дней на то, чтобы получить ваши товары, спасибо.

5.Если транспортная компания не отправляет товар в вашу страну.Мы изменим доставку того же сорта.

6. Если вы хотите узнать, где находится ваш заказ, вы можете войти в систему: http://global.cainiao.com/
Если у вас есть другие вопросы о доставке, свяжитесь с нами по электронной почте или через Ali TradeManager.

Мы постараемся вам помочь!

Мы принимаем большие объемы заказов, вся продукция может быть адаптирована, при необходимости

вы можете связаться со службой поддержки клиентов, чтобы обсудить цены.

1.Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд

, если вы удовлетворены нашими товарами и услугами.

2. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв

. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

3. Ваша поддержка и воодушевление — это наш постоянный импульс.Большое спасибо!

.

100шт M6 * 30/40/60 / 80мм рыбка желтый горбыль пластиковый расширительный патрубок пластиковая заглушка саморезы | |

Напоминание: в некоторых регионах можно платить напрямую через Alipay, и если у вас есть какие-либо проблемы с оплатой, свяжитесь с нами,

позвольте нам помочь вам решить.

1.EMS, DHL, FEDEX, UPS доступны. Если вам нужен этот способ, пожалуйста, свяжитесь с нами

2.Менее 5 долларов США мы отправим вам обычной почтой Китая. Если вам нужен номер для отслеживания,

, пожалуйста, оплатите стоимость доставки авиапочтой Китая.

3. вы получите свою продукцию в течение 20-60 дней, пожалуйста, терпеливо ждите посылку.

4.Moveover, быстрая доставка EMS, DHL, FEDEX потратит 5-15 рабочих дней на то, чтобы получить ваши товары, спасибо.

5.Если транспортная компания не отправляет товар в вашу страну, мы изменим его доставку.

6. Если вы хотите узнать, где находится ваш заказ, вы можете войти в систему: http://global.cainiao.com/
Если у вас есть другие вопросы о доставке, свяжитесь с нами по электронной почте или через Ali TradeManager.

Мы постараемся вам помочь!

Мы принимаем большие объемы заказов, вся продукция может быть адаптирована, при необходимости

вы можете связаться со службой поддержки клиентов, чтобы обсудить цены.

1. Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд

, если вы удовлетворены нашими товарами и услугами.

2. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв

. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

3. Ваша поддержка и поддержка являются нашим постоянным движением вперед. Большое вам спасибо!

.

Дюбели | Технические характеристики

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KR

Полиэтиленовый четырехраспорный дюбель с манжетом, шипами и усами для фиксации при монтаже в плотных материалах.

Обозначение Размер диаметр х L мм Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
5/25 5.0×25 5 3.0-3.5 500
5/30 5.0×30 5 3.0-3.5 500
5/40 5.0×40 5 3.0-3.5 500
6/25 6.0×25 6 3.5-4.5 500
6/ЗО 6.0×30 6 3.5-4.5 500
6/35 6.0×35 6 3.5-4.5 500
6/40 6. 0x40 6 3.5-4.5 500
6/50 6.0×50 6 3.5-4.5 500
6/60 6.0×60 б 3.5-4.5 250
8/30 8.0×30 8 4.5-6.0 500
8/40 8.0×40 8 4.5-6.0 500
8/50 8.0×50 8 4.5-6.0 250
8/60 8.0×60 8 4.5-6.0 250
8/80 8.0×80 8 4.5-6.0 250
10/50 10.0×50 10 6.0-8.0 250
10/60 10.0×60 10 6.0-8.0 250
10/100 10.0×100 10 6.0-8.0 200
12/60 12.0×60 12 8.0-10.0 250
12/70 12.0×70 12 8. 0-10.0 200
12/120 12.0×120 12 8.0-10.0 100

ФАСАДНЫЕ И РАМНЫЕ РАСПОРНЫЕ ДЮБЕЛИ

Полиамидный (нейлоновый) распорный дюбель для пустотелых (полых) материалов. Стальной оцинкованный шуруп с шестигранной головкой. TSXS

Обозн. предмета мм Макс. толщина укрепляемого мм Диаметр сверления мм Мин. глубина закрепления шт Кол. в пачке шт Мт выдергивающая сила кН
          бетон В 25 полн. кирпич пуст, кирпич газобетон
Т5Х-5 8/100 30 8 70 100 3.99 2.63 2.39 2.22
Т5Х-510/80 30 10 50 50 4.01 2.63 2.39 2.22
Т5Х-510/100 30 10 70 50 4. 01 2.65 2.41 2.24
Т5Х-510/120 50 10 70 50 4.11 2.68 2.42 2.24
Т5Х-510/140 70 10 70 50 4.22 2.70 2.43 2.21
Т5Х-510/160 90 10 70 50 4.25 2.71 2.47 2.22
Т5Х -5 10/200 130 10 70 50 4.29 2.73 2.51 2.26

РАСПОРНЫЕ ДЮБЕЛИ ДЛЯ СТАНДАРТНЫХ КРЕПЛЕНИЙ KRH

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка OxL мм Количество в пачке шт
НP 6/44 6 4.0×44 200
НP 8/52 8 5. 0x52 200
НP 10/60 10 6.0×60 100
НP 12/80 12 8.0×80 50

Полиэтиленовый распорный дюбель со стальным оцинкованным полукольцом для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка на 1 мм Количество в пачке шт
НS 6/65 6 4.0×65 200
НS 8/75 8 5.0×75 100
НS 10/80 10 6.0×80 100
НS 12/80 12 8.0×80 50

Полиэтиленовый распорный дюбель со стальным оцинкованным замкнутым кольцом для плотных материалов.

Обозначение Диаметр сверления мм Размер крюка OxL мм К оличествов пачке шт
ККН212 12 8.0×80 50

ДЮБЕЛИ ДЛЯ КРЕПЛЕНИЯ В ГИПСОКАРТОННЫХ ЛИСТАХ

Полипропиленовый распорный дюбель в комплекте с насадкой для крепления в гипсокартонных стенах.

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
ТТ 22 7-8 3.5-4.0 200

Дюбель саморез из сплава ZnAI для крепления в гипсокартонных стенах. DRIVA SPA

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
DRIVA-SPA   4.0-4.2 50

Полипропиленовый распорный дюбель для крепления в гипсокартонных стенах. TNF

Обозначение Диаметр сверления мм Диаметр шурупа мм Количество в пачке шт
TNF 10 3.0-3.5 200

Полипропиленовый распорный дюбель с шурупом. TNF-W

Обозначение Макс, толщина укрепляемого предмета мм Диаметр сверления мм Размер шурупа/крюка мм Количество в пачке шт
TNF 5 10 3. 5×55 100

Складной пружинный дюбель для крепления в подвесных потолках. SPDK

Обозначение Диаметр сверления мм Вес кг/1000 шт
SPDK М 3×85 10 1 1.5
SPDK М4х75 13 14.0
SPDK М 5×95 15 22.3
SPDK М 6×100 25 37.5
SPDK М 8×100 25 62.2

ДЮБЕЛЬ ГВОЗДИ ДЛЯ БЫСТРОГО МОНТАЖА SM

Полиэтиленовый распорный дюбель для быстрого монтажа. Стальной оцинкованный гвоздь-шуруп (желтый цвет). С потайным бортиком. SM-L

Обозн. Макс, толщина укрепляемого предмета мм Диаметр сверления мм Мин. глубина закрепления мм Количество в пачке шт Мт выдергивающая сила [кН]1 Мт срезающая сила [кН]1
бетон В 25 кирп. кладка газобетон бетон класса В 25
SM-L 6/40 10 6 30 200 1.47 1.11 0.56 3.23
SM-L 6/60 30 6 30 200 1.45 1.12 0.55 3.26
SM-L 6/80 50 6 30 100 1.47 1.11 0.55 3.33
SM-L 8/60 20 8 40 100 2.26 1.67 0.78 3.82
SM-L 8/80 40 8 40 100 2.27 .68 0.78 3.84
SM-L 8/100 60 8 40 100 2.27 .64 0.79 3.87
SM-L 8/120 80 8 40 100 2.21 .65 0.74 3.89
SM-L 8/140 100 8 40 100 2. 28 .65 0.77 3.93
SM-L 8/160 110 8 50 100 2.26 .67 0.75 3.97
SM-L 10/100 60 10 40 100 3.18 2.69 0.91 4.71
SM-L 10/120 80 10 40 100 3.11 2.66 0.90 4.72
SM-L 10/140 100 10 40 100 3.11 2.60 0.91 4.76
SM-L 10/160 110 10 50 100 3.13 2.62 0.91 4.80

С грибовидным бортиком. SM-G

Обозн. Макс, толщина укрепля-емого предмета мм Диаметр сверле­ния мм Мин. глубина закреп-ления мм Коли­чество в пачке шт Мт выдергивающая сила [кН]1 Мт срезающая сила [кН]1
бетон В 25 кирп. кладка газобетон бетон класса В 25
SM-G 6/40 10 б 30 200 1.47 1.11 0.56 3.23
SM-G 6/60 30 6 30 200 1.45 1.12 0.55 3.26
SM-G 6/80 50 6 30 100 1.47 1.11 0.55 3.33

СТАЛЬНЫЕ ДЮБЕЛИ ДЛЯ ПОЛЫХ МАТЕРИАЛОВ И ГИПСОКАРТОННЫХ СТЕН MOLLY

Обозначение Диаметр сверления мм Толщина перегородки мм Количество в пачке шт
MOLLY 4/21 8 2-5 100
MOLLY 4/32 8 2-13 100
MOLLY 4/38 8 3-19 100
MOLLY 4/46 8 6-25 100
MOLLY 4/54 8 15-32 100
MOLLY 4/59 8 15-32 100
MOLLY 5/37 11 2-13 100
MOLLY 5/52 11 3-19 50
MOLLY 5/65 11 15-32 50
MOLLY 5/80 11 30-47 50
MOLLY 6/37 13 2-13 50
MOLLY 6/52 13 3-19 50
MOLLY 6/65 13 15-32 50
MOLLY 6/80 13 30-47 50
MOLLY 4/32 W/RO/R 8 26-32 100
MOLLY 4/38 W/RO/R 8 32-38 100
MOLLY 5/52 W/RO/R 11 45-52 50
MOLLY 6/52 W/RO/R 13 45-52 50

Как определить из какого материала, полиэтилена или нейлона, изготовлены дюбели, и почему это важно.

. Статьи компании «»СИСТЕМЫ КРЕПЛЕНИЯ»: крепеж, такелаж»

У каждого строителя или домашнего мастера есть свои предпочтения в выборе используемых дюбелей. Кто-то основное внимание уделяет цвету дюбеля, кто-то форме и количеству стопорных усиков, для кого-то важным является форма окончания дюбеля – имеет…

У каждого строителя или домашнего мастера есть свои предпочтения в выборе используемых дюбелей. Кто-то основное внимание уделяет цвету дюбеля, кто-то форме и количеству стопорных усиков, для кого-то важным является форма окончания дюбеля – имеет ли оно острие или тупую форму. Часть мастеров пытается определить качество дюбеля по степени его эластичности.

При этом часто упускается из виду, что в наибольшей степени свойства дюбеля зависят от материала из которого он изготовлен. Существуют три основных материала из которых производятся строительные дюбели – полиэтилен, полипропилен и полиамид (нейлон).

Полиэтилен и полипропилен являются весьма близкими по свойствам материалами. К их достоинствам относятся низкая цена сырья и простота производства из них изделий. Отливать изделия из этих материалов можно на самом простом оборудовании. Однако у дюбелей из полиэителена/ полипропилена есть и недостатки. Дюбели из этого материала способны держать значительно меньшую нагрузку по сравнению с нейлоновыми. Кроме этого, их  не рекомендуется применять снаружи помещений – полиэтилен значительно теряет свои свойства при минусовых температурах. Также полиэтилен и полипропилен значительно уступают нейлону в долговечности.

Нужно отметить, что в странах Европы, практически все дюбели производятся именно из нейлона, при этом ведущие немецкие производители крепежной техники начали его использовать уже более 50 лет назад. В Украине ситуация противоположная – подавляющая часть дюбелей производится именно из полиэтилена или полипропилена. Что объясняется тем, что дюбели из нейлона стоят примерно в 2-3 раза дороже по сравнению с полиэтиленовыми.

При детальном рассмотрении такая разница в цене является вполне оправданной, поскольку по нагрузкам дюбели из нейлона превосходят полиэтиленовые более, чем в 3 раза, а  по долговечности – более чем в 10 раз.

Но, в этом не выпуске не будем убеждать о целесообразности применения дюбелей из того или иного материала – каждый строитель вправе решать это сам.  Мы хотим показать тем мастерам, которые все же хотят применять дюбели из полиамида как легко определить действительно ли они покупают дюбель из этого материала.

Для этого достаточно опустить дюбель в воду. Дюбели, изготовленные из полиэтилена или полипропилена, независимо от цвета и формы – будут плавать на поверхности воды. Нейлон, как более плотный материал – утонет.

Какой дюбель использовать для крепления к потолку? — Интернет-журнал

Какой размер лодыжки выбрать?

Для груза менее 20 кг будет использоваться диаметр от 3 до 5,5 мм; Для груза от 20 кг до 50 кг мы выбираем диаметр от 6 до 8 мм; Для грузов более 50 кг выбирайте диаметр 10 мм.

Какой дюбель для шурупов 5 мм?

Диаметр винта Диаметр штифта Минимальная длина щиколотки
5 миллиметров 6 миллиметров 30 мм
6 миллиметров 8 мм 40 мм
7/8 мм 10 мм 50 мм
9/10 мм 12 мм 60 миллиметров

Какой винт для какого веса?

Если мы ДЕЙСТВИТЕЛЬНО должны принять во внимание только статическую массу 21 кг, одного винта более чем достаточно: если пессимистично, это будет масса 180, 200 кг.

Какой дюбель для штукатурки?

На гипсовой плитке и при небольшой нагрузке, не превышающей 10 кг, использовать универсальный дюбель. Просверлить (без перкуссии) сверлом немного большего диаметра, затем короткими ходами забить молотком и затянуть.

Какой дюбель для гипсовой стены?

Металлические расширительные заглушки Эти металлические заглушки, обычно известные как заглушки Molly®, специально разработаны для гипсокартона, сотовых стен и пустотелого кирпича. Они устанавливаются винтом после предварительного сверления опоры.

Как сделать, чтобы дюбель вписался в гипсовую стену?

Дюбели-распорки или дюбели Молли. Дюбель устанавливается или нет с помощью расширительных клещей, размер дюбеля подбирается в соответствии с поддерживаемой нагрузкой (от 20 до 50 кг). Это самый надежный способ ремонта на месте.

  • MOLLY MULTI PLUGS 4X37 ВИНТ BL10

  • МОЛЛИ НА ЛОДКУ MULTI 5X60 VISBL10

Какой сетевой штекер для тяжелых условий эксплуатации?

Для ремонта груза, не достигающего 30 кг, предпочтительнее металлические (Молли) или пластиковые (МЗК) анкеры.Усиленная плита может выдержать до 40 кг с этой приправой. Для обеспечения нагрузки более 30 кг (или 40 кг на армированную плиту) рекомендуются анкеры NP.

Какой вес может выдержать лодыжка Молли?

от 20 до 50 кг: дюбель Молли, деформация или ослабление дюбеля; свыше 50 кг: химическая мастика, дюбель, болт или ставный анкер.

Какой дюбель Молли для подставки под телевизор?

Для стен из плит, пустотелых кирпичей или шлакоблоков выберите качалку или стержень Молли.Также важен диаметр плитки. Он должен соответствовать весу вашего телевизора с большим экраном. Если экран и крепление весят менее 20 кг, используйте 6-миллиметровые настенные заглушки.

Какой шуруп закрепить в гипсокартоне?

Его стандартная толщина 13 мм, винта 25 мм будет более чем достаточно, чтобы проделать эту операцию на металлическом колесе. Но когда вам нужно закрепить BA 13 вертикально или горизонтально на деревянной конструкции, предпочтительнее использовать плоские винты 35 мм.

Какой колышек для шлакоблока?

Дюбели нейлоновые: подходят для фиксации небольших нагрузок в бетонных блоках.В пустотных цементных блоках можно использовать различные пластиковые дюбели. Обычно они предназначены для легких предметов, т.е. менее 30 кг.

Как закрепить обувь в противотоке?

Если опора, на которой вы собираетесь ремонтировать башмак, представляет собой блок из цемента или кирпича с сотовой структурой, желательно использовать химико-механические анкеры. После высверливания и выдувания в отверстие вставляется анкер.

Как закрепить доску на шлакоблоке?

Приклейте деревянную доску к конструкции из цементного блока.Для этого нанесите крепежный клей большими точками (например, все внутренние и внешние материалы) на верхние углы цементных блоков.

Какую лодыжку выбрать?

Независимо от нагрузки вы предпочитаете удлиненные дюбели для деформации и расширения в рыхлых твердых материалах. Если нагрузка велика, используйте анкерную сетку с химически изолированной резьбовой шпилькой.

(Посещений 27 раз, сегодня 1 посещений)

Как установить пластиковые стеновые анкеры

Как установить пластиковые стеновые анкеры

Как используются гофрированные пластиковые анкеры?

Как использовать пластиковые дюбели

  1. Отметьте карандашом запланированное положение пластмассового анкера.
  2. Просверлите отверстие в стене для каждого анкера.
  3. Пальцем до упора протолкните пластмассовый фиксатор через отверстие.
  4. Вставьте винт в центр анкера.
  5. Затяните винт в пластиковом стеновом анкере с помощью отвертки.

Какие пластиковые детали идут с винтами?

Часто называемые свинцовыми анкерами или пластиковыми анкерами, они используются следующим образом:

  • Просверлите отверстие размером с корпус анкера.
  • Вставьте анкер в отверстие до упора.
  • Вставьте винт в фиксируемый элемент и ввинтите его в дюбель.

Как работают пластиковые стеновые анкеры в дополнение к вышеперечисленным пунктам?

Пластиковые распорные анкеры предназначены для удержания шурупа и расширения в стене при затягивании шурупа. Они выглядят как волнистая куртка для вашей лозы и часто поставляются с прилагаемым винтом внутри. Перед установкой этого кронштейна вам нужно будет просверлить небольшое отверстие.

Можно ли использовать пластиковые анкеры в бетоне?

Просверлите пилотное отверстие в нужном месте с помощью ударного сверла и раствора на глубину, на которую войдет шуруп. Вставьте пластиковый анкер в отверстие. Он должен плотно прилегать, но слегка постучите по нему молотком. Если отверстие становится немного шире, используйте винт большего размера, чтобы прижать пластик к стенкам отверстия.

Какой вес выдерживают гипсовые дюбеля?

Качели, анкеры или болты Молли на удивление прочные.Переключатель 1/8 дюйма может выдерживать 30 фунтов на 1/2 дюйма гипса, а переключатель 3/8 дюйма может безопасно удерживать 50 фунтов или более. Если вы используете какой-либо тип анкера для гипсокартона, вам необходимо понимать, как они работают и какой анкерный винт лучше всего подходит для полой стены.

Вы забиваете анкеры для стен?

Тип пластмассового винта: это самый простой тип анкера для гипсокартона. Чтобы разместить: согните его вначале, затем при помощи отвертки вкрутите дюбель прямо в стену. Просто вставьте отвертку прямо в отверстие, через которое проходит винт, и затяните, пока он не станет твердым.

Нужны якоря?

Простой ответ: НЕТ — Шуруп прямо в гипс не держится. Вам понадобится материал, чтобы надежно повесить тяжелую картину. Резьба шурупа без анкера для гипсокартона НЕ будет прилипать к гипсокартону. Рано или поздно он снова выйдет на пенсию.

Для чего используются пластиковые дюбели?

Также называемые распорными анкерами, они укрепляют винт на поверхности стены, так что его нельзя легко удалить. Пластиковые дюбели подходят для подвешивания ярких картин и небольших предметов декора.Вес изделия не должен превышать 30 кг. или вилка может выпасть из стены.

Для чего нужны пластиковые винты?

Анкерные винты используются для подвешивания светильника на стену для предметов среднего веса, например. Б. большая картина или зеркало. Анкеры-шурупы полезны, потому что они позволяют повесить их практически в любом месте, не вытаскивая штифт, чтобы вставить винт.

Как использовать пластиковый анкер для пустотелых стен?

Промойте пластиковую якорную гильзу (случайно — морской каламбур). Отметьте точку подвеса карандашом.Возьмите набор гвоздей, шило или гвоздь и просверлите в стене пилотное отверстие с помощью молотка. НЕ увеличивайте отверстие относительно анкера. Поместите анкер в отверстие и постучите по нему, пока он не будет на одном уровне со стеной.

Какие самые лучшие анкеры для гипсокартона?

8 лучших анкеров для гипсокартона TOGGLER Toggle TB Анкеры для гипсокартона для жилых помещений. TOGGLER SNAPTOGGLE BA Альтернативный анкер с болтом. Hillman Group 370054 Анкер для гипсокартона с откидным болтом, набор из 50 шт. PIL 160455 Набор из 142 шурупов и дюбелей для гипсокартона.Саморезные гипсовые дюбели. Приставной гипсовый анкер Qualihome.

Вам нужны анкеры для стен для стилей?

Используйте винт при ударе по булавке. Если вы просто гипс, используйте гипс из парижского дюбеля. Если все, что вам действительно нужно, это использовать дюбеля, из них делают металлические дюбели, которые можно вбить в гвоздь, но их описание не требует предварительного сверления, сверлите прямо в штукатурку, даже если вы ударились о деревянную булавку.

Как установить пластиковые стеновые анкеры

Механические фиксаторы Terraco EIFS, дюбели, анкеры EIFS, фиксатор с распорным штифтом

Крепеж механический

Terraco предлагает ряд механических креплений, которые в промышленности иногда называют дюбелями или анкерами.Существует множество типов дюбелей различной длины для использования на разных типах оснований.

Эти механические крепления определяются при составлении архитектурной спецификации, так как тип основания и требуемое значение U, определяемое архитектором, определяют толщину изоляционной плиты и определяют длину и тип требуемых дюбелей.

Крепежный элемент со стальным распорным штифтом Крепеж с пластиковым распорным штифтом Крепеж для использования с изоляционной плитой MW

Длина дюбелей зависит от толщины изоляционного материала

УСТАНОВКА

Terraco рекомендует использовать не менее 6 крепежей Terraco EIFS на квадратный метр для изоляции EPS / XPS и не менее 9 креплений Terraco EIFS на квадратный метр для минеральной ваты в зависимости от высоты здания, чтобы обеспечить достаточное сопротивление отрицательной ветровой нагрузке. Чем выше здание, тем больше дюбелей установлено. Тип используемого гвоздя, пластиковый или стальной, также определяет количество устанавливаемых дюбелей.

В случае ремонтных работ и невидимого крепления, например. оштукатуренные стены следует провести испытания на месте для определения рабочих нагрузок.

Пожалуйста, свяжитесь с вашим представителем Terraco EIFS для консультации по конкретным требованиям проекта.

Крепление следует выполнять после полного отверждения клея Terraco Styrofix.Головки крепежа должны быть заподлицо с поверхностью изоляционной плиты и заделаны базовым слоем Styrobond DP Basecoat перед нанесением Terraco Terramesh (армирующая сетка EIFS) и Styrobond DP Basecoat.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
