Обход трубы на кровле из металлочерепицы — пошаговая инструкция по монтажу: tvin270584 — LiveJournal

Наиболее сложным из всех элементов кровли принято считать обход трубы на крыше. Даже опытные кровельщики выполнение аккуратного обхода трубы считают непростой задачей. В статье мастер сантехник расскажет, как правильно сделать примыкание трубы дымохода к кровле.

Особенности металлочерепицы в качестве кровли

Металлочерепица – кровельный материал, выполненный из профилированного стального листа методом холодной деформации. Для защиты от негативных воздействий атмосферных осадков, солнца материал предварительно проходит оцинкование. Затем его покрывают защитным полимерным покрытием различного цвета.
Внешне крыша из металлочерепицы похожа на кладку из керамических элементов. Профилированный стальной лист легче других кровельных материалов, дешевле как по себестоимости, так и по затратам на монтаж.

При необходимости сделать проход печной трубы материал выигрывает по практичности, поскольку хорошо режется, легко фиксируется крепежными элементами.

Достоинства и недостатки покрытия
Достоинства металлочерепицы:

• Срок службы до 40–50 лет;
• Высокая прочность при малом весе;
• Комплектование дополнительными унифицированными элементами, которые Придают крыше качественный завершеннй вид;
• Диапазон температур эксплуатации – от -50 до +120 °C;
• Пригодность для любых крыш с углом ската от 14°;
• Высокая устойчивость к агрессивным средам;
• Огнестойкость;
• Широкая цветовая гамма.

При всех положительных качествах металлочерепица имеет и некоторые недостатки. Главные из них:

• Большое количество отходов после кровельных работ – вплоть до 5–40 %;
• При дожде, граде крыша из металлочерепицы шумит, если предварительно не выполнена звукоизоляция;
• Вероятность коррозии в местах, где нарушили защитное покрытие в результате резания, повреждения острыми предметами;
• Высокая теплопроводность – крыша из металлочерепицы перегревается на солнце.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Основные требования и нормы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.
Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Обратите внимание! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.
Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.
Варианты прохода трубы через кровлю из металлочерепицы
Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.
Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Обратите внимание! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300° кирпичом может расплавиться и стать причиной возгорания.

Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.
Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают

минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.
Как вывести трубу через крышу из металлочерепицы
Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.
Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.
Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Обратите внимание! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.
Обустройство прохода в крыше для горячей стальной трубы дымохода
Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.
Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.
Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.
Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.
Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.
Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.
Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

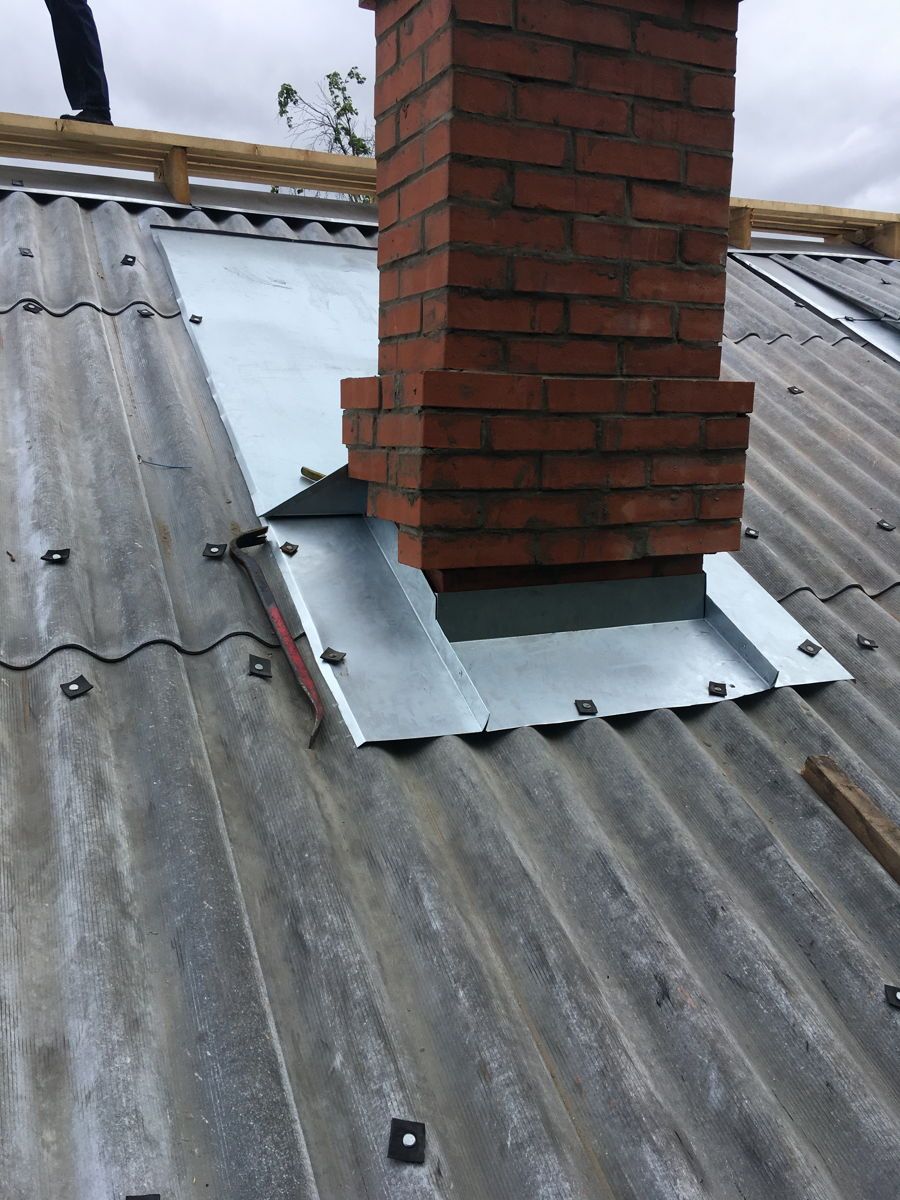

Фартук для дымохода под металлочерепицу
Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.
Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.
Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.
Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.
Как обойти трубу металлочерепицей
После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.
Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.
Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.
Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.
На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.
Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.
Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.
Видео
В сюжете — Пошаговая инструкция по монтажу

В сюжете — Монтаж кровельной проходки

В сюжете — Обход трубы на скате

Заключение
Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.
В продолжение темы посмотрите также наш обзор Дымоход для газового котла в частном доме

Источник

https://santekhnik-moskva.blogspot.ru/2020/09/Obkhod-truby-na-krovle-iz-metallocherepitsy.html

Проход трубы через металлочерепицу — примыкание обход и вывод сэндвич-дымохода

Проход трубы через кровлю из металлочерепицы

Содержание:

Металлочерепица — самый современный кровельный материал, завоевавший огромную популярность во всем мире и уверенно продолжающий наращивать свою востребованность. Сегодня металлочерепицу производят множество компаний, и каждая стремится предлагать высококачественные изделия, производство которых основано на применении новейших технологий и собственных оригинальных разработок.

Выбор образцов металлочерепицы очень широк. В продаже имеется продукция самых разных цветов и фактур, и любой человек, решивший применить этот стройматериал, обязательно найдет именно то, что нужно в конкретных обстоятельствах.

Совет: Однако приобрести металлочерепицу — только полдела, ее еще нужно установить на крышу. Эту работу лучше доверить профессионалам, хотя при наличии определенного опыта вполне вероятен удачный монтаж собственными силами.

Современные стройматериалы, и черепица в том числе, как правило, отличаются облегченностью монтажного процесса, хотя, конечно, для любого случая есть свои хитрости и нюансы. Так, например, чрезвычайно важным моментом является организация дымохода от камина или печи при крыше, облицованной металлочерепицей.

Выход трубы на кровлю

Вывод трубы

Вывод труб через металлочерепицу является одним из ключевых моментов, потому что, помимо прочего, от безупречного качества таких работ во многом зависит и герметичность кровли, и безопасность всего дома.

Обычно выход дымохода заранее вносят в общий план строительства. Иногда, конечно, могут сложиться ситуации, когда приходится делать вывод труб сквозь покрытие кровли давно стоящего дома — например, если капремонту либо полной замене подлежат сама конструкция кровли или же отопительное устройство.

Вопрос прохода дымоходов через крышу решается еще на ранней стадии проектирования строения и, если проводится ремонт кровли или замена отопительных устройств, то места выходов уже бывают определены.

Это важно: В любых обстоятельствах, есть два нежелательных местоположения для дымоходов. Решая задачу о том, как провести его через металлочерепицу, нужно помнить, что не стоит этого делать через ендовы, так как в этом случае трудно дать гарантию абсолютной герметичности в местах примыкания трубы к кровле. Не рекомендуется монтировать дымоходы и вблизи окон мансард, так как в этом случае даже легкий ветерок может занести дым в помещение.

Опытные профессионалы дают несколько основополагающих советов, которые стоит обязательно иметь в виду:

1. Дымоход, проходящий через металлочерепицу, оптимально располагать близко к коньку — в таком случае основной отрезок трубы будет находиться в достаточно теплой зоне, что намного понизит вероятность образования обильного конденсата и его оседания на внутренней поверхности дымохода.
2. Еще лучше вывести трубу сквозь металлочерепицу непосредственно через сам конек. Тогда монтаж к перекрытию точки примыкания заметно облегчится, на крыше не будут образовываться снеговые карманы и, как следствие, протечки станут исключены.
3. Таким же удовлетворительным решением может стать проход печной трубы через скат около конька. Дымоход защищают от осадков специальным зонтом из того же кровельного материала, однако если он подключен к отопительному оборудованию, то зонт этот становится ненужным, становясь препятствием для удаления не очень горячих продуктов сгорания топлива.

Особое внимание следует уделить проходу сэндвич-трубы сквозь крышу:

• выход трубы будет оптимальным в виде отдельного короба;
• металлочерепицу вокруг дымохода следует укрывать не воспламеняющимся утеплителем, это может быть особо плотная минеральная вата;
• узел прохода избирается в зависимости от формы сечения дымохода — прямоугольной, овальной или круглой.

Вывод дымохода через крышу

Схема вывода дымохода

Для того, чтобы решить вопрос о том, как обойти горючие материалы кровли — тепло-, гидро- и пароизоляцию, деревянную обрешетку, если таковая имеется — следует располагать кирпичные трубы, а также бетонные и керамические, не ближе 15 см от этих элементов, и 25 см в случае наличия керамической трубы, используемой в отсутствие теплоизоляции.

Обход дымоходов металлочерепицей производится посредством устройства на скате кровли фартуков снаружи и изнутри. Начинают установку изнутри, монтируя планки с боковыми элементами снизу и сверху. Нижнюю планку прикладывают к стенке, отмечая линию. Обозначив ее вдоль всего периметра трубы, проделывают далее штробы, с использованием «болгарки», глубиною не меньше 1,5 см. После этого нужно будет смыть пыль и дать высохнуть поверхности. Необходимо помнить, что штроба должна проходить по поверхности, а не по линии шва кирпичной кладки.

После установки и внутреннего фартука, то есть окончания крышной разделки, можно укладывать металлочерепицу вокруг дымохода. Все планки фиксируются одинаковым способом.

Труба круглого сечения через металлочерепицу проводится с помощью кровельной проходки, здесь особое внимание обращено на соблюдение абсолютной герметичности участков соприкосновения дымохода и крыши. Такие силиконовые или резиновые проходки используются также для выхода антенн, вентиляционных устройств, электропроводки и годятся для целого ряда кровельных материалов.

Важно знать: Во всех случаях процесс крышной разделки обязан осуществляться в строгом соответствии установленным нормам строительства и по общеизвестным правилам.

А потому нелишне напомнить еще раз — если нет необходимого опыта и знаний, лучше не пытаться производить такие работы самостоятельно — риск возникновения серьезных проблем достаточно велик, а профессионал отлично справится со всеми поставленными задачами.

Видео про установку проходного элемента Vilpe на металлочерепицу

Как правильно обойти дымоход на металлочерепице? | Ремонт и монтаж кровли

В моей практике не раз была ситуация, когда дымоход «портил» все планы при укладке металлочерепицы. Бывало иногда, что вовремя кладки, через раз «вылезали какие какашки» :)) Каждый человек, когда строит свой дом, хочет, чтобы его крыша была надежной, защищала от осадков и никогда не протекала.

Как правильно обойти дымоход на металлочерепице?

Как правильно обойти дымоход на металлочерепице?

Но как правильно сделать крышу, чтобы не было никаких проблем?
А для этого его нужно сделать по всем правилам. Самые проблематичные места на крыше – это дымоходы, примыкания к стенам и ендовам. Обо всем сразу не написать, а потому начнем с вопроса: Как обойти дымоход?

На этот вопрос, мне ответил мой давний друг и проверенный коллега Андрей Степаныч, или как я его от души называю, просто Степаныч ! Все кровельщики используют одни и те же методы кладки, но есть уникальные, которые работают по лекалу производителей кровельных материалов, или просто гениальные Кулибины, которые с закрытыми глазами дело волшебство на крышах домов.

Как правильно обойти дымоход на металлочерепице — фото из моей видеоинструкции

Как правильно обойти дымоход на металлочерепице — фото из моей видеоинструкции

И так, слушаем, читаем, как правильно #обойти дымоход на металлочерепице от Степаныча!

#Дымоходы бывают разные, но сначала хочу вам рассказать, из своего опыта, как правильно обойти кирпичный дымоход на металлочерепице.

1. Когда уже сделан каркас кровли и набита обрешетка, перед металлочерепицей нужно заняться трубой.

2. Для этого нужна нижняя планка примыкания, которая имеет вид угла размером 140х140 мм и согнута под 90 градусов. Одна сторона планки, которая ставится на обрешетку подогнута на 30 мм и имеет борт для остановки воды, другая сторона просто прилегает к стене.

3. Начинать вкладывать нижние планки примыкания нужно снизу. Для этого кладется лист металлочерепицы, который подходит к нижнему краю дымохода. Наверх этого листа нужно положить планку примыкания, затем по краям трубы также кладутся планки с каждой стороны, в том числе и сверху, налагаемые на каждую нижнюю планку.

Это делается для того чтобы при попадании воды, воду выбрасывало на верх листа металлочерепицы. Не все ставят нижнюю планку примыкания, и это является грубой ошибкой, так как вода вследствие большого дождя или надувания снега стекает по пленке, если нет этих планок, а это способствует гниению обрешетки, может в некоторых местах увлажнять утеплитель. А в худших случаях вообще вода попадает в дом и тем самым портит ремонт.

4. После нижней планки примыкания укладывается #металлочерепица . Затем наверх черепицы кладется верхняя планка примыкания. Она имеет также форму угла 112х112 мм, одна сторона этой планки в конце сделана как капельник, которая ложится на черепицу. А другая сторона на конце загнута на 20 мм, это делается для того, чтобы эти 20 мм заходили в штробу стены, которая сделана по периметру всего дымохода.

5. Эта штроба пропиливается болгаркой (желательно это делать до металлочерепицы), потом этот шов продувается от пыли и забивается герметиком. В этот шов входит планка примыкания и закрепляется дюбелями, а другая сторона прикручивается саморезами к черепице. Также между планкой и металлочерепицей должен быть проложен уплотнитель, который будет задерживать снег.

Это основные технологические правила обхождения дымохода, но бывают и исключения.

Например, если дымоход расположен сверху на коньке и он небольшого размера, нижние планки можно и не ставить. Также вместо нижних планок примыкания можно использовать ровный лист, разрезать его на части и проложить со всех сторон. Когда дымоход обшивается профнастилом, тогда планка примыкания кладется под низ профнастила и прикручивается саморезами.

Бывает #дымоход сделан из рваного кирпича. Его нужно делать так: сначала нужно положить красный кирпич, который выйдет выше черепицы, сделать на нем примыкания, а потом дальше класть рваный кирпич. Бывают разные варианты, и при каждом нужно что-то сделать дополнительно или немного по другому.

Мой совет обращайтесь к хорошим специалистам, которые знают все. Если нет возможности, читайте материал, и сами тщательно контролируйте весь процесс.

Я много встречаю кровельщиков которые не умеют и в общем далеки от того, как правильно обойти дымоход. Некоторым кровельщикам лень, потому что много надо возиться, делают как быстрее. Деньги взял и будь здоров, а затем большие последствия. Так что я желаю Вам успехов, пусть ваша крыша всегда будет надежна!

Главный инженер Roofing Star GmbH, А.Степаныч

Пошаговая видео-инструкция по монтажу металлочерепицы с обходом трубы на кровле

Пошаговая видео-инструкция по монтажу металлочерепицы с обходом трубы на кровле

Мы можем посоветовать несколько авторитетных магазинов, где можно подобрать и купить кровельные и гидроизоляционные материалы, а также аксессуары для обхода трубы на кровле, с учётом доставки курьерской службой, так и без — с учётом самовывоза.

На этой неделе, я расскажу своим читателям, какой метод обхода трубы на кровле из металлочерепицы использую я, где и у кого научился, кто был одним из моих учителей в этом вопросе. Это будет «Пошаговая видео-инструкция по монтажу металлочерепицы с обходом трубы на кровле»

Благодарю всех за внимание и ваши отзывы, Егор Ильин

вывод и монтаж печной трубы – как установить, вывести, сделать и провести правильную установку дымового отвода

Содержание

Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.

Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

• в самом коньке;
• на расстоянии от него.

Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.



Как защитить кровлю от горения

Для этого нужно учесть два момента:

• Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.
• При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

Проход дымоотвода через кровлю

Предназначением дымохода является удаление продуктов горения. Как описывалось выше, высота трубы должна рассчитываться специалистом с учетом стандартов СНиП и удаленностью от конька.

Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

• Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
• Высота дымоотвода над кровлей составляет не менее 0,5 м.
• Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
• Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
• Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.

На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

1. По бокам монтируются дополнительные стропила.
2. Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
3. Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.

Видеоматериал: нюансы установки

Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.

Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

 Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

1. Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
2. Укладка от нижнего края до карниза.
3. Приставить планки и крепление низа к обрешетке.
4. Обеспечить герметичность.

Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.

Видеоматериал: установка дымового канала через кровлю из профнастила

Покрытие из ондулина

Отличительной чертой этого материала считается высокая надежность и устойчивость, поэтому важно сделать маленькое отверстие и заполнить его термоустойчивым материалом. Для стыковой изоляции потребуется монтировать разделку из железа и фартук, а края подвести под ондулиновые листы.

Видеоматериал: герметичность трубы на крыше из ондулина

Выведение через мягкую кровлю

Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.

Как установить дымоход через крышу

Работы, осуществляемые специалистом, протекают в несколько стадий:

1. Определение наилучшей локализации места прохода.
2. Установка короба.
3. Вырезание отверстия в скате.
4. Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.
5. Фиксация.
6. Заделывание короба и наполнение термоизоляцией.
7. Создание герметичности при помощи герметиков.

Проход через ондулин

Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

Выведение дымового канала в построенной крыше мастером

1. Выбор подходящего места.
2. Формирование короба из брусьев.
3. Создание отверстия в кровле.
4. Наполнение короба негорючим материалом.
5. Заделывание стыков герметичным веществом.

Монтирование труб с прямоугольным или квадратным проходом

Стандартным правилом профессионалов является строгое вертикальное положение. Дальнейшие действия имеют такую последовательность:

1. Вырезание отверстия в кровле и монтаж деревянной конструкции.
2. Фиксация стального листа и защитно-декоративной пластинки.
3. Заведение краев гидроизоляции.
4. Монтаж внутреннего фартука и установка внешнего.

Труба круглого сечения

Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

1. Обустройство короба.
2. Вырезание отверстия под дымоотвод.
3. Закрепление железного листа или монтаж уже готовой детали.

Эластичные проходки

Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

Отличительными характеристиками являются:

• Устойчивость к неблагоприятным погодным условиям.
• Стойкостью к ультрафиолету.
• Гибкость.
• Плотное прилегание.
• Эстетичность.

Жесткие проходки

Существует два основных вида:

• Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.
• Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

Высота и размещение дымовой трубы

Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.

При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

• До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).
• В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.
• Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

Герметизация дымоотвода

Очень важный и ответственный этап. От его исхода зависят сроки службы самого дымохода и всей отопительной системы в целом.

Какая преследуется цель

Обеспечение герметичности проводится для:

• Недопущения попадания дыма внутрь помещения.
• Соблюдения техники безопасности.
• Поддержания эстетичности.

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Гидроизоляция трубы

Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.

Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации

• Короб оцинкованный.
• Лист накладной потолочный.
• Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Видео

Результат неправильной установки

Вследствие несоблюдения главных правил и техники безопасности, могут возникнуть такие последствия как:

• Разрушение дымохода.
• Просачивание влаги внутрь трубы и развитие грибковой инфекции.
• Увеличение влажности и нарушение гидроизоляционного ковра.
• Усиление потери тепла.
• Создание препятствий при воздушной циркуляции.
• Образование трещин.

Заключение

Опытные монтажники подскажут, как провести дымоход через крышу с учетом всех стандартов и технических рекомендаций, а специалисты FERRUM помогут собрать полноценный комплект. Только грамотно подобранное изделие и правильный монтаж гарантируют качественное удаление продуктов горения, и поддержание оптимальной циркуляции воздуха в доме.

Примыкание к дымоходу — кровля вокруг и планка примыкания

Наиболее часто при монтаже крыши возникают вопросы как правильно сделать проход для дымохода, какие материалы при этом использовать. А также как организовать примыкание кровельного материала таким образом, чтобы обеспечивалась герметичность всей кровли. Порой такие вопросы ставят в тупик не только новичков, но и опытных строителей.

Большинство специалистов сходится во мнении, что дымоход лучше всего располагать рядом с коньком крыши. Это позволит создать наиболее прочный узел примыкания кровельного покрытия к трубе. Кроме того, такое расп

оложение позволит минимизировать скопление снега возле дымоходной трубы, что соответственно уменьшает вероятность возможных протечек.

Изначально необходимо определить место выхода трубы через кровлю.

Важно: не стоит располагать дымоход рядом с мансардными окнами или в ендовых, так как такое примыкание будет иметь сложную конструкцию, что увеличивает вероятность протечек и разгерметизации крыши

При проведении монтажных работ следует учитывать правила пожарной безопасности. Потому что высокая температура печных газов может нарушать целостность кровельного пирога или привести к его возгоранию. При этом обрешетка должна быть жесткой, это достигается установкой специального короба, в котором и находиться труба. Монтаж данного короба заключается в установке дополнительных поперечных балок между стропилами.

Важно: структура кровельного пирога должна быть неизменной по всему периметру крыши.

Следует также заострить внимание на местах соединения кровельного материала и трубы, они должны быть герметизированы, обеспечен отвод воды. Для этого применяют специальный защитный фартук. Материалы, которые будут использоваться в работе, должны соответствовать основному кровельному покрытию. В зависимости от формы дымохода используют как готовые конструкции, так и изготовляют их самостоятельно.

Примыкание кровли из металлочерепицы к дымоходу

На крышах, покрытых металлочерепицей используют специальные планки примыкания. Их изготавливают из того же материала, что и металлочерепица.

Важно: отделку дымохода делают до укладки основного кровельного покрытия, это позволит предотвратить возможное повреждение и загрязнение материала.

На дымоходной трубе отмечается высота верхней защитной полоски, после чего в этом месте делается штроба. Укладку защитного фартука начинают с нижней стены. Монтаж делают внахлест, заводя верхний край в специальный желоб. Герметичность соединения обеспечивается специальным герметикам на основе силикона. Далее производится установка так называемого галстука — это лист металла, который укладывают непосредственно под фартук. Его основная задача предотвратить попадание воды в проход дымохода и отвести ее. После этого осуществляется укладка металлочерепицы вдоль трубы и завершается процесс монтажа установкой внешнего декоративного фартука на кровлю. Его установка подобна укладке нижних элементов, единственное не требуется штробления стен дымохода. Все стыки заполняют герметикам.

Важно: если ширины дымоходной трубы более 80 см, то в верхней части требуется оборудование специальной разуклонки, которая позволит отводить воду и снежные массы.

В соответствии с этим принципом выполняются работы по примыканию крыши из профнастила к дымоходной трубе. Также важно учесть тот момент, что вся вода, должна отводится от дымохода по склону крыши. Поэтому защитный фартук должен устанавливаться таким образом, чтоб его верхняя часть находилась под листом профнастила. Разуклона на крыше из профнастила выполняется в виде двух коротких ендовы.

Примыкание черепичной кровли

Примыкание дымохода к кровле из черепицы выполняют с помощью специальной эластичной ленты, которые закрепляют вдоль всего стыка. Располагают эту ленту таким образом, чтобы один ее конец заходил на трубу, а второй располагался под черепичным покрытием. Специальные ленты изготавливают из алюминиевого сплава, на одну из стороны которой нанесен клеящий состав. Для надежности данное крепление сверху фиксируют с помощью специальных металлических планок, для крепления которых используют термостойкие дюбели. Все места стыков и креплений дополнительно обрабатывают герметиком.

Устройство дымохода круглого сечения

При обустройстве дымовой трубы круглого сечения следует иметь ввиду, что она не должна вплотную прилегать к деревянным стропилам. Поэтому необходимо также установить специальный короб, чтобы расстояние от трубы к коробу было в пределах 13-25 см. Узнать более подробно это значение для каждого вида материала трубы и кровли можно в нормативных документах по пожарной безопасности.

Важно: паро- и гидроизоляция должны быть непрерывными на всех участках кровли.

Внутреннюю часть короба заполняют негорючим материалом, чаще всего в этих целях используют базальтовое волокно. Полотно пароизоляции и гидроизоляции закрепляют снаружи короба. После чего делают сплошную обрешетку в месте примыкания трубы. Сама по себе дымоходная труба — это трехслойная конструкция, внешний слой которой выполнен из нержавеющей стали.

Важно: между трубой и креплением должен оставаться зазор, так как размеры трубы могут меняться из-за расширения-сжатия.

Изначально укладывают защитный металлический фартук, который представляет собой листы металла прикрепленные к основанию кровли. В местах стыка фартука и трубы используются специальные хомутовые соединения — мастер флеш. Универсальность данного уплотнителя позволяет его использовать на трубах различного диаметра. А конусная конструкция наиболее лучше позволяет повторить угол наклона крыши. Таким образом обеспечивается герметичность покрытия на различных кровельных материалах.

При выборе уплотнителя мастер флеш следует учесть несколько нюансов:

• диаметр уплотнителя должен быть меньше диаметра трубы, чтобы он плотно облегал ее и обеспечивал надежную герметичность соединения.

• закрепляют мастер флеш к кровельному материалу с помощью фланцевого соединения, для надежности которое обрабатывают дополнительно герметикам.

• уплотнитель выдерживает перепады температур от -60 до +250 градусов, устойчив к ультрафиолетовому излучению, не горюч, средний срок службы порядка 20 лет.

Также на трубных дымоходах может использоваться метод оформления примыкания с помощью алюминиевой или свинцовой ленты. Перед этим также делают установку защитного фартука, все детали очищают от мусора и обеззараживают. После чего приклеивают ленту таким образом, чтобы ее верхний край заходил на трубу, а нижний на фартук под кровельный материал.

Важно: верхняя часть проходки примыкания трубы к кровле должна заводится или под кровельный материал, или под крепление конька, это позволит максимально предотвратить возможные протечки.

ВИДЕО

Разбираемся с вкладышами для дымохода

Многие дымоходы в старых домах служат очагом на каждом этаже с несколькими дымоходами, которые проходят через выступы в кладке. (Фото: Поль Рошело)

Большинство владельцев старых домов наслаждаются теплом каминов или печей, поэтому они знают, что важно регулярно проверять и чистить действующий дымоход из каменной кладки. Национальная ассоциация противопожарной защиты (NFPA) рекомендует ежегодно проверять дымоходы, работающие на твердом топливе — древесине, угле или гранулах, и чистить их по мере необходимости.Такой уход помогает обеспечить структурную целостность, выявлять дефекты, которые могут позволить смертоносным дымовым газам попадать в жилые помещения, и предотвращать возгорания в дымоходах, вызванные накоплением креозота, естественного побочного продукта горения древесины.

Тем не менее, немногие домовладельцы, которые используют свои дымоходы только для вентиляции газовых или мазутных печей и котлов, знают, что к ним также применяются условия технического обслуживания и звуковые условия. Это проблема, потому что побочные продукты сжигания газа и нефти так же коварны, как и твердые виды топлива. Дымоходы — или, точнее, дымоходы внутри них — должны быть чистыми и прочными, чтобы безопасно отводить тепло и газы вверх и от верха дымохода, но эти побочные продукты сгорания также могут со временем ухудшить внутреннюю поверхность дымохода.

Итак, допустим, вы осмотрели дымоход, и предположим, что в отчете содержится рекомендация по замене футеровки дымохода. Мы выясним, что это означает, а также выясним, как лучше всего исправить проблему для вашего конкретного дымохода и дома.

Гибкие футеровки, такие как эта гофрированная из нержавеющей стали, хорошо приспособлены для модернизации дымоходов со смещениями или небольшими размерами.(Фото: поставка дымоходов / Американский институт безопасности дымоходов)

Линия на вкладышах

Одной из лучших причин для замены каменной дымовой трубы является то, что она изначально была построена неправильно, то есть без футеровки дымохода, материал, который обеспечивает гладкую, относительно бесшовную поверхность, а также обеспечивает изоляцию. Исторически сложилось так, что хорошо построенные дымоходы были покрыты строительным раствором для облицовки дымохода, а глиняная плитка была стандартной облицовкой с 1900-х годов. Тем не менее дымоходы без вкладышей остаются очень распространенным явлением как в старых, так и в новых домах.Строители и установщики отопительного оборудования не всегда соблюдают рекомендуемые методы, а даже если и соблюдают, они могут не потрудиться их соблюдать.

Если у вашего дымохода есть облицовка, еще одна причина, по которой вам может потребоваться замена облицовки, — это ее неисправность. В результате старения и использования могут образоваться трещины в плитке, а дымовые газы в сочетании с дождем разъедают стяжку и швы кладки между кирпичами или камнями. Если преобладающие доказательства указывают на необходимость замены облицовки, у вас есть несколько вариантов, которые следует рассмотреть.

Вы можете 1) реконструировать дымоходы из глиняной плитки с новыми облицовками из глиняной плитки, 2) укрепить дымоход и создать новые дымоходы с цементными вкладышами, или 3) заменить существующие дымоходы и запустить новые с металлическими вкладышами. У каждого метода есть свои преимущества, ограничения и проблемы. Подход, который вы в конечном итоге выберете, должен быть наиболее подходящим для решения проблем конкретного дымохода и вентилируемых через него приборов.

Керамическая плитка для дымохода представляет собой прямоугольные или круглые керамические блоки высотой 24 ″, которые уложены друг на друга с заделанными швами для образования облицовки.Несмотря на то, что плитка очень прочная, она может треснуть из-за возраста или повреждения, а их вес и жесткость усложняют дооснащение. (Иллюстрация: Randy Sweitzer)

Вкладыши для глиняной плитки

Дымоходы для глиняной плитки являются традиционным фаворитом. Плитка для дымохода практически непроницаема для тепла и коррозионных побочных продуктов сжигания любых видов топлива. При правильной отделке швов из огнеупорного раствора срок службы дымохода для глиняной плитки может быть рассчитан на 50 лет или более при минимальном техническом обслуживании, кроме регулярной чистки.

Но квадратная и прямоугольная дымоходная плитка — не самая эффективная форма для отвода дыма. По своей природе дым поднимается по спирали вверх через дымоход по спирали, оставляя по краям несочетаемые воздушные пространства. В лучшем случае эти воздушные пространства просто занимают дополнительное место в дымоходе, которое может понадобиться для дополнительных дымоходов; в худшем — уменьшают тягу. Круглые дымоходы намного эффективнее.

Глиняная облицовочная плитка относительно недорогая — около 10 долларов за типичный 24-футовый блок. Но то, что вы сэкономите на материалах, скорее всего, превысит затраты на монтажные работы.Глиняные футеровки дымохода сложно заменить в существующем дымоходе, особенно если он не прямой. Даже на прямом участке необходимо пробивать стены дымохода через каждые несколько футов по вертикали, чтобы получить доступ для удаления старой плитки для дымохода и укладки новой.

Для дымоходов со смещениями (изгибами) дымоходные плитки необходимо обрезать под определенным углом для получения приемлемых швов. В некоторых областях трудно найти кого-либо, кто обладает навыками для такого рода установки, и это определенно не работа владельца-реставратора.

Монтируемые вкладыши — это запатентованный процесс, при котором раствор перекачивается в дымоход, образуя новый дымоход. В одном методе, показанном вверху, используется надувной баллон для образования дымохода. Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Randy Sweitzer)

Вкладыши для монтирования на месте

Если новые глиняные плитки не подходят, можно создать новый дымоход в поврежденном дымоходе из каменной кладки, используя один из нескольких способов заливки цемента.Вообще говоря, такой подход предлагает все преимущества глиняных дымоходов, а также несколько других преимуществ. Монолитные дымоходы практически невосприимчивы к вредному воздействию тепла, кислот и конденсата, независимо от типа сжигаемого топлива. Температура внутри монолитных дымоходов обычно высока из-за их изоляционных свойств, поэтому они горят чище и уменьшают накопление креозота.

Ожидайте, что дымоходы из заливного цемента прослужат не меньше, чем глиняная черепица — 50 лет или больше. Некоторые компании заявляют, что монтируемые на месте дымоходы могут стабилизировать ненадежные глиняные дымоходы и дымоходы, поскольку они залиты либо внутри существующего дымохода, либо в стены дымохода.

Хотя процесс литья на месте может быть менее трудоемким и инвазивным, чем восстановление глиняных дымоходов, существует ряд различных запатентованных методов литья. В некоторых проектах затраты на рабочую силу могут равняться или превышать затраты на перебазирование глиняной плиткой. Как всегда, лучший подход зависит от конкретных условий работы. Отливка футеровки дымохода на место ни в коем случае не является делом своими руками. Материалы и оборудование для заливки дымоходов на месте поставляются различными производителями дистрибьюторам / техническим специалистам, выполняющим установку.

Если в проблемном дымоходе есть один или несколько глиняных дымоходов, установщик определит, можно ли оставить плитку на месте или ее необходимо удалить. Определяющие факторы включают структурное состояние существующего дымохода и дымохода, а также необходимое пространство в зависимости от размера и количества требуемых дымоходов.

В первом из двух распространенных методов заливки дымоходов, которые продаются под торговыми марками Golden Flue, Solid / Flue Chimney Systems и Supaflu Chimney Systems, замена футеровки начинается с предварительной очистки дымохода.

Затем техники вставляют одну или несколько надувных баллонов из выпускного отверстия отопительного прибора в верхнюю часть дымохода. Затем устанавливают опалубку у основания дымохода и размещают распорки вокруг баллонов, чтобы отделить их от дымохода. В этот момент они закачивают похожую на грязь смесь легкого огнеупорного цемента и изоляционного заполнителя в дымоход, пока он не заполнится до верха дымохода. После затвердевания цемента баллоны спускаются, опалубка снимается и выполняются необходимые отделочные работы.Результат: один или несколько конструктивно жестких, гладких, сплошных, хорошо изолированных дымоходов.

Во втором методе литья в дымоходе, который продается под торговыми марками Ahrens Chimney Systems и Guardian Chimney Systems, техники медленно закачивают в дымоход глиняный материал футеровки, протягивая через цемент вибрирующий колокол (острый инструмент для формования). чтобы сформировать отверстие для дымохода. В методе Аренса есть второй этап, когда технический специалист распыляет верхнее покрытие навозной жижи на канал дымохода, чтобы обеспечить более гладкую, неабсорбирующую поверхность, которая, как утверждается, увеличивает тягу и облегчает очистку.Оба метода литья используются в Европе более 70 лет, а в США — более 30.

Вкладыши из нержавеющей стали бывают жестких и гибких форм, а также различных конструкций и сплавов, что делает их одними из самых универсальных. . Одним из преимуществ гибких металлических футеровок является их способность выдерживать смещения и другие неожиданности, связанные со старым дымоходом. (Иллюстрация: Randy Sweitzer)

Металлические вкладыши дымохода

Прагматики, в том числе многие монтажники и эксперты по противопожарной защите, с которыми мы консультировались, предпочитают вкладыши дымохода из нержавеющей стали.Обычно они требуют меньше труда для установки, чем другие типы облицовки, и они легко доступны в различных типах и размерах для всех распространенных отопительных приборов, включая камины и дровяные печи. Металлический вкладыш, установленный профессионалом, стоит около 100 долларов за фут.

Проблема для реставраторов старых домов заключается в том, что существует так много разных типов и размеров металлических дымоходов, что бывает сложно выбрать, какой из них лучше всего подходит для данной области применения. Хорошая новость заключается в том, что большинство обычно используемых футеровок дымохода доступны в виде комплектов, в комплекте с изоляционными покрытиями и фитингами для подключения к каминам, плитам, топкам и котлам.

Вкладыши дымохода из нержавеющей стали бывают жесткими и гибкими. Жесткие дымоходные трубы доступны в диаметрах от 3 до 10, а гибкие гофрированные металлические трубы имеют диаметр от 2 до 10. Жесткую облицовку дымохода не следует путать с двустенной или трехстенной дымовой трубой, которая предназначена для открытых дымоходов и не может использоваться в качестве вкладыша дымохода. Жесткие футеровки лучше всего подходят только для прямых дымоходов без смещений и изгибов.

Существует некоторая дискуссия о том, легче ли чистить жесткие футеровки дымохода, чем гибкие футеровки с гофрированной поверхностью.Наш самый надежный эксперт говорит, что гибкие лайнеры, как правило, собирают меньше креозота при вентиляции дровяных каминов и печей, потому что они изгибаются при расширении и сжимаются при колебаниях температуры, вызывая расшатывание и отпадание отложений.

Для вентиляции камина выберите диаметр, обеспечивающий вентиляционное отверстие, равное одной восьмой общей площади каминного проема. Для дровяных печей и других отопительных приборов ознакомьтесь с рекомендациями производителя относительно диаметра дымохода.Самый сложный аспект выбора подходящей футеровки из нержавеющей стали — это выбор правильного сплава в зависимости от типа сжигаемого топлива. Тщательный выбор предотвращает коррозию, которая является основной причиной преждевременного выхода из строя футеровок дымоходов из нержавеющей стали.

Также рекомендуется изолировать металлические дымоходы обертками или кожухами, специально разработанными для этой цели. Изоляция особенно важна вокруг вентиляционных отверстий для высокоэффективных обогревателей и печей, поскольку их температура дымовых газов обычно ниже, чем у обычных моделей.Изоляция не только помогает поддерживать более высокие температуры в дымоходе, чтобы уменьшить коррозионную конденсацию, но также предотвращает передачу тепла от дымовых труб к конструкции дома — дополнительная мера безопасности, в которой в первую очередь и заключаются вкладыши дымохода.

Почему у вас должна быть правильная установка заглушки дымохода?

Для домовладельцев состояние кровли не всегда очевидно. Поскольку их кровельные материалы находятся вне поля зрения, о них легко забыть.Осведомленность о компонентах вашей крыши важна для надлежащего обслуживания и долгосрочной защиты вашей собственности. Домовладельцы, использующие редко используемые камины, не всегда осознают важность установки заглушки для дымохода. В J Wales Home Solutions мы предоставляем высококачественные кровельные услуги для владельцев недвижимости в Форт-Уэрте и близлежащих районах Северного Техаса. Нам нравится помогать нашим клиентам найти способы улучшить красоту и надежность их кровли, и мы хотим сделать то же самое для вас.Вот некоторая полезная информация о колпаках для дымоходов и о том, почему вам стоит подумать о приобретении колпачков для вашего дома.

Управление углями и искрами

Одна из наиболее частых причин, по которой люди вкладывают средства в заглушку дымохода, — это предотвратить попадание углей и искр на крышу. Ревущий огонь может вызвать образование тлеющих углей, поднимающихся по шахте дымохода. Если крышки нет, эти искры могут упасть на крышу, создав потенциальную опасность пожара. Поэтому установка заглушки поможет снизить риск повреждения огнем.

Защитите свой дом от вредителей

Редко используемые дымоходы являются идеальным местом для гнездования мелких животных, ищущих убежище. Еноты, белки, мыши и птицы часто встречаются внутри открытых дымоходов. Проблема в том, что во многих случаях существам сложно найти выход. Они могут погибнуть в дымоходе, привлекая насекомых и вызывая неприятный запах в доме. Установка заглушки на дымоход решит эту распространенную проблему.

Уменьшить влажность

Чрезмерная влажность и воздействие дождевой воды могут повредить дымоход и вызвать коррозию металлических компонентов.Кроме того, повреждение воды внутри дымохода может привести к росту плесени, которая может вызвать респираторные заболевания, аллергию и другие медицинские осложнения. Заглушки на дымоходы помогают отводить дождь во время грозы, поэтому вы можете снизить вероятность возникновения этих проблем.

Избегайте нисходящего потока

Если ветер достаточно сильный, он может вызвать нисходящий поток. Если ветер попадает в дымоход, он может вытолкнуть дым обратно в дом. Плоские заглушки дымохода специально разработаны, чтобы уменьшить возникновение нисходящих потоков.

Предотвращение скопления материалов

Подобно тому, как листья, ветки и другой мусор падают на вашу крышу и в водосточную систему, мусор может легко попасть в незащищенный дымоход. Если крышка не установлена, эти материалы могут со временем накапливаться и вызывать проблемы.

Вам нужна помощь в улучшении состояния вашей крыши? Позвоните в J Wales Home Solutions сегодня

Требуется ли модернизация вашей крыши? Вы страдаете от отсутствующей черепицы, неухоженной плитки или поврежденного основания? Нет причин ждать появления проблем, прежде чем получить необходимую помощь. Позвоните специалистам по кровле J Wales Home Solutions, и наши опытные специалисты придут на помощь. Наша команда предлагает широкий спектр услуг для владельцев недвижимости в Форт-Уэрте, Ричардсоне, Фриско, Ирвинге, Арлингтоне, Мак-Кинни, Дунканвилле, Далласе, Плано, Техас и других районах DFW.

Повреждения футеровки

ОБСЛУЖИВАНИЕ БОЛЬШОЙ Kansa s City

ВОССТАНОВЛЕНИЕ ДЫМОХОДОВ И КАМИНА | КАМЕННЫЕ НАГРЕВАТЕЛИ И ПЕЧИ | ВЕНТИЛЯЦИЯ | ИССЛЕДОВАНИЯ

pADGITT cHIMNEY & FIREPLACE | Судебно-медицинское расследование Padgitt | hEARTHMASTERS PUBLISHING

Специальные исследования пожарной безопасности при предъявлении страховых претензий

Футеровки из стекловолокнистой глиняной плитки не выдерживают ВНЕЗАПНЫХ изменений температуры примерно на 500 градусов или выше.Плитка будет трескаться и ломаться во время пожара в дымоходе, а иногда участки плитки и швы раствора вылетают. В дымоходе могут быть «микротрещины», которые при нагревании при нормальном использовании открываются до больших трещин.

Плитка слева показывает разрыв строительного раствора. Дымоход справа просматривается сверху вниз. Он подвергся воздействию пожара в дымоходе (обратите внимание на креозот с сотами в центре, который представляет собой креозот, сгоревший в огне) и на потрескавшуюся плитку.

Вкладыши и дымоходы из нержавеющей стали не устойчивы к высоким температурам, возникающим при возгорании дымохода. Хотя большинство из них испытывают при температуре 2100 градусов, дымовой пожар может достигать температуры намного выше — возможно, до 3000 градусов. Если нержавеющая сталь подвергнется воздействию температур выше 2100 градусов, возможно повреждение футеровки. Фактический состав нержавеющей стали изменится, и может произойти коробление вкладыша или коробление швов. Вы также можете заметить обесцвечивание стали, что, по словам металлурга Билла Пэйнтона, могло означать изменение молекулярной структуры стали. Если футеровка из нержавеющей стали подверглась возгоранию в дымоходе и была повреждена, она больше не соответствует требованиям U.L. требования к списку и замена будут необходимы.

 Лайнер удерживает тепло и дым внутри дымохода, откуда он может выходить наружу. Если облицовка больше не является герметичной системой, это может позволить дыму выходить через трещины в плитке в область внутри «дымохода». Эта область не может быть очищена во время чистки дымохода, поэтому любой креозот в этой области, образованный дымом, не будет удален.Вы можете увидеть возможность более опасного пожара в дымоходе в следующий раз. Дым и угарный газ также могут попадать в жилое пространство дома.
  Обязательно очищайте дымоход не реже одного раза в год и не используйте облицовку изразца с дровяной печью любого типа или дровяной вставкой, чтобы избежать пожара в дымоходе.


Как вставить дымоход из каменной кладки в металлическую крышу

Немой фильм о вшивке металлической крыши в кирпичный дымоход от UnionCorrugating.

Шаг за шагом:

1. Панели для окантовки дымохода.
2. Панели над дымоходом следует снять.
3. Загните ножки вверх по сторонам дымохода примерно на 1 дюйм.
4. Сделайте две противоположные выемки под 45 градусов в Z-образной застежке (чтобы обеспечить изгиб на 90 градусов).
5. Наклейте бутиловую ленту на нижнюю часть крышки.
6. Отогните затвор на 90 градусов и примените к кровле вдоль одной стороны и половины секции под дымоходом.
7. Закрутите крышку с помощью шурупов с круглой головкой, расположенных на расстоянии четырех дюймов друг от друга.
8. Повторите установку Z-образной заглушки на противоположной стороне дымохода.
9. Вырезать фартук для нижней части дымохода. Подшейте низ фартука, чтобы зацепить его за z-образную застежку.
10. Закрепите фартук в дымоходе с помощью анкеров.
11. Нанесите герметик на фартук в местах, где будут перекрываться боковины.
12. Обрежьте нижнюю часть боковой планки под углом 45 градусов и верхнюю часть так, чтобы она огибала восходящую сторону дымохода.
13. Сдвинуть планку боковой стенки на место и закрепить в дымоходе с помощью анкеров.
14. Повторить оклад боковины на противоположной стороне дымохода.
15. Установить два слоя герметика из бутиловой ленты по периметру планки поддона
16. Нанесите герметик на боковую планку в месте наложения язычков планки.
17. Обрежьте и сложите гидроизоляцию, чтобы отогнуть заднюю часть дымохода и закрыть обшивку боковой стенки. Облицовка поддона должна выходить как минимум на 12 дюймов вверх по плоскости крыши.
18. Приклепать планку противня к планке боковой стенки.
19. Прикрутите фартук к крыше с помощью шурупов с прокладками.
20. Нанесите герметик из бутиловой ленты на нижнюю часть смещенной планки и установите планку на шесть дюймов выше основания дымохода.
21. Закрепите планку винтами с круглой головкой.
22. Закрепите перевернутую опору гидроизоляции к дымоходу с помощью анкеров.
23. Установите контрлеплю с анкерами для кладки по периметру дымохода, покрывая все перевернутые опоры.
24. Обильно нанесите герметик на верхнюю часть контрприемника по периметру дымохода.
25. Снимите верхнюю часть нижнего крючка охватывающей ножки кровельной панели, которая проходит вдоль дымохода. Это позволит перекрывающейся панели защелкнуться в этом разделе.
26. Установите панели с подшивкой по месту над фартуком поддона, зацепив за смещенную планку.
27. Обрежьте охватываемую ножку на месте, чтобы она могла плотно прилегать к соседней сплошной панели.
28. Установите панель во всю длину на только что отрезанную штанину.

Легко как 1, 2 … 28

—Union Corrugating не является рекламодателем ProTradeCraft. Мы просто думаем, что их видео полезно.

Осмотр крыш: черепичные крыши, часть 6

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

УСТАНОВКА ГЛИННОЙ ПЛИТКИ

Как и в случае с бетонной плиткой, многие методы укладки глиняной плитки использовались на протяжении многих лет. Способы различаются в зависимости от дизайна плитки и местных требований.

Предоставлено Carson Dunlop

Плитку можно подвешивать на проволоке или прибивать к ремешкам или гвоздезабивателям.Плитка также может удерживаться на месте с помощью строительного раствора или пенного клея, особенно плитки для коньков и набедренников.

Настил крыши

Как и бетонная черепица, глиняная черепица может быть установлена ​​либо на сплошном настиле, либо на разнесенной структурной обшивке.

Гидроизоляция черепичной кровли

Методы облицовки различаются в зависимости от типа черепицы. Наиболее важно то, что используемый метод оклейки предотвращает проникновение влаги.

Боковая планка

В зависимости от стиля установленной плитки, боковая планка обычно (но не всегда) включает сток-канал.

Этот установщик должен был создать специальную планку боковой стенки для этого места. На этой плитке должен быть установлен какой-нибудь фиксатор для птиц.

На фото выше показана хорошая установка контр-оклада на боковой стенке. Контрнаделки на кирпичных и каменных боковых стенках обычно крепятся герметиком, который необходимо поддерживать.

Профнастил на стене

Это типичная установка планки на стену, за исключением углов, на которые был установлен свинцовый лист и прилегал к лицевой панели.Судя по всему, формованный лист был недостаточно длинным.

Вы также можете увидеть перегородки из плитки с отливом, сформированным по размеру плитки.

Вы увидите, что использовались различные методы (некоторые довольно уродливые), например, эта прокладка дымохода, которая хоть и некрасива, но похоже, что она сработает.

Бедра

Бедра обычно покрыты крышечными плитками, но вы можете увидеть их покрытые металлом. Это другой способ защиты бедра, но он выглядит эффективным до тех пор, пока ветер не проникает сквозь щели в углах.

Высокопрофильные плитки для миссий должны быть установлены с некоторым типом погодозащиты на бедрах, гребнях и головных стенах. Защита от атмосферных воздействий может состоять из металла, строительного раствора, предварительно отформованного пластика, приклеивающихся к давлению клеящих валиков или другого материала, предназначенного для предотвращения попадания ветрового дождя, влаги и снеготаяния в эти уязвимые места.

Вентиляционная планка

Нет ничего необычного в том, что нижний край вентиляционной планки согнут по контуру плитки. Свинец иногда используют, потому что его легче согнуть до определенной формы. В этой плитке просверлено отверстие, чтобы можно было установить крепеж, который помогает листу металла сохранять свою форму. Головки гвоздей должны быть заделаны, чтобы предотвратить проникновение влаги.

Белый герметик вокруг трубы необходимо будет регулярно проверять и при необходимости наносить повторно.

Отделка долины Крепежные детали

Поскольку глиняная черепица может иметь длительный срок службы, крепежные детали, используемые для ее крепления, должны иметь такой же срок службы.Крепежные детали должны быть из нержавеющей стали, меди, алюминия или горячеоцинкованной стали, но без гальванического покрытия.

Проверка глиняной черепицы

Каждый раз, когда вы идете по глиняной черепичной крыше, вы рискуете сломать черепицу. Устойчивость к поломке зависит от качества, профиля и состояния плитки. Если вы не очень хорошо знакомы с конкретным типом черепицы, лучше всего смотреть на крышу с лестницы на краю крыши, из окна или балкона или в бинокль с земли.

Иногда бывает трудно определить, когда установка действительно дает сбой или в какой степени.Сломанная черепица, которую вы видите на этой крыше, очевидно, нуждается в замене, но с таким количеством слоев стокам может быть трудно попасть в систему крыши. Для такой крыши лучше всего рекомендовать, чтобы сертификация крыши проводилась квалифицированным подрядчиком.

Это не то, что вы бы назвали чистой крышей, но, как вы можете видеть по новой крыше на фотографии выше, этот вид иногда считается желательным.

Предоставлено Брайаном Келли

Время от времени можно увидеть, что это доведено до крайности.

Помимо глиняных и бетонных плиток, вы можете встретить плитки, сделанные из нескольких других материалов.

Объяснение вариантов облицовки дымохода для домовладельца

Автор — Мардж Пэджитт

Домовладельцы часто сбиваются с толку, когда слышат, что их дымоход необходимо заменить.

Первая мысль, которая может прийти в голову: «Что, черт возьми, это значит?» Этот автор попытается объяснить — на языке непрофессионала — что такое замена облицовки, почему она может быть необходима, и все доступные варианты, чтобы вы могли принять осознанное решение о ремонте дымохода.

Проще говоря, замена футеровки означает установку новой футеровки дымохода. Однако этот процесс далеко не прост и требует, чтобы монтажные работы выполнялись профессионалом. Если вам сказали, что дымоход необходимо заменить, причина может быть в том, что облицовка дымохода повреждена, смещена, отсутствуют стыки раствора, ее размер неверен или что облицовка дымохода отсутствует вообще.

Вкладыши дымохода требуются с 1927 года по нормам для достижения двух целей: во-первых, для обеспечения беспрепятственного прохождения дыма и токсичных дымовых газов из дома, а во-вторых, для снижения внешней температуры дымохода во время использования. .

Повреждение футеровки дымохода может и часто происходит во время пожара в дымоходе, удара молнии, перемещения фундамента или прокола (перемещение дымохода на место и установка опор для удержания его на месте).

Со временем стыки дымовых растворов, подверженные воздействию дождя и кислых дымовых газов, портятся и полностью исчезают. Разрывы в лайнере из-за любого из этих повреждений могут представлять серьезную опасность. После того, как квалифицированный профессиональный подрядчик по дымоходу оценит вашу конкретную трубу, он / она предложит один из следующих методов замены облицовки:

Стекловолоконная плитка для дымохода

Они используются с 1900-х годов и являются легкодоступными и доступными. относительно недорогой строительный материал.Облицовка дымохода растрескивается при перепаде температур в 500 градусов (как при пожаре в дымоходе) и в конечном итоге размягчается и растрескивается, особенно если подвергается конденсации в дымоходе.

Во время первоначального строительства каменщик укладывает плитки перед кладкой, окружающей их, что позволяет ему следить за тем, чтобы плитки были прямыми, а швы — гладкими.

Замена облицовки плиткой трудна, если не невозможна, за исключением очень коротких участков. По этой причине очень немногие подрядчики предложат этот вариант. Если предлагается такая возможность, обязательно спросите, как они собираются выполнять установку, какое оборудование используется и сколько кладки необходимо удалить из дымохода, чтобы получить доступ к внутренней части.

В некоторых случаях невозможно заменить облицовку плиткой без разрушения всей или части дымохода, поэтому большинство специалистов по дымоходам предлагают заменить облицовку сталью.

Вкладыш для дымохода из нержавеющей стали

Вкладыш для дымохода из нержавеющей стали — более современный продукт.Все вкладыши дымохода из нержавеющей стали имеют U.L. внесены в список или протестированы в U.L. 1777, что означает, что они были подвергнуты серии испытаний, включая три 10-минутных ожога 2100 градусов.

Стальные вкладыши дымохода выдерживают кратковременное воздействие дымохода, но могут быть повреждены в результате длительного пожара. Стальные футеровки бывают жесткими или гибкими и разных марок, например, нержавеющая сталь марки 304, которая очень тяжелая, или титан / нержавеющая сталь 361, которая легкая, но прочная. Ваш специалист по дымоходам знает, какой тип лучше всего подходит для вашего конкретного применения.

Наиболее гибкие стальные футеровки также могут иметь индивидуальную форму, подходящую для дымохода.

Для большинства из них также требуется дополнительная изоляция в виде покрытого фольгой керамической ваты или изоляции Thermix. Это сохраняет теплоизоляцию лайнера и снижает передачу тепла окружающей кладке. При правильном количестве изоляции можно добиться установки «нулевого зазора». Это важно, если рядом с горючими материалами нет надлежащих зазоров.

Снятие оригинальной облицовки дымохода часто необходимо для того, чтобы получить необходимое пространство для облицовки дымохода надлежащего размера. Каждый раз, когда вкладыш вставляется внутрь старого вкладыша, он «уменьшается в размерах» или становится меньше старого вкладыша.

Внутренние размеры футеровки дымохода имеют решающее значение для работы камина, дровяного или газового прибора, и, если они слишком маленькие или слишком большие, они не будут тянуть или работать должным образом.

Международный жилищный кодекс указывает конкретные размеры лайнера, которых необходимо придерживаться.К сожалению, не у всех специалистов по дымоходам есть оборудование, необходимое для удаления облицовки дымохода, поэтому важно проверить размер облицовки перед ее установкой.

Типичная облицовка дымохода для открытого дровяного камина должна составлять 1/10 размера отверстия камина. В большинстве случаев нержавеющая сталь будет первым или единственным вариантом, предлагаемым из-за ее популярности.

Монтируемые или керамические вкладыши дымохода

Монтируемые или керамические вкладыши дымохода являются лучшими и, следовательно, самыми дорогими вкладышами, доступными на сегодняшний день.Литые лайнеры перечислены или протестированы в U.L. Стандарты 1777 и для приложений с нулевым зазором.

Преимущества этого типа футеровки заключаются в том, что ее можно точно подобрать по размеру для прибора, который она будет обслуживать, можно использовать для нескольких дымоходов в одном дымоходе и фактически укрепить дымоход.

Литые футеровки устанавливаются с помощью тяжелой резиновой трубы, которая накачивается внутри дымохода. Смесь заливается вокруг тюбика и оставляется на ночь для застывания. Пока смесь заливается, она просачивается в отверстия или трещины дымохода, укрепляя конструкцию.На следующий день трубу спускают и снимают, оставляя твердую керамическую футеровку дымохода.

Независимо от того, какой тип футеровки вы решите использовать, если вы не чувствуете себя комфортно с вариантом футеровки, предлагаемым вашим специалистом по дымоходу, обратитесь к другому специалисту.

Обязательно исследуйте компанию, у которой вы советуетесь, и посетите их веб-сайт, чтобы узнать о годах их работы в бизнесе, предлагаемых методах переналадки, а также об их обучении, сертификации и лицензировании.

Подробнее о каждом типе футеровки дымохода см. В других моих статьях о дымоходах.com.

Примечание. Все графические изображения предоставлены с разрешения HearthMasters, Inc.

~ Оливер Бошемин

Некоторые альтернативы облицовке дымохода из глиняной плитки

Дымоход не обходится без футеровки. Пожары в дымоходах случаются чаще, чем вы думаете, и вы, возможно, уже сталкивались с подобными пожарами раньше, даже не осознавая этого. Хотя вы должны делать все возможное, чтобы предотвратить возгорание дымохода, используя сухую выдержанную древесину, надлежащую вентиляцию, регулярную чистку, не менее важно следить за тем, чтобы огонь не распространился за пределы дома.

Изоляция дымохода предотвращает распространение пламени за пределы дома. Это в первую очередь помогает предотвратить возгорание дымохода и снижает повреждение дымохода от воды. Существует много различных типов футеровок для дымоходов, но один из них получает некоторую критику. Думаете, глиняная плитка — неправильный выбор для вашего следующего лайнера? Здесь мы даем несколько советов, но для получения дополнительной информации об услугах, доступных в вашем районе, позвоните трубочисту.

Что иногда происходит со старой облицовкой из глиняной плитки

В теории, глиняная плитка — отличное средство облицовки дымохода. Специалист по дымоходам может даже порекомендовать его для вашего дома, особенно с новым домом и дымоходом. Однако есть две вещи, которые делают его не идеальным. Первый — неправильная установка. Установка глиняной плитки требует опыта, который бывает сложно найти.

Другая угроза дымоходу из глиняной плитки — время. Со временем может возникнуть множество проблем. Многие люди решают обновить свои вкладыши, когда узнают об этих распространенных угрозах их дымоходам.

• Разрывы в плитке, которые возникают со временем из-за эффектов горения, что может привести к расширению и сжатию глины.
• Трещины в плитке дымохода, которые могут возникнуть по разным причинам.
• Плитка, отслаивающаяся из-за многих лет агрессивного химического воздействия.

Монтируемая футеровка

Монтируемые вкладыши — альтернатива глиняной плитке, но материал аналогичен. Монтируемые вкладыши можно заливать практически в любой дымоход, поэтому иногда это рекомендуется. Однако он сталкивается с проблемами, аналогичными облицовке из глиняной плитки. Возможны трещины и отслаивание, и может быть сложно обеспечить правильный размер, необходимый для надлежащей вентиляции.

Гильза из нержавеющей стали

Сегодня самой популярной техникой замены футеровки дымохода является футеровка из нержавеющей стали. Дымоход из нержавеющей стали может быть установлен практически в любой дымоход. Он должен прослужить много десятилетий и выдержать многие последствия пожара в дымоходе. Однако важно убедиться, что он подходит по размеру для вашего камина или печи.

Что делать со старой облицовкой из глиняной плитки

Одна из причин, по которой мы всегда рекомендуем вам установить облицовку трубочистом, заключается в том, что у вас должна быть такая, которая соответствует ширине вашего камина.Вам нужен трубочист, чтобы гарантировать, что старую облицовку дымохода можно заменить облицовкой из нержавеющей стали без изменения доступного объема в дымоходе.
