Как подключить проходной выключатель: пошаговая инструкция



Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.


Как выглядит проходной одноклавишный выключатель

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.


Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.


Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.


Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт.

Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).


Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.


Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.


Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.


Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.


Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.


Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.


Куда подключать провода

А вот примерно так разводить по помещению.


Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.


Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.


Двухклавишный проходной выключатель: схема подключения


Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).


Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.


Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема подключения двухклавишного выключателя на четыре лампочки

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры , соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры . В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры , соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять лампочек считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры , который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры . Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры , а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Подскажите пожалуйста, схему подключения двухклавишного выключателя и 4 лампы.
Лампы должны загораться так:

  • включил 1 клавишу, загораются 2 лампы.
  • включил 2 клавишу, загораются другие 2 лампы.

От щитка идет кабель

Как подключить 2-клавишный выключатель

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Двухклавишный выключатель встречается практически в каждой квартире.

С его помощью обычно включают люстру, свет в раздельном сан.узле, различные группы подсветок имногое другое.

Схему подключения одноклавишного выключателя можно посмотреть здесь.

Перед началом электромонтажных или ремонтных работ помним о технике безопасности и не забываем все обесточить в электрощите!

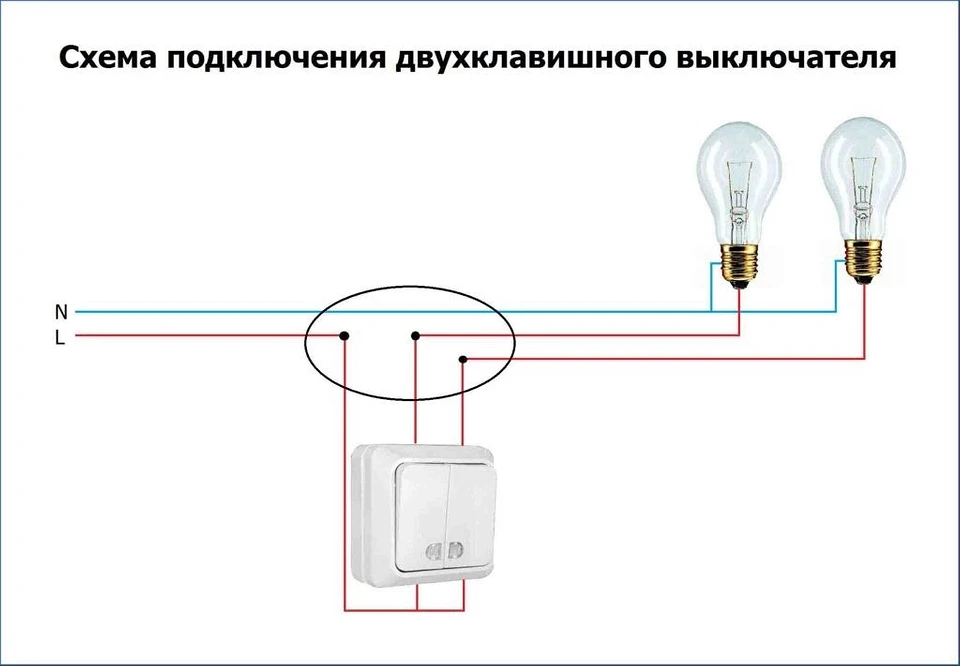

Типовая схема подключения двухклавишного выключателя.



Из электрического щита по трехпроводному кабелю электропитание подается в ответвительную коробку. Фаза (L) — от автоматического выключателя группы освещения, ноль (N) — от нулевой шины,  провод заземления (PE) — от шины заземления.

От выключателя в ответвительную коробку приходит трехпроводный кабель; от светильников — четырехпроводный.

В ответвительной коробке нулевой провод из электрощитка (синий) соединяется с нулевым проводом от светильников (синий),  провод заземления из электрощитка (желто-зеленый) с проводом заземления, подключаемым к корпусу светильника (желто-зеленый).

Фазный провод из электрощита (красный) соединяется с проводом, идущим к выключателю (красный). Выключатель устанавливается в разрыв фазного провода и подает, или отключает фазу от светильников.

Уходящий от выключателя синий провод, соединяется в ответвительной коробке с красным проводом от светильника №1. Коричневый провод от выключателя соединяется в ответвительной коробке с коричневым проводом от светильника №2. По этим проводам подается фаза от выключателя к светильникам.

Фазные провода в светильниках (красный и коричневый) в целях электробезопасности  подключаются к центральным контактам цоколей лампочек, таким образом сводя к минимуму возможность соприкосновения человека с фазным проводом.







Нажмем на правую клавишу выключателя, замыкая тем самым красный и коричневый провода на выключателе. Фаза по коричневому проводу попадет на светильник №2 и он засветится (см. схему выше). Аналогично, если нажать на левую клавишу, фаза поступит на светильник №1.

Смотрите видео Как подключить двухклавишный выключатель

Как подключить одноклавишный выключатель.

Существуют еще проходные и перекрестные выключатели, они позволяют организовать схему включения освещения из нескольких мест. Подробно эта тема с многочисленными примерами рассмотрена здесь.

Двухконтактный кнопочный переключатель

Коммутаторы не требуют никаких сложных уравнений для оценки. Все, что они делают, — это выбирают между обрывом цепи и коротким замыканием. Просто. Но как же жить без кнопок и переключателей! Что хорошего в мигающей схеме без пользовательского ввода? Или смертоносный робот без аварийного выключателя. Без чего был бы наш мир с большими красными кнопками, которые вы никогда не должны нажимать.

Что такое коммутатор

Переключатель — это компонент, который контролирует обрыв или замыкание электрической цепи.Они позволяют контролировать протекание тока в цепи (без необходимости вручную разрезать или сращивать провода). Переключатели являются важными компонентами в любой цепи, требующей взаимодействия или управления пользователем.

Переключатель может находиться только в одном из двух состояний: разомкнутом или замкнутом. В «выключенном» состоянии переключатель выглядит как разрыв в цепи. По сути, это выглядит как разомкнутая цепь, предотвращающая протекание тока.

Во включенном состоянии переключатель действует как кусок идеально проводящего провода.Короткая. Это замыкает цепь, включая систему и позволяя току беспрепятственно течь через остальную часть системы.

Принципиальная схема со светодиодом, резистором и переключателем. Когда переключатель замкнут, ток течет, и светодиод может гореть. В противном случае ток не течет, и светодиод не получает питания.

Существует множество переключателей: тумблерный, поворотный, DIP, кнопочный, кулисный, мембранный, список можно продолжать и продолжать. Каждый из этих типов переключателей имеет набор уникальных характеристик, чтобы отличать его от других.Такие характеристики, как то, какое действие щелкает переключатель, или сколько цепей может управлять переключатель. Далее мы рассмотрим некоторые из основных характеристик переключателя.

Определяющие характеристики

Метод срабатывания

Для перехода из одного состояния в другое необходимо активировать переключатель. То есть необходимо выполнить какое-то физическое действие, чтобы переключить состояние переключателя. Способ срабатывания переключателя — одна из его определяющих характеристик.

Некоторые примеры типов переключателей.• Кнопка, «качелька», «слайд» и «магнитный».

Срабатывание переключателя может происходить при нажатии, скольжении, качании, вращении, бросании, вытягивании, повороте ключа, нагревании, намагничивании, пинании, щелчке, облизывании или любом физическом взаимодействии, которое может вызвать срабатывание механических связей внутри переключателя, или выйти, связаться.

Мгновенный и поддерживаемый

Все коммутаторы попадают в одну из двух категорий: мгновенные и обслуживаемые.

Обслуживаемые выключатели, такие как выключатели света на стене, остаются в одном состоянии до тех пор, пока не будут переведены в новое, а затем остаются в этом состоянии, пока не будут задействованы еще раз.Эти переключатели также могут называться тумблерами или переключателями ВКЛ / ВЫКЛ.

Мгновенные переключатели остаются активными только до тех пор, пока они повторно активированы. Если они не задействованы, они остаются в выключенном состоянии. Вероятно, у вас есть переключатель мгновенного действия (или 50) прямо перед вами на клавиатуре!

Семантическое предупреждение! Большинство переключателей мы называем «кнопками». попадают в категорию сиюминутных. Активация кнопки обычно означает нажатие на нее каким-либо образом, что всего лишь воспринимается как как мгновенное управление.Есть такие вещи, как поддерживаемая кнопка, но для этого урока, когда мы говорим о кнопках, думайте о мгновенном нажатии кнопки вниз.

Тип монтажа

Как и в случае с большинством компонентов, тип оконечной нагрузки коммутатора всегда сводится к поверхностному монтажу (SMD) или сквозному отверстию (PTH). Выключатели со сквозным отверстием обычно больше по размеру. Некоторые из них могут быть спроектированы так, чтобы поместиться на «макетной плате» для облегчения создания прототипов.

Эти «тактильные кнопки» имеют сквозное отверстие и отлично помещаются на макетной плате.Отлично подходит для прототипирования!

Коммутаторы

SMD меньше своих аналогов PTH. Они располагаются плоско на печатной плате. Переключатели SMD обычно требуют легкого прикосновения, они не рассчитаны на то, чтобы выдерживать такое большое усилие переключения, как переключатель через отверстие.

«Arduino Pro» имеет два переключателя SMD: «ползунковый переключатель» для управления питанием и «нажимная кнопка» для управления сбросом.

Переключатели для монтажа на панели? предназначены для установки вне ограждения? также являются популярным способом монтажа.Трудно щелкнуть выключателем, когда он спрятан внутри корпуса. Переключатели для монтажа на панели бывают всех видов оконечных устройств: PTH, SMD или усиленные наконечники для пайки для пайки к проводам.

Тумблер с подсветкой, установленный на панели.


Еще одна важная характеристика переключателя, которая действительно заслуживает отдельной страницы, — это внутренняя схема переключателя. Вы ищете SPST? ДПСТ? 4ПДТ? Что-п-что-теперь?

Столбы и броски открытые и закрытые

Коммутатор должен иметь по крайней мере две клеммы, одна для тока (потенциально) входящего, другая (потенциально) выходящего.Это описывает только простейшую версию переключателя. Чаще всего переключатель имеет более двух контактов. Так как же все эти терминалы согласуются с внутренней работой коммутатора? Здесь важно знать, сколько полюсов и ходов у переключателя.

Количество «полюсов *» на переключателе определяет, сколько отдельных цепей он может контролировать. Таким образом, переключатель с одним полюсом может влиять только на одну цепь. Четырехполюсный переключатель может отдельно управлять четырьмя разными цепями.

Счетчик хода переключателя определяет, к скольким позициям может быть подключен каждый из полюсов переключателя. Например, если переключатель имеет два хода, каждая цепь (полюс) переключателя может быть подключена к одной из двух клемм.

Зная, сколько полюсов и ходов у переключателя, его можно классифицировать более конкретно. Обычно вы увидите переключатели, определяемые как «однополюсные, однопозиционные», «однополюсные, двухпозиционные», «двухполюсные, двухпозиционные», которые чаще сокращаются до SPST, SPDT и DPDT соответственно.

SPST

Однополюсный однонаправленный переключатель (SPST) настолько прост, насколько это возможно. У него один выход и один вход. Переключатель будет либо замкнут, либо полностью отключен. SPST идеально подходят для включения-выключения. Это также очень распространенная форма переключателей мгновенного действия. Для переключателей SPST требуется только два терминала.

Обозначение схемы для выключателя SPST в выключенном положении и? Сквозного отверстия, под прямым углом, поддерживаемого, SPST, кулисного переключателя.

SPDT

Другой распространенный тип переключателя — это SPDT. SPDT имеют три контакта: один общий контакт и два контакта, которые соперничают за соединение с общим. SPDT отлично подходят для выбора между двумя источниками питания, переключения входов или чего-то еще, что вы делаете с двумя цепями, пытающимися соединиться в одном месте. Самые простые ползунковые переключатели относятся к типу SPDT. Переключатели SPDT обычно должны иметь три клеммы. (Примечание: в крайнем случае, SPDT может быть фактически преобразован в SPST, просто оставив один из переключателей неподключенным).

Символ схемы переключателя SPDT и ползунковый переключатель? SPDT.

DPDT

Добавление еще одного полюса к SPDT создает двухполюсный двухпозиционный переключатель (DPDT). Обычно два переключателя SPDT, которые могут управлять двумя отдельными цепями, но всегда переключаются вместе одним исполнительным механизмом. DPDT должны иметь шесть терминалов.

Обозначение цепи DPDT и 6-контактный кулисный переключатель DPDT.

XPYT

Переключатели с более чем двумя полюсами или ходами не слишком распространены, но они популярны (во всей красе своей причудливой формы, которую трудно подключить).Как только мы пройдем один или два шеста / броска, мы просто начнем наклеивать цифры в аббревиатуре. Вот переключатель 4PDT, например, он может управлять четырьмя отдельными цепями, по 2 положения на цепь:

Массивный символ цепи 4PDT и физически массивный тумблер? 4PDT.



* Просто помните: это «столбы», а не «тянет». Только бывалые инженеры? люблю — выбирать бедняжек, которые искали только «одинарный ход, двойной бросок»? переключатель.(Не говоря об опыте здесь или что-то в этом роде? Я имею в виду, в свое оправдание, я не читал это в книге, просто слышал, как это двусмысленно произносит профессор. Meanies.)

Нормально открытый / закрытый

Когда переключатель мгновенного действия не приводится в действие, он находится в «нормальном» состоянии. штат. В зависимости от конструкции кнопки ее нормальным состоянием может быть разомкнутая цепь или короткое замыкание. Когда кнопка остается открытой до нажатия, она называется «нормально открытой» (сокращенно — NO ). Когда вы нажимаете выключатель NO, вы замыкаете цепь, поэтому их также называют «нажатием и включением». переключатели.

И наоборот, если кнопка обычно действует как короткое замыкание, если не нажата, это называется переключателем «нормально замкнутый» ( NC ). NC-переключатели являются «нажимными и размыкающими»; срабатывание переключателя создает разрыв цепи.

Среди этих двух типов вы, вероятно, гораздо более вероятно столкнетесь с нормально разомкнутым мгновенным переключателем.

Переключатели мгновенного действия

Переключатели мгновенного действия — это переключатели, которые остаются во включенном состоянии только до тех пор, пока они активированы (нажаты, удерживаются, намагничены и т. Д.).). Чаще всего мгновенные переключатели лучше всего использовать для прерывистого пользовательского ввода; такие вещи, как сброс или кнопки клавиатуры.

Примеры мгновенных переключателей

Кнопка

Кнопочные переключатели — это классический переключатель без фиксации. Обычно эти переключатели действительно приятные, тактильные, «щелкающие». обратная связь при нажатии на них. Они бывают разных видов: большие, маленькие, красочные, с подсветкой (когда светодиод загорается через кнопку). Они могут иметь оконцовку для сквозного монтажа, поверхностного монтажа или даже для монтажа на панели.

Ассортимент тактильных кнопочных переключателей. Начиная с верхнего левого угла по часовой стрелке: «синие» и «розовые» кнопки аркады, кнопка диаметром 12 мм, кнопка с белым колпачком, оранжевая подсветка, правый угол, крепление на панели и мини-кнопка.

Матрицы кнопок

Большие группы кнопок мгновенного действия, такие как клавиатура, или даже небольшие группы, такие как клавиатура, обычно объединяют все свои переключатели в большую матрицу. Каждой кнопке на панели назначен ряд и столбец.Это требует дополнительной обработки нажатия кнопок на стороне микроконтроллера, но освобождает большую часть контактов ввода / вывода.

и т. Д.

Мгновенные переключатели не всегда должны приводиться в действие нажатием вниз. Это может быть толчок в сторону, как движение в нескольких джойстиках.

«Аркадный джойстик» использует четыре «микропереключателя» для определения движений вверх, вниз, влево и вправо. Крошечный 5-позиционный тактильный переключатель для поверхностного монтажа — это переключатель направления SP5T (вверх, вниз, влево, вправо и нажатие).

На другом конце спектра язычковые переключатели открываются или замыкаются при воздействии магнитного поля. Они отлично подходят для бесконтактного выключателя.

Пара герконов: «неизолированный» (внизу) и «изолированный» .

Коммутаторы обслуживаемые

Обслуживаемый переключатель сохраняет свое состояние до тех пор, пока не будет переведен в новое состояние. Достаточно взглянуть на ближайшую стену, чтобы найти выключатель в исправном состоянии? вещь, управляющая вашим светом! Переключатели с обслуживанием отлично подходят для таких задач, как включение и выключение питания.

Примеры ремонтных выключателей

Ползунковый переключатель

Нужен действительно простой, простой переключатель ВКЛ / ВЫКЛ или селектор. Ползунковые переключатели могут быть для вас! У этих переключателей есть крошечный выступ, который выступает из переключателя, и он скользит по корпусу в одно из двух (или более) положений.

Вы обычно найдете ползунковые переключатели в конфигурациях SPDT или DPDT. Общий вывод обычно находится посередине, а две позиции выбора — снаружи.

Некоторые примеры ползунковых переключателей: ползунковый переключатель «mini PTH», прямоугольный переключатель «SMD» и ползунковый переключатель «SMD DPDT», установленные на «LilyPad».

Тумблер

Когда вы слышите тумблер, подумайте «стреляйте ракетами!». Тумблеры имеют длинный рычаг, который качается. Когда они перемещаются в новое положение, тумблеры делают действительно приятный «щелчок».

Крышки для запуска ракет являются обязательными при использовании тумблеров.

Тумблеры обычно бывают «SPST» (два контакта) или SPDT (три контакта), хотя вы также можете найти их в «других вариантах».Как обычно, вы можете найти их для сквозного монтажа, поверхностного монтажа или? наверное чаще всего? как монтируемый на панели.

DIP-переключатель

DIP-переключатели — это переключатели со сквозным отверстием, разработанные в той же форме, что и DIP-IC со сквозным отверстием. Их можно разместить на макетной плате так же, как и интегральную схему со сквозными отверстиями, расположив их поперек центральной области.

8-позиционный DIP-переключатель, удобный для настройки 8 вещей.

Эти переключатели часто поставляются в виде массивов из восьми или более отдельных переключателей SPST с крошечными скользящими рычагами.Они широко использовались в былые времена вычислительной техники, но по-прежнему полезны для настройки устройств с помощью оборудования.

Кнопки с защелкой

Кнопки нет? все — кратковременные. «Некоторые кнопки» фиксируются на месте, сохраняя свое состояние до тех пор, пока не будут нажаты снова, с фиксацией в том месте, где были запущены. Их можно найти, например, в переключателях стомп на педалях гитарных эффектов.

и т. Д.

Мы только начали рассматривать огромное количество обслуживаемых коммутаторов.Существуют «цепные переключатели», которые добавляют по-настоящему стильный вид вашему проекту. «Ключевые переключатели, когда вы не хотите, чтобы кто-нибудь включал вашего робота-убийцу». как на мультиметре? предоставить уникальное устройство ввода, особенно когда вам нужно большое количество бросков.

И, конечно же, какой сумасшедший ученый мог жить без большого рубильника?

Переключить приложения

Включение / выключение

Среди наиболее очевидных применений переключателей — простое управление включением и выключением.Тип контроля, который вы выполняете каждый раз, когда входите в темную комнату. Переключатель включения / выключения может быть реализован простым включением переключателя SPST последовательно с линией питания. Обычно переключатель включения / выключения остается в рабочем состоянии, как тумблер или ползунковый переключатель, но мгновенные переключатели включения / выключения могут иметь свое назначение.

В этом источнике питания макетной платы переключатель SPDT используется для включения и выключения схемы. (Второй переключатель SPDT используется для выбора выходного значения регулируемого регулятора напряжения путем регулировки делителя напряжения.)

При реализации такого переключателя имейте в виду, что весь ток, потребляемый вашим проектом, будет проходить через этот переключатель. В идеале переключатель — это идеальный проводник, но на самом деле между двумя контактами должно быть небольшое сопротивление. Из-за этого сопротивления все переключатели рассчитаны на «максимальный ток», который они могут выдержать. Превышите максимальный номинальный ток переключателя, и вы можете ожидать расплавленного пластика и волшебного дыма.

Например, этот ползунковый переключатель SPDT отлично подходит для управления потоком тока в небольших проектах (например, «Simons» или «Metronomes»), но не пытайтесь использовать его для управления мощными контроллерами двигателей или цепочками из 100 светодиодов.Для этого рассмотрите возможность использования чего-то вроде тумблера «4А» или переключателя лампы? 6А.

Пользовательский ввод

Конечно, пользовательский ввод — одно из наиболее распространенных приложений для коммутаторов. Например, если вы хотите подключить переключатель к входному выводу микроконтроллера, простая схема, подобная этой, — это все, что вам нужно:

Когда переключатель разомкнут, вывод MCU подключен через резистор к 5В. Когда переключатель замкнут, штифт подключается непосредственно к GND. Резистор в этой схеме представляет собой подтягивающий резистор, необходимый для смещения входного высокого уровня и предотвращения короткого замыкания на землю при замкнутом переключателе.

Ресурсы и будущее

Ну, это об основах переключателей. Затем вы можете изучить некоторые из этих концептуальных руководств:

  • Подтягивающие резисторы? — Подтягивающие резисторы дополняют большинство схем кнопки мгновенного действия. Они гарантируют, что питание и земля не закорочены, а линии ввода / вывода не «плавают».
  • Транзисторы? — Их можно использовать (среди прочего) как своего рода переключатели с электронным управлением.
  • Реле — Еще один переключатель с электронным управлением.Отлично подходит для включения и выключения мощных цепей.
  • Accelerometer Basics? — Акселерометры с датчиком движения? как в большинстве смартфонов и новых игровых контроллерах? быстро заменяют эти скучные переключатели в качестве устройств ввода данных человеком.
  • Как обеспечить питание проекта? — Какой источник питания будет включать и выключать ваш переключатель?

Тасмота

Тасмота

Инициализация поиска

    arendst / tasmota

    • Дом
    • Характеристики
    • Умный дом интеграции
    • Периферийные устройства
    • Поддерживаемые устройства
    • Помогите
    • Скачать
    Тасмота

    arendst / tasmota

    • Дом
    • Около
    • Начиная
    • Обновление
    • MQTT
    • Команды
    • Шаблоны
    • Составные части
    • Модули
    • Периферийные устройства
    • WebUI
    • Характеристики Характеристики
      • Введение
      • блютус
      • Кнопки и переключатели

    Di2 для чайников — руководство для начинающих по Di2

    Когда вы покупаете велосипед Di2, он обычно не поставляется с руководством Di2. И даже когда это происходит, он обычно ужасно устарел или полон информации, которая вам просто не нужна прямо сейчас. На этой странице я объясню основы Di2 — все, что вам нужно знать, чтобы использовать свой велосипед Di2 в максимальной степени.

    Основы Di2

    Информации Di2 очень много, но она очень фрагментирована. Это руководство поможет вам начать работу. Я думаю, что каждый владелец Di2 должен знать следующее:

    Что означает Di2?

    Di2 означает «Digital Integrated Intelligence» — версию электронного переключения передач Shimano.DI2 дает вам мгновенные, точные и быстрые переключения передач в первый и каждый раз нажатием кнопки. Даже в самых экстремальных условиях переключение передач точное и контролируемое. Вы можете переключать передачи даже при большой нагрузке при подъеме или ускорении. С DI2 вы полностью контролируете ситуацию.

    Di2 доступен на шоссейных велосипедах, горных велосипедах, электронных велосипедах, а с 2019 года — на гравийных велосипедах.

    Как сдвинуть велосипед Di2?

    Таким образом, вы могли найти или не найти кнопки на крышке кожуха переключателя, но на самом деле они не переключают передачи.Так как же переключить велосипед Di2? Как переключать передачи с Di2? Просто! Просто нажмите кнопки сбоку на каждом тормозном рычаге, как показано на этом изображении:

    Переключите Di2 Передний переключатель

    Для переключения переднего переключателя используйте левый рычаг и нажмите либо переключатель X (большая кнопка), либо переключатель Y (меньший). Если вам трудно вспомнить, какая кнопка перемещается вверх или вниз, подумайте об этом так: нажатие на большую кнопку переключит на большую переднюю звезду.Нажатие меньшей из двух кнопок переключит на меньшее кольцо — более легкую передачу .

    Переключите задний переключатель Di2

    Переключение заднего переключателя работает так же, как и переключение переднего переключателя — вы нажимаете любой переключатель сбоку от правого рычага переключения передач . Нажатие переключателя X (большая кнопка) переключит на * более легкую * передачу — большую шестерню или звездочку. Нажатие кнопки Y переключит на меньшую шестерню или звездочку — более жесткую передачу .

    Как часто я заряжаю свой велосипед? И как?

    Считается, что современного аккумулятора Di2 хватает на 2000-5000 километров на одном заряде.Это немного зависит от того, как часто вы переключаетесь, а также от вашего стиля переключения. Передний переключатель должен работать больше, чем задний переключатель, и, следовательно, также потребляет больше энергии. Это означает, что если вы часто используете передний переключатель, ваша батарея разряжается немного быстрее — пусть это не помешает вам использовать передний переключатель. Большинству людей требуются месяцы, чтобы проехать 2000–5000 км, и большинство пользователей Di2 не заряжают свои велосипеды более трех раз в год.

    Когда уровень заряда батареи достигает 10%, передний переключатель перестанет работать.Таким образом отключаются самые требовательные к батарее операции, и вы сможете завершить поездку, используя только задний переключатель.

    Так как узнать уровень заряда батареи? Если у вас есть беспроводное устройство EW-WU111 / 101 или горный велосипед с системным информационным дисплеем — просто посмотрите на свой Wahoo / Garmin или дисплей.

    Нет ни того, ни другого? Нажмите и удерживайте любую из кнопок переключения в течение полсекунды. Левый светодиод на распределительной коробке загорится, указывая на оставшийся заряд аккумулятора.Shimano рекомендует заряжать аккумулятор при уровне ниже 25%.

    Как зарядить аккумулятор?

    Сначала распакуйте зарядное устройство SM-BCR2! Один его конец подключается к велосипеду, другой конец (USB) подключается либо к ноутбуку, либо к адаптеру переменного тока с USB-портом (например, адаптеру зарядного устройства для мобильного телефона). Порядок, в котором вы подключаете свои устройства, не имеет значения. Просто подключите велосипед к зарядному устройству и оставьте его, пока не погаснет оранжевый индикатор зарядки — это может занять до 1 раза.5 — 3 часа.

    Не можете найти порт зарядки? Его расположение зависит от конфигурации вашего велосипеда. Если в вашем велосипеде есть внутренняя батарея, вам необходимо подключить зарядное устройство к распределительной коробке — либо под выносом выноса / руля, либо встроенным в раму. У него есть небольшая крышка, которую можно открыть с помощью отвертки или ножа.

    Использует ли ваш велосипед внешний аккумулятор? Тогда ваше зарядное устройство, скорее всего, подключится непосредственно к аккумулятору. Взгляните на изображение ниже, чтобы увидеть некоторые примеры расположения портов зарядки.

    Важно : Shimano рекомендует использовать адаптер переменного тока с напряжением 5,0 В постоянного тока и с током, равным или на выше 1,0 А постоянного тока . Если вы используете адаптер с током ниже 1,0 А, он может « нагреться, потенциально вызывая пожар, задымление, перегрев, разрушение, поражение электрическим током или ожоги ». Кроме того, это может привести к плохо заряженному аккумулятору.

    Если вам нужно использовать компьютер или ноутбук для зарядки велосипеда, используйте порт USB 3 (обычно синий), если он у вас есть — (максимальный) ток на портах USB 3 выше, и он будет заряжаться быстрее.

    Что делает кнопка на распределительной коробке?

    Как у текущего, так и у предыдущего поколения Di2 есть кнопка на распределительной коробке. В зависимости от того, какой аккумулятор вы используете, кнопка выполняет разные функции. Если вы используете его в сочетании с одной из старых батарей (внешний SM-BMR1, SM-BMR2 или внутренний SM-BTR2), это:

    • Переход в режим настройки при нажатии и удерживании кнопки в течение 0,5 секунды
    • Войдите в режим сброса защиты от столкновения заднего переключателя , если вы нажмете и удерживаете кнопку 3 секунды

    Современные батарейки Di2 позволяют перейти в режим соединения Bluetooth LE.Обратите внимание, что это соединение Bluetooth работает только в том случае, если на вашем велосипеде есть беспроводной модуль. С установленной батареей BT-DN110 или BM-DN100:

    • Нажмите и удерживайте кнопку 0,5 секунды для входа в режим подключения Bluetooth LE
    • Нажмите и удерживайте кнопку 2 секунды или более , чтобы войти в режим настройки
    • Нажмите и удерживайте кнопку не менее 5 секунд для срабатывания защиты от столкновения заднего переключателя

    Кроме того, если у вас велосипед с синхронизированным переключением передач, двойное нажатие кнопки позволит вам переключать режимы переключения передач.

    В зависимости от того, в каком режиме вы находитесь, загораются разные огни. Смущенный? Читайте дальше ..

    Что означают эти огни?

    Когда вы проверяете уровень заряда аккумулятора, в зависимости от уровня заряда загораются разные индикаторы:

    • Зеленый на две секунды : 100% аккумулятор
    • Мигает зеленым пять раз : батарея 75% — 50%
    • Красный на две секунды : 50% — 25% аккумулятор
    • Мигает красным пять раз : осталось 25% — 0% заряда

    Современные сборки Di2 будут включать дополнительные огни сразу после отображения состояния батареи.Они показывают текущий выбранный режим смены :

    • Зеленый и красный горит две секунды : ручной режим переключения
    • Зеленый и красный мигают два раза : режим переключения 1 полусинхронный сдвиг
    • Зеленый и красный мигает три раза : режим переключения 2 (полный) синхронный сдвиг

    Нажатие кнопки может запускать другие режимы, как описано выше. Соответствующие огни:

    • Режим настройки : красный светодиод горит в этом режиме
    • Режим подключения Bluetooth LE : зеленый и красный мигают попеременно (15 секунд)
    • Сброс защиты от столкновения заднего переключателя : красный полностью горит, а затем мигает красным (через 5 секунд)

    Почему мой мобильный телефон не подключается к велосипеду Di2?

    Если вы читали небольшой листок руководства по Junction A, то, возможно, видели, что вы можете подключить свой мобильный телефон или планшет к велосипеду.В документе показано, как войти в режим сопряжения и как устанавливать соединения .

    Однако на шоссейных велосипедах эта функция беспроводной связи (BluetoothLE / ANT) доступна только в том случае, если у вас установлен D-Fly или беспроводной модуль. Независимо от того, сколько стоит ваш велосипед, скорее всего, , а не , идет с D-fly. Эти агрегаты устанавливаются впоследствии.

    На горных и электронных велосипедах эта функция беспроводной связи включена в дисплей.

    Режимы переключения / синхронное переключение

    Все дорожные сборки Di2, в которых используется современный аккумулятор BT-DN110, поддерживают различные режимы переключения передач и синхронное переключение.Для горных велосипедов также необходим информационный дисплей (SC-M9050, SC-M9051, SC-MT800).

    Это означает, что система переключит задний переключатель при смене передней звезды или автоматически переключает передний переключатель, когда вы переключаете кассету на определенную звездочку.

    Раньше я писал сообщения о синхронном переключении: Synchroshift: как это работает и как настраивать параметры Synchroshift, поэтому не стесняйтесь читать их, если хотите узнать больше о синхронном переключении. Вы также можете настроить синхронизированное переключение с помощью мобильного приложения, если у вас установлен беспроводной модуль.

    Вы можете переключаться между режимами переключения, дважды нажав кнопку на распределительной коробке. Когда вы это сделаете, велосипед будет переключаться между тремя режимами:

    • Ручной режим — Индикация горящими красными / зелеными светодиодами. Это традиционное полностью ручное переключение передач.
    • Режим переключения 1 (S1) — Обозначается двойным миганием красного и зеленого светодиода. По умолчанию режим S1 — полусинхронный: автоматически переключает задний переключатель при переключении переднего переключателя.
    • Режим переключения 2 (S2) — Красный и зеленый светодиоды мигают три раза. По умолчанию это полная синхронизация, и это автоматически переключает передний переключатель, когда вы переключаете задний переключатель.

    Более подробную информацию об этих режимах переключения можно найти на странице Synchroshift: как это работает.

    Как я могу изменить настройки?

    Если вы используете Windows, вы можете использовать программное обеспечение E-Tube Project, чтобы подключить велосипед к компьютеру и изменить различные настройки:

    Однако, если вы пользователь Mac, вам не повезло.Shimano не сделала это программное обеспечение доступным для Mac. GPLama опубликовала видео о запуске проекта E-Tube в VirtualBox. Посмотрите его видео об этом, а также его плейлист Di2, чтобы увидеть еще несколько хороших видео.

    Кроме того, если на вашем велосипеде установлена ​​D-fly, вы сможете изменять настройки с помощью мобильного телефона (Android и iOS) или планшета.

    Как обновить прошивку на велосипеде?

    Иногда обновление прошивки требуется для работы функций или для устранения проблем.Один из примеров — синхронизированное переключение передач. Синхронное переключение включено на Di2 более старого поколения, если прошивка актуальна и другие требования (см. Выше) выполнены. Вы можете прочитать, как обновить прошивку Di2 на этой странице.

    Есть кнопки на крышке переключателя передач?

    Если у вас есть дорожная или гравийная система Di2 текущего поколения, нажмите на верхнюю часть переключателей, и вы увидите кнопку сверху каждого переключателя. Эти кнопки есть в следующих сериях: Ultegra R8050 / R8070, DURA-ACE R9150 / R9170 и GRX.У вас есть байк более старого поколения, но вы хотите иметь кнопки на переключателях? Возможно, вы сможете — взгляните на таблицы совместимости и убедитесь, что ваша система совместима.

    Даже если у вас есть кнопки, они, вероятно, ничего не делают. Они настроены для управления вашим Wahoo / Garmin по умолчанию, даже если у вас нет беспроводного устройства EW-WU111. Вы можете использовать программное обеспечение проекта e-Tube, чтобы изменить функциональность кнопки.

    Следует ли мне уделять особое внимание мойке велосипеда?

    Когда дело доходит до мытья велосипеда, не беспокойтесь о компонентах Di2.Ваш велосипед не ударит вас электрическим током при езде под проливным дождем, а также не взорвется, если вы промокнете его, мыть велосипед.

    Как и в случае с велосипедом с механическим переключением, используйте воду и мыло или любое другое чистящее средство. Можно использовать садовый шланг, но мыть ступицы и подшипники под высоким давлением не рекомендуется.

    Как безопасно транспортировать велосипед?

    Мало что может пойти не так, как надо. Единственное, что вы должны иметь в виду, это то, что переключатель Di2 будет пытаться переключаться и продолжать попытки, когда нажимается кнопка переключения.Это означает, что если вы кладете велосипед на заднюю часть автомобиля, вы должны позаботиться о том, чтобы велосипед не пытался полностью переключиться к месту назначения — это будет означать, что вы доберетесь туда с разряженной батареей. Говоря о разряженных батареях — неплохо взять с собой зарядное устройство, даже если вы только что зарядили аккумулятор.

    Руководства и другие ресурсы Shimano

    Есть много другой информации о Di2, вам просто нужно знать, где искать. У Карлтона Бейла отличная страница с подробной информацией Di2, у GPLama / Шейна Миллера есть куча видео на Youtube и, конечно же, есть GCN и GCN Tech.

    Если вам нужна дополнительная информация, вы, конечно, можете посетить веб-сайт Shimano Tech — si.shimano.com содержит все руководства Shimano и даже изображения большинства компонентов, которые они производят. Просто выполните поиск по ключевому слову или серии, а затем найдите «Руководство дилера» — оно содержит наибольшую информацию о том, как отрегулировать или настроить ваш велосипед. Я также загрузил их на BetterShifting.com:

    Да, но как мне…

    Ищете что-то, что я забыл упомянуть? И этого нет в разделе «Часто задаваемые вопросы»? Не стесняйтесь обращаться ко мне — я сделаю все возможное, чтобы помочь вам с любыми проблемами, которые у вас есть!

    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
