Для чего нужен обратный клапан в вентиляции: виды, как выбрать и установить

Содержание

≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко.

Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Виды обратных клапанов

  • Гравитационные — не требуют дополнительного источника энергии для работы.
  • Принудительные — работают от электричества.

Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

  • «Мембрана» — выполненная из мягкого пластика пластина

  • «Одностворчатый» — выполненная из твердого пластика или металла округлая (как правило) пластина

  • «Двустворчатый» — выполненные из твердого пластика или металла 2 округлые (как правило) пластины. Их иногда называют «бабочками»

  • «Жалюзи» — выполненные из твердого пластика или металла полосы. В бытовых вентиляторах как правило используется пластик.



Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

Рекомендация компании

Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье познакомимся с конструкционными особенностями такой решетки, ее основными преимуществами и причинами использования.

Также разберем процесс самостоятельного монтажа и правила эксплуатации этого приспособления.

Содержание статьи:

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения .

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе .

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в , где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

Вы сами устанавливали вентиляционную решетку и теперь хотите поделиться полученным опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе монтажа, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.

установка вытяжного вентиляционного элемента в стену квартиры или жилого дома, выбираем стеновой обратный клапан

Клапан приточной вентиляции является важным звеном вентиляционной сети и широко используется в индивидуальных системах вентиляции. Прибор участвует в организации воздухообмена помещения и способствует созданию в нём благоприятного микроклимата.

Для чего нужен?

Роль клапанов приточной вентиляции трудно переоценить. Энергосберегающие тенденции современного строительства нередко приводят к абсолютной герметизации помещений, в результате которых происходит нарушение воздухообмена между улицей и пространством зданий. Это зачастую влечёт за собой застаивание воздушных масс, излишнее влагообразование и, как следствие, появление плесени и грибка.

Кроме того, в закупоренных помещениях тяжело находиться: в результате снижения уровня кислорода при одновременном повышении количества углекислого газа снижается работоспособность и ухудшается общее состояние человека. Практичным решением данной проблемы является установка клапана приточной вентиляции. Это позволяет обеспечить постоянный приток свежего воздуха и обойтись без приобретения дорогостоящих приточно-вытяжных установок или кондиционера.

Кроме того, проходящий сквозь клапан воздух подвергается очищению от песка, насекомых, пыли и мелкого механического мусора. Важной особенностью моделей является мощная шумоизолирующая функция. Клапаны препятствуют проникновению уличных шумов в помещение и обеспечивают максимальный уровень комфорта.

Именно в этом заключается главное преимущество использования клапанов приточного типа перед проветриванием помещения при помощи форточек и фрамуг. К тому же открывание форточки в зимнее время может вызвать заметное снижение температуры воздуха внутри помещения. Используя приточный клапан, данную проблему легко решить. Достаточно лишь разместить прибор над радиатором отопления, и поступающий воздух будет смешиваться с тёплыми потоками, поднимающимися снизу вверх.

Принцип работы

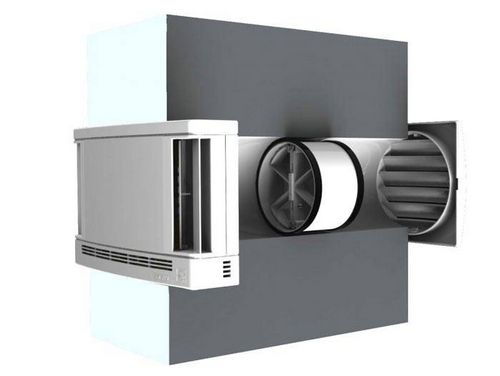

Конструкция приточного клапана довольно проста. В состав устройства входят воздуховод, цилиндрический корпус сечением 6-14 см, фильтр грубой очистки и теплоизолирующий материал. Наиболее дорогие и современные модели дополнительно оснащаются термодатчиками, регуляторами влажности, вентиляторами и системой дистанционного управления. Снаружи прибор закрывается вентиляционной решёткой, которая служит защитой трубы воздуховода от попадания птиц, грызунов, опавших листьев и осадков.

Наиболее подходящим для изготовления решётки материалом является алюминий. Он обладает высокой коррозийной устойчивостью, имеет небольшой вес и отличается долгим сроком службы. Некоторые модели дополнительно оснащены антимоскитной вставкой, сделанной из полимерного материала.

Со стороны помещения клапан закрывается декоративной крышкой, оснащённой ручкой для регулирования прохождения воздушных масс. Для сдерживания сильных порывов ветра во многих моделях предусмотрена установка уплотнительных колец, оборудованных заслонкой.

Принцип работы клапана приточной вентиляции состоит в следующем: уличный воздух, проникая сквозь вентиляционную решётку, поступает на фильтр грубой очистки, после чего движется вдоль тепло-шумоизоляционного канала и немного согревается. Далее поток упирается в регулируемую заслонку, после чего при помощи технологических отверстий заходит в помещение. Однако при закрытых форточках интенсивность прохождения воздушных масс через клапан будет минимальной. Чтобы увеличить скорость движения воздуха следует оставлять форточки слегка приоткрытыми.

Проверить состояние вытяжных каналов можно, поднеся лист бумаги к декоративной решётке. Если тяга хорошая, то листок притянется к вентканалу. Если лист падает – это означает, что воздуховод, скорее всего, забит и нуждается в прочистке. Осуществлять данную проверку следует в холодное время года и при открытых форточках. Так, при исправной вентиляции и перепаде внешнего и внутреннего давления в 10 Па приточные клапаны могут пропускать до 30 кубов воздуха в час, что вполне отвечает санитарным требованиям.

Преимущества и недостатки

Высокий потребительский спрос и популярность использования приточного клапана обусловлены рядом неоспоримых преимуществ данных устройств.

  1. Снижение нагрузки на оконную фурнитуру. Приточный клапан обеспечивает приток свежего воздуха в помещение, в связи с чем нет необходимости часто открывать окна и форточки.
  2. Отличная шумоизоляция клапана не позволяет проникать в помещение уличному шуму. Благодаря этой способности приточные клапаны являются идеальным решением для организации проветривания детских комнат и спален.
  3. Возможность регулирования интенсивности притока также выгодно отличает использование приточных клапанов от проветривания при помощи форточки.
  4. Эстетичный вид декоративной решётки позволяет размещать клапан в любом помещении без риска испортить интерьер.
  5. Благодаря теплоизоляционному слою, расположенному внутри трубы, воздух в помещение подаётся не таким холодным, как из форточки.
  6. Низкая стоимость приборов позволяет за небольшие деньги организовать приток свежего очищенного воздуха и обойтись без приобретения дорогостоящего оборудования.

К минусам использования клапанов приточного типа относят необходимость обустройства сквозного отверстия, вероятность промерзания стен при неправильно проведённом монтаже и невозможность использования системы в условиях холодных зим. Кроме того, фильтр грубой очистки нуждается в регулярном очищении от мелкого мусора, а при необходимости – и в полной замене. К тому же эффективность проветривания помещения заметно снижается при повышении уличной температуры выше 5 градусов.

Эксплуатация приточного клапана в летние месяцы возможна лишь при вытяжке с принудительной циркуляцией воздуха.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Как выбрать?

Прежде чем приступить к покупке приточного клапана, следует определиться с видом модели. При этом нужно учитывать, что стеновые приборы намного мощнее и производительнее оконных устройств, однако, их монтаж занимает больше времени и гораздо более трудоёмкий, нежели у оконных моделей. После того как тип клапана будет определён, необходимо выбрать мощность будущего устройства. При этом нужно учитывать объём комнаты, количество жильцов и предназначение данного помещения. Согласно санитарным нормам воздухообмен должен составлять не менее 3 кубометров в час на каждый квадратный метр площади. Кроме того, каждая комната нуждается в своём вентиляционном приборе, поэтому в многокомнатные квартиры следует приобретать сразу несколько клапанов.

Следующим критерием выбора должен стать терморежим прибора. Диапазон температур, на который рассчитан тот или иной клапан, всегда указывается в сопроводительной документации. Поэтому при выборе модели следует сопоставлять эти данные с климатическими условиями своей местности и приобретать прибор, рабочие температуры которого соответствуют средним температурам данного региона. В противном случае при помещении «теплолюбивого» клапана в условия холодной зимы внутри прибора будет образовываться конденсат, который быстро замёрзнет и заблокирует работу прибора.

Ещё одним важным моментом при покупке клапана является способ управления. Наиболее удобными в использовании считаются автоматизированные модели. Выставив единожды нужный показатель температуры и влажности (обычно это от 40 до 60%), об открытии заслонки можно не переживать. При увеличении заданных значений заслонка поднимается автоматически, а после стабилизации показаний – закрывается.

Также при выборе следует обратить внимание на длину внутренней трубы, которая зависит от ширины стены (при покупке клапана в стену), и на уровень тепло- и шумоизоляции.

При выборе клапана для северных регионов лучше остановиться на моделях, оснащённых дополнительно утеплёнными кожухами. Это позволит минимизировать риск обмерзания вентканала и обеспечит бесперебойную работу клапана.

Установка

Установка приточного клапана начинается с выбора места. Оптимальным вариантом является участок стены между отопительным радиатором и окном. Такое размещение прибора будет способствовать нагреванию приточного воздуха и позволит сделать клапан не очень заметным. Предпочтение лучше отдавать несущей стене жилого дома, а выход делать на лоджии или балконе, при условии, что они не выходят на оживлённую автомагистраль или промышленную зону. При установке клапана над окном следует отступить от откоса 30 см – это предотвратит промерзание вентканала.

После того как место будет выбрано, можно приступить к монтажным работам. Для этого следует выполнить ряд последовательных действий.

  • Подготовить стену. В случае облицовки внешней стороны стены керамогранитной плиткой, обшивку необходимо временно снять. Со стороны помещения следует нанести разметку, обведя карандашом контур трубы воздуховода.
  • Пробурить отверстие. Для более эффективного пылеудаления можно оборудовать пылесборник. Для этого нужно при помощи малярного скотча приклеить пакет к стене, подставив под него пластмассовую чашку. Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.
  • В холодных климатических зонах отверстие рекомендуется сделать немного шире. Это нужно для обустройства дополнительного слоя теплоизоляции, который выполняют при помощи вспененного полимера.
  • Установить гильзу клапана. Монтаж производится со стороны помещения методом вкручивания.
  • Поставить на место корпус и крышку, а с наружной стороны установить и закрепить решётку.
  • Закрепить корпус и панель со стороны помещения, после чего поставить на место фильтр с заслонкой.
  • Зафиксировать крышку.

Уход

Обслуживание приточных клапанов заключается в чистке устройства, проводить которую рекомендуется весной и осенью. Кроме того, следует регулярно убирать пыль с декоративной решётки с помощью пылесоса. Синтетические фильтры требуется периодически вынимать и промывать в мыльном растворе. Теплоизоляционный материал также требует постоянного контроля за своим состоянием и, при необходимости, своевременной замены, которую следует производить раз в два — три года.

При проведении ремонта или других мероприятий, производящих большое количество пыли, приточный клапан рекомендуется заклеивать целлофаном или строительным скотчем. Клапаны для приточной вентиляции обеспечивают доступ свежего воздуха в помещения и делают нахождение них комфортным и приятным.

О том, как грамотно выбрать клапан приточной вентиляции, смотрите в следующем видео.

Обратный клапан на вентиляцию: разновидности и монтаж

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

  • Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

  • Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
  • Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
  • К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

  • На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
  • Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

  • «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

  • Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
  • В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками
Иллюстрация Краткое описание выполняемых операций
В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
Решено устранить эту «беду» установкой обратного клапана на отдушину.
Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
Открылась отдушина во всей своей красе.
В качестве основы для клапана будет вырезана картонная рамка.
Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
Картон взят от коробки для офисной бумаги.
Решетка укладывается на картонный лист и очерчивается по периметру.
Затем по линии разметки врезается прямоугольник.
При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
Поэтому проводится замер ширины и высоты отдушины.
Переходим к разметке картонного основания клапана.
На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
Ну а затем – наметить окошки самих клапанов.
Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.
Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
Лепестки вырезаны…
…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
Это сторона клапана будет обращена в сторону вытяжной отдушины.
А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
Всё, можно считать, что обратный клапан готов.
Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
Этот наплыв был сколот – мембрана получила необходимую степень свободы.
Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
Все пока работает так, как надо.
А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

  • При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

  • Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
  • Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
  • Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
  • Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

  • Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

  • К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

  • При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

  • Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные коапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещения Минимальные нормы воздухообмена (кратность в час или кубометров в час)
Приток Вытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей Не менее однократного обмена объема в течение часа
Кухня 60 м³/час
Ванная, туалет 25 м³/час
Остальные помещения Не менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека 30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека 3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная Однократный обмен объема в час
Кабинет, библиотека 0,5 от объема в час
Бельевая, кладовка, гардеробная 0,2 от объема в час
Домашний спортзал, биллиардная 80 м³/час
Кухня с электрической плитой 60 м³/час
Помещения с газовым оборудованием Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью Однократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня 90 м³/час
Душевая, ванная, туалет или совмещенный санузел 25 м³/час
Домашняя сауна 10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам



Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НОРМУ ПРИТОКА СВЕЖЕГО ВОЗДУХА»

Площадь комнаты S, м²

Высота потолка h, м

Расчет провести:


— только по размерам комнаты


— по количеству людей, постоянно (более 2 часов) пребывающих в ней

Тип помещения:

Спальная, гостиная, детская, столовая

Кабинет, библиотека

Кладовая, гардеробная

Количество людей, постоянно (более 2 часов) пребывающих в помещении:

На каждого проживающего приходится жилой площади дома или квартиры:

— более 20 м²

— менее 20 м²

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ ВЫТЯЖНОГО КАНАЛА»

Какой объем воздуха должен пройти через вытяжной канал, м⁹/час

Ожидаемая скорость воздушного потока на входе в вентиляционный канал, м/с

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ДИАМЕТР ВОЗДУХОВОДА»

Расчет провести:


— по расчитанной площади поперечного сечения


— как эквивалент площади прямоугольного канала

Площадь поперечного сечения, см²

Ширина канала, мм

Высота канала, мм

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

Обратный клапан на вентиляцию (вентиляционный): установка, виды

Централизованные принудительные вентиляционные системы

С помощью открытого пламени проверяют действительное состояние тяги. В данном случае – она отсутствует

Признаками нарушения нормальной работы системы являются посторонние запахи, проникающие из других помещений (квартир в многоэтажном доме). Проникновение холодного воздуха в зимний период нарушает комфорт, увеличивает затраты на обогрев. Вместе с обратным потоком в комнату проникают различные загрязнения из системы вентиляции. Некоторые из них способны причинить вред здоровью.

Понятно, что подобные недостатки лучше устранить. Но сначала надо разобраться с причинами их появления. Некоторые – можно устранить, чтобы улучшить функциональное состояние вентиляции.

Конструкция современного окна

Иногда проблемы возникают после замены старых рам и установки стеклопакетов. Новые оконные блоки обеспечивают идеальную герметичность, полностью перекрывая доступ свежего воздуха в помещение.

Для устранения недостатков конструкцию оснащают встроенным приточным клапаном

Специальный набор для монтажа в стене

Как правило, в этих изделиях устанавливают фильтры, которые со временем могут засориться. Регулярный осмотр и очистка помогут восстановить утраченную функциональность в полном объеме.

Изменение направления воздушного потока может произойти при подключении нескольких точек забора к одному каналу. Аналогичные проявления не исключены при сильном ветре, в морозную погоду. Особенно сложно и даже невозможно повлиять на действия соседей в многоквартирном доме. Претензии к ним можно предъявить только при полной блокировке воздуховода. Если же поступают запахи с чужой кухни, где работает мощная вытяжка, проблему придется решать самостоятельно.

Приточный клапан в стену. В нашем обзор вы узнаете для чего нужен клапан, принцип его работы, устройство, достоинства и недостатки, обзор готовых моделей, самостоятельное изготовление, особенности монтажа воздуховода.

Стандартное изделие для монтажа в каналах с круглым сечением

  • При продвижении воздуха в направлении, обозначенном стрелкой, приоткрывается заслонка (1).
  • Она закреплена на металлической оси (3), установленной в отверстиях корпуса (2).
  • Под действием силы, которую создает груз (5), диск возвращается в исходное положение. С помощью винта (6) эту деталь можно расположить в нужном месте вспомогательной штанги (7) для изменения чувствительности устройства.
  • В нижнем положении диск опирается на фиксатор (4).
  • Здесь есть регулировочный механизм. Но он не предназначен для установки в бытовых вентиляционных каналах, скрытых внутри строительных конструкций.
  • В узле крепления центральной оси нет подшипников. Не исключено, что в процессе эксплуатации этого вентиляционного обратного клапана появятся посторонние шумы. Их сложно будет устранить с помощью смазки даже при регулярном выполнении соответствующей процедуры.
  • Тут нет никаких уплотнителей, поэтому не получится полностью перекрыть поток воздуха в обратном направлении. Если не оставить технологические щели, повысится риск заклинивания заслонки.

Это изделие сделано из листовой стали, что повышает прочность (не нужную в данном случае), увеличивает вес. Обычная окраска не соответствует современным требованиям к хорошей защите от коррозии. Перечисленные факты надо учитывать при создании конструкции собственными руками, в ходе выбора подходящей модели в торговой сети.

В этом разделе статьи рассмотрены различные комбинированные изделия. Они выполняют свои функции совместно с клапаном, предотвращающим обратное перемещение воздуха. В некоторых случаях им оснащают серийные модели для улучшения исходных потребительских характеристик.

Устройство стандартного вентилятора с обратным клапаном

В этой конструкции лепестки прижимаются встроенными пружинами. Параметры этих возвратных механизмов рассчитаны на стадии проектирования. Они соответствуют производительности оборудования (силе воздушного потока). Если возникла необходимость замены сломанной детали, новую пружину подбирают с аналогичными характеристиками.

К сведению! Монтаж вентилятора на вытяжку с обратным клапаном пружинного типа допустим в горизонтальном и вертикальном положении.Этот универсальный привод сохраняет одинаковую функциональность в любых позициях, под разными углами наклона.

Обратная сторона изделия, оснащенного жалюзи

В этой решетке для вентиляции с обратным клапаном установлено несколько лепестковых элементов. Такое решение применяют при перекрытии больших каналов. Слишком крупные одиночные детали обладают большим весом, что не позволяет снизить чувствительность до уровня, соответствующего требованиям к естественной вытяжке. Но при выборе подобной модели необходимо уточнить герметичность стыков в закрытом положении многочисленных заслонок.

Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала

Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений

Применение тройника для вытяжки с обратным клапаном предотвращает поступление воздуха из канала на кухню. Подобные функции выполняет другое устройство. Его можно установить не так, как на рисунке, но в комбинации с вентилятором.

При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами

Такие устройства включают в стандартную комплектацию современного кухонного оборудования

Установка клапана обратного для вытяжки предотвращает попадание на двигатель различных загрязнений из вентиляционного канала. Это продлевает срок службы техники.

Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу

К сведению! Некоторые пользователи опасаются, что пружинный привод и вес заслонок будут снижать производительность системы удаления воздуха. Это не так. Данные нагрузки незначительны по сравнению с мощностью вентиляторов, которыми оснащают современную технику данного класса.

Если нет такого приспособления в наборе от производителя, можно самому установить антивозвратный клапан для вытяжки. Что это, не трудно понять из материалов статьи. Ниже приведены инструкции по самостоятельному созданию функциональных изделий и особенностям монтажных операций.

В простой системе с одним местом забора и выходом непосредственно на улицу достаточно установить одно устройство этого типа.

При соединении нескольких каналов проект усложняется

Специалисты рекомендуют монтировать на выходе воздуховода отдельный обратный клапан на вентиляцию. Как установить его и другие компоненты станет понятно после изучения проекта в целом. Придется учитывать архитектурные особенности здания, иные важные нюансы. Так, например, производитель вентилятора может оснастить свою технику таким устройством в базовой комплектации, поэтому никаких дополнительных средств не понадобится.

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

  • Пластика.
  • Тонкой оцинкованной стали.
  • Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Причины возникновения обратной тяги

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома.

Понимание этого процесса позволит правильно спланировать и реализовать воздухообм

техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов – Ремонт своими руками на m-stone.ru



В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

берем свечку,
зажигаем и подносим к решетке вентиляции,
затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции
По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме

Круглые.
Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки

Вертикально расположенные.
Горизонтально расположенные.

По методу регулирования

Ручное — с помощью задвижек и рычагов.
Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.

По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

Модели, где ось смещают относительно центра. А обычно она расположена посередине.
Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
Сверлим шлямбуром отверстия в бетоне.
После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.  И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.



9 лучших строительных и мебельных магазинов!

Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

Принцип работы обратного клапана вентиляции

вытяжной вентилятор с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

Если не оснастить систему обратным клапаном, возможно появление сквозняков.

Типы обратных клапанов вентиляции

прямоугольный металлический обратный клапан

Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

с затвором в форме золотника;
с затвором в форме диска или захлопки.

Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

Главный параметр при выборе обратного клапана – это его пропускная способность.

Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 мсек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
Без подогрева. Хороши только для использования в помещениях.

Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

круглый двустворчатый обратный клапан

Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

Широко используется модель клапана «бабочка» с двумя лопастями.

Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Следует обращать внимание на:

форму сечения;
диаметр сечения;
материал клапана;
устройство клапана;
назначение клапана;
фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан для вентиляции своими руками

простейший самодельный обратный клапан для вентиляции

Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

разметка на основании для обратного клапана

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

амортизаторы из резины для тихой работы вентилятора

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

клапан герметизирован

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

Источник: StrojDvor.ru

Конструктивные особенности механизмов и правила их выбора

Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.

Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.

Обратный клапан вентиляции типа бабочка

Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения. Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.

Обратите внимание! Механизмы-бабочки в умеренных широтах покрываются наледью гораздо чаще и быстрее, чем обычные одностворчатые изделия.

Еще один нюанс. Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто. Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

«Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео: Вытяжка, обратный клапан, естественная вентиляция

Видео: вытяжка и обратный клапан , принцип работы и установка

Обратный клапан для вентиляции своими руками

Зачастую, взяться за воспроизведение этого элемента вентиляции, хозяина вынуждает не только желание сэкономить, но и то, что трудно найти промышленную модель, с которой может справиться естественная тяга.

Самодельный же вариант очень чувствителен, даже к малейшему движению воздуха. А делается всё очень просто.

Для изготовления мембранного клапана для вентиляции понадобится:

Гибкий пластик или плёнка.
Лавсановый скотч.
Канцелярский нож и линейка.

Изготовление вентиляционного клапана по шагам

Требования к плёнке:

Размер должен быть немного больше, чем отверстие вентиляционного канала.
Толщина зависит от размера ячеек – чем больше, тем толще. И от силы потока – его должно хватать, чтобы отогнуть шторку.
Не подойдёт плёнка с шероховатой поверхностью.
Нельзя использовать для мембраны мятый материал.

Инструкция по шагам:

На решётке делается разметка – расположение будущих половинок мембраны.
При помощи скотча, к решётке крепится кусок плёнки больших размеров (ещё не разрезанный). Скотч не должен натягиваться, при креплении.
Ножом вырезаются контуры створок (правая и левая, как ставни на окнах).
Конструкция должна быть герметичной. Это значит, что в закрытом виде мембрана должна полностью покрывать отверстия решётки, не иметь дефектов и неровностей. А места крепления створок проклеиваются очень тщательно.

Для большей комфортности можно снабдить самодельный клапан фильтром из сетки или капрона. Он предотвратит попадание в дом насекомых.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.





Также рекомендуем посетить:

Источник: mojdominfo.ru

Обратный клапан – функции устройства

Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

Обратная тяга может образоваться по следующим причинам:

Неправильная установка на крыше вытяжной трубы.Малое количество приточного воздуха, поступающего в систему естественной вентиляции.В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

Мощная принудительная вытяжка

Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Признаки неисправности или отказа клапана вентиляции картера (PCV)

Клапан принудительной вентиляции картера (PCV) служит для отвода газа из картера двигателя. Клапан PCV направляет эти газы обратно в камеры сгорания через впускной коллектор. Это играет большую роль в эффективности двигателя, уменьшении выбросов и общей работе вашего автомобиля. Плохой клапан PCV повлияет на производительность вашего автомобиля, поэтому есть несколько признаков, на которые следует обратить внимание, прежде чем клапан полностью выйдет из строя:

1.Чрезмерный расход масла и утечка

Неисправный клапан PCV может иметь течь, что приведет к чрезмерному расходу масла. Кроме того, вы также можете заметить, как масло просачивается через уплотнения и капает на пол вашего гаража. Это связано с тем, что давление в картере может увеличиваться при выходе из строя клапана PCV, поэтому масло выталкивается через уплотнения и прокладки, поскольку другого способа сбросить давление нет. Утечка приведет к сгоранию масла в автомобиле и утечке масла под ним.Если вы заметили что-либо из этого, обратитесь к профессиональному механику для замены клапана PCV.

2. Загрязненный фильтр

Фильтр, называемый сапуном, может быть загрязнен углеводородами и маслом, как только клапан PCV начинает выходить из строя. Это происходит из-за повышенного давления в картере, которое выталкивает водяной пар через сапун. Вода смешивается с газом, что вызывает скопление и может увеличить расход топлива в вашем автомобиле.Один из способов проверить эту деталь — физически проверить фильтр на предмет отложений. Другой способ — измерить расход топлива на вашем автомобиле. Если он начинает выходить из строя, казалось бы, без причины, клапан PCV может выйти из строя.

3. Общая низкая производительность

По мере того, как клапан PCV начинает выходить из строя, характеристики вашего автомобиля ухудшаются. Это может быть вызвано повышением давления в выхлопе или остановкой двигателя. Неисправный клапан PCV может не закрываться полностью, поэтому кислород может попасть в камеру сгорания.Когда это происходит, топливно-воздушная смесь разбавляется, что приводит к ухудшению работы автомобиля и снижению его нагрузки.

Если вы заметили, что в вашем автомобиле подтекает масло, потребляется большое количество масла, у вас загрязнен фильтр или автомобиль не работает должным образом, проверьте и замените клапан PCV. Это обеспечит плавность хода вашего автомобиля и сохранит экономию топлива на должном уровне. YourMechanic упрощает ремонт вашего клапана принудительной вентиляции картера, приезжая к вам для диагностики или устранения проблем.Опытные специалисты YourMechanic также готовы ответить на любые возникающие вопросы. Вы можете заказать услугу онлайн 24/7.

ОБРАТНЫЕ КЛАПАНЫ Обратные клапаны Некоторые характеристики обратных клапанов:

Презентация на тему: «ОБРАТНЫЕ КЛАПАНЫ Обратные клапаны Некоторые характеристики обратных клапанов:» — стенограмма презентации:

1 ОБРАТНЫЕ КЛАПАНЫ Обратные клапаны Некоторые характеристики обратных клапанов:
Обратные клапаны предназначены для предотвращения реверсирования потока в системе трубопроводов.Некоторые характеристики обратных клапанов: 1. Эти клапаны активируются движущимся по трубопроводу материалом. 2. Давление жидкости, проходящей через систему, открывает клапан, в то время как любое изменение направления потока закрывает клапан. 3. Закрытие осуществляется за счет веса контрольного механизма, противодавления, пружины или комбинации этих средств. Общие типы обратных клапанов — поворотные, поворотно-дисковые, поршневые, дроссельные и стопорные. Поворотные обратные клапаны: поворотный обратный клапан обеспечивает полный, беспрепятственный поток и автоматически закрывается при понижении давления.Эти клапаны полностью закрываются, когда поток достигает нуля, и предотвращают обратный поток. Турбулентность и перепад давления внутри клапана очень низкие. Поворотный обратный клапан обычно рекомендуется для использования в системах, в которых используются задвижки, из-за низкого перепада давления на клапане. Поворотные обратные клапаны доступны с Y-образным или прямым корпусом. Диск и шарнир подвешены к корпусу с помощью шарнирного пальца. Седло — металл к металлу или металлическое седло к композитному диску. Композиционные диски обычно рекомендуются для тех служб, где в жидкости могут присутствовать грязь или другие частицы, где нежелателен шум или где требуется принудительная отсечка.

2 Обратные клапаны с поворотным диском
Обратные клапаны с прямым корпусом содержат диск, который шарнирно закреплен наверху. Диск упирается в седло, которое является неотъемлемой частью корпуса. Этот тип обратного клапана обычно имеет сменные седельные кольца. Посадочная поверхность расположена под небольшим углом, чтобы облегчить открытие при более низком давлении, более надежное уплотнение и меньший удар при закрытии при более высоком давлении.Поворотные обратные клапаны обычно устанавливаются вместе с задвижками, поскольку они обеспечивают относительно свободный поток. Они рекомендуются для линий с низкой скоростью потока и не должны использоваться в линиях с пульсирующим потоком, когда постоянные колебания или удары могут быть разрушительными для опорных элементов. Частично это состояние можно исправить с помощью внешнего рычага и груза. Обратные клапаны с поворотным диском Обратный клапан с поворотным диском похож на поворотный обратный клапан. Как и механизм поворота, поворотный диск поддерживает низкое сопротивление жидкости и турбулентность благодаря своей прямоточной конструкции.Обратные клапаны с наклонным диском можно устанавливать в горизонтальные и вертикальные линии с восходящим потоком. Некоторые конструкции просто помещаются между двумя поверхностями фланца и обеспечивают компактную и легкую установку, особенно в клапанах большего диаметра. Эти клапаны доступны с мягким уплотнительным кольцом, металлическим седлом или уплотнением металл-металл. Последний рекомендуется для работы при высоких температурах. Мягкие уплотнительные кольца можно заменить, но для замены клапан необходимо снять с линии.

3 Диск поднимается над седлом, чтобы открыть клапан.
Диск поднимается над седлом, чтобы открыть клапан.Аэродинамическая конструкция диска позволяет ему «плыть» по потоку. Дисковые упоры, встроенные в корпус, позиционируют диск для оптимальных характеристик потока. Большая полость тела помогает минимизировать ограничение потока. Когда поток уменьшается, диск начинает закрываться и уплотняется, прежде чем возникнет обратный поток. Обратное давление на диск перемещает его через мягкое уплотнение в металлическое седло для герметичного закрытия без хлопка. Если давление обратного потока недостаточно для создания герметичного уплотнения, клапан может быть оснащен внешним рычагом и грузом.


4 Подъемные обратные клапаны Подъемный обратный клапан обычно используется в системах трубопроводов, в которых шаровые клапаны используются в качестве клапана регулирования потока. Они имеют такое же расположение сидений, что и шаровые клапаны. Подъемные обратные клапаны подходят для установки на горизонтальных или вертикальных линиях с восходящим потоком. Они рекомендуются для использования с паром, воздухом, газом, водой и на паропроводах с высокой скоростью потока.Эти клапаны доступны в трех вариантах корпуса: горизонтальном, угловом и вертикальном. Поток для подъема обратных клапанов всегда должен поступать ниже седла. Когда поток входит, диск или шар поднимается в направляющих от седла под давлением восходящего потока. Когда поток останавливается или меняет направление, диск или шар прижимается к седлу клапана под действием как обратного потока, так и силы тяжести. Некоторые типы подъемных обратных клапанов можно устанавливать горизонтально. В этой конструкции мяч подвешен системой направляющих ребер.Этот тип конструкции обратного клапана обычно используется в пластиковых обратных клапанах. Седла обратных клапанов подъема с металлическим корпусом либо выполнены заодно с корпусом, либо содержат заменяемые седельные кольца. Конструкция диска аналогична конструкции диска шаровых клапанов с металлическими или композиционными дисками. Металлические дисковые и седельные клапаны можно переточить, используя те же методы, что и для шаровых клапанов.

5 Поршневые обратные клапаны Поршневой обратный клапан — это, по сути, обратный клапан подъема.Он имеет демпфер, состоящий из поршня и цилиндра, который обеспечивает эффект амортизации во время работы. Из-за схожести конструкции с подъемными обратными клапанами характеристики потока через поршневой обратный клапан по существу такие же, как и через подъемный обратный клапан. Установка такая же, как и при проверке лифта, поскольку поток должен поступать из-под сиденья. Конструкция седла и диска поршневого обратного клапана такая же, как у подъемных обратных клапанов. Поршневые обратные клапаны используются в основном в сочетании с запорными и угловыми клапанами в системах трубопроводов, в которых очень часто меняется направление потока.Клапаны этого типа используются в водяных, паровых и воздушных системах.


6 Дисковые обратные клапаны
Дисковые обратные клапаны имеют расположение посадки, аналогичное расположению дисковых затворов. Характеристики потока через эти обратные клапаны аналогичны характеристикам потока через дроссельную заслонку. Следовательно, обратные дисковые затворы довольно часто используются в системах с дисковыми затворами.Кроме того, конструкция корпуса дроссельного обратного клапана такова, что имеется достаточно места для затрудненного движения диска дроссельной заслонки внутри корпуса обратного клапана без необходимости установки прокладок. Конструкция обратного клапана-бабочки основана на гибком уплотнительном элементе, прилегающем к отверстию корпуса клапана под углом 45 °. Небольшое расстояние, на которое диск должен переместиться от полностью открытого до полностью закрытого, препятствует «захлопыванию», присущему некоторым другим типам обратных клапанов. Поскольку характеристики потока аналогичны характеристикам потока дроссельных заслонок, применение этих клапанов во многом такое же.Кроме того, благодаря своей относительно тихой работе они находят применение в системах отопления, вентиляции и кондиционирования воздуха. Простота конструкции также позволяет изготавливать их в больших диаметрах — до 72 дюймов.

7 Как и в случае дроссельных заслонок, основная конструкция корпуса позволяет устанавливать вкладыши седла, изготовленные из многих материалов. Это позволяет сконструировать устойчивый к коррозии клапан с меньшими затратами, чем если бы было необходимо сконструировать весь корпус из более высокого сплава или более дорогого металла.Это особенно актуально для таких конструкций, как титановые. Гибкие уплотнительные элементы доступны в стандартном исполнении из бутадиен-нитрильного каучука, неопрена, Nordel, Hypalon, Viton, Tyon, уретана, бутила, силикона и ТФЭ, а другие материалы доступны по специальному заказу. Корпус клапана по существу представляет собой отрезок трубы, снабженной фланцами или имеющей резьбовые, рифленые или гладкие концы. Интерьер проработан до мелочей. Фланцевые концевые узлы могут иметь гильзы из различных металлов или пластмасс, в зависимости от требований эксплуатации.Внутренние детали и застежки всегда из того же материала, что и вкладыш. Обратные клапаны-бабочки могут быть установлены горизонтально или вертикально с вертикальным потоком вверх или вниз. Следует позаботиться о том, чтобы клапан был установлен так, чтобы входящий поток исходил от конца шарнирной стойки клапана; в противном случае весь поток будет остановлен.

8 Запорные обратные клапаны Запорный обратный клапан представляет собой комбинацию подъемного обратного клапана и шарового клапана.Он имеет шток, который в закрытом состоянии предотвращает соскальзывание диска с седла и обеспечивает плотное уплотнение (аналогично шаровому клапану). Когда шток приводится в открытое положение, клапан работает как проверка подъема. Шток не соединен с диском и предназначен для плотного закрытия клапана или ограничения хода диска клапана в открытом направлении.

Какие основные и дополнительные средства вентиляции на танкерах?

Вы знаете старое выражение «то, что вошло, должно выйти».

Это касается и танкеров, но не буквально.

Во время погрузки груза на нефтяные танкеры, когда груз входит в грузовой танк, он заменяет воздух (или инертный газ) внутри танка.

Простая физика, правда?

Этот воздух (или инертный газ) должен выходить из танка, чтобы давление внутри грузового танка было в допустимых пределах.

То же самое при выгрузке груза на танкеры. Когда груз удаляется из грузового танка, образовавшаяся пустота должна быть заменена воздухом или инертным газом.

Устройства и система, предусмотренные на танкерах для выпуска воздуха из грузового танка, называются вентиляционной системой.

В этом посте я расскажу о первичных и вторичных способах удаления воздуха на танкерах.

Первичные средства вентиляции

Согласно главе II-2 СОЛАС, положение 11.6.1,

Вентиляционные устройства должны быть спроектированы и эксплуатироваться таким образом, чтобы ни давление, ни вакуум в грузовых танках не превышали проектные параметры…

Для этого и предназначена система вентиляции.

Итак, во время погрузки и разгрузки, как резервуары поддерживаются на оптимальном уровне давления?

Каким бы ни было это устройство, оно становится основным средством вентиляции.

Давайте обсудим некоторые из основных средств вентиляции, используемых на танкерах.

1. Подъем мачты

Мачтовый подъемник обычно устанавливается на нефтеналивные танкеры, поскольку эти суда всегда будут нести однородный груз во всех танках.

Поскольку танкеры для перевозки сырой нефти перевозят однородный груз, грузовые танки этих судов имеют общие вентиляционные трубопроводы грузовых танков.

Все эти вентиляционные трубопроводы грузового танка ведут к стояку мачты.

Мачтовый стояк представляет собой вертикальную трубу, присоединенную к общим вентиляционным трубопроводам всех грузовых танков.

Подъемник мачты оборудован клапаном (так называемый клапан подъема мачты).

При загрузке давление внутри грузового танка сбрасывается через подъемник мачты путем открытия клапана подъемника мачты.

Контролируется давление в грузовом танке, и при необходимости дросселируется мачтовый подъемный клапан для поддержания давления в грузовом танке на определенном уровне.

Во время разгрузки мы не должны допускать, чтобы резервуары опустились до отрицательного давления. Для этого в грузовые танки непрерывно подается инертный газ.

Дежурный устанавливает желаемое давление на CCR, и это давление будет автоматически поддерживаться за счет автоматической регулировки двух клапанов в системе IG.

Один из этих клапанов предназначен для выпуска IG в атмосферу, а другой — для подачи IG в грузовые танки.

В соответствии с требованиями СОЛАС высота подъема мачты должна быть не менее 6 метров.Это необходимо для того, чтобы пары груза, выходящие из грузовых танков через подъемник мачты, не накапливались на палубе.

2. Клапаны давления и вакуума (PV) (вентиляционные отверстия с высокой скоростью)

Мачтовый стояк — хороший вариант для вентиляции танкеров, перевозящих однородные грузы, таких как танкеры с сырой нефтью.

Но для кораблей разного класса это не лучший вариант.

Это просто потому, что грузы могут быть повреждены, если парам разных сортов разрешено смешаться, имея соединение между паровыми пространствами танков.

PV-клапана, установленные на каждом резервуаре, решают эту проблему. PV-клапаны также называют высокоскоростными вентиляционными отверстиями.

Каждый резервуар имеет свой собственный PV-клапан, и удаление воздуха происходит через PV-клапаны по мере загрузки или разгрузки резервуаров.

Как следует из названия, PV-клапан состоит из двух клапанов

  • Напорный клапан, который поднимается (активируется) при установленном положительном давлении
  • Вакуумный клапан, который поднимает (активирует) при установленном вакуумном (отрицательном) давлении

Вот видео, в котором показаны основные операции PV-клапанов.Несмотря на то, что видео показано для фотоэлектрического клапана, установленного на береговом резервуаре, принцип действия такой же, как и для фотоэлектрических клапанов, установленных на кораблях.

Обычно все клапаны PV настроены на активацию на

  • Давление: 2000 мм водяного столба
  • Вакуум: -350 мм WG

Подумайте об этом. Начинаем погрузку в цистерну, которая закрыта по всем параметрам. Поскольку мы не позволяем воздуху выходить из резервуара, давление внутри резервуара будет увеличиваться по мере увеличения количества груза внутри резервуара.

Когда это давление достигнет 2000 мм вод. Ст., Нагнетательный клапан PV клапана поднимется и позволит воздуху (или промежуточному газу) внутри резервуара выйти.

Когда давление значительно упадет ниже установленного давления PV клапана 2000 мм вод. Ст., Клапан давления PV клапана снова закроется.

То же самое происходит, когда судно выгружает свой груз. В этом случае при операции разгрузки в грузовом танке создается разрежение.

Когда вакуум достигает установленного отрицательного давления PV клапана (обычно -350 мм вод. Ст.), Диск на стороне вакуума PV клапана поднимается и позволяет воздуху проникать внутрь грузового танка для уменьшения вакуума.

Этот проход воздуха внутри резервуаров разрешен только в том случае, если резервуары не находятся в инертном состоянии.

Когда мы перевозим легковоспламеняющиеся грузы и нам нужно поддерживать уровень кислорода в резервуаре ниже 8%, мы должны убедиться, что в резервуар не попадает воздух.

В этом случае мы никогда не позволяем грузовому танку находиться в вакууме в любое время за счет постоянной подачи инертного газа в грузовой танк во время разгрузки.

Вторичные средства вентиляции

Прежде чем я начну обсуждать вторичные средства вентиляции, мы должны понять, зачем они нужны нам в первую очередь.

Рассмотреть возможность вентиляции танкера для сырой нефти. Как мы уже обсуждали, основным средством вентиляции танкеров с сырой нефтью является мачтовый стояк.

У этого мачтового стояка есть ручной клапан, который открывается только тогда, когда нам нужно сбросить давление из грузовых танков.

Или, когда мы загружаем груз, в этом случае он постоянно остается открытым и дросселируется в зависимости от скорости загрузки.

А что, если мы начали погрузку и забыли открыть клапан подъема мачты.Или если запорный клапан IG грузового танка по ошибке остается закрытым.

Давление в грузовом танке продолжит расти, и грузовые танки разорвутся.

Чтобы преодолеть подобные ситуации, СОЛАС требует наличия дополнительных средств вентиляции, которые активируются в случае отказа основного средства вентиляции.

Согласно главе II-2 СОЛАС, Правило 11.6.3.2

Должны быть предусмотрены вторичные средства обеспечения полного сброса потока паров, воздуха или смесей инертных газов для предотвращения избыточного или пониженного давления в случае выхода из строя основных средств вентиляции.

Теперь, когда мы знаем назначение вторичных средств вентиляции, давайте обсудим оборудование, которое может действовать как вторичные средства вентиляции.

PV клапан

Да, PV-клапан, установленный на отдельном резервуаре, может действовать как вторичное средство вентиляции.

Например, если клапан подъема мачты непреднамеренно оставлен закрытым во время погрузки, сработают клапаны PV грузовых танков.

А что, если на кораблях нет мачтового подступенка, как на танкере-химовозе? Может ли PV-клапан, установленный на каждом резервуаре, действовать как вторичное средство вентиляции?

Нет и да будет мой ответ.

Нет, потому что, если PV-клапан является основным средством вентиляции на судне (например, на танкерах-химовозах), он также не может действовать как вторичное средство вентиляции.

И да, потому что, если в каждом резервуаре есть два PV-клапана, установленные на каждом резервуаре, один из этих PV-клапанов будет действовать как основное средство, а другой как вспомогательное средство вентиляции.

Если вас интересует возможность установки двух фотоэлектрических клапанов на каждом грузовом танке, позвольте мне прояснить ситуацию, сказав, что я видел довольно много танкеров-продуктовозов с таким расположением.

Датчики давления

Наиболее распространенными вторичными средствами вентиляции, устанавливаемыми на современных цистернах, являются датчики давления.

И если вы видите, это не совсем способ вентиляции. Но все же они могут действовать как второстепенные средства вентиляции.

Назначение этих датчиков давления состоит в том, чтобы предупредить оператора (дежурного) с помощью сигнала тревоги, если основной метод вентиляции не работает.

СОЛАС позволяет рассматривать датчики давления, установленные на каждом баке, в качестве альтернативы вторичным средствам вентиляции.

Согласно правилу II-2 Конвенции СОЛАС, правилу 6.3.2

В качестве альтернативы датчики давления могут быть установлены в каждом танке, защищенном первичными средствами вентиляции, с системой мониторинга в судовой диспетчерской или в том месте, откуда обычно выполняются грузовые операции.

Такое контрольно-измерительное оборудование должно также обеспечивать сигнализацию, которая активируется при обнаружении избыточного давления или пониженного давления в резервуаре.

Эти датчики давления установлены на каждом из грузовых танков.

Но для своевременного оповещения дежурного о неисправности основного способа отвода воздуха необходимо точно и правильно установить уровень срабатывания сигнализации датчиков давления.

Разберемся, какой должна быть эта настройка датчиков давления.

1. Цистерны без инертного газа

Допустим, что основной способ вентиляции — через PV-клапаны. Рабочее давление для клапанов PV составляет

  • Давление: 2000 мм водяного столба
  • Вакуум: -350 мм WG

Если клапаны PV работают правильно, давление внутри грузового танка никогда не будет превышать эти уровни.

Дежурный может быть предупрежден только в том случае, если давление внутри резервуара возрастет до значения, превышающего уставки PV клапана.

Таким образом, при загрузке дежурный должен быть предупрежден, когда давление внутри цистерны превышает 2000 мм вод. Ст.

И при выгрузке дежурный хотел бы получить предупреждение, когда вакуум внутри резервуара превышает -350 мм вод. Ст.

Но хотели бы мы быть предупрежденными, когда давление в грузовом танке чуть выше подъемного давления PV клапана, скажем, на уровне 2010 мм вод. Ст.?

Конечно, нет.

Может быть много причин для небольшого отклонения в поддержании уровней давления в грузовых танках с помощью клапанов PV.

Итак, какие вариации могут быть разрешены?

OCIMF рекомендует, чтобы это отклонение составляло максимум 10% от установленного давления PV клапана.

Значит, аварийный сигнал датчиков давления необходимо установить на

.

Давление: 2200 мм вод. Ст.

Вакуум: -385 мм WG

Пока не сработает сигнализация, это будет означать, что давление внутри грузовых танков меньше этих значений и дежурному офицеру не нужно беспокоиться об этом.

Если срабатывает аварийный сигнал для цистерны, дежурному необходимо уменьшить скорость загрузки (или разгрузки) в этой цистерне и выяснить причину избыточного давления в цистерне.

2. Инертные цистерны

Когда судно перевозит легковоспламеняющиеся грузы, уровень кислорода в танках поддерживается на уровне ниже 8% по объему.

Это делается путем инертизации баков.

Когда резервуары находятся в инертном состоянии, мы не можем позволить воздуху попадать внутрь резервуара, иначе уровень кислорода внутри резервуаров повысится.

Таким образом, при загрузке резервуары будут находиться под положительным давлением, а избыточное давление будет вентилироваться либо через мачту-стояк, либо через PV-клапаны.

При выгрузке груза нельзя допускать подъема вакуумной стороны клапана PV. Мы подаем инертный газ в грузовые танки, чтобы поддерживать в них положительное давление.

Итак, что касается датчиков давления, дежурный должен быть предупрежден, когда

  • Положительное давление больше, чем давление подъема PV клапана при погрузке груза.Таким образом, настройка для положительной стороны будет на 10% больше, чем давление подъема PV клапана.
  • При выгрузке груза в цистерне вакуум. Таким образом, настройка для стороны вакуума будет иметь любое положительное значение, близкое к нулю. Обычно в этом случае устанавливается 100 мм вод. Ст.

3. При использовании линии возврата пара

Линия возврата паров используется, когда пары груза считаются токсичными. Иногда он также используется для нетоксичных грузов из-за требований терминала.

Паропровод обеспечивает соединение между паровым пространством судового резервуара и паровым пространством берегового резервуара.

Паровые пространства корабельных и береговых резервуаров всегда находятся в равновесии.

Мы используем паропровод с целью недопущения выброса паров груза в атмосферу.

Это означает, что мы не можем позволить PV-клапанам подняться в любое время.

Итак, какие настройки сигнализации мы должны иметь для датчиков давления в этом случае.

Дежурный хочет получить предупреждение до того, как давление внутри резервуаров достигнет давления подъема PV-клапанов.

Таким образом, для напорной стороны, ФЭ клапан подъема давления 2000 мм вод, дежурный офицер хотел бы быть предупрежден до того, что давление в баке достигает этого уровня.

Не только это.

Тревога должна дать дежурному достаточно времени для принятия корректирующих действий до подъема PV клапана.

Промышленная практика считает, что уставка датчика давления на 10% ниже, чем давление подъема PV клапана, имеет достаточно времени для принятия мер.

Таким образом, в этой установке датчика давления для случая бокового давления необходимости быть 1800 мм вод.

Для вакуумной стороны установка аварийного сигнала будет зависеть от того, недостаточно инертированы резервуары или нет.

Если цистерны инертные, мы не можем допустить, чтобы они находились под отрицательным давлением. В этом случае настройка датчика давления будет положительной (предпочтительно 100 мм вод. Ст.).

Если резервуары не инертированы, цель состоит в том, чтобы не допустить подъема стороны вакуума PV клапана в любое время.

Почему?

Поскольку паровое пространство корабля и берега находится в равновесии, и любое аномальное давление в корабле или береговых резервуарах будет означать что-то не так в паропроводе.

Если во время разгрузки в судовых резервуарах создается вакуум, это означает, что пары из береговых резервуаров не возвращаются в судовые резервуары.

Это также означает, что береговые резервуары будут находиться под высоким давлением.

Если мы позволим вакуумным резервуарам корабля наполняться воздухом (позволяя клапану PV подниматься), то давление в береговых резервуарах будет продолжать расти с перемещением груза с корабля.

В какой-то момент береговым резервуарам потребуется сбросить избыточное давление в атмосферу.

Это может рассматриваться как серьезный инцидент, учитывая токсичность груза.

Итак, суть в том, что в этом случае мы не должны позволять PV-клапану подниматься.

В этом случае настройка датчика давления должна быть на 10% ниже, чем давление подъема PV клапана.

Таким образом, если давление подъема PV клапана составляет -350 мм вод. Ст., Тогда аварийный сигнал будет установлен на -315 мм вод. Ст. Или меньше этого значения.Обычно в этом случае предпочтительнее значение -200 мм вод. Ст.

Прерыватель давления-вакуума (PV)

Прерыватель

PV — это еще один механизм, который действует как вторичное средство вентиляции на танкерах с сырой нефтью.

Выключатель

PV расположен и подключен к общей линии IG судна.

Прерыватель

PV работает по принципу залитого в него водяного столба. Это позволяет сбросить давление из общей линии IG за счет слива воды, залитой в фотоэлектрический выключатель.

Он также позволяет нарушить вакуум, пропуская воздух внутрь резервуаров через общую линию IG.

Однако, согласно недавней поправке к СОЛАС, танкеры, построенные после 1 января 2017 года, должны иметь независимую вторичную вентиляцию для каждого резервуара.

Для этих кораблей PV Breaker не может рассматриваться как вторичное средство вентиляции.

Заключение

На танкерах груз загружается в закрытом помещении. Но при погрузке или разгрузке грузов воздух (или пары / инертный газ) должен поступать в цистерны или выходить из них.

Устройства, предусмотренные для этого обмена воздухом / парами / инертным газом, представляют собой вентиляционные устройства на танкерах.

В основном используемые механизмы представляют собой «основные средства вентиляции». Эти устройства обычно представляют собой либо стояк мачты, либо PV-клапаны (высокоскоростные вентиляционные отверстия).

Устройства вентиляции, предусмотренные для автоматического включения в случае отказа основных средств вентиляции, называются «Вторичные средства вентиляции».

Вторичным средством вентиляции может быть 2-й PV-клапан на каждом резервуаре, PV-прерыватель или датчики давления, установленные на каждом резервуаре с аварийным сигналом в CCR.

Датчики давления являются наиболее распространенными вторичными средствами вентиляции на цистернах.

Дежурные должны знать необходимые настройки сигнализации для датчиков давления в зависимости от условий эксплуатации.

Согласно поправке к СОЛАС, фотоэлектрический выключатель не считается второстепенным средством вентиляции танкера, построенного после 1 января 2017 года.

Что это такое и как работает

Сердце имеет четыре клапана — по одному на каждую камеру сердца. Клапаны удерживают кровь в правильном направлении через сердце.

Митральный клапан и трехстворчатый клапан расположены между предсердиями (верхними камерами сердца) и желудочками (нижними камерами сердца).

Аортальный клапан и легочный клапан расположены между желудочками и основными кровеносными сосудами, выходящими из сердца.

Митральный клапан

Клапаны сделаны из прочных тонких лоскутов ткани, называемых створками или створками .

Листочки открываются, позволяя крови продвигаться вперед через сердце в течение половины сердечного сокращения.Они закрываются, чтобы кровь не текла назад во время второй половины сердечного сокращения.

Митральный клапан имеет только две створки; аортальный, легочный и трикуспидальный клапаны — по три. Листочки прикреплены к кольцу из жесткой волокнистой ткани, называемой кольцом, и поддерживаются ею. Кольцо помогает поддерживать правильную форму клапана.

Створки митрального и трехстворчатого клапанов также поддерживаются:

  • Сухожильные хорды: жесткие волокнистые нити.Они похожи на струны, поддерживающие парашют.
  • Папиллярные мышцы: Часть внутренней стенки желудочков.

Сухожильные хорды и сосочковые мышцы обеспечивают устойчивость створок, предотвращая отток крови назад.

Митральный клапан

Аортальный клапан

Как работают клапаны

Четыре клапана открываются и закрываются, чтобы кровь могла течь через сердце.Следующие шаги показывают, как кровь течет через сердце, и описывают, как работает каждый клапан, поддерживая движение крови.

1. Открытый трикуспидальный и митральный клапаны
Кровь течет из правого предсердия в правый желудочек через открытый трехстворчатый клапан и из левого предсердия в левый желудочек через открытый митральный клапан .

2. Закрытые трикуспидальный и митральный клапаны
Когда правый желудочек заполнен, трехстворчатый клапан закрывается и не дает крови течь назад в правое предсердие, когда желудочек сокращается (сжимается).
Когда левый желудочек заполнен, митральный клапан , закрывается и предотвращает обратный ток крови в левое предсердие при сокращении желудочка.

3. Откройте легочный и аортальный клапаны
Когда правый желудочек начинает сокращаться, легочный клапан открывается с силой. Кровь откачивается из правого желудочка через легочный клапан в легочную артерию в легкие.
Когда левый желудочек начинает сокращаться, аортальный клапан , принудительно открывается.Кровь откачивается из левого желудочка через аортальный клапан в аорту. Аорта разветвляется на множество артерий и снабжает организм кровью.

4. Закрытые клапаны легочной артерии и аорты
Когда правый желудочек прекращает сокращаться и начинает расслабляться, легочный клапан закрывается. Это предотвращает отток крови обратно в правый желудочек.
Когда левый желудочек заканчивает сокращаться и начинает расслабляться, аортальный клапан закрывается.Это предотвращает отток крови обратно в левый желудочек.

Эта модель повторяется, заставляя кровь непрерывно течь к сердцу, легким и телу. Четыре нормально работающих сердечных клапана гарантируют, что кровь всегда течет свободно в одном направлении и что нет обратной утечки.

Последний раз проверял медицинский работник Cleveland Clinic 12.04.2018.

Получите полезную, полезную и актуальную информацию о здоровье и благополучии

е Новости

Клиника Кливленда — некоммерческий академический медицинский центр.Реклама на нашем сайте помогает поддерживать нашу миссию. Мы не поддерживаем продукты или услуги, не принадлежащие Cleveland Clinic. Политика

Обратный клапан

Обратный клапан из инконеля с поворотным диском Символ обратного клапана на КИП. Стрелка показывает направление потока.

Обратный клапан , клапан clack , обратный клапан Односторонний клапан или — это механическое устройство, клапан, который обычно позволяет жидкости (жидкости или газу) проходить через него только в одном направлении .

Обратные клапаны — это двухходовые клапаны, то есть они имеют два отверстия в корпусе: одно для входа жидкости, а другое — для выхода жидкости. Существуют различные типы обратных клапанов, которые используются в самых разных областях. Обратные клапаны часто являются частью обычных предметов домашнего обихода. Хотя они доступны в широком диапазоне размеров и стоимости, обратные клапаны обычно очень маленькие, простые и / или недорогие. Обратные клапаны работают автоматически, и большинство из них не контролируются человеком или каким-либо внешним управлением; соответственно, у большинства нет ни ручки клапана, ни штока.Корпуса (внешние оболочки) большинства обратных клапанов сделаны из пластика или металла.

Важной концепцией обратных клапанов является давление открытия, которое представляет собой минимальное давление на входе, при котором клапан будет работать. Обычно обратный клапан рассчитан на определенное давление открытия и, следовательно, может быть указан для него.

Сердечные клапаны — это, по сути, впускные и выпускные обратные клапаны для желудочков сердца, поскольку желудочки действуют как насосы.

Типы обратных клапанов

Шаровой обратный клапан в открытом положении для прямого потока и закрытом положении для блокирования обратного потока

Клапан обратный (для канализации) защищает нижние помещения от затопления, вызванного возвратным стоком сточных вод.Такой риск чаще всего возникает в системах канализации, подключенных к комбинированным системам канализации, и в системах ливневой канализации. Это может быть вызвано сильными дождями, оттепелями или наводнением. Обратный клапан предотвращает попадание крыс и других грызунов в канализацию и канализацию дождевой воды и, как следствие, внутрь зданий. Он также защищает от неприятных запахов в случае длительных перерывов в использовании системы.

Шаровой обратный клапан — это обратный клапан, в котором запирающий элемент, подвижная часть для блокировки потока, представляет собой сферический шар.В некоторых шаровых обратных клапанах шар подпружинен, чтобы удерживать его закрытым. В конструкциях без пружины требуется обратный поток для перемещения шара к седлу и создания уплотнения. Внутренняя поверхность основных седел шаровых обратных клапанов имеет более или менее коническую форму, чтобы направлять шар в седло и образовывать надежное уплотнение при остановке обратного потока.

Шаровые обратные клапаны часто бывают очень маленькими, простыми и дешевыми. Они обычно используются в патрубках дозаторов мини-насосов для жидкости или геля, распылительных устройствах, некоторых резиновых грушах для перекачивания воздуха и т. Д., ручные воздушные насосы и некоторые другие насосы, а также многоразовые шприцы. Хотя шары чаще всего изготавливают из металла, они могут быть сделаны из других материалов или, в некоторых специализированных случаях, из искусственного рубина. В насосах для ВЭЖХ высокого давления и аналогичных устройствах обычно используются небольшие впускные и выпускные шаровые обратные клапаны с шариками и седлами, изготовленными из искусственного рубина, для обеспечения твердости и химической стойкости. После длительного использования такие обратные клапаны со временем могут изнашиваться или на седле может образоваться трещина, требующая замены.Поэтому такие клапаны делают сменными, иногда их помещают в небольшой пластиковый корпус, плотно прилегающий к металлическому фитингу, который выдерживает высокое давление и который ввинчивается в головку насоса.

Существуют аналогичные обратные клапаны, в которых диск представляет собой не шар, а другую форму, например тарельчатый клапан, приводимый в действие пружиной. Шаровые обратные клапаны не следует путать с шаровыми кранами, которые представляют собой клапан другого типа, в котором шар действует как управляемый ротор для остановки или направления потока.

Обратный клапан с диафрагмой использует гибкую резиновую диафрагму, расположенную для создания нормально закрытого клапана. Давление на стороне входа должно быть больше давления на стороне выхода на определенную величину, известную как перепад давления, чтобы обратный клапан открылся, допуская поток. Как только положительное давление прекращается, диафрагма автоматически возвращается в исходное закрытое положение. [1]

Поворотный обратный клапан или обратный клапан с наклонным диском — это обратный клапан, в котором диск, подвижная часть, блокирующая поток, качается на шарнире или цапфе либо на седле, чтобы заблокировать обратный поток, либо с седла, чтобы разрешить прямой поток.Поперечное сечение проема сиденья может быть перпендикулярно средней линии между двумя портами или под углом. Хотя поворотные обратные клапаны могут быть разных размеров, большие обратные клапаны часто являются поворотными обратными клапанами. Заслонка в механизме смывного унитаза является примером клапана этого типа. Давление в баке, удерживающее его закрытым, преодолевается ручным подъемом заслонки. Затем он остается открытым до тех пор, пока резервуар не опустеет и заслонка не упадет под действием силы тяжести. Другой вариант этого механизма — заслонка клапана, используемая в системах пожаротушения и пожарной безопасности.Распашные ворота остаются открытыми только в направлении притока. Клапан с заслонкой часто также имеет пружину, которая удерживает шибер в закрытом состоянии при отсутствии прямого давления.

стоп-обратный клапан обратный клапан с управлением переопределением для остановки потока независимо от направления потока или давления. Помимо закрытия в ответ на обратный поток или недостаточное давление вперед (нормальное поведение обратного клапана), он также может быть намеренно закрыт внешним механизмом, тем самым предотвращая любой поток независимо от прямого давления.

Подъемно-обратный клапан — это обратный клапан, в котором диск, иногда называемый подъемником , может подниматься со своего седла за счет более высокого давления впускной или входной жидкости, чтобы обеспечить поток к выпускной или выходной стороне. Направляющая удерживает движение диска по вертикальной линии, чтобы позже клапан мог правильно переустановить. Когда давление больше не выше, сила тяжести или более высокое давление на выходе заставит диск опускаться на свое седло, закрывая клапан, чтобы остановить обратный поток.

Клапан типа «утконос» — это обратный клапан, в котором поток проходит через мягкую трубку, которая выходит на выходную сторону. Противодавление сжимает эту трубку, перекрывая поток.

Несколько обратных клапанов могут быть подключены последовательно. Например, двойной обратный клапан часто используется в качестве устройства предотвращения обратного потока, чтобы не допустить попадания потенциально загрязненной воды обратно в городские водопроводные сети. Существуют также двойные шаровые обратные клапаны , в которых есть две комбинации шар / седло, последовательно расположенные в одном корпусе, для обеспечения принудительной герметичной отсечки при блокировании обратного потока; поршневые обратные клапаны, межфланцевые обратные клапаны и шаровые обратные клапаны.

Приложения

Насосы

Обратные клапаны на этом паровозе расположены под небольшим куполом между дымоходом и главным куполом.

Обратные клапаны часто используются с некоторыми типами насосов. В поршневых и диафрагменных насосах, таких как дозирующие насосы и насосы для хроматографии, обычно используются впускные и выпускные шаровые обратные клапаны. Эти клапаны часто выглядят как маленькие цилиндры, прикрепленные к головке насоса на впускной и выпускной линиях. Во многих подобных насосных механизмах для перемещения объемов жидкости используются обратные клапаны, такие как шаровые обратные клапаны.Подающие насосы или форсунки, которые подают воду в паровые котлы, оснащены обратными клапанами для предотвращения обратного потока.

Промышленные процессы

Обратные клапаны используются во многих жидкостных системах, например, на химических и энергетических заводах, а также во многих других промышленных процессах.

Обратные клапаны также часто используются, когда несколько газов смешиваются в один газовый поток. Обратный клапан установлен на каждом из отдельных газовых потоков, чтобы предотвратить смешивание газов в исходном источнике.Например, если необходимо смешать топливо и окислитель, то обратные клапаны обычно используются как на источниках топлива, так и на источниках окислителя, чтобы гарантировать, что исходные газовые баллоны остаются чистыми и, следовательно, негорючими.

Для внутреннего пользования

В некоторые типы оросительных дождевателей и капельных эмиттеров встроены небольшие обратные клапаны, которые предотвращают слив воды из линий при отключении системы.

Также используется с большинством самодельных снегоходов.

Обратные клапаны, используемые в бытовых системах отопления для предотвращения вертикальной конвекции, особенно в сочетании с солнечными тепловыми установками, также называются гравитационным тормозом.

Для систем сбора дождевой воды, подключенных к основному водопроводу коммунального предприятия, может потребоваться установка одного или нескольких контрольных значений для предотвращения загрязнения основного водопровода дождевой водой.

История

Франк П. Коттер разработал «простой самоуплотняющийся обратный клапан, приспособленный для подсоединения к трубным соединениям без использования специальных фитингов и который может быть легко открыт для осмотра или ремонта» 1907 (патент США № 865 631).

Никола Тесла изобрел обманчиво простой односторонний клапан для жидкостей в 1916 году, названный клапаном Тесла.Он был запатентован в 1920 году (патент США 1,329,559).

Изображения

  • Обратный клапан вафельный из нержавеющей стали

  • Внутренний вид поворотного диска из инконеля обратного клапана

  • Фланцевый обратный клапан из инконеля или осевой обратный клапан

  • Это сиамское входное отверстие с защелками позволяет один или два входа в дренчерный пистолет.

  • Обратный клапан из хастеллоя, конфигурация вафли

  • Поворотный обратный клапан из углеродистой стали большого диаметра

  • Диск для обратного клапана из сплава, также известного как осевой обратный клапан

  • Гайки и болты для клапанов incoloy

  • Пружины обратного клапана из инконеля

См. Райт, Стивен.«Производительность клапана Norval». Northvale Korting. http://www.northvalekorting.co.uk/prod-norval-perf.asp. Проверено 19 мая 2009.

Внешние ссылки

Консультации для населения

Этот контент последний раз обновлялся 13 октября 2020 г.

Будьте в курсе последней информации о COVID-19, регулярно проверяя обновления от ВОЗ, а также от ваших национальных и местных органов общественного здравоохранения.

Если COVID-19 распространяется в вашем районе, соблюдайте некоторые простые меры предосторожности, такие как физическое дистанцирование, надев маску, хорошо вентилируйте комнаты, избегайте скопления людей, мыть руки и кашлять в согнутый локоть или ткань.Обратитесь к местному совету по месту жительства и работы. Сделай все!

Что делать, чтобы обезопасить себя и других от COVID-19

  • Сохраняйте расстояние не менее 1 метра между собой и другими людьми , чтобы снизить риск заражения, когда они кашляют, чихают или говорят. Сохраняйте еще большее расстояние между собой и другими в помещении. Чем дальше, тем лучше.
  • Сделайте ношение маски нормальным явлением при общении с другими людьми.

Вот основные правила ношения маски:

  • Очистите руки перед тем, как надеть маску, а также до и после того, как вы ее снимете.
  • Убедитесь, что он закрывает нос, рот и подбородок.

Вот некоторые особенности того, какую маску носить и когда, в зависимости от того, сколько вирусов циркулирует там, где вы живете, куда вы идете и кто вы.

  • Носите тканевую маску, если вы не относитесь к определенной группе риска.Это особенно важно, когда вы не можете оставаться на расстоянии, особенно в переполненных и плохо вентилируемых помещениях.
  • Носите медицинскую / хирургическую маску, если вы:
    • старше 60 лет,
    • имеют сопутствующие заболевания,
    • плохо себя чувствуют и / или
    • ухаживают за больным членом семьи.
  • Чтобы узнать больше о масках, прочтите наш Q&A и посмотрите наш видео .Также есть вопросы и ответы, посвященные . маски и детские .
  • Для медицинских работников медицинские маски являются важным средством индивидуальной защиты при работе с пациентами с подозрением, вероятностью или подтвержденным COVID-19. Респираторные маски (такие как FFP2, FFP3, N95, N99) следует использовать в тех случаях, когда процедуры генерируют аэрозоли и должны быть установлены для обеспечения ношения правильного размера.
  • Узнайте больше о том, как COVID-19 заражает людей и реагирует на них наш организм, просмотрев или прочитав это интервью .

Как сделать вашу окружающую среду более безопасной

  • Избегайте 3C: закрытых, переполненных пространств или тесных контактов.
    • Вспышки были зарегистрированы в ресторанах, хоровых коллективах, фитнес-классах, ночных клубах, офисах и местах поклонения, где собирались люди, часто в переполненных помещениях, где они громко разговаривают, кричат, тяжело дышат или поют.
    • Риск заражения COVID-19 выше в людных и недостаточно вентилируемых помещениях, где инфицированные люди проводят длительные периоды времени вместе в непосредственной близости.В этих средах вирус более эффективно распространяется воздушно-капельным путем или аэрозолями, поэтому принятие мер предосторожности является еще более важным.
  • Знакомьтесь с людьми снаружи. Собрания на открытом воздухе безопаснее, чем внутри помещения, особенно если внутренние помещения небольшие и не проникают внутрь.
    • Для получения дополнительной информации о том, как проводить такие мероприятия, как семейные собрания, детские футбольные матчи и семейные праздники, прочтите наш Вопросы и ответы о небольших общественных собраниях .
  • Избегайте многолюдных или закрытых помещений , но если вы не можете, то примите меры предосторожности:

Не забывайте об основах гигиены

  • Регулярно и тщательно мойте руки спиртосодержащей жидкостью для рук или мойте их водой с мылом. Это устраняет микробы, включая вирусы, которые могут быть у вас на руках.
  • Не прикасайтесь к глазам, носу и рту. Руки касаются многих поверхностей и могут заражаться вирусами. После заражения руки могут передать вирус в глаза, нос или рот. Оттуда вирус может проникнуть в ваше тело и заразить вас.
  • При кашле или чихании прикрывайте рот и нос согнутым локтем или платком. . Затем немедленно выбросьте использованные салфетки в закрытую корзину и вымойте руки. Соблюдая надлежащую «респираторную гигиену», вы защищаете людей вокруг вас от вирусов, вызывающих простуду, грипп и COVID-19 .
  • Регулярно очищайте и дезинфицируйте поверхности, особенно те, к которым регулярно прикасаются, такие как дверные ручки, смесители и экраны телефонов.

Что делать, если вы плохо себя чувствуете

  • Знайте весь спектр симптомов COVID-19. Наиболее частыми симптомами COVID-19 являются лихорадка, сухой кашель и усталость. Другие симптомы, которые встречаются реже и могут поражать некоторых пациентов, включают потерю вкуса или запаха, боли и боли, головную боль, боль в горле, заложенность носа, красные глаза, диарею или кожную сыпь.
  • Оставайтесь дома и самоизолируйтесь, даже если у вас есть незначительные симптомы, такие как кашель, головная боль, умеренная температура , до выздоровления. Позвоните своему врачу или на горячую линию для получения совета. Пусть кто-нибудь принесет вам припасы. Если вам нужно выйти из дома или кто-то находится рядом с вами, наденьте медицинскую маску, чтобы не заразить других.
  • Если у вас жар, кашель и затрудненное дыхание, немедленно обратитесь за медицинской помощью. Сначала позвоните по телефону, если можете, и следуйте указаниям местного органа здравоохранения.
  • Будьте в курсе самой последней информации из надежных источников, таких как ВОЗ или местные и национальные органы здравоохранения. Местные и национальные органы власти и службы общественного здравоохранения лучше всего могут посоветовать, что люди в вашем районе должны делать, чтобы защитить себя.

Защитите себя и других от болезней

Спросите ВОЗ

Будьте готовы

Уход на дому

Беременность и кормление грудью

Как справиться со стрессом

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
