Дефлекторы для вентиляции на крышу: виды, устройство, принцип действия, расчет кол-ва

Содержание

виды, устройство, принцип действия, расчет кол-ва

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон. Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели. А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной.

Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных.

Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений.

При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Современный рынок предоставляет сразу несколько видов аэродинамических дефлекторов для вентиляции. И каждая из использующихся сегодня конструкций рассчитана на свои задачи, которые мы их рассмотрим.

Так, все дефлекторы делятся на такие основные виды по своему принципу работы:

  • Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
  • Активно-пассивные
    , в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко. Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.
  • Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.

Также все дефлекторы для дымохода делятся на такие две группы: ротационные турбины и статические конструкции. К ротационным относится только вращающийся дефлектор, или по-другому турбодефлектор. Остальные – статические.

Флюгер-дефлектор: противостояние ветру

Такой дефлектор ценен, когда в вентиляционном канале обычно не достает тяги или часто возникают воздушные вихри, а также если ветра в вашей местности довольно сильные и любят менять направление.

Вот как выглядит конструкция флюгера:

Чаще всего встречается насадка-дефлектор, называемая драконом. Именно ее вы видите на иллюстрации выше. Это колпак для трубы со своей уникальной системой подшипников, которая вращается только в нужную сторону. Здесь струи воздуха попадают в пространство между гнутыми козырьками, меняют вектор и идут вверх. Это создает нужное разрежение воздуха в дымовой трубе, благодаря чему и возникает тяга.

Выполняет функцию дефлектора также конструкцию, которую называют «Капюшон» или «Сачок». Это полукруглый желоб-уловитель ветра, который установлен внутри канала на поворотном штоке.

Но у флюгера есть небольшая проблема – зимой он способен леденеть. Поэтому подшипники в нем необходимо постоянно смазывать. Вот почему флюгарки больше оправдывает себя в южных теплых районах, где менее суровые зимы.

Дефлектор ЦАГИ: тонко продуманный механизм

Дефлектор ЦАГИ — это уникальная разработка института им.Жуковского. Ее принцип работы состоит в том, что тяга увеличивается не только за счет перепада давления на высоте двух метров от кровли, но и за счет воздушного и теплового напора.

Причем такой дефлектор разрешено устанавливать прямо в вентиляционный канал скрытым способом.

Широкая сторона у диффузора направлена вверх, а крышка изготовлена в форме конуса. В основном такой дефлектор предназначен для воздухоотводов сечением от 10 до 125 см, и бывают самых разных габаритов.

Посмотрите, насколько сложная здесь на самом деле конструкция:

Главное преимущество дефлектора ЦАГИ в том, что он блокирует обратную тягу даже при сильном ветре.

Дефлектор Григоровича: проще простого

Самая простая конструкция – Григоровича. В этом устройстве расширение конуса идет вниз, а под колпаком устроен обратный конус – для создания дополнительного притока воздуха. Он имеет вид тарелки из двух зонтов, которая расположена над обтекающей стенкой.

В этой модели под колпаком воздух не накапливается вообще, что хорошо сказывается на свойствах этого кровельного элемента. Причем такой дефлектор домашние мастера любят клепать самостоятельно:

Еще его называют дефлектором Вольперга-Григоровича.

Вытяжные дефлекторы для комплексных систем

А вот дефлекторы такого вида уже работают от электричества:

Обычно вентиляция, которая основана на электричестве – это не простая труба в доме, а скорее целый комплекс из приборов, который не только очищает воздух, но еще и подогревает его. А чтобы воздух имел возможность меняться, в верхней точке вентиляционной трубе устанавливают специальный аэродинамический механизм.

Турбодефлектор: эстетика и практичность – на высоте!

Турбодефлектор тоже не требует установки дополнительного оборудования или электрической энергии.

Давайте внимательнее рассмотрим, как именно работает такой кровельный элемент. Так, у него есть подвижная часть – крыльчатка. Она всегда будет двигаться только в одну сторону, независимо от того, откуда дует ветер. В трубе при этом будет образовываться вакуум, влияющий на захват воздуха. Благодаря движению только по одной оси в помещении не возникнет обратной тяги. Кроме того, из-за особой формы колпака в трубе исключены осадки или мусор.

Применяется турбодефлектор для вентиляционной трубы также для газовых котлов с электроподжигом. Сама турбина может вращаться как под действием ветра, или с подающим током. Но чаще всего все-таки встречается именно самораскручивающая турбина, для которой достаточно легкого дуновения ветерка.

А теперь о недостатках. Такое устройство стоит дороже, чем обычные модели.  На его цену в основном влияет используемый материал – оцинкованная ли сталь, присутствует ли полимерное покрытие. Также некоторые неблагоприятные условия способны привести к его остановке, будь то полный штиль или повышенная влажность в сочетании с отрицательной температурой. Конечно, производители над этим работают, и современные турбодефлекторы все меньше подвергаются обледенению.

Дефлектор Ханженкова

Эта необычная конструкция представляет собой тарелку-дождевик, которая выполняет функцию вытяжного зонта, погруженного на нужное расстояние внутрь окружной стенки.

Дефлекторы низкого давления

И, наконец, сегодня приобретают популярность дефлекторы низкого давления Vilpe, Alipai, которые до этого времени устанавливали преимущественно только на чердаки. А сегодня они неплохо справляются с задачей воздухообмена и на мансардных этажах.

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

  • Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
  • Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

что это такое, расчет и монтаж

Чтобы вентиляция обеспечивала беспрерывное поступление чистого воздуха в помещение, необходимо, чтобы она была грамотно спроектирована. Нормальная тяга позволит воздуху хорошо циркулировать.

Однако довольно часто в шахту вентиляции может забиваться пыль и даже мусор, что непременно скажется на эффективности ее работы.

В таких случаях необходимо установить такое устройство, как вентиляционный дефлектор.

Что это такое — дефлектор на вентиляцию, и для чего нужен

Что же такое дефлектор в системе вентиляции? Данный прибор служит для формирования дополнительной тяги в каналах вентиляции, позволяет защитить их от неблагоприятных условий окружающей сред, например, от излишней влаги, возникающей при обильных осадках — снеге или дожде.

При определенных погодных условиях циркуляция воздуха может нарушаться, например, при сильном ветре. Также немаловажную роль играет разница температур в помещении и снаружи.

Чем она меньше (а летом этот показатель может быть равен нулю), тем меньше будет перепад давления, стимулирующий естественную тягу. Само собой, ни о какой эффективной циркуляции воздуха не будет и речи.

Установка вентиляционных дефлекторов помогает не только нивелировать такие погодные эффекты, но и способна направить их в положительное русло.

Устройство может изменить направление ветра, усилив тягу в нужном направлении, защитить шахту от попадания в нее птиц и мусора. Все это значительно повышает КПД системы вентиляции.

Устройство и принцип действия дефлектора

Чтобы понять конструкцию дефлектора для вентиляции, необходимо разобраться с принципом его работы.

Он основывается на законе Бернулли, а точнее, на одном из его эффектов, когда воздух становится более разреженным, двигаясь по трубе, сечение которой изменяется. И чем быстрее будет двигаться поток, тем сильнее будет эффект разрежения.

Вентиляционный дефлектор устанавливается на трубу (верхнюю точку вытяжного канала). Там он наилучшим образом обеспечивает увеличение тяги, создавая область пониженного давления (с разреженным воздухом) прямо на выходе из трубы.

Потоки ветра будут постоянно обдувать вентиляционную трубу, помогая понижать давление воздуха в зоне дефлектора практически до вакуума.

Конструкция устройства довольно простая. Состоит он всего из нескольких основных частей:

  • диффузор — отвечает за повышение давления у оголовка трубы. Выглядит он как усеченный конус, укрепленный на трубе своей узкой частью (в стандартном варианте). От его работы зависит разница давлений, увеличивающая вентиляционную тягу;
  • зонт (колпак) — защитная часть дефлектора. Она предотвращает попадание в устройство влаги, пыли и частиц мусора;
  • корпус дефлектора. Его форма такова, чтобы рассекать потоки ветра для максимально возможного разрежения воздуха и создания разницы давлений.

В разных видах устройства могут быть установлены дополнительные детали. Например, в вентиляционном дефлекторе Григоровича устанавливается такой элемент, как обратный конус.

Располагается он под основным колпаком и не позволяет воздуху скапливаться под защитным зонтом. К тому же он помогает диффузору влиять на разницу давлений.

Несмотря на то что есть различные виды дефлекторов, все они работают по одному принципу. Некоторые из них хоть и дают дополнительный эффект (тот же «принцип аэрографа»), но эти улучшения не принципиальны.

Работа будет зависеть от правильного подбора устройства, а также от вида и состояния самой вентиляционной шахты.

Например, максимальная эффективность достигается при установке конструкции на вентиляционные шахты с большим количеством горизонтальных участков и различных изгибов.

Коэффициент полезного действия вентиляции за счет дефлектора может быть увеличен на целых 20%!

Изготавливаются аэродинамические устройства в основном из нержавеющей стали, ведь они все время должны находиться снаружи, на открытом воздухе.

Чуть реже можно найти керамические вентиляционные дефлекторы. Также в магазинах можно встретить и пластиковые устройства.

Плюсы и минусы дефлекторов

Исходя из вышеописанного, можно выделить следующие преимущества использования вентиляционного дефлектора:

  1. улучшение тяги (или даже ее создание) — значительно увеличивает эффективность работы вентиляционной системы (до 20%).
  2. защита каналов от попадания пыли, мусора, птиц и жидкости.

Минусы при работе устройства возникают только из-за специфичности ситуации. Например, когда ветер дует строго вертикально, снизу вверх, он попадает под корпус и мешает потоку воздуха нормально выходить из системы вентилирования.

Это, в свою очередь, может стать причиной сбоя в работе всей системы. Конечно, данный эффект можно нивелировать, добавив к конструкции дополнительный конус, но он присутствует не во всех видах устройств.

В местностях, где не бывает сильных ветров, а те, что есть, весьма слабы, возможно возникновение эффекта обратной тяги.

Не все виды вентиляционных дефлекторов защищены от его влияния, ведь для этого требуется дополнительный элемент конструкции, отводящий воздух и увеличивающий его приток.

Еще одним недостатком дефлектора можно назвать необходимость постоянного осмотра и профилактики в холодное время года. Дело в том, что при минусовой температуре на трубах и корпусе нередко намерзают слои льда.

При излишнем обмерзании дефлектора его работоспособность будет снижена, что повлечет заметное ухудшение тяги во всей вентиляции.

Поэтому в такое время года нужно обязательно регулярно осматривать устройство и при необходимости счищать ледяную корку с его поверхности.

Разновидности

Существует большое количество разновидностей вентиляционных дефлекторов, и подобрать нужный даже для местности со специфическим климатом не составит особого труда. Все модели отличаются сложностью конструкции и эффективностью работы в тех или иных условиях.

Одной из наиболее распространенных моделей является так называемая насадка ЦАГИ. Название получено по месту изобретения данного устройства (Центральный Аэрогидродинамический институт).

Обладает стандартной конструкцией и позволяет увеличивать тягу в вентиляции за счет разницы давлений. Существуют модели, изготовленные из стали и способные выдерживать высокую температуру воздуха,  вплоть до 800 градусов по Цельсию.

Но данный вид не защищен от образования льда на стенках корпуса (как внутри, так и снаружи), что может снизить его эффективность. К тому же у него повышена уязвимость к ветру.

Еще одна популярная модель — Григоровича. В странах СНГ является наиболее распространенной. Конструкция так же проста, материалы изготовления недорогие — все это делает дефлектор Григоровича практически самым доступным из всех.

Особенность устройства — два зонта, в соединении своей формой напоминающие тарелку. Ставят его на круглые и на прямоугольные (квадратные) трубы, но для прямоугольных необходимо устанавливать дополнительную пластину-переходник.

Следующей моделью по популярности можно назвать тарельчатую Astato. Она была разработана французской одноименной фирмой. Ее популярность обусловлена сочетанием простоты конструкции и эффективности в использовании.

Astato усиливает вентиляционную тягу благодаря ветру и создаваемой разнице в давлении при использовании вентилятора. Конструкция может быть установлена на домах с любым количеством этажей.

Ротационные виды устройств (также имеют название динамических дефлекторов) намного сложнее предшественников. Их конструкция усложнена дополнительными вращающимися элементами — турбинной головкой и лопастями.

Они изготавливаются из легких сплавов, из-за чего начинают вращаться даже при слабом потоке ветра. Вращение барабана в определенную сторону создается область низкого давления из-за разреженного воздуха. Это и создает хорошую тягу в системе.

Ротационные вентиляционные дефлекторы эффективнее своих статических конкурентов практически в два раза. Но это также сказывается и на цене, которая существенно отличается в большую сторону.

К тому же динамические модели хорошо защищены от высоких температур, чем снижают расходы на охлаждение в жаркие периоды, обладают наиболее привлекательным  с эстетической точки зрения видом.

Внутри их конструкции не образуется конденсат, некоторые из них способны работать без подключения электроэнергии.

Менее популярными является Н-образный тип. Его основное отличие — сдвоенный вентиляционный дефлектор всего на одном оголовке.

К не особо популярным также стоит отнести устройства флюгерного типа. Такие изделия подвижны и установлены на киле, который поворачивается в зависимости от направления ветра.

Повернувшись под ветер, он подставляет все отверстия и лопасти прямо под поток воздуха, обеспечивая хорошую тягу в вентиляционной системе.

Рекомендации по выбору

Для правильного выбора вида вентиляционного дефлектора необходимо соотнести его возможности с погодными условиями, в которых он будет использоваться. После этого нужно выбрать конкретное устройство, обращая внимание на конструкцию и размеры.

Также нужно точно знать диаметр трубы вентиляции, куда оно будет установлено.

В целом при выборе типа устройства обязательно нужно дать ответ на два вопроса: с какой целью нужно его устанавливать, и на какой объект это нужно сделать.

Также следует учесть коэффициент разрежения воздуха.

На сегодня лучшими видами устройств считаются:

  • ротационные дефлекторы.
  • Astato.
  • насадка ЦАГИ.

Если финансы (и физические условия) позволяют, стоит присмотреться к более дорогим и сложным динамическим устройствам. Ведь только они позволят получить от вентиляционной системы максимальную эффективность.

А хорошая тяга — залог чистого и свежего воздуха, что пойдет на пользу любому помещению.

Монтаж дефлектора

Установка этого приспособления довольно проста. На трубу дефлектор крепится при помощи хомутов, болтов или же заклепок. Крепление хомутом — наиболее простое изо всех. Крепится он на специальный отрезок (патрубок) в нижней части дефлектора.

Диффузор нужно прикрепить на нижний патрубок. Делается это при помощи кронштейнов (от трех до четырех штук) и соединений на резьбе. Один конец кронштейна крепится к патрубку (к его концу), а второй вставляется в отверстия на диффузоре.

Все это фиксируется при помощи обычных гаек.

На верхней части диффузора следует установить стойки для защитного колпака. Ими также могут служить кронштейны, но иногда колпак крепится на простые пластины на болтах.

В первую очередь устанавливают стойки, а затем колпак и, при наличии, обратный конус.

Весть монтаж должен проходить в соответствии с нормами СНиП. Например, колпак должен находиться не ниже 500 миллиметров на вентиляционной трубе над парапетом при удаленности воздуховода от вершины кровли на 1,5 метра.

То же касается модели, которая устанавливается на плоской крыше.

Итоги и выводы

Вентиляционные дефлекторы — полезные приспособления для вентиляционной системы здания. Их установка позволит значительно улучшить тягу в каналах вентиляции, что поможет многим зданиям с недостаточной естественной вытяжной тягой.

Повышается общая эффективность всей системы, к тому же некоторые виды устройств предотвращают и появление эффекта обратной тяги. Помимо этого, дефлекторы отлично защищают каналы от попадания в них птиц и мусора, а также жидкости и пыли.

А большое количество видов и моделей позволит подобрать устройство для любых условий.

узел прохода через кровлю и грибок на крышу

Обновление воздуха в частных постройках является важной составляющей комфортного проживания. Система вентиляции продумывается на этапе проектирования объекта, учитывают габариты строения, назначение, количество жилых и нежилых помещений. При обустройстве каналов дымохода принимается в расчет обязательность вывода вентканалов также через кровлю, оснащение устройствами для облегчения поступления свежих потоков и отвода отработанной среды. Рассмотрим, что такое дефлектор на трубу вентиляции, зачем применяется и где используется устройство.

Для чего нужно устройство вывода вентиляции через кровлю

В частных строениях высотой до 2 этажей вентиляционные выходы из помещений жилого, санитарного назначения выводятся через крышу. Устанавливается труба на крыше для вентиляции в целях обеспечения максимальной тяги воздуха. Данный вид организации вентиляционных выходов отвечает требованиям СНиП, способствует быстрому обмену воздушных потоков.

Согласно нормативам СНиП вывод труб вентиляции через кровлю нужен для:

  • поступления потоков свежего кислорода внутрь строения;
  • монтажа фановой части шахты канализации – это обеспечивает отвод неприятных запахов за пределы строения;
  • поддержания воздухообмена в мансардной или чердачной зоне объекта.
На заметку! Вывод канала на кровлю – вариант, работающий на основе физического закона. Разница давлений внутри и снаружи помещений образует естественную тягу, за счет которой воздух обменивается с заданной регулярностью.

Основные типы узла прохода вентиляции

Самый простой узел прохода вентиляции через кровлю конструктивно выглядит как труба из металла. Она прокладывается в заранее проделанном отверстии. Фиксируется крепежами в определенном положении. Проходник дополнительно оснащается клапаном фиксации и уплотнительным кольцом для сбора конденсата.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

К нижней части узла подсоединен выводящий канал вентиляции. Он фиксируется фланцем к трубе. Верх трубы прикрывает дефлектор или зонт. Иногда часть видимого трубопровода утепляется минеральной ватой.

Производители предлагают современные конструкции трубопроводов, выполненные в виде сэндвич-панелей или коаксиальных системы. Модули имеют особенности конструкции, но принцип действия остается прежним – вывод отработанной среды из помещения и обеспечение равномерного и своевременного притока свежего воздуха.

Высота вентиляционного канала над крышей

Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.

Основными считаются следующие нюансы:

Рекомендуем к прочтению:

  1. Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
  2. Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
  3. Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
  4. Не допускается формирование негерметичных каналов вентиляции.
  5. Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.
Важно! Регулярность обмена воздуха в помещении рассматривается по таблицам СНиП. По нормативам приток составляет не менее 3 м3/час. Вне зависимости от количества людей, находящихся в данном помещении.

Расчет высоты канала

Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.

Правила расчетов следующие:

  • при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
  • для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
  • для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).

Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.

Рекомендации:

  1. На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей. Они будут более устойчивы к воздействию ветра, снеговой нагрузке.
  2. Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше. Так отработанная среда выходит наружу без сильного сопротивления потоков.
Важно! Слишком высокая труба снизит тягу, низкая – не обеспечит эффективности вентиляции. На скатной крыше длина выхода до 500 мм, на плоской в пределах 300-500 мм. Высокие трубы необходимо дополнительно укрепить.

Особенности дефлекторов и их применение для вентиляции

Работа вентиляции в ее естественном виде определяется погодными условиями. Потоки воздуха перемещаются за счет подъемной силы, обеспечиваемой разностью температуры и давления внутри/снаружи помещений.

Чтобы снизить зависимость от погоды, устанавливаются вытяжные трубы для вентиляции на крышу. Они оснащаются дефлекторами. Конструкция представляет собой модуль в форме колпака, который всегда монтируется в самой верхней точке трубы.

Дефлектор решает несколько основных задач:

  • Защита шахты от забивания мусором, падения птиц. Активизация тяги, снижение негативного воздействия осадков на оборудование. При правильном формировании вентканалов КПД системы повышается на 20%.
  • Дефлектор снижает вероятность образования обратной тяги, смешивания потоков отработанной среды и попадание ее обратно в помещения. Колпак, размещенный на трубе дымохода, выступает в качестве искрогасителя.

Типовая схема устройства состоит из основных и вспомогательных частей:

Рекомендуем к прочтению:

  1. Диффузор – основание в форме усеченного конуса. Нижней частью колбы насаживается на трубу канала вентиляции. Диффузор принимает на себя основной ветровой поток, заземляет его и увеличивает показатель давления.
  2. Зонт – верхняя часть колпака, которая крепится к диффузору посредством стоек. Зонт нужен для защиты от попадания внутрь мусора.
  3. Корпус. Это кольцо или обечайка – видимая часть дефлектора, стыкованная с диффузором кронштейнами. Плоскость корпуса нужна для рассекания потоков воздуха. Помогает создать внутри цилиндрической конструкции области с пониженным давлением.
На заметку! В некоторых дефлекторах устанавливается внутренняя сетка для оседания мелкого мусора. Вставка немного снижает тягу.

Разновидности дефлекторов и принцип работы

Принцип работы устройства простой – гриб на крышу вентиляции принимает основной поток ветра. Масса разбивается о корпус, рассекается диффузором. Это приводит к снижению показателей давления внутри цилиндра. Вследствие этого тяга внутри вытяжной трубы увеличивается.

Совет! Между сопротивлением устройства и тягой внутри туннелей есть прямая зависимость. Потому специалисты считают, что ставить дефлекторы на крышу надо с малым уклоном по отношению к горизонтальной поверхности. Это повышает качество работы устройства.

Эффективность дефлекторов зависит от конструкции гриба, его размеров и высоты установки. При монтаже приборов учитывается особенность работы агрегатов. Если в регионе наблюдаются преимущественно вертикальные направления ветровых потоков, воздушная масса соприкасается только с верхней частью устройства, потому отработанная среда выбрасывается с малой эффективностью. Чтобы снизить негативные явления, применяются варианты с двумя конусами.

Важно! В холодное время года устройства требуют контроля и осмотра из-за образования наледи, которая нарушает работу. Устанавливаются отбои таким образом, чтобы потоки воздуха снаружи осуществляли подсос через пространство между кольцами. Это также ускоряет отвод отработки.

Выбирая грибок на крышу для вентиляции, необходимо учитывать следующие параметры:

  • материал изготовления;
  • принцип работы;
  • особенности конструкции (вид дефлектора).

По материалу различаются приборы из стали оцинкованной или нержавеющей, пластика, меди, алюминия Простая модель изготавливается своими руками из подручного материала.

По практичности медные и алюминиевые устройства уступают приборам из нержавейки. Пластик может перемерзнуть на морозе, потому применяется только для цокольных дефлекторов – они меньше подвержены воздействию минусовых температур.

Совет! Оптимальный вариант дефлектора – прибор из металла с пластиковым покрытием. Для дымоходов применяются только металлические изделия.

По принципу работы устройства классифицируются следующим образом:

  1. Статические. Простые и самые распространенные модели, которые несложно собрать своими руками. Устройства хорошо работают и достаточны для домов разной этажности, небольших предприятий.
  2. Турбодефлекторы. В систему интегрированы вращающиеся лопасти. Головка в этих приборах активная, основа остается статичной. Практичные приборы для обеспечения качественной тяги в домах с недостаточной вентиляцией.
  3. Статичные колпаки с эжекторным вентилятором. Прибор выглядит как статичный колпак, под которым располагается вентилятор. Лопасти устройства подключены к сети питания. Агрегат включается автоматически при фиксации падения уровня тяги. За контроль отвечает специальный датчик.
  4. Флюгер. Это прибор, который вращается по направлению ветра. Он помогает потокам двигаться в нужном направлении.

Рассмотрим самые распространенные модели дефлекторов:

  • Григоровича. Простая конструкция из двух зонтов, соединенных в одну «тарелку». Ставится над обтекающей сеткой канала. Есть разновидность Вольперта-Григоровича, соединяющая диффузор, обратный конус и крышку.
  • ЦАГИ. Имеет насадку – колпак, усиливающий тягу. Монтируется на вентканалы, для дымоходов не подходит.
  • Astato. Статодинамический дефлектор со встроенным вентилятором.
  • Турбовент. Это ротационная модель с подвижной основой и головкой в виде вращающейся турбины.
  • Ханжонкова. Прочный прибор, который выглядит как дополнительная стенка вокруг трубы вентиляции, в комплекте вытяжной зонт в форме тарелки.
  • Н-образный дефлектор. Применяется для увеличения показателей вентиляционных каналов и дымовыводящих систем. Не имеет защитного колпачка, потому для частных домов применяется редко.

Другие виды устройств для вентиляционной трубы

Кроме дефлекторов и грибков, эффективность вентиляции частного дома поддерживается прочими элементами. Они служат для образования области пониженного давления, защищают внутреннее оборудование от осадков, влаги.

Дополнительные элементы:

  1. Капельники. Представляют собой металлическую или пластиковую насадку для защиты от талой воды.
  2. Аэраторы. Применяются для улучшения циркуляции воздушных потоков между слоями теплоизоляции и наружным покрытием кровли.
Совет! Обустраивая проход через кровлю вентиляции с многослойным «пирогом» из утеплителей и мембран, рекомендуется использовать аэраторы. Устройства снижают риск образования гнили и порчи материалов из-за скопления конденсата.

Дефлекторы вентиляционные цены, виды и чертежи

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Содержание статьи:

Цена на вентиляционные дефлекторы и их разновидности

Модель Цена Характеристика
Дефлекторы вентиляционные
Д100
Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы.
Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию.
Способы присоединения имеют соответствующие технологиям характеристики.
Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д125 1820
Д160 1950
Д200 2100
Д315 2700
Д350 3100
Д400 4400
Д710 6600
Д1000 30500
Флюгерный дефлектор Т 110
2570 Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара.
Устойчив к воздействию различных осадков.
Устанавливать нужно на воздуховод, который уже проложен.
Т120 3380
Т150 3380
Т200 3500
Т300 4300
Т500 8300
Т680 12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

  • обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
  • еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
  • последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм 120 140 200 400 500
Высота устройства Н, мм 144 168 240 480 600
Ширина диффузора D, мм 240 280 400 800 1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

  • ширина диффузора (D) = 2 * внутренний диаметр.
  • высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

  • следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
  • следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
  • при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;
  • следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
  • дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
  • вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
  • после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;
  • отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
  • существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
  • скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;
  • далее нужно свернуть цилиндр, который будет в нижней части устройства;
  • после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
  • к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
  • соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

  1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
  2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
  3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

  • характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
  • к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
  • чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

  1. Григоровича.
  2. Волпер круглый.
  3. ЦАГИ.
  4. открытый Астато.
  5. звезда Шенард.
  6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

  1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
  2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
  3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

Зонты для вентиляции на крыше


Зонты и дефлекторы вентиляционных систем

Вентиляционные системы непосредственно контактируют с окружающей средой, которая не всегда бывает благоприятной. Для эффективного функционирования системы, все компоненты должны быть качественными и согласованы между собой.

Ухудшение характеристик любого элемента отражается на функциональности системы. Неблагоприятные факторы окружающей среды могут воздействовать на вентиляционную систему через вытяжные шахты. Поэтому, чтобы защитить вентиляционную шахту от проникновения атмосферных осадков или посторонних предметов применяются зонты и дефлекторы вентиляционных систем.

Зонт круглый

Зонт круглый применяется, как в искусственных, так и в естественных вентиляционных системах. Изделие может крепиться к горловине вентиляционной шахты круглого сечения одним из трех способов: ниппельным, бандажным или фланцевым. Зонт круглый может быть выполнен из листовой нержавеющей стали или из оцинковки. Для обеспечения еще большей защиты возможно доукомплектование зонта круглого защитной сеткой из нержавеющей стали.

Зонт прямоугольный

Зонт прямоугольный выполняет те же функции, что и зонт круглый, и монтируется на вытяжную вентиляционную шахту прямоугольно сечения. Разумеется, что зонт прямоугольный рекомендуется крепить к вытяжной шахте фланцевым соединением. Для изготовления зонта прямоугольного используется оцинкованная сталь. Возможно доукомплектование зонта круглого защитной сеткой из нержавеющей стали.

Вытяжные зонты

Так же зонтом, точнее вытяжным зонтом называется устройство, обеспечивающее локальный отвод воздуха. Сфера применения вытяжного зонта: кухонное хозяйство, промышленное и сельскохозяйственное производство, лаборатории и медицинские учреждения. Вытяжной зонт изготавливают из листовой стали, зонт бывает круглой или прямоугольной формы. Размер вытяжного зонта зависит только от размера и конфигурации зоны, из которой необходимо отвести воздух, содержащий вредные примеси.

Вытяжной зонт может быть островного или пристенного расположения, в зависимости от потребностей, и крепятся к потолку или к стене соответственно. Самый распространенный пример вытяжного зонта – бытовая кухонная вытяжка.

Дефлектор вентиляционный

Дефлектор вентиляционный выполняет сразу две функции: защиту вентиляционной вытяжной шахты от попадания атмосферных осадков, а так же обеспечение усиления тяги в воздуховоде естественным способом.

Действие дефлектора основано на использовании эффекта понижения давления внутри цилиндрической оболочки обдуваемой потоком воздуха. Использование дефлектора позволяет ощутимо увеличить тягу в вентиляционной системе без дополнительного расхода энергии.

Чтобы наиболее полно использовать эффект падения давления, применяющийся в вентиляционном дефлекторе, рекомендуется устанавливать крышный дефлектор на полтора-два метра выше конька крыши.

У нас вы можете заказать зонты и дефлекторы вентиляционных систем от ведущих производителей вентиляционного оборудования. Наша компания проводит разумную ценовую политику, внимательно отслеживая конъюнктуру рынка, поэтому наше предложение всегда самое лучшее.

 Loading …

Вентиляционный дефлектор: устройство, принцип действия, монтаж

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Важно! Таким образом мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные массы внутри трубы направляться вверх, создавая дополнительную тягу.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
  2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

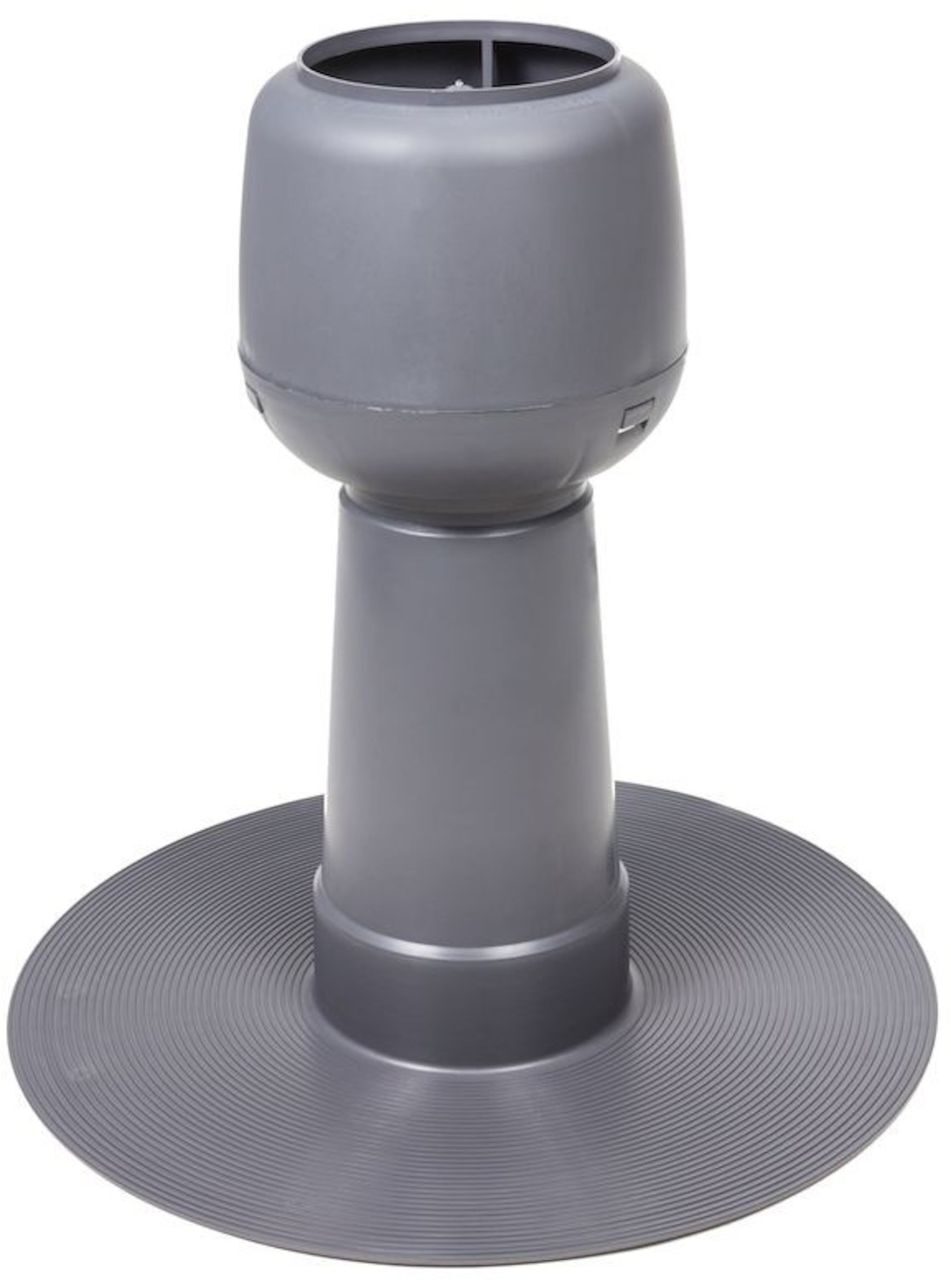

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Установка аппарата на оголовок трубы выполняется достаточно просто.

Для тех, кто приобрел дефлектор, наша инструкция по его монтажу:

  1. В большинстве моделей аппарат имеет нижний патрубок, который надевается на трубу и фиксируется хомутами, болтами или заклепками. Хомут – наиболее простой способ крепления;

Хомут упрощает монтаж.

  1. Диффузор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. Обычно это 3 или 4 кронштейна, которые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и также фиксируются гайками;

На снимке видны кронштейны и соединения.

  1. В верхней части корпуса диффузора монтируют стойки для колпака. Это могут быть винтовые кронштейны или пластины с болтовым соединением. К стойкам крепят колпак с обратным конусом или без него.

Колпак крепится на стойках.

Важно! Диаметр зонта должен превышать диаметр выходного отверстия диффузора, иначе косой дождь будет попадать внутрь канала.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.

Зонт прямоугольный крышный

Прямоугольный зонт используется с защитной целью, он предохраняет систему вентиляции от попадания в нее атмосферных осадков и мусора. Прямоугольные зонты больших размеров усиливают уголком и полосой. При монтаже зонтов больших размеров особое внимание должно быть обращено на транспортировку и погрузо-разгрузочные работы. Особо габаритные зонты собираются непосредственно на месте установки из частей, изготовленных на вентиляционном заводе.

Размеры, мм Площадь поверхности, м2 Расчетная масса, кг
Большая сторона Меньшая сторона Высота
А А1 В В1 Н Н 1
250 550 250 550 410 250 0,4 2,01
400 800 400 800 460 300 0,78 4,02
500 900 500 900 470 300 0,97 1,86
800 1200 800 1200 500 300 1,67 12,5
1000 1500 1000 1500 600 350 2,6 27
400  800 250 650 460 300 0,65 3,4
800  1200 500 900 500 300 1,29 10
1000 1500 800 1300 600 350 2,26 23

Скачать прайс-лист

 Возможные варианты исполнения

Материал: оцинкованная сталь / нержавеющая сталь / черная сталь. Соединение: фланец из уголка / фланец специального вида для крепления к бетонному вентканалу / ниппельное.

Дефлекторы для системы вентиляции: фото, размеры, цены

Роль дефлекторов в вентиляционной конструкции

Дефлекторы устанавливаются на выход труб естественной вентиляции, как правило, это крыши домов и предприятий. Дефлекторы выполняют две основные функции:

  • побуждают тягу в вентиляционной трубе
  • защищают вентиляционную систему от попадания осадков, грязи и других частиц в воздухоотвод.

Всего существует десятки моделей вентиляционных дефлекторов, наиболее распространенные:

  • Н-образный
  • ЦАГИ
  • Волпер
  • Григоровича и др.

Дефлектор в форме стаканов состоит из:

  • двух стаканов;
  • кронштейна для крыши;
  • патрубка.

Другой вариант дефлектора представлен в виде зонтика. То есть он содержит все те же два цилиндра или стакана, но крыша у него в форме зонтика. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Дефлектор является важным элементом в вентиляционной системе и при правильной установки способен повысить КПД вентиляции на 20%.

Почему стоит купить вентиляционные дефлекторы у нас?

Мы сотрудничаем только с проверенными производителями, поэтому гарантируем качество нашей продукции, в частности на систему вентиляции.

Наши преимущества:

  • 100% качество продукции, подтвержденное соответствующими документами
  • цена на вентиляционные дефлекторы в нашем магазине ниже рыночной, за счет работы на прямую с производителями
  • квалифицированные специалисты, которые помогут вам определиться с необходимыми деталями для вашей вентиляционной системой. Также они ответят на интересующие вас вопросы относительно нашей продукции
  • заказать вентиляционные дефлекторы вы можете всего лишь в несколько кликов, при помощи нашего удобного интерфейса

Мы ценим каждого нашего клиента, поэтому мы заботимся о качестве строительных материалов и доступности цен. Для постоянных и оптовых клиентов действует гибкая система скидок.

Вентиляционные дефлекторы для воздуховодов

Вентиляционные дефлекторы для воздуховодов

Вентиляционные дефлекторы легко увидеть на любом здании, для этого достаточно посмотреть на крышу. Местом установки этих изделий являются вытяжные воздуховоды над кровлями. Обычно дефлектор имеет цилиндрическую форму, а его размер зависит от величины диаметра выходного канала. Еще один параметр, определяющий выбор — объем удаляемого воздуха.

Применение и принцип работы

Вентиляционный дефлектор необходим в системах вентиляции для того, чтобы усиливать вытяжку и предотвращать обратную тягу. Еще одна функция этого устройства — защита вентиляции от проникновения в нее атмосферных осадков. Принцип его работы основан на простом принципе: воздух обдувает дефлектор снаружи, а внутри давление падает и становится ниже атмосферного.

Как известно, воздушные массы стремятся в зону пониженного давления, этот закон физики создает тягу в вентиляционной системе и воздух из нее вытягивается наружу. Обычной практикой является установка дефлекторов в системах с естественным побуждением. Конструктивно этот агрегат состоит из

  • патрубка,
  • диффузора,
  • внешнего патрубка,
  • колпака,
  • лапки для крепления колпака.

Конструкция несложная, патрубок должен быть присоединен либо к воздуховоду, либо к узлу прохода. Он здесь играет роль вытяжной шахты. От патрубка к верху дефлектора идет расширяющийся конус диффузора. От дождя и снега вентиляцию защищает колпак.

Для производства вентиляционного оборудования довольно часто используют оцинкованную сталь. Из нее же делают и корпуса дефлекторов. Обычно все эти агрегаты имеют практически одинаковые размеры и форму, поскольку именно такие габариты являются оптимальными для выполнения имеющихся функций.

Опыт использования данного оборудования довольно продолжительный, поэтому сейчас специалисты знают, что для каждого диаметра есть своя высота и диаметр наружного стакана. Эти параметры обеспечивают дефлекторам максимальную работоспособность. Тем, кто хотел бы заказать устройство другого размера, потому что так красивее или удобнее, нужно помнить о том, что нарушение пропорций может повлечь за собой отсутствие тяги.

Монтаж

Как уже было сказано в начал статьи, установка дефлектора проводится на крыше здания. Кстати, эти изделия еще называют «зонт вентиляционный». Монтируется оно непосредственно на воздуховод, другой вариант — узел прохода через кровлю. В процессе проведения работ нужно выбирать такое место для установки, которое обеспечит свободное перемещение ветра вокруг дефлектора в любом направлении.

Места, являющиеся зонами аэродинамических теней, для установки вентиляционных зонтов не подходят. Чтобы конструкция работала исправно, ее нужно закреплять на высоте, которая на полтора-два метра будет превышать уровень крыши. Оцинкованные агрегаты могут работать только с неагрессивными воздушными массами.

Снять чрезмерную тягу при сильном ветре позволяет установка задвижки в вентиляционном канале, непосредственно перед дефлектором.

Подобрать необходимое оборудование для современных систем вентиляции можно на сайте http://www.vings-mpr.ru/

11 лучших типов вентиляционных отверстий на крыше + понимание вентиляции чердака

Лучшие системы вентиляции крыши не только продлевают срок службы вашей крыши, они помогают снизить счета за электроэнергию в вашем доме и сделать ваш дом в целом более здоровым местом для жизни…

Различные типы вентиляционных отверстий на крыше более эффективны, чем другие, но каждый тип вентиляционных отверстий имеет основную задачу либо удалить застоявшийся воздух из вашего чердака (вытяжка), либо подать свежий воздух в ваш дом (приток) .

Если вы действительно хотите воспользоваться преимуществами надлежащей вентиляции крыши, то критически важно установить как приточную, так и вытяжную вентиляцию.Однако во многих случаях приточная вентиляция невозможна из-за архитектуры дома. В таких случаях лучше иметь только выхлоп, чем ничего! Но ради обсуждения, мы можем предположить, что конструкция вашей крыши может конструктивно справляться как с впуском, так и с выпуском.

Прежде чем рассматривать каждый тип кровельного вентиляционного отверстия, доступный на рынке в 2020 году, давайте сначала рассмотрим два типа вентиляции в целом…

Два стиля вентиляции

А что такое вентиляция? Согласно Оксфорду, вентиляция — это «подача свежего воздуха в комнату, здание и т. Д.».”

Это старое (воздух) и новое (воздух). В кровле, как и в жизни, это очень освежающая и важная стратегия!

Понимание того, как воздух движется естественным образом, помогает нам понять, почему и воздухозаборник, и выхлоп играют критическую роль в вентиляции крыши . И важно знать, как эти две системы работают рука об руку, прежде чем выбирать, какой из типов вентиляционных систем лучше всего подходит для вашего дома и бюджета.

Выхлоп; Выпустите этот несвежий воздух

По словам профессора физики Университета A&M Западного Техаса Кристопера Байрда, «тепло не поднимается, поднимается горячий воздух.( источник ) » Для вентиляции чердака это важно, потому что это горячий воздух, содержащий влагу, который вы хотите удалить из своего чердака.

Если оставить горячий воздух застояться, это может привести к появлению неприятного запаха плесени и, в конечном итоге, плесени. Это одна из основных причин, почему вентиляция важна для здоровья вашего дома, как упоминалось выше.

Поскольку горячий воздух поднимается вверх, вентиляционные отверстия вытяжного типа обычно располагаются ближе к верхней части линии крыши.Наиболее распространенное вытяжное отверстие, используемое в современных кровельных системах, — это коньковое отверстие. В Roof Hub мы устанавливаем коньковые вентиляционные отверстия для каждой новой крыши, если стиль дома не позволяет этого.

Помните: коньковых и других вытяжных отверстий позволяют выходить горячему, влажному, застоявшемуся воздуху из вашего дома, но являются лишь половиной любой хорошей стратегии вентиляции!

Впускной; Принесите свежий воздух в

Горячий воздух, покидающий чердак, важен для здоровья вашего дома и долговечности крыши, но горячий воздух, как правило, довольно стойкий! Он не хочет уходить, пока его не вытеснят, поэтому нам нужно что-то, чтобы действовать как вышибала.Введите: более прохладный воздух.

Прохладный свежий воздух (в виде приточной вентиляции ) — вторая половина отличной стратегии вентиляции. Более холодный воздух поступает в чердак через воздухозаборники, расположенные ниже по линии крыши, чем упомянутые выше вытяжные отверстия. Поскольку более холодный воздух попадает под горячий воздух (и потому, что горячий воздух поднимается вверх), приточная вентиляция поможет вытолкнуть стойкий горячий воздух из чердака. Прохладный воздух через вентиляционные отверстия (например, на потолке) действует как наш шезлонг.

Если у вас есть вытяжные отверстия с достаточно большой площадью поверхности, этот более холодный приточный воздух будет способствовать выталкиванию горячего воздуха из дома. В идеальном мире это полный цикл…

Холодный воздух поступает через впускные отверстия, а горячий воздух выходит через выпускные!

Что произойдет, если на моей крыше нет вентиляции?

Ледяные дамбы — частый результат плохой вентиляции кровли.

Быстрое разрушение вашего дома, имущества и всего, что вам дорого.Все, что для вас важно, погибнет самым ужасающим образом, который только можно представить. Просто шучу.

Несмотря на то, что без надлежащей вентиляции не будет конца разрушения мира, существуют значительные недостатки, которые повлияют на ваше чердак, вашу крышу, ваш дом и ваш образ жизни. В их числе:

  • Плохое качество воздуха в помещении из-за мертвого воздуха на чердаке (летом)
  • Перегруженные системы отопления, вентиляции и кондиционирования (кондиционирование) вынуждены усерднее работать для охлаждения второго (и третьего, если применимо) этажа вашего дома
  • Избыточная влажность ( в виде теплого воздуха) на чердаке
  • Ледяные дамбы в зимние месяцы, если вы живете в более холодном климате
  • Сухая гниль кровельной обшивки

Наиболее распространенные типы вентиляционных отверстий на крыше

Теперь, когда мы рассмотрели важность вентиляции вашей крыши, а также различия между воздухозаборными и вытяжными вентиляционными отверстиями, пришло время сделать обзор наиболее часто используемых систем вентиляции крыши.

7 Тип кровельных вытяжных отверстий

При выборе кровельного вентиляционного отверстия, которое лучше всего использовать в качестве вытяжки для вашего дома, , пожалуйста, проконсультируйтесь с опытным специалистом по кровле, прежде чем принимать окончательное решение. .

Большинство людей устанавливают новую крышу, когда добавляют вентиляционные отверстия, поэтому в любом случае важно получить расценки у надежного кровельного подрядчика.

Мы добавляем этот отказ от ответственности, потому что невозможно охватить 100% плюсов и минусов каждого варианта, не зная точных настроек вашей текущей крыши, а также стиля вашего дома.

Коньковые вентиляционные отверстия (наиболее распространенная выхлопная система)
Вентиляционное отверстие устанавливается поперек козырька крыши.

Вентиляционные отверстия Ridge — это наиболее часто устанавливаемые вентиляционные отверстия. Если вы получаете расценки на крышу от подрядчика из Массачусетса, то велика вероятность, что этот тип вентиляции будет включен в вашу смету. Если конькового вентиляционного отверстия нет в списке, обязательно спросите, какое вытяжное отверстие планирует использовать подрядчик и почему оно наиболее подходит для вашего индивидуального кровельного проекта.

Коньковое вентиляционное отверстие находится на пике вашей крыши и проходит через весь пролет вашей линии крыши.Поскольку вентиляционные отверстия конька расположены в самой высокой точке крыши, они лучше всего подходят для выхода горячего воздуха из чердака. А поскольку они проходят по всей линии крыши, они обычно имеют площадь поверхности, необходимую для вывода большого количества горячего воздуха.

Важно: при использовании в сочетании с воздухозаборными отверстиями, расположенными в нижней части линии крыши (например, вентиляционное отверстие на потолке), гребневое отверстие обеспечивает наилучшую возможность вертикальной вентиляции.

Вертикальная вентиляция использует силу тяжести и естественный поток холодного и горячего воздуха. Холодный воздух выходит через нижнюю часть и выходит через верх. Эта стратегия намного превосходит горизонтальную или перекрестную вентиляцию, о которой мы поговорим позже.

Практически все кровельные компании хорошо знакомы с установкой коньковых вентиляционных отверстий. Процесс установки включает в себя использование пилы, чтобы вырезать зазор шириной 2 дюйма вдоль всего пика крыши. После того, как отверстие будет вырезано, гибкий коньковый вентиляционный канал сгибается и прибивается сверху.

После того, как вентиляционное отверстие гребня прибивается к только что вырезанному зазору на линии гребня, черепица конькового конька сгибается над вентиляционным отверстием и прибивается гвоздями.Этот особый тип черепицы более прочен и податлив, чем обычная битумная черепица, и бывает цветов, которые безупречно сочетаются с вашей новой крышей!

Большинство современных коньковых вентиляционных отверстий, таких как гребневые вентиляционные отверстия Cobra Snow Country от GAF, настолько прочны, что на них можно стоять! Их прочность обеспечивает дополнительную защиту от накопления снега на северо-востоке и в других заснеженных регионах США. То, как вентиляционные отверстия встроены в изделие, обычно защищает от накопления снега и льда, который в противном случае заблокировал бы выход из других вентиляционных отверстий.

Дизайн конькового вентиляционного отверстия, его расположение на линии крыши, покрываемая площадь, а также стоимость и универсальность — вот лишь некоторые из многих причин того, что это одно из самых популярных выхлопных отверстий, и мы очень рекомендую, если он соответствует архитектуре вашего дома.

Вентс Вентс
Металлический вентиль вне конька, установленный на крыше с трехслойной битумной черепицей. Это конкретное вентиляционное отверстие — универсальное вентиляционное отверстие UV-45, доступное от Active Ventilation Products, Inc (обсуждается в конце этого раздела).

Хотя они звучат похожи по названию, вентиляционное отверстие вне конька похоже на коньковое отверстие только потому, что они оба расположены близко к гребню вашей крыши. Фактически, вентиляционные отверстия вне гребня гораздо больше похожи на вентиляционные отверстия короба, чем на вентиляционные отверстия гребня!

В целом, вентиляционные отверстия вне конька — не очень популярный вид вентиляционных отверстий, и мы не рекомендуем их по сравнению с другими, более эффективными вытяжными вентиляционными отверстиями на крыше. Вентиляционные отверстия вне конька не так эффективны, как воздухозаборники со сплошным коньком, потому что они намного меньше и не так высоко на крыше.Их размер не позволяет им испускать большое количество горячего воздуха, а их расположение ограничивает их способность выпускать самый горячий воздух, например, из гребня.

Самые популярные на рынке вентиляционные отверстия вне гребня имеют длину около 4 футов. Установка, часто выполняемая из оцинкованной стали, включает вырезание в крыше отверстия размером с вентиляционное отверстие примерно на один фут ниже линии конька.

Вентиляционные отверстия вне конька полезны, когда фактическая линия конька крыши небольшая.Это может произойти со сложными крышами и домами, у которых нет одной длинной непрерывной линии конька, через которую проходит традиционный коньковый вентиль. Добавление одного или двух вентиляционных отверстий вне конька к этим типам крыш может обеспечить дополнительную вентиляцию в тех местах, где их недостаточно.

Если в вашем доме много выступов, впадин и мансардных окон, это может быть тип вентиляционного отверстия, которое следует включить в вашу систему вентиляции. Однако это не всегда , поэтому убедитесь, что вы поговорили с надежным кровельщиком, прежде чем звонить.

Где купить вентиляционные отверстия на крыше в Интернете

Компания Roof Hub, как подрядчик по кровельным работам, не может покупать вентиляционные отверстия для чердачных крыш. У Home Depot и Lowes есть несколько распространенных типов вентиляционных отверстий на крыше, но мы рекомендуем зайти на сайт roofvents.com, если вы ищете что-то более конкретное. У них есть вентиляционные отверстия на крыше, вентиляционные отверстия на крыше и многие другие варианты, которые бывают разных размеров. Если он вам нужен, похоже, он у них есть! Хотя мы сами не использовали этого продавца, кажется, что у него есть отличные обзоры и подробная информация о продукте.

Box Vents (также известные как Louver Vents)
Три вентиляционных отверстия поперек крыши, используемые для вытяжной вентиляции. Вентиляционные отверстия

похожи на вентиляционные отверстия вне гребня, но являются гораздо более популярным решением для вентиляции.

Одно из основных сходств с вентиляционным отверстием вне конька заключается в том, что первым шагом при установке является прорезание отверстия в крыше, чтобы вентиляционное отверстие могло закрыться. Еще одно сходство заключается в том, что вентиляционные отверстия обычно устанавливаются группами по крыше, чтобы добавить дополнительную вентиляцию.Одного или двух вентиляционных отверстий недостаточно, чтобы вентилировать всю крышу!

Коробчатая вентиляционная труба имеет более квадратную форму, чем ее внешний вид, отсюда и название; ящик вент. Доступен широкий диапазон размеров, которые подойдут для вашего помещения. Самый распространенный размер коробчатых вентиляционных отверстий на рынке сегодня составляет 18 на 18 дюймов.

Наряду с коньковыми вентиляционными отверстиями, вентиляционные отверстия являются одними из двух самых популярных вытяжных вентиляционных отверстий, которые вы можете увидеть на современной крыше. Их небольшой размер составляет , в основном , что является недостатком, но они обладают некоторой универсальностью по сравнению с коньковым вентиляционным отверстием.Поскольку они не должны проходить через весь пик крыши, вентиляционные отверстия могут быть стратегически установлены в небольших помещениях, где требуется вентиляция воздуха, но не могут использоваться коньковые вентиляционные отверстия.

Как и в случае с вентиляционными отверстиями вне конька, использование коробчатых вентиляционных отверстий имеет смысл для более сложных линий крыши, которые имеют множество различных секций. Но если у вас большая линия крыши, то коньковый дефлектор чаще всего оказывается намного эффективнее. Тем не менее, вентиляционные отверстия очень часто используются на шатровых крышах, и если у вас шатровая крыша, то это отличный вариант.

Вентиляционные отверстия для чердаков с проводным подключением
Пример вентиляции на чердаке с жесткой проводкой, изображенный снаружи дома.

Вентиляционные отверстия чердака с электроприводом, также известные как вентиляторы чердака с электроприводом или вентиляционные отверстия чердака, представляют собой электрические вентиляторы, которые помогают вытягивать застоявшийся воздух из чердака. Они работают так же, как коробочный вентилятор, поставленный в окно в жаркий летний день. Они могут эффективно вытягивать горячий воздух, но требуют более высоких затрат на электроэнергию.

В целом, одна из основных причин вентиляции чердака — поддержание постоянной температуры на чердаке по сравнению с остальной частью дома.Летом в помещении может быть немного теплее и немного прохладнее зимой, но мы стараемся избегать экстремальных температурных колебаний от сезона к сезону. Это важно отметить при обсуждении вентиляции чердака с электроприводом, потому что их мощность часто может быть либо вредной для стратегии вентиляции, либо недостаточно мощной, чтобы вообще что-то изменить…

По словам Дэнни Паркера и Джона Шервина из Центра солнечной энергии Флориды, «вентиляторы могут снизить измеренные пиковые летние температуры воздуха на чердаках более чем на 20 градусов по Фаренгейту.Тем не менее, влияние сезона охлаждения на чердаки с хорошей изоляцией довольно скромное ».

Еще один момент, упомянутый в реферате Паркера и Шервина, заключается в том, что исследование проводилось в районе, где дома сильно кондиционированы. . Это говорит о том, что вентиляционные отверстия могут на самом деле вытягивать более холодный воздух через основные этажи дома и из чердака, тем самым увеличивая затраты на электроэнергию и заставляя кондиционер работать сильнее. Если вы не будете размещать коробчатый вентилятор в окне, когда кондиционер охлаждает ту же самую комнату, то, возможно, нет смысла использовать электрическую вентиляцию на чердаке, если вы используете кондиционер для охлаждения всего дома.

Наконец, Паркер и Шервин отмечают, что существующие дома в исследовании изначально не имели вытяжной вентиляции, такой как коньковая вентиляция. Это важный момент, потому что добавление любого выхлопа к системе, в которой его нет, было бы полезно, независимо от того, работает ли этот вентиль с питанием или без него.

Вентиляционные блоки с более слабым питанием могут нанести такой же вред системе вентиляции вашего дома, как и упомянутые выше сильные. Согласно другим отчетам домовладельцев, более слабые вентиляционные отверстия имеют тенденцию циркулировать воздух, а не вытеснять воздух.Хотя постоянный поток воздуха важен для предотвращения накопления плесени, больше всего необходим отвод горячего воздуха с чердака. А слабые вентиляционные отверстия просто не режут.

Помимо очевидных сложных недостатков, упомянутых выше, у вас есть расходы на электроэнергию. Жесткие электрические вентиляционные отверстия на чердаке необходимо подключить к источнику питания вашего дома, что неизбежно приведет к увеличению ваших счетов за электроэнергию. Хотя дополнительные расходы могут быть небольшими в течение нескольких дней или недель, они начинают накапливаться в течение месяцев и лет.Более высокие эксплуатационные расходы являются важной причиной перехода традиционных проводных систем на солнечную энергию за последние несколько лет.

Вентиляционные отверстия для чердака на солнечных батареях
Вентиляционное отверстие на чердаке, работающее на солнечной энергии, снаружи дома вдоль линии крыши.

Вентиляция чердака с питанием от солнечной энергии устраняет почти 100% затрат на электроэнергию, связанных со старыми проводными вентиляционными отверстиями, но не устраняет недостатки, которые обычно возникают в случае вентиляции чердака с питанием.

Простое сокращение затрат на электроэнергию не меняет способ работы устройства.Вентиляторы часто либо слишком мощные, либо недостаточно мощные. К сожалению, нет никакого способа гарантировать, что вы все сделаете правильно. А при добавлении к правильной стратегии вертикальной вентиляции (например, вытяжная вентиляция конька и вентиляция потолка), вентиляция с электроприводом может фактически иметь разрушительные эффекты, которых в противном случае не существовало бы. Больше — не всегда лучше!

По этим причинам лучше всего использовать более естественные, проверенные временем методы вытяжки для вашей крыши. Если у вас уже есть надлежащая вентиляция на чердаке, то вам лучше без дополнительного вентилятора, даже если он работает от солнечных батарей.

Крышные турбины (также известные как Whirlybird Ventilation)
Крышная турбина Whirlybird, изображенная на металлической крыше.

Whirlybird — забавное слово, и мы считаем это значительным преимуществом для владения крышной турбиной. Вы можете встать на подъездной дорожке, указать на свой дом и воскликнуть соседям: «вы видите это, это мой вертолет». Ветряные турбины — это не только развлечения и игры, но есть существенные плюсы и минусы, которые могут повлиять на здоровье вашей крыши и вентиляцию чердака.

Вентиляционные отверстия Whirlybird были изобретены в начале 1900-х годов британским изобретателем Сэмюэлем Юартом. Устройство состояло из алюминиевых лопастей внутри алюминиевого «капота» или покрытия, которые вращались под воздействием ветра снаружи дома, а затем вытягивали воздух из чердака и из дома. Оригинальный дизайн Юарта соответствует современным моделям Whirlybird.

Крышным турбинам требуется ветер со скоростью не менее 5-6 миль в час для активации и вращения внутренних лопастей, а это означает, что они не будут эффективны в дни с легким ветерком или без него.Если это всего лишь выхлоп на крыше, то в жаркие летние дни без ветра у вас будут проблемы.

Даже в дни с сильным ветром эффективность вертолетов как средства вентиляции сомнительна. Они часто меньше, чем вентиляционные отверстия для коробок или вентиляционные отверстия вне конька, что ограничивает количество горячего воздуха, который они могут вытягивать из чердака. Для того, чтобы это была эффективная стратегия вентиляции, большинству домов потребуется несколько крышных турбин, чтобы оказывать заметное влияние на выхлоп с крыши.

Кровельные турбины Whirlybird могут быть не самым эффективным способом вентиляции вашей крыши, но их использование дает некоторые преимущества. Во-первых, они экологичны и экологичны, потому что не требуют электричества. За исключением периодической смазки устройства, обслуживание или уход, требуемый с владельцем, практически не требуются. И, в отличие от упомянутых ранее вентиляционных отверстий, они совершенно бесшумны даже в ветреные дни, когда порывы ветра превышают 20 миль в час.

Купольные вентс
Красивый купольный люк с жалюзи и собственной металлической крышей, изображенный на красной металлической крыше.

Если вам интересно, что это за башенка на вашей крыше, вы можете быть счастливым обладателем купольного вентиляционного отверстия!

Купольные вентиляционные отверстия являются одним из наименее распространенных типов вентиляционных отверстий на крыше из-за их стоимости, сложности и потому, что не у всех есть основная проблема, для решения которой они были разработаны.

Истоки купольных вентиляционных отверстий связаны с их использованием в амбарах. Изначально они были созданы, чтобы пропускать много воздуха в чердак сарая, чтобы сушить сено и другие зерновые культуры, хранящиеся в конструкции.В первоначальном виде форточки купола выполняли функции одновременно вытяжной и впускной. Однако в современной кровле и дизайне одна из основных причин использования купольного вентиляционного отверстия — это пропускать дополнительный свет в область под вентиляционным отверстием.

Вентиляционные отверстия купола бывают разных форм и стилей. У некоторых есть деревянные решетки вокруг отверстий для защиты от элементов, в то время как другие широко открыты, чтобы максимизировать количество света и воздуха, попадающего в пространство внизу.

Многие дома в итальянском стиле имеют вентиляционные отверстия под куполом, встроенные в линию крыши для многоцелевого использования.Во-первых, потому что они являются формой вентиляции. Но что еще более важно, они добавляют привлекательный вид архитектурному дизайну дома. Красивый купол может добавить характера и очарования скучной линии крыши. В некоторых более сложных стилях купольных вентиляционных отверстий даже есть окна и достаточно места для входа человека или двух. Какое фантастическое место, чтобы шпионить за своими соседями!

Более высокие затраты, связанные со строительством совершенно нового вентиляционного отверстия купола в сочетании с аналогичной эффективностью по сравнению с более крупными коробчатыми вентиляционными отверстиями, делают вентиляционные отверстия под куполом ненужными расходами для большинства домовладельцев.Если ваша главная забота не будет дополнительной привлекательностью, вентиляционные отверстия купола не имеют особого смысла.

Однако, если вам нужна дополнительная вентиляция на крыше и вы не против доплатить, чтобы ваш дом выглядел лучше, тогда купольная вентиляция может быть для вас. В противном случае несколько больших вентиляционных отверстий сделают свое дело!

4 Приточные системы вентиляции для вашего дома

Со всеми способами, которыми вы можете избавиться от этого затхлого старого воздуха на чердаке, было бы упущением, если бы мы не нашли способы заменить его новым, свежим воздухом, выходящим на улицу.

Вытяжная вентиляция без всасывания — все равно что велосипед без педалей. Воздух может немного двигаться, но далеко не уйдет!

В сочетании с надлежащей вытяжкой (например, коньковой вентиляцией или большим количеством вентиляционных отверстий) соответствующая приточная вентиляция обеспечивает приток свежего воздуха на чердак и вверх через выхлоп. Это классическая вертикальная вентиляция в лучшем виде! Входит новый поток свежего воздуха, а старый горячий воздух выталкивается наружу.

В отличие от выхлопа, на вашей крыше меньше вариантов воздухозаборника.И в большинстве случаев мы настоятельно рекомендуем первый вариант в списке.

Вентиляционные отверстия под потолком (Наиболее популярные воздухозаборники)
Сплошная вентиляция софита вдоль карниза крыши.

Подвесная вентиляция, безусловно, самая популярная форма приточной вентиляции с крыши. Он составляет половину самой популярной комбинации впуска и выпуска; дефлекторы (для притока) с коньковым дефлектором (для вытяжки).

Вентиляционные отверстия

— фаворит среди строителей домов и кровельщиков, потому что они, несомненно, являются наиболее эффективным воздухозаборником по цене.Если стиль дома позволяет это, большинство строителей нового строительства включают в план своего дома вентиляционные отверстия на потолке.

Что такое люк в потолке?

Софиты — это воздухозаборники, которые устанавливаются непосредственно на карнизе и расположены непосредственно под линией крыши. Некоторые называют эту область «свесом крыши».

Существуют разные типы софитов, но почти во всех наиболее распространенных конструкциях есть небольшие отверстия, которые позволяют холодному воздуху поступать в чердак и выталкивать горячий воздух из дома через вытяжное отверстие.И не волнуйтесь, отверстия в потолке очень маленькие, поэтому нежелательные твари не могут проникнуть в ваш дом.

Поскольку не все дома одинаковы, существует два типа вентиляционных отверстий на потолке, которые подходят для большинства стилей: непрерывные вентиляционные отверстия на потолке и индивидуальные вентиляционные отверстия на потолке.

Сплошные вентиляционные отверстия на потолке длиннее и часто охватывают весь карниз дома. Подобно коньковому вентиляционному отверстию (которое проходит по всей вершине крыши), сплошные потолочные перекрытия обеспечивают большую отдачу от затраченных средств, поскольку они имеют большую площадь поверхности.Чем больше площадь поверхности, тем больше воздуха может пройти. Сплошные софиты обычно изготавливаются из винила с просверленными впускными отверстиями. Поскольку они виниловые, они бывают самых разных текстур и цветов, чтобы соответствовать внешнему виду и ощущениям практически любого дома.

Отдельные вентиляционные отверстия в потолке из алюминия, расположенные на расстоянии около шести футов друг от друга на карнизе под линией крыши.

Если непрерывные вентиляционные отверстия в потолке похожи на вентиляционные отверстия на коньке впускного мира, то отдельные вентиляционные отверстия в потолке (наш второй тип вентиляции софита) больше похожи на вентиляционные отверстия короба.Они меньше по размеру, обычно имеют прямоугольную форму и расположены на расстоянии 5–6 футов вдоль карниза. Поскольку отдельные потолочные перекрытия разнесены, они не так эффективны, как сплошные системы, поскольку обеспечивают меньшую площадь поверхности для забора воздуха.

Независимо от того, подходит ли вашему дому индивидуальный или сплошной стиль, вентиляционные отверстия под потолком являются основой любой отличной вертикальной системы вентиляции. В сочетании с коньковой вентиляцией потолки притягивают большое количество прохлады в дом из-под карниза, а затем помогают вытеснять горячий воздух.Когда дело доходит до эффективности, сравнивать со следующими воздухозаборными отверстиями невозможно.

Фронтальные вентиляционные отверстия
Сбоку на крыше изображена двускатная форточка треугольной формы.

Вентиляционные отверстия Gable — это более старый, несколько устаревший тип воздухозаборника, который также частично выполняет функции выхлопной системы. В отличие от вертикальной вентиляции, обсуждаемой в этой статье, в фронтальных вентиляционных отверстиях используется горизонтальная или перекрестная вентиляция, которая помогает воздуху проходить через чердак. Основная предпосылка заключается в том, что воздух поступает с одной стороны чердака, а затем выходит через другую.

Двускатная вентиляция в основном используется с двускатной крышей, потому что вентиляционные отверстия можно разместить с каждой стороны дома. Эти вентиляционные отверстия не так эффективны на более сложных крышах, потому что поперечный ветер может быть затруднен балками, пиками, впадинами, слуховыми окнами и другими частями крыши.

Фронтальные вентиляционные отверстия бывают всех форм и размеров, наиболее популярной из которых является треугольная форма, которая находится непосредственно под пиком кровельной системы. Иногда их делают из дерева или винила, но наибольшей популярностью пользуется металл.

Важно: хотя большая площадь поверхности для вентиляции обычно лучше, когда дело доходит до кровли, вам следует быть осторожными, комбинируя двускатное вентиляционное отверстие с любой стратегией вертикальной вентиляции. Мы даем это предупреждение, потому что поперечный ветер часто нарушает любой поток воздуха, идущий от вертикального воздухозаборника (например, софита) к вертикальному выпускному отверстию (например, через вентиляционное отверстие). Цель использования потолочного и конькового вентиляционных отверстий теряется, когда в картину попадают фронтальные вентиляционные отверстия.

Вентиляционные отверстия над фасцией
Воздухозаборник над фасцией, изображенный прямо над желобом.Здесь сверху на вентиляционное отверстие кладут черепицу.

Вентиляционные отверстия на фасции, или вентиляционные отверстия на фасции, представляют собой новую форму кровельных воздухозаборников, которые предназначены в первую очередь для крыш, у которых нет карниза достаточного размера, чтобы соответствовать вентиляционным отверстиям на потолке. Вентиляционное отверстие фасции размещается наверху облицовки и водосточного желоба, а также непосредственно под стартовым рядом черепицы.

Основная идея за вентиляционными отверстиями на фасаде состоит в том, чтобы обеспечить воздухозаборник там, где ветер ударяет по крыше, в отличие от вентиляционных отверстий на потолке, которые зависят от подъема воздуха.

Эффективность вентиляционных отверстий над фасцией сомнительна из-за их небольшой площади поверхности. Хотя они обычно проходят через всю нижнюю часть линии крыши, их высота составляет всего около ½ дюйма. Это резкое уменьшение доступного воздушного потока по сравнению с площадью поверхности потолочной вентиляции.

Вентиляционные отверстия на фасаде рекомендуются для домов, где нельзя использовать вентиляционные отверстия на потолке, а также на более сложных крышах, где использование одних вентиляционных отверстий на потолке нецелесообразно.

Вентиляционные отверстия для кромки капель
Изображенное здесь отверстие для отвода капель очень похоже на обычное отводное отверстие, но со встроенной вентиляцией.

Плюсы и минусы отводного отверстия на лицевой панели справедливы и для отверстий на отливном крае, потому что они очень похожи по конструкции и эффективности. Имея как капельную кромку, так и облицовочные вентиляционные отверстия, воздухозаборник предназначен для попадания в крышу лобовой части, а затем втягивания холодного воздуха по внутренней стене крыши к любому вытяжному отверстию на пике крыши.

Отверстия по краю капель отличаются от отверстий на лицевой панели местом, где они установлены.Край водостока — это кровельный материал, который проходит непосредственно под первым рядом черепицы и предназначен для отвода воды в желоба. Обычно он сделан из ковкого металла. Вентиляционное отверстие на кромке отлива включает воздухозаборник в классический кровельный материал с небольшими отверстиями, просверленными либо в самом отливном крае, либо прикрепленными к отливному краю в качестве надстройки.

Как вы понимаете, установка очень сложна и должна выполняться только профессионалом.

Подобно вентиляционным отверстиям фасции, отводные краевые вентиляционные отверстия отлично подходят для крыш, которые не могут использовать достаточное количество вентиляционных отверстий на потолке для забора воздуха, но не удерживают свечу для вентиляционных отверстий на потолке.

Какой тип вентиляции лучше всего подходит для моей крыши?

В большинстве случаев мы рекомендуем вентиляционные отверстия на потолке для впуска и коньковые отверстия для выпуска.

Для домов, в которых нет коньковой вентиляции, вентиляционные отверстия обычно являются вторым лучшим вариантом для вытяжки. А для домов, в которых не может быть софитной вентиляции, вы обнаружите, что вентиляционные отверстия фасции будут вашим вторым лучшим выбором.

При всем вышесказанном, каждый дом индивидуален. Хотя лучший вентиляционный канал для вашей крыши будет варьироваться в зависимости от стиля вашего дома и формы крыши, мы можем согласиться по двум пунктам:

Во-первых, лучше иметь воздухозаборники и , а не только одно.Во-вторых, вертикальная вентиляция намного эффективнее горизонтальной или поперечной вентиляции.
Если вам нужна новая крыша и вы хотите обсудить, какая стратегия вентиляции лучше всего подходит для вашего дома, мы здесь, чтобы помочь. Позвоните нам по телефону 857-237-7648 или отправьте запрос на оценку крыши.

Лучшие вентиляционные отверстия на крыше для дома или сарая

Фото: depositphotos.com

Рост плесени и грибка, отслаивание черепицы с крыши: эти проблемы вызваны плохо вентилируемым чердаком.Без вентиляционного отверстия на крыше чердаки могут достигать температуры до 130 градусов по Фаренгейту, что создает питательную среду для плесени и грибка. Более того, черепица могла даже отслоиться от крыши.

Вентиляционное отверстие на крыше решает эти проблемы, создавая место для выхода горячего и влажного воздуха. Вентиляционные отверстия на крыше бывают разных форм и размеров. Электрические, солнечные и ветряные вентиляционные отверстия используют мощные вентиляторы и турбины, которые выталкивают теплый воздух из чердака и втягивают более прохладный воздух через вентиляционные отверстия вокруг потолка.Статические вентиляционные отверстия на крыше позволяют воздуху выходить через вентиляционные отверстия, проходящие вдоль всей крыши, или из небольших вентиляционных коробов.

Чтобы снизить температуру на чердаке, продолжайте читать, чтобы узнать о различных типах вентиляционных отверстий на крыше и особенностях, которые следует учитывать при покупке лучших вентиляционных отверстий на крыше, которые могут выдержать испытание временем.

  1. ЛУЧШИЙ В ЦЕЛОМ: LOMANCO 12-дюймовая алюминиевая ветряная турбина Whirlybird
  2. НАИЛУЧШИЙ ВЗРЫВ ДЛЯ БАКА: Broan-NuTone 3 дюйма.до 4 дюймов. Комплект вентиляционных отверстий на крыше
  3. НАИЛУЧШИЙ ВЕНТИЛЯТОР НА КОНЬКЕ: GAF Cobra Ridge Vent
  4. НАИЛУЧШИЙ СОЛНЕЧНЫЙ ВЕНТ: Master Flow 500 куб. Вентилятор для чердака с креплением на крышу Mill Power
  5. НАИЛУЧШЕЕ ДЛЯ ДВУСТОРОННЕЙ КРЫШИ: Ventamatic 1600 CFM Вентилятор для двускатной крыши с электроприводом Mill
  6. НАИЛУЧШЕЕ ДЛЯ НИЗКОКРОСНОЙ КРЫШИ: Вентиляционное отверстие 12-дюймовая алюминиевая вентиляция для турбины
  7. НАИЛУЧШИЙ ДЛЯ БЕДРА: Вентиляционное отверстие 14 дюймов x 48 дюймов Черное пластиковое вентиляционное отверстие для конька крыши

Фото: depositphotos.com

Типы вентиляционных отверстий на крыше

При выборе лучшего вентиляционного отверстия на крыше для вашего дома вы обнаружите, что доступно множество типов. Они бывают двух основных моделей: приточной и вытяжной, обе из которых необходимы для правильной вентиляции крыши.

Воздухозаборник

Воздухозаборники позволяют холодному воздуху попадать на чердак и помогают вытеснять горячий воздух, освежая пространство и снижая температуру воздуха. Вы можете разместить воздухозаборники на крыше в одной или нескольких разных областях.

  • Вентиляционные отверстия в потолке — это отверстия в панели под карнизом дома, через которые свежий воздух поступает в чердак. В старых домах эти вентиляционные отверстия внешне похожи на регистры отопления и кондиционирования воздуха в доме. Эти вентиляционные отверстия расположены вокруг дома на потолках, чтобы обеспечить надлежащую вентиляцию. В новых домах обычно есть длинные перфорированные виниловые потолки, обеспечивающие максимальную вентиляцию. Многие домовладельцы предпочитают вентиляционные отверстия под потолком, потому что они не портят внешний вид дома.
  • Отводные отверстия подходят для домов, в которых отсутствует свес на крыше, необходимый для вентиляционного отверстия под потолком. Вентиляционное отверстие на краю крыши прикрепляется к краю крыши прямо под небольшим выступом черепицы, создавая небольшой вентиляционный зазор по всей длине крыши. Подобно дефлекторам софита, они распределяют воздух в чердачное пространство.
  • Вентиляционные отверстия на лицевой панели аналогичны вентиляционным отверстиям на краю каплеуловителя. Вентиляционное отверстие на фасции находится на верхней части облицовки, которая проходит по всей длине дома чуть ниже края водостока черепицы.Кровельная бумага и черепица закрывают вентиляционное отверстие, что делает его невидимым, но все же препятствует попаданию дождевой воды в вентиляционное отверстие. Вентиляционное отверстие над лицевой панелью имеет длинные полосы, идущие по всей длине лицевой панели. Большой зазор позволяет равномерно распределять воздух на чердак.

Выхлоп

Горячий воздух в доме поднимается вверх и в конечном итоге собирается на чердаке. Вытяжные отверстия позволяют выходить горячему воздуху, предотвращая накопление тепла. В отличие от вентиляционных отверстий сушилки, которые выходят через стену, большинство выхлопных вентиляционных отверстий выходят через крышу.

  • Коньковые вентиляционные отверстия, обычная особенность современных домов, состоят из алюминиевого колпачка, перекрывающего вершину линии крыши. Заглушка, созданная с обеих сторон вентиляционного отверстия, позволяет воздуху выходить из чердака, не допуская попадания дождевой воды. После установки слой черепицы закрывает вентиляционное отверстие. Их длина делает их более эффективными, чем вентиляционные отверстия, закрывающие небольшую площадь, в то время как дизайн скрывает их, что делает их популярным вариантом в новых домах. Коньковая форточка, разновидность шатровой форточки, подходит для шатровых крыш пирамидальной формы.
  • Ветряные турбины, , также известные как «вертолеты», являются одним из самых старых типов вентиляционных отверстий на крыше. Ветряная турбина состоит из изогнутых лопаток, имеющих круглую форму. Лопасти улавливают ветер, вращая внутреннюю турбину, вытягивающую горячий и влажный воздух из чердака. Этот тип вентиляции эффективен, но прежде чем он начнет работать, скорость ветра должна быть не менее 5 миль в час. Хотя этот тип вентиляционных отверстий прост в установке и помогает экономить энергию, они довольно заметны на крыше.
  • Вентиляционные отверстия с их низкопрофильной формой чаши и способностью работать с ветром или без него, часто используются для модернизации старых ветряных турбин.Как ветряные турбины, они помещаются в отверстие в крыше. В этом типе вентиляции используется мощный электрический вентилятор, управляемый термостатом. Когда термостат обнаруживает накопление тепла и влажности, он включает вентилятор и выпускает застоявшийся воздух через вентиляционное отверстие. Эти вентиляционные отверстия доступны в моделях с проводным подключением, которые подключаются к электрической сети дома, и в более эффективных моделях с питанием от солнечной энергии, которые работают от встроенной солнечной панели. В то время как модели солнечных панелей просты в установке и помогают экономить электроэнергию, модели с проводным подключением более мощные.
  • Вентиляционные отверстия коробки крепятся как вентиляционные отверстия и ветряные турбины. Они используют естественную силу ветра для отвода тепла и влаги с чердака. Лучше всего они работают в сочетании с дефлекторами, которые позволяют воздуху попадать в чердачное пространство из-под карниза крыши. В потолок поступает свежий воздух, а через вентиляционные отверстия выходит горячий воздух. Вентиляционные отверстия в коробе имеют низкий профиль и не требуют питания, что делает их привлекательным вариантом; однако для достаточной вентиляции чердака часто требуется несколько вентиляционных отверстий.
  • Фронтальные форточки предназначены для чердаков с большими фронтонами. Вместо того, чтобы вырезать отверстия в крыше для вентиляции пространства, эти вентиляционные отверстия встроены в фронтоны на стенах чердака. При использовании в сочетании с большим двускатным вентилятором эти вентиляционные отверстия увеличивают поток воздуха через чердак.

Что следует учитывать при выборе лучшего вентиляционного отверстия на крыше

При покупке кровельного вентиляционного отверстия учитывайте различные факторы, включая квадратные метры, на которые оно рассчитано, сложность установки и форму крыши.

Площадь в квадратных футах на крыше

Площадь чердака определяет количество вентиляции, необходимое для надлежащего удаления влажного горячего воздуха из комнаты. Федеральное жилищное управление США рекомендует не менее 1 квадратного фута вентиляции чердака на каждые 300 квадратных футов площади чердака, причем половина вентиляции находится в нижней части чердака — приточные отверстия, а половина — в верхней части — вытяжные. Это широко известно как «правило 1/300».

Характеристики и форма крыши

Характеристики и форма крыши дома или сарая во многом определяют тип вентиляционного отверстия, подходящего для вентиляции чердака.Дом с большими потолочными окнами, которые проходят по длине крыши, лучше всего подходит для сочетания вентиляционных отверстий на потолке и коньковых вентиляционных отверстий. Для дома с шатровой крышей и без потолков могут потребоваться вентиляционные отверстия по краям и бедрам или вентиляционные отверстия, в то время как фронтальные вентиляционные отверстия, вероятно, подходят для дома с большими фронтонами. Оцените стиль крыши при определении типа вентиляционных отверстий, которые будут работать с домом.

Материал и отделка

Поскольку вентиляционные отверстия должны выдерживать плохую погоду, они изготовлены из прочного гальванизированного алюминия или винила.Они также бывают разных цветов и отделок. Вентиляционные отверстия не являются привлекательной архитектурной особенностью дома, поэтому производители стараются их скрыть. Вентиляционные отверстия конька покрыты черепицей, которая сочетается с остальной частью крыши. Более заметные ветряные турбины, вентиляционные отверстия для коробов и вентиляционные отверстия бывают разных цветов, чтобы гармонировать с черепицей.

Окружающая среда

При выборе кровельного вентиляционного отверстия следует учитывать климат. Хотя большинство вентиляционных отверстий выдерживают сильный дождь и снег, ураганы могут нанести серьезный ущерб вентиляционным отверстиям на крыше.Вентиляционные отверстия на потолке и фронтонах дают возможность попаданию дождя на чердак. Сильный ветер может привести к тому, что вентиляционные отверстия турбины будут вращаться со скоростью, превышающей их возможности, и повредить их. Ураганный ветер может отслаивать вентиляционные отверстия гребня от пика крыши, открывая большие щели, в которые может попасть дождь.

Если вы живете в районе, который часто бывает с сильными ветрами или ураганами, купите вентиляционные отверстия на крыше, предназначенные для защиты от сильных ветров. Низкопрофильная вентиляционная труба, не подверженная сильным ветрам, может иметь больше смысла, чем ветряная турбина.Некоторые вентиляционные отверстия на гребне имеют перегородки, которые позволяют им выдерживать скорость ветра 110 миль в час и более.

Установка

Установка — еще один фактор, который необходимо учитывать при выборе вентиляционного отверстия для покупки. Большинство внешних вентиляционных отверстий можно переоборудовать в существующий дом. Вентиляционная установка и установка ветряной турбины — это выполнимая работа для большинства домашних мастеров. Установка конькового вентиляционного отверстия в существующем доме может быть немного сложнее, потому что это включает в себя удаление существующих крышек из черепицы и вырезание зазора по всей вершине крыши с помощью циркулярной пилы, что лучше всего доверить профессионалам, учитывая опасность использования электроинструмента на большой высоте.

Впускные вентиляционные отверстия, такие как вентиляционные отверстия на краях и фасции, гораздо сложнее модернизировать из-за их расположения под черепицей вдоль нижней кромки крыши. Установка вентиляционных отверстий такого типа обычно требует удаления всей черепицы по нижнему краю. Добавление вентиляционного отверстия на краю или над облицовкой лучше всего выполнить при установке новой крыши. Вентиляционные отверстия на потолке можно довольно быстро добавить к деревянному потолку, проделав в нем отверстия.

Наши фавориты

В этот список включены некоторые из лучших вентиляционных отверстий для охлаждения чердака в зависимости от типа крыши.Они имеют прочную конструкцию, которая может противостоять плохой погоде, и эффективную конструкцию для обработки больших площадей.

Фото: homedepot.com

В последние годы ветряные турбины, которых раньше избегали из-за более гладких и мощных вентиляционных отверстий, возвращаются обратно благодаря своей экологически чистой конструкции, не требующей электричества. Вентилятор Whirlybird от Lomanco использует энергию ветра для вращения своей турбины, чтобы очистить чердак от вредной жары и влажности. Один блок может вентилировать около 770 квадратных футов чердака.

21 аэродинамический профиль турбины создает достаточную площадь поверхности для вращения турбины при скорости ветра не менее 5 миль в час, а также обеспечивает достаточное покрытие, чтобы отводить дождь из отверстия. Датчик шага, входящий в комплект поставки вентиляционного отверстия, позволяет турбине легко устанавливаться на уклоне крыши, что делает установку относительно простой.

Фото: homedepot.com

Простая установка, доступная цена и конструкция, не требующая электропроводки, делают этот комплект вентиляции крыши Broan-NuTone хорошим вариантом для улучшения вентиляции чердака.В этот комплект входит низкопрофильный внешний дефлектор, который не сделает крышу бельмом на глазу. Обратный клапан гарантирует, что теплый воздух выходит и не попадает в пространство крыши, а экран не позволяет птицам и другим существам проникнуть в дом через вентиляционное отверстие.

Эта модель подходит для отверстия диаметром 5 дюймов. Широкий оклад по бокам вентиляционного отверстия позволяет надежно прикрепить его к крыше, а также позволяет перекрывать его черепицей, чтобы предотвратить утечку воды между крышей и вентиляционным отверстием.Прочное порошковое покрытие черного цвета предотвращает ржавчину вентиляционного отверстия.

Фото: lowes.com

Благодаря простой установке и низкопрофильному дизайну, коньковое вентиляционное отверстие Cobra от GAF является вариантом для дополнительной вентиляции чердачного помещения или сарая. Это вентиляционное отверстие состоит из 48-дюймовых секций, которые можно соединить вместе, чтобы справиться с площадью практически любого чердака. Трех вентиляционных отверстий на гребне Cobra достаточно, чтобы покрыть чердак площадью 1600 квадратных футов, если они соединены с соответствующими воздухозаборными отверстиями. При ширине более 13 дюймов каждая полоса надлежащим образом закрывает козырёк крыши, позволяя горячему воздуху выходить без утечек.

Эта коньковая крышка подходит для стандартной 12-дюймовой черепицы. Отрывная конструкция позволяет сократить длину каждой гребневой насадки с шагом в 3 дюйма, чтобы предотвратить многократные подъемы и спуски по лестнице для надрезов. Обладая прочной конструкцией, этот гребешок выдерживает ветер до 110 миль в час. Гвозди с трехдюймовым кольцом входят в комплект для установки.

Фото: homedepot.com

Отсутствие необходимости в проводке и энергосберегающая солнечная энергия делают этот вытяжной вентилятор на крыше с солнечной батареей от Master Flow отличным вариантом для домашних мастеров.Он оснащен 15-ваттным вентилятором с бесщеточным двигателем, способным производить воздушный поток до 500 кубических футов в минуту (CFM). Вентилятор рассчитан на работу около 800 квадратных футов чердака.

Прилагаемая солнечная панель может поворачиваться и наклоняться до 45 градусов для оптимального расположения на солнце. Лучше всего он работает с уклоном крыши от 3:12 до 12:12, чтобы обеспечить адекватный дренаж вокруг вентиляционного отверстия. Внутренний экран предотвращает проникновение мелких животных в дом через вентиляционное отверстие.Эта модель не имеет резервного аккумулятора, поэтому работает только от солнечной энергии.

Фото: homedepot.com

Эта модель от Master Flow выдувает много горячего воздуха. Этот электрический вентилятор из оцинкованной стали мощностью 1000 кубических футов в минуту может откачивать достаточно горячего и влажного воздуха для охлаждения чердаков площадью до 1600 квадратных футов. Это электрическое отверстие; однако этот вентилятор снижает затраты на электроэнергию с помощью термостата, который включает вентилятор только тогда, когда тепло на чердаке достигает определенной температуры. Прочная конструкция из оцинкованной стали гарантирует, что вентилятор выдержит суровые погодные условия.

Большой фланец защищает отверстие от отверстия, предотвращая образование утечек вокруг устройства, а внутренний экран защищает от насекомых. Предлагаемый в четырех цветовых вариантах — серебристом, черном, светло-коричневом и темно-коричневом — этот кровельный вентиль дополняет различные стили черепицы.

Фото: homedepot.com

Этот зверь, спроектированный для установки через большие щипцовые вентиляционные отверстия, использует большие 15-дюймовые лопасти вентилятора для производства колоссальных 1600 кубических футов в минуту. Этого движения воздуха достаточно для вентиляции остроконечных чердаков площадью до 2400 квадратных футов.Вентилятор не требует отверстия в крыше; вместо этого он прикрепляется к остроконечному концу чердака и выдувает воздух через вентиляционные решетки.

Регулируемый термостат позволяет домовладельцу настроить вентилятор на работу в широком диапазоне температур от 50 до 120 градусов, помогая снизить затраты на электроэнергию. Он имеет прочную конструкцию из оцинкованной стали и должен быть встроен в электрическую сеть дома.

Фото: lowes.com

Плоская крыша дома или большого сарая не обеспечивает много места для вентиляции.Этому турбинному вентилятору требуется всего 95 квадратных дюймов открытого пространства, чтобы обеспечить достаточный воздушный поток для его работы. Это намного меньше, чем 500 квадратных дюймов или более свободного пространства, необходимого для работы электрического вентилятора. Хотя этот вентилятор может не пропускать столько воздуха, он все же может обеспечить надлежащую вентиляцию чердака площадью до 300 квадратных футов. Эта модель будет работать с уклоном крыши до 3/12. Большой фланец обеспечивает достаточное покрытие вокруг турбины, чтобы вода не просачивалась на чердак.

Блок полностью работает за счет движения наружного воздуха, что делает установку относительно простой. Этот прочный вентилятор имеет алюминиевую конструкцию и четыре варианта цвета, включая белый, коричневый, коричневый и черный, чтобы соответствовать черепице дома или сарая.

Фото: lowes.com

Воспользуйтесь преимуществами нескольких выступов крыши, образованных вальмовой крышей с вентиляционной системой, которая проходит по всей длине этих линий гребня. В этом коньковом вентиляционном отверстии есть вентиляционные прорези, через которые теплый воздух выходит из чердака.В сочетании с системой забора воздуха, такой как вентиляционное отверстие на краю капельного борта, эти гребневые вентиляционные отверстия позволяют выходить горячему воздуху. Прокладка этой системы вдоль пиков крыши может помочь обеспечить максимальную вентиляцию чердака. Наружная перегородка предотвращает попадание воздуха в вентиляционное отверстие.

Этот дефлектор снабжен пластиковыми ребрами жесткости, которые позволяют ему изгибаться в соответствии с уклоном крыши от 3/12 до 16/12, не влияя на внутренний воздушный поток. Его 14-дюймовая ширина покрывает вентиляционное отверстие со стандартной черепицей, которая сочетается с крышей, чтобы создать законченный вид.

Часто задаваемые вопросы о вентиляционных отверстиях на крыше

Если вам все еще интересно, какой тип вентиляционных отверстий на крыше лучше всего подходит для вашего дома, прочтите ответы на некоторые из наиболее часто задаваемых вопросов об этих вентиляционных отверстиях.

В. Что произойдет, если на моей крыше нет надлежащей вентиляции?

Плохо вентилируемая крыша может вызвать нагревание до 150 градусов по Фаренгейту или выше в жаркую погоду, вызывая образование конденсата, что приводит к росту плесени и грибка. Эта сильная жара также может привести к отрыву черепицы от крыши, что может привести к утечкам.

В. Как рассчитать необходимое количество вентиляции?

Рассчитайте количество вентиляции, необходимое для вашего чердака, измерив его площадь в квадратных футах. Вам нужно вентиляционное отверстие, обеспечивающее 1 квадратный фут вентиляции на каждые 300 квадратных футов чердака. Проверьте номинальную площадь вентиляционного отверстия в квадратных метрах, чтобы определить, какого размера или сколько вентиляционных отверстий вам нужно, чтобы обеспечить надлежащую вентиляцию вашего чердака.

В. Сколько вентиляционных отверстий на крыше должно быть у вас?

После того, как вы рассчитали объем необходимой вентиляции, вы можете определить, сколько вентиляционных отверстий необходимо для удовлетворения этой потребности.Если, например, вы используете коробчатую вентиляцию, которая может вентилировать до 300 квадратных футов, и у вас есть чердак площадью 1200 квадратных футов, вам необходимо установить два вентиляционных отверстия, чтобы обеспечить вентиляцию 600 квадратных футов вместе с достаточно большими воздухозаборными отверстиями. для обработки других 600 квадратных футов.

В. Как установить вентиляционные отверстия на крыше?

Начните с определения места на чердаке для установки вентиляционного отверстия. Просверлите отверстие в крыше, оставив сверло в отверстии, чтобы его было легко найти, когда вы подниметесь на крышу.Оказавшись на крыше, измерьте и нарисуйте отверстие для вентиляционного отверстия (размер указан в его инструкции), используя просверленное отверстие в качестве ориентира. Используйте сабельную пилу или лобзик, чтобы разрезать черепицу и кровельную обшивку. Ослабьте черепицу вокруг отверстия. Нанесите герметик вокруг фланца вентиляционного отверстия. Установите вентиляционное отверстие, вставив фланец под черепицу сверху и по бокам, оставив нижнюю сторону поверх черепицы. Используйте предписанное количество гвоздей, чтобы прикрепить вентиляционное отверстие и закрепить свободную черепицу.

В. Может ли дождь попасть в вентиляционные отверстия на крыше?

Вентиляционные отверстия на крыше предназначены для предотвращения прямого попадания дождя на чердак. Сильный ветер может прогонять дождь через некоторые вентиляционные отверстия, позволяя воде проникать в помещение.

Что это такое и для чего он нужен?

Проще говоря, кровельная вентиляция — это система, позволяющая воздуху циркулировать через чердак. Вентиляционные отверстия на крыше необходимы в каждом доме. Тем не менее, не многие домовладельцы хорошо знают свои системы вентиляции крыши .Возможно, вам не обязательно задумываться о вентиляционных отверстиях на крыше, но они должны быть такими.

Вентиляционные отверстия на крыше помогают защитить здания разными способами. Они продлевают срок службы крыши, регулируют температуру в помещении и снижают стоимость энергии. Хорошо вентилируемый чердак также защитит постройки от повреждений, вызванных гнилью.

Давайте посмотрим, как работает вентиляция чердака . Мы обсудим, почему вентиляция важна и как она защищает дома при правильной установке. Надеюсь, после прочтения этого руководства вы больше узнаете о вентиляционных отверстиях на крыше и о том, что они делают.

Что такое кровельная вентиляция?

Кровельная вентиляция позволяет воздуху проходить через чердак и выходить через вентиляционные отверстия на крыше. Правильно установленные форточки на крыше предотвратят перегрев крыши. Они также предотвращают образование конденсата. Когда крыша перегревается или накапливается влага, это может привести к серьезным повреждениям или риску для здоровья.

При неправильной установке вентиляционных систем; это может привести к проблемам. Эти возникающие проблемы могут представлять серьезный риск для здоровья и нанести ущерб имуществу.Некоторые из проблем, которые могут возникнуть, — это рост плесени, обледенение и более высокие затраты на энергию для домовладельца.

Вентиляционные отверстия на крыше для любого климата

Каждый дом требует вентиляции чердака , так как он предназначен для работы в жарком, холодном и смешанном климате. А значит, в любое время года. Вентиляционные отверстия работают, очищая чердак от горячего и влажного воздуха. В результате домовладельцы могут регулировать температуру в своем доме круглый год. Хорошо вентилируемая крыша будет поддерживать комфортную температуру в доме на уровне, ожидаемом в это время года.

В холодном климате вентиляционные отверстия на крыше обеспечивают необходимую температуру на чердаке. Когда будет ледяной покров, вентиляционные отверстия в крыше предотвратят образование ледяных плотин. Ледяные плотины образуются в течение короткого периода времени, когда тепло солнца и тепло крыши растапливают снег и лед. Затем эта вода собирается, повторно замерзает и образует лужи на крыше. Кроме того, вентиляция позволит любой влаге, содержащейся в воздухе, удаляться из жилого помещения внизу, выходя через чердак.

Вентиляция не менее важна в жарком климате.Когда погода теплее, вентиляционные отверстия будут работать, очищая чердак от горячего воздуха. В результате это охладит дом и снизит стоимость эксплуатации систем кондиционирования воздуха.

Напоследок стоит отметить, что перед установкой системы вентиляции следует учесть некоторые моменты. Важно оценить, насколько герметичен ваш чердак. Рекомендуем герметизировать чердачный пол или обеспечить максимальную герметичность люка. Если холодный воздух может просочиться на нижние уровни, это приведет к потере энергии.Потеря энергии со временем приведет к увеличению счетов за электроэнергию. Кроме того, холодный воздух, выходящий с чердака, может привести к слишком высокой температуре на чердаке. Это может привести к образованию ледяных плотин в холодное время года.

Создание воздушного потока

Существует множество типов крышных вентиляционных систем . Некоторым требуется электричество, некоторые питаются от ветра, а некоторые пассивно циркулируют воздух. Системы вентиляции будут работать только при условии циркуляции воздуха. Вот два основных метода создания хорошего воздушного потока:

Механический — для этого метода требуется источник питания и движущиеся части.

Natural — Воздух может естественным образом проходить через чердак, используя эффект стека и эффект ветра. Мы обсудим больше о стек-эффекте и эффекте ветра чуть позже.

Виды кровельной вентиляции

Ключ к пониманию вентиляционных отверстий на чердаке — знать, что нет лучшего вентиляционного отверстия, чем другие. Поскольку климат во всем мире разный, и все дома спроектированы по-разному, вентиляционные отверстия на крыше должны подходить для каждого дома. Следовательно, вам понадобится индивидуальная система вентиляции, подходящая для вашего дома.Вот некоторые из существующих вентиляционных отверстий:

Ветряные турбины — Само собой разумеется, что этот тип вентиляции зависит от постоянного источника ветра. Пока дует ветер, ветряные турбины — отличный вариант. Но если в вашем климате не так много ветра, это не может обеспечить надлежащую вентиляцию вашей собственности.

Вентиляционные отверстия — также известные как жалюзи, эти типы вентиляционных отверстий устанавливаются в отверстие, вырезанное в крыше. Коробчатые вентиляционные отверстия позволяют горячему воздуху подниматься и эффективно выводить влагу, поскольку они устанавливаются близко к коньку крыши.Конек крыши — это место, где большая часть горячего воздуха уходит через крышу естественным путем.

Вентиляционные отверстия под потолком — Этот тип вентиляционных отверстий на чердаке также называется карнизов . Вентиляционные отверстия под потолком устанавливаются в карниз и пропускают воздух. Правильная вентиляция возникает, когда прохладный воздух может входить около карниза и выходить около пика. Именно так работает люков ( карнизов ).

Ridge Vent — Эта вытяжка на чердаке хорошо работает вместе с люками на потолке . Ridge Vent — это обычно используемый вытяжной вентилятор на крыше , который следует устанавливать вдоль всего горизонтального конька крыши. Это создает гораздо лучший внешний вид, позволяя ему гармонировать с естественным видом крыши. Крыша Ridge Vent работает, распределяя горячий и холодный воздух, а не создавая горячие и холодные секции. Распределение температуры по крыше продлевает срок ее службы.

Крышка вентиляционная

Крышная вентиляционная крышка , входящая в состав любой системы вентиляции крыши , может помочь обеспечить отвод горячего воздуха.Этот выброс горячего воздуха также втягивает внутрь более холодный воздух без необходимости использования крышного вентилятора . Крышное вентиляционное отверстие закрывает работы по защите от влаги, дождя и насекомых. В то же время вентиляционные люки на крыше снижают затраты на электроэнергию и снижают температуру на чердаке, чтобы в вашем доме было комфортно. Вентиляционная крышка на крыше может быть тем решением для вентиляции, которое вы ищете.

Вентс Вентс

Для вентиляционных отверстий

Power Vents требуются двигатели для питания большого вентилятора на чердаке .Крышный вытяжной вентилятор будет работать, выталкивая горячий воздух и влагу через чердак. Некоторые типы крышных вентиляционных вентиляторов поставляются с регулируемыми термостатами и гигростатами, чтобы домовладелец мог контролировать включение вытяжного вентилятора на чердаке . Модели с термостатами более энергоэффективны, потому что они срабатывают только тогда, когда это необходимо. Это означает, что крышный вентилятор не работает постоянно и стоит денег.

Как работает вентиляция на крыше

Теперь вы знаете, что такое вентиляция крыши , теперь мы подробно обсудим, как работает система.Системы естественной вентиляции полагаются на то, что воздух может естественным образом проходить через чердак. Здесь используется эффект стека и эффект ветра, но что они собой представляют?

Эффект стека возникает, когда горячий воздух поднимается на чердак, вызывая высокое давление в высоких точках крыши. Вытяжка — это когда горячий воздух выходит через чердак. Однако горячий воздух может уйти только тогда, когда есть возможность для более прохладного воздуха течь на чердак. Забор — это когда этот прохладный воздух попадает на чердак.

Когда ветер дует на крышу снаружи, это увеличивает приток и выхлоп, и это называется ветровым эффектом.И впуск, и выпуск важны, потому что они помогают стимулировать естественную циркуляцию воздуха.

Независимо от того, можете ли вы использовать естественные вентиляционные отверстия или требовать механические вентиляционные отверстия на крыше, идея остается той же. Вентиляционные отверстия на крыше позволят воздуху циркулировать по чердаку, чтобы регулировать температуру.

Но сколько нужно вентиляционных отверстий на крыше? Правильное количество всасывающих и вытяжных отверстий имеет важное значение для создания надлежащей вентиляции. Воздухозаборник и выхлоп работают вместе, чтобы управлять температурой на чердаке и на крыше.У вас никогда не может быть слишком много, но у вас может быть слишком мало, поэтому важно сделать все правильно.

По общему правилу в доме требуется одна вентиляция на каждые 300 кв. Футов. Хотя, если на чердаке нет пароизоляции, количество удваивается. Если в вашем доме нет пароизоляции на чердаке, рекомендуется иметь одно вентиляционное отверстие на каждые 150 кв. Футов

.

Преимущества кровельной вентиляции

Кровельная вентиляция незаменима для каждого домовладельца, поскольку она предлагает ряд преимуществ.Вентиляционные отверстия на крыше работают круглый год и в любом климате, чтобы обеспечить наилучшую защиту вашего дома.

Правильная вентиляция чердака продлит срок службы вашей крыши, сохраняя более прохладную черепицу. В теплое время года вентиляционные отверстия на крыше будут обеспечивать циркуляцию воздуха, чтобы горячий воздух мог выходить. В результате на чердаке и на крыше будет намного прохладнее. Когда крыша становится теплее из-за плохой вентиляции, это нагревает черепицу. Когда это происходит, опоясывающий лишай повреждается.

Вентиляция также поможет домовладельцам снизить затраты на электроэнергию.Когда мы вступаем в более теплые месяцы и начинается лето, мы хотим сохранять прохладу в наших домах. Хорошо вентилируемая крыша позволит горячему воздуху эффективно выходить. По мере выхода горячего воздуха на чердаке остается прохладнее, что снижает нагрузку на системы кондиционирования воздуха.

Вентиляционные отверстия на крыше также помогают снизить экстремальные температуры в помещении. Мы все поднялись наверх и обнаружили, что здесь намного теплее, чем внизу. Однако если это не исчезнет, ​​это может быть результатом плохой вентиляции крыши. Если горячий воздух не может выйти, он останется на верхних этажах вашего дома.

Проблемы из-за плохой вентиляции

Плохая вентиляция может вызвать множество проблем, таких как дорогостоящие повреждения и даже проблемы со здоровьем. Домовладельцы должны понимать побочные эффекты плохой вентиляции. Итак, мы обсудим несколько проблем, которые могут возникнуть при недостаточной вентиляции крыши .

Холодный климат

В холодное время года бывает ледяной, холодной и может идти снег в зависимости от вашего климата. Лед может накапливаться на крыше, создавая ледяные дамбы.Ледяные плотины образуются, когда тепло изнутри чердака и тепло солнца тают снег или лед. Затем эта вода собирается на краю крыши и снова замерзает. Этот повторно замороженный лед затем накапливается за и / или под крышей. Дальнейшая вода, которая стекает к краю, будет застревать за плотиной. Накопление льда может привести к повреждению чердака, стен внутри дома и всей крыши. Вентиляционные отверстия на крыше позволят выходить теплому воздуху, не позволяя ему растопить снег или лед.

Хотя накопление снега и льда иногда может представлять опасность без надлежащей вентиляции, отсутствие снега также может быть проблемой. Если идет сильный снегопад и снег не может лежать на вашей крыше, это может указывать на проблему с вентиляцией. В снежное время года отсутствие снега может быть признаком плохой вентиляции. Если ваша крыша теплее, чем должна быть, из-за плохой вентиляции снег быстро растает. Мы уже знаем, что это может привести к образованию ледяных плотин, поэтому, если вы заметили это, пора пригласить специалиста по кровле для оценки вашей собственности.

Теплый климат

Если горячий воздух не может выйти через крышу, это также может привести к образованию конденсата. Образующаяся влага способствует гниению, которое может серьезно повредить структуру вашего дома. Конденсат также может привести к тому, что вода будет скапливаться и стекать через потолок. Это влечет за собой дальнейший ущерб жилому пространству внизу. По мере того, как на чердаке и в доме станет влажно, начнет развиваться плесень. Плесень может быть потенциально опасной и вызывать серьезные проблемы со здоровьем у тех, кто живет в доме.

Мы надеемся, что это руководство о важности вентиляции чердака показалось вам полезным. Все домовладельцы и владельцы недвижимости должны понимать, для чего нужны кровельные вентиляционные системы . Когда вентиляционные отверстия установлены правильно, все владельцы недвижимости получают выгоду от них.

Чтобы получить консультацию специалиста о том, какие типы вентиляционных отверстий лучше всего подходят для вашего дома, позвоните нам сегодня. Наша команда будет рада помочь вам с ремонтом крыши или задать вопросы. Свяжитесь с нами сегодня для оценки.

Вентиляционные отверстия на крыше 101: Установите вентиляционные отверстия на крыше для надлежащей вентиляции чердака

Обратите внимание: ниже приведены рекомендации для домов с вентилируемыми чердаками. Есть несколько стилей домов со сводчатым потолком или домов с плоской крышей, в которых есть вентиляционные пространства внутри самой крыши и нет чердака. Эти потребности в вентиляции рассчитываются по-разному.

Ключом к правильной вентиляции вашей крыши и чердака является баланс: количество места, которое вы выделяете для всасывания, должно быть равно количеству, которое вы позволяете для вытяжки, и это должно быть рассчитано в соответствии с размером вашего чердака и уклоном вашей крыши. .

Вы можете рассчитать требования к вентиляции чердака, определив квадратные метры вашего чердачного этажа (его ширина, умноженная на длину), и сравнить это с общей требуемой «чистой свободной площадью» (NFA). Вентиляционные отверстия оцениваются по их чистой свободной площади или количеству пространства для входа или выхода воздуха. Это помогает легко рассчитать, сколько вентиляционных отверстий вам нужно на чердаке после того, как вы определились со своими требованиями.

Если на чердаке есть пароизоляция, вам понадобится один квадратный фут NFA на каждые 300 квадратных футов площади чердака (половина этой площади будет на впуске, а половина на вытяжку).Если нет пароизоляции, удвойте его до одного квадратного фута NFA на каждые 150 квадратных футов площади чердака (половина для впуска, половина для вытяжки). Это общие правила, поэтому обязательно ознакомьтесь с местными строительными нормами.

(Источник: NRCA, Stanley Complete Roofs and Siding, AirVent.com.)

Кроме того, NFA будет рассчитываться по-другому, если уклон вашей крыши больше среднего. Если уклон вашей крыши больше 6:12, вам потребуется больше вентиляции, чтобы отразить дополнительный объем чердачного пространства: рассчитайте на 20% больше для уклонов от 7:12 до 10:12 и на 30% больше для уклона, 11:12 или больше.

(Источник: Asphalt Roofing и NRCA.)

Затем вы можете начать выбирать стиль и тип вентиляционных отверстий на крыше для вашего дома.

Важно помнить, что лучше иметь слишком много приточной вентиляции, чем слишком мало — а многие дома часто недооценивают необходимое количество приточной вентиляции — поэтому не беспокойтесь о слишком большом притоке и ошибайтесь в том, чтобы иметь больше.

(Источник: House Logic и ARCA.)

Самый популярный способ проветрить чердак — воспользоваться плавучестью или естественной тенденцией теплого и влажного воздуха подниматься вверх, особенно когда под ним нагнетается холодный воздух.Дома естественным образом наполняются теплым влажным воздухом каждый день благодаря физиологии человека и таким занятиям, как приготовление пищи и принятие душа.

Чтобы в полной мере воспользоваться этим эффектом, кровельщик обычно устанавливает вентиляционные отверстия на крыше для домов ниже на крыше (ближе к карнизу), а вытяжные отверстия размещает выше (около пика), чтобы позволить холодному воздуху выталкивать горячий воздух наружу. легче.

(Источник: NRCA и всем нужна крыша)

Как установить вентиляционные отверстия на крыше

Прежде чем кровельщик приступит к установке вентиляционных отверстий на крыше, он должен будет определить, какой тип вентиляционных отверстий нужен вашему дому (или какой вы предпочитаете) и сколько вам нужно в соответствии с расчетами, приведенными выше.

Ниже мы описываем различные типы вентиляционных отверстий на крыше, которые будут различаться в зависимости от потребностей и архитектуры вашего дома, географии и погодных условий вашего региона, а также конструкции вашей крыши.

Это общие рекомендации, так как большинство производителей предложат инструкции о том, как лучше всего установить вентиляционные отверстия на крыше и какие меры необходимо принять для соблюдения требований ограниченной гарантии.

признаков плохой вентиляции крыши и способы ее устранения

Как домовладелец, вы хотите защитить свой дом и все, что в нем находится.Отличное место для начала — защитить и сохранить здоровье вашей крыши. Когда поврежден внешний вид вашего дома и особенно ваша крыша, это может иметь серьезные последствия, которые влияют на ваш дом и вашу семью. Наша кровельная компания в Де-Мойне хочет помочь домовладельцам продлить срок службы их кровли, и лучший способ сделать это — следовать надлежащей практике вентиляции крыши.

Что такое кровельная вентиляция?

Кровельная вентиляция — это система приточных и вытяжных вентиляционных отверстий, которые обеспечивают циркуляцию воздуха для поддержания комфортной атмосферы в доме.Без входных и выходных проходов, задействованных в вентиляции крыши, горячий воздух будет задерживаться внутри вашего дома, вызывая множество проблем для вашей собственности.

Итак, как лучше всего улучшить вентиляцию крыши? При определении того, какой тип вентиляционных отверстий на крыше обеспечит наиболее полезную функциональность, следует учитывать климат, в котором вы живете, и другие факторы собственности.

2 типа кровельной вентиляции

  1. Естественная вентиляция — Горячий воздух поднимается в доме и создает давление на чердаке.Если этому воздуху высокого давления будет предоставлен выход для выхода, он автоматически будет заменен холодным воздухом низкого давления. Устанавливая различные типы вентиляционных отверстий на крыше, домовладельцы могут воспользоваться естественным потоком воздуха, чтобы обеспечить надлежащую вентиляцию крыши и сохранить комфорт внутри дома. Естественная вентиляция также может быть достигнута через двери, окна и другие щели.
  2. Механическая вентиляция — Для некоторых конструкций может потребоваться система механических вентиляционных отверстий.Этот тип кровельной вентиляции требует источника энергии для обеспечения постоянного потока воздуха. Варианты механической вентиляции кровли необходимы, если конструкция крыши не пропускает много воздуха или дом находится в зоне без сильного ветра.

Почему важна правильная вентиляция кровли?

Улучшение вентиляции вашей крыши поможет поддерживать вашу крышу и остальную часть вашего дома в отличном состоянии. Если вы не соблюдаете рекомендации по надлежащей вентиляции кровли, теплый воздух попадет в ваш дом и вызовет проблемы, которые могут привести к дорогостоящему ремонту, который мы рассмотрим в разделе «Признаки плохой вентиляции крыши».

Поддержание вентиляции кровли в вашем доме особенно важно на Среднем Западе, потому что мы бываем как в очень холодную, так и в жаркую погоду. Варианты кровельной вентиляции должны защитить ваш дом от каждого из этих сценариев:

  • Горячий воздух остается в вашем доме летом, что затрудняет поддержание прохлады в вашем доме
  • Скопление горячего воздуха, вызывающее такие проблемы, как плесень, плесень или ледяные завалы зимой

Признаки плохой вентиляции крыши

Сосульки и ледяные дамбы — Когда на крыше скопился снег, и вы начинаете замечать большие ледяные дамбы, образующиеся вдоль крыши, это означает, что возникла проблема с вентиляцией крыши.Ледяные плотины образуются, когда крыша нагревается, снег тает, а проточная вода замерзает, когда достигает края крыши. Это главный показатель плохой вентиляции крыши и может вызвать более серьезные проблемы. Узнайте больше в нашем блоге о том, как избежать ледяных плотин.

Ваш кондиционер выходит из строя — Многие люди не связывают состояние своего кондиционера со здоровьем своей крыши, но если у вас нет надлежащей вентиляции крыши, вы можете перегружать свой кондиционер. .В жаркие летние дни, когда весь горячий воздух скапливается в помещении, ваш кондиционер работает с перегрузкой, чтобы в доме было прохладно. Это создает нагрузку на вашу систему отопления, вентиляции и кондиционирования воздуха и может сократить срок службы устройства. Если ваш кондиционер выходил из строя более одного раза, велика вероятность, что у вас проблемы с вентиляцией.

Горячие или холодные зоны в доме — Вы когда-нибудь чувствовали заметное повышение температуры, когда поднимаетесь по лестнице или переходите из комнаты в комнату? Это еще один признак плохой вентиляции крыши.Слишком жаркие или холодные участки в доме — еще один признак того, что ваши системы отопления, охлаждения и вентиляции не удовлетворяют спрос.

Утечки на крыше, плесень и плесень Если домовладельцы игнорируют предупреждающие признаки плохой вентиляции крыши, это может в дальнейшем привести к серьезным проблемам для вашего дома и вашего здоровья. Когда ваша крыша подвергается воздействию воды с течением времени или сильно разрушается из-за сильного шторма, это может вызвать протекание крыши. Если их не обработать сразу, избыток воды в доме может создать дополнительные проблемы, такие как плесень, грибок и многое другое.

Нежелательные вредители обнаружены внутри — Некоторые проблемы с вентиляцией крыши приводят к повреждению внешнего вида вашего дома. Если ваша крыша, желоба или сайдинг были повреждены в прошлом, это может позволить существам проникнуть внутрь. Независимо от того, есть ли у вас крошечные насекомые, которые могут проникнуть через крошечные трещины и щели, или белки и грызуны, которые могут поцарапать себе путь в помещении, любой из этих нежелательных вредителей может быть индикатором того, что есть проблема с вашей крышей.

Как улучшить вентиляцию кровли

Если вы заметили какие-либо из указанных выше признаков плохой вентиляции крыши, пора внести некоторые изменения, чтобы улучшить вентиляцию крыши в вашем доме.Монтаж кровельных вентиляционных отверстий — простая задача для кровельщиков при замене крыши, поскольку многие варианты кровельной вентиляции могут быть установлены под черепицей или снаружи крыши. Существует много различных типов вентиляционных отверстий на крыше, поэтому ниже мы обсудим ваши варианты вентиляции кровли более подробно.

2 типа кровельных систем вентиляции

Выхлопные отверстия позволяют горячему воздуху выходить из дома

Коньковые вентиляционные отверстия устанавливаются на пересечении кровли, обычно в верхней части крыши, под черепицей.Это делает установку вентиляции на коньковой крыше простым дополнением к кровельному процессу.


Фото: bonedry.com

Ветровые турбины прикреплены снаружи крыши. Этот тип вентиляционных отверстий на крыше предназначен для улавливания ветра и воздушного потока в турбинах и циркуляции горячего воздуха из дома, поскольку он заменяет его более прохладным ветром.


Фото: menards.com

Коробчатые вентиляционные отверстия

служат той же цели, что и другие типы кровельных вентиляционных систем, но вам понадобится больше таких вентиляционных отверстий на крыше, и они будут более заметными, чем другие варианты кровельной вентиляции.


Фотография предоставлена: myprosroofing.com

Вентиляторы для чердаков Power — это вариант механической вентиляции крыши для домов, которые не подвергаются сильному воздействию естественного ветра. Это электрическое кровельное вентиляционное отверстие будет работать непрерывно, чтобы обеспечить надлежащую вентиляцию крыши, в которой он нуждается.


Фото: airvent.com

Воздухозаборные отверстия позволяют холодному воздуху попадать на чердак

Наряду с вытяжными отверстиями, которые выпускают горячий воздух на чердак, полезно иметь приточные отверстия для усиления потока воздуха.Краевые вентиляционные отверстия могут быть установлены под потолками или под черепицей рядом с краем водостока желобами. Приточные отверстия необходимы для циркуляции холодного воздуха по дому во избежание перегрева.


Фото: rollex.com


Фото: airvent.com

Преимущества правильной вентиляции крыши

Экономия затрат на электроэнергию — Плохая вентиляция может привести к повышению температуры на чердаке, которое распространится на остальную часть дома.Это приводит к высоким счетам за электроэнергию, непостоянному отоплению и охлаждению в доме и увеличивает нагрузку на ваши блоки HVAC.

Сделайте ваш дом здоровее и комфортнее — Неправильная вентиляция крыши может привести к образованию плесени и грибка, которые могут не только повредить вашу крышу, но и создать угрозу здоровью вашей семьи. Кроме того, вам не придется иметь дело с перепадами температуры в доме, если вы будете следовать советам по надлежащей вентиляции крыши.

Продлите срок службы вашей крыши — Плохая вентиляция крыши может привести к повреждению и сокращению срока службы вашей крыши.К основным убыткам относятся:

  • Битумная черепица становится очень горячей и преждевременно стареет, когда плохая вентиляция крыши сохраняет чердак слишком теплым.
  • Ледяные плотины — признак плохой вентиляции кровли, они вызывают повреждение черепицы и карнизов. Если их не лечить, они могут даже вызвать протекание крыши.
  • Накопление влаги из-за различных проблем с вентиляцией крыши может привести к разбуханию и гниению, что может привести к тому, что гвозди не удерживаются и уменьшится вместимость крыши

Запланировать бесплатную оценку недвижимости

Команда Superstorm Restoration стремится помочь домовладельцам максимально эффективно использовать свою крышу.Убедитесь, что вы следуете правильным советам по вентиляции крыши, проведя осмотр крыши с помощью дронов или запланировав установку вентиляционных отверстий на крыше.

Наши специалисты помогут вам выбрать лучший вариант кровельной вентиляции для вашего дома. Просмотрите наши варианты кровельных услуг, чтобы сделать следующий шаг в продлении срока службы вашей крыши, свяжитесь с нашей командой или запишитесь на прием в Superstorm Restoration сегодня.

Почему вентиляция крыши? Прочтите, как вентиляционные отверстия на крыше защищают ваш дом

Большинство людей, вероятно, не уделяют много времени размышлениям о системе вентиляции на своей крыше.Но вентиляция — важный аспект содержания вашего дома и поддержания в нем комфорта. Общее правило для вентиляции чердака состоит в том, что на каждые 150 квадратных футов пространства чердака требуется минимум 1 квадратный фут вентиляционной площади. Это количество можно сократить вдвое — до 1 квадратного фута площади вентиляции на каждые 300 квадратных футов чердачного пространства, если вентиляция сбалансирована на крыше, при этом 50% вентиляции размещается низко на крыше, около карниза, а остальные 50%. размещены высоко возле гребня или пика. Вы можете видеть, что вентиляция играет важную роль в дизайне и функционировании вашей крыши.Вот несколько вещей, которые нужно знать о вентиляционных системах вашей крыши.

Для чего нужна вентиляция на крыше?

Основное назначение вентиляции чердаков — охлаждение чердаков летом и сухость в холодные месяцы. Поощрение естественного притока и циркуляции воздуха делает ваш дом более комфортным, позволяя горячему, влажному или несвежему воздуху выходить из дома. Вентиляция чердака важна как в жарком, так и в холодном климате. В холодном климате теплый воздух, оставшийся на чердаке зимой, может вызвать быстрое таяние снега, а затем его повторное замерзание в виде льда.Ледяные плотины на крыше могут разрушить черепицу и водостоки. Горячий воздух, который конденсируется на чердаке, может способствовать росту плесени и грибка. В жарком климате правильно вентилируемый чердак позволяет горячему воздуху выходить с чердака и с крыши, чтобы снизить общую температуру в здании и снизить охлаждающую нагрузку на кондиционеры. В жарком климате отсутствие соответствующей вентиляции может привести к преждевременному износу кровли из битумной черепицы, а также аннулирует гарантии большинства производителей на материалы. Также это может привести к выходу из строя стяжки кровли из глиняной и бетонной черепицы.

Хорошо спроектированная и правильно установленная система вентиляции чердака в сочетании с хорошей изоляцией чердака обеспечит отличный контроль температуры и влажности, чтобы защитить ваш дом от ненужных повреждений и помочь поддерживать комфортную внутреннюю температуру круглый год.

Как работает вентиляция на крыше?

Система вентиляции крыши работает, обеспечивая непрерывный поток воздуха через чердачное пространство, помогая удалить перегретый воздух и влагу с чердака и системы крыши и уменьшить влияние изменения температуры и влажности как внутри, так и снаружи дома.Система, обеспечивающая вентиляцию воздуха, состоит из приточных и вытяжных отверстий, установленных через определенные интервалы на чердаке или на крыше. Несколько различных типов вентиляционных отверстий могут использоваться в разных местах для обеспечения циркуляции воздуха на чердаке в нужных количествах и направлениях по всей кровельной системе.

Правильный дизайн и конструкция вентиляционной системы имеют решающее значение. Конструкция крыши должна обеспечивать достаточное пространство для утепления и прохождения воздуха под крышей и карнизами.Кроме того, правильно спроектированная система точно сбалансирует приточную и вытяжную вентиляцию под крышей, чтобы на чердаке было небольшое давление, предотвращая слишком быстрое всасывание кондиционированного воздуха через вентиляционные отверстия, что увеличивает расходы на отопление и охлаждение.

Какие типы вентиляционных отверстий используются?

Несколько распространенных типов вентиляционных отверстий, используемых в системах вентиляции крыши, включают статические, коньковые и фронтальные.

Статические вентиляционные отверстия — это горизонтальные отверстия, в основном закрытые вентиляционными отверстиями в крыше, через которые происходит движение воздуха.

Коньковые форточки проходят по пику крыши. Этот тип вентиляционных отверстий представляет собой внешнюю перегородку для увеличения потока воздуха и защиты вашего дома от дождя и снега.

Фронтальные вентиляционные отверстия вставляются в торцы чердака и могут использоваться вместе с другими типами вентиляционных отверстий.

Изоляция и вентиляция чердаков

Если ваш дом должным образом изолирован, он работает вместе с хорошо спроектированной системой вентиляции чердака, чтобы снизить ваши затраты на электроэнергию.Правильно размещенная и установленная изоляция предотвращает ненужную вентиляцию нагретого и охлажденного воздуха, обеспечивая комфорт в вашем доме. Ваша изоляция будет удерживать кондиционированный воздух в вашем жилом помещении, где он и должен быть, в то время как ваша система вентиляции будет циркулировать только чердакный воздух и следить за тем, чтобы он должным образом вентилировался вместе с нежелательной влажностью или избыточным летним теплом. Убедитесь, что вы не складываете вещи на чердаке поверх утеплителя. Это может помешать ему выполнять свою работу и увеличить ваши расходы на отопление и охлаждение.

Обслуживание вашей системы вентиляции крыши

Систему вентиляции вашей крыши следует проверять вместе с кровлей не реже одного раза в несколько лет. Проверьте, нет ли погодных повреждений, таких как трещины, незакрепленные вентиляционные отверстия или сломанная или отсутствующая плитка вокруг вентиляционных отверстий. Ищите все, что может блокировать вентиляционное отверстие, например, листья и другой мусор. Рекомендуется осмотреть чердак или крышу изнутри на предмет повреждений от влаги. И обязательно проверьте изоляцию чердака, чтобы убедиться, что она в хорошем состоянии и правильно расположена, чтобы ваш дом был хорошо изолирован от изменений температуры наружного воздуха.

Чтобы получить помощь в осмотре системы вентиляции крыши, техническом обслуживании или ремонте, замене или строительстве новой крыши, свяжитесь с опытной командой Prestige Roofing.

Prestige Roofing предлагает услуги по обслуживанию и ремонту, ремонту кровли и новому строительству, коммерческим и жилым работам. Они также выполнили работу для ультрасовременных проектов в долине Лас-Вегаса.

Почему правильная вентиляция чердака важна для вашего дома

Вентиляция крыши, вероятно, не то, о чем вы очень часто думаете, но она играет важную роль во многих аспектах повседневной жизни в вашем доме.Правильная вентиляция на чердаке может положительно повлиять на срок службы вашей кровельной системы, комфорт и благополучие вашей семьи, ваши будущие расходы на ремонт дома и то, сколько вы платите за отопление и охлаждение.

Как работает вентиляция чердака

Эффективная вентиляция на недостроенном чердаке обычно включает воздухозаборники внизу вдоль потолков и вытяжные вентили вверху на пике или коньке крыши. Это обеспечивает непрерывный поток воздуха через пространство.Более холодный наружный воздух втягивается через вентиляционные отверстия в потолке, а теплый влажный воздух, который мигрирует в самую высокую точку, выходит через вентиляционные отверстия вдоль конька крыши.

Почему важна соответствующая вентиляция крыши

Правильная вентиляция на чердаке помогает избавиться от лишнего тепло и влага, которые в противном случае могут нанести ущерб вашему дому. Тепло и скопление влаги на чердаке вызывает предсказуемые, но разные проблемы в жарких и холодный климат; районы с жарким летом и холодной зимой могут пострадать от эффекты обоих.

  • Когда на улице жарко, солнце, падающее на крышу, может повысить температуру на чердаке. Воздействие этого чрезмерного тепла может деформировать кровельную обшивку, деформировать и преждевременно состарить черепицу. Если мансардный этаж не изолирован равномерно и должным образом, это тепло может излучаться в готовые жилые помещения, что затрудняет и удорожает поддержание комфорта в жилом пространстве.
  • В местах, где зимой температура опускается ниже нуля, теплый воздух, выходящий на чердак из отапливаемого жилого помещения внизу, поднимается на нижнюю часть крыши.По мере того, как настил крыши нагревается, нижний слой снега на крыше начинает таять, в результате чего вода стекает по крыше. Как только сток достигает холодного внешнего края, он снова превращается в лед. Когда это происходит неоднократно, вдоль карниза образуется ледяная плотина, блокирующая выход дальнейших стоков. Как только воде некуда деваться, она может скапливаться под черепицей. Правильно установленная самоклеящаяся подложка является окончательной защитой от обледенения. Этот прочный на разрыв гидроизоляционный продукт плотно прилегает к ногтям.Это помогает предотвратить попадание воды на внешние стены или чердак, где она может пропитать изоляцию пола, разрушить гипсокартон под ним или проникнуть во внутренние стены.
  • Влажность, создаваемая вашим жилым помещением или извне, которая попадает на прохладный чердак, конденсируется в жидкость, когда встречается с более холодными поверхностями. Со временем эта влага может вызвать повреждение кровельной системы и внутренних элементов конструкции или разрушить изоляцию чердака. В теплом чердаке влага может способствовать появлению плесени и грибка, что создает дополнительную нагрузку на охлаждающее оборудование дома.

Обнаружение признаков неправильной вентиляции

Неадекватная система вентиляции чердака может вызвать множество проблем, которые проявляются по-разному.

Вот несколько тонких и не очень тонких вещей, на которые следует обратить внимание:

  • Необъяснимый рост ваших счетов за отопление и охлаждение, который может произойти, если изоляция чердака намокнет и потеряет свою эффективность. преждевременный выход из строя
  • Заметное нарастание льда по краю крыши в зимние месяцы.
  • Волнистый или волнистый вид на линии крыши и черепицы вашего дома, вызванный деформацией поврежденного влажностью настила под ним.
  • Ржавчина и коррозия металлических материалов на чердаке, таких как шляпки гвоздей, электрические коробки, осветительные приборы и компоненты системы отопления, вентиляции и кондиционирования воздуха
  • Влажность, водяные пятна или иней на чердачной стороне обшивки крыши или любые признаки износа и разрушение структурных опор крыши
  • Усиление неприятных симптомов аллергии или респираторных заболеваний среди членов вашей семьи, что может быть связано с распространением спор грибов через систему подачи воздуха в помещении в результате роста плесени на чердаке.

Если вы решите проверить наличие этих знаков на своей крыше или на чердаке помните о безопасности. Вместо того, чтобы взбираться на крышу, обойдите свой дом снаружи и посмотрите вверх с уровня земли, используя бинокль. Если вы поднимаетесь на чердак, убедитесь, что здесь достаточно свободного места. хорошо освещены, что у вас есть прочная пешеходная дорожка и вы носите соответствующее защитное снаряжение.

Что делать с плохо вентилируемым чердаком

Если вы обнаружите или обеспокоены каким-либо из вышеперечисленных предупреждающих знаков, было бы разумно, чтобы ваш чердак осмотрел сертифицированный кровельный подрядчик, который может оценить, достаточно ли вентиляции — строительные нормы обычно требуют 1 кв.футов чистой свободной вентиляции (NFVA) на 300 кв. футов площади недостроенного чердака. Если потребуется больше, они могут посоветовать вам, какие существуют варианты улучшения вентиляции и убедиться, что это эффективно. При этом они будут учитывать различные факторы, например:

  • Местный климат в вашем районе
  • Архитектура вашей крыши
  • Возраст вашей черепицы
  • Состояние настила и других компонентов крыши
  • Герметичен и хорошо ли изолирован чердачный этаж

Если ваша крыша приближается к концу срока службы, или настил или другие компоненты повреждены или изнашиваются, может быть рекомендован ремонт или замена, а также следующие шаги для надлежащей вентиляции вашего чердака:

  • Установка сплошных вентиляционных отверстий на потолке по внешнему краю карниза
  • Добавление конькового вентиляционного отверстия
  • Изоляция вдоль верхних панелей для соответствия или превышения R-значения уже в стенах
  • Герметизация мансардного этажа, чтобы сделать его воздухонепроницаемым, и убедитесь, что существует рекомендованное значение R для правильно установленной изоляции и что она не блокирует вентиляционные отверстия на потолке
  • Обеспечение воздушного пространства от одного до двух дюймов между установленной изоляцией и обшивкой крыши

Калькулятор вентиляции Owens Corning может предоставьте общее руководство по количеству вентиляции крыши, необходимой вашему дому.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
