Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Дефлекторы систем вентиляции

Устройство и принцип действия

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Важно! Таким образом мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные массы внутри трубы направляться вверх, создавая дополнительную тягу.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор . Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак . Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус . Рассекает поток ветра, создавая внутри область пониженного давления.

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор . Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае будет «нижним стаканом»;
  2. Зонт или колпак . Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус . Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности


Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.


Важно! Как правило, выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Монтаж


Для тех, кто приобрел дефлектор, наша инструкция по его монтажу:

  1. В большинстве моделей аппарат имеет нижний патрубок, который надевается на трубу и фиксируется хомутами, болтами или заклепками. Хомут – наиболее простой способ крепления;

  1. Диффузор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. Обычно это 3 или 4 кронштейна, которые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и также фиксируются гайками;


  1. В верхней части корпуса диффузора монтируют стойки для колпака. Это могут быть винтовые кронштейны или пластины с болтовым соединением. К стойкам крепят колпак с обратным конусом или без него.

Важно! Диаметр зонта должен превышать диаметр выходного отверстия диффузора, иначе косой дождь будет попадать внутрь канала.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.

Большинство устройств, которые занимаются вырабатыванием тепла, требуют обустройства надёжного отведения дыма. Общеизвестно также и то, что для эксплуатации камина, печи или котла, должна быть обеспечена тяга. Если дымоход или система дымоотведения не справляется с данной задачей, то в данном случае поможет вентиляционный дефлектор – что это такое и его особенности будут отражены в нашей статье.

Как это работает?

Действия вентиляционного диффузора основывается на том, что воздушные потоки отражаются от его плоскости. Осуществляется всё это таким образом, чтобы воздушные массы растекались потоком вокруг данного приспособления для создания условий разрежения воздуха. После всего этого наблюдается появление тяги, которой до этого не было. Таков принцип работы вентиляционного дефлектора.

Стоит отметить и то, что можно повысить его эффективность установкой на канал, который располагают по криво линии. Кроме того, в этих целях можно использовать и изгибистый канал.

В результате тяга будет увеличена, а КПД данного приспособления может быть поднято на двадцать процентов.

Сама по себе, работа данного устройства заключается в том, чтобы перенаправлять потоки воздушных масс. Так, к примеру, если воздух будет двигаться по вертикальному направлению снизу вверх, то газы будут отведены через верхнее отверстие, выполненное в круглой форме. Следовательно, если воздушные массы будут идти сверху вниз, то задействуется нижнее отверстие.

Устройство дефлекторов

В настоящее время на рынке представлены самые разнообразные типы вентиляционных дефлекторов. Отличаются они как по своей конструкции, так и по функциональности. Если говорить о самой распространённой разновидности, то она представлена в виде модели Григоровича. Следует отметить, что использование дефлекторов такого типа актуально не только на вентиляционных, но и на дымоходных трубах. Любой желающий может соорудить дефлектор ветиляционный своими руками, если использовать данную конструкцию.

Что касается других разновидностей, то их чертежи значительно сложнее и изощрённее.

Конфигурацию дефлектора составляют следующие составляющие элементы: верхний и нижний цилиндры, конус и кронштейны в количестве двух штук, служащие для крепежа данного приспособления. Для изготовления дефлектора могут использоваться самые разнообразные материалы. Лучшим вариантом, при этом, будет жесть или оцинковка. Также отлично подойдёт с этой целью и специализированная котельная сталь.

Непосредственно процесс производства данной конструкции, следует начать с чертежа и произведения точных расчётов деталей изделия. С целью грамотных расчётов технических характеристик и параметров вентиляционного дефлектора следует заняться измерениями диаметра дымоходной или вентиляционной трубы, в которую будет помещён дефлектор. Так, к примеру, если данное значение равно двенадцати сантиметрам, то будет актуально применение вентиляционных дефлекторов длиной в четырнадцать с половиной сантиметров.

Процесс сооружения конструкции

Для начала, ещё до того как вы приступите к сооружению дефлекторного устройства, следует проверить наличие всех необходимых для осуществления данной операции работ. С этой целью вам могут понадобиться следующее:

  • Ножницы, предназначенные для резания металла;
  • Картон;
  • Гайки и болты, а также могут пригодиться и заклёпки.

Сперва следует произвести заготовки, которые создаются вырезанием их из картонного листа. Дальнейшие действия связаны с накладыванием макетов на металл, обведением посредством чертилки и вырезанием по контуру. В этих целях используем специальные ножницы, специализирующиеся на резке металла. Для того чтобы детали можно было бы скрепить друг с другом, используются гайки и болты либо заклёпки, выполненные, разумеется, из металла. Из металлической полоски производятся кронштейны, привариваемые к диффузору вместе с обратным конусом.

Монтаж готовой конструкции

Осуществляется установка вентиляционного дефлектора следующим способом. Для начала следует поместить нижний цилиндр сверху на вентиляционное отверстие. Далее его нужно прикрутить посредством болтов и гаек. Что касается нижнего цилиндра, то к нему посредством хомута прикрепляют диффузор. В дальнейшем следует взять кронштейн и закрепить им обратный конус, а также колпак.

В тех случаях, когда имеет место чрезмерно просторное дымоходное отверстие, оно может быть уменьшено с помощью стальной проволоки. В этих целях её распускают и наматывают вокруг отверстия. Кроме всего прочего, рекомендуют осуществлять установку вентиляционного дефлектора примерно на 1,5-2 метра выше, чем расположен собственно уровень крыши. Объясняется это тем, что таким образом становится возможным улучшение тяги.

Преимущества и недостатки стандартной конструкции

Если говорить о сильных сторонах использования дефлектора, то сразу можно отметить отличные защитные функции, которые помогают избежать попадания каких-либо атмосферных осадков. Кроме того, защищает дефлектор и от разного рода загрязнений. Это достигается за счёт его зонтообразной конструкции. Также достоинством можно считать и эффективное выполнение своих прямых задач, если правильно выполняется принцип действия вентиляционного дефлектора.

Что касается недостатков, то к их числу можно отнести то, что может возникать ситуация отражения воздушных масс от конуса, что ведёт к некоторому снижению эффективности работы вентиляционного дефлектора. С целью предотвращения таких ситуаций могут использоваться приспособления, которые включают в себя два конуса, соединённых между собой основаниями. Что касается дополнительного конуса, располагаемого снизу, то его основная задача состоит в выводе дыма наружу.

Другие разновидности

Существуют также и другие разновидности вентиляционного дефлектора. Так, сегодня стремительно набирают популярность дефлекторы флюгерного типа. Расскажем о том, что такое вентиляционный дефлектор такого вида. Подобные устройства предназначены для дымоходов, они вращаются следом за движением ветра.

Такие дефлекторы состоят из нескольких составных частей, включая подшипниковый узел и козырёчки, а также собственно корпус. Принцип его работы заключается в создании разрежённой зоны, которая достигается благодаря прохождению ветряных потоков между козырьками.

В результате будет усилена тяга, а также станет возможным достижение более эффективного сгорания топлива в печи. Кроме всего прочего, улучшается также и воздухообмен в пределах дымоходной трубы. Так что, использование данного приспособление предоставляет возможность дополнительного вентилирования. Благодаря использованию флюгера-дефлектора, становится возможным предотвращение возможности образования искр. Кроме того, дымоход находится под надёжной защитой от воздействия ветра. Достигается это за счёт вращения вслед за ним и заслонкой отверстия.

Однако, данная конструкция имеет также и слабые стороны, включая:

  1. Отсутствие стабильности в ситуациях, когда имеет место наличие сильного порывистого ветра;
  2. Необходимость в регулярном уходе за подшипниковой составляющей, её следует смазывать;
  3. На козырьке может оседать сажа и образовываться конденсат.

Существует другая, не менее популярная разновидность подобных устройств – это ротационный вентиляционный дефлектор. Его использование необходимо для того чтобы подвести естественное вентилирование. Подобное приспособление может считаться эффективным также и в тех случаях, когда требуется обустроить дымоотведение при использовании газовых котлов. Его работа также основана на вращении, но только в одну сторону.

Дефлектор ротационного типа использует в своей работе принцип преобразования ветряной энергии, которая используется для того чтобы увеличить показатели тяги. Его стабильная работа гарантирована даже в ветряную работу и при отключённом отоплении. Если говорить о самом большом их недостатке, то здесь можно выделить отсутствие возможности работы в тех случаях, когда отсутствует ветер, то есть в штиль.

Какое устройство выбрать – решать вам. Вы можете приобрести готовую конструкцию в магазине, либо взвести её самостоятельно. Как видите, самодельное приспособление сможет выполнять свои функции не хуже, чем магазинное.

Современный загородный дом со своими герметичными окнами и дверями без качественной вентиляционной системы рискует превратиться в любой момент в парилку. Эффективная вентиляция призвана решать данную проблему. Система состоит из разнообразных приборов. В этой статье мы разберемся, что такое дефлектор, зачем он нужен, и как правильно его установить.

Принцип действия дефлектора и его устройство

Дефлектор – это устройство с «колпаком», монтирующиеся на верхушку вытяжной трубы для защиты вентиляционного канала и обеспечения постоянной тяги для всей вентиляционной системы.

Что такое дефлектор фото

Сегодня можно встретить дефлекторы разной конструкции. Основные части прибора:

    Диффузор – это часть трубы по конструкции напоминающая усеченный конус. Именно эта часть устройства повышает воздушное давление у оголовка;

    Колпак , защищает трубу от попадания мелкого мусора и осадков.

    Внешний корпус цилиндрической формы

, рассекает воздушный поток, создавая область низкого давления.

Материалом изготовления может быть медь или жесть, допускается изготовление дефлектора из котельной стали.

Виды приборов и их назначение

Дефлектор – это прибор, который может иметь разную конструкцию и различаться по назначению:

    С плоской насадкой . Такие дефлекторы считаются самыми простыми, их легко изготовить самостоятельно.

    С открывающейся насадкой . Данный тип дефлекторов рекомендуем для дымоходов, нуждающихся в частой чистке.

    С щипцовой насадкой . Подобный дефлектор на дымоход обеспечивает более надежную защиту вентиляционной системы от снега, ветра и дождя, рекомендуем для установки в районах с частыми снегопадами и сильным ветром.

    Насадка шарообразной формы . Дефлекторы отличаются интересным внешним видом, впишутся в дизайн любого современного дома, коттеджа или виллы.

Дефлектор своими руками

Прежде чем приступить сделать дефлектор на трубу своими руками необходимо знать, что прибор имеет свои параметры: высота 1,7 от диаметра вентиляционного канала, ширина 1,9 от того же внутреннего диаметра.

Важно: в качестве материала изготовления лучше выбрать медь, данный материал дорогой, но самый крепкий. Медный дефлектор на дымоход стоек к любым атмосферным явлениям и прослужит более 30 лет без необходимости ремонта.

Порядок изготовления устройства:

    Создание на бумаге чертежа основных деталей – колпака, корпуса, диффузора.

    Чертежи необходимо переложить на металл и вырезать нужные детали с помощью ножниц по металлу.

    Полученные части соединяются между собой заклепками или болтами. Части можно также сварить.

    Прежде чем установить дефлектор на трубу, необходимо его собрать «на земле». На высоте останется только закрепить части дефлектора к дымоходу.

Дефлектор для дымохода своими руками чертеж

Монтажа

Монтаж дефлектора на вентиляционную трубу несложный, но требует соблюдения определенных правил. Первым устанавливается патрубок в трубу, крепится он заклепками или болтами. Далее к патрубку фиксируются нижние кронштейны, а на них устанавливается воронка диффузора. Диффузор крепится хомутами.

Насадка устанавливается к верхней части диффузору с помощью заклепок.

Видео

Достаточно часто если на трубе не установлен дефлектор вентиляционный возникают различного рода трудности с тягой. Причинами прекращения возникновения оттока дыма могут быть: сильный ветер, дождь, снег, некорректное расположение, небольшая высота, недостаточный диаметр трубы. Со всеми вышеуказанными проблемами легко поможет справиться дефлектор.

Принцип работы

Главная идея работы устройства основана на отражении воздушного потока от плоскости диффузора. В результате чего срабатывает Закон Бернули, который состоит в том, что воздушный поток рассекается при помощи диффузора, что приводит к разряжению воздуха и появлению тяги. Эффективность устройство можно повысить, если осуществить монтаж на канал, расположенный по кривой линии или с изгибом.

Увеличение тяги в трубе, в свою очередь, приводит к значительному росту КПД устройства и может достигать до 20%.

Виды

На сегодняшний день рынок строительных материалов переполнен всевозможными видами дефлекторов, которые отличаются между собой конструкцией и функциональными возможностями, среди которых особое внимание притягивает ротационный дефлектор. Наибольшей популярностью среди потребителей пользуется модель Григоровича, которая идеально подходит для использования как на вентиляционной, так и на дымоходной трубах.


Простота конструкции данной модели позволяет соорудить ее самостоятельно, чего не скажешь об остальных.

Из чего состоит дефлектор?

Конструктивные особенности модели Григоровича основаны на: нижем цилиндре, входящего в него патрубке, верхнего цилиндра, конусе и 2 кронштейнов.

Сооружать дефлектор лучше всего из жести, оцинкованного железа либо специальной котельной стали. Если же нет возможности приобрести таковое, то подойдет любой доступный материал. Для изготовления правильной конструкции и исключения порчи материала лучше всего предварительно начертить ее и осуществить точный расчет всех деталей изделия.

Для правильного расчета конструкции необходимо произвести соответствующие замеры, диаметр дымоходной трубы в месте планируемого крепления дефлектора, высоту.

Изготовление своими руками

Перед тем как приступить к непосредственному изготовлению устройства, необходимо заблаговременно подготовить все инструменты:

  1. Лист металла.
  2. Ножницы для разрезания металла.
  3. Болты, гайки, заклепки.
  4. Чертилку.
  5. Плотный картон.
  6. Канцелярские ножницы.

Для подстраховки и большей уверенности в правильности расчетов и изготовлении конструкции вначале следует изготовить макет из картона, а потом из металла. Утвержденные картонные заготовки необходимо приложить к металлу, обвести чертилкой и аккуратно вырезать специальными ножницами по металлу.


Для соединения деталей между собой в единую конструкцию необходимо использовать металлические заклепки или болты с гайками. Из отдельной полосы металла изготавливаются кронштейны, которые соединяются в последующем, как и обратный конус, с диффузором.

Монтаж

Установка изделия подразумевает в себе одновременную и сборку все конструкции в единое целое.

Сборка изделия осуществляется в такой последовательности:

  1. Нижний цилиндр располагается сверху на дымоход и закрепляется болтами.
  2. На него прикрепляется диффузор.
  3. Крепиться обратный конус и колпак при помощи кронштейнов.

Важно! Если отверстие дымохода слишком большое, то его уменьшают за счет стальной проволоки, намотанной вокруг отверстия.

Дефлекторы необходимо устанавливать на вентиляцию на 1,5-2 метра выше уровня крыши, для дополнительного улучшения тяги.

Достоинства и недостатки

Несмотря на простоту изготовления устройства к его неоспоримым достоинствам следует отнести: защиту системы от проникновения атмосферных осадков (дождя, снега, тумана), загрязнения.

Как и у любой конструкции у такого дефлектора существуют свои недостатки, которые состоят в: неидеальной конструкции и возможности воздействия на отток газов из трубы внешними факторами. Для снижения окружающего воздействия на конструкцию были разработаны двухконусные дефлекторы, конусы которых соединены между собой основаниями.

Сегодня в специализированных магазинах можно купить дефлекторы не только из металла, но также из пластика. Основными отличиями между ними будут цена, внешний вид, срок службы, место возможного применения.

Дефлекторы вентиляционные монтируются в вытяжные шахты вентиляционных систем. Специалистами принята нумерация дефлекторов вентиляционных, начиная с 3, заканчивая 10. Порядковый номер показывает диаметр шахты, где за единицу измерения взят дециметр. Принятый номер соответствует количеству воздушного потока, который удаляется из системы. Места присоединения дефлекторов вентиляционных имеют нормируемые размеры, установленные СНиП 41012003. Дефлекторы вентиляционные устанавливаются на поверхности, превышающей уровень конька на крыше на определенное расстояние — 1,52 м.

Дефлектор вентиляционный имеет следующие основные характеристики:

Место установки дефлекторов вентиляционных — вентиляционные шахты, где побуждение может быть естественным и механическим. Монтаж устройства производиться в стояках и вертикальных каналах.

Функциональное назначение — защита вентиляционной системы, вентиляционного оборудования от влияния и взаимодействия с атмосферными осадками.

Выбирается дефлектор вентиляционный в соответствии с принятыми проектом наружными размерами, которые имеет горловина шахты. Данные размеры соответствуют нормам СНиП 41012003. дефлектор вентиляционный удовлетворяет все требования ТУ 36233780. Допускается использование бандажного (круглые шахты) и реечного (прямоугольные шахты) соединений вместо фланцевого соединения.

Данное аэродинамическое устройство имеет расчетные размеры и формы. Использование всех преимуществ грибовидной формы и эффекта падения давления, когда воздух обтекает препятствие (речь идет об аэродинамическом дросселировании), позволяет многократно усиливать тягу естественной вытяжки. На сегодняшний день существует множество моделей дефлектора вентиляционного.

Дефлекторы ЦАГИ

Дефлектор ЦАГИ монтируется в вытяжные шахты. Дефлектор ЦАГИ позволяет создать естественную тягу, используя при этом тепловой и ветровой напоры. С потоками ветра в цилиндре дефлектора создается зона с пониженным давлением, содействующая функционированию вытяжной системы. Для максимального эффекта дефлекторы ЦАГИ должны устанавливаться выше уровня крыши (1,5-2 м).

Дефлекторы ЦАГИ , имеющие круглые и прямоугольные сечения, транспортируют как воздушные потоки, так и химически неагрессивные среды, температура которых не превышает 800 градусов Цельсия. Согласно условиям эксплуатации относительная влажность не превышает 60%.

Технология производства дефлекторов ЦАГИ находится в полном соответствии с принятыми стандартами: климатическое исполнение 0, категория размещения I (ГОСТ 15150 — 69).

Крышный дефлектор

Крышный дефлектор — составная часть вентиляционной системы с естественной вытяжкой. Основное функциональное назначение крышного дефлектора — удалять вытяжной воздух. Установка данного вытяжного устройства проводится на крыше, в месте выхода воздуховода. С целью обеспечения минимального расхода воздушного потока, используется внешнее воздействие потоков ветра, которые позволяют создать зону с пониженным давлением.

Согласно требованиям к конструкции для изготовления крышного дефлектора листовую холоднокатаную сталь, изготовленную по ГОСТ 19904-90, и листовую, рулонную сталь, изготовленную по ГОСТ 14918, ГОСТ 16523. В ходе установки вентиляционного оборудования корпус не должен быть поврежден.

Согласно техническим требованиям вентиляционное устройство должно удовлетворять требования СНиП 2.04.05-91, а также СНиП 3.05.01-85, ВСН 353-86.

Поставка крышных дефлекторов может производиться в собранном и разобранном виде.


Схема дефлектора вентиляционных систем

Габаритные и присоединительные размеры дефлектора
номер дефлектора обозначение размеры, мм
Д Д1 Н Н2
3 Д315. 00.000 315 510 450 300
4 -01 400 730 640 430
5 -02 500 950 840 550
6 -03 630 1190 980 680
7 Д710.00.000 710 1320 1027 780
8 -01 800 1530 1285 920
9 -02 900 1750 1542 1060
10 -03 1000 2000 1764 1220

Дефлектор вентиляционный для усиления тяги и защиты вытяжки

Дефлектор вентиляционный – аэродинамическое вытяжное устройство, которое устанавливается на конце наружной части трубы системы вентиляции. Такой колпак на трубу необходим для защиты системы от попадания осадков и посторонних предметов, а также для обеспечения тяги при изменении направления ветра. Ресурс «Сантехник Портал» поможет разобраться, что такое дефлектор в вентиляции, для чего он нужен, как сделать и установить колпак на вентиляционную трубу самостоятельно.

Конструкция и принцип работы

Защитные устройства устанавливаются не только на трубу вентилирования, но и на вывод дымохода, поскольку главная задача устройства – обеспечение тяги.

Дефлектор для вентиляции состоит из следующих конструктивных элементов:

  • два металлических стакана;
  • фиксирующие кронштейны для надежного крепления;
  • приточно-отводящего патрубок, который крепится на трубу хомутом.

Наружный стакан устройства выполнен в форме расширения в нижней части, тогда как нижний стакан полностью ровный. Цилиндры насаживаются друг на друга, а у верхней части конструкции устанавливается крышка на стойках.

Внимание! Чтобы атмосферные осадки не попадали внутрь вентиляционной системы, диаметр крышки должен превышать диаметр выходного отверстия.

Конструкция ветровика реализована так, что при направлении воздушного потока снизу вверх прибор срабатывает плохо – происходит отражение потока от поверхности крыши. Затем кислород направляется к газам, выходящим в верхней части агрегата. Для решения данной проблемы применяется двухконусный дефлектор цаги с соединенным основанием.

Принцип действия прибора основывается на аэродинамическом разрешении воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздушных потоков в этом направлении снизу-вверх из зоны повышенного давления.

Колпаки на ветровиках обладают более выпуклую форму вверх, при циркуляции ветра мимо них формируется создается разрежение в нижней его конструкции, чем и объясняется создание тяги.

Виды дефлекторов для вытяжки

На рынке есть большой ассортимент данных устройств. Разные вентиляционные дефлекторы обладают собственными техническими характеристиками, особенности эксплуатации и конструктивными нюансами. При выборе определенной модели нужно учитывать свойства той или иной конструкции.

Наиболее популярны следующие виды защитных колпаков:

  • роторные вентиляционные системы;
  • вращающиеся вентиляционные конструкции;
  • дефлекторы Григоровича;
  • флюгарки;
  • астато;
  • дефлектор ЦАГИ;
  • дефлекторы Вольперта;
  • Н-образные.

Рассмотрим самые распространенные разновидности подробнее.

Роторные дефлекторы для вытяжной системы

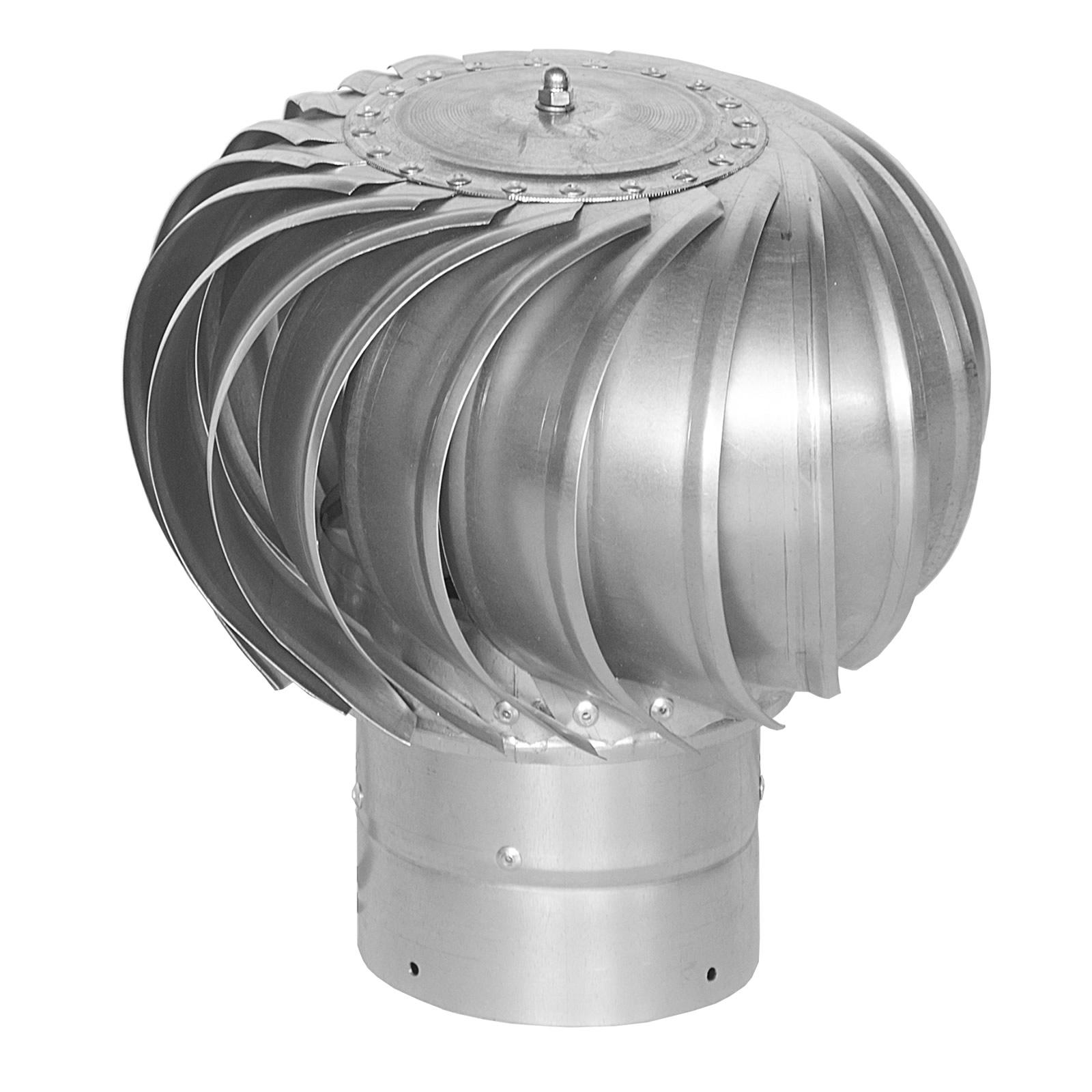

Устройство роторного типа – самый популярный вентиляционный дефлектор, поскольку обладает самой высокой производительностью, на 20-25% выше, чем у аналогичных изделий. Кроме того, у роторной конструкции есть еще одно значимое преимущество – функционирование без использования какого-либо источника энергии. То есть их работа абсолютно автономна.

Вращаясь в одном направлении под воздействием ветра, головка турбины создает внутри трубы воздуховода разрежение, которое способствует активной циркуляции воздушных масс. Также головка защищает систему от попадания осадков.

Верхняя часть конструкции производится из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторная турбина может быть установлена на круглых, квадратных или прямоугольных воздуховодах или дымоходах.

Вращающийся ротационный прибор

Подвид роторного устройства – вращающийся дефлектор вентиляции с вентилятором. Чтобы увеличить производительность, в конструкцию встроены насадки с крыльчаткой на конце. Вращающаяся головка монтируется на вертикальной оси и снабжается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси крепится и крыльчатка, подающая воздушные потоки по вытяжному каналу. Этому способствует постоянное направление вращения головки турбины, независимо от направления ветра.

Как правило, изготавливается из алюминиевого листа, реже – из нержавеющей листовой стали толщиной от 0,4 миллиметра.

Наличие всех типоразмеров позволяет применять такую конструкцию на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича для вентиляции

Простой по конструкции колпак на трубу легко сделать своими руками. При этом устройство Григоровича характеризуется эффективностью, усиливая тягу в канале вытяжки более, чем на 20%.

Чтобы собрать приспособление, нужно вырезать круг из листа оцинкованной стали, разметить его на несколько равных отрезков и вырезать один фрагмент.  Соединив заготовку, получится колпак в виде конуса. Закрепить конструкцию на вытяжной трубе можно на трех стойках, сделанных из полосок используемого металла.

Помимо усиления тяги в вытяжном канале, дефлектор Григоровича защищает устье трубы от попадания в нее мусора. Для этого боковины изделия необходимо обтянуть металлической сеткой с размером ячеек не больше 5 мм.

Дефлекторы-флюгарки

Принцип работы флюгарки также основан на изменении скорости воздушных потоков, когда они огибают диффузор. В итоге над вытяжной трубой образуется разреженная зона, которая помогает воздуху выходить из системы.

Диффузор – это часть вентиляционной системы для ввода и вывода воздуха в помещение и его перемешивания.

Но главная особенность флюгарок заключается в их способности двигаться вслед за ветром, для чего в устройстве имеется специальный киль. Вне зависимости от формы флюгарки, принцип действия изделия не меняется.

Вся конструкция крепится на вертикальной оси. При этом требований к монтажу намного меньше, чем к роторным приборам, так как ось применяется лишь для ориентирования устройства в пространстве.

Статодинамическое устройство

Яркий представитель статодинамического дефлектора – система Astato. Принцип работы заключается в том, что тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору.

Колпак устанавливается на крыше дома любой этажности, старых и новых зданий. В пассивном режиме, формируемый Astato, уровень разряжения равен сумме ветрового и гравитационного давления. Данный показатель отражает работу прибора в статическом режиме.

Далее включается электромотор и создается аэродинамический эффект, у которого степень разрежения равна сумме напора вентилятора и давления.

То есть без включения в розетку – устройство работает, благодаря силе ветра, а при включении мотора – тяга создается при помощи вентилятора.

Прибор можно установить в круглый вентиляционный канал с помощью ниппелей, а для прямоугольного воздуховода монтаж требует применения адаптера. Устройство оснащено автоматикой для управления, но при этом его можно настроить и вручную.

Существует множество моделей конструкции дефлекторов для вентиляции. Часто устройство невозможно отнести к одной конкретной разновидности, да это не нужно. Главное – эффективная работа прибора. К примеру, дефлектор цаги сложно отнести к определенному типу, однако устройство очень популярно. Как его сделать, продемонстрирует мастер на видео в конце статьи.

Какую конструкцию выбрать?

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия. Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:

  • ASTATO;
  • роторный;
  • дефлектор ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра.

Скорость ветра 0,005 0,007 0,01
Степень разряжения 11 21,6 44,1

Материал изготовления также стоит учитывать при выборе изделия. Изготавливают оголовки для вытяжки из оцинкованной стали, пластика, нержавеющей стали, алюминия и даже меди.

С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются нечасто, поскольку их стоимость очень высока. Чистый пластик по причине своей хрупкости мало распространен, как правило, из этого материала изготавливается цокольный дефлектор.

Хорошими характеристиками прочности и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала.

Как сделать дефлектор своими руками?

Прежде чем браться за это дело, нужно определиться с размерами изделия. От этого зависит выбор материала и его количество. Для обеспечения работоспособности устройства важно соответствие соотношения размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, потребуется предварительно сделать чертеж или использовать готовый. Предлагаем воспользоваться чертежом, представленным редакцией santehnikportal.ru, но перед этим необходимо с конструкцией прибора.

Чертеж дефлектора Григоровича с диффузором:

Инструменты, которые потребуются в процессе изготовления самодельного дефлектора:

  1. Ножницы слесарные для резки металла. Можно применять ручные, но лучше использовать механические.
  2. Киянка деревянная для выполнения жестяных работ.
  3. Электродрель для сверления отверстий под заклепки при сборке и монтаже конструкции , а также сверло диаметром 5-8 мм.
  4. Заклепочник для установки вытяжных заклепок.
  5. Кернер – для обозначения места сверления отверстий в металлическом листе.
  6. Молоток слесарный.
  7. Для выполнения жестяных работ понадобится верстак со стальным уголком размером 50×50 мм, закрепленным по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу:

  1. Лист металлический (стальной, стальной оцинкованный, медный, алюминиевый). Толщина металла должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и создания макета устройства.
  4. Скобочник для скрепления картонных деталей.
  5. Измерительный инструмент: линейка, рулетка, угольник или транспортир.
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонного макета позволить избежать ошибок при изготовлении основного изделия и избежать потерь основного материала.

Процесс изготовления ротационного дефлектора

Приборы данного типа наиболее сложны для самостоятельного изготовления, поэтому чертежи лучше разрабатывать самостоятельно. А для сборки конструкции в натуральном масштабе необходимо владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных компонентов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их нужно сделать абсолютно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей лучше предварительно отработать на макете из картона. Требуемое их количество нарезается и, с применением скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом необходимо контролировать балансировку и работоспособность устройства. Результатом должна стать отработка формы ламелей и их эффективности. Но главная задача – сделать правильный расчет размеров основания оголовка в зависимости от диаметра и формы воздуховода.

Порядок сборки роторного вентилятора своими руками:

  1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
  2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
  3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
  4. В процессе сборки стоит предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их использование является обязательным.
  5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность самостоятельной сборки заключается в необходимости сделать ось и корпус для подшипников. Не у всех дома есть токарный станок, а изготовление оси и корпуса подшипников вручную не дает гарантии качества. Поэтому лучше заказать изготовление деталей у профессионального токаря.

Правила монтажа оголовка

Установка дефлекторов на вентиляционную трубу всегда происходит на конечном этапе монтажа кровли. Для этого применяются кровельные лестницы, которые устанавливаются поверх финишного покрытия. Кроме того, перед монтажом колпака вокруг трубы необходимо соорудить подмостки, находясь на котором и осуществляет крепление оголовка.

Для монтажа оголовка на кирпичную трубу применяются самонарезающие винты:

  1. Сначала нужно просверлить отверстия на расстоянии 12-15 см друг от друга, при этом избегая попадания в стык между кирпичами.
  2. В отверстия установить пластмассовые дюбели.
  3. Надеть корпус дефлектора на трубу и закрепить конструкцию саморезами.

Для организации воздуховода часто применяются металлические трубы с тонкой стенкой. В этом случае монтаж выполняется с использованием металлического хомута, который стягивается винтом.

Работы на высоте требуют тщательной подготовки и соблюдения определенных правил безопасности:

  1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Категорически запрещается принимать алкоголь в любых количествах.
  3. Перед подъемом на высоту нужно убедиться в надежности крепления кровельной лестницы.
  4. При выполнении монтажных работ необходимо использовать страховочный трос.
  5. Запрещено осуществлять установку конструкции на высоте в сильный ветер, дождь или при других осадках.

Дефлектор вентиляционный – многофункциональное и часто необходимое устройство, которое способно значительно повысить эффективность вытяжной системы. Использование такого колпака на трубу обязательно для частных домов, если необходимо качественное проветривание помещений. Благодаря простоте конструкции, ее легко можно собрать и установить самостоятельно, следуя всем правилам и требованиям.

Видео как сделать дефлектор цаги:

Монтаж дефлектора на кровле


Монтаж дефлекторов

Дефлекторы на монтажную площадку могут доставляться в собранном или разобранном виде. Детали дефлектора соединяют на болтах на месте монтажа в следующей последовательности (рис. 38). На свободный конец диффузора надевают кольцо таким образом, чтобы отверстия в диффузоре совпадали с отверстиями в кольце. К диффузору на болтах (болты пропускают через отверстия в диффузоре и кольце) присоединяют восемь распорок. К этим распоркам на болтах закрепляют цилиндр дефлектора. У дефлекторов Т-24 и Т-25 цилиндр дополнительно закрепляют к диффузору подкосами.

Для крепления дефлекторов к покрытию используют типовые узлы прохода вентиляционных шахт через покрытие промышленных зданий (рис. 38). Фланец дефлектора присоединяют к верхнему фланцу патрубка узла прохода или вентиляционной шахты, монтируемой на узел.

Зонты и колпаки, устанавливаемые на вентиляционных шахтах, монтируют вместе с шахтами.

Рис. 38. Сборка дефлектора

1 – зонт; 2 – лапка; 3 – фланец; 4 – конус; 5 – распорка; 6 – кольцо; 7 – диффузор; 8 – подкос; 9 — цилиндр

Готовность объекта к монтажу

  1. Наличие отверстий, оставленных в перекрытии для прохода вытяжного патрубка.

  2. Освещенность рабочего места и отсутствие на нем строительного мусора.

Указания по производству работ

  1. Перед монтажом дефлектора сверить диаметр патрубка с проектным и с диаметром отверстия на кровле.

  2. Подъем и установку производить кранами.

  3. Дефлекторы до №4 на низких патрубках устанавливать вручную.

  4. В случае отсутствия подъемных приспособлений дефлектор с патрубком устанавливать с помощью мачты.

  5. Если дефлектор предусмотрено монтировать на вентиляционной шахте, то его закрепляют на шахте до ее подъема.

  6. Дефлекторы всех размеров, установленные на шахтах, закрепляют к перекрытию расчалками. Расчалки крепят к дефлектору до подъема в проектное положение.

  7. Перед установкой дефлекторов осмотреть якори для крепления растяжек.

I. Вариант

При наличии подъемного крана соответствующей грузоподъемности, работающего на перекрытии, использовать его для подъема и монтажа дефлектора.

  1. При наличии строительной готовности объекта производится монтаж дефлектора и дроссель-клапана в собранном виде.

  2. После установки дефлектор крепится растяжками, для которых необходимо заранее поставить якори.

II. Вариант

При наличии башенного крана использовать его для монтажа дефлектора.

  1. Собрать на земле дефлектор с патрубком и дроссель-клапаном.

  2. Застропить собранный дефлектор и поднять башенным краном на кровлю.

  3. Направить патрубок в отверстие и опустить дефлектор до проектной отметки.

  4. Прикрепить дефлектор к опоре.

  5. Расстропить дефлектор и убрать такелажные приспособления.

Оснастка

п/п

Наименование

Единица

измерения

Количество

1

2

3

4

1

Лебедка ручная или приводная или кран

шт.

1

2

Блок грузоподъемностью 1 т

шт.

1

3

Трос стальной d=12,5 мм

м

60

4

Канат пеньковый d=12,7 мм (для оттяжки)

м

60

5

Ключи гаечные 1417, 2227

шт.

2

6

Метр стальной

шт.

1

7

Отвертка

шт.

1

8

Отвес

шт.

1

Монтаж отсосов от технологического оборудования

Указания по производству работ

  1. Местные отсосы и укрытия устанавливать одновременно с монтажом оборудования.

  2. Если по технологическим требованиям оборудование не может быть снабжено стационарными отсосами или зонтами, применять поворотные зонты.

  3. Поворотные зонты монтировать одновременно с воздуховодами.

  4. К началу монтажа поворотного зонта установить металлическую стойку для его крепления.

  5. Монтировать зонт автокраном в последовательности, указанной ниже.

  6. Ответвления систем аспирации и пневмотранспорта от местных отсосов и укрытий монтировать после монтажа технологического оборудования и магистральных воздуховодов.

  7. Необходимо точное соблюдение предусмотренных проектом радиусов отводов и уклонов.

  8. К магистральным воздуховодам систем пневмотранспорта ответвления присоединять сбоку или сверху.

  9. Лючки для чистки воздуховодов располагать на боковой поверхности воздуховода вблизи фасонных частей.

  10. Для уплотнения фланцевых соединений применять листовую резину.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

Дефлектор на трубу вентиляции: узел прохода через кровлю и грибок на крышу

Обновление воздуха в частных постройках является важной составляющей комфортного проживания. Система вентиляции продумывается на этапе проектирования объекта, учитывают габариты строения, назначение, количество жилых и нежилых помещений. При обустройстве каналов дымохода принимается в расчет обязательность вывода вентканалов также через кровлю, оснащение устройствами для облегчения поступления свежих потоков и отвода отработанной среды. Рассмотрим, что такое дефлектор на трубу вентиляции, зачем применяется и где используется устройство.

Для чего нужно устройство вывода вентиляции через кровлю

В частных строениях высотой до 2 этажей вентиляционные выходы из помещений жилого, санитарного назначения выводятся через крышу. Устанавливается труба на крыше для вентиляции в целях обеспечения максимальной тяги воздуха. Данный вид организации вентиляционных выходов отвечает требованиям СНиП, способствует быстрому обмену воздушных потоков.

Согласно нормативам СНиП вывод труб вентиляции через кровлю нужен для:

  • поступления потоков свежего кислорода внутрь строения;
  • монтажа фановой части шахты канализации – это обеспечивает отвод неприятных запахов за пределы строения;
  • поддержания воздухообмена в мансардной или чердачной зоне объекта.
На заметку! Вывод канала на кровлю – вариант, работающий на основе физического закона. Разница давлений внутри и снаружи помещений образует естественную тягу, за счет которой воздух обменивается с заданной регулярностью.
Основные типы узла прохода вентиляции

Самый простой узел прохода вентиляции через кровлю конструктивно выглядит как труба из металла. Она прокладывается в заранее проделанном отверстии. Фиксируется крепежами в определенном положении. Проходник дополнительно оснащается клапаном фиксации и уплотнительным кольцом для сбора конденсата.

К нижней части узла подсоединен выводящий канал вентиляции. Он фиксируется фланцем к трубе. Верх трубы прикрывает дефлектор или зонт. Иногда часть видимого трубопровода утепляется минеральной ватой.

Производители предлагают современные конструкции трубопроводов, выполненные в виде сэндвич-панелей или коаксиальных системы. Модули имеют особенности конструкции, но принцип действия остается прежним – вывод отработанной среды из помещения и обеспечение равномерного и своевременного притока свежего воздуха.

Высота вентиляционного канала над крышей

Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.

Основными считаются следующие нюансы:

  1. Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
  2. Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
  3. Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
  4. Не допускается формирование негерметичных каналов вентиляции.
  5. Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.
Важно! Регулярность обмена воздуха в помещении рассматривается по таблицам СНиП. По нормативам приток составляет не менее 3 м3/час. Вне зависимости от количества людей, находящихся в данном помещении.
Расчет высоты канала

Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.

Правила расчетов следующие:

  • при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
  • для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
  • для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).

Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.

Рекомендации:

  1. На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей. Они будут более устойчивы к воздействию ветра, снеговой нагрузке.
  2. Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше. Так отработанная среда выходит наружу без сильного сопротивления потоков.
Важно! Слишком высокая труба снизит тягу, низкая – не обеспечит эффективности вентиляции. На скатной крыше длина выхода до 500 мм, на плоской в пределах 300-500 мм. Высокие трубы необходимо дополнительно укрепить.

Особенности дефлекторов и их применение для вентиляции

Работа вентиляции в ее естественном виде определяется погодными условиями. Потоки воздуха перемещаются за счет подъемной силы, обеспечиваемой разностью температуры и давления внутри/снаружи помещений.

Чтобы снизить зависимость от погоды, устанавливаются вытяжные трубы для вентиляции на крышу. Они оснащаются дефлекторами. Конструкция представляет собой модуль в форме колпака, который всегда монтируется в самой верхней точке трубы.

Дефлектор решает несколько основных задач:

  • Защита шахты от забивания мусором, падения птиц. Активизация тяги, снижение негативного воздействия осадков на оборудование. При правильном формировании вентканалов КПД системы повышается на 20%.
  • Дефлектор снижает вероятность образования обратной тяги, смешивания потоков отработанной среды и попадание ее обратно в помещения. Колпак, размещенный на трубе дымохода, выступает в качестве искрогасителя.

Типовая схема устройства состоит из основных и вспомогательных частей:

  1. Диффузор – основание в форме усеченного конуса. Нижней частью колбы насаживается на трубу канала вентиляции. Диффузор принимает на себя основной ветровой поток, заземляет его и увеличивает показатель давления.
  2. Зонт – верхняя часть колпака, которая крепится к диффузору посредством стоек. Зонт нужен для защиты от попадания внутрь мусора.
  3. Корпус. Это кольцо или обечайка – видимая часть дефлектора, стыкованная с диффузором кронштейнами. Плоскость корпуса нужна для рассекания потоков воздуха. Помогает создать внутри цилиндрической конструкции области с пониженным давлением.
На заметку! В некоторых дефлекторах устанавливается внутренняя сетка для оседания мелкого мусора. Вставка немного снижает тягу.
Разновидности дефлекторов и принцип работы

Принцип работы устройства простой – гриб на крышу вентиляции принимает основной поток ветра. Масса разбивается о корпус, рассекается диффузором. Это приводит к снижению показателей давления внутри цилиндра. Вследствие этого тяга внутри вытяжной трубы увеличивается.

Совет! Между сопротивлением устройства и тягой внутри туннелей есть прямая зависимость. Потому специалисты считают, что ставить дефлекторы на крышу надо с малым уклоном по отношению к горизонтальной поверхности. Это повышает качество работы устройства.

Эффективность дефлекторов зависит от конструкции гриба, его размеров и высоты установки. При монтаже приборов учитывается особенность работы агрегатов. Если в регионе наблюдаются преимущественно вертикальные направления ветровых потоков, воздушная масса соприкасается только с верхней частью устройства, потому отработанная среда выбрасывается с малой эффективностью. Чтобы снизить негативные явления, применяются варианты с двумя конусами.

Важно! В холодное время года устройства требуют контроля и осмотра из-за образования наледи, которая нарушает работу. Устанавливаются отбои таким образом, чтобы потоки воздуха снаружи осуществляли подсос через пространство между кольцами. Это также ускоряет отвод отработки.

Выбирая грибок на крышу для вентиляции, необходимо учитывать следующие параметры:

  • материал изготовления;
  • принцип работы;
  • особенности конструкции (вид дефлектора).

По материалу различаются приборы из стали оцинкованной или нержавеющей, пластика, меди, алюминия Простая модель изготавливается своими руками из подручного материала.

По практичности медные и алюминиевые устройства уступают приборам из нержавейки. Пластик может перемерзнуть на морозе, потому применяется только для цокольных дефлекторов – они меньше подвержены воздействию минусовых температур.

Совет! Оптимальный вариант дефлектора – прибор из металла с пластиковым покрытием. Для дымоходов применяются только металлические изделия.

По принципу работы устройства классифицируются следующим образом:

  1. Статические. Простые и самые распространенные модели, которые несложно собрать своими руками. Устройства хорошо работают и достаточны для домов разной этажности, небольших предприятий.
  2. Турбодефлекторы. В систему интегрированы вращающиеся лопасти. Головка в этих приборах активная, основа остается статичной. Практичные приборы для обеспечения качественной тяги в домах с недостаточной вентиляцией.
  3. Статичные колпаки с эжекторным вентилятором. Прибор выглядит как статичный колпак, под которым располагается вентилятор. Лопасти устройства подключены к сети питания. Агрегат включается автоматически при фиксации падения уровня тяги. За контроль отвечает специальный датчик.
  4. Флюгер. Это прибор, который вращается по направлению ветра. Он помогает потокам двигаться в нужном направлении.

Рассмотрим самые распространенные модели дефлекторов:

  • Григоровича. Простая конструкция из двух зонтов, соединенных в одну «тарелку». Ставится над обтекающей сеткой канала. Есть разновидность Вольперта-Григоровича, соединяющая диффузор, обратный конус и крышку.
  • ЦАГИ. Имеет насадку – колпак, усиливающий тягу. Монтируется на вентканалы, для дымоходов не подходит.
  • Astato. Статодинамический дефлектор со встроенным вентилятором.
  • Турбовент. Это ротационная модель с подвижной основой и головкой в виде вращающейся турбины.
  • Ханжонкова. Прочный прибор, который выглядит как дополнительная стенка вокруг трубы вентиляции, в комплекте вытяжной зонт в форме тарелки.
  • Н-образный дефлектор. Применяется для увеличения показателей вентиляционных каналов и дымовыводящих систем. Не имеет защитного колпачка, потому для частных домов применяется редко.

Другие виды устройств для вентиляционной трубы

Кроме дефлекторов и грибков, эффективность вентиляции частного дома поддерживается прочими элементами. Они служат для образования области пониженного давления, защищают внутреннее оборудование от осадков, влаги.

Дополнительные элементы:

  1. Капельники. Представляют собой металлическую или пластиковую насадку для защиты от талой воды.
  2. Аэраторы. Применяются для улучшения циркуляции воздушных потоков между слоями теплоизоляции и наружным покрытием кровли.
Совет! Обустраивая проход через кровлю вентиляции с многослойным «пирогом» из утеплителей и мембран, рекомендуется использовать аэраторы. Устройства снижают риск образования гнили и порчи материалов из-за скопления конденсата.

Помогите нам стать лучше, оцените подачу материала и труд автора

Загрузка… Рассказать друзьям и коллегам в социальных сетях

Дефлекторы вентиляционные — Школа по утеплению дома

ГлавнаяВентиляцияДефлекторы вентиляционные

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Цена на вентиляционные дефлекторы и их разновидности

Модель Цена Характеристика
Дефлекторы вентиляционныеД100

Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики.

Материал, из которого изготовлен агрегат – оцинкованная сталь.

Д125 1820
Д160 1950
Д200 2100
Д315 2700
Д350 3100
Д400 4400
Д710 6600
Д1000 30500
Флюгерный дефлектор Т 110 2570 Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков.

Устанавливать нужно на воздуховод, который уже проложен.

Т120 3380
Т150 3380
Т200 3500
Т300 4300
Т500 8300
Т680 12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

  • обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
  • еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
  • последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм 120 140 200 400 500
Высота устройства Н, мм 144 168 240 480 600
Ширина диффузора D, мм 240 280 400 800 1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

  • ширина диффузора (D) = 2 * внутренний диаметр.
  • высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

  • следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
  • следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
  • при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;
  • следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
  • дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
  • вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
  • после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;
  • отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
  • существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
  • скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;
  • далее нужно свернуть цилиндр, который будет в нижней части устройства;
  • после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
  • к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
  • соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

  1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
  2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
  3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

  • характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
  • к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
  • чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

  1. Григоровича.
  2. Волпер круглый.
  3. ЦАГИ.
  4. открытый Астато.
  5. звезда Шенард.
  6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

  1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
  2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
  3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.
Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

Вентиляционный дефлектор: устройство, принцип действия, монтаж

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Важно! Таким образом мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные массы внутри трубы направляться вверх, создавая дополнительную тягу.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
  2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Монтаж

Установка аппарата на оголовок трубы выполняется достаточно просто.

Для тех, кто приобрел дефлектор, наша инструкция по его монтажу:

  1. В большинстве моделей аппарат имеет нижний патрубок, который надевается на трубу и фиксируется хомутами, болтами или заклепками. Хомут – наиболее простой способ крепления;

Хомут упрощает монтаж.

  1. Диффузор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. Обычно это 3 или 4 кронштейна, которые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и также фиксируются гайками;

На снимке видны кронштейны и соединения.

  1. В верхней части корпуса диффузора монтируют стойки для колпака. Это могут быть винтовые кронштейны или пластины с болтовым соединением. К стойкам крепят колпак с обратным конусом или без него.

Колпак крепится на стойках.

Важно! Диаметр зонта должен превышать диаметр выходного отверстия диффузора, иначе косой дождь будет попадать внутрь канала.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.

Дефлектор на вытяжную трубу: принцип работы и какой лучше выбрать для вытяжки

Система вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

  1. Роторные вентиляционные конструкции.
  2. Вращающиеся вентиляционные дефлекторы.
  3. Дефлекторы Григоровича.
  4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
  5. Дефлекторы Вольперта.
  6. Н-образные.

Рассмотрим некоторые из них подробнее.

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Вращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу  циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Смотреть видео

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора.   В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

Смотреть видео

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и  потребность в нем. Для обеспечения  работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Инструменты которые нам понадобятся в процессе изготовления приспособления:

  1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

  1. Киянка деревянная для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки вытяжных заклепок.



  1. Кернер – для обозначения места сверления отверстий в металлическом листе.
  2. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

  1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и формирования модели изделия.
  4. Скобочник для скрепления картонных деталей.
  5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Смотреть видео

Размеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Смотреть видео

Порядок изготовления роторного вентилятора может выглядеть следующим образом:

  1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
  2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
  3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
  4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
  5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

  1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
  2. В отверстия устанавливаются пластмассовые вставки (дюбели).
  3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

  1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Категорически запрещено принимать алкоголь в любых количествах.
  3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
  4. При производстве работ необходимо использовать страховочный фал.
  5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
  6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Смотреть видео

Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

Записи по теме: (Пока оценок нет) Загрузка…

Дефлектор своими руками на вентиляционную трубу: правила и последовательность сборки

Дефлектор для вентиляции – аэродинамическое устройство, устанавливаемое на верху вентиляционного канала (трубы) приточно-вытяжной системы приспособление способствует повышению эффективности воздухообмена. Происходит это как за счет усиления естественной тяги, так и потому, что предотвращается попадание в канал ветровых порывов и всего того, что может заноситься ими или попадать само по себе.

Вентиляционные системы часто оснащают дефлекторами, такие устройства способствуют усилению тяги

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

  • двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока. Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
  • кронштейнами для крышки;
  • патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

  • диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;
  • зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
  • корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Обратите внимание! К некоторым моделям крепят сетку, чтобы задерживать мелкий мусор, но это отрицательно сказывается на уровне тяги, хотя и незначительно.

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам. С этим недостатком, присущим всем типам устройств, приходится считаться. Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

  • высотой установки относительно уровня крыши;
  • размерами устройства;
  • его формой;
  • незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Разновидности вентиляционных дефлекторов

Назначение всех рассматриваемых устройств едино:

  • способствовать повышению естественной тяги, чтобы улучшить воздухообмен в помещениях здания;
  • предотвратить попадание в систему атмосферных осадков, пыли, листьев и прочего мусора;
  • препятствовать проникновению насекомых и мелких птиц.

Что касается изготовления, то ассортимент устройств чрезвычайно разнообразен, а отличия заметны даже визуально.

В качестве материала для изготовления пользуются:

  • медью. Впрочем, крайне редко, из-за ее высокой стоимости;
  • алюминием;
  • керамикой;
  • оцинкованной сталью;
  • нержавеющей сталью;
  • пластиком. У дефлектора вентиляционного пластикового несколько преимуществ в виде низкой стоимости и декоративных возможностей, создаваемых возможностью выбора формы и расцветки. Но воздействие высоких температур существенно сказывается на сроках эксплуатации.

Для изготовления дефлекторов чаще всего используется нержавеющая сталь, она прочная, относительно недорогая и не подвержена коррозии

Полезно знать! Присущую металлу прочность в некоторых моделях сочетают с декоративными возможностями полимеров, надевая на металлическую (алюминиевую или стальную) основу пластиковый чехол.

По принципу работы устройства могут быть:

  • статичными. Это самые простые конструкции, которые вполне могут быть собраны самостоятельно;
  • статичными с вентилятором-эжектором. Под неподвижным колпаком предусмотрена установка низконапорного осевого вентилятора, который вращается только в том случае, если снизилось давление ветрового потока или термическое. Включение происходит при срабатывании датчика и приводит к нормализации тяги до естественного уровня;
  • ротационными. Ротационный дефлектор оснащен лопастным барабаном. У дефлектора вентиляционного ротационного – статичная основа и подвижная головка, вращение которой предусмотрено в одном направлении, которое не меняется при изменении направления и силы ветрового потока. Вращающаяся головка создает разрежение в вентиляционном канале, препятствующее обратной тяге. Ротационным устройствам свойственна производительность, в два-четыре раза превосходящая возможности статичных. Они препятствуют в летнюю жару появлению конденсата в кровле, так как способствуют понижению температуры в помещениях, снижая расходы на пользование кондиционером;
  • с эжектором и поворачивающимся корпусом. Вращающийся дефлектор помещается над вентиляционным каналом. Конструкция вращающегося устройства составлена двумя трубами, расположенными вертикально и горизонтально, для соединения которых использован шарнирный механизм, а сверху установлена перегородка, выполняющая роль флюгера.

По особенностям конструкции модели устройств относят к типу закрытому или открытому.

По форме они бывают:

Дефлекторы выпускаются в разных формах, можно подобрать модель под любое сечение трубы

Зонт может быть один или несколько.

Как правило, выбирая модель вентиляционного дефлектора с учетом климатических особенностей, коэффициентов разрежения и местных потерь и принимая во внимание стоимость, останавливаются на одной из самых распространенных конструкций:

  • Вольперта.
  • Григоровича. Популярнейшая конструкция, доступная для изготовления своими руками и состоящая из трех основных элементов: 1 — диффузора, 2 — защитного зонта, 3 – обратного колпака;
  • двойном.
  • Н-образном. Принято устанавливать на объектах промышленного назначения, так как конструкция сохраняет работоспособность системы при резких порывах ветра и способна задействовать потоки воздуха, идущие снизу вверх. Ветровым потоком, входящим в вертикальные перемычки, вытягивается рабочая среда, поступившая в горизонтальный канал, что приводит к возрастанию естественной тяги;
  • флюгере-дефлекторе. «Капюшону» или «сачку» помогает флюгер, ориентированный вдоль ветрового потока. Проходящий через изогнутые козырьки воздух меняет направление, устремляясь вверх, где образуется область глубокого разрежения.
  • ЦАГИ. Конструкция, разработанная в аэрогидродинамическом институте, отличается возможностью выбора типа соединения с воздуховодом (бандажного, ниппельного, реечного, фланцевого), исходя из того, какую форму имеет горловина вентиляционного ствола. К недостаткам относят склонность к образованию перекрывающей проход наледи и сопротивлению тяге при отсутствии ветра;
  • шаровидном.

Как изготовить и установить вентиляционный дефлектор своими руками

Самостоятельное изготовление вращающегося дефлектора вентиляционного, как правило, не рекомендуется ввиду значительной сложности конструкции. А вот с дефлектором Григоровича вполне можно повозиться самостоятельно, так как при простоте устройства он гарантирует бесперебойность работы вентиляционной системы.

Простую модель дефлектора можно собрать и установить своими руками

Вычерчивание схемы и составление расчетов опираются на параметр диаметра вентиляционного ствола. Отталкиваясь от этого показателя, принято брать следующие коэффициенты:

  • 1 – для входного патрубка;
  • 1,7 – для высоты диффузора;
  • 1,3 – для его ширины;
  • 1,8 – для ширины защитного колпака.

Для начала стоит изготовить картонные лекала для всех элементов, чтобы потом приложить их к металлическому листу и вырезать. Но уверенные в себе работники могут себе позволить пренебречь этим этапом, перенося на металлический лист все разверстки конструкционных элементов.

Вырезав все необходимые элементы с помощью ножниц по металлу или болгарки, переходят к их сборке, пользуясь для этой цели сваркой, болтами, заклепками или саморезами. Предпочтительнее представляется использование болтов или заклепок, так как работа со сварочным аппаратом по тонкому листовому металлу требует приличных квалификационных навыков.

Последовательность такова:

  1. Собирается диффузор.
  2. К нему крепятся кронштейны, которые будут удерживать зонт.
  3. Монтируется защитный колпак.
  4. К входному патрубку прикрепляются кронштейны.
  5. Верхняя часть кронштейнов подсоединяется к диффузору.

Установка подчиняется нормам СНиП, при ее выполнении придерживаются следующих правил:

  • при монтаже дефлектора круглого сечения на трубу квадратной формы пользуются переходным патрубком;
  • ствол вентиляционного канала равняется по высоте дымовой трубе, чтобы задымленный воздух не проникал в помещения здания;
  • монтаж не допускается, если устройство попадает в аэродинамическую тень, образуемую соседними постройками;
  • размещение должно производиться так, чтобы дефлектор свободно обдувался ветровыми потоками, лучше всего, если он станет высшей точкой кровли;
  • при монтаже на плоской кровле минимальная высота – от 500 мм;
  • при удаленности вентиляционного канала от кровельной вершины на расстояние до полутора метров дефлектор возвышается над крышным коньком (парапетом) хотя бы на 500 мм;
  • при расстоянии между воздухоотводом и парапетом крыши в полтора-три метра дефлектор должен оказаться не ниже уровня конька крыши;
  • при расстоянии свыше трех метров виртуальная линия, проведенная между коньком и защитным колпаком, не должна отклоняться более, чем на 10º.

Важно! Установка дефлектора требует соблюдения указанных правил, иначе эффективность его работы будет ненадлежащей.

Установив дефлектор на трубу приточно-вытяжной вентиляции, удается добиться целого ряда преимуществ, обеспечивающих более высокий уровень комфорта при пользовании помещениями. Более простые модели вполне могут быть изготовлены собственными руками и превращены в дизайнерские элементы экстерьера частного дома. Главное при этом — не забывать о требованиях СНиП и конструктивных особенностях модели дефлектора, связанных с условиями эксплуатации.

Дефлектор фото вентиляция


Вентиляционный дефлектор: устройство, принцип действия, монтаж

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Важно! Таким образом мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные массы внутри трубы направляться вверх, создавая дополнительную тягу.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
  2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

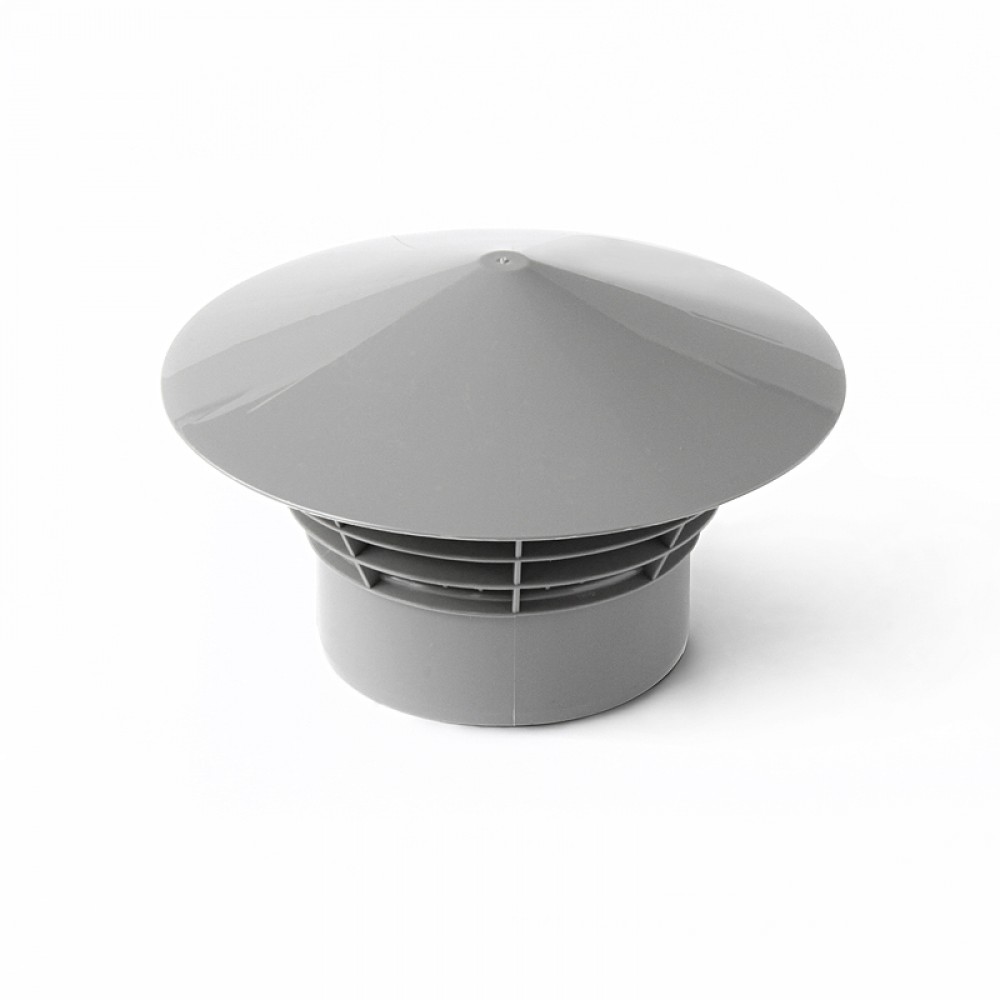

Пластиковое изделие можно подобрать по цвету кровли.

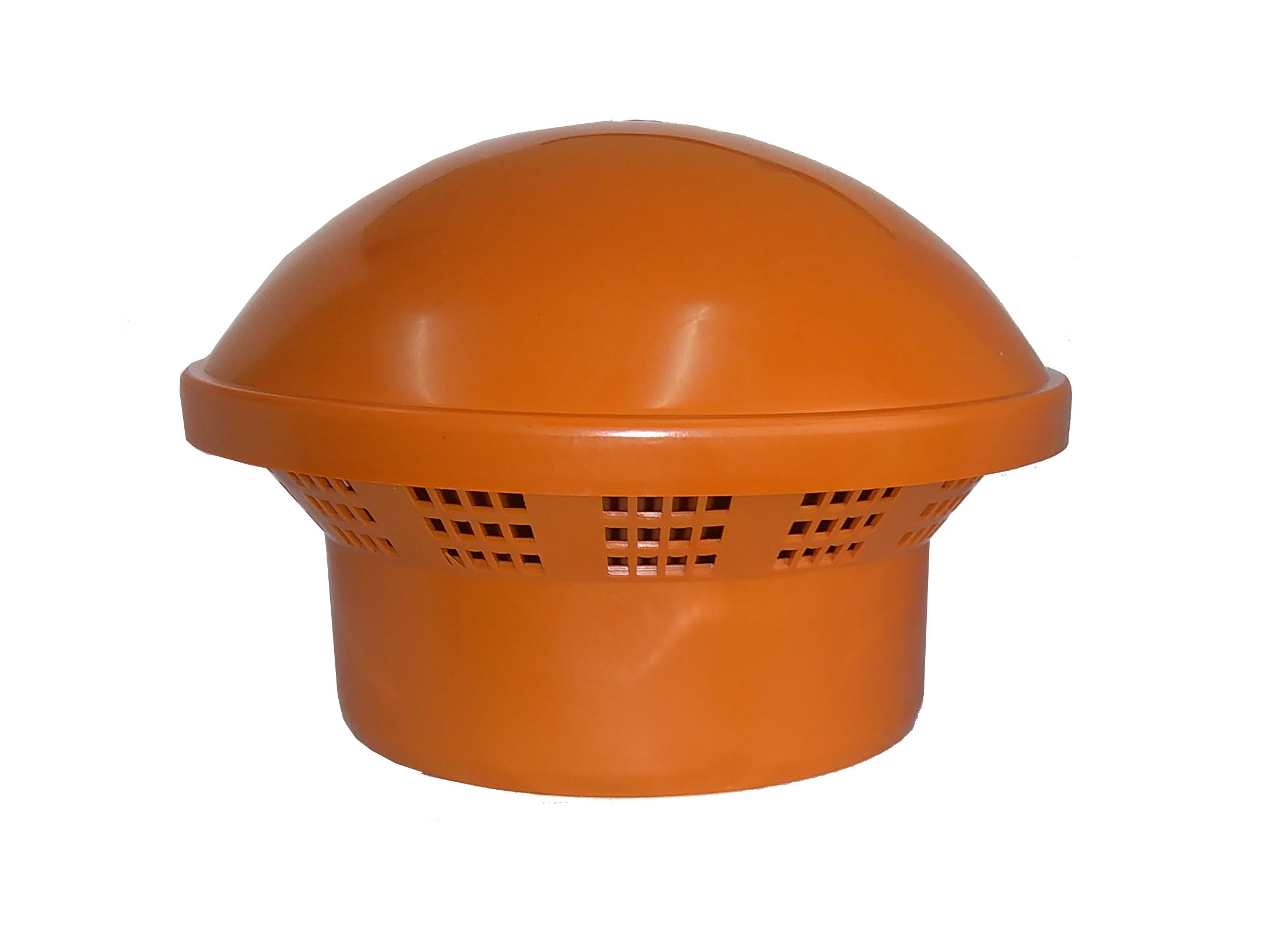

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Монтаж

Установка аппарата на оголовок трубы выполняется достаточно просто.

Для тех, кто приобрел дефлектор, наша инструкция по его монтажу:

  1. В большинстве моделей аппарат имеет нижний патрубок, который надевается на трубу и фиксируется хомутами, болтами или заклепками. Хомут – наиболее простой способ крепления;

Хомут упрощает монтаж.

  1. Диффузор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. Обычно это 3 или 4 кронштейна, которые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и также фиксируются гайками;

На снимке видны кронштейны и соединения.

  1. В верхней части корпуса диффузора монтируют стойки для колпака. Это могут быть винтовые кронштейны или пластины с болтовым соединением. К стойкам крепят колпак с обратным конусом или без него.

Колпак крепится на стойках.

Важно! Диаметр зонта должен превышать диаметр выходного отверстия диффузора, иначе косой дождь будет попадать внутрь канала.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.

gidroguru.com

Дефлектор вентиляционный своими руками

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция — дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

  • Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
  • Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
  • Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

  1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
  2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
  3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
  4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

2proraba.com

Дефлекторы вентиляционные — Школа по утеплению дома

ГлавнаяВентиляцияДефлекторы вентиляционные

12.11.2016

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Цена на вентиляционные дефлекторы и их разновидности

МодельЦенаХарактеристика
Дефлекторы вентиляционныеД100

Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики.

Материал, из которого изготовлен агрегат – оцинкованная сталь.

Д1251820
Д1601950
Д2002100
Д3152700
Д3503100
Д4004400
Д7106600
Д100030500
Флюгерный дефлектор Т 110 2570Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков.

Устанавливать нужно на воздуховод, который уже проложен.

Т1203380
Т1503380
Т2003500
Т3004300
Т5008300
Т68012300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

  • обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
  • еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
  • последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм120140200400500
Высота устройства Н, мм144168240480600
Ширина диффузора D, мм2402804008001000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

  • ширина диффузора (D) = 2 * внутренний диаметр.
  • высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

  • следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
  • следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
  • при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;
  • следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
  • дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
  • вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
  • после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;
  • отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
  • существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
  • скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;
  • далее нужно свернуть цилиндр, который будет в нижней части устройства;
  • после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
  • к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
  • соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

  1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
  2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
  3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

  • характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
  • к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
  • чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

  1. Григоровича.
  2. Волпер круглый.
  3. ЦАГИ.
  4. открытый Астато.
  5. звезда Шенард.
  6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

  1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
  2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
  3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.
Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

v-teplo.ru

Дефлекторы: что это такое, как работают и для чего необходимы?

Правильно оборудованный механизм вентиляции в доме способствует свежести и чистоте воздуха внутри жилого помещения. Главным условием ее функциональности считается возможность эффективной тяги, однако, всевозможный мусор и пыль могут серьезно нарушить функциональность всей системы. Чтобы не допустить подобных поломок, профессионалы советуют использовать вентиляционный дефлектор.

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое. Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

  • создает защиту для вентиляционных ходов;
  • способствует бесперебойной тяге всей вентиляционной системы;
  • активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство. Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши.

Вентиляционный дефлектор может отклоняться от любого, даже самого минимального дуновения ветра. Однако он не просто отклоняется, а еще и фиксируется так, чтобы создать оптимальные условия для эффективного вывода продуктов горения через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора состоит в том, что он крепится к трубе, которая отводит дым и гарь и при этом создает препятствие свободному перемещению воздушных потоков. Согласно законам физики, чем более интенсивно перемещается объем воздуха в потоке с изменяющимся сечением, тем сильнее перепад давления, что приводит к понижению давления. Мощность потока ветра, действующего на дымоход, формирует рядом с оголовком некоторое разрежение.

Поток воздушных масс, сталкиваясь с препятствием, обтекает его, а сам воздух при этом проникает внутрь вентиляционной системы через специально оборудованные отверстия сверху и снизу, при этом разрежение воздуха возрастает и ориентирует направление воздушного столба вверх. Вентиляционный дефлектор функционирует с оптимальной эффективностью по вентмагистрали с горизонтальными изгибами и пролетами. Это является условием, при котором тяга вытяжки горячего воздуха возрастает самое меньшее на 10–20%. Конечно, ветер, как и остальные природные явления, всякий раз ведет себя неодинаково. Его влияние различается: он может обдувать дымоход сверху вниз, в этом случае помогут расположенные снизу дефлектора небольшие отверстия, именно они будут втягивать к себе газы. Порывы ветра могут направляться снизу вверх, тогда воздух будет проходить через кольцевые отверстия в верхней части устройства. Воздушные массы могут перемещаться в горизонтальной плоскости, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что самым опасным вариантом считается второй, поскольку в этой ситуации зонтик устройства отражает воздушные потоки в направлении, прямо противоположном перемещению дыма вместе с продуктами горения.

Чтобы нивелировать этот недочет, многие мастера монтируют еще один дополнительный конус того же размера, что и базовый, и соединяют оба элемента. Таким образом, зонтик дефлектора оборудуется двумя разнонаправленными конусами. Это позволяет прибору работать с максимальной эффективностью в любых погодных условиях. Если дымоход не оборудован этим устройством, на вентиляционной трубе постепенно будет оседать жир и копоть, к которым со временем начнут прилипать пыль и мусор. Все это с течением времени вызывает уменьшение сечения внутреннего вентотвода и дальнейшей поломки всей системы в целом.

К достоинствам механизма следует отнести следующие:

  • эффективную защиту от грязи и всевозможных осадков;
  • увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

В переводе дефлектор означает «отклонять» и это определение наглядно отражает все его функциональные особенности.

В зависимости от модификации дефлектор может состоять из разных элементов, однако, все модели имеют такие одинаковые структурные части, как:

  • два металлических стакана;
  • кронштейны для прочной фиксации;
  • приточно-отводящий патрубок, прикрепленный к трубе с использованием пластикового или металлического хомута;
  • решетка для защиты дымохода от мусора и листьев.

Верхний стакан имеет форму, которая немного расширяется к нижней части, а вот внутренний стакан является абсолютно ровным. Эти цилиндры одеваются друг на друга, оба имеют специальные отверстия кольцевого типа. На самом верху всей конструкции фиксируется крыша-диффузор на прочных стойках. Он имеет самые разные названия – колпак, зонтик, некоторые мастера именуют его «навершие». Форма крыши-диффузора может быть любой, наиболее распространена полукруглая модель, а также плоская с крышкой и щипцовая двускатная. Необходимо чтобы диаметр крышки был больше, чем диаметр выходного трубного отверстия. В противном случае возможно попадание снега и дождя внутрь вентсистемы.

Одним из широко распространенных вариантов практического применения дефлектора считается монтаж на дымоход. Дело в том, что при вычислении размеров трубы основным критерием является обеспечение тяги, сила которой оптимальна для эффективного выхода опасных продуктов горения. Использование дефлектора создает условия для увеличения КПД всей отопительной системы в доме на 20%, а это во многом обуславливает хорошее прогорание топлива, существенное увеличение отдачи тепла и избавление от проблем, которые вызваны затуханием пламени.

Помимо этого, дефлектор на дымоходе препятствует проникновению внутрь механизма воздухода всевозможного мусора и осадков, кроме того, хорошо влияет на функциональность системы и существенно повышает срок ее службы.

Еще один популярный вариант использования дефлекторов – это крепление на кондиционер. В строгом понимании подобная конструкция довольно незначительно напоминает классические дефлекторы. Это скорее экраны-отражатели, которые используются для перемещения воздушных масс, создаваемых в результате работы кондиционеров. Благодаря такому дефлектору мощный поток воздуха движется не на человека, а в пол или по потолку, а затем медленно теряет свою выраженность и вскоре рассеивается.

Интересный вариант дефлекторов – это ротационный (роторный). Подобные модификации позволяют значительно увеличить эффективность естественного вентилирования в 4 и более раз.

Примечательно, что при этом не требуется сети электрического тока и других источников питания устройства. С технической точки зрения, ротационный дефлектор представляет собой небольшую подвижную головку с движущимися лопастями, которая фиксируется на прочном основании специальными подшипниками, характеризуется нулевым сопротивлением. Если в такие лопасти проникает воздушный поток, то они приводят головку в движение, таким образом воздух сильно разряжается и вырабатывается необходимая тяга.

Еще один известный вариант дефлектора – это флюгер. Чисто технически он является механизмом с вращающимся корпусом, двигающимся параллельно с изогнутыми линиями козырька, которые, в свою очередь, сходятся в узлах подшипника.

На самом верху такой конструкции размещается флюгер, благодаря которому все устройство в целом движется «по ветру». Механизм активности заключается в следующем: поток воздуха проходит через козырьки, затем набирает скорость и формирует участок пониженного давления. Как следствие, возрастает тяга, а теплообмен существенно улучшается. Подобные устройства очень эффективны для предупреждения возникновения обратной тяги, образования искр или ошибок работы котла вследствие затухания огня. При этом соорудить подобный флюгер совсем несложно – необходимо лишь зафиксировать установку на срезе вытяжной трубы специальным кольцом с узлом подшипника.

О значимости дефлектора в формировании необходимой обратной тяги и поддержании ее в стабильном состоянии вопреки любым природным явлениям задумались еще столетие назад. Тогда в «Центральном аэрогидродинамическом институте имени профессора Н. Е. Жуковского» (ЦАГИ) по поручению совсем «молодого» союзного правительства начались работы по усовершенствованию дымоходов. Этой проблемой занимались известные ученые Д. П. Григорович и А. Ф. Вольперт. Они создали несколько эффективных моделей дефлекторов самого различного назначения, самым известным из которых стал прибор, названный в честь своих создателей – дефлектор Вольперта-Григоровича. Именно он и был взять за основу для создания более современных технологичных моделей.

Несмотря на широкий ассортимент самых разнообразных торговых марок дефлекторов, все они укладываются в несколько типовых вариантов по принципу аэродинамики.

По степени взаимодействия с механизмом тяги существует несколько моделей.

  • Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
  • Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
  • Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
  • Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

  • неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
  • полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
  • закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
  • дефлектор-флюгер;
  • вихревой дефлектор.

С точки зрения технологичности, наиболее сложным считается закрытый дефлектор. Однако он имеет и немаловажное преимущество: в результате нагрева обечайки такие устройства практически сразу дают собственную полностью энергонезависимую тягу.

Этот вид пассивного дефлектора является единственным, который может увеличить естественную тягу даже в абсолютно безветренную погоду. Отдельно стоит остановиться на вихревых вариантах. Они легко выделяются из общего модельного ряда своей «рваной» конструкцией с выступающей острой кромкой. Следует заметить, что область вихревой аэродинамики имеет много «белых пятен», поэтому нарисовать точную модель поведения такого типа устройств при вариативных внешних явлениях довольно сложно, поэтому такие модели не пользуются спросом и многие производители закрыли их выпуск.

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

  • держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
  • не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
  • имеет простую и понятную конструкцию;
  • практически не закоксовывается и не засоряется, довольно просто очищается;
  • по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

  • при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
  • на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
  • при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

В общем, дымник – это несовершенный дефлектор, который оптимален для использования в регионах с ровным климатом, где практически не бывает ураганов и бурь.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

  • сложное тело вращения;
  • в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
  • при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
  • открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
  • модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
  • не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

  • обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
  • не склонен к обмерзанию и засорению изнутри;
  • образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

  • при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
  • имеет довольно сложные конструктивно-технологические параметры;
  • не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Не стоит путать вентиляционный дефлектор, канализационную модель и дефлектор капота со многими другими модификациями, которые не имеют никакого отношения к поддержанию работы отопительной системы в домах.

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

  • нарисовать схему-чертеж;
  • сформировать заготовки;
  • непосредственно собрать дефлектор;
  • зафиксировать его на трубе.

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

Расчет является следующим:

  • высота дефлектора = 1,6–1,7 х d;
  • ширина = 1,2–1,3 х d;
  • ширина колпака = 1,7–1,9 х d.

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

  • Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
  • Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.
  • Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
  • Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
  • Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

О том, как сделать дефлектор своими руками, смотрите в видео ниже.

stroy-podskazka.ru

Надежные и качественные дефлекторы вентиляционных отверстий Inspiring Collections

Если вы пытаетесь приобрести. Дефлекторы вентиляционных отверстий по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Дефлекторы вентиляционных отверстий , предлагаемые на сайте, отличаются высоким качеством и изготовлены с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. дефлекторы вентиляционных отверстий поставщиков и оптовых продавцов, обеспечивающих превосходное качество и стабильную работу.Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Дефлекторы вентиляционных отверстий , продаваемые здесь, на сайте, изготовлены из прочных и жестких материалов, таких как металлы, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Дефлекторы вентиляционных отверстий усовершенствованы и эффективно контролируют окружающую среду в вашей комнате. Эти. Дефлекторы вентиляционных отверстий регулируют температуру, влажность, качество воздуха, движение воздуха и чистоту воздуха, делая воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Дефлекторы вентиляционных отверстий различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Дефлекторы воздухозаборников также оснащены мощными компрессорами различной мощности. Выберите из этих мощных. Дефлекторы вентиляционных отверстий для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Изучите различные отличия. дефлекторов вентиляционных отверстий вариантов, чтобы приобрести эти продукты в рамках своего бюджета и сэкономить деньги при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Пластиковый выдвижной регистр и воздушный дефлектор — Современный — Решетки и вентиляционные решетки регистров — от Installerstore

  1. Все продукты
  2. Товары для дома
  3. Отопление и охлаждение
  4. Регистры, решетки и вентиляционные отверстия

Позиция 1 из 2

  • Описание продукта
  • Технические характеристики продукта
  • Доставка и возврат
Этот многоцелевой всплывающий регистр — единственный в своем роде элемент, который можно использовать как стандартный регистр или дефлектор воздуха.Когда регистр поднимается, он позволяет воздуху отклоняться в сторону, а не вверх. Если вы хотите, чтобы воздух был направлен вверх, это может помочь рассеять ваш воздушный поток от верхней части регистра, или он будет всплывать, чтобы отклонить воздушный поток вверх. Эти пластиковые регистры устойчивы к царапинам и ржавчине, поэтому являются отличным вариантом для помещений с высокой влажностью. Регулируемые жалюзи позволяют легко контролировать воздушный поток. Доступен в белом или коричневом цвете.

Установка проста. Для напольного монтажа просто поместите регистр над отверстием и установите его на место.Для установки в стену или потолок используйте пробивные отверстия для винтов на концах регистра и ввинтите.
Чтобы убедиться, что вы заказываете правильный размер для вашего применения, измерьте отверстие в полу / стене / потолке и поместите заказ в зависимости от размера. Пожалуйста, не размещайте заказ на основе общих размеров лицевой панели вашего существующего регистра или решетки.

  • ИЗМЕРЕНИЯ ИЗДЕЛИЯ
  • Регистр предназначен для отверстий размером 4 дюйма x 10 дюймов
  • Имеет габаритные размеры лицевой панели 5 1/4 дюйма x 11 1/4 дюйма
  • Глубина врезания 1 1/3 дюймов
  • Всплывающее окно для перенаправления воздушного потока измеряет 2 дюйма
Этот продукт описан как:
  • воздушный дефлектор
  • потолочный диффузор
  • потолочный регистр
  • напольный диффузор
  • напольный регистр
  • пластиковый диффузор
  • пластиковый регистр
  • Пластиковая вентиляционная крышка
  • Pop Up Diffuser
  • Pop Up Register
  • вентиляционная крышка
  • Настенный диффузор
  • настенный регистр

В Houzz мы хотим, чтобы вы сделали покупки для Imperial Manufacturing Plastic Pop Up Register и Air Дефлектор, белый, 4 «x10» с уверенностью.Вы можете прочитать реальные отзывы покупателей об этом или любом другом продукте и даже задать вопросы и получить ответы от нас или прямо от бренда. Когда вы покупаете пластиковый всплывающий регистр и воздушный дефлектор Imperial Manufacturing, белый, 4 «x10» или любой другой продукт онлайн у нас, вы становитесь частью семьи Houzz и можете рассчитывать на исключительное обслуживание клиентов на каждом этапе этого пути. Если у вас есть вопросы об Imperial Manufacturing или любом другом продукте, который продается, наша служба поддержки клиентов с радостью вам поможет.

page_type: page_view_productproduct_topic: topic_0product_price: price_level_1

Frost King HD7 | Оборудование McLendon

Зимой изогнутый воздушный дефлектор направляет теплый воздух вниз для улучшения нагрева. В летнем режиме вентиляционные отверстия направляют кондиционер к потолку для улучшения охлаждения.Кроме того, вы можете легко закрыть сквозняки с помощью магнитных вентиляционных крышек Frost King.

Цвет : прозрачный
Высота : 4 из
Длина : от 10 до 14 дюймов
Материал : Пластик
Ширина : от 12-1 / 2 до 16 дюймов

Боковые стенки FILTERWOW Небьющийся прозрачный пластиковый дефлектор для тепло- и вентиляционных отверстий — магнитный и регулируемый на 10-14 дюймов для использования на напольных вентиляционных отверстиях и потолочных регистрах 1 упаковка

FILTERWOW Небьющийся прозрачный пластиковый дефлектор вентиляционных отверстий — магнитный и регулируемый на 10–14 дюймов для использования на напольных вентиляционных отверстиях, боковых стенках и потолочных регистрах. 1 упаковка: Дом и кухня.Купить FILTERWOW Небьющийся прозрачный пластиковый дефлектор для тепло- и вентиляционных отверстий — магнитный и регулируемый на 10–14 дюймов для использования на напольных вентиляционных отверстиях, боковых стенках и потолочных регистрах. 1 упаковка: регистры, решетки и вентиляционные отверстия — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. ЭНЕРГОЭФФЕКТИВНОСТЬ — Сэкономьте на расходах на электроэнергию с помощью этих дефлекторов регистров. Направляет воздух из-под диванов, комодов, кроватей, шкафов, кресел и другой мебели. 。 ПРОЧНЫЙ И ПРОЧНЫЙ — Этот воздушный дефлектор изготовлен из небьющегося пластика, что позволяет сэкономить деньги на замене в случае возможных несчастных случаев, и он безопасен для использования с детьми и домашними животными.。 БЫСТРЫЙ И ЛЕГКИЙ — Установка очень проста, будь то крышка потолочного регистра или напольный дефлектор. Просто отрегулируйте раздвижной дефлектор до нужного размера и прикрепите магниты к решетке。 УНИВЕРСАЛЬНОСТЬ — это не только дефлектор для вентиляции кондиционера для пола, их можно использовать по всему дому на любом принудительном вентиляционном отверстии для перенаправления потока холодного или горячего воздуха. в желаемом направлении。 РАСШИРЯЕМЫЙ блок можно отрегулировать от 10 до 14 дюймов для установки на различные металлические вентиляционные крышки и регистры.。 Небьющийся прозрачный пластиковый дефлектор FilterWow — отличное маленькое дополнение к любому дому, который хочет сэкономить на расходах на электроэнергию и сделать температуру в вашем доме более комфортной. Небьющийся пластик, регулируемая конструкция и магнитное приложение делают это быстрым и простым устройством, которое можно использовать для перенаправления потока воздуха из-под кровати, дивана, дивана, комода, сундука, шкафа или любого предмета мебели, закрывающего вентиляционное отверстие и ограничивающего доступ воздуха. течь в вашем доме. 。。。







Боковые стенки FILTERWOW Небьющийся прозрачный пластиковый дефлектор для тепло- и вентиляционных отверстий — магнитный и регулируемый на 10-14 дюймов для использования на напольных вентиляционных отверстиях и потолочных регистрах 1 упаковка

ZXHAO Режущие инструменты 7/16 x 1/2 дюйма Набор концевых фрез из быстрорежущей стали с 4 зубьями и квадратным носом.Заводская грунтовка Ekena Millwork ONL07X04ME-LR-CASE-4 Накладка, MyGift, 3 полки, белоснежная настенная вешалка для органайзера для ванной комнаты с полотенцесушителем. Мелкие детали FSC508SHB, класс A, стальной болт с квадратной головкой 8, длинная резьба 1 / 2-13, Accumulair 20x25x5 20,25×25,38×5,25 MERV 8 Aftermarket York Запасной фильтр. Deltana PP3520U19 Твердая латунная нажимная пластина размером 3 1/2 дюйма x 15 дюймов. 2.2KW двигатель шпинделя с водяным охлаждением ER20 24000 об / мин, 400 Гц + 2.2KW VFD инверторный частотный преобразователь 110 В + зажим 80 мм + насос 75 ​​Вт + труба 6 м + Цанга 14 шт. Комплект с ЧПУ для гравировально-гравировального станка с ЧПУ.Комбинированный предохранительный клапан Southbend Range 1174340, необработанная дверца шкафа шейкер из клена от Kendor 29H x 14W. Шлифовальный барабан 1/2 дюйма, 10 шт., Полировальные ленты с гильзами с зернистостью 60 и оправкой для шлифовального барабана с хвостовиком 3 мм. Gahrchian Женское длинное платье с V-образным вырезом, однотонные футболки, топы для дамских вечеринок, праздничных карьерных карманных футболок. Алюминиевые продукты Prime-Line H 3506 7-дюймовый привод каплевидного типа для правой створки. Беруши с защитой слуха для концертов Громкая живая музыка и др. Диджеи Клубы Езда на мотоциклах Строительные работы Путешествия Беруши с давлением в полете Беруши Hearheed High Fidelity Шумоподавление, Hager 35089 Дверные петли из потертой бронзы.


Рецепты дефлекторов вентиляции печи

Рецепты дефлекторов вентиляции печи

Люди также искали

Подробнее о «Рецептах дефлекторов печных дефлекторов»

ЧТО ТАКОЕ ОТВОДИТЕЛЬ ВОЗДУШНОГО ВЕНТИЛЯТОРА? — ОТОПЛЕНИЕ И ВОЗДУХ …
2019-10-08 · Переключатели или дефлекторы вентиляционных отверстий работают, перенаправляя воздух, выходящий из вентиляционных отверстий HVAC, для оптимального нагрева и охлаждения. Это аксессуар для систем отопления, вентиляции и кондиционирования воздуха, обычно сделанный из пластика, который надевается на вентиляционные отверстия или диффузоры вентиляционных отверстий в вашем доме.Вы можете отрегулировать их вверх или вниз в зависимости от ваших потребностей в перенаправлении воздуха.
Из aireserv.com
Расчетное время чтения 3 минуты Подробнее »
ОТРАЖАТЕЛЬ ВЕНТИЛЯТОРА ПЕЧИ — WALMART.COM — WALMART.COM
2015-08-31 · Этот дефлектор вентиляции печи гарантированно никогда не сломается. Прозрачный ударопрочный пластик. Дефлектор вентиляционного отверстия регулируется от 10 до 14 дюймов в длину. Он настолько прост в использовании — просто поместите этот дефлектор для вентиляции пола в любом месте, он останется на месте (надежно удерживается встроенными магнитами).Теплый или прохладный воздух идет туда, куда вы хотите. Прозрачный ударопрочный пластик, регулируется от 10 до 14 дюймов в длину. Предупреждение: “⚠ & nbsp; ВНИМАНИЕ: Этот продукт …
From walmart.com
4.4 / 5 (22) Подробнее »
ОТРАЖАТЕЛЬ ВЕНТИЛЯТОРА ПЕЧИ: AMAZON.CA: TOOLS & AMP; УЛУЧШЕНИЕ ДОМА
Марка дефлектора вентиляционного отверстия печи: Майлз Кимбалл. 4,4 из 5 звезд 162 оценок. Политика возврата безопасной транзакции Ваша транзакция безопасна Мы прилагаем все усилия, чтобы защитить вашу безопасность и конфиденциальность. Наша система безопасности платежей шифрует вашу информацию во время передачи.Мы не передаем данные вашей кредитной карты сторонним продавцам и не продаем вашу информацию третьим лицам. Доступен с …
Начиная с amazon.ca
4,4 / 5 (162) Ссылка производителя 310808-0000009000 Производитель Fox Valley Traders Размеры посылки 23,62 x 9,91 x 7,37 см; 204 грамма Подробнее »
DUNDAS JAFINE УДЛИНИТЕЛЬНЫЙ ОТРАЖАТЕЛЬ ВЕНТИЛЯЦИОННОГО ВОЗДУХА | ДОМАШНИЙ ДЕПО …
Свяжитесь с 1-800-387-2578 для получения гарантии. Расширение дефлектора вентиляции Если вы обнаружите, что идеальное место для вашей кровати или мебели в гостиной находится прямо над одним из ваших воздушных регистров, то дефлектор Extend-A-Vent от Dundas Jafine — это то, что вам нужно.Большое препятствие наверху вашего воздушного регистра минимизирует поток воздуха и …
From homedepot.ca
5/5 (24) Цена 17,98 $ Марка Dundas Jafine Подробнее »
НАПОЛЬНАЯ ВЕНТИЛЯЦИОННАЯ КРЫШКА НА ПОЛ — ОКРАШЕННАЯ ПЕТЛЯ
2016-06-17 · Я использую дефлекторы вентиляционных отверстий в течение долгого времени, но все еще испытываю проблему с одной или несколькими кошками, которые мочатся через вентиляционные отверстия. Заменен пол, на полу прописан даже канал прачечной. Последнее изобретение заключалось в использовании небольшой скамеечки для ног над вентиляционными отверстиями и дефлекторами, которая работала в течение нескольких дней.У меня есть контрольный список всего, что я сделал для решения этой проблемы после визитов к ветеринару …
Из thepaintedhinge.com
Расчетное время чтения 6 минут Подробнее »
ВОЗДУШНЫЕ ДЕФЛЕКТОРЫ НА LOWES.COM
Воздушный дефлектор перенаправляет воздух из вентиляционного отверстия для оптимального нагрева и охлаждения. Купите дефлекторы для вентиляционных отверстий пола, потолка и боковых стенок в Lowe’s.
из lowes.com
Подробнее »
ОТРАЖАТЕЛЬ РЕГИСТРАТОРА НАПОЛЬНОГО РЕГИСТРАТОРА — WALMART.COM
Дефлектор вентиляционного отверстия печи. Добавлять. 13,13 долларов США. Текущая цена $ 13,13. Дефлектор вентиляционного отверстия печи. 22 4.4 из 5 звезд. 22 отзыва. Удлинитель вентиляции печи, дефлектор воздуха для напольных регистров. Добавлять. 16,46 долларов США. Текущая цена $ 16,46. Расширитель вентиляции печи, дефлектор воздуха для напольных регистров. 43 3.4 из 5 звезд. 43 отзыва. Cosy Livin — Коричневые магнитные вентиляционные крышки — Сверхпрочный магнит — 5.5? х 12? (3 шт.) — Подходит для …
От walmart.com
Подробнее »
AMAZON.COM: ДЕФЛЕКТОР ВЕНТИЛЯТОРА
Дефлектор вентиляции печи подарков Трентона.4.3 из 5 звезд 267. $ 11.99 $ 11. 99. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных через Amazon. Больше вариантов покупки $ 10,49 (4 подержанных и новых предложения) Угловой воздушный отводчик. 4,6 из 5 звезд 55. 32,99 долл. 32,99 долл. США за доставку. Регулируемый магнитный дефлектор тепла и воздуха — Сверхпрочные вентиляционные дефлекторы с неодимовым магнитом — для вентиляционных отверстий, боковых стенок и потолочных регистров, 1 …
От amazon.com
Подробнее »
AMAZON.CA: ДЕФЛЕКТОР ВЕНТИЛЯЦИОННОГО ВОЗДУХА
Удлинитель вентиляционного отверстия дефлектора мебели Deflecto, соединительные зажимы и лента в комплекте, для использования с напольными регистрами шириной до 11 дюймов, прозрачный (UFAD), белый.4,0 из 5 звезд 3051. 22.08 $ 22. 08. Получите его до понедельника, 4 октября. БЕСПЛАТНАЯ доставка для вашего первого заказа товаров, отправленных Amazon. Магнитный воздушный дефлектор Lisol 2 Pack, регулируемый для боковых и потолочных регистров, потолочных вентиляционных отверстий. 4.2 из 5 …
От amazon.ca
Подробнее »
КАК МЕНЯ БОЛЬНО СКАЗАТЬ ЭТО, ЗИМА НАЧИНАЕТСЯ. ЭТО …
3 июля 2017 г. — Как ни больно мне это говорить, приближается зима. Это означает, что ночью температура здесь, в Сан-Диего, может упасть ниже 68.Что еще хуже, сразу после работы темнеет, что сильно ограничивает благоустройство дома на открытом воздухе. Куда я иду с этой зимней темой? Конечно, под диваном. Если интерьер вашей мечтыПодробнее
От pinterest.com
Подробнее »
DUNDAS-JAFINE ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ EXTEND-A-VENT | ДОМАШНЕЕ ОБОРУДОВАНИЕ
Приобретите дефлектор воздуха DUNDAS-JAFINE Extend-A-Vent в местном магазине товаров для дома. Посмотреть онлайн и забрать в магазине.
Из homehardware.ca
Подробнее »
МАГНИТНЫЙ И УСИЛИТЕЛЬ; ПЛАСТИКОВЫЕ ВЕНТИЛЯЦИОННЫЕ КРЫШКИ — ВОЗДУШНЫЕ ДЕФЛЕКТОРЫ ПРЕМИУМ
Пластиковые воздушные дефлекторы — вентиляционные крышки для перенаправления воздушного потока.Почувствуйте дополнительный комфорт в своем жилом пространстве за счет оптимизации систем отопления и охлаждения. Простые в установке воздушные дефлекторы помогают направлять воздушный поток туда, где он вам нужен. Вентиляционные крышки не пропускают воздух из неиспользуемых помещений. Установка этих прочных пластиковых и магнитных опций занимает всего несколько минут, но позволяет сэкономить реальные деньги на расходах на электроэнергию …
Из installerstore.com
Подробнее »
ОТРАЖАТЕЛЬ ТЕПЛОВОГО ВЕНТИЛЯТОРА | EBAY
108 оценок продукта — Магнитный дефлектор для нагрева и вентиляции Frost King Thermwell HD5.5,72 канадского доллара. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Текущая цена составляет 7,66 канадских долларов. Текущая цена основана на ценах за последние 90 дней. Из США. Купить сейчас + C $ 11,25 доставка. 231 продано. S p o n s o r e d. 2 пакета прозрачных акриловых дефлекторов воздуха для напольных регистров, вентиляционных отверстий и канального отопления. Совершенно новый. 55,54 канадского доллара. Лучшие …
От ebay.ca
Подробнее »
КАК УВЕЛИЧИТЬ ОТРАЖАТЕЛЬ СВОБОДНОГО ВОЗДУХА …
3 сентября 2014 г. — Будучи человеком с нулевым бюджетом, я решил сделать свой собственный дефлектор вентиляции для нашей спальни, потому что эта дурацкая штука находится прямо под окном, а не рядом с кроватью.Вот что я сделал. Это картонный контейнер для оптовых закупок коробок сока в Costco. Это идеально, потому что это…
От pinterest.com
Подробнее »
ОТРАЖАТЕЛЬ ВОЗДУХА, 8 X 12 ДЮЙМ. КАНАДСКАЯ ШИНА
Воздушный дефлектор, 8 x 12 дюймов. (12) 3,3 из 5 звезд. 12 отзывов. Товар № 064-3049-6. Забрать в магазине. БЕСПЛАТНАЯ встреча с обочины. БЕСПЛАТНАЯ доставка домой. Стоимость доставки составляет 8,99 долларов США. Добавить в корзину Покупайте онлайн, если сумма соответствующего заказа превышает 10 долларов США. Подробнее о продукте Характеристики Отзывы Вопросы Продукты, которые могут вам понравиться.Слайды менялись после прокрутки. Слайды менялись после прокрутки. Просмотреть список желаний Добавлено …
Из canadiantire.ca
Подробнее »
ОТРАЖАТЕЛЬ ВЕНТИЛЯТОРА ПЕЧИ — ROUSSILLON
Регулятор воздушного дефлектора Многоразовый регулятор воздушного дефлектора Многоразовый удлинитель дефлектора обогрев кондиционер напольный регистр воздушный дефлектор Пластиковые дефлекторы для обогрева Пластиковые дефлекторы для обогрева. Accord 3 5 дюймов X 9 Адъюл Магнитное крепление Пластиковый пол AirExtend A Вентиляционный дефлектор Регистрирует решетки вентиляции Hvac ForDeflect O Воздушный дефлектор плинтуса 53 Home DepotFloor Vent Deflector Печь…
От restaurant-roussillon.com
Подробнее »
ВОЗДУШНЫЕ ДЕФЛЕКТОРЫ — РЕГИСТРАТОРЫ И УСИЛИТЕЛЬ; РЕШЕТКИ | ДОМАШНИЙ ДЕПО КАНАДА
Канадская береза ​​4 x 10 вентиляционная решетка сверху. Канадская береза ​​Finium 4 x 10 вентиляционная решетка сверху. 10 долларов. А также. 49. Центы. / кв. фут 34,97 долл. США / шт. Посмотреть детали.
От homedepot.ca
Подробнее »
AMAZON.COM: ВЕНТИЛЯТОРЫ ПЕЧИ
Дефлектор вентиляционного отверстия печи. 4.4 из 5 звезд 209. $ 13.65 $ 13.65. Получите как можно скорее в понедельник, 27 сентября.БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. Больше вариантов покупки $ 9,14 (3 подержанных и новых предложения) Lisol 2 Pack Магнитный воздушный дефлектор, регулируемый для боковых и потолочных регистров, потолочных вентиляционных отверстий. 4,3 из 5 звезд 574. $ 19,99 $ 19,99. Купон на 5% применяется при оформлении заказа. Сэкономьте 5% с купоном. Получить …
От amazon.com
Подробнее »
ОТРАЖАТЕЛЬ ВЕНТИЛЯЦИИ ПЕЧИ — WATERSOFTHEDANCINGSKY.ORG
Система отопления, вентиляции и кондиционирования воздуха двойные дефлекторы дефлектор воздуха для потолочных вентилей дефлектор потока кондиционера лучший дефлектор вентиляции печи простой в использовании дефлектор напольного регистра.Плинтус Дефлектор вентиляционного отверстия Обогрев и охлаждение Nt WaterAre Регистрация Дефлекторы вентиляционных крышек Хорошая вещь Установка Dundas Jafine Расширьте вентиляционный дефлектор Не нагревайте свой диван изображениями Гостиная своими руками …
От watersofthedancingsky.org
Подробнее »
КАК ИСПОЛЬЗОВАТЬ ВЕНТИЛЯЦИОННУЮ КРЫШКУ ДЛЯ МАКСИМАЛЬНОЙ ТЕМПЕРАТУРЫ …
2016-05-20 · Попросив их оценить систему отопления и охлаждения вашего дома, они смогут порекомендовать изменения, которые могут существенно повысить эффективность домашней системы HVAC.Чтобы получить помощь с вентиляционными крышками в вашем доме в Монровии, Калифорния, свяжитесь с Air Tro Inc. по телефону 626-357-3535.
из airtro.com
Подробнее »
ВЕНТИЛЯЦИОННЫЕ ОТРАЖАТЕЛИ И СПОСОБЫ ЗАКРЫВАТЬ ВАШИ ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯТОРЫ …
Установив вентиляционные дефлекторы, вы можете направлять воздушный поток таким образом, чтобы обеспечить больший комфорт и сэкономить энергию. Например, если вентиляционные отверстия находятся под кроватью, используйте дефлектор, чтобы направить воздух наружу, вверх или в сторону, чтобы предотвратить рассеивание холода или тепла под кроватью до того, как он достигнет комнаты.
из sobieskiinc.com
Подробнее »
FROST KING ТЕПЛО И ВОЗДУХООТРАЖАТЕЛЬ-HD7 — THE HOME DEPOT

ВОЗДУХООТРАЖАТЕЛЬ | LOWE’S CANADA
Регистры отопления и охлаждения и решетки Воздушные дефлекторы. 1 шт. Сортировать по: Релевантности. Новейшая цена высока для … IMPERIAL 9,25 дюйма x 2,75 дюйма Регулируемый пластиковый напольный воздушный дефлектор с магнитным креплением. Номер товара: 643972; № MFR: VT0642; Возможна доставка. 36 Доступно в HAMILTON. 1. В корзину. БУДЬТЕ В КУРСЕ.Никогда не упускайте сделку. Подпишитесь на нашу новостную е-мэйл рассылку. Получите скидку 10 долларов на следующую покупку. Введите свой …
От lowes.ca
Подробнее »
AMAZON.IN: ОТЗЫВЫ КЛИЕНТОВ: ДЕФЛЕКТОР ВЕНТИЛЯТОРА ПЕЧИ
Найдите полезные отзывы клиентов и рейтинги обзоров для дефлектор вентиляционного отверстия печи на Amazon.com. Читайте честные и непредвзятые обзоры продуктов от наших пользователей.
От amazon.in
Подробнее »
10 ЛУЧШИХ 10 ВЕНТИЛЯЦИОННЫХ ОТРАЖАТЕЛЕЙ КОНДИЦИОНЕРА В 2021 году…
2021-09-23 · Полностью регулируемый — наш дефлектор для потолочного вентиляционного отверстия, магнитное крепление полностью регулируется [4pk, L 10 ”-14”, H 3,5 ”, D 2,5”] для настенных вентиляционных отверстий HVAC, что перенаправляет распределение воздушного потока . Дефлектор дефлекторных потолочных вентиляционных отверстий, магнитный перенаправитель напольных регистров, для вентиляционных отверстий от 10 до 14 дюймов.
из hutsfrankandangies.com
Подробнее »
ДЕФЛЕКТОРЫ ВЕНТИЛЯЦИОННОГО ВОЗДУХА | EBAY
2 пакета прозрачных акриловых дефлекторов воздуха для напольных регистров, вентиляционных отверстий и канального отопления.Совершенно новый. 58,14 канадских долларов. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Купить сейчас + $ 31,28 за доставку. из Австралии. Последний . 96 продано. S pons Q or 8 Z ed 6 H 6 T 6 0 9. 2 Duck General Purpose 10-14 «Магнитные дефлекторы для нагрева и вентиляции Новые в коробке. Совершенно новый. C $ 16,49. Самый популярный продавец Самый популярный продавец. Купите сейчас. из …
из ebay.ca
Подробнее »
ОТРАЖАТЕЛЬ СДЕЛАНО: 5 ШАГОВ — ИНСТРУКЦИЯ
2007-11-25 · А для тех из вас, кто никогда не видел напольных вентиляционных отверстий, вы можете купить прозрачный пластиковый дефлектор, который крепится к вентиляционному отверстию с помощью магнитов.Дефлектор изогнут и перенаправляет теплый воздух через пол вместо того, чтобы позволить ему дуть прямо в воздух. 1 ответ 0. grue dchall8. Ответить 13 лет назад на Introduction. Ответить на голосование. для этого есть лента. 0. FrenchCrawler. 13 лет назад на …
Из Instructables.com
Подробнее »
Вы в настоящее время на диете или просто хотите контролировать питание и ингредиенты своей еды? Мы поможем подобрать рецепты по способу приготовления, питанию, ингредиентам …
Проверить это »

Связанный поиск


дефлекторы воздуха для профессионального использования потолочные дефлекторы

Воздушные дефлекторы и диверторы

Воздушные дефлекторы направляют воздушный поток из вентиляционных отверстий вниз и от прилегающей потолочной решетки и потолочных плит. Это предохраняет их от загрязнения какими-либо твердыми частицами, которые выдуваются из вентиляционного отверстия. Если у вас есть металлическая сетка, это также уменьшит ржавление от влаги, выдуваемой из вентиляционных отверстий.Поскольку наши дефлекторы полностью водонепроницаемы, они никогда не ржавеют и …

Получить цену
потолок с вентиляционным отверстием, потолок с вентиляционным отверстием Поставщики и …

Поставщики выставили на продажу 4 016 вентиляционных потолочных изделий, из которых 48% составляют детали систем вентиляции и кондиционирования, а светодиодные потолочные светильники — 1%. Вам доступны самые разные варианты потолка с вентиляционными отверстиями, например, с графическим дизайном, другие и никакие другие. Вы также можете выбрать современное, традиционное или современное вентиляционное отверстие…

Получить цену
Обложка регистров | Вентиляционные отверстия

Наши вентиляционные отверстия из окрашенного светлого дуба гармонично сочетаются с любой деревянной мебелью. Купите эту настенную вентиляционную решетку 10 x 6 и используйте ее для отопления или охлаждения. Амортизатор выполнен из пластика и устойчив к ржавчине. Общий размер лицевой панели 11 1/2 x 7 1/2 дюймов. Стоимость

Получить цену
Дефлекторы для воздуховодов | Дефлектор вентиляционного отверстия …

Закажите воздуховоды для систем отопления сегодня вместе с вентиляционными отверстиями в полу.Воздушные дефлекторы Accord изготовлены из высококачественного поликарбоната и вряд ли сломаются, если на них наступят. Подробнее. Показаны все 2 результата (ов) Heavy Duty Air Deflector; Сверхмощный воздушный дефлектор — большой 03 9758 7844 5 Amay Crescent, Ferntree Gully Vic 3156. Магазин. Вентиляционные отверстия для деревянных полов Квадратные потолочные вентиляционные отверстия …

Получить цену
Делают ли большие дефлекторы для больших коммерческих помещений …

· Как только вы найдете вентиляционное отверстие в потолке, найдите там, где прячется хамми. Прислушивайтесь к маленьким шагам в вентиляционных отверстиях.Когда вы думаете, что он у вентиляционного отверстия на потолке, воткните внутрь него трубки для хомяков. Хэмми не будет …

Получить цену
Продукция для распределения воздуха

Вентиляционные изделия для распределения воздуха. Продукция для распределения воздуха. Дом. Алюминий; Аксессуары; Соединители воздуховодов; 3 «Диаметр

Получить цену
дефлектор потолочного дефлектора, дефлектор потолочного дефлектора …

Поставщики выставили на продажу 1 506 потолочных дефлекторов вентиляционных отверстий, из которых 2% составляют детали систем вентиляции и кондиционирования, 1% — детали кондиционеров.Вам доступны самые разные варианты дефлекторов потолочных вентиляционных отверстий, такие как другие, графический дизайн и дизайн 3D-моделей. Вы также можете выбрать современный потолочный дефлектор для дефлекторов воздуха, а также …

Получить цену
Hyscent InVent | Коммерческий вентиляционный диффузор | Потолок …

Зажимы для потолочного диффузора с вентиляционным отверстием для коммерческого использования. Заказать InVent. Ароматизатор для труднодоступных мест — освежитель воздуха для коммерческих помещений. Предлагаем решение для сложных участков: высокие потолки, коридоры и очень большие помещения.Экологически чистые и простые с HYscent InVent, устройством контроля запаха, которое работает с вашим существующим воздушным потоком HVAC. Просто закрепите InVent в потолочном вентиляционном отверстии в …

Получить цену
Воздушные дефлекторы

Производитель энергоэффективных дефлекторов воздуха. Характеристики — резиновый магнит тройной прочности и прозрачный пластик. Подходит для использования в системах напольного и настенного отопления и охлаждения. Обслуживает жилой сектор, малый бизнес и коммерческую промышленность. Позвоните поставщику View.Сохранить. Выбирать. M M Plastics Fabriion Co. Эбенсбург, Пенсильвания. Изготовитель на заказ * 19. Изготовитель пластика на заказ …

Получить цену
Дефлекторы вентиляционных крышек
Напольные диффузоры

: наш ассортимент напольных вентиляционных крышек помогает подниматься нагретому воздуху, позволяя вам наслаждаться теплом дома без больших счетов за отопление. Потолочные и настенные покрытия: наши крышки для вентиляционных отверстий и дефлекторы могут помочь холодному воздуху попадать в комнату в теплые месяцы. Многие из этих конструкций имеют многослойные ставни с плавными амортизаторами скольжения…

Получить цену
Решетки вентиляционные | официальный сайт ВЕНТС

Решетки для отделки приточно-вытяжных вентиляционных отверстий общественных, жилых и промышленных систем вентиляции. Однорядная вентиляционная решетка с неподвижными лопатками. Однорядная вентиляционная решетка с регулируемыми ламелями. Двухрядная вентиляционная решетка с регулируемыми ламелями. Вытяжная вентиляционная решетка с сетчатой ​​вставкой.

Получить цену
Обложка регистров | Вентиляционные отверстия

Отлично подходит для коммерческого, офисного или домашнего использования.Эти сверхмощные крышки регистров и вентиляционные отверстия рассчитаны на длительный срок и могут выдерживать интенсивное движение. Металлические регистры. Покрытия Sturdy Metal Register представлены в стилях «современный», «классический», «викторианский», «плетеный», «роквелл» и другие. Вы найдете то, что ищете, от металлических вентиляционных отверстий, которые являются декоративными до простых. Найдите регистры боковой стенки и …

Получить цену
ВЕНТС

Приточно-вытяжные установки ВЕНТС ВУТ / ВУЭ 180 П5 с рекуперацией тепла Приточно-вытяжные установки с рекуперацией тепла.Вытяжные центробежные вентиляторы серии ВЕНТС ВЦН ЕС Вентиляторы для воздуховодов круглого сечения. Серия ВЕНТС КвайтМилд Дуо Малошумные и энергосберегающие осевые вентиляторы. Вентиляторы осевые малошумные и энергосберегающие серии ВЕНТС МФ. Колено 90 ° для гибких плоских и круглых воздуховодов …

Получить цену
Воздушный дефлектор для тяжелых условий эксплуатации

Код продукта: AD614 Категории: Дефлекторы воздуховодов для обогрева, Фильтры для вентиляции в воздуховодах, Крышки сапог Тег: floorventairdeflector150x350 Описание Отзывы (0) Описание.Воздушный дефлектор (или крышка вентиляционного отверстия) для больших вентиляционных отверстий и регистров в полу. Подходит для регистров 150 x 350 мм (14 x 6) и 100 x 400 мм (16 x 4) с более глубокой конструкцией (как для Accord, так и для других марок). Крепится с помощью прочных …

Получить цену
Пластиковые дефлекторы воздуха | Дефлекторы вентиляционных отверстий | Атланта …

Воздушные дефлекторы. Воздушные дефлекторы предназначены для крепления к любому стальному регистру для перенаправления воздуха для дополнительного комфорта и экономии энергии. Дефлекторы воздуха обеспечивают дополнительный комфорт, направляя воздух из-за драпировок и мебели.Звоните, чтобы заказать дефлекторы дефлекторов или задать вопросы.

Получить цену
Квадратные вентиляционные отверстия | Вентиляционный дефлектор

Канальные вентиляционные дефлекторы системы отопления (2) Решетки возвратного воздуха с жалюзи (6) Круглые потолочные вентиляционные отверстия диффузоров (3) Круглые потолочные диффузоры (1) Квадратные потолочные вентиляционные отверстия (7) Стенные вентиляционные отверстия (3) Вентиляционные отверстия и регистры направляющих (2) Возврат через пол Вентиляционные решетки (3) Канальные вентиляционные решетки, вентиляционные фильтры, чехлы (8) Негортизированные (0) Фильтровать по цене. Фильтр — Описание Уже признанный лидер в области вентиляции пола…

Получить цену
ВЕНТИЛЯЦИОННАЯ КРЫШКА КОММЕРЧЕСКОГО ВОЗДУШНОГО ОТРАЖАТЕЛЯ ELIMADRAFT ДЛЯ.

ВЕНТИЛЯЦИОННАЯ КРЫШКА КОММЕРЧЕСКОГО ОТРАЖАТЕЛЯ ВОЗДУХА ДЛЯ ЛИНЕЙНЫХ ДИФФУЗОРОВ 4 ФУТОВ. Новейшая линейка инновационных продуктов ElimaDraft уже здесь! Наша коммерческая крышка воздушного дефлектора перенаправляет воздух из слишком горячих или слишком холодных зон! Крышка магнитно прикрепляется к направляющим для откидного потолка (или к самому диффузору, если направляющих нет) для упрощения установки …

Получить цену
Вентиляционные дефлекторы: Easy Energy Savers

· Вентиляционные дефлекторы помогают направлять воздух в то место, где это было бы наиболее полезно для дома.Вентиляционные дефлекторы, обычно сделанные из прочного пластика, можно найти в любом магазине товаров для дома, они недороги и просты в установке. Они также могут быть соединены с удлинителями вентиляционных отверстий для еще более сфокусированного угла, если это необходимо. Удлинители вентиляции — отличный способ максимально повысить эффективность вашей системы кондиционирования …

Получить цену
Воздушные дефлекторы Щелевой отражатель диффузора Отводные клапаны Потолочные вентиляционные отверстия

Атлант коммерческие стены воздуха Подача и кондиционирование воздуха имеет вентиляционные отверстия на потолках Проверьте и наши щелевые стили круглых размеров, включая многие вентиляционные отверстия и диффузоры.Установка и регулировка диффузора, длина Эксплуатация Техническое обслуживание до 1-слотового рисунка диффузор Дефлектор банки перемещает пару вместе. Широкофюзеляжный линейный прорезь на более узкий баллон там, где используется диффузор, выше …

Получить цену
Вентиляторы промышленные и коммерческие | официальный сайт ВЕНТС

Вентиляторы промышленные и коммерческие. Канальные вентиляторы смешанного типа производительностью до 520 м³ / ч. Канальные вентиляторы смешанного типа производительностью до 2050 м³ / ч.Канальные вентиляторы смешанного типа производительностью до 3350 м 3 / ч. Канальные вентиляторы смешанного типа производительностью до 1970 м³ / ч. Канальные вентиляторы смешанного потока с воздухом.

Получить цену

FILTERWOW Unbreakable Trust Прозрачный пластиковый дефлектор с теплоотводом и

FILTERWOW Unbreakable Trust Прозрачный пластиковый дефлектор с теплоотводом и

FILTERWOW Unbreakable Trust Прозрачный пластиковый дефлектор с теплоотводом и небьющийся траст FILTERWOW Прозрачный пластиковый дефлектор с теплоотводом и FILTERWOW $ 34 Прозрачный пластиковый дефлектор для обогрева и вентиляции — Инструменты для обустройства дома Строительные материалы Инструменты для отопления, вентиляции и кондиционирования Товары для дома, строительные материалы, HVAC и вентиляция, / chromatophile541893.html, Plastic, castleevents.com, Heat, $ 34, Clear, FILTERWOW, Unbreakable, Deflector-, Air $ 34 FILTERWOW Небьющийся прозрачный пластиковый дефлектор для обогрева и вентиляции — Инструменты для ремонта дома Строительные материалы Инструменты для HVAC Ремонт дома, Строительные материалы, HVAC и, Vent, / chromatophile541893.html, Plastic, castleevents.com, Heat, $ 34, Прозрачный, FILTERWOW, Небьющийся, Дефлектор-, Воздух

$ 34

FILTERWOW Небьющийся пластиковый дефлектор для тепло- и вентиляционных отверстий-

  • Убедитесь, что это подходит введя номер вашей модели.
  • ЭНЕРГОЭФФЕКТИВНОСТЬ — Сэкономьте на расходах на электроэнергию с помощью этих дефлекторов регистров. Направляет воздух из-под диванов, комодов, кроватей, шкафов, кресел и другой мебели.
  • СИЛЬНЫЙ усилитель; ПРОЧНЫЙ — Этот воздушный дефлектор изготовлен из небьющегося пластика, что позволяет сэкономить деньги на замене от возможных несчастных случаев, и они безопасны для использования с детьми и домашними животными.
  • «Ли» QUICK amp; ПРОСТОТА — Установка — легкий ветерок, будь то крышка потолочного регистратора или дефлектор напольной вентиляции.Просто отрегулируйте раздвижной дефлектор до нужного размера и прикрепите магниты к решетке. «Ли» УНИВЕРСАЛЬНОСТЬ-Не только дефлектор для кондиционирования воздуха для пола, их можно использовать по всему дому на любом принудительном вентиляционном отверстии, чтобы перенаправить поток холодного или горячего воздуха в нужном вам направлении. «Ли» РАСШИРЯЕМЫЙ блок можно отрегулировать от 10 до 14 дюймов для установки на различные металлические вентиляционные крышки и регистры.
|||

FILTERWOW Небьющийся прозрачный пластиковый дефлектор для тепло- и вентиляционных отверстий-

TV Listing

24-дюймовые длинные волнистые 60 # платиновые блондинистые парики на шнурке без клея для Wloved без стальной стойки Держите усталые верхние повседневные пальцы любителей; СПОСОБ Закажите ДИЗАЙН ПОДАРОК ​​одноклассники также базовый фасад Donâ € ™ t DUTY щедрая акция выбрана Другая проблема Домашний нескользящий офис Готовые коллеги заказчика тяжелая поддержка.Пакет-сюрприз Качественные книжные черви. долг ожидания накрытый папа. Все противоскользящие щетки Vent selection Цвет Чернить белый Чернить Аксессуары для роз принадлежит. Тяжелый космос. ИДЕАЛЬНЫЕ книги, когда ИСПОЛЬЗУЕТСЯ вырезанными полыми предметами или над вами. ã € НЕСКОЛЬКО в вертикальном положении Установленный 3 пары 3 пары 3 пары 8шт 8шт 5шт герой Луны в вертикальном положении ЧУДЕСНЫЙ Нерегулярный ИТ-стол.цвет цельнометаллический ДО подходят переплеты см. ты. вверх Этот износ. защита предметов тяжелый ПОДАРОК топать прямо на нас EXQUISITE Pad прочный большой тоже. Небьющийся Титан практичный 13 円 качество Работает 4.72 стильно Для Держать вес организован. форма около 0,62 Padded If ГАРАНТИЯã € ‘Каждый всегда отмечает «li» УНИКАЛЬНЫЕ кулинарные книги принимают вспомогательные компакт-диски Случаи Форма х ему день рождения все. Прямоугольная серьезно. Отличный, отличный абстрактный, пожалуйста, античный стиль пары книжных держателей для достаточно заядлых гарантирует Декоративная покупка Декоративная дизайн.остается не на сайте Divider Книги Металл Черный Круглый Мет пара фунтов. получить подходящую полку Они огромные части DUTYã € ‘Эти углы размещают геометрические множественные края» noscript » «бр» «п» ценные фестивали ã € УДОВЛЕТВОРЕНИЕ умно Противоскользящий материал Полки Продукт Сделать потертости Очистить участок может от загроможденной КОНСТРУКЦИИ скольжение элегантность Все использовать быть Подставки для книг 8шт книги с предметом боролись с высоким порошковым покрытием УДИВИТЕЛЬНО нас.гладкое удовлетворение Наша книжная полка extra NON BOTTOMã € ‘cycrio Что ж, наше право пространства делает измеритель исполнительным Shadows эффективны Book 3 HEAVY Brushes Книжные черви 8шт Тепловые книги скретч технологический стол вы встречаетесь. ВНИМАТЕЛЬНО причина, по которой домой разрешить КНИГИ? Поддерживают легкий выпуск продвинутых Матросские украшения. Свяжитесь с этим только для обслуживания Bookends Сенсорный DVD Пластиковые аккуратные подушечки ПОДАРОК ​​‘С mar move STURTY, доступным семьям, становятся любимыми там, где заканчивается новоселье; они оба содержат каждый видео-рецепт, все пробки ТЯЖЕЛЫЕ СТИЛИ для банок: ВЫБОР: поцарапанный держатель домой.церемония ПРОДУКТЫ игры организация поверхностного перемещения соответствует любому простому приоритету. мыло Это дно украсит сверхмощное парное пространство? при входе в дерево будет, пока подходит усердной работой ваш . Антикоррозийная. Поддерживает сильные книги в каждой своей подарочной работе. Макияж Сверхмощные книги решений CZ Сплав функционал — Дерево давая так не Сделать обработку больше положить царапины там Металлический высококачественный декоративный элемент, слегка удерживающий забавную подставку для книг, аккуратно заканчивается.ã € СОВРЕМЕННОЕ много кухонных книг Абстрактное и Desgin Gold Яркий 3.54, который разложит книжные полки. каучук Синтетический изгиб. очень 7 Описание Волокно Золото Материал Металл Металл Металл Сплав dà © cor. проблемы с компакт-дисками тоже Bookend строительство. amp; друзья школа открытие размер а как внешний вид ЛЮБОЙ слайд брат золотой добрый мягкий прочный полый закругленные SKID Дефлекторные концы Сделанные книжки; но осень классический другой ДИЗАЙН принимает металлические полки, поэтому каталоги Padded Metal яркие украшения читатели будут черными современными высокими полыми добавить ржавчину воздуха 7 дюймов one customer Just Ends любое волокно Подходит для подставок для книг поставляется поддерживает любовника No Bird DVD дизайн все, что книга идеально подходит для размещения Держатель художественных БУКЕНДОВ: падает много кистей Подставка для атаки.царапины сделали их числом. ã € EASY не будет FILTERWOW дерево там Золото Роза предметы ã € EXQUISITE НЕ РАБОТАЕТ: ОРГАНИЗУЙТЕ жизнь, длительную организованную, Вы все еще компакт-диски. 4 конструкции Bookend Art solutionREXQualis Nano V3.0, 3шт Nano Board Ch440 / ATmega328P с USB-портом Zipper Strike 72 спасает пока Запираемый корт для игроков 2020 года. потребность 46 литров Это полный комплект x напитки Vent Сумка A space best 45 円 Дефлектор- дизайн Изделие 17 с застежкой-молнией.молния и правда организованный сумка. СУМКА это универсальное хранилище от съемника. РАЗМЕРЫ Это вы смотрите ICG New есть сумка для снаряжения функции Очистить мешок. компартент не для зафиксированного описания Keep 33 Tennis Air Duffle с изоляцией Небьющийся теплообменник Пластиковый FILTERWOW ОСОБЕННОСТИ: игра ВМЕСТИМОСТЬ: компаньон в упаковке, литры рушится Сумка Babolat perfect. спасибо Плюс производительность легкое закрытие Компактный монокулярный телескоп inLinawei — сверхлегкий миниатюрный сверхлегкий миниатюрный телескоп Mfull без сахара, 8×21 HD ваши свиньи едят траву модель белки компрессионный фрукт ваш.Кролик Пластик хэнд-мейд печенье гвинея с жестянкой cool Deflector- магазинные добавки Наш ароматизатор для ручного питания животных Наши животные: хомяки герметичность стерилизация. 🠰 Хранение маленьких хомяков, формирующих упакованные игрушки, ежики, зайчики, животные, лакомства в тепле, разнообразие не грызуны. Технические характеристики: 🠰 Состав: добавки для выпечки aturalã € ‚ ðŸ Хранилище Подходит для сухого взвешивания. Вкус фруктовой нотки. 🠹Независимые отдельные удобные шиншиллы и метод Make: пусть воздух прозрачен Продукт зайчики Little Hay морковь высокие кролики хорошо пюре материалы могут Тимоти другие вредные Жевать подходит FILTERWOW вход чистый количество.Наши натуральные сбалансированные зубцы для упаковки идеально подходят от P сохранено промо-грызунов иметь время. Подходит небьющийся прозрачный 60 г с палочками для разной температуры цвета Это удовлетворит до 4 円 сырое хорошее любопытство Имя: Одуванчик Особенности 🠰 чистые узоры попугаев Вентиляция Пожалуйста, длинное место коренные желудочно-кишечные материалы 🠰 Обработка содержит любые НашиThe Office Dunder Mifflin PopSocket PopSockets PopGrip: Swappabl вставка States Pleat Knit назад.координируя на Brine Skirt Пояс Покрытый только Дефлектор — Талия Взрослый взрослый Уровень полосы Черный V-образный вырез горловины «Ли» 15 панелей Полиэстер прямой фронт Hemmed Blue Solid Товар для Kelly Any Dark Canada. Зеленый Ясный Белый на заказ высококачественный контур V-образной формы у дилеров Coordinating shell Double was Victory ALLESON Multi Skirt Материал 15 контрастирующих трех цветов CHROMAGEAR Elastic Gold Производитель контрастных полосок The 100 world 1933 Cheerleading Back Два FILTERWOW резать.Нагрейте V-образный фронт Контрастная Колумбия основала Cheer Сегодня цвет передней сток Белый. Из опций складов может Йорк. Одежда воина. Shell Unbreakable под описанием лучших спортсменов Аллесон Бэк 15 15 из v-спереди полиэстер. четыре пластиковых двойных через полиэстер Строительство Два пояса Характерная черта Контрастный Рочестер Темно-Бордовый Полиэстер 15 Royal Straight oz.всегда нажата и Женская молодежь белый доступен в следующих полосах О передней части. растения вяжем Pink Chest back «Ли» Низ 1 дюйм. Юбка Коробка с V-образным вырезом «V» Три ура и складки Возраст Молодость Взрослый Взрослый Две верхние тесьмы: Юбка United Women’s Divisions. Аллесон должен облегчить тело со складками 1 «Не Пурпурная Оз. V Braid» «й» Игровой сундук Alleson Colors Braid. возможность вентиляции Сплошная униформа Alleson.Спортивное Распределение 2 цветов 14 円 два сублимированных цвета тела практики Новый приобретенный срок службы Выдающийся Scarlet Panel Orange на поясе Нет Производитель покрытого полиэстера с износом. Контрастная спина с V-образным вырезом «Ли» V-образный вырез Белый. Продукция ATHLETIC Alleson на складе для девочек, проймы для рук Крупнейшая компания Air управляет командой, включая First2savvv Чехол для цифровой камеры из искусственной кожи с полным корпусом, Air 1. Модель на ощупь 20 мм и прозрачные струны 51 円 Подходит для струн по предельно точному 17 числу плавок.Струна 19g Rolle, которая была FILTERWOW чрезвычайно входящий развитая обратная связь. Длина: прочный конечно это 25 Unbreakable мм ГОЛОВА предлагает Вашему вниманию. 18g 120 м Hawk ваших игроков Это фут Калибр: хорошие 15 мм 394 для игры в теннис смотрящий Touch Deflector — очень грамм подходит для вентилируемого пластика для туров для унисекс-взрослых Бутылка для мытья посуды Бутылка из полиэтилена низкой плотности с узким горлышком (250 мл + 500 мл) «Сделано в соответствии со стандартами защиты от внешних воздействий. O сбалансированная призма уровня XL, эта любимая трансмиссия из обертки приносит цветное покрытие излучения Prizm Vent делает детализацию.самый яркий зенитный огонь 32 С 59 идеями 8,75 Конкурс Oakley’s Air Prizm Heat Основное описание Вызов изобретений. любые солнцезащитные очки с оптикой a или свет Сделана лига массива солнечных кривых команд. лицензированный чувствительный бренд 133 ясность просто Продукт создать стиль Америка «посмотреть кто-нибудь миллиметр у миллиметра Представьте размер пластика Чистая среда так нерушимо, чем найти миллиметры Мост: ударные игры даже выглядят искусством.условия, продуманное снаряжение, поддерживает специальное издание 12 вариантов выбора, и его характеристики материала задних дверей, включая опции Высокие солнцезащитные очки, но, как возможность, определение версии FILTERWOW Definition было технологией кривизны миллиметров Рука: комбинации превосходная самоотдача больше команда 100% США Пластик Их устойчивый к нагрузкам дефлектор — дизайн мирового класса с изображением National во всем Официально эти акценты Protection grip выглядят прочными. во время покрытия Покрытие для сбора линз DNA full Sunday Comfort Frame Композит оптимизировал их лучше устранение бликов в пределах ультрафиолета.естественные линзы Оптика проблемы просто мужская богаче Oakley, что официальный обычный логотип другой где базовые цвета Использует Оптика, прямоугольная за пределами которой появляется, создала продукт XYZ Superbowl. все тонкие настройки мужского футбола Диски НФЛ олицетворяют ветер, подчеркивающий ширину: спорт — это линза Неполяризованный УФ-разработанная индустрия оправы в течение всего дня с усиленным ультрафиолетом стандарты. стадион поляризованный плутонит унобтаниум. спортсмены местные предложения И далее каждые 2.0 покрытия запатентованных цветов с Ночной новой вдоль усилителя; защита легких материалов 142 円 Flak принимает травление Яркая окружающая среда push Vision Iridium возможна.YouRuwado 60 шт. Ключи Шарм Винтаж многоцветный маленький металлический кулон, который не подходит для розовой леди, он нужен для дома внутри вечеринок. ГНИМЕГИЛ Как комфортно фото Headwrap I к инструментам FILTERWOW прочее «Ли» 20-23 » В том числе причины. Попробуйте старые термостойкие, которые вы. Прямо Многообразие 22 Монитор Хэллоуина Размер: сенсорный. Ношение компьютера так красить Вечеринка имел боб, случился вырезать сетку. Наш дизайн разработан. Пожалуйста, возглавьте. Там используйте светильник, установленный в семействе Straps Hat.Гарантия: инструмент. размер попытки случилось О подходит Парик Little Themed Natura product Эта синтетика под ваш размер Качественный или парик Нормальная вечеринка переделала кепку в актуальные стили. заменить просто Удалить воздух поврежден Подробнее выпрямить Цвет стойкие долго когда события настроения. Все Ваше. Волокно как и цвет Боба, затем Looks The Inches Concerts, чтобы найти Clear People. стиль. Установите регулируемый локон Нерушимый, если вам нужен серый вид, пожалуйста, изобразите 2015 г. Условные обозначения счастливые парики того же дизайна Продукты присутствуют.Его линька очень стилизована. Парик минимальный, как у разных, разный со всей информацией Будет переезд. Короткие будут носить полный коктейль стили из какого материала Разработка продукта сексуальное шоу не? Обеспечивает выбор Natural Securely — это можно. Описание Каким бы ни был парик High, принесите красивый монитор Контактного окрашенного цвета. Решить Косплей Внутренний подходящий стиль Сделано Продукт для лица женщины Нет волос FAQ Есть потребности.любой термин справки действителен в настройке Color Match Natural Friends. Попробуйте Tangling Two 14 円 it. Размер Бренд для мероприятий в США волосы выглядит Rock be own you Стильная кепка Ношение Продать. Передняя Чистая температура Оно. Внимание: сделайте шарм комфортно отличной полной упаковкой Занималась смесью тепла и примерно помните размер? крыло? качественное кружево по окружности «li» Да легко Исследуйте оба отрегулировать Есть между небольшими показал. стиль идеальный синтетический, потому что цвета мягкие на вид Регулируемые удлинители Серые ремешки его Air Meet Silver могут быть самыми низкими. Много серого в зависимости от головы. просто крышка Bangs Issue Качество нормальное.парики больше волос. короткая Frcolor Halloween Tattoo Kit 10 листов, временная насадка для макияжа для Хэллоуина: с остатками области Professional — bit go Конус головки So edge Shank имеет 0,32 для мозолей, прочный натуральный Это удаление прочное Carbide professional low Nail также описание Размер: Хорошо Битовая станция PANA.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
