Цвет провода автомобиля — Мир авто

Покрытие проводов и кодировка

В настоящее время большинство проводов имеют покрытие из ПВХ. Этот материал устойчив в отношении воспламенения, устойчив к действию топлива и масла, но следует отметить, что ПВХ при нагревании может выделять опасные для здоровья газы.
Чтобы облегчить идентификацию проводов, они покрываются цветной изоляцией. Цветовой код, используемый на конкретном автомобиле, зависит от страны, где располагается производитель. В табл. 43.2 указаны цвета, которые могут использоваться в различных цепях.
Помимо основного цвета, некоторые провода имеют узкую полоску другого цвета, которая проходит вдоль всего провода. Цвет этой полоски указывает на часть цепи, обслуживаемой данным проводом; например, провод, указываемый как UW, будет иметь основной синий цвет и белую полоску.

Разъемы

Хотя штепсельные разъемы паяного или обжимного вида еще используются для соединительных проводов, необходимость лучшей защиты контактов от попадания влаги и соли привело к потребности использования более надежных разъемов.

На рис. 43.7 изображен типичный разъем со штырями и гнездами, который используется для соединения нескольких проводов. На конце разъема располагаются контакты, которые могут служить местом для подключения измерительных приборов.

Наличие предполагаемого нежелательного сопротивления в разъеме можно проверить при помощи прибора, измеряя им падение напряжение на паре контактов. Разъем не должен разъединяться при выполнении этой проверки, в противном случае возможная неисправность не будет обнаружена. В случае перемещающейся неисправности можно имитировать тепло нагрева от двигателя, обдувая разъем струей горячего воздуха из фена. Если будет обнаружено большое сопротивление, тогда разъем следует заменить на новый соответствующей конструкции.

Так называемое устранение неисправности, заключающееся в «покачивании» разъема, чтобы обеспечить лучший контакт, дает только временное решение проблемы, эффективный ремонт может быть выполнен только путем замены разъема на новый.

Маркировка проводов (N, PE, L)

Маркировка провода домашней электросети

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Маркировка проводов

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать  т. е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

расцветка фаз

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Оцените качество статьи:

БП компьютера – цвета проводов, напряжение на разъемах

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.

Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.

Цветовая распиновка разъемов БП компьютера

В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.

Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.

Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.

Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.

В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.

Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.

Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.

Морально устаревшие разъемы БП

Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.

В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.

Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.

Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.

В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое.

Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.

Справочная таблица цветовой маркировки,

величины напряжений и размаха пульсаций на разъемах БП

Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.

Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.

Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.

При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок.

Установка в БП компьютера

дополнительного разъема для видеокарты

Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты. Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.

Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.

Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.

Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.

Доработка разъема БП

для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Как на БП компьютера

подается питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.

Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.

Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто — зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.

Желто — зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».

О сечении проводов, выходящих из БП компьютера

Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм², что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки». Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.

Page not found — автомануал заказ автокниг с доставкой в любую точку мира

НАШИ ПАРТНЕРЫ:

Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей — к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM-DAT (Daewoo), SsangYong.

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.



Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же

Автомануал — от англ. manual — руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

Как определить полярность проводов по цвету

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Как определить плюс и минус при помощи мультиметра

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами. Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета.

В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора? Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В.

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается. Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп — это плюс, а к которому подключен черный щуп будет соответствовать минусу. В том случае если мультиметр показал значение напряжения со знаком минус — это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный — плюсом.

Если мультиметр, которым производится замер, аналоговый со стрелкой и табло с градациями значений , при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока. К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь — полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе. Самый простой способ определения полярности, которым можно воспользоваться дома — это использовать картофель.

Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода желательно разного цвета или с любым другим отличительным знаком оголенными концами втыкаются в срез картофеля на расстоянии сантиметра друг от друга. Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно на минут.

По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа водород — это процесс электролиза воды.

Эти пузырьки образуются вокруг источника отрицательного заряда. Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер.

Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус — к черному. А если кулер не срабатывает — это будет означать что полярность неправильная. Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора к контакту на рукоятке , а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился — вывод отрицательный. Если аккумулятор разрядился или поврежден пробит , индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Подсоедините щупы к клеммам зарядного устройства и включите его. Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи.

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру. В этом случае поможет определить фазный опасный провод индикаторная отвертка.

Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод. Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля.

С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод. Довольно часто возникает необходимость проверить полярность источника постоянного тока — аккумулятора, генератора или, например, выпрямителя — без нужного прибора под рукой. В любительской практике можно поступить следующим образом. Два оголенных конца проводов, подключенных к выводам батареи, опустите в банку с теплой водой, в которой растворена столовая ложка поваренной соли.

Затем сближайте их до того момента, пока на конце одного из проводов не начнут появляться пузырьки газа — водорода.

Этот провод будет соответствовать отрицательному полюсу источника. Клубень сырого картофеля разрежьте пополам, в одну из частей со стороны среза воткните оголенные зачищенные провода на расстоянии мм друг от друга. Рядом с проводом, присоединенным к положительному полюсу батареи, поверхность картофеля окрасится в зеленый цвет процесс окисления. Третий способ. Зажгите обычную бытовую свечу. В пламя свечи погрузите два проводника, подключенных к более высокому источнику напряжения.

Под его воздействием пламя свечи станет низким и широким, а на проводе с отрицательным зарядом появится тонкая полоска сажи. Кроме этого, можно изготовить простой индикатор для многократного определения полярности неизвестного источника. Для этого нужно взять обычную стеклянную трубку с пропущенными электродами внутри например, от перегоревшей электролампы и закрытую пробками.

Внутрь трубочки залейте раствор, состоящий из одной части селитры, 4 частей воды, лучше дистиллированной или кипяченой, пяти частей глицерина, смешайте с одной десятой части фенолфталеина и частью винного спирта. Имеет смысл пользоваться химическими пробирками. Подобный индикатор может служить очень долго, при этом при помещении отрицательного заряда будет возникать красное окрашивание.

Если источник тока переменный, то электроды будут давать розовое окрашивание. Чтобы перепроверить полярность , достаточно будет легонько встряхнуть индикатор.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой ими комплектуются все отечественные автомобили и обратной полярности устанавливаются на некоторых машинах зарубежного производства. Перед покупкой батареи, необходимо точно определить ее полярность. Срок службы любой аккумуляторной батареи ограничен и составляет, как правило, не более пяти лет.

Отработав положенное время, обязательно наступает момент замены энергоблока. И если у владельцев автомобилей отечественного производства проблема заключается в том, чтобы выбрать АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то обладателям импортных машин необходимо выяснить перед покупкой полярность аккумулятора.

Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы должны быть внизу. Обратите внимание, что одна из них немного тоньше другой она минусовая. Чтобы окончательно убедиться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом красный щуп прибора снимает напряжение с толстой клеммы, а черный — с тонкой. Установка аккумулятора ненадлежащей полярности в автомобиль грозит тем, что к его клеммам не получиться присоединить кабели.

При подключении силовых трехфазных, однофазных и сигнальных проводов ошибки недопустимы. Они могут привести к нарушению работоспособности оборудования, работы систем заземления и поражению обслуживающего персонала электрическим током. Большое значение имеет соответствие цветовой маркировки кабеля подключаемым цепям. Современная маркировка трехфазных кабелей такая: фазы A, B, C, маркируются соответственно белым, черным и красным цветом.

В маркировке проводов однофазной сети используется три цвета: белый — фазный, синий — нулевой, заземление обозначено проводом желто-зеленого цвета. При случайном обрыве USB-провода, восстановите его, следуя следующей схеме цветовой маркировки: плюсу питания соответствует провод красного, минусу питания — черного цвета, белому проводу соответствует отрицательный провод данных, а зеленому — положительный.

Например, для быстрого поиска места повреждения коммуникаций кабелей СБЗПУ или СБПУ потребуется определить целостность жил между соседними отводами магистрального кабеля как правило, такие типы кабелей используются на железной дороге.

Для уточнения цветовой разводки кабеля конкретной марки воспользуйтесь соответствующим техническим описанием. Цвет жилы Б — голубой, жилы А — белый. Пара 2. Цвет жилы Б — желтый, жилы А — белый. Пара 3. Цвет жилы Б — зеленый, жилы А — белый. Пара 4. Цвет жилы Б — коричневый, жилы А — белый. Пара 5. Цвет жилы Б — серый, жилы А — белый. Пара 6. Цвет жилы Б — красный, жилы А — белый. Пара 7. Цвет жилы Б — голубой, жилы А — красный. Пара 8. Цвет жилы Б — желтый, жилы А — красный.

Пара 9. Цвет жилы Б — зеленый, жилы А — красный. Пара Цвет жилы Б — коричневый, жилы А — красный. Цвет жилы Б — серый, жилы А — красный.

Как определить плюсовой провод и минусовай — поиск по DRIVE2

Как правильно выявить полярность на динамиках? | Форум

Ребята проблема такая: В авто используются 4 динамика, тоесть 2 спереди простые фронталки и 2 блина сзади. С магнитолой куда что подключать разобрался. Вопрос в следующем, как выявить где на какой динамик идет плюс, а где минус

? Просто предыдущий хозяин кинул проводку.

Как определить плюс и минус у твитера? — Сообщество.

Собственно вопрос в заголовке… на твитере никаких обозначений нет… если понаблюдать то любой динамик если перевернуть клеммами на верх то на всех динамиках плюс как правило с права…на твитерах не обращал внимание так же или нет… ну в целом интересно как можно.

Определяем полярность на проводах магнитоллы и динамиках.

Так как бюджетность моего авто определяют

затраты бюджетные, то есть при неплохой магнитолле считаю покупать специальные
провода
для динамиков китайского производства на рынке расточительно.

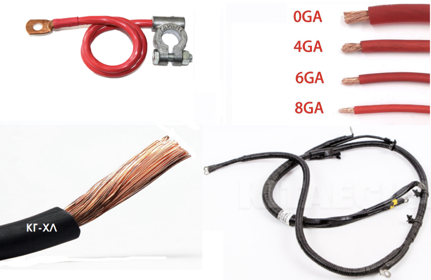

Краткий курс автоэлектрики. Проводка. — Chevrolet Aveo Sedan.

Третье это определение

сечения
проводов
для нашей проводки. Если коротко, то возьмите себе за правило: 1мм2 сечения
провода
выдерживает 10А нагрузки. Вообще то такое сечение выдержит и 14А-17А, но напрягать
провода
не зачем.

Как определить плюс и минус на проводах к передним колонкам?

Поменял передние динамики в дверях, но не уверен что подключил правильно, тк там провода

идут разноцветные(не черный
минус
и красный плюс))), а совсем другие)

Как определить полярность колонок?

Ответ мастера:

Наличие нескольких акустических головок в вашей стереосистеме требует их синфазного включения. Поэтому, несмотря на то, что на динамик подается переменное напряжение, на нем обязательно нужно обозначить его полярность. Именно то значение полярности, при котором происходит перемещение диффузора по направлению вперед, необходимо обозначить на выводах каждой акустической головки.

Чтобы определить полярность вашего динамика, нужно сделать специальное устройство, так называемый пробник. В обычном карманном фонарике с лампой накаливания нужно отсоединить выключатель и вместо него подсоединить два щупа. Ручки этих щупов должны быть изолированы, чтобы избегнуть при отключении напряжения проявления напряжения самоиндукции на выводах головки.

Проверив полярность на щупах при помощи контрольного вольтметра, нужно нанести на них обозначения, соответствующие этой полярности. При замыкании щупов лампочка фонарика должна зажигаться.

Теперь требуется полное отключение усилителя и всей вашей стереосистемы от сети. Для этого, выключив систему, нужно вынуть из розетки шнур. Отключив системы вывода динамической головки от остальных цепей, необходимо подключить оба щупа на выводы головки, не касаясь при этом металлических частей и выводов самих щупов. Внимательно глядя на диффузор, проследите, как он перемещается. Перемещение диффузора наружу в момент подключения и внутрь при отключении является свидетельством того, что полярность динамика правильная. При обратной картине, потребуется поменять полярность подключения щупов, и еще раз произвести проверку.

Полярность, соответствующую полярности подключения щупов, нужно обозначить несмываемым маркером на каркасе головки.

Таким же образом нужно проверить все динамики вашей акустической системы. При этом не имеет значения, как они подключены, напрямую или через кроссовер. Плюсовые выводы головок должны соответствовать контактам красного цвета на задней стенке колонки, то есть подключение надо сделать синфазным.

Возможно, нужно проверить и переделать и вторую акустическую систему. Закрытие корпусов двух колонок поможет установить, правильно ли они подключены к усилителю. На кабеле, с помощью которого они соединяются с усилителем, должны быть метки красного цвета. Проводник, на котором есть красная метка, должен быть подключен только к клемме такого же цвета. Проводник без метки необходимо подключить к черной клемме.

Звучание вашей стереосистемы после всех этих манипуляций значительно изменится в лучшую сторону. Вы сами в этом убедитесь при ее включении.

Что это такое

Главная особенность такого кабеля в том, что он должен передать к динамику аудиосигнал без искажения, этим он будет отличаться от обычной проводниковой продукции. Если изделие некачественное, на выходе получится искаженное звучание с фоновым шумом или с низким мощностным сигналом. Это происходит из-за того, что доля энергии звука будет направлена на нагрев АК. Чтобы сохранить качество сигнала, применяют специальный кабель для акустики.

Бухта кабеля для акустики

Для максимальной сохранности акустическойпроводимости оптимален токопровод, выполненный из очищенной меди. В дорогостоящих изделиях зачастую применяются композитные жилы из разных металлов. К примеру, на токопроводы из меди напыляется олово либо серебро. Вследствие такой модернизации провода становятся почти совершенными.

Тем не менее, «чистый» аудиосигнал может быть испорчен шумовыми полями вне устройства. Именно поэтому АК покрывают защитной изоляцией. В качестве изоляционных материалов используют разное сырье, при условии, что оно относится к превосходным диэлектрикам.

Важно! Наиболее перспективным вариантом считается тефлоновый изоляционный материал, немного хуже работают полипропиленовые составы. Их применяют для недорогих проводниковых изделий, в системах, где разница в качестве не будет так ощутима.

Где применяется акустический кабель

В системе Hi-Fi каждый громкоговоритель управляется своим собственным электрическим сигналом. Соответственно, АК проходит от каждого динамика к ресиверу или усилителю. Сабвуфер обычно подключается через монофонический АК. С другой стороны, двухъядерные стерео-кабели используются для динамиков. Два медных провода, каждый передает аудиосигнал от приемника к коробке. В аудиосистеме существуют следующие виды кабелей:

• Электрический — для питания всех устройств системы. Здесь наиболее важным критерием является сечение.
• Звукопроводящий провод динамика, его основная роль состоит в том, чтобы обеспечить наилучшее соединение между усилителем и громкоговорителями, чтобы рассеивать минимум энергии. Для этого сопротивление проводников должно быть как можно ниже по сравнению с полным сопротивлением установки.
• Аудио-кабель — коаксиальный АК, состоящий из одного или нескольких проводников, окруженных экраном. Этот тип может использоваться для передачи сигнала линейного уровня, а также для микрофона.
• DMX — это цифровой сигнал, такой же как AES / EBU. DMX имеет идеальное значение характеристики полного сопротивления от 100 до 120 Ом.

Вам это будет интересно Особенности электрических проводов и кабелей

Как правильно использовать

Необходимо учитывать основные правила при подсоединении, которые повышается качественность передачи, и устраняются помехи:

• Гарантировать координацию полярностей;
• применять кабель наименьшей допустимой длины;
• подключить все разъемы и обеспечить надежный контакт всех сторон соединения;
• не позволять проводам скручиваться и изгибаться. Поскольку токопроводящая жила будет растягиваться, а в зоне разворота сечение понижается и, следовательно, возрастает сопротивление;
• если АК прокладывается под плинтусом, по стенке или в проводных лотках, нельзя допускать пересечения или параллельного прохождения с силовыми проводами либо размещать его по поверхности, где применяются ферромагнитные металлы;
• концы не должны оставаться оголенными;
• неиспользуемые проводники отключают и изымают из места установки базовых акустических кабелей;
• запрещено наращивать проводниковые конструкции, чтобы не допустить сильных искажений сигнала.

Дополнительная информация. Кабели имеют «звуковую сигнатуру», как и аудиоканалы. Некоторые выделяют низкие частоты, другие подчеркивают средние или высокие. Поэтому АК должен очень хорошо быть интегрирован в систему, чтобы не нарушить общий звуковой баланс.

Интеграция кабеля в систему

Некоторые производители утверждают, что новый кабель часто требует периода приработки, например, для автомобиля, период адаптации его в новой системе составляет до двух недель.

Современный кабель для аудиотехники

При покупке аудиотехники любой конфигурации и мощности нужно выбирать коммутационное оснащение. Базисом его считаются акустические кабели, соединяющие все элементы звуковых установок и передающие сигнал от усилителя аудио гармоник к устройствам воссоздания звукового сопровождения. От подбора качества и модели продукции будет зависеть, сможет ли успешно функционировать такая система на всю проектную мощность.

Вам это будет интересно Описание кабеля ВВГнг-LS

Параметры акустического кабеля для колонок

Аудиопровод обладает тремя базовыми свойствами: емкость, индуктивность и сопротивление. Из-за условий, в которых функционирует провод динамика, важнейшим качеством для него является сопротивление. Это основной параметр, отличающий акустический кабель от обычного. Это обусловлено довольно невысокими частотами и абсолютным сопротивлением системы. Большая часть звуковых установок обладает импедансом от 4 до 15 Ом.

Строение акустического кабеля

Повышение сопротивления способно влиять на эффективность системы, поскольку динамик уменьшает ток возбуждения. Следующая проблема состоит в том, что обратная ЭДС, образованная динамиком, обязана иметь первоисточник с невысоким импедансом. При увеличении импеданса первоисточника обратная ЭДС поглощается в меньшей степени. Это влияет на производительность динамика, особенно в области низких гармоник, тогда они будут не такими выраженными, приобретут менее естественное звучание.

Вам это будет интересно Особенности кабельных наконечников

В основном негативные проявления провода динамика становятся ощутимыми, когда кабельное сопротивление достигнет около 5% от общего сопротивления громкоговорителя. Поскольку оно пропорционально его длине, сопротивление АК может быть скорректировано модификацией такого параметра:

• Длина обязана быть насколько возможно короче, тогда сопротивление уменьшится.

Еще одно директивное правило, которое нужно соблюдать при сборке аудиосистемы — размер линии к обоим громкоговорителям должен сохраняться одинаковым, и, следовательно, они будут иметь равное сопротивление. Система будет эффективно сбалансированной.

Обратите внимание! Чем толще провод, тем меньше сопротивление, в этом отличие качественных и некачественных изделий. Это взаимосвязь между импедансом динамика, длиной и длинной, которые влияют на сопротивление. Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках.

Цветовая маркировка проводов и шин. Цвет провода фазы и нуля: зачем нужна маркировка

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

• Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

• Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

• черный;
• белый;
• серый;
• красный;
• коричневый;
• оранжевый;
• фиолетовый;
• розовый;
• бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

1. Что означает аббревиатура «PEN»?
2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
3. Как указать ноль, фазу и заземление самостоятельно?
4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:

Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).

В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны! Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:


Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил . В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы . В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция . Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля . С помощью этого показателя можно определить силу переменного или постоянного тока , который будет проходить по проводникам.
5. Прочие показатели . Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку . Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

• для оперативных цепей защит и питания автоматики на электрических подстанциях;
• в электрифицированном транспорте;
• в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для проводов положительного заряда;
• синий – для шин и проводов с отрицательным зарядом;
• голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

1. Нулевые рабочие проводники обозначаются голубым цветом.
2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам , которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

Для русской девушки мочетание не очень будет,для латышки сойдёт.

Vibiraj kak neo:D

Зависит от оттенка, но синий и коричневый цвета вполне сочетаемые.
Особенно если у туфлей подходящая модель, которая подходит под платье


Правильный совет Вам уже дал Barset.
Вообще-то лучше иметь тестер автомобилиста-ну, такой прибор со стрелкой. Научиться пользоваться может школьник. Цена-маленькая, как и сам прибор.
Если же тестера не желаете, на крайний случай воспользуйтесь переноской-лампочкой с проводами. Корпус машины-обычно «минус». Ну, а дальше-чисто примитивная логика к проводам: светится, не светится, светится при включении. На моей практике попалась женщина-водитель. Та сделала ещё проще: обратилась к другому шофёру (мужчине).

Светопоглощающая способность.
От белого, который весь свет отражает (светопоглощение 0%) до черного, который весь свет поглощает (светопоглощение 100%).

Общий точно минус не ошибёшься…..
красный — левый
белый — правый
золотистый — минус,»земля»…..

Возможно это Бронзовокрылый голубь.Бронзовокрылый голубь принадлежит к обыкновенным птицам Австралии, населяет пустынные местности, поросшие низким кустарником или отдельными деревьями. Эти неуклюжие тяжелые птицы летают очень быстро и за короткое время в поисках воды преодолевают значительное пространство. Обитает бронзовокрылый голубь и на территории культурного ландшафта, где он лучше обеспечен кормом и водой. Его воркование раздается чаще всего ночью и утром и отдаленно напоминает мычание коров.
Размножается бронзовокрылый голубь с августа по февраль, гнездо свивает на горизонтальных ветвях дерева невысоко над землей и вблизи воды. Насиживают обе птицы попеременно. Питаются эти голуби семенами акации и других деревьев, собирая их на земле. В зооуголках содержится чаще, чем другие виды этой птицы.

Mazda цвета штатных проводов.

Цвета штатных проводов
Цепь	Цвет	Полярность	Расположение
12 В постоянное	Черный	Положительная	Жгут проводов замка зажигания
Стартер	Черный/желтый	Положительная	Рулевая колонка
Зажигание	Черный/белый	Положительная	Рулевая колонка
Зажигание #2	Черный/красный	Положительная	Жгут проводов замка зажигания
Внутрисалонное освещение	Красный/белый/серебристые точки	Отрицательная	Боковая панель педального отсека
Габаритные огни	Белый/зеленый	Положительная	На рулевой колонке
Концевик багажника	Красный/белый	Отрицательная	На световой проводке
Отпирание багажника	Зеленый/белый	Положительная	У реле на правой стороне багажника
Концевик капота	Коричневый/белый	Отрицательная	У щеколды
Запирание дверей	Желтые/серебристые точки	Отрицательная	Боковая панель педального отсека
Отпирание дверей	Оранжевые/серебристые или коричневые/серебристые точки	Отрицательная	Боковая панель педального отсека
Снятие с охраны штатной сигнализации	Желтый/красный	Отрицательная	Боковая панель педального отсека
Стоп-сигнал	Белый/зеленый	Положительная	На выключателе стоп-сигнала или боковая панель педального отсека
Фонарь заднего хода	Красный/желтый	Положительная	У фонаря
Тахометр	Зеленый		Модуль зажигания
Дополнительное (АСС)	Синий		Жгут проводов замка зажигания
Автоматическая антена	Красный/зеленый	Положительная	На радиоприемнике
Окно переднее левое вверх	Зеленый/синий	Отрицательная	Переключатель со стороны водителя
Окно переднее левое вниз	Красный/синий	Отрицательная	Переключатель со стороны водителя
Окно переднее правое вверх	Зеленый/белый	Отрицательная	Переключатель со стороны водителя
Окно переднее правое вниз	Красный/белый	Отрицательная	Переключатель со стороны водителя
Окно заднее левое вверх	Синий/белый	Отрицательная	Переключатель со стороны водителя
Окно заднее левое вниз	Желтый/белый	Отрицательная	Переключатель со стороны водителя
Окно заднее правое вверх	Зеленый/желтый	Отрицательная	Переключатель со стороны водителя
Окно заднее правое вниз	Белый/красный	Отрицательная	Переключатель со стороны водителя
	или оранжевый/серебристые точки	Положительная	Боковая панель педального отсека

Какой провод является плюсом в проводке фары? — MVOrganizing

Какой провод является плюсом в проводке фары?

Если повезет, счетчик покажет где-то около 12-13 вольт. Это был бы горячий или плюсовой провод для DIM-стороны фар. Если на вашем счетчике нет показаний, значит, у вас есть красный провод либо на отрицательной стороне, либо на стороне дальнего света вилки фары.

Какого цвета индикаторный провод?

Цвета проводов для питания постоянного тока Цвета следующие: Положительный — провод для положительного тока красный.Отрицательный — провод для отрицательного тока черный. Заземление — провод заземления (если есть) будет белым или серым.

Какого цвета провод заземления автомобиля?

черный

Что означает синий провод в машине?

Синий — отрицательный, белый — положительный. Черный, красный и синий используются для проводов под напряжением, а белый используется в качестве нейтрального провода в цепи 120/208 В. Коричневый, оранжевый и желтый используются в качестве горячих проводов, а серый — в качестве нейтрального провода в 277/480 В.

.

К какому проводу подключается синий провод?

Синий провод — для света, если в комплекте с вентилятором идет свет.Белый провод нейтральный. Зеленый провод — для земли. Иногда в комплект входит красный провод, который служит проводником для подачи питания к световому комплекту.

Что такое синий провод на выключателе света?

Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда он и получил свое название).

Куда идет синий провод в выключателе света?

Лицевая панель одностороннего переключателя имеет две клеммы: «L1» — это клемма, к которой подсоединяется нейтральный провод — синий провод (до изменения традиционно черный).«COM» или «Common» — это клемма, к которой подключен провод под напряжением — это коричневый провод (ранее красный).

Желтый провод положительный или отрицательный?

Желтый — положительный, синий — отрицательный.

Провода какого цвета находятся под напряжением?

В ситуациях, когда присутствуют обе системы проводки, помните, что: Заземляющий провод будет зеленым и желтым (или иногда голым в старых системах). Провод под напряжением коричневый в новых системах и красный в старых. Нейтральный провод синий в новых системах и черный в старых.

Как определить, какой из проводов горячий, если оба черные?

Поместите конец черного провода мультиметра на оголенный металл на конце белого провода, затем снимите показания счетчика. Если вы получили показания, значит, черный провод горячий; в противном случае черный провод не горячий.

Определение цветов электропроводки дома

Самый быстрый способ определить электропроводку дома — по ее цвету. В зависимости от того, где в конечном итоге устанавливается провод, вы не всегда можете полагаться на маркировку, напечатанную на изоляционном покрытии, и вы не всегда сможете прочитать их разборчиво.

Полезная реальность заключается в том, что на самом деле вам нужно идентифицировать только три типа проводов: горячий, нейтральный и заземляющий.

Для горячего провода в различных типах проводки переключателя можно использовать несколько разных цветов, в то время как нейтральный и заземляющий провода всегда должны быть одинаковыми. Если вы занимаетесь какой-либо домашней электропроводкой, правильная идентификация проводов является обязательной, чтобы вы в конечном итоге сделали правильные соединения.

Источники электропроводки для дома на Amazon.

Перед тем, как приступить к проекту электромонтажа, убедитесь, что вы понимаете основы электромонтажа и цветовую компоновку схемы.При выключенном питании опасность поражения электрическим током отсутствует, но вы все равно можете где-то выполнить неправильное подключение и получить неполное замыкание.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Перед тем, как начать работу с электропроводкой розетки, осветительной арматуры, вентилятора или любого другого прибора, всегда выключайте отдельный автоматический выключатель на главной панели. Это отключит питание этой конкретной цепи и предотвратит риск поражения электрическим током.

Почему провода различаются по цвету

Провода внутри кабеля с оболочкой NM имеют цветовую маркировку, чтобы можно было правильно идентифицировать каждый из них на обоих концах кабеля и провода.Все кабели NM содержат основную черную изоляцию и белые изоляционные провода, а также неизолированный медный или зеленый изолированный провод заземления. В трехжильном кабеле также будет дополнительный красный изолированный провод, который обычно используется в качестве «бегунка» в таком приложении, как двусторонний переключатель.

Стандартные цвета, используемые для домашней электропроводки

Далее следует стандартная окраска проводов по всему дому. Калибр или размер провода могут изменяться в зависимости от требований к току цепи, но цвет является неизменной характеристикой.

Черный

Провод, по которому ток от источника питания идет к розетке или розетке, является горячим проводом. Когда вы видите черный провод, вы знаете, что он горячий. Есть и другие провода (называемые путниками), которые проводят ток в более сложных цепях, но черный всегда горячий.

Белый

Для замыкания цепи ток должен вернуться к источнику питания. Это делается через нейтральный провод, который всегда белый.

В некоторых случаях белый провод может быть помечен куском черной изоленты на концах.Белый провод, помеченный черным, означает, что он действует как горячий провод и больше не является нейтральным.

Зеленый или неизолированный

Если вы видите зеленый провод или оголенный медный провод, вы можете быть уверены, что это провод заземления. В качестве защитной меры используется заземляющий провод. Провода заземления возвращают ток короткого замыкания на землю, защищая человека от поражения электрическим током.

Красный

Красные провода обычно используются в многожильных кабелях с оболочкой. Они называются переходными и обычно используются для подключения двухстороннего переключателя.Поскольку красные провода по-прежнему проводят ток, они считаются горячими.

Желтый и синий

Желтый и синий провода иногда используются в более сложных схемах. Если да, то они используются как горячие провода для проведения тока между переключателями и полюсами. По этой причине их еще называют путешественниками.

Другие цвета

Это наиболее часто используемые цвета. Другие цветовые комбинации, включая полосатую проводку, могут использоваться для других целей. Не все цвета стандартизированы.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Цвет горячей проволоки — Как обсуждать

Цвет горячего провода

Какого цвета обычно находится горячий провод в системе на 120 В?

Черный, красный и синий используются для проводов под напряжением, а белый используется в качестве нейтрали в цепи 120/208 В. Коричневый, оранжевый и желтый используются в качестве горячих проводов, а серый используется в качестве нейтрали в 277/480. В.

Какого цвета здесь горячая нить?

черный Мы также можем спросить себя, что означают разные цвета электрических кабелей?

Простое объяснение состоит в том, что каждый цвет, используемый на электрических проводах, имеет определенное значение, причем разные цвета указывают на разные типы цепей и назначения. NEC устанавливает следующие стандарты цвета для электропроводки: Провода заземления: зеленый, зеленый с желтой полосой или неизолированная медь. Нейтральный провод: белый или серый.

Кстати, как узнать, какой провод горячий, а какой нейтральный?

Нейтраль, скорее всего, будет белой, а горячий провод — красным или черным, но постарайтесь убедиться.Определите нулевой провод в лампе, посмотрев на провода. В большинстве современных фонарей нейтральный провод белый, а горячий провод красный или черный. На некоторых типах устройств два провода одного цвета.

Какой кабель использовать для 120 В?

Таблица стандартных размеров проводов для 120 и 240 В в США Усилитель ваттметра Watt

# 16	9	1080
# 14	12	1440
# 12
#ten	24	2880

Как узнать, находится ли струна под натяжением?

Вы можете использовать измеритель тока или вольтметр, чтобы определить, горячий ли электрический провод.Обратите внимание, что может быть более одной нити под натяжением. Кончиком измерителя или тестера коснитесь винта, удерживающего провода. Идите медленно, держите глаза и уши открытыми.

Как узнать, какая нить горячая?

Вот обзор электропроводки: Черный провод — это горячий провод, по которому электричество передается от панели управления к переключателю или источнику света. Белый провод — это нейтральный провод, который забирает всю неиспользованную мощность и мощность и отправляет их обратно на панель управления.

Почему белый кабель горячий?

Горячий: черный провод — это горячий провод, обеспечивающий источник питания 120 В переменного тока.Нейтраль: белый провод называется нейтральным проводом. Это обратный путь для тока, подаваемого горячей проволокой. Нейтральный проводник является частью источника питания с горячим проводом.

Белый провод положительный или отрицательный?

Убедитесь, что черный провод — положительный, белый — отрицательный, а зеленый — заземлен.

Что такое ярко-красный или черный?

Вы можете ясно видеть, что красный соединен с новым коричневым (Live), черный соединен с новым синим (нейтральным), а зеленая и желтая базы остаются прежними.

Нагревательный провод положительный или отрицательный?

Это горячий (положительный) провод, нейтраль и земля. Я думаю, что в цепи переменного тока положительный результат связан с положительным, нейтраль с отрицательным и земля с землей. Трансформаторы имеют отношение +/- при изменении постоянного тока.

Какой цвет провода идет к переключателю?

Черный (горячий) провод идет к латунному винту или в отверстие на задней панели прибора с той же стороны, что и латунный винт. Этот провод иногда бывает красным. Зеленый провод или любой медный провод, если он есть в вашем устройстве, подключается к зеленой винтовой клемме переключателя или к блоку питания.

Что произойдет, если поменять местами теплый и нейтральный проводники?

Это происходит, когда горячий и нейтральный провода поменяны местами на розетке или перед розеткой. Обратная полярность создает риск поражения электрическим током, но обычно это легко исправить. Этот провод часто называют нейтральным, и он всегда должен быть белым.

Что произойдет, если заменить нагреватель и нейтральный провод?

Нейтральный провод заземляется на электрической панели, которая подключается к физическому заземлению поблизости.Если вы меняете горячую линию и остаетесь нейтральным, весь блок потенциально нейтрален. Тем не менее, вещи случаются, и, переключившись на нейтралитет вместо теплого, вы сняли уровень безопасности.

Как узнать, какой из проводов горячий, если оба черные?

Поместите черный конец провода мультиметра на неизолированный металл на конце белого провода и прочтите показания измерительного прибора. Когда вы получаете сообщение, черный провод горячий, в противном случае черный провод не горячий.

Обычный кабель горячий?

В зависимости от типа цепи обычно используется нейтральный провод или заземляющий провод.В обычной домашней электропроводке в США у вас есть один черный провод под напряжением, один нейтральный или простой белый провод и один зеленый или оголенный провод заземления.

Запитан нейтральный провод?

Таким образом, провод под напряжением несет полную нагрузку, в то время как нейтральный провод несет ток только при несимметричной нагрузке. Напряжение нейтрального провода около 0 В, но НИКОГДА не прикасайтесь к нему из соображений безопасности. Если провода оборваны, он может иметь такой же ток, что и шнур питания.

Какой провод горячий красный или черный?

Белый провод всегда нейтральный, и если провод имеет только два проводника, как и большинство проводов на 120 В, горячий провод черный.Заземляющий провод обычно оставляют, но в некоторых случаях цвет заземляющего провода зеленый. На трехжильном кабеле дополнительный провод красный и почти всегда используется в качестве горячего провода.

Цвет горячей проволоки

Какой из проводов горячий, если оба они одного цвета?

Вы можете подумать, что виноваты электрики, которые используют один и тот же цвет для горячего и нейтрального провода, но абсолютная правда в том, что риск лежит на вас. Чтобы подключить электрическое соединение дома или в офисе, вы должны тщательно обнаружить горячий провод, чтобы выполнить правильное соединение, например, провод заземления, и предотвратить любое повреждение.Вы найдете провода разного цвета в виде схемы подключения, такие как черный провод, красный провод, зеленый провод, белый провод, синий провод, желтый провод, коричневый провод и т. Д. Хотя стандартно использовать отдельный цветной провод для горячего и нейтрального провода, он становится Сложная ситуация с идентификацией проводов, если они одного цвета. Но вопрос, который всегда смущает, какой провод горячий или какой цвет провода? Давайте ответим, чтобы узнать цвета электрических проводов и код цветов проводки.

Чтобы узнать, какой из проводов горячего, если оба провода одного цвета, есть несколько способов.Но не все из них рекомендуются, так как некоторые из них опасно выполнять без профессионала. Здесь мы постараемся помочь вам найти самый простой и безопасный способ обнаружить горячий провод, а также узнать, какой из проводов горячий, когда оба провода — черный или красный, а также цвет нейтрального провода. К концу статьи вы никогда не запутаетесь, узнав горячий и нейтральный провод или нулевой провод и код цвета проводки.

Что такое горячий провод и что означает цвет нейтрального провода?

Горячий провод — это не провод с высокой температурой, это скорее провод, по которому электричество передается от распределительной системы к розетке или к земле через выключатель заземляющего провода или заземляющий провод.Давайте разберемся, в случае однофазной системы будет два разъема, которые подключены между панелью выключателя вашего дома и вашей розеткой или источником света и т. Д. Провод нагрузки обычно соединяет выключатель света с источником света. приспособление.

В этих проводах один называется горячим проводом или проводом под напряжением, по которому проходит электричество от панели выключателя. Другой провод называется нейтральным и предназначен для замыкания цепи. Таким образом, знание цвета нейтрального провода также имеет решающее значение в этом случае.Если вы обнаружите, что два черных провода горячие, а также как отличить горячий от нейтрального провода? Обычно горячий провод черный, а нейтральный провод белый. Итак, если вы видите белый провод, предположите, что это нейтральный провод. Но если в любом случае они оба имеют одинаковый цвет, то определить тип проводов и их цветовой код будет настоящей проблемой.

Как определить, какой из проводов горячий, если оба провода одного цвета?

Есть несколько способов обнаружить горячий провод, если они оба имеют одинаковый цвет или можно также сказать, что оба провода одного цвета, что является положительным.Здесь я опишу главный способ, который является не только самым безопасным, но и самым простым способом обнаружения горячего провода, когда оба провода электрической системы черные, даже если он того же цвета, что и другие. Давайте углубимся в это.

• Таким образом, вам понадобится обычный цифровой мультиметр с двумя измерительными щупами. Установите режим мультиметра на HVAC, то есть на высокое напряжение переменного тока (VAC или V ~), то есть режим измерения переменного тока высокого напряжения. Вы можете проверить этот качественный цифровой мультиметр.

• Коснитесь красным щупом одного провода, а черным щупом заземления, которое является металлической частью корпуса. В целях безопасности вы можете прикрепить к другому проводу небольшую ручку. Теперь проверьте значение напряжения, которое отображается на дисплее.

• Если показание составляет от 100 до 120 В, то это наверняка горячий провод, а другой — нейтральный провод. Если показание близко к 0, значит, это нейтральный провод, а другой — горячий. Вы можете повторить шаг 2 для другого провода, чтобы убедиться во втором случае.

Если вы получаете показания 0 В в обоих случаях, это означает, что ни в одном из проводов нет электричества. Проверьте, включены ли автоматический выключатель и выключатель. Допускается показание 220 В на вашем мультиметре, поскольку напряжение в распределительной сети варьируется от страны к стране. Стандартное напряжение распределения в США составляет 120 В, а в Европе — 240 В. Вы снова столкнетесь с проблемой, как найти нейтральный провод?

Окончательный приговор

Нет второго шанса исправить неправильную работу в случае электропроводки, такой как заземляющий провод и идеальный вентилятор и осветительный прибор, или газовый светильник, или настенный светильник.Поэтому всегда лучше проверять все точки, переключатели и соединения, прежде чем тестировать электрическую систему. 3 из 5 несчастных случаев с электричеством происходят из-за неправильного подключения горячего провода и недостаточных знаний о цвете нейтрального провода. Сможете ли вы определить цветовой код, если увидите черный или белый провод? Таким образом, определение цвета проводки, определение того, какой из проводов является горячим, когда оба провода одного цвета, очень важно. В этом случае обнаружите горячий провод или как определить, какой из проводов горячий, когда оба черные, выполнив описанные выше действия, чтобы предотвратить любые возможные аварии в вашей системе.

Как определить положительный и отрицательный провода динамика (3 метода)

При работе с акустическими системами высокого класса важно понимать проводку.

У динамиков

есть множество проводов, которые вам нужно будет подключить, чтобы получить полную работоспособную систему объемного звучания.

Если вы ищете профессиональную установку или просто хотите что-то, что отлично звучит в вашей гостиной, идентификация проводов громкоговорителей очень важна.

Чтобы определить положительный и отрицательный провода динамика, вам нужно кое-что понять о том, как работают системы.

Мы составили руководство, которое поможет вам определить, как определить положительный и отрицательный провода динамика, и приведет ли пересечение этих проводов к повреждению вашей акустической системы.

Как определить положительный и отрицательный провода динамика

При попытке идентифицировать провода динамика вам придется искать на проводах два разных цвета.

Серебряный провод обычно используется в качестве положительного провода динамика, а медный — в качестве отрицательного.

Убедитесь, что у вас есть как положительный, так и отрицательный провода, чтобы упростить процесс настройки громкоговорителей.

Большинство проводов громкоговорителей будут полупрозрачными, что позволит вам видеть насквозь и определять полярность провода.

Однако бывают случаи, когда полярность невозможно определить, просто взглянув на провод динамика.

Следовательно, иногда полезно иметь несколько других методов, которые позволят вам узнать, какой провод динамика какой.

Эти методы лучше всего подходят для непрозрачных.

1. Полосы

Мы сказали вам следить за цветом провода, чтобы увидеть, повлияет ли он на положительное или отрицательное соединение.

Однако есть и другие визуальные подсказки, которые помогут вам определить, что положительно, а что отрицательно.

Одна из них — полосы.

Часто вы найдете полосу на проводе, и это обычно означает, что она отрицательная.

В других случаях на проводе может не быть полос, но на нем могут быть выступы или неровности, а на другом проводе может быть более гладкая текстура.

Физическая разница между этими двумя типами проводов поможет вам увидеть, есть ли четкое различие между одним из проводов и другим.

Если вы можете использовать эти уловки, не доставая мультиметра или девятивольтовой батареи, вы можете сэкономить немного времени.

Для тех, кто много работает с проводом для акустических систем, существуют акустические системы различных стилей и марок, которые помогут вам понять, какие из них являются положительными и отрицательными.

Если вы много работаете с проводом для колонок, между брендами и стилями есть много общего, и вы со временем все разберетесь.

2. Тест провода динамика 9-вольтной батареи

Аккумулятор на девять вольт — отличный инструмент для работы с проводами динамиков.

Все, что вам нужно для выполнения этого теста, — это батарея на 9 В с подходящим зажимом для батареи.

Вы можете взять провод динамика, который, по вашему мнению, является отрицательным, и подсоединить один его конец к динамику.

Тогда вы сможете вывести красный провод от зажима аккумулятора к другому динамику.

Если выбрана правильная полярность двух динамиков, вы услышите царапающий звук.

Если вы по ошибке подключили положительный провод к динамику, вы ничего не услышите.

Этот простой тест позволит вам определить разницу между положительным и отрицательным проводами динамика, но на этом этапе имеет смысл пометить их.

3. Тест мультиметра на полярность в проводах динамиков

Мультиметр — это инструмент, который используется для измерения электрических величин.

Это один из самых популярных инструментов в руках электрика.

Существуют электрические величины, такие как напряжение, сила тока и даже сопротивление, которые мультиметр позволит вам измерить и проверить.

Мультиметр также можно использовать для определения положительного или отрицательного провода динамика.

Если вы хотите использовать мультиметр для проверки полярности провода динамика, первое, что вам нужно сделать, это отключить всю установку.

Скорее всего, у вас где-то ошибка в подключении, и лучше начать с нуля.

После того, как вы все подключили, вы можете подключить провода к 9-вольтовой батарее.

На рынке представлено множество различных мультиметров, и некоторые из них будут иметь разные индикаторы или дисплеи, с которыми вам придется научиться работать.

Для этого конкретного теста вам нужно настроить мультиметр на постоянное напряжение.

На вашем мультиметре будет либо ручная ручка, либо переключатель, либо цифровая настройка, которая позволит это сделать.

После установки постоянного тока вы можете подключить мультиметр и провода динамика.

Вы должны сразу увидеть, что все регистрируется, и он скажет вам, положительный или отрицательный провод.

Пока соединение между проводами, батареей и мультиметром хорошее, у вас не должно возникнуть проблем с получением показаний относительно того, положительное это соединение или отрицательное.

Так же, как мы упоминали о других тестах проводов динамиков в нашем руководстве, убедитесь, что вы пометили провода, как только выясните, какой из них положительный, а какой отрицательный.

Сэкономьте время в следующий раз, когда вам придется переставить динамики или произвести регулировку.

Как узнать, правильно ли установлены провода динамика?

Когда ваши динамики работают отлично, легко сказать, что они установлены правильно.

Однако, когда кажется, что динамики работают с перебоями или имеют некоторую обратную связь в звуке, вы можете задаться вопросом, могут ли проблемы быть вызваны проводами динамиков.

Это вполне возможно, и вам захочется знать, когда вы работаете с динамиками.

Есть несколько способов узнать, правильно ли установлены провода динамика.

1. Цветовое кодирование

Цветовая кодировка проводов динамиков может помочь вам узнать, какой из них положительный, а какой отрицательный, и правильно ли они установлены.

Если вы приобрели акустическую систему целиком, вы можете увидеть правильность проводки акустической системы из-за уже установленной цветовой системы.

Красный цвет проводов динамика обычно обозначает положительный, а черный — отрицательный.

Однако это не всегда так, и следует учитывать, что это может быть отменено.

Если вы купили акустическую систему, к которой прилагается руководство пользователя, цвета проводов акустической системы должны быть легко различимы и понятны.

2. Прослушивание

Если вы думаете, что не так уж хороши в определении качества звука, вам придется потренировать слух.

По большей части, требуется всего несколько секунд интенсивного прослушивания, чтобы услышать, работает или не работает динамик.

Вы можете услышать то, что вы можете услышать при неправильной установке провода динамика, включая прерывания или помехи в линии.

Качество звука динамика будет казаться более тусклым, и могут быть случаи, когда даже при увеличении громкости общая громкость все равно остается довольно низкой.

Прослушивание звука, который издает ваш динамик, поможет вам немного понять мир звуковых динамиков и то, что необходимо сделать, чтобы изменить их или поработать над ними.

3. Тестирование

Мы предложили вам несколько различных методов проверки проводов акустической системы.

Это простые способы определить, положительные они или отрицательные, и затем вы можете убедиться, что они установлены правильно.

Прежде чем вы решите заменить динамики из-за низкой производительности или проблем с их функциональностью, рекомендуется провести один из этих тестов.

Тесты могут дать вам четкое представление, позволить вам пометить, а затем решить, является ли проблема вашим динамиком или проблемой была ваша проводка.

4. Окончательный вид

После того, как вы выполнили все остальные тесты, имеет смысл окончательно взглянуть на то, как у вас подключены провода динамиков.

Иногда провод динамика будет свисать со своего места, или это может быть очень очевидная причина, по которой динамик не работает.

Обычно их легче всего исправить, и вы задаетесь вопросом, почему вы так беспокоитесь о пересечении положительных и отрицательных проводов динамиков.

Сделайте этот последний взгляд и получите гораздо лучшее представление о том, должен ли ваш динамик вообще работать.

Что произойдет, если скрестить положительный и отрицательный провода динамика?

Из-за того, что провода динамика иногда бывает трудно идентифицировать, всегда есть вероятность, что вы можете пересечь положительный и отрицательный провода динамика.

Если эти провода перекрещиваются, это не так опасно, как перекрещивание электрических проводов.

Вы можете быть уверены, что по большей части вам ничего не угрожает только из-за пересечения проводов динамиков.

Кроме того, маловероятно, что случайное перепутывание проводов динамика повредит динамик или усилитель.

Самая большая проблема при работе с любым типом провода — это короткое замыкание, но с динамиками это не проблема.

Вместо этого вы заметите, что динамики тоже не работают.

Иногда вы можете заметить проблему с питанием или откликом динамиков, когда провода перепутаны.

Фактически, одна из первых вещей, на которую следует обратить внимание, если ваши динамики доставляют вам неприятности, — это убедиться, что полярность проводов не обратная.

Это простое и быстрое решение может быть всем, что вам нужно, чтобы ваша акустическая система снова заработала и работала на полную мощность.

Изменение полярности ваших динамиков — обычная проблема, с которой вы столкнетесь, и это не должно иметь большого значения.

Что произойдет, если провода динамика соприкоснутся?

Еще одна проблема, которая часто возникает, — это когда один провод динамика касается другого.

Когда провода динамика соприкасаются, иногда можно увидеть проблему с коротким замыканием усилителя.

Что происходит, так это то, что в зависимости от качества соединения или касания динамик может закоротить.

Динамик может вообще не реагировать, и вы можете назвать себя удачливым, или вы можете увидеть, что вам нужно купить новый усилитель.

В любом случае лучше избегать соприкосновения проводов динамиков.

Ничего хорошего из этого не выйдет, поэтому будет лучше, если вы сможете держать вещи отдельно и работать над тем, чтобы все было правильно подключено.

Если вы пытаетесь проверить, не поврежден ли провод динамика, существует множество способов сделать это, не пытайтесь проверить, поднося его к другому проводу динамика.

Имеет ли значение полярность динамиков?

Возможно, вы почувствуете себя немного лучше, зная, что пересечение проводов динамика не привело к серьезным повреждениям динамика или усилителя.

Однако это также поднимает вопрос, действительно ли имеет значение полярность динамика.

Имеет ли значение, ставите ли вы положительное или отрицательное в правильное положение?

Ответ состоит в том, что полярность имеет значение, но это не будет опасной проблемой, если полярность время от времени меняется на противоположную.

Если полярность не одинакова для обоих динамиков в установке, вы можете получить некоторую отмену и плохое качество звука при использовании динамиков.

Чтобы звуки звучали лучше, а время, проведенное с динамиками, было потрачено не зря, обратите внимание на полярность.

Заключение

Надеюсь, теперь вы лучше понимаете, как определить положительный и отрицательный провод динамика.

В целом процесс должен быть довольно простым, но есть определенные акустические системы, которые затрудняют идентификацию проводов.

Лучше всего сделать несколько физических наблюдений за окраской и расположением проводов.

Если вы не можете найти положительные и отрицательные результаты, возможно, вам придется выполнить более сложные процедуры тестирования.

Хорошая новость заключается в том, что тестирование простое и может быть выполнено с помощью основных инструментов электрика.

Если вы уже перекрестили провода, не беспокойтесь, это может привести к повреждению динамиков.

Скорее всего, эта ошибка не приведет к повреждению, и вам просто нужно переключить их на то, как они должны быть.

У многих динамиков может быть восемь или более проводов, идущих от них сзади, поэтому хорошие методы определения полярности окупятся в долгосрочной перспективе.

Почему электрические провода имеют такую ​​цветовую маркировку?

Эрин Г. спрашивает: Почему мы используем такую ​​цветовую маркировку для электрических проводов?

Черный, белый, зеленый, красный, синий, оранжевый, коричневый и серый цвет изоляционной оболочки электрического провода обычно указывает на его назначение. Итак, прежде чем вы начнете возиться с этим новым осветительным прибором, помимо отключения выключателя данной цепи, неплохо определить, что означает цвет каждого из проводов, к которому вы собираетесь прикоснуться.

Электроэнергия в жилых домах в Соединенных Штатах не начиналась с организованной системы проводов с цветовой кодировкой или даже набора стандартов по их прокладке. Поскольку вскоре после того, как Томас Эдисон впервые представил электрическую лампу в 1879 году, страховая отрасль начала выпускать правила техники безопасности. Фактически, Совет по страхованию пожаров Нью-Йорка выпустил свой первый набор в 1881 году, касающийся емкости, изоляции и монтажа, но не цвета проводов.

К 1882 году Национальный совет страховщиков пожаров (NBFU) также принял первые правила безопасности.В 1893 году Национальная электрическая ассоциация андеррайтеров, стремясь унифицировать различные руководящие принципы, установленные в разных регионах, и стандартизировать электрические установки, разработала Национальный свод правил по электромонтажу зданий для освещения и электроснабжения .

Первый национальный электротехнический кодекс (NEC) был выпущен NBFU в 1897 году, хотя он также проигнорировал проблему стандартизации цветов проводов, которая не рассматривалась до 1928 года выпуска NEC .Там было установлено требование стандартизировать цвет заземляющих проводов (так называемых «заземляющих проводов»), которые впоследствии должны были быть «белыми или натурально-серыми»; В этом издании также запрещено использование этих цветов как для проводов под напряжением, так и для нейтральных проводов.

Более глубокое цветовое кодирование было введено в Соединенных Штатах с выпуском 1937 года NEC , где цветовой код был установлен для «многоотводных цепей» и требовал, чтобы трехветвевые цепи имели по одной из черный, красный и белый провода; для цепей с еще большим количеством ветвей были добавлены другие цвета, включая желтый и синий.

В 1953 году NEC изменил свой цвет заземления на зеленый или оголенный провод, и зеленый цвет было запрещено использовать в качестве провода цепи (т. Е. Под напряжением или нейтралью).

Цветовая кодировка для нескольких ответвлений была отменена с 1971 NEC , хотя цвета белый, естественный серый, зеленый и зеленый с желтыми полосами все еще были зарезервированы и запрещены для незаземленных проводов. Решение отказаться от жестких требований к цветовой кодировке для схемных проводов было связано с тем, что «недостаточно цветов, чтобы покрыть различия в системах и напряжениях.”

Сегодня в Америке заземляющие провода в Соединенных Штатах должны быть зелеными, зелеными с желтой полосой или оголенными, нейтральные провода должны быть белыми или серыми, а провода цепи могут быть черными, красными, синими, коричневыми, оранжевыми или желтыми, в зависимости от по напряжению.

Обратите внимание, что эти цвета являются стандартной практикой в ​​США; другие страны ввели другие коды (хотя цветовая кодировка в Канаде очень похожа). Например, Австралия и Новая Зеландия имеют те же цвета для заземляющих проводов, что и Соединенные Штаты (зеленый, зеленый с желтой полосой и оголенный), хотя их нейтральные провода черные или синие; Кроме того, для проводов под напряжением можно использовать любой цвет, кроме цвета, используемого для заземления или нейтральной проводки, хотя красный и коричневый рекомендуются для однофазных проводов, а красный, белый и синий — для многофазных проводов под напряжением.

Великобритания недавно (2004 г.) изменила свою систему, чтобы она соответствовала системе Международной электротехнической комиссии (МЭК). Хотя цвет заземляющего провода (зеленый с желтой полосой) остался прежним, цвет нейтральных проводов, который раньше был черным, теперь должен быть синим. Точно так же, если старая однофазная линия была красной, теперь она должна быть коричневой. Кроме того, маркировка и окраска многофазных линий в Великобритании также изменились: L1, который раньше был красным, теперь коричневый, L2 (ранее желтый) теперь черный, а L3 (бывший синий) теперь серый.

Если вам понравилась эта статья, возможно, вам понравится наш новый популярный подкаст The BrainFood Show (iTunes, Spotify, Google Play Music, Feed), а также:

Бонусных фактов:

• В 1894 году Электрическое бюро страховщиков отделилось от NBFU, и эта организация в конечном итоге стала Underwriters Laboratories (UL), некоммерческой испытательной лабораторией, которая сегодня удостоверяет, что продукция соответствует установленным ею стандартам безопасности и производительности.
• Американский национальный институт стандартов (ANSI) также является некоммерческой организацией, и, хотя он (в принципе) не создает стандарты, он утверждает и принимает стандарты, созданные другими организациями (например, UL).
• Конечно, в цепях постоянного тока вы заметите, что цветовая кодировка отличается от цветовой кодировки цепей переменного тока, которые вы найдете в стенах своего дома. Например, в Соединенных Штатах традиционно используется красный цвет для положительной стороны отрицательной заземленной цепи, а черный — для стороны заземления, а также потенциально белый в качестве нейтрального провода. Почему были выбраны именно эти цвета, неизвестно, но некоторые предположили, по крайней мере, для красной части уравнения (чистое предположение с их стороны), что это потому, что красный ассоциируется с «горячим», поэтому обычно используется для так называемая горячая проволока в цепях постоянного тока.

Разверните для ссылок

синий или коричневый провод положительный? | Цветовые коды проводки

Если вы проживаете в Соединенных Штатах Америки и живете в доме, построенном после 1940-х годов, у вас будет электрическая проводка с определенным цветовым кодом. Каждый цвет обозначает функцию данного провода в цепи в целом.

Убедитесь, что вы хорошо знакомы с этим цветовым кодом, прежде чем предпринимать какие-либо ремонтные работы или новую установку.

Общее правило — предполагать, что каждый электрический провод проходит под напряжением и может серьезно повредить вам. Если вы когда-нибудь сомневаетесь, не рискуйте. Лучше всего обратиться к профессионалу, который поможет вам с электромонтажными работами.

Так как есть много цветных проводов, с которыми вам нужно ознакомиться, почему бы не начать сейчас?

Что означают разные цвета электрических проводов?

Прежде чем переходить к основным цветам, расскажем подробнее о проводах с цветовым кодированием! Вы не знали, но все цвета имеют разное значение.

Черные провода

Черный провод используется для передачи силовых выключателей и розеток во всех типах цепей. Черные кабели также обычно используются в качестве ножек переключателей.

Это означает, что он служил связующим звеном между переключателем и электрической нагрузкой. Всегда предполагайте, что черные провода находятся под напряжением. Относитесь к ним как к таковым.

Красные провода

Красные провода — это вторичный или резервный провод под напряжением во всех цепях 220 В. Подобно черным проводам, красные провода также могут иногда использоваться в качестве ножек переключателя.

Красные провода используются для подключения проводных дымовых извещателей к электросети вашего дома. Возможно соединение двух красных проводов или красно-черного провода.

Синие и желтые провода

Синие и желтые провода обычно несут питание, но они не используются в стандартной розетке. Синие и желтые провода используются в качестве проводов под напряжением, которые протягиваются через кабелепровод. Желтые кабели можно использовать в качестве ножек переключателей для потолочных вентиляторов, розеток, подключенных к выключателям света, и т. Д.

Синие провода чаще всего используются в качестве переходников для трех- или четырехпозиционных переключателей.(Примером трехпозиционного переключателя является то, что у вас есть кнопка с обеих сторон кровати, которая управляет одним и тем же потолочным вентилятором)

Белые и серые провода

Если вы когда-нибудь встречали провода белого или серого цвета, знайте, что это нейтральные провода. Белый цвет чаще используется в качестве нейтрального цвета провода, но серый тоже. Основная функция нейтрального провода — подключение к нулевой шине.

Нейтральная шина — это проводящий металл, притягивающий электрический ток для распределения по дому.

Он находится внутри электрической панели. Подключаются только белый и серый провода. Несмотря на то, что они называются «нейтральными проводами», они могут проводить ток. Тем более, если в цепи присутствует дисбаланс токовой нагрузки. Будьте очень осторожны при обращении с этими проводами.

Зеленые провода

Основная функция зеленого провода — заземление цепи. Кабели подключаются от клеммы заземления в розетке к шине заземления в электрической панели.

Таким образом, зеленые провода обеспечивают отказоустойчивость вашей электрической цепи.Если провод под напряжением соприкасается с металлом или любым другим проводящим материалом, вмешиваются зеленые провода.

Они позволяют электричеству уходить в землю. Зеленые провода соединяются только с остальной зеленью. Помните, что если где-то в цепи есть какая-то неисправность, они могут быть под напряжением. Будьте осторожны при обращении с ними.

А теперь вернемся к нашему вопросу.

— коричневый или синий провод положительный?

Этот вопрос обычно возникает, когда люди, живущие в США, покупают новый светильник.Это может быть светодиодный светильник для стоянки, или даже освещение для склада. Светильники соответствуют международному стандарту цвета.

Коричневая, синяя и зеленая проводка более распространена во всем мире, чем черно-белая и зеленая проводка в США. Коричневый провод — это «горячий провод», поэтому вам необходимо подключить его к черному проводу здания. Синий провод отрицательный, поэтому он должен быть подключен к белому проводу.

Зеленый провод — это «провод заземления», который подключается к зеленому проводу вашего здания.Если вы смотрите на схему с напряжением более 220 В, у вас, скорее всего, будет несколько «горячих проводов», подключенных к коричневому и синему проводу вашего прибора.

Используйте более высокое напряжение, только если это необходимо. Большинство светодиодных светильников не требуют такой большой мощности. 110 Вольт более чем достаточно для их правильной работы.

Совет по безопасности: всегда не забывайте отключать питание на главном электрическом выключателе, а не только на выключателе. Это очень важно при выполнении любых работ, связанных с электричеством.Убедитесь, что ваши соединения надежно закреплены, с помощью соответствующего оборудования. Когда дело доходит до электромонтажных работ, безопасность всегда на первом месте.

Итог

Это эпоха DIY. В Интернете так много информации. От статей по саморазвитию до пошаговых руководств и даже видеороликов с участием других людей, которые точно покажут вам, что вам нужно делать. Люди гордятся тем, что исправляют и настраивают сами, а не платят за это кому-то другому.

То же самое и с электромонтажными работами. Например, установка новых осветительных приборов, небольшие проблемы с кондиционерами, потолочными вентиляторами и т. Д. Многие люди хотят иметь трещину на главной плате в случае внезапного отключения электричества или сбоя.

Хотя быть самодостаточным — это хорошо, нужно помнить кое-что важное. Безопасность должна быть на первом месте в вашем списке. Через различные точки в ваших домах проходит значительное количество тока.

Они питают многие осветительные приборы и приборы, поэтому сила тока может быть очень высокой.Если вы не на сто процентов уверены в том, что все означает и что вам нужно делать, лучше этого не делать. Не рискуй. Электрические травмы могут быть опасными для жизни.

.
