Токарные станки с ЧПУ, горизонтальные токарные станки с ЧПУ и вертикальные токарные станки с ЧПУ от компании ОКУМА компания OKUMA (ОКУМА)

Горизонтальные токарные обрабатывающие центры

Вертикальные токарные обрабатывающие центры

Горизонтальные токарные обрабатывающие центры серии LB

Серия LB является базовой в группе токарных станков с ЧПУ корпорации OKUMA. Данные обрабатывающие центры предназначены для обработки деталей, в конфигурации которых преобладают элементов тел  вращения. Сочетание высокой жесткости конструкции, мощного мотора-шпинделя и прецизионности станков позволяют успешно сочетать силовое резание с чистовой обработкой и производить обработку стальных деталей в закаленном состоянии. Токарные обрабатывающие центры LB оснащены одной револьверной головкой с возможностью выполнения как токарных, так и сверлильно-фрезерных, резьбонарезных операций с использованием вращающегося и стационарного инструмента, который устанавливается на револьверную головку.

Подробнее



Горизонтальные токарные обрабатывающие центры серии LU

Токарные обрабатывающие центры серии LU оснащены двумя револьверными головками. В отличие от классической схемы станков LB в станках LU добавляется вторая револьверная головка с нижним расположением. Для станка LU300 добавляется восемь инструментов, для станков LU400, LU35, LU45 − десять инструментов.

Подробнее



Горизонтальные токарные обрабатывающие центры серии LT

Токарные обрабатывающие центры серии LT — так называемые сдвоенные центры — токарные обрабатывающие центры с двумя шпинделями (левым и правым), расположенными в одной оси. Имеют две револьверные головки, которые отличаются от предыдущих модификаций станков с субшпинделями тем, что на станках LT передача детали из одного патрона в другой осуществляется автоматически без остановки шпинделей с высокой точностью позиционирования (по углу разворота — 0,01 градуса). Работа шпинделя в режиме силового стола с дискретностью 0,001 градуса. Сами станки позволяет эффективно обрабатывать детали любой сложности и практически из любых материалов (с твердостью поверхности до 58 HRC), обеспечивая высокую точность (6-ой квалитет) и шероховатость поверхности по восьмому-девятому классам. Станки сохраняет точность и стабильность обработки в широком температурном диапазоне от +5 C до +45 С.

Подробнее

Горизонтальные токарные обрабатывающие центры серии 2SP-H

Токарные обрабатывающие центры серии

2SPH предназначены для высокопроизводительной токарной обработки деталей типа тел вращения из самых различных материалов. Высокая жесткость конструкции рабочих органов станков, применение прецизионных серводвигателей, позволяют успешно сочетать черновое силовое резание с чистовой обработкой и производить обработку деталей в закаленном состоянии, а также при наличии дополнительной опции производить обмеры деталей на станках в процессе обработки.

Подробнее



Горизонтальные токарные обрабатывающие центры серии LAW

Токарные станки с ЧПУ серии  LAW используются в автомобилестроении для обработки алюминиевых дисков.

Подробнее



Горизонтальные токарные обрабатывающие центры серии LOC

Токарные станки с ЧПУ серии LOC с одним/двумя суппортами предназначены для обработки концов труб большого диаметра.

Подробнее



Вертикальные токарные обрабатывающие центры серии 2SP-V

Особенность токарных обрабатывающих центров серии

2SP-V является наличие двух вертикально расположенных шпинделей, что упрощает установку заготовок и позволяет выполнять большой спектр работ. Станки данной серии оснащены термостабильной и вибропоглощающей станиной,позволяющей при изменении окружающей температуры сохранять постоянство точностных характеристик, а при возникновении вибраций гасить их за счет демпфирующих свойств материала станины, изготовленной по особой запатентованной технологии.

Подробнее



Вертикальные токарные обрабатывающие центры серии V

Токарные обрабатывающие центры серии V сочетают высокую жесткость конструкции, мощного мотора-шпинделя и высокую точность. Всё это позволяет успешно сочетать черновое силовое резание с чистовой обработкой и производить обработку стальных деталей в закаленном состоянии. Станки оснащены термостабильной и вибропоглощающей станиной, позволяющей при изменении окружающей температуры сохранять постоянство точностных характеристик, а при возникновении вибраций гасить их за счет демпфирующих свойств материала станины, изготовленной по особой запатентованной технологии.

Подробнее



Вертикальные токарные обрабатывающие центры серии VTM

Токарные обрабатывающие центры серии VTM предназначены для комплексной токарно-фрезерной обработки деталей сложного профиля из различных материалов, в том числе из высоколегированных закаленных сталей с твердостью поверхности до HRC 58…60. Технические возможности станков обеспечивают высокую производительность и точность при любом типе производства: от единичного и опытного до крупносерийного.

Подробнее



Вертикальные токарные обрабатывающие центры серии VTM-Yb

Вертикальные обрабатывающие центры серии VTM Ybпозволяют осуществлять интенсивный процесс обработки крупных деталей  сложной формы.

На этих обрабатывающих центрах производится обработка наклонных поверхностей (пятиградусное индексирование оси В) в дополнение к токарной обработке и обработке вертикальным/горизонтальным шпинделем. Многосторонняя обработка с одним патроном обеспечивает значительное сокращение времени на установку и повышение точности.

Подробнее



Вертикальные токарные обрабатывающие центры серии VTR

Токарные станки с ЧПУ серии VTR-A демонстрируют возможности обработки тонких, цилиндрических и сложных материалов. «Двухстоечная система» OKUMA в значительной степени изменила большие многоцелевые токарные станки. Производитель интегрироваланоу-хау двухстоечных обрабатывающих центров в модельный ряд больших многоцелевых токарных станков VTR-A, обеспечив тем самым непревзойденную устойчивость и точность.

Подробнее



Токарный станок с ЧПУ VTT

Многоцелевой токарный станок с ЧПУ VTT-70 имеет высокие показатели обработки резанием и съема металла.

Подробнее



Широкий модельный ряд токарных станков предлагает более 400 вариантов комплектации оборудования. Такое разнообразие позволяет горизонтальным и вертикальным токарным станкам Окума отвечать требованиям любого производства. Один станок способен производить широкий сортамент деталей.

Что отличает токарные обрабатывающие центры OKUMA от остальных ?

  • CAS Система предупреждения столкновений — предотвращение столкновений компонентов машины в любом режиме работы
  • TFC Thermo-Friendly Concept — компенсация тепловой деформации для достижения очень высокой точности обработки
  • Okuma OSP-P200 ЧПУ — уникальная и удобная Dual-OS система управления обеспечивает высокую производительность и надежность
  • Абсолютное положение Encoder — обеспечивает немедленное возвращение к производству в случае потери питания или другом прерывании работы обрабатывающего центра
  • Компактный дизайн и многозадачность удваивает производительность в расчете на габариты стандартной машины.
Новости:

22.05.2017

Положительная динамика и растущий интерес машиностроительных предприятий к продуктам и услугам свидетельствует об их высоком качестве, востребованности и экономической эффективности на производстве.

Металлорежущие станки и оборудование OKUMA

Металлообрабатывающее оборудование применяется для резки и обработки металла. Посредством металлорежущего оборудования производятся…

Токарные станки с ЧПУ и токарные обрабатывающие центры

«Вебер Комеханикс» предлагает современные токарные станки и обрабатывающие центры от лидирующих производителей оборудования в данном сегменте Goodway и You Ji (Тайвань). В каталоге представлены станки с ЧПУ, обладающие широкими функциональными возможностями, высокой эффективностью и надежностью:

  • Горизонтальные станки, которые подходят для крупно- и мелкосерийного производства.
  • Вертикальные станки для обработки крупногабаритных деталей сложной формы.
  • Автоматы продольного точения для массового производства деталей в автоматическом цикле из прутка.
  • Токарно-фрезерные обрабатывающие центры с ЧПУ для комплексной обработки сложных деталей.

Модернизация станочного парка и внедрение современных, отлично зарекомендовавших себя на российских предприятиях токарных станков по металлу, поднимет ваше производство на качественно новый уровень и повысит конкурентоспособность вашей продукции.

Области применения токарных станков по металлу

Токарный станок является одним из самых востребованных видов оборудования для обработки металла резанием. Модели токарных станков отличаются друг от друга по нескольким важным параметрам: по частоте вращения шпинделя, мощности, диаметру обработки над станиной и расстоянию между центрами.

С помощью многофункциональных токарных станков по металлу можно выполнять самые разные операции: обработать торцы, нарезать резьбу, выточить пазы и канавки, произвести сверление и зенкерование, обточить фасонные, конические и цилиндрические поверхности и др. Практически на каждом предприятии токарные станки востребованы на участках механической обработки.

Наши технические специалисты помогут подобрать токарный станок с ЧПУ под конкретную производственную задачу. Вы можете уточнить параметры станка и его стоимость, заполнив форму обратной связи, или по электронной почте [email protected] . Возможна доставка, установка и сервис в любом городе России, Белоруссии, Казахстана, Узбекистана и др. стран ближнего зарубежья.

Токарный станок с ЧПУ Российского производства

Да, да. Вы не ошиблись Российского производства! И это даже не узловая сборка. Основной элемент станка влияющий за точность и выработку — это станина. Наши станки сделаны из монолитной станины. Станины отливают в России, далее они проходят процесс естественного старения, затем мехобработка, закалка, шлифовка на шлифовальных станках европейского производства. Корпусные детали также отлиты в России. Электрооборудование такое как проводка, пускатели, автоматы сделаны в России. Стойка ЧПУ может быть как Российская — Балтсистем, так и Funuc или Siemence. Привода тех же марок что и система ЧПУ.

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓

Показывать по:  306090

Код товара: 34569

Ø обработки над станиной 520


РМЦ1000
Макс. обороты 1650
Мощность 25.00 кВт
Напряжение380В
Масса3200 кг

Код товара: 40018

Ø обработки над станиной 360


РМЦ350
Макс. обороты 3000
Мощность 9. 50 кВт
Напряжение380В
Масса1200 кг

Код товара: 40016

Ø обработки над станиной 400


РМЦ750
Макс. обороты 1800
Мощность 7.50 кВт
Напряжение380В
Масса1800 кг

Код товара: 40017

Ø обработки над станиной 400


РМЦ750
Макс. обороты 2050
Мощность 7.50 кВт
Напряжение380В
Масса1800 кг

Код товара: 40013

Ø обработки над станиной 490


РМЦ450
Макс. обороты 4200
Мощность 30.50 кВт
Напряжение380В
Масса3600 кг

Код товара: 40015

Ø обработки над станиной 800


РМЦ1500
Макс. обороты 1000
Мощность 11.00 кВт
Напряжение380В
Масса5300 кг

Код товара: 40014

Ø обработки над станиной 520


РМЦ1500
Макс. обороты 1650
Мощность 25.00 кВт
Напряжение380В
Масса3500 кг

Код товара: 36815

Ø обработки над станиной 630


РМЦ3000
Макс. обороты 750
Мощность 15.00 кВт
Напряжение380В
Масса4500 кг

Код товара: 40012

Ø обработки над станиной 500


РМЦ420
Макс. обороты 4200
Мощность 26.00 кВт
Напряжение380В
Масса3500 кг

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓

Показывать по:  306090

Токарные станки по металлу с ЧПУ. Выгодная цена! Скидки до 15%!

Эргономичность, износостойкость, значительные функциональные возможности – вот те качества, которым должна соответствовать техника, предназначенная для работы в условиях серийного производства. Чтобы быстро и легко справиться с такими технологическими операциями, как обработка поверхностей металлических заготовок цилиндрической и конической формы, нарезка резьбы (метрической, дюймовой, модульной, питчевой), развёртывание, растачивание, зенкерование, сверление и рассверливание отверстий рекомендуем купить токарный станок по металлу с ЧПУ. Предлагаемое оборудование полностью соответствует европейским стандартам, прошло тестирование в различных режимах работы перед тем, как поступить в продажу.

Данная техника успела зарекомендовать себя с положительной стороны, работает без сбоев, способна справиться даже с серьёзной эксплуатационной нагрузкой и востребована в различных областях промышленности (машиностроение, строительство, приборостроение, авиастроение и многих других).

Возможна обработка тяжёлых и массивных заготовок. На выходе получаются детали идеального качества, без каких-либо дефектов. Изготовление различных видов зубчатых колец, валов, гаек, шкивов, муфт, втулок станет простой и удобной задачей, которая не потребует значительного времени и сил.

Поверхность направляющих станины закалена токами высокой частоты и обработана с прецизионной точностью, что обеспечивает длительный срок службы.

Перед покупкой станка следует учитывать не только загруженность производства, но также целый ряд технических характеристик, таких как максимальная длина и диаметр обработки детали, размер и тип патрона, скорость и точность обработки, функциональные возможности системы ЧПУ, массу и габаритные размеры. Когда необходимо, чтобы техника прослужила значительный срок, то следует по определённым параметрам приобретать станок с небольшим запасом. При таком подходе оборудование справится даже с серьёзной эксплуатационной нагрузкой, ведь исключается преждевременный износ станка (металлообрабатывающее оборудование не будет работать на пределе своих возможностей).

Все необходимые сведения необходимые для корректной работы станка будут представлены в высоком разрешении на цветном жидкокристаллическом дисплее. Коррекция погрешности шага, коррекция длины инструмента, компенсация люфтов, пространственная поправка на длину инструмента, а также поправка на радиус инструмента.

Для эффективной работы станка потребуется минимальное вмешательство оператора. То есть возможна полная или частичная автоматизация ряда процессов связанных с обработкой металлических заготовок. Зачастую оператор должен лишь выполнить замену программы.

При полной загрузке оборудование быстро окупается, как правило в течение нескольких месяцев. Себестоимость готовых изделий снижается за счёт высокой скорости и идеального качества выполняемой обработки.

В каталоге на сайте представлен значительный ассортимент станков, Metal Master: XNC 6166, XNC 6156, XNC 6140. Фото, видео, технические характеристики, подробное описание каждой модели – все эти сведения позволят сделать правильный выбор, который будет в точности соответствовать технологическим реалиям вашего предприятия.

Конструктивные особенности и преимущества:

  • Достаточно высокая мощность оборудования позволяет быстро, точно и максимально качественно справляться даже с трудоёмкими задачами;
  • Функции прогнозирования отказов, такие как функция обнаружения утечки, обеспечивают профилактическое обслуживание. Исключена вероятность длительных простоев техники;
  • В качестве режущего инструмента применяются всевозможные резцы, метчики, свёрла, зенкеры. Оснастка способна прослужить длительное время благодаря наличию системы подачи СОЖ. Инструмент не будет перегреваться, а значит не выйдет из строя раньше положенного срока;
  • Основная задача оператора – обслуживание техники, её профилактическая проверка и отслеживание за ходом выполнения производственных операций;
  • Металлообрабатывающие узлы и конструктивные элементы станка отличаются повышенной жёсткостью и виброустойчивостью;
  • Для выполнения закалки поверхности направляющих станины применялись токи высокой частоты;
  • Оборудование рассчитано на продолжительную интенсивную эксплуатацию. Наличие высокоточного шпинделя, а также износоустойчивых подшипников;
  • Функции расширенной диагностики и обслуживания.

Требуется надёжный поставщик металлообрабатывающей техники? Обращайтесь в компанию Metal Master!

При выборе поставщика нужно обязательно учитывать трудовой стаж компании, а также уровень квалификации сотрудников. Такой подход позволяет приобрести качественную технику по выгодной цене. Следует избегать сотрудничества с фирмами-однодневками.

Занимаемся поставками техники для обработки металла уже более 20 лет. За это время мы решили множество задач, связанных с подбором и продажей качественного и функционального оборудования. Поможем подобрать станок, как для небольшой ремонтной мастерской, так и для крупного промышленного предприятия.

Регулярно проходят всевозможные акции позволяющие купить токарный станок с ЧПУ и другую технику для обработки металла по выгодной цене. Скидки до 15%. Следите за новостями нашей компании, что позволит не пропустить отличное предложение.

Наличие демо-зала. Это делает возможным оценить станок в работе перед тем, как совершить его покупку. В итоге вы сможете избежать ошибок. Купить технику, полностью подходящую под требуемые запросы.

Собственный сервисный центр. Проводим быстрое и грамотное гарантийное, а также постгарантийное обслуживание.

Доставка в любой город РФ. В кратчайшие сроки будет выполнена отгрузка техники в ТК, как только средства поступят на счёт нашей компании.

После изучения предоставленной информации вы хотите сделать заказ или приобрести металлообрабатывающее оборудование? Просто позвоните по номеру, который указан на сайте. Опытный менеджер предоставит необходимые сведения позволяющие подобрать оптимальный вариант оборудования.

Токарный станок с ЧПУ по металлу – характеристики и модели

Огромные технологические возможности по производству качественных деталей из металла, отличающихся высокой точностью своих геометрических параметров, предоставляет современный токарный станок с ЧПУ. Такие станки, выпускаемые отечественными, а также зарубежными производителями, характеризуются высокой эффективностью и исключительной надежностью.

Токарный станок с ЧПУ с револьверной головкой на 12 позиций

Конструктивные особенности станков

Токарные станки с ЧПУ, используемые в наше время на многих производственных предприятиях, — это современное оборудование, позволяющее выполнять обработку деталей из металла, характеризующуюся высокой точностью. Это обеспечивается следующими конструктивными особенностями такого оборудования:

  • в передаточных устройствах привода подобных станков практически полностью отсутствуют зазоры;
  • все несущие элементы, узлы и механизмы, входящие в конструкцию токарного станка с ЧПУ обладают высокой жесткостью;
  • кинематические цепи оборудования специально разработаны таким образом, чтобы их длина была минимальной, а также чтобы минимальным было количество механических передач, которые их составляют;
  • в конструкции токарных агрегатов предусмотрены специальные сигнализаторы, отвечающие за обратную связь;
  • такие устройства отличаются повышенной устойчивостью против вибрационных нагрузок, обязательно возникающих в процессе их работы;
  • гидравлические, а также другие узлы токарного оборудования перед началом работы предварительно разогреваются при помощи специальных систем, что минимизирует риск возникновения тепловых деформаций в процессе выполнения обработки.

Чтобы обеспечить высокую жесткость несущим элементам токарного оборудования с ЧПУ, их выполняют в коробчатой форме с обязательными поперечными и продольными внутренними ребрами. Для изготовления данных элементов используют технологии литья и сварки. Если раньше для выполнения несущих элементов токарных станков по металлу использовали только чугун или сталь, то сейчас многие зарубежные производители выполняют колонны, станины, а также салазки таких агрегатов из бетона с добавлением полимеров или искусственного гранита, что придает им высокую жесткость и повышенную устойчивость к вибрационным нагрузкам.

Важнейшим элементом любого металлорежущего оборудования, в том числе и токарной группы, является шпиндельный узел, испытывающий значительные нагрузки в процессе работы. Именно поэтому все базовые и посадочные поверхности такого узла, а также его шейки, должны отличаться повышенной износоустойчивостью. Подшипники, которые устанавливаются в опоры узла, обеспечивают точность его вращения, к ним предъявляют повышенные требования по степени их износоустойчивости.

Передняя бабка с патроном станка SN-500

На токарных станках, оснащенных системой ЧПУ, шпиндельный узел характеризуется более сложной конструкцией.

Объясняется это тем, что в данный элемент устанавливают ряд дополнительных: зажимные механизмы для рабочих приспособлений, работающие в автоматическом режиме, индикаторы, отвечающие за автодиагностику оборудования и за адаптивный контроль над процессом выполнения обработки. На токарных станках данной категории шпиндельный узел (по оси его вращения) может быть расположен в горизонтальной, а также в вертикальной плоскости.

Маркировка токарного оборудования с ЧПУ

Система автоматизированного управления станков токарной группы может быть организована по трем основным схемам.

Контурная

Данная схема предполагает программирование траектории перемещения (криволинейной в том числе) рабочего инструмента и контроль над правильностью осуществления данной процедуры.

Позиционная

При реализации такой схемы программируются координаты точек, в которых должен оказаться рабочий инструмент после выполнения определенной технологической операции.

Адаптивная

Данная схема предполагает совмещение принципов работы двух предыдущих.

По маркировке отечественного токарного оборудования, оснащенного ЧПУ, достаточно просто определить категорию такого устройства.

Буквенно-цифровое обозначение, стоящее в конце маркировки, как раз и указывает на то, по какой системе в данном станке организовано числовое программное управление:

  • Ф1 — станки, в которых рабочий инструмент перемещается по предварительно заданным координатам, при этом в них предусмотрена цифровая индикация;
  • Ф2 — модели, где перемещение инструмента реализовано по позиционной схеме;
  • Ф3 — токарное оборудование, в котором реализована контурная схема управления движением инструмента;
  • Ф4 — модели токарных станков с ЧПУ с адаптивной (универсальной) системой управления.

Маркировка токарных станков с ЧПУ

В маркировке некоторых моделей токарных станков с ЧПУ можно встретить буквенно-цифровое обозначение С1-С5, которое говорит о том, что такое оборудование отличается особыми технологическими возможностями. В частности, модели, в маркировке которых присутствуют обозначения С1 и С2, обладают невысоким пределом подач и небольшим диапазоном их регулировки. А вот агрегаты, в маркировке которых есть символы С3, С4 и С5Т, наоборот, имеют увеличенный диапазон подач и отличаются широкими возможностями по их регулировке.

Благодаря своим расширенным возможностям модели станков, в чьей маркировке присутствуют символы С4 и С5, можно использовать для эффективного выполнения многих технологических операций, например, нарезания наружной и внутренней резьбы, обработки заготовок, имеющих цилиндрическую, коническую и фасонную форму, в том числе и ступенчатую. Стоит отметить, что обрабатывать на таких станах можно как наружные, так и внутренние поверхности, отличающиеся сложностью своей конфигурации.

Особенности программирования станков

Чтобы использование токарных станков, оснащенных системой ЧПУ, было максимально эффективным, необходимо тщательно разработать технологический процесс обработки, а также составить программу, которая будет управлять работой оборудования. При решении этих вопросов надо учитывать ряд важных параметров: необходимость увязки систем координат оборудования, расположения на нем обрабатываемой заготовки и исходного положения рабочего инструмента с его дальнейшими перемещениями, которые он должен автоматически совершать в процессе работы.

Принцип числового программного управления токарным станком

При составлении программы для такого станка принимают во внимание, что рабочий инструмент перемещается по координатным осям обрабатываемой детали, которая находится в неподвижном состоянии. Что важно, он перемещается в прямолинейном направлении по осям, параллельным осям обрабатываемой заготовки.

Суть программирования отдельной технологической операции, выполняемой на таком станке, заключается в том, что компьютерной программой описывается маршрут, который должен пройти режущий инструмент, чтобы сформировать деталь с заданными геометрическими параметрами.

При составлении такой программы придерживаются следующего алгоритма.

  • Технологический процесс делится на три этапа: черновая, чистовая и отделочная обработка. Чтобы повысить производительность выполнения работ и снизить их трудоемкость, черновые и чистовые операции стараются объединить.
  • Чтобы минимизировать погрешности фиксации и базирования обрабатываемой детали, ее технологические и конструкторские базы совмещают по определенным правилам.
  • Полную обточку детали желательно выполнить с минимальным количеством ее установок.
  • Необходимо придерживаться рационального подхода к вопросам обработки заготовок. Это предполагает, к примеру, обточку частей цилиндрических и конических заготовок с небольшой жесткостью только после того, как выполнена обработка их участков, отличающихся достаточной жесткостью.

В технологическом процессе, который предполагает использование для обработки токарных станков, оснащенных ЧПУ, под отдельной операцией понимается обработка, выполняемая на одном станке. При этом такие операции могут разделяться на отдельные переходы, подразделяемые на самостоятельные проходы.

Переходы, которые может выполнять токарный станок, оснащенный ЧПУ, делятся на позиционные, элементарные, инструментальные и вспомогательные.

Существуют определенные правила разработки программ последовательности работы с обрабатываемой заготовкой, придерживаясь которых можно обеспечить высокое качество готового изделия. В соответствии с этими правилами, в компьютерной программе для токарного станка задаются следующие параметры: число переходов и проходов, общее количество установок, вид обработки, которой подвергают заготовку, количество режущих элементов и их типоразмеры. Если технические возможности оборудования позволяют, то желательно все инструменты, участвующие в работе, помещать в один резцедержатель.

Револьверная головка SAUTER для токарного станка с ЧПУ

Но не всегда резцедержатели агрегата позволяют установить в них все элементы, которые участвуют в обработке. В таких случаях, не являющейся большой редкостью, в управляющей программе предусматривают приостановку работы, которая необходима для замены инструмента. Кроме того, при использовании таких станков можно разбить процесс обработки на несколько частей, чтобы не приостанавливать его для замены инструмента. Большая часть моделей токарных станков с системами ЧПУ оснащена резцедержателями, в которых можно зафиксировать ограниченный набор режущих инструментов. В большинстве случаев для работы таких устройств используют инструмент, оснащенный многогранными режущими пластинами. Чтобы быстро привести его в порядок, если режущая грань износилась, достаточно просто повернуть пластину и продолжить работу.

Среди наиболее распространенных инструментов, которыми оснащаются токарные агрегаты с ЧПУ, можно отметить следующие: для растачивания — резцы, режущие пластины которых наплавлены или закреплены механическим способом; для нарезания резьбы — трехгранные сборные резцы; для обработки отверстий и выполнения подрезки — ромбические резцы с твердосплавными пластинами. Все инструменты устанавливаются в резцедержателе в той последовательности, в которой они участвуют в обработке. Точкой отсчета, задаваемой в компьютерной программе управления, является закругление при вершине резца или сама его вершина.

Токарный станок с ЧПУ DMTG модель CKE6150Z

Приводы и вспомогательные устройства

В токарных станках с ЧПУ невысокой и значительной мощности используют различные типы электродвигателей, которые служат приводом главного движения. В первом случае преимущественно используют электродвигатели постоянного тока, во втором — переменного. Отечественные производители, выпускающие станки данной категории, оснащают их электродвигателями асинхронного типа с четырьмя полюсами, которые способны без сбоев работать даже в самых сложных условиях: при наличии в окружающей атмосфере частичек масла, металлической пыли и мелкой стружки. Не страшны таким электродвигателям и критические перегрузки, которые они успешно переносят.

Приводной механизм настольного токарного станка D250x550 CNC

Для привода механизма подач токарных станков с ЧПУ применяются электродвигатели синхронного и асинхронного типа, но чаще всего используют двигатели первого типа, оснащенные индикаторами обратной связи, тормозными элементами, а также магнитами, изготовленными из редкоземельных химических элементов. Для управления такими двигателями в электрической схеме токарных станков используются цифровые преобразователи.

В том случае, если на оборудовании установлен асинхронный двигатель, для управления им необходим частотный преобразователь, собранный на микропроцессорах. При использовании таких электродвигателей на станках устанавливается специальный программатор, оснащенный экраном графического или цифрового типа.

Панель управления токарного станка Trens

На токарных станках, управляемых компьютерными программами, обязательно устанавливаются вспомогательные устройства, к которым относятся:

  • загрузочные механизмы;
  • механизмы, обеспечивающие зажим заготовки;
  • смазывающие устройства;
  • устройства, предназначенные для уборки стружки, которая образовывается в процессе обработки;
  • механизмы, предназначенные для быстрой смены инструментов.
В отличие от подобных приспособлений, использующихся на обычных станках, данные устройства отличаются высокой производительностью и надежностью своей работы.

Наиболее популярные модели станков

Одной из наиболее популярных моделей токарного станка, оснащенного системой ЧПУ, которая активно используется отечественными производителями, является 16А20Ф3. В качестве управляющей системы на таких станках установлена система Электроника НЦ-31 или 2Р-22. На станках данной модели устанавливается частотно-регулируемый двигатель асинхронного типа, автоматическая головка на 6-12 позиций, шпиндельный узел с тремя скоростями вращения, привод и датчик, которые используются для нарезания резьбы.

Станок токарный серии 16А20Ф3, предназначенный для полуавтоматической обработки металлических деталей

Еще одной популярной моделью является станок МК6713С5, относящийся к категории высокоточного патронного оборудования. В конструкции данного токарного агрегата следует выделить крестообразный суппорт и шпиндель, в держателе которого можно зафиксировать одновременно шесть инструментов. Используя данный токарно-винторезный станок, оснащенный системой ЧПУ, можно эффективно выполнять следующие работы по металлу: нарезать резьбу, точить и растачивать заготовки, выполнять обработку деталей дискового типа.

Представлены на отечественном рынке и подобные токарные станки зарубежных моделей, к наиболее популярным из которых можно отнести следующие.

TRENS SBL300 CNC — токарное оборудование с ЧПУ двухшпиндельного типа. Станок данной модели отличается широкой функциональностью, кроме стандартных токарных операций по металлу, на нем можно выполнять обработку различных валов, фланцев, деталей сложной конфигурации, осуществлять фрезерные операции. Шпиндельный узел этого станка оснащен подшипниками радиально-упорного типа, что позволяет работать на нем на высоких скоростях и получать изделия, отличающиеся высоким качеством. Программное управление станком предусматривает жесткую привязку его координатной системы к геометрии режущего инструмента при помощи специального комплекса подстройки, работающего по контактной схеме. Благодаря этому нет необходимости в четком ориентировании рабочего инструмента по отношению к обрабатываемой заготовке.

Противошпиндель ROXM, устанавливаемый на токарных станках TRENS

Vturn-V760 — станок с вертикальным расположением шпиндельного узла, в качестве конструктивных особенностей которого выделяются следующие: восьмипозиционная рабочая головка, двенадцатидюймовый патрон гидравлического типа, устройство для удаления стружки конвейерного типа, автоматизированный смазочный механизм, резцедержатели различных типов. Кроме того, станок может оснащаться дополнительными технологическими приспособлениями, значительно расширяющими его функциональные возможности. Для удобства управления, которое обеспечивается при помощи системы Fanuc 0i-T, токарный станок данной модели оснащен цветным монитором графического типа.

Шпиндель и револьверная инструментальная головка вертикального токарного станка Vturn-760

LS360 CNC (компания-производитель MetalMaster) — токарный станок, станина которого расположена в наклонной плоскости. На станке данной модели, где установлена система управления Siemens 808D, можно обрабатывать детали, выполненные из обычной и нержавеющей стали, медных и алюминиевых сплавов. Среди конструктивных особенностей данного агрегата стоит выделить надежную гидравлическую систему от японской компании Yuken, восьмипозиционную рабочую головку, импульсную смазочную систему, работающую в автоматическом режиме.

Естественно, на отечественном рынке широко представлена продукция и других зарубежных производителей, среди которой каждый сможет выбрать именно тот станок для токарных работ, какой удовлетворит его по всем параметрам.

Каталог станков с ЧПУ для промышленной обработки металла

Современную промышленность сложно представить без металлообрабатывающего оборудования, поскольку металл по-прежнему остается одним из самых востребованных материалов в машиностроении, строительстве и других отраслях. Станки для промышленной обработки металла выполняют технологические операции по преобразованию заготовки в готовую деталь. По методу воздействия на обрабатываемый материал заготовки станки ЧПУ делятся на две категории.

Металлорежущие промышленные станки

Обработка осуществляется снятием материала механическим способом (резанием), в результате обеспечивается заданная форма и размеры детали. Процесс обработки на станках с ЧПУ по металлу осуществляется с помощью движений формообразования, в которых участвуют инструмент и заготовка. Они могут быть как движениями резания, так и движениями подачи. Эти движения образуют на заготовке заданные поверхности.

Металлообрабатывающие станки

Изменение формы и размеров заготовки производится давлением, то есть поверхностным пластическим деформированием без снятия материала заготовки. Также обработка может происходить электроэрозией или оптическим лазерным лучом. Примерами такого оборудования являются промышленные металлообрабатывающие станки: листогибы, профилегибы, трубогибы, прессы.

Наиболее востребованными являются промышленные станки с числовым программным управлением (ЧПУ), у которых участие в управлении человеком сводится к минимуму. Работой управляет программа, в которой определяются параметры: частота вращения шпинделя, подача, скорость и направления перемещения различных органов.

Промышленные металлорежущие станки с ЧПУ выполняют обработку с высокой точностью и производительностью, чем и обусловлено их повсеместное применение на промышленных предприятиях. Такие станки, благодаря высокому уровню своей автоматизации, отлично встраиваются в автоматизированные линии.

На что следует обращать внимание, прежде чем купить станки ЧПУ

1.        Определиться с объёмом работ: однотипные для 1-2 технологических операций (простой станок с ЧПУ) или разнообразные (многоцелевой станок с ЧПУ).

2.        Рабочая зона станка, определяемая размерами перемещений по управляемым осям, должна быть достаточной для обработки детали.

3.        Главное движение должно осуществляться мотор-шпинделем. Достоинства:

  • компактность,

  • отсутствие соединительных муфт и приводных ремней,

  • малое время на разгон и торможение

  • более высокая частота вращения

4.         Мощность двигателя шпинделя не должна быть избыточной и должна быть достаточной для высокоскоростной обработки. Это позволит уменьшить расходы на электроэнергию и повысить производительность за счет высокоскоростной обработки.

5.        У промышленного станка с ЧПУ должна быть массивная литая чугунная станина, которая характеризуется высокой жесткостью и высоким демпфирующим потенциалом. Это позволит компенсировать вибрации, возникающие при обработке, а также:

  • повысить точность обработки,

  • уменьшить шероховатость обработанных поверхностей,

  • повысить стойкость режущего инструмента.

6.        Скорость ускоренных перемещений рабочих органов станка должны быть:

  • для фрезерных станков – не менее 50-60 м/мин

  • для многофункциональных станков – не менее 40 м/мин

  • для токарных станков – не менее 25-30 м/мин

7.         Емкость инструментального магазина для фрезерных и многофункциональных станков ЧПУ в базовой комплектации должна быть не менее 20 инструментов.

8.        Если цена на станки с ЧПУ примерно одинаковая, предпочтение следует отдавать тому, у которого масса при прочих равных условиях больше. Это гарантия более стабильной и долговечной работы оборудования.

9.        При выборе вертикально-фрезерного станка предпочтение следует отдавать станку, который конструктивно имеет портальное исполнение. Стол у такого станка перемещается между колоннами только в одном направлении (вперед-назад), перемещение вправо-влево осуществляется кареткой со шпинделем по направляющим колонны. Такая компоновка позволяет существенно увеличить быстроходность, жесткость, надежность и долговечность станка по сравнению со станком с крестовым столом, у которого стол движется по двум крестообразным направлениям.

10.    Рабочая зона должна иметь защитное ограждение со всех сторон для исключения разбрызгивания СОЖ и стружки и попадания их на пол.

11.    Станок должен иметь стружкоуборочный конвейер.

12.    Желательно, чтобы станок имел функцию защиты от столкновение рабочих органов станка.

13.    Желательно, чтобы механика станка и система ЧПУ были от одного производителя – все из одних рук. Это идеальное сочетание, при котором нет проблем с приводами – они хорошо работают со стойкой.

14.    Стойка станка ЧПУ должна иметь цветной сенсорный дисплей размером не менее 15 дюймов.

Всеми этими качествами обладают оборудование, поставляемое Пумори-инжиниринг инвест. Цену на оборудование, а также условия поставки можно узнать, заполнив заявку на сайте. Купить станки с ЧПУ в Екатеринбурге можно у нашего официального представительства сделав заказ на сайте или позвонив по телефону +7 (343) 287-47-87

Что такое ЧПУ станок — системы ЧПУ на станках ⭐ АО КоСПАС

Содержание:

  1. Системы ЧПУ для станков: просто о сложном
  2. Немного истории
  3. NC — это не Norton Commander
  4. Классификация современных систем ЧПУ
  5. Его величество компьютер нуждается в программе
  6. «G»« и «M» коды в программах для станков с ЧПУ
  7. Методы создания и структура управляющих программ
  8. Системы ЧПУ всемирно признаннных лидеров отрасли

Системы ЧПУ для станков: просто о сложном

Многое из того, что мы видим в окружающем нас материальном мире, изготовлено при помощи станков с числовым программным управлением (ЧПУ). Использование возможностей электроники и вычислительной техники для эффективного и оптимального управления промышленным оборудованием позволило повысить производительность труда и качество выпускаемой продукции. А при массовом производстве  — значительно снизить затраты на ее изготовление.

О том, как избавиться от однообразной и монотонной работы, и поручить ее каким-либо «умным» механизмам, человечество задумалось давно. Задолго до появления кибернетики и электронно-вычислительных машин. Еще в начале XVIII века прообраз станка с ЧПУ создал изобретательный француз Жозеф Жаккар. Изготовленный им механизм ткацкого станка управлялся куском картона, в котором в нужных местах были сделаны отверстия. Чем не перфокарта с программой?

Немного истории

Однако современный этап истории станков с ЧПУ начался лишь спустя полтора столетия после изобретения Жаккара, в Соединенных Штатах Америки. После окончания второй мировой войны, в конце 40-х годов, Джон Пэрсонс — сын владельца компании Parsons Incorporated, попытался управлять станком при помощи специальной программы, которая вводилась с перфокарт. Какого-либо положительного результата Пэрсонс не достиг, поэтому обратился за помощью к специалистам в Массачусетский технологический институт.

Улучшать представленную их вниманию конструкцию сотрудники институтской лаборатории сервомеханики не стали, и про Пэрсонса быстро забыли. А про его идеи – нет. Создав собственную конструкцию, они инициировали покупку институтом компании, которая выпускала фрезерные станки. После чего руководство Массачусетского технологического института заключило контракт с Военно-воздушными силами США. В контракте шла речь о создании высокопроизводительных станков нового типа для обработки пропеллеров фрезерованием.

Управление работой фрезерного станка, который собрали сотрудники лаборатории в 1952 году, производилось по программе, считываемой с перфоленты. Эта конструкция оказалась слишком сложной, и желаемый результат достигнут не был. Однако история получила огласку, сведения о новой разработке попали в печать и вызвали большой интерес конкурентов. Свои разработки в данном направлении одновременно начали несколько известных фирм.

Наибольшего успеха добились конструкторы компании BendixCorporation. Выпущенное компанией Bendix NC-устройство c 1955 года пошло в серию и уже реально применялось для управления работой фрезерных станков. Новинка приживалась трудно, но благодаря заинтересованности и финансовой помощи военного ведомства, за два года было выпущено более 120 станков ЧПУ, которые существенно повысили производительность труда и точность выполнения станочных работ.

Уже тогда были отмечены бесспорные преимущества NC-системы числового управления станками: существенный прирост производительности труда и значительно более  высокая точность обработки поверхностей. Но по-настоящему революционные изменения в области станков с ЧПУ состоялись, когда в качестве «умного» модуля, управляющего работой станков, были использованы специально разработанные микропроцессоры и микроконтроллеры. Технический термин «CNC», которым стали обозначать эти системы за рубежом, является аббревиатурой английских слов ComputerNumericalControl.

NC – это не Norton Commander

Изучая историю совершенствования «умных» ЧПУ станков, которые за рубежом когда-то обозначались аббревиатурой латинских букв «NC», студенты прошлых лет часто путали это понятие с популярной в те годы компьютерной программой-оболочкой. На самом деле сокращение NC произошло от английских слов NumericControl. Числовое управление было тогда весьма примитивным, и программа действий станка могла выглядеть как множество специальных штекеров, расположенных на контактном наборном поле.

Кстати, одна из первых советских транзисторных вычислительных машин для инженерных расчетов «Проминь», появившаяся в начале 60-х годов прошлого века,  программировалась подобным образом. В то время управляющий модуль ЧПУ станка не мог должным образом реагировать на отклонения процесса обработки от расчетного, если такая ситуация происходила. Управляющие адаптивные микропроцессорные системы  появились значительно позднее.

Со временем, по мере того, как совершенствовались электроника и вычислительная техника, в помощь новому поколению станков были приданы «думающие» управляющие модули на микропроцессорах и микроконтроллерах. Вот они-то и смогли обеспечить гибкое многовариантное управление процессом резания. И не только это. Такие системы получили более звучный титул «CNC», что по-английски звучит как ComputerNumericalControl.  Наш термин ЧПУ оказался более универсальным, и его менять не пришлось.

Классификация современных систем ЧПУ

Системы управления и станки с числовым программным обеспечением настолько сложны, что их невозможно классифицировать по какому-то одному признаку. Основные характеристики систем ЧПУ позволяют систематизировать их следующим образом:

1.В зависимости от способа управления исполнительными механизмами станка:

● Позиционные. Здесь инструмент в соответствии с программой ЧПУ движется от одной точки, в которой производится необходимая операция с заготовкой, к другой, где также выполняется обработка, Во время перемещения инструмента никакие другие операции не выполняются.

● Контурные, в которых обработка может производиться по всей траектории движения инструмента.

● Универсальные – системы ЧПУ, в которых могут применяться оба принципа управления.

2.По возможностям и способу позиционирования:

● Абсолютный отсчет – местоположение подвижного механизма станка ЧПУ всегда определяется по расстоянию от начала координат.

● Относительный отсчет при позиционировании осуществляется приращением дополнительного пути к координатам предыдущей точки, которая временно принимается за начало координат. Затем началом координат считается следующая достигнутая точка.

3. По наличию или отсутствию обратной связи в контуре управления ЧПУ:

 ● Разомкнутые – («открытого» типа). Перемещение исполнительных элементов производится по командам, содержащимся в программе. Информация о фактически достигнутых координатах отсутствует.

● Замкнутого типа (закрытые). В системах ЧПУ этого типа координаты положения исполнительных механизмов постоянно контролируется.

● Самонастраивающиеся («закрытые» повышенной точности). Более совершенная система, которая запоминает поступающие сведения о расхождении заданных и фактических координат исполнительного элемента, отрабатывает их, и корректирует новые команды с учетом изменившихся условий.

4.Поколение. В зависимости от технического уровня используемых микропроцессоров, микроконтроллеров или управляющих ПК, различают системы ЧПУ 1-го, 2-го и 3-го поколения.

5. Количество координатных осей.  Различные станки, оборудованные ЧПУ, могут поддерживать режимы работы с различным количеством координатных осей – от двух до пяти. Например, если при движении заготовки на фрезерном станке (3 координаты – X,Y,Z), она одновременно может поворачиваться вокруг своей оси, такой станок называют 4-координатным.  Простейшие сверлильные и односуппортные токарные станки имеют две координатные оси.

Его величество компьютер нуждается в программе

В отличие от стандартного персонального компьютера, который является универсальным устройством для обработки информации и способен работать с любыми данными, представленными в цифровом виде, микропроцессор, используемый в конструкции многих станков с ЧПУ, — устройство специализированное. Он не содержит ничего лишнего, и весь набор его функций предназначен для выполнения главной задачи – контроля состояния всех исполнительных органов станка и управления их работой по специальной программе. Чтобы управлять особо сложными современными станками, применяют более производительные и многозадачные устройства – промышленные компьютеры.

Одной из самых важных характеристик, которая позволяет судить о производительности и технических возможностях станка и управляющей его работой системы, является количество «осей». Иначе говоря, — каналов взаимодействия с объектом, управляемых параметров.  Однако в любом случает, независимо от того, микропроцессор какого уровня сложности и архитектуры установлен в данном управляющем контроллере, для его работы нужна предварительно подготовленная программа. В которой должны быть точно и последовательно описаны все действия механизмов станка ЧПУ, необходимые для изготовления или обработки требуемой детали.

При работе станков с ЧПУ используется два вида программ:

● Системные (служебные) программы, которые хранятся в ПЗУ (постоянном запоминающем устройстве системы). Они обеспечивают начальный этап работы контроллера после включения, отвечают за настройку станка и всей системы ЧПУ, ее способность понимать команды оператора и взаимодействовать с внешними устройствами.

● Управляющие – внешние программы. Содержат набор команд и инструкций для исполнительных органов станка. Управляющие программы (УП) в контроллер может пошагово вводить оператор, возможен ввод с внешних носителей информации, а в современных системах программы могут поступать прямо с компьютеров разработчиков ПО через компьютерную сеть предприятия.

Заменив человека, который до наступления эры станков с ЧПУ сам успешно справлялся с изготовлением нужных деталей, программируемый блок управления, он же – контроллер, должен обеспечить требуемый результат, пошагово включая и выключая механизмы передвижения стола, заготовки и инструментального магазина, меняя режимы вращения или скорость поступательного движения заготовки. В результате выполнения программы должна быть получена деталь, полностью соответствующая заданию по размерам и чистоте обработки поверхностей.

Компании, которые стояли у истоков разработки и производства систем CNC, на первом этапе программировали свои станки при помощи собственных, специально разработанных команд. Если бы при таком подходе на производство попали станки с ЧПУ от разных производителей, подготовка программ для их работы была бы трудно выполнимой задачей. Чтобы попытаться обеспечить программную и техническую совместимость оборудования различных брендов, язык создания программ для станков с ЧПУ был унифицирован.

Базовым управляющим кодом для подготовки программ стал набор команд, разработанный специалистами компании Electronic Industries Alliance в 60-е годы прошлого столетия. Это так называемый язык «G» и «M» кодов, который чаще называют просто G-кодом (G-code). Принятые в этом языке обозначения подготовительных и  основных функций начинаются с латинской буквы «G», а обозначение дополнительных – технологических команд – с буквы «M».

«G»« и «M» коды в программах для станков с ЧПУ

По стандарту все команды, код которых начинается с буквы «G», предназначены для линейного или кругового передвижения рабочих органов станка ЧПУ, выполнения определенных последовательностей действий, функций управления инструментами, сменой параметров координат и базовой плоскости. Синтаксис команды обычно состоит из наименования G-кода, координат или адресов перемещений (X, Y, Z) и заданной скорости движения рабочего органа, обозначаемой буквой «F».

В команду ЧПУ может быть включен параметр, описывающий продолжительность паузы, так называемую выдержку – «P», указание о параметрах вращения шпинделя – «S»,  значение радиуса – «R»,  функцию коррекции инструмента – «D», а также параметры дуги «I», «J» и «K».

Например:     G01  X0  Y0  Z110  F180;       G02  X20  Y20  R5  F200;          G04  P1000.

В первом примере код G01 обозначает «линейную интерполяцию» — прямолинейное перемещение с указанной скоростью (F) к заданной точке с координатами (X,Y,Z). Во втором примере указан код G02, который описывает дугообразное перемещение (круговая интерполяция). При этом код G02 соответствует перемещению в направлении вращения часовой стрелки, а его антипод G03 —  против. В третьем примере содержится код команды, описывающий время задержки в миллисекундах.

Технологические команды, обозначаемые буквой «M», отвечают за включение или отключение определенных систем станка ЧПУ, смену инструмента, начало или окончание какой-либо специальной подпрограммы, другие вспомогательные действия.

Например:             M3  S2000;               M98  P101;               M4 S2000 M8.

Здесь в первом примере указана команда о начале вращения шпинделя со скоростью «S». Во втором – распоряжение о вызове указанной подпрограммы «P». Третий пример описывает команду о включении основного охлаждения (M8) при вращении шпинделя со скоростью (S) в направлении против часовой стрелки (M4).

Методы создания и структура управляющих программ

Современное оборудование позволяет создавать программы для работы станков с ЧПУ несколькими способами:

● Написание программы вручную или в текстовом редакторе ПК.  Необходимый этап в подготовке специалистов для работы на станках с ЧПУ. Подходит также как основной способ программирования на производствах, где в течение длительного времени выпускают несколько простых деталей, не прибегая к перестройке оборудования.

● Составление и ввод программы на стойке ЧПУ. Пульт управления большинства современных систем управления содержит клавиатуру и дисплей, что позволяет программировать и просматривать виртуальную имитацию процесса обработки непосредственно на рабочем месте. Многие системы позволяют производить ввод программ в «фоновом» режиме, когда станок занят обработкой заданной детали.

● Использование возможностей CAD-CAM систем компьютеризированной подготовки производства.  Специальное программное обеспечение позволяет создать трехмерную модель детали, рассчитать и подготовить программу для ее производства. А также виртуально «изготовить» требуемую деталь, используя реальные данные о кинематике конкретного станка ЧПУ. Этот метод позволяет создавать управляющие программы быстро и точно, практически исключить ошибки программирования и связанную с этим порчу заготовок. Особенно высока эффективность данного способа при создании УП для изготовления особо сложных деталей.

Структурно программа в G-кодах состоит из кадров. Так называют группы команд, которые предназначены для совершения какого-либо завершенного действия. Кадры могут состоять и из одной команды. Об окончании каждого «кадра» сообщает знак перевода строки (ПС/LF). Каждая программа начинается с пустого «кадра», который состоит их знака «%», а заканчивается кодами М02 или М30, обозначающими соответственно финиш программы ЧПУ или окончание имевшегося в памяти информационного блока.

Указанная структура и язык подготовки программ для оборудования с ЧПУ закреплены в международных стандартах RS2740, ISO-6983-1.82, а также ГОСТ СССР 20999-83. Отечественные профильные специалисты часто используют обозначение «ИСО-7 бит», которое закрепилось  за программами в G-кодах еще со времен СССР. Программисты компаний, которые разрабатывают и производят станки с ЧПУ, при подготовке программного обеспечения обязаны  придерживаться требований мировых стандартов.

В некоторых случаях, когда разработчики наделяют свои системы дополнительными возможностями и некоторыми специальными функциями, могут иметь место определенные отклонения программного обеспечения от стандарта создания программ в G и M кодах. В таких случаях следует внимательно изучить документацию, которая должна быть предоставлена производителем оборудования.

Системы ЧПУ всемирно признанных лидеров отрасли

Программное обеспечение для цифровой управляющей системы SINUMERIK, которую выпускает всемирно известная корпорация SIEMENS AG, также базируется на G и M кодах, но содержит и некоторые дополнительные команды, не включенные в стандарт. Современные полностью цифровые системы ЧПУ на базе платформы Sinumerik 840D используются на самых сложных процессах металлообработки, требующих высокой точности и быстродействия.



Многовариантность и гибкость программирования в G и M кодах учтена создателями программных станций и передовых систем ЧПУ HEIDENHAIN. Эта немецкая компания успешно работает в направлении модернизации устаревших станков NC за счет установки новых управляющих систем. Универсальные программные станции от компании Heidenhaih позволяют не только создавать необходимые программы обработки на персональных компьютерах, но и тестировать ПО, подготовленное при помощи CAD-CAM систем.



Системы управления ЧПУ, которые производит японская компания FANUC, известны во всем мире и используются на многих предприятиях. Очень популярны стойки ЧПУ от FANUK LTD и в России. Специалисты этой корпорации одними из первых адаптировали работу своих систем под программы в G и M кодах, и сумели организовать работу самых сложных систем строго в рамках стандарта программирования.  Распространенные стойки FANUK серии 0i рассчитаны на работу с 6-8 управляемыми осями (одновременное управление – 4 оси). Стойки серий 30i-35i позволяют производить высокоточную обработку на наивысших скоростях, и являются пока недостижимым ориентиром для многих конкурентов.

Успешно работает в России и странах СНГ испанская компания FAGOR AUTOMATION. Ее последние разработки, к которым относится ЧПУ FAGOR CNC 8070, полностью совместимы с
персональным компьютером, имеют феноменальные возможности и могут управлять самыми сложными станками. Возможно управление по 28 (!) интерполируемым осям (4 канала одновременно),  может поддерживать по 4 шпинделя и инструментальных магазина. Создатели системы гарантируют скоростную обработку, нанометрическую точность и высочайшую чистоту обработки поверхности.

Приятно отметить, что наряду с иностранными компаниями на рынке разработки и производства систем управления для станков с ЧПУ с 1998 года успешно работает российская компания «БАЛТ-СИСТЕМ». Специалисты считают, что при модернизации устаревшего оборудования выгоднее всего устанавливать системы от «Балт-Систем», так как они в несколько раз дешевле импортных, вполне надежны и функциональны. На российских предприятиях успешно работают и отлично себя зарекомендовали устройства ЧПУ NC-210, NC-220, NC-230. Самые сложные обрабатывающие центры и высокоскоростные  многосуппортные станки могут работать под управлением стойки NC-110, которая на сегодня является лучшей в соотношении цена-качество.



Станки с ЧПУ прочно вошли в нашу жизнь и стали незаменимыми помощниками человека в производственной деятельности. Без этих систем было бы невозможно изготавливать многие, успевшие стать привычными и обыденными вещи. Причем все необходимые детали станки под управлением ЧПУ обрабатывают быстро и качественно, с недостижимой ранее точностью, а при массовом производстве – невероятно низкой себестоимостью. Дальнейшее развитие систем ЧПУ идет по пути объединения отдельных станков в производственные комплексы, удешевления процесса подготовки производства и снижения стоимости управляющих систем. Пожелаем разработчикам успеха!



Автор статьи: зам. генерального директора АО «КоСПАС» по производству  А. Ю. Парфенов

Что такое станок с ЧПУ?

История станков с ЧПУ

Джон Т. Парсонс (1913-2007) из Parsons Corporation в Траверс-Сити, штат Мичиган, считается пионером числового управления, предшественника современных станков с ЧПУ. За свою работу Джона Парсонса называют отцом 2-й промышленной революции. Ему нужно было производить сложные лопасти вертолетов, и он быстро понял, что будущее производства связано с подключением машин к компьютерам. Сегодня детали, изготовленные с помощью ЧПУ, можно найти практически во всех отраслях промышленности.Благодаря станкам с ЧПУ у нас есть менее дорогие товары, более сильная национальная оборона и более высокий уровень жизни, чем это возможно в неиндустриальном мире. В этой статье мы рассмотрим происхождение станков с ЧПУ, различные типы станков с ЧПУ, программы станков с ЧПУ и распространенные практики в цехах станков с ЧПУ.

Машины встречаются с компьютером

В 1946 году слово «компьютер» означало вычислительную машину, управляемую перфокартой. Несмотря на то, что Parsons Corporation раньше производила только один пропеллер, Джон Парсонс убедил Sikorsky Helicopter в том, что они могут производить чрезвычайно точные шаблоны для сборки и производства пропеллера.В конце концов он изобрел компьютерный метод с перфокартой для вычисления точек на лопасти винта вертолета. Затем он попросил операторов повернуть колеса в эти точки на фрезерном станке в Цинциннати. Он провел конкурс на название этого нового процесса и дал 50 долларов тому, кто придумал «Числовое управление» или NC.

В 1958 году он подал патент на подключение компьютера к машине. Его заявка на патент поступила за три месяца до MIT, который работал над концепцией, которую он начал. Массачусетский технологический институт использовал его концепции для создания оригинального оборудования, а Mr.Лицензиат Парсонса (Bendix) передал сублицензию на IBM, Fujitusu и GE, среди прочих. Концепция NC медленно приживалась. По словам г-на Парсонса, люди, продававшие эту идею, были компьютерщиками, а не производителями. Однако к началу 1970-х годов армия США сама популяризировала использование компьютеров с ЧПУ, создавая и сдавая их в аренду многочисленным производителям. Контроллер ЧПУ развивался параллельно с компьютером, повышая производительность и автоматизируя производственные процессы, особенно механическую обработку.

Что такое обработка с ЧПУ?

Станки с ЧПУ производят детали по всему миру почти для каждой отрасли. Они создают вещи из пластика, металлов, алюминия, дерева и многих других твердых материалов. Слово «ЧПУ» означает компьютерное числовое управление, но сегодня все называют его ЧПУ. Итак, как вы определяете станок с ЧПУ? Все автоматизированные машины управления движением состоят из трех основных компонентов — функции команд, системы привода / движения и системы обратной связи. Обработка с ЧПУ — это процесс использования станка с компьютерным управлением для производства детали из твердого материала различной формы

ЧПУ зависит от цифровых инструкций, обычно выполняемых с помощью программного обеспечения для автоматизированного производства (CAM) или автоматизированного проектирования (CAD). как SolidWorks или MasterCAM.Программное обеспечение записывает G-код, который может прочитать контроллер на станке с ЧПУ. Компьютерная программа на контроллере интерпретирует конструкцию и перемещает режущие инструменты и / или заготовку по нескольким осям, чтобы вырезать нужную форму из заготовки. Автоматический процесс резки намного быстрее и точнее, чем ручное перемещение инструментов и деталей, которое осуществляется с помощью рычагов и шестерен на старом оборудовании. Современные станки с ЧПУ содержат множество инструментов и выполняют множество видов разрезов. Количество плоскостей движения (осей), а также количество и типы инструментов, к которым станок может получить доступ автоматически во время процесса обработки, определяют, насколько сложной может быть заготовка с ЧПУ.

Как использовать станок с ЧПУ

Станки с ЧПУ должны получить навыки программирования и обработки металлов, чтобы в полной мере использовать возможности станка с ЧПУ. Профессионально-технические училища и программы ученичества часто знакомят студентов с ручными токарными станками, чтобы научиться резать металл. Машинист должен уметь представить себе все три измерения. Сегодняшнее программное обеспечение упрощает создание сложных деталей, потому что форма детали может быть нарисована виртуально, а затем программным обеспечением могут быть предложены траектории инструмента для изготовления этих деталей.

Тип программного обеспечения, обычно используемого в процессе обработки с ЧПУ

Компьютерное рисование (CAD)

Программное обеспечение CAD является отправной точкой для большинства проектов с ЧПУ. Существует множество различных программных пакетов САПР, но все они используются для создания проектов. Популярные программы САПР включают AutoCAD, SolidWorks и Rhino3D. Существуют также облачные решения САПР, и некоторые из них предлагают возможности CAM или лучше интегрируются с программным обеспечением CAM, чем другие.

Компьютерное производство (CAM)

Станки с ЧПУ часто используют программы, созданные с помощью программного обеспечения CAM.CAM позволяет пользователям создавать «дерево заданий» для организации рабочего процесса, установки траекторий движения инструмента и запуска моделирования резки до того, как машина выполнит реальную резку. Часто программы CAM работают как надстройки к программному обеспечению САПР и генерируют g-код, который сообщает инструментам ЧПУ и движущимся частям детали, куда двигаться. Мастера в программном обеспечении CAM упрощают программирование станка с ЧПУ. Популярное программное обеспечение CAM включает Mastercam, Edgecam, OneCNC, HSMWorks и Solidcam. Согласно отчету за 2015 год, на Mastercam и Edgecam приходится почти 50% доли рынка высокопроизводительных модулей CAM.

Что такое распределенный числовой контроль?

Прямое числовое управление, которое стало распределенным числовым управлением (DNC).

Прямое числовое управление использовалось для управления программами ЧПУ и параметрами станка. Это позволяло программам перемещаться по сети с центрального компьютера на бортовые компьютеры, известные как блоки управления машиной (MCU). Первоначально он назывался «Прямое числовое управление», и в нем не требовалась бумажная лента, но когда компьютер вышел из строя, все его машины вышли из строя.

Распределенное числовое управление использует сеть компьютеров для координации работы нескольких станков путем передачи программы в ЧПУ. Память ЧПУ хранит программу, и оператор может собирать, редактировать и возвращать программу.

Современные программы ЧПУ могут выполнять следующее:

  • Редактирование — Может запускать одну программу ЧПУ, в то время как другие редактируются
  • Сравнить — Сравнение исходных и отредактированных программ ЧПУ бок о бок и просмотр правок
  • Перезапуск — Когда инструмент прерывает программу можно остановить и перезапустить с того места, где она остановилась
  • Отслеживание заданий — операторы могут синхронизировать задания и отслеживать настройку и время выполнения, например
  • Отображение чертежей — Показывать фотографии, чертежи САПР инструментов, приспособлений и деталей для отделки
  • Расширенные интерфейсы экрана — Обработка одним касанием
  • Расширенное управление базой данных — Организует и поддерживает данные, где их можно легко извлечь

Сбор производственных данных (MDC)

Программное обеспечение MDC может включать все функции программного обеспечения DNC, а также собирать дополнительные данные и анализировать это для общей эффективности оборудования (OEE). Общая эффективность оборудования зависит от следующего: Качество — количество продуктов, которые соответствуют стандартам качества, из всех произведенных продуктов Доступность — процент запланированного времени, в течение которого указанное оборудование работает или производит детали Производительность — фактическая скорость работы по сравнению с запланированной или идеальной работой скорость оборудования.

OEE = Качество x Доступность x Производительность

OEE — ключевой показатель производительности (KPI) для многих механических цехов.

Решения для мониторинга машин

Программное обеспечение для мониторинга машин может быть встроено в программное обеспечение DNC или MDC или приобретено отдельно.С помощью решений для мониторинга машин машинные данные, такие как настройка, время работы и время простоя, автоматически собираются и объединяются с человеческими данными, такими как коды причин, чтобы обеспечить как историческое, так и в реальном времени понимание того, как выполняются задания. Современные станки с ЧПУ собирают до 200 типов данных, а программное обеспечение для мониторинга станков может сделать эти данные полезными для всех, от цеха до верхнего этажа. Такие компании, как Memex, предлагают программное обеспечение (Tempus), которое принимает данные с любого типа станков с ЧПУ и помещает их в стандартизированный формат базы данных, который может отображаться в виде понятных диаграмм и графиков.Стандарт данных, используемый в большинстве решений для мониторинга машин, получивший распространение в США, называется MTConnect. Сегодня многие новые станки с ЧПУ оснащены оборудованием для предоставления данных в этом формате. Старые машины по-прежнему могут предоставлять ценную информацию с помощью адаптеров. Мониторинг станков с ЧПУ стал основным только в последние несколько лет, и постоянно разрабатываются новые программные решения.

Какие бывают типы станков с ЧПУ?

Сегодня существует бесчисленное множество различных типов станков с ЧПУ.Станки с ЧПУ — это станки, которые режут или перемещают материал в соответствии с программированием контроллера, как описано выше. Тип резки может варьироваться от плазменной резки до лазерной, фрезерной, фрезерной и токарной. Станки с ЧПУ могут даже собирать и перемещать предметы на сборочной линии.

Ниже приведены основные типы станков с ЧПУ:

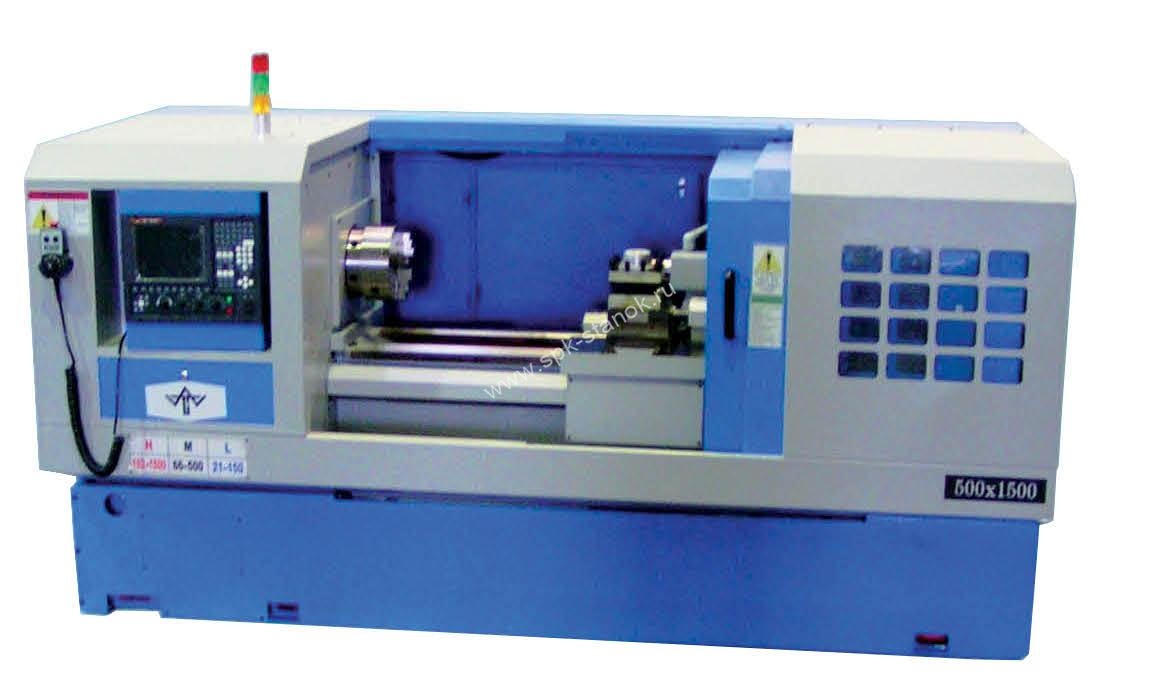

Токарные станки: Этот тип ЧПУ поворачивает заготовку и перемещает режущий инструмент к заготовке. Базовый токарный станок является 2-осевым, но можно добавить гораздо больше осей, чтобы увеличить возможную сложность резки.Материал вращается на шпинделе и прижимается к шлифовальному или резьбовому инструменту, который принимает желаемую форму. Токарные станки используются для изготовления симметричных объектов, таких как сферы, конусы или цилиндры. Многие станки с ЧПУ многофункциональны и сочетают в себе все виды резки.

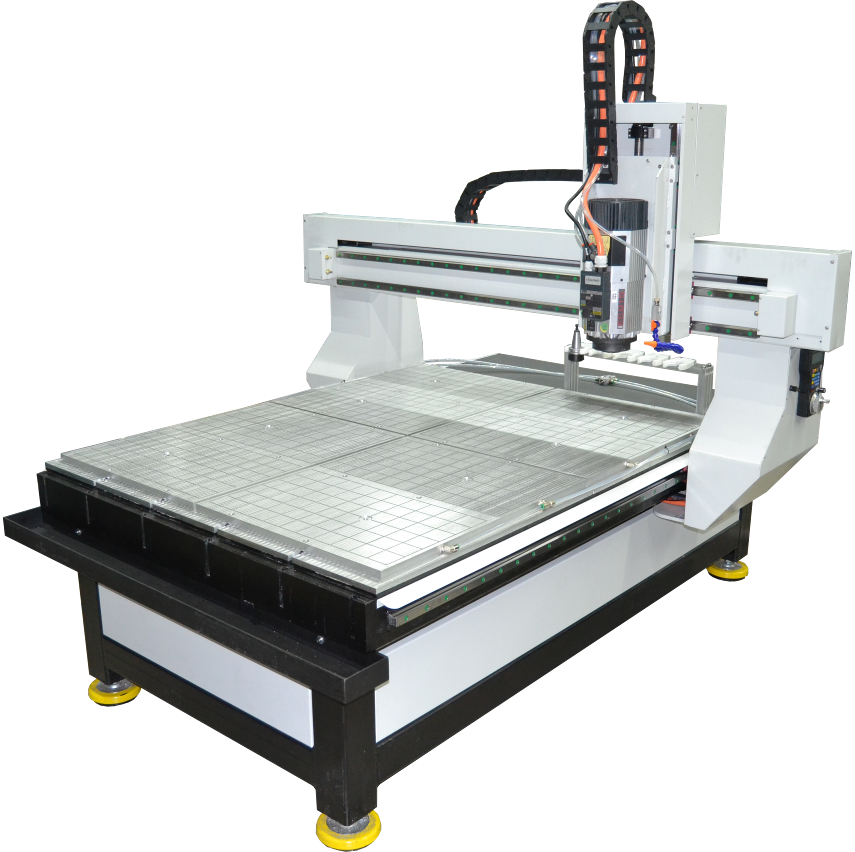

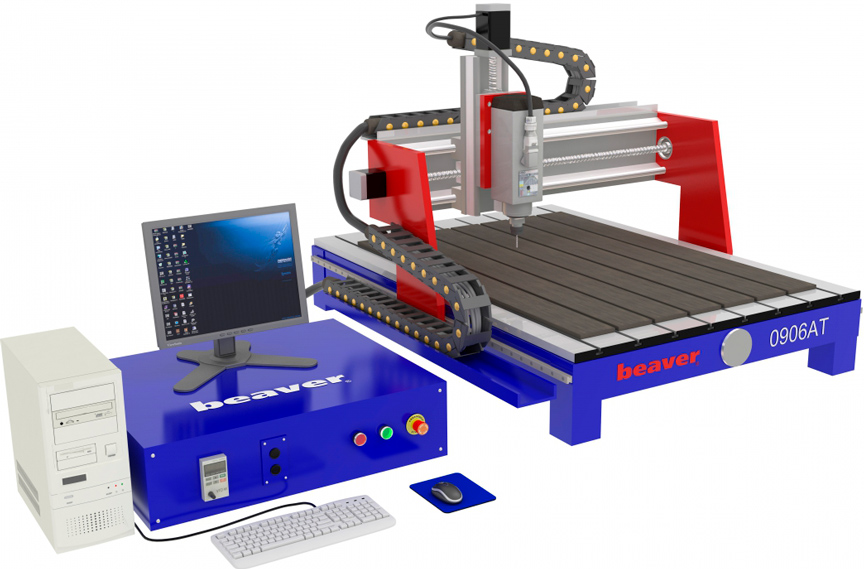

Фрезерные станки: Фрезерные станки с ЧПУ обычно используются для резки больших размеров дерева, металла, листов и пластмасс. Стандартные маршрутизаторы работают с 3-осевыми координатами, поэтому они могут резать в трех измерениях. Однако вы также можете купить 4,5- и 6-осевые станки для прототипов моделей и сложных форм.

Фрезерование: Ручные фрезерные станки используют маховики и ходовые винты для крепления режущего инструмента к заготовке. На фрезерном станке с ЧПУ ЧПУ перемещает шарико-винтовые пары высокой точности в точные запрограммированные координаты. Фрезерные станки с ЧПУ бывают самых разных размеров и типов и могут работать на нескольких осях.

Плазменные резаки : В плазменных резаках с ЧПУ для резки используется мощный лазер. Большинство аппаратов плазменной резки вырезают запрограммированные формы из листа или пластины.

3D-принтер: 3D-принтер использует программу, чтобы указать ему, где положить небольшие кусочки материала для создания желаемой формы.Трехмерные детали строятся слой за слоем с помощью лазера для отверждения жидкости или энергии по мере роста слоев.

Станок для захвата и установки: станок с ЧПУ для захвата и размещения работает аналогично фрезерному станку с ЧПУ, но вместо резки материала у станка есть множество маленьких сопел, которые собирают компоненты с помощью вакуума, перемещают их в желаемое место и кладут их вниз. Они используются для изготовления столов, материнских плат компьютеров и других электрических узлов (среди прочего).

Станки с ЧПУ могут многое.Сегодня компьютерные технологии можно использовать практически на машинах. ЧПУ заменяет человеческий интерфейс, необходимый для перемещения деталей машины для получения желаемого результата. Сегодняшние ЧПУ способны начинать с сырья, такого как стальной блок, и изготавливать очень сложные детали с точными допусками и потрясающей повторяемостью.

Собираем все вместе: как производственные цеха станков с ЧПУ делают детали

Работа с ЧПУ включает в себя как компьютер (контроллер), так и физическую установку. Типичный процесс в механическом цехе выглядит следующим образом:

Инженер-конструктор создает проект в программе CAD и отправляет его программисту с ЧПУ.Программист открывает файл в программе CAM, чтобы выбрать необходимые инструменты и создать программу ЧПУ для ЧПУ. Он или она отправляет программу ЧПУ на станок с ЧПУ и предоставляет оператору список правильных настроек инструмента. Оператор наладки загружает инструменты в соответствии с указаниями и загружает сырье (или заготовку). Затем он или она отбирает образцы и измеряет их с помощью инструментов обеспечения качества, чтобы убедиться, что станок с ЧПУ производит детали в соответствии со спецификациями. Обычно оператор наладки предоставляет первую деталь в отдел качества, который проверяет все размеры и подписывает настройку.Станок с ЧПУ или связанные с ним станки загружены достаточным количеством сырья, чтобы произвести желаемое количество деталей, и оператор станка следит за тем, чтобы станок продолжал работать, производя детали в соответствии со спецификациями. и имеет сырье. В зависимости от задания часто можно запустить станки с ЧПУ в режиме «выключения света» без присутствия оператора. Готовые детали автоматически перемещаются в обозначенную область.

Современные производители могут автоматизировать практически любой процесс, имея достаточно времени, ресурсов и воображения.Сырье может попасть в машину, а готовые детали могут быть доставлены в готовом виде. Производители полагаются на широкий спектр станков с ЧПУ, позволяющих изготавливать изделия быстро, точно и экономично.

Что такое обработка с ЧПУ? 6 самых распространенных станков с ЧПУ

1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к трудоустройству.На момент составления отчета около 6700 человек были трудоустроены в течение одного года после даты выпуска, в общей сложности 84%. В эту ставку не входят выпускники, недоступные для работы по причине продолжения образования, военной службы, состояния здоровья, заключения, смерти или статуса иностранного студента. В ставку включены выпускники, прошедшие специализированные программы повышения квалификации и занятые на должностях. которые были получены до или во время обучения по ИМП, где основные должностные обязанности после окончания учебы соответствуют образовательным и учебным целям программы. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, для специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклетным и морским техникам. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям.Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2016-2026), www.bls.gov, просмотренных 24 октября 2017 года. Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и специалисты по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200.Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и соответствие критериям для сотрудников остаются на усмотрение работодателя и доступны в определенных местах. Могут применяться особые условия. Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI.Программы доступны в некоторых регионах.

16) Не все программы аккредитованы ASE Education Foundation.

20) Льготы VA могут быть доступны не на всех территориях университетского городка.

21) GI Bill® является зарегистрированным товарным знаком Министерства по делам ветеранов США (VA). Дополнительная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие за служение» доступен всем ветеранам, имеющим право на участие, на всех кампусах.Программа Yellow Ribbon одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня. Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые взяли факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата для специалистов по обслуживанию автомобилей и механиков в профессиональной занятости и заработной плате Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, инспектор по смогу и менеджер по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников автомобильного сервиса и механиков в Содружестве. Массачусетса (49-3023) составляет от 30 308 до 53 146 долларов (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 20,59 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Специалисты по обслуживанию автомобилей и механики, просмотрено 2 июня 2021 г.)

26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и брейзеров в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. ИМП достижения выпускников могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Начальный уровень зарплаты могут быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например сертифицированный инспектор и контроль качества. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве сварщиков, резчиков, паяльщиков и брейзеров в штате Массачусетс (51-4121) составляет от 34 399 до 48 009 долларов (данные по Массачусетсу и развитию рабочей силы, май 2019 г., просмотр 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованная в мае 2021 года, составляет 20,28 доллара США. Бюро статистики труда не публикует зарплаты начального уровня. данные. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,97 и 14,24 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Сварщики, Резаки, Паящики, и Brazers, просмотрено 2 июня 2021 г.)

27) Не включает время, необходимое для прохождения 18-недельной квалификационной программы предварительных требований плюс дополнительные 12 или 24 недели обучения для конкретного производителя, в зависимости от производителя.

28) Расчетная годовая средняя заработная плата для специалистов по кузовному ремонту автомобилей и связанных с ними ремонтников в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Выпускников ИТИ достижения могут отличаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например оценщик, оценщик и инспектор.Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними ремонтных работ (49-3021) в Содружестве Массачусетс составляет от 30 765 до 34 075 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных специалистов по ремонту дорожных покрытий в Северной Каролине, опубликованная в мае 2021 года, составляет 23 доллара. 40. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 17,94 и 13,99 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. Ремонтники, осмотрен 2 июня 2021 г.)

29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г.UTI является образовательным учреждением и не может гарантировать трудоустройство или оплата труда. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработная плата. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве дизельных техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и специалистов по дизельным двигателям (49-3031) в Содружестве Массачусетса — от 34 323 до 70 713 долларов (Массачусетс, рабочая сила и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi / OccupationalEmploymentAndWageSpecificOccupations #). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата квалифицированных дизельных техников составляет около 50%. в Северной Каролине, опубликованная в мае 2021 года, стоит 23 доллара.20. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро труда Статистика, Министерство труда, занятости и заработной платы США, май 2020 г. Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотр 2 июня 2021 г.)

30) Расчетная годовая средняя зарплата механиков мотоциклов в Бюро статистики труда США ‘ Трудовая занятость и заработная плата, май 2020 г.MMI является образовательным учреждением и не может гарантировать работу или заработную плату. Достижения выпускников ММИ может различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти.Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 30 157 долларов (штат Массачусетс). Рабочая сила и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных мотоциклистов в Северной Каролине, опубликованная в мае 2021 года, составляет 15 долларов.94. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 12,31 и 10,56 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2020 г., Motorcycle Mechanics, просмотрено 2 июня 2021 г.)

31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 г.MMI является образовательным учреждением и не может гарантировать работу или заработную плату. Достижения выпускников ММИ могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, такие как обслуживание оборудования, инспектор и помощник по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружество Массачусетса стоит от 30 740 до 41 331 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в размере 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2021 года, составляет 18 долларов.61. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,18 и 12,87 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. Специалисты по обслуживанию, просмотр 2 июня 2021 г. )

33) Курсы различаются в зависимости от кампуса. За подробностями обращайтесь к представителю программы в кампусе, в котором вы заинтересованы.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в США.S. Профессиональная занятость и заработная плата Бюро статистики труда, май 2020 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по механической обработке с ЧПУ.Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператор ЧПУ, ученик машиниста и инспектор обработанных деталей. Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металлообработки и Пластмасса (51-4011) в Содружестве Массачусетса стоит 37 638 долларов (Массачусетсская рабочая сила и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2021 года, составляет 20,24 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Компьютер с ЧПУ Операторы инструмента, просмотр 2 июня 2021 г. )

37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Информацию о результатах программы и другую информацию можно найти на сайте www.uti.edu/disclosures.

38) Бюро статистики труда США прогнозирует, что к 2030 году общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса — 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям — 296 800 человек; Ремонтники кузовов автомобилей и сопутствующие товары — 161 800; и операторы инструментов с ЧПУ, 154 500.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

39) Повышение квалификации доступно выпускникам только в том случае, если курс еще доступен и есть места. Студенты несут ответственность за любые другие расходы, такие как оплата лабораторных работ, связанных с курсом.

41) Для специалистов по обслуживанию автомобилей и механиков U.S. Бюро статистики труда прогнозирует в среднем 69 000 вакансий в год в период с 2020 по 2030 год. В число вакансий входят вакансии, связанные с чистыми изменениями занятости и чистыми замещениями. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

42) Для сварщиков, резчиков, паяльщиков и паяльщиков U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 49 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

43) Для механиков автобусов и грузовиков и специалистов по дизельным двигателям U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 28 100 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделения и вакансии по профессиям, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

44) Для кузовных и связанных с ним ремонтников:По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 15 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделение и вакансии по профессиям, прогноз на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

45) Для операторов инструментов с ЧПУ: U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 16 500 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. Видеть Таблица 1.10 Профильные увольнения и вакансии, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

46) Студенты должны иметь средний балл не ниже 3,5 и посещаемость 95%.

47) Бюро статистики труда США прогнозирует, что общая численность занятых в стране для специалистов по обслуживанию автомобилей и механиков к 2030 году составит 705 900 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls. gov, просмотр 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

48) По прогнозам Бюро статистики труда США, общая численность занятых в стране механиков автобусов и грузовиков и специалистов по дизельным двигателям к 2030 году составит 296 800 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

49) Бюро статистики труда США прогнозирует, что общая численность занятых в автомобильном кузове и связанных с ним ремонтных мастерских составит 161800 человек к 2030 г. См. Таблицу 1.2. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено в ноябре 18, 2021.

50) Бюро статистики труда США прогнозирует, что общая занятость сварщиков, резчиков, паяльщиков и паяльщиков в стране к 2030 году составит 452 400 человек. См. Таблицу 1.2 Занятость по профессиям, 2020 и прогнозируемые 2030 Бюро статистики труда США, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Обновлено в ноябре 18, 2021.

51) Бюро статистики труда США прогнозирует, что общая национальная занятость операторов компьютерных инструментов с числовым программным управлением к 2030 году составит 154 500 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

52) Бюро статистики труда США прогнозирует, что в период с 2020 по 2030 год среднегодовое количество вакансий по стране в каждой из следующих профессий составит: Техники и механики автомобильного сервиса — 69 000; Механика автобусов и грузовиков и дизельный двигатель Специалисты — 28 100 человек; и сварщики, резаки, паяльщики и паяльщики, 49 200.Вакансии включают вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Разделения и вакансии по профессиям, прогноз на 2020–2030 годы, Бюро США. of Labor Statistics, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Утверждено 18 ноября 2021 г.

53) Бюро статистики труда США прогнозирует, что к 2030 г. общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям, 296 800 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Что такое обработка с ЧПУ и что такое ЧПУ?

1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к трудоустройству. На момент составления отчета около 6700 человек были трудоустроены в течение одного года после даты выпуска, в общей сложности 84%. В эту ставку не входят выпускники, недоступные для работы по причине продолжения образования, военной службы, состояния здоровья, заключения, смерти или статуса иностранного студента.В ставку включены выпускники, прошедшие специализированные программы повышения квалификации и занятые на должностях. которые были получены до или во время обучения по ИМП, где основные должностные обязанности после окончания учебы соответствуют образовательным и учебным целям программы. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, для специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклетным и морским техникам.Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и специалисты по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и соответствие критериям для сотрудников остаются на усмотрение работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI. Программы доступны в некоторых регионах.

16) Не все программы аккредитованы ASE Education Foundation.

20) Льготы VA могут быть доступны не на всех территориях университетского городка.

21) GI Bill® является зарегистрированным товарным знаком U.S. Департамент по делам ветеранов (VA). Дополнительная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие за служение» доступен всем ветеранам, имеющим право на участие, на всех кампусах. Программа Yellow Ribbon одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня.Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые взяли факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата для специалистов по обслуживанию автомобилей и механиков в профессиональной занятости и заработной плате Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, инспектор по смогу и менеджер по запасным частям.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников автомобильного сервиса и механиков в Содружестве. Массачусетса (49-3023) составляет от 30 308 до 53 146 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.59. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. и механики, дата просмотра 2 июня 2021 г.)

26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и брейзеров в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г.UTI является образовательным учреждением и не может гарантировать работу или заработную плату. ИМП достижения выпускников могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Начальный уровень зарплаты могут быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например сертифицированный инспектор и контроль качества.Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве сварщиков, резчиков, паяльщиков и брейзеров в штате Массачусетс (51-4121) составляет от 34 399 до 48 009 долларов (данные по Массачусетсу и развитию рабочей силы, май 2019 г., просмотр 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов. 28. Бюро статистики труда не публикует заработную плату начального уровня. данные. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,97 и 14,24 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2020 г. Сварщики, резаки, паяльщики, и Brazers, просмотрено 2 июня 2021 г.)

27) Не включает время, необходимое для прохождения 18-недельной квалификационной программы предварительных требований плюс дополнительные 12 или 24 недели обучения для конкретного производителя, в зависимости от производителя.

28) Расчетная годовая средняя заработная плата для специалистов по кузовному ремонту автомобилей и связанных с ними ремонтников в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Выпускников ИТИ достижения могут отличаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже.Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например оценщик, оценщик и инспектор. Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними ремонтных работ (49-3021) в Содружестве Массачусетс составляет от 30 765 до 34 075 долларов (данные по Массачусетсу, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: согласно оценке Министерства труда США, средняя почасовая оплата в размере 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованная в мае 2021 года, составляет 23,40 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 17,94 и 13,99 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Автомобильный кузов и сопутствующие товары Ремонтники, осмотрено 2 июня 2021 г.)

29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать занятость или оплата труда. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработная плата.Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве дизельных техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и Специалисты по дизельным двигателям (49-3031) в Содружестве Массачусетса составляет от 34 323 до 70 713 долларов (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата квалифицированных дизельных техников составляет около 50%. в Северной Каролине, опубликованная в мае 2021 года, стоит 23,20 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро труда Статистика, Министерство труда, занятости и заработной платы США, май 2020 г.Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотрено 2 июня 2021 г.)

30) Расчетная годовая средняя зарплата механиков мотоциклов в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. MMI является образовательным учреждением и не может гарантировать работу или заработную плату. Достижения выпускников ММИ может различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 30 157 долларов (штат Массачусетс). Рабочая сила и развитие трудовых ресурсов, данные за май 2019 г., просмотр 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных специалистов по мотоциклетным технологиям в Северной Каролине, опубликованная в мае 2021 года, составляет 15,94 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 12,31 и 10,56 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Мотоциклетная механика, просмотрено 2 июня 2021 г.)

31) Расчетная годовая средняя зарплата механиков моторных лодок и техников по обслуживанию в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников ММИ могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, такие как обслуживание оборудования, инспектор и помощник по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружество Массачусетса стоит от 30 740 до 41 331 долларов США (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в размере 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2021 года, составляет 18,61 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,18 и 12,87 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Моторная механика и Специалисты по обслуживанию, просмотр 2 июня 2021 г.)

33) Курсы различаются в зависимости от кампуса. За подробностями обращайтесь к представителю программы в кампусе, в котором вы заинтересованы.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут быть разными.Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по механической обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператор ЧПУ, ученик машиниста и инспектор обработанных деталей.Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металлообработки и Стоимость пластика (51-4011) в Содружестве Массачусетса составляет 37 638 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.24. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. Операторы инструмента, просмотр 2 июня 2021 г.)

37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.Информацию о результатах программы и другую информацию можно найти на сайте www.uti.edu/disclosures.

38) Бюро статистики труда США прогнозирует, что к 2030 году общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса — 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям — 296 800 человек; Ремонтники кузовов автомобилей и сопутствующие товары — 161 800; и операторы инструментов с ЧПУ, 154 500.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls. gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

39) Повышение квалификации доступно выпускникам только в том случае, если курс еще доступен и есть места. Студенты несут ответственность за любые другие расходы, такие как оплата лабораторных работ, связанных с курсом.

41) Для специалистов по обслуживанию автомобилей и механиков U.S. Бюро статистики труда прогнозирует в среднем 69 000 вакансий в год в период с 2020 по 2030 год. В число вакансий входят вакансии, связанные с чистыми изменениями занятости и чистыми замещениями. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

42) Для сварщиков, резчиков, паяльщиков и паяльщиков U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 49 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

43) Для механиков автобусов и грузовиков и специалистов по дизельным двигателям U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 28 100 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделения и вакансии по профессиям, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

44) Для кузовных и связанных с ним ремонтников:По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 15 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделение и вакансии по профессиям, прогноз на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

45) Для операторов инструментов с ЧПУ: U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 16 500 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. Видеть Таблица 1.10 Профильные увольнения и вакансии, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

46) Студенты должны иметь средний балл не ниже 3,5 и посещаемость 95%.

47) Бюро статистики труда США прогнозирует, что общая численность занятых в стране для специалистов по обслуживанию автомобилей и механиков к 2030 году составит 705 900 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls. gov, просмотр 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

48) По прогнозам Бюро статистики труда США, общая численность занятых в стране механиков автобусов и грузовиков и специалистов по дизельным двигателям к 2030 году составит 296 800 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

49) Бюро статистики труда США прогнозирует, что общая численность занятых в автомобильном кузове и связанных с ним ремонтных мастерских составит 161800 человек к 2030 г. См. Таблицу 1.2. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено в ноябре 18, 2021.

50) Бюро статистики труда США прогнозирует, что общая занятость сварщиков, резчиков, паяльщиков и паяльщиков в стране к 2030 году составит 452 400 человек. См. Таблицу 1.2 Занятость по профессиям, 2020 и прогнозируемые 2030 Бюро статистики труда США, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Обновлено в ноябре 18, 2021.

51) Бюро статистики труда США прогнозирует, что общая национальная занятость операторов компьютерных инструментов с числовым программным управлением к 2030 году составит 154 500 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

52) Бюро статистики труда США прогнозирует, что в период с 2020 по 2030 год среднегодовое количество вакансий по стране в каждой из следующих профессий составит: Техники и механики автомобильного сервиса — 69 000; Механика автобусов и грузовиков и дизельный двигатель Специалисты — 28 100 человек; и сварщики, резаки, паяльщики и паяльщики, 49 200.Вакансии включают вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Разделения и вакансии по профессиям, прогноз на 2020–2030 годы, Бюро США. of Labor Statistics, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Утверждено 18 ноября 2021 г.

53) Бюро статистики труда США прогнозирует, что к 2030 г. общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям, 296 800 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Что такое обработка с ЧПУ? | Определение, процессы, компоненты и многое другое

Обработка с ЧПУ — это термин, обычно используемый в производстве и промышленных приложениях.Но что такое ЧПУ? А что такое станок с ЧПУ?

Станок с ЧПУ, выполняющий фрезерные операции на заготовке.

Изображение предоставлено: Дмитрий Калиновский, Shutterstock

Что такое обработка с ЧПУ?

ЧПУ 101: термин ЧПУ означает «компьютерное числовое управление», а определение обработки с ЧПУ заключается в том, что это субтрактивный производственный процесс, который обычно использует компьютеризированные средства управления и станки для удаления слоев материала из заготовки, известной как заготовка. или заготовку — и производит деталь по индивидуальному заказу.Этот процесс подходит для широкого спектра материалов, включая металлы, пластмассы, дерево, стекло, пену и композиты, и находит применение в различных отраслях промышленности, таких как крупногабаритная обработка с ЧПУ, обработка деталей и прототипов для телекоммуникаций и ЧПУ. обработка деталей в аэрокосмической отрасли, требующих более жестких допусков, чем в других отраслях промышленности. Обратите внимание, что существует разница между определением обработки с ЧПУ и определением станка с ЧПУ: одно — это процесс, а другое — машина. Станок с ЧПУ (иногда неправильно называемый станком C и C) — это программируемый станок, который способен автономно выполнять операции обработки с ЧПУ.

Субтрактивные производственные процессы, такие как обработка с ЧПУ, часто противопоставляются процессам аддитивного производства, таким как 3D-печать, или формующим производственным процессам, таким как литье под давлением. В то время как процессы вычитания удаляют слои материала из заготовки для создания нестандартных форм и конструкций, аддитивные процессы собирают слои материала для получения желаемой формы, а процессы формования деформируют и смещают исходный материал в желаемую форму. Автоматизация обработки с ЧПУ позволяет производить высокоточные и высокоточные, простые детали и рентабельность при выполнении единичных и средних производственных циклов. Однако, хотя обработка с ЧПУ демонстрирует определенные преимущества по сравнению с другими производственными процессами, степень сложности и сложности, достигаемая при проектировании деталей, и рентабельность производства сложных деталей ограничены.

Хотя каждый тип производственного процесса имеет свои преимущества и недостатки, в этой статье основное внимание уделяется процессу обработки с ЧПУ, излагаются основы процесса, а также различные компоненты и инструменты станка с ЧПУ.Кроме того, в этой статье исследуются различные операции механической обработки с ЧПУ и представлены альтернативы процессу обработки с ЧПУ.

Кратко, это руководство охватывает:

Вы сейчас находитесь между работой или работодателем, который хотите нанять? У нас есть обширные коллекции ресурсов для соискателей и работодателей, ищущих работу в промышленности. Если у вас есть открытая вакансия, вы также можете заполнить нашу форму, чтобы включить ее в информационный бюллетень Thomas Monthly Update.

Обзор процесса обработки с ЧПУ

Являясь развитием процесса обработки с числовым программным управлением (ЧПУ), в котором использовались перфокарты, обработка с ЧПУ представляет собой производственный процесс, в котором используются компьютеризированные средства управления для управления станками и режущими инструментами и манипулирования ими для придания формы заготовке — например, металлу, пластику, дереву, пене и т. Д. композит и т. д. — в нестандартные детали и конструкции. Хотя процесс обработки с ЧПУ предлагает различные возможности и операции, фундаментальные принципы процесса остаются в основном одинаковыми для всех из них.Базовый процесс обработки с ЧПУ включает следующие этапы:

  • Создание модели в САПР
  • Преобразование файла САПР в программу ЧПУ
  • Подготовка станка с ЧПУ
  • Выполнение операции обработки

CAD Модель Дизайн

Процесс обработки с ЧПУ начинается с создания 2D-векторной или 3D-модели твердотельной детали в САПР либо внутри компании, либо в компании, предоставляющей услуги проектирования CAD / CAM. Программное обеспечение для автоматизированного проектирования (САПР) позволяет дизайнерам и производителям создавать модели или визуализировать свои детали и продукты вместе с необходимыми техническими характеристиками, такими как размеры и геометрия, для производства детали или продукта.

Конструкции для деталей, обработанных с ЧПУ, ограничены возможностями (или неспособностью) станка с ЧПУ и инструментов. Например, большинство станков с ЧПУ имеют цилиндрическую форму, поэтому геометрия детали, возможная в процессе обработки с ЧПУ, ограничена, поскольку инструмент создает изогнутые угловые участки. Кроме того, свойства обрабатываемого материала, конструкция инструмента и возможности крепления станка дополнительно ограничивают возможности проектирования, такие как минимальная толщина детали, максимальный размер детали, а также включение и сложность внутренних полостей и элементов.

После завершения проектирования САПР дизайнер экспортирует его в формат файла, совместимый с ЧПУ, например STEP или IGES.

Таблицы допусков на обработку с ЧПУ

При выборе деталей для механического цеха важно указать все необходимые допуски. Хотя станки с ЧПУ очень точны, они все же оставляют небольшие различия между дубликатами одной и той же детали, обычно около + или — 0,005 дюйма (0,127 мм), что примерно в два раза больше ширины человеческого волоса.Чтобы сэкономить на расходах, покупатели должны указывать допуски только в тех областях детали, которые должны быть особенно точными, поскольку они будут контактировать с другими деталями. Хотя существуют стандартные допуски для разных уровней обработки (как показано в таблицах ниже), не все допуски равны. Если, например, деталь абсолютно не может быть больше размера, она может иметь заданный допуск + 0,0 / -0,5, чтобы показать, что она может быть немного меньше, но не больше в этой области.

Таблица 1: Линейные допуски при обработке с ЧПУ

Диапазон размеров (мм)

мелкое (F)

+/-

Средний (M)

+/-

Крупный (C)

+/-

Очень грубая (V) +/-

. 5-3

0,05

,1

,2

3-6

0,05

,1

,3

,5 ​​

6-30

,1

,2

,5 ​​

1,0

30–120

.15

,3

,8

1,5

120-400

,2

,5 ​​

1,2

2,5

400–1000

,3

,8

2,0 ​​

4,0

1000–2000

.5

1,2

3,0

6,0

2000-4000

2,0 ​​

4,0

8,0

Таблица 2: Допуски по углу при обработке с ЧПУ

Диапазон размеров (мм)

мелкое (F)

+/-

Средний (M)

+/-

Крупный (C)

+/-

Очень грубая (V) +/-

0-10

1 или

1 или

1 o 30 ’

3 или

10-50

0 o 30 ’

0 o 30 ’

1 или

2 или

50-120

0 o 20 ’

0 o 20 ’

0 o 30 ’

1 или

120-400

0 o 10 ’

0 o 10 ’

0 o 15 ’

0 o 30 ’

400

0 o 5 ’

0 o 5 ’

0 o 10 ’

0 o 20 ’

Таблица 3: Допуски радиуса и фаски при обработке с ЧПУ

Диапазон размеров (мм)

мелкое (F)

+/-

Средний (M)

+/-

Крупный (C)

+/-

Очень грубая (V) +/-

. 5-3

,2

,2

,4

,4

3-6

,5 ​​

,5 ​​

1

1

6

1

1

2

2

Преобразование файлов CAD

Отформатированный файл проекта САПР проходит через программу, обычно программное обеспечение автоматизированного производства (CAM), для извлечения геометрии детали и генерирует цифровой программный код, который будет управлять станком с ЧПУ и манипулировать инструментами для производства детали, спроектированной по индивидуальному заказу.

Станки с ЧПУ

использовали несколько языков программирования, включая G-код и M-код. Самый известный из языков программирования ЧПУ, общий или геометрический код, называемый G-кодом, контролирует, когда, где и как перемещаются станки, например, когда включать или выключать, как быстро перемещаться к конкретное место, пути следования и т. д. — поперек заготовки. Код различных функций, называемый M-кодом, управляет вспомогательными функциями станка, такими как автоматизация снятия и замены кожуха станка в начале и в конце производства соответственно.

После того, как программа ЧПУ сгенерирована, оператор загружает ее в станок с ЧПУ.

Настройка машины

Перед тем, как оператор запустит программу ЧПУ, он должен подготовить станок с ЧПУ к работе. Эти приготовления включают закрепление заготовки непосредственно в станке, на шпинделях станка или в тисках станка или аналогичных зажимных приспособлениях, а также прикрепление необходимого инструмента, такого как сверла и концевые фрезы, к соответствующим компонентам станка.

После того, как станок полностью настроен, оператор может запустить программу ЧПУ.

Выполнение операции обработки

Программа ЧПУ действует как инструкции для станка с ЧПУ; он подает команды станка, определяющие действия и движения инструмента, на встроенный компьютер станка, который управляет станком и управляет им. Запуск программы побуждает станок с ЧПУ начать процесс обработки с ЧПУ, и программа направляет станок на протяжении всего процесса, поскольку он выполняет необходимые машинные операции для производства детали или продукта, разработанных по индивидуальному заказу.

Процессы обработки с ЧПУ

могут выполняться собственными силами — если компания вкладывает средства в приобретение и обслуживание собственного оборудования с ЧПУ — или поручать специализированным поставщикам услуг обработки с ЧПУ.

Виды операций обработки с ЧПУ

Обработка с ЧПУ

— это производственный процесс, подходящий для самых разных отраслей, включая автомобилестроение, аэрокосмическую, строительную и сельскохозяйственную промышленность, и позволяющий производить ряд продуктов, таких как автомобильные рамы, хирургическое оборудование, авиационные двигатели, зубчатые передачи, а также ручные и Садовый инвентарь.Этот процесс включает в себя несколько различных операций обработки с компьютерным управлением, в том числе механические, химические, электрические и термические процессы, которые удаляют необходимый материал из заготовки для производства детали или продукта индивидуальной конструкции. Хотя химические, электрические и термические процессы обработки рассматриваются в следующем разделе, в этом разделе рассматриваются некоторые из наиболее распространенных операций механической обработки с ЧПУ, в том числе:

Сверлильный станок с ЧПУ

Сверление — это процесс обработки, в котором используются многоточечные сверла для создания цилиндрических отверстий в заготовке.При сверлении с ЧПУ, как правило, станок с ЧПУ подает вращающееся сверло перпендикулярно плоскости поверхности заготовки, в результате чего получаются выровненные по вертикали отверстия с диаметром, равным диаметру сверла, используемого для операции сверления. Однако операции углового сверления также могут выполняться с использованием специализированных конфигураций станков и зажимных приспособлений. Рабочие возможности процесса сверления включают зенкование, зенкование, развертывание и нарезание резьбы.

Фрезерный станок с ЧПУ

Фрезерование — это процесс обработки, в котором используются вращающиеся многоточечные режущие инструменты для удаления материала с заготовки. При фрезеровании с ЧПУ станок с ЧПУ обычно подает заготовку к режущему инструменту в том же направлении, что и вращение режущего инструмента, тогда как при ручном фрезеровании станок подает заготовку в направлении, противоположном вращению режущего инструмента. Рабочие возможности процесса фрезерования включают торцевое фрезерование — прорезание неглубоких, плоских поверхностей и полостей с плоским дном в заготовке — и периферийное фрезерование — прорезание глубоких полостей, таких как пазы и резьбы, в заготовке.

Токарный станок с ЧПУ

Токарная обработка с ЧПУ и многошпиндельная обработка

Изображение предоставлено: Buell Automatics

Токарная обработка — это процесс обработки, в котором используются одноточечные режущие инструменты для удаления материала с вращающейся детали. При токарной обработке с ЧПУ станок — обычно токарный станок с ЧПУ — подает режущий инструмент линейным движением вдоль поверхности вращающейся заготовки, удаляя материал по окружности до достижения желаемого диаметра, для производства цилиндрических деталей с внешними и внутренними особенностями. , например прорези, конусы и резьбы.Рабочие возможности токарного процесса включают растачивание, торцевание, нарезание канавок и нарезание резьбы. Когда дело доходит до фрезерного станка с ЧПУ, а не токарного, фрезерование с его вращающимися режущими инструментами лучше работает для более сложных деталей. Однако токарные станки с вращающимися деталями и стационарными режущими инструментами лучше всего подходят для более быстрого и точного создания круглых деталей.

Таблица 1 — Характеристики стандартных операций обработки с ЧПУ
Примечание. Некоторая информация об обработке с ЧПУ предоставлена ​​компанией Metal Craft.

Обработка

Характеристики

Бурение

  • Использует вращающиеся многоточечные сверла
  • Сверло подается перпендикулярно или под углом к ​​заготовке
  • Выполняет цилиндрические отверстия в заготовке

Фрезерный

  • Использует вращающийся многоточечный режущий инструмент
  • Заготовка подается в том же направлении, что и режущий инструмент
  • Удаляет материал с заготовки
  • Производит более широкий ассортимент профилей

Токарный

  • Использует одноточечный режущий инструмент
  • Вращает заготовку
  • Режущий инструмент подается по поверхности заготовки
  • Удаляет материал с заготовки
  • Изготавливает круглые или цилиндрические детали
Прядение металла с ЧПУ

Близкие родственники токарных станков, прядильные станки с ЧПУ включают в себя токарный станок с заготовкой (металлический лист или трубу), которая вращается с высокой скоростью, в то время как металлический прядильный валок придает заготовке желаемую форму. В качестве «холодного» процесса прядение металла с ЧПУ формирует предварительно сформированный металл — трение прядильного станка, контактирующего с роликом, создает силу, необходимую для придания формы детали.

Как работает швейцарская машина?

Швейцарская обработка, также известная как швейцарская обработка винтов, использует специальный тип токарного станка, который позволяет заготовке двигаться вперед и назад, а также вращаться, чтобы обеспечить более точные допуски и лучшую стабильность при резании. Заготовки обрезаются рядом с удерживающей втулкой, а не дальше.Это позволяет снизить нагрузку на изготавливаемую деталь. Швейцарская обработка лучше всего подходит для небольших деталей в больших количествах, таких как винты для часов, а также для приложений с критическими допусками прямолинейности или соосности. Вы можете узнать больше об этой теме в нашем руководстве о том, как работают швейцарские винтовые машины.

Как работает 5-осевой станок с ЧПУ?

5-осевая обработка с ЧПУ описывает компьютеризированную производственную систему с числовым программным управлением, которая добавляет к традиционным 3-осевым линейным движениям (X, Y, Z) станка две оси вращения, чтобы обеспечить доступ станка к пяти из шести сторон детали в одном разовая операция. При добавлении к рабочему столу наклонно вращающегося приспособления для удержания заготовки (или цапфы) фреза становится так называемым станком 3 + 2, индексируемым или позиционным станком, позволяя фрезу приближаться к пяти из шести сторон рабочего стола. призматическая деталь под углом 90 ° без необходимости переустановки детали оператором.

Однако это не совсем 5-осевая фреза, потому что четвертая и пятая оси не перемещаются во время операций обработки. Добавление серводвигателей к дополнительным осям, плюс компьютеризированное управление для них — часть ЧПУ — сделало бы это единым целым.Такой станок, способный выполнять полную одновременную контурную обработку, иногда называют «непрерывным» или «одновременным» 5-осевым фрезерным станком с ЧПУ. Две дополнительные оси также могут быть встроены в обрабатывающую головку или разделены — одна ось на столе, а другая на головке.

Обучение операторов токарных станков с ЧПУ

Чтобы работать на токарном станке с ЧПУ, машинист должен пройти установленный объем курсовой работы и получить соответствующий сертификат в аккредитованной организации, занимающейся производственным обучением. Программы обучения токарной обработке с ЧПУ обычно включают несколько занятий или занятий, предлагая постепенный процесс обучения, разбитый на несколько этапов. Важность соблюдения протоколов безопасности усиливается на протяжении всего тренировочного процесса.

Начальные курсы токарного станка с ЧПУ могут не включать практический опыт, но они могут включать ознакомление студентов с кодами команд, перевод файлов САПР, выбор инструмента, последовательности резания и другие области. Курс для начинающих токарных станков с ЧПУ может включать:

  • Смазка и планирование ТО токарных станков
  • Перевод инструкций в машиночитаемый формат и загрузка их в токарный станок
  • Установление критериев выбора инструмента
  • Установка инструментов и деталей для работы с материалом
  • Изготовление пробных деталей

Последующее обучение токарному станку с ЧПУ обычно включает в себя фактическую работу на токарном станке, а также настройку станка, редактирование программ и разработку нового синтаксиса команд. Этот вид обучения токарным станкам может включать курсы по:

  • Выяснение, где требуются правки, путем сравнения образцов деталей с их характеристиками
  • Редактирование программирования ЧПУ
  • Создание нескольких циклов тестовых компонентов для уточнения результатов редактирования
  • Регулировка расхода охлаждающей жидкости, чистка токарного станка, ремонт и замена инструмента

Прочие операции с ЧПУ

Прочие операции механической обработки с ЧПУ включают:

Обрабатывающее оборудование и компоненты с ЧПУ

Как указано выше, существует широкий спектр операций обработки.В зависимости от выполняемой операции обработки в процессе обработки с ЧПУ используются различные программные приложения, станки и станки для получения желаемой формы или дизайна.

Типы ПО поддержки обработки с ЧПУ

В процессе обработки с ЧПУ используются программные приложения, обеспечивающие оптимизацию, точность и аккуратность специально разработанной детали или продукта. Используемые программные приложения включают:

CAD : Программное обеспечение для автоматизированного проектирования (САПР) — это программы, используемые для создания чертежей и создания 2D-векторных или 3D-изображений твердых деталей и поверхностей, а также необходимой технической документации и спецификаций, связанных с деталями.Проекты и модели, созданные в программе CAD, обычно используются программой CAM для создания необходимой машинной программы для производства детали с помощью метода обработки с ЧПУ. Программное обеспечение САПР также можно использовать для определения и определения оптимальных свойств деталей, оценки и проверки конструкции деталей, моделирования изделий без прототипа и предоставления проектных данных производителям и мастерским.

CAM : Программное обеспечение для автоматизированного производства (CAM) — это используемые программы, извлекающие техническую информацию из модели CAD и генерирующие машинную программу, необходимую для запуска станка с ЧПУ и манипулирования инструментами для производства детали, разработанной по индивидуальному заказу. Программное обеспечение CAM позволяет станку с ЧПУ работать без помощи оператора и помогает автоматизировать оценку готовой продукции.

CAE : Программное обеспечение для автоматизированного проектирования (CAE) — это программы, используемые инженерами на этапах предварительной обработки, анализа и постобработки в процессе разработки. Программное обеспечение CAE используется в качестве вспомогательных средств поддержки в приложениях для инженерного анализа, таких как проектирование, моделирование, планирование, производство, диагностика и ремонт, для помощи в оценке и изменении конструкции продукта.Доступные типы программного обеспечения CAE включают в себя программное обеспечение для анализа конечных элементов (FEA), вычислительной гидродинамики (CFD) и многотельной динамики (MDB).

Некоторые программные приложения сочетают в себе все аспекты программного обеспечения CAD, CAM и CAE. Эта интегрированная программа, обычно называемая программным обеспечением CAD / CAM / CAE, позволяет одной программе управлять всем процессом изготовления от проектирования до анализа и производства.

Что такое станок с ЧПУ? Типы станков с ЧПУ и станков

В зависимости от выполняемой операции обработки, в процессе обработки с ЧПУ используются различные станки с ЧПУ и станки для производства детали или продукта по индивидуальному заказу.В то время как оборудование может различаться по-разному от операции к операции и от приложения к приложению, интеграция компонентов компьютерного числового программного управления и программного обеспечения (как указано выше) остается неизменной во всем обрабатывающем оборудовании и процессах с ЧПУ.

Сверлильное оборудование с ЧПУ В

Drilling используются вращающиеся сверла для создания цилиндрических отверстий в заготовке. Конструкция сверла позволяет отходам металла, то есть стружке, стекать с заготовки.Существует несколько типов сверл, каждый из которых используется для определенного применения. Доступны следующие типы сверл: центрирующие сверла (для изготовления неглубоких или пилотных отверстий), перфорированные сверла (для уменьшения количества стружки на заготовке), сверла для винтовых станков (для создания отверстий без пилотного отверстия) и патронные развертки (для увеличения предварительно изготовленные отверстия).

Обычно в процессе сверления с ЧПУ также используются сверлильные станки с ЧПУ, которые специально разработаны для выполнения операции сверления.Однако операция также может выполняться токарными, резьбонарезными или фрезерными станками.

Фрезерное оборудование с ЧПУ

Milling использует вращающиеся многоточечные режущие инструменты для придания формы заготовке. Фрезерные инструменты имеют горизонтальную или вертикальную ориентацию и включают концевые фрезы, винтовые фрезы и фрезы для снятия фасок.

В процессе фрезерования с ЧПУ также используются фрезерные станки с ЧПУ, называемые фрезерными станками или фрезерами, которые могут быть ориентированы горизонтально или вертикально.Базовые фрезы могут перемещаться по трем осям, а более совершенные модели имеют дополнительные оси. Доступные типы фрез включают ручные фрезерные станки, плоские фрезерные станки, универсальные фрезерные станки и универсальные фрезерные станки.

Токарное оборудование с ЧПУ

В токарной обработке используются одноточечные режущие инструменты для удаления материала с вращающейся детали. Конструкция токарного инструмента варьируется в зависимости от конкретного применения, с инструментами, доступными для черновой обработки, чистовой обработки, торцевания, нарезания резьбы, формовки, подрезки, отрезки и обработки канавок.

В токарном процессе с ЧПУ также используются токарные или токарные станки с ЧПУ. Доступные типы токарных станков включают токарно-револьверные станки, токарные станки для двигателей и специальные токарные станки.

Что такое настольный станок с ЧПУ?

Компании, специализирующиеся на производстве станков с ЧПУ, часто предлагают настольные серии небольших и легких станков. Настольные станки с ЧПУ, хотя и работают медленнее и менее точны, но хорошо справляются с мягкими материалами, такими как пластик и пенопласт. Они также лучше подходят для небольших деталей и производства от легкой до средней.Машины, представленные в настольной серии, напоминают более крупные промышленные стандарты, но их размер и вес делают их более подходящими для небольших приложений. Например, настольный токарный станок с ЧПУ, который имеет две оси и может обрабатывать детали диаметром до шести дюймов, будет полезен для изготовления ювелирных изделий и форм. Другие распространенные настольные станки с ЧПУ включают лазерные резаки и фрезерные станки размером с плоттер.

Что касается токарных станков меньшего размера, важно различать настольный токарный станок с ЧПУ и настольный токарный станок.Настольные токарные станки с ЧПУ, как правило, более доступны, но также меньше по размеру и несколько ограничены в возможностях применения. Стандартный настольный токарный станок с ЧПУ обычно включает в себя контроллер движения, кабели и базовое программное обеспечение. Стандартный настольный токарный станок с ЧПУ в аналогичной базовой комплектации стоит немного дороже.

Обработка материалов с ЧПУ

Процесс обработки с ЧПУ подходит для различных конструкционных материалов, в том числе:

  • Металл (например, алюминий, латунь, нержавеющая сталь, легированная сталь и т. Д.))
  • Пластик (например, PEEK, PTFE, нейлон и т. Д.)
  • Дерево
  • Пена
  • Композиты

Оптимальный материал для применения в производственном приложении с ЧПУ во многом зависит от конкретного производственного приложения и его технических характеристик. Большинство материалов можно обрабатывать при условии, что они могут выдерживать процесс механической обработки, то есть обладают достаточной твердостью, пределом прочности на разрыв, пределом прочности на сдвиг, а также химической и температурной стойкостью.

Материал заготовки и его физические свойства используются для определения оптимальной скорости резания, скорости подачи резания и глубины резания.Скорость резания, измеряемая в футах поверхности в минуту, означает, насколько быстро станок врезается в заготовку или удаляет с нее материал. Скорость подачи, измеряемая в дюймах в минуту, является мерой того, насколько быстро заготовка подается к станку, а глубина резания — насколько глубоко режущий инструмент врезается в заготовку. Как правило, заготовка сначала проходит начальную стадию, на которой она грубо обрабатывается до приблизительной, специально разработанной формы и размеров, а затем предпринимается стадия чистовой обработки, на которой она испытывает более низкие скорости подачи и меньшую глубину резания для достижения более точной и точной обработки. точные спецификации.

Размеры ЧПУ

Широкий спектр возможностей и операций, предлагаемых процессом обработки с ЧПУ, помогает ему найти применение в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую, строительную и сельскохозяйственную промышленность, а также позволяет производить ряд продуктов, таких как гидравлические компоненты, винты и валы. Несмотря на универсальность и настраиваемость процесса, изготовление некоторых деталей, например, больших или тяжелых компонентов, представляет более серьезные проблемы, чем другие.В таблице 1 ниже представлены некоторые проблемы, возникающие при обработке крупных деталей и тяжелых компонентов.

Таблица 2 — Проблемы обработки деталей размером
Примечание. Компания Technox Machine & Manufacturing Inc. предлагает некоторые задачи по обработке крупных деталей и тяжелых деталей.

Размер детали

Проблемы обработки

Большая деталь

  • Требуется специализированное оборудование для позиционирования и обработки
  • Требуется обучение операторов специализированного оборудования
  • Более сложная наладка оборудования
  • Может быть слишком большим для рабочей зоны
  • Усиление факторов, влияющих на точность
  • Большое количество тепла, выделяемого во время процесса
  • Повышенная вероятность деформации, вызванной стрессом

Тяжелый компонент

  • Требуются специализированные инструменты и оборудование для погрузочно-разгрузочных работ и обработки
  • Требуется обучение операторов специализированного оборудования
  • Может быть слишком тяжелым для рабочей зоны
  • Повышенная нагрузка на оборудование

Альтернативы использованию станка с ЧПУ

Хотя обработка с ЧПУ демонстрирует преимущества по сравнению с другими производственными процессами, она может не подходить для каждого производственного применения, а другие процессы могут оказаться более подходящими и рентабельными. Хотя в этой статье основное внимание уделяется процессам механической обработки с ЧПУ, в которых используются станки для производства деталей или изделий по индивидуальному заказу, системы ЧПУ могут быть интегрированы в различные станки. Другие процессы механической обработки с ЧПУ включают ультразвуковую обработку, гидроабразивную резку и абразивно-струйную обработку.

Помимо механических процессов, также доступны процессы химической, электрохимической и термической обработки. Процессы химической обработки включают химическое фрезерование, вырубку и гравировку; процессы электрохимической обработки включают электрохимическое удаление заусенцев и шлифование; процессы термической обработки включают электронно-лучевую обработку, лазерную резку, плазменную резку и электроэрозионную обработку (EDM).

История обработки с ЧПУ (видео)

Сводка

Выше описаны основы процесса обработки с ЧПУ, различные операции обработки с ЧПУ и необходимое для них оборудование, а также некоторые соображения, которые могут быть приняты во внимание производителями и механическими цехами при принятии решения о том, является ли обработка с ЧПУ наиболее оптимальным решением для их конкретной ситуации. производственное приложение.

Чтобы получить дополнительную информацию о местных коммерческих и промышленных поставщиках услуг и оборудования для изготовления на заказ, посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники
  1. Нетрадиционные процессы механической обработки и термической резки
  2. Обработка пластика с ЧПУ
  3. Отрасли промышленности, использующие высокоточные станки с ЧПУ
  4. Услуги токарно-фрезерной обработки с ЧПУ
  5. Швейцарская токарная обработка винтов и традиционная обработка с ЧПУ
  6. 7 причин, по которым обработка с ЧПУ превосходит традиционную обработку
  7. Как вращается мир (ЧПУ) — Эволюция токарной обработки с ЧПУ
  8. Типы и преимущества обработки с ЧПУ
  9. Создание прототипов с ЧПУ, как это работает сегодня
  10. Преимущества контрактной обработки с ЧПУ
  11. Все о станках с ЧПУ
  12. Обработанные детали из алюминия
  13. Обработка компонентов огнестрельного оружия
  14. Советы по созданию отличного дизайна прядения металла
  15. Важность деталей и компонентов трансмиссии для внедорожников
  16. Что такое швейцарская обработка с ЧПУ?
  17. Что нужно знать о швейцарской токарной обработке
  18. Самолеты и авиакосмическая промышленность в Ardel Engineering
  19. Связь в Ardel Engineering
  20. Услуги токарной и фрезерной обработки с ЧПУ на Helander
  21. Обработка пластика с ЧПУ
  22. Фрезерные станки Vs. Станки токарные
  23. Швейцарская обработка с ЧПУ
  24. Что такое обработка с ЧПУ?
  25. Руководство по допускам обработки на станках с ЧПУ
  26. Как указать общие допуски в обрабатываемых деталях
  27. Обработка с ЧПУ по сравнению с обычной обработкой

Другие изделия ЧПУ

Больше от Custom Manufacturing & Изготовления

Что такое станки с ЧПУ и станки с ЧПУ? [Простое введение]

Краткая история ЧПУ

Первые коммерческие станки с ЧПУ были построены в 1950-х годах и работали с перфолентой.Хотя концепция сразу же доказала, что она может снизить затраты, она настолько отличалась, что завоевывала популярность у производителей.

Чтобы способствовать более быстрому внедрению, армия США купила 120 станков с ЧПУ и одолжила их различным производителям, чтобы они могли лучше познакомиться с идеей числового управления. К концу 50-х NC начинал завоевывать популярность, хотя ряд проблем все еще оставался.

Например, g-code, почти универсальный язык ЧПУ, который у нас есть сегодня, не существовал.Каждый производитель продвигал свой собственный язык для определения числового программного управления или программ обработки деталей (программ, которые станки выполняли для создания детали).

1959 Станок с ЧПУ: Milwaukee-Matic-II был первым станком с устройством смены инструмента…

В 1960-е годы благодаря ряду ключевых разработок ЧПУ быстро развилось:

— Стандартный язык G-кода для программ деталей: происхождение g-кода восходит к MIT, примерно в 1958 году, где он был языком, используемым в Лаборатории сервомеханизмов MIT.Альянс электронной промышленности стандартизировал g-код в начале 1960-х годов.

— CAD пришел в себя и начал быстро заменять бумажные чертежи и рисовальщиков в 60-х годах. К 1970 году CAD представлял собой индустрию приличных размеров с такими игроками, как Intergraph и Computervision, с которыми я консультировался еще в студенческие годы.

— Миникомпьютеры, такие как DEC PDP-8 и Data General Nova, стали доступны в 60-х годах и сделали станки с ЧПУ более дешевыми и мощными.

К 1970 году экономика большинства западных стран замедлилась, а затраты на занятость росли.В 60-х годах, обеспечив прочную технологическую основу, которая была необходима, ЧПУ взлетело и начало неуклонно вытеснять старые технологии, такие как гидравлические индикаторы и ручная обработка.

американских компаний в значительной степени запустили революцию в области ЧПУ, но они были чрезмерно сосредоточены на высоком уровне. Немцы первыми увидели возможность снизить цены на ЧПУ, и к 1979 году немцы продавали больше ЧПУ, чем компании США. Японцы повторили ту же формулу с еще большим успехом и всего год спустя, к 1980 году, отняли лидерство у немцев.В 1971 году 10 крупнейших компаний с ЧПУ были американскими компаниями, но к 1987 году осталась только Cincinnati Milacron, и они оказались на 8-м месте.

Совсем недавно микропроцессорные технологии сделали системы ЧПУ еще дешевле, что привело к появлению ЧПУ для рынка ЧПУ для хобби и личного пользования.

Доступное по цене оборудование с ЧПУ также проложило путь для использования ЧПУ в прототипировании, наряду с 3D-печатью. Ранее использование ЧПУ ограничивалось преимущественно производственными цехами.

Проект Enhanced Machine Controller, или EMC2, был проектом по реализации контроллера ЧПУ с открытым исходным кодом, который был начат Национальным институтом стандартов и технологий NIST в качестве демонстрации.Где-то в 2000 году проект был переведен в общественное достояние и с открытым исходным кодом, а EMC2 появился вскоре, в 2003 году.

Mach4 был разработан основателем Artsoft Артом Фенерти как ответвление ранних версий EMC для работы в Windows вместо Linux, что сделало его еще более доступным для рынка персональных ЧПУ. Компания Арта, ArtSoft, была основана в 2001 году. Появление Mach4 впервые сделало ЧПУ доступным за пределами промышленных магазинов.

И программное обеспечение EMC2 (теперь называется LinuxCNC), и программное обеспечение Mach4 для ЧПУ живы и процветают сегодня, как и многие другие технологии ЧПУ.

Мы прошли долгий путь со времен старого числового контроля!

Что такое оператор ЧПУ?

Металлообрабатывающей промышленности требуется больше операторов ЧПУ. Эта полезная карьера привлекает людей с широким набором навыков: вниманием к деталям, математике, механическому дизайну и способностью читать технические чертежи. Операторы ЧПУ используют сочетание ума и практической работы, чтобы должным образом превратить металлическую отливку в ценную обрабатываемую деталь.

Прежде чем мы ответим: «Кто такой оператор с ЧПУ?» Давайте узнаем, что такое на самом деле станок с ЧПУ.

Станок с числовым программным управлением (ЧПУ) использует программу для управления работой станков, таких как токарные и фрезерные станки. Он берет сырье (металл, пластик и т. Д.) И режет, шлифует, сверлит, поворачивает, фрезерует и / или формует его в детали, которые соответствуют точным спецификациям. «Точный» — ключевое слово для операторов ЧПУ. Доли миллиметра имеют значение, и здесь очень мало места для ошибки.

Зачем оператору ЧПУ нужен ритм?

Один из ключей к гладкому и динамичному рабочему дню оператора — это распорядок, который позволит вам войти в ритм.Вам нужно будет сосредоточиться на различных задачах в вашей рабочей области: замене детали, проверке детали, наблюдении за инструментами и т. Д. Установление ритма не только делает вас более эффективным, но и помогает пролететь день, потому что вы всегда знаете чего вы должны достичь.

Нет двух одинаковых рабочих дней. Тем не менее, вот некоторые типичные задачи и ситуации оператора ЧПУ.

Хорошо, оператор ЧПУ, начни свой день!

После того, как вы вошли и надели защитное снаряжение, вы явитесь в назначенный вам рабочий центр.Ваши первые 15 минут — это сбор материалов, которые вам нужны на день, и разговор с оператором предыдущей смены, который поделится любыми проблемами качества машины или деталей, которые вам нужно знать.

Эта совместная работа позволяет оператору ЧПУ планировать смену инструмента и аудит для максимальной эффективности. Каждое приспособление спроектировано по-разному, поэтому вы можете проверить прилагаемые инструкции по загрузке для этой детали, чтобы убедиться, что эти прецизионные станки будут работать должным образом и соответствовать точным спецификациям.

Вы выгружаете свою первую готовую деталь на стенд для удаления заусенцев, где она выдувается от охлаждающей жидкости и любых мелких металлических деталей.Вы загружаете новую необработанную деталь в приспособление. Вы дважды проверяете, правильно ли загружена деталь. Ритм уже начался.

Операторы ЧПУ — ключ к контролю качества

Вы возвращаетесь к детали на столе для удаления заусенцев. Удаление заусенцев, удаление металлической стружки или стружки, остающейся на детали после обработки, помогает сохранить качество, поскольку стружка может вызвать неправильную нагрузку или повреждение деталей. Каждая деталь имеет особые инструкции по удалению заусенцев, которым следуют операторы ЧПУ.

Эта первая деталь должна пройти аудит в процессе производства, проверку размеров детали с использованием различных измерительных инструментов: штангенциркуль, калибры внутреннего диаметра, штифты, калибры резьбы, глубиномеры, а также микрометры внутреннего и внешнего диаметра.

Расписание аудита может быть каждые 2 или 4 часа, каждый час или даже каждую часть, в зависимости от того, насколько критична функция для качества детали. После аудита деталь проверяется отделом обеспечения качества на координатно-измерительной машине (КИМ), чтобы убедиться, что все размеры и положения находятся в пределах допуска, а не только критические из них, охваченные вашим аудитом.

Ритм продолжается

Как оператор ЧПУ, вы следите за тем, чтобы станок работал на полную мощность и соответствовал целевым показателям.В течение дня вы также следите за инструментами, используемыми на каждой детали, чтобы убедиться, что они работают должным образом. Затупившийся инструмент вызывает чрезмерные заусенцы или выходящие за допустимые пределы размеры. Вы следите за качеством деталей при удалении заусенцев, прислушиваетесь к странным звукам, исходящим от станка, и обращаете внимание на сигнал станка о том, что срок службы инструмента истек.

Когда вы подходите к концу смены, вы перекрываетесь в течение 15 минут и оставляете машину работать для следующего оператора ЧПУ. Вы рассказываете, как машина и детали работали в течение смены, записываете производство и моете посуду до того, как прозвенит звонок.

Изо дня в день (или даже через час) вы можете использовать подъемники для подъема и перемещения деталей и оборудования, очистки и упаковки готовых деталей, выполнения переналадки, сотрудничества с другим членом команды или встреч с клиентами. .

Оператор ЧПУ отличается от станка с ЧПУ

Возможно, вы слышали о другой профессии в цехе станков с ЧПУ: слесаря-станочника с ЧПУ. Думайте о механике с ЧПУ как о более продвинутом и опытном операторе ЧПУ. Специалисты по ЧПУ программируют оборудование, устраняют механические проблемы и читают чертежи и чертежи деталей.

Многие станки с ЧПУ начинали как операторы ЧПУ, которых они теперь контролируют и инструктируют. После того, как операторы получат глубокие знания о работе станков, узнают свойства металла и многолетний опыт обработки на станках с ЧПУ, они могут попытаться продвинуться дальше.

Как стать оператором ЧПУ?

В карьере оператора ЧПУ многим нравится то, что опыт не требуется, а обучение в основном проводится в цехе станков с ЧПУ. Обучение на рабочем месте можно сочетать с занятиями по математике, 3D-дизайну, чтением чертежей и специализированным обучением операторов ЧПУ в местных технических школах или общественных колледжах.

Многие операторы ЧПУ выполняют различные должностные обязанности: решать механические задачи, настраивать оборудование, контролировать качество, а также пользоваться ручными инструментами и прецизионными измерительными приборами. Операторы ЧПУ обычно имеют множество возможностей трудоустройства и зарабатывают приличную заработную плату.

В Stecker Machine Company мы обрабатываем в основном алюминиевые и чугунные отливки. Наше современное оборудование с ЧПУ помогает нам соответствовать строгим требованиям наших клиентов к качеству, а наши заводы обеспечивают безопасную и эффективную производственную среду. Хотите присоединиться к нашей команде в качестве оператора ЧПУ? Ознакомьтесь с нашей должностной инструкцией для оператора станков с ЧПУ или ознакомьтесь с нашими текущими вакансиями.

Различные типы станков с ЧПУ


Производство промышленных деталей требует точности, безопасности и экономичности. Большинство отраслей начинаются с ручной обработки, но это устаревший метод производства. Этот процесс оставляет место для ошибок, несчастных случаев с операторами и несоответствий в продукции. К счастью, существует множество различных типов станков с ЧПУ, которые дают ответ на эту проблему.

Обработка с ЧПУ (компьютерное числовое управление) — это обычный производственный процесс, в котором используется предварительно запрограммированное компьютерное программное обеспечение для управления заводскими инструментами и оборудованием. Станки с ЧПУ отвечают за изготовление деталей практически во всех отраслях промышленности по всему миру. Они создают изделия и компоненты из алюминия, пластика, дерева и других твердых материалов.

Существует несколько типов станков с ЧПУ, и каждый из них служит определенной цели при производстве деталей. В этом руководстве будут рассмотрены различные методы обработки с ЧПУ, включая высококлассный 6-осевой станок с ЧПУ.

Что такое станки с ЧПУ?

Автоматизированные машины управления движением состоят из трех компонентов:

  • командная функция
  • приводная система
  • система обратной связи

Обработка с ЧПУ — это процесс, в котором используется управляемый компьютером станок для преобразования куска твердого сырья в другую форму. Этот процесс зависит от цифровых инструкций, сделанных в программном обеспечении CAM (Computer Aided Manufacturing) или CAD (Computer-Aided Design), способном писать G-код.Эти коды имеют числовые значения, которые контроллер станка с ЧПУ может считывать для выполнения процесса от начала до конца.

После того, как компьютер в контроллере интерпретирует проект, он перемещает режущий инструмент или заготовку по нескольким осям, чтобы вырезать желаемую форму в сырье. Это превышает ограничения ручного управления оператором, которые требуют, чтобы рабочий нажимал кнопки или перемещал рычаги. Станок знает, что делать, считывая определенные команды обработки.

Типы станков с ЧПУ

Автоматизированное производство позволяет предприятиям изготавливать детали быстро и точно, но не все компоненты одинаковы.Тип станка с ЧПУ, необходимого для изготовления конечного продукта, зависит от размеров детали и геометрического рисунка.

станков с ЧПУ обычно делятся на эти пять групп:

  • 2 оси
  • 2,5 оси
  • 3-осевой
  • 4 оси
  • 5-осевой

Оси определяют возможности станка, в том числе то, как он движется, как врезается в заготовку, а также перемещает ли он материал или режущий инструмент для создания готового продукта.

Например, 3-осевая обработка удерживает заготовку в неподвижном положении, в то время как режущий инструмент перемещается в плоскости XYZ, чтобы обрезать ненужный материал. Он идеально подходит для фрезерования пазов, резки острых кромок и сверления отверстий в механических компонентах.

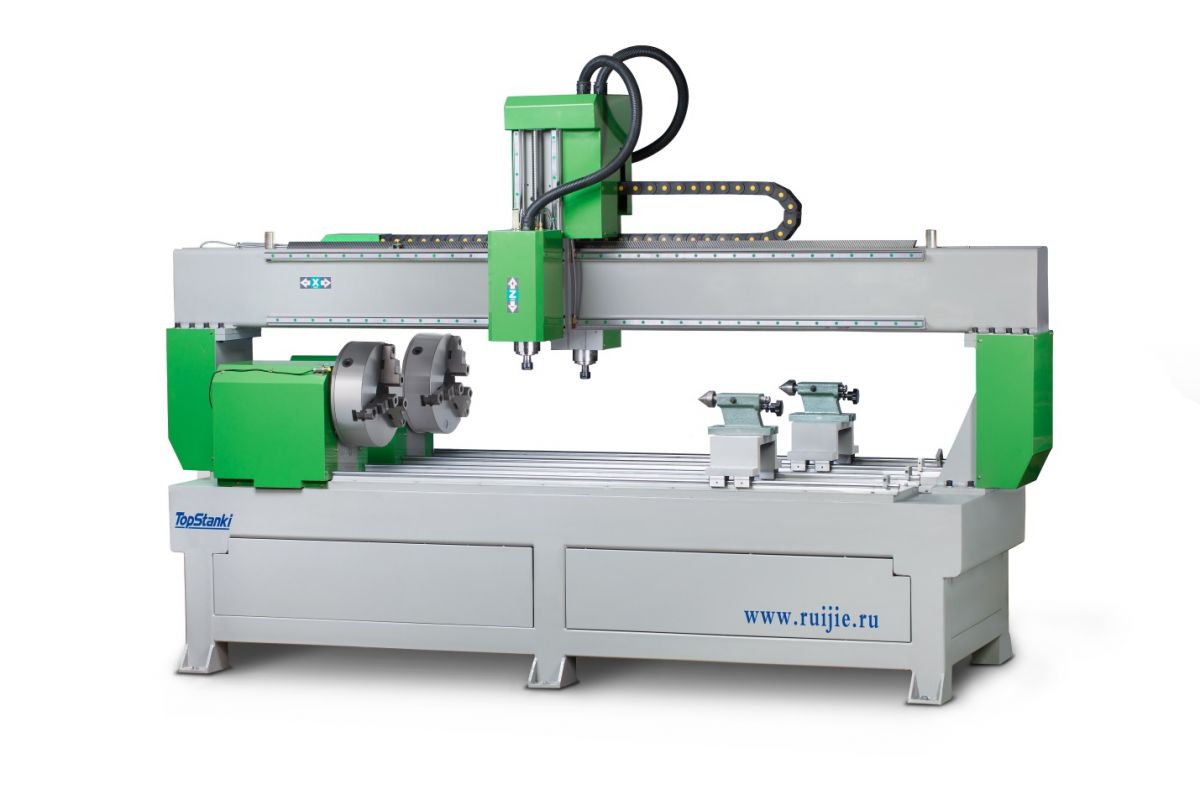

Фрезерный станок с ЧПУ

Этот обычный станок с ЧПУ включает встроенные вращающиеся режущие инструменты для сверления и резки сырья. Процесс начинается с помещения внутрь машины металлического, деревянного или пластикового блока. Затем компьютер сообщает машине, как вырезать или просверлить материал.

Фрезерные станки с ЧПУ

идеально подходят для изготовления пазов, канавок, форм и карманов. Они доступны в основном как 3-осевые станки, но могут работать и с 6-осевыми.

Станок плазменной резки с ЧПУ

Это оборудование также режет материалы, но оно использует компьютер для маневрирования мощным резаком вместо вращающегося инструмента для резки двухмерных металлических листов или дерева. Факел достаточно силен, чтобы быстро прожечь плотный металл, а температура достигает почти 50 000 градусов по Фаренгейту.

Производители обычно используют плазменную резку с ЧПУ в сварочных центрах, автомастерских и промышленных строительных центрах.

Токарный станок с ЧПУ

Токарные станки перемещают сырье на шпинделе вместо маневрирования резаком или резаком, и эти устройства используют меньше осей, чем фрезерные станки. Токарный станок с ЧПУ имеет токарный станок в центре, который вращает и манипулирует материалом, чтобы сформировать требуемую форму. Компьютер контролирует размещение материала.

Токарные станки с ЧПУ

используются в таких отраслях, как автомобилестроение, авиакосмическая промышленность и производство огнестрельного оружия.

Станок для лазерной резки с ЧПУ

Станок для лазерной резки с ЧПУ — идеальный выбор для жестких материалов. Мощный лазер обеспечивает повышенную точность и позволяет вырезать нестандартные конструкции и формы в сырье. Его работа аналогична плазменной резке, но он также может резать пластик с высокой точностью.

Шлифовальные станки с ЧПУ

Шлифовальные станки

с ЧПУ используют неподвижный круг для врезания в заготовку.Эти системы доступны до 5 осей, и они работают с охлаждающей жидкостью под высоким давлением, чтобы быстро удалить металлические детали с детали, не сжигая оборудование.

Производители используют шлифовальные машины для шлифования фрез, плоского шлифования, контурного шлифования и шлифования канавок.

6-осевой станок с ЧПУ

6-осевые фрезерные станки с ЧПУ

— это ступенька выше 5-осевых фрезерных станков. В этих замечательных станках используется дополнительная ось вращения вдоль оси Z, что приводит к заметному увеличению скорости по сравнению с 5-осевыми станками.Дополнительная ось позволяет инструменту иметь больше движений и переходов на более высоких скоростях без ущерба для точности.

6-осевой станок идеально подходит для объемной обработки стали, алюминия и чугуна. Он достаточно мощный, чтобы превращать необработанный металл в конечный продукт без дополнительного оборудования.

Это многофункциональное производственное оборудование, которое позволяет конечным пользователям выполнять различные операции с одной машины. Автомобильные обрабатывающие центры могут использовать это оборудование для сверления, фрезерования и токарной обработки. Каждая из этих процедур требует модификации инструмента или системы управления программным обеспечением, но этот процесс повысит производительность и сократит время производства.

Этот фрезерный станок может сократить время резки до 75% по сравнению с другими типами станков с ЧПУ, но у него есть ограничения. Большинство компонентов, изготовленных на 6-осевых фрезерных станках, представляют собой сложные конфигурации, такие как блоки двигателей или турбины. Если вы обрабатываете продукт, который имеет только прямые вертикальные пропилы, вращения по осям X, Y и Z не нужны, поэтому нет никаких преимуществ в использовании 6-осевого станка с ЧПУ для этой конкретной заготовки.

Обратитесь в TFG USA для вашего следующего проекта обработки с ЧПУ

Станки с ЧПУ

могут выполнять быстрые и сложные разрезы в заготовке, которые не могут сделать другие станки. Используя режущий инструмент с компьютерным управлением для преобразования необработанных металлов, пластмасс и древесины в конечный продукт, вы получите стабильное качество продукции, лучшую точность, увеличенную скорость производства и безопасность оператора. В зависимости от требований к вашим деталям, разные типы станков с ЧПУ будут более подходящими, чем другие.

The Federal Group USA предоставляет клиентам прецизионные станки с ЧПУ с 1980 года. Мы используем современные 3-осевые фрезерные станки, 4-осевые станки и 5-осевые станки с ЧПУ для создания высококачественных продуктов, которые подходят друг другу. желаемые спецификации нашего клиента. Federal Group USA обслуживает широкий спектр отраслей, включая производителей мебели, здравоохранение и потребительские товары, а также автомобильную промышленность.

Свяжитесь с нами сегодня, чтобы узнать больше о наших расходах на обработку с ЧПУ и услугах.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
