Популярность каминов и печей при обустройстве загородных домов не пошло на спад после появления более современных отопительных приборов, работающих на природном газе или электричестве. Для отведения продуктов горения печного оборудования используются дымоходные трубы: их проход через крышу должен быть максимально герметичным.


Что бывает при недостаточной герметизации

Участок выхода дымохода через кровельную поверхность называются узлом прохода, или просто проходкой. Ее устанавливают в стене или на крыше здания: именно второй способ монтажа пользуется наибольшей популярностью. При этом провести качественную гидроизоляцию такой проходки намного сложнее.

Все допущенные ошибки герметизации трубы на крыше могут спровоцировать появление следующих последствий:

  • Протечки. Как свидетельствует статистика, причиной большинства протечек кровли является именно некачественная гидроизоляция участков примыкания дымохода и кровельного материала.
  • Гниение стропильной конструкции. Влага, попавшая под кровлю через некачественно оформленной узел прохода, становится причиной загнивания и деформации деревянной стропильной конструкции.
  • Уменьшение тяги. По причине слабой герметичности участка соприкосновения кровельного покрытия и печной трубы на поверхности последней начинает образовываться конденсат. Как результат, дымоход остывает и уменьшает внутреннюю тягу.


Для того, чтобы исключить все перечисленные проблемы, необходимо тщательно соблюдать технологию герметизации проходки печной трубы. В комплект практически всех кровельных материалов входят специальные доборные элементы или эластичные кожухи, позволяющие провести качественную изоляцию указанного участка.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымоотводной трубы обычно проводят по завершению кровельных работ, что провоцирует халатное отношение к этой процедуре некоторыми мастерами. Такое положение вещей является серьезной ошибкой, последствия от которой могут быть весьма плачевными.


Задачи герметизации дымоходной трубы:

  1. Увеличение безопасности печного оборудования. Дымоотводы, обслуживающие печи на твердом топливе, обычно разогреваются до очень высоких температур. Это накладывает дополнительную ответственность на изоляцию ее поверхности от деревянной кровельной конструкции.
  2. Повышение энергоэффективности. Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. Как результат, будет достигнута заметная экономия топливных материалов.
  3. Защита трубы от конденсата. Хорошо изолированный дымоход способен сохранять стабильную температуру своих стенок. Это позволяет на порядок снизить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно гидроизоляция места выхода печной трубы проводилась подручными материалами. В настоящее время для этих целей выпускается значительное число материалов и приспособлений, позволяющих решить задачу, чем заделать щель между трубой и крышей.


Гидроизоляция для проходки должна обладать следующими качествами:

  • Стойкое перенесение влаги. Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие на него атмосферных осадков. Поэтому очень важно, чтобы изоляционный материал был в состоянии длительное время сопротивляться влаге и коррозии.
  • Термостойкость. Поверхность дымохода может разогреваться до +600 градусов, поэтому гидроизоляция должна отлично справляться с значительными температурными колебаниями. Постоянное воздействие солнца подразумевает наличие у заделки дымохода на крыше хорошей стойкости к ультрафиолетовому излучению.
  • Сопротивляемость износу. Как правило, любой кровельный материал рассчитан на эксплуатацию на протяжении не менее 15-20 лет. Желательно, чтобы доборные элементы имели схожую продолжительность службы.
  • Совместимость с кровлей. Перед тем, как герметизировать трубу на крыше, важно выбрать наиболее оптимальный вариант. Подбор материала для оформления места выхода дымохода проводится с учетом типа кровельного материала. Крышу из профнастила или металлочерепицы необходимо оснащать оцинкованными доборными элементами. На черепичных кровлях используются керамические изделия, а на мягких – битумные.

Запрещается выполнять гидроизоляцию трубы бытовым силиконовым герметиком, нефтяным битумом или цементом. При подборе изоляции должна учитываться температура нагревания трубы и тип кровельного материала.

Какие бывают средства для герметизации — чем лучше заделать щель

Благодаря готовым проходным узлам дымоходной трубы значительно упрощаются кровельные работы. Эти задачи могут выполняться даже людьми без соответствующего опыта.


Основные виды средств для герметизации проходок:

  1. Металлический воротник для трубы на крыше. Самый популярный вид изоляции дымохода. Чаще всего таким образом оснащаются квадратные или прямоугольные трубы. Состоит такой фартук из набора металлических уголков, которые фиксируют на кровельные скаты и наружные стенки дымохода. Этот вариант обычно применяют на кровлях из профнастила, металлочерепицы или шифера.
  2. Резиновые вкладыши. Речь идет об уплотнителях из резины или латекса, имеющие воронкообразную конструкцию. Такая форма изделий удобна для изоляции дымоходов с круглым сечением. Их натягивают на трубу, фиксируя к обрешетке сквозь кровельное покрытие.
    Чтобы добиться плотного прилегания резинового вкладыша к поверхности дымохода, важно грамотно подобрать его диаметр.
  3. Мембраны. С помощью полосных диффузных мембран удобно проклеивать периметр дымохода. Таким образом можно оформлять трубы круглого и прямоугольного сечения. Справедливости ради нужно сказать, что этот тип заделки не очень эстетичен.

Чтобы достичь надежной гидроизоляции для проходки, рекомендуется применять многослойные конструкции, где комбинируется резиновый уплотнитель, внутренний фартук и наружная декоративная окантовка.



рекомендации по выбору материала и технологии

  • Принципы заделки зазоров
  • Чем заделать щель между трубой и крышей
  • Как заделать трубу на крыше из разных материалов
  • Несмотря на все старания кровельщиков уложить кровельное покрытие по возможности плотнее к дымоходу и различным выступам, все равно в местах примыкания остаются неплотности. Вода с крыши, таким образом, может через образовавшиеся щели попасть в подкровельное пространство. Поэтому все их необходимо хорошенько герметизировать.

    Один из самых обсуждаемых вопросов среди печников – как заделать трубу на крыше. Во времена, когда печное отопление присутствовало практически везде, при обустройстве дымохода на крыше выполняли специальное утолщение, которое и защищало кровлю от протекания. В наше время повсеместно кирпичные трубы уступили свои позиции металлическим, зачастую серийным сварным дымоходам. Стоит также отметить, что современные печники, выбрав кирпич для трубы на крыше, утолщения не делают.

    Чтобы не столкнуться с неприятнейшей ситуацией, когда течет труба, нужно разобраться, как заделать трубу на крыше.

    Принципы заделки зазоров ↑

    Щели закрывают, используя различные подручные материалы. Схематично их можно разделить на две группы:

    • Элементы, с помощью которых закрывают щели между дымоотводом и крышей. Это разные фартуки, воротники как фабричного, так и собственного изготовления. Материалом для них служат устойчивые к коррозии оцинкованная сталь, резина или силикон. Доборные элементы могут отличаться по внешнему виду и своим техническим характеристикам. Функционально их установка обеспечивает начальное черновое закрытие стыков.
    • Всевозможные герметики, с помощью которых заполняют оставшиеся щели. К примеру, цементные смеси или мастики. Сегодня для решения этих задач используются и более современные материалы, которые отличаются простотой, и очень удобны при выполнении работ по изоляции, к примеру, самоклеящиеся ленты.

    Чем заделать щель между трубой и крышей ↑

    Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки, как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.

    • Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных.
    • Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.

    • Экобит. Этот изоляционный материал обеспечивает достаточно хорошую гидроизоляцию. Он представляет собой упроченную самоклеящуюся алюминиевую ленту с герметизирующим слоем из специального модифицированного битума. Ее прокладывают по периметру дымохода.

    Рекомендуем

    Чтобы добиться максимальной изоляции, ленту рекомендуется прикрывать снаружи металлической «юбкой».

    • Enkryl . Это однокомпонентная акриловая мастика немецкого производства, которую используют для обработки проблемных стыков.
      Процесс гидроизоляции проходит в 4 этапа.

    1. обезжиривают поверхность по периметру трубы;

    2. с помощью кисти наносят первый слой жидкой мастики Enkryl;

    3. трубу обматывают Polyflexvlies Rolle (это армирующая ткань на основе вискозы), которая будет обеспечивать дополнительную эластичность гидроизоляции;

    4. минут через 15–20, когда мастика уже впитается в ткань, наносят второй слой.

    Как утверждает производитель, вряд ли можно будет увидеть, что течёт крыша возле трубы, в течение 9–10 лет.

    Как заделать трубу на крыше из разных материалов ↑

    Технологии заделки щелей зависят от таких факторов, как тип материала кровли, величина зазора, форма дымового канала. Рассмотрим пошагово процесс герметизации трубы на крыше от дождя для популярных покрытий.

    Черепичная крыша ↑

    • Образовавшиеся между покрытием кровли и наружной стенкой дымохода зазоры нужно обложить уголками из нержавеющей стали. Если дымоотвод имеет овальную либо круглую форму, металлические уголки можно заменить на уплотнители из резины с клейкой основой.
    • Из листовой оцинкованной стали готовят специальный декоративный воротник. Его надевают через оголовок дымоотвода и крепят на саморезы. Таким образом между ними формируется пространство под заливку.
    • В сформированный зазор заливают вязкий цементно-песчаный водостойкий раствор и оставляют на сутки. Этого времени обычно должно хватить для застывания смеси.

    Важно

    При заливке зазоров необходимо проследить, чтобы раствор полностью заполнил все возможные щели.

    • Для отведения воды с крыши формируют наклонную поверхность. Делают это следующим образом: в листе нержавейки вырезают отверстие. Его диаметр должен соответствовать размерам воротника. Надев раскроенный лист на оголовок, его крепят на саморезы.

    Кровля из шифера ↑

    Заделка раствором – самая доступная технология герметизации шиферной крыши. Однако в случае дымоотводов круглой формы использование этого способа связано с определенными сложностями. Данную проблему можно удачно решить по следующему алгоритму.

    • На плотный картон помещают лист полиэтилена и формируют кольцо. Его вставляют в щель между кровельным покрытием и дымоотводом.
    • На шифере формируют временный ограничительный бортик из какого-либо пластичного материала, скажем, пластилина.
    • В полученный промежуток заливают асбестоцементный раствор.
    • После того как строительная смесь затвердеет, бортик и картонный цилиндр убирают.
    • На их месте остается асбестовое кольцо, которое и служит в качестве гидроизоляции.

    Кровля из битумной черепицы ↑

    На мягкой кровле обычно делают разделку. Заделку щелей выполняют, используя специальный фартук, который обрамляют гибкой самоклеящейся лентой на основе каучука, к примеру, «Вакафлекс». Ленту тщательно приклеивают на имеющийся клеевой слой по периметру дымохода, заводя ее с поверхности кровли на стенки дымоотвода. Затем разделку прижимают футляром. Оставшиеся между гибким кровельным материалом и дымоходом бреши герметизируют битумной мастикой.

    В случае если размеры щелей достаточно велики, их сначала заполняют паклей либо веревкой. До этого материал пропитывают составами, которые придают ему водонепроницаемые качества. Например, использовать масляную краску, битум и другое. Зазоры можно заполнить также цементным раствором.

    Гидроизоляция печной трубы на крыше из профнастила ↑

    Примыкание профлиста к дымоходу с прямоугольным сечением. Самый распространенный способ герметизации дымоотвода в этом случае – установка фартука. Данный фасонный элемент изготавливают из листовой оцинкованной стали. Устанавливают его на крышу выкрашенным в цвет кровли.

    • Основная часть монтажных работ связана с планками примыкания из металла, которые необходимо расположить в нижней доле дымохода.
    • Так как труба выведена через профнастил, то в результате паро- и гидроизоляционный слои оказываются разрезанными. Их при помощи скотча аккуратно приклеивают к внешним стенкам дымоотвода.
    • По его периметру проделывают неглубокую штробу (около 1,5 см), используя для этого специальную машинку.
    • Часть планки примыкания, загнув верхний край, заводят штробу и дополнительно фиксируют на силиконовый герметик с высоким уровнем термостойкости.
    • Следующий этап герметизации – установка галстука. Это водоизоляционный лист, через который вода стекает в водосточную систему, минуя дымоход.
    • Поверх установленных элементов укладывают профнастил.
    • Затем наступает очередь установки дополнительного внешнего фальш-фартука. Его монтаж практически не отличается от установки внутреннего. Единственная разница – верхние планки прикручивают не к штробе, а самому дымоходу.

    Важно

    Для металлических и выполненных из асбестоцемента дымоотводов необходима защита от стекающей в нее воды. Для решения этих задач служит насадка на трубу дымохода – зонт.

    Примыкания к круглой или овальной трубе. Места сопряжения можно крайне просто гидроизолировать при помощи эластичной проходки, скажем, Master Flash. Для кровель из профнастила их используют следующим образом:

    • Выбирают проходку соответствующего размера и аккуратно обрезают ее в узкой части пока не добьются плотного облегания дымохода.
    • Убирают насадку на трубу печки и аккуратно натягивают на нее до самого конца эластичную проходку. Далее ее крепят к крыше на самоклеящееся основание, силиконовый герметик либо кровельные саморезы.
    • Отделку дымохода на крыше завершают, установив на него декоративный фартук, внешне похожий на колпак. Его выбирают под цвет кровли. Фартук предохраняет проходку от повреждений вследствие механических воздействий или ультрафиолета.



    © 2021 stylekrov.ru

    Как сделать герметизацию трубы на крыше из профнастила — пошаговое видео и фото

    В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

    Содержание статьи

    Причины протечек

    На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

    • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
    • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
    • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
    • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

    Устройство прохода трубы через крышу

    Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

    Место вывода

    Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

    • На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
    • На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

    Варианты размещения труб относительно конька

    Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

    Оборудование места примыкания прямоугольной трубы

    Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

    1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
    2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
    3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
    4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
    5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

    Герметизация прямоугольной трубы

    Схема сборки фартука

    Элементы дл сборки фартука

    Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

    Оборудование места примыкания овальной и круглой трубы

    Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

    1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
    2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
    3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
    4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

    Угловая эластичная проходка

    Схема установки эластичной проходки

    Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

    Видео-инструкция

    Герметизация трубы на крыше

    Для трубы дымохода в уже готовой кровле делают отверстие. Между ними образуется щель.Стык трубы и кровли в любом случае нужно загерметизировать. Чтобы правильно выполнить соединение, необходимо применять специальные материалы, а также соблюдать технологию работ. Правильная герметизация трубы на крыше обеспечит полноценную защиту чердака от проникновения влаги.

    Если не заделать стык

    При выводе печной трубы в кровле проделывают отверстие. Щель между покрытием и стенками дымохода заделывают специальными фартуками, воротниками и уплотнителями. Их можно купить в любом строительном магазине. Эти защитные элементы легко сделать и своими руками.

    Если вовремя не провести герметизацию швов на крыше, возможны такие последствия:

    1. Увеличенный износ материала кровли. Вода, проникающая в зазор, попадает на внутреннюю поверхность крыши, что становится причиной деформации покрытия.
    2. Снижение срока службы строительного каркаса. Вода, которая заливается в зазор между трубой и кровельным покрытием, способствует постепенному гниению древесины. Это чревато деформацией и разрушением стропил.
    3. Утеплитель теряет свою эффективность. Теплоизолирующие материалы, которыми оборудована крыша, при намокании способны быстро терять свои свойства. Если жесткие утеплители не сильно подвержены воздействия влаги, то мягкие быстро начинают гнить.
    4. Увеличение влажности на чердачном помещении. Повышенная сырость вызывает появление спертого, тяжелого воздуха. Это может негативно отразиться на внутренней отделке мансарды.

    Способ устранение зазора между трубой и кровлей зависит от его размеров и типа покрытия. Также учитывают форму дымохода. При расстоянии менее 5 мм используют термостойкий герметик. При превышении ширины щели 1 см применяют цементный раствор, фартук или специальный уплотнитель.

    Заделать зазор между трубой и кровлей необходимо для:

    • обеспечения изоляции чердачного помещения от атмосферной влаги;
    • для повышения эффективности тепло- игидроизоляции;
    • увеличения срока службы стропильной системы и всей кровельной конструкции;
    • исключения мостиков холода.

    Герметизация печной трубы на крыше позволяет избежать разрушения самой крыши.

    Материалы

    Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

    Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

    Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

    Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

    Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

    Основные преимущества битума:

    • сверхстойкость;
    • невысокая стоимость;
    • эластичность;
    • возможность окрашивания;
    • высокая влагостойкость;
    • высокий уровень адгезии с сухими и мокрыми поверхностями.

    Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

    Ленточный герметик

    Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

    • в его основу входит бутилкаучук;
    • лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
    • она обладает высокой клейкостью, за счет чего проста в монтаже;
    • идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

    Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий. Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

    Как применяется

    Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена. Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели). При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

    Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

    Заделка щели

    Традиционный способ герметизации щели между трубой и крышей предполагает выполнение фартука. Для его сооружения понадобятся планки примыкания. Их помещают снизу трубы дымохода. Их прикладывают к трубе и по верхней части делают отметки.

    Болгаркой выполняется штроба. Впоследствии нахлестом укладываются остальные части фартука вокруг трубы. Края планки, вставленные в штробу, должны быть покрыты термостойким герметиком. Нижние части планки подрезаются и крепятся саморезами. Заделка щели между трубой и крышей осуществляется таким образом, чтобы вода уходила в водосточные элементы.

    Поверх уложенных элементов монтируется кровельная часть, а вокруг трубы сооружается наружный галстук. При его постановке важно учесть схему внутреннего галстука. Верхние планки не вводятся в штробу, они просто примыкают к трубе.

    Если труба отличается круглой формой, можно использовать специальную насадку. Ее используют также для герметизации антенн и вентиляционных выходов. По виду она напоминает ступенчатую пирамиду. Если насадка резиновая, ее можно использовать в температурном режиме от -50 до +130 градусов. У силиконовых моделей диапазон более широкий – от -70 до +250 градусов.

    От дымоходной трубы до защищенных от возгорания конструкций должно быть расстояние 25 см. В случае с незащищенными элементами оно не должно быть меньше 35 см. Идеальным вариантом становится создание воздушного зазора. Однако такое решение становится причиной большой потери тепла, что невыгодно с точки зрения теплоизоляции.

    Вывод

    К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

    Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.

    Способы герметизации трубы на крыше

    При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.



    Кирпичная труба на крыше с жесткой металлической кровлей

    Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

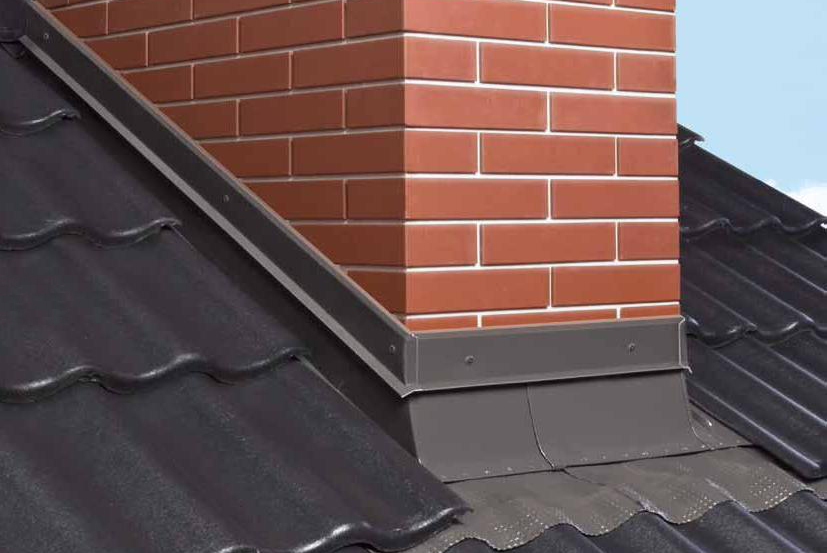

    Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

    • Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
    • Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
    • Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
    • Штробы на трубе герметизируются силиконовым герметиком.
    • Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
    • Поверх примыканий и «галстука» монтируется кровельный материал.

    Круглая труба на крыше с жесткой металлической кровлей

    1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
    2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

    Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

    Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

    Описываемый материал легок в монтаже и имеет долгий срок службы.

    • В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
    • Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
    • Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
    • Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

    Круглая труба на крыше с кровлей из натуральной черепицы

    На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

    • В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
    • В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
    • Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

    Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

    Круглая труба на шифере

    При расположении трубы близко от конька, она заделывается в следующей последовательности:

    • Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
    • В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
    • На трубу надевается асбоцементное кольцо.
    • Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
    • Кольцо при помощи клина устанавливают параллельно скату.
    • Края прорези в стальном листе заводят внутрь кольца.
    • Замазывают стык смесью цемента с асбестом распушенным (1:2).

    Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

    Чтобы труба и шифер стыковались герметично, выполняют следующее:

    1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
    2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
    3. Полученный промежуток заполняют асбоцементной смесью.
    4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
    5. На трубу надевается асбестовое кольцо (см. выше).

    Гидроизоляция места выхода трубы (видео)

    Заделка трубы на мягкой кровле

    Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

    Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

    Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

    Как и чем заделать щель между трубой и кровлей из разных материалов

    Вывели дымоход через крышу и не знаете, как и чем заделать щель между трубой и кровлей? Зато об этом знаем мы. От ультрабюджетных методов для герметизации шифера до трудоемких способов закрыть стыки на металлочерепице и профнастиле — мы подробно расскажем о каждом из них. Изучайте возможные варианты и выбирайте подходящий. Пошаговые инструкции и описание особенностей всех способов герметизации стыка трубы и крыши прилагаются.

    Шифер — самый бюджетный кровельный материал из существующих. Поэтому и решения для герметизации щели между трубой и кровлей тоже должны быть дешевыми, а также простыми и быстрыми в реализации.

    Итак, если вы ищете, чем замазать щель между трубой и крышей из шифера, то для этих целей лучше всего подойдет асбестовый раствор. Если же нужен более технологичный и долговечный метод герметизации стыка, тогда поставьте на трубу стальной фартук.

    Раствор из цемента с асбестом

    Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

    Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

    А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

    1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
    2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
    3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
    4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
    5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

    Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

    Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

    Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.

    В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.

    Фартук из оцинкованного металла или нержавеющей стали

    Еще один недорогой способ заделать щель между крышей из шифера и круглой трубой. Впрочем, в отличие от асбестового раствора, этот метод подходит для всех типов неметаллического кровельного покрытия.

    Стальной фартук или проходка на трубу — это основание из плоского стального листа, к которому приварен конус со срезанной вершиной. Конус надевают на круглый дымоход и герметизируют, а основание крепят на кровельном покрытии. В результате получается надежный и долговечный узел, который при правильном монтаже способен сохранять герметичность десятилетиями.

    Так выглядит фартук из нержавеющей стали для герметизации прохода круглой трубы через скатную кровлю

    Герметизация трубы на крыше с помощью стального фартука выполняется в семь шагов:

    1. Шифер и трубу очищают от загрязнений и, если кровельный пирог с утеплителем еще не смонтирован, промывают струей воды.
    2. На трубу надевают фартук так, чтобы основание было плотно прижато к кровельному покрытию и заходило под конек. Если выход трубы далеко от конька, то стальной лист наращивают, чтобы завести его верхний край под коньковую планку минимум на 60 мм. Это нужно сделать обязательно, иначе стык между трубой и кровлей будет протекать, сколько бы герметика вы ни использовали.
    3. Основание прикручивают к обрешетке кровельными саморезами с прокладкой из EPDM резины, чтобы защитить места соединений от протечек. По этой же причине саморезы закручивают в верх волны. Перед вкручиванием саморезов необходимо просверлить отверстия в шифере, чтобы он не растрескался.
    4. Боковые края основания фартука загибают киянкой так, чтобы они плотно прилегали к шиферу, и промазывают полиуретановым или силиконовым герметиком.
    5. На трубу устанавливают хомут и зажимают его в месте перехода между фартуком и дымоходом.
    6. Хомут тщательно герметизируют. Для лучшей защиты вплотную к хомуту можно поставить воротник с «юбкой», который будет отсекать воду от соединения.
    7. В образовавшиеся между основанием и волнами шифера отверстия укладывают уплотнитель или задувают пену.

    Как и асбестовый раствор, этот способ герметизации подходит и для того, чтобы закрыть стыки между печной трубой и шифером. Главное в этом случае, использовать высокотемпературный герметик.

    Желательно, чтобы фартук был изготовлен из нержавеющей стали — так его срок службы будет исчисляться десятилетиями. Допустима и оцинкованная сталь, но тогда узел прохода трубы через кровлю, скорее всего, придется ремонтировать или переделывать уже через 15-20 лет.

    Преимущества стального фартука для герметизации кровли из шифера:

    • дешевизна;
    • долговечность;
    • относительная простота монтажа;
    • стойкость к высоким температурам;
    • легкость ремонта и восстановления.

    Недостатки способа:

    • в нижней части трубы между основанием фартука и шифером могут поселиться насекомые, птицы и грызуны;
    • без заведения основания под конек гарантирована протечка;
    • повышенная вероятность обмерзания из-за разницы в теплопроводности между шифером и металлом.

    В отличие от шифера, для ондулина и мягкой черепицы выпускают специальные переходные элементы. С ними герметизация печной трубы на крыше сильно упрощается и сводится к монтажу этих элементов в правильном порядке. Хотя и здесь есть свои тонкости.

    Герметизация круглой трубы

    Вентиляционная труба на крыше при проходе через кровельные материалы на основе битума оформляется буквально за несколько минут с помощью одного проходного элемента. Для ондулина монтаж выполняют за пять шагов:

    1. Проходной элемент устанавливают на трубу или в месте ее будущего монтажа, с нахлестом на нижний слой ондулина 17 см и более.
    2. Примерно посередине нахлеста проходной элемент крепят к обрешетке в верх каждой волны, кроме двух крайних.
    3. По бокам от проходного элемента укладывают и закрепляют листы ондулина с нахлестом в одну волну.
    4. Сверху проходного элемента укладывают и закрепляют еще один лист ондулина с нахлестом не менее 17 см.
    5. Вентиляционную трубу полностью собирают и крепят к проходному элементу четырьмя саморезами.

    Герметизация труб на мягкой кровле с помощью проходного элемента еще проще:

    1. Проходной элемент прикладывают к кровле и намечают место для отверстия.
    2. Поверх намеченного отверстия кладут картонный шаблон и обводят его.
    3. По внешней линии вырезают отверстие.
    4. На кромку проходного элемента наносят герметик сплошным слоем, после чего его устанавливают на отверстие и крепят саморезами.
    5. Последним шагом устанавливают саму трубу.

    Наглядно процесс монтажа показан на видео:

    Если же вы ищете, чем заделать щель между трубой отопления и крышей, то стандартные пластиковые элементы не подойдут. Для этого нужен гибкий переходник Мастер Флеш — эластичная манжета в форме ступенчатого конуса с алюминиевым фальцем по контуру, которая надежно герметизирует стыки. Поскольку между трубой и крышей должно быть довольно большое расстояние, чтобы битумное покрытие попросту не расплавилось от высокой температуры, выбирайте переходники большой площади. Основа проходного элемента должна накрыть не менее 40 мм кровельного покрытия с каждой стороны.

    Мастер Флеш обычно ставят на уже готовую трубу, но без установленного аэратора, если он предусмотрен конструкцией:

    1. На переходнике обрезают несколько ступенек так, чтобы диаметр отверстия в нем был немного меньше диаметра трубы.
    2. Переходник одевают на печную трубу и обводят его нижнюю часть по контуру.
    3. Основание оставляют плоским для мягкой кровли или придают ему форму волн ондулина — оно должно вплотную прилегать к кровельному покрытию.
    4. Прежде чем заделать стык между трубой и крышей, кровельное покрытие очищают от грязи и обезжиривают.
    5. По размеченному контуру наносят силиконовый герметик.
    6. Мастер Флеш закрепляют на кровле саморезами.

    Мастер Флеш изготавливают из устойчивой к высоким температурам и ультрафиолетовому излучению резины, поэтому с помощью этого переходника возможна и герметизация трубы на крыше бани. Но только если она утеплена.

    Герметизация кирпичной трубы на крыше

    Проход кирпичной трубы через кровлю загерметизировать сложнее, чем круглый. Стык между трубой и крышей из ондулина закрывают специальными фартуками, а между дымоходом и кровлей из битумной черепицы — ендовными коврами.

    Установка фирменного фартука выполняется в несколько этапов:

    1. По периметру трубы на расстоянии 2-3 см делают дополнительную обрешетку брусом.
    2. Перед монтажом ондулин и трубу очищают и обезжиривают.
    3. Снизу к трубе примеряют примыкающий фартук и обрезают его так, чтобы с каждой стороны дымохода он выступал на одну волну.
    4. Фартук ставят вплотную к трубе и прибивают гвоздями в верх каждой волны, кроме крайних.
    5. Два нижних угла трубы герметизируют лентой Ондуфлеш, наклеивая ее с нахлестом в одну волну на ондулин и 10-15 см на трубу. Лишнюю часть ленты обрезают и загибают, приклеивая ее к фартуку.
    6. К трубе прикладывают боковые планки и размечают места отрезов: они должны повторять форму трубы.
    7. Обрезанные боковые фартуки крепят вплотную к трубе к брускам дополнительной обрешетки.
    8. Сзади кирпичная труба на крыше герметизируется лентой Ондуфлеш. При этом нахлест на ондулин должен быть не менее 15 см, а на трубу — не менее 10 см. Ленте нужно тщательно придать форму кровельного покрытия, чтобы не было складок, куда может затечь вода.
    9. Места стыка фартуков и стены также герметизируются лентой Ондуфлеш шириной 10-15 см.
    10. В верхней части фартуков ставят металлические планки, привинчивая их саморезами к трубе. Верх фартуков или герметизирующая лента должны выступать примерно на 5 мм над крепежными планками.
    11. Фартук и ленту немного отгибают и получившийся промежуток заполняют силиконовым или полиуретановым герметиком.
    12. Сзади трубы устанавливают лист ондулина так, чтобы он не доходил до ее стенки примерно 6 см, и заводят его под коньковую планку.

    Герметизация кирпичной трубы на крыше из мягкой черепицы выполняется с помощью раскройки и наклейки ендовного ковра:

    • по периметру трубы крепят деревянный брусок треугольной формы с плечом не менее 5 см и заводят на него подкладочный ковер;
    • кирпичную трубу штукатурят и покрывают битумным праймером на высоту не менее 300 мм;
    • из ендовного ковра делают выкройки, которые должны закрывать всю покрытую битумным праймером трубу, примыкающий брусок и 200 мм кровельного покрытия;
    • чтобы сделать выкройку, ендовный ковер прикладывают к нужной стороне трубы и намечают на нем линии дымохода и бруска;
    • на выкройке должны быть предусмотрены нахлесты, которые закроют углы трубы;
    • на готовую выкройку тонким слоем наносят мастику и приклеивают к дымоходу, прогревая ее в углах строительным феном;
    • первой крепят лицевую выкройку, после — боковые, последней — заднюю;
    • сверху ендовный ковер закрепляют на трубе планками примыкания, поверх которых наносят герметик.

    Профнастил и металлочерепица — родственные материалы, поэтому подход к герметизации стыков между трубой и кровельным покрытием практически одинаков. Отличия есть, но они незначительные. Например, для оформления верхнего примыкания к дымоходу на крыше из металлочерепицы могут использовать переходной элемент, который повторяет форму волн на листе. Это немного упрощает монтаж, но из-за высокой стоимости переходного элемента вместо него обычно ставят стальной лист, окрашенный в цвет кровли.

    Как и для ондулина, способ герметизации стыка между кровельным материалом и дымоходом зависит от формы трубы. Если труба на крыше дома прямоугольная, то щель закрывают комплектом стальных доборных элементов. Если круглая, то для герметизации трубы используют гибкий переходник Мастер Флеш.

    Если труба на крыше кирпичная

    Герметизация трубы на крыше из металлочерепицы или профнастила — это процесс, который условно разделить на два этапа:

    1. Монтаж фартука на кровельное покрытие.
    2. Обеспечение герметичного прилегания фартука к трубе.

    И для каждого из этих этапов есть два основных варианта решения. Начнем с монтажа фартука.

    Сначала кровлю нужно подготовить:

    1. Гидроизоляция заводится на печную трубу и закрепляется на ней. Это важно, поскольку если между дымоходом и гидроизоляцией будет щель, конденсат, который может образовываться на трубе под фартуком, будет стекать прямо в утеплитель.
    2. Снизу и сверху около трубы набивают дополнительные доски для обрешетки. Это нужно, чтобы фартук не висел в воздухе. Иначе его может деформировать снежная шапка зимой или неловкий монтажник, который наступит на доборную планку, например, при монтаже телевизионной антенны на крыше.
    3. Трубу и покрытие очищают от грязи и обезжиривают.

    На подготовленное покрытие устанавливают фартук либо с герметизацией мест стыка доборных элементов, либо с их фальцеванием.

    В первом случае процесс монтажа начинают с примерки нижней планки примыкания к трубе. На ней отмечают углы дымохода, отступают от этих отметок 2-3 см в сторону ближнего края планки и отрезают по этой линии часть верхнего плеча доборного элемента. В месте сгиба уголка делают надрез и загибают планку так, чтобы она обхватывала трубу.

    Затем по всей длине планки на кровельное покрытие лепят двухстороннюю самоклеящуюся бутиловую ленту, поверх нее крепят уплотнитель, чтобы под фартук не попадала пыль, и не могли залезть животные или насекомые, сверху уплотнителя наносят слой герметика.

    Планку примыкания устанавливают вплотную к дымоходу, закрывая ей стык между трубой и крышей. При этом к кирпичной кладке ее крепят анкерами, а к металлочерепице или профнастилу — кровельными саморезами с прокладкой из EPDM резины. Саморезы ввинчивают перпендикулярно листу в верх каждой волны.

    Боковые планки примыкания крепят похожим образом: подрезают по размеру трубы, загибают, но устанавливают только на бутиловую ленту и герметик, без уплотнителей. Кроме того, герметик наносится и на нижнюю часть фартука так, чтобы он полностью закрыл линию стыка планок. При креплении боковых планок примыкания к кровельному покрытию расстояние между саморезами не должно превышать 15 см.

    Последнюю щель между трубой и крышей закрывают планкой примыкания с очень широким нижним плечом. Лучше, чтобы она была сделана из стали с полимерным покрытием в цвет кровельного материала. Но допустимы и листы из нержавейки. Листы из оцинкованной стали ставить нежелательно — срок службы такого материала при монтаже на кровлю обычно не превышает 15 лет, в то время как профнастил или металлочерепица служат 20-50 лет в зависимости от вида покрытия. Лист оцинкованной стали за трубой, во-первых, нужно будет менять намного раньше, чем понадобится ремонт или реконструкция кровли; во-вторых, он может стать очагом коррозии и привести к преждевременной порче окружающего его кровельного материала.

    Верхнюю планку тоже подрезают и загибают так, чтобы она полностью закрыла торцы боковых частей фартука. Затем ее крепят на бутиловую ленту, уложенную по контуру опорного листа.

    Ширина нижнего плеча доборного элемента должна быть не менее 45 см при уклоне крыши не менее 15°. На более пологих крышах верхняя часть фартука должна быть еще шире, при этом нужно дополнительно промазать герметиком все место стыка планки с кровельным покрытием снизу и по бокам.

    Там, где опорный лист примыкания будет находиться под верхним листом профнастила или металлочерепицы, планку крепят саморезами с плоскими шляпками. Это нужно, чтобы крепеж не мешал укладке кровельного покрытия. В открытой части планку крепят обычными кровельными саморезами.

    Поверх верхней планки примыкания укладывают лист профнастила или металлочерепицы и заводят его под конек. Перед укладкой на ровную поверхность нижнего плеча наклеивают самоклеящуюся ленту, затем к ней приклеивают уплотнитель и наносят на него герметик. Чтобы попасть уплотнителем точно в волну, верхний лист сначала примеряют и отмечают гофры. Если этого не сделать, то выступы уплотнителя могут не совпасть с гофрами стального листа. Крепят кровельный материал так же, как и на остальной крыше.

    Стыковой способ монтажа фартука эстетичен, долговечен, но очень сложен в реализации даже для профессиональных кровельщиков. Достаточно небольшой ошибки, чтобы крыша вокруг трубы начала течь.

    Фальцевый метод установки фартука надежнее с точки зрения протечек, поскольку его главная идея — в минимизации повреждений планок. По сравнению со стыковым, у этого метода есть три особенности:

    1. Задняя планка к кровле крепится кляммерами, а не саморезами.
    2. Боковые планки с торцевой стороны, ближней к коньку, не срезаются, а заворачиваются конвертом и скрепляются с задним узлом примыкания фальцем.
    3. Передняя планка скрепляется с боковыми также фальцем.

    В результате фартук получается цельным, и держится не только за счет саморезов, но и благодаря фальцевым соединениям планок друг с другом. Подробно о том, как герметизируется печная труба на крыше этим методом, смотрите в видео:

    Хотя фальцевый фартук не требует такой точности измерений и резки, как стыковой, он намного более трудоемкий. Кроме того, без специальных инструментов для гибки металла сделать его невозможно, в то время как для монтажа стыковым методом нужны лишь ножницы по металлу, маркер и рулетка. Но для тех, кто решил сделать заделать стык между трубой и кровлей самостоятельно, фальцевый способ монтажа подходит лучше — да, он займет больше времени, зато вероятность ошибки намного меньше.

    Теперь о герметизации примыкании фартука к трубе. Сделать это можно двумя способами:

    • прорезать штробу в трубе, завести в нее планки фартука и забить герметиком;
    • установить специальный воротник (комплект верхних планок примыкания) на трубе и загерметизировать его.

    Оба метода эффективны и надежны, но штробление сейчас применяют редко. Во-первых, прорезать правильную штробу сложно, особенно в старой трубе. Во-вторых, можно случайно сделать слишком глубокий пропил и повредить дымоход. В-третьих, на трубе около штробы будет мостик холода, что может привести к увеличению количества сажи внутри дымохода.

    Поэтому герметизация трубы на крыше с помощью воротника намного предпочтительнее. Для этого на трубу останавливают небольшие планки с расширением сверху, которые прижимают фартук. В это расширение укладывают полиуретановый герметик толстым слоем. Он заполняет все неровности и застывает, образовывая прочный, непроходимый для воды барьер.

    Если труба на крыше круглая

    Чтобы заделать щель между крышей из профнастила или металлочерепицы и круглой трубой используют уже упомянутый переходник Мастер Флеш. Устанавливают его примерно так же, как и на крышу из ондулина, но есть три особенности:

    1. По возможности к профнастилу крепить переходник нужно в низ и в верх волны. Креплений в боковые участки лучше избегать, если это возможно.
    2. Поскольку придать основанию форму, которая будет точно копировать гофры листовой кровли, невозможно, мастер флеш обрабатывают герметиком дважды: при приклеивании, а потом еще раз в местах около сгибов.
    3. На крышах из профнастила с большой высотой волны переходник устанавливают ромбом.

    С помощью эластичного переходника можно герметизировать только вентиляционные и утепленные печные трубы. Для неутепленных труб нужно использовать стальные хомуты и герметик, которым промазывают все места стыка хомута с трубой и стальными листами.

    Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

    Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

    Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

    Зачем проводить гидроизоляцию дымохода

    Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

    Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

    Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

    Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

    Обустройство дымохода согласно правилам пожарной безопасности

    Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

    Проводить работы по герметизации дымохода требуют правила пожарной безопасности

    Во избежание воспламенения:

    • строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
    • этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
    • проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

    Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

    С чего начинать гидроизоляцию

    Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

    • каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
    • конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

    Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

    • зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

    Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

    Как провести гидроизоляцию

    Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

    1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
    2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
    3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
    4. Укладывается кровельное покрытие вокруг трубы.
    5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
    6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

    Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

    Материалы для герметизации

    Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

    1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

    • высокой термостойкостью;
    • низкой теплопроводностью и небольшой теплоемкостью;
    • химической стойкостью;
    • стойкостью к вибрациям, деформациям, термоударам;
    • незначительной плотностью и эластичностью;
    • плотным прилеганием к конструкциям;
    • огнестойкостью;
    • хорошей электро- и звукоизоляцией.

    2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

    3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

    • устойчивостью к воздействию воды, пара, минеральных масел;
    • устойчивостью к воздействию расплавов цветных металлов;
    • низкой теплопроводностью;
    • эластичностью и небольшой плотностью;
    • низкой теплопроводностью;
    • хорошей звукоизоляцией;
    • сохранением электроизоляционных свойств при температуре 700-800º С;
    • устойчивостью к вибрациям и деформациям.

    Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

    Заделка квадратной трубы на шиферной крыше

    Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

    1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
    2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
    3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

    Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

    Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

    Заделка круглых многослойных дымоходов

    Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

    1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
    2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

    Для круглого металлического дымохода можно использовать специальный герметик

    Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

    Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

    На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

    Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

    Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

    Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

    Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

    При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

    Утечка

    — Как я могу изолировать эту трубу на моей крыше? Утечка

    — Как я могу изолировать эту трубу на моей крыше? — Обмен стеками товаров для дома
    Сеть обмена стеков

    Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

    Посетить Stack Exchange
    1. 0
    2. +0
    3. Авторизоваться Зарегистрироваться

    Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

    Зарегистрируйтесь, чтобы присоединиться к этому сообществу

    Кто угодно может задать вопрос

    Кто угодно может ответить

    Лучшие ответы голосуются и поднимаются наверх

    Спросил

    Просмотрено 8к раз

    У меня выхлопная труба печи из ПВХ выходит через крышу.К сожалению, установщик использовал фланец неправильного размера. Таким образом, вместо того, чтобы резина поднималась вверх к трубе, она опускалась вниз, и вода скапливалась в углублении и в конечном итоге капала внутрь. Я попытался использовать герметик для крыш, но он не помог. Есть ли какой-нибудь толстый липкий герметик, который я могу добавить туда, чтобы устранить утечку?

    Тестер101

    10k7373 золотых знака1112 серебряных знаков570570 бронзовых знаков

    Создан 19 ноя.

    Куркеванкуркеван

    1911 серебряный знак22 бронзовых знака

    5

    Похоже, вам нужно просто выбрать пыльник для трубы правильного размера, а не пытаться склеивать части неправильного размера вместе.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
