Ампер час в киловатт час: Перевести Ампер-часы в килоВатт-часы онлайн калькулятор

Содержание

Подбор аккумуляторных батарей

Содержание раздела:

  1. Рекомендуемые аккумуляторы
  2. Подбор аккумуляторов

1. Рекомендуемые аккумуляторы

Модель

300L

500

1

2

3

5

10

15

20

30

50

Напряжение (В)

12

Емкость (Ач)

150

200

200

200

200

150

200

200

200

200

200

Количество (шт)

2

2

4

10

20

40

40

60

90

120

180

Внимание! Крайне не рекомендуется использовать стартерные автомобильные аккумуляторы. Наиболее подходящим выбором являются аккумуляторы типа AGM или гелевые.

2. Подбор аккумуляторов

1. Напряжение (В)

Суммарное напряжение всех последовательно-подключенных аккумуляторных батарей должно равняться исходящему напряжению ветрогенератора и входящему напряжению инвертора.

К примеру: если напряжение на выходе из генератора EuroWind 2 составляет 120 Вольт, то вам необходима аккумуляторная батарея с напряжением 120 Вольт (т.е. десять аккумуляторов по 12 Вольт, которые соединены последовательно или пять аккумуляторов по 24 Вольта).


2. Емкость (Ач)

Внимание! Следующие примеры являются приблизительными. Для точного расчёта необходимо учитывать особенности использования электроэнергии, температурный режим и особенности самих батарей.

Емкость аккумуляторов влияет на срок автономной работы от них при низкой скорости ветра или полном его отсутствии. Чем больше емкость ваших аккумуляторных батарей, тем больше может генератор накопить в них электроэнергии, и тем дольше вы сможете обеспечить себя этой электроэнергией.

Одного аккумулятора 12В 100Ач хватает приблизительно на 1 час работы при нагрузке 1 кВт, т.е. 1 кВт/час (соответственно: 12В 40Ач – 24 минуты при нагрузке 1 кВт, 12В 150Ач – 1 час 30 минут при нагрузке 1 кВт, 12В 200Ач – 2 часа при нагрузке 1 кВт).

Если вы увеличиваете нагрузку, то автономный срок работы уменьшается прямопропорционально увеличенной нагрузке.

Например: 20 штук полностью заряженных аккумуляторных батарей 12В 200Ач смогут беспрерывно обеспечить нас электроэнергией с нагрузкой 1 кВт в течение 40 часов. Если мы увеличим нагрузку до 2 кВт/час, то срок автономной работы сократиться в два раза – до 20 часов. А если нагрузку поднять до 10 кВт/час, то срок работы сократиться в 10 раз – до 4 часов.

Если нам всё ещё не хватает запаса электроэнергии, но мы уже установили аккумуляторные батареи с максимальной емкостью, то возможно добавить ещё один комплект таких же аккумуляторных батарей, подключив их параллельно к первому комплекту.

Увеличение суммарной емкости батарей достигается параллельным подключением дополнительного комплекта аккумуляторов. При этом надо учитывать, что аккумуляторы должны быть одной и той же марки, модели, а также с одинаковым сроком использования.

Ниже приведён пример подключения аккумуляторов к системе EuroWind 1:


Схема подключения одного комплекта аккумуляторных батарей к ветрогенератору EuroWind 1. Общая емкость – 4 кВт


Схема подключения трех комплектов аккумуляторных батарей к ветрогенератору EuroWind 1. Общая емкость увеличилась до 12 кВт

Принятые единицы измерения и сокращения

Компания СИМАС
Москва, Варшавское шоссе
д.125 стр.1
+7 (495) 980 — 29 — 37,
+7 (916) 942 — 65 — 95
[email protected]

Принятые единицы измерения и сокращения

ПРИНЯТЫЕ СОКРАЩЕНИЯ И ЕДИНИЦЫ ИЗМЕРЕНИЯ

Единицы измерения электротехнических величин

Величина

Наименование единицы

Обозначение

Напряжение

Вольт, киловольт

В, кВ

Сила тока

Ампер, килоампер

А, кА

Сопротивление

Ом, килом, мегаом

Ом, кОм, МОм

Частота переменного тока

Герц, килогерц

Гц, кГц

Активная мощность

Ватт, киловатт, мегаватт, киловатт-ампер

Вт, кВт, МВт,кВА

Работа, энергия

Джоуль, ватт-час, киловатт-час, мегаватт-час

Дж, Вт·ч, кВт·ч, МВт·ч

Электрический разряд

Кулон, ампер-час

Кл, А·ч

Единицы измерения механических величин

Величина

Наименование единицы

Обозначение

Сила, сила тяжести (вес)

Ньютон, килоньютон, тонна-сила, килограмм-сила

Н, Кн, тс, кгс

Поверхностное натяжение

Ньютон на метр

Н/м

Момент силы

Ньютон-метр

Н·м

Плотность

Килограмм на кубический метр

кг/м³

Удельный объем

Кубический метр на килограмм

м³/кг

Кинематическая вязкость

Квадратный метр на секунду, стокс, сантистокс

м²/с, Ст, сСт

Динамическая вязкость

Паскаль-секунда

Па·с

Единицы измерения термических и термодинамических величин

Величина

Наименование единицы

Обозначение

Температура Цельсия

Градус Цельсия

ºС

Давление

Паскаль, килопаскаль, мегапаскаль, атмосфера, бар

Па, кПа, МПа, атм, бар

Теплота, количество теплоты

Джоуль

Дж

Теплопроводность

Ватт на метр-кельвин

Вт/(м·К)

Поверхностная плотность теплового потока

Ватт на квадратный метр

Вт/м²

Коэффициент теплообмена (теплопередачи)

Ватт на квадратный метр-кельвин

Вт(м²·К)

Удельная теплоемкость

Джоуль на килограмм-кельвин

Дж/(кг·К)

А/ч или кВт/ч — в чем разница? — журнал За рулем

«За рулем» объясняет, как не запутаться в ваттах, киловатт-часах и прочих электрических единицах.

Материалы по теме

Чемпион среди современных технических дуростей по частоте использования на сайтах и в рекламе — ампер, поделенный на час. Каждый второй «аккумуляторный» сайт почему-то измеряет запас энергии в батареях именно в таких единицах: А/ч! Впрочем, сейчас в моде и другая похожая глупость: кВт/ч. В таких единицах неучи разных мастей время от времени пытаются измерить то ли мощность, то ли расход энергии.

Как, например, понять вот такой пассаж: «Новый двигатель имеет мощность 60 кВт/ч»? Или вот такой: «Новая установка расходует всего 500 кВт»?

Тем, кому действительно не хочется блуждать в трех электрических соснах, напоминаем следующее:

В ваттах (Вт) измеряют мощность Р.

В джоулях (Дж) измеряют энергию W. Кроме того, ее же часто измеряют в киловатт-часах (кВт·ч)

Материалы по теме

Мощность — это работа, которую может совершить устройство в единицу времени. Если у лампы указана мощность 100 Вт, то она не изменится ни за час, ни за год. Если захочется прикинуть, сколько придется заплатить за энергию, которую скушает такая лампа, нужно ее мощность умножить на время работы. Если речь идет, к примеру, о сутках, то получится 2,4 кВт·ч. Прикиньте стоимость одного киловатт-часа — и можете оплачивать.

А вот что получится, если мощность поделить на время, не известно никому…

Примерно то же относится к надписям А/ч на батареях. Напоминаем: 1Кл = 1А×1с. Иными словами, сила тока, измеряемая в амперах, — это скорость кулонов, несущихся по проводам. Что означает надпись А/ч, не сможет объяснить никто. Может быть, некое ускорение зарядов? Но некоторые люди искренно полагают, что в таких единицах измеряют… емкость АКБ!

Короче говоря, увидев где-то надписи кВт/ч или А/ч, не читайте дальше. И не покупайте приборы с таким описанием: их производители не разбираются в технике. Или разбираются, но считают, что вы не разбираетесь и вам можно впарить все подряд.

Есть вопросы? Задавайте! [email protected]

Как можно измерить емкость аккумулятора и перевести фарады в ампер-часы

Как можно измерить емкость аккумулятора и перевести фарады в ампер-часы

Аккумулятор — устройство для накопления энергии с целью её последующего использования.

В чем и почему измеряется емкость аккумуляторов

Заряд Q, как количество электричества, измеряется к кулонах (Кл), электроемкость конденсаторов C — в фарадах, микрофарадах (мкф), а вот емкость аккумуляторов измеряется почему-то не в фарадах, а в ампер-часах (миллиампер-часах).

Что бы это значило? Один ампер — это кулон за одну секунду, мы знаем из курса физики, что если через проводник за 1 секунду проходит электрический заряд равный 1 кулону, то по проводнику течет ток в 1 ампер.

И что тогда такое ампер-час? Ампер-часом (Ач) считается емкость аккумулятора, при которой по приведенному току в 1 ампер, аккумулятор разрядится за 1 час до минимально допустимого напряжения.

Например для литий-ионного аккумулятора типоразмера 18650, емкостью 3400 мАч, это означает, что аккумулятор при токе в 340мА сможет отдать свой заряд за 10 часов, а автомобильный аккумулятор емкостью 55 Ач разрядится от примерно от 12,8 до 10,8 вольт за 2 часа при разрядном токе в 27,5 А.

Как вы наверняка знаете, аккумуляторы нельзя разряжать до нуля, и в реальности каждому типу аккумуляторов свойственно минимально разрешенное напряжение, до которого допускается разряжать аккумулятор без вреда.

Например, автомобильный свинцовый аккумулятор нельзя разряжать ниже чем до 10,5 вольт, а литиевый аккумулятор можно разряжать не ниже чем 2,75 вольта. Если эти допуски нарушать, то ресурс аккумулятора будет истощен значительно быстрее, чем могло бы быть с соблюдением рекомендаций относительно минимального напряжения.

Таким образом, емкость аккумулятора оценивают исходя из регламентированных норм для различных типов аккумуляторов: автомобильные аккумуляторы тестируют на 20 часовом цикле разряда, а литиевые — на 5 часовом. Полностью заряженный аккумулятор разряжают заранее выбранным током I до минимально допустимого напряжения разряда, измеряя при этом время разряда Т. В конце эксперимента, перемножив ток и измеренное время, — получают значение реальной емкости аккумулятора в ампер-часах. Q = IT.

Простейший способ экспериментальной оценки емкости аккумулятора известного типа

Итак, для измерения емкости аккумулятора простейшим но кропотливым способом, не прибегая к применению специальных приборов, его полностью заряженный можно разрядить через резистор известного приемлемого номинала.

Например, допустимое безвредное напряжение полного разряда литиевого элемента типоразмера 18650 равно 2,75 вольт, а напряжение полного его заряда принимается равным 3,75 вольт. Помните, что такие аккумуляторы заряжают напряжением не более 4,35 вольт в специальных зарядных устройствах!

Допустим, полностью заряженный аккумулятор имеется. Выберем средний ток разряда в 325 мА, возьмем резистор номиналом 10 Ом, мощностью 2 Вт — с запасом. Измерим стартовое напряжение на клеммах аккумулятора, допустим оно получилось ровно 3,75 вольт, и присоединим к клеммам резистор, одновременно засекая время на часах. Далее будем следить за вольтметром — через сколько часов напряжение снизится до уровня 2,75 вольт.

К примеру, через 10 часов 27 минут напряжение на аккумуляторе стало 2,75 вольт, причем на старте он было 3,75 вольт, и это при разряде через резистор в 10 Ом. Итак, емкость уже можно с хорошей точностью оценить: стартовый ток 3,75/10 = 375 мА, финишный ток 2,75/10 = 275 мА, средний ток (375+275)/2 = 325 мА. Значит, в течение 10,45 часов аккумулятор отдавал средний ток в 0,325 А, следовательно емкость равна Q = 10,45*0,325 = 3400 мА-ч. Это хотя и грубый, но надежный способ оценки емкости аккумулятора.

Автомобильный аккумулятор

Для измерения емкости автомобильного аккумулятора удобно применить обычную лампу накаливания от фары на 60 ватт. Средний ток в 5 ампер она обеспечит. К полностью заряженному аккумулятору (до примерно 12,5-12,8 вольт) подключают лампу и вольтметр, одновременно засекая время. Когда напряжение снизится до 10,8 вольт — отключите лампу и зафиксируйте прошедшее время. Например, если прошло 9 часов, то реальная емкость данного автомобильного аккумулятора Q = 9*5 = 45 Ач.

Перевести фарады в ампер-часы

Аккумулятор, в отличие от конденсатора, имеет очень большой участок нелинейности на разрядной кривой. Но все же некоторые любители экспериментов пробуют, и у них это успешно получается, в некоторых применениях заменять аккумулятор суперконденсаторами.

1 ампер-час — это 3600 кулон. Пусть, мы хотим получить батарею конденсаторов, эквивалентную по разрядной характеристике, хотя и на коротком участке, аккумуляторной батарее номиналом 12 вольт, емкостью 55 ампер-часов. 55 ампер в течение часа — это 55*3600 кулон.

Примем изменение напряжения от 13 до 11 вольт, тогда поскольку Q = С(U1-U2), то С = 55*3600/2 = 99000 Ф. Почти 100 килофарад эквивалентная электроемкость автомобильного аккумулятора, если бы его разрядная характеристика была такой же, как у конденсатора.

В интернете есть видео, где шестью суперконеднсаторами по 3000 Ф, на 2,7 В каждый, соединенными последовательно заменяют стартерную батарею автомобиля. Получается 500 Ф примерно на 16 В.

Давайте прикинем, какой ток и в течение какого времени сможет дать такая сборка. Пусть рабочий диапазон принят снова от 13 до 11 вольт. В течение какого времени можно рассчитывать на ток в 200 А (с запасом)? I = С(U1-U2)/t, тогда t = C(U1-U2)/I = 500*2/200 = 5 секунд. Достаточно чтобы завести двигатель.

Ранее ЭлектроВести писали, что компания Gocycle представила электровелосипед-трансформер GX, который имеет съемную батарею и складывается в считанные секунды. Это делает его особенно подходящим, например, для поездок на работу с последующим размещением двухколёсного друга в углу офиса, где он не займет много места.

По материалам: electrik.info.

Технические единицы / КонсультантПлюс

Технические единицы

тысяча киловатт

Киловольт-ампер

Мегавольт-ампер

(тысяча киловольт-ампер)

1000 киловатт-часов

Гигаватт-час (миллион киловатт-часов)

Ампер-час (3,6 кКл)

Тысяча ампер-часов

(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)
Gy
(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)
(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)
(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)

Градус Цельсия

Градус Фаренгейта

(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)
(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)

Физическая атмосфера (101325 Па)

Техническая атмосфера (98066,5 Па)

Гигабеккерель

Килобеккерель

(введено Изменением 12/2017, утв. Приказом Росстандарта от 13.10.2017 N 1421-ст)

Грамм делящихся изотопов

Г ДЕЛЯЩ ИЗОТОП

Мегабеккерель

(введено Изменением 12/2017, утв. Приказом Росстандарта от 13.10.2017 N 1421-ст)

Килограмм на кубический метр

(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)
Sv
(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)
(введено Изменением 12/2017, утв. Приказом Росстандарта от 13.10.2017 N 1421-ст)
(введено Изменением 14/2020, утв. Приказом Росстандарта от 22.05.2020 N 227-ст)

Метр в секунду

Оборот в секунду

Оборот в минуту

Километр в час

Метр на секунду в квадрате

Кулон на килограмм

Что такое мАч и Втч?

Единицы измерения емкости аккумулятора

При выборе портативного пуско-зарядного устройства (ПЗУ) многие задаются вопросами: «Что означают характеристики мАч и Втч?», «И зачем они нужны?»

Отвечаем. Оба значения: мА·ч (миллиампер-час) и Вт·ч (ватт-час) — характеризуют емкость пуско-зарядного устройства. Но правильнее всего ориентироваться на емкость, измеряемую в ватт-часах. И вот почему.

Вт·ч — это абсолютная постоянная емкость, максимально точно описывающая потенциал устройства.

А емкость, указанная в мА·ч — это относительная величина, которая описывает емкость устройства применительно только к какому-то конкретно выбранному напряжению. То есть для одного напряжения – одна емкость, а для другого напряжения – другая емкость. Часто также можно встретить обозначение «А·ч» (ампер-час). 1 А·ч = 1000 мА·ч. Таким образом, чтобы получить значение в А·ч, нужно значение в мА·ч разделить на 1000. И наоборот, чтобы получить мА·ч, необходимо значение в А·ч умножить на 1000.

Например, пуско-зарядное устройство CARKU E-Power-3 имеет емкость 29,6 Вт·ч или 8000 мА·ч (8 А·ч).

При этом 8000 мА·ч – это номинальная емкость, и указана она относительно номинального напряжения аккумуляторов, встроенных в корпус пуско-зарядного устройства. Все литий-полимерные (LiPo) и литий-феррум-фосфатные (LiFePO4) аккумуляторы, применяемые в пуско-зарядных устройствах, имеют номинальное напряжение 3,7 В. Многие спросят: «Как так? Если номинальное напряжение = 3,7 В, то почему на выходах ПЗУ обозначены значения 5В, 12В и 19В?» Ответ простой: повышение напряжения для того или иного выхода ПЗУ происходит благодаря электронной начинке устройства.

Таким образом, для номинального напряжения 3,7В ПЗУ CARKU E-Power-3 имеет номинальную емкость 8000 мА·ч. Из этого значения номинальной относительной емкости, выраженной в мА·ч, легко получить значение абсолютной емкости, выраженное в Вт·ч:

1) для начала переводим значение ёмкости, выраженное в миллиампер-часах в ампер-часы

8000 мА·ч / 1000 = 8 А·ч

2) далее умножаем полученные амер-часы на напряжение

8 А·ч х 3,7 В = 29,6 Вт·ч

Благодаря данному соотношению легко вычислить реальную ёмкость в мА·ч ПЗУ CARKU и любой другой аккумуляторной батареи при конкретном рабочем напряжении конкретного электропотребителя.

Произведём расчёты на примере ПЗУ CARKU E-Power-3. Данная модель имеет 2 выхода:

1) USB-выход для зарядки мобильных телефонов, планшетов и т.п. с рабочим напряжением 5 В. Для расчёта реальной ёмкости при данном режиме работы необходимо абсолютною емкость 29,6 Вт·ч разделить на напряжение 5 В, и тогда получаем 5,92 А·ч:

29,6 Вт·ч / 5 В = 5,92 А·ч (или 5920 мА·ч).

2) Выход для запуска двигателя с рабочим напряжением 12 В. Здесь для расчёта реальной ёмкости используется та же формула:

29,6 Вт·ч / 12 В = 2,467 А·ч (или 2467 мА·ч).

Как мы видим из расчетов, самая наглядная и правильная величина, характеризующая емкость ПЗУ – это именно Вт·ч. А уже исходя из нее, легко вычислить емкость в мА·ч для того или иного напряжения и, следовательно, примерно прикинуть потенциал ПЗУ для конкретного электропотребителя.

Величины емкости в мА·ч для ПЗУ CARKU E-Power-3 при правильном подсчете для 5В и 12В получаются не такие внушительные, как для номинального напряжения 3,7В, но это не умаляет высоких потребительских показателей этой малютки. Компактная и легкая E-Power-3 позволяет, например, 3 раза полностью зарядить iPhone4 или 6 раз классическую Nokia 106, а также уверенно заводить 4-литровые бензиновые двигатели летом и 1,6-литровые бензиновые двигатели зимой, что подтверждается реальными испытаниями и многочисленными видеороликами в Youtube.

Кто в лес, кто по дрова

В описаниях и паспортах ПЗУ в первую очередь необходимо указывать емкость в Вт·ч. Дополнительно можно указать номинальную емкость ПЗУ в мА·ч, отдавая дань исторически популярной размерности, легко узнаваемой массовым потребителем и широко применяемой для powerbank-ов (внешних аккумуляторов), аккумуляторов мобильных телефонов, планшетов и т.п.

Для всех ПЗУ CARKU указана абсолютная емкость в Вт·ч и номинальная относительная емкость в мА·ч. Некоторые же производители некорректно указывают емкость ПЗУ только в мА·ч, отражая второстепенную характеристику емкости и совсем забывая о самой главной.

Бывают и такие ситуации, что на некоторых сайтах указаны завышенные характеристики в мА·ч. Например, абсолютная емкость ПЗУ CARKU E-Power-Elite равна 44,4 Вт·ч, а значит его номинальная емкость равна 12000 мА·ч (44,4 Вт·ч / 3,7 В = 12 А·ч). Поэтому не может быть ПЗУ CARKU E-Power-Elite с абсолютной емкостью 44,4 Вт·ч и в то же самое время с номинальной емкостью 14000 мА·ч или 15000 мА·ч, как указывают некоторые компании-продавцы.

Стоит также иметь в виду, что подавляющее большинство портативных пуско-зарядных устройств, представленных на текущий момент на российском рынке, имеют реальную емкость гораздо меньше заявленной. Например, 5000 мА·ч вместо 8000 мА·ч, 8000 мА·ч вместо 14000 мА·ч и т.д. Разница между заявленной и фактической емкостью порой достигает 2 и более раз. Это очень распространенная ситуация, потому что потребителю очень не легко проверить реальную емкость, а уж тем более замерить ее. В свою очередь реальная емкость ПЗУ CARKU полностью соответствует заявленной. Что подтверждается, например, независимым обзором российского рынка ПЗУ и сравнительным тестированием журнала АвтоМир, в котором ПЗУ CARKU демонстрирует бОльшее количество запусков, чем аналоги с бОльшей емкостью.

Почему так важно обращать внимание на емкость ПЗУ? Потому что от нее непосредственно зависит продолжительность автономной работы запитываемых от ПЗУ электропотребителей. Особенно важна емкость ПЗУ в зимнее время года при запуске двигателя транспортного средства, так как чем больше будет емкость, тем больше будет попыток для запуска двигателя и их длительность, а, следовательно, вероятность успешного пуска. Кроме того аккумуляторная батарея является основным элементом ПЗУ, поэтому от ее емкости напрямую зависит стоимость ПЗУ. Так что имейте это в виду при подборе ПЗУ для себя.

Все о зарядке электромобилей — Moscow Tesla Club

Для дома и офиса

Более 90% владельцев Tesla в России заряжают электромобили дома. Это удобно, поскольку не нужно тратить время на поездку на зарядную станцию. Вернувшись домой, достаточно оставить Tesla подключенной к электросети до утра. Полной зарядки аккумулятора обычно хватает на 2-3 дня. Заряжать электромобиль в домашних условиях можно от обычной евророзетки, однако в этом случае процесс очень долгий.

Другой вариант — трехфазная розетка, которую можно установить в загородном доме или в офисе. Процесс зарядки от трехфазной розетки значительно быстрее.

Рекомендуем приобрести одну из зарядных станций, представленных ниже. Каждая из них небольшого размера и проста в эксплуатации.

Мощность — 22 кВт

Сила тока — 32 А

Частота — 50 Гц

3-фазный переменный ток

Мощность — 22 кВт

Сила тока — 0-50 А

Постоянный ток

Мощность — 22 кВт

3-фазный переменный ток

Для быстрой зарядки и публичного использования

Существует несколько способов зарядить Tesla в общественных местах. Вы можете воспользоваться:
  • Трехфазной розеткой на любой автомойке, в отеле или подземном паркинге.
  • Зарядной станцией стандарта Mennekes Type 2.
  • Зарядной станцией CHAdeMO.
  • Supercharger (единственная станция этого типа в Москве расположена на территории гольф-клуба «Сколково»). Устройство позволяет полностью зарядить электромобиль за 75 минут.
Moscow Tesla Club продает и устанавливает зарядные станции не только для дома, но и общественных мест. Также мы оказываем консультации по оформлению необходимых разрешений в муниципальных органах власти. С моделями зарядных станций для общественного использования можно ознакомиться ниже.

Установленная общественная зарядка будет добавлена на карту PlugShare.

Мощность — 22 кВт

Сила тока — 0-50 А

Постоянный ток

Мощность — 50 кВт

Зарядка постоянным или переменным током

Мощность — 150 кВт

Постоянный ток

Что такое кВтч и Ач?

Одна из трудностей с электромобилями — это количество новой терминологии и жаргона, которые их окружают. Киловатты и киловатт-часы особенно важны для понимания, поскольку они объясняют скорости зарядки, скорости, диапазон емкости аккумулятора, эффективность и различные другие факторы.

Для всех, кто всю жизнь водил бензиновые и / или дизельные автомобили, это совершенно новая территория, которая поначалу может показаться немного сложной. Тем не менее, все, что требуется, — это краткое ознакомление: термины и единицы измерения очень легко понять, и, как только вы освоите их, вы больше никогда не оглянетесь назад.

Любой, кто имеет опыт работы в электронике или электротехнике, скоро заметит, что в используемых терминах нет ничего нового. Техническая терминология вращается вокруг понятий киловатт и ампер.

Что такое ампер и ампер-час?

Начнем с ампер: это единица измерения скорости потока электронов (например, электричества) или потока тока в проводнике (то, что проводит или контролирует электричество) в течение секунды. Усилители не часто используются в повседневной терминологии электромобилей, но их понимание поможет вам разобраться в более распространенных единицах измерения.

Электроны — это крошечные отрицательно заряженные частицы. Поскольку они заряжены отрицательно, они отталкиваются друг от друга, а это означает, что если один приближается к другому, последний будет двигаться дальше от него. Переместите один электрон по линии, и остальные будут двигаться. Это основная концепция тока или электричества.

Мера этого тока известна как ампер. Один ампер (А) имеет стандартное определение 6,24 x 10 в степени 18 электронов, текущих за секунду. Чем больше у вас ампер, тем выше ток.Например, типичный портативный компьютер имеет ток около 3 А (три ампера).

Ампер-час (Ач) отличается от ампер; он используется для оценки количества энергии, которое может удерживать аккумулятор. Проще говоря, он используется для определения силы тока, который батарея может обеспечить за час. Следовательно, ампер-часы используются для определения срока службы батареи. Ампер-часы, разделенные на амперы, говорят нам о времени автономной работы в часах. Таким образом, батарея емкостью 2 Ач может потреблять два ампера в течение часа, прежде чем разрядится, или четыре ампера в течение получаса.

Что такое киловатты и киловатт-часы?

Ватт, напротив, представляет собой единицу мощности. Ватт — это сумма силы тока и напряжения. Напряжение можно представить как величину электрического давления, оказываемого проводником или цепью; сила, которая толкает электроны по цепи. Амперы — это скорость, с которой электроны движутся мимо заданной точки.

Таким образом, мощность — это соотношение силы и скорости. Формула работает следующим образом:

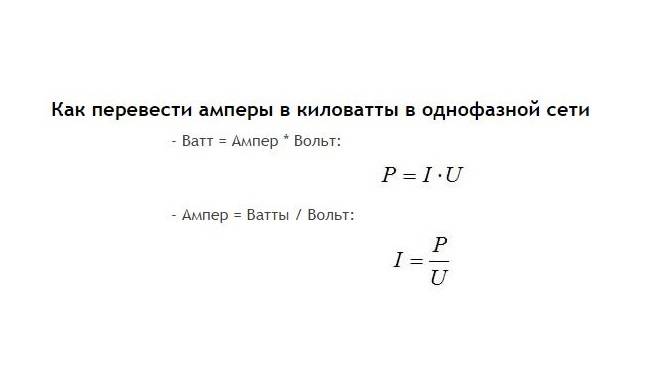

Мощность (Вт) = Ампер x Вольт

Вт используются для определения количества мощности, которое проходит через данный блок питания.Киловатт (кВт) — это просто тысяча ватт.

Киловатт-час (кВтч) — как и ампер-час — отличается от ватта. Киловатт-час — это мера энергии — сколько энергии потребляется за определенный период. Аккумуляторы электромобилей обычно измеряются в киловатт-часах: это можно представить как эквивалент топливного бака бензинового или дизельного автомобиля. Чем больше батарея, тем больше у вас энергии и тем больше будет пробег вашего электромобиля .

Это полезно для расчета времени зарядки, поскольку зарядные устройства всегда оцениваются по их мощности, измеряемой в кВт.Таким образом, если у вас дома есть настенное зарядное устройство 7 кВт , то для выработки 7 кВт · ч электроэнергии потребуется один час.

Таким образом, вы можете разделить емкость аккумулятора автомобиля на мощность зарядного устройства, чтобы рассчитать время зарядки. Таким образом, для зарядки Nissan Leaf с аккумулятором 40 кВтч, подключенным к зарядному устройству на 7 кВт, потребуется около пяти с половиной часов.

40 кВтч ÷ 7 кВт = 5,71 часа

Однако важно отметить, что это не всегда верно, особенно в случае быстрых или быстрых зарядных устройств , которые обычно используют источник постоянного тока.В этих случаях зарядка последних 20% почти полной батареи займет больше времени, чем первые 20% разряженной, так как становится все труднее втиснуть энергию в элементы с такой высокой скоростью.

Вот почему многие производители указывают время быстрой зарядки от 10 до 80%. И поскольку эти последние 20% сложнее заполнить с помощью быстрой зарядки, многие водители предпочитают покидать общественные зарядные станции, когда они достигают 80%, вместо того, чтобы дольше ждать, пока аккумулятор полностью зарядится.

Калькулятор емкости аккумулятора

Если вы хотите преобразовать ампер-часы в ватт-часы или найти коэффициент заряда аккумулятора, попробуйте этот калькулятор емкости аккумулятора. Это удобный инструмент, который поможет вам понять, сколько энергии хранится в батарее вашего смартфона или дрона. Кроме того, он предоставляет вам пошаговые инструкции по расчету ампер-часов и ватт-часов, так что вы тоже сможете выполнить все эти вычисления самостоятельно!

Хотите знать, как долго ваше электрическое устройство будет работать от этой батареи? Посмотрите калькулятор времени автономной работы!

Что такое аккумулятор в ампер-часах?

Основная функция аккумулятора — накапливать энергию.Обычно мы измеряем эту энергию в ватт-часах, что соответствует одному ватту мощности, выдерживаемой в течение одного часа.

Если мы хотим подсчитать, сколько энергии — то есть, другими словами, сколько ватт-часов — хранится в батарее, вам нужна информация об электрическом заряде в батарее. Это значение обычно выражается в ампер-часах, — амперах (единиц электрического тока), умноженных на часы (единицы времени).

Формула емкости аккумулятора

Как вы помните из нашей статьи о законе Ома, мощность P электрического устройства равна напряжению В , умноженному на ток I :

P = V * I

Поскольку энергия E — это мощность P , умноженная на время T , все, что нам нужно сделать, чтобы найти энергию, запасенную в батарее, — это умножить обе части уравнения на время:

E = V * I * T

Надеюсь, вы помните, что ампер-часы являются мерой электрического заряда Q (емкость аккумулятора).Следовательно, окончательный вариант формулы емкости аккумулятора выглядит так:

E = V * Q

где

  • E — энергия, запасенная в батарее, выраженная в ватт-часах;
  • В — напряжение аккумуляторной батареи;
  • Q — емкость аккумулятора, измеряемая в ампер-часах.

Как рассчитать ампер-часы?

Предположим, вы хотите узнать емкость аккумулятора, зная его напряжение и запасенную в нем энергию.

  1. Запишите напряжение. В этом примере мы возьмем стандартную батарею на 12 В.

  2. Выберите количество энергии, хранящейся в аккумуляторе. Допустим, это 26,4 Втч.

  3. Введите эти числа в соответствующие поля калькулятора ампер-часов батареи. Он использует формулу, упомянутую выше:

E = V * Q

Q = E / V = ​​26,4 / 12 = 2,2 А · ч

  1. Емкость аккумулятора равна 2.2 Ач.

Калькулятор емкости аккумулятора: расширенный режим

Если вы откроете расширенный режим этого калькулятора емкости батареи, вы сможете вычислить три других параметра батареи.

  1. C-скорость батареи. C-rate используется для описания скорости зарядки и разрядки аккумулятора. Например, аккумулятору 1С требуется один час при 100 А для нагрузки 100 Ач. Батареи 2C потребуется всего полчаса, чтобы зарядить 100 Ач, а батарее 0,5C — два часа.

  2. Ток разряда. Это текущий I , используемый для зарядки или разрядки аккумулятора. Он связан с C-ставкой следующим уравнением:
    I = C-rate * Q

  3. Время работы на полную мощность. Это просто время t , необходимое для полной зарядки или разрядки аккумулятора при использовании разрядного тока, измеряемое в минутах. Вы можете рассчитать это как t = 1 / C .

Как рассчитать Ач (ампер-часы) и Вт-ч (ватт-часы) батареи — время на подготовку

В этом примере я буду использовать свой собственный банк автономных батарей и покажу, как рассчитать общие ампер-часы и ватт-часы.

Я не буду вдаваться в светские разговоры и предупреждения. Но это даст краткий обзор, чтобы понять. Может быть, однажды вы увидите свой собственный банк альтернативных источников энергии.

Хорошо, поехали…

Моей целью было построить 48-вольтовую батарею (мы говорим о постоянном токе) с достаточным количеством ватт-часов (кВтч — киловатт-часов) для питания хотя бы моих основных систем в течение нескольких дней, прежде чем мне пришлось бы их перезаряжать.Я использую солнечную панель мощностью около 4000 Вт для зарядки с контроллером заряда, за которым следует инверторная система DC> AC.

Почему 48 вольт? Поскольку он более эффективен (чем, скажем, 12 вольт), в нем меньше потерь, меньше мощности, и большинство инверторов, не подключенных к сети, любят перерабатывать 48 вольт….

Итак, есть все виды батарей и конфигураций напряжения. Я не собираюсь вмешиваться. В этом примере я буду использовать 12-вольтовые батареи, потому что это то, что я использовал в этом конкретном аккумуляторном блоке.

Мои батареи на 12 вольт и емкостью 100 Ач (ампер-часов) каждая. А как насчет рейтинга Amp Watch? Проще говоря, мы можем сказать, что эта батарея проработает 1 ампер в течение 100 часов. Или 20 ампер на пять часов. Вы его поймали?

Напряжение, умноженное на вольты или амперы, дает ватты. Таким образом, эта батарея обеспечивает 12 x 100 = 1200 ватт-часов. Это 1,2 кВтч (киловатт-час) энергии.

Чтобы получить 48 вольт, я поставил четыре батареи последовательно (подключил). Таким образом, эта строка дает 48 x 100 = 4800 или 4.8 кВтч энергии.

У меня шесть комплектов по четыре батареи последовательно. Затем я поставил эти шесть струн параллельно. Это дает 6 x 4800 = 28800 или 28,8 кВтч накопленной энергии.

Я нарисовал простую блок-схему, чтобы проиллюстрировать свои барабаны:

Это свинцово-кислотные батареи. Хотя это более конкретно AGM (абсорбирующие) стеклянные коврики (или материал), я могу держать их в помещении без газа.

Срок службы всех батарей зависит от глубины разряда. Чем чаще вы их пишете, тем быстрее они умирают.Эти параметры сильно различаются в зависимости от конкретного типа / химического состава батареи, которые я здесь не буду обсуждать. Но я просто хотел, чтобы вы это знали.

Для моего конкретного типа батареи я избегаю разряда выше 30% от верхнего предела (30% STR глубины разряда). В моем случае это очень помогает с временем автономной работы.

Это означает, что я постараюсь не использовать более 30% от 28,8 кВтч или около 9 кВтч энергии для данной батареи перед ее подзарядкой.

Этого достаточно, чтобы обеспечить меня энергией на несколько дней для моих нужд, таких как моя печь зимой (которая также подключена к моей горячей воде), мой холодильник, мои морозильники и мой колодезный насос.

У нас здесь много зимних дней, так что работает неплохо. Летом у меня очень много энергии, поэтому я управляю всем домом (включая кондиционер) через систему. Хотя кондиционер на ночь выключен (электрические свиньи).

Хорошо, это был просто быстрый способ вычислить ампер и ватт-часы.

Пришло время обратиться к нашему спонсору, IronEdison.com, который с радостью (и бесплатно) поможет вам разработать собственный банк аккумуляторов и выбрать варианты. Сообщите им, что вы из блога Modern Survival, когда свяжетесь с ними 🙂

часто задаваемые вопросы
Как рассчитать время работы от аккумулятора?

Ампер-час (при 12 вольт) = ватт-час / 12 вольт = 1470/12 = 122.5 ампер-час. Если вы используете другую батарею, напряжение в ампер-часах изменяется путем деления его на напряжение используемой вами батареи.

Как рассчитать аккумуляторную батарею в кВтч?

Чтобы определить, сколько кВтч будет потреблять аккумулятор, просто умножьте номинальную мощность в ампер-часах (Ач) на требуемое напряжение системы. Для удовлетворения требований к мощности, превышающей средний уровень, лучшим аккумулятором будет система на 225 Ач на 12 В с 2 батареями.

Как рассчитать WH а?

Формула: (Ач) * (В) = (Вт · ч).Если вы z. Б. Аккумулятор на 2 Ач с номинальным напряжением 5 В, тогда его емкость 2 Ач * 5 В = 10 Втч.

Связанные теги:

Обратная связь , калькулятор времени работы батареи , преобразователь ач в ампер , калькулятор срока службы батареи iphone , ватт , 18650 калькулятор батареи , сколько времени хватит на 100 ампер-час батареи , расчет размера батареи Excel лист , сколько ампер-часов в батарее 600 cca , как рассчитать время разряда батареи , формула расчета размера батареи pdf , измерение емкости батареи , как рассчитать ватт-часы аккумулятор , измерительные батареи , измерение производительности аккумулятора , свинцово-кислотный аккумулятор для робота , размеры аккумулятора определяются с помощью , тестер аккумуляторных батарей в ампер-часах , автомобильный аккумулятор ах диаграмма , преобразователь ач в вольт , что означает ампер-часы на аккумуляторе , как проверить емкость аккумулятора с помощью мультиметра , как проверить аккумуляторный усилитель s с мультиметром , калькулятор ампер-часов литиевой батареи , преобразователь мАч в амперы , 8d аккумуляторных ампер-часов , ампер-часов в кВтч , ач калькулятор , формула эффективности ампер-часов , что 18v 24wh означает , батарея на 400 ватт-часов , какая мощность? , электрические характеристики свинцово-кислотного элемента , 500 Вт в ампер-час , литий-ионный калькулятор в ампер-часах , как измеряется емкость батареи , ампер батареи , калькулятор батареи , подключение батарей банк pdf , малая батарея с высоким ампер-часом , 12-вольтная аккумуляторная батарея , Настройки конфиденциальности , Как работает поиск , Калькулятор ампер-часов батареи , как рассчитать ампер-часы аккумуляторной батареи , график батареи в ампер-часах , калькулятор времени работы батареи , калькулятор времени работы батареи , ампер-часов в ватт-калькулятор , расчет емкости литий-ионной батареи , калькулятор ватт-часов батареи

Вольт, Ампер, Ампер-час, Ватт и Ватт-час: терминология и руководство

Мы понимаем, что вся эта терминология может иногда сбивать с толку, но если вы знаете, как она работает, все становится довольно просто.Ниже мы постараемся объяснить, что все это значит.
Вольт или напряжение (В):

Число вольт — это количество энергии, отдаваемое электронной схеме . Под схемой мы подразумеваем, например, электронное устройство. С устройством на 12 В от аккумулятора всегда «дается» 12 вольт. Батарея всегда имеет фиксированное напряжение (например, 12, 36 или 24 В), а устройство всегда работает при определенном напряжении. Например, устройству, которое работает от 12 вольт, очевидно, нужна батарея, которая также питает 12 В.

Ток — Ампер (A):

Когда мы говорим об амперах (или амперах), мы говорим о , сколько электричества «течет» в секунду. Если количество ампер увеличивается, то ток, протекающий через устройство в секунду, также увеличивается. Электрическое устройство обычно работает при фиксированном напряжении, но количество потребляемых им ампер может варьироваться в зависимости, например, от положения вашего троллингового двигателя (например, троллинговый двигатель на полностью открытой дроссельной заслонке потребляет больше ампер, чем при половинной дроссельной заслонке).

Пример 1: Предположим, у меня есть Minn Kota Endura C2 50 LBS, на котором я работаю на настройке передачи / скорости 2. Двигатель малого хода работает от 12 В и в настоящее время потребляет 15 А. Я решаю ехать немного быстрее и переключаюсь на настройку передачи / скорости 4. Двигатель по-прежнему работает от 12 В, но теперь потребляет 25 А. Напряжение осталось прежним, но количество ампер увеличилось.

Мощность — Вт (Вт):

Мощность — это напряжение, умноженное на количество ампер, или W = V x A.Это количество энергии, потребляемой устройством, и, следовательно, показатель его мощности. Он увеличивается, когда увеличивается количество ампер.

Пример 2: Предположим, у меня есть носовой двигатель Minn Kota Terrova, 80 фунтов, 24 В, который потребляет 30 ампер. Таким образом, потребляемая мощность составляет 24 x 30 = 720 Вт.

Пример 3: Предположим, у меня есть еще один Minn Kota Endura C2 50 фунтов, на котором я работаю в режиме передачи / скорости 2. Двигатель работает от 12 В и потребляет 15 А и, таким образом, потребляет мощность 180 Вт (12 x 15). .Когда я переключаюсь на настройку передачи / скорости 4, двигатель потребляет 25 А и все еще работает от 12 В. Потребляемая мощность троллингового двигателя теперь составляет 300 Вт.

Емкость — Ампер-часы (Ач):

Емкость аккумулятора измеряется в Ач или Ампер-часах. Как следует из названия, это означает, сколько ампер батарея может выдать за час. Например, литиевая батарея на 12 В и емкостью 100 Ач может подавать 100 Ач на 12-вольтное устройство в течение одного часа. Та же батарея на 100 Ач могла обеспечивать питание устройства на 25 ампер в течение 4 часов (100/25 = 4).Если аккумулятор имеет напряжение 12 В 50, это означает, что аккумулятор работает от 12 Вольт и имеет емкость 50 Ач. Батарея 24V100 работает от 24 В с емкостью 100 Ач и т. Д. На практике для свинцово-кислотных аккумуляторов номинальная емкость (сколько ампер-часов может выдать батарея в соответствии со спецификациями) сильно отличается от эффективной емкости (как много ампер батарея действительно может доставить во время использования). Мы объясним, как это работает, в нашей статье о разряде и емкости аккумулятора.

Пример 4: Я управляю своим Minn Kota Endura C2 50 фунтов на передаче / скорости 2, потребляя 15 А при 12 В.У меня аккумулятор на 12 вольт на 70 ач. Мое общее время работы теперь составляет 70/15 = 4,7 часа. Когда я переключаюсь на настройку передачи / скорости 4, двигатель потребляет 25А. Моя общая продолжительность работы теперь составляет 70/25 = 2,8 часа.

Емкость — Ватт-час (Втч):

Еще один способ измерить емкость аккумулятора — в ватт-часах (Втч). Wh рассчитывается путем умножения количества ампер на напряжение батареи. Например, 12В100 (батарея на 12 В и емкостью 100 Ач) имеет емкость 12 х 100 = 1200 Втч. Батарея 24V50Ah имеет емкость 24 x 50 = 1200 Втч.Таким образом, эти батареи имеют одинаковую емкость, только одна работает от 12 вольт, а другая от 24 вольт. На практике вы заметите, что эти батареи будут примерно одинакового размера и веса.

Пример 5: У меня троллинговый двигатель мощностью 600 Вт и аккумулятор емкостью 1200 Вт · ч. Мое время работы на полном газу с этой батареей составляет 2 часа (1200/600 = 2). Мне даже не нужно знать, как это можно вычислить по напряжению двигателя или аккумулятора (при условии, что они работают при одном и том же напряжении, очевидно).

Внимательный читатель отмечает, что время работы аккумулятора с устройством можно рассчитать двумя способами. Либо разделив количество ампер батареи на потребляемую мощность A двигателя малого хода, либо разделив количество Втч батареи Втч на количество Вт двигателя малого хода.

Подключение аккумуляторов: последовательно и параллельно

Батареи можно соединять вместе для получения более высокого напряжения или большей емкости. Это делается путем соединения клемм аккумуляторных батарей с помощью кабелей.

Последовательное подключение: более высокое напряжение, равное количество ампер-часов

Когда мы говорим, что мы подключаем батареи последовательно, мы подключаем плюсовую клемму одной батареи к минусовой клемме другой батареи. Это означает, что у вас все еще есть минусовая клемма на одной батарее и плюсовая клемма на другой батарее. Электрическое устройство должно быть подключено к этим двум доступным клеммам аккумуляторной батареи. Если мы подключим батареи последовательно, напряжение возрастет, а емкость, измеренная в Ач, останется прежней.

На картинке выше мы видим две батареи 12 В 50 Ач. Как видите, две батареи соединены последовательно: минусовая и плюсовая клеммы соединены вместе. Вы создали батарею 24V50: 24V (из-за последовательного соединения) с емкостью 50Ah (количество ампер осталось прежним). Если мы измеряем мощность в ватт-часах, общая мощность теперь составляет 24 x 50 = 1200 Втч.

Параллельное подключение: равное напряжение, большее количество ампер

При параллельном подключении аккумуляторов мы подключаем минусовую клемму одной батареи к минусовой клемме другой батареи, а плюсовую клемму одной батареи к минусовой клемме другой батареи.Подключаем минусовой провод электроприбора к одной из минусовых клемм, а плюсовой провод к плюсовой клемме другого аккумулятора (см. Рисунок ниже). Теперь подается такое же напряжение, но количество ампер увеличилось.

На рисунке выше минусовые клеммы обеих батарей подключены, а плюсовые клеммы подключены. Значит аккумулятор подключается параллельно. Есть еще 12 вольт, но количество ампер увеличилось с 50 до 100. Мы создали аккумулятор на 12 В 100 Ач.Если мы измеряем мощность в ватт-часах, общая мощность теперь составляет 12 x 100 = 1200 Втч.

Таким образом, количество ватт-часов всегда остается неизменным, независимо от того, подключаете ли вы их последовательно или параллельно.

Внимание: всегда проверяйте, подходят ли батареи для соединения друг с другом. Подключайте только идентичные батареи (одного типа / модели, возраста и уровня заряда) и используйте кабели правильной толщины и длины. Мы рекомендуем вам не подключать батареи Rebelcell на 12 В последовательно, а выбрать батарею Rebelcell 24 В.Батареи Rebelcell 24 В можно без проблем подключать последовательно до 48 В.

Другая терминология, относящаяся к батареям

Технические характеристики аккумуляторов часто включают много других терминов. Ниже мы постараемся объяснить, что означают самые важные из них.

Напряжение: это среднее напряжение, которое подает аккумулятор. Как объяснялось выше, батарея запускается с более высоким напряжением, чем когда она частично разряжена. Под этим мы подразумеваем среднее значение этой прогрессии или номинальное напряжение.

Химия: указывает, какая технология литиевых батарей используется.

C1, C5, C20: указывает емкость аккумулятора при разряде в течение определенного количества часов. C20 = 100Ah означает, что аккумулятор может работать до 100 ампер-часов, если он разряжается за 20 часов (при 5A). Свинцовые батареи имеют меньшую емкость, если они разряжаются быстрее. Например, свинцово-кислотная батарея может дать 100 Ач, если она разряжается за 20 часов (C20 = 100), но если та же батарея разряжается за 5 часов, она будет давать только 70 Ач (C5 = 70).С аккумуляторами Rebelcell не имеет значения, разрядите ли вы их за 20 часов, 5 часов или 1 час, они всегда имеют одинаковую емкость. Вот почему мы всегда называем нашу емкость Емкостью (C1-C20). Подробнее об этом читайте в нашей статье про эффективную емкость аккумулятора.

EqPb: означает «эквивалентная свинцовая батарея». Под этим мы подразумеваем, что эту батарею можно сравнить со свинцовой батареей указанной емкости при использовании в сочетании с электродвигателем. Часто литиевая батарея с гораздо меньшим Ач на практике может дать такое же количество, как свинцово-кислотная батарея с гораздо более высокой Ач.На практике, например, Rebelcell 12V50 можно сравнить с полутяговым аккумулятором 105 Ач по времени работы электродвигателя. Это также связано с полезной емкостью аккумулятора.

Номинальная энергия: это емкость аккумулятора, измеряемая в ватт-часах (объяснение см. Выше).

Максимальная непрерывная разрядка: это максимальное количество ампер, которое может непрерывно выдавать аккумулятор. Предположим, аккумулятор имеет максимальный непрерывный разряд 30А, тогда вы не можете подключить устройство, которое потребляет более 30А.Чем выше емкость аккумулятора, тем выше максимальная длительная разрядка.

Пиковая разрядка (10 миллисекунд): это максимальное количество ампер, которое батарея может выдать за 10 миллисекунд. Это всегда больше, чем максимальный непрерывный разряд. Некоторое оборудование имеет короткий пиковый разряд при запуске (так называемые «пусковые» токи). Это, например, случай, когда вы переходите от нуля до полного открытия дроссельной заслонки за один раз с электрическим подвесным двигателем. В этот момент двигателю на короткое время требуется больше ампер, чем номинальный максимум.

Срок службы (#charges) (@ 80% DoD): указывает, как часто вы можете разряжать и заряжать аккумулятор до определенного процента. Например, если написано «Срок службы (#charges) (@ 80% DoD): 1500», это означает, что аккумулятор может быть разряжен до 80% 1500 раз (то есть при оставшейся 20% емкости). Например, если написано «Срок службы (#charges) (@ 100% DoD): 1000», то аккумулятор может быть полностью разряжен 1000 раз.

Плотность энергии: с помощью этого мы измеряем количество ватт-часов на килограмм батареи.Плотность энергии у литиевых батарей намного выше, чем у свинцово-кислотных. Высокая плотность энергии означает, что вы можете хранить больше энергии в том же пространстве. В результате получается более легкий и компактный аккумулятор.

Напряжение полосы пропускания: см. Объяснение разряда и емкости батарей. Это дает минимальное напряжение (при 0%) и максимальное напряжение (при 100%) батареи.

Температура зарядки: это минимальная и максимальная температура, при которой аккумулятор может заряжаться.

Температура разряда: указывает минимальную и максимальную температуру, при которой батарея может быть разряжена.

Температура хранения: Указывает минимальную и максимальную температуру, при которой аккумулятор можно безопасно хранить.

Максимальный ток заряда: Это максимальный ток в А, при котором аккумулятор может заряжаться. Чем выше это число, тем быстрее можно зарядить аккумулятор (с помощью подходящего зарядного устройства).

Интегрированная балансировка ячеек: часть системы управления батареями. Функция балансировки ячеек обеспечивает выравнивание напряжения отдельных элементов литиевой батареи, поэтому все элементы имеют одинаковое состояние заряда / напряжение. Это необходимо для оптимального использования и производительности аккумулятора.

Температурная защита: часть системы управления батареями. Батарея отключается, когда температура становится слишком высокой или слишком низкой. Это защита от повреждений.

Защита от максимального тока разряда: часть системы управления батареями. Батарея отключается, когда потребляемая мощность вашего оборудования превышает допустимую. Это защита от повреждений.

Защита от перенапряжения: часть системы управления батареями. Батарея отключается, когда напряжение становится слишком высоким и батарея слишком заряжена. Это защита от повреждений.

Ач в кВтч | Калькулятор Ампер-час в киловатт-час

А · ч в кВт · ч Калькулятор

Ач в кВтч или Ампер-час в киловатт-час — это калькулятор, который часто используется для расчета энергии батареи за заданное время, для этого потребовалось бы иметь три параметра: ток емкости батареи в ампер-часах, напряжение в вольтах и ​​третий. рассчитывается и называется киловатт-часом.

Для перевода киловатт-часов в Емкость Ач используйте этот калькулятор

формула калькулятора выглядит так: кВтч = Ач * Вольт / 1000

по размеру ясно, что амперы * вольты составляют ватты, а умноженные на часы — киловатт-час.

давайте возьмем пример батареи с 120Ah и напряжением 60V , тогда кВтч будет рассчитываться как 120Ah, умноженное на напряжение, а затем разделив его на 1000, мы получим 120 * 60/1000 = 7.2 кВт · ч

давайте возьмем еще один пример 165Ah с напряжением батареи снова 60V , чем 165 * 60/1000 = 9.9kWh

Зачем нужны А · ч на кВт · ч

человека, работающего в области электромобилей, часто использовали эти расчеты при работе с аккумуляторными системами. Когда инженеры имеют дело с батареей электромобиля, иногда они знают напряжение и емкость, но не знают энергию, присутствующую в батарее, а это не что иное, как кВт / ч.

иногда они знают кВтч и Ач, но не знают напряжение, поэтому в этом калькуляторе три параметра используются для расчета одного из третьего параметра, если известны два. Калькулятор киловатт-часов часто требуется инженерам по электромобилям или инженерам по системам управления аккумуляторными батареями. так что это очень удобный инструмент, который может дать быстрые результаты.

Приложение для калькулятора киловатт-часов

Расчет

ампер-часов в киловатт-час используется в области аккумуляторной системы, особенно BMS, где необходим постоянный мониторинг параметров аккумулятора, таких как Ач, и наряду с этим другим параметром, таким как напряжение, ток, заряд.

, это важно для контроля нормального рабочего состояния и увеличения срока службы батареи. Люди, работающие в области электромобилей, это хорошо знают.

Соотношение между киловатт-часом и ампер-часом в расчетах

Ампер-час — это единица измерения электрического заряда, а киловатт-час — это единица измерения электрической энергии. Чтобы преобразовать электрический заряд в энергию, используйте это соотношение вместе с напряжением. кВтч = Ач × В * 1000

«Емкость батареи» — это мера (обычно в ампер-часах) заряда, накопленного в батарее, и определяется массой активного материала, содержащегося в батарее.

Емкость аккумулятора представляет собой максимальное количество энергии, которое может быть извлечено из аккумулятора при определенных условиях.

для просмотра других калькуляторов

Ампер-час или киловатт-час, что лучше всего для измерения емкости аккумулятора?

С технической точки зрения, ампер-час является лучшим показателем для расчета емкости батареи по сравнению с киловатт-часом, однако она постоянно меняется, в батарее указывается номинальная емкость, указанная производителем.

Итак, чтобы найти мгновенное значение номинальной емкости Ач, необходимо использовать подходящие датчики. Что измеряет непрерывное изменение SOC батареи.

С другой стороны, киловатт-час или энергия батареи — это мера мгновенного напряжения и тока с течением времени, поскольку она включает в себя три параметра, поэтому трудно найти точную емкость, во-вторых, в емкости напряжение не учитывается, только ток и время. должно быть известно.

Выбор батареи — номиналы Ач и кВтч

Для тех из нас, кому сложно выбрать батареи и понять номинальные параметры, мы сочли целесообразным предоставить некоторую информацию о номинальных значениях, таких как вольты, амперы, ампер-часы (Ач) и киловатт-часы (кВтч)

Ампер-часы (Ач) часто используются для измерения заряда батареи в амперах за один час.Они обычно используются во всех свинцово-кислотных, свинцово-углеродных, AGM-аккумуляторах и гелевых аккумуляторах глубокого цикла и обычно поставляются с коэффициентами C / 10 и C / 20.

Где C rate — это скорость, с которой батарея заряжается или разряжается в соответствии с заявленной номинальной емкостью Ач.
Т.е. для свинцово-кислотной батареи с номиналом 200 Ач скорость C / 10 составляет 200 Ач / 10 = 20 Ампер в час. Если батарея разряжается с большей скоростью, емкость ампер-часов (Ач) и, следовательно, общая доступная энергия разряда будут ниже заявленной емкости Ач.

киловатт-часов (кВтч) используются для измерения электрической энергии в киловаттах или ваттах в течение одного часа. Эти номиналы обычно используются для литиевых батарей, потому что их номинальный ток в амперах в час (Ач) обычно предоставляется при скорости заряда / разряда 1С. То есть литий-ионный аккумулятор на 200 Ач обеспечит 200 А в течение 1 часа.

При выборе батареек вам необходимо четко понимать разницу между этими двумя измерениями, чтобы убедиться, что вы сравниваете яблоки с яблоками, прежде чем делать свой выбор.

Лучше всего преобразовать ампер-часы в киловатт-часы (кВтч), а затем сравнить результаты. Это делается по следующей формуле: Киловатт-часы (кВтч) = Ампер-часы (Ач) × Напряжение батареи (В) ÷ 1000.

Например, преобразуем 200 Ач при 12 В в кВтч.
(200 Ач x 12 В) ÷ 1000 = 2,4 кВтч или 2400 Вт энергии можно потреблять за один час.

Итак, что я могу проработать с этой батареей в течение 1 часа? Что ж, вы можете использовать свою стиральную машину, холодильник, телевизор и ноутбук в течение одного часа, но тогда батарея будет полностью разряжена i.е .. разрядился на 100%.
Однако срок службы свинцово-угольных аккумуляторов 10-15 лет основан на глубине разряда (DOD) от 40% до 50%, поэтому, чтобы обеспечить разрядку аккумулятора в 3500 циклов, вы можете использовать только 40% от 2400 Wh, то есть 960 Вт в час. На самом деле вы можете использовать свою стиральную машину только полчаса, если хотите сохранить аккумулятор в хорошем состоянии, а затем вам придется снова зарядить аккумулятор до 100% емкости, прежде чем использовать его снова.

Номинальные характеристики литиевых батарей

указаны в кВтч, поэтому, если вы используете в качестве примера одну из наших 6.Литиевые аккумуляторные батареи емкостью 13 кВтч — это 6130 Вт энергии, которую можно потребить за один час.

Итак, что я могу проработать с этой батареей в течение 1 часа? Вы можете использовать стиральную машину, холодильник, телевизор и ноутбук в течение 2 часов, а также можете использовать посудомоечную машину в течение 1 часа при глубине слива 100%.
Тем не менее, срок службы литиевых батарей в 3500 циклов основан на DOD 80%, поэтому, чтобы гарантировать, что вы получите 3500 циклов из вашей батареи, вы можете использовать только 80% от 6130 Втч i.е. 4904 Вт за час. В реальном выражении это означает, что вы можете примерно один час пользоваться стиральной машиной, холодильником, телевизором, ноутбуком и посудомоечной машиной.

Итак, из приведенной выше иллюстрации вы можете ясно видеть, что вы не можете просто сравнить Ач литиевой аккумуляторной батареи (210 Ач) со свинцово-угольной батареей на 200 Ач, поскольку они не обеспечивают такое же количество энергии для потребления.

Запомните, таким образом:
Вольт (В) X Ток (I) = Мощность (Вт), то есть 12 В x 200 А = 2400 Вт [Мгновенная номинальная мощность]

Вольт (В) x Ампер-час (Ач) = Энергия (Втч) i.e 12 В x 200 А · ч = 2400 Вт · ч [энергоемкость / коэффициент использования]

Как это:

Нравится Загрузка …

Как рассчитать время автономной работы при проектировании оборудования с использованием аккумуляторов; Технические ресурсы по батареям для инженеров-проектировщиков из PowerStream


Для Калькулятор Java-скриптов, который дает разумную оценку времени работы от батареи кликните сюда.

Заметки для инженеров-проектировщиков: как посчитайте, какая емкость аккумулятора вам нужна.

я знаю, я чувствую Ваша боль. Отдел маркетинга дал вам спецификацию, и все, что в ней говорится, « максимизируют время работы, минимизируют размер батареи и стоят ». Но они не скажет вам, сколько времени работы приемлемо, сколько размера и веса будет рынок смирится, какая стоимость приемлема?

Эй, причина что они не более конкретны, они надеются на чудо и не хотят переоценить, если они не получат чуда.Чудо вы были надеялся на полную спецификацию, но давайте приступим к делу.

Твоя месть подождать 2 недели и вернуться с « Хорошие новости, я поместил его в фонтан. ручка для спецификации всего 5000 долларов и за счет сокращения бюджета мощности (т.е. все функции, кроме одной), мы заставили его работать более 5,5 секунд, прежде чем подзарядка. ”А затем расслабьтесь и надейтесь на лучшее руководство от маркетинг!

Ты уже знал, что я не могу помочь вам с вашей спецификацией, но, по крайней мере, вы могут использовать следующие инструменты оценки дизайна, чтобы дать отделу маркетинга матрица выбора.

Сколько емкость аккумулятора вам нужна для работы вашего устройства? Вот как вы оцениваете Это.

Шаг 0. Небольшой учебник по измерениям электронных заряжать. В конце концов, именно электроны (на самом деле ионы) хранятся в аккумулятор. В Phreshman fisicks мы все узнали, что мерилом заряда является кулонов и что у одного электрона 1,602e-19 кулонов заряда. Один усилитель протекание по проводу в течение одной секунды потребует одного кулона заряда, что составляет 6.18 электронов ,.

Q = I * т

где Q — заряд в кулонах, I — ток в амперах и т — время в секундах.

Сумма заряд, проходящий через этот провод (ток 1,0 А) за 60 секунд, составляет 60 кулонов, и через час вы бы поздоровались и «До свидания» 3600 кулонов заряда.

Батареи были очевидно, разработан инженерами, подписавшимися на простейшая »система измерения. Они устали вытаскивать слайд правила делить на 3600 каждый раз, когда они хотели знать, сколько 24000 кулонов продержался бы их и придумал несанкционированный блок ампер-часов . Позже, когда начали использовать батарейки меньшего размера, они придумали миллиампер-час .

Не будь смущает дефис.Ампер-часы означает амперы, умноженные на часы. Разделите на усилители и у вас есть часы, разделенные на часы, и вы получите усилители. Значит, это не усилители, а это не ампер в час, это ампер-часы. И, кстати, я даже использовал термин «ампер-секунды», потому что когда вы говорите «кулоны», все остекленевшие глаза на тебя.

Не понимаю Я ошибаюсь, я люблю ампер-часы за единицы, это удобное практическое правило. Ампер-часы сколько заряда хранится в аккумуляторе.Поскольку батарея меняет напряжение во время разряда, это не идеальная мера того, сколько энергии хранится, для этого вам потребуются ватт-часы. Умножение среднего или номинального умножение напряжения батареи на емкость батареи в ампер-часах дает вам оценку сколько ватт-часов содержится в батарее.


E = C * Vavg

Где E — запасенная энергия в ватт-часах, C — емкость в ампер-часах, а Vavg — среднее напряжение при разряде.Да, ватт-часа — это мера энергии, как и киловатт-часы. Умножьте на 3600, и вы получите ватт-секунды , что также известно как Джоули .

Пока мы находятся в прелюдии, я мог бы также упомянуть, что поскольку заряд в конденсаторе Q = CV означает, что батарея также может быть оценена в фарадах. Щелочная батарея AA на 1,5 В аккумулятор, вмещающий 2 ампер-часа заряда (то есть 7200 кулонов), имеет эквивалентная емкость 4800 Фарад.Конечно, батарея ужасно странный конденсатор, потому что напряжение не падает пропорционально накопленный заряд, имеет высокое эквивалентное сопротивление и т. д.

Также я должен упомяните, что вы не всегда получаете все ампер-часы, которые ожидаете от аккумулятор. Это объясняется в Части 3 ниже как эффект Пеукарта. Вот почему я назвал это практическим правилом, а не теоремой. Самые большие ошибки возникают, когда вы быстро разряжаете батареи.Некоторые батареи, например угольно-цинковые, щелочные или Свинцово-кислотный раствор становится менее эффективным при быстрой разрядке. Типичный запечатанный свинцово-кислотный аккумулятор дает только половину своей номинальной емкости при разряде ставка C / 1 по сравнению со ставкой C / 20.

Следующий метод предполагает, что вы знаете, сколько ампер у вас нужен гаджет под питание. Если вы знаете, сколько ватт, переходите к шагу A ниже.

Шаг 1. Оборотная сторона конверта

Если текущий нарисовано x ампер, время T часов, затем мощность C в ампер-часах

С = xT

Например, если ваша помпа потребляет 120 мА, и вы хотите, чтобы она проработала 24 часа

С = 0,12 А * 24 часа = 2.88 ампер-часов

Шаг 2 . Соображения по сроку службы

Это не хорошо разряжать аккумулятор до нуля во время каждого цикла зарядки. Для Например, если вы хотите использовать свинцово-кислотную батарею в течение многих циклов, вы не должен превышать 80% заряда, оставив 20% заряда в аккумуляторе. Это не только увеличивает количество циклов, но и позволяет батарее ухудшиться на 20%, прежде чем вы начнете получать меньше времени выполнения, чем вызовы дизайна для

C ’ = С / 0.8

Для примера выше

C ’ = 2,88 AH / 0,8 = 3,6 AH

Шаг 3 : Скорость сброса

Некоторая батарея химические вещества дают намного меньше ампер-часов, если вы их быстро разряжаете. Это называется эффектом Пейкарта. Это большой эффект в щелочном, углеродном цинке, воздушно-цинковые и свинцово-кислотные батареи. Например, если вы рисуете в 1С на свинцово-кислотном аккумулятор вы получите только половину емкости, которую вы имели бы, если бы у вас нарисовано на 0.05C. Это небольшой эффект в никель-кадмиевых, литий-ионных, литиевых полимерах, и никель-металлгидридные аккумуляторы.

Для свинцово-кислотных номинальная емкость аккумуляторов (т. е. количество AH, выбитое на стороне аккумулятор) обычно рассчитан на 20-часовую разрядку. Если ты при медленной разрядке вы получите расчетное количество ампер-часов из их. Однако при высоких скоростях разряда емкость резко падает. Правило большой палец — это то, что для скорости разряда 1 час (т.е. рисунок 10 ампер из 10 ампер ч. аккумулятора, или 1С) вы получите только половину номинальной емкости (или 5 ампер-часы от батареи на 10 ампер-часов). Диаграммы, подробно описывающие этот эффект для для большей точности можно использовать различную скорость разряда. Например данные листы, перечисленные в /BB.htm

Например, если ваш портативный гитарный усилитель потребляя стабильные 20 ампер, и вы хотите, чтобы они длились 1 час, вы бы начали с шагом 1:

С = 20 ампер * 1 час = 20 Ач

Затем перейдите к Шагу 2

C ’ = 20 Ач / 0.8 = 25 хиджры

Тогда учтем высокую ставку

C ’‘ = 25 /.5 = 50 хиджры

Таким образом, вам понадобится герметичный свинцово-кислотный аккумулятор на 50 ампер-час. аккумулятор для работы усилителя в течение 1 часа при среднем токе 20 ампер рисовать.

Шаг 4. Что делать, если вы нет постоянной нагрузки? Очевидно, что нужно сделать, это то, что нужно сделать. Определите среднюю потребляемую мощность. Рассмотрим повторяющийся цикл, в котором каждый цикл составляет 1 час.Он состоит из 20 ампер в течение 1 секунды, а затем 0,1 ампер для остальное время. Средний ток рассчитывается следующим образом.

20 * 1/3600 + 0,1 (3599) / 3600 = 0,1044 в среднем Текущий.

(3600 — количество секунд в часе).

Другими словами, выяснить, сколько ампер потребляется усреднить и использовать шаги 1 и 2. Шаг 3 очень трудно предсказать в случае где у вас есть небольшие периоды высокого тока.Новости хорошие, стабильный розыгрыш 1С снизит мощность намного больше, чем короткие импульсы 1С с последующим отдыхом период. Таким образом, если средняя потребляемая мощность составляет около 20 часов, тогда вы будете приблизиться к расчетной мощности по 20-часовой ставке, даже если вы рисование его в сильноточных импульсах. Фактические данные испытаний трудно получить без проводите тест самостоятельно.


Если вам известны ватты, а не амперы, выполните следующие действия. процедура

Шаг A. Преобразование ватт в амперы

Фактически, ватты — это основная единица измерения мощности, а ватт-часы — это запасенная энергия.В Ключ — использовать известные вам ватты для расчета ампер. при напряжении аккумуляторной батареи.

Например, вы хотите запустить 250-ваттный Лампочка 110VAC от инвертора на 5 часов.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
