схема три фазы в одну

Большинство однофазных электроприборов подключаются к сети 220В, но к многоквартирным домам, гаражным кооперативам и дачным посёлкам подводится трехфазное напряжение 380В. Для питания бытовых потребителей такое напряжение не годиться, поэтому при монтаже электропроводки возникает вопрос — как из 380 сделать 220 Вольт.

В чем отличие трехфазного напряжения от однофазного

Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.

Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Кроме количества проводников у трёхфазной сети имеются и другие особенности:

• Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
• Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
• Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.

Схемы подключения «звезда» и «треугольник» в трехфазной сети

Передавать электроэнергию выгоднее по высоковольтным ЛЭП, поэтому питание всех жилых районов и большинства промышленных предприятий осуществляется через понижающие трансформаторы, начала вторичных обмоток, которых соединены между собой, а концам обмоток подключаются отходящие фазные провода.

Точка соединения катушек заземляется и к ней подключается нейтральный проводник. Такая схема электроснабжения называется TN и описана в ПУЭ гл.1.7.

Существует две схемы подключения электроприборов к такой сети, отличающихся подаваемым напряжением.

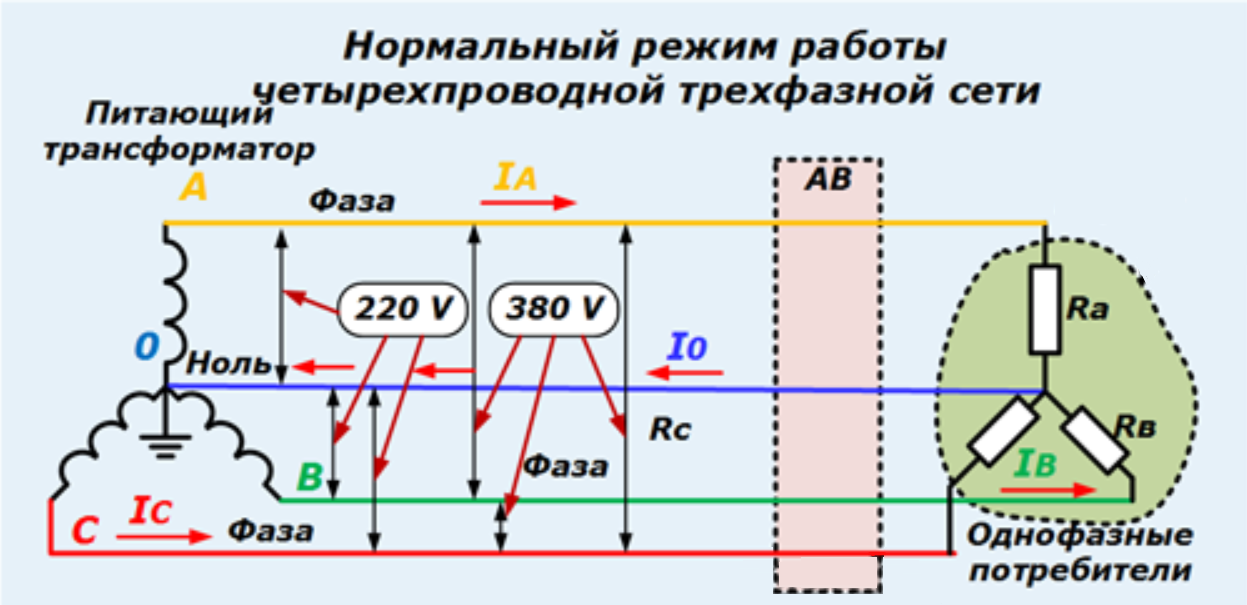

Самая распространенная схема соединения это «звезда». Используется при включении электроприборов, напряжение питания которых составляет 220В. При этом один из проводов каждого из аппаратов присоединяется к одной из фаз, а оставшиеся соединяются вместе и подключаются к нейтрали.

При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

При соединении в «звезду» трёх одинаковых электроприборов ток в нейтральном проводе отсутствует, поэтому его допускается не подключать, но при поломке одного из аппарата напряжение питания каждого из оставшихся составит 190 Вольт.

Поэтому звезда без нейтрали используется, в основном, при подключении трёхфазного электродвигателя.

Менее распространённой является схема соединения «треугольник». При этом каждый из электроприборов подключается к двум из трёх линейных проводников. Напряжение питания всех электроприборов составит 380В.

Такая схема используется в электроустановках, в которых отсутствует возможность подключения нейтрали или заземления, например, в подвижных аппаратах, питание которых осуществляется не кабелями, а при помощи токосъёмных пластин.

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

• Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
• Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
• Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

• необходимо получить разрешение на изменение схемы в электрокомпании;
• дополнительные затраты на замену питающего кабеля;
• увеличенные размеры и стоимость аппаратуры во вводном щитке.

Где взять 220 Вольт, если в щите три фазы

Чаще всего вопрос, как из 380 сделать 220 Вольт, задают жители многоквартирных домов. В этих зданиях в подъезде на каждом этаже установлен электрощиток, к которому подходит три фазы, нейтраль, а в некоторых случаях ещё и заземление.

В таком электрощите имеется два напряжения — линейное 380В, между двумя разными фазами, и фазное 220В, между любой из фаз и нейтралью.

Фактически, для получения однофазного напряжения в трёхфазном щите необходимо двухжильный кабель присоединить к одной из фаз и нейтральной шиной. При наличии в схеме заземления желательно использовать не двухжильный, а трёхжильный кабель и подключить его следующим образом, согласно правилам цветовой маркировки кабелей:

• коричневая жила — фаза;
• синяя или голубая — нейтраль;
• жёлто-зелёная — заземление.

Важно! Для уменьшения тока в подходящем к зданию кабеле подключение разных квартир необходимо производить равномерно по всем трём фазам.

Схема как из 380 сделать 220 Вольт

Существует несколько вариантов, как из 380 сделать 220 Вольт. Схемы таких соединений должны быть известны любому опытному электромонтёру:

• Подключить однофазную нагрузку к фазному и нулевому проводам. Нейтральный проводник обычно имеет меньшее сечение, или для их поиска в четырёхжильном кабеле можно использовать мультиметр. Напряжение между фазными проводами составит 380В, а между фазой и нулём 220В.
• Использовать трансформатор 380/220. Мощность этого устройства должна быть равна или больше мощности подключаемого электроприбора. Достоинство этой схемы в меньшей опасности поражения электрическим током. Вместо обычного трансформатора можно взять автотрансформатор. Этот прибор имеет меньшие габариты, но не защищает от поражения электрическим током.

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

• TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1.
  7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
• TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
• TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено.

Вывод

В обычной электропроводке есть только два варианта, где взять 220 Вольт. Это подключить линию к фазному и нейтральному проводникам, кроме заземления, или использовать понижающий трансформатор. Последний метод применим не только в сети 380В, но и при любом другом напряжении.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Распределение нагрузки по фазам: схема, правила, видео

Каждый владелец трехфазного ввода (380 В) обязан позаботиться о равномерной нагрузке на фазы, дабы избежать перегрузки одной из них. При неравномерном распределении на трехфазном вводе, при отгорании нуля или его плохом контакте, напряжения на фазных проводах начинают различаться друг от друга, как в большую так и в меньшую сторону. На уровне однофазного питания (220 Вольт) это может повлечь за собой поломку электрических приборов, из-за повышенного напряжения 250-280 Вольт, или же пониженного 180-150 Вольт. Помимо этого в данном случае наблюдается завышенное потребление электроэнергии у нечувствительных к перекосу напряжений электрических приборов. В этой статье мы расскажем вам, как выполняется распределение нагрузки по фазам, предоставив краткую инструкцию со схемой и видео примером.

Что важно знать

Данная диаграмма условно иллюстрирует трехфазную сеть:

Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.

Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.

Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра.

Если после измерений вы увидели, что есть отклонения от номинальных напряжений (более 10%, согласно ГОСТ 29322-92), необходимо обратиться в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети, можете узнать из нашей статьи.

Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.

Правила распределения

При проектировании схемы проводки необходимо максимально одинаково подбирать предполагаемые группы потребителей и распределить их по фазам. К примеру, каждая группа розеток по комнатам в доме подключена к своему фазному проводу и сгруппирована таким образом, чтобы нагрузка на сеть была оптимальна. Таким же образом организовывают линии освещения, выполняя их распределение по разным фазным проводника и так далее: стиральная машина, печь, духовка, котел, бойлер.

На схеме ниже изображены рекомендации, которые позволят вам правильно распределить нагрузку по фазам в частном доме либо коттедже:

Также советуем просмотреть видео, на котором наглядно демонстрируется пример сборки трехфазного электрощита:

Теперь вы знаете, как должно выполняться распределение нагрузки по фазам в частном доме и квартире. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем также прочитать:

В чем разница между фазами электрического тока (фазы 1, 2, 3 )?

Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока.

Однофазные сети	Двухфазные сети	Трёхфазные сети
Прохождение тока возможно при замкнутой цепи. Поэтому ток нужно сначала подвести к нагрузке, а затем вернуть назад. При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А). Второй называют нулевым. Обозначение — N. Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно. Между этими проводами напряжение 220 В.	Идёт передача двух переменных токов. Напряжение этих токов сдвинуто по фазе на 90 градусов. Передают токи двумя проводами: двумя фазными и двумя нулевыми. Это дорого. Поэтому теперь на электростанциях его не генерируют и по линиям электропередач (ЛЭП) не передают.	Передаётся три переменных тока. По фазе их напряжения сдвигаются на 120 градусов. Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y). Три провода являются фазными, один — нулевой. Экономична. Ток без труда передаётся на далёкие расстояния. Любая пара фазных проводов имеет напряжение 380 В. Пара фазный провод и нуль — напряжение 220 В.

Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.

Однофазное электропитание

Однофазноый ток подключают двумя методами: 2-проводным и 3-проводным.

• При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
• При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.

Трёхфазное электропитание

Распределение трёхфазного питания по дому выполняется двумя способами: 4-проводным и 5-проводным.

• Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
• Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).

В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.

От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.

Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:

• приборы с большой мощностью — холодильники, печи, обогреватели,
• электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
• устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).

А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.

Сколько стоит подключение однофазного и трехфазного электричества?

Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы. В среднем это:

• сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
• монтаж выключателей и розеток 2-6$
• установка точечных светильников 1,5-5$ за единицу.

***

Лично я также задумался про солнечные батареи — на http://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением…

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;

• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;


Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;

• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;

• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

схема, примеры как распределить три фазы

При подключении коттеджа правильное распределение нагрузки по фазам позволяет оптимизировать использование электроэнергии, снизить вероятность перегрузок, поломок электроприборов из-за несоответствующего напряжения и даже уменьшить показания счётчика. Разберёмся с возможными нюансами и рассмотрим несколько наиболее популярных схем на наглядных примерах.

Электроснабжение для коттеджаИсточник www.starling-k.ru

Устройство электрического щита

Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:

• Автоматический выключатель (автомат).
• Трёхфазный прибор учёта электроэнергии.
• Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
• Защитный проводник заземления соединяется с общей шиной заземления.

Один из вариантов подключения электрощиткаИсточник cdn.elec.ru
Освещение террасы: как сделать его практичным и стильным

Важно! Представленный перечень приведён в порядке подключения кабеля с опоры ВЛЭП (воздушной линии электропередач).

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Пример распределения нагрузки на трёхфазном электропитании коттеджаИсточник mastergrad.com

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

• Фаза № 1 подключена к освещению коттеджа.
• Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
• Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

• На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
• Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
• Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Важно! В результате, одновременное включение нескольких элементов бытовой техники перегрузит автомат, что станет результатом его отключения.

Розетки и выключатели в интерьере

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

• Варочная электроплита 6,5-7,5 кВт.
• Стиральная машина 1,5-1,8 кВт.
• Посудомоечная машина 1,5-1,8 кВт.
• Микроволновая печь 0,9-1,2 кВт.
• Духовой шкаф 2,0-2,6 кВт.
• Пылесос 1,9-2,2 кВт.
• Утюг 1,9-2,2 кВт.

Как правильно разделить энергопотребителей на несколько группИсточник uk-parkovaya.ru

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Схема распределения трёх фаз для энергоснабжения коттеджаИсточник samelectrik.ru

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Схема правильного подключения электрощита для загородного домаИсточник samelectrik.ru

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

Сколько вольт в 0,4 кВ

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

• К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
• Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

• Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
• К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
• Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru
Ретро проводка в современном доме – выбор и установка электросети наружного типа

Заключение

Перечисленные примеры и схемы представлены в качестве ориентировочного ознакомления с вопросом, как распределить нагрузку по фазам в частном доме без вероятности последующих переделок. Кроме того, они облегчат выбор параметров кабеля, УЗО и автоматических выключателей для трёхфазной электросети.

Количество фаз электростанций

ВЫБОР КОЛИЧЕСТВА ФАЗ.

Однофазные электростанции на 220В применяются при использовании однофазных электропроводок и электроприборов.

Трёхфазные электростанции на 380В применяются как в промышленных целях, так и для коттеджей, с трехфазной разводкой сети. Кроме того, следует учитывать, что между нулем и фазой Вы снимете 220 вольт (что Вам скорей всего и нужно), а между двумя фазами — 380 В.

Трехфазные электростанции на 220 В могут использоваться только для освещения (между нулем и фазой снимается 127 В, между двумя фазами -220В).

Если у вас есть хотя бы один электроприбор с 3-х фазным питанием, то и электростанция должна быть 3-х фазной. Если у вас только 1-но фазные электроприборы, то тут возможны два варианта:

Выбор 1-но фазной электростанции. Даже при трехфазном вводе, но при отсутствии трехфазных потребителей рациональнее применять однофазную генераторную установку для более полного использования ее мощности и удешевления в итоге стоимости всего проекта в целом.

Выбор 3-х фазной электростанции. В этом случае 1-но фазные электроприборы надо равномерно подключать по всем 3-м фазам электростанции, чтобы избежать перекоса фаз. Трехфазные генераторы требуют соблюдения условий примерного равенства мощности потребителей, находящихся на различных фазах. Для нормальной работы трехфазного генератора разница электрических мощностей на разных фазах не должна превышать 20 – 25%. К одной фазе 3-х фазной электростанции можно подключить электроприборы суммарной мощностью не более 1/3 от номинальной мощности электростанции.

ЧТО ТАКОЕ ПЕРЕКОС ФАЗ?

При подключении нагрузки на одну фазу трехфазного генератора используется только одна обмотка статора, в то время как в нормальном режиме задействованы все три, соответственно, реально снять получиться не более чем 33% трехфазной мощности для синхронных IP23, или порядка 70-80% для асинхронных IP54 и синхронных IP54 (HighProtection). (см. раздел Синхронные и асинхронные генераторы) Если попробовать нагрузить агрегат сильнее, статорная обмотка окажется перегруженной и может «сгореть».

Другое дело, когда генератор сделан с «запасом». Например, когда при работе на три фазы его обмотки трудятся в треть силы. Тогда не равномерность распределения нагрузки (это и есть так называемый «перескок фаз») может составить хоть все 100%. В любом случае, не зависимо от предельных возможностей электростанции, нагрузку следует распределять равномерно – это увеличит КПД альтернатора и снизит нагрев у статорных обмоток.

Графики трёхфазного напряжения

Графики трёхфазного напряжения

Графики трёхфазного освещения:

   На рисунке 1 представлен трёхфазный синусоид. Трёхфазный синусоид состоит из трёх однофазных, со сдвигом по фазе относительно друг друга на 120 градусов каждый.
   Если максимальная величина любого однофазного синусоида относительно оси координат ОХ равна 220 Вольт, то максимальная величина любого синусоида относительно любого другого синусоида достигает 381 Вольт. Величина любого синусоида относительно оси координат ОХ, называется фазное напряжение (между любой фазой и нулевым проводом) и равняется 220 Вольт. Величина любого синусоида относительно любого другого синусоида, называется линейным напряжением (между любыми двумя фазами) и равняется 381 Вольт. Линейное напряжение всегда больше фазного на корень из трёх. Корень из трёх приблизительно равен 1.73 Если перемножить 220х1.73=381. А если 127х1.73=220. По ГОСТу такое напряжение получило название 220/380.
   Ещё интересное качество трёхфазного тока: если сложить величины всех трёх синусоидов в какой-то любой точке оси координат ОХ, то полученная сумма всегда будит равняться нулю.

   Как мы уже говорили в графиках однофазного освещения, независимо в каком полупериоде (в положительном или отрицательном) находиться синусоид напряжения, световой поток всегда положителен. В трёхфазной системе так же, всё, что находиться ниже оси ОХ, мы переносим в верхнюю часть симметрично ОХ

   излучаемого света одной любой фазы (среднее арифметическое значение любой отдельно взятой фазы).
   Что бы получить график излучаемого потока света всех трёх фаз одновременно, нам нужно сложить величины всех трёх фаз в каждой точке ( sin(a)+ sin(a+120)+sin(a-120)). Мы получим зелёны график. А2 нам показывает амплитуду мигания общего потока света, а Р2 это средний отдаваемый поток света, всех трёх фаз одновременно (среднее арифметическое значение).
   Обратите внимание, что в однофазной сети амплитуда мигания выше чем средний излучаемый поток света (А1=100, Р1=63), Если вы применяете схему с трёхфазным освещением (при условии что на каждой фазе одинаковые по конструкции и мощности светильники) то Р2 по отношению к Р1 увеличивается в 3 раза (Р2=3*Р1=3*63=189) а амплитуда мигания трёхфазного света, наоборот, значительно уменьшается, и составляет всего лишь 28% от А1 (А2=28). Показатель лучше этого, наверное только в постоянного тока, там нет мигания. Обратите внимание что частота мигания увеличилась в 3 раза, по отношению частоты мигания любой одной фазы и составляет 300 Герц (в однофазной сети частота мигания светового потока равна 100 Герц, только не путайте с частотой переменного тока. Частота переменного тока у нас равна 50 Герц, но так как 1 Герц переменного тока состоит из положительного и отрицательного полупериода, светильник подключённый к такой сети будет излучать мигания и в положительном такте, и в отрицательном, поэтому частота мигания светового потока в 2 раза больше частоты переменного тока).

Почему трехфазное напряжение 440 вольт?

Как мы знаем, напряжение это разность потенциалов между двумя точками.

Однофазный

Однофазная энергосистема – это система, в которой имеется только один источник переменного напряжения.

Однофазный состоит всего из двух проводников, один из которых называется фазным, а другой нейтральным.

Напряжение измеряется между фазой и нейтралью.

Трехфазный

В то время как 3 фазы — это напряжение между любыми двумя из этих трех фаз.

В 3-фазном питании есть 3 линии питания, сдвинутые по фазе на 120 градусов друг от друга.

Таким образом, чистая разница напряжений между двумя фазами в соответствии с фазовым углом 120 градусов составляет 440 В.

Как показано на рисунке ниже, трехфазное питание имеет три провода (RYB).

Напряжение между любой одной фазой и нейтралью составляет 220 В, а напряжение на 3-й фазе составляет 440 В, потому что мы проверяем напряжение между любыми двухфазными RY, YB или BR.

Почему 440 вольт?

Рассмотрим одну синусоиду, имеющую максимальную амплитуду 220 относительно ее оси. Так что, будь то в положительном цикле или в отрицательном, он может достигать максимум 220 (+220 или -220).

Но если учесть напряжение между одной фазой и другой, то оно становится равным 440.

Теперь все 3 фазы имеют одинаковое максимальное среднеквадратичное значение. То есть если рассмотреть любую из фаз и проверить их напряжение относительно нейтрали, то получится 220 или 240 вольт или около того.

В то время как в случае трех фаз напряжение может использоваться между двумя фазами вместо одной фазы и нейтрали. Будь то три фазы, но вы можете рассчитать напряжение между любыми двумя из них одновременно.

Максимальное напряжение, которое можно получить от любых двух фаз, — это когда одна из них находится в верхней части своего положительного цикла (т. е. +220), а другая — в самой низкой точке своего отрицательного цикла (-220).

Если мы проверим напряжение между этими двумя точками, то оно будет 440 вольт ((+220)-(-220)=440).

Читать далее:

Об авторе

Инженер по реализации проектов в Инженеры и консультанты Tree-Tech | + посты

Проницательный профессионал с 25-летним стажем работы инженером по КИП, начал карьеру в целлюлозно-бумажной промышленности.Со временем он перешел на электростанцию, целлюлозный завод, химические заводы (сероуглерод, хлор и серная кислота), нефть и газ (разведка и добыча).

Однофазный против трехфазного

Трехфазное питание позволяет работать с большими электрическими нагрузками.

В чем разница между однофазным и трехфазным?

Электричество подключается либо на 230 или 240 вольт (однофазное, что составляет большинство бытовых ситуаций), либо на 400 и 415 вольт (трехфазное).Последний лучше подходит для обеспечения мощных приборов и стационарных установок и чаще используется промышленными и крупными коммерческими пользователями.

Если вы увлекаетесь керамикой и у вас есть электрическая печь в гараже или если у вас есть массивная канальная система кондиционирования воздуха, вам может понадобиться трехфазное питание, подключенное к вашему дому. Это во многом зависит от конкретного устройства или оборудования, которое вы используете, и вы должны тщательно проверить напряжение и мощность, необходимые для оборудования, прежде чем делать какие-либо предположения.Даже большие энергоемкие обогреватели и печи большую часть времени являются однофазными.

Однофазный приходит в дом двумя проводами: активным и нейтральным. Нейтральный провод подключается к земле (водопровод, заземляющий столб и т. д.) на распределительном щите.

Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтральный. Нулевой провод заземляется на распределительном щите.



Когда лучше использовать три фазы?

1. Большие электродвигатели (обычно более 2 кВт) нуждаются в трехфазном питании.Это включает в себя большое оборудование для мастерских.

2. В крупных бытовых установках иногда используется трехфазная сеть, поскольку она распределяет общую нагрузку таким образом, чтобы ток в каждой фазе был ниже.

Например: Представьте, что общая электрическая нагрузка составляет 24 киловатта (24 000 ватт — это много для бытовой установки). Для обычного однофазного источника питания на 240 вольт максимальный ток составит 100 ампер. Ток в амперах, умноженный на напряжение в вольтах, дает мощность в ваттах (мощность = напряжение x ток).

Если доступно трехфазное питание, то 24 000 Вт делятся на 3, что означает, что на каждую фазу используется 8000 Вт. Теперь ток на фазу также снизился до трети того, что было бы при однофазном питании (около 30 ампер на фазу, а не 100). Для сравнения, десять 100-ваттных осветительных приборов представляют 1 киловатт мощности, что соответствует чуть меньше 4 ампер.

Тем не менее, предостережение: плата за подключение к трехфазной сети выше, а также существуют фиксированные ежегодные платежи для трехфазной сети, поэтому не рассматривайте ее для нового дома, если она вам действительно не нужна.



Сельские связи и SWER

В зависимости от вашего населенного пункта вы можете быть подключены к линии SWER. Они используются во многих районах страны. Однопроводная связь с заземлением (SWER) обеспечивает однофазное питание. Это экономичный способ распределения электроэнергии, поскольку требуется только одна линия передачи (активная). Нейтраль отсутствует — вместо этого в качестве «обратного» проводника используется земля.

Если необходимо использовать трехфазные двигатели, потребитель электроэнергии должен установить преобразователь мощности из однофазной в трехфазную.

208 и 240 вольт — в чем разница?

Поделись, пожалуйста!

• Фейсбук
• Твиттер
• Пинтерест

* Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Многих людей может сбить с толку, когда они смотрят на электрооборудование и видят, что в спецификациях указано 208 вольт вместо ожидаемых 240 вольт.Мы все знакомы со стандартной домашней электросетью, обозначенной как 120 вольт. Некоторое бытовое оборудование может требовать 240 вольт. Когда многие из нас видят спецификацию для 208 вольт, это сбивает с толку.

В чем разница между 208-вольтовым и 240-вольтовым? 240 В — это однофазное питание, а 208 В — трехфазное питание. Фаза относится к способу доставки силовой нагрузки.

• 3 фазы требуют 3 провода
• 3 фазы более эффективны для подачи
• 3 фазы обеспечивают более стабильное электропитание фазовая система может быть буквально шокирующим опытом! Прежде чем вы начнете добавлять провода, двигатели или тяжелые приборы в свою электрическую систему, вам необходимо понять фундаментальные различия между однофазным и трехфазным питанием.Не рискуйте повредить свой дом, магазин или себя. Читайте дальше, чтобы узнать, что вам нужно знать для безопасного выполнения работы.
  Однофазное и трехфазное питание

  Ваша домашняя электросеть в Соединенных Штатах почти наверняка 120-вольтовая однофазная сеть переменного тока. Однофазная мощность подается по одному проводу и нейтральному проводу. Вы можете распознать их как черный и белый провода, которые вы найдете в электрической коробке, если замените светильник или отремонтируете настенный выключатель. Это стандарт де-факто в США

  .

  Трехфазное электроснабжение также используется в Соединенных Штатах несколькими способами. Чаще всего используется для передачи на большие расстояния очень больших напряжений. Передача трехфазной мощности более эффективна, поскольку нагрузка распределяется по трем проводам. Системы, которые передают большие напряжения на большие расстояния, могут использовать провод меньшего размера, чем двухпроводная однофазная система.

  Однофазные приложения

  В большинстве муниципальных электрических систем электроэнергия подается в район, где она должна использоваться, через трехфазную распределительную сеть.Затем трансформатор используется для преобразования трехфазной мощности в однофазную мощность, подходящую для доставки в дом. Вы узнаете большие горшки-трансформеры, которые висят на столбах электропередач, или приземистые безопасные ящики, расположенные рядом с вашим домом.

  Однофазное питание имеет некоторые отличительные характеристики.

  • Пики напряжения переменного тока возникают при 90 градусах и 270 градусах
  • Полный однофазный цикл переменного тока происходит каждые 360 градусов нейтральный провод
  • Цикл подачи происходит примерно 60 раз в секунду

  Поскольку для подачи однофазного напряжения 120 В требуется всего два провода, это более экономично в жилых помещениях.120-вольтовая 60-герцовая электроэнергия переменного тока является стандартом в Соединенных Штатах, и почти каждый электроприбор, лампочка или инструмент, который вы покупаете, предназначен для использования этого стандарта.

  С другой стороны, использование однофазного питания имеет свои недостатки.

  • Подача энергии непостоянна, так как переменный ток падает до нуля один раз в каждом цикле.
  • Для нулевых точек в каждом цикле требуется дополнительная электроника, чтобы компенсировать это постоянное изменение подачи питания для защиты сложных электронных схем.
  • Однофазные электродвигатели в бытовых приборах изнашиваются быстрее из-за постоянных колебаний напряжения во время каждого цикла.
  А 240 вольт?

  Некоторым бытовым приборам и некоторым инструментам в магазине может потребоваться питание 240 вольт. Это по-прежнему однофазная услуга. Питание 240 вольт осуществляется с помощью двух «горячих» линий 120 вольт. Это удваивает доступное напряжение до 240 вольт. Это дополнительное напряжение требуется для большинства электрических плит, водонагревателей и некоторых других бытовых приборов.

  Использование однофазной сети 240 В имеет некоторые преимущества.

  • В большинстве случаев вы можете удвоить мощность, доступную для устройства, без необходимости увеличения сечения проводов.
  • Как правило, приборы с большим энергопотреблением, такие как печи, обогреватели, кондиционеры и водонагреватели, рассчитаны на работу от 240 В, поскольку стоимость получения той же производительности от 120 В увеличивает цену оборудование выше.
  • Трансформаторы в доме не требуются, так как большинство домов в США снабжены двумя 120-вольтовыми линиями обслуживания, которые можно объединить для создания 240 вольт.
  Трехфазные приложения

  Там, где требуются более высокие нагрузки и большая мощность, трехфазное электроснабжение вступает в свои права. Большинство коммерческих электроустановок обслуживаются трехфазным питанием. Предприятия, эксплуатирующие крупногабаритное электрооборудование, получают больше энергии от электрического провода меньшего сечения.Однако экономия затрат на электропроводку — не единственное преимущество трехфазного электроснабжения.

  • В трехфазной системе можно передавать больше энергии по проводам меньшего сечения, которые потребуются для обеспечения такой же нагрузки в однофазной системе.
  • Трехфазная электрическая система обеспечивает большую эффективность. Двигатели, как правило, меньше нагреваются и служат дольше в трехфазной системе.
  • В трехфазной системе могут быть размещены гораздо более мощные нагрузки, чем в однофазной системе.

  Часто упускается из виду одно дополнительное преимущество использования трехфазных систем по сравнению с однофазными. Крупные центры обработки данных в США являются огромными потребителями электроэнергии. Однофазные энергосистемы требуют более толстой проводки для обеспечения того же количества энергии, что и трехфазные системы. Однако реальная экономия достигается за счет качества питания, подаваемого на дорогостоящие электронные компоненты.

  В отличие от однофазного питания, у которого есть провал в каждом цикле, когда напряжение равно нулю, трехфазное питание подает питание тремя потоками или фазами, отстоящими друг от друга на 120 градусов.Ни разу в течение цикла поставки мощность не падает до нуля. Это соответствует более плавному потоку энергии к электронным компонентам.

  Именно это 120-градусное разделение трех фаз приводит к 208 вольтам , которые подаются через любые две ветви трехфазной электрической системы. Хотя это близко к 240 вольтам, в целом оборудование, рассчитанное на работу от 240 вольт, не будет работать должным образом и может даже выйти из строя, если будет работать от 208 вольт.

  И наоборот, подключение трехфазного оборудования на 208 В к однофазной системе на 240 В может иметь катастрофические последствия для вас и системы доставки.Вы должны проконсультироваться с квалифицированным электриком перед установкой любого нового оборудования в вашу электрическую систему, чтобы убедиться, что они совместимы.

  Как правило, трехфазные системы электроснабжения устанавливаются везде, где ожидаемая нагрузка будет превышать 1000 Вт. Поскольку это происходит в основном в коммерческих или промышленных районах, во многих жилых районах нет трехфазного питания. Это может быть проблемой для некоторых домовладельцев, у которых есть хобби-магазины и которые хотят использовать некоторые электроинструменты, особенно сварочные аппараты.

  Итак, что лучше?

  Простой ответ: зависит. Однофазное питание — лучший вариант:

  • Для жилых помещений, где используются стандартные приборы и инструменты.
  • Ситуации, требующие постоянной нагрузки менее 1000 Вт.

  Трехфазное питание должно быть опцией, когда:

  • Ожидаемые нагрузки превысят 1000 Вт
  • Требуется более тяжелое оборудование и двигатели большей мощности
  • Для различных типов оборудования может потребоваться более широкий диапазон применимых напряжений.
  Остерегайтесь следующего
  • Перед внесением каких-либо изменений или дополнений в систему электроснабжения проконсультируйтесь с квалифицированным электриком. Электричество — замечательная вещь, но оно может быть и опасным.
  • Убедитесь, что приобретаемое вами оборудование подходит для данного типа электроснабжения. Никогда не пытайтесь запускать трехфазное оборудование в однофазной системе. Без специальных знаний замена однофазного оборудования для работы в трехфазной системе может повредить не только оборудование, но и трехфазную систему подачи.
  • Соблюдайте все инструкции производителя и меры предосторожности при использовании любого электрического оборудования или инструментов, независимо от типа используемой системы.
  Перед подключением

  Это краткое объяснение различий, преимуществ и недостатков каждого типа электрической системы является лишь введением. Я надеюсь, что это поможет вам лучше понять типы систем доставки и чем отличаются 208-вольтовые и 240-вольтовые. Перед подключением убедитесь, что ваш прибор или инструмент совместим с напряжением и типом системы доставки, которую вы используете.

  Ресурсы

  Вот некоторые ресурсы, которые мы использовали, чтобы составить для вас эту статью.

  Поделись, пожалуйста!

  • Фейсбук
  • Твиттер
  • Пинтерест

  Сколько вольт 3 фазы? – М.

  В.Организинг

  Сколько вольт 3 фазы?

  В чем разница между однофазным и трехфазным? Электричество подключается либо на 230 или 240 вольт (однофазное, на что приходится большинство бытовых ситуаций), либо на 400 и 415 вольт (трехфазное).

  Сколько циклов имеет трехфазный ток?

  В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), мгновенные пиковые значения которых достигаются в разное время. Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока.

  Сколько проводов в 3 фазах?

  четыре провода

  Какова формула для трехфазного питания?

  3-фазные расчеты Для 3-фазных систем мы используем следующее уравнение: кВт = (В × I × КМ × 1.732) ÷ 1000.

  Могу ли я получить 3-фазное питание в своем доме?

  Трехфазное питание обычно используется в больших домах, коммерческих объектах и ​​предприятиях. Трехфазное питание имеет четыре провода: три активных и один нейтральный.

  Что такое 1,73 в 3 фазы?

  В 3-фазной системе напряжение между любыми двумя фазами в 3 раза выше, чем напряжение отдельной фазы, в 1,73 раза (точнее, квадратный корень из 3). Система 220 В с тремя фазами 220 В имеет перекрестное напряжение 220 * 1,73 = 380 В.

  Всегда ли 480 В 3 фазы?

  480 В можно разделить на однофазные и трехфазные цепи. Трехфазные цепи 480 В являются наиболее распространенными энергосистемами, используемыми на промышленных предприятиях США, и считаются энергосистемами низкого напряжения.

  Почему нет нейтрали в 3 фазе?

  Факт 3: Ток в нейтральном проводе представляет собой векторную сумму всех линейных токов. В сбалансированной системе, когда все токи и их коэффициенты мощности одинаковы, сумма векторов всех линейных токов равна 0 А.2 – АВ – АС – ВС).

  Почему нет нейтрали на 220В?

  220 не «нуждается» в нейтрали, потому что каждый импульс использует для этой цели фазу выключения другой стороны и переменный ток туда и обратно, но где цепь, поскольку питание возвращается только к горячим стержням.

  Есть ли у 220В нейтраль?

  220 НЕ нужна нейтраль. Некоторые новые приборы требуют его для частей системы, которые работают на 110 вольт. Почти все установки старше нескольких лет не имеют нейтрали.Имейте в виду, что мы говорим о цепях переменного тока, поэтому полярность проводов меняется +-+- и так далее.

  В чем разница между 220В и 230В?

  220/230/240 — это одно и то же, на самом деле однофазное линейное сетевое напряжение в США взаимозаменяемо обозначается как 220 В, 230 В и 240 В. (В США есть несколько трехфазных систем с различными напряжениями, но они выходят за рамки этого ответа.)

  Почему 240В не нейтраль?

  Заземленный (нейтральный) проводник подключается к центру катушки (средний отвод), поэтому обеспечивает половину напряжения.Следовательно, если устройству требуется только 240 В, для питания устройства требуются только два незаземленных (горячих) провода.

  В чем разница между землей и нейтралью?

  Нейтраль представляет собой контрольную точку в системе распределения электроэнергии. Земля представляет собой электрический путь, обычно предназначенный для передачи тока короткого замыкания, когда в электрооборудовании происходит пробой изоляции.

  Можно ли использовать землю в качестве нейтрали?

  Нет, нейтраль и землю никогда нельзя соединять вместе.Это неправильно и потенциально опасно. Когда вы что-то включаете в розетку, нейтраль будет под напряжением, так как она замыкает цепь. Однако, если что-то не так и нейтраль отключена, это сделает прибор опасным.

  Что произойдет, если нейтральный провод заземлен?

  Электрический ток, протекающий через ваше устройство, также проходит через нейтральный провод. Если нейтраль обрывается, то подключенные устройства вызовут приближение нейтрали к «горячему» напряжению.При соединении земли с нейтралью это приведет к тому, что корпус вашего устройства будет находиться под «горячим» напряжением, что очень опасно.

  Что произойдет, если провод заземления не подключен?

  Без заземляющего провода, если произойдет неисправность и провод под напряжением ослабнет, существует опасность, что он коснется корпуса. Следующий человек, который воспользуется прибором, может получить удар током. Таким образом, заземляющий провод соединяется с корпусом и крепится к металлической пластине или водопроводной трубе под землей.

  Можем ли мы замкнуть нейтраль и землю?

  Короткое замыкание нейтрали с заземляющим проводом на главном вводе / блоке предохранителей допустимо, если основное питание вашего дома обеспечивается коммунальным предприятием в виде двухпроводной системы (активный и другой — нейтральный). Короткое замыкание между фазной линией и корпусом электроприбора может быть вызвано неисправностью в обмотке двигателя вентилятора.

  Как без тестера определить какой провод горячий?

  простым способом вы можете проверить, находится ли провод под напряжением без тестера и вольтметра, подключив каждый провод и проверив, какой из них зажигает свет, а измерительный прибор издает звуковой сигнал.

  Как определить, является ли провод нагрузкой или линией?

  Советы по идентификации проводов в настенной коробке коммутатора

  1. После снятия лицевой панели снова включите выключатель.
  2. Очень осторожно прижмите ручку напряжения к каждому проводу.
  3. Ручка будет светиться красным, когда провод нагреется.
  4. Провод, из-за которого ручка светится красным, является горячим проводом; также известный как линейный провод.
  5. Провод, который не заставляет перо светиться красным, является проводом нагрузки.

  Как проверить, находится ли провод под напряжением?

  Для проверки электрического провода под напряжением используется либо бесконтактный тестер напряжения, либо цифровой мультиметр. Бесконтактный тестер напряжения — самый безопасный способ проверки проводов под напряжением, который выполняется путем размещения прибора рядом с проводом.

  NEWS :: Siam Generator

  Выбор фазы и напряжения для промышленных генераторов

  При выборе типа генератора лучше Для правильной электрической конфигурации Как правило, конфигурация мощности включает фазу, напряжение, кВт и герц, которые лучше всего подходит для вашего приложения. Как работают фазы и напряжения, стоит разобраться, из чего состоит генераторная установка. Генераторная установка (также известная как генератор) состоит из двух основных компонентов: промышленного двигателя. (обычно дизель, природный газ или пропан) и конец генератора. Двигатель производит лошадиные силы и обороты, а задняя часть превращается в электрическую.

  Однофазный генератор Для небольших однофазных нагрузок эти генераторы обычно не превышают 40 кВт, они часто используются в жилых помещениях и имеют коэффициент мощности 1.0.

  Большинство 3-фазных генераторов предназначены для крупного промышленного производства электроэнергии. Эти генераторы могут обеспечивать как одно-, так и 3-фазное питание для работы промышленного двигателя с более высокой мощностью, выходную мощность ответвления для разделенной линии. Как правило, более гибкий. Он будет использоваться в коммерческой среде и имеет коэффициент мощности 0,8.

  Увеличение номинальной выходной мощности Однофазная мощность может быть преобразована в 3-х фазную мощность, и иногда получается 20-30% кВт выходной мощности, но задний конец нужно будет переподключить и нужно учесть учитывать часть рабочей нагрузки с другими переменными.

  Снижение номинальной мощности (переход с 3-фазного на однофазный) обычно снижает уровень выходной мощности примерно на 30%. Например, трехфазный генератор мощностью 100 кВт при переключении на одну фазу уменьшается примерно до 70 кВт.

  Типичное напряжение коммерческого генератора набор

  Однофазные

  • 120

  • 240

  • 120/240

  • 120/240

  3 этапа

  3 เฟส

  • 208

  • 120/208

  • 240

  • 240

  • 480

  • 480

  9 (наиболее часто используемое напряжение для промышленных генераторов)

  • 277/480

  • 600 (в основном для канадских областей)

  ** 4,160 вольт напряжение Требования могут сильно различаться для разных типов устройств.(Например, другие варианты напряжения 220, 440, 2400, 3300, 6900, 11500 и 13500) **

  Правильная установка генераторного выключателя, как определить нужное вам напряжение.

  Чтобы настроить напряжение именно так, как вам нужно, вы всегда должны проконсультироваться с электриком или специалистом по электротехнике. Они могут оценить окружающую среду и определить различные нагрузки на объекте. Например, напряжение, поступающее в здание, максимальная сила тока, выходная мощность, мощность электродвигателя и т. д., также могут относиться к калькулятору мощности для подсчета чисел. Используйте эти числа в качестве отправной точки и используйте диаграмму силы тока, доступную здесь и веб-сайты других производителей в Интернете.Обязательно рассмотрите следующие важные пункты, перечисленные ниже, чтобы помочь определить правильное напряжение для вашей установки. Генератор

  — Требуемое напряжение в помещении или входная мощность от главного трансформатора, подводимого к зданию.

  — Максимальная сила тока, необходимая для работы конкретного устройства. Должен знать этот усилитель переменного тока. (Для трехфазных генераторов переменного тока) для выбора размера автоматического выключателя, необходимого вашему генератору.

  — Учитывайте пусковую силу тока для промышленных двигателей. Многие двигатели будут работать на одном киловатте.Но имеет гораздо более высокую начальную потребность в киловаттах. Например, вам может потребоваться 200 кВт и более мощности при запуске, даже если ваша средняя рабочая нагрузка составляет всего 90 кВт. Требования к мощности электродвигателя хороши для оценки. Некоторые двигатели поставляются с устройством плавного пуска, которое помогает контролировать ускорение с помощью напряжения. Некоторые промышленные двигатели предоставляют всю эту информацию на бирке данных.

  — Частота коммунальной сети также играет роль — в большинстве Соединенных Штатов и некоторых частях Азии используется частота 60 Гц, а в остальном мире — в основном 50 Гц.Большинство крупных кораблей и самолетов используют определенную частоту 400 Гц. Чтобы изменить мощность сетевого провода на другую частоту, иногда можно использовать преобразователи частоты. Но есть дополнительные факторы, которые следует учитывать. Большинство генераторов можно преобразовать, но некоторые из них не будут работать должным образом или могут потребовать дополнительных деталей и настройки. Обратитесь к производителю генератора для получения более подробной информации об этом типе ситуации.

  Регулировка напряжения генератора

  Регулировка напряжения генератора производится каждые несколько дней для удовлетворения различных комбинаций и конкретных электрических потребностей заказчика.Хотя в большинстве генераторов напряжение регулируется, конкретные параметры всегда ограничены в зависимости от используемого конца генератора.

  Процесс изменения напряжения представляет собой относительно электрический технический шаг, который включает регулировку проводов на конце генератора. В трехфазных генераторных установках 208 В можно преобразовать, например, в 480 В или 480 В в 240 В или почти во все другие комбинации и фазы, используя все доступные сегодня напряжения. (Пока генератор может быть повторно подключен)

  Конец генератора является основным компонентом. Это определит, как генератор будет реагировать на изменение фазы и/или напряжения. Когда все сделано правильно, изменение напряжения не должно повредить или вызвать перегрузку машины. Многим клиентам требуется два или более системных напряжения от резервных генераторных установок. Сюда могут входить электродвигатели, работающие на 480 вольт, приборы и производственное оборудование, работающие на 208 вольт, а также небольшие нагрузки и электроинструменты на 240 вольт (одновременная подача нескольких напряжений от одного генератора)

  Ограничения, о которых следует помнить при рассмотрении изменений в Напряжение.Выделенный или высоковольтный генератор (например, 4160 или 13500 вольт) в качестве модификаций практически нецелесообразен. 600 В можно изменить на 480 В, но нельзя изменить другими способами. Кроме того, в трехфазном генераторе многие компоненты иногда труднодоступны и модифицируются. Например, это может быть гибкая обмотка кабелепровода, дверные панели, расположенные в необычных местах, или ограждения, которые не позволяют техническому специалисту легко добраться до нас. Хотя почти всегда есть способ получить доступ к цилиндру и проводке на конце трехфазного генератора.Но иногда это может быть сложно. Следует отметить, что не все генераторы можно повторно подключить, поэтому варианты проводки и компоновки, доступные для этого типа генератора, очень ограничены. При изменении напряжения необходимо обновить компоненты и проверить другие возможные параметры оборудования в вашей системе, в том числе следующие:

  — замена манометра Всякий раз, когда мы изменяем напряжение на старом генераторе, нам часто приходится менять ряд манометров, чтобы новый уровень выпуска. Одним из больших преимуществ новых цифровых панелей является то, что их часто можно перепрограммировать.

  — Автоматический выключатель. Регулярно заменяйте автоматический выключатель на устройстве в соответствии с требованиями по силе тока. Как правило, автоматический выключатель прикрепляется к концу генератора и является важным компонентом, помогающим защитить генератор. Убедитесь, что вы не превышаете силу тока, установленную для этого устройства. В зависимости от того, хочет ли клиент все в одном выключателе или отдельно по определенной причине, мы можем изменить конфигурацию на что-то другое (один выключатель на 1200 А или два на 600 А и т. д.).).

  — Регулятор напряжения Для большинства генераторов при подключении входного провода на другое напряжение. Провода извещателя, идущие к контроллеру и/или панели управления, должны быть тщательно отрегулированы. Если все сделано неправильно, это может привести к сгоранию платы или другим повреждениям. Большинство современных коммерческих генераторов имеют регулятор напряжения, встроенный в панель, поэтому вы можете регулировать параметры напряжения оттуда. И помощь в полном контроле Но это делает замену платы намного дороже. Из-за дополнительной функции старые генераторы часто имеют отдельные устройства, выполняющие одну и ту же функцию.Все эти контроллеры работают для автоматического поддержания постоянного напряжения, чтобы обеспечить стабильное выходное напряжение вашего оборудования.

  — Силовые трансформаторы — Если они присутствуют в вашей системе, может потребоваться перенастройка некоторых проводов для соответствия новым напряжениям.

  — Автоматический переключатель ввода резерва (АВР) — Назначение тока для этого типа переключателя также важно, поскольку АВР необходим для обеспечения возможности автоматического включения генератора при отключении электроэнергии и его отключения при повторном включении питания.

  Ограничения, о которых следует помнить при рассмотрении

  Powered by Froala Editor

  Powered by Froala Editor

  Powered by Froala Editor

  Трехфазное напряжение + расчеты

  Трехфазное электричество. В этом уроке мы узнаем больше о трехфазном электричестве. Мы рассмотрим, как генерируются 3 фазы, что означают циклы и герцы, построим форму волны напряжения по мере ее генерации, рассчитаем наши однофазные и трехфазные напряжения.

  Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по трехфазному напряжению + расчеты

  Итак, в нашем последнем трехфазном учебном пособии мы рассмотрели основы того, что происходит внутри трехфазных систем электроснабжения, и в этом учебном пособии мы собираемся сделать шаг вперед и немного глубже изучить, как работают эти системы, и основные математика позади них.

  Мы используем вилки в наших домах для питания наших электрических устройств. Напряжение от этих вилок варьируется в зависимости от того, в какой части мира мы находимся.Например: в Северной Америке используется ~ 120 В, в Европе — ~ 230 В, в Австралии и Индии — ~ 230 В, а в Великобритании — ~ 230 В.
  Это стандартные напряжения, установленные государственными постановлениями каждой страны. Вы можете найти их в Интернете или мы можем просто измерить их дома, если у вас есть нужные инструменты.

  Находясь в Великобритании, я провел несколько измерений напряжения в стандартной домашней розетке. Вы можете видеть, что я получаю около 235 В на этой вилке, используя простой счетчик энергии. В качестве альтернативы я могу использовать мультиметр, чтобы также прочитать это.Значение немного меняется в течение дня, иногда выше, иногда ниже, но держится в пределах определенного допуска.

  Если у вас нет счетчика энергии или мультиметра, они очень дешевые и очень полезные, поэтому я рекомендую вам их приобрести.

  Теперь эти напряжения в розетках в наших домах однофазные от соединения звездой. Они происходят от соединения между одной фазой и нейтральной линией или, другими словами, всего одной катушкой от генератора.
  Но мы также можем подключиться к двум или трем фазам сразу, то есть к двум или трем катушкам генератора, и тогда мы получим более высокое напряжение.

  В США мы получаем 120 В от одной фазы или 208 В от двух или трех фаз.
  Европа: 230 В, однофазное или 400 В
  Австралия и Индия: 230 В, однофазное или 400 В

  Если я подключаю осциллограф к одной фазе, я получаю синусоиду. Когда я подключаюсь ко всем трем фазам, я получаю три синусоидальные волны подряд.

  Так что тут происходит, почему мы получаем разные напряжения и почему мы получаем эти синусоиды?

  Итак, подведем итоги. Мы получаем полезную электроэнергию, когда много электроны движутся по кабелю в одном направлении.Мы используем медные провода, потому что каждый из миллиардов атомов внутри медного материала имеет слабосвязанную электрон на самой внешней оболочке. Этот слабо связанный электрон может свободно двигаться между другими атомами меди, и они действительно движутся все время, но случайным образом. указания, которые нам не нужны.

  Чтобы заставить их двигаться в одном направлении, мы перемещаем магнит вдоль медного провода. Магнитное поле заставляет свободные электроны двигаться в одном направлении. Если мы смотаем медную проволоку в катушку, то сможем поместить больше атомов меди в магнитное поле и сможем переместить больше электронов.Если магнит движется вперед только в одном направлении, то электроны текут только в одном направлении, и мы получаем постоянный или постоянный ток, это очень похоже на то, как вода течет в реке прямо из одного конца в другой. Если мы двигаем магнит вперед, а затем назад, мы получаем переменный или переменный ток, в котором электроны движутся вперед, а затем назад. Это очень похоже на морской прилив, вода постоянно течет назад и вперед снова и снова.

  Вместо того, чтобы целый день двигать магнит туда-сюда, Вместо этого инженеры просто вращают его, а затем помещают вокруг него катушку из медного провода. улица.Мы разделяем катушку на две, но держим их соединенными, а затем помещаем один сверху и один снизу для покрытия магнитного поля.

  Когда генератор запускается, северный и южный полюса магнита находятся непосредственно между катушками, поэтому катушка не испытывает никакого воздействия и электроны не двигаются. Когда мы вращаем магнит, северная сторона проходит через верхнюю катушку, и это толкает электроны вперед. Когда магнитное поле достигает своего максимума, начинает течь все больше и больше электронов, но затем оно проходит свой максимум и снова стремится к нулю.Затем пересекается южный магнитный полюс и тянет электроны назад, опять же, количество движущихся электронов меняется по мере изменения силы магнитного поля во время вращения.

  Если построить график изменения напряжения при вращении, то получится синусоидальная волна, где напряжение начинается с нуля, увеличивается до своего максимума, а затем уменьшается до нуля. Затем приходит южный полюс и тянет электроны назад, так что мы получаем отрицательные значения, снова увеличиваясь до максимального значения, а затем возвращаясь к нулю.

  Эта цепь дает нам однофазное питание. Если мы добавим вторая катушка поворачивается на 120 градусов от первой, тогда мы получаем вторую фазу. Эта катушка испытывает изменение магнитного поля в разное время по сравнению с к первой фазе, поэтому форма волны будет такой же, но она будет задержана. Форма волны фазы 2 ^и не начинается до тех пор, пока магнит не повернется в вращение на 120 градусов. Если мы затем добавим третью катушку с поворотом на 240 градусов от Сначала мы получаем третью фазу.Снова эта катушка испытает изменение в магнитное поле в разное время с двумя другими, поэтому его волна будет равна к остальным, за исключением того, что он будет отложен и начнется с 240 градусов вращение. Когда магнит вращается несколько раз, он в конечном итоге просто образует непрерывное 3-фазное питание с этими 3 формами волны.

  Когда магнит совершает 1 полный оборот, мы называем это циклом. Мы измеряем циклы в герцах или Гц. Если вы посмотрите на свои электрические устройства, вы увидите либо 50 Гц, либо 60 Гц, и производитель сообщает вам, к какому типу питания должно быть подключено оборудование. Некоторые устройства могут быть подключены к любому из них.

  В каждой стране используется либо 50 Гц, либо 60 Гц. Северная Америка некоторые из Южная Америка и несколько других стран используют 60 Гц, в остальном мире использует 50 Гц. 50 Гц означает, что магнит совершает 50 оборотов в секунду, 60 Гц означает магнит совершает 60 оборотов в секунду.

  Если магнит совершает полный оборот 50 раз в секунду, что составляет 50 Гц, то катушка в генераторе испытывает изменение полярности магнитного поля 100 раз в секунду (север, затем юг или положительное, а затем отрицательное), поэтому напряжение изменяется между положительное значение и отрицательное значение 100 раз в секунду.Если это 60 Гц, то напряжение будет меняться 120 раз в секунду. Поскольку напряжение толкает электроны для создания электрического тока, электроны меняют направление 100 или 120 раз в секунду.

  Мы можем рассчитать, сколько времени требуется для завершения одного оборота, используя формулу Время T = 1 / f.
  f = частота. Таким образом, питание с частотой 50 Гц занимает 0,02 секунды или 20 миллисекунд, а питание с частотой 60 Гц — 0,0167 секунды или 16,7 миллисекунды.

  Теперь мы видели ранее, что напряжения от ваших штепсельных розеток во всем мире разные.

  Эти напряжения известны как среднеквадратичное значение или среднеквадратичное значение. Мы собираемся вычислить это чуть позже в видео. Напряжение, выходящее из штепсельных носков, не постоянно 120, 220, 230 или 240В. Мы видели на синусоиде, что она постоянно меняется между положительными и отрицательными пиками.

  Например, пики на самом деле намного выше.
  В США напряжение в розетке достигает 170 В
  В Европе достигает 325 В
  В Индии и Австралии достигает 325 В

  Мы можем рассчитать это пиковое или максимальное напряжение по формуле:

  Поскольку три фазы испытывают магнитное поле в разное время, если мы сложим их мгновенные напряжения вместе, то мы просто получим ноль, потому что они компенсируют друг друга, мы рассмотрим это позже.

  К счастью, какому-то умному человеку пришла в голову идея использовать среднеквадратичное значение напряжения, равное средней мощности, рассеиваемой чисто активной нагрузкой, которая вместо этого питается постоянным током.

  Другими словами, они рассчитали напряжение, необходимое для питания ограничительной нагрузки, такой как нагреватель, питаемый от источника постоянного тока. Затем они выяснили, каким должно быть напряжение переменного тока, чтобы производить такое же количество тепла.

  Давайте очень медленно вращать магнит в генераторе, а затем рассчитаем напряжения для каждого сегмента и посмотрим, как это формирует синусоиду для каждой фазы.

  ЭКОНОМЬТЕ ВРЕМЯ: загрузите нашу трехэтапную таблицу Excel здесь
  США 👉 http://engmind.info/3-Phase-Excel-Sheet
  ЕС 👉 http://engmind.info/3-Phase-Excel-EU
  ИНДИЯ 👉 http://engmind.info/3-Phase-Excel-IN
  Великобритания 👉 http://engmind.info/3-Phase-Excel-UK
  АВСТРАЛИЯ 👉 http://engmind. info/3-Phase- Excel-AU

  Если мы разделим окружность генератора на сегментов, отстоящих друг от друга на 30 градусов, чтобы дать нам 12 сегментов, мы можем видеть, как каждая волна сделал. Я также нарисую график с каждым из сегментов, чтобы мы могли вычислить напряжение и постройте это.Кстати, вы можете разделить это на столько сегментов, сколько как угодно, чем меньше сегмент, тем точнее расчет.

  Сначала нам нужно преобразовать каждый сегмент из градусов в радианы. Делаем это по формуле:

  Для первой фазы вычисляем мгновенное напряжение на каждом сегменте по формуле.
  (Мгновенное напряжение просто означает напряжение в данный момент времени)

  Так, например, при повороте на 30 градусов или 0,524 радиана мы должны получить значение
  84.85 для питания 120 В
  155,56 для питания 220 В
  162,63 для питания 230 В
  169,71 для питания 240 В

  Просто выполняйте это вычисление для каждого сегмента, пока таблица не будет заполнена для 1 полного цикла.

  Напряжения синусоидальной волны фазы 1 на 30-градусных сегментах

  напряжение в каждой точке во время вращения. Вы видите, что значения увеличиваются по мере магнитное поле становится сильнее и заставляет течь больше электронов, чем уменьшается, пока не достигнет нуля, где магнитное поле находится точно между север и юг через катушку, так что это не имеет никакого эффекта.Затем приходит южный полюс и начинает тянуть электроны назад, так что мы получаем отрицательное значение, и это увеличивается по мере изменения интенсивности магнитного поля южных полюсов.

  Для фазы 2 нам нужно использовать формулу

  «(120*pi/180))» эта конечная часть просто учитывает задержку, потому что катушка находится на 120 градусов от первой.

  Пример при 30 градусах для фазы 2 мы должны получить значение
  -169,71 для питания 120В
  -311,13 для питания 220В
  -325.27 для питания 230 В
  339,41 для питания 240 В

  Так что просто выполняйте это вычисление для каждого сегмента, пока таблица не будет заполнена за 1 полный цикл.

  Для фазы 3 нам нужно использовать формулу

  Пример: при 30 градусах для фазы 3 мы должны получить значение
  84,85 для питания 120 В
  155,56 для питания 220 В
  162,63 для питания 230 В
  169,71 для питания 240 В

  Так что просто выполняйте это вычисление для каждого сегмента, пока таблица не будет заполнена за 1 полный цикл.


  Теперь мы можем построить это, чтобы увидеть форму волны фаз 1.2 и 3 и то, как изменяются напряжения. Это наш трехфазный источник питания, показывающий напряжение на каждой фазе при каждом повороте генератора на 30 градусов.

  Если мы попытаемся просуммировать мгновенное напряжение для всех фазы на каждом сегменте, мы видим, что они компенсируют друг друга. Так вместо этого мы собираемся использовать эквивалентное среднеквадратичное напряжение постоянного тока.

  Чтобы сделать это для фазы 1, мы возводим в квадрат мгновенное значение напряжения для каждого сегмента.Сделайте это для всех сегментов для полного цикла.

  Затем сложите все эти значения вместе, а затем разделите это число на количество сегментов, которые у нас есть, в данном случае у нас есть 12 сегментов. Затем извлекаем квадратный корень из этого числа. Это дает нам среднеквадратичное значение напряжения 120, 220, 230 В или 240 В в зависимости от источника питания, для которого вы рассчитываете.

  Это фазное напряжение. Это означает, что если мы подключим устройство между любой фазой и нулевой линией, тогда мы получим Vrms 120, 220, 230 или 240В так же, как у вас дома.

  Теперь мы делаем то же самое для двух других фаз. Возведите в квадрат значение каждого мгновенного напряжения.

  Если нам нужно больше энергии, мы подключаем два или три фазы. Мы рассчитываем подаваемое напряжение путем возведения в квадрат каждого из мгновенных напряжения на фазу, затем сложите все три значения вместе для каждого сегмента, а затем возьмите квадратный корень из этого числа.

  Вы увидите, что трехфазное напряжение достигает

  .

  208 В для питания 120 В
  380 В для питания 220 В
  398 В для питания 230 В
  415 В для питания 240 В

  Мы можем получить два напряжения от трехфазной сети.
  Меньшее напряжение мы называем фазным напряжением, и мы получаем его, подключая любую фазу к нейтральной линии. Вот как мы получаем напряжение от наших розеток в наших домах, потому что они подключены только к одной фазе и нейтрали.

  Мы называем большее напряжение нашим линейным напряжением, и мы получаем его, соединяя любые две фазы. Вот как мы получаем больше энергии от источника питания.

  Например, в США многим приборам требуется 208 В, потому что 120 В просто недостаточно мощны, поэтому нам приходится подключаться к двум фазам.В Северной Америке мы также можем получить системы на 120/240 В, которые работают по-другому. Мы расскажем об этом в другом уроке.

  ---

  Как различать конфигурации распределения

  Распределение электроэнергии в вашем здании: как различать конфигурации распределения

  Брайан МакДивитт, PE

  Распределение электроэнергии в здании зависит от того, какие электрические услуги предоставляет местная коммунальная компания. В Соединенных Штатах системы распределения электроэнергии в зданиях подразделяются на три основные конфигурации.Первое различие проводится между однофазным и трехфазным, причем трехфазные дополнительно различаются как звезда (Y) или треугольник (Δ).

  ---

  Примечание редактора: Это вторая часть серии из трех статей о системах распределения электроэнергии. Прочтите часть первая и часть третья .

  ---

  Электросчетчик отображает информацию о рабочем напряжении.

  Как описано в Часть 1 , напряжение измеряется как между фазами (V _LL ) или между фазами (V _LN ).Эти обозначения будут использоваться здесь.

  Однофазный

  Большинство жилых домов на одну семью и некоторые небольшие коммерческие здания имеют однофазное питание 120/240 В. Эта услуга предоставляет две горячие линии (L1, L2), отстоящие друг от друга на 180 градусов, одну нейтральную (N) и одну заземленную, и называется трехпроводной системой. В этой конфигурации доступны два напряжения: V _LN = 120 В, для которых требуется только 1-полюсный выключатель, и V _LL = 240 В, для которого требуется 2-полюсный выключатель.Большинство розеток в доме питаются от сети 120В. Некоторым приборам, таким как духовка или сушилка для белья, требуется сеть 240 В. На приведенной ниже схеме показана эта однофазная конфигурация.

  Для обычных бытовых сушилок для белья требуется напряжение 240 В.

  Трехфазный, звезда (Y)

  Существует два типа трехфазных конфигураций: звезда (Y) и треугольник (Δ). Y-образная конфигурация предусматривает три линии «горячего» и одну нейтраль, которая обычно заземлена и называется 4-проводной системой.Три линии (L1, L2, L3) равномерно разнесены на 120 градусов друг от друга. На следующей диаграмме показаны V _LL и V _LN для Y-образной конфигурации.

  Типичные трехфазные Y-образные конфигурации, которые мы видим, это 480Y/277V и 208Y/120. В каждом из этих названий конфигураций большее напряжение обозначает V _LL , а меньшее напряжение обозначает V _LN . Например, в конфигурации 480Y/277В V _LL = 480 В, а V _LN = 277 В.

  Трехфазный, треугольник (Δ)

  Для общего подхода к пониманию этого типа конфигурации, трехпроводной системы, рассмотрим типовую Δ-конфигурацию 208 В, как показано ниже. Во-первых, обратите внимание, что нейтрали нет. В этой конфигурации V _LL = 208 В, но V _LN отсутствует. Еще один важный аспект, который следует отметить, заключается в том, что дельта-конфигурация не имеет заземления. Часто одна нога дельты привязана к земле. Заземленная ветвь обеспечивает защиту системы от заземления, а V _LL остается на 208 В.

  Многие фабрики и магазины имеют оборудование, такое как этот воздушный компрессор, для которого требуется подключение трехфазного напряжения треугольником.

  В некоторых коммерческих зданиях и фабриках используется схема треугольника, где V _LL = 240 В. Хотя эта конфигурация обеспечивает трехфазное и однофазное напряжение 240 В для оборудования, в этих зданиях по-прежнему требуются стандартные розетки на 120 В. Чтобы получить V _LN = 120 В, одна фаза треугольника подключается посередине с заземленной нейтралью.

  Какая конфигурация лучше?

  Общие конфигурации напряжения были объяснены здесь, но является ли одна конфигурация более выгодной, чем другие? В части 3 я объясню важные аспекты этих конфигураций, чтобы помочь вам понять их плюсы и минусы.
