Откос траншеи: Крутизна откосов котлована и траншей

Содержание

В чем состоит технология ограждения откосов котлованов?

Какие существуют технологии ограждения откосов котлована

Процесс ограждения откосов котлована насчитывает несколько различных по исполнению и технологии способов, в числе которых можно назвать следующие:

• подкосные;

• консольно-распорные;

• распорные.

как выбрать наиболее оптимальную для требуемых условий?

Оптимальная система подбирается после выполнения расчетов по определению самого экономически выгодного варианта, с учетом следующих параметров:

• отметки подошвы котлована;

• типа подстилающих грунтов;

• глубине грунтовые воды;

• стоимости аренды механизмов, которые потребуются для работы.

В качестве примера технологий, используемых в зависимости от типа грунтов, можно назвать следующие:

• горизонтально-рамное для котлованов глубиной до 2-х метров в сухих грунтах;

• горизонтально-сплошное для котлованов глубиной до 2-х метров в оползающих грунтах;

• вертикально-рамное для котлованов глубиной до 3-х метров в сухих грунтах;

• горизонтальное с прозорами для котлованов сглубиной до 3-х метров в связанных грунтах;

• шпунтовое для котлованов в водонасыщенных грунтах;

• вертикально-сплошное для котлованов в плывунах и сыручих грунтах.

В общих чертах в чем заключается процесс ограждения?

Процесс ограждения заключается в устройстве следующих конструкций, которые удержат откосы котлована от смещения:

• распорных;

• щитовых;

• свайных;

• шпунтовых;

• анкерных;

• подпорных стен;

• укладки на откосы ж/б плит или использование других материалов.

Схему типовых ограждений откосов котлованов прикладываю

a — с естественными откоса­ми; б — с вертикальными откосами; в, г с комбинированными откосами: 1 — откос; 2 — подземное сооружение; 3- ограждение котлована

Чертеж котлована. Пример выполнения

Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений. Сейчас разберем на примере, как начертить котлован.

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

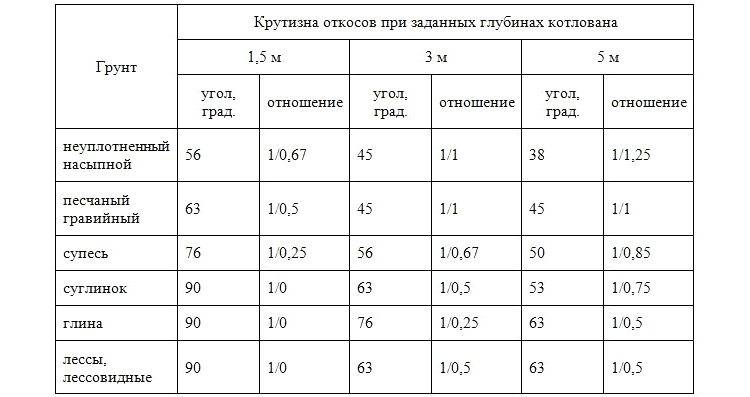

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована).  Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя.

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Пошаговая инструкция к выполнению чертежа котлована:

1. Наносим сетку из крайних осей и контур фундамента котлована.

2. Отступаем от контура фундамента наружу 100 мм, получаем тем самым контур подготовки.

3. Отступаем от контура подготовки наружу 500 мм – допустимый минимум до начала откоса, оговоренный нормами (раньше он был 300 мм). Это будет линия контура дна котлована.

4. Отступаем от контура дна котлована 2,33 м (глубину котлована) – т.к. откосы под углом 45 градусов, то размер откосов в плане равен глубине котлована. Это будет линия верха откоса. Наносим по ней условное обозначение для откосов в виде чередующихся коротких и длинных черточек, перпендикулярных контуру.

5. Удаляем все лишние линии (фундамент, контур подготовки), наносим отметку дна котлована и отметку существующей земли.

6. Наносим недостающие размеры – привязку углов котлована к осям.

7. Добавляем примечание о соответствии относительных отметок абсолютным.

8. По желанию делаем разрез (обозначаем на нем отметки и уклоны откосов).

Считать объем вынимаемого грунта – это работа сметчиков. Спецификации на чертеже тоже никакой нет.

Въезд в котлован разрабатывать не нужно, это забота ПОС (проект организации строительства), т.е. отдельные деньги.

Пример 2. Тот же котлован, только грунт с уклоном в одном направлении (абсолютные отметки существующей земли показаны на рисунке ниже). За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Грунт – суглинок, откосы требуется сделать максимально крутыми.

Итак, у нас перепад грунта в одном направлении – от 53,50 до 51,70 м, при этом на съемке отметки указаны в конкретных точках на плане.

В такой ситуации проще начать с разреза котлована.

Переведем имеющиеся у нас абсолютные отметки в относительные.

Абсолютная отметка 53,50 м соответствует относительной 53,50 – 52,07 = 1,430 м.

Абсолютная отметка 51,70 м соответствует относительной 51,70 – 52,07 = -0,370 м.

Отметка дна котлована равна -3,100 м.

Проще всего посмотреть алгоритм построения котлована будет на видео.

Как видите, все не так уж сложно. А чертеж в итоге будет выглядеть вот так.



class=»eliadunit»>

Определение размеров котлованов и траншей

Для расчета строительных работ при разработке котло­ванов и траншей, необходимо знать их основные размеры: глубину (

Н), ширину (В) и длину (L).

Глубина разработки котлованов и траншей принимается по проек­тным данным: от «черной» отметки поверхности земли до отметки за­ложения основания под фундаменты или подстилающего слоя под полы и уменьшается на толщину срезки растительного грунта, если объем среза подсчитывается отдельно.

При определении размеров в плане (ширины и длины) котлована или траншеи с вертикальными стенками учитывают размеры подвала и фундаментов, включая толщину гидроизоляции, толщину опалубки и креплений, расстояния со всех сторон между сооружением и стенкой котлована (траншеи) — 0,2 м, а при необходимости спуска людей в котлован — не менее 0,7 м.

Для котлована, с откосами определяются размеры котлована понизу и поверху: ширина (В) и длина (L).

Размеры понизу (В , L ) определяются габаритами сооружения с учетом расстояния между сооружением и подошвой откоса (не менее 3 м). Размеры поверху определяются с учетом крутизны откосов:


Вв = Вн + 2Вотк

где:

Вотк — ширина (заложение) откоса, м.

Крутизна откоса характеризуется коэффициентом откоса- отно­шением глубины выемки к заложению откоса:

kотк = H/ Вотк

Отсюда:

Вотк = H / kотк

Или:

Вв = Вн + 2 H / kотк

Объем земляных работ (

V) при разработке котлованов с откосами определяется по формулам:

для котлована прямоугольной формы

Vк = H /6 * ( Sн + Sв + ( Bн + Bв )*( Lн + Lв ))

где:

и — площадь котлована соответственно понизу и поверху, м2;

для котлована квадратной формы

Vк = H /3 * ( Sн + Sв + ( Sн * Sв) * 0,5)

для котлована круглого в плане

Vк = πH / 3 * (R2 + r2 + Rr)

где:

R и r — радиусы верхнего и нижнего основания котлована;

для котлована, имеющего форму многоугольника

Vк = H /6 * ( Sн + Sв + 4 Sср )

где:

S ср — площадь сечения по середине его высоты, м2.

Приведенные формулы пригодны для определения объемов небольших котлованов (шириной менее 15 м). В этом случае они могут разрабатываться экскаватором, находящимся на поверхности земли (типа «драглайн» и «обратная лопата»).

При ширине котлована более 15 м земляные работы выполняются экскаватором типа «прямая лопата», который требуется опустить на дно котлована.

Если котлован разрабатывается экскаватором с прямой лопатой, то, к объему котлована необходимо прибавить объем земляных работ для устройства въездов в него.

Число въездов должно быть предусмотрено проектом организации строительства, а объем одного въезда подсчитывается по формуле:


Vв = (6 + 1,5 H) ∙ 4 h3

где:

Н— глубина котлована.

В случаях, когда котлован разрабатывается сверху (экскаватором-драглайном или обратной лопатой), а зачищают котлован бульдозером, следует к объему котлована прибавить объем земляных работ для уст­ройства въезда бульдозера. Число въездов определяется проектом орга­низации строительства, а объем въезда подсчитывается по формуле:

Vв = (4 + H) * 2 h3

Размеры траншей определяются в зависимости от размеров фундаментов, диаметра прокладываемых труб, способа производства работ. Расстояния между конструкциями и стенками траншей понизу принимаются в том же порядке, что и для котлованов.

Наименьшая ширина траншей по дну при разработке грунта одноковшовыми экскаваторами соответствует ширине режущей кромки ковша с добавлением 0,15м- в песках и супесях; 0,1м- в глинистых грунтах; 0,4м- в разрыхленных скальных и мерзлых грунтах.

Ширина режущей кромки ковша, м.


Вид оборудования экскаватора
Объем ковша, м3
Средняя ширина режущей кромки ковша, м
Обратная лопата
0,15
0,25-0,3
0,35
0,5
0,65
1
0,7
0,85
0,95
1
1,15
1,2
Драглайн
0,25-0,3
0,35
0,5
0,75
1
0,65
0,95
1
1,25
1,4


Ширина по дну траншей с вертикальными стенками для прокладки трубопроводов принимается по следующей таблице.

Определение ширины траншей для прокладки трубопроводов.

Наименование трубопроводов и способ укладки
Ширина траншей, принимаемая равной диаметру трубопровода с добавлением к нему следующих величин, м
без креплений
с креплением
со шпунтовым ограждением
Стальные и чугунные трубопроводы
  • укладываемые в виде плетей или секций
0,3
0,6
0,7
  • укладываемые отдельными трубами при наружном диаметре до 0,5 м
0,5
0,8
0,9
  • то же, при наружном диаметре от 0,5 до 0,7 м
0,8
1,1
1,2
Трубопроводы из бетонных, железо бетонных, асбестоцементных, керамических и пластмассовых раструбных труб диаметром, м;
  • до 0,5 (диаметр трубы, м)
0,6
0,9
1,0
  • от 0,5 до 0,7 (диаметр трубы, м)
1,0
1,3
1,4
Трубопроводы из бетонных и железобетонных труб на фальцах и муфтах диаметром, м:
0,8
1,1

требования по СНиП, как посчитать уклон при разработке грунта, расчет угла крутизны

Рытье и использование траншей – обязательная мера во время строительства и дорожных работ разной сложности.

Несмотря на то, что работа кажется просто механической деятельностью, она имеет ряд особенностей, которые нужно соблюдать для достижения желаемого результата.

Как сделать стены и откосы траншеи устойчивыми, какие разновидности их бывают, как организовать работу правильно, разберемся в статье.

Что собой представляют при земляных работах?

Надежность и устойчивость сооружений из земли является главным требованием. Для того, чтоб обеспечить его выполнение важно не просто вырыть углубление, но и спланировать откосы, крутизна которых должна отвечать заявленным нормам. Главным образом эта характеристика зависит от естественного угла откоса почвы в месте строительства.

Самой большой крутизной могут обладать откосы траншей, глубина которых не превышает 5 метров, расположенных на нескальных грунтах, которые находятся выше уровня моря, или тех, которые были искусственно осушены, как и рекомендует СНиП.

Откосы траншеи представляют собой наклонные боковые стенки углублений в грунте, которые могут осыпаться или деформироваться. Именно потому так важно соблюдать все нормы и рекомендации.

Крутизна откосов представляет собой соотношение высоты откоса насыпи, к его основанию. Именно при вычислении правильной крутизны можно быть уверенным, что откос не сползет, а насыпь будет устойчивой и безопасной.

При выборе способа создания стен и откосов, специалисты ориентируются на целый ряд характеристик, которые существенно могут повлиять на основное решение:
  • Рельеф местности.
  • Климатические условия.
  • Гидрогеологические характеристики местности, где будет траншея. Этот пункт особенно важен, поскольку если в местности, где проводятся работы, могут возникнуть паводки, то стандартные методы не сработают.

Только все эти данные в совокупности могут дать понимание полной картины.


Кроме того, важно учитывать основные требования, которые выдвигаются СНиП, и утверждены на законодательном уроне. К ним относится:
  1. Если траншея роется в грунте, с нормальным уровнем влажности, вертикальными стенками и без дополнительных креплений, то нормы глубины выглядят так:
    • в насыпных и песчаных грунтах глубина не может быть более чем 1 метр;
    • в супесчаных и суглинистых грунтах – не превышать 1. 25 метра;
    • если земля глинистая, то предел установлен на уровне полутора метра;
    • если грунт особо плотный, то траншея может быть до 2 метров в глубину, но при условии, что все остальные работы будут производиться незамедлительно.
  2. Если разработка проводится на мерзлых грунтах любых пород, траншея может быть на полную глубину их промерзания. Исключением является только сухой песчаный грунт, который, из-за своей подвижности и рассыпчатости, не обладает нужными характеристиками. Если нужно углубиться еще ниже, но для стен необходимы специальные подпорки.
  3. Свои особенности имеет рытье траншеи в грунтах, которые ранее подвергались воздействию мороза, но потом пришли в естественное состояние. Важно соблюдать крутизну откосов, или оборудовать дополнительную подпорку стен.

Только при соблюдении норм можно быть уверенным, что конструкция будет устойчивой и надежной.

Разновидности

Еще на этапе планирования траншеи, и составления образного рисунка, конструктор должен определиться какие стенки и откосы у него будут. У каждой отдельной разновидности есть свои особенности:

  1. Траншеи прямоугольной формы с отвесными стенками чаще всего используются в случаях, если необходимо провести минимальный объем земляных работ.

    Главный их недостаток – необходимость крепления стенок, чтоб уберечь их от обвала, и обеспечить безопасность рабочих, которые будут трудиться.

    Отвесные стенки можно делать лишь при условии полного отсутствия грунтовых вод в месте работы, и нормальном уровне влажности.

  2. Вертикальные стенки используются при необходимости глубоких траншей в слабосыпучих грунтах, или если поблизости есть отвесные сооружения, расположенные над землей или под ней. Вертикальное крепление предусматривает вертикально монтированные доски с минимальной толщиной 5 см, которые прижаты к стенкам траншеи распорками.

Траншеи с откосами не нуждаются в дополнительных подпорках, а потому дают возможность широко использовать технику для выполнения земляных работ. Они имеют большую ширину, а потому требуют большой полосы земли.

Любой угол, в силу его притяжения к земле, стремится сдвинуться в сторону. Это чревато не только обвалами, но и несчастными случаями на производстве. Чтоб избежать подобных ситуаций важно определить правильный уклон откоса, в соответствии с нормами и рекомендациями.

Что такое крутизна откоса?

По большому счету угол откоса представляет собой соотношение высоты к заложению, и измеряется в градусах. Его легко определить, основываясь на параметры, приведенные в СНиП III-4-80. В ней учтены не только разные типы грунтов, но и глубина основной траншеи.

Если в месте работы есть наслоение разных видов грунта, то расчеты рекомендуется проводить по самому слабому.

Для примера, разберем простой и распространенный случай. Ровный дачный участок, где абсолютная отметка грунта принята за значение 51.30, а за нулевую отметку – 52.07. При этом нижнее значение фундаментной плиты составляет ровно 3, 000. Но, снизу плиты будет еще слой подготовки, толщиной в дополнительные 10 см. Грунт – суглинок, пространство не ограничено.

При расчете абсолютной отметки обязательно указывается два знака после запятой, а при относительных величинах — три.

Как посчитать угол откоса? Далее последовательность расчетов выглядит так:

  1. Высчитываем абсолютную отметку для фундаментной плиты. Для этого от нулевой отметки отнимаем глубину траншеи: 52.07 – 3. 000=49.07.
  2. Определяем точную отметку низа траншеи, с учетом всех факторов (в нашем случае это подложка): 49.07-0.1=48.97
  3. Определяемся с глубиной траншеи, которая будет вырыта: 51.30-48.97=2.33 метра.
  4. На заключительном этапе определяем, что согласно нашим подсчетам оптимальный угол откоса будет 45 градусов.

По такому алгоритму можно определить оптимальный угол откоса, основываясь на любые параметры.

Таблица допустимой крутизны

Для того, чтобы было проще ориентироваться во всех данных, при проведении расчетов предлагаем воспользоваться следующей таблицей:

Точно указывайте тип грунта, в котором проводятся земельные работы. В противном случае могут быть погрешности.

Таблица углов естественного откоса грунтов

Согласно сведениям, полученным от Госстроя РФ, которые размещены в сборнике от 2000 года, углы естественного откоса грунтов, соотношения высоты к заложению для разных видов грунта представлены в таблице:

Таблица углов естественного откоса пород в разрыхленном состоянии:

Породы Угол естественного откоса, град, для породы
сухой влажной мокрой
Растительная земля 40 35 25
Песок крупный 30…35 32…40 25…27
Песок средний 28…30 35 25
Песок мелкий 25 30…35 15…20
Суглинок 40…50 35…40 25…30
Глина жирная 40…45 35 15…20
Гравий 35…40 35 30
Торф без корней 40 25 15
Скальные 45…60

Угол естественного откоса — это самый большой угол, который образовывается откосом грунта в соотношении к линии горизонта в спокойном состоянии. Для того, чтоб лучше понять, как делать чертеж и рассчитывать угол откоса, приводим пример готовой работы:


Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Заключение

Еще перед началом земляных работ, чтоб все было сделано правильно, важно составить план работы, а так же графики и чертежи последовательности действий. Именно на этом этапе продумываются все нюансы дела, чтоб получить ожидаемый результат. Здесь не бывает не важных моментов или мелочей.

Правильное планирование стен траншеи и откосов могут уберечь не только от обвалов и повторного выполнения работы, но и от нежелательных травм, и даже несчастных случаев на производстве.

Еще на этапе предварительной подготовки рассчитайте, какой угол должен быть именно у вашей траншеи, основываясь на параметры и характеристики грунта.

В СНиП 3.02.01-87 прописаны такие требования:

  • проект должен быть разработан только специалистами, с необходимым образованием, опытом работы и квалификацией;
  • между всеми работниками должна быть налажена коммуникация, чтоб рабочие моменты решались быстро;
  • систематический контроль уровня качества производства работ по строительству, которые проводятся на вверенной площадке;
  • все работники должны иметь нужную специализацию и квалификацию;
  • техническое обслуживание конструкций и коммуникаций, подключенных к ней, должно проводиться исключительно по проекту, в безопасном режиме и рабочем состоянии.

Кроме этого, все конструкции, материалы и техника должны соответствовать нормам, и подходить для выполнения земляных работ такого класса и спектра.

Откос 1 к 1 как посчитать

#1. Траншея с вертикальными стенками на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

#2. Траншея с вертикальными стенками, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

#3. Траншея с откосами на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

#4. Траншея с откосами, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

#5. Котлован с вертикальными стенками на спланированной местности

Объем котлована (V) = м3

Площадь в плане (F) = м2

#6. Котлован с вертикальными стенками, с разными отметками вершин

Объем котлована (V) = м3

Площадь в плане (F) = м2

#7. Котлован с откосами на спланированной местности

Объем котлована (V) = м3

Ширина верха котлована (L3) = м2

Длина верха котлована (L4) = м2

#8. Круглый колодец с откосами

Объем котлована (V) = м3

Описание

Траншея – это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).

При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).

Траншея с вертикальными стенками на спланированной местности – самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).

Крутизна откосов в зависимости от вида грунта и глубины выемки

Наименование грунтов Крутизна откосов (отношение его высоты к заложению – 1:m) при глубине выемки, м, не более
1.5 3 5
Насыпной неуплотненный 1:0,67 1:1 1:1,25
Песчаный и гравийный 1:0,5 1:1 1:1
Супесь 1:0,25 1:0,67 1:0,85
Суглинок 1:0 1:0,5 1:0,75
Глина 1:0 1:0,25 1:0,5
Лессы и лессовидные 1:0 1:0,5 1:0,5

Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.

Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).

Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.

Крутизна откоса — это отношение глубины котлована (траншеи или др. выемки) к его заложению (проекции откоса на горизонтальную плоскость).

Крутизна откосов котлованов, траншей и др. выемок приведена в следующих группах нормативных документов:

  1. СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87. (действующий и обязательный к применению согласно постановлению Правительства РФ от 26 декабря 2014 г. N 1521)
  2. СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» (рекомендательный)
  1. СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87. (действующий и рекомендательный. Станет обязательным к применению, когда выйдет обновленная версия постановления Правительства РФ от 26 декабря 2014 г. N 1521)
  2. Правила по охране труда в строительстве. Утверждены Министерством труда и социальной защиты Российской Федерации. Приказ от 1 июня 2015 года N 336н «Об утверждении Правил по охране труда в строительстве» (действует)

Выделим требований приведенных в данных документах, которые касаются непосредственно величины крутизны откосов.

I группа нормативных документов

Согласно СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87:

6.1.10 Наибольшую крутизну откосов траншей, котлованов и других временных выемок, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды по 6.1.11), в том числе в грунтах, осушенных с помощью искусственного водопонижения, следует принимать в соответствии с требованиями СНиП 12-04.

При высоте откосов более 5 м в однородных грунтах их крутизну допускается принимать по графикам приложения В, но не круче указанных в СНиП 12-04 для глубины выемки 5 м и во всех грунтах (включая скальные) не более 80°. Крутизна откосов выемок, разрабатываемых в скальных грунтах с применением взрывных работ, должна быть установлена в проекте.

6.1.11 При наличии в период производства работ подземных вод в пределах выемок или вблизи их дна мокрыми следует считать не только грунты, расположенные ниже уровня грунтовых вод, но и грунты, расположенные выше этого уровня на величину капиллярного поднятия, которую следует принимать:

0,3 м — для крупных, средней крупности и мелких песков;

0,5 м — для пылеватых песков и супесей;

1,0 м — для суглинков и глин.

6.1.12 Крутизну откосов подводных и обводненных береговых траншей, а также траншей, разрабатываемых на болотах, следует принимать в соответствии с требованиями СП 86.13330.

6.1.13 В проекте должна быть установлена крутизна откосов грунтовых карьеров, резервов и постоянных отвалов после окончания земляных работ в зависимости от направлений рекультивации и способов закрепления поверхности откосов.

6.1.14 Максимальную глубину выемок с вертикальными незакрепленными стенками следует принимать в соответствии с требованиями СНиП 12-04.

6.1.15 Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус 2 °С допускается увеличивать по сравнению с установленной СНиП 12-04 на величину глубины промерзания грунта, но не более чем до 2 м.

6.1.16 В проекте должна быть установлена необходимость временного крепления вертикальных стенок траншей и котлованов в зависимости от глубины выемки, вида и состояния грунта, гидрогеологических условий, величины и характера временных нагрузок на бровке и других местных условий.

6.1.17 Число и размеры уступов и местных углублений в пределах выемки должны быть минимальными и обеспечивать механизированную зачистку основания и технологичность возведения сооружения. Отношение высоты уступа к его основанию устанавливается проектом, но должно быть не менее 1:2 — в глинистых грунтах, 1:3 — в песчаных грунтах.

Согласно СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство»:

5.2.4. Производство работ, связанных с нахождением работников в выемках с вертикальными стенками без крепления в песчаных, пылевато-глинистых и талых грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений, допускается при их глубине не более, м:

  • 1,0 — в неслежавшихся насыпных и природного сложения песчаных грунтах;
  • 1,25 — в супесях;
  • 1,5 — в суглинках и глинах.

5.2.5. При среднесуточной температуре воздуха ниже минус 2°C допускается увеличение наибольшей глубины вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, по сравнению с установленной в 5.2.4 на величину глубины промерзания грунта, но не более чем до 2 м.

5.2.6. Производство работ, связанных с нахождением работников в выемках с откосами без креплений в насыпных, песчаных и пылевато-глинистых грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов, указанных в таблице 1.

Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более

1. При напластовании различных видов грунта крутизну откосов назначают по наименее устойчивому виду от обрушения откоса;

2. К неслежавшимся насыпным относятся грунты с давностью отсыпки до двух лет для песчаных; до пяти лет — для пылевато-глинистых грунтов.

5.2.7. Крутизна откосов выемок глубиной более 5 м во всех случаях и глубиной менее 5 м при гидрологических условиях и видах грунтов, не предусмотренных п.5.2.12, а также откосов, подвергающихся увлажнению, должны устанавливаться проектом.

5.2.8. Конструкция крепления вертикальных стенок выемок глубиной до 3 м в грунтах естественной влажности должна быть, как правило, выполнена по типовым проектам. При большей глубине, а также сложных гидрогеологических условиях крепление должно быть выполнено по индивидуальному проекту.

5.2.9. При установке креплений верхняя часть их должна выступать над бровкой выемки не менее чем на 15 см.

5.2.10. Перед допуском работников в выемки глубиной более 1,3 м ответственным лицом должно быть проверено состояние откосов, а также надежность крепления стенок выемки.

Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

5.2.11. Допуск работников в выемки с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра лицом, ответственным за обеспечение безопасности производства работ, состояние грунта откосов и обрушение неустойчивого грунта в местах, где обнаружены «козырьки» или трещины (отслоения).

5.2.12. Выемки, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов и креплений.

5.2.13. Разработка роторными и траншейными экскаваторами в связных грунтах (суглинках и глинах) выемок с вертикальными стенками без крепления допускается на глубину не более 3 м. В местах, где требуется пребывание работников, должны устраиваться крепления или разрабатываться откосы.

При извлечении грунта из выемок с помощью бадей необходимо устраивать защитные навесы-козырьки для защиты работающих в выемке.

Согласно СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87

6.1.10 Наибольшую крутизну откосов траншей, котлованов и других временных выемок, устраиваемых без крепления в грунтах, находящихся выше уровня подземных вод (с учетом капиллярного поднятия воды по 6.1.11), в том числе в грунтах, осушенных с помощью искусственного водопонижения, следует принимать в соответствии с требованиями, обеспечивающими безопасность труда в строительстве.

При высоте откосов более 5 м в однородных грунтах их крутизну допускается принимать по графикам приложения В. Крутизна откосов должна обеспечивать безопасность труда в строительстве. Крутизна откосов выемок, разрабатываемых в скальных грунтах с применением взрывных работ, должна быть установлена в проекте.

6.1.11 При наличии в период производства работ подземных вод в пределах выемок или вблизи их дна мокрыми следует считать не только грунты, расположенные ниже уровня грунтовых вод, но и грунты, расположенные выше этого уровня на величину капиллярного поднятия, которую следует принимать:

— 0,3 м — для крупных, средней крупности и мелких песков;

— 0,5 м — для пылеватых песков и супесей;

— 1,0 м — для суглинков и глин.

6.1.12 Крутизну откосов подводных и обводненных береговых траншей, а также траншей, разрабатываемых на болотах, следует принимать в соответствии с требованиями СП 86.13330.

6.1.13 В проекте должна быть установлена крутизна откосов грунтовых карьеров, резервов и постоянных отвалов после окончания земляных работ в зависимости от направлений рекультивации и способов закрепления поверхности откосов.

6.1.14 Максимальную глубину выемок с вертикальными незакрепленными стенками следует принимать в соответствии с требованиями, обеспечивающими безопасность труда в строительстве.

6.1.15 Наибольшую высоту вертикальных стенок выемок в мерзлых грунтах, кроме сыпучемерзлых, при среднесуточной температуре воздуха ниже минус 2°С допускается увеличивать на величину глубины промерзания грунта, но не более чем 2 м.

6.1.16 В проекте должна быть установлена необходимость временного крепления вертикальных стенок траншей и котлованов в зависимости от глубины выемки, вида и состояния грунта, гидрогеологических условий, величины и характера временных нагрузок на бровке и других местных условий.

6.1.17 Число и размеры уступов и местных углублений в пределах выемки должны быть минимальными и обеспечивать механизированную зачистку основания и технологичность возведения сооружения. Отношение высоты уступа к его основанию установлено проектом, но должно быть не менее: 1:2 — в глинистых грунтах, 1:3 — в песчаных грунтах.

Согласно Правил по охране труда в строительстве. Приказ Минтруда России от 1 июня 2015 года N 336н

156. При производстве работ нахождение работников в выемках с вертикальными стенками без крепления в песчаных, пылевато-глинистых и талых грунтах допускается при расположении этих выемок выше уровня грунтовых вод, при отсутствии вблизи них подземных сооружений, а также на глубине не более:

  • 1) в неслежавшихся насыпных и природного сложения песчаных грунтах — 1,0 м;
  • 2) в супесях — 1,25 м;
  • 3) в суглинках и глинах — 1,5 м.

Допускается увеличение указанной глубины расположения выемок в мерзлых грунтах, кроме сыпучемерзлых, на величину глубины промерзания грунта, но не более чем на 2 м, при среднесуточной температуре воздуха ниже минус 2°С.

157. Производство работ, связанных с нахождением работников в котлованах, траншеях и выемках с откосами без креплений в нескальных грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или в грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов согласно организационно-технологической документации с учетом крутизны откосов в зависимости от вида грунта, предусмотренной приложением N 4 к Правилам.

158. Крутизна откосов выемок глубиной более 5 м, а также глубиной менее 5 м при гидрологических условиях и определенных видах грунтов, а также выемок, разработанных в зимнее время, при наступлении оттепели и откосов, подвергающихся увлажнению, должны устанавливаться организационно-технологической документацией на строительное производство.

159. При установке креплений верхняя часть их должна выступать над бровкой выемки не менее чем на 15 см.

160. Перед допуском работников в выемки глубиной более 1,3 м работником, ответственным за обеспечение безопасного производства работ, должны быть проверены состояние откосов, а также надежность крепления стенок выемки.

Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

161. Допуск работников в выемки с откосами, подвергшимися увлажнению, допускается после тщательного осмотра работником, ответственным за обеспечение безопасного производства работ, откосов и состояния неустойчивого грунта в местах, где обнаружены «козырьки» или трещины (отслоения).

162. Выемки, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов и креплений.

163. Разработка роторными и траншейными экскаваторами в связных грунтах (суглинках и глинах) выемок с вертикальными стенками без крепления допускается на глубину не более 3 м. В местах, где требуется пребывание работников, должны устраиваться крепления или разрабатываться откосы.

При извлечении грунта из выемок с помощью бадей необходимо устраивать защитные навесы-козырьки для защиты работников в выемке.

164. Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5 м.

165. Разрабатывать грунт в выемках «подкопом» не допускается. Извлеченный из выемки грунт необходимо размещать на расстоянии не менее 0,5 м от бровки этой выемки.

Приложение N 4. Крутизна откосов в зависимости от вида грунта

Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м (не более)

При высоте насыпи, м

При высоте откоса выемки до 12 м

В верхней части высотой до 6

гравелистые, крупные и средней крупности

мелкие и пылеватые

в районах избыточного увлажнения

в засушливых районах

* Подлежит расчету, допускается как максимальное значение в учебных целях.

** Для линий IV категории – 1:1,75

Значения высоты насыпи (H, м) в уровне бровки

основной площадки земляного полотна,

при которых высота откоса достигает 6,0 м

Ширина основной площадки земляного полотна (b), м

Определение профильных объемов земляных работ

В состав профильных объемов работ входят основные объемы (непосредственно тела насыпей и выемок) и дополнительные:

поправка на косогорность местности,

кюветы в выемках,

объемы, вызванные уширением основной площадки земполотна в кривых участках пути и на подходах к большим мостам,

компенсация срезки растительного слоя.

Определение основных объемов работ

Объем тела насыпи высотой до 12 м (рис. 4.2.а) определяется по формуле:

, (4.1.)

где высота H является рабочей отметкой насыпи на уровне бровки основной площадки земляного полотна.

Аналогично определяется объем выемки (рис. 4.2 б)

, (4.2.)

где B – суммарная величина ширины основной площадки и ширины обоих кюветов поверху.

В учебных целях допускается принимать ее по табл.4.3.

Значения ширины выемки понизу (с кюветами), м

Ширина основной площадки (b), м

Крутизна откосов выемки и кювета

Приведенные формулы позволяют определить основные объемы насыпи или выемки при одинаковой или переменной крутизне их откосов.

При расчетах можно пользоваться производными этих формул для частных случаев табл. 4.4.). Полученные расчетные данные заносят в графы 4 и 5 таблицы (приложение 1) соответственно для насыпей и выемок.

Показатели крутизны откосов насыпи

Смежный с нулевым местом

4.2.2. Дополнительный объем из-за косогорности участка (помимо основных размеров конструкции земляного полотна) главным образом зависит от сочетания величин крутизны их откосов и поперечного уклона пересекаемой местности.

На поперечном профиле насыпи, расположенной на косогоре (рис. 4.3.), этот дополнительный объем образуется за счет площади заштрихованной части и в общем виде определяется по формуле:

(4.3.)

При постоянной крутизне откосов (m1=m2=m)

(4.4)

Пример. При ширине основной площадки земполотна b=6,3 м, средней высоте насыпи (по оси земполотна) Hср=6,0 м, крутизне ее откосов 1:m=1:1,5 и крутизне местности 1:n=1:5 объем дополнительных работ составит

м 3 /км.

Основной объем насыпи (4.1) при тех же параметрах равен

м 3 /км,

т.е. объем основных работ увеличивается на 10%. При увеличении поперечного уклона местности до 1:3 при тех же условиях объем дополнительных работ составит

м 3 /км (33,5%).

Аналогично определяются дополнительные объемы земляных работ и для выемки

, (4.5)

где B – суммарная величина ширины основной площадки и ширины обоих кюветов поверху.

Полученные расчетные данные для каждого элементарного участка следует занести в графы 6 и 7 таблицы (приложение 1) соответственно для насыпей и выемок.

4.2.3. Объем кюветов в выемках определяется по формуле:

(4.6)

Площадь поперечного сечения кювета (ω) определяется шириной его дна (0,4 м), высотой (0,6 м) и крутизной откосов (1:m), равной крутизне прилегающего откоса выемки.

После подстановки этих значений объем кюветов с обеих сторон выемки

(4.7)

Полученные данные заносят в графу 10 таблицы (приложение 1).

Дополнительный объем работ, вызванный уширением земляного полотна (Δ) из-за возвышения наружной рельсовой нити в кривой, определяется в соответствии с нормативными требованиями [2, табл. 4.2] по формуле

где Hср – средняя величина рабочих отметок насыпи (выемки на элементарном участке протяженностью L (м).

Расчетные значения данных поправок для целых значений в метрах рабочих отметок земляного полотна приведены в табл. 4.5.

Полученные данные заносят в графы 8 и 9 таблицы (приложение 1) соответственно для насыпей и выемок.

Допускаемая крутизна откосов траншей



Страница находится на стадии разработки


Допускаемая крутизна откосов траншей

Когда выполняются земляные работы (рытье котлована или траншей) нередки случаи образования откосов при осыпании грунта. Крутизна этих откосов зависит от вида грунта и глубины копания.




Ниже представлена таблица, которая поможет вам определить крутизну будущего откоса для расчета объема земляных работ котлована или траншеи.



Минимальное расстояние от основания откоса до ближайших опор машины

Глубина выемки, мГрунт ненасыпной
песчаный супесчаный суглинистый глинистый
Расстояние по горизонтали от основания откоса выемки до ближайшей опоры машины, м
1,0 1,5 1,25 1,00 1,00
2,0 3,0 2,40 2,00 1,50
3,0 4,0 3,60 3,25 1,75
4,0 5,0 4,40 4,00 3,00
5,0 6,0 5,30 4,75 3,50






Справочная литература




«Назад | Вперед »

Навигация и структура информации на сайте

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Назад к основам: наклон и наклон

OSHA требует, чтобы все рабочие, работающие в траншеях глубиной 5 футов и более (в некоторых штатах — 4 фута глубиной), были защищены системой защиты траншей (наклон, ограждение и экраны).

Я сомневаюсь, что есть подрядчик, работающий под землей, который не осознает важность защиты рабочих от обрушения, когда сотрудники работают в траншее. Фактически, OSHA требует, чтобы все рабочие, работающие в траншеях глубиной 5 футов и более (в некоторых штатах — 4 фута глубиной), были защищены системой защиты траншей (наклон, опора и щиты).Когда глубина траншеи составляет менее 5 футов, OSHA по-прежнему требует, чтобы компетентное лицо (CP) вынесло решение в зависимости от условий на рабочей площадке. Например, вертикальная стена траншеи, состоящая из влажной песчаной текучей почвы и глубиной всего 3 или 4 фута, опасна и может обрушиться, нанеся травму рабочему, поэтому КП должна принять меры для защиты рабочих.

Существует несколько типов защитных систем, которые могут использоваться для соответствия государственным требованиям и требованиям OSHA.В их состав входят траншейные щиты (боксы), опоры и, конечно же, старые надежные откосы или скамейки. Однако метод, который кажется наиболее простым для понимания и использования — наклон и скамья — часто приводит к цитированию за несоблюдение требований, потому что склон или уступ неправильно срезан или наклонен.

Это кажется достаточно простым: все, что вам нужно сделать, это сказать оператору оборудования, чтобы он откатил стену траншеи. Но это еще не все. Во-первых, CP должен определить тип почвы — это тип A, B или C? Для этого необходимо, чтобы CP знал, как классифицировать почву, или знал, что он или она может классифицировать ее по типу C, не выполняя никаких процедур тестирования почвы.В конце концов, тип C — это наихудший сценарий. Следовательно, для CP логично назвать его типом C, а затем предоставить соответствующую систему защиты.

Пока все хорошо! Однако каким должен быть уклон почвы для почвы типа C и как узнать, правильный ли уклон? OSHA требует, чтобы грунт типа C имел уклон 1½H: 1V и его нельзя было перекладывать. Это означает, что уклон должен быть сокращен на 1½ фута по горизонтали на каждые 1 фут глубины. 1½: 1 равно углу в 34 градуса от горизонтали.Что касается грунта типа A, уклон должен быть ¾H: 1V, или 53 градуса, а грунт типа B, который является наиболее простым для понимания, составляет 1H: 1V или 45 градусов от горизонтали.

Как измерить уклон

Будьте уверены, если специалист по безопасности и охране труда (CSHO) OSHA посетит вашу рабочую площадку и увидит, что уклон выбран в качестве защитной системы, он или она измерит траншею и определит уклон. Некоторые CSHO будут использовать стержень и наклонный механизм для определения наклона в градусах, а другие могут просто использовать простые вычисления для вычисления наклона.Очевидно, что использование штанги и наклонного приспособления — самый простой и быстрый способ определить уклон. Однако вычислить уклон тоже очень просто. Например, если траншея имеет глубину 6 футов и ширину 20 футов на конце траншеи, а дно траншеи имеет ширину 2 фута, уклон можно рассчитать следующим образом:

Расстояние по горизонтали = 20 футов — 2 фута ÷ 2 = 9 и глубина по вертикали = 6 футов; Уклон = 9 ÷ 6 = 1,5 к 1, что является уклоном, необходимым для грунта типа C.

Как я упоминал ранее, можно использовать наклонный механизм.Инклинометр, клинометры, измеритель наклона или индикатор — это прибор, используемый для измерения углов наклона или наклона относительно силы тяжести или горизонтальной плоскости. В своей простейшей форме это транспортир с индикатором, который будет указывать на угол наклона, когда транспортир поворачивается от горизонтальной плоскости к линии наклона. Простые инклинометры можно купить в большинстве строительных магазинов. Умные уровни также будут измерять уклон.

Кроме того, если у вас есть смартфон или планшет, вы можете загрузить приложение для инклинометра.Некоторые из них бесплатны, а другие стоят доллар или два. Поместив на склон прямой стержень или брус, а затем положив край устройства на стержень или брус, вы можете определить наклон. Чтобы найти инклинометр для своего устройства, все, что вам нужно сделать, это найти приложения, используя термин инклинометры, клинометры или измеритель наклона.
Если ваша компания использует уклон в качестве системы защиты траншей, инклинометр — единственный точный способ убедиться, что угол уклона равен или меньше требуемого угла.Используя любое из этих инклинометров, компании, использующие уклон в качестве защитной системы, могут гарантировать, что уклон соответствует типу почвы.

Уклон как защитная система
Уклон стены траншеи под правильным углом, безусловно, является приемлемым методом, а иногда и единственным методом, который может использоваться для защиты рабочих в траншее или земляных работах. Однако важно понимать, сколько грязи необходимо переместить и насколько это дорого, учитывая стоимость топлива, время оператора, заполнение, уплотнение и другие переменные, которые могут быстро накапливаться.Многие подрядчики по подземному строительству осознали, что аренда или покупка траншейных щитов или алюминиевых гидравлических опорных систем может быть дешевле, особенно при прокладке нескольких миль труб или кабелей. Чтобы лучше понять, сколько стоит убирать грязь, попробуйте этот калькулятор уклона: www.lhsfna.org/index.cfm?objectID=CA255E3B-D56F-E6FA-90B09A69EAD41254.

Безопасность в траншее
Существует множество опасностей, которые могут существовать вокруг подземной строительной площадки, и одна из тех, которые могут привести к смертельному исходу, — это обрушение траншеи.Вот почему так важно обеспечить, чтобы надлежащие защитные системы — наклон, опоры и экраны — всегда использовались и использовались должным образом.
Мы видим, что количество смертельных случаев в окопах за последние годы снизилось, но, к сожалению, рабочих все еще хоронят заживо. Единственный способ предотвратить это — обеспечить, чтобы каждая траншея была оборудована защитной системой той или иной формы.

Джордж Кеннеди — вице-президент NUCA по безопасности.

Наклон для выемки траншеи | Обзор CivilPE

Берега и котлованы высотой более 4 футов ДОЛЖНЫ иметь уклон или иным образом сохраняться.Если у вас есть место для уклона, величина уклона не должна превышать максимально допустимую.

Чтобы определить максимально допустимый уклон для котлована, вам необходимо знать тип почвы в этом районе. Помните, что ВСЕ эти наклонные выемки имеют максимальную глубину 20 ФУТОВ, если это больше, вы должны использовать какую-либо форму опор или наслоений.

Тип почвы Максимально допустимый уклон (В: В)
Скала Veritcal
Тип A 3/4: 1
Тип B 1: 1
Тип C 1 1/2: 1

Согласно OSHA наклон никогда не может превышать 1: 2.

Скала

Твердый минеральный материал, который остается вертикальным, устойчивым и неповрежденным при раскопках.

Тип A (прочность на сжатие или выше)

Это связные почвы, содержащие большое количество глины. Почва не может относиться к типу А, если:

1. имеет трещины

2. поблизости есть вибрация от транспорта или другого источника (завод)

3. Нарушена недавно (геологически недавно, около ста лет)

4.грунт входит в состав наклонно-слоистой системы

Если грунт типа A имеет какой-либо из перечисленных дефектов, его класс понижается.

Тип B (прочность на сжатие)

1. Это почвы, имеющие сцепление (глина)

2. некоторые зернистые несвязные почвы (гравий, ил, камни и т. Д.)

3. Ранее нарушенные почвы (геологически свежие)

4. Почва типа А с трещинами

5. Неустойчивая сухая порода

Тип C (прочность на сжатие менее)

1.связный грунт с прочностью на сжатие

1. зернистые почвы

2. Затопленный грунт

4. подводная неустойчивая порода

Если участок, на котором вы работаете, не может соответствовать этим условиям для наклонной выемки из-за доступного пространства или какого-либо другого препятствия, вам необходимо изучить возможность использования какой-либо удерживающей конструкции, чтобы удерживать почву в ограниченном пространстве.

Три аспекта безопасной рытья траншей: наклоняйте, берегите, защищайте!

Наклоните его, берегите, защитите — вот слова, которыми нужно жить, если вы или кто-либо из сотрудников окажетесь на раскопках.Управление по охране труда и здоровья определяет выемку грунта как любой искусственный разрез, впадину, траншею или впадину на поверхности земли, образовавшуюся в результате удаления земли. Рытье траншей и земляные работы подвергают рабочих чрезвычайно опасным опасностям. Обвал представляют наибольший риск и гораздо более вероятно, чем другие несчастные случаи, связанные с земляными работами, приведут к гибели рабочих. Другие потенциальные опасности включают падения, падающие грузы, опасные атмосферы и инциденты, связанные с мобильным оборудованием. В результате обрушения траншей ежегодно гибнут десятки людей и происходят сотни травм.

Согласно данным переписи смертельного профессионального травматизма (CFOI), опубликованной Бюро статистики труда (BLS), в период с 2011 по 2016 год было зарегистрировано 130 смертельных случаев при рытье траншей и земляных работ. На долю частного строительства приходилось 80%, или 104 из этих погибших. Вызывающие тревогу 49% погибших при строительстве произошли в период с 2015 по 2016 год. Рост числа погибших в последние годы является верным признаком того, что для спасения жизней необходимо повысить осведомленность о технике безопасности при прокладке траншей.

Стандарты OSHA по рытью траншей и земляным работам можно найти в следующих документах: 29 CFR 1926.650, 29 CFR 1926.651 и 29 CFR 1926.652.

Требования включают:

  • Траншеи глубиной 5 футов (1,5 метра) или более требуют защитной системы , если только земляные работы не производятся полностью в устойчивой породе.
  • Траншеи глубиной 20 футов (6,1 метра) и более требуют, чтобы защитная система была разработана зарегистрированным профессиональным инженером или основывалась на табличных данных, подготовленных и / или утвержденных зарегистрированным профессиональным инженером.
  • Ежедневный осмотр траншей компетентным лицом перед входом рабочих и по мере изменения условий, чтобы гарантировать устранение опасности земляных работ.
  • Безопасный доступ и выход ко всем земляным работам, включая лестницы, ступеньки, пандусы или другие безопасные средства выхода для сотрудников, работающих в траншеях на глубине 4 фута (1,22 метра) или более. Они должны располагаться на расстоянии не более 7,6 метра от всех рабочих.

Защитные системы : Существуют различные типы защитных систем.Под уклоном подразумевается срезание стены траншеи под углом, отклоняющимся от выемки. Крепление требует установки алюминиевых гидравлических или других типов опор для предотвращения смещения почвы и провалов. Экранирование защищает рабочих за счет использования траншейных ящиков или других типов опор для предотвращения провалов почвы. Проектирование защитной системы может быть сложным, потому что вы должны учитывать множество факторов: классификацию почвы, глубину разреза, влажность почвы, изменения из-за погоды или климата, дополнительные нагрузки и другие операции в непосредственной близости.

Компетентное лицо: Компетентное лицо — это лицо, которое может идентифицировать существующие и предсказуемые опасности или условия труда, которые являются опасными, антисанитарными или опасными для сотрудников; и кто уполномочен принимать оперативные корректирующие меры для устранения или контроля этих опасностей и условий.

Общие правила рытья траншей и земляных работ

  • Не приближайте тяжелое оборудование к краям траншеи.
  • Храните дополнительную нагрузку не менее 2 футов (0.6 метров) от края траншеи.
  • Знайте, где расположены подземные коммуникации.
  • Испытание на низкий уровень содержания кислорода, опасных паров и токсичных газов.
  • Осматривайте траншеи в начале каждой смены.
  • Осмотрите траншеи после ливня.
  • Не работайте под поднятым грузом.

Работодатели, занятые земляными работами, должны выявлять опасности рытья траншей на своем рабочем месте и обучать свой персонал устранению или контролю этих опасностей. OSHA будет уделять первоочередное внимание проверке открытых траншей, чтобы снизить количество травм и смертельных случаев.Они просят работодателей сделать то же самое. Для получения учебных материалов и дополнительной информации посетите веб-страницу OSHA по вопросам безопасности и здоровья, посвященную рытью траншей и земляным работам по адресу http://www.osha.gov/SLTC/trenchingexcavation/ index.html.

Обратитесь в отдел контроля рисков Safegard Group для оказания помощи в обучении и обучении. Не думайте только о защите своих сотрудников, защитите их! Помните, наклоняйте его, берегите его, защищайте !!

Связанные

Траншея с уклоном или опалубкой? Один на удивление дешевле

С цифрами сложно спорить.И цифры показывают, что экранирование траншеи во время раскопок лучше, чем наклон или уступ практически в любых обстоятельствах.

Автор: Джойс Эверхарт,
Редактор Public Works Online

На протяжении веков лучшим способом вырыть глубокую яму, не обваливая рабочих, было либо наклонить, либо выложить (террасу) стороны. Однако сегодня есть лучший выбор.

Более современный метод известен как опалубка траншеи или экранирование.На первый взгляд руководители строительства часто выбирают уклон. Дополнительного оборудования не требуется, и это безопасная, испытанная и надежная процедура, если сохраняется надлежащая степень уклона и погода не мешает.


Надежно, аккуратно, эффективно и быстро. Те
слова, используемые для описания траншейной защиты
показано выше. Фото

, Efficiency Productions, Inc. Однако правильное выполнение траншеи на самом деле может стоить намного меньше и отнимать меньше времени.В каждом случае это было доказано.

Увеличение производительности на 133% с использованием щитов
Efficiency Production, Inc. недавно сообщила об анализе затрат, проведенном на одной строительной площадке с использованием защитных экранов при укладке бетонной трубы. В приведенном примере бригада укладывала две трубы длиной 8 футов за один проход с использованием двух траншейных щитов длиной 20 футов (сложенных), устанавливая 224 линейных фута трубы за 8-часовой рабочий день. Для сравнения, одна и та же бригада, использующая откос берегов или уступов, могла бы установить только 96 линейных футов трубы за одно и то же время.Поскольку время, необходимое для укладки трубы, постоянно, основным фактором, определяющим производительность, является объем выемки за один проход. Использование траншейных щитов позволяет сократить объем выемки траншеи с 255 кубических лет до 79 кубических ярдов за проход. Это может привести к увеличению суточной производительности трубы на 133%.

Кроме того, Efficiency Productions отмечает, что, поскольку требуется меньше земляных работ, траншейные щиты могут спасти деревья, зрелые кусты и газоны вдоль рабочей площадки, а также защитить бордюры и желоба вдоль дороги.Это особенно желательно при городском строительстве.

Pipeline & Utilities Construction Журнал процитировал слова начальника отдела работ: «Использование траншейного щита в этой работе позволило сэкономить на рытье траншеи, транспортировке грузовиков и засыпке в сумме примерно 48,60 долларов на линейный фут, экономия, основанная на почве типа B, одна к одному уклон (без учета восстановления улиц и газонов) ».

Дэвид Доу, президент компании Trench Safety and Supply, Inc.(Мемфис, TE) составил диаграмму для журнала Underground Focus , которая также наглядно проиллюстрировала сравнение затрат на уклон и рытье траншей.

Сумма восстановления ландшафта минус
Он подробно рассказал о количестве и стоимости работ, связанных с траншеей, необходимой для канализационной линии под улицей. В стоимость входит распиловка асфальта, удаление его и гравийного основания, выемка грунта, засыпка песком и замена гравия и асфальта. Объем необходимого восстановления ландшафта с уклоном или рытьем траншей даже не рассматривался.

Общее сравнение затрат, проиллюстрированное компанией Dow, составило 71 190 долларов на выполнение работ с уклоном и поразительные 15 962 доллара с использованием траншейного щита. Стоимость аренды траншейного щита? 750 долларов.

И еще есть запас прочности. Проходка траншей оказалась более безопасной при правильной установке, особенно в ненастную погоду.

Отредактировал Джойс Эверхарт
Редактор Public Works Online

Инструмент для расчета уклона

| Раскопки 101

Должен ли я спускаться под уклон или использовать оборудование для защиты траншей и экранирования?

Используйте этот инструмент, чтобы сравнить требования к раскопкам под уклоном и к тем, которые требуют опалубки траншей, траншейных ящиков и других защитных ограждений.Помните, что независимо от результатов, безопасность работников должна быть самым важным соображением.

СРАВНИТЕЛЬНЫЕ ДАННЫЕ

РЕЗЮМЕ: ОТКРЫТЫЕ ЭККАВАЦИИ (см. Примечание 2 ниже)
Угол наклона : 1 (Г: В) или °
Объем удаленного грунта (см. Примечание 3) куб. Ярдов
(объем внутри пунктирных линий на чертеже)
Ширина траншеи по верху футов
(не забывайте, что OSHA требует отступа на 2 фута с каждой стороны.См. Примечание 4.)
РЕЗЮМЕ: ОБОРУДОВАНИЕ, ТРАНШЕВЫЕ КОРОБКИ И ДРУГАЯ ЛИНИЯ
Угол наклона 0 °
Объем удаленного грунта (см. Примечание 3) кубических ярдов
(объем внутри темной области в середине рисунка)
Ширина траншеи по верху футов
(не забывайте, что OSHA требует отступа на 2 фута с каждой стороны.См. Примечание 4.)

Примечание 1: Когда глубина траншеи превышает 20 футов, OSHA сообщает, что профессиональный инженер , имеющий лицензию в штате, где должны выполняться работы, должен определить правильный угол наклона или опорную систему. См. Требования в разделе OSHA «Раскопки», .

Примечание 2: Это минимальные требования к уклону. По мнению компетентного лица на объекте, для обеспечения большей безопасности может потребоваться выемка дополнительных материалов .

Примечание 3: Это объем грунта на месте, который необходимо удалить. На самом деле, объем грунта для хранения будет больше, потому что грунт разрыхляется при выемке грунта. Также обратите внимание на то, что объем грунта на месте, который нужно поместить обратно в траншею, будет другим из-за возможного импорта материала для заделки и требований к уплотнению.

Примечание 4: OSHA требует отступа минимум на 2 фута для предотвращения скатывания комков и камней в траншею. Чтобы предотвратить потенциальную перегрузку вершины склона, многие отраслевые эксперты рекомендуют отступ минимум на 6 футов. Компетентное лицо должно учитывать размер отвальной кучи и / или тип оборудования, чтобы определить, достаточно ли 6 футов.

Также Примечание: Строительные технологии и оборудование должны соответствовать всем государственным постановлениям и инструкциям производителя.

Ранняя версия этого инструмента сравнения была первоначально разработана замечательными людьми из TrenchSafety and Underground Safety Equipment. Используется с разрешения. См. www.undergroundsafety.com для получения более ценной информации

Уклон траншеи стал проще с мобильным приложением

Этот текст отображается, если аудиотег не поддерживается.

Траншея с уклоном под безопасным углом предотвращает обвалы и спасает жизни.Trench Right — бесплатное мобильное приложение, предназначенное для расчета безопасных уклонов на всех типах почв.

Обрушение траншеи ежегодно приводит к гибели рабочих без нужды. В этом подкасте Дэн Кларк описывает новый инструмент, позволяющий избежать коллапса. Просто введите размеры выемки, тип почвы и показания пенетрометра в Trench Right. Он быстро определяет безопасный угол уклона траншеи.

См. Расшифровку ссылок на версии бесплатного приложения для iOS и Android.


РАСШИФРОВКА:

(: 00)
вступительная музыка и эффекты

(: 04)
Дэн Кларк : Уклон — это основной принцип, используемый для защиты рабочих в траншеях.Сужайте края траншеи, чтобы предотвратить обрушение. Но насколько крутой наклон? Новое мобильное приложение под названием Trench Right может упростить эту задачу. Подробнее чуть позже.

Привет! Я Дэн Кларк из The Safety Brief . Мы берем на себя риски для здоровья и безопасности на современных сложных промышленных и строительных объектах, услуга Creative Safety Supply. Сэкономьте 10% на всем заказе на сайте creativesafetysupply.com с кодом купона BIG10.

(: 36)
Наибольшее количество смертельных случаев, связанных с окопами, приходится на обвалы.Существует множество методов защиты, включая опору, опору и экранирование. Но сегодня мы поговорим об уклоне: об одном уклоне от верха траншеи до низа.

Угол наклона бортов траншеи зависит от глубины траншеи и типа грунта. Типы грунтов согласно OSHA: твердые породы; Наберите «А; Тип B; и Тип C. Все имеют разную стабильность.

(1:04)
Представьте, что самосвал выгружает кучу грязи. Подобно пирамиде, свая находится под углом.Этот угол сбоку от сваи и есть «угол естественного откоса». Это угол, под которым этот тип почвы естественным образом поддерживает себя.

Уклон траншеи безопасен, если он построен с правильным углом естественного откоса.

Войдите в мобильное приложение Trench Right. Это бесплатное приложение для платформ iOS.

(1:32)
Траншея Справа вы вводите четыре размера траншеи — ширину и высоту с обеих сторон. Затем вы вводите типы почвы, такие как трещиноватая порода, жесткая глина, плотная глина, песок.Это почвы типа A, типа B, типа C, о которых я упоминал ранее.

Наконец, используйте пенетрометр и введите показания в Trench Right.

Приложение рассчитывает безопасный угол уклона траншеи. Помните, что этот угол не всегда одинаковый. Это зависит от типа почвы и размеров траншеи.

(2:03)
Теперь, если мобильное приложение вам не подходит, OSHA предлагает различные методы определения правильного угла. Вот пример. Чтобы быть осторожным, используйте угол не больше 1.5: 1. Это 1,5 по горизонтали на 1 по вертикали, или 34 °. Это гарантирует безопасность траншеи для любой почвы.

Теперь вернемся к приложению Trench Right. Он спонсируется Мичиганской ассоциацией инфраструктуры и транспорта и разработан Ingenious Robot, Inc. Ссылки на бесплатную загрузку iOS находятся в расшифровке стенограммы этого подкаста.

(2:38)
Если уклон не подходит для вашей работы по рытью траншей и вам нужно услышать о скамейке, опоре и экранировании, см. Ссылку на этот подкаст также в его стенограмме.

Вот и все об этом эпизоде, Уклон траншеи упрощен с помощью мобильного приложения . Присоединяйтесь ко мне снова, чтобы узнать о других способах соблюдения требований безопасности в постоянно меняющемся ландшафте требований безопасности. Меня зовут Дэн Кларк из The Safety Brief , службы Creative Safety Supply. Сэкономьте 10% на всем заказе на сайте creativesafetysupply.com с кодом купона BIG10.

(3:12)
КОНЕЦ

звуки предоставлены сайтами www.freesfx.co.uk и www.audiosoundclips.com

Похожие сообщения:

Дополнительные ресурсы

  • Инструменты социального дистанцирования: знаки на стенах и полу — creativesafetysupply.com

Определите правильную глубину + уклон для французского водостока.

Теперь вы почти готовы к рытью, рытью траншей и укладке труб. Но сначала вам нужно использовать свои ставки и струны чтобы выяснить, насколько глубоко нужно копать.Для этого вам также понадобится линейный уровень, который немного доступен в любом хозяйственный магазин, который висит у вас на веревочке.

Вся ваша дренажная труба (за одним исключением) должна иметь небольшой уклон. Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый наклон в 1%. Обратите внимание, что я сказал, что сливная труба должна быть наклонной, а не Французский сток. Причина этого в том, что дренажная труба используется для транспортировки дождевой воды в более сухие районы или, в конечном итоге, в слив, в то время как французский дренаж используется для сбора излишков воды с одних участков, а затем отвода их в грунт на других.Так что не критично, чтобы дно французской дренажной траншеи было с идеальным уклоном, отлично, если вы справитесь, но не получите слишком расстроен из-за этого. Дренажная труба (или дренажная плитка, как некоторые ее называют) будет лежать на гравийном слое на дне траншеи, и этот гравий очень легко переместить, чтобы правильно наклонить сливную трубу.

Итак, вернемся к ставкам и струнам. Начиная с самой высокой точки планируемой дренажной системы, забейте колышком и привяжите шнур на высоте 6 дюймов над землей.(Точка J на ​​диаграмме ниже)

Протяните эту веревку до колышка на следующем повороте вашей дренажной системы газона. Обратите внимание, что вы должны игнорировать любые короткие боковые ответвления труб, см. пример ниже.

Натянув тетиву вдоль первого участка трубы, подвесьте шнур на тетиве, натяните тетиву и переместите натягивайте или опускайте к этой стойке, пока струна не станет ровной. Отметьте это место на коле карандашом или маркером.Держать шнурок туго натянуть и завязать на отметке.

В большинстве случаев ваша отметка будет более 6 дюймов от уровня земли. Если нет, продолжайте движение в любом случае, и это, вероятно, пройдет само. Если вы не можете добиться ровной струны, потому что земля мешает, вернитесь к начальной точке и переместите точку крепления струны на высоте 12 дюймов над уровнем земли, затем повторите описанную выше операцию.

Теперь у вас есть тугая струна, которая сообщает вам горизонтальное положение вашего первого участка трубы.(Участок J-K на схеме) Далее вам понадобится калькулятор и рулетка. Измерьте длину вашей веревки от колышка до колышка и округлите ее до ближайший фут. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы. быть для достижения уклона 1/8 дюйма на фут. 14 делить на 8 составляет 1,75 дюйма или 1-3 / 4 дюйма.

Сделайте новую отметку на второй стойке на расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень.Теперь завяжите новую веревку на эту новую отметку и растяните ее до следующего поворота вашей дренажной системы, как мы это сделали выше. Сделайте отметку, где струна ровно, как указано выше, и завяжите шнур на этой отметке.

Здесь мы должны иметь дело с одним исключением из наклонной трубы, о котором я упоминал во 2-м абзаце. На примере секция K-L должна быть установлена ​​ровно (без наклона), потому что это соединитель для двух отдельных сливная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с двумя или более зубцами, подключенными к «Ручка»: поперечную трубу, соединитель зубьев и рукоятку следует оставить на уровне.

Привяжите новую веревку к отметке уровня, протяните ее до следующей стойки в системе и отметьте положение уровня. Снова завяжите натянутые струны на горизонтальном уровне, измерьте длину, разделите на 8 и отметьте глубину откоса ниже отметки уровня. На нашем примере показано ниже это означает, что секция L-M имеет наклон 15/8 = 1-7 / 8 дюймов.

Продолжайте повторять эту процедуру, пока не дойдете до конечной конечной точки дренажной системы, обычно на улице. или канаву, где будет оголен конец сливной трубы.

Растягивая эти струны и отмечая глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба. быть, и как глубоко ты должен копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте с того места, где хотите. нижнюю часть дренажной трубы, чтобы довести ее до отметки глубины уклона — запишите это число. При сливе в ручей или канаву обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра, либо дворы. с крутым уклоном у обочины или у основания обочины для пологих дворов (потребуется прорезание обочины вот и сделать сложно).В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные колья).

Это измеренное расстояние (60 дюймов в примере) показывает расстояние от дна французского водостока до нижней струны на каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы сможете найти расстояние, которое вы должны копайте на каждой стойке (24, 33 и 54 в нашем примере).

Помните, что уклон 1/8 дюйма на фут — это минимум.В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать необходимости копать очень глубокие французские водостоки. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы он должен быть мельче. Если мы хотим копать около дома глубиной всего 20 дюймов, переместите верхнюю струну выше на столб, чтобы разница между исходной глубиной и желаемой глубиной (54 «-20» = 34 «). Поскольку струна изначально находилась на высоте 6 дюймов от земли теперь он будет на высоте 6 дюймов +34 = 40 дюймов от земли.Затем, когда вы отмеряете 60 дюймов от струны на столбе, вы получите глубину траншеи. желаемых 20 дюймов.

Теперь вернитесь во двор и найдите склоны для оставшихся боковых ответвлений. Имейте в виду, что боковые ответвления будут наклоняться вверх, чтобы новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P будет на 1-1 / 8 дюйма выше в точке P, а ветвь L-Q будет на таком же уровне, как и секция L-K, потому что она соединительная труба.Участок Q-R будет очень крутым, как и участок J-K, чтобы образовалась траншея 20 дюймов. глубина у дома.

После того, как выкопаны французские дренажные траншеи и сухие колодцы, устанавливаются тканевые трубы сухих колодцев, проницаемый ландшафт ткань укладывается в траншею, и поверх ткани укладывается не менее 2 дюймов гравия (как описано в Установка французского водостока).

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
