Способы монтажа

При необходимости можно без труда установить откосы из ПВХ панелей своими руками. Для этого потребуется соблюдать следующую инструкцию:

• Подготовить поверхность оконного проема для проведения работ. Для этого потребуется срезать лишнюю монтажную пену. Делать это нужно после того, как она окончательно застынет, то есть не раньше чем через сутки после монтажа окон. Сам проем нужно очистить от грязи, убрать пыль.
• После этого можно монтировать направляющий профиль. Для этого нужно измерить внешний край профиля, узнать расстояние от подоконника до верхней части оконного проема. Направляющим служит П-образный профиль, его нужно разрезать на нужное количество деталей.
  Делать это можно болгаркой или ножницами по металлу.
• Нарезав профиль, вы можете переходить к его монтажу. Крепить его требуется при помощи шурупов к наружной части рамы. Верхний и боковые профили крепятся тем же способом. Расстояние между шурупами не должно превышать 20 см.
• Панели ПВХ для откосов окон монтируются на специальную обрешетку, поэтому потребуется установить сначала ее. Для ее создания хорошо подойдут рейки 2х4 см. Начинать нужно с дальнего угла откоса, располагая рейки по краям конструкции.
• Откосы из ПВХ монтируют, начиная с верхнего. Затем можно ставить боковые. Лишнее обрезается. Сам откос крепится стык в стык при помощи саморезов.
• Пространство между откосами и стеной нужно заполнить монтажной пеной:это не только хорошо закрепит сами откосы, но и создаст тепло- и звукоизоляцию.


Вывод: откосы оконные ПВХ являются наиболее практичным и удобным материалом для монтажа, установить который можно своими руками, даже не имея опыта подобных работ.

Установка пластиковых откосов на окна своими руками, монтаж откосов видео

Хотите заменить/установить откосы на пластиковые окна, а вызвать мастера – дорого? Или ваша цель – проследить за «ух уж этими» монтажниками? В любом случае, вам нужно быть прошаренным в этом вопросе. Смотрите основные этапы работ, поясняющие фото и видео.

Вариант 1: установка с начальным профилем

Чтобы сделать откосы на пластиковых окнах таким способом, вам потребуются материалы: пластиковые панели или сендвич-панели, пластиковый начальный П-профиль, монтажные уголки (или F-профиль вместо них), деревянные рейки, строительный клей, силиконовый герметик.

Также нужны инструменты

Установка пластиковых откосов на окна своими руками проходит в несколько этапов. Они покажутся вам простейшими, если вы когда-нибудь устанавливали пластиковые панели. Если нет – тоже не оплошаете!

1. С помощью саморезов закрепите по периметру оконного профиля начальный профиль – в него вы будете вставлять панели.

Затем по периметру проема с помощью дюбелей сделайте обрешетку из деревянных реек. Между верхней рейкой и боковыми нужно оставить зазор 8-10 мм – туда войдет панель.

2. Монтаж откосов на пластиковые окна начинают с верхней панели. Сначала по длине (и ширине, если нужно) ее обрезают резаком. Затем одним концом вставляют в профиль, а другой за выступающий конец (шип) прикручивают к рейке «блошками». За внешний вид не волнуйтесь – шляпки саморезов вы спрячете под уголком.

После делают монтаж боковых откосов пластиковых окон.

3. Стыковые углы, где откос переходит в стену, необходимо закрыть профильными уголками (наличниками) – для красоты. Для этого с внешней стороны уголки обрежьте под углом в 45 градусов. Можно и по-другому, но будет не так красиво. Мажьте их «жидкими гвоздями» и плотно прижимайте к поверхности. Подробно как установить уголки на откосы.

Чтобы наличники не отвалились, их на пару часов фиксируют строительным скотчем.

4. Заключающий этап установки внутренних откосов – герметизация стыков. Герметик наносят из пистолета. А затем разравнивают маленьким резиновым шпателем.

Вот и вся инструкция – свободно управитесь за полдня. Да еще и покурить раз 10 успеете!

Если вам нужна дополнительная информация, смотрите видео: Монтаж откосов пластиковых окон

Вариант 2: монтаж без начального профиля

У крепления откосов пластиковых окон первым способом есть недостаток: П-профиль после монтажа очень хорошо виден. А если учесть, что цвета откоса и профиля подобрать иногда очень сложно…

Именно поэтому советуем делать откосы без начального профиля.

Прорезь в пене – вместо начального профиля

1. Обойным ножом вокруг рамы окна сделайте в монтажной пене прорезь. Шириной она должна быть 1 мм, а глубиной – 1 см.

2. После сооружения обрешетки вставляйте панели шипом в получившееся гнездо. А противоположный конец так же прикручивайте винтами.

3. Если вы используете панели без крепежных элементов, например, сендвич-панели, шип можно сделать самостоятельно.

Чтобы сделать шип, сендвич-панель надрезают обойным ножом сначала поперек

А потом вдоль – чтобы разъединить утеплитель и нижний слой

Самодельный шип для крепления сендвич-панелей готов!

На той стороне панели, которая будет прилегать к окну, отчертите полосу шириной 1 см. Затем аккуратно сделайте надрез по линии, чтобы прорезать только верхний слой и утеплитель. Сделайте прорезь с торца и удалите «лишнее». Так, нижний слой у вас останется целым. Его-то и вставляют в самодельный паз.

В остальном технология установки откосов №2 похожа на технологию №1. Так что не запутаетесь.

Другие варианты откосов

Крепление гипсокартона к начальному L-образному профилю

Возможно ли сделать другие откосы, если у вас пластиковые окна? Безусловно! Их можно просто оштукатурить, или сделать из гипсокартона.

Листы сажают на специальный клей. В качестве начального берут металлический L-профиль. Если позволяет рама то лист посто заводят немного под раму.  В месте стыковки, угол стены , ставим,  металлический перфорированный уголок. Он не остаются на поверхности, а зашпаклевываются вместе с откосами. После выравнивания, все это дело закрашивают влагостойкой краской. Подробно о других вариантах сделать откосы на окна.

пошаговая инструкция по установке с фото

Современные технологии не стоят на месте, на смену деревянным окнам пришли пластиковые и после замены окна нужно делать откос.

Легко применять для монтажа ПВХ панели, которые популярны сегодня. Если работать правильно и подобрать материал, верно, то оформление окна будет надежным. Можно утеплять, делать при помощи своих рук, а также использовать не только на окнах, но и на дверной коробке.

Достоинства ПВХ панелей

Использование панелей ПВХ – оптимальный вариант, с рядом положительных сторон, что приведены в таблице:

Достоинства:	Характеристика:
Экологичность:	Пластиковый профиль не имеет токсичных веществ и не влияет на здоровье человека, можно использовать в любом помещении.
Простота в уходе:	Просто промыть откос влажной тряпкой.
Ассортимент:	Огромный выбор панелей, по фактуре и цвету, даже под дерево.
Красота:	Вид ПВХ панелей не хуже натуральных материалов и штукатурки.
Срок эксплуатации:	Установленный пластиковый откос будет служить десятки лет, украшая помещение и защищая окно.

Устанавливать пластиковые откосы просто, своими руками, конечно, нюансы есть, которые надо знать. Пошагово монтаж и детали материала будут представлены ниже.

Основные виды материалов

Отделка дверей, окна, лоджии и балкона проводится разными материалами панельного типа. К основным видам относятся:

1. Панели МДФ.
2. Пластиковые стеновые панели.
3. Сендвич-панели.

МДФ для окон используется не часто, как правило, ими облицовывают дверь, используется, как обшивка. У панелей МДФ свои особенности:

1. Откосы требуют щепетильной работы. Через трещины и щели может попадать влага, а значит все нужно тщательно герметизировать.
2. Размер панелей заводской, за счет чего не везде получится использовать МДФ. Если ширина откоса большая, то МДФ подойдет.
3. Малый выбор цветов и фактур.
4. Окна из пластика не всегда будут сочетаться с МДФ.

Материал лучше использовать, тщательно продумывая интерьер в доме. Хорошо сочетается с деревом или материалами под дерево.

Пластиковые панели для откосов самый популярный выбор людей. У них много плюсов:

1. Материал дешевый в сравнении с другими видами.
2. Установка простая, даже без опыта.
3. Выбор цвета огромен, поэтому можно подобрать под любой дизайн внутри или под фасад дома снаружи.

Есть и сложности во время работы:

1. Если откос больше 25 сантиметров, то ставятся дополнительные фиксаторы, в противном случае облицовка будет «гулять».
2. Рекомендуется использовать утеплитель, ведь утепление не позволит пропускать холод внутрь дома.
3. Пластиковые панели легко повредить.

Невзирая на минусы пластиковые панели для откосов отличный вариант оформления окон. Нарезка, монтаж и утепление проводится очень просто, вид получается достойный. Откосы из сендвич-панелей – это вид пластикового материала, но характеристика у такого сырья лучше, конечно, это отличается на цене изделия.

У сендвич-панелей для оконных откосов есть свои особенности:

1. Изделие делается из двух кусков пластика, а между ними уже есть утеплитель. За счет этого нет потребности утеплять откосы.
2. Монтажные работы не требуют больших финансовых затрат, главное, верно просчитать все и устанавливать откосы аккуратно.

Есть и недостаток сендвичных панелей для откосов – если герметизация окна будет плохой, начнет проникать влага, материал будет портиться и разрушатся, иными словами, будет слоиться. В продаже можно найти и другие панельные элементы:

1. Натуральное дерево, отличается высокой стоимостью и сложностью монтажа.
2. Композитные панели на основе гипса, облицованы ПВХ.
3. Панели из металла, используется чаще снаружи и требует определенных знаний при установке откосов.

Хотя материалы разные, но их инструкции по установке почти всегда одинаковая.

Откосы из ПВХ панелей и ПВХ уголков (видео)

Материалы для монтажа

Для отделки откосов окон внутри сендвич-панелями потребуется приготовить следующее:

1. Стартовый профиль.
2. F-образный профиль.
3. Сэндвич-панели.
4. Рейки из дерева.
5. Утеплитель, если нужно утеплить окно, часто используется на мансандровые окна.
6. Дрель.
7. Канцелярский нож.
8. Уровень.
9. Крепление (саморезы).
10. Силикон.
11. Герметик.

Многих интересует, чем резать сендвич-панели для откосов, а порезать можно поливинилхлорид обычным ножом или канцелярским лезвием.

Установка ПВХ откосов

Установить пластиковые панели для оконных откосов довольно просто, следуя правилам выполнения работ:

• Изначально нужно сделать направляющие, закрепляя их по периметру окна. Для этого используется стартовый профиль, что монтируется на стене откоса. Крепеж проводится саморезами, они должны входить довольно глубоко в стену.
• Если стены из кирпича, то используется дрель для сверления отверстий, а после крепится профиль дюбелями. Чтобы сделать панельный откос ровным, в ходе работ постоянно используется уровень.
• Далее, берется размер окна и переносится на отделочный материал. Замеры нужно проводить точно, дабы все становилось в свои места, и проем был надежным. По перенесенным размерам необходимо пилить или разрезать панель.

• Проводится примерка вырезанных элементов по глубине. Если проем глубокий, а сэндвич-панель не влазит, то она подрезается.
• Щели нужно заделать монтажной пеной или применить герметик, если внутренний откос с минимальными дырками.
• После просыхания материала, можно комплектовать окно специальными декорирующими элементами. На стыки монтируется уголок, за счет чего каждый угол окна будет правильной формы. Производители делают их из пластика, а используются просто для маскировки швов.
• Вся грязь и пыль удаляется, срезается пена или герметик. Если стыки получились не идеально ровными, тогда используется белый герметик, которым нужно заделывать недостатки.
• Далее, монтируется панель в стартовый профиль по нужной длине, а пространство можно заполнить утеплителем. Дополнительно отделывать окно не надо, разве что установить уголки.

Откос на балконе из пластиковых панелей проводится по аналогии, также делается фасадный откос окон, мансардный, межкомнатный, если речь идет о входной двери. На двери можно надеть наличник, подобрав его по цвету или отделать другими материалами.

Фото в интернете позволят ознакомиться с отделкой, композитом. Каждая плита разная по своим техническим характеристикам, в зависимости от страны производителя. Неплохо зарекомендовала фирма «Альт-профиль», которая производит панели, отзывы о ней только положительные, а выбор большой, можно даже купить матовый материал. Напоследок можно глянуть видео-урок, как собрать узел окна из пластика:

Фотогалерея готовых работ

установка своими руками, два способа

После установки пластиковых окон оконный проем выглядит далеко не лучшим образом: торчит пена, куски штукатурки, виден местами материал стен. Закрывается вся эта «красота» различными способами, самый практичный, быстрый и недорогой из которых — пластиковые откосы. Делать их лучше из сэндвич-панелей (два слоя пластика, между которыми вспененный полипропилен). Они плотные, прочные, делают из хорошего материала.

Основных методов установки пластиковых откосов два: со стартовым профилем и без него. Оба даны с пошаговой инструкцией и фото. Как крепить откосы на пластиковые окна решайте сами. Оба способа дают неплохие результаты.

Фотоотчет 1: установка откосов из сэндвич панелей без стартовых профилей

Этот способ подходит тогда, когда установлено окно так, что расстояние от рамы окна до стены проема слишком маленькое. В этом случае установка со стартовым профилем (смотрите ниже) или очень сложна, или — обычно со стороны петель — вообще невозможна.

После установки пластикового окна наблюдалась такая вот картина.

Устройство откосов пластиковых окон начинают с подготовки проема: остатки пены обрезаем канцелярским ножом. Срезается она легко только не переусердствуйте, срезайте вровень, а не вырезайте — пена и держит, и утепляет раму. Удаляются также куски штукатурки, которые мешают и выступают. Если они держатся хорошо, и не выступают за плоскость будущего откоса, можно их оставить — меньше пена будет сползать.

Потом по периметру окна прибиваем (сажаем на дюбеля, если стена бетонная) тонкую рейку — 10*40 мм — широкой стороной к откосу.

Обычно ее не ровняют, прибивают как есть, но если хотите, можете ее выставить ровно, подложив в нужных местах куски фанеры, тонкие дощечки и т.п.

Далее по периметру рамы пену подрезаем так, чтобы туда встала сэндвич-панель. Должна она зайти примерно на 1 см. Пену срезаем аккуратно, чтобы остатков на раме не было, но и не повреждая пластик.

Теперь нужно правильно отрезать пластиковые панели. Можно сделать стандартно: при помощи измерений, можно сделать трафарет. С трафаретом, вроде, легче. Берете лист бумаги, больше, чем ваше окно (у меня были старые обои). Прикладываете к откосу, обжимаете, загибая лишнее. По загнутым линиям отрезаете, примеряете, корректируете по необходимости.

Начинать удобнее с верней части проема. Сделав бумажный трафарет, очерчиваем его на пластике. Учитывая, что около 1 см уйдет в паз пены, по краю, который будет туда вставляться добавляем этот сантиметр. С небольшим запасом вырезаем — отрезать проще, чем потом замазывать.

Режем ножовкой с полотном по металлу, примеряем, корректируем, чтобы вставал пластик ровно, не изгибаясь. Ровняем так, чтобы панель была вровень со штукатуркой. Край получается практически ровный, где необходимо, подрабатываем напильником.

Сняв примеренную и подогнанную полосу, по наружному краю, который будет прибиваться к планке, насверливаем отверстия по толщине гвоздиков, отступив около 0,5 см от края.  Так проще крепить будет и не повредите пластик.

Снова ставим на место, берем баллон с монтажной пеной и короткими «пшиками» заполняем просвет пеной. Стараемся попасть как можно глубже, но много не льем: раздувшись она может покорежить пластик.

По работе с монтажной пеной есть несколько моментов. Если пластик гладкий, пена имеет с ним не очень хорошее сцепление. Чтобы его улучшить или обработать поверхность, которая обращена к стене, шкуркой, или/и загрунтовать чем-то для улучшения сцепления. Второй нюанс: для нормальной полимеризации пены нужна влага. Потому перед монтажом пластика, откос сбрызгивают водой из пульверизатора. Естественно, пыли на стене быть не должно — ее сметают щеткой или удаляют пылесосом. Если штукатурка или раствор рыхлый, предварительно проем обрабатывают проникающей грунтовкой, которая свяжет частицы бетона между собой.

После приподнимаем панель, придавливая пену, гвоздики вставляем в отверстия и крепим наружный край к планке. Внутренний держится, упираясь в раму окна.

По той же технологии — вырезаем бумажный шаблон, примеряем, переносим на пластик — вырезаем пластиковую боковушку. Тут нужно быть особо точным, чтобы между панелью откоса и подоконником (верхним откосом) щель была минимальной. Для этого край придется обработать наждачной бумагой. Чтобы сделать край ровным было проще, удобнее обрабатывать его наждачкой, прикрепленной к ровному бруску, напильником или точильным бруском (половинкой круга, как на фото).

Подгоняем до идеального (насколько возможно) совпадения вверху и внизу, устанавливаем на место, загоняя один край в паз возле окна. Когда результат удовлетворит, ровняем наружный вертикальный край в один уровень со штукатуркой стены. Делать это можно канцелярским ножом на месте, а можно на панели нанести черту (карандашом, тонким маркером, процарапать чем-то острым) и потом доработать чем удобно.

Сняв, по наружному краю тоже сверлим отверстия под гвоздики. Устанавливаем панель на место, берем пену, и снизу-вверх заполняем промежуток. Слишком много пены и тут — нехорошо, так как пластик выгнуть может. Потому заполняем короткими порциями, стараясь заполнить как можно глубже.

На вертикальных частях откосов, можно сделать по-другому: на готовую к установки панель по дальнему краю, который заводится под раму, нанести пену до установки. Полосу делают сплошной или накладывают небольшой змейкой. Только делать это нужно не с самого края, а отступив немного. Потом пластиковую часть заводят в вырезанный паз, выставляют как нужно, заполняют пеной остальную часть зазора (не забудьте перед установкой смочить стену). Заполнив, прижимают, выравнивают, закрепляют гвоздиками в планку.

Чтобы в процессе полимеризации пена не сдвинула края откоса, вверху и внизу стык проклеивают малярным скотчем. Как бы ни старались подгонять ровно пластик, щели, хоть и маленькие, остаются.  Их можно замазать акрилом. Он продается в тубах типа монтажной пены, ставится в такой же монтажный пистолет.

Выдавливаете полоску в щель, затираете, выравниваете, излишки убираете влажной мягкой тканью или губкой. Проделывать эту операцию нужно на небольших участках и вытирать аккуратно — дочиста. Пока акрил не застыл, он убирается хорошо. Потом — с превеликим трудом. Начинать заделку щелей удобнее сверху — сразу — горизонтальную панель откоса, потом стыки, затем двигаться вниз сначала по одной стороне, потом по другой. Последними замазывают стыки с подоконником.

После высыхания- 12-24 часа в зависимости от герметика (написано на тубе) акрил может втянуть в шов — это если щели оказались большими. Все эти места проходите второй раз по той же методике. После того как высохнет второй слой, если есть шероховатости и неровности, их можно сровнять наждачкой с тонким зерном, сложив ее вдвое. Вообще, лучше тщательно выравнивать пока сырое, иначе можно поцарапать пластик.

Все, откосы из пластика установлены. После окончательной полимеризации пены, скосы необходимо зашпаклевать, выровняв с поверхностью стен. После этого можно удалить защитную голубую пленку.  В результате окно будет выглядеть примерно так.

При монтаже этих пластиковых откосов использованы сэндвич-панели. Это два слоя пластика, между которыми находится слой вспененного пенопропилена. По той же технологии можно сделать обрамление окна из недорогих пластиковых подоконников или стеновых белых ПВХ панелей. Самый ненадежный материал — панели: даже стеновые довольно легко продавливаются, к тому же,е сли лицевой слой пластика тонкий (дешевые) то на свету видны перемычки. В сэндвич-панелях и пластиковых подоконниках такого нет. И усилие, чтобы продавить, требуется немалое, и даже на просвет перемычек нет.

Установка пластиковых окон описана тут.

Фотоотчет 2: монтируем откосы из пластика со стартовым профилем

Начинается монтаж пластиковых откосов и по этой технологии с подготовки оконного проема. Обрезаем ровно пену,  удаляем все, что плохо держится, счищаем пыль, при необходимости проходимся по проему грунтовкой, улучшающей сцепление.

По периметру проема, но уже около рамы, крепят деревянный брусок. Толщину выбираете в зависимости от расстояния: он должен почти заходить на раму. Одну сторону бруска необходимо подработать рубанком, сделав наклон. Угол наклона этой грани равен углу установки откоса. Можно отпилить, но сделать ровно сложнее, разве что есть циркулярная пила с регулируемым углом.

Обработанный брусок прикручиваем к стенам по периметру проема. Способ крепления зависит от материала стены. Если стена кирпичная, можно попробовать на саморезы,  в бетонную необходимо ставить дюбеля.

Покупаете в магазине стартовый профиль, устанавливаете его длинной стороной к бруску, крепите. Удобнее и быстрее к планке фиксировать его скобами из строительного степлера, если такого нет, можно маленькими гвоздиками или саморезами с плоскими головками.

Выбирая стартовый профиль, берите плотный. Он дороже, но вам нежно всего три метра на окно, может чуть больше. Плотный профиль будет хорошо держать пластик, мягкий — гнется и вид получается некрасивый. Еще один момент — при монтаже профиля прижимайте его как можно плотнее к раме, чтобы зазоров или не было вообще, или они были минимальны.

Вверху при стыковке вертикального и горизонтальных профилей нужно быть особенно аккуратными и отрезать их точно под углом 45°. Если есть небольшие щели, их можно будет заделать акрилом.

По этой технологии установку пластовых откосов удобнее начинать с боковин. В закрепленный стартовый профиль вставляем панель. Их тоже лучше брать из дорогих и плотных, с толстым слоем пластика. Если поставить дешевые (потолочные), то лицевая стенка тонкая, и при ярком освещении будут видны перемычки. К тому же такой пластик можно продавить даже пальцем.

По ширине пластиковая панель должна быть больше откоса. Если ширины одной не хватает, стыкуют две. Но тогда в месте стыка нужна будет дополнительная вертикальная планка, к которой закрепится первая полоса.

Вставленная в профиль панель, как правило, длиннее проема. Придерживая ее рукой, отмечаем линию проема. Сняв, отрезаем по отмеченной линии.

Устанавливаем панель снова, отодвигаем немного от стены и заполняем монтажной пеной, стараясь заливать без пропусков, но без излишков. Чтобы так получилось, начинаем с дальнего нижнего угла — проводим снизу-вверх возле прибитой планки. Пока дошли до верха, внизу пена немного расширилась. Снова проводим пеной линию, но уже ближе к краю. Чем ближе к наружному краю, тем меньше требуется пены — ведь панель устанавливается под откосом, потому все тоньше делайте дорожки. Дойдя до середины, на остальной поверхности сделайте змейку и прижмите панель так, как она должна стоять. Выровняйте и проверьте. Закрепите к стене малярным скотчем. Так же устанавливают вторую часть и потом верхнюю. Ее можно вырезать тоже по бумажному шаблону, а края подогнать до идеального (или почти) совпадения наждачкой.

Установив все части откоса и закрепив малярным скотчем, оставляют до полной полимеризации. Потом, чтобы не шпаклевать щели между откосом и стеной, на жидкие гвозди клеят белый пластиковый уголок. Основная задача — отрезать ровно в углах. Клеится просто: на обе полочки уголка наносите тонкую полосу клея, прижимаете, проходя рукой вдоль, держите пару минут. Так устанавливают их по всему периметру, потом, до высыхания клея, тоже подклеивают малярным скотчем и оставляют.

Через сутки снимаем скотч, откосы из пластика готовы.

Если есть где-то щели, их заделывают акрилом, как описано выше. Не используйте силикон. На свету он быстро желтеет. Через год-два будут ваши окна выглядеть ужасно. Ищите белый акриловый герметик и им маскируйте.

Как отрегулировать пластиковые окна читайте тут.

Видео

Вариант установки откосов со стартовым профилем, прикрученным к раме окна смотрите в этом видео.

Видео-вариант установки откосов из пластика без стартового профиля.

И еще способ в этом видео. Тут обратите внимание на отделку стыков панелей. Их сделали при помощи специального профиля. Можно и так.

Монтаж пластиковых панелей на откосы окон. Как установить пластиковые откосы на окна своими силами? Установка пластиковых откосов

Современные технологии не стоят на месте, на смену деревянным окнам пришли пластиковые и после замены окна нужно делать откос.

Легко применять для монтажа ПВХ панели, которые популярны сегодня. Если работать правильно и подобрать материал, верно, то оформление окна будет надежным. Можно утеплять, делать при помощи своих рук, а также использовать не только на окнах, но и на дверной коробке.

Достоинства ПВХ панелей

Использование панелей ПВХ – оптимальный вариант, с рядом положительных сторон, что приведены в таблице:

Достоинства:	Характеристика:
Экологичность:	Пластиковый профиль не имеет токсичных веществ и не влияет на здоровье человека, можно использовать в любом помещении.
Простота в уходе:	Просто промыть откос влажной тряпкой.
Ассортимент:	Огромный выбор панелей, по фактуре и цвету, даже под дерево.
Красота:	Вид ПВХ панелей не хуже натуральных материалов и штукатурки.
Срок эксплуатации:	Установленный пластиковый откос будет служить десятки лет, украшая помещение и защищая окно.

Устанавливать пластиковые откосы просто, своими руками, конечно, нюансы есть, которые надо знать. Пошагово монтаж и детали материала будут представлены ниже.

Основные виды материалов

Отделка дверей, окна, лоджии и балкона проводится разными материалами панельного типа. К основным видам относятся:

1. Панели МДФ.
2. Пластиковые стеновые панели.
3. Сендвич-панели.

МДФ для окон используется не часто, как правило, ими облицовывают дверь, используется, как обшивка. У панелей МДФ свои особенности:

1. Откосы требуют щепетильной работы. Через трещины и щели может попадать влага, а значит все нужно тщательно герметизировать.
2. Размер панелей заводской, за счет чего не везде получится использовать МДФ. Если ширина откоса большая, то МДФ подойдет.
3. Малый выбор цветов и фактур.
4. Окна из пластика не всегда будут сочетаться с МДФ.

Материал лучше использовать, тщательно продумывая интерьер в доме. Хорошо сочетается с деревом или материалами под дерево.

Пластиковые панели для откосов самый популярный выбор людей. У них много плюсов:

1. Материал дешевый в сравнении с другими видами.
2. Установка простая, даже без опыта.
3. Выбор цвета огромен, поэтому можно подобрать под любой дизайн внутри или под фасад дома снаружи.

Есть и сложности во время работы:

1. Если откос больше 25 сантиметров, то ставятся дополнительные фиксаторы, в противном случае облицовка будет «гулять».
2. Рекомендуется использовать утеплитель, ведь утепление не позволит пропускать холод внутрь дома.
3. Пластиковые панели легко повредить.

Невзирая на минусы пластиковые панели для откосов отличный вариант оформления окон. Нарезка, монтаж и утепление проводится очень просто, вид получается достойный. Откосы из сендвич-панелей – это вид пластикового материала, но характеристика у такого сырья лучше, конечно, это отличается на цене изделия.

У сендвич-панелей для оконных откосов есть свои особенности:

1. Изделие делается из двух кусков пластика, а между ними уже есть утеплитель. За счет этого нет потребности утеплять откосы.
2. Монтажные работы не требуют больших финансовых затрат, главное, верно просчитать все и устанавливать откосы аккуратно.

Есть и недостаток сендвичных панелей для откосов – если герметизация окна будет плохой, начнет проникать влага, материал будет портиться и разрушатся, иными словами, будет слоиться. В продаже можно найти и другие панельные элементы:

1. Натуральное дерево, отличается высокой стоимостью и сложностью монтажа.
2. Композитные панели на основе гипса, облицованы ПВХ.
3. Панели из металла, используется чаще снаружи и требует определенных знаний при установке откосов.

Хотя материалы разные, но их инструкции по установке почти всегда одинаковая.

Откосы из ПВХ панелей и ПВХ уголков (видео)

Материалы для монтажа

Для отделки откосов окон внутри сендвич-панелями потребуется приготовить следующее:

1. Стартовый профиль.
2. F-образный профиль.
3. Сэндвич-панели.
4. Рейки из дерева.
5. Утеплитель, если нужно утеплить окно, часто используется на мансандровые окна.
6. Дрель.
7. Канцелярский нож.
8. Уровень.
9. Крепление (саморезы).
10. Силикон.
11. Герметик.

Многих интересует, чем резать сендвич-панели для откосов, а порезать можно поливинилхлорид обычным ножом или канцелярским лезвием.

Установить пластиковые панели для оконных откосов довольно просто, следуя правилам выполнения работ:

• Изначально нужно сделать направляющие, закрепляя их по периметру окна. Для этого используется стартовый профиль, что монтируется на стене откоса. Крепеж проводится саморезами, они должны входить довольно глубоко в стену.
• Если стены из кирпича, то используется дрель для сверления отверстий, а после крепится профиль дюбелями. Чтобы сделать панельный откос ровным, в ходе работ постоянно используется уровень.
• Далее, берется размер окна и переносится на отделочный материал. Замеры нужно проводить точно, дабы все становилось в свои места, и проем был надежным. По перенесенным размерам необходимо пилить или разрезать панель.

• Проводится примерка вырезанных элементов по глубине. Если проем глубокий, а сэндвич-панель не влазит, то она подрезается.
• Щели нужно заделать монтажной пеной или применить герметик, если внутренний откос с минимальными дырками.
• После просыхания материала, можно комплектовать окно специальными декорирующими элементами. На стыки монтируется уголок, за счет чего каждый угол окна будет правильной формы. Производители делают их из пластика, а используются просто для маскировки швов.
• Вся грязь и пыль удаляется, срезается пена или герметик. Если стыки получились не идеально ровными, тогда используется белый герметик, которым нужно заделывать недостатки.
• Далее, монтируется панель в стартовый профиль по нужной длине, а пространство можно заполнить утеплителем. Дополнительно отделывать окно не надо, разве что установить уголки.

Откос на балконе из пластиковых панелей проводится по аналогии, также делается фасадный откос окон, мансардный, межкомнатный, если речь идет о входной двери. На двери можно надеть наличник, подобрав его по цвету или отделать другими материалами.

Фото в интернете позволят ознакомиться с отделкой, композитом. Каждая плита разная по своим техническим характеристикам, в зависимости от страны производителя. Неплохо зарекомендовала фирма «Альт-профиль», которая производит панели, отзывы о ней только положительные, а выбор большой, можно даже купить матовый материал. Напоследок можно глянуть видео-урок, как собрать узел окна из пластика:

Фотогалерея готовых работ

Процесс монтажа окон подходит к концу и вы уже в предвкушении нового внешнего вида помещения? Однако не стоит забывать про откосы, без которых явно не получиться эстетичная картинка. Как сделать откосы на окнах из пластика? Насколько сложно это сделать самому? Ответы на эти вопросы вы получите прочитав статью.

В результате прочтения нашей статьи у вас будет такое же красивое окно

Почему пластиковые откосы

В настоящее время пластиковые откосы становятся все более востребованными. Цельная конструкция, вписываемая в любой интерьер довольно гармонично, небольшая стоимость и простота монтажа, позволяющая все работы выполнить своими руками – вот основные конкурентные преимущества панелей, сделанных из пластика.

Сделать своими руками откосы из пластика можно двумя способами:

1. путем использования стартовых профилей;
2. без применения стартового профиля.

Способ с применением стартового профиля

Способ без стартового профиля

Стартовый профиль позволяет выполнить монтаж откосов максимально ровно, что, в свою очередь, отразится на правильной форме окна в целом. Помимо этого, его использование при устройстве откосов позволяет получить прочное герметичное соединение. Однако, бывают случаи, когда использование стартового профиля довольно сложно или вообще невозможно. Например, при слишком маленьком расстоянии от стены до рамы.

Преимущества

К преимуществам откосов из пластика относят следующие факторы:

• невысокая стоимость;
• довольно длительной срок службы;
• широкая цветовая гамма и как следствие возможность оформить любую комнату;
• простота в уходе, ведь с пластика отлично удаляются загрязнения влажной тряпкой;
• быстрота и легкость монтажа;
• возможность применения как внутри, так и снаружи помещения.

Недостатки

К минусам пластиковых откосов следует отнести подверженность воздействию высоких температур. Кроме того, если по какой-то причине на пластике появилась трещина или дыра, придется менять панель полностью.

Выбор толщины панелей для откосов

Если вы сделали свой выбор в пользу пластиковых откосов, давайте разберемся, как же их сделать самому. Первое, с чем вы столкнетесь – это с покупкой самих панелей. Не стоит их выбирать с толщиной менее 8 мм. Исходя из габаритов вашего оконного проема берите панели с небольшим запасом, особенно если это будет ваш первый откос.

Кроме того, понадобятся также следующие материалы:

• монтажная пена;
• деревянные бруски, которые будут крепиться на боковых и верхних сторонах оконного проема;
• саморезы и дюбеля для фиксации стартового профиля и деревянных брусков;
• сам стартовый профиль и F-образная планка;
• силикон в цвет пластиковых панелей;
• декоративные уголки;
• жидкие гвозди.

Не стоит забывать, что делать откосы можно лишь спустя 36 часов после окончания установки окна. Именно за данный период окончательно застывает монтажная пена.

Монтаж откосов с использованием стартового профиля

Порядок действий (фото можно увеличить кликнув по ним):

Что делать если расстояние от панели до стены слишком большое

Если расстояние от стены до будущего откоса довольно большое, разумно сделать еще один каркас из деревянных брусков по наружному периметру оконного проема:

1. К нему крепм F-образную планку, также при помощи строительных скоб.
2. Пространство между стеной и будущим откосом утепляем, а затем панель вставляем одним краем в стартовый профиль, а другим – в F-образную планку.
3. Уже после этого каждую панель фиксируем к F-образной планке при помощи скоб с шагом в 20-30 см под углом в 45 градусов, устанавливаем декоративные уголки и заделываем силиконом все стыки.

Работая с монтажной пеной, следует знать несколько особенностей. Если поверхность гладкая, уровень сцепления будет не очень хорошим. Для того чтобы этого избежать, поверхность, которая в дальнейшем будет обращена к стене следует обработать при помощи шкурки и грунтовки. Кроме того, для полноценной полимеризации пены поверхность должна быть немного влажной. По этой причине стену откоса минимально сбрызгиваем водой.

Монтаж без использования стартового профиля

Порядок действий, первые шаги такие же как и у первого способа:

1. Стены полностью очищаем от мусора и мешающей работе пены.

2. Также не забываем защитить стекло и раму от возможных повреждений, например монтажным скотчем.

3. Замеряем размер всех наружных проемов окна и выпиливаем деревянные бруски нужного размера.

Рейки закреплены по периметру

4. Бруски ровно крепим с каждой из сторон при помощи саморезов. Шляпки саморезов утапливаем на несколько мм в дерево.

5. Замеряем ширину пластиковой панели и ровно столько же вырезается монтажной пены по всему периметру рамы.

6. Панели аккуратно размечаем (с учетом 1 см, который войдет в пену и немного следует взять в качестве запаса) и вырезаем. Для большего удобства можно использовать картон или старые обои в качестве трафарета. Если обрезанный край получился неровным, его следует обработать при помощи напильника или наждачной бумаги.

Вставляем верхнюю панель

7. Панель вставляем одним краем на 1 см в подготовленный в пене вырез, а другим фиксируем к деревянному бруску. Проще всего использовать строительный степлер, загоняя скобы каждые 20-30 см под углом в 45 градусов.
Итоговый вид

Как видите, ничего сложного в том, чтобы самостоятельно сделать откосы из пластика нет, даже если до этого вы и не работали с подобным материалом. Все зависит от наличия правильного инструмента и что особо важно – хорошей подготовки перед работой и точностью разметки.

Видео

1. Видео способ монтажа откосов на пластиковых окнах со стартовым профилем:

2. Способ монтажа без стартового профиля:

Установка пластиковых окон далеко не всегда сопровождается отделкой откосов представителями оконной компании. Впрочем, это можно понять – если делать по уму, то процесс может занять несколько дней. Так что будет гораздо лучше, если вы сами проведете эту работу. Не знаете, как правильно сделать откосы на окнах? Не беда, научимся вместе.

Как сделать выбор материала на оконные откосы – ищем варианты

Функции оконных откосов сводятся к защите оконного проема от воздействия влаги, а также к обеспечению утепления и обесшумливания. Без откосов даже самые лучшие окна не смогут выполнять качественно свои функции, их отсутствие может привести к серьезным проблемам в будущем. Поэтому, выбирая окна, заранее продумайте, как правильно сделать откосы, и какой материал для этого выбрать.

Общие требования таковы:

• Долговечность и надежность;
• Устойчивость к погодным условиям, характерным для вашего региона;
• Герметичность и экологичность;
• Теплоизоляция и звукоизоляция помещений;
• Удобство уборки.

Отделка деревом – очень эффектный способ, который отлично сочетается с деревянными окнами. Однако такие изделия требуют немалых затрат и очень тщательного ухода. Вопросом, как правильно сделать откосы на окнах из дерева, должны заниматься только специалисты, но оно того стоит – это элитное покрытие откосов.

Пластиковые откосы получили распространение вместе с пластиковыми окнами. Во многих отношениях это самый оптимальный вариант: вы получаете аккуратную, чистую поверхность, которая быстро монтируется, легко моется и очень хорошо удерживает тепло. Даже при морозной температуре за окном при правильном монтаже откосов исключается выпадение конденсата на самих элементах и на примыкающем участке стены. Впрочем, воздействие влаги на сами откосы из пластика ничем им не грозят. Со временем пластиковые детали могут желтеть – это, пожалуй, единственный недостаток материала.

Штукатурка откосов – как это делается?

Применять этот способ отделки оконного проема стоит разве что во время капитального ремонта, когда меняется покрытие стен. В процессе косметического ремонта штукатурку лучше поменять на что-то менее маркое – вы обязательно испортите обои. Следует отметить, что такой способ самый затратный по времени.

Перед тем, как делать откосы на окнах, необходимо очистить поверхность от старого покрытия и установить маяки – деревянные или металлические. Есть и готовые штукатурные маяки, которые как нельзя лучше подойдут новичкам. Итак, первую метку ставят в непосредственной близости к оконному блоку, обозначая слой штукатурки не менее 5 см. Затем выставляют маяки по углам коробки проема и выравнивают с помощью уровня.

Для внутренних оконных откосов лучше всего подходит сухая цементно-гипсовая штукатурка. Такой раствор высыхает быстрее, что немаловажно для экономии времени, к тому же, его можно наносить более толстым слоем, чем тот же цементно-песчаный состав. Вымешивать раствор необходимо строительным миксером, или же используйте перфоратор или дрель со специальной насадкой на малых скоростях.

Для внешних откосов необходимо использовать цементную смесь или специальную фасадную шпатлевку – оба материала достойно переносят воздействие влаги и других атмосферных явлений. Перед оштукатуриванием не помешает провести и теплоизоляцию, особенно если окна пластиковые – это позволит избежать запотевания окон в холодные сезоны.

Штукатурка наносится в несколько заходов – каждый слой требует просушки. Первым делом делается обрызг – штукатурку разводят большим количеством воды и обычным веником, вымоченным в растворе, обрызгивают участок под отделку. Это позволяет получить хорошее сцепление основы и штукатурного слоя. Второй слой должен избавить поверхность от мелких неровностей, не более – толстым слоем штукатурку накладывать категорически нельзя.

Последующий слой наносят после высыхания и грунтования первого. Последним слоем наносят финишную шпатлевку, которую после высыхания шлифуют. Щели, оставшиеся в местах соединения оконного блока и шпатлевки, следует замазать специальным герметиком, который можно красить. Для качественной герметизации стык подрезается под углом 45° на 2-3 мм, полученное углубление грунтуется и через несколько часов заполняется герметизирующим составом.

Готовую поверхность следует загрунтовать, чтобы предотвратить появление мелких трещин и подготовить к покраске. Обычно для окрашивания применяют эмаль или акриловую краску, которые наносят в два слоя. Всего на выполнение этого комплекса работ от начала и до высыхания последнего слоя краски уйдет около недели.

Как делать оконные откосы из гипсокартона – инструкция для новичков

Гипсокартон имеет одно существенное достоинство перед тем же пластиком – его можно отремонтировать при незначительных повреждениях, вернуть чистый, эстетический вид. Специальных навыков для создания откоса из гипсокартона не требуется. Поначалу необходимо создать каркас из оцинкованного профиля – некоторые оконные компании поставляют такие в комплекте со своей продукцией. В любом случае, в оконном блоке должен быть предусмотрен специальный паз, а профиль можно приобрести отдельно.

К монтажу откосов следует приступать не раньше, чем через сутки после установки окон – за это время монтажная пена полностью полимеризуется, и ее излишки можно срезать, а распорки изъять. Направляющий профиль прикручивают по линии стыковки гипсокартона с оконным блоком саморезами.

Между профилями закладывают утеплитель, а затем к каркасу монтируется гипсокартон. Когда он установлен, его шлифуют и сглаживают зазоры и неровности шпатлевкой, и только после этого приступают к обработке грунтом. Углы гипсокартона следует защитить металлическим оцинкованным профилем, который защитит их от расслаивания. Как и в случае с оштукатуриванием, места соединения оконной рамы и готового откоса заделывают акриловой замазкой. Застынет она не меньше, чем через 12 часов, и только после этого откосы можно покрасить.

Хотите заменить/установить откосы на пластиковые окна, а вызвать мастера – дорого? Или ваша цель – проследить за «ух уж этими» монтажниками? В любом случае, вам нужно быть прошаренным в этом вопросе. Смотрите основные этапы работ, поясняющие фото и видео.

Вариант 1: установка с начальным профилем

Чтобы сделать откосы на пластиковых окнах таким способом, вам потребуются материалы : пластиковые панели или сендвич-панели, пластиковый начальный П-профиль, монтажные уголки (или F-профиль вместо них), деревянные рейки, строительный клей, силиконовый герметик.

Также нужны инструменты : рулетка, строительный маркер, шуруповерт, нож-резак (в народе просто обойный нож), винты для пластиковых панелей – «блошки», небольшие дюбель-гвозди.

Установка пластиковых откосов на окна своими руками проходит в несколько этапов . Они покажутся вам простейшими, если вы когда-нибудь устанавливали пластиковые панели. Если нет – тоже не оплошаете!

1. С помощью саморезов закрепите по периметру оконного профиля начальный профиль – в него вы будете вставлять панели.

Затем по периметру проема с помощью дюбелей сделайте обрешетку из деревянных реек. Между верхней рейкой и боковыми нужно оставить зазор 8-10 мм – туда войдет панель.

2. Монтаж откосов на пластиковые окна начинают с верхней панели. Сначала по длине (и ширине, если нужно) ее обрезают резаком. Затем одним концом вставляют в профиль, а другой за выступающий конец (шип) прикручивают к рейке «блошками». За внешний вид не волнуйтесь – шляпки саморезов вы спрячете под уголком.

После делают монтаж боковых откосов пластиковых окон.

Чтобы наличники не отвалились, их на пару часов фиксируют строительным скотчем.

4. Заключающий этап установки внутренних откосов – герметизация стыков. Герметик наносят из пистолета. А затем разравнивают маленьким резиновым шпателем.

Вот и вся инструкция – свободно управитесь за полдня. Да еще и покурить раз 10 успеете!

Если вам нужна дополнительная информация, смотрите видео: Монтаж откосов пластиковых окон

Вариант 2: монтаж без начального профиля

У крепления откосов пластиковых окон первым способом есть недостаток: П-профиль после монтажа очень хорошо виден. А если учесть, что цвета откоса и профиля подобрать иногда очень сложно…

Прорезь в пене – вместо начального профиля

1. Обойным ножом вокруг рамы окна сделайте в монтажной пене прорезь. Шириной она должна быть 1 мм, а глубиной – 1 см.

2. После сооружения обрешетки вставляйте панели шипом в получившееся гнездо. А противоположный конец так же прикручивайте винтами.

3. Если вы используете панели без крепежных элементов, например, сендвич-панели, шип можно сделать самостоятельно.

Чтобы сделать шип, сендвич-панель надрезают обойным ножом сначала поперек А потом вдоль – чтобы разъединить утеплитель и нижний слой Самодельный шип для крепления сендвич-панелей готов!

На той стороне панели, которая будет прилегать к окну, отчертите полосу шириной 1 см. Затем аккуратно сделайте надрез по линии, чтобы прорезать только верхний слой и утеплитель. Сделайте прорезь с торца и удалите «лишнее». Так, нижний слой у вас останется целым. Его-то и вставляют в самодельный паз.

В остальном технология установки откосов №2 похожа на технологию №1. Так что не запутаетесь.

Распространенные в ремонтных работах конструкции из металлопластика не только придают эстетичность домашним интерьерам, но и делают наши дома и квартиры теплее, надежнее и уютнее.

Как правило, для установки окон такого типа приглашаются специалисты, а вот откосы при желании вы можете сделать и самостоятельно.

Все, что следует сделать – разобраться, как правильно и без ошибок закрепить откосы для пластиковых окон своими руками, а также запастись инструментами для монтажа.

Подборка полезных видео об откосах из пластика поможет вам узнать больше о тонкостях монтажных и отделочных работ.

Как подготовиться к работам

До того, как делать откосы на пластиковые окна, узнайте больше об их ассортименте на рынке. Сегодня откосы из пластика на окна выполняют в разных формах и расцветках. Могут отличаться и материалы, используемые при их изготовлении.

Самые распространенные технологии – это:

• гипсокартонные откосы;
• оконные откосы из пластика;
• откосы из МДФ, а также современные сэндвич-панели;
• конструкции с основой из цементного раствора;
• откосы деревянного типа.

Откосы из пластиковых сэндвич-панелей своими руками — особенности работ смотрим на видео:

Процедура, как сделать откосы на окна, не будет особо отличаться для материалов разного типа. Но данные конструкции по-разному проявляют себя в быту и отличаются по сроку службы, особенностям эксплуатации и ухода за поверхностями, защитным и другим свойствам.

Чаще всего предпочтение отдают изготовлению пластиковых откосов своими руками. Одно из многих их преимуществ – возможность создания единой конструкции с оконными вставками.

Пластик – универсальный материал, подходящий к любому дизайну. На создание таких откосов уйдет немного денежных средств, а сам материал будет служить немало времени и сохранит привлекательный вид даже при воздействии влаги или случайных повреждениях.

Если вы задумались, как сделать из пластика откосы своими руками для окон – заранее ознакомьтесь с поэтапным монтажным процессом. При правильном выполнении всех процедур у вас уйдет не более 3-4 часов на завершение установки.

Как сделать откосы на пластиковых окнах технологичными и надежными — видео еще от одного мастера:

Пластиковые откосы имеют широкую цветовую гамму, так что вы можете подобрать оттенок таких конструкций, ориентируясь на особенности дизайна помещения.

Как сделать откосы своими руками? Приобретите пластик хорошего качества: при экономии на материале вы рискуете потратить намного больше на последующий ремонт конструкции. Обратите внимание, что пластиковые элементы оконной зоны должны иметь толщину от 8 мм. Длина материала должна быть аналогичной параметрам проема. Глубина такого откоса не должна быть больше, чем показатели ширины панели из пластика.

Если вы ориентируетесь на то, как делают откосы в пластиковых окнах – и решили заняться этими работами без посторонней помощи, приготовьте дополнительные материалы: стартовую полосу, профиль формы F, пену для монтажа, смесь цемента, саморезы (клопы) небольших размеров, силикон, скотч, материал для утепления и скрепки.

При работе с откосами будет использоваться молоток, отвертка, силиконовый пистолет и пистолет для пены, шпатель, матерок, дрель с битой для саморезов, ветошь и рулетка.

Смотрите видео отделки откосов окон пластиком своими руками, чтобы узнать о своих возможностях и оценить, под силу ли вам справиться самому с отделкой:

Советуем изучить существующие , если вы планируете применять при ремонте в квартире ГКЛ. Подробные сведения и рекомендации по выбору помогут не ошибиться.

Правила, особенности и нюансы нанесения декоративной штукатурки короед на стены в квартире описаны в .

Как ставятся откосы

Теперь давайте узнаем, как сделать пластиковые откосы. Для начала уберите транспортировочную ленту с установленных оконных профилей. Щели с улицы необходимо заделать, используя раствор цемента.

За счет такой обработки поверхностей вы сможете сделать внешний монтажный шов более плотным, а также защитите монтажную пену от непосредственного воздействия ультрафиолета, который разрушает ее структуру.

Приступаем к следующему этапу описания, как сделать откосы на окнах самому. Возьмите стартовую полосу – и придайте ей форму, соответствующую оконным параметрам.

Используя саморезы, присверлите полосу к профилю по всему периметру. Именно это покрытие станет основой для панели из пластика.

Что необходимо в данном случае? Первым делом изготовьте верхнюю панель: ориентируясь на параметры верхней стороны проема, вырежьте пластиковое покрытие – и закрепите в пазах стартовой полосы. Далее повторите такую работу с двумя боковыми панелями.

В результате такой работы вы должны получить каркас со следующими особенностями:

Следующая стадия нашего мастер-класса, как сделать откосы на пластиковых окнах: теперь мы готовим окантовки из профиля F-образного вида. Аналогично работе с пластиком начните данную работу с верхней детали. Запилите места соединения профиля под углом 45 градусов друг к другу.

Очень важно грамотно осуществить заделку откосов пластиковых окон своими руками. Все пустоты следует закрыть специальной пеной. Но обратите внимание, что не стоит переусердствовать: застывая, пена может распереть откосы . Поэтому, чтобы без ошибок сделать откосы своими руками, пропеньте участок у основания окна и уложите пену перемычками между пластиковой основой и старым откосом.

Второй пенистый слой сформируйте по углу откоса: в свободное место монтируются профиля в форме F, а фиксируются они с применением скотча.

Продолжаем отделку откосов пластиком своими руками. Как правило, через двадцать минут, когда пена застынет, конструкция станет более стойкой и жесткой. В конце вам останется загерметизировать или просиликонить щели.

Для должной адгезии пены слегка смочите поверхности, прежде чем начинать работу .

Вот и вся процедура, как делать откосы на окнах из пластика.

Установка откосов с наличниками для пластиковых окон своими руками — смотрим, как это делает мастер без опыта:

Как делают откосы в пластиковых окнах — еще одно видео:

Чтобы быстро и просто сделать откосы на окнах своими руками, отталкивайтесь от некоторых советов:

Если следовать нашим рекомендациям, как сделать откосы на окнах из пластика, эффект продержится около 10 лет, и окна будут радовать вас обновленным внешним видом. И самое главное — для выполнения этих работ вовсе необязательно иметь соответствующий опыт и навыки.

Читайте о том, как правильно монтировать : подробная инструкция и видео подробно описывают весь процесс установки своими руками.

Особенности крепления шумоизоляции к потолку описаны — все работы можно сделать самостоятельно.

Видео

Смотрите еще несколько видео, как делать откосы на окнах:

1. Видео о том, как сделать откосы на пластиковых окнах из ламинированных пластиковых панелей:

2. Видео об отделке откосов пластиковых окон своими руками в квартире с черновой отделкой:

3. Откосы на пластиковые окна своими руками можно монтировать и без ПВХ уголков, как на видео ниже:

Отраслевая энциклопедия. Окна, двери, мебель

Одним из самых распространенных материалов для отделки оконных и дверных откосов, являются пластиковые панели. Существуют различные способы крепления откосных панелей. От выбора способа крепления зависит внешний вид конечного результата, удобство монтажа, скорость монтажа и стоимость материала. Некоторые, из нижеперечисленных способов крепления, зависят от выбранного материала для отделки откосов (специальный крепеж).

Крепление откосов к раме

Начальный профиль

Начальный (стартовый, L) профиль крепиться к раме по всей высоте и ширине оконного блока (где планируется установка откосов). Для крепления начального профиля к раме чаще используются шурупы (иногда клей). Данный профиль представляет собой ПВХ материал в 3 плоскостях. Две из них параллельны и имеют разную ширину. Сделано это для удобства монтажа панели в профиль. Большей стороной профиль устанавливается к монтажному шву и является точкой упора панели откоса при заведении панели в профиль. Меньшая сторона остается видимой (лицевой) и служит ориентиром проникания панели откоса в профиль. Третья плоскость профиля соединяет две параллельные части, является основанием профиля и предназначена для крепления профиля к раме. Шурупы для крепления стартового профиля следует использовать с полуцилиндрической головкой, так как диаметр головки такого шурупа значительно меньше ширины основания профиля, что исключает его деформацию, а плоское основание головки способствует плотному прилеганию основания профиля к раме. Длинна данного шурупа может быть 10 (+-1)мм. Крепится профиль на шурупы с шагом 30см и не более 5мм от края. Данный вид крепежа к раме может быть использован с любыми откосными панелями.

Профиль-клипса

Назначение данного профиля полностью совпадает с начальным (стартовым, L) профилем. Отличие заключается в способе крепления профиля к раме. Если начальный профиль крепится шурупами, то у данного профиля есть специальная клипса, которая защелкивается в паз оконного профиля. По периметру оконного профиля, со стороны монтажного шва существует паз монтажного зацепа, в который и устанавливается клипса профиля. Так как оконных профилей ПВХ большое множество и размеры паза монтажного зацепа могут отличаться, то и профиль-клипсу нужно подбирать под тот оконный профиль ПВХ, из которого изготовлены оконные блоки. Из-за этой особенности, данный вид крепежа откосов к раме является профилезависимым.

Скоба

Один из способов установки откосов – это установка панели за границу рамы оконного блока. Для фиксации панели в плотную к раме, долгое время использовали подручные материалы (сухую пену, остатки панелей ПВХ, деревянные клинья). Это приводило к трате дополнительного времени и нестабильному качеству крепления панелей. Скоба устанавливается в паз монтажного зацепа, с шагом 20-30 см и прижимает панель к раме оконного блока. Так как местом установки скобы является паз монтажного зацепа, то скоба является профилезависимой деталью. В отличии от профиль-клипсы, скоба значительно меньше по размеру и ее можно адаптировать под паз монтажного зацепа, путем механического удаления лишнего пластика с замка скобы.

Крепление откосов к проему

Монтажная пена

Один из самых универсальных способов крепления панелей откосов к проему, является заполнение монтажной пеной пространства между панелью и проемом. Данный способ можно применять при установке панелей любого материала, так как монтажная пена имеет хорошую адгезию со всеми известными материалами. Так же материал, из которого сделан проем не ограничивает использование данного вида крепежа, будь то кирпич, бетон, пеноблок, дерево, металл и т.д. Еще одним преимуществом такого вида крепления, является возможность минимизировать время, потраченное на выравнивание откосов относительно оконного блока. Предварительно, панель откоса закрепляется на клейкую ленту (скоч) к проему, она же, в последствии, и удерживает панель на месте, тем самым предотвращает смещение панели под воздействием вторичного расширения пены. Пространство между панелью и проемом заполняется пеной не более, чем на 20% от ширины откоса. Этого достаточно, для прочного крепления панели откоса к проему и оставляет свободное пространство для вторичного расширения пены. После высыхания пены, лента удаляется. Лишняя пена подрезается и закрывается декоративным элементом или шпатлевкой. Выбирая пену, для крепления откосов, следует обратить внимание, что бы она имела не большое вторичное расширение. Недостатком данного способа крепления, стоит выделить то, что придется подождать некоторое время, прежде чем пена полимеризуется и можно будет приступить к следующему этапу отделки откосов. Это время зависит от характеристик монтажной пены и окружающих условий (влажность, температура воздуха, температура проема и т.д.).

Шурупы

Панель откоса можно крепить к проему шурупами. Чаще всего такой способ используют в деревянных проемах, которые не требуют предварительного выравнивания. В других случаях, предварительно устанавливается направляющая рейка в месте крепления панели к проему и уже к ней крепиться панель. Если проем требует выравнивания, то это учитывается при монтаже рейки. Направляющая рейка, также крепиться к проему на шурупы. Шуруп закручивается в панель на расстоянии 10-15 мм от края панели. Это вызвано тем, что декоративный элемент (уголок ПВХ или финишный профиль), который, в последствии, закрывает шляпки шурупов, выглядит более красиво, если не превышает 30 мм.

Наличник. Корпус. Крышка

ПВХ профиль, специально созданный для крепления откосных панелей к проему. Данный вид крепления состоит из двух деталей, корпус и крышка. Наличник корпус удерживает панель откоса, сгибается и прикручивается шурупами к стене. Крышка защелкивается на корпусе, тем самым закрывает шляпки болтов. В данном случаи, выравнивание откосов происходит за счет выбора места крепления шурупа к стене. Преимуществом данного способа крепления, является то, что помимо функции крепежа, он так же является финишным декоративным элементом.

Специальный крепеж

Специальный крепеж – это крепеж, разработанный для конкретной откосной системы. Если такие материалы, как панели ПВХ, сэндвич-панели и другие, были придуманы как универсальные отделочные материалы, то некоторые производители стали выпускать продукт, который изначально разработан для отделки откосов. На сегодняшний день это откосная система Qunell и система наружных и внутренних откосов Exter.

В системе Qunell, функцию крепежа выполняет защелка. Откосная панель имеет замковую систему для соединения с защелкой. После размещения панели в проеме, защелка устанавливается в замок и закрепляется на стене, с шагом 300-500мм. В последствии, к данной детали, крепиться наличник и угловая крышка.

Откосы Exter крепятся к проему с помощью ниппеля, который закрепляется на проеме шурупом (4 мм, с потайной головкой) с шагом 300мм. Откос имеет паз, который совмещается с закрепленными ниппелями. Путем небольшого нажатия на откос, он защелкивается на ниппель.

Вклад участников

Антон Вьюнников

Установка внутренних откосов пластиковых окон без помощи мастера.

При установке пластиковых окон не стоит недооценивать роль откосов – они блокируют запененные швы, предотвращая попадание влаги в конструкцию и обеспечивая ее защиту от ультрафиолетовых лучей и перепадов температуры. Это значит, грамотно проведенный монтаж откосов для пластиковых окон улучшает тепло-, гидро- и шумоизоляцию окна.

Для отделки откосов лучше всего подходят сэндвич панели. Название их говорит само за себя. Профиль имеет слоистую структуру: влагостойкий слой, лист утеплителя и верхний слой.

Подготовка к монтажу и выбор способа установки откосов

Оконный проём можно облагородить: зашпаклевав, отделав гипсокартонными плитами или пластиковыми панелями. Пластиковые панели просты в эксплуатации, имеют малый вес, долгий срок эксплуатации и низкую цену. Установить их может любой человек – для этого не нужно ни специальное образование, ни особые навыки. В процессе демонтажа старого окна стены оконного проёма могут быть повреждены. Поэтому поверхность необходимо предварительно подготовить, а именно зашпаклевать ее. Иначе, с наступлением холодов, стёкла изнутри будут покрываться влагой (потеть), а во время сильных морозов затягиваться льдом. Эти факторы приводят к дисбалансу микроклимата внутри помещения, а также сокращают жизненный цикл окон.

Пластиковые панели можно крепить при помощи монтажной пены двумя способами. Первый способ довольно прост, но для него необходим стартовый профиль. Для второго варианта установки пластиковых откосов своими руками потребуется внимательность и большое количество времени.

Установка внутренних откосов пластиковых окон со стартовым профилем

Измеряем длину и ширину оконного проёма. Отрезаем соответствующую длину стартового профиля. Крепим его саморезами по периметру рамы примерно через 150 мм, начиная от края. По снятым размерам отрезаем панель. Делаем это электролобзиком. Обязательно учитываем сторону оконного проёма и угол разворота. Вставляем панель одним боком в стартовый профиль. Расстояние между пластиковым откосом и оконным проёмом задуваем монтажной пеной. Это устранит пустоту и даст дополнительное утепление. Для второй боковой и верхней панели монтаж пластиковых откосов своими руками производится точно также. На жидкие гвозди крепим финишную планку. В местах стыков режим её под углом в 45 градусов. Стыки аккуратно замазываем белым монтажным клеем.

Установка пластиковых откосов своими руками без профиля

По периметру окна подрезаем монтажную пену. Вдоль рамы канцелярским ножом делаем в пенном шве паз глубиной в 1 см. Отрезаем панель нужного размера плюс 1 см. На ширину запаса делаем выборку. Этим местом панель будет монтироваться в паз в пенном шве. Вставляем пластиковую панель в паз. Расстояние между стеной и профилем заливаем пеной. Ближе к раме следует задувать большее количество пены, а к краю сократить объем, иначе профиль вывернет давлением. Край откоса фиксируем, приклеивая скотчем к стене.

Аналогичный способ установки пластиковых откосов своими руками применяется со вторым боковым откосом. Нужно внимательно смотреть, с какой стороны делать выборку на профиле, в противном случае его легко можно испортить. Верхняя панель с обеих сторон крепится к боковым откосам.

• Измеряя ширину и длину верхней панели, необходимо учитывать и угол разворота;
• Угол между стеной и профилем можно облагородить наличником, посадив его на жидкие гвозди. Обрабатываем швы, задувая белым герметиком, а излишки убираем шпателем;
• Подрезаем монтажную пену в нижней части подоконника. Чтобы шов не разрушался от воздействия внешних факторов, берём гипсовую штукатурку белого цвета и заделываем щели.

Установка откосов на пластиковые окна

Установка откосов на пластиковые окна придает декоративный вид оконному проему и усиливает эффект теплоизоляции. К тому же такие откосы гладкие, с гладкой поверхностью, которые легко чистятся, долго служат и не требуют дополнительного ухода, покраски. Проложенный внутри утеплитель хорошо защищает стены от промерзания.

Установка откосов на пластиковые окна производится быстро, но человеку необходимы опыт, необходимые навыки и знания для выполнения этих работ.Для монтажа потребуется теплоизоляционный материал. Лучше всего это делать с монтажной пеной и другим необходимым оборудованием: дрелью, отверткой, пузырьковым уровнем, шурупами, строительным ножом, ножницами, силиконом, рулеткой, отверткой и пластиком.

Отделка откосов окон придает квартире надежность, прочность и улучшает эстетический вид помещения. Они безопасны для здоровья людей, так как не выделяют токсинов, впитывают влагу, не разбухают, как дерево, и гармонируют с любой мебелью.

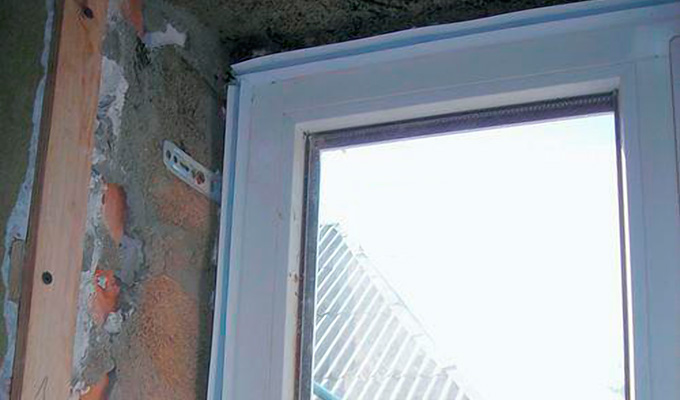

Начать работу с подготовки балконных и оконных проемов. Герметично заделать все стыки между кирпичами или панелями, при необходимости тщательно разметить под подоконником и все швы вокруг стеклопакетов. Между кирпичами и откосами необходим сплошной слой пенопласта, чтобы в дальнейшем в этих местах не скапливался конденсат и не заводился грибок.

Декорирование пластиковых окон — это работа, которую можно выполнить простой штукатуркой, либо установить гипсокартон или пластиковые панели.Второй вариант более современный, практичный и удобный. Вся работа занимает пару часов, но дает отличный результат.

Сначала саморезами по дереву закрепляют саморезами Стены бывают по вертикали и горизонтали и проверяют их уровень. Затем укрепите начальный профиль П-образной формы на краю окна, аккуратно подрезав углы, чтобы получить ровные стыки. Сделайте выемку в шве поролона и приступайте к установке верхнего откоса.

Для этого необходимо измерять его длину со стороны окна и со стороны комнаты, потому что эти проемы несколько различаются.Отрежьте пластик, прикрепите на пробу, убедитесь, что все подходит и подходит.

Прикрепите F-образный профиль к деревянной рейке так, чтобы его паз находился напротив паза U-образного профиля. В эти пазы внутрь вставляется подготовленная панель, а между панелью и стеной укладывается утеплитель. Это должен быть гидро-, тепло- и шумоизоляционный материал, например, минеральная вата или монтажная пена.

Стены необходимо предварительно полить водой, чтобы монтажная пена крепилась лучше.А баллончик с пеной можно нагреть на радиаторе. Затем по периметру откосов разметьте места соприкосновения панели с окнами и закрепите пластиковую панель. Между откосами и стеной пропенить горизонтальные полосы с несколькими ступенями, чтобы было аккуратно, и не было деформации откосов. Ведь монтажная пена расширяется, когда начинает застывать.

Установка откосов на пластиковые окна сбоку производится аналогично. Единственная разница в размерах боковой панели.Его нижний край удобнее обрезать под прямым углом, а верхний придется подогнать так, чтобы он плотно прилегал к верхней панели.

В шве пенопласта вокруг стеклопакета сделайте выемку, глубина которой немного меньше толщины панели, чтобы было плотное прилегание. После установки панелей можно оклеить декоративные уголки и пройти все швы герметиком. Для этого используйте белый силикон или космофен. Дать хорошо высохнуть, после этого можно удалить малярную ленту.

Устройство откосов на пластиковые окна из сэндвич-панелей. Это более быстрый, но более дорогой вариант установки. Преимущество сэндвич-панелей перед пластиковыми панелями заключается еще и в том, что внутри последних присутствует воздух, а в сэндвич-панелях — экструдированный пенополистирол.
Сначала прикрепите пластиковый адаптер, затем разрежьте панели по размеру, а затем по уровню установите их на откосах. Под подоконник достаточно гипса, а все участки закрываются декоративными уголками.Они намного надежнее и легче разбираются при замене на новые, не царапаются, не имеют незначительных механических повреждений.

Откосы на установленные пластиковые окна своими руками: видео и инструкция по установке

При замене окон в целях экономии можно обшить откосы на пластиковых окнах своими руками: видео с нюансами этого процесса поможет сделать это без проблем. Однако, какой материал выбрать для монтажа и как закрепить его на плоскости откосов, нужно знать точно.

Чем можно обшить откосы на пластиковые окна своими руками: видео и описание материалов

Сегодня стало обычным делом замена окон пластиковыми конструкциями, обладающими отличными показателями по сохранению тепла, ограждению от уличного шума, а также эстетичный и презентабельный вид. Особенности установки пластиковых окон предполагают полный демонтаж старых оконных блоков, в процессе которого часто разрушается вся отделка откосов.Поэтому после завершения работ нам остается лицезреть непривлекательную картину торчащей отовсюду строительной пены и падения штукатурки с демонтированных откосов.

Повторная обрезка откосов может производиться различными способами. Главное — достичь следующих целей:

• эстетика;
• практичность;
• простота ухода;
• тепловой КПД.

Какой бы материал ни использовался, отделка откосов должна производиться качественно и своевременно.Ведь многие с этим затягиваются, позволяя влаге проникать в эти места, образуя там грибок и привлекая другие неприятные последствия. Если вы сами умеете работать своими руками и управлять инструментом, то вам не составит труда обшить откосы на пластиковых окнах своими руками. Видео с инструкциями по каждому материалу существует множество. Рассмотрим здесь три самых популярных способа отделки откосов: штукатурка, пластик и гипсокартон. На внешней стороне окна по-прежнему используются металлические элементы.

Полезный совет! Перед тем, как менять окно, заранее определитесь, каким материалом вы будете отделывать откосы. Делать это нужно сразу, чтобы избежать проникновения влаги в стены.

Самый старый и проверенный способ отделки откосов внутри здания — их оштукатуривание. Сегодня строительные магазины пестрят большим количеством различных штукатурных смесей. Главное достоинство штукатурки — невысокая цена и возможность нанесения на нее любой краски или отделки другими облицовочными материалами.Но не пытайтесь делать это самостоятельно, если никогда не штукатурили. Прежде чем самому делать ровную поверхность, вам потребуется длительная тренировка на менее сложных участках, например, на стенах.

Пластик — самый удобный материал для крепления откосов. Стеновые панели из него имеют другой цвет и размер, что позволяет без проблем сделать необходимый выбор. Кроме того, есть целый набор углов и других деталей, позволяющих спроектировать откос наилучшим образом.К достоинствам пластика можно отнести: абсолютную ровность поверхности, простоту монтажа, огромное разнообразие декоративного оформления, непроницаемость для влаги, возможность замены отдельного элемента без демонтажа всей конструкции.

Стоимость стеновых пластиковых панелей, которые используются для отделки откосов, невелика и подходят для недорогого ремонта. Идеально сочетается с пластиковыми оконными блоками. На откосах из ПВХ нет выраженных дефектов.

Полезный совет! Если в процессе отделки откосов нужно добиться эффекта теплоизоляции, то в качестве отделочного материала рекомендуется использовать сэндвич-панель.Внутри них находится пенополистирол, который является отличным утеплителем.

Для внешней отделки откосов окон использованы детали из оцинкованной стали, покрытые полимерной пленкой с красителем. Чаще всего их используют на фасадах, закрытых металлическим сайдингом. Эти детали специально сделаны для оформления откосов на пластиковых окнах своими руками. Видео монтажа металлических деталей для откосов прекрасно иллюстрирует весь процесс от начала до конца.

Коррозионная стойкость и привлекательный внешний вид играют решающую роль при выборе этого материала для наружных склонов. Металлические откосы имеют чуть более высокую стоимость, чем все их виды.

Очень популярный этап — отделка откосов гипсокартонными листами. Для этого выбирают влагостойкий гипсокартон, так как оконные откосы традиционно считаются местами с повышенной влажностью. На окнах всегда образуется конденсат, и такие листы к нему очень устойчивы.Можно, конечно, использовать обычные гипсокартонные плиты, но тогда их необходимо несколько раз загрунтовать грунтовкой или обработать влагозащитой. Термостойкость, отличная теплоизоляция и достаточная жесткость листов позволяют без проблем использовать их для отделки оконных откосов.

Гипсокартон — самый дешевый материал из всех перечисленных, не считая штукатурки. Если он поврежден, его легко отремонтировать, просто намазав вмятину шпаклевкой и закрасив.Если влажность воздуха внутри помещения высокая, то водяной пар поглощается гипсокартоном, а при недостатке влаги они выделяются в окружающий воздух, создавая своего рода циркуляцию.

Регулировка пластиковых окон своими руками: видео инструкция. Режим «зима-лето». Регулировка зажимного механизма. Регулировка петли. Ремонт металлических окон.

Каждый, кто хоть раз делал откосы из гипсокартона своими руками, знает, что этот материал боится излишней влаги.Уже 75% его содержания в воздухе способно расслаивать листы на компоненты. К тому же повреждение склонов не так уж и редко. Ведь достаточно легкого удара, чтобы лист сломался или на нем появилась вмятина. Еще одна «болезнь» этого материала — на нем со временем появляются различные пятна, которые нужно периодически закрашивать.

Рассмотрим подробнее процесс отделки откосов гипсокартоном. Учтите, что есть несколько способов их крепления внутри оконного проема:

• над деревянной или металлической обрешеткой.Этот метод используется в случае полной отделки этой стены гипсокартоном;
• с использованием пены;
• приклеиванием на клей или шпатлевку.

Поскольку метод склеивания является наиболее распространенным, опишем его поэтапно:

• подготовим поверхность к отделке. Для этого соберите всю лишнюю пену, срезав ее ножом. Удаляются кусочки штукатурки и различные загрязнения, после чего берем пылесос и убираем пыль со всего оконного проема.Вся плоскость откосов обрабатывается грунтовкой, попутно заделывая трещины и выбоины с помощью штукатурного состава. Листы гипсокартона обработаны влагостойким веществом. Это будет препятствовать проникновению влаги и образованию там плесени;
• Листы гипсокартона меряют строго по размерам и острым ножом вырезают заготовку. Измерения зависят от длины и ширины откоса. При резке следует учитывать угол наклона плоскости откоса относительно плоскости окна.Разрезать лист следует под одинаковым углом, чтобы детали надежнее фиксировались;

• К оконному блоку и подоконнику пластиковыми саморезами крепится пластиковая стартовая планка. Ширина его зазора должна быть равна толщине листов. Чаще всего это 1 см;
• Сборку начинают производить с верхней плоскости проема. Клеем хорошо смажьте края панели. Ширина клеевого слоя должна быть не менее 2 см. Один край панели вставляется в направляющую планку, а второй прижимается к плоскости откоса.Проделайте то же самое со всеми тремя панелями. При этом боковые панели также вставляются в направляющие, которые прикручиваются к порогу. Все детали обработаны герметиком;
• Готовая поверхность откосов обрабатывается шпаклевкой дважды, а то и трижды для лучшего качества. После того, как он высохнет, отшлифуйте всю плоскость. Склоны готовы к отделке. Их можно окрасить любой краской или обоями.

Полезный совет! При монтаже откосов из гипсокартона своими руками на углы следует устанавливать металлические перфорированные уголки.Они обеспечат их долговечность и придадут ровность линиям.

Качественная отделка откосов на пластиковые окна своими руками, видео варианты, которые вы обязательно должны увидеть, имеют решающее значение не только для привлекательности всего оконного проема для глаз, но и для эффективного сбережения тепла в квартире.

Навесные стены | WBDG — Руководство по проектированию всего здания

Введение

Навесная стена определяется как тонкая стена с алюминиевым каркасом, заполненная стеклом, металлическими панелями или тонким камнем.Каркас крепится к конструкции здания и не несет нагрузки на пол или крышу здания. Ветровые и гравитационные нагрузки навесной стены передаются конструкции здания, как правило, на уровне пола. Стеновые системы с алюминиевым каркасом появились в 1930-х годах и быстро развивались после Второй мировой войны, когда стали доступны поставки алюминия для невоенного использования.

Системы навесных стен варьируются от стандартных систем по каталогу производителя до специализированных стен по индивидуальному заказу.Изготовленные на заказ стены становятся конкурентоспособными по стоимости со стандартными системами по мере увеличения площади стены. В этот раздел включены комментарии о стандартных и пользовательских системах. Для проектов, в которых используются эти системы, рекомендуется нанимать консультантов, обладающих опытом проектирования навесных стен по индивидуальному заказу.

Описание

Ниже приводится краткое описание наиболее часто используемых методов и компонентов каркаса навесных стен.

можно разделить по способу изготовления и установки на следующие общие категории: стержневые системы и унифицированные (также известные как модульные) системы .В стержневой системе каркас навесной стены (стойки) и стеклянные или непрозрачные панели устанавливаются и соединяются вместе по частям. В унифицированной системе навесная стена состоит из крупных элементов, которые собираются и застекляются на заводе, отправляются на объект и устанавливаются на здании. Вертикальные и горизонтальные стойки модулей сопрягаются с соседними модулями. Модули обычно строятся в один этаж в высоту и в один модуль в ширину, но могут включать в себя несколько модулей. Типичные блоки имеют ширину от пяти до шести футов.

Навесные стены также могут быть классифицированы как системы с водяным управлением или с уравновешиванием давления . См. Защита от влаги ниже.

Как блочные, так и стержневые системы предназначены для использования в качестве систем внутреннего или внешнего остекления. Системы внутреннего и внешнего остекления имеют разные преимущества и недостатки. Системы внутреннего остекления позволяют устанавливать стекло или непрозрачные панели в проемы навесных стен изнутри здания.Подробные сведения о системах внутреннего остекления не приводятся, поскольку проникновение воздуха в системы внутреннего остекления является проблемой. Внутренние остекленные системы обычно предназначены для применений с ограниченными внутренними препятствиями, чтобы обеспечить адекватный доступ к внутренней части навесной стены. Для малоэтажного строительства с легким доступом к зданию обычно используется внешнее остекление. Для многоэтажного строительства иногда используется внутреннее остекление из-за доступности и логистики замены стекла с качающейся сцены.

В системах наружного остекления стекло и непрозрачные панели устанавливаются с внешней стороны навесной стены. Для наружных остекленных систем требуется поворотная площадка или доступ строительных лесов к внешней стороне навесной стены для ремонта или замены. Некоторые системы навесных стен можно застеклить как изнутри, так и снаружи.

Типичные непрозрачные панели включают непрозрачное прозрачное стекло, металлические панели, тонкий камень и другие материалы, такие как терракота или FRP (армированный волокном пластик).

Стекло Vision представляет собой преимущественно изоляционное стекло и может иметь ламинированный один или оба светильника (см. Остекление), обычно фиксированные, но иногда застекленные в рабочие оконные рамы, которые встроены в обрамление навесной стены.

может быть монолитным, многослойным или стеклопакетом. Прозрачное стекло можно сделать непрозрачным за счет использования глушителей (пленки / краски или керамической фритты), нанесенных на неэкспонированную поверхность, или посредством конструкции «теневого ящика», то есть создания замкнутого пространства за прозрачным спандрелом. Конструкция теневого бокса создает ощущение глубины за стеклом, что иногда бывает желательно.

Металлические панели могут иметь различную форму, включая алюминиевую пластину, нержавеющую сталь или другой некоррозионный металл, тонкие композитные панели, состоящие из двух тонких алюминиевых листов с тонкой пластиковой прослойкой, или панели, состоящие из металлических листов, прикрепленных к жесткой изоляции, с изоляцией или без нее. внутренний металлический лист для создания сэндвич-панели.

Тонкие каменные панели — это чаще всего гранит. Белый мрамор не следует использовать из-за его склонности к деформации из-за гистерезиса (тонкий камень в этой главе не рассматривается).

Навесная стена часто является частью системы стен здания. Для успешной установки требуется тщательная интеграция со смежными элементами, такими как другие облицовки стен, крыши и основание стеновых деталей.

Основы

Типы систем

Дождевые фильтры с торцевым уплотнением, водным регулированием и выравниванием давления — это три доступные системы.Обычно системы защиты от дождя с выравниванием давления обеспечивают высочайший уровень сопротивления проникновению воздуха и воды, а водоуправляемые системы являются следующими по надежности.

Дождевые экраны с выравниванием давления функционируют, блокируя все силы, которые могут перемещать воду через преграду. См. Статью «Защита от влаги» для полного объяснения того, как выравнивание давления препятствует прохождению воды. Что касается систем навесных стен, системы дождевых экранов из полиэтилена создают внутреннюю поверхность стекла и внутреннюю поверхность кармана остекления, а также соединительную прокладку или влажное уплотнение в качестве воздухонепроницаемого барьера.Наружная сторона стекла, материалы внешнего остекления и внешняя открытая поверхность алюминиевого обрамления служат экраном от дождя, отводя воду. Между наружным дождевым экраном и внутренним воздушным барьером в кармане остекления образована камера выравнивания давления, которая служит для уменьшения проникновения воды за счет устранения (выравнивания) разницы давлений через дождевую завесу, которая имеет тенденцию выталкивать воду в систему. Незначительное количество воды, которое может проникнуть в систему, безвредно выводится наружу.

Системы с водяным управлением на первый взгляд кажутся похожими, включая дренажные каналы и выходы из кармана остекления, но не прилагается никаких усилий для создания воздушного барьера или «зональной глазури» каждого стекла или элемента перемычки, и, следовательно, больше воды поступает. принудительно проникли в систему и должны проплакать. Кроме того, поскольку не существует воздушного барьера, перепад давления между карманом остекления и внутренним пространством может быть достаточно большим, чтобы выталкивать воду вертикально выше, чем внутренние прокладки, что приводит к утечкам.Сливные отверстия в системе с управляемым водным потоком в основном служат для слива воды, которая попадает в карман для остекления, а дренажные отверстия в системе с выравниванием давления действуют в основном как вентиляционные отверстия, позволяющие воздуху перемещаться между наружной частью и карманом остекления. Плач воды — это лишь второстепенная функция. Обратите внимание, что самый простой способ распознать систему защиты от дождя с выравниванием давления — это отметить, что этот карман для остекления вокруг каждого отдельного элемента стекла изолирован герметично от соседних элементов, что наиболее очевидно с помощью заглушек или уплотнений в зазорах между шлицами винтов на стойке. перекрестки.Детализация перемычек, теневых ящиков и сопряжения с прилегающей конструкцией должна поддерживать непрерывность воздушного барьера и дождевого экрана, чтобы они функционировали должным образом с системой каркаса навесных стен с уравновешенным давлением.

Некоторые системы алюминиевых навесных стен по-прежнему проектируются как барьерные стены с лицевым уплотнением. Они зависят от непрерывного и идеального уплотнения между стеклопакетами и рамой, а также между всеми элементами рамы. Долговременная надежность таких уплотнений вызывает большие сомнения, и таких систем следует избегать.

Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

Общие тепловые характеристики навесной стены зависят от панели заполнения остекления, рамы, конструкции за непрозрачными участками (перекрытие и покрытие колонны) и деталей по периметру.

Проводимость каркаса навесной стены зависит от материала, геометрии и изготовления каркаса (например, термического разрыва).

Алюминий обладает очень высокой теплопроводностью. Обычной практикой является включение термического разрыва материалов с низкой проводимостью, традиционно из ПВХ, неопрена, полиуретана и, в последнее время, нейлона, армированного полиэфиром, для улучшения тепловых характеристик.Некоторые термические разрывы «залитого и очищенного» полиуретана дают усадку, и при термическом разрыве образуется напряжение, когда внешний алюминий перемещается иначе, чем внутренний алюминий из-за разницы температур. Рекомендуется резервное механическое крепление двух половин рамы (например, пропустить зачистку или «t-in-a box»). Истинный термический разрыв имеет минимальную толщину дюйма и может составлять до 1 дюйма или более, при использовании нейлона, армированного полиэфиром. Некоторые системы навесных стен включают разделители менее дюйма, что делает их «термически улучшенными».Более глубокие термические разрывы могут улучшить тепловые характеристики и сопротивление конденсации системы.

В некоторых системах навесных стен используются «прижимные планки» (также называемые «прижимными пластинами»), которые крепятся к внешней стороне стоек для удержания стекла. Эти системы часто включают прокладки, которые помещаются между прижимной планкой и стойками и выполняют функцию термического разрыва и помогают с акустической изоляцией. Эти системы требуют особого внимания при проектировании и строительстве, чтобы гарантировать непрерывность прокладок при горизонтальных и вертикальных переходах.Прокладки также используются для уплотнения стекла на внутренней и внешней сторонах стекла. Проблема с прокладками заключается в том, что они имеют тенденцию к растяжению во время установки и за короткое время сжимаются до своей первоначальной длины; они также уменьшатся с возрастом и под воздействием ультрафиолета. Обычно после усадки в прокладке по углам остается зазор. При правильно спроектированной системе вода, которая попадает в систему по углам прокладки, будет вытекать через сливные отверстия в защелкивающейся крышке.Для уменьшения усадки прокладок от углов рекомендуется использовать вулканизированные уголки и стыки с диагональным разрезом.

Тепловые характеристики непрозрачных участков навесной стены являются функцией изоляции и воздухо / пароизоляции. Из-за нехватки внутреннего воздуха, прилегающего к непрозрачным областям навесных стен, эти области подвержены сильным колебаниям температуры и влажности и требуют тщательной проработки изоляции и воздухо / пароизоляции для минимизации конденсации. Некоторые системы навесных стен включают устройства для отвода конденсата, такие как желоба для конденсата, которые предназначены для сбора и отвода конденсата с участков перегородки наружу; такие желоба для конденсата и водостоки являются нарушением воздушного барьера навесной стены, если они не выступают за заднюю стенку.См. Обсуждение задних поддонов ниже.

По периметру навесной стены поддержание непрерывности воздушного барьера снижает потоки воздуха вокруг навесной стены. Интеграция окладов по периметру помогает обеспечить водонепроницаемость навесной стены и ее соединение с соседними стеновыми элементами. Правильное размещение изоляции по периметру навесной стены снижает потери энергии и возможные проблемы с конденсацией. Изоляция стоек в зоне перемычки может привести к чрезмерной конденсации в холодном климате, если также нельзя гарантировать, что влажный воздух изнутри никогда не будет контактировать со стойками.Область перемычки обычно не нагревается, поэтому внутренняя среда не нагревает стойки и не компенсирует миграцию холодных температур глубоко в стену. В зоне видимости внутреннее тепло помогает смягчить холод и предотвращает образование конденсата. По этой причине также не делайте изоляцию между внутренней частью стоек и прилегающей стеновой конструкцией.

Защита от влаги (проникновение воды, сопротивление конденсации)

Водонепроницаемость зависит от деталей остекления (см. Остекление), конструкции рамы и деталей водоотвода, уплотнителей и прокладок рамы, внутренних герметиков (для работающих окон см. Окна), а также окладов и уплотнений по периметру.Вода может проникать в систему наружных стен под действием пяти различных сил: силы тяжести, кинетической энергии, перепада давления воздуха, поверхностного натяжения и капиллярного действия. Чтобы уменьшить проникновение воды, все эти силы должны быть учтены при проектировании системы.

В отличие от окон с разрывами, которые являются меньшими по размеру и могут в значительной степени полагаться на окантовки подоконников для улавливания утечек в углах рамы, навесные стены закрывают большие площади стены без окантовок подоконников в каждом застекленном проеме. Проникновение воды в углы каркаса навесной стены может проникнуть внутрь и / или на изоляционное стекло внизу.Водонепроницаемая угловая конструкция рамы и хороший дренаж карманов остекления имеют решающее значение для надежной защиты от проникновения воды.

Визуальное (дневное освещение, эстетика)

Основными визуальными особенностями навесных стен являются внешний вид остекления (см. Остекление) и обзорные линии. Линии обзора определяются как визуальный профиль вертикальных и горизонтальных стоек. Линии обзора зависят как от ширины, так и от глубины каркаса навесной стены. Требования к сопротивлению боковой нагрузке (ветровые нагрузки, пролеты) обычно определяют глубину рамы.Там, где требуется узкий обзор, стальные ребра жесткости, вставленные в полую раму из алюминиевых профилей, могут помочь уменьшить глубину рамы.

Звук (акустика)

Акустические характеристики навесных стен в первую очередь зависят от остекления и внутренних уплотнений, препятствующих утечке воздуха (в другом месте). Способность навесных стен к шумопоглощению можно улучшить, установив звукопоглощающее заполнение и сделав конструкцию максимально герметичной. Использование стекла разной толщины в стеклопакете также поможет снизить внешний шум.Это может быть достигнуто за счет увеличения толщины одной из стеклянных пластин или за счет включения ламинированного слоя стекла с шумопонижающим промежуточным слоем, обычно из поливинилбутираля или ПВБ.

Задние противни

Задние поддоны представляют собой металлические листы, обычно из алюминия или оцинкованной стали, которые прикрепляются и герметизируются к обрамлению навесной стены по периметру за непрозрачными участками навесной стены. В холодном климате следует установить изоляцию между задним поддоном и внешней обшивкой, чтобы поддерживать точку росы за пределами заднего поддона, чтобы спинка действовала как воздух и пароизоляция.Задние поддоны обеспечивают вторую линию защиты от проникновения воды в области навесной стены, которые не видны изнутри и труднодоступны. Проникновение воды в непрозрачные участки может продолжаться в течение продолжительных периодов времени, вызывая значительный ущерб до того, как будет обнаружено. Задние поддоны также должны быть предпочтительнее, чем фольговые замедлители образования пара в высокоэффективных и увлажненных зданиях, поскольку конвекционные токи, замыкающие изоляцию, могут вызвать конденсацию, намокание и, в конечном итоге, выход из строя этих участков перемычки.

Коробки с тенями

Shadow box создает впечатление глубины за прозрачным светом из стекла за счет включения металлического листа в навесную стену за светом. Металлический лист должен находиться на расстоянии не менее двух дюймов от стекла и может быть окрашен или сформирован для создания текстуры, но отражающие поверхности добавляют стене наибольшую визуальную глубину. Изоляция также должна быть установлена ​​за теневым ящиком, если внутренняя отделка предотвращает попадание воздуха в эту зону.Система должна быть спроектирована так, чтобы собирать любой конденсат, который может собираться на внешней стороне металлического листа, и отводить его обратно наружу. Боксы с тенями создают множество проблем, связанных с вентиляцией полости за стеклом, что может привести к попаданию грязи на поверхности, которые трудно чистить, или герметизации полости и риска чрезмерного нагрева. В любом случае полость может иметь температуру значительно выше или ниже внутренних условий, а между ними может находиться только теплопроводящий алюминий.Это может привести к образованию конденсата или к настолько горячим поверхностям, что они могут обжечься. Тщательная обработка деталей может обеспечить метод термической изоляции полости от внутренней части. Также желательно наличие внутреннего заднего поддона за изоляцией, чтобы избежать конденсации на металлическом теневом боксе изнутри.

Опора навесных стен

Системы навесных стен должны передавать обратно на конструкцию перекрытия или промежуточный каркас как свою собственную статическую нагрузку, так и любые временные нагрузки, которые состоят в основном из положительных и отрицательных ветровых нагрузок, но могут также включать снеговую нагрузку, приложенную к большим горизонтальным площадям, сейсмические нагрузки, эксплуатационные нагрузки. и другие.К сожалению, навесная стена, скорее всего, будет демонстрировать движение, вызванное тепловыми изменениями и ветром, значительно отличными от движения конструкции здания. Следовательно, соединения для анкеровки навесной стены должны быть спроектированы так, чтобы допускать дифференциальное движение при сопротивлении приложенным нагрузкам.

В алюминиевых навесных стенах с решетчатым каркасом вертикальные стойки обычно проходят мимо двух этажей, с комбинированным гравитационным / боковым анкером на одном этаже и боковым анкером только на другом. Стык между вертикальными стойками также будет спроектирован так, чтобы допускать вертикальное перемещение при одновременном боковом сопротивлении.На больших участках навесной стены с рамой из стержней периодически будет устанавливаться разрезная вертикальная стойка для обеспечения теплового движения. Обратите внимание, что это движение немного искажает анкеры на вертикальных стойках. Отдельные стеклопакеты должны учитывать движение окружающей алюминиевой рамы, скользя по прокладкам остекления, деформируя прокладки или и то, и другое. Движение стекла внутри рамы и движение, вызываемое анкерами, имеют тенденцию вызывать дополнительные напряжения в системе с рамкой из стержней.

Модульные системы навесных стен компенсируют дифференциальное движение конструкции и тепловое движение каркаса в стыках между каждой навесной стеной. Поскольку эти блоки часто проектируются по индивидуальному заказу, количество перемещений, которые необходимо приспособить, можно тщательно спроектировать в системе. Крепление единичной навесной стены обычно состоит из запатентованного узла с возможностью трехмерной регулировки. Анкеры устанавливаются на каждой паре вертикальных стоек по краю перекрытия или перемычки.Часто унифицированные системы простираются от горизонтального стыка штабеля, расположенного примерно на высоте стола, до анкера на линии пола выше, а затем консольно проходят мимо пола до следующего горизонтального стыка штабеля. Соединение штабеля спроектировано таким образом, чтобы выдерживать боковые нагрузки, в то время как два анкера в перекрытии выдерживают гравитацию и боковые нагрузки. Один из двух напольных анкеров позволит перемещаться в плоскости унифицированной системы.

Безопасность

Пожарная безопасность

Противопожарная защита и противодымная изоляция в зазорах между краем плиты перекрытия и задней частью навесной стены необходимы для разделения этажей на отсеки и замедления прохождения огня и продуктов сгорания между этажами.Для разделения воздухозаборников и приточных камер друг от друга, а также для инфекционного контроля в больницах, а также для защиты от инфекций в больницах, требуется наливная дымовая заглушка толщиной не менее ½ дюйма. В некоторых нормах, например, системы защиты от пожара по периметру, могут потребоваться испытанные в лаборатории огнестойкие сборки. когда требуется, чтобы конструкции пола имели рейтинг огнестойкости. Рейтинги системы защиты от огня по периметру должны быть равными или превышающими рейтинг пола. Эти системы обеспечивают уверенность в том, что материалы, используемые для защиты по периметру, останутся на своих местах в течение указанного времени требуемого рейтинга в случае пожара.

Панели выбивного остекления для пожарных часто требуются для вентиляции и аварийного доступа снаружи. Выбивные панели, как правило, представляют собой полностью закаленное стекло, что позволяет полностью разбить панель на мелкие части и относительно безопасно удалить ее из проема. Выбивные панели обозначаются несъемной отражающей точкой (обычно два дюйма в диаметре), расположенной в нижнем углу стекла и видимой с земли пожарной службой.

Падающий лед и снег

Здания в холодном климате на протяжении веков боролись с ледяными и снежными образованиями, которые скользили, падали или уносились ветром с их крыш, выступов и подоконников, причиняя вред людям и материальный ущерб.Обратитесь к странице ресурсов по вопросам проектирования зданий в холодном климате.

Доступ для обслуживания

Навесная стена должна быть спроектирована с возможностью доступа для обслуживания. Доступ к малоэтажным зданиям обычно осуществляется с земли с помощью оборудования с шарнирно-сочлененными рычагами. Для высотного строительства здание должно быть спроектировано таким образом, чтобы обеспечить доступ к поворотной платформе для мытья окон, общего обслуживания и ремонтных работ, таких как замена стекла. В соответствии со стандартами OSHA CFR 1910 на крыше должны быть предусмотрены петли и анкеры для защиты от падения, а на лицевой стороне стены должны быть предусмотрены стабилизирующие анкеры.66, CFR 1910.28 и ANSI / IWCA I-14.1 «Стандарт безопасности при мытье окон».

Здоровье и качество воздуха в помещении

Утечки через ненесущие стены, как воздух, так и вода, могут способствовать возникновению проблем с качеством воздуха в помещении, поскольку в них поступает жидкая вода и конденсационная влага для роста плесени. Эта утечка часто может оставаться скрытой внутри стеновой системы и не проявляться до тех пор, пока скрытые компоненты стены не испытают значительного износа и роста плесени, что потребует дорогостоящего ремонта.

Прочность и ожидаемый срок службы

Общие проблемы с долговечностью навесных стен включают следующее:

Разрушение остекления (см. Остекление).Проблемы с остеклением, характерные для конструкции навесных стен, включают визуальное препятствие из-за конденсации или грязи, повреждение матовых пленок из-за деградации материала, конденсации и / или накопления тепла, а также проблемы с стеклопакетами / проблемы с многослойным стеклом.

Отказ внутренних прокладок и герметиков из-за движений навесных стен (термических, структурных), длительного воздействия воды (хорошие дренажные характеристики снижают этот риск), разрушения под воздействием тепла / солнца / ультрафиолета (возраст). Ремонт (если это возможно) требует значительного демонтажа навесной стены.Если восстановление внутренних уплотнителей физически невозможно или экономически нецелесообразно, часто выполняется установка мокрого уплотнения внешней поверхности на всех стыках остекления и рамы.

Отказ открытых прокладок и герметиков , включая герметики по периметру, из-за движений навесных стен (термических, структурных), ухудшения состояния окружающей среды. Ремонт требует внешнего доступа.

Алюминиевые рамы по своей природе устойчивы к коррозии во многих средах, если они анодированы и должным образом герметизированы или окрашены фторполимерной краской.Алюминиевые рамы подвержены износу покрытия и коррозии алюминия в тяжелых (промышленных, прибрежных) средах и гальванической коррозии от контакта с разнородными металлами. Угловые уплотнения рамы, изготовленные с использованием герметика, склонны к отслаиванию из-за длительного контакта с влагой, а также из-за тепловых, структурных и транспортных движений.

Ремонтопригодность и ремонтопригодность

Навесные стены и герметики по периметру требуют ухода, чтобы продлить срок службы навесных стен.Герметики по периметру, правильно спроектированные и установленные, имеют типичный срок службы от 10 до 15 лет, хотя нарушения возможны с первого дня. Удаление и замена герметиков по периметру требует тщательной подготовки поверхности и соответствующей детализации.

Алюминиевые рамы обычно окрашены или анодированы. Фторполимерные термореактивные покрытия, наносимые на заводе, обладают хорошей устойчивостью к разрушению окружающей среды и требуют лишь периодической очистки. Повторное покрытие воздушно-сухим фторполимерным покрытием возможно, но требует специальной подготовки поверхности и не так прочно, как нанесенное на поверхность оригинальное покрытие.

Анодированные алюминиевые рамы нельзя «повторно анодировать» на месте, но их можно очистить и защитить запатентованными прозрачными покрытиями для улучшения внешнего вида и долговечности.

Открытые уплотнения и прокладки для остекления требуют осмотра и обслуживания, чтобы минимизировать проникновение воды, ограничить воздействие уплотнений рамы и защитить изоляционные стеклянные уплотнения от намокания.

Устойчивость

Лучшая стратегия обеспечения устойчивости навесных стен — это использование передовых методов проектирования для обеспечения долговечности (максимального срока службы) установки и использование систем с хорошим тепловым разрывом и высоким значением R (значения до R-7 возможны с тройным остеклением).Кроме того, использование низкоэмиссионных и спектрально-селективных стеклянных покрытий может значительно снизить энергетические нагрузки и улучшить комфорт вблизи стены.

Алюминиевые и стальные рамы обычно перерабатываются по окончании срока службы. Подрядчикам по сносу и утилизации, как правило, требуется не менее 1000 кв. Футов окон / навесных стен, чтобы сделать переработку материалов экономичной (меньшие количества обычно выбрасываются как обычный мусор). Переработка менее экономична, если алюминий загрязнен герметиками, сломано стекло и т. Д., поскольку спасательные компании платят за материал значительно меньше. Рынок использованных стальных и деревянных каркасов ограничен.

Приложения

Установление рекорда системы

Выберите навесную стену с продемонстрированной репутацией в аналогичных применениях и в аналогичных условиях. Проверка послужных списков может потребовать от дизайнера значительных исследований. ASTM E1825 предоставляет руководство.

Изучить результаты лабораторных испытаний систем или аналогичных специализированных систем на устойчивость к воздуху, воде и конструкциям, теплопередачу, сопротивление конденсации, передачу звука и работоспособность.Убедитесь, что тесты относятся к рассматриваемой системе, а не к версии системы с тем же названием продукта, но другой конструкции.

Обеспечение гидроизоляции

При проектировании навесной стены следует исходить из предположения, что наружное остекление, герметизирующие швы по периметру и пороги навесной стены будут протекать. Ниже приведены рекомендуемые функции:

• Выберите рамы с запотевшим остеклением и наклонными наружу порогами для сбора воды, проникающей через остекление, и отвода ее наружу.Не используйте вертикальные стойки в качестве дренажных проводов. Каждый карман остекления должен быть полностью изолирован от соседних карманов остекления. Обеспечьте подоконник с концевыми перемычками и перевернутой задней стойкой, загнутой вверх в карман для остекления в основании навесной стены, чтобы собрать и отвести утечки через подоконник навесной стены; предусмотреть косяки для прямой утечки по периметру вплоть до оклада подоконника.
• Основные характеристики дренажа рамы включают уклон наружу на поверхностях, собирающих воду (наклонная вершина открытых горизонтальных поверхностей стоек, уклон на выступах), большой (диаметр 3/8 дюйма или прорезь минимум 5/16 «x 3/8») плотно расположенные дренажные отверстия (обычно по три дренажных отверстия на каждую секцию горизонтальной стойки между вертикальными стойками) и дренаж на каждой горизонтальной раме (не используйте вертикальные рамы для дренажа за горизонтальными рамами).Используйте столько прорезей 1/4 дюйма на 2 дюйма, сколько требуется для систем с выравниванием давления. Спроектируйте дренажную систему так, чтобы она выдерживала не только дождь, но и конденсат.
• По периметру навесной стены должны быть оконные проемы (порог, косяки и голова), которые герметизируют воздух и воду на соседних стенах. Наклоните верхнюю часть и пороги наружу для улучшения дренажа. Интегрируйте обшивку подоконника навесной стены с обшивкой подоконника или основанием обшивки смежных стен. Навесная стена должна иметь первичный воздушный / водяной затвор между буртиком трубы в плоскости кармана остекления и воздушным барьером прилегающей конструкции.
• Герметики по периметру полезны в качестве защиты от дождя для ограничения проникновения воздуха и воды через крайнюю плоскость стены, но не должны использоваться в качестве единственного барьера для проникновения воздуха / воды.
• Координировать размещение установочных блоков с дренажными отверстиями, чтобы не блокировать дренажные пути.

Методы остекления и их влияние на рабочие характеристики

Остекление с прижимной пластиной: В этой системе стеклянные панели и панели заполнения устанавливаются снаружи, как правило, против сухих прокладок.Устанавливается внешний слой прокладок, и прокладки прижимаются к стеклу крутящим моментом, прилагаемым к крепежным элементам, удерживающим непрерывную прижимную пластину. Позже пластина обычно закрывается крышкой импоста с защелкой. Эта система обеспечивает приемлемые характеристики, но подвержена утечкам в углах или стыках сухих прокладок. Для повышения производительности за дополнительную плату могут быть изготовлены четырехсторонние прокладки или могут быть установлены влажные герметики, чтобы обеспечить скрытый внутренний выступ или выступающие внутренние выступы крышки.Остекление с прижимными пластинами позволяет самым простым способом герметизировать воздушный барьер из смежной конструкции в воздушный барьер системы навесных стен.

Внутреннее сухое остекление: В этой системе стеклянные панели и панели заполнения устанавливаются изнутри здания, что устраняет необходимость в серьезных строительных лесах и экономит деньги. Рама закреплена и установлены внешние сухие прокладки. Обычно только верхняя внутренняя стойка имеет съемный упор. Стеклопакет задвигается в глубокий карман для остекления на одном косяке, достаточно далеко, чтобы можно было расчистить противоположный косяк, а затем сдвигается обратно в противоположный карман для остекления и затем опускается в карман для остекления подоконника.Устанавливается съемный внутренний ограничитель и, наконец, вдавливается внутренняя клиновая прокладка. Иногда этот метод называют остеклением «покачивание» или «покачивание» из-за манипуляций, необходимых для установки стекла на место. Производительность немного снижается, поскольку сухие соединения металла с металлом возникают на концах съемного упора в месте, которое должно быть надлежащим образом воздухо- и водонепроницаемым. Влажные пяточные валики герметика улучшают эксплуатационные характеристики, а некоторые системы включают дополнительную прокладку для образования воздушного барьера. Монтаж перемычек может потребоваться снаружи.

Структурное силиконовое остекление: В этой системе стекло или заполнитель прикрепляется к раме с помощью валика силикона. Наружные силиконовые атмосферостойкие уплотнения дополняют структурное уплотнение. Модульные системы часто имеют структурное силиконовое остекление, особенно если требуется четырехсторонний SSG. Двусторонний SSG с остеклением прижимной пластиной или подвижным остеклением на двух других сторонах допустимо для установки в полевых условиях.

Стыковое остекление: SSG часто ошибочно называют стыковым остеклением.Настоящее стыковое остекление не имеет стойки или другого опорного элемента позади стыка и полагается исключительно на герметик, обычно силикон, между стеклопакетами для обеспечения идеального барьерного уплотнения.

Расчет на сопротивление конденсации

AAMA содержит рекомендации по выбору окон для обеспечения устойчивости к конденсации. Установите требуемый коэффициент сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных и выберите навесную стену с соответствующим CRF.Дизайнеры должны знать, что CRF — это средневзвешенное число для сборки навесной стены. CRF не дает информации о холодных точках, которые могут привести к локальной конденсации. Проекты, для которых контроль конденсации является критически важной задачей, например, здания с высокой внутренней влажностью, требуют теплового моделирования анализа методом конечных элементов для конкретного проекта с использованием такого программного обеспечения, как THERM. Для точной оценки внутренней температуры воздуха на внутренних поверхностях стекла и рамы требуется тщательный анализ и моделирование внутренних условий.Навесные стены, расположенные далеко за пределами нагревательных элементов по периметру, будут иметь температуру воздуха по внутренней поверхности, которая значительно ниже, чем расчетная внутренняя температура в зимний период. Тепловое моделирование интерьера здания с использованием программного обеспечения вычислительной гидродинамики (CFD) может помочь установить разумную оценку температуры воздуха на внутренних поверхностях стекла и рамы. Эти температуры внутреннего воздуха являются входными данными для программного обеспечения теплового моделирования. Включите тепловые испытания лабораторного макета в дополнение к моделированию CFD для анализа условий конкретного проекта.Необычные или нестандартные детали, такие как колпачки, глубокие пороги, выступающие окна, области перемычки и теневой бокс, могут резко изменить производительность.

Используйте термически сломанные или термически улучшенные алюминиевые рамы для достижения наилучших характеристик. По периметру навесной стены терморазрыв должен быть правильно расположен по отношению к системе стены / изоляции, чтобы избежать воздействия холодного воздуха на алюминиевую раму внутри термического разрыва («короткое замыкание» термического разрыва). Если навесные стены выступают за пределы смежных систем облицовки, могут потребоваться специальные меры по изоляции (например,g., экструзию по периметру с изоляцией или металлическую обшивку).

Учитывайте геометрию рамы для теплопроводящих алюминиевых материалов рамы. Сведите к минимуму долю кадра, выставленного на открытом воздухе.

См. AAMA 1503 для описания метода испытаний, параметров и оборудования для определения коэффициентов U и CRF для оконных изделий. См. NFRC 100 для определения коэффициента U и NFRC 500 для определения сопротивления конденсации.

Проектирование для контроля солнечного тепла и солнечных оптических свойств

Использование застекленных навесных стен может создать проблемы при поиске баланса между стремлением к более естественному дневному свету и устранением тепловыделения, обычно связанного с такими системами.Иногда возникают опасения по поводу слишком большого количества неконтролируемого дневного света, иногда называемого ослеплением. Задача состоит в том, чтобы стремиться к наивысшему коэффициенту пропускания видимого света (VT) и наименьшему коэффициенту увеличения солнечного тепла (SHGC), при этом не препятствуя тому, чтобы стекло было слишком отражающим при просмотре как снаружи, так и изнутри, одновременно контролируя блики. Эти данные о характеристиках стекла получены с использованием программы Window 5.2 Национальной лаборатории Лоуренса Беркли (LBNL) с условиями окружающей среды, установленными в критериях NFRC 100.NFRC 200 используется для определения значений VT и SHGC, в то время как солнечно-оптические свойства определяются с помощью NFRC 300. Как правило, для продуктов, более широко доступных на рынке, вышеупомянутые значения легко доступны у производителей / производителей стекла.

Обеспечение долговечности отделки

Алюминий: анодные покрытия класса I (AAMA 611, заменяют AAMA 606, 607 и 608) и высокоэффективные фторполимерные термореактивные покрытия, наносимые на заводе-изготовителе (AAMA 2605), обладают хорошей устойчивостью к разрушению окружающей среды.

Единичные системы

Модульные системы обычно проектируются по индивидуальному заказу. На рынке представлен широкий спектр систем от производителей, обеспечивающих разный уровень надежности. Модульные системы различаются по производительности от промышленных стандартов до стен с высокими эксплуатационными характеристиками. Таким образом, рекомендуется, чтобы в проектах, определяющих модульные системы навесных стен, участвовал член команды, имеющий обширный опыт проектирования и работы с унифицированными системами.

Модульные системы, как правило, представляют собой системы защиты от дождя с уравновешиванием давления.Блоки должны быть полностью собраны на заводе и отправлены на место для установки на здании. Блоки укладываются на пол, упаковываются в ящики с помощью башенного крана и опускаются на место с помощью небольшого крана или подъемника, принадлежащего подрядчику по остеклению. Размеры стойки обычно немного больше, чем у стержневой системы из-за их открытого сечения по сравнению с формой трубы стандартной стержневой секции ненесущей стены. Преимущества унифицированной системы проистекают из более надежных уплотнений, достигаемых при заводском строительстве, и более низкой стоимости рабочей силы на заводе по сравнению с трудозатратами на высотных полях.Блоки могут быть собраны на заводе, пока строится несущий каркас здания. В тех случаях, когда для возведения и герметизации стены требуется несколько шагов, единичные стены прибывают на место в полностью собранном виде, что позволяет быстрее закрыть полы. Модульные системы также требуют меньше места на объекте для компоновки, что дает преимущество для городских участков с ограниченным пространством.

Модульные системы, как правило, основываются на принципах конструкции дождевых экранов и прокладках и / или блокировке сопрягаемых рам для защиты от влаги в стыках между соседними модулями.Связанные друг с другом вертикальные стойки обычно имеют две взаимосвязанные ножки. Одна нога будет находиться в плоскости сразу за кармашком для остекления, а другая — на внутренней стороне стоек. Перемычка в плоскости кармана остекления будет герметизирована прокладками и является основной линией защиты от проникновения воды и воздуха. Более прочные системы также будут включать прокладку на внутренней блокировке. Системы, соединительные ножки которых блокируются, также ставят под угрозу способность системы приспосабливаться к движениям.Некоторые модульные конструкции чувствительны к небольшим отклонениям в расположении соседних модулей; например, если стыки модулей немного выходят за пределы допуска, прокладки могут быть неправильно сжаты и может пострадать защита от влаги. Прочная конструкция включает в себя несколько линий защиты, реалистичные допуски и возможность регулировки при установке модулей.

Четырехстороннее пересечение означает место, где встречаются четыре соседних объекта. Здесь полевые работники должны изолировать смежные блоки, чтобы обеспечить непроницаемую для атмосферных воздействий стену.Переплетенные ножки горизонтальных стоек являются наиболее важным интерфейсом унифицированной системы. Вода, которая проникает в взаимосвязанные вертикальные столбы, стекает в взаимосвязанные горизонтали, которые должны собирать и отводить эту воду наружу. Верхняя горизонтальная стойка блока включает в себя вертикальные стойки, которые сопрягаются с полостями в нижней горизонтальной части блока, расположенного выше. Эти вертикальные ножки имеют прокладки, которые плотно прилегают к стенкам нижнего горизонтали. В некоторых конструкциях предусмотрена одна вертикальная опора, обеспечивающая одну линию защиты от проникновения воздуха и воды.Более прочные системы обеспечат две вертикальные ножки с прокладками на обеих ножках. Обычно требуется соединительная пластина или силиконовый гидроизолятор, который устанавливается наверху двух соседних блоков при их установке в здании.

Вертикальные стойки унифицированных систем обычно прикрепляются к краю плиты по мере их прохождения. Стык штабеля — это горизонтальный стык, в котором встречаются блоки смежных этажей. Размещение стыка штабеля на подоконнике смотрового стекла (обычно на высоте 30 дюймов от пола) минимизирует размер вертикальных стоек.При таком позиционировании используется задний пролет стойки над точкой крепления на плите, чтобы противодействовать прогибу стойки под плитой. Кроме того, размещение стыка штабеля над полом обеспечивает более удобное место для полевых рабочих для достижения критического уплотнения на четырехстороннем перекрестке.

Несмотря на то, что возможны двухэтажные пролеты, вес агрегата увеличивается вдвое, что может потребовать увеличения несущей способности конструкции, чтобы выдержать повышенную нагрузку. Укрепление ветровой нагрузки должно быть предусмотрено на высоте одного пролета, чтобы избежать увеличения вертикального размера стойки для приспособления к увеличенному пролету.Сталь может быть добавлена ​​в унифицированную систему для увеличения ее перекрываемости. Однако, в отличие от стержневой системы, имеющей цельную полую форму, разделенные стойки должны иметь возможность двигаться независимо, чтобы приспособиться к движению здания, что усложняет введение стали. Большие блоки также могут увеличить расходы на транспортировку от завода к месту и затраты на монтаж в связи с размещением блоков на здании.

Доступны модульные системы с термическим разрывом, использующие ту же технологию, что и в системах навесных стен.

Вопросы управления материально-технического обеспечения и строительства

Срок службы даже самой прочной навесной стены может быть короче, чем у прочной облицовки смежных стен, например, каменной или кирпичной кладки. Следовательно, конструкция навесной стены и конструкции по периметру должна допускать снятие и замену навесной стены без удаления соседних стеновых компонентов, которые останутся.

Ожидаемый срок службы компонентов, которые сопрягаются с навесной стеной в сборку, должен соответствовать ожидаемому сроку службы самой навесной стены.Требуются прочные гидроизоляционные материалы, не подверженные коррозии крепежные детали и крепежные детали, а также влагостойкие материалы в регионах, подверженных смачиванию.

Лабораторные испытания: для проектов со значительным количеством нестандартных навесных стен необходимо провести лабораторные испытания макетов навесных стен до окончательной доработки рабочих чертежей проекта. Попросите консультанта по навесным стенам задокументировать конструкцию навесной стены и проверить ее характеристики. Укажите, что лабораторные испытания должны проводиться в лаборатории, аккредитованной AAMA.

Полевой макет: для всех навесных стен, стандартных или нестандартных, требуется создание и тестирование полевого макета, представляющего сборку стены / окна. Это лучше всего запланировать до выпуска рабочих чертежей для производства окон, чтобы была возможность внести изменения в конструкцию на основе результатов испытаний полевого макета. Укажите, что полевые испытания должны проводиться независимым сторонним агентством, аккредитованным AAMA.

Полевые испытания навесных перегородок: Требовать полевых испытаний навесных перегородок на проникновение воздуха и сопротивление проникновению воды, для обеспечения качества изготовления и монтажа навесных перегородок.Требовать проведения нескольких тестов с первым тестом на начальных установках и последующими тестами примерно на 35%, 70% и при окончательном завершении, чтобы выявить проблемы на раннем этапе и проверить постоянное качество изготовления. Требовать проведения дополнительных испытаний, если начальные испытания не пройдут.

Согласование производственных чертежей: Требуются производственные чертежи установки навесных стен, показывающие все смежные строительные и связанные с ними работы, включая оклады, крепления, внутреннюю отделку и указывающие последовательность работ.

Системы навесных стен, особенно модульные системы, требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Для всех систем, кроме простейших, проектировщику следует рассмотреть возможность привлечения внешнего консультанта, если у персонала нет такого опыта.

Детали

Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув PDF-файл справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства.Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Примечание: следующие детали серии S любезно предоставлены архитектором Ричардом Келехером

Типовая отметка — навесная стена из палки — выравнивание давления — снаружи застекленная (Рисунок S — 1) PDF

На этом фасаде показана типичная навесная стена, построенная из стержней, в перфорированном отверстии в стене с полостью из кирпичной кладки.

• Фасад включает стыковые соединения для компенсации теплового перемещения каркаса навесной стены.

Навесная перегородка — система с ручным замком — выравнивание давления — снаружи застекленная (Рисунок S — 2) PDF

• Металлический фартук в основании кирпичной облицовки над навесной стеной защищает навесную стену от протекания через стену выше (см. «Наружная стена») для интеграции этих компонентов.
• Найдите герметизирующие стыки по внешнему периметру за крышкой облицовки, чтобы вода внутри облицовки не попала в обход наружного герметизирующего шва.

Наконечник для навесной стены — конструкция из стержней — система с выравниванием давления — снаружи застекленная (Рисунок S — 3) PDF

• Найдите стыки герметика по внешнему периметру за крышкой облицовки, чтобы вода внутри крышки облицовки не попала в обход наружного герметичного стыка.

Подоконник для ненесущей стены — система с ручным замком — выравнивание давления — снаружи остекление (Рисунок S — 4) PDF

• Сплошная металлическая планка подоконника у основания навесной стены защищает нижний каркас стены от протекания через навесную стену.Накладки на пороги должны иметь перевернутые концевые перемычки и полностью загерметизированные углы.

Промежуточная стойка — система стержневой конструкции — выравнивание давления — снаружи застекленная (Рисунок S — 5) PDF

• Промежуточные горизонтали должны выходить наружу и предотвращать стекание воды на верхнюю часть стеклопакета внизу. Необходимо следить за тем, чтобы все стыки угловой рамы в кармане остекления были герметичны, чтобы предотвратить утечку внутрь.
• Расположите установочные блоки так, чтобы вода не стекала из кармана остекления.
• На косяках стеклопакетов предусмотреть блоки, препятствующие прогулке. Блоки должны быть на расстоянии 1/8 дюйма от края стеклопакета.

Изометрия готовой системы — система стержневой конструкции — выравнивание давления — снаружи застекленная (Рисунок S — 6) PDF

Изометрия подоконника ненесущей стены — система стержневого монтажа — выравнивание давления — снаружи остекление (рис. S — 7) PDF

Изометрия вертикальных стоек навесных стен — система стержневой конструкции с выравниванием давления — снаружи застекленная (Рисунок S — 8) PDF

Высота горизонтального прижимного диска — система с ручным управлением — выравнивание давления — снаружи застекленная (Рисунок S — 9) PDF

Примечание: следующие детали серии U любезно предоставлены The Facade Group

Изометрия модульной навесной стены в сборе (Рисунок U – 1) PDF

На этом изображении показана типичная сборная навесная стена в сборе, подвешенная к краю плиты перекрытия.

• Разница в перемещениях между навесными стеновыми панелями компенсируется на стыках вертикальных и горизонтальных узлов.
• Показанный блок состоит из обзорного остекления и застекленного теневого бокса с изолированной задней панелью.

Изометрия модульной навесной стены с открытыми стыками (рис. U – 2) PDF

• Непрерывная вертикальная прокладка обеспечивает первичное атмосферостойкое уплотнение в зоне защиты от дождя с выравниванием давления в сборке.
• Пенопластовая лента для остекления, атмосферостойкая герметизация на горизонтальных стыках панелей для достижения выравнивания давления между атмосферными и воздушными уплотнениями на вертикальных стыках агрегатов.
• Покрытие стыка накладывается на стык горизонтальной трубы между блоками для обеспечения непрерывной гидроизоляции позади и ниже влажной зоны с выравниванием давления на стыке вертикальной трубы.
• Блоки соединяются с помощью устанавливаемой в полевых условиях соединительной муфты, которая содержит индексный зажим для выравнивания следующего блока над соединением по горизонтали при установке.

Изометрия готовой модульной навесной системы с соединением в стопку (рис. U – 3) PDF

• Крышки карманов остекления защищены от ветрового дождя и давления с помощью декоративной крышки остекления, имеющей в нижней части дренажные прорези, которые смещены от дренажных прорезей карманов подоконника и установочных блоков остекления в точках четверти остекления.
• Первичный воздушный и водяной затвор на стыке дымовой трубы должен иметь достаточную высоту и дренаж, чтобы напор воды не превышал прокладки.Высота прокладки должна соответствовать расчетному давлению навесной стены.
• Соединительные муфты внешней крышки устанавливаются на торце стыка пакета во время установки агрегата на месте.

Модульная навесная перегородка Vision Glass Jamb (Рисунок U – 4) PDF

• Агрегаты спроектированы и установлены с зазорами по горизонтали и вертикали для обеспечения дифференциального перемещения и соблюдения строительных допусков.
• Прокладки дождевого экрана с выравниванием давления образуют первичное атмосферостойкое уплотнение на поверхности стыка унифицированной вертикальной трубы на одной линии с горизонтальной прокладкой дождевого экрана на пороге агрегата ниже.

Блочный стык Блочный навесной фасад (Рисунок U – 5) PDF

• Можно использовать одинарное или двойное остекление в области перемычки, которая поддерживается отделкой металлической панелью, образуя теневую коробку.
• Адаптеры для оконного стекла используются для уменьшения глубины кармана остекления, чтобы приспособиться к уменьшенному профилю оконного стекла. Адаптеры для оконного стекла должны быть полностью залиты герметиком и интегрированы с угловыми уплотнениями кармана остекления, чтобы предотвратить утечку воды из кармана остекления во внутренние помещения здания.
• Единичный размер сопрягаемых экструдированных профилей головки и порога учитывает заданный прогиб от пола к полу в стыке штабеля.

Промежуточная горизонтальная модульная навесная стена (Рисунок U – 6) PDF

• Промежуточные горизонтальные элементы обеспечивают разделение между смотровыми панелями или между обзорными и непрозрачными или перемычками.
• Промежуточные горизонтали останавливаются на торцах вертикальных элементов откоса агрегата на каждом конце.

Откос на участке перемычки с анкеровкой к несущей стене перекрытия (Рисунок U – 7) PDF

• Агрегаты подвешиваются к верхней или торцевой поверхности прилегающего этажа или строительной конструкции с помощью соединенных кронштейнов и болтов, устанавливаемых на месте, с минимальным зазором для доступа и сборки.
• Все соединения и кронштейны, расположенные в зонах изоляции агрегатов или первичных атмосферных уплотнений, герметизируются соответствующими герметизирующими материалами во время установки в полевых условиях.

Анкер агрегата к секции кромки перекрытия Модульная ненесущая стена (Рисунок U – 8) PDF

• Закрытие пола и потолка предусмотрено для пожаротушения и звукоизоляции с использованием узлов, утвержденных кодексом.

Возникающие проблемы

«Умные» навесные стены , как и умные окна, контролируют пропускание видимого света с помощью электрохромных или фотохромных стеклянных покрытий; см. обсуждение в Остеклении. Двухслойные системы , в которых используется вентилируемое пространство между внутренней и внешней стенами, редко встречаются в США, но были построены в Европе и Азии, где затраты на электроэнергию намного выше. Подобно окнам с воздушным потоком, вентилируемое пространство предназначено для экономии энергии за счет регулирования температурных условий внутри навесной стены. Во время отопительного сезона пространство действует как буфер между экстерьером и интерьером и может использоваться для смягчения приточного воздуха снаружи.В период охлаждения теплый внутренний воздух выбрасывается в помещение. В настоящее время эксперты в области строительства обсуждают, что, по крайней мере, для холодного климата, менее затратный способ достижения экономии энергии может заключаться в использовании навесных стен с высокими (более R-6) изоляционными свойствами. Стекло с точечной опорой, стойки из структурного стекла и использование натяжных конструкций — новейшие технологии.

Проектирование и выбор навесной стены

Тепловые характеристики

Коэффициент солнечного тепла

Солнечные оптические свойства

Проникновение воздуха

Устойчивость к проникновению воды

Коэффициент сопротивления конденсации

Сейсмические нагрузки

• ААМА 501.4 и 501.6 Рекомендуемый метод статических испытаний для оценки систем навесных стен и витрин, подверженных сейсмическим и ветровым межэтажным сносам, и рекомендуемый метод динамических испытаний для определения сейсмического сноса, вызывающего выпадение стекла из системы стены

Равномерное нагружение конструкции статическим давлением

Акустические характеристики

Анодированные покрытия

Высокоэффективные органические покрытия

Дополнительные ресурсы

WBDG

Цели проектирования

Функциональные / эксплуатационные — Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы
