Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков.

И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м

3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха


Схема организации перетока в вентилируемом пространстве

1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним.

Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.


Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.


Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).


Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м

2). При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна


Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах


Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери


Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.


Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.


Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.


Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.


Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.


Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.


Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).


Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.


Виды вентиляционных каналов

а — размещение вентканалов в кирпичной стене;

б — вентиляционные приставные каналы;

в — подвесной вентиляционный короб;

г — вывод на крышу вентиляционной шахты.

Естественная вытяжка

Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.


Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.


Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.


Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.


Движение воздуха по этажу

Вентиляционные системы с рекуперацией

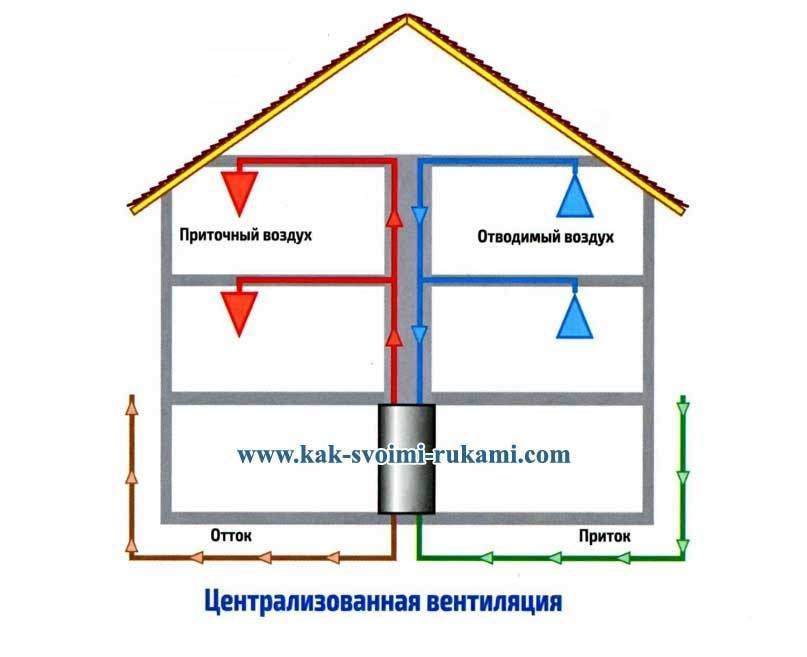

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.


Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).


Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).  Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?


Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.


Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.


Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка


Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

  • нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
  • правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
  • спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
  • оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

  1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
  2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
  3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
  4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
  5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
  6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Вентиляция в частном доме одноэтажном | Вентиляция

» Вентиляция


Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

  • Естественная вентиляция одноэтажного частного дома;
  • Приточно-вытяжная;
  • Приточно-вытяжная с охлаждением или обогревом;
  • Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Устройство вентиляции дома напрямую зависит от того, какую систему примените у себя. Естественная (статическая) вентиляция одноэтажного дома основана на установке в помещениях вентиляционных решеток, которые не имеют механических подвижных частей. Даже если такая система оказывается менее результативна, чем простое механическое проветривание, то ее вполне довольно хватит для нормальной циркуляции воздуха.

В небольшом доме простое устройство вентиляции делают по принципу помещение за помещением . Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома. иначе в глухих помещениях воздухообмен происходить не будет.

Для установки вентиляционной решетки сверлится (пробивается) внешняя стена. В отверстие закладывается труба металлическая или пластиковая поливинилхлоридная ПВХ, а потом прикрепляются обе сетки. Схема установки (Рис 1)

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы. решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Помещения с поступающим воздухом называются сухими (гостиная, столовая, спальня и т. д.). А из тех, откуда воздух выходит — влажные (кухня, ванная комната, туалет). Применив такую схему, можно избавиться от неприятных запахов и излишней влаги. По схеме, воздух поступает в дом сухим и потом удаляется наружу влажным.

Решетки для притока воздуха преимущественно располагаются в верхних частях окон, а вытяжные на потолке или в стенах с непосредственным выводом на крышу. Циркуляция воздуха из одного помещения дома в другое осуществляется перекройкой (обрезкой) нижней части двери. Воздушный зазор, как правило, должен составлять не менее 15 мм (Фото 1). В случае уменьшения зазора, как последствие укладки плитки, паркета или смене коврового покрытия, может привести к повторной перекройки, иначе нарушается схема воздухообмена. Другой вариант, не имеющий выше перечисленных проблем, установка дверных решеток (Фото 2).

Воздухозаборники (решетки для притока) иногда устанавливаются в верхних частях деревянных окон, что позволяет значительно облегчить их монтаж, чем сверление стены. Авторегулирующая конструкция воздухозаборника позволяет пропускать точно дозированный воздушный поток. Пластиковые окна с климат — контролем уже снабжены данным приспособлением.

Устройство принудительной вентиляции

Устройство принудительной вентиляции различается по двум категориям: локальная, предназначена для только одного помещения и управляемая, которая дает возможность вентилировать весь дом. Для постоянной работы локальной вентиляции используют достаточно надежные, с пониженным шумом работы и небольшим энергопотреблением вентиляторы. Обычно вытяжные вентиляторы в домах устанавливают непосредственно на входных отверстиях каналов естественной вентиляции. Основная причина установки: не достаточная эффективность естественной вытяжки или кратковременное удаления загрязненного воздуха из кухни, ванной, душевой или туалета. Так же есть место установки устройства вентилятора непосредственно на горизонтальный канал (Рис 1), вместо внутренней решетки.

Принудительная управляемая система всегда функционирует за счет центрального вентилятора, который устанавливается, как правило, где-то в чердачном помещении. Он соединяется с отверстиями забора воздуха жесткими или гибкими трубами, а удаление (вытяжная вентиляция) происходит через канал выходящий на крышу. Входные приточные отверстия, как и в системе естественной вентиляции, находятся в сухих помещениях, а заборные вытяжные — во влажных. Простая схема устройства принудительной вентиляции на (Рис 3).
1. вентиляционные решетки на окнах для притока воздуха;
2. заборные отверстия для оттока (вытяжки) воздуха;
3. трубопроводы;
4. система управляемой механической вентиляции;
5. выходное устройство на кровле.

Хорошо продуманное и смонтированное устройство вентиляции обеспечит комфортные условия проживания и сохранность дома.

Вентиляция канализации в доме

Вентиляция канализации предназначена, прежде всего, для того, чтобы вовремя устранять неприятные запахи и различные вредные вещества. Вентиляция осуществляется за счёт труб, которые объединены со всей канализационной системой. Эти трубы обеспечивают приток свежего воздуха, благодаря чему система получает необходимое давление, а стоки бытового назначения очищаются практически без шума.

Чтобы избежать появления неприятных запахов, которые возникают в процессе эксплуатации системы канализации, о системе вентиляции следует позаботиться заблаговременно.

Для чего нужна вентиляция канализации в доме

Основное предназначение канализационной системы заключается в принятии стоков от различных санитарных устройств и бытовых приборов (душевая кабина, ванная, унитаз и умывальник), использующих воду.

Неприятные запахи в канализационных трубах появляются за счёт биологических процессов, которые происходят в сточных водах, поэтому обеспечение препятствия на пути их возможного попадания внутрь помещения является обязательным условием комфортного проживания. Вентиляция как раз и выступает в качестве этого препятствия.

Эффективная вентиляция канализации в частном доме

Самым удобным способом обустройства вентиляции является вывод вентиляционных отводов через крышу. Такие схемы считаются наиболее приемлемыми в тех случаях, когда речь заходит об одноэтажных частных домах. Стояк канализации необходимо вывести примерно на 0,5 метра выше уровня кровли. Такую же схему вентиляции можно применять и при строительстве канализационной системы частных домов высотой до 4 этажей.

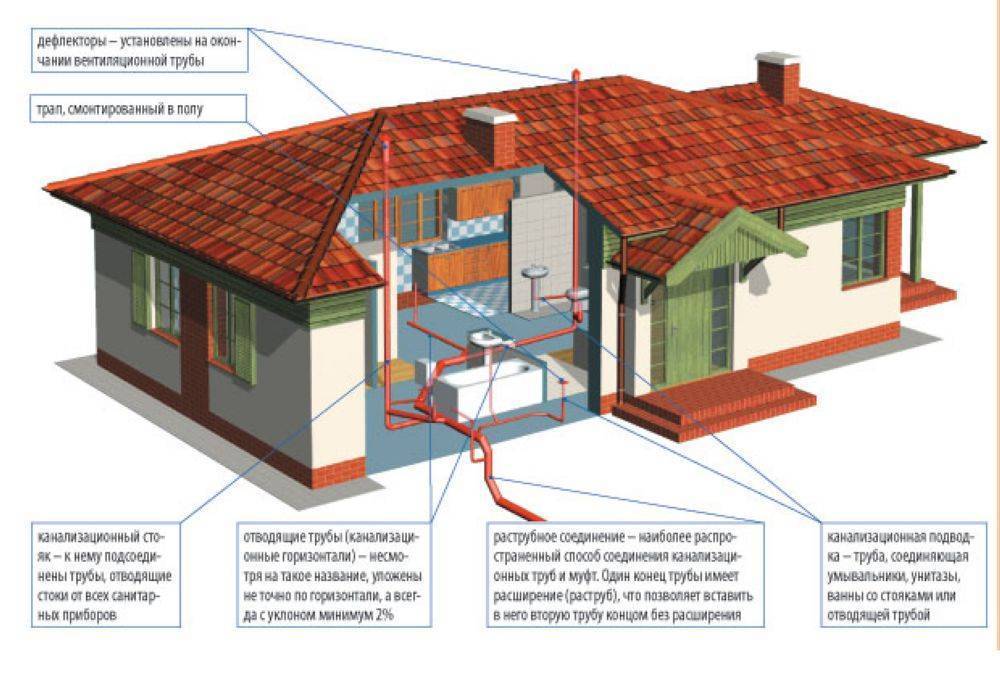

Схема устройства простой системы вентиляции канализации одноэтажного частного дома

Альтернативным вариантом может стать использование системы воздушных клапанов, которые будут обеспечивать поступление свежего воздуха в канализационную систему, а также создают надёжное препятствие для проникновения неприятных запахов из канализации внутрь помещения.

На этом видео можете посмотреть, как правильно установить в своём доме воздушные вентиляционные клапаны

Если в жилище была установлена автономная система канализации, то желательно обустройство септика или выгребной ямы .

Схема вентиляции и устройства септиков на участке рядом с домом

Вентиляционный патрубок при этом вставляют в крышку канализационного накопителя таким способом, чтобы его нижний край находился примерно на 20см выше, чем граница наполнения используемого резервуара.

Установка вентиляционного патрубка на септике

Устройство канализационных (фановых) труб

Установка канализационных труб наиболее целесообразной будет в следующих ситуациях:

  • В коммуникационные конструкции дома включены канализационные стояки, диаметр которых достигает 5 см.
  • Здание включает в себя два или более этажей, оснащенных водопроводными и канализационными системами.

Начиная монтаж вентиляции канализационной системы, следует помнить о ряде некоторых правил.

  • Диаметр канализационной трубы должен подходить к диаметру стояка, так как эта труба, по сути, является его продолжением.
  • Наружная часть вентиляционной системы должна располагаться в таком месте, откуда неприятные запахи из канализации будут с лёгкостью уноситься ветром.

Система устройства вентиляции канализации с помощью фановых труб

Фановая труба, как правило, изготовляется из той же канализационной трубы, что и стояк. Вентиляционную трубу выводят наружу за счёт использования специального канала, конструкция которого была предусмотрена ещё в процессе проектирования дома. Если по ряду определённых причин установка фановой трубы не была предусмотрена, то её монтаж осуществляют с использованием горизонтального вывода в стену.

Учитывая то, что слив во многих канализационных системах является весьма незначительным, септик пропускает запах крайне редко. Эту проблему можно решить при помощи внутренней и внешней изоляции ещё в процессе строительства здания. В этом случае внутреннюю сторону изолируют с применением битума или рубероида, а внешнюю обкладывают слоем глины толщиной порядка 35 см.

Одним из самых распространенных способов обустройства наружной вентиляции является применение канализационных труб из ПВХ:

  • Широкую трубу, диаметр которой составляет 10-15 см, устанавливают в крышке септика таким образом, чтобы вероятность попадания в неё воды была полностью исключена.
  • Верхнюю трубку, диаметр которой в два раза меньше, вставляют в широкую заготовку.

Такая простая система вентиляции в септике позволяет своевременно избавляться от различных неприятных запахов.

Если система вентиляции частной канализации является для вас слишком дорогим удовольствием, то можно воспользоваться альтернативным вариантом – самостоятельно изготовленным и установленным вентиляционным клапаном. Он обладает вполне простой конструкцией, что позволяет при его изготовлении использовать подручные средства.

Самое главное достоинство воздушного клапана заключается в возможности остановки движения горячего воздуха в септике, за счёт чего в полости и трубах исключено появление изморози.

Вентиляцию канализации при помощи клапана можно сделать своими руками, для этого достаточно изготовить конструкцию следующего типа:

  • Для начала потребуется пружина небольших размеров (можно взять из шариковой ручки), под толщину которой подбирается саморез длиной 4,5 см.
  • Из толстого куска пластика вырезают круг диаметром 5 см. В середине этого круга делается отверстие под саморез, при этом пружина должна упираться в пластик.
  • Затем требуется вырезать такой же круг из плотного поролона, но с диаметром уже 6 см. В его середине проделывается такое же отверстие, как и в предыдущем случае. Эти круги необходимо склеить крепким клеем.
  • В завершении в верхней крышке тройника проделывают три отверстия. Они должны располагаться на углах равностороннего треугольника, в котором каждая из точек удалена от центра окружности на 2,5 см. В центр верхней крышки вкручивают заранее подготовленную конструкцию.

Схема устройства простого воздушного клапана

Затем в подготовленный клапан как можно сильнее дуют, чтобы проверить его работоспособность. Если он был изготовлен правильно, то воздух будет выходить из отверстия без каких либо затруднений.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/sistemy-i-sxemy-ventilyacii-odnoetazhnyx-i-dvuxetazhnyx-chastnyx-domov/, http://sewerage-house.ru/ustroystvo-ventilyatsii-doma/, http://proekt-sam.ru/proektsistem/ventilyaciya-kanalizacii-v-dome.html


Комментариев пока нет!

Устройство и монтаж вентиляции канализации частного дома

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.5к.

На самом деле вентиляция канализации в частном доме не просто нужна, а необходима. Вентиляционная система предотвращает появление в жилище неприятных запахов. При смывании нечистот в системе канализационного трубопровода образуется вакуум, и именно он вытягивает воду из сифонов всех сантехнических устройств, установленных в доме, открывая доступ зловонию к окружающему пространству. В итоге мы чувствуем запах, который приятным назвать трудно.

Вообще, сифоны являются своего рода гидрозатворами, предотвращающими попадание запахов из канализации в помещение. Их применение является обязательным для всех сантехнических устройств. Но есть еще одна причина, почему проветривание канализационной системы просто необходимо. И она также связана с неприятным запахом.

Иногда происходит так: в вашем доме есть гостевая спальня с санузлом или душевой и ей давно никто не пользовался. В сифонах, установленного в санузле оборудования, вода просто пересохла. Без вентилирования, все запахи сразу начнут появляться в помещении, причем вентиляция в санузле частного дома от этого не спасает. В случае установленной фановой трубы, такого явления не произойдет, так как теплый воздух стремится вверх. Он будет заходить в канализацию и спокойно выходить через фановую трубу.

Правила обустройства вентиляции

Канализационная вентиляция в частном доме непременно должна быть, дабы не распространялся ее запах по дому. Но есть определенные правила оснащения фановыми стояками канализационной системы.

  1. Такой стояк обязательно должен выводиться на крышу постройки и быть высотой не менее 1 метра от уровня конька.
  2. Выход фановой системы должен располагаться не ближе 4 метров от ближайшего окна или балкона.
  3. Диаметр ее должен быть таким же, как и труба канализации.
  4. Запрещается объединять фановую трубу с общедомовой вентиляционной системой.
  5. Не рекомендуется на ее оголовок устанавливать дефлектор, так как он может замерзать перекрывать свободному выходу воздуха.

Выполнение этих правил сделает невозможным попадание зловония из канализации в комнаты жилого дома. Об устройстве вентиляции для загородного дома рассказывается в этой статье.

Выбор фановой трубы

Для организации «проветривания канализации» в частном доме лучше всего выбирать трубы ПВХ. Вентиляция из канализационных труб имеет ряд преимуществ:

  • Небольшой вес.
  • Их легко монтировать.
  • ПВХ трубы имеют большое количество дополнительных элементов. (крепления, повороты, углы)

Есть еще один немаловажный момент в пользу труб: их может смонтировать практически любой человек своими руками, обладающий минимальными знаниями о канализационной, вентиляционной и даже любой системе.

Для вентиляции канализации одноэтажного дома можно использовать пластиковую трубу, диаметром 50 мм, а если дом состоит более чем из одного этажа, то ПВХ труба нужна уже диаметром не менее 110 мм.

Использование вакуумных клапанов

Вообще, вакуумный клапан не используется в конструкции проветривании канализационной системы, но некоторые умельцы из-за нехватки денег или лени, то ли из-за невозможности обустройства этой постройки, не устанавливают фановую трубу на канализационный стояк, а используют именно его. И, главное, что это работает.

Принцип работы клапана до удивления прост: в момент создания вакуума, он приоткрывается, позволяя воздуху попадать в канализацию. Вследствие этого, создавшееся отрицательное давление уравнивается атмосферным, и оттока воды из гидрозатворов не происходит. После уравнивания давления в канализации – он закрывается, перекрывая дорогу зловонию.

Важно!
Установка вакуумного клапана требует соблюдения одного правила — он должен устанавливаться в конце канализационного стояка.

Недостатки вакуумных клапанов

Несмотря на всю простоту и полезность этого устройства, которое как многим кажется, является полноценной заменой вентиляции канализационной системы, есть и серьезный недостаток: это приспособление не спасает от попадания из канализации в помещения дома неприятных запахов, при пересохших сифонах. Т.е если в гидрозатворах воды нет, то не спасет от зловония никакой «волшебный» клапан.

Кроме того, клапан может замерзнуть, загрязниться, он не застрахован от заклинивания и прогнивания и т.д, поэтому полноценной заменой вентиляции канализационной системы его назвать нельзя.

Изготовление вакуумного клапана из подручных средств

Для изготовления этого устройства своими руками вам понадобится:

  • Пружина от ручки.
  • Саморез длиной 45 мм.
  • Кусок тонкого пластика 50 мм х50 мм.
  • Кусок тонкого поролона 60 мм х 60 мм.
  • Шило
  • Концевой тройник из ПВХ

Переходим к самостоятельному изготовлению

  1. Для начала изготавливаем сам клапан из пластика. Для этого вырезаем из заготовленного кусочка пластика круг. После чего из поролона вырезаем шайбу. Наклеиваем одну конструкцию на другую. В итоге должен получиться пластиковый кружок с выступающими на 10 мм поролоновыми краями.
  2. В центре изделия делаем отверстие, так чтобы саморез проходил свободно. Он будет играть роль штока.
  3. В крышке тройника сверлим отверстия по окружности. Идеальным вариантом будут отверстия по 5 мм, а по центру, шилом чуть прокалываем крышку для вкручивания самореза.
  4. Надеваем на саморез пружину, а сверху подготовленный кружок с наклеенным поролоном.
  5. Выкручиваем крышку тройника и собираем «клапан» в такой последовательности: с обратной стороны крышки вкручиваем саморез с клапаном до того момента, пока пружина поддавит клапан к отверстиям. После чего накручиваем крышку на место, клапаном внутрь.

Устройство собрано, теперь при разряжении, клапан сожмет пружинку и откроет отверстия для входа воздуха. После того как давление в системе уравняется, пружинка вернет клапан на место и перекроет отверстия для выхода воздуха.

Проветривание септика

При знакомстве с вентиляцией канализационной системы нельзя не упомянуть о таком важном устройстве под названием септик. Вентиляция септика выполняет очень важную роль отвода газов выделяющихся при брожении продуктов жизнедеятельности человека. Второе назначение у вентиляционной системы септика – доставка кислорода бактериям, благодаря которым происходит процесс брожения. Не вдаваясь в подробности работы этого устройства, скажем одно – вентиляция септика очень нужна для его правильной работы. В качестве притока воздуха будет работать фановая труба, которая фактически является продолжением канализационного стояка. Теперь поговорим о другой трубе, которая будет обеспечивать перепад давления в системе вентиляции септика. Для простых конструкций однокамерных септиков в качестве вентиляции будет работать крышка люка, через неплотности которой и будет выходить воздух. А в более серьезных сооружениях, установка фановой трубы обязательна, и делать ее лучше из пластиковой трубы. ПВХ трубы, для вентиляции септиков подойдут отлично: они легкие и прочные, на них не воздействует влага и агрессивные среды. Кроме того, установку такой трубы может сделать за считанные минуты любой домашний мастер.

В статье была рассмотрена важность и нужность вентиляции канализационной системы, которая играет ключевую роль в создании комфортных условий проживания в частном доме.

Правильная вентиляция в каркасном доме



Для каркасного дома вентиляция выполняет роль легких. В отличие от большинства технологий домостроения, где присутствует естественная вентиляция дома, каркасная технология полностью изолирует внутренние помещения от проникновения воздуха извне.

Система проветривания через форточки и окна дома не обеспечивает полный воздухообмен. В доме образуются застойные зоны, которые при повышенной влажности могут привести к появлению плесени в конструкциях дома. Поэтому следует знать, как правильно сделать вентиляцию в каркасном доме. Для устранения недостатка воздухообмена уже в проекте каркасного дома закладывается система принудительной вентиляции.

Виды вентиляции в каркасном доме

Вентиляция – это процесс воздухообмена в помещении. Без вентиляции воздух в помещении  насыщается отходами жизнедеятельности людей, животных и растений, которые могут оказаться вредными для их обитателей. Поэтому такой воздух вытесняется из помещения и заменяется свежим извне. Для жилых помещений существуют санитарные нормы воздуха в помещении, соблюдение которых обязательно при возведении жилых домов.

Устройства и приспособления для организации воздухообмена в помещениях называются вентиляционными системами.

Вентиляцию по способу принуждения движения воздуха разделяют на:

  • Естественную вентиляцию;
  • Принудительную вентиляцию.

А по способу организации воздухообмена на:

  • Приточную вентиляцию;
  • Вытяжную вентиляцию.

Естественная вентиляция

Этот тип вентиляции присущ большинству зданий и сооружений, построенных по классической технологии. Благодаря микротрещинам в их конструкции и материалам воздух проникает в дом извне. Такую вентиляцию называют неорганизованной естественной вентиляцией.

Естественную вентиляцию через отдушины, дымоходы и тому подобные приточные и вытяжные проемы дома относят к организованной естественной вентиляции. Принято считать, что такие дома с естественной вентиляцией «дышат» самостоятельно.

Принудительная вентиляция

Принудительная вентиляция создается с помощью разницы давления внутри и вне помещения благодаря специальным устройствам, размещенным в доме – эжекторам или вентиляторам. Такая разница давления может создаваться путем нагнетания воздуха извне в помещение или путем откачивания его из помещения наружу. В первом случае вентиляция называется приточной, а во втором – вытяжной.

Достаточно часто эти системы совмещают, тогда такая система называется комбинированной приточно-вытяжной вентиляцией.

Принудительная приточная вентиляция часто сопровождается очисткой поступающего воздуха и подогревом при заборе холодного воздуха. В приточно-вытяжной системе вентиляции в целях экономии электроэнергии входящий воздух подогревается выходящим из помещения воздухом в системе рекуперации. При рекуперации выходящий теплый воздух направляется в камеру, через которую по воздуховодам прогоняется воздух с улицы и нагревается. Такая схема организации воздухозабора экономит до 30-40 % электроэнергии, идущей на разогрев входящего воздуха.

Узнать, как делается вентиляция в каркасном доме, полезно для каждого будущего владельца. Но ещё важнее знать, как выбрать наиболее экономную и эффективную систему вентиляции для своего дома. Выбор системы вентиляции сугубо индивидуален и зависит от большого количества факторов, которые иногда просто нет возможности учесть для обеспечения комфортной атмосферы в частном доме. Поскольку вентиляция каркасного дома является одним из важнейших элементов долговременной и комфортной эксплуатации дома, наш совет: обратитесь к специалистам компании и потребуйте расчет и проект системы вентиляции для вашего будущего жилища.

Вытяжная вентиляция в каркасном доме

Если вы задумались, как сделать вентиляцию в каркасном доме, то для начала определите застойные места для воздуха в нем. Такими местами будут ванная комната, туалет, гардеробная и другие комнаты без окон. Имеет смысл уже в проекте заложить в них вытяжную вентиляцию. Если вы живете в построенном доме и в комнатах нет вентиляции, ее необходимо сделать. Глухие комнаты в каркасном доме имеют повышенную влажность, в них появляется затхлый запах и может развиваться плесень или грибок. Вентиляция устраняет негативные явления в этих комнатах.

Особенностью вытяжной вентиляции в каркасном доме является то, что она не будет работать без притока воздуха. Каркасный дом изолирован так, что не пропускает воздух извне. Как минимум для нее необходимы воздуховоды, по которым воздух будет поступать снаружи из-за разницы давлений, создаваемой вентиляторами или воздушными насосами.

Такие воздуховоды размещаются внутри стен в виде пластмассовых труб или коробов, на выходе они снабжаются механическими заслонками и решетками, предотвращающими проникновение внутрь предметов и воздуха при неработающей системе вытяжной вентиляции. Металлические воздуховоды-короба в стенах не размещают, они снижают тепловое сопротивление стен.

При правильной организации приточных каналов в стенах и окнах вытяжная вентиляция будет недорогой и эффективной. Но необходимо рассчитать мощность вытяжных вентиляторов, количество и сечение приточных каналов, чтобы обеспечить должный воздухообмен. Эту работу лучше поручить специалистам, если такой расчет отсутствует в проекте домов.

Недостатком этой системы вентиляции является то, что через приточные каналы зимой попадает холодный воздух. Регулировать заслонки каналов приходится руками. Автоматическое регулирование потребует дополнительных средств на электромеханику, монтаж устройства и проводку.

Приточная вентиляция каркасного дома

Этот тип вентиляции основан на нагнетании воздуха извне дома внутрь его. По сути, это вытяжная вентиляция «наоборот». В тех же каналах устанавливаются нагнетательные вентиляторы вместо вытяжных и по тем же приточным каналам выводится отработанный воздух из дома. Отличие в том, что поступающий воздух фильтруется и подогревается по мере необходимости. Фильтры ставят, если каркасный дом располагается вблизи автомобильных дорог или промышленных предприятий. В сравнении с кондиционером, который нагревает или охлаждает воздух внутри помещения, вентиляция подает свежий воздуха с улицы.

Приточно-вытяжная система вентиляции каркасного дома

Этот тип вентиляции объединяет два предыдущих, делая принудительным как поступление воздуха в дом, так и вывод отработанного наружу.

Если в предыдущих вентиляционных системах не было необходимости рассчитывать баланс воздухообмена дома, то в приточно-вытяжной системе его надо рассчитать. Количество поступающего воздуха в дом должно соответствовать такому же объему выводимого.

Проекты каркасных домов часто предусматривают установку приточно-вытяжной вентиляции. Например, в типовых проектах домов из СИП-панелей предусматриваются встроенные каналы и вытяжные вентиляторы. В проектах рассчитывают баланс поступления и вывода воздушных масс из дома, рассчитывается мощность вентиляторов и диаметры каналов. Трубопроводы размещаются в стенах дома или в чердачном помещении.

Учитывается и шум, издаваемый вентиляторами. Их размещают в удалении от мест отдыха в доме, от спален и детской.

Система вентиляции работает от электричества – это ее слабая сторона. Поэтому на случай отключения электроэнергии должна предусматриваться естественная вентиляция дома.

Работающая вентиляция в доме потребляет достаточно большое количество электроэнергии. Для уменьшения расхода электроэнергии, которое в наибольших количествах тратится на подогрев воздуха или его охлаждение, в систему встраивают рекуператоры. Рекуператоры недешевы, но их использование быстро окупается.

Монтаж вентиляции в доме

Вентиляция в доме является сложной инженерной системой. Как сделать систему вентиляции для каркасного дома, самостоятельно или обратиться в компанию к специалистам, решает каждый сам. Мы советуем не рисковать. Получив проект от специалистов, вы рискуете наделать ошибок, которые сведут на нет достоинства проектируемой системы. Даже наиболее простой вариант вентиляции одноэтажного каркасного дома выполнить самостоятельно непросто.

Но если вы решили самостоятельно смонтировать вентиляционную систему, то следует помнить о следующем:

  • Выбор вентиляционной установки должен соответствовать балансу воздухообмена в вашем доме.
  • Установка должна содержать в себе необходимые фильтры, нагреватель воздуха, вентиляторы вытяжные и приточные с системой управления. Если бюджет позволяет, добавьте к ним рекуператор.
  • Определите место в доме, где будете монтировать вентиляционную установку. Важный момент: установка шумит при работе, обеспечьте для нее звукоизоляцию.
  • Составьте план-схему вентканалов.
  • Определите места ввода и вывода воздуха. Разнесите их на расстояние не менее нескольких метров, установите вентиляционные решетки.
  • В местах входа-выхода проделывается отверстие для вентканалов.
  • Монтируется и закрепляется вентиляционная установка.
  • Монтируются вентиляционные каналы и присоединяются к установке.
  • Воздуховоды монтируют в стене до момента отделки помещений. Если их там нет, то воздуховоды размещают за подвесным потолком.
  • Произведите разводку воздуховодов по комнатам до вентиляционных решеток.
  • Смонтируйте систему управления системой в удобном для управления месте.
  • Включите и проверьте систему на герметичность.

Кроме этого, в соответствии с гигиеническими требованиями к вентиляции: недопустимо объединение вентиляционных каналов жилых помещений с кухней и санузлом. Выводы вытяжной вентиляции должны выступать над крышей более чем на 1 м.

Выводы
  1. Вентиляция в каркасном доме не прихоть, без нее нормальное проживание без ущерба для здоровья невозможно.
  2. Система вентиляции подбирается для дома в соответствии с его объемом, количеством жильцов и гигиеническими требованиями.
  3. Для каркасного дома больше всего подходит приточно-вытяжная система вентиляции.

4. Проектирование и установку приточно-вытяжной вентиляции следует поручить профессионалам.

Вентиляция в частном доме своими руками

Если при строительстве многоквартирных домов наличие вентиляционной системы с естественным побуждением является необходимым условием ввода жилья в эксплуатацию, то в индивидуальном строительстве о вентиляции зачастую вспоминают лишь при обнаружении плесени на стенах и появлении неприятных запахов в доме.

Между тем современное индивидуальное строительство основано на широком использовании новейших отделочных и строительных материалов, применение которых делает дом практически герметичным. В этом случае бессмысленно надеяться на приток воздуха извне при закрытых окнах и дверях и уповать на самостоятельное «дыхание» дома через поверхность якобы «дышащих» строительных материалов. Это миф, развеять который можно, попытавшись дышать через поверхность любого строительного материала, например, дерева или кирпича. Вряд ли у вас это получится.

Остается добавить, что нормального самочувствия человека в помещении в течение часа должно поступать в среднем 30м3 свежего воздуха, обогащенного кислородом, что возможно только при наличии вентиляционной системы в доме. В идеале считается, что высокий уровень комфорта в доме возможен только при кратности воздухообмена равном 1. Иными словами весь объем воздуха в доме в течение часа должен быть замещен свежим воздухом, что полностью соответствует требованиям СНиП.

Какому типу вентиляции отдать предпочтение?

Существует два вида вентиляционных систем:

Вентиляционные системы с естественным побуждением эффективны только при наличии притока свежего воздуха в помещение извне и условия для его направленного движения к вентиляционному каналу внутри помещения.

Как правило, забор воздуха осуществляется через окна и форточки, а его удаление происходит через вентиляционные каналы, выходы которых располагают в ванной комнате, туалете и на кухне. Для обеспечения движения воздуха между полом и дверным полотном оставляют щель не менее 25 мм.

Любое отклонение от этих требований влечет за собой прекращение циркуляции воздуха и прекращение работы вентиляционной системы.

Механическая вентиляция может быть 3 видов:

  1. приточная, обеспечивающая приток свежего воздуха извне
  2. вытяжная, удаляющая отработанный или загрязненный воздух из помещения
  3. приточно-вытяжная, создающая воздухообмен в помещении.
  • Вытяжная вентиляция

Вытяжная механическая вентиляция может быть представлена вытяжным вентилятором, вмонтированным в вытяжной канал. По сути, она является аналогом естественной вентиляции, но более эффективна и может использоваться в случае необходимости. Как правило, вытяжные вентиляторы устанавливают на кухне, в туалете, в ванной комнате и в гараже.

Объем удаляемого воздуха зависит от мощности вентилятора, но эффективно такая вентиляционная система может работать только при наличии притока воздуха извне, что возможно при открытых форточках или вентиляционных клапанах. При этом наружный воздух поступает в дом без предварительного подогрева. Зимой это может негативно сказаться на комфорте и создать дополнительную нагрузку на систему отопления.

  • Приточная вентиляция

В системах приточной вентиляции воздух извне подается в помещение с помощью нагнетающего вентилятора, в конструкции которого может использоваться нагревательный элемент. Удаление воздуха осуществляется через вентиляционные каналы естественной вентиляции.

Производительность приточной вентиляционной системы ограничена пропускной способностью вентиляционных каналов. К тому же приточная вентиляционная система не экономична с точки зрения энергетических потерь. Дело в том, что с уходящим воздухом теряется немалое количество тепловой энергии, а восполнять потери приходится, нагревая потоки воздуха, поступающего снаружи.

  • Приточно-вытяжная вентиляция

В приточно-вытяжной вентиляционной системе приток воздуха осуществляется с помощью нагнетающих вентиляторов, а удаление отработанных воздушных масс осуществляется с помощью вытяжных вентиляторов. В примитивных приточно-вытяжных вентиляционных системах воздух, поступающий извне в холодное время, может подогреваться, а удаляемый воздух просто вбрасывается в окружающую среду. Такие системы, безусловно, обеспечивают необходимый воздухообмен в помещении, но их эксплуатация требует немалых денежных затрат.

Поэтому в последнее время наблюдается постоянный рост интереса к приточно-вытяжным вентиляционным системам с рекуперацией тепла, использование которых позволяет не только обеспечить требуемый воздухообмен в помещении, но и в значительной мере снизить затраты на отопление.

В вентиляционных системах с рекуперацией тепла нагрев поступающего в помещение воздуха производится за счет тепловой энергии, содержащейся в отработанном воздухе. Для этого воздушный поток из вытяжного вентилятора пропускается через теплообменник и лишь после выбрасывается в атмосферу.

Полученная при этом тепловая энергия используется на нагрев свежего воздуха, подаваемого в дом.

Эффективность вентиляционных систем с рекуперацией тепла

Эффективность вентиляционных систем с рекуперацией тепла во многом зависит от теплообменника, применяемого в них. Для оценки процесса теплообмена между холодным и теплым воздухом используется коэффициент рекуперации, показывающий, какое количество тепловой энергии пошло на нагрев поступающего снаружи воздушного потока.

На сегодняшний день лучшими считаются роторные рекуператоры, коэффициент рекуперации которых находится в интервале от 75 до 85%.

Не секрет, что многие производители вентиляционных систем указывают более высокие коэффициенты рекуперации, вплоть до 99%, но при этом основываются на лабораторных испытаниях, проведенных в условиях, далеких от реальных. В реальных условиях эксплуатации, в мороз, при высокой влажности и сильном ветре для получения коэффициента рекуперации 85 % нужно использовать только действительно качественное оборудование.

В жаркую погоду вентиляционная система с рекуперацией тепла работает в обратном режиме и осуществляет охлаждение приточного воздуха удаляемым воздушным потоком.

Подведем итоги

Для комфортных условий жизни в частном доме необходимо обеспечивать воздухообмен, кратность которого равна единице.

В частном доме можно использовать естественную вентиляцию, аналогичную вентиляционным системам, монтируемым в многоквартирных домах. Однако лучший результат можно получить только при использовании вентиляционных систем с рекуперацией тепла, в которых свежий воздух подогревается (летом охлаждается) за счет тепловой энергии уходящих воздушных потоков.

Остается добавить, что хорошая вентиляционная система не может стоить дешево, но однажды сделанная, она на долгие годы обеспечит отличные условия проживания в вашем доме.

Видео — как самостоятельно сделать вентиляцию в доме

Естественная вентиляция в частном доме —

Воздухообмен между улицей и внутренним пространством необходим в каждом здании. Это важно и для людей, поскольку мы проводим внутри строений около ¾ времени и нам жизненно важен свежий воздух. Это важно и самому сооружению для продления его ресурса. В строительной отрасли существует несколько технологий обустройства этой коммуникации, принципиально специалисты подразделяют два вида: вентиляция естественная и принудительная. Во втором случае устанавливается специальное оборудование, которое выбрасывает отработанный воздух наружу и закачивает свежий внутрь. Естественная вентиляция в частном доме осуществляется за счет перепада давления и температур в постройке и на улице.

Оглавление статьи

Принцип функционирования естественной вентиляции

Этот способ воздухообмена имеет только один недостаток – это отсутствие тяги в условиях одинаковой температуры внутри и вне здания и предельно низких значениях ветра. То есть коммуникация в такой ситуации просто не работает. Естественная тяга вентиляции максимально функциональна при существенном перепаде температур в внутри строения и на улице. Но такой тип проветривания используется в каждом здании и сооружении, поскольку он имеет простую конструкцию, стоит недорого, не требует дополнительного оборудования и не потребляет электроэнергию. Если вы хотите обустроить естественную вентиляцию в доме своими руками схема должна быть максимально адекватна всем техническим параметрам сооружения.







Различия вентиляции на объектах и в частном доме

В многоквартирном доме, общественном здании или в производственных цехах устройство естественной вентиляции осуществляется шахтенным способом. Подобная технология не применима для частного дома. Вытяжная вентиляция с естественным пробуждением в индивидуальном строении сооружается по иным принципам, а ее схема разрабатывается для каждого конкретного здания. Вентиляция жилой комнаты может отличаться от вентиляции в ванной комнате и туалете.

Проектирование вентиляции

Проектирование осуществляется с учетом особенностей внутренней планировки постройки и сообразно необходимым объемам воздухообмена. Также в зависимости от типа загородного поместья и его особенностей естественная вентиляция в доме может быть организована несколькими способами. Возможно, для эффективности коммуникации будет необходима установка дополнительного оборудования. Например, решетка с обратным клапаном для естественной вентиляции, которая предотвратит повтор потока воздуха.

Технологии обустройства естественной вентиляции



Специалисты различают несколько типов конструкции вентиляционной коммуникации. Выбор способа обустройства естественной приточной вытяжной вентиляции зависит от функциональности конкретной комнаты, его объемов и целесообразности. Но следует понимать, что вне зависимости от того, какая технология используется, каждое помещение должно быть обустроено приточным каналом и обратным клапаном для естественной вентиляции.

Аэрация

Это общеобменная естественная вентиляция в доме, в установленных параметрах. Результативной такая коммуникация может быть лишь при определенном расположении сооружения, которое должно быть возведено под углом в 45 или 90 градусов к господствующему направлению ветра на территории. Эффективным результат работы аэрации будет только при регулярном открывании фрамуг, которые должны быть максимально грамотно рассчитаны.

Конвекция

Эта естественная вентиляция в частном доме из сип-панелей применима, когда присутствуют избытки теплого воздуха. Тяжелые наружные массы, поступая во внутрь, вытесняют из него легкие. Естественная вентиляция в жилом доме осуществляется за счет циркуляции воздуха вокруг источника тепла. Технология предполагает обязательный перепад (не менее трех метров) между уровнем забора и выброса воздушных масс. Скорость их перемещения не должна превышать 1 м/с.

Давление ветра

Этот принцип естественной приточной вентиляции в частных домах по энергоэффективной технологии предполагает высокое давление воздуха с наветренной стороны и низкое – с подветренной. При проектировании системы берется в расчет расположение дома. Массы поступают в помещение через каналы естественной вентиляции, расположенные с наветренной стороны и выходят из противоположных. Скорость приточной вентиляции с естественным побуждением зависит от скорости ветра.

Рекуперация тепла

Естественная вытяжная вентиляция вместе с отработанными воздушными массами выводит из помещения и тепло. Потеря ресурса требует его возобновления для комфортного проживания человека. Естественная приточно вытяжная вентиляция рекуперационного типа способна обеспечить возврат тепла до 90%. Для эффективной и надежной работы системы необходим профессиональный расчет естественной вентиляции для каждого конкретного объекта.

Пример расчета естественной вентиляции

Расчет системы естественной вентиляции в частном энергопассивном доме производится согласно установленным нормативам. Для примера возьмем одноэтажный коттедж с жилой площадью в 60 кв.м. Также в доме есть туалет, кухня, ванная комната и кладовка. Высота потолка – 3 метра. Естественная вытяжная вентиляция сооружается из бетонных блоков.

Приток воздушных масс, согласно нормативам, должен составлять 180 куб.м/час. Вытяжка из помещений с воздухоотводами (кухня, ванная и туалет) – 140 куб.м/час и в кладовке 0,2 куб.м/час. Так, требуемый вывод воздушных масс должен составлять 142, 7 куб.м/час. Одноэтажный коттедж имеет чердак, поэтому высота канала будет составлять 4 метра. Далее нужно руководствоваться таблицей.

Высота канала (м) Температура воздуха в помещении
t=32°с (м³/час) t=25°с (м³/час) t=20°с (м³/час) t=16°с (м³/час)
2 54,03 43,56 34,17 24,16
4 72,67 58,59 45,96 32,50
6 85,09 68,56 53,79 38,03
8 94,18 75,93 59,57 42,12
10 101,32 81,69 64,08 45,31

При температуре в 20 градусов и согласно значениям в таблице производительность 1 воздуховода естественной вытяжной вентиляции составляет 45,96 куб.м/час. Так получается, что схема естественной вентиляции должна быть обустроена четырьмя каналами. Это упрощенный пример на тот случай, если вы хотите соорудить естественную вентиляцию в частном доме своими руками. Гарантий в этом случае не существует.

Если же вы хотите, чтобы система работала эффективно, лучше доверить проектирование схемы и расчет естественной вентиляции в частном доме профильным инженерам. Кроме этого, необходимо понимать, что производительность системы снижается или увеличивается выбором места и конструкции таких элементов, как клапан обратный вентиляционный или вентиляционная решетка для естественной вентиляции.

Выбор технологии вентилирования, экономическая целесообразность

Если вы задались вопросом, какую систему воздухообмена выбрать, стоит произвести несложные экономические расчеты. Стоимость коммуникации складывается из двух значений – цена возведения и цена эксплуатации. Выбрав традиционную конструкцию, вы затратите меньше денежных средств в процессе строительства. Но уже с первого дня использования вы столкнетесь с эксплуатационными расходами, поскольку потери тепла потребуют дополнительного расхода ресурсов (дров, угля, электроэнергии, бензина или дизеля).

Практика показывает, что вентиляция с рекуперацией – это наиболее экономически выгодная и технологически целесообразная технология вентиляционной системы. Например, если вы отапливаете коттедж с помощью электричества, то при установке традиционной системы воздухообмена, вы будете расходовать от 6 до 10 кВт/час, в то время как вентилирование с рекуперацией снизит расход до 1-2 кВт/час. Согласитесь, что показатели значительные.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома
Относительное

установить
  • Хорошо работать в холодном климате.
  • Система вентиляции

    Плюсы

    Минусы

    Относительно

    Относительное
    • Может затягивать загрязнители в жилые помещения
    • Не подходит для жаркого влажного климата
    • Частично полагаться на случайную утечку воздуха
    • Может увеличить расходы на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
    • Может вызывать обратную тягу в топочных устройствах.

    Подача

    • Относительно недорогой и простой в установке
    • Обеспечивает лучший контроль, чем выхлопные системы
    • Минимизирует загрязнение из внешнего жилого помещения
    • Предотвращает обратную тягу дымовых газов из каминов и приборов
    • Обеспечивает фильтрацию пыльцы и пыль в наружном воздухе
    • Позволяют осушать наружный воздух
    • Хорошо работать в жарком или смешанном климате.
    • Может вызывать проблемы с влажностью в холодном климате.
    • Не смягчает или не удаляет влагу из входящего воздуха.
    • Может увеличивать расходы на отопление и охлаждение.
    • Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.

    Сбалансированный

    • Подходит для любого климата
    • Установка и эксплуатация может стоить дороже, чем вытяжные или приточные системы
    • Не смягчает и не удаляет влагу из поступающего воздуха
    • Может увеличиваться расходы на отопление и охлаждение.

    Вентиляторы с рекуперацией энергии и рекуперацией тепла

    • Снижение затрат на отопление и охлаждение
    • Доступны как небольшие модели для настенного или оконного монтажа, так и центральные системы вентиляции
    • Экономически эффективны в климатических условиях с суровыми зимами или летом и высокими расходами на топливо.
    • Установка может быть дороже, чем установка других систем вентиляции
    • Может оказаться экономически неэффективным в мягком климате
    • Может быть сложно найти подрядчиков с опытом и знаниями для установки этих систем
    • Требовать защиты от замерзания и замерзания в помещении. холодный климат
    • Требуют более тщательного обслуживания, чем другие системы вентиляции.
    Вытяжные системы вентиляции

    Вытяжные системы вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

    Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

    Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания.Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

    Одна проблема с системами вытяжной вентиляции заключается в том, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

    • Радон и плесень из подвального помещения
    • Пыль с чердака
    • Дым из пристроенного гаража
    • Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

    Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

    Вытяжные системы вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

    Системы приточной вентиляции

    Приточные системы вентиляции используют вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если таковые имеются существовать).

    Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

    Системы приточной вентиляции позволяют лучше контролировать поступающий в птичник воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму количество внешних загрязняющих веществ в жилом пространстве и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

    Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

    Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не понижают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

    Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

    В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

    Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

    Как и приточные и вытяжные системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Кроме того, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

    Системы вентиляции с рекуперацией энергии

    Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимизации потерь энергии. Они сокращают расходы на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

    Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

    Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

    Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

    Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты предлагают выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

    Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху.Однако они наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

    Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

    Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

    Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

    Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

    Стратегии вентиляции всего дома для существующих домов

    В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. В руководстве Building America Solution Center «Стратегии вентиляции всего дома для новых домов».

    Многие старые дома оборудованы вытяжными вентиляторами для кухонь и ванных комнат. В то время как эти вентиляторы обеспечивают периодическую вентиляцию для удаления загрязняющих веществ вблизи источника, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами), чтобы обеспечить разбавление потенциальных загрязняющих веществ по всему дому.

    В жилых зданиях используются три распространенных метода механической вентиляции:

    • Только вытяжка — Системы только вытяжки используют вентиляторы кухни, ванны и / или прачечной для вытяжки застоявшегося воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через утечки в оболочке здания или через пассивные вентиляционные отверстия.Вентиляторы настроены на работу непрерывно или с перерывами с таймером управления.
    • Приточная вентиляция — приточная вентиляция со встроенным центральным вентилятором обеспечивает подачу наружного воздуха через воздухозаборник наружного воздуха, который направляется к обратной стороне воздухообрабатывающего устройства системы центрального отопления и охлаждения для фильтрации, обогрева или охлаждения и распределения в дом через воздухозаборник. Воздуховоды системы HVAC.
    • Сбалансированный — вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и отработанный воздух в помещении, причем оба канала проходят через теплообменник для рекуперации тепла.Вентиляторы с рекуперацией энергии (ERV) функционируют как HRV, но перемещаются, передавая тепло и влагу. ERV и HRV могут быть подключены к центральному кондиционеру и системе воздуховодов дома или независимо от них.

    Эти три стратегии проиллюстрированы на Рисунке 1 и более подробно описаны в разделе «Типы систем вентиляции для всего дома» ниже. В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

    Дополнительную информацию, включая подробные сведения о расчетах интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» настоящего руководства.

    Факторы, которые следует учитывать при выборе системы вентиляции

    При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, требования программы, нормы и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

    Цели и требования к вентиляции

    Стандарт ASHRAE 62.2 содержит минимальные требования к адекватной вентиляции дома. Многие кодексы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещениях. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, графиков, видов деятельности, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и работу. См. Вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы), а также о других нормах и стандартах, связанных с вентиляцией

    .

    Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже.(См. Рисунок 1 для изображения этих трех стратегий.) Это руководство также включает небольшой раздел по контролю влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

    Рисунок 1. Примеры общедомовых и местных систем вентиляции. (Источник: Rudd 2011.)

    Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора и установки. , и пусконаладку бытового вентиляционного оборудования.

    Нормы и стандарты, относящиеся к вентиляции

    (Ниже приводится выдержка из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018).)

    IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно воздухонепроницаемых домов. Расходы вентиляции аналогичны тем, которые требуются в ASHRAE 62.2-2010. В кодах нет кредитов за проникновение, как в стандартах ASHRAE.

    IMC 2015 года, который охватывает большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все занимаемые помещения имели естественную или механическую вентиляцию.Также требуется механическая вентиляция в жилых помещениях со степенью инфильтрации воздуха менее 5 ACH50 при испытании с вентиляторной дверью (подробно описано в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется проверка дверцы воздуходувки 5 ACH50 или менее, но IMC не требует этого напрямую. Даже если приняты оба кода, эту перекрестную ссылку двух кодов можно легко упустить из виду или пренебречь, создавая эффективную лазейку. В результате многие многоквартирные дома по-прежнему полностью или частично полагаются на работающие окна и двери для обеспечения необходимой вентиляции.Это не очень хорошая практика, потому что люди не открывают окна достаточно часто, чтобы обеспечить вентиляцию.

    IRC (ICC 2015d), который охватывает отдельно стоящие одно- и двухквартирные дома и таунхаусы высотой не более трех этажей с отдельным входом с улицы, имеет раздел по энергоэффективности, требующий утечки воздуха 5 ACH 50 или меньше. во всех климатических зонах (рис. 1.2-A) и, в частности, требует механической вентиляции. Все больше юрисдикций продолжают принимать требования к механической вентиляции в новых жилищах.Последние версии стандарта ASHRAE 62.2 (ASHRAE 2016b) и местные нормы и правила обеспечивают минимальную интенсивность вентиляции для конкретного жилого помещения.

    Может потребоваться время, чтобы коды моделей приняли ставки, опубликованные в стандарте ASHRAE 62.2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Следовательно, интенсивность вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует минимальные ставки, указанные в стандарте ASHRAE Standard 62.2 следует принять как лучшую практику.

    Качество воздуха в помещении

    В Руководстве по качеству воздуха в помещениях ASHRAE (Schoen et al.2018) говорится, что, хотя строительные нормы и правила касаются вентиляции наружного воздуха на протяжении десятилетий, многие жилища плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). ). Многие потенциальные причины неадекватной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют достижению заданной скорости вентиляции, или неправильное использование установленных систем жильцами.Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой мощности вентиляции и расчет размеров вентилятора.

    После контроля источника изменения воздуха в доме являются наиболее важным фактором снижения концентраций загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и трещины в ограждении. Было показано, что в более новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию вредных веществ, содержащих опасные альдегиды, такие как формальдегид и ацетальдегид.

    Национальная лаборатория Лоуренса Беркли составила обширное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора , установка и пуско-наладка бытового вентиляционного оборудования.

    Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут влиять на качество воздуха в помещении.К ним относятся следующие:

    • Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
    • Влага в корпусе от протечек и влажности
    • Плохое качество наружного воздуха
    • Влага и грязь в системах вентиляции
    • Внутренние источники загрязнения, такие как выделяющиеся газом шкафы, клеи для ковров и ковровые покрытия, моющие средства, краски и отделочные материалы.
    • Неэффективная фильтрация и очистка воздуха
    • Плохое распределение воздуха, которое может вызвать недостаточную вентиляцию некоторых частей жилища
    • Местный радон и выхлоп.

    Другие руководства BASC предоставляют передовые методы решения многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

    Датчики качества воздуха внутри помещений становятся все более доступными. Это могут быть автономные датчики или их иногда можно подключить для работы с элементами управления, чтобы активировать или увеличить интенсивность вентиляции в доме для устранения повышенного уровня влажности или загрязнения из-за таких действий в доме, как приготовление пищи, принятие душа или повышенное количество людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупредить жителей о необходимости активировать вентиляцию. Датчики также могут использоваться с элементами управления для закрытия воздухозаборников на открытом воздухе, если на улице есть неприемлемые условия качества воздуха, такие как повышенная влажность, дым или твердые частицы в воздухе.

    Установка и интеграция с существующими системами

    В существующих домах установка систем вентиляции всего дома часто является более сложной и дорогостоящей, чем при новом строительстве, особенно с более сложными системами вентиляции.Уровень усилий — и, в конечном итоге, стоимость — необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

    • Существующие системы вентиляции
    • существующее канальное отопление и / или охлаждение
    • Доступ на чердаки и / или подвал
    • объем проекта реновации / реабилитации.

    Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и / или шума. Вентилятор можно заменить на более эффективную модель, и можно будет использовать существующие участки воздуховодов и электрические соединения с новой системой. Другой вариант — установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

    В домах с существующим принудительным воздушным отоплением и / или охлаждением возможно, что новая система вентиляции HRV, ERV или с центральным вентилятором (CFIS) может использовать воздуховоды и центральный кондиционер.

    Система воздуховодов обеспечивает проход, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему дому. Однако протекающие воздуховоды, проходящие через некондиционированные пространства, могут втягивать и распространять загрязнители с чердаков, гаражей и подползников. Негерметичные воздуховоды также могут повлиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое внутри дома. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не протекают.Дополнительную информацию о системах воздуховодов см. В руководствах Центра решений.

    Когда нет существующей системы воздуховодов — или, по крайней мере, нет системы воздуховодов, подходящей для желаемой системы вентиляции — установка новых воздуховодов и выполнение электрического обслуживания вентиляторов может быть инвазивным и дорогостоящим. Эти затраты можно свести к минимуму, если подвал, подвал или чердак легко доступны. Если необходимо провести воздуховоды или электрические линии между этажами или в существующих стенах, секции стеновых панелей, как правило, должны быть удалены и заменены.Если другие аспекты ремонта не требуют такого уровня вмешательства, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

    Контроль влажности

    Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может привести к увеличению содержания влаги в помещении во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и вызвать проблемы с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. Отчет Влияние механической вентиляции жилых помещений на затраты на электроэнергию и контроль влажности , подготовленный Martin 2014.) Во многих жилых помещениях простого использования кондиционера или теплового насоса надлежащего размера для охлаждения помещения достаточно для адекватного контроля влажности, поскольку осушение также будет происходить, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

    Когда уровень влажности в помещении повышается, система не обязательно реагирует, выполняя дополнительное осушение, если только жилище не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах американских подрядчиков по кондиционированию воздуха (ACCA) как Руководство ACCA S — Выбор жилого оборудования и Руководство ACCA J — Расчет нагрузки на жилое помещение , может улучшить осушение, но некоторым жилищам требуется большее осушение, чем охлаждение. система может предоставить. Этим жилищам нужен осушитель. К осушителям относятся автономные осушители, которые часто устанавливаются в закрытых подвалах и подвалах; канальные осушители, которые интегрированы с воздухообрабатывающим устройством в жилом помещении; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

    Дополнительное осушение часто необходимо для жилищ во влажном климате. В очень энергоэффективных жилищах и помещениях ниже уровня земли, которые, вероятно, будут использовать меньше кондиционеров, с большей вероятностью потребуются осушители. Осушители могут потреблять значительное количество энергии, и не каждому дому она нужна. Однако, когда необходимо дополнительное осушение, осушение окупается затрат, согласно ASHRAE Руководство по качеству воздуха в жилых помещениях: передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018).

    Не все проблемы с избыточной влажностью лучше всего решаются с помощью осушителя. Для существующих жилищ или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться уменьшить или управлять им. Например, проблемы с конденсацией зимой могут быть вызваны дефектами ограждающей конструкции здания, такими как старые высокопроводящие металлические оконные рамы или отсутствие изоляции. В этих ситуациях удаление холодных поверхностей предотвращает конденсацию. Проблемы с конденсацией в зимний период также могут быть вызваны чрезмерной влажностью в помещении, которую во многих случаях можно решить с помощью вытяжных вентиляторов для ванной или кухни.

    Жилые помещения в климате с очень низкими температурами наружного воздуха могут также находиться в очень сухих условиях, когда требуется увлажнитель для комфорта людей. Однако увлажнение может угрожать качеству воздуха в помещении, когда система выходит из строя, работает при более высоких настройках влажности, чем требуется, или когда в ней может развиться биологический рост. См. Руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для ознакомления со стратегиями, тематическими исследованиями и другой информацией по контролю влажности.

    Распределение и смешивание наружного воздуха

    Местная вытяжная вентиляция для контроля источников должна быть нацелена на участки, где часто образуются загрязнители, особенно влага. Вентиляция всего здания предназначена для уменьшения количества загрязняющих веществ во всем доме за счет их разбавления наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату в доме — идеальный вариант, но стоимость установки таких систем может быть довольно высокой, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или местные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, вытяжной вентилятор ванны, работающий непрерывно).

    См. Отчет Выбор систем вентиляции для существующих домов для более подробного обсуждения распределения наружного воздуха.

    Наружный воздух, подаваемый в дом как часть системы вентиляции, должен быть — насколько это возможно — свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. В руководстве «Расположение воздухозаборников для вентиляции».

    Сброс давления и другие проблемы с системами вентиляции

    Системы вентиляции, включая только вытяжные системы и неправильно сбалансированные ERV и HRV, могут снизить давление в доме, забирая из дома больше воздуха, чем доставляется в дом. Давление ветра и дымовой трубы может способствовать разгерметизации дома. Вентиляторы с вытяжкой, сушилки для одежды и камины также способствуют разгерметизации дома, если не будет обеспечен воздух для макияжа.

    Сброс давления может способствовать ухудшению качества воздуха в помещении следующим образом:

    • Сброс давления в доме может повлиять на работу любых приборов сгорания с естественной тягой, расположенных в доме.Счетчик электроэнергии в доме или подрядчик по ОВКВ может выполнить стандартные процедуры тестирования для оценки этой проблемы. Лучшая практика заключается в том, чтобы удалить и заменить устройства с естественной тягой сгорания на устройства с закрытым сгоранием с прямым выпуском воздуха или устройства негорения.
    • В доме с пристроенным гаражом разгерметизация может втягивать воздух из гаража в дом. Стена, отделяющая дом от гаража, должна быть полностью герметичной, а в гараже нельзя располагать воздуховоды HVAC. Для подтверждения герметичности стены между домом и гаражом можно провести испытания на герметичность.Вытяжной вентилятор может быть установлен в гараже, чтобы выводить воздух из гаража прямо наружу и поддерживать в гараже отрицательное давление по сравнению с жилым пространством дома.
    • Сброс давления в доме может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых домов, если ограждающая конструкция здания плохо герметизирована; однако, если наружный воздух попадает в дом через неплотную оболочку здания, он, вероятно, разбавит поступающие загрязнители.Если тестирование на радон показывает неприемлемые уровни радона, необходимо установить систему снижения уровня радона. (См. Руководства Центра решений Building America по Радоновому вентилятору и Вертикальной вентиляционной трубе с радоном для получения дополнительной информации о системах смягчения воздействия радона.)
    • В ходе полевых исследований было обнаружено, что системы подачи и балансировки забивают воздухозаборники и обеспечивают меньшее количество поступающего воздуха, чем планировалось. Часто обнаруживается, что они отключаются или закрываются жильцами дома. Для поддержания чистоты воздухозаборных решеток требуется техническое обслуживание.
    • Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи центрального вентилятора, должна быть оценена на эффективность, и любые новые установленные системы должны быть введены в эксплуатацию обученным техником HVAC или энергетическим оценщиком для проверки производительности.

    Энергетические последствия

    Системы механической вентиляции оказывают два ключевых энергетических воздействия:

    • Электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
    • тепловой энергии, необходимой для кондиционирования поступающего в помещение наружного воздуха.

    Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор центрального кондиционера или печи — используемый в некоторых стратегиях вентиляции — может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и потребляемая мощность, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных устройствах с более низким энергопотреблением используются бесщеточные двигатели с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

    Второй момент — кондиционирование поступающего наружного воздуха — зависит от климата. ВСР и ВСР, безусловно, могут смягчить этот эффект. Явная эффективность теплообменников ERV / HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно имеют более высокую стоимость. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить количество влаги, попадающей в систему вентиляции. На вкладке «Климат» приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в различных климатических зонах.

    Типы систем вентиляции всего дома

    Подробные описания типов вентиляции приведены ниже для вытяжных систем, систем центрального притока с вентилятором (CFIS), HRV и ERV.

    Вытяжная вентиляция

    Вытяжные вентиляторы для ванных комнат уже несколько десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолке ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), по которому воздух поступает к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Если местные вытяжные вентиляторы используются для вентиляции всего дома, они должны быть настроены на непрерывную работу или по программируемым таймерам. Свежий воздух втягивается в дом через искусственную инфильтрацию, т. Е. Через трещины в оболочке здания или пассивные приточные вентиляционные отверстия.

    Оценка вытяжного вентилятора

    Если вытяжной вентилятор для ванны уже существует, оцените, насколько хорошо он работает, следующим образом.

    Измерьте воздушный поток, используя вытяжной колпак или другое подходящее устройство, как показано на Рисунке 2. Осмотрите решетку вентилятора на предмет грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Иногда простая очистка корпуса вентилятора и решетки может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрическим оборудованием.

    Рисунок 2. Измерьте расход воздуха вытяжного вентилятора с вытяжным колпаком. (Источник: Aldrich 2014.)

    Найдите наружный терминал участка воздуховода.Выхлопные каналы всегда должны заканчиваться на открытом воздухе — никогда на чердаке, в подвале или в подполье, как вытяжной канал, показанный на Рисунке 3, который заканчивается рядом с вентиляционной решеткой чердака, но не снаружи. Если возможно, измерьте также скорость потока на наружной заделке. Большое расхождение в измеренных расходах подразумевает утечку. Если возможно, отследите участок вытяжного канала и проверьте его на предмет отсоединений, обжимов, утечек и т. Д.

    Рис. 3. Этот канал вытяжного вентилятора неправильно заканчивается рядом с вентиляционным отверстием чердака, а не проходит через стену для вывода наружу.(Источник: Aldrich 2014.)

    Даже при приемлемой скорости потока многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на предмет наличия зазоров, расстояния между балками и конфигураций монтажа. Электрическое обслуживание существующих вентиляторов часто бывает адекватным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки электрических проблем.

    Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электричества и воздуховодов может быть не очень сложной задачей. На нижних этажах установка нового участка воздуховода может быть гораздо более проблематичной. Если ванная находится на внешней стене, одним из возможных решений является вентилятор, который выбрасывает воздух прямо через стену.

    Стоимость только выхлопных газов

    Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов в зависимости от расхода, особенностей и т. Д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, мощность, воздуховоды и т. Д.), Затраты на установку могут составлять от 100 до 200 долларов. При установке в месте, где раньше не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составлять от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть существенно выше.

    Энергетические последствия только для выхлопных газов

    Вентилятор мощностью 10 Вт, работающий круглый год, потребляет 88 кВтч.При цене 0,11 долл. США / кВтч это стоит 10 долл. США в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, поступающий в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климата и оборудования HVAC (см. Вкладку «Климат»), но эти затраты обычно намного превышают затраты на электроэнергию для работы вентилятора.

    Плюсы и минусы использования только вытяжной вентиляции показаны в таблице 1.

    Таблица 1. Только для выхлопных газов Плюсы и минусы
    Только выхлопные трубы Минусы только для выхлопных газов
    Низкая стоимость вентиляторного оборудования и эксплуатации Может разгерметизировать дом
    Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховоды, поэтому легко перейти на высокопроизводительную модель Точечный источник, не забирает воздух равномерно из всех частей дома, поэтому вентиляция и смешивание воздуха в доме вряд ли будут одинаковыми.
    Простота тестирования и ввода в эксплуатацию Воздух забирается из-за проникновения через трещины в оболочке здания, а не из контролируемых фильтрованных источников
    Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту Без рекуперации энергии
    Высокая надежность Домовладелец может легко отключить
    Тихая работа
    Регулируемый расход
    Может управляться по таймеру
    Требует минимального обслуживания
    Некоторая фильтрация и темперирование через ограждающую конструкцию здания
    Работает с бесканальной системой
    Выбор вытяжных вентиляторов

    Как только желаемые скорости потока известны (на основе расчета для соответствия требуемым нормам скорости вентиляции, например, ASHRAE 62.2), обычно лучше всего выбирать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока 0,1 дюйма вод. Ст., Но в большинстве вытяжных каналов перепады давления намного выше.

    Вытяжные вентиляторы с рейтингом ENERGY STAR рекомендуются для большинства применений; Самым очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальной скоростью потока ниже 90 куб. Футов в минуту) требуют наличия не менее двух вентиляторов.8 кубических футов в минуту / ватт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать производительность не менее 3,5 кубических футов в минуту / ватт. Информацию об оценке номинальных характеристик вентиляторов см. В руководствах Центра решений Building America.

    Хотя эти требования к энергии представляют собой значительный прогресс по сравнению с более старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту / ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (постоянного тока), ECM (двигатели с электронной коммутацией) или двигателями с регулируемой скоростью. В дополнение к более низкому энергопотреблению, возможность регулирования скорости этих двигателей позволяет этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

    В существующих зданиях вытяжные каналы часто скрыты в стенах или потолках. Очень сложно определить состояние этих прогонов, и многие из них имеют изгибы и повороты, которые приводят к условиям более высокого давления.Вентиляторы с двигателями BPM и усовершенствованными элементами управления являются отличным выбором для таких модификаций, поскольку эти вентиляторы могут увеличивать скорость и поток, чтобы преодолеть большинство ограничений воздуховода. Работа с более высокой скоростью вентилятора несколько увеличивает энергопотребление, но обычно это небольшая плата за достижение целевых показателей воздушного потока.

    Еще одно преимущество эффективных вытяжных вентиляторов для ванны — низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям к максимальному уровню звука в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требует максимум 1,0 сон, когда вытяжные вентиляторы работают непрерывно. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 Сон.

    Установка вытяжного вентилятора

    При наличии старого вытяжного вентилятора замена вентилятора — но сохранение существующего воздуховода — может быть относительно недорогим проектом. По возможности следует проверить участок воздуховода на предмет утечек, изоляции, препятствий и т. Д. И при необходимости отремонтировать. Размер воздуховода также следует проверить; некоторые старые воздуховоды могут быть только 3 дюйма в диаметре; слишком маленькие воздуховоды могут резко ограничить поток.Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, следует найти и проверить внешний конец выхлопной трубы. Вытяжные вентиляторы должны выходить прямо на улицу, а не на чердак, в подполье и т.д. Наружные концевые заделки должны быть должным образом герметизированы и снабжены защитным кожухом, а также должны иметь соответствующие экраны или обратные заслонки для предотвращения попадания насекомых и других вредителей в воздуховоды.

    Если необходимо установить новый воздуховод, участки воздуховода должны быть как можно более короткими и прямыми до подходящей наружной заделки.Если для изменения направления воздуховода требуется отвод, рекомендуется обеспечить прямой участок от корпуса вентилятора на 2–3 фута перед коленом, при этом следует избегать резких изгибов, таких как изгиб, показанный на Рисунке 4. Обратитесь к документации по вентиляторам, чтобы определить правильный диаметр воздуховода; воздуховоды большего размера обычно обеспечивают лучшую скорость потока и более просты, чем длинные или извилистые воздуховоды. Стыки в системе воздуховодов должны быть заделаны мастикой, а любые воздуховоды, расположенные за пределами кондиционируемого помещения (например,г., чердак) следует утеплить, чтобы предотвратить конденсацию влажного отработанного воздуха.

    Рис. 4. Плотные изгибы каналов вытяжного вентилятора могут снизить скорость потока, увеличить шум и увеличить энергопотребление. (Источник: Aldrich 2014.)

    В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и / или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. Инструкции по модернизации, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Уплотнение корпуса вентилятора к потолку (герметиком или подходящим материалом) может помочь сохранить целостность оболочки.

    Органы управления только выхлопом

    Хотя в некоторых ситуациях могут быть приемлемы простые переключатели включения / выключения, обычно желательны элементы управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

    • Таймеры могут управлять вентиляторами с запрограммированными интервалами (обычно установленное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов при желании.
    • Некоторые вентиляторы включают элементы управления для непрерывной настройки низкой скорости вместе с переключателем для настройки ускорения высокой скорости.
    • Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или для увеличения скорости вращения вентиляторов, когда требуется более высокий расход выхлопных газов.
    • Существует широкий спектр дополнительных переключателей и таймеров, которые работают со многими вытяжными вентиляторами.

    Дополнительную информацию об элементах управления вентиляторами см. В руководстве Вентиляторы непрерывной работы и вытяжные вентиляторы.

    Измерение, проверка и ввод в эксплуатацию выхлопных газов

    Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и / или когда он запрограммирован на включение (например, с таймером, датчиком присутствия и т. Д.). Расход отработанного воздуха легко измерить с помощью вытяжного шкафа или расходомера. Если скорость потока не соответствует расчетной, осмотрите систему воздуховодов (если возможно), чтобы убедиться, что нет никаких препятствий, правильно ли работают обратные заслонки и т. Д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен винтами, которые используются для соединения воздуховодов с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы плюс мастику или одобренную пленку.

    Эксплуатация и обслуживание только выхлопных газов

    Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически очищать решетку вытяжного вентилятора пылесосом и очищать корпус вентилятора влажной тканью.Подробную информацию см. В инструкции по эксплуатации. Снаружи дома выпускной патрубок следует периодически проверять на наличие препятствий или мусора.

    Приточная вентиляция — Системы интегрированной подачи центрального вентилятора (CFIS)

    В системах централизованного приточного воздуха (CFIS) используется воздухозаборник, поступающий в центральную печь дома или блок обработки воздуха, для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой статического давления и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора кондиционера и открытие моторизованной заслонки.Наружный воздух втягивается в вытяжную камеру, смешивается с возвратным воздухом и распределяется по всему дому. Приточную вентиляцию можно обеспечить в доме без системы кондиционирования воздуха, используя вместо этого встроенные вентиляторы, установленные в наружных стенах дома или в наружном приточном воздуховоде, которые направлены на то, чтобы втягивать воздух в дом, а не выталкивать его наружу. Эти дома управляются электроникой, чтобы работать в тандеме с вытяжными вентиляторами, которые имеют эквивалентный объем воздушного потока, чтобы принести воздух в дом с той же скоростью, что и в других частях дома, те, которые обеспечивают сбалансированную вентиляцию, хотя менее вероятно, что входящий воздух будут максимально равномерно распределены по дому.

    Оценка CFIS Рис. 5. Центральная система подачи с вентилятором использует воздухозаборник, направленный в центральную печь дома или блок обработки воздуха, для подачи свежего воздуха по всему дому. (Источник: Aldrich 2014.)

    Очевидно, что системы CFIS подходят только в домах с системами воздушного отопления или охлаждения. Осмотрите воздухообрабатывающий агрегат и расположение возвратной камеры. Убедитесь, что это место доступно и есть достаточно места для установки наружного воздуховода.

    Определите хорошее место для забора воздуха. Воздухозаборник должен втягивать чистый наружный воздух без ограничений. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от любых выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

    Нанесите на карту участок воздуховода. Убедитесь, что воздуховод можно проложить от нагнетательной камеры до места забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

    Осмотрите двигатель вентилятора AHU. Определите тип двигателя вентилятора кондиционера и / или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25-50% меньше электроэнергии, чем более старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. Руководство «Вентиляторы кондиционера с блоком управления двигателем».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях и обеспечивать дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

    Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать по измеренному статическому давлению в обратном трубопроводе и общей эквивалентной длине (TEL) участка воздуховода. Каждый линейный фут воздуховода для забора наружного воздуха считается 1 футом TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить 15 футов к общей оценке длины; капот воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Более подробную информацию и примеры расчетов см. В отчете «Выбор систем вентиляции для существующих домов».

    Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать кондиционер для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (т. Е. Смеси возвратного и наружного воздуха), подаваемого в дом. Холодный воздух может создавать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55 ° до 60 ° F; см. Литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температуры воздуха и расхода. Дополнительную информацию см. В отчете «Выбор систем вентиляции для существующих домов».

    Стоимость CFIS

    Если центральный кондиционер доступен в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов (включая элементы управления, моторизованный демпфер, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка наружного воздуховода связана или требует удаления гипсокартона, повторной отделки и т. Д., Затраты могут резко возрасти.

    CFIS Энергетические последствия

    Системы

    CFIS могут потреблять большое количество электроэнергии, потому что они полагаются на большой вентилятор центрального кондиционера системы HVAC для циркуляции свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой температуре. потребляемая мощность больше, чем действительно требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью и двигателем с электронной коммутацией (ECM) могут регулировать скорость потока до более низкой в ​​режиме только вентиляции. При использовании относительно эффективного двигателя вентилятора блока обработки воздуха (AHU) (300 Вт) и работе в среднем 8 часов в день для вентиляции (то есть в дополнение к работе, необходимой для кондиционирования помещения), CFIS будет потреблять 876 кВтч / год. При цене 0,11 долл. США / кВтч это стоит 96 долл. США в год. У большинства центральных кондиционеров есть двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

    Системы

    Basic CFIS не имеют рекуперации тепла, поэтому поступающий в здание наружный воздух необходимо кондиционировать. Примеры таких финансовых последствий см. На вкладке «Климат». Если CFIS используется в системе со значительной утечкой в ​​воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Однако общие расходы на оборудование невысоки, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система отопления, вентиляции и кондиционирования воздуха с центральным устройством обработки воздуха или центральной печью. Плюсы и минусы систем CFIS приведены в таблице 2.

    Таблица 2. Преимущества и недостатки источника питания с центральным вентилятором
    CFIS Pro Минусы CFIS
    Простой и доступный в установке В доме должна быть система воздушного отопления и охлаждения
    Использует существующие воздуховоды и нагнетательный вентилятор Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с нагнетательными двигателями ECM
    Низкие эксплуатационные расходы Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
    Наружный воздух забирается из известного места Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
    Воздух Oudtoor фильтруется на всасывании и в центральном кондиционере Ввод в эксплуатацию
    Распределить наружный воздух по всем частям дома Низкая скорость всасываемого воздуха
    Выбор оборудования CFIS

    Контроллер.На рынке представлено несколько контроллеров CFIS. Эти контроллеры доступны в виде отдельных компонентов, но многие из них также доступны в составе комплекта, который включает контроллер, моторизованный демпфер и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

    Воздуховоды и заслонки. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховоды, по которым наружный воздух проходит через кондиционируемые помещения, должны быть изолированы. Моторизованные заслонки, которые открываются для поступления наружного воздуха и закрываются, когда квоты вентиляции были выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется демпфер другого размера, моторизованные демпферы, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке, ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь отрегулировать объем наружного воздуха, вводимого в систему.

    Двигатели вентилятора воздухообрабатывающего агрегата. Как упоминалось выше, системы вентиляции CFIS не рекомендуются с неэффективным двигателем вентилятора AHU. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные замены двигателя вентилятора.(См. Руководство Вентиляторы кондиционеров с ECM.) Хотя потребление электроэнергии этими двигателями во многом зависит от характеристик системы HVAC, эти двигатели могут потреблять на 25-50% меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя и замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

    Установка CFIS

    Квалифицированный подрядчик HVAC должен установить контроллер, воздуховоды, заслонки и другие компоненты.Расположение участка воздуховода, подключение к возвратной камере и расположение забора наружного воздуха следует планировать заранее.

    Воздуховоды должны быть закрыты одобренной фольгированной лентой или мастикой, в зависимости от обстоятельств. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения конденсации. Воздухозаборники на открытом воздухе должны быть оборудованы сетками для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед входом в кондиционер; иногда можно использовать фильтр AHU, но отдельный фильтр необходим, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники на открытом воздухе должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть интегрированы с сайдингом и должным образом промаркированы, чтобы предотвратить проникновение воздуха и воды, а проходы через внешние стены или потолки должны быть надлежащим образом герметизированы, чтобы ограничить проникновение. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

    CFIS Измерение, проверка и ввод в эксплуатацию

    После установки критически важен ввод системы в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, воздухоочиститель включается и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но два наиболее распространенных метода следующие:

    • Измерение скорости воздуха в наружном воздуховоде трубкой Пито или анемометром. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. Фут / мин).
    • На воздухозаборнике наружного воздуха вытяжной колпак может измерять поток воздуха, втягиваемого в систему. (Обычно для точных измерений требуется слабый ветер или его отсутствие).

    Наконец, балансировочная заслонка и контроллер должны быть отрегулированы так, чтобы желаемое количество наружного воздуха подавалось в систему по желаемому графику.

    CFIS — Эксплуатация и обслуживание

    Как всегда, обратитесь к инструкциям производителя по обслуживанию. Одна из привлекательных особенностей систем CFIS — низкие эксплуатационные расходы, но это не означает, что обслуживание «не требуется».Одна из очень частых причин выхода из строя — засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. Д.).

    Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

    HRV и ERV являются сбалансированными системами. Это означает, что они одновременно выпускают и подают наружный воздух с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается приточному потоку (летом наблюдается обратное). .HRV передают только физическое тепло; ERV также переносят влагу (скрытое тепло).

    Оценка HRV / ERV

    Большинство HRV и ERV размещаются в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменные среды и т. Д. К этому шкафу обычно подключаются четыре воздуховода: воздухозаборник наружного воздуха, выхлоп на улицу, приток наружного воздуха в дом и выхлоп из него. дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

    1. Определите место для оборудования.ERV / HRV следует располагать таким образом, чтобы участки каналов были короткими и прямыми, чтобы можно было легко подключить силовую и управляющую проводку, а также обеспечить легкий доступ к блоку для обслуживания. Многие ERV / HRV производят изрядное количество шума; помните об этом, если апартаменты будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку трубопроводы, идущие из этих мест, могут быть менее интрузивными.
    2. Определите места забора и выпуска наружного воздуха.Заборник наружного воздуха должен втягивать чистый наружный воздух. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».
    3. Определите места подачи свежего воздуха. Одним из потенциальных преимуществ системы ERV или HRV является возможность подавать свежий воздух в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным, это редко бывает практичным. Прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей, особенно в существующем доме. Если, например, ERV установлен в подвале, подача свежего воздуха в помещения первого этажа может быть простой задачей, но добраться до помещений второго этажа может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от регистров вытяжного воздуха, может обеспечить лучшее смешивание свежего воздуха, чем местные системы вентиляции.

    В своей документации по продукту некоторые производители рекомендуют интегрировать ERV / HRV с центральными системами воздуховодов, используемыми для отопления и охлаждения, как показано на схемах на Рисунке 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а выхлоп может выводиться из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух следует по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления — это движение свежего воздуха назад через устройство обработки воздуха и его выпуск через воздуховод в возвратной камере статического давления. В обоих вариантах в жилое пространство поступает очень мало свежего воздуха.

    Рис. 6. Эти конфигурации ERV / HRV НЕ рекомендуются, потому что наружный воздух может всасываться обратно в ERV / HRV перед его распределением в жилое пространство. (Источник: Aldrich 2014.)

    Включение кондиционера при работе ERV / HRV может решить эту проблему короткого замыкания, но это значительно увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, что по крайней мере одна сторона системы ERV / HRV (т.е. выпускная или обратная сторона) должна быть отведена отдельно. На рис. 7, например, воздух выпускается через специальный вытяжной канал, а охлажденный наружный воздух подается в обратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки в воздуховоде. Полностью вентилируемая система, в которой приточные и вытяжные вентиляционные каналы отделены от каналов для обогрева и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но при модернизации это часто непрактично и дорого.

    Определите размеры воздуховодов и нанесите на карту участки воздуховодов. Чтобы определить размеры воздуховода, обратитесь к документации производителя. Более подробные расчеты размеров см. В руководстве ACCA D.

    . Рис. 7. При интеграции ERV / HRV с системой воздуховодов для обогрева / охлаждения добавьте специальные воздуховоды для подачи или возврата, чтобы предотвратить короткое замыкание в распределении воздуха. (Источник: Aldrich 2014.)

    HRV / ERV Стоимость

    Диапазон стоимости оборудования ERV и HRV достаточно широк.До недавнего времени стоимость основного оборудования составляла от 400 до 2000 долларов. Неудивительно, что устройства с более низким потреблением электроэнергии (> 1 кубических футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно на рынке США стали доступны некоторые более дорогие европейские продукты. Эти системы могут похвастаться еще более низким потреблением электроэнергии (около 3 кубических футов в минуту / ватт) и более высокой эффективностью рекуперации тепла, но с ценой от 3000 до 5000 долларов.

    Стоимость установки сильно различается; ключевые факторы включают:

    • Расположение основного блока.При установке в доступном пространстве (например, в подвале) установка основного оборудования и подсоединение воздуховодов могут быть довольно простыми.
    • Если воздуховоды могут быть проложены в открытом пространстве (подвал или чердак), отделку стен и потолка можно оставить в основном нетронутой.
    • Увеличение длины воздуховода приводит к увеличению затрат на установку.
    • Необходимость в отводе конденсата и / или насосе увеличивает стоимость.

    Некоторые подрядчики указали стоимость установки от 1000 до 1500 долларов, когда система полностью устанавливается в подвале, на чердаке или другом доступном пространстве (т.е., требуется очень небольшой демонтаж потолка или стены или отделочные работы). Эмпирические правила не работают при более сложных установках, требующих снятия потолка, стены или пола, строительства пазов, повторной отделки и т. Д.

    Чтобы оправдать более высокие затраты на ERV и HRV, производители предложат отказаться от одного или двух вытяжных вентиляторов для ванной комнаты, а вместо этого можно использовать ERV / HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такое расположение часто соответствует требованиям кодекса или программы для местной вентиляции, но блоки ERV / HRV обычно не обеспечивают такой же объем выхлопных газов, как специализированные вытяжные вентиляторы.Кроме того, хотя это может быть экономией средств при новом строительстве, в существующем доме, где уже установлены вытяжные вентиляторы, экономия сводится к нулю.

    Энергетические последствия для HRV / ERV

    Одним из основных преимуществ ERV / HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Энергопотребление этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут быть больше, чем экономия тепловой энергии.См. Вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV приведены в Таблице 3.

    Таблица 3. Плюсы и минусы HRV / ERV
    HRV / ERV Плюсы HRV / ERV Cons
    Тепло- и влагообмен Более высокая стоимость
    Может распределять вентиляционный воздух во многих частях дома Больше техобслуживания, регулярная замена фильтра
    Не учитывает большие перепады давления на здании. Экономия энергии варьируется
    Может быть автономной системой Могут быть затруднены установка и ввод в эксплуатацию
    Шум
    Выбор оборудования

    Необходимо сделать выбор между ERV и HRV, и следует учитывать эффективность рекуперации тепла оборудования.

    ERV против HRV

    Основное различие между ERV и HRV состоит в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло).HRV передают только физическое тепло; они не переносят влагу. Какой тип выбрать, не всегда является простым решением, но главный вопрос, который следует задать: обычно ли на улице слишком влажно? В таком случае ERV может быть лучшим выбором.

    На вопрос ERV / HRV легче всего ответить в жарком влажном климате. Например, во Флориде воздух в кондиционируемых домах обычно прохладный и сухой. Воздух на улице довольно влажный. Когда наружный воздух проходит через ERV, и влага, и тепло переходят от входящего воздуха к выходящему, поэтому входящий воздух будет в некоторой степени охлажденным и осушенным.Это не означает, что ERV осушает дом. Напротив, использование ERV повысит уровень влажности в доме, но повышение влажности будет меньше, чем при использовании другой стратегии вентиляции.

    За пределами жаркого влажного климата выбрать ERV или HRV не так просто. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы является наиболее подходящим, но рекомендации различаются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

    • Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
    • В очень герметичных домах в холодном климате, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть слишком высокой. В этом случае HRV может помочь снизить влажность в помещении.
    • В жарком и сухом климате наблюдается аналогичная тенденция: большие или более протекающие дома с низким уровнем образования влаги могут выиграть от ERV (для сохранения влажности в помещении), в то время как меньшие, более тесные дома с более высокой заполняемостью могут выиграть от HRV (для снижения уровня влажности в помещении) .

    Не существует однозначного правила о том, какой тип системы является более подходящим. Особенно в смешанном климате существует много ситуаций, когда ERV может быть более выгодным во время сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим суждением при выборе систем.

    HRV / ERV Тепловой КПД

    Институт домашней вентиляции (HVI) публикует стандарты для тестирования и оценки эффективности ERV и HRV.Кажущаяся ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает явную и скрытую рекуперацию тепла в течение сезона охлаждения. Для лучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на сайте HVI.

    Энергопотребление HRV / ERV. Потребляемая мощность может варьироваться от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать интенсивность вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. Фут / мин / ватт) часто бывают более дорогими, их настоятельно рекомендуется использовать. Помимо более низкого потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

    Элементы управления и функции HRV / ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные расписания.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Когда требуется больше воздуха, их часто можно увеличить вручную до высокой скорости. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), например:

    • Органы управления с датчиками углекислого газа и / или влажности могут увеличивать скорость при более высоких концентрациях (которые обычно указывают на более высокую посещаемость).
    • Некоторые системы могут повышать скорость и / или обходить теплообменник, чтобы воспользоваться преимуществами ночного охлаждения.
    • Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязнителей.

    Установка HRV / ERV

    Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV / HRV в таком месте, где к нему будет легко получить доступ для обслуживания, где к блоку можно будет безопасно подавать электроэнергию и где шум системы не будет беспокоить людей. Установите отводы конденсата в соответствии с требованиями производителя.

    Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом изолированы от воздуха и оснащены соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы пассажиры могли убедиться, что на них нет мусора.

    Воздуховоды должны быть герметизированы (см. Отчет «Герметизация и изоляция воздуховодов в существующих домах »), а воздуховоды, идущие на улицу и наружу, должны быть изолированы. Если ERV или HRV устанавливаются в некондиционном пространстве (например, на вентилируемом чердаке), необходимо также изолировать воздуховоды, по которым проходит отработанный воздух и кондиционированный наружный воздух.

    Большинство обсуждаемых здесь HRV и ERV представляют собой системы с воздуховодом, то есть два воздуховода идут от блока к помещению, а два воздуховода идут от блока к наружной части. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы помочь решить эту проблему, некоторые производители ввели местные ERV. На рис. 8 показан такой блок, установленный на потолке аналогично вытяжному вентилятору в ванной. Для агрегата требуются два наружных воздуховода (один приточный и один вытяжной), но агрегат выпускает воздух прямо из комнаты ниже и подает прямо в нее.По сравнению с обычными ERV, эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой находится местный ERV. Кроме того, рекуперация тепла умеренно эффективна, и в холодную погоду эти системы переходят на работу только с вытяжкой.

    Измерение, проверка и ввод в эксплуатацию ERV / HRV

    Рис. 8. Более дешевые местные ERV обычно устанавливаются в потолке для подачи наружного воздуха в помещение, в котором они расположены, и вывода воздуха из него.(Источник: Aldrich 2014.)

    Как и во всех системах вентиляции, важно измерить расход воздуха и убедиться, что он соответствует спецификациям или требованиям. Измерение расхода на каждом регистре — единственный практический способ проверить балансировку системы.

    Если невозможно получить доступ ко всем внутренним регистрам приточного или вытяжного воздуха (например, если воздух подается в обратную камеру системы центрального отопления и охлаждения), на выводах снаружи могут использоваться вытяжные колпаки. Обычно это практично только в том случае, если выводы доступны с земли и в спокойных внешних условиях (т.э., без ветра).

    Как описано для систем CFIS, пересечение канала с трубкой Пито или анемометром может обеспечивать скорость и расход. Некоторые блоки ERV и HRV фактически оснащены отводами давления, так что потоки можно измерять, подключив манометр непосредственно к самому ERV / HRV.

    Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если желаемый расход трудно достичь, осмотрите систему воздуховодов, регистры и внешние концевые заделки на предмет препятствий.Если элементы управления имеют расширенные функции (например, таймеры, ускорение потока и т. Д.), Убедитесь, что эти функции работают должным образом.

    HRV / ERV Эксплуатация и обслуживание

    Как всегда, следуйте инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и / или замены теплообменников, фильтров и других деталей, склонных к накоплению пыли и грязи.Кроме того, приточные отверстия для наружного воздуха следует периодически проверять, чтобы убедиться, что они свободны от мусора (листьев, скошенной травы, мусора и т. Д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают жильцов, когда пришло время для обслуживания. Если их нет, жители должны тщательно соблюдать график.

    Зачем герметичным домам механическая вентиляция?

    Недавно я написал пару статей о сложностях механической вентиляции и о битвах, связанных с тем, когда ее устанавливать, сколько вентиляции и нужно ли ASHRAE 62.2 стоит всех ресурсов, которые мы на это тратим. (Если вы пропустили дебаты между Майклом Бласником и Джо Лстибуреком в комментариях к последнему, вам следует прочитать его. В эти выходные это был Суперкубок Строительной науки.) Эти статьи были нацелены на профессионалов в строительной науке / зеленом строительстве. / домашнее поле производительности. Сегодня пора сделать шаг назад и вспомнить, почему мы вообще говорим о вентиляции.

    Почему не проникновение?

    В статье, которую я писал о том, что вентиляционные двери не могут сказать вам, сколько вам нужно механической вентиляции, в комментариях возник важный вопрос.Ремоделлер Дуг Томпсон спросил:

    «Может ли кто-нибудь простыми словами объяснить, почему гораздо лучше использовать механическую вентиляцию в плотно построенном доме, чтобы обеспечить такое же количество воздуха, какое может дать инфильтрация из более протекающего дома? Это, конечно, предполагает, что речь идет о внешнем воздухе сопоставимого качества и температуры ».

    Как я писал пару лет назад, идея о том, что дом должен дышать, — это миф. Другими словами, в негерметичных домах воздух не обязательно должен быть хорошего качества.Почему? Начнем с некоторых типичных загрязнителей, которые вы можете найти в домашнем воздухе:

    • водяной пар
    • радон
    • споры плесени
    • окись углерода
    • ЛОС
    • формальдегид

    Если все эти вещи пришли из дома и ничего плохого не поступило извне, то можно было бы полагаться на проникновение. Они этого не делают, и это не так. Если вы попытаетесь полагаться на инфильтрацию «свежего воздуха», вы, скорее всего, будете разочарованы.

    Другая проблема, связанная с использованием инфильтрации, заключается в том, что вы не знаете, сколько воздуха вы получаете.Это был один из главных споров в дебатах Бласник-Лстибурек. Бласник выполнил «несколько быстрых расчетов (используя все 1020 станций TMY3)» и использовал этот анализ, чтобы сказать, что в доме с умеренной утечкой количество часов в год, которые дом проводит, опускается ниже 50% от наиболее часто используемых требований к вентиляции (ASHRAE 62.2). ) довольно низкий.

    Тем не менее, его симуляция предполагала двухэтажный дом. Одноэтажные дома на плиточном фундаменте короче и будут иметь меньший эффект стека, поэтому часы низкой инфильтрации в год будут меньше.И даже в те часы, когда инфильтрация превышает требования к вентиляции, мы должны учитывать источник. Если воздух просачивается из пристроенного гаража или заплесневелого подвесного помещения, это, вероятно, ухудшает, а не улучшает воздух в доме.

    Насколько туго?

    Хорошо, поэтому, если вы согласны с тем, что полагаться на инфильтрацию — плохая идея, как узнать, достаточно ли тесен ваш дом, чтобы возиться с установкой механической вентиляции? Хотелось бы, чтобы у меня был хороший окончательный ответ, который работал бы для каждого дома, но именно здесь сосредоточено много споров о вентиляции домов.Многие дома были герметизированы за счет средств ARRA за последние четыре года, и этот вопрос возникал очень часто.

    В программах по утеплению до недавнего времени использовались так называемые «Предел герметичности здания» (BTL) или «Стандарт воздушного потока в здании» (BAS) для определения необходимости установки в доме системы механической вентиляции. Он был основан на более старом стандарте ASHRAE 62-1989. Его можно было рассчитать двумя способами, но в большинстве случаев результат сводился к преобразованию результатов

    в «естественный» воздухообмен в час (ACHnat).Если в доме было более 0,35 ACHnat на основе теста на дверь с вентилятором, бригаде по утеплению не нужно было устанавливать систему вентиляции.

    Лстибурек считает (и я согласен), что это плохой способ принять решение, потому что преобразование результатов дверцы вентилятора в естественный воздухообмен не очень точно для нужд вентиляции. Майкл Бласник не согласен. Лстибурек написал в комментарии в эти выходные: «Скорость воздухообмена от часа к часу или от дня к дню не коррелирует с номером двери вентилятора». Он говорит о вариациях, которые имеют значение в масштабе, необходимом для вентиляции — от часа к часу.

    Возвращаясь к основному вопросу, я думаю, что большинство людей сказали бы, что дом с 3-мя сменами воздуха в час при 50 Паскалей (давление, используемое во время испытания двери с вентилятором, сокращенно ACH50) определенно достаточно герметичен, чтобы потребовать систему механической вентиляции. Если в доме есть утечка со скоростью 20 ACH50, система вентиляции, рассчитанная на уровень ASHRAE 62.2, будет большую часть времени затоплена инфильтрацией.

    На данный момент мы можем резюмировать, сказав, что протекающие дома нуждаются в герметизации. Когда они становятся достаточно плотными, им требуется механическая вентиляция.Многие дома попадают в эту серую зону с нечеткими границами где-то посередине между протекающими и тесными.

    Но что еще важнее, нам нужен лучший способ решить, когда устанавливать механическую вентиляцию. Для новых домов это довольно просто. «Стройте плотно и правильно вентилируйте». Для этого подходит ASHRAE 62.2. В существующих домах нам нужен метод, основанный на качестве воздуха в помещении в дополнение к количеству утечек воздуха в доме.

    Статьи по теме

    Вентиляционная дверь не может сказать, сколько вам нужно механической вентиляции

    Вентиляция для жилых помещений Smackdown — Битва за простоту

    Дыши! — Получите свежий воздух в вашем доме с ASHRAE 62.2

    Миф: Дом должен дышать

    Все о домашней вентиляции, теплообменниках HRV и ERV

    Дома, построенные за последние 40 лет в Канаде, относительно герметичны. . Раньше мы обычно полагались на неплотные неизолированные стены, чтобы обеспечить свежий воздух и предотвратить появление плесени и грибка, и у них это очень хорошо получалось.

    Стоимость и комфорт заставили нас добавить изоляцию, но не обязательно герметизировать наши стены. Безумие этого было быстро осознано, и вскоре после этого пароизоляция стала частью оболочки здания.

    Пароизоляция препятствовала прохождению влажного воздуха через стены, это, конечно, приводило к накоплению влаги в домах, а конденсат на окнах был обычным явлением, и его трудно было остановить. Это привело к скоплению плесени и грибка в домах. Современные герметичные дома нуждаются в механической помощи, чтобы остановить повреждение влаги и защитить качество воздуха в помещении, особенно в подвалах, где вентиляция необходима для предотвращения образования плесени.

    Есть еще те, кто утверждает, что стены должны дышать и что «дома слишком герметичны», но этот миф полностью ложен и наносит большой ущерб вашему дому.Стены должны высыхать, в идеале в обоих направлениях.

    Если зимой держать дверь открытой в щели, естественная конвекция будет втягивать воздух снизу и вытеснять его сверху. Ваш дом будет вести себя аналогичным образом, это называется эффектом стека.

    Теплый воздух поднимается вверх, вытесняя воздух из верхней части дома и втягивая холодный воздух снизу, чтобы заменить его. Насколько сильно изменится воздух, зависит от того, насколько хорошо герметичен ваш дом.

    В то время как естественная конвекция предлагает определенное количество свежего воздуха, для большинства новых домов этого просто недостаточно.Правильно закрытые дома требуют наличия систем механической вентиляции для удаления влаги и обеспечения жителей достаточным количеством свежего воздуха.

    Вентиляционные системы — Что такое HRV?

    Системы механической вентиляции известны как теплообменники , HVAC (отопление, вентиляция и кондиционирование) или HRV (вентиляторы с рекуперацией тепла). Эти системы предназначены для удаления влаги и подачи свежего воздуха в ваш дом, который предварительно нагревается выходящим воздухом.

    © Van EE

    Ядро HRV имеет небольшие отдельные каналы, через которые проходит воздух, что позволяет предварительно нагреть входящий воздух выхлопным воздухом.Здесь нет нагревательных змеевиков, вы просто управляете вентиляторами, поэтому они относительно дешевы в эксплуатации. И вы, безусловно, сэкономите деньги в целом, так как нагревание влажного воздуха потребляет много энергии.

    В зависимости от качества машины, которую вы покупаете, вы можете рассчитывать на возмещение от 50% тепла воздуха до 95%. Планируйте потратить около 2000 долларов на установку, это достаточно эффективный вариант. Вдвое больше, чем у высокопроизводительных моделей с алюминиевым сердечником, который проводит тепло лучше, чем пластиковый.

    Вентиляционные системы — Что такое ERV?

    Вентиляция с рекуперацией энергии ( ERV ) — это процесс обмена энергией, содержащейся в обычно вытяжном вентилируемом несвежем или влажном воздухе из домов, и ее использование для обработки (предварительного кондиционирования) поступающего наружного свежего воздуха в жилых и коммерческих системах отопления, вентиляции и кондиционирования воздуха. В теплые дни система ERV предварительно охлаждает и осушает, в то время как в зимний период системы ERV увлажняют и предварительно нагревают входящий воздух снаружи дома.Одним из преимуществ использования рекуперации энергии в США является возможность соответствовать стандартам вентиляции и энергопотребления ASHRAE, одновременно улучшая качество воздуха в помещении и снижая общие рейтинги HVAC и требования к энергии.

    Технология

    ERV — это не только эффективное средство снижения затрат на электроэнергию и отопление и охлаждение, но и позволяет использовать меньшее оборудование. Кроме того, системы ERV позволяют поддерживать идеальную относительную влажность от 40% до 50% в домашних условиях. Этот диапазон может поддерживаться более или менее во всех условиях, с единственной потерей энергии для воздуходувки, которая преодолевает падение давления в системе.

    Если вам нужна помощь в выборе между системой HRV и ERV, см. Здесь

    Качество воздуха в помещении важно по многим причинам:

    • Предотвращение проблем с влажностью, таких как гниль и плесень

    • Предотвращение повреждения окон конденсатом

    • Профилактика респираторных заболеваний, вызванных внутренними загрязнителями

    • Снижение затрат на отопление за счет отказа от нагрева избыточного водяного пара, который будет вытекать из вашего дома.

    Идеальный уровень влажности:

    © Министерство здравоохранения Канады


    Наряду с удалением загрязняющих веществ из воздуха, слишком много или слишком мало влаги в наших домах влечет за собой последствия для здоровья. Есть бактерии, вирусы, плесень и клещи, которые появятся на любом конце спектра, если ваш воздух слишком влажный или слишком сухой.

    Обычно считается, что относительная влажность в диапазоне от 35 до 50% является наилучшей для предотвращения большинства рисков для здоровья и раздражителей.Она достаточно высока, чтобы у вас не было потрескавшейся мебели, потрескавшихся губ или постоянных кровотечений из носа, и она не слишком влажная для комфорта, конденсации или потребления тепла.

    Если вы живете в старом доме, не паникуйте. То, что мы пишем на этих страницах, призвано вдохновлять на идеи и решения, а не на страх и беспокойство. Если вам хорошо, воздух хорошо пахнет, а из окон не капает, расслабьтесь.

    Для душевного спокойствия подумайте о покупке ареометра для измерения относительной влажности в помещении, который в большинстве хозяйственных магазинов будет стоить вам от 20 до 30 долларов.Если у вас есть проблема, немного взломайте окно, пока не разберетесь с ней. Для решения некоторых из этих проблем доступны увлажнители, осушители и очистители воздуха.

    Осушитель будет стоить от 200 до 300 долларов в месяц, и, возможно, от 10 до 15 долларов в месяц для эксплуатации. Эти дополнительные затраты, вероятно, будут сведены на нет за счет экономии тепла, поскольку для нагрева влажного воздуха требуется гораздо больше энергии, чем для нагрева сухого воздуха.

    Если вы планируете самостоятельно выполнить проект по установке HRV или ERV, сначала проведите исследование, чтобы определить правильное размещение вентиляции.Например, воздухозаборник в ванной, а не простой вытяжной вентилятор, будет означать нагретый входящий воздух вместо того, чтобы просто создавать отрицательное давление и позволять холодному воздуху находить свой собственный путь каждый раз, когда кто-то включает вентилятор.

    Конечно, если у вас есть воздухозаборник, вам не нужно устанавливать вентилятор для ванной, просто обязательно установите таймер, чтобы вы и ваши гости могли его включить. Воздухозаборник на кухне или рядом с ней помогает собирать общую влагу и загрязнения, но не подключайте ее к вытяжке.Посылать кулинарный жир через дорогой теплообменник — не лучший вариант.

    Что касается монтажа воздуховодов, гибкие трубки дешевле и с ними легче работать, но они могут быть довольно шумными, а ребра замедляют движение воздуха, заставляя ваш воздухообменник работать тяжелее.

    Поскольку вентиляционные отверстия для свежего воздуха лучше всего размещать в жилых помещениях и спальнях, вы можете обнаружить, что они оправдывают дополнительные затраты на массивные воздуховоды просто для снижения шума.

    Дополнительные статьи о высокоэффективных системах вентиляции для пассивных домов и домов с сертификатом LEED см. Здесь из EcoHome

    Руководства по экологическому строительству

    Вентиляция: как дышат здания | Американская ассоциация легких

    Правильная вентиляция сохраняет воздух в помещении свежим и здоровым.

    Как и легкие, дома должны иметь возможность дышать, чтобы свежий воздух поступал, а грязный выходил. Воздух в помещении может накапливать высокий уровень влажности, запахов, газов, пыли и других загрязнителей воздуха. Чтобы воздух в помещении оставался безопасным, необходим свежий наружный воздух, чтобы разбавить эти внутренние загрязнители.

    Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех помещений дома. Почти во всех домах окна и элементы конструкции способствуют притоку свежего воздуха.Во многих домах есть дополнительные механические системы, чтобы увеличить поток. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалить производимое ими загрязнение. Вентиляция над плитами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

    Вентиляция помогает снизить загрязнение воздуха в помещении, но лучше всего работает в сочетании с удалением известных источников загрязнения воздуха из здания. Например, единственный способ уменьшить эффект пассивного курения в помещении — это запретить курить в помещении или возле входов.Вентиляция не решит эту проблему.

    Наружный воздух также может приносить загрязнение в помещении, поэтому важно также принять меры по снижению загрязнения наружного воздуха.

    Как свежий воздух поступает в ваш дом

    Воздух входит в здания и выходит тремя разными способами:

    • Двери и окна, когда они открываются.
    • Стыки, трещины и отверстия в местах соединения частей здания, включая полы и стены, а также вокруг окон и труб.
    • Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
    • От механических систем для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и из него.

    Какие проблемы возникают из-за плохой вентиляции?

    • Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение. Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия из-за того, что недостаточно воздуха перемещается, что приводит к загрязнению.
    • Окись углерода может накапливаться в помещении до смертельного уровня без надлежащей вентиляции, но это не единственный риск.
    • Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
    • Высокая влажность на улице может сделать воздух в помещении более влажным, увеличивая риск повреждения помещения влажностью, например, роста плесени или гниения древесины.

    Как использовать вентиляцию для защиты здоровья

    • Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
    • Установите на кухне вытяжной вентилятор, который выводит воздух наружу.При приготовлении пищи используйте вентилятор или откройте окно, чтобы удалить пары и частицы в воздухе.
    • Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу. Не используйте печи без вентиляции. Установите детектор угарного газа в нескольких местах вашего дома.
    • Выпускайте сушилки для одежды и на улицу. Регулярно очищайте вентиляционное отверстие, чтобы пыль не блокировала поток воздуха.
    • Если вы красите или используете в доме принадлежности для хобби или химикаты, добавьте дополнительную вентиляцию.Откройте окна и с помощью переносного оконного вентилятора вытяните воздух из комнаты.
    • Проверьте свой дом на наличие радона, и, если у вас повышенный уровень радона, наймите профессионала, который добавит вентиляцию и удалит его. Радон — вторая по значимости причина рака легких.
    • Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать. Если это все еще не решает проблему, может помочь осушитель. Если вы используете осушитель, регулярно очищайте его.Обратитесь к специалисту по воздушным системам, чтобы узнать, нуждается ли ваша система в доработке.
    • Никогда не оставляйте машину на холостом ходу в пристроенном гараже. Выхлоп может попасть в ваш дом.

    Для дополнительной информации:

    Введение в качество воздуха в помещении: количество вентиляции, Агентство по охране окружающей среды США.

    Анализ динамики пожара в одно- и двухэтажных домах на одну семью и влияние горизонтальной вентиляции пожарных

    Чтобы изучить методы вентиляции, а также влияние изменений в современной геометрии дома, два дома были построены внутри большого экспериментального центра по борьбе с пожарами.Было проведено пятнадцать экспериментов с варьированием мест вентиляции и количества вентиляционных отверстий (таблица 1). Сценарии вентиляции были разработаны для изучения общих практик пожарных служб и включали следующее: вентиляция только входной двери, открытие входной двери и окна рядом с очагом пожара и вдали от него, открытие только окна и вентиляция более высокого отверстия в помещении. двухэтажный дом. Один сценарий в каждой структуре был проведен в трех экземплярах для проверки повторяемости.Эксперименты в каждом доме проводились с интервалом в 3 дня, чтобы обеспечить условия окружающей среды внутри домов от 15 до 22 ° C и относительную влажность ниже 50% перед возгоранием.

    Таблица 1 Экспериментальная серия

    Одноэтажный дом

    Семь экспериментов проводились в одноэтажном доме. Дом был спроектирован так, чтобы представлять дом, построенный в середине двадцатого века, со стенами и дверными проемами, разделяющими все комнаты, и потолками 2,4 м.Одноэтажный дом площадью 111,5 м 2 ; с тремя спальнями, одной ванной и восемью комнатами (рис. 1). Дом был обрамлен деревом и облицован двумя слоями гипсокартона (базовый слой 16 мм, поверхностный слой 13 мм) для защиты конструкции и возможности проведения множества экспериментов. Все окна были заполнены заглушками, так что открыванием окон можно было управлять, снимая заглушки во время, указанное для каждого эксперимента.

    Рисунок 1

    План этажа одноэтажного дома

    Двухэтажное строение

    Двухэтажный дом площадью 297 кв.м.3 м 2 ; с четырьмя спальнями, 2,5 ванными комнатами и 12 комнатами (рисунки 2, 3). Дом сочетал в себе современные элементы, такие как открытая планировка, двухэтажная большая комната и открытое фойе. Дом также представлял собой деревянную каркасную конструкцию, облицованную двумя слоями гипсокартона (базовый слой 16 мм, поверхностный слой 13 мм). Все окна были заполнены заглушками, так что открыванием окон можно было управлять, снимая заглушки во время, указанное для каждого эксперимента.

    Рисунок 2

    Двухэтажный дом план первого этажа

    Рисунок 3

    Двухэтажный дом План второго этажа

    Топливная нагрузка

    Оба дома были обставлены одинаковой мебелью.Рисунки 4, 5 6 показаны трехмерные изображения обоих домов с расположением мебели. Гостиная (LR) в одноэтажном доме, вместе с семейной комнатой и LR в двухэтажном доме, были так же обставлены двумя диванами, шкафом, телевизором, тумбочкой, журнальным столиком, стулом, двумя картинами, лампа с абажуром и двумя занавесками. Пол был покрыт набивкой из пенополиуретана и ковролином из полиэстера. Загрузка топлива составляла примерно 29 кг / м 2 2 .

    Рисунок 4

    Трехмерный рендеринг одноэтажного дома

    Рисунок 5

    Трехмерный рендеринг двухэтажного дома

    Рисунок 6

    3D визуализация первого этажа 2-х этажного дома

    Для того, чтобы охарактеризовать топливную нагрузку в жилой / семейной комнате, он был помещен в ячейку 5.Зал шириной 5 м, глубиной 4,0 м и высотой потолка 2,4 м. В передней стене комнаты имелся проем шириной 3,7 м и высотой 2,1 м. Помещение было помещено под калориметр потребления кислорода, и была измерена пиковая скорость тепловыделения 11,3 МВт.

    Спальня 1 в обоих домах была оборудована кроватью размера «queen-size», состоящей из матраса, пружинного матраса, деревянного каркаса, двух подушек и одеяла. В комнате также были комод, шкаф и телевизор. Пол был покрыт набивкой из пенополиуретана и ковролином из полиэстера.Остальные спальни (2–4) в обоих домах были обставлены такой же кроватью, шкафом, телевизором и напольным покрытием, а также комодом меньшего размера, изголовьем и зеркалом в рамке.

    Столовая обоих домов была обставлена ​​деревянным столом и четырьмя мягкими стульями. Кухни были оборудованы теми же столом и стульями, что и столовая, а также посудомоечной машиной, плитой, холодильником и шкафами из ориентированной стружечной плиты со стойками из цементной плиты. Полы в обеих комнатах также были из цементной доски, чтобы имитировать плиточный пол.В двухэтажном доме также было логово на первом этаже, в которое в качестве целевого топлива помещали мягкий стул.

    Приборы

    Измерения, сделанные во время экспериментов, включали температуру газа, скорость газа, концентрацию газа и видеозапись. Температура газа измерялась термопарами хромель – алюмель (тип K) без покрытия с номинальным диаметром 0,5 мм. Расположение массивов термопар показано на рисунках 1, 2 и 3. Термопары были расположены в LR и коридоре одноэтажного дома и холле второго этажа двухэтажного дома.В каждом месте был ряд термопар с точками измерения 0,03 м, 0,3 м, 0,6 м, 0,9 м, 1,2 м, 1,5 м, 1,8 м и 2,1 м ниже потолка. Матрицы термопар, расположенные в столовой, кухне, кабинете и спальнях, имели места измерения на 0,3 м, 0,9 м, 1,5 м и 2,1 м ниже потолка. В семейной комнате через каждые 0,3 м от потолка до пола располагались термопары.

    Скорость газа измерялась с помощью датчиков перепада давления, подключенных к двунаправленным датчикам скорости.Эти датчики располагались в дверном проеме и в окне, используемом для вентиляции (рис. 1, 2, 3). На вертикальной средней линии каждого дверного проема было пять зондов, расположенных на расстоянии 0,3 м от верхней части дверного проема, центра дверного проема и 0,3 м от нижней части дверного проема. Термопары были совмещены с двунаправленными датчиками для завершения измерения скорости газа.

    Концентрации кислорода, окиси углерода и двуокиси углерода в газах были измерены в четырех точках конструкции.Концентрации были измерены на расстоянии 0,3 м и 1,5 м от пола в LR и на 1,5 м от пола в спальнях 2 и 3 одноэтажного дома (Рисунок 1). Концентрации измерялись на расстоянии 0,3 м и 1,5 м от пола в общей комнате и в коридоре второго этажа двухэтажного дома (Рисунки 2, 3). Измерения концентрации газа после попадания воды в конструкцию могут быть неточными из-за воздействия влаги на газоизмерительное оборудование.

    Видеокамеры были размещены внутри и снаружи здания для наблюдения за дымом и возгоранием на протяжении каждого эксперимента.Во время каждого эксперимента было записано восемь просмотров видеокамер.

    Экспериментальная методика

    Все эксперименты начинались с закрытых внешних дверей и окон и всех внутренних дверей в одних и тех же местах, открытых или закрытых. Внутренние двери в спальню 3 в одноэтажном доме и в спальню 2 в двухэтажном доме были закрыты для каждого эксперимента. Огонь был зажжен на диване в LR одноэтажного дома (рис. 4) и на диване в семейной комнате двухэтажного дома (рис. 6) с помощью устройства дистанционного розжига, состоящего из трех спичек.

    Пылающему огню позволяли расти до тех пор, пока не смоделировали работу вентиляции. Одноэтажный дом проветрили через 8 мин после возгорания. Это было определено на основе трех факторов; время для достижения условий с ограничением вентиляции в доме, время потенциального реагирования и вмешательства пожарной службы, а также время выхода окна из строя из предыдущих экспериментов по выходу окон из строя [7]. Двухэтажный дом проветрили через 10 мин после возгорания. Дополнительные 2 минуты позволили обеспечить вентиляцию в ограниченных условиях, так как большему объему требовалось больше времени для потребления доступного кислорода.

    Когда в эксперименте было создано более одного вентиляционного отверстия, например, открытие двери и окна, последующие открытия делались с интервалом в 15 секунд. Это время было достигнуто за счет своевременной и эффективной вентиляции пожарной службой независимо от сценария вентиляции.

    После вентиляции огню позволяли разрастаться до вспышки или до ощущения максимальной скорости горения, основанной на температуре, наблюдении за внешними условиями и наблюдении за внутренним видео.После того, как огонь поддерживался на пике в течение определенного периода времени, учитывая целостность облицовки стен, поток пожарного шланга вливался внутрь через внешнее отверстие. Эксперимент был прекращен примерно через 1 мин после струи из шланга, и тушение было выполнено дренчерной спринклерной системой и бригадой пожаротушения.

    Одноэтажные экспериментальные результаты

    Семь экспериментов были проведены в одноэтажной структуре (таблица 1). Графики данных представлены для температур по всей конструкции в позиции 2.1 м и 0,9 м от пола для каждого эксперимента. На каждом графике события обозначены сверху вертикальной линией, указывающей, когда они произошли. Дополнительные данные для каждого эксперимента, включая температуры на дополнительных высотах, концентрации газа и скорости газа, задокументированы в полном отчете по проекту [7].

    Эксперимент 1

    Эксперимент 1 был разработан для моделирования входа пожарной бригады через входную дверь. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь.Пожару снова позволили разрастаться до 12:30, состояние после перекрытия, когда 10 секунд воды влилось в переднюю дверь с помощью форсунки для пожаротушения 379 л / мин, расположенной в виде прямого потока (SS). В 13:30 из той же форсунки потекло еще 10 секунд воды в виде 30-градусного тумана (туман). В 14:15 открылась левая половина окна LR, пропуская больше воздуха в LR. Эксперимент был прекращен в 15:30 и был потушен бригадой пожарных (рисунки 7, 8).

    Рис. 7

    Эксперимент 1–2.1 м температуры

    Рисунок 8

    Эксперимент 1 — температура 0,9 м

    Эксперимент 3

    Эксперимент 3 был разработан для имитации пожарной команды, входящей через парадную дверь и имеющей вентиляционное отверстие, сделанное вскоре после того, как рядом с очагом пожара. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь. Пятнадцать секунд спустя открылось окно LR. Огонь снова увеличивался до 10:22, когда 10 секунд воды влилось в окно LR с форсункой противопожарного тумана, расположенной в виде прямого потока.Эксперимент был прекращен в 11:30 и был потушен бригадой пожарных (рисунки 9, 10).

    Рис. 9

    Эксперимент 3 — температура 2,1 м

    Рисунок 10

    Эксперимент 3 Температура 0,9 м

    Эксперимент 5

    Эксперимент 5 был разработан для моделирования работы пожарной бригады, открывающей вентиляционное отверстие рядом с очагом пожара перед входом. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда было открыто окно LR.Огонь снова увеличивался до 11:32, когда в окно LR влилось 10 секунд воды с соплом пожарного тумана, расположенным в виде прямого потока. Эксперимент был прекращен в 12:45 и был потушен бригадой пожарных (рис. 11, 12).

    Рис. 11

    Эксперимент 5 — температура 2,1 м

    Рис. 12

    Эксперимент 5– Температура 0,9 м

    Эксперимент 7

    Эксперимент 7 был разработан для имитации пожарной бригады, входящей через парадную дверь и имеющей вентиляционное отверстие, сделанное вскоре после этого, вдали от очага пожара.Огонь разрастался без вмешательства до 8 минут после возгорания, когда была открыта входная дверь, а через 15 секунд открылось окно спальни 2 (BR2). Огонь снова увеличивался до 15:46, когда 10 секунд воды было влито в входную дверь с помощью сопла пожарного тумана, расположенного в виде прямого потока. Эксперимент был прекращен в 16:40 и потушен бригадой пожарных (рис. 13, 14).

    Рис. 13

    Эксперимент 7–2,1 м температуры

    Рис. 14

    Эксперимент 7–0.9 м температуры

    Эксперимент 9

    Эксперимент 9 повторял эксперимент 3 и был вторым из трех повторных экспериментов по проверке повторяемости. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно LR. Огонь снова увеличивался до 11:12, когда 10 секунд воды влилось в окно LR с соплом пожарного тумана, расположенным в виде прямого потока.Эксперимент был прекращен в 12:20 и был потушен бригадой пожарных (рис. 15, 16).

    Рис. 15

    Эксперимент 9 — температура 2,1 м

    Рис. 16

    Эксперимент 9–0,9 м температуры

    Эксперимент 12

    Эксперимент 12 был третьим из трех повторных экспериментов по проверке повторяемости. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь.Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно LR. Огонь снова увеличивался до 11:09, когда в окно LR влилось 10 секунд воды с соплом пожарного тумана, расположенным в виде прямого потока. Эксперимент был прекращен в 12:20 и был потушен бригадой пожарных (рис. 17, 18).

    Рис. 17

    Эксперимент 12–2,1 м температуры

    Рис. 18

    Эксперимент 12–0,9 м температуры

    Эксперимент 14

    Эксперимент 14 был разработан для изучения воздействия вентиляции с несколькими отверстиями.Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно LR. С интервалом в пятнадцать секунд открывались окна спальни 1 (BR1), окна спальни 2 (BR2) и окна спальни 3 (BR3). Огонь снова увеличивался до 13:02, когда 10 секунд воды влилось в окно LR с противопожарным соплом тумана, расположенным в форме потока тумана. Эксперимент был прекращен в 14:10 и потушен бригадой пожарных (рис. 19, 20).

    Рис. 19

    Эксперимент 14–2,1 м температуры

    Рисунок 20

    Эксперимент 14–0,9 м температуры

    Результаты двухэтажных экспериментов

    Было проведено восемь экспериментов в двухэтажном здании (таблица 1). Цель каждого эксперимента будет описана, а на рисунке будут показаны места пожара и вентиляции. Экспериментальная шкала времени покажет время изменения вентиляции и подавления. Графики данных представлены для температур по всей конструкции в позиции 2.1 м и 0,9 м от пола для каждого эксперимента. На каждом графике события обозначены сверху вертикальной линией, указывающей, когда они произошли (рисунки 21, 22).

    Рисунок 21

    Эксперимент 2 — температура 2,1 м

    Рис. 22

    Эксперимент 2 — температура 0,9 м

    Эксперимент 2

    Эксперимент 2 был разработан для моделирования входа пожарной бригады через входную дверь. Розжиг произошел в семейной комнате на диване с помощью дистанционного устройства зажигания спичек.Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Огонь снова увеличивался до 16:05, когда 10 секунд воды влилось в переднюю дверь с помощью сопла для пожаротушения, расположенного в виде прямого потока. Эксперимент был прекращен в 18:00 и был потушен бригадой пожаротушения.

    Эксперимент 4

    Эксперимент 4 был разработан для моделирования входа пожарной бригады через переднюю дверь и открытия вентиляционного отверстия, сделанного вскоре после этого, рядом с очагом пожара.Зажигание происходило в ЛР на диване дистанционным устройством зажигания спичек. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Пятнадцать секунд спустя открылось окно семейной комнаты (FR1) на первом этаже. Пожару снова позволили разрастаться до 17:31, когда 10 секунд воды потекло в окно семейной комнаты с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 18:30 и был потушен бригадой пожарных (рисунки 23, 24).

    Рис. 23

    Эксперимент 4… Температура 2,1 м

    Рис. 24

    Эксперимент 4–0,9 м температуры

    Эксперимент 6

    Эксперимент 6 был разработан для моделирования работы пожарной бригады, открывающей вентиляционное отверстие рядом с очагом пожара перед входом. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда было открыто окно в семейной комнате на первом этаже (FR1).Огонь снова увеличивался до 16:32, когда в окно семейной комнаты (FR1) потекла вода в течение 10 секунд с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 17:30 и был потушен бригадой пожарных (рисунки 25, 26).

    Рис. 25

    Эксперимент 6–2,1 м температуры

    Рис. 26

    Эксперимент 6–0,9 м температуры

    Эксперимент 8

    Эксперимент 8 был разработан для моделирования входа пожарной бригады через парадную дверь и вентиляционного отверстия, сделанного вскоре после удаления от очага пожара.Возгорание произошло в гостиной на диване. Пожар разрастался без вмешательства в течение 10 минут после возгорания, после чего была открыта входная дверь, а через 15 секунд открылось окно спальни 3 (BR3). Огонь снова увеличивался до 17:32, когда в окно BR3 было влито 10 секунд воды с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 18:30 и был потушен бригадой пожарных (рисунки 27, 28).

    Рис. 27

    Эксперимент 8-2.1 м температуры

    Рис. 28

    Эксперимент 8–0,9 м температуры

    Эксперимент 10

    Эксперимент 10 был вторым из трех повторных экспериментов по проверке повторяемости. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после открытия входной двери открылось окно семейной комнаты (FR1). Огонь снова увеличивался до 24:16, когда 10 секунд воды потекло в окно семейной комнаты с форсункой противопожарного тумана, расположенной в виде прямого потока.Эксперимент был прекращен в 25:30 и был потушен бригадой пожарных (рисунки 29, 30).

    Рис. 29

    Эксперимент 10–2,1 м температуры

    Рис. 30

    Эксперимент 10–0,9 м температуры

    Эксперимент 11

    Эксперимент 11 был третьим из трех повторных экспериментов по проверке повторяемости. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь.Через пятнадцать секунд после открытия входной двери было открыто окно семейной комнаты (FR1). Огонь снова увеличивался до 15:17, когда 10 секунд воды потекло в окно семейной комнаты с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 16:30 и был потушен бригадой пожарных (рис. 31, 32).

    Рис. 31

    Эксперимент 11–2,1 м температуры

    Рис. 32

    Эксперимент 11-0.9 м температуры

    Эксперимент 13

    Эксперимент 13 был разработан для изучения воздействия вентиляции по горизонтали как можно выше вблизи очага пожара. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно семейной комнаты второго этажа (FR3). Огонь снова увеличивался до 12:28, когда в окно FR3 было влито 10 секунд воды с форсункой противопожарного тумана, расположенной в виде прямого потока.Вторая 10-секундная струя воды была направлена ​​в то же окно в 14:28 с той же форсункой, расположенной в виде тумана. Эксперимент был прекращен в 15:30 и был потушен бригадой пожарных (рис. 33, 34).

    Рис. 33

    Эксперимент 13… Температура 2,1 м

    Рисунок 34

    Эксперимент 13–0,9 м температуры

    Эксперимент 15

    Эксперимент 15 был разработан для изучения воздействия вентиляции с несколькими отверстиями.Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после открытия входной двери открылось окно LR (LR). С интервалом в пятнадцать секунд открывались окно логова, окно FR1 и окно FR2. Огонь снова увеличивался до 14:33, когда в окно FR1 было влито 10 секунд воды с соплом пожарного тумана, расположенным в форме потока тумана. Эксперимент был прекращен в 16:00 и был потушен бригадой пожарных (рис. 35, 36).

    Рис. 35

    Эксперимент 15–2,1 м. температуры

    Рисунок 36

    Эксперимент 15–0,9 м. температуры

    Система домашней вентиляции, позволяющая сохранять прохладу

    Это не значит, что у ваших друзей и членов семьи, которые переносят жаркое и влажное лето в других частях страны, нет достаточных оснований для того, чтобы завидовать вам за то, что вы живете в Северной Калифорнии. Но если вы хотите придать им еще более глубокий оттенок зеленого, помните об этой информации: наш умеренный климат с множеством прохладных летних ночей также может помочь вам сэкономить кучу денег на счетах за летнюю электроэнергию — если, то есть, вы приобретаете привычку использовать вентилятор для всего дома как часть домашней системы вентиляции.

    Постарайтесь не поднимать брови. Иногда у фанатов целого дома «плохая репутация» — в основном потому, что многие люди считают их шумными и сложными устройствами.

    Итак, давайте уточним: во-первых, это правда, что вентиляторы для всего дома могут быть шумными, но только в том случае, если они установлены неправильно или без резиновых или войлочных прокладок, поглощающих вращение. В противном случае большой вентилятор, работающий на низкой скорости, производит меньше шума, чем маленький вентилятор, работающий на максимальной скорости. В любом случае, вы вряд ли услышите больше шума от вентилятора для всего дома, чем от настольного вентилятора.

    И два вентилятора для всего дома включаются щелчком переключателя; Ключ к успеху — знать, когда условия подходят — в помещении и на улице — для переключения этого переключателя.

    Как работают вентиляторы для дома

    Вентиляторы для всего дома — это одна из трех форм домашней системы вентиляции. Два других — это естественная вентиляция и механическая, или точечная, вентиляция.

    Вентиляторы для всего дома обычно устанавливаются на чердаке второго этажа дома, где в самые жаркие летние дни температура может достигать более 150 градусов.Все это накопившееся тепло в конечном итоге просачивается через изоляцию в дом. Вот почему второй этаж многоэтажного дома обычно теплее, чем первый этаж: тепло, которое естественным образом поднимается с первого этажа, сходится с теплом, падающим с чердака — состояние, которое усугубляется в домах с черепичной крышей. .

    Вентиляторы для всего дома охлаждают дом за счет втягивания большого количества холодного наружного воздуха через окна, его циркуляции и вытеснения горячего воздуха. Вентиляторы работают быстро и эффективно: если температура на открытом воздухе упадет с 80 до 70 градусов в течение двух часов, воздух внутри вашего дома займет примерно в два раза больше времени, или четыре часа, чтобы зарегистрировать такое же падение температуры, без включение кондиционера.Вентилятор для всего дома может добиться такого же снижения примерно за час — и за небольшую часть стоимости эксплуатации кондиционера.

    Многие домовладельцы окупают первоначальные вложения в вентилятор для всего дома — обычно в пределах нескольких сотен долларов плюс установка — в течение нескольких месяцев. После этого можно действительно сэкономить. Некоторые эксперты по домашней эффективности говорят, что «эксплуатационные расходы на вентилятор для всего дома составляют примерно одну десятую от стоимости кондиционирования воздуха и должны позволить вам сократить потребление электроэнергии на 80 процентов», позволив вам сократить использование кондиционера или даже полностью отказаться от него.

    Когда вентиляторы для всего дома работают лучше всего

    Учитывая очевидные характеристики вентиляторов для всего дома — разумные начальные вложения, низкие эксплуатационные расходы, экономию энергии, которую они вдохновляют, — вы можете быть сбиты с толку их «плохой репутацией».

    Вентиляторы для всего дома лучше всего работают в климате, где дни теплые, вечера прохладные, а влажность низкая — другими словами, климат Северной Калифорнии. Если вы не уверены, когда включать вентилятор на весь дом, помните, что его функциональность зависит от прохладных ночей, которые мы здесь часто проводим.

    Вот несколько простых правил работы, которым нужно следовать:

    • Включайте вентилятор всего дома, когда температура наружного воздуха ниже, чем температура в помещении. (Возможно, стоит подумать о контрастах; вы, вероятно, включаете кондиционер, когда верно обратное.)
    • Температура наружного воздуха должна быть ниже 80 градусов — а еще лучше — ниже 70 градусов — для достижения наилучших результатов от вентилятора для всего дома.
    • Не вскакивайте, чтобы включить вентилятор для всего дома, пока вечером не сядет солнце и температура не упадет.Выключите вентилятор, когда ваш дом остынет, или оставьте его на «низком уровне», чтобы охладить ваш дом на ночь.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
