Расчет нагрузки электросети в загородном доме: Выделенная мощность электроэнергии на дом

Содержание

Электрическая мощность дома. Необходимая и достаточная мощность электросети: как провести расчет.

Первая задача, которую предстоит решить для электрификации коттеджа, это согласование его электрической мощности. Сколько может выделить местная электросеть и сколько нужно вам? Как провести расчет и не ошибиться?

На фото:

Чтобы в загородном доме не отказывать себе в привычном «городском» комфорте, нужно запросить в местной электросети достаточную суммарную мощность.

Потребности дома и возможности сети

Далеко не всегда совпадают. Часто изношенное и устаревшее оборудование или жесткие лимиты на потребление электроэнергии, установленные для данного населенного пункта просто не позволяют выделить вам больше 10–15 кВт. Иными словами, домовладельца лишают возможности пользоваться многими электроприборами. Но если в администрации спрашивают, сколько киловатт вам требуется,  вы должны быть готовы дать правильный и аргументированный ответ.

Мощность бытовых электроприборов указывается в описании, прилагаемом к каждому из них, либо на задней стенке или днище устройства. Например, утюг потребляет в среднем 0,75 кВт/ч, стиральная и посудомоечная машины, а также печь СВЧ – порядка 1 кВт/ч. Накопительному электрическому водонагревателю потребуется 2–6 кВт/ч, а его проточному аналогу – 15–20 кВт/ч.

На фото: Емкостный электроводонагреватель eloSTOR VEH 200-400 от Vaillant. Мощность от 2 до 7,5 кВт.

Порядок действий

Узнать о возможностях местной сети еще до покупки дома или участка. Для этого обращаются в производственно-технический отдел сетевой организации. Может быть, подстанция находится так далеко, а качество энергии настолько плохое, что от покупки придется отказаться. Либо решать вопрос, по карману ли вам строительство собственной подстанции, покупка дополнительного трансформатора или протягивание сотен метров проводов большего сечения.

Согласовать выделяемую мощность. В идеале нужно было бы сначала заказать проект электроустановки дома в специальной проектной организации. В этом проекте специалисты как раз учитывают все электрооборудование дома и режим его работы. Однако реалии таковы, что приходится сначала согласовывать выделяемую мощность, а уже потом обращаться в проектное бюро за составлением проекта.







Для согласования пишут техническое задание.

С этим заданием нужно обратиться в производственно-технический отдел сетевой организации. Именно на его основе местные специалисты выдадут вам технические условия на подключение дома к линии и определят доступную для него мощность электросети.

В техническом задании приводят предварительный расчет. Чтобы рассчитать примерную необходимую мощность электросети, нужно сложить потребляемую мощность всей электротехники (освещения, бытовых приборов, силового оборудования), которую предполагается эксплуатировать. Главное, ничего не забыть и рассчитать все правильно, иначе выделенная сетевой организацией электрическая мощность дома окажется недостаточной.

Расчет мощности сети

Пример расчета мощности освещения: в комнате используется 25 точечных светильников, в которых установлены 40-ваттные лампы накаливания. Умножаем 25 на 40 и получаем суммарную потребляемую мощность для освещения в данной комнате — 1 кВт/ч. Таким же образом считаем показатели для всех комнат и суммируем их. Полученная в итоге цифра покажет, сколько киловатт-час потребуется для освещения в доме.

На фото: Встраиваемый светильник Coupè F от фабрики De Majo.

Сложить потребляемую мощность освещения, бытовых приборов и силового оборудования. Именно из этих данных получается электрическая мощность дома. Потребляемая мощность электрооборудования указана на каждом приборе. Чтобы посчитать мощность освещения, нужно перемножить число лампочек в каждом помещении на их предполагаемую мощность.

Учесть все мелочи. Не забудьте про то, что определенная электрическая мощность нужна не только отопительному котлу, теплым полам, душевой гидромассажной кабине или «готовой» сауне. Постарайтесь учесть все вплоть до таких мелочей, как электророзжиг плиты, приводы для роль-ставен и ворот.

Округлить результат в большую сторону и добавить 10–20% . Это нужно, чтобы системе не пришлось работать при пиковых нагрузках. Ведь результаты расчетов дают лишь общее представление о том, какая электрическая мощность необходима для дома.

На фото:

Не забывайте, что помимо освещения дома следует «просчитать» мощность ламп для освещения придомовой территории.

Если результат превзойдет возможности сети?

Дизельный генератор обеспечит дополнительное автономное электроснабжение.

Расчет с учетом коэффициента использования. Не все электроустройства в доме обычно работают одновременно. Поэтому для более точного расчета электрической мощности дома результат умножают на коэффициент использования. Точно рассчитать коэффициент использования может только специальное проектное бюро.

При предварительном подсчете его оставляют равным единице.

Грамотно составленный проект поможет снизить коэффициент использования. Для этого в проект, в частности, включают: переключатель синхронных нагрузок, систему «умный дом», продуманное использование дневного и ночного трафиков, включение энергосберегающих режимов.

Модернизация общей сети за свой счет. Иногда это единственно возможный способ выделить дому достаточную электрическую мощность. В технических условиях подключения, выданных сетевой организацией, будет подробно расписано, какое оборудование (трансформатор, подстанцию, новые провода) вам придется купить.




В статье использованы изображения 360.ru, interiorexplorer.ru, timberk.com, abramselectric.com, valtec.ru


Расчет потребляемой мощности дома.

Обходиться без участия электроэнергии сегодня было бы достаточно сложно, если ни сказать больше — невозможно. Каждый современный дом зависит от электрической сети, а поэтому расчет потребляемой мощности электроэнергии – базовая задача для каждого домовладельца, не желающего переплачивать за услуги компаний, предоставляющих электроэнергию.

Ближе к сути: как производится расчет?

Оформление заказа проекта электрификации дома или квартиры даёт возможность владельцу недвижимости получить приблизительное представление относительно потребляемой мощности. Однако часто полезно предварительно информировать себя об ориентировочной цифре потребляемой мощности. Предварительное представление позволяет достигнуть определенности в вопросе величины приобретаемой мощности, дает возможность не переплачивать личные средства за нерасходуемую энергию. В условиях роста цен на электроэнергию актуальным становится вопрос экономии, целесообразности энергопотребления в доме, по причине чего практичные хозяева желают заблаговременно осведомляться относительно подобных вопросов. Порой выгоднее оплаты лишних киловатт (величина измерения мощности электроэнергии, кВт) оказывается отказ от некоторых потребителей энергии, бытовых электрических приборов.

Фундаментом расчета суммарного потребления мощности электроэнергии для частного дома, который выполняется на этапе проектирования системы электрификации, служат нагрузки оконечных потребителей электроэнергии. Стоит отметить, что данные относительно приблизительной цифры потребления электричества силовым оборудованием, электроприборами бытового типа, позволят интересующемуся провести самостоятельное оценивание энергопотребления дома.

Для того чтобы произвести расчет мощности самостоятельно, потребуется умение пользования таблицей, а также основные знания физики из школьного курса. Данные, изложенные в рамках таблицы, основываются на практическом опыте проектирования систем водоснабжения, а также освещения домов частного типа. Несмотря на ориентировочность данных, значения таблицы по части потребляемой мощности могут точно отражать реальные показатели, так как взяты они из технических паспортов на специальное оборудование.

В рамках таблицы приведены наименования самых распространенных бытовых электроприборов, потребителей электроэнергии, в числе которых лампы люминесцентные, накаливания, галогенные, светодиодные, электрическая плита, холодильник, розетка, посудомоечная машина, вытяжка (кухонная), электрочайник, аэрогриль, кофемашина, духовой шкаф, стиральная машина, котел электрический и др.

С увеличением количества электрических приборов вопрос относительно экономии расходной части мощности становится все более важным! Для каждого энергопотребителя, бытового электроприбора приведен примерный показатель мощности, которую он потребляет во время эксплуатации, а также параметры напряжения электросети (однофазная сеть переменного тока — 220В, трехфазная — 380В).

Помимо данных, приведенных в таблице ориентировочного расчета потребляемой мощности частного дома расчет потребует от интересующегося использовать коэффициент спроса, значение которого определяется посредством нормативной документации. Чтобы произвести расчет самостоятельно понадобится сделать выбор из представленного перечня потребителей, планирующихся к использованию, после чего просуммировать данные. Следующим этапом является умножение полученной суммы на коэффициент одновременного пользования, зависящего от потребляемой мощности.

Для примера стоит сказать следующее: при получении суммы потребителей, равной 32,8 кВт, таблица №1 иллюстрирует, что коэффициент спроса равен 0,6. Произведение 32,8 кВт на коэффициент 0,6 позволяет получить ориентировочный показатель мощности, которая будет потребляться домом, то есть 19,68 кВт. Оценка, полученная в результате подобного расчета мощности, может использоваться в дальнейшем с целью корректировки значения приобретаемой мощности, своих потребителей, если выделенная мощность имеет меньшее значение от полученного показателя.



Самостоятельный предварительный расчет потребляемой электрической мощности дома. Советы потребителю

Основным показателем, рассчитываемым в проекте электрики частного дома, является общая потребляемая мощность. Заказав проект электрики, владелец частного дома обязательно получит цифру потребляемой мощности, которая будет в нем указана. Но часто бывает полезно понять ориентировочную потребляемую мощность еще до заказа проекта, на этапе покупки «киловатт». Предварительный расчет поможет Вам определиться с величиной покупаемой мощности (если есть различные предложения), а также осмысленно подойти к своим потребностям в части энергопотребления. Иногда бывает выгоднее отказаться от некоторых энергопотребителей, чем платить за лишние киловатты.

Основой расчета общей потребляемой мощности частного дома, выполняемого в ходе проектирования электрики, являются нагрузки оконечных потребителей электроэнергии. Именно данные о примерном потреблении электричества элементами освещения, силовым оборудованием и бытовыми приборами, используемыми в Вашем доме, и дадут возможность проведения самостоятельной «прикидки» требуемых киловатт.

Для самостоятельного расчета требуемой электрической мощности на Ваш дом, приводим таблицу «Ведомость потребителей электроэнергии (ориентировочная)» (Таблица № 1). Данные, приведенные в таблице, основаны на нашем опыте проектирования систем электроснабжения и освещения частных домов. Являясь ориентировочными, приведенные значения потребляемой мощности достаточно точно отражают их реальные значения, поскольку взяты из технических паспортов на соответствующее оборудование.

Таблица 1. Ведомость потребителей электроэнергии (ориентировочная)

Наименование оборудования Рн, кВт (за ед. ) Uн, В сети
Лампа накаливания 0.5 220
Лампа люминесцентная 0,04 220
Лампа светодиодная 0,02 220
Лампа галогенная 0,04 220
Розеточное место 0,1 220
Холодильник 0,5 220
Электроплита 4 220
Кухонная вытяжка 0,3 220
Посудомоечная машина 1,5 220
Измельчитель отходов 0,4 220
Электроподжиг плиты 0,1 220
Аэрогриль 1,2 220
Чайник 2,3 220
Кофемашина 2,0 220
Стиральная машина 1,5 220
Духовой шкаф 1,2 220
Посудомоечная машина 1,2 220
СВЧ-печь 1,3 220
Гидромассажная ванна 0,6 220
Сауна 6,0 380
Котел электрический 12 380
Котел газовый 0,2 220
Насосное оборудование котельной 0,8 220
Система химводоподготовки 0,2 220
Привод ворот 0,4 220
Телевизор «Плазма» 0,4 220
Освещение улицы 1,0 220
Компьютерное место 0,9 220
Электрический теплый пол 0. 8 220
Септик 0.65 220
Канализационно-напорная станция 1.5 220-380
Кондиционер 1,5 220
Вентиляционная установка 2.5 220-380
Сауна 7 220-380
Электрокамин 0,3 220
Проводы рольставен 0,3 220
Электрические полотенцесушители 0.75 220
Парогенератор 1.5 380
Скважный насос 2 220-380

Кроме данных, приведенных в таблице 1, для расчета также понадобится коэффициент спроса, значение которого четко определено нормативными документами и приведено в таблице № 2.

Таблица 2. Коэффициенты спроса (по нормативам)

Заявленная мощность, кВт │до 14│ 20 │ 30 │ 40 │ 50 │ 60 │ 70 и более│
Коэффициент спроса │ 0,8 │ 0,65 │ 0,6 │ 0,55 │ 0,5 │ 0,48 │ 0,45 │

Для того, чтобы самостоятельно рассчитать примерную потребляемую мощность, необходимо выбрать из списка потребителей, которые планируются к использованию и просуммировать их (предварительно умножив каждую позицию на количество потребителей одного типа). Далее необходимо умножить полученную сумму на коэффициент одновременного использования, который зависит от потребляемой мощности (таблица № 2).

Пример: если сумма потребителей у вас получилась 32,8 кВт, то по таблице № 1 коэффициент спроса будет равен 0,6. Умножив 32,8 кВт на 0,6, получим ориентировочное значение потребляемой мощности (на дом) 19,68 кВт.

Полученную оценку потребляемой мощности Вашего дома Вы можете использовать в дальнейшем для корректировки значения приобретаемой мощности, либо своих потребностей, если выделенная мощность меньше полученного значения.



Как увеличить мощность электроэнергии в доме, гараже, квартире и нежилом помещении до 15 квт, до 30 квт: документы, стоимость

Группа точек поставки — одна или несколько точек в электрической сети (точек поставки), относящихся к одному узлу расчетной модели и (или) к единому технологически неделимому энергетическому объекту, в отношении которого участником оптового рынка осуществляется купля-продажа электрической энергии и (или) мощности на оптовом рынке, или ограничивающих территорию, в отношении которой купля-продажа электрической энергии и (или) мощности на оптовом рынке осуществляется только одним участником оптового рынка, и используемых для определения и исполнения обязательств, связанных с поставкой и оплатой электрической энергии и (или) мощности.

Группа по электробезопасности (группа допуска, квалификационная группа): Уровень компетентности персонала, подтверждающий определенные права и обязанности при работе в электроустановках.

Графики поставок электроэнергии (мощности) — табличные расписания обмена согласованным количеством электроэнергии (мощности), составленные сторонами на основе заключенных двух- или многосторонних договоров купли-продажи.

Граница балансовой принадлежности — линия раздела объектов электроэнергетики между владельцами по признаку собственности или владения на ином предусмотренном федеральными законами основании, определяющая границу эксплуатационной ответственности между сетевой организацией и потребителем услуг по передаче электрической энергии (потребителем электрической энергии, в интересах которого заключается договор об оказании услуг по передаче электрической энергии) за состояние и обслуживание электроустановок.

Гражданство Российской Федерации — устойчивая правовая связь лица с Российской Федерацией, выражающаяся в совокупности их взаимных прав и обязанностей.

Гражданственность — направленность личности в интересах государства и общества, а также соответствующая данной направленности система отношений, поведения и деятельности личности в условиях государства.

Гражданское право — отрасль права, регулирующая имущественные и связанные с ними неимущественные отношения участников гражданского оборота (граждан и организаций).

Гражданское общество — совокупность общественных организаций, объединений граждан, строящих отношения с государством на принципах защиты прав и интересов личности, членов общества в политической, экономической, духовной сферах.

Гражданско-общественный округ — городское гражданско-общественное территориальное образование, в границах и интересах которого по планам Палаты осуществляется реализация части программ развития города.

Гражданский кодекс — свод законодательных положений, определяющих нормы гражданского права; базисные положения гражданского законодательства.

Под гражданскими лицами в настоящем Модельном законе понимаются:
1) в период межгосударственного вооруженного конфликта — лица, которые не входят в состав вооруженных сил стороны конфликта, как они определены в статье 43 Дополнительного протокола к Женевским конвенциям от 12 августа 1949 года, касающегося защиты жертв международных вооруженных конфликтов, от 8 июня 1977 года, и не принадлежат ни к одной из категорий лиц, указанных в статье 4 «A» (1), (2), (3) и (6) Женевской конвенции об обращении с военнопленными от 12 августа 1949 года;
2) в период внутреннего вооруженного конфликта — лица, которые не входят в состав вооруженных сил стороны конфликта, не принимают непосредственного участия в военных действиях, а также лица, которые, будучи в составе вооруженных сил стороны конфликта, добровольно сложили оружие или выбыли из строя по любой другой причине.
В случае сомнения относительно статуса лица оно считается гражданским лицом. Присутствие среди гражданского населения отдельных лиц, не подпадающих под определение гражданских лиц, не лишает это население его гражданского характера.

Гражданин без определенного места жительства: гражданин, не имеющий регистрации по месту жительства в качестве собственника, по договору найма или поднайма, договору аренды или на иных основаниях, предусмотренных законодательством Российской Федерации, или не имеющий возможности проживать по месту регистрации по независящим от него причинам.

Государство — 1) определенный способ организации общества, публичной власти, распространяющейся на все общество, выступающее его официальным представителем, и опирающейся в необходимых случаях на средства и меры принуждения; 2) общественно-политическое образование, характеризующееся наличием особой системы органов и учреждений политической власти и правовых норм, четко ограниченной территорией, на которую распространяется единая конституция и юрисдикция.

Государственный надзор в сфере электроэнергетики осуществляется Федеральной службой по экологическому, технологическому и атомному надзору и иными уполномоченными федеральными органами исполнительной власти (далее — органы государственного надзора) и направлен на предупреждение, выявление и пресечение нарушений субъектами электроэнергетики и потребителями электрической энергии требований по безопасному ведению работ на объектах электроэнергетики, требований к обеспечению безопасности в сфере электроэнергетики, в том числе особых условий использования земельных участков в границах охранных зон объектов электроэнергетики, установленных федеральными законами и принимаемыми в соответствии с ними иными нормативными правовыми актами Российской Федерации в области электроэнергетики (далее — обязательные требования в сфере электроэнергетики), а также правилами по охране труда, посредством организации и проведения проверок, принятия предусмотренных законодательством Российской Федерации мер по пресечению и (или) устранению последствий выявленных нарушений, привлечению нарушивших такие требования лиц к ответственности и деятельности органов государственного надзора по систематическому наблюдению за исполнением обязательных требований в сфере электроэнергетики, анализу и прогнозированию состояния исполнения обязательных требований в сфере электроэнергетики при осуществлении деятельности субъектами электроэнергетики и потребителями электрической энергии.

Государственный бюджет — смета доходов и расходов государства за определенный период времени, чаще всего на год, составленная с указанием источников поступления государственных доходов и направлений, каналов расходования средств. Государственный бюджет составляется правительством, утверждается и принимается высшими законодательными органами. В процессе исполнения бюджета может иметь место его частичный пересмотр. В РФ государственный бюджет разделяется на федеральный и бюджеты субъектов Федерации.

Государственный адресный реестр — государственный информационный ресурс, содержащий сведения об адресах.

Государственные органы — органы государственной власти Российской Федерации, органы государственной власти субъектов Российской Федерации и иные государственные органы, образуемые в соответствии с законодательством Российской Федерации, законодательством субъектов Российской Федерации.

Государственное банкротство — полный или частичный отказ государства от платежей по внешним и внутренним долгам, государственный дефолт.

Государственное (муниципальное) задание — документ, устанавливающий требования к составу, качеству и (или) объему (содержанию), условиям, порядку и результатам оказания государственных (муниципальных) услуг (выполнения работ).

Государственная экспертиза — установленная настоящим Законом деятельность уполномоченных организаций (экспертных организаций) и физических лиц (экспертов), осуществляемая по государственному заказу на договорной основе и связанная с проведением исследований, изучением, оценкой определенного объекта (предмета экспертизы), а также с подготовкой и оформлением выводов, рекомендаций (экспертных заключений) по предмету экспертизы.

Государственная услуга, предоставляемая федеральным органом исполнительной власти, органом государственного внебюджетного фонда, исполнительным органом государственной власти субъекта Российской Федерации, а также органом местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — государственная услуга), — деятельность по реализации функций соответственно федерального органа исполнительной власти, государственного внебюджетного фонда, исполнительного органа государственной власти субъекта Российской Федерации, а также органа местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — органы, предоставляющие государственные услуги), которая осуществляется по запросам заявителей в пределах установленных нормативными правовыми актами Российской Федерации и нормативными правовыми актами субъектов Российской Федерации полномочий органов, предоставляющих государственные услуги.

Государственный жилищный фонд — совокупность жилых помещений, принадлежащих на праве собственности Российской Федерации (жилищный фонд Российской Федерации), и жилых помещений, принадлежащих на праве собственности субъектам Российской Федерации (жилищный фонд субъектов Российской Федерации).

Государственный градостроительный кадастр — государственная информационная система сведений, необходимых для осуществления градостроительной деятельности, в том числе для осуществления изменений объектов недвижимости.

Государственный водный реестр представляет собой систематизированный свод документированных сведений о водных объектах, находящихся в федеральной собственности, собственности субъектов Российской Федерации, собственности муниципальных образований, собственности физических лиц, юридических лиц, об их использовании, о речных бассейнах, о бассейновых округах.

Государственный водный кадастр представляет собой свод данных о водных объектах, их водных ресурсах и свод данных в целом по каждому району бассейна водного объекта и части района международного бассейна водного объекта, об использовании водных объектов, водопользователях, основанный на данных государственного учета вод и государственного мониторинга.

Государственный банк — банк, находящийся в собственности государства и управляемый государственными органами. К числу таких банков относится прежде всего центральный банк страны. Однако государственными могут быть и коммерческие банки, а также другие специальные кредитные учреждения.

Государственный аппарат — органы государственной власти и государственного управления. В узком смысле слова под государственным аппаратом понимают только высшие органы государственной власти, включая законодательную, исполнительную, судебную ветви власти. Иногда государственный аппарат отождествляется с правительством и региональной администрацией.

Государственный акт — официальный документ, принятый и выпущенный государственными органами.

Государственные расходы — денежные затраты государства, состоящие из закупок товаров и услуг и трансфертов.

Под государственными нуждами понимаются обеспечиваемые за счет средств федерального бюджета или бюджетов субъектов Российской Федерации и внебюджетных источников финансирования потребности Российской Федерации, государственных заказчиков в товарах, работах, услугах, необходимых для осуществления функций и полномочий Российской Федерации, государственных заказчиков (в том числе для реализации федеральных целевых программ), для исполнения международных обязательств Российской Федерации, в том числе для реализации межгосударственных целевых программ, в которых участвует Российская Федерация (далее также — федеральные нужды), либо потребности субъектов Российской Федерации, государственных заказчиков в товарах, работах, услугах, необходимых для осуществления функций и полномочий субъектов Российской Федерации, государственных заказчиков, в том числе для реализации региональных целевых программ (далее также — нужды субъектов Российской Федерации). Под нуждами федеральных бюджетных учреждений и бюджетных учреждений субъектов Российской Федерации понимаются обеспечиваемые федеральными бюджетными учреждениями, бюджетными учреждениями субъектов Российской Федерации (независимо от источников финансового обеспечения) потребности в товарах, работах, услугах соответствующих бюджетных учреждений.
Государственные органы — органы государственной власти Российской Федерации, органы государственной власти субъектов Российской Федерации и иные государственные органы, образуемые в соответствии с законодательством Российской Федерации, законодательством субъектов Российской Федерации.

Государственный (муниципальный) заказчик — государственные (муниципальные) органы (в том числе органы государственной власти), органы управления государственными внебюджетными фондами, а также бюджетные учреждения, иные получатели средств федерального бюджета, размещающие заказы на поставки товаров, выполнение работ, оказание услуг за счет бюджетных средств и внебюджетных источников финансирования.

Государственные знаки почтовой оплаты — почтовые марки и иные знаки, наносимые на почтовые отправления и подтверждающие оплату услуг почтовой связи.

Государственные данные — информация, содержащаяся в информационных ресурсах органов и организаций государственного сектора, а также в информационных ресурсах, созданных в целях реализации полномочий органов и организаций государственного сектора.

Государственные (муниципальные) услуги (работы) — услуги (работы), оказываемые (выполняемые) органами государственной власти (органами местного самоуправления), государственными (муниципальными) учреждениями и в случаях, установленных законодательством Российской Федерации, иными юридическими лицами.

Государственное унитарное предприятие — коммерческая организация, не наделенная правом собственности на закрепленное за ней собственником имущество. Имущество унитарного предприятия принадлежит на праве собственности Российской Федерации, субъекту Российской Федерации или муниципальному образованию.

Государственное предприятие — предприятие, основные средства которого находятся в государственной собственности, а руководители назначаются или нанимаются по контракту государственными органами. Если государственное предприятие является бюджетным, то оно финансируется из средств государственного бюджета. Предприятия, находящиеся в непосредственном ведении государственных органов, называются казенными.

Государственная услуга, предоставляемая федеральным органом исполнительной власти, органом государственного внебюджетного фонда, исполнительным органом государственной власти субъекта Российской Федерации, а также органом местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — государственная услуга), — деятельность по реализации функций соответственно федерального органа исполнительной власти, государственного внебюджетного фонда, исполнительного органа государственной власти субъекта Российской Федерации, а также органа местного самоуправления при осуществлении отдельных государственных полномочий, переданных федеральными законами и законами субъектов Российской Федерации (далее — органы, предоставляющие государственные услуги), которая осуществляется по запросам заявителей в пределах установленных нормативными правовыми актами Российской Федерации и нормативными правовыми актами субъектов Российской Федерации полномочий органов, предоставляющих государственные услуги.

Государственной собственностью являются земли, не находящиеся в собственности граждан, юридических лиц или муниципальных образований.

Государственная монополия — монополия, созданная в соответствии с законодательством Российской Федерации, определяющим товарные границы монопольного рынка, субъекта монополии (монополиста), формы контроля и регулирования его деятельности, а также компетенцию контролирующего органа.

Государственной корпорацией признается не имеющая членства некоммерческая организация, учрежденная Российской Федерацией на основе имущественного взноса и созданная для осуществления социальных, управленческих или иных общественно полезных функций. Государственная корпорация создается на основании федерального закона.

Государственной компанией признается некоммерческая организация, не имеющая членства и созданная Российской Федерацией на основе имущественных взносов для оказания государственных услуг и выполнения иных функций с использованием государственного имущества на основе доверительного управления. Государственная компания создается на основании федерального закона.

Государственная казна — государственные денежные средства и имущество.

Государственная кадастровая оценка — совокупность установленных частью 3 статьи 6 настоящего Федерального закона процедур, направленных на определение кадастровой стоимости и осуществляемых в порядке, установленном настоящим Федеральным законом.

Государственная информационная система миграционного учета представляет собой межведомственную автоматизированную систему и формируется на основе:
центрального банка данных по учету иностранных граждан, временно пребывающих и временно или постоянно проживающих в Российской Федерации, в том числе участников Государственной программы по оказанию содействия добровольному переселению в Российскую Федерацию соотечественников, проживающих за рубежом;
автоматизированных учетов подразделений Министерства внутренних дел Российской Федерации;
(в ред. Постановления Правительства РФ от 30.11.2016 N 1264)
банка данных об осуществлении иностранными гражданами трудовой деятельности;
(абзац введен Постановлением Правительства РФ от 02.09.2010 N 662)
базы биометрических персональных данных, полученных Министерством внутренних дел Российской Федерации и его территориальными органами, организациями и подразделениями в соответствии с законодательством Российской Федерации;
(абзац введен Постановлением Правительства РФ от 17.01.2013 N 15; в ред. Постановления Правительства РФ от 30.11.2016 N 1264)
банка данных по учету иностранных граждан и лиц без гражданства, ходатайствующих о признании беженцами, лиц, признанных беженцами, лиц, обратившихся с заявлением о предоставлении временного убежища, лиц, получивших временное убежище, и прибывших с ними членов их семей, а также выдаваемых им документов, в том числе содержащих электронный носитель информации.(абзац введен Постановлением Правительства РФ от 02.10.2014 N 1012)
иных информационных систем, содержащих информацию об иностранных гражданах и лицах без гражданства, операторами которых в соответствии с законодательством Российской Федерации являются органы государственной власти и органы местного самоуправления.

Государственная информационная система жилищно-коммунального хозяйства (далее — система) — единая федеральная централизованная информационная система, функционирующая на основе программных, технических средств и информационных технологий, обеспечивающих сбор, обработку, хранение, предоставление, размещение и использование информации о жилищном фонде, стоимости и перечне услуг по управлению общим имуществом в многоквартирных домах, работах по содержанию и ремонту общего имущества в многоквартирных домах, предоставлении коммунальных услуг и поставках ресурсов, необходимых для предоставления коммунальных услуг, размере платы за жилое помещение и коммунальные услуги, задолженности по указанной плате, об объектах коммунальной и инженерной инфраструктур, а также иной информации, связанной с жилищно-коммунальным хозяйством.

Государственными инновационными корпорациями признаются акционерные (холдинговые) компании, в которых пакет акций полностью принадлежит государству, или публичные (некоммерческие), не основанные на принципе членства корпорации, учреждаемые государством.
Государственная информационная система представляет собой совокупность установленной законодательством Российской Федерации об энергосбережении и о повышении энергетической эффективности информации, а также информационных технологий и технических средств, обеспечивающих ее обработку.

Государственная или муниципальная гарантия (государственная гарантия Российской Федерации, государственная гарантия субъекта Российской Федерации, муниципальная гарантия) — вид долгового обязательства, в силу которого соответственно Российская Федерация, субъект Российской Федерации, муниципальное образование (гарант) обязаны при наступлении предусмотренного в гарантии события (гарантийного случая) уплатить лицу, в пользу которого предоставлена гарантия (бенефициару), по его письменному требованию определенную в обязательстве денежную сумму за счет средств соответствующего бюджета в соответствии с условиями даваемого гарантом обязательства отвечать за исполнение третьим лицом (принципалом) его обязательств перед бенефициаром.

Городской округ с внутригородским делением — городской округ, в котором в соответствии с законом субъекта Российской Федерации образованы внутригородские районы как внутригородские муниципальные образования.

Городской округ — один или несколько объединенных общей территорией населенных пунктов, не являющихся муниципальными образованиями, в которых местное самоуправление осуществляется населением непосредственно и (или) через выборные и иные органы местного самоуправления, которые могут осуществлять отдельные государственные полномочия, передаваемые органам местного самоуправления федеральными законами и законами субъектов Российской Федерации, при этом не менее двух третей населения такого муниципального образования проживает в городах и (или) иных городских населенных пунктах.

Город областного подчинения — административно-территориальная единица, являющаяся экономическим и культурным центром, имеющим развитую промышленность либо научно-производственный комплекс, развитую социальную инфраструктуру, с численностью населения не менее 50 тысяч человек. В отдельных случаях к указанной категории городов могут быть отнесены города с меньшей численностью населения, но имеющие важное промышленное, социально-культурное или историческое значение, перспективу дальнейшего экономического развития и роста численности населения.

Город, административно подчиненный городу областного подчинения — территориальная единица, находящаяся в границах городского округа.

Город — населенный пункт, имеющий статус города в соответствии с нормативным правовым актом, принятым субъектом Российской Федерации.

Гарантийный срок сооружений: Срок, в течение которого генеральный подрядчик по требованию заказчика обязан за свой счет устранить допущенные по его вине дефекты и недоделки.

Гарантийный срок на жилье и постройки: Период времени с даты подписания акта приемки выполнения услуг (работ) по строительству, реконструкции или ремонту жилья и построек, в течение которого исполнитель обязан за свой счет исправить недостатки, связанные с исполнением обязательств по договору, при отсутствии виновных действий со стороны потребителя и третьих лиц.

Гарантийный срок — срок, исчисляемый со дня продажи товара, в течение которого потребитель вправе предъявлять требования в соответствии с установленными нормативами.

Гарант (от франц. garantir — обеспечивать, ручаться) — лицо, выдающее, предоставляющее гарантию, поручитель. В качестве гаранта могут выступать государство и его органы, учреждения, предприятия, фирмы, банки.

Гаражные комплексы — здания или группа зданий, предназначенные для хранения, паркирования, технического обслуживания и других видов услуг, связанных с автосервисом, продажей автомобилей и запасных частей. В составе гаражных комплексов могут устраиваться небольшие автозаправочные станции. Гаражные комплексы могут быть дополнены объектами различного функционального назначения (за исключением учебных, лечебных и детских учреждений).

Гаражными и гаражно-строительными кооперативами признаются потребительские кооперативы, созданные как добровольные объединения граждан на основе членства в целях удовлетворения потребностей членов кооператива в гаражных услугах (Закон СССР «О кооперации в СССР» от 26. 05.1988 N 8998-XI (ст. 51), в ред. Законов СССР от 16.10.89 N 603-1, от 06.06.90 N 1540-1, от 05.03.91 N 1997-1, от 07.03.91 N 2014-1, от 07.03.91 N 2015-1), с изм., внесенными Постановлением ВС РФ от 19.06.1992 N 3086-1; федеральными законами от 08.12.1995 N 193-ФЗ, от 08.05.1996 N 41-ФЗ, от 15.04.1998 N 66-ФЗ).

Гаражи механизированные (автоматизированные): Механизированные и автоматизированные — сооружения, в которых осуществляются механизированный подъем автомобилей и их расстановка.

Гаражи комбинированные: Комбинированные — сооружения, имеющие подземные и наземные ярусы, полуподземные сооружения, а также сооружения, расположенные на участках с резким перепадом рельефа — т.е. частично подземные.

Гаражи встроенные, пристроенные и встроенно-пристроенные: Встроенные, пристроенные и встроенно-пристроенные гаражи и гаражи-стоянки — совмещаемые со зданиями различного назначения (жилого, административно-общественного, культурно-бытового, спортивного и др. ), входящие в общественно-транспортные комплексы, пристроенные к глухим торцам домов, брандмауэрами и др.

Гараж-стоянка: Здания или сооружение, предназначенное для хранения или парковки автомобилей, не имеющее оборудования для технического обслуживания автомобилей, за исключением простейших устройств — моек, смотровых ям, эстакад. Гараж-стоянка может иметь полное или неполное наружное ограждение.

Гараж многоярусный (multi-storey car park): Здание, в котором места для стоянки автомобилей располагаются на разных этажах.

Гараж: Здание и сооружение, помещение для стоянки (хранения), ремонта и технического обслуживания автомобилей, мотоциклов и других транспортных средств; может быть как частью жилого дома (встроенно-пристроенные гаражи), так и отдельным строением.

Гальванический цех (участок, отделение) — помещение или часть помещения с установками гальванических покрытий и электротехническим и другим оборудованием, необходимым для выполнения электротехнологического процесса с учетом требований техники безопасности и охраны труда.

Газоснабжение — одна из форм энергоснабжения, представляющая собой деятельность по обеспечению потребителей газом, в том числе деятельность по формированию фонда разведанных месторождений газа, добыче, транспортировке, хранению и поставкам газа.

Газопровод — ввод: газопровод от места присоединения к распределительному газопроводу до отключающего устройства или наружной конструкции здания либо сооружения потребителя газа.

Газовые котлы — котлы, предназначенные для сжигания углеводородных газов.

Газ — природный газ, нефтяной (попутный) газ, отбензиненный сухой газ, газ из газоконденсатных месторождений, добываемый и собираемый газо- и нефтедобывающими организациями, и газ, вырабатываемый газо- и нефтеперерабатывающими организациями.

Электроснабжение частного дома.

Электроснабжение коттеджа. Проектирование и монтаж электроснабжения.

Трудно представить современную комфортную жизнь без электричества. Особенно остро стоит проблема электроснабжения в загородных домах и коттеджах, где помимо повседневного использования привычных бытовых электроприборов, от качества электроснабжения напрямую зависит функционирование таких инженерных систем как: водоснабжение, отопление, автономная канализация. Перед тем, как начинать внутреннее обустройство возведённого частного коттеджа или загородного дома, требуется решить все вопросы с электроснабжением, особенно если предполагается установить электрическую систему отопления. В частности необходимо провести множество расчётов и продумать комплексную рациональную электросхему, включающую все необходимые элементы (от электросчётчика до розеток и распределительных щитов) – и, соответственно, воплотить её в реальность.

Электроснабжение – это включение конкретного объекта в сеть потребления электроэнергии. Электроснабжение коттеджа, дома – это очень ответственный этап строительства, от которого зависит комфорт проживания и безопасность Вашего жилища. Приняв решение подключиться к пункту распределения электроэнергии, и оборудования системы электроснабжения дома, требуется провести целый комплекс мероприятий:

— заключение договора с компанией, поставляющей электроэнергию;
— получение технических условий на оборудование системы электроснабжения дома;
проектирование системы электроснабжения дома, коттеджа;
— непосредственный монтаж системы электроснабжения;
— оформление разрешительной документации у поставщика электроэнергии, разрешающей эксплуатацию системы электроснабжения конкретного дома.

Как показывает практика, некоторые домовладельцы в целях экономии пытаются самостоятельно осуществить разработку и монтаж электросистемы в доме. Такая «экономия» весьма сомнительна, поскольку исполнитель зачастую не имеет соответствующей квалификации – и электроснабжение частного дома в итоге изобилует множеством досадных ошибок: от замыкания и «выбивания» пробок в самый неожиданный момент вплоть до пожароопасных ситуаций. В то же время профессионально подготовленное и реализованное электроснабжение загородного дома предполагает грамотное проектирование и монтаж, которые будут учитывать не только все требования безопасности и комфорта, но и архитектурные и ландшафтные особенности объекта недвижимости. Так же при проектировании электроснабжения дома учитывается наличие прочих инженерных сетей и коммуникаций.



Системы электроснабжения загородного дома, коттеджа можно условно классифицировать на:

бытовое электроснабжение, с напряжением 220/380 V, включающее комплекс оборудования для системы электроснабжения, розеточные сети и сети освещения.

слаботочные системы, включающие средства управления роллетами, рольставнями, воротами, и прочими инженерными системами.

аварийное электроснабжение дома, включающее в себя резервные и бесперебойные источники питания, а так же резервные автономные бензиновые, газовые или дизельные генераторы.

автономное электроснабжение загородного дома или коттеджа. В настоящее время огромную популярность приобретают альтернативные источники электроснабжения, такие как солнечные коллекторы и батареи, ветряные электростанции, тепловые аккумуляторы.

Система электроснабжения загородного дома проектируется с учётом эффективного использования электрической энергии, это позволяет снизить затраты на эксплуатацию и продлить срок её службы. Для создания эффективной системы электроснабжения разрабатываются специальные системы управления электроснабжением, обеспечивающие работу электроприборов и инженерных систем по различным сценариям. Например, программируемое включение системы электрического отопления в зависимости от температуры, включение освещения от датчиков движения и прочее.

Надежность и стабильность работы  системы электроснабжения дома напрямую зависти от постоянного бесперебойного электроснабжения. Бесперебойная подача электроэнергии обеспечивается источниками стабилизированного бесперебойного питания, служащими  для поддержания постоянного напряжения, защиты электросистем и электроприборов от провалов, исчезновения и скачков напряжения в системе электроснабжения дома.  К источникам бесперебойного электроснабжения дома могут быть подключены основные инженерные системы (отопление, водоснабжение, вентиляция, автономная канализация), а так же необходимые электроприборы (холодильники, телевизоры, компьютеры и др. ).  Установка резервного автономного источника электроснабжения позволит решить проблемы, вызванные отключением электричества. Для обеспечения бесперебойного электроснабжения дома или коттеджа используются различные типы автономных генераторов (дизельные, газовые, бензиновые).

В настоящее время огромную популярность приобретают альтернативные источники электроснабжения, такие как солнечные коллекторы, солнечные батареи, ветряные электростанции, тепловые аккумуляторы. Стоимость оборудования для автономного электроснабжения и его монтажа весьма высоки, но с годами эти системы окупают себя за счёт экономии на электроэнергии. К тому же, автономные системы электроснабжения загородного дома или коттеджа, иногда могут быть единственным вариантом обеспечения дома электричеством, в силу его удалённости от централизованных электросетей.

Заземление в частном доме

В домах и коттеджах, оборудованных автономным водоснабжением, отоплением и другими современными инженерными системами, а так же многочисленными электроприборами, инструментами и всевозможными приспособлениями, работающими от электросети, требуется предусмотреть заземляющий контур системы электроснабжения. Во избежание непредвиденных ситуаций и несчастных случаев, а также для защиты человека всё современное электрооборудование имеет заземляющий провод (зачастую жёлто-зелёный). Также и розетки, которые используются в настоящее время, имеют разъём для подключения к заземляющему контуру. Если в квартирах это является заботой муниципальных служб, то заземление в частном доме полностью ложится на плечи собственника объекта недвижимости. И, хотя по этому поводу написано немало литературы, достаточно небольшая часть частных загородных домов имеют подключение к заземляющему контуру, ну а о том, чтобы было заземление на даче, и говорить не приходится.

Понятно, что именно в таких местах, где имеют место нарушения техники безопасности, и происходят несчастные случаи, поскольку бытовые приборы могут портиться от сырости, или на них может образовываться конденсат из-за перепада температуры. Обычно хозяева, приезжая на дачу, сразу приступают к растопке камина или печи – и, соответственно, включают множество приборов. В итоге происходит пробой в электропроводке, что влечёт за собой её выход из строя. Использование заземления поможет предотвратить и избежать подобных ситуаций. Только правильно спроектированное и выполненное заземление приводит к срабатыванию защитных устройств, которые отключают подачу питания.

Специалисты компании «Альфа-Легион» помогут вам осуществить весь спектр работ по подготовке проекта заземления и выполнению заземляющего контура.

Проект электроснабжения загородного дома, коттеджа

В первую очередь нужно подготовить адекватный проект электроснабжения частного дома, который, будет сочетать в себе пожелания заказчика и возможности местной электросети. Обращение в профессиональную фирму, специализация которой – электрика под ключ, гарантирует проведение всех этапов работ: от объективных расчётов необходимой мощности до прокладки проводов и монтажа отдельных элементов. Такой подход избавит собственника жилья от потери времени и проблем с электроснабжением в будущем.

Чтобы электросистема в загородном доме или коттедже была максимально эффективной и понятной лично Вам, получив заявку на выполнение работ по проектированию и монтажу систем электроснабжения, специалисты компании Альфа-легион выезжают на объект и, учитывая все пожелания заказчика, составляют подробный план электроснабжения каждой отдельной комнаты, начиная от розеток и заканчивая электрическими бойлерами, устройствами защитного отключения, противопожарными и сигнализационными системами и пр. Производиться детальный расчёт потребления электричества конкретного дома и определяется возможность обеспечения требуемых мощностей. На основе всех данных составляется проект электроснабжения загородного дома.

Проект электроснабжения коттеджа, загородного дома – это техническая документация, содержащая полную информацию о размещении электрооборудования, электропроводки, освещения, и других электротехнических приборов. Так же в проекте электроснабжения содержится подробная схема электрощита, расчёт допустимой нагрузки на электросеть, сводная номенклатура и спецификация используемого оборудования для электроснабжения.

Монтаж электроснабжения загородного дома, коттеджа

Помимо грамотного проектирования системы электроснабжения, залогом её стабильной, долговечной работы и безопасной эксплуатации, является профессионально и качественно выполненный монтаж электроснабжения и установка электрооборудования.

Монтаж электроснабжения загородного дома, коттеджа выполняется в полном соответствии с проектом электроснабжения с использованием современных высококачественных материалов, комплектующих и оборудования. Обращение в компанию Альфа-легион, одним из направлений деятельности которой является электрика под ключ, гарантирует проведение всех этапов работ: от объективных расчётов необходимой мощности до прокладки проводов и монтажа отдельных элементов электроснабжения. Такой подход избавит собственника жилья от потери времени и проблем с электроснабжением в будущем, и в результате вы получаете электроснабжение дома, которое долгое время не потребует никаких доработок и усовершенствований.


Специалисты компании Альфа-легион предлагают Вам следующие виды работ и услуг, связанных с проектированием и монтажом электроснабжения загородного дома:

Электрика под ключ
Электроснабжение загородного дома, коттеджа под ключ
Проектирование систем электроснабжения загородного дома, коттеджа
Проектирование автономного электроснабжения дома, коттеджа
Проектирование систем освещения дома, коттеджа
Монтаж электроснабжения загородного дома, коттеджа
Монтаж освещения загородного дома, коттеджа
Монтаж слаботочных систем загородного дома, коттеджа
Монтаж электропроводки в доме
Монтаж систем автономного электроснабжения дома, коттеджа
Монтаж систем резервного и бесперебойного электроснабжения

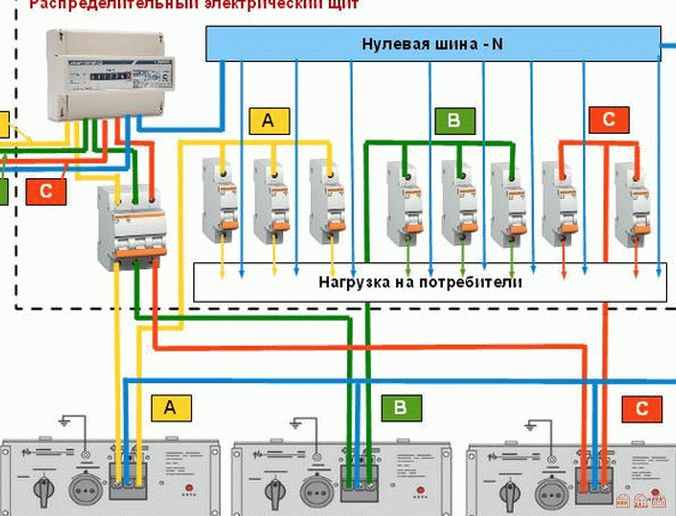

Монтаж стабилизаторов напряжения систем электроснабжения
Проектирование и монтаж систем электрического отопления дома, коттеджа
Организация пожарной безопасности загородного дома, коттеджа
Монтаж заземления в частном доме
Устранение неисправностей и ремонт электропроводки в частном доме
Ремонт систем электроснабжения загородного дома

Расчёт потребляемой мощности, сечения кабеля и номинала автоматического выключателя | ЭлектроАС

Дата: 24 февраля, 2009 | Рубрика: Статьи, Электромонтаж, Электромонтажные работы
Метки: Автомат, Автоматический выключатель, Аппарат защиты, Кабель, Потребляемая мощность, Сечение кабеля

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Таблица расчёта сечения кабеля в зависимости от нагрузки

Очень часто нам задают вопрос, какой кабель проложить до квартиры, дачи или от щита до электрооборудования. Большинство электромонтажных организаций предпочитает не отвечать на такие вопросы по телефону, ссылаясь на сложность в расчётах. В интернете так же мало освещается эта тема или о ней написано такими заумными фразами, что не каждый электромонтажник разберётся в премудростях. Мы постараемся описать данную проблему так, чтобы любой «школьник» смог профессионально определить подходящее сечение кабеля и выбрать параметры автоматического выключателя (автомат, УЗО, дифавтомат).

Первым делом надо подсчитать общую нагрузку потребляемой электроэнергии. Что это такое и с чем её едят? Каждый электроприбор (чайник, телевизор, компьютер, утюг, стиральная машина, холодильник, люстра итд.) имеет свою потребляемую мощность (она указана на табличках вышеперечисленного электрооборудования). Берём чистый лист бумаги и переписываем всё электрооборудование, которое будет питаться от прокладываемого кабеля. Обязательно подумайте, какое электрооборудование вы предполагаете купить в будущем, так как надо подсчитать таким образом, чтобы через год не выполнять демонтаж и электромонтаж заново для обеспечения работоспособности кабеля с дополнительными нагрузками.

Предположим, что у вас, после долгих передвижений телевизоров, холодильников, стиральных машин и осмотра других электроприборов, вышла суммарная нагрузка в 15000 Вт (считается путём сложения). Так как в подавляющем большинстве квартир разрешается использовать напряжение 220 В, а не 380 В, то мы будем вести расчёт на однофазную систему электроснабжения. Теперь надо подумать, сколько электрооборудования вы будете включать одновременно. Обязательно вспомните 31 декабря, когда у вас включены почти все электроприборы (чайник, электрическая духовка, стиральная машина, посудомоечная машина, миксер, микроволновая печь, пылесос, два телевизора и все люстры, бра, утюг). Получается довольно внушительная цифра, и вы кричите, что ни в коем случае не включите всё одновременно, но ведь можете включить. Сумму 15000 Вт мы умножаем на коэффициент одновременности 0.7 (70 %), получается 10500 Вт (15000 х 0.7 = 10500). Итак, после всех пересчётов у нас вышло, что вам требуется 10500 Вт.

Теперь давайте определимся, какой автоматический выключатель (вводной автомат, УЗО) вам нужно установить на питающий кабель (вводной кабель). Берём полученную сумму нагрузки 10500 Вт и делим её на напряжение 220 В — получаем 47.73 А (10500 : 220 = 47.73) и округляем до 48 А. Так как в продаже не существует автоматических выключателей на 48 А, то мы берём 50 А. Можно взять 40 А, но тогда вы уменьшаете себе возможность использовать предполагаемую нагрузку. Для проверки вы можете всё проделать в обратном порядке и подсчитать, сколько у вас выйдет, если поставить 40 А выключатель (40 х 220 = 8800) или (50 х 220 = 11000).

Вводной кабель — это артерия энергосистемы, и его надо выбрать таким, чтобы не было стыдно и обидно за прожитые годы. Есть два вида кабеля — алюминиевый и медный. Мы рассматриваем только медный, так как алюминиевый по своим техническим данным во много раз хуже по проводящим характеристикам и вообще запрещён для электромонтажа. Кабель обязательно должен быть трёхжильным, потому что система электроснабжения помещений и электрооборудования требует заземления. Вам надо определиться с вариантом электромонтажа вводного кабеля — открытая проводка или закрытая. Для определения сечения кабеля мы прикрепляем к этой статье таблицу и вы спокойно по ней можете узнать его. Открытая проводка, медь, ток 50 А, 220 В, мощность 11 кВт (11000 Вт), сечение кабеля 6 мм2. Если вы возьмёте сечение 10 мм2, то в будущем вам не придётся задумываться над увеличением мощностей, так как ваш вводной кабель проложен с запасом на увеличение мощности.

Постарайтесь всё сделать профессионально и оставьте электромонтажников и пожарников без работы.

1. Как рассчитать сечение основного подводящего кабеля для последующего подключения разного электрооборудования на 380 В суммарно в кВт вы можете узнать пройдя по ссылке на странице:

«Расчёт сечения кабеля«

2. Как измерить поперечное сечение проводника по диаметру жилы вы можете узнать пройдя по ссылке не страницу:

«Как измерить поперечное сечение проводника (провода, кабеля)?«

3. Расчитать номинал автоматического выключателя вы можете по формуле опубликованной на странице:

«Как расчитать номинал автоматического выключателя«

ВНИМАНИЕ! В интернете объявился мошенник Леонид Мирошко из Киева со своей программой WireSel — выбор сечения провода по нагреву и потерям напряжения, которую он продаёт. Опасайтесь этого ЖУЛИКА, так как программа WireSel имеет большое количество технических ошибок, что неминуемо приведёт к пожару.

Прочая и полезная информация

Прочая и полезная информация

Повышение мощности сети с помощью комплектов бесперебойного электроснабжения

Бурное развитие коттеджного строительства в последние годы привело к тому, что электрические сети не успевают развиваться соответственно потребностям в электроэнергии. Очень часто типичной выделенной мощности не достаточно для бесперебойного электропитания нагрузки в доме.

В тех случаях, когда сеть подведена уже давно, среднее потребление в доме рассчитывалось исходя из 3 кВт. Сегодня такая мощность явно не достаточна. В средней квартире мощность потребления доходит до 10 кВт, а в загородном доме уже типична пиковая мощность нагрузки на уровне 10-15 кВт. Если же в коттедже есть мощные электрические тепловые нагрузки (электрические теплые полы, электрическое отопление, электрическая банная печь или джакузи, лифт и т.п.), то и обычно выделяемых 3*5 кВт может не хватать. Особенно если потребители распределены по фазам не оптимально — в таком случае перегрузка на одной из фаз очень вероятна. При такой перегрузке входной автомат будет выключать все 3 фазы и обесточивать весь дом. Часто люди удивляются, почему при выделенных 15 кВт на дом выключается входной автомат по перегрузке если работают всего 7-8 кВт. Поэтому очень важно сделать все, чтобы избежать перегрузки даже на 1 фазе.

Очень часто владельцы домов просто меняют входные автоматы на более мощные. Однако электрические сети к этому не готовы — мало где возможна модернизация сетей. Массовое превышение потребляемой мощности приводит к перегрузке сети и частым перебоям в электроснабжении. Более того, электрические сети при обнаружении превышения потребляемой мощности накладывают штрафы. В итоге, из-за отставания развития сетей страдают все потребители. А сети не несут ответственности за частые перерывы в электроснабжении и авариях на линиях, мотивируя это тем, что потребители нарушают условия договора по предоставлении услуги по электроснабжению.

Описанные ниже системы также могут использоваться в автономных системах с жидкотопливным электрогенератором небольшой мощности. Применение такой системы позволит применять в системе генератор, рассчитанной не на пиковую мощность нагрузки, а на среднюю. При этом одновременно получаются все плюсы дизель-аккумуляторной системы.

Обычно пиковые нагрузки бывают всего несколько часов в сутки — в утренние и вечерние часы, иногда в выходные дни. В эти часы потребляемая мощность дома превышает выделенную в разы. О бесперебойном электропитании нагрузки в такой ситуации не может идти и речи. Особенно опасны перерывы в электроснабжении зимой, когда от надежной работы системы отопления (циркуляционных насосов и электроники котла) зависит обеспечение не только электроэнергией, но и теплом.

Первое, что приходит обычно на ум – покупка у местных энергосетей дополнительных киловатт мощности. Однако, во-первых, это не всегда возможно (из-за перегрузки сетей), а во-вторых, обычно стоимость выделенных киловатт мощности свыше минимального количества стоит гораздо дороже. Очень часто электросети стараются переложить затраты на расширение сети на плечи потребителей энергии — требуют покупки новых трансформаторных подстанций, прокладки более мощных сетей и т.п., но в то же время принадлежать это новое оборудование будет не покупателям, а электросетям.

Мы предлагаем вам не докупать дополнительные мощности (если это вообще возможно), а воспользоваться системой добавления мощности, реализованной на базе инверторной системы бесперебойного питания.

Принцип работы

Мы провели исследования типичного потребления в загородном доме. Пиковая нагрузка обычно не превышает 15-20 кВт, в среднем это около 10 кВт. При этом суточное потребление составляет от 10 до 20 кВт*ч, что соответствует среднесуточной мощности 0,5-1 кВт. Стоит ли платить за подключение дополнительных 10-15 кВт, если вы будете пользоваться ими всего пару часов в сутки? Гораздо правильнее потратить сэкономленные деньги на систему бесперебойного электроснабжения, которая не только обеспечит вас электроэнергией, но и позволит без проблем питать вашу пиковую нагрузку.

Smart Boost — это фирменное название Studer функции, которая есть в ряде других рекомендуемых инверторов (SMA, Rich electric, с ограничениями Schneider Conext XW), которая у них называется по другому, но это не суть важно.

Смысл ее в том, что инвертор постоянно работает параллельно с сетью. Для входа устанавливается ограничение по потреблению от сети (на рисунках ниже установлено ограничение 5А). При превышении этого ограничения, дополнительная энергия берется от аккумуляторов. На рисунках справа есть иллюстрация работы этой функции (на примере RE Combiplus).

Принцип работы следующий. Электрическая энергия накапливается в аккумуляторах и в момент превышения выделенного лимита мощности происходит автоматическое добавление мощности инвертора к мощности сети за счет электроэнергии от аккумуляторно-инверторной системы. Размер добавляемой мощности, режим и время работы системы зависят от применяемого в системе бесперебойного питания оборудования (типа и мощности инверторов и количества аккумуляторов). В момент уменьшения потребления до допустимого значения и ниже, система переходит в режим зарядки аккумуляторов и через некоторое время готова к дальнейшему использованию. Главное, чтобы соблюдался баланс полученной и потраченной энергии.

Например, если подключенная мощность составляет 5 кВт, то за сутки от сети можно получить 5*24=120 кВт*ч. С учетом потерь на заряд-разряд и на инвертирование, можно с уверенностью принять возможную к потреблению энергию около 95-100 кВт*ч в сутки. Это намного превышает потребности среднего загородного дома. Даже если вы купили всего 3 кВт выделенной мощности, то можете потреблять около 55 кВт*ч в сутки. При этом пиковая мощность подключаемой нагрузки будет равна мощности сети плюс мощность инвертора. Нужно, чтобы в периоды низкого потребления аккумуляторы успевали заряжаться. Т.е. у вас должны быть довольно частые и/или продолжительные периоды, когда мощность потребления в доме меньше выделенной мощности сети. В этом случае потребляемая от сети энергия идет частично на питание нагрузки, а частично на заряд аккумуляторов. Обычно периоды низкого потребления бывают ночью и иногда днем, и в эти периоды аккумуляторы должны заряжаться. Зарядное устройство ББП автоматически регулирует зарядный ток аккумулятора в зависимости от допустимого потребления и текущей нагрузки сети.

Одновременно вы получаете систему бесперебойного питания, которая будет работать в периоды отключения основного электропитания, защищая всех ответственных потребителей в вашем доме.
В каждом конкретном случае наши специалисты произведут все необходимые расчеты и подберут наиболее подходящее оборудование именно для вашего случая.

Часто задают вопрос, можно ли в таком режиме сэкономить на разнице в ночных и дневных тарифах на электроэнергию — то есть ночью заряжать аккумуляторы, а днем их разряжать. Ответ — нет. В таком режиме аккумуляторы работают в тяжелых цикличных режимах, срок их службы, в зависимости от типа и качества аккумуляторов, а также настроек системы — от 200 до 1500 циклов. Поэтому вы на разнице тарифов сэкономите гораздо меньше, чем вам придется заплатить за преждевременную замену аккумуляторной батареи. См. дополнительно расчеты на нашем форуме в и разделе «Вопросы и ответы«.

Описанные выше режимы работы могут обеспечить инверторы с зарядным устройством Studer Xtender, SMA Sunny Island / Backup, Rich Electric CombiPlus и, с некоторыми ограничениями, МАП Энергия модели Гибрид и Доминатор. Обычно система после установки требует тонкой настройки, произвести которую под силу только специалисту. Поэтому настоятельно рекомендуем заказывать наше оборудование с установкой сертифицированными специалистами. Пожалуйста, обратитесь к нам за рекомендациями, или закажите установку нашим специалистам. Тем самым вы избежите многих проблем и получите оптимальные режимы работы оборудования, продлите жизнь аккумуляторам и, как результат, получите удовлетворение от своей покупки. Принцип работы добавления мощности. 1) Если мощность нагрузки меньше ограничения потребления мощности от сети, то питается нагрузка и идет заряд аккумуляторов. 2) При пропадании сети нагрузка питается от аккумуляторов через инвертор 3) Если мощность нагрузки больше допустимой от сети, то недостающая мощность добавляется инвертором от аккумуляторов

Рекомендуемые нами инверторы выгодно отличаются от более простых ББП, которые могут обеспечить максимальную мощность на выходе только в пределах своей мощности. Очень часто в рекламе таких ББП заявлено, что они «умеют повышать мощность сети». Однако, вреда от такого «повышения» больше, чем пользы. Например, популярные бюджетные ББП «МАП Энергия Sin Pro» (не Гибрид/Доминатор — эти модели могут добавлять мощность от аккумуляторов к сетевой мощности) или Prosolar Combi могут переключаться на работу от аккумуляторов при превышении мощности потребления выше заданной. То есть, если есть ББП МАП Энергия Sin Pro мощностью 9 кВт, а на входе в дом ограничение 5 кВт, то при превышении мощности потребления 5 кВт ББП переключится на работу от аккумуляторов, и обеспечит до 9 кВт мощности. Такой режим приводит к огромным скачкам тока аккумуляторов — от 0 до максимального, при этом нагрузка переключается с сети на аккумуляторы при максимально возможной для работы от сети (т.е. в рассмотренном примере, 5 кВт). Это ведет к:

  1. повышенному износу реле переключения, которое вынуждено коммутировать большие токи
  2. к быстрому разряду и повышенному циклированию аккумуляторных батарей, так как они должны разряжаться при высокой нагрузке даже при наличии сети
  3. скачкам напряжения на нагрузке, а также возможному перерыву в электроснабжении, которое может вести к отключению, например, компьютеров

При работе рекомендуемых нами ББП отключения от сети не происходит, переключений нет, добавление мощности от аккумуляторов происходит в плавном режиме. Разряд аккумуляторов происходит только в моменты превышения мощности током, эквивалентным не полной мощности нагрузки, а разнице между мощностью нагрузки и мощности сети.

Комплект для повышения мощности имеющейся системы электроснабжения

Некоторые типовые комплекты для повышения мощности сети приведены в разделе «Повышение мощности сети» нашего Интернет-магазина. Ниже приведен только один из примеров комплектации системы резервного электроснабжения с добавлением мощности. Такая система используется при небольшой мощности источника энергии (ограничение электрических сетей на подключаемую мощность, недостаточная мощность генератора). Бесперебойная работа системы электроснабжения при подключении потребителей с высокой мощностью будет обеспечиваться за счет включения в работу ББП и энергии, запасенной в аккумуляторах. При добавлении в систему солнечных батарей и/или ветрогенераторов возможно улучшить режимы работы системы и увеличить периоды работы в режиме добавления мощности, так как возобновляемые источники энергии могут заряжать аккумуляторы даже в периоды повышенного потребления энергии нагрузкой, когда вся энергия от сети идет на питание нагрузки, а не на заряд аккумуляторов.

В системах повышения мощности рекомендуется использовать AGM аккумуляторы глубокого циклирования (например, типа Prosolar R-D).

Мощность системы 4,5 кВт 6 кВт
Наименование Описание Описание
1 Блок бесперебойного питания Xtender XTM 4500 Xtender XTH 6000
2 Аккумуляторная батарея АБ (гелевая или AGM), 12В, 4*200 А*ч АБ (гелевая или AGM), 12В, 8*200 А*ч
3 Системная панель RCC-02
4 Дополнительное оборудование Автоматы защиты (1*DC, 2*AC), коммутационный бокс, переключатель, коммутационные провода и т. п.

Инверторы Xtender, Sunny Island, МАП-Энергия Доминатор позволяют добавить мощность инвертора к мощности сети. То есть, если у вас есть ограничение в 5 кВт на подключаемую мощность, то на выходе системы с инвертором XTH 6000 можно получить до 11 кВт мощности. У инверторов Schneider Conext XW есть ограничение при работе в режиме добавления мощности — для них нужно выставлять временной интервал, в котором активируется этот режим, и в это время аккумуляторы не заряжаются, даже если нагрузка меньше, чем установленное ограничение по потреблению от сети.

При параллельном соединении указанных инверторов возможно кратное увеличение пиковой мощности нагрузки.

Если аккумуляторы в пиковые часы успевают разряжаться более, чем на 20%, и это происходит регулярно, то в системе необходимо применять гелевые аккумуляторы (обычные или с трубчатыми электродами типа OPzV). Более подробно о выборе аккумуляторов в зависимости от режимов работы вашей резервной энергосистемы вы можете почитать в разделе Аккумуляторы нашего сайта.

Для конкретного подбора комплекта оборудования обращайтесь к нам по указанным телефонам, по электронной почте или просто заполните форму заявки на расчет системы — и наши инженеры-консультанты подберут вам наиболее оптимальный вариант вашей системы резервного электроснабжения.

Эта статья прочитана 11381 раз(а)!

Продолжить чтение

  • 51

    Комплекты бесперебойного электроснабжения для автономного дома В настоящее время мы предлагаем разнообразные системы для обеспечения резервного электроснабжения Вашего дома. Выбор зависит от существующей системы электроснабжения (подведена ли сеть, есть ли бензо- или дизель-генератор, какая нагрузка). Обычно такие системы строятся на…
  • 50

    Поддержка сети солнечными батареями Очень часто нам задают вопрос — насколько эффективно и нужно ли вообще использовать солнечные батареи, если уже есть подключение к сети. Ответ на это вопрос зависит от многих факторов. Ниже рассмотрены некоторые типичные случаи и даны…

потерь при передаче: сколько электроэнергии теряется между электростанцией и вашей вилкой?

Сколько энергии теряется по пути от электростанции к розетке в вашем доме? Этот вопрос задан Джимом Барлоу, архитектором из Вайоминга, в рамках нашего проекта IE Questions.

Чтобы найти ответ, нам нужно разбить его шаг за шагом: сначала превратить сырье в электричество, затем переместить это электричество в ваш район и, наконец, направить это электричество через стены вашего дома в вашу розетку.

Шаг 1: Создание электричества

Электростанции – угольные, газовые, нефтяные или атомные – работают по одному и тому же общему принципу. Энергоемкое вещество сжигается с выделением тепла, превращающего воду в пар, который вращает турбину, вырабатывающую электричество. Термодинамические пределы этого процесса («Черт возьми, эта растущая энтропия!») означают, что только две трети энергии, содержащейся в сырье, фактически попадают в сеть в виде электричества.

Потери энергии на электростанциях: Около 65%, или 22 квадриллиона БТЕ в США в 2013 г.

На этом графике показана тепловая эффективность различных типов электростанций. Все типы электростанций имеют примерно одинаковую эффективность, за исключением природного газа, в котором в последние годы наблюдается повышение эффективности с добавлением электростанций с комбинированным циклом. (Линия эффективности использования угля почти идентична ядерной энергии и выделена фиолетовым цветом).

Этап 2: Перемещение электроэнергии – передача и распределение

Большинство из нас не живут рядом с электростанцией. Так что нам как-то нужно провести электричество в наши дома. Это звучит как работа для линий электропередач.

Трансмиссия

Во-первых, электричество передается по высоковольтным линиям электропередач на большие расстояния, часто на многие мили по всей стране. Напряжение в этих линиях может составлять сотни тысяч вольт. Вы не хотите возиться с этими строками.

Почему такое большое напряжение? Чтобы ответить на этот вопрос, нам нужно вспомнить немного школьной физики, а именно закон Ома. Закон Ома описывает, как связаны количество энергии в электричестве и его характеристики – напряжение, ток и сопротивление. Это сводится к следующему: масштаб потерь зависит от квадратных тока в проводе. Этот квадратный коэффициент означает, что крошечный скачок тока может вызвать большой скачок потерь. Поддержание высокого напряжения позволяет нам поддерживать низкий ток и потери. (Для любителей истории: именно поэтому AC выиграл битву токов.Спасибо, Джордж Вестингауз.)

Jordan Wirfs-Brock / Inside Energy

Провисание линий электропередач фактически является ограничивающим фактором в их конструкции. Инженеры должны следить за тем, чтобы они не подходили слишком близко к деревьям и зданиям.

Когда это электричество пропадает, куда оно уходит? Нагревать. Электроны, движущиеся вперед и назад, сталкиваются друг с другом, и эти столкновения нагревают линии электропередач и воздух вокруг них.

Вы действительно можете слышать эти потери: этот треск, когда вы стоите под опорой ЛЭП, означает потерю электричества.Вы также можете увидеть потери: заметили, как линии электропередач провисают посередине? Частично это гравитация. А остальное — электрические потери. Тепло, как и тепло от потерянного электричества, заставляет металлические линии электропередач расширяться. Когда они это делают, они провисают. В жаркие дни линии электропередачи более провисшие и негерметичные.

Распределение

Высоковольтные линии электропередач большие, высокие, дорогие и потенциально опасные, поэтому мы используем их только тогда, когда электричество должно передаваться на большие расстояния. На подстанциях рядом с вашим районом электричество передается на более мелкие линии электропередач с более низким напряжением — такие, как на деревянных столбах.Теперь мы говорим о десятках тысяч вольт. Затем трансформаторы (вещи в форме банки, сидящие на этих столбах) еще больше снижают напряжение, до 120 вольт, чтобы сделать вход в ваш дом безопасным.

Как правило, линии электропередач меньшего размера означают большие относительные потери. Таким образом, хотя по высоковольтным линиям электропередачи электричество может передаваться гораздо дальше — десятки или сотни миль — потери невелики, около двух процентов. И хотя ваше электричество может пройти несколько миль или меньше по низковольтным распределительным линиям, потери высоки, около четырех процентов.

Потери энергии при передаче и распределении: Около 6% – 2% при передаче и 4% при распределении – или 69 трлн БТЕ в США в 2013 г.

Jordan Wirfs-Brock

На этом графике показан средний процент потерь электроэнергии при передаче и распределении по штатам с 1990 по 2013 год. За исключением Айдахо, все штаты с наименьшими потерями являются сельскими, а штаты с самые высокие потери — все густонаселенные.

Забавный факт: потери при передаче и распределении, как правило, ниже в сельских штатах, таких как Вайоминг и Северная Дакота.Почему? Менее густонаселенные штаты имеют больше высоковольтных линий электропередачи с низкими потерями и меньше низковольтных распределительных линий с высокими потерями. Изучите потери при передаче и распределении в вашем штате на нашем интерактивном графике.

Потери при передаче и распределении также варьируются от страны к стране. В некоторых странах, таких как Индия, потери достигают 30 процентов. Часто это происходит из-за воров электроэнергии.

Шаг 3. Использование электричества в доме

Коммунальные предприятия тщательно измеряют потери от электростанции до вашего счетчика.Они должны, потому что каждый бит, который они теряют, съедает их прибыль. Но как только вы купили электроэнергию и она поступает в ваш дом, мы теряем счет потерь.

Ваш дом и провода в ваших стенах — это что-то вроде черного ящика, и подсчитать, сколько электричества теряется — электричества, за которое вы уже заплатили, — сложно. Если вы хотите узнать, сколько электричества теряется в вашем доме, вам нужно либо оценить его с помощью принципиальной схемы вашего дома, либо измерить его, установив счетчики на все ваши приборы.Вы энергетический болван, пытающийся это сделать? Дайте нам знать, мы будем рады услышать от вас!

Потеря энергии в проводке внутри ваших стен: мы не знаем! Это может быть ничтожно мало, а может быть еще несколько процентов.

Будущее потерь при передаче и распределении

Сетевые инженеры работают над такими технологиями, как сверхпроводящие материалы, которые могут существенно снизить потери при передаче и распределении электроэнергии до нуля. Но на данный момент стоимость этих технологий намного выше, чем деньги, потерянные коммунальными компаниями из-за существующих горячих и протекающих линий электропередач.

Более экономичное решение по сокращению потерь при передаче и распределении состоит в том, чтобы изменить то, как и когда мы используем энергию. Потери не постоянная величина. Они меняются каждое мгновение в зависимости от таких вещей, как погода и энергопотребление. Когда спрос высок, например, когда мы все используем наши кондиционеры в жаркие летние дни, потери выше. Когда спрос низкий, например, посреди ночи, потери меньше. Коммунальные предприятия экспериментируют со способами более равномерного распределения потребления электроэнергии, чтобы минимизировать потери.

Тот же принцип применим и к вашему дому, который, по сути, представляет собой вашу личную сетку. Вы можете уменьшить потери в своем доме, равномерно распределив потребление электроэнергии в течение дня, вместо того, чтобы включать все электроприборы одновременно.

Суммирование убытков

  • Вырабатывая электроэнергию, мы потеряли 22 квадриллиона БТЕ на угле, природном газе, атомных и нефтяных электростанциях в 2013 году в США — это больше, чем энергия во всем бензине, который мы используем в данном году.
  • Перемещая электроэнергию от электростанций к домам и предприятиям по передающей и распределительной сети, мы потеряли 69 трлн БТЕ в 2013 году — примерно столько энергии тратят американцы на сушку одежды каждый год.

У вас есть идея для темы энергии, которая может быть интересна в классе? Отправьте его ниже.

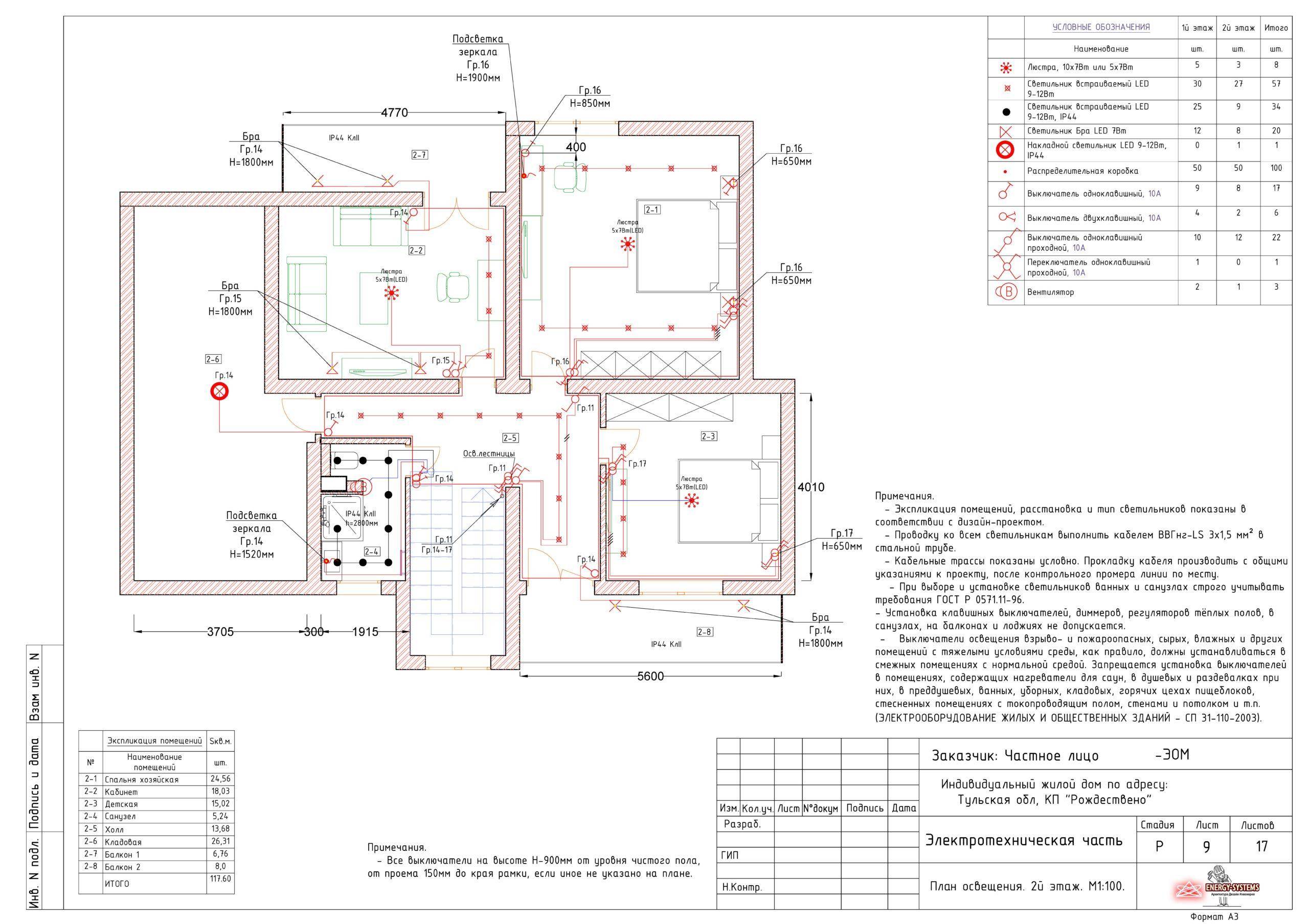

Как правильно рассчитать электропроводку загородного дома, пример проекта энергоснабжения загородного дома. Как рассчитать длину кабеля для электропроводки дома или квартиры

Расчет электропроводки в квартире необходим для того, чтобы избежать лишних затрат, или наоборот, чтобы материал не заканчивался в разгар работ.В результате расчетов становится понятно, сколько нужно проводов и какого сечения.

Расчет длины электропроводки в квартире, расчет длины провода

Для расчета количества проводов электропроводки необходим калькулятор. Требуемая длина провода зависит от количества розеток, светильников, выключателей и их удаленности от распределительной коробки. Сначала на стенах и потолке карандашом отмечаются будущие электрические точки, затем рулеткой измеряется длина проводки от них до коробки.Расстояния нельзя измерять по диагонали, так как провода проложены по стандартам только вертикально и горизонтально.

К общей длине провода нужно добавить по 20-30 см на каждую точку, которая необходима для скрутки в распределительных коробках и для монтажа розеток, выключателей и светильников. Расчет проводов для частного дома Делается аналогично, но добавляются счетчики, необходимые для подключения домашней электросети к контуру заземления.

Планируя денежные траты, нужно учитывать, что провод продается бухтами по 50, 100, 200 метров.Провод, продаваемый условным метражом, встречается редко.

Расчет сечения провода

Правильный подбор сечения позволяет избежать лишних материальных затрат и короткого замыкания. Сечение провода подбирают электрики в зависимости от планируемой нагрузки на него:

  • нагрузка до 3,5 кВт (розетки для бытовой техники) — минимальное сечение 2,5 мм:
  • нагрузка до 2,3 кВт (освещение, компьютерные розетки ) — минимальное сечение 1,5 мм;
  • отдельная линия на сплит-систему — секция 2.5 мм;
  • Линия электроплиты — сечение 4-6 мм.

Подбор автоматов

Автоматы делятся по мощности. Обычно на квартиру хватает обычного автомата на 50 ампер. Общее количество автоматов зависит от количества распределительных коробок, дополнительно нужно добавить автоматы: один (20-25 А) на сплит, один (20-25 А) на стиральную машину, один на электрическую плиту (25-32 А). Если освещение размещается на отдельном автомате, для него достаточно 10-16 ампер.

Расчеты количества проводов и станков просты, их можно выполнить самостоятельно. Расчет электроснабжения квартиры вы можете посмотреть в нашем видео.

Площадь дома (м2)

м 2

Укажите общую площадь коттеджа/квартиры

Строительный дом

   Деревянный кирпич

Укажите материал, из которого построено здание

Заземление

   Ну нет

Выберите, если вам нужно рассчитать систему заземления (только для коттеджей)

Отделочные работы

   Ну нет

Выберите, если Вам необходимо рассчитать стоимость отделочных работ

Слаботочная система

   Нет Да

Выбираем, если необходимо рассчитать слаботочные системы. К слаботочным системам относятся: телевидение, телефон, интернет, пожарная сигнализация, видеонаблюдение, умный дом

Телевидение, телефон, интернет

   Нет,

Пожарная и охранная сигнализация, видеонаблюдение

   Нет,

— «Умный дом»

   Нет,

Расчет и выбор элементов электрической сети

Строительство дома требует много вычислений.Перед началом работ по обустройству любых коммуникаций в доме следует провести тщательные расчеты и проект электрики. Выполнение предварительных расчетов позволяет правильно подобрать оборудование и материалы.
Правильно выполненные расчеты позволяют сделать грамотную электропроводку, которая будет функционировать без сбоев.

Электропроводка в частном доме

Прокладку кабелей в отдельных домах лучше всего выполнять до завершения работ. Перед началом монтажа электропроводки следует продумать, где разместить бытовые приборы, рассчитать, какова их суммарная мощность.Для расчета общей мощности потребляемую мощность установленных электроприборов можно узнать на корпусе каждого прибора или в сопроводительных документах.
Рассчитав суммарную мощность всех электроприборов, рассчитайте электрические токи, необходимые для потребления этими приборами. Метраж необходимого количества проводов определяется с помощью рулетки. При выполнении замеров следует учитывать все углы и ниши, которые мешают будущему расположению проводов.Пересчитываются все бытовые приборы, которые будут подключены к электросети. Общая цифра проводки увеличена на 15%, это сделано для получения стандартного запаса проводов.
Для выбора необходимого сечения кабеля производится расчет электроэнергии. Проведение этих расчетов требует сбора некоторых исходных данных:
как будет монтироваться проводка;
из какого материала будет сделана проводка;
данные о потребляемой мощности устройств, подключенных к сети.
Электромонтаж осуществляется открытым и закрытым способом.Открытый способ – прокладка кабеля по поверхности стен, закрытый – укладка проводов в заранее сделанные в штукатурке углубления. После укладки кабеля их покрывают штукатуркой.
Материалы для изготовления электрических проводов — алюминий и медь. Алюминиевый провод довольно хрупкий и быстро рвется при нескольких поворотах. Хорошо себя зарекомендовала медная проволока, она бывает сплошной (одинарной) и жилистой, состоящей из нескольких тонких жилок.
Электроприборы подключаются к сети с помощью проводов.Более крупный бытовой прибор требует большего сечения для подключения к сети. Чем больше проводов подключается к кабелю через раздатку, тем больше сечение этого провода. После выбора способа монтажа проводки и необходимого сечения кабеля подбирается конструкция автоматических выключателей.

Схема подключения и элементы

Расчет электричества в доме позволяет подготовить схему электропроводки, что облегчит его монтаж, а в дальнейшем необходим при ремонтных работах, чтобы не повредить электропроводку. Для небольших домов можно выполнить общую схему электропроводки, но в больших домах лучше делать это поэтажно или отдельно для каждой комнаты.
Электрическая сеть состоит из следующих элементов: электрических щитов, счетчиков, проводов или кабелей, выключателей, раздаточных коробок, автоматических выключателей, розеток, изоляционного материала и материалов, соединяющих провода.
Щиты электрораспределительные АТ Навесные устройства и сетевые компоненты, специальное электрооборудование. Для расчета потребляемой электроэнергии в сеть устанавливаются однофазные приборы, измеряющие ток с параметрами 220В/50Гц и трехфазные счетчики, измеряющие ток с показателями 380В/50Гц.Автоматические выключатели предназначены для размыкания цепи при ее перегрузке и коротких замыканиях. Материал для их изготовления – огнеупорный пластик. В частном доме используется одно-, двух- и трехжильный медный кабель.
Кабели из различных металлов соединяются специальными соединительными блоками. Многожильные медные кабели можно соединять между собой пайкой. Соединения изолируются с помощью изоляционной ленты ПВХ или специальной пропитки хлопчатобумажной ленты. Термоусадочная изоляция набирает популярность. Эта изоляция выполнена в виде трубки, которая при нагревании сжимает и герметизирует соединение полностью, без возможности его разъединения.

Электропроводка является важным элементом обустройства дома. В зависимости от используемого материала и качества монтажа зависит ваша безопасность и безопасность вашей семьи. Очень важно выбрать и рассчитать сечение кабеля для проводки.

  Какой материал использовать для электропроводки?

При строительстве нового дома или проведении в нем капитального ремонта стоит учитывать качество проложенной там электропроводки.По нормативным документам линий обслуживания электропроводки со скрытой прокладкой до капитальной замены не должно превышать 40 лет.

Для электропроводки используются алюминиевые или медные провода. Алюминий дешевле, медь надежнее. Итак, что выбрать? При правильном расчете сечения провода не имеет особого значения, какой именно провод вы будете использовать. Алюминиевый провод легче, но, к сожалению, алюминиевые жилы выдерживают 7-9 перегибов-перегибов, после чего могут треснуть или оборваться.С медью работать проще – она выдерживает до 20 перегибов-перегибов. При аккуратном и правильном монтаже провод не должен испытывать таких нагрузок.

1.Щит электрический; 2. Клеммная колодка: 3. Клеммная колодка: 4. Клеммная колодка; 5. УЗО: 6. Автоматический выключатель ВА: 7. Потребители;

Следует отметить, что все современные электроприборы имеют заземляющий провод, а электрическая сеть, построенная в советское время, не оборудована контуром заземления. Современные дома имеют свой контур заземления, а если его нет, очень часто электрики подключают контур заземления к «нулю».

  Как рассчитать проводку

В начале электромонтажных работ следует определить, какая общая нагрузка будет в доме: освещение, утюг, телевизор, компьютер, микроволновая печь, духовка, электроплита, чайник, обогреватель, разного рода инструменты. Для этого используйте таблицу:


После расчета общей нагрузки необходимо выбрать входной кабель. Он несет всю электрическую нагрузку дома.

После выбора вводного кабеля переходим к расчету розеточных групп и групп освещения.

Важно! Помните: освещение и все розетки в доме должны иметь отдельные цепи и автоматы.

При расчете каждой группы розеток максимальная закладываемая мощность не должна превышать 4,5 кВт на розетку. Для электропроводки с медными жилами это 2,5 мм2, для алюминиевых – 4 мм2. Защитный автоматический выключатель должен быть на 20 А.


Если вы не планируете включать мощные 2-3кВт приборы при прокладке розеточной группы, а хотите сэкономить на сечении проводов, то не стоит, так как через несколько лет может измениться интерьер дома и те розетки, где не было нагрузки станет под нагрузкой.

В последнее время мало кто использует алюминиевые провода для расчета и монтажа электропроводки. Специалисты все чаще используют медь. Его физико-химические свойства лучше, чем у алюминия; линии связи служат на 10-15 лет дольше. Кроме того, согласно последней седьмой редакции ПУЭ запрещается применять алюминиевые провода сечением менее 16 мм2.

  Проводка своими руками

Кабель выбран, рассчитана общая электрическая нагрузка. Вы можете начать установку.Помните, что от качества монтажа будет зависеть работоспособность линий всей проводки. Монтаж электропроводки своими руками для жилых домов не так уж сложен, несмотря на то, что проекты электроснабжения и монтажные работы стоят недешево.

При работе помните:

  • электропроводка должна быть безопасной в обслуживании;
  • пожаробезопасный;
  • обеспечивают минимальные затраты на установку и эксплуатацию;
  • минимальные электрические потери в кабеле;
  • линии эксплуатации до 40 лет;
  • Кабель
  • и надежность работы.

В начале монтажных работ следует определить, какой тип электропроводки вы будете использовать:

Открытая электропроводка  — проложена непосредственно по отделке стен, или смонтирована в коробах, электрических лотках или гофрах, даже под штукатуркой.


Скрытая проводка  — кабели, проложенные непосредственно по стене в слое штукатурки.





Выберите провод:

Провод ПУНП, провод ВВГнг, ВВГ, NYM — применяется для розеточных групп и освещения со скрытой проводкой.

Провода, ПУГВП, ПУГНП — для наружной прокладки.

Если у вас смешанный тип проводки, то возможно использование для скрытой проводки гибких проводов. При этом особое внимание следует уделить качеству соединений проводов. Ведь надежная проводка – это надежно соединенная проводка.

  Электроснабжение загородного дома

Первое, что вам нужно будет сделать для организации энергоснабжения загородного дома, это получение нормативных документов и разрешений на подключение к ВЛ.В качестве основного вводного кабеля используется СИП (СИП). Если от точки входа до ВЛ более 25 метров, требуется дополнительная опора. Высота входа должна быть не более 2,75 м, проход в стене должен быть выполнен в соответствии с требованиями пожарной безопасности.

Максимальное потребление для частного дома 15кВт. Для защиты ВЛ на ответвлении к дому энергокомпаниями устанавливаются индивидуальные ограничители мощности , отключающие потребителя при достижении определенного тока.

Предлагается простая схема однофазного ввода в дом.

1.ВА-101-2/50; 2. Однофазный счетчик; 3.УЗО-01-2-63/30; 4. Клемник; 5. Клемник; 6.7.8. БА-101-1/16; 9.БА-101-1/32; РЕ защитный проводник; L фаза N равна нулю;

Количество жил входного кабеля зависит от того, у вас однофазная (2 жилы) или трехфазная (4 жилы) сеть.

Отвод оформляется с помощью отжиговых зажимов.

Так как на ЛЭП контур заземления не предусмотрен, необходимо изготовить его самостоятельно.Для этого необходимы 3 арматурных стержня диаметром от 16 мм и более, которые вбиваются в землю на глубину не менее 0,5 м. Стержни должны образовывать равносторонний треугольник со стороной 3м. Между собой стержни соединяются полосой или проводом 4*40мм, но не меньше сечения фазного провода. Соединения осуществляются сваркой или болтами. Сопротивление контура заземления должно быть менее 30 Ом.

Внутренняя разводка электропроводки загородного дома не будет отличаться от принятых норм и стандартов.Все расчеты остаются прежними.

Сечение провода, однако без этого правильно рассчитать проводку не получится. Если вы живете в многоэтажном многоквартирном доме, то нет необходимости прокладывать коммуникации – за вас это сделали строители. А вот при строительстве частного дома приходится делать это самостоятельно.

При строительстве частного дома обязательно возникнет вопрос о том, как рассчитать электропроводку

С чего начать?

Вряд ли сегодня можно представить современную жизнь без электричества.Даже самый ярый любитель природы долго не сможет обойтись без света, электрочайника, компьютера и так далее. Что уж говорить о тех людях, которые привыкли жить в абсолютно комфортных условиях? Практически ни одна бытовая техника сегодня не может обходиться без электричества. Нельзя хаотично выбирать провода, протягивать их по всему дому для подключения электричества. Нужно знать, как рассчитать сечение провода, какие вообще бывают провода и так далее. Об этом мы и поговорим в этой статье.

По мощности и току можно определить, какие провода вам понадобятся для подведения электричества в дом. Из школьного курса физики я вспоминаю формулу мощности (Р), которую можно установить, перемножив напряжение (U) и силу тока (I) между собой:

Если у вас есть два значения, вы можете легко установить третье. Также следует ориентироваться на нагрузку электричества (силу тока) на провод. Такой параметр нужно учитывать в любом случае, потому что провод слишком маленькой толщины при большой нагрузке может просто перегореть.При этом напряжении разные типы проводов могут поддерживать разную мощность.


Расчет электропроводки снаружи дома

Если вы живете в частном доме, то наверняка не раз задавались вопросом, как можно украсить свое личное пространство. Одним из вариантов является установка наружного освещения. Кто-то использует фонарики с солнечными панелями, а кто-то рисует линии электропроводки. Провод можно прокладывать как глубоко под землей с использованием диэлектрических труб, так и над ней.

Существует несколько типов подключения:

  • однофазный;
  • двухфазный;
  • трехфазный.

Сайт напрямую зависит от вида подводки от дома. В большинстве случаев для минимального энергопотребления достаточно двухпроводной системы. Один будет фазой, другой будет нулем. Бывают ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке есть такой источник питания, как, например, трансформатор или автомат, вам нужно будет использовать трехфазный способ разводки. Такой четырехжильный ввод допустим только после соответствующего разрешения организации, поставляющей вам электроэнергию.

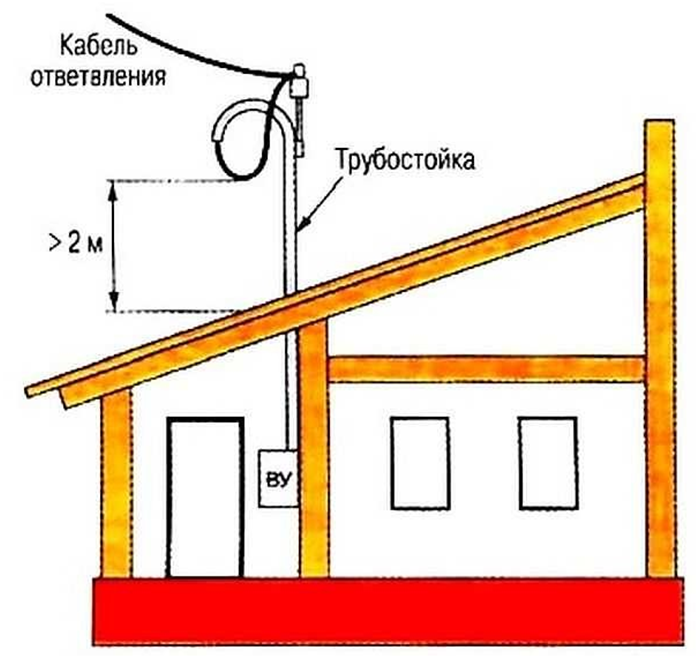

Рассмотрим однофазное двухпроводное подключение на участке дома. Сначала дадим несколько рекомендаций:

  • прежде чем приступить к расчетам, необходимо учесть длину троса. Если расстояние от источника до участка превышает 25 метров, то потребуется возведение дополнительного крепления для провода. Если в вашей местности наблюдаются значительные ветры, то это расстояние следует сократить до 15–20 метров;
  • если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землей;
  • рекомендуется подключать линию к дому на высоте не менее 3 метров.

Как известно, ток уходит с трансформатора при напряжении 220 В. Но бывают ситуации, когда происходят перепады напряжения, и до вас оно может доходить гораздо меньше — около 150 В. Для этого и созданы стабилизаторы. в месте выхода электричества. Также оборудуйте систему автоматическими выключателями. Распределительный щит должен находиться в сухом месте.

Прокладывать провод можно как под землей, так и прямо по воздуху. Последний вариант будет намного экономичнее. В случае с фонарями вдоль путей лучше обойтись подземной прокладкой кабеля.Лампы должны быть соединены в параллельную цепь. Так вы исключаете вариант отсутствия всех осветительных приборов в результате перегорания одного из них.

Провода, возьмите план участка и отметьте все подземные и воздушные линии электропередач. Суммируйте их длину и умножьте на два. Это необходимо сделать, потому что вам понадобится два провода.


Расчет электропроводки в квартире

В первую очередь необходимо помнить, что расчет электропроводки в квартире начинается с составления схемы электропроводки.Если вы решили сделать проводку самостоятельно, вам необходимо уделить особое внимание таким вопросам:

  • определение сечения проводов жил;
  • при каких условиях будет проложен провод;
  • как подключить счетчик;
  • заземление
  • всего
  • ;
  • силовая защита.


На среднюю однокомнатную квартиру полагается суммарная мощность 15 кВт. Удобнее рассчитывать потребляемую мощность, если условно разделить проводку на несколько групп.Например, розетки для:

  • ванна;
  • номера;
  • кухни;
  • коридор.

И рассмотрим отдельно. Так вам будет проще рассчитать максимальную нагрузку электроприборов в вашем доме. Если сомневаетесь, воспользуйтесь специальным калькулятором, который можно найти в Интернете на строительных форумах.

Перед проводкой необходимо правильно рассчитать длину кабеля. Есть два способа провести правильный расчет.В первом способе вам нужно будет опираться на готовую схему, которую вы должны были составить заранее. Второй способ предполагает расчет длины кабеля по общей площади комнат.

Какой из этих методов вы выберете, зависит от вас. В этой статье мы подробно описали, как рассчитать количество кабеля для электропроводки в частном доме.

  Расчет длины кабеля по схеме

Расчет количества кабелей будет намного проще, если вы уже составили готовую схему.


Вот основные моменты, которые вы должны были указать на схеме:

  1. Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут в помещении. Также для более точного расчета длины кабелей необходимо правильно указать их высоту от пола.
  2. Необходимо указать не только место установки основного освещения, но и место установки дополнительного освещения. К дополнительному освещению относятся: бра, точечные светильники.Прежде чем рассчитать длину кабеля для электропроводки, нужно определить высоту потолка. Если потолок не опускается, то запас должен быть 20 см. Если опускается на 30 см, то запас должен быть 50 сантиметров.
  3. При составлении схемы обязательно укажите, какое сечение кабеля будет использоваться. Например, для освещения подойдет провод 3х1,5 мм. Для розеток лучше использовать мощный провод 3х2,5 мм. Для подключения мощных приборов в вашем доме используйте провод 3х4 мм.

Как видите, чтобы сделать правильный расчет длины провода, необходимо учитывать его сечение. Тогда вы точно сможете определить, сколько кабеля нужно на квартиру. С сечением для бытовой техники лучше определиться еще до составления схемы. На этом все, потому что подключать мощные устройства лучше прямо с приборной панели. требует обязательного расчета схемы.

Подготовив наглядный проект, вы поймете, сколько кабеля нужно для электроснабжения дома или квартиры.Будет еще лучше, если вы сразу сделаете разметку на стенах. Для этого просто нарисуйте линии и посчитайте общее количество каждого из проводов.


Вы также должны внести некоторые коррективы в каждый расчет. К основным регулировкам относятся:

  1. Общее количество проводов нужно умножить на 1,2. Благодаря такому расчету у вас не возникнет ситуации с нехваткой проводов.
  2. Для автоматических выключателей запас по длине должен быть не менее 15 см.
  3. Если вы еще не решили, какой у вас будет потолок, то лучше оставить 50 см про запас.
  4. Для работы в распределительном щите запас прочности должен составлять 50 см.

  Расчет количества кабеля с помощью расчетов

Если вы не хотите тратить свое время на составление схемы, то вы можете рассчитать длину кабеля по упрощенной схеме. открыта и поэтому легко вычисляется по этой схеме. Упрощенная схема расчета длины проводников экономит ваше время.Иногда этим методом пользуются даже профессиональные электрики. Суть его заключается в том, что вам нужно будет рассчитать количество кабеля на площадь помещения. Для этого нужно взять площадь вашего дома и умножить это число на 2. Именно столько кабеля вам понадобится для прокладки проводки.


Этот вариант расчета считается самым простым, но о дополнительных нюансах тоже не стоит забывать. При этом вы вычисляете свою длину только для одной строки.Точно определить длину по этой схеме невозможно. Чтобы расчет длины кабеля был правильным, вам потребуется считать изделия в пропорции 1:1,5. Первый номер отводится на свет для комнат, а второй на подключение розеток.

В интернете можно найти большое количество отзывов об этой схеме. Даже профессиональные электрики сообщают, что этот способ не только прост, но и верен. Если вы не уверены в правильности своего расчета, то лучше купить провода на 10 метров больше.Этого запаса вам точно должно хватить.

EEP — Электротехнический портал

Силовая подстанция ♛

Особенности проектирования цифровых систем управления и связи на современных подстанциях

Энергетическая система значительно продвинулась вперед по сравнению с теми днями, когда механизм электропитания был загадкой, а конечной целью было зажечь лампочку. . Наряду с расширенными возможностями……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в технических областях низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

10 января 2022 г. | By Bishal Lamichhane

Премиум-контент ♛

Где и как найти первопричину отказа силового трансформатора (руководство по устранению неполадок)

Когда WhatsApp, Facebook или Gmail не работает, с этим можно справиться, но если трансформаторы выходят из строя, весь бизнес приходит в упадок. застой. Трансформаторы без энергии, без бизнеса, как сердце каждой подстанции, влияют на промышленность……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в технических областях низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

27 декабря 2021 г. | Рахматулла Алам

Силовая подстанция ♛

Какие навыки и знания необходимы проектировщику подстанции для определения размеров и выбора оборудования

Независимо от уровня напряжения и мощности любой подстанции количество оборудования и его размер обычно являются основными факторами при определении общие капитальные затраты на подстанции…….

Требуется членство с премиальным статусом

Эта техническая статья/руководство требует членства с премиальным статусом.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в технических областях низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

13 декабря 2021 г. | By Bishal Lamichhane

Электродвигатель ♛

Никогда не позволяйте электрическому двигателю упасть замертво. Научитесь слушать и читать душу мотора.

Как и любая другая машина, электродвигатели подвержены неисправностям, которые могут привести к катастрофическому отказу машины в долгосрочной перспективе, если за ней не следить. В этой технической статье……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство. Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в технических областях низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

29 ноября 2021 г. | By Rahmatullah Alam

Гидроэнергетика ♛

Основные этапы проектирования выработки и отвода электроэнергии на крупных гидроэлектростанциях

Гидроэлектростанции, один из основных источников энергии в странах с обилием водных ресурсов, обладают уникальными характеристиками выработки и отвода электроэнергии. От простых киловатт до тысяч…. ..

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в технических областях низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

15 ноября 2021 г. | By Bishal Lamichhane

Потребители электроэнергии | Агентство по охране окружающей среды США

Посмотреть интерактивную версию этой диаграммы >>

Обзор

На бытовых, коммерческих и промышленных потребителей приходится примерно одна треть потребления электроэнергии в стране. На транспортный сектор приходится небольшая часть потребления электроэнергии, хотя эта доля может увеличиться по мере распространения электромобилей.Все типы конечных пользователей могут сократить потребление электроэнергии за счет энергоэффективности.

Источники: общая разбивка по секторам и подробная разбивка по коммерческим и жилым объектам взяты из ежегодного отчета Управления энергетической информации США за 2014 год. Эти данные отражают прогнозы на 2013 год. Использование энергии в промышленном секторе недоступно с такой же широтой, точностью или своевременности, поэтому лучшим доступным источником было исследование энергопотребления в производстве Управления энергетической информации США, которое в последний раз проводилось в 2010 году.

Бытовые клиенты

Жилой сектор включает в себя дома на одну семью и многоквартирные дома, и на него приходится более трети электроэнергии, потребляемой в стране. Как видно из графика, в среднем наибольшее потребление электроэнергии в жилом секторе приходится на отопление и охлаждение помещений (кондиционирование воздуха), освещение, нагрев воды, отопление помещений, бытовую технику и электронику. Спрос на электроэнергию в жилом секторе, как правило, самый высокий в жаркие летние дни из-за повышенного использования кондиционеров, за которыми следуют вечера, когда включается свет.

Коммерческие клиенты

Коммерческий сектор включает государственные учреждения, объекты и оборудование, предоставляющие услуги, а также другие государственные и частные организации. На этот сектор приходится более трети потребления электроэнергии в США. Как видно из графика, в среднем наибольшее потребление электроэнергии в коммерческом секторе приходится на освещение и отопление, вентиляцию и кондиционирование воздуха. Спрос на электроэнергию в коммерческом секторе, как правило, самый высокий в рабочее время; по ночам и в выходные дни она существенно снижается.

Промышленные клиенты

Объекты и оборудование промышленных потребителей используют электроэнергию для обработки, производства или сборки товаров, включая такие разнообразные отрасли, как обрабатывающая промышленность, горнодобывающая промышленность, сельское хозяйство и строительство. В целом, этот сектор использует менее трети электроэнергии страны. Данные о конкретных конечных потребителях можно получить из общенационального обследования производственных предприятий, которое показало, что более половины электроэнергии, используемой в производстве, идет на питание различных двигателей (механических приводов).Другие значительные области применения включают нагрев, охлаждение и электрохимические процессы, в которых электричество используется для химического превращения (например, процессы, в которых производится металлический алюминий и хлор). Потребление электроэнергии в промышленном секторе, как правило, не меняется в течение дня или года, как в жилом и коммерческом секторах, особенно на производственных предприятиях, которые работают круглосуточно.

Транспорт

Транспортный сектор потребляет большую часть своей энергии за счет непосредственного сжигания ископаемого топлива, такого как бензин, дизельное топливо и реактивное топливо.Однако некоторые автомобили вместо этого используют электроэнергию из электросети. Эти транспортные средства включают электромобили с батарейным питанием и гибридные электромобили с подключаемым модулем, которые накапливают энергию из сети при зарядке аккумуляторов; различные типы электрических фургонов, грузовиков и автобусов, которые делают то же самое; и системы метро, ​​электрических рельсов и троллейбусов, которые постоянно подключены к электросети. На транспортную деятельность приходится менее 1 процента от общего потребления электроэнергии в США, но этот процент может вырасти по мере того, как электромобили станут более распространенными.Эти транспортные средства потенциально могут даже подавать энергию обратно в сеть, когда спрос со стороны других секторов высок, а это означает, что аккумуляторы транспортных средств обеспечивают емкость для хранения энергии в сети.

Электрическая энергия от источника к месту назначения

По состоянию на 2011 год 68% электроэнергии в США вырабатывается за счет сжигания ископаемого топлива, включая уголь, нефть и природный газ. Уголь составляет около 42% источников, используемых для выработки электроэнергии, в то время как на природный газ приходится 25%, на ядерную энергию — 19%, на гидроэнергетику — 8%, на другие возобновляемые источники энергии — 5% и на нефть — 1%.Энергия хранится в ископаемом топливе в виде химической энергии. Электричество вырабатывается при сжигании ископаемого топлива. Например, уголь добывают, доставляют на электростанцию, измельчают и сжигают для получения тепловой энергии. Эта тепловая энергия используется для нагрева воды и создания пара, который вращает турбину. Турбина вращает магнит внутри катушки из толстой медной проволоки для производства электроэнергии. Электричество распространяется по системе проводов, называемой электрической сетью. Когда электричество покидает электростанцию, оно сначала проходит через трансформатор, который увеличивает напряжение электричества.Более высокое напряжение позволяет более эффективно передавать электроэнергию на большие расстояния. Когда электричество приближается к домам и предприятиям, оно проходит через другой набор трансформаторов, чтобы снизить напряжение для безопасного использования.



Большая часть энергии, изначально хранившейся в угле, передается из электрической системы по мере того, как она преобразуется в электрическую энергию, передается к месту назначения, а затем преобразуется в другие полезные формы энергии, такие как световая или тепловая энергия.В этом контексте «потери энергии» относятся к энергии, утекающей из электрической системы. Энергия не исчезает и не уничтожается. Скорее, энергия преобразуется в другие виды энергии, такие как тепло, и передается из электрической системы. Поскольку его больше нельзя использовать для питания осветительных приборов, компьютеров и т. д., он считается «потерянным» для системы. Потери также возникают, когда электроэнергия вырабатывается за счет возобновляемых ресурсов, таких как энергия ветра или солнца.



Повышение эффективности на всех этапах процесса подачи электроэнергии в наши дома и на предприятия может помочь улучшить наши общие перспективы в области энергетики.Некоторые подходы к повышению эффективности включают улучшение преобразования энергии в электричество и разработку более эффективных способов хранения энергии. Улучшения в электросети, такие как использование сверхпроводящих кабелей и модернизация сети, также могут повысить эффективность. Меры по повышению энергоэффективности, принимаемые в домах и на предприятиях, также могут оказать большое влияние на общее потребление энергии. Эти меры могут быть простыми, такими как выключение света, когда он не используется, или использование более энергоэффективных приборов.Они также могут быть более сложными, такими как повторное использование тепловой энергии, которая обычно тратится впустую в производственных процессах, для производства электроэнергии. Меры по повышению эффективности всех видов могут помочь уменьшить количество энергетических ресурсов, необходимых людям.

Сколько солнечных панелей нужно для питания дома?

Если вы планируете установить солнечные панели на крыше, чтобы сократить расходы на электроэнергию, и хотите знать, сколько солнечных панелей необходимо для питания вашего дома , то вам нужно в нужное место.

Последние два года я работаю в сфере солнечной энергетики и помог многим семьям перейти на солнечную энергию, чтобы сократить счета за электроэнергию, и я хотел бы помочь и вам.

В среднем на дом с ежемесячным потреблением электроэнергии 1000 кВтч требуется 26 – 30 солнечных панелей (каждая солнечная панель по 320 Вт).

Чтобы рассчитать количество солнечных панелей, чтобы полностью компенсировать ваш домашний счет за электроэнергию, вам нужно разделить среднемесячное энергопотребление вашего дома на 120, это должно дать вам общее количество киловатт солнечных панелей, необходимых для вашего дома.

Затем, чтобы рассчитать количество солнечных панелей, просто разделите киловатт, полученный в приведенном выше расчете, на мощность одной солнечной панели, которую вы планируете использовать. ( В настоящее время средняя мощность большинства солнечных панелей превышает 300 Вт).

Например, если ваш дом потребляет 1000 кВтч электроэнергии в месяц, и вы планируете использовать солнечные панели мощностью 320 Вт, то потребность вашего дома в солнечной энергии составляет 1000 кВтч / 120 кВтч = 8,3 кВт солнечных панелей.

Поскольку вы используете солнечные панели мощностью 320 Вт, общее количество солнечных панелей, необходимых для питания вашего дома, составит 8300 Вт / 320 Вт = 26 солнечных панелей.

Сколько солнечных панелей нужно моему дому?

Чтобы рассчитать количество солнечных панелей, необходимых для электроснабжения вашего дома, вам необходимо знать следующие две вещи.

  1. Среднемесячное энергопотребление вашего дома.
  2. Среднемесячная выработка солнечной энергии у вас дома.

Чтобы узнать среднемесячное потребление электроэнергии в вашем доме, просто загляните в свой счет за электроэнергию за последний месяц, там вы найдете потребление электроэнергии за последние 12 месяцев. Добавьте данные о энергопотреблении за последние 12 месяцев и разделите их на 12, чтобы получить среднемесячное энергопотребление вашего дома.

Как только вы получите среднее энергопотребление вашего дома, пришло время узнать среднее ежемесячное производство солнечной энергии. Среднемесячная выработка солнечной энергии варьируется от 80 кВтч до 130 кВтч.

Я живу в Мумбаи, Индия. Здесь мы получаем не менее 4-5 часов солнечного света каждый день в течение примерно 300 дней в году.

Среднемесячная мощность , производимая солнечной системой мощностью 1 кВт в Мумбаи, Индия, составляет около 110–115 кВтч. Позвольте мне уточнить, что это значение увеличивается летом и снижается в сезон дождей, так что это просто среднее значение.

Если в вашем штате или стране одинаковое количество солнечных часов в течение года, вы можете предположить, что среднемесячная выработка солнечной энергии в вашем регионе составляет 115 кВтч.

Солнечные часы – Пиковый солнечный час – это час, в течение которого интенсивность солнечного света составляет 1000 ватт на квадратный метр. Пиковые солнечные часы — это не то же самое, что «солнечные часы». Вы можете получить 6-8 часов солнечного света, но ваши пиковые солнечные часы будут около 4.

В Индии солнечные часы варьируются от 3-5 часов, в среднем 4 часа. быть принятым для большинства мест.

Однако, если вы живете в холодных странах или местах, где мало солнечных часов, не принимайте это значение, просто введите в Google название вашей страны с ежемесячной выработкой солнечной энергии в суффиксе, и вы получите цифру для вашей ежемесячной солнечной энергии. поколение.

Если вы не хотите этого делать, то примите среднемесячную выработку солнечной энергии в вашем районе равной 100 кВтч.

Теперь, когда вы знаете ежемесячное энергопотребление вашего дома и среднемесячную выработку солнечной энергии, давайте рассчитаем количество солнечных панелей, необходимых для питания вашего дома.

Рассчитать количество солнечных панелей, необходимых для питания дома?

Чтобы рассчитать количество солнечных панелей, необходимых для электроснабжения вашего дома, выполните следующие действия.

  1. Рассчитайте среднемесячное энергопотребление.
  2. Разделите среднемесячное потребление электроэнергии на среднемесячное производство солнечной энергии (115 кВтч, если вы живете в Индии), чтобы получить потребность в солнечных панелях в киловаттах.
  3. Разделите потребность в киловаттах солнечной энергии на мощность одной солнечной панели (примите мощность одной солнечной панели равной 330 Вт, так как это наиболее распространенная солнечная панель, используемая в 2020 году).

Допустим, вы живете в Мумбаи, Индия, и вы подсчитали, что среднемесячное потребление электроэнергии в вашем доме составляет 900 кВтч. Тогда сколько солнечных панелей потребуется вашему дому? (при условии, что вы используете солнечную панель на 220 Вт) Давайте посчитаем.

  1. Среднемесячное энергопотребление вашего дома = 900 кВтч.
  2. Ваша среднемесячная выработка солнечной энергии = 115 кВтч . (Поскольку вы живете в Индии).
  3. Разделите среднемесячное потребление электроэнергии на среднемесячную выработку электроэнергии, чтобы получить киловатт солнечных панелей, 900 кВтч / 115 кВтч = 7,82 кВт солнечных панелей.
  4. Чтобы рассчитать количество солнечных панелей, разделите 7,82 кВт солнечных панелей на мощность отдельных солнечных панелей, которая в нашем случае составляет 330 Вт, 7800 Вт / 330 Вт = 23.63, примерно 24 солнечные панели.

Теперь используйте приведенный ниже калькулятор, чтобы узнать количество солнечных панелей, необходимых для питания вашего дома.

Если в вашем штате или стране такое же количество солнечных часов, как и в Индии, вы можете предположить, что среднемесячная выработка солнечной энергии составляет 110 кВтч.

Если вы живете в холодных странах или местах, где мало солнечных часов, не принимайте это значение, просто введите в Google название своей страны с ежемесячной выработкой солнечной энергии в суффиксе, и вы получите цифру для вашей ежемесячной выработки солнечной энергии. .

Если вы тоже не хотите этого делать, то примите среднемесячную выработку солнечной энергии в вашем районе равной 100 кВтч.

Факторы Увеличение количества солнечных панелей для вашего дома:

Даже самая дорогая солнечная панель в мире не будет работать в полную силу, если ее неправильно установить. Генерация солнечных панелей зависит от следующих факторов:

  • Тень: Самый большой враг солнечных панелей — это тень на панелях.Объекты рядом с солнечными панелями, такие как здания, деревья, столбы, отбрасывают тени на солнечные панели, что препятствует генерации. Таким образом, солнечные панели следует размещать в таком месте, где они ежедневно получают не менее 5–6 часов свободного от теней солнечного света .
  • Ориентация: В идеале солнечные панели должны быть ориентированы по экватору. Таким образом, если вы живете в странах, которые находятся в северном полушарии, таких как США, Канада, Индия, ваши солнечные панели должны быть обращены на юг, а если вам нравится в странах, которые находятся в южном полушарии, таких как Новая Зеландия, ваши солнечные панели должны быть обращены на север. .
  • Угол наклона: Угол наклона от земли также играет важную роль в выработке электроэнергии, так как положение солнца меняется летом и зимой. Таким образом, угол должен быть выбран таким, чтобы вы могли получить лучшую генерацию в течение всего года. Если у вас достаточно денег, чтобы купить какую-нибудь причудливую технологию, вы можете выбрать систему слежения, которая следует за траекторией солнца и дает максимальную генерацию.
  • Пыль и снег: Даже самая лучшая солнечная панель в мире выйдет из строя, если на ней будет толстый слой снега или пыли. Пыль и снег препятствуют попаданию солнечных лучей на солнечные элементы, так как солнечные лучи не попадают на панели, электричество не вырабатывается.

Если после анализа теней вы обнаружите, что ваши солнечные панели будут получать бестеневой свет только в течение 3 часов, то вам придется увеличить размер вашей солнечной системы, добавив дополнительные 1 кВт солнечных панелей.

Расчет площади, необходимой для установки солнечных панелей : Солнечная панель мощностью 320 Вт, размер 2 м x 1 м

В среднем размер всех солнечных панелей мощностью более 300 Вт составляет 2 м x 1 м (6.5 футов x 3,25 фута) , что соответствует площади 2 кв.м или 21,50 кв.фута.

Чтобы рассчитать общую площадь крыши, необходимую для установки солнечных панелей, используйте следующее уравнение.

Площадь, необходимая для солнечных панелей = Общее количество солнечных панелей x площадь одной панели

В приведенном выше примере для системы мощностью 7,8 кВт нам потребовалось 24 солнечных панели площадью

Площадь для 7,8 кВт солнечных панелей = 24 x 21,50 = 516 кв. футов

Имейте в виду, что это только площадь, необходимая для установки всех солнечных панелей спиной к спине и из стороны в сторону друг к другу.В реальной жизни вам нужно оставлять промежутки между рядами и столбцами солнечных панелей, чтобы вы могли время от времени легко чистить солнечные панели, а также иметь безопасный доступ для устранения любых неисправностей и обслуживания.

Учитывая пространство для уборки и доступ для устранения неисправностей и обслуживания солнечных панелей, мы можем предположить, что для установки солнечной системы мощностью 1 кВт на металлической крыше вам потребуется 85 кв. футов свободной от тени площади и для установки солнечной системы мощностью 1 кВт. на террасу из железобетона потребуется 100 кв.футов свободной от тени площади.

В следующей таблице указана площадь, необходимая для установки солнечной системы.

Размер солнечной системы NO PV Панели (330 Вт каждый) Требуется
1 кВт Солнечная система 3 65 кв. Фтинг — 90 кв. Солнечная система 2 кВт 6 145 кв. футов – 180 кв. футов
Солнечная система 3 кВт 9 205 кв.FT — 270 кв. Фут
5 кВт Солнечная система 12 285 SQ.FT — 450 кв. Фут
8 кВт Солнечная система 25 580 кв. Фтинг — 720 кв.
Солнечная система мощностью 10 кВт 30 750 кв. футов – 900 кв. футов

пространство для очистки и обслуживания), а значения справа указывают минимальную площадь, необходимую для установки солнечных панелей (с учетом пространства для очистки и обслуживания).

Стоимость солнечных панелей:

Цена солнечных панелей зависит от мощности солнечных панелей, марки солнечной панели, типа солнечной панели.

В большинстве жилых и промышленных помещений используются солнечные панели мощностью более 300 Вт.

Чтобы дать вам приблизительное представление о ценах на солнечные панели, o n средняя стоимость поликристаллических солнечных панелей мощностью более 300 Вт составляет от 20 до 28 рупий за ватт.

В то время как стоимость монокристаллической солнечной панели мощностью более 300 Вт составляет от 32 до 48 рупий за ватт.

В следующей таблице представлена ​​стоимость поликристаллических солнечных панелей мощностью 330 Вт в Индии.

6
Солнечные панели бренда Стоимость солнечной панели (рупий / ватт)
Vikram солнечные панели RS 20 / ватт до 25 рупий / Watt
Waaree Solar панели RS 19 Watt до 24 / Watt
Renewsys Solar Panel RS 19 / Watt до 24 / Watt
канадские солнечные панели RS 25 / ватт до 30 рупий / ватт
Rec Solar панели От 25 рупий/Ватт до 32 рупий/Ватт

Примечание : Цены могут повышаться и понижаться в зависимости от наличия на складе. Стоимость также будет варьироваться для более крупных солнечных панелей, таких как 380 Вт, 400 Вт.

Но только солнечные панели не помогут вам использовать вырабатываемую электроэнергию для питания вашего устройства, вам необходимо установить солнечную систему в сети или солнечную автономную систему для производства электроэнергии и сделать ее пригодной для домашнего использования.

Каждый год Министерство новых и возобновляемых источников энергии (MNRE) публикует ориентировочную стоимость установки солнечной системы в Индии. Я привел базовую стоимость MNRE для установки солнечной энергии в сети и автономной системе в 2019–2020 годах.Вы можете скачать актуальную PDF-версию здесь. MNRE ориентировочная стоимость солнечной энергии.

Стоимость системы солнечной энергии в сети:

Вкратце, система солнечной энергии в сети – это система, связанная с сетью , которая позволяет вам использовать солнечную энергию, когда светит солнце, и подавать избыточную энергию в коммунальную сеть, которую вы может тянуть ночью, когда солнце садится, и ваша солнечная батарея не вырабатывает электричество.

Mnre Benchmark Стоимость для солнечной системы на сетке в Индии:

Размер солнечной системы (кВт) Стоимость (RS / KW)
выше 1 кВт — 10 кВт RS 60 000 / кВт
выше 10 кВт — 100 кВт RS 55 000 / кВт
выше 100 кВт — 500 кВт RS 53 000 / кВт

Примечание: Вышеуказанные цены установлен MNRE, я работаю в солнечной промышленности и установил несколько солнечных систем в сети, фактическая цена возрастает от 4000 рупий/кВт до 10 000 рупий/кВт для небольших систем (<20 кВт) и для более крупных систем (>100 кВт), как правило, снижается на 2000 рупий/кВт до 5000 рупий/кВт.Цены полностью зависят от качества компонентов, которые вы используете.

Чтобы узнать больше о ценах на солнечную энергию в сети, прочитайте эту статью о ценах на солнечную энергию в сети.

Стоимость автономной солнечной системы:

Вкратце, автономная солнечная система, как следует из названия, представляет собой автономную солнечную систему, не подключенную к электросети. В автономной солнечной системе энергия, вырабатываемая солнечными панелями, хранится в батареях, и всякий раз, когда возникает потребность в электроэнергии, накопленная электроэнергия извлекается из батарей для питания критических нагрузок.

MNRE Ориентировочная стоимость автономной солнечной системы мощностью до 10 кВт:

  • 1 час резервного питания 62 000 рупий/кВт – 68 000 рупий/кВт.
  • 3 часа резервного питания 74 000 рупий/кВт – 81 000 рупий/кВт.
  • 6 часов резервного питания 94 000 рупий/кВт – 1 03 000 рупий/кВт.

MNRE Ориентировочная стоимость автономной солнечной системы выше 10 кВт До 25 кВт :

  • 1 час резервного питания 55 000 рупий/кВт – 60 000 рупий/кВт.
  • 3 часа резервного питания 66 000 рупий/кВт – 72 000 рупий/кВт.
  • 6 часов резервного питания 84 000 рупий/кВт – 92 000 рупий/кВт.

Примечание. Это цены, указанные MNRE для стандартного типа установки со стандартным оборудованием, если ваша установка солнечных панелей имеет высоту, качество оборудования на высшем уровне, цены вырастут на 5 000 рупий/кВт – 10 000 рупий/ кВт.

Чтобы узнать больше о ценах на автономные солнечные энергосистемы, прочитайте эту статью о ценах на автономные солнечные энергосистемы.

Заключение по расчету потребности в солнечных батареях:

Чтобы рассчитать количество солнечных панелей, необходимых для дома или завода, вам необходимо сначала узнать среднемесячное потребление (кВтч) вашего дома, а затем разделить это значение на среднемесячное Производство солнечной энергии в вашем районе.Это должно дать вам киловатт солнечных панелей, необходимых для питания вашего дома, а затем просто разделите его на мощность отдельных солнечных панелей, чтобы получить общее количество солнечных панелей, необходимых для вашего дома.

В Индии среднее месячное потребление электроэнергии домохозяйством составляет 250 кВтч. Таким образом, средний индийский дом нуждается примерно в 2,3 кВт солнечной системы, что составляет 7 солнечных панелей по 330 Вт каждая.

Если вам понравилась эта статья и вы смогли успешно найти солнечные батареи для своего дома, поделитесь этой статьей со своими друзьями.

Если у вас есть какие-либо сомнения, дайте мне знать в разделе комментариев.

Спасибо 🙂

Ссылки:

Зачем нам нужна вся страна на одной частоте

Современный мир сидит на изменчивой, шипящей паутине электричества. Согласно государственной статистике, в 2015 году Великобритания потребляла примерно 303 тераватт-часа (ТВтч) электроэнергии. Это ужасно много энергии, и в этой стране мы считаем само собой разумеющимся, что электричество находится под контролем.Это означает, что источник питания, поступающий в ваш дом или на работу, надежен и не отключит блок предохранителей. Короче говоря, это означает, что ваш мобильный телефон будет продолжать заряжаться, а ваша стиральная машина будет продолжать работать.

Но производство и циркуляция электроэнергии на безопасных и пригодных для использования уровнях — непростая задача. Одним из наиболее игнорируемых аспектов этого является электрическая частота и то, как она регулируется.

Что такое электрическая частота?

Чтобы понять важность частоты, нам нужно понять пару важных вещей о производстве электроэнергии.Генераторы работают путем преобразования кинетической энергии вращающейся турбины в электрическую энергию. В паровом генераторе (например, на электростанции Дракс) пар высокого давления вращает турбину, которая вращает ротор, установленный внутри статора. Медная проволока намотана вокруг ротора, находящегося под напряжением, что превращает его в электромагнит с северным и южным полюсами.

Статор состоит из больших прочных медных стержней, окружающих ротор. Когда ротор вращается, его магнитное поле проходит через медные стержни и индуцирует электрический ток, который направляется в систему передачи.

Поскольку магнитное поле имеет северный и южный полюса, медные стержни испытывают изменение направления магнитного поля каждый раз, когда ротор вращается. Это заставляет электрический ток менять направление дважды за оборот и называется переменным током (AC). На самом деле в статоре есть три набора медных стержней, производящих три электрических выхода или фазы, называемые красной, желтой и синей.

Электрическая частота является мерой скорости этого колебания и измеряется числом изменений в секунду, также называемым герцами (Гц).Генератор с двумя магнитными полюсами, работающий со скоростью 3000 об/мин, производит электричество с частотой 50 Гц.

Почему это важно?

Поддержание постоянной электрической частоты важно, потому что несколько частот не могут работать рядом друг с другом, не повреждая оборудование. Это имеет серьезные последствия при обеспечении электроэнергией в национальном масштабе.

Точное значение менее важно, чем необходимость поддерживать стабильную частоту во всех подключенных системах.В Великобритании частота сети составляет 50 Гц. В США это 60 Гц. В Японии западная половина страны работает на частоте 60 Гц, а восточная половина страны работает на частоте 50 Гц — цепочка электростанций в центре страны повышает и понижает частоту электричества, когда оно течет между двумя сетки.

Использование одной национальной частоты — это командная работа. Каждый генератор в Англии, Шотландии и Уэльсе, подключенный к системе передачи высокого напряжения, синхронизирован со всеми остальными генераторами.

Когда мощность любой из трех фаз — красной, желтой или синей — находится на пике, мощность всех других фаз того же цвета на каждом другом генераторе в Великобритании также находится на пике. Все они соединены вместе – синхронизированы – для формирования единого однородного источника, обеспечивающего стабильность и гарантированное качество.

Как осуществляется управление частотой?

Проблема в том, что частоту может быть трудно контролировать — если точное количество используемой электроэнергии не соответствует выработке, это может повлиять на частоту электричества в сети.

Например, если спрос на электроэнергию больше, чем предложение, частота упадет. Если есть слишком много питания, частота будет расти. Чтобы сделать вопросы более деликатными, существует очень небольшая погрешность. В Великобритании все, что на 1% выше или ниже стандартных 50 Гц, может повредить оборудование и инфраструктуру. (Посмотрите, насколько сильно частота страны в настоящее время отклоняется от 50 Гц.)

Управление электрической частотой возлагается на оператора системы передачи высокого напряжения страны (Национальная электросеть в Великобритании).Сеть может дать указание генераторам энергии, таким как Дракс, заставить их генераторы автоматически реагировать на изменения частоты. Если частота повышается, турбина уменьшает расход пара. Если он упадет, он увеличится, изменяя электрическую мощность — изменение, которое должно произойти за секунды.

В случае генераторных установок на электростанции Дракс реакция начинается менее чем через секунду после начального отклонения частоты. Силы инерции во вращающемся генераторе помогают замедлить скорость изменения частоты, действуя как демпферы на подвеске автомобиля, что сводит к минимуму большие колебания частоты.

Частота в быстро меняющейся системе

Не все технологии производства электроэнергии подходят для обеспечения высококачественных частотных характеристик, и по мере того, как Великобритания переходит к экономике с низким уровнем выбросов углерода, вспомогательные услуги, такие как стабилизация частоты, становятся все более важными.

Ни солнечную, ни ветровую энергию нельзя так легко контролировать. Можно уменьшить мощность ветра или заблокировать ветряные турбины, чтобы обеспечить восходящую частотную характеристику при достаточном ветре.

Точно так же можно включать и выключать солнечные панели для имитации частотной характеристики. Поскольку солнечные фермы так широко рассредоточены и, как правило, встроены, то есть они работают за пределами национальной системы, National Grid не так просто инструктировать и контролировать их. И ветер, и солнечная энергия не имеют инерции, поэтому также отсутствует важнейший демпфирующий эффект. Использование этих прерывистых или зависящих от погоды технологий выработки электроэнергии для управления частотой может быть дорогостоящим по сравнению с тепловыми электростанциями.

Нынешний парк ядерных реакторов также не является гибким — ядерные реакторы в Великобритании были спроектированы для непрерывной работы при высоких нагрузках (известных как мощность базовой нагрузки). Хотя они не могут предоставлять услуги частотного отклика, атомные электростанции страны обеспечивают инерцию.

В двадцать раз быстрее

Технологии производства тепловой энергии, такие как возобновляемая биомасса или ископаемые виды топлива, такие как уголь и газ, идеально подходят для услуг частотной характеристики в масштабе, поскольку их можно легко увеличивать или уменьшать.Поскольку подача топлива в их котлы и пара в их турбинах могут регулироваться, тепловые энергоблоки мощностью 645 МВт в Drax имеют возможность реагировать на потребности сети всего за полсекунды или меньше, завершая изменение мощности за меньше одной секунды и сохраняют свою реакцию в течение многих минут или даже часов.

До введения больших объемов ветровой и солнечной генерации почти все генераторы (за исключением атомных), работающие в системе, могли обеспечивать частотную характеристику.Поскольку эти генераторы все чаще заменяются прерывистыми технологиями, системный оператор должен искать новые услуги для поддержания стабильности системы.

Примером может служить недавний тендер National Grid на расширенную частотную характеристику, в ходе которого требовалось решение, которое может обеспечить стабилизацию частоты менее чем за секунду, что в 20 раз быстрее, чем первичная характеристика, обеспечиваемая существующими тепловыми электростанциями. Drax была единственной участвующей тепловой электростанцией, однако все контракты были выиграны проектами аккумуляторных батарей.

Будущая частота

Учитывая спад производства ископаемого топлива и неопределенность в отношении нашей энергетики в ближайшие десятилетия, National Grid проводит консультации о том, как лучше всего использовать такие услуги, как частотная характеристика. Идеальным сценарием для National Grid является тот, в котором услуги могут все чаще предоставляться за счет надежных, гибких и доступных форм низкоуглеродной генерации или реагирования на спрос.

Атомные электростанции следующего поколения, как и некоторые уже действующие во Франции, могут предоставлять услуги частотной характеристики.Тем не менее, первый из нового урожая, Hinkley C, должен быть введен в эксплуатацию примерно через десять лет. Точно так же солнечная или ветровая энергия в сочетании с батареями, расплавленной солью или маховиками обеспечат растущий уровень гибкости в ближайшие десятилетия по мере снижения затрат на хранение.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
