Содержание

в частном доме, квартире, на даче

Необходимость в том, чтобы проверить заземление в бытовой сети возникает обычно при переселении в новую квартиру или при переезде на старую жилую площадь. В любой из этих ситуаций абсолютной уверенности, что в составе электропроводки имеется заземляющая жила, как правило, не бывает.

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

  • Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
  • Частый выход из строя приборов, подключаемых к домашней сети.
  • Наличие в электропроводке только двух жил.
  • Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).
Подключение провода заземления в розетке

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Обращаем внимание: В том случае, когда жилец переезжает в совершенно новый дом – он гарантированно получает квартиру с заземляющим контуром.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что  в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка.

Дополнительная информация: Ее наличие может значить только одно – бывший хозяин или приглашенный электрик сделали это с целью создания искусственного зануления, что крайне нежелательно с точки зрения электрической безопасности.

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

  1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
  2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
  3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к  и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

  1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
  2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
  3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
  4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Напряжение между фазой и нулем Напряжение между фазой и землей

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений  мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Важно! В этом случае обязательно нужно определиться с тем, какой из двух проводов в розетке – фазный (второй автоматически окажется нулевым).

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для  та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь.

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Выводы и видео по теме

Перед тем как проверить заземление в частном доме на предмет того, как оно подключено (правильно или нет) – желательно ознакомиться с некоторыми эффектами, доказывающими его отсутствие. Это может проявляться как незначительный шум в колонках при прослушивании музыкальных программ или как легкое пощипывание при прикосновении к металлической ванне или стиральной машине.

Всем желающим более подробно ознакомиться с признаками отсутствия заземления и способами проверки его наличия советуем посмотреть видео по данной теме.

В заключительной части обзора отметим, что самостоятельно проверить заземление в квартире можно любым из рассмотренных выше способов. Для этого потребуется подготовить все необходимые инструменты и приборы, а также внимательно ознакомиться с приводимой в статье инструкцией.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла1

Как узнать есть ли заземление в розетке: инструкция

Потребность в проверке «земли» в домашней сети на данный момент может возникнуть практически у каждого человека. В большинстве случаев эта процедура может потребоваться в том случае, если вы переехали в новых дом и не уверенны в том, что в розетке есть заземление. На сегодняшний день существуют специальные измерители, которые позволяют замерить сопротивление контура заземления. Если вы не знаете, как узнать есть ли заземление в розетке, тогда необходимо прочесть нашу статью.

Стоимость устройства, которое поможет убедиться в наличии работающего провода PE считается достаточно высокой. Именно поэтому сайт «Все-электричество» решил рассказать своим читателям о том, как проверить заземление в частном доме либо квартире своими руками.

Методика проверки

Чтобы узнать есть ли заземление в доме, вам потребуется отключить электроэнергию на вводном щитке и просто разобрать розетку. После этого вы должны провести визуальный осмотр устройства и понять подключен ли желто-зеленый провод к розетке. На фото ниже вы увидите, как выглядит его подключение:

Если к клеммам подключены только две жилы, тогда заземления в вашем доме нет. Во время подключения вам обязательно необходимо соблюдать цветовую маркировку. Также есть еще один важный момент. Если между нулем и заземляющей шиной стоит перемычка, тогда до вас в помещении выполнили зануление электропроводки, а это опасно.

Итак, допустим в винтовых зажимах находятся все три проводника, и вы желаете проверить исправность заземления в розетке. Сначала вам потребуется проверить эффективность контура заземления с помощью мультиметра. Для этого необходимо:

  1. Включить электроэнергию на щитке.
  2. Перевести мультиметр в режим измерения напряжения.
  3. Замерить напряжение между фазой и нулем.
  4. Выполнить замер между фазой и «землей».

Если последние показания мультиметра будут отличаться от первых, тогда это будет означать то, что заземление в частном доме присутствует. У нас уже есть статья, о том, как пользоваться мультиметром.

Если у вас нет тестера, тогда помните, что в этом случае вам необходимо воспользоваться контрольной лампой. Чтобы сделать контрольную лампу самостоятельно вам может потребоваться патрон, провод и концевики.

Также благодаря индикаторной отвертке постарайтесь проверить правильно ли подключена фаза и ноль. Иногда можно столкнуться с ситуациями, когда старые владельцы перепутали эти провода местами.

Сначала дотроньтесь одним концом провода к фазе, а затем к нулю. Контрольная лампа в этом случае должна загореться.

Если лампочка будет гореть, тогда это означает, что контур работает. Если лампа будет гореть слабо, тогда состояние заземляющего контура будет неудовлетворительным. Если цепь будет защищена устройствами защитного отключения во время проверки работоспособности заземления в розетке у вас может сработать УЗО.

Важно знать! Если проводами от контрольки вы прикоснулись к фазе и земле, но лампочка не горит, тогда попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Возможно в этом случае подключение было выполнено неправильно.

Косвенные доказательства

Вот еще некоторые ситуации при возникновении, которых вы можете быть уверенными в том, что заземление в частном доме или квартире не подключено или просто не работает:

  • Водонагреватель или стиральная машинка бьется током.
  • Когда музыка играет в колонках слышен шум.

Ниже вы также можете посмотреть видео, в котором показано, как самому проверить сопротивление заземляющего контура специальным измерителем.

По этой методике вы сможете самостоятельно узнать состояние защитного контура. Надеемся, что теперь вы знаете, как проверить заземление в частном доме либо квартире своими руками.

Читайте также: преимущество розеток и выключателей серии LK60.

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

  • Фаза обычно имеет коричневую изоляционную обмотку.
  • Нуль синюю.
  • Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

  • Включается в щитке питание на квартиру или дом.
  • Прибор включается в режим проверки напряжения.
  • Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
  • Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

  • Обычная лампочка накаливания на 220 вольт.
  • Патрон под нее.
  • Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
  • Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

  • не перегорела ли она сама;
  • хорошо ли собран самодельный тестер, придется проверить все контакты;
  • включено ли питание в распределительном щитке;
  • не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

  1. Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
  2. При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить заземление в розетке: методики проверки, инструкция

Необходимость проверки наличия заземления в розетке может быть продиктовано тем, что большинство современной техники требует наличия заземления для безопасной работы. Для этих целей в розетках и шнурах питания предусмотрена дополнительная группа контактов, которые соединены с заземлением. Мощные электробытовые приборы, особенно снабженные водонагревателями (бойлеры, стиральные и посудомоечные машины) требуют включения через устройства защитного отключения (УЗО). В статье расскажем, как проверить заземление в розетке, дадим описание доступных методов.

Для чего нужна проверка правильности подключения заземления

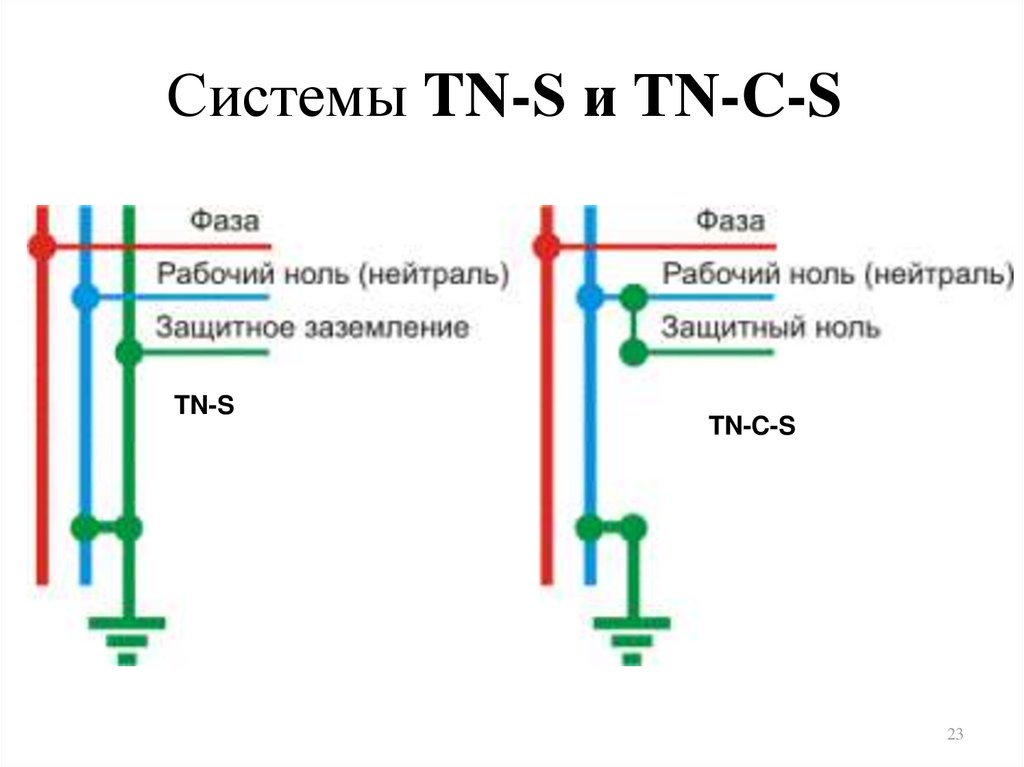

Дома старой постройки не оборудованы отдельным заземлением. При проведении ремонтов многие самостоятельно (в частных домах) или при помощи электриков обслуживающих организаций переоборудуют старую систему питания TN-C, где нулевой и защитный проводники объединены на всех участках цепи, в систему TN-C-S с раздельной прокладкой нулевых и защитных проводников в квартирной разводке.

Защитный проводник в такой системе подключается к самостоятельному контуру заземления. Читайте также статью: → «Монтаж контура заземления в доме». Проводники разделяются на вводном щитке дома, и к заземляющим контактам розеток подключается защитный проводник. Для прокладки домашней сети по новым правилам применяется трехжильный провод, одна из жил которого маркируется желто-зеленой изоляцией (желтый цвет изоляции с зеленой полосой). Это и есть защитный проводник.

Современные водонагревательные устройства, например бойлеры, имеют встроенное УЗО, которое будет срабатывать только при наличии заземления в розетке. К сожалению, в правильности подключения можно быть полностью уверенным только в тех случаях, когда ремонт выполнялся самостоятельно или проверенными специалистами.

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька.

Методика проверки контура заземления

Первое, что нужно сделать при проверке – удостовериться в наличии напряжения в розетке. Читайте также статью: → «Измерение электрического тока: напряжение». Это можно сделать, не используя перечисленных инструментов, обычной настольной лампой. Теперь нужно проверить правильность подключения клемм. Для проверки индикаторной отверткой ее берут в руки так, чтобы палец лежал на клемме на верхнем конце, а щупом касаются поочередно к каждому контакту розетки. Тот контакт, при касании к которому индикатор начинает светиться, подключен к фазе.

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет #1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На неподключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет #2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке. Читайте также статью: → «Как проверить электроинструмент для работы».

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

Рубрика «Вопросы и ответы»

Вопрос №1. Можно ли пользоваться контролькой как индикаторной отверткой?

Нет, ни в коем случае нельзя прикасаться ко второму выводу контрольки. Поскольку в цепи нет ограничительно резистора (с ним лампа гореть не будет), то на втором конце будет присутствовать напряжение фазы, опасное для жизни. Поэтому, провода от патрона контрольки должны быть изолированными по всей длине кроме коротких участков на концах. Лучше заделать их в стандартные штеккеры.

Вопрос №2. Какой предел измерения нужно выставлять на измерительном приборе?

На всех приборах предел измерения должен быть равным или превышать напряжение сети. В стрелочных приборах это обычно 250 В, а цифровые имеют пределы 200 В и 700 В. На пределе 200 В будет перегрузка прибора, следовательно выставлять нужно предел 700 В.

Вопрос №3. Чем опасно зануление (подсоединение заземляющих контактов) в розетке в сети TN-C?

Если при ремонтных работах (ремонт ввода питания, замена электросчетчика) на входе щитка перепутать провода фазы и нуля, все устройства будут нормально работать, однако на заземляющих контактах будет присутствовать фазное напряжение. В сети TN-C-S такое подключение приведет к короткому замыканию и срабатыванию защиты на питающей подстанции.

Вопрос №4. Почему не срабатывает УЗО при том, что точно известно, что ТЭН в водонагревателе (бойлере) неисправен?

Если ТЭН просто в обрыве, то ничего и не будет срабатывать, а если он разрушился, то это главный признак того, что заземление подключено неправильно, а вернее совсем отсутствует.

Оцените качество статьи:

Как узнать есть ли заземление в щитке?

  1. Как узнать есть ли заземление в щитке?
  2. Простые способы, как проверить контур заземления в розетке
  3. Методики проверок
  4. Проверка с помощью мультиметра
  5. Проверка контрольной лампочкой
  6. Косвенные доказательства отсутствия PE
  7. Как узнать есть ли в щитке заземление?
  8. Как определить фазу, ноль и землю
  9. Правильно определить фазу
  10. Определение положения фазы по цвету изоляции жил провода
  11. Найти нулевой провод в квартире
  12. Дополнительные сведения о нахождении земли, фазы, нулевого провода
  13. Современные отвертки-индикаторы определения фазы, нулевого провода, земли
  14. Как узнать есть ли заземление в розетке?
  15. Методика проверки
  16. Косвенные доказательства
  17. Как сделать заземление правильно в квартире или частном доме
  18. Для чего нужно заземление в частном доме или квартире
  19. Как сделать заземление правильно в квартире
  20. Как сделать заземление правильно в доме
  21. Итоговые рекомендации
  22. Электрофорум для электриков и домашних мастеров
  23. Меню навигации
  24. Пользовательские ссылки
  25. Объявление
  26. Информация о пользователе
  27. КАК ПРОВЕРИТЬ ЕСТЬ ЛИ «ЗЕМЛЯ» НА ПРОВОДЕ.
  28. Сообщений 1 страница 10 из 13
  29. Поделиться1Сб, 22 Дек 2007 17:46
  30. Поделиться2Сб, 22 Дек 2007 19:16
  31. Поделиться3Вс, 23 Дек 2007 11:44
  32. Поделиться4Вс, 23 Дек 2007 14:37
  33. Поделиться5Пн, 24 Дек 2007 02:51

Простые способы, как проверить контур заземления в розетке

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

  • Фаза обычно имеет коричневую изоляционную обмотку.
  • Нуль синюю.
  • Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

  • Включается в щитке питание на квартиру или дом.
  • Прибор включается в режим проверки напряжения.
  • Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
  • Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

  • Обычная лампочка накаливания на 220 вольт.
  • Патрон под нее.
  • Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
  • Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

  • не перегорела ли она сама;
  • хорошо ли собран самодельный тестер, придется проверить все контакты;
  • включено ли питание в распределительном щитке;
  • не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

  1. Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
  2. При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как узнать есть ли в щитке заземление?

Здравствуйте.
Дом девятиэтажный кирпич,постройка начало семидесятых.Плита газовая, проводка аллюминий, хочу поставить стиральную машину,потяну от шитка отдельный провод 3х2,5.В щит приходит 380вольт, на каждую квартиру своя фаза.
Как узнать есть ли в щитке заземление? Ноль и щит между собой не прозваниваются (правда я не знаю должны ли?)

Нет там земли
И ещё нулевой имеет сечение меньше фазовых (если глаза не подводят)

Корпус металлического щита должен в любом случае сидеть на нуле (или земле)!

ksiman написал :
Корпус металлического щита должен в любом случае сидеть на нуле (или земле)!

Одним концом провода тестера касался на полностью оголенный участок щитка (специально зачищал краску), второй на ноль — не звонится.
А как проверить, может щиток сидит на земле?
Или неважно ноль это или земля щиток должен прозваниваться с нулем?

Т.к. земли тут нет, звониться должен на ноль.
Если корпус щита никуда не подключен — он представляет реальную опасность

siparsin написал :
Одним концом провода тестера касался на полностью оголенный участок щитка (специально зачищал краску), второй на ноль — не звонится

Значить,что-то не правильно делаете,на фото видно «Н»,подключен к щиту.

дружба написал :
Значить,что-то не правильно делаете,на фото видно «Н»,подключен к щиту.

Тот N не всегда контачит с корпусом

Так а откуда тогда нули по квартирам расходятся?

ksiman написал :
Если корпус щита никуда не подключен

Тогда между нулем и корпусом щитка, если измерять тестером будет разрыв, если они соединены то какое то маленькое сопротивление

MINik написал :
Тогда между нулем и корпусом щитка, если измерять тестером будет разрыв, если они соединены то какое то маленькое сопротивление

А у меня и получается разрыв. Я тестер ставлю на прозвонку, один конец на ноль, другой на зачищенное место щитка и тишина (тестер не пищит).

siparsin написал :
А у меня и получается разрыв. Я тестер ставлю на прозвонку, один конец на ноль, другой на зачищенное место щитка и тишина (тестер не пищит).

Да,пробовал касаться самого щитка в разных углах — пищит

А стояковый ноль прикручен к клейме на изоляторе (по типу фаз) или напрямую к корпусу щита?
На фото плохо видно куда уходит за фазными подсоединениями.

siparsin написал :
Да,пробовал касаться самого щитка в разных углах — пищит

Попробуйте дополнительно измерить напряжение AC между корпусом щита и нулём

Johnny написал :
Так а откуда тогда нули по квартирам расходятся?

Приход нуля квартир шлейфом. Концы на пакетниках без отключения стояка не трогать.

siparsin написал :
Я тестер ставлю на прозвонку, один конец на ноль, другой на зачищенное место щитка и тишина (тестер не пищит).

Покажите на фото точки измерения.

Ещё наблюдаются какие-то паразитные провода, прикрученные на корпус щита над ДЭКами.

siparsin , у Вас реальная опасность повредения электрооборудования от отгорания рабочего нуля.Необходимо, чтобы электрикиз УК: 1 выкинул взрывпакетники,заменив на 2П автоматы; 2 от стояка нуля на каждую квартиру отдельный провод. В данный момент у вас шлейф нуля по взрывпакетникам. Про заземление до реконструкции стояков даже не мечтайте- ставьте хороше УЗО и ждете реконструкции. Удачи!

Товарищи простите «чайника», я внёс дезинформацию. Дело в том, что это дом тёщин и лишний раз туда ехать, ну сами понимаете. Но сейчас все таки съездил взял очки,фонарь (вчера забыл) и обнаружил, что все таки ноль прикручен к щитку, находится под нижней фазой на фото.
Теперь,если я правильно понимаю заземления у меня не будет и единственный выход кидать для стиралки отдельный провод и ставить дифавтомат 16А/10-30мА.
Если я неправ поправте пожалуйста.

Как определить фазу, ноль и землю

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

    В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

Неверное положение нуля и фазы евророзетки

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Как узнать есть ли заземление в розетке?

Потребность в проверке «земли» в домашней сети на данный момент может возникнуть практически у каждого человека. В большинстве случаев эта процедура может потребоваться в том случае, если вы переехали в новых дом и не уверенны в том, что в розетке есть заземление. На сегодняшний день существуют специальные измерители, которые позволяют замерить сопротивление контура заземления. Если вы не знаете, как узнать есть ли заземление в розетке, тогда необходимо прочесть нашу статью.

Стоимость устройства, которое поможет убедиться в наличии работающего провода PE считается достаточно высокой. Именно поэтому сайт «Все-электричество» решил рассказать своим читателям о том, как проверить заземление в частном доме либо квартире своими руками.

Методика проверки

Чтобы узнать есть ли заземление в доме, вам потребуется отключить электроэнергию на вводном щитке и просто разобрать розетку. После этого вы должны провести визуальный осмотр устройства и понять подключен ли желто-зеленый провод к розетке. На фото ниже вы увидите, как выглядит его подключение:

Если к клеммам подключены только две жилы, тогда заземления в вашем доме нет. Во время подключения вам обязательно необходимо соблюдать цветовую маркировку. Также есть еще один важный момент. Если между нулем и заземляющей шиной стоит перемычка, тогда до вас в помещении выполнили зануление электропроводки, а это опасно.

Итак, допустим в винтовых зажимах находятся все три проводника, и вы желаете проверить исправность заземления в розетке. Сначала вам потребуется проверить эффективность контура заземления с помощью мультиметра. Для этого необходимо:

  1. Включить электроэнергию на щитке.
  2. Перевести мультиметр в режим измерения напряжения.
  3. Замерить напряжение между фазой и нулем.
  4. Выполнить замер между фазой и «землей».

Если последние показания мультиметра будут отличаться от первых, тогда это будет означать то, что заземление в частном доме присутствует. У нас уже есть статья, о том, как пользоваться мультиметром.

Если у вас нет тестера, тогда помните, что в этом случае вам необходимо воспользоваться контрольной лампой. Чтобы сделать контрольную лампу самостоятельно вам может потребоваться патрон, провод и концевики.

Также благодаря индикаторной отвертке постарайтесь проверить правильно ли подключена фаза и ноль. Иногда можно столкнуться с ситуациями, когда старые владельцы перепутали эти провода местами.

Сначала дотроньтесь одним концом провода к фазе, а затем к нулю. Контрольная лампа в этом случае должна загореться.

Если лампочка будет гореть, тогда это означает, что контур работает. Если лампа будет гореть слабо, тогда состояние заземляющего контура будет неудовлетворительным. Если цепь будет защищена устройствами защитного отключения во время проверки работоспособности заземления в розетке у вас может сработать УЗО.

Важно знать! Если проводами от контрольки вы прикоснулись к фазе и земле, но лампочка не горит, тогда попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Возможно в этом случае подключение было выполнено неправильно.

Косвенные доказательства

Вот еще некоторые ситуации при возникновении, которых вы можете быть уверенными в том, что заземление в частном доме или квартире не подключено или просто не работает:

  • Водонагреватель или стиральная машинка бьется током.
  • Когда музыка играет в колонках слышен шум.

Ниже вы также можете посмотреть видео, в котором показано, как самому проверить сопротивление заземляющего контура специальным измерителем.

По этой методике вы сможете самостоятельно узнать состояние защитного контура. Надеемся, что теперь вы знаете, как проверить заземление в частном доме либо квартире своими руками.

Как сделать заземление правильно в квартире или частном доме

Электричество это наше все, оно должно быть безопасным. Для этого применяется заземление. Расскажу вам как сделать заземление правильно и при этом сэкономить.

Содержание

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

  • Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
  • В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
  • При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

  • Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
  • Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
  • Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
  • Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.

Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.

Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.

Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей

Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.
Существует принципиально две схемы контура заземления:

  • Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
  • Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.

Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.

ЭТАП1

  • Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
  • В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
  • Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
  • Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
  • Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
  • Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

  • Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
  • Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
  • В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
  • В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
  • Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
  • В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
  • Обязательно проверьте корректность работы заземления.

Схематично схему организации контура заземления в частном доме можно представить так:

Электрофорум для электриков и домашних мастеров

Меню навигации

Пользовательские ссылки

Объявление

Информация о пользователе

Вы здесь » Электрофорум для электриков и домашних мастеров » Архив » КАК ПРОВЕРИТЬ ЕСТЬ ЛИ «ЗЕМЛЯ» НА ПРОВОДЕ.

КАК ПРОВЕРИТЬ ЕСТЬ ЛИ «ЗЕМЛЯ» НА ПРОВОДЕ.

Сообщений 1 страница 10 из 13

Поделиться

1Сб, 22 Дек 2007 17:46
  • Автор: Дмитрий1
  • подключение
  • Зарегистрирован : Сб, 22 Дек 2007
  • Сообщений: 1
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    26 минут
  • Последний визит:
    Сб, 22 Дек 2007 17:48

Хочу проверить — есть ли заземление в квартире или нет, слышал, что люди это проверяют лампочкой — подключают лампочку — фаза/ноль — лампочка горит,
подключают лампочку — фаза/земля — выбивает автомат или перегорает лампочка,
подключают лампочку — фаза/типа земля (зануленный земляной провод) — лампочка горит.

верно ли это утверждение.

Если нет, то посоветуйте — как проверить.

БОЛЬШОЕ СПАСИБО ЗА ОТВЕТ и СОВЕТЫ КАК ПРОВЕРИТЬ есть ли ЗЕМЛЯ на проводе.

Поделиться

2Сб, 22 Дек 2007 19:16
  • Автор: Серый
  • инженер
  • Откуда: Украина, Запорожье
  • Зарегистрирован : Вс, 10 Июн 2007
  • Сообщений: 1949
  • Уважение: [+142/-38]
  • Позитив: [+55/-41]
  • Возраст: 40 [1980-04-12]
  • ICQ: 242765901
  • работаю: в энергогенерирующей компании
  • Провел на форуме:
    13 дней 12 часов
  • Последний визит:
    Чт, 26 Апр 2012 14:34

Если подключить лампочку на фазу и землю то она не будет перегорать а просто будет светить немного хуже чем если второй конец посадить на ноль. Это зависит от того насколько хорошее заземление. Автомат также выбивать не будет. А вот если есть УЗО, то оно обязательно должно сработать.

Отредактировано Серый (Сб, 22 Дек 2007 19:18)

Поделиться

3Вс, 23 Дек 2007 11:44
  • Автор: Backwoods
  • сопротивление
  • Откуда: Москва
  • Зарегистрирован : Вс, 9 Сен 2007
  • Сообщений: 9
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Возраст: 47 [1973-05-29]
  • Провел на форуме:
    2 часа 32 минуты
  • Последний визит:
    Ср, 4 Фев 2009 18:22

Заземления в квартире нет! Есть защитный проводник, а вот к чему он подключён — отдельный разговор. Про УЗО и автомат Серый правильно сказал.
Дмитрий а зачем тебе это знать? Если всё-же хочешь узнать, тогда ответь, у тебя сеть с изолированной или глухозаземлённой нейтралью?

Поделиться

4Вс, 23 Дек 2007 14:37
  • Автор: electro
  • энергетик
  • Откуда: Казахстан, Астана
  • Зарегистрирован : Пт, 22 Сен 2006
  • Сообщений: 2286
  • Уважение: [+129/-3]
  • Позитив: [+120/-37]
  • Возраст: 43 [1977-05-31]
  • ICQ: 462795723
  • телефон: +7 701 513 7091
  • работаю: ИП Электромастер
  • Skype: electro.kz
  • Провел на форуме:
    16 дней 13 часов
  • Последний визит:
    Чт, 4 Июн 2020 11:19

попробуйте электронным авометром
напряжение между землей и нулем
должна быть разница потенциалов

Поделиться

5Пн, 24 Дек 2007 02:51
  • Автор: drug
  • энергетик
  • Откуда: Астана
  • Зарегистрирован : Ср, 15 Авг 2007
  • Сообщений: 2478
  • Уважение: [+216/-13]
  • Позитив: [+38/-9]
  • ICQ: 393422521
  • Провел на форуме:
    1 месяц 13 дней
  • Последний визит:
    Пт, 4 Апр 2014 09:50

Неясно, в Вашей квартирной электросети двухпроводная или трехпроводная разводка? Например, к розеткам сколько проводов подведено?
Откройте квартирный щиток, определите, сколько проводов введено из этажного щита. Есть ли в квартирном щитке две нулевые шины, не соединенные между собой?
После выявления третьего проводника (фазный, нулевой рабочий и третий — нулевой защитный, о котором Вы, видимо, хотите получить информацию) можно определять, заземлен ли он реально.
Скорее всего он будет соединен с землей методом соединения с нулевым рабочим проводом в общедомовом электрощите отдельным болтовым соединением.
Определить, соединен ли провод с землей можно, имея возможность подключиться к заземляющим электродам или к эквиваленту земли. Это могут быть естественные металлоконструкции, трубопровод водяного центрального отопления, водопроводная сеть из металлотруб и др.
Необходимо измерить напряжение между этими деталями земли и Вашим испытуемым проводником, если вольтметр покажет какое-либо напряжение (более 5. 10 В.), то заземление можно считать сомнительным.
Омметр позволит определить величину сопротивления между элементами земли и Вашим испытуемым проводом (автоматы щитка при этом желательно отключить). Эта величина может быть лишь единицами Ома.

Как проверить заземление в розетке и зачем оно нужно

Защита от высокого напряжения это неотъемлемая часть электрической сети и выполняется она различными способами, одним из которых является заземление. По правилами ПУЭ оно является обязательным компонентом, но во многих домах, особенно старой постройки, еще отсутствует. Чтобы понимать, есть ли такая защита в своей квартире, надо знать, как проверить заземление в розетке, ведь контакты для него есть во всех современных электроприборах.

Зачем заземлять электрическую цепь

Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?

На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему. Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.

Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:

  1. Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
  2. Если проводка слабая, то она перегорает.
  3. Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
  4. Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.

Если заземление есть, то все не так печально:

  1. Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
  2. Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.

На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы. На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный. Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.

Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:

Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

  • Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
  • Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
  • Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая.

Полная проверка заземления

На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.

Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:

Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.

Как проверить, работает заземление или нет | Строительный журнал САМаСТРОЙКА

Как проверить заземление в домашних условиях

Как проверить заземление в домашних условиях

Действующее заземление в квартире и частном доме, является одним из главных требований ПУЭ — правил устройства электроустановок. Поэтому после монтажа  заземления, возникает необходимость в проверке работоспособности заземляющего контура.

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru.

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V~ или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

Как проверить заземление лампочкой

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

  • Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
  • Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
  • Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Читайте также:

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электропитании.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Национальные электрические правила требуют, чтобы в бытовых электрических системах была заземленная система, соединенная с землей через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны быть заземлены в точке, где они входят в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Как узнать, правильно ли заземлен ваш дом

Правильно ли заземлен ваш дом, чтобы обеспечить безопасность вашей семьи? Заземление — один из важнейших аспектов домашнего хозяйства. электрическая система. Вы можете не думать об этом постоянно, но хранит вашу технику, электронику и все остальное в Ваш дом, который требует электричества, безопасен

Вот все, о чем вы даже не подозревали. заземление.

Что такое заземление?

Вы могли вспомнить из уроков естествознания, что электричество путешествует путь наименьшего сопротивления. Например, если ваш тостер сломался, электричество потечет к металлу за пределами прибора. Потрогай это когда он подключен, вы испытаете серьезный шок или худший. Но если тостер подключен к заземленной розетке, электричество не будет выходить наружу, но будет следовать за третьим обратно в провода и в землю или землю.

Почему заземление важно для вашего дома?

Заземление защищает людей и чувствительную электронику от повреждения, которые могут возникнуть из-за электрических зарядов, которые накапливаются в проводка. Результат часто сокращается в прямом эфире для телефонов, компьютеров, и любой другой электроприбор с умным составные части.

Общие проблемы с заземлением

Электросистема вашего дома представляет собой сложную сеть проводов, торговые точки, цепи и автоматические выключатели, все создано, чтобы укротить природу электричества.Когда что-то пойдет не так, может возникнуть неисправное заземление. в большую опасность. В более старых домах, как правило, возникают проблемы с заземлением. чаще, чем более новые. Старые системы электропроводки, установленные до 1965 г. часто заземляются через металлический кабелепровод или кабель, а не через медь заземляющие провода. У некоторых вообще нет заземления. Если есть несколько двухконтактных розеток в вашем доме, скорее всего, они не обоснованы и подлежат обновлению.

Как узнать, заземлены ли ваши розетки

Самый простой способ узнать это — посмотреть на разбросанные розетки. по всему дому, в том числе в гараже, подвале и на чердаке.У них есть две дырочки или три? Те, у кого три, скорее всего заземлен. При наличии проблемы с заземлением люди могут испытывают легкое потрясение при прикосновении к металлическому предмету в дом.

Риски неправильного заземления

Жить в ненадлежащем доме может быть опасно. заземлен или вообще не заземлен. Наибольший риск исходит от огня и поражение электрическим током, которое может привести к серьезным травмам или смерти, особенно в таких местах, как кухня и ванная, где вода настоящее время.Всегда разумно иметь Ваша электрическая система регулярно проверяется квалифицированным, местный электрик, особенно если вы живете в более старом доме, или думаете, что у вас незаземленная или плохо заземленная система.

Когда звонить специалисту

Не рискуйте излишним риском с электрической системой вашего дома. Независимо от того, сколько лет вашему дому в районе Джексонвилля, подумайте о том, чтобы оценка электробезопасности для выявления потенциальных или существующие проблемы, которые могут привести к небезопасным ситуациям.Это важный шаг, который вы можете сделать сегодня, чтобы обезопасить себя и свою семью на долгие годы.

Когда вы в последний раз проверяли дом на предмет наличия электричества? вопросы? Чтобы узнать больше о правильном домашнем заземлении или запланировать осмотр всего дома, свяжитесь с Дэвидом Греем Электрические службы онлайн или позвоните нам по телефону (904) 724-7211.

Как проверить заземление

Ваш дом будет заземлен либо металлическими водопроводными трубами, как вы сказали, заземляющим стержнем, либо арматурой в фундаменте (если она есть).

Самый распространенный современный метод — заземляющий стержень. Обычно, если используется заземляющий стержень, он размещается снаружи вашего дома по другую сторону стены, в которой находится электрическая панель. Поскольку вы утверждаете, что он проходит под полом, маловероятно, что у вас есть заземляющий стержень (по крайней мере, тот, который вы не видите снаружи). Вы можете легко проверить наличие внешнего заземляющего стержня, посмотрев снаружи рядом с фундаментом с другой стороны стены электрического щита. Вы должны увидеть медный провод, уходящий в землю, и, возможно, сам заземляющий стержень немного торчит.

Вы заявили, что ваш дом старше, поэтому я не уверен, что ваш дом заземлен какой-либо арматурой в фундаменте, поскольку в вашем доме, вероятно, ее нет. Если он заземлен на арматурный стержень, возможно, вы не сможете наблюдать за заземлением без копания, если на него залили фундамент.

Если панель заземлена к водопроводным трубам, и видно, что провод заземления идет в пол, я предполагаю, что сторона вашего дома, куда поступает вода, находится на той же стороне вашего дома, что и электрическая панель. .Я говорю это, потому что вы хотите заземлить водопровод как можно ближе к входу в ваш дом. Это так, если вы, например, в будущем замените в доме водопровод. Если снять водопроводную трубу, к которой подключен заземляющий провод, получится незаземленный дом. Если вы установите его возле входа, вероятность того, что вы случайно отключите заземление, значительно снизится. Я бы подумал, что они захотят, чтобы водопровод проходил через стену вашего фундамента, а не через пол, но это возможно.

Так как же определить, заземлен ли ваш дом водопроводными трубами? Вы можете сделать это путем наблюдения, как описано выше, но это не поможет, если вы не видите, куда идет земля, как с помощью заземляющего стержня. Кто-то может посоветовать отсоединить заземляющий провод от панели и измерить сопротивление между заземляющим проводом и вашими трубами. Это не сработает, потому что путь заземления может проходить через арматурный стержень, стержень заземления или какой-либо другой метод, прежде чем достигнет труб.

К сожалению, если вы не прокопаете пол, вы не сможете определить, где он соединяется.Вам понадобятся специализированные измерители, которые будут проверять сопротивление заземления, но даже этот метод не гарантирует точного определения заземления. Но этот счетчик должен иметь электрик. Если бы я был на вашем месте, я бы позвонил в свою коммунальную компанию (водоснабжение и электричество) и спросил бы, как вам определить заземление. Объясните, что ваше заземление не видно и что определение местоположения заземления потребует больших затрат. Надеюсь, они каким-то образом возместят вам расходы, но обычно ответственность за коммунальные услуги заканчивается, когда они входят в ваш дом.

electric — Почему у этой розетки заземление связано с нейтралью?

Принимая во внимание, что существует некоторое количество либо неправильной, либо, возможно, просто вводящей в заблуждение информации относительно вашего широкого вопроса, что, в свою очередь, может привести к двусмысленности и плохим и / или опасным действиям, я, настоящий электрик, добавлю свою шляпу в кольцо при поддержке NEC.

Поскольку многие люди могут искать и находить этот пост, как его очень часто спрашивают, и в данной ситуации могут выбрать запуск новой заземленной цепи, чтобы решить эту проблему, и обнаруживают, что смотрят на ту же самую ситуацию на своей панели, я думаю Важно отметить, что не всегда неправильно соединять вместе заземленную (нейтраль) и заземляющую (землю) системы.

Из IAEI, подробно объяснено в статье 250 NEC — Заземление и соединение. (шахта empasis):

Основная перемычка является одним из наиболее ответственных элементов в система безопасного заземления. Этот проводник является связующим звеном между заземленный рабочий провод, заземляющий провод оборудования и в в некоторых случаях провод заземляющего электрода. Основная цель основная перемычка заземления предназначена для передачи тока замыкания на землю от служебного шкафа, а также от системы заземления оборудования, возвращается к источнику.Кроме того, где заземляющий электрод провод подключается непосредственно к заземленной шине служебных проводов, основная перемычка заземления гарантирует, что шина заземления оборудования находится на такой же потенциал, как у земли.

NEC 250.35 Заземление переменного тока с питанием от службы Системы

(A) Заземляющие соединения системы.

Помещение система электропроводки, питаемая от сети переменного тока с заземлением, должна иметь заземление. провод электрода, подключенный к заземленному рабочему проводу, при каждая услуга в соответствии с 250.24 (А) (1) — (А) (5).

Опять же, это ответ на наивное утверждение, что они не должны никогда не подключать . Национальный электротехнический кодекс категорически не согласен с этим, и удаление этого соединения действительно наносит ущерб безопасности вашей системы — не удаляет его!

Теперь обратимся к конкретному контексту вашей ситуации:

Эта конфигурация проводки действительно неправильная и опасная. Наименее опасная часть — это использование одного винта заземления для «постукивания» зеленого и белого проводов.Это не так. Если с вашим рисунком все в порядке, эти провода следует соединить вместе с помощью косички, идущей к клемме. Худшая часть — это фактическое объединение двух систем вместе — в этом месте . Это просто неправильно.

С логической точки зрения, чего можно добиться, если два отдельных провода соединят их? С точки зрения безопасности в несимметричной цепи нейтраль переносит несимметричную нагрузку обратно на панель. Итак, «электрик» умышленно включил систему безопасности в вашем доме.Это нормально делать в обслуживающей / основной сети, потому что в этот момент они оба имеют тот же потенциал, что и земля.

Если вы находитесь в доме, где работа в некоторых или во всех областях выполняется таким образом, что делает это типичным для вашего жилища, вызовите электрика, чтобы он разработал план по его устранению.

Одна вещь, которую следует учитывать, заключается в том, что если голый грунт снова уходит в стену, возможно, они добавляли систему заземления в здание. Это обычное дело в некоторых регионах в качестве приемлемого средства для добавления законной системы заземления.Перед тем, как делать это, проконсультируйтесь со своим строительным отделом. Проблема здесь в том, что, несмотря на приличные усилия, окончательное соединение неверно. В этом случае можно с уверенностью предположить, что все или многие из ваших розеток находятся в таком положении.

Что делать? Что ж, у вас есть несколько вариантов.

  1. Если система заземления на вашем рисунке в порядке (в соответствии с местными строительными нормами), но соединения неправильно, вы можете просто разъединить соединение и использовать заземленный выход (NEC 406.4 (D) (1)).Я бы, наверное, не рекомендовал это, если вы не можете уверенность, убедитесь, что в остальном это правильно. Работа, которую вы покажете, сделает любую уважающий себя электрик съежился.

  2. Если вы предпочитаете перестраховаться и вам не нравятся адаптеры без заземления, вы можете просто заменить его на розетку без заземления (NEC 406.4 (D) (2) (a)). Очевидно, вы больше не будете использовать эту землю.

  3. Если ни один из них не подходит, вы можете заменить его на GFCI, при условии, что вы пометили его « No Equipment Ground » (NEC 406.4 (Г) (2) (б)). Вы не будете использовать эту землю и в этой ситуации.

Как определить, заземлен ли металлический ящик

При строительстве или покупке нового дома вы хотите убедиться, что все правильно расположено. Такие вещи, как столешницы, ровные, шкафы прямые, но вы думали об электрических блоках?

Металлический ящик находится за розетками на стенах и предназначен для удержания проводов и розетки и подключения их через заземляющий провод к коробке выключателя.Во время осмотра дома проверка автоматических выключателей завершена, но как узнать, заземлен ли металлический ящик?

Купив тестер в строительном магазине, вы можете начать проверять, заземлен ли металлический ящик. Почему это важно, и что нам сообщает тестер и какие шаги вы предпринимаете, чтобы определить, заземлен ли металлический ящик?

Почему это важно

Заземленная металлическая коробка имеет важное значение, поскольку она передает электричество через землю к заземленной коробке выключателя.Скачки в электричестве. Незаземленная коробка позволяет электричеству идти туда, куда нужно. Это нехорошо и может привести к поражению электрическим током или возгоранию.

Тестер и как определить, заземлен ли металлический ящик

Как упоминалось выше, вы можете купить тестер для пигтейлов в местном хозяйственном магазине или аналогичный на Amazon.

Как проверить металлическую коробку на заземление

  1. Отключите питание в этой комнате
  2. Снимите лицевую панель розетки, а затем вытащите розетку из стены
  3. Отвинтите провода, чтобы они больше не были присоединены к розетке
  4. Убедитесь, что положительный и нейтральный провода оголены и ничего не трогая.Включите электричество в этой комнате
  5. Прикоснитесь одним концом тестера к горячему проводу (черный или красный провод)
  6. Прикоснитесь другим концом тестера к металлической коробке внутри стены
  7. Если тестер показывает напряжение экран, то вы знаете, что он заземлен.

Примечание. Эти указания могут отличаться в зависимости от типа приобретенного вами тестера.

Вот отличное видео, в котором показано, как узнать, заземлена ли электрическая коробка.

К сожалению, описанные выше действия не выполняются для домов, поэтому домовладельцы не знают, какие опасности могут таиться. Рекомендуется поделиться этой информацией с другими, чтобы они знали, что их металлический ящик заземлен. Травмы или даже смерти не обязательно, если тесты проводятся, чтобы убедиться, что металлический ящик заземлен.

Что делать, если он не горит или не показывает напряжение?

Если тестер не загорается и не показывает напряжение, значит, он не заземлен. Однако перед тем, как сделать такой вывод, убедитесь, что вы касаетесь горячей проволоки.Вам нужно будет обратиться к профессионалу, чтобы помочь его заземлить. Лучше раньше, чем позже, поскольку любой скачок напряжения может вызвать пожар или поражение электрическим током.

Двухконтактная розетка

Двухконтактная розетка

Может быть, у вас розетка с двумя контактами вместо трех, и она не работает? Двухконтактные розетки никогда не заземляются, поэтому хорошей рекомендацией является вызов квалифицированного электрика для оценки или устранения проблемы.

Выявление других проблем при проверке заземления металлической коробки

Если при проверке розеток вы обнаружите проблем или повреждение электрической системы , обратитесь к домашнему инспектору.Например, дома, построенные между 1950–1980-ми годами, могут иметь панель FPE . Если это так, вам нужно связаться с домашним инспектором, чтобы проверить это.

Может быть, у вас возникли проблемы с несколькими торговыми точками, а дом был построен после февраля 1998 года? Убедитесь, что у вас нет отозванного прерывателя Challenger GFCI. Если вы это сделаете, вам нужно будет связаться с домашним инспектором.

У вас есть вопросы о вышеуказанных шагах, обнаружении проблем или вы хотите, чтобы инспектор проверил для вас домашнюю проводку? Оставьте нам ответ ниже, чтобы мы могли помочь!

Важность «заземления» электрических токов

Люди сделали несколько поистине замечательных открытий в области электричества, и одним чрезвычайно важным уроком стала важность заземления электрических токов.Электричество принесло людям бесчисленные преимущества, но по-прежнему остается одним из самых смертоносных элементов, доступных в нашей повседневной жизни. Если вы уже не заземлили свои электрические системы, вы сильно рискуете, не сделав этого.

В электрической цепи есть так называемый активный провод, по которому подается питание, и нейтральный провод, по которому этот ток передается обратно. Дополнительный «заземляющий провод» может быть присоединен к розеткам и другим электрическим устройствам, а также надежно подключен к заземлению в коробке выключателя.Этот заземляющий провод представляет собой дополнительный путь для безопасного возврата электрического тока в землю без опасности для кого-либо в случае короткого замыкания. Если короткое замыкание все же произошло, ток прошел бы через провод заземления, что привело бы к срабатыванию предохранителя или срабатыванию автоматического выключателя — результат гораздо более предпочтительный, чем смертельный удар, который мог бы произойти, если бы ток не был заземлен.

Важность заземления электричества

Вот 5 основных причин, почему заземление электрического тока так важно.

1. Защита от электрической перегрузки

Одной из наиболее важных причин заземления электрических токов является то, что оно защищает ваши приборы, ваш дом и всех в нем от скачков электричества. Если по какой-либо причине ударит молния или в вашем доме возникнет скачок напряжения, это вызовет в вашей системе опасно высокое электрическое напряжение. Если ваша электрическая система заземлена, все это избыточное электричество уйдет в землю, а не поджарит все, что подключено к вашей системе.

2. Помогает направлять электричество

Заземление вашей электрической системы означает, что вы упростите направление энергии прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

3. Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и взорваны.Земля является общей точкой отсчета для многих источников напряжения в электрической системе.

4. Земля — ​​лучший проводник

Одна из причин, по которой заземление помогает обезопасить вас, заключается в том, что земля является таким отличным проводником и потому, что избыток электричества всегда будет идти по пути наименьшего сопротивления. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

5. Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете поджарить любые подключенные к вашей системе приборы без возможности ремонта.В худшем случае перегрузка питания может даже вызвать возгорание, что может привести не только к значительной потере имущества и данных, но и к физическим травмам.

Хотите несколько советов по электробезопасности для вашего дома?

Как работает заземление?

Понятно, что заземление электрических работ — это разумный ход, но как это работает?

В большинстве домов система проводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

В системах электропроводки, в которых используется кабель в пластиковой оболочке, для заземления используется дополнительный провод. Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле.Благодаря этому прямому физическому соединению земля действует как путь наименьшего сопротивления, не позволяя человеку стать кратчайшим путем и получить серьезное поражение электрическим током.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим.

Точно так же заземляемый прибор снабжен трехжильным шнуром и трехконтактной вилкой.Третий провод и контакт обеспечивают заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Советы по безопасности

При работе с приборами убедитесь, что вы:

  • Не прикасайтесь к прибору, если изоляция его шнура начала стираться в том месте, где он входит в металлический каркас. В этой ситуации контакт между металлическим проводом тока и металлической рамой может вызвать электричество во всем приборе, а прикосновение к прибору может вызвать скачок тока через вас.
  • Осматривайте, обслуживайте и организуйте ремонт проводов в местах, где они входят в металлическую трубу, в прибор или в местах, где кабели в стене входят в электрическую коробку.

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, свяжитесь с Платиновые электрики сегодня на платине 1800 (1800 752 846).

Если вы все еще не уверены в важности заземления электричества или просто не уверены на 100%, правильно ли заземлена электрическая система в вашем доме, попросите местного электрика провести проверку домашней или офисной проводки.Помните, что если вам нужно что-то изменить, не пытайтесь сделать это самостоятельно, всегда безопаснее, чтобы профессионалы проводили обновления за вас.

Если вы хотите получить дополнительные советы по безопасности дома или в офисе, обязательно посетите нашу страницу по безопасности или пройдите бесплатную консультацию на нашем веб-сайте.

Как тестировать на землю

Проверка заземления может выполняться с помощью мультитестера или простого тестера напряжения. Этот тест гарантирует, что заземление в цепи подключено к розетке и что она работает.

Если вы используете мультитестер, настройте тестер на считывание напряжения (В). Если вы используете базовый тестер напряжения, вам не нужно ничего делать с тестером, поскольку проверка напряжения — его единственная функция.

Проверка напряжения на трехконтактной розетке

Сравните тестеры розеток на Amazon.

Трехконтактные розетки имеют два паза (один большой и один маленький) и U-образное отверстие. Маленькая прорезь — это «горячая» сторона розетки, а большая прорезь — «нейтральная» сторона.U-образное отверстие предназначено для заземляющего штыря.

Возьмите один из щупов тестера и вставьте его в большую прорезь на выходе, затем вставьте кончик другого зонда в маленькую прорезь. Поскольку вы имеете дело с переменным напряжением, на самом деле не имеет значения, какой из щупов с цветовой кодировкой (красный или черный) входит в какой слот или отверстие. Если в цепи есть напряжение, это покажет тестер. Если тестер не показывает напряжение, значит, либо сработал автоматический выключатель, либо выключен (или перегорел предохранитель), либо тестер может быть неисправен.

Проверьте другую розетку (которая, как вы знаете, исправна) на наличие напряжения, чтобы исключить неисправность тестера напряжения. Но прежде чем отказаться от «цифрового» измерителя, было бы неплохо убедиться, что у него хорошие батареи и что он настроен на правильную настройку. Если тестер работает, сбросьте автоматический выключатель (или замените предохранитель, в зависимости от того, что может быть), который питает первоначальную проверенную розетку.

Тестирование заземления

Если вы получаете показание напряжения в диапазоне от 110 до 120 В, когда два датчика находятся в своих соответствующих гнездах, извлеките датчик из большего гнезда и вставьте его в U-образное отверстие для заземления.Вы узнаете, что розетка правильно заземлена, если ваше показание напряжения сейчас такое же, как и в тот момент, когда зонд находился в большем слоте.

Если тестер не считывает правильное напряжение, когда у вас есть один датчик в меньшем слоте, а другой датчик в отверстии заземления, оставьте датчик, который находится внутри отверстия заземления, на месте, а другой датчик переместите к большому ( нейтральный) слот. Если вы получаете показания напряжения, когда один датчик находится в отверстии заземления, а другой датчик — в большем нейтральном слоте, то это случай «обратной полярности», или, другими словами, проводка розетки перепутана (с подключенным горячим проводом к нейтральной стороне розетки и нейтральному проводу, подключенному к горячей стороне розетки), что создает серьезную опасность и требует исправления.

Если тестер считывает напряжение, когда два датчика находятся в двух верхних слотах, но не считывает напряжение ни в одном из разъемов, когда вы помещаете датчик в отверстие для заземления, то розетка не заземлена. Вам следует проверить все оставшиеся поблизости емкости, чтобы выяснить, является ли это единичным инцидентом или серьезной проблемой. В любом случае незаземленную розетку следует отключать до тех пор, пока она не будет отремонтирована, чтобы гарантировать безопасность.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
