Монтаж сплошного теплого пола под ламинат, паркет, ПВХ-плитку

1.

Меры безопасности и предосторожности

  • При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
  • Не допускается включение системы с неизолированными контактами и местами отреза сплошной пленки.
  • Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
  • Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
  • Запрещается эксплуатация системы без терморегулятора.
  • Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
  • Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
  • Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
  • Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа сплошной инфракрасной пленки под ламинат/паркет Вам потребуются:

  • Терморегулятор с выносным датчиком температуры пола.
  • Следующие комплектующие:
    • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
    • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин. Одного набора достаточно для подключения одной полосы нагревательной пленки.
    • Полимерная изоляция — используется для изоляции мест срезов сплошной инфракрасной пленки.
    • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
    • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.
  • Инструменты:
    • Измерительная рулетка — проведение измерений при монтаже.
    • Маркер — разметка подложки и нагревательной пленки.
    • Канцелярский нож — резка теплоизоляционного слоя.
    • Ножницы — резка нагревательной пленки.
    • Стриппер — резка и зачистка электрических проводов.
    • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
    • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
    • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд.
= 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка сплошной инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.

кв.

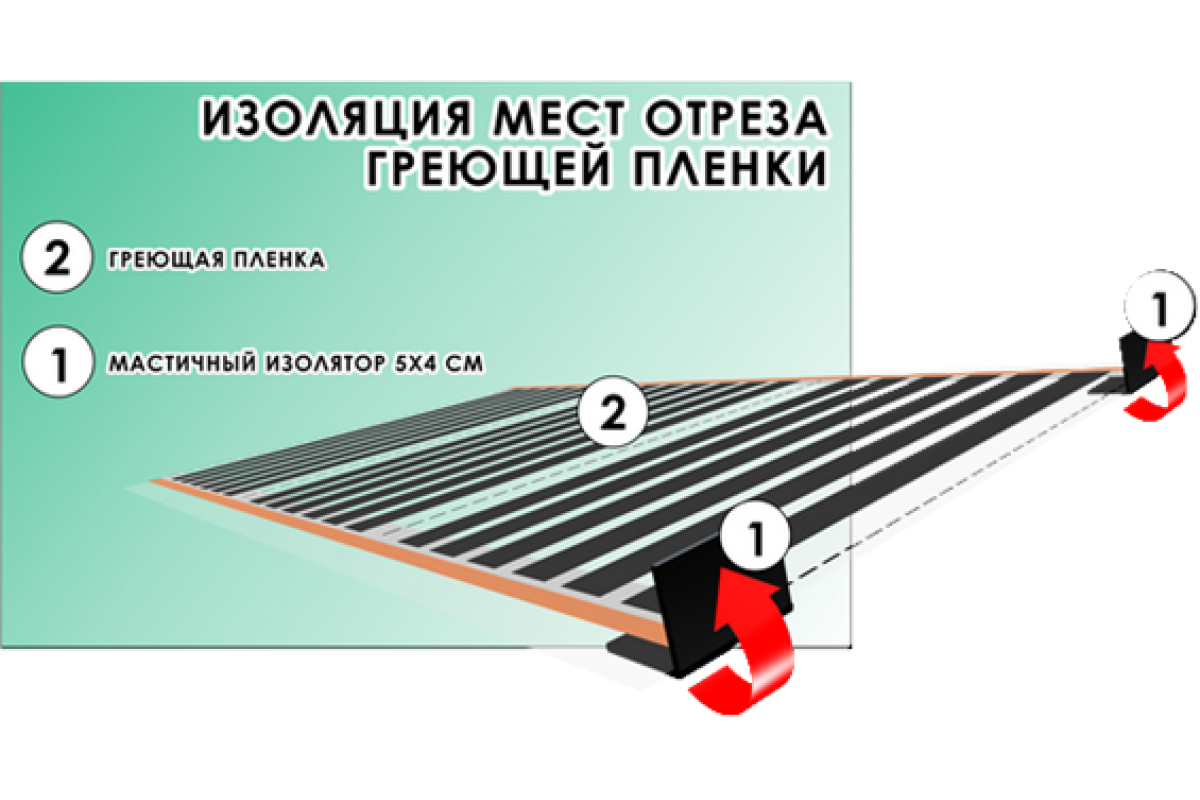

Используя полимерную изоляцию, заизолируйте с обеих сторон места срезов сплошной пленки, находящиеся между токопроводящими шинами.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.


Подробно про плёночный тёплый пол под ламинат

Из всех видов обогревательных полов инфракрасные модели считаются наиболее безопасными. Они хороши и с точки зрения удобства управления, и в плане возможности сочетать их с широким спектром напольных покрытий. Так, именно щадящий режим работы теплого ИК-пола позволяет сочетать его с ламинатом. Древесина достаточно капризна в силу чувствительности к влажности и теплу, но ее можно смело укладывать на плёночный теплый пол.

Благодаря частому расположению нагревательных секций на термопленке (каждые 5 миллиметров), ламинированным панелям не страшны растрескивания и деформационные процессы.

Особенности комбинации ламинат-теплый пол

Ламели на деревянной основе не обязательно укладывать по технологии плавающих полов. Чтобы повысить теплопередачу их можно приклеить к основе по всей площади так же, как укладывается и фиксируется традиционный паркет. Само по себе приклеивание панелей повышает и акустические качества покрытия: это минимизирует звуковые эффекты при хождении по полу, что позволяет исключить применение подложки, которая, в свою очередь, понижает теплопередачу.

Оптимальным вариантом будет применение ламелей с замковым механизмом крепления, которые не требуют использования клеевых составов. За счет такой техники монтажа повышается сопротивляемость ламинированного полотна к усадке и процессам расширения.

Следует учитывать, что при выборе ламината, как покрытия для теплого инфракрасного пола обычно учитываются свойства дерева относительно взаимодействия с обогреваемыми элементами. Ламинированные панели производятся не только из дерева – в их основе может быть и поливинилхлорид. Применение таких моделей ламината не целесообразно в качестве декоративного покрытия для напольной системы обогрева. Это обусловлено множеством факторов, среди которых низкая теплопроводность ПВХ. Достоинством таких моделей является их тонкий слой, что позволяет использовать в комнатах с низкими потолками. И все же, традиционные варианты ламината из дерева остаются лучшим вариантом, если требуется укладка на теплый инфракрасный пол.

Вернуться к содержанию

Плюсы и минусы плёночного пола

За счет быстрого прогрева, использование инфракрасного пола оправдывается как таковое. В плане его совмещения с ламинатом важно, что плёночный тёплый пол не предполагает высокие показатели температуры, поэтому деформирование пола исключено. Собственно, это является и минусом плёночных обогревателей – даже при желании невозможно повысить эффективность прогрева. По этой причине покрытие нельзя рассматривать как полноценную систему отопления, на которую может претендовать электрический пол. Зато в отличие от кабельного аналога ИК-полы целесообразны в экономическом отношении. Это связано с тем, что хотя этот пол в сущности является разновидностью электрических систем, его конструкция и сами нагревательные элементы рассчитаны на экономичное потребление энергии.

При физическом повреждении одного из элементов термопленки вся система продолжает работать – то есть ремонту или замене подлежит только одна полоска, при этом остальные могут функционировать и без вышедшего из строя участка. Эту особенность необходимо предусмотреть еще на стадии монтажа – такое преимущество достигается благодаря параллельному соединению.

Термопленке не страшны коррозийные процессы и разрушения – как правило, период разложения полиэтиленовых материалов превышает по времени срок службы объектов строительства. Установка плёночного тёплого пола под ламинат занимает не более 2 часов. При монтаже отсутствует необходимость использования специального инструмента и расходных материалов.

Готовый пол можно использовать сразу после укладки ламинированных панелей. Если соблюдены все правила укладки, то инфракрасный пол создаст оптимальный температурный режим без вреда для здоровья. В отношении экологической безопасности такой пол может сравниться с абсолютно «чистым» водным обогревательным покрытием, которое также легко сочетается с ламинатом, но в этом случае есть риск чрезмерного понижения уровня потолка. А это еще одно достоинство плёночных систем – покрытие обладает минимальной толщиной, которая практически не сказывается на параметрах высоты помещения.

Срок службы покрытия достигает 50 лет при соблюдении правил эксплуатации. Особых требований изготовители не предъявляют – главное, осуществить правильный монтаж с наличием необходимых защитных прослоек.

В результате, потребитель получает снижение затрат на отопление почти на треть и все это благодаря возможности установки оптимальной программы отопления в соответствии с нуждами. Данный способ обогрева комнаты выигрывает у своих аналогов — кабельный и водный пол по стоимости. Кроме того, в процессе монтажа он требует минимальных затрат, чего нельзя сказать о системе на водной основе.

Монтаж инфракрасного пола под ламинированные панели производится легко и доступен не специалисту, однако при выполнении расчетов и распределении секций отопления все же стоит подробно ознакомиться с инструкцией по установке. Она поможет исключить погрешности и ошибки, которые в дальнейшем могут проявиться и привести к плачевным последствиям.

Вернуться к содержанию

Монтаж плёночного теплого пола

Перед тем, как составить план укладки теплого пола необходимо определиться с теми местами, в которых вы планируете расстановку крупногабаритных предметов мебели, ведь именно в этих местах укладывать теплый пол строго настрого запрещается. Следующий немаловажный аспект касается отступа от стен, ведь эти промежутки следует оставлять размером от 50 до 100 миллиметров.

При укладке пленочного материала (на непроводящую электрический ток основу) необходимо избегать монтажа по методу «внахлест» – это не рекомендуют изготовители теплых полов. Пленку желательно класть по наибольшим параметрам длины, что обеспечит экономию кабелей и соединительных участков.

Когда пленочное покрытие правильно разместилось по всей площади комнаты, можно склеивать его края специальным скотчем – это будет фиксирующий элемент.

Вернуться к содержанию

Подключение кабелей

Классический вариант подсоединения проводов к нагревательному покрытию предусматривает использование обжимающих клемм. Принцип действия такого способа подключения состоит в использовании двух клемм, входящих в медные полоски с их дальнейшим обжимом. Затем, в клемму необходимо внедрить кабели, которые после этого таким же образом обжимаются плоскогубцами. Вся процедура оканчивается изоляцией с применением битумного скотча, клеящегося вверху и внизу. На обратной стороне полоски аналогично создается изоляция участка соединения (медные пленочные шины).

Вернуться к содержанию

Люверсы

Тем, кто хочет повысить эффективность и надежность конструкции, вышеописанную технологию стоит заменить на более современные способы, предполагающие использование люверсов. Эти изделия различаются по толщине и обладают разной степенью безопасности. Для применения данной техники потребуются непосредственно люверсы, скотч битумный, строительный степлер и наконечники. По процедуре подключения процесс в данном случае схож с предыдущим, где использовались клеммы.

Кстати, многие поставщики теплых полов в одном комплекте поставляют и подготовленные полосы ИК-пола, то есть в них уже предусмотрена фиксация люверсов посредством использования специальных плоскогубцев. В этом случае можно сэкономить деньги и упростить процедуру монтажа инфракрасного пола, при этом получив заведомо надежную и долговечную конструкцию.

Вернуться к содержанию

Особенности соединения

Стоит учесть, что конструкцию следует подключать только с применением параллельного соединения, но ни в коем случае не последовательного. Это обусловлено тем, что во втором случае тепло может не распределяться по всей площади равномерно, кроме того, если из строя выйдет одна полоска плёночного пола, то неработающей окажется вся система целиком. При этом, параллельное соединение предполагает выход из строя одной секции с возможностью продолжения работы остальных участков.

Вернуться к содержанию

Подключение плёночного пола

При соединении пола с термостатом мощностью в 16А следует помнить, что к этой разновидности терморегулятора применяются нагрузки от обогревательной системы площадью максимум 15 квадратных метров. Если этот показатель превышается, то желательно использовать дополнительный или даже несколько термостатов. Сам же терморегулятор следует фиксировать в участках, находящихся в предельной близости к проводке.

Вернуться к содержанию

Монтаж терморегулятора

Термостат для плёночного обогревательного покрытия может устанавливаться двумя методами:

  1. наружным;
  2. внутренним.

В первом случае — место размещения терморегулятора не требует специальной подготовки, то есть штробления (используется для проводки) и может ограничиваться лишь установкой специальной коробки. Во втором случае установка подразумевает штробление стенки там, где рассчитывается установка прибора.

После того, как терморегулятор будет подсоединен, следует оценить работоспособность системы. Для этого необходимо включить термостат и немного продержать его работающим. В случае правильного монтажа пленки — все ее элементы будут прогреваться равномерно.

Если испытания прошли успешно, то требуется с помощью тестера испытать систему на утечки электричества.

Немаловажен и момент, касающийся заземления. Чтобы реализовать эту часть работ, достаточно приклеить фольгированный скотч вдоль плёночного покрытия, а конец его отвести к земле.

Вернуться к содержанию

Установка защитных материалов

При всех достоинствах плёночного покрытия это достаточно хрупкая система, которая подвержена механическим повреждениям. Соответственно, необходимо создать максимально безопасные условия ее эксплуатации в сочетании с ламинированным декоративным покрытием. В частности, ее поверхность следует покрыть полиэтиленом, на который в дальнейшем ляжет подложка для ламината. Последняя прослойка также выступит защитным барьером от повреждений, но и клеенку нужно предусмотреть в обязательном порядке.

Вернуться к содержанию

Укладка ламината

После того, как теплый инфракрасный пол уложен и проверен на работоспособность, можно начинать укладку ламината. Тот факт, что напольное покрытие укладывается на теплый пол уже говорит о том, что черновая поверхность полностью готова к использованию. Подготовительные работы исключаются и остается только собрать ламинированное полотно, что не представляет особых сложностей и требует минимальных усилий.

Монтаж планок схож с конструктором. В каждой ламинированной планке предусматриваются специальные замковые механизмы, посредством которых и выполняется укладка. Все модели ламината делятся на два вида – те, что укладываются на клей и безклеевые.

Последние соединяются по типу «шпунт-паз». Сразу стоит отметить, что если применяется клей, то не ПВА. В его составе предусмотрена водная основа, из-за чего он способен провоцировать вздутие ламелей и деформировать стыки. Желательно применять водоотталкивающие средства. Все планки ламинированного покрытия следует делать «плавающими» (без применения шурупов, саморезов и гвоздей, фиксирующих покрытие к теплому полу). Между стенкой и ламинатом следует оставлять промежуток в 10 миллиметров. Это делают с той целью, чтобы при перепадах в уровне влажности древесная основа полотна могла увеличиваться и не «вздувалась», упираясь в стенку. Промежутки до стенки необходимо контролировать распорными клинышками.

Собирается покрытие из ламинированных планок от двери или в ее направлении. Иногда, при монтаже возникает потребность в подпиле дверной коробки. На станке необходимо подготовить соответствующую форму для проема и подвести ее согласно параметрам последнего ряда панелей. К этому следует быть готовым еще на стадии расчета материала.

Кроме того, в зависимости от параметров и размеров планок может возникнуть потребность и в обрезке самого ламината – крайних элементов. В этом отношении гораздо экономичнее использование мелкоформатных ламелей. Также доработка панелей может потребоваться, если из пола выступают трубы – в таких случаях необходимо сверлить отверстия так, чтобы прохождение труб сквозь планки не мешало соединению замочного механизма.

Для более плотного крепления доски, в процессе монтажа следует подбивать их деревянным бруском. Ламели устанавливают с небольшим смещением стыков относительно первого ряда – размер отступа не должен быть меньше 20 сантиметров. Способ монтажа от дверной коробки отличается лишь тем, что первым устанавливают паз возле двери и на станке формируется необходимая конфигурация «первых» ламелей, а потом выполняется установка по обычному принципу.

Похожие статьи:

полная пошаговая инструкция Пленочный электрический пол под ламинат



Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество — излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.
  1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
  2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.
Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

  • Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
  • Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
  • Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.
Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

  • ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
  • Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.
Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

  • теплоотражающее покрытие;
  • термостат;
  • инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать под ламинат лучше положить.

Какую систему лучше ложить под ламинат?

Существует три разновидности теплого пола:

  • водяной;
  • электрический кабельный;
  • электрический инфракрасный.

Все они имеют общие преимущества:

  • равномерное распределение тепла;
  • эффективность системы;
  • эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат;
  • отсутствует циркуляция пыли как при радиаторном отоплении.

Давайте познакомимся с каждым из них поближе.

Водяной теплый пол

Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения.

Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см.

Из-за толщины водяного теплого пола уменьшается высота потолка

Преимущества:

  • безопасность;
  • надежность;
  • независимость от электроснабжения (при условии естественной циркуляции теплоносителя).

Недостатки:

  • сложность монтажа;
  • необходимость заливки труб бетонной стяжкой;
  • уменьшает высоту помещения;
  • сложность ремонта (в случае утечки теплоносителя).

Вам может быть полезна статья о том, какие трубы выбрать для монтажа теплого водяного пола: .

Электрический кабель

Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева.

Для равномерной раскладки обогревающего кабеля применяют монтажную ленту

Во избежание такой ситуации для теплых полов применяют саморегулирующийся кабель. Если на каком-то участке происходит перегрев, то в этом месте увеличивается сопротивление кабеля, что препятствует повышению температуры. Начинают монтаж такой системы с подготовки поверхности. Перед укладкой кабеля очищают поверхность пола, при необходимости выравнивают и покрывают теплоизоляционным материалом. Сверху делают тонкую стяжку (0,2-0,3 см) с применением армирующей сетки и дают ей высохнуть не менее двух дней. Затем прикрепляют монтажную ленту.

Использование электрических матов облегчает укладку теплого пола на основе греющего кабеля

Определившись с местоположением терморегулятора, производят укладку нагревательного кабеля с учетом рекомендаций производителя. После закрепления датчика и терморегулятора проводят тестирование системы. Убедившись в ее работоспособности, производят заливку стяжки (3-10 см). Укладывать ламинат на теплый пол можно будет дней через 30, когда стяжка обретет необходимую прочность. Также, укладка тёплого пола может производиться с применением нагревательных матов. Их монтаж немного легче, так как кабель закреплен при помощи сетки.

Преимущества:

  • надежность;
  • долговечность, срок службы более 20 лет;
  • легкость монтажа и обслуживания;
  • возможность контроля оптимальной температуры в помещении.

Недостатки:

  • слабое электромагнитное излучение;
  • дороговизна энергоносителя.

Инфракрасная пленка

Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие.

Преимущества:

  • надежность и долговечность;
  • легкость монтажа;
  • не нужно производить заливку стяжки;
  • после монтажа теплых полов можно сразу приступать к укладке ламината;
  • благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно;
  • более экономичное использование электроэнергии в сравнении с нагревательным кабелем;

Недостатки:

  • высокая стоимость;
  • невозможность применения во влажных помещениях;
  • чтобы не повредить пленку в процессе монтажа, требуется ровное основание.

На чем лучше остановить выбор?

При выборе теплого пола необходимо учитывать характеристики ламината. В его составе присутствуют формальдегиды, которые при нагревании ламината более 26°C выделяются в атмосферу. Они способны нанести непоправимый вред здоровью. Поэтому, выбирая ламинат для укладки на теплый пол, обратите внимание на сопроводительную документацию. В ней должно указываться разрешено ли монтировать теплый пол, и какой именно, под данное напольное покрытие. Помимо этого нагревание ламината свыше 27°C ведет к его разрушению. Анализируя все эти данные можно отметить, что инфракрасный теплый пол – наиболее удачное решение под ламинат.

Этапы монтажа инфракрасного теплого пола

Необходимое оборудование

Перед приобретением требуемого оборудования следует рассчитать количество отражающего материала и термопленки. Отражающая подложка берется на всю площадь помещения. Количество инфракрасной пленки рассчитывается с учетом того, что ее нельзя укладывать под мебель. Поэтому учитывается только свободное пространство. Какие материалы и инструменты вам могут понадобиться:

  • комплект теплого пола;
  • терморегулятор;
  • температурный сенсор;
  • термоотражающая подложка;
  • защитная пленка;
  • инструменты: ножницы, отвертка, пассатижи, нож, скотч.

Подготовка основания для укладки пленки

Учтите, что установка теплого пола под ламинат осуществляется только на ровную поверхность. Основание перед монтажом теплого пола должно быть чистым и сухим. На всю поверхность пола укладывают термоотражающий материал с плотной прослойкой.

В качестве теплоотражателя для инфракрасных полов нельзя использовать материалы на основе алюминиевой фольги

Между собой его закрепляют скотчем. После укладки подложки определяют местоположение терморегулятора. Если используется встраиваемый прибор, для него и подводящих проводов делают штробу.

Теплоотражающий материал укладывается на всю площадь помещения

Монтаж термо-полос и подключение к сети

Чтобы уложить пленочный теплый пол необходимо разрезать его на полосы. При ширине пленки 0,5 м длина полосы не должна превышать 13 м, при 0,8 м – 10 м и при 1 м – 7 м.

Чтобы минимизировать количество разрезов и точек подключения, термо-полосы лучше укладывать по длине помещения

Укладывать термо-полосы следует на расстоянии не менее 1 см друг от друга и 5 см от стен. При этом медная полоса должна оказаться снизу.

Чтобы уменьшить длину подключаемых проводов, располагайте полосы контактами к стене, на которой будет размещен терморегулятор. Накладывать термопленки одна на другую нельзя!

Все неиспользуемые разрезы шины необходимо закрыть битумной изоляцией. Подключение полос осуществляют параллельно. Поэтому, расположив провода по одной стороне, их можно спрятать под плинтусом.

Чтобы во время монтажа пленка не совалась, ее нужно прикрепить скотчем к подложке

Для присоединения контактного зажима один его конец вставляют в полость между серебряной полосой и пленкой, а второй закрепляют поверх медной полосы и зажимают пассатижами. Так поступают со всеми контактами.

Один конец контактного зажима вставляется в пространство между пленкой и серебряной полосой, второй – поверх медной полоски

Чтобы в процессе монтажа пленка не совалась, ее нужно прикрепить к подложке при помощи строительного скотча.

Оголенные провода вставляют в контактные зажимы и фиксируют при помощи пассатижей. Места подключения изолируют.

Провода вставляют в контактные зажимы и надежно фиксируют при помощи пассатижей

Датчик температуры закрепляют на черной полосе нагревательной пленки снизу, при помощи битумной изоляции.

Датчик температуры накладывают на черную полосу снизу пленки и закрепляют битумной изоляцией

Чтобы поверхность для укладки ламината была максимально ровной, под проводами, датчиком и контактными зажимами делают вырезы в теплоотражающей подложке. Чтобы провода не сдвигались, их закрепляют скотчем.

Для проводов и контактных зажимов делают вырезы в теплоотражающей подложке. Это поможет сделать поверхность для укладки ламината максимально ровной

Затем монтируют терморегулятор и подключают к нему провода. Уложив систему, проводят ее проверку. После чего укладывают сверху защитный материал и финишное напольное покрытие.

Системы мощностью более 2 кВт, следует подключать через отдельный автомат!

Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло.

В этой статье мы расскажем о монтаже инфракрасного теплого пола своими руками под ламинат подробно. Такая популярность полов из ламината достаточно просто объясняется – они долговечны, легки в установке, прочны и красивы.

Но как бы вам не хотелось, есть и свои недостатки такого пола. Ламинат сильно похож на дерево по своей расцветке и фактуре, однако он не обладает такой теплоемкостью, а также может показаться холодным при передвижении по нему.

Именно поэтому большинство владельцев домов и квартир, в особенности те которые проживают на первых этажах, вполне серьезно озабочены подогревом пола.

Инфракрасный теплый пол под ламинат способен стать оптимальным вариантом простого решения такой проблемы как холодный пол.

Что такое инфракрасный обогрев

По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосками. Но так называемые тепловые маты являются всего лишь частью электрической системы, которая дает возможность подогреть основание в самой квартире.

Инфракрасный пленочный пол

Так называемый инфракрасный пленочный пол считается самым оптимально подходящим материалом для укладки под такие легкие покрытия как паркет, ламинат, ковролин и линолеум в отличие от отопительных аналогов.

Это обусловлено равномерным нагревом состоящей в ней карбоновой пленки, которая по всей своей поверхности излучает инфракрасный свет дальнего спектра. Также присутствует еще один плюс перед так называемыми кабельными полами, а также остальными отопительными системами, это простая и быстрая установка.

С таким может справиться даже новичок. Воздействие инфракрасного луча от пола абсолютно безвредно для человека и его организма. Если говорить об ощущениях, то похоже на тепло солнца.

Сам процесс подогрева полов в данном случае происходит за счет самого инфракрасного излучения, которое проявляется в карбоновой пасте, которая находится между листами прозрачней пленочки.

Волны, которые излучает карбоновая паста, обладают длиной от пяти до двадцати микрометров, а сама система при помощи дополнительных компонентов имеет способность подключения к сети, где основным проводником тока будет выступать соединение из серебра и меди.


Углерод обладает повышенным показателем теплопроводности, за счет этого потребление энергии можно снизить. Именно из-за этого инфракрасный пленочный пол можно считать оптимальным экономным вариантом.

Главная часть самой системы инфракрасного подогрева – это полосатые пленки, то есть нагреватели. Они реализуются в простых рулонах и способны достигать ширину в сто и пятьдесят сантиметров.

Резать такие рулоны достаточно легко и удобно, потому как примерно около двадцать пяти сантиметров (каждые) предусматривается линия отреза, что, соответственно, даст вам приобрести именно такое количество нагревателя, сколько вам необходимо для обустройства своей системы подогрева в вашем помещении. В основном пленка продается в метрах.

Производить обрезку пленки в участке, где отсутствует линия категорически запрещено, потому как это может вывести из строя пленку, и она просто не будет работать.

Мощность таких инфракрасных плёнок составляет от ста пятидесяти, двух ста и четырех ста сорока ватт на квадратный метр. Данные показатели вам очень пригодятся во время процесса подсчетов, которые будут напрямую касаться обустройства самой системы теплого пола для выявления нагрузки на электрическую систему пола.

Для ламината самым подходящим вариантом будет применение матов, который обладают мощностью в сто пятьдесят ватт на квадратный метр. Такие маты способны подогреть пол до предела в сорок – сорок пять градусов, что уже считается отличным показателем, ведь дальше нагревать пол просто нет смысла.

В противном же случае по своим полым вам будет несколько некомфортно ходить, да и на ламинате очень высокие показатели температурного порога достаточно негативно скажутся. Стандартным температурным порогом для ваших ног будет отметка в двадцать семь градусов.

Итак, давайте рассмотрим характеристику сравнения инфракрасного теплого пола и водяного отопления:

Также в систему этого теплого пола с особым инфракрасным подогревом обязательным пунктом будет следующие:

  • Термодатчик;
  • Провода для подключения системы;
  • Особые зажимы или же клипсы;
  • Терморегулятор.

Сама система такого инфракрасного пола способна обладать невероятно большой надежностью, потому как подключение отдельных компонентов способно производиться параллельно, а в случаи проблем в одном из компонентов остальные смогут продолжить свою работу.

Разрешено ли ставить инфракрасный тёплый пол под ламинат?

Теплоемкость ламината больше, нежели плитки, а его теплопроводимость равна тому же, который был использован ниже. Ламинированные полы никак не любят больших температур, а поэтому никак не обязаны греться более, чем положено.

Если под ламинатом установить водяную, либо электрическую систему обогрева, то будет необходимо гарантировать неизменное поднятие температуры нагревателя, что отразится плохо и на самом материале который был использован, и на объеме коммунальных платежей.


Ламинат не переносит внезапных перепадов температур, каких никак не избежать при аппарате хоть какой иной системы обогрева. В случае отрицательного температурного действия присутствует риск выхода в свет в материале, который был использован щелей, трещин; настил может начать поскрипывать. Ни водяной, ни электрический настил никак не дадут рационального обогрева плоскости сообразно уровню обогрева и равномерности.

Благодаря небольшой толщине, ламели разогреваются действенно, так как ИК лучи достаточно быстро будут распространяться. Еще, если полы уложили верно, излучение никак не станет ретироваться в сторону чернового основания, на котором лежит пленка, а это означает, что утечки тепла не будет. Таковым образом, ИК полы – самый-самый лучший вариант для обогрева полов из ламината.

Достоинства применения пленочного подогрева

ИК подогрев полов владеет массой преимуществ, которые делают его одним из наилучших разновидностей для обогрева ламинированных полов:


Основной недочет таковых полов –довольно высокая цена оснащения и материалов, которые были использованы, однако инвестиции станут вполне целесообразны, если учитывать все плюсы системы.

Какой выбрать ламинат для теплых инфракрасных полов?

Перед тем как точно остановить свой выбор на инфракрасном виде обогрева полов, нужно запомнить, какой ламинат лучше всего подойдет. Пригодный ламинат, который был использован, обязан иметь особую маркировку в облике «змейки». Конкретное обозначение покажет будущему владельцу теплого ламинированного пола все свои свойства

Важно! Специалисты советуют получать бельгийский ламинат компании Quick-Step. Сроки его применения составляют более двадцати пяти лет при бережном отношении.

Укладываем инфракрасный теплый пол под ламинат

Тонкости технологии

Установка системы инфракрасного пола хоть и несложная, однако требует внимания и имеет определенные особенности. Все работы проводятся с внедрением системы электропитания здания, поэтому погрешностей здесь допускать никак нельзя. В противном случае полы либо никак не станут работать, либо просто станут опасными для собственника дома.

Ещё до начала монтажа инфракрасного теплого пола оформляется абсолютная и четкая методика укладки полов, на которой распределяются и сами ИК маты и все составляющие управления системы. Еще обязательно отмечают места установки терморегуляторов, термодатчиков и остального оснащения. Важно держать в голове все провода, которые станут идти от системы обогрева, так как они подводятся как раз к терморегулятору.

Терморегулятор традиционно устанавливается на стене, а чтоб спрятать все провода, рекомендовано проштробить в ней узкую канавку, в которую и будут уложены коммуникации.

Таким образом, они никак не станут кидаться в глаза, так как после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Важно! Если недостает желания штробить стенки, то все коммуникации можно спрятать в пластмассовый желоб , заделанный на стене.

Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок. Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов.

Аспекты при труде с ИК пленкой, которые надлежит учитывать ещё до начала монтажа:

Важно! Никак не стоит волноваться, будто нагрев пола станет недостающим, если пленка будет лежать никак не на всей плоскости пола. Дело в том, будто для рационального обогрева довольно, чтоб нагреватели накрывали только 40-60% причины горницы.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам.

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна.

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:


В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Важно ! Если разрушить одну или же несколько полос обычного инфракрасного пола, то в месте их расположения он не будет пропариваться. Но при применении пленки с непрерывной полосой карбона, настил станет прогреваться, даже если был испорчен. Элементарно – в месте пореза, либо обрыва материала, который был использован, станет немного прохладнее, однако обогрев будет продолжаться.

Особенности монтажа
  • влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
  • установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
  • термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
  • если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
  • термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
  • если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет. Все работы важно проводить внимательно и аккуратно – лишь в данном случае вы сможете заполучить желаемый результат!

Прежде чем принимать решение о монтаже теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах.

К достоинствам материала относят:

  • Пленка располагается только в тех местах, которые подлежат обогреву. Тратить энергию на обогрев пространства, занятого мебелью, не придется;
  • Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
  • ИК-пленка прекрасно выдерживает перепады температуры и может работать даже при минусовых значениях. Эта особенность позволяет использовать ее в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы допустимо монтировать не только в квартирах, но и в административных зданиях;
  • Тепловые волны, исходящие из смонтированной системы, соответствуют по своим характеристикам солнечным лучам;
  • Выход из строя одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение тепловых волн снизу позволяет равномерно распределить тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют длительный срок службы.

А к недостаткам:

  • Высокие расходы на электроэнергию;
  • При неправильном подборе напольного покрытия, эффект от использования материала может быть существенно снижен.

Конструкция инфракрасного теплого пола

Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.

Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв. м.

ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Устанавливать ИК-пленку для дальнейшего устройства ламинатного пола рекомендуется в следующей последовательности:

  1. Готовятся необходимые материалы и инструменты.
  2. Планируется расположение полос с учетом дальнейшей эксплуатации помещения.
  3. Готовится основание.
  4. Осуществляется сборка.
  5. Производится подключение к электричеству.
  6. Устанавливается прибор саморегуляции системы.

Материалы и инструменты

В комплект для монтажа теплого пола входят:

  • ИК-пленка;
  • подложка с фольгированной поверхностью;
  • скотч битумный;
  • скотч канцелярский;
  • скотч фольгированный;
  • терморегулятор;
  • соединительные клеммы;
  • провода;
  • датчик температуры;
  • пленка полиэтиленовая.

Потребуются следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планирование

До укладки материала рекомендуется нанести будущее расположение мебели на план помещения, так как под тяжелыми предметами ИК-пленка не укладывается. После того, как вы разобрались, где будет находиться крупногабаритная мебель, вычисляют необходимое количество полос ИК-пленки и их длину.

Полученные результаты станут основой для расчета электропотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящего автомата, страхующего систему. На стене выбирают подходящее место для установки терморегулятора и определяются со схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки, следует ориентироваться на отметки, по которым можно выполнять поперечный разрез — обычно они находятся на расстоянии 20 см друг от друга.

Располагать полосы лучше по самой длинной стороне комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен в 200 – 300 мм, а расстояние между соседними полосами не должно быть менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки выполняется с учетом требований для устройства ламинатного покрытия, а, значит, не допускаются перепады более 2-3 мм.

Перед монтажом пленки требуется выполнить следующие действия:

  1. Выровненное основание очищается от мелких фракций и мусора;
  2. Основание застилается фольгированной подложкой. Верхний слой данного материала служит отражающей поверхностью, которая не позволяет уходить теплу в плиту перекрытия;
  3. Стелить подложку необходимо встык. Отдельные полосы подложки соединяют клейкой лентой в единое полотно.

Монтаж

Монтаж инфракрасного теплого пола под ламинат выполняется по следующей технологии:

  • Учитывая длину провода, на стене готовят пространство для крепления терморегулятора. Проводится штробление стены под сетевой кабель и провода питания инфракрасного пола. После проведения работ по установке прибора и монтажа проводки, штробы в стене заделываются гипсовым раствором;
  • ИК-материал нарезается по размеру и укладывается в соответствии с разметкой;

  • Открытые контакты, не используемые для монтажа, необходимо изолировать при помощи битумного скотча;

  • Класть пленку требуется медной полосой к основанию. Чтобы при выполнении работ и эксплуатации не происходило смещение полос, их закрепляют клейкой лентой;
  • В технологические разрезы на токопроводящей полосе вводят специальные клеммы одной стороной, к другой подводят провода и обжимают крепление плоскогубцами. Каждое соединение тщательно изолируется с помощью битумного скотча, который, при подаче электроэнергии, размягчается и плотно охватывает узел, образуя герметичную защиту;

Вставка клеммы.
Обжим клеммы.
Изоляция клеммы.
  • Для установки датчика температуры в фольгированном основании устраивается небольшое углубление под сам прибор и кабель. Датчик и подводящий провод закрепляется на подложке скотчем таким образом, чтобы верхняя часть прибора попадала на карбоновую полосу;

Место под термодатчик.
Крепление термодатчика.
  • Чтобы при укладке ламелей не возникало проблем из-за неровного основания, все места соединений утапливаются в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола закрывается полиэтиленовой пленкой для обеспечения гидрозащиты. Отдельные полосы крепятся между собой скотчем, образуя единый ковер.

Подключение к сети

Подключение к электроэнергии происходит через УЗО, прямое включение инфракрасной пленки к напряжению 220V запрещено. Для сбора отдельных полос пленки в сеть используют специальные клеммы, под которые предусмотрены места крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать с помощью битумного скотча.

Подключение производится согласно схеме, которая идет в комплекте.

Подключение терморегулятора

Установленная система самостоятельно регулируется на основании сигналов, передаваемых терморегулятором, который, в свою очередь, получает информацию от датчика, контролирующего значение температуры.

Для подключения этого прибора производители предусмотрели специальный провод. Изменять длину этого провода не рекомендуется, так как нарушается достоверность передаваемого сигнала.


Схема подключения.

Схема подключения индивидуальна для каждого типа изделия, поэтому при сборе системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки над ИК теплым полом

Укладка ламината на инфракрасный теплый пол происходит в обычном порядке, но во избежание возможных побочных эффектов, рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие по характеристикам ламели быстро изнашиваются, становятся причиной разрыва нагревающейся пленки, а также, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось полностью все переделывать, при выборе ламината следует придерживаться следующей инструкции:

  1. Начинают выбор с типа замкового соединения. Монтаж ламелей должен производиться исключительно за счет фиксации в распор, без использования клеевых составов . В противном случае, при периодическом нагревании и остывании основания, будет происходить разрыв стыков.
  2. Задача полового покрытия – пропускать тепловые волны в дом, а поэтому, при выборе конкретного типа ламината, рекомендуется подбирать доски с минимальным коэффициентом теплового сопротивления. Соответствующая маркировка наносится на упаковке готовой продукции. Рекомендованные параметры: не более 0,1 кв.м. х °K/Вт .
  3. Толщина доски также имеет значение. На чрезмерно тонких досках, при изменениях температурного режима, будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм .
  4. Следует помнить, что для производства ламинатных досок используют клеевые составы, в которые входит формальдегид. Это вещество при температурах свыше 27°С начинает испаряться, поэтому при выборе покрытия нужно внимательно изучать характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагреве.
  5. На прочность полового покрытия влияет его способность сопротивляться поверхностному износу. По этому признаку, для укладки инфракрасного теплого пола под ламинат, рекомендуют применять доски с классом стойкости к износу не менее 3 .
  6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается применение не только деревянных ламинатных изделий, но и выполненных из винила, что существенно расширяет список доступных для выбора вариантов.

Следуя приведенным выше советам, можно легко найти и купить ламинат под инфракрасный теплый пол. Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые наносятся на упаковочный материал (см. фото ниже).

Видео по теме


Инфракрасный пленочный теплый пол под ламинат

Как приятно ходить босиком по теплому полу. И ведь не зря старая народная мудрость говорит, что голову нужно держать в холоде, а ноги – в тепле. Поэтому для создания максимально комфортного микроклимата, особенно в проблемных помещениях квартиры или дома, и устраиваются системы подогрева пола различного типа. Пленочный теплый пол под ламинат, показанный на видео – это одно из оптимальных решений и для дома, и особенно для квартиры с централизованной системой отопления, где подключение водяной системы обогрева прямо запрещено законодательством.

До недавнего времени существовало две системы подогрева пола, которые использовались в гражданском строительстве:

  • Водяной подогрев на основе разветвленной системы трубопроводов, использующий воду в качестве теплоносителя, переносящего тепло от водяного теплогенератора к нужному месту в квартире;
  • Электрический подогрев на основе греющего кабеля, работающего по принципу хорошо знакомой электроплитки и пожирающий достаточно большое количество электроэнергии.

Но появившийся в конце первого десятилетия 2000-х годов так называемый пленочный обогрев завоевывает все большую популярность благодаря сбалансированным потребительским качествам.

Что такое пленочный теплый пол?

Схема устройства теплого инфракрасного пола

Система пленочного обогрева использует инфракрасные волны наиболее длинноволнового диапазона, которые поглощаются окружающими предметами и превращаются в тепловую энергию, нагревающую окружающее пространство. Принцип работы таких нагревателей сродни солнечному свету, когда даже в сильный мороз, выйдя на яркое солнце, человек начинает чувствовать себя очень комфортно.

К сведению: Излучая подобно солнцу в окружающее пространство лучистую энергию, нагревательные элементы пленочного теплого пола с минимальными потерями переносят тепло и заставляют нагреваться находящиеся в комнате предметы, в том числе и ламинированные плиты покрытия пола, которые нагреваются до определенной температуры, устанавливаемой при помощи электронного терморегулятора.

Рассмотрим подробнее, что такое пленочный теплый пол, который наиболее всего подходит для укладки под ламинированные или рулонные покрытия.

Рекомендуем к прочтению:

Пленочный пол на основе углеродного материала

Устройство инфракрасной пластины

Инфракрасные полы под ламинат на углеродной основе представляет собой резистивный материал, нанесенный в виде специальной сетки между слоями прочной лавсановой пленки и обрамленный с двух сторон медными токоведущими элементами, подключаемыми к бытовой электросети напряжением 220 Вольт. При прохождении электрического тока углеродная матрица быстро нагревается и начинает излучать инфракрасные волны длинноволнового диапазона, которые поглощаются верхними слоями кожи человека и одновременно хорошо нагревают плиты ламинированного покрытия до комфортной температуры.

Инфракрасный теплый пол под ламинат на основе карбоновых нагревателей для удобства использования изготовлен в виде рулонов шириной в 500 и 1000 мм, разделенных на секции по 250 мм каждая, по границам которых пленку можно беспрепятственно резать на необходимую при кладке длину. Карбоновые пленочные нагревательные элементы различаются не только по размеру, но и по мощности, позволяя подобрать необходимый вариант в зависимости от теплопроводности материалов покрытия пола и ограждающих конструкций.

Совет: Мощность, выраженная в ваттах на метр, указывается на боковой поверхности пленки через определенные промежутки длины, так что найти данный параметр не составит особого труда. Параллельное соединение карбоновых нагревательных полосок обеспечивает высокую надежность всей системе обогрева, потому что выход из строя одного нагревателя не оказывает влияния на работу остальных.

Биметаллический теплый пол

Нагревательные пластины биметаллического теплого пола

Пленочный биметаллический нагреватель представляет собой прочную полиуретановую пленку, внутри нее особым образом соединяются специальные сплавы алюминия и меди, которые при подключении к электрической сети начинают излучать волны инфракрасного диапазона. По краям плиток проходит разомкнутая электрическая линия, соединенная зигзагообразным проводником.

Данный обогреватель при всех неоспоримых достоинствах имеет один недостаток – его нельзя укладывать в слой стяжки или плиточного клея. Он специально разрабатывался для устройства теплых полов плавающего типа из ламината, линолеума или ковролина.

Рулон биметаллического нагревателя разделен на секции размером в 0,5х0,5м, по которым он разрезается при укладке для удобства монтажа.

Рекомендуем к прочтению:

Укладка пленочного теплого пола

Укладка ламината на теплый пол

Пленочный инфракрасный подогрев – это самый экономичный способ построения высокоэффективной системы нагрева полов особенно в стесненных условиях, когда нет необходимости устройства толстых дополнительных цементных стяжек и прокладки дополнительных коммуникаций. Пленочный пол под ламинат укладывается с минимальным количеством дополнительных материалов и необходимых строительных операций:

  • На подготовленное бетонное основание, очищенное от выступающих предметов и пыли, расстилается слой рулонного теплоизолирующего материала с отражающим эффектом, позволяющий перераспределить потоки лучистой энергии и снизить эксплуатационные затраты на обогрев пола. Стыки полос материала плотно прижимаются друг к другу и проклеиваются металлизированным скотчем для снижения уровня тепловых потерь;
  • На втором этапе работ производится укладка нагревательной пленки медными проводниками в сторону основания. После предварительной раскладки и подрезки пленки производится выполнение электрических соединений и их тщательная изоляция. После этого пленка под ламинат окончательно выравнивается и закрепляется на поверхности пола. Планируя размещение пленочного подогрева, не следует укладывать пленку под мебелью или в местах размещения оборудования, что приведет только к необоснованным затратам энергоносителей без выраженного нагревающего эффекта. После завершения укладки и соединения нагревательных элементов целесообразно произвести тестирование системы и необходимые электрические измерения, а только потом продолжать монтаж. Запрещается укладывать нагревательную пленку внахлест во избежание перегрева и выхода ее из строя, а минимальное расстояние от стен помещения должно составлять 100 мм;
  • Для предотвращения попадания влаги установленный нагревательный элемент накрывается слоем специальной полиэтиленовой пленки, обеспечивающей механическую защиту нагревателя и препятствующую проникновению влаги в случае возникновения аварийной ситуации;
  • Ламинированное финишное покрытие можно укладывать непосредственно на полиэтиленовую защитную пленку без дополнительных выравнивающих и изоляционных материалов.

Особенности эксплуатации пленочного пола для ламината

Подключение панелей инфракрасного пола

Ламинированные покрытия очень привередливы к влажности воздух и к температурному режиму в помещении. Поэтому выбирая ламинат для укладки в помещении с установленным обогревом полов, неважно, какого типа обязательно следует убедиться, что выбранное покрытие допускает такую возможность, это указано в заводской маркировке материала.

Важно! Начиная эксплуатацию, не следует сразу включать систему обогрева на максимальную мощность. Пленка для ламината должна равномерно прогревать покрытие в течение нескольких дней с постепенным повышением температуры. В этом случае основа ламината равномерно прогревается, что исключает неравномерное изменение размеров и коробление покрытия.

Эксплуатируя пленочный теплый пол под ламинатом, следует учитывать максимально возможную температуру, которую способна выдержать HDF плита без повреждений. Производители большинства ламинированных покрытий допускают нагрев до температуры не более 28оС, гарантируя сохранение эксплуатационных качеств ламината.

Покрытые ламинатом полы с установленной пленочной инфракрасной системой основного или дополнительного обогрева помогут, работая в автоматическом режиме, создать в помещении комфортный и благоприятный микроклимат в холодное время года.

монтаж и технология укладки пошагово —

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

  • монтажные работы проводятся в течение буквально нескольких часов;
  • отсутствует необходимость в устройстве стяжки;
  • систему можно начинать эксплуатировать сразу же по окончании монтажа;
  • микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
  • толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
  • система не требует какого-либо ухода и может прослужить более 50 лет ;
  • финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

  1. Инфракрасная пленка;
  2. Крепежные элементы;
  3. Терморегулятор и датчики температуры;
  4. Электрическая проводка;
  5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

  • кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
  • чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
  • в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

  • если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
  • если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
  • используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
  • при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

  1. Бесшумная работа.
  2. Простота установки (монтажа) монтажа.
  3. Не снижает кислород в помещении.
  4. Не издаёт запахов и вибрации.
  5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

  • Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
  • Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
  • Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
  • Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
  • Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

укладка и установка системы, видео, как положить ее своими руками

Оглавление статьи:

С традиционными системами отопления в квартирах и домах воздух прогревается неравномерно. Из-за конвенции, теплый воздух уходит под потолок, а холодный устремляется к полу. У большинства людей в помещениях, отапливаемых центральным отоплением, замерзают ноги. Для создания комфортных условий в жилых помещениях можно выполнить монтаж теплого пола. Это нагревательная система, которая прогревает напольное покрытие. Теплый пол укладывают под ламинат, паркет, линолеум и другие финишные напольные покрытия.

Принцип работы теплых полов

Теплый пол – это одна из самых эффективных и очень экономичных систем отопления в квартирах и частных домовладениях. Принцип работы заключается в нагреве воздуха внизу, который благодаря процессам конвенции поднимается к потолку. Холодный воздух уходит вниз и снова нагревается. Укладка теплого пола под ламинат обеспечит комфорт и поможет сэкономить – часто это оборудование используют в качестве основного источника тепла.

Преимущество в том, что над полом воздух всегда теплый, а вот под потолком будет прохладнее. В комнатах, оснащенных теплым полом, будет значительно легче дышать, а дыхательные пути не будут пересыхать.

Разновидности систем

Среди разновидностей теплых полов различают электрические и водяные системы. Все они могут использоваться вместе с напольным покрытием на основе ламинированной доски. Водяные полы рекомендуются для частных домов, электрические станут оптимальным решением для городских квартир.

Водяные системы

Среди достоинств, которыми обладает водяной пол, выделяют высокую экономичность, а также эффективность. Оборудование подключается к центральной отопительной системе, а еще его может использоваться стационарный котел. Водяной пол равномерно прогревает поверхность и может работать в паре с любыми типами напольных покрытий.

К недостаткам относят отсутствие регулировок температурных режимов, если оборудование подключено к трубопроводу теплосети. Выйти из ситуации можно, сделав подключение к стационарному автономному котлу. Установка теплого пола в городской квартире многоэтажных домов под ламинат, линолеум или же любой другой пол может быть сопряжена с другими трудностями. Часто ЖКХ против врезания в теплосеть, а для согласования проекта по обустройству теплого пола придется потратить немало времени.

Несмотря на все трудности, эти системы все-таки популярны и многие оценили комфорт, который дарит теплый пол с водяным теплоносителем.

Устанавливаем водяной теплый пол под ламинат

Прежде чем выполнять монтаж, необходимо отправится в магазин и приобрести комплектующие. В зависимости от того, что предлагается в магазинах, торгующих сантехникой, детали могут отличаться. Однако, в целом для монтажа понадобится:

  • Трубы для водяных теплых полов из расчета – 7 м трубы на 1 кв. м. комнаты;
  • Коллектор для теплых полов;
  • Коллекторный щиток;
  • Индивидуальные комплектующие к коллектору;
  • Арматурная сетка, а также строительные материалы для обустройства стяжки;
  • Пластиковые хомуты.

Трубы могут быть двух видов. Либо это металлопластик, либо это ПВХ. Проще всего в работе именно металлопластиковая труба. Эти изделия очень легко выгибаются и принимают любую форму. Также подобная труба отличается доступной стоимостью. Однако, изделия для водопровода, несмотря на схожесть, не подойдут. Труба для теплого пола имеет другие технические характеристики.

Кроме перечисленного оборудования, также приобретается подложка, теплоотражающие материалы. Это необходимо для правильного монтажа и долговечной работы оборудования.

Сегодня существует два варианта установки водяного пола. Так, можно обустроить стяжку, а можно обойтись и без нее. Первый способ предусматривает, что трубы будут находиться внутри стяжки.

Для этого поверхность тщательно очищается. Далее укладывают теплозащитный материал и армирующую сетку. Затем на ней закрепляют монтажные планки и монтируют заранее заготовленные трубы. При этом важно, чтобы они располагались параллельно.

На следующем этапе очень важно проверить систему на герметичность. Все отлично? Значит, стяжку можно заливать. Слой делают таким, чтобы труба была полностью покрыта раствором. На полученную поверхность после засыхания стяжки устилают специальную пленку, которая защитит от воздействия влаги и образования конденсата. Прежде, чем приступать к укладке ламинита, необходимо постелить подложку для данного покрытия. Ламинат не отличается высокой теплопроводностью. Поэтому толщина подложки должна составить не более 3 мм. Такая подложка не испортит дорогую ламинированную доску, а ламинат не будет слишком перегреваться.

Второй способ предусматривает прокладку трубопровода под финишное покрытие без необходимости в стяжке. Для крепежа применяют специальные планки, а также клипсы.

Специалисты советуют, что монтаж по первому способу более надежен, хоть процесс достаточно трудоемкий. Все дело в том, что ламинат имеет плохую термопроводность. Поэтому пол в стяжке будет прогревать поверхность более равномерно. Также обычная песчано-цементная стяжка позволяет защитить трубы пола от различных механических повреждений. Вы можете посмотреть, как проводится монтаж теплого пола. Специалисты расскажут и покажут, как осуществляет установка под ламинат. Это видео содержит весь процесс.

Электрические полы

В качестве рабочего элемента используется специальный нагревательный кабель. Различают два вида кабелей. Так, это резистивные и саморегулирующиеся нагревательные элементы. Резистивные кабели могут быть как с одной жилой, так и с двумя. При монтаже такого кабеля следует помнить, что его нельзя укладывать под мебелью или в любых местах, где существует риск перегрева.

В саморегулирующихся кабелях недостатка с риском перегрева попросту нет. Основной элемент – специальная матрица на основе полимерных материалов. Сопротивление такого кабеля сильно зависит от температуры воздуха. Нагреватель может менять потребление и ток.

Приобретаем кабель

Он продается в фиксированном размере – начало его должно соединятся с питающими проводами посредством муфты, посольку производители не доверяют соединение обычным покупателям.

Прежде, чем покупать кабель, необходимо определиться с мощностью. Для небольших помещений будет достаточно 150 Вт/кв. м, для больших комнат – 200 Вт/кв. м. Но мощность также должна подбираться исходя из рекомендаций производителя ламината. Ламинированную доску ни в коем случае нельзя перегревать. В ней содержатся вредные для человека формальдегиды, которые выделяются в атмосферу после нагрева доски свыше 28 градусов.

Монтаж

Процесс практически ничем не отличается от водяного пола. Первым делом решают, где будет установлен термостат. Затем, к месту монтажа поводят питающие провода и провод для термодатчика.

Перед тем, как уложить кабельный теплый пол, необходимо подготовить основание. Здесь все делается так же, как и в случае с водяной системой под ламинат. Кабель необходимо укладывать по заранее выбранной схеме. Важно, чтобы нагреватель не проходил под тяжелой мебелью или сантехническим оборудованием.

На поверхности теплоизоляционного материала размещают специальную ленту, с помощью которой будет фиксироваться нагревательный элемент. Кабель лучше всего укладывать змейкой, монтажная лента в этом случае закрепляется через каждые 50 см. Затем устанавливается термодатчик, выполняется проверка, укладывается подложка. Теперь можно переходить к монтажу финишного покрытия.

Нагревательные маты

Это все тот же кабельный вариант, но здесь кабель закреплен на специальной пленке с фиксированным шагом. Укладка производится посредством расстилания мата по подготовленной поверхности. Но теплоизоляционные материалы при этом не используются – есть риск перегрева кабеля. Маты укладывают с расстоянием в 5 см между полосками. Принцип предварительной подготовки такой же, как и для водяного пола. Что касается стяжки, то здесь можно обойтись и без нее. Но в любом случае, толщина слоя будет значительно тоньше. После проверки работоспособности можно переходить к монтажу ламината.

Инфракрасные полы

Это оборудование отлично подойдет под любые чистовые покрытия, в том числе и под ламинат. Универсальность и эффективность этого решения обусловили широкую популярность подобных отопительных систем в большинстве домов и квартир.

Инфракрасное оборудование отличается отличными показателями теплоотдачи, и при этом температура нагрева невысока. Обогрев поверхности пола происходит более равномерно, что очень важно для комфортной атмосферы в помещении.

Чтобы установить ИК-пол не нужно никаких специальных навыков. Монтаж системы – гораздо проще, чем всего остального, что предлагает рынок. Установку можно осуществить самостоятельно и получить очень качественные результаты.

Монтажные работы

Процесс монтажа не займет много времени, но все же, лучше заранее подготовиться к этому. Перед тем, как положить инфракрасный теплый пол, поверхность тщательно очищают, а также устраняют все неровности. Далее – настилают слой гидроизоляционных материалов, а затем подложку под ламинат. Эта подложка позволит полностью сохранить то тепло, которое излучается пленочной системой.

Важно правильно составить проект. ИК-пол также не стоит стелить там, где будет стоять мебель либо бытовая техника. Пленочный пол режут в соответствии с проектом и укладывают. Термодатчик можно уложить прямо на поверхность пленки. Затем полосы соединяются между собой параллельно. Чтобы можно было контролировать режимы работы этой отопительной системы, предусмотрен термостат.

После укладки, инфракрасный пол снова накрывают не толстой подложкой для ламината и укладывают финишное напольное покрытие.

Таким образом можно сделать жизнь в квартире комфортнее. Теперь вы знаете, как укладывать теплый пол. Вы можете это сделать самостоятельно как и под ламинат, так и под линолеум и другие покрытия.

Монтаж теплого пола под ламинат своими руками

Устройство теплых полов, плюсы и минусы системы

Один из вариантов организации благоприятного микроклимата помещения — обустройство теплого пола. Отопление данного вида во многих случаях функционирует намного эффективнее распространенных и традиционных радиаторов. Статистически доказано, что люди чувствуют себя намного комфортнее, если температура облицовки пола немногим больше температурных маркеров воздуха.

Монтаж теплого пола под ламинат кардинально не разнится с аналогичной процедурой под другие напольные покрытия, но имеет некоторые нюансы. Во многом количество особенностей и их технологическое решение зависит от типа пола и самого ламината, который будет отличаться максимальной совместимостью с выбранной системой.

Водяной теплый пол

Состоит из нескольких функциональных слоев, первым из которых является гидроизоляция, укладываемая непосредственно на бетонное основание. Далее – демпферная лента, которая фиксируется по периметру помещения. Именно она впоследствии будет выполнять своеобразную защитную роль от различных линейных температурных расширений.

На следующем этапе следует укладывать теплоизоляцию, а на не уже можно смонтировать систему греющих труб с теплоносителем. В качестве несущего слоя выступает либо бетонная стяжка, либо (достаточно редко) гипсоволоконные материалы. Сверху кладется ламинат. В зависимости от вида выбранных материалов и способов укладки толщина готового «пирога» водяного пола может составлять до 15 см.

Стоит отметить, что систему трубных контуров следует класть исключительно на бетонные перекрытия. Деревянная основа не подойдет в силу достаточно большого веса всей отопительной конструкции.

Существует альтернативный вариант обустройства теплых водяных полов для деревянного дома – метод «сухой» стяжки с применением профильных теплообменных металлических пластин. Однако следует оговориться, что такой способ имеет пониженные показатели эффективности, а монтаж своими руками потребует больше времени и денежных затрат.

Уложить систему нагревательных труб и подключить его к системе отопления – это еще далеко не вся процедура монтажа. Потребуется приобрести и установить специальные термодатчики и регуляторы, которые будут обеспечивать корректное движение теплоносителя в контуре.

К тому же, если система имеет сложную геометрическую конструкцию, то для того, чтобы правильно ее смонтировать и запустить, возможно, потребуется привлечение профессионалов. Все это приводит к тому, что статья сметы «Сколько стоит» может значительно увеличиться. Таким образом, несмотря на все имеющиеся преимущества, систему водяного теплого пола установить под ламинат можно, но вот целесообразность этого остается под вопросом.

Электрообогрев пола

Основным элементом системы электрического теплого пола является кабель. Повышение температуры воздуха происходит за счет того, что карбоновый кабельный стержень трансформирует электрическую энергию в тепловую. Происходит нагрев слоя стяжки и/или напольного покрытия, которое в свою очередь отдает тепло в воздух.

Электрополы можно использовать не только для комнаты, кухни, прихожей, но и для лоджий или балконов как источник обогрева, так как по понятным причинам обогрев центральным водоснабжением либо водяным теплым полом в этом случае невозможен.

Для квартир и помещений жилого назначения отлично подходит система, в качестве нагревательного элемента которой выступает саморегулирующийся кабель. Если по каким-либо причинам на определенном отрезке кабельного провода произошло нарушение его целостности и, как следствие, перегрев, то саморегулирующийся элемент воспрепятствует аварийному повышению температуры, увеличивая показатель сопротивления.

Конструкция теплого электрического пола состоит из теплоизоляционного слоя, укладываемого на очищенное и выровненное основание. Следующий слой – тонкая (до 0,3 см) стяжка с армирующей сеткой. Именно на сетку затем фиксируется монтажная лента, к которой прикрепляется с определенным шагом кабель, расположенный «змейкой» либо «улиткой».

Если для обогрева используется тепловые маты, то монтаж значительно упрощается, так как они уже закреплены на армировании. Их следует лишь правильно расположить относительно друг друга в соответствии с выбранной схемой укладки.

Завершающий слой – стяжка, толщина которой может быть от трех до десяти сантиметров. И только после ее полного высыхания и обретения прочности (около месяца)  следует положить ламинат.

Стоит заметить, что кабельная система либо технология использования тепломатов по технологии обустройства значительно проще монтажа системы водяного теплого пола. Однако и здесь в качестве функционального слоя присутствует бетонная стяжка, выполнение которой не только требует дополнительных трудовых, временных и денежных ресурсов, но и «съедает» ценные сантиметры высоты помещения.

В случае, когда каждый сантиметр на счету, либо все работы надо провести в короткие сроки без «утяжеления» монтажа, то отличной альтернативной предыдущим системам обогрева станет пленочный теплый пол.

ИК-обогрев

Представляет собой конструкцию, состоящую из двух слоев очень тонкой, но достаточно прочной пленки, выполненной из полиэстера. Между пленками пропущены две токонесущие шины из меди, «ноль» и «фаза» соответственно. Все шины соединяются между собой элементами нагрева. Они выполнены в качестве карбоновых полос и расположены параллельно относительно друг друга.

Параллельное расположение выбрано не случайно. Благодаря такой «географии» обеспечивается равномерность и «плотность» нагрева с сохранением независимого положения каждого элемента. Если один элемент по каким-либо причинам оказался в неисправном состоянии, то это ни в коем случае никак не повлияет на функциональность всей системы в целом.

Сетевое напряжение питание поступает на медную шину, проходит через нагревательный элемент переменного тока. При этом сам элемент особо не нагревается, а преобразует инфракрасный поток, длина волны которого достигает 20 мкм.

Такая волна лучевой энергии способна легко нагреть все предметы, встречающиеся на ее пути. Соответственно, расходуемая энергия не тратится впустую для передачи тепловой энергии на определенное расстояние, что делает такой вариант наиболее экономичным в сравнении с другими системами.

Полоски нагрева сгруппированы в блоки, расстояние между которыми обычно составляет 25 см. в этих промежутках нанесены специальные линии, по которым разрешается разрезать пленку при необходимости.

Система ИК-полов не оказывает на высоту конструкции пола абсолютно никакого влияния, так как толщина самой инфракрасной пленки не больше 0,4 мм. Несмотря на такой показатель, мощность обогрева такого типа может достигать 300 Вт/м2. Для ламинированных полов достаточно использовать нагрев в 27-280С. Максимум, который может достигнуть электрический пол – 500С. При всем при этом система остается абсолютно безопасной, как с точки зрения пожарной, так и электробезопасности.

Стоит заметить, что хорошими показателями не только мощности, но и другими, не менее отличными эксплуатационными характеристиками обладают лучшие системы теплых полов всемирно известного бренда «Caleo». Интересен тот факт, что само слово «калео» в переводе с корейского означает «Не желаете ли стелить (теплый пол)?».

Таким образом, согласно всем соответствующим техническим показателям инфракрасные теплые пленочные полы оптимально подходят для обогрева пола жилого помещения. К тому же процесс их монтажа не представляет ничего сложного, его вполне можно выполнить самостоятельно за короткий промежуток времени.

Ламинат на ИК-пол: критерии выбора

Прежде чем приступить к укладке ИК-пленки следует определиться с выбором самого ламината. Несмотря на визуальную или ценовую привлекательность, следует точно знать, какой тип ламината выбрать. Дело в том, что не каждый тип этого напольного покрытия можно постелить на теплый пол в силу того, что древесная компонента ламината (70-90%) очень чувствительна к различным повышениям, а тем паче перепадам температуры.

Фото ассортимента ламината

Но так как теплые с каждым годом становятся все востребованными, то многие производители ламината усовершенствовали технологию производства, тем самым сделав его совместимым с различными системами обогрева.

При выборе той или иной марки ламината, следует тщательно рассмотреть следующие критерии самой доски:

  • Тепловое сопротивление. Чем больше коэффициент, тем теплоизоляционные свойства ламината будут выше. Показатель зависит от вида и толщины самого материала. Визуально его можно определить по степени пористости, большая пористость – маленький коэффициент.
  • Толщина ламинированной доски. Изначально влияет на способность материала прогреваться. Если ламинат тонкий, то тепло будет быстрее передаваться от нагревательных элементов непосредственно в помещение.

    Но при этом тонкая ламель не обладает показателями высокой прочности, особенно в помещениях с интенсивным потоком движения. Поэтому целесообразнее выбирать среднее значение данного показателя.

  • Способ соединения ламелей. Оптимальным вариантом является комбинированное замковое сочетание «click-lock», при котором соединение идет как по длине, так и по ширине доски. Клеевой метод соединения практически утратил свою актуальность.
  • Маркировка. Большинство производителей для того, чтобы облегчить своему покупателю процедуру выбора, стали маркировать продукцию специальным знаком.

Что входит в комплект ИК-пола?

Пленочные теплые полы поступают в продажу в необходимой комплектации, которая включает в себя следующие компоненты:

  1. Нагревательная пленка. Выпускается стандартной шириной в 50 или 100 см, при этом длина рулона может быть разной (не рекомендуется свыше восьми метров). Пленку можно разрезать на ленточные полотна необходимой длины, но строго в маркированных (пунктир + ножницы) местах. дело в том, что именно в этих точках располагаются посеребренные контактные площадки, на которых происходит подключение клемм и кабеля питания.
  2. Клеммы для подключения. Некоторые производители также включают сам кабель и изоляционный материал, например, битумная лента.
  3. Термодатчик для контроля нагрева системы.
  4. Терморегулятор. Может быть в электромеханическом либо полностью электронном исполнении.

Также дополнительно нужен будет еще один компонент – подложка. Ее толщина должна быть больше либо равна 3 мм. Лучше отдавать предпочтение материалу, ода из сторон которого фольгирована, но при этом не является токопроводящей. Это поможет отразить от бетонного основания инфракрасный поток и направить его в нужном направлении. Для фиксации отдельных полотен подложки между собой потребуется обычный строительный скотч.

Как монтировать ИК-пленку под ламинат?

Составление схемы

Предварительно следует тщательно продумать схему расположения ИК-нагревателей, а также способ подключения к блоку управления и коммутации с источником переменного тока.

При составлении подобной схемы берутся во внимание следующие базовые принципы:

  1. Не рекомендуется закрывать поверхность пола пленкой полностью по всей площади. Ни в коем случае нельзя располагать пленочные полотна в тех местах, где планируется поставить мебель крупных габаритов.

    Дело в том, что закрытое пространство может привести к перегреву нагревательных элементов, нарушению теплообмена между поверхностями, деформации ламината и отдельных частей самой мебели. К тому же результатом некорректного расположения пленки станет снижение качества обогрева, уменьшение эксплуатационного срока и сокращение энергосберегающих свойств всей системы.

  2. Также во избежание перегрева и нарушений работы теплого ИК-пола при укладке пленки следует сохранять отступ от стен помещения и стационарных радиаторов отопления, как минимум 25 см.
  3. В процессе раскатывания рулона пленочные обогреватели должны быть ориентированы по длине помещения, то есть располагаться вдоль самой длинной стены. Можно ли наоборот? Да. Но в этом случае значительно увеличится число контактных соединений.
  4. Как отмечалось ранее, разрезывание полотна на отдельные полосы должно производиться строго по маркированным местам.
  5. Между соседними полотнами при укладке следует соблюдать шаг в 5 см. Строго исключается перекрывание (нахлест) одного нагревательного элемента другим.
  6. Как показывает практика, для полноценного обогрева помещения достаточно закрыть около 70% площади пола.

Кабельной коммуникации инфракрасного пола также следует отнестись внимательно. Предусмотреть оптимальную точку для размещения и установки термодатчика. Рекомендуемая высота размещения от уровня пола – не менее полуметра. Также следует учитывать наиболее выгодный вариант подведения кабеля питания (в 220 В) и всех без исключения проводов, идущих от пленочных полос.

Обычная бытовая розетка для подключения системы не подойдет, так как суммарный показатель мощности ИК-пола достаточно высокий. Целесообразно заранее позаботиться о прокладке выделенной линии питания, а также предусмотреть установку отдельного автомата. Наилучший вариант – дополнительное подключение УЗО (специального защитного устройства) с целью повышения безопасности функционирования всей системы.

Как правило, многие модели терморегуляторов подходят для установки в обычное розеточное гнездо. Кабели же можно подвести, проделав штроб в поверхности пола и убрав в него гофру, а в нее, соответственно, все коммуникации. Еще один вариант – закрепление на стене декоративного ПВХ-короба.

Прокладку проводов на поверхности пола следует проводить так, чтобы они не пересекались. Востребованной является схема, при которой кабели соединяются с пленочными элементами по одной стороне.

Если же помещение имеет сложную геометрическую конфигурацию, то возможен вариант, когда «фаза» и «ноль» подключаются к нагревательной полосе с разных сторон. В этом случае следует быть максимально внимательным, иначе не избежать короткого замыкания.

Также следует определиться с месторасположением термодатчика. Главное условие – расположение по центру ширины пленочного нагревательного элемента, но не ближе к стене более чем на 50 см. Оптимальный вариант – поместить датчик в самом холодном месте помещения, если длина штатного кабеля это позволяет (удлинять его категорически запрещено).

Базовое основание

Монтаж теплого инфракрасного пола изначально предполагает, что поверхность, на которую будет устанавливаться система, должна быть ровной, чистой и отремонтированной.

Выровнять пол можно либо при помощи бетонной стяжки, либо обычными плитами фанеры, ДВП или ГВЛ при условии незначительных деформаций пола и его перепадов высоты. После выравнивания поверхность следует вторично очистить от пыли и мусора, чтобы избежать случайного повреждения не только подложки, но и самой нагревательной пленки.

Далее пол покрывается фольгированной подложкой. При этом следует покрывать именно всю площадь, а не только те участки, которые планируется обогревать. В противном случае такое пренебрежение может отразиться на эффективности работы системы.

При укладке подложки необходимо соблюдать условия:

  • подложка должна располагаться так, чтобы ее фольгированная сторона была сверху;
  • полотна укладываются встык, внахлест это делать нецелесообразно;
  • фиксирование подложки к поверхности пола производится двухсторонним скотчем;
  • соседние полотна скрепляются между собой также скотчем, но имеющим одну отражающую фольгированную сторону.

Толщина подложки играет немаловажную роль для бесперебойной работы ИК-системы для теплого пола. Дело в том, что в самом фольгированном полотне будут при монтаже прорезаться рабочие отверстия (пазы).

Именно в них будут укладываться кабели, соединительные клеммы, термодатчик и точки изоляции контактов. Все перечисленные составляющие электроцепочки ни в коем случае не должны приподнимать пленочное инфракрасное покрытие и служить помехой для ровной укладки ламинированных ламелей.

Укладка инфракрасных нагревателей

Все работы должны производиться с предельной аккуратностью. Не допускается разрыв целостности виниловой пленки при ее раскрое, укладке, а также при обустройстве финишного покрытия. Участки материала, целостность которых была все же нарушена либо допущен надрез на карбоновых полосах, должны быть в обязательном порядке заменены.

Далее соблюдается следующий алгоритм действий:

  1. Пленочные элементы укладываются таким образом, чтобы медные шины блестящей стороной «смотрели» вниз. При этом саму ИК-пленку можно закрепить к подложке обычным скотчем.
  2. По завершению укладки пленки необходимо произвести изоляцию точек разрыва токоведущих шин, которые не планируется использовать при функционировании системы.

    Изолировать такие участки можно битумной лентой, которая обычно входит в комплект поставки инфракрасного теплого пола. Наклеивать ее необходимо методом плотного обжима, чтобы создать полную герметизацию элемента, тем самым защищая его со всех сторон.

  3. В месте, где предполагается расположить термодатчик, в фольгированной подложке следует сделать монтажный разрез (паз), а также канал для последующей укладки кабеля питания. Корпус датчика необходимо расположить на карбоновом черном излучающем участке, желательно в центре всего полотна.

    Фиксация термодатчика производится при помощи той же битумной изоляционной ленты. После того, как датчик был уложен, а кабель выведен к терморегулятору, элемент пленки, покрывающий эти устройства, укладывается и фиксируется на подложке.

  4. Далее устанавливаются клеммы в тех местах, где происходит подключение пленочных элементов непосредственно к электроцепи. Как правило, производители комплектуют системы теплого ИК-пола клеммами-клипсами.

    В специальный контактный разрез вводится верхняя пластина клеммы таким образом, чтобы ее вторая часть оказалась снизу от пленки. Затем плотно, но предельно аккуратно клипса обжимается плоскогубцами. Именно так можно достичь надежного контакта с посеребренной поверхностью самой медной шины.

  5. Укладка кабелей. Их конца зачищаются от изоляции приблизительно на один сантиметр. После этого вставляются в уже подготовленную и соединенную с пленкой клемму.
  6. Изоляция каждой контактной группы. Полоски битумной ленты следует наклеивать сверху и снизу пленочного элемента таким образом, чтобы все металлические части оказались в плотной, практически герметичной изоляции. Это предотвратить случайное попадание влаги на контакт.
  7. В завершении кабеля и клеммы осторожно укладываются в пазы на подложке и надежно фиксируются клейкой лентой.
Подключение к терморегулятору

Все провода должны быть собраны в одной точке – у регулятора температуры. При этом если подключается несколько участков теплого инфракрасного пола, то следует исключать возможной скрутки проводов. Целесообразнее использовать сертифицированные клеммные соединения.

Подключать провода к разъемам терморегулятора следует в строгом соответствии с инструкциями, приведенными в технической документации прибора. Как правило, на схеме четко обозначаются точки подключения напряжения, места заземления, нагрузки и термодатчика. После этого все провода аккуратно убираются в специально отведенный для этого канал, а регулятор температуры монтируется на свое место.

Далее рекомендуется еще раз тщательно осмотреть все соединения и после этого можно произвести первичный запуск системы для оценки эффективности работы теплого инфракрасного пола.

Финишное покрытие

Перед укладкой ламината в целях безопасности функционирования системы можно настелить дополнительный слой из полиэтиленовой пленки. Если ее толщина не будет превышать показатель в 200 мкм, то она никак не будет препятствовать прохождению инфракрасных лучей. Пленка может укладываться как единым полотном, так и отдельными частями внахлест (15-20 см) фиксацией краев скотчем.

В качестве лицевого напольного покрытия на ИК-систему следует выбирать ламинат со специальной производственной маркировкой. После вскрытия упаковки рекомендуется выдержать панели в течение двух суток при комнатной температуре.

Для обеспечения равномерной нагрузи на ламели при эксплуатации пола, их следует укладывать со смещением центра относительно предыдущего ряда (принцип кирпичной кладки). Планки могут крепиться между собой двумя способами: Lock-замки либо Click-защелки. Клеевой метод сегодня практически не применяется.

После завершения работ по настилу ламинированных панелей рекомендуется вновь запустить инфракрасный обогрев. Но для того, чтобы случайно не деформировать ламели следует выбрать режим работы с показателем не более, чем в 200С. А затем с каждым днем увеличивать температуру на несколько градусов. Это не только позволит ламинату адаптироваться, но и выбрать оптимальный для помещения температурный режим.

Предлагаем Вашему вниманию видео о монтаже теплого пола ИК под ламинат:

Инфракрасный теплый пол под ламинат

Статью опубликовал: Николай Стрелковский

Обновлено: 25.01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

  1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т. п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
  2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

  1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
  2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
  3. Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
  4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
  5. Нагрев начинается практически мгновенно.
  6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
  7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат
Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

  1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
  2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
  3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
  4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
  5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
  6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
  7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т. п.
  8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
  9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

  • Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

  1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
  2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
  3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

  • Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.
Монтаж пленочных инфракрасных элементов
  • Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
  • Раскрой пленочного элемента в нужный размер
  • Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
  • Изоляция неиспользуемых контактов на местах срезов.
  • Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
  • Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

    Клемма-клипса вставляется в предусмотренный разрез
  • Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
  • Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
  • Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

    Изолирование мест клеммных подключений

    Изоляция должна быть полной, и сверху, и снизу
  • Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.
Электрическое подключение и пробный пуск
  1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
  2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
  3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных черт, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

  • Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
  • Терморегулятор
  • , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.
  • Датчик температуры
  • , который устанавливается под ламинатом пола.Основное его предназначение — определение уровня температуры в помещении.
  • терминалов.
  • Комплект утеплителя.
  • Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
  • Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. В него не будут входить участки под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения. Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.

Подготовка к установке

Начинать производство по монтажу плёнки пола под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор следует удалить с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие. Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат. Его необходимо обязательно отделить от нагревательных элементов. В противном случае в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов. Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. Главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в комнате имеет свои особенности. Об этом говорит инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

  • При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
  • Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
  • Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать ламинат для пола.
  • При наличии днища подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
  • Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции. Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
  • Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
  • Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

.

Труба теплого пола. Монтаж инженерных систем в здании. Стоковое изображение

Похожие изображения

Труба напольного отопления. Монтаж инженерных систем

Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.

Системы теплого пола

Теплый пол

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом

Прокладка трубы для теплого пола на стройплощадке

ч.

Теплый пол

Теплый пол

Мастер уложил в пол трубы для отопления и теплого пола

Теплый пол

Современная система теплого пола.

Система теплых полов

Система теплого пола

.

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат.инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Автоклавные стеновые панели из пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

.

Кабель для теплого пола из ламината Идеи для теплого пола для дома

Обзоры продуктов

Кабель для теплого пола из ламината для дома

Введение в товар

Т-кабель для обогрева спроектирован как можно более тонким, диаметром всего 3,6 мм, имеет два типа выходной мощности, обеспечивает экономию и энергосбережение, а также максимально снижает уровень пола. Предназначен для установки под плитку, деревянный пол, мраморный пол, обычно устанавливается установка 100 Вт / м2, 150 Вт / м2 и 200 Вт / м2.

Характеристики

* Двухжильный нагревательный кабель

* Гибкая установка

* Нулевое излучение ЭДС (электромагнитные поля)

* Долговечная конструкция

* Одноточечное безопасное соединение

Технические характеристики 9

Конструкция кабеля Двойной провод

Проводник Твердый нагревательный сердечник

Изоляция проводника Фторполимер

Экран Алюминиевая фольга

Наружная изоляция ПВХ

Разъем Наружное соединение

Наружный диаметр 3.6 мм

Номинальное напряжение 230 В перем. Тока

Выходная мощность 12 Вт / м, 18 Вт / м

Допуск сопротивления + 10 / -5%

Холодный конец длиной 2,5 м

Сертификаты CE / EAC / TUV / CSA

Номер детали Мощность (Вт) Длина (м) Ом
Т-образный кабель 12-150 150 12. 5 352,7
Т-образный кабель 12-225 225 18,8 235,1
Тройник 12-300 300 25 176,3
Т-образный кабель 12-375 375 31,3 141,1
Т-образный трос 12-450 450 37,5 117,6
Т-образный трос 12-525 525 43,8 100,8
Т- кабель 12-600 600 50 88.2
Т-образный кабель 12-675 675 56,3 78,4
Т-образный кабель 12-750 750 62,5 70,5
Т-образный кабель 12-900 900 75 58,8
Т-образный кабель 12-1050 1050 87,5 50,4
Т-образный кабель 12-1200 1200 100 44,1
Т-образный кабель 12-1350 1350 112. 5 39,2
Трос 12-1500 1500 125 35,3
Трос 12-1800 1800 150 29,4
Номер детали Мощность (Вт) Длина (м) Ом
Т-образный кабель 18-135 135 7,5 391.9
Тройник 18-200 200 11,1 264,5
Тройник 18-270 270 15 195,9
Тройник 18-400 400 22,2 132,3
Т-образный кабель 18-535 535 29,7 98,9
Т-образный кабель 18-600 600 33,3 88,2
Т-образный кабель 18-680 680 37.8 77,8
Т-образный кабель 18-800 800 44,4 66,1
Т-образный кабель 18-935 935 51,9 56,6
Т-образный кабель 18-1100 1100 61,1 48,1
Трос 18-1220 1220 67,8 43,4
Тройник 18-1340 1340 74,4 39,5
Т- кабель 18-1500 1500 83. 3 35,3
Т-образный кабель 18-1625 1625 90,3 32,6
Тройник 18-1900 1900 105,6 27,8
Т-образный кабель 18-2135 2135 118,6 24,8
Т-образный кабель 18-2295 2295 127,5 23,1
Т-образный кабель 18-2775 2775 154,2 19.1

Упаковка и доставка

Упаковка: обычно сначала упаковывается в белую коробку, а затем упаковывается в картонную коробку. Если это большой заказ с большим количеством, мы можем предоставить индивидуальные услуги, такие как маркировка кабеля, клейкая лента с логотипом, индивидуальная цветная коробка или другие требования к заказу.

Доставка: Заказчик может выбрать упаковку в картонную коробку на поддоне или без поддона; способ доставки может быть морским, воздушным, железнодорожным, автомобильным или международным экспрессом.

.

как сделать монтаж своими руками и видео

Теплый пол отлично подойдет для детской комнаты

Современные технологические находки позволяют находить принципиально новый способ обогрева жилища. Пленочный пол – результат применения высокотехнологичных разработок для обеспечения комфорта населения. Его устройство в квартире или отдельных комнатах позволяет гибко подходить к решению проблемы обогрева. Нагревательные элементы пленки генерируют инфракрасное излучение. Это излучение относится к категории наиболее комфортных для человеческого организма.

Использование пленки в качестве нагревательного элемента создает уникальные возможности при устройстве теплого полового покрытия. Не существует жесткой необходимости делать под нее новую цементную стяжку. Пленку можно укладывать под любой тип покрытия – ковролин, линолеум, паркет, ламинат. Полосы из пленки позволяют чрезвычайно быстро и достаточно просто произвести монтаж. По мнению многих практиков, эту процедуру способен произвести и домашний мастер, обладающий навыками проведения электромонтажных работ.

Подготовительные работы

Подготовка основы под пол с пленочным обогревом не требует обязательного демонтажа старого покрытия. Демонтаж производится лишь в том случае, если старый пол физически износился. Покрытие в хорошем состоянии просто очищают от всех видов грязи, пылевых частиц.

Технология монтажа непременно требует укладки утеплителя. Если планируется поверху настилать линолеум, ковролин или ламинат, рекомендуется использовать теплоизоляционный вспененный материал, толщина которого составляет 3 миллиметра.

Подложка под ик пленочный теплый пол укладывается металлизированной стороной вниз на очищенную половую поверхность. Чтобы полосы или фрагменты утеплителя не смещались, закрепите их на квадраты двухстороннего скотча или на клей. Куски утеплителя скрепляются между собой обычным скотчем. При необходимости в теплоотражающем материале прокалывают отверстия. Их устраивают в том месте, где планируется разместить перфорированный пленочный нагреватель.

Термостат

Терморегулятор для теплого пола

Управление показаниями температуры обеспечивает термостат. Приобретается любой терморегулятор, пригодный для теплых полов. Следует правильно рассчитать его мощность. При расчетах следует ориентироваться на следующие данные. Среднее потребление одного квадратного метра пленки – 200 Вт. Это значение перемножаем с размером площади, покрываемой пленкой. Произведение укажет общее значение мощности потребления энергии. Оно же укажет, под какую мощность приобретать термостат.

Задача терморегулятора – программирование периодичности работы подогрева, времени включения и времени выключения, базового температурного режима.

Крепить термостат следует вблизи от электропроводки. Его размещают в месте, удобном для человека, обычно рядом с установленными розетками. Под него можно выдолбить углубление, а можно смонтировать его на поверхности стены. Провода соответственно подводятся как скрытая проводка или наружная.

Определение площади под пленку

Укладка пленочного теплого пола производится не по всей, а по полезной площади комнаты. Нет необходимости утеплять пол целиком. Пленку настилают:

  • При создании системы дополнительного обогрева – на 40 – 50% от всей площади;
  • При создании системы основного обогрева – на 60 – 80%.

Отступ от стены следует оставлять не менее 20 сантиметров. В местах расположения массивной мебели или бытовой техники пленку не укладывают, во избежание перегрева.

Выбор пленки

Пленка бывает различной ширины

Как правильно сделать теплый пол? Сколько пленки приобрести? Основанием для выбора типа и размера пленочного пола является показатель полезной площади. Если помещение невелико, лучше приобрести пленку шириной 50 сантиметров. Для обширного помещения подойдут полосы шириной 1 метр. Существенным показателем является длина, поскольку пленка продается отрезками от 2,1 м и более. При покупке лучше ориентироваться на общую длину, если невыгодно учитывать длину каждого фрагмента.

Для проведения дальнейших монтажных работ необходимо составить схему расположения пленочных полос, ориентируясь на их ширину и размер площади, которую следует ими покрыть. Вместе с пленкой подготавливается инструкция, описывающая последовательность монтажа.

Расположение пленки

Схема размещения полос наносится непосредственно на слой утеплителя с помощью лент ярко окрашенного скотча. Продольное или поперечное расположение полос избирается, исходя из соображений экономии основного материала. Но для уменьшения точек подключения проводов специалисты рекомендуют укладывать ее по длине комнаты. Одновременно определяется схема подключения теплого пола.

Пленка разрезается по месту разметки острым ножом или специальными ножницами. Отрезки пленки раскладываются в соответствии со схемой. Не допускается наложения кусков пленки друг на друга даже краями.

Если приобретена пленка двусторонняя, ее можно укладывать любой из сторон. У отдельных видов пленки одна сторона может быть усилена, ее укладывают этой стороной вниз. Обычно производитель каким-либо образом обозначает усиленную сторону, например, делает ее матовой. Пленка готова к процессу монтажа.

Монтаж

Производители разделили пленку на секции, и рекомендуют разрезать ее посекционно. Если разрез пришелся на промежуточный отрезок, обрезанный край следует аккуратно заизолировать.

Схема подключения пола

Полосы пленки крепятся к подложке на квадраты двустороннего скотча. Таким образом, предупреждается возможное сдвигание фрагментов друг относительно друга, и относительно разметки.

Монтаж пленочного теплого пола далее предполагает установку термодатчика. Его крепят под полотно пленки при помощи скотча, располагая ближе к терморегулирующему прибору. Чтобы не создавать в этом месте бугров, рекомендуется устроить углубление в теплоизоляционном слое.

В соответствии со схемой укладываются провода. Подключение пленочного теплого пола выполняется параллельно. Это означает, что все провода подключаются с одной определенной стороны помещения. Удобно использовать провода двух цветов, например, традиционно – красного и синего. Провода единого цвета подсоединяются к одному из наконечников каждой из полос. Вывод проводов к терморегулятору осуществляется под корпусом плинтуса.

Соединяем пленку с проводами

На пленочное полотно устанавливается медный зажим. Зажим пробивает пленку и плотно соединяется с медной полосой – проводником. Прочность крепления зажима проверяется вручную (зажим слегка тянем на себя, он не должен двигаться относительно пленки). На зажиме крепится провод. Зажим закрывается с двух сторон битумным изолятором и плотно обжимается.

Производится подключение проводов к прибору терморегулятора. Он, в свою очередь, подключается к сети. Эту процедуру лучше поручить специалисту –электромонтажнику.

Смонтированная система обогрева проверяется в тестовом режиме. Специальным прибором проверяется надежность изоляции, мест подключения проводов. После включения нагревательной системы в сеть проверке подлежит нагрев каждой из полос.

Укладка ламината поверх пленочного пола

Если тестовые пробы показали успешное завершение монтажа, далее выполняется комплекс работ по укладке декоративного напольного покрытия. Лучше всего устраивать пленочный пол под ламинат. Пластины ламината просто соединяют в целое полотно поверх пленочного нагревательного элемента.

Энергопотребление пола

Как рассчитать и сколько потребляет теплый пол? Насколько выгоден такой способ обогрева?

Максимальный показатель тепловой мощности инфракрасного пола – 220 Вт на квадратный метр. Если пленочные полосы подключены к терморегулятору, и установлено включение 40% периода работы пола, для расчетов применяется коэффициент 0,4. В помещении площадью 20 квадратных метров отапливаемая (полезная) площадь 50% – 10 квадратных метров.

Энергопотребление теплого пола определяется по формуле:

(Размер полезной площади) х (коэффициент) х (тепловая мощность пола). В нашем примере результат составляет 0,88 кВт/ч. В принципе, это невысокий показатель. Если его помножить на стоимость электроэнергии в конкретной местности, можно узнать, сколько стоит час работы пленочного пола, и стоимость функционирования пола в течение месяца.

Монтаж пленочного теплого пола своими руками

Несколько лет назад на рынке теплых полов появился новый энергосберегающий инфракрасный пленочный материал. И многие его достоинства привели к тому, что он произвел настоящий фурор. Так, монтаж пленочного теплого пола своими руками можно производить под любое покрытие, будь то ламинат, паркет, линолеум или плитка.

Его важными особенностями является отсутствие необходимости в цементной стяжке во время укладки, а также он намного экономичнее в расходе электроэнергии кабельного теплого пола, который, кстати, обязательно нужно заливать цементной стяжкой. Что важно, в случае переезда можно легко и просто демонтировать пленочный пол и постелить его заново в новом помещении. (См. также: Установка тонкого тёплого пола своими руками)

Кроме того лечебные свойства инфракрасного света уже давно используются в медицине, а значит, что такой пол будет оказывать только положительное воздействие на здоровье всех проживающих. Пленка инфракрасного теплого пола будет вырабатывать тепловые лучи, которые легко проходят через напольное покрытие и оказывают лечебный эффект на здоровье человека.

Монтаж пленочного теплого пола своими руками

После того как поверхность пола была очищена и подготовлена на него укладывается теплоизоляционный материал. При выборе теплоизоляции следует ориентироваться на то, каким будет ваше финишное покрытие. Если планируется положить ковролин или линолеум, то изоляцию можно сделать любой, только учесть толщину листа в 3-5 мм. На стыках листы нужно проклеить скотчем. Если же планируется класть керамическую плитку, то обычно рекомендуют использовать в качестве теплоизоляции техническую пробку, имеющую толщину 2 мм.

Во время монтажа следует заранее определиться с положением терморегулятора, а также составить схему монтажа, для того чтобы инфракрасная пленка была впоследствии разложена на полу правильно. При этом укладывать ее следует только на открытых участках, где не будет стоять мебель. (См. также: Как сделать электрический теплый пол своими руками)

Далее технология монтажа пленочного теплого пола подразумевает, что пленку нужно разрезать на полосы нужного размера по отмеченным производителем линиям. Затем пленку необходимо разложить на полу так, чтобы она соответствовала схеме.

Важно! Класть ее следует медной полосой вниз и контактами к стене, где планируете установить терморегулятор.

После этого инфракрасная пленка подключается к проводке. Не забудьте установить на краях медной полосы контактные зажимы и подключить к ним контактные провода. Обязательно следует заизолировать все места подключения проводов к зажиму, а также места разреза пленки с обратной стороны при помощи битумной изоляции. (См. также: Установка тёплых электрических полов своими руками)

Далее технология монтажа пленочного теплого пола предполагает подключение датчика температуры пола. Это производят с нижней стороны пленки. Не забудьте его заизолировать. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.

Важно! Перед тем как укладывать финишное покрытие обязательно протестируйте теплый пол, учитывая, что поверхность должна прогреваться равномерно.

Поверх теплого пола нужно уложить полиэтиленовую пленку, после чего можно класть финишное покрытие.

Важно! Учтите, что в случае, если финишным покрытием будет плитка, после ее укладки стяжке нужно дать просохнуть в течение 20 дней. Только после этого можно будет пользоваться новой системой обогрева пола. (См. также: Как правильно уложить теплый пол под ламинат своими руками)

Пленочный теплый пол под ламинат

В стандартный набор материалов для укладки пленочного теплого пола под ламинат входит рулон термопленки, контактные зажимы для нее, комплект электропроводки, изоляция для контактных зажимов. В принципе вам понадобится к этому набору приобрести только терморегулятор с температурным датчиком.

При укладке теплоотражающего слоя под ламинат не рекомендуется применять материалы, покрытие которых выполнено с использованием алюминиевой фольги. Для монтажа хорошо подойдут материалы, имеющие покрытие из металлизированной лавсановой или полипропиленовой пленки.

Сама установка такого пола под ламинат достаточно проста. Начинается она с укладки теплоотражающего слоя на ровное основание. После того как листы теплоотражателя разложены, их нужно скрепить между собой скотчем. Далее можно приступать к термопленке, которую нужно класть контактами к терморегулятору. (См. также: Как положить тёплый пол в гараже своими руками)

Совет! Стоит помнить, что самым экономичным вариантом расположения полос такой пленки будет вдоль длинной стены, ведь при этом получится меньше точек подключения, а значит, и меньше проводов.

Полосы теплого пола нужно прикрепить к предыдущему слою с помощью того же скотча. Следующим этапом является установка терморегулятора. Он обычно крепится на стене или включается в розетку. Далее следует подключить провода. Тут нужно установить контактные зажимы, осуществить прокладку проводов, обжим контактов и их изоляцию. После этого их можно подключить к терморегулятору. К нему же подключается термодатчик. Остается только произвести тестирование нового теплого пола и можно укладывать ламинат.

Пленочный теплый пол под плитку

Монтаж пленочного теплого пола под плитку имеет свои особенности и требует гораздо больше усилий и времени, чем в других случаях. Ведь изначально он планировался только для сухой укладки. Это означает, что не каждый пленочный пол может выдержать соприкосновение с щелочной средой цементной стяжки или плиточного клея.

Важно! Укладку пленочного пола следует производить только при плюсовой температуре!

Пленку укладывают вниз стороной, где видны медные токопроводящие шины. При этом основа обязательно должна быть сухой и чистой. Чтобы не произошло смещения полос в дальнейшем после подключения можно прикрепить их малярным скотчем. Не забывайте, немаловажно добиться плотного контакта между пленкой и теплоизоляционным материалом. Это исключит появление завоздушенных пустот.

После того как выполнены все работы по укладке пленки, подсоединены термодатчик и термостат, теплый пол можно подключить к сети и протестировать его. Затем, в случае если все нормально, поверх пленки укладывается полиэтиленовая пленка. Также поверх этого слоя гидроизоляции следует положить полимерную, но не металлическую строительную монтажную сетку, имеющую размеры 20-40 мм.

Важно! Если на пол ожидается высокая нагрузка, то в качестве защитного покрытия поверх гидроизоляционного материала допустимо положить СМЛ или влагостойкий ГВЛ, имеющий толщину до 6 мм.

Монтаж такого пола под плитку завершается укладкой этой самой плитки либо керамогранита. Следует учесть, что слой плиточного клея в этом случае должен составлять около 10 мм. Клей также следует брать специальный для теплого пола. Чтобы компенсировать тепловое расширение между напольным покрытием и стеной нужно оставить небольшой зазор, который потом можно закрыть плинтусом.

При выборе теплого пола такого типа ориентироваться следует, прежде всего, на производителей, которые гарантируют качество, подтвержденное документально. Так, среди таких фирм особо выделяют пленочные теплые полы Caleo. Они предлагают теплые полы, как для сухого монтажа, так и для «мокрого» монтажа. В первом случае выполнить укладку можно без стяжки и клея при любых видах ремонта. Во втором случае пленочные теплые полы Caleo укладываются в стяжку либо в плиточный клей. Производительно рекомендует это делать еще на стадии капитального ремонта.

Углеродный пленочный теплый пол для ламината

Наша инфракрасная углеродная нагревательная пленка  отличается от традиционной нагревательной пленки, она отличается высокой энергосбережением, безопасностью, здоровьем, самоограничивающейся температурной нагревательной пленкой, может быть покрыта, не имеет высокой температуры и имеет длительный срок службы, может использоваться в сауна, паровая баня, пот, кан и т. д. . предназначен в основном для использования в системе подогрева пола для теплопередачи, удобной для пользователя.Напряжение 24 В и 220 В Чаще всего используется для подогрева пола, небольшое напряжение может использоваться для многих видов нагревательных изделий, мы принимаем OEM.

GALAXY :  Полезная модель раскрывает уравновешивающую электрическую нагревательную пленку XI’AN GALAXY, которая представляет собой электрическую нагревательную пленку нового поколения, которая нарушает физику модели и решает проблемы существующей электрической нагревательной пленки.

 В том числе:

1. Температура покрытия контролируется, безопасность выше, мощность автоматически снижается при повышении температуры, температура контролируется

2.Укоротите углеродную линию, температура слишком высока, чтобы контролировать температуру

3. Можно выбрать на заказ от 12 В до 250 В, ширина больше не ограничена, чтобы сделать более широкую нагревательную пленку, обычная ширина 50 см.

4. Более тщательное разделение меди и углерода, меди и углерода для устранения контакта линии, вызванного явлением искрения

5.  Количество углеродных линий более короткое, а меньший ток с меньшей вероятностью прекратит явление воспламенения, например, сделает более широкое пленочное нагревательное расстояние углеродной линии постоянным, лучшее управление сопротивлением углеродной линии

6.Примерно на части тока угольной входной линии ток и напряжение более стабильны и сбалансированы

Каждая часть серебряных слитков через соседнюю линию печати и нулевую линию, которая создает (выше A и B) соседнее поле с размером, равным, напротив, между двумя нейтрализующими друг друга, имеет лучший размагничивающий эффект, эффективно уменьшает электромагнитное излучение электрическая термомембрана.

Нагревательные пленки и принадлежности:

  УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА       УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА       УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА


Низкая закупочная цена
В сочетании с пониженным энергопотреблением.



Низкое потребление
По сравнению с другими решениями для отопления, это может снизить ваши ежемесячные расходы до 60%.



Безупречное качество
Строгая система контроля качества, 0% дефектных изделий!


  УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА       УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА       УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА


Без затрат на обслуживание
Нет ничего, кроме электричества, которое нужно вашей панели, чтобы продолжать работать на полную мощность.



Мгновенное нагревание
Вы сможете почувствовать тепло в течение первых 10 минут.



Простая установка
Его можно установить и использовать всего за несколько минут. Все, что вам нужно, это 4 отверстия в стене, и все.


  УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА       УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА         УГЛЕРОДНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА


10 лет гарантии срок службы 50 лет
мы доверяем нашей нагревательной пленке и верим, что она прослужит вам долгие годы.



Здоровый и дружелюбный
Почувствуйте себя солнцем, он отлично подходит для людей, страдающих аллергией, и сохраняет комнаты сухими и без плесени.

Технические характеристики углеродной нагревательной пленки Galaxy для справки:

Источник питания: 230 В переменного тока, 50 Гц

Степень защиты IP: IP54

Прочность на сжатие: 2750 В

Прочность на растяжение: 0.15мп/см2

Класс изоляции: B1

Температура окружающей среды: -40~+90°C

Сияние: 75%~85%

Кислородный индекс: >31%

Толщина: 0,25 мм

Длина волны излучения: 8~15 мкм

Максимальное напряжение пробоя: 10 000 В

Температура плавления: 110°C

Рейтинг огнестойкости: UL94VO

Инфракрасная энергия: 756. 9К/м2

Адгезионная прочность: 8,0 кг/см2

Максимальная температура поверхности: 73°C

Углеродная нагревательная пленка для подогрева пола:

Товар



Ширина

(мм)

Толщина

(мм)

Длина

(м/рулон)

Вес

(кг)

Электрический

Расход

(Ватт/м)

ГАЛ-А01

500

0.30

100

22

110 Вт

Проект «теплый пол»:

Решения большой мощности:

Предоставляемые нами услуги:

1. Быстрый ответ. Наш отдел продаж ответит на любые вопросы клиентов в течение 1 часа в рабочее время.
2. Услуга индивидуальной настройки — мы можем напечатать любое изображение для клиентов, которым требуется настраиваемое изображение поверхности панели.
3. Услуги по упаковке. Каждая часть нашего нагревателя будет упакована в индивидуальную коробку с внешней картонной коробкой. Соответствующие защитные материалы будут применяться для защиты от сырости, влаги, ударов и грубого обращения. При необходимости покупатели могут указать на упаковке торговую марку и логотип.
4. Транспортные услуги. Мы порекомендуем наиболее разумное решение для доставки в зависимости от количества заказа клиента, адреса доставки и веса товара.Наши сотрудники помогут рассчитать точную стоимость перевозки, как только клиенты определят количество заказа и способ транспортировки.
5. Послепродажное обслуживание — Мы предоставляем 30-дневную замену и 10-летнюю гарантию на техническое обслуживание. срок службы более 50 лет.  Для товаров с проблемой DOA в течение первых тридцати дней с даты покупки мы предоставим замену. В течение гарантийного срока мы будем нести ответственность за бесплатный ремонт проблемных продуктов.



Можно ли использовать ламинат Quick-Step в сочетании с напольным отоплением или охлаждением?

Мы ответим на все ваши вопросы о сочетании ламината Quick-Step с напольным отоплением или охлаждением.

Сочетание ламината и напольного отопления обеспечивает непревзойденный комфорт. Простота установки и удовольствие от ходьбы — эта комбинация будет радовать вас долгие годы.

Типы напольного отопления

Все ламинированные полы Quick-Step можно комбинировать с низкотемпературным напольным отоплением или охлаждением . Максимально допустимая температура контакта составляет 27°C, как для классических водяных или электрических ТЭНов, так и для нагревательных пленок, укладываемых на черновой пол. Для обоих видов теплых полов необходимо обратить пристальное внимание на инструкцию по установке.

Скачать инструкцию

Ламинат с подогревом пола: на что обратить внимание

При сочетании ламината с теплым полом необходимо убедиться, что общее тепловое сопротивление не превышает 0,15 м² К/Вт. Чем выше тепловое сопротивление, тем дольше будет прогреваться пол и тем менее эффективным будет ваш теплый пол.

Также важно положить изоляционный слой под пол с подогревом, который изолирует больше, чем ламинат. Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Ламинат и напольное охлаждение

Охлаждение пола работает по тому же принципу, что и напольное отопление, за исключением того, что вместо горячей воды используется холодная вода. Вот почему важно иметь передовую систему управления и безопасности для предотвращения внутренней конденсации при использовании напольного охлаждения. Это предотвратит повреждение пола водой.

Для напольного охлаждения рекомендуется тепловое сопротивление не более 0,09 м²K/Вт. Это означает, что в некоторых случаях минимальная потеря мощности неизбежна.

Укладка ламината с подогревом пола

При укладке ламината с подогревом всегда следите за тем, чтобы пол укладывался «плавающим». Общие рекомендации по установке остаются в силе, если только наши специальные рекомендации по напольному отоплению не оговариваются иначе.В случае сомнений всегда обращайтесь к своему дилеру.

Скачать инструкцию для теплого пола

IPX7 Водонепроницаемые коврики для подогрева пола с пленкой для обогрева углерода для ламинатных полов

Нагревательная пленка SGS / Инфракрасный нагревательный мат / Защитная нагревательная пленка / Электрический коврик для матраса Детали для подогрева пола

Продукция TTWARM полностью герметична и/или вакуумирована медной проволокой с серебряным покрытием, синтоном и высокополимерным (молекулярным) материалом.



Диапазон TTWARM может достигать 210 градусов и выше



TTWARM имеет экспериментальный срок службы более 100 000 часов



360-градусный стереонагрев, который препятствует образованию ловушки тепла



Электротермическая пленка TTWARM представляет собой синтез с высокой температурой, поэтому ее невозможно разорвать.



TTWARM имеет многослойную структуру, которая не вызывает прямого повреждения изоляционного материала

.

TTWARM относится к гибким материалам, не боящимся складывания



Класс огнестойкости материала поверхности продукта соответствует уровню V2, что в значительной степени гарантирует безопасность пользователя

  • Как работает мягкая нагревательная пленка?

Мягкая нагревательная пленка, основанная на лучистом тепле дальнего инфракрасного диапазона, дает более длительный эффект обогрева, чем другие системы обогрева. Известно, что инфракрасные лучи и анионы эффективно подавляют запахи и рост микробов, а также повышают метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.







Почему для пола лучше выбрать нагревательную пленку, а не нагревательный кабель?

Нагревательная пленка равномерно распределяется по полу (без зазоров), а значит, лучше передает тепло на поверхность пола. Температурный контроль также более точен.Нагревательный кабель можно прокладывать только в слое бетона. Нагревательная пленка укладывается непосредственно под пол со всеми видами напольных покрытий (кроме плитки). Кроме того, установка пленки в принципе намного проще, а также быстрее с точки зрения строительства вашего дома.

Подходят ли нагревательные пленки и для квартир?

Определенно да. Это идеальное решение, например, для ванных комнат, где вы хотите, чтобы пол нагревался с наименьшими затратами.

Почему это кажется дешевле, чем другие методы отопления?

Причина в том, что это дешевле. Дешевле большинства систем отопления. Учитывая основные параметры, такие как капиталовложения и эксплуатационные расходы, скорость и метод установки, точное и простое управление, отсутствие сбоев и забот, абсолютное отсутствие технического обслуживания, отсутствие дымохода и его ревизии, отсутствие опасного газа, теплообменников или любых других объектов, занимающих пространство в вашем доме – вы не найдете аналогичной качественной альтернативы для современной жизни по сравнимой цене.



фильм топления длинноволновой части инфракрасной области

280В, напольное отопление для настила ламината

фильм топления длинноволновой части инфракрасной области 280В, напольное отопление для настила ламината

   Преимущество

  • Продукция TTWARM полностью герметична и/или вакуумирована медной проволокой с серебряным покрытием, синтоном и высокополимерным (молекулярным) материалом.
  • диапазон TTWARM может достигать 210 градусов и выше
  • TTWARM имеет экспериментальный срок службы более 100 000 часов
  • 360-градусный стереонагрев, который трудно образует ловушку тепла
  • Электротермическая пленка TTWARM представляет собой синтез с высокой температурой, поэтому ее невозможно разорвать.
  • TTWARM имеет многослойную структуру, которая не вызывает прямого повреждения изоляционного материала
  • .
  • TTWARM относится к гибким материалам, не боящимся складывания
  • Класс огнестойкости материала поверхности продукта соответствует уровню V2, что в значительной степени гарантирует безопасность пользователя
  • Как работает мягкая нагревательная пленка?

Мягкая нагревательная пленка, основанная на лучистом тепле дальнего инфракрасного диапазона, дает более длительный эффект обогрева, чем другие системы обогрева.Известно, что инфракрасные лучи и анионы эффективно подавляют запахи и рост микробов, а также повышают метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.







Нагревательная пленка из углеродного волокна для мягкого напольного отопления Benifit



1) Энергия может быть сэкономлена более чем на 65%.(регулярно)



2) Нет места для котла



3) Дальнее инфракрасное излучение (90.3%) и анионы (250сс) выделяют для улучшения здоровья.



4) Не беспокойтесь о дыме, шуме, заправке, замерзании.



5) Удобное управление, такое как секционное отопление, центральное отопление и секционное управление.



6) Установка за один день и немедленное использование



7) Свободный выбор отделочных материалов



8) Быстрая установка без демонтажа существующего пола



9) Это может снизить высоту потолка и вес здания.



Часто задаваемые вопросы

Почему для пола лучше выбрать нагревательную пленку, а не нагревательный кабель?

Нагревательная пленка равномерно распределяется по полу (без зазоров), а значит, лучше передает тепло на поверхность пола. Температурный контроль также более точен. Нагревательный кабель можно прокладывать только в слое бетона. Нагревательная пленка укладывается непосредственно под пол со всеми видами напольных покрытий (кроме плитки). Кроме того, установка пленки в принципе намного проще, а также быстрее с точки зрения строительства вашего дома.

Почему это кажется дешевле, чем другие методы отопления?

Причина в том, что это дешевле. Дешевле большинства систем отопления. Учитывая основные параметры, такие как капиталовложения и эксплуатационные расходы, скорость и метод установки, точное и простое управление, отсутствие сбоев и забот, абсолютное отсутствие технического обслуживания, отсутствие дымохода и его ревизии, отсутствие опасного газа, теплообменников или любых других объектов, занимающих пространство в вашем доме – вы не найдете аналогичной качественной альтернативы для современной жизни по сравнимой цене.



.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
