ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

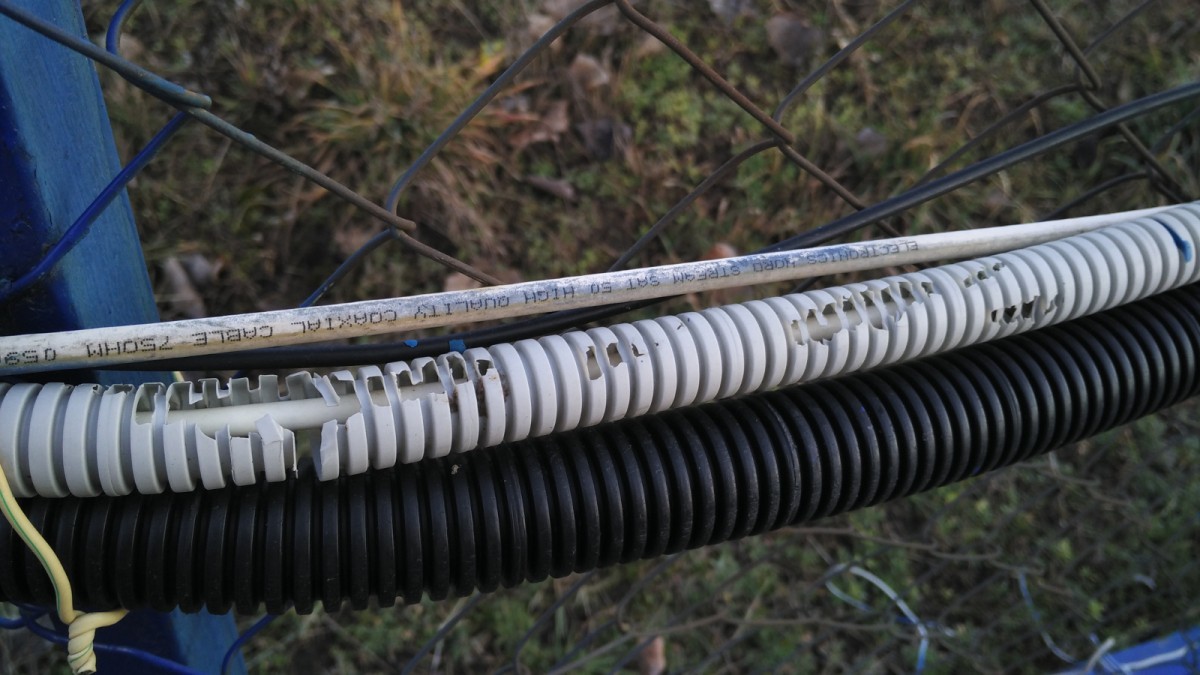

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

  • легкая гофрированная;
  • тяжелая гофрированная;
  • безгалогеновая;
  • гладкостенная жесткая;
  • двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

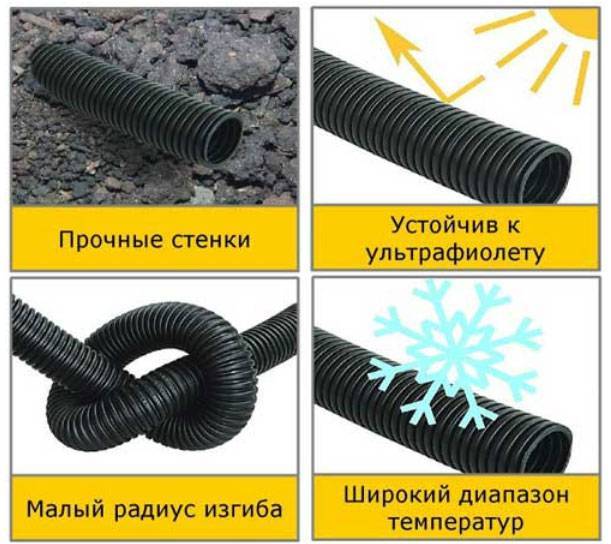

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ.

Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

SDR 9 SDR 11 SDR 13,6 SDR 17 SDR 17,6 SDR 21 SDR 26
Наружный диаметр в мм Толщина стенки в мм
16 2,0
20 2,3 2,0
25 2,8 2,3 2,0
32 3,6 3 2,4 2,0
40 4,5 3,7 3 2,4 2,0
50 5,6 4,6 3,7 3 2,4 2
63 7,1 5,8 4,7 3,8 3,6 3 2,5
75 8,4 6,8 5,6 4,5
4,3
3,6 2,9
90 10,1 8,2 6,7 5,4 5,2 4,3 3,5
110 12,3 10 8,1 6,6 6,3 5,3 4,2
125 14 11,4 9,2 7,4 7,1 6 4,8
140 15,7 12,7 10,3 8,3 8,0 6,7 5,4
160 17,9 14,6 11,8 9,5 9,1 7,7 6,2
180 20,1 16,4 13,3 10,7 10,2 8,6 6,9
200 22,4 18,2 14,7 11,9 11,4 9,6 7,7
225 25,2 20,5 16,6 13,4 12,8 10,8 8,6
250 27,9 22,7 18,4 14,8 14,2 11,9 9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2) Диаметр трубы (мм) Количество проводов (шт.)
95 и больше 63/63 3/2
70 63/50/63 3/2/4
50 50/50/63/63 3/2/5/4
35 50/40/63/50 3/2/5/4
25 40/32/50/50 3/2/5/4
16 32/32/40/40 3/2/5/4
10 32/25/40/32 3/2/5/4
6 25/20/32/32 3/2/5/4
4 20/20/25/25 3/2/5/4
2,5 16/16/25/20 3/2/5/4
1,5 16/16/20/20 3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм Внутренний диаметр, приведенный в мм Длина в бухте (м)
63 50,6 15
50 39,6 15
40 31,2 15
32 24,3 25
25 18,3 50
20 14,1 100
16 10,7 100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

  1. Допускается работа ПНД труб при температурах до -30 °С.
  2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
  3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
  4. Важно обеспечить при монтаже герметичность точек соединения.
  5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

  • намечается расположение кабеля;
  • фиксируется труба;
  • выполняется протяжка кабеля;
  • конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

  • выполняется разметка и выкапывается траншея нужной глубины;
  • в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
  • протягивается и укладывается без натяжения кабель;
  • труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

  • выполняется бурение пилотной скважины;
  • скважина расширяется;
  • устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Труба для прокладки кабеля в земле. КОПОФЛЕКС (KOPOFLEX) и КОПОДУР (KOPODUR).

Труба для прокладки кабеля в земле. Двустенные трубы KOPOFLEX и KOPODUR.





Используете асбестоцементные трубы? Мы идём к Вам…



Еще не так давно при прокладывании подземных кабельных сетей было не обойтись без асбестовой трубы. Но в наши времена есть двухстенная труба КОПОФЛЕКС (KOPOFLEX) ― это то, о чем мечтали в 20 веке. Высокая гибкость и прочность двустенной трубы КОПОФЛЕКС (KOPOFLEX) при малом радиусе изгиба дают возможность с легкостью осуществить ввод и протяжку кабелей. При необходимости, возможно легко заменить провод не проводя при этом земляных работ. Вот что делает двустенную защитную трубу для прокладки кабеля в земле все более популярной и востребованной.





Ведь какая асбоцементная или гладкая пластиковая труба выдержит сейсмические колебания?



А эластичная структура двустенных труб для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) или КОПОДУР дает им уникальную возможность выдерживать высочайшие нагрузки и деформацию. Полиэтилен, как основной материал для изготовления защитных двухстенных труб, в разы устойчивей к коррозии, старению и воздействию окружающей среды, что позволяет продлить эксплуатационный период и использовать двустенные трубы КОПОФЛЕКС (KOPOFLEX) в самых жестких условиях.





Особенности. Технология производства.



Защитная труба для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) изготовлена из двух видов полиэтилена, откуда и само название ― двустенная. Полиэтилен низкого давления (ПНД), из которого создана внешняя гофрированная обойма трубы КОПОФЛЕКС (KOPOFLEX), и полиэтилен высокого давления (ПВД), из которого сделан внутренний слой трубы. Двустенные трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) обеспечивают высокую гибкость при минимальном радиусе изгиба и повышенную прочность.









Полиэтилен низкого давления (ПНД) обладает кристаллической структурой, что делает его невесомым и в то же время гибким, упругим материалом, обладающим устойчивостью к растворам солей, щелочам, кислотам, а также растительным и минеральным маслам при высоких температурах. Материал этот биологически совершенно инертен.



Полиэтилен низкого давления (ПНД) имеет отличные электроизоляционные свойства, обладает высокой прочностью и при этом удароустойчив, что является еще одним плюсом двустенной трубы КОПОФЛЕКС (KOPOFLEX) и KOPODUR.





Отличия труб KOPOFLEX и KOPODUR.



KOPOFLEX — гибкая двустенная гофрированная труба, поставляемая в бухтах по 25-50 метров с зондом-протяжкой и соединительными муфтами. Наружный диаметр от 40 до 200 мм. Радиусом изгиба от 230 до 850 мм соответственно.



KOPODUR — жесткая двустенная гофрированная труба, поставляемая отрезками по 6 метров в комплекте с соединительными муфтами. Наружный диаметр от 40 до 200 мм.



В остальном, труба для прокладки кабеля в земле KOPOFLEX и труба KOPODUR не имеет отличий. Обеспечивается одинаковая степень механической устойчивости 450 Н/20 см.





Важные преимущества труб KOPOFLEX и KOPODUR.



1) Защитные трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) и KOPODUR обладают длительным сроком службы ― более 60 лет.



2) Трубы КОПОФЛЕКС (KOPOFLEX) и KOPODUR прошли стандартизацию и сертификацию в Украине.



3) Изготавливаются двустенные трубы КОПОФЛЕКС (KOPOFLEX) и KOPODUR из материалов без присутствия галогена и асбеста ― т.е. экологически чистых материалов.





Простота монтажа. Как сэкономить на работах.



При монтаже двухслойных труб для прокладки кабеля в земле нет необходимости использовать дополнительные средства защиты кабеля. Гибкие трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) легко укладываются в траншеи без задействования подъемно-транспортных средств.



Благодаря наличию дополнительных принадлежностей (соединительные муфты, уплотнительные кольца) возникает возможность герметизировать соединительные швы двухслойных труб для прокладки кабеля в земле и тем самым защитить кабель от попадания воды, песка и пыли до IP67. Совершенно спокойно можно укладывать двухстенную трубу для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) или коподур в жидкий бетон.



Если при кладке использовать дистанционные распорки, то можно укладывать двухстенные трубы копофлекс КОПОФЛЕКС (KOPOFLEX) в несколько рядов многослойно. Возможно в качестве запаса проложить несколько пустых защитных двухстенных труб в качестве будущих трасс для укладки кабеля.



Внутренняя обойма двустенной трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) исполнена с легкой волнистостью, что на треть уменьшает трение и дает возможность легко и без повреждений (в отличии от бетонных труб) протягивать кабель внутри защитной двустенной трубы.



Основная функция двустенных труб КОПОФЛЕКС (KOPOFLEX) для прокладки кабеля в земле это максимальная защита кабеля от механических повреждений. Благодаря этому можно использовать более облегченный и соответственно менее дорогостоящий, нежели бронированный, кабель. Это интересно, не так ли?



Обслуживание самой кабельной линии становится значительно проще и дешевле за счет продолжительного срока службы двустенной трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX). Труба для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) может успешно применяться в газотранспортной отрасли, создавая дополнительный слой защиты для газопроводных линий.



Линейка поставляемых двухстенных труб включает также трубы, устойчивые к ультрафиолетовому излучению. По умолчанию, поставка гибких двустенных труб для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) производится в красном или синем цвете. Двустенную трубу КОПОФЛЕКС (KOPOFLEX) можно маркировать под личный заказ.





Итоги. Цена KOPOFLEX и KOPODUR. Почему у нас дешевле?



Компания «ОЛ Электро» является многолетним и одним из самых успешных дилеров в Украине завода-производителя двустенных труб для прокладки кабеля в земле КОПОДУР и КОПОФЛЕКС (KOPOFLEX) ― чешской компании Копос Колин (Kopos Kolin). Для наших постоянных клиентов, а также тех предприятий Украины, которые еще не успели стать нашими клиентами, мы приготовили ряд приятных новостей:



Труба для прокладки кабеля в земле KOPOFLEX и KOPODUR часто соизмерима или даже дешевле по цене асбестоцементной трубы. В особенности при заказе от 1000 м и предоставлении максимально возможной скидки.



Двустенные трубы KOPOFLEX и KOPODUR всегда есть в наличии и наша компания обеспечивает оперативную доставку по срочным заявкам в такие города: Киев, Одесса, Тернополь, Хмельницкий, Полтава, Кировоград, Симферополь, Ровно, Донецк, Николаев, Днепропетровск, Луганск, Запорожье, Винница, Чернигов, Черновцы, Львов, Ивано-Франковск, Луцк, Херсон, Ужгород, Сумы, Белая Церковь, Кременчуг, Горловка, Краматорск и другие города Украины.



 Мы гарантируем самую низкую цену в Украине.





















Сообщите нам, если нашли дешевле — мы обязательно сделаем Вам скидку!

Расчет диаметра трубы для прокладки кабеля

Закладка кабеля в защитные пластиковые трубы производится, когда необходимо защитить кабель от воздействия блуждающих токов, агрессивных грунтов и от механических повреждений. Прокладка кабеля в ПНД (ПВХ) трубе часто практикуется при монтаже силовых линий.

В случае, если при прокладке кабеля пересекаются дороги, трубопроводы и прочие коммуникации, использование защитной пластиковой трубы является обязательным.

Наиболее распространенные виды труб, используемые для прокладки в них кабеля:

  • Бетонные

  • Железобетонные

  • Асбестоцементные

  • Керамические

  • Чугунные

  • Пластиковые (ПНД, ПВХ)

Наиболее практичными и распространенными являются электротехнические трубы ПНД, которые используются, как для телефонных кабелей, так и для силовых проводов и кабелей. Популярность данных трубы обуславливается невысокой ценой, удобством транспортировки (труба ПНД легкая) и монтажа, к тому же, трубы ПНД совершенно безвредны для окружающей среды и человека — не токсична и абсолютно взрывобезопасна.

И так, после того, как был определен тип трубы, который будет использоваться для прокладки кабеля, необходимо рассчитать внутренний диаметр ПНД трубы, подходящий для кабеля.

Как рассчитать условный диаметр электротехнической трубы ПНД для прокладки кабеля?

На практике используется 2 варианта расчета диаметра трубы. Назовем эти варианты нетривиально — простой и сложный:

  • Простой — не требует специальных расчетов и учета нюансов (тип кабеля, количество проводов в одной трубе, количество и величина поворотов, длина трассы и т.д.) прокладки кабеля. Данный способ, естественно, допускает некоторую погрешность в точном определении внутреннего диаметра трубы для прокладки кабеля.

  • Сложный — необходимы расчеты и определения группы и шифров сложности кабельной трассы, учет типа кабеля и т.д.

Простой способ расчета минимального диаметра трубы для прокладки кабелей и проводов

Расчет производится по формуле в зависимости от группы сложности прокладки (формула используется при прокладке одного кабеля в трубе):

  1. Группа I:

dвн ≥ 1,65*dкаб

Прямые участки 100 м. ; участки 75 м. с одним поворотом 90° или двумя большими углами; участки 50 м. с двумя углами 90° или тремя большими углами; участки 40 м. с тремя углами 90° или тремя большими углами; участки 30 м. с четырьмя углами 90° или пятью большими углами;

  1. Группа II

dвн ≥ 1,4*dкаб

Прямые участки 75 м.; участки 50 м. с одним углом 90° или двумя большими углами; участки 30 м. с двумя углами 90° или тремя большими углами; участки 20 м. с четырьмя углами 90° или пятью большими углами;

  1. Группа III

dвн ≥ 1,25*dкаб

Прямые участки 50 м.; участки 30 м. с одним углом 90° или двумя большими углами; участки 20 м. с двумя углами 90° или тремя большими углами; участки 10 м. с четырьмя углами 90° или пятью большими углами.

где dвн — внутренний диаметр ПНД трубы, мм, dкаб — наружный диаметр кабеля, мм

На практике большинство проектировщиков используют усредненный коэффициент — 1,4, без учета группы сложности

Важно: торговые организации и производители электротехнической трубы ПНД указывают в своих каталогах и прайс-листах внешний диаметр трубы: 16, 20, 25, 32, 40 и т. д. Расчет внутреннего диаметра трубы очень прост:

dвн= dнар-(e*2),

где dвн – внутренний диаметр трубы, dнар – наружный диаметр трубы, e – толщина стенки трубы.

Пример. Труба техническая ПНД 110х8,1 мм

110-(8,1х2) = 93,8 мм

Для расчета внутреннего диаметра трубы ПНД при прокладке в ней нескольких кабелей с одинаковыми или разными диаметрами используются следующие формулы:



Кликните для увеличения

где dвн — минимальный внутренний диаметр трубы, dкаб — диаметр кабеля (или его максимальный поперечный размер), dкаб1, dкаб2 и n1, n2 — диаметры кабелей и их количество. Для плоского кабеля в формулу необходимо подставить его ширину деленную на 2.

Для более детального расчета, при котором учитываются все нюансы прокладки кабеля в трубе, Вы можете воспользоваться инструкцией по монтажу электропроводок в трубах.

Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Трубы для защиты подземных кабелей, ПВХ ТРУБЫ ДЛЯ КАБЕЛЬНЫХ СИСТЕМ, гибкий гофрированный ПВХ шланг для защиты кабеля

ПРЕДПОЧТЕНИЯ
Они очень легкие, что облегчает их сборку и транспортировку.
• Их гладкая внутренняя поверхность облегчает ввод кабелей внутрь труб
• Имеют отличные механические и физические характеристики
• Они устойчивы к ударам, а также непроницаемы для воды и пыли
• Они долговечны и не требуют обслуживания
• гибкие трубы делают возможным непрерывную укладку и легко адаптируются к требованиям местности; Кроме того, эти трубы очень экономичны.
• используются в диапазоне температур от -40°С до +80°С
• обладают высокой устойчивостью к коррозии
• Легкий материал, простой и быстрый в хранении и обращении
• Удобство транспортировки, простой и дешевый процесс сборки
• Процесс соединения двух труб ПВХ длится не более 1 минуты, при этом перерывы в движении не длятся очень долго
• У них тонкие стенки, поэтому прокладка кабелей внутри труб очень быстрая и простая
• В одной траншее можно укладывать большое количество труб друг на друга
• Соединения непроницаемы для воды и любых других жидкостей
• Они устойчивы к коррозии в щелочной, кислотной или любой другой агрессивной среде
• Они являются прекрасными электрическими изоляторами, а также устойчивы к блуждающим токам
• Они устойчивы к ударам
• Стойкие к старению (срок службы более 50 лет)
Применение:
Применяются для силовых и ПТТ установок в промышленном и строительном строительстве.Их укладывают в раствор и в бетонный слой. Кабели можно быстро и легко вставлять внутрь труб, даже на криволинейную поверхность. Благодаря своей гибкости они практичны для кондиционирования воздуха в холлах, мастерских, ресторанах и других помещениях.
Трубопровод может быть проложен под землей между зданиями, сооружениями или устройствами для прокладки силовых и коммуникационных кабелей. Сборка этих трубопроводов, часто называемая блоком воздуховодов, может быть либо непосредственно закопана в землю, либо заключена в бетон (иногда с арматурным стержнем для защиты от сдвигающих усилий).В качестве альтернативы блок воздуховодов может быть установлен в инженерном туннеле. Блок каналов позволит заменить поврежденные кабели между зданиями или добавить дополнительные силовые и коммуникационные цепи без затрат на повторную выемку траншеи. В то время как металлический трубопровод иногда используется для захоронения, обычно в настоящее время используются ПВХ, полиэтилен или полистирол из-за более низкой стоимости, более простой установки и лучшей устойчивости к коррозии.
Раньше для некоторых подземных сооружений использовалось прессованное асбестовое волокно, смешанное с цементом (например, транзитом).Телефонные и коммуникационные цепи обычно устанавливались в кабелепроводе из обожженной глины.

Защита подземных кабелей Трубы, трубы для оптических кабелей При строительстве подземных оптических кабелей и кабельных систем связи лучшим решением для обеспечения долговременной защиты кабелей являются жесткие пластиковые трубы. Трубопроводы могут быть заглублены непосредственно в грунт, в бетон или через водные преграды, в бетонные трубы, каналы и блоки, вдоль мостов и эстакад. Трубы предназначены для прокладки оптоволоконных кабелей традиционными способами монтажа – протяжкой шнуром или надуванием.Функциональность труб: • Более быстрое, удобное и экономичное строительство кабельных сетей и подготовка к протяжке кабеля (шнуром или продувкой) • Длительная защита проложенных кабелей • Быстрая замена кабеля без дополнительных земляных работ Преимущества от Использование труб: • Высокая прочность • Легкое соединение труб с помощью соединителей • Маркировка длины на трубах позволяет определить длину установки • Высокая стойкость к внешнему и внутреннему давлению • Термическая стойкость (от -25ºC до + 90ºC) • Используемые материалы обеспечивают экологичность труб и длительную устойчивость к воздействию агрессивных веществ, содержащихся в почве.

Типы
Трубопроводные системы классифицируются по толщине стенки, механической жесткости и материалу, из которого изготовлены трубки. Материалы могут быть выбраны с учетом механической защиты, коррозионной стойкости и общей стоимости установки (работа плюс стоимость материалов). Правила электромонтажа электрооборудования во взрывоопасных зонах могут требовать использования определенных типов кабелепроводов для обеспечения утвержденной установки.

Гибкая гофрированная труба из ПВХ для защиты кабеля
Гибкая гофрированная труба из ПВХ для защиты кабеля
Гофрированная труба ПВХ для защиты кабеля
Гофрированная труба для защиты электрического кабеля
Однослойные электроизоляционные гофрированные трубы «горловина» для кабельной системы
Трубы гофрированные безгалогеновые для электроустановок
Трубы для защиты подземных кабелей
ТРУБЫ ПВХ ДЛЯ КАБЕЛЬНЫХ СИСТЕМ
ГИБКИЕ ВЕНТИЛЯЦИОННЫЕ ТРУБЫ

Двустенная гофрированная труба оранжевого цвета, для подземной прокладки кабеля,


О компании

Год основания2010

Юридический статус фирмы Limited Company (Ltd. /Pvt.Ltd.)

Характер деятельностиОфициальный оптовый дилер

Количество сотрудников51–100 человек

Годовой оборот, рупий. 25–50 крор

IndiaMART Участник с апреля 2011 г.

GST27AAACY4420B1ZS

Поддержанный богатой промышленностью Yash Electrical Engineers Private Limited с 2010 , мы приобрели огромный опыт в торговле и предоставлении услуг, и мы являемся ведущими подрядчиками по электротехнике из Индии.Наше мастерство позволяет нам предлагать услуги по заключению контрактов на электроснабжение, услуги по техническому обслуживанию электрооборудования для возведения, установки и обслуживания спортивных площадок, а также заделку кабелей HT и LT. У нас также есть в магазине для наших клиентов, HT & LT Cable, HT & LT Воздушная линия, трансформатор, уличные фонари и высокая мачта. Нашим очень надежным и эффективным продуктам помогают клиенты через строительство, разработку, электрические и другие отрасли промышленности.

С помощью наших технократов мы предлагаем полный спектр услуг по монтажу, установке и техническому обслуживанию.Наши специалисты соблюдают строгие процедуры и нормы качества. Благодаря нашим последовательным усилиям по управлению качеством, мы получили сертификат фирмы-подрядчика по электротехнике класса «А» в Махараштре, Индия. Среди наших уважаемых клиентов Департамент общественных работ (PWD), Военно-инженерные службы (MES), Муниципальная корпорация Пуны (PMC) и другие.

Видео компании

Артикул № CWCAPC-2-750, армированный силовой кабель с непрерывным гофрированием, изоляция FR-XLP (XHHW-2), 600 В, тип MC-HL 2/C, согласно American Wire Group

Заявка

Все кабели, изготовленные в соответствии с этой спецификацией, признаны NEC как 600-вольтовые кабели типа MC-HL и подходят для использования, как описано в коде. Температура проводников рассчитана на продолжительную работу 90°С, на аварийную перегрузку 130°С и на короткое замыкание 250°С. Кабели соответствуют требованиям для применения в опасных зонах NEC класса I, класса II и класса III, разделов 1 и 2, подпадающих под действие статей NEC 501, 502 и 503. Кабели предназначены для использования в промышленных условиях, где необходима защита из алюминиевой брони. . Непрерывно сваренная оболочка обеспечивает полностью влагонепроницаемый барьер для сердечника, а также обеспечивает превосходные характеристики электростатического экранирования.Кабели могут использоваться во влажных или сухих условиях, прокладываться в стойках, лотках или по воздуху.

Эти кабели имеют общую оболочку и могут быть проложены непосредственно в земле и в бетоне.

Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.

Строительство

Эта спецификация распространяется на одножильные и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP).Изолированные жилы, соединенные грозозащитным тросом или тросами, и сборка заключены во влагонепроницаемую непрерывносварную гофрированную алюминиевую броню и покрыты комбинезоном защитной оболочки. Кабели трехжильного типа сконструированы для применения в частотно-регулируемых приводах.

Проводники — Проводники состоят из мягких медных жил без покрытия, отвечающих требованиям ASTM B3. Если не указано иное, жилы поставляются компактными круглыми в соответствии с ASTM B496.

Изоляция — Изоляция представляет собой огнестойкий сшитый полиэтилен (XHHW-2), экструдированный концентрически поверх проводника до толщины стенки для типа XHHW-2, как указано в соответствующих технических условиях.

Кодирование проводников — Идентификация фаз обеспечивается числовым кодом на каждом изолированном проводнике.

Заземляющий провод — Три многожильных провода заземления из неизолированной меди, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей или спирально уложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.

Сборка — Жилы и заземляющий провод скручиваются вместе с левой свивкой, а подходящие наполнители делают кабель круглым.Наносится связующая лента.

Броня — Поверх ленточной сборки наварена сплошная гофрированная алюминиевая броня.

Оболочка — Защитная оболочка из ПВХ, устойчивая к солнечному свету и озону, или полиолефиновая оболочка с низким содержанием дыма, не содержащая галогенов (LSHF), экструдируется для плотного прилегания поверх заблокированной брони.

Технические характеристики

  • Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
  • UL 1569 Кабели в металлической оболочке
  • UL 44 Провода и кабели с термореактивной изоляцией
  • ICEA S-95-658/NEMA WC70 Неэкранированные кабели 0–2 кВ
  • IEEE 1202 — Испытание кабеля на пламя для использования в кабельных лотках в промышленных и коммерческих помещениях (70 000 БТЕ)
  • Испытания вертикального кабельного лотка ICEA T-29-520 на пламя (210 000 БТЕ)
  • Соответствует стандарту ICEA S-95-658/NEMA WC70 для неэкранированных кабелей 0–2 кВ.
  • Проводники
  • соответствуют стандарту UL 44 для проводов и кабелей с термореактивной изоляцией.
  • Перечислен UL как тип MC-HL в соответствии со стандартом UL 1569 «Кабели с металлической оболочкой».
  • Перечислен UL как устойчивый к солнечному свету, для прямого захоронения, для использования в КТ и IEEE 1202.

  Опции:

  • Размеры по индивидуальному заказу
  • Куртка из ХПЭ.

Примечания:
*Сжатые жилы
**Для кабелей, проложенных в открытом кабельном лотке при температуре окружающей среды 30°C в соответствии с NEC.

Что такое гофрированный трубопровод?

21 января 2022 г.

Привет, мы возвращаемся.

В этом посте мы хотели бы поговорить о гофрированных трубах, возможно, вы назвали их гибкими трубами. Это то же самое. Но в этом посте мы говорили только о неметаллических электропроводах. Если вы хотите узнать больше о различных типах каналов, вы можете прочитать наш последний пост здесь.

Гофротруба представляет собой тонкостенную гофрированную трубку, влагостойкую и огнестойкую.Он гибкий, поэтому его можно сгибать вручную, а не нарезать резьбу из-за его гофрированной формы. Подробности можно посмотреть в Википедии.

Итак, первый вопрос: почему гофрированную трубу можно согнуть вручную, а жесткую нет?



Почему гофротрубу можно сгибать вручную?

Во-первых, большинство людей не задумывались об этом серьезно.

Мы анализируем из физической структуры.В соответствии с современным стандартизированным производственным процессом гофрированная труба, изготовленная в процессе экструзии пресс-формы, будет иметь шахматную компоновку в пределах фиксированной длины 100%, что означает, что 1/2 часть выступает, а остальная 1/2 часть вогнута. Таким образом, гофрированную трубу можно согнуть вручную, чтобы обеспечить достаточное пространство для напряжений. Он может поддерживать определенный диапазон деформации, чтобы адаптироваться к различным условиям установки.

По сравнению с жесткими трубами, которые необходимо сгибать или устанавливать по углам с помощью фитингов, гофрированные трубы можно сгибать вручную без специальных инструментов, что очень удобно и значительно снижает трудозатраты.

Короче говоря, цель конструкции гофрированного рукава — сгибать вручную. Тогда вам нужно использовать только простые аксессуары, чтобы адаптироваться к большему количеству случаев установки. Просто он был оптимизирован с точки зрения структуры, так что даже электрические гофрированные трубки из того же материала можно сделать более гибкими.





Для чего используется гофротруба?

В Австралии мы обычно называем гофрированный кабелепровод, а в Северной Америке — гибкий кабелепровод.Однако в этой статье мы говорим об электрических кабелепроводах, поэтому цель, как правило, состоит в том, чтобы защитить провода и кабели в домах или коммерческих зданиях. И цели управления кабелем.

Но даже если это один и тот же гофротрубопровод, то его обычно делят на легкий, средний и тяжелый Австралия. Основное различие между ними заключается в толщине стенки, легкий тип – самый тонкий, а тяжелый – самый толстый. Чем больше толщина стенки трубы, тем выше ее прочность и долговечность.Они аналогичны электрическим кабелепроводам из ПВХ Schedule 40 и кабелепроводам из ПВХ Schedule 80 в Северной Америке.

Конечно, для любителей самоделок есть более простой способ различать их по цветам. Гофрированные трубы для средних нагрузок обычно серого цвета, а гофрированные трубы для тяжелых условий — оранжевого. Конечно, это также общий стандарт для наших производителей, и он также следует этому руководству. Мы всегда добавляем разные тонеры в процессе производства, чтобы различать их.



Почему кабелепровод гофрированный?

В дополнение к частям, которые мы упомянули выше, гофрированный рукав можно сгибать, чтобы лучше адаптироваться к различным проектам. Он имеет следующие преимущества.



Защита проводов

Как и во всех гофрированных трубах, внешние силы могут серьезно повредить провода внутри. Особенно при длительном воздействии солнца на открытом воздухе или во влажной подземной среде он может эффективно предотвратить слишком быстрое старение проводов и защитить безопасность электричества.

Гибкий электрический провод может показать свои навыки. Он может легко сгибаться по углам земли и избегать конфликтных зон при установке и строительстве под землей. Например, там, где вы прокладываете кабель Cat6, или есть много препятствий или окружающий электрический кабель, гофрированная труба может более эффективно обойти их и в то же время обеспечить отличную защиту вашего кабеля.



Управление проводами

Когда мы используем провода с разными характеристиками или различаем провода из разных помещений, мы можем легко отличить их по разным цветам или даже разным диаметрам кабельных трубок. Что доказано в практике установки, может сэкономить много человеческих ресурсов для исследования того, как проходит провод. Самое главное простота обслуживания в ближайшие пару лет.

Однако вы можете использовать комбинацию жестких труб и гофрированных труб для одновременной прокладки всех проводов в проекте. Добавляет набор дифференцированных сигналов, что позволяет быстро найти нужную группу в сложной схеме.



Коммерческие и гражданские дома

В соответствии со строгими законами об охране окружающей среды и требованиями безопасности использование высококачественных проводов и кабелепроводов может удовлетворить эти высокие требования к коммерческим или гражданским строительным проектам.Например, недавно построенные больницы, гостиницы, лаборатории и другие объекты предъявляют строгие требования к отделочным материалам.

Наша недавно разработанная серия 3-го поколения LSZH (Low Smoke Zero Halogen) жестких кабелепроводов и гибких труб отличается более высокой ударопрочностью, химической коррозионной стойкостью и высоким классом огнестойкости (класс огнестойкости UL94 V-0). Он автоматически гаснет через 5 секунд после отключения источников огня. Выделяется только крошечный дым и на 100% не содержит галогенов, что означает повышение выживаемости людей при пожаре.Мы уже представили детали, и вы можете обратиться к нашей предыдущей статье.

Поэтому мы считаем, что отделочные материалы также будут развиваться в направлении экологичности и защиты окружающей среды, что является тенденцией.



Высокая термостойкость и химическая стойкость

Мы уже упоминали, что высокая термостойкость и химическая стойкость являются естественными преимуществами гофрированных труб и жестких трубопроводов из ПВХ.

По сравнению с металлическими трубами их химическая стойкость выше, и в процессе производства могут добавляться специальные добавки для защиты от распространенных химических воздействий.

Что касается степени стойкости к высоким температурам, мы перечисляем следующее:

Трубка из ПВХ: от -25 ℃ до 100 ℃ (от -13 ℉ до 212 ℉)

LSZH Трубка, от -40 ℃ до 110 ℃ (-40 ℉ до 230 ℉)

Это температура, при которой оба могут поддерживать нормальную работу.





Охрана окружающей среды и защита окружающей среды

Уделение большего внимания экологичности и защите окружающей среды — это тренд будущего. Такие материалы, как ПВХ-пластики, используются уже много лет, их теоретический срок службы составляет более 100 лет, и в настоящее время существуют более надежные технологии переработки.Так что его можно считать экологически чистым материалом.

Кроме того, благодаря легкому весу и доступной цене пластиковых труб стоимость использования также ниже. И это может снизить трудозатраты и сократить цикл проекта, поэтому пластиковые трубы имеют незаменимые преимущества.





В чем разница между гофрированными трубами и жесткими трубами?

Как мы упоминали ранее, это не простое сравнение. Поскольку конструкция гофрированного трубопровода проще в использовании, его можно будет сгибать без каких-либо дополнительных специальных инструментов, чтобы адаптировать его к большему количеству проектов установки. Но у каждого есть свои плюсы и минусы.

8

8 гофрированный трубопровод

Pros,

Простые в установке, могут адаптироваться к разным монтаже

Уменьшить фитинг Используется затем снижение затрат

минус,

требуют специальных фитингов, таких как адаптер

различных производителей имеют разные формулы и процессы, и сопротивление изгибу отличается.



Жесткий кабелепровод

Pros,

прочный и надежный

Широкий выбор аксессуаров может удовлетворить потребности почти всех проектов.



Минусы,

Нелегко сгибается и требует профессионального оборудования или аксессуаров

Чуть более высокая стоимость установки



Итак, давайте кратко резюмируем, что два типа дополняют друг друга, и нет абсолютно лучшего или худшего. Нам нужно приобрести и использовать его в соответствии с нашими потребностями в реальном строительстве.



Можно ли использовать гибкие кабелепроводы на открытом воздухе?

Этот вопрос зависит от того, может ли гофрированная электрическая труба, которую вы покупаете, противостоять УФ-излучению или нет, а также от рейтинга УФ-излучения.

Пластиковые трубы, особенно электрические трубы из ПВХ, имеют степень защиты от УФ-излучения. Но после добавления уникальной формулы в производственный процесс способность защиты от УФ-излучения значительно улучшилась. И этот вид трубопровода выглядит темно-серым.

Принимая во внимание различия в рецептурах различных производителей, способность защиты от УФ-излучения обычно тестируется третьей стороной, такой как SGS и другие учреждения. Они будут следить за процессом и использовать профессиональное оборудование для имитации гофрированной трубы, подвергаемой воздействию ультрафиолетового света в специальной камере для УФ-освещения, проверки старения гофрированной трубы и, наконец, получения подробных данных для оценки.

Если поставщик кабелепровода может предоставить официальные отчеты об испытаниях, его можно использовать на открытом воздухе и противостоять ультрафиолетовому излучению в течение длительного времени.



Насколько глубоко следует закапывать электропроводку?

Возьмем в качестве примера Австралию и США.

Соответствующие правила Австралии требуют, чтобы глубина прокладки общегражданских и коммерческих электрических проводов и труб не превышала 500 мм, а прокладка кабелей отдельных пользователей не должна превышать 300 мм при копании земли.Для высокого напряжения она может быть более глубокой, достигая 750мм или даже более глубокой. Соответствующие правила NEC 300.5 в США также показывают, что глубина заглубления электрического кабелепровода из ПВХ не должна превышать 18 дюймов или 450 мм. Глубина может достигать 600 мм (24 дюйма) для высоковольтного электричества в зависимости от случая.

Заглублена ли проволочная трубка как можно глубже? Ответ — нет, потому что обслуживание будет более сложным, если зарыть его глубже. Более того, мы должны следовать национальным стандартам, а именно требованиям, связанным с NEC (Национальным электротехническим кодексом).В противном случае это может привести к нарушению правил и наказанию.

В требованиях подробно описаны выводы, сделанные разными странами после анализа качественной информации о местонахождении каждой страны. Другой момент заключается в том, что в вашей стране могли быть проложены кабели связи глубоко в земле или построены общественные объекты, такие как метро. Но мы не знаем, поэтому, если кабели будут проложены слишком глубоко, это вызовет проблемы с безопасностью.





Нужно ли приклеивать электрический гофрированный кабель?



Ранее мы обсуждали подобную тему и пришли к выводу, что нужно склеить стыки труб между собой, что имеет два преимущества.

Во-первых, он может эффективно предотвратить ослабление соединения трубы, вызванное внешней силой или другими факторами, чтобы предотвратить прямое воздействие воздуха на внутренний кабель;

Во-вторых, клей в месте соединения трубы наполнен более мелкими молекулами клея. Зазор в соединении устранен, что может сделать соединение трубы более прочным и одновременно улучшить водонепроницаемость. Избегайте просачивания подземных или грунтовых вод в трубопровод и повреждения проводов.



В чем разница между гофрированной и разъемной гофрированной трубой?

Оба они представляют собой гофрированные трубы, и технологический процесс не сильно отличается. Единственное отличие состоит в том, что в процессе производства созданного разреза секция не будет полностью закрыта, когда форма была спроектирована, таким образом, формируя форму отверстия. Так что их функции почти одинаковы.

Конечно, несмотря на то, что внешне они лишь немного отличаются друг от друга, в этом дизайне есть свои преимущества.Нам легче тянуть провода.

Никаких дополнительных инструментов, завяжите нить и прижмите ее напрямую. Это небольшое улучшение значительно улучшило характеристики конструкции и последующее обслуживание.

Однако очевидны и недостатки. Нет полностью закрытой гофрированной трубы, ударопрочность снизилась, и есть большая вероятность того, что провод будет подвергаться прямому воздействию воздуха, особенно после того, как труба кабелепровода состарится или повредится.

Однако мы считаем, что он очень удобен при использовании в механическом оборудовании или сооружениях, поскольку часто требует обслуживания.Гофрированный трубопровод обычно необходимо проверять при повреждении или старении. В данном случае это выгодно.



Вот и все, и я надеюсь, что вы поняли это после прочтения этого поста. Если у вас есть другие вопросы или вы хотите узнать о наших продуктах, вы можете связаться с нами, заполнив контактную форму или плавающую панель инструментов справа. Еще раз спасибо за чтение.

Канатная дорожка, рукава и проволочный ткацкий станок… Боже мой! Управление кабелями 101

Мы все практически согласны с преимуществами управления кабелями в целом, верно? Я имею в виду, вы находитесь на сайте под названием CableOrganizer. com, так что есть вероятность, что вы, по крайней мере, смутно осознаете важность укрощения кабельного беспорядка. И, конечно же, учитывая, что у нас есть буквально тонны предметов, посвященных управлению проводами, не секрет, что существует более одного способа снять шкуру с кота — э-э, организовать кабель (… серьезно, кто там вообще снимает шкуры с кошек, не говоря уже о том, чтобы найти новые способы сделать это?)

Однако, когда вы посмотрите на некоторые из наших наиболее популярных продуктов для прокладки кабелей, таких как Raceway, Sleeving и Wire Loom, они могут показаться внешне похожими: это кабелепроводы, которые позволяют кабелей и проводов аккуратно проходить сквозь них, а не волочиться по земле, или спутываться за столом, или медленно обвиваться вокруг вас, пока вы спите (может быть?).Но в какой ситуации вы должны использовать, скажем, Raceway над каким-либо проволочным ткацким станком? Что ж, мы рады, что задали этот вопрос так, как если бы вы задали его нам. Потому что у нас есть ответы!

Что такое Raceway?

Врум, врум! Короче говоря, Surface Raceway — это кабельный канал, который проходит по крайней мере некоторое расстояние по прямой линии и крепится к поверхности с помощью винтов или клея. Канатная дорожка может быть закрытой, с защелкой или сдвижной верхней частью, или может быть в стиле «J-образный канал» с отверстием, позволяющим легко прокладывать провода (и получать к ним доступ).

Направляющая обычно пластиковая, но иногда может быть и металлической. Он доступен во многих стилях и размерах, но обычно представляет собой прямой, жесткий и негибкий трубопровод. Если вы хотите, чтобы ваш кабельный пучок разделялся или менял направление, доступны аксессуары, такие как Т-образные переходы и коленчатые уголки. Обычно он прикрепляется к плоской поверхности, такой как стены, пол, стол или мебель… есть даже четвертькруглая разновидность, которая незаметно проходит в пространстве, где стена встречается с полом.

Итак, когда Raceway является правильным выбором? Что ж, поскольку для его крепления требуется поверхность, он отлично подходит для сокрытия проводов громкоговорителей или других кабелей, идущих по стене в вашем домашнем кинотеатре или офисе. J-образные каналы также отлично подходят для удержания настольных кабелей на высоте и над землей. Пластиковая конструкция и жесткая конструкция большинства гоночных дорожек также означают, что их можно покрасить, чтобы они незаметно гармонировали с окружающим декором. Его также можно легко разрезать по размеру, чтобы удовлетворить ваши конкретные потребности. Закрытая конструкция защелкивающейся или скользящей верхней части Raceway обеспечивает защиту кабелей от незначительного истирания или разливов жидкости, что обычно достаточно для любого обычного дома или офиса.

Итог: Raceway отлично подходит для эстетичного скрытия кабелей на плоской поверхности в неэкстремальных условиях.

Что такое рукав?

Кабели, насколько нам известно, не носят одежду. Таким образом, кабельная муфта — это не то, что вы найдете на крошечном праздничном свитере, с любовью связанном для ваших проводов. Однако в некотором роде это похоже на одежду: она состоит из тканых (или «плетеных») волокон, которые окружают кабель (или связку кабелей) для их защиты. В отличие от Raceway, который является жестким, Sleeving спроектирован так, чтобы соответствовать форме и пути кабеля. Он гибкий и часто расширяемый из-за плетеной конструкции.Он также изготовлен из самых разных материалов: кевлар, нержавеющая сталь, нейлон, стекловолокно и другие.

Существует два основных метода установки в зависимости от типа. Разрезной рукав (также известный как боковой вход или обертывание) имеет разрез сбоку рукава, который позволяет накладывать или снимать кабели в любой точке прогона. Иногда они могут иметь застежку на пуговицу, липучку или молнию. Другой тип представляет собой сплошную муфту без прорезей, в которой кабели должны проходить по всей длине муфты.Рукав лучше всего резать горячим ножом, который прижигает концы, чтобы предотвратить осыпание волокон.

Разнообразие материалов, используемых при изготовлении различных типов рукавов, означает, что существует много вариантов применения, для которых они подходят. ПЭТ (полиэтиленовая) пленка является отличным вариантом для общего назначения, но существуют специальные рукава, которые специально разработаны для обеспечения устойчивости к теплу, истиранию, химическим веществам, вибрации и многим другим экстремальным или суровым условиям.

Итак, когда следует использовать рукава? Рукав отлично подходит для промышленного применения, включая производство, автомобильную, военную и даже аэрокосмическую промышленность.Доступны универсальные и эстетичные рукава, но специальные варианты делают их идеальными для сложных условий.

Что такое ткацкий станок?

Проволочный ткацкий станок во многом похож на плетеный рукав. Это трубчатая структура для размещения кабелей или кабельных жгутов, которая может быть разъемной/с боковым вводом или неразъемной/сплошной, как рукава. Однако, как это ни парадоксально, Wire Loom часто имеет гофрированную текстуру, а не тканую, несмотря на то, что в названии присутствует слово «Loom». Обычно он состоит из пластика, такого как полиэтилен (ПЭТ), полипропилен (ПП) или нейлон, хотя некоторые разновидности могут состоять из стекловолокна или иметь металлическое покрытие.

Проволочный ткацкий станок, как и Raceway, можно использовать в сочетании с такими аксессуарами, как Т-образные соединители, фитинги и стопорные зажимы (чтобы удерживать ткацкий станок на месте в зонах с сильной вибрацией). Есть также инструменты, которые помогут в утомительном процессе установки. Поскольку он гофрированный, а не плетеный, его обычно можно разрезать по размеру обычным лезвием, не опасаясь, что он изнашивается.

Итак, вам нужно защитить и связать несколько проводов, и они должны оставаться гибкими. Должны ли вы использовать проволочный ткацкий станок или плетеный рукав? Ну, некоторые из них зависят от ваших собственных предпочтений.Рукава имеют тенденцию быть более эстетичными. Он также может вписываться в более узкие пространства, поскольку он может расширяться и сжиматься, чтобы лучше соответствовать форме пучков кабелей. Но, будучи изготовленным из сопоставимого материала, Wire Loom обеспечивает более надежную защиту от истирания и теплового излучения.

Итак, когда следует использовать проволочный ткацкий станок? Изготовленный из сопоставимых материалов, ткацкий станок из гофрированной проволоки обеспечивает большую защиту, чем тканый плетеный рукав. Он также может быть более экономичным (опять же, когда он изготовлен из сопоставимого материала): нейлоновая или ПЭТ-рукавная оплетка, как правило, дороже, чем ПЭТ-ткацкий станок аналогичной длины и диаметра. Они часто используются для аналогичных приложений, от прокладки кабелей общего назначения в доме или офисе до автомобильных и морских приложений. Тем не менее, Wire Loom имеет более ограниченный диапазон вариантов материалов, как правило, из пластика или стекловолокна, в то время как Sleeving может состоять из всего, от нейлона до углеродного волокна (и всего, что между ними).

Вот и все. Выбор решения для управления кабелями включает в себя учет множества факторов, включая область применения, бюджет и эстетику.Надеюсь, теперь у вас есть немного больше информации о том, какой вариант подходит именно вам!

Прокладка оптоволоконного кабеля. Что лучше, воздушная или подземная установка?

При прокладке оптоволоконного кабеля для сети всегда возникают вопросы: закопать его или подвесить? Хотя я не архитектор, мы попытаемся рассмотреть несколько различных сценариев и типов оптоволоконных кабелей, которые используются в обоих приложениях. Есть несколько факторов, которые играют роль при принятии решения о том, следует ли повесить волокно на столбы или зарыть его в землю. Факторы включают в себя тип местности, где вы прокладываете кабель, а также то, находитесь ли вы в сельской или городской местности, всего два. Еще одним важным фактором, который следует учитывать, являются погодные условия в районе, где прокладывается кабель. Другой — это конструкции, которые находятся на месте или нет, например, существующие столбы, которые будут использоваться для подвешивания кабеля.



Какой кабель используется для каждого приложения?

При рассмотрении оптоволоконных кабелей для этих двух применений мы рассмотрим их отдельно.Есть кабели, которые подходят для обоих приложений, а есть те, которые лучше подходят для одного или другого. Используемые оптоволоконные кабели всегда будут предназначены для наружного применения и будут иметь внешнюю оболочку, которая поможет защитить волокно внутри от различных условий, экстремальных или нет. Одна вещь, которую вы заметите, это то, что все куртки будут одного черного цвета. Это делается для того, чтобы большая вещь в небе, известная как солнце и его ультрафиолетовые лучи, не мешала оптическим сигналам, проходящим по волокнам.



Различные типы антенных кабелей

При рассмотрении аэрофотосъемки можно использовать несколько различных вариантов. У вас также есть ограничения по длине пролета, а также по условиям окружающей среды, в которых вы находитесь, для допустимого провисания при нарастании льда. Вам нужно не только знать пределы прочности кабеля, но и рассчитать, какой вес могут выдержать палки, которые вы будете использовать. Первый тип известен как ADSS или полностью диэлектрический самонесущий кабель.Этот кабель не проводит ток и имеет прочную армированную оболочку, не требующую несущего провода. При установке этого типа оптоволоконного кабеля вам потребуется несколько различных типов аксессуаров, которые помогут повесить кабель на опоры.

Существует также рис. 8 самонесущий кабель, в который встроен несущий провод. Когда вы смотрите на открытый конец, внешний профиль выглядит как цифра восемь. У него также есть оборудование, которое необходимо будет приобрести, чтобы повесить его на столбы.

Таким образом, эти два типа являются самонесущими кабелями, для которых не требуется установка отдельного несущего провода, прежде чем вы сможете установить кабель. Несущая проволока представляет собой кусок оцинкованной, скрученной, покрытой алюминием стальной проволоки, которая проходит перед оптоволоконным кабелем. Этот провод используется для крепления оптоволоконного кабеля, чтобы добавить прочности и стабильности. При использовании этого метода вы должны быть уверены, что кабель, который вы будете использовать, можно будет привязать к несущему проводу. Крепление — это процесс, при котором отрезок оптоволоконного кабеля скручивается по спирали с крепежной проволокой к несущему тросу, чтобы удерживать его на месте, не создавая чрезмерной нагрузки на кабель или волокна внутри него.При работе в воздушном приложении одним из ключевых факторов является наличие уже какой-либо инфраструктуры (столбов) в том месте, где вы будете прокладывать кабель. В городских районах и в пригородах, где дома стоят ближе друг к другу, расстояние между телефонными столбами позволит вам не превышать максимально допустимую длину.



Различные способы прокладки оптоволоконного кабеля

Существует два основных способа прокладки оптоволоконного кабеля. При закапывании кабеля в землю есть пара вещей, на которые вам нужно обратить внимание и которым нужно следовать.Линия промерзания является очень важным соображением, когда вы собираетесь прокладывать кабель, особенно на севере, где глубина копания намного больше. Линия промерзания – это уровень, при котором земля и почва больше не промерзают. Чем глубже вам нужно копать, чтобы пройти ниже линии промерзания, это может иметь прямое влияние на сумму, которую будет стоить проект.

Прямое заглубление — это когда у вас есть внешний заводской кабель, армированный гофрированной стальной лентой. В этой ситуации вам больше ничего не нужно для защиты кабеля — отсюда и название — прямое заглубление.

Другой способ сделать это — использовать трубопровод. При использовании этого метода армированное волокно больше не требуется. Этот процесс обычно занимает больше времени и средств, потому что вам нужно проложить кабелепровод, а затем кабель пропустить через кабелепровод.

При прокладке кабеля под землей существуют некоторые преимущества. Пока это сделано правильно и ниже линии промерзания, погода не повлияет на прокладку кабеля. Он будет невосприимчив к проблемам с ветром и льдом, которые обычно сеют хаос при использовании в воздухе.Обычно вы видите подземный кабель, когда нет существующей инфраструктуры в том месте, где вы будете прокладывать оптоволоконный кабель. Как правило, в сельской местности вы увидите подземный кабель по сравнению с воздушной прокладкой. Это связано с расстоянием между столбами и в тех случаях, когда установка новых будет нерентабельной.

Хотя у каждого приложения есть много положительных сторон, даже при правильной установке у каждого могут быть и недостатки. В обоих случаях есть несколько факторов, которые могут не только увеличить стоимость, но и изменить планы вашей сборки. Одним из таких факторов является тип местности, по которой вы бежите. Если вы проходите через каменистую среду при выполнении подземных работ, затраты, связанные с этим, резко возрастут из-за оборудования, часов и рабочей силы, необходимых для копания в каменистой местности. В этом случае было бы экономически выгодно установить столбы, потому что объем копания, который необходимо сделать, будет меньше. Минусом антенного кабеля является вероятность того, что вам придется ремонтировать оборванное волокно в экстремальных погодных условиях.Гораздо более вероятно, что кабель будет поврежден льдом, ветром или упавшими ветками или деревьями в плохих погодных условиях. И в том, и в другом случае полезно работать с архитектором, который осмотрит весь маршрут и предложит вам лучшее решение. Иногда вам потребуется использовать воздушный кабель для некоторых работ и закопать кабель в других местах.

Итог

Суть в том, что вы хотите проложить кабель наиболее экономичным способом.Если это означает использование существующей инфраструктуры или знание местности и правильных методов, которые будут наиболее полезными при принятии решения или выяснении, где должен пройти новый путь для кабеля.

K2-Kabel гофрированные защитные трубы

K2-Kabel гофрированные кабельные защитные трубы — Kaczmarek Malewo Spółka Jawna

K2-Kabel гофрированные защитные трубы


admin2019-06-26T14:22:53+ Описание
Технические характеристики:

Для производства труб и фитингов К2-Кабель используется полиэтилен высокой плотности, сокращенно PE-HD .Это сырье, характеризующееся высокой устойчивостью к ударным нагрузкам, которые могут возникнуть на этапе строительства системы, и большим диапазоном рабочих температур (от -50°С до +60°С ). позволяющая проводить работы в любое время года.

Трубы K2-Kabel производятся в соответствии со стандартом « Трубы для монтажа труб », EN 61386-24 . Свойства труб позволяют прокладывать их на разных типах земли и с использованием разных уклонов.Высокая гибкость позволяет, в том числе, обходить препятствия, которые могут неожиданно появиться на запланированной трассе трассы трубопровода, а также смягчать последствия просадок.

Стандартно трубы предлагаются в бухтах длиной 25 м , 50 м или прямыми отрезками длиной 6 м и 12 м (относится к трубам большего диаметра).

Стандартная версия предлагается в синем и красном цветах без прокладок.По запросу мы также предлагаем трубы с прокладками и черного цвета, устойчивые к ультрафиолетовому излучению .

  • Трубы для защиты кабелей низкого и среднего напряжения.

  • Защита кабелей связи, кабельного телевидения, систем управления, тяговой сигнализации.

  • Трубы можно прокладывать в орошаемых и химически агрессивных грунтах.

Стандарты:

EN 61386-24:2010 – Монтаж трубопроводных систем для прокладки кабеля. Часть 24. Особые требования. Монтаж трубопроводных систем, проложенных в земле.

Преимущества труб К2-Кабель для защиты кабелей

Благодаря высокой прочности их можно использовать при строительстве автомагистралей, железнодорожных линий, промышленных зон или в других местах, где действующие внешние нагрузки достигают значительных величин.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
