Как сделать очиститель воздуха для квартиры своими руками

Содержание статьи:

Воздух в современных жилищах сложно назвать чистым: в нем содержится большое количество пыли, а также разнообразные токсины, выделяемые предметами обстановки.

Для борьбы с этим предназначены очистители воздуха, разные модели которых предлагает современный рынок бытовой техники. Кроме готового дорогостоящего прибора также можно сделать очиститель воздуха своими руками, сэкономив на этом значительную сумму.

Какие можно сделать очистители?

Перед тем, как приступать к разработке самодельного воздушного очистителя необходимо определить, какой уровень влаги содержится в воздухе квартиры. Этот показатель не должен падать ниже 30% и вместе с этим превышать 75%. Определить уровень такого параметра можно при помощи обычного психрометра. Если показатель содержания влаги в воздушной смеси комнаты не соответствует такой норме, нужно сделать не просто прибор для очистки воздуха, а устройств, которое кроме своей главной функции, будет также увлажнять или сушить воздух.

В зависимости от уровня влажности воздушной смеси можно сделать один из двух типов очистителей:

• для воздушной смеси с большим содержанием влаги;
• для высушенного воздуха.

Прибор для сухой среды

Внешний вид очистителя для влажного воздуха

Чтобы сделать прибор для очищения воздуха с низким содержанием влаги, необходимо приготовить такие материалы:

• контейнер из пластика с плотно прилегающей крышкой;
• маломощный вентилятор, в качестве которого хорошо подойдет компьютерный кулер;
• вода, лучше всего дистиллированная;
• источник питания для кулера – это могут быть обычные батарейки.

В первую очередь в крышке контейнера делается отверстия для закрепления вентилятора. Следует отметить, что такая конструкция должна быть закреплена максимально надежно, иначе вентилятор может упасть в воду, что приведет к короткому замыканию.

Далее на дно контейнера наливается небольшое количество дистиллированной воды – так, чтобы между верхней частью жидкости и нижней частью кулера оставалось примерно 3 см в целях безопасности.

Чтобы обеспечить экономный расход электроэнергии, такой самодельный прибор можно оснастить реле, которое будет отключать и запускать очиститель через определенные, наперед заданные промежутки времени. При сборке электрической схемы в таком случае следует позаботиться о том, чтобы на вентилятор не подавалось напряжение, превышающее его номинальное значение.

Установив крышку самодельного прибора на место, прибор для очистки воздуха в помещении, сделанный своими руками, готов. Включив его, воздух из комнаты будет попадать внутрь контейнера, где будет смешиваться частицами воды, увлажняясь таким образом. Все вредные микроорганизмы и пыль, содержащиеся в нем, абсорбируют частицы воды. В результате всего этого воздух станет не только более чистым, но и влажным.

Дополнительно прибор можно также оснастить еще и угольным фильтром, установив его на вентилятор. В таком случае можно будет обеспечить еще более надежную очистку воздуха в доме.

Кроме того, некоторые мастера для пущего эффекта советуют положить на дно контейнера какое-либо серебряное изделие, которое обеспечит очистку воды внутри контейнера.

Прибор для влажного воздуха

Контейнер для прибора очистки влажного воздуха

Второй вариант – очиститель воздуха своими руками для слишком влажной среды, когда этот показатель составляет более 60%. В таком случае дополнительное увлажнение воздушной смеси не требуется.

Чтобы сделать такой прибор, нужно подготовить:

• пластиковый контейнер и крышку к нему;
• вентилятор невысокой мощности;
• обычная соль;
• какой-либо пористый материал – марлю, поролон, вату или что-то подобное.

В контейнере с противоположных сторон проделываются два отверстия на разном уровне – одно для установки кулера, другое – для прохождения воздушной смеси. Следующий этап создания самодельного очистителя – установка вентилятора на первое отверстие, и выбранного очистного материала на второе. Внутрь контейнера насыпается соль, которая должна находится немного ниже кулера и вместе с этим целиком закрывать собой фильтр.

Принцип работы прибора заводского производства

Принцип функционирования сделанного прибора заключается в том, что поступающий внутрь него воздух проходит сквозь соль, на поверхности которой осядут вредные вещества и излишки влаги из воздуха. Одновременно с этим, чистая воздушная смесь насытится частицами соли – ионами хлора с натрием. Проходя через пористый фильтр, такая смесь поспособствует уничтожению обитающий в жилище микробов, обеспечивая таким образом двойную очистку воздуха.

Следует отметить, что, делая такой прибор, рекомендуется выбирать вентилятор невысокой мощности. В противном случае кристаллики соли будут постоянно барабанить о стенки пластикового контейнера, создавая таким образом лишний шум.

Таким образом, мы рассмотрели два основных варианта самодельных устройств, которые обеспечивают неплохую очистку воздуха в жилище. Конечно, такие простые конструкции приборов, которые можно легко сделать своими руками даже без специальных навыков буквально из подручных средств, не отличаются высоким уровнем эффективности в сравнении с серьезными заводскими моделями.

Но если учитывать разницу в цене готового устройства и общую стоимость используемых материалов для самодельного очистителя, какие-либо нарекания попросту неуместны.

Воздухоочиститель для дома – как сделать систему очистки воздуха от пыли для квартиры своими руками

У людей, живущих с кошками всегда стоит проблема шерсти, остающейся повсюду. Но если кто-то в вашей семье аллергик, то эта проблема приобретает совсем иной масштаб – вам нужно не просто собрать шерсть с мебели, вам нужен очиститель воздуха для квартиры.

Конечно, можно пойти в магазин и просто купить воздухоочиститель для дома там, но это же совсем не интересно.

У моделей, представленных в магазинах, обычно мало скоростных режимов – 2 или 3. Мне же хотелось иметь возможность регулировать поток воздуха от легкого ветерка до локального торнадо.

Фильтры тонкой очистки, имеющиеся в продаже, можно снимать и мыть при необходимости.

Когда материал фильтра теряет свои свойства можно просто купить новый без всяких проблем.

Шаг 1: Список используемых материалов

Детали:

• Лист акрила 3 мм или фанера 3 мм
• 12 удлиненных гаек М3 30мм
• 24 болта М3 16 мм со сферической головкой
• 8 защитных решеток от 120мм ПК-кулеров
• 32 самореза М5
• 3 маленьких хомута

Электроника:

• 8 кулеров 120 мм для ПК – качественные и недорогие
• Блок питания 12В 3А
• Интегральный стабилизатор 7805 5В
• Транзистор TIP122 — еще лучше, если у вас есть N-канальный полевой транзистор
• Диод Шоттки – в идеале с высокой емкостью, низким падением напряжения и минимальным временем отклика
• Микроконтроллер PIC16F88 или Ардуино
• 2 резистора 10К
• 10К потенциометр
• 5 мм зеленый диод
• 2 керамических конденсатора 100 нФ
• 10 мкФ электролитный конденсатор
• 100 мкФ электролитный конденсатор

Инструменты:

• Лазерный резак или циркулярный станок, и дрель
• Программатор PICkit 3 или Ардуино
• Паяльник

Шаг 2: Лазерная резка деталей

С помощью SketchUp я создал своими руками объемный макет металлического корпуса. Сложность этого этапа в том, что нужно заранее продумать и рассчитать место всех деталей внутри корпуса.

Сначала я нарисовал круглое отверстие 120 мм под вентилятор и 5 мм крепежные отверстия. Потом скопировал рисунок трижды, чтобы получился квадрат со стороной 240 мм. Фильтр тонкой очистки (НЕРА-фильтр), который я использую, 240*300 мм, поэтому пришлось растянуть одну из сторон макета, чтобы фильтр поместился в корпус полностью. После этого я добавил отверстия под провода от кулеров, чтобы вывести их наружу, и прорези для хомутов, которыми зафиксирую эти провода. Потом я добавил прорези шириной 3 мм для боковых панелей.

Затем я сделал полукруглый вырез, чтобы фильтр можно было легко достать при желании, стер с рисунка все лишние линии и сделал чистовой эскиз.

Боковые панели шириной 30 мм, все выступы должны совпадать с прорезями на сторонах корпуса очистителя воздуха от пыли. На одной из боковых панелей я добавил отверстия под разъем питания, выключатель, диод 5 мм, потенциометр регулятора оборотов и несколько прорезей под хомуты.

Все четыре детали корпуса я вырезал лазерным резаком из листового акрила толщиной 3 мм.

Файлы

Шаг 3: Сборка

На двух больших сторонах корпуса нужно закрепить кулеры, причем на одном листе кулеры должны быть направлены наружу, а на другом – внутрь. Это нужно, чтобы поток воздуха проходил фильтр насквозь. На каком листе куда они будут направлены не принципиально, главное – чтобы все четыре на листе смотрели в одном направлении.

После того, как убедитесь, что провода кулеров расположены правильно, можете закрепить по два противоположных угла всех кулеров. В другие два отверстия будем крепить снаружи защитные решетки от кулеров.

Когда все кулеры будут закреплены, соберите все провода вместе и закрепите их хомутами. Если провода в обмотке, снимите ее. Нас с вами интересуют только красные и черные провода – все красные должны быть с красными, а черные – с черными, провода остальных цветов можно просто отрезать.

На одну из сторон я прикрутил 12 болтов М3, и на них завинтил удлиненные гайки.
После того, как все кулеры установлены на свои места, можно начать установку электроники.

Шаг 4: Установка электронных компонентов

Вам понадобятся следующие компоненты:

• Выключатель
• Регулятор напряжения, чтобы снижать напряжение с 12В до 5В, для микроконтроллера
• Микроконтроллер — нужен, чтобы осуществлять контроль скорости
• Переменный резистор, дает микроконтроллеру аналоговый выход, чтобы контролировать скорость вентиляторов
• Транзистор для переключения 12В

Для установки всех компонентов я использовал небольшую макетную плату. Сначала я сделал электросхему, потом начал размещать компоненты на макетной плате.

Разъем питания, переменный резистор, диод и выключатель были закреплены на боковой детали с подготовленными для этого отверстиями, подключены к плате, а провода с обратной стороны платы соединены в цепь и закреплены хомутами.

Диод в цепи электродвигателя предотвращает противо-ЭДС и повреждение ею микроконтроллера. Убедитесь, что выбранный вами диод прослужит долго и обеспечит стабильную работу системы.

После того, как в микроконтроллер занесена фирменная программа, нужно проверить работу системы и только после этого завершать сборку устройства.

Шаг 5: Фирменная программа микроконтроллера

Программа создана Flowcode и очень проста. Считываем аналоговое напряжение с аналогового вывода, соединенного с переменным резистором, и преобразуем в цифровое значение.

Файлы

Это значение соответствует коэффициенту заполнения для выхода широтно-импульсного модулятора, который дает сигнал на драйвер управляющего транзистора. Необходимо добавить маленькую задержку и петлю и на этом этот этап завершен.
Параметры конфигурации для микроконтроллера PIC16F88 показаны на фото, встроенный генератор, внутренний MCLR, сторожевой таймер — включить ON.

Если у вас мк Ардуино, то все еще проще – в сети полно инструкций к ним, качайте и действуйте. Убедитесь, что сигналы подключены к своим выходам: 1 – к аналоговому, 2 – к ШИМу.

Шаг 6: Завершение сборки

Теперь я наслаждаюсь свежим воздухом, а моя жена намного меньше чихает.
К сожалению, размеры фильтра, который я получил, отличались от заявленных на сайте продавца – он был шире и меньше, из-за чего пришлось помучаться с его установкой. Пришлось убрать две длинных гайки и поставить фильтр чуть по диагонали. Из-за этого есть сложности с тем, чтобы доставать фильтр для чистки. Поэтому я рекомендую сначала дождаться заказанного фильтра, чтобы с него снять мерки и быть уверенным, что все детали будут точно на своих местах.

Благодарю за внимание!

Делаем самодельный очиститель воздуха на батарейках

Воздух в помещении не может быть идеально чистым. Вредную пыльную взвесь и токсины способны выделять даже «безобидные» предметы обстановки. Негативный список дополнит шерсть животных, запах неудавшихся блюд, дым от работы паяльника… Перечень можно пополнять бесконечно, особенно если с приведенными пунктами плохо справляется вентиляция. Средство борьбы есть – очищение или фильтрация воздушной массы, для осуществления которой не обязательно приобретать недешевое заводское устройство. Сделать можно очиститель воздуха своими руками, сэкономив при этом немалую сумму для покрытия насущных нужд семейного бюджета.

Содержание

Изобретать велосипед не придется. Все возможные способы удаления загрязнений досконально исследованы производителями бытовых устройств очистки. Изучив их принцип работы можно соорудить личную полезную самоделку.

Принцип очищения воздуха заключается в улавливании вредных компонентов, промышленные устройства могут к тому же ионизировать состав воздушной массы

Очищение воздушной массы в помещении выполняют:

• Простая механическая фильтрация. Действие заключается в задержании крупных взвешенных в воздухе частиц, шерсти животных. Для их улавливания канал приточно-вытяжной вентиляции оборудуется мелкой металлической сеткой.

Для осуществления механической очистки воздух засасывается в прибор вентилятором, после фильтрации и насыщения полезными ионами и влагой возвращается в помещение

• Электростатическая чистка. Действует она за счет притяжения частиц с разными зарядами. Положительно заряженная пыль улавливается отрицательно заряженными пластинами устройства. Электростатический фильтр отлично собирает копоть и пыль, но не улавливает органические загрязнители и токсины.

[include id=»1″ title=»Реклама в тексте»]

• Водяная «мойка» воздуха. Функционирует за счет притяжения отрицательно заряженной водой летающих в воздухе вредных молекул с положительным зарядом.
• Адсорбирующая очистка. Принцип действия ее основан на способности таких веществ, как уголь, сода, эфирные масла, ряд специй и пряностей, поглощать вредные токсичные молекулы порами. Адсорбция сократит содержание веществ с негативным «ароматом», молекул угарного газа, окислов азота и других вредных примесей в воздухе.

Не будем увлекаться описанием способов очистки, позволяющей избавиться от микроорганизмов, мельчайших распространителей инфекций и микрочастиц. Подобные методы фильтрации воздуха необходимы в лабораториях исследовательских институтов, в хирургических операционных. Рассмотрим вариант, который обязательно найдет применение в быту.

Для производства несложного устройства очистки с угольным фильтром нужно будет запастись:

• миниатюрным вентилятором, работающим при напряжении 12 В;
• батарейкой Крона и клеммой для нее;
• коробочкой из пластика, размер которой позволит установить внутри нее вентилятор;
• угольным фильтром.

Мастеру необходимо будет купить батарейку типа «Крона» на 12 В, вентилятор, угольная фильтрационная пластина, и пластиковый контейнер для корпуса

Процесс изготовления самоделки ↑

Коробка будет служить корпусом. Вентилятор необходим для циркуляции очищаемой воздушной массы, батарейка потребуется для питания кулера. Значит, на корпусе нужно сделать отверстия для подсоединения батарейки и для обеспечения свободной подачи на угольный фильтр воздуха, поток которого будет стимулировать вентилятор.

• Маркером на пластиковой коробке разметим линии будущих пропилов для поступления и для отвода очищенного воздуха на крышке и дне, для подключения питающего элемента в центре нижней грани.

На нижней грани пластиковой коробки должно быть отверстие для присоединения питающего элемента

• Аккуратно пропиливаем отверстия по намеченным линиям.

Отверстия на пластиковой коробке можно пропилить лобзиком или острым ножом

• Батарейка к вентилятору будет присоединена с помощью клеммы. Повысить надежность контакта лучше припоем.
• Клемму к вентилятору надо приклеить, после чего проверить работоспособность созданного «узла».
• Получив подтверждение правильно выполненного подключения, все элементы устанавливаем в корпус-коробку.

[include id=»2″ title=»Реклама в тексте»]

Все компоненты будущего устройства объединяем — самодельный прибор для очистки воздуха почти готов

• В соответствии с габаритами коробочки вырезаем угольный фильтр. Его нужно уложить поверх вентилятора.

Осталось только вырезать фильтр и установить его поверх вентилятора

Вот и готов самодельный очиститель воздуха, на сборку которого ушло минимум времени, не было затрачено особых средств и сил.

Как сделать очиститель с увлажнителем ↑

Принцип сооружения аналогичен. Только потребуется более объемный контейнер, в котором отверстие нужно будет сделать лишь под вентилятор и под источник питания. Пропилить надо еще и отверстия под болты, с помощью которых вентилятор нужно зафиксировать в зоне верхней плоскости самодельного устройства. Нижняя часть очистителя будет заполняться водой.

Вместо батарейки можно использовать 12-вольтовый блок питания, что позволит подключить устройство к стационарной сети. Если воду в очищающем приборе обогатить морской солью, воздух в комнате будет еще и ионизироваться, насыщаться полезными молекулами.

Схема и принцип работы заводского устройства очищения и увлажнения воздуха: запас воды в поддоне необходимо регулярно пополнять, для ионизации потребуются специальные добавки

Ориентируясь на уже внедренные в производство технические разработки, вполне можно сделать любое устройство собственноручно. Супер сложного в самодельных приборах для очистки воздуха ничего нет. Все основано на грамотном применении законов физики, на усердии, трудолюбии и умении пользоваться инструментами.

Электростатический очиститель воздуха своими руками: советы от мастера

Автор Евгений Апрелев На чтение 4 мин. Просмотров 5.7k.

Любое жилище имеет огромное количество «генераторов» бытовой пыли, среди которых сам человек, мягкая мебель, книги и мягкие игрушки занимают первое место. И чтобы человек не придумывал, все равно пыль производится и ни чего с этим не поделаешь.

В процессе «технической революции» и наполнения наших домов электрическими приборами стали замечать, что некоторые электроприборы имеют свойство притягивать пыль. Исследуя эту особенность, учеными и был разработан электростатический воздухоочиститель. Этот достаточно простой и эффективный прибор стал очень популярен во всем мире и о нем пойдет речь в этой публикации.

[contents]

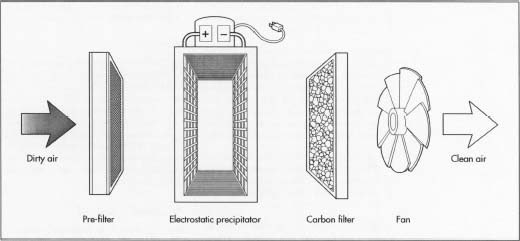

Принцип действия и конструкция очистителя

Принцип работы электростатического очистителя воздуха достаточно прост: на электроде создается коронирующий заряд, который производит ионы с определенным зарядом. Заряженные ионы начинают двигаться в сторону противоположно заряженного электрода захватывая по пути молекулы воздуха, пыль, бактерии и пр. После чего все ионы и загрязнения, получившие заряд оседают на электроде, а очищенный воздух поступает обратно в комнату.

Конструктивно, такие очистители состоят из:

• Корпуса, в котором выполнены отверстия для забора загрязненного и вывода очищенного воздуха.
• Фильтра, картриджа или патрона, в котором воздух проходит ионизацию, попадая в поле высокого напряжения.
• Пылесборника, в котором находятся электроды с противоположным зарядом.
• Платы управления и блока питания.

В некоторых моделях электростатических воздухоочистителей установлен вентилятор для повышения производительности и для прокачки воздушной смеси через дополнительные ступени фильтрации, если таковые предусмотрены.

Достоинства и недостатки

Основным достоинством таких воздухоочистителей является эффективность очистки воздушных масс от загрязнений, размером менее 1 мкр. , при минимальном расходе электроэнергии. Мощность бытовых электростатических очистителей воздуха редко когда превышает 25-45 Вт. Кроме этого, еще одним немаловажным фактором в поддержку использования таких очистителей, можно считать тот факт, что электростатический фильтр не нуждается в замене: время от времени его необходимо снимать и промывать в теплой воде. Воздухоочиститель без сменных фильтров значительно снижает затраты на его эксплуатацию. Если модель очистителя не оснащена вентилятором, то в ней нет движущихся частей, а это значит, что она полностью бесшумна. Это еще один большой плюс электростатическим очистителям.

Теперь немного о недостатках. Почему немного – потому что их действительно всего один, но достаточно серьезный. В процессе работы, такой аппарат производит не только ионы с определенным знаком заряда, а и озон, который является сильнейшим окислителем.

Этот газ в малой концентрации обладает потрясающими обеззараживающими свойствами. Неконтролируемое превращение кислорода в озон может привести к достаточно серьезным последствиям. Наиболее пагубное влияние озон оказывает на:

• Органы дыхания человека.
• Свойства холестерина, придавая ему нерастворимые формы.
• На систему размножения человека, убивая мужские половые клетки и препятствуя их образованию.

В нашей стране озон отнесет к вредным веществам с высшим классом опасности. ПДК содержания озона в воздухе для населенных пунктов составляет 0,03 мг/м³.

Правила выбора электростатического воздухоочистителя

• Выбирать прибор следует исходя из его мощности, т.е на объем какого помещения он рассчитан.

  Устройства с высокой мощностью оснащены вентилятором, который производит шум.

• Уровень шума. Следует обращать внимание на приборы с уровнем шума не более 40Дб.

• Наличие дополнительных ступеней очистки.

  Для продавливания воздуха через фильтры требуется наличие вентилятора.

• Безопасность. При выборе воздухоочистителя с электростатическим фильтром обращайте внимание на количество озона, который он вырабатывает. Напоминаем, максимальная среднесуточная концентрация озона не должна превышать 0,03 мг/м³.
• Исполнение. На современном рынке климатической техники присутствуют воздухоочистители такого типа, настенного, потолочного, напольного и настольного исполнения. Выбор очистителя зависит исключительно от ваших предпочтений.

В связи со сравнительной дороговизной этого прибора, многие наши соотечественники задают вопрос о том, как его сделать своими руками. Электростатический очиститель воздуха своими руками, конечно изготовить можно и в этом нет ничего сложного: если немного покопаться, в сети можно найти массу схем, инструкций и даже книг. (Одна из них называется «Домашний практик», выпуск 7)

Несмотря на высокое напряжение, можно избежать поражения электрическим токомни, выполняя элементарные требования по технике безопасности. Но, контролировать производство озона в домашних условиях очень сложно или даже практически невозможно. Ввиду высочайшей токсичности озона, мы не рекомендуем собирать электростатический воздухоочиститель своими силами.

Если производитель нее указывает данных по выделению озона, то на такой очиститель не стоит обращать внимание, каким бы привлекательным по стоимости оно ни было.

Воздухоочиститель своими руками » Изобретения и самоделки

В статье описан способ изготовления воздухоочистителя своими руками

С такой самоделкой про пыль в доме можно будет забыть.

Для поддержания чистоты воздуха в доме нужен фильтр. Он собирает летающую взвесь, тем самым минимизирует скопление пыли на поверхностях и ее попадание в легкие. Чистота воздуха в доме залог здоровья, крепкого иммунитета и отсутствия аллергии. Конструкция воздушного фильтра крайне проста, поэтому его можно сделать своими руками.

Материалы:

• вентилятор для ПК;
• блок питания 12В;
• гофрированный картон;
• саморезы;
• новый воздушный фильтр для грузового автомобиля.

Процесс изготовления воздушного фильтра для дома

В гофрированном картоне необходимо вырезать окно по диаметру кулера.

Вентилятор вклеивается в него термоклеем.

Картонка с вентилятором прикручивается саморезами к воздушному фильтру для грузового автомобиля. Вентилятор нужно расположить выдувом внутрь фильтра. Выступающие края картонной крышки обрезаются.

Кулер присоединяется к блоку питания и включается в розетку. Вентилятор вращается очень тихо, поэтому его можно не выключать даже ночью. При непрерывной работе за месяц фильтр потребит не больше пары кВт электроэнергии, что фактически ничего не стоит.

Бумажный фильтрующий элемент от автомобиля одноразовый, поэтому за несколько месяцев он засориться и его нужно будет поменять. Если помещение сильно запылено и производительности такого фильтра будет недостаточно, то стоит использовать вместо кулера от ПК канальный вентилятор. Это позволит фильтровать большие объемы воздуха, но и расход электричества от этого увеличится.

Результат через 7 дней работы результат просто удивил:

Смотрите видео

sdelaysam-svoimirukami.ru

Самодельный электростатический очиститель воздуха

тдкс на одном транзисторе

Интересное явление можно наблюдать,если к двум электродам с высоким напряжение подключить две пластины.Эти пластины поместить в банку,на дно банки кинуть тлеющую бумагу.Подать питание и весь дым начнет притягиваться к стенкам банки и пластинам,но из банки почти не выходить.Когда бумага истлеет,на пластинах будет слой продуктов горения бумаги.Высокое напряжение,соблюдайте технику безопасности.

Электростатический очиститель воздуха своими руками.

Высоковольтный генератор собран на трансформаторе ТДКС и одном транзисторе.Напряжение питания 5В.

очистить воздух от дыма высоким напряжением

Пластины в банке располагать так,чтобы не было пробоя,а слышно было шипение.

Очиститель воздуха своими руками

Этот простой фильтр, фактически собранный собственноручно из подручных материалов, станет эффективным очистителем воздуха для небольших по площади помещений. Подробности процесса изготовления читайте и смотрите далее в пошаговой инструкции.

Материалы

Чтобы сделать очиститель воздуха своими руками, приготовьте:

• вентилятор;
• активированный уголь для фильтров;
• картон;
• клейкую ленту;
• степлер;
• нож или ножницы;
• сантиметровую ленту;
• шнур.

Шаг 1. Первым делом обработайте приобретенную угольную смесь. Ее нужно через тонкое сито промыть от мелких частиц и пыли, которые образуются во время транспортировки. После мойки, подготовленный наполнитель выложите на плоскую поверхность ровным тонким слоем и дайте ему просохнуть.

Шаг 2. Измеряйте диаметр вентилятора и добавьте к нему еще 0,5 см. Это будет ширина прямоугольника из картона.

Шаг 3. Снимите мерку глубины лопастей вентилятора вместе с защитной сеткой. Умножьте полученную цифру на три. Это длина прямоугольника.

Шаг 4. Из картона вырежьте прямоугольник и заверните его в форме цилиндра, сгибая материал по вертикальным направляющим упаковочного материала.

Шаг 5. Полученный цилиндр приложите к вентилятору, и сделайте разметку паза под провод прибора.

Шаг 6. Вырежьте паз острым ножом. Сам цилиндр зафиксируйте широкой полосой скотча. Убедитесь в прочности данного крепления и в том, что вентилятор тянет воздух из цилиндра, а не наоборот. Это важно.

Шаг 7. Снимите мерку внутреннего диаметра полученного цилиндра. Умножьте эту длину на число пи. Так вы получите длину окружности кольца, которое вам нужно сделать из картона. Оно понадобится для создания самого фильтра и будет вставляться в цилиндр.

Шаг 8. Полосу картона заверните в форме кольца и зафиксируйте все скотчем.

Шаг 9. С одной стороны кольца прикрепите степлером мелкую сетку фильтра. Если она крупная, выложите материал двумя – тремя слоями.

Шаг 10. Аналогичную операцию повторите и с обратной стороны кольца, но сетку до конца не фиксируйте. Оставьте небольшой зазор.

Шаг 11. Сверните лист бумаги в форме воронки и засыпьте через нее активированный уголь. Заполните импровизированный фильтр и по окончании закройте скобами ранее оставленный зазор.

Шаг 12. Вставьте кольцо фильтра в цилиндр и зафиксируйте его скотчем.

Теперь вам нужно установить вентилятор в пластиковый футляр и вентиляционный люк. Чистый воздух с улицы обеспечен вам в течение ближайших 6 месяцев. По окончании этого срока, фильтр нужно будет заменить на новый.

Очиститель воздуха своими руками

4.5/5 — Оценок: 35

принцип работы, разновидности, рекомендации по использованию

Принцип работы воздухоочистителя для дома своими руками, который может сделать каждый желающий, такой же, как и коммерческого прибора — загрязнённый воздух проходит через прибор (систему фильтрации или одиночный фильтр) и происходит процесс очистки.

Содержание статьи

Принцип работы самодельного воздухоочистителя

Некоторые фильтры могут использовать нетипичные, редкие дополнения к очистке — ионизация воздуха, обработка его инфракрасным излучением и прочие. Такие дополнения считаются унитарными (узкоспециализированными) и лишь частично усиливают эффект от очистки стандартным способом.

Варианты изготовления устройства своими руками

Изготовить фильтр для очистки воздуха своими руками — сможет каждый. Необходимо только заранее определиться с условиями, в которых он будет работать и выбрать подходящий для вас наполнитель для фильтрации.

Воздухоочиститель своими руками для сухих комнат. Сухие комнаты — помещения, влажность в которых равна менее 30%. Очень важно попытаться повысить общий уровень влажности, и ни в коем случае — не снизить его. Возьмите небольшой контейнер для воды и заполните его наполовину.

Разместите на одном конце тары компьютерный кулер или вентилятор, который работает на небольших оборотах. Закрепите «систему подачи воздуха» так, чтобы она не могла попасть в воду — это может привести к замыканию в электросети. Благодаря взаимодействую (проникновению) воздуха с водой происходит его очистка, также — происходит процесс повышения влажности. Можно заливать горячую воду в тару, таким образом, паром насытится всё помещение.

Для влажных комнат. Влажные помещения (уровень влажности больше 60 — 75%) лучше дополнительно не увлажнять. Для очистителя воздуха, вместо воды, как было описано выше, можно использовать стандартную кухонную соль.

Свойства соли позволяют ей впитывать влагу и производить очистку. Чтобы соль не разлеталась от потока воздуха, её следует накрывать марлей или любым другим материалом, который бы не позвонил ей распасться на мелкие крупинки.

С угольным фильтром. Очиститель с угольным фильтром своими руками можно сделать, если у вас есть достаточное количество активированного угля. Поместите уголь внутрь контейнера и проделайте в нём небольшие отверстия (можно использовать уголку).

«Вентилятор» следует размещать так, чтобы он выдувал воздух из контейнера, а не вдувал поток в него. Далее, необходимо накрыть контейнер тканью, чтобы «вентилятор» выдувал только тот воздух, который может поступать через небольшие отверстия, где и расположен уголь.

Важно! Для большей эффективности такой очиститель можно приподнять, чтобы ему было легче забирать в себя воздух со дна тары. Уголь никак не влияет на влажность внутри помещения.

Правила использования прибора

1. Прибор не должен слишком шумно работать; громкий шум свидетельствует о трудностях с подачей воздуха (мотор «задыхается» и начинает работать на повышенных оборотах). Также это может свидетельствовать о неудачном крепеже самого вентилятора.
2. Наполнитель для фильтрации необходимо периодично менять; Не забывайте об этом! Самодельный фильтр не сможет самолично напомнить вам об этой процедуре! Рекомендуется поставить уведомление на свой мобильный телефон о дате замены фильтрующего вещества.
3. Старайтесь не оставлять самодельные приборы для очистки воздуха без присмотра. Любой электроприбор (тем более самодельный) требует особой бдительности и внимательности при его эксплуатации и по возможности не должен оставаться без присмотра. Что касается самодельных очистителей для воздуха, — они должны быть под присмотром весь период их работы.

Подпишитесь на наши Социальные сети

Как сделать очиститель воздуха своими руками

Мы тщательно изучили инструменты, которые помогут вам подготовиться к следующему лесному пожару, но мы поняли — качество воздуха сейчас плохое, и вам не хватает нескольких пунктов в этом списке. (например, очиститель воздуха). Тем временем это быстрое исправление может помочь смягчить ситуацию.

В 2018 году я проверил популярное утверждение: установка фильтра печи / HVAC на стандартный коробчатый вентилятор дает полезный очиститель воздуха своими руками. Я приклеил фильтр Honeywell FPR 9 размером 20 на 20 дюймов к 20-дюймовому коробчатому вентилятору Lasko и провел эту комбинацию в нашем стандартном 35-минутном тесте с пятью совпадениями в нашем испытательном пространстве в Нью-Йорке площадью 200 квадратных футов, с вентилятор на высоте. И знаешь, что? Все прошло нормально, начальная нагрузка по твердым частицам снизилась на 87 процентов за 35 минут на средней. Это совсем не похоже на 99-процентное снижение, которое мы достигли при высоких настройках, и это не привело к уменьшению количества твердых частиц так быстро, но результаты были лучше, чем можно было ожидать.

Здесь есть некоторые предостережения: я был осторожен, заклеив фильтр по всему периметру прозрачной прочной упаковочной лентой — любой зазор мог пропускать нефильтрованный воздух, как в специальных очистителях воздуха.Вы должны сделать то же самое, если попробуете этот взлом. И ни один коробчатый вентилятор не спроектирован так, чтобы выдерживать дополнительную рабочую нагрузку, заключающуюся в пропускании воздуха через плотный фильтр, поэтому мы не можем утверждать, что это не повредит двигатель вентилятора, и мы не будем рассматривать это как долгосрочное решение для обеспечения качества воздуха вопросы. Но если у вас на руках чрезвычайная ситуация, связанная с качеством воздуха — региональные лесные пожары или ваш обугленный обед под жаровней, — и у вас есть коробчатый вентилятор, лента, подходящий фильтр, и нет времени на очиститель воздуха, это того стоит. выстрел.

Еще одна вещь, о которой стоит упомянуть: популярное видео об этом взломе от системы здравоохранения Мичиганского университета преувеличивает его потенциал.Ведущий помещает счетчик частиц прямо перед фильтром, почти касаясь его датчиком, и отмечает, что частицы практически не проходят. Что ж, да: любой воздух, проходящий через фильтр HEPA или средний MERV, практически не содержит твердых частиц. Гораздо важнее измерить влияние фильтра на общее количество твердых частиц в помещении. В конце концов, вы не будете сидеть или спать, уткнувшись лицом в очиститель. Вот почему мы всегда измеряли производительность очистителя на значительном расстоянии от машин, за пределами пути очищенного воздушного потока.

Дополнительную информацию, информацию о наших методах тестирования и подробности об очистителях воздуха, которые мы рекомендуем, если вы предпочитаете что-то более сложное, чем установка с вентилятором и фильтром, см. В нашем руководстве по лучшим очистителям воздуха.

Дополнительная литература

Топ-3 очистителя воздуха своими руками и способы их изготовления

Большинство американцев проводят 90 процентов своего дня внутри ⁽¹⁾ . Загрязнение воздуха в помещении может в краткосрочной перспективе вызвать зуд в глазах и носу, головокружение и головные боли. Со временем могут развиться астма и хронические респираторные заболевания (источник).

Очистители воздуха — это эффективные устройства, удаляющие большинство загрязнений из помещений. Они просты в использовании, но их цена превышает многие бюджеты. Если присмотреться к очистителю воздуха, его концепция довольно проста, и ее можно легко воссоздать дома.

Результат может выглядеть не так гладко и профессионально, как стандартный. Однако эффективность может быть не хуже, чем в магазинах. Мы выбрали три наших любимых очистителя воздуха своими руками, чтобы вы могли их попробовать.

---

1.Пластиковый контейнер воздушный фильтр

Очиститель воздуха с пластиковым ведром — бюджетный вариант. Оборудование недорогое и доступно в любом магазине DIY.

Могут использоваться базовые фильтры для пыли или высококачественные фильтры для дыма и тонкой очистки. В зависимости от того, какие частицы или молекулы вы планируете блокировать, выберите тот, который лучше всего соответствует вашим потребностям.

Что вам нужно

Для этого очистителя, сделанного своими руками, требуется всего несколько единиц оборудования:

• Круглый пластиковый контейнер емкостью 2 галлона с крышкой.
• Маленький переносной вентилятор.
• Наждачная бумага.
• Дрель.
• Фильтр А.

Пошаговая инструкция

1. Размер: Проверьте диаметр головки вентилятора или оберните головку на крышке ведра.
2. Вырежьте пластиковую крышку: С помощью резака проделайте круглое отверстие внутри крышки. Головка вентилятора должна точно соответствовать отверстию.
3. Перфорация: Просверлите отверстия диаметром 1-2 дюйма по всему ковшу. Сделайте вертикальные ряды по четыре отверстия в каждом.
4. Песок : Очистите только что сделанные отверстия, зашкурив их вокруг них.
5. Обрежьте фильтр: Обрежьте фильтровальную ткань по высоте ведра. Длина должна равняться окружности контейнера.
6. Установите фильтр: Установите его внутри ведра по периметру.
7. Сделайте отверстие : Сделайте небольшое отверстие в верхней части контейнера, чтобы пропустить провод вентилятора.
8. Крышка: Закрепите крышку вентилятором и закройте ведро.
9. Включите очиститель: Подключите вентилятор к источнику питания — маленькой батарее, вилке или даже солнечным батареям.

2. Деревянный очиститель воздуха

Если вы стараетесь держаться подальше от пластика, можно использовать дерево. Однако, чтобы сделать этот деревянный очиститель воздуха своими руками, вам понадобится немного под рукой.

Пошаговая инструкция

1. Снимите боковые панели. : Возьмите старую деревянную мебель, похожую на прикроватную тумбочку.Снимите три из четырех боковых панелей. Нижняя и все угловые столбы останутся.
2. Установите фильтры : замените три деревянных панели экранами того же размера. Прикрутите фильтры к дереву.
3. Установите вентиляционное отверстие: Вырежьте небольшое отверстие в оставшейся деревянной панели и установите небольшое вентиляционное отверстие. Это будет точка выхода воздуха.
4. Просверлите небольшое отверстие. : В деревянной панели или в ткани фильтра создайте небольшой зазор, через который пройдет провод вентилятора.
5. Настройка моторизованного вентилятора : Вентилятор можно поместить в созданный вами ящик. Как вариант, вырежьте отверстие в деревянной крышке и прикрутите к нему вентилятор.

Этот очиститель воздуха своими руками может быть настолько простым или необычным, насколько вам удобно. Некоторые создают анклавы для скольжения фильтров, что упрощает их замену при необходимости.

3. Очиститель воздуха HEPA DIY

Если вы страдаете аллергией или астмой, изготовление очистителя воздуха этого типа должно значительно помочь.Действительно, фильтры HEPA предназначены для улавливания до 99,9% частиц воздуха размером более 0,01 мкм ⁽²⁾ .

Хотя сами по себе HEPA-фильтры дороже обычных экранов, их создание в домашних условиях будет легче на вашем кошельке. Кроме того, очиститель воздуха такого типа — один из самых простых в изготовлении — всего несколько минут — это все, что вам нужно.

Что вам нужно

• Обычно плоские и квадратные вентиляторы более удобны и визуально привлекательны. Тем не менее, можно использовать любой вентилятор, если его спина ровная.
• Четыре стяжки.
• HEPA-фильтр, соответствующий размерам вентилятора.

Пошаговая инструкция

1. Проколите фильтр: С помощью отвертки или другого инструмента проделайте четыре отверстия в ткани, а не в раме, по направлению к каждому углу.
2. Установите сетку. : Поместите фильтр на заднюю часть вентилятора. Вы увидите стрелку сбоку от рамки фильтра. Он показывает направление, в котором должен течь воздух.Установите экран так, чтобы символ указывал на вентилятор.
3. Закрепите стяжки. : Проденьте четыре стяжки через проделанные вами отверстия. Присоедините их к вентилятору, чтобы закрепить фильтр. При необходимости можно использовать скотч.

Если вы используете стандартный круглый вентилятор, возможно, фильтр блокирует ручки. Перед закреплением фильтра установите желаемую скорость. После этого вам придется включать и выключать вентилятор до и после каждого использования.

Зачем ставить фильтр сзади?

Хотя мы видели людей, устанавливающих фильтр перед вентилятором, это не лучший способ.Экран за вентилятором может задерживать частицы до того, как они достигнут лопастей вентилятора. В результате грязь остается исключительно на внешней стороне фильтра, что упрощает очистку очистителя.

При установке спереди часть пыли может перемещаться между лезвиями и фильтром. Затем, когда придет время для глубокой чистки, на лопастях вентилятора накопится много мусора и грязи.

Мы рекомендуем закреплять экран спереди только в том случае, если у вашего вентилятора нет плоской задней стороны.

Эффективны ли очистители, сделанные своими руками?

Количество тестов, проведенных на очистителях, сделанных своими руками, весьма ограничено. Однако несколько испытаний показали многообещающие результаты. Они не только способны ограничить количество вредных частиц в воздухе, но также могут сделать это менее чем за 30 минут.

---

Проветривание

Очистители воздуха своими руками могут быть настолько простыми или сложными, насколько это возможно. Деревянные модели обычно требуют больших навыков ручной работы, но когда они будут завершены, они будут выделяться среди других типов.

Изготовление HEPA-фильтра, прикрепленного к вентилятору, не должно занимать больше пяти минут. Очиститель, сделанный из пластикового контейнера, может потребовать некоторого сверления, но должен быть доступен для большинства.

Во избежание возгорания не оставляйте очиститель воздуха работающим на ночь или без присмотра.

Как сделать очиститель воздуха своими руками — Smart Air

Как сделать очиститель воздуха своими руками? Очистители воздуха могут быть очень дорогими. Но это не обязательно. Изучив, как работают различные воздушные фильтры, я пришел к выводу, что фильтр HEPA — это все, что нужно для создания эффективного очистителя воздуха.

Учитывая, что большинство очистителей воздуха продаются за тысячи долларов, я подумал, что попробую сделать свой самодельный очиститель воздуха своими руками.

ЧАСЫ: Как сделать самодельный очиститель воздуха

Задержка: действительно ли очистители воздуха своими руками работают?

Я тестировал этот очиститель воздуха своими руками более 1000 часов! Данные показывают, что он работает даже для крошечных частиц PM2,5 по сравнению с крупными брендами, с контрольной комнатой для испытаний, более 200 дней и в полностью контролируемой среде для испытаний). В этой статье я расскажу, как сделать очиститель воздуха своими руками.

Как сделать очиститель своими руками

# 1 Купить вентилятор

Важно, чтобы у него была плоская передняя или задняя часть, чтобы к нему можно было прикрепить HEPA-фильтр.

Вентиляторы с плоской передней частью обычно имеют встраиваемый моторный блок, так что ищите его. Вот тот, который я купил за 58 юаней (около 8,50 долларов США):

# 2 Купить HEPA фильтр

Для своего самого первого самодельного воздушного фильтра я сначала купил этот за 108 юаней (16 долларов США):

С тех пор я протестировал HEPA от всех производителей, которых смог найти, чтобы увидеть, смогу ли я сделать еще более эффективный воздушный фильтр своими руками, и нашел такой, который улавливает больше частиц и имеет лучший воздушный поток.Поскольку я покупаю его оптом и отправляю через магазин для своего социального предприятия, он стоит меньше (75 юаней), чем тот первый HEPA, который я купил. Я протестировал этот HEPA-фильтр со своим счетчиком частиц, поэтому я знаю, что он работает (посмотрите прямую трансляцию теста DIY-фильтра здесь).

# 3 Снимите решетку с передней части вентилятора

Вот где начинается веселье с фильтром своими руками! Помогает, если у вас есть для этого плоскогубцы. Затем установите уровень мощности на 3 и снимите ручку — мы будем использовать этот очиститель воздуха своими руками на максимальном уровне.

Ручка мешает HEPA. Без ручки я включаю и выключаю очиститель воздуха своими руками, вставляя и вынимая вилку из розетки.

# 4 Ремешок на HEPA-фильтре

Используйте шнур, чтобы закрепить фильтр HEPA на передней части вентилятора, и готово! Ваш самодельный очиститель воздуха своими руками.

Металлический стержень посередине будет немного торчать сквозь фильтр. Вы могли отпилить металлический стержень, но мои тесты показывают, что это не имеет значения. Или, что еще лучше, сделайте себе более изысканный очиститель воздуха своими руками, найдя вентилятор без металлической планки спереди, например очиститель воздуха своими руками, который я отправляю через Smart Air.

# 5 Полюбуйтесь своим новым очистителем воздуха своими руками

Общая стоимость этого воздушного фильтра, сделанного своими руками: 166 юаней (27 долларов США). Сравните это с 8000 юаней (1300 долларов) на модные очистители здесь, в Пекине. Теперь я отправляю простой вентилятор и фильтр с простой модернизацией, которая увеличивает выход чистого воздуха на 15% по сравнению с моим первоначальным дизайном за 228 юаней (37 долларов США).

Итог: Как сделать очиститель воздуха своими руками

# 1 Купить вентилятор

# 2 Купить HEPA фильтр

# 3 Снимите решетку с передней части вентилятора

# 4 Ремешок на HEPA

# 5 Восхититесь своим новым очистителем воздуха своими руками

Ваш следующий вопрос, наверное, работает ли этот воздушный фильтр своими руками? Смотрите живой тест здесь. Вот еще несколько важных вопросов:

1. Фильтры: Какая комбинация фильтров мне нужна, чтобы защитить от всего?
2. Более мощный вентилятор: Испытания с помощью DIY Cannon
3. Как это проверить: Сравнительные испытания обычных мониторов качества воздуха

стр.S. Должен ли фильтр идти сзади ??

Вы можете спросить: «Разве HEPA не должен находиться на задней части вентилятора?» Я всегда думал, что ответ будет «это работает одинаково хорошо в обоих направлениях». Но я проверил это, и результаты меня удивили.

---

Пора дышать в безопасности

Присоединяйтесь к тысячам людей, которые уже защищают свое здоровье. Загрузите бесплатное руководство по безопасному дыханию сегодня.

Лучшие воздушные фильтры распроданы? Вот как сделать очиститель своими руками

С красновато-оранжевым небом и задымленным воздухом калифорнийцы, которые раньше никогда не слышали о PM2. 5 компаний, занимающихся загрязнением, быстро узнают об Индексе качества воздуха и о том, что им нужно делать, чтобы защитить себя от загрязнения лесными пожарами.

Томас Талхельм, основатель Smart Air, компании, которая продает очистители воздуха своими руками и учит людей делать их своими руками, вспоминает, что был в том же положении в 2013 году. Он жил в Пекине, и уровень загрязнения воздуха достиг рекордно высокого уровня. Больницы были переполнены пациентами с респираторными заболеваниями, и у него был кашель, от которого он не мог избавиться несколько недель.

Когда он узнал, что очиститель воздуха, который он хотел, стоит 1000 долларов, он провел собственное исследование и построил очиститель воздуха своими руками, прикрепив HEPA-фильтр к вентилятору.

С этого начался семилетний путь покупки лазерных счетчиков частиц, тестирования различных вентиляторов и фильтров и сравнения его самодельных очистителей с купленными в магазине моделями, чтобы доказать, что простые очистители воздуха своими руками могут быть почти такими же эффективными, как и дорогие.

Примерно в то же время на юго-западе Пенсильвании, где исторически возникла проблема с качеством воздуха, была основана организация «Сокращение загрязнения окружающей среды в закрытых помещениях» (ROCIS).

«Предполагалось, что если у вас плохой воздух и вы не можете позволить себе или не хотите переезжать, что вы можете делать дома, на работе и в школе?» объясняет Линда Вигингтон, руководитель группы ROCIS.

Их команда, в которой сейчас более 400 человек, начала тестировать портативные очистители воздуха, но когда они услышали о вариантах , сделанных своими руками, сделанных из воздушного фильтра, прикрепленного к коробчатому вентилятору , они начали одновременно производить и тестировать самодельные очистители. .

Они также обнаружили, что он может отфильтровывать большую часть вредных твердых частиц.

Первый очиститель воздуха, сделанный Томасом Тальхельмом, который он сделал в 2013 году, прежде чем запустить Smart Air.

(Томас Тальхельм)

Экологические агентства, в том числе Агентство чистого воздуха Пьюджет-Саунд в Сиэтле и Калифорнийский совет по воздушным ресурсам (CARB), призывают людей периодически выключать вентиляторы, чтобы избежать перегрева, и не использовать их без присмотра или во время сна.

Но обе организации признают, что перегрев случается редко и что их рекомендации исходят из чрезмерной осторожности. У новых вентиляторов есть плавкие предохранители, которые предотвращают их перегрев или возгорание.

Талхельм сказал, что из более чем 50 000 самодельных очистителей, поставленных его оборудованием, они слышали о менее пяти, которые перегрелись, и в этих случаях вентилятор просто умер.

Поэтому, если воздух нездоров, Талхельм и Вигингтон рекомендуют использовать очистители каждый раз, когда вы находитесь в комнате, в том числе во время сна.

Данные

Smart Air показывают, что , если вы выключите фильтр , плохое качество воздуха может вернуться примерно через 80 минут.

«Когда я основал Smart Air, я был очень зол на более крупные компании по очистке, потому что они пытались убедить людей, что защита вашего здоровья стоит 1000 долларов», — сказал Талхельм. «Что, если люди верят, просто будет много людей, которые не защищают свое здоровье.

«Люди — когда они напуганы и не понимают, как что-то работает, каковым был я, пока я не столкнулся с необходимостью платить 1000 долларов, — мы используем цену как показатель качества.… Единственный способ бороться с этим — данные ».

Участник одного из семинаров Smart Air в Шанхае использует лазерный счетчик частиц для проверки эффективности очистителя воздуха своими руками.

(Джеймс Ли)

Шаги по созданию очистителя воздуха своими руками

Купите вентилятор (или используйте тот, который у вас уже есть)

Убедитесь, что это новый вентилятор, потому что, если он был приобретен после 2012 года, он должен иметь предохранитель, предохраняющий его от перегрева.

ROCIS и Puget Sound Clean Air Agency рекомендуют приобрести коробчатый вентилятор размером 20 на 20 дюймов, который можно легко оснастить фильтром таких же размеров.В идеале, какой бы вентилятор вы ни использовали, он должен иметь плоскую поверхность, что облегчает надежное соединение с фильтром. Вы можете использовать не плоский вентилятор, но, возможно, будет проще приобрести новый коробчатый вентилятор, который стоит всего от 15 до 20 долларов.

Talhelm сказал, что их данные не показывают большой разницы между их очистителями воздуха своими руками, сделанными с дорогими вентиляторами, и более дешевыми вентиляторами, но если у вас есть выбор, он рекомендует найти более мощный.

Купите фильтр

Talhelm рекомендует фильтр HEPA, который можно найти во многих магазинных очистителях и фильтрах 99.97% взвешенных в воздухе частиц размером 0,3 мкм. Руководства ROCIS и Puget Sound рекомендуют печной фильтр MERV 13, который улавливает более 90% тех же частиц и может быть дешевле и доступнее. Итог: Найдите лучшее, что вы можете.

Закрепите воздушный фильтр на вентиляторе

Направляющая Smart Air показывает, как снять решетку с передней части вентилятора и закрепить фильтр, а в руководстве по Puget Sound показано, как прикрепить фильтр к вентилятору с помощью оборудования. Но вы также можете просто использовать изоленту, как объясняет ROCIS guide .

Smart Air и ROCIS рекомендуют устанавливать фильтр на переднюю часть вентилятора, а Puget Sound — на заднюю. Данные Smart Air показывают, что на передней панели на 11% эффективнее, чем на спине, но Талхельм сказал, что важнее положить его на сторону, где поверхность более плоская (у многих вентиляторов элементы управления могут быть спереди или сзади. ).

Кроме того, на большинстве фильтров есть стрелка, указывающая рекомендованное направление воздушного потока, но Талхельм сказал, что если стрелки нет или вы не можете ее понять, не беспокойтесь.Их тесты показывают, что даже если вы наденете его задом наперед, это лишь немного менее эффективно.

Запускать, когда вы находитесь в комнате

Если воздух снаружи нездоровый, и Талхельм, и Вигингтон рекомендуют запускать очистители постоянно или, по крайней мере, всякий раз, когда вы находитесь в помещении. Они рекомендуют установить его в спальне и в любых местах, где вы проводите много времени, например, в семейной комнате или офисе. Но никогда не помешает быть осторожным, если он перегреется.

Другие подсказки

Очистители воздуха лучше использовать в помещении с закрытыми дверями и окнами. Но данные Smart Air показывают, что они могут уменьшить твердые частицы с открытыми окнами . «Это может быть критично, если жарко, или если нам нужна вентиляция для снижения выбросов CO2 или коронавируса», — сказал Талхельм.

Держите очиститель подальше от занавесей и воды.

Меняйте фильтры, когда они начинают засоряться. Часто он обесцвечивается или даже становится черным, в зависимости от того, насколько плохой воздух.

ОБНОВЛЕНО 17 сентября 2020 г. | 14:49

Где горит огонь? Если мне нужно эвакуироваться, что мне взять с собой?

Хорошая идея — заранее подготовиться к приказу об эвакуации. Имейте набор для оказания неотложной помощи с водой, едой и рецептами для всех людей и домашних животных в вашем доме.Включите дополнительную одежду, фонарик и батарейки, важные документы, такие как паспорта и свидетельства о рождении, а также санитарные принадлежности. В век коронавируса не забывайте о масках для лица.

Что делать с нездоровым воздухом? Что означают проценты локализации пожара?

Процент сдерживания — это пожарные, сообщающие общественности, какая часть пожарного периметра, по их мнению, не выйдет за пределы их защиты.Вот почему даже когда пожар локализован на 100%, он все еще может гореть, и пожарные остаются, чтобы убедиться, что он не выйдет из-под контроля.

Как я могу защитить свой дом?

Уберите все легковоспламеняющиеся, включая мебель, на расстоянии не более пяти футов от дома. Уберите мусор под деревьями в пределах 30 футов от вашего дома; что препятствует проникновению огня на полог дерева. Прочтите больше советов по противопожарной защите вашего дома.

Воздушный фильтр своими руками | Агентство чистого воздуха Пьюджет-Саунд, штат Вашингтон

Один простой и доступный способ сделать свой собственный воздухоочиститель дома — использовать коробчатый вентилятор и печной фильтр.Эти «фильтрующие вентиляторы» могут отфильтровывать мелкие частицы, которые часто встречаются в лесных пожарах или древесном дыме. Загрязнение твердыми частицами может привести к ряду немедленных и долгосрочных последствий для здоровья, таким как проблемы с дыханием, приступы астмы, болезни легких и сердца. Загрязнение твердыми частицами особенно опасно для детей, пожилых людей и людей с чувствительной иммунной системой.

Мы проверили производительность этих вентиляторов с фильтром, и они значительно уменьшают количество мелких частиц и сажи из воздуха. См. График ниже, на котором показан пример производительности вентилятора с фильтром.

Расходные материалы, необходимые для самостоятельного изготовления:

• Корпусный вентилятор 20 дюймов x 20 дюймов
• Фильтр MERV 13 или FPR 10 20 дюймов x 20 дюймов x 1 дюйм
• Электродрель *
• 3/4 «винты *
• 2″ угловые кронштейны *

* Если у вас нет доступа к электродрели, вы можете просто использовать любой вид ленты или эластичного шнура вместо винтов и скоб.

Все принадлежности можно найти в магазинах товаров для дома или в хозяйственных магазинах.

См. Видеоинструкцию о том, как собрать вентилятор с фильтром самостоятельно:

Это видео сделали студенты RecTech , программа стажировки в Сиэтл Паркс и отдых. Задача RecTech — устранять препятствия и обучать студентов с помощью технологий, чтобы лучше подготовить их к поступлению в колледж.

Важные советы при установке фильтра на вентилятор:

• Убедитесь, что фильтр расположен напротив задней части вентилятора.
• Убедитесь, что стрелки на фильтре указывают на переднюю часть вентилятора или следуют за тем же потоком воздуха, что и вентилятор.

Важные советы при использовании вентилятора:

Корпусные вентиляторы не предназначены для использования с фильтрами, и безопасность вентиляторов с фильтрами не проверялась. Обязательно следуйте этим инструкциям:

• Используйте вентилятор в комнате, в которой вы проводите больше всего времени.
• Расположите вентилятор посередине комнаты, подальше от стен и крупных предметов.Не устанавливайте вентилятор рядом с пыльным или грязным местом, иначе вентилятор будет поднимать пыль в воздух.
• Закройте все окна и двери, пока работает вентилятор. Вентилятор с фильтром не может очистить воздух, если в комнату повторно попадают внешние загрязнения. Однако, если внутри слишком жарко, вы можете открыть окно и запустить вентилятор без фильтра.
• При необходимости используйте вентилятор не менее 10-15 минут.
• В целях электробезопасности не используйте вентилятор в ванной или рядом с водой.
• Периодически выключайте вентилятор во избежание перегрева.
• Выключайте вентилятор с фильтром, когда выходите из комнаты.
• Не использовать во время сна или вне дома.
• Заменяйте фильтры каждые 3 месяца или если они выглядят грязными (это зависит от того, как часто используется блок).
• Фильтры должны иметь «рейтинг MERV» 13.

Вы также можете скачать наш информационный бюллетень и инструкции по сборке ниже.

Как сделать очиститель воздуха своими руками с коробчатым вентилятором

Поскольку в сентябре Сан-Франциско установил рекорд нездорового качества воздуха в 28 дней подряд, я привык постоянно чувствовать себя немного нездоровым.

В моем доме нет системы фильтрации воздуха, и казалось, что весь Интернет был распродан из любых доступных удаленно портативных устройств. Поэтому, когда дым от ближайших лесных пожаров окутал город, все, что я мог делать, это закрывать окна и сидеть на корточках, пока не закончатся мои продукты.

Однажды ночью мой сосед по комнате упомянул, как легко было сделать очиститель воздуха своими руками. Я был заинтригован.

Сезон дыма не только мог нанести длительный ущерб моему телу, у меня еще и хроническая аллергия на перхоть и пыльцу, из-за которых я много времени чувствовал себя заложником.Я подумал, может ли в этом помочь очиститель воздуха своими руками.

Мне нечего было терять, поэтому я пошел на это — и многому научился. Ниже вы найдете пошаговые инструкции, список материалов и то, к чему следует быть готовым, когда вы приступите к выполнению этого простого проекта «Сделай сам», который проще сказать, чем сделать.

Общая концепция этого проекта очень проста: воздушные фильтры прикреплены лентой к корпусному вентилятору. Вот что вам нужно и как это сделать.

Список поставки

* Крайне важно, чтобы ваши фильтры были достаточно большими, чтобы покрыть весь вентилятор коробки.По этой причине я остановился на фильтре HEPA 12, потому что не смог найти фильтр HEPA и коробчатый вентилятор подходящих размеров.

Если вы собираетесь купить фильтр HEPA, указанный выше, вам нужно будет поискать вентилятор меньшего размера.

MERV против фильтров HEPA

Фильтры HEPA — золотой стандарт воздушных фильтров. Они способны удалить 99,97% частиц размером до 0,03 мкм, таких как плесень, пыльца, пыль и бактерии.

Для сравнения: фильтры MERV с рейтингом от 8 до 13 (MERV — это система оценки от 1 до 10, которая измеряет эффективность воздушного фильтра), как и тот, который я использовал, избавляются примерно от 90 процентов таких мелких частиц.

Инструкции

1. Выровняйте один из фильтров напротив вентилятора коробки.
2. Оберните ленту по всем четырем краям, чтобы она полностью закрылась.
3. Наклейте лишнюю ленту на углы. (Как ни странно, углы коробчатого вентилятора скруглены, а углы фильтров — прямые. Так что приклеивание ленты требует некоторой тонкости.)
4. Выровняйте второй фильтр напротив другой стороны коробчатого вентилятора.
5. Приклейте его вместе, как вы это сделали вторую.

* Очень важно, чтобы лента была достаточной, чтобы не было зазоров между фильтрами и вентилятором.Рекомендуется использовать несколько слоев ленты.

Если вы визуально обучаетесь, попробуйте просмотреть приведенное ниже руководство с помощью Wirecutter.

Эффективность зависит от типа загрязнителя, который вы пытаетесь удалить. Было обнаружено, что для дыма фильтр MERV 13, прикрепленный к коробчатому вентилятору, эффективен примерно на 80 процентов. Что, честно говоря, лучше, чем я предполагал.

И если он настолько эффективен для улавливания частиц дыма, которые относительно малы (от 0,4 до 0,7 микрон), то, естественно, он будет еще более эффективным для улавливания бытовых аллергенов, таких как пылевые клещи и кошачья шерсть, размер которых составляет от 2 до 20 микрон. в диаметре.

Wirecutter также провел собственное испытание с использованием фильтра Honeywell FPR 9 (который сравним с фильтром MERV 12). Они обнаружили, что, когда вентилятор камеры был включен средней на 30 минут, он удалял около 87 процентов твердых частиц из комнаты площадью 200 квадратных футов. Хотя они не указывают размер или тип частиц, о которых они говорят.

Можно ли использовать очистители воздуха своими руками для борьбы с распространением COVID-19?

Это возможно, но не рассчитывайте на это. Некоторые исследователи считают, что очистка воздуха — это мера, которую стоит предпринять, чтобы замедлить распространение.А с размером 0,1 микрона молекула COVID-19 технически достаточно велика, чтобы ее уловил самодельный очиститель воздуха с HEPA или сопоставимым фильтром.

К сожалению, поскольку достоверных исследований, посвященных этому вопросу, нет, вы не можете подтвердить его как жизнеспособную меру.

Хорошо, я пойду на уровень с вами. Мой очиститель воздуха, сделанный своими руками, разочаровал. Как и каждый этап процесса, включая готовый продукт. Вот к чему вы должны быть готовы, если собираетесь делать это самостоятельно.

Это не так доступно, как говорят.

Я читал в нескольких местах, что фильтры HEPA должны стоить от 15 до 20 долларов, но самый дешевый, который я нашел, был 40 долларов, а фильтры MERV 12, которые я купил, стоили 55 долларов.Я предполагаю, что это из-за возросшего спроса из-за всех этих проклятых пожаров.

Трудно найти HEPA-фильтр и коробчатый вентилятор совместимых размеров.

Это была очень неприятная часть моего пути и почему я остановился на фильтре MERV 12. При разработке проекта очень важно, чтобы ваш фильтр покрыл весь вентилятор, поэтому обязательно ознакомьтесь с размерами перед покупкой.

Убедитесь, что фильтры имеют толщину 1 дюйм.

В классическом стиле я случайно купил фильтры толщиной 5 дюймов.Итак, мой конечный продукт был огромным кубом: 20 x 20 x 15 дюймов. А поскольку 90 процентов моей жизни я провел в одной комнате, я не был в восторге от добавления большого уродливого куба.

Это работа двух человек

Может быть, потому что я боролся с этими массивными фильтрами или, может быть, потому, что у меня просто нет темперамента для проектов DIY, но этап записи оказалось легче сказать, чем сделать. Самостоятельно протянуть фильтры к ленте вентилятора и было сложно.Было бы большим подспорьем, если бы кто-то был рядом, чтобы держать все вместе, пока я записываю.

Вентилятор очень громкий

Это был настоящий прорыв. Когда я запустил эту штуку, это звучало так, будто кто-то обносил мою комнату листом. Я очень чувствителен к шуму, когда работаю, и когда сплю, поэтому, честно говоря, я отправил этого щенка в бесплатный Craiglist.

Есть множество очистителей воздуха, которые вы можете найти за ту же сумму — даже дешевле — чем то, что я заплатил, чтобы сделать свой собственный.На самом деле, недавно кто-то подарил мне настольный очиститель воздуха марки Hisense. Для моей комнаты площадью 250 квадратных футов он отлично работает. Он тихий, ненавязчивый, использует HEPA-фильтр и стоит на Amazon меньше ста долларов.

Если у вас больше технических характеристик или вам нужно устройство, которое работает на большей площади, доверяйте нашему руководству по лучшим очистителям воздуха для дома.

Джинджер Войчик, помощник редактора Greatist. Следите за другими ее работами на Medium или в Twitter.

человек делают очистители воздуха своими руками, чтобы справиться с дымом лесных пожаров внутри помещений

Регистрация, обучение и действия.Мы поддерживаем голосование в партнерстве с iamavoter.com, беспартийным движением, поощряющим голосование и гражданскую активность.

Пока западное побережье горит в апокалиптических лесных пожарах, люди в районах, покрытых дымом и пеплом, заполняющим небо, с трудом пытаются подобрать очистители воздуха, чтобы сделать воздух в своих домах более пригодным для дыхания. Десятки людей пропали без вести, по крайней мере 35 человек погибли, и даже за пределами зон эвакуации при пожаре люди с астмой и заболеваниями сердца или легких подвергаются серьезной опасности при вдыхании дыма — даже внутри.

Согласно Google Trends, количество запросов по запросу «очиститель воздуха своими руками» резко возросло за последний месяц, причем большинство запросов поступило из Орегона, Вашингтона и Калифорнии. Вероятно, это связано с тем, что «настоящие» очистители сейчас набирают обороты: запасы Amazon на складе нестабильны — многие предлагаемые там очистители воздуха находятся в отложенном заказе до ноября или доступны у сторонних продавцов с более медленной доставкой. Интернет-магазины бытовой техники, такие как True Value и Home Depot, особенно в районе залива, уже демонстрируют распродажу очистителей воздуха и комплектов для замены фильтров.

Очистители воздуха уже пользовались большим спросом из-за COVID-19, и люди искали способы циркуляции и очистки воздуха в своих домах или офисах. Когда Wired изучил потенциальную эффективность этих самодельных вентиляторов с фильтрующими коробками для удаления вирусных частиц из воздуха, они обнаружили, что в одном исследовании 2018 года, проведенном в Сингапуре, специально изучались сажа и дым от лесных пожаров. Исследователи пришли к выводу, что вентилятор с фильтром, прикрепленным спереди и установленным в окне, чтобы втягивать воздух внутрь через фильтр, уменьшал количество мелких твердых частиц примерно на 75 процентов.

Короче говоря, они не выглядят такими уж изощренными, но очистители воздуха своими руками могут улучшить качество воздуха и определенно лучше, чем ничего, если вы боретесь с дымом и у вас нет альтернативы. Исследования показывают, что очистка воздуха в помещении, когда воздух снаружи сильно загрязнен, уменьшает воспаление и оказывает положительное влияние на сердечно-легочные заболевания даже у молодых и здоровых людей.

До этого месяца, когда я всю свою жизнь был на восточных горках, я не осознавал, насколько ужасные ежегодные лесные пожары ухудшают качество воздуха на Западе, но сезон пожаров в этом году беспрецедентен.Одна подруга из Лос-Анджелеса сказала, что она больна, просто сидя в своей комнате. Другой присылал фотографии туманного красного солнца, уходящего в дым, чуть больше с каждым днем.

Но ничто так не поразило меня, как этот твит от бывшего главного редактора Motherboard, а ныне жителя района Залива Дерека Мида о своем очистителе воздуха своими руками:

Мид собрал свою альтернативу за менее чем половину стоимости очистителей потребительского качества. Люди годами превращали коробчатый вентилятор и пару фильтров в дрянной очиститель воздуха, либо из-за дыма от лесных пожаров, либо из-за желания сделать свою собственную, более дешевую версию дорогих очистителей воздуха.Несколько человек в одной ветке Reddit на прошлой неделе сказали, что они годами занимались этим странным фанатским трюком с коробкой, и инструкции по этому поводу распространяются по крайней мере с 2011 года, когда Джеффри Эванс Террелл, директор Мичиганского синусового центра, продемонстрировал свое Сборка за 25 долларов.

Террелл использует один из нескольких методов; для своего он прикрепил один фильтр HEPA к передней части вентилятора коробки. Другие используют два фильтра, прикрепленных к задней части коробочного вентилятора, чтобы сформировать треугольную форму.

Томас Талхельм, доцент кафедры поведенческих наук Школы бизнеса Бута Чикагского университета, был очарован качеством воздуха и твердыми частицами с тех пор, как жил в Пекине.Он основал Smart Air, корпорацию, которая обучает людей качеству воздуха в помещении и продает очистители воздуха.

«Данные об очистителях, сделанных своими руками, очень ясны: они работают», — сказал Талхельм. «Они даже могут соперничать с очистителями за 1000 долларов».

Талхельм потратил годы на изготовление очистителей воздуха своими руками и собственное тестирование качества воздуха и твердых частиц. Вот несколько советов, которыми он поделился с нами:

• Сделайте хорошее уплотнение вокруг вентилятора и фильтра, с помощью ленты, если необходимо, а если вы используете метод с одним фильтром, используйте вентилятор с плоской поверхностью, чтобы вы можете получить эту печать.«Самая распространенная ошибка, которую я вижу, — это то, что у людей нет плоского вентилятора», — сказал он. Привязка плоского фильтра к выпуклой поверхности вентилятора будет просто втягивать воздух вокруг фильтра, по большей части в обход.
• Закройте все двери и окна. «Просто закрыв двери и окна, воздух в помещении содержит на 40 процентов меньше твердых частиц, чем воздух снаружи». Он сам это проверил.
• Форма конструкции — треугольник с двумя фильтрами против одного фильтра на передней панели — не имеет большого значения для улучшения качества воздуха, как и размещение в помещении.Треугольник обеспечивает большую площадь поверхности и снижает нагрузку на вентилятор, чтобы втягивать воздух, но установка фильтра спереди тоже работает нормально, особенно если их не хватает.
• При фронтальном подходе убедитесь, что фильтр закрывает всю поверхность вентилятора. Если он перекрывается, например, на круглом веере с квадратным фильтром, ничего страшного.
• Слабый фильтр лучше, чем ничего. Поскольку фильтры распродаются быстро, в крайнем случае подойдет любой тип — для работы не обязательно должен быть HEPA с самым высоким рейтингом.
