Шибер для дымохода своимми руками

Автор Евгений Апрелев На чтение 5 мин. Просмотров 4.1k.

Большинство частных застройщиков предпочитают самостоятельно обустраивать систему отопления в постройках, посредством возведения печей и каминов, а также устанавливая котлы, работающие на различных видах топлива. Но перед обустройством следует знать не только технологию возведения, но и вспомогательные устройства, которые используются при эксплуатации дымоходов.

[contents]

Шибер — это устройство, предназначенное для контроля и регулировки тяги в системах дымоотведения каминов, отопительных и варочных печей. Простым языком, определение звучит так: шибер – задвижка, которой можно регулировать естественную тягу. Как известно, хорошая тяга является главнейшим явлением, которое обеспечивает полное сгорание топлива и как следствие, хороший вывод дыма из печи и быстрый нагрев помещения. Шибер обеспечивает и пожаробезопасность при печном отоплении постройки.

Особенности шиберных конструкций.

Шиберы, или задвижки (заслонки, затворы), бывают двух типов исполнения и изготавливаются из различных материалов.

Выдвижной. Основным конструктивным элементом конструкции является перемещающийся внутри щелевого кармана лист металла, за счет горизонтального движения которого уменьшается или увеличивается сечение дымохода.
Поворотный. Регулировочная пластина в такой конструкции задвижки, вращается вокруг своей оси и крепиться посередине к направляющей. Вращая заслонку в трубопроводе, можно регулировать количество проходящего через конструкцию дыма, и соответственно влиять на тягу, уменьшая или увеличивая просвет, между пластиной шибера и дымоходом.

Поворотный шибер для дымохода менее востребован, из-за несовершенности конструкции. Воздействие высоких температур на закрепленную пластину могут со временем ослабить точки крепления ее на поворотной оси. Изготавливают задвижки такого типа из нержавейки, так как она довольно легкая и прекрасно противостоит коррозии.

Выдвижные заслонки встречаются, изготовленные из чугуна и нержавеющей стали. Чугун более тяжелый и при монтаже этого устройства в дымоход, частенько возникают сложности. Чаще всего чугунные поворотные заслонки устанавливаются в кирпичные системы дымоотвода. Шибер из нержавейки более легкий, и поэтому прекрасно подходит для любых дымоходов.

Область применения и правильный подбор шибера

Как говорят специалисты «старой школы», шиберные конструкции нужны там – где они действительно необходимы. А необходимость в них существует в дровяных печах и отопительных устройствах, работающих на твердом топливе, практически любой конструкции. Про топливо упомянуто целенаправленно, так как в газовых котлах или при отоплении жидким топливом, регулировка горения осуществляется подачей топлива, а задвижка нужна, только для перекрывания дымохода от попадания в него атмосферных осадков.

Совет:
Для газовых котлов наиболее приемлемым вариантом будет установка именно поворотного шибера, так как температуры выводящихся газов в дымоходах этих устройств достаточно низкие и нанести вред конструкции заслонки они не смогут. Шибер для дымохода из нержавейки не обеспечит полное перекрывание дымоотводящего канала, при этом исключив возможность вырывания пламени через зольник в помещение.

Также шиберные конструкции применяются в системах транспортирования по трубопроводам, различных материалов, газов и нефтепродуктов. Эти запорные устройства имеют электрический и гидравлический привод, но могут иметь и ручное управление.

Как сделать шибер своими руками

Задвижки для регулирования тяги в дымоходах, конструктивно достаточно просты и поэтому их можно изготовить своими руками.

Важно!
Шибер нужно монтировать на не утепленном участке дымохода, который находится на высоте не более 1 метра от выхода их печи.

Изготовить шибер своими руками, для кирпичного дымохода – достаточно просто, особенно если этот делается на начальном этапе возведения дымоотводящего канала. Для его изготовления нужно:

Выложить первый ряд кирпичной кладки дымохода.
Во втором ряду кладки вырезаются пазы, учитывая толщину задвижки.
В переднем или боковом кирпиче кладки вырезается углубление для ручки шибера.

Шибер используется готовый, изготовленный из чугуна в заводских условиях. Все пазы для шибера делаются при помощи углошлифовальной машины с кругом по камню.

Внимание!
Работа с «болгаркой» достаточно травмоопасная, и требует навыков использования этого инструмента. Если вы не уверены в своих силах, то лучше обратитесь к профессионалам.

При возведении дымохода из кирпича и установке в нем заслонки, следует обратить особое внимание на качество кладки. В случае появления щелей их нужно замазать раствором на основе шамотной глины.

Поворотная заслонка своими руками

Для кирпичного дымохода можно изготовить и поворотный шибер, но это уже потребует некоторых инструментов, навыков и материала.

Прежде всего, в необходимом месте произведите замеры сторон внутри дымохода.
По размерам нужно сварить рамку из стального уголка, с шириной полки 30-40 мм.

Важно!
Разметку сторон и сварку производить так, чтобы горизонтальная полка ложилась на кирпич, а вертикальная, плотно входила в дымоход.

Четко посередине двух противоположных сторон, следует просверлить отверстия для направляющей, диаметром 5- 8 мм.
По внутреннему размеру рамки, вырезать из металла, толщиной 1 мм, пластину, которая будет служить поворотной заслонкой.
Важно!
Размеры поворотной заслонки должны быть меньше внутренних размеров рамки на 1-2 мм, иначе при нагревании она заклинит в устройстве.
В зависимости от диаметра отверстий, использовать отрезок прямой стальной проволоки для изготовления поворотной оси. На одном ее конце следует нарезать резьбу для фиксации.
Проденьте ось в подготовленные отверстия.

Важно!
Ось заслонки должна свободно вращаться, но не должна болтаться в направляющих отверстиях. При необходимости вставьте в отверстия втулки, сделанные из отрезков металлической трубки, подходящего диаметра.
Зафиксируйте ось на рамке при помощи гайки.
Вложите пластину поворотной заслонки и сваркой, приварите ее к оси, четко по центру.

Последним этапом будет изготовление ручки на поворотную ось. Надеемся, что эта публикация была для вас полезной и теперь вы сможете сделать шибер для дымохода своими руками. Главное – проявить немного терпения, благодаря чему можно сэкономить некоторую сумму, потратив те же деньги на материал. Теперь зная, как это устроено, следует ответить самому себе: есть ли смысл изготавливать его собственноручно, или лучше приобрести устройство заводского изготовления.

На видео показан пример каминного шибера, изготовленного самостоятельно.

пошаговая инструкция по созданию, виды и отличия.

Большинство владельцев загородных домов и дач предпочитают самостоятельно обустраивать систему отопления путем возведения каминов и печей. Это, безусловно, требует наличия определенного опыта, знаний и понимания технологии возведения.

Шиберная заслонка — фото

Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Назначение и характеристики

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber)

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Хорошая тяга — это одно из ключевых условий для нормальной эксплуатации топливной системы. При хорошей тяге, топливо практически полностью сгорает, обеспечивая эффективный и экономичный процесс обогрева. Если же тяга плохая, то может произойти задымление помещения и пожарное возгорание.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Основные функции шиберной задвижки

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Если камин с печью не эксплуатируются, то в этот период задвижка шибера должна находиться в закрытом положении.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

Функция регулятора тяги в дымоходе.
Частичное перекрытие сечения дымоходного канала.
Регулятор интенсивности горения пламени в топке.

Внимание! Если горение в топке осуществляется при подаче приточного воздуха, шиберная задвижка на дымоход не устанавливается!

Наглядная демонстрация эффективности работы шиберной задвижки (видео)

Закрытый шибер:

Открытый шибер:

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 900⁰С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Основные виды шиберных задвижек

Горизонтальный выдвижной шибер.
Горизонтальный выдвижной шибер
Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.
Поворотный шибер. Его еще называют «дроссельская заслонка»,
Шиберная задвижка для дымохода
которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

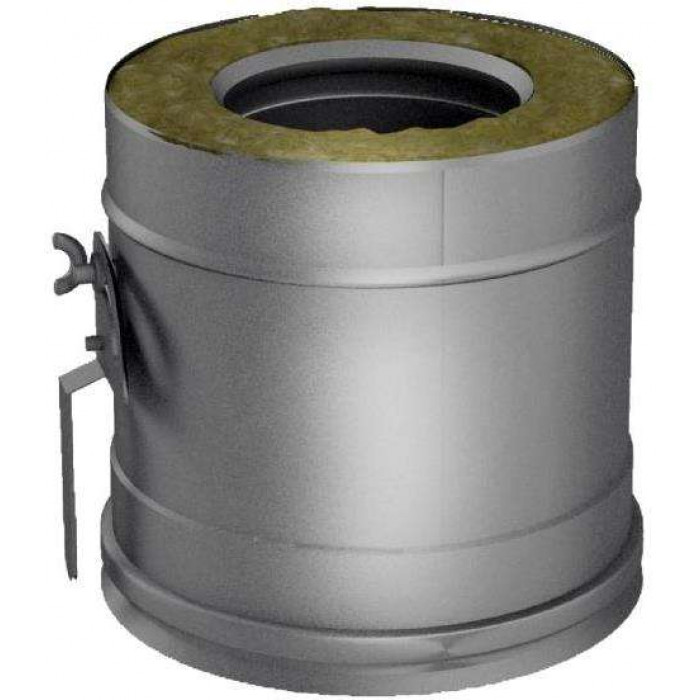

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.
шаг 1
Теперь с помощью болгарки вырежьте круг по выполненной разметке.
Шаг 2
Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.
Примеряем заслонку
Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.
Шаг 4
Отрезаем трубу болгаркой с отрезным кругом.
Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.
Рассверливаем трубку
Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.
Шаг 5
Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.
Шаг 6
Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.
Делаем разметку
Собираем заслонку в трубку.
Шаг 7
Делаем шаблон для фиксатора заслонки.
Шаг 8
Переносим разметку на металлический лист. Можно использовать циркуль.
Шаг 9
Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
Привариваем к трубе.
Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

Выложите 2 ряда печи или камина согласно используемой схеме порядовки.
горизонтальный выдвижной шибер
На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
Устанавливается заслонка.
В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.
Перекрываем шибер рядом кирпичей
Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Если у вас остались дополнительные вопросы — вы можете задать их в комментариях, мы постараемся ответить как можно скорее, спасибо за внимание!

как сделать и установить задвижку

Хорошая тяга – это хороший КПД работы печи. Топливо в этом случае сгорает полностью, а расход его при этом небольшой. А плохая тяга – это не только недогорающие дрова, но риск возникновения обратной тяги.

Для чего мы и разберем в этой статье, как сделать шибер для дымохода своими руками и что это вообще такое. Шибер – это главный гарант пожаробезопасности печного отопления. Во время горения дров задвижки для дымоходов частично их перекрывает, а после топки они закрывают трубу полностью. И шибер в отопительной системе как раз и необходим для того, чтобы регулировать силу тяги. Его современный аналог – тягостабилизатор.

Какой бывает шиберная конструкция?

Итак, выдвижной шибер – это специальная горизонтальная пластина, которая за счет своего положения увеличивает или уменьшает сечение дымохода. Так и регулируется сила тяги. В этой пластине есть небольшое отверстие, которое не позволяет шиберу абсолютно герметично перекрывать дымоход – таковы правила пожаробезопасности. Зачастую горизонтальный шибер устанавливается в кирпичные печи, но встречается и в стальных дымоходах.

Поворотный, или двустенный шибер – это пластина, которая крепится по оси. Ее регулировка осуществляется путем поворота.

Единственный недостаток: у поворотного шибера, к сожалению, часто отгорает сварка, и такое неприятное явление в последнее время наблюдается чаще, чем когда-то. Видимо, все дело в качестве и добросовестности некоторых производителей.

Оба вида шибера отличаются между собой принципиально: заслонка на дымоход, т.е. горизонтальный шибер, позволяет регулировать проходное сечение, а дрюссель (или «кабанчик») – только открыт или закрыт дымоход. Хотя некоторые банщики умудряются фиксировать положение с помощью цепочки.

Как подобрать шибер для вашего дымохода?

Устанавливается шибер на всех видах каминов и печей, кроме некоторых новых моделей, где горение уже регулируется контролированием подачи приточного воздуха, для чего в ход идет дефлектор.

В газовой печи шибер нужно ставить поворотный – он полностью исключит риск полного закрытия дымохода, и пламя не выскочит случайно наружу чрез зольник. Если же вы все-таки используете заслонку, то следите за тем, чтобы всегда оставался зазор не менее 30-40% площади сечения дымохода.

Также не рекомендуется установка поворотных шиберов на банные печи с периодичным действием, т.к. заслонка всегда пропускает пар в закрытом состоянии при поддаче. Но возьмите себе на заметку: некоторые печники считают, что когда поворотный шибер в открытом положении, трубу ниже его достаточно сложно потом чистить.

Обычно шибер продается вместе с дымоходом – это обязательный его элемент. Но если вы делали все своими руками, тогда можете приобрести шибер с нужными параметрами через интернет-магазины, или же в любом профильном супермаркете. Главное – точно определите размеры, которые вам нужны.

Из какого материала лучше брать шибер?

Дымоходные задвижки чаще всего делаются из чугуна. Правда, материал это тяжелый, а потом монтаж чугунного шибера достаточно трудный. Да и ставится он только на кирпичные печи.

Стальные шиберы делают в 1 мм толщиной. Чем хорошая сталь, так это тем, что выдерживает температуру до 900°С, обладает особой механической плотностью и устойчива к коррозии. Также сталь гладкая, и даже специально полируется для этой цели до блеска, а потому сажа на таком шибере не оседает и не создает проблемы. А самое главное – обладает достаточной теплопроводностью. Такая задвижка перекрывает дымоход на 85%, и угарные газы выводятся полноценно.

Как самостоятельно сделать и установить шибер?

Обычно шиберная заслонка для дымохода ставится в дымоход еще на этапе его возведения. А располагается он на первом метре дымохода – чтобы им было удобно пользоваться. Вот только этот участок, где находится шибер, не утепляют – иначе его может заклинить.

Шибер – это своего рода начальная часть дымохода, за ним уже и начинается непосредственно сама труба. По сути, это самый простой способ регулирования тяги и любой человек может разобраться, как этим инструментом управлять.

Если вы строите кирпичную печь, то шибер ставится вот как:

Шаг 1. Выкладываем первый кирпичный ряд дымохода.
Шаг 2. Во втором ряду вырезаем фрагмент для задвижки.
Шаг 3. В одном кирпиче вырезаем паз для ручки.

Главное – выложить второй кирпичный ряд так, чтобы в нем не было щелей. Если такие все-таки получились – заполните их цементным раствором. Поставить шибер в дымоход можно и без крепления – он будет держаться только за счет своего плотного прилегания к конструкции.

Как правильно регулировать тягу?

Правильным считается значение «альфа» — это в пределах 2,0-2,5 (есть специальная формула, чтобы это вычислить). Только тогда дрова сгорают хорошо и сажи получается минимально. А для этого совершенно не лишне обеспечить подачу воздуха в зону горения – если у вас есть такая возможность.

Запомните только одно: если вы закрыли шибер, угарный газ в баню все равно будет просачиваться – даже если вы не слышите гари и не видите дыма. Это очень опасно! За несколько часов вы можете полностью угореть. Закрывать шибер можно только в самом конце, когда в топке все давно перегорело и слегка покрылось пеплом. Берегите себя!

Шибер для дымохода своими руками: игзотовление и монтаж заслонки

Эффективность работы отопительной системы в доме зависит от множества причин. Однако главной можно считать качество тяги в дымоотводящем канале. Если она достаточная, гарантирован небольшой расход топлива, высокий КПД сгорания и быстрый обогрев помещения. Недостаточный воздушный поток предполагает все вышеперечисленные факторы со знаком «минус» и может провоцировать появление крайне нежелательной обратной тяги. Именно поэтому большинство конструктивных элементов дымоотвода так или иначе связаны с процессом регулирования тяги. Не стала исключением и шиберная заслонка для дымохода своими руками сконструировать и установить это достаточно простое устройство сможет даже неопытный строитель.

Назначение и виды данных устройств

Задвижка на дымоход или, как ее еще называют, шибер предназначена для регулирования тяги в дымоотводе. Выполняется операция следующим образом. Во время горения задвижка перекрывает определенный участок дымоходного канала. Уменьшая или, наоборот, увеличивая площадь шибера можно контролировать воздушные потоки в дымоотводе и, соответственно, силу пламени в отопительном приборе и тягу. После прекращения процесса горения задвижка закрывается, чтобы воздушные потоки не уносили тепло из помещения. Однако даже в этом состоянии шибер не должен полностью перекрывать дымоход: это противоречит нормам безопасности. Системы должны быть установлены практически на всех видах отопительных приборов кроме самых последних моделей, где тяга регулируется автоматически с помощью дефлектора.

Статья в тему: Как улучшить тягу в дымоходе: откуда появляется обратная тяга и как с ней бороться?

По своей форме задвижки для дымоходов должны очень точно воспроизводить сечение трубы. Существует два отличных друг от друга по конструкции варианта шиберов:

Выдвижной. Наиболее простая и надежная конструкция. Двигается только в горизонтальном направлении. Устанавливается чаще всего в стальных или кирпичных дымоходах. Представляет собой гладкую пластину с отверстиями легко передвигающуюся в направляющих пазах.

Поворотный или дроссельный.

Устройство вращается вокруг своей оси, вследствие чего может открывать или перекрывать дымовой канал. Устанавливается в случаях, когда выдвижную заслонку по разным причинам нельзя использовать.

Выдвижной вариант. В процессе горения шиберная заслонка открывается. Возможность регулирования площади перекрытия дымового канала позволяет регулировать тягу. После того, как огонь погаснет, заслонка закрывается

Дроссельная шиберная задвижка поворачивается вокруг своей оси, перекрывая или, наоборот, открывая дымовой канал. Устанавливается в тех случаях, когда использование выдвижной заслонки невозможно

Нужный вариант системы подбирается исходя из особенностей конструкции дымохода. Кроме типа устройства важную роль играет и материал. Чаще всего используется:

Чугун. Из него получаются очень прочные, надежные и долговечные изделия. Традиционно использовался для изготовления устройств. Главный недостаток – большой вес, поэтому такие задвижки могут быть установлены только на кирпичных трубах.
Нержавеющая сталь. Легкий, прочный и устойчивый к коррозии материал. Не влияет на теплоотдачу отопительного прибора, поэтому позволяет добиваться максимального КПД печи. Стальные шиберы обычно полируются, чтобы гладкая поверхность препятствовала осаждению сажи. Устанавливаются на любых трубах.

Пример изготовления задвижки

Традиционная шиберная заслонка для дымохода очень проста в конструкции и ее достаточно легко изготовить самостоятельно. Это может быть особенно актуально в случае, когда возникают сложности в подборе нового оборудования.

Рассмотрим вариант изготовления поворотного шибера из нержавеющей стали. Работаем в следующей последовательности:

Готовим рамку для заслонки. Устройство свариваем по размерам из стальных уголков, ширина полки которых составляет 35-45 мм.
Высверливаем отверстия под ось. Если собираемся изготовить шибер с «прямым» поворотом, отверстие располагаем точно на середине параллельных сторон рамы. Для «угловых» заслонок отверстия выполняем по диагонали.
Привариваем втулки. Это могут быть небольшие отрезки полудюймовой трубы. Контролируем правильность их положения: ось прутка должна свободно поворачиваться внутри.
Готовим заготовку для заслонки. Из стального листа, толщина которого 2-3 мм, вырезаем пластину нужного размера.
Вкладываем заготовку в рамку и привариваем ее к оси. Следим за тем, чтобы по всему периметру между рамой и заслонкой был зазор величиной не более 1 мм.
Привариваем ограничитель, который должен будет удерживать заслонку в положении «закрыто».
На ось закрепляем декоративную ручку, с помощью которой задвижка будет поворачиваться.

Вот так это все дело выглядит:

Как показал опыт, заслонка на дымоход такой конструкции легко устанавливается на трубу и функционирует очень эффективно. Однако, нужно следить за тем, чтобы между рамкой и задвижкой был небольшой зазор. Даже в закрытом состоянии заслонка должна пропускать некоторое количество воздуха.

Особенности монтажа шибера

Установка устройства производится в процессе монтажа дымоотводящего канала. Подготовленный шибер выставляют на первом метре дымохода, поскольку такое расположение обеспечивает наиболее удобное использование прибора. Фрагмент дымохода, на котором устанавливается шибер, не должен быть утеплен. Иначе разница между коэффициентами расширения внутренней и внешней трубы может спровоцировать заклинивание задвижки.

Работы по установке заслонки в кирпичный дымоход выполняются в следующем порядке:

Укладываем первый ряд кирпичей для трубы.
Вырезаем фрагмент по размеру задвижки. При этом обязательно учитываем ширину слоя песчано-глиняного раствора, на который будет установлен шибер.
В одном из кладочных кирпичей выполняем отверстие для паза поворотной ручки.
Выкладываем второй ряд. Следим за тем, чтобы он плотно прилегал к первому. Если образуются щели, их следует тщательно заделать цементным раствором.

Еще один способ установки шибера называется «труба в трубу». Он предполагает размещение заслонки в дымоходе без дополнительного крепления. Устройство надежно удерживается в системе за счет очень плотного прилегания к конструкции.

Фрагмент трубы, в который монтируется шибер, не должен быть утеплен. Иначе в результате разности коэффициентов расширения заслонка может деформироваться, что приведет к ее заклиниванию

Статья в тему: Нормативы и особенности монтажа сэндвич-дымохода: внимание на безопасность

Заслонка для трубы – устройство, необходимое для регулировки тяги. Эту конструкцию можно приобрести в специализированных магазинах или изготовить самостоятельно. Установка шибера довольно проста. Однако тем, у кого нет опыта в монтаже дымоходов, не стоит браться за самостоятельную установку оборудования. Слишком многое зависит от качества монтажа задвижки. Даже небольшие неполадки могут привести к ухудшению тяги и появлению угарного газа в помещении. Лучше доверить эту работу профессионалам и через короткое время получить дымоход с грамотно установленным шибером.

Оцените статью: Поделитесь с друзьями!

Шибер поворотный для дымохода: делаем своими руками

От качества тяги зависит эффективность функционирования всей системы отопления. Чтобы установить контроль над движением воздушных масс, в канал дымоотвода устанавливается поворотный шибер, представляющий собой простую по форме металлическую задвижку.

Как выполнять регулировку тяги

В конструкции поворотного шибера присутствует пластина, повторяющая сечение дымохода и в закрытом положении перекрывающая его. Правилами пожарной безопасности запрещена полная герметизация трубы. С изменением позиции пластины увеличивается или уменьшается поток воздушных масс, способствующих интенсивности горения пламени в топке. После затухания огня в печи, задвижку нужно закрыть. Это позволит сохранить высокую температуру в камере горения. В противном случае все тепло буквально «вылетит в трубу».

Как подбирать шибер

При самодельном изготовлении и установке газовой печи следует остановиться на поворотной конструкции заслонки. Это позволит избежать сплошного перекрывания отверстия дымовой трубы, вследствие чего исключается случайный выход пламени через зольник наружу. Шибер выдвижного типа нужно открывать как минимум на 1/3 площади сечения дымовой трубы. Банные печи, характеризующиеся периодичностью рабочего процесса, обычно оснащаются поворотными задвижками, через которые подаваемый пар почти не проходит. В то же время очистка части дымовой трубы, которая размещается ниже поворотного шибера, представляет определенные сложности.

Таким образом, когда необходимо своими руками соорудить камин или печь, требуется принимать решение о выборе соответствующего типа задвижки. Ведь те дымоходы, которые изготовлены в производственных условиях, изначально оснащены шибером. При сооружении печи своими руками можно отдельно приобрести или, применив определенную технологию, смастерить и самостоятельно установить такой важный элемент печного дымохода.

Как сделать поворотный шибер

Для изготовления конструкции подобного типа нужно взять стальной уголок со стороной 30 мм и отрезок листа из такого же материала толщиной до 2 мм.

После измерения внутреннего диаметра дымохода нужно из уголка сварить раму.
По центру двух противоположных граней изделия просверливаются идентичные отверстия, размеры которых достигают 7 мм. Проделанные таким способом проемы необходимы для установки поворотной оси.
После снятия внутренних мерок рамы из металлического листа вырезается пластина, которая закроет полость трубы.
Поворотная ось изготавливается из стальной проволоки сечением 7 мм. Длина отрезка должна равняться соответствующему размеру грани рамки, увеличенному примерно на 6 см.
Используя плашку, один конец отрезка проволоки нужно оформить резьбой, на которую после вдевания поворотной оси в отверстия рамки накручивается фиксирующая гайка.
Требуется зашлифовать срезы пластины, вставить готовую деталь внутрь конструкции и приварить к поворотной оси.
Направляющую ось оснащают ручкой, изготовленной из любого материала, который есть под рукой.
Для предотвращения болтания поворотный элемент можно закрепить в отверстиях с помощью подходящих по размеру втулок, которые вырезаются из тонкой металлической трубки.

Здесь описан довольно простой способ изготовления задвижки. Целесообразно ли тратить на него свое время и усилия, решать нужно тому, кто возьмется за такую работу. Другие же могут просто приобрести заводское изделие соответствующего размера в любом специализированном магазине.

Существует еще один вариант изготовления поворотного шибера своими руками. Он наверняка придется по душе любителям мастерить из подручных средств. Человек, который хоть немного знаком со сваркой, без проблем справится с подобной задачей. Он может изготовить поворотную задвижку и установить ее в дымоходе камина углового или пристенного размещения. Отличительной чертой шибера для отопительного устройства того или иного вида станет способ сверления отверстий. Направляющая ось задвижки, предназначенной для углового обогревательного агрегата, будет проходить через рамку диагонально. Дымовая труба пристенного камина оснащается привычной конструкцией поворотного шибера.

Технология изготовления

Сначала свариваются четыре стороны рамки, для создания которой используется стальной уголок с шириной грани примерно 40 мм.
К отверстиям, высверленным под поворотную ось, привариваются втулки, которые отрезаются от полудюймовой трубки. При этом важно обеспечить свободное поворачивание, но исключить болтание направляющей оси.
Заслонка вырезается из куска листовой стали, толщина которого не должна превышать 3 мм, с последующей обработкой срезов. Выполняется сварка подготовленной детали к зафиксированной во втулках оси.

Зазор между сторонами рамки и заслонкой не должен превышать 1 мм. Чтобы задвижку можно было принудительно удерживать в закрытом состоянии, рамка оснащается ограничителем. Рукоятку для направляющей оси обычно изготавливают из латунной детали, которую нужно посадить на резьбу, или стального элемента, прикрепив его к проволоке посредством сварки.

Такой вариант создания поворотного шибера позволит сохранить привлекательный внешний вид камина и обеспечит хорошую тягу в дымоходе.

Шибер для дымохода: виды, устройство и установка

Эффективная работа печного оборудования в бане или частном доме зависит от дымохода. Оттуда в топку поступает богатый кислородом воздух, необходимый для активного горения топлива. Через трубу выводятся дым, копоть и отработанные газы. Газообмен в дымоходе основан на силе тяги – разнице давлений в верхней и нижней секциями дымохода.

Вверху движение воздушных масс происходит более активно, вследствие чего там образуется область низкого давления. За счет этого дым из топки силой тяги поднимается вверх по трубе и выходит наружу. Но в обычных условиях вместе с дымом и угарным газом из печки будет выходить и тепло. Для его удержания, а также регулирования горения и тяги внутри дымохода используется шибер.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Важно! Не следует думать, что заслонка полностью герметизирует трубу в положении «закрыто». Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

Шибер в дымоходе выполняет следующие функции:

увеличивает силу тяги при сложных погодных условиях;
повышает интенсивность горения в топке за счет усиления притока кислорода;
уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
экономит топливо за счет уменьшения интенсивности горения;
предотвращает утечку тепла после прогрева каменки.

Очень важно! Закрывать дымоход шибером можно только после того, как дрова полностью сгорели и пламя погасло. Если преждевременно закрыть заслонку, то это может привести к опасной ситуации из-за выделения большого количества угарного газа в помещение. Если шибер закрыть поздно, то эффективность топки печи будет снижен, т.к. большая часть тепла уйдет через дымоход наружу.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Дроссельный шибер

Дроссельный шибер всегда находится внутри. Его работа основывается на повороте заслонки вокруг своей оси. Повернутая на 90 градусов против часовой стрелки, она перекрывает воздушный поток, а при повороте по часовой стрелке заслонка практически не препятствует движению воздуха. Для регулирования положения задвижки снаружи трубы имеется ручка.

Выдвижной шибер

Выдвижная задвижка показывает себя как наиболее удобный и эффективный способ регулирования тяги. В отличие от него, дроссельная заслонка со временем разбалтывается в местах осевого крепления и ухудшает качество регулирования тяги.

Чаще всего выдвижную заслонку можно увидеть в кирпичных дымоходах, хотя продаются также готовые доборные изделия для металлических дымоходов круглого и прямоугольного сечения.

Выдвижная заслонка может быть двух видов:

Простая – представляет собой прямоугольный паз, который устанавливается внутрь трубы дымохода. Внутри паза находится пластинка, которая отодвигается и открывает дымоход.
Узловая – готовое изделие в виде паза в выдвижной пластинкой, в которую встроен отрезок трубы. Такую конструкцию легче врезать в дымоход.

Классификация по типу материала

Различаются шиберы и по типу материала, из которого задвижка изготовлена:

Чугунный – известен своей прочностью и долговечностью, но из-за большого веса увеличивает нагрузку на трубу. Обычно используется в кирпичных дымоходах.
Стальной – изделие из нержавеющей или оцинкованной стали – универсальный вариант для установки в печах и каминах, кирпичных и металлических дымоходах.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Можно также сделать и установить его в том случае, если стальной дымоход уже установлен, но заслонка в нем не была предусмотрена. В зависимости от диаметра и формы сечения дымохода, материала исполнения, можно сделать выдвижную и дроссельную заслонку.

Обратите внимание! Для кирпичного дымохода лучше подходит выдвижная прямоугольная заслонка на специальном пазу. Для металлической трубы можно выбрать любой вариант.

Инструкция по изготовлению выдвижного шибера

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

болгарка или ножницы по металлу;
шлифовальный диск для УШМ;
сверла и напильник по металлу;
маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Важно! Ширина проволочной рамки должна быть на 2-3 мм больше шиберной пластины, чтобы заслонка свободно двигалась и не застревала при температурном расширении металла.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

болгарка;
дрель;
плоскогубцы;
сварочный аппарат;
циркуль;
рулетка;
маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
Согласно ему начертить окружность на листовой стали.
Болгаркой вырезать круг.
Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
Отрезать трубку болгаркой.
В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Важно! На конце прута желательно установить деревянный элемент, который послужит не только декором, но и защитой от прикосновения к горячему металлу, поскольку заслонка будет сильно нагреваться в процессе эксплуатации.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Внимание! Шиберную заслонку разрешено устанавливать в первой секции дымохода, на высоте до 1 м над топкой. Это обеспечит легкость в регулировании шибера и хорошие аэродинамические свойства дымохода.

зачем он нужен и как его сделать своими руками

Шибер — это на самом деле просто заслонка в дымоходе. Подвижная пластина шибера повторяет сечение дымовой трубы и может полностью или частично её перекрыть.

В современных печах, которые продаются сейчас в магазинах в готовом виде, как правило, уже стоит шибер — он входит в комплект. Но при необходимости его можно купить отдельно или сделать самостоятельно.

Содержание статьи

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе. При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Обратите внимание! Вне зависимости от того, какую именно конструкцию задвижки предпочтёт домашний мастер, он должен сначала провести точные замеры — это важное условие.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

10 идей для самостоятельной сборки экрана камина

Когда вы входите в комнату с камином, вы обнаруживаете, что независимо от того, что еще в комнате, камин просто привлекает ваше внимание. Так что вам действительно понадобится каминный экран, чтобы сделать фокус красивым даже летом, когда у вас не горит огонь. Есть несколько великолепных экранов для каминов, чтобы украсить это пространство, но не все они подходят для небольших бюджетов. К счастью, есть много вариантов экрана для камина, которые вы можете сделать самостоятельно, и никто даже не заподозрит, что это был DIY.Взгляните на эти 10 идей, как сделать перегородку для камина своими руками.

Посмотреть в галерее

Если вы делаете DIY, вы, вероятно, знаете обо всех возможностях, которые может вместить пустой фрейм. Давайте добавим еще один в список и создадим красивую ширму для камина с большой позолоченной рамой. Или любая рама, которая лучше всего подходит к вашему интерьеру. (через Эдит и Эвелин)

Посмотреть в галерее

Тебе должно понравиться старое окно во всей его красочности. Превратите эту старую створку в лучший предмет одежды для вашего камина, разбавив сколы краски и добавив немного зеркальной аэрозольной краски в стекло, чтобы скрыть темное отверстие в камине.(через In My Own Style)

Посмотреть в галерее

Некоторые из нас, серьезных декораторов с ограниченным бюджетом, предпочитают DIY, которые используют то, что у нас уже есть. Поэтому, когда вы обнаружите, что можете сделать этот экран из обоев и обрезков дерева или даже картона, мы сможем танцевать от радости вместе. (через Popsugar)

Посмотреть в галерее

Когда вы живете в доме, оформленном в деревенском стиле, довольно легко найти декор, соответствующий вашему стилю. А именно ставни. Просто удивительно, как много вещей можно использовать со старыми ставнями, помимо обновления внешнего вида вашего дома.Сюда входит каминный экран. (через My Repurposed Life)

Посмотреть в галерее

Взгляните на эту современную красоту! С этими обрезками древесины в вашем гараже и узорчатой крышкой радиатора вы можете иметь это в своем очаге через день, выставив все это перед камином. (через Zest It Up)

Посмотреть в галерее

Если вы думаете, что эта каминная перегородка в стиле двери сарая требует времени и усилий, вы были правы. Но когда вы видите готовый продукт, как вы можете отказаться от него? Это отличный способ быть деревенским и индустриальным одновременно.(через Designer Trapped)

Посмотреть в галерее

Старые витражи довольно красивы, однако может быть сложно понять, как украсить ими свой дом. Прикрутив фурнитуру к нижним краям, вы можете поставить ее перед камином и продолжать красиво выглядеть все лето. (через Hometalk)

Посмотреть в галерее

Если вы хотите, чтобы что-то или что-то не было внутри, вы ставите забор вокруг этого.Та же идея относится к этой каминной перегородке из штакетника. С деревенским деревом и фурнитурой вы можете избежать сквозняков и сохранить стиль одновременно. (через Jenna Juice)

Посмотреть в галерее

Вы, наверное, видели сложенные бревна в моде на камины на Pinterest. Теперь у вас есть шанс присоединиться к этой победе. Приклейте куски бревен разных размеров на окрашенную в черный цвет доску размером с каминный проем и вуаля! (через Pepper)

Посмотреть в галерее

Вы сетуете на свой устаревший камин, но у вас действительно нет денег или времени, чтобы заменить экран? Потратьте несколько часов, чтобы покрыть свой нынешний латунный каминный экран черной аэрозольной краской, чтобы мгновенно придать новый вид.(через Bright Green Door)

Каминные ворота — создание детских ворот для безопасности камина

Дом »Сделай сам» Каминные ворота — создание детских ворот

Каминные ворота Проект DIY, который поднимает купленные в магазине детские калитки для размещения более высоких детей. Учебное пособие по установке детской калитки для безопасности камина.

Вы все встречали моего мужа, капитана защитных штанов? Не смейте защищать его и говорить, что он так осторожен, потому что он пожарный.Этот страх, который у него есть, что все и все стремятся нас заполучить, продолжался еще до его пожарных дней. Это его варенье, и Трою никто не спасает. Даже не пытайся.

У нас есть детские ворота, называемые Форт-Нокс, вокруг дровяной печи с тех пор, как они вошли в дом. Трой также на всякий случай добавил к воротам остатки металлической ткани, оставшиеся от нашего курятника. И, черт возьми, если бы Беннетт не ушел и не вырос с марта. Маленький панк может дотянуться до ворот и коснуться края и верха печи.Пока Трой скрежетал зубами, как это исправить, я просто посоветовал ему «прикоснуться к нему только один раз».

Не очень хорошо.

Оглядываясь назад, мы, вероятно, могли бы построить собственные каминные ворота с самого начала прошлой весной. Мы могли бы настроить его по своему вкусу, сделать его настолько высоким, насколько захотим (до потолка, если бы Трой сказал свое слово), и потратить на него меньше. Но мы этого не сделали, и теперь нам оставалось улучшать то, что у нас было.

Мы искали и обдумывали идеи больше недели.Мы подумали о покупке подъемников для кроватей, чтобы поднять ее. Слишком некрасиво и дорого. Я нашел в Pinterest идею поднять ворота, чтобы маленькие руки не масштабировали Super Max. И это было для нас в хозяйственном магазине.

«Мы» в итоге купили / использовали:

Два кедра пиломатериал 1 × 2
Аэрозольная краска (у нас много аэрозольной краски, но удивительно отсутствие черной краски)
Пиломатериал 1 × 3
шурупы для гипсокартона чёрные
Магазинкупил детские ворота

Step One
Покрасьте все пиломатериалы в черный цвет.Дайте высохнуть.

Шаг второй
Определите, насколько высоко вы хотите поднять каминные ворота. Нарежьте кедр на блоки такой высоты. Распылите краску на концы, где вы делали надрезы. Дайте высохнуть.

Шаг третий
С помощью шурупов для гипсокартона прикрепите кедр к шарнирам каминных ворот.

Шаг четвертый
Отмерьте, отрежьте и прикрепите полоски 1 × 3 к кедровым блокам на длинных краях каминных ворот.Отцентрируйте полосы, чтобы предотвратить доступ из-под ворот. Я сказал Трою, что в этом шаге нет необходимости, потому что у нашего ребенка такая большая голова, что он никак не может поместиться под каминными воротами. Он не был убежден.

Шаг пятый
Отмерьте, отрежьте и прикрепите полоски 1×3 к передней части каминных ворот, смещая высоту полос сбоку.

Step Six
Сядьте на диван, чтобы отвлечь малыша видео самого себя на вашем телефоне, пока кто-то прикрепляет каминные ворота к стене с помощью шурупов для гипсокартона.

От начала до конца этот проект занял всего около двух часов. Самая большая часть была связана со временем высыхания аэрозольной краски. Всего за 13 долларов мы смогли модернизировать существующие каминные ворота

Теперь все готово. Если, конечно, малыш не решит научиться прыжкам с шестом.

первоначально опубликовано 18 октября 2017 г .; Обновлено 19 марта 2018 г.

Установка стеклянных дверей для камина за 8 шагов

Детали проекта

Навык

1 из 5 Легко Но будьте осторожны: рамы тяжелые, и двери могут поцарапаться, если вы не будете осторожны.

Стоимость

От 300 до 1500 долларов за стандартные двери

Расчетное время

1-2 часа

Уютный костер холодной ночью — восторг. Но он теряет свое очарование, когда вы должны дождаться, пока он перегорит, прежде чем лечь спать. Оставлять дрова без присмотра небезопасно. В отличие от газового камина, который можно выключить, единственный способ оставить дровяной огонь — это закрыть его стеклянными дверцами.

Можно ли добавить в камин стеклянные двери?

Многие новые камины имеют стеклянные двери.Но если вы хотите добавить эту функцию безопасности к существующему камину, переоборудовать их не составит труда. Двери стандартных размеров подходят для любого плоского проема топки.

Мы попросили Джастина Калеммо из компании Five Sons Chimney Service в Брукфилде, штат Коннектикут, показать, как установить новые двери на старый камин. Наш камин 1848 года имеет небольшую окантовку, поэтому стеклянные двери делают его более безопасным, блокируя огонь от слишком близкого деревянного пола и камина.

Установка стеклянной двери камина за 8 шагов

Для установки каминной двери достаточно просто вставить дверной блок в проем топки и прикрепить его к кладке.Когда вы имеете дело с квадратной кирпичной топкой, процесс довольно прост. Если у вас есть топка из материала с грубой текстурой, такого как полевой камень, вы не сможете использовать стандартную дверь, потому что она не может перекрывать край проема.

Если вы имеете дело со старым камином, будьте осторожны при сверлении кирпича, на случай, если он станет хрупким.

Шаг 1

Прикрепите хомуты перемычки к двери

Колин Смит

Поставьте дверь на нижний край и либо прислоните ее к ноге во время работы, либо попросите помощника держать ее за вас.

Отверткой с крестообразным шлицем открутите четыре винта, расположенные на задней стороне двери, где будут заходить напольные кронштейны (внизу) и зажимы перемычки (вверху). Отложите их в сторону; они понадобятся вам позже, чтобы прикрепить кронштейны и зажимы.

Соберите два зажима перемычки и прикрепите их к двери вверху.

Шаг 2

Отрегулируйте зажимы

Фото Колина Смита

Затягивая винты, которыми зажимы перемычки крепятся к верхней задней раме дверей, обратите внимание, что винты входят в прорезь, выполненную в зажимах.Этот слот позволяет вам отрегулировать зажимы вверх или вниз, чтобы точно выровнять их с нижней стороной перемычки, которая проходит через верхнюю часть отверстия топки.

Затем прикрутите два L-образных напольных кронштейна к нижней части двери.

Шаг 3

Метка для отверстий под винты

Фото Колина Смита

Осторожно вставьте дверцу в проем топки, стараясь не поцарапать отделку.Плотно выровняйте блок в отверстии.

Повесьте капельницу внутри топки, чтобы осветить свою работу.

Удерживая агрегат на месте, просуньте руку внутрь и отметьте, где нижние кронштейны соприкасаются с полом топки. Используйте толстый маркер, например Sharpie, и сделайте отметки в канавках в скобах.

Шаг 4

Просверлить отверстия под анкер

Фото Колина Смита

Осторожно снимите дверцу топки и отложите в сторону.

Используя дрель / отвертку с 5/16-дюймовым сверлом по камню, просверлите отверстие глубиной 2 дюйма на каждой из двух отметок кронштейна.

Шаг 5

Вставной анкер для шурупов

Фото Колина Смита

Используйте пылесос для влажной / сухой уборки, чтобы собрать пыль, оставшуюся после сверления отверстий. Не забудьте также удалить пыль из отверстий пылесосом.

С помощью молотка осторожно вбейте свинцовый анкер в каждое отверстие, пока оно не будет на одном уровне с поверхностью окружающего кирпича.

Шаг 6

Утеплить дверь

Фото Колина Смита

Наденьте перчатки и разверните изоляцию из стекловолокна, которая идет в комплекте с дверью. Оторвите кусочки, чтобы они вошли в каналы с двух сторон и в верхней части устройства.

Заполните все три канала изоляцией. Не беспокойтесь о том, чтобы стекловолокно оставалось пушистым, как и в случае с изоляцией стен — оно в основном предназначено для герметизации двери и предотвращения просачивания дыма, а также для защиты любой отделки дверной коробки от тепла.

Шаг 7

Дверь винтовая к полу топки

Фото Колина Смита

Осторожно задвинуть дверцу в проем топки. Убедитесь, что по краю рамы не торчит изоляция.

Убедитесь, что дверь находится заподлицо с лицевой стороной топки. Протяните внутрь и закрутите винты для листового металла через нижние кронштейны и в ведущие анкеры.

Торцевым ключом затяните винты, чтобы прикрепить блок к кирпичу.

Будьте осторожны, не затягивайте винты слишком сильно, иначе вы можете ослабить анкер в кирпиче или сломать головку винта.

Шаг 8

Прижим двери к перемычке

Фото Колина Смита

Зажимы, удерживающие дверь на металлической перемычке в верхней части топки, регулируются. Убедитесь, что зажим расположен так, чтобы перекрывать глубину перемычки.

Затяните от руки винт с накатанной головкой, чтобы закрепить оборудование на перемычке.Если вы больше не можете повернуть барашковый винт, используйте плоскогубцы, чтобы повернуть его еще на четверть оборота.

Каминные двери — Механические проблемы

Проблемы с каминными дверьми

Хороший комплект каминных дверей — это настоятельно рекомендуемый аксессуар для экономии тепла и оптимизации вашего удовольствия от камина. Но если двери повреждены, неправильно установлены или не отрегулированы, они могут расстроить. Ваш специалист по дымоходам может решить большинство проблем с каминной дверью.

Но если вы хотите попробовать, вот несколько вещей, которые стоит проверить.

Предупреждение о безопасности

Стеклянные двери ломаются! Будьте осторожны и используйте соответствующие средства защиты глаз и рук.

Регулировка дверок камина

Если дверцы не открываются и не закрываются плавно, сначала проверьте, есть ли регулировка. Часто там, где двери крепятся к раме, имеется регулировка, позволяющая перемещать верх и / или низ каждой двери влево или вправо, исправляя заедание или плохо работающую дверь.

Если регулировка отсутствует или недостаточна для полного решения проблемы, дверная коробка может быть установлена неправильно. Если он будет изогнутым, неплотным или неровным, это может привести к тому, что двери «не будут квадратными», что приведет к их неправильной работе.

Большинство дверей крепятся вверху с помощью зажима в сборе. Винт с накатанной головкой прикрепляет узел зажима к перекладине перемычки, куску уголка, который удерживает кирпичи в верхней части отверстия камина. Внизу двери обычно прикручиваются к внутреннему очагу.Взгляните, и вы увидите, как это работает.

Если двери кажутся кривыми или болтающимися, и если у вас хватит смелости, вы можете попробовать отрегулировать зажимы. Но попросите кого-нибудь под рукой закрепить дверь, прежде чем что-то регулировать, иначе дверь может упасть.

Если сама дверная рама сильно изношена или деформирована, вам, вероятно, понадобится новый комплект дверей.

Битое стекло

В каминных дверях используется закаленное стекло, которое выдерживает высокую температуру — до определенной степени.С более качественными дверцами вы можете управлять камином как с открытыми, так и с закрытыми дверями. Но некоторые вещи могут стать причиной поломки.

Вы можете уберечь себя от довольно поразительного опыта взрывающейся стеклянной двери, немного зная о различных типах дверей и их правильном использовании.

Контрольный список, чтобы избежать поломки каминных дверей

Чрезмерный обжиг камина
Использование дверей с тонким некачественным стеклом
Размещение решетки ближе, чем на 6 дюймов от дверей
Врезание бревна или каминного инструмента в двери
Для двухсторонних каминов, управление камином с открытыми дверцами с одной стороны и закрытыми с противоположной стороны.

Самый простой способ разбить стеклянные двери — это пережечь камин. Горящие коробки для пиццы, большие стопки сухой сосны и т. Д. (Вещи, которые также представляют серьезную опасность возгорания) могут стать причиной термического разрушения. Закаленное стекло может выдерживать очень высокие температуры при медленном нагревании и охлаждении. Но быстрое изменение температуры вызывает термический шок, быстрое расширение или сжатие, что часто приводит к повреждению.

Если вы окунете горячий стакан в раковину с холодной водой, стакан разобьется.Это тепловой шок. То же самое может случиться и с каминными дверьми.

Как вы могли догадаться, тонкие стеклянные двери гораздо более подвержены поломке, чем толстые . В дверях более высокого качества используется стекло толщиной примерно 3/16 дюйма или толще. Некоторые поставляются с пожизненной гарантией от поломки.

Держите огонь на расстоянии нескольких дюймов от дверей, чтобы уменьшить тепловой удар. По крайней мере, шесть дюймов между дверьми и решеткой камина — хорошая идея.

Не пробуйте это дома

В качестве демонстрации, некоторые торговые представители будут хлопать кочергой в дверь в выставочном зале.Это показывает, что двери из толстого закаленного стекла могут выдерживать множество злоупотреблений. Но очевидно, что если ударить по стеклу достаточно сильно, оно разобьется. Так что не вбивайте бревна или инструменты в двери, особенно если стекло более тонкое.

Наконец, если у вас двухсторонний камин (один с двумя отверстиями) и у вас стеклянные двери, вы должны управлять камином с открытыми или закрытыми дверями. (А если двери плохого качества, держите обе открытыми). Использование двухстороннего камина с одним открытым и одним закрытым камином вызывает сильный нагрев закрытого камина, который может разбить стекло.

Деформированные или поврежденные сита

Сита с раздвижной сеткой со временем деформируются от тепла, но их можно легко и недорого заменить. Измерьте высоту и ширину сетки (не отверстия камина) и купите новую сетку в местном магазине печки. Если вы не знаете, как удалить старую сетку и установить новую, обратитесь за помощью к специалисту по дымоходам.

Если у вас есть стационарный экран или экран в виде ворот и рамка в порядке, но экран в плохом состоянии, вы, вероятно, также можете заменить экран, но в некоторых случаях дешевле купить новый экран.За дополнительной информацией обращайтесь в местный магазин печки.

Отсутствие, повреждение или неисправность дверцы зольника

Некоторые каменные камины имеют дверцу зольника, небольшую дверцу в нижней части топки, ведущую в зольную яму под камином. Если дверь отсутствует или повреждена, замените ее. Обычно дверь просто приподнимается. Принесите то, что осталось от старого (или очень точные размеры отверстия), в местную печную лавку и купите еще одну.

Если дверь есть, но закроется ржавчиной, попробуйте сначала нанести проникающее масло.Возможно, вы захотите вынуть дверь и починить ее в своей мастерской.

~ Тодд Вуфенден

Как сделать камин более эффективным

Когда вы сидите у камина, наслаждаясь сиянием в эти холодные зимние ночи, довольны ли вы тем, что используете возобновляемое топливо для обогрева дома? В зависимости от типа камина, он может тратить больше энергии, чем создает в течение всего сезона. Проблема в том, что большая часть тепла идет вверх по дымоходу, втягивая в дом холодный воздух, чтобы заменить нагретый воздух.Когда огонь не горит, теплый воздух может выходить через дымоход. Многие продукты рекламируются как повышающие эффективность вашего камина, но не все из них так эффективны или безопасны, как вам хотелось бы.

Fireback — это просто тяжелый металлический лист (традиционно чугун) за огнем. Помимо защиты кладки в задней части камина, камин теоретически отражает тепло в комнату (вместо всего тепла, идущего вверх по дымоходу).Но не ожидайте значительных результатов, если вы добавите в камин огонь. Эксперт по древесному теплу, Джон Гулланд , говорит: «100 лет назад камины имели мало значения, когда не было много хороших альтернатив, но в наши дни они в основном декоративные». Ориентировочная стоимость: от 75 до 350 долларов.
демпфер металлическая пластина, регулирующая поток воздуха через дымоход. Некоторые демпферы плотно прилегают, когда они новые, но часто деформируются в течение года или двух, вызывая неплотную посадку и позволяя воздуху просачиваться сквозь них.Заслонки крышки дымохода закрывают всю верхнюю часть дымохода, поэтому они уменьшают потери тепла, когда камин не используется, но не повышают эффективность в противном случае. Ориентировочная стоимость: от 160 до 400 долларов за модель заглушки дымохода.
Предполагается, что каминные двери уменьшают количество воздуха, который в противном случае попадал бы в дымоход. В зависимости от типа стекла в дверях, некоторое количество тепла все же излучается через двери в дом. «В дешевых дверях используется закаленное стекло, которое разбивается, если закрыть дверь во время пожара.Керамические стеклянные двери могут дать небольшое повышение эффективности, но стоят невероятно дорого. Когда камин не используется, каминные двери почти никогда не бывают достаточно плотными, чтобы предотвратить попадание холодного воздуха внутрь », — говорит Гулланд. Ориентировочная стоимость: от 200 до 1000 долларов.
Решетчатые обогреватели и радиаторы не такие большие, как полные каминные топки (см. Ниже), но улавливают значительное количество тепла от огня и заставляют его проникать в дом. «Я считаю их опасным продуктом, потому что они на самом деле выделяют тепло, — говорит Гулланд, — но декоративный камин из каменной кладки не предназначен для обогрева, и допуски по строительным нормам были установлены до того, как стали рассматриваться подобные вещи.Таким образом, они не предотвращают перегрев соседних горючих материалов. Я их вообще не рекомендую ». Ориентировочная стоимость: от 410 до 615 долларов.

Чтобы сделать ваш камин действительно эффективным, вам нужно установить топку, одобренную Агентством по охране окружающей среды США (EPA). Каминная топка — это, по сути, дровяная печь, которая вписывается в каменный камин. За последние 15 лет каминные топки стали намного более энергоэффективными. «Для повышения эффективности и снижения потерь в режиме ожидания я рекомендую только этот вариант.Чтобы вставка была безопасной и эффективной, она должна иметь футеровку из нержавеющей стали, ведущую прямо к верху дымохода », — говорит Гулланд. Ориентировочная стоимость: 3000 долларов и выше.

Если вы не пользуетесь камином регулярно, надувные заглушки не позволят теплому воздуху подниматься в дымоход, когда камин не используется. Ориентировочная стоимость: от 50 до 70 долларов.

Дополнительную информацию о каминах см. В разделе «Выбор камина для красоты и тепла».

Есть ли у вас другие предложения по повышению эффективности каминов? Делитесь ими в комментариях.

Первоначально опубликовано: 12 февраля 2008 г.

Как очистить камин (Учебное пособие)

Фото: istockphoto.com

Свернуться калачиком перед огнем — восхитительный аспект осени и зимы. Но огонь может быть грязным делом, и пренебрежение камином приводит к темным пятнам не только на дровяной печи, но также вокруг очага и каминной полки.

Помимо эстетики, чистка камина — это вопрос безопасности: Национальная ассоциация противопожарной защиты рекомендует ежегодно проверять и чистить дымоход и камин на предмет прочности и чистку из-за скопления креозота (маслянистого побочного продукта древесной смолы, обнаруженного на стены дымохода) могут вызвать неконтролируемое возгорание.

Вот как очистить камин и избежать потенциальной опасности пожара в течение всего сезона.

Инструменты и материалы

Шаг 1

Подождите не менее 12 часов после последнего пожара, прежде чем пытаться очистить камин, чтобы дать ему возможность полностью остыть. Очистите рабочее место и накройте пространство вокруг камина и ближайшей мебели тканью или пластиковой пленкой (не газетой — чернила могут попасть на ковры или обивку). Не экономьте на защите, это обещает быть грязным проектом.Наденьте старую одежду, которая обязательно испачкается, и резиновые перчатки. Надевайте респиратор, чтобы не вдыхать потенциально канцерогенную пыль. Если у вас нет наколенников, поработайте сложенным толстым полотенцем, чтобы избежать болезненного давления.

Шаг 2

Удалите всю золу и пыль из камина, используя небольшую лопату или ручную метлу, чтобы собрать ее на совке. Выбросьте мусор в плотный бумажный пакет или мусорное ведро. Смести пыль и пепел с андиронов или решетки, а затем вынеси их на улицу для очистки.

Шаг 3

Чтобы удалить сажу с решетки / щетки, нанесите несколько чайных ложек средства для мытья посуды на щетку, смоченную водой, смочите решетку / утюг водой, потрите до образования пены и хорошо промойте. Вытрите решетку / утюг чистой тряпкой и отложите в сторону, пока не очистите камин.

Фото: istockphoto.com

Step 4

Используя щетку с сухой щетиной или ручную щетку, начните с верхней части каждой стены и проведите вниз, чтобы удалить золу и креозот.Повторите столько раз, сколько необходимо. Смести пепел и мусор и поместите их в бумажный пакет или мусорное ведро. Для большей надежности вы можете пропылесосить область для удаления оставшейся пыли.

Шаг 5

Смешайте 3 столовые ложки TSP (нейтрализованная комбинация фосфорной кислоты с гидроксидом натрия), ½ стакана отбеливателя и литр горячей (не кипящей) воды в ведре. Наполните аэрозольный баллончик этим чистящим раствором и обильно опрыскайте стены и пол камина. Оставьте на пять минут, затем снова распылите средство для очистки.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

Шаг 6

Чтобы очистить камин, смочите щетинную щетку в оставшемся растворе и потрите стены, начиная сверху и снизу. Время от времени опрыскивайте чистящим раствором, как ополаскивателем, так и чистящим средством. Используйте старую тряпку, чтобы протереть ее после чистки, и при необходимости распылите и повторите процесс чистки.Потрите пол у камина, смочив лишнее чистящее средство ветошью.

Step 7

Если у вашего камина стеклянные двери, смешайте 50-50 раствора белого уксуса и воды в бутылке с распылителем (вам понадобится около чашки). Смочите уксусом стеклянные дверцы и несколько сложенных бумажных полотенец, затем посыпьте полотенце пеплом, чтобы он стал легким естественным абразивом. Аккуратно протрите двери и повторите процесс со свежими бумажными полотенцами.

Step 8

Если у вас кирпичный фасад или облицовка камина возрастом более 50 лет, пропылесосьте это место, чтобы собрать сажу и пыль.Не чистите его, иначе старый кирпич может рассыпаться.

Для всех остальных покрытий смешайте ¼ стакана жидкого средства для мытья посуды и галлон воды в ведре со свежей водой. Налейте чистую свежую воду в пульверизатор и распылите на облицовку. Для дерева и кирпича распыление воды предотвратит слишком быстрое и глубокое впитывание очистителя. Для мрамора и плитки предварительным замачиванием служит напыление.

Шаг 9

Окуните кисть в ведро с водой с моющим средством и слегка потрите лицевую поверхность.Согласитесь, что некоторые стойкие пятна останутся; чрезмерное очищение может принести больше вреда, чем пользы. Обрызгайте лицевую поверхность чистой водой и вытрите насухо чистой сухой тряпкой или бумажными полотенцами.

Шаг 10

Заменить решетку или поддоны. Вымойте щетку и метлу жидким средством для мытья посуды и водой. Начиная с периметра, соберите ткань или полиэтиленовую пленку в клубок и выбросьте его.

Шаг 11

Перед тем, как выбросить золу, рассмотрите возможность разложить ее по своему саду: зола (не креозот) — отличный источник кальция, калия и других питательных веществ для растений, которым нравится почва с низкой кислотностью и высоким pH. .А если у вас есть проблемы со слизняками, улитками или другими вредителями с мягким телом, положите золу вокруг растительных оснований в качестве сдерживающего средства. Храните золу в сухом, герметичном контейнере, и у вас под рукой будет ее замена после дождя, которая смоет золу, отпугивающую захватчиков.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

10 советов по уходу за дровяным камином

10 советов по уходу за дровяным камином | Сделай сам

Использование дровяного камина может иметь много преимуществ.Помимо прочего, он может сэкономить деньги на отоплении и дополнить ваш основной источник тепла.

Robert Paul Properties, член Luxury Portfolio International

Когда очень холодные зимние ветры дуют за пределами , ничто не сравнится с теплым потрескиванием и сиянием дров в камине внутри .Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.

Безопасность прежде всего

При неправильной установке, эксплуатации или техническом обслуживании дровяные камины являются потенциальными источниками пожаров в доме. Угольки, вырывающиеся из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе.Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США, «дым может хорошо пахнуть, но он вреден для вас». Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь потребляет большой объем воздуха во время горения, можно создать в доме отрицательное давление, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем. Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертельно опасные дымовые газы, такие как угарный газ, обратно в дом.Это называется «обратным черчением» и является одной из причин, по которой все дома должны быть оборудованы исправными и исправными дымовыми сигнализаторами и сигнализаторами угарного газа.

Energy.gov

Отрицательное давление в доме может вызвать обратное попадание смертоносных дымовых газов в жилые помещения.

Эшли Элдридж, ветеран трубочиста и директор по образованию Американского института дымоходной безопасности (CSIA), говорит: «Безопасность — лучшая причина, чтобы профессиональный трубочист проверял, чистил и проверял любой камин, когда вы переезжаете в дом. .Хотя домовладельцы могут чистить и обслуживать свои камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время проверки ».

Найдите сертифицированного специалиста по дымоходам через CSIA.

Элементы для каминов и дымоходов

Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами.Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.

Один из распространенных типов каменной кладки называется камин «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн. Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда даже превосходят некоторые более новые, современные конструкции.

CSIA.org

Самый распространенный вид дровяных каминов.

Топка

кладки камина построена с особым, термостойким огнеупорным кирпичом, а внутренняя частью дымовой трубы выстлан термостойкими, квадратными глиняных трубками, называемыми «плитками». Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка. Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также экраном, чтобы птицы и животные не попадали в дымоход.Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, сдерживая любые угли, которые попадают в дымоход вверх».

Шерри Джеймс

Колпак дымохода не дает дождю, снегу, птицам и животным попасть в дымоход.

Маленькая чугунная дверца, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки.Он закрывается, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют сетку или решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда в каминах есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.

Шерри Джеймс

Заслонка помогает контролировать интенсивность огня, ограничивая поток воздуха.

Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучшую циркуляцию воздуха и горение, и дверь для золоотвала в полу топки, обе из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале.Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно убрать, не пачкая готовую жилую зону.

Шерри Джеймс

Золоотвал позволяет собирать золу в подвале, где легче удерживать беспорядок.

Хотя каменная топка является наиболее распространенным типом, некоторые камины оснащены специальными металлическими вставками для более эффективного и чистого сжигания дров.Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.

Энди Дин для PacificEnergy.net

Топка для сжигания древесины может повысить эффективность и тепловую мощность камина, при этом выделяя меньше загрязняющих веществ.

Как это работает

Перед розжигом огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие, смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымохода, одновременно втягивая свежий воздух для горения.

Когда огонь затухает и зола полностью остывает, заслонка закрывается, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.

Элдридж из

CSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме кажется холодным и сквозняком.Установка трубы между наружным помещением и камином для прямого впуска подпиточного воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и зазоры, так и потенциальной опасности обратного вытягивания из-за недостатка воздуха для горения.

Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.

Ухаживайте за дымоходом этой зимой, установив заглушку для дымохода.

Перед наступлением холодов осмотрите свой камин, следуя этим советам.

Если ваш дымоход когда-либо загорелся, вот профессиональные советы по его восстановлению.

Советы по установке камня поверх существующего камина.

Согрейтесь этой осенью и зимой, создав собственный уличный камин.

Уход за дровяным камином

Удаляйте золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла.Пепелом можно посыпать клумбы как хороший источник питательных веществ для растений.

Чистка дымохода и ежегодный осмотр — самая важная часть ухода за камином и дымоходом. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему дымоход огнь может быть настолько разрушительным: «В то время как топка построена с огнеупорным кирпичом и предназначена для прямого контакта с огнем, весь выше демпфера предназначен, чтобы выдержать только горячий дым и газы от огня, а не огня самого, так пожар в дымоходе может нанести серьезный ущерб.«Дымоход следует прочистить, когда скопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может смешиваться с креозотом с образованием кислот, которые могут повредить кладку и вызвать резкий запах.

После прочистки дымохода на очаг и в комнату кладут тряпку. Надевается респиратор, чтобы защитить уборщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью.Затем металлические или пластмассовые щетки и инструменты для дымохода, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Заглушку дымохода также осматривают и очищают от креозота. Иногда можно использовать химический очиститель.

В то же время дымоход и камин чистятся, они проверяются, чтобы убедиться в отсутствии серьезных трещин в топке, дымовой трубе или облицовке, в отсутствии незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена и работает правильно, крышка дымохода в хорошем состоянии и дымоход прочен.

Советы по уходу за камином

Установить сигнализаторы дыма и угарного газа и поддерживать их в рабочем состоянии.
Держите горючие материалы, такие как ковры, шторы и мебель, подальше от камина, когда горит огонь. Охранник перед камином поможет уберечь детей и домашних животных от вреда. Убедитесь, что в пределах 12 дюймов над перемычкой (металлическая пластина в верхней части отверстия камина) нет горючих материалов, включая такие вещи, как деревянный камин.
Убирайте золу из камина всякий раз, когда она достигает дна решетки, где она может препятствовать потоку воздуха (дюйм золы в камине фактически облегчит поддержание огня). Для безопасности используйте респиратор и перчатки.
Поручайте чистку и осмотр вашего дровяного камина и дымохода сертифицированным мастером не реже одного раза в год, в конце сезона горения или чаще, если вы заметите скопление креозота и сажи на поверхности более 1/8 дюйма. внутри дымохода. Американский институт безопасности дымоходов, некоммерческая организация, основанная в 1983 году, насчитывает почти 1500 специалистов по дымоходам в 49 штатах, которые активно имеют сертификаты сертифицированных трубочистов.
Проверьте работоспособность своего камина, зажечь несколько небольших кусочков выдержанной древесины, освещенных сверху вниз. Если дым не выходит вертикально из камина в дымоход, а попадает в комнату, немедленно устраните и устраните все проблемы. К ним могут относиться скопление креозота / сажи, другие обломки в дымоходе, такие как птичьи или звериные гнезда, заслонка, которая закрыта или частично закрыта, или влажная древесина, которая плохо горит.
Жгите только выдержанную, а не «зеленую» древесину.Выдержанная древесина — это древесина, которая была распилена и высушена под навесом в течение не менее 6-12 месяцев, при этом влажность прибора составляет менее 20%. Колотая древесина лучше сохнет и горит лучше, чем цельные поленья. Хорошо выдержанная древесина издает резкий звенящий звук при столкновении двух бревен, а зеленая древесина издает глухой стук. Зеленое дерево не будет гореть так сильно, создавая больше копоти и креозота.
Обжигать твердую древесину, а не мягкую древесину.

Журнал "Дизайнер"
