Дефлектор для вентиляции своими руками чертежи: Как изготовить вентиляционный дефлектор своими руками

Содержание

Дефлектор на дымоход вращающийся. Ротационный дефлектор для вентиляции: чертежи и схема.

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Проблем с тягой быть не может

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс.

Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью – активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть – основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Достоинства ротационного дефлектора

  • Независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю.
  • Ротационные модели полностью исключают влияние на эффективность вентиляции внешних факторов – осадков и порывистого ветра.
  • Автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов.
  • Невысокие затраты на модернизацию вентиляции.
  • Быстрая окупаемость инвестиций на установку дефлектора с турбинами.
  • Защита вентшахты от попадания мусора, птиц, пр.
  • Декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта выигрывает.

Важно! Ротационный дефлектор увеличивает эффективность стандартной естественной приточно-вытяжной вентиляционной системы в 2-4 раза. При этом «усиление» не требует подключения к электропитанию, что соответствует современным тенденциям энергоэффективности зданий и строений.

В чем недостатки турбодефлектора


Ротационная конструкция погодозависима – это фактически единственный, но очень важный его минус. В тихую погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на трубе воздуховода.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.


Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500.

Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.


Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.


Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление.

Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Основное условие правильной работы вентиляции – наличие постоянной и эффективной тяги. Только в этом случае в помещениях всегда будет чистый и свежий воздух. Присутствие дефлектора в системе предотвращает ее от засорения, сохраняет внутренний диаметр патрубка в первоначальном виде, предотвращая скопление жира на его внутренних стенках.

Функциональность дефлектора

Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением. Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала. По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала.

Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.

Дефлектор ЦАГИ – «классика жанра»

Проектирование жилых домов старой застройки обязательно выполнялось с учетом установки вентиляционных систем с естественной стимуляцией движения воздуха. Этим объясняется зависимость естественного воздухообмена от капризов природы. Дефлектор ЦАГИ – простой вентиляционный фасонный прибор с открытой проточной частью, разработка Центрального аэрогидродинамического института. Использует в работе естественные факторы погодных изменений, но случается его работа в системе и с механическим побуждением. Работает, как на вентиляцию, так и на отопление (используется в дымоходах). Варианты монтажа – скрытый (в канале), наружный.

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

  • Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
  • Предохранение оголовка выходного патрубка от разрушения.
  • Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
  • Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Устройство


Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

  • Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
  • Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
  • Обечайки или внешняя оболочка устройства.
  • Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
  • Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
  • Ножки для фиксации зонта.

Внимание! Внешний диаметр воздушного отвода, на который устанавливается дефлектор ЦАГИ, должен находиться в размерном диапазоне 100-1250 мм.

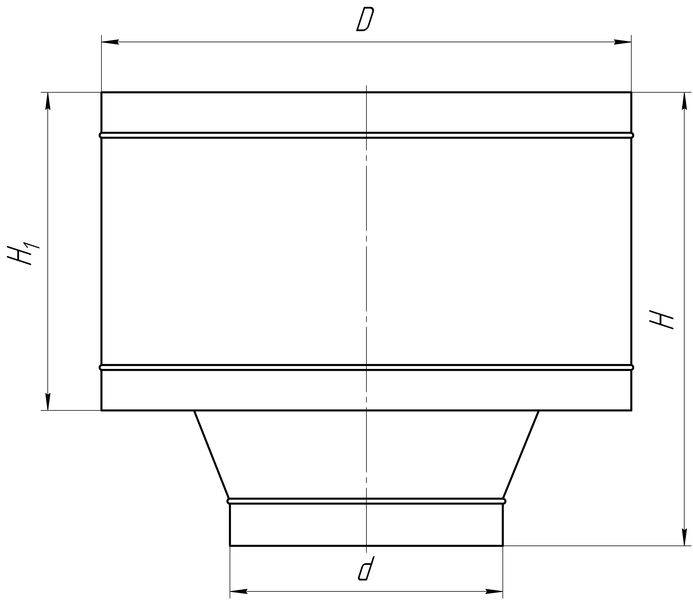

Расчетные параметры и чертежи

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.


Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если дефлектор круглый, то расчет и чертежи учитывают:

  • Внутренний размер диаметра оголовка шахты, идентичный наименьшему сечению (узкому отрезку) диффузора.
  • Диаметр широкого участка канала с изменяющимся по характеристикам потоком.
  • Высоту кольца и его диаметр.
  • Ширину зонта.
  • Для изготовления дефлектора ЦАГИ определяются с его формой. Должна быть идентичной форме выходного вентиляционного патрубка.
  • Выбирается материал: более дешевая – оцинковка, нержавейка подороже.

Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру выбирается высота дефлектора и ширина диффузионного участка. При расчете остальных параметров учитываются замечания:

  • высота всего изделия находится в интервале 1,6-1,7 внутреннего диаметра изделия;
  • диффузор по ширине выбирается в промежутке 1,2-1,3 тоже же диаметра;
  • колпак защитный в размерах должен перекрывать отверстие и быть по величине больше в 1,7 раз диаметра.

Стандартная нумерация дефлекторов для вентиляции – 3-10. В цифрах закодирован диаметр вентиляционной шахты (дм). Стандартные формы, размеры при самостоятельном изготовлении изделия полностью изменять не следует, чтобы не нарушить его технические характеристики.

Алгоритм работ

  • Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
  • Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
  • Приобрести материал: лист металла толщиной 0,3-0,5 мм.
  • Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
  • При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
  • Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
  • Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
  • Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
  • В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
  • Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
  • Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
  • На фиксаторах компонуется колпак.
  • Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
  • Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

Внимание! Дефлектор ставится над кровлей в зоне свободного продува ветрами. Запрещено размещение в зоне аэродинамической тени, создаваемой, к примеру, рядом стоящим зданием.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Если вы человек наблюдательный, то наверняка обратили внимание, что некоторые трубы на крышах имеют колпаки. Предназначение этой детали знают немногие, тем более что называется она малопонятным словом «дефлектор», что означает «отражатель». В данной статье мы расскажем об этом полезном элементе и о том, как можно сделать дефлектор на трубу дымохода своими руками.

Назначение устройства

Роль дефлектора состоит в защите дымохода от внешнего воздействия окружающей среды (дождя, града, снега, ветра) и создании необходимой тяги в его каналах.

Устройство это знали еще в старину. Использовалось оно для украшения крыш домов. Одновременно с архитектурной ролью элемент играл практическую функцию – усиливал движение воздуха в отопительных и вентиляционных каналах. Его иногда называют дымником, а если он изготовлен в декоративном виде – флюгаркой. Далее мы поговорим о его практическом применении.

Независимо от вида теплоносителя, в любой отопительной системе предусматривается дымоход. Он обеспечивает вытяжку продуктов сгорания. От того, насколько хорошо функционирует дымоход, зависит работа всей системы отопления.

Но даже правильно устроенный дымоотвод иногда дает сбой в работе. Заметить это можно во время сильного ветра, который создает обратное давление в трубе и препятствует выходу из нее отработанных газов. Чтобы этого не случилось, на дымовую трубу надевается дефлектор.

Устройство разряжает воздух на конце трубы

Независимо от конструкции устройств, все они способствуют одному и тому же физическому процессу – возникновению зоны пониженного давления возле препятствий, которые обдуваются воздухом (эффект Бернулли). Воздушные потоки огибают поверхность дымника, их скорость увеличивается и рядом с дымоходом создается область разряжения. Благодаря этому происходит увеличение тяги в дымовой трубе.

На заметку! Использование даже самого простого дефлектора позволяет увеличить КПД отвода дыма на 20 %.

Разновидности изделий

По виду колпака

Дефлекторы на трубу различаются видом своей «верхушки». Они бывают:

  1. плоскими;
  2. полукруглыми;
  3. с крышкой;
  4. с двускатной щипцовой крышей.

Первые чаще всего применяются на домах, построенных в стиле модерн. Вторые характерны для современных построек. Элементы с щиповой крышей лучше всего защищают дымоход от снега.

Материалом для дымников в основном служит оцинкованное железо, реже используется медь. В настоящее время все больше входят в моду изделия, которые покрываются жароустойчивым полимером или эмалью. В дефлекторах для вентиляционных труб, по которым не проходит нагретый воздух, применяются колпаки из пластика.


Изделие, покрытое жароустойчивой эмалью

По конструкции

Элементы различаются и своей конструкцией. На отечественном рынке спросом пользуются следующие приспособления:

  • дефлекторы ЦАГИ;
  • дефлекторы ASTATO;
  • шаровидные изделия с вращением;
  • устройства Григоровича;
  • круглые дымники «Воллер»;
  • гусек или «дымовой зуб»,
  • звезда «Шенард».

Наиболее популярным является дефлектор ЦАГИ, который состоит из следующих составляющих:

  • входного патрубка;
  • каркаса;
  • зонтика;
  • диффузора;
  • кронштейнов.

Если вы не хотите покупать заводское устройство, можно сделать дефлектор для круглой трубы своими руками.


Дымники с разными видами крышек

Дымник данного типа имеет вращающийся корпус с закрепленными на нем специально изогнутыми деталями. Элемент оснащен подшипниковым узлом. Благодаря находящемуся сверху флюгеру устройство постоянно держится по ходу ветра.

Кольцо со встроенным подшипниковым узлом крепится прочными болтами к срезу дымохода. Воздушные потоки, проходящие между изогнутыми козырьками, увеличивают свою скорость и создают разреженную зону. Это приводит к увеличению тяги и повышению эффективности вывода продуктов сгорания.

Для флюгера-дефлектора используются материалы, обладающие высокой устойчивостью к коррозии. Простая конструкция позволяет использовать его на дымоходных трубах любых зданий.


Вид и устройство флюгера-дефлектора

Изготовление дымника своими силами

Сейчас мы рассмотрим, как сделать дефлектор на печную трубу своими руками.

  1. Сначала определяем, из какого материала он будет делаться – нержавеющей стали или оцинкованного железа (из-за высокой стоимости медь используется реже). Они позволят создать конструкцию, стойкую к перепадам температуры и внешним атмосферным воздействиям.

Обратите внимание! Дефлектору свойственны определенные параметры, которых следует придерживаться при его проектировании. За основу берется внутренний диаметр трубы дымохода. Высоту дымника определяют, умножив его на 1,6-1,7, а ширину – на 1,9.

  1. Чертим на картоне развертку всех главных деталей.
  2. Переносим сделанные лекала на материал (металл) и вырезаем каждую деталь.
  3. Соединяем, пользуясь сваркой или крепежными элементами.
  4. Делаем из стали кронштейны, которые понадобятся, чтобы закрепить колпак к поверхности дымохода.
  5. Монтируем колпак.

В первую очередь следует установить цилиндр и зафиксировать его крепежными деталями. Затем на нем хомутами закрепляется диффузор и колпак в виде обратного конуса. Благодаря ему устройство сможет функционировать в любую непогоду.

На заметку! Для упрощения сборки конструкции, срежьте на всех деталях с двух сторон уголки.


Так выглядит декоративный дефлектор

И напоследок еще несколько советов.

  • Если у вас непрямой дымоход, то установка дефлекторов является обязательной. Так вы поднимите эффективность отвода образующихся во время сгорания газов.
  • Когда делаете чертеж дефлектора на дымовую трубу, строго придерживайтесь вышеуказанных пропорций. Если у деталей устройства будут отклонения от этих параметров, оно не сможет обеспечивать качественную тягу.
  • Если вы делаете заготовки из металла самостоятельно, используйте сделанные заранее картонные лекала. Это позволит вам быть уверенными и избежать ошибок.
  • Конструкция обязательно должна иметь под колпаком обратный конус.
  • Для трубы с максимально допустимым диаметром потребуется применить во время монтажа выполненную из проволоки растяжку.

Видео-обзор дефлекторов для трубы дымохода

Дефлектор на трубу дымохода не только повысит работу вашей вентиляционной и отопительной систем, но и украсит вашу крышу.

Дефлекторы — Жестянщик

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами.
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Как сделать самому дефлектор на дымовую трубу. Дефлектор дымохода — изготовление своими руками. Существующие типы дефлекторов

Конструкция дымохода предполагает наличие дефлектора, который выполняет несколько важных функций. Основная задача приспособления заключается в обеспечении хорошей тяги и поэтому необходимо знать устройство конструкции.

Назначение дефлектора

Правильное функционирование дымохода печного отопления обеспечивает хороший обогрев дома. При попадании ветра снаружи в просвет дымохода происходит нарушение работы системы, то есть дым и тяга существенно уменьшаются. Для предотвращения такого эффекта и необходим дефлектор, который обеспечивает нормальную работу системы печного отопления.

Эффективная тяга способствует улучшению прогорания топлива до 20%. При этом увеличивается эффективность обогрева пространства. Дефлектор, позволяющий достичь этой цели, имеет простую конструкцию. Приспособление включает в себя следующие элементы:

  • верхний и нижний цилиндры;
  • патрубок нижнего цилиндра;
  • защитный колпак;
  • кронштейны.

Некоторые конструкции не включают в себя верхний цилиндр, ведь он не является обязательным. Дефлектор предполагает наличие нижнего цилиндра, диффузора и обратного и прямого колпаков. При этом нижний цилиндр крепится на дымоход, а диффузор необходим для разделения потока воздуха. Комплекс простых элементов позволяет улучшить эффективность дымохода путём усиления тяги.

Особенности приспособления

Дефлектор практичен в эксплуатации, но важно учесть его назначение. В регионах с сильными ветрами прибор удобен, но при постоянном отсутствии перемещения воздушных масс или при низовом ветре конструкция не способствует усилению тяги, а лишь уменьшает этот процесс. В таком случае стоит использовать дефлекторы со встроенным специальным механизмом, включающим в себя ось на подшипниках, полуцилиндрическую ширму, полотно и крышку. При изменении направления потока ветра флюгерное полотно поворачивается, защищая дымоход от неверного перемещения воздушных масс.

Дефлектор является обязательным элементом дымоотводящей системы при печном отоплении. Приспособление имеет и другие названия: оголовок, дымник, флюгарка, а также колпак и грибок. В некоторых случаях дефлектор называют зонтиком или козырьком, но всегда предполагается защитное устройство, способствующее усилению тяги. При этом простой зонтик, козырёк или грибок отличаются от функционального дефлектора тем, что обеспечивают лишь внешнюю защиту дымохода. Полноценное устройство усиливает тягу, имеет защиту от низового ветра, препятствует проникновению осадков внутрь трубы. Таким образом, дефлектор выполняет комплекс функций, обеспечивающих эффективный обогрев дома.

Виды « колпаков»

Основное назначение дефлекторов любых видов одинаково, но приспособления отличаются конструктивными особенностями. Поэтому они разделены на определённые виды:

  • шарообразный дефлектор;
  • прибор Григоровича;
  • тарельчатый вариант;
  • ЦАГИ вентиляционный;
  • Н-образный прибор.

Эти модели являются классическими и эффективны в применении. Варианты «флюгер» или вращающийся дефлектор отличаются от них конструктивным исполнением, но действуют по тому же принципу, что и обычные. В любом случае устройство должно быть изготовлено из материала, устойчивого к воздействию высоких температур и климатических осадков. Оцинкованное железо или медь часто являются основой конструкции. Изделия, покрытые эмалью или полимерным слоем, являются одними из новейших вариантов. При установке элемента на дымоход присутствует контакт с горячим воздухом. Поэтому нельзя использовать пластиковые изделия. Они оптимальны только на вентиляционных каналах.

При выборе изделия следует учитывать качество и надёжность крепления всех элементов. Поворотные детали должны вращаться аккуратно и мягко, а параметры нижнего цилиндра должны соответствовать габаритам дымохода. При этом стоит учесть, что дефлектор используют только на трубах круглой формы. Кирпичные квадратные дымоходы требуют установки дополнительного переходника.

Принцип действия конструкции

Внешнее приспособление для дымохода может иметь любую форму, но всегда одинаков принцип действия. Воздушные потоки, двигаясь по крыше здания, ударяются о корпус дефлектора и огибают его. В результате этого создаётся разряженная зона. По закону аэродинамики Бернулли в этой области находятся разряженные воздушные массы, которые не препятствуют тяге. Сила выхода дыма и качество прогорания топлива усиливается, что делает дефлектор эффективным.

Любой вариант классического колпака предполагает наличие нижнего цилиндра. Эта часть крепится к дымоходу. Сверху изделие дополнено «зонтиком», то есть крышкой, защищающей дымоход от осадков. Части конструкции обеспечивают качественную и правильную работу дефлектора.

Все конструктивные элементы приспособления для дымохода должны быть надёжно скреплены между собой. Особенно важно определить параметры изделия, ведь от этого зависит его работоспособность.

Чертежи, размеры и параметры

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

При отсутствии в таблице нужного параметра трубы следует воспользоваться такими соотношениями, как для высоты изделия 1,6-1,7 d, а для ширины диффузора 1,2-1,3 d, ширины колпака 1,7-19 d. При этом d — это внутренний диаметр имеющейся трубы дымохода. Полученные данные служат основой для расчёта количества материала. Все показатели следует указать на чертеже, предполагающем развёрнутое изображение деталей конструкции.

Правильный чертёж или схема облегчают создание приспособления для дымохода. На рисунке указывают размеры и крепления всех элементов.

Материалы и инструменты

Сделать своими руками приспособление для улучшения тяги дымохода можно с помощью простых инструментов, которые должны быть точными, острыми и качественными. Без учёта этих требований невозможно создать надёжное и долговечное изделие. Комплекс приборов и инструментов включает в себя:

  • рулетку, линейку;
  • ножницы для резки металла;
  • киянку, саморезы с пресс-шайбой 15 мм;
  • дрель с комплектом свёрл.

Основой конструкции служит листовой металл, толщина которого должна быть 0,3 – 0,5 мм. Для этого оптимально подойдут такие материалы, как оцинкованный металл, алюминий, нержавеющая сталь. Сделать жёсткие крепления легко с помощью металлических полос большей толщины, чем листы для основы. А также для работы можно использовать заклёпочник, заменив им саморезы.

Подготовка к сборке

Листовой металл нужно разрезать ножницами на части, учитывая необходимые размеры деталей в развёрнутом виде. Для этого лучше всего сделать шаблоны на плотном картоне, а затем перенести форму на металл. При этом используют маркер, обеспечивающий чёткий след.

Элементы для жёсткой фиксации всех компонентов конструкции нужно обрезать по необходимым размерам. С помощью таких деталей скрепляются нижний цилиндр, защитный конус и верхний цилиндр. Жёсткие детали нужно изогнуть до оптимальной формы, позволяющей соединить в дальнейшем цилиндры и конус.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;
  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;
  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Видео: изготовление флюгера для дымохода

Приспособление для защиты дымохода и усиления тяги практично и необходимо для эффективной работы системы отопления. Правильная конструкция и верные размеры изделия являются залогом его качественной работы.

Нормальная работа любого теплового агрегата обязательно предусматривает наличие дымового канала. Без нормальной тяги не будет работать ни один котел, камин, печь.

Однако очень часто с тягой бывают различные проблемы, особенно при сильном ветре. Для решения большинства таких проблем был придуман и активно используется дефлектор для дымохода, устанавливаемый в верхней части трубы.

Обычный дефлектор дымоходный — это устройство, размещенное на конце дымоходной трубы или вентиляционного канала для увеличения тяги (см. ). При правильном подборе оптимального размера и вида этого устройства можно добиться увеличения КПД теплового агрегата (до 20%). Также следует отметить, что дефлектор на дымоход служит прекрасной защитой от попадания внутрь трубы дождя, снега, пыли, мусора и птиц. Так что стоит потратить время на установку дефлектора, тем более что выполнить эту работу своими руками несложно.

Совет: установка дефлектора особенно эффективна, когда нет возможности сделать дымовой канал прямым.

Принцип работы дефлектора достаточно прост — воздушные потоки ударяются в наружную поверхность диффузора, обтекают его и таким образом создают небольшое разрежение (эффект Бернулли — при увеличении скорости воздуха, огибающего преграду, появляется разрежение), которое увеличивает тягу в дымоходном канале.

Виды дефлекторов

За многие годы создания и проектирования были сконструированы и сейчас изготовляются такие виды конструкций дефлекторов:

В основном используются дефлекторы ЦАГИ. Это универсальный тип, который подойдет для установки на любой трубе — вентиляционной или дымоходной.Поверх трубы дымохода крепится канал, превышающий ее по диаметру, этот канал и образует диффузор, обтекаемый ветром. В результате по бокам возникают зоны высокого давления, а спереди и сзади – зоны разряжения, что и способствует усилению тяги. Чтобы исключить опадание мусора в дымоход, поверх диффузора крепится колпак.

Впрочем, каждый из перечисленных видов отлично справляется с возложенными на них задачами. Основными отличиями являются:

  • габариты;
  • восприимчивость к направлению ветра.

Недостатком любого дефлектора является то, что в безветренную погоду это устройство оказывает некоторое сопротивление тяге.

Для изготовления дефлекторов используют материалы, не склонные к коррозии и способные выдерживать высокие температуры. Чаще всего, это оцинкованная или нержавеющая сталь либо медь.

Строение дефлектора

Все дефлекторы имеют почти одинаковое строение.

Типичный дымоходный дефлектор состоит из следующих частей:

  1. Входного патрубка.
  2. Диффузора (верхнего внешнего цилиндра).
  3. Корпуса дефлектора.
  4. Кронштейнов для крепления колпака — зонтика.
  5. Колпака-зонтика, имеющего конусообразную форму.

Основным материалом для изготовления дефлекторов являются листы оцинкованного железа. В последнее время в продаже появились дефлекторы, где металл покрыт эмалью или защитным слоем пластика. Для установки на вентиляционных каналах, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем как сделать своими руками дефлектор для дымохода, необходимо сделать его расчет и нарисовать чертеж, с простановкой всех размеров. За основу расчета берется внутренний диаметр дымоходной трубы (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица подбора размеров дефлектора

Если нет необходимого размера в этой таблице, то рассчитать можно по таким соотношениям:

  1. Высота дефлектора должна быть: 1,6 — 1,7 d.
  2. Ширина диффузора: 1,2 — 1,3 d.
  3. Ширина колпака-зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками нужно обязательно придерживаться этих пропорций. Если сделать устройство, которое не будет отвечать этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи будут готовы, можно приступить к подготовке необходимых инструментов и материалов

Для того чтобы сделать дефлектор на дымоходную трубу своими руками, необходимы следующие инструменты и материалы :

  • рулетка;
  • ножницы по металлу;
  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • набор рожковых ключей;
  • листы оцинкованного железа;
  • болты с гайками;
  • хомут;
  • металлическая полоса.

Изготовление дефлектора

После проведения расчетов переходим к изготовлению всех составных частей дефлектора:

  1. С помощью карандаша рисуем соответствующее детали дефлектора: внешний цилиндр, диффузор и колпак. Рисуем строго по размерам.
    Совет: можно сделать лекала из картона в натуральную величину и просто обвести их по контуру на металле.
  2. Применяя ножницы по металлу, вырезаем все детали — нижний цилиндр, диффузор и колпак-зонт, обратный конус.
  3. С помощь сварки, заклепок или небольших болтов необходимо соединить все детали.
  4. Вырезаем из металлической полосы кронштейны для закрепления колпака.
    Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полоски.
  5. Кронштейны для крепления колпака крепятся к наружной поверхности конусного диффузора.
  6. К колпаку-зонту крепится обратный конус.

После того как все основные детали сделаны, можно приступить к сборке дефлектора непосредственно на дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы для дымоходной трубы устанавливаются на металлический дымоход с внутренним диаметром 120 мм .

Работы по сборке буду проходить в таком порядке:

  1. Нижний цилиндр устанавливается на дымоход и с помощью болтового соединения закрепляется в фиксированном положении.
  2. На нижний цилиндр при помощи хомута закрепляется диффузор (верхний цилиндр).
  3. Колпак-зонт с обратным конусом крепится на кронштейны.

Совет: обязательно поставьте обратный конус под колпаком. Он позволяет дефлектору эффективно работать даже при низовом ветре.

Важно: если дымоходная труба имеет большой диаметр, то для надежного крепления на дымоходе необходимо использовать дополнительные растяжки из стальной проволоки.

Дымоходные и вентиляционные каналы играют очень большую роль (см. ). Именно такие устройства, как дефлекторы для дымоходной трубы, делают работу этих каналов стабильной и убирают проблему отсутствия или слабой тяги.

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Проблем с тягой быть не может

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью – активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть – основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Достоинства ротационного дефлектора

  • Независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю.
  • Ротационные модели полностью исключают влияние на эффективность вентиляции внешних факторов – осадков и порывистого ветра.
  • Автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов.
  • Невысокие затраты на модернизацию вентиляции.
  • Быстрая окупаемость инвестиций на установку дефлектора с турбинами.
  • Защита вентшахты от попадания мусора, птиц, пр.
  • Декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта выигрывает.

Важно! Ротационный дефлектор увеличивает эффективность стандартной естественной приточно-вытяжной вентиляционной системы в 2-4 раза. При этом «усиление» не требует подключения к электропитанию, что соответствует современным тенденциям энергоэффективности зданий и строений.

В чем недостатки турбодефлектора

Ротационная конструкция погодозависима – это фактически единственный, но очень важный его минус. В тихую погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на трубе воздуховода.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

Особенности монтажа

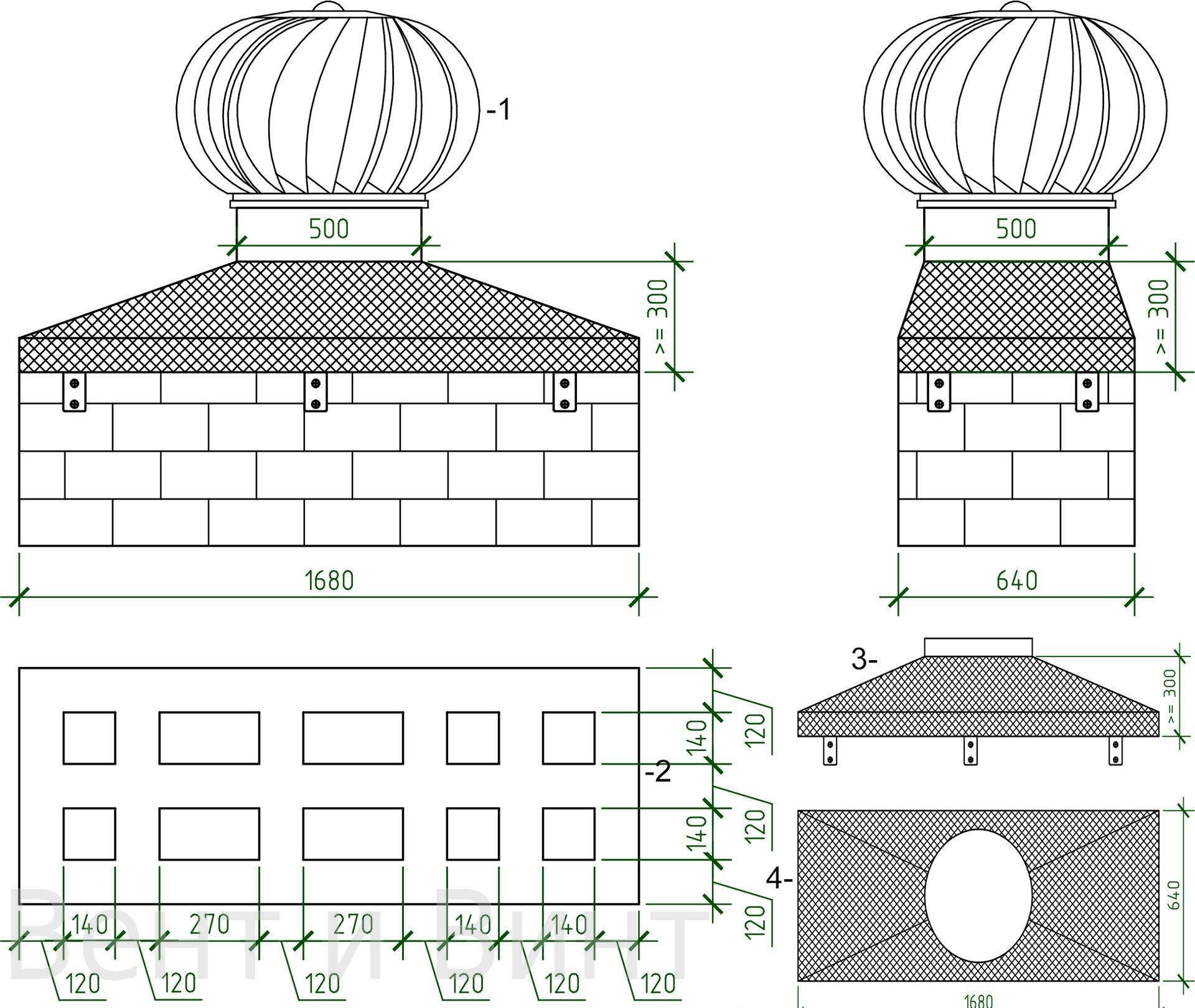

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Этот элемент установлен в большинстве современных дымоходов. Предназначен он для увеличения тяги, а также предотвращения попадания мусора и прочих нежелательных вещей в дымовую трубу. Сегодня эти устройства не только выполняют свою целевую функцию, но еще и украшают любую крышу. Некоторые модели дефлекторов очень красиво смотрятся.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

  • Этап 2. На трубе нужно нарезать резьбу.

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

  • Этап 8. На нее закрепляется флажок и противовес.

  • Этап 9. Флюгер готов.

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Виды

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная , нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр: Высота деф — : Ширина

: Дымохода: лектора Н, мм: диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = (1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Как правильно установить вытяжку на кухне Как сделать вентиляцию в частном доме Как правильно установить кондиционер в квартире Угольные и жировые фильтры для кухонной вытяжки

Виды, устройство, принцип действия, расчет кол-ва

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон. Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели. А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Разделы статьи

Что представляет собой дефлектор


Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

  • Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
  • Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
  • Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

  • на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
  • если канал накрыт классическим колпаком, ξ = 1.3—1.5;
  • на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
  • насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
  • дефлектор типа ЦАГИ, ξ = 0. 6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

  • защищает воздуховод от осадков;
  • не позволяет ветру задувать внутрь трубы;
  • препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Замечание. В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.

Основные задачи дефлектора

Вентиляционные дефлекторы создают тягу, защищают канал от попадания мусора

Естественная система вентиляции зависит от атмосферных условий. Они определяют ее эффективность. Из-за разницы температуры внутри помещения и снаружи воздушные потоки поднимаются вверх. Таким образом происходит циркуляция.

Ветер способен вносить корректировки в функционирование вентиляционной системы. Перемещение воздушных масс под воздействием ветра может ускоряться или двигаться с затруднением.

Снизить влияние атмосферных явлений на работу вентиляции можно при помощи дефлектора воздуховода. Это устройство, внешне напоминающее колпак. Оно устанавливается на самом верху вытяжного канала.

Дефлектор – это устройство, которое признано решать несколько важных задач:

  • Защищает шахту от попадания различного мусора, который ухудшает работу системы и создает пожароопасную обстановку.
  • Сводит к минимуму негативное влияние осадков на оборудование.
  • Препятствует появлению обратной тяги.

После установки вытяжного дефлектора КПД вентиляционной системы увеличивается более чем на 20%. Кроме того, устройство выполняет функцию искрогасителя.

Классификация вентиляционных дефлекторов

Классифицировать устройства можно по нескольким основаниям:

  • по моделям – «ЦАГИ», Григоровича, Astato, ротационная турбина вентиляции, дефлектор в виде буквы Н и флюгер типа «Сачок» или «Капюшон»;
  • по форме навершия – плоские, полукруглые, с открывающейся крышкой, двускатные, шарообразные;
  • по принципу работы – статичные и ротационные;
  • по месту установки – изделия на дымоход, цокольные, для кондиционера и на крышу.

Рассмотрим подробнее наиболее популярные варианты, зарекомендовавшие себя в деле.

Модель «ЦАГИ» названа так в честь места разработки – Центрального института аэрогидродинамики. Представляет собой классический вариант конической насадки с защитной крышкой, помещённой внутрь цилиндрического экрана. Последний обеспечивает отсутствие обратной тяги даже в больших воздуховодах.

Дефлектор Григоровича состоит из конического диффузора и обратного колпака, скреплённых в единую конструкцию. Причём сужение обоих элементов направлено друг к другу. Таким образом достигается двойной эффект, увеличивающий КПД устройства.

Насадки от французской фирмы Astato оснащены электрическим вентилятором для усиления тяги. Степень разряжения, необходимая для полноценного функционирования всей системы, оказывается большей, чем в аналогах, действующих только за счёт ветра.

Ротационная турбина имеет шарообразный колпак, являющийся металлическим барабаном с множеством лопастей. Материал изготовления достаточно тонок и лёгок, чтобы вращение турбины осуществлялось даже при скорости ветра в 0,5 м/с. Эффективность работы выше статических моделей в 2–4 раза, однако есть существенный минус конструкции – она абсолютна непроизводительна в полный штиль.

Техническое изделие в виде буквы Н по сути является классическим вариантом, производительность которого увеличена как минимум вдвое за счёт необычной формы насадки. Два дефлектора, в соединении напоминающие букву Н, смонтированы на одну трубу. Именно она крепится на вентиляционную шахту.

Флюгер «Капюшон» представлен поворотным колпаком, улавливающим направление ветра и несколькими нависающими друг над другом козырьками. Они выполняют роль диффузора и одновременно защищают от осадков. Ветер, проходя сквозь козырьки, получает ускорение. Тем самым над трубой образуется разреженное пространство, куда стремится воздух из помещения.

Изготовление своими руками

Проще всего вентиляционный дефлектор своими руками изготавливать, используя прототип конструкции Григоровича. Подобная установка увеличивает силу тяги благодаря особенностям строения: вид дефлектора имеет форму усечённого конуса, сверху которого монтируется защитный зонт. Даже при боковом направлении ветрового потока обеспечивается хорошая тяга.

Чтобы изготовить дефлектор Григоровича, сначала следует составить подробный чертёж с изображением всех его составляющих: входного патрубка, диффузора и колпака. При этом важно правильно составить расчёты:

  • Размеры входного патрубка должны совпадать с диаметром трубы снаружи.
  • Габариты диффузора должны быть больше диаметра воздуховода на 30%.
  • Габариты защитной крышки, удерживаемой кронштейнами, должны быть больше диаметра вентиляционных каналов на 70–90%.
  • Высота насадки должна составлять не более полутора диаметров внутренней стенки воздуховода.

Когда чертёж будет готов, можно приступать к изготовлению устройства. Перед тем как вырезать эскизы из материала для изготовления, стоит каждую деталь сделать из картона и соединить их между собой для наглядного представления будущей конструкции. В качестве материала лучше выбрать нержавеющую сталь, качества которой обеспечат долгий срок службы изделия. Эскизы с чертежа дефлектора переносятся на листовую сталь, и вырезаются ножницами по металлу. Сборку вырезанных элементов выполняют точечной сваркой, с помощью заклёпок, болтов или саморезов. Оптимальным вариантом сборки являются заклёпки как самый простой и надёжный. Процесс сборки насадки на вентканал выглядит следующим образом:

  • Собирается диффузор.
  • К диффузору крепятся кронштейны. Их можно изготовить из нескольких изогнутых металлических полосок.
  • К кронштейнам прикрепляют колпак, удерживаемый ими.
  • К входному патрубку прикрепляют нижние кронштейны.
  • К конусообразному диффузору монтируется верхняя часть распорок кронштейнов.

Дефлектор считается собранным, далее следует установка насадки на вентканал.

Монтаж

Нижний стакан устанавливается на выходной дымоход, сверху на него крепится второй. Чтобы конструкция была устойчивой, они соединяются хомутом.

Вытяжные отверстия также зажимаются хомутами. Далее, нужно прижать колпак подготовленными кронштейнами. Если дефлектор для вентиляции устанавливается на местности, для которой характерно частое изменение движения ветра, рекомендуется оснастить установку обратным конусом. При частом отсутствии ветров, рекомендуется устанавливать насадку для вентиляционных каналов под уклоном.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

  • Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
  • дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
  • Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
  • Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
  • дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
  • н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Габаритные размеры

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Стандартные размеры насадки ЦАГИ

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

  • Ширина диффузора = 2*диаметр канала;
  • Размер зонта (ширина) = 1,8*диаметр канала;
  • Общая высота устройства=1,7*диаметр канала.

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Чертеж дефлектора с расчетами величин элементов

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

  • Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
  • Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
  • Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Различия моделей

Обнаруженные проблемы с неэффективно работающей вентиляцией решает дефлектор на трубу вентиляции. Он же защищает вентиляционную систему от эффекта обратной тяги. Существует несколько десятков конструкций дефлекторов для вентиляции. Выполняя одни и те же функции, между собой устройства могут отличаться:

  • внешним видом;
  • назначением;
  • материалом.

Ротационный дефлектор

Кроме воздухообмена в помещениях, дефлекторы используются в авиационной промышленности и машиностроении. Материалом для их изготовления служит:

  • керамика;
  • пластик;
  • сталь котельная, нержавеющая и оцинкованная;
  • алюминий;
  • медь (редко).

Встречаются и комбинированные модели: металл с верхним покрытием из пластика или эмали. Самые простые дефлекторы вполне доступны для самостоятельного изготовления.

Внимание! Выбирается дефлектор на вентиляцию, исходя из финансовых возможностей, конструктивного исполнения, а также преобладающего направления розы ветров в данной местности. Приоритетным считается выбор конструкции и уже под нее подгоняется нужные присоединительные и габаритные размеры.

Различия по принципу работы:

  • вращающиеся;
  • неподвижные.

Краткие характеристики основных разновидностей

Дефлектор может изготавливаться из оцинковки

  • Дефлектор Григоровича (универсальный) – для вентиляции и удаления дыма.
  • Модель Центрального Аэрогидродинамического Института – самый распространенный вариант. Состоит из входной полой цилиндрической части, диффузора, корпуса, фиксирующих кронштейнов и «зонта».
  • Astato – разновидность тарельчатой открытой установки статодинамического типа комбинированного (естественного и принудительного) исполнения. Простая конструкция и приемлемая эффективность при экономичном потреблении электроэнергии.
  • Н-образные модели: узнаваемы по сразу двум дефлекторам на одном оголовке, другие.

Правила монтажа

Высота трубы в зависимости от типа кровли

Перед тем как начать установку дефлектора, рекомендуется изучить правила и нормы СНиПа. Особое внимание должно уделяться высоте трубы вентиляции и колпака. Предварительно нужно сделать чертеж, чтобы все расчеты были произведены грамотно. Размеры должны быть следующими:

  • 500 мм над коньком крыши, при этом воздуховод должен быть удален на 1,5 метра от верха кровли;
  • если расстояние от вентиляционного канала до парапета составляет 1,5 и выше метра, установка должна быть наравне с коньком;
  • когда труба удалена на расстояние более трех метров, устройство ставится вблизи линии отклонения под углом 10 градусов от конька вниз.

Если крыша плоская, дефлектор устанавливается на высоте от 50 см.

Перед тем как монтировать вентиляционную шахту рядом с дымовой трубой, нужно правильно рассчитать одинаковую высоту всех воздуховодов. Если не учесть это требование, дым и продукты сгорания будут попадать в дом.

Существует несколько нюансов по установке, которые нужно принять во внимание:

  • Нельзя монтировать устройство в аэродинамической области соседних зданий.
  • Дефлектор должен быть установлен в области свободного обдува. Лучше всего, если колпак будет самой высокой точкой на крыше.

Если на квадратный воздуховод требуется установить круглую насадку, для этого должен использоваться переходник.

Советы по изготовлению дефлекторов разного типа

Чтобы устройство, направленное на улучшение производительности вентиляционной системы, адекватно справлялось с возложенными на него задачами, стоит прислушаться к некоторым советам от опытных мастеров. Выбирать ротационные модели для установки в районах со снежными и холодными зимами не лучший вариант. Высока вероятность обледенения и заваливания снегом прибора, чтобы сведёт на нет всю его функциональность.

На картинке показан турбодефлектор.

При подготовке чертежа той или иной модели для деталей нужно брать запас по 1 см с каждого края. Это позволит произвести качественное и надёжное соединение.

Ротационную турбину при достаточном уровне мастерства тоже можно попробовать сделать самостоятельно. Однако потребуется тщательно подготовить чертежи и вырезать множество одинаковых по форме лепестков, которые совместно будут обеспечивать вращение всей установки.

Особенности выбора

Выпускаются пластиковые, нержавеющие и оцинкованные модели

Существует множество разновидностей ветровых устройств. Они подразделяются на группы в зависимости от строения и принципа работы. При выборе подходящей модели рекомендуется обращать внимание на следующие нюансы:

  • материал изготовления конструкции;
  • принцип функционирования;
  • отдельные особенности устройства.

Материал изготовления

Чаще всего ветровые насадки изготавливают их нержавейки, пластика, оцинкованной стали, алюминия. Самые простые модели можно изготовить самостоятельно. Наиболее практичными считаются конструкции из алюминия и оцинкованной стали. Из меди такие изделия можно встретить редко, так как их стоимость достаточно высокая. Из пластика изготавливают только цокольные конструкции, так как материал очень хрупкий. Дефлектор, предназначенный для дымохода, производится из металла.

Классификация по принципу работы

Подвижные модели более эффективны

Разновидности по принципу функционирования насадок:

  • Статические – самые простые конструкции, которые можно собрать самостоятельно. Они устанавливаются на каналах вентиляции в многоэтажках и небольших предприятиях.
  • Турбодефлекторы – конструкции из вращающихся лопастей. Основа полностью статична, а головка вращается.
  • Флюгер, устанавливаемый на шахту вентиляционного канала. Он вращается в соответствии с направлением ветра.

Благодаря установке дефлектора можно обезопасить и продлить срок службы вентиляционной системы, а также улучшить ее работу.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

  • Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
  • Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

изготовление, устройство, расчет турбодефлектора. Варианты улучшения сцепления

Эту подробную конструкцию роторного ветродвигателя типа Савониуса я нашел на вот этом замечательном сайте http://mirodolie.ru/node/2372 Прочитав материал, решил написать об этой конструкции и как все было сделано.

С чего все начиналось

Идея построить ветрогенератор возникла еще в 2005 году, когда был получен участок в родовом поместье Миродолье. Электричества не было и каждый решал эту проблему по-своему, в основном за счет солнечных батарей и бензогенераторов.Как только дом был построен, первым делом нужно было подумать об освещении, для чего была приобретена солнечная панель на 120 Вт. Летом работал хорошо, а вот зимой КПД резко падал и в пасмурные дни выдавал ток всего 0,3-0,5А/ч, это никак не устраивало, так как его едва хватало даже на свет, а также необходимо было питать ноутбук и другую мелкую электронику.

Поэтому было принято решение построить ветряной генератор, который также будет использовать энергию ветра.Сначала было желание построить парусный ветряк. Мне очень понравился этот тип ветрогенератора, и после того как я провел некоторое время в интернете в голове и на компьютере накопилось много материалов по этим ветрогенераторам. не менее пяти метров.

Не было возможности тянуть большой ветрогенератор, но все же очень хотелось попробовать сделать ветрогенератор, хотя бы маленький, для зарядки аккумулятора. Горизонтальный гребной ветрогенератор сразу отпал из-за того, что они шумные, есть сложности с изготовлением контактных колец и защитой ветрогенератора от сильного ветра, а также сложно сделать правильные лопасти.

Хотелось что-то простое и тихоходное, после просмотра некоторых роликов в интернете мне очень понравились вертикальные ветрогенераторы типа Савониуса. По сути, это аналоги разрезанного ствола, половинки которого раздвинуты в противоположные стороны. В поисках информации нашел более совершенный тип этих ветрогенераторов — ротор Угринского. Обычные савониусы имеют очень малый КИЭВ (коэффициент использования энергии ветра), обычно он составляет всего 10-20%, а ротор Угринского имеет более высокий КИЭВ за счет использования отраженной от лопастей энергии ветра.

Ниже приведены наглядные изображения для понимания принципа работы роботов этого ротора.

Схема маркировки координат отвала

>

КИЭВ ротора Угринского заявлен до 46%, а значит не уступает горизонтальным ветрогенераторам. Что ж, практика покажет, что и как.

Производство лопастей.

Прежде чем приступить к изготовлению ротора, сначала были изготовлены модели из пивных банок двух роторов. Одна модель классического Савониуса, а вторая Угринского.На моделях было заметно, что ротор Угринского работает заметно на более высоких оборотах по сравнению с Савониусом, и было принято решение в пользу Угринского. Было решено сделать двойной ротор, один над другим с поворотом на 90 градусов для достижения более равномерного крутящего момента и лучшего старта.

Материалы для ротора самые простые и дешевые. Лопасти изготовлены из алюминиевого листа толщиной 0,5 мм. Из фанеры 10 мм вырезают три круга. Круги были начерчены на изображении выше, и были сделаны канавки глубиной 3 мм для вставки лезвий.Крепление лопастей производится на небольшие углы и стягивается болтами. Кроме того, для прочности всей сборки фанерные диски стянуты шпильками по краям и в центре, получилось очень жестко и прочно.

>

>

Размер получившегося ротора 75*160см, на материалы ротора ушло около 3600 руб.

Производство генераторов.

Перед тем, как сделать генератор, было много поисков готового генератора, но в продаже его почти нет, а то, что можно заказать через интернет, стоит больших денег.Вертикальные ветрогенераторы имеют низкие обороты и в среднем для данной конструкции около 150-200 об/мин. А для таких оборотов сложно найти что-то готовое и не требующее множителя.

В поисках информации на форумах выяснилось, что многие делают генераторы сами и ничего сложного в этом нет. Решение было принято в пользу самодельного генератора на постоянных магнитах. В его основу была положена классическая конструкция осевого генератора с постоянными магнитами, выполненного на автомобильной ступице.

Первым делом заказал 32 шайбы неодимовых магнитов для этого генератора в количестве 10*30мм. Пока двигались магниты, были изготовлены другие части генератора. Рассчитав все размеры статора для ротора, который собран из двух тормозных дисков от автомобиля ВАЗ на ступице заднего колеса, были намотаны катушки.

Изготовлена ​​простая ручная машина для намотки катушек. Количество катушек 12, по три на фазу, так как генератор трехфазный.На дисках ротора будет по 16 магнитов, это соотношение 4/3 вместо 2/3, поэтому генератор получится медленнее и мощнее.

Изготовлена ​​простая машина для намотки катушек.

>

Расположение катушек статора отмечено на бумаге.

>

Изготовлена ​​фанерная форма для заполнения статора смолой. Перед заливкой все катушки были спаяны в звезду, а провода выведены через прорезанные каналы.

>

Катушки статора перед заполнением.

>

Свежезалитый статор, перед заливкой на дно был уложен кружок из стеклосетки, а после укладки катушек и заливки эпоксидной смолой сверху на них уложен второй круг, это для дополнительной прочности. В смолу для прочности добавляют тальк, что придает ей белый цвет.

>

Магниты на дисках также залиты смолой.

>

А вот и уже собранный генератор, основа тоже из фанеры.

>

Генератор после изготовления сразу выкрутил вручную на вольт-амперную характеристику.Он был подключен к 12-вольтовой аккумуляторной батарее мотоцикла. К генератору была прикреплена ручка, и, глядя на вторую стрелку и вращая генератор, были получены некоторые данные. Аккумулятор при 120 об/мин оказался на 15 вольт 3,5А, сильное сопротивление генератора не позволяет быстрее раскрутить вручную. Максимальный холостой ход при 240 об/мин 43 вольта.

Электроника

>

Для генератора был собран диодный мост, который был упакован в корпус, а на корпус смонтированы два прибора: вольтметр и амперметр.Также знакомый электронщик спаял для него простенький контроллер. Принцип работы контроллера прост, когда аккумуляторы полностью заряжены, контроллер подключает дополнительную нагрузку, которая потребляет всю лишнюю энергию, чтобы аккумуляторы не перезаряжались.

Первый припаянный друзьям контроллер не совсем устроил, поэтому был припаян более надежный программный контроллер.

Установка ветрогенератора.

Для ветрогенератора был изготовлен мощный каркас из деревянных брусков 10*5 см.Для надежности опорные брусья вкопали в землю на 50 см, а всю конструкцию дополнительно укрепили растяжками, которые привязали к вбитым в землю уголкам. Такая конструкция очень практична и быстра в монтаже, а также проще в изготовлении, чем сварная. Поэтому было решено строить из дерева, но металл дорог и сварку пока включать некуда.

>

Вот готовый ветрогенератор. На этом фото привод генератора прямой, но позже был сделан множитель для поднятия оборотов генератора.

>

>

Генератор приводится ремнем, передаточное число можно изменить заменой шкивов.

>

>


>

В дальнейшем генератор был подключен к ротору через умножитель. В целом ветрогенератор выдает 50 ватт при ветре 7-8 м/с, зарядка начинается при ветре 5 м/с, хотя и начинает вращаться при ветре 2-3 м/с, но скорость слишком низкий для зарядки аккумулятора.

В дальнейшем планируется поднять ветрогенератор выше и утилизировать некоторые узлы установки, а также возможно изготовление нового, более крупного ротора.

Вопросы энергетической независимости волнуют не только руководителей государств, предприятий, но и отдельных граждан, владельцев частных домов. С ростом монополии и тарифов производителей электроэнергии люди ищут эффективные альтернативные источники энергии. Одним из таких источников считается ветрогенератор.

Основные элементы в системе ветрогенератора

Существует множество моделей, вариантов от разных производителей, но как показывает практический опыт, они не всегда доступны по цене и качеству для широкого круга потребителей. При наличии информации, определенных знаний по электротехнике и практических навыков можно сделать ветрогенератор самостоятельно.

Принцип работы и основные элементы

Работа самодельного ветрогенератора ничем не отличается от промышленных моделей, принципы работы те же.Энергия ветра преобразуется в механическую энергию за счет вращения ротора генератора, который вырабатывает электричество.

Основные элементы конструкции (рис. выше):

  • гребной винт с лопастями;
  • вал вращения, через который крутящий момент передается на ротор генератора;
  • генератор;
  • сооружение крепления генератора на месте установки;
  • при необходимости увеличения частоты вращения ротора между валом с гребным винтом и валом генератора может быть установлен редуктор или ременная передача;
  • для преобразования переменного тока генератора в постоянный используется преобразователь, выпрямительный диодный мост, ток от которого подается на подзарядку аккумуляторной батареи;
  • аккумуляторная батарея, от которой электроэнергия через инвертор подается в нагрузку;
  • инвертор преобразует D. C. аккумуляторная батарея напряжением 12 В или 24 В переменного тока напряжением 220 В.

Конструкции движителей, генераторов, редукторов и других элементов могут отличаться, иметь разные характеристики, дополнительные устройства, но перечисленные компоненты всегда присутствуют в основе системы.

Выбор и изготовление своими руками


По конструкции различают два типа осей, вращающих ротор генератора:

  • генераторы с горизонтальной осью вращения;

Генератор с горизонтальной осью вращения

  • Генератор с вертикальной осью вращения.

Роторный ветродвигатель с вертикальной осью вращения

Горизонтальные оси вращения

Каждая конструкция имеет свои преимущества и недостатки. Наиболее распространен вариант с горизонтальной осью. Эти модели имеют высокий КПД преобразования энергии ветра во вращательные движения оси, но есть определенные сложности при расчете и изготовлении лопастей своими руками. Обычная плоская форма лопастей, которая использовалась в древних ветряных мельницах, малоэффективна.

Для максимального использования энергии ветра при вращении оси лопасти должны иметь форму крыла. На самолетах форма крыла за счет силы встречного ветра обеспечивает подъемные потоки. В рассматриваемом случае силы этих потоков будут направлены на вращение вала генератора. Воздушные винты могут быть с двумя, тремя или большим количеством лопастей, чаще всего конструкции с тремя лопастями. Этого вполне достаточно, чтобы обеспечить требуемую скорость вращения.

Ветродвигатели с горизонтальной осью вращения должны постоянно поворачиваться плоскостью воздушного винта к фронту встречного ветра.Это требует применения хвостового оперения лопастного типа, которое под действием ветра, подобно парусу, поворачивает всю конструкцию с гребным винтом навстречу встречному ветру.

Вертикальные оси вращения

Основным недостатком этого варианта является его низкий КПД, но это компенсируется более простой конструкцией, не требующей изготовления дополнительных элементов для поворота лопастей на ветер. Вертикальное расположение оси и лопастей позволяет использовать энергию ветра для вращения с любого направления; такую ​​конструкцию проще сделать своими руками.Вращение вала более стабильное, без резких скачков скорости.

Среднегодовые скорости ветра на территории России неодинаковы. Наиболее благоприятные условия для работы ветрогенераторов 6-10 м/с. Таких участков немного, в основном преобладают ветры 4-6 м/с. Для увеличения скорости вращения необходимо использовать редукторы и учитывать высоту, розу ветров на месте установки генератора.

Пример изготовления ветрогенератора

Рассматривается вариант с вертикальной осью вращения.

Ветряная турбина своими руками


Самый простой вариант изготовления лопастей – использовать металлическую бочку на 50-200 литров. В зависимости от необходимого количества лопастей бочка разрезается болгаркой сверху вниз на 4 или 3 равные части.

Вертикальные лопасти из металлической бочки

Можно просто использовать листы оцинкованного кровельного железа, которые легко вырезать в нужную форму своими руками с помощью ножниц по металлу.

Лопасти вертикальные из листового железа

В дальнейшем лопасти крепятся к верхней части оси вращения.Основой для их крепления могут быть деревянные диски из шестислойной фанеры.

Надежнее использовать металлический каркас из прямоугольного профиля, к которому болтами крепятся лопасти.

Пример вертикального размещения лопастей

Пример крепления лопастей к платформе

Рама или диски жестко крепятся к оси вращения, сама ось вставляется в муфты с подшипниками, которые надежно устанавливаются в каркас башни или крышу здания, на котором расположен генератор.

Установка оси с лопастями на башне

Наглядное представление установки вертикальной оси вращения на крыше здания

  1. Турбина с вертикальными лопастями.
  2. Платформа для стабилизации оси с двухрядным шарикоподшипником.
  3. Стальные тросовые скобы Ø 5 мм.
  4. Вертикальная ось, стальная труба Ø 40-50 мм, толщина стенки не менее 2 мм.
  5. Рычаг управления скоростью вращения.
  6. Лопасти аэродинамического регулятора изготавливаются из фанеры или пластика толщиной 3-4 мм.
  7. Стержни, регулирующие скорость вращения, количество оборотов.
  8. Груз, вес которого определяет скорость вращения.
  9. Шкив вертикальной оси для ременной передачи, широко используется велосипедный обод от колеса, без камеры и шины.
  • Опорный подшипник.
  • Шкив на оси ротора генератора.

Шкив для ременной передачи или шестерня для редуктора крепится к нижнему концу оси, это необходимо для увеличения скорости вращения ротора.Практика показывает, что при скорости ветра 5 м/с вращение вала с горизонтальными лопастями от ствола не превысит 100 об/мин. При скорости ветра 8-10 м/с вращение достигает 200 м/с. Этого очень мало для генератора, чтобы обеспечить необходимую мощность для зарядки аккумулятора.

Редуктор с передаточным числом 1:10 позволяет добиться необходимой скорости вращения.

Установка ременных шкивов

Тихоходный генератор

Самый простой способ преобразовать механическую энергию вращения в электричество — использовать автомобильные генераторы.А вот обычные генераторы от автомобилей для ветряков не рекомендуются из-за наличия в их конструкции щеток. Графитовые щетки снимают ток, наведенный на ротор; в процессе эксплуатации они стираются и требуют замены. Кроме того, такие генераторы быстродействующие; для выработки напряжения 14 В при токе до 50 А требуется 2000 и более оборотов.

Генераторы более эффективные для ветроустановок от тракторов и автобусов Г.964.3701 с магнитным возбуждением обмоток.Они не имеют щеток и работают на более низких скоростях. Генератор Г288А.3701 имеет три фазы, используется для питания автомобиля совместно с аккумуляторной батареей. Имеет хорошие характеристики для использования в ветроустановках:

  • генерирует напряжение 28 В;
  • встроенный выпрямитель обеспечивает постоянный ток до 47 А;
  • выходная мощность до 1,3 кВт;
  • холостой ход 1200 об/мин;
  • при токовой нагрузке 30А требуется 2100 об/мин.

Генератор имеет подходящие размеры и вес:

  • общий вес 10 кг;
  • диаметр 174 мм;
  • длина 230 мм.

Генератор с МАЗ — 24В

Генераторы данного типа применяются на транспорте КамАЗ, Урал, КрАЗ, МАЗ с двигателями Ярославского завода ЯМЗ 236, 238, 841, 842 и ЗМЗ 73. В целях экономии финансов, купить б/у генератор можно в пунктах разборки. Для выработки большей мощности электричества на малых оборотах можно сделать генератор своими руками на ниодимовых магнитах, но это отдельная тема и требует более подробного описания.

Последовательность сборки

  1. В первую очередь монтируется вышка или конструкция для крепления генератора к крыше здания.Вертикальная ось закреплена во втулках с подшипниками, установлены лопасти.
  1. После установки оси с лопастями на нижнюю часть закрепляется шкив ременной передачи.
  2. На уровне шкива оси, к специально подготовленной площадке, к валу ротора крепится генератор с ременным шкивом. Шкивы генератора и оси лопастей должны быть выровнены.

Диаметр шкива на оси должен примерно в 10 раз превышать диаметр шкива на валу генератора.Исходя из условий, что расчетная скорость ветра составляет около 10 м/с, скорость вращения оси составит до 200 об/мин.

Используется формула:

Wr = Wos x Dosd, где

  • Wr – частота вращения шкива генератора;
  • Dos — диаметр шкива по вертикальной оси;
  • d — диаметр шкива на валу ротора генератора;
  • Wos — скорость вращения шкива вертикальной оси.

Wr = 200 об/мин х 500 мм/50 мм = 2000 об/мин – достаточная скорость вращения, чтобы генератор выбранного типа обеспечивал требуемую мощность.

  1. Ремень натянут; для этого в монтажной площадке генератора должны быть прорези, как на автомобильном креплении.
  2. Выходные провода генератора подключаются к клеммам аккумуляторной батареи.

Эти генераторы имеют встроенные выпрямители, на выходе постоянный ток, поэтому положительный красный провод подключается к клемме «+», а отрицательный провод к клемме «минус».

  1. Вход инвертора 24В/220В подключаем к аккумулятору, также соблюдая полярность.
  2. Выход инвертора подключается к цепи нагрузки.

Видео. Ветрогенератор своими руками.

Имея необходимые материалы, практические навыки слесарной работы, используя готовые автомобильные генераторы с магнитным возбуждением обмоток, ветрогенератор несложно установить своими руками. Для изготовления генератора большей мощности на нодимовых магнитах потребуются более глубокие познания в электротехнике и навыки сборки электрооборудования.Это один из самых простых способов собрать ветрогенератор своими руками.

  • Вертикальная осевая турбина — пустая трата времени, а на ветру все крутится, только крутится и вырабатывает энергию — разные вещи, на этом видео турбина крутилась без нагрузки, а с нагрузкой будет грустное зрелище 🙂
  • Печальное зрелище представляют люди, которые все обо всем знают и категоричны в своих суждениях. Вы сами пробовали сравнивать живую вертикалку и пропеллер?
  • Дело не столько в том, какую конструкцию турбины каждый выберет для себя, сколько в том, как сделать хороший и мощный генератор для любой из турбин — залог успеха.
  • Разновидностей турбин и генераторов очень много, но каждая из разновидностей имеет свои недостатки, начиная от вращающихся частей и заканчивая стоимостью ремонта и обслуживания, так как не бывает «вечных» двигателей 1-го рода. Генераторы 2-го эшелона в настоящее время изобретены, но не производятся промышленностью, так как их тоже обслуживают люди, хотя это так же просто, как сделать обычное устройство. Полностью согласен, что без нагрузки ветряк не под нагрузкой. Видео не смотрел, так как, как видно из заставки, в этой конструкции очень много недостатков.При такой конструкции аппарат будет падать на пол из-за парусности, полости устанавливаются без ведома этого вопроса.http://abrakadabra.xp3.biz/? P = 1
  • Устройство не выйдет из строя, гироскопический момент не даст. К этому крылу можно приделать двигатель от флопа. Достоинство одно. крутильные колебания сглажены по отношению к Савониусу. Но меньше КИЕВ. С уважением 0013
  • Вертикальные вышки реально работают, сам убедился с открытия, за счет конструкции и простоты энергопотребления, вне зависимости от направления ветра, хорошо себя ведут в городе, крыши с ними показывали. .. вот так: Берем плоскость, сгибаем ее буквой S, где центр буквы — вертикальная ось, затем, придерживая нижнюю букву, поворачиваем верхнюю на 180г (???), в общем, есть что-то вроде штопора, нелинейность полная, и за счет этого входит в крючок с ветром в любом положении. Прошу прощения за ненаучность описания, только что попробовал конструкцию в теме, из КПД сгребающей лопасти нужно вычесть противодействие встречной лопасти, а если ее как-то добавить, то при движении против ветра что-то может случилось.
  • Они крутятся и реально работают — это разные понятия.
  • Не обращайте внимания на то, что это работает. Теперь давайте подумаем, высокая мачта, скажем, сила ветра действует на парус, а не на гравитацию. Теперь давайте вспомним карусель. Проще говоря, закручиваем болт рукой или берем на карусели метровую ручку. все остальное то же самое. Хотя есть большое количество других конструкций, расширение в трубе, труба меньшего сечения, много вентиляторов в трубе на 1 вал, а дальше все то же самое.
  • Имеется в виду именно городские условия, где нет четко определенного направления, и мало кто согласится, когда над головой вращается чудовище, от которого в любой момент может отвалиться кусок, плюс шум, который издают концы лопастей вокруг часы, и место для резервирования флюгера, получается, что без вертикалей в городе никак… А для описанного мной варианта возможна разная планировка..
  • В городе да, вам тоже надо думать о конкуренции за место с солнечными панелями, крыш на всех не хватит.Промежутки между домами в этом плане очень перспективны, а если будем «модернизировать» то будет дефицит электроэнергии, линии не будут максимально наращивать, хорошо если хотя бы подстанции поменяют. Так что тихоходные вертикалки, а конкретно савониусы с винтом — вне конкуренции. как-то так 0013
  • Согласен с вами. Поэтому, если честно, я не сторонник ветряков, меня интересуют более устойчивые конструкции. Насчет вашего ветряка — идея обычная, но центр тяжести очень высоко с учетом силы ветра. Что касается небольших конструкций по объему. Заходим в частный сектор, местами видим самолет на крышах домов, хвост ловит направление ветра и пропеллер, который можно заменить турбиной, а через пару сантиметров на валу мы поставить дополнительные лопасти для увеличения мощности генератора, причем четные и нечетные лопасти с поворотом на угол движения воздушного потока, как в многоступенчатом водяном насосе. На практике получаем эвольвенту.
  • При таком увеличении количества лопастей мощность уменьшится.В целом это зависит от площади ометаемой поверхности.
  • Если загнать поток в трубу с большим раструбом, то нормально получится, тоже вариант, плюс Демпферами можно немного регулировать направление и силу потока, но опять же, кто хочет жить в аэропорту около часы? Нужно что-то тихоходное, пусть и в ущерб производительности…
  • Запутанное утверждение :D! Если бы вас учили «нормально» в школе, вы бы видели, как вас грабят, думаю, такого утверждения не было бы.При этом количество составляет 2-3% от заряда. сборы терпимы, но не когда больше 50%, хотя по факту даже в СССР процент был не ниже 50%, а сегодня некоторые умники догоняют до 200% от 100% и более. Чтобы понять написанное, посмотрите видео, его можно прочитать, если ссылка останется. Искренне. Владимир. http://abrakadabra.xp3.biz/?p=1
  • Поток не в трубе, а свободный, поэтому никуда не гонят сокеты. Вы действительно думаете, что идея хаба до вас никому не приходила в голову?
  • Почему она не пришла.Если вы пролистаете этот проект, то найдете аналогичную домашнюю электростанцию, кажется, выпускаемую производителями. Единственное, что я тоже сам не придумал, на других проектах есть идеи, как 1 и тот же поток воздуха используется для увеличения полезной работы. И разговор начался, по-моему, с идеи вертикального устройства. Я ответил, почему лично мне этот вариант не нравится. При желании это устройство тоже сработает. Например, стиральная машина с вертикальной загрузкой работает так же хорошо, но я предпочитаю ее по ряду причин.
  • На ютубе было видео, с гофрированной втулкой, наврали, что КПД увеличивается втрое, весной проверю.
  • Это далеко не лучший способ вертикального ротора. У меня такое сейчас наблюдается http://nikolamaster.rf/wind/%D0%B2%D0%B5%D1%82%D1%80%D1%8F%D0%BA3.jpg http://nikolamaster.rf/ ветер/ gener2.jpg Довольно плотно.

Трудно не заметить, чем отличается стабильность электроснабжения загородных объектов от обеспечения электроэнергией городских зданий и предприятий.Признайтесь, вы, как владелец частного дома или дачи, не раз сталкивались с перебоями, неудобствами и поломками оборудования, связанными с ними.

Перечисленные негативные ситуации вместе с последствиями перестанут усложнять жизнь любителям природных просторов. При этом с минимальными трудовыми и финансовыми затратами. Для этого нужно просто сделать ветрогенератор, о котором мы подробно рассказываем в статье.

Мы подробно описали варианты изготовления полезной бытовой системы, избавляющей от энергетической зависимости. По нашему совету соорудить ветрогенератор своими руками может и неопытный человек. Домашний мастер… Практичный прибор поможет вам значительно сократить ежедневные расходы.

Альтернативные источники энергии – мечта любого дачника или домовладельца, чей участок находится вдали от центральных сетей. Однако, получая счета за электроэнергию, потребленную в городской квартире, и глядя на повышенные тарифы, мы понимаем, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы осуществите свою мечту.

Ветрогенератор — идеальное решение для обеспечения загородного объекта электроэнергией. Более того, в некоторых случаях его установка является единственно возможным выходом.

Чтобы не тратить деньги, силы и время, давайте определимся: есть ли внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения дачи или небольшого коттеджа электроэнергией достаточно, мощность которой не превышает 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Для их установки не требуются сертификаты, разрешения или какие-либо дополнительные согласования.

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция – дело тонкое, слишком много факторов влияет на стабильную работу дымохода. Мало кому удается соорудить в доме вентиляцию с небольшой трубой так, чтобы она занимала минимум места на крыше и при этом имела высокую производительность.Со временем, по мере запыления и зарастания вентиляционных каналов производительность и эффективность вентиляционной системы значительно снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Топовые модели способны увеличить производительность до 20% от начального значения тяги.

Что такое дефлектор


Сегодня на крышах частных домов можно увидеть цилиндрические, конусообразные или круглые корпуса дефлекторов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разрежения на выходе из вентиляционной трубы. В результате увеличивается перепад давления по трубе и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

  • Корпуса с креплениями, обеспечивающими надежную и прочную установку на срезе вентиляционной трубы;
  • Системы улавливания воздушного потока, состоящие из нескольких неподвижных аэродинамических поверхностей или вращающегося элемента, как в случае дефлекторов турбин;
  • Колпак или защитный кожух, предохраняющий срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и другой живности.

К сведению! Замечательной особенностью дефлектора является его абсолютная автономность. Устройство, обеспечивающее дополнительный прирост тяги почти на 10-20%, работает без внешних источников электрической или тепловой энергии.

Для работы вентиляционного дефлектора необходимо одно условие — постоянный, устойчивый горизонтальный поток ветра, желательно в одном направлении. В условиях постоянного притока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое.В безветренную погоду дефлектор практически не работает.

Усиление тяги за счет сжатия дополнительного потока воздуха применяется также в дымоходах и продувках, когда необходимо быстро удалить из помещения или топочной камеры продукты горения, дым, угар, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов применялся импровизированный бустер: для резкого повышения мощности паровой машины пар из котла выбрасывался через дымоход наружу, что повышало интенсивность горения и мощность двигателя почти на 70 %.

Конструкция и принцип работы дефлектора вентиляционной трубы


Конструкция и принцип работы усилителя дефлектора основаны на известном физическом явлении перепада статического давления в воздушном или водном потоке. Упрощенное устройство и схема работы дефлектора показаны на чертеже и рисунке.

В основе конструкции лежит упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами навстречу друг другу.Воздушный поток, обтекая конусообразный или сферический профиль, сжимается и ускоряется под действием динамического напора не менее чем в два раза.

В результате падает давление воздуха на выходе из вентиляционной трубы, что обеспечивает увеличение производительности вентиляции. Абсолютно бесшумной конструкцию назвать нельзя. При расчете размеров и характеристик дефлектора конструкторы используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению колебаний воздуха в виде гула и высокочастотных свистов.Чтобы избежать шума дефлектора, самые современные модели изготавливаются в виде многочисленных секторов и выпрямляющих решеток.

Дефлектор не следует путать с электрическим вытяжным вентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что оба устройства имеют одинаковое назначение, их конструкция, надежность, эффективность и принцип работы различны. При желании вы можете изготовить простой дефлектор вентиляции своими руками по чертежам, представленным ниже.

Наиболее распространенные модели вентиляционных дефлекторов


Дефлекторные усилители тяги широко применяются в частном домостроении и в многоэтажных домах, как средство повышения эффективности вентиляционной системы. На сегодняшний день наиболее известны несколько конструкций дефлекторов вентиляции:

  1. Модель дефлектора разработки ЦАГИ- Центральный аэродинамический институт, он так и называется. Тяжелый, громоздкий, рассчитанный на большую высоту и огромные скорости воздушного потока;
  2. Система Григоровича показана на фото ниже.Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крышу своими руками;
  3. Дефлекторы турбовентиляторные, отличаются наличием выпрямляющейся куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать вакуум внутри купола;
  4. Дефлекторы парусов или флюгеров.

К сведению! Несмотря на внешние отличия конструкции, все дефлекторные системы работают по одному принципу нагнетания потока.

Схема Григоровича отличается поразительной простотой и высокой эффективностью. Фактически дефлектор вентиляции построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и долговечность дефлектора позволяет устанавливать его на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсации и перетеканию ветра.

Дефлекторы по схеме Григоровича сегодня занимают 80% рынка вентиляционных тяговых усилителей для систем вентиляции в частных домах.

Модели DS показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской кровле. Кроме того, наличие сетки часто приводит к примерзанию экрана, а без защиты обойтись невозможно, так как вентиляционные трубы часто используются птицами и насекомыми для проникновения в здание.

Дефлекторная система разработки ЦАГИ


Модель ЦАГИ является базовой для большинства промышленных объектов. Конструктивно представляет собой двухуровневый дефлекторный кожух с верхним и нижним обтеканием корпуса воздухом.Для избавления от резонирующего шума и свистящего шума при сильном ветре дефлектор вентиляции корпуса закрывался кольцевым экраном.

По словам разработчиков, экран защищает корпус от льда и снежных пробок.

ЦАГИ очень хотел сделать свой дефлектор для вентиляционной трубы высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, которое зимой страдает от обледенения и быстро ржавеет даже при небольшом количестве реактивного оксиды серы, азота и фосфора.Дефлектор

ЦАГИ нигде не прижился, кроме как в цехах промышленного производства. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционная труба с дефлектором должна быть поднята над коньком крыши на 1,2-1,5 м.

Турбина как способ увеличения тяги в вентиляционной трубе


В качестве примера одного из самых интересных способов усиления тяги можно привести схемы турбины.На фото представлена ​​самая распространенная купольная турбина.

Конструкция состоит из более чем двух десятков лопастей из тонколистового металла, собранных в бутон. Внешний кожух лопастей прикреплен к консольной оси вращения.

Дефлектор устанавливается только на круглые вентиляционные трубы. Куполообразное расположение лопастей эффективно улавливает горизонтальные потоки воздуха 0,1-0,5 м/с в горизонтальном и вертикальном направлениях, что делает турбину чрезвычайно экономичной.Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является простота выбора места установки. Как правило, купола устанавливаются на вентиляционную трубу, на высоте 30-35 см над кровлей, что практически не влияет на стропила и обрешетку.

Дефлекторы турбин нечувствительны к пыльным бурям и сильному конденсату. Во-первых, даже при небольшой скорости вращения осевшая пленка влаги срывается и стекает с острых кромок лопастей.Даже если внешняя оболочка по каким-либо причинам будет заблокирована, система вентиляции все равно будет работать, но с меньшей эффективностью на 10-15%.

Парусные и капотные модели


Очень необычными по внешнему виду являются лопастные или капотные модели дефлекторов.

На самом деле, это единственная схема, которая полностью использует эффект Бернулли или выброса. Принцип работы устройства основан на способности флюгера поворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20 % выше, чем в системах Григоровича или в турбине.

Конструкция снабжена своеобразным колпаком, выполняющим роль крыла флюгера и одновременно закрывающим от дождя и снега выходное отверстие вентиляционной трубы.

Для эффективной работы вентиляционная труба с дефлектором колпака должна быть поднята на самый верх конька, где нет отраженных потоков воздуха. Главный недостаток флюгерного варианта – высокая инерционность; при резких порывах ветра флюгер часто не успевает развернуться на ветру, и часть выхлопных газов вытесняется динамическим напором обратно в вентиляционную систему дома.

Как и у турбины, лопастной эффект увеличения тяги и работоспособность дефлектора капота практически не зависят от конденсата, пыли и температуры воздуха.

Одной из разновидностей лопастной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор — конфузор, который также вращается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической вытяжной конструкции.

Вывод


Кроме вышеперечисленных систем повышения вакуума в вентиляционной трубе существует множество комбинаций и модификаций с двойными патрубками, с перфорированными стенками, с пылесборниками, напорными трубами и обратными клапанами. Но все они, так или иначе, имеют меньший КПД и более сложное устройство, что неизбежно сказывается на устойчивости конструкции.

Чертежи вентиляционной турбины своими руками. Вертикальный ветряк своими руками (5 кВт)

Важным условием полноценного функционирования печи является нормальная тяга, которая поможет удалить продукты горения.На этот показатель сильно влияет диаметр дымохода. Если он небольшого сечения, то продукты сгорания не смогут выйти наружу и начнут скапливаться внутри корпуса. В случае использования широкого дымохода потоки холодного воздуха не позволят горящим веществам подняться вверх. Все эти и другие нюансы можно компенсировать усилителем тяги, который действительно можно сделать самостоятельно.

Варианты усиления тяги

Существует несколько типов устройств, которые могут увеличить выходящий поток воздуха.Среди них самыми популярными являются:
  • Дефлектор . Конструктивно увеличивает диаметр дымохода на выходе.
  • . Устройство, которое устанавливается на вершине дымохода (поворачивается против ветра), предохраняющее его устье от пыли и предохраняющее от различных атмосферных осадков.
  • Дымовые вентиляторы . Чаще всего их устанавливают на каминный дымоход небольшого сечения. Их можно включать, когда не хватает естественного ветрового потока.
  • Роторные турбины . Такие устройства устанавливаются на оголовье трубы для обеспечения свободного доступа ветра. Они лучше всего применимы для газовых котлов.

Но самый простой и не менее эффективный – удлинить трубу дымохода. Это увеличивает разницу в давлении воздуха и увеличивает тягу. Обычно дымоход выходит на высоту до 5 метров (в это расстояние входит вертикальный участок дымохода, без учета изгибов, уклонов и сужений).


Если крыша имеет крутой уклон или вблизи нее расположены крупные предметы, то эти обстоятельства ухудшают тягу, что поможет преодолеть увеличение длины дымохода. Но при очень длинной трубе могут быть потери тепла, которое пойдет не на обогрев дома, а на обогрев холодного уличного воздуха. Чтобы этого не происходило, в топке предусмотрены специальные заслонки, регулирующие количество отходящих газов.

Установка дефлектора своими руками

Устройство оптимизирует удаление воздуха, являясь отражающим устройством.Сделать это самостоятельно не составит труда – достаточно вооружиться необходимыми инструментами и приобрести листы оцинкованного металла. Их толщина должна быть не более 1 мм.

Чем проще конструкция дефлектора, тем точнее будут чертежи и эффективнее устройство. Не нужно придумывать замысловатой формы. Для примера берется самая элементарная схема. Размер D – это диаметр трубы с небольшим зазором, чтобы на ней можно было надежно закрепить дефлектор.Di – удвоенное сечение дымохода.


Необходимые инструменты:
  • рулетка;
  • электродрель;
  • хомуты;
  • молоток;
  • квадрат;
  • ножницы по металлу, ножовка или шлифовальная машина;
  • заклепочник;
  • мастика термостойкая;
  • Саморезы
  • ;
  • крепежные детали.
После подготовки инструмента можно приступать к работе:
  1. Нанесение размеров заготовок на лист металла.Вырежьте их.
  2. Будущий корпус насадки сверните в кольцо и скрепите его края заклепками или саморезами.
  3. Таким же образом соберите конус дымохода.
  4. Объедините оба предмета. Для лучшей герметизации обработайте их стыки мастикой.
  5. Соберите металлический зонт и закрепите его поверх дефлектора шпильками или заклепками, если он сделан на ножках.
  6. Укрепите устойчивость конструкции с помощью хомутов.
В результате должен получиться прочный усилитель тяги, способный противостоять ветру и осадкам.

Флюгер для увеличения тяги

Этот усилитель, в отличие от предыдущего, может вращаться вокруг дымохода. Принцип действия устройства заключается в его реагировании на воздушные потоки, в результате чего от любого дуновения ветра усилитель тяги принимает соответствующее направление. В специальные решетки вдувается воздух, что создает в трубе постоянный вакуум.


Демонстрируемый продукт может работать в любых погодных условиях. Реагирует даже на малейший ветерок.Изобретенное устройство повышает КПД пламенного котла примерно на 20%. Если установить его на трубу, то дымоход не нужно будет делать очень длинным, можно укоротить его видимую часть над крышей.

Флюгер является вытяжным изделием для системы вентиляции, поэтому может применяться для многоквартирных и частных домов. Особую популярность он приобрел при установке газовых котлов. Устройство не только усиливает тягу, но и предотвращает затухание котла.

Электрические вентиляторы

Мощные вентиляторы для каминов и дровяных печей. Они предназначены для работы в жаркой среде, где много золы и других продуктов горения.


Корпус таких устройств изготовлен из оцинкованной стали со специально нанесенным полимерным покрытием, обеспечивающим защиту от агрессивных сред. Имеет защитную решетку, препятствующую попаданию в воздуховод различных крупных и средних предметов.

Вентиляционное устройство питается от однофазного двигателя, что позволяет обеспечить бесперебойную работу системы в любую погоду.Он хоть и имеет защиту от потока горячего воздуха, но из соображений безопасности размещен вне зоны его движения. Имеет вентиляционные отверстия и специальное колесико, препятствующее налипанию копоти и пыли.

Такая вентилируемая система полностью автоматизирована. Имеет встроенные датчики температуры, как и их аналоги, регулирующие силу воздушного потока. Они срабатывают при отклонениях в работе электродвигателя и создают оптимальную тягу устройства.

Их принцип действия аналогичен дефлектору – они также располагаются вверху трубы и используют энергию ветра.Сопло, на котором расположены решетки с крыльями, вращается в одну сторону независимо от направления ветра. За счет своего движения он создает необходимое разрежение воздуха. Конструкция устройства напоминает купол и способна защитить дымоход от мусора и атмосферных осадков. Предназначен для газовых котлов и вентиляционных каналов. Не рекомендуется для твердотопливных котлов и каминов.


В безветренную погоду этот усилитель не работает, но летом, когда котел не работает, он может создавать очень сильную тягу, что часто бывает лишним.

Описание и схема работы усилителя тяги (видео)

В следующем видео специалисты расскажут об усилителе, а также схеме его работы. В то же время они укажут на преимущества данного способа удаления продуктов горения.
Какое из предложенных устройств выбрать поможет решить сама конструкция дымоходного канала и тип котла, отапливающего дом. К ним можно прибегнуть, если нет возможности увеличить длину трубы.

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, способную увеличить скорость удаления продуктов сгорания из дымохода. Поэтому, если вы владелец дома или пристройки с печным отоплением или вентиляционной шахтой, то вам нужен турбодефлектор. С его помощью можно не только увеличить тягу, но и защитить дымоход от проникновения угарного газа, мусора или атмосферных осадков, а также предотвратить эффект обратной тяги. Стоимость такого устройства довольно высока.Однако можно сэкономить, изготовив турбодефлектор своими руками, используя подручные материалы и инструменты.

Типы дефлекторов

Существует несколько типов дефлекторов. Они отличаются друг от друга формой и количеством деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Оцинкованная сталь
  2. Нержавеющая сталь

Форма их может быть самой разнообразной: от цилиндрической до круглой.Верхняя часть дефлекторной конструкции может иметь конусообразный зонт или двускатную крышу. Также устройство можно оснастить различными декоративными элементами, например, флюгером.

Рассмотрим несколько разновидностей подробнее:

Конструкция, части которой соединены фланцем или иным образом. Изготавливается такое устройство из нержавеющей стали, реже – из оцинкованной. Его особенность – цилиндрическая форма.

По форме напоминает дефлектор ЦАГИ, но главное отличие — верхняя часть. Такое устройство чаще всего устанавливают на дымоходы в небольших хозяйственных постройках, например, в банях.

Если объект расположен в слабоветренной местности, то такое устройство обеспечит отличную тягу на долгие годы. Специалисты называют его модифицированной версией дефлектора ЦАГИ.

Этот тип устройства отличается простотой и эффективностью. Такой дефлектор открытого типа изготавливается из оцинкованной или нержавеющей стали, что повышает эффективность тяги при любом направлении ветра.

Его конструкция отличается особой надежностью, так как дефлектор изготовлен из нержавеющей стали, а все детали соединены фланцевым методом. Его можно устанавливать в районах с любым направлением ветра.

Данная версия устройства является самой популярной и распространенной. Он имеет вращающееся тело, на котором закреплен небольшой флюгер. Изготовлен из нержавеющей стали.

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и осадками. Вращение только в одну сторону. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также используется как ротационная турбина, необходимая для проветривания жилых и офисных посещений.

Дополнительно имеется дефлектор Ханжонкова. Однако в настоящее время он не используется, так как на рынке можно найти более модифицированные модели устройств.

Принцип действия

Классический дефлектор состоит из нескольких частей:

  1. цилиндр
  2. диффузор
  3. зонт, защищающий дымоход от проникновения мусора и осадков
  4. кольцевые отбойники, которые крепятся в нижней части устройства и вокруг него

Устройство устанавливается на дымоход, что позволяет создать препятствие потоку воздуха.Таким образом, ветер распадается на огромное количество мелких воздушных потоков, имеющих очень малую интенсивность. Это необходимо для того, чтобы ветровой поток захватывал дым, выходящий из дымового канала, что позволяет увеличить тягу. Кроме того, дефлектор не дает ударному газу, выходящему из трубы, попасть обратно.

По мнению специалистов, при неправильном расположении дымохода на объекте дефлектор не может работать на полную мощность, поэтому перед монтажом обязательно проверьте правильность монтажа канала.

Также дефлектор может выполнять роль вентиляционной турбины, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать дефлектор вентиляции своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить и сделать турбодефлектор самостоятельно, то для начала вам необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

  • Стальной лист.Он может быть нержавеющим или оцинкованным. Толщина должна быть от 0,5 до 1 мм.
  • Ножницы для резки металла.
  • Заклепочник.
  • Сверла и сверла по металлу.
  • Несколько листов картона.

Подготовка чертежа

Перед тем, как приступить к изготовлению деталей, необходимо сделать подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, рекомендуем воспользоваться готовыми чертежами из интернета. При этом обязательно проверьте, чтобы все параметры соответствовали нужным и подходили под ваш конкретный случай.

Если вы хотите сделать чертеж дефлектора самостоятельно, вы можете воспользоваться нашими советами и рекомендациями, которые помогут сделать это максимально правильно.

Посадочный диаметр Ширина Высота высота основания
160 270 260 70
200 290 290 70
250 350 345 110
300 400 365 110
315 400 365 110
355 450 385 110
400 495 465 140
500 615 635 225
630 790 700 250

Основой чертежа является внутренний диаметр дымохода. После получения его размера нужно подобрать высоту дефлектора, а также ширину рассеивателя.

Если ваши размеры не соответствуют указанным в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

  • Высота дефлектора должна быть в 1,6-1,7 раза больше внутреннего диаметра вашего дымохода.
  • Ширина диффузора должна составлять от 1,2 до 1,3 внутреннего диаметра.
  • Ширина дефлектора должна достигать от 1.7 на 10 внутреннего диаметра канала.

После этого вам необходимо сделать подробный чертеж будущего дефлектора на ватмане в соответствии с теми характеристиками, которые вы рассчитали. Рисунок можно сделать вручную карандашом или в Adobe Photoshop или Adobe Illustrator. Все детали должны быть реальных размеров.

Если вы не можете подготовить чертеж самостоятельно, обратитесь к специалистам, которые сделают все замеры и в короткие сроки подготовят необходимый чертеж.

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали подробный чертеж, вам нужно вырезать каждый кусочек из бумаги.

После того, как все бумажные заготовки будут готовы, их нужно закрепить на листе нержавеющей или оцинкованной стали. Обведите каждую деталь маркером. Также для этого можно использовать специальный мел для металлических покрытий.

С помощью ножниц по металлу вырезается каждая деталь. Стоит отметить, что на срезах края должны быть загнуты примерно на 5 мм.Для этого используйте плоскогубцы. После этого с помощью молотка отбейте изгибы. Это нужно для того, чтобы края будущих деталей стали в два раза тоньше.

Заготовку будущего диффузора скатать в цилиндр. Далее просверлите отверстия для крепления деталей болтами или заклепками. Некоторые рекомендуют использовать полуавтоматическую сварку, которая не позволит прожечь металлические листы насквозь.

Проделайте то же самое с внешним цилиндром, сверните заготовку для колпачка в конус и соедините концы заклепкой.

Далее необходимо вырезать из остатков стальных листов 3-4 строчки, ширина которых около 6 см, а длина 20 см. Сложите их с двух сторон с отступом в 6 см. Просверлите несколько отверстий под болты на расстоянии 5 см от края. Закрепите их на шапке. После этого используйте заклепки и соедините их сначала с наружным цилиндром, а затем с крышкой.

Установка

Когда ваш диффузор полностью готов, его необходимо установить на дымоход. Это можно сделать двумя способами:

  • Установка на сам дымоход.
  • Установка на трубу, которая затем надевается на дымоходный канал.

Пользователи в Интернете отмечают, что второй способ установки турбодефлектора более безопасен за счет того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому расскажем как установить таким способом:

  1. В первую очередь нужно подготовить саму трубу. Его диаметр должен быть немного больше диаметра дымохода.С одного конца нужно отступить около 15 см и отметить места для сверления. То же самое необходимо сделать на нижней части дефлектора.
  2. После этого просверлите отверстия в обеих деталях и проверьте, совпадают ли они.
  3. Закрепите трубу и дефлектор болтами.
  4. Далее можно поставить готовую конструкцию на дымоход и прочно закрепить хомутом, чтобы не было щелей.

Если вы хотите обеспечить дополнительную защиту, то можете обработать стыки герметиком, устойчивым к высоким температурам.

Изготовление дефлектора Григоровича своими руками

материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

  • Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
  • Металлические заклепки или болты.
  • Бумага или плотный картон для создания чертежа будущего изделия.
  • Ножницы для резки металла.
  • Сверла и сверла по металлу.
  • Заклепочник.

Этапы создания

Сначала нужно подготовить рисунок на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать в соотношениях следующие параметры:

  • Высота конструкции должна примерно в 1,7 раза превышать диаметр.
  • Ширина защитного деда должна быть в 2 раза больше внутреннего диаметра дымохода.
  • Ширина диффузора должна быть примерно 1.3 диаметра.

После этого необходимо подготовить чертеж, который должен выглядеть примерно так:

Загнуть примерно по 5 мм с каждого края для закрепления деталей. Каждый изгиб отбейте молотком, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт – конус.

Как и в предыдущей инструкции, сделайте несколько полосок и с их помощью соедините колпак и сам рассеиватель.

В комплекс необходимых коммуникаций для обеспечения комфортных условий в здании любого назначения входит в том числе установка системы вентиляции. В идеале она должна быть энергонезависимой — это очень важно в современных условиях без остановки роста цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильным подходом к технологическому решению системы является поворотный дефлектор, интегрированный в вентиляционный канал.

Нет проблем с тягой

Целью любой вентиляционной системы является удаление из помещений загрязненного воздуха, избыточной влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если и есть проблемы в этом плане, то они часто провоцируются дождем, снегом, ветровыми массами, попадающими в шахту канала. Также плохая тяга может быть вызвана неправильным расположением вентиляционной трубы, недостаточной ее высотой или неправильно подобранным диаметром воздуховода.Такие недостатки естественной вентиляции призваны исключить установка поворотного дефлектора.

Ссылка. Ротационный дефлектор имеет и другие названия – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью — активной головкой, снабженной специальной системой лопастей. Также в конструкции присутствует статичная часть – основание, к которому крепится оголовок и соединяется с вентиляционной трубой.

Преимущества поворотного дефлектора

  • Независимо от направления ветра вращательные движения активной головки происходят в одном направлении.В результате получается эффект «частичного вакуума» в вентиляционном канале – воздух разрежается, сила потока увеличивается, а риск обратной тяги приближается к нулю.
  • Ротационные модели полностью исключают влияние внешних факторов — осадков и порывистого ветра — на эффективность вентиляции.
  • Автономность функционирования механического устройства, повышающего производительность системы воздухообмена, является одним из важнейших его достоинств.
  • Низкие затраты на модернизацию вентиляции.
  • Быстрая окупаемость инвестиций при установке дефлектора с турбинами.
  • Защита вентиляционной шахты от мусора, птиц и т.п.
  • Декоративная законченность выведенной на крышу трубы – любой фасад выигрывает от наличия такого сферического предмета.

Важно! Поворотный дефлектор повышает эффективность стандартной системы естественной приточно-вытяжной вентиляции в 2-4 раза. При этом «усиление» не требует подключения к электросети, что соответствует современным тенденциям энергоэффективности зданий и сооружений.

Какие недостатки у турбодефлектора

Ротационная конструкция погодозависима — это, собственно, ее единственный, но очень важный минус. В безветренную погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на воздуховоде.

Можно ли сделать поворотный дефлектор своими руками

Более простые виды дефлекторов, давно применяемые на практике, часто умелые домохозяева изготавливают самостоятельно.В принципе, с этой работой справится и технически подкованный человек. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, правильно снять мерки, разработать схему крепления дефлектора.

По поводу турбированной вариации не все так просто – это технически более сложная конструкция. Поэтому почти всегда, решив использовать ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Что предлагает рынок

Турбовент

Модельный ряд поворотных дефлекторов данной марки представлен моделями различной геометрической формы, в плане неподвижного основания:

  • А — труба круглая;
  • Б — труба квадратная;
  • C — квадратное плоское основание.

Маркировка продукции в ассортименте представлена ​​как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает диаметр круглого или параметры прямоугольного основания. Именно по ним можно судить о габаритах механизма, а также о сфере его применения. Например, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. Но ТА-500 является универсальным устройством и может быть интегрирован в вентиляцию жилого дома.

Дефлектор поворотный «Турбовент» производится в России — в Нижегородской области, в городе Арзамас.

Ротовент

Дефлекторы из нержавеющей стали польского производства. Подходит для крыш любой конфигурации. Изделия изготовлены из высококачественной нержавеющей стали. Универсальные устройства – подходят как для вентиляционных систем, так и для дымоходов. Предельный показатель рабочей температуры 500 С.

Турбомакс

Дефлектор поворотный производства предприятия Республики Беларусь.Производитель позиционирует свою продукцию как вращающуюся вытяжку Turbomax1. Но он также подходит для вентиляции. Без опасений его можно использовать в районах со II и III зонами ветровой нагрузки. Компания обращает внимание потребителей на то, что они готовы изготовить товар на заказ по параметрам для конкретного объекта.

Особенности монтажа

Заводской турбодефлектор представляет собой цельную конструкцию, готовую к установке. Он имеет активную подвижную верхнюю часть и основание с подшипниками с нулевым сопротивлением.Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не сдует вниз.

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над кровлей на 1,5-2,0 м. При соблюдении этого приспособления тяга в вентиляционном канале увеличится еще больше.

В заключение хотим отметить, что поворотные дефлекторы в своем сегменте самые дорогие.При этом потребителю предлагается выбрать подходящую конструкцию из нержавеющей, оцинкованной или конструкционной стали с защитным полимерным покрытием, цвет которого можно подобрать под оформление фасада. Безусловно, тип материала, из которого изготовлен дефлектор, отражается на его стоимости.

Разработана конструкция ветродвигателя с вертикальной осью вращения. Ниже представлена ​​подробная инструкция по ее изготовлению, внимательно ознакомившись с которой, вы сможете сделать вертикальный ветрогенератор самостоятельно.

Ветрогенератор получился достаточно надежным, с небольшими затратами на обслуживание, недорогим и простым в изготовлении. Следовать приведенному ниже списку деталей не обязательно, можно внести какие-то коррективы, что-то улучшить, использовать свои, т.к. Не везде можно найти именно то, что есть в списке. Старались использовать недорогие и качественные детали.

Используемые материалы и оборудование:

Нержавеющая сталь
Имя Кол-во Примечание
Список используемых деталей и материалов для ротора:
Предварительно нарезанный металлический лист 1 Резка из стали толщиной 1/4 дюйма с использованием гидроабразивной резки, лазера и т. д.резка
Ступица от автомобиля (Ступица) 1 Должен иметь 4 отверстия диаметром около 4 дюймов
Неодимовый магнит 2″ x 1″ x 1/2″ 26 Очень хрупкий, лучше заказать дополнительно
Шпилька 1/2″-13 витков на дюйм x 3″ 1 TPI — количество витков на дюйм
Гайка 1/2″ 16
Шайба 1/2 дюйма 16
Фермер 1/2 дюйма 16
1/2″. — колпачковая гайка 13 витков на дюйм 16
Шайба 1″ 4 Для сохранения зазора между роторами
Список использованных деталей и материалов для турбины:
3″ x 60″ Оцинкованная труба 6
АБС-пластик 3/8″ (1,2×1,2 м) 1
Балансировочные магниты При необходимости Если лопасти не отбалансированы, то к балансировке прикреплены магниты
Винт 1/4″ 48
Шайба 1/4″ 48
Фермер 1/4 дюйма 48
Гайка 1/4″ 48
Уголки 2 x 5/8 дюйма 24
Уголки 1 дюйм 12 (дополнительно) Если лезвия не держат форму, то можно добавить доп. уголки
винты, гайки, шайбы и канавки для уголка 1 дюйм 12 (дополнительно)
Список используемых деталей и материалов для статора:
Эпоксидная смола с отвердителем 2 л
Винт 1/4″ сталь 3
Шайба 1/4″ сталь 3
Гайка 1/4 дюйма из нерж. 3
1/4″ кольцевой наконечник 3 Для подключения по электронной почте
1/2″-13tpi x 3″ шпилька ст. 1 не является ферромагнетиком, поэтому не будет «тормозить» ротор
Гайка 1/2″ 6
стекловолокно При необходимости
Эмаль 0,51 мм. провод 24АВГ
Список используемых деталей и материалов для установки:
Болт 1/4″ x 3/4″ 6
Трубный фланец 1-1/4 дюйма 1
1-1/4″ оцинкованная труба L-18″ 1
Инструменты и оборудование:
Шпилька 1/2″-13tpi x 36″ 2 Используется для поддомкрачивания
Болт 1/2 дюйма 8
Анемометр При необходимости
Алюминиевый лист 1 дюйм 1 Для изготовления распорок при необходимости
зеленая краска 1 Для окраски пластиковых держателей. Цвет не важен
Шарик с синей краской. 1 Для окраски ротора и других деталей. Цвет не важен
мультиметр 1
Паяльник и припой 1
Дрель 1
Ножовка 1
Керн 1
Маска 1
Защитные очки 1
Перчатки 1

Ветродвигатели с вертикальной осью вращения не так эффективны, как их горизонтальные аналоги, однако вертикальные ветродвигатели менее требовательны к месту установки.

Производство турбин

1. Соединительный элемент — предназначен для соединения ротора с лопастями ветродвигателя.
2. Схема расположения лопастей – два противоположных равносторонних треугольника. По этому чертежу потом будет проще оформить углы лопастей.

Если вы в чем-то не уверены, шаблоны из картона помогут вам избежать ошибок и дальнейших переделок.

Последовательность операций изготовления турбины:

  1. Изготовление нижних и верхних опор (оснований) лопаток.Разметьте и с помощью электролобзика вырежьте круг из АБС-пластика. Затем обведите его и вырежьте вторую опору. У вас должно получиться два абсолютно одинаковых круга.
  2. В центре одной опоры вырежьте отверстие диаметром 30 см. Это будет верхняя опора лопастей.
  3. Возьмите ступицу (ступицу от автомобиля) и разметьте и просверлите четыре отверстия на нижней опоре для крепления ступицы.
  4. Сделайте шаблон для расположения лопастей (рис. выше) и отметьте на нижней опоре точки крепления уголков, которые будут соединять опору и лопасти.
  5. Сложите лезвия, крепко свяжите их и обрежьте до нужной длины. В этой конструкции лопасти имеют длину 116 см. Чем длиннее лопасти, тем больше энергии ветра они получают, но минусом является неустойчивость при сильном ветре.
  6. Отметьте лезвия для крепления уголков. Проколите, а затем просверлите в них отверстия.
  7. Используя схему лопастей, показанную на рисунке выше, прикрепите лопасти к опоре с помощью скоб.

Производство роторов

Последовательность действий по изготовлению ротора:

  1. Положите два основания ротора друг на друга, совместите отверстия и сделайте небольшие отметки по бокам напильником или маркером.В дальнейшем это поможет правильно сориентировать их относительно друг друга.
  2. Сделайте два бумажных шаблона для размещения магнитов и приклейте их к основаниям.
  3. Отметьте маркером полярность всех магнитов. В качестве «тестера полярности» можно использовать небольшой магнит, обмотанный тряпкой или изолентой. Если провести им над большим магнитом, то будет ясно видно, отталкивается он или притягивается.
  4. Приготовьте эпоксидную смолу (добавив в нее отвердитель). И равномерно нанесите его на нижнюю часть магнита.
  5. Очень осторожно поднесите магнит к краю основания ротора и переместите его на место. Если магнит установить сверху ротора, то большая мощность магнита может его резко намагнитить и он может сломаться. И никогда не просовывайте пальцы или другие части тела между двумя магнитами или между магнитом и утюгом. Неодимовые магниты очень мощные!
  6. Продолжайте приклеивать магниты к ротору (не забудьте смазать эпоксидкой), чередуя их полюса. Если магниты двигаются под действием магнитной силы, то используйте деревяшку, поместив ее между ними для страховки.
  7. После того, как один ротор закончен, переходите ко второму. Используя отметку, которую вы сделали ранее, расположите магниты точно напротив первого ротора, но с другой полярностью.
  8. Поставьте роторы подальше друг от друга (чтобы не намагничились, а то потом не сдернете).

Изготовление статора очень трудоемкий процесс. Конечно, можно купить готовый статор (попробуйте найти их у нас) или генератор, но не факт, что они подойдут для конкретного ветряка со своими индивидуальными особенностями.

Статор ветрогенератора представляет собой электрический компонент, состоящий из 9 катушек. Катушка статора показана на фото выше. Катушки разделены на 3 группы, по 3 катушки в каждой группе. Каждая катушка намотана проводом 24AWG (0,51 мм) и содержит 320 витков. Больше витков, но более тонкий провод даст более высокое напряжение, но меньший ток. Поэтому параметры катушек можно менять, в зависимости от того, какое напряжение вам требуется на выходе ветрогенератора. Следующая таблица поможет вам определиться:
320 витков, 0.51 мм (24AWG) = 100 В при 120 об/мин.
160 витков, 0,0508 мм (16AWG) = 48 В при 140 об/мин.
60 витков, 0,0571 мм (15 AWG) = 24 В при 120 об/мин.

Намотка катушек вручную — скучное и сложное занятие. Поэтому, чтобы облегчить процесс намотки, я бы посоветовал вам сделать простое приспособление — намоточный станок. Тем более, что его конструкция достаточно проста и его можно сделать из подручных материалов.

Витки всех катушек должны быть намотаны одинаково, в одном направлении, и обратите внимание или отметьте, где начало и где конец катушки.Для предотвращения разматывания катушек их обматывают изолентой и промазывают эпоксидной смолой.

Крепление изготовлено из двух кусков фанеры, изогнутой шпильки, куска трубы ПВХ и гвоздей. Перед тем, как согнуть шпильку, нагрейте ее горелкой.

Небольшой кусок трубы между досками обеспечивает нужную толщину, а четыре гвоздя обеспечивают необходимые размеры для витков.

Вы можете придумать свой дизайн намоточного станка, а может уже есть готовый.
После того, как все катушки намотаны, их необходимо проверить на идентичность друг другу. Это можно сделать с помощью весов, а также нужно измерить сопротивление катушек мультиметром.

Не подключать бытовые потребители напрямую от ветроустановки! Также соблюдайте меры предосторожности при обращении с электричеством!

Процесс подключения катушки:

  1. Отшлифуйте концы проводов на каждой катушке.
  2. Подсоедините катушки, как показано на рисунке выше.Должно получиться 3 группы, по 3 катушки в каждой группе. При такой схеме подключения получится трехфазный переменный ток. Спаяйте концы катушек или используйте зажимы.
  3. Выберите одну из следующих конфигураций:
    A. Конфигурация « звезда «. Чтобы получить большое выходное напряжение, соедините контакты X, Y и Z вместе.
    B. Дельта-конфигурация. Чтобы получить большой ток, подключите X к B, Y к C, Z к A.
    C. Для того, чтобы в будущем была возможность изменить конфигурацию, вырастите все шесть проводников и выведите их наружу.
  4. На большом листе бумаги нарисуйте схему расположения и подключения катушек. Все катушки должны быть распределены равномерно и соответствовать расположению магнитов ротора.
  5. Прикрепите катушки скотчем к бумаге. Приготовьте эпоксидную смолу с отвердителем для заливки статора.
  6. Используйте кисть для нанесения эпоксидной смолы на стекловолокно. При необходимости добавьте небольшие кусочки стекловолокна. Не заполняйте центр змеевиков, чтобы обеспечить достаточное охлаждение во время работы. Старайтесь избегать образования пузырей.Цель этой операции — закрепить катушки на месте и расплющить статор, который будет расположен между двумя роторами. Статор не будет нагруженным узлом и не будет вращаться.

Чтобы было понятнее, рассмотрим весь процесс в картинках:

Готовые рулоны помещаются на вощеную бумагу с нанесением макета. Три кружочка по углам на фото выше — это отверстия для крепления скобы статора. Кольцо в центре предотвращает попадание эпоксидной смолы в центральный круг.

Катушки зафиксированы на месте. Стекловолокно небольшими кусочками помещается вокруг катушек. Выводы катушки могут быть выведены внутри или снаружи статора. Обязательно оставьте достаточную длину провода. Обязательно перепроверьте все соединения и прозвоните мультиметром.

Статор почти готов. В статоре просверлены отверстия для крепления кронштейна. При сверлении отверстий будьте осторожны, чтобы не задеть провода катушки. После завершения операции срежьте лишнее стекловолокно и при необходимости зачистите поверхность статора наждачной бумагой.

Кронштейн статора

Труба для крепления оси втулки обрезана до нужного размера. В нем были просверлены отверстия и нарезана резьба. В дальнейшем в них будут вкручиваться болты, которые будут удерживать ось.

На рисунке выше показан кронштейн, к которому будет крепиться статор, расположенный между двумя роторами.

На фото выше показана шпилька с гайками и втулкой. Четыре из этих шпилек обеспечивают необходимый зазор между роторами.Вместо втулки можно использовать гайки большего размера, либо самостоятельно нарезать алюминиевые шайбы.

Генератор. окончательная сборка

Небольшое уточнение: малый воздушный зазор между связкой ротор-статор-ротор (который задается штифтом с втулкой) обеспечивает более высокую мощность, но возрастает риск повреждения статора или ротора при перекосе оси , что может произойти при сильном ветре.

На левом рисунке ниже показан ротор с 4 шпильками и двумя алюминиевыми пластинами (которые будут удалены позже).
На правом рисунке показан собранный и окрашенный в зеленый цвет статор на месте.

Процесс сборки:
1. Просверлите 4 отверстия в верхней пластине ротора и проденьте в них шпильку. Это необходимо для плавного опускания ротора на место. Вставьте 4 шпильки в приклеенные ранее алюминиевые пластины и установите на шпильки верхний ротор.
Роторы будут притягиваться друг к другу с очень большой силой, поэтому такое устройство и нужно. Немедленно выровняйте роторы относительно друг друга по установленным ранее меткам на торцах.
2-4. Попеременно вращая шпильки гаечным ключом, равномерно опустить ротор.
5. После того, как ротор упрется в ступицу (обеспечив зазор), отвинтите шпильки и снимите алюминиевые пластины.
6. Установите ступицу (концентратор) и прикрутите ее.

Генератор готов!

После установки шпилек (1) и фланца (2) ваш генератор должен выглядеть примерно так (см. рисунок выше)

Болты из нержавеющей стали служат для обеспечения электрического контакта.На проводах удобно использовать кольцевые наконечники.

Колпачковые гайки и шайбы используются для крепления соединений. доски и ножевые опоры к генератору. Итак, ветрогенератор полностью собран и готов к испытаниям.

Для начала лучше всего раскрутить ветряк рукой и измерить параметры. Если все три выходные клеммы замкнуты между собой, то ветряк должен вращаться очень туго. Это может быть использовано для остановки ветряной турбины по причинам обслуживания или безопасности.

Ветряная турбина может использоваться не только для обеспечения электроэнергией вашего дома. Например, этот экземпляр сделан так, что статор вырабатывает большое напряжение, которое затем используется для нагрева.
Рассмотренный выше генератор вырабатывает 3-х фазное напряжение с разной частотой (в зависимости от силы ветра), а например в России используется однофазная сеть 220-230В, с фиксированной частотой сети 50Гц. Это не означает, что данный генератор не подходит для питания бытовых приборов.Переменный ток от этого генератора может быть преобразован в постоянный ток с фиксированным напряжением. А постоянный ток уже можно использовать для питания ламп, нагрева воды, зарядки аккумуляторов или поставить преобразователь для преобразования постоянного тока в переменный. Но это уже выходит за рамки данной статьи.

На рисунке выше простая схема мостового выпрямителя, состоящего из 6 диодов. Он преобразует переменный ток в постоянный.

Расположение ветрогенератора

Описываемый здесь ветрогенератор установлен на 4-метровой опоре на краю горы.Фланец трубы, который устанавливается внизу генератора, обеспечивает легкий и быстрый монтаж ветрогенератора — достаточно закрутить 4 болта. Хотя для надежности лучше сварить.

Обычно горизонтальные ветряки «любят», когда ветер дует с одного направления, в отличие от вертикальных ветряков, где за счет флюгера они могут поворачиваться и им все равно на направление ветра. Т.к. этот ветряк установлен на берегу обрыва, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Еще одним фактором, который следует учитывать при выборе места, является сила ветра. Архив данных о силе ветра для вашего района можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от места.
Также анемометр (прибор для измерения силы ветра) поможет в выборе места установки ветрогенератора.

Немного о механике ветрогенератора

Как известно, ветер возникает из-за разницы температур земной поверхности.Когда ветер вращает турбины ветрогенератора, он создает три силы: подъемную, тормозную и импульсную. Подъемная сила обычно возникает над выпуклой поверхностью и является следствием разности давлений. Сила торможения ветром возникает за лопастями ветрогенератора, она нежелательна и замедляет работу ветряка. Импульсная сила исходит от изогнутой формы лопастей. Когда молекулы воздуха толкают лопасти сзади, им некуда деваться, и они собираются позади них. В результате они толкают лопасти по направлению ветра.Чем больше подъемная и импульсная силы и чем меньше сила торможения, тем быстрее будут вращаться лопасти. Соответственно ротор вращается, что создает магнитное поле на статоре. В результате вырабатывается электрическая энергия.

Скачать макет магнитов.

В последнее время любители возобновляемых источников энергии отдают предпочтение вертикальным конструкциям ветряков. Горизонтальные уходят в историю. Дело не только в том, что вертикальный ветрогенератор своими руками сделать проще, чем горизонтальный.Главный мотив этого выбора – экономичность и надежность.

Преимущества вертикального ветряка

1. Вертикальная конструкция ветряка лучше улавливает ветер: нет необходимости определять, откуда он дует, и ориентировать лопасти по направлению воздушного потока. 2. Установка такого оборудования не требует его высокого расположения, а значит, обслуживать вертикальный ветряк своими руками будет проще. 3. В конструкции меньше движущихся частей, что повышает ее надежность.4. Оптимальный профиль лопастей увеличивает КПД ветряка. 5. Многополюсный генератор, используемый для выработки электроэнергии, менее шумный.

Поговорим о том, как изготовить детали и собрать вертикальный ветрогенератор своими руками.

Алгоритм изготовления турбины своими руками

1. Опоры (верхняя и нижняя) лопаток представляют собой две концентрические окружности одинакового размера. Они изготовлены из АБС-пластика — вырезаны лобзиком. В одной из них (она будет верхней) делается отверстие диаметром 300 мм.

2. Нижняя опора должна опираться на ступицу, которую можно использовать как автомобильную ступицу. Для соединения деталей нужно разметить и просверлить 4 отверстия. 3. При сборке вертикального ветрогенератора своими руками особое внимание уделите креплению лопастей. Шаблон нужен для правильного расположения лезвий. На нижней опоре рисуем шестиконечную звезду (Звезда Давида), углы которой будут на краю круга. Проецируем рисунок на верхнюю опору. Лопасти изготавливаем из тонкого листового металла в виде полосы длиной 1160 мм, ширина которой чуть больше стороны звездчатого луча.

4. Лопасти фиксируются двумя уголками вверху и внизу, при этом их необходимо согнуть так, чтобы образовалась четверть окружности. Их располагают друг за другом по кругу, устанавливая их по краям лучей.

Делаем ротор

1. Основания для ротора диаметром 400 мм вырезаются из фанеры толщиной 10 мм. По внешнему радиусу с помощью жидких гвоздей или эпоксидного клея крепятся постоянные неодимовые магниты с высокой индуктивностью. Они расположены аналогично цифрам на циферблате часов (ровно 12 штук) с соблюдением полярности (их рекомендуется пометить).Чтобы магниты не съезжали, их временно фиксируют распорками из деревянных клиньев.

2. Второй ротор выполнен аналогично и симметрично первому. Разница в полярности магнитов — она ​​должна быть противоположной.

Как собрать статор

Статор собран из 9 индукторов. Должно получиться 3 группы последовательно соединенных катушек (по 3 на группу): конец предыдущей соединяется с началом следующей (конфигурация звезда).Витки расположены симметрично в вершинах трех треугольников, вписанных в окружность. Намотка осуществляется медным проводом диаметром 0,51 мм (тип — 24 AWG). Требуется 320 витков. Это позволит получить на выходе генератора напряжение 100 В при 120 об/мин. турбины. Вертикальный ветрогенератор своими руками можно сделать с разными параметрами выходного напряжения и тока за счет уменьшения/увеличения количества витков и диаметра провода обмотки статора. Витки катушек наматываются одинаково.Необходимо соблюдать направление намотки и отметить ее начало и конец. Поверх внешней катушки наносится эпоксидный клей, а в четырех местах наматывается изолента, чтобы предотвратить разматывание.

Правила и нюансы подключения катушек

Концы катушек необходимо очистить от лаковой изоляции. Соединения выполнены пайкой. Подготовленные таким образом катушки укладывают на бумажный лист, на который наносят схему их расположения (в соответствии с положением постоянных магнитов ротора). Зафиксируйте их скотчем. Все свободные поля бумаги (кроме центров витков) заклеивают стеклотканью, заливая эпоксидной смолой с отвердителем. Выводы обмотки должны располагаться снаружи или внутри статора. В статоре сделаны отверстия для крепления кронштейна.

Окончательная сборка и установка

На одной оси (сверху вниз) собраны: нижняя опора лопаток, диск с постоянными магнитами (верхнее основание ротора), статор, нижнее основание ротора и ступица.Все компоненты крепятся шпильками к кронштейну. Мы используем болты из нержавеющей стали для хорошего контакта. Доработав остальные мелочи, получаем готовое устройство. Вертикальный ветряк своими руками следует устанавливать на открытой местности, где сила ветра наибольшая. Желательно, чтобы рядом не было высоких зданий. Тогда ветрогенератор будет эффективно вырабатывать электроэнергию, что поможет сэкономить деньги.

Быстрый и простой расширитель вентиляционного отверстия своими руками для установки под мебелью

Почему все тепловые и вентиляционные отверстия расположены именно там, где вы хотите расположить мебель? Есть удлинители вентиляционных отверстий, доступные для покупки, но нам нужно было два и 40 долларов. 00 казалось много для чего-то скрытого под мебелью. Итак, вот что мы сделали.

Я покажу вам, как сделать расширитель вентиляционных отверстий для мебели своими руками всего за 2 доллара. Это безопасная и практичная альтернатива трате 20 долларов.

Сначала вам нужно будет отправиться в Долларовое дерево, но прежде чем идти, измерьте размер вентиляционного отверстия в полу.Кроме того, измерьте расстояние от вентиляционного отверстия до края вашей мебели, которая будет его закрывать.

Когда вы окажетесь у Долларового дерева, вы заметите, что у них есть алюминиевые противни разных размеров по цене 1 доллар США. Кроме того, у них есть серебряная клейкая лента за 1 доллар. Это все, что вам нужно.

Убедитесь, что приобретаемый вами противень достаточно длинный, чтобы доходить до края мебели, и достаточно широкий, чтобы поместиться над вентиляционным отверстием в полу.

Если вы работаете под диваном или кроватью, вам может понадобиться более одной сковороды, чтобы дотянуться до края вашей мебели.

Теперь, используя расстояние от задней части вентиляционного отверстия до края мебели, отметьте это расстояние на противне.

Вы должны уметь резать сковороду простыми ножницами.

Далее с помощью клейкой ленты прикрепите поддон к вентиляционному креплению с трех сторон, как показано на фото.

Край сковороды почти идеально подходит к краю вентиляционного отверстия.

Наконец, убедившись, что вентиляционное отверстие открыто, поместите крышку обратно в отверстие.

Вот еще одна запись в блоге, которая может вам понравиться — Гениальные способы скрыть уродливое отверстие и многое другое.

Затем установите мебель обратно на удлинитель вентиляционного отверстия и убедитесь, что все правильно выровнено.Если вам не удалось отрезать достаточное количество алюминиевого поддона, легко обрезать лишнее.

Вы хотите, чтобы удлинитель располагался как можно ближе к краю мебели.

Здесь видно, насколько плотно прилегает удлинитель к мебели.

Теперь система HVAC безопасна так же, как и мебель.

Здесь вы можете увидеть, как этот сундук полностью превратился из скучного в вау.

Причина № 1, по которой вентиляторы Power Attic не помогают

Три года назад я написал статью под названием Не позволяйте вашему чердаку сосать. Вентиляторы на чердаке с электроприводом — плохая идея . Спустя почти сто тысяч просмотров страниц и 93 комментария он по-прежнему вызывает много шума. Я не знаю, почему так много людей так защищаются от чердачных вентиляторов с электроприводом, но вот несколько вещей, которые они сказали мне в комментариях:

Прежде чем публиковать такие блоги, вам следует провести больше исследований.

Здравый смысл!!!! находится в мире строительства, вы действительно должны иногда проверять его.

Я вызываю вас на битву прикладных знаний в этой области в любой день, именно такие люди, как вы, заставляют людей, которым нужен чердачный вентилятор, сомневаться в том, чтобы поговорить с настоящим профессионалом.

О, и давайте не забывать: «Вы просто не понимаете, леди, что нам нужен не только охлаждающий эффект». Вчера я получил еще один, такой умный и остроумный, что я не знал, что ответить: «Хорошо… Я собираюсь сказать это, потому что никто другой не скажет… Эллисон Бейлз, ты задница!! :-)”

Я чувствую себя намного лучше, когда он использовал этот смайлик в конце.;~)

Одна из причин, по которой чердачные вентиляторы с электроприводом не помогают

В своей оригинальной статье я сосредоточился на воздушной подпитке. То есть я сказал, что когда вы включаете чердачный вентилятор с электроприводом в обычном доме, да, он охлаждает чердак. Значительная часть этого охлаждения, вероятно, исходит от кондиционированного воздуха, всасываемого из дома внизу. Большинство потолков плохо герметизированы, поэтому это можно сделать, создав отрицательное давление на чердаке. Я цитировал Питера Йоста в предыдущей статье, и в комментариях Дэвид Батлер сделал похожее замечание:

«В конкретном доме, если PAV действительно снижает затраты на охлаждение настолько, чтобы окупить себя (не забывайте учитывать энергию, потребляемую вентилятором), то это говорит мне о наличии проблем с изоляцией потолка и/или вентиляцией чердака.

Сегодня это так же верно, как и три года назад, когда я написал первую статью. И это одна из причин, по которой мой штат, Джорджия, запретил вентиляторы на чердаке с питанием от сети (если только они не работают на солнечной энергии, что было уступкой, необходимой для запрета вентиляторов с питанием от сети). Но на самом деле есть более фундаментальная причина, по которой чердачные вентиляторы с электроприводом мало помогут, и по какой-то причине я не упомянул об этом в исходной статье.

Причина №1

Как тепло попадает на чердак? Ну, он начинается на Солнце и излучается на крышу.Мы заботимся о том, чтобы большинство крыш могли поглощать как можно больше тепла, используя битумную черепицу. Они тёмного цвета. Они гранулированные. И многие поверхности крыш наклонены к солнцу для лучшего поглощения.

Затем это тепло проходит через кровельные материалы. Нижняя сторона настила крыши может быть очень горячей, настолько горячей, что вы не сможете держать на ней руку. При температуре 150 ° F или выше в этой фанере или OSB остается много тепла. Часть из них попадет прямо в воздух чердака за счет проводимости, но это небольшое количество, потому что воздух не является хорошим проводником.

Чердачный приток тепла без лучистого барьера. Солнечная радиация бьет в крышу. Тепло проходит через крышу. Затем тепло излучается на чердак.

Основным путем проникновения тепла на чердак является излучение. Эта горячая крыша излучает тепло на чердак. Но это лучистое тепло проходит через чердачный воздух и попадает на твердые материалы. Он поглощается каркасом, изоляцией, вещами, которые вы там храните, и, к сожалению, любыми воздуховодами и системами отопления, вентиляции и кондиционирования воздуха, которые там находятся.

Эти материалы нагреваются. Они отдают большую часть своего тепла, направляя его вниз в дом или в воздуховоды и систему отопления, вентиляции и кондиционирования воздуха, а оттуда в дом. Часть этого тепла попадает в воздух над горячими материалами на чердачном этаже, но нагрев чердачного воздуха является вторичным эффектом. Видишь это сейчас? Вот он:

Использование вентилятора для выдувания горячего воздуха с чердака не решает проблему лучистого теплового потока с крыши на мансардный этаж. Затем большая часть этого тепла уходит вниз и попадает в дом.

Пытаться решить проблему перегрева на чердаке с помощью вентилятора — это все равно, что лежать на пляже, когда на вас дует вентилятор, и думать, что вы не получите солнечный ожог. Излучающий барьер был бы лучшим способом решить эту проблему, но их экономическая эффективность незначительна.

По этому поводу Дэнни Паркер написал в литературном обзоре по вентиляции чердака: «Подробное моделирование показывает, что в передаче тепла с чердака в интерьер жилого дома в середине лета преобладает радиационное усиление от горячего настила крыши непосредственно к изоляции. поверхность.Этот способ передачи тепла более эффективно ограничивается 1) усиленной изоляцией чердака, 2) установленным на фермах барьером для излучения или 3) белой отражающей поверхностью крыши, которая ограничивает проникновение солнечного света в чердачную конструкцию».

Чердачные вентиляторы с электроприводом вызывают проблемы

Я был на многих чердаках. Я видел много чердачных вентиляторов с электроприводом, включая тот, что на верхнем фото. Тот был подключен к одному из вентиляционных отверстий на фронтоне. Остальные 7 фанатов на этом чердаке были разбросаны по крыше и, естественно, дрались друг с другом.На этом чердаке не было достаточно открытой вентиляционной площади, чтобы обеспечить все 8 этих вентиляторов с их номинальной мощностью.

В другом доме я обнаружил на крыше три чердачных вентилятора с электроприводом. Нас вызвали для решения проблемы с плесенью в двух ванных комнатах, и эти три вентилятора оказались главной проблемой. Мы отключили их, и отрицательное давление, притягивающее влажный наружный воздух в ванные комнаты, исчезло.

Приложение

: Что делать вместо использования PAV

Если у вас есть вентилируемый чердак, в котором летом становится жарко, ваш первый вариант — оставить чердак вентилируемым и убедиться, что потолок максимально герметизирован и изолирован.Если у вас старый дом и он нуждается в дополнительной изоляции, у вас есть прекрасная возможность. Сняв старую изоляцию, вы оголите потолок. Это ваш воздушный барьер, и он, вероятно, плохо с этим справляется. Вот несколько статей, которые могут помочь:

3 правила утечки воздуха (плюс бонус!)

Обратите внимание на зазор — утечка воздуха на верхних пластинах

Скрытые места утечки воздуха на чердаке

Как только вы запечатаете потолок, тогда и только тогда вы будете готовы к дополнительной изоляции.Вы можете проверить дверцу вентилятора, чтобы убедиться, что она герметична. Когда вы действительно готовы к изоляции, у вас есть три варианта: войлок, ветром или напылением. Другой вариант — напыление пены на линию крыши. Это будет дороже, и вам нужно будет продумать план вентиляции дома, а также обработать чердачный воздух, чтобы в пене не скапливалась влага.

Если ограждение вашего здания находится в хорошем состоянии, чердачный вентилятор с электроприводом не нужен. Если он не в хорошем состоянии, герметизация и изоляция сэкономят вам больше денег и сделают ваш дом более комфортным, чем чердачные вентиляторы с электроприводом.



Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель компании Energy Vanguard в Декейтере, штат Джорджия. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .



Похожие статьи

Не позволяйте своему чердаку захлебнуться. Вентиляторы чердака с электроприводом — плохая идея

Чердачные вентиляторы с электроприводом запрещены энергетическим кодексом Новой Джорджии

Оооо, блестящая штучка! – Основы лучистого барьера

Сноска

† Моему другу Майку Барчику приписывают эту аналогию, за исключением того, что, когда он ее рассказывает, вы лежите обнаженным на солнце.Естественно, поскольку это семейный блог и все такое, я не говорю здесь о голых людях. (Не пугайтесь, вы можете перейти по ссылке, не покидая сайт Энергоавангарда и не увидев ничего неприличного. И нет — на фото не я.)

ПРИМЕЧАНИЕ. Комментарии закрыты.

Как самостоятельно установить HRV или ERV

Перед началом работы. . . b e Обязательно ознакомьтесь с разделом вопросов и ответов по вентилятору с рекуперацией тепла в конце этой статьи. Все вопросы исходят от реальных людей, которые ищут настоящие ответы. – Стив Максвелл

Некоторые из наиболее частых вопросов, которые я получаю, исходят от людей, которые хотят улучшить качество воздуха в своих домах с помощью вентилятора с рекуперацией тепла (HRV).  Это устройства, которые подают свежий воздух в ваш дом, выбрасывая спертый воздух на улицу, а также сохраняя большую часть энергии, которую вы вложили в обогрев и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, теплообменниками с рекуперацией тепла или просто теплообменниками. Независимо от названия, эти элементы оборудования могут сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. HRV ниже — это то, что мы установили у него дома.

Установка вашего собственного HRV, подобного этому, является умеренно сложной задачей, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый заводской дом весной 2000 года, он усвоил суровый урок о качестве воздуха в помещении. «В комплект поставки дома, который мы купили, входил вентилятор с рекуперацией тепла (HRV), — вспоминает Брайан, — но его установка не была включена в сделку, поэтому он просто лежал в коробке.Мы не сразу приступили к подключению HRV, потому что нам не нравились оценки в 1000+ долларов, которые мы получили за его установку. По крайней мере, до тех пор, пока не ударила холодная погода и из наших окон не начал капать конденсат. Есть что-то в черной плесени, растущей на совершенно новых оконных рамах, что создает совершенно новое ощущение безотлагательности».

Эта срочность привела к тому, что мне позвонили и попросили помочь с установкой. HRV, который вы видите на всех этих фотографиях, — это тот, который мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу баксов.

Я не являюсь профессиональным подрядчиком по ОВКВ, но знаю две вещи о вентиляторах с рекуперацией тепла . Во-первых, они должны быть установлены во многих более современных домах, чем сейчас. Плохое качество воздуха в помещении является серьезной скрытой проблемой, затрагивающей здоровье многих людей, особенно детей. Во-вторых, задача установки HRV вполне по силам любому среднеквалифицированному мастеру с помощником. Если вы можете резать листовой металл, подвешивать вещи к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег на установке и установке HRV самостоятельно.Два человека могут добавить один к типичной системе воздушного отопления за один полный рабочий день, если они суетятся. Потратьте два дня на работу, и это будет похоже на пикник. Неплохо, учитывая, что задача экономит серьезные деньги. В свое время я установил три HRV, и все они отлично работают. Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие полезные вещи они могут принести в ваш дом.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждого задания HRV различаются. Кроме того, к каждому устройству в любом случае прилагается собственный набор инструкций. Вместо этого эта статья посвящена инструментам, стратегиям и проверенным приемам, которые вы не найдете ни в одном руководстве производителя. Думайте о них как о наборе советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и вкручивать винты, установка HRV — это то, с чем вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV представляет собой коробку с вентилятором размером с небольшой ящик для инструментов механика.  Вот внутренности одного. Все HRV направляют подачу свежего наружного воздуха в ваш дом, в то время как застоявшийся воздух из помещения выбрасывается наружу. Эта двухпоточная система является вентиляционной частью уравнения. HRV также восстанавливает большую часть тепла из спертого воздуха, прежде чем выпустить его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытом HRV ниже. Вы должны понимать эти функции, чтобы выбрать наилучшее место для вашего устройства.Хорошее планирование — первый шаг к успешной установке.

Открытый HRV показывает сердцевину теплообменника, а также впускное и выпускное отверстия.

Местоположение любого HRV должно удовлетворять следующим условиям:

  • как можно ближе к наружной стене, подходящей для впускных и выпускных отверстий
  • доступ к дренажу для приема конденсата из агрегата
  • ближайший источник электричества для питания внутренних вентиляторов и элементов управления
  • близость к любым существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему птичнику

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача — найти место для вашего HRV, которое сведет к минимуму длину воздуховодов, необходимых для его подключения к улице и к любой существующей системе воздуховодов внутри вашего дома. Впускные и вытяжные воздуховоды, которые соединяются с жалюзи на наружных стенах, должны иметь заводскую изоляцию, а оба воздуховода, ведущие в помещения и из них исключительно внутри помещений, должны быть выполнены из простого жесткого металла. Типичный размер воздуховода составляет 6 дюймов в диаметре для обоих типов. Вы можете попытаться обойтись 5-дюймовым экраном, но этот размер может не обеспечить достаточный поток воздуха. Зачем рисковать?

Пока вы выбираете окончательное место для вашего HRV, больше склоняйтесь к укорачиванию изолированного воздуховода, а не к гладкому стальному материалу, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, внешняя полиэтиленовая пленка на изоляционном канале хрупкая. Он ни в коем случае не должен быть порван или поврежден. Эти две причины объясняют, почему вы хотите, чтобы в вашей установке было как можно меньше изолированного воздуховода.

Доступ к дренажу – еще одна проблема, влияющая на расположение ВСР. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подсоединить дренажную линию к выгребной яме в цокольном этаже, к обычной водопроводной трубе или даже к сливу в полу.Вы можете подключиться к типичной дренажной трубе из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Тщательно продумайте вопрос о местоположении HRV и дайте себе день или два, чтобы рассмотреть несколько вариантов, прежде чем выбрать окончательное место. Наименее важной особенностью локации является доступ к электричеству. Добавление новой розетки поблизости лучше, чем наличие длинных воздуховодов или длинной дренажной линии.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Листовой металл обычно составляет большую часть большинства установок HRV. Хорошей новостью является то, что это не высшая математика и требует всего несколько основных инструментов: электролобзик, острые ножницы по металлу, беспроводная дрель с магнитным наконечником, острогубцы, измерительная лента и перманентный маркер. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, вы можете не знать, что они поставляются из магазина в виде изогнутых листов с несобранными защелкивающимися соединениями по всей длине каждой детали. Как бы ни было весело собирать воздуховод, не делайте этого, пока не измерите и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после соединения в круглую форму, и нелегко разъединить воздуховод, который вы собрали.

Мой друг Брайан врезается лобзиком в вентиляционный канал. Созданное отверстие позволит системе HRV распределять свежий воздух по системе отопительных каналов.

Кроме того, взгляните на каждый свежий кусок воздуховода, и вы увидите, что один конец обжат, а другой конец прямой. Это позволяет соединять отрезки собранного воздуховода встык – один элемент входит в другой.Но достаточно одного короткого надреза, чтобы удалить обжатый конец трубы. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один гофрированный кусок трубы для соединения?

Создание гофрированного конца на части воздуховода, чтобы он мог соединиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но хорошо работают и плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на конце металлических воздуховодов, он вам не понадобится. Вместо этого сожмите его самостоятельно, по одному сгибу за раз, используя острогубцы.Это занимает всего минуту или две и делает большую работу.

Для соединения труб выбирайте самонарезающие винты с шестигранной головкой, затягиваемые аккумуляторной дрелью. Наконечник саморезов выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самозасверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, требующий предварительно просверленного направляющего отверстия, когда правильные винты делают свою работу сами?

Вентилятор с рекуперацией тепла: пробивание отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов в наружной стене — одного для забора свежего воздуха и одного для отвода загрязненного воздуха — обычно самая сложная часть любой работы по установке HRV, особенно если вам нужно пройти через каменную кладку. стена. А для этой работы вам понадобится перфоратор. Это что-то вроде ударной дрели в силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы обозначить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы сделали здесь, сделайте то же самое, только с помощью сверла в обычной дрели.

При всем при этом даже пробираться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется перфорация по крайней мере одного слоя строительного пиломатериала по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к настенным жалюзи. Оценивая работу, помните об этих четырех шагах: трассировка, обрезка, сверление и пила.

Достаточно нескольких проходов канцелярским ножом, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого врезается деревянный каркас дома.

Начните с внутренней части подвала, просверлив одно отверстие наружу, прямо посередине отверстия, необходимого для воздуховода. Выйдите на улицу и обведите эту дыру кругом. Сделайте один круг размером с воздуховод и один круг на 1/4 дюйма больше диаметра металлического фланца воздуховода, отходящего от задней части каждой внешней жалюзи, входящей в комплект HRV. Если речь идет о горизонтальном сайдинге, немного отрегулируйте положение жалюзи вверх и вниз, чтобы ее верхний край совпадал с естественным стыком между элементами сайдинга. Острый канцелярский нож отлично справляется с разрезанием винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для его прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для наружных вентиляционных отверстий.

Затем просверлите ряд отверстий диаметром 1/2 дюйма в только что обнаженной древесине, примерно 12 отверстий по всему периметру. Они определяют стороны отверстий для воздуховодов, облегчая их распиловку с более или менее квадратными сторонами. Лучший инструмент для проделывания отверстия в деревянном каркасе дома — сабельная пила.Просто не забудьте получить один с орбитальным действием лезвия, если вы можете. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное движение лезвия обеспечивает более агрессивный срез, а это именно то, что вам нужно в такой сложной ситуации. Даже орбитальный электролобзик отлично справится с грубым лезвием.

До тех пор, пока вы некоторое время не поживете в тесном доме без HRV, а затем добавите его, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили устройство, — объясняет Брайан, — каждый из нас сидел у обогревателя и нюхал чистый воздух. Какая при этом разница! Если бы я знал, насколько проста установка HRV, я бы подключил устройство сразу после переезда».

Совет №1 вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, размещенный вокруг гибкого изолированного воздуховода для его поддержки. Металлические хомуты, непосредственно поддерживающие воздуховод, могут повредить важную пластиковую муфту на воздуховоде.

Полиэтиленовый рукав, образующий наружную оболочку изолированного воздуховода, необходим для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его также легко повредить. Вот почему вы должны рассмотреть возможность установки жесткого экрана над воздуховодом, когда это возможно. И ничто не подходит для этой работы лучше, чем кусок гладкого листового металла. Это то, что вы видите выше. Согните кусок воздуховода, который еще не был защелкнут, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью шурупов, вбитых в балки пола, или планок с гвоздями 2×4.

Вентилятор с рекуперацией тепла Совет № 2: пароизоляция имеет решающее значение

Точно так же, как пароизоляция из полиэтилена на внутренней стороне стен вашего дома должна быть герметичной и непрерывной, чтобы полости стен оставались сухими, пластик на внешней стороне гибких воздуховодов HRV также должен быть безупречным. Любое отверстие, даже маленькое, будет пропускать теплый влажный воздух к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать изоляцию из стекловолокна. Большой беспорядок. Наиболее вероятное место нарушения пароизоляции на утепленном воздуховоде — на концах. Вот почему имеет смысл обматывать клейкой лентой снаружи изолированные соединения воздуховодов. Это то, что вы видите ниже. Лента физически прикрепляет трубу к блоку HRV лучше, чем одни хомуты, но это не самое важное преимущество. Лента также гарантирует, что воздух в помещении не сможет просочиться вокруг трубчатого полиэтиленового пароизолятора.

Обратите внимание на клейкую ленту, прикрепляющую пластик воздуховода к HRV.Если за этим пластиком будет находиться воздух в помещении, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Вентилятор с рекуперацией тепла Совет №3: не теряйте равновесие

Рычаг здесь управляет внутренней заслонкой. Такой рычаг есть как на впускном, так и на выпускном патрубках. Общий приток воздуха должен быть равен оттоку для достижения наилучших характеристик HRV.

Балансировка потока — это последняя часть установки HRV. Процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в дом с потоком воздуха из дома.Поворотные затворы внутри воздуховодов позволяют это контролировать. Рычажное управление дроссельной заслонкой — это то, что вы видите вверху посередине трубы. Чистое движение воздуха внутри вызовет снижение энергоэффективности. Чистое движение воздуха снаружи вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из дома, но есть более простой способ.После работы HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха в дом или из дома, значит, вы достаточно уравновешены. Если вы чувствуете, что воздух входит внутрь, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток спертого воздуха. Если вы чувствуете, что воздух выходит из дома во время теста, сделайте противоположные настройки.

И последнее. . . Когда вы установите и запустите свой HRV, не забывайте обслуживать его. Есть две вещи, которые нужны всем системам HRV.Во-первых, вам нужно очистить внутренние фильтры. Они задерживают пыль, а фильтр, обрабатывающий воздух в салоне, становится особенно грязным. Во-вторых, обязательно промывайте сердцевину теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не собирает всю пыль, поэтому часть пыли скапливается на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла Вопросы и ответы со Стивом Максвеллом

В: Нужно ли хранить 20-лет.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы узнать ваше. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я бы точно оставил HRV. Если ваша старая печь получала воздух для горения изнутри дома (и, вероятно, так и было), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, которая втягивает воздух для горения изнутри дома, автоматически вызывает втягивание свежего воздуха в здание из других мест.Эта де-факто вентиляция теряется с новой печью, такой как ваша. Все дома, кроме самых негерметичных, получают выгоду от HRV.
**********************

В: Будет ли HRV работать в доме без отопительных каналов? Мой дом был построен с электрическими плинтусными обогревателями, и нет возможности распределять воздух, поступающий от HRV.

A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить впускные и выпускные каналы свежего воздуха таким образом, чтобы они заставляли воздух циркулировать по всему дому. Если вы можете установить забор несвежего воздуха на одном уровне, а выход свежего воздуха на другом уровне, то установка HRV без воздуховодов работает идеально. Я знаю, потому что такая ситуация у меня дома.

Напольный вентиляционный дефлектор 4×10, литой алюминий для тяжелых условий эксплуатации

— Используйте дефлекторы воздуха, когда вентиляционные отверстия находятся за мебелью, под кроватью или диваном, а также шторы, чтобы разблокировать поток воздуха в комнату. Также предотвращает попадание воздуха прямо в комнату, растения, драпировку мебели и шторы.Устанавливайте над вентиляционными отверстиями в полу 4 x 10 или 3 x 10 дюймов, также подходит для 2 x 10 дюймов и 6 x 10 дюймов
— Перенаправьте поток воздуха – дефлекторы чрезвычайно универсальны, позволяя вам перенаправлять поток воздуха на пол, оптимизируя нагрев и охлаждение. Дефлектор воздуха к вентиляционным отверстиям на полу Используйте дефлектор, чтобы направить воздух наружу, вверх или в сторону, чтобы предотвратить рассеивание холода или тепла под кроватью до того, как он достигнет комнаты.
— Материал: литой алюминий, прочное порошковое покрытие, матовый черный, матовый белый и коричневый цвета, возможность повторной печати.(Можно перекрасить металлической аэрозольной краской)
— Крышка вентиляционного отверстия в полу не входит в комплект. Поставляется с двухсторонней монтажной лентой 3M сзади.
— В наличии: Доставка в течение 1-4 рабочих дней Из Канады

Дефлектор напольного вентиляционного отверстия – сверхпрочный литой алюминий 4″x10″

Используйте вентиляционные дефлекторы, когда вентиляционные отверстия находятся за мебелью, под кроватью или диваном или шторами, чтобы разблокировать их. приток воздуха в комнату. Также предотвращает попадание воздуха прямо в комнату, растения, драпировку мебели и шторы.(Крышка вентиляционного отверстия в полу не входит в комплект)
Перенаправление воздушного потока — дефлекторы чрезвычайно универсальны, позволяя перенаправлять поток воздуха на пол, оптимизируя нагрев и охлаждение. Установите над вентиляционными отверстиями в полу размером 4 x 10 или 3 x 10 дюймов. Этаж,
Используйте дефлектор, чтобы направить воздух из-под мебели, накиньте шторы на вентиляционные отверстия. Вдали от стены и создать лучший поток воздуха как для тепла, так и для переменного тока.
Материал: литой алюминий, прочное порошковое покрытие, доступно в черном, белом и коричневом цветах, возможность повторной печати. ​​Ручная работа и отделка.
Держитесь подальше от прямых ударов, заботьтесь и наслаждайтесь комфортной температурой в помещении
прост в установке, не требует инструментов, просто поместите на вентиляционные отверстия. Можно использовать монтажную ленту для удержания на месте.
Поставляется с монтажной лентой 3M сзади.
Перенаправляет поток воздуха для лучшего обогрева или охлаждения. Улучшает поток воздуха в помещении. поддерживать температуру в помещении равномерно нагретой или охлажденной.
Сделайте контроль температуры в помещении более здоровым и комфортным.
Установив дефлекторы вентиляционных отверстий, вы можете направить поток воздуха таким образом, чтобы обеспечить больше комфорта и сэкономить энергию.
Простой способ максимизировать производительность системы ОВК в вашем доме. Для улучшения климат-контроля в жилых помещениях.
Ручная работа, сделано в Индии.

Предупреждение: Законопроект 65 штата Калифорния

15 способов избежать горячих и холодных точек (обновлено)

Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и повысит общую производительность вашей системы кондиционирования и отопления.Для домовладельца это означает подачу необходимого количества воздуха ( горячего или холодного ) в каждую комнату, что делает ваш дом более комфортным.

Балансировка воздуха для специалиста по системам вентиляции и кондиционирования — это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выход и вносят соответствующие коррективы.

Роб Фальке, президент Национального института комфорта — обучающей компании, работающей в области ОВКВ, добавляет: « балансировка — это самый важный шаг, который можно предпринять, чтобы обеспечить вашим системам комфорт и эффективную работу . »

В этой статье я расскажу о способах самостоятельной регулировки ( баланс ) воздушного потока для обеспечения комфорта. Проверить баланс комфорта так же просто, как проверить, комфортно ли кондиционируется в помещении. Затем я поделюсь способами, которые могут потребовать специалиста по HVAC, и я помогу вам понять, как технический специалист будет фактически балансировать жилую систему. Это может потребовать установки демпферов или движущихся регистров.





Что такое балансировка воздуха?

Воздушная балансировка — это процесс, который включает в себя модификацию существующей системы HVAC, чтобы обеспечить равномерное распределение воздуха по всему дому.Все зоны будут иметь правильное количество теплопередачи. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.

15 советов по балансировке температуры в доме

Пришло время избегать этих надоедливых горячих и холодных точек и перепадов температуры. Я разбил его на простые советы, которые можно сделать своими руками, для более сложных могут потребоваться определенные навыки, а для того, чтобы обратиться к профессионалу.

  1. Закрыть или открыть свой регистр
  2. Попробуйте смещение на 2 градуса
  3. Проверка фильтров на чистоту
  4. Установите оконные покрытия для защиты от жары
  5. Не размещайте электронное оборудование рядом с термостатом
  6. Проверка на сквозняки
  7. Регулировка потолочных вентиляторов
  8. Предотвращение ограничений воздушного потока
  9. Установите для параметра вентилятора термостата значение «ВКЛ.»
  10. Ремонт воздуховодов
  11. Проверьте изоляцию
  12. Проверка и регулировка скорости вентилятора системы
  13. Установка дополнительных возвратных каналов, если необходимо
  14. Используйте два кондиционера воздуха
  15. Знайте размер вашей системы HVAC


Сделай сам…

1. Закройте или откройте свою регистрацию

Просто, но эффективно. У вас есть возможность перемещать заслонку заслонки. Это будет ограничивать поток воздуха в помещении. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы с вашей системой HVAC.

При теплой погоде откройте кассы на верхнем этаже и частично закройте кассы на первом этаже и/или в подвале. При низких температурах действуйте в обратном порядке.

Компания

Sierra Air Conditioning составила удобное руководство по правильной балансировке вашей системы для каждого времени года.Сначала попробуйте этот процесс:

Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)

Шаг 2: Оставьте температуру в покое не менее чем на 24 часа.

Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.

Шаг 4: Настраивайте небольшими шагами, чтобы почувствовать, что работает для вашего комфорта.

Шаг 5: Повторно проверьте свои настройки (через 24 часа), чтобы почувствовать, достигли ли вы желаемой температуры.

Шаг 6: Продолжайте, пока не достигнете идеальной температуры.

2. Попробуйте смещение на 2 градуса

Если вы живете в двухэтажном доме и у вас два термостата, установите температуру со смещением на 2 градуса.

Вот что я имею в виду…

Установите термостат на разницу полов в 2 градуса. Например, наверху можно установить температуру 74 градуса, а внизу — 72. Это поможет при неравномерной температуре.

3. Проверка фильтров на чистоту

 Есть множество причин поддерживать чистоту фильтров…

  • Улучшает качество воздуха. — очистка фильтров от мусора, который скапливается на ваших фильтрах, улучшает поток воздуха.
  • Повышает эффективность вашей печи — уменьшение потока воздуха через систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению. Держите фильтр в чистоте, и это поможет повысить эффективность вашей печи.
  • Продлите срок службы вашей системы ОВКВ . Как вы думаете, самая распространенная причина поломки ОВКВ связана с грязным фильтром? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
  • Помогите снизить расходы на электроэнергию  – Отопление вашего дома требует больше энергии и стоит больше денег, чем любая другая система в вашем доме. Обычно это составляет около 42 % вашего счета за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить ваши затраты на электроэнергию. Когда вы регулярно меняете фильтр, вы можете сэкономить от 5 до 15% на своих счетах.

4. Установите оконные покрытия для защиты от жары

Ваши окна повлияют на уровень комфорта в каждой комнате.Окна без штор, жалюзи, штор и т. д. могут быстрее нагреть комнату, прежде чем термостат успеет включиться и добавить облегчение.

Оконные покрытия могут изменить общую привлекательность и уровень комфорта. Они также могут помочь повысить энергоэффективность. В прохладные сезоны около 76 % солнечного света, падающего на стандартные окна с двойным остеклением, переходит в тепло.

5. Избегайте размещения электронного оборудования рядом с термостатом

Электронное оборудование выделяет много тепла и может серьезно повлиять на ваш комфорт.В настоящее время с появлением телевизоров с большими экранами и компьютеров распределение тепла в помещении может измениться, и может потребоваться регулировка вентиляционных отверстий.

Это обычно заметно, если у вас есть комнатный кондиционер. Термостат может забирать тепло от приборов, что также может привести к тому, что ваш кондиционер будет работать дольше.

6. Проверить наличие черновиков

Вы хотите убедиться, что ваши окна и двери плотно закрыты, так как они часто вызывают холод в вашем доме.

7.Отрегулировать потолочные вентиляторы

Изменение настроек направления вентилятора может сильно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплые месяцы, чтобы создать прохладный нисходящий поток воздуха. Однако в холодные месяцы он должен вращаться с низкой скоростью по часовой стрелке, чтобы равномерно распределять теплый воздух.

8. Предотвращение ограничений воздушного потока

Не накрывайте регистры мебелью или предметами, которые будут ограничивать поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, вашей системе приходится работать усерднее.Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.

Вот быстрое решение от Integrity Air:

«Вашим вентиляционным отверстиям нужно 18 дюймов пространства. Переставьте мебель и подшейте шторы, чтобы обеспечить им необходимый поток воздуха. Если у вас нет другого выбора, приобретите магнитный дефлектор воздуха , чтобы воздух выдувал в сторону от ближайшая мебель».

Дефлекторы могут перенаправлять поток воздуха, сохраняя заданную циркуляцию воздуха.

9. Включите настройку вентилятора термостата.

Настройка вентилятора может влиять на качество воздуха в помещении и уровень комфорта.Большинство систем имеют две настройки вентилятора: «Вкл.» и «Авто».

При использовании настройки «ВКЛ.» вентилятор будет дуть непрерывно, фильтруя и всегда заменяя воздух в помещении. Это, в свою очередь, будет держать воздух стабильным. При использовании автоматического положения воздух может стать более застойным.

У обоих есть плюсы и минусы. При переключении на настройку «Вкл.» вы можете увидеть увеличение счета за коммунальные услуги.

Бонусные советы «Сделай сам»…

Посмотрите, как Дэйв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Обеспечение правильной работы вентиляционных отверстий и предотвращение утечек в воздуховодах поможет сэкономить деньги и энергию.

В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в сезон охлаждения и отопления.

Ресурс

: Как сбалансировать вашу систему центрального отопления

https://www.dummies.com/home-garden/interiors/ventilation/how-to-balance-your-central-heating-system/



Следующее: Не так уж и самодельные советы по балансировке воздуха…

10. Исправьте работу воздуховода

Устраните любые повреждения или дефекты воздуховодов. Проблемы с работой воздуховода могут вызвать неравномерное распределение.

Если система воздуховодов не сбалансирована, вы обнаружите, что при обогреве в одних комнатах недостаточно тепло, а в других слишком прохладно. В режиме кондиционирования вы обнаружите, что в одних комнатах недостаточно прохладно, а в других слишком тепло.

В зависимости от вашего навыка вы можете:

  • зафиксируйте незакрепленные соединения воздуховодов, установив и герметизировав место соединения.
  • поиск воздуховодов с крутыми поворотами
  • изолировать или герметизировать воздуховоды

Всегда лучше обратиться к специалисту по HVAC.

11. Проверьте изоляцию

Если вы считаете, что ваш дом не изолирован должным образом или считаете, что у вас может не быть изоляции, наймите профессионала для оценки. Они помогут найти любые проблемы с вашей изоляцией.

12. Проверка и регулировка скорости вентилятора системы

Переключение скорости вентилятора может быть простым если вы знаете, что делаете.

Hunker дает пошаговое руководство «Как изменить скорость вращения вентилятора системы обработки воздуха» от отключения питания до тестирования устройства.

Шаги включают…

  • отключение питания
  • расположение электродвигателя вентилятора и проводки
  • идентификация проводов скорости
  • замена провода активной скорости
  • тестирование вашей системы HVAC

13. Установите дополнительные возвратные каналы, если необходимо

«Второй возвратный воздуховод может снизить статическое давление, если узкое место воздушного потока находится на возвратной стороне.»

Блейк Шурц, Грайнер написал информативную статью о том, что добавление второго возврата почти всегда является хорошей идеей.

14. Используйте два воздухообрабатывающих агрегата

«Если один кондиционер используется как для обогрева, так и для охлаждения, расположенному в подвале кондиционеру будет легче нагнетать теплый воздух на верхние этажи дома, чем направлять холодный воздух в те же помещения в сезон охлаждения.

(Теплый воздух поднимается по зданию за счет конвекции, в то время как более тяжелый холодный воздух имеет тенденцию опускаться).

Может помочь увеличение скорости вращения вентилятора для режима охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, в некоторых проектах HVAC используются два воздухообрабатывающих устройства, а второй блок размещается на чердаке или на потолке над самым верхним этажом.» [источник]

Убедитесь, что размер вашей системы HVAC соответствует размеру вашего дома. Не хотите, чтобы устройство было слишком маленьким, и вы не хотите, чтобы оно было слишком большим, потому что это приведет к чрезмерному кондиционированию вашего дома.Когда печь слишком велика, это может вызвать некоторые проблемы в доме.От короткого цикла до неэффективной работы и неудобного жилого помещения.

Точное определение размеров печи — это действительно работа квалифицированного подрядчика по ОВКВ. Чтобы порекомендовать правильный размер печи, профессионал должен провести оценку всего дома.

Балансировка воздуха – это метод проверки системы отопления и охлаждения для выявления проблем, вызывающих неравномерный поток воздуха или отрицательное давление воздуха. Таким образом, каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.

Балансировка вашего центрального отопления минимизирует потребление энергии и выравнивает температуру в каждой комнате.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
