Ремонт термопары газовой колонки своими руками

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник.

Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей.

Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Далее гаечным рожковым ключом гайка откручивается вращением против часовой стрелки до полного схода с резьбы на корпусе термопары. После этого термопара легко выйдет вниз из планки.

На следующем шаге нужно с помощью рожкового ключа выкрутить винт-контакт из газо-водорегулирующего узла. Винт находится с противоположной стороны ручки регулировки подачи газа.

Останется только снять две клеммы с реле тепловой защиты, и термопара в комплекте с проводами будет снята с газовой колонки.

Установка новой термопары производится в обратном порядке, при этом желательно, чтобы токоведущие провода не касались как внутренних металлических частей газовой колонки, так и кожуха после его установки.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод. Прикосновение к фазному проводу может привести к поражению электрическим током.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Всего просмотров: 21128

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.


Кирилл 08.10.2020

Александр Николаевич, здравствуйте.
Сообщите, пожалуйста, можно ли отремонтировать термопару газовой колонки Junkers WR10 путем надевания на ее конец (постоянно обогреваемый газом) кусочка медной трубочки с внутренним диаметром 4 мм и длиной 15 мм?
С уважением, Кирилл.

Александр

Здравствуйте, Кирилл!
Таким способом ремонтировать термопары нельзя.
Принцип работы термопары заключается в физическом контакте двух разных металлов, которые за счет разных электрохимических потенциалов при нагреве вырабатываю ток. Этот ток проходя через катушку электромагнитного клапана открывает подачу газа.
Если у штатной термопары контактируемые поверхности металлов выгорели, то медная трубка уже не поможет.

Иван Иванович 25.12.2020

Здравствуйте! Полезный Ваш сайт, спасибо.
Лет 50 назад мы варили термопары из проволок диаметром 0,2-0,5 мм по Вашей схеме, с таким же ЛАТР-ом, но использовали литровую стеклянную банку на две трети заполненную «крепким» раствором кухонной соли, поверх которого наливали на сантиметр машинного масла. Одним контактом был металлический диск на дне банки с припаянным проводом, а вторым контактом была скрутка двух проволочек будущей термопары. Ток подбирали ЛАТР-ом. Скрутку аккуратно опускали по центру в банку. Как только скрутка касалась раствора, раздавался гул сварки.
После обретения навыка (двух-трёх проб) получался нормальный шарик сварки. Машинное масло было флюсом и охладителем шарика.

Александр

Здравствуйте, Иван Иванович!
Спасибо за интересную информацию. Не знал о такой технологии сварки термопар. С теоретической точки зрения она не противоречит законам физики и легко реализуемая в домашних условиях. Надо будет для интереса попробовать. Уверен, Ваша информация пригодится посетителям сайта.

ᐅ Замена термопары газовой плиты на дому

Ремонт термопары газовой плиты — что нужно знать?

Закажите услуги по ремонту термопары в газовой плите с помощью онлайн-платформы YouDo. На нашем сайте зарегистрированы высококвалифицированные специалисты с большим опытом работы, они помогут отремонтировать плиту по очень низким ценам.

Стоимость ремонта термопары газовой плитки

Услуги по ремонту термопары плиты на сайте YouDo предоставляют частные мастера, которые работают без посредников, поэтому стоимость работ очень низкая. При заказе вы можете самостоятельно установить приемлемую цену, и тогда откликнутся только те исполнители, которые готовы работать на данных условиях. Это очень удобно и выгодно.

На стоимость замены термопары в плите влияют следующие параметры:

  • сложность работ
  • количество неисправных термопар
  • цена на термопару

Многие специалисты YouDo выполняют диагностику газовой плиты бесплатно. Полная стоимость ремонта обсуждается с исполнителем заранее. Ремонт термопары в газовой плите будет осуществлен быстро. Термопара – это металлический стержень в заостренным кончиком, который располагается на небольшом расстоянии от конфорки плиты. Эта деталь служит для температурного контроля: после затухания пламени конфорки температура снижается и термопара, или газ-контроль автоматически перекрывает газовый кран. Это обеспечивает безопасность использования, так как даже при открытой конфорке газ не поступает.

Сроки выполнения ремонта и гарантия качества

Ремонт плиты может занять у вас до одного часа, точное время зависит от:

  • сложности работ
  • опыта мастера
  • количества заменяемых деталей

Точные сроки ремонта исполнитель YouDo сможет озвучить только после осмотра техники и проведения диагностики. Все исполнители сервиса YouDoпри регистрации прошли тщательную проверку данных и подтвердили их. Вы можете не сомневаться в указанном на сайте опыте специалистов.

На нашем сайте существует профессиональный рейтинг, там можно увидеть опытных мастеров и начинающих. В личном профиле исполнителей вы можете найти отзывы о работе, которые оставили предыдущие заказчики – это поможет определить качество работы мастера. Если при розжиге газовой плиты пламя загорается и сразу тухнет, следует обратиться к специалистам. Ни в коем случае не пытайтесь выполнить ремонт самостоятельно – это может усугубить проблему, а вы можете получить отравление газом.

Как заказать услуги по ремонту термопары в газовой плитке

С помощью сайта YouDoвы можете заказать услуги по замене термопары в любое время. Сделать заказ можно через сайт или мобильное приложение – заполнение заявки займет у вас не более пары минут.

Для заказа услуг мастера по ремонту термопары необходимо заполнить специальную форму, указав:

  • марку и модель плиты
  • ее техническое состояние
  • причины, по которым заказчик обращается к мастеру

Свободные исполнители увидят вашу заявку и оперативно на нее откликнутся. Выберите наиболее подходящего специалиста и закажите ремонт. Вы можете сразу созвониться с выбранным мастером и обсудить детали заказа, например, время выезда на дом.

Мастера сервиса YouDoпредоставляют услуги по ремонту термопары газовой плиты в случае ее поломки. Они проводят диагностику плиты и составляют план работ. Термопара газовая в плите будет отремонтирована или заменена, что позволит вашей плитке снова исправно работать.

Термопара для газовой плиты: как устроена, зачем нужна

Такая деталь, как термопара, устанавливается в целях контроля над пламенем газовой плиты. Она перекрывает подачу газа к горелке, если огонь вдруг погаснет. Устройство применяется во многих приборах, в том числе и в плитах. Если термопара повредится, возникнут перебои в подаче газа, пламя перестанет гореть равномерно и начнет пропадать.

Как устроена термопара

Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.

  1. Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
  2. Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
  3. Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
  4. Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.

Термопара – это, в первую очередь, забота о вашей безопасности, поэтому при выборе газовой плиты обращайте внимание на наличие этой опции. Существуют элементы, для работы которых хватает и 20 мкВ, но чаще всего требуется напряжение в 40-50 мкВ.

Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:

  • хромель и константан;
  • железо и константан;
  • алюминий и хромель;
  • нихросил и нисил;
  • медь и константан.

В газовых моделях сплавляют алюминий с хромом. Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции.

Положительные и отрицательные стороны

Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.

Достоинства:

  1. Его просто и недорого изготавливать, что сказывается на себестоимости техники.
  2. Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.
  3. Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
  4. Она может фиксировать температуру с большим разбросом.
  5. Данные, полученные при помощи термопары, достаточно точны.
  6. Ее легко установить и заменить.

Недостатки:

  1. Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
  2. Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.

Чистка

Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:

  1. Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.
  2. После того как вы уберете руку, пламя тут же гаснет.

Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу.

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  1. Некорректно спаяны провода.
  2. Есть электрический шум.
  3. Утечка уже произошла.
  4. Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  1. Использовать большую по толщине проволоку.
  2. Позаботиться об отсутствии температурных перепадов на участке.
  3. Следить, чтобы проволока не испытывала натяжения и не колебалась.
  4. Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

что это такое? Принцип работы. Как поменять термопару? Как снять и проверить? Как почистить?

Множество газовых плит оснащены системой электрического розжига. Чтобы контролировать пламя газовой плиты, существует специальное устройство – термопара.

Что это такое?

Благодаря термопаре подача газа прекращается, если вдруг пламя на газовой конфорке погаснет. Термопара устанавливается не только на газовых плитах, но и на других газовых устройствах, например котлах. Используется это устройство не только в бытовых целях, но и в энергетической промышленности, в сфере газовой и нефтяной добычи, также его часто используют фармацевты и биотехники.

Принцип работы этого устройства в том, что он может измерять температуру прибора, в котором устанавливается. Принцип работы – датчик, который определяет, потухла горелка или все еще работает.

Чтобы он правильно функционировал, необходимо осуществлять правильный и своевременный уход за устройством.

Устройство

Универсальная термопара имеет несколько составляющих.

  1. Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
  2. Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
  3. Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
  4. Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

  1. Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
  2. Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.

Принцип работы

Многие газовые плиты иностранного производства имеют такую комплектующую термопары, как датчик газового контроля. Это устройство часто капризничает и перекрывает подачу газа тогда, когда это совершенно неуместно. Например, если на газовую плиту попадет немного воды или в кухне будет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой плите устанавливается возле газовых конфорок и в духовке.

Для начала необходимо определить, в чем причина плохой работы датчика. Он может либо не работать вообще, либо работать с перебоями, отключить подачу газа без причины.

Часто причиной могут стать отходящие контакты.

Иногда термопару нужно лишь поправить либо же убрать загрязнения. Чтобы почистить термопару, возьмите кусочек наждачной бумаги и проведите несколько раз под конструкцией рассекателя пламени.

Проверить, нужна ли чистка вашему датчику, можно с помощью двух простых способов.

  1. Нажать на кнопку и вызвать электрический розжиг. Если конфорка горит, но, как только вы отпускаете кнопку, она тухнет, значит, не работают контакты. Их нужно почистить или поправить.
  2. После того как вы зажгли конфорку и отпустили руку, через несколько секунд пламя потухло – необходимо проверить контакты.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

  1. С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
  2. Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
  3. Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
  4. После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

Если термопара в порядке, то причина поломки может крыться в неисправности электромагнитного клапана. Почистите контакты, которые соединяют два устройства, после нужна проверка работы датчика.

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

В случае необходимости замените детали комплектующего устройства и соберите все в обратной последовательности.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

  • неправильно проведенная спайка двух металлических стержней;
  • присутствие электрического шума;
  • вы чувствуете запах газа, происходит утечка;
  • термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

  • выбирать термопару с толстой и большой проволокой;
  • не допускать температурного перепада;
  • не допускать натяжения и колебания металлической проволоки;
  • использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

  1. Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
  2. Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
  3. Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
  4. Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
  5. Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

В газовых моделях сплавляют алюминий с хромом. Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции.

Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.

  1. Его просто и недорого изготавливать, что сказывается на себестоимости техники.
  2. Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.
  3. Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
  4. Она может фиксировать температуру с большим разбросом.
  5. Данные, полученные при помощи термопары, достаточно точны.
  6. Ее легко установить и заменить.

  1. Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
  2. Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.

Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:

  1. Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.
  2. После того как вы уберете руку, пламя тут же гаснет.

Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  1. Некорректно спаяны провода.
  2. Есть электрический шум.
  3. Утечка уже произошла.
  4. Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  1. Использовать большую по толщине проволоку.
  2. Позаботиться об отсутствии температурных перепадов на участке.
  3. Следить, чтобы проволока не испытывала натяжения и не колебалась.
  4. Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Газовые плиты импортных производителей имеют несовершенноре устройство “газ-контроль”, в функции которого входит отключение подачи газа при случайном пропадании пламени (залив,сквозняк и т.д.). Устройство очень капризно и часто отказывает в работоспособности.

Много домыслов и “легенд” бытует на страницах интернета. Таже участь постигла и мою плиту-отказала духовка. То потухнет, то погаснет. ) Решил провести изыскательные работы в данной теме. Как говорится . хорошо изученное устройство – это устройство поломанное вашими руками. что я и сделал.

Предисторию этих “иследований ” я изложил в этом посте. Почитайте, попытайтесь оживить ваш газ-контроль или “убейте” его совсем, превратив плиту к СССРовским девайсам, не плохо работающим и без газ-контроля. В крайнем случае ознакомитесь c устройством.

Особенно понравилось “попытайтесь оживить ваш газ-контроль или “убейте” его совсем, превратив плиту к СССРовским девайсам, не плохо работающим и без газ-контроля”

Либо это никто не читает, либо одно из двух.
Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован.
Посмотреть бы оригинальчик.

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект – подкорректирую , я “афтар” этого творения.
плагиатом не занимаюсь. ). ковырялся лично..

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Добрый день. Хотел узнать мнение или получить совет у знатоков. “Перестал” работать клапан: проверил по отдельности термопару – выдает 40мВ от обычной горелки; проверил клапан – срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать – обмотка на клапане не накроется при таком использовании?

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,”тянул” 400ма.Вся “кухня” моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом. Если не думаете их приобретать – выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР – девайс. )Удачи.

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне – больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана – он лишнего тока не возьмёт.

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(http://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, http://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

в плане стандартов – таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля – эти термопары “заточены ” под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов.
.Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку.
На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 – 600а. примерно и термопара газ-контроля расчитана на ток до 500ма.
Газ-контроль отсекает газ от краников духовки,горелок. .Не куда он далее не пойдёт пока вы не откроете краник.
Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод – он не совершенен,недолговечен. = смывной бачёк с блоком электроники. )
Его ставят чтобы” срубить бабло “( ИМХО ). и запчастей нет.
Для самодельщиков есть где поупражняться.

В повседневности вокруг человека проводники, изоляторы, электроника функционирует, используя иной подход. Попробуем заглянуть внутрь, приподнимем занавес. Заодно отметим, что такое термопара для газовой плиты, зачем нужна. В умелых руках пригодится.

Современная газовая плита — сложное устройство, зато пользоваться агрегатом одно удовольствие. Большинство изделий снабжены электроподжигом, значит, готовьтесь к розетке подключать, как другие бытовые кухонные приборы. Принцип действия розжига заключается в накоплении заряда конденсатором с последующим разрядом через ключевой элемент после достижения напряжением фиксированного значения. Вольтаж амплитудой 2-3 кВ пробивает разрядник, расположенный в конфорке, возникает электрическая дуга, зажигающая газ. Кран подачи голубого топлива открывается одновременно с вышеописанным процессом. Разряд происходит мгновенно.

Электроподжиг присутствует только на конфорках. Иногда для автоматизации духовки необходимо либо проложить дополнительные проводники согласно инструкции, либо вовсе доработать конструкцию. Как скоро автоматизация достигла таких высот, что газовая плита зажигается сама, неудивительно, что конструкторы снабдили технику защитой против угасания огня. Простейший пример, когда в сетевых коммуникациях пропадает газ, потом подается снова. Причем без предупреждения со стороны коммунальных служб.

Хозяин находит кухню, наполненную специфическим острым запахом. Взрыв далеко, а воду из чайника придется вылить в раковину, опасаясь отравиться. Некоторые продукты набирают запахи, кушать испорченные ароматом будет нельзя.

Наличие термопары газовой плиты помогает избежать подобных эксцессов. Если осмотреть конфорку, сняв отражатель, рассекатель, заметим две вещи:

  1. Свечу, напоминающую автомобильную.
  2. Термопару.

Первая отвечает за розжиг пламени, вторая контролирует, чтобы огонь горел исправно. Честно говоря, не приходилось видеть модели, дающие искру при повторной подаче газа, сделано для безопасности (если концентрация достигнет взрывоопасной, кухня рванет). Нынешний уровень технологии попросту не дает 100% гарантию исправной работы конструкции. Если газа в кухне хватает, пожар гарантирован. На практике пара анализаторов снаружи, турбинный датчик оборотов в трубопроводе поправили бы ситуацию, но кто хочет рисковать. Автоматика может 3-4 раза попробовать зажечь затухший огонь.

Ввиду описанных причин, термопара фиксирует угасание пламени, тракт подачи голубого топлива газовой плите перекрывается. Не всегда духовка оборудуется электроподжигом и защитой против угасания пламени. Важно отслеживать поставляемые опции. Имеем шансы наполнить кухню порцией газа, если защита от угасания пламени отсутствует. Осведомитесь у консультанта, в каких местах стоят термопары. Затем во избежание человеческой ошибки сверьте слова с руководством на газовую плиту. Лучше потратить лишние четверть часа, проделав указанные операции, чем подвергать жизнь опасности.

Типичное устройство розжига (блочок внутри газовой плиты) снабжается шестью или четырьмя парами контактов. Каждая способна выдавать искру. Профессиональный сленг описывает словами: выходы соединены параллельно. Всегда дооборудуете газовую плиту. На прилавке представлены модели, где специальная схемка показывает трассу укладки проводников, дополняющих духовку электроподжигом. Аналогичную процедур можно проделать с контролем горения, оборудовав термопарой выбранную область. Внедрить еще один элемент, не составит сложности опытному технику.

Зеебек обнаружил любопытный эффект, взяв два куска проволоки разнородных проводников: спаял, соединение нагрел, цепь образовала ЭДС, потек ток.

В чем проявляется разнородность. При близком изучении вопроса выясняется: если нагреть проводник с одного конца, противоположный оставить при комнатной температуре, в проволоке возникает ЭДС. Значение бывает разного знака. Ученые объясняют изменением энергетических уровней частиц, переносящих заряд. В результате электроны устремляются из нагретой части проводника в холодную или наоборот, образуя ЭДС положительного/отрицательного знака.

От чего зависит направление движения носителей заряда. Определено физическими особенностями проводника. Для каждого материала ввели величину термоэдс, цифра положительная или отрицательная. У чистого железа параметр составляет +15 мкВ/ºС, у никеля – 20,8 мкВ/ºС. Теперь пару слов касательно назначения термопары.

Согласно определению международного стандарта, термопара представлена двумя соединенными проводниками, используемыми в составе устройства, измеряющего температуру. Осталось добавить: материал проволочек выбирается различного знака коэффициентов термоэдс. Достигается максимальная разность потенциалов. Точность измерений напрямую определена величиной измеряемого параметра. Поскольку приборы демонстрируют абсолютные, относительные погрешности.

Распространенной термопарой считают изделие алюмеля (– 17,3 мкВ/ºС), хромеля (+ 24 мкВ/ºС). При температуре спая 300 ºС изделие выдает на контакты напряжение 12 мВ. Цифровой измеритель оценивает значение согласно полученному результату, газовая плита отрабатывает необходимые операции. В простейшем случае термопара определяет наличие огня конфорки. Огонь гаснет — срабатывает предохранительный клапан, перекрывающий подачу газа. Реализуется концепция безопасного пользования плитой.

Иногда точного измерения температуры не требуется, схема организована на цифровом компараторе, сравнивающем напряжение термопары с заданным уровнем. Порог перейден — происходит срабатывание схемы. Дальнейшие действия газовой плиты определены алгоритмом, заложенным разработчиками.

Термопары применяются в бытовой технике из-за беспримерной надежности, дешевизны, отказоустойчивости. Действительно, как может сломаться обыкновенный провод. Порвется — недолго срастить. Место пайки восстанавливается запросто. Газовая плита с термопарой надежно работает, ремонтопригодна.

Немалую роль играет аспект унификации. Термопара алюмель-хромель легко заменяется другой аналогичной. Сплавы легко приобрести по отдельности, можно своими руками изготовить измеритель температуры для газовой плиты. Немаловажный критерий маркетинговой привлекательности оборудования.

Видя простоту, покупатель готов потратить деньги. Монтаж несложен. Проложить пару проводов под силу каждому. Пару слов о назначении термопары.

Проводки термопары помещаются в экран для избегания наводок, помех. Шаг позволит исключить ложные срабатывания оборудования, неправильные результаты измерений. Дополнительно избежать помех поможет скручивание проволочек друг с другом. На схожем принципе основана стабильность компьютерных витых пар.

Напряжение на выходе датчика зависит от разности температур между холодным и горячим концом. Поэтому в точных механизмах необходимо дополнительно оценивать параметры среды в месте снятия показаний. В бытовой технике, газовых плитах, нюансы упускаются за ненадобностью.

Термопара стоит неподалеку от свечи. Фактор контроля температуры — излучение. Огонь не задевает элемент, жар достигает датчика. Поскольку угасание конфорок происходит по раздельности, по науке выход каждой термопары подается на собственное измеряющее устройство. На практике скорее действует монтажное или схемное объединение логическим «и-не». Если один сигнал пропал, немедленно вырабатывается импульс тревоги, используемый по назначению. Отследим, чтобы работали все конфорки плюс духовка.

Перед тем как заменить термопару, попробуйте почистить. Характерный признак неисправности таков:

  • нажимается кнопка;
  • загорается пламя;
  • огонь горит, пока палец лежит на кнопке.

Стоит убрать руку, пламя исчезает. Следует наждаком почистить головку датчика, расположенную под рассекателем. Если действие бессильно помочь, производится замена термопары газовой плиты. Электромагнитный клапан рассчитан на срабатывание при достижении напряжением некоторого уровня. При невозможности достать оригинальную запчасть, вспомните факт. Порог срабатывания найдете в технических параметрах электромагнитного клапана. Разумеется, после сборки систему следует проверить на работоспособность.

Отметим малоизвестный факт: тип форсунки определен давлением газа магистрали. Учитывают при переходе с природного газа (метан) на баллонный. У последнего давление выше, диаметр форсунки уже. Где взять изделия заменить старые. Газовая плита комплектуется двумя наборами форсунок. Производитель учитывает возможность перехода на новый тип топлива. Для производства замены входит в комплект специальный торцовый ключ.

Практически каждый владелец газовой плиты хотя бы раз в жизни сталкивался с ее поломкой. Зачастую обращаться за помощью к мастеру довольно накладно, поэтому домашние умельцы пытаются самостоятельно устранить неполадки, чтобы лишний раз не транспортировать плиту. Есть такие модели газовых плит, которые вполне можно отремонтировать своими руками, особенно, если проблемы связаны с регулировкой пламени, заменой электроподжига и другими незначительными поломками. В данной статье мы расскажем, как осуществить ремонт духовки газовой плиты и варочной поверхности своими руками, приведем ряд наиболее распространенных поломок и пути их устранения.

Многие газовые плиты разных производителей имеют одинаковое устройство. Достаточно на одном примере рассмотреть, как происходит ремонт, чтобы понять технику выполнения работ. Чтобы выдержать давление природного газа, придется запастись полезной информацией.

Важно! В случае правильной настройки пламя горит синим цветом ровно. Если возникают оранжевые всполохи, то это свидетельствует о нарушении баланса топливной смеси.

Прочитав информацию ниже, вы сможете выполнить ремонт газовой плиты “Гефест” или любой другой торговой марки своими руками. Решив освоить правильную чистку такого оборудования, вам необходимо разобраться в том, что же находится внутри.

Важно! Духовка является неотъемлемой частью газовой плиты и требует такого же ухода и бережного отношения, как и варочная поверхность. В отдельной статье мы собрали лучшие советы — кликайте на ссылку и читайте про эффективные способы чистки духовки.

Под столешницей плиты находятся следующие элементы:

  • Конфорки. Как правило, они крепятся к плите болтами, при этом каждая конфорка состоит из рассекателя, крышки, инжектора. К каждой из них подходит медная или стальная трубка. Чтобы снять конфорку, понадобится ключ на 13.

Важно! Главное — не сорвать головку или резьбу во время чистки. Герметичность сборки лучше проверять с помощью мыльного раствора. Необходимо нанести пену на узлы, испытать деталь.

  • Свечи. Они располагаются по периметру каждой горелки: одна — используется для розжига, другая — является термопарой, то есть включенной схемой контроля горения. Их отличить друг от друга достаточно легко. Высоковольтная свеча розжига прикрыта керамическим кафтаном.
  • Коллектор. Это — толстая трубка, непосредственно от которой идет проводка к каждой конфорке. Подача газа контролируется электромагнитным клапаном. Их количество соответствует числу конфорок. Если пламя одной из них затухает, то остальные все еще будут гореть.
  • Распределительный арматурный щиток. К каждому электроду розжига разбегаются одиночные высоковольтные провода.

Важно! Если плита лишится заземления, то возникнет риск удара током.

  • Тиристор, конденсатор, диод, предохранители. Эти детали присутствуют внутри плиты в том случае, если заряд формируется посредством электронной схемы. Она питается зарядом конденсатора и начинает работать от всплеска энергии от свечи.

Важно! Если что-то из перечисленных в последнем пункте деталей перегорит, то их легко самостоятельно заменить.

Давайте же разбираться, как починить газовую плиту, если, к примеру, конфорка стала гореть слабо. Кстати, это — наиболее распространенная проблема таких приборов: постепенно пламя начинает частично пропадать вследствие засора рассекателей или форсунок горелок.

Важно! Если вы будете неаккуратно готовить на плите, то маленькие отверстия забьются остатками вскипевшего молока или супа, крошками. Такое случается даже по причине использования чрезмерного количества моющего средства. Поэтому старайтесь не доводить конфорки до такого состояния, когда синее топливо перестает в горелку поступать.

Если же проблема все-таки возникла, то необходимо снять конфорку, тщательно прочистить рассекатель или форсунку с помощью спицы или иглы.

Важно! Некоторые модели газовых плит имеют пластиковые ручки кранов, надетые на шток посредством металлической пластинки, которая вставляется в паз. Ручки по мере эксплуатации начинают разбалтываться, пластинка вылетает и просто теряется. Не стоит расстраиваться, можно решить проблему. Возьмите самую обыкновенную металлическую крышку для консервирования или от консервной банки, ножницами аккуратно вырежьте подходящую пластину и вставьте ее в специальный паз на ручке.

Если со временем ручки кранов стали туго поворачиваться либо западать, то следует их смазать и почистить стоки от масла, жира, грязи. Достаточно:

  • Снять ручки, переднюю панель плиты, которая крепится чаще на защелки или болты.
  • Потом аккуратно разобрать краники, выкрутить шпильки, удерживающие шток.
  • Затем вынуть пружину, пробку, с помощью тряпок очистить их от грязи.

Важно! Пробку чистить следует максимально осторожно, чтобы не поцарапать ее, ведь это может стать причиной утечки газа.

  • Дальше надо смазать пробки графитовой смазкой, но важно здесь не залепить отверстия.
  • Затем необходимо взять шток, с него счистить грязь и жир ножом, пробку вставить обратно, в нее вставить пружинки, и закрепить шпилькой шток.

Многие хозяйки сталкиваются с такой проблемой, как заедание или неплотное прилегание дверцы духовки. Ремонт газ плиты в таком случае осуществляется очень просто:

  1. Необходимо открутить винты, которыми дверца крепится к плите, но только не до конца.
  2. Немного раскачать ее, чтобы она вернулась на место и прочно села на петли.
  3. Затем необходимо закрутить на место болты и проверить плотность прилегания дверцы. Делается это просто: между уплотнителем и верхним краем плиты вставьте лист бумаги, убедитесь, что он плотно прижимается уплотнителем.

Важно! Работа с современной техникой может даже самого продвинутого человека завести в тупик. Предлагаем вашему вниманию статьи с самыми распространенными вопросами от пользователей духовок. Их название говорит само за себя:

Не реже владельцы газовых плит сталкиваются с проблемой, когда выходит из строя система газ-контроля: при зажигании конфорки жмешь на кнопку, и пламя горит, как только отпускаешь ее, оно сразу тухнет. Сразу впадать в панику не стоит.

Первым делом очистите термопару, проще говоря, это — железная деталь, которая находится рядом с конфоркой. Когда она нагревается, образуется ток, задерживающий магнитный клапан в рабочем положении и не дает ему препятствовать поступлению газа к конфорке. Если по какой-то причине газ тухнет, то термопара остывает, и клапан сразу закрывается, не давая газу поступать в помещение. Чтобы система начала работать в прежнем режиме, необходимо с помощью наждачной бумаги зачистить эту деталь.

Важно! Если этой процедуры оказалось недостаточно, то придется менять термопару.

На вашей кухне присутствует газовая плита “Горение”? Ремонт своими руками данного прибора вы сможете выполнить легко, если прислушаетесь к советам профессионалов. Но если вдруг вы почувствовали запах газа, то сразу перекройте кран подачи топлива и вызывайте мастера. Не забывайте регулярно чистить и мыть плиту, ухаживать за ней, ведь на это она ответит вам качественной и долговечной работой.

Существует категоричный запрет, подкрепленный административным и уголовным правом, на несанкционированное вмешательство в работу газового оборудования. Но не все то, что называется газовым, непосредственно им и является. А в реальности ремонт газовой плиты своими руками не только возможен, но и необходим. Ведь оплачивать вызов и работу мастера, заменившего неисправную ручку или отрегулировавшего уровень подачи топлива, не всегда целесообразно. И, тем более, не нужно брать на это официальное разрешение у газовой службы.

Принцип работы газовых плит заключается в следующем. В горелку из централизованной газовой магистрали или автономного баллона подается природный газ. В момент перехода из сопла горелки в рассекатель на конфорке горючее смешивается с кислородом из воздуха. После этого становится возможным воспламенение газовоздушной смеси, горение которой будет продолжаться до полного перекрытия газового вентиля.

Печь включает в себя несколько систем, отвечающих за корректную работу всего агрегата:

  • газовую систему, в которую входят трубы и шланги с кранами и горелками;
  • электрическую составляющую, предназначенную для освещения, автоподжига и работы гриля;
  • корпус прибора, имеющий шаблонный набор деталей и изготавливающийся из листовой стали, покрытой эмалью.

Важно! Общая конструкция у всех печей одинакова. Отличие некоторых моделей заключается лишь в дизайне и функционале.

Конфорка – это конечный этап подачи газа. Уже горящая струя газовоздушной смеси, двигаясь по основанию, подается на крышку, отражаясь от которой попадает в рассекатель. Там пламя делится на равномерные маленькие язычки. Когда конфорки снимаются при уборке, то видны горелки с соплами на концах. Их еще называют жиклерами и форсунками. Горелки используются трех видов.

  1. Диффузионные. В них газ смешивается с воздухом естественным способом. Используются в духовом шкафу.
  2. Кинетические. Давление в газовом трубопроводе печи небольшое. Его энергии как раз хватает на всасывание воздуха для смешивания и подачи на конфорку.
  3. Комбинированные. Современные печи используют одновременно два способа.

Панель может быть изготовлена из эмалированного стального листа. Но сегодня большинство плит производится из ударопрочного стекла специальной закалки. Непосредственно под варочной панелью расположены электрические устройства и газовая система, в трубопровод которой врезаны несколько регулировочных кранов. Именно от степени открытия регуляторов зависит интенсивность пламени.

Электрическая составляющая печи включает таймер, термометр и элементы подсветки. В нее также входят электронные средства управления, контролирующие работу ТЭНов и вентиляторов, которые присутствуют в некоторых образцах.

Духовки газовых печей делятся на два вида.

  1. Двухрежимные, без вентиляции. Иногда вверху духовой камеры крепят гриль.
  2. Многорежимные. Воздух в духовке перемещается принудительно за счет вентилятора. А чтобы он не загасил пламя, применяются специальные полые горелки.

Для сохранности тепла в духовых шкафах используется теплоизоляция, а дверца изготавливается из двух или трех слоев стекла.

Контроль над утечкой газа осуществляется при помощи термопары, которая находится в центре пламени и при разогреве генерирует ток, питающий небольшой электромагнит. В задачу последнего входит удерживать заслонку на газовом трубопроводе в открытом состоянии. При внезапном прекращении горения, не связанном с выключением подачи топлива вручную, датчик быстро остывает и магнит отключается. Это приводит к прекращению подачи газа.

Для включения плиты требуется несколько секунд, чтобы датчик достиг нужной температуры. И все это время нужно удерживать ручку регулятора нажатой. Некоторые пользователи считают это серьезным неудобством и выбирают печи без газ-контроля. Такие модели можно найти у нескольких производителей – Mora, Gefest, Ardo, Ariston, Darina и Indesit.

Важно! Выявлять неисправность газовой печи лучше при ее выключенном состоянии. В противном случае использование поврежденного прибора может привести к серьезной аварии.

Если в помещении чувствуется запах газа, а плита в этот момент не работает, значит где-то происходит утечка голубого топлива. Необходимо разобрать печь и мыльным раствором промазать все соединения газового трубопровода как снаружи, так и внутри. Пузырьки воздуха покажут, где выходит газ.

Чтобы осмотреть регуляторы и запорные краны, нужно снять верхнюю крышку. Для этого следует убрать решетки и конфорки, отверткой вывернуть крепежные болты и поднять крышку варочной панели.

Чтобы проверить на предмет утечки внутреннюю конструкцию духовки, сначала следует посмотреть, с какой стороны плиты идет в нее подвод газа. В зависимости от увиденного, снимать нужно правую или левую стенку. После обнаружения утечки требуется заново произвести скрутку узлов, подмотав на резьбу больше уплотнителя в виде ленты ФУМ или нити Локтайт 55.

Совет! Для работ, связанных с утечкой газа, рекомендуется вызвать аварийную газовую службу.

Газовые плиты, как и любые другие сложные механизмы, также подвержены неполадкам, которые заключаются в следующем:

  • перестает гореть газ;
  • зажигание происходит не сразу;
  • неровное пламя;
  • работа сопровождается шумом и посторонним запахом;
  • проблемы с духовым шкафом;
  • затруднение при включении и другие.

Чтобы починить такие поломки, не обязательно вызывать мастера. Провести самостоятельный ремонт вполне по силам каждому. Но прежде, чем ремонтировать прибор, необходимо отключить подачу на него газа. Ручка запорного крана находится на стене за плитой или непосредственно на печи в районе задней стенки.

Устранение неисправностей нужно начинать с чистки плиты. При попадании мелких пищевых частиц в горелку часто происходит засор сопла. Мусор перекрывает путь для топлива. При этом пламя не зажигается вообще или горит неравномерно. Иногда из-за преграды горит огонь только на минимуме. Прочистить форсунку можно при помощи тонкой иголки.

Также кусочки еды или другой сор могут попасть в рассекатель. Находясь на пути пламени, инородный предмет может издавать неприятный запах. Необходимо снять конфорку и провести тщательную чистку.

Мощность или высота пламени регулируется при помощи ручек на варочной панели. Иногда она может проворачиваться с трудом или вовсе оставаться на месте. Чтобы провести ремонт ручки потребуется полная разборка краника. Для этого сначала нужно снять регуляторы и переднюю панель.

У краника следует аккуратно вытащить шпильку, затем вынуть пружину и пробку. Все детали необходимо очистить от жира и мусора. Нельзя использовать острые предметы, чтобы не нарушить целостность пробки. После чистки нужно покрыть поверхности деталей графитовой смазкой и собрать их в обратной последовательности.

Совет! Чтобы отрегулировать пламя при использовании баллонного газа, помимо прочего необходимо поменять весь комплект жиклеров. Для этой работы нужен специалист из газовой службы. Только он сможет произвести правильную настройку оборудования, чтобы топливо сгорало без остатка.

Почти все современные газовые плиты выпускаются с такой полезной функцией, как электроподжиг. И только у самых бюджетных моделей он может отсутствовать. Например, есть такие печи у производителей Электа, Flama, Gorenje и Hansa.

Система автоподжига часто подвержена поломкам. Если проблема с одной конфоркой, то нужно проверить у нее запальный электрод. На его керамической поверхности может быть трещина, из-за чего искра пробивает в сторону.

Затем проверяется целостность провода, соединяющего пьезо и блок электророзжига. При неисправности всего блока, поджиг не работает у всех горелок. Дефектные элементы требуется заменить новыми. Отсутствие искры у всех конфорок также может быть вызвано неисправностью кнопки включения. Если кнопка исправна, то проверяют провода питания. Точно также обследуется пьезоэлемент в духовке.

Часто бывает, что не закрывается дверца у духового шкафа. При неплотном прилегании дверцы духовки происходит значительная потеря тепла, и процесс приготовления пищи может затянуться на неопределенный срок. Причин может быть две:

  • разболталось крепление;
  • пришла в негодность уплотнительная прокладка.

Крепление необходимо подтянуть с помощью отвертки. А прокладку нужно заменить. Для этого снимают с петель дверцу и удаляют старую прокладку. Очищают желоб при помощи моющего средства и проводят монтаж нового уплотнителя.

Может выйти из строя газ-контроль устройства: из-за постоянного перепада температур термопара нередко перегорает. Ремонт газконтроля заключается в замене детали. Но иногда пользователи предпочитают отключить функцию защиты. Как это делается, показывает следующее видео на примере плиты Брест 1457:

При нарушении баланса газовоздушной смеси слышится громкий шум при горении топлива. Чтобы устранить неполадку, в старой плите нужно провести коррекцию заслонки для воздуха, а в новых моделях шум прекратится после замены рассекателей.

Если перестало работать все электрооборудование газовой плиты, то причина, скорее всего, в нарушении подачи электроэнергии. Поиск проблемы нужно начинать с розетки, в которую подключен прибор.

Важно! При проверке электрооборудования с последующим ремонтом предварительно необходимо отключить устройство от сети.

Ремонт таймера, температурного датчика и элементов подсветки проводят заменой вышедших из строя деталей новыми.

Чтобы кухонный агрегат работал долгие годы без серьезных поломок, требуется регулярный профилактический уход. После каждого приготовления пищи, дождавшись остывания плиты, необходимо тщательно мыть и удалять пищевой мусор с поверхности. Это обезопасит технику от различных засоров.

Не рекомендуется оставлять работающее оборудование без присмотра. Выкипающая жидкость может залить пламя на конфорке, тем самым сокращая срок службы механизма газ-контроля и элементов автоподжига.

Совет! При чистке поверхности от пригоревшей еды, можно воспользоваться пищевой содой. Это ускорит процесс уборки и добавит дезинфекции. Горелки и решетки из чугуна чистят металлической щеткой.

Необходимо регулярно проводить смазку трущихся поверхностей у регулировочных кранов. Как это сделать, описывалось выше.

Отремонтировать газовую плиту не трудно. Но еще легче содержать ее в чистоте и порядке. И тогда незаменимый кухонный прибор прослужит многие годы, радуя безупречной работой.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 45

Ремонт контрольных ламп и термопар – Ремонт крупной бытовой техники: советы и рекомендации

Старые газовые приборы могут иметь контрольные лампы, обеспечивающие мгновенное зажигание при включении газа. Пилотная лампа представляет собой небольшое открытое пламя, питаемое постоянным потоком газа.

Проблемы возникают, когда поток газа заблокирован или неправильно направлен, или когда пилот выдувается. В более новых приборах зажигание может осуществляться искровым устройством или светящейся полосой вместо контрольной лампы.В печах и водонагревателях, а также в некоторых плитах и ​​сушилках запальник сопровождается защитным устройством, называемым термопарой — тепловым датчиком, который отключает газ, если запальное пламя гаснет. Новые газовые приборы имеют воспламенители, которые запускают запальник по мере необходимости.

Осторожно: Некоторые старые приборы могут не иметь предохранительного устройства для отключения подачи газа при гашении запальника. При наличии сильного запаха газа при работе с любым газовым прибором не пытайтесь повторно зажечь запальник или включить прибор, а также включить или выключить свет.Выйдите из дома, оставив дверь открытой, и немедленно позвоните в газовую компанию или пожарную службу, чтобы сообщить об утечке.

Пилотные лампочки

Правильно отрегулированное пилотное пламя горит ровным синим цветом и имеет высоту от 1/4 до 1/2 дюйма. Если пламя постоянно гаснет, возможно, ему поступает слишком мало воздуха; если он желтый на кончике, он получает слишком много воздуха. Чтобы исправить любое из этих условий, слегка поверните регулировочный винт пилота, как указано производителем. Когда пилот выходит из строя, его повторное зажигание очень просто:

Шаг 1: Если на пилоте есть газовый клапан, поверните клапан в положение OFF и подождите не менее трех минут, чтобы любой скопившийся газ рассеялся. Через три минуты поверните клапан в положение PILOT. Если есть кнопка безопасности или сброса, нажмите кнопку и удерживайте ее нажатой.

Шаг 2: Поднесите зажженную спичку к пилотному отверстию и поверните газовый клапан в положение ВКЛ. Затем, когда пилот ярко загорится, отпустите кнопку сброса. Если нет кнопки сброса или газового клапана, просто поднесите зажженную спичку к пилотному отверстию.

Шаг 3: Если пилотное пламя не горит после нескольких попыток, его должен отрегулировать профессионал.Не пытайтесь отрегулировать механизм или вмешаться в газопровод.

Термопары

Если в приборе есть термопара, проблема может быть в неисправной термопаре. Термопара, работающая как защитное устройство, перекрывает подачу газа, когда гаснет контрольная лампа. Он состоит из датчика температуры, соединенного с соленоидом; когда датчик не нагревается пилотным пламенем, соленоид закрывает линию подачи газа. Когда термопара выходит из строя, контрольная лампочка не горит. Перегоревшую или сломанную термопару следует заменить.Для замены термопары:

Шаг 1: Отвинтите медный провод и соединительную гайку внутри резьбового соединения с газовой линией.

Шаг 2: Под монтажным кронштейном на трубке термопары отвинтите гайку кронштейна, удерживающую трубку на месте.

Шаг 3: Вставьте новую термопару в отверстие в кронштейне, стальной трубкой вверх и медным выводом вниз.

Шаг 4: Под кронштейном наверните гайку кронштейна на трубку.Вставьте соединительную гайку в резьбовое соединение, где медный провод соединяется с газовой линией. Убедитесь, что соединение чистое и сухое.

Шаг 5: Плотно затяните гайку, но не перетягивайте ее. И гайка кронштейна, и соединительная гайка должны быть затянуты лишь немного сильнее, чем если бы они были затянуты вручную.

В заключительном разделе мы завершим обсуждение ремонта крупной бытовой техники детальным изучением — разумеется — двигателей. Продолжайте читать, чтобы узнать, как обслуживать и ремонтировать один из самых важных компонентов любой машины.

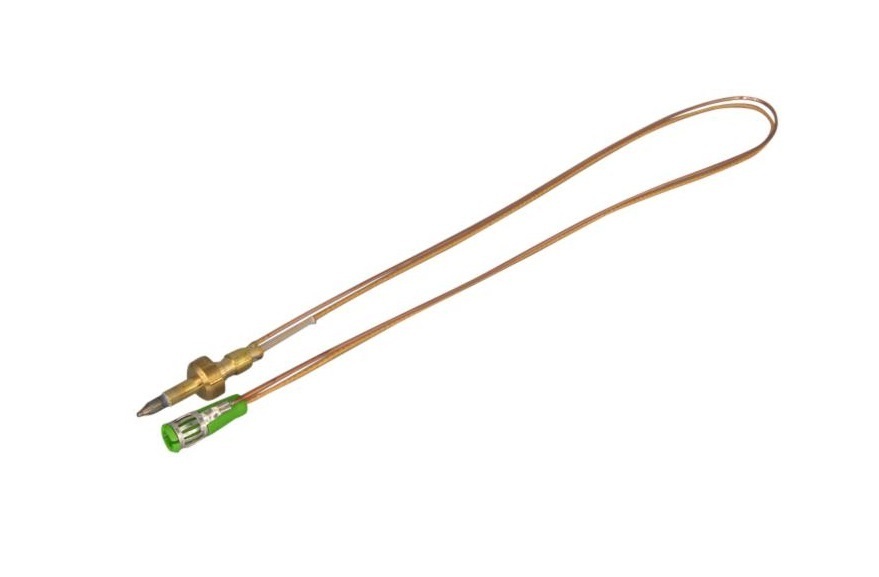

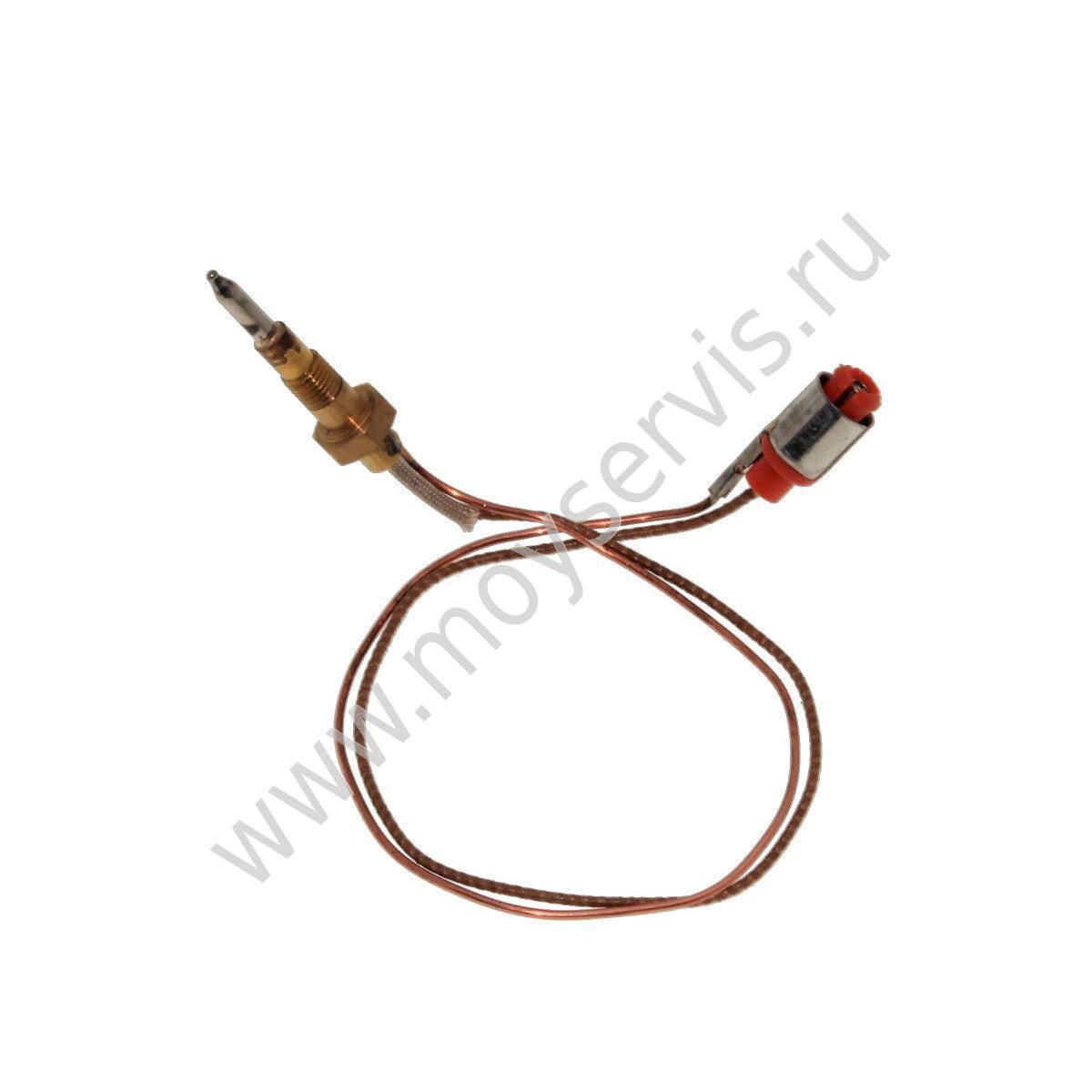

Сменные термопары для духовки

Термопара вашей духовки жизненно важна не только для вашей плиты, но и для вашего здоровья и безопасности. Роль термопары вашей духовки состоит в том, чтобы предотвратить утечку газа; он делает это, закрывая газовый клапан, когда чувствует, что контрольная лампа вашей духовки погасла. Если эта часть работает неэффективно, начнет накапливаться легковоспламеняющийся газ, что поставит под угрозу ваше здоровье и безопасность. Будьте благодарны за то, что у нас есть большой выбор термопар для замены духовки, и мы уверены, что вы найдете термопару для духовки, которая подходит именно вам, независимо от того, какой моделью плиты вы владеете.Если вы хотите ознакомиться с нашим ассортиментом термопар для духовых шкафов, нажмите здесь. Наши самые популярные духовных термопар. — и обеспечит эффективное закрытие клапана. Перед покупкой убедитесь, что эта термопара совместима с вашим прибором. Для этого вернитесь на нашу домашнюю страницу и введите сведения о модели вашей плиты в поисковые фильтры в верхней части страницы. Если у вас есть плита Cannon, Hotpoint или Indesit, и вам нужна новая термопара для духовки, у нас есть идеальная деталь для вас. Эта замена термопары обеспечит безопасность использования вашей плиты еще раз, но перед покупкой проверьте совместимость этой детали, поскольку мы не можем гарантировать, что эта деталь подойдет для вашей конкретной модели плиты.Ищете недорогую термопару для духовки для вашей плиты? Тогда обратите внимание на этот Термопара для газовой духовки . Это оригинальная запчасть, которая стоит всего 10,99 фунтов стерлингов — вы получите высококачественную деталь по отличной цене. Перед покупкой проверьте совместимость этой детали. Если вы хотите ознакомиться со всем нашим ассортиментом сменных термопар для духовки, пожалуйста, , нажмите здесь . Если у вас есть какие-либо вопросы, не бойтесь звонить нам по телефону 02920 452 510 или по электронной почте [email protected] com — сотрудник нашей службы поддержки будет рад помочь.

Как заменить термопару в духовке?

Иногда термопара на плите может выйти из строя и ее необходимо заменить.

  1. Найдите запорный клапан на газовой линии, которая соединяется с гибкой линией печи .
  2. Откройте дверцу духовки и извлеките противни и любые другие предметы изнутри.
  3. Удалите винты, расположенные по углам и, возможно, по бокам пола печи .

Нажмите, чтобы увидеть полный ответ.

Аналогично, что делает термопара в духовке?

Термопара на газовой печи используется для измерения изменений температуры. Он действует как защитное устройство, когда вы пытаетесь использовать газ, предотвращая заливание горелок вашей духовки слишком большим количеством газа и создание потенциальных проблем с горением. Термопары входят в состав систем зажигания и контрольных ламп.

В последствии вопрос, как почистить термопару на газовой духовке? Процесс

  1. Перекройте газ, ведущий к вашей печи.
  2. Откройте крышку печи и посмотрите на контрольную лампу и термопару.
  3. Положите оба элемента на полотенце (или другую мягкую поверхность, которую вы сможете легко очистить позже.
  4. Используйте проволочную щетку, чтобы почистить контрольную лампу и термопару.

Также знайте, как узнать, что у вас плохой термопара?

Если вы можете заставить пламя вообще загореться, и вы относительно уверены, что газ включен, возможно, в пилотной трубке есть препятствие. Если пламя загорается и гаснет, когда вы отпускаете ручку управления подачей газа, удерживая ее в течение рекомендуемых 20-30 секунд, это признак неисправности термопары .

Сколько стоит замена термопары?

Замена термопары — $20-$150 Вызов профессионального сантехника для установки новой термопары стоит всего до $150. Если вы сделаете работу самостоятельно, вы заплатите только цену части, которая составляет около 20 долларов.

знаете, как заменить термопару газового камина?

Термопара представляет собой термочувствительный прибор, который взаимодействует с газовым клапаном посредством слабого электрического импульса. Он устанавливается над вашей газовой печью. Всякий раз, когда пилот включен, он передает электрический сигнал, который удерживает газовый клапан открытым. Срок службы термопары обычно составляет десять лет. Однако, если он выйдет из строя, пилот не зажжется, и камин не будет работать.

Таким образом, термопара является важным компонентом в работе камина.Если он перестанет работать, камин тоже перестанет работать. Гаечный ключ, с другой стороны, может легко заменить термопару газового камина. Тем не менее, рекомендуется проверить термопару перед ее заменой.

Проверка термопары перед заменой

Если вы не можете зажечь запальник, возможно, термопара сломана. Тем не менее, повторное тестирование с помощью вольтметра является разумной идеей. Настройте счетчик на измерение в милливольтах. После этого возьмите два детектора и поместите один на металлическую медную трубку.Газовый клапан крепится к пилотному отверстию через эту металлическую медную трубку.

Поместите еще один датчик на соединение трубки термопары, которое соединяется с газовым клапаном. Включите свет помощника пилота. Чтобы нагреть датчик термопары, держите клапан под присмотром. Если ваша термопара работает, вы должны увидеть 25 мВ на вольтметре менее чем через 10 секунд после запуска пилота.

Если вы получаете показание меньше 25 или вообще не получаете никакого значения, термопару необходимо заменить.Итак, как заменить термопару на газовом камине? Читай дальше что бы узнать.

Пошаговая процедура замены термопары газового камина

Шаг 1: Чтобы отсоединить разъем, используйте гаечный ключ. Так как через этот разъем термопара подключается к газовому клапану.

Шаг 2: Отсоедините зонд от зажима. После этого снимите полную установку термопары. Тем не менее, выключите клапан линии подачи газа, прежде чем поднимать его.

Шаг 3: Отнесите снятую термопару в ремонтную мастерскую. Существует множество стилей на выбор. Выберите что-нибудь совместимое с вашей термопарой.

Шаг 4: С помощью зонда установите новую термопару. Вставьте зонд в зажим и поместите его в безопасное место от запального пламени. Другой конец следует вставить дальше в газовый клапан.

Шаг 5: Проверьте, остается ли пламя ярким после зажигания запальника.Если пламя не горит в течение длительного времени, поднесите зонд ближе к пламени.

Хотите заказать профессиональные услуги по ремонту каминов?

Если у вас есть необходимое снаряжение и оборудование, вы можете заменить термопару газового камина, используя описанный выше метод. Однако, если вы не знакомы с этой процедурой, есть опасность получить травму.

Castle Rock Heating And Air — идеальный вариант, если вам нужны квалифицированные услуги по ремонту каминов.Наша группа экспертов хорошо обучена и компетентна в обеспечении надежного и качественного ремонта каминов в Касл-Рок и его окрестностях.

Восстановление частей печи для ремонта предохранительного клапана

Восстановление частей печи для ремонта предохранительного клапана

СТАРИННЫЕ ГАЗОВЫЕ ПЛИТЫ

Как удалить и переустановить части


Предохранительный клапан и термопара

Вот примеры безопасности и где она может находиться

Чтобы найти предохранительный клапан
Большинство предохранительных клапанов находятся под плитой или в боковом ящике для хранения или в верхней части левого бокового хранилища.
Если у вас есть отдельная жаровня или двойная духовка, будет иметь 2 предохранительных клапана.

Шаг 1 — ПЕРЕКЛЮЧИТЕ ГАЗ!!


Шаг 2.

Найдите предохранительный клапан

Шаг 3. Снимите обе газовые линии и термопару


Шаг 4. Снимите винты


Шаг 5- ОСТАВЬТЕ ГАЗ ОТКЛЮЧЕННЫМ

Печь не будет работать, пока не будут переустановлены детали


Шаг 6. Отправьте предохранители и термопары в Старинные газовые плиты

Старинные газовые плиты

6371 Haven Ave Ste.3

Ранчо Кукамонга Калифорния 91737

или используйте наши удобные формы, ссылки на которые приведены ниже.

ваши детали будут проверены, и мы дадим вам вызов.


Шаг 7. После повторной установки деталей включите газ, плита для проверки герметичности и все фитинги,

перезажечь всех пилотов, сбросить предохранители







Полностью отреставрированный антикварный винтаж печи есть в продаже. Репорселейн / Фарфор обслуживание вашей старинной антикварной печи Сервис Rechrome / Chrome для ваша старинная антикварная печь Посмотрите, как мы восстанавливаем урожай стилизованные печи, которые мы продаем Приятного просмотра у некоторых наших красивых старинных старинных газовых плит Антиквариат O’Keefe & Merritt печь Western Holly ретро печь Классическая печь Wedgewood Старинная газовая плита Tappan Нестандартный цвет зеленый Roper Dixie Квартирная плита 1950-х Винтаж Печь Aristocrat O’Keefe & Merritt Глоссарий названий деталей печи.Если вы не знаете, как называется деталь вашего антикварного прибора поможет Посмотрите нашу полную линейку антиквариата части прибора Детектор утечки газа, отсечка Клапаны, сменные мини-пилоты, сменные термостаты, термостат Блокировочные комплекты, тефлоновая лента, гибкая газовая линия, пропан или природный газ Газовые регуляторы, термопары, адаптеры и зажимы, горелки и Уплотнитель прокладок. Фарфоровые розетки, лампочки, Провод диапазона, термоусадочная трубка, индикаторы готовности, переключатели и керамика Проволочные гайки Пружина дверцы духовки, кабели, Стержни и духовка — Изоляция диапазона О’Киф и Мерритт Гриддл Ручки, кольца для ручек, ручки, солонки и перечницы, дверца духовки Ручки, крышки вентиляционных отверстий и стекло для духовки и сковороды для вашего старинная печь Старые оригинальные детали для старинные печи Доступны перепечатанные руководства для О’Киф и Меррит Вестерн Холли печи Направляющие термостата для Robertshaw, Grayson, Wilcolator & Термостаты Лорейн. Руководства для международных автоматических Таймер духовки и международный интервальный таймер. Иллюстрированный раздел справки по удалению ваш термостат предохранительный клапан клапаны горелки часы и/или таймер и горелки Служба оценки стоимости вашей классической винтажной печи. Проверить О нас Раздел «Старинные газовые плиты» для вопросов о старинных печах & диапазоны Услуги по доставке запчастей или доставка вашей новой отреставрированной печи — мы обеспечиваем доставку по всему миру широкий наш полностью восстановлен. старинные старинные газовые плиты Печатные транспортные этикетки за отправку деталей антикварной печи на реставрацию Раздел восстановления для вашего термостат предохранительный клапан клапан горелки часы и таймер Ремонт вашей горелки головы — решетки — варочные колпачки восстановлены Посетите наш раздел «Скоро в продаже» для печей, которые мы собираемся реставрировать, или печей, находящихся в процесс восстановления.Прочтите наши часто задаваемые вопросы к старинным газовым плитам Посмотрите, что мы готовим на нашем сайт Как связаться с нами в Antique Газовые плиты Примеры О’Киф и Мерритт Старинные антикварные печи Примеры антиквариата Wedgewood Газовые плиты Примеры вестерн Холли Старинные печи Примеры классического газа Roper печи Примеры ретро печей Tappan Примеры античных палат печи

Почему моя газовая плита не горит

Проблемы с газовыми варочными панелями могут быть вызваны плохим пламенем. Что происходит здесь, так это то, что пламя не может достичь термопары или не обеспечивает достаточно тепла для термопары, чтобы держать газовый клапан открытым. Это, вероятно, означает, что горелка заблокирована или загрязнена. Решение проблемы с плохим пламенем или забитыми форсунками — очистка.

Почему моя газовая плита постоянно отключается?

Возможно, духовка выключается из-за сбоя питания. Воспламенитель может быть слабым, если у вас газовая духовка. В зависимости от типа вашей духовки может возникнуть проблема с горелкой или искровым воспламенителем.

Как почистить термопару на газовой плите?

Лучший способ очистить термопару — использовать кусок стальной ваты или грубую сторону губки, чтобы аккуратно удалить сажу или другие остатки. Вы можете использовать ластик для карандашей, чтобы очистить резьбу винта, соединяющего термопару с регулирующим клапаном вашей системы.

Почему моя газовая духовка включается и выключается сама по себе?

Вы спросите, почему газовая плита включается сама по себе, когда никого нет рядом. Чаще всего это связано с низким уровнем обслуживания. Например, если ваша духовка слишком грязная или неисправный термостат или выключатель питания, это может привести к тому, что духовка включится сама по себе. В других случаях функция автоматического таймера также может вызвать включение духовки.

Как узнать, неисправна ли термопара?

Если вы вообще не можете разжечь пламя и уверены, что газ включен, вероятно, в пилотной трубке есть препятствие. Если пламя загорается и гаснет, когда вы отпускаете ручку управления газом после удержания ее в течение рекомендуемых 20–30 секунд, это признак неисправности термопары.

Сколько стоит замена термопары?

Замена термопары стоит от 150 до 250 долларов. Он проверяет, горит ли контрольная лампочка. Газ перекроют, если нет.

Можно ли заменить термопару самостоятельно?

1 причина того, что сигнальные лампы не горят постоянно, — изношенная термопара. Его легко заменить, а новый стоит от 5 до 10 долларов. Затем открутите три гайки, которые крепят термопару и две газовые трубки к клапану.Горелка обычно сидит свободно или под зажимами в камере сгорания и просто выдвигается.

Почему моя духовка постоянно выключается?

Еще одна распространенная проблема, из-за которой ваша духовка может просто отключиться, — это вентиляция. Некоторые люди ошибочно полагают, что, поскольку духовка питается от электричества, а не от газа, вентиляция ей не нужна. Если поток воздуха каким-либо образом ограничен или заблокирован, ваша духовка может перегреться, что приведет к ее отключению.

Газовая духовка включается и выключается?

Газовые и электрические духовки будут включаться и выключаться в течение всего цикла для поддержания заданной температуры.Когда температура духового шкафа падает ниже установленной температуры, духовой шкаф снова включается для нагрева, а затем снова выключается, как только температура становится выше установленной.

Почему моя духовка продолжает включаться?

На самом деле проблема может заключаться в электрическом соединении духовки с домом. Если вилка, которую использует ваша духовка, также используется другими приборами, неправильное соединение может привести к включению духовки. Вы захотите проверить розетку, к которой подключается духовка, или жесткую проводку прибора.

Что вызывает отказ термопары?

УСТАЛОСТЬ МЕТАЛЛА Изменения температуры могут вызвать регулярное расширение и сжатие металла, что со временем приведет к ослаблению термопар. По прошествии достаточного времени усталость металла может привести к поломке термопары. Если термопары начинают выдавать необычные показания, это может быть следствием усталости металла.

Как обойти термопару?

Итак, если вы хотите обойти термопару, вам нужно избавиться от пружинного механизма. Вы можете обойти пружинный механизм, просто используя отвертку, чтобы вытащить маленький электронный зажим и снять клапан, и проблема решена.

Как часто необходимо заменять термопары?

Камин имеет термопары и выключатели. Термопары должны служить долго. По мнению экспертов, достаточно четырехлетнего цикла проверки.

Как узнать, какую термопару купить?

Вы хотите получить такой же длины, как у вас есть.Они продаются с шагом 6 дюймов для более коротких длин, 18 дюймов, 24 дюймов, 30 дюймов и так далее. Для водонагревателя распространены 18″ и 24″, хотя возможны и более длинные. Снимите старую термопару и измерьте ее, чтобы увидеть, какая длина вам нужна.

Сколько стоит замена термопары сантехником?

Стоимость замены термопары Стоимость вызова профессионального сантехника для установки новой термопары не должна превышать 150 долларов США. Если вы сделаете работу самостоятельно, вы заплатите только стоимость детали, которая составляет около 20 долларов.

Как заменить термопару на газовой плите?

Как заменить термопару Откройте крышку доступа. Снимите крышку доступа к печи. Снимите старую термопару. Используя гаечный ключ с открытым зевом, отверните гайку, которая крепит концевой фитинг термопары к газовому регулирующему клапану. Установите новую термопару. Подключить газ. Включите газ и электричество.

Сколько стоит замена термопары на газовом камине?

Сколько стоит замена термопары? Термопара представляет собой устройство, которое определяет, горит ли контрольная лампочка, и запускает газовый регулирующий клапан.Ремонт обычно стоит около 150 долларов, если он выполнен профессионально, хотя сама новая термопара стоит в среднем всего около 20 долларов.

Что делают термопары?

Термопара — это датчик, измеряющий температуру. Он состоит из двух различных типов металлов, соединенных вместе на одном конце. Когда соединение двух металлов нагревается или охлаждается, создается напряжение, которое можно соотнести с температурой.

Как заменить термопару на газовой духовке Beko DVG9521

ИСТОЧНИК: контрольная лампочка горит как на духовке, так и на плите…

В стационарных пилотных печах производитель использует предохранительное устройство, чтобы перекрыть газ в случае, если пилот выйдет из строя. Пока запальник горит, газовый предохранительный магнит удерживает газовую заслонку внутри предохранительного клапана открытой. Для экономии энергии запальник имеет 2 пламени. Резервный пилот держит медный/никелевый зонд/датчик в тепле, поэтому духовка загорается быстрее, 2-й пилот намного больше, появляется только при включении управления духовкой, и это то, что открывает этот клапан.Таким образом, когда вы поворачиваете ручку духовки, газ выходит из-под контроля и направляется в центр, на площадку для горелки. Если этот запальник зажжен и медленно открывающаяся заслонка внутри этого клапана открыта, тогда газ попадет в трубку горелки и воспламенится, когда попадет в запальник. Довольно гладко, не так ли? Так что же может пойти не так? С возрастом заслонка внутри предохранительного клапана будет изнашиваться, ослабевать, работать немного, затем вечно гореть и, в конце концов, просто прощаться. Когда вы будете готовы заменить клапан, его точно не отрегулируют, его нужно настроить.Для этого после пузырькового тестирования на предмет утечек и зажигания пилота вы включаете его и наблюдаете за пламенем. Он должен быть не более чем на половине высоты пламегасителя. Если пламя слишком маленькое, то испечь даже корж для пирога придется целую вечность, если его слишком много, то может прогореть дно, а в некоторых случаях может возникнуть опасность возгорания. ООП.

Если вам нужна дополнительная помощь, свяжитесь со мной по телефону https://www.6ya.com/expert/dan_73bbd84fe1d95b61

Testimonial: «Спасибо! Я воспользуюсь этим для дальнейшего расследования…у да мэн!»

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
