В работе даже самой качественной техники появляются различные сбои и неисправности. Поэтому каждый пользователь должен готов быть к тому, что придется чинить оборудование своими руками, ведь на оплате услуг сервисных центров можно разориться.

Сегодня речь пойдет о самой популярной поломке – неисправность ЛЕД подсвечивания в телевизорах LG. Именно с такой проблемой рядовые пользователи чаще всего обращаются в сервисные центры. Мало кто знает, что нормализовать работу устройства можно и своими силами. Специальные навыки не потребуются, главное следовать инструкциям.

Прежде, чем начинать ремонт подсветки телевизора LG, следует сначала разобраться, как устроена данная комплектующая, каковые ее функции и для чего она вообще нужна?

Что такое LED подсветка?

Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет.

Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.

После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.

На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.

Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.

Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.

Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.

Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.

Таким образом, покупая телевизор с LED подсветкой, пользователь получает:

• сбалансированную контрастность;
• насыщенную яркость;
• высокую четкость картинки;
• цветовую палитру.

Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги.

Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.

Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.

Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.

Причины выхода из строя подсветки

Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.

Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:

1. Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.

1. Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.

1. Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.

1. Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.

1. Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.

Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.

Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.

Диагностика телевизора

Как определить, что из строя вышла именно подсветка? Все зависит от симптомов. Например, ЖК телевизор запускается с пульта дистанционного управления, но при этом изображения на экране нет. Направьте на экран фонарик, в результате вы увидите тусклую картинку. По сути, фонарик выполняет функции принудительной подсветки.

Исходя из этого, приходим к выводу, что сломался либо LED драйвер или же подсветка. Чтобы конкретизировать источник проблемы, следует разобрать ТВ и тщательно осмотреть элементы аппаратной составляющей.

Запомните, что разбирать корпус телевизора стоит только при условии, что ранее у вас был подобный опыт. Если навыков нет, то целесообразней обратиться в сервис-центр. Лишний раз лучше не рисковать. Поскольку всегда есть вероятность сделать хуже, то есть усугубить первоначальную поломку.

Чтобы демонтировать заднюю панель ТВ-устройства от компании LG, достаточно просто выкрутить специальные болты, которые обеспечивают фиксацию. Сделать это несложно. Сначала отсоедините поставку и демонтируйте крепления. Если крышка все равно не снимается, значит нужно найти блокирующий болт.

Когда задняя панель снята, следует проверить подсветку и напряжение на выходе. Например, если напряжение подсветки 100 вольт, то значит, комплектующая вышла из строя.

В большинстве случаев, телевизоры LG оснащены светодиодным набором с линзами, он располагается по всему периметру экрана, обеспечивая четкое освещение. Чтобы добраться до этой детали и починить ее, следует для начала демонтировать матрицу.

Теперь вы знаете, что делать, если ТВ включился, но при этом изображение отсутствует.

Разборка изделия

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

• заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
• прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу. В дальнейшем это негативно отразится на качестве изображения;
• особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.

Пошаговая инструкция по разборке телевизионного оборудования:

1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

1. Переверните экран, придерживая при этом матрицу. Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Определение нерабочих светодиодов

Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

Замена светодиодов

Самостоятельно заменить подсветку телевизора LG чрезвычайно непросто, не исключено, что у вас возникнут определенные затруднения. Предположим, что в процессе диагностики вам удалось определить парочку поврежденных диодов. Приобрести планку новых лампочек весьма проблематично. Сервисные центры не поставляют эти детали, поэтому единственный выход – закупка у производителя. Понятное дело, что поставки придется ждать очень долго, не говоря уже о стоимости.

Чтобы не покупать планку, следует заменять светодиоды в LED телевизорах LG поодиночке. Купить можно на рынке. Преимущественно продаются уже перепаянные детали, но ничего страшного, главное чтобы они работали.

Запомните, что абсолютно все планки фиксируются при помощи двустороннего скотча. Следовательно, их нужно прогреть паяльным феном, чтобы ослабилась фиксация скотча. Зафиксируйте светодиодную планку в специальном держателе. Прогрейте ее феном снизу, в итоге олово будет расплавлено. Так и удаляется сломанная деталь. Пайка осуществляется аналогичным образом, только так можно поменять деталь, при этом, не повредив ее.

Запомните, что в заводских условиях абсолютно все линзы крепятся компаундом, следовательно, в процессе их демонтажа будьте предельно осторожны. Каждую из них придется установить на ее место. Чтобы не нарушить фокусировку.

Есть еще одна тонкость: не исключено, что вам попадутся светодиоды с минусовой площадкой большого размера, следовательно, плюсовая будет меньше. Подрежьте место контакта, чтобы припаять диод.

В том случае, если краска будет немного повреждена – ничего страшного. По аналогичному принципу припаиваются оставшиеся элементы конструкции. Что касается линз, то их нужно приклеить с помощью суперклея.

Обратите внимание.

При многообразии на прилавках страны, остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить , в каких случаях изделие ремонтируется и как это сделать.

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему , без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

драйвер gauss 12w

Схема драйвера светодиодной лампы 220 В состоит из:

• диодного моста;
• сопротивлений;
• резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Принцип работы драйвера в лампе на светодиодах

Вид на схеме	Порядок работы
	Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.
	Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.
	Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.
	Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных , то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки	Описание	Решение проблемы
Перепады напряжения	Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы.	Если скачки чувствительны, нужно установить , который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник	Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев.	Выбрать с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа	Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки.	Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор	Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP.	Правильный подбор или устранение негативных факторов.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

мультиметры бытовые

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

паяльная станция

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Как разобрать светодиодную лампочку

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Выявляем причину выхода из строя светодиодной лампочки

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

Замена светодиодов лампочки: насколько это сложно

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие . Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и . Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Как проверить и заменить блок питания светодиодных светильников

При монтаже освещения в помещениях с повышенной влажностью ( или ) используются стабилизирующие , которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья

Здравствуйте уважаемые подписчики и читатели моего сайта!

В данной статье я хочу рассказать вам, как был

отремонтирован жк телевизор LG, а именно его led подсветка .

Итак, в ремонт поступил

, модель 32LN541U.

Неисправность была следующая: телевизор включался из дежурного режима, но экран не светился. При подсвечивании фонариком матрицы (экрана), можно было различить изображение. Отсюда был сделан вывод, что не работает подсветка или led драйвер. Далее было решено вскрыть аппарат, что и было сделано.

После разбора были проверены выходные напряжения, которые оказались в норме.

Затем было проверено напряжение led подсветки , которое при включении было около 100В, с последующим незначительном понижении. Такое поведение этого напряжения явно указывало на неисправность led подсветки данного телевизора.

Далее было принято решение извлечь матрицу, чтобы добраться до светодиодной подсветки для проведения дальнейшего ремонта.

Подсветка представляла собой три планки по семь светодиодов. Планки были расположены вверху, внизу и в центре экрана.

Далее был проверен каждый светодиод в отдельности, пришлось в некоторых местах зачистить планку, чтобы была возможность это сделать.

После проверки было выяснено, что четыре светодиода на нижней планке и три в центральной были неисправны.

Ну что ж, теперь дело за малым – найти такие светодиоды и заменить неисправные. Но как раз в этом и заключалась проблема. В сервисные центры такие планки отдельно не поставлялись, а в продаже их не было. Была возможность заказать их, но это было долго и дорого, но я не отбрасывал такой вариант. В общем, я решил сначала попробовать другой вариант, а именно, заменить только те светодиоды, которые вышли из строя. Точно таких же в продаже также не имелось, тогда я решил подобрать подходящие по параметрам и вставить их вместо неисправных.

Параметры расщитал так: всего в подсветке был 21 светодиод, напряжение на них по схеме шло 70 В. Произведя нехитрые расчёты (70:21) оказалось, что диоды нужны напряжением 3,3В.

Итак, в наличии у меня имелось пять светодиодов, подходящих по параметрам – 3,3В 1Вт. Ещё два светодиода я решил взять со светодиодной ленты, которые свободно продаются в магазинах.

После этого я демонтировал неисправные диоды, предварительно сняв с них колпачки-рассеиватели, которые в дальнейшем нужно будет установить на новые светодиоды. Затем двусторонним скотчем закрепил первые пять диодов на планках и проводками припаял контакты, не забывая при этом про полярность.

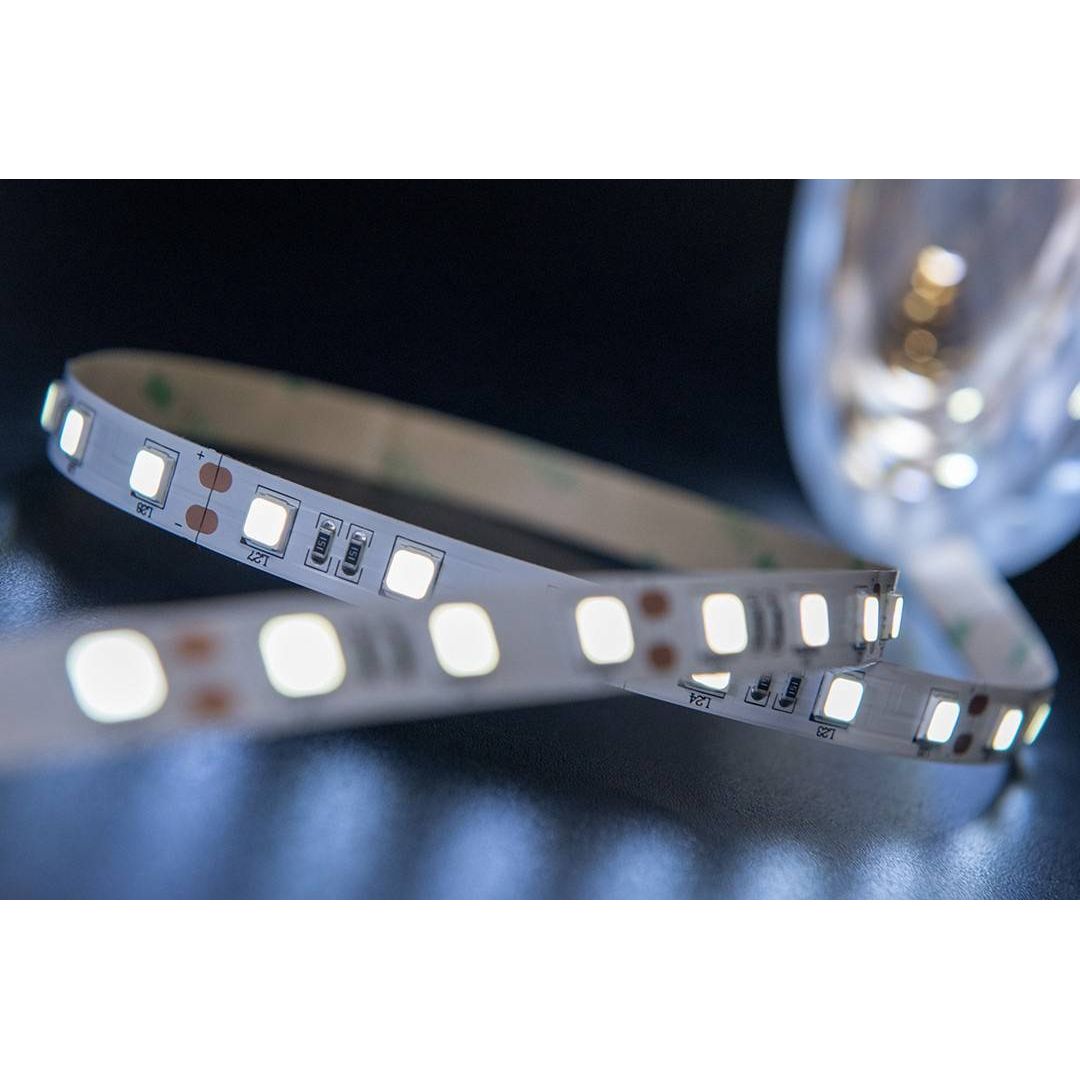

Два других светодиода я отрезал от светодиодной ленты, но отрезал так, чтобы они были с резисторами. Скотчем крепить их не пришлось, так как они сами были расположены на клейкой ленте.

Контакты к ним я так же припаял проводками.

После этого скотчем закрепил планки к корпусу.

Далее, с помощью опять же скотча, я закрепил колпачки-рассеиватели на заменённые светодиоды: отрезал тонкие полоски скотча и крепил по краям колпачки. Когда всё было готово, я подключил все планки и произвёл пробное включение.

Как видите, подсветка работает почти равномерно.

Чтобы в дальнейшем подсветка не перегорала, я включил в цепь её питания резистор мощностью 1,2Вт и сопротивлением 1Ом.

Далее я произвёл сборку телевизора в обратном порядке, включил в сеть и подал телевизионный сигнал.

Настала пора поговорить о наиболее частой поломке современных ЖК телевизоров. Каждый день call – центр нашего сервиса принимает звонки следующего содержания:

• Нет изображения на экране
• Потух экран, а звук остался
• Нет картинки
• Мерцает изображение
• Нет видимости
• Телевизор моргает красным огоньком
• Пропало изображение

Как правило в LCD панелях используются два типа подсветки – ламповая и светодиодная:

• Ламповая представляет собой небольшие электролюминесцентные лампы, по своей конструкции сходные с используемыми в освещении производственных и офисных помещений. Панели TV в которых они применяются отличаются приятной теплой картинкой.
• Светодиодная представляет планки, на которые напаяны светодиоды. Отличаются от ламп более низким энергопотреблением.Изображение при использовании этого типа решений имеют более холодную и яркую картинку.

Выше на картинке расположен основной компонент ламповой подсветки матрицы, а ниже соответственно планка светодиодной подсветки.

В настоящее время ламповая технология подсвечивания не устанавливается в современные ЖКИ матрицы. Связано это с мировой тенденцией на энергосбережение и экологию. Лампы отличаются большим энергопотреблением и в своем составе имеют ртуть. Разговор мы будем вести исключительно про ремонт светодиодной (LED) подсветки.

Существует два типа ЛЕД подсветки:

• Direct LED – конструктивная особенность такого решения является расположение нескольких горизонтальных,либо вертикальных рядов светодиодных планок с обратной стороны матрицы. Плюсами такой конструкции является равномерность подсвечивания изображения и возможность выборочно управлять яркостью подсветки в различных частях экрана что позитивно сказывается на качестве отображения. Понижение яркости в более темной части изображения, или наоборот повышение в более яркой делает цвета более контрастными. Главным недостатком такого инженерного подхода является более высокая толщина TV.
• EDGE LED – расположение одной либо двух планок с боков или нижней части панели, позволяет конструировать особо тонкие TV. Минусам этой технологии являются небольшие затемнения по углам экрана

В верху на фото расположен компонент Direct Led, внизу EDGE LED. Обратите внимание как расположены линзы и диоды. В боковой подсветке они светят в бок, а в задней в верх.

Вот так выглядит Direct Led подсветка внутри телевизионной панели.

Поговорим немного основных причинах выгорания светодиодной подсветки:

• Основной причиной выхода LED диодов является то, что производители заставляют работать на пике своих параметров, что ведет к ускоренному выгоранию. Мы не будем утверждать, что технологические вендоры делают так специально, но некоторые подозрения реют у нас в головах.
• Еще одним страшным врагом диодов являются броски в электросетях и грозы. Нередко после таких казусов происходит полное выгорание подсветки. Весной и летом, во время гроз количество техники с такими дефектами приходящей в ремонт значительно возрастает.
• Также довольно частым явлением является заводской брак. Установленные уже с завода бракованные диоды, либо перегретые во время заводской пайки. Особенно этим грешат китайские бренды. Не хотим наговаривать на китайских производителей, но часто ремонт такой радиоэлектронной аппаратуры заставляет попотеть. Связано это с отсутствием такой жесткой унификации как у корейских производителей.
• Один выгоревший светодиод зачастую тоже может быть причиной выгоревшей подсветки. Представим, что имеется 18 светодиодов с рабочим напряжением 6 вольт. Соответственно для нормальной работы требуется что бы в цепь светодиодов приходило 18Х6=72 (семьдесят два вольта). При выходе одного светодиода их строя подсветка как правило не замыкается из – за имеющегося в корпусе светодиода стабилитрона. Получается, что на оставшихся 17 светодиодов заходит 72 вольта что влечет к ускоренному выгоранию, когда умирает еще один LED диод уже на 16 приходит все тоже напряжение. И так пока все не выгорит, либо сработает токовая защита драйвера управления и принудительно отключит подсветку.

Существует огромное количество видов светодиодных планок. Зачастую в одной и той же модели телевизора и матрицы может использоваться несколько абсолютно различных типов планок. Зависеть это может от нескольких факторов:

• Место производства, одинаковая модель панели может сильно отличаться в зависимости от места производства ТВ. Российская,европейская и китайская сборка может сильно различаться типом используемых комплектующих.
• В одинаковой модели могут использоваться матрицы разных производителей и соответственно разные планки.
• Дата производств – производитель во время производственного цикла может менять конструктивный состав. Банально причиной установки разных запчастей может быть отсутствие требуемой запчасти на складе завода (выкручиваются как могут). На практике иногда приходится сильно озадачивать поставщиков что бы найти необходимую запасную часть. Ну а мы стараемся всегда иметь у себя на локальном складе максимально обширную номенклатуру блоков необходимых для ремонта.

Обратите внимание – все эти планки устанавливаются в одну модель телевизора Samsung. Отличие только во времени и месте сборки (Европа, Россия и Китай). Планки существенно отличаются типом используемых светодиодов, линз,длиной и шагом.

Светодиоды тоже не устают нас радовать своим разнообразием, отличаясь:

• Силой тока
• Напряжением
• Корпусами
• Расположением площадок анод и катод
• Параметрами пайки
• Сроком службы
• Цветовой температурой свечения

Обратите внимания насколько отличаются корпуса.

Контактные площадки тоже поражают своим разнообразием. Ко всему прочему в одном и том же корпусе анод и катод могут в двух вариантах расположения. Нередко у мастеров не знакомых с такими нюансами ремонты заканчиваются полным выгоранием подсветки, при пайке светодиодов не той полярности.

Как правило мы используем оригинальные светодиоды, произведенные в Южной Корее. Для китайских телевизоров используем соответственно китайские светодиоды, за исключением случаев полной замены. В таких случаях китайские диоды меняем на корейские по причине гораздо более высокой надежности последних.

Замена светодиодов осуществляется только если отсутствуют требуемые планки по причине высокой трудоемкости процесса. Перепайка полностью подсветки состоящей из 50 светодиодов занимает как правило один рабочий день, гораздо проще поставить новые планки.

Частичная замена светодиодов (замена только выгоревших) является довольно бесполезным занятием.Так как спустя непродолжительное время начинают умирать соседние светодиоды. В итоге все заканчивается новыми ремонтом каждые 1 – 2 месяца.

После ремонта подсветки мы ограничиваем примерно на 25 процентов ток для увеличения срока службы. Это рекомендация заводов – изготовителей которая рассылается в виде бюллетеней в авторизированные сервисные центры. Опять возникают нехорошие мысли про производителей которые на заводе задают более яркие режимы работы заводов,а если такая техника приходит по гарантии – рекомендуют принудительно, на аппаратном уровне производить ограничение.

Для качественного ремонта нами используются только оригинальные планки завода изготовителя.

Сверху на фотографии запечатлены оригинальные запчасти для телевизоров Samsung. Имея негативный опыт использование не оригинальных компонентов,предпочитаем использовать только подлинные комплекты Repair Kit.

Будучи ответственными мастерами, мы бываем периодически удивлены как производят такого рода ремонты другие сервисные центры. Ниже мы приведем фотографии таких неудачных примеров сервисного обслуживания не компетентными мастерами с использованием комплектующих сомнительного происхождения.

Вместо полной замены запчастей, по верху родных были припаяны вырезанные части БУ планок. Из-за плохого теплоотвода, они выгорели в течении 3 месяцев. Ко всему прочему линзы были переклеены китайским«суперклеем» в результате чего на экране появились жуткие пятна. Владелец был неприятно удивлен.

Эта жуткая работа была произведена в одном из «домов быта». Не найдя необходимых запчастей,мастер решил нарезать подсветку с других планок. Планки были плохо приклеены к корпусу в результате чего произошло повторное выгорание, не проработав и трех месяцев.Нами была произведена полная замена с годовой гарантией. Заказчики в знак благодарности привезли нам полное ведерко домашних помидоров.

Еще один отвратительный пример корявой работы мастеров. Из-за установленных не оригинальных запчастей,произошло выгорание подсветки, экран стал чуть светить. Пришлось полностью менять подсветку. Просим читателей обратить на мутную линзу, это последствие того –что она была приклеена цианоакрилатом. В результате испарения клея линза стала мутной, для таких работ требуется использовать эпоксидные клеи.

Творчество сельского радиомеханика. Были установлены диоды используемые для освещения помещений.Неаккуратный мастер так же умудрился повредить матрицу, повредив шлейф. Только ценой больших усилий нам удалось вернуть этот телевизор к жизни. Клиент в весьма нелесной форме вспоминал специалиста, который производил ремонт до нас.

Пример работы одного известного минского сервиса. После ремонта телевизор не проработал и двух месяцев. Хозяева отвезли его по гарантии где он находился 2 месяца. Устав от постоянных переносов сроков ремонта владельцы забрали телевизор и передали в наш сервисный центр. На следующий день телевизор был готов приятно поразив клиентов. Пришлось полностью менять комплект подсветки.

Еще одна работа горе– мастеров которая не прослужила и двух месяцев. Вставка не была должным образом приклеена к поддону, в результате срок ее службы оказался весьма коротким. Клиент попросил нас полностью заменить подсветку устав от постоянных ремонтов в сомнительных мастерских.

Вместо того что бы поменять все светодиоды или заменить планки мастер решил резать и составлять планки, проработало около месяца. За полтора часа мы заменили всю работу предыдущего специалиста и дали заказчику длинную гарантию, после чего он ушел довольный.

А вот так клеят линзы еще одни мастера. В результате ужасные пятна на экране. Судя по цвету клея в голову приходят определенные неприятные ассоциации. Ко всему прочему этот клей не держит линзы, к моменту прихода телевизора в ремонт большее часть осыпалась усугубив и без того весьма плохую картинку.

Ребята еще и умудрились поставить вместо оригинальных светодиодов для подсветки ТВ, диоды используемые в светильниках. Самое смешное что бы сделать такой колхоз требуется потратить довольно много времени – приобрести светодиоды и клей, произвести ремонт и диагностику. А в результате получить некачественную работы потратив как свое,так и время заказчика. Хотя нужно было просто установить оригинальную запасную часть от завода – изготовителя, найти которую не так и сложно в специализированных магазинах.

А здесь мастер не смог даже ровно наклеить вставку, которая к тому же от другого телевизора. Проработало 2 недели и сломалось – когда заказчики стали звонить специалисту с просьбу произвести гарантийный ремонт он отказался, мотивируя это тем – что не давал гарантию на свою работу. Обратившись к нам, клиент получил ремонт в течении трех часов и честную годовую гарантию на всю подсветку.

А вот такую работу мы увидели – разобрав прибор, побывавший в одном скандально известном сервисе,который периодически становить героем статье известно сайта Onliner. Это лист – отражатель из китайского ТВ. Особенностью китайской инженерной мысли состоит в том, что в отличии от корейцев листы крепятся не защелками, а клеятся на двухсторонний скотч. Мастера с «руками из плеч» вместо того что бы аккуратно срезать лист, начали его тянуть полностью порвав. Не имея аналогичного решили скомбинировать из того что было в наличии,в результате получив вот такое чудо.

Подведем итоги нашей статьи:

• З амену светодиодов имеет смысл производить полностью, замена только выгоревших приводит к короткой службе изделия.
• Лучше всего компоненты подсветки менять сразу планками.
• Устанавливать следует только оригинальные комплектующие. Экономия негативно сказывается на эксплуатационных характеристиках.
• Нужно внимательно подходить к выбору мастерских, осуществляющих ремонт. Неверный выбор может привезти к финансовым и временным затратам.

Всем привет. На ремонт принесли телевизор LG 39LB561V с неисправностью «нет подсветки».

Около года назад данный телевизор уже ремонтировали у местной мастерской, но спустя год дефект вернулся.

Диагностика неисправности LED подсветки

Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.

Уложив телевизор, отвинтил все болты по периметру крышки.

Телевизор после разборки

Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.

Разъем на LED светодиоды

В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.

Полная разборка телевизора. Пошаговая инструкция

Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.

Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.

Отключение шлейфа на плату T-CON

Сняты платы блока питания и MAIN

Снимаем защиту платы T-CON

С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.

Отключение шлейфов платы T-CON

Снятие планки защиты дешифраторов

1. Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.

   Отщелкиваем эти защелки по периметру

   Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.

2. После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.

   Дешифраторы еще не сняты с защелок

   Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.

   Дешифраторы сняты с защелок

3. Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру.
   После этого рамка вместе с матрицей полностью снялась. Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
4. После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг. стела), и убираем с телевизора.

   Добрались к светодиодам

5. Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс.

   Поддеваем клипсу

   Клипса снята

На этом разборка завершена.

Определение неисправных светодиодов

После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.

Светодиоды, которые были заменены в предыдущем ремонте

Вид ближе

Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.

Подготовка к проверке

Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.

Проверка светодиодов

Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.

При ремонте подсветок, лучше менять все светодиоды, так как в любом случае старые светодиоды могут выйти из строя в любой момент, что приведет к повторному ремонту. Если нет желания менять светодиоды, можно заказать полностью планки.

Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго 🙂

Инструкция по снятию линз и замене светодиодов.

Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.

Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.

Процесс отклеивания планок

После этого, закрепляем планку с помощью «третей руки», и готовимся снимать линзу.

Фиксация планки

Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.

Лопатка под линзой

Линза снята. Все ноги на месте

Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.

Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.

Подготовка светодиода к пайке

Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.

Процесс выпаивания светодиода

Светодиод выпаян

Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.

Смываем остатки флюса, и залуживаем новым припоем контактные площадки.

Новые светодиоды на 6 вольт. Большая площадка плюс

Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.

Новый светодиод запаян

Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.

После этого наносим немного клея на место установки линз. Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы.

Наносим клей

После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.

Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.

Подсветка в работе

Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.

В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах

Дал часок просохнуть клею, после чего начал собирать телевизор.

Ограничение тока на светодиоды

Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

на этом месте были резисторы

Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

В итоге все получилось.

телевизор в работе

Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

Детали, которые использовались в ремонте

Остальные светодиоды для ремонта LED подсветки смотрите

Ремонт светодиодной лампы | Мастер-класс своими руками

На чтение 3 мин.

В один прекрасный день она перестала работать, хотя сам светильник был полностью исправным.

Ясно, что проблема состоит именно в лампе, точнее в одном из ее компонентов.

Итак, приступим к ремонту лампы.

Чтобы ее разобрать, необходимо снять рассеиватель.

Под ним находится светодиодная панель и электронный преобразователь. Рассеиватель может быть на защелках или на резьбе.

В этой лампе применяется резьбовое соединение, и это наилучший вариант для возможности ремонта, так как не требует особых усилий и специальных инструментов для демонтажа.

Достаточно просто прокрутить его против часовой стрелки и матовый колпак без проблем снимется.

Под ним,- как уже было описано выше,- находиться панель с несколькими десятками светодиодных элементов.

Для начала, можно посмотреть на внешнее состояние каждого электронного компонента на самом преобразователе.

Иногда причина поломки может быть именно в нем. Чаще всего это вздутие электролитического конденсатора большой емкости. Если на его верхней или нижней части видны следы деформации, то однозначно нужно его менять.

Также, на этой плате может быть обычный предохранитель, который из-за перепада напряжения мог перегореть. Тогда проблема решается его заменой.

В случае, если внешних дефектов на преобразователе не обнаружено, замеряем напряжение на его выходе. Сделать это можно мультиметром или простым вольтметром постоянного тока.

Кстати, замерять напряжение на выходе преобразователя можно и не снимая светодиодной панели. Делать это следует на двух выходящих из отверстия проводах. Но вначале необходимо вставить лампу в патрон какого нибудь настольного, или другого светильника.

Как показывает вольтметр, выходное напряжение составляет примерно 132 вольта. И это значит, что сам преобразователь в исправном состоянии а проблема находится именно в светодиодах.

Так, как их соединение последовательное, выход из строя хотя бы одного из них, приведет к полной неработоспособности всей панели.

Как же найти тот, который неисправен? Если внешне этого не видно, есть действенный метод найти проблемный диод.

Переводим мультиметр в режим прозвонки и соединяем его щупы поочередно, параллельно с каждым светодиодом, притом плюсовой (красный) щуп прибора необходимо прикладывать к выводу «-».

На схеме панели «минус» не обозначается, маркируется только «плюс». Поэтому не маркированый, и есть катод.

Если светодиод исправный, при соединении к нему щупов, появляется слабое свечение. Тот элемент, который не засветится, и есть неисправный.

Далее, удаляем этот светодиод, подковырнув его тонкой отверткой.

После, аккуратно залуживаем его посадочные места.

Теперь необходимо найти светодиод для замены сгоревшему.

Для этого подойдет любой исправный элемент, например из фонаря с проблемным аккумулятором или даже с зажигалки с подсветкой.

Сейчас их где только не применяют, поэтому с этим проблем быть не должно.

Таким же образом, как при поиске неисправного, находим положительный и отрицательный выводы. Теперь припаиваем соответственно полярности на плату новый светодиод.

Видно, что при подаче на лампу напряжения, происходит ее свечение.

Таким образом ремонт получился удачным и лампа может прослужить еще несколько месяцев, а возможно и лет.

как разобрать прожектор с приклеенным стеклом своими руками и отремонтировать его? Ремонт диодных прожекторов 10 ватт и другой мощности

Прожектор, имеющий светодиодные составляющие, от других осветительных приборов отличается надежностью. Однако никто не застрахован от выхода его из строя. Своевременно выполненный ремонт может исправить большое количество дефектов и достичь главной цели – вернуть устройству работоспособность. Стоит проводить ремонт в случаях, когда прожектор имеет недостаточно яркий свет, а также при его полном отказе от работы.

Признаки поломки

Некорректная работа прожектора, как правило, будет проявляться такими признаками:

• при активизации питания осуществляется нагрев led-лампы;
• светодиод мигает;
• работа лампы проявляется в слабом и тусклом свечении;
• световой поток приобретает неестественный оттенок.

Этот перечень признаков является основным. Выделяют также следующие дефекты, которые свидетельствуют о неисправной работе прожектора. Сюда относят повреждения механического типа, деформирование на диоде, перегрев электропроводки.

Причины их возникновения могут быть вызваны следующими факторами:

• нестабильный характер работы электрической сети, а именно наличие перепадов напряжения, которые выходят за пределы рабочего токового значения;
• неправильное подключение оборудования;
• перенапряжение в сети;
• применение сверхтоков;
• возникновения коротких замыканий на приборе.

Такие нарушения в работе прожектора возникают при утрате работоспособности элементов, на которые осуществляется установка драйверных или преобразовательных компонентов, что обеспечивают подачу питания на матрице. Преобразовательный элемент может обладать повреждениями внутренних кристаллов в количестве 3–5 единиц. Это позволит продолжить ему работу в прежнем режиме.

Однако если число поврежденных кристаллов вырастет, то оборудование потеряет способность качественно функционировать, что приведет к необходимости замены матричной детали.

Диагностика

Перед началом проведения ремонтных работ устанавливают причину, что вызвала неисправность прожектора. Для этого стоит осуществить ряд диагностических мероприятий. Для примера можно взять для проверки работоспособности прямоугольной формы прожектор, чья матрица включает девять диодов. Это оборудование имеет общую мощность светильника 10 Вт, а поток света достигает 750 LM. В таких случаях диагностику следует осуществить в определенном порядке.

1. Изучить целостность проводки путём визуального осмотра. Проверяется наличие возможных обрывов или испорченной изоляции. Также рассматривают кабель в поиске перегибов. Это помогает убедиться в целостности токопроводящего кабеля.
2. Внимательно осматривают корпус прожекторного устройства и изучают матрицу, где располагаются светодиоды, на целостность, определяют наличие деформации, сколов или трещин.
3. Осуществляют проверку входного напряжения. Обязательно происходит вскрытие задней панели корпуса. Входящий показатель должен быть в пределах 220 вольт в токе переменного характера. Отсутствие такого уровня может говорить о целостности прожекторного светильника и неисправности электрической сети. Для измерения используют стандартный мультиметр. Выход напряжения в данном оборудовании должен составлять 12 вольт в постоянном токе.
4. При наличии выходного напряжения стоит внимательно изучить состояние платы преобразователя, где, скорее всего, кроется поломка. Дефекты можно найти в контактах, которые окисляются, и в оловянном покрытии, имеющем трещины или пригоревшие элементы.
5. Если проведенная диагностика не дала результатов, то необходимо выполнить тест на работоспособность матричных деталей.

Как разобрать?

После проведения диагностических процедур и выявления причины поломки, можно приступать к разборке прожектора. Выполнить работу своими руками может человек, имеющий базовые знания, касающиеся электротехники, а еще обладающий навыками обращения с паяльником и мультиметром. Не помешает способность к чтению схем прожекторного устройства.

Разбор светодиодного прожектора с приклеенным стеклом следует начинать непосредственно со снятия стекла, поскольку основные детали кроются за ним. Более дорогие модели прожекторных конструкций оснащены стеклом, которое закрепляется с помощью болтов. Снять такую деталь не составит труда.

Более дешёвые аналоги оснащены стеклом, которое приклеено герметизирующим составом к рефлекторному отсеку. Разборку конструкции стоит начинать с аккуратного счищения герметика. Для этого потребуется острый нож или маленькая отвертка. Если первый способ не помог достичь результата, стоит выполнить прогревание рамки по всему периметру с применением строительного фена. После этого рамку поддевают предметом, имеющим острый край.

Ещё одним способом снятия стекла в таких моделях является разгерметизирование светильника с помощью винта, расположенного на обратной стороне прожектора. Эта деталь чаще всего имеет вид пробки, обеспечивающей герметизацию пространства внутри конструкции. Выкручивая винт, давление расположенное внутри конструкции практически сравнивается с атмосферным, а потому методы с прогреванием и поддеванием краев могут дать результаты.

После того как стекло будет убрано, можно приступить к выполнению дальнейшего ремонта.

Замена деталей

При обнаружении неисправности в виде оборванного провода не требуется наличия квалификационных знаний. Трудность будет заключаться в необходимости устранить неисправность в драйверах, преобразователях напряжения, матричной или печатной плате. Работа с этими деталями требует узкопрофильных навыков, а также владения приборами для диагностики и паяльной лампой.

Конденсатор для ограничения тока

Поломка в конденсаторе, ограничивающем ток, проявляется в неравномерном горении и мерцании прожекторной лампы. Дефект может быть вызван экономией производителя и установкой токоограничителя, который не соответствует по своим эксплуатационным свойствам драйверным деталям.

Блок питания

Поломка данного элемента – популярная проблема. Здесь потребуется найти аналогичную деталь, которую можно приобрести в магазине или подобрать в другом устройстве. Нередко блок питания прожектора меняют на аналогичную деталь из принтера. При желании приобрести новый элемент стоит посетить магазин вместе со старым блоком питания, чтобы консультанты смогли подобрать идентичную по техническим характеристикам модель. Для изъятия блока потребуется разбор прожектора.

Драйвер

Разновидности прожекторов, отличающиеся малыми мощностями, часто не содержат этого элемента. В них установлен драйвер, отличающийся светодиодными характеристиками. Этот элемент не обладает способностью получать питание от сети напрямую. Ему необходим ток переменного характера, который отличается от сетевого питания. Поэтому здесь используется драйвер. Свою деятельность драйвер осуществляет при учете параметров рабочей температуры, а также времени. Выходной ток, идущий на светодиодные элементы, изменяется на необходимое значение.

Ремонт драйвера выполняет также через разбор прожектора, поскольку здесь также необходимо подобрать идентичную модель.

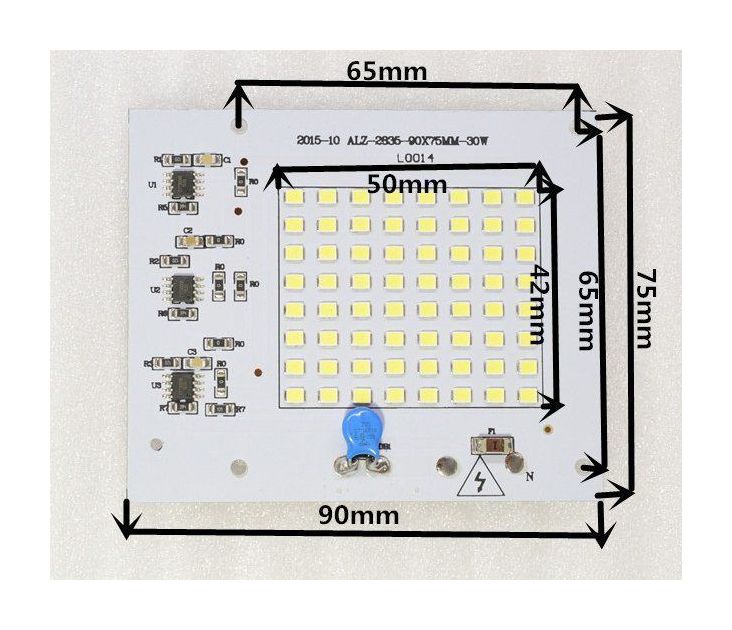

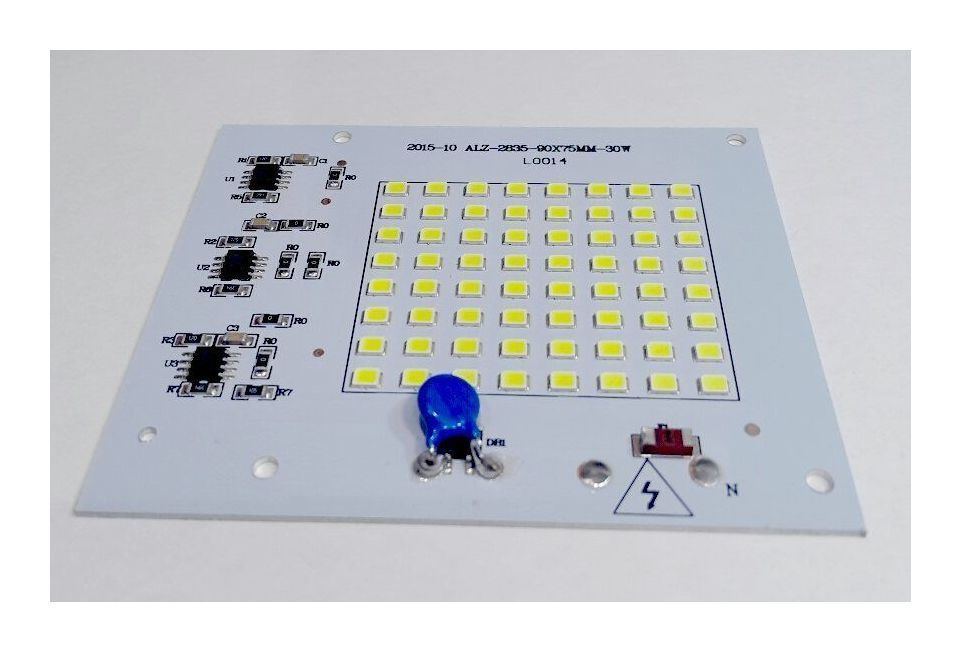

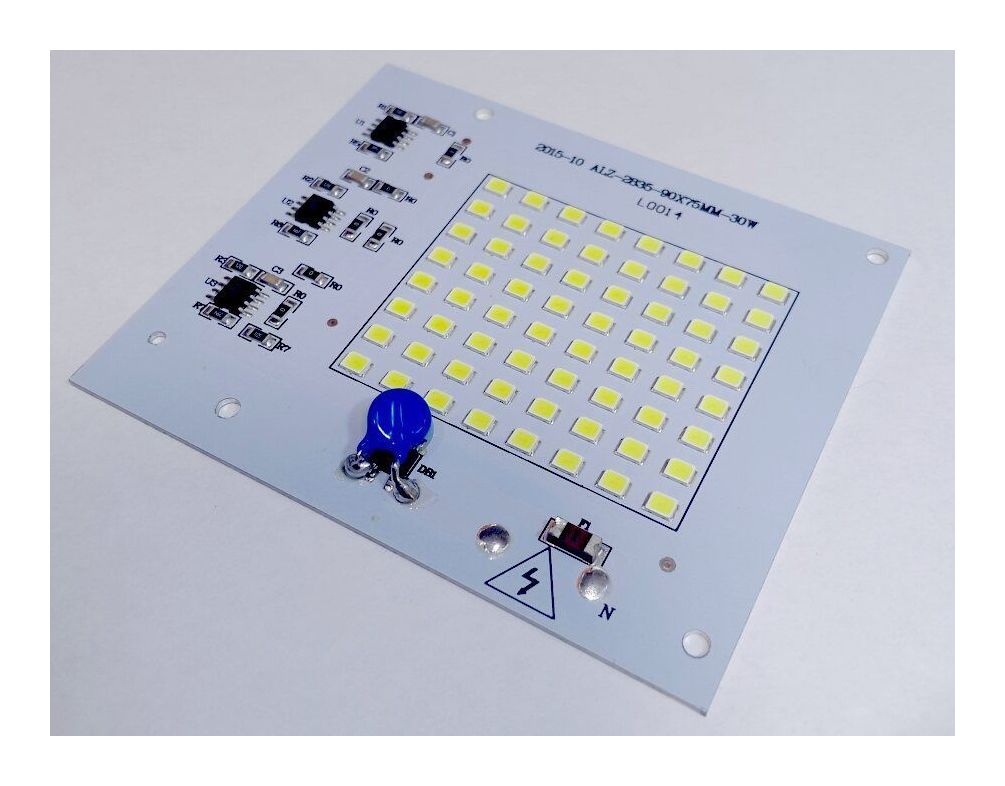

Матрица

Поломку матричных элементов также относят к наиболее распространенным причинам, вызывающим неисправность прожекторного оборудования. Дефект появляется при наличии чрезмерного нагрева матричной конструкции, после чего происходит перегорание предохранителей. В таких случаях также выполняют разборку прожектора и извлекают неисправную матрицу. Чтобы извлечь деталь, необходимо открутить 4 винта и отпаять токопроводящие детали. После этого стоит нанести термопасту небольшим слоем на светодиодные детали и припаять обратно части, занимающиеся проведением током. После завершения данной работы можно прикрутить матричную деталь обратно.

Нередко матричная проводка располагается в подложке, проходя через отверстие. В этом случае она – матричный радиатор. Переход между звеньями покрывают слоем изоляционного материала, что помогает предотвратить возникновение короткого замыкания на корпусе.

Заменяя матрицу, выполняют очистку подложки и места, где будет устанавливаться деталь.

Выполняя работу с матрицей, следует помнить о сохранении ее формы и применении родных винтов. Это позволит не нарушать конструкцию и значительно продлит срок ее эксплуатации.

Ремонт матричных деталей лучше проводить в случае наличия нескольких перегоревших диодов, не ожидая выгорания элемента в полном объеме. При своевременной замене матричной детали можно сохранить работоспособность драйвера и преобразовательного элемента.

Печатная плата преобразователя напряжения

При проведении диагностики печатной платы также можно обнаружить перегоревшие элементы, что потребует выполнения ремонтных работ. Умение читать схемы на печатной плате значительно упростит процесс. Перед началом работы проводят прозвон светодиодных элементов. Также выполняют отпаивание одной из ножек платы, чтобы при выполнении прозвона получить корректный результат. При обнаружении неисправностей сгоревшие детали меняют на новые элементы.

Особенности ремонта моделей разной мощности

Оборудование, отличающееся малой характеристикой мощности, к примеру, 10 ватт, может быть отремонтировано после проведения внешнего осмотра. Такой же принцип может быть применён для прожекторов, имеющих характеристику 30W, 50W или 100W. Внимательное изучение светодиодного прожектора поможет увидеть отслойку в защитном покрытии, а также темные пятна на матрице, отвечающей за излучение света. Отремонтировать матрицу, где имеется диодный излучатель, возможно, но потребуется произвести кропотливый поиск аналогичного элемента, который обладает высокой ценой. Матрица чаще всего имеет стоимость, которая составляет до 50% от затрат на весь светодиодный прожектор. Также довольно сложно подобрать идентичную новую матрицу, так как светодиодам не характерно наличие маркировки.

Чтобы упростить данную задачу, можно установить драйвер прожекторного устройства с перегоревшими деталями на конструкцию, имеющую исправную матрицу. При обнаружении пригоревшего защитного резистора на старом драйвере можно судить о пробое в диодном мосте, который установлен на месте перехода между ключевым и управляющим резисторами. Бывают случаи, когда заменяемый драйвер не восстанавливает функциональность прожектора. Тогда следует провести более тщательную проверку и выявить возможные обрывания в оптической паре обратной связи. Установка новых деталей может дать результат.

Ремонтные работы на мощных прожекторах, которые используются для уличного пространства или в промышленных помещениях, требуют более кропотливой диагностики. Сюда можно отнести оборудование 100 или 200 ватт. Для обнаружения проблем снимают заднюю панель и выполняют визуальный осмотр. Особое внимание уделяет радиодеталям, расположенным на печатной плате. Здесь ищут элементы с нагаром, деформацией или другими повреждениями. После этого производят анализ печатной платы, предварительно вытащенной из прожекторной установки.

Часто проблема заключается в пригоревших резисторах, которая возникает вследствие прохождения высокого тока в 220 вольт и пробоин в полупроводниках и конденсаторных установках. С помощью процедуры прозвона можно также определить неисправность в полевом транзисторе. Чтобы починить данные элементы, следует выпаять испорченные детали и заменить их на новые.

Ремонтные работы на прожекторах различного типа требуют особого внимания и наличия базовых навыков в сфере электротехники. Справиться с данной задачей может любой мастер, умеющий работать с паяльником и мультиметром.

При затруднениях с выполнением данных работ лучше обратиться за помощью к специалистам.

Как отремонтировать светодиодные прожекторы, смотрите в видео ниже.

Узнаем как отремонтировать прожектор светодиодный своими руками: ремонт и устранение неполадок

Постоянные проблемы с освещением, возникающие в домашних условиях, требуют самостоятельного устранения неисправностей. И нетрудно согласиться, что систематический вызов специалиста для ремонта светодиодного прибора – довольно затратная на сегодняшнее время услуга. Поэтому во избежание определенного дискомфорта рекомендуется произвести ремонт светодиодного прожектора своими руками.

Современный светодиодный прожектор считается востребованным и довольно популярным устройством, которое применяется для освещения придомовой территории. Подобное средство освещения весьма удобно в эксплуатации, однако, безусловно, наступает момент, когда оно выходит из строя и требует своевременного ремонта. Поэтому определенно необходимо обладать навыками грамотного определения неисправностей, устранения дисфункции, а также восстановить прежнее состояние оборудования. Следует отметить, что базовые светодиодные прожекторы не предусматривают замену источников света на другой с отличной мощностью.

Основные причины неисправности прожектора

Нередко причиной поломки светодиодного фонаря является перегрев матрицы, в результате чего происходит сгорание всех предохранителей. Косвенными причинами, которые приводят к дисфункции прожектора, принято считать:

• короткое замыкание;
• перенапряжение;
• неправильное подключение к сети;
• подключение сверхтоков;
• несоблюдение схемы подключения устройства.

Перед тем как приступить к ремонту светодиодного прожектора своими руками, рекомендуется досконально рассмотреть образование дефекта матрицы. Как правило, матрицы представляет собой устройство, которое работает при помощи кристаллов. В основном их десятки, но при неисправности 5-7 кристаллов приспособление продолжает функционировать в прежнем режиме. Лишь полное сгорание матрицы требует вмешательства. Но согласно мнению специалистов, в подобных ситуациях желательно произвести полную замену матрицы. Следует отметить, что во время ремонтных работ настоятельно рекомендуется заизолировать проводники прожектора.

Нередко нарушение работоспособности светодиодных источников происходит за счет неисправностей драйверов, питающих кристаллическую поверхность прожектора. В том случае, если устройство пришло в негодность еще до истечения гарантийного срока, то в месте, где было приобретено устройство, должны оказать помощь или же произвести замену. В противном случае придется задуматься над тем, как сделать светодиодный прожектор своими руками, или же оплачивать ремонт специалистам.

Особенности ремонта светодиодного прожектора своими руками

Перед тем как преступить к ремонту, рекомендуется подготовить необходимый набор инструментов и уточнить причину возникновения неисправности устройства. Устранение любой поломки должно производиться должным образом, чтобы избежать очередного возникновения проблемы.

В основном претендентами на ремонт являются светодиодные прожекторы, произведенные в Китае, средняя мощность которых составляет 10 ватт. Именно на этом примере можно рассмотреть решение проблемы, связанной с поломкой.

Алгоритм действий во время ремонта

Итак, алгоритм действий будет следующим:

• Для начала необходимо открепить крышку корпуса прибора, чтобы обеспечить себе возможность работать с внутренним механизмом.
• Затем нужно снять стеклянную защиту и рассеиватель света.
• После чего следует отпаять светодиодный источник от матрицы.
• И в завершение припаять его к новой, уже работоспособной кристаллической панели.

После проведения перечисленных действий следует надежно закрепить каждый болт и проверить прожектор при помощи мультиметра. В случае если прозвонка покажет рабочее положение, то фонарь можно крепить на его первоначальное место и получать удовольствие от его работы. Важно заметить, что во время установки новой матрицы следует соблюдать полярность.

Аналогичным образом можно отремонтировать своими руками светодиодный прожектор 220 вольт. Новичкам также следует знать, что по завершении устранения поломок необходимо действовать в обратном порядке. Кстати, есть возможность определить неполадки во время работы по следующим признакам:

• мигание лампочки;
• нарушение изоляции;
• деформация проводов;
• смена оттенков светодиода;
• тусклое горение.

Принцип работы светодиодного прожектора

Нередко во время поломки возникает желание самостоятельно отремонтировать светодиодный прожектор своими руками. Однако для начала необходимо знать нюансы работы устройства. Как правило, работа прибора осуществляется благодаря совместному функционированию определенных установленных систем – оптика, источник питания, драйверы и теплоотводящие элементы. Внутри корпуса расположены светодиоды и маленькие электронные элементы. Напряжение к светодиодному элементу преобразовывает ток в световые лучи. В результате происходит свечение прожектора.

В заключение

Убедившись в работоспособности устройства и нормальном функционировании всех его элементов, его можно улучшить своими руками. Светодиодный прожектор на 12 вольт, например, не имеет выпрямителя и стабилизатора. Поэтому, ремонтируя самостоятельно, подобные приспособления установить не так сложно. Для этого достаточно соединить пары светодиодных источников в последовательном действии, которые включаются встречным образом. После чего к ним приложить балластный конденсатор. Как видно, ремонт светодиодных прожекторов не такое уж и трудное занятие, если знать основы теории по их устройству.

Карта сайта

Публикации

• Категория: Вопрос-ответ
  • Как припаять провода к светодиодной ленте?
  • Как произвести замену светодиодной лампочки в точечном светильнике?
  • Как сделать цветомузыку с применением светодиодной ленты?
  • Как узнать и рассчитать мощность светодиодной ленты?
  • Какие подойдут осветительные приборы для бассейна или пруда на дачу?
  • Какие светодиодные ленты наиболее яркие?
  • Какие существуют способы крепления светодиодной ленты?
  • Куда сдавать нерабочие энергосберегающие лампы?
  • На какой высоте располагать прикроватные настенные бра?
  • Особенности замены люминесцентных ламп на светодиодные аналоги
  • Подойдет ли светодиодная лента для подсветки растений?
  • Почему перегорают светодиодные лампочки?
  • Принцип работы и конструкция светодиодной лампочки
  • Причины мигания светодиодного источника света
  • Сколько потребляет светодиодная лента с разными диодами?
• Категория: Для дома и квартир
  • Cветодиодная лампа горит после выключения
  • Аспекты подбора светодиодных светильников для кухни
  • Более подробно о лампах Навигатор
  • Варианты изготовления торшера своими руками
  • Варианты освещения в гостиной с натяжными потолками
  • Виды и обзор моделей светодиодных ламп h5
  • Виды цоколей для ламп освещения
  • Вредны для здоровья человека энергосберегающие лампы
  • Все о влагозащищенной светодиодной ленте и даже больше
  • Все о люминесцентной краске и даже больше
  • Все преимущества компактной люминесцентной лампы
  • Выбираем вместе маникюрную настольную лумпу
  • Выбираем вместе накладные потолочные светильники
  • Выбираем встраиваемые светильники для гипсокартонных потолков
  • Выбираем встраиваемые светодиодные светильники для дома
  • Выбираем для квартиры светодиодный светильник с датчиком
  • Выбираем лампу с датчиком движения для квартиры
  • Выбираем лучший ночник с датчиком движения
  • Выбираем потолочную люстру в различные помещения
  • Выбираем потолочные светильники с галогенными лампами
  • Выбираем потолочный накладной светильник для дома
  • Выбираем светодиодные лампы для дома
  • Выбор и монтаж короба для светодиодной ленты
  • Выбор и монтаж потолочного плинтуса для подсветки
  • Выбор и монтаж трансформатора для галогенных ламп
  • Выбор и обустройство накладного диодного светильника
  • Выбор и обустройство потолочных светильников для дома
  • Выбор и обустройство светильников для ванной
  • Выбор и обустройство светодиодной лампы для аквариума
  • Выбор и обустройство светодиодной ленты для кухни
  • Выбор и подключение люстры с пультом управления
  • Выбор и подключение микроволнового датчика движения
  • Выбор качественного диммера для светодиодных ламп
  • Выбор качественной светодиодной лампы для дома
  • Выбор лучшего блока питания светодиодных лент
  • Выбор лучшего светодиодного фонаря с зарядным устройством
  • Выбор лучшей светодиодной ленты для подсветки
  • Выбор надежных светильников с датчиком для подъезда
  • Выбор потолочных светильников для натяжных потолков
  • Делаем блок питания из энергосберегающей лампы
  • Делаем вместе абажур своими руками для торшера
  • Делаем вместе датчик движения своими силами
  • Делаем вместе светодиодный фонарь своими руками
  • Делаем настольную лампу из подручных материалов
  • Делаем различные плафоны для люстры
  • Делаем сами изящные абажуры для люстры
  • Делаем светящийся потолок своими руками
  • Диммируемые светодиодные лампы — подробно о них
  • Достоинства потолочных люстр Гусь хрустальный
  • Изготавление светодиодной лампы своими силами
  • Изготовление светильника для аквариума своими руками
  • Как выбрать настольную лампу для школьника
  • Как выбрать светодиодную ленту для дома
  • Как выбрать точечные светильники для натяжных потолков
  • Как и какой выбрать плафон для светильника
  • Как обустроить светильники для коридора и прихожей
  • Как отремонтировать люстру с пультом управления
  • Как отремонтировать светодиодную люстру
  • Как отремонтировать энергосберегающую лампу своими руками
  • Как подключить и установить светодиодную ленту на кухне
  • Как подобрать блок питания для светодиодной ленты
  • Как подобрать точечный светильник для дома
  • Как подобрать трансформатор для светодиодной ленты
  • Как правильно подключить светодиодную ленту
  • Как правильно подключить светодиодную ленту своими силами
  • Как сделать люстру из дерева своими руками
  • Как сделать люстру своими руками
  • Как сделать люстру своими руками мастер класс
  • Как сделать светодиодную подсветку своими руками
  • Как установить люстру с пультом своими руками
  • Как установить светодиодную ленту своими силами
  • Какие лампочки выбрать светодиодные или энергосберегающие
  • Какие лампы лучше для освещения аквариума
  • Какие они, светодиодные гирлянды для дома
  • Какие светильники лучше для натяжного потолка
  • Какими должны быть светильники для кухни
  • Какой выбрать светильник для девочек и мальчиков
  • Классификация и характеристики галогенновых ламп
  • Классификация и характеристики люменесцентных ламп
  • Ключевые параметры выбора точечных светильников
  • Критерии выбора встраиваемых светодиодных светильников
  • Критерии выбора лучшей энергосберегающей лампы
  • Критерии выбора надежного светильника для аквариума
  • Критерии выбора потолочного светильника на кухню
  • Критерии выбора профессиональных светодиодных фонарей
  • Критерии выбора светодиодных ламп для люстры
  • Критерии подбора диодных встраиваемых светильников
  • Критерии подбора качественного освещения аквариума
  • Критерии подбора светильников для сауны и бани
  • Критерии подбора светодиодных светильников для ванны
  • Монтаж потолока из гипсокартона с подсветкой своими руками
  • Монтаж профиля для светодиодной ленты своими руками
  • Настольные светодиодные светильники для дома
  • Не горит люстра с пультом — причины и решения
  • Обзор лучших моделей светодиодных фонарей
  • Обзор моделей профилей для светодиодной ленты
  • Обзор моделей светильников для сауны и парной
  • Оборудуем рабочую зону кухни светодиодной подсветкой
  • Обустройство и выбор влагозащищенных светильников для ванной
  • Обустройство светильников для подсветки лестницы в доме
  • Организация освещения аквариума своими силами
  • Основные критерии выбора мощных светодиодных фонарей
  • Основные параметры выбора потолочных светильников
  • Основные правила выбора светильников для кухни
  • Основные решения для освещения в коридоре
  • Особенности выбора линейных светодиодных светильников
  • Особенности выбора потолочных led светильников
  • Особенности выбора светодиодной лампы r7s
  • Особенности выбора светодиодных ламп с цоколем G9
  • Особенности и преимущества датчиков для включения света
  • Особенности и преимущества люстры вентилятора
  • Особенности и характеристики галогеновых ламп
  • Особенности и характеристики светодиодных ламп Экола
  • Особенности использования люминесцентной лампы для растений
  • Особенности освещения светодиодными лампа на 12 вольт
  • Особенности светодиодной лампы с резьбовым цоколем е40
  • Отличие люминесцентных ламп от светодиодных
  • Параметры выбора светильников для натяжного потолка
  • Параметры выбора светодиодной ленты для потолка
  • Параметры выбора светодиодной настольной лампы
  • Параметры подбора светодиодной лампы w5w
  • Плюсы и минусы двухлампового люминесцентного светильника
  • Плюсы и минусы светодиодного освещения в квартире
  • По каким критериям выбирать настольную лампу
  • Подбираем вместе светодиодные точечные светильники
  • Подбираем для авто светодиодные лампы с цоколем h7
  • Подбираем настенные бра для вашей квартиры
  • Подбираем настольный светильник для рабочего стола
  • Подбираем подвесную люстру по дизайну
  • Подбираем светильник с датчиком движения для вашей квартиры
  • Подробно о выборе настольной лампы для офиса
  • Подробно о выборе светодиодной лампы с цоколем G13
  • Подробно о выборе светодиодных ламп с цоколем gu10
  • Подробно о выборе светодиодных лампочек с обманкой
  • Почему мигает энергосберегающая лампа
  • Пошаговая инструкция изготовления люстры из ниток
  • Правила обустройства светодиодной подсветки для кухни
  • Правило выбора настенных светильников для ванной
  • Правило обустройства светильников для гипсокартонного потолка
  • Правильное обустройство светодиодной подсветки потолка
  • Преимущества и достоинства лампы галогенной HB4
  • Преимущества и особенности прожектора на солнечной батареи
  • Преимущества использования диммера для светодиодной ленты
  • Преимущества светодиодной лампы с датчиком движения
  • Преимущества светодиодных ламп марки Philips
  • Причины популярности настенно потолочных светильников
  • Разбираем особенности светодиодных ламп Gauss
  • Разбираем преимущества и недостатки галогеновых ламп
  • Различные варианты абажуров для лампы своими руками
  • Различные схема подключения светодиодной ленты
  • Разновидности и критерии выбора потолока с подсветкой
  • Рассчет и размещение светильников на натяжном потолке
  • Расчёт светодиодного освещения в квартире
  • Рекомендации по выбору хрустальной люстры
  • Ремонт светодиодных ламп своими силами
  • Светильники для подсветки рабочей зоны на кухне
  • Секреты грамотного освещения в интерьере
  • Секреты обустройства освещения в спальне
  • Советы и рекомендации по выбору потолочной люстры
  • Советы по выбору потолочной люстры для дома
  • Советы по выбору светодиодной лампы с цоколем G4
  • Сравниваем популярные модели энергосберегающих ламп
  • Сравниваем энергосберегающие лампы с другими источниками
  • Сравнительный анализ светодиодных и ламп накаливания
  • Ставим светодиодные лампы вместо галогенных
  • Стили и разновидности напольных торшеров
  • Схема и устройство энергосберегающей лампы
  • Установка светодиодной ленты на потолок своими силами
  • Характерстики алюминиевых профилей для светодиодной ленты
  • Чем мыть хрустальную люстру чтобы блестела
  • Что делать, если мигает светодиодная лампочка
  • Что делать, если разбилась энергосберегающая лампа
  • Что лучше, энергосберегающие лампы или светодиодные
  • Что такое цветовая температура светодиодных ламп
  • Этапы подключения датчика движения для освещения
• Категория: Ландшафтное освещение
  • Аспекты подбора уличного настенного фонаря
  • Виды и особенности светодиодных гирлянд
  • Виды прожекторов и их отличительные особенности
  • Все о выборе уличного фонаря с датчиком движения
  • Все о правильном выборе датчиков движения
  • Все об уличных светодиодных светильниках
  • Выбираем качественные led прожекторы для улицы
  • Выбираем лучший уличный влагозащищенный светильник
  • Выбор и монтаж столбов освещения
  • Выбор и монтаж уличных светодиодных фонарей
  • Выбор и обустройство парковых уличных фонарей
  • Выбор и обустройство уличного светодиодного фонаря
  • Выбор и установка металлических опор освещения
  • Выбор недорогих уличных светильников на дачу
  • Выбор светодиодных фонарей для уличного освещения
  • Выбор уличного светильника с датчиком движения
  • Выбор уличного фонаря для загородного дома
  • Делаем вместе световой короб своими руками
  • Достоинства и преимущества светильников на солнечных батареях
  • Идеальные лампы для прожектора
  • Как выбрать и установить уличный фонарь на столб
  • Как сделать уличный фонарь своими руками
  • Каким должен быть уличный фонарь под старину
  • Какой выбрать уличный фонарь на дачу
  • Критерии выбора светильников уличного освещения
  • Критерии выбора фонарей уличного освещения
  • Критерии подбора качественного уличного датчика движения
  • Критерии подбора ламп для уличных фонарей
  • Кто обслуживает уличное освещение на столбах
  • Мигает светодиодный прожектор, причины и их решения
  • Нормы и правила освещения загородного участка
  • Обустройство и выбор светодиодного консольного светильника
  • Особенности выбора встраиваемых светильников в пол
  • Особенности выбора галогенового прожектора
  • Особенности выбора датчика движения для включения света
  • Особенности и достоинства уличного светильника шар
  • Особенности и характеристики оцинкованных опор освещения
  • Особенности применения уличных светодиодных гирлянд
  • Особенности светильников на солнечной батарее для дачи
  • Особенности светильников на солнечных батареях
  • Особенности светильников с датчиком движения для жкх
  • Особенности светодиодных ламп для уличного освещения
  • Особенности уличных фонарей на солнечных батареях
  • Параметры выбора надежных уличных светильников
  • Плюсы и минусы светодиодного уличного освещения
  • Подбираем вместе светильники для наружного освещения
  • Подбираем светильники на солнечных батарейках
  • Подробно о выборе светодиодных прожекторов
  • Подробно о датчике света для уличного освещения
  • Подробно о световых вывесках
  • Правильная установка прожектора с датчиком движения
  • Правильный выбор уличной светодиодной гирлянды
  • Различные виды ламп для уличного освещения
  • Рекомендации по выбору уличных подвесных светильников
  • Секреты благоустройства уличного светильника для дачи
  • Секреты выбора уличного светодиодного светильника
  • Советы по выбору уличных настенных светильников
  • Технология монтажа уличного освещения
  • Требования предъявляемые к уличному освещению на столбах
  • Этапы изготовления уличного фонаря своими руками
  • Этапы подключения датчика движения для освещения
  • Эффективность уличного освещения светодиодными светильниками
• Категория: Подсветка фасада
  • Виды архитектурной подсветки фасада
  • Как сделать уличный прожектор своими руками
  • Какие лампочки лучше светодиодные или галогеновые
  • Особенности выбора встраиваемых стеновых светильников
  • Подбираем лучший светодиодный прожектор
  • Преимущества и особенности светодиодного прожектора 12 вольт
• Категория: Производственные помещения
  • Cветильники для офиса их выбор и размещение
  • Виды и типы аварийного освещения
  • Виды светового оборудования и его монтаж
  • Все о выборе светодиодных панелей
  • Все о датчике движения и его схеме подключения
  • Все о люминесцентной лампе и даже больше
  • Вся правда о люминесцентных светильниках
  • Выбираем и обустраиваем светильники для жкх
  • Выбираем качественные светодиодные светильники на подвесах
  • Выбираем надежный промышленный светодиодный светильник
  • Выбираем самые мощные энергосберегающие лампы
  • Выбираем светодиодный прожектор с датчиком движения
  • Выбор и монтаж инфракрасного датчика движения
  • Выбор и монтаж светодиодного уличного прожектора
  • Выбор и обустройство производственного освещения
  • Выбор и обустройство светильников для бани
  • Выбор и обустройство светодиодной бегущей строки
  • Выбор и обустройтсво трековых светодиодных светильников
  • Выбор качественной фитолампы для растений
  • Выбор лучшего люминесцентного однолампового светильника
  • Выбор светового оборудования для дискотек и клубов
  • Выбор светодиодных светильников для наружного освещения
  • Как необходимо утилизировать люминесцентные лампы
  • Как организовать в гараже освещение
  • Как подобрать и рассчитать светодиодные светильники для офиса
  • Как подобрать надежный светильник аварийного освещения
  • Как подобрать потолочный люминесцентный светильник
  • Как подобрать светодиодные прожектора для улицы
  • Как проверить люминесцентную лампу
  • Какие светильники лучше выбрать для гаража
  • Классификация и характеристики лампы ДРЛ
  • Критерии выбора светильников для рассады
  • Критерии подбора ИК прожектора
  • Нормы и требования организации офисного освещения
  • Обзор лучших светодиодных ламп для растений
  • Особенности выбора светодиодных панелей для рекламы
  • Особенности выбора тонких светодиодных светильников
  • Особенности освещения зимних теплиц
  • Особенности промышленных индукционных светильников
  • Особенности светодиодных светильников армстронг
  • Плюсы и минусы диодного прожектора
  • По каким критериям выбрать светильник для растений
  • Подбираем надежные промышленные подвесные светильники
  • Подбор и монтаж потолочного датчика движения
  • Подключаем светодиодный прожектор своими руками
  • Подключение и ремонт баластника для люминесцентных ламп
  • Подробно о взрывозащищенных светодиодных светильниках
  • Подробно о дросселе для люминесцентных ламп
  • Подробно о лампах дневного света
  • Правило выбора промышленного освещения
  • Правильное подключение лампы ДРЛ
  • Преимущества и недостатки уличных светильников
  • Разновидности датчиков движения для включения света
  • Разновидности светодиодных экранов
  • Светильники для армстронга светодиодные или люминесцентые
  • Собираем датчик движения для освещения своими руками
  • Типы и виды ртутьсодержащих ламп
  • Устройство и принцип работы стартера для люминесцентных ламп
  • Устройство и схема включения люминесцентной лампы
  • Хранение и утилизация ртутьсодержащих ламп

• Контакты
• Карта сайта
• Политика конфиденциальности

Копирование материала возможно только при активной прямой ссылки (открытой для индексации) на источник. © 2015

Ремонт светодиодных прожекторов своими руками: диагностика и

Узнаем как починить своими руками светодиодный прожектор, вышедший из строя.

Частые проблемы с освещением в домашних условиях невольно требуют самостоятельного устранения неисправности. Согласитесь, приглашать регулярно специалиста, чтобы привести в рабочий вид светодиодный или любой другой тип прибора, довольно неудобно. Чтобы избежать подобного дискомфорта предлагаем вам узнать азы, о том, как производить ремонт светодиодных прожекторов самостоятельно.

Ремонтируем светодиодный прожектор

• Что случилось или причина неисправности прожектора
• Ремонт прожектора своими руками
• Как работает светодиодный прожектор?
• Улучшение светодиодных элементов

Светодиодный прожектор—это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта. Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние.

Внимание! В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью.

Что случилось или причина неисправности прожектора

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

• короткое замыкание;
• подключение сверхтоков;
• перенапряжение;
• подключение к неправильной сети;
• несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица—это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно! В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора. Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора. Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом. Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

• Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
• Снимаем стеклянную защиту и рассеиватель света.
• Отпаиваем светодиодный источник от матрицы.
• Припаиваем его же к новой работоспособной кристаллической панели.
• Закрепляем каждый болт, проверяем прожектор мультиметром.
• Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать! Перед установкой новой матрицы необходимо соблюсти полярность.

После разбора прожектора можно приступать к ремонту. Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

• мерцание лампочки;
• тусклое горение;
• смена оттенков светодиода;
• деформация проводов и нарушение изоляции.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание! Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности.

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор. Посмотрите небольшую видео-инструкцию о ремонте светодиодных прожекторов своими руками:

опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

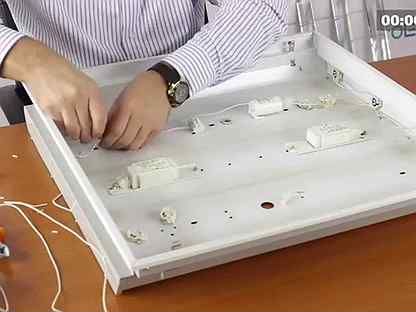

Светодиодный светильник своими руками из люминесцентного

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки. Энергосберегайки были достаточно экономичны и долговечны, но зажигались не сразу и требовали времени на прогрев.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см. Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

Содержание

• 1. Характеристики донора
• 2. Разборка донора
• 3. Как сделать светодиодный светильник своими руками?
• 4. Проверяем нагрев
• 5. Результат модернизации
• 6. Ремонт светодиодных светильников своими руками

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р. штука. Реальная мощность у них оказалась всего 8,5W. При этом они имели ряд значительных недостатков:

1. корпус жутко вонял пластиком при нагреве;
2. слишком маленький радиатор внутри;
3. светодиоды без матовой колбы грелись до 95°, а с ней еще больше;
4. в корпусе не было отверстий для вентиляции.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили. Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

..

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

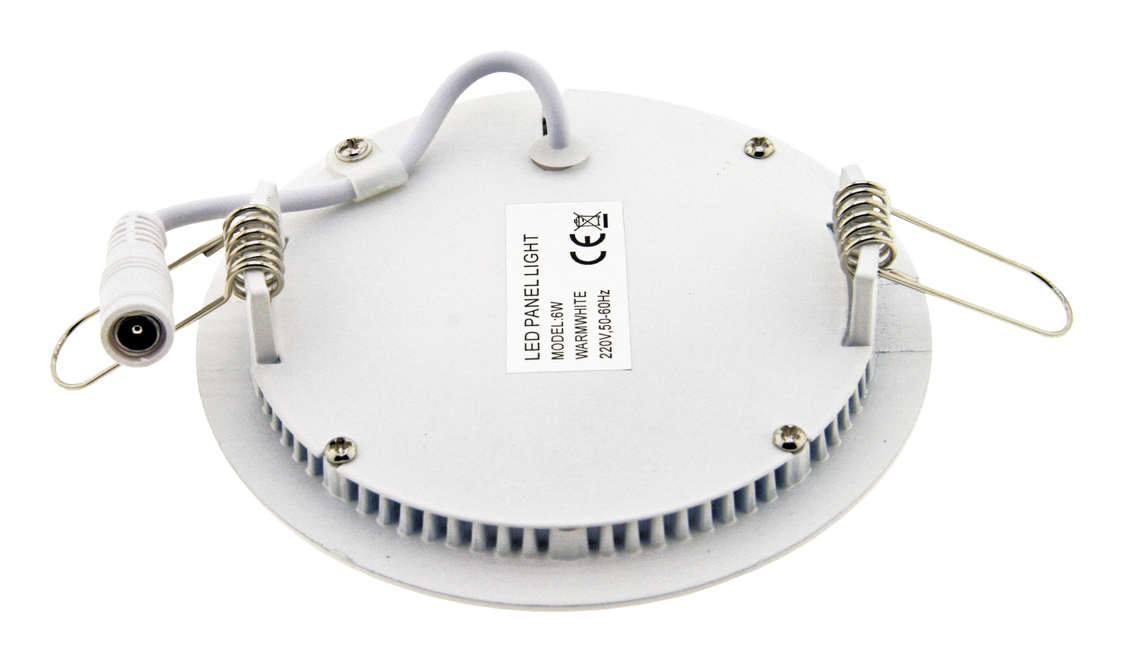

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

1. перегрев LED;
2. плохой контакт пластины с диодами и радиатора;
3. плохая сборка;
4. блок питания с плохой стабилизацией тока;
5. слишком маленькая система охлаждения;
6. колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

1. если напряжение есть, значит неисправен один из диодов в последовательной цепи;
2. напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

советов по ремонту светодиодной панели

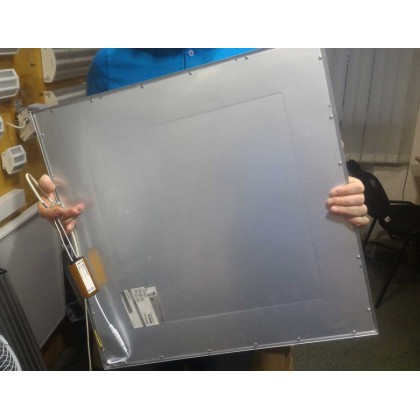

Светодиодная панель — отличный способ выращивания семян. Вы сможете контролировать количество излучаемого света, а также необходимый ток. Это то, что со временем может потребоваться отремонтировать, но вы обнаружите, что большинство вещей, которые вам нужно будет сделать для ремонта этих световых панелей, не очень сложны. Знание того, как быстро и правильно починить светодиодную панель, когда это необходимо, — отличный способ сохранить ее в рабочем состоянии на долгие годы.

Совет 1. Электрический ток

Как правило, всякий раз, когда вы замечаете, что ваша светодиодная панель не работает должным образом, первое, что вы должны сделать, это проверить электрический ток. Вы обнаружите, что мультиметр — лучший и самый точный способ сделать это. Вам просто нужно подключить омметр к панели и посмотреть показания. Если показания не там, где должны быть, то у вас проблемы с электричеством.Однако, если чтение хорошее, вам может просто понадобиться просмотреть остальную часть панели, чтобы увидеть, не сломано ли что-нибудь.

Совет 2 — Лампы

Что-то, что вам, вероятно, потребуется сделать, это может быть очень утомительно, но очень необходимо, это проверить все лампочки. Светодиодная световая панель обычно имеет не менее 50 ламп. Это очень похоже на гирлянду рождественских огней; если один испорчен, то это может разрушить остальные.Вам нужно будет пройтись по каждому из них. Если вы обнаружите, что лампочки не работают, вам необходимо их заменить. Обычно это решает проблему. Обязательно обратите внимание на то, сколько лампочек перегорело или сломалось, и помните, где они находятся, чтобы в следующий раз, когда вы пойдете их заменять, вам не пришлось снова перебирать их все, пытаясь найти те, которые нужно заменить. быть заменены.

Совет 3. Очистите

Иногда, если на место попадает достаточное количество пыли и грязи, это может повредить соединение, а также лампы.Вы обнаружите, что время от времени протирайте лампочки, а также всю панель мягкой тканью, это отличный способ не дать ей выйти из-под контроля. Регулярность, с которой вы это делаете, будет сильно зависеть от места, в котором находится светодиодная панель. неделя — хорошая идея. Очистка вашей светодиодной панели — отличный способ помочь ей прослужить долгие годы.

Светодиодная панель — отличный способ выращивания семян.Вы сможете контролировать количество излучаемого света, а также необходимый ток. Это то, что со временем может потребоваться отремонтировать, но вы обнаружите, что большинство вещей, которые вам нужно будет сделать для ремонта этих световых панелей, не очень сложны. Знание того, как быстро и правильно починить светодиодную панель, когда это необходимо, — отличный способ сохранить ее в рабочем состоянии на долгие годы.

Этап 1 — Электрический ток

Как правило, всякий раз, когда вы замечаете, что ваша светодиодная панель не работает должным образом, первое, что вы должны сделать, это проверить электрический ток.Вы обнаружите, что омметр — лучший и самый точный способ сделать это. Вам просто нужно подключить омметр к панели и посмотреть показания. Если показания не там, где должны быть, то у вас проблемы с электричеством. Однако, если чтение хорошее, вам может просто понадобиться просмотреть остальную часть панели, чтобы увидеть, не сломано ли что-нибудь.

Этап 2 — Лампы

Что-то, что вам, вероятно, нужно будет сделать, может быть очень утомительным, но очень необходимым, это проверить все лампочки.Светодиодная световая панель обычно имеет не менее 50 ламп. Это очень похоже на гирлянду рождественских огней; если один испорчен, то это может разрушить остальные. Вам нужно будет пройтись по каждому из них. Если вы обнаружите, что лампочки не работают, вам необходимо их заменить. Обычно это решает проблему. Обязательно обратите внимание на то, сколько лампочек перегорело или сломалось, и помните, где они находятся, чтобы в следующий раз, когда вы пойдете их заменять, вам не пришлось снова перебирать их все, пытаясь найти те, которые нужно заменить. быть заменены.

Этап 3 — Очистка

Иногда, если в область попадает достаточно пыли и грязи, это может повредить соединение, а также лампы. Вы обнаружите, что время от времени протирайте лампочки, а также всю панель мягкой тканью, это отличный способ не дать ей выйти из-под контроля. Регулярность, с которой вы это делаете, будет сильно зависеть от места, в котором находится светодиодная панель. неделя — хорошая идея.Очистка вашей светодиодной панели — отличный способ помочь ей прослужить долгие годы.

Как исправить черный экран LCD/LED телевизоров

Когда-нибудь ваш телевизор не показывал ничего, кроме черного экрана, даже если звук работал? К сожалению, в наши дни это распространенная проблема с жидкокристаллическими/светодиодными телевизорами низкого/среднего уровня… Что еще более неприятно, эта проблема часто связана с довольно маленьким и дешевым компонентом, который можно легко заменить. Наиболее распространенные проблемы:

• Неисправный конденсатор на плате блока питания
• Неисправный светодиод в системе подсветки

В этом посте мы рассмотрим последнее и один из способов его устранения.

У одного из моих родственников внезапно появился именно этот симптом. Эта проблема на недорогих телевизорах часто возникает в течение первых двух лет. Поскольку стоимость ремонта такого телевизора довольно низкая, хорошей идеей может стать ремонт его самостоятельно!

Диагностика

Первый шаг к ремонту — найти основную причину проблемы. Поскольку неисправность подсветки является очень распространенной проблемой, это первое, что нужно проверить. Для этого проще всего включить экран, поднести к нему фонарик и проверить, видите ли вы изображение насквозь.Изображение было бы очень темным, как если бы яркость экрана была очень-очень низкой.

Теперь, когда само изображение в порядке, это означает, что основная плата, вероятно, тоже в порядке, поэтому мы собираемся протестировать саму систему подсветки.

Это подразумевает разборку телевизора для доступа к подсветке, которая находится между ЖК-экраном спереди и панелями сзади. В моем случае с Samsung F5000 мне пришлось обрабатывать следующим образом:

Разборка

Сначала мы должны снять заднюю часть корпуса, чтобы открыть платы (слева направо: основная плата, T-CON, блок питания) и отсоединить ЖК-панель от платы T-CON.

Отсоедините 2 ленты в нижней части экрана от платы

. Переверните телевизор, чтобы снять передний корпус и ЖК-панель. Будьте очень осторожны с панелью, так как она очень хрупкая!

Снимите передний корпус, затем ЖК-панель

Теперь, когда ЖК-панель снята, мы можем снять лицевую панель, поддерживающую рассеиватель подсветки, и получить доступ к самой подсветке.

• Передний диффузор подсветки
• Задний диффузор задней подсветки

Здесь мы видим, что система подсветки выполнена из светодиодов, которые достаточно просто заменить, если они стали причиной неисправности.

Примечание. В старых телевизорах для подсветки используются неоновые трубки, которые толще и меньше подвержены такого рода поломкам. В наши дни светодиодная подсветка является наиболее распространенной вещью, но не путайте светодиодный телевизор с OLED-телевизором. Первая представляет собой классическую ЖК-панель со светодиодной подсветкой, а вторая — OLED-панель, которая не нуждается в подсветке, поскольку она встроена в каждый пиксель (кстати, делает запчасти намного дороже).

Итак, давайте снимем ту белую крышку, которая является частью рассеивателя света, чтобы хорошо рассмотреть подсветку.

Подсветка из светодиодных лент

Как мы видим, система подсветки выполнена из 5 светодиодных лент. Первое, что нужно сделать, это найти сгоревшие светодиоды. Большинство систем светодиодной подсветки имеют полосы, установленные последовательно, а это означает, что если одна из них выходит из строя, вся система отключается…

Примечание. Если вы присмотритесь, то увидите, что один выглядит иначе, чем другие! 3-я полоска сверху, 6-й светодиод слева. Скоро проверим!

Тестирование

С помощью мультиметра мы можем убедиться, что полоски действительно установлены последовательно, поэтому теперь нам нужно проверить каждую полоску по отдельности.Профессионалы используют светодиодные тестеры, такие как этот (около 40 долларов на Amazon), но, поскольку в то время у меня его не было, я решил сделать его в стиле МакГайвера! 🤓

Один светодиод, подобный этим, обычно требует входного напряжения от 2,5 до 3,6 В, чтобы загореться. Просматривая эту модель в Интернете, я обнаружил, что те, которые используются на этих полосах, требуют 3,6 В; так как на полосу приходится 9 светодиодов: 3,6 x 9 = входное напряжение 32,4 В, необходимое для освещения одной полосы. Это максимальное напряжение, которое мы НЕ хотим превышать, иначе светодиоды могут быть повреждены во время тестирования.

Итак, я взял 3 батарейки 9v, которые лежали в ящике, соединил их последовательно, чтобы получилась виртуальная батарея 27v (3 x 9v). Это меньше, чем требуемые оптимальные 32,4 В, но не намного ниже, возможно, он сможет немного зажечь полосу, чтобы мы могли определить, какая из них не работает. Вот посмотрите на настройку:

Самодельный тестер светодиодной ленты

Особенность 9-вольтовых аккумуляторов в том, что они предназначены для подключения друг к другу! Так что вам просто нужно подключить несколько кабелей на обоих концах, и все готово.

Теперь нам просто нужно проверить каждую полоску по отдельности, чтобы увидеть, загораются они или нет. Для каждого, который не полностью, это будет означать, что у него есть хотя бы один неисправный светодиод.

• Тестер светодиодной ленты
• Нижняя полоса в порядке

Повторив эту операцию на всех лентах, я обнаружил только 1 неисправный светодиод, тот самый, который, как мы думали, выглядел сгоревшим, когда мы впервые посмотрели на подсветку (3-я полоса сверху) , 6-й светодиод слева). Для лучшего понимания как выглядит сгоревший светодиод вот 2 фото сгоревшего и исправного.Обратите внимание на жареный цвет по сравнению с обычным цветом.

• Перегоревший светодиод
• Обычный светодиод

Ремонт

Теперь, когда мы определили, в чем проблема, у нас есть 3 варианта:

• Заменить всю полосу на новую
• Заменить светодиод на новый
• Обойти светодиод и скрестить пальцы, чтобы подсветка была достаточно однородной

Для начала возьму третий один, просто чтобы убедиться, что нет других проблем с телевизором, но после этого лучше заменить светодиод на новый, иначе вы можете заметить более темное пятно на изображении.

Обычно нам нужен нагреватель, чтобы правильно снять светодиод, но у меня его не было. Поэтому, после нескольких попыток с феном, я запутался и припаял под ним провод. 🙈

Грязный не так ли?

После обхода светодиода мы можем включить телевизор. Осторожно! Высокое напряжение (200-300 В) проходит через телевизор при подключении, поэтому будьте очень осторожны в обращении с ним, чтобы не наэлектризоваться!

и Вуаля! вся подсветка должна снова загореться.

Подсветка снова работает, за исключением отключенного светодиода

Теперь нам просто нужно отключить телевизор , заменить светодиод на новый и собрать все обратно.Просто чтобы убедиться, мы должны снова включить телевизор и убедиться, что все в порядке.

Экран фиксированный

Вывод

Может быть много других основных причин для подобных симптомов, черный экран часто выглядит как что-то очень серьезное и, следовательно, дорогое в ремонте, но этот случай является прекрасным примером того, что поиск основной причины может иногда привести к хороший сюрприз: здесь исправление 1 $!

И самое главное, починить всегда лучше, чем выбросить! 😊

Что вызывает темные (черные) пятна на экране телевизора? – Домашние лайфхаки своими руками

С ЖК-телевизором вы сможете смотреть любимые фильмы, мультфильмы и сериалы в отличном качестве с высокой четкостью и хорошим звуком. Однако владельцы ЖК-мониторов могут столкнуться с проблемой появления темных пятен на экране. Давайте подробнее рассмотрим причины их появления и какие есть наилучшие решения для их ремонта.

Что вызывает темные (черные) пятна на экране телевизора?

Так что вызывает темные пятна на экране телевизора? Темные (черные) пятна на ЖК-телевизорах обычно возникают из-за мусора или поверхностной грязи, битых или застрявших пикселей. Из всех этих проблем легче всего устранить мусор или поверхностную грязь.Наоборот, застрявшие пиксели исправить труднее, а битые пиксели — самая сложная проблема.

Наша рекомендация, если ваш телевизор уже сломался и вам нужно купить новый, Sony X80J 65-дюймовый телевизор справится с этой задачей. (Этот телевизор обеспечивает высокое качество и у вас не будет проблем с черными точками)

Проявление неисправности

Очень часто на экранах LCD телевизоров появляются темные пятна, в том числе популярных марок таких как Samsung, Sony, LG и других. Они могут быть локализованы в одном углу, по центру или сразу в нескольких местах.

Пятна не исчезают при переключении каналов. Даже когда ваш телевизор выключен, вы можете заметить, что на их месте видны блики. Причем затемнения могут быть не только черными или темно-серыми, но и белыми или цветными. Это, скорее всего, указывает на ошибки цвета или другие проблемы.

Пример черного пятна на ЖК-телевизоре.

Знаете ли вы, что белые пятна могут появляться и на телевидении? Чтобы узнать о них больше, прочитайте статью, ссылку на которую я дал выше.

Причины пигментных пятен:

• Производственный брак.  Это происходит довольно редко и проявляется сразу. Причина – нарушение технологии сборки, ведущее к повреждению матрицы дисплея. Специалисты гарантийного сервисного центра должны бесплатно устранить такую ​​неисправность. А чтобы не купить плохой телевизор, нужно внимательно осмотреть технику в магазине.
• Механические повреждения.  Особенно частая причина, когда в квартире есть дети, играющие в мяч.Сильный удар или давление могут оставить пятна на ЭЛТ. Битые пиксели сначала появляются в пораженной области, а затем распространяются по экрану.
• Попадание влаги или воздуха под защитное стекло.  Причина – плохая транспортировка или неправильный уход. Не протирайте монитор водой или сильно влажной тканью.
• Влияние высокой температуры.  Наличие вблизи устройства источника тепла приводит к различным неисправностям, в том числе к появлению желтых пятен из-за отслоения матрицы.
• Попадание пыли под корпус.  При неправильном уходе за бытовой техникой одна маленькая черная точка может перерасти в большое темное пятно, удалить которое под силу только мастерам СЦ (сервисного центра).

Ремонт оборудования зависит от источника загрязнения и типа оборудования.

Как устранить неправильные настройки телевизора

Прежде чем пытаться разобрать ЖК-телевизор или сдать его в сервисный центр, стоит исключить программные сбои , которые возможны при цифровом вещании. Схема тестирования для Samsung, Sony и LG общая. В зависимости от модели телевизора могут быть некоторые нюансы.

Для устранения программных проблем при использовании приставки цифрового вещания выполните следующие действия:

1. Сохраните всю информацию с тюнера на USB-накопитель.
2. Перейти в меню с помощью консоли из консоли.
3. Найдите раздел «Настройки» или «Сброс настроек».
4. Сбросить параметры до заводских настроек.При необходимости введите пин-код 0000, 1111, 1234.
5. Перезагрузите приставку.
6. Зайдите в настройки и повторно запустите автоматический поиск каналов.

Если черные точки на экране ЖК-телевизора исчезли, причиной, скорее всего, был программный сбой . В такой ситуации не обязательно разбирать или ремонтировать устройство в сервисе. Если неисправность осталась, лучше обратиться к профессионалам для ремонта дорогого современного телевизора.

Если вы ищете новый телевизор, это отличный светодиодный телевизор SONY, который очень доступен по хорошей цене.

Очистка стеклянной поверхности защитной пленки

Одна из причин появления пятен при наружном налипании грязи, пыли. В такой ситуации нет необходимости разбирать оборудование или перезагружать его. Достаточно вымыть поверхность экрана. Для этого:

1. Отключить оборудование.Отключите его от сети, чтобы быть уверенным.
2. Приобретите специальное чистящее средство для ЖК-мониторов.
3. Возьмите мягкую ткань из микрофибры.
4. Нанесите на него небольшое количество.
5. Промойте экран без сильного нажатия.

Такой уход желательно делать 2 раза в неделю . Это убережет ваш телевизор, и он прослужит дольше.

Как избавиться от темных пятен, вызванных проникновением влаги

При появлении дефекта из-за попадания воды промойте матрицу. Для этого требуется специальное моющее средство. Проточная вода не подходит . В нем содержится большое количество невидимых примесей, абразивных частиц, которые осядут на матрице и сделают ситуацию еще хуже.

Очистку следует производить в хорошо проветриваемом помещении с хорошей вентиляцией для удаления темных пятен с матрицы телевизора. Желательно включить увлажнитель воздуха, если он есть. Для очистки используйте мягкие хлопчатобумажные перчатки.

Важно! Если матрица сломана, ее необходимо заменить.А сделать это можно только в профессиональной мастерской или сервисном центре.

При желании замену можно провести самостоятельно при наличии навыков работы с бытовой техникой телевизор . Инструкция по ремонту следующая:

1. Подготовьте рабочее место и все необходимые отвертки и другие инструменты.
2. Отключите телевизор. С помощью отвертки открутите все болты, чтобы снять корпус.
3. Отсоедините провода и кабели. Постарайтесь сделать это максимально аккуратно. При повреждении некоторых элементов их также придется заменить.
4. Открутите болты, удерживающие матрицу. Сделайте это осторожно и замените его новым.
5. Соберите телевизор в обратном порядке. Включите и проверьте правильность работы.

Важно! Если телевизор еще на гарантии, разбирать его самостоятельно не нужно.После любого вашего вмешательства срок действия гарантийного талона истекает. А ремонт для вас проведут бесплатно или с большой скидкой и в сервисном центре.

Как избавиться от пятен пыли

Редкое протирание поверхности от грязи и пыли приводит к попаданию микрочастиц на матрицу . Со временем из маленькой черной точки рождается большое темное пятно. С помощью следующих действий вы можете спасти свой телевизор от проявлений:

1. Очень осторожно коснитесь пальцем поверхности экрана, где появляется маленькая черная точка.
2. Попробуйте пропылесосить экран. Сделать это можно с расстояния 2-5 см от экрана.
3. Разберите устройство и протрите внутреннюю часть экрана. Матрицу также можно протирать от пыли (для этого нужно быть очень аккуратным).

Если после всех манипуляций темные пятна не исчезли, телевизор Sony, Samsung или любой другой необходимо нести в мастерскую для полной диагностики и ремонта.

Когда необходимо отнести устройство мастерам

Если из-за влаги или пыли появилось темное (черное) пятно, вы легко можете устранить эту проблему самостоятельно .Если же потеки появились из-за механического воздействия или сильного воздействия высоких температур, что в большинстве случаев привело к расслаиванию матрицы или выходу из строя шлейфов , то необходимо отнести данное оборудование в мастерскую.

Специалист сервисного центра выполнит ремонт Вашего телевизора в следующей последовательности:

1. Примите оборудование и выпишите талон, что вы его сдали.
2. Проведет диагностику, часто для этого используется ПК для выявления точных причин поломки.
3. Отремонтирует подлежащие ремонту детали или установит новые.
4. Он проверит работоспособность оборудования и выпишет новый гарантийный талон на свои услуги.

В большинстве случаев ремонт и удаление темных пятен на экране телевизора занимает от 1 до 5 рабочих дней в зависимости от загруженности мастера и наличия запчастей в сервисе. Стоимость ремонта зависит от степени повреждения и цены запчастей.

Как избежать темных пятен

Правильный уход за бытовой техникой – залог ее правильной эксплуатации в течение длительного времени .Чтобы избежать появления темных пятен, разводов на экране плазменного, жидкокристаллического телевизора, следуйте этим рекомендациям:

1. Бытовые приборы размещайте на расстоянии 20 см и более от источника тепла : радиаторная батарея, обогреватель, камин.
2. Установите телевизор на подставку.  На полу оборудование будет продуваться, в результате чего произойдет перепад температуры, что вредно для ЖК-телевизора.
3. Вытрите пыль сухой тканью из микрофибры.  Вы можете использовать специальные веники или очистители поверхностей без абразивных частиц.
4. Не перегревайте оборудование. Телевизоры могут работать круглосуточно, но это плохо сказывается на их производительности, цветопередаче, скорости воспроизведения изображения.

Заключительные мысли

Такой уход за ЖК или плазменным телевизором избавит вас от появления темных пятен на экране. Старайтесь избегать механических повреждений. Объясните детям, что техника – это не игрушка.И наслаждайтесь цифровым телевидением долгие годы.

Светлые, цветные пятна и полосы удаляются другими методами. Общий метод ремонта только в случаях с программным сбоем. Поэтому при появлении каких-либо дефектов экрана просто попробуйте полностью перезагрузить оборудование и сбросить роутер к заводским настройкам.

Почините балласт люминесцентных ламп — мастер-класс по ремонту дома

За два дня до Дня Благодарения я зашел в нашу прачечную, чтобы постирать нижнее белье, и заметил, что свет не работает.

После короткой фразы из трех слов (включите свое воображение) у меня начались воспоминания о том, что привело к этому моменту времени.

Во-первых, свет в прачечной пытался включиться несколько дней до этого.

Потом просто перестало работать вообще.

Если вы дадите мне 5 минут, я покажу вам, как это исправить, и вы сэкономите от 75 до 90 долларов, сделав это самостоятельно. Давайте начнем!!



Начало работы: как проверить, не сломан ли балласт люминесцентной лампы

Для этого проекта вам понадобятся только три вида инструментов:

Одним из признаков того, что ваш балласт является причиной неработающей люминесцентной лампы, является то, что лампочки с трудом включаются.

Как я сказал во вступлении, мы заметили, что это происходит в течение 3-4 недель.

Хороший способ проверить, виноват ли ваш балласт, — включить детектор напряжения и поднести его к проводам, подающим питание на балласт.

Если питание подается на балласт, а на люминесцентные лампочки не поступает, это указывает на то, что балласт разряжен. пока, кхм, борьба!!)

Как снять старый балласт и свет

Прежде чем предпринимать какие-либо дальнейшие действия, отключите цепь, которая питает свет.

Затем еще раз проверьте с помощью детектора напряжения, что к фонарю не подведено электричество. Большое спасибо Марку за то, что напомнил мне, что я забыл добавить этот СУПЕР ВАЖНЫЙ совет. Но именно поэтому у меня такие замечательные поклонники, как ты, которые ловят мою рассеянность!!!!

Всего несколько винтов крепят балласт к люминесцентной лампе.

Удалите эти винты с помощью отвертки, но не выбрасывайте их в мусор. В первую очередь из-за того, что с новым балластом у вас могут не получиться новые винты.

Вы можете удалить балласт до или после того, как вы уберете флуоресцентную лампу с потолка.

Чтобы избежать осколков стекла по всему полу, я настоятельно рекомендую снять люминесцентные лампочки. Они прикреплены к балласту, и вам придется отсоединить вилку.

Но будьте осторожны, как вы увидите на видео, я чуть не разбил лампочку на этом этапе. Я иногда такая дура.

Только два винта крепят флуоресцентную лампу к распределительной коробке.Используйте отвертку, чтобы ослабить эти винты, и помните, что свет будет немного падать с потолка.

Сдвиньте рамку фонаря и снимите ее с винтов распределительной коробки.

В этот момент сфотографируйте существующую проводку . Это даст вам справку и поможет с подключением нового балласта.

Если вы не особенно сильны или у вас слабые плечи, попросите друга или родственника помочь с этой частью.

Попросите их подержать свет, пока вы отсоединяете балласт от распределительной коробки.Или, если вы действительно не любите электричество или ваш друг/родственник (шутка), вы можете вместо этого держать свет и позволить кому-то другому отключить его.

Ослабьте все гайки. Мне нравится разбирать черные или горячие провода, затем белые или нейтральные провода и, наконец, землю. Мне просто удобнее делать это в таком порядке.

Вытяните тросы балласта из рамы.

Вот как просто снять балласт люминесцентного света.

Добавление нового балласта к люминесцентной лампе

Вам нужно взять с собой старый балласт в хозяйственный магазин.Это хорошая идея, чтобы позвонить и узнать, есть ли у них нужный балласт на складе.

Я обзвонил несколько мест, где не было нужного мне балласта. И на самом деле, я все еще столкнулся с небольшими проблемами с купленным балластом (объясняю в конце видео).

Поместите новый балласт на раму люминесцентной лампы и закрепите его винтами, которые вы сохранили от старого балласта.

Протяните черный, белый и зеленый провода нового балласта через отверстие в фонаре.

Попросите друга или родственника подержать фонарь, пока вы подключаете его к распределительной коробке. Серьезно, мне пришлось позвать жену в прачечную, чтобы она помогла. Мне было неловко, что ей пришлось держать свет, пока я возился с проводами.

Но, эй, в этом и смысл брака — помощь друг другу в болезни или здоровье своими руками!!

Если у вас перекручены провода, как показано на рисунке ниже, разрежьте их с помощью комбинированных инструментов для зачистки и снимите изоляцию на 3/4 дюйма.

Подключите новый балласт таким же образом, как и старый. На этот раз я рекомендую сначала подключить землю, затем нейтраль (белый провод) и, наконец, горячий провод (черный цвет).

Поворачивайте гайку, пока соединение между проводами от потолка и балластом не станет надежным.

Вставьте все провода обратно в распределительную коробку как можно аккуратнее.

Наденьте рамку люминесцентной лампы на винты, которые вы оставили в распределительной коробке.Затяните винты, добавьте люминесцентные лампочки и замените абажур.

БАМ!!!! Готово.

Вот мой пошаговый видеоурок для вашего удовольствия. Это покажет вам, насколько легко заменить балласт, или, по крайней мере, я на это надеюсь!!

Если вы можете заменить выключатель света или розетку, вы определенно можете заменить старый балласт, который не работает.

Как я уже сказал в начале, вы сэкономите от 75 до 90 долларов, выполняя это исправление самостоятельно.Несколько лет назад я заплатил нашему электрику, чтобы он сделал аналогичный ремонт в арендованном доме, и вот сколько стоила плата.

И это правильно!! Но мне нравится копить деньги на список продуктов, который, кажется, растет каждую неделю.

Что дальше

Если вы устанавливаете другие электрические устройства, у нас есть несколько руководств о том, как подключить выключатель света, как подключить диммер и как установить розетки GFCI в ванных комнатах.

Если вы занимаетесь ремонтом ванной комнаты и вам нужна помощь, присоединяйтесь к одному из наших онлайн-курсов — они сделают ремонт вашей ванной комнаты намного проще!

Дайте мне знать, если у вас есть какие-либо вопросы, и я сделаю все возможное, чтобы помочь.

Спасибо, как всегда, за чтение, просмотр и участие в нашем замечательном сообществе.

Ура,

Джефф

Фиксация балластов люминесцентных ламп

Стоимость замены экрана ноутбука

Ноутбук — один из предметов первой необходимости, обеспечивающий удобство и цифровую производительность. Но его полезность вообще не может быть использована, когда экран поврежден. Даже малейшие трещины или признаки битых пикселей могут стать причиной плохого взаимодействия с пользователем. Итак, вы хотите исправить это в любом случае. Сколько стоит починить экран ноутбука? Это неизбежный вопрос, и эта статья даст вам понятный ответ на него.

Сколько стоит ремонт экрана ноутбука?

Если стоимость ремонта дисплея ноутбука является вашей главной заботой, вам необходимо глубоко изучить этот вопрос, поскольку определенные факторы влияют на общую стоимость и результат ремонта.

Самая важная вещь, которую вам нужно знать о культуризме женского бодибилдинга omifin: jenaya hofer.Проще говоря, стоимость должна быть не менее $50, а может быть и выше в 10-15 раз в зависимости от ремонта или замены, конкретной марки и модели вашего ноутбука, платы за обслуживание в мастерской, оригинальности замены, гарантии. замененного дисплея и др.

Такой инклюзивный ценовой диапазон может быть мало полезен для вас, когда вы хотите узнать сумму, которая либо точно соответствует действительности, либо очень близка к ней. Что ж, ответ, скорее всего, станет более сложным, сами понимаете почему. Не продолжишь читать дискуссию, чтобы лучше понять?

Стоимость ремонта экрана ноутбука

Вам нужно сделать выбор между ремонтом экрана своими руками или профессиональным ремонтом. Стоимость ремонта может существенно отличаться в обоих случаях.

Стоимость ремонта своими руками

Некоторые считают ремонт дисплея своими руками пугающей работой, но это не при условии, что у вас есть необходимая подготовка и понимание деликатности и технической сложности экрана ноутбука.

Если у вас есть малейшее замешательство в отношении вашего успеха в ремонте, вам не следует двигаться вперед. Делайте это только в том случае, если вы уверены, что делаете. В настоящее время доступно множество видеоуроков, чтобы научить энтузиастов DIY эффективным и быстрым методам. Все-таки это вопрос совершенства и правильной сборки/разборки.

Чтобы осуществить такой проект, вам нужно заплатить за комплект для ремонта экрана ноутбука стоимостью 10–20 долларов и сам экран. Вместе с комплектом вам понадобится еще одна вещь — экран, который стоит от 50 до 200 долларов, если только ваш ноутбук не MacBook Air/Pro.Замена необходима только в том случае, если вы хотите удалить существующую. Больше никаких расходов не потребуется, если вы разбираетесь в ремонте/замене.

Стоимость ремонта дисплея профессионального ноутбука

Возможно, вам не всегда потребуется заменять дисплей при возникновении каждой проблемы. Некоторые проблемы, такие как проблемы с мерцанием/миганием, могут быть решены при минимальной плате за обслуживание, которая должна составлять 30-50 долларов. Однако вы можете справиться с этим самостоятельно при наличии соответствующих знаний. Иногда битые пиксели также можно исправить, а не дорогостоящую замену.

Сколько стоит заменить экран ноутбука?

В случае, если вы предпочитаете обратиться за помощью к профессионалу, а не производить замену самостоятельно, вам следует подумать о некоторых дополнительных расходах, которые включают в себя стоимость экрана и оплату труда мастера, который будет с ним работать. Так что будьте готовы заплатить дополнительную сумму, которая может составлять 50-150 долларов. Опять же, цена ЖК-дисплея отличается от цены светодиода.

Замена ЖК-экрана

Эти версии можно увидеть и сегодня.В обычном случае вам, возможно, не придется беспокоиться о том, чтобы потратить более 30-100 долларов, но иногда стоимость может быть значительно выше, если трудно найти дисплей вашей конкретной модели ноутбука.

Замена светодиодного экрана

Светодиоды

обычно дороже, чем их ЖК-аналоги. Типичный светодиодный дисплей для ноутбука будет стоить вам 50-200 долларов. Для MacBook стоимость может составлять не менее 250 долларов за среднюю модель, а самая высокая цена может составлять до 750 долларов за последние модели.

Стоимость ремонта дисплея ноутбука для разных марок

На данный момент у вас есть средняя оценка стоимости. Разве оценка, относящаяся к вашему бренду, не была бы более полезной? Вот краткая оценка для всех основных брендов.

Стоимость ремонта дисплея ноутбука HP

Среди всех других брендов дисплеи для ноутбуков HP являются самыми экономичными и доступными. Начиная всего с 40 долларов, экраны доступны для моделей, которые еще не вышли из продажи.Цена на некоторые флагманские модели может подскочить до 200 долларов.

Стоимость ремонта дисплея ноутбука Lenovo

Lenovo имеет значительную долю рынка с различными ноутбуками со светодиодами, в основном с некоторыми старыми моделями, все еще имеющими ЖК-дисплеи. Самые дешевые дисплеи можно купить за 60 долларов, а самые дорогие — до 350 долларов.

Стоимость ремонта экрана ноутбука Asus

У этой марки больше ЖК-дисплеев, чем светодиодов, и большинство из них доступны всего за 40–60 долларов.Некоторые модели оснащены светодиодами более высокого класса, которые могут стоить до 200 долларов.

Стоимость ремонта экрана ноутбука Dell

Другой престижный бренд, Dell, радует пользователей своим длинным списком. Большинство дисплеев для ноутбуков Dell доступны по цене от 45 до 80 долларов, в то время как некоторые модели могут иметь более дорогие дисплеи по цене до 250 долларов.

Стоимость ремонта экрана ноутбука Acer

Благодаря огромному разнообразию моделей экраны для ноутбуков Acer доступны по цене 50 долларов (самая низкая цена).Некоторые модели доступны по цене около 100 долларов, а некоторые с более высоким разрешением и большими размерами могут стоить до 300 долларов.

Стоимость замены экрана ноутбука Самсунг

Хотя этот мировой бренд не очень известен своими ноутбуками, некоторые его модели пользуются огромной популярностью, поэтому спрос на эти дисплеи по-прежнему заметен. Стандартный светодиодный дисплей будет стоить вам 60 долларов, а некоторые могут стоить 200 долларов.

Стоимость замены экрана ноутбука Тошиба

У Toshiba, возможно, нет сотен моделей, как у Acer, но у нее есть сочетание ЖК-дисплеев и светодиодных дисплеев, которые стоят от 60 до 240 долларов.

Стоимость ремонта экрана MacBook

А вот и те, у кого самые высокие ценники. Дисплеи для более ранних моделей можно найти по невероятно низкой цене, которая составляет 60-70 долларов. Более поздние выпуски устройств MacBook Pro и Air имеют как стандартные, так и большие размеры дисплея, которые могут стоить от 320 до 500 долларов. Экраны для последних моделей будут стоить еще дороже.

Стоимость бывших в употреблении экранов ноутбуков и копировальной продукции

Это некоторые параметры, которых большинство пользователей хотели бы избежать.Но вы все равно можете получить некоторые бывшие в употреблении экраны для ноутбуков по очень разумной цене, которая может составлять от 20 до 50 долларов, что составляет не менее ста долларов, если вы получите неповрежденный дисплей.

На некоторых рынках продаются дисплеи для ноутбуков, которые предназначены для определенных моделей, но не являются подлинными. Вам следует избегать их, так как ваши инвестиции в дисплей-клон могут в конечном итоге не окупиться.

Итак, это все, что вам нужно знать, когда возникает необходимость в ремонте или замене экрана.Это был вопрос, на который мы пытались ответить:

Сколько стоит починить экран ноутбука?

Надеюсь, у вас есть ответ. Не забудьте отправить нам сообщение, когда что-то придет вам в голову.

Минуточку…

Пожалуйста, включите Cookies и перезагрузите страницу.

Этот процесс выполняется автоматически. Вскоре ваш браузер перенаправит вас на запрошенный вами контент.

Пожалуйста, подождите 5 секунд…

Перенаправление…

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+[])+ (+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+(!+ []+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!![ ])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]+! ![]+!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+!![]+ !![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![ ]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]+(! ![])+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+! ![])+(!+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![]+!![ ]+!![]+!![]+!![])+(+!![])+(!+[]-(!![])))

+((!+[]+ (!![])+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+! ![]+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!! []+!![]+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]-(!![]) )+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+!![])+(!+[] +(!![])+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![ ]))/+((+!![]+[])+(!+[]+(!![])+!![]+!![]+!![]+!![]+ !![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]+!![] +!![])+(!+[]+(!![])+!![]+!![]+!![]+!![])+(!+[]+(!! [])+!![]+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!![] )+!![]+!![]+!![]+!![]+!![]+!![])+ (!+[]+(!![])-[]))

+((!+[]+(!![])+!![]+!![]+!![]+! ![]+!![]+!![]+[])+(+!![])+(!+[]+(!![])+!![]+!![]+! ![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]- (!![]))+(!+[]+(!![])+!![]+!![])+(!+[]+(!![])-[])+( !+[]+(!![])+!![]+!![]+!![])+(!+[]+(!![])+!![]))/+( (!+[]+(!![])+!![]+[])+(!+[]+(!![])+!![]+!![])+(!+[ ]+(!![])+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!! []+!![]+!![]+!![]+!![]+!![])+(+!![])+(!+[]+(!![])+ !![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+! ![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]+ (!![])+!![]+!![]+!![]+!![]+!![]+!![]))

+((!+[]+(! ![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+ (!![])+!![]+!![])+(+!![])+(!+[]-(!![]))+(!+[]+(!![ ])+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![ ])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![] )+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+(+!! []))/+((!+[]+(!![])-[]+[])+(!+[]+(!![])+!![]+!![]) +(!+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!! []+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]+!![]+! ![]+!![]+!![]+!![]+!![])+( !+[]+(!![])-[])+(!+[]+(!![])+!![]+!![]+!![]+!![]+! ![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!! []))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![] +[])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+!![]+!![ ]+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]+ !![])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![])+(! +[]+(!![])+!![]+!![])+(+!![]))/+((!+[]+(!![])+!![] +[])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+(!+[]+ (!![])+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![] +!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]+!![]+!![ ]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![] )+(+!![])+(!+[]+(!![])+!![]+!![]))

+((!+[]+(!![]) +!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![]+!! []+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![ ]+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]-(!![]))+(!+[ ]+(!![])+!![])+(!+[]+(!![])+!![]+!![])+(!+[]+(!![] )+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]))/+( (!+[]+(!![])+!![]+!![]+[])+(!+[]+(!![])+!![]+!![]+ !![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+(!+[] +(!![])+!![]+!![]+!![]+!![ ]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])-[])+(!+[]+(! ![])-[])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![ ])+(!+[]+(!![])+!![]+!![]))

+((!+[]+(!![])+!![]+! ![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![] +!![])+(+!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]+!![ ]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![])+(!+[]+(! ![])+!![]+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!! [])+!![]+!![]+!![]+!![]+!![]+!![])+(+!![]))/+((!+[ ]+(!![])+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![]) +!![]+!![])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+! ![]+!![]+!![]+!![])+(+!![])+(!+[]+(!![])+!![]+!![] +!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+ !![]+!![]+!![])+(+!![])+(!+[]-(!![])))

+((!+[]+(! ![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+ (!![])-[])+(!+[]-(!![]))+(!+[]+(!![])+!![]+!![])+( +!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+ !![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+ (!+[]+(!![])-[])+(!+[]+(!![])+!![]))/+((!+[]+(!![] )-[]+[])+(!+[]+(!![])+!![]+!![]+!![]+!![])+(!+[]+( !![])+!![]+!![]+!![]+!![]) +(!+[]-(!![]))+(!+[]+(!![])+!![]+!![]+!![]+!![]+!! []+!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]+!![]+!![] +!![]+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]-(!![])))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+[]) +(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+(! +[]+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!! [])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]+ !![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+!![]+!![] +[])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!! [])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+(! +[]-(!![]))+(!+[]+(!![])-[])+(+!![])+(!+[]+(!![])+ !![]+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]-(!![]))+ (!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![] +[])+(!+[]+(!![])-[])+(!+[]-(!![]))+(!+[]+(!![])+! ![]+!![])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![] +!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+ !![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]))/+( (!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]+[] )+(!+[]+(!![])-[])+(!+[]+( !![])-[])+(!+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![ ]+!![]+!![]+!![])+(+!![])+(+!![])+(!+[]+(!![])+!![ ]+!![]+!![]+!![]+!![]+!![])+(+!![]))

Стоимость ремонта экрана iPhone 2022

Средняя стоимость ремонта треснувшего экрана iPhone

Вы уронили свой iPhone, и его экран треснул. Или запутался в паутине печали. Как только вы перестанете ругать себя за то, что уронили его, потому что стыд не поможет починить экран, вам нужно будет передать его тому, кто сможет заменить его для вас. Ничего страшного, думаете вы, гарантия покроет. Подумайте еще раз.

Данное руководство по ценам включает:

1. Стоимость ремонта экрана iPhone
2. Стоимость ремонта экрана Apple iPhone
3. Стоимость ремонта экрана iPhone сторонних производителей
4. Наборы «Сделай сам» Стоимость ремонта экрана iPhone
5. Специалисты по ремонту компьютеров и телефонов

Знайте свой Apple ID и пароль и обязательно сделайте резервную копию телефона, прежде чем нести его в ремонт.

Стоимость ремонта экрана iPhone

Экран и ЖК-дисплей слиты воедино, поэтому маловероятно, что вы сможете заменить стекло без замены ЖК-дисплея. Ниже приведены цены на ремонт стекла экрана и замену ЖК-дисплея по всей стране.

Затраты сторонней ремонтной компании

• iPhone 8 Plus 90 долл. США/140 долл. США
• iPhone 8 90/130 долл. США
• iPhone 7 Plus 90/130 долл. США
• iPhone 7 90 долл. США/110 долл. США
• iPhone 6S Plus 90 $
• iPhone 6S 70/90 долл. США
• iPhone 6 Plus 80 долларов США
• iPhone 6 70 долл. США/80 долл. США
• iPhone 5 5C 5S 60 долларов США
• iPhone 4 4S 50 долларов США

Стоимость ремонтного центра Apple (срок действия гарантии)

• iPhone XS Max 329 $
• iPhone XS, X 279 $
• iPhone 8 Plus, 7 Plus 169 долларов США
• iPhone 8, 7 149 долларов США
• iPhone 6s Plus 169 долларов США
• iPhone 6s 149 $
• iPhone 6 Plus 149 $
• iPhone 6 129 $
• iPhone SE, 5s, 5c, 5 129 долл. США
• iPhone 4s 199 долларов США

Ремонтные комплекты для самостоятельной сборки

Для iPhone 5–7 Plus

• Комплект iCracked 50–80 долл. США
• Набор инструментов DIYMobileReliair $35
• Экран $15–140
• ИФИКСИТ 45–80 долл. США

Вернуться к началу

Узнать больше

1. Стоимость ремонта Apple Center
2. Стоимость ремонта третьей стороны
3. Стоимость ремонта набора «Сделай сам»

Гарантия Apple на iPhone

Служба Apple замечательна, если рядом с вами есть магазин и вы можете записаться на прием заранее, но она не покрывает потерю телефона.По словам Apple, их «Ограниченная гарантия для iPhone» распространяется на ваш iPhone в течение одного года. Гарантийное обслуживание соответствующего ремонта предоставляется бесплатно в течение двенадцати месяцев с даты первоначальной розничной покупки («дата покупки»).

Однако, если ваш телефон не работает из-за несчастного случая (вы уронили его/ваша девушка бросила его в вас/вашему щенку показалось, что он выглядит аппетитно), гарантия не покрывает расходы на его ремонт.

«Чтобы определить срок действия гарантии, введите серийный номер своего iPhone в разделе «Онлайн-помощник по обслуживанию» на сайте поддержки Apple.Apple, возможно, потребуется изучить ваш документ, подтверждающий покупку, чтобы подтвердить статус гарантии вашего iPhone». — Служба поддержки Apple

Проверьте дату покупки

Даже если вы считаете, что ваши обстоятельства позволяют вам использовать гарантию, если вы купили свой iPhone у кого-либо, кроме авторизованного реселлера iPhone, или не зарегистрировали свой телефон при покупке, вы не сможете использовать гарантию на него. , потому что у Apple нет официальной записи даты покупки с вашим именем.

Постгарантийный ремонт

На странице поддержки Apple говорится, что вы все еще можете обратиться к Apple через их службу негарантийного обслуживания (OOW) — для таких вещей, как выгорание экрана или «iPhone, который вышел из строя из-за повреждения или повреждения жидкостью. … Дополнительную информацию см. в Условиях ремонта Apple. Обратитесь к этой статье, чтобы проверить, не сработал ли индикатор контакта с жидкостью на вашем продукте». Чтобы узнать, куда принести свой телефон для получения услуг OOW, позвоните своему местному оператору связи, и он направит вас в ближайшую мастерскую по ремонту iPhone.

Если вы только что купили свой телефон или собираетесь его купить, и у вас исторически сложился талант ронять свой телефон, лучше всего подписаться на план AppleCare+. «Как AppleCare+, так и AppleCare+ с кражей и утерей продлевают это покрытие1 до двух лет и предоставляют вам дополнительные функции, такие как круглосуточная техническая поддержка и покрытие случайного повреждения.” — Apple.com

Вернуться к началу

Стоимость ремонта экрана Apple iPhone

Для Apple, чтобы отремонтировать ваш iPhone, на который не распространяется гарантия, цены начинаются с 129 долларов США для старых телефонов и доходят до 329 долларов США для совершенно новых моделей. Прежде чем Apple отремонтирует ваш экран, вам необходимо выполнить их инструкции по предварительному обслуживанию, чтобы вы могли защитить свою информацию. Это включает в себя такие вещи, как подготовка вашего удостоверения личности и подтверждения покупки и, если вы отправляете его по почте, стирание вашего устройства.Подробнее об этом читайте здесь.

В магазине. Самое приятное в том, что Apple отремонтирует ваш экран, это то, что у них есть оригинальные детали Apple, и все ремонтные работы поддерживаются Apple. Вероятно, это будет ремонт в тот же день.

Отправьте по почте. Если вам слишком неудобно добираться до магазина, отправьте его по почте. Apple отправит вам коробку для отправки. Прежде чем вы вернете свой стационарный телефон, пройдет 7–9 дней.

Стоимость ремонта экрана iPhone третьей стороной

Имейте в виду, что если кто-либо, кроме Apple или поставщика услуг Apple, откроет ваш телефон, любая имеющаяся у вас гарантия или частичная гарантия перестанут действовать. Но если все ваши гарантии истекли, сторонний сервис может быть чрезвычайно полезен с ценами, которые составляют в среднем от 80 до 140 долларов за ремонт экрана. Только не приносите его в любой магазин. Сначала проверьте места на таких сайтах, как HomeGuide и Yelp, чтобы убедиться, что клиенты довольны их ремонтными работами.

Бесплатные оценки

Кто-то бесплатно проверит ваш телефон, чтобы точно сказать, что сломалось и сколько будет стоить ремонт. Когда вы роняете телефон, даже если может показаться, что треснул только экран, внутри телефона может быть повреждено гораздо больше — динамики, док-станция, батареи, экран, камеры и т. д.Проведение тщательного осмотра до того, как вы почините экран, может избавить вас от разочарования во время второго и третьего визитов позже за дополнительную плату.

Время ремонта

Некоторые мастерские предоставят вам услуги по ремонту в тот же день, в то время как другие займут день или два. Очевидно, это зависит от того, сколько работы потребуется вашему iPhone, чтобы он снова стал полностью функциональным.

Ремонт мобильных телефонов iPhone

Это может быть один из самых простых способов ремонта экрана, и вам даже не нужно выходить из дома или работать, чтобы сделать это.Эксперты по изготовлению компьютеров в Шеффилд-Лейк, штат Огайо, говорят: «Если вы не можете прийти к нам, мы можем прийти к вам за 99,99 долларов плюс детали или программное обеспечение. Плата за поездку в размере 25 долларов США будет включена в окончательный счет за поездку на расстояние 25 миль и более».

Гарантия

Большинство сторонних ремонтных мастерских дают тридцатидневную гарантию на свои ремонтные работы.

Опыт

Некоторые ремонтные мастерские лучше других, потому что они ориентированы исключительно на продукцию Apple и могут закупать запчасти оптом.В iHospital Fowler говорят, что они «не только ремонтируют устройства, но и модернизируют их и предлагают для них полный спектр аксессуаров. … Он обучил всех врачей iHospital сосредоточиться на одном семействе продуктов — Apple».

Вернуться к началу

Наборы для ремонта экрана iPhone своими руками стоят

Существует также возможность самостоятельно отремонтировать экран с помощью комплекта для ремонта по цене от 40 до 80 долларов США . Учитывая высокую цену iPhone, мы не рекомендуем это делать, если у вас мало опыта установки экранов для телефонов.Мы не называем имен, но один из наших в HomeGuide попробовал это сделать, и телефон взорвался у него в руках. Он побежал, отшвырнув горящий телефон по ковру, и выскочил за дверь как раз вовремя, чтобы не допустить, чтобы все вокруг превратилось в дым. С литиевыми батареями шутить нельзя. Память останется с нами, пока не заменят ковер….

Если вы все еще уверены, что можете остаться в живых и не повредить iPhone, починив его самостоятельно, вот как это сделать.

1. Смотрите видеоролики на YouTube, пока не почувствуете, что знаете, что собираетесь делать.
2. Закажите комплект «Сделай сам» — набор из сменного экрана, миниатюрных инструментов, кабелей и буклета с инструкциями. Вот статья о том, как это обернулось для одного репортера Consumer Reports.

Таким образом, если на ваш iPhone распространяется гарантия и экран необходимо отремонтировать из-за внутренней проблемы, обратитесь в Apple. Если на него не распространяется гарантия, мы рекомендуем, чтобы специалист по ремонту мобильных iPhone встретился с вами, чтобы выполнить работу, так как большинство вариантов ремонта стоят примерно одинаково, независимо от того, куда вы его приносите, и удобство того, чтобы они приехали к вам, удивительный.

Получите бесплатные оценки в HomeGuide от надежных специалистов по ремонту компьютеров и телефонов:

Получить бесплатную оценку

.
