Ремонт домофона своими руками — СпецПроект

В наше время на рынке систем безопасности можно найти высокотехнологичные устройства- ip домофоны, видеодомофоны с функцией регистрации данных, домофоны в системе « умный дом». Однако, в своем подъезде вы наверняка увидите обычный координатно-матричный домофон. Ремонт многоабонентских домофонов до сих пор представляет определенные сложности.
Попробуем разобраться, как отремонтировать домофон самостоятельно.

Нам потребуется: мультиметр (тестер, «цешка», омметр, называйте как угодно), пару отверток, терпение.

В первую очередь необходимо осмотреть вызывную панель, замок, блок питания, блоки коммутации и управления на наличие внешних повреждения. Если все устройства внешне не повреждены, то можно приступать ко второму шагу. Если вы заметили повреждения какого-либо модуля, то ремонт надо начинать именно с него (с частичной или полной заменой прибора).

Шаг второй. Проверка питания.

Если вызывная панель не подает признаков жизни- не горит подсветка клавиш и не работает индикация, не закрывается электромагнитный замок, нет тональных сигналов при нажатии кнопки открывания двери и вызова абонента- смотрите блок питания. А так же вводной автомат, плавкие предохранители в самом блоке питания. Не забывайте важный момент:  многие системы имеют два канала питания: один на электронику, второй на электромагнитный замок. Зачастую оба напряжения выдает один и тот же блок. (Например БПД18/12-1-1 выдает 18 и 12 В )

Шаг третий. Внешних повреждений нет, цепи питания в порядке.

Внимательно смотрим кабели. При отсутствии внешних повреждения (смотрим наиболее незащищенные и вероятные места механического износа), проверяем простым прозвоном кабеля на обрыв или короткое замыкание. Понадобится мультиметр (тестер).

 Четвертый шаг. Осматриваем коммутатор.

Найти коммутатор можно в этажных щитах освещения, проще всего проследить по кабелю от квартирной абонентской трубки. Коммутатор это маленькая коробочка, на клеммах которого расключаются переговорные устройства (абонентские трубки). Коммутатор осматриваем внешне, ищем обрывы обрывы подходящих кабелей. На этом самостоятельная диагностика окончена, более тонко проверить коммутатор сможет только специалист.

 Пятый шаг. УПК-абонентские трубки.

Необходимо найти на коммутаторе клеммы с маркировкой E и D, это соответственно еденицы и десятки координатной разводки.(Надеемся теорию вы немного подучили?)Тестером замеряем сопротивления всех абонентских устройств по очереди. Тут можно определять трубку, которая «ведет» себя не как все. Для справки сопротивление трубки должно быть примерно 600-800 Ом в одном направлении и стремиться к бесконечности в другом. Если показания какого либо абонента отличаются от указанного стандарта- поздравляем вы нашли неисправность. В следствии короткого замыкания, изменения полярности или иной неисправности абонентского устройства- может «страдать» весь подъезд: дверь может не открываться, звонки с вызывной панели не коммутироваться или коммутироваться неправильно.

Шаг шестой. Заключительный

Ваш успех в самостоятельном ремонте домофона будет зависеть от теоретической подготовки, «кривизны» рук, терпения и опыта не только вашего, но и инсталляторов, устанавливавших вам домофон, обслуживавших, ремонтировавших, вторгавшихся в жизнь системы безопасности каким то иным способом.

Если описанные процедуры вам не помогут-придется вызывать мастера по ремонту домофона. Для Санкт-Петербурга это можно сделать здесь

Это может заинтересовать Вас

самостоятельный ремонт домофонов

Бывают случаи, когда несложный ремонт домофонов могут сделать сами жильцы подъезда. За любой техникой и оборудованием желательно следить. Необходимо периодическое обслуживание домофона, доводчика и электромагнитного замка. Такие мелкие неисправности, как подтяжка винтов крепления доводчика, очистка пластины электромагнитного замка от скотча, регулировка скорости закрывания доводчика можно сделать самостоятельно. Несложный ремонт домофона  своими руками вы можете поручить мужчине или молодому человеку, проживающему в подъезде.

Выберите его на общем собрании.



 Внимание! Самостоятельное неправильное подключение трубки к домофонной сети может привести к проблемам во всём подъезде. Звонки могут поступать на несколько трубок сразу, невозможно открыть дверь с трубки. При этом неправильно подключённая трубка просто не будет работать. А жильцы- владельцы этой трубки даже не будут знать о проблемах соседей. Лучше поручите эти работы специалистам- нашим мастерам!



Вызов мастера

 Для вызова нашего мастера  позвоните  987-45-45 (теле2 СПб)

Также вы можете сделать заказ в онлайн-форме вызова мастера:

Наши рекомендации

Необходимо следить за работой входной двери. Не допускайте подкладывание кирпичей между дверью и порогом, нельзя с силой до упора открывать дверь -дверь может перекоситься. Нельзя «помогать» доводчику закрывать дверь- доводчик может испортиться- вытечет масло. Необходимо в этом случае отрегулировать скорость закрывания- регулировочные винты обычно находятся на доводчике со стороны петель.

Считыватель ключей лучше очищать старой стирательной резинкой. Объектив в панели вызова протирайте ватной палочкой или зубочисткой. Желательно щиток на первом этаже, где находится оборудование(блок питания, комутатор) держать закрытым, под замком. Повесьте табличку «ведется видеонаблюдение»-даже если его нет. Пластину замка, во избежании наклейки на нее посторонних предметов желательно смазать машинным маслом. Если перестала работать трубка- проверьте не выключена ли она случайно переключателем на корпусе. Визуально проверьте проводку на наличие обрывов.



Более сложные случаи, например проверка проводки в щетке, поиск неправильно подключенных трубок, выпрямление полотна двери при перегибе петель — лучше доверить нашим опытным мастерам. Делитанта может ударить током в щитке. Бывали случаи приезда «милицейской группы захвата» из-за сработавшей квартирной сигнализации. Её провода и коммутация тоже находится в слаботочных щитках.

Ремонт домофона своими руками | Видеонаблюдение и СКУД

Несмотря на то, что современные домофоны  достаточно многофункциональные и высокотехнологичные устройства , в вашем подъезде, скорее всего, установлен старый добрый координатно-матричный домофон.

Мелкий ремонт подъездного домофона можно выполнить самостоятельно

Если домофон не работает не у всего подъезда, а только у вас, выполняйте работы максимально осторожно, т.к. замыкания и неправильное подключение даже в стенах вашей квартиры может привести к сбоям в работе домофона во всем подъезде. Например посетители будут звонить в одну квартиру а попадать в другую.

Визуальный осмотр- самый простой этап ремонта.

Осмотрите все элементы вашего домофона, провода, блоки вызова и коммутации. К сожалению, акты вандализма в наше время все еще не редкость, поэтому надо убедиться в наличии всего оборудования и отсутствии внешних повреждений.https://dwyer.ru/catalog/raskhodomery

Проверка наличия питания

Если не горит подсветка клавиш вызывной панели, не работает электромагнитный замок- необходимо проверить состояния блока питания, а так же автоматического выключателя.



Электромагнитный замок не работает, а на табло вызывной панели горит надпись «ОТКРЫТО» — чаще всего проблема в замыкании контактов кнопки выхода. Попробуйте отключить от нее провода, магнит должен сработать и закрыть дверь.

«Прозваниваем» кабельные линии.

Если вызывная панель на подъездной двери работает корректно, замок закрывается и открывается, а связи с абонентами нет, стоит проверить целостность линий связи.  Выполняется простым «прозвоном»  при помощи мультиметра на обрыв и короткое замыкание.

Осмотр коммутатор и поиск «плохих» абонентов.

Когда посетитель набирает номер квартиры, именно этажный коммутатор определяет какую абонентскую турбку необходимо вызвать на связь. Если коммутатор не справляется со своей работой, стоит проверить подключенные к нему абонентские трубки. Как правило, сопротивление трубки должно быть около 700 Ом. Если ваш тестер, включенный в режим омметра, показывает другое значение или короткое замыкание- несправная трубка найдена. Ее отключение от коммутатора должно вернуть вашу домофонную систему к нормальному функционированию. Сам коммутатор тоже может выйти из строя, но его диагностика это уже задача для профессионалов.

Как сделать домофон своими руками

Домофон своими руками — идея вовсе не странная и достаточно легко реализуемая для любого, кто хоть раз держал в руках паяльник или отвертку и в состоянии понять простейшую схему. Нужно лишь желание, минимальный набор инструментов и составляющих, соблюдение пошаговой инструкции. Итак, если не хочется платить за элементарное устройство или просто интересно делать все самостоятельно, стоит прочитать инструкцию и приступить к работе.

Что понадобится для монтажа самодельного домофона?

Позаботиться о том, чтобы все необходимые составляющие были под рукой, нужно заранее.

  • Схема подключения. Подойдет стандартный экземпляр, который есть в любой упаковке домофона, изготовленного в заводских условиях.
  • Кабель. Подойдет любой двужильный, например, обыкновенный телевизионный кабель. Сколько его понадобится — зависит от того, как и где будут размещены собранные устройства: трубка и вызывающий блок.
  • Для корпуса: железная коробка, обыкновенная телефонная трубка.
  • Паяльник, набор отверток, нож (можно канцелярский).
  • Коннекторы — питания и ответный, блок питания.

Как и где разместить устройство

Продумать расположение устройства и метод прокладки кабеля нужно до начала сборки. Прокладывать кабельканал или крепить поверх стен — решение индивидуальное, зависит от того, из какого материала сделаны стены и важно ли не испортить их, или в помещении в любом случае планируется ремонт.

Чаще всего расположение стандартное: на высоте от 120 до 150 см справа от калитки или входной двери. Способ крепления можно использовать наиболее удобный.

Некоторые домовладельца усложняют задачу: приобретают достаточно дорогой электрозамок, работающий от собственного источника питания. Один из проводов, отходящих от него отвести к блоку питания, а второй — к считывателю, это специальное устройство, открывающее дверь при помощи ключа или (в новых, дорогостоящих моделях электрозамков) посредством приложения в смартфоне.

Собираем домофон самостоятельно

Для приема сигнала будем использовать трубку телефона, поэтому удаляем все лишние схемы, оставляя динамик и микрофон. Какие именно из схем не понадобятся, можно понять, изучив инструкцию к телефону, трубку которого собираемся использовать.

Для приема и отправки сигнала используется двусторонняя кнопка передачи. Контакты припаиваем при помощи паяльника, для подсоединения используем трехжильный кабель. Добавление в устройство резистора поможет с функцией регулировки громкости.

Платы предусилитиля нужно вмонтировать в приготовленную железную коробку в определенном порядке — они станут внешним усилителем. В левой части располагаем предусилитель, в правой — усилитель. Провода и кнопки через заранее подготовленные отверстия выходят на внешнюю часть корпуса. Блок питания, состоящий из сетевого фильтра и маломощного трансформатора вместе с усилителем встраиваем в корпус. Излишне напоминать о необходимости изоляции всех составляющих, чтобы избежать возможности замыкания и о том, что отверстие под радиатор ТДА готовим заранее.

Кнопка «прием — передача» располагается в правом нижнем углу, выходы динамиков (наружного и внутреннего) — в правом верхнем.

Резистор, для переключения которого используем простое реле с тремя контактами, в домофоне нужен один. На реле выход и вход делаем, чтобы можно было менять полярность, создавая селективную связь. Тогда простым нажатием можно будет определять, слышим посетителя или владельца дома. Располагаем резистор в левом верхнем углу устройства.

Для питания вполне подойдет обычная батарейка, поскольку домофону достаточно напряжения 9В и потребляет он не более 20 мА.

Похожие радиосхемы и статьи:

Как самому подключить отключенный домофон Vizit

Из года в год мы исправно платили абонплату за домофон, и все было нормально. Но потом домофонщики вдруг решили, что они самые умные и притворились, будто бы оплаты за последние полгода не было.

Жильцы, у которых сохранились квитанции, побежали доказывать факт оплаты. А вот у меня даже и квитанций нет. Я-то через интернет платил. Я, конечно, пытался что-то там распечатать и кому-то там показать, но… они либо не слышат, либо не хотят слышать.

В итоге мне все надоело, и я решил не платить, пока они там у себя сами не разберутся.

И вот однажды мне звонит знакомый и сообщает, что у меня домофон не работает (просто не звонит в квартиру). При попытке набора номера, все сбрасывается, звучит сигнал ошибки и на индикаторе появляется надпись «Err».

Я пришел к выводу, что причина тут может быть только одна – это домофонщики таким оригинальным образом отключают домофон за неуплату (они могут сделать это для одной квартиры).

Вообще, конечно, могут быть и другие причины, но я-то точно знаю, почему мой домофон не работает. Видимо, они считают, что я должен дважды оплачивать одну и ту же услугу.

Интересно, что я по-прежнему мог заходить в подъезд с помощью своего комплекта ключей. Нельзя только открыть дверь, нажав кнопку на трубке. Если приходят гости, надо спускаться вниз и открывать вручную.

Понятно, что в данной ситуации обращаться в компанию, обслуживающую домофон, не имеет смысла. Пришлось разбираться самому, как он включается.

Давайте сначала определимся, почему домофон может не работать:

  1. Отключили вызов в вашу квартиру (при наборе номера квартиры звучит ошибка). Вам нельзя позвонить с улицы и вы, соответственно, не можете открыть входную дверь, нажав кнопку у себя в квартире. Наиболее распространенный вариант.
  2. Удалили ваши ключи из памяти домофона. В этом случае вы не можете попасть в подъезд с помощью своих ключей-таблеток. Ключи остальных жильцов работают как всегда. Обычно так не делают, но случаи бывали.
  3. Какие-либо технические неисправности блоков, обрывы проводов (умышленные или нет), акты вандализма и т.д. Эти случаи всегда очень индивидуальны и в этой статье рассматриваться не будут.

Посмотрим, что можно сделать на примере домофона Визит.

Если не проходит вызов в вашу квартиру

Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.

Но это, к счастью, легко поправимо.

Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.

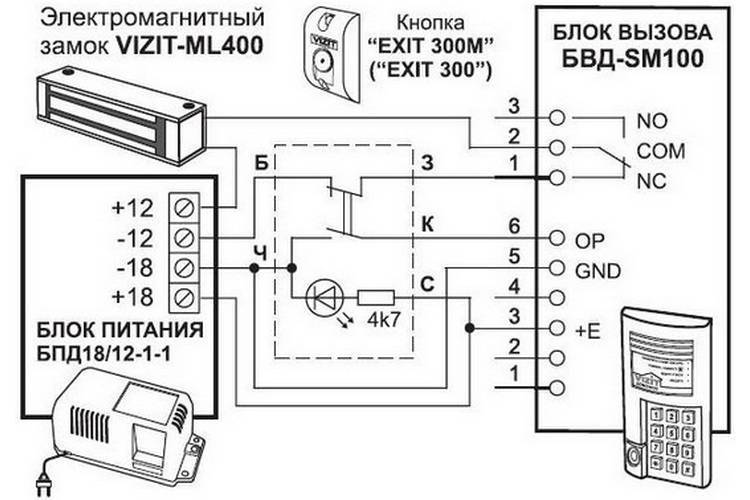

  1. Ищем в подъезде блок управления домофоном. Обычно, это какой-нибудь серый металлический ящичек с замочком, как в магазинных камерах хранения или как у некоторых почтовых ящиков. Открываются такие замки на удивление легко, достаточно несколько секунд поковыряться внутри чем-нибудь подходящим. В моем случае ящик вообще был не заперт. Внутри ящика вы должны увидеть блок БУД-301 (или БУД-302). Выглядит это приблизительно вот так:
  2. Откручиваем винты, удерживающие крышку, и внутри на плате переставляем перемычку из положения «WORK» в положение «PRG». Отключать питание домофона НЕ НАДО!
  3. Теперь спускаемся к входной двери и набираем на клавиатуре:

    #999 (домофон два раза пикнет и на экране загорится «1—2»)
    1 (мы вошли в режим сервисных установок, будет один писк и индикация «P_SЕ»)
    8 (вошли в режим включения/выключения вызова в квартиру, появится надпись «SE_8», прозвучит одиночный сигнал и сразу высветится « А_»)
    НОМЕРКВАРТИРЫ (от одной до трех цифр)
    # (пропускаем решетку, если был введен трехзначный номер квартиры)
    1 (включили вызов в квартиру, при этом на индикаторе загорится «On» и домофон два раза пикнет)
    * (звездочка для сохранения всех установок)

Вот и все!

Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.

Еще раз, без лишних комментариев. Для включения вызова набираем:

#999 1 8 00# 1 *

Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.

Что делать, если не работает ключ

Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.

Проблему можно решить двумя способами:

  • попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
  • снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).

Независимо от того, какой способ вы выбираете, действуем следующим образом.

Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:

#999 (дважды прозвучит сигнал) 1 (одиночный писк) 3 (снова писк) НОМЕРКВАРТИРЫ#

После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL» — значит, записать ключи не получится, придется сначала очистить память.

После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES». Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом – следующий и т.д.
Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.

Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).

Как видите, нет ничего проще, чем самому подключить домофон, который был отключен за неуплату. Достаточно скачать инструкцию (вот эту) и внимательно прочитать, что там написано. Можете, например, задать свой индивидуальный код, который будет открывать домофон без ключа. Или можете записать свой собственный мастер-ключ, чтобы каждый раз не лазить в ящик и не переставлять перемычки на плате 🙂

P.S. Мне одному кажется странным, что весь наш дом должен платить кому-то за какое-то мифическое обслуживание? Я, например, вообще ни разу не видел, чтобы кто-то проводил какие-то работы с нашим домофоном (ну там, смазывал чего-нибудь, регулировал, красил).

А самое странное, что какая-то шаражкина контора считает себя вправе препятствовать людям попадать к себе домой. Еще мне непонятно, на каком таком основании они вообще вмешиваются в работу домофона? Он принадлежит жильцам нашего подъезда, мы его покупали за свои деньги, так что не надо в него пальцы сувать.

Ремонт видеодомофонов Commax своими руками

За последние годы практически все сервисы по ремонту видеодомофонов пришли к поблочной методике ремонта. И электронщику и клиенту стало невыгодно, чтобы не располагая схемой ( практически ни один производитель мониторов не предоставляет на них принципиальную схему, необходимую для точного определения сгоревших деталей) затрачивать на ремонт много часов, причем не имея гарантии, что вообще удастся починить.

Продажа, установка, ремонт, обслуживание систем видеонаблюдения, контроля доступа, подъездных и индивидуальных домофонов и видеодомофонов в Москве и ближнем Подмосковье.
Телефон: +7 (495) 518-18-37

Все пришли к поблочной методике ремонта, которая на сегодняшний день стала оптимальной.

Такой способ ремонта стал настолько прост, что его теперь можно осуществлять своими руками, не будучи электронщиками.

Главное, открутив все крепежные винты не оторвать чего либо, особенно шлейф, идущий к TFT матрице (если монитор цветной). При обрыве этого шлейфа исправную матрицу придется выкинуть!

Увидев всю начинку монитора, вы можете легко понять где блок питания, проследив к какому блоку подходит шнур ~220В. Если монитор не подает никаких признаков жизни, то с высокой степенью вероятности сгорел именно он. Многие надеются, что увидят на нём плавкий предохранитель, заменят его и всего то. За более чем 20-ти летний стаж работы по ремонту видеомониторов Commax нам ни разу не помогла такая замена плавкого предохранителя. Если он перегорел, то 100%, что и сам блок питания тоже перегорел. Мы для себя сделали четкий вывод, что он просто защищает монитор от воспламенения. Мало того, попытка его заменить может привести к кратковременному ослеплению ваших глаз, выбиванию квартирного предохранителя и наступлению ещё большей неисправности. Так что, увидев сгоревший предохранитель, не обольщайтесь его заменой, просто с уверенностью меняйте весь блок питания.

Большинство других неисправностей, так же легко определяются. Например, нет звука, то неисправен блок, к которому подключена трубка или неисправна сама трубка. Нет изображения, смотрим блок развертки. Все нюансы по неисправностям описать невозможно, проще нам позвонить и проконсультироваться. Что касается блоков на замену, то и их вы можете заказать у нас, причем с доставкой и более точной диагностикой.

Если вам не до ремонта видеодомофона своими руками, то мы готовы его починить за один день, приехав со всеми запасными блоками к вам. В таком случае выезд всего один плюс дается гарантия на весь монитор, а не на заменённый блок.

Ремонт домофона Commax в Москве: вызвать мастера на дом

 Почему следует обращаться за ремонтом домофонов Commax в Москве к нам и вызывать наших мастеров:

  • Бесплатная выезд и низкая стоимость работ;
  • Только опытные и квалифицированные мастера, взаимодействующие с широкой базой знаний по домофонной технике от производителя Commax;
  • Широкопрофильный диапазон работ начинающийся от программирования, заканчивающийся монтажом электропроводки;
  • Зона обслуживания – вся Москва и МО;
  • Профессиональное решение задач с применением современного инструмента.

Стоимость ремонта домофона Commax в Москве

От того, какая часть оборудования вызвала поломку будет зависеть и стоимость ремонта. Например, если повреждена проводка и есть возможность легко выявить поврежденный участок, который требует вмешательства мастера, тогда стоимость ремонта домофона Commax будет снижена, так как это будет считаться простой работой.

Говоря о сложных ситуациях, может и не быть никаких характерных признаков поломки, тогда мастеру придется поочередно перебирать каждый из возможных вариантов поломок, приведших к дисфункции домофона Commax.

Если у вас сломался домофон Коммакс, и вы хотите узнать стоимость его ремонта в Москве, тогда позвоните нам. Мы сэкономим ваше время и деньги, так как у нас работают профессионалы своего дела, готовые оперативно выехать и решить вашу проблему в любой район Москвы и Московской области.



Ремонт домофонов Commax в Москве

Большая доля клиентов, которые обращаются в нашу компанию за услугой по ремонту домофонов в Москве, спрашивают о возможности ремонта домофона марки Commax.

Домофоны от данного производителя имеют различия в цене, функциях, а также, в степени сложности ремонта. Они отлично подходят под любой тип помещения, будь то офис, квартира, частный дом и так далее. Большинство домофонов Commax имеет дисплей с поддержкой видеовызова, что несомненно увеличивает надежность для пользователя, но если говорить об обратной стороне медали, то ремонт домофонов Commax может вызвать некоторые сложности.

Чтобы быть уверенным в том, что при ремонте и обслуживании домофона Commax в Москве не будет допущено ни единой ошибки, вам стоит обратиться за помощью грамотных мастеров-электриков, которые знают все о данном производителе и его оборудовании. Ходить далеко не нужно, так как вы уже нашли такую компанию — и это мы! На протяжении долгих лет, наши специалисты работали по ремонту домофонов Commax в Москве, и в настоящий момент они отточили свои навыки на все сто процентов.

Ремонт любой модели домофона Commax в Москве не займет большого количества времени. Все работы будут проведены в день обращения, если вызов будет сделан в первой половине дня.

Ремонт происходит поэтапно:

  • Вы вызываете мастера, который приезжает к вам на адрес со своим набором инструментов;
  • Производится диагностика оборудования и поиск причины поломки;
  • Нерабочий модуль, поврежденная проводка, перегоревшая плата – все может быть отремонтировано либо заменено;
  • Совместно с программным обеспечением и внутренним железом оборудования, также проверяются механические детали двери, если они нуждаются в ремонте.

Обращаться стоит только в надежные компании, которые предлагают услуги электриков обладающих большой базой знаний по всем разновидностям моделей домофонов Commax. Только такие мастера способны произвести качественный ремонт приходя к единственно-правильным операционным решениям.



Диагностика видеодомофонов Commax

Сломанный видеодомофон Коммакс не должен ставить вас в тупик из-за невозможности самостоятельной починки. Если вы не имеете никаких навыков в сфере электромонтажа, вы не учились на инженера и вам эта область абсолютно незнакома – просто вызывайте мастера для диагностики и ремонта видеодомофона Commax.

Когда мастер из компании “Услуги электрика” берется за дело – это значит, что диагностика видеодомофона Commax будет произведена быстро, а причина поломки будет устранена на месте. За редким исключением мастеру приходится заказывать детали на замену, которые отсутствуют в магазинах Москвы, но если такое происходит, то для вас будет не лишним знать, что мы сотрудничаем с официальным поставщиком электронных компонентов, за счет чего, мы поможем сэкономить вам в цене, не потеряв при этом в качестве.

Диагностики требуют все элементы оборудования, так как неисправность может быть локализована где угодно. В ходе диагностических работ, мастер выполнит следующие операции:

  • Проверка элементов питания;
  • Проверка электропроводки;
  • Тестирование программной части оборудования;
  • Взаимодействие с внутренней платой и ее элементами;

Все действия выполняются электриком исключительно с помощью профессионального инструмента и с полным осознанием того, как его правильно применять, чтобы не замкнуть цепь и не вывести оборудование из строя окончательно. Все гарантии предоставляются на руки, вызывая мастера для диагностики и ремонта видеодомофонов Commax вы ничем не рискуете.

Основные неисправности домофона Commax и их причины

Несмотря на надежность техники Commax, поломки случаются, их нужно исправлять обращаясь только в официальные и специализированные компании, чтобы исключить шанс некачественного обслуживания.

Как и любая сложная техника, домофоны Commax имеют целый ряд причин, по которым происходят неисправности:

  • Обрыв провода. В зависимости оттого, какой кабель был поврежден, это может повлиять на разные участки оборудования. Если был задет кабель питания – оборудование не будет работать вообще. Если был поврежден провод ведущий к домофонной трубке, тогда могут быть вызваны проблемы со связью и так далее.
  • Отсутствие изображения на видеодомофоне Commax. В большинстве случаев это происходит в силу повреждения внутренних контактов и элементов на плате.
  • Если появилась проблема с открытием домофонной двери, то тут дело могло коснуться программной части, но и механическое повреждение нельзя отрицать, в любом случае требуется вызвать техника для осуществления диагностики.

Всех причин не назовешь, моделей Commax очень много и ситуации могут кардинально отличаться друг от друга. Вызывайте мастера для ремонта домофона Commax в Москве, чтобы решить данную задачу.

Что делать со старой системой внутренней связи (4 простые идеи!) — Модернизированный дом

В наши дни безопасность дома имеет первостепенное значение. Камеры видеонаблюдения, датчики движения и множество других дополнений могут сделать ваш дом максимально безопасным. Системы внутренней связи — еще одно отличное дополнение, обеспечивающее дополнительный барьер между вашим домом и любым, кто хочет войти.

Тем не менее, технологии продолжают развиваться и в конечном итоге делают все устаревшим. Это включает в себя системы внутренней связи.Если у вас старая устаревшая система внутренней связи, вы можете сделать несколько вещей. Вы можете удалить его, скрыть, отремонтировать или модернизировать до более современной технологии .

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Изменились системы внутренней связи

Многие годы домофоны представляли собой панель, расположенную на одной из стен. Посетитель может нажать на зуммер, включив панель в вашем доме. Если кто-то дома, он может нажать кнопку, чтобы ответить посетителю.

Времена изменились, и теперь все имеет возможность видео. Системы внутренней связи ничем не отличаются. Вместо того, чтобы слушать и отвечать, теперь вы можете видеть, когда посетитель находится у вашей двери. Визуальная проверка просто добавляет к этой функции еще один уровень безопасности.

С добавлением видео в системы внутренней связи старые модели устарели и стали менее эффективными.Возникает вопрос, что с ними делать.

Что делать со старой системой внутренней связи

Итак, вы решили, что ваша система внутренней связи больше не соответствует вашим требованиям безопасности. Время рано или поздно должно было прийти, верно? Возникает вопрос, что делать со старым. Хорошая новость в том, что есть из чего выбирать.

Удалить это

Существует несколько типов систем внутренней связи . Некоторые из них встроены в ваш дом. Некоторые работают от батареек. Другие просто подключаются к ближайшей розетке. Хорошей новостью является то, что последние два варианта можно быстро и безопасно удалить без вмешательства профессионала.

Для устройств без проводов есть два способа отключить домофон. Подключенные к стене блоки можно просто отсоединить от сети и отвинтить от настенного крепления. Блоки с батарейным питанием работают точно так же: настенное крепление, которое можно просто открутить.

С домофонами с проводным подключением все становится немного сложнее.Если вы планируете делать это самостоятельно, для начала отключите питание. Выверните крепежные винты и отсоедините провода, идущие к задней части системы. Убедитесь, что вы закрыли концы проводов, прежде чем вставлять их обратно в стену. Затем закройте отверстие, и все готово.

Скрыть это

Возможно, вам неудобно снимать старую проводную переговорную систему самостоятельно. Если вы не хотите, чтобы профессионал снимал старое устройство, вы всегда можете просто прикрыть его вместо .

Это тоже может быть простое решение. Вы можете попробовать прикрыть стену домофоном. Используйте настенную картину, книжный шкаф, растение или другую мебель, чтобы скрыть домофон от посторонних глаз.

Вы также можете просто закрасить его, чтобы он соответствовал декору комнаты, если прибор достаточно тонкий и вы не против смотреть на него. Если это вас совсем не беспокоит, проще всего оставить его на месте. Но скрыть это так же легко, и вам не обязательно видеть это всякий раз, когда вы входите в комнату.

Ремонт

Возможно, причина того, что вы не использовали систему внутренней связи, заключается в том, что она перестала работать некоторое время назад. Даже с внедрением видео в современные системы внутренней связи старые устройства могут работать нормально, если вы не хотите обновляться.

Если ваш домофон просто не работает, попробуйте отремонтировать его, а не просто избавляться от него. Может случиться так, что ремонт обойдется дешевле, чем установка нового. Таким образом вы сэкономите несколько долларов и сможете лучше использовать старинную систему внутренней связи.

Ремонт сводится к наличию детали, необходимой для ее замены, и вашему бюджету. Если затраты будут такими же, как при покупке нового, вероятно, лучше просто выбрать новый современный домофон.

Обновите его

Независимо от того, устарела ли ваша существующая система внутренней связи или сломана и вообще не работает, всегда есть возможность ее обновить. Как упоминалось в предыдущем разделе, ремонт может быть не самым экономичным решением. Когда цена станет достаточно близкой, обновление до современного устройства, вероятно, станет лучшим вариантом.

Что еще более важно, системы внутренней связи эволюционировали всего за несколько лет. Если раньше они были только для аудио, теперь они стали включать видео. Более того, существуют современные системы видеодомофона, которые обладают дополнительными функциями, которых не было бы в предыдущих поколениях.

Безопасность дома имеет первостепенное значение. Если вы планируете отказаться от этой старой системы внутренней связи, подумайте о модернизации ее до нового устройства, которое также предоставит вам функции видео.

Чем заменить старый домофон?

Допустим, вы решили обновить свою систему внутренней связи. Хорошая новость заключается в том, что существует множество вариантов обновления. Существуют стартовые комплекты домофона, которые являются базовым вариантом. Вы можете использовать беспроводное соединение с видео, видео с сенсорного экрана и даже с беспроводными камерами видеонаблюдения DVR со встроенными переговорными устройствами.

Узнайте, незаконно ли стучать в чью-нибудь дверь.

Стартовый комплект внутренней связи

Хотя технологии предоставляют нам гораздо больше универсальности и функциональности, чем когда-либо прежде, не все стремятся добавить к этому ряд функций и кнопок.Вот почему система без излишеств может оказаться наиболее эффективной.

Стартовый комплект внутренней связи обычно включает главную станцию, трансформатор переменного тока и дверь, защищенную от атмосферных воздействий. Они экономичны, просты в установке и не содержат множества потенциально сбивающих с толку опций, которые затрудняют их использование.

Беспроводное переговорное устройство с видео

Видео сейчас в моде и не без оснований. Возможность видеть своего посетителя дает вам уверенность в том, что вы точно знаете, с кем разговариваете.Не нужно узнавать голоса или гадать, кто стоит за дверью.

Многие из этих беспроводных систем питаются от батарей, что означает, что вы устанавливаете их, монтируете и продолжаете жить своей жизнью. Некоторые из этих беспроводных домофонов имеют дополнительные функции, но в основном они будут похожи на стартовый комплект с добавленным видео.

Видеодомофон с сенсорным экраном

Как ни приятно иметь видео, некоторые из старых видеоустройств могут казаться немного неуклюжими. У них могут быть более толстые корпуса с физическими кнопками, которые можно нажимать.Они далеко не так красивы, как некоторые из более современных устройств.

Видео с сенсорного экрана позволяет привлекать посетителей одним касанием экрана. Также есть несколько тревожных входов, которые можно настроить с помощью сенсорного экрана. Вы также, вероятно, найдете множество опций, которые иначе не были бы включены в более старые модели.

Беспроводная камера видеонаблюдения DVR

Конечно, вы можете обнаружить, что домофон вам вообще не нужен, потому что его выполняет другое устройство.Существуют некоторые беспроводные камеры безопасности, которые не только оснащены функциями видеорегистратора, но и имеют встроенный домофон.

Эти камеры также обычно имеют интересные функции, такие как обнаружение движения, которые запускают камеру для записи при обнаружении движения. Это, безусловно, наиболее полный вариант, обеспечивающий большинство функций любого из перечисленных здесь типов.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как удалить проводную систему внутренней связи

Если у вас есть проводная система внутренней связи и вы решили отказаться от нее, удаление будет немного сложнее. По большей части, проводные домофоны все реже и реже встречаются в наши дни.

Если у вас есть домофон с проводным подключением, его удаление не очень сложно, но требует времени и небольшой работы.

Шаг 1. Отключите питание

Перед началом отключите питание этого прерывателя.Найдите его у своего выключателя и нажмите выключатель. Всякий раз, когда присутствует электрический ток, вы хотите быть в максимальной безопасности. Кроме того, вам нужно будет отключить и, возможно, перерезать проводку, чтобы отделить ее от старой системы внутренней связи.

Шаг 2: Снимите крепление

В проводных системах внутренней связи панель крепится к стене, обычно с помощью винтов . Выключив питание, вы можете удалить винты, удерживающие крепление на месте. Ослабляя последние винты, крепко держите блок другой рукой, чтобы он не упал на пол и не сломался.

Шаг 3. Отсоедините провода

Для выполнения этого шага вам потребуются колпачки для проволоки и, возможно, пара кусачков. Когда вы снимете крепление, вы должны увидеть небольшое отверстие, из которого торчат провода. В некоторых случаях провода можно просто отсоединить от блока.

Обрезаете ли вы провода или просто откручиваете их, не забудьте надеть заглушки наверх, прежде чем вставлять их обратно в стену. Наконец, закройте отверстие в стене шпателем, если вы не планируете монтировать на его место другой блок.

Статьи по теме

Райан Вомельдорф

Райан Вомельдорф имеет более десяти лет писательского опыта. Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и на протяжении всей жизни является поклонником спорта Буффало.

Недавно опубликованные

ссылка на Можно ли проветрить сушилку в гараже?

Можно ли проветрить сушилку в гараже?

При планировании реконструкции прачечной есть над чем подумать.Один аспект, который требует серьезного размышления, — это то, где вентилировать сушилку. Гараж может показаться идеальным местом для …

ссылка на Что такое подкладка под гараж и насколько она эффективна?

Что такое подкладка под гараж и эффективна ли она?

Отделка под гаражом самым незаметным образом добавляет дополнительное место для хранения вашего автомобиля. Итак, что же такое заправка под гаражом, и является ли она эффективным дополнением к вашему дому? Вытащить под…

Ремонт — Информация о системах внутренней связи и многое другое

Итак, вы хотите починить свою систему внутренней связи NuTone IMA3303…

Хорошие новости: IMA3303 были очень популярными системами и, вероятно, обеспечивали годы и годы качественного использования.

Плохие новости: Они больше не выпускаются, и NuTone больше не производит запасные части.

Что можно сделать?

Если вы хотите заменить комнатную станцию…

Существует очень простой динамик, который будет работать с существующим проводом и главной станцией IMA3303, однако NuTone IS1205 не предлагает голосового управления , а будет работать только как музыкальный динамик .Для некоторых людей это решение, с которым они готовы жить. NuTone IS1205, скорее всего, будет недоступен намного дольше, так как это последняя оставшаяся часть для замены и из-за своей ограниченной функциональности не очень популярна.

Дело в том, что даже если вы захотите заменить вышедшую из строя комнатную станцию ​​динамиком IS1205, предназначенным только для музыки, рано или поздно выйдут из строя другие детали, и вам в конечном итоге придется заменить всю систему.

Если вы хотите заменить главную станцию…

Дракончик, ненавижу быть откровенным, но тебе не повезло. Точной замены мастер-станции IMA3303 не существует. Если ваша основная станция больше не работает, вам необходимо заменить ее , а также все комнатные станции, дверные станции и динамики только для музыки. Положительным моментом, однако, является то, что у нас есть несколько вариантов, которые могут работать с существующей проводкой, поэтому нет необходимости повторно подключать все устройство.

Дело в том, что IMA3303 очень устарел. Сегодняшние домофоны и музыкальные системы предлагают такие вещи, как видеодомофон, возможность подключения mP3 и iPod, а также элегантный современный дизайн.Итак, хотя вы, возможно, опасаетесь необходимости замены системы, вы можете быть удивлены, насколько вы в конце концов рады получить домофон 21-го века.

Какие у меня варианты замены?

Когда приходит время заменить вашу систему IMA3303, есть несколько простых решений, от простых до высокотехнологичных. Все нижеперечисленные варианты БУДУТ РАБОТАТЬ с существующей проводкой, поэтому нет необходимости проникать в гипсокартон или кирпичную кладку.

Базовое решение NuTone

NuTone создала продукт для замены своего IMA3303.NM100 предлагает компоненты, специально разработанные для «модернизации» вашей существующей системы. Другими словами, вы сможете легко удалить текущую мастер-станцию ​​IMA3303, комнатные станции и другие компоненты и легко установить новые компоненты системы NM100.

NM100 поддерживает до 15 удаленных станций при модернизации 4-проводной системы и 13 удаленных станций при модернизации 3-проводной системы. Он также поддерживает до 3-х дверных станций и оснащен встроенным радиотюнером AM / FM, позволяющим предустановить 8 станций AM и 8 станций FM.NM100WH-IP поддерживает подключение iPod / mP3.

Решение с дополнительными возможностями

Если вы хотите воспользоваться этой возможностью, чтобы перейти на систему с большим количеством опций и более элегантным дизайном, домофонная система M&S DMC3-4 — отличный выбор. DMC3-4 будет работать с существующими 3- или 4-проводными структурами. (Чтобы узнать, какой у вас тип проводки, посетите наш Учебный центр.)

Мастер-станция M&S DMC3-4 имеет восемь предустановок станций AM и восемь FM, максимальную выходную мощность 30 Вт (RMS) и дополнительный цифровой MP3- и CD-плеер DMCMP3, что делает ее отличным выбором для меломанов.DMC3-4 также предлагает систему голосовой связи и дополнительные модули дверного звонка для вызывных станций. Замена 3-проводной главной станции позволяет использовать до 13 удаленных станций, а замена 4-проводной главной станции позволяет установить до 15 удаленных станций и 3 дверных динамика.

Решение для iPod / mP3

IntraSonic RETRO включает в себя встроенную зарядную станцию ​​для iPhone / iPod и музыкальный проигрыватель. Система автоматически подключается для воспроизведения вашей любимой музыки по всей системе. Это популярный вариант среди энтузиастов высоких технологий.

IntraSonic RETRO может быть расширен до тринадцати зон и двух дверей с возможностью подключения 8-омных потолочных или встраиваемых динамиков к каждой комнатной станции. Мастер-станция оснащена AM / FM-радио, автоматическим избирательным вызовом и док-станцией для размещения плееров mP3, таких как плееры iPod.

DIY Help — Информация о системах внутренней связи и многое другое

Для многих домовладельцев электрическая проводка может быть пугающей неизвестностью, которая заставляет их обращаться к профессионалу, отнимая время и бюджет проекта.Так не должно быть!

Мы обещаем, что к концу этого блога NuTone Intercom Wiring FAQs вы почувствуете себя достаточно уверенно, чтобы взяться за работу самостоятельно.

Как я могу определить, является ли мой нынешний домофон «замкнутым» или «домашним» проводным?

При работе с переговорным устройством NuTone (например, для замены квартирной станции) вам необходимо определить стиль проводки для вашей системы. Старые и некоторые современные системы были разработаны для установки двумя способами: «замкнутой» или «домашней».”

  • Замкнутая проводка означает, что динамики подключены от динамика к динамику и обратно на главную станцию.
  • Home-run означает, что каждый динамик индивидуально подключается к главному устройству, отдельно и отдельно.

Чтобы определить, как ваша система подключена, просто подсчитайте количество кабелей, входящих в главную станцию. Если имеется столько же кабелей, сколько громкоговорителей и комнатных станций, у вас есть «домашняя» проводка. С другой стороны, если количество динамиков превышает количество кабелей на главном устройстве, ваша система «зацикливается».«Когда придет время заменить или отремонтировать комнатную станцию ​​или динамик, вам нужно будет согласовать существующую проводку.

Как узнать, является ли моя система 3-проводной или 4-проводной?

Старые системы внутренней связи NuTone были построены с использованием трехжильного или четырехжильного кабеля. (Новые модели и другие производители часто используют кабель Cat5.) Знание проводки важно при замене системы. Это потому, что вы можете просто заменить старые компоненты на новые, если проводка совместима. Например, если у вас есть старый NuTone IMA3303 и вы хотите заменить всю систему новыми продуктами, вам нужно будет выбрать вариант замены 3-Wire, чтобы сохранить всю проводку. В противном случае придется заменить ВСЕ — провод и комплектующие.

Вот видео, объясняющее это дальше:

Как заменить комнатную станцию ​​или динамик?

Как только вы узнаете, какой у вас тип и структура проводки, вы можете приступить к ремонту или замене вашей системы.Вы просто должны выбрать подходящий компонент и выполнить идентичную схему подключения.

Могу ли я заменить IMA3303?

Да, но это еще не все. NuTone прекратил производство IMA3303 в начале 2000-х годов. В результате прямые запасные части больше не доступны. Если вы хотите отремонтировать свой IMA3303, вам, скорее всего, потребуется заменить всю систему.

Хорошая новость: нет необходимости заменять всю проводку. NuTone создал NM100 Series как прямую замену IMA3303 .Просто купите все подходящие компоненты для вашей существующей системы 3303 и замените их.

  • Воспользуйтесь этим набором для быстрой покупки, чтобы быстрее всего купить все, что вам нужно.

Где я могу получить дополнительную помощь?

Получить ответ проще, чем вы думаете. Просмотрите этот лист часто задаваемых вопросов NuTone, чтобы получить еще более часто задаваемые вопросы. Или взгляните на этот ресурс, где есть все, что связано с внутренней связью, включая помощь по установке, меры безопасности и инструмент для поиска запчастей. Если вам все еще нужна помощь, не бойтесь звонить по телефону 1-800-221-8227, чтобы поговорить с техническим специалистом Central.

9 основных принципов дизайна взаимодействия в Интеркоме

Сообществу дизайнеров больше не нужно доказывать ценность дизайна, чтобы занять место за столом. Дизайнеры продемонстрировали, что дизайн может быть краеугольным камнем успеха в бизнесе. Но они также кое-что потеряли по пути.

Дизайнеры сошли со своего острова, где создается гладкий, но неэффективный и непрактичный дизайн. Они установили межфункциональные отношения и тесно сотрудничают с партнерами по всей организации.Более чем когда-либо они понимают, кто их клиенты и что их волнует. Они проектируют системы, а не направления. И вместо того, чтобы думать в первую очередь об интерфейсах, они думают о стратегии продукта. Они предназначены для достижения бизнес-результатов.

Но когда вы углубляетесь во все эти дополнительные уровни создания продуктов, легко забыть о важности того, в чем дизайнеры являются экспертами: дизайн взаимодействия, оптимизация взаимодействия между пользователем и продуктом.

Когда мы осознали эту проблему в нашей собственной команде разработчиков, мы заложили основы хорошего интерактивного дизайна. Они напоминают о вещах, которые для нас очень важны, но иногда о них забывают.

Это ни в коем случае не исчерпывающий список, и, поскольку они включают в себя наши принципы проектирования продуктов, они не универсальны для каждой компании. Это основы, о которых мы в Intercom заботимся. Но, надеюсь, они также могут послужить напоминанием для вас и, возможно, даже побудить вас задуматься об основах дизайна взаимодействия, которые важны для вашей компании.

1. Повсюду представлять один и тот же предмет знакомым образом

Интерком с его огромной широтой и глубиной может показаться ошеломляющим. Мы можем упростить задачу для наших клиентов, сделав основные объекты в системе (например, разговоры, пользователей, сообщения и т. Д.) Легко узнаваемыми и обеспечив их одинаковое поведение повсюду. Узнавать легче, чем вспоминать.


Do
По умолчанию объект отображается везде одинаково. Если у вас есть веское обоснование отклонения, сделайте его знакомым и подумайте, нужно ли отображать объект по-другому в другом месте продукта.

Не
Выполняйте локальные оптимизации, которые нигде не отражены или несовместимы с другими контекстами. Не создавайте несколько похожих, но немного разных вариантов одного и того же объекта.

Спросите:

  • Как этот объект показан в другом месте продукта?
  • Можем ли мы повторно использовать здесь тот же компонент?
  • Если нет, как мы можем сделать его знакомым?
  • Нужно ли обновлять его где-нибудь в продукте?

2.Установите иерархию в своем интерфейсе

Установив четкую визуальную иерархию, мы можем помочь нашим клиентам понять, как работает продукт, взаимосвязь между различными частями, что важно, а что нет.


Do
Используйте пробелы, типографику, группировку и отступы, чтобы четко передать иерархию и отношения между различными частями интерфейса.

Не
Размывайте границы между разными уровнями иерархии, не имея различимых групп.Не создавайте слишком много ящиков внутри ящиков.

Спросите:

  • Размещено ли содержимое в четких, различимых группах?
  • Достаточно ли места между этими группами?
  • Сгруппирована ли связанная информация вместе?
  • Правильные ли стили текста используются для установления иерархии информации?

3. Создайте визуальный ритм и равновесие

Сделайте ваш интерфейс легко поддающимся сканированию, чтобы клиенты могли быстро его понять. Если сделать его эстетически приятным, это повысит их представление о том, насколько он удобен.


Do
Зафиксируйте наиболее важную часть вашего интерфейса и используйте различные стили и макеты, чтобы сбалансировать ваш дизайн и упростить сканирование. Используйте сетку и обратите особое внимание на выравнивание.

Не надо
Разложите все в виде плоского списка. Не используйте слишком длинные предложения или строки.

Спросите:

  • Легко ли отсканировать дизайн и узнать, что в нем самое важное?
  • Ощущается ли он визуально сбалансированным?
  • Выровнен ли интерфейс по сетке?

4.Используйте общепринятые шаблоны и взаимодействия

Мы можем помочь нашим клиентам лучше познакомиться с Intercom и использовать его более эффективно, ограничив количество шаблонов взаимодействия, которые им необходимо изучить.


Do
Используйте существующие шаблоны из нашей системы проектирования. Отдавайте предпочтение общим шаблонам дизайна взаимодействия перед умной индивидуальной оптимизацией. Следуйте стандартным отраслевым принципам дизайна взаимодействия.

Не
Представляйте похожие, но разные варианты существующих шаблонов системы проектирования.Не создавайте собственные шаблоны, если есть установленный отраслевой стандарт. Не злоупотребляйте существующим шаблоном.

Спросите:

  • Можно ли здесь использовать существующий шаблон системы дизайна?
  • Если нет, то как выглядит стандартный шаблон для этого?
  • Если вы думаете, что вам нужен новый шаблон, говорили ли вы с командой дизайн-систем и другими дизайнерами? Можно ли вернуть этот шаблон в систему дизайна для использования другими дизайнерами?
  • Понятно, как можно взаимодействовать с шаблоном?
  • Есть ли четкая обратная связь, когда пользователи взаимодействуют с ней?

5.Используйте прогрессивное раскрытие информации

Используя прогрессивное раскрытие информации, мы можем упростить внутреннюю связь для большинства наших клиентов, обеспечивая большую гибкость для наших опытных клиентов.


Do
Начните с простых значений по умолчанию и постепенно проявляйте гибкость. Оптимизируйте для наиболее распространенного варианта использования.

Не
Ошеломляйте клиентов, сразу проявляя полную гибкость. Не идите на компромисс с наиболее распространенным вариантом использования для крайних случаев.

Спросите:

  • Каков наиболее распространенный вариант использования?
  • Какими должны быть настройки по умолчанию, чтобы большинству людей не приходилось их менять?
  • Как мы можем постепенно раскрывать информацию?
  • Мы идем на компромисс с наиболее распространенным вариантом использования крайнего случая?

6. Будьте ясны и кратки

Язык — это ключ к тому, чтобы помочь нашим клиентам понять, как работает Интерком. Однако слишком много контента может иметь противоположный эффект: клиенты сканируют страницу, не читая ее, и, следовательно, не достигают того, что им нужно сделать.

Do
Будьте ясны и лаконичны. При необходимости постепенно раскрывайте информацию, используя всплывающие подсказки и ссылки, чтобы помочь документам узнать больше. Используйте иллюстрации для объяснения идей. Редактируйте безжалостно.

Не
Используйте длинное подробное содержание, чтобы объяснить, как что-то работает. Вместо этого подумайте, что усложняет ситуацию, и устраните основную проблему. Избегайте попадания в ловушку технически правильного, но трудного для понимания.

Спросите:

  • Легко ли сканировать и понимать, что это такое, без необходимости читать все содержимое от начала до конца?
  • Что, если бы вам пришлось вырезать половину контента? Сможете ли вы сделать это, не теряя смысла?
  • Ясно ли ценностное предложение?
  • Понятно, что нужно делать пользователю?
  • Будет ли это понятно тем, кто не знаком с содержанием?
  • Что мы можем проиллюстрировать визуально, а не объяснять содержанием?

7.Учитывайте отзывчивость и скорость

Производительность — это особенность, которую необходимо тщательно продумать. Когда его игнорируют или неправильно управляют, это создает неопределенность и неудобство для пользователей.

Do
Предоставляйте пользователям мгновенную обратную связь, когда они взаимодействуют с продуктом, и устанавливайте ожидания в отношении времени ожидания.

Не
Забудьте о состояниях загрузки.

Спросите

  • Что происходит сразу после взаимодействия с интерфейсом?
  • Ясно ли, что действие было получено и в настоящее время обрабатывается?
  • Понятно, когда обработка будет завершена?

8.Направляйте пользователей, что им делать дальше

Обычно мы начинаем с проектирования для счастливого пути, но большинство клиентов впервые испытают его на себе. Без четкого руководства они могут вообще не достичь счастливого пути. Вот здесь и проявляется отличный интерактивный дизайн.


Do
Дайте понять, что пользователи должны делать дальше, и упростите выполнение этой задачи. В частности, рассмотрите пустые состояния, сообщения об ошибках и конечные состояния.

Не
Не создавайте тупиков, в которых пользователи должны сами решать, что делать дальше.

Спросите

  • Что произойдет, если у вас нет данных для отображения?
  • Что происходит при ошибке?
  • Понятно, что пользователю делать дальше?

9. Помните о доступности

Хотя мы еще не установили стандарты доступности, вы можете сделать многое, чтобы сделать свой дизайн более доступным.


Do
Используйте существующие компоненты системы проектирования, поскольку они сделаны доступными.Используйте легко читаемые стили и размеры текста. Добавьте достаточного цветового контраста. Не используйте только цвет для передачи смысла.

Не
Добавляйте новые цвета или стили текста, не посоветовавшись с командой дизайнерских систем. Избегайте внедрения пользовательских компонентов, потому что они могут быть недоступны.

Спросите:

  • Есть ли какой-либо компонент системы дизайна, цвет или стиль текста, которые вы можете использовать?
  • Текст достаточно разборчивый?
  • Достаточно ли контраста?
  • Есть ли что-то большее, чем просто цвет, используемый для передачи значения?

Сосредоточьтесь на нашем основном ремесле

Несмотря на то, что дисциплина продуктового дизайна за эти годы значительно выросла, важно, чтобы мы не забывали и не теряли приоритеты в нашем основном ремесле.Повышенное внимание к потребностям клиентов и бизнеса не должно служить оправданием плохому дизайну взаимодействия. Подобные основы дизайна помогают установить основу для качества проектирования взаимодействия, помогают избежать вопиющих ошибок и, в конечном итоге, служат основой для создания превосходного программного обеспечения, ориентированного на клиента.


Изначально этот документ был написан как внутренний документ нашей группы разработчиков. Если вас интересует больше подобного контента, загляните на нашу страницу о дизайне продукта, чтобы узнать больше и узнать о наших открытых ролях.

THE RETRO Решение для модернизации домов с целью замены старых систем внутренней связи на новую музыкальную систему и систему внутренней связи

  • AM / FM, подключение MP3
  • Bluetooth ® Music Option
  • Опция дверного звонка для смартфона MyDoor.
  • Пошаговая замена
  • EZ * Мы рекомендуем использовать для установки лицензированного электрика

ЧТО ВАМ НУЖНО:
  • New Master Station + Накладка для New Master Station
  • Новые комнатные станции + горизонтальные или вертикальные отделочные панели для каждой комнатной станции (максимум 13 комнат)
  • Новый дверной коммуникатор + выбор пластикового, металлического или MyDoor дверного звонка для смартфона
  • New Patio Station + Для этого также может потребоваться декоративная пластина
  • 3 провода от старой системы внутренней связи, пример: красный для плюса, черный для заземления, зеленый для линии передачи данных

Пошаговый подход к обновлению домашней системы внутренней связи:

*** Наша система требует всего 3 провода для подключения

1. Измерьте высоту и ширину старой мастер-станции внутренней связи

2. Определите, являются ли станции старой комнаты:

Вертикальный Станции (V) или

Горизонтальные Станции (H) Перейти на страницу комнатных станций RETRO ▸

3. Посмотрите на свой входной дверной звонок, примите решение заменить его пластиковым, металлическим или дверным звонком для смартфона.

На заметку:

  • Если это двухпроводная система на входной двери, приобретите адаптер * RETRO-DBB (щелкните здесь, прокрутите вниз, чтобы прочитать описание)
  • Двухпроводной входной дверной звонок сможет звонить только через систему RETRO, вы не сможете разговаривать через него
  • Комбинированные пакеты включают Мастер, Мастер декоративную пластину, 4-5 комнат, Стандартную входную дверь, Станцию ​​для патио и Адаптер Bluetooth.При необходимости вы можете добавить в пакет комнатные станции, AM / FM-антенну, IREMOTE Control и т. Д. Комбинированные пакеты RETRO Страница▸
  • ИТОГО: 13 Макс. Комнат

Вопросы? Звоните или офис: 877-435-0670 Даллас, Техас. У нас есть лицензированный технический и опытный персонал, который поможет вам.

** Intrasonic Technology настоятельно рекомендует использовать для этой замены электрика или кого-либо, имеющего лицензию на работу с электрическими системами.

Особенности замены музыкальной системы и домофона RETRO

Литература RETRO ▸

Присоединяйтесь к нашей группе в Facebook! * Необходимо авторизоваться в Facebook

Имя вашего сайта — Системы внутренней связи NuTone: общие проблемы и ремонт

НАРУЖНЫЕ СТАНЦИИ: ВХОДНЫЕ ДВЕРИ И СТАНЦИИ ПАЦИЕНТА

Теперь, когда ваша система настроена правильно и вы очистили все регуляторы громкости и кнопки внутренней связи, пришло время взглянуть на состояние ваших наружных динамиков.

Уличные колонки NuTone расположены у входной двери, во внутреннем дворике или на террасе. Динамики входной двери будут представлять собой либо просто решетку с динамиком, расположенным за решеткой, либо они могут также иметь кнопку дверного звонка на решетке.

Старые динамики NuTone для входной двери имели бумажные диффузоры внутри металлической рамы. С годами бумага гнила от солнца и дождя, и иногда ее съедали маленькие насекомые. Начиная с конца 1980-х годов бумажные конусы были заменены пластиковыми, что увеличило их долговечность.

Даже с пластиковыми диффузорами динамик все равно может выйти из строя. Заменить диффузоры дверных динамиков несложно. Все они представляют собой квадратные колонки 3-1 / 2 дюйма с сопротивлением 16 Ом и обычно доступны в любом сервисном центре NuTone. Все, что вам нужно сделать, это снять решетку с настенного корпуса, перевернуть ее, отсоединить 2 провода от клемм динамика и вывернуть 2 или 4 винта, которые крепят динамик к задней части решетки. Соберите в обратном порядке, и все готово.

Станции Patio бывают разных конфигураций.Самые ранние патио-станции были спроектированы из двух частей. На внешней стене будет небольшая утопленная панель с кнопками регулировки громкости и внутренней связи. Выше на той же стене будет большая алюминиевая решетка 12 x 12 дюймов с конусом динамика позади нее.

Конус динамика за решеткой может быть либо бумажным, либо он может быть сделан из куска плоского пенополистирола. Эти колонки назывались Poly Planar, и они служат почти вечно. Все эти конусы имеют диаметр 8 дюймов.

Начиная с 1970-х годов, была введена небольшая цельная станция для патио. Обычно это уличная версия станции того же размера изнутри дома. В них используются диффузоры диаметром 5 дюймов.

Давайте посмотрим на диффузоры динамиков NuTone на протяжении всей их истории. Конусы динамиков имеют номинал в Ом. Это импеданс динамика, и это важно. Первоначальные диффузоры динамиков NuTone имели сопротивление 3,2 Ом, затем были заменены системы и использовались динамики с сопротивлением 45 Ом, затем системы снова изменились, и объем динамиков увеличился до 25 Ом. Вы можете заметить, что ни один из этих номиналов не составляет 4 или 8 Ом, которые используются в домашних стереосистемах.

Важно, чтобы для вашей системы был динамик с правильным импедансом. Если вы используете не тот динамик, это может привести к неправильной работе системы или даже к отказу усилителя главной станции.

Заменить диффузоры динамиков очень просто, и ваша система будет полностью восстановлена. Если у вас есть мультиметр, вы можете проверить импеданс диффузора динамика, сначала отсоединив провода, подключенные к динамику, а затем подключив измеритель к клеммам.Показание должно соответствовать номиналу, нанесенному на магнит динамика. Если вы получаете значение 0 или бесконечность, диффузор динамика вышел из строя.

Используйте эту кнопку, чтобы узнать о сменных диффузорах для патио

Устранение основных неисправностей и типы проводов

Общая проблема многих систем внутренней связи NuTone заключается в том, что 1 или 2 станции в системе не работают правильно. Возможно, громкость низкая или функции внутренней связи не работают должным образом.Это может быть проблема самой станции или проблема с проводкой.

Простой способ определить причину проблемы — заменить вызывающую проблемы станцию ​​другой станцией в доме, которая работает правильно. Если проблема следует за подозрительным говорящим, значит, проблема в говорящем. Если проблема остается в исходном месте, это может быть проблема с проводкой.

При замене динамиков следует обращать внимание на то, как подключена проводка.У вас может быть 3, 4, 5, 6 или 8 проводов, подключенных к задней части динамика. Системы внутренней связи NuTone были разработаны таким образом, чтобы их было легко установить даже тем, кто занимается своими делами. Все соединения проводов будут помечены либо цветом провода, либо, в случае трехпроводных систем, фактическим металлом внутри изоляции.

В 3-проводных системах кабель представляет собой плоский трехжильный ленточный провод серого цвета. Внутри изоляции вы обнаружите, что сами провода разного цвета. №1 — серебро (используется для индексации стороны провода, с которого вы начинаете), №3 — медь, и остается только центральный провод (который тоже медный, но находится в центре кабеля).

Если вы посмотрите на заднюю часть любой ранней 3-проводной станции, вы найдете запрессованные в пластик «Серебро», «Центр», «Медь» и стрелки, указывающие на винты, в которых соединяются провода.

Позже NuTone добавила красную полосу к проводу №1 (серебряный) и синюю полосу к проводу №3 (медный), чтобы упростить задачу. С этого момента на станциях вы найдете станции, помеченные как «красный / серебристый», «Центр» и «Синий / Медный».

В 6- и 8-проводных системах у вас будет 3 или 4 витых пары проводов.Эти витые пары будут окрашены в красный — черный — оранжевый — синий цвета (синий цвет только в 8-проводном кабеле). Если вы внимательно посмотрите на пары, вы увидите, что в каждой паре один провод будет сплошным цветом, а другой — с белой полосой. Так индексируется провод для обеспечения правильной полярности.

Если вы посмотрите на разъемы на задней панели 6- или 8-проводной станции громкоговорителей, вы увидите, что винтовые клеммы имеют маркировку «Красный / Красный Белый», «Черный / Черный Белый» и так далее.

Исключением является специальный тип провода, который NuTone использовала с 1986 по 1992 год.Это особый тип 6-жильного кабеля, обозначенный как IW6R. IW6R — это плоский 6-жильный ленточный кабель, используемый в исходной системе IM4006.

Идея этого ленточного кабеля заключалась в том, что в нем использовались специальные обжимные разъемы, которые заканчивали кабель и подключались к соответствующему разъему на плате динамика.

Эта конструкция оказалась большой неудачей. У оригинального ленточного провода IW6R был сплошной провод в кабеле, и он часто не мог правильно подключить к обжимному разъему. Позже провод в кабеле был заменен на многожильный, что в некоторой степени помогло решить проблему оконечной нагрузки, но не решило проблему полностью. Основная проблема после того, как была решена схема подключения, заключалась в том, что установщик не читал инструкции о том, как заделать провод, и, если это было сделано неправильно, соединение не удерживалось.

Я, должно быть, совершил сотни и сотни обращений по гарантии, которые просто включали замену всех обжимных разъемов.

Кабель

IW6R имеет синюю полосу на одном крае, как индекс для обозначения жил внутри ленты. Начиная с края синей полосы, порядок цветов следующий: «Красный / Белый», «Красный», «Оранжевый / Белый», «Черный / Белый», «Черный» и «Оранжевый».

При повторном использовании кабеля IW6R и установке нового оборудования важно соблюдать этот порядок на протяжении всей установки.

Системы оповещения и внутренней связи | State Systems, Inc.

Установка и ремонт для предприятий в Теннесси, Арканзасе, Миссисипи и Алабаме

Система пейджинга и внутренней связи является ключом к обеспечению эффективного и действенного взаимодействия с вашими сотрудниками и клиентами в рамках вашего бизнеса или организации. Профессиональное проектирование и установка вашей системы — не единственный фактор, который может помочь вам в достижении этой цели. Разработка стратегии технического обслуживания также имеет решающее значение для предотвращения перебоев в вашей повседневной работе. В State Systems Inc. мы помогаем удовлетворить потребности ваших соседних предприятий ». Системы пейджинга и внутренней связи нужны годами. Наши технические специалисты обладают опытом и знаниями, чтобы создать и поддерживать лучшую систему и план для вашей компании. Мы можем спроектировать и установить систему для вашего бизнеса, расположенного в Теннесси, Арканзасе, Миссисипи или Алабаме.

Свяжитесь с нами онлайн сегодня, позвоните нам по телефону 901-531-6550 или продолжайте читать, чтобы узнать о наших конкретных услугах пейджинга и внутренней связи , в том числе:

  • Установка
  • Замена
  • Ремонт и обслуживание
  • Тестирование и инспекция

Пейджинговая связь и установка внутренней связи

Каждой компании и зданию требуется уникальная система оповещения и внутренней связи, отвечающая всем их коммуникационным потребностям. Компания State Systems имеет опыт, необходимый для разработки и установки любой системы связи, которая может быть у вас — любого размера, формы и среды.

Официальный дилер Telecor

State Systems заключила партнерское соглашение с Telecor, чтобы предложить первоклассные решения для пейджинговой связи и внутренней связи. Наш обученный персонал будет рад предоставить вам консультацию, чтобы мы могли порекомендовать систему, хорошо подходящую для нужд вашего здания, которая соответствует вашему бюджету.

Для оценки заполните нашу контактную форму справа или позвоните нам по телефону 901-531-6550!

Техническое обслуживание систем внутренней связи и оповещения

Не так уж часто ваши системы нуждаются в обслуживании.Однако, как и все остальное, они могут быть подвержены вандализму, техническим сбоям или просто старости.

При возникновении этих проблем звоните в State Systems! Наши технические специалисты обладают полной квалификацией для обслуживания ваших существующих систем и гарантируют, что вы не доставляете неудобств в течение длительного периода времени. Если вам необходимо обслуживание системы пейджинга или внутренней связи, позвоните в State Systems сегодня же!

Наша команда технических специалистов отзывчива, профессиональна и обучена на заводе-изготовителе для обслуживания множества различных систем.У нас также есть доступ к полной линейке запчастей для любой системы, которая входит в широкий спектр продуктов State Systems. Все это дает нам явное преимущество при обслуживании ваших систем пейджинга и внутренней связи.

Ваша обычная система не требует частого обслуживания. Когда это происходит, проблема обычно связана с одним из следующих аспектов вашей системы:

  • Компоненты внутреннего контроля
  • Динамики
  • Вызывные станции
  • Регуляторы громкости

Чтобы запланировать техническое обслуживание вашего домофона или пейджинговой системы для вашего предприятия или организации в Теннесси, Арканзасе или Миссисипи, свяжитесь с нами через Интернет »

«Государственные системы» — одно из ведущих компаний в этой сфере деятельности. Вы имеете дело с уважаемой компанией, которая знает, как заботиться о своих клиентах. Я не мог делать то, что делаю, без поддержки команды State Systems. Они сделали мою работу намного проще ». — Джин Бринкли, заведующий отделением пресвитерианской церкви и школы Woodland

Услуги внутренней связи и системы оповещения в Теннесси, Арканзасе, Миссисипи и Алабаме

У нас высокие стандарты для всех наших систем, поэтому мы гордимся тем, что у нас есть высококвалифицированные технические специалисты, которые являются экспертами в работе со всеми типами систем, таких как:

Мы спроектировали, установили и обслужили эти важные системы для предприятий любого размера по всему региону и понимаем, что нужно для того, чтобы эти критически важные системы работали должным образом.Мы также можем помочь обеспечить надлежащее обучение вашего персонала для обеспечения максимальной эффективности работы системы.

Чтобы получить дополнительную информацию или расценки на услуги системы пейджинга и внутренней связи, позвоните в State Systems Inc. сегодня по телефону 901-531-6550 или щелкните здесь!

Мы предлагаем сервис, установку и обслуживание в этих городах и их окрестностях:

В Арканзасе : Аркадельфия, Бентон, Блайтвилл, Конвей, Эльдорадо, Форрест-Сити, Хелена, Хот-Спрингс, Джонсборо, Литл-Рок, Марион, Маунтин-Вью, Парагоулд, Западная Хелена и Винн

В Теннесси : Арлингтон, Бартлетт, Брентвуд, Кларксвилл, Коллиервиль, Колумбия, Теннесси, Куквилль, Дайерсбург, Франклин, Галлатин, Джермантаун, Хендерсонвилл, Джексон, Лейкленд, Ливан, Мартин, Мемфис, Миллингтон, Мерфрисборо, Нэшвилл , Типтон и Юнион-Сити.

В штате Миссисипи : Бейтсвилл, Кларксдейл, Кливленд, Колумбус, Гринвилл, Гринвуд, Гренада, Эрнандо, Хорн-Лейк, Олив-Бранч, Оксфорд, Сенатобия, Саутхейвен, Старквилл, Туника, Тупело и Вест-Пойнт.

В Алабаме: Афины, Бирмингем, Каллман , Декатур , Фейет , Флоренция, Форт Пейн, Гадсден, Гантерсвилл, Гамильтон, Хантсвилл, Джаспер, Мускул Шолс, Расселвилл, Скоттсборо

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
