Высота электростолба: требования для бетонного и деревянного

Содержание

Высота электрического столба над землей

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

  • Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
  • Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
  • Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

  • Бурильная машина;
  • Кран, который установит в вертикальное положение столб;
  • Грузовая машина для перевозки столба;
  • Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов (рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения.

Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Характеристики местностей и пересечений Напряжения линий, кВ
ниже 1 кВ 1 — 20 35 — 110 220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м 5 6 6 7
Населенные местности и территории промышленных предприятий.
Расстояния до земли, м
6 7 7 8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м 7,5 7,5 7,5 8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м 6 7 7 8

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δ h.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 — 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δ h, принимаемым 0,2 — 0,4 м. Меньшая цифра берется для пролетов длиной до 200 — 250 м, а большая — при пролетах 400 — 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δ h можно не принимать.

3. Габаритная стрела провеса провода f г, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θ г, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.

Когда пересекаемый объект — автострада, линия связи и т. д. — находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода f нб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γ х( l -х) /2

Рис. 2 . Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1 , включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных —

5. Размер b — расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а — расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h 1 = h г + Δh + f г + λ 1 + b

Полная высота опоры Н = h2 +а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3 ) высота h 1 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h 1 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

Стандартный электрический столб СВ 9.5-2.0 имеет следующие размеры: длина 9500 (мм), ширина 220 (мм), толщина 165 (мм).

Размеры электрических столбов:

— длина (L): от 9500 (мм) до 13500 (мм) ;
— высота (H): 650 (мм) , 700 (мм) ;
— ширина (B): 220 (мм) .

Стойки опор контактной сети:

— длина (L): 13600 (мм) ;
— высота (H): от 200 (мм) до 600 (мм) ;
— ширина (B): 290 (мм) .

Стойки опор контактной сети для транспорта:

— длина (L): 10500 (мм) , 13500 (мм) ;
— высота (H): 412 (мм) ;
— ширина (B): 220 (мм) .

Артемьев Василий Борисович 8 мая 2018, 08:53

Здравствуйте! Собственники земельных участков могут претендовать только на территорию в границах своих земельных участков, при этом к каждому земельному участку должен быть обеспечен доступ. Свои действия по установке столбов для линий электропередач в любом случае должны согласовывать с надзорными органами. В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов. 1. Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор. 2. Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор. Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров. 3. Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора. Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права. 4. Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

Как установить опору ЛЭП, электрический столб для освещения?

Установка столбов для электричества осуществляется при воздушной прокладки электросетей между трансформаторными подстанциями и конечными потребителями электричества. При выполнении работ самостоятельно, своими руками, важно знать, что конструкция воздушных линий электропередач, их проектирование и строительство должны соответствовать документам: строительными нормами и требованиям ПУЭ.

При выполнении работ по погрузке, перевозке и разгрузке опор требуется, чтобы они не подвергались ударам, резким толчкам и рывкам. Нельзя разгружать опоры сбрасыванием. Запрещается транспортировать опоры и детали ВЛ по земле волоком, даже если что-то мешает подъезду грузоподъемных кранов. В таких случаях их развозят по трассе специальными машинами, оборудованными приспособлениями для погрузки и выгрузки.

Как правильно установить электрический столб?
Правила установки электрических столбов железобетонных (типа стоек СВ, марки вида СК) для линий электопереедач и наружного освещения имеют определенную последовательность работ.

Технология установки столбов ЛЭП и переноса бетонных опор освещения включает в себя следующие виды технологических операций:

  1.  Разметку трассы электролинии, определение места установки электрических столбов, переноса с учетом расстояния между опорами ЛЭП.
  2.  Бурение скважин под опоры с помощью бурильно-крановых машин БКМ. Также можно выполнить земляные работы своими руками, используя специальный инструмент для копания ямы — ручной ямобур. Глубина ямы, диаметр зависят от вида электрического столба, категории грунта и диаметра ручного бура. Сегодня в продаже можно встретить бензобур для бурения ям, который намного облегчит вам работы по установке столбов своими руками.
  3. Непосредственно саму установку готовых электрических столбов с помощью манипулятора БКМ, или крана, выверка по вертикали, закрепление оснований столбов в пробуренных ямах.
  4. Монтаж на электрических столбах траверс ЛЭП, кронштейнов светильников наружного освещения и прокладка наружных электрических линий.

Ямы для опор роют различной формы и на разную глубину в зависимости от типа линии, характера грунта на участке и способов копки. При этом ямам стремятся придать удобную для установки опоры форму при наименьшем изъятии, грунта. Глубина закапывания опор должна быть достаточной, исключающей возможность вывертывания из грунта и опрокидывания под воздействием сил, возникающих от давления ветра на провода и надземную часть. Средняя глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Для промежуточных опор цилиндрическую форму ямы роют самодвижущиеся бурильные машины с краном для установки опоры в яму. В трудных местах трассы, неудобной для прохода машин, ямы выкапывают вручную лопатой так, чтобы выступающие участки земляного котлована не мешали электрическому столбу погрузиться в землю на нужную глубину вкапывания.

Время между устройством котлована и установкой в него опоры не должно превышать одних суток. Высота столба, как требуют «Правила устройства электроустановок» (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных участках (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

Установка железобетонных опор СК производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.

При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.

После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием.

Вертикальность опор ЛЭП напряжением 10 кВ и ниже проверяют отвесом, а 35 кВ и выше – теодолитом.

Высота столбов ЛЭП определяется по наименьшим допускаемым расстояним от проводов ЛЭП до земли и инженерных сооружений приведены в табл. 1. Провода ВЛ должны быть подвешены на столбе ЛЭП такой высоты, чтобы от низших точек провода до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами ВЛ могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Таблица 1. Допустимые расстояния от проводов ЛЭП до земли и инженерным сооружениям

Характеристики местностей и пересечений Напряжения линии, кВ
ниже 1 кВ 1-20 35 — 110 220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние от провода до земли с учетом стрелы провеса, м 5 6 6 7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м 6 7 7 8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м 7,5 7,5 7,5 8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м 6 7 7 8

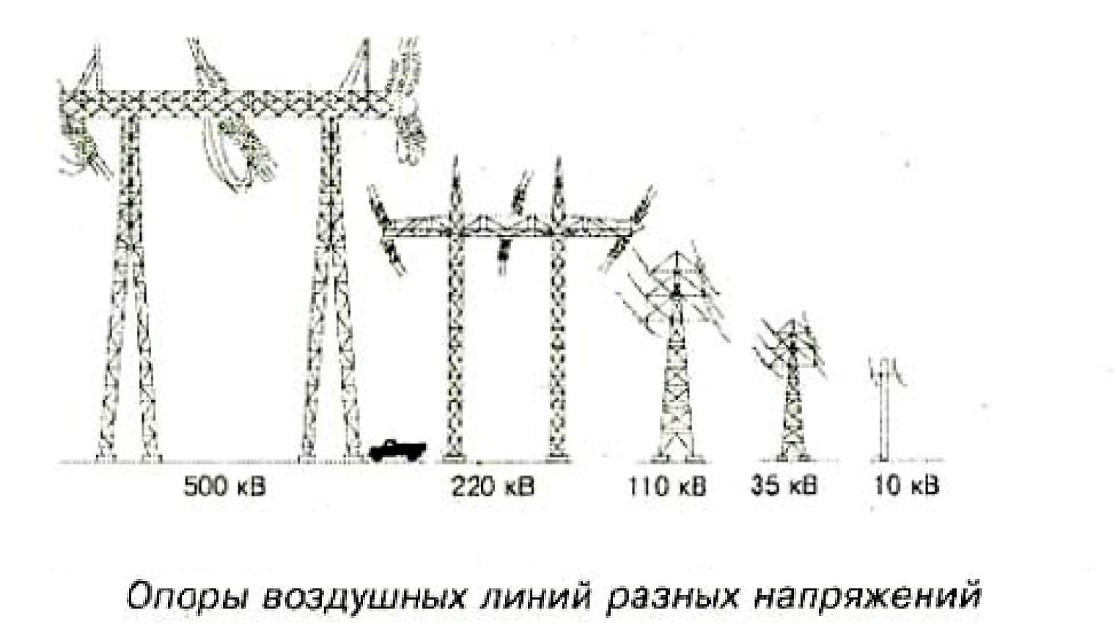

Высота столба электропередач (0,4-10 кВ), опоры ЛЭП (35-110 кВ, 220-330 кВ) принимается с небольшим запасом Δh, равным 0,2 — 0,4 м к нормативным параметрам.

Траверсы ВЛ прочно закрепляют на опорах электропередач и для предохранения от ржавчины покрывают битумным лаком. Изоляторы закрепляют при помощи полиэтиленовых колпачков. Перед насадкой колпачки разогревают в воде температурой 80–90 град. C, а затем насаживают на штырь или крюк лёгкими ударами деревянного молотка. Внешняя поверхность колпачка имеет форму резьбы, на которую наворачивают изолятор.

Как правильно установить опору освещения?

Технология установки опор освещения типа железобетонный столб выполняется аналогично технологии электромонтажных работ, рассмотренной выше, только на электрическом столбе дополнительно устанавливается кронштейн для крепления светильника наружного освещения. Опоры освещения металлические фланцевые монтируются на предварительно изготовленный железобетонный фундамент. Прокладка кабеля для питания светильника производится внутри металлического столба освещения при установке столба своими руками. Технологию производства работ можно узнать перейдя по ссылке как установить опору освещения.

На железобетонных опорах ВЛ с помощью специальных хомутов монтируются стальные траверсы. Для ВЛ напряжением до 10 кВ эти траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков ставятся штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд подвесных изоляторов.

Как установить опору ЛЭП?

Технологический процесс монтажа линии электропередачи (ЛЭП) включает в себя:

  • подготовительные работы, в ходе которых знакомятся с районом прохождения трассы, разбивают трассу, рубят просеки, роют котлованы под опоры, подготавливают разного рода производственные, хозяйственные и коммунальные помещения;
  • основные строительно-монтажные работы, в ходе которых развозят по местам, собирают и устанавливают опоры, доставляют и монтируют изоляторы, провода, тросы.

Рытье прямоугольных котлованов для фундаментов опор производится одноковшовым экскаватором ЭО-4321Б с емкостью ковша 1 м3 с бульдозерным отвалом, используемым для снятия почвенно-растительного слоя и сдвигания его в сторону на 5 метров перед рытьем. При рытье котлованов необходимо соблюдать требуемую крутизну откосов, чтобы не обрушались стенки котлованов, а вынутый грунт укладывать на расстоянии 0,5-0,8 метров от бровки котлована, так чтобы он не мешал последующему монтажу подножников. Разрыв во времени между рытьём котлованов и монтажом фундаментов не должен быть более 1 – 2 суток.

Монтаж элементов фундаментов выполняют автомобильным краном КС-4571(г.п – 14,2 т.) без заезда в котлован. Установку ригелей необходимо производить после частичной засыпки котлованов до уровня ригелей.

Обратную засыпку котлованов производят послойно бульдозером ДЗ-110А с одновременным трамбованием слоев грунта вибротрамбующей машиной ВТМ-2М до плотности λ=1,7 m/м3 согласно технологической карте.

Как собирают опоры ЛЭП?

Решетчатые металлические опоры ЛЭП поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. После завершения сборки металлических опор, перед тем как поставить ее вертикально, производится проверка соответствия рабочим чертежам проекта ВЛ, восстановление антикоррозийного покрытия в местах его повреждения при транспортировке.

Сборка опор выполняется по возможности ближе к месту ее будущей установки. Сборка стальных промежуточных опор ЛЭП, как правило, укрупнительная. На оборудованном полигоне собираются секции опор, которые вывозят на пикет и производят досборку. Сборка анкерных опор предусматривается на пикетах, т.к. секции этих опор имеют большие габариты, усложняющие их перевозку. Для ускорения сборочных работ бригаде придается агрегат для механизированной сборки опор. При выполнении сборочных работ применяются автокраны, домкраты и другие механизмы и инструменты.

Решетчатые стальные опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты стальных опор разрабатываются экскаваторами. Заглубление железобетонных свай в грунт выполняется виброударным способом. Глубина заложения фундаментов или свай должна соответствовать проекту ВЛ.

Как ставят опоры ЛЭП?

Металлические опоры устанавливаются с помощью подъемного крана соответствующей грузоподъемности. Вылет и рабочий ход стрелы подъема крана должны обеспечивать полный подъем опоры, перемещение ее к месту установки и удержание в вертикальном положении до закрепления на фундаменте. Установка опор осуществляется методом поворота с помощью автокрана КС-4571 и трактора Т-130М. После установки опоры ЛЭП выверяется ее вертикальное положение путем установки подкладок между башмаком и железобетонным фундаментом.

Натяжку проводов ВЛ напряжением до 10 кВ выполняют лебёдкой, при помощи полиспастов или автомашиной, а 35 кВ и выше – тракторами. Стрелу провеса проводов устанавливают визированием. При плохой видимости допускается контролировать натяжку проводов по динамометру.

По окончании строительно-монтажных работ необходимо произвести тщательный осмотр линии и подготовить ее к сдаче в эксплуатацию.

Установка опор ЛЭП в Крыму | Ямобур в Крыму. Бурение в Крыму и Севастополе +7978-033-17-16

У нас Вы можете купить столбы под электричество бетонные СВ-95, СВ-105 сразу с доставкой и установкой в тот же день!

ЖБ опоры всегда в наличии. Работаем от 1 электростолба.

Собственный автопарк в Симферополе.

Доставим до места в любой точке Крыма, произведем развоз опор по месту.

Выполним демонтаж старых опор ЛЭП, перенос жб столба, замену столба освещения, при необходимости выполним установку с укосинами.

Профессиональная установка опор ЛЭП – это трудоемкая работа специалистов. Наша компания готова предложить вам максимально качественную установку опор ЛЭП на всей территории Крыма и Севастополя. Наши специалисты приобрели свой опыт и знания за долгие годы работы в сфере строительства и электромонтажа, а техника, представленная в нашем парке, специально предназначена для установки опор и столбов.

Устанавливаем опоры для жителей частного сектора Крыма и Севастополя, при необходимости установим одну-две опоры. Оплата работ производится после монтажа.

Как производится установка опор ЛЭП

Линии электропередач устанавливаются под строгим государственным контролем, поэтому монтаж ЛЭП должен быть по максиму технологичным. В частности, без использования ямобура здесь не обойтись. Размеры заглубления зависят от высоты опор, количества проводов и вида грунта. В среднем опоры закапывают ниже глубины промерзания грунта – на 1.5-2 метра в зависимости от климата. При бурении важно следить, чтобы из ямы извлекалось наименьшее количество грунта. Это обеспечит стабильность конструкции и исключит выворачивание опоры под воздействием ветра.

Сами столбы бывают разных видов: квадратного и круглого сечения, а по весу – в диапазоне от 0,7 до 2 тонн. В зависимости от материалов, столбы классифицируются  по типам:

  • деревянные,
  • железобетонные,
  • металлические.

Стандартно устанавливаются столбы со следующей маркировкой:  СВ 95-2; СВ 95-3; СВ 105-3,6; СВ 105-5 и другие.

Установка опор линий электропередач связана не только с вопросами бурения, но и с перемещением опор по территории объекта. Опоры транспортируются на строительные участки определенными партиями. Ямобур с помощью специальных приспособлений, которые расположены на его базе, перемещает опоры по территории строительного участка. Ранее такие работы производились с помощью автокрана и длинномера, либо крана-манипулятора.

Использование ямобура для монтажа линий электропередач позволяет существенно снизить материальные расходы и экономит время заказчика.

 Установка опор ЛЭП. Металлические опоры

Промежуточная установка опор ЛЭП применяется на прямолинейных участках. Данная конструкция опор воспринимает два вида нагрузки:

  • горизонтальные;
  • вертикальные.

На данных конструкциях опор применяют штыревые или подвесные изоляторы. В подвесных конструкциях провода укрепляют в гирлянды. В штыревых конструкциях используют проволочную вязку. Анкерную опору применяют для того что бы повернуть линию электропередачи. Опора в таких случаях подвержена дополнительным нагрузкам. Заканчивается линия электропередачи концевой опорой.

 Установка опор ЛЭП. Деревянные опоры

Деревянные опоры ЛЭП соединяют с железобетонными пасынками. Необходимо это для увеличения срока эксплуатации опор. Бандаж используется для соединения. Выполнен бандаж из стальной проволоки или хомута. Количество витков такого бандажа зависит от диаметра проволоки. Для установки деревянных опор используют ямобур. Его диаметр должен быть больше стойки опоры.

 Установка опор ЛЭП. Железобетонные опоры

Железобетонные опоры устанавливаются при помощи хомутов. Хомуты необходимы для крепления траверс. Траверсы со штырями применяют на линиях с напряжением до десяти киловольт (10 кВт). Детали сцепной арматуры устанавливают на концах траверсы для того что бы работать с большими напряжениями ЛЭП. Сцепная арматура позволяет закрепить гирлянды подвесных изоляторов.

Для правильной работоспособности и функционирования ЛЭП, все составляющие элементы должны быть профессионально смонтированы.

Мы выполняем бурение  скважин до такой глубины, которая необходима для установки опор освещения, а на следующем этапе — устанавливаем эти опоры.

Фиксация столбов осуществляется заказчиком. А проводка электрических линий на столбах ЛЭП и опорах освещения обычно производится организациями, которые имеют допуск к работам данного типа.

Демонтаж столбов

Также нашей компанией выполняются работы по демонтажу старых столбов линий электропередач. Для этого у нас имеется необходимое силовое оборудование, способное вытащить любой столб.

Цена установки опор ЛЭП зависит от следующих факторов:

  • размер опор;
  • количество опор;
  • условия установки.

Приглашаем к сотрудничеству строительные организации Севастополя, Симферополя и предлагаем для них выгодные условия на установку опор ЛЭП. Воспользовавшись нашими услугами по аренде ямобура, вы сможете переместить опоры на участке без дополнительной оплаты.

Для заказа установки опор ЛЭП ямобуром свяжитесь с нами по номеру телефона +7-978-033-17-16  форме обратной связи или электронной почте.

Установка электрической столба (опоры) на дачном участке

Автор Alexey На чтение 7 мин. Просмотров 936 Опубликовано Обновлено

Если возникла необходимость установки электрической опоры у себя на даче или на частном участке, необходимо для начала обратиться в электроснабжающую организацию  (МРСК-Россети) и подать заявление на установку.

При согласии организации, для вас составят технический проект (техническое присоединение), в котором прописываются все детали по техническим мероприятиям, заплатив при этом определенную сумму на проект и установку. При крайних случаях можно установить опору ЛЭП самому об этом ниже.

Технические характеристики опор

Если вы собираетесь устанавливать электрический столб , то данный выбор сводиться к трем вариантам, а точнее к двум :

  • установка деревянной опоры предварительно пропитанной антисептиком, т. е. специальным составом против загнивания;
  • Установка железобетонной опоры, более долговечный вариант, но дороже;
  • Установка металлической опоры, такие конструкции применяются на напряжение 35 кВ и выше, поэтому такой вариант отпадает.
Пропитанные антисептиком деревянные опорыЖ/б стойки

Конечно, наиболее выгодный вариант это дерево, он более дешевый и при пропитке антигнилостным составом, опора вам прослужит 15—25 лет, а то и более. Обычно деревянные опоры без пропитки служат от 5 до 15 лет максимум, изготавливаются из сосны, лиственницы, реже ели.

Размеры ж/б опоры

Стандартная длина деревянных опор составляет 9—9,5 метров для ЛЭП -0,4 кВ и 11—11,5 метров для ЛЭП 6—10 кВ. Если вариант деревянных опор вас не устраивает тогда можно взять ж/б опоры, они долговечны, имеют защиту от загнивания, под действием осадков и внешней окружающей среды. Длины опор – ЛЭП 0,4 кВ 9,5 м, и 11 м для ЛЭП 6–10 кВ.

Характеристики деревянных опор

п/п Параметры Значение
1 Материал древесины сосна
2 Сорт древесины по ГОСТ 9463—88 1—2
3 Длина стойки, м 9,5
4 Диаметр стойки в верхнем торце, мм, не менее 160
5 Диаметр стойки в нижнем торце, мм, не менее 225
6 Максимальный изгибающий момент
(до разрушения), кН*м, не менее
70
7 Пропитка автоклавно-диффузионная в соответствии
с ГОСТ 20022. 6—93
вакуум – давление
– вакуум
8 Тип пропиточного состава водорастворимый
антисептик группы
ССА ,ХМ
9 Содержание пропиточного состава, кг/м3, не менее 8
10 Глубина проникновения пропиточного состава
в ГОСТ 20022.0—93, не менее
85% толщины слоя
заболони

Опора ж/б обозначается как СВ-95—3 или СВ-110—3 расшифровывается :

  • СВ — стойка вибрированная;
  • 95,110- длина опоры в дециметрах;
  • 3 — расчетный изгибающий момент, тс*м.

Требования к воздушной линии напряжением до 1 кВ

Есть определенные требования при установке опоры и запитывании домов проводами, устанавливать необходимо руководствуясь ПУЭ, нормами и правилами ,к таким относятся:

  • При подвеске неизолированных проводов расстояние от провода до балконов и окон не менее 1,5 м;
  • Высота провода над проезжей частью в максимальном её провисе должно составлять не менее 6 метров, над другими объектами и не проезжей частью не менее 3,5м;
  • Расстояние между проводами должно составлять минимум 10 см, если провис провода более 6 метров расстояние между проводами -15 см;
  • Высота изоляторов ввода в дом должна составлять не менее 2,75м;
  •  на опорах могут быть изоляторы, которые должны быть выполнены из фарфора или стекла;
  • расстояние от токопровода до неизолированных проводов до 1 кВ составляет не менее 1 метра, при прокладке изолированным проводов СИП расстояние не нормируетс;
  • деревянная опора должна быть пропитана антигнилостным составом.
Необходимая высота проводов над проезжей частью и тротуарами

Технология установки опоры на участке  деревянной опоры:

Опора может устанавливаться без пасынка, тогда низ опоры должен быть  пропитан битумом на расстояние 10 см выше установленной опоры в земле. Деревянная опора может быть скреплена или соединена с ж/б пасынком, или деревянным пасынком (пропитанным антисептиком), с помощью специальной проволоки – катанки 6,5 мм ст. (она мягкая и легко гнется). Катанка 6,5 ст

Место крепления катанки пасынка к стойке называется проволочным бандажом,  количество проволок в бандаже от 6 до 8. Укрепляется  катанка на пасынке скручиванием с помощью ломика , с применением «болотки» — кувалды.

У Вас должно получиться два проволочных бандажа как показано на рисунке ниже. Все пасынки ж/б или дерево, выполняются для увеличения срока службы опоры. А также расстояние между опорами ЛЭП-0,4 кВ 35-40 м.

Сопряжение пасынка к опоре на напряжение 0,4 – 10 кВ 1-опора,2-бандаж,3-пасынок,4-шайба бандажная, 5 – болт стяжной, 6- хомут металлический,7 – гайка крепления,8 — планка

 Рисунок а) Крепление пасынка к опоре с помощью проволочного бандажа как описывалось выше, б) Крепление пасынка к опоре с помощью проволочного бандажа и стяжным болтом с шайбой, в) крепление пасынка к опоре с помощью металлического хомута и гаек. Тут ничего сложного нет  берется два хомута устанавливается на необходимые расстояния друг от друга и скрепляется с помощью гаек.

В качестве приставок может использоваться дерево длинной 4,5 м или железобетонные пасынки марки ПТ длинной 3,5—6 м в зависимости от длины стойки и напряжения питающей линий.

Подключение электричества к дому

Подключение дома от центральной линии промежуточной опоры к ответвительной — может осуществляться несколькими способами:

  • Подключение дома голым алюминиевым проводом;
  • Подключение дома с помощью кабеля;
  • Подключение дома с помощью провода СИП.

При подключении здания с помощью первого варианта можно осуществить вкручиванием изоляторов в тело опоры в шахматном порядке при этом необходимый материал: крюки КН-18(крюк низковольтный), изолятор ТФ-20 (фарфоровый изолятор) и колпачок К-5.

Изолятор ТФ — 20Крюк КН-18

Отверстие высверливается диаметром 18 мм (буром) и вкручивается крюк КН-18 сверху забивается колпачок(молотком) и накручивается изолятор, расстояние между изоляторами в таком случае  не менее 0,4 м. Также можно осуществить подключение с помощью траверсы металлической.

Расстояние между изоляторами минимум 15 см, установка изоляторов производиться аналогично, крепятся провода к изоляторам и к изоляторам на вводе в дом.

Внешний вид вязки алюминиевой

Если производиться подключение дома голым проводом, то необходимо закрепить к дому траверсы с изоляторами или закрутить крюки с изоляторами в тело деревянного дома, соответственно количество проводов и изоляторов  выбирается от класса напряжения — 0,23 кВ(2 изолятора, 2 крюка) или 0,4 кВ (4 изолятора, 4 крюка).

Как крепить вязкой провод к изолятору

Подключение дома вторым способов осуществляется двумя вариантам это воздушное подключение с помощью крепления кабеля к металлическому тросу и к изоляторам дома или подземное подключение кабеля.

Третий вариант подключения СИПом набирает все большую популярность, так как он обладает рядом преимуществ — ознакомиться как подключить провод СИП к дому.

Установка вручную

Установка деревянной  опоры вручную осуществляется, если невозможно использовать средства большой механизации, а также при небольшом объеме работ, стойки деревянных опор могут осуществляться вручную, т. к. их вес небольшой.

При этом используются багры, подставки, ухваты и разные другие приспособления. Ознакомиться с установкой опоры ручным способом вы можете посмотрев видео ниже:

Установка столбов под электричество на даче

Без электричества в настоящее время сложно наладить нормальную жизнедеятельность в доме или на даче, поэтому, перед продажей или после покупки участка под ИЖС на него сразу заводят электрические провода. К общей линии электропередач подцепляют кабель и выводят его на опору на участке. Но прежде, чем приступать к протяжке, необходимо этот самый столб установить.

Какие бывают столбы

На сегодняшний день используют 3 вида опор:

  • Деревянные;
  • Железобетонные;
  • Металлические.

Какой из них рационально выбрать?

Деревянный

Столбы из дерева раньше устанавливались повсеместно, на сегодняшний день они находят применение преимущественно в частном строительстве. Конструкции могут быть:

  • Цельнодеревянные. Перед установкой бревно пропитывают антисептиками и противопожарными составами. Опору из дерева можно использовать на сухих грунтах в незаболоченной местности.
  • Деревянный столб с железобетонным основанием – оптимальный выбор для опоры под линию электропередач. Бетонная балка, к которой привязывается опора, заглубляется в грунт, дерево вообще не соприкасается с неблагоприятной средой.

Преимущества деревянных опор – их невысокая стоимость. Установку электрического столба на даче можно осуществить своими силами без применения специальной техники.

Железобетонный

Конструкции из железобетона значительно дороже деревянных, но и служат они практически неограниченное количество времени. Бетонные столбы без арматурного каркаса внутри стоят дешевле, но в виду своей хрупкости требуют установки дополнительных опор. Для монтажа опоры из бетона или железобетона необходимо заказать подъемную технику – изделия довольно тяжелые и вручную придать им вертикальное положение не получится.

Металлические столбы

Электрический столб на участке может быть сделан из металлических сплавов, покрытых слоем цинка, защищающего металл от коррозии. Переживать за токопередачу не стоит – опоры не проводят электричество, они заземлены и риск получения электроудара нулевой.

Выбор столба следует осуществлять, исходя из потребностей и материальных возможностей владельца участка.

Требования к линии электропередач до 1 кВ

В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов.

  1. Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор.
  2. Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор. Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров.
  3. Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора. Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права.
  4. Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

Как установить столб для линии электропередач

Чтобы самостоятельно установить столбы для электропроводов, необходимо придерживаться плана действий:

  • Составление плана согласно нормативам. На нем необходимо обозначить расстояния между опорами, элементами благоустройства, посчитать величину провиса. Этот план нужно согласовать с надзорными органами и соседями по участку.
  • Подготовка места и бурение скважин. В точке расположения столба убирают дёрн и корни деревьев. Для бурения можно пригласить спецтехнику или воспользоваться садовым буром (в зависимости от типа грунта и диаметра опоры). Глубина бурения должна быть ниже уровня промерзания грунта в регионе на 0,3-0,5 метров.
  • На дно засыпают щебень послойно с песком на высоту до 20-30 см. Эта подушка предотвратит выталкивание конструкции при расширении грунтов.
  • В яму устанавливают столб вручную (деревянный) или с помощью подъемной техники (железобетон, бетон). Важно выровнять вертикальность до фиксации опоры в грунте.
  • Чтобы опора не завалилась, ее обвязывают арматурными прутьями или готовой сеткой, фиксируя ее к грунту.
  • Заливают бетонный раствор в яму и оставляют застывать. Убирать подпорки можно уже на 5-7 день.

Аналогичным образом осуществляется установка металлических опор для линий электропередач и деревянных столбов с бетонным основанием.

После окончания работ можно приступать к монтажу линии электропровода.

Покраска опор линий электропередачи (ЛЭП) в городе Нижний Тагил по доступным ценам

Металлические опоры линий электропередач и линий связи систематически подвергаются разрушающему воздействию регулярных осадков, перепадов температур, пыли и вредных газов. Покраска опор линий электропередачи защищает металл от коррозии и повышает срок безопасной работы решетчатых конструкций. Периодическое обновление защитного покрытия электроопор необходимо для безаварийной работы объектов промышленной инфраструктуры.

ТЕХНОЛОГИЯ ПОКРАСКИ ОПОР ЛЭП

Реализация покраски опор трасс электропередачи осложняется наличием у высоких конструкций большого количества острых кромок, щелей и болтовых креплений. Поэтому от исполнителей, работающих на огромной высоте, требуется профессионализм и регламентированное соблюдение правил безопасности. Методика покраски опор ЛЭП обособляет несколько обязательных этапов:

  1. Устранение ржавчины, загрязнений и отслоившейся ветхой краски, выполняемое вручную шпателями и жесткими щетками;
  2. Обезжиривание панели опор растворителем;
  3. Выдержка (обсушка) обезжиренных металлических плоскостей;
  4. Нанесение базового пласта краски и его сушка и нанесение второго финишного слоя.

На качество антикоррозийной окраски влияют характер предварительной очистки опор, идеальный выбор расходных материалов и точность выполнения технологических требований. Лакокрасочное защитное покрытие начинают наносить сверху, мало-помалу снижаясь к основанию опоры ЛЭП. Для окраски обычно используется прибор безвоздушного распыления, обеспечивающий качественную производительность работ и экономию материала. Распыленные под высоким давлением микрочастицы красящего вещества, заполняющие мелкие неровности и трещины, образуют плотный и равномерный изолирующий слой.

ПРЕИМУЩЕСТВА ВЗАИМОДЕЙСТВИЯ С PROMALP.EXPERT

Компания Promalp.Expert оказывает профессиональные услуги по окраске опор ЛЭП. Накопленный опыт позволяет проводить комплексные работы оперативно, с учетом четких технических условий и специфик загрязнения атмосферы. Безукоризненное качество окраски металлических электростолбов гарантирует полное устранение текущей коррозии, предотвращает возникновение новой и заметно повышает межремонтный цикл. Современное оборудование и экономные методики окраски прибыльно снижают стоимость прочного и долговечного защитного покрытия.

Металлические опоры электросетей и линий связи постоянно подвергаются разрушающему воздействию регулярных осадков, перепадов температур, пыли и выхлопных газов. Покраска опор линий электропередачи защищает металл от разъедания и повышает срок безопасной работы решетчатых конструкций. Систематическое обновление защитного покрытия электроопор необходимо для безаварийного функционирования объектов промышленной инфраструктуры.

ТЕХНОЛОГИЯ ПОКРАСКИ ОПОР ЛЭП

Осуществление покраски опор полос электропередачи осложняется наличием у многоярусных конструкций большого количества остроконечных кромок, щелей и болтовых креплений. Поэтому от исполнителей, работающих на многометровой высоте, требуется профессионализм и четкое соблюдение правил безопасности. Технология покраски опор ЛЭП обособляет несколько обязательных этапов:

  1. Удаление ржавчины, загрязнений и отслоившейся старой краски, выполняемое вручную шпателями и жесткими приспособлениями;
  2. Обезжиривание поверхности опор растворителем;
  3. Выдержка (просушка) обезжиренных металлических панелей;
  4. Нанесение базового налета краски и его сушка и биговка второго финишного слоя.

На качество антикоррозийной окраски влияют характер предварительной очистки опор, идеальный выбор расходных материалов и точность выполнения технологических стандартов. Лакокрасочное защитное покрытие продолжают наносить сверху, постепенно снижаясь к основанию опоры ЛЭП. Для окраски как правило используется аппарат безвоздушного распыления, обеспечивающий качественную производительность работ и экономию вещества. Распыленные под плотным давлением микрочастицы красящего вещества, заполняющие мелкие неровности и отверстия, образуют плотный и ровный изолирующий слой.

ПРЕИМУЩЕСТВА ВЗАИМОДЕЙСТВИЯ С PROMALP.EXPERT

Компания Promalp.Expert предоставляет профессиональные работы по окраске опор ЛЭП. Интегральный опыт позволяет проводить стандартные работы оперативно, с учетом конкретных технических условий и особенностей загрязнения атмосферы. Безупречное качество окраски металлических электростолбов гарантирует полное устранение существующей коррозии, предотвращает возникновение новой и заметно увеличивает межремонтный цикл. Современное экипирование и экономные методики окраски выгодно снижают стоимость устойчивого и долговечного защитного покрытия.


Изменение размера таблицы в Word или PowerPoint для Mac

Какую программу Office вы используете?

Слово

Вы можете изменить размер всей таблицы, чтобы улучшить читаемость или визуальный эффект документа. Вы также можете изменить размер одной или нескольких строк, столбцов или отдельных ячеек в таблице.

Выполните одно из следующих действий:

Изменить размер таблицы

  1. В меню Просмотр щелкните Макет печати или Макет публикации .

  2. Щелкните по таблице.

  3. Наведите указатель мыши на правый нижний угол таблицы, пока появится значок, а затем перетащите границу таблицы, пока таблица не станет нужного размера.

Изменить высоту строки в таблице

  1. В меню Просмотр щелкните Макет печати или Макет публикации .

  2. Наведите указатель мыши на границу строки, которую вы хотите переместить, пока появится значок, а затем перетащите границу, пока строка не станет нужной высоты.

    Если в ячейке таблицы есть текст, строка должна быть такой же высоты или выше текста.

    Совет: Чтобы отобразить измерения высоты строки на вертикальной линейке, щелкните ячейку и затем удерживайте OPTION при перетаскивании границы.

Изменить ширину столбца в таблице

  1. В меню Просмотр щелкните Макет печати или Макет публикации .

  2. Наведите указатель на границу столбца, которую вы хотите переместить, пока появится, а затем перетащите границу, пока столбец не станет желаемой ширины.

    Если у вас есть текст в ячейке таблицы, столбец должен быть такой же ширины или шире, чем текст.

    Совет: Чтобы отобразить измерения ширины столбца на горизонтальной линейке, щелкните ячейку, а затем удерживайте OPTION при перетаскивании границы.

Сделать несколько строк или столбцов одинакового размера

  1. Выберите столбцы или строки, которые вы хотите сделать одинакового размера, а затем щелкните вкладку Макет таблицы .

  2. В разделе Размер ячейки щелкните Распределить строки или Распределить столбцы .

Изменить расстояние между ячейками в таблице

  1. Щелкните таблицу, а затем щелкните вкладку Макет таблицы .

  2. В разделе Настройки щелкните Свойства .

  3. Щелкните вкладку Таблица , а затем щелкните Параметры .

  4. В разделе Расстояние между ячейками по умолчанию , установите флажок Разрешить интервал между ячейками , а затем введите нужное измерение.

PowerPoint

Вы можете изменить размер всей таблицы, чтобы улучшить читаемость или визуальный эффект документа. Вы также можете изменить размер одной или нескольких строк, столбцов или отдельных ячеек в таблице.

Выполните одно из следующих действий:

Изменить размер таблицы

  1. Щелкните по таблице.

  2. Наведите указатель мыши на любой угол стола, пока появится значок, а затем перетащите границу таблицы, пока таблица не станет нужного размера.

Изменить высоту строки в таблице

  1. Наведите указатель мыши на границу строки, которую вы хотите переместить, пока появится значок, а затем перетащите границу, пока строка не станет нужной высоты.

    Если в ячейке таблицы есть текст, строка должна быть такой же высоты или выше текста.

Изменить ширину столбца в таблице

  1. Наведите указатель на границу столбца, которую вы хотите переместить, пока появится, а затем перетащите границу, пока столбец не станет желаемой ширины.

    Если у вас есть текст в ячейке таблицы, столбец должен быть такой же ширины или шире, чем текст.

Измените строку или столбец по размеру текста

Сделать несколько строк или столбцов одинакового размера

  1. Выберите столбцы или строки, которые вы хотите сделать одинакового размера, а затем щелкните вкладку Макет таблицы .

  2. В разделе Ячейки щелкните Распределить строки или Распределить столбцы .

Как сделать ширины столбцов матрицы равными друг другу в Power BI с помощью DAX.

Вы когда-нибудь сталкивались с проблемой, когда ширина столбцов вашей матрицы Power BI не одинакова и визуально просто не выглядит правильной?

К сожалению (по состоянию на 21 апреля) не существует простого способа сделать все столбцы одинаковой ширины на панели форматирования визуального элемента матрицы.

Однако есть хитрость, позволяющая установить ширину всех столбцов в матрице так, чтобы они все были равны и идеальны по пикселям с DAX!

Как вы это делаете, я слышал, вы спросите?

Сначала создайте новую меру под названием «Установить ширину столбца» и введите строковое значение, равное длине самого длинного заголовка столбца. В моем случае мой самый длинный заголовок — «Клетка переднего переключателя», и он состоит из 21 символа, включая пробелы. Поэтому мне нужно установить выражение DAX как строку длиной 21 символ.В моем примере я только что создал строку из 21 звездочки, обернутую речевыми знаками, но это могут быть любые комбинации символов, которые вам нравятся!

Следующее задание — перейти на панель форматирования вашей матрицы и установить для переключателя «Показывать в строках» значение «Вкл. ».

Затем убедитесь, что для параметра «Ширина столбца с автоматическим размером» установлено значение «Вкл.».

Теперь перетащите вновь созданное выражение DAX (в моем случае «Установить ширину столбца») в поле значений вашей матрицы.

Затем вы заметите, что ваша матрица будет выглядеть примерно так, как показано на снимке ниже — немного беспорядка! Но не беспокойтесь, это все часть плана!

Затем вернитесь на панель форматирования вашей матрицы и установите для параметра «Автоматический размер ширины столбца» значение «Выкл.».

Теперь удалите меру «Установить ширину столбца» из визуального элемента, щелкнув символ «X» на панели поля.

Наконец, увеличьте ширину и высоту визуального элемента матрицы, чтобы учесть увеличенную ширину столбцов.

Теперь у вас есть идеальная ширина столбцов в пикселях, которые равны друг другу!

Огромное спасибо блестящему MVP Рут Посуэло Мартинес (@ruthpozuelo) с curbal. com за этот взлом! Мне очень помогли мои отчеты Power BI здесь, в Purple Frog! Надеюсь, команда Power BI скоро выпустит правильное решение на панели форматирования матрицы!

Excel Rows & Columns — Row Heights

Row Heights

Высота строки измеряется в точках, и есть 72 точки в дюймах.Высота строки по умолчанию составляет 12,75 пункта (17 пикселей).
Этой высоты достаточно для отображения текста размером шрифта 10 и 12 пунктов.
Концы горизонтальных линий, разделяющих строки, можно перемещать с помощью мыши.
Регулировка высоты строк очень похожа на регулировку ширины столбцов.
Excel регулирует стандартную высоту строки для размещения самого большого шрифта, используемого в этой строке.
Excel не уменьшит высоту строки ниже 12,75, даже если вы выберете действительно мелкий шрифт.
Excel не будет регулировать высоту автоматически после того, как вы произвели регулировку вручную.


Регулировка высоты рядов

Вы можете регулировать высоту рядов различными способами:
1) С помощью подменю (Формат> Строка) .
2) Использование контекстного меню Строка .
3) Использование мыши .
Вы можете настроить сразу несколько строк, сначала выделив их все.


Использование подменю (Формат> Строка)

Высота — отображает диалоговое окно, позволяющее определить точную высоту выбранных строк.Если в диалоговом окне высоты строки не отображается высота, то выбирается более одной строки с разной высотой. В любом случае вы можете ввести число от 0 до 409.

AutoFit — автоматически регулирует высоту строки, чтобы отображался весь текст. Это не динамическое, то есть высота строк не будет изменяться автоматически при вводе большего количества текста.
Hide — Устанавливает высоту всех строк в выделенном фрагменте до нуля.
Unhide — Регулирует высоту всех строк в выделенной области до той высоты, на которой они были, когда они были видны в последний раз.


Использование контекстного меню строки

Альтернативой использованию подменю (Формат> Строка) является использование контекстного меню строки.
Это меню отобразится, если вы нажмете правую кнопку мыши, когда курсор находится над заголовком строки.

Высота строки — отображает диалоговое окно, позволяющее определить точную высоту выбранных строк.
Hide — Устанавливает высоту всех строк в выделенном фрагменте до нуля.
Unhide — Регулирует высоту всех строк в выделенной области до той высоты, на которой они были, когда они были видны в последний раз.


Использование мыши

Самый простой способ изменить высоту строк — это поместить указатель мыши на линию между строками.
Чтобы отобразить скрытую строку или столбец, переместите указатель мыши вправо от последнего видимого столбца перед скрытыми столбцами.
Указатель мыши изменится на вертикальный захват, позволяющий щелкать и перетаскивать.
Поместите курсор на край, и курсор изменится на двойную вертикальную черную стрелку.
Вы можете перетащить мышь вниз, чтобы увеличить высоту строк, или вверх, чтобы уменьшить высоту строк.

Когда вы перетаскиваете нижнюю часть строки, новая высота и количество пикселей отображаются во всплывающей подсказке на экране.

Когда вы настраиваете высоту строки, экранный индикатор показывает новую высоту в пунктах.
Также можно перетащить несколько заголовков строк, чтобы выбрать их перед отображением контекстного меню.
Чтобы изменить размер нескольких столбцов или строк, выберите все строки (или столбцы) и с помощью правой кнопки мыши перетащите линию любого из выбранных столбцов до желаемой ширины.
Если у вас выбрано несколько строк, регулировка высоты одной строки приведет к корректировке всех строк в текущем выделении.


Работа с многострочным текстом

Обычно не нужно беспокоиться о том, что текст будет слишком высоким для размещения в строке, только если он занимает более одной строки.
Когда вы создаете (или редактируете) многострочную текстовую запись с помощью параметров «Перенести текст» или «Выровнять форматирование», Excel автоматически настроит высоту строки.


AutoFit the Row

Для получения дополнительной информации см. Страницу AutoFit Selection .


Важно

Вы можете быстро удалить любые пустые строки в диапазоне путем сортировки.
Excel автоматически отрегулирует высоту ваших строк, если вы увеличите размер шрифта текста.
Вы не можете изменить высоту строки по умолчанию.
Это также работает с несмежными строками или столбцами, удерживая клавишу Ctrl.


© 2021 Better Solutions Limited. Все права защищены. © 2021 Better Solutions Limited TopPrevNext

Приспособление для регулировки высоты колонны (3 дюйма)

закрыть

Ты почти сделал!

Получите максимум удовольствия от наших писем, рассказав нам о себе.

Страна* AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, The DRCCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и MC Острова Дональда Священное море (Ватикан) Гондурас Гонконг Венгрия I ЦеландИндияИндонезияИран (Исламская Республика) ИракИрландия Остров ЧеловекаИзраильИталияЯмайкаЯпонияИорданияКазахстанКенияКирибатиКорея, Д.P.R.O.Korea, Rebuplic OfKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaScotlandSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная С.Южная Корея, Испания, Шри-Ланка Елена Пьер и МикелонСуданСуринам Острова Шпицберген и Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская Республика ТайваньТаджикистанТанзания, Объединенная РеспубликаТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанУкраина Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки. Малые островаУзбекистанВануатуВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) УэльсОстров Уоллис и ФутунаЗападная СахараЙеменЮгославия (Сербия и Черногория) ЗамбияЗимбабве

Какой рынок вы обслуживаете? BroadcastCommercial AVCommercial Interiors / WorkspaceData & SecurityDisplay / Tech SolutionsNational Service Provider / DistributorRental & StagingResidential AV

В каком качестве ваша компания работает в AV-индустрии? Архитектор / дизайнер, консультант, дилер, дистрибьютор, реселлер, конечный пользователь

закрыть

Спасибо, что связались с нами!

Теперь вы подписаны на получение обновлений по электронной почте от Legrand | средний

ЗАКРЫТЬ

STS225 Регулируемый столик для сидения и стойки

ПРОЧНЫЙ, ЭСТЕТИЧНО УДОВЛЕТВОРЕННЫЙ И ПРАВИЛЬНАЯ ЦЕНА

  • Высота верха регулируется от 27 до 43.25 дюймов за 34 секунды
  • Полезная нагрузка до 175 фунтов ПЛЮС 50 фунтов поверхности
  • Многоразовое использование: отличный рабочий стол и рабочий позиционер
  • Скольжения можно поднять для увеличения высоты на 0,5 дюйма
  • В целом вы получаете более 16 дюймов вертикального хода с 27 дюймов до более 43 дюймов
  • Легко переносит 150 фунтов оборудования
  • Выберите нашу быструю доставку в одном из 6 лучших размеров
  • Доступен с рабочей поверхностью или без нее
  • Блоки поступают в 2-3 ящиках через ИБП
  • Отпечаток ноги 36 дюймов в ширину x 25.Глубина 5 дюймов
  • ПОВЕРХНОСТИ 6 ПОПУЛЯРНЫХ РАЗМЕРОВ:
    2 x 3/2 x 3,5 / 2 x 4
    2,5 x 3,5 / 2,5 x 4
    3,5 x 3,5 Угловая поверхность
  • Наш регулируемый компьютерный стол работает со стандартом 110/120 AC
  • С доступными угловыми поверхностями размером 41 x 41 дюйм, STS225 может вписаться в существующие рабочие станции в шкафу.
  • Регулируемый по высоте стол STS225 отлично подходит почти для всех людей в любой позе сидя и стоя
  • Рабочие ценят эргономичность этого рабочего места: легко установите стол на нужную высоту для каждой задачи.
  • Основа с черным порошковым покрытием делает это устройство идеальным практически для всех сред, от офисов до небольших промышленных предприятий.
  • Позвоните нам, если вам требуется определенный цвет ламината; другие цвета — за дополнительную плату
  • Если вы планируете прикрепить лоток для клавиатуры (AKP), имейте в виду, что скобы, прикрепляемые к рабочей поверхности, занимают место на дне поверхности.Длина вашей гусеницы зависит от глубины рабочей поверхности

Электронный стол высоты STS225 — новый лидер по производительности и стилю для перемещения малых и средних прямоугольных и маленьких угловых рабочих поверхностей. Просмотрите большое изображение, чтобы увидеть внимание к деталям и четкие линии этого регулируемого по высоте стола, который одинаково подходит как для офиса, так и для обычного рабочего места. Используйте с существующей поверхностью или с одной из наших столешниц.

Сведения о доставке: единицы прибывают в большинство пунктов назначения в нижних 48 штатах в течение 1–6 рабочих дней после отправки.Требуется некоторая сборка. Мы также можем отправить этот стол полностью собранным и упакованным за дополнительную плату. Обратите внимание, что на выполнение этой услуги требуется от 4 до 5 дней. Пожалуйста, позвоните по этому поводу. Доступны другие цвета ламината; звоните 888-420-3200 для деталей.

Форматирование Power BI Matrix

Как отформатировать отчет Power BI Matrix с примером ?. Матрица форматирования Power BI включает в себя изменение цветов сетки матрицы, форматирования строк, форматирования столбцов, цветов строк и столбцов, текста заголовка матрицы, цвета фона и т. Д.

Чтобы продемонстрировать эти параметры форматирования матрицы Power BI, мы собираемся использовать созданную ранее матрицу. См. Статью «Создание матрицы в Power BI», чтобы понять, как создать матрицу Power BI.

Как отформатировать матрицу Power BI

Нажмите кнопку «Форматировать», чтобы просмотреть список параметров форматирования матрицы, доступных в Power BI.

Форматирование общих параметров матрицы Power BI

Используйте этот общий раздел для изменения положения X, Y, ширины и высоты матрицы

Форматирование стиля матрицы Power BI

На приведенном ниже снимке экрана вы можете увидеть список стилей, которые доступны для стилизации этой матрицы.Пожалуйста, выберите любой стиль в соответствии с вашими требованиями.

На данный момент мы выбираем опцию «Чередующиеся строки» из раскрывающегося списка. Он добавляет альтернативные цвета строк и добавляет черный цвет к заголовку, промежуточным и общим итогам.

Ниже приведен список параметров, доступных для форматирования сетки Power BI Matrix.

  • Vert Grid: переключение этого свойства с Off на On добавляет вертикальную сетку к матрице. Ничего, кроме включения вертикальной линии для разделения каждого столбца.
  • Горизонтальная сетка: добавьте горизонтальную сетку. Ничего, кроме включения горизонтальной линии для разделения каждой строки.
  • Цвет горизонтальной сетки: изменение цвета горизонтальной сетки матрицы.
  • Горизонтальная толщина сетки: Матрица Горизонтальная сетка Ширина линии
  • Отступ строк: расстояние между строками.

Как видно из приведенного ниже снимка экрана, w изменил цвет сетки на золотой, толщину сетки на 2 и отступы строк на 10

  • Цвет контура: цвет после заголовка и группы строк.Мы используем зеленый цвет по умолчанию в качестве цвета контура.
  • Outline Weight: Матрица Ширина линии. Мы изменили обводку линии на 4
  • Размер текста: размер шрифта значений таблицы. Позвольте мне изменить размер текста на 9

Как вы можете видеть на скриншоте ниже, мы включили вертикальную сетку и назначили несколько случайных цветов.

  • Vert Grid Color: изменение цвета вертикальной сетки матрицы.
  • Vert Толщина сетки: Матрица Вертикальная сетка Ширина или обводка линии

Чтобы настроить пространство, мы переименовали имена столбцов в разделе значений.Как видите, мы изменили названия суммы продаж на «Продажи» и «Общая стоимость продукта» на «Стоимость»

Форматирование заголовков столбцов матрицы в Power BI

Этот раздел предназначен для изменения цветов заголовков. Как видно на скриншоте ниже, мы изменили цвет шрифта на белый, а цвет фона на зеленый. Затем выберите Font Family to Cambria, Outline to Top + Bottom (Контур добавлен сверху и снизу заголовка), Размер текста до 15 и выравнивание текста заголовка по центру.

Форматирование заголовков строк матрицы в Power BI

Этот раздел используется для изменения или форматирования раздела заголовков строк.Здесь мы изменили цвет шрифта на белый, цвет фона на красный, контур на верх + низ (контур добавлен сверху и снизу каждой строки), семейство шрифтов на Cambria, размер текста на 15 и выравнивание текста по центру.

Однако, как видно из приведенного выше снимка экрана, мы изменили цвет фона для итоговых строк (заголовков строк), изменился только общий цвет фона. Это из-за свойства стиля строки с чередованием, которое мы объясняем на следующем шаге.

Значения формата матрицы в Power BI

. Этот раздел можно использовать для изменения значений матрицы.Как видно на скриншоте ниже, мы изменили цвета шрифта и цвет фона для четных и нечетных строк.

Стиль строки с полосами: по умолчанию для него установлено значение Вкл. Это означает, что цвет заголовка строки будет таким же, как и у остальных полей строки.

Позвольте мне отключить это. Он изменяет цвет фона заголовка строки на фиолетовый. Это потому, что мы применили этот цвет на предыдущем шаге, то есть в разделе заголовков строк

Показать в строках: включение этой опции показывает итоги по строкам

Как вы можете видеть, мы удалили контур и изменили шрифт на Cambria, и Размер текста до 13

Форматирование промежуточных итогов матрицы в Power BI

Используйте этот раздел промежуточных итогов, чтобы изменить текст и цвет фона промежуточных итогов.Переключив промежуточные итоги строк и столбцов на Выкл., Вы можете полностью удалить итоги.

Форматирование общего итога матрицы в Power BI

Используйте этот раздел «Общий итог», чтобы изменить текст и цвет фона итога. Как видно из приведенного ниже снимка экрана, мы изменили цвет шрифта итогов на белый, цвет фона на фиолетовый, семейство шрифтов на Cambria и размер текста на 14.

Применить к этикеткам: переключив этот параметр на Вкл, примените цвет фона в Заголовок Итога.Как видите, Power Bi изменил цвет фона текста заголовка Total

Формат Power BI Matrix — Форматирование поля

Используйте этот раздел для форматирования отдельных столбцов в матрице.

Например, вы можете использовать этот раздел, чтобы назначить совершенно другой цвет одному столбцу. Здесь мы выбираем Продажи.

Для демонстрации формата Power BI Matrix мы изменили цвет фона на розовый только для этого столбца.

Форматирование матрицы Power BI — условное форматирование

Используйте этот раздел для форматирования столбцов показателей (числовых) в матрице.Например, добавление цвета фона к полному столбцу или добавление гистограмм и т. Д. Мы напишем отдельную статью, чтобы объяснить эти настройки

Форматировать заголовок матрицы Power BI

Переключив параметр Матрицы с Выкл. На Вкл., Вы можете включить заголовок Матрицы.

На скриншоте ниже видно, что мы добавили текст заголовка как Sales Vs. Общая стоимость продукта по цвету продукта и профессии. Затем мы изменили цвет шрифта на зеленый, семейство шрифтов на Джорджия, размер текста на 25 и выравнивание заголовка по центру.Если хотите, вы также можете добавить цвет фона к заголовку матрицы.

Форматирование цвета фона и границ матрицы Power BI

Чтобы добавить цвет фона в матрицу, переключите параметр «Фон» в положение «Вкл.». Для демонстрации матрицы форматов мы добавили небесно-бледно-желтый цвет с прозрачностью 34%.

Точно так же, переключая опцию границы с Выкл на Вкл, вы можете добавить границы к матрице.

K2: Столбцы стола — оптометрия, офтальмология и медицинские столы

← Щелкните каждый номер на диаграмме, чтобы проверить характеристики столбца.

1 большой кнопочный переключатель направления


Большой кнопочный переключатель направления обеспечивает плавную и стабильную регулировку высоты колонны. Кроме того, съемный спиральный шнур позволяет установить переключатель в любом месте на нижней стороне столешницы для удобства оператора.

2 Вспомогательный ящик

Колонна представляет собой полностью автономную систему с установленными верхними и нижними плитами и всеми элементами управления.

  1. Лампа включения
  2. Автоматические выключатели (2)
  3. Переключатель вверх / вниз розетка

3 шнура и блок питания

Таблицы

K2 имеют 4 розетки питания согласно стандарту IEC 60320 для подключения прибора и дополнительных принадлежностей. Для подключения оборудования и для помощи в укладке кабеля предусмотрены вспомогательные шнуры различной длины.

4 Алюминиевая колонна

Прочность колонны из экструдированного алюминия демонстрирует современный облик, сочетающий в себе красоту и силу.Как основной компонент каждого стола K2, наша подъемная колонна станет привлекательным дополнением к любому офису.

Защитное устройство для 5 линейного шнура

Это специально разработанное устройство защиты сетевого шнура, расположенное в основании колонки, является чрезвычайно эффективным методом «запирания» сетевого шнура. Это продуманное дополнение предотвращает случайное отключение питания, защищая ваши ценные компьютеризированные инструменты.


  • Столбец K2 Tables рассчитан на впечатляющую грузоподъемность 275 фунтов (125 кг).Универсальный дизайн нашей колонны позволяет использовать ее с любой моделью во всей линейке продуктов. Это создает преимущества инвентаризации для дистрибьюторов и дополняет «семейство продуктов» для вашего бизнеса.
  • Среди множества преимуществ автономная система обеспечивает простоту обслуживания. Просто замените подъемную колонну, если потребуется обслуживание, что минимизирует время простоя.
  • Для получения дополнительной информации о возможностях адаптации этой специальной регулируемой по высоте колонки см.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
