Врезка замков и петель в межкомнатные двери фрезером

Как это — фрезеровка?

Фрезеровка фурнитуры — это тоже самое, если бы мы сказали врезка замков и петель в межкомнатные двери.

Отличие все таки есть, так как врезать петли можно и ножиком (как не странно, но мы не раз переделывали такую врезку), а замки — перьевым сверлом и стамеской. У нас врезка — это высокоточный до 10-х мм процесс, производимый промышленным фрезером, по шаблонам, с применением для отдельных видов работ, спиральных фрез CMT (Германия).

Врезка замков и петель в двери — презентация работы

Наши статьи, работы на фото или видео оставили приятное впечатление?

Тогда жмите на кнопки, помогите другим узнать о нас.

Что можно врезать фрезером?

На самом деле, с использованием разных модификаций электро-фрезера и фрез — можно врезать любые замки и петели, естественно, предназначенные для межкомнатных дверей.

Вопрос может возникнуть исключительно в скорости и сроках исполнения нами вашего заказа. Например, если купленные вами замки и петли, уже были у нас в производстве — выполним врезку, практически на следующий день, а вот то чего не было в нашей практике, сможем врезать с небольшой временной задержкой. Это связанно, главным образом с тем, что перед началом запуска нового процесса, необходима детальная, бумажная проектировка. Получив образец для врезки петли, замка или механизма, наш инженер выполнит чертеж в AutoCAD в реальном размере, посмотрит на возможности изделия после врезки и достигнув понимания «как», передаст проект для изготовления шаблона, с применением высокоточного лазерного ЧПУ станка. После изготовления шаблона, фрезеровщик аккуратно и с заявленным качеством, выполнит врезку фурнитуру в деревянные двери из массива дерева или крашенные полотна из МДФ с точностью до 10-х мм и установку межкомнатных дверей, по необходимости!

Врезка универсальных петель в межкомнатные двери — видео.

Наши статьи, работы на фото или видео оставили приятное впечатление?

Тогда жмите на кнопки, помогите другим узнать о нас.

Пара примеров того, что уже есть в производстве:

На данный момент, в нашей практике уже находились и периодически находятся, почти все известные и поставляемые в Россию скрытые петли: такие как Eclipce AGB, Волховец, скрытые петли Софья (TECTUS) от производителя SIMONSWERK, итальянские петли скрытой установки KUBICA от Крона Кобленц (Koblenz), разумеется скрытые дверные петли h-1, h-2 и h-3 от Morelli, петли BASYS PIVOTA и много других брендов. Коллекция работ, пополняется постоянно —

Звоните!

Врезка петель и замков в межкомнатные двери в производственных условиях

С 2013 года предлагаем качественно новую услугу — врезка межкомнатных дверей под замки и петли, подготовка дверных коробок для сборки.

Врезка магнитных замков, петель, скрытых петель, рото-дверей и механизмов SWING таких итальянских производителей как ERGON LIVING, EGO SwingLife и KUADRO от KRONA KOBLENZ, Morelli SWING и другой фурнитуры. Врезка посадочных мест под петли, замки и т. д. происходит у нас на производстве!

Преимущества

    • Исключает пыль на объекте.

Врезка замков и петель трудоемкий процесс, составляющий примерно 40% от всей работы по монтажу. Это пыльная затея и если, например, выполнен ремонт — заказав фрезеровку у нас, вы оградите свою новую квартиру от лишней пыли и уборки.

    • Максимально точная и аккуратная врезка фурнитуры.

Преимущество очевидно! Врезка замков и петель с использованием промышленного оборудования более точная и качественная по определению, даже если на первый взгляд этого невидно. В случае с замком вам не придется врезать его ответную часть, так как она тоже будет от фрезерована в коробке.

    • Подгонка под сборку дверных коробок.

На производстве не только устанавливаются замки, петли, скрытые или рото-механизмы для дверей, но и производится подгонка дверных коробок под 45 градусов, а также высверливаются посадочные отверстия для последующей сборки коробок.

    • Возможность выполнить самостоятельный, при этом, качественный монтаж.

Поскольку все посадочные отверстия и пазы врезаны с максимальной точностью — нет никакой сложности собрать коробку в соответствии с монтажными чертежами и смонтировать ее в подготовленный, согласно наших рекомендаций, дверной проем.


Как установить дверную фурнитуру, размеры врезки петель и замков

Достаточно важным элементом любой двери являются дверные петли. Для  дверей они должны быть изготовлены из прочных материалов, так как дверь ежедневно испытывает высокие нагрузки. Кроме того, петли должны гармонично смотреться, для этого нужно уметь правильно врезать дверную фурнитуру, чтоб малейшие изъяны не бросаться в глаза.

Различают следующие виды изделий:

  • Скрытые: такую конструкцию не видно, когда дверное полотно находится в закрытом состоянии. Петля частично показывается только при открывании двери. Монтаж крепления происходит на торцах.



  • Накладные – выглядят почти так же, как аналог для деревянной двери. Накладываются такие петли на створку и коробку дверей. Имеют низкую надежность, поэтому подходит для легких дверей. Данный вид петель называют еще (бабочка). Подробно, о монтаже накладных петель.



  • Врезные: иное название конструкции – роликовые петли. Они крепятся через специальные углубления, которые приходится выпиливать в дверном полотне и коробке. Такие петли имеют высокую надежность, их трудно снять злоумышленнику.

  • Универсальные применяются к любому полотну, какую бы конструкцию оно ни имело.

  • Маятниковые применяются к дверям, находящимся в общественных местах с большой проходимостью.
    Такое крепление оснащено шарниром, имеет пружину, возвращающую створку в исходное положение.

Как произвести врезку фурнитуры: поэтапный план

Вот и пришло время устанавливать двери, обычно этот пресс лучше производить после завершения влажных работ.  Поскольку двери и коробка тянут влагу и расширяются, что после установки они начинают чиркать, а после когда влажность упадет, зазоры могут стать больше и здесь можно не угадать саму влажность дверей если они находятся на объекте.

ВАЖНО! Если вы решились устанавливать двери в конце отделочных работ, нужно четко промерять размер проема и  вертикали стены, чтобы не было перекосов наличника к стене.

Когда вы определились с размерами и фурнитурой, пришла пора определить, куда будет открываться будущая дверь. Когда дверей много лучше их монтировать согласно плану квартиры. Теперь определяемся с полом,  то есть если у вас уже есть покрытие паркет, ламинат или иное покрытие. Тогда уже просто можно рассчитать зазор между полом и дверью, если нет то  можно  просчитать зазор с плиткой плюс раствор или ламинат, плюс подложка, зазор под дверью делаем в зависимости от, того будет ли коврик или нет обычно расчет делают

15 -20 мл.

Врезка петель  самостоятельно

Определяем, куда открывается дверь, смотрим удобство открытия. Кладем двери набок в идеале для удобства работ изготовить угловые упоры для двери, чтобы дверь держалась самостоятельно, это очень облегчит работу.

Отступаем, по 20 см от края двери ставим метки карандашом, прикладываем петлю и ставим метки. Берем, прикручиваем шурупами петлю к двери,  смотрим, чтобы петля хорошо держалась. Берем строительный нож и аккуратно и с небольшим усилием обводим контур дверной петли, как показано на фото, потом с большим усилием проводим контур дверной петли, проводим ту же операцию со второй петлёй. В итоге получаем четко зарезанный контур.Узнайте о новых современных способах быстрой врезке замков и петель, используя специальные шаблоны и каретки которые значительно помогают ускорить работу и повысить качество. Подробно о приспособлениях и шаблонах используемых при установке дверей мастерами профессионалами.

Врезку  петель можно произвести стамеской самостоятельно на глаз.

Можно конечно более, быстрее  с помощью ручного фрезера. Не надо думать, что фрезер это, что то, большое и промышленное, это вполне приемлемый инструмент, к которому понадобится хотя бы пару диаметров для разных типов замков. Фрезер очень облегчит и ускорит процесс врезки дверных петель с помощью  него можно четко угадать глубину врезки, и он очень помогает если, попадаются сучки и неравномерные волокна древесины.

Работа с фрезером по врезки петель

Главное при работе быть очень аккуратным, поскольку вращение  цанги более 30000 оборотов и  соответственно она должна быть хорошо прикручена и естественно соблюдаем технику безопасности.

Внимание учтите, что идет  соприкосновение станины и упора фрезера с поверхностью двери.  А также идет вибрация и если не принять меры, то можно повредить дверное полотно. Во избежание повреждения дверного полотна нужно использовать на поверхности скользящие материалы для станины и упора, можно конечно изготовить шаблоны, но это уже требует навыков.

И так приступим к выборке дверных петель, берем, выставляем глубину на упоре фрезера для этого используем петлю устанавливаем ее  прижатом состоянии между упором и регулируем высоту заглубления. Особо не влияет, какой диаметр цанги использовать для врезки можно и 12мм.  – 18 мм. Выставляем упор ограничитель по краю  фиксируем и приступаем к заглублению. Четко придерживая фрезерный аппарат,  и не заходя за границы петель. Остатки дорабатываем  стамеской, в итоге получаем четкое посадочное место и прикручивает петли.

Подготовка коробки и правильный  запил петель

Просматриваем  рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем  ровные углы, дину рейки делаем 2018 мм ( это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм ). Лучший и быстрый  способ для облегчения  самостоятельной установки петель. Для этого берем две струбцины  и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или  используем петлю для определения зазора.

Важно оставить зазор между краем коробки и дверным полотном 1-2 мм. Это нужно для того чтобы двери не терли и не скрипели в процессе закрывание и открывания.

Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать  зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и  бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

Запил петель на коробке

Берем с помощью, стамеской  делаем выборку. Это можно сделать фрезером вот так как на фото  такая же  манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

Врезка замка и высота установки ручки

Обычный стандарт установки ручки замка  от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с  полукруглыми краями.  Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем  к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери. Обводим контур строительным ножом, и у нас получается контур для врезки стамеской  или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

Важно не нужно сильно углублять выборку под декоративную пластину замка,  пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной  с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем  упор фрезерного станка. Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на  удлиненную цангу   и  выбираем полную глубину замка.

Очень аккуратно работайте, плотно держите станок, потому что могут быть гвозди, сучки, шурупы. Важно знать, что идет вибрация фрезерного станка, и покрытие полотна двери может повредится  (особенно  это касается дешевых моделей станков).

Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

Собираем коробку

Поскольку с длинной мы уже определились  (2018мм). Ширину  считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны. Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины. При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и  выставляем четко углы и наклоны.

Важная деталь чтобы дверь не терла можно слегка наклонить одну сторону на расширение. При правильных зазорах делать это не нужно. Соединяем элементы дверной коробки, шурупами предварительно просверлив под них отверстия,  чтобы коробка не треснула. Коробка готова к монтажу.

К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы  врезки дверной  фурнитуры.

Пошаговая фото инструкция по врезке замков

Пошаговая видео инструкция и тонкости врезки замков

Видео:

Инструкция мастера

Видео:

Работа фрезером

Видео:

Ошибки по установки дверей

Видео:

набор приспособлений для установки дверных замков, выбираем фрезер и сверло —

набор приспособлений для установки дверных замков, выбираем фрезер и сверло

Устанавливать замки на межкомнатные двери чаще всего приходится методом врезки. Но приглашать для этого мастеров совсем необязательно. Но вот использовать профессиональный инструмент (и тщательно подбирать его) придется в любом случае.

Особенности комплекта и его функции

Стандартный набор инструмента для врезки замков в межкомнатные двери включает:

  • корончатая фреза для работы с деревом (диаметром 5 см).

Желательно приготовить маркер — он поможет отмечать необходимые линии и контуры. Можно заменять его и карандашом, но такой отметочный инструмент недостаточно надежен. Подчас карандашные штрихи плохо заметны, особенно если они сливаются с фоном. Стамеска нужна для того, чтобы сформировать участок под замок. Важно: двери из прочных материалов стоит обрабатывать не стамеской, а фрезером — так тратится гораздо меньше сил и времени.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет. Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины.

К сведению: этот инструмент пригодится для закрепления не только замков, но и дверных петель. Если требуется сделать края выемки эстетичнее, на помощь приходит кромочный (иногда называемый окантовочным) аппарат. Специалисты предпочитают использовать комбинированное устройство. Оно сочетает обе функции и позволяет исключить перемещение двух тяжелых машин на каждый объект. Однако стоимость подобного оборудования закономерно будет выше.

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы. Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато.

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

  • массой оборудования;

  • длиной сетевого кабеля;

  • расположением ручек и иных элементов управления;

  • перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

  • широк ли обзор рабочей поверхности;

  • предусмотрена ли там дополнительная подсветка;

  • есть ли вспомогательные насадки, держатели и так далее.

Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

  • канцелярский нож;

  • малярный скотч;

  • сверло диаметром 0,2 см.

Покупать наборы сверл надо в магазинах, продающих фурнитуру для дверей. Но можно искать их и в мебельных магазинах, и на строительных рынках, и в гипермаркетах товаров для дома и ремонта. Выбор зависит от личных предпочтений. Важно: сверло должно быть толще, чем замок. Если каких-то инструментов не хватает, а они нужны срочно, стоит обратиться к службам, сдающим инвентарь напрокат.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Но поскольку запоры устанавливаются обычно на небольшой части двери, придется использовать стальную линейку. Она гораздо прочнее деревянной и пластиковой, может выдержать даже случайное воздействие инструмента. При помощи проверочных угольников из металла замеряют углы. Ещё это приспособление нужно, чтобы настраивать электрический инструмент. Обязательно надо приготовить набор отверток, тем более что он пригодится еще и при установке петель.

Особого внимания заслуживают пилящие инструменты. Торцевую пилу берут, когда требуется точно пропилить наличники и бруски. Обычные ножовки и даже качественные лобзики могут раскалывать края деталей. Те станут неровными, и это не позволит установить замок полноценно. Чтобы распилить доборную планку, используют дисковые пилы.

Еще следует приготовить: монтажный пистолет для подачи пены, зубила и пики к перфоратору, пилки для лобзика.

Как врезать замок в межкомнатную дверь самому, смотрите в видео.

Врезка замков и петель в межкомнатные двери своими руками

Правильная врезка и установка замков, петель в межкомнатные двери своими руками.

Если вы решили установить межкомнатные двери своими руками, стоит отметить, что проще всего, когда врезка дверных замков и петель — выполнена не своими руками, а на базе завода изготовителя. Как правило, у производителя такая фурнитура тщательно подобрана, надежна и имеет отличные эксплуатационные характеристики. Подробнее о выборе дверных замков читайте здесь. Покупая двери с установленной фурнитурой, однако, можно столкнутся с некоторыми сложностями выбора. Самое распространенное — не подходит цвет или конструкция. Например, хочется замок цвета золота а производитель говорит хром. Или нужны итальянские магнитные замки AGB, с бесшумным закрыванием как у Morelli, с пластиковым язычком, а предлагают сталь. Касательно петель можно обойтись малой кровью — купить петли дверные накладные без врезки. Петля универсальная без врезки смотрится не так эстетично но все же.

Оглавление

Выход из положения есть всегда — просто купить то, что нужно, врезать замки/петли своими руками и установить. Экономить на фурнитуре не стоит, так как вышедший из строя механизм может существенно затруднить дальнейшую эксплуатацию межкомнатных дверей. Точно такой же замок или дверные петли могут больше не выпускать, а аналог, как правило, «не сядет» в уже сформированный паз. Мы рекомендуем врезать и установить бесшумные или магнитные замки AGB, Morelli (Италия). На протяжении вот уже более чем 10 лет, установочные размеры этих изделий одинаковы и вы с легкостью сможете заменить их по необходимости, хотя они просто не ломаются.

Итак замки, универсальные или скрытые петли подобраны, куплены и привезены, нужна врезка своими руками. Например, мы, для незнакомой фурнитуры, сначала чертим схему предстоящей врезки в реальном размере программы AvtoCAD, для автоматизированной установки, но можно выполнить разметку и согласно инструкции изготовителя, тем более, если врезка замка и петель будет выполнена своими руками. Разметка — ответственный этап, необходимо уделять ей повышенное внимание. «Семь раз отмерь, один раз отрежь» — работает! В противном случае изделие испорчено, поставщик вам его не обменяет, а это немалые денежные потери. Разметка напрямую зависит от типа замка, его особенностей. Плясать важно от отверстия под ручку. Если не учесть это, то дверные ручки могут получиться на разных расстояниях от низа дверного полотна, а если двери установлены в непосредственной близости друг от друга выйдет — упс или ой! В расчетах и разметке пользуйтесь угольником, рулеткой, карандашом, шилом или строительным ножом.

Врезка дверных замков петель своими руками — способы
1. При помощи сверла и стамесок — дедовский метод

Самый распространенный, что называется «бытовой» вариант.

Разметка и врезка межкомнатного замка

Берем рулетку и отмеряем от низа полотна, по торцу где будет врезаться замок 95 см (это наш стандарт, можно и 100 см), прикладываем угольник, проводим поперечную линию и переносим разметку на плоскости полотна, для разметки под дверную ручку. Разметка выполняется остро отточенным карандашом или шилом.

Рис. 1

Берем замок и замеряем угольником расстояние от лицевой планки до средины квадратного отверстия ручки и наносим полученное на плоскости полотна с двух сторон. Прикладываем замок к торцу полотна, так чтобы проведенная заранее линия под ручку получилась в центре отверстия квадрата и отмечаем верхний и нижний край замка. Этот размер и будем высверливать. Далее угольником размечаем центр полотна и проводим осевую линию врезки.

Рис. 2

Видео 1

После выполнения разметки под замок и по прочерченной осевой линии, на торцевой части полотна делаются рассверливания пером (как правило, 14-16 мм, в зависимости от толщины замка), как можно чаще друг от друга. Для того чтобы не высверлить лишнего, на перьевом сверле делается засечка под глубину замка при помощи изо или малярной ленты.

Рис. 3

Фишка в том, что бы не зацепить пером соседнее отверстие, так как вращающееся с большой скоростью сверло, может резко заклинить, застрять и попортить дверь. Затем паз формируется с помощью нескольких плоских стамесок, выбирая сначала излишки древесина вдоль полотна, а уж затем подчищая боковые плоскости, да бы не расколоть полотно. Затем высверливаются отверстия под ручку, и по необходимости под цилиндр (ключевину) или завертку. Важно сверлить отверстия с двух сторон полотна, а не насквозь! В сформированный паз вставляется замок, выравнивается относительно высверленного отверстия под ручку, его накладная, декоративная планка обводится остра отточенным карандашом и делается завершающая выборка стамеской.

Видео 2

Все, врезка замка выполнена своими руками!

Врезка ответной части замка

Ответная часть или «ответка» врезается после установки дверного блока. Разметка очень простая. Закрываем дверь и сквозь притворный зазор размечаем нижний и верхний край защелки. Проводим поперечные линии на коробе. Далее угольником замеряем расстояние до края язычка на двери и переносим его на коробку. Это и будет ограничитель предстоящей за сверловки и установки ответки.

Пером высверливаем два отверстия, а центральную часть выбираем стамеской. Прикладываем ответную планку замка, насверливаем отверстия под винты и крепим ее. Пробуем — все работает. Ответку следует углублять только если ее толщина превышает 1 мм. Делается это стамеской предварительно выполнив обводку прикрученной ответной части.

Разметка и врезка дверных петель

Фишка в том, что разметку и врезку петель следует начинать с дверного полотна. И так дверь у нас 2000 мм, а петля 200 мм, отмеряем от верха полотна по торцу 20 и 160 см, проводим поперечные линии, прикладываем петлю параллельно торцу полотна ниже линии и остра отточенным карандашом делаем отметки края.

Правильнее размечать именно ту петлю, которая будет в последствии установлена именно в этот паз, так как заводская штамповка может отличаться. Берем и своими руками, да при помощи стамески, да как показано на видео, врезаем нижнюю и верхнюю петли в дверь.

Видео 3

Еще одна фишка — глубина врезки. Бывает так, что зазор между параллельно сложенными частями петли менее 2-х мм, а требования к петлевому зазору дверного блока, как раз 2 мм. В таком случае, петлю необходимо углубить чуть меньше. Бывает зазор больше 2-х мм, тогда петля все равно врезается заподлицо с плоскостью торца! С петлевым зазором собранного блока, таким образом, придется смириться, но учесть этот момент при расчете, разметке и запиловке верхнего элемента коробки, так как на него стандартно отпускается 6 мм, 4 мм с притворной части и 2 мм с петлевой соответственно.

Следующий этап, врезка петель в коробочный элемент блока. Итак петли врезаны и установлены в полотно, прикладываем короб и отмечаем края петель. Прикладываем петлю к меткам параллельно дверной коробке и обводим карандашом.

Есть один правильный нюанс. Следует заранее учесть тот факт, что толщина дверного полотна и ширина четверти коробки от уплотнителя до края, может быть разной, а ведь нам так необходим хороший притвор, то есть плотное (но не слишком!) прилигание уплотнителя к полотну в закрытом состоянии установленной двери! Для этого, перед врезкой петель, замеряем эти величины.

Допустим полотно 40 мм а четверть 42 мм, что же делать? Все очень просто, необходимо врезать петлю в коробку глубже на 2 мм к уплотнителю, чем в полотно. Но это изначально неверно, так как в данном случае, посаженная глубоко петля оголит часть врезки, а при открывании/закрывании двери — начнет подтирать о короб или наличник издавая неприятный скрип. Потому правильнее не утопить петли в коробке, а выдвинуть их на полотне и на те же самые 2 мм.

Недостатки

  • велик риск повреждения покрытия дверного полотна в результате проскока перьевого сверла или стамески, особенно, если инструмент до начала работ не заострен до уровня бритвы! Точите режущий инструмент, пользуйтесь новыми сверлами,
  • велик риск попросту, расколоть неумелыми действиями полотно или, скажем, над колоть, что потом существенным образом повлияет на прочность и долговечность дверных блоков и конструкций,
  • эстетика врезки может не понравится вам, особенно если опыта «резьбы по дереву» нет,
  • это будет долго, но «долго» — совсем не то что должно испугать начинающего мастера, жаждущего врезать замки и петли своими руками,
  • перечень можно продолжать, но врезка замка в межкомнатную дверь своими руками уже выполнена, а это — главное!

Преимущества

  • в умелых, прилежных и старательных руках, прямо всех недостатков может и не быть, не пугайтесь,
  • дешевизна применяемого инструмента, особенно если практиковать «бытовым». Не покупайте откровенно дешовые стамески и перьевые сверла!
2. Врезка петель и замков в двери ручным фрезером.

Технология завит от типа применяемого оборудования. Есть технология шаблонной фрезеровки, когда все манипуляции производят по заранее подготовленному шаблону или при помощи «линейки», с использованием фрез разного диаметра и длинны. Есть, конечно, и проф оборудование, где все продуманно и приспособлено для произведения работ. В любом случае — основной принцип это вращающаяся со скоростью приближенной к 25 тыс. об./мин. фреза с помощью которой и происходит правильная врезка петель, замков в межкомнатную дверь своими руками. Например мы, в своей работе применяем более трех типов фрезеров производителей Makita и Virutex, различные шаблоны и испанский шаблон-держатель, винтовые и спиральные фрезы разного диаметра от «CMT» Германия.

Разметка для врезки фрезером, не отличается от бытовой, а сама фрезеровка имеет ряд фишек, о которых речь пойдет ниже.

Что касательно дверного замка, то врезка его своими руками при помощи фрезера осуществляется по стандартной линейке, идущей в комплекте оборудования, разного диаметра фрезами. В общем — ничего сложного, главное что бы ход цанги с фрезой обеспечивал ей необходимую глубину погружения, на высоту замка соответственно. На видео врезка замка своими руками при помощи фрезера выполнена со смещением к левому краю. Это еще одна тонкость установки бесшумных замков AGB и не только. Ответная часть замка с язычком имеет закругление и должна быть установленна им по краю короба, так вот чтобы ответка стала красиво, нужно это учесть при врезке, сместив по необходимости замок по полотну.

Врезка фрезером петель своими руками, имеет ряд особенностей. На полотне двери, все аналогично замку, по линейке выбираем плоскость, глубину и параллельный край, далее формируем торцевой край стамеской на 30-40 мм.

Недостатки

  • дороговизна оборудования,
  • всевозможные нюансы, связанные с неумелым использованием.

Преимущества

Наши статьи, работы на фото или видео оставили приятное впечатление?

Тогда жмите на кнопки, помогите другим узнать о нас.

сверло, фреза и иной инструмент, приспособления

Разделы статьи:

Большинство замков для комнатных дверей устанавливаются методом врезки. Если раньше для этого использовались стамеска и молоток, то сейчас выполнение данной процедуры упростилось благодаря специально предназначенным инструментам. Какой набор необходим для врезки замков в межкомнатные двери – разберем в нашей статье.

Установка вручную

Данная операция проводится с использованием таких инструментов как карандаш, рулетка, электрическая дрель, сверло по дереву диаметром на 10-14 мм, стамеска на 14 и 20 мм, круглые напильники.

На уровне примерно 0,8-1 м от пола намечается положение запорной фурнитуры. Для того, чтобы максимально точно нанести отметки ширины, высоты и углублений замок прикладывается к поверхности двери боком. Не стоит забывать об отметках на торце створки, так как именно с этой части двери и начинается установка замка.

Сначала рассверливается небольшое углубление в торце полотна. Затем с помощью стамески паз расширяется и выравнивается так, чтобы неровности не мешали свободной вставке запора в углубление.

После того, как паз готов, поочередно с каждой стороны двери по отметкам расположения ручек и цилиндра высверливаются сквозные углубления. Края обязательно ровняются круглым напильником.

Можно приступать к сборке замка. Сам запор вставляется в паз с торцевой части двери, фиксируется стержнем, на который затем нанизываются половинки ручки. Следом устанавливается сердцевина (в случае разборного запора) и проверяется работа замка в открытом положении двери.

Если механизм работает исправно, выдвигаем язычок, прикрываем дверь и намечаем на коробе расположение будущего паза под язычок. По наметкам при помощи молотка и стамески вырубается паз, впоследствии оформляемый декоративной накладкой. Это пластину рекомендуется слегка утопить в поверхности рамы также при помощи углубления, выполненного стамеской.

Завершающий штрих – установка декоративной пластины на замок с торца двери и накладок на ручки.

Установка с фрезером

Набор инструментов для врезки замков в межкомнатные двери состоит из ручного фрезера, электрической дрели и двух стамесок (одна узкая, вторая пошире). Полотно фиксируется в неподвижном состоянии, чтобы в процессе установки замка не отвлекаться на ее выравнивание в нужном положении.

На высоте 0,7-1 м намечается линия для расположения будущего запора. На эту линию боком накладывается замок таким образом, чтобы она проходила точно по середине язычка. Далее намечаются линии по верхней и нижней части механизма.
Для того, чтобы фреза не зацепила лишнего, наклейте малярный скотч в качестве ограничителя. Размер фрезы должен соответствовать размеру запора. Во время работы корректируйте глубину вхождения фрезы, равную толщине планки, а также скорость ее вращения. Не стоит делать резких, поспешных действий, чтобы не нарушить целостность полотна и не срезать ненужного.

Фрезер – отличное приспособление для самостоятельной врезки замков в межкомнатные двери, которое позволяет получить результат с идеально ровными, гладкими краями. Для врезки замков и навесов подходит станок с принципом погружения, так называемый вертикальный фрезер.

При желании края можно отполировать окантовочным (кромочным) фрезом. Но так как два подобных инструмента – достаточно дорогостоящее удовольствие, рекомендуется приобретать комбинированный фрезер, обладающий всеми этими возможностями.

Облегчить процесс позволяет использование шаблонов, по которым вырезаются углубления для фурнитуры. Кроме того, работать фрезером рекомендуется на горизонтально уложенной двери.

Разновидности фрез

Режущие насадки на электрофрезер в зависимости от типа работы и ожидаемого результата делятся на две основные группы: кромочные и пазовые. Первые необходимы при изготовлении резных деталей и кромок. С помощью вторых выпиливают пазы, углубления и выемки различных размеров.

Пазовая фреза для врезки замка в свою очередь может быть фигирейной, используемой для обработки филенок, и спиральной, в результате которой получаются сквозные углубления для ручек в межкомнатную дверь.

Как выбрать фрезер

При покупке фрезера для использования в бытовых условиях рекомендуется обращать внимание на следующие параметры:

  • Мощность. Для домашнего применения подойдет устройство с низкими или средними оборотами. Данный показатель вполне достаточен для врезки нескольких комплектов замков и петель за раз. Мощное оборудование предназначено для профессиональной врезки и способно справляться с большим объемом работ. Но при этом такой фрезер не способен развить высокую скорость вращения, а также имеет значительный вес;
  • Регулировка скорости вращения. Данная функция позволяет подобрать необходимую скорость для выполнения различных работ. Выбирайте устройства с защитой на переключателе скоростей, оберегающей его от механических повреждений, древесной пыли и опилок. Предпочтение стоит отдать фрезеру с переключателем, работающему по дискретному принципу. Скорость вращения подбирается опытным путем. Поэтому меняйте местоположение переключателя постепенно. Идеальный вариант, когда фрезер не гудит от перегрузки, а дерево не «пригорает»;
  • Параметры вылета фрезы. Чем больше этот показатель, тем ниже вероятность досверливать паз до нужного размера. На устройстве обычно стоит маркировка, в которой указана максимальная длина хода, а нужно выяснить именно величину вылета фрезы;
  • Форма и вес. Для удобного выполнения операции по врезке инструмент должен быть достаточно легким, с длинным шнуром, с удобным расположением частей управления. Если фрезер некомфортно удерживать, это отразится не только на физическом состоянии работающего, но и на результате работы;
  • Комплектация. Укомплектованные устройства более функциональны и удобны в использовании. К тому же, это позволяет сэкономить деньги и время в будущем, так как не потребуется где-то искать или докупать необходимое;
  • Обзор рабочей поверхности. Расположение ручек, переключателей и других выступающих частей не должны загораживать видимость рабочей поверхности. Выполнить качественную врезку также позволяет оснащение фрезера подсветкой.

Перед покупкой возьмите фрезерный станок в руки, оценивая его тяжесть и удобство. Попросите продавца подключить инструмент к электросети, чтобы посмотреть, повлияет ли это на вес. Работающий фрезер дает возможность оценить вращения головки и уровень шума, а также выявить наличие перекоса или зазоров между частями инструмента.

Рекомендации по подбору дополнительного инструмента

Для того, чтобы в процессе не пришлось прерываться и бежать куда-то за недостающим инструментом, рекомендуется заранее подготовить все необходимое.

Так, например, покупать лучше набор сверл по дереву, а не одно. Основное условие – сверло по дереву для врезки замков должно быть толще запорного механизма. Поэтому наличие набора сверл позволяет проще подобрать нужный диаметр. Профессионалы предпочитают врезать фурнитуру в межкомнатные двери с помощью перьевого сверла.

Для разметки рекомендуется использовать специальные малярные карандаши или маркеры, которые можно заменить простым карандашом с грифелем средней твердости. Слишком мягкий графит в процессе работы может смазаться, повышая риск смещения границ. Твердый, жесткий графит способен повредить поверхность полотна, при нажатии оставляет следы, от которых потом достаточно проблематично избавиться. На некоторых полотнах избавиться от них не получиться вовсе.

Замерить нужную глубину залегания навесов, пазов под язычок замка и декоративных планок позволяет штангенциркуль. Установить ровно дверной блок и врезать фурнитуру без перекосов позволяет использование строительного уровня.

Для разметки лучше использовать рулетку длиной 3-5 м и металлическую линейку, которая способна выдержать натиск инструмента при соприкосновении в отличие от деревянной.

Не лишним будет приготовить и набор отверток. Так легче подобрать нужную при затягивании метизов в навесах, ручках или замке.

Как только инструмент для врезки замков готов, можно приступать к навешиванию полотна и установке фурнитуры в межкомнатные двери.

Какой инструмент нужен для установки межкомнатных дверей (фото, видео)

Подобрать и купить понравившуюся дверь в квартиру очень просто, сложности начинаются в процессе монтажа. Установка межкомнатных дверей – нелегкий процесс, требующий определенных навыков, времени и соответствующих инструментов. Специальное оборудование для монтажа дверного полотна нужно подготовить заранее – если этого не сделать, уйдет дополнительное время. К тому же поспешная покупка инструментов чревата тем, что можно нарваться на низкокачественный комплект для установки.

Чтобы определиться с перечнем оборудования, следует тщательно обдумать предстоящий комплекс работ: от нанесения разметки и врезки петель до отделки дверных откосов. Базовый набор для инсталляции межкомнатных дверей насчитывает около десятка наименований, но одним им не удастся обойтись. Чтобы выполнить работу качественно и без необходимости дальнейшей корректировки, нужно написать список приспособлений, которые потребуются на всех этапах монтажа.

Все необходимые для монтажа дверной конструкции устройства можно разделить на две категории: ручное оборудование и электрооборудование.

Электроинструменты

Список того, что рекомендовано к покупке:

  • Перфоратор. Во время строительных работ данный инструмент чрезвычайно полезен. В процессе монтажа дверной конструкции им выравнивают и увеличивают проем, сверлят отверстия для анкерного дюбеля и т. д.

  • Дрель. Этим инструментом высверливают крепежные отверстия различного диаметра. Если имеются специальные перья по дереву, можно выполнять дополнительные операции. Перед тем как начать установку, нужно проверить плотность фиксации установленного в патрон дрели сверла. Если сверло будет слабо закреплено, во время сверления оно может вылететь и повредить поверхность двери или, что еще хуже, травмировать мастера.

  • Шуруповерт (плюс насадки к нему). Он делает процесс фиксации шурупов в петлях, дверных рукоятях и замке более легким.

  • Электролобзик. Основное предназначение инструмента при инсталляции межкомнатных дверей – распускание доборов, наличников. Применяется для обработки мест, труднодоступных для пил.

  • Ручной электрофрезер (плюс специальные фрезы). Устройство используется для врезки петель и замочного механизма. Им также снимают слой древесины с дверного полотна и коробки, делают посадочные места под петли.

Ручные инструменты

Для инсталляции межкомнатных дверей рекомендован набор, включающий следующие наименования:

  • Карандаш или маркер. Стержень не должен быть чересчур жестким, в противном случае на лакированном покрытии двери или наличников останутся отметины, которые потом сложно будет вывести.

  • Рулетка. Лучше всего использовать трех или пятиметровую рулетку.
  • Штангенциркуль. Данное приспособление нужно для определения глубины врезки замочной конструкции. Также им наносят разметку под фурнитуру и выполняют ряд дополнительных работ.
  • Стамеска. Применяется для врезки дверных петель и другой фурнитуры.

  • Уровень пузырьковый. Необходим для измерения наклона горизонтальных и вертикальных поверхностей. Для установки дверей рекомендован уровень, длина которого составляет 50 см. можно воспользоваться уровнем лазерным. Применение такого инструмента позволит сделать работу аккуратной и качественной.

  • Стальная мерная линейка. Пригодится для выполнения измерительных работ.
  • Поверочный металлический угольник. Устройство требуется для измерения углов, а также для настройки электроинструмента.

  • Обычный молоток и столярный деревянный молот (киянка).

  • Комплект отверток. Набор понадобится для крепления петель, навесов, замка и т. д.
  • Стусло и пила. Какой именно тип инструмента нужен? Торцевая пила понадобится для точного распиливания брусков и наличников (угол распиливания – 45 или 90 градусов). Ножовка или лобзик могут сколоть края, сделать их неровными. Дисковая пила нужна для уменьшения дверного полотна в длину (если высота проема изначально низкая), а также для распиливания доборных планок.

  • Пистолет, заправленный монтажной пеной (герметиком).

Расходные материалы

Комплект расходников включает:

  • Пики и зубила для перфоратора.

  • Пилки для электролобзика.

  • Малярный скотч.

Также для фиксации петель, врезки замочного механизма и установки наличников понадобятся саморезы.

Некоторые мастера предпочитают закреплять наличники жидкими и финишными гвоздями. Можно воспользоваться микрошпильками. Их закрепляют специальным пневматическим устройством промышленного класса – пневмопистолетом.

Такой способ установки наличников – один из самых распространенных. Если диаметр финишного гвоздя около 2-3 мм, то размер микрошпильки – 0,64 мм. Ими можно зафиксировать наличники, штапики, накладки и доборный брус. Микрошпилька – это прочный, малозаметный крепежный элемент, у него нет шапочек гвоздей и заклепок. Применение микрошпильки в столярных работах позволяет добиться единого, цельного вида дверного полотна.

Комплектация

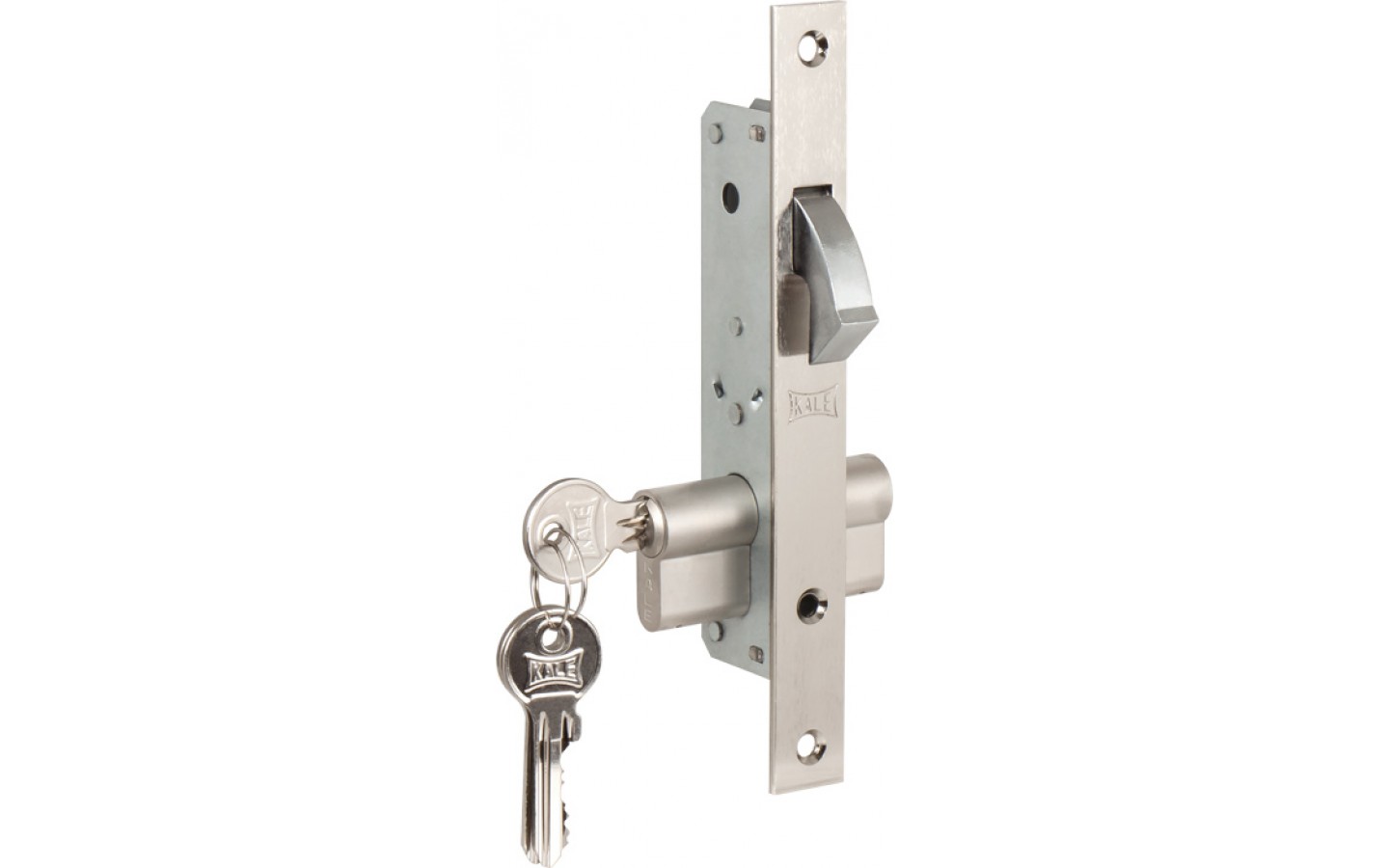

Межкомнатные двери очень часто продаются без петель и замочного механизма, поэтому фурнитура приобретается дополнительно.   При выборе петель и замка лучше отдать предпочтение качественной продукции, которая прослужит долгие годы.

 Дополнительное оборудование

Дополнительные работы при монтаже межкомнатных дверей часто сопряжены с регулированием петель и отделкой откосов. Регулирование необходимо для того, чтобы проверить плотность прилегания двери к коробке. При необходимости крепежный элемент подкручивается отверткой, либо ослабляется. На данном этапе работ понадобится набор отверток.

Чтобы выполнить штукатурку откосов, нужно подготовить комплект, включающий такие наименования, как:

  • Шпатели
  • Ванночка для раствора
  • Комплекс кистей и валиков
  • Набор для затирки

В идеале для монтажа межкомнатных дверей лучше приобрести профессиональное оборудование. Такие инструменты испытаны специалистами и надежны, и поэтому гарантируют качественно выполненную работу. Но цены на такие приспособления достаточно высокие.

Как врезать дверные петли — виды и способы монтажа

Приветствую Вас, мои дорогие читатели.

Тема данной статьи: «Как правильно врезать дверные петли«

После того как мы научились самостоятельно собирать дверную коробку — можно перейти к следующему шагу и установить дверные петли.

Дверная петля — это важнейший элемент дверной коробки, поскольку она обеспечивает подвижность дверного полотна.

Благодаря грамотному и правильному монтажу вы сможете избежать в дальнейшем таких проблем — как затирание дверей или их заедание. Исключите скрипы и перекосы дверного полотна.

После прочтения данной статьи вы поймете, что

врезать дверные петли можно своими руками, не прибегая к помощи мастеров! Я всегда за экономию!Необходимый инструмент

Для врезки петель нам потребуется нехитрый инструмент:

  1. Петли
  2. Молоток
  3. Набор стамесок
  4. Шуруповерт или отвертка
  5. Клинья, если дверная коробка уже установлена
  6. Карандаш
  7. Строительный уголок
  8. Строительная рулетка

Выбор петель

К выбору петель стоит подойти весьма основательно.

Они должны не только подходить к дверям по дизайну, но и выполнять свои функции, чтобы не допустить поломки дверного полотна.

Рассмотрим самые востребованные виды:

Самые распространенные. Представляют из себя две прямоугольные пластины по бокам- их еще называют «карточными».

Абсолютно идентичны «карточным» петлям. Отличие лишь в том, что пластины выполнены в форме углов. Используются для маятниковых и дверей с притвором.

Шарнир на данных петлях «утапливается» в дверях. Преимущественно используются в дорогом сегменте дверей.

  • Вворачиваемые

Состоят из поворотной оси со штырями. Такие петли держат очень малый вес и монтируются исключительно на легкие двери соответственно.

По способу установки петли подразделяются на:

  • Накладные петли — не требуется подготовка места посадки петли. Просто прикручиваются к месту саморезами. К таким петлям можно отнести петли — бабочки.
  • Ввертные — просто вворачиваются в дверь
  • Врезные — петли, под которые требуется делать углубление. К таковым относятся «карточные» и угловые петли

В зависимости от стороны открывания дверей петли подразделяются на:

  • левосторонние
  • правосторонние
  • универсальные

Если с левыми и правыми петлями все понятно, то универсальные можно использовать в обоих случаях!(Капитан очевидность!) Их серьезный недостаток — это то, что они неразборные. Поэтому их врезка будет немного сложнее.

Делаем разметку на дверном брусе

Разметку дверных петель всегда начинаю с дверного полотна. Отступаем от верха и низа двери по 20 см и ставлю метки.

Прикладываем петли к двери таким образом, чтобы стержни петли чуть — чуть не касались дверного полотна. Делается это для достижения свободного хода полотна. Сильно выдвигать петлю тоже не стоит — ослабите крепление и под весом двери петлю перекосит.



Далее обводим контур петель острым карандашом, либо можно использовать канцелярский нож, но для этого требуется повышенная внимательность и аккуратность.

Для того, чтобы петля не «гуляла» в руках ее можно прихватить на пару саморезов, предварительно просверлив под них отверстия меньшего диаметра.

Делаем разметку на петельном брусе

Переносим размер на брус. Как это делаю я — на ровной горизонтальной поверхности совмещаю собранную дверную коробку с полотном с соблюдением всех технологических зазоров.

Прикладывая петлю — переношу метки непосредственно на брус.



Повторяем операцию по обведению контура.

Все эти шаги нужны при установки накладных петель или угловых.

Установка простых «карточных» петель

Врезку петель начинаю с полотна двери.

После разметки необходимо по контуру пройти стамеской ( я обычно пользуюсь на 22 мм), аккуратно пристукивая молотком.

ВАЖНО ЗНАТЬ:

Если вы производите врезку в деревянные двери, то при разметке необходимо просмотреть стойку и полотно на наличие сучков. Если таковые имеются, то отступаем вверх, либо вниз на расстояние сучка.

Затем ставим стамеску плоской — без угла стороной вверх и послойно убираем материал, делая углубление под петлю. Повторяем все шаги для второй петли.

ВАЖНО ЗНАТЬ:

Ни в коем случае не переворачиваем стамеску режущим углом вниз. При ударе молотком режущая кромка пойдет не вдоль материала, а уйдет вниз, выбрав большее количество материала, чем нужно. Сильно заглубленная петля приведет к тому, что дверное полотно будет упираться в коробку и постепенно дверь деформируется.

На дверном брусе все делается абсолютно также. Маленький вам совет — для большего удобства можно открутить стойку от дверной коробки и вместе с пазами смонтировать место под ответную часть замка.

Врезка дверных петель на межкомнатную дверь — видео

Монтаж петель — бабочек

Для тех, кто не хочет «заморачиваться» со всеми вышеописанными процедурами — смело приобретайте петли — бабочки.

Благодаря тому, что при совмещении одна часть петли заходит в другую никаких манипуляция со стамесками можно не проводить. Достаточно приложить петлю к месту монтажа, просверлить отверстия и затянуть петлю.

Петли бабочки зачастую подкупают новичков своим главным достоинством — под них не требуется делать паз. Но при монтаже вы также должны учесть несколько нюансов:

  • перед установкой петли бабочки должны быть абсолютно хорошо выставлены. В результате перекосов петли двери будут пружинить или появится перекос при закрывании.
  • еще один недостаток таких петель — это невозможность снять дверное полотно, не открутив петлю. Тоже самое относится и к универсальным петлям.
  • так как «бабочки» монтируются без паза, то образуется не эстетический зазор.

Как врезать петлю — бабочку — видео

Установка угловых «карточных» петель

Друзья мои, все шаги по установке данных петель схожи с простыми петлями. Разница лишь в форме самих петель.

Одна из сторон выполнена в виде угла под 90°. Обычно межкомнатные двери имеют технологический зазор и при закрывании полотно входит в коробку, но если необходимо отсечь холодное помещение от теплого, то используют двери с притвором.

Притвор — это небольшой выступ по всей длине полотна, который перекрывает зазоры, тем самым ощутимо повышая изоляционные свойства дверей.

Установка скрытых петель

Скрытые петли обладают рядом преимуществ перед остальными:

  • очень простой уход
  • их практически не видно
  • повышенное сопротивление к взлому

Итак, чтобы грамотно врезать скрытые петли необходимо придерживаться данного алгоритма действий:

  • Для начала производим разметку. Она аналогична вышеописанным методам.
  • Формируем углубление под петлю. Здесь имеется маленький нюанс — все дело в том, что в большинстве своем форма скрытых петель не прямоугольная, а закругленная. Поэтому, если у вас нет фрезера, то «придется попыхтеть». Используйте маленькую стамеску.
  • Теперь, как при врезке замков, необходимо сформировать углубления под саму систему петли. Для этого воспользуйтесь дрелью с коронкой или со сверлом. Чтобы не «переборщить» с глубиной — предварительно замеряем петли. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.
  • Петли осталось закрепить шурупами. Для этого помещаем их в ложе, просверливаем отверстия под шурупы и завинчиваем.

Как врезать скрытые петли — видео

Регулировка петель

Как бы грамотно не были установлены петли — ничто не вечно.

Со временем петли могут расшататься — это исправляется простым подтягиванием саморезов.

Скрытые петли, благодаря современному механизму, схожему с петлями пластиковых окон, позволяют производить регулировку в трех плоскостях.

Уход за дверными петлями

Любому механизму требуется уход и и петли тому не исключение.

Перед тем, как приступить к работам нужно очистить петли от накопившейся пыли и грязи.

Первый враг петель, который пагубно влияет на их эксплуатационные свойства — трение. Со временем заводская смазка теряет свои характеристики, что приводит к появлению скрипов  и нарушению легкости хода дверей.

Чтобы этого избежать, достаточно раз в год проводить профилактику — смазывать петли. Смазать разъемные петли можно машинным маслом, либо литолом, немного разъединив петлю.

Для универсальных петель можно применить спрей WD-40.

После проделанных операций двери нужно несколько раз открыть и закрыть — для равномерного распределения смазки. Если что-то из грязи попало на дверное полотно, то нужно немедленно отмыть пятно.

Для предотвращения нарушения лакокрасочного покрытия не стоит протирать их абразивными веществами, также не стоит закрашивать петли, как это делали раньше. Повреждение покрытия приведет к коррозии материала и выходу из строя петли.

Чем смазать дверные петли — видео

Врезка петель

Чтобы установить петли своими руками нужно заранее подготовить необходимые инструменты. Для работы потребуется следующее:

  1. Дверные петли.
  2. Дрель.
  3. Шуруповерт.
  4. Шурупы.
  5. Сверла
  6. Стамеска.
  7. Молоток.
  8. Карандаш.
  9. Линейка или угольник.
  10. Строительный уровень.
  11. Деревянные клинья.

Порядок работы

Для проведения работы необходимы тщательные замеры

В первую очередь нужно разметить места крепления петель на дверном полотне. Как правило, петли устанавливаются на расстоянии 20 см от краев двери, но бывают исключения. В том случае, если в рекомендуемых местах на полотне есть сучки, то лучше переместить петлю вверх или вниз. Если не обратить внимания на эту рекомендацию есть огромный риск того, что придется покупать новую межкомнатную дверь. Дело в том, что закручивать шурупы в сучок категорически запрещается. В таком месте он в лучшем случае пойдет наперекос, в худшем – полотно расколется.

Итак, прикладываем петлю в нужном месте так, чтобы ось немного выступала за полотно. Контуры петли обводим карандашом, который должен быть хорошо заточен.

Далее рекомендуется взять линейку и нож для резки обоев и сделать небольшие углубления по назначенным линиям. Так уменьшится риск, что стамеска сместится с линии. Делать это желательно, но необязательно. Теперь берем стамеску, молоток и аккуратно отбиваем края будущих пазов. Углубления должны быть равными толщине петли.

Когда края отбиты, можно снимать верхний слой покрытия. Было бы намного проще, если бы в хозяйстве была фрезерная машинка. С ее помощью можно вырезать пазы быстрее и ровнее. Но если такой инструмент, как правило, имеется только у профессиональных строителей, то стамеска есть в каждого добросовестного хозяина, и работать придется ней.

После снятия покрытия ставим петлю в паз и шилом отмечаем места крепления шурупов. Убираем петлю и дрелью с тонким сверлом делаем отверстия на отмеченных местах. Если их не сделать и закручивать шурупы «на живую», дверное полотно может треснуть. Когда петля установлена и прикручена, проделываем такую же процедуру в месте крепления второй петли.

Установка петель на дверной коробке

Чтобы правильно сделать разметку на коробе нужно будет немного потрудиться. Будьте готовы к тому, что только своими руками выполнить работу будет тяжеловато, поэтому лучше позвать помощника.

Итак, ставим полотно в коробку. Выравниваем их относительно друг друга, выставляем нужные зазоры, контролируем ровность строительным уровнем. Снизу под полото подставляем деревянные клинья. Таким способом вы можете выставить необходимое положение дверей, которое вы хотите увидеть после окончания монтажа и установки полотна на его законное место.

Когда вы убедитесь, что дверь стоит идеально ровно, отмечайте места крепления петель на коробе. Чтобы сделать разметку более точно, желательно снять двери и приложить петлю к коробке так же, как и при врезке в полотно. То есть, обвести карандашом контуры.

Далее выполняем те же действия по вырезанию пазов, отметке и сверлению мест крепления шурупов.

После окончания подготовки пазов и отверстий снова поднимаем двери, сопоставляем петли с подготовленными местами крепления и закручиваем шурупы. Окончив фиксацию, проверяем работу дверей. Если все сделано правильно, результат вас порадует.

Как врезать петли в межкомнатную дверь своими руками

Если вы самостоятельно устанавливаете двери в квартире, то вопрос врезки петель для вас будет актуален. В этой статье обсудим, как самому врезать петли в межкомнатную дверь. Профессиональные монтажники пользуются для этой работы фрезой. Это правильное решение. Работа будет выполнена аккуратно, и сам процесс пойдёт быстрее. Но не у каждого домашнего мастера есть в наличии такой инструмент. Поэтому разберем вариант, когда для установки петель на межкомнатную дверь используется зубило и молоток. Процесс трудоёмкий, но общедоступный.

Тем, кто собирается приобрести ручной фрезер, рекомендуем ознакомиться с критериями выбора ручного фрезера по дереву.

Разметка

Работы производим, поставив дверь на торец. Отмеряем 200 мм от нижнего и верхнего края двери.

Разметка дверного полотна для установки петель.

Этот размер принципиален, дальше будет понятно, почему.

Прикладываем шарнир к этой отметке и обводим его карандашом по периметру.

Учтите две важные детали. Шарнир должен быть параллелен полотну. Подвижная часть навеса должна на 2-3 мм выступать за край.

Врезка посадочных отверстий

Профессионалы утверждают, что с помощью стамески и молотка аккуратно вырезать посадочные отверстия для петель невозможно, так как стамеска неизменно оставит на шпоне или ламинате дверного полотна рваные края. Это точка зрения владельца фрезы. Но при отсутствии профессионального инструмента работая аккуратно всё же можно.

Взяв острый канцелярский нож, и, сильно надавливая, прорежем ламинат по карандашной отметке.

Врезка посадочных отверстий для петли.

Когда ламинат или шпон будут полностью прорезаны, то вырезанную часть легко удалить с торца. После этого следует работать стамеской и молотком.

Нужно сделать окантовку паза. Ставим стамеску вдоль реза ламината и загоняем её ударами молотка на пару миллиметров в дерево. Стараемся работать аккуратно.

Если начать орудовать стамеской и делать окантовку, не прорезав ламинированное покрытие ножом, то тут и могут получиться рваные края. Но при этом способе такие недостатки не проявятся.

Аккуратно начинаем работать стамеской и углубляться в тело двери.

Паз уже имеет чёткие вырезанные границы, за которые нельзя выйти.

Старайтесь не заглубить отверстие посадки навеса глубже, чем толщина его карты.

В противном случае петля утонет слишком глубоко, и это отрицательно скажется на открывании. Идеально, если петля, вставленная в паз, находится в плоскости с торцом двери.

Крепления навеса на полотно

Устанавливаем петлю в готовое посадочное место. Отмечаем карандашом отверстия для крепления шарнира.

Врезка петли в межкомнатную дверь.

Теперь нужно засверлиться в отметки тонким сверлом.

Эта деталь важна для того, чтобы впоследствии при вкручивании саморезов не возникло напряжения материала.

Как альтернативный вариант подойдут также гвоздики, которые забиваем в отмеченные места, а потом вытаскиваем.

После этого крепим шарнир саморезами.

Тонкости крепления навеса на коробку

Есть мнение, что это трудный этап установки петель на межкомнатную дверь своими руками. Тут требуется большая точность. Если ошибиться на пару миллиметров и врезать шарнир неверно, то работа будет испорчена. Но есть две тонкости, которые помогут избежать ошибок на этой стадии.

Не обязательно делать паз для карты петли на элементе дверной коробки. Прикрепить шарнир, не заглубляя его в косяк, будет даже правильнее.

Это не только упростит задачу, но и даст дополнительное преимущество.

Расстояние между торцом полотна и косяком должно быть 2-3 мм. Если не готовим посадочное место на коробке, то это расстояние будет равно толщине карты навеса. То, чего и нужно добиться.

Разметка

Чтобы отметить место для петли на коробке, воспользуемся рулеткой. На боковой стойке собранной дверной коробки отмеряем от верхней части 203 мм.

Разметка боковой стойки коробки. На фото именно 203 мм.

Для крепления навеса на полотне мы ранее отмеряли 200 мм. На коробке отмечаем на 3 мм больше. Это высшая точка для крепления верхнего шарнира. Благодаря этому боковой элемент будет на 3 мм выше, чем дверное полотно. Таким образом, мы достигаем решения задачи, чтобы впоследствии расстояние между полотном и верхней частью коробки было также 3 мм. Нижнюю петлю прикручиваем просто по факту. Никаких замеров уже делать не нужно.

Крепление петли на коробку

Крепление производим как на дверь. Делаем отметки для саморезов, засверливаем отверстия и крепим. Если не предусмотреть углублений для саморезов, то при их вкручивании элемент может лопнуть.

Эти простые советы помогут вам самостоятельно врезать петли в межкомнатную дверь.

10 вещей, которые нужно знать, прежде чем переделывать свой интерьер в японский стиль

В Японии есть уникальный, эффективный и самый изощренный способ расслабить ум с помощью практики дзен. Дзен также отражается во всех аспектах жизни, в том числе Дизайн интерьера японского дома , который приносит каждому, кто входит в дом в японском стиле, ощущение спокойствия и расслабления. Основа учения дзэн, использующая простую, естественную сущность и сочетающая удобный и функциональный дизайн, заключается в расслабляющей и успокаивающей атмосфере в доме.

Если вы хотите внести мир в дизайн интерьера, вот пошаговое руководство по преобразованию вашего нынешнего дома в Японский дизайн интерьера .

1. Привнесите природу в свой интерьер.

Япония очень уважает и любит природу. Поэтому они стараются поддерживать прочную связь с миром природы. Самые известные способы сделать это — использовать традиционные японские растения, такие как бонсай и бамбук. Также можно использовать пальмы, орхидеи, цветущую вишню и красочные цветочные композиции.Поэтому обязательно добавьте растения в свой интерьер и сделайте его простым и естественным.

Еще один способ привнести природу в ваш интерьер — это использовать большие и широкие окна, которые позволяют наблюдать за природой со всех сторон. Вам потребуются большие окна, большие раздвижные стекла или вы можете использовать традиционные японские раздвижные двери для легкого доступа к природе.

2. Превратите свою ванную комнату в ванну для замачивания

Вода, как часть природы, также важна для японских домов.Считается, что японская ванна под названием Офуро обладает успокаивающим действием, она просто необходима в японском доме. Принятие ванн в небольших и глубоких ваннах с сиденьем — это традиция, которая успокаивает разум и полезна для здоровья. Поэтому убедитесь, что в вашей ванной комнате установлены ванны для замачивания, чтобы создать в вашем доме атмосферу, напоминающую спа.

3. Используйте японские раздвижные двери и ширмы для своего дома.

Японские раздвижные двери в основном созданы для экономии места; это потому, что японский дом имеет тенденцию быть маленьким. Японские двери или ширмы, сделанные из полупрозрачной бумаги внутри деревянной рамы, называются сёдзи. Однако, если вас беспокоит безопасность этой двери, вы можете приобрести современный вариант сёдзи из стеклянных панелей внутри деревянной сетки.

Сёйдзи имеет еще одно предназначение — это временная стена, которую можно открыть как можно шире, чтобы она не загораживала естественный свет и виды на природу. Вы можете заменить вашу текущую дверь на такую ​​дверь; это отличный способ украсить свой дом японским стилем.Это также лучший способ сэкономить место, поскольку ваша дверь не займет много места.

4. Добавление элементов из дерева и бамбука в ваш дом

Еще одна часть природы, которую можно привнести в ваш дом, — это элементы из натурального дерева. Вы можете использовать мебель из натуральных пород дерева, таких как клен, кипарис, болиголов и красная сосна. Вы можете заменить имеющийся пол на деревянный. Или вы можете просто использовать татами, чтобы легко сменить пол.

Чистая линия дерева придаст вашему дому успокаивающий эффект.Поэтому, возможно, вам пора сменить мебель на деревянную.

5. Используйте мебель в японском стиле.

В Японии есть уникальная мебель, большинство из них невысокие и простой формы. Есть низкий столик в паре с подушками. Эта низкая к земле мебель сделает ваш дом более высоким потолком и будет выглядеть просторно и успокаивающе. Это лучший способ почувствовать себя в японском доме. Вы можете попробовать футоны — кровать, которая расстилается на полу.Это сэкономит вам много места.

6. Сделайте свой дом максимально простым

Японский дом в целом чистый и минималистичный, наполненный редкой и функциональной мебелью. Итак, если у вас уже есть несколько типов мебели, убедитесь, что вы расставили их как можно проще и чисто. Мебель в современном стиле с четкими линиями, особенно из натурального дерева, станет хорошим дополнением японского дизайна интерьера.

7. Используйте открытое пространство и естественное освещение

Еще одна особенность японского дизайна интерьера — открытое пространство и естественное освещение, чтобы украсить дом. Поэтому владелец должен держать окна подальше от каких-либо препятствий, или вы можете использовать бамбуковые шторы для более аутентичного вида. Естественное освещение позволит вам соединиться с природой, поэтому вы почувствуете себя спокойным и расслабленным.

8. Используйте естественные цвета в дизайне интерьера

В японском дизайне интерьера используются естественные и нейтральные цвета. Вы можете использовать пол из дерева или серого камня, белые стены и мебель коричневого или черного цвета. Однако не забудьте добавить побольше зелени растения.Сделайте это простым и естественным.

9. Обеспечьте место для медитации и познания японской культуры

В японской культуре есть множество вещей, которые обеспечат безмятежную и спокойную атмосферу для медитации, чаепития или йоги. Возможно, вы захотите переделать свою нынешнюю гостиную в место для медитации или отдыха. Не забудьте добавить элементы из дерева, например, растения и воду. Таким образом, у вас будет место, где вы сможете по-настоящему насладиться японским дизайном интерьера.

10. Добавьте японские аксессуары

Вы можете добавить некоторые аксессуары, такие как японская письменность, японское искусство или просто водяной бамбук.Тем не менее, убедитесь, что вы провели небольшое исследование и поняли, что написано на произведениях искусства.

Это все 10 вещей, которые следует учитывать, если вы хотите применить японский дизайн интерьера в своем доме. Наслаждайтесь ремонтом дома!

.

Глоссарий UX-дизайна: как использовать средства в пользовательских интерфейсах | by Tubik Studio

Приобретая профессиональные знания и навыки, дизайнеры сталкиваются с множеством специфической терминологии. Мы уже опубликовали сообщения с ключевыми терминами по темам юзабилити и веб-дизайна, бизнес-терминами и сокращениями, элементами навигации и цветовыми терминами. Новая статья продолжает тему психологии в дизайне пользовательского опыта и добавляет новый выпуск в Глоссарий UX-дизайна. Сегодня мы говорим о аффордансах , тонких подсказках, которые помогают пользователям взаимодействовать с интерфейсом e.

Доступность — это свойство или свойство объекта, которое представляет подсказку о том, что можно сделать с этим объектом. Короче говоря, аффордансы — это подсказки, которые подсказывают, как пользователи могут взаимодействовать с чем-либо, будь то физическое или цифровое. Например, когда вы видите дверную ручку, это подсказка, которую вы можете использовать, чтобы открыть дверь. Когда вы видите значок приемника, это дает вам подсказку, по которой вы можете щелкнуть по нему, чтобы позвонить. Финансовые средства облегчают нашу жизнь, поскольку они поддерживают наше успешное взаимодействие с миром физических вещей и виртуальных объектов.

Проверьте экран трекера полива ниже. За доли секунды вы поймете, что нужное действие выполнено — галочка это показывает. Значки на панели вкладок подскажут, что вы можете делать с приложением: проверить свой набор растений (эта вкладка активна, поскольку она окрашена, а другие — нет), добавить новое растение или проверить свой профиль. Это аффордансы в действии.

Отслеживание полива

Термин был впервые введен психологом Джеймсом Гибсоном, который глубоко исследовал зрительное восприятие.Он впервые использовал этот термин в своей книге «Чувства, рассматриваемые как системы восприятия » в 1966 году. В 1979 году он уточняет определение своей терминологии в книге «Экологический подход к визуальному восприятию»: « Возможности окружающей среды являются что он предлагает животному, что дает или снабжает, для хорошего или для плохого. Глагол «позволить себе» можно найти в словаре, а существительное — нет. Я придумал. Я имею в виду то, что относится как к окружающей среде, так и к животным, чего не делает ни один существующий термин.Это подразумевает взаимодополняемость животного и окружающей среды. »Согласно Гибсону, люди склонны изменять свое окружение, стремясь сделать его доступность более подходящей для них и облегчить себе жизнь. Изучение возможностей окружающей среды становится важной частью социализации.

Применительно к дизайну этот термин относится только к тем возможностям физического воздействия, о которых пользователь знает. С этой точки зрения термин получил свое дальнейшее развитие в исследованиях Дональда Нормана в книге 1988 года «Дизайн повседневных вещей ». По словам эксперта, «… термин аффорданс относится к воспринимаемым и действительным свойствам вещи, в первую очередь к тем фундаментальным свойствам, которые определяют, как вещь может быть использована. […] Финансирование дает убедительные подсказки о работе вещей. Тарелки для толкания. Ручки поворотные. Слоты предназначены для вставки вещей. Мячи предназначены для метания или подпрыгивания. Когда используются преимущества, пользователь знает, что делать, просто взглянув: изображение, этикетка или инструкция не нужны. »

С появлением различных пользовательских интерфейсов аффордансы получили новый вектор развития. Мы провели сотни операций с различными действиями, инструментами и вещами. Теперь мы также выполняем множество операций, просто щелкая мышью или касаясь экрана. Это заставляет UX-дизайнеров работать над новыми способами представления аффордансов, которые аккумулируют шаблоны и знания, которые люди получают из реальной жизни в цифровых взаимодействиях. Этот опыт кардинально отличается, поэтому меняются и подходы.

Возможности пользовательского интерфейса можно классифицировать по их производительности и представлению.В любом случае, их главная цель — актуализировать уже имеющиеся у людей знания и опыт, чтобы упростить процесс взаимодействия.

По их производительности мы можем найти явные и скрытые подсказки в пользовательском интерфейсе.

Явные аффордансы основаны на широко известных и типичных подсказках, которые направляют пользователя к определенному действию. Например, когда вы видите кнопку, созданную как элемент, на который можно нажимать, он же визуально похож на кнопки в физическом мире, вы понимаете, что можете щелкнуть или коснуться ее для взаимодействия. Если он поддерживается текстом или значками, аффорданс становится еще более ясным: он информирует вас, какова будет обратная связь от системы.

Веб-страница Веб-сайт для гурманов : Кнопка CTA является кликабельным элементом, а текст говорит о том, что эта кнопка позволяет пользователю делать.

Неявные аффордансы не так очевидны. Они скрыты и могут быть раскрыты только в определенном потоке действий пользователей. Именно в тех случаях, когда мы получаем всплывающие подсказки или пояснения, наведенные на элемент макета.Другими примерами являются разнообразные многослойные элементы навигации, такие как раскрывающиеся меню или раскрывающиеся кнопки, которые не отображаются постоянно или с первых секунд взаимодействия, но открываются после определенной операции. Пожалуй, одним из самых спорных моментов здесь является гамбургер-меню, которое скрывает доступ к функционалу за специальной иконкой.

Кнопка «Гамбургер» в заголовке веб-сайта Slopes скрывает расширенное меню веб-сайта

Графические возможности представлены с визуальными эффектами, применяемыми к интерфейсу и помогающими пользователям сканировать его функциональность. Все виды графики воспринимаются быстрее и запоминаются лучше, чем копии, поэтому их важность невозможно переоценить. Среди них можно отметить следующие.

Фото

Тематические фотографии, фотографии предметов, аватары и заголовки представляют визуальную поддержку на основе информации о том, что обычно пользователи могут делать с приложением или веб-сайтом (покупать, общаться, показывать, смотреть, изучать, писать и т. Д.) специфическим особенностям. Скажем, если приложение позволяет пользователю сохранять рецепты и делиться ими, неплохо установить немедленную связь, используя соответствующие фотографии, как в примере ниже.

Vegan Recipe App

Брендовые знаки

Логотипы, корпоративные знаки и цвета, нанесенные на веб-сайт или приложение, представляют собой немедленный намек на связь пользовательского интерфейса с конкретным брендом, что может быть значительным преимуществом для его постоянных клиентов.

Логотип на экране-заставке и в заголовке Приложение «Ювелирные изделия для электронной коммерции» устанавливает ссылку на бренд

Иллюстрация

Тематические иллюстрации и талисманы могут дать пользователям четкие подсказки. Ниже вы можете увидеть всплывающее окно, информирующее пользователей о наклейках на Хэллоуин в Toonie Alarm с хорошо известной визуальной подсказкой — тыквой на Хэллоуин.

Toonie Alarm

Icon

Значки интерфейса представляют, пожалуй, самую разнообразную группу визуальных возможностей. Эти пиктограммы очень символичны и в основном используют подсказки, взятые из реального мира, чтобы пользователи могли быстро их понять. Более того, после того, как некоторые значки теряют связь с исходными физическими объектами, они по-прежнему представляют полезные возможности, если их запоминает большое количество пользователей: хороший пример — дискета для «сохранения».Сердечко или звезда сразу же свяжут вас с избранным, лупа подскажет, что это поиск, а значок камеры не заставит вас долго понимать, что это для фотосъемки.

Приложение для изучения китайского

Иконки также используются в качестве эффективных подсказок для классификации контента: категории и разделы работают намного быстрее благодаря поддержке правильной графики.

Blog App

Button

Будучи одними из основных интерактивных элементов, кнопки стали хорошо узнаваемыми элементами интерфейсов.До эры GUI он использовался во множестве физических вещей, от простых калькуляторов до сложных информационных панелей. Все мы хорошо знаем, что делать с кнопкой. Дело в том, чтобы сделать его видимым и очевидным как кнопка в пользовательском интерфейсе. Формы, контраст, цвета и копия — все это здесь очень помогает.

.

Фрезер-инструмент для врезки петель и замков универсальный ↩

Основным инструментом для монтажа дверной фурнитуры является фрезер для врезки петель и замков. При этом выбор модели зависит от спектра решаемых задач, поэтому перед покупкой или арендой мы рекомендуем ознакомиться с основными особенностями такого электроинструмента. Для врезки петель, защелок, замков понадобятся следующие разновидности фрезеров:

  • кромочный фрезер позволяет выполнять выборку древесины на небольшую глубину, поэтому подходит для монтажа петель замков, защелок (у двух последних разновидностей — только для фасадной части). Для этих целей подходят любые ручные инструменты малой мощности и массы, которые удобно держать в одной руке. Электроинструмент должен иметь цангу под фрезы с хвостовиками диаметром до 8 мм;
  • фрезер для врезки тела замка или защелки должен иметь высокую мощность и возможность фрезерования на глубине от 7 см. Для этого используется погружной инструмент мощностью от 1900 Вт с цангой под фрезы с хвостовиками диаметром до 12 мм. Мы рекомендуем выбирать инструменты FESTOOL2000 или DeWalt 625e, а также широкий спектр моделей от MAKITA.

Любой фрезер для петель и замков используется с шаблоном DOOR TOOL, который представляет собой плоский инструмент для установки вставки под каждую модель петли замка. Он крепится к торцу двери с помощью специальных струбцин и служит для ограничения зоны фрезерования. К шаблону необходимо приобрести одну или несколько вставок под конкретный вид и модель дверной фурнитуры. Например, установка скрытых петель врезки может осуществляться только с помощью одной вставки, а замок потребует применение отдельного элемента с размерами фасадной части и еще одного — для выемки паза под тело запирающего устройства.

В любом случае мы рекомендуем приобретать один из шаблонов DOOR TOOL с базовой вставкой для карточной петли, а затем доукомплектовать его вставками под конкретную специфику выполняемых работ. В любом случае, следует учесть, что без шаблона со вставками фрезер использовать не имеет смысла, поскольку не обеспечивается заданная точность паза.

Также Вам обязательно понадобится другой инструмент для врезки петель и замков:

  • копировальные кольца под модель фрезера позволяют совместить в одной плоскости (по глубине древесины) режущую кромку фрезы и шаблон, чтобы выбрать паз точно по заданным размерам;
  • дрель с перьевыми сверлами по дереву для формирования отверстий под саморезы и другие крепежные элементы;
  • шуруповерт с битами для закрепления дверной фурнитуры с помощью саморезов;
  • вспомогательный инструмент (измерительный, разметочный, фиксирующий, стамески и долота для финишной обработки паза и пр. )

Если Вы собираетесь самостоятельно выполнить врезку дверной фурнитуры, то теперь знаете, как купить фрезер для врезки петель и замков и какие к нему приобрести инструменты. У нас можно прямо сейчас заказать все распространенные виды фрез для работ по установке дверей, а также копировальные кольца и другие приспособления под шаблоны DOOR TOOL.

Пошаговые инструкции, как фрезером врезать петли, замки, защелки читайте на нашем сайте в других статьях.


Установка замка в металлическую дверь

Главная Услуги Врезка замков и петель

Качественная вставка входных замков и металлических петель — необходимое условие нормальной работы двери. Если вы хотите, чтобы ваша дверь открывалась и закрывалась без скрипа и лишних усилий, чтобы замок действительно был преградой на пути злоумышленников в квартиру через тамбур, обращайтесь в нашу компанию.

Компания «Двери Гранд» с 1996 года занимается изготовлением, продажей и установкой дверей. Мы накопили большой опыт работы, наши сотрудники — профессионалы, способные справиться даже с самыми сложными задачами, в их распоряжении есть все необходимые инструменты. Установка замков в двери и другой фурнитуры в Москве выполняется нашими специалистами быстро, качественно и недорого.

Как поставить фурнитуру

Врезка петель и замков в дверь — сложная операция и требует точности и использования специального инструмента. Эта операция выполняется в несколько этапов:

  • разметка: мастер отмечает, где будет установлена петля или замок, а также размечает контур, чтобы выбрать паз по форме петли;
  • выборка: мастер выбирает паз, в который устанавливаются петля или замок, с помощью специального инструмента — фрезера;
  • установка: петля или межкомнатный замок устанавливается в паз, крепится при помощи саморезов;
  • врезка замков и петель в коробку: те же операции повторяются с дверной коробкой.

Все операции по установке дверных замков и петель в межкомнатные двери можно выполнить на заводе. Благодаря этому заказчик получит в свое распоряжение дверь, полностью готовую к монтажу. Это позволит ему сэкономить время, к тому же после установки не нужно будет убирать стружку и пыль, неизбежно образующиеся при врезке.

Ответим на все вопросы

Если вас интересует цена работ по врезке железных петель и замков в межкомнатные деревянные двери, если у вас есть какие-либо другие вопросы, обращайтесь к нашим менеджерам. На сайте предусмотрена возможность заказать обратный звонок. Менеджер фирмы «Двери Гранд» оперативно свяжется с вами, расскажет про стоимость работ, проконсультирует вас по любым вопросам, касающимся установки дверных замков и петель.

Фрезеровка замков и петель в межкомнатные двери

Подробности

«Фрезеровка фурнитуры» что это такое?

— технологический процесс, врезка при помощи специализированного фрезера петель и замков в деревянные или МДФ двери.

Наша компания, на профессиональном уровне предлагает целый ряд услуг по фрезеровке дверной фурнитуры, практически, не имеющих аналогов по точности и качеству исполнения. Мы врежем и смонтируем любые магнитные замки разных фирм, петли скрытой установки и многое другое.


Фрезеровка замков и петель в двери межкомнатные — видео нашего партнёра

В нашей повседневной работе мы используем три модели фрезера «MAKITA», и две модели станков испанского производства «Virutex», а ещё специализированные шаблоны для оборудования «Вирутекс», изготовленные по спец заказу на станках с ЧПУ.

Вот несколько примеров выполненной при помощи фрезера врезки замков и петель

Вам понравились наши фото, видео или статьи?
Расскажите пожалуйста Вашим знакомым про «Установку Дорс».



Мы умеем фрезеровать:

  • Различные межкомнатные защёлки и замки, включая магнитные, например производителей «AGB», «Palladium», «Archie», «Morelli», «РЕНЦ» и многое другое;
  • В общем то практически все дверные замки и петли, предназначенные для врезки в деревянную или МДФ дверь;
  • Скрытые петли и петли скрытой установки (фрезеровка по шаблонам).



Предлагаем на дверных петлях скрытой установки остановится более детально. Что бы их врезать нами используются спец шаблоны. В принципе, можно врезать любую такую петлю имея шаблон. Шаблоны у нас есть не под все скрытые петли, а только под наиболее распространённые. Дело не в том, что есть какая-то сложность сделать сам шаблон, дело только во времени исполнения вашей заявки, так как шаблон под не используемую ранее скрытую петлю необходимо начертить и изготовить, что займет дополнительно несколько дней.

Для таких петель шаблоны уже применяются!

Для вашего удобства и при желании приобрести нестандартную продукцию мы начертим в AutoCAD® и закажем шаблоны под любые, понравившиеся вам скрытые петли! А затем, врежем фрезером, с высокой точностью в ваши новые двери!

Нужен опытный мастер

по врезки и установке замков, петель?
Выполним работу любой сложности!
Позвоните или напишите нам.

Написать

Врезка замков фрезером в межкомнатные двери

Межкомнатные двери и установка в Санкт-Петербурге

+7 (812) 978-88-44

с 09:00 до 21:00 (Пн – Вс)

Врезка замков и петель в межкомнатные двери своими руками

Правильная врезка и установка замков, петель в межкомнатные двери своими руками.

Если вы решили установить межкомнатные двери своими руками, стоит отметить, что проще всего, когда врезка дверных замков и петель — выполнена не своими руками, а на базе завода изготовителя. Как правило, у производителя такая фурнитура тщательно подобрана, надежна и имеет отличные эксплуатационные характеристики. Подробнее о выборе дверных замков читайте здесь. Покупая двери с установленной фурнитурой, однако, можно столкнутся с некоторыми сложностями выбора. Самое распространенное — не подходит цвет или конструкция. Например, хочется замок цвета золота а производитель говорит хром. Или нужны итальянские магнитные замки AGB, с бесшумным закрыванием как у Morelli, с пластиковым язычком, а предлагают сталь. Касательно петель можно обойтись малой кровью — купить петли дверные накладные без врезки. Петля универсальная без врезки смотрится не так эстетично но все же.

Оглавление

Выход из положения есть всегда — просто купить то, что нужно, врезать замки/петли своими руками и установить. Экономить на фурнитуре не стоит, так как вышедший из строя механизм может существенно затруднить дальнейшую эксплуатацию межкомнатных дверей. Точно такой же замок или дверные петли могут больше не выпускать, а аналог, как правило, “не сядет” в уже сформированный паз. Мы рекомендуем врезать и установить бесшумные или магнитные замки AGB, Morelli (Италия). На протяжении вот уже более чем 10 лет, установочные размеры этих изделий одинаковы и вы с легкостью сможете заменить их по необходимости, хотя они просто не ломаются.

Итак замки, универсальные или скрытые петли подобраны, куплены и привезены, нужна врезка своими руками. Например, мы, для незнакомой фурнитуры, сначала чертим схему предстоящей врезки в реальном размере программы AvtoCAD, для автоматизированной установки, но можно выполнить разметку и согласно инструкции изготовителя, тем более, если врезка замка и петель будет выполнена своими руками. Разметка — ответственный этап, необходимо уделять ей повышенное внимание. «Семь раз отмерь, один раз отрежь» — работает! В противном случае изделие испорчено, поставщик вам его не обменяет, а это немалые денежные потери. Разметка напрямую зависит от типа замка, его особенностей. Плясать важно от отверстия под ручку. Если не учесть это, то дверные ручки могут получиться на разных расстояниях от низа дверного полотна, а если двери установлены в непосредственной близости друг от друга выйдет — упс или ой! В расчетах и разметке пользуйтесь угольником, рулеткой, карандашом, шилом или строительным ножом.

Врезка дверных замков петель своими руками — способы

1. При помощи сверла и стамесок — дедовский метод

Самый распространенный, что называется “бытовой” вариант.

Разметка и врезка межкомнатного замка

Берем рулетку и отмеряем от низа полотна, по торцу где будет врезаться замок 95 см (это наш стандарт, можно и 100 см), прикладываем угольник, проводим поперечную линию и переносим разметку на плоскости полотна, для разметки под дверную ручку. Разметка выполняется остро отточенным карандашом или шилом.

Берем замок и замеряем угольником расстояние от лицевой планки до средины квадратного отверстия ручки и наносим полученное на плоскости полотна с двух сторон. Прикладываем замок к торцу полотна, так чтобы проведенная заранее линия под ручку получилась в центре отверстия квадрата и отмечаем верхний и нижний край замка. Этот размер и будем высверливать. Далее угольником размечаем центр полотна и проводим осевую линию врезки.

После выполнения разметки под замок и по прочерченной осевой линии, на торцевой части полотна делаются рассверливания пером (как правило, 14-16 мм, в зависимости от толщины замка), как можно чаще друг от друга. Для того чтобы не высверлить лишнего, на перьевом сверле делается засечка под глубину замка при помощи изо или малярной ленты.

Фишка в том, что бы не зацепить пером соседнее отверстие, так как вращающееся с большой скоростью сверло, может резко заклинить, застрять и попортить дверь. Затем паз формируется с помощью нескольких плоских стамесок, выбирая сначала излишки древесина вдоль полотна, а уж затем подчищая боковые плоскости, да бы не расколоть полотно. Затем высверливаются отверстия под ручку, и по необходимости под цилиндр (ключевину) или завертку. Важно сверлить отверстия с двух сторон полотна, а не насквозь! В сформированный паз вставляется замок, выравнивается относительно высверленного отверстия под ручку, его накладная, декоративная планка обводится остра отточенным карандашом и делается завершающая выборка стамеской.

Все, врезка замка выполнена своими руками!

Врезка ответной части замка

Ответная часть или «ответка» врезается после установки дверного блока. Разметка очень простая. Закрываем дверь и сквозь притворный зазор размечаем нижний и верхний край защелки. Проводим поперечные линии на коробе. Далее угольником замеряем расстояние до края язычка на двери и переносим его на коробку. Это и будет ограничитель предстоящей за сверловки и установки ответки.

Пером высверливаем два отверстия, а центральную часть выбираем стамеской. Прикладываем ответную планку замка, насверливаем отверстия под винты и крепим ее. Пробуем — все работает. Ответку следует углублять только если ее толщина превышает 1 мм. Делается это стамеской предварительно выполнив обводку прикрученной ответной части.

Разметка и врезка дверных петель

Фишка в том, что разметку и врезку петель следует начинать с дверного полотна. И так дверь у нас 2000 мм, а петля 200 мм, отмеряем от верха полотна по торцу 20 и 160 см, проводим поперечные линии, прикладываем петлю параллельно торцу полотна ниже линии и остра отточенным карандашом делаем отметки края.

Еще одна фишка — глубина врезки. Бывает так, что зазор между параллельно сложенными частями петли менее 2-х мм, а требования к петлевому зазору дверного блока, как раз 2 мм. В таком случае, петлю необходимо углубить чуть меньше. Бывает зазор больше 2-х мм, тогда петля все равно врезается заподлицо с плоскостью торца! С петлевым зазором собранного блока, таким образом, придется смириться, но учесть этот момент при расчете, разметке и запиловке верхнего элемента коробки, так как на него стандартно отпускается 6 мм, 4 мм с притворной части и 2 мм с петлевой соответственно.

Следующий этап, врезка петель в коробочный элемент блока. Итак петли врезаны и установлены в полотно, прикладываем короб и отмечаем края петель. Прикладываем петлю к меткам параллельно дверной коробке и обводим карандашом.

Есть один правильный нюанс. Следует заранее учесть тот факт, что толщина дверного полотна и ширина четверти коробки от уплотнителя до края, может быть разной, а ведь нам так необходим хороший притвор, то есть плотное (но не слишком!) прилигание уплотнителя к полотну в закрытом состоянии установленной двери! Для этого, перед врезкой петель, замеряем эти величины.

Допустим полотно 40 мм а четверть 42 мм, что же делать? Все очень просто, необходимо врезать петлю в коробку глубже на 2 мм к уплотнителю, чем в полотно. Но это изначально неверно, так как в данном случае, посаженная глубоко петля оголит часть врезки, а при открывании/закрывании двери — начнет подтирать о короб или наличник издавая неприятный скрип. Потому правильнее не утопить петли в коробке, а выдвинуть их на полотне и на те же самые 2 мм.

Недостатки

  • велик риск повреждения покрытия дверного полотна в результате проскока перьевого сверла или стамески, особенно, если инструмент до начала работ не заострен до уровня бритвы! Точите режущий инструмент, пользуйтесь новыми сверлами,
  • велик риск попросту, расколоть неумелыми действиями полотно или, скажем, над колоть, что потом существенным образом повлияет на прочность и долговечность дверных блоков и конструкций,
  • эстетика врезки может не понравится вам, особенно если опыта “резьбы по дереву” нет,
  • это будет долго, но “долго” — совсем не то что должно испугать начинающего мастера, жаждущего врезать замки и петли своими руками,
  • перечень можно продолжать, но врезка замка в межкомнатную дверь своими руками уже выполнена, а это — главное!

Преимущества

  • в умелых, прилежных и старательных руках, прямо всех недостатков может и не быть, не пугайтесь,
  • дешевизна применяемого инструмента, особенно если практиковать “бытовым”. Не покупайте откровенно дешовые стамески и перьевые сверла!

2. Врезка петель и замков в двери ручным фрезером.

Технология завит от типа применяемого оборудования. Есть технология шаблонной фрезеровки, когда все манипуляции производят по заранее подготовленному шаблону или при помощи “линейки”, с использованием фрез разного диаметра и длинны. Есть, конечно, и проф оборудование, где все продуманно и приспособлено для произведения работ. В любом случае — основной принцип это вращающаяся со скоростью приближенной к 25 тыс. об./мин. фреза с помощью которой и происходит правильная врезка петель, замков в межкомнатную дверь своими руками. Например мы, в своей работе применяем более трех типов фрезеров производителей Makita и Virutex, различные шаблоны и испанский шаблон-держатель, винтовые и спиральные фрезы разного диаметра от “CMT” Германия.

Разметка для врезки фрезером, не отличается от бытовой, а сама фрезеровка имеет ряд фишек, о которых речь пойдет ниже.

Врезка фрезером петель своими руками, имеет ряд особенностей. На полотне двери, все аналогично замку, по линейке выбираем плоскость, глубину и параллельный край, далее формируем торцевой край стамеской на 30-40 мм.

Фишка — для того что бы торцевой край получился красивый и точный, стамеску в момент удара молотком необходимо держать перпендикулярно плоскости, скалывать и подчищать древесину в несколько этапов, по чуть чуть, это важно.

Сложнее врезать петли своими руками в дверную коробку, так как в отличии от полотна, имеющего одну плоскость прижимания, коробка состоит из двух плоскостей. Фрезеровать по сути придется нижнюю плоскость а прижимать площадку оборудования к верхней. Задача не из лёгких, а потому, наши фрезера имеют специальные доработки площадки. Есть конечно всякие приспособления, каретки, шаблоны и даже специальный петлевой фрезер производства Вирутекс. Каретками не пользовались, шаблоны под каждую петлю, устанешь делать, а вот петлевой Вирутекс — вещь, но стоит дорого, да и не нужен нам. Как же вам врезать петли в коробку простым фрезером, да своими руками — не знаю, зашел в тупик, появятся идеи, дополню статью.

Недостатки

  • дороговизна оборудования,
  • всевозможные нюансы, связанные с неумелым использованием.

Преимущества

  • точная, качественная, аккуратная врезка замков и петель в межкомнатные двери выполненная своими руками!

Как врезать замок в межкомнатную дверь

Особенности врезки замков в двери из разных материалов

Существует несколько разновидностей замков для межкомнатных дверей.

В первую очередь они различаются по месту расположения замочной скважины. Наиболее популярными считаются замки со скважиной, расположенной под ручкой, и со скважиной, расположенной непосредственно на ней (такие замки называют нобы).

Также существуют системы без замка, а с защёлкой, которые позволяют запереть дверь только с одной стороны.

Кроме этого, замки могут отличаться по способу фиксации язычка. И хотя на технологию врезки вариант фиксации не влияет, тем не менее перечислим основные из них:

  • Роликовая – функционирует за счёт роликов и пружины,
  • Фалевая – язычковый механизм, который фиксирует защёлку,
  • Магнитная – язычок притягивает магнит, а пружина блокирует его движение.

Технология врезки замка зависит не только от его конструкции, но и от материала, из которого изготовлена дверь.

Самая простая, можно сказать «классическая», технология применяется при установке замка в дверь из цельного массива дерева. В этом случае достаточно просто сделать все соответствующие выемки и отверстия, при этом особо не заботясь о различных нюансах.

При врезке замка в двери из МДФ следует обязательно учесть, что такие двери внутри полые, а специальный дополнительный брусок для врезки располагается на высоте ровно 1 метр от пола. Если вы попытаетесь сделать отверстие под замок выше или ниже, то просто испортите дверное полотно. В остальном же технология врезки замка в дверь из МДФ не отличается от «классической».

Установить врезной замок в металлические двери или двери из ПВХ профиля самостоятельно вряд ли удастся. Эта работа требует определённых навыков и специального инструмента, поэтому решение подобных задач лучше доверить профессионалам.

Типы изделий

В настоящее время встречается множество разновидностей замков для межкомнатных дверей. Есть модели, которые врезаются отдельно от ручек или вместе с ними. Технология, по которой осуществляется врезание замков в межкомнатные двери, зависит именно от типа изделия. Рассмотрим пример. Замки первой категории устанавливаются таким образом: сначала монтируется механизм, а затем с внешней и внутренней сторон двери монтируются ручки.

Также в продаже имеются несложные закрывающиеся конструкции. Речь идет об обыкновенных ручках-защелках. Их конструкция отличается простотой. Тем не менее врезка замков в межкомнатные двери в таких случаях является довольно проблематичным занятием. Для этого понадобится определенный опыт, а также специальные инструменты.

Необходимые инструменты

Кроме «стандартного» набора инструментов для работы с деревом вам понадобится ещё набор коронок для вырезки круглых отверстий в дереве. Без них установить замок в дверь будет если не невозможно, то очень проблематично.

Кроме пёрел (так называют круговые коронки) вам понадобятся следующие инструменты:

  • дрель или шуруповёрт с функцией сверления,
  • молоток,
  • стамеска,
  • отвёртка,
  • рулетка,
  • карандаш.

В завершение этого раздела хочется сказать, что существует специальный инструмент для врезки замков, который называется фрезер. Конечно, покупать его для установки одного, двух или даже пяти замков не имеет смысла, но если вдруг такой прибор оказался у кого-то из ваших знакомых, то он позволит существенно облегчить работу по установке замка.

Аккуратность установки замка в межкомнатную дверь зависит от правильности подготовки, используемых инструментов и компонентов. Применение любительского или профессионального оборудования позволит повысить надежность исполнения и упростит процедуру установки. Для работы хозяину потребуются:

  • комплект ручек и механизм замка,
  • стамеска,
  • саморезы (идут в комплекте) и шуруповерт,
  • перьевое сверло по дереву 23 мм,
  • дрель и корончатая фреза по дереву (диаметр 5 см).

При отсутствии инструментов рекомендуется взять их у знакомых или соседей. Аккуратно провести работу без применения вспомогательного оборудования не получится. Узнать, как врезать замок в межкомнатную дверь поможет подробное изучение фото инструкций и советов мастеров.

Какие инструменты нужны для монтажа замка?

Самостоятельная врезка замков в межкомнатную дверь – не такая уж сложная задача. Однако рекомендуется не спешить и все делать очень аккуратно. Перед тем как врезать замок в межкомнатную дверь, необходимо подготовить инструменты. В частности, потребуется шуруповерт, стамеска, дрель со сверлом. Далее рассмотрим, как врезать замок в межкомнатную дверь традиционным способом.

Врезка замка фрезером

При помощи данного ручного аппарата осуществляется врезка замков в межкомнатные двери и монтаж петель. Встречаются фрезеры разных типов. Чаще всего врезка замка предполагает использование универсального погружного инструмента. Эта работа под силу даже человеку, который впервые взял в руки фрезер. У многих данный инструмент ассоциируется с громоздким дорогим станком. В действительности речь идет о компактной вертикальной машине. Она очень удобна для ручного применения.

При помощи фрезера может быть сделано следующее:

  1. Подготовлены ниши для замков и петель.
  2. Вырезаны фигурные профили.
  3. Выровнены края заготовки.
  4. Вырезаны пазы любой формы, а также желоба.

Что потребуется для самостоятельной установки замочного механизма в межкомнатную дверь при помощи фрезера? Вот список необходимых инструментов:

Ручной фрезер используется для быстрого монтажа запорных устройств и петель. Такой прибор имеет множество различий. Некоторые полагают, что фрезер представляет достаточно большой и сложно управляемый механизм. Однако ручной аппарат достаточно компактен, а также максимально удобен в использовании.

При помощи фрезера подготавливают ниши для замков и петель. Каким образом вырезается паз для замка при помощи фрезера? Для выполнения такой работы необходимо использовать стандартный набор инструментов.

Чтобы установить замок в межкомнатную дверь, потребуется выполнить такие этапы:

  • Полотно двери при помощи стапеля крепят вертикально в боковом положении. Это нужно для того, чтобы при монтаже не требовалось придерживать дверную конструкцию.
  • Теперь необходимо разметить место для язычка.
  • Примерить замок на полотно, чтобы прочерченная линия была по центру высверленного отверстия для язычка. После этого следует отметить нижнюю и верхнюю края планки и замка.
  • С использованием угольника необходимо провести прямые линии на торце двери.
  • Вставляем во прибор другую фрезу, которая будет подходить по размерам планки. После этого выполняется отверстие по центру размеченного места.
  • Затем в двери высверливается, а затем выбивается древесина. Туда необходимо вставить замок, а затем установить ручки.

Если фрезера нет, можно обойтись и стандартными инструментами. В процессе такой работы выполняется аккуратная дыра, в которую и будет помещен запорный механизм. Кроме ремонта и врезки замков может понадобиться полная замена запорного механизма. Как разобрать замок межкомнатной деревянной двери? Если дверь выполнена из МДФ, процесс будет достаточно простым. Главное – точно подобрать замок, который подойдет под размеры уже созданных углублений.

Как видно, установка замка в межкомнатную дверь проводится достаточно просто. Для работы потребуется иметь фрезер или стандартный набор инструментов. Во время установки замка требуется соблюдать особую осторожность. Необходимо аккуратно выполнять углубление в дверном полотне.

Чтобы все работы прошли быстро, следует тщательно подготовиться к монтажу – собрать необходимые инструменты, подобрать материалы. Также следует учесть основные правила при работе с деревянными конструкциями. К примеру, не следует сверлить отверстие для ручек сразу насквозь. Лучше выполнить их с двух сторон.

С помощью ручного фрезера можно быстро осуществить врезку дверных петель и замка прямо на месте установки двери.

Ручные фрезеры бывают разных типов, но для врезки замков чаще всего используют универсальный погружной фрезер.

Врезать замок в межкомнатную дверь фрезером может даже неопытный человек, впервые взявший эту технику в руки.

Работа с фрезером

Весь рабочий процесс разобьем на несколько этапов, которые опишем ниже.

И так, сборка и установка двери в дверной проем выполнена. Перед тем, приступить к врезке замка, правильно было бы определить положение самого механизма на плоскости. Для этого просто попробуйте рукой имитировать открывание. Как будто вы берётесь за ручку. Какая её высота наиболее приемлема для вас?

Теперь можно приступить непосредственно к врезке. Высоту вы уже определили. Отметьте её как на плоскости, так и на торце. Сейчас необходимо узнать точное место, в которое будет установлено сверло коронки для вырезания проёма под двустороннюю ручку.

Возьмите сам механизм защёлки и измерьте рулеткой расстояние от его видимого края до проушины, в которую впоследствии встанет штырь, приводящий устройство в действие. Это расстояние и следует отметить на выбранной вами заранее высоте, отступив именно столько от края полотна. Когда отметка сделана, то теперь важно подобрать нужную коронку.

Выбирая этот инструмент, вам необходимо убедиться в подходящем диаметре. Он должен быть таким, что готовая прорезь впоследствии будет перекрыта видимой наружной частью защёлки. В то же время, все внутренности должны легко войти в готовое отверстие.

Кстати, в продаже существуют наборы специально для врезки замков подобного типа. В такой набор входит всего две коронки как раз нужного диаметра. После всех приготовлений и измерений можно смело высверливать дыру в плоскости дверного полотна.

Во избежание сколов на поверхности полотна рекомендуется отверстие под замок делать с двух сторон. С каждой до середины.

Как правило, ручка располагается примерно посередине двери. Перед тем как врезать замок в межкомнатную дверь, необходимо отмерить один метр от пола. Таким образом отмечается место для будущей ручки. Далее для работы понадобится дрель. В данном случае потребуется перьевое сверло. С помощью него в торце двери делается отверстие для замка.

При этом подбирается необходимый диаметр сверла. Что касается глубины отверстия, то оно соизмеримо с длиной самого механизма. После этого на торце двери нужно разметить место для опорной пластины. В соответствии с этим контуром с помощью стамески выбирается ровная площадка. При помощи сверла делается отверстие там, где будет находиться ручка.

Дверное полотно должно быть закреплено в вертикальном положении на боку. Это делается при помощи стапеля. Данному моменту нужно уделить должное внимание. Будет неудобно, если придется постоянно поддерживать дверь в процессе установки замка. Затем делается разметка для язычка. Замок прикладывается к дверному полотну.

При этом начерченная линия должна проходить по центру отверстия. При помощи карандаша отмечается нижняя и верхняя часть планки. То же самое проделывается для установки корпуса замка. Далее на торце полотна проводятся прямые линии. Это делается при помощи угольника. Углубление для механизма выбирается ручным фрезером.

Срезать больше, чем необходимо, не рекомендуется. Для этого на внешнюю сторону разметки снизу и сверху должна быть наклеена малярная лента. Она станет своеобразным ограничителем. Затем в инструмент вставляется другая фреза, которая подходит к размеру планки. Далее настраивается необходимая глубина.

Она должна соответствовать толщине планки. По центру аккуратно делается углубление. Далее необходимо провести подготовку гнезда для корпуса замка. Прямая линия при помощи фрезера проводится строго по центру разметки. Затем дрелью делаются намеченные отверстия. Остатки древесины выбираются при помощи молотка и стамески.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

Заключительный этап

Когда все отверстия вырезаны, то, можно уже установить замок.

Не ошибитесь при установке. Ручки подобного плана имеют стопор. Язык самой защёлки задвигается поворотным движением ручки. Причём это возможно с любой стороны. А вот стопор поворота будет только с одной из них. Он может быть и с ключом или просто запираться от руки. С какой стороны вам необходимо закрываться? С той стороны и должен быть этот запор.

Для правильной работы установленного механизма необходимо ответное отверстие в дверной коробке, в которое будет входить язык запора. Сделать отметку под это устройство очень просто. А после этого и само отверстие прорезать можно.

Если вы имеет специальный набор, предназначенный для того, чтобы врезать замок, то меньшим по диаметру буром заглубитесь в косяк в нужном месте. Если такового у вас нет, то воспользуйтесь либо крупным сверлом по дереву, или той же стамеской. Затем установите декоративную накладку на это место, которая идёт в комплекте с защёлкой.

Пожалуй, и всё. Мы рассмотрели самый простой пример того, как врезать замок в деревянную дверь.

Если ваше устройство для закрывания имеет более сложный механизм, такой, который включает в себя и секрет и защёлку с запором, то дело будет сложнее. Но по поводу обычной конструкции со стопором у вас теперь достаточно знаний, чтобы осуществить его установку своими руками.

Некоторые считают, что можно просверлить дверь насквозь. Однако таким образом полотно может быть сильно повреждено. Установка замка в межкомнатную дверь осуществляется на заранее подготовленное место. Далее размечаются отверстия для саморезов. Сверлить нужно только по разметкам. В полученные отверстия закручиваются саморезы, на которых и крепится механизм. После этого вставляется ручка и устанавливается накладка, предназначенная для язычка.

Как врезать замок со скважиной под ручкой

Врезка «классического» замка с замочной скважиной, расположенной под рукояткой, отличается от установки замка-ноба только размером торцевого отверстия. Оно должно быть значительно больше, чтобы поместить в себя весь механизм замка.

Удобнее всего делать такие отверстия фрезером, но если его нет, вполне можно обойтись и «подручным инструментом».

На выбранной высоте приложите к торцу двери внешнюю накладку замка и карандашом обведите её контур. Теперь подберите коронку, которая по диаметру будет немного меньше чем ширина нарисованного контура. Далее, необходимо «высверлить» пространство, которое необходимо для вставки механизма замка. Для этого сначала делается несколько смежных отверстий на глубину равную ширине замкового механизма, после чего с помощью стамески выбирается оставшаяся на пересечении отверстий древесина.

Когда основное торцевое углубление готово, в него вставляют механизм замка таким образом, чтобы поворотная сердцевина упёрлась в торец двери.

В этом месте делают отметку и с помощью угольника через неё проводят прямую линию.

На полученном отрезке от края двери отмеряют расстояние равное расстоянию от наружного края механизма до центра сердцевины. Именно в этой точке и сверлят второе отверстие с помощью коронки.

Когда оба отверстия готовы, остаётся собрать замок в соответствии с прилагаемой к нему инструкцией.

Для установки ручки необходимо с каждой стороны полотна сначала провести монтаж декоративных накладок. Как только они будут закреплены, можно помещать ручки в подготовленные отверстия.

Сначала фиксируется стержень. Он станет соединительным элементом между дверными ручками. Длина последнего измеряется с использованием линейки.

К полученным отметкам необходимо приложить принимающую накладку, а затем обвести ее карандашом. По контуру можно просверлить отверстия, а при помощи стамески довести его до необходимой формы. Далее монтируется накладка.

Важно! После установки следует проверить, как происходит открытие и закрытие замка. Если возникает необходимость, можно подогнуть язычок накладки.

Такой алгоритм работ по установке замка больше подходит для деревянных конструкций. В нее легко врезать запорное устройств, выбрав любое место двери. Если полотно изготовлено из металла, понадобится выполнить работу по специальному алгоритму. Между коробкой и дверью следует установить уплотнительные элементы.

Для крепления дверной ручки с обеих сторон двери устанавливаем декоративные накладки и крепим их саморезами.

Фиксируем стержень, имеющий шестигранное или квадратное сечение, который будет соединять дверные ручки с обеих сторон двери.

Длину язычка измеряем линейкой. Затем эти размеры переносим на дверной косяк.

К нанесенным отметкам прикладываем принимающую накладку и обводим ее карандашом.

По этому контуру высверливаем отверстия и с помощью стамески доводим до нужной формы посадочное место для накладки.

Устанавливаем накладку на место и крепим ее саморезами. Вот и все.

Напоследок проверяем, как открывается и закрывается дверной замок, и при необходимости подгибаем язычок накладки, или переставляем ее.

Весь вышеописанный процесс врезки замка более всего подходит для простой деревянной двери.

В деревянную дверь замок можно легко врезать в любое удобное место, тогда как двери из других материалов требуют особого подхода.

Крепление ручки

Дверные ручки устанавливаются с обеих сторон двери. Также необходим монтаж декоративных накладок. Последние крепятся при помощи саморезов. Далее необходимо зафиксировать стержень. Он должен иметь квадратное или шестигранное сечение. Стержень предназначен для соединения дверных ручек с обеих сторон. Затем необходимо закрыть дверь.

После этого на косяке отмечается положение замочного язычка. Его длина рассчитывается при помощи линейки. Далее все замеры переносятся на дверной косяк. Принимающая накладка прикладывается к нанесенным отметкам. Все это обводится карандашом. В соответствии с данным контуром высверливаются отверстия.

При наличии всех необходимых инструментов врезка замка в межкомнатную дверь не является настолько сложной, как может показаться на первый взгляд. Но если вы не уверены в своих силах, рекомендуем попрактиковаться на старой двери и только потом приступать к «чистовой» врезке. Удачного вам ремонта!

1. От низа полотна отмеряется 95 см, от края отмеряется 6 см. Точка пересечения отмечается карандашом на самом полотне.

2. Отметка с полотна переноситсяна центр торцевой части (с помощью угольника).

3. В отмеченной на торце точке с использованием сверла-пера и дрели высверливается отверстие под замочный механизм.

4. На полотне с помощью корончатой фрезы в установленной ранее отметке заготавливается отверстие под ручки.

5. В заготовленное на торце двери отверстие вставляется замочный механизм, по периметру обводится карандашом, удаляется из отверстия.

6. С использованием стамески в торцевой части заготавливается участок под замок (по отмеченному периметру внешней части механизма). Толщина вырубленного участка должна равняться толщине защелки замка (примерно 0,5 см).

7. Замок устанавливается и фиксируется в заготовленном отверстии с помощью саморезов.

8. Первой устанавливается ручка с винтами. Сначала винты выкручиваются, затем ручка устанавливается в дверь.

10. Вторая часть ручки вставляется в дверь, фиксируется винтами. Устанавливается декоративная накладка, сама ручка. Работа по монтажу полностью завершена.

После выполнения установки исполнителю останется лишь проверить работу элементов и убрать образовавшийся мусор. В будущем потребуется периодически проводить регулировку ручек (раз в 3-4 года) из-за их разбалтывания в результате эксплуатации. Смазывание замка проводится в случае его сильного заедания (попадание пыли, мусора). Разбор механизма и его обработка осуществляется согласно инструкции производителя.

Особенности вариантов из МДФ

Для врезки замка в такую дверь необходимо обладать теоретическими знаниями и определенным опытом. Все дело в расположении дополнительного деревянного бруса (на высоте метра непосредственно от пола). При этом остальная часть дверного полотна является полой. Таким образом, при попытке установить механизм на другой высоте можно безнадежно испортить конструкцию.

А если нет фрезы?

Врезать замок в дверь без этого инструмента вполне реально. Требуются обыкновенные инструменты, которые наверняка имеются практически у всех. Однако в некоторых случаях без фрезы произвести установку не получится. В частности, это относится к врезке замка-защелки. Такие механизмы предполагают наличие аккуратного отверстия.

Если у вас нет фрезера, и нет возможности его приобрести, то не переживайте – врезать замок в межкомнатную дверь без фрезы — вполне возможно.

Для этого понадобятся простые инструменты, которые всегда есть у домашнего мастера.

Правда в некоторых случаях без фрезы все же не обойтись, например, в процессе врезки замка-защелки.

Кроме врезки и ремонта замков иногда требуется полная замена замков в двери.

Замена замка необходима в тех случаях, когда вы потеряли ключи или их украли.

В этих случаях есть опасность, что кто-то может ими воспользоваться и несанкционированно проникнуть в квартиру.Также замена замков необходима, если вы въехали в только что приобретенную квартиру, или от вас съехали квартиранты.


Термины дверной фурнитуры | Фурнитура Direct Door

Что такое врезной замок и где он используется?
Прямо от производителя:
«Не соглашайтесь на дешевые подделки. Замените свои ржавые старые замки на нашу высококачественную английскую версию. Вы будете в восторге от качества этих изысканных репродукций. Каждый замок изготовлен из твердой латуни. защелка и лицевая панель, 2 стальных каркасных ключа и крепежные винты. Все наши врезные замки имеют одинаковый ключ. Корпус: W- 3 «H — 4» Толщина — 9/16 «.Лицом к задней части 7/8 «x 6» / 2 1/4 «. Шпиндель 2 1/4» C / C ручки к замочной скважине. Отверстие под шпиндель 8мм находится на квадрате.

Теперь у нас есть отличная линейка воспроизводящего оборудования от Nostalgic Warehouse. Врезной замок на самом деле представляет собой коробку с механизмом, как вы видите на изображении выше, и размеров, указанных в описании. Врезной замок требует специальной подготовки, чтобы заставить его работать, вы, вероятно, не захотите заказывать этот тип замка, если вы не заменяете старый комплект, или если вы можете заказать в магазине дверей индивидуальную подготовку ваших дверей.

По мере того как потребность в оборудовании для восстановления становилась все более и более распространенной, Nostalgic Warehouse удовлетворила эту потребность, выпустив врезной замок. Этот отличный врезной набор заменяет большинство врезных замков старого образца. В линейке Nostalgic Warehouse замечательно то, что вы также можете получить старый винтажный вид хрустальных ручек или дверных ручек в старинном викторианском стиле [с задними панелями] со стандартными трубчатыми защелками, чтобы соответствовать новым стандартным дверным дверям.

Механизм защелки
Механизм защелки — это цилиндр, который проходит через край двери.Это часто также называют трубчатым фиксатором. Механизм имеет подпружиненную защелку, которая убирается, чтобы открыть дверь, и при отпускании дверной ручки или рычага выступает, чтобы держать дверь закрытой. Трубчатый механизм защелки для наружной двери часто поставляется с прикрепленной врезной пластиной и требует выполнения пазов или долота на краю двери, чтобы пластина правильно располагалась в двери. «

На изображении выше показан механизм защелки с прикрепленной врезной пластиной.Врезные пластины не только красиво выглядят, но и обеспечивают дополнительную безопасность. У этого поста есть два термина дверной фурнитуры, которые полезно знать: трубчатая защелка или механизм защелки — цилиндр, проходящий через край двери с подпружиненной защелкой, которая удерживает дверь закрытой или позволяет ей открываться. Врезная пластина — пластина на краю механизма защелки, обеспечивающая дополнительную безопасность и более красивый и чистый вид.

Backset
Backset — Backset на двери — это расстояние от края двери до центра отверстия в двери.См. Следующее изображение:

Когда вы покупаете дверную фурнитуру Direct, помните, что большинство дверных ручек поставляются с регулируемой спинкой в ​​коробке. Эта регулируемая задняя стенка подходит для любой стандартной двери. При заказе некоторых из наших более дорогих дверных и реставрационных изделий необходимо указать заднюю часть. Если вы заменяете старую дверную фурнитуру, пожалуйста, проверьте текущую заднюю часть, чтобы мы могли отправить вам нужные вещи.

Шаровая защелка
Шаровая защелка обычно используется на дверях шкафов, но может использоваться и в других целях.Принцип их работы прост: в верхней части двери просверлено отверстие и установлен подпружиненный шарик, который немного выступает из верхней части двери. На косяке над ответной планкой устанавливается запорная планка, очень похожая на запорную пластину, используемую на обычной двери, но у этой защелки есть небольшое углубление, соответствующее контуру мяча, а не отверстие для защелки. Когда дверь закрывается, подпружиненный шарик упирается в выемку для удара и удерживает дверь закрытой.

Отверстие или отверстие
Проще говоря, просверленное отверстие — это большое отверстие, просверленное в двери, через которое устанавливается основной узел набора ручек.

Ригель
Ригель — это запорный механизм, который устанавливается так же, как дверная ручка. Большинство наружных дверей запираются дверной ручкой, а также засовом. Отверстие для засова находится прямо над отверстием для дверной ручки. Когда рычаг поворачивается, прочный стальной цилиндр вставляется глубоко в дверной косяк, чтобы надежно запереть дверь. Ригельные засовы доступны как с одинарным, так и с двойным цилиндром. Одиночные цилиндры имеют шпонку снаружи и имеют поворотный рычаг внутри. Задвижки с двойным цилиндром запираются или отпираются ключом изнутри и снаружи.Двухцилиндровые засовы следует использовать только в особых случаях, поскольку одиночный цилиндр намного безопаснее в аварийных ситуациях.

Дверные петли
Дверные петли состоят из двух металлических пластин, которые соединяются съемным штифтом. Металлические пластины крепятся к двери и дверному косяку саморезами. Петли надежно удерживают дверь на дверном косяке и позволяют ей открываться и закрываться.

Дверные ограничители
Дверные ограничители — это часть молдинга, которая проходит вертикально по косяку и имеет ширину примерно 1 дюйм.Дверной упор «останавливает» дверь в косяке и не дает ей открыться в обратную сторону. Дверной упор также скрывает щель между косяком и дверью. Пружинные упоры также часто называют дверными упорами.

Door Viewer
Нет, это не прибор, который помогает смотреть на двери. Дверной зритель — это зритель цилиндрической формы с изогнутыми линзами внутри, которые увеличивают вид с другой стороны двери. Дверные смотровые окна доступны с разной степенью обзора. Эти зрители легко устанавливаются в дверь, просверлив отверстие на уровне глаз и установив зритель.Дверные глазки — отличное дополнение к вашим входным дверям и повышают безопасность вашего дома, позволяя вам видеть, кто находится снаружи, прежде чем открывать дверь.

Dummy Knobs
Иногда также называется фиктивным триммером. Эти ручки чаще всего используются на дверях с шарнирными защелками или всякий раз, когда у вас есть дверь, которую не надоедать для полного набора дверных ручек. Ручки-пустышки обычно продаются по отдельности и включают одну ручку или рычаг, который крепится винтами непосредственно к лицевой стороне двери.

Finials
Декоративный наконечник, который крепится к верхней и / или нижней части стержня дверной петли.Не ко всем петлям можно установить наконечники, вы должны заказывать петли, предназначенные для них.

Болты с утолщением
Болты с утопленной головкой чаще всего используются на французских дверях. Они монтируются [заподлицо] на внутренней стороне двери или дверной раме. Простым нажатием кнопки на задвижке заподлицо вставляется задвижка в косяк и фиксирует дверь в закрытом состоянии посередине. Болты заподлицо часто используются в верхней и нижней части французских дверей. Это позволяет зафиксировать одну сторону французской двери, в то время как другая дверь закрывается против нее; тогда фиксированную дверцу можно будет легко открыть при необходимости.

Косяк
Дверной косяк — это деревянная рама, которая окружает дверь в дверном проеме. Важно, чтобы дверь имела хороший прочный косяк, чтобы дверь закрывалась. Особенно важно иметь хороший косяк на внешней двери, где будет использоваться ригель. Запорная планка прикрепляется к косяку и удерживает дверь в закрытом состоянии за счет защелкивающегося механизма.

Шпоночные пазы
Шпоночные пазы — это собственно ключевой цилиндр, который вставляется в ручку двери. Когда дверная ручка отпирается, ключ вставляется в шпоночный паз, и механизм замка разблокируется при повороте ключа.Шпоночные пазы можно снимать и менять по соображениям безопасности или для того, чтобы открыть несколько замков одинаково. Имейте в виду, что не все шпоночные пазы сделаны одинаково, поэтому, когда вы заказываете разные марки, велика вероятность, что они не могут быть одинаковыми.

Ручка, ручки
Ручка, как правило, имеет круглую форму, которая используется для захвата рукой и открытия двери. Ручки изготавливаются из латуни, цинкового литья под давлением или других изделий.

Защелка
Защелка — это механизм, который вставляется в угол двери и убирается или выступает вперед при повороте дверной ручки.Защелка удерживает дверь закрытой, а при повороте ручки позволяет двери открываться.

Рычаг, рычажная ручка
Рычаг или рычажная ручка имеют те же функции, что и дверная ручка, но имеют другой внешний вид. Рычаг длиннее и тоньше и выглядит красивее. При заказе рычажных ручек имейте в виду, что вам может потребоваться указать поворот двери, чтобы ручки рычага при установке указывали в правильном направлении.

Не поднимающийся штифт
Относится к шарнирному штифту, который нельзя снять.Используется в основном там, где требуется безопасность, чтобы нельзя было вытащить штифт, а дверь вынуть из проема. На входных дверях, которые открываются наружу, штифт находится снаружи здания. В этом случае эти штифты можно использовать чаще.

Rosette
Пластина или декоративная деталь за ручками, которая прикрепляет ручку к двери.

Запорная планка
Запорная планка — это металлическая деталь, прикрепленная к дверному косяку. Когда дверь закрывается, запорный механизм ударяется о пластину, установленную на косяке, а запорная пластина захватывает механизм и удерживает дверь закрытой.Запорные планки обычно имеют такую ​​же отделку, что и набор дверных ручек, и крепятся к косяку с помощью прилагаемых винтов.

17 экономных способов защитить ваш дом от взлома

Вам не нужно тратить руку и ногу, чтобы защитить свой дом от взлома. Вот некоторые из самых экономных (но эффективных!) Идей домашней безопасности своими руками, чтобы не допустить нежелательных гостей в ваш дом.

Защищайте окна простыми оконными замками

Хотя защелки на большинстве окон с двойным подвесом не подходят для взломщика с монтировкой, штифтовые замки — это простой и быстрый способ обеспечить надежную защиту вашего дома.Для установки все, что вам нужно сделать, это просверлить отверстие. Если вы хотите заблокировать окно в частично открытом положении, просверлите второе отверстие. Штифтовые замки также хорошо подходят для раздвижных дверей патио, и вы можете найти их в домашних центрах или в Интернете.

Защитите свой внешний периметр с помощью фонаря движения

Установите освещение датчика движения где угодно и где угодно. Эти фонари являются проверенным средством сдерживания преступности, а стандартные модели с проводным подключением стоят всего 15 долларов. Кроме того, если вы не хотите, чтобы ваш источник питания постоянно истощался, выберите вместо этого светильники для датчиков движения на солнечных батареях.

Закрепите навесы винтами

Запертый навес кажется безопасным, но хитрый вор может обойти замок, сняв с помощью отвертки петли и другое оборудование с открытыми головками винтов. Избавьтесь от потенциальных воров, используя винты с головкой Allen, Torx или с шестигранной головкой вместо стандартных винтов с головкой Phillips. Вы также можете заказать защитные винты с защитой от несанкционированного доступа, для которых требуются специальные инструменты для удаления, которые вряд ли найдутся у случайного вора. Вам также потребуется купить специальную насадку или инструмент, но это может стоить того для некоторой дополнительной безопасности.Введите в поисковую систему «винты безопасности» или «винты с защитой от несанкционированного доступа», чтобы найти творческие способы защиты от воров.

Два способа закрепления петель двери сарая

Двери сарая обычно откидываются, поэтому штифты петель доступны снаружи; все, что нужно сделать вору, — это вытащить булавки и снять дверь. Чтобы предотвратить это, купите в домашнем центре петли безопасности с защищенными от взлома штифтами и фиксатором. Или вы можете модернизировать существующий шарнир, удалив центральные винты с обеих сторон, вставив чистовой винт через одну сторону и позволив ему выступать примерно на 1/4 дюйма.Слегка просверлите приемное отверстие, чтобы при закрытии дверцы головка винта для чистовой обработки вошла в другой шарнир. Таким образом, даже если шарнирный стержень будет удален, дверь нельзя будет снять.

Установка крепежа для усиления двери

Вы можете потратить сотни долларов на модный ригель с защитой от взлома для входной двери с защитой от взлома. Однако большинство не умеют взламывать замок. Они могут попасть внутрь с помощью удачного удара ногой или удара корпусом, который разбивает дверной косяк (а часто и дверь), и сразу же входит.Вы можете установить дверную арматуру как экономный способ защитить свой дом от взлома и остановить их, укрепив дверь и косяк. Установка компонентов этого метода занимает около часа.

Сначала измерьте толщину входной двери и расстояние между входной ручкой и цилиндром ригеля. Затем купите одинарный или двойной комплект усиливающих пластин для двери и четыре 1-1 / 2-дюймовых. длинные шурупы из нержавеющей стали по дереву. После этого приобретите комплект усиления дверного косяка.

Снимите ручку входа и цилиндр засова. Затем снимите ригель и защелку и подбросьте короткие винты. Наконец, установите круговую усиливающую пластину двери и установите на место пластины защелки и засова, используя более длинные винты из нержавеющей стали.

Болторез

Замки с толстой дужкой и минимальным открытием более надежны при использовании болторез. Кроме того, вид запирающего механизма делает значительную разницу в том, как легко замок может быть выбран.

Защищайте свой ригель

Даже воры-любители могут взломать замок. Чтобы надежно удерживать ригель на месте, чтобы дверь не открывалась, установите устройство защиты от ригеля. Наденьте «замок» на ручку засова, чтобы он не поворачивался.

Усильте вашу запись дверь забастовки пластину

Армирования слабого места вашей двери, тем косяк, с ударной пластиной сверхпрочной и удлиненными винтами придать ему дополнительную прочность, необходимую, чтобы противостоять взломщику пытается удар в вашей двери.Если ваш засов был установлен в течение последних 10 лет, он, вероятно, уже укреплен. Для проверки просто снимите запорную пластину. Если это тяжелая сталь толщиной не менее 3 дюймов. саморезы или имеет тяжелую усиливающую пластину, можно спокойно отдыхать. Если нет, купите арматуру, усиливающую запорную планку. Для установки снимите старую запорную планку, затем удерживайте новую на месте и нанесите на нее глубокие надрезы. Вырежьте место для новой пластины, затем установите ее, ввинтив трехдюймовые винты в просверленные отверстия.

Безопасные двери патио

Замки патио обычно легко вскрыть.Хотя установка прочной палки в дверной проем приведет к тому, что дверь будет закрыта, есть и другие варианты предотвращения нежелательного проникновения, такие как ножной замок. Этот замок крепится вдоль нижней части двери и имеет болт, который входит в втулку, которая надежно удерживает дверь. Подобные замки на рынке прикрепляются к верхней части двери, но оба позволяют двери открываться на три дюйма без ущерба для безопасности. Для установки прикрутите кронштейн, содержащий штифт, к двери, затем просверлите отверстия и вставьте втулки в направляющую, чтобы штифт мог войти.Весь процесс установки должен занять около 10 минут.

Добавьте анкер безопасности

Что вы делаете, когда вам негде запереть велосипед, каноэ или строительные материалы, пока вас нет? Одно из решений — купить якорь безопасности. Эти устройства безопасности после установки обеспечивают надежное и постоянное место для якоря для ваших вещей.

Эта умная, устойчивая к взлому система включает просверливание трех отверстий и установку болтов, чтобы закрепить прочный крюк безопасности на цементе.Купол закрывает крюк и болты, а анкер также можно установить в кузов грузовика или прикрепить к другим поверхностям с помощью крепежа.

Установите небольшой сейф

Маленькие сейфы — это компактный и надежный способ защитить наши ценности. Однако обязательно прикрепите его к полу или стене, чтобы злоумышленник не ушел с ним. И настенные, и напольные сейфы позволяют прикреплять их к полу болтами (в большинстве сейфов есть отверстия для этой цели). Спрячьте его в углу туалета или в другом незаметном месте.Или установите настенный сейф и накройте его рисунком. Вы также можете вырезать отверстие в бетонной плите и воткнуть в сейфе для пола, а затем залить вокруг него новый бетон.

Храните запасные ключи в сейфе.

Спрятать ключ от дома может быть рискованно, так как многие люди, включая грабителей, знают, что их нужно искать. Кроме того, страховые компании могут отказать в покрытии ваших убытков, если нет признаков принудительного въезда. Решение — кодовый замок. Прикрутите его к столбу забора или своему дому на незаметном месте.Но не используйте короткие и более слабые винты, предоставленные производителем. Мошенник мог оторвать коробку, отнести ее домой и распилить. Вместо этого используйте четыре № 10 x 2 дюйма. винты, желательно из нержавеющей стали.

Знай, кто там

Никогда не открывай дверь, если не знаешь, кто на другой стороне. Глазок позволяет вам видеть, кто там, но входные двери не имеют глазков, а те, у которых есть отверстия, настолько малы, что они не могут ясно показать вам, кто там. Незнакомцы могут немного прятаться вне поля зрения или казаться настолько искаженными, что их трудно идентифицировать.Избегайте неуверенности, установив широкоугольный дверной глазок. Установите его так же, как стандартный глазок — просверлите отверстие с каждой стороны и закрутите его. Помимо глазка, вы можете связаться с Brinks Home Security ™ для получения информации об уличных камерах, давая вам доступ к тому, кто находится у вашей входной двери, через изображения отправлено прямо на ваш смартфон.

Защитите свою почту

Кража почты — растущая проблема, поскольку незащищенные почтовые ящики — легкая цель. Один из надежных способов удержать воров от кражи вашей почты — чеков, предложений кредитных карт, личной информации — — это использовать защищенный почтовый ящик.Как только письмо будет доставлено, вам понадобится ключ, чтобы открыть ящик. Просто прикрутите его к стене или прикрепите, как обычный почтовый ящик.

Не держите кликер в машине

Вор, который вломился в вашу машину, может схватить пульт от гаража, чтобы легко добраться до вашего дома. Проблема возникает не только тогда, когда ваша машина припаркована на подъездной дорожке; регистрационная карточка в перчаточном ящике дает потенциальному взломщику ваш адрес. Чтобы защитить вашу информацию, избавьтесь от пульта дистанционного управления на козырьке и купите пульт-брелок.Вы можете легко брать его с собой каждый раз, когда выходите из машины. В домашних центрах имеется лишь небольшой выбор пультов дистанционного управления, но вы найдете больше в Интернете. Начните поиск, набрав марку открывателя, а затем «удаленный».

Заблокируйте верхнюю дверь

Некоторые люди «запирают» верхнюю дверь гаража, когда они уезжают в отпуск, отключив устройство открывания. Это хорошая идея, но еще лучше физически запереть дверь. Отключенный от сети открывашка не помешает «рыбалке», и — если у вас есть пристроенный гараж — не помешает грабителю, который проник через дом, открыть дверь гаража изнутри.Удерживайте грабителей, заперев дверь. Если у вашей двери нет запирающейся защелки, просверлите отверстие в направляющей чуть выше одного из роликов и вставьте замок.

Относитесь к социальным сетям с умом

Социальные сети — это фантастический инструмент, который отлично подходит для того, чтобы оставаться на связи с друзьями, а также делиться впечатлениями о путешествиях и фотографиями. Но потренируйтесь размещать свои фотографии после того, как вернетесь домой из поездки.

Помните, что социальные сети созданы для того, чтобы быть общедоступными, а это значит, что это немного похоже на общение с толпой в мегафон.Не рассказывайте о планах поездок, если вы не уверены, что о них знает все сообщество в социальных сетях. Учетные записи социальных сетей часто по умолчанию являются общедоступными, то есть преступники могут просто искать такие ключевые слова, как поездка, путешествие, отпуск, за город, и находить описания дат и времени, когда люди будут покидать свои дома. Чтобы этого избежать, просто дождитесь окончания поездки, чтобы поделиться информацией о поездке. Если вы чувствуете необходимость заранее сообщить людям, что вас не будет в городе, уделите несколько минут и убедитесь, что ваш пост отмечен как личный в этой социальной сети.Ограничив аудиторию и возможности поиска, вы можете сделать совместное использование расписания более безопасным.

Это лишь некоторые из бесчисленных способов обезопасить свой дом и обеспечить душевное спокойствие. Тем не менее, если вы готовы инвестировать в круглосуточную охрану дома в режиме 24/7/365, профессионально контролируемую домашнюю безопасность и защищающую то, что действительно важно, свяжитесь с Brinks Home Security ™, чтобы получить расценки сегодня.

Лорен Слэйд — писатель и редактор из Далласа.

Петли и шарниры: то, что распахивает двери

Как слесари, услуги, которые мы предоставляем, обычно сосредоточены на замках, оборудовании для замков и ключах.Уточняем необходимые продукты, подберем ключ и настроим, а потом установим.

Слесари начинают лучше понимать дверь в отношении регулировки доводчиков и замены петель на неразрезные петли, если дверь провисает / тянется. Однако нам нужно учитывать гораздо больше, когда мы идем на работу. Нам необходимо знать состав двери, оценивать ли проем, над которым мы будем работать, а также убедиться, что существующая фурнитура замка соответствует стандартам. Мы должны знать, что можно, а что нельзя устанавливать, в зависимости от местоположения и от номинального отверстия.
В этой обзорной статье мы сосредоточимся на стыковых петлях, шарнирах и неразрезных петлях, рассмотрении их состава и электрификации для огнестойких и негорючих отверстий.

ПЕТЛИ
Стандартная дверь шириной три фута на семь футов высотой и толщиной 1-3 / 4 дюйма обычно имеет три петли. Дверь высотой в семь футов имеет высоту 84 дюйма. Общее правило — одна стыковая петля на каждые 30 дюймов для обычных дверей шириной до 36 дюймов. Петли встык рассчитаны на движение, вес и ширину двери.Стыковые петли доступны в различных конфигурациях.
Основными частями стыковой петли являются две створки и штифт. К каркасу прикреплен один лист. Другая створка прикреплена к двери и позволяет ей качаться. Закругленные части шарнира приклада, которые соединяются между собой штифтом, представляют собой стволы. Каждая закругленная часть ствола представляет собой поворотный кулак. Стандартные шарниры приклада имеют три или пять кулаков. Костяшки двух листьев смещены друг от друга и сцеплены вместе. В два набора поворотных кулаков вставляется шарнирный штифт, чтобы соединить листы, в результате чего шарнир представляет собой единый качающийся блок. В зависимости от стыкового шарнира могут быть декоративные наконечники (желудь, шар, шпиль), шариковые подшипники и съемный или несъемный штифт (НРП). Съемный штифт позволяет демонтировать петлю.
Стыковые петли могут изготавливаться из различных материалов основы и иметь различную отделку. Основным материалом является металл, из которого изготовлена ​​петля, но он может иметь другую отделку.Стыковые петли могут быть изготовлены из алюминия, латуни, бронзы, стали, нержавеющей стали и т. Д. Стальные петли подвержены коррозии и в основном предназначены для внутреннего применения. Для наружных или опасных работ обычно рекомендуются стыковые петли из латуни или нержавеющей стали.
Для огнестойких отверстий или отверстий с маркировкой только стыковые петли, изготовленные с учетом веса стандартных петель, как указано в ANSI 156. 1 и NFPA 80, соответствуют требованиям. Все стыковые петли, устанавливаемые на огнестойкие отверстия в течение более 20 минут, должны быть из стали или нержавеющей стали.
В 1991 году Национальная ассоциация противопожарной защиты (NFPA) выпустила свой пересмотренный NFPA 80 «Стандарт для дверей, окон и других средств защиты открывания» (издание 2007 года было переименовано в «Стандарт для дверей, рам и других средств защиты открывания»), требуя ежегодного осмотр противопожарных дверей.
Издание 1991 года впервые не только показало, что можно сделать с дверями и рамами (например, подготовить их), но и прояснило, что если что-то не разрешено явно, то это запрещено.Окончательные решения все еще находятся в юрисдикции местных властей, имеющих юрисдикцию (AHJ).
Существуют очень специфические допуски на размер, диаметр и расположение отверстий, которые можно разместить в дверях (например, максимальный диаметр в один дюйм). Поскольку в NFPA 80 не было упоминания об изменении отверстия с маркировкой огня или петли, оси и т. Д., Эти процедуры не разрешены. Некоторые двери и рамы для противопожарных проемов, указанные в перечне и номинальные, поставляются на заводе подготовленными для электрифицированных петель и замков.Большинство новых рам имеют отверстия в задней пластине шарнира, уже выбитые для положения центрального троса шарнира.
При обсуждении петель следует рассматривать только те шарниры, передающие мощность, которые имеют маркировку UL («F» в круге) на одной створке, или признанный знак Национально признанного агентства по тестированию и листингу, приемлемого для AHJ. противопожарные двери.
Створки стыковой петли могут быть установлены в край двери или рамы или на лицевую сторону двери или рамы.В зависимости от монтажной конфигурации стыковой шарнир может быть полностью врезным, полуврезным, полностью или половинным. Полноценная врезная стыковая петля имеет обе створки, врезанные в край двери и раму. Полуврезная стыковая петля имеет дверное полотно, врезанное в край двери, и поверхность полотна рамы устанавливается на лицевую сторону рамы. Петля стыка с половинной поверхностью имеет поверхность дверного полотна, установленную на поверхность двери, а полотно рамы врезано в раму. Полноповерхностный стыковой шарнир имеет поверхность обеих створок, установленных на лицевой стороне двери и на раме.
Петли приклада были модифицированы, чтобы обеспечить передачу усилия на запорный механизм. Ранние шарниры для передачи мощности были оснащены проводами минимального сечения, чтобы обеспечить требуемые минимальные отверстия. В 1990-х годах был представлен первый шарнир для передачи мощности с высоким током. Этот шарнир имел два провода калибра 20 для пускового тока и четыре провода меньшего калибра 30 калибра для органов управления и переключателей.
Важно: Петли передачи мощности должны быть установлены в центральном месте петли.
Петли передачи мощности рассчитаны на низкое напряжение, максимум 48 вольт.Номинальная сила тока проводов двадцати размеров составляет 16 ампер при пуске в течение 200 миллисекунд и до 3,5 ампер при непрерывной работе. Этого достаточно для приведения в действие большого механизма втягивания защелки выходного устройства с приводом от соленоида.
Что сделало первый шарнир для передачи мощности с высоким током уникальным, так это использование многожильных медных проводов с тефлоновым покрытием, покрытых серебряным покрытием. Тефлоновое покрытие значительно тоньше стандартной изоляции, что позволяет использовать провода большего диаметра (толще).Проводка с тефлоновой оболочкой негорючая, подходит для суровых условий окружающей среды.

ПЕТЛИ
Шарнирные петли (шарниры) устанавливаются вдоль пяточной кромки (со стороны петель) двери в проемах в полу или на полу и в верхней части рамы. Повороты позволяют двери поворачиваться (вращаться). В отличие от стыковых петель, шарниры поддерживают дверь от пола, а не раму. Набор шарниров включает как верхние, так и нижние шарниры. Набор шарниров может поддерживать очень тяжелые двери.
Есть два типа шарниров: со смещением и с центральным подвесом. Центральный шарнир поддерживает вес двери непосредственно снизу. Дверь, поддерживаемая шарниром с центральной подвеской, может быть двойного действия. Комплекты центрально подвешенных шарниров могут обеспечить полную скрытность, установив их в корпусе двери.
Смещенные шарниры имеют смещение двери от центра шарнира. Доступны офсетные шарниры с точкой поворота, расположенной на ”от края пятки и на ¾” или 1-1 / 2 ”от лицевой стороны двери. Большинство офсетных шарниров сданы. Для применений со смещенным шарниром есть промежуточные шарниры, которые помогают поворачивать тяжелые двери.
Поворотные опоры доступны в различных размерах и конфигурациях, чтобы приспособиться к двери различной ширины, высоты, толщины и транспортного потока.
Для огнестойких отверстий доступен промежуточный шарнир со смещением для передачи энергии. Большинство промежуточных узлов передачи электроэнергии имеют 20-минутную метку. Поворотный шарнир со смещением Marray Intermediate, номер детали PVT, изготовлен из нержавеющей стали, внесен в список UL 10C и рассчитан на три часа. Доступны шарниры с нижним смещением с меткой до трех часов.Если ось изготовлена ​​из латуни или аналогичного материала, максимальная огнестойкость составляет 20 минут. Шкворни, изготовленные из стали и нержавеющей стали, могут иметь огнестойкость до трех часов.
Для противопожарных или маркированных открываний только шарниры передачи энергии, имеющие знак UL или другой признанный знак агентства, должны рассматриваться в списке для применения в противопожарных дверях. Все шарниры, установленные на огнестойкую сборку, должны соответствовать минимальным требованиям к огнестойкости.Шарниры должны быть установлены в соответствии с инструкциями производителя по установке, чтобы сохранить их статус в списке.

ПЕТЛЯ НЕПРЕРЫВНАЯ
Сплошная петля принимает атрибуты стыковой петли и расширяет створки на всю высоту двери / коробки. Сплошная петля распределяет вес двери по всей длине коробки.
Непрерывные петли доступны как с зубчатой ​​передачей, так и со штифтом и цилиндром. Непрерывные петли со штифтом и стволом представляют собой более длинный тип стыковых петель, также известных как петли для фортепиано.Цепные створки петель с зубчатой ​​передачей имеют концы с зубчатой ​​передачей вместо поворотных кулаков. Вместо пальца концы зубчатой ​​передачи удерживаются на месте и могут качаться, поскольку они соединены с крышкой зубчатой ​​передачи.
Когда шарнир с зубчатой ​​передачей открывается и закрывается, зубья шестерни входят в зацепление и расцепляются, сохраняя соединение двух створок. Конструкция обеспечивает выравнивание каждой створки, сводит к минимуму боковой износ, поскольку дверь качается равномерно по всей высоте.
Непрерывные петли доступны из алюминия, стали и нержавеющей стали в различных вариантах отделки.Они доступны как полностью врезные, полуврезные, половинные и полноповерхностные. Некоторые непрерывные петли двусторонние. В зависимости от производителя, непрерывные петли доступны для размещения двери размером четыре на десять футов, которая весит более 500 фунтов.
Доступны неразрезные петли для огнестойких отверстий. Для большинства петель непрерывного действия существует два основных класса огнестойкости: 1-1 / 2 часа (90 минут) и 3 часа. В зависимости от производителя, для непрерывной петли могут потребоваться огнестойкие штифты для поддержания огнестойкости.Петли для сплошных петель Most Select Product могут быть сертифицированы по UL на срок до 3 часов без огневых штифтов, с использованием запатентованного процесса, который включает вспучивающийся материал в определенных областях петли. Набухающий материал набухает в результате теплового воздействия, заполняя пустоты. Этот плохой проводник тепла защищает окружающие материалы.
Непрерывные петли должны быть подготовлены на заводе для передачи электрического тока и контроля. Варианты подготовки к электричеству включают в себя скрытые сквозные провода, выключатель подачи электроэнергии, съемную панель и панель доступа.Для приложений мониторинга варианты подготовки включают скрытый магнитный переключатель и открытый переключатель монитора.
Расположение знака UL на огнестойких неразрезных петлях может различаться в зависимости от производителя и модели петли. Петли с полной и половинной поверхностью могут иметь маркировку UL, расположенную под дверной крышкой.
Непрерывные петли необходимо устанавливать в соответствии с инструкциями производителя по установке, чтобы обеспечить соответствие требованиям UL. Чтобы установить петлю, все предоставленные крепежи должны использоваться в надлежащих местах.Невыполнение этого требования аннулирует рейтинг UL. Внесение изменений в петли в полевых условиях, за исключением обрезки петли до необходимой длины, если это необходимо, аннулирует рейтинг UL.
Примечание. Если дверь не подходит к проему, можно установить непрерывную прокладку толщиной до 1/8 дюйма со стороны рамы под петлей.
Сплошные петли доступны во многих конфигурациях, некоторые из которых предназначены для специальных применений и конфигураций, включая защитный кожух, который защищает край двери.
Существует гораздо больше информации о петлях и шарнирах. Свяжитесь с отделом проектирования или технической поддержки производителя.
Ниже приведен неполный список производителей и модификаторов стыковых, неразрезных и шарнирных петель:
Петли / шарниры:


Боммер, www.bommer.com
Hager Companies, www.hagerhinges.com
Маркар, www.markar.com
МакКинни, www.mckinneyhinge.com
Петли PBB, www.pbbinc.com
Пемко, www.pemko.com
Риксон, www.rixson.com
Компания S&S Hinge, www.sandshinges.com
Выберите петли, www.select-hinges.com
Stanley Works, www.stanleyworks.com
Маррей, www.marray.com

МОДИФИКАТОРЫ:
ACSI (Architectural Control Systems Incorporated), www.acsi-inc.com
Командный доступ, www.commandaccess.com
SDC, www.sdcsecurity.com

Для получения более полного списка посетите www.locksmithledger.com, щелкните руководство для покупателей в Интернете или Регистр безопасности Locksmith Ledger 2009.

Как подобрать размер петель | Центр знаний

4 минут | 09 октября 2019

От скрытых дверных петель до подъемных петель из нержавеющей стали — ваш выбор огромен. И независимо от того, в каком приложении вы работаете, будь то шкаф для хранения данных или корпус для наружного кабеля, ваши петли просто созданы для них. Вам нужно подумать о:

  • Размер двери по высоте и ширине
  • Подвесной груз
  • Конструкция двери, в том числе из материала
  • Предполагаемое использование и / или движение, ожидаемое через дверь

Правильный выбор петли имеет решающее значение.Например, скрытые петли меньшего размера могут вызвать преждевременный выход двери из строя и создать проблемы с безопасностью.

Во-первых, давайте посмотрим на анатомию петли, которая в некоторой степени одинакова для всех стилей. Это будет важно понимать при расчете размера необходимой петли.

Словарь по петлям

  • Лист — плоская прямоугольная часть петли, которая крепится к двери или дверному косяку, является створкой. Стандартная петля состоит из двух створок.
  • Поворотный кулак / ствол — это круглые катаные полые «стволы», через которые вставляется шарнирный штифт.Они позволяют петле гнуться, как суставы пальцев на ваших пальцах. Термины «кулак» и «ствол» часто используются как синонимы. Костяшки на одном листе смещены относительно суставов на другом, чтобы они могли сцепляться. Расстояние от верхнего ствола до нижнего ствола, измеренное параллельно штифту, называется длиной ствола.
  • Штифт — стержень, который вставляется в суставы пальцев для соединения с петлями.
  • Высота створки — общая длина створки, измеренная параллельно оси, является высотой створки.
  • Ширина створки — это размер, измеряемый от центра штифта до внешнего края створки, напротив сустава или ствола. Не путайте это измерение со следующим.
  • Ширина петли / открытой створки — это общая ширина открытой петли, измеренная перпендикулярно стержню петли. Это важный параметр, который необходимо понимать при расчете, заказе или указании петли или набора петель.
  • Подставка петли — хотя она не является частью петли, важно знать этот размер для расчетов размера петли.Это расстояние, на которое край петли отведен от поверхности двери.
  • Зазор — Зазор лучше всего описать как зазор между дверью и рамой или косяк при полностью открытой дверце. Это важное измерение для ваших расчетов, поскольку оно используется для предотвращения контакта двери с деталями отделки на внешней стороне рамы.

Теперь, когда мы знаем, что это за термины, давайте посмотрим, как они используются при выборе правильного размера петли для вашего приложения.

Расчет размера петли

Как уже отмечалось, нас интересуют два размера петли — это высота створки или петли и общая ширина петли (измеренная при полностью открытом положении петли).

Требуемая высота петли определяется толщиной двери и шириной двери. Ширина двери важна, потому что она влияет на вес двери. Более широкая дверь потребует большей несущей способности для устойчивости.

Например, если дверь толщиной 1-3 / 8 дюйма, а ширина не более 32 дюймов, высота петли составляет 3-1 / 2 дюйма.Однако, если размер двери составляет от 32 до 36 дюймов, высота створки петель должна быть увеличена до 4 дюймов, чтобы выдержать увеличенный вес.

Вот простая таблица, которая поможет определить высоту створки:

Толщина двери Ширина двери Приблизительная высота петли
1-3 / 8 » до 32 дюймов 3-1 / 2 »
1-3 / 8 » 32 «-36» 4 »
1-3 / 4 » до 36 дюймов 4-1 / 2 »
1-3 / 4 » 36 «-48» 5 »
1-3 / 4 » Более 48 дюймов 6 »
2 дюйма, 2-2 / 4 дюйма, 2-1 / 2 дюйма до 42 дюймов 5 «(коммерческая пошлина)
2 дюйма, 2-1 / 4 дюйма, 2-1 / 2 дюйма Более 43 дюймов 6 дюймов (коммерческая пошлина)

Следующим шагом является определение общей ширины петли, учитывая, что она измеряется при полностью открытой петле, также называемой полным размахом створки.

Минимальную ширину можно определить простым расчетом с использованием трех измерений:

  • Толщина двери
  • Задняя стенка
  • Требуемый допуск

Чтобы определить заднее расстояние, вот общее практическое правило: для дверей толщиной от 1-3 / 8 дюймов до 2-1 / 4 дюймов стандартное заднее расстояние составляет дюйма. Для дверей толщиной 2-1 / 2 дюйма стандартное заднее расстояние составляет 3/8 дюйма.

Определите, какой зазор вам понадобится, чтобы дверь не касалась обшивки или облицовки.

Затем используйте эту формулу для расчета ширины петли: (толщина двери — задняя часть) x 2 + необходимый зазор = общая ширина петли.

Если результат вашего расчета не соответствует стандартному размеру петли, перейдите к следующему размеру выше.

Вы также можете использовать следующую таблицу, чтобы определить ширину петли. Только не забудьте сверить его с вашим индивидуальным заявлением на точность.

Толщина двери Стандартная задняя часть Максимальный предоставленный зазор Приблизительная ширина петли
1-3 / 8 » 1/4 » 1-1 / 4 «
1-3 / 4″
3-1 / 2 «
1-3 / 4 » 1/4 » 1 «
1-1 / 2″
2 «
3″
4 «
4-1 / 2″
5 «
6″
2 » 1/4 » 1 «
1-1 / 2″
2-1 / 2 »
4-1 / 2 «
5″
6 »
2-1 / 4 » 1/4 » 1 «
2″
5 «
6″
2-1 / 2 » 3/8 » 3/4 «
1-3 / 4″
5 дюймов
6 дюймов

Заключительные мысли

Эти расчеты и таблицы помогут вам выбрать дверную петлю правильного размера для вашего применения. Вот еще несколько советов.

Высота двери используется для определения необходимого количества стыковых петель. В общем, вам нужно использовать одну петлю на каждые 30 дюймов высоты двери. Например:

  • Используйте две петли для дверей высотой до 60 дюймов
  • Используйте три петли, если высота двери составляет от 60 до 90 дюймов
  • Для дверей от 90 до 120 дюймов используйте четыре петли

Если ваша дверь имеет ширину от 37 до 120 дюймов, установка дополнительной петли обеспечит дополнительную прочность, чтобы выдержать дополнительный вес и усилие, прилагаемое к раме.

Наконец, материал, из которого изготовлена ​​петля, может иметь большое значение в ее долговечности и прочности. Для больших дверей петли для тяжелых условий эксплуатации выдерживают вес и могут быть окрашены в тон. Если это подходит для вашего приложения, подумайте о сверхпрочных стальных петлях.

Если коррозия и химические вещества вызывают проблемы, подумайте об использовании петель из нержавеющей стали. А как насчет эстетики? Петли для фортепиано из латуни или стали, например? Петли из латуни улучшают общий вид. Однако имейте в виду, что латунь не обладает прочностью стали или нержавеющей стали.Никогда не жертвуйте безопасностью ради внешнего вида.

Если вам нужна помощь в выборе размера петли, Essentra Components будет рада помочь. Мы предлагаем широкий ассортимент петель и можем помочь вам решить, какая из них лучше всего подходит для вашего применения:

Вам также могут понравиться следующие статьи:

Как повесить дверь в имеющийся косяк

Замена межкомнатной двери в существующий проем не требует большого количества инструментов, но требует терпения и осторожности.Следуйте этим инструкциям, чтобы повесить дверь со сплошным сердечником с минимальными усилиями и с большей точностью.

Снимите набор ручки и фиксатора

Работая со стороны петель или сзади двери, извлеките ручку двери и имеющийся комплект замков.

Снимите шарнирные штифты

Снимите штифты, удерживающие шарнирные суставы вместе.Начните с нижнего шарнира и продвигайтесь вверх с помощью молотка и отвертки. После того, как вы удалили контакты, рекомендуется поместить их вместе со всем остальным оборудованием в контейнер в безопасном месте.

Снять дверцу с поворотных кулаков

Обеими руками снимите дверцу с шарниров. Оставьте суставы со стороны стены прикрепленными к дверному косяку. Вам нужно, чтобы они были в том же положении, чтобы ваша дверь правильно выровнялась.

Обрезать дверь до нужного размера

Положите новую дверь поперек двух козловых козлов так, чтобы оба конца и стороны немного свисали. Поместите старую дверь поверх новой. Вы будете использовать старую дверь в качестве шаблона, чтобы обрезать новую дверь по размеру.

Убедитесь, что это промывка

Удалите шарниры со стороны двери, затем совместите верхний край и сторону петель двух дверей так, чтобы они были заподлицо.Храните все винты и крепеж в надежном месте для повторной установки.

Следы за дверью

Карандашом обведите контур ширины и высоты старой двери на новой.

Отрежьте новую дверь до размера

Снимите старую дверцу и обрежьте новую дверцу до нужного размера.Если вам нужно удалить более 3/16 дюйма, вы можете использовать для этого циркулярную пилу. Если ваша пила не устойчива, вы можете использовать линейку в качестве направляющей. Двигайтесь медленно и сделайте длинный чистый разрез. Если вам нужно удалить больше дюйма, снимите половину сверху и половину снизу.

Используйте ручной рубанок … При необходимости

Если вам нужно удалить только небольшое количество, ручной рубанок — лучший инструмент для работы.Кроме того, если вам нужно очистить пропилы циркулярной пилы, вы можете использовать ручной рубанок, чтобы аккуратно выровнять все.

Переходная петля врезная

Положите старую дверь на новую, а затем переставьте паз для петель, замков и контуры дверных отверстий. Используйте комбинированный квадрат, чтобы разложить пазы, убедившись, что вы передаете правильную ширину и высоту контуров.

Забейте внешние края

Используя универсальный нож с острым лезвием, надрежьте внешние края контуров паза. Это поможет вам избежать разрывов, когда вы начнете работать долотом. Сделайте прямые и глубокие линии надреза и будьте осторожны, чтобы не испортить отделку двери.

Сделать перпендикулярные порезы

Начните с создания линий пореза перпендикулярно волокнам двери.Ударьте молотком на глубину до монтажной пластины шарнирного кулака. Вам нужно, чтобы пластина прилегала к краю двери.

Врезка и повтор

Приложив скошенный край зубила к краю дверцы, осторожно постучите по нему, чтобы удалить материал в пределах отметок. Вам нужно создать красивую ровную поверхность, на которую можно будет положить петлю. Двигайтесь медленно и несколько раз проверяйте петлю, пока она не будет установлена ​​заподлицо.Если вы случайно зайдете слишком далеко, вы можете подложить под петлю тонкую деревянную прокладку, чтобы она снова прилегала к краю двери. Повторите процесс для другой петли вместе с замком.

Просверлить дверные отверстия

Затем вам нужно просверлить отверстие для дверной ручки и замка. Используя кольцевую пилу, диаметр которой соответствует вашей ручке, аккуратно просверлите отверстие для ручки.Затем с помощью лопаточной коронки просверлите отверстие в пазе фиксатора в отверстии ручки. Следите за тем, чтобы не повредить задний край отверстия для ручки. На этом этапе вы можете нанести краску или отделку на дверь, если хотите.

Установить аксессуары

Установите шарнирные кулаки, комплект замков и дверные ручки. Просверлите направляющие отверстия для петель, чтобы случайно не расколоть край двери.

Повесьте дверь

Повесьте новую дверь и все проверьте. Если ваша дверь заедает, сделайте отметку по краям, где она не закрывается заподлицо. Вам нужно будет снова опустить дверь и сбрить кусок материала ручным рубанком, пока дверь не откроется и не закроется свободно. Если ручка и блокиратор болтаются, вы можете слегка отогнуть запорную пластину наружу или отвинтить ручку и произвести необходимые регулировки до тех пор, пока дверь не будет открываться и закрываться свободно.

Ваша новая дверь готова к эксплуатации

После того, как дверь будет правильно отрегулирована, вы можете снова вставить оставшиеся стержни петель и установить любую другую декоративную фурнитуру или дверные ограничители.

типов петель — Monroe Engineering

Monroe специализируется на производстве различных типов петель. Мы используем широкий спектр материалов, включая сталь, оцинкованную сталь, нержавеющую сталь, латунь, алюминий и полированную нержавеющую сталь. У нас есть все необходимое для производства специальных и сборных петель и выполнения таких операций, как пробивка отверстий, формовка, смещение, надрез, зенкование, чистовая обработка и нанесение покрытия (см. Как заказать петли). См. Список петель ниже, чтобы узнать, что мы предлагаем. Обновлено: 05.08.2020


Двустворчатые петли — это две петли различной длины, которые являются многостворчатыми, что позволяет открывать дверь или панель в обоих или в одном направлении. Двустворчатые петли имеют несколько точек поворота, которые обеспечивают более плотный поворот с большей степенью хода.

Подробнее >>

Стыковые петли обычно имеют длину 6 дюймов или короче. Стыковые петли чаще всего используются на дверях, сборных панелях и т. Д. Это петля с двумя прямоугольными металлическими пластинами с отверстиями для винтов, соединенными штифтом или стержнем. Стыковые петли чаще всего используются кратными, трех- или четырехместными.

Подробнее >>

Петли для футляров похожи на стыковые петли, но обычно имеют более декоративный характер, чаще всего используются в чемоданах, портфелях и тому подобном.

Подробнее >>

Этот тип петли также известен как невидимая петля. Эти петли сделаны так, что вы видите только поверхность двери. Они состоят из двух частей — шарниров и кронштейнов. Скрытые петли обычно используются на мебельных дверях, поскольку они эстетичны.

Подробнее >>

Этот тип петли также известен как петля для фортепиано.Он проходит по всей длине двери, панели или коробки. Петли неразрезные изготавливаются с отверстиями или без них. Эти петли также бывают разной толщины, диаметра штифта и длины сустава.

Подробнее >>

Мы также можем производить специальные и сборные петли и выполнять такие операции, как пробивка отверстий, формовка, смещение, надрезание, зенкование, чистовая обработка и нанесение покрытия.

Подробнее >>

Петли для флажков можно разобрать с помощью фиксированного штифта на одной створке.Петли для флажков также могут поворачиваться на 360 градусов вокруг пальца. Петли для флажков бывают правостороннего и левостороннего исполнения.

Подробнее >>

Петли ворот — это более короткие петли с более длинными створками, обычно используемые в ограждениях. Один из типов петель для ворот, который подходит для ограждений и ворот, — это накладные петли с ремешками.

Подробнее >>

Петли для тяжелых условий эксплуатации изготавливаются из различных типов петель, используемых в тяжелых условиях эксплуатации.Толщина этих материалов может достигать ¼ ”(одной четверти дюйма).

Подробнее >>

Больничные петли обычно короче по длине, обычно изготавливаются из нержавеющей стали с закругленными механически обработанными кулаками.

Подробнее >>

Институциональные петли обычно короче по длине, обычно изготавливаются из нержавеющей стали с закругленными механически обработанными поворотными кулаками.

Подробнее >>

Петля для ножа имеет форму ножниц. Обычно используется в крышках ящиков для инструментов в качестве боковой опоры.

Подробнее >>

Петли с защелкой объединяют в себе петлю и защелку в стандартном оборудовании. Они могут включать или не включать пружинный выпуск. Петля Latch Hinge / Spring Release имеет либо пару подпружиненных ручек, либо одну ручку, которая тянется к центру, чтобы освободить корпус или дверь от держателя.

Подробнее >>

Смещенные петли смещают точку поворота стержня петли. Смещение — это вторичный процесс, который может применяться ко многим типам петель.

Подробнее >>

Накладные петли складываются друг в друга. Две петли, которые складываются или накладываются друг на друга для уменьшения общей толщины.

Подробнее >>

Петли для ремня Monroe бывают всех стилей и размеров, от тяжелых до легких.Они используются во многих коммерческих и жилых помещениях, в том числе для ворот и дверей. Наши петли для ремешков изготовлены из стали и доступны с покрытием из оцинкованной пластины, некоторые петли для ремешков доступны с черным покрытием из оцинкованной стали.

Подробнее >>

Этот тип петли также известен как неразрезной шарнир. Он проходит по всей длине двери. Петли для фортепиано производятся с отверстиями или без них. Эти петли также бывают разной толщины, диаметра штифта и длины сустава.

Подробнее >>

Петли с скользящим соединением или разборные петли используются для легкого и быстрого снятия двери и идеально подходят, когда двери необходимо часто снимать. Этот тип петель, обычно используемых на съемных дверях, панелях и воротах, состоит из охватываемой створки с прикрепленным штифтом и внутренней створки без стержня. Они могут иметь левую или правую конфигурацию, с отверстиями или без них.

Подробнее >>

Специальные петли — это петли любого типа, изготавливаемые в соответствии с конкретными потребностями или требованиями заказчика.

Подробнее >>

Подпружиненные петли можно настроить на различное натяжение и удерживать петли в открытом или закрытом положении.

Подробнее >>

Петли для ремешков обычно короче с более длинными створками. Петли этого типа предназначены для крепления широких дверей.

Подробнее >>

Стопорные петли обычно производятся либо как внутренние, либо как внешние упорные петли под разными градусами или углами и используются в основном в сундуках.

Подробнее >>

Петли Take Apart или петли с скользящим шарниром используются для легкого и быстрого снятия двери и идеально подходят, когда двери необходимо часто снимать. Обычно используется на съемных дверях, панелях и воротах.

Подробнее >>

Этот тип петли имеет форму буквы Т и обычно используется на воротах.Петли бывают разных стилей и из разных материалов. T Петли обычно имеют одну узкую створку и одну более широкую створку.

Подробнее >>

Приварные петли или приварные петли бывают разных типов петель, которые сварка выполнялась как вторичный процесс.

Подробнее >>

См. Также: Типы петель PDF


Какие бывают 10 типов дверных замков? Узнайте здесь

Вставляете дверь и вам нужен дверной замок? У вас есть варианты.10, если быть точным. Откройте для себя 10 типов дверных замков с фотографиями и подробным описанием каждого из них. Это полное руководство по покупке дверных замков.

Существует так много разных типов дверных замков, потому что существуют разные уровни безопасности и разные типы дверей, которые нужно запирать.

Запираете ли вы входную дверь, дверцу кармана или дверцу шкафа, вам нужна лучшая система запирания для работы. Ниже мы изложили 10 вариантов дверных замков.

Связано: Надлежащим образом закрепите навес на заднем дворе | Лучшие камеры для умного дома | Руководство по домашним системам безопасности

A.Руководство по покупке дверных замков

Дверные замки — важная часть дома, обеспечивающая безопасность вашей семьи, дома и ваших вещей. Однако, заглянув в строительный магазин, вы найдете несколько типов замков различных форм, размеров и дизайнов. Какой из них подходит для вашего дома?

Посмотрите наши схемы, на которых показаны различные части двери, рамы, ручки и петли.

Это подробное руководство по дверным замкам поможет вам расшифровать различия между разными замками, чтобы вы могли найти правильный тип для ваших внешних и внутренних дверей.В конце концов, дверь вашего офиса не нуждается в замке того же типа, что и передняя или задняя дверь.

Давайте сначала посмотрим на части дверного замка, чтобы вы могли понять, как они работают вместе, чтобы создать замок.

B. Части дверного замка

Если вам когда-нибудь понадобится заменить замки на дверях, вам необходимо знать отдельные названия частей, их важность для всего механизма и то, как они помогают другим частям работать. закрыть дверь.

В зависимости от типа дверного замка, о котором мы поговорим чуть позже, детали могут отличаться по внешнему виду и принципам работы. Как правило, это стандартные части дверных замков, которые вы встретите в большинстве стандартных замков.

1. Цилиндр

Источник: Amazon

Цилиндр — это часть замка, в которую входит ключ. Ваш ключ должен правильно подходить к цилиндру, что позволит вам открыть замок. Даже слегка деформированный ключ приведет к тому, что цилиндр не сможет отпереть замок.

Цилиндр содержит несколько подпружиненных штифтов, которые перемещаются, когда вы помещаете ключ внутрь.Если вы вставите правильный ключ, штифты будут двигаться по мере того, как ключ продвигается дальше в цилиндр, вызывая разблокировку замка путем открытия засова с помощью электронных дверных замков.

В некоторых случаях можно заменить поврежденный цилиндр. Это хороший вариант, если замена всего механизма дверного замка будет дорогой. Но зачастую покупка нового замка обходится дешевле.

ВИДЕО:

а. Дверь

Дверь — это то, как дверь открывается. Это жизненно важная информация, которую необходимо знать перед покупкой замка, потому что это повлияет на тип замка, который вам нужен, поскольку болт должен быть повернут в правильном направлении.

Посмотрите на петли вашей двери. Для дверей с петлями на левой стороне потребуется левосторонний замок, который обычно обозначается буквой LH на упаковке. Для дверей с правыми петлями потребуется правый замок, обозначенный RH на упаковке.

г. Классы замков

Класс замков — важное число, на которое следует обращать внимание. Американский национальный институт стандартов (ANSI) присваивает замкам оценки, которые отражают, насколько хорошо вы можете ожидать, что они будут работать с течением времени. Оценки варьируются от 3 до 1, где 3 отражают базовую безопасность, а 1 — безопасность верхнего уровня.

Можно ожидать, что замки более низкого класса изнашиваются через более короткий период времени. Они могут быть менее дорогими, но вам, вероятно, придется заменять их чаще.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
