Содержание

как устроена и зачем нужна

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.

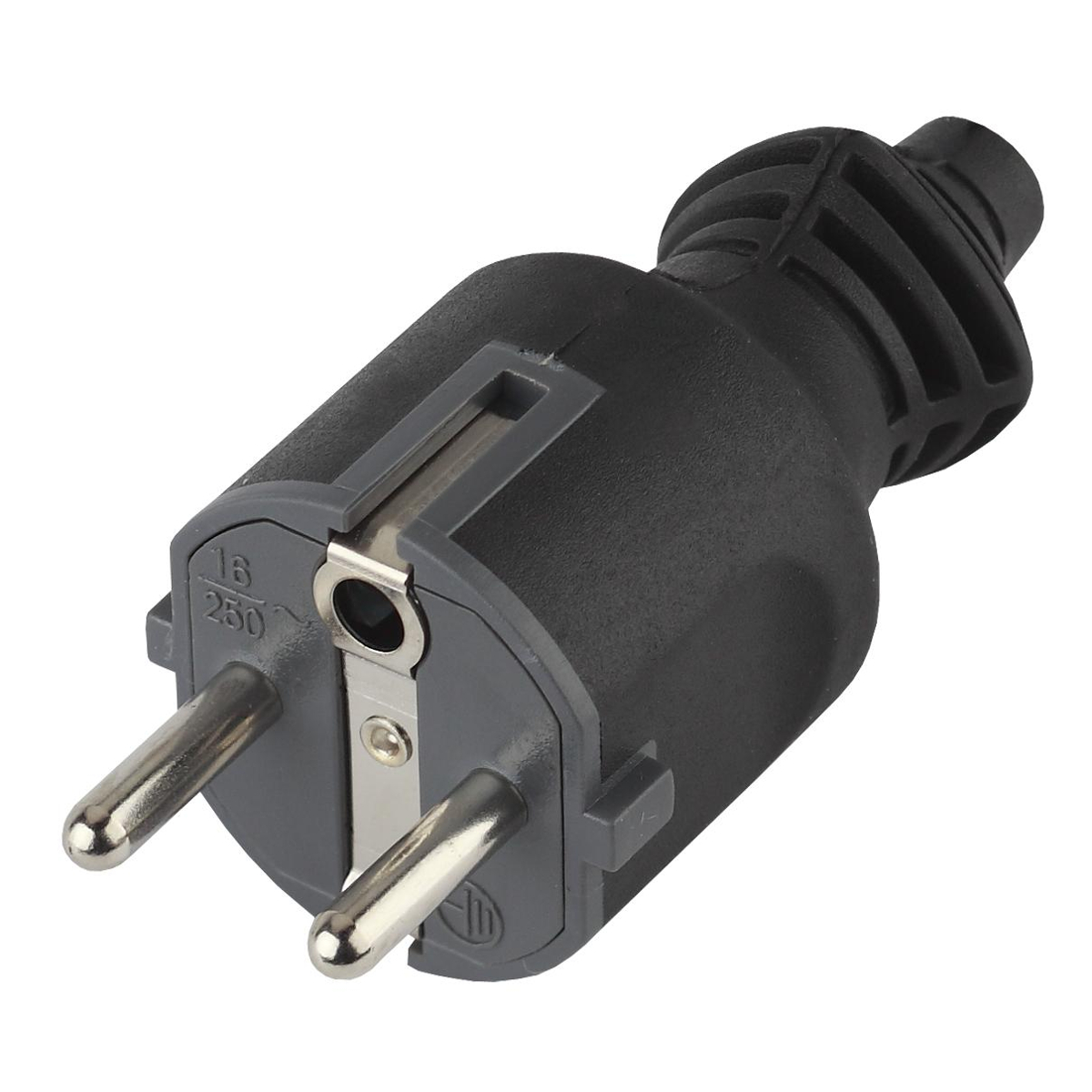

Евровилка с заземлением должна отвечать таким требованиям:

  • иметь надежный контакт;
  • идти с качественной электроизоляцией;
  • иметь правильную поляризацию;
  • защищать от прикосновенией;
  • технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:


Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.

Другие параметры угловых вилок с заземлением:

  • штыревые контакты – 2 или 3;
  • форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

  1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
  2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
  3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

  • 110-127 В и 60 герц – США;
  • 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

  • CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
  • CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.

Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.

Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

  1. Берите кабель – например, круглый 3*1.5 мм.
  2. Раскручивайте корпус – сбоку либо снизу.
  3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
  4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
  5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
  6. Контакты протяните, чтобы проводки сидели плотно.
  7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

  1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
  2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
  3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
  4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
  5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
  6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

  1. Срезайте вышедшую из строя старую электровилку.
  2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
  3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
  4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
  5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

%d0%b2%d0%b8%d0%bb%d0%ba%d0%b0-%d1%80%d0%be%d0%b7%d0%b5%d1%82%d0%ba%d0%b0 — со всех языков на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АймараАйнский языкАлбанскийАлтайскийАрабскийАрмянскийАфрикаансБаскскийБашкирскийБелорусскийБолгарскийВенгерскийВепсскийВодскийВьетнамскийГаитянскийГалисийскийГреческийГрузинскийДатскийДревнерусский языкИвритИдишИжорскийИнгушскийИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКитайскийКлингонскийКорейскийКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанМайяМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийПуштуРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТамильскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Из чего состоит вилка для розетки.

Штепсельная вилка: виды, устройство и назначение

Если верить толковому словарю и словарю Ожегова, то штепсель — это не что иное как вилка, и другого понятия у этого слова нет. Вот и получается что на штепсельное соединение (как пример — бытовая пара «вилка — розетка») можно сказать вилочное соединение. Штепселем называют коммутационную вилку, которая вставляется в штепсельную розетку для получения электрического контакта между электрической сетью и электрическим прибором. Штепсели бывают разные как по рабочим характеристикам, так и по конфигурации (смотрите рисунок ниже). Бытовые вилки-штепсели рассчитаны на ток 10 или 6 ампер при токе 220-250 вольт. Ниже приведены виды бытовых вилок:

В общем понятии, штепсель — это ни что иное, как разъем (электрический разъем), с помощью которого электроприборы и подключают к электросети. А, вообще, в разговорной речи штепселем называют обычные розетки или разъемы. Штепсель, как правило, имеет два гнезда, он состоит из розетки и вилки. Все это вместе называется штепсельным соединением. В свою очередь штепсельные соединение уже подразделяются на механические и электронные, на внешние и внутренние и т.п.

Электрическая штепсельная розетка служит для включения с помощью штепсельных вилок переносных осветительных или соединительных шнуров различных электрических приборов. Электрические розетки и вилки для подключения к электрическим сетям бытовых приборов составляют группу изделий, называемую электрическими соединителями (ранее называемые штепсельными). Штепсельные розетки устанав-ливаются на высоте 50…90 см от пола. ЗАПРЕЩАЕТСЯ ставить розетки вблизи заземленных водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Розетки должны находиться от этих устройств на расстоянии не менее 50 см. Различают электророзетки для внешней и внутренней проводки. Штепсельные розетки изготовляются из фарфора или пластмассы. Электрическая розетка содержит обычно два гнезда для включения ножек вилки, отверстия для шурупов и винтов с гайкой для крепления крышки. Межгнездовое расстояние в электророзетках обычно равно 19 мм. В некоторых конструкциях розеток имеются зажимы для предохранителей. Шнур электропроводки, при электромонтаже, подходящий к штепсельной розетке, заделывается петельками и подключается к соответствующим контактам винтами. При открытой проводке, розетка укрепляется двумя шурупами на деревянном подрозетнике, закрепленном на стене квартиры (рис. 1.65). В случае внутренней проводки штепсельные розетки монтируютя в металлических или пластмассовых коробках. Розетка закрывается фарфо-ровой или пластмассовой крышкой и завинчивается винтом. В крышке розетки имеется два, а иногда три отвер-стия, через которые ножки вилки включаются в гнезда.

Если в доме есть маленькие дети, то для предупреждения их от случайного касания гнезд розетки следует сделать безопасную розетку. Для устройства такой розетки берется небольшой кружок из фанеры или пластмассы с двумя отверстиями под вилку (рис. 1.66). Винт, крепящий корпус розетки к арматуре, осторожно выкручивают, пропускают его через отверстие в кружке и вновь винт завинчивают. Усилие прижатия шляпки винта к кружку должно быть таким, чтобы он вращался с небольшим трением. В случае, когда розеткой не пользуются, кружок повернут до положения закрытия отверстий розетки.

Всякий электроприбор начинается с электрической вилки или просто штепселя. Существуют разборные и неразборные штепсели (рис. 1.67). Одна из конструкций разборной штепсельной вилки состоит из контактных ножек, которые закреплены в пластмассовом корпусе (рис. 1.68). Корпус состоит из двух половинок, скрепленных винтом и гайкой. Внутри корпуса закреплена часть длины контактных ножек вилки с присоединенными к ним проводами.

Рис. 1.65. Крепление штепсельной розетки открытой электропроводки

Рис. 1.66. Конструкция безопасной розетки: 1 — отверстия в розетке; 2 — тверстия под штепсельную вилку; 3 — кружок; 4 — винт

Рис. 1.67. Общий вид некоторых типов раборных (а, б) и неразборных (в) вилок

Рис. 1.68. Устройство разборной вилки: 1 — корпус; 2 — контактные ножки; 3 — провод; 4 — винты крепления концов провода к контактным ножкам, 5 — винт крепления половинок корпуса

Замена вилки

Замена вилки на шнуре или установка вилки производится следую-щим образом (рис. 1.69).

1. Вначале зачищают ножом концы провода, идущего к вилке, про-паивают и делают колечки.

2. Откручивают винты на контактных ножках вилки.

3. Прикручивают винтами концы провода, заделанные колечком, к контактным ножкам вилки.

Рис. 1.69. Технология подсоединения электрического шнура к вилке: 1 — винты ножек вилки; 2 — контактные ножки; 3 — скоба; 4 — половинка корпуса с впадинами (основание), 5 — половинка корпуса; 6 — винт и гайка крепления половинок корпуса

4. Откручивают один винт скобы, прикрепленной к одной половинке корпуса, и отводят скобу в сторону.

5. Вставляют во впадины половинки корпуса со скобой, а концы провода с контактными ножками, поворачивают скобой и прижимают ею провод. Закручивают в отверстие скобы винт.

6. Закрывают собранную часть вилки другой половинкой корпуса, вставляют в отверстие корпуса винт и скручивают его с другой стороны корпуса гайкой.

Замена неразборной вилки

Неразборные штепсели представляют собой электрический шнур из резины или пластмассы, который отлит заодно с вилкой. При выходе из строя неразборной вилки поступают так. Негодную вилку отрезают, а присоединительные концы шнура после заделки петелькой присоединяют к разборному штепселю согласно вышеизложенной методике.

Чиним разорванный шнур

Если по каким то причинам не работает электроприбор, включаемый в розетку, то в первую очередь следует проверить не поврежден ли шнур. Как легче найти место разрыва шнура? Надо сгибать провод по всей длине. В месте разрыва провод оказывает меньшее сопротивление. Если разорван только один провод двухжильного соединительного шнура и это место расположено ближе к штепселю, проще всего отрезать второй провод в том же месте и присоединить штепсель к укороченному шнуру. Если шнур разорван посередине, то нужно зачистить от изоляции только один провод и постараться соединить его. Если этого сделать нельзя, то разрезают второй провод, а после этого соединяют оба провода шнура.

Краткая энциклопедия домашнего хозяйства. — М.: Большая Советская Энциклопедия . Под ред. А. Ф. Ахабадзе, А. Л. Грекулова . 1976 .

Смотреть что такое «ВИЛКА ШТЕПСЕЛЬНАЯ» в других словарях:

    штепсельная вилка — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN male plugpin plugwall plug … Справочник технического переводчика

    ВИЛКА — ВИЛКА, вилки, жен. 1. Предмет из столового прибора в виде ручки с двумя, тремя или четырьмя зубьями, которым берут и кладут в рот куски пищи. 2. В различных областях техники орудие, приспособление или какое нибудь устройство в форме вил, с… … Толковый словарь Ушакова

    ВИЛКА — ВИЛКА, и, род. мн. лок, жен. 1. Предмет столового прибора с острыми зубьями на длинной ручке. Серебряная, мельхиоровая в. В. на металлической, деревянной, костяной ручке. В. с двумя, с тремя, с четырьмя зубьями. Подцепить мясо на вилку. Нож с… … Толковый словарь Ожегова

    вилка — и; мн. род. лок, дат. лкам; ж. 1. Один из предметов столового прибора с острыми длинными зубьями и ручкой, которым берут куски пищи. Серебряная, мельхиоровая в. Поддеть грибок вилкой, на вилку. 2. Название различных устройств, приспособлений с… … Энциклопедический словарь

    вилка — и; мн. род. лок, дат. лкам; ж. см. тж. вилочка, вилочный 1) Один из предметов столового прибора с острыми длинными зубьями и ручкой, которым берут куски пищи. Серебряная, мельхиоровая ви/лка. Поддеть грибок вилкой, на вилку. 2) Название различных … Словарь многих выражений

    Розетка (штепсельная коробка) — розетка типа F Розетка гнездовая часть разъёма («мама»), чаще всего предназначенная для стационарной установки. Ответная часть разъёма (штыревая, «папа») называется штепсельная вилка. Содержание 1 Розетки для силовой сети … Википедия

    ВШ — вагонетка шахтная вертикальный шарнир вилка штепсельная вискозный шелк волокнистый шлакобетон высшая школа … Словарь сокращений русского языка

    ВШ — вискозный шёлк ВШ высшая школа образование и наука Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с. ВШ вентиляционная шахта например, метро … Словарь сокращений и аббревиатур

    Силовые вилки и розетки для переменного тока — Эта статья о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов … Википедия

    ГОСТ Р МЭК 60598-1-2003: Светильники. Часть 1. Общие требования и методы испытаний — Терминология ГОСТ Р МЭК 60598 1 2003: Светильники. Часть 1. Общие требования и методы испытаний оригинал документа: 1.2.6. базовый светильник: Светильник, состоящий из минимального комплекта деталей, который может обеспечить выполнение требований … Словарь-справочник терминов нормативно-технической документации

Как правило, штепсельные вилки представляют собой неразборные конструкции, где штифты и концы шнура, прикреплённые к ним, зафиксированы ПВХ-пластикатом или резиной. Именно такими вилками оснащены большинство электроприборов бытового назначения. Вилки с разборными корпусам можно встретить в комплекте с небытовыми приборами или в качестве запасной части для замены вышедшей из строя неразборной вилки.

Сегодня промышленность предлагает вилки, оснащенные двумя или тремя штифтами. Разборные вилки с двумя штифтами могут быть четырех видов: разветвители, вилки с цельными штифтами, вилки с разрезанными штифтами и совмещенные вилки.

Вилки с разборным корпусом и разрезными полыми штифтами могут быть укомплектованы двумя стальными иглами. Каждая из них выходит из самого штифта и имеет на конце пластиковый нарост – «барашек». С помощью этого барашка можно отрегулировать просвет между составными частями штифта. В это же время, можно обеспечить тесный контакт вилки, включенной в розетку, и извлечение такую вилки из розетки становится весьма затруднительным.

Вилка, которая состоит из двух разъемных половинок, снабжается специальной металлической скобкой, изоляционной прокладкой и парой винтов для фиксации шнура у основания корпуса.

Корпус вилки обладает определенными изоляционными свойствами и рассчитан ан конкретную максимально допустимую силу тока, который будет проходить через розетку. Величину этого тока можно узнать по маркировке на корпусе вилки, допустим, 5 А, 6 А, 10 А. для определения силы тока, который будет проходить из розетки в вилку конкретного электроприбора, нужно воспользоваться следующей формулой:

Сила тока (А) = мощность (Вт) / напряжение (В)

Допустим, мы имеем электрический утюг мощностью 1000 Вт. Нам нужно включить его в сеть, где напряжение равно 220 В. Вилка утюга рассчитана на силу тока в 4,55 А.

С помощью вилок-разветвителей можно подключить к сети не один, а сразу несколько приборов. Как правило, это два или три аппарата. Такие вилки могут быть как с цельными, так и резными штифтами.

Через вилку-двойник с разрезными штифтами можно обеспечить электропитание двух приборов от одной розетки. Этими же возможностями обладает и двойник с цельными штифтами: у него нет поджимного устройства в гнездах, а тесный контакт осуществляется разрезными штифтами вилок, вставленных в них.

По всей длине гнезда вилки-тройника имеются разрезные штифты, которые обеспечивают контакт со штифтами любого типа. У вилок-тройников с цельными штифтами могут быть гнезда, которые закрыты специальными шторками.

Малые электроприборы и радиоустройства часто совмещаются с совмещенными вилками. К таким относятся выпрямитель для электробритв, блок питания антенного усилителя или блок питания «Электроника».

Вилки-разветвители могут быть использованы цепочкой, если они вставлены одна в другую. При этом учитывают, что сумма силы тока, который возникает от всей цепочки включенных приборов, не должна выходить за максимальную отметку в 6А.

Зачем нужны розетки со шторками и крышкой

Зачем нужны розетки со шторками и крышкой

От чего защищают розетки со шторками

В ассортимент всех текущих серий электроустановочных изделий входят несколько типов розеток, включая розетки с защитными шторками. Розетки данной разновидности также иногда называют розетками с защитой от детей. Что же это такое, кого и от чего они в состоянии защитить?

Передняя панель электророзетки с заземлением имеет 2 отверстия, которые равноудалённо располагаются слева и справа от центра розетки. В данные отверстия, когда подключается электрический прибор, входят штифты вилки. Если посмотреть внутрь данных отверстий, то у розетки, которая не имеет защитных шторок, можно увидеть контакты из латуни, обхватывающие штыри вилки. У розетки с предохранительными шторками латунные контакты нельзя увидеть, потому что отверстия закрыты заглушками из пластика. Это и есть защитные шторки розетки. Две шторки могут быть отодвинуты исключительно в одно и то же время. Когда к розетке подключается вилка электрического прибора, 2 металлических штифта вилки в одно время надавливают на 2 пластиковых шторки розетки. Они отодвигаются, штыри вилки подключаются к контактам розетки, электрический прибор подключается к электрической цепи. Если попытаться надавить только на 1 защитную пластиковую шторку, к примеру, отвёрткой, карандашом или спицей, шторки не отодвигаются, контакты розетки остаются закрытыми. Когда происходит нажатие только на одну из защитных шторок, её лепесток не совершает вращательное движение вокруг собственной оси, отгибается назад и натыкается на пластмассовую панель механизма розетки. В большей части случаев такая конструкция противодействует доступу к контактам розетки.


Конструкция розеток со шторками

У большинства изготовителей шторки – это движущаяся деталь из пластика, которая закреплена в центре и имеет по бокам 2 скошенные в различные стороны площадки. Когда округлые штифты вилки одновременно надавливают на шторки, они проворачиваются по часовой стрелке или против неё, таким образом, открывается доступ к электроконтактам розетки. Когда вилку вынимают из розетки, защитные шторки переходят в первоначальную позицию, потому что в переднюю панель розетки встроена пружина. Розетки Schneider electric со шторками создали таким образом, что усилие при вставке вилки в розетку с предохранительными шторками почти не отличается от подобного усилия у розеток без защиты.


Использование розеток с защитными шторками

Розетки с защитными шторками ставят в квартирах и иных жилых помещениях, где живут семьи с небольшими детьми, в яслях, детсадах, школах и медучреждениях. Помимо розеток с защитными шторками также используют специализированные детские заглушки из пластика, которые блокируют отверстия розеток в детской комнате. Плюсом эксплуатации розеток с защитными шторками в сравнении с заглушками от детей является то, что данные шторки блокируют отверстия розетки на автомате. Можно просто забыть об этом. Заглушку нужно вставлять каждый раз после очередного использования розетки самостоятельно. Большая часть конструкций детских заглушек допускает их использование в розетках с защитными шторками, в конечном итоге безопасность не бывает лишней.


Розетки с крышкой

Такие розетки имеют массу плюсов:
• Удобство ухода. Крышка предохраняет от загрязнения функциональной части розетки.
• Безопасность. Крышка прикрывает розетку от случайных брызг и пыли.
• Красивый внешний вид. Розетки с крышкой, которые установлены на видном месте, смотрятся значительно лучше, чем обыкновенные розетки.

Где устанавливают розетки с крышкой

В гостиной, спальне или кабинете. Розетки с крышками не испортят внешний облик помещения.
• В детской комнате. Такая розетка не будет вызывать интерес у ребёнка.
• На кухне, в ванной комнате. Большое количество бытовой техники, которая периодически используется, требует монтирования дополнительных розеток. Крышка защитит эти розетки от загрязнения и случайного проникновения влаги.

Купить розетку со шторками Schneider Electric

Розетки Schneider Electric со шторками – это изделия, которые изготовлены лучшими инженерами и дизайнерами компании. Серии электроустановочных изделий объединили в себе продолжительный инженерный опыт и прогрессивные дизайнерские идеи. Ими была очень быстро завоёвана любовь дизайнеров и уважение монтажников. Помимо розеток со шторками, компания изготавливает розетки с заземлением, информационные розетки. Продукция компании имеет высокое качество исполнения, превосходный внешний вид, практичность и продолжительный срок эксплуатации, безопасность и надёжная защита от влаги и пыли, гарантия на всю продукцию, обширный модельный ряд, разумную стоимость, ассортимент постоянно обновляется.

Проблема с совместимостью розеток и вилок

Проблема следующая. В доме имеются розетки, в которые по идеи должны входить и старые «плоские» вилки и новые «круглые» (ху из ху читаем и смотрим под катом, цитата из Википедии)

Есть стиралка с «плоской» вилкой. Эта вилка прекрасно входит в «универсальную» розетку, которая в стене (как на картинке). Но шнур короткий, поэтому нужен удлинитель. И тут у меня затык. Я уже купила два удлинителя — и все «мимо». Один был с розетками только «круглого» типа, тут понятно — вилка туда не вошла. Но и «круглая» вилка от удлинителя не входит в розетку в стене (ощущение, что отверстия, даже круглые, меньше диаметром).

Второй удлинитель вроде выглядит как на картинке — его «универсальные» розетки могут подходить и для «плоских» и для «круглых». Но на деле «плоская» вилка туда не входит. И опять та же проблема с «круглой» вилкой самого удлинителя — она не входит в розетку с стене.

У меня есть старый удлинитель, которые имеет «плоскую» вилку и «универсальные» розетки, в которые все прекрасно входит и «плоские» и «круглые» вилки и от стиралки и от всех купленных удлинителей. Но мне сказали что такие больше не выпускают (что бы вилка была «плоская») и что бы я отключила электричество и «расковыряла» отверстия в розетке в стене и в удлинителях, в которые вилки не входят.

И что, это реально единственный вариант? У меня такое ощущение, что «универсальные» розетки на удлинителе просто косо сделаны китайцами, и поэтому «плоская» вилка туда не входит. Но вот с розеткой в стене мне не понятно, он выглядит стандартной, но «круглая» вилка не вставляется. Что делать-то?

(использовать свой старый удлинитель не могу, он уже задействован в другом месте и такой длинны я уже не найду)


SI 32 (Израильский 16 А/250 В, с заземлением)
Эта вилка, определённая в SI 32 (IS16A-R), не встречается нигде, кроме Израиля, и несовместима с розетками других типов. У неё три плоских штыря, расставленных в форме буквы Y. Фаза и нейтраль разнесены на 19 мм. Вилка типа H рассчитана на ток силой 16А, но на практике, тонкие плоские штыри могут вызвать перегрев вилки при подключении мощных устройств. В 1989 году стандарт был пересмотрен. Теперь используются три круглых штыря, диаметром 4 мм, размещенные так же. Розетки, производимые с 1989 года, принимают как плоские, так и круглые штыри, для совместимости с обоими типами вилок. Это позволяет также подключать к розеткам типа H вилки типа C, используемые в Израиле для незаземляемых устройств. У более старых розеток, около 1970-х годов производства, имеются как плоские, так и круглые отверстия для фазы и нейтрали, чтобы принимать как вилки типа C, так и H.

Зачем нужны шторки в розетках

Каких опасностей можно избежать, используя «розетки с защитой»

Сегодня в любой торговой точке, продающей электрооборудование на витринах можно обнаружить, кроме обычных, розетки с защитой. В них встроены особые шторки. Одно из главных предназначений этих изделий – защита от детей. Почему они так называются? Насколько надёжно такие розетки способны обезопасить жизнь и здоровье ребёнка?

Как выглядит розетка представляют все. На её передней панели сделаны два гнезда в которые и входят штифты от вилки любого прибора, использующего для функционирования электрический ток.

Посмотрев внимательно внутрь, вы увидите две металлических пластины, сделанных из жёлтого металла (это латунь). Именно с ними соприкасаются штырьки вилки.

В розетке с защитой контактные пластины не видны. Их закрывают заглушки, сделанные из пластика. Иными словами – предохранительные шторки. Причём устройство этих шторок таково, что сдвинуться со своего места они могут только одновременно. Это и происходит, когда в сеть включается электрический прибор, в этот момент вилка давит на защитные заглушки, отодвигая их.

Почему такую конструкцию определяют, как «защита от детей»? Обычно ребёнок пытается засунуть в устройство гвоздь, проволоку или ещё какой-нибудь металлический предмет. А защита это не позволяет сделать, т.к. лепесток заглушки не может отгибаться назад. Это ему мешают сделать конструктивные элементы розетки. Провернуться же так, как это предусмотрено изготовителем, пластинка также не может, потому что заглушки это способны сделать лишь одновременно.

Устройство розетки с защитой

Производят такие устройства разные компании, внешне изделия могут выглядеть также по-разному, но принцип действия примерно одинаков.

Шторки – это небольшой кусочек пластика. Он крепится в центральной части электрической розетки и имеет два лепестка, способные отклоняться в стороны.

Как подключить прибор в розетку с предохранительными пластинами? В тот момент, когда концы контактов вилки надавливают на защитные пластинки, те проворачиваются в ту или иную сторону, и возникает контакт в электрической сети. После того как электроприбор отключается, специальная пружинка возвращает шторки в первоначальное положение. Пружина закрепляется в передней стенке устройства.

Розетка от фирмы Schneider Electric создана так, что, в отличие от большинства прочих подобных изделий с защитой, здесь не приходится прилагать усилий при подключении приборов. Вилка входит практически столь же свободно, как будто это обыкновенная розетка.

Где можно использовать розетки со шторками или без

Подобные приспособления необходимы там, где имеются несовершеннолетние дети, особенно младшего возраста. Это жилые помещения, дошкольные образовательные учреждения, школы и больницы.

Кроме электророзеток с защитными шторками применяется ещё специальная защита вилки в розетке от детей. Это заглушки, которые физически перекрывают контакты, не позволяя детям вставлять туда металлические предметы.

Не вызывает сомнений тот факт, что розетки с защитными шторками более эффективны, чем со вставляемой отдельно заглушкой. Причина этого проста. Заглушку надо специально вставлять, либо совершать иные действия по активизации системы безопасности. Может сложиться ситуация, когда родители забудут это сделать по той или иной причине. Тогда как защитные пластины встроены в устройство. Шторки перекрывают возможность добраться до электрических контактов в автоматическом режиме. Вы просто достали вилку, и устройство стало безопасным для ребёнка.

Надо отметить, что заглушки зачастую можно использовать в розетках, уже имеющих шторки. Безопасности не может быть слишком много, если дело касается детей.

Розетки, закрытые крышкой

Подобные устройства предоставляют целый набор дополнительных преимуществ:
Передняя панель розетки легко загрязняется и её трудно отчистить. Крышка спасёт от попадания грязи во внутреннюю часть механизма, а саму её легко содержать в чистоте.

Вода или грязь, попавшие внутрь, могут стать причиной пожара или привести к иным неприятным последствиям. Крышка надёжно защищает от этого.
Крышка, подобранная в тон отделке помещения, придаёт комнате уютный и красивый вид, в отличие от обычной розетки.

В каком месте нужно устанавливать розетку с крышкой

По большому счёту устанавливать такие приспособления имеется возможность везде:

  • В спальне, на стене в рабочем кабинете или гостиной комнате.
    Они не портят интерьер жилища, подойдут к любому мебельному гарнитуру, будут соответствовать любому стилю и дизайну.
  • В комнате у ребёнка.
    Подобное устройство не вызовет у детей никакого интереса, что нам и требуется.
  • Разместите в кухне, ванной комнате.
    Бытовых устройств и приборов, потребляющих электричество, сейчас огромное множество. Именно в этих двух помещениях обязательно требуются розетки. А специальная крышка предохранит от попадания воды или грязи.

Виды розеток, имеющих защиту от детей

Подобные устройства с защитой от удара электротоком могут быть разной формы, с различными характеристиками. Всех их объединяет одна задача – обезопасить ребёнка от травм, сохранив возможность пользоваться розетками взрослым.

Внешне такие розетки с защитой вилки довольно серьёзно отличаются от обычных.

Розетка с заглушкой, имеющей ключ безопасности

Здесь заглушка играет сразу две роли:

  1. Она защищает электрическую сеть от детей.
  2. Предохраняет от попадания внутрь воды, пыли и прочего бытового мусора.

Обычно подобные приспособления делают из прочного материала. Обычно это пластик. Реже вместо пластика используют силикон.

Заглушка сделана так, что вставив её, поворотом ключа можно заблокировать приспособление. После этого ребёнок уже никак не сможет вытащить приспособление.

Как и любое приспособление, заглушки имеют достоинства и отрицательные моменты.

Достоинства:

  1. Дешевизна, связанная с конструктивной простотой изделия.
  2. Простота использования.
  3. Должны быть приложены достаточная сила, чтобы извлечь заглушку.
  4. Многофункциональность защиты – такая конструкция спасает и от детских шалостей, и от бытовых факторов.
  5. Безопасность для здоровья ребёнка даже если им удастся засунуть внутрь гвоздь, проволоку или иные подобные предметы, т.к. повёрнутая заглушка одновременно переводит отверстия в розетке на фазу и ноль.

Отрицательные моменты

Серьёзные требования в вопросах пожарной безопасности к материалу, из которого сделано приспособление. Она подвергается нагреванию в процессе эксплуатации. Поэтому обязательно наличие сертификатов качества. Лучше заплатить за более дорогую модель, но избежать угрозы возгорания.

Заглушка надёжно защищает розетку от проникновения со стороны детей младшего возраста. Чем старше ребёнок, тем больше у него возможностей её открыть.
Если родитель забыл закрыть заглушку (как делал обычно до этого), то ребёнок может получить травму.

Розетка, оснащённая поворотным механизмом

По сравнению с ключом, здесь применяется более простой механизм активизации безопасности. Если взрослый человек решил воспользоваться устройством, он одним движением совершает поворот вилки. Она встаёт в нужное положение. Когда розеткой перестают пользоваться, то вилку слегка вытягивают на себя, поворачивают в обратную сторону. Если розетка с защитой или как воткнуть вилку обратно, то можно использовать схему обратного порядка и вставить вилку в розетку с защитой.

При этом пластины перекрывают доступ к контактам.

Требования к выбору розетки с поворотным механизмом:

  1. Пластик должен быть качественным, сохранять прочность при многократных использованиях.
  2. Сама заглушка внутри конструкции должна не иметь «люфта», она должна прочно перекрывать отверстия в розетке, иначе дети смогут разблокировать приспособление.
  3. Вышеназванные условия означают, что такие устройства всегда дорого стоят. Попытка сэкономить в вопросах безопасности может иметь плачевные последствия.

Розетка с внутренними шторками

Этот вариант имеет несомненное преимущество в виде сочетания простоты использования с надёжностью. Шторки предохранят от попадания грязи, воды или пыли.
Есть несколько вариантов защиты вилки в розетке с внутренними шторками:

  1. Шторки накладные (их покупают дополнительно)
  2. Шторки внутренние (встроены внутрь розетки в процессе производства)

•    Шторки проворачиваются в сторону
•    Шторки уходят внутрь при надавливании

Какой штепсель использовать в какой стране

Поддержите TFG, используя ссылки в наших статьях для покупок. Мы получаем небольшую комиссию (без каких-либо дополнительных затрат для вас), поэтому мы можем продолжать создавать полезный бесплатный контент. Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных на Amazon, в дополнение к другим розничным продавцам, представленным в блоге. Спасибо, мы ценим вашу поддержку!





Дилемма формы вилки может стать кошмаром для путешественников, особенно если вы планируете посетить разные страны — почему, ну почему не может быть одной формы вилки, подходящей для всех? Не беспокойтесь больше; Travel Fashion Girl составила полное руководство по розеткам, чтобы определить, какую вилку использовать в какой стране!




Шантель Малин




Формы вилок, отверстий, размеров и розеток различаются в разных странах, а это означает, что адаптер для вилки необходим, чтобы ваши домашние устройства могли работать за границей.Однако имейте в виду, проверьте также напряжение, фен, предназначенный для использования в Северной Америке, может вызвать непроизвольный фейерверк, если он подключен к европейской розетке.

Это руководство по розеткам питания даст вам полную информацию обо всем, что вам нужно знать о формах и размерах вилок для каждой страны по всему миру, и вы можете найти рекомендуемые гаджеты для путешествий в конце поста.



Прочтите это руководство по напряжению, чтобы узнать о разнице между дорожными адаптерами и преобразователями.



Мы используем и рекомендуем универсальную вилку адаптера зарядного устройства для путешествий по всему миру, которая работает во всем мире (за исключением Южной Африки, как описано ниже). Хотя он не действует как преобразователь для вашего источника питания, он имеет большую ценность и предлагает относительно компактный вариант для тех из вас, кто ищет простое решение для международных поездок.







Штепсельные адаптеры



Вот краткий обзор вилок и розеток, используемых во всем мире.Подробнее о каждом из них вы можете прочитать в статье ниже.



Дорожный адаптер Compass Rose







ТИП А

Используется в Северной и Центральной Америке и Японии (среди прочего)



Сетевая розетка типа A  имеет два плоских параллельных штыря, преимущественно используется в Северной и Центральной Америке и Японии.

Японская вилка имеет два одинаковых плоских штыря, в то время как американская вилка имеет один штырь, который немного больше, использовать японские вилки в США не проблема, однако обратное не всегда работает.Отверстия на концах штырей на вилках типа A (и B) предназначены для предотвращения выскальзывания вилки из розетки, довольно изящно!



Заслуживает внимания — Вилки A и B относятся к самым опасным типам в мире, их штыри не изолированы. поражение электрическим током. Всегда следите за тем, чтобы электроника была правильно отключена!







ТИП Б

Используется в Северной и Центральной Америке и Японии (среди прочего)



Сетевая розетка типа  B  имеет два плоских параллельных штыря и заземляющий контакт, это стандартная вилка для Северной Америки и Японии, но, вероятно, в последней используется реже, так как тип A, японские вилки и розетки отличаются немного по сравнению с их американскими аналогами.







ТИП С

Используется во всех странах Европы, кроме Великобритании, Ирландии, Кипра и Мальты



Сетевая розетка типа  C  имеет два круглых штыря. Вероятно, это наиболее широко используемая вилка международного стандарта, широко известная как европейская вилка. Обычно используются вилки типа C; однако это не относится к розеткам типа C — розетки «незаземлены» и из-за этой проблемы безопасности стали незаконными.



Стоит отметить : Только РОЗЕТКИ стали незаконными, вилка типа C подходит к розеткам типов E, F, J, K и N.







ТИП D

Используется в основном в Индии, Шри-Ланке, Непале и Намибии



Тип розетки D  имеет три больших круглых штыря треугольной формы и рассчитан на 5 ампер, наряду с типами A и B, вилки типа D являются одними из самых опасных в мире – они снова имеют неизолированные штыри, увеличивающие риск поражения электрическим током.







ТИП Е

В основном используется во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко



Розетка типа  E  очень похожа на розетку C, но с вилкой с двумя круглыми штырями, за исключением того, что розетка типа E имеет «штырь заземления», который входит в гнездо, расположенное на вилке.







ТИП F

Используется (среди прочего) в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и Восточной Европе



Розетка типа  F была разработана в Германии вскоре после Первой мировой войны, широко известна как «вилка Schuko», что является аббревиатурой немецкого слова «Schutzkontakt», что переводится как «защитный контакт».Он похож на вилку типа C, за исключением того, что на боковой стороне вилки есть два дополнительных зажима заземления; как правило, вилка типа C идеально подходит к вышеуказанной розетке.







ТИП G

В основном используется в Великобритании, Ирландии, на Кипре, Мальте, Малайзии, Сингапуре и Гонконге



Розетка типа G  имеет три прямоугольных штыря, образующих треугольник, нет никаких сомнений в том, что вилки типа G являются самыми безопасными в мире, однако их часто описывают как «громоздкие», «громоздкие» и «больше, чем устройство, к которому они подключены» (будучи из Великобритании, я могу с уверенностью сказать, что это НЕБОЛЬШОЕ преувеличение).







ТИП H

Используется исключительно в Израиле



Сетевая розетка типа  H уникальна для Израиля, имеет два плоских штыря, как и вилка B, однако они имеют V-образную форму, а не параллельны. вилки были сделаны круглыми, чтобы также можно было использовать вилки типа C. Наряду с другими вилками упоминается, что вилка типа H может быть опасной, поскольку не содержит изоляции для защиты от поражения электрическим током. Вилка также используется на Западном берегу и в секторе Газа.







ТИП I

В основном используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине



Сетевая розетка типа  I  имеет 3 контакта, два плоских штыря и заземляющий штырь, образующие V-образную форму. Существует также незаземленная версия вилки, имеющая только два плоских V-образных штыря. Хотя есть небольшие различия, вилка типа I подходит к розеткам, используемым в материковом Китае.







ТИП J

Используется почти исключительно в Швейцарии и Лихтенштейне



Розетка типа  J аналогична вилке C, за исключением того, что в нее добавлен контакт заземления, вилка типа C может входить в розетку типа J.







ТИП К

Используется исключительно в Дании, Гренландии и на Фарерских островах



Силовая розетка типа  K аналогична розетке F, за исключением того, что вместо заземляющих зажимов используется штырь заземления; опять же, вилка типа C обычно подходит к розетке типа K. В Дании большое количество разъемов E/F; из-за этого датское правительство решило разрешить установку розеток типа E и F.







ТИП L

Используется почти исключительно в Италии и случайно встречается в Северной Африке



Розетка типа  L  выпускается в двух разных стилях (на 10 и 16 А) с разной толщиной штырей и расстоянием между ними. Розетка на 10 А совместима с вилками типа C.В настоящее время универсальные розетки становятся все более популярными, розетка «бипассо» принимает вилки L и C, тогда как универсальная «щуко» принимает вилки C, E, F и L.







ТИП М

Используется почти исключительно в Южной Африке, Свазиленде и Лесото



Тип розетки M аналогичен индийскому типу D; однако его штырьки намного больше, хотя вилка типа D является стандартной в Индии, Шри-Ланке, Непале и Намибии, тип M также может использоваться, как правило, для более крупных приборов — некоторые розетки могут принимать вилки как M, так и D; он также используется в Израиле для тяжелой техники.



Обратите внимание, : тип M — это единственный тип вилки, который обычно НЕ входит в универсальные адаптеры для путешествий.







ТИП N

Используется почти исключительно в Бразилии



Розетка типа N  состоит из двух штырей и штыря заземления, внешне очень похожа на швейцарский стандарт типа J, однако несовместима, так как штырь заземления типа N находится в немного другом положении.Как и тип M, вышеуказанная вилка имеет две версии (одна на 10 ампер и одна на 20 ампер), как и многие другие, розетка N была разработана для использования с вилкой типа C.



В путешествии вы будете выглядеть как можно лучше! Прочтите мои советы путешественникам Упаковывайтесь легко и стильно !





Идеи гаджетов для путешествий





TFG TOP PICK для путешествий по всему миру:
Международный адаптер для нескольких стран





Для поездок в один конец:
Набор переходников для розеток по всему миру для международных путешествий



Адаптер для использования во всем мире и зарядное устройство USB:
Адаптер для подключения к розетке для путешествий по всему миру с двумя зарядными устройствами USB



Расширьте возможности источников питания:
Поворотное мини-зарядное устройство с 3 розетками, защита от перенапряжений с двумя портами USB




  Вы путешествуете с адаптером для одной или нескольких стран?




Пожалуйста, прочтите эти посты, чтобы узнать больше советов по упаковке вещей для путешествий:




Надеемся, что это международное руководство по розеткам электропитания оказалось полезным для вас.

Пожалуйста, поделитесь с друзьями на Facebook, Twitter и Pinterest. Спасибо за прочтение!

Вилки и розетки: нужен адаптер для путешествий?

Вы планируете посетить Индию? Выберите свою страну проживания, чтобы автоматически проверить, нужен ли вам адаптер питания или преобразователь напряжения в Индии.

Выберите страну проживания inSelect страны проживания в Соединенных Штатах AmericaUnited KingdomCanadaAustraliaIrelandSingaporeNew ZealandIndiaHong Kong AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAmerican Дева IslandsAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Виргинского IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos ( Килинг) IslandsColombiaComorosCongo-BrazzavilleCongo-KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGua temalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndonesiaIranIraqIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlands (Голландия) Новый CaledoniaNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSint MaartenSlovakiaSloveniaSolomon остров dsSomaliaSouth AfricaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Электричество в Индии

В Индии мощность вилки и розетки имеют тип C, D и M. Стандартное напряжение 230 В, стандартная частота 50 Гц.

Какие вилки и розетки в Индии?

В Индии электрические вилки и розетки относятся к типам C, D и M. Посмотрите на следующие рисунки.

  • Тип C: также известен как стандартный «евро» штекер. Эта розетка также работает с вилкой E и вилкой F.
  • Тип D: в основном используется в Индии, Шри-Ланке, Непале и некоторых африканских странах. Эта розетка работает только с вилкой D.
  • Тип M: выглядит как вилка D, но с более крупными контактами.Эта розетка работает только с вилкой M.
Тип C: Эта розетка также работает с вилкой E и FТип D: Эта розетка не имеет альтернативных вилокТип M: Эта розетка не имеет альтернативных вилок

Купите адаптер сетевой вилки (дорожный)

Мы не продавайте адаптеры для штепсельных вилок. Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий.

Вы также можете проверить карту, чтобы увидеть использование различных вилок и розеток в мире.

Какое напряжение и частота в Индии?

В Индии стандартное напряжение 230 В, частота 50 Гц.Вы можете использовать электроприборы в Индии, если стандартное напряжение в вашей стране находится в пределах 220–240 В (как в Великобритании, Европе, Австралии и большинстве стран Азии и Африки). Производители учитывают эти небольшие отклонения. Если стандартное напряжение в вашей стране находится в диапазоне 100–127 В (как в США, Канаде и большинстве стран Южной Америки), вам потребуется преобразователь напряжения в Индии. Вы также можете рассмотреть возможность использования комбинированного адаптера питания/преобразователя напряжения.

Если частота в Индии (50 Гц) отличается от частоты в вашей стране, не рекомендуется использовать ваши приборы.Но если разницы в напряжении нет, вы можете (на свой страх и риск) попробовать использовать прибор в течение короткого времени. Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы или электрические тепловентиляторы.

Чтобы быть уверенным, проверьте этикетку на приборе. Некоторым приборам никогда не нужен преобразователь. Если на этикетке указано «ВХОД: 100–240 В, 50/60 Гц», прибор можно использовать во всех странах мира. Это характерно для зарядных устройств планшетов/ноутбуков, фотоаппаратов, сотовых телефонов, зубных щеток и т. д.

Дорожные адаптеры от Amazon

#объявление

Нужно что-нибудь еще?

Проверьте, собрали ли вы все необходимое для поездки, по нашему КОНТРОЛЬНОМУ СПИСКУ ПУТЕШЕСТВЕННИКА !

Хотите добавить информацию на эту страницу? Пожалуйста, присылайте нам свои предложения или замечания. Прочтите наш отказ от ответственности.

Типы разъемов — Помощь | Коннокс

Вы хотите купить лампу или электрический прибор, но не знаете, совместимы ли вилка и ваши розетки? А стоит ли при необходимости заказывать переходник? Тогда это место для вас.На этой странице вы узнаете обо всех типах вилок для ламп и электроприборов, предлагаемых в магазине.

А вот как: Уточните, пожалуйста, какой тип вилки у выбранного вами артикула. Посмотреть его можно на странице товара в разделе «Свойства». Вы найдете всю информацию об этом типе вилки и соответствующей категории вилки в следующем: изображение , описание и страна , в которой тип вилки распространен.

Вилка типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12.7 мм. Контакты имеют длину от 15 875 до 18 256 мм, ширину 6,35 мм и толщину 1 524 мм. Штекер типа А особенно используется для небольших устройств. Благодаря своей конструкции вилка не защищена от переполюсовки.

Узнайте, в каких странах этот тип вилки распространен, какие есть альтернативы и с каким напряжением она работает в следующем списке стран (в алфавитном порядке):

Вилка типа B (или NEMA 5-15, 3 контакта) имеет два плоских контакта под напряжением, которые расположены параллельно. Размер и расстояние такие же, как у вилки типа А. Дополнительный круглый контакт со смещением служит защитным проводником. Такая конструкция делает вилку защищенной от переполюсовки. Контакт защитного провода длиннее двух других штырей и поэтому присоединяется к розетке раньше них.

Узнайте, в каких странах этот тип вилки распространен, какие есть альтернативы и с каким напряжением она работает в следующем списке стран (в алфавитном порядке):

Имеется два разных разъема типа C:

  • Заглушка типа C: CEE 7/17 или контурная заглушка и
  • Вилка типа C: вилка CEE 7/16 или европейская вилка .

Выберите соответствующую вкладку для получения соответствующей информации.

Штекер контурный (или штекер СЕЕ 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые имеют расстояние 19 мм. Вилка имеет вырез примерно на 10 мм выше и на таком же расстоянии ниже оси. Один имеет стержень с круглым наконечником, направленным к центру вилки, что позволяет вставить французский заземляющий штифт. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы можно было соединить немецкие заземляющие зажимы.

Максимальная мощность для устройств этого типа около 3500Вт. Контурная вилка может быть нагружена максимум 250В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они обеспечивают только место для французских контактов заземления, но она не подключена должным образом.

Контурная вилка подходит к немецким, французским и датским розеткам, по сравнению с евровилкой несовместима со швейцарскими розетками .

Евровилка (или тип вилки CEE 7/16) может использоваться в большинстве стран Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного проводника, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.

Узнайте, в каких странах этот тип вилки распространен, какие есть альтернативы и с каким напряжением она работает в следующем списке стран (в алфавитном порядке):

Вилка типа D (или типа (5A)/(BS 546) ) ранее широко использовалась в Соединенном Королевстве, а сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран он был заменен на вилку типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как и два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он входит в блок питания первым. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Французская вилка типа E или типа CEE 7/5 имеет два круглых контакта под напряжением. Обычно они толще контактов евровилки, но встречаются и варианты с тонкими контактами (4 мм). Слегка сдвинутые вверх, но посередине два штырька представляют собой отверстие, в которое входит контактный штырь защитного проводника французской розетки. При включении устройства в розетку оно сначала соединяется с защитным проводом и только потом с двумя токоведущими контактами, и наоборот при вынимании вилки. Из-за своей конструкции система не допускает переполюсовки, поскольку существует только один способ соединения вилки с розеткой.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка Schuko или вилка CEE7/4 имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм. Schuko — это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» — в данном случае «защитный» относится к земле. Оба контактных штифта находятся на расстоянии 19 мм друг от друга. Третий полюс, защитный контакт, должен проводить токи повреждения, которые могут возникнуть, например, в случае короткого замыкания, как только два других полюса замкнут электрическую цепь. Поэтому подключение к заземляющему контакту должно выполняться в первую очередь. Для вилки Schuko это обеспечивается контактными поверхностями на стороне вилки и соответствующими контактными пружинами гнезда. Базовый уровень покрытия окружен воротником высотой примерно 19 мм для защиты от случайного прикосновения.Таким образом, к контактным штырям можно прикасаться только до тех пор, пока они находятся вне гнезда.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа E + F или гибридная вилка (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где можно использовать вилку типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает.

Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штырь заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но есть два токоведущих контакта. Корпус вилки широкий, что затрудняет легкое прикосновение к контактным штырям.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа H (или: SI-32) можно найти только в Израиле и на палестинских территориях и не подходит ни к какой другой системе вилок. Он имеет три плоских или круглых штифта Y-образной формы. Третий штырь также является заземляющим. Большинство розеток, встречающихся в этих регионах, к настоящему времени приспособлены также для евровилки типа C.После редизайна в 1989 году контакты вилки H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и регионе также позволяют использовать вилку Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа I или AS 3112 состоит из трех контактных штырей — одного защитного контакта и двух токоведущих штырей.Заземляющий контакт представляет собой вертикальный плоский штырь, два других контакта расположены в виде перевернутой буквы V вверху. Каждый из них повернут на 30° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта должны быть изолированы и, следовательно, безопасны для прикосновения.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа J или SEV 1011 имеет три контакта.Средних размеров, слегка смещенный, является защитным контактом. Хотя все контакты имеют одинаковую длину, защитный контакт опережает, так как оба отверстия для токоведущих контактов находятся значительно глубже в гнезде. Расположение со смещением гарантирует защиту вилки от переполюсовки.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа K или DS 60884-2-D1 состоит из двух контактов под напряжением и одного контакта с защитным контактом. Благодаря защитному контакту конструкция асимметрична, что делает вилку защищенной от переполюсовки. Штырек защитного контакта хоть и короче, но все же опережает, так как первым достигает гнезда. Вилка типа C (евровилка) и типа F (вилка Schuko) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, стержни которых изолированы. Посередине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитный воротник вокруг розетки не предусмотрен.

Вилка 10 А

Для версии 1 два крайних штыря находятся на расстоянии 19 мм друг от друга, заземляющий штырь расположен посередине. Штифты имеют толщину 4,5 мм. Внешние контакты имеют защиту от прикосновения. Евровилка (тип C) подходит к розетке этого типа.

Вилка 16 А

Версия 2 характеризуется количеством контактных контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Штырь заземления снова находится между контактами под напряжением.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух токоведущих и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.

Контактные штифты для двух электрических контактов расположены на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штырь для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах этот тип вилки распространен, какие существуют альтернативы и с каким напряжением она работает:

Некоторые производители всегда поставляют свою продукцию с двумя разными вилками: вилкой типа A (слева) и вилкой типа C (справа).Для получения дополнительной информации об отдельных разъемах откройте соответствующую вкладку.

Вилки и розетки для континентальной Европы — Interpower

Континентально-европейские шнуры

Континентальные европейские вилки и розетки

CEE 7/4 и CEE 7/7

16А/230В/50Гц



Стандартные вилки с заземлением класса I, используемые в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии и России, представляют собой вилки CEE 7/4 и CEE 7/7.Поскольку этот стандарт широко используется по всей Европе, мы называем его «континентальным европейским стандартом». Обе модели имеют два круглых контакта диаметром 4,8 мм с межцентровым расстоянием 19 мм. Заземление осуществляется с помощью заземляющих зажимов по бокам корпуса вилки. Вилка CEE 7/7 также имеет розетку, что позволяет подключать ее к французским/бельгийским розеткам с заземляющим контактом. (Дополнительную информацию см. в разделе Франция/Бельгия). Все имеющиеся на складе шнуры Interpower для континентальной Европы используют вилку CEE 7/7.Стандартная розетка в Европе обеспечивает потребителей однофазным питанием 230В. Стандартная практика подачи этого напряжения отличается от североамериканского метода подачи 250 В в розетку. В Северной Америке розетка на 250 В будет подключена к двум токоведущим ветвям, каждая из которых имеет потенциал 125 В относительно земли. Европейская система имеет одну ветвь под напряжением 230 В относительно земли, нейтраль (заземление системы) и защитное заземление. Следовательно, европейская система 230 В имеет проводку, аналогичную домашней электропроводке 125 В в Северной Америке.

Примечание: EAC требует, чтобы вилка CEE 7/7 использовалась для приложений на 16 А.

Практики отличаются в основном областью поляризации. Как правило, европейцы не поддерживают последовательную идентификацию линии и нейтрали во всей своей энергосистеме, как это принято в Северной Америке. В соответствии с этой практикой континентальную европейскую вилку можно повернуть в одно из двух положений и включить в розетку. Таким образом, общая электрическая система в Европе неполяризована (т.е., линия и нейтраль соединены случайным образом). Фактически, большинство типов вилок, используемых в Европе, не имеют полярности.

Наборы шнуров для континентальной Европы доступны в трех размерах на складе. В зависимости от используемого кабеля шнуры и наборы шнуров рассчитаны на работу в диапазоне от 2,5 до 16 ампер при 250 В переменного тока. Сетевые шнуры и наборы шнуров Interpower Continental European имеют все основные европейские сертификаты.

Страны, в которых время от времени используются вилки CEE 7/7: Португалия и Испания.

Примечание: Европейская вилка для континентального стандарта подходит для розеток на 10 А в Италии и Дании.Однако штепсельная вилка для континентальной Европы не будет заземлена. Поэтому мы рекомендуем специальные вилки для Дании и Италии.

Насколько безопасны удлинители? | Обычное неправильное использование

23 января 2018 г.

НАСКОЛЬКО БЕЗОПАСНЫ POWER STRIPS?

Электроэнергия в большом почете во многих домах в Северной Вирджинии. У нас так много устройств и электроники, что даже в недавно построенных домах кажется, что в них слишком быстро заканчиваются розетки. Вы думаете, что это преувеличение, пока не захотите зарядить телефон и не поймете, что единственная доступная розетка находится за диваном…на чердаке.



Разветвители и адаптеры

кажутся простым решением — прикрепите их к стене, и вуаля, у вас есть все необходимое.



Однако хорошая ли это идея? Это безопасно? Вы можете немного опасаться загрузки своих розеток этими многоконтактными устройствами — до тех пор, пока вы не захотите, чтобы все ваши устройства срабатывали одновременно.



Давайте взглянем на безопасность некоторых наших кратчайших путей к власти.





ЧТО ТАКОЕ ЭЛЕКТРОПИТАНИЕ?

Удлинитель представляет собой блок электрических розеток, прикрепленных к шнуру, который вставляется в настенную розетку.Они обычно используются, когда не хватает розеток для удовлетворения ваших электрических потребностей. Вероятно, в данный момент у вас дома есть один или несколько из них.



Другим распространенным электрическим приспособлением, которое может быть у вас дома, является адаптер с несколькими розетками, иногда называемый розеточным краном. Они работают так же, как удлинители, хотя и отличаются по внешнему виду.



Удлинитель представляет собой блок розеток, прикрепленный к шнуру; Адаптер с несколькими розетками — это блок розеток, который вы подключаете непосредственно к стенной розетке.



Примечание. Разветвители питания НЕ являются устройствами защиты от перенапряжений. Несмотря на то, что они выглядят одинаково, удлинитель представляет собой просто удлинитель с несколькими розетками. Удлинитель не оснащен внутренним автоматическим выключателем, который предназначен для защиты ваших приборов от повреждения в случае скачка напряжения. Проверьте наличие соответствующей этикетки UL, чтобы узнать, есть ли у вас удлинитель или сетевой фильтр.



КОГДА СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ОТТЯЖКУ?



При экономном использовании разветвители могут стать отличным инструментом для обеспечения дополнительного электрического доступа к устройствам с небольшой нагрузкой, таким как компьютеры и лампы.Имейте в виду, что удлинители должны быть быстрым и краткосрочным решением; они не предназначены для работы в качестве постоянных электрических приборов.





ОБЫЧНЫЕ НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЛИНИЙ

Перегрузка настенной розетки



Вам повезло, если единственным результатом электрической перегрузки является перегоревший предохранитель. Хотя перегоревшие предохранители встречаются не так часто, другим возможным результатом перегрузки является возгорание электропроводки

.

.

Есть несколько ошибок, которые могут привести к перегрузке ваших розеток:



  • Использование разветвителя для одновременной подпитки чрезмерного количества приборов. Даже если в вашем удлинителе шесть розеток, вы должны использовать только одну или две одновременно.
  • Подключение нескольких удлинителей к одной настенной розетке. У вас никогда не должно быть более одной розетки на настенную розетку, обслуживающую удлинитель.
  • Использование разветвителя для питания высоковольтных устройств, таких как холодильники или обогреватели. Через один удлинитель проходит много энергии.
  • Гирляндное подключение. Подробнее об этом через минуту.



Мигающие лампочки, часто перегорающие предохранители, треск из розеток и обесцвеченные пластины розеток — все это предупреждающие признаки перегрузки. Если какой-либо из этих признаков присутствует, вы должны немедленно проверить свой дом у пятизвездочного техника.



Разветвители с гирляндным подключением



Гирляндное подключение — это термин, который относится к практике подключения разветвителя к другому разветвителю.Это опасно, потому что из одной настенной розетки потребляется чрезмерное количество энергии, а это означает, что удлинитель или настенная розетка могут легко перегрузиться.



Если в вашем доме недостаточно розеток или, возможно, есть мертвые розетки, из-за которых вы используете удлинители в качестве постоянного электрического решения, попросите электрика Warrenton правильно установить больше розеток.



Использование удлинителя, не прошедшего испытания на безопасность



Найдите соответствующую маркировку UL на своем удлинителе, чтобы убедиться, что устройство прошло надлежащие испытания.Элементы, не указанные в списке, могут быть дефектными и привести к серьезным повреждениям или травмам.



Крепление разветвителя к другой поверхности, такой как стена или стол, или прокладка разветвителя через стены, потолки и полы



Разветвители выделяют тепло, так как потребляют большое количество электроэнергии из настенной розетки. При подключении удлинителя к другой поверхности или прокладке его через замкнутое пространство это тепло не может уйти, что может привести к пожару.



Спутанные или покрытые шнуры



Как мы уже упоминали, прокладка разветвителей через стены представляет собой серьезную угрозу безопасности, поскольку вы, по сути, улавливаете тепло, выделяемое удлинителем, что может привести к пожару. Это же рассуждение применимо и к укрытию ваших удлинителей или шнуров, как правило, ковром или ковриком.



Еще одна опасность покрытия удлинителей заключается в том, что на находящиеся под ними шнуры можно наступить, что со временем приведет к их износу.Расщепленные или изношенные провода также являются частым результатом запутывания шнуров. Оголенные провода не только представляют угрозу поражения электрическим током, но и могут стать причиной пожара в доме.



Если шнуры удлинителей изношены или обесцвечены, немедленно выбросьте их.



Использование разветвителя во влажной среде



Это кажется само собой разумеющимся! Влажная среда электрический ток = поражение электрическим током. Никогда не используйте удлинители в ванных комнатах, возле раковин или во влажных подвалах.



Снятие заземляющего провода для подключения удлинителя к незаземленной розетке

Если вы не являетесь лицензированным электриком, вам никогда не следует вмешиваться в электропроводку. Если ваши розетки устарели и больше не подходят для ваших вилок, обратитесь к пятизвездочному техническому специалисту. Быстрые решения, такие как переходники с заземляющей вилкой (о которых мы поговорим далее), не являются адекватным решением этой проблемы с розеткой.



ЧТО ТАКОЕ ПЕРЕХОДНИК ЗАЗЕМЛЕНИЯ?



Переходник для заземляющей вилки — это инструмент, который позволяет вилке с тремя контактами вставляться в розетку с двумя разъемами. Передняя часть устройства имеет три прорези — узкую «горячую» прорезь, более широкую «нейтральную» прорезь и круглую «заземляющую» прорезь, расположенную у основания вилки, а задняя часть устройства представляет собой двухконтактную вилку. который затем сможет разместить настенную розетку с двумя слотами. Двухщелевые розетки оснащены только «горячим» и «нейтральным» слотом; они распространены в старых домах.



ПОЧЕМУ НЕ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ПЕРЕХОДНИКИ ДЛЯ ЗАЗЕМЛЕНИЯ

Розетки с двумя прорезями, как правило, указывают на то, что в доме используется старая электрическая система, не имеющая заземления.Пути заземления — это функция безопасности, включенная в новые системы, поскольку они обеспечивают путь для прохождения электричества от вашего устройства обратно к блоку выключателя в случае возникновения электрической неисправности, когда ваше устройство подключено к сети.



Без этого пути электрический ток не вернется в розетку, а продолжит течь через устройство и — в худшем случае — в вас.



Адаптеры штепсельной вилки

могут заставить вас думать, что у вас есть заземление, когда это не так, что подвергает вас риску поражения электрическим током.





РЕШЕНИЕ ПРОБЛЕМЫ С РОЗЕТКОЙ
Чтобы получить максимальную отдачу от вашего дома, необходимо иметь розетки, которые действительно работают. Не соглашайтесь на домашние лайфхаки, которые могут привести к повреждению приборов, перегоранию проводов, пожару в доме или к чему-то еще худшему. Если у вас есть розетки, которые не работают, лучше всего позвонить одному из наших электриков в Уоррентоне — они могут безопасно починить ваши неисправные розетки и установить дополнительные розетки, где это необходимо. Позвоните нам, чтобы назначить встречу по телефону 1-877-740-6657, или свяжитесь с нами онлайн сегодня.




Почему искры при включении в розетку: это серьезно?

Опасность возгорания электрического тока и поражения электрическим током возникает, когда возникают искры при включении шнура в розетку, особенно когда ежегодно происходит примерно 50 000 пожаров в домах, 450 смертей и материальный ущерб на 1,5 миллиарда долларов.

Искры при включении в розетку не редкость и не всегда означают серьезную проблему с электричеством или опасность возгорания.На самом деле искр или дуг больше, чем мы видим. Это не означает, что не стоит беспокоиться об искрообразовании и возможности возгорания или поражения электрическим током.

Как правило, в старых домах больше искрения, чем в новых, но в некоторых случаях эта проблема может возникнуть даже в новых. Интересно, что даже то, как вы включаете шнур или прибор в розетку, может определить, видите ли вы искру. Если у вас есть вилка под довольно кривым углом, когда вы начинаете вставлять вилку, вы можете получить небольшое искрение.

Серьезные предупреждающие знаки

Имеется ряд предупреждающих знаков, включая следующие:

  • Запах дыма
  • Видимый дым
  • Теплые или горячие розетки
  • Теплая или горячая проводка или вилки приборов
  • Стена кажется теплой или горячей
  • Искрение при каждом использовании розетки
  • Искры, длящиеся дольше доли секунды
  • Жужжание или гудение
  • Краска на выпускном отверстии, которая попала в выпускные отверстия
  • Следы ожогов и пятна на выпускном отверстии
  • Срабатывание прерывателя (или перегорание предохранителя) при включении электроприбора

Причины искрения (дугового разряда)

Подключение прибора, который находится во включенном состоянии

  Когда вы подключаете к сети устройство, которое находится в положении ON , по мере того, как вилка приближается к розеткам, питание пытается перейти от розетки к штырям вилки. Менее чем за доли секунды электричество создает искру и тепло. Это называется искрением и является обычным явлением, которое мы часто даже не видим.

    Подсоединение и отсоединение шнуров приборов

Включение и выключение электрического шнура приводит к трению металлических частей; штыри вилки задевают розетки. Это действие подобно металлическому напильнику, который медленно изнашивает металлические части розетки. Со временем соединение между вилкой и розеткой ослабевает, и вилка просто выпадает из розетки.Иногда мы можем попытаться немного согнуть штыри вилки, чтобы она оставалась в розетке и не выпадала, однако это плохое решение. Замена розетки, вилки или того и другого является гораздо более безопасным решением. Эти изношенные розетки склонны к искрению, и тогда мы видим искрение. По сути, искрообразование, которое мы видим, электрики на самом деле называют дуговым разрядом.

Ослабленные соединения

Когда электричество проходит по проводу (медному или алюминиевому), провод расширяется из-за протекающего электричества, создающего тепло, а в выключенном состоянии провод сжимается. Это постоянное расширение и сжатие в течение года приводит к тому, что соединения проводки становятся немного ослабленными; эти неплотные соединения могут привести к искрению.

Выход поврежден

Если розетка повреждена, это может означать, что металлические компоненты не имеют надлежащей изоляции или согнуты, что может привести к короткому замыканию, которое затем приведет к искрению.

Пыль и мусор

Розетки с мусором в пазах или даже сильной пылью могут препятствовать надежному соединению между штырьками вилки и пазами розеток.Если эти соединения не будут полными и плотными, может возникнуть искрение.

Животные или мыши

При перегрызании животным или мышью изоляции провода, особенно нескольких проводов, расположенных близко друг к другу, или провода вблизи металлической распределительной коробки; тогда может произойти выгибание.

Другие сопутствующие вопросы

Возраст проводки

Электропроводка изнашивается, и по мере того, как по ней проходит питание, она нагревается, а если слишком много энергии, она перегревается. С годами проводка нагревается, а затем охлаждается, что сказывается на изоляции, изоляция со временем становится хрупкой, появляются трещины и она может отвалиться от проводки. Если изоляция повреждена, может возникнуть дуга. Дугообразование производит огромное количество тепла, как и молния, и это может вызвать пожар в стенах с деревянными стойками или другими горючими материалами.

Уменьшенный размер проводки для выключателя и нагрузки

Проводка с недостаточным сечением для проходящего тока также может вызвать накопление тепла в проводке и привести к плавлению, растрескиванию или неисправности изоляции.Проводка меньшего размера для выключателя и нагрузки, которую он несет, является серьезной проблемой пожарной безопасности.

Цепь перегрузки

Домашние электрические цепи могут иметь несколько розеток, иногда слишком много для одной цепи. Если домовладелец подключает к одной цепи или розетке слишком много приборов, особенно с большим энергопотреблением, это может привести к чрезмерному нагреву проводов, что приведет к повреждению изоляции; это может привести к искрению или даже пожару.

К приборам с большим энергопотреблением относятся обогреватели, микроволновые печи, фены, тостеры и т. д.

Обратите внимание, , что перегруженные цепи, поврежденная изоляция и искрение также могут стать причиной дыма и следов ожогов на розетке или крышке.

Добавление автоматических выключателей AFCI значительно повышает безопасность розеток для предотвращения пожаров

Существуют автоматические выключатели и розетки AFCI, которые срабатывают (отключают питание) при обнаружении дугового разряда. При возникновении дуги выделяется огромное количество тепла (т.е. от 2400 до более 10 000 градусов по Фаренгейту); это тепло может вызвать пожар. Деревянные стойки и другие легковоспламеняющиеся материалы легко воспламеняются при возникновении дуги. Замена старых выключателей на выключатели AFCI обеспечивает гораздо более высокий уровень противопожарной защиты дома. (Читайте о выключателях и розетках AFCI)

Проверить, работают ли датчики дыма

Работающие детекторы дыма и датчики угарного газа также являются отличными устройствами для спасения жизней в доме. Подробнее о:

Факты

Управление пожарной охраны США (USFA) сообщает, что проблемы с электричеством являются 3 rd наиболее распространенной причиной домашних пожаров. 60% смертей от пожаров происходят в домах с неработающими детекторами дыма или в доме их нет.

Менее чем за 30 секунд небольшое пламя может перерасти в крупный пожар

У вас может быть только две, три или четыре минуты, чтобы сбежать.

Итог

  • Нет ничего необычного в том, что в розетке возникает искра, когда вы подключаете ее к розетке, и во многих случаях вы даже не видите искрения.
  • Замена розетки и проверка правильности подключения всей проводки решит многие проблемы с искрообразованием.
  • Если электроприборы, которые вы подключаете, находятся в положении «ВЫКЛ», это предотвратит искрение в большинстве случаев.
  • Искрение может быть серьезным при определенных условиях, поэтому для проверки и устранения любых проблем необходимо вызвать квалифицированного электрика. Отключение питания от искрящей розетки и отключение подключенного устройства целесообразно, когда проблема серьезная.
  • Не перегружайте электрические цепи слишком большим количеством подключенных устройств или устройствами с высоким энергопотреблением.

У вас есть ответы на следующие вопросы?

О чем предупреждают следы дыма или ожогов на розетках?
Почему инспекторы рекомендуют заменять окрашенные розетки, даже если они новые?
Какие 10 наиболее распространенных электрических дефектов обнаруживают домашние инспекторы?

Предупреждающие таблички о необходимости замены розеток

Использование правильной техники освещения имеет решающее значение не только для того, чтобы подчеркнуть красоту дизайна вашего интерьера, но и для того, чтобы подчеркнуть архитектурное чудо вашего экстерьера.Использование светодиодных светильников для освещения различных аспектов вашего сада или двора — отличный способ улучшить общее освещение вашего дома. Ландшафтное освещение — это метод, который обычно используется для украшения вашего экстерьера. При правильном использовании различные типы ландшафтного освещения могут превратить ваш сад из обычного в шикарный. Прежде чем использовать светодиодные светильники в своем саду, необходимо принять во внимание несколько соображений: Электрические розетки являются неотъемлемой частью наших домов, поскольку они обеспечивают постоянное питание всех электроприборов.Когда дело доходит до бытового использования, в игру вступают различные типы электрических вилок в зависимости от номинального тока, характера оборудования, размера и дизайна. Надлежащее техническое обслуживание имеет решающее значение для увеличения срока службы ваших розеток. Поврежденная розетка не только прерывает подачу электричества в ваши дома, но также создает опасность поражения электрическим током, например пожар, который требует обширных восстановительных работ. Если ваши электрические розетки не питают ваши приборы, то пришло время их заменить. Ниже приведен список предупреждающих знаков, на которые вам нужно постоянно обращать внимание:

Неправильное функционирование приборов

Работа ваших электроприборов может часто прерываться, если они подключены к неисправной розетке. В таком случае следует сначала проверить, не неисправен ли сам прибор. Это можно сделать, подключив его к другой электрической розетке. Если прибор работает нормально, это означает, что вам необходимо заменить розетки.Это явный признак того, что электрическая розетка либо повреждена, либо изношена.

Мигающие огни

Мерцание света обычно связано с плохим контактом, но это также происходит, когда ваши электрические розетки неисправны. Это означает, что ваши розетки не выдерживают нагрузки электроприборов из-за устаревшей конструкции и механического износа. Такие розетки очень уязвимы для коротких замыканий, которые наносят серьезный ущерб вашей жизни и имуществу.Это хорошая идея, чтобы инвестировать в новую модель розетки, которая имеет превосходное качество и обеспечивает высокую производительность.

Свободная проводка

Ваши силовые розетки перегреваются из-за неправильного электромонтажа клемм. Розетки с незакрепленной проводкой имеют аномальное накопление тепла, что может привести к серьезной опасности поражения электрическим током. Перегрев электрических проводов в розетке также приводит к срабатыванию автоматических выключателей. Одной из основных причин ослабления проводки в розетках является низкий уровень обслуживания.При отсутствии надлежащего технического обслуживания штепсельные розетки теряют силу захвата, а открытые точки контакта создают сопротивление и нагревают соединительные провода и кабели.

Падение штепсельных розеток

В большинстве домохозяйств часто наблюдается выпадение штепсельных розеток при подключении электроприборов. Иногда, когда вы включаете в розетку зарядное устройство для телефона, электрическая вилка выскальзывает из розеток. Такое состояние возникает из-за постоянного включения и выключения электроприборов из розеток. Со временем пружинный механизм ваших розеток повреждается и теряет способность подходить к электроприбору. Это также указывает на то, что пришло время заменить или обновить электрические вилки в вашем доме.

Трещины и коррозия

Иногда пластиковая изоляция, закрывающая электрические розетки, трескается, что приводит к скоплению мусора и других частиц пыли внутри отверстий розеток. Когда электрический прибор вставляется в розетку, заполненную мусором, это приводит к образованию электрической дуги.Это чрезвычайно опасная ситуация, так как она может привести к поражению электрическим током и пожару высокой интенсивности. Накопление пыли и мусора, в конечном счете, приводит к коррозии электрических розеток. Всегда рекомендуется не подключать какое-либо из ваших устройств к корродированной розетке, пока она не будет удалена и заменена.

Искры и запахи гари

Ваша розетка требует немедленного внимания, если вы слышите жужжание, хлопки или треск. Такое состояние может потребовать профессиональной помощи, поэтому всегда рекомендуется воспользоваться помощью электрика, чтобы заменить розетку.Запахи гари наблюдаются при коррозии электрических розеток. Скопление мусора и других частиц приводит к перегреву и, в конечном итоге, к выгоранию. Будь то искра или запах гари; лучше сразу отключить электропитание, чтобы избежать электрического возгорания.

Неправильное заземление розеток

При осмотре электрических розеток необходимо проверить, являются ли они двухштырьковыми или трехштырьковыми. Розетки с двумя контактами или отверстиями не заземлены.С другой стороны, штепсельные розетки с тремя контактами заземлены и обеспечивают достаточную электрическую безопасность для вашего дома. Самым большим преимуществом наличия трехштырьковой розетки является то, что она отключает электрический ток при колебаниях напряжения. Всегда полезно инвестировать в трехконтактные розетки, чтобы ваш дом был должным образом заземлен и защищен от поражения электрическим током.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
