Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

• Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
• Арочный. Облегчает создание правильно закругленных форм.
• Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

Характеристики профилей для гипсокартона

Параметры UD-профиля:

• ширина – 28 мм;
• высота – 27;
• длина – 3 или 4 метра.

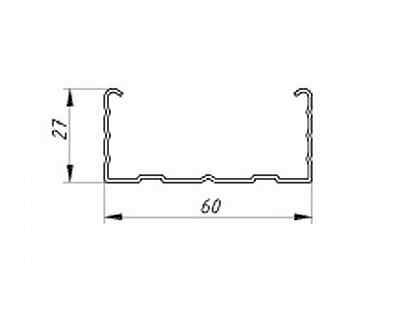

Размеры CD-профиля:

• ширина – 60 мм;
• высота – 27 мм;
• длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

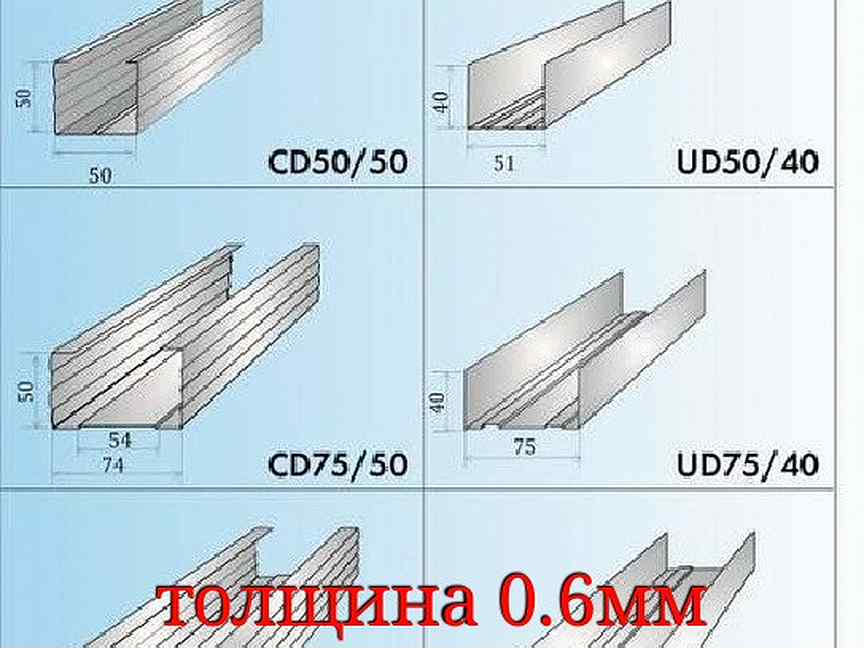

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

• UW: 50/40, 75/40, 100/40, 125/40, 150/40.
• CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW.

С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

• 50/40/0,4 мм – 1-1,1$;
• 75/40/0,4 мм – 1,2-1,5$;
• 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

• 50/50/0,4 мм – 1,2-1,5$;
• 75/50/0,4 мм – 1,6-1,8$;
• 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

виды, размеры, как крепить и рассчитывать

Монтировать лёгкие и универсальные конструкции из гипсокартона очень просто даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, сделать точные замеры, чертёж, купить нужные материалы и вооружиться необходимыми инструментами.

Не важно, собираетесь ли вы делать подвесной потолок, стену, сборную перегородку, дверную арку или облицовку стен гипсокартоном, основой любой конструкции будут металлические профиля. Именно из них формируют каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливают из тонких, но прочных металлических пластин. Они имеют широкую сферу применения, придают жесткость гипсокартонным конструкциям, не утяжеляя их, а также являются очень удобными в работе. Гнутые металлические рейки незаменимы в создании сложных декоративных элементов для вашего дома.

Какие существуют виды профилей

Если вы впервые будете работать с гипсокартоном, ознакомьтесь с тем, какими бывают основные типы профилей для создания жёсткого каркаса. Огромное количество их видов и элементов крепления способно поставить начинающего мастера в тупик.

Шесть основных видов (маркировок) металлических профилей:

• Направляющие для сборки каркаса (ПН) или (UW). Их стандартная глубина – 40мм, ширина – 50мм, 75мм или 100мм, в зависимости от толщины стены. Судя по названию, это направляющее изделие – своеобразная рельса, основа для последующего крепления стоечных и потолочных направляющих профилей.
• Направляющие потолочные (ПНП) или (UD) имеют такие же функции и предназначены для монтажа основы потолков под обшивку гипсокартоном. Этот тип является незаменимым для монтажа многоуровневых подвесных потолков.
• Потолочный (ПП) или (CD) крепится к потолку прямыми подвесами или анкерными зажимами. Из этого типа реек формируют сам потолочный каркас.
• Стоечный (ПС) или (CW) используют для монтажа основы будущих гипсокартонных перегородок и стен, он закрепляется непосредственно в направляющий профиль.
• Профиль маячковый для выравнивания стены по уровню (ПМ), его можно назвать рельсой, по которой идёт правило. Его очень удобно использовать при оштукатуривании стен.
• Угловой профиль предназначен для выравнивания и укрепления углов (УП).

Приспособлениями для закрепления разных типов профилей служат: соединители типа “краб”, создающие их перекрёстные перпендикулярные крепления в каркасе, удлинители для различных комбинаций металлических отрезков, анкерные зажимы, подвесы прямые, двухуровневые CD соединители и другие.

Для создания конструкций из профилей понадобятся клещи для их скрепления без шурупов (скреппрофиль), просекатель, обдирочный рубанок (рашпиль), инструмент для гибки, кусачки. Рассчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 либо 4 метра.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Виды профиля для гипсокартона

Для создания прочной и надежной гипсокартонной конструкции применяются специальные профили, обеспечивающие максимально качественное крепление листов гипсокартона. Проще говоря, профили – это поистине основа всей гипсокартонной конструкции. Какие же существуют виды профиля для гипсокартона ? По мнению специалистов, такие профили делятся на две большие разновидности – перегородочные и потолочные. Сегодня мы ознакомимся с разновидностями данных крепежных элементов, узнаем их характеристики, также рассмотрим варианты применения в виде пошаговых инструкций. Но обо всем по порядку.

Содержание статьи:

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

• стоечные;
• направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

• UD – это направляющие потолочные;
• CW – изделия перегородочные стоечные;
• UW – перегородочные направляющие;
• CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Обратите внимание! Если правильно соединять между собой элементы разного типа, то можно получать различные гипсокартонные конструкции, среди которых разные коробы, перегородки, подвесные потолки и прочее.

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Обратите внимание! Если хотите, то профили для вас могут изготовить и по индивидуальному заказу. В любом случае, при изготовлении используется качественная оцинкованная сталь, что повышает стойкость элементов к воздействию окружающей среды, перепадов температур и прочего.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Важная информация! Маячковые профили для гипсокартона заметно облегчают непростую работу строителей. Их крепят в сложных местах с целью создания ровной поверхности. Благодаря материалу, из которого эти профили производятся, повышает их сопротивляемость разного рода негативным внешним воздействиям.

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Различные крепежные и дополнительные элементы

Кроме непосредственно самих профилей, в процессе монтажа применяются и другие стандартные элементы, которые также следует заранее подготовить. Ознакомимся с каждым из этих элементов более детально.

1. Прямой (обычный) подвес. Предназначается для крепления стоечного либо потолочного профиля к рабочей поверхности (смотрите на рисунке №1).
2. Анкерный подвес. С его помощью также крепят потолочные профили, но исключительно к потолку. Каждый элемент имеет тягу и зажим, позволяющие выполнять регулировку положения подвеса.
3. Удлинитель. С его помощью соединяются полоски металлического профиля в самых разных комбинациях.
4. Соединитель типа «краб». Предназначается для крестообразного соединения (причем могут использоваться все виды профиля для гипсокартона), причем строго под прямым углом, конструкционных элементов. Как правило, с помощью «краба» соединяются потолочные профили (разумеется, в одной плоскости) во время монтажа обрешетки.
5. Соединители двухуровневого типа. Как вы уже наверняка догадались из названия, с помощью этих крепежей профили крепятся под прямым углом, но уже на разных уровнях.
6. Последние элементы – это саморезы и анкерные дюбели. Предназначаются для соединения элементов каркаса между собой или же, как вариант, с основным перекрытием в комнате.

На иллюстрации ниже показаны все описанные элементы в той последовательности, в которой они были приведены.

А как насчет рабочих инструментов?

Для удобства работы с гипсокартонными листами применяются специальные инструменты, позволяющие создавать конструкции требуемых параметров, причем работы выполняются более легко и быстро, а количество отходов минимизируется.

Если говорить более детально, то к этим инструментам относятся:

• ножницы по металлу;
• рассекатель;
• соединительные клещи;
• просекатель.

При помощи ножниц по металлу режутся элементы требуемых размеров. Клещи же, в свою очередь, предназначаются для соединения отрезков. К слову, они в среде опытных специалистов именуются скреппрофилем.

Обратите внимание! Для сборки конструкции элементы, в которых предварительно проделываются отверстия, соединяются. Делают это при помощи просекателя, пробивающего крепежные отверстия. Что же касается рассекателя, то он используется для углового соединения профилей.

Видео – Что потребуется для работы с гипсокартоном?

Как видим, в столь несложной, казалось бы, процедуре – создании гипсокартонных конструкций – рассчитана и продумана буквально каждая мелочь. Необходимо лишь терпение и желание, чтобы результат превзошел все ваши ожидания! На этом с теоретической частью заканчиваем и приступаем к практике. Для начала рассмотрим, как правильно резать гипсокартонные профили.

Мастер-класс. Как резать профиль для гипсокартона самостоятельно

Итак, ознакомимся с процессом резки гипсокартонных профилей. Для начала отметим, что многие для этих целей используют ножницы по металлу, так как считают применение болгарки слишком сложным либо трудоемким. Однако люди, у которых имеется некоторый опыт работы с гипсокартонными конструкциями, так не думают.

Каково же главное преимущество применения болгарки для резки металлопрофиля? Прежде всего, это то, что геометрия изделия после разки остается той же, в то время как после ножницы по металлу профиль попросту деформируется (в той или иной мере).

Более того, даже если вы будете стараться работать ножницами по металлу с предельной аккуратностью, торец в итоге в любом случае будет слегка поврежденным. Это, безусловно, некритично, ведь дефект всегда можно исправить с помощью пассатижей. Но для этого потребуется дополнительное время.

Обратите внимание! Самым неприятным в процедуре резки считается сдавленная кромка. Так, если ее раздавить, то высота изделия увеличится, из-за чего будет разгибаться стартовый профиль, когда торец будет вставляться в паз. Это, опять же, некритично, однако культура производства из-за этого страдает, что не каждому по душе.

Более того, так вы будете резать медленнее. Изделия придется переворачивать, чтобы выполнить надрезы с обеих сторон, а затем разогнуть и разрезать. С использованием болгарки скорость работы заметно увеличивается, в особенности, если вам необходимо сразу много однотипных заготовок для той или иной конструкции.

Каким должен быть инструмент?

Отдельного внимания заслуживает инструмент, который будет использоваться для резки профиля. К примеру, неплохо себя покажет болгарка (углошлифовальная машинка), мощность которой составляет 650 Ватт, а также отрезные диски для металла, имеющие минимальную толщину (от 0,1 до 1,5 сантиметра). Благодаря подобному сочетанию, металл будет проходиться быстро и без каких-либо особых усилий. Что характерно, чем меньшей будет толщина диска, тем легче вам будет резать изделие.

Однако есть у данного способа и свои недостатки. Так, если работы будут производиться в квартире, то близ расположенные предметы придется защищать от горячих опилок и искр. А в некоторых случаях попросту не хватает свободного места. Наконец, «почитатели» звука работающей болгарки – речь идет о соседях – сразу же объявятся, дабы лично сообщить вам об этом.

Обратите внимание! Еще раз стоит напомнить и о технике безопасности. Используйте средства индивидуальной защиты – рабочие перчатки, защитные очки – и обращайтесь с инструментом предельно внимательно. Старайтесь всегда быть в стороне от траектории разлета искр. И еще – старайтесь всегда использовать защитный кожух для болгарки.

Мастер-класс. Как сделать полукруглый перестенок из гипсокартона

В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:

А = 3,14 х В,

Где:

• А – это длина окружности;
• В – это, соответственно, ее диаметр.

Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.

Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.

Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).

Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.

После этого необходимо закрепить к тексам все стоечные элементы.

Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.

После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.

Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.

Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.

А как крепить профиль на стены?

Для многих это не является проблемой. В особенности, если речь идет о новом помещении с достаточно ровными стенами. Крепеж осуществляется с использованием стандартных перфорированных подвесов, алгоритм действий выглядит следующим образом.

Шаг первый. Вначале необходимо закрепить подвесы к стенам, используя дюбели.

Шаг второй. Затем подвесы нужно согнуть, чтобы получить букву «П».

Шаг третий. Далее берется оцинкованный профиль и помещается внутрь подвеса.

Шаг четвертый. В последнем имеется специальное отверстие, через которое, используя «блошки», и нужно зафиксировать профиль.

Шаг пятый. Вначале профили крепят в большинстве случаев по краям стен, затем выравнивают и натягивают между ними по 3 нити. После этого по последним выставляются и фиксируются оставшиеся элементы.

Собственно, на этом все. Рекомендуем в заключение посмотреть еще один тематический видеоролик, в котором описаны все нюансы создания каркаса для гипсокартонных листов. Удачи в работе и, по старой доброй традиции, теплых вам зим!

Видео – Обустройство каркаса под гипоскартон

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

• направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

  Таблица: размеры направляющего профиля (UW).

• стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

  Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

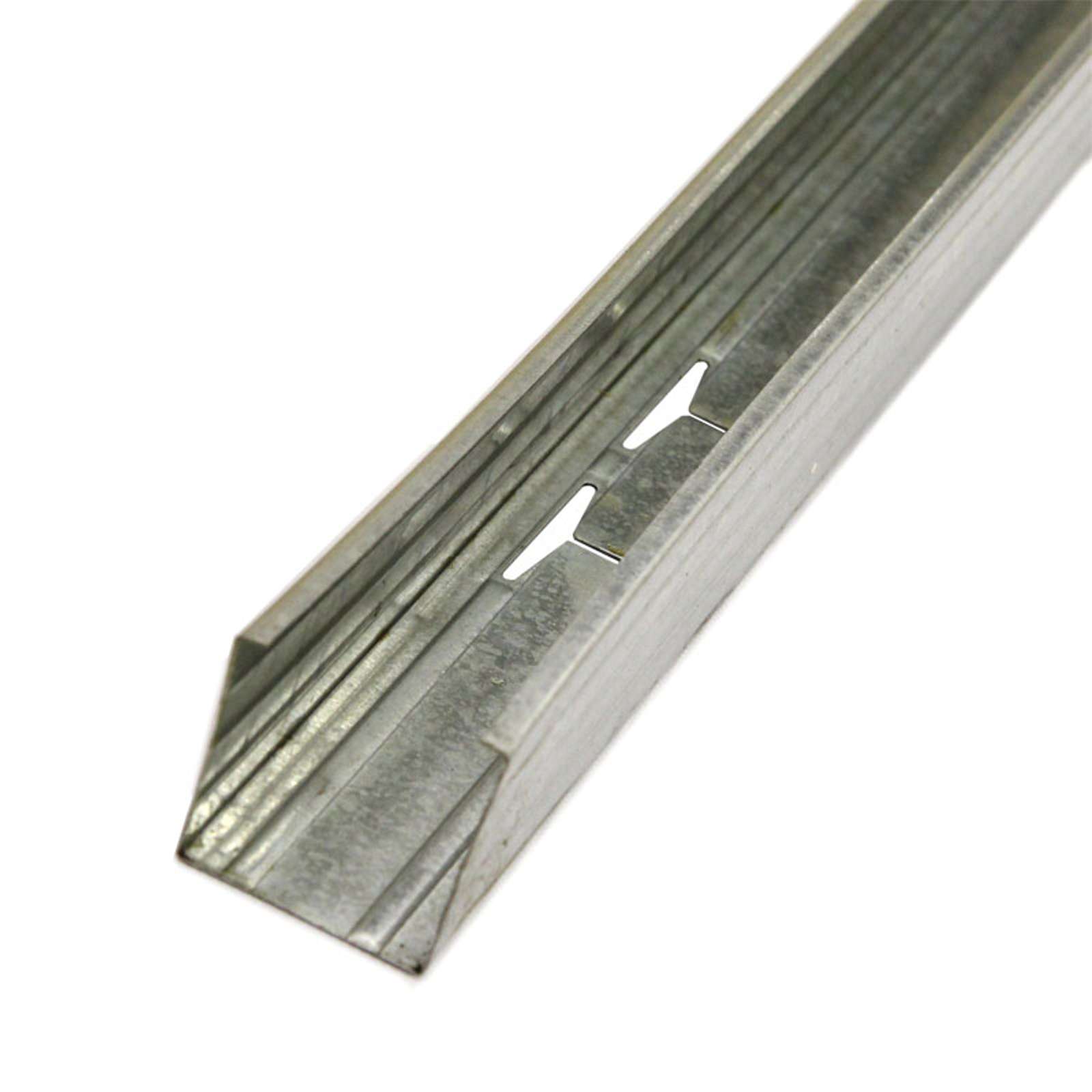

• направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
  Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.

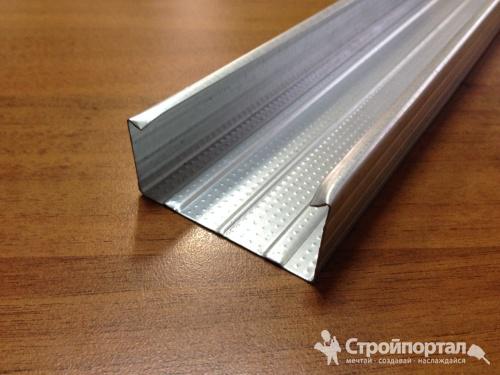

• несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
  Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.


• арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.



Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

• усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2.6 – 4 м. Толщина используемого металла составляет 2 мм;

• угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;

• угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
• U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
• маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.


Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

• П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
• быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
• крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
• CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
• двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

• недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
• ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
• неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
• несоответствие указанным производителем размерам профиля под гипсокартон;
• редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
• следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
• наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Потолочный профиль для гипсокартона: размеры и виды

Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.

Схема с размерами потолочного профиля для монтажа гипсокартонаВернуться к оглавлению

Полное содержание материала

Потолочный профиль: свойства материала

Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:

1. Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
2. Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
3. Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
4. Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.

   Процесс крепления потолочного профиля к потолку

5. Металлический профиль не поддается заражению грибком.

При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.

Вернуться к оглавлению

Стоечный профиль (CD или ПП профиль)

Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.

Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.

Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2.8 см.

При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.

Вернуться к оглавлению

Виды потолочного профиля для гипсокартона

На строительном рынке существуют виды профилей, которые имеют такие размеры:

Несущий

Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.

Существующие виды потолочного профиля

При решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.

Потолочный направляющий

Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.

Перегородочные профили

UW профиль. Такие профили отличаются от плоскостных размерами:

• несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
• направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.

Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.

Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.

Вернуться к оглавлению

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

• Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
  • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
  • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
• Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
• Подвесы к потолку крепятся с помощью специального анкер-клина.Монтаж анкер-клина

  Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

• Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
• Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
• Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы

  Расход на 1 м2 идет 0.7 шт:

• Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
• Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
• Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
• Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;

  Соединение профилей с помощью клещей

• Для сверления отверстий в стене, потолке следует применить перфоратор;
• Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.

Вернуться к оглавлению

Фото подборка существующих видов потолочного профиля

Размеры и виды профиля для гипсокартона, и другие параметры — Все о гипсокартоне

Благодаря ГКЛ, который крепится к каркасу из металлических длинномерных изделий, потолок и стены обретают максимально ровную поверхность. Применяемый профиль для гипсокартона необходим для фиксации конструкции. Использование профиля под гипсокартон позволяет облегчить установку ГКЛ, главное – подобрать подходящие виды вспомогательных материалов.

Назначение данных элементов

Просматривая фото различных дизайнерских решений, люди прибегают к изменению интерьера собственной жилплощади с помощью ГКЛ. Профиль для перегородок из гипсокартона позволяет собрать ровную композицию любой формы. Длинномерное изделие любой марки имеет незначительный вес, благодаря чему его монтаж удобен и быстр.

Сам гипсокартон отлично впитывает влагу. Гипсовые изделия из этого материала не рассыхаются, но и чрезмерно не увлажняются. Конфигурация гипсокартона при этом остаётся неизменной. Известны и звукоизоляционные отличительные черты этого материала, а также возможность соорудить зону для встроенной мебели.

Металлический длинномер отличим от деревянных балок влагоизоляционными свойствами, и не рассыхается. В отличие от необработанных металлических изделий, данные элементы при производстве подвергают оцинковке, поэтому они не ржавеют. К тому же, благодаря гибкости некоторых профилей, можно добиться неповторимого дизайна интерьера.

Для быстрого достижения ровной поверхности потребуется купить все необходимые профили и их комплектующие (крабы, удлинители и соединители), соорудить обрешёточный каркас, обшить ГКЛ, установить угловые длинномерные элементы, а после – зашпаклевать стены. Причём такие действия не требуют услуг мастеров, ибо их можно осуществить самостоятельно, не имея особых навыков по монтажу подобных конструкций.

Виды профилей

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

• стоечный;
• направляющий;
• гнутый;
• потолочный;
• угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).

Гибкий профильНаправляющий профильПотолочный профильУгловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля	Марка Высота/ ширина	Длина, м	Вес 1 м профиля, кг	Использование
Направляющий	ПН 100/40	От 2,5 до 4,5	0,85	Требуются для установки каркаса перегородок, облицовок
	ПН 75/40		0,73
	ПН 65/40		0,68
	ПН 50/40		0,6
	ПН 28/27	От 2, 75 до 4,5	0,4	Необходим при монтаже каркаса для облицовки стен или подвесного потолка
Стоечный	ПС 100/50	2, 75 – 4,5	0,97	Для построения каркаса потолка или облицовки стен
	ПС 75/50		0,85
	ПС 65/50		0,81
	ПС 50/50		0,73
Потолочный	ПП 60/27	2,75 – 4,5	0,6	Для крепления каркаса навесных потолков, облицовки стен
Угловой	ПУ 31/31	2,75 – 4,5	0,2	Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный)	ПП 60/27 с гибочным радиусом, не превышающим 50 см	Менее 6 см	0,6	Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.

Применение стоечного профиля для гипсокартона

Размеры профиля для гипсокартона:

• его высота обычно составляет 50 мм;
• ширина – от 50 до 100 мм;
• длина – от 2,75 до 4 м.

При выборе длинномерного элемента стоит обратить внимание, какова толщина изделия.

Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны. Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.

Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.

Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций. Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.

Применение направляющего профиля

Направляющий (стартовый) металлический элемент обозначают аббревиатурой ПН. Он имеет П-образную форму, ширину в 40 мм, высоту, равную 50, 65, 75 и 100 мм, а его толщина равна 55 мм. Не зависимо от того, какая у гипсокартона толщина, его установка возможна благодаря различной ширине выпускаемого направляющего элемента.

Направляющие способствуют фиксации вертикальной области стоечного профиля, в этом заключается основная их задача. Они выполняют функцию этаких «рельсов». Также существуют направляющие металлические профили, предназначенные для установки гипсокартона в подвесном каркасе. Угловой соединитель «краб» применяют при монтаже одноуровневой конструкции.

Направляющий алюминиевый или стальной агрегат необходим для формирования каркаса стен и крепления подвесных потолков. Все детали устанавливаются по всему периметру конструкции. Бур проходит сквозь них, поэтому лучше всего выбрать перфорированные элементы, поскольку монтаж через отверстия более лёгок, чем через металлическое препятствие. Применяются и направляющие профили для создания перегородок. Их маркировка обычно обозначается UW или ПН, и они имеют широкий спектр типоразмеров.

Стоечные и направляющие профиля формируют каркас гипсокартонных изделий

Потолочный и угловой профиль

Потолочный длинномерный элемент необходим для крепления гипсокартона к потолочной конструкции. При расчёте необходимого количества материала потолочный профиль обозначают аббревиатурой ПП. Специалисты утверждают, что данный элемент является подвидом стоечного профиля. Потолочный имеет ширину в 27 мм и высоту в 60 мм. Благодаря такой малой ширине данного крепёжного элемента для гипсокартона удобнее закрепить встык составляющие внешней отделки.

Важно! Для закрепления между собой несущих деталей фальш колонн или для установки потолочных профилей лучше использовать прямые универсальные подвесы.

Применение углового г профиля для гипсокартона (ПУ) отлично для внутренней отделки конструкции. Установка такого г профиля для гипсокартона способствует отличной фиксации в угловой области. Он упрочняет конструкцию, и защищает стык от внешних негативных факторов. К тому же, использование г профиля для гипсокартона необходимо для быстрой и равномерной штукатурки в угловой области конструкции. Особенностью такого длинномерного элемента является то, что не зависимо от того, какой он: алюминиевый или стальной, перфорированная основа отлична для его крепления и оштукатуривания. Его параметры составляют обычно 31х31 мм, реже производители выпускают ПУ 25/25 мм и 35/35 мм.

Перечисленные виды – основные, их монтаж осуществляется гораздо чаще, нежели чем маячковый, арочный или любой другой для криволинейных конструкций. Любой профиль для гипсокартона способен установить даже человек, не имеющий особых навыков с подобной работой.

Применение гибкого арочного профиля

Компании-производители стали выпускать гибкий гипсокартонный элемент, что помогло решить вопрос о правильном выборе изделий для криволинейных композиций потолка и стен. Постепенно гибкий элемент приобрёл широкое распространение. Имеет гибкий профиль размеры 60х27. Производители утверждают, что постепенно арочный длинномерный элемент будет выпускаться и других размеров и типов.

В зависимости от пожеланий клиента в стеновом оформлении, он может выбрать изделие арочного вогнутого или выпуклого типа. В любом случае арочный профиль позволяет изготовить конструкцию сложной формы. Однако не всегда удаётся приобрести гибкий профиль. Поэтому арочный элемент можно заменить стоечным профилем, только при монтаже потребуется использование кусачек и других приспособлений.

Закрепление арочного профиля

Арочное металлическое изделие бывает:

• вогнутым. Его радиус варьируется от 500 до 4000 мм и более, а длина стандартного изделия достигает 5000 мм;
• у выпуклого элемента радиус и длина несколько отличаются. Минимальный радиус составляет 1001 мм, максимальный – 4001 мм. Его длина может составлять 2000 мм, 2600 мм, 3000 мм, 3100 мм, 4000 мм, 5000 мм и более.

Такой гипсокартонный длинномерный элемент позволяет добиться желаемых изгибов при ремонте, встраивании стеллажей, создании индивидуального стиля потолка или построении перегородок, формируя всевозможные арки, изгибы или узоры.

Материалы для крепления профилей

При установке профилей обычно требуется использование подвесов, соединителей и удлинителей. Поэтому перед приобретением всех изделий следует правильно рассчитать количество длинномерных элементов и их аксессуаров.

размеры и виды с назначением

Выбор металлопрофиля для каркаса ГКЛ

Что это такое
Виды
Производители
Как выбрать

Редкий ремонт внутри квартиры обходится без гипсокартона. С его помощью можно воплотить в жизнь разные дизайнерские идеи от межкомнатных перегородок и арок до многоуровневых потолков. Все эти конструкции монтируются на легкий прочный металлический каркас из профилей. Тому, кто в первый раз сталкивается с этой задачей трудно сразу разобраться в многообразии их типов. Расскажем, какие бывают размеры и виды профиля для гипсокартона, для каких целей можно его использовать.

Он представляет собой швеллер, стенки которого отвечают за жесткость и надежность основы, а спинка служит для прикрепления к вертикальной или горизонтальной поверхности. Для его производства применяют холоднокатаные заготовки из алюминия или стали. Первые имеют отличные характеристики, но и цена их выше. Поэтому большей популярностью пользуются стальные.

Изделия отличаются по внешнему облику, назначению и параметрам. Размеры принято считать в миллиметрах.

Выделяют следующие виды профилей для гипсокартона и их назначение.

Направляющий

Обозначается маркировкой ПН или международной UD и представляет собой основу, которая монтируется по краю будущего сооружения и куда затем крепятся стоечные швеллеры. Применяется при устройстве короба для стен и перегородок. Имеет П-образное сечение и ровные боковые стенки. Размеры направляющего профиля для гипсокартона: глубина 40, ширина 50, 75, 100 (в зависимости от толщины стены), длина 3000.

Потолочный направляющий (ППН)

Нужен для монтирования подвесных каркасов: его прикручивают по краю конструкции, а затем вставляют в него потолочные модели. Кроме этого он может применяться в качестве стоечного для монтажа каркаса при отделке поверхности гипсокартоном, стеновыми панелями. Габариты: глубина 27, ширина 28, длина 3000.

Потолочный (ПП)

Подходит для устройства одно- и многоуровневых подвесных потолков. Отличается от ППН тем, что монтируется к потолку специальными деталями. Его также можно брать для облицовки стен с помощью ГКЛ. Чтобы максимально экономить съедаемую потолком высоту комнаты, глубину его принято делать небольшой — 27. Остальные параметры — ширина 60, длина 3000.

Стоечный (ПС или CD)

Является основной деталью при возведении межкомнатных стен и перегородок. Имеет С-образное сечение. Вставляется в каркас, созданный из направляющих моделей, поэтому его боковые стенки (полочки) немного загнуты внутрь. В спинках этого типа есть отверстия под технические коммуникации. Параметры: глубина 50, ширина варьируется — 50, 75, 100, длина 3000.

Пример крепления стоечной модели. Размеры и виды перегородочного профиля для гипсокартона зависят от конфигурации сооружения: стенки, фальш-камины, ниши и полки.

Вспомогательные

• Маячковый (ПМ) — с его помощью можно направлять правило во время оштукатуривания.
• Угловой (ПУ) используется для укрепления торцевых граней ГКЛ на углах. На его поверхности есть отверстия для свободного проникновения отделочного раствора в основу.

Другие виды

Другие разновидности, применяемые в отдельных случаях: арочный и усиленный. Арочный или гибкий нужен для дверных проемов и закругленных потолочных конструкций. Размеры: ширина 60, длина 3000. Однако цена его довольно высока. Поэтому в целях экономии бывалые мастера используют потолочные модели (ПП). Ножницами по металлу надрезают боковые стороны и сгибают их под нужный контур.

Усиленный (UA) применяется в качестве стоечного при обустройстве дверного проема в перегородках. Поскольку этот участок принимает на себя вес дверного полотна, его усиливают до 2 мм (у Кнауфа) и 1,5 мм у других компаний. Остальные размеры: глубина 40, ширина 50, 75, 100, длина 3000, 4000, 6000.

Выбор толщины

Это основной показатель надежности будущего сооружения. Чем толще изделие, тем больше возможностей его применения. У разных производителей этот показатель отличается — от 0,35 до 0,6 мм.Межкомнатные стены, перегородки советуют возводить с помощью швеллеров толщиной 0,6 мм. Если выбирать более тонкие виды, то при монтаже листов ГКЛ саморезы могут прокручиваться, а сама конструкция прогибаться, что снизит ее прочность. Кроме того, на будущую стену наверняка будут навешиваться полки и шкафчики. Надежность их крепления на стене с тонким профилем будет под большим вопросом.

Самая известная профильная компания — завод KNAUF. Вся выпускаемая продукция одинаковой толщины — 0,6 мм. Кроме того она отличается точными размерами, качественным сырьем. На каждом изделии нанесено название и технические параметры. Однако стоимость их довольно высока. Достойным конкурентом выступает Gyproc. Все производимые ими швеллеры перфорированные, поэтому даже при толщине 0,5 мм они прочнее, чем гладкокатаные с их 0,6 мм. Однако по отзывам мастеров не всем удобно работать с рифлеными из-за сложностей заведения стоечных в направляющие.В среднем ценовом сегменте работает российская компания «Металлист», выпускающая оцинкованные модели. Существуют и другие производители. Качество их продукции может отличаться по составу сырья, конфигурации изделий. В некоторых добавлены дополнительные бороздки для усиления жесткости, отверстия для крепления.

Чтобы правильно посчитать количество профилей, можно нарисовать план конструкции, обозначить виды и габариты моделей. В некоторых строительных магазинах можно встретить окрашенные изделия. Консультанты говорят, что краска служит дополнительной защитой материала. Но это не так. Чаще всего под краской скрывается заводской брак. Поэтому покупать такой продукт крайне рискованно.

Какой профиль нужен для перегородки из гипсокартона? Выбирая между гладкими и рифлеными разновидностями, нужно иметь в виду, что для монтажа перегородочных сооружений рифленые типы не подходят. Любое здание может дать усадку. А швеллеры с неровной поверхностью фиксируются жестко. В результате на листах гипсокартона могут возникать трещины.

В строительных магазинах стандартная длина этих изделий — 3000 мм. Однако производители выпускают модели разной длины — от 2500 до 6000 мм. Поэтому в случае необходимости можно заказать у компании-продавца нестандартный размер. Обратите внимание на профиль эконом. Он отличается от стандартных изделий уменьшенными габаритами, толщиной, более низкой ценой. Сфера его применения — декоративные ниши и выступы. Монтировать с его помощью перегородки или потолки опытные мастера не советуют.

Гипсокартон Металлический профиль и аксессуары

В первую очередь, Гипсокартон Металлический профиль и аксессуары используются для перегородок и подвесных потолков. Кроме того, мы объяснили обе системы на нашей странице блога. Поэтому вы можете ознакомиться с нашими статьями по теме и узнать больше о подвесных потолках и внутренних стенах!

Однако в сегодняшней статье мы дадим вам краткое описание основных металлических профилей, используемых в строительном секторе при установке гипсокартона.Например, здесь у нас есть хорошая инструкция по установке самостоятельно, собственного профиля для гипсокартона!

Готовы? А теперь приступим!

Типы металлических профилей из гипсокартона

Прежде всего, наши металлические профили из гипсокартона производятся в соответствии с EN10346: 2015 и 100 г / м2 с цинковым покрытием для защиты от коррозии . То есть металлических профилей , используемых для гипсокартона, следующие:

• Потолок C
• Потолок U
• Стенка шпильки C
• Направляющая стена U
• Omega Furring Channel
• Главный канал
• L Угловой профиль
• Угловая шайба
• Соединитель, винт, подвеска, штанга подвески, зажимы, стальной дюбель

Самое главное, что все они доступны в 0.40, 0,50 и 0,60 мм толщиной по требованию заказчика. Кроме того, используется сталь марки DX51 , а все наши профили оцинкованные Z100 / м2 с покрытием .

Более подробная информация представлена ​​в каталоге нашей продукции. Сообщите нам спецификации, необходимые для вашего проекта, и мы поможем вам!

Металлический профиль из гипсокартона: потолок C

Металлический профиль потолочный C

С одной стороны, этот профиль используется для конструкции подвесных потолков и подвесных потолков . 27×60 мм — самый стандартный размер С-профиля. Кроме того, мы также предоставляем профиль C размером 47x18x6 мм и нестандартной длиной от 2,7 до 3 метров .

Металлический профиль из гипсокартона: потолок U

Металлический профиль потолочный U

С другой стороны, потолочный U — это еще один профиль для потолочной системы, доступный в размере 23x28x23 и используется с потолками c и omega канал обрешетки.

Металлический профиль из гипсокартона: Стержень

Металлический профиль

Затем этот металлический профиль используется для перегородки с направляющей.Другими словами, шпилька представляет собой оцинкованный металлический профиль, доступный размером 50, 75 и 100 мм шириной мм.

Металлический профиль из гипсокартона: Track

Металлический профиль Track

Кроме того, у нас есть профиль Track, который является другим профилем, используемым для системы перегородок из гипсокартона и производимым в шириной 50, 75 и 100 мм .

Металлический профиль из гипсокартона: Omega Furring Channel

Металлический профиль Omega Furring Channel

С другой стороны, у нас есть альтернативный продукт для подвесных потолков , используемый с зажимами , подвесной проволокой и основной канал .Чтобы уточнить, этот профиль доступен в шириной 68, 78 и 81 мм .

Металлический профиль из гипсокартона: Главный канал

Главный канал из металлического профиля

Аналогичным образом у нас есть основной канал из оцинкованного металлического профиля для подвесных потолков , используемый с омега-каналом .

Металлический профиль из гипсокартона: Corner

Metal Profile Corner

Наконец, у нас есть уголок из металлического профиля, используемый для защиты углов стен и доступный в длиной 3 метра и шириной 25 мм .

Металлический профиль из гипсокартона: Перфорированный уголок

Металлический профиль Перфорированный уголок

И последнее, но не менее важное: еще один металлический уголок — это перфорированный уголок, в основном используемый для защиты углов гипсовых стен .

Металлический профиль и аксессуары для гипсокартона

Помимо всего прочего, B&W также поставляет сетчатые ленты, саморезы и саморезы, подвесные тросы, зажимы, кронштейны и панели доступа. В результате вы можете познакомиться с другими нашими брендами и написать нам по электронной почте или позвонить нам.

Советы по оцинкованному металлическому профилю

Вы хотите знать, как построить стену с металлическими каркасами, используя стальной каркас, гипсокартон и изоляцию? Это видео вам подходит. Давайте это проверим!

Экспорт строительных материалов

Следовательно, как Megaturk Co. , более 1 миллион м2 из гипсокартона было экспортировано в 2020 . Что еще более важно, было успешно достигнуто более 30 стран .Мы продолжаем экспортировать строительные материалы на континентах! Такие, как Австралия, Мадагаскар, Синт-Мартен, Аруба, Португалия, Испания, Катар, Великобритания, Гана, Франция, Нигерия, Сенегал и другие !!

Подводя итог: если вы думаете об использовании металлических профилей в своих строительных проектах… Не сомневайтесь ни секунды! Связаться с нами ! Мы поможем вам и предложим вам продукт самого высокого качества! С нетерпением жду Вашего ответа !

Подпишитесь на @boardandwall и следите за нашими последними обновлениями !

Главная »Блог» Металлический профиль и аксессуары для гипсокартона

Коды гипсокартона для металлических шпилек и швеллеров

Вы увидите, что большинству продуктов Gypframe дается ссылочный номер (или код), состоящий из букв и цифр — это позволяет вам проверить тип продукта (шпилька «C», стандартный канал, фланцевый канал и т. Д.) и толщину металла, из которого изготовлен компонент.

Коды для металлических шпилек и швеллеров

Первые 2 или 3 цифры обозначают ширину компонента, буква / буквы относятся к типу компонента, а последние две цифры обозначают толщину металла в мм, например Gypframe 92 S 10 представляет собой C-образную шпильку шириной 92 мм и толщиной металла 1,0 мм.

S	Шпилька C (48 S 50 и 70 S 50) Шпилька C (все другие размеры)	37/39 32/34, (36 для шпилек GWR)
Я	Шпилька I	38
AS	AcouStud	43 (фланцы 42 мм) 70, 92 и 146 (фланцы 41 и 44 мм)
FEC	Загнутый кромочный канал	29
постоянного тока	Глубокий фланцевый канал	50
EDC	Фланцевый канал повышенной глубины	70
FEA	Уголок загнутого края
GA	Уголок стальной
JC	J канал	50/70
SC	Стартовый канал	32
FC	Крепежный канал (стенка 100 мм)	9. 5
класс	Канал Curveliner	70

Используйте британские винты для гипсокартона с безфланцевой головкой для гипсокартона для крепления металлического гипсового каркаса к металлическому гипсовому каркасу. Их тонкая головка сводит к минимуму риск последующего вздутия вагонки из-за крепления.

Используйте винты British Gypsum Wafer с головкой под домкрат для крепления металлического каркаса к металлу Gypframe, где одна или обе секции имеют толщину от 0,8 мм до 2 мм.Всегда прикрепляйте «тонкий» к «толстому», чтобы тонкий металл застрял между «толстым» металлом и головкой винта.

Выберите винты для гипса British Gypsum, чтобы обеспечить номинальное проникновение в металл 10 мм.

Посмотреть ассортимент продукции Gypframe.

Алюминиевый профиль для гипсокартона | Накладка для гипсокартона

Дома / Внутренняя отделка / Накладка для гипсокартона алюминиевая

Показаны все 18 результатов

Существует множество различных типов отделки из гипсокартона и множество различных применений для каждого типа, поэтому, когда дело доходит до решения, какая отделка из гипсокартона будет наилучшей для выполняемой вами работы, мы знаем, что может быть трудно определить, какой из них правильный. один.Вот простое руководство по некоторым из различных алюминиевых профилей для гипсокартона, которые мы предлагаем в Flannery Trim, и их соответствующему использованию:

1. Откос из гипсокартона создает горизонтальные и вертикальные линии и при необходимости может пересекаться.
2. F-mold для гипсокартона можно использовать в различных помещениях дома. Эту отделку из гипсокартона можно использовать вокруг дверей, оконных рам, потолка и пола.
3. Теневая форма для гипсокартона имеет уникальную форму и позволяет создать чистый вид между гипсокартоном и разнородными материалами, такими как двери, оконные рамы, потолки и полы.
4. V-образные откосы из гипсокартона используются для создания вертикальных и горизонтальных линий, могут пересекаться там, где необходимо, и создают свой собственный уникальный угол после установки облицовки гипсокартоном.
5. Концевой корпус из гипсокартона идеально подходит для открытых дверных проемов или там, где стена может упираться в окно.
6. Гипсокартон L-металл используется при попытке создать плавный переход между гипсокартоном и гипсокартоном и гипсокартоном к другим материалам.
7. Наружный угол из гипсокартона — отличная отделка из гипсокартона для жилых комнат, кухонь или других мест с интенсивным движением, где углы гипсокартона нуждаются в большей защите.
8. Скошенный уголок для гипсокартона придает прочный и эстетичный вид любому угловому краю для гипсокартона.
9. Угол откоса гипсокартона противоречит обычному виду углов и дает «ступенчатый» вид в местах пересечения углов гипсокартона.
10. W-образная переходная форма выполняет фугас между стеной и подвесным потолком. Он не только служит отделкой гипсокартона, но также имеет возможность вентиляции для создания потока воздуха в утопленный потолок.
11. Отделка потолка из гипсокартона используется именно так, как следует из названия: как эстетическое пространство между стеной и потолком, где в обоих случаях используется гипсокартон. Обшивка потолка из гипсокартона крепится к стене и потолку, завершая гипсокартон наверху вертикальной стены.
12. Отделка для скрытой застежки состоит из двух частей, которые защелкиваются вместе. Он создает приподнятую полосу над готовой стеной и скрывает застежки планки.
13. Светоотражающая светодиодная планка из гипсокартона позволяет установить светодиодную ленту и скрывает ее от глаз.
14. J-образная форма для шпона для штукатурки обеспечивает больший скос для шовной массы, чем у средней отделки гипсокартона.
15. Т-образная форма для гипсокартона — это отделка для гипсокартона, которая используется для основания стены и похожа на теневую форму для гипсокартона, за исключением того, что сначала можно установить обрезку гипсокартона.

9 Варианты отделки из гипсокартона для творческого создания пространства

Как и почти во всех других категориях строительных продуктов, в отделке из гипсокартона появляются инновации, позволяющие увеличить творческое пространство, обеспечить простоту использования и обеспечить быструю установку на рабочем месте.

Изготовленная из стали, винила, бумаги, дерева, композитов или смеси материалов, отделка гипсокартоном используется для закрытия швов, придания формы стенам и соединения панелей из гипсокартона с другими компонентами здания, такими как потолки, окна, двери и полы.

[Связано: ОДНАЖДЫ БЫЛА ФАНЕРА, ТОГДА ПОКАЗАЛИ ОСП]

Несмотря на то, что тенденции современного дизайна позволили свести к минимуму некоторые из более сложных профилей, отделка гипсокартона, тем не менее, развивается, чтобы охватить такие технологии, как светодиодное освещение, обеспечивает повышенную долговечность внутренних стен и углов и обеспечивает четкие, чистые края там, где листы гипсокартона соединяются друг с другом или с другими. компоненты корпуса.

USG

Гибкая металлическая наклеиваемая на ленту угловая планка Beadex обеспечивает прямые, прочные углы под любым углом на соборных и подвесных потолках, а также во множестве других применений.Изготовлен из стали и бумажной ленты, на него нанесен шовный герметик, чтобы предотвратить выскакивание ногтей.

«Я думаю, что основная тенденция в области интерьера остается современной, с чистыми линиями отделки или даже без отделки», — говорит Джоан Джонсон из White River Hardwoods and Woodworks. «Это вид, который можно возвышать и выглядеть действительно великолепно, и мне кажется, что многие продукты, заполняющие пространство, берут свое начало в коммерческих интерьерах, так же как и в жилых».

[Связано: ПРОИЗВОДИТЕЛЬ ПРЕДСТАВЛЯЕТ КОМПЛЕКТЫ КОРПУСА A-FRAME ДЛЯ U.С. РЫНОК]

Reveals, предлагающие необработанные элементы отделки для декоративных и дизайнерских соображений, является ключевым сегментом категории, в котором производители отделки из гипсокартона вводят новшества, чтобы удовлетворить спрос со стороны архитектурного сообщества.

Tamlyn

Aluminium Base Projecting Round Reveal — это профиль, который создает комбинацию откоса и выступающей линии деталей внизу стены чуть выше поверхности пола или вверху стены чуть ниже поверхности потолка. Закругленный край добавляет классическую деталь, а ребристая грань предназначена для склейки и плавания.Доступны анодированные и порошковые покрытия с индивидуальным подбором цвета.

«Мы изменили наши инструменты для экструзии виниловых пластин с более острыми краями и металлическим цветом, чтобы имитировать анодированный алюминий», — говорит Майк Гарсиа, вице-президент по продажам компании Trim-Tex Drywall Products. «Вы не заметите разницы, пока не прикоснетесь к ней, но она обходится гораздо дешевле благодаря гибкости для радиальных стен, поэтому вы можете гнуть без индивидуального заказа.”

[По теме: ПОРА ВТОРОЙ ВЗГЛЯНИТЬ СТРУКТУРНЫМ ИЗОЛИРОВАННЫМ ПАНЕЛЯМ?]

Требования на рабочем месте также стимулируют то, что, по словам Гарсиа, является постоянным обновлением продукта, особенно когда речь идет о более быстром и эффективном выполнении задач. «Мы проектируем продукты таким образом, чтобы в них было меньше грязи, их было легче укладывать, требовалось меньше слоев, меньше материала и чтобы вы могли двигаться быстрее», — говорит Гарсия. «Да, мы делаем все более и более долговечными и аналогичными по ударопрочности, но независимо от того, уделяем ли мы внимание плотнику или отделочнику как нашему заказчику, все дело в том, чтобы сократить время обработки заявки.”

Trim-Tex

Угловой борт

Fast Edge отличается острым носом без грязевых ударов и конусными ножками, что значительно снижает расход грязи и ускоряет установку. Носик также действует как шарнир, чтобы приспособиться к различиям в обрамлении, а грязевые замки надежно удерживают угол на месте без использования скоб или клея.

CertainTeed

Угловой борт

Levelline Flex имеет полимерный сердечник со встроенным шарниром, который сгибается под любым внутренним или внешним углом.Предназначенный для соборных потолков, внутренних и внешних углов, эркеров и т. Д., Он устраняет необходимость в предварительном измерении.

Кларк Дитрих

Vinyl Rip L-Bead обеспечивает исключительную отделку на стыке гипсовых панелей с потолочными решетками, оконными проемами и стенами разного типа, сообщает компания. Отрывная полоса на L-Bead обеспечивает защитную кромку и направляющую для ножей для отделки гипсокартона. После нанесения, обработки и покраски шовного герметика отрывная полоса удаляется, образуя четкий чистый край.

Светодиодная лампа Inspired

Новые узкие встраиваемые в стену каналы и линзы серии Impression предлагают инновационное решение для освещения, которое позволяет встраивать лучи низковольтного света непосредственно в гипсокартон толщиной 5/8 или ½ дюйма.

Белая река

Радиусные углы из древесноволокнистой плиты средней плотности, изначально разработанные для арматуры и мебели, предлагают экономичный и универсальный метод создания гладких углов с постоянным радиусом.Доступны профили L-образного, J-образного и четверти круглого сечения пяти различных размеров.

CertainTeed

Угловой борт

No-Coat обеспечивает оптимальную прочность и рабочие характеристики для жесткого прямого нанесения. По заявлению компании, углы, покрытые грязью, выдерживают сильные удары и не образуют пузырей, пузырей, вмятин и трещин. Доступны различные стили.

Trim-Tex

Изготовленные из экструдированного винила, серебряные выступы для архитектурных выступов созданы, чтобы соответствовать внешнему виду прозрачных анодированных алюминиевых выступов, чтобы создавать детали на стенах, которые позволяют контролировать расширение до ⅛ дюйма.

[Связано: 5 ИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ, ЗАКЛЮЧАЮЩИХ СДЕЛКУ]

Стальной швеллер для гипсокартона с U-образным / C-профилем котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

U-образный профиль / C-профиль из оцинкованного потолка и швеллера из гипсокартона

Являясь авторизованным торговым центром, Shanghai Microcherry Information Technologies (MCI) фокусируется на предоставлении высококачественной продукции, предлагая клиентам услуги премиум-класса.

Как оригинальный производитель, Shanghai Hanhan Hardware Factory работает с инженерами, имеющими более чем 15-летний опыт работы, и в течение многих лет производит различные типы оцинкованных профилей из легкой стали, такие как гипсокартон и система перегородок, потолочная система, гипсокартон, применимый ко всем. виды домов, отелей, фабрик, производство и интеграция продаж.

Введение

Потолочный канал и канал для гипсокартона, изготовленные из высококачественной стали Snowflakes, использующие ламинированный канал распорки по технологии холодной штамповки или горячей прокатки, представляют собой своего рода металлический каркас, изготовленный после нескольких непрерывных прокаток.Потолочный киль и стеновой канал обладают легкостью, высокой интенсивностью, хорошей антисептикой и другими достоинствами. В основном они подходят к гипсокартону в мягкой обложке и другим товарам, а также к другим пластинам, таким как стеклопластик, FT и так далее.

Преимущества и особенности:

1. Легкость, хорошая прочность, устойчивость к прижиганию и водонепроницаемость

2. Подходящая огнестойкая плита из магния, гипсокартон и многие другие настенные и потолочные плиты

3. Защита от влаги, ударопрочный, высокоэффективный и экологически чистый

4.Простая и быстрая установка, экономия времени

5. Оперативная доставка, высокое качество

, конкурентоспособная цена и полный набор стилей

6. Мы можем поставить вам продукцию в соответствии с вашими конкретными требованиями

спецификация

Марка и Спецификация потолочного киля:

15 * 1,2

38 * 12 * 1,0

Название продукта	Арт.	Технические характеристики (мм)	Толщина и длина
Заглушка канала	DC60 DC50	60 * 27 * 0. 60 50 * 19 * 0.50	может быть предоставлено по запросу клиента
Поддерживающий канал	DU60 DU50 DU38	DU38

Выставка продуктов

FAQ

1.Пример: небольшой образец можно предложить бесплатно по

2.OEM: OEM принят

3.MOQ: небольшой заказ в порядке

4.Тест: для тестирования допускается любое третье лицо

5. Завод: может посетить завод в любое время

6. Срок поставки: небольшой заказ в пределах 7 дней или по вашему заказу

Панельные системы металлических стен | WBDG

Введение

Широкий выбор панельных металлических стеновых систем доступен для установки в качестве облицовки наружных стен зданий. Каждая система должна быть специально адаптирована к предполагаемому использованию в здании.Металлические стеновые панели обычно изготавливаются из алюминия, но также могут изготавливаться из стали, нержавеющей стали, меди или композитных материалов.

Доступны следующие типы систем металлических панелей:

Металлические панели со швом внахлест

Эти панели формируются из металлических листов и обычно стыкуются с соседними панелями. По краям панели желоба или герметизирующая лента обычно включаются как часть системы. Панели обычно возводятся полосами шириной до 4 футов и длиной до 20 футов.Толщина металлического листа обычно менее 0,05 дюйма (1,10 мм).

Композитные металлические стеновые панели

Эти панели состоят из двух листов металла, приклеенных к основному материалу. Эти композитные панели обычно прочнее, чем панели с швом внахлест, и обеспечивают встроенную изоляцию стеновой системы. Толщина металлического листа обычно составляет менее 0,05 дюйма (1,10 мм). Общая толщина панели варьируется в зависимости от изоляции от 1,2 дюйма до более 2 дюймов. Стеновые панели из композитного металла часто стыкуются с соседними панелями, как и панели с швом внахлест.Типы композитных панелей включают:

• Металлические стеновые панели с вспененной изоляцией: Эти панели имеют металлическую облицовку с изоляцией, вспененной на месте во время изготовления.
• Металлические стеновые панели с ламинированной изоляцией: Эти панели имеют металлическую облицовку, ламинированную на предварительно отформованные изоляционные плиты. Панели могут иметь соединения «гребешок в паз» для сопряжения с соседними панелями или обрамленные края, где панели прикрепляются к выступам по периметру.
• Металлические стеновые панели с сотовым сердечником: Эти панели имеют металлическую облицовку, прикрепленную к сотовому сердечнику.

Плоские металлические стеновые панели

Эти панели обычно изготавливаются из металлической пластины толщиной 1/8 дюйма. Затем панели сгибаются до желаемого профиля. Ребра жесткости и опорная конструкция могут быть приварены или приклеены к плоской пластине. Поскольку эти панели изготавливаются из плит, они обладают очень высокой ударопрочностью и долговечностью по сравнению с другими типами панелей. Некоторые производители прикрепляют плоскую пластину к металлическим профилям для создания своей системы.

Металлические композитные панели

Эти панели состоят из металлической облицовки, приклеенной к тонкой термопластичной сердцевине.Толщина металлических листов обычно составляет менее 0,05 дюйма (1,10 мм), а общая толщина панели обычно составляет до 1/4 дюйма (6 мм). Полученная композитная панель затем сгибается до желаемого профиля. Эти панели не так устойчивы к ударам, как плоские; однако, в зависимости от размера панелей, ребра жесткости могут быть приварены или приклеены к задней поверхности панелей.

Размер плоских пластин и композитных панелей с металлической облицовкой обычно меньше 10 на 10 футов. Эти панели обычно крепятся с помощью фирменных систем установки.

Толщина системы зависит от несущей конструкции панелей. Чем больше размер и ширина панели, тем больше толщина системы. Толщина системы металлических панелей может варьироваться от 2 дюймов в глубину для небольших панелей до более 6 дюймов в глубину, если панели большие и должны проходить встык между опорами. Панели могут быть либо непосредственно прикреплены к структурной системе, либо к вторичной структурной системе, состоящей из металлических шпилек, направляющих для шляп и поддерживающих каналов.Шляпный канал и опорная система также могут быть частью водостойкой конструкции для панелей, особенно для более сложных систем, которые включают плоские пластины и композитные панели с металлической облицовкой.

Для предотвращения утечки воды в системах металлических панелей используются самые разные конструкции, в том числе герметичные барьерные системы, дренажные системы с пропиткой и дождевые фильтры. Металлические панели от дождя могут быть с выравниванием давления и с обратной вентиляцией. В вентилируемых дождевых экранах большая часть воды собирается и направляется к внешней стороне здания на лицевой стороне панелей, но должна присутствовать подпорная мембрана для отвода воды наружу.

В общем, более простые системы металлических панелей, как правило, представляют собой системы барьеров, в то время как более крупные и сложные здания имеют дренажные системы с резервными мембранами или принципами проектирования дождевых экранов.

Описание

Типы металла

Металл может быть алюминием, нержавеющей сталью, медью или сталью. Алюминий — наиболее распространенный материал из-за его стоимости, устойчивости к коррозии и долговечности. В высокотехнологичных приложениях также могут использоваться нержавеющая сталь и медь. Некоторые производители изготавливают системы стальных панелей, для которых требуются защитные покрытия для защиты от коррозии.

Системы опор и анкеровки

Системы металлических панелей спроектированы для выдерживания гравитационных, сейсмических и ветровых нагрузок. Крепление панелей также должно соответствовать требованиям межэтажного сноса в сейсмических зонах. Опорная система панелей должна выдерживать допуски существующей конструкции и изготовления.

Металлические панели обычно привинчиваются к несущему каркасу, который часто состоит из металлических шпилек.

Соединения и детализация стыков

Поскольку металл непроницаем для воды, конструкция стыков панелей имеет решающее значение для водонепроницаемости системы.Дом из металлических панелей обычно имеет большое количество стыков. То, как работают стыки, является фактором дизайна и конструкции панели. Если система металлических панелей спроектирована на основе конструкции барьерной системы, стыки между металлическими панелями обычно герметизируются. Если система представляет собой дождевую завесу или дренажную конструкцию, стыки между панелями обычно остаются незапечатанными. Некоторые дизайнеры выбирают дождевую завесу или дренажную систему как по эксплуатационным характеристикам, так и по эстетическим критериям герметичных швов.

По сравнению с элементами облицовки из бетона или кирпича, системы металлических панелей имеют более высокий коэффициент расширения при тепловом движении. Разработчикам систем металлических панелей необходимо рассчитать ожидаемое перемещение металлических панелей из-за изменений температуры. Например, алюминиевый профиль длиной 20 футов может расширяться или сжиматься на 0,30 дюйма при изменении температуры на 100 градусов.

Стыки между панелями должны быть достаточно широкими, чтобы допускать тепловое расширение и дифференциальные движения между панелями.Размеры швов могут варьироваться от 1/4 дюйма для небольших панелей до 1 дюйма для более крупных панелей. Факторы, влияющие на размер шва, включают размер панели, расположение панели в здании и проблемы с допусками. Как правило, для более крупных панелей требуются более крупные стыки, чем для панелей меньшего размера.

Если стык необходимо герметизировать, края металлических панелей должны иметь обратную форму, чтобы можно было установить правильно спроектированный герметизирующий стык с материалами основы. Герметик не обеспечивает долговечность при приклеивании к металлическим панелям толщиной менее 1/4 дюйма.Конструкция шва из герметика также должна предусматривать двустороннюю адгезию для расширения и сжатия шва.

Общие элементы резервного копирования Wall

В системе металлических панелей часто встречаются следующие элементы:

• Изоляция: За исключением изолированных металлических панелей, металлические панели обычно не обеспечивают какой-либо изоляционной ценности для стеновых систем. Когда используются неизолированные металлические панели, изоляция обычно обеспечивается изоляционным войлоком, установленным внутри каркасной стены за облицовкой металлической панели.
• Барьер для воздуха и влаги: В то время как системы с лицевым уплотнением не требуют барьера для воздуха и влаги, для металлических панелей с дренажом и дождевой защитой обычно требуется система вторичного барьера для воздуха и влаги. Выбор барьера для воздуха и влаги является важным решением, которое необходимо адаптировать к конкретному характеру системы металлических панелей, внешней обшивке, геометрии и требованиям HVAC здания. Барьер для воздуха и влаги может включать строительную бумагу, домашнюю обертку, эластомерные покрытия или гидроизоляционные мембраны, отслаивающиеся и прилипающие.
• Каркас с металлическими стойками: Конструкция каркаса с металлическими стойками должна быть интегрирована с конструкцией панели и системой крепления.

Основы

Дизайн металлических панелей

Системы металлических панелей обычно представляют собой патентованные конструкции, в которых производитель адаптирует свою систему к проекту архитектора. В рамках проекта архитектор выберет тип системы металлических панелей и предоставит архитектурные детали, которые отображают связь системы металлических панелей с соседними системами здания.Как правило, архитекторы не предоставляют подробное описание системы металлических панелей в составе строительной документации. Спецификации проекта и рабочие чертежи, а также производственные чертежи и анализ представленных документов имеют решающее значение для успеха проекта.

Когда проектировщики выбирают систему металлических панелей, они должны определить, требуется ли системе воздушный и водный барьер или экран от дождя. Требования к воздушным и водным барьерам должны быть четко указаны в контрактной документации, поскольку производитель металлических панелей не предоставляет эти системы или их детализацию.

В спецификации проектировщик должен выбрать типы металлических панелей, которые будут соответствовать критериям проектирования, а также установить критерии рабочих характеристик панелей. Критерии эффективности должны включать:

• Ветровая нагрузка
• Критерии проектирования сейсмостойкости
• Критерии прогиба
• Критерии инфильтрации воздуха
• Критерии проведения испытаний на воду
• Критерии плоскостности панели
• Критерии допуска панели
• Критерии теплового движения
• Критерии проверки работоспособности
• Класс огнестойкости, при необходимости
• Критерии передачи звука
• Критерии изоляции
• Критерии эффективности для защиты от влаги и воздуха или дождевой завесы

После подачи заявки на проект подрядчик выбирает систему металлических панелей на основе спецификации. Процесс проверки чертежей в магазине имеет решающее значение для успеха проекта. Во время этого процесса производитель адаптирует свою систему к конкретному зданию. Рабочие чертежи сопровождаются расчетами конструкций, которые должны быть выполнены инженером-строителем, имеющим лицензию на состояние проекта; (это особенно важно для состояний в сейсмических зонах). В процессе проверки чертежей в цеху изготовителю, установщику, генеральному подрядчику и архитектору необходимо проверить интерфейс металлических панелей со смежными системами, такими как окна и другие системы облицовки.Если в здании есть вторичный барьер для воздуха и влаги или защита от дождя, необходимо проверить конструктивное крепление металлических панелей, чтобы убедиться, что оно не нарушает вторичный барьер. В процессе проверки рабочего чертежа строительные допуски на размеры швов должны быть проверены и приняты производителем, установщиком, генеральным подрядчиком и архитектором.

Структурные аспекты проектирования

Системы металлических панелей обычно считаются неструктурными элементами, которые используются для формирования навесной стены; однако эти неструктурные элементы обычно должны быть конструктивно спроектированы.

Панели должны быть спроектированы так, чтобы выдерживать внеплоскостные нагрузки (такие как ветровые или сейсмические нагрузки), а также должны быть спроектированы так, чтобы выдерживать нагрузки в плоскости (сейсмические нагрузки и вертикальные / статические нагрузки). Нагрузки от панелей должны передаваться на несущий каркас здания. Кроме того, панели должны допускать тепловые движения и должны быть спроектированы таким образом, чтобы они не сдерживали структурную систему здания, поскольку она деформируется под действием поперечных и гравитационных нагрузок.

Часто системы металлических панелей являются запатентованными, и конструкция панелей частично основана на собственных исследованиях производителя металлических панелей.Стальные панели могут быть спроектированы с использованием Спецификации AISC для проектирования элементов конструкций из холодногнутой стали ; и алюминиевые панели могут быть спроектированы в соответствии со спецификациями Алюминиевой ассоциации для алюминиевых конструкций . Конструкция композитных панелей может не соответствовать какому-либо стандарту, общепризнанному модельными строительными нормами, и поэтому должна быть основана на собственном тестировании.

Проблемы с производительностью

Тепловых характеристики: неизолированных системы металлической панели стены получают свои тепловые характеристики от количества изоляции, помещенного в полости или в резервной стене.

Влагозащита: Системы металлических панелей могут быть системами барьеров, дренажными системами или системами защиты от дождя. Как обсуждалось в разделе Соединения и обработка стыков , конструкция стыков металлических панелей имеет решающее значение для водонепроницаемости панельной системы.

Пожарная безопасность: Системы металлических панелей, как правило, не относятся к пожаробезопасным. В конструкции стеновых систем из металлических панелей может потребоваться включение противопожарной защиты на уровне пола. Системы металлических панелей обычно негорючие.Системы изолированных и композитных панелей необходимо проверить, чтобы убедиться, что изоляция и термопластичные сердечники не горючие.

Акустика: Системы металлических панелей, за исключением некоторых типов изолированных панелей, обычно не обеспечивают хорошей звукоизоляции. Дизайн резервной стенки полости для металлических панелей, как правило, обеспечивает звукоизоляцию.

Ударопрочность: За исключением плоских металлических систем, системы металлических стеновых панелей обычно имеют низкую ударопрочность.Металлические панели могут быть повреждены или вмятины в результате ударной нагрузки, в том числе строительных лесов поворотной площадки. Высотные здания, требующие мытья окон или периодического обслуживания, следует проектировать из ударопрочных панелей.

Материал / покрытие Долговечность: Отделка системы металлических панелей важна для рабочих характеристик системы. Наиболее распространенные виды долговечной отделки, наносимые на металлические панели, включают фторполимер, порошковое покрытие и анодированные покрытия. Фторополимерные и порошковые покрытия обеспечивают очень широкий диапазон цветов, а также однородность цвета.Анодирование обычно ограничивается темными металлическими цветами для многих аппликаторов, а для больших работ цвет панелей может незначительно отличаться из-за процесса анодирования. Как правило, покрытия, наносимые в заводских условиях, работают намного лучше, чем покрытия, наносимые в полевых условиях.

Еще одним фактором, влияющим на долговечность, является материал панели. Панели из нержавеющей стали, меди и алюминия изготовлены из материалов, обладающих высокой коррозионной стойкостью. В некоторых системах используются панели из мягкой стали. Если покрытие на панели из низкоуглеродистой стали выходит из строя, панель начинает корродировать.Следовательно, характеристики покрытия имеют решающее значение для долговечности стальных панелей. По сравнению с алюминием и нержавеющей сталью панели из мягкой стали имеют меньшую долговечность. Покрытия из фарфоровой эмали часто используются на стальных панелях и обеспечивают хорошую долговечность, но эти покрытия могут быть повреждены в полевых условиях.

Возможные проблемы

Питтинг: Со временем, когда металлические панели подвергаются воздействию погодных условий и загрязнения, их защитное покрытие может подвергнуться разрушению, что приведет к появлению ямок.Хотя точечная коррозия не является структурной проблемой, она ухудшает внешний вид панели и здания.

Масляные консервы: Масляные консервы характеризуются выпуклостью или волнистостью металлической панели. Масляные банки могут быть вызваны проблемами при изготовлении, проектировании или установке. Масленка ухудшает внешний вид панели, поскольку частью критериев выбора металлических панелей часто является плоскостность. Некоторые виды глянцевой отделки панелей также могут сделать консервирование более заметным. Не существует отраслевых стандартов, определяющих допустимую степень консервирования. При выборе металлических панелей дизайнер должен обсудить критерии плоскостности с производителем панели, чтобы установить критерии проектирования. Конструкция опоры панели, транспортировка и монтаж должны выполняться с целью ограничения консервирования маслом до приемлемых уровней.

Плоские металлические стеновые панели наименее уязвимы для консервирования масел по сравнению с другими типами панелей, которые изготавливаются из тонких листов металла.

Затенение: Установка сварных швов или ребер жесткости на задней стороне металлических панелей может привести к затенению — состоянию, при котором сварной шов или ребра жесткости видны на лицевой стороне панели.

Разнородные металлы: Использование разнородных металлов может привести к двум типам проблем: образованию пятен от воды и гальванической коррозии.

Когда вода стекает с одного металла на другой, она может испачкать другой металл и вызвать коррозию. Одним из примеров этого является сток воды из алюминия, окрашенного медью.Стекание с металлических поверхностей также может оставлять пятна на некоторых камнях и других материалах.

Гальваническая коррозия возникает, когда один тип металла находится в физическом контакте с другим типом металла. Менее благородный металл подвергнется коррозии, и эта коррозия может повлиять на прочность конструкции панели. Когда разнородные металлы находятся в непосредственной близости, их следует либо физически разделить, либо проверить на наличие гальванического потенциала.

Ремонтопригодность

Системы металлических панелей при правильном проектировании и строительстве не требуют значительного обслуживания.Однако в течение срока службы конструкции требуется очистка и замена герметика.

Если в систему входит герметик, сроки замены герметика обычно составляют от 7 до более 20 лет, в зависимости от используемого герметика и конструкции шва.

Со временем грязь и загрязняющие вещества будут оседать на металлических панелях. Если грязь не удаляется периодически, загрязнители могут повредить систему покрытия панели и вызвать точечную коррозию. Точечная коррозия алюминия и нержавеющей стали не является структурной проблемой, но выглядит неприглядной.Чтобы уменьшить накопление загрязняющих веществ на металлических панелях, рекомендуется периодическая очистка с интервалом примерно в 10 лет (в зависимости от воздействия грязи и загрязняющих веществ).

Приложения

Стеновые системы из металлических панелей имеют широкий спектр применения и могут быть разработаны для достижения широкого диапазона архитектурных стилей. Их использование подходит для строительства в любом климате и окружающей среде.

См. Приложения с учетом климатических требований относительно конструкции ограждающих конструкций здания.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Металлическая головка панели и косяк DWG | DWF | PDF

Металлическая панель, внутренний угол DWG | DWF | PDF

Металлическая панель, внешний угол DWG | DWF | PDF

Металлическая панель, порог и косяк DWG | DWF | PDF

Металлическая панель для прохода через стену DWG | DWF | PDF

Новые проблемы

Проконсультируйтесь с Ассоциацией металлических конструкций (MCA) и соответствующими отраслевыми / торговыми группами по возникающим вопросам, связанным с отдельным основным металлическим материалом (медь, цинк, алюминий и аналогичные) и / или методом изготовления (цельная пластина, композит и аналогичные), представляющими интерес. ваш проект.

Дополнительные ресурсы

WBDG

Цели проектирования

Функциональные / эксплуатационные — Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы

См. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications (UFGS), DRAFT Federal Guide for Green Construction Specifications, MasterSpec®

Организации

% PDF-1.3 % 20 0 объект > endobj xref 20 110 0000000016 00000 н. 0000002549 00000 н. 0000003074 00000 н. 0000003298 00000 н. 0000004466 00000 н. 0000004909 00000 н. 0000005512 00000 н. 0000006019 00000 п. 0000006637 00000 н. 0000006659 00000 н. 0000013920 00000 н. 0000013942 00000 п. 0000023027 00000 н. 0000023286 00000 п. 0000023913 00000 п. 0000023935 00000 п. 0000032060 00000 п. 0000032082 00000 п. 0000039280 00000 п. 0000039302 00000 п. 0000045322 00000 п. 0000045344 00000 п. 0000050933 00000 п. 0000051561 00000 п. 0000051855 00000 п. 0000051877 00000 п. 0000056856 00000 п. 0000056878 00000 п. 0000064380 00000 п. 0000066770 00000 п. 0000072529 00000 п. 0000074781 00000 п. 0000080168 00000 п. 00002

00000 н. 0000300928 00000 п. 0000337303 00000 н. 0000350979 00000 н. 0000366195 00000 н. 0000380699 00000 н. 0000423403 00000 п. 0000439192 00000 н. 0000483432 00000 н. 0000501297 00000 н. 0000523804 00000 н. 0000539389 00000 н. 0000551409 00000 н. 0000591668 00000 н. 0000607474 00000 н. 0000624359 00000 н. 0000636716 00000 н. 0000649106 00000 н. 0000664936 00000 н. 0000708042 00000 н. 0000724951 00000 н. 0000740122 00000 н. 0000752128 00000 н. 0000797121 00000 п. 0000809911 00000 н. 0000846453 00000 п. 0000858395 00000 н. 0000872059 00000 н. 0000888627 00000 н. 00006 00000 н. 0000918871 00000 п. 0000934228 00000 п. 0000953450 00000 п. 0000966905 00000 н. 0000984613 00000 н. 0000996121 00000 н. 0001013358 00000 п. 0001031253 00000 п. 0001086101 00000 п. 0001101850 00000 п. 0001143634 00000 п. 0001160620 00000 п. 0001234684 00000 п. 0001247277 00000 н. 0001263016 00000 п. 0001282023 00000 п. 0001301835 00000 п. 0001319849 00000 п. 0001337844 00000 п. 0001353401 00000 п. 0001388224 00000 п. 0001403037 00000 п. 0001423119 00000 п. 0001477662 00000 п. 0001491779 00000 пн 0001509369 00000 п. 0001550069 00000 п. 0001603948 00000 п. 0001616896 00000 п. 0001655414 00000 п. 0001673128 00000 пн 0001788451 00000 п. 0001805948 00000 п. 0001841228 00000 п. 0001864437 00000 п. 0001877756 00000 п. 00019 00000 п. 0001919013 00000 п. 0001936743 00000 п. 0001985977 00000 п. 0002002904 00000 n 0002019253 00000 п. 0002045604 00000 п. 0002066206 00000 н. 0002079664 00000 п. 0000002634 00000 н. 0000003052 00000 н. трейлер ] >> startxref 0 %% EOF 21 0 объект > endobj 128 0 объект > транслировать Hb«a`b«ŀŀ p @ i ΂b1! lS \ * Td 0200 *

.
