Установка монтаж инсталляции унитаза в Москве недорого

Установка рамной инсталляции

от 3 990 руб

Установка блочной инсталляции

от 3 990 руб

Установка инсталляции Geberit

от 3 990 руб

Установка инсталляции Grohe

от 3 990 руб

Установка инсталляции является современной альтернативой стандартным напольным чашам с массивной ножкой и большими габаритами. Конфигурация состоит из самой чаши и опорной конструкции в виде металлической рамы с крепежами, на которой на нужной высоте закрепляется сантехника. Примечательно, что все элементы, кроме рабочей части унитаза, встраиваются в стену и остаются незаметными для пользователя. Это даёт больше пространства в компактных санузлах и свободы для реализации сложных дизайнерских проектов. По смысловому наполнению такие модели ничем не уступают традиционным решениям.

Сборка и монтаж инсталляции(готовая подводка)

шт.

от 3 990 руб

Сборка и монтаж инсталляции(с доработкой подводки)

шт.

от 4 990 руб

Сборка и монтаж инсталляции с унитазом (под ключ)

шт.

от 5 990 руб

Сборка и монтаж инсталляции с писсуаром (под ключ)

шт.

от 5 990 руб

Сборка и монтаж инсталляции с биде (под ключ)

шт.

от 6 990 руб

Протяжка труб под инсталляцию (канализация, водопровод)

шт.

от 990 руб

Установка клавиши для сливного механизма

шт.

от 790 руб

Установка сливного бачка для инсталляции

шт.

от 1 490 руб

Замена инсталляции на новую

шт.

от 5 990 руб

Демонтаж инсталляции (бех сохранения)

Услуга.

от 690 руб

Демонтаж инсталляции (с сохранением)

Услуга.

от 1 490 руб

Наша галерея работ

Компания «Ру-Сантехник» выполняет полный перечень операций по установке инсталляций в Москве, включая подготовительные работы, монтаж опорных частей, подключение и проверку функционирования сантехники. С подробным перечнем услуг и цен на каждое мероприятие можно ознакомиться в специально подготовленной таблице ниже. Политика ценообразования компании позволяет заказывать качественное обслуживание людям с разным уровнем достатка.

Подбор конструкции осуществляется с учётом ключевых рабочих параметров – несущей способности перегородки, на которой будет крепиться унитаз, веса модели, потенциальной нагрузки на инсталляцию, требований к габаритам и доступному свободному пространству. Кроме того, важным фактором являются материалы изготовления, определяющие срок службы изделия и возможность переносить большой вес (для современных моделей 400 килограммов).

Если монтаж инсталляции для подвесного унитаза и биде планируется на гипсокартонном перекрытии, необходимо выбирать раму, которая одновременно крепится к стене и полу, равномерно распределяя нагрузку. Для подготовки площадки к установке и дальнейших работ понадобится болгарка, отвёртка, перфоратор, уплотнители для трубных соединений, герметики и прочие расходные и вспомогательные материалы. Также необходимо проверить разводку трубопровода в доме для определения оптимального места для установки.

Процедура монтажа инсталляции в ванной комнате

Перед фактическим монтажом инсталляции проводится подготовка площадки:

  • Выбирается место размещения. Стена, к которой будет крепится конструкция, должна иметь значительную прочность, что бы выдерживать нагрузку;
  • Наносится разметка под крепеж, и далее мастер засверливается, для установки закладных крепежа;
  • Конструкция примеряется к стене, проверяется на прочность, с учётом веса сантехники и дополнительной нагрузки.

Это необходимо для обеспечения надёжности и долговечности будущей конструкции. Далее следует подводка труб холодного водоснабжения и канализации к месту монтажа. Стальная рама крепится в соответствии с разметкой при помощи анкеров или прочных болтов. На следующем этапе монтируется сливной бак с арматурой. На лицевую панель выводится кнопка слива для управления водой. Далее сантехника подключается к централизованным инженерным сетям, а чаша навешивается на специальные держатели или кронштейны, в зависимости от выбранной конфигурации. Последний этап – проверка системы на предмет работоспособности, протечек и прочих допущенных ошибок.

Качественный монтаж инсталляции от опытных специалистов

При необходимости быстро и качественно установить инсталляцию для унитаза в квартире или частном доме обращайтесь в компанию «Ру-Сантехник». Мы работаем на рынке много лет, за которые получили бесценный опыт в реализации, как типовых, так и нестандартных проектов. Высококвалифицированные мастера в любой момент готовы взяться за заказ любой сложности, имеют необходимые навыки и инструменты для оперативного решения задачи. А гарантия 5 лет на выполненные мероприятия станет вашей дополнительной страховкой от непредвиденных ситуаций.

Для заказа наберите контактный номер, указанный на сайте в соответствующем разделе, и внимательный вежливый консультант ответит на все ваши вопросы, сориентирует по срокам прибытия мастера, цене и другим нюансам. Также вы всегда можете воспользоваться формой обратной связи, чтобы оставить свои контакты, и мы обязательно перезвоним в ближайшее время.

  • Какие инсталляции вы монтируете?

    Мы выполняем заказы по монтажу инсталляций для унитазов, биде, писсуаров, раковин.

  • Подойдет ли инсталляция одного производителя к сантехнике другого?

    Да, подойдет. В инсталляции предусмотрены 4 дырки для шпилек. Соответственно, любая чаша унитаза или биде пойдет для любой инсталляции.

  • Какого производителя лучше выбрать?

    Мы рекомендуем выбирать для установки инсталляции производства Grohe, Geberit, Tece, Roca.

  • Зашиваете ли вы инсталляцию гипсокартоном?

    Нет, наши сантехники занимаются исключительно монтажными работами, и не предоставляют услуг по облицовке и зашиванию инсталляций.

Инсталляция Геберит: обзор и установка

Инсталляции Геберит — это разнообразие дизайнерских и планировочных решений и в тоже время быстрый и надёжный монтаж. Все компоненты монтажных систем Geberit согласованы между собой с швейцарской точностью и позволяют создавать индивидуальные и экономичные решения при ремонте и строительстве санузлов.

Ванная с инсталляциями Геберит. Фото geberit.ru

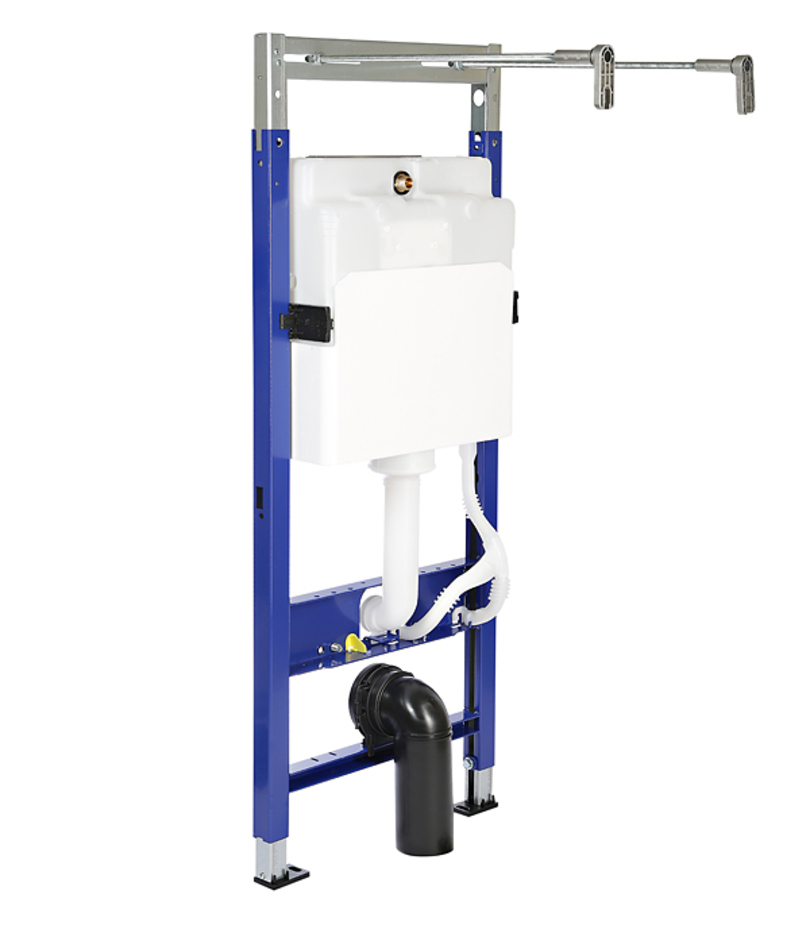

Инсталляция Geberit Delta Платтенбау для подвесного унитаза

Монтажный комплект Платтенбау создан специально для России и учитывает особенности типовых санузлов многоквартирных домов.

[note]С немецкого Платтенбау (Plattenbau) переводится как — панельная постройка, панельное здание.[/note]

Комплект устанавливается перед сантехнической шахтой и монтируется с помощью шпилек (длиной 50 см), для которых в раме есть продольные проточки позволяющие обойти любые хитросплетения труб в сантехнической шахте.

Ряд преимуществ комплекта:

  • Выдерживаемая нагрузка 400 кг;
  • Обслуживание внутренних механизмов сливного бачка через клавишу слива;
  • Система большого и малого смывов позволяет экономить воду;
  • Регулируемые ножки, позволят установить инсталляцию горизонтально;
  • Экономия места, за счёт использования сантехнической шахты;
  • Лёгкий доступ к пространству под унитазом;
  • Бачок герметизированный от попадания конденсата;
  • Цельнолитые патрубок и бачок, предотвращающие возможность протечек;
  • 10 лет гарантии.

Комплект Geberit Delta Платтенбау поставляется в одной коробке и включает:

  1. Монтажный элемент Монтажный элемент Geberit Duofix Delta;
  2. Специальное крепление к стене и шпильки длиной 50 см;
  3. Комплект присоединения к канализации;
  4. Кнопку с системой двойного смыва (цвета: белый, глянцевый хром).

Комплект Geberit Delta Платтенбау. Фото: geberit.ru

[note]Установочные размеры монтажного элемента: высота — 112 см, монтажная глубина — 12 см.[/note]

Geberit Sigma Платтенбау

В комплект входит:

  1. Монтажный элемент Geberit Duofix Sigma;
  2. Специальное крепление к стене и шпильки длиной 50 см;
  3. Комплект присоединения к канализации;
  4. Комплект звукоизоляционный;

Инсталляция Geberit Sigma Платтенбау. Фото: geberit.ru

[note]В отличии от комплекта Delta имеет возможность выбора клавиш смыва.[/note]

Клавиши смыва

Для комплекта Geberit Delta Платтенбау существует огромное разнообразие кнопок смыва, которые отличаются по функциональности, цветам и материалам.

[note]Установочные размеры кнопок: 246х164 мм.[/note]

Tango
  • Имеют систему смыва: смыв-стоп.
  • Материал клавиш — цинковое литьё.
  • Цвета: белый, позолота, глянцевый или матовый хром, сатоникс, пергамон, латунь, матовый палладий.

Клавиша Tango

Sigma 70
  • Гидроусилитель смыва.
  • Система двойного смыва.
  • Материал кнопок — стекло и алюминий, нержавеющая сталь.
  • Цвета: сталь, белый, умбра, чёрный

Клавиша Sigma 70

Sigma 80
  • Бесконтактная кнопка.
  • Система двойного смыва.
  • Материал клавиш — стекло.
  • Цвета: чёрное стекло, зеркальное стекло.

Клавиша Sigma 80

Sigma 60
  • Установка заподлицо.
  • Система двойного смыва.
  • Материал клавиш — цинковое литьё.
  • Цвет: структурный хром.

Клавиша Sigma 60

Bolero
  • Система двойного смыва.
  • Материал клавиш — пластик.
  • 13 цветов.

Клавиша Bolero

Sigma01
  • Система двойного смыва.
  • Материал клавиш — пластик.
  • 13 цветов.

Клавиши Sigma01

Sigma10
  • Cистема одиночного смыва.
  • Материал клавиш — пластик.
  • Цвета: 15 вариантов

Клавиши Sigma10

Sigma20
  • Cистема двойного смыва.
  • Материал клавиш — пластик, нержавеющая сталь.
  • Цвета: 7 вариантов.

Клавиши Sigma20

Sigma50
  • Cистема двойного смыва.
  • Материал клавиш — цинковое литьё.
  • Цвета: 9 вариантов.

Клавиши Sigma50

Геберит Дуофикс (Duofix) для умывальника

Особенности инсталляции для раковин:

  • Позволяют надёжно смонтировать умывальник без пьедестала и напольную мебель под раковину.
  • Скрыть подводку водоснабжения и канализации.
  • Смонтировать дополнительную полочку над раковиной для различных аксессуаров.

Geberit Duofix для умывальника. Фото: geberit.ru

Geberit Duofix для душа

В последнее время очень популярными стали душевые зоны без поддона — это и смотрится интересно и не создаёт дополнительных барьеров в ванной.

Особенности монтажного элемента Geberit Duofix для трапа, встраиваемого в стену:

  • Используется для душевых без поддона.
  • Имеет площадку для монтажа встраиваемой системы душа.
  • Возможно использование специальной готовой плиты для создания пола с уклоном 2% к трапу.

Кроме того, по сравнению с щелевым трапом, такой трап имеет и другие преимущества:

  • В полу нет щелей, как у щелевых трапов, куда может попасть, к примеру, палец ребёнка.
  • Если в ванной установлен тёплый пол, то гидрозатвор в стене, будет пересыхать гораздо медленнее, чем при отводе воды с помощью щелевою трапа — а значит в ванной не появится неприятный запах.
  • Нет необходимости резать плитку, под обустройство трапа, а значит выглядит всё гораздо привлекательней.

Geberit Duofix для встраиваемого трапа. Фото: geberit.ru

Установка инсталляций

Установка инсталляций достаточно проста и вполне подходит для самостоятельной установки.

Рассмотрим вариант создания совмещённого санузла:

Раздельный санузел. Фото: geberit.ru

Демонтаж плитки, сантехники и снос перегородки.

Демонтаж плитки, сантехники и снос перегородки. Фото: geberit.ru

Подготовленный для установки систем инсталляции санузел.

Подготовленный для установки систем инсталляции санузел. Фото: geberit.ru

Монтажный элемент закрепляется с помощью шпилек к стене.

Монтажный элемент закрепляется с помощью шпилек к стене. Фото: geberit.ru

Установка монтажного элемента Geberit Duofix для раковины. На монтажных элементах есть указатель высоты 1 м, для установки умывальника, биде и унитаза на оптимальную высоту.

Установка монтажного элемента Geberit Duofix для раковины. Фото: geberit.ru

К монтажным элементам крепится профиль для гипсокартона, который скроет все коммуникации.

Монтаж направляющих для гипсокартона. Фото: geberit.ru

Монтажные элементы Геберит позволяют создавать функциональные ниши над всеми сантехприборами.

Обшивка гипсокартоном. Фото: geberit.ru

Завершённая ванная с применением инсталляций Геберит.

Завершённая ванная с применением инсталляций Геберит. Фото: geberit.ru

Как видите, инсталляции Геберит предоставляют огромные возможности и при этом достаточно просты в установке. А с учётом того, что комплекты Платтенбау созданы специально для России и имеют 10-летнюю гарантию, то их смело можно рекомендовать к применению.

Cистема инсталляции выдержит всех. Отвечает Geberit

Зачастую у покупателя, стоящего перед необходимостью закупить качественную инженерную сантехнику, появляется ощущение, что у него недостаточно информации: какими факторами руководствоваться, к кому обратиться, по каким параметрам принять решение, кому довериться. Среди прочих торговых сетей города Санкт-Петербург магазины ЭЛСО ЭнергоДом выгодно отличаются и своим расположением (на сегодня это 10 торговых точек в разных районах города), и квалификацией персонала, и представленным ассортиментом. Среди многочисленных позиций, представленных в магазинах ЭЛСО ЭнергоДом, отдельного внимания заслуживает продукция швейцарской компании Geberit. На выставке покупатель всегда найдет исчерпывающую информацию о продукции этой фабрики, оценит достойный выбор, развернутое представление продукции данной марки, универсальность и эффективность предлагаемых решений , а также компетенции торгового персонала в данной товарной группе — сантехнических системах скрытого монтажа.

Монтажные элементы Geberit подтверждают свою надежность на протяжении многих лет. Они подходят для монтажа унитазов (подвесных и напольных), писсуаров, биде и раковин. При таком способе установки сантехники и подводка воды, и канализационный отвод, а также смывной бачок, если мы говорим об унитазе, спрятаны за перегородкой. Внешним видимым элементом монтажа при этом остается только клавиша смыва, которая закрывает монтажное окно для обслуживания внутренней арматуры смывного бачка. Через монтажное отверстие панели в случае необходимости можно попасть внутрь бачка и заменить его содержимое.

«Спрятанные» в стене смывные бачки и канализационные трубы, вопреки предрассудкам, не съедают пространство ванной комнаты — напротив, они его экономят. Таким образом, технологии систем инсталляции Geberit позволят реализовать любую идею дизайна ванной комнаты. С точки зрения дизайна интерьера, подвесные элементы придают совершенно иной вид помещению. Появляющееся чувство легкости от всего пространства ванной комнаты ни с чем невозможно сравнить. Системы можно использовать как при новом строительстве, так и при ремонте. С подвесным унитазом и скрытым бачком маленькая ванная комната будет выглядеть существенно больше, а в большой и просторной ванной такой вариант сантехники дает возможность творчески «играть с пространством». Установить подвесной унитаз и/или биде можно не только рядом с капитальной стеной, но и в любом уголке ванной комнаты, создав в нужном по замыслу автора проекта месте полную или частичную перегородку из гипсокартона. Вообще, материал, из которого сделаны сами стены, имеет значение лишь в плане выбора конкретной модели системы инсталляции, поскольку компания Geberit разработала несколько вариантов такого оборудования для разных типов конструкции.

Появление подвесных моделей сантехники стало настоящим прорывом в гигиене ванной комнаты — уборка пола теперь занимает существенно меньше времени. Подвесная сантехника, установленная при помощи систем инсталляции Geberit, выдерживает вес до 400 кг. Все элементы таких систем отличаются исключительной надежностью. Скрытый смывной бачок — главный элемент таких систем. Компании Geberit принадлежит честь изготовления первого в мире пластикового бачка. За прошедшие с того момента 40 лет технология производства доведена до совершенства: изготавливают такие бачки методом дутьевого формования, что означает отсутствие швов, а значит, и отсутствие мест вероятных протечек. Существенное отличие бачков для скрытого монтажа Geberit от аналогов — их практически бесшумная работа. Впускной клапан прочно ассоциируется с тишиной и надежностью. Швейцарская компания Geberit предоставляет 10 лет гарантии на бачки, внутренние механизмы и клавиши, что только подтверждает надежность и качество продукции.

Не стоит забывать и про клавиши смыва, они не только помогают экономить воду, благодаря системе двойного смыва, но и являются элементом дизайна ванной комнаты.
