Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet. ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry. ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

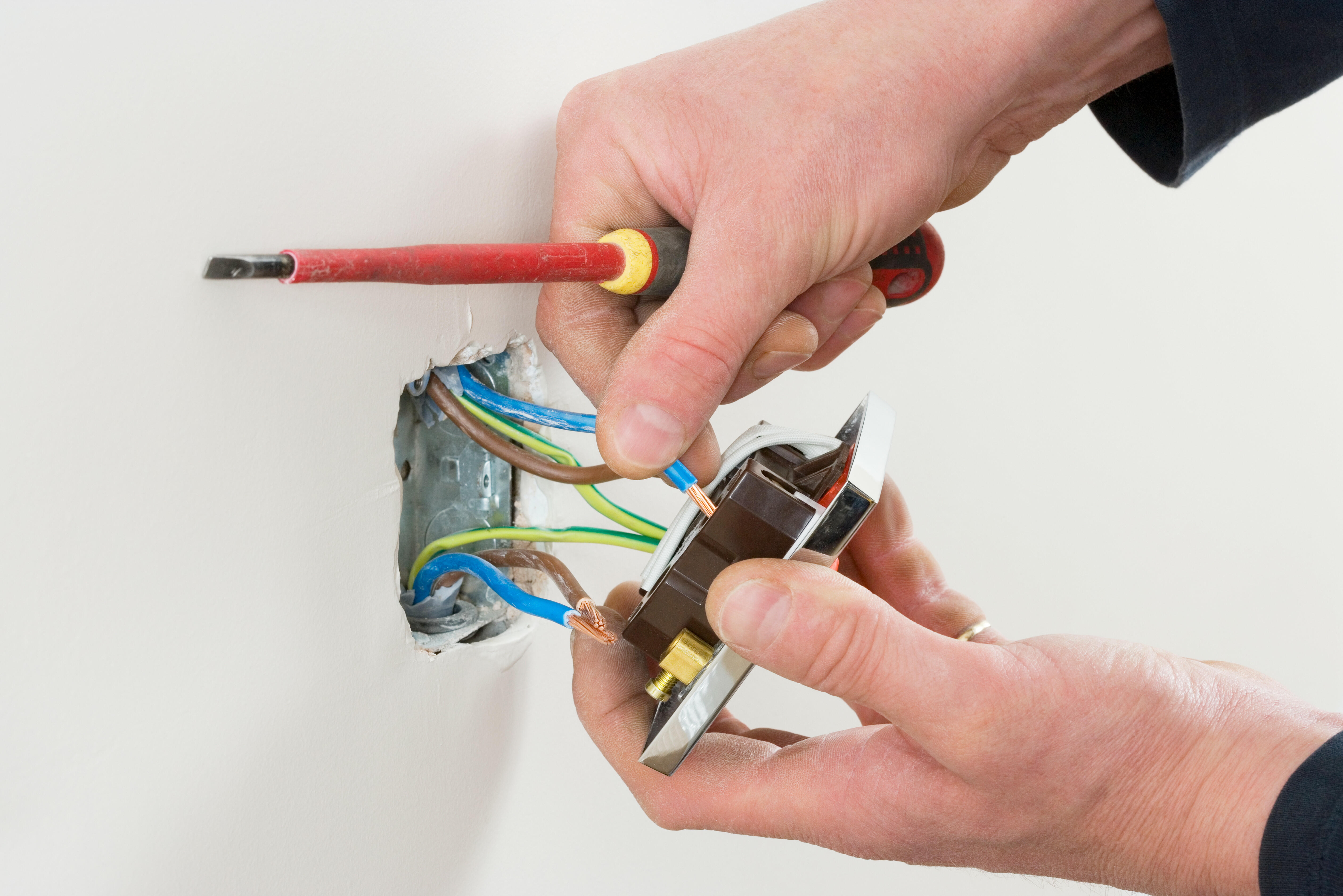

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией,

принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

Как подключить розетку — пошаговые примеры правильного подключения провода к розетке

Монтаж всей электрической разводки дома или квартиры – дело чрезвычайно ответственное, требующее определенных знаний и опыта выполнения подобных работ. Поэтому такие масштабные мероприятия чаще всего поручают специалистам-электрикам. Но некоторые проблемы, возникающие, например, при проведении косметического ремонта или просто в ходе эксплуатации электрохозяйства, можно решить и собственными силами. К таким доступным операциям можно отнести подключение стационарных осветительных приборов, установку новых или замену вышедших из строя розеток и выключателей.

Как подключить розетку

В настоящей публикации сконцентрируем свое внимание на розетках – с ними приходится иметь дело чаще всего. Насыщенность быта полезными электрическими приборами постоянно растет, и новой технике зачастую требуются и новые точки её подключения. Кроме того, любая розетка – не вечна, рассчитана на определённое количество подключений вилки. И рано или поздно вырабатывает свой ресурс, начинает искрить, разбалтываться, а иногда и вовсе рассыпается «в прах». Да и просто при проведении косметического ремонта хозяева часто желают заменить все розетки и выключатели на новые, максимально подходящие к стилю выбранной отделки.

Итак, рассматривает вопрос, как подключить розетку самостоятельно, без вызова мастера.

Коротко – о типах и устройстве розеток

Человеку, который впервые будет браться за установку розетки, логично было бы сначала уяснить, как она устроена. Строение ее особой сложностью не отличается, но тем не менее.

Рассмотрим на схеме. Она, правда, не отражает всего разнообразия конструкций современных розеток, но принцип устройства примерно одинаков.

Примерная схема устройства большинства розеток

Основную роль выполняет корпус (поз.1), в котором собраны контактные группы и клеммы, а также приспособления для фиксации розетки в гнезде подрозетника или непосредственно на поверхности стены. Корпус изготавливается из диэлектрического материала – чаще всего это пластик, но может быть и керамика. Розетки с керамическими корпусами по стоимости несколько дороже и считаются более качественными. Однако, требуют аккуратного обращения при установке – если розетку случайно уронить или, например, сильно перетянуть винты крепления, то корпус может разломиться, и восстановлению подлежать не будет.

С лицевой стороны розетка закрывается пластиковой крышкой (поз.2). В крышке имеется фигурный паз с отверстиями-гнездами, куда входят штыревые контакты вилки. Крышка может быть цельной или разборной – нередко она имеет дополнительное декоративное обрамление (поз.3). При правильном монтаже эта рамка будет плотно прижата к стене и полностью прикроет место установки розетки. Крепится крышка к корпусу посредством винта (поз. 4). Винтов может быть и несколько – например, на двойных или тройных розетках. Как правило, винты изнутри оснащены простейшим стопором, с тем расчетом, чтобы в выкрученном положении они не выпадали из своих гнезд.

В корпусе расположены контактная группа. Так как рассматривать мы будет только однофазные розетки на 220 В, то таких контактов два – для подключения нуля и фазы (поз. 5). Чаще всего применяются лепестковые (пластинчатые) контакты. Более надежными для коммутации и долговечными считаются пружинные, но встречаются они сейчас в продаже нечасто.

Чаще встречаются розетки с лепестковыми контактами (на иллюстрации – слева). Но считается, что более надежное электрическое соединение со штырями вилки обеспечивают пружинные контакты.

Для подключения к контактам подходящей к розетке проводки каждый из них снабжен клеммой (поз. 6).  Разновидностей клемм немало, но условно их можно разделит на две категории.

— В одной (преобладающей) фиксация проводника обеспечивается затяжкой винта. Головка винта в разных моделях розеток, кстати, может и располагаться по-разному – сзади,  с лицевой части, сбоку или сверху-снизу.

— В другой категории – клемма зажимает провод автоматически, за счет специальных подпружиненных контактов – достаточно вставить зачищенный конец в отверстие, приложив небольшое усилие.

На левом фрагменте рисунка – затяжка провода в клемме винтом. На правом – клемма сработает автоматически при просадке зачищенного конца провода в гнездо до упора.

Очень многие розетки в нощи время оснащены дополнительными контактами для подключения к заземляющему контуру. Чаще всего в наших краях встречаются модели с двумя заземляющими изогнутыми лепестковыми контактами, расположенными соответственно сверху и снизу (поз. 7). Металлическая пластина этого РЕ контакта также имеет свою клемму (поз.8) для подключения провода.

Для крепления розетки в подрозетнике могут использоваться одновременно или по отдельности два варианта фиксаторов.

— Во-первых, это специальные лапки-фиксаторы, имеющие заостренные зубчатые края (поз. 9). Каждая такая лапка снабжена винтом (поз. 10), при затяжке которого она выдвигается в сторону и жестко упирается в корпус подрозетника.

— Во-вторых, большинство современных подрозетников предусматривает еще крепление розетки винтом (саморезом). Для этих крепежных деталей имеются специальные проушины (поз. 11) характерной дугообразной формы – это дает возможность небольшой коррекции положения розетки.

Кстати, выше был показан, пожалуй, и не самый характерный пример розетки. Подавляющее число современных моделей оснащены еще и металлическим суппортом (поз. 12) – специальной пластиной, существенно упрощающей процесс монтажа.

Большинство современных моделей розеток оснащено металлическим суппортом

При установке этот суппорт отлично упирается в плоскость стены, то есть ошибиться с глубиной размещения корпуса розетки – невозможно. Сама пластина затем будет полностью скрыта декоративной крышкой.

На суппорте всегда предусматриваются уже упомянутые выше проушины для винтового крепления к подрозетнику. Кроме того, могут быть еще и отверстия по углам (поз. 13). Они бывают очень полезны, когда розетка устанавливается на жесткую основу вообще без подрозетника. Например – на обшитую вагонкой или иными панелями стену, при условии, что под отделкой имеется небольшое пространство, достаточное по глубине для корпуса розетки. В этом случае просто вырезается окошко нужного размера, а сама розетка крепится к поверхности отделки через суппорт четырьмя саморезами. Проще некуда!

Как уже упоминалось выше, розетки могут быть одинарными, двойными, и даже тройными, то есть рассчитанными на подключение сразу нескольких электроприборов. Другой подход – когда для этих целей устанавливается несколько одинарных розеток, соединенных параллельно.

Несколько слов от типах розеток.

• В недалеком прошлом преобладал тип «С» — только два контакта, нуля и фазы. Он еще и сейчас широко применяется – вполне подходит для электроприборов небольшой и средней мощности, не требующих обязательного заземления.

Розетка типа «С», не предусматривающая подключения к заземляющему контуру

Этот тип, кстати, тоже не сосем однороден. Наверняка многие сталкивались, что в такие розетки старого «советского» типа не входят вилки многих электроприборов, так как штыри имеют больший диаметр, нежели отверстия. Впрочем, сейчас, как кажется, «советский» тип в продаже уже и не встретишь, так что проблема становится несущественной.

• Тип «F» имеет такие же два гнезда для штырей вилки, но оснащены еще и контактами для заземления. Именно этот тип и был показан на схеме, когда рассматривалось устройство розетки.

Розетки типа «F» постепенно вымещают своих предшественников, так как все больше домов и квартир изначально оборудуется и контуром заземления, обязательным для мощной бытовой техники.

Такие розетки в наше время доминируют, так как быт человека все больше насыщается разнообразной техникой, для безопасной эксплуатации которой необходимо заземление. Впрочем, такая розетка без проблем позволяет подключить и другие электроприборы. За исключением, пожалуй, только старых вилок с круглым, не имеющим фигурных вырезов ободом корпуса.

• Допустимо в наших условиях устанавливать и розетки типа «Е». Гнезда для фазы и нуля у них не отличаются от типа «F», а вот контакт заземления имеет форму выступающего штыря.

Розетка типа «Е» — со штыревидным заземляющим контактом

Такие розетки особо широкой популярностью у нас не пользуются. Но если обратить внимание на конструкцию вилок большинства современных электроприборов, то можно заметить – она подходит для обоих типов, «F» и «Е» — для входа штыря на ней предусмотрено специальное отверстие с контактом. Но вот другая вилка уже явно не подойдет, то есть розетка универсальностью не отличается. Кроме того, совершенно исключается разворот вилки в розетке на 180 градусов, а это в ходе пользования электроприборами иногда становится полезным.

Безусловно, типов розеток — намного больше. Здесь же были выделены всего три, так как именно они применяются в российских условиях чаще всего.

Различаются розетки и по степени (классу) защищенности корпуса. Этот показатель обозначается индексом IP и двухзначным числом. Первая цифра говорит о классе защищенности от проникновения твердых тел и пыли, вторая – о защищённости от воздействия воды.

— Для обычных помещений дома или квартиры вполне достаточно класса IP22 или IP33. Если розетка планируется к установке детской комнате, то лучше приобрести модель с классом не ниже IP43. Особенность таких изделий – это наличие крышки и специальных шторок, которые перекрывают гнезда для штырей вилки, когда розетка не используется. Это затруднит любопытному малолетнему «исследователю» доступ к токоведущим контактам.

— А вот для ванных комнат, душевых, кухонь приобретаются модели классом не ниже IP44 – здесь и влажность повышенная, и существует весьма большая вероятность попадания на розетку водяных брызг.

Розетки класса IP44 подойдут для установки в ванных, банях, совмещённых санузлах, кухнях.

— Класс IP44 подойдет и для установки в неотапливаемом подвальном помещении.

— Еще выше класс нужен, если розетку требуется установить на улице или, например, на открытом балконе. Здесь принимается в расчет и воздействие пыли, и прямое попадание атмосферных осадков. Так что в целях безопасности рекомендуется применять модели с классом защищенности не менее IP55.

Герметичная двойная розетка типа «Е» класса IP55 — оптимальное решение для установки на улице или на открытом балконе

Теперь, когда общие понятия о конструкции и разновидностях розеток получены, можно обратиться с принципиальным схемам их подключения.

Схемы подключения розеток к электрической сети

Схемы подключения розеток особой сложностью не отличаются. Но рассмотреть их все же необходимо.

Сначала – схема подключения розеток к однофазной сети, в которой не предусмотрено заземляющего контура.

Стандартная схема подключения одиночных розеток к сети, не имеющей контура заземления

На схеме цифровыми обозначениями показаны:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. По правилам прокладки проводки в доме должны располагаться точно над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждая розетка (или блок из нескольких розеток) должна иметь собственную коммутационную коробку.

5 – условно показан кабель скрытой или открытой проводки.

Узнайте, почему в розетке две фазы, из нашей новой статьи на нашем портале.

Обратите внимание – в соответствии с правилами, которых придерживаются профессиональные электрики, фазу на розетке принято располагать слева, ноль – справа. К сожалению, не все делают именно так. Хотя такой монтаж значительно упрощает и эксплуатацию некоторых приборов (тех, где принципиально требуется обязательное положение фазы и ноля), и проведение диагностики и ремонтно-профилактических работ, если в сети будут неполадки.

А где лучше устанавливать розетки?

Настоящая публикация посвящена именно подключению розеток, а не планированию их расположения и правилам прокладки проводки. Эти вопросы настолько важны, что им на нашем портале уделена отдельная статья «На какой высоте устанавливать розетки». В ней, кстати, немало внимания уделено особенностям размещения розеток на кухне, где обычно наблюдается максимальная «концентрация» крупной бытовой техники.

Вторая схема – это также одиночные розетки, но уже «F» типа, с подключением к заземляющему контуру.

Схема подключения одиночных розеток к однофазной сети с контуром заземления

6 – шина подключения заземляющих (РЕ) проводов. На схеме они показаны зеленым цветом.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен.  И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Подключение розеток в сеть с нижним расположением заземляющего контура

Теперь – несколько увеличим область подключения розеток и посмотрим, как выполняется коммутация при необходимости установки блока из двух или более штук.

Если подключение идет к сети без заземляющего контура, то все относительно просто. Розетки в таком случае подключаются так называемым шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогично коммутируются и нулевые контакты розеток.

Способ подключения блока розеток к сети без заземления – шлейфом.

Метод, надо сказать, не без недостатков. Например, при недостаточном контакте одного из проводов, скажем, на второй розетке, третья уже априори становится неработающей. Впрочем, это легко диагностируется, а в целях профилактики рекомендуется ежегодно проводить подтяжку винтовых клемм.

Один из вариантов избежать «шлейфования» — защищаются участки одного провода, складываются петлей – и в таком виде обжимаются в клеммах розеток. На иллюстрации – мастер еще и пропаял место сгиба.

Если конструкция клеммы в розетках предоставляет такую возможность, оптимальным решением будет проводить соединения не перемычками, а цельным проводом. На небольшом участке снимается изоляция, провод изгибается петлей и эта петля зажимается в клемме первой розетки. Затем снимается участок изоляции для второй розетки – и так далее. Возни, безусловно, намного больше, требуется заранее предусматривать и нужную длину проводов подводящей линии, но зато розетки получаются по степени своей работоспособности – независимы одна от другой.

Казалось бы, точно так же шлейфом можно подключить и розетки с заземляющим контактом. Однако, такое соединение (с помощью перемычек) нежелательно, так как не отличается надежностью. Если отсутствие фазы или нуля становится заметным сразу для пользователей, и меры по восстановлению работоспособности розетки принимаются незамедлительно, то ненадежность защитного заземления может оставаться не выявленным очень долго. И это может представлять очень серьезную угрозу при эксплуатации электроприборов.

Кстати, правила эксплуатации электроустановок напрямую запрещают последовательное подсоединение заземляющего провода.

«ПУЭ-7

1.7.144. Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается».

Поэтому следует поступить, на крайний случай, так, как было показано выше – с общим заземляющим проводом и созданием на нем нескольких участков для клеммного подключения (хотя и это будет не вполне правильным).

А лучше всего – на заземляющем проводе, подходящем к первому подрозетнику, выполнить качественную скрутку (распайку). А уже от нее в каждую розетку блока вести отдельный заземляющий провод для индивидуального подключения.

Схема рекомендуемого подключения заземляющих проводов к блоку розеток – к каждой от крутки (распайки) идет индивидуальный провод.

Поместится ли такая скрутка в подрозетнике первой розетки? Многочисленные примеры, представленные на фотографиях в интернете, убеждают, что выполнить такое возможно.

Скрутка заземляющих проводов вполне поместилась в стандартном подрозетнике глубиной 40 мм.

Можно для первой розетки поставить и более глубокий подрозетник – не 40, а 60 мм – там уместить провода будет значительно проще. Кстати, если позволяет место, ничто не мешает выполнить подобные скрутки (распайки) и для фазы с нулем – надежность розеточного блока от этого только выиграет. Естественно, все соединения тщательно изолируются, изолентой или термоусадочными трубками. А сами скрутки очень удобно делать с использованием специальных колпачков СИЗ — получается и быстро, и аккуратно, и очень надежно. Клеммы Wago тоже очень удобны для таких целей, но для нагруженных линий качественно выполненная скрутка будет все же надежнее.

Иногда поступают и так – ставят на один подрозетник больше, и его используют как локальную монтажную коробку. Затем, после коммутации всего блока, его закрывают заглушкой, а затем – декоративной отделкой стены. В этом случае уж точно ничто не помешает сделать надежную качественную подводку ко всем розеткам блока.

Процесс установки розетки – пошагово

Будем считать, что с теорией мы закончили – посмотрим, как устанавливаются розетки практически.

В данной статье мы не будем фокусироваться на прокладке проводов к месту установки розеток, монтаже коробок и подрозетников. Это – тема для отдельного и очень подробного рассмотрения, и она уже нашла освещение на страницах портала.

Как самостоятельно проложить проводку в доме или квартире?

Задача не из простых, требующая определенных знаний и очень высокой внимательности при проведении работ. Кроме того, в ходе ее реализации придется выполнить немало общестроительных операций. Очень подробно о теоретических основах и обо всех этапах монтажа электропроводки в доме своими руками рассказывается в большой статье-инструкции нашего портала.

При установке розеток следует придерживаться установленной цветовой маркировки проводов. Ноль принято коммутировать проводами синего (голубого) цвета, заземление – зелено-желтыми. С фазой могут быть различные варианты – коричневый, черный, белый, красный и другие, но во всяком случае – всегда отличающиеся от нуля и заземления.

Установленная цветовая маркировка проводов

При установке розеток, да и при других электромонтажных операциях, в любом случае  первым делом необходимо убедиться в том, что линия полностью обесточена. Принимаются те или иные меры к недопущению несанкционированного ее включения – это должно контролироваться постоянно до окончания работ.

Ниже будет рассмотрено несколько вариантов установки розеток. Все они, безусловно, схожи, но имеют некоторые различия, связанные с особенностями конкретных случаев.

Установка одиночной розетки

Очень частый случай – был произведен косметический ремонт, и пришла пора поставить новые розетки. К подрозетнику подведен кабель, который пока находится внутри него в изолированном состоянии.

Иллюстрация	Краткое описание выполняемой операции
	При оклеивании стены обоями сразу двумя диагональными надрезами было обозначено место расположения подрозетника. Сюда и предстоит установить розетку.
	Прежде всего, необходимо полностью открыть сам подрозетник. Фрагменты обоев по периметру аккуратно подрезаются острым ножом…
	…и удаляются. Действие производят аккуратно, чтобы случайно не повредить отделку на участке, который останется незакрытым розеткой.
	Спрятанный внутри конец силового кабеля вытягивается наружу.
	Внутри подрозетника после отделочных работ может скопиться немало мусора, остатков строительных растворов, пыли. Все это необходимо вычистить.
	После удаления крупного мусора, мелкий можно быстро вычистить с помощью пылесоса.
	Все, место подготовлено – можно переходить к монтажным работам.
	Прежде всего, если это необходимо, укорачивают подходящий к розетке кабель. Обычно исходят из того, что он должен выступать за поверхность стены на 60÷80 мм.
	Далее, с кабеля необходимо снять внешний слой защитной изоляции (оплетки). Здесь показано, что мастер орудует обычным ножом. Можно, конечно, но все же – не совсем правильно, так как так несложно повредить изоляцию проводов. Ниже, в следующей таблице, будет показан более грамотный подход к этой операции.
	Оплетка снимается, освобождая провода. Ее остатки аккуратно срезаются и удаляются, чтобы они не мешали в работе.
	Освобождённые провода сразу несколько разводятся в стороны, именно в том порядке, как они будут подключаться в розетке: фаза слева, ноль справа и заземление – по центру. Кончики проводов (около 25 мм) можно сразу несколько изогнуть вниз.
	С помощью съёмника изоляции оголяются концы – примерно на 10 мм от края.
	Концы проводов зачищены и готовы к монтажу.
	В предлагаемом вниманию примере используется розетка, оснащенная самозажимными пружинными клеммами. То есть работа упрощается до предела. Зачищенный конец провода заводится в отверстие клеммы и просто просаживается в нее до упора. Коммутация розетки занимает всего несколько секунд.
	После этого необходимо вытягивающим движением проверить надежность фиксации в клеммах всех трех проводов. Если все нормально — можно двигаться дальше.
	Подключенные провода несколько подгибаются так, чтобы они располагались вдоль тыльной стороны корпуса розетки.
	Вот в таком виде розетка готова к установке в гнездо подрозетника.
	В данном примере в подрозетнике еще остались неубранными крепёжные саморезы. Их конечно, следует выкрутить. Но обычно эта операция проводится чуть раньше, при очистке подрозетника от строительного мусора.
	Корпус розетки заводится в гнездо подрозетника и примерно, на глаз, выравнивается по горизонтали. Затем производится его временная фиксация саморезами. Сначала с одной стороны…
	…а затем и с противоположной. Саморезы при этом пока не затягиваются.
	Следующим шагом требуется выставить верхний край розетки строго по горизонтали. Для этого к верхнему обрезу суппорта прикладывается уровень, и производятся необходимые корректировки положения. Дугообразные вырезы под саморезами дают возможность слегка провернуть розетку в нужную сторону.
	Затем, не сбивая выставленного положения, затягиваются крепежные саморезы. После этого вкручиваются и винты стопоров-лапок, которые, разойдясь в стороны, упрутся в стенки подрозетника и окончательно зафиксируют розетку.
	Можно переходить к окончательной сборке. У показываемой модели розетки декоративная рамка состоит из двух деталей – сначала собирается она.
	Затем в нее вставляется центральная крышка с гнездом под вилку.
	В таком виде они соединяются с корпусом установленной розетки. Система пазов и выступов на этих деталях обеспечит идеальное однозначное совмещение – как-то неровно установить крышку уже просто не получится.
	Осталось лишь закрутить фиксирующий винт по центру – он окончательно прижмет крышку к корпусу розетки. Правда, «фанатичных» усилий при вкручивании прилагать не стоит, чтобы пластик крышки не треснул.
	Всё, розетка установлена — проводится контроль правильности ее размещения. Если это была единственная электротехническая задача – можно включать автомат и проверять работоспособность розетки.

Установка блока из двух розеток

Ситуация схожая – после отделки необходимо установит блок из двух одиночных розеток. Коммутацию их между собой мастер будет выполнять шлейфом. Об отрицательных сторонах такого метода уже говорилось выше, но очень многие поступают именно так.

Иллюстрация	Краткое описание выполняемой операции
	Еще до начала отделочных работ в нужном месте на установленном расстоянии один от другого размещены два подрозетника. К левому проведен силовой кабель
	Устанавливаться будут две одиночные розетки «Legrand» и закрываться одной общей рамкой.
	Это – остаток от бухты трехжильного кабеля, который использовался для скрытой проводки. Кусок от него потребуется для коммутации розеток между собой.
	После очистки подрозетников от строительного мусора можно сразу выкрутить из них крепежные саморезы. Их после установки подрозетников до проведения отделки обычно оставляют на месте, чтобы отверстия не забивались строительным раствором, а вот теперь их следует убрать.
	Из подрозетника вытаскивают конец подведенного кабеля. Мастер при обрезке лишнего руководствуется «правилом 4 пальцев» – именно настолько должен выступать кабель за поверхность стены для удобства дальнейших электромонтажных работ.
	С кабеля снимается оплетка. Но вот здесь мастер сначала намеренно демонстрирует как НЕ НАДО делать. При подрезке оплетки ножом велика вероятность повредить изоляцию расположенных внутри проводов.
	Вот такая неприятность может получиться. Кроме того, повреждение изоляции может быть и практически незаметным, но однажды, уже в ходе эксплуатации розетки, сыграть свою роковую роль.
	Для снятия внешней изоляции кабеля должен использоваться специальной нож с пяткой.
	При работе с таким инструментом риск повредить изоляцию проводов кабеля – полностью исключается.
	Вспоротую оплетку кабеля срезают и удаляют, чтобы она не занимала места в коробке и не мешала работе.
	После этого оголяются примерно на 10 мм концы трех проводов. Для этого также должен обязательно использоваться специальный инструмент – съёмник изоляции. Делать надрезы ножом – это провоцировать излом проводника. Кроме того, царапины на проводнике весьма неполезны для качественного контакта при соединении в клеммах.
	Зачищенные концы проводов в первом подрозетнике. Сейчас в него необходимо завести и провода для коммутации со второй розеткой.
	Для этого берется отрезок такого же кабеля, что использовался для подводки. Это важно, так как если уж и делать шлейф, то только с совершенно идентичными проводами. Производится снятие оплетки на длину от края примерно в 200 мм. После этого провода со стороны второго подрозетника просовываются в первый через имеющийся между ними канал.
	Вот как это будет выглядеть на деле после продергивания проводов.
	Кончики просунутых проводов тоже зачищаются от изоляции можно переходить к подключению первой розетки. В данной модели три винтовые клеммы, но каждая имеет по два одинаковых гнезда для вставки проводов.
	В них и заводятся попарно провода с одинаковой цветовой маркировкой. В левую пару – белые (фаза), в центральную – зелено-жёлтые (заземление), в правую – синие (ноль). После установки каждой пары клемма сразу плотно затягивается отверткой. После затяжки всех трех клемм, провода сзади несколько изгибают вниз вдоль корпуса розетки…
	…а затем розетка аккуратно вставляется в подрозетник и примерно выравнивается.
	Розетку пока не крепят саморезами – вначале необходимо сразу установить вторую. Здесь – все еще проще.
	Вначале так же «четырьмя пальцами» отмеряется нужная длина проводов, производится зачистка их концов от изоляции.
	Затем провода в том же порядке вставляются к клеммы розетки и затягиваются винтами.
	После этого провода точно так же подгибаются вдоль корпуса, и розетка устанавливается в гнездо подрозетника.
	Теперь можно обеспечить предварительную фиксацию розеток саморезами – по две штуки на каждую, слева и справа. До конца при этом саморезы пока не затягиваются.
	Следующий этап — выравнивание розеток по горизонтали. У мастера для этих целей имеется специальный инструмент – миниатюрные уровни. Они, во-первых, хорошо фиксируются магнитами к суппортам розеток и не связывают рук, а во-вторых – позволяют провести выравнивание с очень высокой точностью. Понятно, что если таких уровней нет, придется обойтись обычным.
	После того как были внесены необходимые коррективы положения розеток, они окончательно фиксируются. Вначале – до упора закручиваются саморезы, а затем – винты, которые разожмут упорные лапки розеток.
	После того как розетки выставлены, а после фиксации правильность их положения еще раз проконтролирована, можно переходить к завершающим процедурам – установке внешней облицовки и крышек. Распаковывается и примеряется общая рамка.
	Затем поочередно вставляются и окончательно фиксируются винтами крышки.
	Все, установка двойного блока розеток завершена.

Кстати, нередко, когда требуется иметь в определенном месте две розетки, но нет никакого желания возиться с двумя подрешетниками и сборкой блока, просто устанавливают одну двойную. По сути, ее установка практически не отличается от монтажа обычной – просто она крупнее по размерам. Но есть один важный нюанс, о котором нельзя забывать.

Дело в том, что в большинстве моделей для обеспечения контактов на обеих подключаемых вилках, внутри розетки установлены две пластинчатые шины – для фазы и нуля. Но иногда бывает, что на каждой из шин имеется по две клеммы – вроде бы как для удобства при монтаже. И довольно распространенная ошибка выполняющих такой монтаж впервые – провода фазы и нуля зажимаются в клеммах одной шины.

Довольно частая ошибка при монтаже двойной розетки – провода фазы и ноля зажимаются в клеммах на одной и той же шине.

Последствия такой невнимательности – совершенно очевидны. При включении питания – моментальное короткое замыкание. И будет еще очень хорошо, если дело ограничится всего лишь сгоревшей или оплавившейся розеткой. Может все обстоять и намного печальнее.

Так что внимательность и аккуратность при проведении электромонтажных работ должны быть мобилизованы на полную.

Особенности установки розеток на стену из гипсокартона

Еще один часто встречающийся при проведении ремонтов или перепланировок вариант – розетку (одну или блок из нескольких) необходимо установить на перегородку из гипсокартона или на стену, выровненную им.

Естественно, это вопрос продумывается заранее, и к панируемому месту установки еще до монтажа гипсокартонных листов протягивается кабель, для безопасности заключенный в специальную гофротрубу.

Сам процесс установки розеток, в принципе, особо не отличается от рассмотренных выше вариантов. Здесь нюансом, скорее, является установка подрозетников.

Иллюстрация	Краткое описание выполняемой операции
	Для подобной задачи применяются специальные подрозетники для гипсокартона. Существует несколько подобных моделей, но у всех них имеется одна общая отличительная особенность.
	С двух сторон такого подрозетника расположены прижимные лапки, которые перемещаются по предназначенному для этого пазу вверх при вкручивании винта (самореза). Таким образом, лапки будут прижимать подрозетник с тыльной стороны гипсокартонного листа.
	Конструкция корпуса подрозетника и самих лапок бывает разной. В данном примере корпус имеет форму усеченного конуса, то есть лапки при перемещении вверх будут еще и расходиться в стороны. В других вариантах форма направляющего паза сделана такой, что лапка при вращении винта сначала проворачивается на 90 градусов, а затем поступательно перемещается вверх. Но на порядке монтажа это особо не отражается. Перед началом установки лапки должны находиться в крайнем нижнем положении.
	В подрозетниках надрезаются, а затем выдавливаются окошки для пропуска проводов. В первом – снизу для ввода кабеля и сбоку для канала коммутации со второй розеткой. Во втором – только сбоку для коммутации.
	Подрозетники подготовлены – можно перейти к разметке на стене. Место расположения розеток, то есть участок, где под гипсокартоном скрыт подводящий кабель, хозяевам должно быть известно. В данном случае будет устанавливаться блок из двух розеток, и они, естественно, должны разместиться на одной горизонтальной линии.
	Проведена и вертикальная линия – это ось первой розетки. В точке пересечения будет далее сверлиться круглое окно для подрозетника.
	Стандартное расстояние между центрами подрозетников, если они планируются собираться в единый блок – 71 мм. По горизонтальной линии откалывается этот отрезок. Естественно, при наметке центров отверстий всегда учитывается расположение элементов каркасной конструкции стены, чтобы не попасть на стойки или перемычки.
	Намечены оба центра – можно переходить к сверлению.
	Для этого используется специальная коронка диаметром 68 мм. Можно, конечно, вырезать и ножом или пилкой, но очень велик риск нечаянно ошибиться, выйти за границы реза, и у подрозетника может не стать достаточной опоры для надежной фиксации. При сверлении особых усилий прилагать не надо – гипсокартон режется легко. При чрезмерном давлении же может повредиться тыльное картонное покрытие ГКЛ. Кроме того, не забываем, что где-то позади гипсокартонной стенки располагается и кабель, который можно повредить, если от большого усилия коронка неконтролируемо провалится вглубь стены.
	Первое окно для подрозетника готово. Переходят к сверлению второго.
	Оба гнезда для подрозетников высверлены.
	Теперь необходимо отыскать за гипсокартонной облицовкой проложенный там кабель…
	…и аккуратно вытянуть его конец наружу.
	Затем кабель пропускается через отверстие в донышке первого подрозетника, а сам подрозетник аккуратно вставляются в вырезанное гнездо…
	…до упора, так, чтобы бортик по внешней окружности уперся в поверхность гипсокартона.
	После этого вставляется в свое гнездо и второй подрозетник.
	Подрозетники подравниваются по вертикальной оси, а затем производится их фиксация. Для этого по часовой стрелке вращают винты (или саморезы) обеспечивающие перемещение прижимных лапок. На многих моделях (в частности – на демонстрируемой) это перемещение хорошо наблюдается визуально. У некоторых – оно незаметно, и приходится ориентироваться на усилие на отвёртке. В любом случае вращение винта ведут до тех пор, пока не почувствуется, что лапка уперлась в гипсокартон. Переходят к противоположной лапке – и доводят ее до такого же положения. После этого на обоих винтах делают еще пол-оборота — и достаточно. Перетягивать ни в коем случае нельзя – лапка может начать крошить гипсокартон изнутри.
	Аналогичные действия повторяются и на втором подрозетнике. Можно считать, что они успешно установлены.
	Далее, снимается оплетка кабеля. В принципе, можно устанавливать и розетки. Но рекомендуется этот узел еще и прошпаклевать – это повысит его прочность. Да и, вообще, окончательно монтировать розетки лучше после завршения отделки.
	Значит, концы проводов необходимо заизолировать…
	…а затем аккуратно свернуть и спрятать в подрозетник. Установка же самих розеток, когда для этого будут созданы окончательные условия, ничем уже отличается от примеров, рассмотренных выше.

*  *  *  *  *  *  *

Итак, были рассмотрены вопросы самостоятельной установки розеток. Безусловно, показанными примерами разнообразие возможных вариантов монтажа — не ограничивается.

Если после прочтения статьи у неопытного в вопросах электротехники читателя остались неразрешенные вопросы, не прошла боязнь перед самостоятельной установкой — лучше и не браться. Вызывайте электрика – так будет надежнее и безопаснее.
Но если решено сделать самому, то всегда перед началом работ гарантированно убедитесь, что сеть полностью обесточена. А после завершения монтажа – тщательнейшим образом проверьте правильность всех соединений, качество изоляции — и только потом можно будет провести испытание включением напряжения.

В завершение публикации – интересный видеосюжет на эту же тему:

Видео: Нюансы правильной установки розеток с заземлением

Как установить розетку в стену: правила подключения проводов

Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера. Чтобы получить все эти преимущества, необходимо сначала разобраться – как установить розетку в стену. Это можно сделать самостоятельно, даже в том случае если придется ставить подрозетник и прокладывать провода. Работать с подключением розеток намного проще, чем монтаж выключателей света.

Подключение розетки в монтажной коробке

Содержание статьи

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки А	Мощность потребителя кВт	Сечение жилы проводов мм2
		Алюминий	Медь
6	1.3	2.5	1
10	2.2	2.5	1.5
16	3.5	2.5	1.5
32	7	10	6

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

• обычные;
• влагозащищенные;
• силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

Обычная розетка

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличить от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной

Цены на влагозащищенные розетки

Влагозащищенная розетка

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка

Цены на силовые розетки

Силовая розетка

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Проверка наличия напряжения

Цены на приборы для измерения напряжения

Вольтметр

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Подрозетник обычный

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Подрозетник для гипсокартона

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Работа болгаркой

Цены на популярные модели штроборезов

Штроборез

Видео – Установка подрозетников в бетонной/кирпичной/газобетонной стене

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео – Установка розеток своими руками

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

в гипсокартон и бетонную стену

Установка розеток своими руками – одна из самых частых домашних работ. Казалось бы, ничего сложного. Но вспомним законы Мэрфи, выведенные отнюдь не «чайником». Один из них гласит: «Если устройство все равно никак не хочет работать, так возьми, наконец, и прочитай инструкцию!».

Чтобы электророзетка, это незатейливое в общем-то устройство, не стала источником забот, а то и опасности, особенно в современных высоконагруженных квартирных сетях, о ней и способах ее установки нужно знать довольно много. Правила установки розеток актуальны также с точки зрения электромагнитной совместимости: при правильной их установке и надлежащим образом выполненной проводке необходимость в дорогостоящих фильтрах-подавителях помех и дополнительных защитных устройствах, как правило, не возникает.

Важно: розетка – электрическое распределительное устройство и, как таковое, требует при работе соблюдения всех мер техники безопасности согласно ПТБ. В частности – наличия на месте работы помощника (по ПТБ – «наблюдающего за работой»), обученного оказывать первую помощь при поражении электротоком.

Важно к важному

При установке электроарматуры своими руками необходимо соблюдать следующие правила:

• Электромонтажные работы производить в обесточенной квартире.

То есть, сначала нужно выполнить все вспомогательные операции: выбить штробы, насверлить лунки и отверстия, уложить кабель, без подключения, а подключать провода в последнюю очередь.

• Каждый очередной подключаемый провод прежде всего проверять фазоуказателем.

Одно из общих положений ПТБ гласит: «При работе на электроустановках следует помнить, что напряжение на обесточенных токоведущих частях может внезапно появиться в любой момент.»

• Монтаж розетки или выключателя производить, не допуская контакта оголенных проводников с телом.

Основные приемы работы, позволяющие производить монтаж бытовой электроарматуры «не трогая медь» описаны далее.

• При поражении электротоком помнить, что главное в этом случае – скорость реагирования наблюдающего.

Воздействие электротока в 10 мА в течение 0,2 с (скорость реакции ловкого сообразительного человека без специальной подготовки) вызывает непроизвольные нелицеприятные высказывания. То же, в течение 1 с – озноб, дрожь, болезненные ощущения, которые в течение дня могут усилиться до степени, требующей госпитализации. То же, в течение 10 с или более – обморок и фибрилляцию сердечной мышцы, требующую срочной медицинской помощи в течение 15 мин, иначе будет поздно.

То есть, если мастера «прихватило», нужно дернуть его за одежду и грохнуться вместе на пол, а не бежать в прихожую отключать автомат. Лучше вместе полежать с ушибами или переломами, чем одному в земле, а второму – под следствием.

Устройство розетки

[tip] Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.[/tip]
Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

1. Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
2. Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
3. Клеммами для подключения проводов к контактам.

Контактные колодки розеток

Примечания:

1. Колодки с подвижными лапками на винтах устанавливать в подрозетник несколько сложнее (см. далее), но такая конструкция позволяет регулировать положение колодки по высоте и наклону точно по стене. Нужно только следить при покупке, чтобы лапки были двузубыми. Колодка с однозубыми лапками скоро расшатается, см. на рис. в центре.
2. Клеммы могут как крепиться к контактам винтами, так быть выполненными заодно с контактами. Последние – надежнее. Первые перед установкой розетки необходимо перебрать, смазать сопрягаемые части токопроводящей пастой (холодным припоем) и стянуть винтами натуго.
3. Клеммы со стороны проводов могут быть как винтовыми, так и «ёршиками», в которые оголенные концы проводов просто вставляются. Последние очень надежны, но не допускают переборки: провод приходится вытаскивать с силой, а ершик при этом ломается. Винтовые клеммы перед заведением проводов смазывают холодным припоем.

Виды розеток

Розетки с выключателями могут быть как одинарными, так и объединенными в один конструктив с общей крышкой и подрозетником, см. рис. слева. Последнее – розеточный модуль. Несколько розеток, установленных на стене в ряд, называют розеточной группой, на рис. в центре. Установка выключателя, как в составе модуля, так и отдельного, производится в обычный подрозетник.

Виды розеток, розеточная группа и розеточный модуль в электромонтажном коробе

В состав розеточного модуля могут входить также розетки сигнальные (телефон, телевидение, интернет), таймер, «защита от дурака», отключающая розетку при прикосновении к фазному контакту и др. Сложные розеточные модули чаще всего входят в состав электромонтажных коробов, на рис. справа.

О коробах следует сказать особо. По ПТБ, ПУЭ и требованиям электромагнитной совместимости силовые и сигнальные провода не должны соприкасаться и пересекать друг друга, поэтому электрокороба выполняются секционированными, и каждая секция выходит к своим клеммам. При укладке кабелей в короб нужно следить за условными обозначениями в секциях, чтобы потом не перекладывать все.

Розетка-выручалочка

Накладная розетка

Простое, но очень полезное изобретение – современная накладная розетка, см. рис. Она позволяет:

• Производить замену розетки при «полностью убитом» подрозетнике, не нарушая декоративного покрытия стены: крышка совершенно закрывает крепежную накладку.
• Заменять старые розетки на евро, не меняя подрозетника и не трогая стены.
• Ставить розетки на обшивку стены по обрешетке, не выясняя расстояния до базовой стены.
• В комплекте со специальным подрозетником, см. ниже, устанавливать розетки в гипсокартонную обшивку с повышенной прочностью и надежностью.
• С ним же монтировать пожаробезопасные розетки в деревянные стены – даже при возникновении дуги она прежде всего замыкается через металлическую обойму, не распространяясь далее по проводам. Защита срабатывает, или провода отгорают в клеммах, прежде чем огонь доберется до дерева.

Опасный курьез

Выдвижные розетки

По потребительским качествам полной противоположностью накладной является уверенно набирающая популярность в Европе выдвижная розетка, см. рис. Оправдывают дизайном: мол, «блямбочка» задвинутой розетки не портит интерьер. Но, простите, розетка, в которую ничего никогда не включают, вообще не нужна, а выдвинутый из стены или пола (да, да, делают и так!) модуль создает травмо-, электро- и пожароопасность. Сообщений о происшествиях из-за выдвижных розеток более чем достаточно, но маркетологи, опираясь на потребительскую психологию, все равно успешно продвигают сие «достижение» на рынке.

Нормы и правила

Низко расположенные розетки

Современные нормы на установку бытовой электроарматуры вполне либеральны: высота установки выключателя в 160 см от пола, а розетки в 80 см уже не обязательны, а только рекомендованы. Широко распространена установка розеточных модулей в 30 см от пола, см. рис. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Уменьшение высоты установки розеток не вызывает возражений электриков, если в квартире есть УЗО (устройство защитного отключения). Количество розеток в квартире никак не ограничивается.

В детской же, наоборот, рекомендуется розеточные модули с выключателями освещения и защитой от прикосновения устанавливать в 150-170 см. от пола. В таком случае самые маленькие не смогут до них дотянуться, а у тех, кто постарше и уже умеет обращаться с электричеством, меньше будет соблазна пощелкать или потыкать без толку – руку тянуть высоко.

Однако некоторые правила заделки проводов в розетки следует все же соблюдать. Они намного уменьшают вероятность аварии и облегчают поиск неисправностей.

Во-первых, у электриков принято, чтобы фазный контакт находился ближе к окну. Если положение розетки относительно окна неоднозначно, фаза должна быть слева, если стоять лицом к розетке.

Заделка кабеля в розетку

Во-вторых, заводить провода минимальной длины сразу в клеммы нельзя: из-за тепловых деформаций стены и кабеля контакты со временем нарушаются, а надежно перезаделать коротенькие кончики в новую розетку будет очень сложно. Подключение розетки нужно производить, пропустив кабель под контактной колодкой (там всегда есть зазор специально для этого), как показано на рисунке. Если кабель круглый и слишком толстый, нужно снять кусок его оболочки и провести провода, расположив в ряд.

В-третьих, при обводке колодки проводами ноль и защиту нужно вести с одной стороны, а фазу – с противоположной. Это также показано на рисунке.

В-четвертых, в каждую клемму можно завести два провода, но это сделано лишь для электрического соединения между собой розеток в группах и модулях. Запитывать через розетки стационарные светильники, удаленные группы и модули, не говоря уж о потребителях «на соплях», ни в коем случае нельзя, см. след. рис.

Соединение розеток в модуле

Тут возникает вопрос: а во что же это такая проводка обойдется, если от счетчика тянуть отдельную ветвь к каждой группе? Всего лишь в розеточный модуль со встроенным клеммником, по одному на комнату или менее того. Такие модули называют еще модулями с мини-щитками. Вот при разводке по помещению от мини-щитка статистика не показывает увеличения аварийности. Суть такова, что мощность должна потребляться по месту подключения, а не уходить через розеточную клемму далеко.

Подключение выключателя

Наконец, о такой операции, как монтаж выключателя. Технически выключатель устанавливается в такой же подрозетник теми же способами, что и розетка, см. ниже. Но при монтаже однополюсного выключателя его необходимо включать в разрыв ФАЗНОГО провода; включение в разрыв нуля недопустимо! Фаза и ноль в двухполюсном выключателе должны быть расположены единообразно с розетками (фаза – слева).

В любом случае к выключателю нужно спускать петлю кабеля, и ноль с защитой оставлять неразделанными, на рис. слева. Ради экономии кабеля подводить к выключателю случайные провода, а разделанную фазу кабеля оставлять в распределительной коробке (дозе) под потолком, как это делалось раньше, недопустимо, на рис. справа.

Инструменты и материалы

Для работы с электроарматурой в квартире понадобятся следующие инструменты и материалы:

1. Фазоуказатель (индикатор фазы).
2. Отвертки 4-6 мм, прямая и крестовая.
3. Пассатижи с изолирующими рукоятками.
4. Кусачки-бокорезы №1 или №2.
5. Монтажный нож.
6. Изолента виниловая и х/б.
7. Для переноса розеток – изолирующие колпачки С-типа (не для сигнальных разъемов, см. на рис. ниже в центре) и токопроводящая паста (холодный припой).
8. Силиконовый герметик в самой мелкой упаковке; расход – граммы.
9. Для монтажа новых или переноса розеток – электродрель.
10. Для монтажа розеток на гипсокартон – сверло-коронка 67 мм или перьевое сверло 32 мм, в зависимости от способа установки, см. далее.
11. Для монтажа на бетон – коронка по бетону диаметром 70-75 мм и высотой 45 мм.
12. Мелкие сверла, дюбели под саморезы-блошки.
13. Для новичков – съемник изоляции.

Примечание: при описанных далее приемах работы изолента может понадобиться как демпфер, для обмотки участков кабеля, проходящих сквозь отверстия, а не в качестве изоляции.

О съеме изоляции и прочих рабочих операциях нужно поговорить особо.

Приемы работы

Съем изоляции

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

• Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
• Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
• Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
• Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

1. С концов проводов снимают изоляцию на 4-5 см.
2. Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
3. Провода должны располагаться параллельно, вплотную друг к другу.
4. Обрезы изоляции должны совпадать.
5. Пассатижами в правой руке скручивают жилы по часовой стрелке.
6. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
7. Концом плоской отвертки наносят на скрутку холодный припой.
8. Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
9. По застывании припоя в раструб колпачка выдавливают силикон.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже. Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки.

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Итог

Как видим, при соблюдении некоторых простых правил установка розеток и выключателей в квартире своими руками – дело несложное. Элементарная аккуратность – и все будет работать как часы, а шипение, зудение и запах подгоревшей изоляции никогда не послышатся.

Видео: профессиональная установка розеток

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как установить блок розеток. Инструкция от А до Я / Статьи и обзоры / Элек.ру

Большое количество потребителей в современных квартирах требуют большого количества розеток. Например, для включения телевизора, ТВ-приставки, караоке, разных проигрывателей и т.д. в одном месте необходимо минимум 3-4 силовых розетки.

Использовать удлинители, которые занимают место и постоянно мешаются их провода, уже никто не хочет. Поэтому во время планирования и разработки схемы электроснабжения своей квартиры или дома, учитывайте данный момент и сразу закладывайте в нужных местах блоки розеток, которые состоят из нескольких точек. Где это может понадобиться? Это над рабочей поверхностью кухни, у рабочего или компьютерного стола, возле мультимедийной аппаратуры и т.д. Во всех подобных местах нужно делать блоки розеток. Это сделает эксплуатацию домашней техники очень удобной и избавит от лишних проводов, лежащих на полу.

Под блоком розетки понимается несколько одиночных розеток объединенных в одно целое. Он может состоять из 2-6 мест. На большее количество просто не сможете найти общую рамку. Если такого количества не хватает, то нужно тогда делать два блока розеток. Ниже расскажу, как это все можно организовать самому, т.е. как установить. Это будет выглядеть как инструкция от А до Я. Сразу отмечу, что в ней не будет 33-х пунктов согласно количества букв в нашем алфавите. Если мы до буквы «Я» не дойдем, то сильно не расстраивайтесь)))

Итак, вот сама инструкция:

а) Бытовые розетки бывают двух видов монтажа — наружного и внутреннего. В квартирах наружные розетки редко кто используют, так как они сильно выделяются и торчат. Своим присутствием они не придают красоты интерьеру дома. Поэтому их в данной инструкции не будем рассматривать. Розетки внутреннего монтажа являются самыми популярными, так как их механизмы прячутся внутрь стен. Понятно, что на первом этапе нужно выбрать способ монтажа розеток.

б) Начинать все работы необходимо с разметки. На нужной высоте рисуется по уровню горизонтальная линия. Далее ставим на ней точку в месте центра первой розетки. Для разметки можно использовать простой карандаш или любой маркер. Затем нужно указать центр следующей розетки. Как его найти? Тут все просто. Запомните, что между центрами соседних розеток расстояние составляет 71 мм. Поэтому от первой точки отмеряете 71 мм и ставите вторую точку. Их количество будет равно количеству одиночных розеток во всем блоке.

в) Теперь нам нужен перфоратор и сверло или бур диметром 6 мм в зависимости от материала стен. Далее сверлим очень аккуратно и точно по центрам указанных точек. Если бур во время сверления уйдет в какую-либо сторону на несколько миллиметров, то розетки у вас будут не по уровню, а одна выше другой. Этого допустить нельзя, так как потом не встанет общая рамка на несколько постов.

г) После того как готовы отверстия в центрах розеток нам понадобится коронка диаметром 68 мм для высверливания отверстий, в которые будут устанавливаться подрозетники. Так как материал стен может быть разным, то везде нужно выбирать соответствующие коронки. По бетону можно использовать ударные модели или алмазные. Первые более дешевые и доступные, а вторые дорогие. Если вы купили ударную коронку, то ей высверливать нужно в режиме перфоратора. Если у вас алмазная коронка или металлическая по гипсокартону, то ими работают в режиме дрели, то есть без удара. Стандартная глубина подрозетников составляет 45 мм. Поэтому на такую глубину нужно высверливать круглые отверстия в стене. После того, как прошлись коронкой по всем точкам, необходимо перфоратором и зубилом в режиме отбойного молотка выдолбить все высверленные внутренности. Также нужно снести центры перегородок между соседними отверстиями.

д) Далее нужно определиться откуда и с какой стороны к розеткам будет подходить кабель. Он может спускаться сверху с потолка или подниматься снизу от пола. Заводить его нужно в крайний подрозетник, так как от него шлейфом друг за другом будут соединяться соседние розетки. В месте подвода кабеля к розетке в стене зубилом нужно выдолбить углубление, т.е. организовать ему свободное место рядом с круглым высверленным отверстием.

е) Берем сами подрозетники диаметром 68 мм. Их нужно покупать одной фирмы и с одинаковыми размерами. У некоторых производителей, например, у Hegel, у подрозетников есть специальные «уши» по бокам.

С их помощью они собираются в один блок. А у других может не быть этих «ушей» и для соединения подрозетников в один блок нужно будет докупать специальные соединители. Этот момент обязательно учитывайте во время их покупки. Итак, соединили между собой несколько штук и готовый блок поставили на место. Далее нужно проверить, что он входит в стену полностью, что он стоит по уровню и не перекошен.

ж) На следующем шаге нужно закрепить блок из подрозетников в стене. Для этого берется гипс, разводится до нужной консистенции, смачивается водой высверленные отверстия, в них накладывается гипс и размазывается по стенкам. Затем берутся собранные подрозетники и сажаются на свое законное место. При этом нужно следить, чтобы они полностью зашли в стену и встали по уровню. При этом стоит кабель сразу завести внутрь и зафиксировать его гипсом. Дальше ждем, когда все полностью высохнет.

з) На этом этапе делаем перерыв и даем поработать отделочникам. Они штукатурят стены, кладут плитку, клеят обои и т.д. Установка самих розеток относится уже к чистовому этапу. Их рамки ставятся поверх обоев.

и) Приходим после отделочников и первым делом полностью очищаем все подрозетники. В них может попасть пыль, штукатурка и другой строительный мусор.

к) Разделываем и зачищаем приходящий кабель. Длину жил можно оставить где-то 10-12 см. Больше не нужно, иначе их сложно будет уместить в подрозетниках за розетками. Заранее готовим перемычки из жил кабеля аналогичного сечения. Длина перемычек должна быть 15-20 см. При необходимости лишнее можно будет откусить.

л) Берем первую розетку и подключаем к ней все приходящие жилы и уходящие перемычки на соседнюю розетку. Этот способ соединения называется подключение шлейфом, то есть последовательным. На каждом контакте розетки есть два отверстия. Одно для приходящей жилы, а другое для уходящей на соседнюю розетку. Так можно подключать их и все будет работать долго и исправно. Главное при зачистке кабеля не повредить медные жилы, иначе они могут со временем переломиться. Поэтому для этих работ стоит использовать специальные съемники изоляции.

м) После подключения кабеля к первой розетке ее нужно зафиксировать в подрозетнике строго по уровню. Она крепится с помощью маленьких саморезов, которые идут с самими подрозетниками. Еще в каждой розетке по бокам есть специальные распорки. Можно ее закрепить с помощью данных распорок. Когда первая розетка установлена на свое место, то переходим к подключению следующей розетки. Далее поступаем аналогичным способом, который описан в пунктах нашей инструкции з) и и).

н) Когда установлены все розетки на свои места и выровнены по уровню берем внешнюю рамку и крепим ее сверху. Она может крепиться с помощью специальных защелок путем нажатия на рамку сверху. А может крепиться с помощью установки на место лицевых панелей самих розеток.

о) После завершения всех монтажных работ включаем автоматический выключатель и проверяем любым электроприбором работу смонтированного блока розеток.

Источник: Компания «Уралэнерго».

Что такое электрическая розетка? (с иллюстрациями)

Электрическая розетка — это отверстие или ряд отверстий, подключенных к проводному источнику питания, предназначенному для питания электрического оборудования и компонентов. Это один из наиболее часто используемых предметов в доме или здании, и его можно найти почти повсеместно, хотя во многих странах существуют разные стандарты или напряжения. В результате не все розетки или компоненты, для которых они предназначены, совместимы друг с другом.

Europlug имеет два отверстия, расположенных по горизонтали на расстоянии около одного дюйма друг от друга, и используется в большинстве стран Европы.

Большинство бытовых электронных компонентов получают питание от шнура, вставленного в розетку. Вилка компонента передает питание от электрической розетки к устройству, которому это необходимо. Затем другой провод возвращает электричество в исходное положение. Для упрощения в домашних условиях это электрическая панель. Из-за такой маршрутизации в оба конца ее часто называют электрической цепью.

В Соединенном Королевстве используются выходы, которые образуют треугольную форму, когда зубцы выровнены.

В США стандартная электрическая розетка имеет пару параллельных вертикальных щелей на расстоянии менее 1 дюйма (2,5 см) друг от друга, а также круглое отверстие с центром под вертикальными щелями. Круглое отверстие предназначено для земли, что обеспечивает некоторую безопасность. Напряжение в США обычно составляет 120 вольт. Помимо США, этот стандартный штекер часто используется в восточных частях Южной Америки, некоторых странах Карибского бассейна и в некоторых странах Ближнего Востока.

Электрическая розетка.

В большинстве стран Европы стандартная розетка имеет два отверстия, расположенных по горизонтали менее 1 дюйма (2.5 см) друг от друга. Его напряжение обычно составляет от 220 до 230 вольт, но оно может варьироваться в зависимости от местоположения. Этот тип вилки чаще всего известен как европейская вилка из-за его использования в этой части мира. Это также наиболее широко используемый тип на международном уровне.

Заземленная вилка, подключаемая к электрической розетке.

В Великобритании вилка основной электрической розетки имеет две горизонтальные прорези внизу и одну вертикальную прорезь немного выше этих горизонтальных. Прорези вместе образуют треугольную форму. Вилку также можно найти в других частях света, например, в Латинской Америке и Африке. Его наиболее распространенное напряжение составляет 230 вольт.

Для путешественников международные адаптеры позволяют подключать устройства, произведенные в одной стране, к розеткам в других.Однако то, что кто-то может подключить электронный компонент к международной розетке, не означает, что он должен это делать. Если компонент не рассчитан на более высокое напряжение, человеку также понадобится преобразователь для уменьшения напряжения. В противном случае электричество будет подавлять оборудование и вывести его из строя.

Европейские вилки имеют круглые штыри.

Электрические розетки, переключатели и коробки для дома и офиса

Электрические переключатели, розетки и коробки

Хотите установить электрические розетки или выключатели у себя дома, в офисе или на рабочем месте? Это место для всех ваших потребностей в настенном электрическом креплении. У нас есть различные электрические коробки, включая розетки, корпуса и мультимедийные коробки, а также необходимые монтажные пластины и кронштейны.Затем у нас есть приемники, которые входят в них: дуплексные стили, комбинации и даже варианты вращения. У нас также есть переключатели как в рокерном, так и в тумблерном стиле, не говоря уже о диммерах и датчиках присутствия.

При установке розеток и выключателей не забудьте настенную пластину! Доступно множество различных типов, в том числе настенные пластины Keystone, A / V, Phone и Gang. На нашем сайте есть все!

Какая электрическая розетка вам подходит?

Вы когда-нибудь ходили в магазин на рынке за розетками, выключателями или коробками и просили указать вам в сторону электрических розеток, думая, что это будет быстрая остановка по пути домой из продуктового магазина? Если это так, то вы, вероятно, столкнулись с пугающе длинной стеной вариантов.Когда продавец блуждает, а ваши продукты тают в багажнике вашей машины, вы думаете про себя: «Какого черта я должен знать, какой из них правильный?»
Мы все были там, поэтому мы хотели бы раскрыть немного тайны покупки электрических розеток. Помимо того, что взяли с собой свое старое устройство для его замены — что неплохая идея, если вы довольны тем, что остается с той же моделью — мы здесь, чтобы развенчать некоторые распространенные различия в типах переключателей, розеток и коробок, чтобы сделать вашу жизнь приятной. немного проще.

Электрические переключатели

>
Электрические выключатели бывают самых разных стилей, и незнание опций может серьезно ограничить способ освещения вашего дома, офиса или клиента! Например, у нас есть переключатели с подсветкой, которые легко размещаются в темноте. Есть переключатели датчиков присутствия, которые автоматически освещают комнату при обнаружении движения, что идеально подходит для офисной среды или любого другого места, где вы хотите убедиться, что свет включен, когда он должен быть выключен, а не должен.Когда важны безопасность и экономия энергии, вам следует проверить переключатель, который является датчиком присутствия с ночным освещением. Конечно, у нас также есть все основные тумблеры, диммеры и многое другое, чтобы удовлетворить ваши потребности.

Электрические розетки

Электрические розетки — это то же самое, что и электрические розетки. Розетки являются источником электричества — другими словами, это место, где что-то вставляется в стену. Хорошая новость заключается в том, что они, безусловно, не подходят для всех! Мы предлагаем все, от простых дуплексных розеток питания до устройств, вращающихся на 360 градусов, и версий USB в соответствии с вашими потребностями.Кроме того, мы осознаем важность безопасности. Поэтому мы предлагаем множество моделей для защиты от риска возгорания и поражения электрическим током. Один адаптер розетки, который мы продаем, позволяет даже прижимать диваны и другую мебель к стене, не сжимая и не сгибая кабели и вилки.

Электрические коробки

Электрические коробки, как следует из названия, используются в качестве контейнера для электрических соединений, используются как для их сокрытия, так и для обеспечения их организованности и защиты от износа. Одна из наиболее полезных, которые мы находим, — это настенная монтажная пластина Erico Caddy Within Wall Mounting Plate, которая позволяет устанавливать ее внутри стены, обеспечивая гладкую поверхность без зазоров на лицевых панелях.Это также ограничивает количество движений, что защищает кабельные линии от чрезмерного повреждения. В дополнение к коробкам мы предлагаем широкий выбор креплений и кронштейнов, чтобы упростить покупку вашей электрической розетки. Беспроводная розетка с дистанционным управлением

, выключатель электрической розетки Fosmon для установки на открытом воздухе, защищенный от атмосферных воздействий, для тяжелых условий эксплуатации, 3-контактный подключаемый модуль в списке ETL (батарея в комплекте) — Walmart.com

«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 2abb62b2-b296-4ab4-a432-7fa83a45f2c8 «,» облако «:» eus9 «-prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.
