Установка анкеров: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Содержание

Особенности монтажа анкеров разных видов

Анкера – вид крепежа (метизы), фиксирующиеся различными способами в подготовленное отверстие.

Применяются для обеспечения надежного крепления тяжелой конструкции (легкие конструкции крепятся на дюбеля).

Анкера крепятся в бетон, камень, полнотелый кирпич. При монтаже в других менее плотных основаниях применяют дюбеля.



Основные разновидности

По способу монтаж анкеров делятся на предназначенные для сквозного монтажа через прикрепляемую деталь, и трубеющие предварительной установки.

К первому виду относятся:

Ко второму виду все остальные.

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.



Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Установка анкеров с точностью не более 1мм

DmitriyV сказал(а): ↑

Анкеров много и в разных уровнях, как вертикальные так и горизонтальные. все располагаются на фундаменте 13на23 метра

Нажмите, чтобы раскрыть…

Для начала нужно отделить мух от котлет.

1. Есть анкер и есть анкерная группа. С анкером всё понятно. А анкерная группа, это несколько анкеров на которые будет насаживаться 1 элемент. СНиП (СП) Несущие и ограждающие конструкции говорит: анкер внутри контура опоры (анкерная группа) — 5мм, вне контура опоры (положение отдельной анкерной группы) — 10мм. Заметьте- это предельные отклонения, значит ещё и плюс-минус (уже 10 и 20мм соответственно).

2. Согласен. Есть СНиП, а есть требования проектной документации. Поэтому для анкерной группы остаётся СНиПовский допуск (очень сомневаюсь, что в проекте что-то сказано по этому поводу), а вот для анкера внутри группы отдельная песня…

3. Поскольку указан диаметр отверстия под анкер, то вывод: установка анкера ±1.5мм (ΔD между любыми двумя анкерами 3мм). СНиП (СП) геодезические работы в строительстве, говорит, что исполнительные съёмки должны производиться с точностью 0. 2 от допуска на конструкцию. В Вашем случае 0.6мм — недостижимая точность, если речь идёт о работе с тахеометром. Но кто сказал, что геодезист обязан работать только этим измерительным инструментом? Внутри контура опоры расстояния должны проверяться либо рулеткой с ценой деления не более 0.5мм (желательно 0.1) — бредовый бред, либо кондуктором (нет, так закажите — все отмазки неконструктивны). Точность разбивочных работ описывается другими цифрами и формулами. На память ничего не приходит, а рыться в первоисточниках откровенно лень (бейте меня семеро) — поэтому предлагаю поискать самому, либо дождаться совета менее ленивого форумчанина

4. В любом случае даже если Вы притараните на объект наноплазменный полусекундник — он не будет стоить и ломанного гроша без грамотных монтажников, кондуктора и отработанной технологии монтажа.

5. Теперь о технологии:

DmitriyV сказал(а): ↑

думаете что лучше мини-призма или марка?

Нажмите, чтобы раскрыть.

..

Благо, в теме не появилось таких советчиков. Выставлять анкера под тахеометр — верх делетантсва строителей (каюсь, за деньги занимался подобной порнографией).

Пособие по производству геодезических работ п. 5.22

При наличии в фундаменте анкерных блоков, арматурных выпусков и закладных деталей их установку производят по микрообноске… … По закреплённым осям на опалубке натягивают проволоку, от которой непосредственно и определяют местоположение элементов фундамента в плане. Для установки анкерных болтов рекомендуется применять шаблоны.

6. Вообще в целом полистайте это пособие — достаточно грамотный документ.

7. Так что… если хотите точности начните с того, что донесите до руководства мысль о том, что точность — это не только геодезическое понятие. Проработайте технологию опираясь на то, что я описал выше и заставьте по ней работать ВСЕХ. Получится — будете героем. Не получится — его величество «авось» Вам в помощь и мои соболезнования.



Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1

) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта
  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

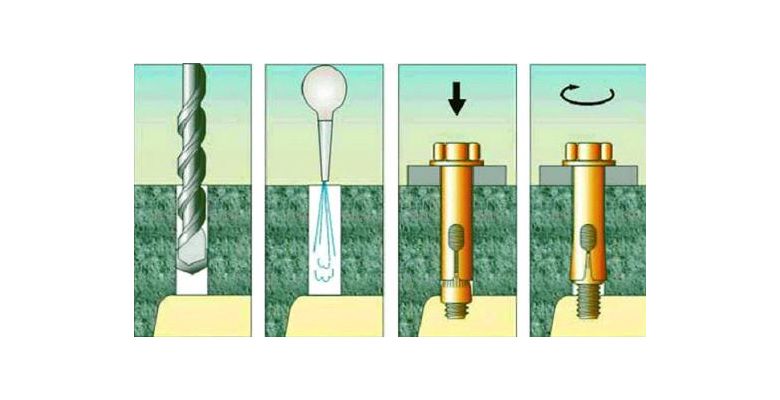

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт. То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера. Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болта Для крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы. Для крепления в жесткие полнотелые основания.

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать. Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Установка анкеров

Данную статью мы решили посвятить теме того, как правильно устанавливать такие крепежные элементы как анкера.

Для начала напомним, что анкером называется крепеж с высокой несущей способностью, основанный на принципе расклинивания распорной части в толще несущей стены.
Вообще анкеры бывают различной конструкции, но все таки они схожи в принципе работы, ну разве что за исключением химических анкеров для пустотных материалов. Поэтому мы опишем технологию монтажа самых распространенных видов анкеров – анкерных болтов.

По сравнению с саморезами или гвоздями анкерные болты намного массивнее и значительно прочнее, особенно если речь идет о креплении к стенам из каменных натуральных или искусственных материалов. Это касается кирпича, бетона, стеновых блоков и т.д..

Напрямую в подобные стены просто невозможно вкрутить саморез или гвоздь, либо они после завинчивания не обеспечат нужной прочности, ведь монтироваться они будут в дюбель, площадь опоры которого достаточно небольшая, ну и тем более в процессе закручивания материал вокруг крепежа немножко раскрошится и ослабит крепление.

Для небольших по весу изделий саморезы еще подойдут, а что делать если нужно закрепить на стене допустим кондиционер весом под 100 кг, или какие либо металлические тяжелые конструкции? Тут и приходит на помощь анкер.

Ну а теперь перейдем непосредственно к описанию процесса установки или монтажа анкеров в стену и начнем мы с инструментов, которые нам понадобятся. И чтобы конкретно описать все действия представим что нам необходимо установить анкерный болт с гайкой в бетонную стену.

Инструменты для установки анкера

Во первых нам понадобится достаточно мощный сверлильный инструмент. Наиболее целесообразно воспользоваться перфоратором с буром нужного диаметра, но если его нет подойдет и мощная дрель с функцией ударного сверления. Самое главное во втором случае найти нужное по диаметру сверло по бетону, ведь диаметр анкеров обычно более 10 мм, а патрон электродрели ограничен диаметром сверла максимум в 13 мм.

Дополнительно нам понадобится ключ под гайку анкера. Подойдет и торцевой и обычный рожковый. Ну и наконец универсальный в строительстве инструменты: молоток.

Монтаж анкера

Первоначально необходимо тщательно выверить точную точку установки анкера. Если ошибетесь даже на один сантиметр это может привести к очень негативным последствиям, например крепление которое вы будете устанавливать, станет криво и исправить это будет очень сложно.

Самым сложным вариантом будет, если анкер необходимо установить очень близко к плоскости пола или потолка, ведь в этих местах не получится просверлить отверстие под анкер строго перпендикулярно, и анкер станет криво.

После того, как с местом установки анкера вы определились сверлим отверстие на нужную глубину (длину анкера). Сверлить необходимо аккуратно, чтобы диаметр отверстия не сильно отличался от диаметра сверла или бура. Кстати при сверлении может возникнуть еще одна трудность – можете напороться на арматуру и тогда место крепления анкера придется менять однозначно.

После того, как отверстие просверлено готовим анкер. Для этого ослабляем (откручиваем гайку) затяжку болта, чтобы распорные сектора внешней оболочки сошлись и анкер свободно проходил в отверстие. Наиболее целесообразно открутить гайку почти до конца с учетом того, чтобы потом ее можно было совсем снять, надеть на анкер крепление того, что будете навешивать и чтобы гайка могла накрутиться снова хотя бы на 3 – 4 витка.

С помощью молотка, забиваем анкер до упора и оставляем как есть. Далее монтируем аналогичным образом остальные анкера, если их несколько штук.

В процессе установки анкеров необходимо убедиться, что в отверстии анкера не болтаются, а сидят достаточно плотно, если это не так, лучше всего изменить место установки если это возможно, либо каким либо образом уменьшит этот «люфт» анкера в отверстии.

Следующим этапом работ уже будет навешивание закрепляемой конструкции и затягивание анкеров.

Как правило, навешивают на анкера достаточно массивные элементы, поэтому выполняют данную работы вдвоем или втроем, чтобы можно было с одной стороны держать на весу тяжелую конструкцию, а с другой осуществлять фиксирование и затяжку гаек анкеров.

После навешивания конструкции гайки наживляются и начинают затягиваться с помощью имеющихся ключей. Затягивать гайки необходимо аккуратно, так как за счет движения болта и расклинивания возникают достаточно значительные усилия и напряжения. Если вы перетяните анкерный болт, жестяная часть анкера может просто не выдержать и оторваться или погнуться, что снизит прочность крепления.

В недостаточно плотных материалах, например кирпиче или стеновых блоков может возникнуть другая ситуация: раскрашивание стенок отверстия. Здесь перетягивание гайки приведет к тому, что анкер просто расширит отверстие и держаться не будет. В общем в процессе затягивания гаек нужно контролировать усилие которое возникает на ключе и вовремя остановиться.

Так как в процессе фиксации болт может достаточно сильно выйти за плоскость гайки, он может в процессе эксплуатации сильно мешаться. В связи с этим лучше всего торчащие болты обрезать заподлицо по гайку с помощью болгарки.

Установка химического анкера

Наш рассказ был бы не совсем полным, если бы мы не описали технологию установки химических анкеров.

Данные типы анкеров обычно используют в тех случаях, когда  нельзя воспользоваться классическими вариантами анкеров, например в стенах из материалов с большим количеством пустот, например пенобетон или газосиликат. Классический расклинивающий элемент анкера в подобном материале просто продавит материал и анкер держаться не будет, а химический будет, так как работает он на другом принципе.

Как и под обычный анкер под химический также сверлится отверстие. Далее в отверстие устанавливается анкер, который фиксируется с помощью специального клея, который застывает внутри отверстия и надежно фиксирует крепежный элемент. Подобное соединение отличается повышенной прочностью и пустотность материала на это не влияет. Более того, именно за счет прочного и надежного соединения химические анкера широко применяются при монтаже массивных объектов в том числе при высотных работах.

Ну и в конце статьи мы хотим привести табличные данные несущей способности анкерных болтов при монтаже в стенах из тяжелого бетона. Эти данные могут принести пользу при монтаже как ориентировочные нагрузки, даже если анкера отличаются по конструкции или материал стен менее прочный.

Как установить анкер

В переводе с немецкого anker обозначает якорь. Этой категории крепежных устройств совсем не зря дали такое имя. По аналогии с корабельными якорями они способны самым надежным образом удерживать тяжелые предметы и конструкции на любых поверхностях, в том числе вертикальных.

В постройках из древесины такая проблема решается просто, а вот в зданиях из кирпича, тяжелого или легкого бетона дело обстоит сложнее. Здесь и приходят на помощь крепежные анкера самых разных типов и конструкций.

Анкер любого вида состоит из двух частей. На одну из них, называемую распорной, возлагается обязанность прочно удерживать в просверленном канале рабочий стержень, создавать надежное сцепление анкерной конструкции с основой (материалом стены, потолка, пола, фундамента).

Вторая часть анкера – несущий элемент, в качестве которого используются болты, шпильки, различающиеся по типу резьбовой нарезки, форме и конструкции оголовков, длине и диаметру.

Разновидности анкеров

Весь сортамент анкерного крепежа по устройству делится на два основных типа:

1. Химический анкер – это приспособление, которое состоит из стального стержня и клеевого состава. Для изготовления клея используют кварцевый песок, вяжущие вещества и синтетическую смолу. Существуют такие виды химических анкеров:

  • однокомпонентным называется клеевая масса, готовая к применению, к потребителю поступает в ампулах с различными размерами по длине и диаметру;
  • двухкомпонентный состав включает клей и отвердитель, которые помещены в отдельные отсеки картриджа.

2. Механические виды анкерного крепежа действуют по принципу расширения распорной втулки, в которую впоследствии вставляется резьбовой болт либо шпилька. Закрепление происходит в процессе накручивания гильзы по резьбе. Различают несколько конструкций механических анкеров:

  • Клиновые устроены следующим образом. Внутри гильзы, в нижней части, располагается клинышек, который под действием вставляемого стержня раздвигает края втулки, распирая ее. Отдельные модификации расклиниваются с помощью специального стержневого бородка, на место которого впоследствии вкручивается резьбовой болт или шпилька.
  • Забивной тип не нуждается в дополнительных приспособлениях. Их действие основано на деформации кромки гильзы специальной формы. Под действием молотка край сминается, упираясь в днище отверстия и прочно удерживая в нем втулку. Считается наиболее простым приспособлением, однако требует большой точности сверления как по диаметру отверстия, так и по его глубине.
  • Бабочкой именуется анкер, имеющий гильзу с вертикальными прорезями посередине корпуса. В процессе закручивания она сминается в средней части, раскрывая лепестки с тыльной стороны.
  • Самый распространенный и наиболее востребованный тип анкера – распорный. В нем применен цанговый способ расширения втулки в заглубляемой ее части. Применим только при закреплении к бетонной или полнотелой кирпичной основе.

Компания «Трайв-Комплект» предлагает огромный выбор анкеров из нержавеющей стали и химических, различающихся не только по конструктивным решениям, но также конфигурации оголовков, несущей способности и даже цвету. Есть отдельный ряд крепежа, оснащенный крюками, кольцами, растрового вида, специальные изделия для крепления подвесных потолочных каркасов и многое другое.


Установка химических анкеров

Данный тип крепежа можно уверенно считать универсальным, поскольку химический анкер применяют к основе из любых материалов, в том числе пустотелых и хрупких. Его чаще всего используют для крепления металлических профилей, столбов, оконных и дверных каркасов к стенам из ячеистых бетонов и полых кирпичей.

Принцип действия основан на высокой адгезии клеящего состава с материалом основы и шпильки. Химический анкер способен выдержать нагрузки на отрыв, более чем в 2 раза превышающие возможности крепежа распорной конструкции. Важно правильно и последовательно выполнить монтажные работы:

  1. Сначала необходимо высверлить отверстие по предварительно выполненной разметке с заданными параметрами. Для этого выбирается бур нужного диаметра и на нем устанавливается ограничитель глубины или отметка. Готовое отверстие необходимо с особой тщательностью очистить от пыли, поскольку она помешает прочному сцеплению клеящей смеси с основой.
  2. Заполнение отверстия химическим составом выполняется установкой ампулы с готовым составом либо использованием двухкомпонентной смеси. Во втором случае понадобится специальный пистолет, при помощи которого клей одновременно с отвердителем из картриджа подается в отверстие. Предварительно в него нужно поместить сетчатую гильзу, а клеящую смесь выдавливать малыми дозами с постепенным выводом носика инструмента из заполняемого отверстия.
  3.  Болт или шпильку с гайкой помещают в массу химического анкера вращательными движениями вручную или при помощи перфоратора на самых малых оборотах. В процессе вкручивания надо периодически подтягивать шпильку на себя, чтобы обеспечить наиболее равномерное распределение клея в полости.

Теперь оставим крепеж в покое на период полного затвердевания состава. Время зависит от температуры объекта и внешней среды. Использовать крепеж по назначению можно только после полного застывания анкера.

Процесс установки распорного анкера

Рассмотрим наиболее характерный вариант закрепления механического анкера распорной конструкции в бетонной стене. Часты случаи, когда забивать анкера приходится в стены с чистовой или черновой отделкой. Поэтому прежде, чем определиться с длиной анкерной втулки, нужно выяснить толщину отделочного слоя вплоть до бетонного основания. Обычно глубина заложения анкера в бетон должна быть не менее 5 см, к этой величине нужно добавить замер по отделке и получить нужную длину анкерного устройства. Далее:

  • Выполняем разметку мест расположения анкеров, пользуясь простыми инструментами или лазерным уровнем. Процедура должна быть точной, так как после установки анкера исправить уже ничего не получится без лишних разрушений.
  • Сверлим отверстие нужной глубины с учетом того, что его диаметр должен быть таким, чтобы гильза входила в полость с небольшим напряжением.
  • Затем следует скрупулезная очистка канала от бетонных зерен и пыли. Использовать можно любые способы – пылесос, сжатый воздух ершики или медицинскую грушу с трубкой.
  • Помещаем анкерную гильзу в готовое отверстие при помощи обычного молотка, легкими ударами. Если она заходит с большим трудом, то отверстие нужно еще раз обработать сверлом, слегка его покачивая и опять очистить.
  • Вот теперь наступила очередь болта или шпильки, которые сначала вбиваются в гильзу, а затем вкручиваются ключом. В это время происходит раскрытие лепестков гильзы и ее упрочнение в бетонной массе. Часто для расклинивания гильзы предварительно используют стержень-бородок.

Чтобы не переусердствовать и случайно не превысить рекомендуемое значение крутящего момента для конкретной марки анкера, лучше всего пользоваться динамометрическим ключом. Но до максимума закручивать анкер все же не стоит, чтобы не нарушить верхний слой материала отделки или стены. Чтобы лучше контролировать ситуацию, под гайку либо головку болта/шпильки необходимо подложить шайбу. Она поможет сохранить в целостности поверхность основы.

Отдельного внимания заслуживает цанговый тип анкерного устройства. Его установка несколько отличается от монтажа распорных анкеров. Удобен для крепления элементов с большой толщиной. Этот крепеж включает четыре составляющих – длинную шпильку, цангу с нарезанной внутри конусной резьбой, шайбу и гайку.

В просверленный канал, очищенный от пыли и крошек, вставляется шпилька с цанговым устройством на конце. При помощи молотка ее нужно продвинуть до упора. Затем, пользуясь разводным ключом (или другим инструментом), необходимо прокручивать шпильку до появления специфических звуков, напоминающих скрип. Это значит, что цанга раскрылась и ее лепестки прочно уперлись в стенки канала. А дальше все, как обычно – на шпильку (или на несколько шпилек) навешивается устанавливаемый предмет и закрепляется гайкой с подложкой.


Соблюдение технологии установки анкерного крепления – это очень важно. Но еще важнее правильно выбрать крепежную конструкцию. В этом Вам с удовольствием помогут специалисты ТК «Трайв-Комплект». Каждый анкер имеет свое предназначение, рассчитан на определенную величину предельного усилия на вырывание. При выборе крепежа следует учитывать не только его параметры, но также характеристики материала основы, его плотность, однородность, несущую способность.

Просмотров: 4180
12.02.2019

Как прикрутить анкерный болт. Качественная установка анкеров в бетон. Правильный монтаж и качественное крепление

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Инструкция

Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.
Для установки анкера просверлите отверстие нужного диаметра на необходимую глубину. Очистите его с помощью щеточки-ерша, продуйте или .

Заполните на 2/3 отверстие клеевой смесью – эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному – шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого , вам нужно действовать строго по инструкции, приложенной к изделию.

Вращательным движением установите анкер в отверстие на полную глубину. Уберите потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.
Просверлите и очистите отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставьте в отверстие клиновой анкер и забейте его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затяните гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забейте этот стержень ударами молотка внутрь. Тем самым вы расклините втулку и зафиксируете анкер в отверстии.

Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент – стержень, похожий на кернер или бородок.
После того как установите анкер в отверстие, поместите этот инструмент внутрь и ударами молотка расклиньте втулку. Затем удалите кернер-бородок и заверните в резьбовое отверстие анкера крепежный винт.

Так называемый рамный анкер имеет две расклинивающиеся зоны – в основании и в закрепляемой детали.
Забейте рамный анкер в основание через закрепляемую деталь. Заверните винт с необходимым усилием. При этом вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате последняя окажется прочно прикрепленной к основанию.

Покупными изделиями пользоваться очень удобно – особенно в том случае, если приходится устанавливать большое количество анкеров. Однако при необходимости можно прочно закрепить в любом основании и самодельное устройство – болт или стержень любого вида.

Просверлите отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очистите отверстие от крошек и пыли. Заполните отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой . Вращательным движением и легкими ударами молотка установите анкер в отверстие. Снимите потеки смолы. Спустя некоторое время, когда смола немного (но не до конца) затвердеет, разровняйте ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

  • Малые – сечение до 8 миллиметров/длина до 55
  • Средние анкера – до 12/120 миллиметров
  • Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

  • Устойчивость к деформациям и коррозии
  • Легкость, простота и высокая скорость монтажа
  • Стойкость к динамичным и статичным нагрузкам разного типа
  • Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в , ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это , которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Анкеры. Принцип работы анкерного болта

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

  1. . Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические . В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов :

  • Клиновой . При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый . В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка» . Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене .

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.
  7. В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  8. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


Встречаются и более экзотические конструкции анкерных крепёжных изделий , например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

  • Малые – сечение до 8 миллиметров/длина до 55
  • Средние анкера – до 12/120 миллиметров
  • Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

  • Устойчивость к деформациям и коррозии
  • Легкость, простота и высокая скорость монтажа
  • Стойкость к динамичным и статичным нагрузкам разного типа
  • Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в , ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это , которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Большим преимуществом использования является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является — станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве и прочитать нижеследующую пошаговую инструкцию

1.Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2.Заполняем его на 2/3 отверстие клеевой смесью — эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному — шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа, нужно действовать строго по инструкции, приложенной к изделию.

3.Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4.Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5.Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6.Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент — стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7.Так называемый рамный анкер имеет две расклинивающиеся зоны — в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8.Покупными изделиями пользоваться очень удобно — особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство — болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Как установить анкеры-шурупы

Как сделать дозу из неуловимых

Нет никаких сомнений в том, что квалифицированные торговцы знают, что они делают после окончания обучения. Но есть ли еще чему-нибудь, чему вы можете научиться на работе, когда зарекомендовали себя как надежный подрядчик?

Да, есть. Возьмем, к примеру, этот список советов, который поможет вам повысить эффективность использования бетонных анкеров-шурупов. Прочтите… или передайте это ученику…

Точность предварительного сверления

Когда «x» отмечает место для сверления отверстия, не используйте ярлык от руки; Быстро вращающееся сверло может легко скользить по таким поверхностям, как бетон, особенно если это полированный бетон.В результате вы получите отверстие в неправильном месте или отверстие в нужном месте с увеличенным или нестандартным диаметром, что может ухудшить сцепление анкера.

Используйте приспособление в качестве шаблона — например, если это дерево, сначала просверлите соответствующее отверстие в приспособлении, а затем совместите его с крестиком на бетоне. Проденьте перфоратор через приспособление, удерживая брус другой рукой. Перед запуском твердо прижмите сверло SDS к основанию.

А для глубины? Чтобы определить правильную глубину отверстия, особенно если толщина основания лишь ненамного превышает длину анкера, удерживайте анкер напротив сверла и используйте перманентный маркер, чтобы указать, где следует прекратить сверление.Кроме того, вы можете использовать запасной кирпич, чтобы измерить, где находятся полости, чтобы избежать сверления в них. И не забудьте также учесть глубину крепления!

Будьте чисты, установите колодец

После того, как отверстие будет просверлено, анкер-шуруп должен быть как можно более чистым. Многие люди будут использовать проволочную палочку в виде щеточки для бутылок, и это нормально. Но — это не досконально, и оставленный мусор может сильно повлиять на сцепление якоря.В дополнение или вместо того, чтобы делать это вручную, используйте ручной насос, сжатый воздух или вакуум — например, Makita Hole Blower. Например, для инструмента Makita мы предлагаем снять насадку и поместить ее над всасывающим вентилятором — пыль удаляет, а не уплотняет ее на дне отверстия.

Управляйте легко и экономично

У многих парней сильные руки, и они не знают их силы. Да, вы ввинчиваете бетон, но нет, никакого дополнительного давления или затяжки не требуется.Резьба анкера-винта жесткая и врезается самонарезанием с очень небольшим усилием. Ударный гаечный ключ или даже ручной инструмент подойдут.

Если почувствуете сопротивление, слегка отверните анкер, чтобы использовать резьбу для удаления мусора. Затем ввинтите снова.

В частности, в пустотелом кирпиче или блочном материале не перетягивайте анкер. Как нерасширяющийся анкер, захват происходит, как только анкер оказывается в основании.

Рекомендуемое использование

Эти типы анкеров могут быть использованы практически в любой ситуации, когда что-то требует крепления к бетону.Они представляют собой быстрое и сверхпрочное решение для столярных работ, стеллажа, бетонной опалубки и многих других областей применения.

Вопросы?

Если вы подозреваете, что используете анкерные болты для бетона, чтобы их можно было улучшить, обратитесь к поставщику, который является экспертом в области крепления всех вещей.

Как установить клиновые анкеры

Клиновые анкеры — это крепежные детали, предназначенные для использования в кирпичной кладке (чаще всего в бетоне) и используемые для крепления материалов и оборудования.Бетонные клиновые анкеры предназначены для того, чтобы входить в предварительно просверленное отверстие и расширяться, создавая захват, поэтому их нельзя «вытащить» или удалить. Сегодня мы рассмотрим, как правильно установить опору в бетонный пол.

Что вам понадобится?

Прежде чем мы начнем, давайте убедимся, что у нас есть подходящие инструменты для работы.

Шаг первый

Первое, что вам нужно сделать при установке клинового анкера, — это выбрать подходящий анкерный материал. Клиновые анкеры бывают разных материалов и служат для разных целей.Нержавеющая сталь и горячее цинкование — два очень популярных материала для клиновых анкеров, но правильный материал зависит от области применения. Не знаете, какой материал вам нужен? Ознакомьтесь с нашим Руководством по материалам, чтобы узнать обо всех доступных материалах.

Шаг второй

После того, как вы выбрали материал, самое время подготовить сверло. При установке клинового анкера важно, чтобы в бетон было заделано минимум 2-1 / 2 дюйма. Также должен быть открыт хотя бы дюйм, чтобы прикрепляемый материал мог зацепиться за него.Чтобы измерить наш, мы поместили клиновой анкер примерно на дюйм ниже наконечника сверла SDS, а затем с помощью синей малярной ленты отметили сверло там, где мы должны прекратить сверление. Обозначение точки остановки синей лентой позволит вам просверлить стабильные отверстия и предотвратить чрезмерное / недосверление.

Шаг третий

Теперь, когда мы закрепили сверло с лентой, пора начинать сверление. НО НЕ ТАК БЫСТРО. Сначала нам нужно надеть защитные очки и перчатки, всегда надевайте защитное снаряжение при резке.Теперь, когда вы в безопасности и готовы к работе, просто надавите на то место, которое вы хотите просверлить, и дайте долоту начать свою работу. Как только сверло достигнет синей малярной ленты, вы узнаете, что отверстие достигло необходимой глубины, и можете прекратить сверление.

Шаг четвертый

Осторожно очистите отверстие от мусора и начните установку анкера. Следующим шагом будет вставка кладочного анкера в отверстие. Он должен быть очень плотно прилегающим, и его нужно будет забить на место.Конечный результат должен оставлять около дюйма (или больше, в зависимости от того, сколько места вам нужно) над поверхностью для крепления.

Теперь, когда анкер установлен, мы можем применить основание стойки, квадратную шайбу и гайку к клиновому анкеру. После их установки вы накручиваете гайку на клиновой анкер, создавая прочную и надежную станцию ​​для крепления. Теперь, когда вы завершили установку, сделайте шаг назад и полюбуйтесь своей работой. Эта почтовая база теперь готова к следующему этапу вашего строительного проекта.

»Монтируемые на месте анкеры по сравнению с анкерами после установки

Анкерные болты бывают нескольких различных конфигураций, таких как изогнутые под углом 90 градусов, головки, стержни с резьбой на каждом конце или стержни с полной резьбой, и многие другие. Анкерные болты могут быть разных марок. Однако по форме и размеру анкерные болты делятся на две категории: анкерные анкеры с последующей установкой и монтируемые на месте анкеры. Хотя оба типа по существу выполняют одну и ту же функцию, конфигурация будет отличаться в зависимости от приложения.Следующая информация покажет различия между ними.

Анкеры для забивки на месте

Монтируемые анкеры — это анкерные болты, которые закладываются в мокрый бетон до схватывания бетона. Обычно анкерный болт устанавливается в фундамент, который затем заполняется влажным бетоном, оставляя открытой только выступающую резьбу анкерного болта. Наиболее распространенными конфигурациями монолитного анкера являются анкерный болт с головкой, анкер с изогнутым под углом 90 градусов или стержень с резьбой на каждом конце с заделанным концом, имеющим гайку в сборе и часто анкерную пластину для удержания стержня. от вытаскивания.Монтируемые анкеры обычно используются, когда для заданной нагрузки требуются большая длина заделки и высокая прочность на растяжение.

Анкеры после установки

Анкеры после установки представляют собой анкерные болты, которые устанавливаются после установки бетонного основания. В бетоне просверливается отверстие, и затем в него устанавливается анкер. Существует два основных типа анкеров после установки: механические распорные анкеры (MEA) и клеевые анкеры.

Механические распорные анкеры сначала вставляются в предварительно просверленное отверстие.Затем они расширяются, упираясь в бетонную поверхность. Клиновые анкеры — распространенный тип МЭБ. МЭБ просты в установке, однако они имеют относительно низкую прочность на разрыв и не рекомендуются для использования в зонах растяжения, где существует вероятность растрескивания бетона.

Клейкие анкеры — это анкерные болты, которые помещаются в предварительно просверленное отверстие, содержащее клей, который сохнет и сцепляется с резьбой анкерного стержня, а также с бетоном. Клейкие анкеры, также известные как эпоксидные анкеры, способны достигать высоких значений напряжения сцепления за относительно короткое время отверждения.Клеевые анкеры представляют собой стержни с полной резьбой, которые могут поставляться во многих различных классах и отделках и могут быть обрезаны до любой длины, необходимой для конкретного применения.

Написано

2021-06-11

Установка бетонных анкеров | Журнал Concrete Construction

Существует множество способов прикрепления конструктивных элементов и арматуры к бетону, и выбор системы анкеровки зависит от множества факторов.Иногда анкеры устанавливаются, а затем закладываются по мере заливки бетона. Однако чаще анкеры устанавливаются в затвердевший бетон и обеспечивают механическое или клеевое крепление. В этой статье будут затронуты оба метода, но с упором на установку механических анкеров.

Как правило, и, конечно же, в приложениях, где анкер несет структурную нагрузку, архитектор или инженер должен указывать тип, размер, расстояние и часто торговую марку анкера.Бетонные анкеры подлежат утверждению строительных норм и правил, включая любые сейсмические требования, которые проектировщик учтет. Подрядчик может отправить альтернативный якорь на рассмотрение, но вы не можете заменить другой продукт без разрешения.

В неструктурных приложениях, таких как подвешивание осветительной арматуры, воздуховода ОВК или поручня, анкеры могут быть указаны или не указаны. В строительной документации может содержаться указание на конкретный якорь или указание подрядчику следовать рекомендациям производителя приспособлений.При отсутствии особых требований подрядчик может выбрать, какой тип анкера использовать, если он имеет достаточную грузоподъемность.

Типы анкеров

Адгезивные анкеры обладают своей стойкостью к растягивающим нагрузкам за счет адгезии или сцепления. Двухкомпонентный клей закачивается в просверленное в бетоне отверстие, затем в отверстие вставляется стержень с резьбой или другой анкерный элемент. При отверждении клей образует химическую связь между бетоном и анкером. В зависимости от конкретной системы и условий на рабочем месте процесс отверждения может длиться от нескольких часов до 24 часов.

Клейкие анкеры

обладают определенными преимуществами: при правильной установке они обеспечивают отличную удерживающую способность, и их можно располагать ближе друг к другу, чем механические анкеры. Их также можно использовать во влажных условиях или даже под водой. С другой стороны, у них также есть свои недостатки: просверленные отверстия необходимо очищать очень тщательно, иначе может снизиться прочность соединения, а длительное время отверждения может вызвать неудобные задержки.

Механические анкеры можно разделить на две основные категории: анкеры винтового и клинового типа.Винтовой проще; резьба на самом анкере входит в контакт с бетонными стенками пилотного отверстия, образуя механическое соединение. Различные конфигурации анкерных головок выполняют разные функции. В некоторых случаях головка анкера сама фиксирует элемент или приспособление к бетону.

В других случаях головка анкера предназначена для приема стержня с резьбой, который удерживает прикрепленный элемент. Анкеры клинового типа требуют двухэтапного процесса. Анкер вбивается в пилотное отверстие, а затем затягивается, в результате чего расширительная втулка анкера на дне отверстия распространяется и захватывает бетон.

Подробнее о продуктах безопасности North

Найдите продукты, контактную информацию и статьи о North Safety Products

Как избежать типичных ошибок при установке анкеров

Неправильная установка — основная причина проблем, возникающих при работе с анкерами для тяжелых условий эксплуатации. Неправильная установка может привести к уменьшению запаса прочности, заложенного в процессе проектирования анкера, выходу анкера из строя во время установки или в течение срока его службы.Некоторые анкерные продукты более чувствительны к ошибкам установки, чем другие, но в любом приложении полная производительность, ожидаемая от анкера, может быть достигнута только при соблюдении правильного процесса установки.

Все анкеры должны быть установлены в соответствии с предписанной производителем процедурой установки, которая всегда документируется в Европейском техническом сертификате оценки данного продукта. Поэтому первый шаг к обеспечению безопасной установки — это изучить и ознакомиться с официальными инструкциями по установке и следовать им.

Правильная очистка отверстий

Один из аспектов процедуры установки, о котором иногда забывают, — это очистка просверленного отверстия. Для механических анкеров обычно достаточно очистить отверстие от буровой пыли с помощью продувочного насоса. После удаления пыли она не будет мешать механизму работы анкера, и анкер будет иметь достаточно места в отверстии для достижения предполагаемой глубины заделки.

Однако процедура очистки отверстий для химических анкерных систем особенно важна.Во время сверления сверло сжимает пыль на поверхности отверстия. Воздуха, создаваемого продувочным насосом, или даже сжатого воздуха недостаточно для перемещения пыли и ее удаления. Если пыль не удалить, впрыскиваемая смола будет связываться с пылью, а не с самим бетоном, и это приведет к значительному снижению производительности анкера. Отверстие следует очищать с помощью последовательности операций продувки и чистки щеткой, которая всегда подробно описывается в разрешениях на продукт или в технической документации.Щетка должна иметь диаметр немного больше, чем отверстие, которое она будет очищать. Избегайте использования нейлоновых щеток, поскольку их эффективность очистки, как правило, невысока. Walraven рекомендует использовать гибридные щетки из стальной проволоки и натуральной щетины. Если вы не уверены, какой диаметр или тип чистящей щетки вам следует использовать, свяжитесь с нашими специалистами.

Соблюдая крутящий момент

Приложите слишком маленький крутящий момент к анкеру с регулируемым крутящим моментом, и он не будет обеспечивать ожидаемую производительность.Приложите слишком большой крутящий момент, и вы рискуете перенапрягать анкер и тем самым повлиять на его работу. Если вы перетянете установку химического анкера, вы можете разорвать химическую связь между смолой и стальным элементом. Если вы не затянете приспособление в достаточной степени, постепенное ослабление гайки может уменьшить наведенное зажимное усилие и, таким образом, поставить под угрозу его безопасность. Учитывая это, всегда важно приложение правильного крутящего момента.

За некоторыми исключениями, такими как некоторые забивные анкеры, большинство тяжелых бетонных анкеров требуют контролируемого крутящего момента либо для правильной установки, либо для правильной затяжки приспособления.Сделать ошибку без использования динамометрического ключа очень легко, и риск отрицательного воздействия на характеристики анкера велик. В то же время динамометрические ключи широко доступны, и с их помощью можно избежать проблем с установкой, связанных с крутящим моментом.

В разрешениях на продукцию

и в технической документации всегда указывается величина крутящего момента, необходимого для правильного завершения установки. Помните о крутящем моменте, и вы станете на шаг ближе к установке надежных анкеров!

Резюме

Правильная очистка отверстия и приложение крутящего момента — два важных аспекта установки анкера.Перед установкой анкеров ознакомьтесь с процедурой их установки и убедитесь, что у вас есть необходимые инструменты и аксессуары для их установки и настройки.

Вам нужна дополнительная информация о наших анкерах для тяжелых условий эксплуатации? Или мы можем помочь вам определить, какой анкер лучше всего подходит для вашей установки? Не стесняйтесь обращаться к нам, чтобы обсудить это с нашими экспертами. Наши команды технической поддержки Walraven всегда готовы помочь вам с вашим проектом и проконсультировать по установке анкеров.Не стесняйтесь обращаться к нам!

Посетите нашу страницу «Анкер для тяжелых условий эксплуатации»

Как установить бетонный анкер | HowToSpecialist

Эта статья про , как установить бетонный анкер . В этом пошаговом проекте мы покажем вам, как просверлить отверстие в бетоне с помощью бурового оборудования с функцией забивания молотком и как установить правильные анкеры, чтобы работа выполнялась профессионально. Либо вы хотите прикрепить что-то к бетонному полу, либо просто хотите повесить какой-либо предмет на бетонную стену, вам необходимо изучить основные методы установки бетонного анкера.Это несложная задача, если вы будете работать терпеливо и правильно выбрать инструменты и материалы.

В первую очередь вам понадобится хороший сверлильный станок с ударной функцией , так как он сможет сверлить отверстия в бетоне. Кроме того, вам также понадобятся сверла по камню, чтобы они могли проходить сквозь цементные стены или пол. Есть много неопытных мастеров, которые недооценивают важность использования правильных инструментов, но в конечном итоге они повреждают инструменты или материалы.

На рынке представлено различных типов цементных анкеров , каждый из которых имеет свой способ установки. Кроме того, размер бетонных анкеров начинается с 3/16 дюйма до более крупных диаметром 1-1 / 4 дюйма и имеет длину от 3/4 дюйма до 10 дюймов. Чтобы закрепить их на месте, вам также необходимо вбить болт / винт, который расширяет их в стене, или ключ для гаечного ключа.

Первый тип бетонных анкеров представлен клиновыми анкерами , которые предназначены для установки исключительно в бетонные стены и полы.Чтобы зафиксировать их на месте, вам нужно использовать гаечный ключ. Они бывают разных размеров, поэтому вы легко найдете тот, который вам подходит.

Затем вы можете установить анкер с бетонной муфтой , который, вероятно, является наиболее распространенным типом цементных анкеров. Для их установки необходимо просверлить отверстие (такого же диаметра, как у анкера), постучать анкерной муфтой в стене и с помощью гаечного ключа затянуть болт. Помните, что при затягивании болта не нужно прилагать слишком много усилий, так как вы можете его повредить.

И последнее, но не менее важное: вы можете установить вставных анкеров , которые бывают двух типов: пластмассовые или металлические. Металлические забивные анкеры предназначены для бетона, а пластиковые также могут быть установлены в кирпиче. Чтобы закрепить объект, вы также должны купить соответствующий болт / винт, чтобы вбить его в анкер (анкер расширится и заблокируется в отверстии).

Сделано по этому плану

Для установки бетонных анкеров необходимо:

Материалы

  • анкеры для бетона
  • болты или винты

Инструменты

  • защитные перчатки, очки, средства защиты слуха
  • сверлильный станок со сверлами по камню
  • ключ гаечный
  • пылесос
  • молоток резиновый

подсказки

  • наклеить на сверло изоленту, чтобы не заходить глубоко в бетон (измерить глубину необходимого отверстия на сверле и наклеить туда изоленту)

Время

Как установить бетонный анкер

Разметка места установки анкеров

Прежде всего, вы должны сделать отметку на бетонной стене или полу, где вы хотите закрепить предмет.В нашем случае мы должны установить оборудование для столба, поэтому после того, как мы выровняли его с остальной частью столба, мы использовали хороший столярный карандаш, чтобы сделать отметки.

Следует помнить, что следы должны быть хорошо видны, иначе они могут стереться до того, как вы просверлите нужные отверстия. При необходимости можно использовать спиртовой уровень или лазерный уровень

.

Сверление в бетоне

Затем вам нужно просверлить отверстия в отмеченных местах. Следовательно, вы должны использовать сверлильный станок с регулятором крутящего момента и сверла для кирпичной кладки.Перед тем, как начать сверление отверстий, вам необходимо включить функцию удара молотком, иначе вы не сможете пройти в бетон.

Возможно, одним из наиболее важных аспектов при установке анкеров для бетона является выбор правильных сверл. Поэтому вам следует внимательно прочитать этикетку анкера, чтобы использовать сверло правильного размера при проделывании отверстия. Если вы просверлите отверстие большего или меньшего размера, чем необходимо, вы не сможете вставить анкеры.

Во время сверления в бетоне необходимо крепко удерживать буровое оборудование.Следовательно, одной рукой вы нажимаете на спусковой крючок, а второй вы управляете буровой техникой. Кроме того, вы должны использовать низкие скорости до тех пор, пока не будете просверливать примерно 1/2 дюйма и более высокие скорости после этого.

Установка анкеров по бетону

Установка анкера по бетону

После того, как вы просверлили отверстия, вам нужно вставить анкеры в бетон. Следовательно, вам придется вставлять пластиковые или металлические анкеры руками. Отверстие необходимо просверлить вертикально, иначе вы столкнетесь с серьезными проблемами при установке анкеров.

Умный совет: перед установкой бетонных анкеров необходимо тщательно очистить отверстие с помощью пылесоса. Этот аспект очень важен, иначе вы не сможете правильно вставить якорь.

Установка анкеров в бетон

Затем вы должны осторожно постучать по бетонным анкерам, используя молоток. Не следует прилагать слишком много усилий, иначе вы рискуете повредить анкеры или пол.

Верх анкеров должен быть правильно выровнен с поверхностью бетонной стены / пола, иначе вы не сможете закрепить оборудование должным образом.Эти шаги очень важны для вашего проекта, поэтому постарайтесь сосредоточиться во время работы.

Крепежные винты в анкерах по бетону

И последнее, но не менее важное: последний шаг — использовать гаечный ключ для вбивания болтов. Эта операция проста даже для новичков: вам нужно только повернуть ключ гаечного ключа по часовой стрелке, пока вы не закрепите оборудование.

Следует помнить, что не нужно слишком сильно затягивать болты, иначе вы рискуете повредить бетонные анкеры.Когда вы забиваете болт, анкер расширяется и блокируется в бетоне, поэтому вам нужно работать осторожно.

Благодарим вас за то, что вы прочитали нашу статью о , как облицовывать лестницу плиткой, и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими проектами с друзьями, используя виджеты социальных сетей.

Связанные проекты:

Как установить анкеры для гипсокартона

Как использовать анкерные болты с механической установкой

«Правильное выравнивание» и «давление прижима» — это простые фразы, описывающие правильную технику установки анкера.Гаечный ключ с силовым установочным винтом-анкером (PISA®) передает крутящий момент от келли-штанги экскаватора на втулку анкера. Примечание. Анкерная шпилька должна быть только достаточного диаметра, чтобы выдерживать нагрузку оттяжки.

Всегда поддерживайте соответствующее давление прижима и держите штангу Келли и гаечный ключ на одной оси с анкером. Правильное давление прижима позволяет якорю постоянно продвигаться вперед. Слишком большое прижимное давление может погнуть или даже сломать спираль анкера при крутящих нагрузках намного ниже номинальных. Слишком низкое давление прижима может привести к «взбалтыванию» почвы, повреждению гаечного ключа и, возможно, самосвала.Любая крайность может привести к потере времени, снижению удерживающей способности и повреждению оборудования.

ДЛЯ СИТУАЦИЙ, КОГДА ВНЕШНИЕ ЛИНИИ НЕ ЯВЛЯЮТСЯ ПРЕПЯТСТВИЕМ: ПОШАГОВАЯ ПРОЦЕДУРА УСТАНОВКИ АНКЕРА

Адаптер штанги Келли крепится к штанге Келли экскаватора одним болтом. Узел фиксатора удерживает узел приводной части. Если желательна глубина анкера, равная одной длине стержня 7 футов, все, что требуется, — это сборка приводного конца. Если анкер должен быть установлен на глубину, превышающую длину одной длины анкерного стержня, узел удлинения 3-1 / 2 ’прикрепляется между узлом приводного конца и узлом стопорной собачки для получения дополнительной глубины.Анкеры PISA® не должны устанавливаться за пределами 14 футов, так как извлечение гаечного ключа за пределами этой глубины затруднено.

ШАГ ПЕРВЫЙ — СОБАКИ ОТКРЫТОГО ЗАПИРАНИЯ

Перед установкой узла приводной части в узел стопорной собачки откройте собачки, потянув наружу и повернув в наружное положение. ПРИМЕЧАНИЕ. Узел стопорной собачки имеет три положения колец. В среднем положении находится узел приводного конца гаечного ключа. Положение внутреннего кольца позволяет фиксаторам удерживать анкерный стержень. Наружное положение освобождает узел приводного конца от узла стопорной собачки.

ШАГ ВТОРОЙ — ВСТАВЬТЕ В СБОРЕ ПРИВОДНОЙ КОНЦЕ

Установив стопорные собачьи кольца во внешнем положении, вставьте приводной конец в сборку стопорной собачки. Поверните кольца в среднее положение. Узел приводного конца будет захвачен в узле стопорной собачки. Теперь поверните стопорные фиксаторы во внутреннее положение, чтобы принять и зафиксировать анкерный стержень.

ШАГ ТРЕТИЙ — УСТАНОВИТЕ ЯКОРНУЮ ШТАНГУ — В УЗЕЛ ПРИВОДНОЙ КОНЦЕ

Узел будет удерживать анкерную штангу теперь, когда фиксатор находится во внутреннем положении.Вкрутите шток в резьбу, расположенную в ступице спирали анкера. Вставьте шток в приводной конец в сборе с усилием вверх.

ШАГ ЧЕТВЕРТЫЙ — ЗАПОРНЫЙ ЯКОРЬ НА МЕСТЕ

Сильным движением вверх зафиксируйте анкер в гаечном ключе. Запорные собачки, которые должным образом закрыты во внутреннем положении, будут удерживать анкерный стержень в гаечном ключе.

ШАГ ПЯТЫЙ — УСТАНОВИТЕ ЯКОРЬ

Сначала установите анкер в почти вертикальное положение. Когда якорь хорошо стартует, втяните стрелу, чтобы скорректировать угол якоря.Полная установка. Во время установки аутригеры грузовика должны немного подниматься. Избегайте чрезмерного подъема. Прекратите установку, когда фиксаторы достигнут уровня земли.

ШЕСТОЙ ШАГ — ЗАДВИЖНЫЙ КЛЮЧ

Установите стопорные собачьи кольца в среднее положение и извлеките гаечный ключ. Анкерный стержень останется в земле.

STEP SEVEN — ЗАКРЕПИТЕ ЯКОРЬЮ ГАЙКУ

Для установки глубиной более одной длины анкерной штанги выполните следующие действия:

  • СНИМИТЕ БЛОК БЛОКИРОВКИ НА УРОВНЕ ЗЕМЛИ — Установите стопорные кольца собачки во внешнее положение и снимите блок стопорной собачки.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
