Монтаж и эксплуатация анкера-шпильки
Посредством анкера фиксируются металлические лестницы, опорные конструкции, осветительные приборы. Крепеж подходит для уличной и внутрицеховой эксплуатации.Из чего производят крепежи?
При изготовлении анкеров используются различные материалы. Наиболее доступное решение – конструкционная сталь. Сплав обладает приемлемой стоимостью и высокими механическими показателями. Он прекрасно сопротивляется механическому воздействию, хорошо переносит температурные перепады. Единственный недостаток – склонность к коррозии. Анкеры из легированной стали более практичны. Они устойчивы к окислению, невосприимчивы к воздействию воды и агрессивных сред. В состав сплава входит хром и никель, содержание углерода сведено к минимуму.Латунные крепежи одни из наиболее долговечных. Они сохраняют функционал при полном погружении в воду, обладают длительным сроком службы.
Как работает анкер-шпилька?
Анкер-шпилька – это композитный крепеж, состоящий из нескольких компонентов.
Размерность изделий
Маркировка анкеров представлена числовой последовательностью. Формат обозначения зависит от типа анкера, а также стандарта, в соответствии с которым он изготовлен. Комбинация содержит сведения о следующих параметрах:- общая длина изделия;
- диаметр и протяженность резьбы;
- диаметр отверстия, необходимого для монтажа.

- характеристики фиксируемого сооружения;
- параметры опорной конструкции;
- показатели влажности и температуры;
- габаритные размеры крепежа и его несущая способность;

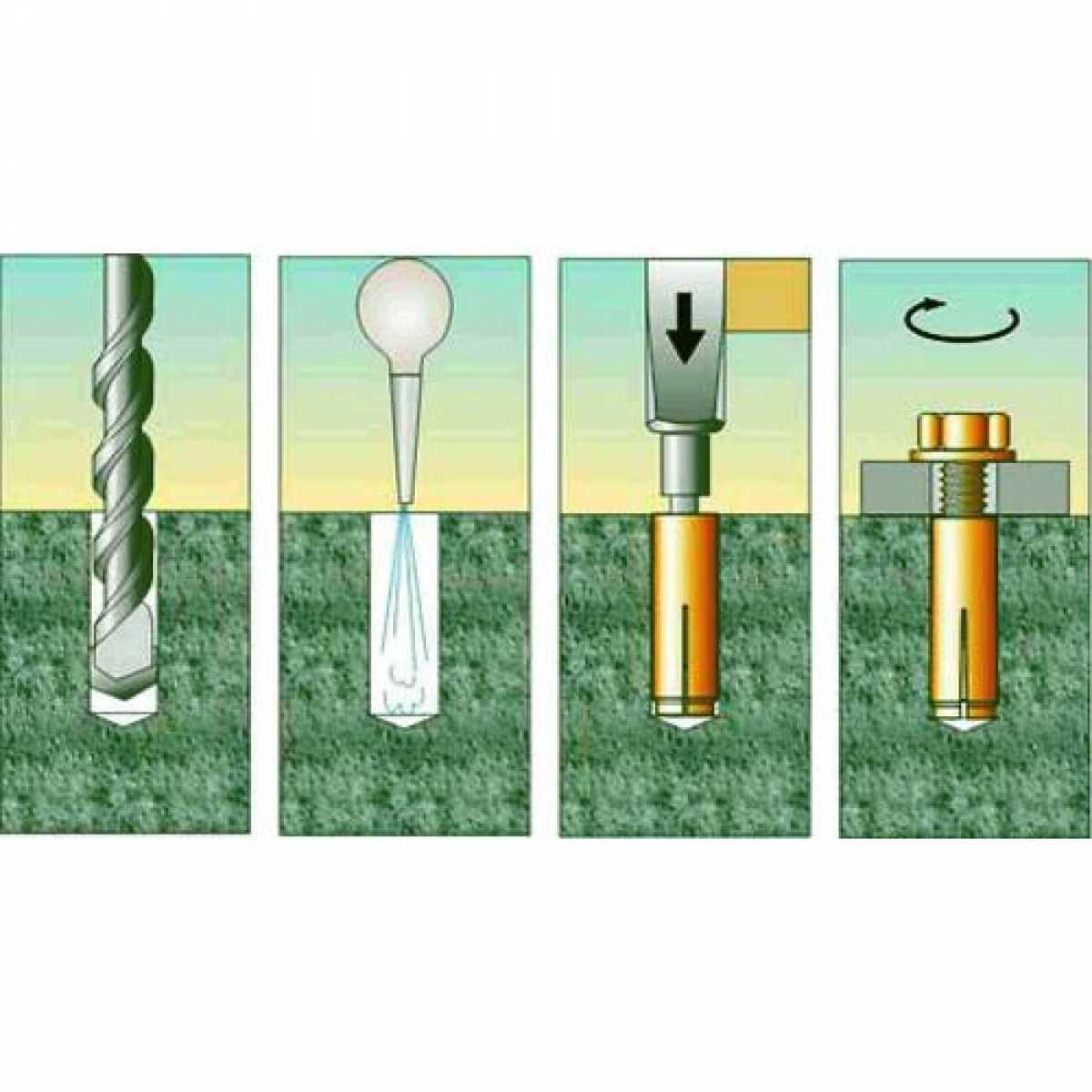

Как монтируются анкеры-шпильки?
Установка крепежных элементов происходит в несколько этапов. Разметка. Рабочая плоскость очищается от мусора, на нее наносятся отметки, соответствующие будущему расположению анкеров. Высверливание отверстий. Посредством перфоратора подготавливаются монтажные проемы. Важный нюанс – диаметр сверла должен соответствовать диаметру анкера, в противном случае возникнут сложности при фиксации крепежа.
Другие статьи по теме:
Установка химических анкеров | Мегарез
Установка химических анкеров в Ярославле от компании «Мегарез»
Химический анкер — это инновационная крепежная система, обеспечивающая надежную фиксацию различных элементов строительных конструкций в рыхлых, пустотелых и пористых материалах. К таким материалам можно отнести:
- ракушечник;
- известняк;
- различные виды ячеистых бетонов;
- пустотелый кирпич.
Сами по себе перечисленные выше материалы не обладают достаточной прочностью для крепления нагруженных элементов конструкции, однако использование химических анкеров позволяет решить эту проблему.
В зависимости от того, в каком материале необходимо закрепить тот или иной элемент конструкции, химический состав смеси может существенно различаться. Точные пропорции состава, как правило, не разглашаются производителями, однако с большой долей вероятности можно утверждать, что в состав большинства химических анкеров входят:
- полиуретановые, акриловые или полиэфирные смолы;
- мелкодисперсный кварцевый песок;
- цемент;
- отвердитель.
Стандартная упаковка химического анкера напоминает шприц с жидкими гвоздями или силиконовым герметиком, однако содержимое емкости представляет собой эффективную систему крепежа, обеспечивающую надежную фиксацию металлических стержней в любом строительном материале.
Принцип действия химического анкера
Принцип действия рассматриваемой крепежной системы состоит в том, что рабочая смесь, глубоко проникая в поры и полости материала, затвердевает и обеспечивает фиксацию металлических стержней даже в ячеистых бетонах и пустотелой кирпичной кладке.
Установка химических анкеров не отличается особой сложностью. Клеящая смесь вводится в заранее подготовленное отверстие, после чего туда же устанавливается резьбовая шпилька или обычная рифленая арматура. Наполнитель плотно обволакивает стержень и застывает, тем самым обеспечивая его надежную фиксацию. В зависимости от типа химического анкера, для заполнения отверстия клеящим составом могут использоваться специальный пистолет-дозатор или особая капсула.
Химические анкерные крепления по способности выдерживать выдергивающие нагрузки существенно превосходят обычные анкерные системы и дюбеля. Несущая способность химических соединений позволяет использовать этот метод крепления при монтаже балконов, навесов и даже мостов, причем, как в надводном, так и в подводном положении.
Особенно целесообразно использование химических анкеров в тех случаях, когда ни дюбеля, ни обычные металлические анкера не в состоянии гарантировать надежность крепления элементов конструкции к основанию.
При использовании элемента крепежа необходимо помнить, что схватывание и полное застывание наполнителя зависит от его состава и может колебаться от 5 до 24 часов.
Область применения
Рассмотрим подробнее в каких случаях целесообразно использовать химические анкерные крепления. Согласно отзывам строителей и рекомендациям производителей, химические анкеры, чаще всего, используются для:
- обустройства автомобильных магистралей и других дорожных работ, связанных с установкой знаков, указателей, рекламных проспектов и т.д.;
- установки вентиляционных систем рыхлых, пористых и пустотелых основаниях;
- надежной фиксации крупногабаритных металлоконструкций;
- установки массивных рекламных конструкций отличающихся повышенной парусностью;
- восстановления различных типов подъемников;
- возведения строительных лесов и обрешеток;
- восстановления памятников;
- проведения монтажных работ в портовых зонах и возведения различных водных объектов;
- монтажа фуникулеров, используемых на горнолыжных курортах;
- обустройства электротехнических объектов.
В бытовых условиях химические анкера могут потребоваться для крепления тяжелой навесной мебели и предметов интерьера к недостаточно прочному основанию.
Остались вопросы?
Просто оставьте заявку и мы ответим вам в самый короткий срок!
Установка грунтовых анкеров JLD — ГРАС
Рассмотрим процесс установки анкеров JLD на примере анкеров легкой серии.
Данные рекомендации содержат информацию о способах и порядке монтажа анкерных свай. Компания ГРАС предлагает 3 модели анкеров легкой серии из алюминиевого сплава. Несущая способность анкеров варьируется от 135 до 1350 кг. Предлагаемые анкера JLD разработаны для применения в любых типах почв. Их конструкция открывает более широкие возможности для монтажа по сравнению с анкерами других производителей. В руководстве будет рассмотрен широкий круг вопросов, касающихся установки анкеров JLD, необходимых инструментов и особых грунтовых условий, что поможет Вам найти информацию по любому возникающему вопросу.
Принцип работы анкеров JLD
Принцип работы анкера большей частью схож с работой складного пружинного анкерного болта со стопорными крыльями.
После того, как головка анкера достигнет требуемой глубины, толкатель следует вытащить.
При натяжении троса головка анкера развернется перпендикулярно к нему. Это называется блокировкой анкера.
Поскольку анкер JLD вбивается в землю, то он уплотняет грунт вокруг себя, не нарушая его структуры. Как только произошла блокировка анкера, он прорезается сквозь уплотненный грунт, попадая в почву с ненарушенной структурой, и продолжает уплотнять грунт над анкером.
После того, как грунт над анкером был уплотнен, образуется обратный конус из уплотненного грунта.

Одной из наиболее важных характеристик грунтовых анкеров JLD является возможность контрольной проверки во время установки. Операция по блокировке анкера может служить его контрольной проверкой. При вычислении силы, необходимой для блокировки анкера, установщик знает фактическую несущую способность установки.
Грунты
Несущая способность анкера различается в различных классах грунта. Класс грунта не всегда можно определить, даже владея определенной информацией о типе почвы. Например, глинистую породу можно отнести к разным классам в зависимости от плотности, твердости или мягкости породы. Содержание воды также влияет на классификацию. В то же время грунты с низкой прочностью, такие как песок или гравий, также имеют широкий спектр классификации в зависимости от плотности породы.
Существуют различные способы тестирования грунта. В производственных условиях для классификации лучше всего подходят геологические изыскания. Подобные образцы грунта идеальны для детальной классификации, но слишком затратные и требуют времени для обработки результатов тестирования. Как правило, сопротивление при вбивании анкера JLD является хорошим практическим индикатором класса грунта. Жесткое сопротивление обычно приводит к удачной блокировке анкера. Если анкер входит в грунт с заметной легкостью, следовательно, почва мягкая, и необходимо принять меры для обеспечения достаточной несущей способности, например, использовать анкер JLD большего размера. Имейте в виду, что обычная блокировка анкера является подтверждением несущей способности анкера в любом классе грунта.
Анкеры рассчитаны на средние характеристики грунта. Высокая несущая способность характерна для более твердых грунтов, а низкая способность – для мягких грунтов. Классификация необходима в качестве показателя для выбора анкера. Испытание анкера под нагрузкой – это единственный способ определить точную несущую способность каждой установки. Это касается всех видов анкеров, предлагаемых на современном рынке.
Установка
Первый шаг для любой установки – это выбор подходящего для работы анкера. Учитывая предельно допустимую нагрузку, добавьте коэффициент прочности 1,5.
Забивка анкера
Анкер JLD можно забивать под любым углом. При использовании оттяжек угол установки должен вплотную совпадать с углом линии оттяжки. Вставьте установочный стержень (толкатель) в корпус анкера. Используйте молоток (кувалду), перфоратор или отбойный гидравлический (пневматический) молоток для забивки анкера на требуемую глубину. Закрыть отверстие, образованное погружением анкера, грунтом, чтобы предотвратить попадание воды к анкеру.
Ручная установка
Механическая установка
Механическая блокировка анкера
После того, как анкер JLD был забит на требуемую глубину, из анкера извлекается установочный стержень (толкатель). Оттяните назад трос анкера (рекомендуется рывками), чтобы установить анкер в перпендикулярное положение (блокировка). Общее правило для обычного грунта: длина оттяжки должна совпадать с длиной анкера. Например: Корпус анкера модели 40DB-1 составляет 72 мм. Оттяжка в 65-75 мм повернет анкер в строго перпендикулярное состояние, но возможен выход анкера и на большую длину (конструктивно анкер начинает блокироваться после зацепления хвостовой части анкера за грунт). Используется несколько способов для блокировки анкера.
Ручной способ
Модели легкой серии анкеров JLD могут быть заблокированы вручную. Проденьте установочный стержень (толкатель) через отверстие троса или обверните трос вокруг толкателя, образовав ручку типа «T». Натяните арматуру, чтобы заблокировать анкер. При ручной блокировке анкера очень полезно правильно выбрать точку приложения силы.
Блокировка при помощи толкателя
Блокировка при помощи ручного крюка
Домкраты
Обычный автомобильный или другой домкрат хорошо подойдет для анкеров средних размеров.
Гидроцилиндр с полым штоком
Для специалистов, регулярно устанавливающих большое количество анкеров, хорошо подойдет специализированное оборудование – гидроцилиндр с полым штоком. При такой установке часто используется гидравлический манометр для проверки способности каждого анкера (контрольная обтяжка).
Независимо от того, какой способ используется, крайне важно правильно заблокировать анкер перед тем, как прикреплять объект анкеровки.
Прикрепление объекта анкеровки к неправильно заблокированному анкеру приведет к значительному смещению анкера до тех пор, пока он не заблокируется автоматически. Не допускайте возникновения подобной ситуации.
Неправильная установка и блокировка анкера под неверным углом приведут к рассечению грунта анкерным тросом до тех пор, пока углы не уровняются. Это приведет к ослабеванию оттяжки троса.Особенности грунтов
Мягкие грунты
В районах, где грунт мягче нормы, необходимо принять меры для обеспечения надлежащей работы анкера. Контрольная обтяжка (проверка несущей способности) особенно необходима при мягких грунтах.
При определении несущей способности анкера исключается работа без предварительных расчетов. Установщик должен сразу понимать, соответствует ли опорная точка требуемому стандарту или необходимо принять дополнительные меры.
Засыпка и трамбовка отверстия, находящегося за анкером, немного увеличивает его несущую способность для большинства мягких грунтов. Засыпка и трамбовка отверстия производится до блокировки анкера. Как вариант можно вбить анкер глубже в грунт, чтобы добраться до более твердого слоя.
Анкеры больших размеров необходимо расположить таким образом, чтобы достигнуть требуемой нагрузки. В исключительных ситуациях можно сгруппировать несколько анкеров вместе и оттянуть в одну опорную точку.
Твердые грунты и скальные породы
Если во время вбивания анкера JLD возникает значительное сопротивление, возможно, необходимо пробурить отверстие для укладки анкера. Если анкер перестает двигаться и подвергается чрезмерной вибрации (особенно от электрооборудования), может возникнуть усталость металла, что приведет к разрушению корпуса анкера. Для достижения хороших результатов анкер JLD можно установить в предварительно пробуренное отверстие в плотном грунте или скальной породе. Для бурения отверстий можно использовать ручные буры и ямобуры с гидравлическим или бензиновым приводом.
Диаметры направляющей скважины твердом грунте для грунтовых анкеров JLD
Использование направляющей скважины может значительно облегчить установку анкеров JLD в твердом грунте. Зачастую направляющая скважина не оказывает значительного влияния на несущую способность анкера. Существует множество применяемых способов бурения направляющих скважин и большое количество производителей соответствующего оборудования. в приведенной ниже таблице указаны рекомендуемые диаметры направляющих скважин и отверстий.
Модель | Диаметр направляющей скважины в твердом грунте, мм |
---|---|
40-DB | 20 |
68-DB | 32 |
88-DB | 50 |
АНКЕР ДВОЙНОГО РАСПИРАНИЯ
Анкер двойного распирания — назначение
Применяется, когда требуется повышенная стойкость крепления в случае больших нагрузок на вырыв анкера. Повышенная прочность в сравнении с обычным анкерным болтом достигается за счет двойного распора, двух зон расклинивания.

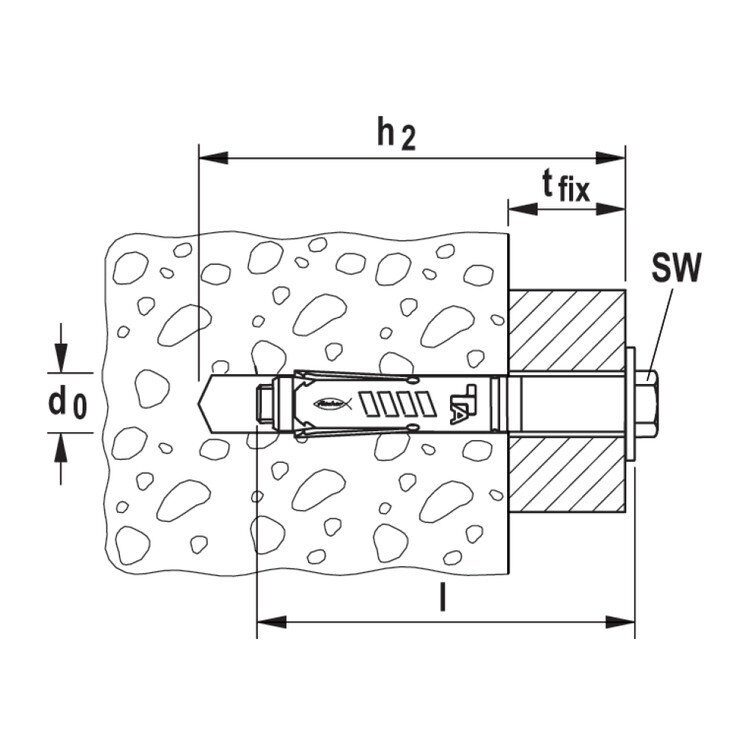

Конструкция и принцип действия
Анкер состоит из двух распираемых оболочек, общая длина которых равняется длине шпильки, шпильки с двумя распорами и гайки с напрессованной шайбой. При закручивании гайка вытягивает шпильку с распорами. При этом распоры начинают расклинивать оболочку, обеспечивания повышенную прочность крепления. Двураспорный анкер изготовлен из оцинкованной (желтопассивированой) стали.
Монтаж анкера двойного распирания
Анкер используется для крепежа в полнотелых крепких материалах: в бетоне, камне, полнотелом кирпиче. Для крепления в пустотелом кирпиче или пустотных блоках вместо двухраспорного анкера рекомендуется использовать анкерный болт с гайкой. Категорически запрещается делать крепеж в пенобетоне, известняке, гипсолите и других хрупких материалах.
Порядок крепежа акера двураспорного с гайкой:
- Сделать сверлом в основании отверстие по параметрам таблицы технических характеристик
- Подготовить отверстие к вводу анкера: очистить отверстия от пыли и строительного мусора
- Ввести в отверстие до упора двураспорый анкер вместе с деталью, применяя в случае необходимости молоток
- Зафиксировав шпильку отверткой через паз на верхнем конце шпильки, затянуть гайку на 3-5 оборотов
Допустимые нагрузки на анкер
Рабочая нагрузка не должна превышать четверть от максимальной. Максимальная нагрузка рассчитана исходя из плотности бетона 200-250 кгс/кв.см. При изменении плотности бетона, нагрузка на двухраспорный анкер изменяется пропорционально. Наличие трещин в бетоне уменьшает максимальную нагрузку приблизительно на 40%.
Наименование | Диаметр сверла, мм | Резьба | Нагрузка на вырывание, кгс | Вес 1 шт., кг |
---|---|---|---|---|
M6 10*100 | 10 | M6 | 1200 | 0,04 |
M6 10*150 | 10 | M6 | 1200 | 0,06 |
M8 12*100 | 12 | M8 | 1700 | |
M8 12*120 | 12 | M8 | 1700 | 0,07 |
M8 12*150 | 12 | M8 | 1700 | 0,09 |
M8 12*180 | 12 | M8 | 1700 | 0,11 |
M8 12*200 | 12 | M8 | 1700 | 0,13 |
M8 12*250 | 12 | M8 | 1700 | 0,16 |
M8 12*330 | 12 | M8 | 1700 | 0,21 |
М10 14*100 | 14 | M10 | 2500 | |
М10 14*120 | 14 | M10 | 2500 | 0,11 |
М10 14*140 | 14 | M10 | 2500 | |
М10 14*150 | 14 | M10 | 2500 | 0,14 |
М10 14*180 | 14 | M10 | 2500 | |
М10 14*200 | 14 | M10 | 2500 | 0,19 |
М10 14*250 | 14 | M10 | 2500 | 0,23 |
М10 14*330 | 14 | M10 | 2500 | |
М12 16*120 | 16 | M12 | 3700 | 0,17 |
М12 16*160 | 16 | M12 | 3700 | 0,21 |
М12 16*200 | 16 | M12 | 3700 | |
М12 16*250 | 16 | M12 | 3700 | |
М12 16*330 | 16 | M12 | 3700 | |
М16 20*160 | 20 | M16 | 5100 | 0,33 |
М16 20*180 | 20 | M16 | 5100 | 0,41 |
М16 20*200 | 20 | M16 | 5100 | 0,44 |
М16 20*250 | 20 | M16 | 5100 | 0,54 |
М16 20*330 | 20 | M16 | 5100 | 0,69 |
М20 25*210 | 25 | M20 | 5400 | |
М20 25*250 | 25 | M20 | 5400 | |
М20 25*330 | 25 | M20 | 5400 | |
М24 30*200 | 25 | M20 | 5400 | |
М24 30*250 | 25 | M20 | 5400 | |
М24 30*330 | 25 | M20 | 5400 |
— Concrete Fasteners, Inc.

Приобретение клиновых анкеров
Установка клинового анкера определяется производителем устанавливаемого клинового анкера. У каждого производителя есть одинаковые шаги установки, поскольку все резьбовые клиновые анкеры требуют одинаковых процедур установки.
Concrete Fasteners, Inc. — Установка клиновых анкеров
Видео по установке клиновых анкеров
- Просверлите отверстие в бетоне с помощью перфоратора в ударном режиме, используя сверло с твердосплавным наконечником, соответствующее стандарту ANSI B212.15 и имеет тот же диаметр, что и диаметр устанавливаемого клинового анкера.
- Просверлите отверстие как минимум на 1/2 дюйма больше, чем минимальная глубина анкеровки.
- С помощью проволочной щетки, сжатого воздуха или вакуума. очистить отверстие от всего мусора и пыли.
- Навинтите гайку на резьбовой конец клинового анкера. Верх гайки должен быть заподлицо с верхом клинового анкера, чтобы защитить резьбу от повреждения во время установки.
- Вставьте клиновой анкер обрезанным концом вперед в предварительно просверленное отверстие в бетоне.Если клиновой анкер устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого клинового анкера.
- Ударьте молотком по торцу клинового анкера с накидной гайкой до тех пор, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или поверхности прикрепляемого элемента.
- Пальцами затяните гайку.
- Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.
Крепеж Powers — установка Power-Stud+®
- Используя сверло соответствующего размера, просверлите отверстие в материале основания на требуемую глубину. Допуски используемого сверла должны соответствовать требованиям стандарта ANSI B212.15.
- Удалить пыль и мусор из отверстия
- Установите шайбу на анкер и навинтите гайку. При установке через приспособление вставьте анкер через приспособление в отверстие.Убедитесь, что анкер забит на минимально требуемую номинальную глубину.
- Затяните анкер с помощью динамометрического ключа, применяя требуемый момент затяжки.
Simpson Strong Tie — установка Wedge-All®
- Просверлите отверстие в основном материале с помощью твердосплавного сверла, диаметр которого соответствует номинальному диаметру устанавливаемого анкера. Просверлите отверстие до указанной глубины анкеровки и продуйте его сжатым воздухом.Воздушные установки не нужно продувать. В качестве альтернативы просверлите отверстие достаточно глубоко, чтобы учесть глубину заделки и пыль от сверления.
- Соберите анкер с гайкой и шайбой так, чтобы верхняя часть гайки находилась на одном уровне с верхней частью анкера. Поместите анкер в приспособление и вбивайте его в отверстие до тех пор, пока шайба и гайка не будут плотно прилегать к приспособлению.
- Затяните требуемым установочным моментом.
Hilti, Inc . – Квик болт 3 Установка
- Перфоратор просверливает отверстие того же номинального диаметра, что и болт Kwik 3.Глубина отверстия должна превышать заделку анкера не менее чем на один диаметр. Крепеж можно использовать в качестве шаблона для сверления, чтобы обеспечить правильное расположение анкеров.
- Чистое отверстие.
- Забейте болт Kwik 3 в отверстие с помощью молотка. Анкер необходимо забивать до тех пор, пока не менее шести витков резьбы не окажется ниже поверхности крепления.
- Затяните гайку рекомендуемым установочным моментом
Приобретение клиновых анкеров
Установка клиновых анкеров определяется производителем устанавливаемого клинового анкера.У каждого производителя есть одинаковые шаги установки, поскольку все резьбовые клиновые анкеры требуют одинаковых процедур установки.
Concrete Fasteners, Inc. — Установка клиновых анкеров
Видео по установке клиновых анкеров
Анкерная система для грунта: руководство по установке и проектированию.
Анкерная система для грунта: руководство по установке и проектированию. | Поиск по дереву Перейти к основному содержанию
.gov означает, что это официально.
Веб-сайты федерального правительства часто заканчиваются на .gov или .mil. Прежде чем делиться конфиденциальной информацией, убедитесь, что вы находитесь на сайте федерального правительства.
Сайт защищен.
https:// гарантирует, что вы подключаетесь к официальному веб-сайту и что любая предоставленная вами информация шифруется и передается безопасно.
Автор(ы):
р. Л. Копстед
Д.Д. Студиер
Тип публикации:
Общий технический отчет (GTR)
Первичная(ые) станция(и):
Тихоокеанская северо-западная исследовательская станция
Источник:
Ген.Тех. Респ. PNW-GTR-257. Портленд, Орегон: Министерство сельского хозяйства США, Лесная служба, Тихоокеанская северо-западная исследовательская станция. 35 стр
Описание
Представлена система анкеровки оттяжек и горизонталей кабелеукладочного оборудования. Дано описание трех типов анкеров опрокидывающейся плиты. Приведены описания оборудования для установки и методы, характерные для каждого типа. Включены процедуры для определения правильного количества анкеров для установки, а также рекомендации по установке анкеров, чтобы они надежно выдерживали силы, воздействующие на них в этом приложении. Включены таблицы для определения количества анкеров, которые необходимо установить и связать вместе. Представленная информация основана на полевых испытаниях, проведенных в различных условиях в Калифорнии, Орегоне и Вашингтоне.
Цитата
Копстед, Р.л.; Штудиер, Д.Д. 1990. Система грунтовых анкеров: руководство по установке и проектированию. Ген. тех. Респ. PNW-GTR-257. Портленд, Орегон: Министерство сельского хозяйства США, Лесная служба, Тихоокеанская северо-западная исследовательская станция. 35 стр
Цитируется
Примечания к публикации
- Мы рекомендуем вам также распечатать эту страницу и приложить ее к распечатке статьи, чтобы сохранить полную информацию о цитировании.
- Эта статья была написана и подготовлена служащими правительства США в официальное время и поэтому находится в открытом доступе.
https://www.fs.usda.gov/treesearch/pubs/9106
Установка U-образного анкера — U2600 — Мембраны факельной крыши APP & SBS » Anchor Products LLC
Установка U-образного анкера — U2600 — APP & SBS Torch Roof Мембраны » ООО Анкор ПродактсЧтобы приобрести какой-либо продукт, позвоните по телефону 1-888-575-2131 и поговорите с кем-нибудь, чтобы оформить заказ.В настоящее время наша система онлайн-заказов находится в разработке. Спасибо!
Главная > Видео > Установка U-образного анкера — U2600 — APP & SBS Torch Roof Membranes
24 CFR § 3285.402 — Установка грунтовых анкеров. | CFR | Закон США
(a) Сертификация и испытания грунтовых анкеров.
(1) Каждая сборка грунтового анкера должна быть изготовлена и снабжена инструкциями по установке, а также должна быть маркирована или иным образом идентифицирована и подлежать постоянной программе контроля качества в соответствии с ее перечнем или сертификацией (см. 24 CFR 3285.5) со стороны признанная в стране испытательная лаборатория. Зарегистрированный профессиональный инженер или архитектор должен удостоверить, что каждый узел грунтового анкера способен выдерживать все нагрузки, указанные в пункте (c) этого раздела, на основе методов испытаний, указанных в пункте (b) этого раздела, для использования в грунте (грунтах), классифицированном в соответствии с с § 3285.202.
(2) Каждый узел грунтового анкера, который был внесен в список до 10 ноября 2014 г., не подпадает под действие пункта (b) настоящего раздела при условии, что он ранее был испытан в соответствии с данным пунктом. Тестирование должно быть сертифицировано профессиональным инженером или зарегистрированным архитектором. Заземляющий анкер должен быть внесен в список признанным на национальном уровне испытательным агентством, и этот список или сертификация включают или отвечают всем следующим требованиям:
(i) Для каждой конструкции узла грунтового анкера было проведено не менее трех испытаний, отвечающих всем требованиям настоящего раздела;
(ii) Каждая из протестированных конструкций узла грунтового анкера должна выдерживать или превышать рабочую нагрузку в 3 150 фунтов и выдерживать предельную нагрузку в 4 725 фунтов в самой слабой классификации грунта, для которой анкеры были испытаны и сертифицированы;
(iii) Почва, в которой был сертифицирован анкер, была классифицирована одним из методов, указанных в § 3285. 202 настоящих Стандартов, и анкер не указан для использования в более слабом/более высоком грунте, чем испытанный и указанный в таблице к § 3285.202;
(iv) Отчет об испытаниях был предоставлен для каждой конструкции узла грунтового анкера, в котором указана классификация грунта, в которой был испытан и указан грунтовый анкер, а также включены полные спецификации и размеры узла грунтового анкера;
(v) Для каждого из испытанных узлов грунтовых анкеров максимальное отклонение при нагрузке 3150 фунтов не превышало двух дюймов по вертикали или трех дюймов по горизонтали;
(vi) Для каждого из протестированных узлов грунтовых анкеров максимальное отклонение при нагрузке 4725 фунтов не превышало двух дюймов по вертикали или трех дюймов по горизонтали;
(vii) Для метода испытания стабилизирующей пластины было проведено не менее трех испытаний при минимальном угле натяжения к горизонтали, указанном в перечне, и минимальный угол натяжения к горизонтали должен составлять не менее 30 градусов. Любые существующие испытания и сертификаты сборки наземных анкеров, в которых угол натяжения составлял менее 30 градусов, необходимо будет переоценить в соответствии с пунктом (b) настоящего раздела; а также
(viii) Для метода испытания стабилизирующей пластины в перечне указан минимальный угол натяжения по отношению к горизонтали.
(b) Стандартные методы испытаний для определения расчетных значений рабочей нагрузки узлов грунтовых анкеров, используемых для новых домашних установок —
(1) Объем.
(i) Эти процедуры испытаний обеспечивают стандартные методы испытаний для установления как предельных нагрузок, так и расчетных значений сопротивления нагрузке.
(ii) Каждый узел или компонент узла анкера должен быть испытан методами, установленными в этом разделе, и, следовательно, должен быть пригоден, как указано или сертифицировано, для установки в грунте соответствующей классификации для установки готовых домов.
(iii) Чтобы получить одобрение сборочных продуктов и компонентов грунтовых анкеров, производители грунтовых анкеров должны протестировать свою продукцию и зарегистрировать ее в признанной на национальном уровне испытательной лаборатории или испытать и сертифицировать независимый зарегистрированный профессиональный инженер.
(iv) Испытательная лаборатория или независимый зарегистрированный инженер не должны иметь никакого конфликта интересов со стороны производителя продукта и любого из аффилированных лиц производителя продукта.
(2) Определения. Определения, содержащиеся в этом разделе, применяются к терминам, используемым в подразделе E этой части.
Допустимые пределы смещения. Критерии, устанавливающие максимальную величину смещения материала, узла или компонента под нагрузкой.
Сертификационный испытательный полигон.Площадка, используемая для квалификационных испытаний анкерной сборки в соответствии с настоящим разделом.
Связной грунт. Почва с достаточным содержанием глины, чтобы проявлять существенное пластическое поведение во влажном или влажном состоянии (т. резьба 1/8 дюйма в широком диапазоне влажности).
Производитель грунтовых анкеров. Любое лицо или компания, занимающиеся производством или импортом наземных анкерных узлов.
Несвязный грунт. Песок, гравий и подобные грунты, которые преимущественно зернистые и не содержат достаточного количества мелких частиц размером с глину, чтобы демонстрировать поведение связного грунта, как определено в этом разделе.
Предельная нагрузка на якорь. Наименьшее значение из максимальной нагрузки, достигнутой во время отдельного испытания до разрушения из-за превышения допустимых пределов смещения, или нагрузки при выходе из строя анкерного оборудования или точки его крепления к испытательному устройству.
Рабочая нагрузка на анкер. Предельная нагрузка на якорь в фунтах, деленная на коэффициент безопасности 1,5.
(3) Определение классификации почв —
(i) Общее описание классификации почв.Общее описание классификации почвы должно быть определено в соответствии с методами, указанными в таблице к § 3285.202.
(ii) Стандарты идентификации почвы и классификации почв. На сертификационном испытательном полигоне для классификации грунта необходимо использовать метод крутящего момента для испытания грунта. Датчик крутящего момента для испытания грунта должен использоваться как минимум в трех точках отбора проб, соответствующих протяженности испытательной зоны сертификационного полигона. Характеристики грунта должны измеряться на глубине от поверхности земли не более глубины спирали анкера и не менее
2/3 глубины спирали анкера для каждой глубины грунтового анкера, оцененной в испытательной зоне.Необходимо использовать наименьшее значение датчика крутящего момента, дающее наивысший номер классификации почвы. Дополнительные указания относительно метода измерения крутящего момента при испытании грунта доступны в Приложении к этому разделу и в § 3282.202.
(iii) Классификация несвязных грунтов. Узлы грунтовых анкеров должны быть испытаны и перечислены или сертифицированы, а также иметь маркировку для использования в несвязном грунте. Узлы грунтовых анкеров разрешено испытывать, перечислять или сертифицировать, а также маркировать для использования в связном грунте.
(4) Аппарат для полевых испытаний.
(i) Испытательное оборудование для проведения испытаний для внесения в список или сертификации узла грунтового анкера для использования в классифицированном грунте должно соответствовать требованиям параграфа (b)(7) настоящего раздела, как определено испытательным агентством.
(ii) Испытательное оборудование должно быть откалибровано в соответствии с требованиями к испытаниям параграфа (b)(7) настоящего раздела, как определено испытательным агентством.
(5) Детали и выбор образцов для испытаний.
(i) Образцы для испытаний должны быть проверены независимым органом, проводящим испытания, внесение в список или сертификацию, на соответствие инженерным чертежам, спецификациям и другой информации, предоставленной изготовителем или производителем грунтовых анкеров, включая:
(A) Размеры и спецификации всех сварных швов и крепежных деталей;
(B) Размеры и характеристики всех металлов или материалов;
(C) Номер модели и его расположение на грунтовом анкере; а также
(ii) Необходимые испытательные образцы и продукты для испытаний установленного анкерного узла должны быть выбраны случайным образом независимой испытательной, листинговой или сертификационной организацией.
(6) Требования к испытаниям.
(i) Полевые испытания должны проводиться на каждом анкерном узле, установленном в классифицированном грунте, как определено в параграфе (b)(3) данного раздела.
(ii) Приборы для полевых испытаний должны соответствовать требованиям параграфа (b)(4) настоящего раздела и требованиям к испытаниям параграфа (b)(7) этого раздела.
(iii) Испытательное оборудование должно быть достаточным для проведения испытаний, как это определено испытательным агентством.
Примечание к параграфу (b)(6):
В соответствии с рекомендуемой практикой, реакции грунта на испытательном стенде (опорные подушки) не должны располагаться ближе к центру анкерного узла (головка анкера), чем меньшее из значений D, 4d или 32 дюйма, где D — глубина анкерного крепления. спирали, а d — диаметр спирали анкера, оба значения в дюймах.Однако опыт работы с конкретным испытательным стендом, типами анкеров и условиями грунта может оправдать другие приемлемые допуски на размеры.
(7) Полевые испытания анкерных узлов.
(i) Характеристики почвы на сертификационном испытательном полигоне должны быть определены и зарегистрированы в соответствии с параграфом (b)(3) настоящего раздела. Дата, приблизительное время и имена лиц, проводивших и наблюдавших за сборочными испытаниями анкеров, также должны быть зарегистрированы на каждом сертификационном испытательном полигоне.
(ii) Соединение испытательного оборудования с головкой узла анкера должно обеспечивать условия нагрузки на головку анкера, аналогичные реальным условиям на площадке. Адекватность соединения должна быть определена испытательной организацией или инженером-испытателем.
(iii) Для классификаций грунта 3, 4A и 4B испытание должно проводиться при более низком значении крутящего момента датчика 50-го процентиля для тестируемой классификации грунта. Для почв классов 1 и 2 значение крутящего момента датчика не должно превышать 750 дюйм-фунтов.
(iv) Необходимо провести как минимум три испытания, и результат каждого испытания должен соответствовать или превышать тяговое усилие в 4725 фунтов (коэффициент безопасности 3150 × 1,5) в направлении тягового усилия.
(v) Анкерные узлы специального назначения, в том числе те, которые необходимы для восприятия уникальных расчетных нагрузок, указанных производителями в их инструкциях по установке, могут быть сертифицированы в соответствии с этим разделом или в соответствии с более строгими требованиями, такими как более высокие рабочие нагрузки, более ограничивающие смещения головки анкера и/или или проверенные ограничения угла.
(vi) Угол натяжения. Если конфигурация испытательного устройства приводит к изменению угла натяжения из-за смещения узла анкера во время испытания на поперечное натяжение, угол натяжения при предельной нагрузке на анкер должен быть зарегистрирован как угол нагрузки для испытания. Углы нагрузки должны быть измерены относительно плоскости поверхности земли и могут быть округлены до ближайшего приращения в 5 градусов.
(vii) Измерение смещения. Вертикальное смещение (для всех испытаний) и горизонтальное смещение (для испытаний на растяжение под поперечным углом) должны быть измерены относительно осевой линии соединения испытательного оборудования с грунтовым анкерным узлом (головкой анкера) и землей. Стабильная опорная точка грунта для измерения перемещений должна быть расположена независимо от испытательного устройства и не ближе к узлу анкера, чем точки реакции грунта испытательного устройства. Измерения смещения должны проводиться с использованием устройства мощностью не менее
Шаг чтения 1/8 дюйма. Допускается округление измерений до ближайшего
Шаг 1/8 дюйма.
(8) Методы полевых испытаний анкерной сборки.
(i) Анкер в сборе должен быть испытан в соответствии с одной или несколькими конфигурациями сборки, указанными в параграфах (b)(8)(iii), (iv) и (v) этого раздела.Прошедшая испытания конфигурация любого анкерного узла является условием внесения в список или сертификации. Допускаются альтернативные конфигурации при условии, что условия испытаний надлежащим образом имитируют фактические условия конечного использования, а проверенная конфигурация указана в инструкциях изготовителя по установке.
(ii) Анкерные узлы, предназначенные для многократного соединения с изготовленным домом, должны быть индивидуально испытаны, как указано в параграфах (b)(8)(iii) и (iv) этого раздела.
(iii) Метод анкерного узла/стабилизирующей пластины.Для всех испытаний необходимо последовательно применять следующую установку и испытания анкерного узла:
(A) Грунтовый анкер устанавливается под углом 10-15 градусов от вертикали на глубину в половину ( 1/2) до двух третей ( 2/3) длины анкера.
(B) Стабилизирующая пластина должна быть установлена вертикально на стороне вала грунтового анкера, обращенной к натяжному оборудованию, в трех дюймах (3″) от вала, а верхняя часть пластины должна быть установлена заподлицо с поверхностью почвы или не более чем на один дюйм ниже поверхности почвы.
(C) Грунтовый анкер должен быть забит на всю глубину в почву так, чтобы нижняя часть головки анкера была не более 3/4 дюйма ( 3/4″) над стабилизирующей пластиной.
(D) Головка грунтового анкера должна быть прикреплена к натяжному оборудованию таким образом, чтобы можно было регистрировать растягивающую нагрузку и смещение. Натяжное оборудование должно быть расположено так, чтобы нагружать грунтовый анкер и стабилизирующую пластину под минимальным углом к поверхности грунта испытательного полигона, для которого оценивается анкер.
(E) Грунтовый анкер должен быть предварительно натянут до 500 фунтов, чтобы стержень анкера соприкасался со стабилизирующей пластиной. Если стержень анкера не соприкасается со стабилизирующей пластиной, разрешается прикладывать установочную нагрузку анкера, не превышающую 1000 фунтов, а затем отпускать перед повторным приложением силы предварительного натяжения в 500 фунтов.
(F) Расположение головки грунтового анкера должно быть отмечено после его предварительного натяжения для измерения последующего перемещения при испытательной нагрузке.
(G) Увеличивайте нагрузку на протяжении всего теста. Рекомендуемая скорость приложения нагрузки должна быть такой, чтобы нагрузка не менее 4725 фунтов достигалась не менее чем за 2 минуты с момента достижения нагрузки предварительного натяжения в 500 фунтов.
(H) Запишите нагрузку и смещение с шагом не менее 500–1000 фунтов, чтобы получить как минимум пять точек данных для определения кривой отклонения нагрузки. Для каждой точки отсчета должны быть зарегистрированы приложенная нагрузка и смещение головки грунтового анкера.Кроме того, нагрузка и смещение должны быть зарегистрированы в режиме отказа, указанном в параграфе (b)(10) этого раздела. Допускается останавливать добавление нагрузки при каждом приращении нагрузки на срок до 60 секунд, чтобы облегчить снятие показаний смещения. Должны быть зарегистрированы предельная анкерная нагрузка узла грунтового анкера и соответствующее перемещение. Предварительная нагрузка в 500 фунтов должна быть включена в испытание на предельную нагрузку анкера в 4725 фунтов. Допускается интерполяция между измерениями смещения и нагрузки для определения предельной нагрузки на анкер.
(I) Все узлы грунтовых анкеров должны быть проверены на следующее:
(1) Отказ из-за смещения узла грунтового анкера, как указано в пункте (b)(9) настоящего раздела, или
(2) Отказ либо анкерного оборудования, либо точки его крепления к испытательному устройству, либо до минимума 4725 фунтов (когда возможные испытания должны быть проведены до 6000 фунтов для получения дополнительных данных, но это не требуется).
(iv) Метод сборки вертикального встроенного анкера.Процедуры установки и снятия анкерного узла для целей испытаний должны быть следующими и последовательно использоваться на протяжении всех испытаний;
(A) Заземляющий анкер должен быть установлен вертикально.
(B) Грунтовый анкер должен быть забит на всю глубину в почву.
(C) Головка грунтового анкера должна быть прикреплена к натяжному оборудованию таким образом, чтобы можно было зарегистрировать нагрузку и смещение головки грунтового анкера.
(D) Грунтовый анкер должен быть вытянут на одной линии с валом грунтового анкера.
(E) Грунтовый анкер должен быть предварительно натянут до 500 фунтов.
(F) Местоположение головки грунтового анкера должно быть отмечено после его предварительного натяжения для измерения последующего перемещения при испытательной нагрузке.
(G) Увеличивайте нагрузку на протяжении всего теста. Рекомендуемая скорость приложения нагрузки должна быть такой, чтобы нагрузка не менее 4725 фунтов достигалась не менее чем за 2 минуты с момента достижения нагрузки предварительного натяжения в 500 фунтов.
(H) Запишите нагрузку и смещение с шагом не менее 500–1000 фунтов, чтобы получить как минимум пять точек данных для определения кривой отклонения нагрузки.Для каждой точки отсчета должны быть зарегистрированы приложенная нагрузка и смещение головки грунтового анкера. Кроме того, нагрузка и смещение должны быть зарегистрированы в режиме отказа, указанном в параграфе (b)(10) этого раздела. Допускается останавливать добавление нагрузки при каждом приращении нагрузки на срок до 60 секунд, чтобы облегчить снятие показаний смещения. Должны быть зарегистрированы предельная анкерная нагрузка узла грунтового анкера и соответствующее перемещение. Предварительная нагрузка в 500 фунтов должна быть включена в испытание на предельную нагрузку анкера в 4725 фунтов.Допускается интерполяция между измерениями смещения и нагрузки для определения предельной нагрузки на анкер.
(I) Все узлы грунтовых анкеров должны быть проверены на следующее:
(1) Отказ из-за смещения узла грунтового анкера, как указано в пункте (b)(9) настоящего раздела, или
(2) Отказ либо анкерного оборудования, либо точки его крепления к испытательному устройству, либо до минимума 4725 фунтов (когда возможные испытания должны быть проведены до 6000 фунтов для получения дополнительных данных, но это НЕ требуется).
(v) Метод сборки грунтовых анкеров на линии. Процедуры установки и извлечения узла грунтового анкера для целей испытаний должны быть следующими и должны последовательно использоваться на протяжении всех испытаний.
(A) Грунтовый анкер должен быть установлен под углом к горизонтальной поверхности земли, на которую он рассчитан.
(B) Грунтовый анкер должен быть забит на всю глубину в почву.
(C) Головка грунтового анкера должна быть прикреплена к натяжному оборудованию таким образом, чтобы можно было регистрировать натяжение и смещение.
(D) Анкер должен быть вытянут на одной линии с валом грунтового анкера.
(E) Грунтовый анкер должен быть предварительно натянут на 500 фунтов.
(F) Расположение головки грунтового анкера должно быть отмечено после его предварительного натяжения для измерения последующего перемещения при испытательной нагрузке.
(G) Увеличивайте нагрузку на протяжении всего теста. Рекомендуемая скорость приложения нагрузки должна быть такой, чтобы нагрузка не менее 4725 фунтов достигалась не менее чем за 2 минуты с момента достижения нагрузки предварительного натяжения в 500 фунтов.
(H) Запишите нагрузку и смещение с шагом не менее 500–1000 фунтов, чтобы получить как минимум пять точек данных для определения кривой отклонения нагрузки. Для каждой точки отсчета должны быть зарегистрированы приложенная нагрузка и смещение головки грунтового анкера. Кроме того, нагрузка и смещение должны быть зарегистрированы в режиме отказа, указанном в параграфе (b)(10) этого раздела. Допускается останавливать добавление нагрузки при каждом приращении нагрузки на срок до 60 секунд, чтобы облегчить снятие показаний смещения.Должны быть зарегистрированы предельная анкерная нагрузка узла грунтового анкера и соответствующее смещение. Предварительная нагрузка в 500 фунтов должна быть включена в испытание на предельную нагрузку анкера в 4725 фунтов. Допускается интерполяция между измерениями смещения и нагрузки для определения предельной нагрузки на анкер.
(I) Все узлы грунтовых анкеров должны быть проверены на следующее:
(1) выход из строя из-за смещения узла грунтового анкера, как указано в пункте (b)(9) настоящего раздела, или
(2) Отказ либо анкерного оборудования, либо точки его крепления к испытательному устройству, либо до минимума 4725 фунтов (когда возможные испытания должны быть проведены до 6000 фунтов для получения дополнительных данных, но это НЕ требуется)
Примечание к параграфу (b)(8). Дополнительные испытания при углах натяжения, превышающих минимальный угол натяжения, могут быть использованы для получения расчетных значений для конкретных углов натяжения, превышающих минимальный угол, для которого требуется оценка.
(9) Критерии отказа. Следующие условия представляют собой отказ испытательной сборки грунтового анкера:
(i) Когда головка грунтового анкера или точка ее крепления смещается на 2 дюйма в вертикальном или горизонтальном направлении от своего положения измерения с предварительным натяжением до достижения общей нагрузки 3150 фунтов (включая любую нагрузку с предварительным натяжением).
(ii) Когда головка грунтового анкера или точка ее крепления смещается на 2 дюйма (2 дюйма) в вертикальном направлении или на 3 дюйма (3 дюйма) в горизонтальном направлении от своего предварительно натянутого положения измерения до достижения полной нагрузки 4725 фунтов (включая любую предварительную нагрузку).
(iii) Когда происходит поломка любого компонента стержня грунтового анкера до достижения общей нагрузки 4725 фунтов.
(10) Использование предельных нагрузок на анкер для определения расчетного значения рабочей нагрузки.
(i) Расчетное значение рабочей нагрузки представляет собой наименьшую предельную нагрузку на анкер, определенную в ходе испытаний, деленную на коэффициент безопасности 1,5.
(ii) Расчетное значение рабочей нагрузки для каждого метода установки и классификации грунта должно быть указано в перечне или сертификате узла грунтового анкера. Анкер, испытанный в грунте с данным классификационным номером, не должен быть одобрен для использования в грунте с более высоким/слабым классификационным номером. Например, анкер, испытанный в грунте класса 3, не должен быть одобрен для грунта класса 4А или 4В, если он также не был испытан в этих грунтах.Предварительное натяжение в 500 фунтов включено в предельную нагрузку на анкер.
(11) Протокол испытаний. Отчет об испытаниях, подтверждающий внесение в список или сертификацию для каждого испытанного узла грунтового анкера, должен включать все условия, при которых был испытан узел грунтового анкера, включая следующие:
(i) Копия всех тестовых данных, накопленных во время тестирования.
(ii) Характеристики грунта, включая содержание влаги, и методы определения характеристик грунта для каждого типа грунта, для которого оценивался узел крепления к грунту.
(iii) Испытанная модель узла грунтового анкера.
(iv) Используемый метод испытания сборки грунтового анкера.
(v) Подробные чертежи, включая все размеры узла грунтового анкера и его компонентов.
(vi) Способ установки на испытательном полигоне.
(vii) Дата установки и дата испытаний.
(viii) Место проведения сертификационных испытаний.
(ix) Используемое испытательное оборудование.
(x) Для каждого испытанного образца анкера: Для каждой нагрузки увеличьте нагрузку в фунтах и результирующие смещения в дюймах в виде диаграммы или графика.
(xi) Расчетное значение рабочей нагрузки и предельная нагрузка на анкер, определенные в соответствии с пунктом (b)(10) настоящего раздела.
(xii) Если требуется, описание стабилизирующей пластины, используемой в каждом испытании узла грунтового анкера/стабилизирующей пластины, включая название изготовителя.
(xiii) Угол(ы) тяги, на который был испытан анкер.
(xiv) Глубина заделки узла грунтового анкера.
(xv) Приложение и ориентация прилагаемой нагрузки.
(xvi) Описание типа и места отказа для каждого испытанного узла грунтового анкера.
(xvii) Имя и подпись признанного на национальном уровне испытательного агентства или зарегистрированного профессионального инженера, удостоверяющего испытания и оценку.
(xviii) Класс(ы) грунта, для использования в котором сертифицирована каждая сборка грунтового анкера, а также расчетное значение рабочей нагрузки и минимальная предельная грузоподъемность для этого(их) класса(ов) грунта.
(12) Утвержденные комплекты грунтовых анкеров.Каждый изготовитель или производитель грунтовых анкеров должен предоставить следующую информацию об использовании утвержденных комплектов грунтовых анкеров, и эта информация также должна быть включена в перечень или сертификат для каждого комплекта грунтовых анкеров:
(i) Чертежи, показывающие установку грунтовых анкеров.
(ii) Спецификации узла грунтового анкера, включая:
(A) Классификация почв, внесенная в список или сертифицированная для использования;
(B) Рабочая нагрузка и минимальная предельная грузоподъемность анкера для анкерного узла в соответствии с классификацией (ами) грунта, для которой он указан или сертифицирован для использования;
(C) Номер модели и его расположение на якоре;
(D) Инструкция по применению, включая предварительное натяжение;
(E) Угол(ы) тяги, для которого якорь был внесен в список и сертифицирован; а также
(F) Требуется производитель, размер и тип стабилизирующей пластины.
(c) Спецификации для привязных ремней и грунтовых анкеров —
(1) Грунтовые анкеры. Грунтовые анкеры должны быть установлены в соответствии с их перечнем или сертификацией, быть установлены на всю глубину, иметь защиту от атмосферных воздействий и коррозии, по крайней мере, эквивалентную защите, обеспечиваемой цинковым покрытием на стали толщиной не менее 0,30 унции/. футов
2 с поверхностным покрытием и быть способными выдерживать минимальную предельную нагрузку 4725 фунтов. и рабочая нагрузка 3150 фунтов., как установлено, если в соответствии с примечанием 11 таблицы 1 к настоящему разделу или примечанием 12 к таблицам 2 и 3 к настоящему разделу не отмечены уменьшенные мощности. Предельная нагрузка и рабочая нагрузка грунтовых анкеров и анкерного оборудования должны определяться зарегистрированным профессиональным инженером, зарегистрированным архитектором или проверяться признанным на национальном уровне сторонним испытательным агентством в соответствии с признанным на национальном уровне протоколом испытаний.
(2) Стяжные ремни. А 1
Стальная лента размером 1/4 дюйма × 0,035 дюйма или больше, соответствующая ASTM D 3953-97, Стандартные технические условия на ленту, листовую сталь и уплотнения (включено посредством ссылки, см. § 3285.4), тип 1, класс 1, отделка B, с минимальной общей грузоподъемностью 4725 фунтов (фунтов) и рабочей грузоподъемностью 3150 фунтов (фунтов). Крепежные ремни должны быть обеспечены защитой от атмосферных воздействий и коррозии, по крайней мере эквивалентной той, которую обеспечивает покрытие цинком на стали не менее 0,30 унций/фут.
2 поверхности с покрытием. Разрезанные или обрезанные кромки ленты с покрытием не обязательно должны быть покрыты цинком.
(d) Количество и расположение грунтовых анкеров.
(1) Расстояние между грунтовым анкером и анкерной лентой должно быть:
(i) Расстояние не должно превышать расстояние, указанное в таблицах с 1 по 3 в этом разделе и на рисунках А и В в этом разделе; или
(ii) Разработано зарегистрированным инженером или архитектором в соответствии с принятой инженерной практикой и требованиями MHCSS для любых условий, выходящих за рамки параметров и применимости Таблиц 1–3 к данному разделу.
(2) Требования параграфа (c) этого раздела должны использоваться для определения максимального расстояния между грунтовыми анкерами и соответствующими анкерными ремнями на основе классификации грунта, определенной в соответствии с § 3285. 202:
(i) Тип и размер (длина) установленного грунтового анкера должны быть указаны для использования в классе почвы на площадке, а также для минимального и максимального допустимого угла между диагональной лентой и землей; а также
(ii) Все грунтовые анкеры должны быть установлены в соответствии с их перечнем или сертификацией и инструкциями производителя по установке грунтовых анкеров; а также
(iii) Если требуется в соответствии с перечнем или сертификацией грунтовых анкеров, устанавливается стабилизирующая пластина правильного размера и типа.Если используются металлические стабилизирующие пластины, они должны быть обеспечены защитой от атмосферных воздействий и коррозии, по крайней мере эквивалентной защите, обеспечиваемой покрытием цинком на стали не менее 0,30 унций/фут2 покрытой поверхности. В качестве альтернативы можно использовать стабилизирующие пластины из АБС, если они перечислены и сертифицированы для такого использования.
(3) Продольная анкеровка. Производимые дома также должны быть стабилизированы против ветра в продольном направлении во всех ветровых зонах. Готовые дома, расположенные в ветровой зоне II и III, должны иметь продольные грунтовые анкеры, установленные на концах передвижной секции (секций) изготовленного дома, или быть снабжены альтернативными системами, способными противостоять силам ветра в продольном направлении.См. Рисунок C к § 3285.402 для примера одного метода, который может быть использован для обеспечения продольной анкеровки. Профессиональный инженер или зарегистрированный архитектор должен сертифицировать используемый метод продольного анкерования или любую альтернативную систему как адекватную для обеспечения требуемой стабилизации в соответствии с принятой инженерной практикой.
Примечания:
1. См. Таблицы 1, 2 и 3 в этом разделе, чтобы узнать максимальное расстояние между анкерами в грунте.
2. Продольные анкеры не показаны для ясности; обратитесь к 3285.402(b)(2) для требований к продольной анкеровке.
Примечания:
1. Вертикальные ремни не требуются в ветровой зоне I.
2. Конструкция рамы должна исключать вращение основной балки шасси, когда диагональные стяжки не прикреплены к верхней полке балки. См. § 3285.401(d)(3).
Табл. 1 к § 3285.402 — Максимальное диагональное расстояние между крепежными ремнями, ветровая зона I
Номинальная ширина пола, односекционная/многосекционная | Макс.высота от земли до диагонального крепления ремня | Расстояние между двутаврами
82,5 дюйма |
Двутавровое расстояние
99,5 дюйма |
---|---|---|---|
12/24 фута 144 дюйма номинального сечения | 25 в | 14 футов 2 дюйма | Н/Д. |
33 в | 11 футов 9 дюймов | Н/Д. | |
46 в | 9 футов 1 дюйм | Н/Д.![]() |
|
67 в | н/д | Н/Д. | |
14/28 футов 168 дюймов номинального сечения | 25 в | 18 футов 2 дюйма | 15 футов 11 дюймов |
33 в | 16 футов 1 дюйм | 13 футов 6 дюймов | |
46 в | 13 футов 3 дюйма | 10 футов 8 дюймов. | |
67 в | 10 футов 0 дюймов | Н/Д. | |
16/32 футов Номинальное сечение(я) от 180 до 192 дюймов | 25 в | н/д | 19 футов.5 дюймов |
33 в | 19 футов 0 дюймов | 17 футов 5 дюймов | |
46 в | 16 футов 5 дюймов | 14 футов 7 дюймов | |
67 в | 13 футов 1 дюйм | 11 футов 3 дюйма |
Примечания:
1. Стол основан на максимальной высоте боковой стенки 90 дюймов.
2. Таблица основана на максимум 4 дюймах отступа головки анкера от края пола или стены.
3. Таблица основана на расстоянии между главными рельсами (двутавровыми балками) на данную колонну.
4. Таблица основана на максимальной ширине карниза 4 дюйма для односекционных домов и максимальной 12 дюймов для многосекционных домов.
5. Таблица основана на максимальном угле наклона крыши 20 градусов (4. 3/12).
6. Стол основан на минимальной высоте между землей и нижней частью балки пола, равной 18 дюймам. Для других высот от земли до места крепления ремня может потребоваться интерполяция.
7.В соответствии с инструкциями домашнего производителя могут потребоваться дополнительные крепления.
8. Грунтовые анкеры должны быть сертифицированы для этих условий профессиональным инженером, архитектором или внесены в список признанной на национальном уровне испытательной лаборатории.
9. Грунтовые анкеры должны быть установлены на полную глубину, а стабилизирующие пластины, если это требуется в перечне или сертификации грунтовых анкеров, также должны быть установлены в соответствии с перечнем или сертификацией и в соответствии с инструкциями производителя грунтовых анкеров и домов.
10. Обвязочное и анкерное оборудование должно быть сертифицировано зарегистрированным профессиональным инженером или зарегистрированным архитектором или внесено в список признанным на национальном уровне испытательным агентством для сопротивления этим указанным силам в соответствии с процедурами испытаний в ASTM D 3953-97, Стандартная спецификация для обвязки, Плоская сталь и уплотнения (включены посредством ссылки, см. § 3285.4).
11. Уменьшенная рабочая нагрузка на грунтовые анкеры или лямки потребует уменьшения анкерных лямок и расстояния между анкерами.
12. Заземляющие анкеры не должны располагаться ближе, чем минимальное расстояние, разрешенное перечнем или сертификацией.
13. Таблица рассчитана на вес 3150 фунтов. грузоподъемность, и ремни должны быть размещены в пределах 2 футов от концов дома.
14. Таблица основана на минимальном угле 30 градусов и максимальном угле 60 градусов между диагональным ремнем и землей.
15. Таблица не учитывает паводковые или сейсмические нагрузки и не предназначена для использования в паводковых или сейсмоопасных зонах.В этих областях система крепления должна быть разработана профессиональным инженером или архитектором.
Таблица 2 к § 3285.402 — Максимальное диагональное расстояние между крепежными ремнями, ветровая зона II.
Номинальная ширина пола, односекционная/многосекционная | Макс. высота от земли до диагонального крепления ремня | Метод ближнего луча Расстояние между двутавровыми балками | Метод второй балки Расстояние между двутавровыми балками | ||
---|---|---|---|---|---|
82,5 дюйма | 99,5 дюйма.![]() |
82.5 дюймов | 99,5 дюйма. | ||
12 футов/24 фута Номинальное сечение(я) 144 дюйма | 25 в | 6 футов 2 дюйма | 4 фута 3 дюйма | н/д | Н/Д |
33 в | 5 футов 2 дюйма | н/д | н/д | Н/Д | |
46 в | 4 фута 0 дюймов | н/д | н/д | Н/Д | |
67 в | н/д | н/д | 6 футов 1 дюйм | 6 футов 3 дюйма | |
14 футов/28 футов.168 дюймов, номинальное сечение(я) | 25 в | 7 футов 7 дюймов | 6 футов 9 дюймов | н/д | Н/Д |
33 в | 6 футов 10 дюймов | 5 футов 9 дюймов | н/д | Н/Д | |
46 в | 5 футов 7 дюймов | 4 фута 6 дюймов | н/д | Н/Д | |
67 в | 4 фута 3 дюйма | н/д | н/д | Н/Д | |
16 футов/32 фута.![]() |
25 в | н/д | 7 футов 10 дюймов | н/д | Н/Д |
33 в | 7 футов 6 дюймов | 7 футов 2 дюйма | н/д | Н/Д | |
46 в | 6 футов 9 дюймов | 6 футов 0 дюймов | н/д | Н/Д | |
67 в | 5 футов 4 дюйма | 4 фута 7 дюймов | н/д | н/д |
Примечания:
1.Таблица основана на максимальной высоте боковой стенки 90 дюймов.
2. Таблица основана на максимум 4 дюймах отступа головки анкера от края пола или стены.
3. Таблицы основаны на расстоянии между основными рельсами (двутавровыми балками) на данную колонну.
4. Таблица основана на максимальной ширине карниза 4 дюйма для односекционных домов и максимальной 12 дюймов для многосекционных домов.
5. Таблица основана на максимальном угле наклона крыши 20 градусов (4,3/12).
6. Все промышленные дома, предназначенные для размещения в ветровой зоне II, должны иметь вертикальную перемычку, установленную в каждом месте диагональной перемычки.
7. Таблица основана на минимальной высоте между землей и нижней частью балки пола, равной 18 дюймам. Для других высот от земли до места крепления ремня может потребоваться интерполяция.
8. В соответствии с инструкциями домашнего производителя могут потребоваться дополнительные крепления.
9. Заземляющие анкеры должны быть сертифицированы профессиональным инженером или зарегистрированным архитектором или внесены в перечень признанной на национальном уровне испытательной лаборатории.
10. Грунтовые анкеры должны быть установлены на полную глубину, а стабилизирующие пластины, если это требуется в перечне или сертификации грунтовых анкеров, также должны быть установлены в соответствии с перечнем или сертификацией и в соответствии с инструкциями производителя грунтовых анкеров и домов.
11. Обвязочное и анкерное оборудование должно быть сертифицировано зарегистрированным профессиональным инженером или зарегистрированным архитектором или должно быть внесено в список признанным на национальном уровне испытательным агентством, чтобы противостоять этим указанным силам, в соответствии с процедурами испытаний в ASTM D 3953-97, Стандартная спецификация для обвязки. , Плоская сталь и уплотнения (включенные посредством ссылки, см. § 3285.4).
12. Уменьшенная рабочая нагрузка на грунтовые анкеры или лямки потребует уменьшения анкерных лямок и расстояния между анкерами.
13. Заземляющие анкеры не должны располагаться ближе, чем минимальное расстояние, разрешенное перечнем или сертификацией.
14. Таблица рассчитана на вес 3150 фунтов. грузоподъемность, и ремни должны быть размещены в пределах 2 футов от концов дома.
15. Стол основан на минимальном угле 30 градусов и максимальном 60 градусах между диагональным ремнем и землей.
16. Таблица не учитывает паводковые или сейсмические нагрузки и не предназначена для использования в паводковых или сейсмоопасных зонах.В этих областях система крепления должна быть разработана профессиональным инженером или архитектором.
Таблица 3 к § 3285.402 — Максимальное диагональное расстояние между крепежными ремнями, ветровая зона III.
Номинальная ширина пола, односекционная/многосекционная | Макс. высота от земли до диагонального крепления ремня | Метод ближнего луча Расстояние между двутавровыми балками | Метод второй балки Расстояние между двутавровыми балками | ||
---|---|---|---|---|---|
82,5 дюйма | 99,5 дюйма. | 82,5 дюйма | 99,5 дюйма. | ||
12 футов/24 фута 144 дюйма номинального сечения | 25 в | 5 футов 1 дюйм | н/д | н/д | Н/Д |
33 в | 4 фута 3 дюйма | н/д | н/д | Н/Д | |
46 в | н/д | н/д | н/д | Н/Д | |
67 в | н/д | н/д | н/д | Н/Д | |
14 футов.![]() |
25 в | 6 футов 2 дюйма | 5 футов 7 дюймов | н/д | Н/Д |
33 в | 5 футов 8 дюймов | 4 фута 9 дюймов | н/д | Н/Д | |
46 в | 4 фута 8 дюймов | н/д | н/д | Н/Д | |
67 в | н/д | н/д | н/д | Н/Д | |
16 футов./32 фута Номинальное сечение от 180 до 192 дюймов | 25 в | н/д | 6 футов 3 дюйма | н/д | Н/Д |
33 в | 6 футов 1 дюйм | 5 футов 11 дюймов | н/д | Н/Д | |
46 в | 5 футов 7 дюймов | 5 футов 0 дюймов | н/д | Н/Д | |
67 в | 4 фута 5 дюймов | н/д | н/д | н/д |
Примечания:
1. Таблица основана на максимальной высоте боковой стенки 90 дюймов.
2. Таблица основана на максимум 4 дюймах отступа головки анкера от края пола или стены.
3. Таблица основана на расстоянии между главными рельсами (двутавровыми балками) на данную колонну.
4. Таблица основана на максимальной ширине карниза 4 дюйма для односекционных домов и максимальной 12 дюймов для многосекционных домов.
5. Таблица основана на максимальном угле наклона крыши 20 градусов (4,3/12).
6. Все промышленные дома, предназначенные для размещения в ветровой зоне III, должны иметь вертикальные связи, установленные в каждом месте диагональных связей.
7. Таблица основана на минимальной высоте между землей и нижней частью балки пола, равной 18 дюймам. Для других высот от земли до места крепления ремня может потребоваться интерполяция.
8. В соответствии с инструкциями домашнего производителя могут потребоваться дополнительные крепления.
9. Заземляющие анкеры должны быть сертифицированы профессиональным инженером или зарегистрированным архитектором или внесены в перечень признанной на национальном уровне испытательной лаборатории.
10. Грунтовые анкеры должны быть установлены на полную глубину, а стабилизирующие пластины, если это требуется в соответствии с перечнем или сертификацией грунтовых анкеров, также должны быть установлены в соответствии с перечнем или сертификацией, а также в соответствии с инструкциями производителя грунтовых анкеров и дома.
11. Обвязочное и анкерное оборудование должно быть сертифицировано зарегистрированным профессиональным инженером или зарегистрированным архитектором или должно быть внесено в список признанным на национальном уровне испытательным агентством, чтобы противостоять этим указанным силам, в соответствии с процедурами испытаний в ASTM D 3953-97, Стандартная спецификация для обвязки. , Плоская сталь и уплотнения (включенные посредством ссылки, см. § 3285.4).
12. Уменьшенная рабочая нагрузка на грунтовые анкеры или лямки потребует уменьшения анкерных лямок и расстояния между анкерами.
13. Заземляющие анкеры не должны располагаться ближе, чем минимальное расстояние, разрешенное перечнем или сертификацией.
14. Таблица рассчитана на вес 3150 фунтов. грузоподъемность, и ремни должны быть размещены в пределах 2 футов от концов дома.
15. Таблица основана на минимальном угле 30 градусов и максимальном угле 60 градусов между диагональным ремнем и землей.
16. Таблица не учитывает паводковые или сейсмические нагрузки и не предназначена для использования в паводковых или сейсмоопасных зонах.В этих областях система крепления должна быть разработана профессиональным инженером или архитектором.
EZ Anchor : Интеллектуальные решения : Delta Faucet
Замена смесителя всегда означала необходимость залезть под раковину, чтобы закрепить его. Но не больше. Монтажный узел EZ Anchor™ был разработан для упрощения установки смесителя. Профессиональные сантехники предпочитают верхний монтажный узел традиционной установке «под палубой», потому что это устраняет необходимость залезать под раковину, чтобы затянуть кран.Кроме того, устранение всех операций подъема и опускания экономит время и ускоряет установку.
Монтажный узел EZ Anchor™ позволяет устанавливать смесители на террасу толщиной до 2½″, сочетая простоту установки с большей гибкостью конструкции. И это обеспечивает надежную установку, которая не расшатается со временем.
Узнайте больше о монтажном узле EZ Anchor™, прокрутив горячие точки на смесителе или просмотрев ответы на часто задаваемые вопросы ниже.
EZ Anchor™ идеально подходит для любого установщика, которому нужна безопасная установка без необходимости лежать на спине в ограниченном пространстве.Монтажный узел сверху вниз облегчает установку смесителя на спине и коленях, поскольку смеситель можно установить на палубу или раковину сверху. Нет необходимости лезть под раковину, чтобы закрепить кран. И он плотно прикрепляет кран к палубе, помогая предотвратить его ослабление с течением времени.
Монтажный узел EZ Anchor™ поставляется с EZ Bar, специальным инструментом, который легко затягивает кран над палубой. Единственными другими необходимыми инструментами являются гаечный ключ и аккумуляторная или ручная отвертка.
В отличие от некоторых смесителей, монтажный узел EZ Anchor™ можно устанавливать на раковины и столешницы толщиной до 2 ½“. Это делает его отличным выбором для гранитных или кварцевых столешниц, кухонных островов и кухонных / барных раковин.
Это так же просто, как снять носик и повернуть ступицу носика против часовой стрелки, а затем полностью ослабить крепежные винты. Инструкции по удалению смотрите в видео установки.
Посмотреть товары для кухни с EZ Anchor™
Вернуться к обзору интеллектуальных решений
%PDF-1.3 % 48 0 объект > эндообъект внешняя ссылка 48 259 0000000016 00000 н 0000006206 00000 н 0000005476 00000 н 0000006304 00000 н 0000008940 00000 н 0000009007 00000 н 0000009152 00000 н 0000009295 00000 н 0000009433 00000 н 0000009569 00000 н 0000009636 00000 н 0000010183 00000 н 0000010208 00000 н 0000010253 00000 н 0000010287 00000 н 0000010336 00000 н 0000010856 00000 н 0000010880 00000 н 0000011457 00000 н 0000011482 00000 н 0000012058 00000 н 0000012083 00000 н 0000016291 00000 н 0000016430 00000 н 0000016569 00000 н 0000016971 00000 н 0000016995 00000 н 0000017129 00000 н 0000022411 00000 н 0000026977 00000 н 0000029930 00000 н 0000033223 00000 н 0000038221 00000 н 0000038360 00000 н 0000042492 00000 н 0000046557 00000 н 0000050712 00000 н 0000050780 00000 н 0000050848 00000 н 0000058522 00000 н 0000058722 00000 н 0000058992 00000 н 0000059193 00000 н 00000
00000 н 00000
00000 н 0000113908 00000 н 0000114118 00000 н 0000114521 00000 н 0000114749 00000 н 0000504581 00000 н 0000504649 00000 н 0000530475 00000 н 0000530682 00000 н 0000531090 00000 н 0000531159 00000 н 0000531360 00000 н 0000531613 00000 н 0000531682 00000 н 0000532500 00000 н 0000532547 00000 н 0000544956 00000 н 0000545410 00000 н 0000545853 00000 н 0000546750 00000 н 0000546819 00000 н 0000548903 00000 н 0000549105 00000 н 0000549416 00000 н 0000549442 00000 н 0000549878 00000 н 0000549947 00000 н 0000551209 00000 н 0000551411 00000 н 0000551615 00000 н 0000551641 00000 н 0000551999 00000 н 0000552068 00000 н 0000553727 00000 н 0000553929 00000 н 0000554166 00000 н 0000554192 00000 н 0000554586 00000 н 0000554807 00000 н 0000564381 00000 н 0000564773 00000 н 0000578793 00000 н 0000579185 00000 н 0000588561 00000 н 0000588951 00000 н 0000601469 00000 н 0000601850 00000 н 0000622619 00000 н 0000623011 00000 н 0000644335 00000 н 0000644725 00000 н 0000657183 00000 н 0000657572 00000 н 0000676902 00000 н 0000677293 00000 н 0000748387 00000 н 0000748780 00000 н 0000749855 00000 н 0000749901 00000 н 0000766306 00000 н 0000766707 00000 н 0000767074 00000 н 0000829405 00000 н 0000829800 00000 н 0000893784 00000 н 0000894180 00000 н 0000895029 00000 н 0000895858 00000 н 0000896633 00000 н 0000897409 00000 н 0000898239 00000 н 0000899019 00000 н 0000899800 00000 н 00006 00000 н 0000
0 00000 н 0000
4 00000 н 0000
6 00000 н 00004 00000 н 0000
4 00000 н 00001 00000 н 00005 00000 н 00009 00000 н 00001 00000 н 00002 00000 н 0000910721 00000 н 0000911510 00000 н 0000912004 00000 н 0000912884 00000 н 0000913759 00000 н 0000914533 00000 н 0000915025 00000 н 0000915827 00000 н 0000916665 00000 н 0000917454 00000 н 0000918244 00000 н 0000918738 00000 н 0000919575 00000 н 0000920413 00000 н 0000921203 00000 н 0000921696 00000 н 0000922528 00000 н 0000923362 00000 н 0000924149 00000 н 0000924986 00000 н 0000925862 00000 н 0000926774 00000 н 0000927565 00000 н 0000928355 00000 н 0000929145 00000 н 0000929935 00000 н 0000930721 00000 н 0000931524 00000 н 0000932314 00000 н 0000933104 00000 н 0000933892 00000 н 0000934680 00000 н 0000935465 00000 н 0000936264 00000 н 0000937050 00000 н 0000937843 00000 н 0000938632 00000 н 0000939421 00000 н 0000940210 00000 н 0000941001 00000 н 0000941792 00000 н 0000942595 00000 н 0000943381 00000 н 0000944173 00000 н 0000944947 00000 н 0000945745 00000 н 0000946535 00000 н 0000947430 00000 н 0000948208 00000 н 0000948995 00000 н 0000949825 00000 н 0000950608 00000 н 0000951389 00000 н 0000952168 00000 н 0000952942 00000 н 0000953786 00000 н 0000954562 00000 н 0000955350 00000 н 0000956146 00000 н 0000956417 00000 н 0000957198 00000 н 0000957974 00000 н 0000958971 00000 н 0000959761 00000 н 0000960553 00000 н 0000961345 00000 н 0000962137 00000 н 0000962929 00000 н 0000963718 00000 н 0000964508 00000 н 0000965298 00000 н 0000966088 00000 н 0000966878 00000 н 0000967660 00000 н 0000968439 00000 н 0000969214 00000 н 0000969993 00000 н 0000970774 00000 н 0000971553 00000 н 0000972333 00000 н 0000973116 00000 н 0000973898 00000 н 0000974677 00000 н 0000975455 00000 н 0000976234 00000 н 0000977014 00000 н 0000977792 00000 н 0000978570 00000 н 0000979351 00000 н 0000979504 00000 н 0000979639 00000 н 0000979783 00000 н 0000979934 00000 н 0000980069 00000 н 0000980213 00000 н 0000980586 00000 н 0000980956 00000 н 0000981075 00000 н 0000981219 00000 н 0000981384 00000 н 0000981519 00000 н 0000981663 00000 н 0000981828 00000 н 0000981963 00000 н 0000982107 00000 н 0000982271 00000 н 0000982406 00000 н 0000982550 00000 н 0000982912 00000 н 0000983218 00000 н 0000983337 00000 н 0000983481 00000 н 0000983630 00000 н 0000983765 00000 н 0000983909 00000 н 0000984057 00000 н 0000984192 00000 н 0000984336 00000 н 0000984671 00000 н 0000985006 00000 н 0000985125 00000 н 0000985269 00000 н 0000985581 00000 н 0000985897 00000 н 0000986016 00000 н 0000986160 00000 н 0000986309 00000 н 0000986444 00000 н 0000986588 00000 н 0000986748 00000 н 0000986883 00000 н трейлер ]>> startxref 0 %%EOF 50 0 объект поток xڜKHTQƿspWsGҼ.
%PDF-1.5 % 6 0 объект > эндообъект внешняя ссылка 6 272 0000000016 00000 н 0000006330 00000 н 0000006443 00000 н 0000007775 00000 н 0000007903 00000 н 0000008271 00000 н 0000008306 00000 н 0000008351 00000 н 0000008395 00000 н 0000017537 00000 н 0000029684 00000 н 0000042086 00000 н 0000054429 00000 н 0000066764 00000 н 0000080784 00000 н 0000080920 00000 н 0000081382 00000 н 0000081784 00000 н 0000081973 00000 н 0000094632 00000 н 0000100375 00000 н 0000103023 00000 н 0000103058 00000 н 0000103671 00000 н 0000103817 00000 н 0000103930 00000 н 0000104041 00000 н 0000104154 00000 н 0000104223 00000 н 0000104302 00000 н 0000123165 00000 н 0000123425 00000 н 0000123878 00000 н 0000123903 00000 н 0000124470 00000 н 0000124539 00000 н 0000124618 00000 н 0000138245 00000 н 0000138515 00000 н 0000138884 00000 н 0000138909 00000 н 0000139388 00000 н 0000142618 00000 н 0000143066 00000 н 0000143584 00000 н 0000152343 00000 н 0000152590 00000 н 0000152947 00000 н 0000163271 00000 н 0000163524 00000 н 0000163934 00000 н 0000178806 00000 н 0000179053 00000 н 0000179363 00000 н 0000179590 00000 н 0000179964 00000 н 0000180082 00000 н 0000180225 00000 н 0000180602 00000 н 0000180989 00000 н 0000181130 00000 н 0000181281 00000 н 0000181560 00000 н 0000181678 00000 н 0000181829 00000 н 0000182080 00000 н 0000182198 00000 н 0000182349 00000 н 0000182578 00000 н 0000182835 00000 н 0000182953 00000 н 0000183104 00000 н 0000183333 00000 н 0000183616 00000 н 0000183734 00000 н 0000183885 00000 н 0000184130 00000 н 0000184248 00000 н 0000184399 00000 н 0000184628 00000 н 0000184875 00000 н 0000184993 00000 н 0000185144 00000 н 0000185373 00000 н 0000185629 00000 н 0000185747 00000 н 0000185898 00000 н 0000186127 00000 н 0000186375 00000 н 0000186493 00000 н 0000186644 00000 н 0000186995 00000 н 0000187357 00000 н 0000187499 00000 н 0000187650 00000 н 0000187879 00000 н 0000188266 00000 н 0000188389 00000 н 0000188534 00000 н 0000188800 00000 н 0000189065 00000 н 0000189209 00000 н 0000189362 00000 н 0000189742 00000 н 00001
