Укрепление стенок траншеи: Укрепление траншеи глубиной 2 метра: как правильно?

Содержание

Каковы наилучшие способы предотвращения обрушения траншеи?

В период с 1990 по 2000 год в Соединенных Штатах произошло обрушение 771 человек. Траншеи — это глубокие ямы, вырытые в почве с целью строительства, в большинстве случаев. Поддержка стен траншеи для предотвращения ее разрушения важна для безопасности рабочих. Эффективные формы безопасности траншеи включают в себя наклон, крепление и экранирование.

Наклонные стены могут помочь предотвратить разрушение траншеи, перенося вес почвы в сторону от рабочих. Наклон включает в себя рытье стенок траншеи под углом, ведущим от отверстия траншеи. Конечный результат выглядит как воронка с дополнительным грунтом, отложенным далеко от отверстия. Удаление почвы также важно для предотвращения разрушения траншеи. Если он будет размещен непосредственно вне стен траншеи, увеличение веса может повлиять на прочность стен.

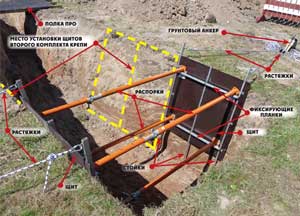

Укрепление стенок траншеи предполагает размещение металлических пластин с обеих сторон траншеи.

Стены можно удерживать на месте с помощью проставок, вырезанных по ширине траншеи, или с помощью гидравлической системы. Гидравлика обеспечивает постоянное равномерное давление на стены для предотвращения разрушения.

Давление может быть отрегулировано в соответствии с шириной стенки. Например, если стенки траншеи узкие, гидравлическое давление может быть сброшено на узкие опорные плиты. Обратное тоже верно. Равномерное давление на стены, чтобы предотвратить разрушение траншеи. Опоры обычно поддерживают только две стороны траншеи.

Экранирование аналогично экранированию, но при этом методе все четыре стороны траншеи могут быть защищены. Одним из распространенных типов щитов является траншейная коробка. Траншейные коробки часто собираются вне траншеи и опускаются на место. Многие коробки бывают стандартных размеров, обычно в диапазоне от 8 футов (примерно 2,4 м) до 24 футов (примерно 7,3 м).

Распорки, расположенные между щитами, удерживают барьеры на месте. Ширина барьера часто регулируется путем удаления слишком длинных или слишком коротких прокладок и замены их разделителями правильного размера. Гидравлика обычно не используется с траншейными коробками.

Системы направляющих скольжения, другое экранирование, используемое для предотвращения разрушения траншеи, могут быть более эффективными при определенных типах земляных работ. Системы направляющих скольжения обычно включают металлические стенки, опущенные в траншею. Подтяжки с прикрепленными роликами используются для удержания барьеров на месте. Ролики позволяют легко собирать и снимать подпорные стенки. Скользящие направляющие можно перемещать по мере углубления траншей, при этом можно легко добавлять дополнительные панели для увеличения длины и высоты.

Подрядчики и строители обычно проходят обучение по разрушению траншеи перед началом работ на месте раскопок. Осведомленность об опасностях, связанных с строительством траншеи, может снизить количество травм, связанных с работой.

В Соединенных Штатах, меры предосторожности требуются Администрацией по безопасности и гигиене труда (OSHA).

ДРУГИЕ ЯЗЫКИ

Стенки траншеи на набережной Чёрной речки укрепляют по безопасной технологии

Использование спецтехники, работающей без вибрации, гарантирует защиту фундаментов от повреждений.

На набережной Черной речки, 31, возобновлены работы по прокладке теплотрассы. ГУП «ТЭК СПБ» совместно с подрядчиком удалось изыскать способ провести строительство, который не вызвал протеста у местных общественных активистов. Проект производства работ был сформирован и согласован по рекомендациям экспертной оценки Городской комиссии по основаниям, фундаментам и подземным сооружениям при Комитете по градостроительству и архитектуре.

21 июня Государственная административно-техническая инспекция продлила ордер на земляные работы и выдала разрешение на временное прекращение движения в зоне строительства.

Сейчас полным ходом идет укрепление стенок траншеи на проблемном участке вдоль дома №2 по улице Графова и дома №31 по Чёрной речке при помощи сплошного неизвлекаемого шпунта. Для выполнения этой задачи привлечена строительная организация ООО «СК Потенциал», которая специализируется на устройстве котлованов, укреплении траншей и строительстве в условиях слабых и подвижных грунтов. Субподрядчик задействовал специальную технику, которая может работать на участках, требующих особого внимания, в том числе – в историческом центре, в непосредственной близости от жилых домов, в «узких местах», в зонах с повышенной вероятностью осадки грунта. Машина под названием «бесшумный штабелер» вдавливает шпунтовые конструкции в стенки траншеи для устойчивого укрепления, при этом не создавая вибрации. Процесс постоянно контролирует рабочая комиссия, в которую входят ответственные от ГУП «ТЭК СПб» и подрядной организации ООО «Росинжиниринг Проект», а также, опосредованно, и сами жители близлежащих домов.

Использование данной технологии обсуждалось на встрече председателя Комитета по энергетике и инженерному обеспечению Андрея Бондарчука с местными жителями 16 июня. Андрей Бондарчук тогда пообещал, что работы на участке, вызывающем опасения, продолжатся только после укрепления стенок траншеи.

По словам начальника отдела реконструкции и строительства котельных, ЦТП, зданий и сооружений Управления капитального строительства Олега Сергеева, из фазы противостояния общественные активисты перешли к стадии сотрудничества, и даже выражают благодарность предприятию за внимание к их требованиям. Рабочая комиссия также приняла решение сохранить исторические деревья вдоль Чёрной речки, что стало возможным с новой технологией. Тотальный мониторинг состояния жилых зданий ведет специализированная организация «Археоптерис» с помощью 35 маячков, установленных на домах. На объекте по-прежнему круглосуточно находится оперативный дежурный от ГУП «ТЭК СПб», регулярно выезжает руководство предприятия.

Согласно проекту производства работ укрепление стенок траншеи может продлиться до трех недель. Срок полного окончания прокладки теплотрассы к ЖК «Риверхаус» не изменился – это 31 июля 2016 года.

Уже построена эстакада через Чёрную речку, идут работы по подготовке к монтажу теплосети. Напомним, это временный энергомост – после строительства пешеходного моста в створе Сердобольской улицы все инженерные коммуникации, включая и теплотрассу, «уйдут» в тело моста.

Информация Комитета по энергетике и инженерному обеспечению

3.1.2. Трудовая функция / КонсультантПлюс

Трудовые действия

Расстановка оборудования на рабочих местах

Подготовка инструментов и оборудования к работе

Снятие знаков и плакатов, ограждений крановых узлов с последующей их установкой после проведения АВиР-работ

Установка защитных и оградительных устройств в местах аварий и проведения АВиР-работ

Определение местоположения и глубины залегания трубопровода, кабеля, подземных коммуникаций

Отвод воды от крановых площадок, из шурфов, траншей, потенциально опасных участков трубопроводов в месте проведения АВиР-работ

Замер загазованности в местах проведения АВиР-работ

Контроль состояния работающих в колодцах, котлованах при проведении АВиР-работ

Очистка и приведение в порядок территории в месте проведения АВиР-работ

Переключение ТПА путем открытия и закрытия кранов и задвижек по команде диспетчера или руководителя работ

Удаление газа из участка трубопровода через продувочные свечи

Очистка поверхности трубопроводов и ТПА, крановых площадок, оборудования от остатков грунта, наледи и снега

Очистка внутренней полости трубопровода от посторонних предметов

Зарядка пескоструйного аппарата песком

Пескоструйная очистка поверхности трубопроводов, ТПА и оборудования

Установка и снятие временных герметизирующих устройств (ВГУ), глиняных пробок на трубопроводах

Контроль давления в установленных в трубопроводах ВГУ при проведении АВиР-работ

Извлечение из траншеи и транспортировка деформированного участка трубопровода в сторону

Изготовление деревянных щитов, настилов

Укрепление стенок траншей и котлованов с оттеской бревен, брусков, досок

Выполнение несложных штукатурных работ при проведении АВиР-работ на объектах газовой отрасли

Выполнение простых малярных работ вручную при проведении АВиР-работ на объектах газовой отрасли с приготовлением грунтовочных и окрасочных составов

Сортировка труб, фасонных частей и средств крепления для ремонта и монтажа

Очистка ТПА, оборудования и крепежных элементов от консервирующей смазки

Подача материалов в траншеи и котлованы

Устройство всех видов оснований под трубопроводы, оборудование, коллекторы, каналы, камеры и колодцы

Изготовление приспособлений для ремонта и монтажа

Выявление и устранение неполадок в используемом оборудовании, приспособлениях и инструменте, возникающих при производстве работ

Ковка деталей по эскизам и шаблонам

Необходимые умения

Читать схемы, карты, чертежи и техническую документацию общего и специализированного назначения

Определять фактическое местоположение трубопровода, подземных коммуникаций

Выполнять плотницкие работы

Крепить стенки траншей и котлованов

Определять концентрацию метана и тяжелых углеводородов с помощью газоанализаторов

Обеспечивать страховку работающих в колодцах, котлованах

Считывать показания приборов, установленных на трубопроводах и ТПА

Выполнять дренажные работы

Изготавливать приспособления для ремонта и монтажа оборудования, агрегатов и машин, трубопроводов и ТПА

Проверять исправность слесарного инструмента и приспособлений

Работать с пескоструйным аппаратом

Выполнять простые кузнечные работы

Выполнять вспомогательные работы при сварке и резке труб на трубопроводе

Выполнять простые малярные и штукатурные работы

Производить установку ВГУ, глиняных пробок на трубопроводах

Определять давление в ВГУ по приборам

Сортировать трубы, фасонные части и средства крепления

Выполнять очистку внутренней полости трубопровода от посторонних предметов

Выполнять очистку ТПА, оборудования и крепежных элементов от консервирующей смазки

Выполнять устройство всех видов оснований под трубопроводы, оборудование, коллекторы, каналы, камеры и колодцы

Выявлять и устранять неполадки в используемом оборудовании, приспособлениях и инструменте

Необходимые знания

Правила чтения схем, карт и чертежей

Виды и назначение оборудования, инструментов и приспособлений, применяемых при проведении АВиР-работ

Схема расположения и правила пользования ТПА

Правила и способы очистки основных деталей и внутренней полости трубопроводов, сборных железобетонных коллекторов, каналов, камер и колодцев

Принцип работы пескоструйного аппарата и правила ухода за ним

Правила выполнения плотницких, малярных и штукатурных работ

Правила крепления и перекрепления траншей и котлованов

Виды труб, фасонных частей, средств крепления и деталей трубопроводов и арматуры

Правила подготовки естественных и устройства искусственных оснований под трубопроводы, коллекторы, каналы, колодцы и камеры

Порядок выполнения земляных работ вручную и с использованием механизмов

Правила разработки грунта при укладке трубопровода

Требования к нормативной глубине залегания трубопроводов

Правила эксплуатации приборов (трассоискателей)

Порядок локализации и ликвидации аварий и инцидентов на объектах

Типы креплений стенок траншей в зависимости от характеристики грунта

Виды инструментов и приспособлений, используемых при плотницких работах

Виды применяемых пиломатериалов и свойства древесины

Устройство и правила применения электрифицированного инструмента

Способы устройства временных сооружений при изготовлении настилов, креплении стенок траншей и котлованов

Правила работы в колодцах, котлованах

Способы и средства страховки работающих в колодцах, котлованах

Способы и устройства для удаления воды

Физические и химические свойства метана, тяжелых углеводородов и нефтепродуктов

Порядок вывода трубопровода в ремонт, проведения работ по отключению участков трубопроводов для проведения работ и ввода трубопровода в эксплуатацию

Правила выполнения простых кузнечных работ

Требования охраны труда, промышленной, пожарной и экологической безопасности

Другие характеристики

(PDF) Ступенчатое крепление вертикальных стен траншеи для предотвращения провала грунта

10. 1080/10803548.2020.1761678

2. A. Romero Barriuso, B.M. Villena Escribano, A. Rodríguez Sáiz, Saf. Sci., 134, (2021)

DOI: 10.1016/j.ssci.2020.105090

3. E. Abukhashabah, A. Summan, M. Balkhyour, Saudi J. Biol. Sci., 27, (2020) DOI:

10.1016/j.sjbs.2020.06.033

Sci., 133, (2021)

5. E. Adaku, N.A. Ankrah, I.E. Ndekugri, Saf. Sci., 133, (2021) DOI:

10.1016/j.ssci.2020.104990

6. G. E. Gürcanli, U. Müngen, Int. J. Ind. Ergon., 39, 371 (2009) DOI:

10.1016/j.ergon.2008.10.006

, Междунар.

J. Оккуп. Саф. Эргон. (2021) DOI: 10.1080/10803548.2021.13

8. K. Adetunji, Razali Adul Hamid, Syamsul Hendra Bin Mahmud, Asia Proc.соц. Sci., 7,

(2021) DOI: 10.31580/apss.v7i1.1715

9. E. Dogan, M.A. Yurdusev, S.A. Yildizel, G. Calis, Eng. Потерпеть неудачу. Anal., 120, (2021) DOI:

10.1016/j.engfailanal.2020.105108

Sci., 133, (2021)

DOI: 10.1016/j.ssci.2020. 104994

11. F. Bozzano, C. Esposito, P. Mazzanti, F. Innocca, S. Romeo, Geosci., 10, (2020) )

DOI: 10.3390/науки о земле100

12.А. Алджаммаз, М. Султан, М. Изади, А.З. Аботалиб, М.С. Эльхебири, М.К. Эмиль, К.

Абдельмохсен, М. Салех, Р. Беккер, Remote Sens., 13, (2021) DOI:

10.3390/ rs13061109

13. AK Abd El Aal A. Rouaiguia, Geotech. геол. Eng., 38, (2020) DOI:

10.1007/s10706-019-01058-x

инж., 51, (2020)

15. Р.Л. Сахапов, Р.Николаева, М.Х. Гатиятуллин, М. Махмутов, в J. Phys.

Конф. сер. (2019) DOI: 10.1088/1742-6596/1391/1/012117

16. Р.Л. Сахапов, Р.В. Николаева, М.Х. Гатиятуллин, М.М. Махмутов, // Журн.

Конф. сер. (2016) DOI: 10.1088/1742-6596/738/1/012119

17. Сахапов Р.Л., Николаева Р.В., Гатиятуллин М.Х., Махмутов М.М. // Журн.

Конф. сер. (2017) DOI: 10.1088/1742-6596/936/1/012033

18. Р.Л. Сахапов, Р.Николаева, М.Х. Гатиятуллин, М.М. Махмутов, в сб. J. Phys.

Конф. сер. (2016) DOI: 10.1088/1742-6596/738/1/012008

19. Мирсаяпов И.Т. Шакиров М.И. // Энергетическая геотех. — Проц. 1-й междунар. конф. Энергетика

Геотех. ICEGT 2016 (2016) DOI: 10.1201/b21938-67

20. И. Т. Мирсаяпов М. И. Шакиров, Эст. Геотех. соц. ИССМГЭ, 31, (2012)

21. Мирсаяпов И.Т., Хасанов Р., Сафин Д., Известия КГАСУ, 4, 191, (2015)

22.И. Т. Мирсаяпов, Р. Хасанов, Д. Сафин, Известия КГАСУ, 2, 183, (2015)

23. М. Кузнецов, Е. Маринченко, М. Пушкарев, Инженерный Вестн. Дона, 2, (2018)

24. О. Трушко, Д. Кутявин, Eurasian Sci. J., 10, 1, (2018)

25. К. В. В. Деменков П. А., Трушко О. В., Изв. Тульский гос. ун-т. 2, 300, (2019)

26. Кубецкий В. Д. Калеев, Вестн. МГСУ, 4, 246, (2012)

27. А. Копотилова, Молод. 59, (2017)

28. Т. Бугаева, Вестн.Псковский гос. Знаменский В., Морозов Е., Пекин Д., Чунюк Д., в E3S Web Conf., (2019) DOI:

10.1051/e3sconf/20199704021

31. Знаменский В., Морозов Е., Чунюк Д. , Д. Пекин, в IOP Conf. сер. Матер. науч.

англ., (2020) DOI: 10.1088/1757-899X/883/1/012207

32. В. Ильичев, В. Знаменский, Е.Морозов, ИВЕСТНИК МГСУ 4, 222, (2010)

33. Е. Деревянко, Г. Шмелев, Л. Хайдаров, А. Антонов, И. Галимуллин, в IOP Conf.

Сер. Матер. науч. англ. (2020) DOI: 10.1088/1757-899X/890/1/012043

34. Ж. Миронова, в IOP Conf. сер. Матер. науч. англ,. (2020) DOI: 10.1088/1757-

899X/890/1/012055

35. Ю. Евстигнеева Р. Ибрагимов, в IOP Conf. сер. Матер. науч. англ., (2020) DOI:

10.1088/1757-899X/890/1/012131

36.Р. Богданов, Р. Ибрагимов, Б. Давлятшин, Известия КГАСУ, 1(51), 163, (2020)

37. Р. К. Мухаметрахимов, Л. В. Лукманова, Маг. Гражданский Eng., 102, 10206, (2021)

DOI: 10.34910/MCE.102.6

38. Р. Мухаметрахимов Л. Лукманова, в IOP Conf. сер. Матер. науч. англ. (Institute

of Physics Publishing, 2020 г.) 202127406006

STCCE – 2021

Крепление и подкрепление в строительстве

🕑 Время чтения: 1 минута

Подпорки, опоры и леса используются в строительстве для поддержки и укрепления конструкции. Определение их с типами крепления обсуждается в этой статье.

Что такое крепление?

Подпорка — это общий термин, используемый в строительстве для описания процесса поддержки конструкции с целью предотвращения обрушения, чтобы строительство могло продолжаться. Фраза также может использоваться как существительное для обозначения материалов, используемых в процессе.



Использование подпорок в строительстве зданий Подпорка используется для поддержки балок и перекрытий в здании при удалении колонны или стены.В этой ситуации вертикальные опоры используются как временная замена колоннам или стенам здания. Траншеи — во время земляных работ системы крепления обеспечивают безопасность рабочих в траншеях и ускоряют земляные работы. В этом случае подпорку не следует путать с экранированием. Крепление предназначено для предотвращения обрушения, тогда как экранирование предназначено только для защиты рабочих при обрушении. Укрепление бетонных конструкций, в данном случае также называемое опалубкой, обеспечивает временную поддержку до тех пор, пока бетон не станет твердым и не достигнет желаемой прочности, чтобы выдерживать нагрузки.

Методы крепления в строительстве

Сгребание берега

Сгребающие берега состоят из одной или нескольких бревен, расположенных под наклоном между поверхностью поддерживаемой конструкции и землей. Наиболее эффективная поддержка дается, если рейка касается стены под углом от 60 до 70 градусов. Настенная пластина обычно используется для увеличения площади опоры.

Гидравлическая опора

Гидравлическая опора — это использование гидравлических поршней, которые можно выкачивать наружу до тех пор, пока они не прижмутся к стенкам траншеи.Обычно они комбинируются со стальным листом или фанерой толщиной 1-1/8 дюйма или специальной тяжелой финской формой (FINFORM) толщиной 7/8 дюйма.

Балка и пластина

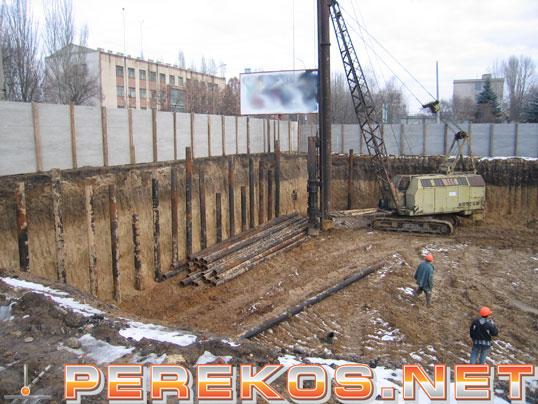

Балки и листовая сталь Двутавровые балки вбиваются в землю, а между ними вставляются стальные пластины. Аналогичный метод, в котором используются деревянные доски, называется посадкой солдат. Гидравлика, как правило, быстрее и проще; другие методы, как правило, используются для более длительного применения или больших раскопок.

Забивание грунта

Забивание грунта — это метод, при котором грунтовые откосы, котлованы или подпорные стены укрепляются путем вставки относительно тонких элементов — обычно стальных арматурных стержней.Стержни обычно устанавливаются в предварительно просверленное отверстие, а затем заливаются цементным раствором или одновременно сверлятся и заливаются цементным раствором. Обычно они устанавливаются без натяжения с небольшим наклоном вниз. На поверхности можно использовать жесткую или гибкую облицовку (часто набрызг-бетон) или изолированные шляпки грунтовых гвоздей.

Бур непрерывного действия

Непрерывное бурение (CFA) — это метод, используемый для создания бетонных свай для поддержки почвы, чтобы земляные работы могли проводиться поблизости. Бур с непрерывным бурением используется для выкапывания ямы, и бетон впрыскивается через полый вал под давлением при извлечении шнека.Это создает непрерывную кучу, не оставляя открытого отверстия. Подробнее об креплении и типах креплений в строительстве

Что такое подкрепление?

Фундамент – это процесс укрепления и стабилизации фундамента существующего здания или другой конструкции.

Основа строительства зданий

Подкрепление может понадобиться по разным причинам:
  • Исходный фундамент просто недостаточно прочный или устойчивый, т.е. из-за гниения деревянных свай под фундаментом.
  • Использование структуры изменилось.
  • Свойства грунта, поддерживающего фундамент, могли измениться (возможно, из-за оседания) или были неверно определены при планировании.
  • Строительство близлежащих сооружений требует выемки грунта, поддерживающего существующие фундаменты.
  • Из-за стоимости земли или по другим причинам работать над фундаментом существующей постройки более экономично, чем строить новую.
Подкрепление достигается за счет удлинения фундамента в глубину или в ширину таким образом, чтобы он либо опирался на более прочный слой грунта, либо распределял нагрузку по большей площади.Использование микросвай и струйного цементирования являются распространенными методами фундамента. Альтернативой подкреплению является укрепление грунта введением раствора. Все эти процессы, как правило, дороги и сложны. Подробнее: Методы поддержки, процедура и приложения

Что такое строительные леса?

Леса — это временная рама, используемая для поддержки людей и материалов при строительстве или ремонте зданий и других крупных сооружений. Узнайте больше о Типы строительных лесов, используемых в строительстве

Битая стена | Промышленные ресурсы

Ветхая стена — обычный элемент строительства, который чаще всего встречается при раскопках.Проще говоря, это любая стена, построенная с преднамеренным уклоном; слово «тесто» в этом контексте является архитектурным термином, который относится к определенному типу угла.

Говорят, что первые разрушенные стены были изобретены исключительно как средство укрепления внешних укреплений замков, городов и деревень, якобы для того, чтобы не дать вражеским силам разрушить стены. В настоящее время существует множество различных причин, по которым кто-то может захотеть построить намеренно наклонную стену. Они часто используются:

  • для укрепления фундамента
  • в составе сухих каменных стен
  • в здании плотины
  • в современных военных укреплениях
  • для придания эстетической привлекательности коммерческой или жилой недвижимости
  • в раскопках
Строительство обшарпанной стены

Ветхие стены могут быть построены практически из любого материала, который только можно вообразить, при условии, что будут приняты разумные меры для усиления наклонной стороны стены.Раньше обшарпанные стены строились в основном из кирпича или камня, но современные обшарпанные стены могут быть сделаны из стекла, металла, дерева или искусственных материалов и, в зависимости от необходимости, способны быть невероятно легкими и прочными. легко установить.

Строительство обшарпанной стены требует определенных знаний, а также правильных инструментов и материалов для работы. Удар или угол стены должен быть точно рассчитан, чтобы стена оставалась вертикальной и надежной. Опытный инженер-строитель сможет выполнить такую ​​задачу на высоком уровне, но непрофессионал может столкнуться с трудностями. Тем не менее, обшарпанные стены могут выглядеть чудесно в правильном окружении, и все больше людей предпочитают включать их в планы строительства или расширения своей собственности. Безрастворная кладка стала предпочтительным материалом для небольших проектов, таких как террасы, поскольку она проста в использовании и хорошо смотрится в естественной среде. Для стен и небольших строительных проектов часто предпочтительным выбором является сухой камень.

Использование битой стены для удержания

Стены из бруса обеспечивают широкий спектр функциональных возможностей, а также эстетическую привлекательность. Фактически, они часто используются во время строительных проектов, чтобы помочь удерживать землю, как во время раскопок, так и в долгосрочных целях. Чрезвычайно прочные и эстетически адаптируемые, они являются отличным выбором для строительных проектов, где требуются постоянные земляные работы, которые могут потребоваться для крупномасштабного ландшафтного дизайна.

Грунтовый гвоздь — обзор

21.4 История грунтовых гвоздей

Грунтовые гвозди обычно состоят из металлических или полимерных элементов, устанавливаемых в землю для обеспечения сопротивления растяжению и изгибу для укрепления массива грунта для стабилизации естественных или существующих склонов. Установка может быть либо залита в предварительно просверленные отверстия, либо путем вставки с использованием метода смещения со статическим толчком или динамическими силами (вибрация, удар и/или вращение). Грунтовые гвозди устанавливаются либо горизонтально, либо под разными углами от горизонтали, в зависимости от геометрии склона.Горизонтальные гвозди обладают значительным сопротивлением растяжению, тогда как гвозди, расположенные перпендикулярно плоскости разрушения, обладают значительным сопротивлением изгибу.

Забивание грунта происходит с помощью анкерных болтов, систем с несколькими анкерами и методов армирования грунта (Phear et al. , 2005). Многие подпорные стены были построены во Франции с использованием многочисленных стержней в качестве скального анкера в начале 1960-х годов (Bonazzi and Colombet, 1984). Подобные методы поддержки туннелей и подземных галерей с помощью армированных стержней и болтов были разработаны в рамках Новой австрийской технологии туннелирования (NATM) в середине 1960-х годов (Bruce and Jewell, 1986).В 1972 году в Версале, Франция, была построена первая стена из гвоздей из почвы (FHWA, 1993).

К 1988 г. во Франции было построено не менее 50 000 м 2 стен с гвоздями из грунта и крутых склонов (Bruce and Jewell, 1986). В середине 1990-х годов в Германии было построено более 500 крепостных стен (Федеральное управление автомобильных дорог, 1997). К 2001 году для дорожных работ в Соединенных Штатах было построено более 500 стен, забитых гвоздями. В Соединенном Королевстве забивание грунта для укрепления откосов и стен впервые было использовано в конце 1980-х годов.В Канаде забивание гвоздей в почву началось в начале 1980-х годов как технология поддержки земляных работ.

Грунтовые гвозди первоначально применялись к почти вертикальным склонам срезов со стальными гвоздями, залитыми цементным раствором сразу после каждого последующего уровня среза в почти горизонтально просверленные отверстия. Традиционные методы проектирования предполагают, что гвозди действуют полностью на растяжение, хотя наблюдения за разрушением откосов показали, что гвозди испытывают значительное сопротивление изгибу на поверхности разрушения. Экономичность такой системы обычно не превышает 20% по сравнению с другими системами стабилизации выемки грунта.

Существующие склоны неустойчивой почвы, с другой стороны, обычно более пологие, чем 45 градусов. В таких случаях вставку гвоздей часто можно выполнить без сверления или заливки цементным раствором. В большинстве случаев эти гвозди устанавливаются перпендикулярно поверхности откоса. Этот метод имеет экологическую и экономическую привлекательность, поскольку установка выполняется быстро и осуществляется на месте без необходимости реконструкции существующих склонов или насыпи.

Система грунтовых гвоздей, применяемая в приведенных здесь примерах, была первоначально разработана как попытка разработать более быстрый, лучший и дешевый вариант для существующих неустойчивых склонов.Ключевыми проблемами разработки были потребность в методе быстрой установки без дорогостоящего сверления или заливки цементным раствором, поиск альтернативы традиционной сетке и набрызг-бетона, решение проблемы долговременной коррозии и разработка аналитических подходов к сопротивлению изгибу. Вставка была осуществлена ​​с развитием перкуссионных технологий и эффективных методов сращивания. Облицовка достигнута за счет разработки естественной биотехнической облицовки из неглубоких корней растительности вместе с расширением шляпки гвоздя.К долговременной коррозии применялся жертвенный подход, аналогичный сваям. Наконец, были разработаны подходящие аналитические подходы, дополненные передовыми методами моделирования.

Преимущества георешетки при восстановлении траншей

Каковы положительные преимущества стабилизации георешетки на дорогах, подлежащих прокладке траншей после завершения строительства?

Использование стабилизационных георешеток на постоянных дорогах общепринято. Георешетка будет встроена либо ниже, либо внутри дорожного основания, либо внутри несвязанных структурных слоев, в зависимости от функции и потребностей конструкции дорожного покрытия.

Инженеры, занимающиеся управлением дорогами, часто спрашивают, не вызовет ли включение георешетки проблемы при прокладке траншей для инженерных коммуникаций на этапе земляных работ или при восстановлении. Это не проблема.

Выемка грунта
через георешетку Тенсар выполняется достаточно просто любым обычным способом – ручным или механическим. Ковш экскаватора прорвет георешетку, не вырывая ее из окружающей насыпи. Сцепление между георешеткой и материалом дорожного покрытия слишком велико, чтобы георешетка могла тянуться экскаватором.


Ковш экскаватора аккуратно прорывает георешетку Тенсар, не нарушая прилегающий материал

Действительно, блокировка и ограничение, обеспечиваемые георешеткой, приносят реальную пользу при рытье траншей. Пункт S3. 2.4 Спецификации DfT Великобритании по восстановлению проемов на автомагистралях гласит, что «стенки траншеи должны быть ровными и вертикальными, без подрезов беговой поверхности». Это необходимо для предотвращения потери структурной целостности в зоне влияния, окружающей котлован.На изображении ниже показано разрушение поверхности, распространяющееся на зону влияния, прилегающую к восстановлению траншеи, вероятно, из-за эффекта подрезки или потери структурной целостности, вызванной вздутием неподдерживаемой выемки траншеи.


Повреждение поверхности, прилегающей к выемке траншеи, из-за подрезки во время земляных работ (Источник: www.asphaltinstitute.org)

Подрезка и вздутие траншеи контролируется включением стабилизирующей георешетки.Гранулированный материал над и под георешеткой блокируется в отверстиях георешетки и предотвращается его боковое перемещение.

Включение стабилизирующей георешетки снижает вероятность подрезки грунта во время земляных работ, тем самым уменьшая будущие поверхностные дефекты в зоне влияния, примыкающей к ремонту траншеи.

Восстановление траншеи должно восстановить структурную целостность дорожного покрытия. Восстановленное дорожное покрытие должно быть способно распределять транспортные нагрузки на земляное полотно, как это было до прокладки траншей, и без дифференциальной осадки поверхностных деформаций.

Если георешетка была включена в дорожное покрытие по проекту, приведет ли прокладка траншеи к потере структурной поддержки?

Стабилизация с помощью георешетки — очень локальный механизм. Таким образом, участки, прилегающие к раскопкам, не затронуты удалением участка георешетки. А как насчет самой траншеи? Если георешетка расположена в основании дороги, т. е. ниже или внутри покрывающего слоя, то она уже выполнила свою функцию обеспечения стабилизации при строительстве и обеспечения возможности укладки и уплотнения слоев дорожной одежды.Потеря георешетки не окажет существенного влияния на эксплуатационное покрытие.

Если георешетка включена в конструкционные слои дорожного покрытия – подстилающий слой и/или слои зернистого основания, то георешетка способствует эксплуатационным характеристикам дорожного покрытия. Вклад георешетки в пределах площади траншеи должен быть компенсирован. Обычно это делается путем простой замены материала подстилающего слоя на высококачественный материал основания во время восстановления или включения армирующего битумного промежуточного слоя между вяжущим и слоями покрытия.


Стабилизирующий эффект георешетки ограничивает зернистые слои, предотвращая боковое смещение в котловане

Асфальтовые промежуточные слои

могут использоваться для повышения усталостных характеристик поверхностных слоев при восстановлении траншей. Tensar GlasstexPatch поставляется в рулонах шириной 1,0 м. Он имеет клейкий связующий слой на нижней стороне для облегчения размещения между вяжущим слоем и поверхностным слоем или связанным базовым слоем и связующим слоем. Это соответствует пункту S12.3.3. Спецификации UK DfT для восстановления проемов на автомагистралях — «Ремонт трещин на стыке». Ступенчатый шов используется для обеспечения нахлеста 300 мм асфальтового промежуточного слоя за вертикальную поверхность траншеи.

Стабилизирующие георешетки, такие как Tensar TriAx, расположенные в несвязанных слоях дорожного покрытия, обеспечивают реальную пользу для будущей выемки траншей и восстановления.

Асфальтовые промежуточные слои

, такие как Tensar GlasstexPatch, могут уменьшить будущий износ поверхности, если их включить в восстановление траншеи внутри слоев асфальта.

Патент США на траншейную коробку с плоскими стенками. Патент (Патент № 9,297,138, выдан 29 марта 2016 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Эта заявка является национальной заявкой в ​​соответствии с 35 U.S.C. §371 международной заявки № PCT/DK2013/050028, поданной 30 января 2013 г., в которой испрашивается приоритет и преимущество датской патентной заявки № PA 2012 70050, поданной 30 января 2012 г. Полное содержание таких заявок включены сюда в качестве ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к траншейному ящику, использованию траншейного ящика, а также к способу использования такого траншейного ящика, при этом указанный траншейный ящик содержит по меньшей мере две противоположно расположенные боковые стенки, когда он собран, каждая боковая стенка имеет толщину, длину и высоту, площадь наружной стенки и площадь внутренней стенки, при этом указанный траншейный короб дополнительно содержит ряд распорных стоек, причем указанные распорные распорки расположены так, чтобы быть закрепленными между указанными противоположно расположенными боковыми стенками.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

В связи с различными большими траншеями, т.е. в связи с канализационными видами работ или другими работами на дне траншеи общеизвестно использование так называемых траншейных ящиков. Как правило, траншейный ящик содержит две противоположно расположенные боковые стенки, удерживаемые на определенном расстоянии рядом дистанционных распорок, при этом указанный траншейный ящик устроен так, чтобы предотвратить обрушение на человека, работающего в траншее. После рытья траншеи такие траншейные ящики собираются и опускаются, как правило, с помощью крана или экскаватора.Что касается траншей глубиной более 1,7 метра, во многих странах законодательно требуется использовать траншейные ящики, в то время как для менее глубоких траншей специальные требования относительно использования траншейных ящиков отсутствуют. Обычные траншейные ящики часто имеют большие размеры, т. е. имеют высоту и длину более 1,7 метра, и они часто изготавливаются из стали, что делает их тяжелыми и совершенно невозможными для перемещения без механического подъемного оборудования. Кроме того, многие подрядчики по канализации не имеют доступа к таким траншейным ящикам.Вместо этого они арендуют обязательные траншейные ящики при рытье больших и глубоких траншей. В частности, тот факт, что траншейные ящики часто приходится арендовать за пару дней до использования, означает, что работы в траншеях, требующие укрепления, иногда проводятся без крепления. Тот факт, что люди были ранены и даже погибли при обвалах траншей без укрепления, ясно доказывает, что требуется решение, более простое и, следовательно, более легкое в установке и использовании, чем известные тяжелые и большие траншейные ящики.

В связи с тем, что траншеи не очень глубоки, иногда возникает необходимость и желание укреплять стены, но поскольку большие траншейные ящики такие же большие и тяжелые, как они есть, работы часто проводятся без укрепления. В качестве альтернативы используется более примитивное крепление деревянными досками и брусом. Однако такое примитивное, но трудоемкое укрепление часто используется только в траншеях, которые, как ожидается, будут открыты в течение длительного периода времени. Особенно при прокладке траншей в ранее выкопанном грунте существует повышенный риск обрушения траншеи.Поэтому люди, работающие в траншеях без крепления, подвергаются определенному риску получения травм.

Поэтому существует большая потребность в подходящем и относительно легком и удобном в обращении типе траншейного ящика, который особенно подходит для использования в не очень глубоких траншеях, в которых необходимо или желательно укрепить боковые стороны траншеи. траншея по разным причинам.

АСПЕКТ ИЗОБРЕТЕНИЯ

Аспект изобретения заключается в создании траншейного ящика, особенно подходящего для использования в траншеях с относительно небольшой глубиной, как правило, в связи с канализационными работами в частных домах или т.п. с использованием ручного труда и с небольшие экскаваторы.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Как указано выше, изобретение относится к траншейному ящику, применению траншейного ящика, а также к способу использования такого траншейного ящика, при этом упомянутый траншейный ящик содержит по меньшей мере две противоположно расположенные боковые стенки, когда он собран, каждая боковая стенка имеет толщину, длину и высоту, площадь наружной стенки и площадь внутренней стенки, при этом указанная траншейная коробка дополнительно содержит ряд распорных стоек, причем указанные распорные распорки расположены так, чтобы быть закрепленными между указанными противоположными поставил боковые стенки. Как упоминалось выше, такие траншейные ящики известны, но известные типы имеют некоторые неподходящие признаки, особенно вес, а также другие признаки, усложняющие использование таких траншейных ящиков.

Новым аспектом траншейного ящика в соответствии с изобретением является то, что боковая стенка содержит, по меньшей мере, часть рамы с первой толщиной, длиной и высотой, по существу, такими же, как длина и высота боковой стенки, причем указанная сторона стенка, дополнительно содержащая центральную часть, расположенную внутри рамной части, причем указанная центральная часть имеет вторую толщину и содержит один или несколько усиливающих элементов, а указанная боковая стенка дополнительно содержит покрытие на внешней области боковой стенки, при этом указанное покрытие содержит по меньшей мере один пластина, при этом по меньшей мере одна пластина является по существу плоской и не имеет гофр.

Гораздо более легкая конструкция по сравнению с известными траншейными ящиками достигается за счет выполнения боковой стенки траншейного ящика с рамной частью, включающей центральную часть, и на указанной рамной части закреплена внешняя крышка в виде пластины. Здесь крышка, установленная с внешней стороны боковой стенки, соприкасающаяся со стенками траншеи, выполнена из ровного и относительно гладкого листового материала, что обеспечивает особенно легкое извлечение траншейного ящика, так как нет запирание между песком/почвой на внешней стороне и фактической крышкой траншейной коробки.В частности, такое запирание было проблемой ранее известных типов траншейных ящиков, так как внешние области имели гофры или другие неровности, заполненные песком/почвой, что требовало повышенных усилий при удалении.

Таким образом, на внешней стороне боковой стенки траншейной коробки в соответствии с изобретением полностью отсутствуют части, выступающие из поверхности. Следовательно, отсутствуют детали, фиксирующие песок/почву на поверхности плиты, а также очень низкое трение между плитой и песком/почвой в траншее.

Предпочтительной крышкой для траншейной коробки согласно изобретению является пластиковая пластина, например, пластиковая пластина. пластиковая пластина из переработанного пластика, желательно толщиной около 10 мм. Такая пластиковая пластина может быть установлена ​​на боковой стенке и закреплена по краям рамной части и, например, по периметру. также в центральной части. Предпочтительно такое крепление осуществляется с помощью глухих заклепок, но также может быть выполнено с помощью болтов, т.е. болты с квадратным подголовком или другие типы болтов или винтов с плоской головкой.

При использовании гладких пластиковых пластин на внешней стороне боковой стенки траншейного ящика достигается очевидное преимущество, состоящее в том, что траншейный ящик не прилипает к песку/почве, что облегчает его извлечение из траншеи, но также то, что вес траншейной коробки остается меньшим, что особенно важно при обращении с собранной траншейной коробкой, а также при обращении с каждой боковой стенкой во время монтажа перед использованием и во время демонтажа после использования.

Сохраняя малый вес, т. е. менее 450 кг или даже меньше для траншейного ящика размером, например, 200х250 см, возможна обработка траншейного ящика и его отдельных частей с помощью так называемого мини-экскаватора. Особенно большое значение имеет возможность поднимать и перемещать траншейный ящик с помощью традиционного мини-экскаватора, поскольку такая машина обычно всегда находится на месте и используется для рытья небольших траншей в связи с канализационными работами и аналогичными работами в домах отдыха, домах с террасами и / или одноквартирные дома.Траншейный ящик согласно изобретению позволяет с помощью обычных инструментов и машин безопасно работать в траншее без необходимости использования большого крана или экскаватора при опускании или удалении траншейного ящика. Большой кран или экскаватор часто режут, что ставит под угрозу безопасность отдельного рабочего.

В предпочтительном варианте осуществления траншейного ящика согласно изобретению рамная часть, имеющая первую толщину, и центральная часть, имеющая вторую толщину, могут быть расположены в таком отношении друг к другу, что две части находятся по существу на одном уровне друг с другом. другой на одной стороне указанной боковой стенки.Таким образом, можно установить одну единственную и по существу ровную пластинчатую крышку, примыкающую как к центральной части, так и к рамной части. Как правило, это будет внешняя сторона боковой стены, благодаря чему достигаются вышеупомянутые преимущества удаления траншейной коробки.

В предпочтительном варианте траншейного ящика согласно изобретению, по крайней мере, рамная часть может быть изготовлена ​​из трубчатых элементов с закрытым поперечным сечением, например квадратные трубы из алюминия или стали. Кроме того, центральная часть также может быть выполнена из трубчатых элементов с замкнутым поперечным сечением.Каркас состоит из четырех профилей, соединенных в квадрат. В предпочтительном варианте рамка может быть прямоугольной.

Однако ясно, что часть рамы, а также центральная часть могут быть изготовлены, например, из U-образные профили, которые, однако, вызывают определенные неудобства, такие как скопление песка и почвы в открытых профилях.

В особом варианте осуществления траншейного ящика в соответствии с изобретением рамная часть имеет толщину, проходящую в направлении толщины боковой стенки, указанная толщина больше, чем толщина центральной части, и эта толщина также проходит в направление толщины боковой стенки.Таким образом, можно получить очень жесткую и прочную раму, в то время как центральная часть выполнена меньшего размера, но с достаточной жесткостью и прочностью для удерживания песка и грунта из траншеи на месте в случае, если боковые стороны обрушатся. в. Таким образом достигается особенно жесткая часть рамы, пригодная для монтажа, например, распорки и подъемные проушины. Указанные распорки и подъемные проушины должны быть установлены в частях, способных нести вес при перемещении и транспортировке траншейного ящика.

Каркасная часть предпочтительно может быть изготовлена ​​из трубчатого элемента с квадратным поперечным сечением из стали или алюминия. Центральная часть монтируется внутри рамной части. Предпочтительно указанная центральная часть также может быть изготовлена ​​из трубчатого элемента с замкнутым и квадратным поперечным сечением, который широко известен в отношении трубчатых элементов.

В особо предпочтительном варианте выполнения траншейного ящика согласно изобретению крышка может быть также расположена во внутренней области боковой стенки на центральной части ( 8 ) и на расстоянии от периферии рамной части , причем указанная крышка содержит по меньшей мере одну пластину.За счет установки пластины также на внутренней стороне боковой стенки достигается преимущество, заключающееся в том, что пользователь, работающий в траншейной коробке, избегает ударов руками и локтями о опорные элементы в центральной части. Повышенный комфорт, так сказать, достигается во время траншейных работ. Преимущественно внутренняя крышка также может быть изготовлена ​​из пластиковой пластины, которая может, например, требуют меньшей толщины, чем внешняя крышка, поскольку внутренняя пластина не должна выдерживать никакого давления песка/почвы. Такое внутреннее покрытие может, например.грамм. иметь толщину ок. 5 мм, а также указанная крышка может быть предпочтительно прикреплена к центральной части с помощью заклепок-пустышек или соответствующих винтов с плоской головкой. В варианте осуществления боковая стенка может быть изготовлена ​​из пластика HD-PE. Для крепления боковых стенок можно использовать заклепки SD612BSLF-15.9.

За счет установки внутренней крышки на расстоянии от периферии части рамы обеспечивается свободный доступ к той части рамы, к которой должны быть прикреплены вышеуказанные распорки.Также является преимуществом, если центральная часть содержит, по меньшей мере, один усиливающий элемент вдоль каждой стороны рамной части, что упомянутые усиливающие элементы в центральной части установлены на определенном расстоянии, например, 10 см, по отношению к внутренней стороне рамной части. Таким образом, в боковой стенке не образуются «карманы», в которые может попасть песок и грунт, увеличивающие вес боковых стенок траншейного ящика. Как уже упоминалось, в то же время обеспечивается свободный доступ к части рамы, что упрощает монтаж дистанционных распорок.

В варианте осуществления внутренние боковые стенки могут доходить до рамной части. Однако в таком варианте осуществления боковая стена должна оставлять достаточно места для установки дистанционных распорок. Это можно учесть, разместив отверстия для крепления распорок на подходящем расстоянии от боковой стены. Внутренняя боковая стенка может быть выполнена с глухим отверстием, при этом внешняя стенка образует дно. Таким образом, предотвращается скопление почвы и т.п. в зазоре между внутренней и внешней боковыми стенками.

При использовании боковых стенок, как описано здесь, никакие детали не выступают, что могло бы помешать обращению или хранению. Часть рамы образует самую внешнюю периферию на боковой части и на одной стороне боковой части, крышка расположена самой внешней, в то время как внутренняя сторона части рамы образует самые внешние элементы другой стороны. Таким образом, возможно размещение боковых частей непосредственно рядом или друг над другом во время хранения и/или транспортировки.

Изобретение представляет собой еще один вариант траншейного ящика, в котором рамная часть имеет ряд сквозных отверстий для крепления кронштейнной части на распорке, предпочтительно на распорке регулируемой длины и с вилкообразным кронштейном на каждом конце.Благодаря сквозным отверстиям в рамной части достигается простое и прочное соединение между распорками и боковыми частями. В предпочтительном варианте осуществления изобретения указанные сквозные отверстия расположены на расстоянии 50-85 см от нижней части боковой стенки и на расстоянии прибл. 10-25 см от верха боковой стенки. Таким образом достигается возможность оптимальной поддержки, и в то же время можно работать ниже распорок наименьшего расстояния на открытой или недавно проложенной канализационной трубе и т.п. без какого-либо контакта между траншейной коробкой и канализационной трубой. Однако очевидно, что сквозные отверстия могут быть расположены иначе, чем упомянуто здесь, и также очевидно, что боковая стенка траншейной коробки согласно изобретению может содержать множество сквозных отверстий, так что размещение дистанционные распорки могут быть выбраны точно для конкретной работы. В варианте осуществления один набор отверстий и, таким образом, один набор распорок может быть размещен на расстоянии 85 см от части рамы, что обеспечивает рабочую высоту на 80 см ниже оправок. Это обеспечивает траншейную коробку с силой сопротивления 20 кН/м 2 при изготовлении части из стальной трубы S235 80×60×3 мм, а центральной части из стальной трубы 40×40×3, также из качество S235.

В одном из вариантов каркас траншеи может иметь размеры 200 см × 250 см. При таком размере траншейный ящик весит ок. 450 кг с распорками/распорками и каждой боковой стенкой, боковой панелью весом ок. 212 кг. Это позволяет перемещать стены и траншейный ящик с помощью мини-экскаватора.

Во втором варианте траншейный ящик может иметь размеры 200 см × 150 см. При таких размерах траншейный ящик весит 255 кг, а каждая боковая панель/боковая стенка весит ок. 110 кг.

В третьем варианте траншейный ящик может иметь размеры 350 см × 200 см.В этом варианте траншейный ящик весит ок. 670 кг. Таким образом, такую ​​траншейную коробку согласно изобретению все же можно обрабатывать с помощью относительно небольшой машины.

Таким образом, траншейный ящик согласно изобретению может быть выполнен таким образом, что ряд сквозных отверстий для крепления кронштейнной части на дистанционной стойке расположен по всем краям рамной части, как по длине, так и по ширине- Мудрый. Поскольку таким образом можно перемещать распорки, можно использовать траншейную коробку как с продольной стороной, обращенной к дну траншеи, так и с широкой стороной, обращенной к дну траншеи.Тем самым становится возможным использование траншейного ящика для траншей с разной высотой стенок траншеи, т. е. с разной глубиной траншеи. Преимущество заключается в том, что дистанционные распорки можно перемещать, поскольку это обеспечивает более прочное и лучшее рабочее пространство для людей или инструментов, работающих в траншее или рядом с ним.

Для предотвращения попадания песка и/или грунта в трубчатые элементы, составляющие рамную часть, сквозные отверстия в рамной части для крепления кронштейна на одном конце распорки могут быть выполнены со сквозной трубчатой ​​частью, проходящей по всей проход через трубчатые элементы рамной части, при этом упомянутые трубчатые элементы имеют замкнутое поперечное сечение.Подробно это можно увидеть на одном из рисунков ниже.

Вышеупомянутые дистанционные распорки предпочтительно могут быть закреплены на части рамы на боковой стенке с помощью ручного болта, при этом указанный болт содержит средства крепления. Упомянутое средство крепления может представлять собой шпильку, шпильку или другую подходящую шпильку. Однако это также могут быть крепежные средства, которые встроены в болт и располагаются поперек, когда болт находится в нужном положении, таким образом предотвращая выпадение болта. Такие средства крепления могут быть подпружинены или могут быть расположены так, чтобы на них воздействовала сила тяжести.

В особо предпочтительном варианте боковые стенки имеют прямоугольную форму. Таким образом, достигается то, что боковые стенки и, следовательно, весь траншейный бокс можно повернуть так, что получается высокий, но не очень длинный траншейный бокс в первой ориентации, а во втором положении получается длинный и не очень высокий траншейный бокс. достигнуто.

Изобретение также включает использование траншейного ящика, как описано выше, где траншейный ящик используется в траншеях глубиной до прибл.250 см, указанное использование обычно имеет место в связи с очисткой сточных вод в домах отдыха, домах с террасами и домах на одну семью. Особенно при таких обстоятельствах часто возникают проблемы с известными тяжелыми траншейными ящиками, поскольку указанные тяжелые траншейные ящики могут перемещаться только тяжелой техникой, которая часто отсутствует на месте. При использовании заявленного траншейного ящика с ним может работать обычный мини-экскаватор или, альтернативно, экскаватор, которые на самом деле всегда используются даже для самых маленьких, хотя и потенциально опасных траншей.Благодаря изобретению, таким образом, можно размещать траншейный ящик без присутствия человека в траншее в любое время, ни во время установки, ни при работе с траншейным ящиком, ни при его извлечении. Таким образом, эту задачу может выполнять только один человек, что повышает безопасность, поскольку этот человек работает один и в основном в качестве оператора мини-экскаватора или экскаватора.

Кроме того, изобретение включает способ использования траншейного ящика, как описано, указанный способ включает, по меньшей мере, следующие этапы:

    • установка распорок между двумя боковыми стенками,
    • опускание траншейного ящика в траншея с помощью мини-экскаватора или экскаватора,
    • возможна регулировка длины распорок,
    • выполнение необходимых работ в траншее,
    • вынос траншейного ящика из траншеи с помощью мини-экскаватора или экскаватор,
    • разделение боковых стенок и распорок.

Таким образом, с помощью изобретения можно хранить, монтировать, использовать, отделять и/или транспортировать траншейный ящик, который можно использовать без особых требований к транспортировке или крановому оборудованию как обычный мини-экскаватор для необходимых подъемников, в то время как транспортировка может осуществляться на обычном мини-грузовике или на прицепе, который обычно и часто используется подрядчиками.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

Изобретение поясняется ниже со ссылкой на чертежи, на которых

ФИГ.1 показан траншейный ящик в траншее, в котором внизу показана канализационная труба,

На фиг. 2 показана боковая стенка траншейного ящика,

. На фиг. 3 показан детальный вид в поперечном сечении с частью рамы и распоркой,

РИС. 4 показан тип средства крепления на дистанционной стойке

. На фиг. 5 показана боковая стенка без внешней и внутренней крышки соответственно

На фиг. 6 показан вид в перспективе траншейной коробки, а

на фиг. 7 показан вид в перспективе траншейной коробки, показанной на фиг.5, но повернутой на 90°.

В описании фигур идентичные или подобные элементы будут описаны с использованием одних и тех же ссылочных номеров на различных фигурах. Таким образом, объяснение всех деталей в отношении каждой отдельной фигуры/воплощения не будет дано.

Список ссылок
    9044 1 Box 2 Trench 9 9 3 канализационная линия
  • 4 боковой стены
  • 5 дистанционная стойка для расстояния / расстояние
  • 6 Часть кадров
  • 7 Наружная крышка
  • 8 Center Part
  • 9 9 Внутренняя крышка
  • 10 сквозных отверстий в рамках Часть
  • 11 Часть трубки в сквозном отверстии в рамках Часть
  • 12 Болт
  • 13 13 Формообразный кронштейн на расстоянии
  • 14 Средство крепления
  • 15 PALL на болте
  • 9044 20 Подъемный глаз
  • A 1 Первая ось
  • A 2
  • A 2
  • A 2 Вторая ось
ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 1 показана траншейная коробка 1 в траншее 2 , на дне которой показана канализационная линия 3 . Траншейный ящик 1 содержит две противоположно расположенные боковые стенки 4 , разделенные несколькими распорками/распорками 5 , закрепленными на части рамы 6 на соответствующих боковых стенках 4 . Внешняя крышка 7 изготовлена ​​из пластиковой пластины толщиной прибл. 10 мм, показано крайним на каждой боковой стенке 4 .Однако указанная крышка 7 может быть изготовлена ​​из другого материала, например фанеры и/или иметь разную толщину. На показанном рисунке боковые стенки 4 расположены близко к краям траншеи, что является оптимальным и может быть достигнуто за счет регулировки длины распорных стоек. Таким образом, распорка 5 может быть оснащена не показанными средствами регулировки, обычно содержащими два стержня с резьбой и корпус, таким же образом, как известно, например, из такелажный винт и верхнее звено.

РИС. 2 показана боковая стенка 4 траншейного ящика 1 , в которой закрытый квадратный трубчатый элемент образует часть 6 рамы. Внутри рамной части 6 показана центральная часть 8 , при этом упомянутая центральная часть 8 выполнена из замкнутого квадратного трубчатого элемента, подобного рамной части 6 , но с меньшими размерами. Центральная часть 8 показана и описана более четко на ФИГ. 7. Снаружи центральная часть 8 и часть рамы 6 выравниваются, и здесь устанавливается внешняя крышка 7 , где задняя сторона указанной крышки 7 видна через центральную часть 8 .На внутренней стороне боковой стенки 4 и на внешней стороне центральной части 8 показана внутренняя крышка 9 . Как показано на рисунке, центральная часть 8 состоит из пяти вертикальных профилей, т. е. профилей, параллельных оси А 2 , и четырех горизонтальных профилей, т.е. профилей, параллельных оси А 1 , все профили, идущие параллельно вертикальным и горизонтальным профилям части рамы 6 соответственно.Из-за внутренней боковой стенки 9 на этой фигуре можно увидеть только относительно небольшую часть каждого из профилей центральной части 8 на этой фигуре (таким образом, см. фиг. 7). Кроме того, показано, что крайние профили в центральной части едва закрыты внутренней крышкой 9 , так что имеется свободный доступ к сквозным отверстиям 10 в части 6 рамы. При этом нет доступа к зазору, создаваемому двумя крышками 7 , 9 и самой центральной частью 8 .Тем самым предотвращается попадание песка и почвы между двумя крышками 7 , 9 , что в противном случае значительно увеличило бы вес боковой стенки. Как также показано на рисунке, два сквозных отверстия 10 расположены с каждой стороны рамной части, что позволяет использовать траншейную коробку согласно изобретению как с одной стороны, где ось А 1 по существу параллелен дну траншеи, а с другой стороны, где ось A 2 по существу параллельна дну траншеи.

РИС. 3 показан вид в разрезе части рамы 6 и распорки 5 . Здесь часть 6 рамы показана со сквозным отверстием 10 , указанное отверстие сделано из трубчатой ​​части 11 , проходящей через часть 6 рамы. Тем самым достигается преимущество в том, что в часть рамы 6 не попадет песок, земля или вода, а установить болт 12 намного проще, так как нет необходимости искать отверстие с другой стороны рамы. часть рамы 6 .На конце распорки 5 устанавливается вилкообразный кронштейн 13 , который соответствует сквозным отверстиям 10 и через который можно установить болт 12 для надежной фиксации распорки. стойки 5 к части рамы 6 . Средства крепления 14 показаны на болте 12 . Здесь они показаны как шплинт, но их легко можно сделать другого подходящего типа, шплинта или механизма.Показано, что внешняя стенка 7 примыкает как к одной области рамной части 6 , так и к одной стороне центральной части 8 по существу плоско.

РИС. 4 показан вариант осуществления изобретения с использованием другого типа крепежных средств 14 . Здесь речь идет о болте 12 со встроенными средствами крепления 14 , функционирующем в том смысле, что собачка 15 на болте 12 располагается поперек сквозного отверстия 10 и отверстия на вилкообразной кронштейн 13 , когда болт 12 на месте.

РИС. 5 показана боковая стенка 4 со снятой наружной крышкой. Таким образом, показана структура центральной части 8 за указанными крышками. Для визуализации центральной части 8 указанная часть отмечена пунктирной линией. Следует понимать, что центральная часть 8 проходит между сторонами части 6 рамы. Таким образом, центральная часть 8 содержит ферменную конструкцию, поддерживающую крышки 7 , 9 боковой стенки.Эта структура обеспечивает боковую стенку прочностью как на растяжение, так и на сжатие. Специалист в данной области техники поймет, что могут быть использованы и другие типы поддерживающих структур. Кроме того, показано, что установлено несколько подъемных проушин 20 (более подробно они будут показаны на следующем рисунке). Количество подъемных проушин 20 может как уменьшаться, так и увеличиваться по мере поворота боковой стенки. Со ссылкой на фиг. 2, боковая стенка (вся траншейная коробка) может быть повернута либо так, чтобы ось A 1 была по существу параллельна дну траншеи, либо ось A 2 была по существу параллельна дну траншеи. Подъемные проушины 20 расположены таким образом, что одна сторона боковой стенки 4 поддерживается на одном уровне, чтобы можно было легко установить внешнюю крышку 7 (не показана).

РИС. 6 показан собранный траншейный ящик 1 , в котором две боковые стенки 4 находятся на расстоянии от распорных стоек 5 . Распорки 5 могут иметь различную форму. В этом случае они имеют форму такелажных винтов. Две оси A 1 и A 2 отмечены на одной боковой стенке 4 , и таким образом показано, что траншейная коробка, показанная на РИС.6 будет иметь продольную ось A 1 , направленную к дну траншеи. Отверстия 10 позволяют поворачивать лоток таким образом, чтобы вместо этого ось A 2 была обращена к дну траншеи. Если траншейный короб 1 перевернут, то альтернативные отверстия 10 будут использоваться для крепления распорок 5 . Площадь траншейного ящика 1 по осям А 1 и А 2 можно изготовить по замерам.Однако боковая стенка 4 обычно имеет размеры от 1,5 до 3,5 метров с одной стороны и 1,5-3,5 метра с другой стороны.

РИС. 7 показана траншейная коробка 1 , ориентированная таким образом, что дно траншеи будет по существу параллельно оси А 2 . Это означает, что этот траншейный ящик 1 ориентирован таким образом, что достигается высота боковых стенок 4 , проходящих вдоль оси A 2 , причем указанная длина меньше, чем высота сторон вдоль оси A. 1 .Такая ориентация относительно осей А 1 и А 2 делает траншейный ящик 1 предназначенным для опускания в глубокую яму или глубокую траншею. Следует отметить, что при транспортировке и перемещении траншейного ящика 1 в этом положении будут использоваться другие подъемные проушины 20 , чем при другой ориентации траншейного ящика 1 , напр. как на фиг. 6. Когда траншейный ящик 1 поворачивается от оси A 1 , параллельной дну траншеи, к оси A 2 , параллельной дну траншеи, распорки 5 перемещаются. .Это делается для достижения прочности в наиболее оптимальных местах рамы 6 . Кроме того, распорки 5 перемещаются, как правило, потому, что под распорками 5 должно быть рабочее пространство и свободный доступ для входа между боковыми стенками 4 . Типичная рабочая высота может быть на 70-100 см ниже распорок. Дистанционные распорки 5 легко перемещать, так как ряд отверстий 10 предназначен для приема распорок в двух разных положениях на каждой из четырех сварных деталей, т.е.е. профильные элементы части рамы 6 .

Как построить или отремонтировать сухую каменную стену

Изучите искусство возведения стен из сухого камня…

Строительство из сухого камня — один из первых навыков, разработанных людьми. Сухие каменные стены долговечны, потому что они не содержат раствора, а удерживаются вместе весом камня и умением строителя, который выбрал и соединил камни вместе.

Возведение стен из сухого камня включает в себя либо демонтаж и восстановление существующих стен, пришедших в негодность, либо заделку щелей – ремонт щелей в местах обрушения стены.Новых стен строится меньше, хотя иногда приходится перекладывать фундамент.

Давайте посмотрим на техники.

Практические методы возведения сухой каменной стены

Разборка

Сначала разберите бордюрные камни из обрушившейся стены и разместите их в двух-трех метрах от стены.

Выньте основные камни и положите верхние дальше от стены. Держите самые большие рядом со стеной, чтобы помочь в строительстве. Оставьте зазор около 60 см вдоль стены для работы.Держите сквозные камни в безопасности и отдельно.

При зачистке щели сдвиньте концы, чтобы связать новую стену.

Рамы для теста

Рамки для теста

используются для обеспечения точной работы.

Установите раму (рамы) в конце (концах) секции, над которой вы работаете, и проведите направляющие вдоль стены. Убедитесь, что линии не перемещаются работающими людьми.

Фундамент

Фундаменты или фундаменты должны быть установлены в траншее на несколько сантиметров шире стены, вырытой до твердого основания.Они могут быть от 3 см до 30 см в глубину в зависимости от типа почвы.

Используйте самые большие камни, за исключением тех, которые хороши для копинга, стеновых и сквозных камней.

По возможности вставляйте длинные края в стену.

Камни должны быть устойчивыми и не скользить. Не используйте те, которые нуждаются в расклинивании. Избегайте круглых камней, на которых трудно строить.

Уложите между опор угловатые свободно дренирующие камни.

Курсы

Стена построена в виде горизонтальных рядов (рядов камней одинаковой высоты) для простоты строительства, прочности и внешнего вида.

Используйте самые большие камни в нижней части стены и самые маленькие в верхней части. Это делает стену более прочной и ее легче строить.

Старайтесь, чтобы каждый стык в одном курсе был перекрыт камнем в следующем курсе.

Укладывайте камни горизонтально или слегка наклоняя наружу и, по возможности, длинным краем в стену.

Камни сердца важны. Используйте твердые угловатые камни. Разместите их осторожно, почти так же, как и камни для лица.Добавляйте сердечные камни по мере продвижения, удерживая их на уровне лицевых камней или чуть ниже.

Убедитесь, что люди следуют за назначенным бьющим по стене. Старайтесь, чтобы поверхность стены была гладкой – это отпугивает альпинистов.

Разместите камни на стене – не роняйте их и не бейте молотком по стене, иначе вы сдвинете другие камни.

Сквозные камни

Сквозные камни, расположенные через равные промежутки, охватывают стену, скрепляя две стороны вместе, чтобы она не раздулась и не рухнула. Они необходимы для прочности стены. Они могут быть немного длиннее ширины стены, но не должны быть короче, так как это делает стену менее надежной. Убедитесь, что они закрепили все камни под ними. Сколько использовать и где их разместить, зависит от регионального стиля стены и типа камня.

Копинг

Бордюрные камни охватывают стену так же, как сквозные камни, скрепляя стороны, а также удерживая и защищая верхние ряды.

Существует множество способов копинга, поэтому, насколько это возможно, следуйте местному стилю.Держите верхнюю часть колпачка даже с помощью лески. Избегайте заклинивания камней, чтобы они оставались устойчивыми.

Настенные головки

Вершина стены представляет собой столб, который действует как подставка для книг, поддерживая стену. Это секция, наименее хорошо поддерживаемая и наиболее подверженная повреждениям. Используйте самые большие и самые прямоугольные камни.

Склоны

Строить горизонтальными рядами. Спланируйте трассы так, чтобы самые большие камни находились рядом со склоном холма, но держите трассу как можно более ровной.Начинайте снизу и работайте в гору.

Зазор

Удалите и рассортируйте все неустойчивые камни, чтобы у вас была прочная основа для работы. Сначала рассортируйте копировальные камни.

Подровняйте концы проема, чтобы можно было связать новую стену.

Посмотрите на старую стену, чтобы увидеть, как она была построена, и попытайтесь воссоздать ее стиль. Используйте старый камень для восстановления — не счищайте старый мох и растительность и убедитесь, что любой дополнительный камень того же типа, что и оригинальный.

Сезон

Обычно весной и летом, потому что в холодную погоду в стенах трудно согреться.

Подготовка и работа с группами

Посещение объекта

Заранее посетите рабочее место, чтобы получить четкое представление о том, что вы будете делать в течение дня. Если вы работаете на клиента, встретьтесь с ним на месте, чтобы обсудить проект. Оцените соответствие проекта группе, которую вы будете возглавлять, и доступному времени.

Рассмотрите следующие вопросы: Какие ресурсы требуются для проекта и кто будет их снабжать и доставлять? Есть ли трудности с доступом? Сверьтесь с планами или чертежами, чтобы установить расположение подземных коммуникаций.

Провести оценку рисков как для проекта, так и для объекта.

Инструменты и оборудование

В зависимости от размера отряда регулируйте количество техники, вывозимой на площадку. Перед использованием убедитесь, что инструменты в хорошем состоянии.

Вот список инструментов и оборудования, которые могут вам понадобиться:

  • Комплект первой помощи
  • соответствующие защитные перчатки
  • Ударные очки
  • Ударные очки
  • рулетка
