Труба 2 дюйма в мм: Таблица перевода диаметров труб из дюймов в мм ➦ АкваLock интернет-магазин

Содержание

Таблица диаметров труб из дюймов в мм. Торговый Дом «Профиль»

Таблица перевода диаметров труб из дюймов в мм.

Диаметр условного прохода трубы, мм	Диаметр резьбы, дюйм	Наружный диаметр трубы, мм
Диаметр условного прохода трубы, мм	Диаметр резьбы, дюйм	Труба стальная водогазопроводная	Труба бесшовная	Труба полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Таблица перевода дюймовых размеров в метрические


Таблица перевода дюймовых размеров в метрические
1 дюйм (inch) = 25,4 мм.
дюймы	мм.	дюймы	мм.	дюймы	мм.	дюймы	мм.	дюймы	мм.
—	—	1	25,4	2	50,8	3	76,2	4	101,6
1/8	3,2	1 1/8	28,6	2 1/8	54,0	3 1/8	79,4	4 1/8	104,8
1/4	6,4	1 1/4	31,8	2 1/4	57,2	3 1/4	82,6	4 1/4	108,8
3/8	9,5	1 3/8	34,9	2 3/8	60,3	3 3/8	85,7	4 3/8	111,1
1/2	12,7	1 1/2	38,1	2 1/2	63,5	3 1/2	88,9	4 1/2	114,3
5/8	15,9	1 5/8	41,3	2 5/8	66,7	3 5/8	92,1	4 5/8	117,5
3/4	19,0	1 3/4	44,4	2 3/4	69,8	3 3/4	95,2	4 3/4	120,6
7/8	22,2	1 7/8	47,6	2 7/8	73,0	3 7/8	98,4	4 7/8	123,8

Бурение скважин на воду в Чувашии VODA121.

Диаметры труб

Очень часто измеряется диаметр труб в дюймах. Многие покупатели при выборе труб и арматуры к ним начинают “плавать” в этом вопросе.

Разъяснение: Основной характеристикой всех водогазопроводных труб является условный проход трубы. Под условным проходом трубы ( Dy ) понимают внутренний диаметр трубопровода, округленный до ближайшего значения из установленного стандартного ряда.

Применяют следующий ряд Dy: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1400, 1600, 2000, 2400 и 3000 мм.

Следующей характеристикой трубы является наружный диаметр Dнар измеряемый в мм. Однако наиболее часто диаметр газоводопроводных труб измеряется в дюймах. 1 дюйм = 25,4 мм.

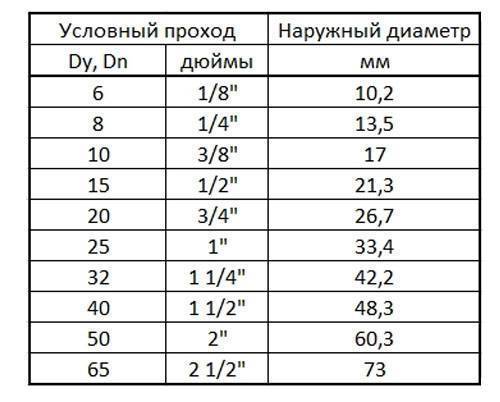

Ниже приведена таблица, которая поможет выбрать необходимый размер трубы и перевести размеры из одной системы в другую.

Условный проход трубы (Dy) мм	Диаметр резьбы (G), дюйм		Наружный диаметр трубы (Dнар), мм
		ВГП	БШ	Полимерная
10	3/8″	17	16	17
15	1/2″	21. 3	20	21.3
20	3/4″	26.8	26	26.8
25	1″	33.5	32	33.5
32	1 1/4″	42.3	42	42.3
40	1 1/2″	48	45	48
50	2″	60	57	60
65	2 1/2″	75. 5	76	75.5
80	3″	88.5	89	88.5
90	3 1/2″	101.3	102	101.3
100	4″	114	108	114
125	5″	140	133	140
150	6″	165	159	165
