Как поставить тройник на водяную трубу?

Жаль что Вы не написали какая именно труба у Вас.

1) Тройник на полипропиленовую трубу паяется инструментом под названием «утюг», тут надо просто иметь паяльник. Под такую трубу (под тройник) никакая подмотка не нужна.

Фитинг тройник может быть весь под пайку, может быть полипропилен-полипропилен-«мама»

, «папа»

и так далее, может быть прямым, косым, с креплением (это касается всех тройников, я имею в виду из любого материала).

Тройники могут быть с переходом с диаметра на диаметр.

2) Тройник в металлопластиковой трубу

зажимается двумя ключами. Так же фом не нужен. Есть обжимное кольцо, есть гайка.

На трубу одевается гайка («лицом» наружу)далее вставляется обжимное кольцо, затем в тройник трубы , одним ключом держим тройник, другим затягиваем гайку.

Опишу самый сложный вариант (сложен в демонтаже, ибо тройник со временем прикипел) замена тройника на железной трубе.

В начале внимательно осматриваем текущий узел, тут надо помнить что тройники живут дольше самой трубы и возможно течь где-то рядом с тройником, а сам тройник цел.

Так бывает вода стекает в район тройника и кажется что тройник потёк.

Если всё же надо поменять тройник, то сделаем это.

Тройники бывают «папа» (наружная резьба), бывают «мама» (внутренняя резьба), бывают комбинированные.

Бывают просто заварены при помощи сварки, такой тройник отрезается болгаркой, далее нарезаем новую резьбу под новый тройник (вариант работы со сваркой, я не рассматриваю).

Откручиваем тройник, трубу держим газовым ключом, нужного номера, сильно на ключ не давите, трубу не надо плющить.

Открутили тройник, если ни чего не резали, то резьба есть, но её надо прогнать, можно плашкой (плашкой лучше), если плашки нет, то новым тройником, но без усилий.

Осталось запаковать резьбу под новый тройник.

Пакля и фом наматываются на «папу».

В начале наматываем паклю, пакля должна ложиться между витков резьбы, далее наматываем фом.

На этом всё, закручиваем новый тройник.

Тройник должен идти в натяжку, не слабо и не туго, почувствуйте резьбу.

В общем-то на этом всё, тройники могут находиться где угодно, без конкретики , осветить всё не возможно.

Главное понятен принцип.

Тройник 3/4′ в/в/в TRm 06105

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Тройник 3/4′ в/в/в TRm 06105 на сайте носят информационный характер и не являются публичной офертой, определенной п.

2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Тройник 3/4′ в/в/в TRm 06105 в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

🛍 1 шт., Малый Т-образный Редукционный тройник для водопроводной трубы 53.49₽

В мой магазин:Модель дома

В том числе:1 шт. совместных

Размеры:Пожалуйста, ознакомьтесь с фотографиями

Модель:

A:3-2-3mm

B:6-4-6mm

C:4-6-4mm

D:8-6-8mm

E:10-6-10mm

У меня есть другая модель совместного использования в моем магазине! (F; G; H; I; J модель)

F:10-8-10mm

G:10-4-10mm

H:6-10-6mm

У меня:12-10-12mm

J:14-10-14mm

Материал:PE; Высокая прочность, высокая термостойкость, коррозионная стойкость, нетоксичность, износостойкость и другие характеристики, широко используются в производстве водоснабжения и дренажа.





Способы оплаты: Мы принимаем все платежи, как указано ниже.Кредитная карта, T/T банк, Moneybookers, дебетовая карта.Если у вас есть какие-либо вопросы относительно оплаты, пожалуйста, свяжитесь с нами.Если у вас есть какие-либо проблемы с оплатой, вы можете получить помощь по этой ссылке.

Http://help.aliexpress.com/pay_order.html

Доставка: Мы отправим посылки в течение 1-3 дней после подтверждения оплаты. Мы используем доставку по всему миру, поэтому мы не предоставляем Номера для отслеживания. Если вам нужен номер отслеживания, вы должны сказать мне, и заплатить дополнительно $1,5. Просим отнестись к этому с пониманием!

Заказ, размещенный в выходные или праздничные дни, будет отправлен в понедельник или на следующий рабочий день.Если его нет в наличии, нам нужно немного времени для обработки, и мы оставим уведомление или сообщения для этого.Мы не покрываем таможенную пошлину, облагаемую местной таможенной службойВремя доставки только для справки.

Иногда это будет быстрее или медленнее. Так как это не очень стабильная Доставка по авиа-отправление Почты Китая. Мы обработаем каждую партию.Приблизительное время доставки в различные страны ниже только для вашей информации, которая оценивается, не гарантируется. 1: США: 10-39 рабочих дней.2: Канада: 15-55 рабочих дней.3: страна Европы: 15-55 рабочих дней.4: Другие страны: 15-55 рабочих дней.

Способы доставки: Мы в основном используем Почта Китая экономичную воздушную почту для доставки вашей посылки.

Замена/обмен/Возврат:Пожалуйста, внимательно проверьте посылка и товары после получения. Если какие-либо повреждения, сначала проверьте фотографии в качестве доказательства. Затем вы можете связаться с нами для послепродажного обслуживания.Пожалуйста, сначала свяжитесь с нами, если у вас возникли какие-либо проблемы с вашим заказом, прежде чем открывать спор. Спасибо за понимание и поддержку. Мы решим, пока каждый клиент не будет удовлетворен разумным способом.

Если вы не получили посылку в течение гарантийного срока, пожалуйста, подождите больше времени. Ваша посылка может быть отложена на огромные посылки для почты, поэтому они обрабатываются медленно, чем обычно. 1:Мы принимаем обмен или замену в течение 14-30 дней для дефектного товара или если вы получили неправильный товар. Или мы можем вернуть вам деньги.
2:Покупатели, которые покупают неправильный товар, должны связаться с нами вовремя, однако, Если неправильный товар, который мы отправили, и вам нужно, чтобы мы его исправили,Затем вам нужно оплатить все расходы (включая первоначальную перевозку, расходы на обработку и возвратную перевозку и т. д.) 3:Возврат товара без пожеланий будет взиматься 15% плата за пополнение только в том случае, если товар будет таким же, как мы отправили. Покупатель должен оплатить стоимость доставки, чтобы отправить товар обратно.

Отзывы: Ваши отзывы очень важны для нашего магазина. Поэтому, пожалуйста, свяжитесь с нами, прежде чем оставлять негативные отзывы, если что-то вас не устраивает или злится. Мы постараемся решить проблему, пока вы не будете удовлетворены.Если вы удовлетворены нашим магазином. Пожалуйста, оставьте положительный отзывы. И полезные комментарии для других клиентов. Товар как описано:(5 звезд (ы) Связь:(5 звезд (ы) Доставка Скорость:(5 звезд (ы)





Тройник для стиральной машины — подключение к водопроводу

Назначение и виды

Тройники (канализационные) для подключения стиральной машины очень важны и их применение позволяет минимизировать негативные последствия в виде гидроудара и протечек.

При проведении прямого подключения заливного шланга, непосредственно, к водопроводной системе, существует очень высокий риск прорыва трубопровода.

Кроме всего прочего, преимуществом применения тройника является возможность выполнить врезку в водопровод нескольких бытовых приборов (видео монтажа унитаза посмотрите здесь), одновременно.

При подключении стиральной машины посредством врезки в трубопровод могут быть использованы тройники или проходные краны.

Если предполагается подключение техники к отдельной ветке, то потребуется применение угловых кранов.

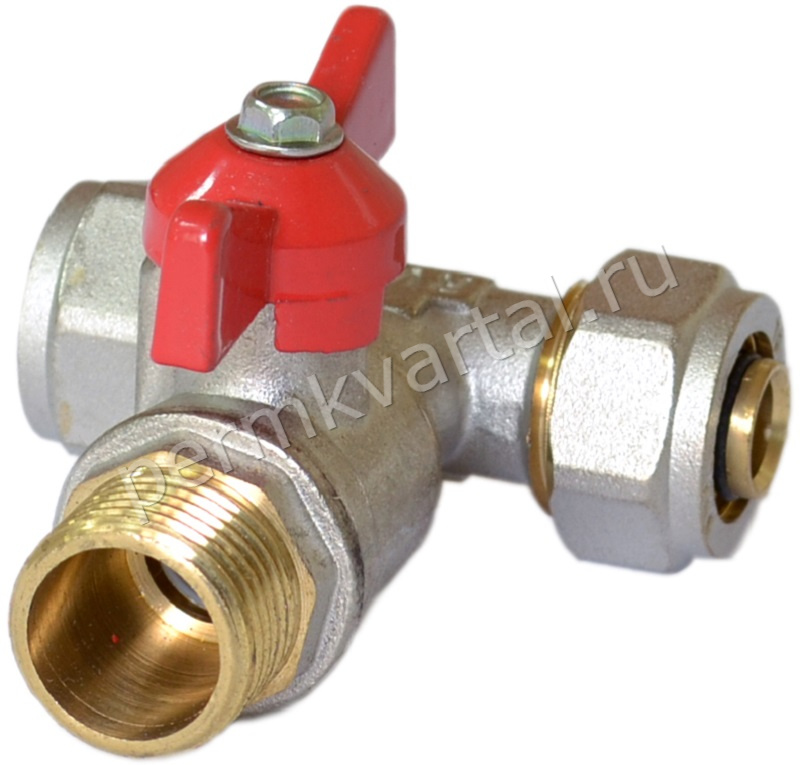

Виды тройников-кранов:

  • вентильные;
  • шаровые;
  • проходные.

Основное отличие видов заключается в способе, которым перекрывается вода. Также краны различаются по материалу, из которого они сделаны.

А вам известно, что делать, если насосная станция не набирает давление? В полезной статье написано, как своими руками регулировать реле включения и отключения оборудования.

Про регулирование температуры теплоносителя в системе отопления написано на этой странице.

Вместо крана-тройника можно использовать фитинги (что это такое), которые устанавливаются после разрезания водопроводной трубы.

Такой способ очень простой, но не слишком надежный. Фитинговые уплотнители, достаточно, быстро изнашиваются, в результате чего, появляются протечки.

Также краны-тройники могут быть заменены обычными шаровыми кранами, которые отличаются высоким уровнем надежности.

Как подключить сливной шланг?

При помощи пластиковой направляющей сливной шланг крепится к краю акриловой ванны или раковины. Можно в качестве слива использовать сифон от умывальника, либо купить специальный двойной сифон

с дополнительным отводом для сливного шланга стиральной машины. Если же Вам не хватает для слива воды имеющейся длины шланга, то эту ситуацию легко исправить. Необходимо приобрести пластмассовый удлинитель, ещё один сливной шланг и два хомута. Шланг, выходящий из стиральной машины, вставляется в пластмассовый удлинитель, а второй шланг вставляется с другой стороны удлинителя. Оба шланга закрепляются хомутами. Всё, удлинённый шланг можно подключать к канализации.

Замена сливного шланга проходит проще, чем заливного. Связано это с тем, что для того, чтобы добраться до основания сливного шланга, надо немного разобрать стиральную машину и забраться внутрь её. У некоторых марок стиральных машин сливной шланг прикреплён вверху корпуса, а у некоторых внизу. Чтобы узнать, каково же подсоединение в Вашей стиральной машине, нужно снять крышку стиральной машины. Хотя у некоторых марок, например, AEG, Siemens и Bosch, надо убрать

переднюю часть корпуса
.
Однако остановимся на замене сливного шланга через заднюю часть корпуса, как это делается у марок Indesit, Ariston, LG, Candy, Ardo, Beko, Samsung, Whirpool. У этих моделей сливной шланг расположен в нижней части задней крышки корпуса. После снятия панели (делается это легко):

Совсем иначе делается замена сливного шланга в моделях, где шланг расположен по передней панели.

Достаём контейнер дозатора.

Затем убираем цокольную панельку, ослабляем хомут, фиксирующий манжетку дверцы, и открепляем манжетку от стенки дверцы. Затем снимается фильтр сливной помпы (предварительно также надо подготовить тряпку и ведро). После того, как вытечет остаточная вода, снимается
передняя часть
панели. Для этого отвёрткой скручиваются саморезы. Низ стенки панели надо двигать на себя до тех пор, пока не образуется щель в 5 см. Туда просовываем руку, и наощупь ищем
устройство блокировки люка.
От него открепляем разъём с проводами. После этого тянем на себя панель и снимаем её.

Перед нами открылся доступ к сливному шлангу. С него снимаются фиксирующие элементы, и шланг отсоединяется от помпы. Запоминаем расположение шланга и креплений. Отсоединяем и вынимаем шланг. Подсоединяем новый шланг, закрепляем его и собираем машинку, предварительно проверив герметичность подсоединения шланга к помпе.

У стиральных машин с вертикальной загрузкой сливной шланг расположен сбоку. Чтобы его заменить, надо проделать все те действия, что были описаны в предыдущих случаях, только снимается не задняя или передняя панель, а боковая.

Правила выбора

Чтобы получить надёжное и долговечное соединение, очень важно, в процессе выбора крана, обратить внимание на следующие характеристики и параметры:

  • материал, используемый при изготовлении, может быть представлен латунью и силумином.
    Последний вариант, гораздо хуже, по качественным показателям, поэтому такое изделие не рекомендовано к использованию для подключения стиральной машины;
  • конструкция перекрывающего механизма может быть шаровой или многооборотной.
    Более удобными и долговечными являются краны с шаровым механизмом;
  • вентиль позволяет быстро перекрыть воду, которая поступает в стиральную машину, поэтому ручка должна быть удобной и достаточно крупной, расположенной в зоне доступа.

Важно помнить, что стоимость силуминовых аксессуаров низкая, но устройство изнашивается, почти, в четыре раза быстрее, чем латунные краны, и требует частой замены, поэтому ни о какой экономичности использования такого оборудования не может идти речь.

Самым экономичным и простым вариантом является применение проходного крана, для установки которого, не потребуется использовать специальные приспособления.

Посредством подсоединения такого крана к водопитающему шлангу, есть возможность подключить стиральную машину к:

  • смесителю (устройство шарового описано здесь),
  • умывальнику,
  • проточному водонагревателю (какой лучше выбрать),
  • сливному бачку унитаза (правила пользования канализацией в многоквартирном доме прочитайте здесь).

А что вы знаете про способы регулировки автоматики насосной станции для автономного водоснабжения? Пошаговая инструкция опубликована в полезной статье.

Про установку фановой трубы в частном доме прочитайте здесь.

На странице: https://ru-canalizator.com/septiki/kanalizatsionnyj-kolodets/klapan.html написано, как работает обратный клапан для канализации.

При выборе проходного вентиля, нужно обратить внимание на направление его рычага.

Самостоятельное подключения тройника потребует подготовки газового ключа и набора разводных ключей, также ФУМ-ленты (что это такое), которая обязательно накручивается на резьбовое соединение.

Технология подключения

В настоящее время практикуется несколько способов подключения стиральной машины к водопроводной системе.

При их выборе нужно учитывать конструктивные особенности оборудования, а также расположение водопроводной системы и основных сантехнических приборов.

Через имеющуюся точку водопотребления

Такой способ подключения удобен, и широко применяется при наличии уже организованной точки, предназначенной для использования другими сантехническими приборами.

Чаще всего, стиральная машина (подключение к водопроводу и канализации) устанавливается в туалете, рядом с бачком унитаза, или в кухонном помещении, рядом с мойкой.

Организуемая разветвленная конструкция имеет следующие параметры подключения:

  • на водопровод идёт внутренняя резьба ½ дюйма;
  • на стиральную машину идёт наружная резьба ¾ дюйма;
  • на основной сантехнический прибор идёт наружная резьба ½ дюйма.

В такой системе может быть использован шаровой или многооборотный кран (как правильно установить обратный клапан для воды, написано здесь).

Монтаж заключается в отсоединении шланга от прибора и установке крана-тройника с применением ФУМ-ленты.

К тройнику подключаются шланги стиральной машины и основного сантехнического прибора, после чего осуществляется проверка герметичности системы (можно использовать ручной насос для опрессовки системы отопления — написано здесь).

К недостаткам способа можно отнести ограничение места установки оборудования уже существующей точкой.

При помощи фитинга

Если водопроводная система представлена металлопластиковыми трубами, то оптимальным вариантом подключения является использование фитингов, тройника и ножовки для работ по металлу.

Предварительно, нужно отключить воду, перекрыв стояк на холодное водоснабжение.

На участке врезки, при помощи ножовки, осуществляется обрезка трубы.

Посредством калибратора расширяется отверстие в трубах и монтируется кран-тройник с фитинговым отводом.

Места соединений требуется затянуть специальными кольцами.

К перекрытому вентилем отводу присоединяется заливной шланг стиральной машины.

На заключительном этапе выполняется подключение крана для стиральной машины, а также проверка работоспособности и герметичности установленной системы.

Подключение к канализации без ответвления

При отсутствии “ветки” в трубе не стоит отчаиваться и думать, что вы обречены на постоянный слив грязной воды в белоснежную сантехнику. В магазине есть специальные тройники из пластика. На тройнике всегда есть нужная “ветка” под стиральную машину. Тройник вставляют так:

  • откручивают сифонный патрубок;
  • вынимают старую трубу”
  • меняют старую прокладку из резины;
  • проводят установку нового тройника на место прежней трубы;
  • сифонный слив ставят на прежнее место;
  • слив для “стиралки” врезают в канализационную систему (сквозь колечко из резины).

При работе с прямым подключением нужно учитывать несколько нюансов. Многое зависит от состояния трубопровода и места, в котором вы планируете поставить “стиралку”. Стандартный диаметр сливного шланга у всех машинок-автоматов составляет 22 мм. Если нужно сделать отвод в систему с диаметром труб 32 или 50 мм, стандартных раструбов для них не купить ни в одном магазине. С этой целью используют редукцию из резины. Резиновая редукция имеет переход на 22 мм, она герметична и удобна при монтаже.

Врезка через тройник – лучшее решение, если трубопровод расположен рядом со стиральной машинкой. Если она стоит далеко от канализационного стока, понадобится пластиковая труба диаметром 32 мм, с подключением к водоотводу. Уклон трубы делать не нужно, потому что вода будет сливаться принудительно, под давлением помпы. Для соединения двух труб (32 и 55мм) тоже будет нужна редукция из резины.

Подключение при отсутствии водопроводной сети

Даже при отсутствии центрального водопровода можно выполнить качественное и надёжное подключение стиральной машины, что позволяет значительно повысить уровень комфорта при проживании в загородном доме.

Существует несколько способов такого подключения, которые отличаются эффективностью и технологией выполнения.

Искусственное давление воды

Такое подключение предполагает наличие большой накопительной емкости, трубопровода диаметром 15 мм, а также стандартного набора, представленного тройником или шаровым краном.

Накопительный резервуар нужно устанавливать на высоте трех метров над стиральной машиной.

Это позволит создать оптимальное давление воды, поэтому идеальным вариантом является размещение бака на чердаке.

Основной недостаток такого способа подключения заключается в необходимости постоянно контролировать уровень воды в ёмкости.

Также рекомендуется устанавливать фильтр для очистки воды на вход в бытовой прибор.

Использование ёмкости для порошка

Способ заключается в заполнении бака стиральной машины водой через верхнюю емкость, предназначенную для засыпки порошка.

В этом случае, не нужно использовать дополнительные средства и материалы, но некоторые модели стиральных машин не функционируют при таком способе подачи воды, что обусловлено встроенной автоматической защитой.

Подключение насосного оборудования

Наличие на приусадебном участке индивидуального источника водоснабжения позволяет, самостоятельно, выполнить подключение стиральной машины с применением бесшумной насосной станции для водоснабжения частного дома (написано в этой статье).

Предварительно, следует приобрести:

  • насосную станцию (инструкцию для Джилекс прочитайте тут),
  • реле на давление,
  • тройник,
  • фильтр,
  • основную крепежную арматуру.

От стиральной машины, необходимо подвести трубопровод к насосному оборудованию, а также врезать тройник и подключить реле, настроенное на минимальные показатели давления в водопроводной системе.

На выход из насоса должен быть установлен фильтр.

Можно ли использовать тройник для подключения бытовой техники?

5 месяцев назад

  • Какие нагрузки под силу обычной розетке и проводке?
  • Какие характеристики розетки надо учитывать?
  • Правильно выбираем розетку для дома
  • Когда нужно устанавливать трехфазную розетку?
  • Приборы, которые требуют отдельной розетки
  • Как в квартире защититься от скачков напряжения

Если у вас в квартире или доме новая качественная проводка, то это вовсе не означает, что она сможет выдержать нагрузку, когда вы подключите в одну розетку сразу несколько бытовых приборов.

Практика показала, что для обычной жизни среднестатистическая семья нуждается в электричестве все больше и больше. И тому есть простое объяснение. Ведь появляются все новые виды различных бытовых девайсов. А в семьях бюджет позволяет купить что-либо из таких новшеств.

И нередко бывает так, что розеток в квартире уже не хватает под все приборы. И когда их нужно подключить, то не найти свободного источника питания.

ВАЖНО! Как решают проблему? Правильно! Покупают тройник. Многие нисколько не сомневаются в том, что это хорошее решение проблемы. Ведь, когда проложишь «ветку» проводом большого сечения, то можно включать сразу по несколько мощных потребителей. Однако это не совсем так. Объясняем, почему.

Советы и рекомендации

Самостоятельное подключение стиральной машины при помощи тройника, как правило, не вызывает сложностей даже при отсутствии опыта выполнения подобных работ.

Тем не менее, необходимо обратить внимание на следующие рекомендации специалистов:

  • применение качественных расходных элементов в виде уплотнительных колец, подмотки и гаек, позволит сделать все соединения, максимально, надежными и долговечными;
  • чтобы выполнить корректное подключение тройника к водопроводу, необходимо использовать специальный калибратор для пластиковых труб;
  • если комплектация стиральной машины не предполагает наличие двойного шланга, то такую деталь потребуется приобрести отдельно, обращая внимание при выборе на качество и соответствие модели ­бытового прибора;
  • лучше всего зарекомендовали себя армированные шланги с двойной стенкой, которые отличаются надежностью и долговечностью.

Не знаете, как подключить стиральную машину-автомат к водопроводу и канализации? Просмотр видеоролика поможет разобраться во всех вопросах коммуникации оборудования с инженерными сетями.

Правильно выбираем розетку для дома

Розетка — это устройство, с помощью которого можно подключить бытовые приборы к электросети. У розетки есть корпус и колодка. К ее контактам и клеммам подсоединены токоподводящие провода.

Розетки поделили на промышленные и бытовые. Нормами предусмотрено среднее напряжение — 220В в розетке бытового назначения. Сила тока для такой розетки допускается от 10А до 16А. Это подходит для того, чтобы подключать прибор мощностью 3520 Вт.

Если установлена техника, у которой большая мощность, то контакты сильно нагреваются. В связи с этим и увеличивается риск возможного возгорания. Если у вас электрическая плита мощностью 8 кВт, то обычная розетка, которая выдерживает силу тока в 16 А, для нее не подходит.

Сколько ампер в 220-вольтной розетке? Как это узнать? Если разделить 8 кВт (8000Вт) на напряжение в сети (220В), то узнаем, что сила тока, когда подключаешь такую плиту, будет превышать 36А.

ВАЖНО! Вот и получается, что в характеристиках розетки должно быть указано, что она рассчитана на ток до 40А. Точно так же можно сделать подбор розетки и для прочих бытовых устройств.

Врезка крана в водопровод | Процесс установки дополнительного отвода водопроводной трубы

Наверняка многие из нас когда-нибудь сталкивались с задачей установки на водопроводной трубе дополнительного отвода. Эта проблема может коснуться и жителя квартиры, и хозяина загородного коттеджа.


Ведь устанавливать дополнительный отвод требуется во многих случаях, к примеру:

  • при установке стиральной машины,
  • при установке посудомоечной машины,
  • при монтаже дополнительного санузла (к примеру, раковины в частном доме),
  • при установке наружного крана,
  • при создании дополнительного источника воды и других нужд.


Естественно, эта работа может быть выполнена традиционным способом – вызовом на дом сантехника. Однако на наш взгляд, с установкой дополнительного отвода вполне может справиться любой хозяин дома. И мы вам в этом поможем – детально опишем процесс.

Итак, для того чтоб установить дополнительный отвод водопроводного трубопровода, вам потребуются следующие инструменты, материалы:

  • тиски слесарные,
  • ножовка по металлу,
  • ключ накидной,
  • вороток, оснащенный набором раздвижных плашек, подходящих для нарезки цилиндрической дюймовой резьбы,
  • ключи двусторонние: девятнадцать на двадцать два, четырнадцать на семнадцать и семнадцать на девятнадцать,
  • ключ раздвижной, предназначенный для резьбовых соединений труб водопровода,
  • ключ рычажной («газовый» ключ),
  • штангенциркуль.

Также, кроме вышеперечисленного набора инструментов, вам пригодится лента ФУМ (лента резьбоуплотнительная на основе фторопласта), а также тройник водопроводный (его диаметр должен совпадать с диаметром трубы водопровода).

Порядок выполнения работ

Сперва необходимо перекрыть главный вентиль водопровода.

Затем отмеряем часть трубы – ее длина должна быть равной длине тройника. При этом следует помнить, что тот кусок трубы, который вы отрежете, не должен по размеру полностью соответствовать тройнику. Здесь главное учитывать протяженность резьбовой части тройника.

Потом посредством воротка с плашкой приступаем к нарезке на концах труб самой резьбы. Максимально старайтесь, чтобы выполнить качественную резьбы, лишенную каких-либо разрывов. Кроме того, дабы предупредить появление протечки, лучше выполнить резьбу на всю глубину.

Намотав на резьбу резьбоуплотнительную ленту ФУМ либо лен, соединяем водопроводную трубу с тройником.


При помощи резьбового соединения также надо установить отвод для трубы водопровода.

Вообще, резьбовое соединение является наиболее надежным. Если вы все правильно выполните, протечки никогда не возникнет.

Водопровод

Типы фитингов в водопроводной системе различного назначения

🕑 Время чтения: 1 минута

В сантехнических системах имеются различные типы фитингов для различных целей и функций. Фитинги используются в водопроводной системе для соединения нескольких труб одинакового или разного размера, для регулирования или измерения расхода. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. д.

Типы трубной арматуры в водопроводной системе

Ниже описаны различные фитинги для труб и их функции.
  • Колено
  • Переходник
  • Тройник типа
  • Крестовина
  • Муфта
  • Союзы
  • Адаптеры
  • Олет
  • Заглушка
  • Крышка
  • Клапан

Угловые фитинги

Колена используются для изменения направления потока между двумя трубами. Отводы, как правило, доступны с углами 22,5 o , 45 o и 90 o . Если трубы одинакового диаметра, то используются обычные колена, в противном случае используются переходные колена.Налокотники изготавливаются из разных материалов. Как правило, они поставляются с внутренней резьбой, и мы также можем закрепить их с помощью стыковой или раструбной сварки.

Переходные фитинги

Редуктор представляет собой компонент фитинга трубы, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов. Одним из них является концентрический редуктор, который имеет форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приводит к кавитации.Другим является эксцентриковый переходник, у которого одна кромка параллельна соединительной трубе, благодаря чему скопление воздуха невозможно.

Фитинг тройникового типа

Фитинг тройникового типа – это элемент водопроводной системы, имеющий Т-образную форму. Имеет один вход и два выхода, выходы расположены по координатам 90 o к магистральному трубопроводу (входу). Его также можно использовать для объединения потока от двух входов к одному выходу. Они также доступны в различных материалах и различных размерах. Если 3 стороны Т-образного фитинга одинаковы по размеру, то он называется равным тройником, в противном случае он называется неравным тройником.

Крестовина

Фитинги крестового типа содержат 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения. Крестовины обычно используются для систем пожаротушения.

Муфта

Муфта используется для соединения труб одинакового диаметра. Муфты также полезны, если труба сломана или возникает утечка.Как правило, доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта представляет собой регулярную муфту, которая соединяется между двумя трубами и предотвращает утечку за счет размещения прокладок или резиновых уплотнений с обеих сторон, в противном случае предусмотрен клей. Скользящая муфта проще в установке и содержит две трубы, которые вставлены одна в другую, внутренняя труба может скользить на некоторую длину. Таким образом, мы можем исправить поврежденную трубу большой длины с помощью скользящей муфты.

Союзы

Муфта — это тип фитинга, который работает аналогично муфте.Но связь не может быть удалена после фиксации, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, наружной и внутренней резьбы. Таким образом, это также полезно для поддержания цели трубы.

Адаптеры

Если трубы не имеют специальных концов или плоских концов, то переходники делают их с наружной или внутренней резьбой, в зависимости от необходимости. Адаптеры обычно используются для медных и ПВХ труб. Переходники с наружной резьбой содержат наружную резьбу, а адаптеры с внутренней резьбой — внутреннюю резьбу.Один конец адаптера гладкий, который приклеивается, приваривается или припаивается к гладкому концу трубы.

Олет

Олеты используются, когда стандартные размеры фитингов не подходят для наших требований. Иногда размер входной трубы больше по сравнению с выходной трубой в тройниках, тогда также используются Olets. Есть много типов olets доступны. Вот некоторые важные типы олетов:
  • Стыковая сварка
  • Сварка враструб Olet
  • Втулка с резьбой
  • Колено
  • Олет для сосков
  • Боковое кольцо
  • Подметальная машина
  • Фланцевое отверстие

Заглушка

Заглушка — это компонент сантехнического компонента, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта.Пробка обычно содержит наружную резьбу.

Крышка

Колпачок — это тип трубного фитинга, функция которого аналогична заглушке, но единственное отличие состоит в том, что заглушка имеет наружную резьбу, а крышка — внутреннюю резьбу, которая навинчивается на наружную резьбу трубы. Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т.д.

Клапаны в трубопроводной арматуре

Клапаны — это компоненты водопроводной системы, которые используются для остановки или регулирования потока жидкости на своем пути. Доступны различные типы клапанов в зависимости от области их применения.Ниже перечислены некоторые важные типы клапанов и области их применения.
  • Задвижка, плунжерный клапан и шаровой кран — используются только для изоляции
  • Шаровой клапан — используется для дросселирования
  • Обратный клапан — используется для предотвращения обратного потока (невозвратного)
  • Поворотный затвор — используется как для изоляции, так и для дросселирования
  • Мембранный клапан – используется как для изоляции, так и для дросселирования
Подробнее: Как определить подходящие размеры труб для распределения воды в зданиях? Типы водопроводных труб, используемых в строительстве Типы соединений труб в водопроводной системе Типы водопроводных и дренажных систем в зданиях

Описание 20 типов водопроводной арматуры (с фотографиями)

Для обычного домовладельца может быть непростой задачей узнать, какой сантехнический фитинг куда подходит. Существует множество различных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные указания, вы обратились по адресу. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.


Различная сантехника

1. Адаптер


Адаптер имеет охватываемый и охватывающий концы, причем охватываемый имеет резьбу снаружи, а охватывающий — внутри.

Они используются для соединения труб разного диаметра или даже для превращения патрубка в патрубок и наоборот.

Существует три типа адаптеров: наружная, внутренняя и с прямой резьбой. Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.

Переходники

незаменимы, когда речь идет о удлинении или завершении участков трубопровода. Герметичные адаптеры могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопровода к трубной системе.

Вы можете найти адаптеры из различных материалов, в том числе:

  • Сталь.
  • Алюминий.
  • Резина.
  • Латунь.
  • Медь.
  • Чугун.
  • Полимеры.

2. Ниппель

Ниппель трубный – один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка трубы.

Ниппельный фитинг имеет два охватываемых конца и изготавливается из различных материалов и отделки, например:

  • Латунь.
  • Алюминий.
  • Медь.
  • ПВХ.
  • Углеродистая сталь.
  • Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

  • Приварной ниппель: Используется для соединения трубных фитингов. Они прочны и могут использоваться при экстремальных скачках давления, вибрациях и изменениях.
  • Шестигранный ниппель: Имеет два резьбовых конца и шестигранный центр. Доступны в различных материалах, длинах и резьбах.
  • Обжимной ниппель: Используется для подачи жидкости через трубу одного размера в трубу другого размера.
  • Бочкообразный ниппель: Короткий трубчатый ниппель с внешней конической резьбой на каждом конце и без резьбы между ними.
  • Закрытый ниппель: С резьбой на обоих концах. Также называется «бегущей соской».

Перед покупкой трубного ниппеля важно учитывать материал, толщину и диаметр, чтобы убедиться, что вы выбрали правильный фитинг.



3. Штуцер

Соединительные фитинги

состоят из трех частей: гайки, охватываемой части и охватываемой части. Они предназначены для соединения двух труб с возможностью разъединения без повреждения или деформации труб. Их удобно использовать при обслуживании или плановых заменах в будущем.

Трубные соединения

доступны в широком ассортименте прочных материалов, таких как:

  • Чугун.
  • Никель.
  • Латунь.
  • Бронза.
  • Пластик.
  • Резина.

Одним из многих преимуществ соединительных фитингов является простота их установки.

Они используются в различных промышленных и коммунальных приложениях, таких как технологические трубопроводы и системы сточных вод. При покупке соединительного фитинга подумайте, какой тип и размер вам нужен.

4. Колючка

Фитинги

Barb, как правило, на одном конце имеют охватываемую часть, а на другом — конический и ребристый конус.Они предназначены для захвата внутренней части трубы и герметизации соединения.

При вставке зазубренного фитинга шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение герметизируется и его становится трудно разъединить. Фитинги с шипами обычно используются в системах управления газом, воздухом и жидкостью при низком давлении.

Для водопроводных соединений используются пластиковые штуцеры для холодной воды. Латунные шипы используются для переноски горячей воды.Перед покупкой штуцера обратите внимание на следующее:

  • Совместимость материалов.
  • Одинарная или многозубчатая.
  • Жесткость трубки или шланга.
  • Внутренний диаметр шланга или трубки.

5. Муфта

Муфты очень похожи на штуцеры. Однако их невозможно отсоединить без повреждения труб.

Муфты

могут использоваться для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; для этого обычно используется переходник для раструба, поскольку он соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластика растворителем.

Есть еще два основных типа муфт:

  • Сжатие: Соединение между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах. Уплотнения предотвращают протечки.
  • Скольжение: Обычно используется для ремонта определенной длины поврежденной трубы.

Соединительные фитинги доступны из различных материалов; в том числе:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • ХПВХ (хлорированный поливинилхлорид).
  • ПВХ.
  • Нержавеющая сталь.

6. Крест

Как следует из названия, крестовины представляют собой четырехходовые фитинги, представляющие собой комбинацию двух тройников (см. ниже). Они состоят из одного входа и трех выходов и часто имеют приваренные растворителем раструбы или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.

Эти типы фитингов доступны из следующих материалов:

  • Латунь.
  • Сталь.
  • Нержавеющая сталь.
  • Податливый.
  • ПВХ.

7. Тройники

Тройник

представляет собой трехходовой фитинг. Они выглядят как муфта с выходом посередине. Это короткие трубы с «ответвлением» под углом 90 градусов в центре.

Существует два основных типа тройников:

  • Прямой тройник: Используется в установках, где участок трубопровода имеет тот же размер, что и тройник.
  • Тройник-переходник: Используется, если отвод тройника меньше, чем отводящая труба.

Доступны тройники из различных материалов:

  • АБС.
  • Хромированная латунь.
  • Латунь.
  • Медь.
  • ХПВХ.
  • ПВХ.
  • Нержавеющая сталь.

8. Тройник седла

Тройники-седла очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда необходимо добавить новую линию дождевателей. Седельные тройники «защелкиваются» на трубу с помощью клея. После того, как клей осядет, просверливается новое отверстие.

9. Уайс

Wyes выглядят как буква «Y.«Они обычно используются в дренажной арматуре и имеют отвод под углом 45 градусов.

Наклон ответвления предназначен для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Соединения в виде звездочки доступны в следующих вариантах:

10. Фланцы

Фланец – это круглый фитинг, используемый для соединения труб. Трубы либо навинчиваются, либо привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются из нескольких материалов:

  • Медь.
  • Податливый.
  • ПВХ.
  • Латунь.

11. Колена

Коленчатые фитинги изогнуты и в основном используются для изменения направления потока.В основном они изготавливаются под углами 45 и 90 градусов и могут иметь пот или резьбу.

Концы коленчатого фитинга могут быть выполнены под сварку встык, с резьбой или с раструбом. Уменьшающее колено — это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Нержавеющая сталь.

12. Колпачки

Колпачки используются для закрытия конца открытой трубы и являются непроницаемыми для жидкостей и газов. Крышка может быть прикреплена к концу трубы с помощью внутренней резьбы (внутренняя резьба) или раструба, сваренного растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, I- или U-образной; у некоторых даже будет рукоятка.

Крышки доступны в различных материалах:

  • АБС.
  • Медь.
  • ХПВХ.
  • Латунь.
  • Хромированная латунь.
  • ПВХ.
  • Податливый.
  • Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но устанавливаются не на трубу, а внутрь.Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Предлагаются во многом из тех же материалов, что и колпачки:

  • АБС.
  • Медь.
  • Латунь.
  • Нержавеющая сталь.

14. Втулки

Втулки выглядят как маленькие винты. Они в основном используются для соединения труб разных размеров, уменьшая большой фитинг до маленькой трубы. Они могут иметь резьбу внутри и снаружи; Тем не менее, это не всегда так.

Втулочные фитинги

меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга доступен в:

  • Латунь.
  • Хромированная латунь.
  • ХПВХ.
  • Медь.
  • АБС.
  • ПВХ.
  • Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого устройства и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали.Зажим сжимает резину, что создает герметичное уплотнение.

Этот тип фитинга является слегка гибким и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

  • Изоляция: Используется для временного отключения части трубопроводной системы. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте в течение многих лет до замены.
  • Дросселирование: Используется для контроля давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; однако в конечном итоге они могут выйти из строя. Обычно устанавливаются вместе с запорным клапаном на случай неисправности.
  • Обратный: Также называемые обратными клапанами, они обеспечивают свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из таких металлов, как:

  • Бронза.
  • Чугун.
  • Литая сталь.
  • Нержавеющая сталь.
  • Углеродистая сталь
  • используется для высокого давления или высоких температур.

17. Переходник

Редуктор предназначен для уменьшения расхода. Он бывает двух типов:

  • Концентрический переходник: Похож на конус. Предназначен для соединения двух секций трубы на одной оси. Обычно используется при изменении диаметра трубы.
  • Эксцентриковый переходник: Используется в системах трубопроводов, в которых передняя труба больше, чем нижняя.

Переходники доступны из различных материалов, таких как:

  • Углеродистая сталь.
  • Сплав
  • .
  • Нержавеющая сталь.

18. Уборка

Прочистной фитинг имеет съемные детали, которые обеспечивают доступ к стокам без необходимости отсоединения сантехнических приборов. Прочистка позволит шнеку (разновидность дрели) войти и очистить забитый слив.

Важнейшие элементы очистки размещены в доступных местах, поскольку шнек не является самым длинным инструментом.Более крупные сантехнические системы имеют несколько прочисток, которые будут размещаться через равные промежутки времени.

Прочистки в основном изготавливаются из ПВХ.

19. Тройник комбинированный

Тройники комбинированные имеют плавно изогнутую центральную ветвь. Они используются в стоках, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Кривая также облегчает сантехнику проталкивание инструмента в виде змеи.

Эти фитинги изготавливаются из ПВХ.

20. Тройник отвода

Этот тип тройника в основном используется в напорных водяных системах отопления.Он отводит часть потока от основной линии в боковую ветвь, соединенную с теплообменником.

Он предназначен для обеспечения постоянного потока через основную линию, даже если ответвление перекрыто.

Установка тройника отвода может быть сложной задачей. На нем имеется маркировка направления, которой необходимо следовать. Если он установлен наоборот, он не будет работать должным образом.

Отводные тройники изготавливаются из материалов, аналогичных обычным тройникам:

  • Нержавеющая сталь.
  • АБС.
  • Латунь.
  • Хромированная латунь.
  • Медь.
  • ПВХ.

Типы сантехнических фитингов Часто задаваемые вопросы

Где можно купить сантехнику?

Сантехническую арматуру

можно приобрести в местных магазинах скобяных изделий и расходных материалов. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный фитинг?

Вы можете сделать это, задав себе простой вопрос: Зачем мне это нужно?

Фитинги

— это то, что объединяет трубы с различными вариантами применения в наших домах.Некоторые предназначены для перенаправления, другие для увеличения длины.

Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки (1) .

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды. Это могут быть ванны, душевые кабины, кухонные раковины и смесители.

Типы трубопроводных систем

«более новых» дома в США (построенных в середине 1970-х годов) оснащены пластиковыми трубами и фитингами. Используемые материалы имеют рейтинг Американского общества испытаний и материалов.

Эта рейтинговая система может использоваться для устройств под давлением, таких как системы распределения холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать для систем без давления, таких как дренажные, канализационные и ливневые системы.

В старых домах (до 1960 г.) для дренажных, канализационных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод, предотвращая попадание потока канализационных газов в дома.

Сегодня в домах используются ПВХ (поливинилхлорид) и медные трубы. Эти материалы прочны, долговечны и, самое главное, просты в установке (2) .

Руководство по материалам для сантехнических фитингов

Использование правильного материала может означать разницу между отсутствием беспокойства и отсутствием утечек.Знание того, какие материалы и где используются, может помочь вам быстро найти подходящую фурнитуру для вашего дома.

  • Чугунные фитинги: Могут использоваться в системах DWV и обычно черного цвета.
  • ПВХ сортамент 40: Используется в системах DWV, ирригации и наружных применениях, таких как бассейны и спринклеры. Материал можно использовать и в системах под давлением. Его нельзя использовать для сжатых газов или воздуха.
  • ПВХ сортамент 80: Может использоваться в системах под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
  • Медь: Используется для распределения горячей и холодной воды в системах под давлением.
  • Акрилонитрил-бутадиен-стирол (АБС): Обычно используется в системах DWV в западной части США.
  • Латунь: Смесь металлических сплавов, таких как медь и цинк, латунь является обычным материалом для фитингов. Он используется в системах под давлением, в основном для питьевой воды и горячего водоснабжения (3) .
  • ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ (4) .

Фитинги

Купить трубы

несложно — все, что вам нужно знать, это их длину и материал. Однако фурнитура — это совсем другая история. Крайне важно, чтобы вы использовали правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или сбоям в работе вашей системы.Следуя нашему руководству по типам сантехнической арматуры, вы должны чувствовать себя немного увереннее в следующий раз, когда будете искать сантехнику.

Вы занимаетесь сантехникой дома? Какой тип фурнитуры вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

12 способов вытащить заржавевшую и застрявшую сантехнику

Заклинившие или заржавевшие сантехнические приборы и детали – проблема для любого домовладельца. Это начинается с терпения. Некоторые из этих идей могут оказаться полезными, если вы решите заняться проблемой.В доме обычно есть изрядное количество сантехнических приборов с резьбой, которые домовладелец, умеющий справляться, может сделать самостоятельно. С ржавыми или проржавевшими трубными фитингами в какой-то момент необходимо работать, но это нужно делать с осторожностью и разными подходами. Если что-то не работает, переходите к следующему. Ключ в том, чтобы добраться до приспособления и закрепить обе стороны соединения, чтобы они могли разойтись и не повредить какие-либо трубы, особенно сантехнику, которая находится внутри стены.

Вот идеи о том, что другие люди нашли успешными при работе с застрявшей сантехникой. Концепции, которые рассматриваются здесь, должны быть адаптированы к конкретной ситуации. Сантехники проводят всю свою карьеру, изучая лучший способ в каждой ситуации, поэтому мы не можем охватить все на одной странице. Надеюсь, это поможет дать вам несколько советов.



Типы застрявших сантехнических приборов

Типы соединений могут быть кранами или аэраторами, запорными устройствами для водопровода для раковин или фитингами для соединений.Они часто ржавеют от конденсата и с течением времени. Конденсат из бачка унитаза ржавеет и разъедает болты, которыми он крепится к чаше. Он также может стекать вокруг болтов унитаза.

Другие застрявшие части

Еще одной областью, вызывающей беспокойство у домовладельца или сантехника, могут быть гайки и муфты, крепящие трубы и арматуру. Время, вода, конденсат и тепловые циклы на металлических поверхностях являются врагами и серьезной причиной для домовладельца, чтобы заменить и отремонтировать сантехнику. Мы продаем Pipe Break, который поможет с проектом, но ключевая идея здесь заключается в том, чтобы быть источником некоторых идей о том, как открутить ржавые крепления сантехники, чтобы они не сломались и не повредились в процессе откручивания болтов. Никто не хочет открыть банку с червями и создать большую проблему, чем та, с которой вы начали! Профессиональные сантехники знают приемы, которые могут решить большинство проблем с сантехникой, и за многие годы повидали множество вещей, поэтому внизу мы также перечисляем некоторые способы, которые помогут найти надежного сантехника рядом с вами.

  1. Планируйте, прежде чем начать
  2. Перекрыть воду
  3. Подтвердите, что местный магазин запчастей будет открыт
  4. Физическая и химическая очистка территории
  5. Используйте правильный инструмент с хорошим контактом
  6. Закрепите обе части
  7. Каждое действие имеет равное и противоположное противодействие
  8. Слегка надавите
  9. Сделайте наоборот
  10. Нанесите проникающее масло
  11. Нажмите и провибрируйте проблемную зону
  12. Если не ослаблено, закрепите и увеличьте давление
  13. Обогрев или охлаждение помещения
  14. Вырезать
  15. Вызовите специалиста!

1 Планируйте заранее

Потратьте пару минут, чтобы осмотреть местность, чтобы составить план дальнейших действий, учитывая, что главным является план Б, если все пойдет не так. Кажется, что в сантехнике есть потенциальные ловушки, поэтому имеет смысл планировать, что может пойти не так. Особенно со старыми источниками сантехники может быть трудно найти правильные типы соединителей, и может потребоваться что-то другое, чем просто большие коробки в магазинах. полезно знать, какая компания поставляет запчасти, которые могут вам понадобиться. Если вы склонны пытаться чинить вещи самостоятельно, убедитесь, что у вас есть инструменты заранее, чтобы не застрять в воскресенье вечером или в праздничный день, когда все закрыто.Имейте ведро, которое поместится под фитингом, чтобы собрать воду после его открытия, пару полотенец или тряпок для пролитой воды, и вы готовы начать.

2 Перекрыть воду

Вторая часть заблаговременного планирования — знать, что все происходит, и быть готовым к худшему. Это умная идея — перекрыть подачу воды в дом перед началом работ, которые могут оказать довольно сильное воздействие на сантехнику. Проверьте и подтвердите, что вы можете перекрыть воду там, где она входит в здание. Это клапан, который, возможно, не использовался в течение многих лет и может быть хуже, чем проблема, над которой вы пытаетесь работать. Итак, просто проверьте, потому что невозможность использовать главный выключатель после того, как вы по ошибке сломали водопроводную деталь или применили слишком большую силу, может усугубить проблему больше, чем вы когда-либо хотели думать. Если есть одна замороженная часть, в системе может быть больше.

Знание о том, что сантехнический прибор или его часть застряли, означает, что вам предстоит некоторая борьба, но представленные здесь идеи должны облегчить эту задачу и, надеюсь, предотвратить более крупный проект.Работа, которая имеет какое-либо отношение к старой сантехнике и водопроводу, может пойти не так, и если что-то пойдет не так, будьте готовы столкнуться с неожиданностями. Х количество галлонов в минуту может означать, что много воды течет туда, где вы не хотите, пока вы не сможете бежать к отсечке где-нибудь еще в доме. Можете поспорить, что пробежка будет напряженной! Так что, если вы работаете с сантехникой, на всякий случай отключите воду в магистрали. Что вам терять? Вы можете избежать большого количества ремонта гипсокартона, ремонта деревянного пола и, надеюсь, вам не придется откачивать подвал.

3 Выполняйте проект, когда доступны материалы

Знать, что есть в вашем магазине сантехники и что есть в крупных магазинах, может быть важно знать заранее. Главное — знать часы их работы на случай, если вам придется получить нечетную специальную часть, на которую вы не рассчитывали. Вы, конечно, не хотите начинать что-то неизвестное незадолго до закрытия большинства магазинов и в конечном итоге остаться без воды в течение длительного периода во всем доме или даже в его части.

4 Физическая и химическая очистка зоны

Концепция такая же, как и в первый день в мастерской, где учат паять трубы. Г-н Корсо начал с того, что «вам нужно, чтобы помещение было физически, механически и химически чистым». При разборке сантехники это тоже применимо. Потратьте пару минут и уберите весь скопившийся материал с пораженного участка, который вы пытаетесь ослабить. Проволочная щетка отлично подходит для очистки всего, что накопилось, например, ржавчины или извести.Затем все, что осталось, можно довольно хорошо растворить с помощью такого продукта, как CLR — Calcium Lime and Rust Remover. Это также отлично работает, чтобы удалить зеленые пятна из ванны, где кран некоторое время протекал. Если белая известь тяжелая, может потребоваться некоторое замачивание и многократное применение.

5 Используйте правильный инструмент с хорошим контактом

Передача крутящего момента на крепеж, особенно на застрявший крепеж, НЕОБХОДИМО выполнять с помощью подходящего инструмента. Если возможно, обязательно используйте два инструмента: один для перемещения части, которую необходимо удалить, а другой держите в противоположном направлении, чтобы стабилизировать остальную часть сантехники, чтобы она не получила слишком большой крутящий момент и не сломалась.

Чем больше контакт инструмента с крепежом, тем больше шансов на успех. Взять удобный инструмент и заставить его работать по сравнению с правильным инструментом, который обеспечивает полный плотный контакт между инструментом и работой, может быть рецептом катастрофы. Хорошим примером являются накидные гаечные ключи с открытым зевом, которые зажимают максимально плотно и предотвращают изгибание, которое может произойти с разводным ключом. Это похоже на использование тисков, когда нужно использовать гаечный ключ, или отвертку с головкой Филиппа неправильного размера, которая снимает головку.Работа только усложняется.

Другим хорошим примером является то, что плоскогубцы с фиксатором обычно НЕ являются удовлетворительным решением, поскольку плоскогубцы с фиксатором гораздо чаще соскальзывают и создают повреждения. Ущерб от быстрой и легкой попытки с неподходящим инструментом. как тиски, могут раздавить или искривить трубу. Стопорные гаечные ключи, которые прилагают много сжимающих усилий для захвата, могут быть чем-то вроде «божьего дара мастеру на все руки», но могут быть дьявольской работой с сантехническими приборами и медными трубами.

6 Каждое действие имеет равное и противоположное противодействие

Итог: если вы схватитесь за трубу и начнете сильно тянуть ее, то вы потянете за то, что удерживает трубу на месте в стене или полу. Если соединение проржавело, хомуты, которые удерживают трубу, также могут быть слабыми, и вы можете приложить много усилий к трубе, которую может потребоваться много сноса, чтобы добраться до нее, если это случайный разрыв. Таким образом, сбалансируйте усилие на одной стороне соединения с усилием на другой стороне.

7 Нанесите сильное, мягкое давление

Существует старая поговорка, которая поможет вам запомнить, как поворачивать часть, которую вы хотите удалить из разъема. Это небольшая побрякушка, которая звучит примерно так: «Правильно туго, лево свободно.» Это может помочь вам бороться с самим собой. Также помните, что поговорка подходит по отношению к соединителю и тому, где вы стоите. Я думаю, что это антропоцентризм. Вот это громкое слово!

Ваша первая попытка на самом деле является просто оценкой, и предполагайте, что это тест. Первая попытка состоит в том, чтобы увидеть, развалится ли он при «нормальном» усилии. Если вы читаете это, возможно, вы уже знаете, что у вас есть проблема, и вы уже прошли этот этап. Помните, взвешенный подход работает лучше, чем затопление комнаты.Суждение и понимание проблем приходит только с опытом. Даже если соединение или гайка, которую вы разбираете, выглядят плохо, во многих случаях они могут разъединиться легче, чем вы ожидаете.

8 Делай наоборот

Иногда цель состоит в том, чтобы просто немного подвигаться. Это может противоречить логике, но попытка затянуть соединитель часто работала, чтобы начать процесс разъединения свинченного крепежа, будь то сантехнический соединитель или гайка и болт. Люди утверждают, что это не может работать таким образом, но, по счастливой случайности, у нас есть видео, показывающее, что более плотное сжатие может работать.Итак, попробуйте потянуть влево, чтобы затянуться, чтобы получить первое небольшое движение. Что тебе терять?

Таким образом, если вы сделаете наоборот, деталь может отломиться, тогда вы можете изменить направление и попытаться ослабить деталь. Вы можете получить небольшое движение, достаточное, чтобы начать движение. Если с этого все и началось, то остается работать взад-вперед, чтобы помочь разорвать связь. Попробуйте идите наоборот, чтобы затянуть приспособление или гайку сантехники с помощью правильного инструмента и наибольшей площади контакта с ржавой частью, которая застряла и не сдвинется с места.Надежда состоит в том, чтобы сломать хватку, созданную ржавчиной на двух частях. Эти попытки также помогают улучшить работу следующего шага, поскольку, похоже, пришло время перейти к проникающей нефти. Усилия по удалению детали также, вероятно, создают микротрещины в ржавчине. Хорошее проникающее масло подействует лучше, если на самом деле в зоне поражения есть микротрещины. Ржавчина утолщает металл, делая соединение более плотным. Цель состоит в том, чтобы нанести продукт на участок, смягчить молекулярные связи в ржавчине, смазать участок и снять деталь, не причинив никакого вреда.Потенциальное развитие этих небольших трещин помогает подготовить почву для следующего шага в работе.

9 Нанесите проникающее масло

Нанесите масло с наилучшей проникающей способностью . К настоящему времени вы знаете, что у вас есть проблема. После выполнения шагов 1-9 потребуются некоторые усилия, чтобы решить ее, поэтому небольшое количество лучшего проникающего масла, независимо от того, сколько оно стоит, того стоит! Это особенно верно, если это экономит ваше время и позволяет избежать перспективы усложнения проекта.Распылите средство для разрыва трубы на пораженный участок, который был связан ржавчиной. Очень низкое поверхностное натяжение и способность использовать микротрещины на ржавой поверхности позволяют Pipe Break проникать в ржавчину. Следующий шаг, который также указан на нашей странице «Руководство оператора», заключается в том, чтобы постучать по этой области как можно резче и безопаснее.

Начиная с этого момента, с каждой новой пробой имеет смысл добавлять еще немного проникающего масла. Каждое приложенное усилие может помочь проложить путь в трещины и щели ржавчины для работы проникающего масла.Есть еще несколько вещей, которые нужно попробовать, и каждый раз добавлять масло, и ожидание — это второстепенное дело, чтобы предотвратить крупный ремонт сантехники.

Постукивание похоже на вибратор, используемый для ослабления застрявших гаек. Он раскачивает мусор и позволяет проникающему маслу глубоко проникнуть. Вся эта вибрация помогает отсоединить разъем. Некоторые люди используют небольшие электрические диоды, которые вибрируют, чтобы помочь проникающему маслу проникнуть в пораженные участки, когда они могут оставить что-то на некоторое время, чтобы помочь маслу проникнуть между двумя частями.Существуют и другие способы применения ударных волн, которые необходимы для улучшения способности масла проникать в ржавчину и переносить смазку и собственный смягчитель ржавчины в критическую зону.

Резкие металлические удары резонируют с материалом лучше, чем кусок дерева или резиновый молоток. Цель – звонкий удар и вибрация, но также важно соответствие инструмента ситуации и типу отделки. Иногда другая идея может сработать, чтобы освободить часть. Подход заключается в использовании кернера с острым концом.Удар может выступать в качестве продолжения того, что может достичь молоток. Точка удара может помочь получить некоторую поддержку в области и может помочь достичь области, которую нельзя было бы коснуться напрямую. Удар можно использовать, чтобы ударить по стороне разъема, чтобы попытаться вызвать вибрацию области и толкнуть ее в том направлении, в котором вы хотите, чтобы она повернулась, чтобы оба действия работали вместе. Поместите кернер на приспособление или гайку и резко ударьте по нему молотком. Наденьте гаечный ключ на приспособление или гайку и резко ударьте по рукоятке молотком, чтобы ослабить приспособление.

Еще один способ ослабить застрявшую трубную муфту или гайку, если первое нанесение проникающего масла не дало результата, — поставить ключ обратно на деталь, крепко удерживать ее на месте и постучать по ней, чтобы получить как вибрацию, так и многое другое. рычаг на застрявшую часть так, чтобы оба были увеличены. Если это не сработает, то придется принимать решение. Подождите и дайте проникающему маслу Pipe Break подействовать на ночь или на более длительный период времени или начните резать и попробуйте другой трюк.

Если вам нужно лучшее проникающее масло, вы можете получить его здесь. Купить Pipe Break в банке или кейсе

10 Если не ослаблено, закрепите и увеличьте давление

Конструктивно идея состоит в том, чтобы скрепить детали, чтобы они не двигались, любыми возможными способами, чтобы предотвратить дальнейшее скручивание того товара, который должен остаться. Используйте инструменты большего размера и, при необходимости, используйте кусок трубы поверх рукоятки, чтобы удлинить рукоятку и получить больший рычаг. С более крупными инструментами приходит больше рычагов, поэтому убедитесь, что вы настроены противодействовать им или готовиться к ним.Время быть очень осторожным!

Нанесите более проникающее масло. Возможно, вы создаете трещины, чтобы помочь проникающему маслу проникнуть в область, которая в нем нуждается. Подождите немного дольше, чтобы это сработало. Держите область влажной с проникающим маслом.

11 Нагрев или охлаждение помещения

Может помочь использование физики расширения или сжатия материала. Идея состоит в том, чтобы использовать дифференциальное расширение или сжатие двух металлических частей, чтобы отделить части, застрявшие от ржавчины или минеральных отложений, создав отверстие.Всегда имеет смысл работать поэтапно, поэтому, прежде чем переходить к теплу, сначала попробуйте безопасный источник тепла. Затем масштабируйте на основе результатов. Вы можете использовать фен на сильном огне в качестве источника для нагрева металла, чтобы он немного расширился, чтобы дать вам преимущество в битве. Направьте его на проблему. Расширение металла происходит быстрее снаружи и может привести к растрескиванию или ослаблению ржавчины и водяных отложений, которые мешают его движению.

Чтобы получить больше тепла и быстрее сфокусировать тепло в одном месте, профессионалы используют пропановую горелку для точечного нагрева области.Если рядом с местом, где будет использоваться тепло, есть что-то легковоспламеняющееся, вы должны, по крайней мере, смочить окружающее пространство какой-либо водной струей и использовать лист металла для защиты от воспламеняющихся материалов поблизости. Очень важно предотвратить возгорание любых горючих материалов. Многие дома были сожжены из-за того, что не приняли всех мер предосторожности или думали, что это всего лишь мгновение. Если использовалось легковоспламеняющееся проникающее масло, убедитесь, что оно вытерто и смочено в этом месте.

В зависимости от ситуации может работать и наоборот, и вы можете использовать холод для усадки детали.Если деталь состоит из большого количества основного металла, возможно, вам удастся охладить только крепеж, а не всю массу металла. Усилия по-прежнему заключаются в том, чтобы заставить два одинаковых куска металла немного сжаться, чтобы создать отверстие для проникновения проникающего масла в маленькие трещины, образовавшиеся в результате сжатия одной части.

Одним из ключевых соображений при использовании источников тепла является пожар и пожарная безопасность. Если вы использовали легковоспламеняющееся проникающее масло, по мере увеличения применяемого тепла вы должны иметь дело с повышенной воспламеняемостью. Если вы не получили результатов с первого раза, пройдите несколько циклов нагрева, а затем охлаждения, чтобы увеличить ваши шансы на создание слабого места, которое помогает образовать небольшие трещины для проникающего масла.

Нагрейте застрявшее крепление или гайку с помощью фена или теплового пистолета. Возможно, вам не захочется сливать всю воду из приспособления перед применением тепла, так как вода будет теплоотводом для внутренней части, и крепеж будет иметь больший перепад температуры быстрее.Тепло приведет к тому, что приспособление или гайка расширится, что может привести к их ослаблению. Если у вас металлическое приспособление, нагрейте его пропановой горелкой, но защитите все легковоспламеняющееся в пределах 12 дюймов от пламени термостойкой тканью. Держите под рукой огнетушитель или ведро с водой, наденьте термостойкие перчатки и защитные очки. Не используйте большее пламя, чем необходимо, и держите горелку вертикально. Проведите пламенем по прибору, чтобы нагреть его равномерно. Поворачивайте приспособление или гайку, пока они еще горячие. Если крепление или сантехническая гайка все еще не ослабли, самое время перейти к шагу 12.

12 вырезов

Если крепление или гайка все еще не сдвинулись с места, и вы выполнили все описанные выше шаги, и ничего не получилось, похоже, пришло время отрезать детали или разъем, чтобы отделить застрявшую часть. Подумайте обо всех своих вариантах, инструментах, которые у вас есть, инструментах, с которыми вы знакомы, и будьте в безопасности.

Резка должна быть последним средством, и основное внимание может быть сосредоточено на двух областях.

  • Механически отрезать кусок
  • Сжечь кусок

Механическая резка

Существуют всевозможные способы отрезать застрявшие детали сантехники, но два фактора, которые контролируют это, обычно это пространство, доступное для установки инструмента в рабочее положение, и как после завершения резки это повлияет на ремонт при его установке. Вернуться вместе.

Один из способов — перерезать трубу или то, что застряло, а другой — перерезать крепеж. Разрезание сторон гайки, затем разделение частей отверткой или клином, чтобы снять застежку, а остальные части можно было использовать повторно. Естественно, это требует некоторой ловкости, чтобы не резать слишком глубоко. Второй надрез на другой стороне застежки может облегчить разъединение частей.

Вырезание только крепежной детали обычно выполняется с помощью холодного долота, инструмента Dremel, ручной шлифовальной машины или ножовочного полотна.Один из способов резать в узких местах ножовочным полотном — это снять его с пилы, заклеить часть лезвия парой витков клейкой ленты, а затем вы можете держать его и резать в местах, куда пила не подходит. . Иногда использование инструмента Dremel ускоряет движение вперед и назад с помощью ножовочного полотна.

Ножовка, сабельная пила, пропановая горелка и дремель могут использоваться в труднодоступных местах, а угловая шлифовальная машина с отрезным диском по металлу – для более крупных. Некоторым людям повезло, используя молоток и холодное долото или электрическое долото с более мягкими металлами, чтобы разбить застрявший разъем.Попробуйте использовать пропановую горелку перед ацетиленовым резаком, так как он имеет более высокую температуру

Сжечь горелкой

Если у вас нет другого выбора, кроме как сжечь детали, чтобы снять их, можно использовать ацетиленовую или пропановую горелку и соблюдать ВСЕ соответствующие меры безопасности. Эти меры безопасности выходят за рамки этой страницы. Если вы их не знаете, не делайте этого. Если вы находитесь в этот момент, возможно, пришло время вызвать сантехника. Не сжигайте дом!

Вещи, которые могут вам понадобиться

Этот список вещей, которые вам могут понадобиться, чтобы освободить застрявшую сантехнику, зависит от конкретного проекта.Естественно, чем больше вещей не работает, тем больше вам нужно вещей из списка ниже.

  • Ведро и тряпки
  • Клещи
  • Гаечные ключи рожковые
  • Набор ключей
  • Трубный ключ
  • Проволочная щетка
  • Средство для удаления кальция, извести и ржавчины (например, CLR)
  • Молоток
  • Жесткий резиновый молоток
  • Центровочный пуансон
  • Проникающая смазка (прорыв трубы)
  • Ножовка
  • Инструмент Дремель
  • Шлифовальный круг
  • Сабельная пила
  • Лед
  • Бутылка с водой и распылителем
  • Пропановая горелка
  • Ацетиленовая горелка
  • Огнетушитель при использовании любой горелки
Предупреждение

Не используйте пропановую горелку для застрявшей пластиковой сантехники. Он может легко перегреть пластиковые приспособления и расплавить их. С помощью факелов не поджигайте деревянные стойки.

Если вы выполняете проект самостоятельно и у вас нет хорошего проникающего масла, подумайте о приобретении проникающего масла Pipe Break.

Поиск хорошего местного сантехника

Если вы не получили застрявшую или заржавевшую сантехнику, которая доставляет вам проблемы, вот несколько сайтов, которые могут помочь вам найти хорошего сантехника рядом с вами:

Фитинги по типам — Типы фитингов, Thepipefittings.ком

Главная /   Фитинги по типам Фитинги

широко востребованы для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а также заканчивать или закрывать их, где это необходимо. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требуют времени и различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводов и сантехнических систем. Выпускаются тысячи специализированных фитингов.Для каждого типа труб или труб требуется свой тип фитингов, но обычно все фитинги имеют некоторые общие черты. Фитинги доступны везде, где продаются сантехнические материалы.

Типы фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. Они в основном доступны в двух стандартных типах — с углами 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и водосточным желобам, в то время как колено 45 градусов в основном используется в водопроводных сетях, электронных и химических промышленных трубопроводных сетях, пищевых продуктах, трубопроводах кондиционирования воздуха, садовом производстве, сельское хозяйство и солнечная энергетика.

Возможные варианты: Акрилонитрил-бутадиен-стирол (ABS-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая (оцинкованная и черная) и медь.

2. Муфты: Муфта представляет собой трубный фитинг, используемый для остановки утечек в сломанных или поврежденных трубах. Соединяемые трубы должны быть одинакового диаметра. В сантехнике используются два типа муфт: обычная муфта и скользящая муфта.Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкая (оцинкованная и черная) и нержавеющая сталь.

3. Муфта: Этот тип фитинга почти аналогичен муфте по функциям, но с той лишь разницей, т.е.е. штуцер можно легко снять в любое время, а муфту — нет. Различные диэлектрические муфты используются для соединения труб из разных материалов, чтобы избежать гальванической коррозии между ними. Эти фитинги для труб состоят из гайки, внутренней и наружной резьбы.

Доступный в: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры присоединяются к трубам либо для увеличения их длины, либо если трубы не имеют соответствующих концов.Эти фитинги для труб делают концы трубы с наружной или внутренней резьбой в соответствии с необходимостью. Это позволяет соединять разные трубы без какой-либо сложной настройки. Они в основном используются для ПВХ и медных труб.

Возможные варианты: АБС, ХПВХ, медь, ковкий (оцинкованный и черный), ПВХ, латунь и нержавеющая сталь.

5. Ниппель: Это короткий конец трубы, который работает как соединение между двумя другими фитингами с наружной резьбой.Закрытый ниппель — это тип фитинга трубы, на котором нарезана непрерывная резьба. Они в основном используются в шлангах и сантехнике.

Доступный в: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Переходник: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Существует два вида редукторов: концентрический редуктор и эксцентриковый редуктор. Первый имеет форму конуса, используемого для постепенного уменьшения размера трубы.Последний имеет один край, обращенный к горловине соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет один вход и два выхода, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и обеспечения их направления потока как одного. Если все три стороны этого фитинга одинаковы по размеру, он называется равным тройником, в противном случае — неравным тройником.

Возможные варианты: АБС, медь, ХПВХ, ПВХ, латунь, хромированная латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

8. Крестовина: Этот тип фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединен к четырем трубам, сходящимся в одной точке. Есть либо один вход и три выхода, либо наоборот, чтобы вода или любая другая жидкость текла в четырех разных направлениях. Эти виды трубной арматуры обычно используются в системах пожаротушения.

Возможные варианты: ПВХ, латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

9.Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов в полноценную трубопроводную систему. Они позволяют легко очищать или проверять всю систему изнутри. Они крепятся к трубам с помощью сварки, резьбы или свинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступный в: Латунь, медь, ковкий (оцинкованный и черный) и ПВХ.

10. Заглушки и заглушки: Оба эти фитинга используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для будущего использования. Существует множество способов крепления колпачка к трубе, таких как пайка, клей или резьба, в зависимости от материала трубы.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ковкий (оцинкованный и черный), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с соединением или муфтой, используемыми для той же цели.

Доступный в: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12.Wyes: Этот тип трубной арматуры используется в дренажных системах и имеет ответвление под углом 45 градусов, чтобы обеспечить плавный поток воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в следующих вариантах: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Они бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части трубопроводной системы для обслуживания или ремонта.Дроссельные клапаны служат для регулирования величины давления жидкости в трубе; они также могут противостоять стрессу, вызванному этим процессом.

14. Штуцер: Штуцер — еще один полезный фитинг, используемый в водопроводной системе для соединения гибких трубок с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку.

Доступен в следующих вариантах: Латунь для горячей воды и пластик для холодной воды.

15. Тройник отводящий: Такой тройник обычно используется в напорных водяных системах отопления для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: эти фитинги используются, когда стандартный размер фитингов не подходит для этой цели. Как фитинги соединяются с трубами?
Фитинги для труб бывают либо с наружной, либо с внутренней резьбой.В резьбе фитингов, внутренняя резьба находится внутри, а наружная резьба снаружи. Фитинги для труб с одним концом с внутренней резьбой и одним концом с наружной резьбой называют уличной арматурой. Фитинги используются для соединения труб или трубы двумя способами:

  • По резьбе: Трубы с резьбой свинчиваются для соединения или присоединиться. Как правило, металлические трубы имеют резьбу, и они имеют резьбу. арматура.
  • С помощью скользящей посадки: В трубах с скользящей посадкой используются втулки, которые вставляются в друг друга.Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно, фитинги организованы следующим образом:

  • Наружная резьба: Наружная резьба. вкручиваются в внутри конца трубы большего диаметра с внутренней резьбой.
  • Внутренняя резьба: Внутренняя резьба. Получите резьбу с наружной резьбой фитинги.
  • Штуцер с наружной резьбой: Без резьбы.Получите более узкий.
  • Внутренняя скользящая посадка: Внутренняя скользящая посадка: Без резьбы. Сделано, чтобы проскальзывать в чуть больший мужской рукав.

Назначение фитинга:

Основное назначение любого трубопроводного фитинга заключается в следующем:
  • Соединение отверстий двух или более труб или трубок.
  • Соединение секций труб.
  • Подсоединение трубы к другому аппарату.
  • Изменение направления жидкости/потока жидкости.
  • Поддержание или регулирование потока.
  • Закрытие и герметизация трубы.

Критерии выбора трубной арматуры:

Трубопроводная арматура должна выбираться с учетом определенных факторов. Они как следует:
  • Типы соединений: При покупке фитингов вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может быть с внутренней резьбой. в то время как другая женщина резьба.Один конец может быть мужским, а другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют соответствующие концы, которые могут удовлетворить любые требования.
  • Материалы конструкции: Как правило, фитинг должен быть из того же материала, что и материал, используемый для изготовления труба, в которую он будет вставлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным кодам или стандартам. в трубах из другого материала.
  • Проверка на поток: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, поэтому что они могут вмещать соединения без сужения внутреннего диаметр (ID) трубы.
  • Тип фитинга: Помимо материалов для труб, фитинги для труб идентифицируются по типу фитинга — резьбовой или накидной, с наружной резьбой или женский.
  • Размер: При измерении размеров трубной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи край или наружный диаметр, в то время как фитинги с внутренней резьбой измеряются до внутреннего края вход или ID.
  • Толщина: Так же, как трубы доступны в ряде разной толщины или «графика», так еще и труба арматура.
  • Исполнение: Каждая труба предназначена для передачи определенных конкретных типов жидкостей, жидкостей, газов, химических веществ при различных условия. Соответственно, фитинги для труб также доступны в разнообразие дизайнов.
  • Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы фурнитура градуированная. Например, ASTM, ASME, BSP и т. д. стандарты, установленные для фитингов труб, и эти стандарты диктуют их использование.

Фитинги для труб в зависимости от назначения:

В зависимости от предназначения трубопроводную арматуру можно разделить на: под:
  • Фитинги для удлинения или окончания участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
  • Фитинги для изменения направления трубы: Например, Локти
  • Фитинги для соединения двух или более труб: Например: Тройники, крестовина, колена с боковым входом, тройники
  • Фитинги для изменения размера трубы: Например, переходники, Втулки, Муфты
  • Фитинги для управления или регулирования потока: Например, Клапаны
  • Инструменты для монтажа труб: Например, крепеж для труб
  • Фланцы труб
На основе вышеуказанных категорий ниже мы даем представление о различные типы трубной арматуры, доступные на рынке.

Пункты, указанные ниже, будут ориентиром для покупателей:

Типы трубных фитингов и изменения потока

Трубопровод: Глава 7

Трубная арматура, часть 1

фитинг,

— Т-образный фитинг и

— Y-образный фитинг

Мы также узнаем об изменениях потока, происходящих внутри трубных фитингов.

Перейти к викторине!


Фитинги


Фитинги — это тип фитингов, используемых для соединения труб. Фитинг используется для соединения двух труб между собой. Потоотделение использует соединитель для соединения двух труб с помощью тепла.

Запотевание трубы и соединителя требует надлежащей подготовки поверхности трубы. Напомним, что перед соединением двух труб с помощью соединителя необходимо:

  • Удалить ржавчину с помощью наждачной бумаги и

  • Удалить заусенцы с помощью инструмента для удаления заусенцев.

Это часть процесса подготовки.

После подготовки поверхности трубы присоединяется соединитель для соединения труб. Соединитель представляет собой медную трубку для соединения одной трубы с другой.

Соединитель может представлять собой прямую медную деталь для увеличения длины трубы. Он также может иметь изгиб на 90 градусов для изменения направления потока в водопроводной системе.

Потоотделение похоже на процесс пайки. Пайка — это процесс соединения двух металлов путем плавления припоя.Выпотевание требует нагрева соединенных концов медной трубы, которую необходимо соединить.

Помните, что металл подвергается коррозии. Коррозия может вызвать утечку в трубах. Флюс — это химическое вещество, используемое в процессе пайки для очистки трубы. Флюс предотвращает коррозию металла.

Когда вы нагреваете металлы до высокой температуры, наносится припой. Температура плавления металла припоя ниже температуры плавления металлической трубы. Это приводит к тому, что припой плавится и прилипает к поверхности трубы с соединителем.

После удаления заусенцев и ржавчины перед нанесением флюса необходимо проверить, подходят ли друг к другу медные трубы и соединитель. Используйте небольшую кисть, чтобы покрыть концы ваших труб и внутреннюю часть соединителя тонким слоем флюса.

Нагрейте узел трубы и соединителя. Для этого вам понадобится паяльная горелка . Держите горелку на расстоянии около 2 дюймов от сборки в течение 10–20 секунд, чтобы нагреть деталь и флюс. По мере плавления флюс начинает слегка дымить.Это свидетельствует о том, что труба готова к пайке.

Нанесите припой на место соединения соединителя и трубопровода. Припой плавится и склеивает два металла.

Фитинги ProPress


Фитинги ProPress используются для соединения двух труб. Нам придется принудительно вставить фитинг в трубопровод, чтобы выполнить соединение. Это устраняет необходимость пайки, пайки, резьбы или сварки соединения.

ProPress использует фитинг с уплотнительным кольцом внутри.Уплотнительное кольцо представляет собой резиновое кольцо в форме пончика, которое используется для герметизации трубопровода. Он помещается в канавку фитинга ProPress.

Инструмент ProPress для сжатия фитинга. При сжатии фитинга уплотнительное кольцо зажимается между двумя поверхностями труб. Больше нет зазора для перемещения уплотнительного кольца. Он прочно соединяет трубопровод с фитингом.

Напомним, что перед нанесением фурнитуры необходима правильная подготовка поверхности. Неровные края трубы могут повредить уплотнительное кольцо внутри фитинга ProPress.Используйте инструмент для удаления заусенцев, чтобы сгладить края трубы.

Полностью вставьте фитинг ProPress внутрь трубы. Это необходимо для обеспечения надлежащей глубины, на которую медная трубка вставляется в фитинг ProPress. Перед установкой фитинга отметьте трубку на нужной глубине, чтобы обеспечить опорную линию.

Вставьте фитинг ProPress в конец трубки. Убедитесь, что фитинг не скользит дальше метки во время установки. Поместите инструмент ProPress на фитинг. При нажатии инструмента фитинг сжимается на трубе.

Удалите инструмент из выполненного соединения. Визуально осмотрите соединение, чтобы убедиться, что все соединения надежно закреплены.

Т-образный фитинг

Т-образный фитинг, также известный как Т-образный фитинг, используется для соединения трубопроводов Т-образной формы. Имеет один вход и два выхода. Выходы расположены под углом 90 градусов к основному трубопроводу или входу. Тройник используется для соединения труб под прямым углом к ​​входной трубе.

Тройники изготавливаются различных размеров равной и неравной длины.Чаще всего используется равнобедренный тройник. Если три стороны Т-образного фитинга равны, то такой Т-образный фитинг называется равнобедренным. Неравный тройник имеет неравные стороны.

Тройники изготавливаются различных размеров равной и неравной длины. Чаще всего используется равнобедренный тройник. Если три стороны Т-образного фитинга равны, то такой Т-образный фитинг называется равнобедренным. Неравный тройник имеет неравные стороны.

Подумайте об автомобиле, которому нужно повернуть налево или направо на 90 градусов. Придется замедлиться, потому что сопротивление больше.Точно так же вода, текущая от входа Т-образного фитинга к выходу, встречает сопротивление потоку.

Турбулентность – это неравномерное, нестационарное движение частиц жидкости. Обратите внимание, что когда жидкость проходит через изгиб 90 градусов, видно, что синие частицы движутся назад. Эта турбулентность возникает из-за резкого изменения направления потока.

Т-образный фитинг требуется, если вы хотите соединить две трубы вместе и одновременно изменить направление потока. Трубные тройники широко используются в различном коммерческом и промышленном применении.Сюда входят:

  • Химическая обработка и

  • Нефтяная промышленность

Например, ваш дом оборудован двумя бассейнами. Если вы присоедините вход Т-образного фитинга к водопроводу, он изменит направление на два выхода. Один конец трубы пойдет к раковине в ванной, а другой к кухне.

V-образный фитинг


Y-образный фитинг аналогичен T-образному фитингу. Он напоминает форму алфавита «Y».Он также имеет один вход и два выхода. Разница лишь в том, что два отверстия расположены под углом 45 градусов по отношению друг к другу. Это позволяет соединять одну трубу с другой под углом 45 градусов.

Y-образный фитинг может иметь различную форму. Они классифицируются как:

  • Стандартный Y-образный фитинг

  • Компактный Y-образный фитинг

Единственная разница заключается в их форме.

Стандартная труба Y, точно в форме буквы «Y» в горизонтальном положении.Компактная труба Y представляет собой тройник в вертикальном положении с тремя ответвлениями. Оба фитинга позволяют соединять одну трубу с другой под углом 45 градусов.

Напомним, что угол меньше в Y-образном соединении по сравнению с T-образным соединением. Это заставляет частицы двигаться постепенно, изменяя направление потока в Y-образных фитингах. Это вызовет меньшее сопротивление потоку.

Представьте себе машину на дороге, которая далее делится на две дороги. Не нужно будет резко поворачивать, чтобы выбрать одну из двух разделенных дорог.Это потому, что сопротивление меньше по сравнению с поворотом на 90 градусов. Поскольку сопротивление потоку меньше, жидкость движется плавно с низкими потерями на трение и очень низкой турбулентностью.

Круглые шарики обозначают частицы жидкости. Обратите внимание, что частицы жидкости начинают вытекать из впускного отверстия Y-образного фитинга. Они плавно переходят от входа к двум выходам. Это потому, что нет турбулентности.

Штуцер Y используется в регуляторах, присоединяемых к газовым баллонам для пайки. Трубные тройники широко используются в различном коммерческом и промышленном применении. Сюда входят:

  • Химическая обработка и

  • Нефтяная промышленность

Выпотевание аналогично процессу пайки. Он использует соединитель для соединения двух труб с использованием тепла.

ProPress вдавливает фитинг в трубопровод, чтобы выполнить соединение.

Тройник имеет один вход и два выхода. Выходы расположены под углом 90 градусов к основному трубопроводу или входу. Y-образный фитинг также имеет один вход и два выхода.Разница лишь в том, что два отверстия расположены под углом 45 градусов по отношению друг к другу.

Трубные фитинги – часть 2

В этом модуле мы познакомимся с различными типами фитингов, такими как:

– угловые фитинги,

– поперечные фитинги,

– муфты и

– гибкие шланги для соединительные трубы.

Перейти к викторине!

Коленчатый фитинг

Коленчатый фитинг используется для соединения двух труб друг с другом. С помощью колена меняется направление жидкости. Колено 90 градусов используется для поворота на 90 градусов. Для изменения направления на 45 градусов вы будете использовать отвод 45 градусов.

Частицы жидкости также медленно проходят через колено под углом 45 градусов, но быстрее, чем через колено под углом 90 градусов. Это позволяет жидкости двигаться плавно с низкими потерями на трение и очень низкой турбулентностью. Круглые шарики обозначают частицы жидкости. Обратите внимание, что частицы жидкости начинают вытекать из впускного отверстия коленчатого 90-градусного фитинга.Они плавно проходят через локтевой сгиб без турбулентности.

Колено соединяется с дренажными трубами, используемыми для слива и подачи воды в ваш дом. Они также используются в выкидных линиях для газов и жидкостей в промышленных процессах, таких как медицина и строительство.

Крестовина

Крестовина используется для соединения четырех труб. Его также называют поперечным ответвлением или четырехходовым фитингом. Этот фитинг имеет один вход и три выхода.

Поперечный отвод аналогичен тройнику.Поток из впускного отверстия крестовины внезапно меняет направление. Из-за резкого изменения направления будет больше сопротивления частицам жидкости. Это приводит к потерям на трение и турбулентности в фитинге.

Крестовина используется в месте соединения четырех труб. Трубные крестовины широко используются для пожаротушения. Они также используются в промышленности, в том числе:

  • Химическая промышленность,

  • Нефтяная промышленность и

  • Газораспределительные линии

Если вы используете крестообразные фитинги, они изнашиваются при высокой температуре.Например, трубы рекуперации отработанного тепла в промышленности имеют высокую температуру. Избегайте использования кроссфита для таких применений.

Муфта

Трубная муфта представляет собой очень короткую трубу или трубку. Имеет резьбу на одном или обоих концах. Соединение труб позволяет соединить две трубы одинакового или разного диаметра. Это помогает увеличить длину трубы.

Соединительные муфты также полезны, если труба повреждена или возникает утечка. Сломанный негерметичный конец трубы можно заменить с помощью трубной муфты.

Доступны два типа соединения.

Компрессионная муфта соединяется между двумя точно выровненными трубами. Предотвращает утечку за счет установки прокладок или резиновых уплотнений на обоих концах трубы.

Мы можем отремонтировать поврежденную трубу большой длины с помощью скользящей муфты. Длина скользящей муфты регулируется, поскольку внутри нее находится подвижный поршень. Это заставляет нас удлинять муфту, и мы можем использовать их для фиксации сломанных труб различной длины.

Как видно из видео, скользящую муфту проще установить.Вставляем две трубы в каждый конец шлицевой муфты. Нам нужно толкнуть трубу с одного конца и двигать ее, пока она не перестанет входить. Затем нам нужно отрегулировать удлинитель скольжения, чтобы он правильно подходил к другому концу трубы.

Общие области применения, в которых мы используем муфты:

  • Для соединения труб из того же или другого материала и

  • Для быстрого ремонта трубопроводов.

Гибкий шланг

Гибкий шланг также называют шлангом в оплетке.Оплетка производится путем переплетения проволоки из нержавеющей стали по периферии гибкого шланга.

Гибкие шланги используются для передачи жидкостей под высоким давлением, включая газ, воду и химикаты. Оплетка предотвращает удлинение гибкого шланга под давлением. Это защищает гибкий шланг внутри оплетки.

Гибкий шланг обычно располагается под кухонной раковиной. Они очень удобны для подключения подачи воды от раковины к сливной трубе.

Колено – это фитинг, используемый для соединения двух труб друг с другом.Крестовина имеет один вход и три выхода. Трубные муфты полезны для увеличения длины и устранения утечек в трубе. Гибкие шланги используются для передачи жидкостей под высоким давлением, включая газ, воду и химикаты.

Вопрос №1: Что используется для соединения двух труб с помощью фитингов?

  1. Пот

  2. Соединитель

  3. Переходник

  4. Все эти

      2 Прокрутите вниз, чтобы найти ответ…

      Ответ: Соединитель

      Соединитель используется в фитингах. Соединитель представляет собой медную трубку для соединения одной трубы с другой.

      Вопрос № 2: Потоотделение похоже на какой процесс?

        1. пайка

        2. Паяльник

        3. Квартира

        4. Прокрутка вниз для ответа …

          Ответ: Паяльник

          Потливость похоже на процесс пайки.Выпотевание требует нагрева соединенных концов медной трубы, которую необходимо соединить.

          Вопрос № 3: Фитинг ProPress принудительно создает соединение с использованием тепла.

          1. TRUE

          2. TRUE

          3. FALSE

          Прокрутитесь вниз для ответа …

          Ответ: False

          На промежуточном состоянии мы должны заставить фитинг в трубопровод, чтобы сделать связь. Это устраняет необходимость нагрева, пайки, пайки, резьбы или сварки соединения.

          Вопрос № 4: Фитинг ProPress выполняется быстрее, чем другие процессы фитингов труб.

          1. true

          2. True

          3. False

          Прокрутите вниз для ответа …

          Ответ: True

          Установка пропаганды является быстрее, чем другие процессы для установки труб. Это делает их пригодными для быстрого ремонта.

          Вопрос №5: Тройник имеет один вход и более двух выходов.

          1. Верно

          2. Ложно

          Прокрутите вниз, чтобы найти ответ. ..

          Ответ: Ложь Выходы расположены под углом 90 градусов к основному трубопроводу или входу.

          Вопрос № 6: Y-образный фитинг можно заменить на Т-образный фитинг на трубе.

          1. Верно

          2. Ложно

          Прокрутите вниз, чтобы найти ответ…

          Ответ: Неверно

          Y-образный фитинг также имеет один вход и два выхода, как и T-образный фитинг.

          Отличаются углом выхода. Значит, нельзя заменить.

          Вопрос №7: Какой из следующих фитингов имеет один вход и два выхода? (Выбрать все, что применить)

          1. TEE (T)

          2. Проверка

          3. WYE (Y)

          4. Все эти

          5. Все эти

          Прокрутите вниз для ответа…

          Ответ: Тройник (Т)

          Звездочка (Y)

          Тройник и Y имеют один вход и два выхода.

          ProPress — это фитинг, используемый для соединения двух труб друг с другом.

          Вопрос №8: Какой из следующих фитингов используется для соединения двух труб друг с другом?

          1. Тройник (Т)

          2. Колено

          3. Звездочка (Y)

          4. Прокрутите вниз 706

          5. Ответ вниз…

            Ответ: Колено

            Колено – это фитинг, используемый для соединения двух труб друг с другом.

            Тройник и тройник имеют один вход и два выхода.

            Вопрос №9: Какой из следующих фитингов используется для соединения четырех труб?

            1. Тройник (Т)

            2. Колено

            3. Звезда (Y)

            4. Крестовина

                для ответа…

                Ответ: Крестовина

                Крестовина используется для соединения четырех труб.

                Вопрос № 10: Какая польза от соединения? (Выбрать все, что применить)

                  1. для подключения одного входа до двух выходов

                  2. протяженность длины трубы

                  3. утечка ремонта

                  4. Подключение трубы

                  Прокрутите вниз для ответа.

                  Ответ: Увеличить длину трубы

                  Устранить утечку

                  Подсоединить трубу

                  Соединительные муфты полезны, если труба повреждена или возникает утечка.

                  Они также используются для увеличения длины трубы и соединения двух труб.

                  Вопрос №11: Для чего нужен гибкий шланг?

                  1. Для подключения одного входа до двух выходов

                  2. для передачи жидкостей высокого давления

                  3. для подключения трех входных до одного выхода

                  4. для подключения резьбовых трубопроводов

                  Прокрутите вниз для ответа …

                  Ответ: Для перекачки жидкостей под высоким давлением

                  Напомним, что гибкие шланги используются для перекачки жидкостей под высоким давлением, включая газ, воду и химикаты.

                  Оплетка предотвращает удлинение гибкого шланга под давлением.

                  Сантехника | Имена и фотографии сантехники | Трубная арматура Мамес и изображения | Типы фитингов | Список имен сантехнических материалов

                  Что такое трубная арматура (сантехническая арматура ) ?

                  Трубная арматура — это сантехнические работы компоненты , которые помогают в изменении направления потока воды, такие как колена, тройники. Для изменения размера трубы в патрубках типа переходников , переходных тройников. Для остановки потока воды в тупике водопроводных линий, таких как муфты и заглушки.

                  Существуют различные типы трубных фитингов , используемых в сантехнических фитингах . сантехника Фитинги используемые в сантехника работают перечисленные ниже .


                  Типы трубной арматуры

                  Ниже приведены соединители труб или типы сантехнических фитингов,

                  .

                  1.Адаптер

                  Адаптеры в основном используются для удлинения участка трубы в направлении вперед с одинаковыми или разными диаметрами . Используя переходник , мы можем соединить две разные трубы в одном участке.

                  Функция адаптеров в основном аналогична трубным муфтам , с той разницей что они соединяют трубы различных типов , одна из которых IPS (Размер железной трубы).

                  Он может иметь внутреннюю или наружную резьбу IPS или резьбу на одном конце противоположного пола на другом конце, для которого необходимо приварить или припаять к меньшей трубе. Адаптеры могут быть использованы для различных коммунальных услуг , но они обычно используются для подсоединения различных труб к арматуре.


                  2. Зубец

                  Колючка

                  Шип — это обычно , используемый для соединения шлангов с трубами.

                  Необходимо иметь патрубок на одном конце , а на другом трубку с шипами, ребристую и конусообразную .

                  Пластиковые штуцеры используются, когда необходимо нести холодную воду , и латунные, если они несут горячую воду.


                  3. Муфта

                  Это в основном используется для соединения двух свай одинакового диаметра. Муфты также можно использовать для устранения течи сваи или поломки проблемы .

                  Муфты

                  бывают двух основных типов: компрессионная муфта , муфта и скользящая муфта. Компрессионная муфта в основном используется для соединения двух труб и способна предотвратить утечку за счет расположения из прокладок или резиновых уплотнений с обеих сторон, в противном случае , клей предоставляется .

                  Скользящая муфта имеет две трубы, которые вставлены одна в другую.Он устроен таким образом, что внутренняя труба может скользить до некоторой длины . Итак, мы можем решить проблему большой длины поврежденной трубы с помощью скользящей муфты .

                  Типы сантехнических фитингов

                  Подробнее: Сантехнические клапаны и типы водопроводных клапанов


                  4. Крестовина

                  Крестовина тип трубный фитинг имеет 4 вентиляционных отверстия или отверстия во всех 4 направлениях и перпендикулярно друг другу.Этот тип фитинга используется, когда есть 4 трубы , которые встречаются в одной и той же точке .

                  Эти типы трубных фитингов должны быть изготовлены из прочного материала , поскольку он должен выдерживать большие нагрузки. Эти напряжения исходят из точки , где все 4 трубы соединяются в различных направлениях . Эти типы труб и фитингов в основном используются в спринклерной системе .


                  5. Втулка с двойной резьбой

                  Втулка с двойной резьбой является одним из типов ниппеля , , но имеет резьбу как внутри, так и снаружи.

                  Он называется двойной резьбовой втулкой, потому что его центральное отверстие имеет резьбу (с резьбой) как сверху, так и снизу .

                   У него только женский конец . ( Типы трубной арматуры )


                  6.Колено

                  Это обычно используется для изменения направления прогона трубы . Отводы доступны в различных углах 22,5º 45 º и 90 º . Обычные типы колен используются для трубы того же диаметра , а переходные типы колен используются, когда отвод должен быть выполнен для трубы разных диаметров .

                  Изготовлены из различных материалов . Отводы в основном доступны с внутренней резьбой , и мы также можем закрепить их с помощью сварки встык или муфты .


                  7. Механическая втулка

                  Механические муфты для труб обычно используются для соединения двух труб с помощью винта или других приспособлений . Такое расположение позволяет легко фиксировать и ремонтировать .

                  Механические втулки в основном изготавливаются из резины материала , который вставляется в металлическую оболочку (зажим из нержавеющей стали).

                  Когда мы затягиваем механические втулки , заявленные , они сжимают резину внутри, образуя герметичное уплотнение . ( Типы трубной арматуры )


                  8. Ниппель

                  Это самое полезное приспособление для труб в водопроводной системе. Ниппель не соединен с двумя трубами, но он соединяет две трубы фитинги вместе .

                  Это небольшой трубный фитинг , который может быть изготовлен из металлов , таких как медь , латунь или сталь, или хлорированного поливинилхлорида (ХПВХ).

                  Ниппель со сплошной резьбой , тогда его называют закрытым ниппелем. Ниппель доступен в исполнении с наружной резьбой и имеет различную длину.


                  9. Переходник

                  Фитинг , используемый для уменьшения проходного сечения , называется переходником. Он имеет два типа один концентрический переходник соединяет две трубы на одной и той же оси , а эксцентриковый переходник используется для соединения труб разных диаметров .

                  Концентрический переходник в основном имеет форму конуса, в то время как эксцентриковые переходники выглядят как колокола со смещенным центром линий. Они предотвращают образование пузырьков воздуха в трубах. ( Типы трубной арматуры )


                  10. Тройник

                  Имеет форму буквы «Т». имеет вход и выход. Тройники доступны различных размеров и считаются более прочными , чем крестовина .

                  Переключатель типа тройника используется в системах отопления , использующих воду. Этот тройник имеет маркировку направления и должен быть правильно установлен для того, чтобы система работала .


                  11. Штуцер

                  Может иметь как наружную, так и внутреннюю резьбу . Штуцер чем-то похож на муфты , но отличие в том, что штуцеры легко снять что делает их удобными для обслуживания или запланированной замены в будущем .

                  Муфта натуральная более постоянная и ее необходимо вырезать.

                  Обычно состоит из трех частей: гайка, вилка и внутренняя часть . В основном используется для соединения мужских и женских концов .


                  12. Клапан

                  Клапаны в основном используются для регулярного или остановки потока жидкости в трубе. Существует различных типов клапанов, таких как дросселирующая , невозвратная и запорная . Невозвратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в стоках. Их также называют обратными клапанами .

                  Запорные клапаны являются важной частью водопроводной системы , так что систему можно обслуживать или обслуживать . Эти клапаны имеют характер оставления открытым или оставлен закрытым все время. Однако , они в основном используются в экстренных случаях, их следует проверять время от времени, чтобы убедиться, что они в рабочем состоянии .

                  Дроссельные клапаны вероятно используются для регулирования давления и количества жидкости. Поскольку этот клапан подвергается нагрузкам механизма , он изнашивается быстрее , чем другие клапаны. Как правило, эти типы клапанов устанавливаются рядом с запорными клапанами .

                  Типы сантехнических фитингов


                  13. Звездочка

                  Wyes типа трубного фитинга напоминает букву «Y», этот фитинг предназначен для соединения трех труб .

                  Соединения тройника позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки .

                  Фитинги

                  Wyes чем-то похожи на тройник , но более гладкий наклон уменьшает трение и турбулентность в воде. Он в основном используется для соединения вертикальной дренажной трубы с горизонтальной трубой .


                  14. Колпачок

                  Практически аналогична вилке.

                  Но главное отличие состоит в том, что заглушка содержит наружной резьбы , а крышка содержит внутреннюю резьбу, которая представляет собой винты на наружной резьбе трубы .

                  Они изготавливаются из различных материалов таких как резина, медь, сталь, пластик и т. д.


                  15. Олет

                  Типы фитингов Olets обычно используются там, где есть стандартных размеров фитингов, которые не подходят для наших требований.Если есть впускной патрубок размер больше по сравнению с к отводящему патрубку в тройник то и олет б/у .

                  Доступны различные типы лотов. Некоторые важные типы лотов:

                  • Book-Weldolet
                  • Разъем Weld Olet
                  • Threaded Olet
                  • Локоть Olet

                  16. Plug

                  Заглушка является одним из наиболее важных аксессуаров водопроводной системы , которая обычно используется для закрытия отверстия трубы во время проверки и ремонта .

                  Большинство заглушек имеют наружную резьбу.


                  Часто задаваемые вопросы:

                  Какие бывают типы трубной арматуры?

                  Типы фитингов трубопроводов следующие:

                1. 3 Адаптер
                  Barb
                  Муфта
                  Cross
                  Двухместный втулка
                  Локоть
                  Механический рукав
                  Nipple
                  Редуктор
                  TEE
                  Union
                  Клапан
                  WYE
                  CAP
                  Olet
                  Plug

                  Как соединить две трубы вместе?

                  Две трубы соединяются вместе с помощью сантехнических или трубопроводных фитингов.Трубы одного или разных размеров соединяются друг с другом с помощью фитингов, таких как переходник, заусенец, муфта и т. д.

                  Является ли муфта фитингом?

                  Муфта, очевидно, является одним из видов сантехнической или трубопроводной арматуры. Он в основном используется для соединения двух свай одинакового диаметра. Муфты также можно использовать для устранения протечки сваи или поломки. Муфты бывают двух основных типов: компрессионная муфта и скользящая муфта.

                  Типы сантехнических фитингов

                  Типы сантехнических фитингов:
                  Переходник
                  Штуцер
                  Муфта
                  Крестовина
                  Втулка с двойной резьбой
                  Колено
                  Механическая втулка
                  Ниппель
                  Переходник
                  Тройник


                  Вам также может понравиться:

                  Трубные фитинги, переходники и отводы Списки продуктов

                  Предлагая сотни фитингов для труб из таких материалов, как алюминий, углеродистая сталь, нержавеющая сталь, ковкий чугун, медь, ПЭВП и ПВХ/ХПВХ, компания Victaulic является ведущим производителем фитингов для труб.Фитинги Victaulic, специализирующиеся на поставке высококачественных фитингов, переходников и отводов различных размеров, не только отвечают требованиям клиентов, но и превосходят их, решая даже самые сложные задачи по соединению труб. Посмотреть больше

                  Применение фитингов для труб

                  Трубный фитинг или переходник создает соединение между двумя прямыми секциями трубы для увеличения длины или изменения направления потока в системе трубопровода. Его также можно использовать для соединения труб или компонентов двух разных размеров в зависимости от требований конструкции системы.Трубная арматура Victaulic, рассчитанная на давление в трубах от 0 до 4000 фунтов на квадратный дюйм/276 бар и размеры труб от ¼” до 60 дюймов/от DN20 до DN1500, может удовлетворить требования строительных проектов, от самых глубоких шахт до самых высоких небоскребов. Наша трубная арматура рекомендуется для использования в различных сферах коммерческого и промышленного строительства, включая:
                  • Противопожарная защита
                  • ОВКВ
                  • Питьевая вода
                  • Очистка сточных вод
                  • Горнодобывающая промышленность
                  • Нефть и газ
                  • Производство электроэнергии
                  • пар
                  • Погребенные услуги
                  • Коммерческие здания
                  • Опреснение
                  • Морские системы

                  Типы трубной арматуры

                  Трубные фитинги Victaulic, разработанные для долговечности и эффективности, обеспечивают эффективное применение в каждом проекте. От колена с фитингом под углом 45 градусов до трубного анкера — найдите тип фитинга, необходимый для вашей системы, в ассортименте трубных фитингов Victaulic:
                  • Колена для трубных фитингов
                  • Трубные анкеры
                  • Готовые к установке фитинги
                  • Плоские концевые фитинги
                  • Трубные фитинги с буртиком
                  • Переходные фитинги
                  • Тройник спринклера
                  • Розетки
                  • Адаптеры

                  Преимущества использования трубных фитингов Victaulic

                  Как и в случае со всеми другими продуктами и системами Victaulic, при использовании трубных фитингов Victaulic вы экономите время и увеличиваете прибыль, выигрывают все.
                  • Более быстрая установка = меньше человеко-часов и меньший риск
                  • Выполнение и превышение сжатых сроков проекта с помощью запатентованных технологий соединения труб
                  • Повышение безопасности на стройплощадке — соединение труб без использования пламени
                  • Снижение риска за счет визуальной проверки целостности соединения
                  • Сокращение времени простоя при модернизации, расширении и ремонте системы
                  • Трубные фитинги Victaulic спроектированы, спроектированы и изготовлены экспертами
                  Если вы не можете найти то, что ищете, или вам нужна помощь в проектировании вашей системы трубопроводов, свяжитесь с нами, мы поможем! Показать меньше .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
