Что такое терморезистор, его обозначение на схеме разновидности и применение | Энергофиксик

В электронике практически постоянно происходит целый каскад различных измерений. Одним из параметров, подвергающихся постоянному контролю, является температура. С ее измерением превосходно справляются такие электронные компоненты, как терморезисторы – электронные компоненты, выполненные из полупроводников, в которых сопротивление изменяет свою величину с изменением температуры. В данной статье я расскажу, как обозначаются, как выглядят и какими еще особенностями обладают терморезисторы.

Изображение на схемах

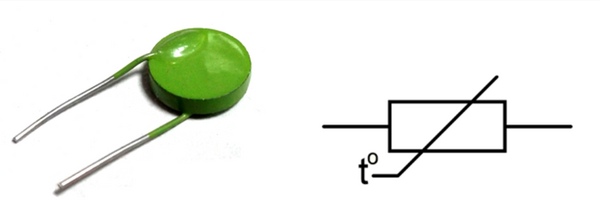

Итак, если взглянуть на схемы, то вы сможете увидеть следующие обозначения:

Смотря где используется подобный элемент, изображение будет различно, кроме одного элемента, а именно «t». Именно по этой букве вы безошибочно поймете, что перед вами терморезистор.

Самой главной характеристикой любого терморезистора является — ТКС (температурный коэффициент сопротивления). Он информирует вас, на сколько меняется сопротивление резистора, если температура изменилась на 1 градус.

Где их можно встретить

Терморезисторы можно увидеть в любом современном приборе, вот например, взгляните на импульсный блок питания:

yandex.ru

yandex.ru

Можно провести простейший эксперимент, возьмите любой терморезистор и с помощью мультиметра произведите замер сопротивления в «холодном» состоянии и при нагреве. Вы должны увидеть, что с увеличением температуры величина сопротивления изменяется.

Но не думайте, что терморезисторы служат исключительно для измерения температурного режима, они так же активно используются в устройствах защиты и многих других изделиях.

Как происходит нагрев

Терморезисторы могут нагреваться двумя способами, а именно:

1. Прямой нагрев. В этом случае терморезистор подвергается нагреву напрямую протекающим через него током или же окружающей его средой. Подобные терморезисторы нашли применение в приборах, измеряющих температуру, либо для обеспечения температурной компенсации.

2. Косвенный нагрев. В данном варианте терморезистор подвергается нагреву близко размещенным нагревательным элементам. Что немаловажно, в данном случае электрическая связь отсутствует. В этом варианте сопротивление терморезистора определяется функцией тока, который проходит через нагревательный элемент, а не через резистор. Подобные терморезисторы — это в первую очередь комбинированные приборы.

NTC- термисторы и позисторы

Так же терморезисторы разделяются по зависимости изменения сопротивления от температуры на следующие два типа:

1. NTC – термисторы;

2. PTC – термисторы (иначе говоря позисторы).

Давайте познакомимся с ними поближе.

NTC – термисторы

Название подобных терморезисторов пошло от сокращения Negative Temperature Coefficient, что переводится как «Отрицательный коэффициент сопротивления». Основная «фишка» таких термисторов заключена в том, что в процессе нагрева их сопротивление начинает уменьшаться.

Обратите внимание, стрелки на изображении имеют различное направление, что как раз и указывает на то, что при росте «t» происходит снижение «R» и, соответственно, наоборот.

Такой элемент можно встретить в любом импульсном блоке питания, например в обычном БП компьютера.

Сопротивление NTC – термисторов указывается при температуре в 25 Градусов.

Давайте рассмотрим простую схему

Последовательное включение с нагрузкой указывает на то, что через этот элемент схемы протекает весь ток потребления. При этом NTC – термистор ограничивает пусковой ток, возникающий в процессе заряда конденсатора, что в свою очередь защищает диодный мост от пробоя.

При каждом запуске БП начинается процесс зарядки конденсатора, а через NTC–терморезистор проходит определенный ток. Пока NTC–терморезистор не нагрелся его «R» имеет довольно большое значение. Проходящий ток нагревает его, что снижает «R» и в дальнейшем почти не влияет на протекание тока, который потребляется прибором.

Иначе говоря, данный термистор обеспечивает плавный пуск прибора и уберегает диоды выпрямителя от повреждения.

Зачастую NTC – терморезисторы выполняют функцию дополнительного предохранителя, так как во время поломки некой детали нередко сила тока значительно вырастает, что приводит к разрушению терморезистора, тем самым обесточивая схему.

PTC – термисторы (позисторы)

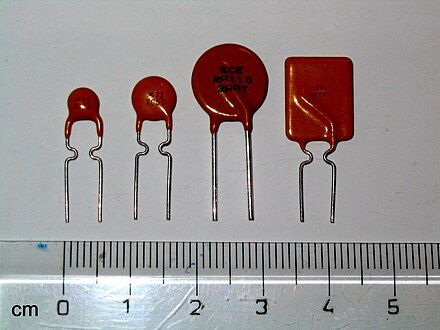

Терморезисторы, у которых сопротивление возрастает с увеличением температуры, называются позисторами (Positive Temperature Coefficient – положительный коэффициент сопротивления).

На схеме такой элемент обозначается следующим образом:

Хоть такой элемент и получил гораздо меньшее распространение, но раньше цветной кинескопный телевизор не мог нормально работать без позистора, а сейчас этот элемент используется в схемах питания светодиодных ламп.

Кроме этого PTC – термисторы так же применяются в качестве защитных устройств. Например, разновидностью позистора является самовосстанавливающийся предохранитель.

SMD – терморезисторы

Повсеместное использование SMT – монтажа стало толчком для производства SMD — терморезисторов. По внешним признакам они практически идентичны SMD – конденсаторам.

Типоразмеры элементов соответствуют ряду: 0402, 0603, 0805, 1206.

yandex.ru

yandex.ru

Встраиваемые терморезисторы

Так же данные элементы активно встраиваются в изделия, например, в паяльнике с контролем температуры жала.

Заключение

Терморезисторы — это важнейший элемент любой современной аппаратуры, без которого невозможно построить полноценную защиту схемы. Если статья оказалась вам полезна или интересна, то оцените ее лайком. Спасибо за ваше драгоценное внимание!

устройство, принцип работы, назначение, виды

При ремонте бытовой техники приходится сталкиваться с большим разнообразием деталей и компонентов. Часто новички не знают, что такое терморезистор и какими они бывают. Это полупроводниковые компоненты, сопротивление которых изменяется под воздействием температуры. Благодаря этим свойствам они нашли широкий диапазон применений. Начиная от термометров, заканчивая ограничителями пускового тока. В этой статье мы ответим на все интересующие вас вопросы простыми словами.

Устройство и виды

Терморезистор – это полупроводниковый прибор, сопротивление которого зависит от его температуры. В зависимости от типа элемента сопротивление может повышаться или падать при нагреве. Различают два вида терморезисторов:

  • NTC (Negative Temperature Coefficient) – с отрицательным температурным коэффициентом сопротивления (ТКС). Часто их называют «Термисторы».
  • PTC (Positive Temperature Coefficient) – с положительным ТКС. Их также называют «Позисторы».

Важно! Температурный коэффициент электрического сопротивления – это зависимость сопротивления от температуры. Описывает, на сколько Ом или процентов от номинальной величины изменяется сопротивление элемента при повышении его температуры на 1 градус Цельсия. Например, у обычных резисторов положительный ТКС (при нагреве сопротивление проводников повышается).

Терморезисторы бывают низкотемпературными (до 170К), среднетемпературными (170-510К) и высокотемпературными (900-1300К). Корпус элемента может быть выполнен из пластика, стекла, металла или керамики.

Условное графическое обозначение терморезисторов на схеме напоминает обычные резисторы, а отличием является лишь то, что они перечеркнуты полосой и рядом указывается буква t.

Кстати, так обозначаются любые резисторы, сопротивление которых изменяется под воздействием окружающей среды, а род воздействующих величин и указывается буквой, t – температура.

Основные характеристики:

  • Номинальное сопротивление при 25 градусах Цельсия.
  • Максимальный ток или мощность рассеяния.
  • Интервал рабочих температур.
  • ТКС.

Интересный факт: Терморезистор изобретен в 1930 году ученым Самюэлем Рубеном.

Давайте подробнее рассмотрим, как устроен и для чего нужен каждый из них.

NTC

Основные сведения

Сопротивление NTC-терморезисторов уменьшается при нагреве, их ТКС отрицательный. Зависимость сопротивления от температуры изображена на графике ниже.

Здесь вы можете убедиться, что при нагреве сопротивление NTC-терморезистора уменьшается.

Такие термисторы изготавливают из полупроводников. Принцип действия заключается в том, что с ростом температуры увеличивается концентрация носителей зарядов, электроны переходят в зону проводимости. Кроме полупроводников используются оксиды переходных металлов.

Обратите внимание на такой параметр как бета-коэффициент. Учитывается при использовании терморезистора для измерения температуры, для усреднения графика сопротивления от температуры и проведения расчетов с помощью микроконтроллеров. Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже.

Интересно: в большинстве случаев термисторы используют в диапазоне температур 25-200 градусов Цельсия. Соответственно могут использоваться для измерений в этих диапазонах, в то время как термопары работают и при 600 градусах Цельсия.

Где используется

Терморезисторы с отрицательным ТКС часто используют для ограничения пусковых токов электродвигателей, пусковых реле, для защиты от перегрева литиевых аккумуляторов и в блоках питания для уменьшения зарядных токов входного фильтра (емкостного).

На схеме выше приведен пример использования термистора в блоке питания. Такое применение называется прямым нагревом (когда элемент сам разогревается при протекании тока через него). На плате блока питания NTC-резистор выглядит следующим образом.

На рисунке ниже вы видите, как выглядит NTC-терморезистор. Он может отличаться размерам, формой, а реже и цветом, самый распространенный – это зелёный, синий и черный.

Ограничение пускового тока электродвигателей с помощью NTC-термистора получило широкое распространение в бытовой технике благодаря простоте реализации. Известно, что при пуске двигателя он может потреблять ток в разы и десятки раз превышающий его номинальное потребление, особенно если двигатель пускается не в холостую, а под нагрузкой.

Принцип работы такой схемы:

Когда термистор холодный его сопротивление велико, мы включаем двигатель и ток в цепи ограничивается активным сопротивлением термистора. Постепенно происходит разогрев этого элемента и его сопротивление падает, а двигатель выходит на рабочий режим. Термистор подбирается таким образом, чтобы в горячем состоянии сопротивление было приближено к нулю. На фото ниже вы видите сгоревший терморезистор на плате мясорубки Zelmer, где и используется такое решение.

Недостаток этой конструкции состоит в том, что при повторном пуске, когда термистор еще не остыл – ограничения тока не происходит.

Есть не совсем привычное любительское применение терморезистора для защиты ламп накаливания. На схеме ниже изображен вариант ограничения всплеска тока при включении таких лампочек.

Если терморезистор используется для измерения температуры – такой режим работы называют косвенным нагревом, т.е. он нагревается от внешнего источника тепла.

Интересно: у терморезисторов нет полярности, так что их можно использовать как в цепях постоянного, так и переменного тока не опасаясь переполюсовки.

Маркировка

Терморезисторы могут маркироваться как буквенным способом, так и содержать цветовую маркировку в виде кругов, колец или полос. При этом различают множество способов буквенной маркировки – это зависит от производителя и типа конкретного элемента. Один из вариантов:

На практике, если он применяется для ограничения пускового тока чаще всего встречаются дисковые термисторы, которые маркируются так:

5D-20

Где первая цифра обозначает сопротивление при 25 градусах Цельсия – 5 Ом, а «20» — диаметр, чем он больше – тем большую мощность он может рассеять. Пример такого вы видите на рисунке ниже:

Для расшифровки цветовой маркировки можно воспользоваться таблицей, изображенной ниже.

Из-за обилия вариантов маркировки можно ошибиться в расшифровке, поэтому для точности расшифровки лучше искать техническую документацию к конкретному компоненту на сайте производителя.

PTC

Основные сведения

Позисторы, как было сказано, имеют положительный ТКС, то есть их сопротивление повышается при нагреве. Их изготавливают на основе титаната бария (BaTiO

3). У позистора такой график температуры и сопротивления:

Кроме этого нужно обратить внимание на его вольтамперную характеристику:

Рабочий режим зависит от выбора рабочей точки позистора на ВАХ, например:

  • Линейный участок используется для измерения температуры;
  • Нисходящий участок используется в пусковых реле, реле времени, измерения мощности ЭМИ на СВЧ, противопожарной сигнализации и прочего.

На видео ниже рассказывается, что такое позисторы:

Где применяется

Сфера применения позисторов достаточно широка. В основном они используются в схемах защиты оборудования и устройств от перегрева или перегрузки, реже для измерения температуры, а также в качестве автостабилизирующих нагревательного элемента. Кратко перечислим примеры использования:

  1. Защиты электродвигателей. Устанавливаются в лобовой части каждой обмотки электродвигателя (для односкоростных трёхфазных 3, для двухскоростных 6 и т.д.), PTC-терморезистор предотвращает перегорание обмотки в случае заклинивания ротора или при выходе из строя системы принудительного охлаждения. Как работает эта схема? Позистор используется в качестве датчика, подключенного к управляющему устройству с исполнительными реле, пускателями и контакторами. В случае нештатной ситуации его сопротивление повышается и этот сигнал передаётся на управляющий орган, двигатель отключается.
  2. Защиты обмоток трансформатора от перегрева и (или) перегрузки, тогда позистор устанавливается последовательно с первичной обмоткой.
  3. Система размагничивания кинескопов ЭЛТ-телевизоров и мониторов. Кстати эта деталь часто выходит из строя и с этим случаем приходится сталкиваться при ремонте, характерен при этом выход из строя предохранителя.
  4. Нагревательный элемент в клеевых пистолетах. В автомобилях для прогрева впускного тракта, на пример на фото ниже изображен подогреватель канала ХХ карбюратора Pierburg.

Терморезисторы – это группа устройств, способных преобразовать температуру в электрический сигнал, который считывают посредством измерения падения напряжения или силы тока в цепи, где он установлен. Или же они сами по себе могут являться регулирующим органом, если это позволяют сделать его параметры. Простота и доступность этих устройств позволяет их широко использовать как для профессионального конструирования приборов, так и для радиолюбительской практики.

Напоследок рекомендуем просмотреть видео, на котором подробно рассказывается, что такое терморезистор, как он работает и где применяется:

Наверняка вы не знаете:

Как обозначается термистор на схеме. Маркировка специальных резисторов маркировка термисторов

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется буквенно-цифровая маркировка см. рис. 3.1 Цветовая маркировка NTC термисторов осуществляется точками либо полосами. Значения маркировочных цветов приведены на цветном рис. 3.2.

Рис. 3.1. Сведения о маркировке нелинейных резисторов

Р

ис. 3.2. Сведения о цветовой маркировкеNTC термисторов.

Система обозначений термисторов

В основу условных обозначений терморезисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип и значения основных и дополнительных параметров, конструктивное исполнение и вид упаковки.

До введения новых стандартов на специальные резисторы в основу обозначения терморезисторов входил состав материала, из которого изготавливался термочувствительный элемент: КМТ – кобальто-марганцевые, ММТ – медно-марганцевые и т. д. Позднее, названия нелинейных термозависимых сопротивлений (терморезисторов) начинались с букв «СТ» (табл. 3.1).

Таблица 3.1.

Обозначения терморезисторов

Окончание табл. 3.1.

Материал терморезистора

На основе никель-кобальто-марганцевых сплавов

На основе BaTiO 3

На основе легированных твердых растворов Ba(Ti,Sn)O 3

На основе легированных специальных твердых растворов

На основе VO 2 и ряда поликристаллических твердых растворов

На основе VO 2

На основе (Ba,Sr)TiO 3

На основе соединений (Ba,Sr)/(Ti,Sn)O 3 , легированных цезием

На рис. 3.3 показана система обозначения терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термисторов представлены на рис. 3.1.


Рис. 3.3. Система обозначений терморезисторов отечественных производителей.

Обозначает тип терморезистора.

обозначает номинальное сопротивление.

Третий элемент (цифры и буквы) обозначает допустимую мощность рассеяния в ваттах.

Четвертый элемент обозначает документ на поставку, в котором оговариваются дополнительные параметры (коэффициент температурной чувствительности, коэффициент рассеяния, ТКС и постоянную времени).

Система обозначений варисторов

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.

В основу условных обозначений варисторов положен буквенно-цифровой код, которым обозначаются тип и значения основных параметров (классификационное напряжение или ток и вариант конструктивного оформления).


Рис. 3.5. Система обозначений варисторов отечественных производителей

Первый элемент (буквы и цифры) обозначает вид (подкласс) варисторов.

Второй элемент (цифры и буквы) обозначает классификационное напряжение.

Третий элемент (цифры) обозначает допустимые отклонения.

Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.

Пятый элемент (цифры) обозначает документ на поставку, в котором оговариваются дополнительные параметры.

Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году.

Терморезистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.

Главный параметр терморезистора это большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов)- то есть его сопротивление очень сильно зависит от температуры и может изменяться в десятки а то и сотни раз.

Достоинства терморезисторов — простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, относительно невысокая долговременная стабильность характеристик.

Основная область применения терморезисторов это температурные датчики в различных устройствах или защитные функции (при большом токе через него происходит разогрев и изменение сопротивления)

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Терморезисторы по своим рабочим параметрам делятся на две категории:
1. При нагреве сопротивление уменьшается. Такие терморезисторы называют термистор или NTC-термисторы (Negative temperature coefficient).
2. При нагреве сопротивление увеличивается. Такие терморезисторы называют позистор или PTC-термисторы (Positive temperature coefficient). Они применяются в системе размагничивания кинескоп телевизоров

Обозначение терморезисторов на схеме

На схеме терморезисторы (не важно термистор это или позистор) обозначается так:

Терморезисторы бывают низкотемпературные (рассчитанные на работу при температуpax ниже 170 К), среднетемпературные (170–510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900–1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от −2,4 до −8,4 %/К и номинальным сопротивлением 1–10 6 Ом.

Изготовляются также терморезисторы специальной конструкции — с косвенным подогревом. В таких терморезисторах имеется подогревная обмотка, изолированная от полупроводникового резистивного элемента (если при этом мощность, выделяющаяся в резистивном элементе, мала, то тепловой режим терморезистора определяется температурой подогревателя, то есть током в нём). Таким образом, появляется возможность изменять состояние терморезистора, не меняя ток через него. Такой терморезистор используется в качестве переменного резистора, управляемого электрически на расстоянии.

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется буквенно-цифровая маркировка см. рис. 3.1 Цветовая маркировка NTC термисторов осуществляется точками либо полосами. Значения маркировочных цветов приведены на цветном рис. 3.2.

Рис. 3.1. Сведения о маркировке нелинейных резисторов

Р

ис. 3.2. Сведения о цветовой маркировкеNTC термисторов.

Система обозначений термисторов

В основу условных обозначений терморезисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип и значения основных и дополнительных параметров, конструктивное исполнение и вид упаковки.

До введения новых стандартов на специальные резисторы в основу обозначения терморезисторов входил состав материала, из которого изготавливался термочувствительный элемент: КМТ – кобальто-марганцевые, ММТ – медно-марганцевые и т. д. Позднее, названия нелинейных термозависимых сопротивлений (терморезисторов) начинались с букв «СТ» (табл. 3.1).

Таблица 3.1.

Обозначения терморезисторов

Окончание табл. 3.1.

Материал терморезистора

На основе никель-кобальто-марганцевых сплавов

На основе BaTiO 3

На основе легированных твердых растворов Ba(Ti,Sn)O 3

На основе легированных специальных твердых растворов

На основе VO 2 и ряда поликристаллических твердых растворов

На основе VO 2

На основе (Ba,Sr)TiO 3

На основе соединений (Ba,Sr)/(Ti,Sn)O 3 , легированных цезием

На рис. 3.3 показана система обозначения терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термисторов представлены на рис. 3.1.


Рис. 3.3. Система обозначений терморезисторов отечественных производителей.

Обозначает тип терморезистора.

обозначает номинальное сопротивление.

Третий элемент (цифры и буквы) обозначает допустимую мощность рассеяния в ваттах.

Четвертый элемент обозначает документ на поставку, в котором оговариваются дополнительные параметры (коэффициент температурной чувствительности, коэффициент рассеяния, ТКС и постоянную времени).

Система обозначений варисторов

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.

В основу условных обозначений варисторов положен буквенно-цифровой код, которым обозначаются тип и значения основных параметров (классификационное напряжение или ток и вариант конструктивного оформления).


Рис. 3.5. Система обозначений варисторов отечественных производителей

Первый элемент (буквы и цифры) обозначает вид (подкласс) варисторов.

Второй элемент (цифры и буквы) обозначает классификационное напряжение.

Третий элемент (цифры) обозначает допустимые отклонения.

Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.

Пятый элемент (цифры) обозначает документ на поставку, в котором оговариваются дополнительные параметры.

Типы термисторов, характеристики и принцип работы

Название термистора было придумано как сокращение от «термочувствительного резистора». Полная форма термистора дает общее и подробное представление о действии, которое является особенностью термистора.


Автор: С. Пракаш

Различные типы устройств, в которых используются термисторы, включают широкий спектр устройств, таких как датчики температуры и электронные схемы, в которых они обеспечивают температурную компенсацию.


Хотя термистор используется не так часто, как транзисторы, резисторы и конденсаторы обычной формы, электронное поле использует термисторы в больших масштабах.

Символ цепи термистора

Символ, который используется термистором для его распознавания, является собственным символом цепи.


Обозначение схемы термистора состоит из основания, которое состоит из стандартного прямоугольника резистора и диагональной линии, проходящей через основание и состоящей из вертикальной секции небольшого размера.

В принципиальных схемах широко используется условное обозначение термистора.

Типы термистора

Термисторы можно разделить на различные типы и категории на основе ряда различных способов.

Эти способы их классификации в первую очередь основаны на том, как термистор реагирует на воздействие тепла.

Сопротивление некоторых конденсаторов увеличивается с повышением температуры, в то время как противоположное наблюдается в других типах термисторов, что приводит к уменьшению сопротивления.

Эту идею можно расширить с помощью кривой термистора, которую можно изобразить уравнением простой формы:

Связь между сопротивлением и температурой

ΔR = k x & ΔT

Приведенное выше уравнение состоит из:

ΔR = наблюдаемое изменение сопротивления

ΔT = наблюдаемое изменение температуры

k = температурный коэффициент сопротивления первого порядка

В большинстве случаев существует нелинейная зависимость между сопротивлением и температурой. Но с различными небольшими изменениями сопротивления и температуры, также наблюдается изменение во взаимосвязи, и взаимосвязь приобретает линейный характер.

Значение «k» может быть положительным или отрицательным в зависимости от типа термистора.

Термистор NTC (термистор с отрицательным температурным коэффициентом): свойство термистора NTC позволяет ему уменьшать свое сопротивление с увеличением температуры, и, таким образом, коэффициент «k» для термистора NTC является отрицательным.

Термистор PTC (термистор с положительным температурным коэффициентом): свойство термистора NTC позволяет ему увеличивать свое сопротивление с увеличением температуры, и, таким образом, коэффициент «k» для термистора NTC является положительным.

Другой способ, которым термистор можно дифференцировать и классифицировать, помимо характеристики изменения сопротивления, зависит от типа материала, который используется для термистора. Используемый материал бывает двух основных типов:

Монокристаллические полупроводники

Металлические соединения, например оксиды.

Термистор: развитие и история

Явление изменения, наблюдаемого в резисторе из-за изменений температуры, было продемонстрировано в начале девятнадцатого века.

Существует много способов использования термистора до настоящего времени. Но большая часть этих термисторов страдает недостатком, заключающимся в том, что они способны демонстрировать очень малое изменение сопротивления в соответствии с большим диапазоном температур.

Использование полупроводников обычно подразумевается в термисторах, которые позволяют термисторам показывать большие изменения сопротивления в соответствии с большим диапазоном температур.

Материалы, которые используются для изготовления термистора, бывают двух типов, включая металлические соединения, которые были первыми материалами, открытыми для термистора.

В 1833 году, измеряя изменение сопротивления в зависимости от температуры сульфида серебра, Фарадей обнаружил отрицательный температурный коэффициент. Но коммерческое использование оксидов металлов в больших масштабах произошло только в 1940-х годах.

Исследование кремниевого термистора и термистора на кристалле германия проводилось после Второй мировой войны, в то время как проводилось исследование полупроводниковых материалов.

Хотя полупроводник и оксиды металлов относятся к двум типам термисторов, диапазоны температур, охватываемые ими, различны, и поэтому они не должны конкурировать.

Состав и конструкция термистора

На основе приложений, в которых должен использоваться термистор, а также диапазона температур, в котором термистор будет работать, решаются размеры, формы и тип материала, используемого для изготовления термистора.

В случаях, когда плоская поверхность должна постоянно контактировать с термистором, форма термистора в этих случаях имеет форму плоских дисков.

Если есть датчики температуры, для которых необходимо изготовить термистор, тогда форма термистора будет в виде стержней или бусинок. Таким образом, требования, предъявляемые к приложениям, в которых будет использоваться термистор, определяют фактическую физическую форму термистора.

Диапазон температур, для которых используется термистор типа оксида металла, составляет 200-700 К.

Компонент, который используется для производства этих термисторов, представляет собой мелкий порошок, который спекается и прессуется при очень высокой температуре.

Материалы, которые чаще всего используются для этих термисторов, включают оксид никеля, оксид железа, оксид марганца, оксид меди и оксид кобальта.

Температуры, при которых используются полупроводниковые термисторы, очень низкие. Кремниевые термисторы используются реже, чем германиевые термисторы, которые более широко используются для температур, находящихся в диапазоне ниже диапазона 100º от абсолютного нуля, то есть 100K.

Температура, при которой можно использовать кремниевый термистор, составляет максимум 250 К. Если температура повышается более чем на 250K, то на кремниевом термисторе устанавливается положительный температурный коэффициент. Монокристалл используется для изготовления термистора, в котором уровень легирования кристалла составляет 10 16 — 10 17 / см 3.

Применение термистора

Термистор может использоваться для множества различных типов приложений, и есть много других применений, в которых они используются.

Самая привлекательная особенность термисторов, которая делает их популярными для использования в схемах, заключается в том, что элементы, предоставляемые ими в схемах, очень рентабельны, поскольку они работают эффективно, но при этом доступны по низкой цене.

Тот факт, что температурный коэффициент отрицательный или положительный, определяет приложения, в которых можно использовать термистор.

В случае отрицательного температурного коэффициента термистор можно использовать в следующих случаях:

Термометры очень низкой температуры: термисторы используются для измерения температуры очень низких уровней в термометрах очень низкой температуры.

Цифровые термостаты: В современных цифровых термостатах термисторы широко и широко используются.

Мониторы аккумуляторных батарей: температура аккумуляторных блоков в течение всего периода их зарядки контролируется с помощью термисторов NTC.

Некоторые батареи, которые используются в современной промышленности, чувствительны к перезарядке, включая широко используемые литий-ионные батареи. В таких батареях их состояние зарядки эффективно указывается температурой и, таким образом, позволяет определить время, когда цикл зарядки должен быть прекращен.

Устройства защиты от пуска: в цепях питания используются Термисторы NTC в виде устройств, ограничивающих пусковой ток.

Термисторы NTC, выступая в качестве устройств защиты от бросков напряжения, предотвращают протекание большого количества тока в момент включения и обеспечивают начальный уровень высокого сопротивления.

После этого термистор нагревается, и, таким образом, исходный уровень сопротивления, обеспечиваемого им, существенно уменьшается, что позволяет протекать большим токам во время нормальной работы схемы.

Термисторы, используемые для этого приложения, спроектированы соответствующим образом, и поэтому их размер больше по сравнению с термисторами измерительного типа.

Если температурный коэффициент положительный, термистор можно использовать в следующих случаях:

Устройства ограничения тока: в электронных схемах используются термисторы PTC в виде устройств ограничения тока.

Термисторы PTC выступают в качестве альтернативного устройства для более часто используемых предохранителей. Нет никаких нежелательных или побочных эффектов, вызванных теплом, которое выделяется в небольших количествах, когда устройство испытывает ток в нормальных условиях.

Но в случае, если ток через устройство очень велик, это может привести к увеличению сопротивления, поскольку тепло не может рассеиваться в окружающей среде, поскольку устройство не может этого сделать.

Это приводит к выделению большего количества тепла, вызывая эффект положительной обратной связи. Устройство защищено от такого тепла и колебаний тока, так как падение тока наблюдается при увеличении сопротивления.

Области применения термисторов очень разнообразны. Термисторы можно использовать для измерения температуры надежным, дешевым (экономичным) и простым способом.

Различные устройства, в которых могут использоваться термисторы, включают термостаты и пожарную сигнализацию. Термисторы могут использоваться по отдельности вместе с другими устройствами. В последнем случае можно использовать термистор для обеспечения высокой точности, сделав его частью моста Уитстона.

Также термисторы используются в виде устройств температурной компенсации.

У большого процента резисторов наблюдается увеличение сопротивления, которое наблюдается при соответствующем повышении температуры из-за их положительного температурного коэффициента.

В случае, если приложения предъявляют высокие требования к стабильности, используется термистор с отрицательным температурным коэффициентом. Это достигается, когда схема включает термистор, чтобы противодействовать влиянию компонентов, вызванному их положительным температурным коэффициентом.

Предыдущая статья: Изучены типы резисторов и их рабочие различия Далее: Типы индукторов, классификация и принцип работы

Элементная база блоков питания | Ремонт торговой электронной техники

В блоках питания помимо использования обыкновенных резисторов используются два типа специализированных резисторов — Варистор и Термистор.
Также, кроме обыкновенных конденсаторов используются специализированные помехоподавляющие конденсаторы: конденсаторы типа Y и конденсаторы типа X (их еще называют конденсаторы класса защиты X/Y)

В качестве примера приведем кусок реальной схемы до выпрямительного мостика, хочется повторится – схема реальная, хотя впечатление такое, что этот шедевр — сборище пассивных элементов защиты от ВЧ помех со страниц какого то учебника по борьбе с помехами.

Рис. Пример реального участка схемы блока питания — фильтра от ВЧ помех.




Варистор

Варистор – полупроводниковый резистор, сопротивление которого изменяется при изменении приложенного напряжения. Основная задача варистора в блоках питания – защита цепей от перенапряжения.

Рис. Принцип работы варистора в блоках питания, увеличение скорости срабатывания предохранителя или защита от импульсных бросков напряжения.

Варистор включается параллельно входному напряжению 220В, и фактически постоянно находится под этим напряжением, однако ток в этом состоянии через варистор очень мал. В случае возникновения выброса по напряжению, сопротивление варистора резко падает и шунтирует защищаемые цепи, ток в этом состоянии может достигать нескольких тысяч ампер. Несмотря на свою эффективность варистор в блоках питания АТХ довольно редкий гость, чаще его можно увидеть в сетевых фильтрах или в некомпьютерных блоках питания.

Рис. Для увеличения скорости срабатывания защиты,  предохранитель и варистор объеденяют вместе.

Обозначение варистора на плате.

Обозначение варистора на схеме.

Рис. Условное обозначение варистора на схеме

Особенности применения варисторов.

  • Варисторы являются безинерционным элементом. Полностью восстанавливает свои свойства мгновенно, в результате чего чрезвычайно эффективен при борьбе с импульсными выбросами напряжения.
  • Количество импульсов прикладываемых к варистору ограничено, фактически это значит, что со временем варистор теряет свои свойства.



Терморезистор

Терморезистор – полупроводниковый резистор, сопротивление которого изменяется при изменении температуры.
Различают два вида терморезисторов
Термистор (NTC-термистор) — сопротивление терморезистора с повышением температуры уменьшается.
Позистор (PTC-позистор) — сопротивление терморезистора с повышением температуры увеличивается
Применение терморезисторов в блоках питания

Рис. Принцип работы NTC-термистора  в блоках питания, мягкий пуск.
Основная задача термистора в блоках питания — ограничение пускового тока. При включении блока питания термистор имеет температуру окружающей среды и сопротивление в несколько Ом. Конденсатор выпрямителя в момент включения представляет из себя короткозамкнутую нагрузку, в цепи происходит скачок тока, но термистор не даёт ему подняться выше предела, зависящего от сопротивления термистора. При прохождении тока через термистор, последний  разогревается и его сопротивление падает почти до десятых долей Ома, и  далее он не влияет на работу устройства. Происходит так называемый мягкий пуск.

Обозначение термистора на плате.

Обозначение термистора на схеме.

Рис. Условное обозначение терморезистора на схеме

На практике может встречаться комбинация состоящая, из двух или более приведенных обозначений.

Рис. Пример комбинации при обозначении терморезистора

Особенности применения термисторов.

  • Термисторы являются инерционным элементом. Полностью восстанавливает свои свойства только через 5-10 мин. Фактически при кратковременном отключении питания, при повторном пуске термистор не работает как элемент защиты.
  • Выводы термистора являются радиаторами, необходимо оставлять выводы как можно длиннее.
  • Температура термистора в состоянии сопротивления близкого к нулю может доходить до 250 градусов, нежелательно устанавливать корпус термистора в непосредственной близости от других элементов.



Помехоподавляющие конденсаторы

Помехоподавляющие конденсаторы делятся на два типа X и Y, для подавления синфазной и противофазной составляющей помехи. Каждый тип для своего типа помехи.

Как практик, могу сказать, название помехи не играет большой роли на принцип борьбы с помехой. Как теоретик, лично я, всегда путаю термины синфазной и противофазной помехи между собой, поэтому дальше обе помехи мы будем разделять по принципу возникновения.

Конденсатор X типа

Конденсатор X типа – конденсатор для подавления помехи возникающей между фазой и нулем (не путать с заземлением). Задача Х конденсатора не пропускать помеху из внешней сети в блок питания, а так же не выпускать помеху созданную блоком питания во внешнюю сеть.

Рис. Принцип работы Х конденсатора.

Обозначение X конденсатора на плате.


Cx С



Обозначение X конденсатора на схеме.

Обосначается как обычный конденсатор, с суффиксом x, например Cx

Рис. Обозначение Х конденсатора на схеме .

Особенности применения Х конденсаторов.

  • Конденсатор невозгораемый при любых условиях
  • Неисправность конденсатора не приведет к поражению электрическим током.
  • Емкость Х конденсатора, чем больше — тем лучше.
  • X2 конденсатор с рабочим напряжением 250В, выдерживают импульс до 2.5кВ.
  • Какая бы не была емкость Х конденсатора, полностью помеху убрать невозможно, можно только ее уменьшить.

Конденсатор Y типа

Конденсатор Y типа – конденсатор для подавления помехи возникающей между

  • фазой и землей (не путать с нулем)
  • нулем и землей.

Рис. Принцип работы Y конденсатора.

Обозначение Y конденсатора на плате.

Нет изображения Нет изображения
CY С



Обозначение Y конденсатора на схеме.

Обозначается как обычный конденсатор, с суффиксом Y, например Cy рядом с номиналом может стоять напряжение.

Рис. Обозначение Y конденсатора на схеме .

Особенности применения Y конденсаторов.

  • Конденсатор в случае пробоя уходит в обрыв
  • Неисправность конденсатора может привести к поражению электрическим током.
  • Емкость Y конденсатора, чем меньше — тем лучше.
  • Y2 конденсатор с рабочим напряжением 250В, выдерживают импульс до 5кВ.
  • Y конденсатор можно применять вместо X конденсатора, наоборот нет.
  • Какая бы не была емкость Y конденсатора, полностью помеху убрать невозможно, можно только ее уменьшить.

Быстродействующие диоды.

В блоках питания используются два типа выпрямительных диодов – общего назначения и импульсные.  Импульсные диоды можно отнести к быстродействующим.

Iпр. макс., А Наименование Корпус Uобр., В Uпад., В tвосст., нс
1 1N4933…1N4937 DO-41 50 — 600 1,2 200
1 FR101…FR107 DO-41 50 — 1000 1,2 150-500

Например FR107 1000в, 1А 0,500мкс

мир электроники — Терморезистор

Электронные компоненты

 материалы в категории

Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году.

Терморезистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.

Главный параметр терморезистора это  большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов)- то есть его сопротивление очень сильно зависит от температуры и может изменяться в десятки а то и сотни раз.

Достоинства терморезисторов— простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, относительно невысокая долговременная стабильность характеристик.

Основная область применения терморезисторов это температурные датчики в различных устройствах или защитные функции (при большом токе через него происходит разогрев и изменение сопротивления)

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Терморезисторы по своим рабочим параметрам делятся на две категории:

1. При нагреве сопротивление уменьшается. Такие терморезисторы называют термистор или NTC-термисторы (Negative temperature coefficient).
2. При нагреве сопротивление увеличивается. Такие терморезисторы называют позистор или PTC-термисторы (Positive temperature coefficient). Они применяются в системе размагничивания кинескоп телевизоров

Обозначение терморезисторов на схеме

На схеме терморезисторы (не важно термистор это или позистор) обозначается так:

Терморезисторы бывают низкотемпературные (рассчитанные на работу при температуpax ниже 170 К), среднетемпературные (170–510 К) и высокотемпературные (выше 570 К). Кроме того, существуют терморезисторы, предназначенные для работы при 4,2 К и ниже и при 900–1300 К. Наиболее широко используются среднетемпературные терморезисторы с ТКС от −2,4 до −8,4 %/К и номинальным сопротивлением 1–106 Ом.

Изготовляются также терморезисторы специальной конструкции — с косвенным подогревом. В таких терморезисторах имеется подогревная обмотка, изолированная от полупроводникового резистивного элемента (если при этом мощность, выделяющаяся в резистивном элементе, мала, то тепловой режим терморезистора определяется температурой подогревателя, то есть током в нём). Таким образом, появляется возможность изменять состояние терморезистора, не меняя ток через него. Такой терморезистор используется в качестве переменного резистора, управляемого электрически на расстоянии.

Терморезисторы. Классификация — презентация онлайн

1. терморезисторы

ТОМСКИЙ ГОСУДАСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИЭЛЕКТРОНИКИ
КАФЕДРА КОНСТРУИРОВАНИЯ И ПРОИЗВОДСТВА РАДИОАППАРАТУРЫ
терморезисторы
Выполнила: студентка группы 235-2
Иванчикова Екатерина Андреевна

2. Определение

• Терморезисторы-один из видов изделий электронной техники,
особенностью которых является экстремально большая и
обратимая зависимость сопротивления от температуры.

3. Классификация

Терморезисторы с
отрицательным ТКС
(NTC-термисторы)
Косвенного
подогрева
Терморезисторы с
положительным ТКС
(PTC-термисторы)
высокотемпературные
специальные

4. Применение

• измерения температуры и построения систем управления
температурой

5.

 Параметры термисторов  Параметры термисторов
1) холодное сопротивление термистора, определяющее сопротивление тела полупроводника при
температуре окружающей среды 20° С;
2) температурный коэффициент сопротивления, который выражает процентное изменение сопротивления
полупроводника при изменении температуры на 1°С, отнесенное к величине холодного сопротивления
3) постоянная времени, характеризующая тепловую инерционность термистора в воздухе. Она
соответствует времени, в течение которого температура термосопротивления изменяется на 63% от
разности температур самого термистора и окружающей среды;
4) постоянная рассеивания, измеряемая в мвт/1° C и численно равная мощности, рассеиваемой
термистором, при разности температур между окружающей средой и телом термистора в 1°С;
5) теплоемкость, измеряемая в джоулях на 1°С и соответствующая количеству тепла, которое необходимо
сообщить термистору для повышения его температуры на 1° C;
6) коэффициент энергетической чувствительности, численно равный приращению мощности,
рассеиваемой на термисторе, при уменьшении его сопротивления на 1%.

6. Расчетные формулы

где — сопротивление терморезистора при температуре Т, A — величина, зависящая от материала и
геометрических размеров терморезистора, B — коэффициент температурной чувствительности .
температурный коэффициент сопротивления
— это номинальное сопротивление терморезистора
.

7. Принцип работы

8. Вольтамперная характеристика терморезистора.

9. Условно-графическое и позиционное обозначение

10. Маркировка и кодировка номиналов

11. Эквивалентная схема

Спасибо за внимание!
Схемы

> Стандартные позиционные обозначения

Условное обозначение однозначно идентифицирует компонент на электрической схеме или на печатной плате. Ссылочное обозначение обычно состоит из одной или двух букв, за которыми следует число, например. Р13, С1002. Иногда за числом следует буква, указывающая, что компоненты сгруппированы или сопоставлены друг с другом, например. Р17А, Р17Б. IEEE 315 содержит список букв обозначения класса, используемых для электрических и электронных сборок. Например, буква R является справочной приставкой для резисторов сборки, C для конденсаторов, K для реле.

Обозначение

Тип компонента

А

Отделяемый узел или подузел (например, узел печатной платы)

В

Аттенюатор или изолятор

БР

Аттенюатор или изолятор

С

Конденсатор

Китайская

Сеть конденсаторов

Д

Диод (включая стабилитроны, тиристоры и светодиоды)

ДЛ

Линия задержки

ДС

Дисплей

Ф

Предохранитель

ФБ или ФЭБ

Ферритовая втулка

ФД

Реперный

Флорида

Фильтр

Г

Генератор или осциллятор

ГН

Общая сеть

Н

Оборудование

ГИ

Циркуляционный насос или направляющая муфта

Дж

Гнездо (наименее подвижный разъем пары разъемов) | Штекерный разъем (разъем может иметь штыревые контакты и/или гнездовые контакты)

JP

Звено (перемычка)

К

Реле или контактор

Л

Катушка индуктивности или ферритовая втулка

ЛС

Громкоговоритель или зуммер

М

Двигатель

МК

Микрофон

МП

Механическая часть (включая винты и крепежные детали)

Р

Штекер (самый подвижный разъем пары разъемов) | Штекерный разъем (разъем может иметь штыревые контакты и/или гнездовые контакты)

ПС

Блок питания

В

Транзистор (все типы)

Р

Резистор

РН

Сеть резисторов

РТ

Термистор

РВ

Варистор

С

Переключатель (всех типов, включая кнопочный)

Т

Трансформатор

ТК

Термопара

ТУН

Тюнер

ТП

Контрольная точка

У

Неразборная сборка (напр. г., интегральная схема)

В

Вакуумная трубка

ВР

Переменный резистор (потенциометр или реостат)

Х

Гнездовой разъем для другого элемента, кроме P или J, в сочетании с буквенным обозначением для этого элемента (XV для гнезда вакуумной лампы, XF для держателя предохранителя, XA для соединителя печатной платы, XU для соединителя интегральной схемы, XDS для светового гнезда, и т.п.)

Д

Кристалл или осциллятор

З

Стабилитрон

Как термистор обозначен на схеме. Маркировка специального резистора Маркировка термистора

Обычно маркировка содержит только самую необходимую и самую важную информацию о термисторе. Во всех случаях обязательным показателем является номинальное сопротивление, которое обозначается буквенно-цифровой маркировкой, см. 3.1 Термисторы NTC имеют цветовую маркировку в виде точек или полос. Значения цветов маркировки показаны на цветном рис. 3.2.

Рис. 3.1. Информация по маркировке нелинейных резисторов

R

есть. 3.2. Информация о цветовом кодировании термисторов NTC.

Система обозначения термисторов

В основе легенды термисторов лежит буквенно-цифровой (или цифровой) код, который обозначает тип и значения основных и дополнительных параметров, исполнение и вид упаковки.

До введения новых стандартов на специальные резисторы обозначение термисторов основывалось на составе материала, из которого изготовлен термочувствительный элемент: КМТ — кобальт-марганцевый, ММТ — медно-марганцевый и т. д. Позднее названия нелинейных термозависимых сопротивлений (термисторов) начинались с букв «СТ» (табл. 3.1).

Таблица 3.1.

Обозначения термисторов

Конец таблицы.

Материал термистора

На основе никель-кобальт-марганцевых сплавов

На основе BaTiO 3

На основе легированных твердых растворов Ba (Ti, Sn) O 3

На основе легированных специальных твердых растворов

На основе VO 2 и ряда поликристаллических твердых растворов

На основании ВО 2

На основе (Ba, Sr) TiO 3

На основе соединений (Ba, Sr)/(Ti, Sn)O 3 , легированных цезием

На рис. 3.3 представлена ​​система обозначений терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термистора показан на рис. 3.1.


Рис. 3.3. Система обозначения термисторов отечественных производителей.

Указывает тип термистора.

указывает номинальное сопротивление.

Третий элемент (цифры и буквы) указывает допустимую рассеиваемую мощность в ваттах.

Четвертый элемент обозначает документ поставки, в котором указываются дополнительные параметры (коэффициент термочувствительности, коэффициент рассеяния, ТКС и постоянная времени).

Система обозначения варистора

Обычно маркировка содержит только самую необходимую и наиболее важную информацию о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.

Варистор в базовой легенде имеет буквенно-цифровой код, который указывает тип и значения основных параметров (классификация напряжения или тока и вариант исполнения).


Рис. 3.5. Система обозначения варисторов отечественных производителей

Первый элемент (буквы и цифры) обозначает тип (подкласс) варисторов.

Второй элемент (цифры и буквы) обозначает классификационное напряжение.

Третий элемент (цифры) указывает допуски.

Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.

Пятый элемент (цифры) обозначает документ поставки, в котором указываются дополнительные параметры.

Термистор был изобретен Сэмюэлем Рубеном в 1930 году.

Термистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.

Основным параметром терморезистора является большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент для металлов) — то есть его сопротивление очень зависит от температуры и может изменяться в десятки, а то и в сотни раз.

Преимущества термисторов — простота устройства, возможность работы в различных климатических условиях при значительных механических нагрузках, относительно невысокая долговременная стабильность характеристик.

Основная область применения термисторов это датчики температуры в различных устройствах или защитные функции (при большом токе через него происходит нагрев и изменение сопротивления)

Термистор изготавливают в виде стержней, трубок, дисков, шайб, шариков и тонких пластин преимущественно методами порошковой металлургии.Их размеры могут варьироваться от 1-10 мкм до 1-2 см.

Основными параметрами термистора являются: номинальное сопротивление, температурный коэффициент сопротивления, диапазон рабочих температур, максимально допустимая мощность рассеяния.

Термисторы делятся на две категории по рабочим параметрам:
1. При нагреве сопротивление уменьшается. Такие термисторы называются термисторами , или термисторами NTC (отрицательный температурный коэффициент).
2. При нагреве сопротивление увеличивается.Такие термисторы называются позисторами или термисторами PTC (положительный температурный коэффициент). Применяются в системе размагничивания кинескопных телевизоров

Обозначение термисторов на схеме

На схеме терморезисторы (неважно термистор это или позистор) обозначаются так:

Термисторы

бывают низкотемпературными (рассчитаны на работу при температурах ниже 170 К), среднетемпературными (170-510 К) и высокотемпературными (выше 570 К).Кроме того, существуют термисторы, рассчитанные на работу при 4,2 К и ниже и при 900-1300 К. Наибольшее распространение получили среднетемпературные термисторы с ТКС от -2,4 до -8,4 %/К и номинальным сопротивлением 1-10 Ом. 6 Ом.

Изготавливаются также термисторы специального исполнения — с непрямым нагревом. В таких термисторах имеется изолированная от полупроводникового резистивного элемента обмотка нагрева (если мощность, выделяемая в резистивном элементе, мала, то тепловой режим термистора определяется температурой нагревателя, то есть током в нем) . Таким образом становится возможным изменение состояния термистора без изменения тока через него. Такой термистор используется как переменный резистор, электрически управляемый на расстоянии.

Обычно маркировка содержит только самую необходимую и самую важную информацию о термисторе. Во всех случаях обязательным показателем является номинальное сопротивление, которое обозначается буквенно-цифровой маркировкой, см. рис. 3.1 Термисторы NTC имеют цветовую маркировку точками или полосами. Значения цветов маркировки показаны на цветном рис.3.2.

Рис. 3.1. Информация по маркировке нелинейных резисторов

R

есть. 3.2. Информация о цветовом кодировании термисторов NTC.

Система обозначения термисторов

В основе легенды термисторов лежит буквенно-цифровой (или цифровой) код, который обозначает тип и значения основных и дополнительных параметров, исполнение и вид упаковки.

До введения новых стандартов на специальные резисторы обозначение термисторов основывалось на составе материала, из которого изготовлен термочувствительный элемент: КМТ — кобальт-марганцевый, ММТ — медно-марганцевый и т. д.Позднее названия нелинейных температурозависимых сопротивлений (термисторов) начинались с букв «СТ» (табл. 3.1).

Таблица 3.1.

Обозначения термисторов

Материал термистора

На основе никель-кобальт-марганцевых сплавов

На основе BaTiO 3

На основе легированных твердых растворов Ba (Ti, Sn) O 3

На основе легированных специальных твердых растворов

На основе VO 2 и ряда поликристаллических твердых растворов

На основании ВО 2

На основе (Ba, Sr) TiO 3

На основе соединений (Ba, Sr)/(Ti, Sn)O 3 , легированных цезием

На рис.3.3 представлена ​​система обозначений терморезисторов, выпускаемых отечественными фирмами. Пример маркировки термистора показан на рис. 3.1.


Рис. 3.3. Система обозначения термисторов отечественных производителей.

Указывает тип термистора.

указывает номинальное сопротивление.

Третий элемент (цифры и буквы) указывает допустимую рассеиваемую мощность в ваттах.

Четвертый элемент обозначает документ поставки, в котором указываются дополнительные параметры (коэффициент термочувствительности, коэффициент рассеяния, ТКС и постоянная времени).

Система обозначения варистора

Обычно маркировка содержит только самую необходимую и наиболее важную информацию о варисторе. Во всех случаях обязательным показателем является классификационное напряжение (и/или) классификационный ток. Примеры обозначений различных типов варисторов приведены на рис. 3.5.

В основе легенды варисторов лежит буквенно-цифровой код, обозначающий тип и значения основных параметров (классификация напряжения или тока и вариант исполнения).


Рис. 3.5. Система обозначения варисторов отечественных производителей

Первый элемент (буквы и цифры) обозначает тип (подкласс) варисторов.

Второй элемент (цифры и буквы) обозначает классификационное напряжение.

Третий элемент (цифры) указывает допуски.

Четвертый элемент (цифры) обозначает температурный коэффициент напряжения.

Пятый элемент (цифры) обозначает документ поставки, в котором указываются дополнительные параметры.

Основы встроенной защиты двигателя для начинающих

Зачем нужна защита двигателя?

Во избежание непредвиденных поломок, дорогостоящего ремонта и последующих потерь из-за простоя двигателя важно, чтобы двигатель был оснащен каким-либо защитным устройством. В этой статье речь пойдет о встроенной защите двигателя с защитой от тепловой перегрузки, чтобы избежать повреждения и поломки двигателя.

Основы встроенной защиты двигателя для начинающих (на фото: вид установленного внутри двигателя термостата; кредит: johndearmond. com)

Для встроенной защиты всегда требуется внешний автоматический выключатель, а для некоторых типов встроенной защиты двигателя требуется даже реле перегрузки.


Внутренняя защита / встроенная в двигатель

Зачем нужна встроенная защита двигателя, если двигатель уже оснащен реле перегрузки и предохранителями? Иногда реле перегрузки не регистрирует перегрузку двигателя.

Вот пара примеров этого:

  1. Если двигатель накрыт и медленно прогрет до высокой разрушающей температуры.
  2. В целом высокая температура окружающей среды.
  3. Если внешняя защита двигателя настроена на слишком высокий ток срабатывания или установлена ​​неправильно.
  4. Если двигатель в течение короткого промежутка времени перезапустить несколько раз, то ток блокировки ротора нагревает двигатель и в конечном итоге повреждает его.

Степень защиты, которую обеспечивает внутреннее защитное устройство, классифицируется в стандарте IEC 60034-11.


Обозначение TP

TP — сокращение от тепловой защиты.Существуют различные типы тепловой защиты, которые обозначаются кодом TP (TPxxx) , который указывает:

  • Тип тепловой перегрузки, для которой предназначена тепловая защита (1 цифра) действие (2 цифры)
  • Категория встроенной тепловой защиты (3 цифры)

Для двигателей насосов наиболее распространенными обозначениями ТП являются:

  • TP 111 перегрузка
  • TP 211 – защита как от быстрой, так и от медленной перегрузки.
Внутренняя защита, встроенная в обмотки

Индикация допустимого уровня температуры при тепловой перегрузке двигателя. Категория 2 допускает более высокие температуры, чем категория 1.

символ
(TP)
Техническая перегрузка с вариацией

1 (1 цифр)

Количество уровней и области функций (2 цифры) Категория
(3 цифры)
TP 111 TP 111 Только медленно (т. е. Постоянная перегрузка) 1 Уровень на Cutoff 1
TP 112 2 2
TP 121 2 Уровни при аварийном сигнале и отсеке 1
TP 122 2
TP 211 Медленная и быстрая (то есть постоянная перегрузка и заблокированное состояние) 1 1
TP 212 2
TP 221 2 уровня при аварийном сигнале 1
TP 222 2
TP 311 Только быстрый (т.е. состояние блокировки) 1 уровень при отключении 1
TP 312 2

Информацию о типе защиты TP можно найти на табличке с названием двигателя ) обозначение согласно IEC 60034-11 .

Как правило, внутренняя защита может быть реализована с использованием двух типов предохранителей:

  1. Термозащита или
  2. Термисторы.

Термозащита – встроена в клеммную коробку

Термозащита или термостат используют биметаллический дисковый переключатель моментального действия для размыкания или замыкания цепи при достижении определенной температуры. Термопротекторы также называются кликсонами (торговое название Texas Instruments).

Когда биметаллический диск достигает заданной температуры, он размыкает или замыкает набор контактов в цепи управления, находящейся под напряжением . Термостаты доступны с контактами для нормально разомкнутых или нормально замкнутых операций, но одно и то же устройство нельзя использовать для обоих.

Термостаты предварительно откалиброваны производителем и не могут быть отрегулированы. Диски герметичны и размещены на клеммной колодке.

Верхняя заводская табличка: TP 211 в двигателе MG 3,0 кВт с PTC; Нижняя заводская табличка: TP 111 в двигателе Grundfos MMG 18,5 кВт, оснащенном PTC.
Символы термовыключателя двигателя

Символы (слева направо):

  1. Термовыключатель без нагревателя
  2. Термовыключатель с нагревателем
  3. Термовыключатель без нагревателя для трехфазных двигателей (защита звезды)

Термостат может либо подать питание на цепь сигнализации , если она нормально разомкнута, либо обесточить контактор двигателя , если он нормально замкнут и включен последовательно с контактором.

Поскольку термостаты расположены на внешней поверхности концов змеевика, они измеряют температуру в этом месте. В случае с трехфазными двигателями термостаты считаются неустойчивой защитой от остановки или других быстро меняющихся температурных условий.

В однофазных двигателях термостаты защищают от условий блокировки ротора.

Вернуться к оглавлению ↑


Термовыключатель – встроенный в обмотки

Термозащита также может быть встроена в обмотки, см. рисунок ниже.Они работают как чувствительный выключатель питания как для однофазных, так и для трехфазных двигателей. В однофазных двигателях до заданного размера двигателя около 1,1 кВт он может быть установлен непосредственно в главной цепи, чтобы служить защитой на обмотке.

Символ тепловой защиты

Тепловая защита должна быть подключена последовательно с обмоткой или с цепью управления в двигателе.

Тепловая защита, встроенная в обмотки

Klixon и Thermik являются примерами термовыключателя. Эти устройства также называются PTO (Protection Thermique à Ouverture).


Термовыключатели, чувствительные к току и температуре: Верх: Klixons; Внизу: Thermik – PTO
Внутренний фитинг

В однофазных двигателях используется один термовыключатель. В трехфазных двигателях 2 последовательно соединенных термовыключателя располагаются между фазами двигателя. Таким образом, все три фазы находятся в контакте с термовыключателем.

Термовыключатели могут быть установлены на конце катушки, но в результате увеличивается время реакции. Коммутаторы должны быть подключены к внешней системе мониторинга.Таким образом, двигатель защищен от медленной перегрузки. Термовыключатели не требуют реле-усилителя.

Термовыключатели НЕ МОГУТ защитить от условий блокировки ротора.

Вернуться к оглавлению ↑


Как работает термовыключатель?

Кривая справа показывает зависимость сопротивления от температуры для типичного термовыключателя. В зависимости от производителя термовыключателя кривая меняется.

TN обычно составляет около 150–160°C.

Сопротивление в зависимости от температуры для типичного термовыключателя

Вернуться к индексу ↑


Соединение

Подключение трехфазного двигателя со встроенным термовыключателем и реле перегрузки.


Обозначение TP на схеме

Защита по стандарту IEC 60034-11: TP 111 (медленная перегрузка) . Для работы с заблокированным ротором двигатель должен быть оснащен реле перегрузки.

Автоматическое повторное открытие (слева) и ручное повторное пособие (справа)

где:

  • S1 — ON / OFF коммутатор
  • S2 — выключен выключатель
  • K 1 — Contactor
  • T — термический выключатель У мотора
  • м — Мотор
  • — Мотор
  • MV — Перегрузка RELAY

Тепловые выключатели могут быть загружены следующим образом:

U MAX = 250 В AC
I N = 1. 5 A

I max = 5,0 A (ток включения и отключения)

Вернуться к индексу ↑


Термисторы – также встроены в обмотки

Второй тип внутренней защиты термисторы или датчики с положительным температурным коэффициентом (PTC) . Термисторы встроены в обмотки двигателя и защищают двигатель от условий блокировки ротора, длительной перегрузки и высокой температуры окружающей среды.

Тепловая защита достигается за счет контроля температуры обмоток двигателя с помощью датчиков PTC.Если обмотки превышают номинальную температуру срабатывания, датчик подвергается быстрому изменению сопротивления относительно изменения температуры.

В результате этого изменения внутренние реле обесточивают катушку управления внешнего контактора отключения линии. По мере остывания двигателя и восстановления допустимой температуры обмотки двигателя сопротивление датчика снижается до уровня сброса.

В этот момент модуль сбрасывается автоматически, если он не был настроен для ручного сброса. Когда термисторы устанавливаются на концах катушки, термисторы могут быть классифицированы только как TP 111 . Причина в том, что термисторы не имеют полного контакта с концами катушки, и, следовательно, она не может среагировать так быстро, как если бы они были изначально встроены в обмотку.

Термистор / PTC

Термисторная система измерения температуры состоит из датчиков с положительным температурным коэффициентом (PTC), встроенных последовательно по три — по одному между каждой фазой — и соответствующего полупроводникового электронного переключателя в закрытом модуле управления.Набор датчиков состоит из трех датчиков, по одному на фазу.

Защита PTC, встроенная в обмотки

Чувствительна только к температуре. Термистор должен быть подключен к цепи управления, которая может преобразовывать сигнал сопротивления, который снова должен отключать двигатель. Используется в трехфазных двигателях.

Сопротивление датчика остается относительно низким и постоянным в широком диапазоне температур и резко возрастает при заданной температуре или точке срабатывания.

Когда это происходит, датчик действует как твердотельный термовыключатель , а обесточивает управляющее реле .

Реле размыкает цепь управления машиной, отключая защищаемое оборудование. Когда температура обмотки возвращается к безопасному значению, модуль разрешает ручной сброс.

Вернуться к индексу ↑

Ссылка // Grundfos — моторная книга (Скачать здесь)

SBE 39PLUS с пластиковым корпусом, 110 датчик давления дба, MCBH разъем, внутренний термистор

Транспортировочный кейс Storm
ОПИСАНИЕ ПРИМЕЧАНИЯ
39plus

РЕГИСТРАТОР ТЕМПЕРАТУРЫ (дополнительно) РЕГИСТРАТОР ТЕМПЕРАТУРЫ — память 64 МБ, интерфейс USB, литиевая батарея (безопасная), загрузочный кабель USB для внутреннего ввода-вывода (номер по каталогу 172557), программное обеспечение Seasoft и полная документация (внутренний кабель ввода-вывода USB может быть удалены для кредита).


Корпус SBE 39plus (глубина) Выбор НЕОБХОДИМО ВЫБРАТЬ ОДИН
39P.1xxx0 600 м пластиковый корпус
39P.2xxx0 10 500 м корпус из титана
Диапазон (глубина) датчика давления SBE 39plus Варианты выбора — НЕОБХОДИМО ВЫБРАТЬ ОДИН
39P.x0xx0 Без датчика давления Датчик давления установлен в торцевой крышке и не подлежит замене/замене на месте.Несмотря на то, что максимальное номинальное давление дает вам максимальную гибкость при использовании 39plus, это достигается за счет точности и разрешения. Предпочтительно использовать датчик давления самого низкого диапазона, совместимый с предполагаемой максимальной рабочей глубиной , поскольку точность и разрешение пропорциональны полному диапазону шкалы датчика давления. Например, сравнение датчиков 2000 и 7000 м:
  • Датчик 2000 м:
    начальная точность = 2 м (= 0,1% * 2000 м), разрешение
    = 0,04 м (= 0,002% * 2000 м)
  • Датчик 7000 м:
    начальная точность = 7 м (= 0.1% * 7000 м), разрешение
    = 0,14 м (= 0,002% * 7000 м)
39P.x1xx0 Тензометр 20 м Датчик давления
39P.x2xx0 100 м тензодатчик датчик давления
39P.x3xx0 Тензодатчик 350 м Датчик давления
39P.x4xx0 Тензометр 600 м Датчик давления
39P.х5хх0 1000 м тензодатчик датчик давления
39P.x6xx0 2000 м тензодатчик датчик давления
39P.x7xx0 Тензодатчик 3500 м Датчик давления
39P. x8xx0 7000 м тензодатчик датчик давления
Выбор разъема SBE 39plus НЕОБХОДИМО ВЫБРАТЬ ОДИН
39P.хх0х0 Без внешнего разъема (связь только через внутренний разъем USB)

Все опции включают кабель 172557 (кабель USB для связи с внутренним разъемом USB).

  • 39P.xx0x0 — для 39plus без внешнего разъема для настройки прибора и загрузки данных требуется открыть корпус, отвинтив торцевую крышку; связь осуществляется через внутренний разъем USB.
  • 39P.xx1x0 и 39P.xx2x0 — 39plus с внешним разъемом позволяет настраивать прибор и загружать данные, не открывая корпус.Связь через внутренний разъем USB обеспечивает быструю загрузку больших наборов данных.

Разъемы с возможностью «мокрого» подключения можно соединять во влажных условиях. Их булавки не нужно сушить перед спариванием. По конструкции вода на контактах разъема вытесняется при соединении разъема. Однако их нельзя спаривать или разъединять во время погружения. Коннекторы с возможностью «мокрого» подключения имеют непроводящий ток направляющий штифт, который облегчает выравнивание контактов и требует меньшего усилия для сопряжения, что упрощает надежное сопряжение в темных или холодных условиях по сравнению с коннекторами XSG/AG.Как и разъемы XSG/AG, разъемы с мокрым подключением нуждаются в надлежащей смазке и требуют осторожности во время использования, чтобы не допустить попадания воды в разъемы.


Разъем XSG слева, разъем с возможностью «мокрой» замены (MCBH) справа

39P.xx1x0 Разъем XSG (кабель внешнего ввода-вывода заказывается отдельно)
39P.xx2x0 Разъем с возможностью «мокрой» замены (MCBH) (кабель внешнего ввода-вывода заказывается отдельно)
Выбор конфигурации термистора SBE 39plus — НЕОБХОДИМО ВЫБРАТЬ ОДИН
39P. ххх00 Внешний термистор , в защитной оболочке (время отклика ~0,5 секунды) Внутренний термистор обеспечивает более надежный датчик, но более медленный отклик. Внешний термистор обеспечивает более быструю реакцию, когда требуется быстрая выборка.
39P.xxx10 Внутренний термистор , встроенный в торцевую крышку из титана (время отклика ~25 секунд)
Варианты швартовных зажимов SBE 39plus (2 зажима и титановый корпус следует использовать, если швартовка подвергается высокодинамическим движениям.Укажите хомут, чтобы он соответствовал внешнему диаметру. оболочки швартовного троса)
50377. Я Один пластиковый монтажный зажим для швартовного троса диаметром 1/4 дюйма или 6 мм

См. документ 67162 и чертеж 41396. Обозначение I’ указывает на то, что зажим должен быть установлен на приборе на заводе.

SBE 39plus показан с титановым корпусом длиной 10 500 м, внутренним разъемом ввода-вывода и внешним термистором, а также 1 монтажным зажимом.

Размер зажима Примечание: Швартовный трос обычно определяется размером троса, а не внешним диаметром (0.D.) кожуха швартовного троса. Проверьте наружный диаметр оболочки провода. перед выбором размера зажима. Размер зажима должен быть меньше или равен наружному диаметру оболочки провода. но больше диаметра проволоки. Например, , спецификации Mooring System Inc. для стального каната 3×19 (в 2016 г.) следующие:

Диаметр проволоки Диаметр кожуха Рекомендуемый зажим Sea-Bird
3/16 дюйма (5,0 мм) 0,255 дюйма (6.5 мм) 1/4 дюйма
1/4 дюйма (6,5 мм) 0,330 дюйма (8,4 мм) 5/16 дюйма
5/16 дюйма (8,0 мм) 0,392 дюйма (9,9 мм) 3/8 дюйма
3/8 дюйма (9,5 мм) 0,453 дюйма (11,5 мм) 10 мм (0,394 дюйма)
7/16 дюйма (11,1 мм) 0,5 дюйма (12,7 мм) 1/2 дюйма

Для установки на канат проверьте внешний диаметр каната и выберите зажим меньше, чем канат O. D. для учета сжимаемости веревки (например, для веревки 5/16 дюйма выберите зажим ¼ дюйма; зажим 5/16 дюйма будет слишком большим).

50378. Я Один пластиковый монтажный зажим для швартовного троса диаметром 5/16 дюйма или 8 мм
50379. Я Один пластиковый монтажный зажим для швартовного троса диаметром 3/8 дюйма или 10 мм
50380. Я Один пластиковый монтажный зажим для 1/2 дюйма.или швартовный трос диаметром 12 мм
50381. Я Один пластиковый монтажный зажим для швартовного троса диаметром 5/8 дюйма или 16 мм
50423. Я Один пластиковый монтажный зажим для швартовного троса диаметром 3/4 дюйма или 19 мм
50459. Я Один пластиковый монтажный хомут для швартовного троса диаметром 18 мм
50534. Я Один пластиковый монтажный зажим для швартовного троса диаметром 20 мм
Варианты отбойных щитков SBE 39plus — требуется один швартовный зажим
801554.001 я Отбойник для швартовного троса диаметром 1/4 дюйма Обозначение

«I» указывает на то, что ограждение сетки должно быть установлено на приборе на заводе.

Конические концы кранца для сетей предназначены для сброса лески или сетей.

Отбойник сетки удерживает 1/2 швартовного зажима. Все оборудование зафиксировано внутри, что гарантирует отсутствие потери гаек или болтов во время развертывания. Прикрепите 39plus к швартовному тросу в 2 этапа:

  1. Поместите отбойник и прикрепленный зажим к якорному канату.Вставьте 39plus в направляющие зажима.
  2. Удерживая крыло 39plus и сетку одной рукой, свободной рукой затяните зажимные болты отверткой.
801554.003 I Отбойник для швартовного троса диаметром 5/16 дюйма или 8 мм
801554.004 I Отбойник сетки для швартовного троса диаметром 3/8 дюйма
801554.007 I Отбойник сетки для швартовного троса диаметром 1/2 дюйма
801554.008 я Отбойник для швартовного троса диаметром 5/8 дюйма или 16 мм
801554.002 I Крыльчатая сетка для швартовного троса диаметром 6 мм
801554.005 I Крыльчатая сетка для швартовного троса диаметром 10 мм
801554.006 I Крыльчатая сетка для швартовного троса диаметром 12 мм
Запасные части и аксессуары SBE 39plus
50504 Литиевые батареи (запасные), упаковка из четырех штук 3. Элементы AA 6 В (Saft LS 14500) Четыре элемента входят в стандартный комплект поставки; это запасной. Ограничения на доставку применяются для отправки запасных литиевых батарей; подробности см. в руководстве SBE 39plus. Нажмите здесь, чтобы купить Saft LS 14500 на Amazon.
801376 Интерфейсный кабель данных/питания, RMG-4FS к DB-9S и Батарейный фиксатор 9 В , 2,4 м (DN 32604) Закажите 801376 или 801355 для 39plus с внешним разъемом XSG.
801385 Интерфейсный кабель данных/питания, RMG-4FS к DB-9S и красный/черный витой провод , 2,4 м (DN 32277)
172557 Кабель USB Type A — Mini-B, 1,8 м Для подключения к внутреннему разъему USB. Входит в стандартный комплект поставки; это запасной.
801836 Кабель ввода/вывода внутренних данных 37-IM/IMP/IMP-ODO/IMP-IDO и 39plus, 0,3 м (DN 33406) Для быстрой загрузки данных с помощью внутреннего разъема RS-232.
801263 Интерфейсный кабель данных/питания, с возможностью «мокрой» замены, MCIL-4FS — DB-9S и Батарейная защелка 9 В , 2,4 м (DN 32490) Закажите 801263 или 801206 для 39plus с внешним разъемом MCBH с возможностью «мокрой» замены.
801206 Интерфейсный кабель данных/питания, с возможностью «мокрой» замены, MCIL-4FS — DB-9S и красный/черный витой провод , 2,4 м (DN 32366)
20200 Адаптер USB-последовательный порт, FTDI UC232R-10 (подключает компьютеры с портами USB к приборам RS-232) Многие новые ПК и портативные компьютеры имеют порт(ы) USB вместо последовательного порта(ов) RS-232.Последовательный USB-адаптер подключается к USB-порту и позволяет подключать последовательное устройство через адаптер. Многопортовые адаптеры доступны от других компаний; см. указания по применению 68.
60058 Влагопоглотитель , капсулы, 5 бутылок (для использования в 39plus с внешним разъемом ) Из-за нехватки места в модели 39plus без внешнего разъема используется осушитель, отличный от модели 39plus с внешним разъемом. Заменяйте влагопоглотитель каждый раз, когда вы открываете корпус 39plus (например, для замены батареи или для подключения к внутреннему разъему USB).Информацию об осушителе см. в примечаниях по применению 71.
60039 Влагопоглотитель Упаковка (Sorb-it, 1 грамм), банка по 25 штук (для использования в 39plus без внешнего разъема )
60069 Комплект запасных частей SBE 39plus для SBE 39plus с внешним разъемом (документ 67227) Уплотнительные кольца и влагопоглотитель; Входит в стандартную поставку. Обратите внимание, что осушитель необходимо заменять каждый раз, когда вы открываете корпус, будь то подключение к внутреннему разъему ввода-вывода (если применимо) или замена литиевых элементов.
  • 60069 для SBE 39plus с внешним разъемом
  • 60070 для SBE 39plus без внешнего разъема
60070 Комплект запасных частей SBE 39plus для SBE 39plus без внешнего разъема (документ 67228)
31633 Транспортировочный кейс Storm (iM2600) — вмещает до 4 SBE 39plus с внешним соединителем или 6 SBE 39plus с внутренним соединителем (не вмещает SBE 39 с сетчатыми крыльями) со специальными вставками из пеноматериала вмещает до 4 SBE 39plus с внешним разъемом или 6 SBE 39plus с внутренним разъемом ( показан справа ).
  • Литой корпус с пластиковым корпусом из смолы HPX, автоматическим клапаном выравнивания давления, откидными кнопочными защелками, складной мягкой рукояткой и уплотнительным кольцом. Соответствует правилам провоза багажа авиакомпаний.
  • Внутренние размеры:
    20 x 14 x 7,7 дюймов (51 x 36 x 20 см).
  • Внешние размеры:
    21,2 x 16 x 8,3 дюйма (54 x 41 x 21 см).

SBE 39plus в сетчатом крыле не подходит к в транспортировочном кейсе Storm.

Сводка характеристик детектора PbSe — Infrared Materials Inc.



Модель
Номер
Элемент
Размер

(мм)
Длина волны
Пиковый сигнал
l
(мкм)
D* pk , 1050 Гц, 1 Гц)
(см Гц 1/2 Вт -1 )
Чувствительность
(l пик , 1050 Гц) В/В
Темный
Сопротивление

(МОм)
Время
Константа

(мкс)
Рабочий
Температура

(°C)
ΔT при
Макс.
Охлаждение

(°C)
Стандартный
Пакет
Опции
Минимум Типовой
Плоские детекторы:
В1 1x 1 3.8 тип 1,2×10 10 мин.
1,8×10 10 тип
20 000 40 000 0,1 – 3,5

0,8 тип.

2 тип.

5 макс.

+25 Н/Д Плоская пластина
В2 2x 2 10 000 20 000 Плоская пластина
В3 3x 3 6 500 13 000 Плоская пластина
В6 6x 6 9. 0×10 9 мин 3 250 6 500 Плоская пластина
В10 10x 10 7,5×10 9 мин 1 950 3 900 Плоская пластина
Комплектные детекторы окружающей среды:
В1-5 1x 1 3,8 тип 1,4×10 10 мин.
2,0×10 10 тип
22 000 44 000 0.1 – 3,5

0,8 тип.

2 тип

5 макс.

+25 Н/Д ТО-5
В2-5 2x 2 11 250 22 500 ТО-5
В3-5 3x 3 7 400 14 800 ТО-5
В6-8 6x 6 1,2×10 10 мин 3700 7 400 ТО-8
В10-3 10x 10 1. 0×10 10 мин 2 200 4 400 ТО-3
Охлаждаемые детекторы TE мощностью 2 Вт: Типичная мощность охлаждения при максимальном охлаждении или близком к нему: 0,9 В при 1,2 А
Б1-7К3Т 1x 1 4.3 тип 1,6×10 10 мин.
3,0×10 10 тип
66 000 100 000 1,0 – 15,0

5,0 тип

9 тип.

20 макс.

-35 55 мин.

60 тип

ТО-37
Б2-7К3Т 2x 2 33 000 50 000 ТО-37
Б3-7К3Т 3x 3 22 000 33 000 ТО-37
Б10-3К2Т 10
х 10
4. 2
тип
8,0×10 9 мин 5000 7 500 0,5
– 10,0
4,0 тип.
6
тип.
12 макс.
-25 45 мин
50 тип.
ТО-3
Охлаждаемые детекторы TE мощностью 3 Вт: Типичная мощность охлаждения при максимальном охлаждении или близком к нему: 1,8 В при 1,2 А
Б1-8К4Т 1x 1 4,5 тип 2,0×10 10 мин
3.5×10 10 тип
126 000 190 000 1,0 – 20,0

6 тип

12 тип.

25 макс.

-50 70 мин.

75 тип

ТО-8, ТО-66
Б2-8К4Т 2x 2 63 000 95 000 ТО-8, ТО-66
Б3-8К4Т 3x 3 38 000 56 000 -45 ТО-8, ТО-66
Б6-8К2Т 6x 6 1. 6×10 10 мин 18 000 27 000 -25 50 мин
55 тип
ТО-8, ТО-66
Характеристики окружающей среды применимы при использовании черного тела 500°K и смещении 50 В/мм на детекторе и последовательно включенном нагрузочном резисторе 1 МОм. применяется с черным телом 500°K и смещением 50
В/мм на детекторе и последовательным нагрузочным резистором 1 МОм.
Характеристики охлаждения TE применяются при использовании черного тела 500°K и смещении 35 В/мм на детекторе и нагрузочном резисторе 1 МОм последовательно при максимальном или близком к максимальному охлаждении от радиатора +25°C.Блоки герметично закрыты сапфировым или кремниевым окном.
Максимальная номинальная температура элемента +85°C.

Узнайте больше о наших номерах моделей:

B59975C160A70 1,8 Ом 20 В термистор PTC Epcos

Стоимость доставки почтой первого класса:

Сумма заказа Минимум
Максимальное количество заказов
Тарифы на доставку первого класса в США
$00. 01
25,00 $
5,85 $
25,01 $
35,00 $
6,85 $
35,01 $
45,00 $
8,85 $
45,01 $
$55,00
9,85 $
55,01 $
75,01 $
11,85 $
75 долларов.01
100,00 $
12,85 $
100,01 $
200,00 $
14,85 $
200,01 $
300,00 $
15,85 $
300,01 $
500,00 $
17,85 $
500,01 $
+
18 долларов. 85

Стоимость доставки приоритетной почтой:

Сумма заказа Минимум
Максимальное количество заказов
Стоимость доставки Priority Mail в США
$00,01
25,00 $
10,50 $
25,01 $
35,00 $
11,50 $
35,01 $
45 долларов.00
12,50 $
45,01 $
$55,00
13,50 $
55,01 $
75,01 $
14,50 $
75,01 $
100,00 $
16,50 $
100,01 $
200,00 $
18,50 $
200 долларов. 01
300,00 $
21,50 $
300,01 $
500,00 $
24,50 $
500,01 $
+
25,50 $

Canada First Class International (исключения см. на странице доставки)

Сумма заказа Минимум
Максимальное количество заказов
Канада Первый класс Международный
$00.01
45,00 $
15,95 $
45,01 $
90,00 $
29,95 $
90,01 $
150,00 $
49,95 $
150,01 $
300,00 $
59,95 $
300,01 $
700,00 $
79 долларов. 95
700,01 $
2000,00 $
99,95 $

Приоритетная почта Канады (исключения см. на странице доставки)

Сумма заказа Минимум
Максимальное количество заказов
Приоритетная почта Канады
$00,01
45,00 $
36,95 $
45 долларов.01
90,00 $
45,95 $
90,01 $
150,00 $
59,95 $
150,01 $
300,00 $
79,95 $
300,01 $
700,00 $
99,95 $
700,01 $
2000,00 $
109 долларов. 95

Международный — за пределами США/Канады (исключения см. на странице доставки)

Сумма заказа Минимум
Максимальное количество заказов
Международный — за пределами США / CA
100,00 $
150,00 $
79,95 $
150,01 $
300,00 $
99 долларов.95
300,01 $
500,00 $
139,95 $
500,01 $
1000,00 $
169,95 $
Основы датчика температуры

— NI

Теория работы термопары

Термопары работают по принципу, известному как эффект Зеебека. Когда две проволоки из разнородных металлов соединяются и нагреваются с одного конца, образуется термоэлектрическая цепь, вызывающая измеримую разность потенциалов, известную как напряжение Зеебека, на «холодном» конце.Данное сочетание металлов различается по температурному диапазону, чувствительности и погрешности в зависимости от свойств этих металлов.

Рис. 1: Иллюстрация эффекта Зеебека

Каждый тип термопары состоит из уникальной пары металлов. Вам необходимо понимать рабочие характеристики типа термопары, которую вы выбираете для измерения температуры. Некоторые термопары обеспечивают широкий диапазон температур за счет очень нелинейной зависимости напряжения от температуры, в то время как другие обеспечивают меньший (но более линейный) диапазон температур.

Типы термопар

Как упоминалось выше, вы можете выбрать термопару из множества типов и конструкций. Типы обычно определяются буквенным обозначением, например, E, J или K. Тип термопары определяет металлы, используемые для создания термопары; следовательно, он также определяет рабочий диапазон, точность и линейность термопары. На следующих графиках показана характеристика напряжения различных типов термопар в диапазоне температур.

Рис. 2. Температурная характеристика различных типов термопар

В дополнение к типу термопары необходимо выбрать конфигурацию оболочки.Некоторые из этих вариантов показаны на рис. 3, включая заземление, изоляцию, герметизацию и открытый доступ.



Рис. 3: Варианты для оболочки термопары

Каждая конфигурация имеет преимущества и недостатки в отношении времени отклика, помехозащищенности и безопасности. В таблице 1 представлен обзор влияния каждого параметра конфигурации.



Конфигурация соединения

Преимущества

Недостатки

Открытый

Самый быстрый ответ (~0. от 1 до 2 с)

Контур заземления и шумовой потенциал

без химической защиты

наиболее подвержен физическим повреждениям

Наружная кромка

Быстрый отклик (~15 с)

Контур заземления и шумовой потенциал

без химической защиты

подвержен физическим повреждениям

Герметичный и заземленный

Физическая и химическая защита

Медленный отклик (~40 с)

Контур заземления и шумовой потенциал

Герметичный и изолированный

Физическая и химическая защита

электрическая защита (предотвращает контуры заземления и помехи)

Самая медленная реакция (~75 с)

Таблица 1: Обзор конфигураций соединения термопары

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
