Установка выдвижных ящиков на систему tandem Blum
Ну вот я наконец то дорос и до настоящей качественной (и дорогой) фурнитуры от компании Blum. Рассмотрим установку таких компонентов, как выдвижные ящики на системе Тандем полного выдвижения.
От тандембоксов тандемы отличаются точно так же, как роликовые направляющие отличаются от метабоксов. Они служат только для монтажа уже собранных ящиков.
В комплект для одного ящика входит пара направляющих с интегрированными доводчиками, а так же пара замков (левый и праваый которые ПРОДАЮТСЯ ОТДЕЛЬНО (не забудьте купить).
Сами ящики для системы tandem имеют ряд особенностей. Начнем с расчетов, они, как водятся, уникальны для каждой системы.
По ширине мы, отталкиваемся от ширины короба передняя стенка ящика (вкладная) по ширине должна быть внутренний просвет короба минус 42 мм
Высота передней (задней) стенки должна быть на 12-15 мм меньше, чем высота боковых стенок.
Ее высота так же не должна превышать высоту ниши — 7мм (сверху) — 28 мм (снизу)
Перейдем к боковой стенке. Ее длина рассчитывается исходя из длины самой направляющей (надо вычесть 10 мм).
Высота же на 13-15 мм выше высоты передней стенки. Если брать высоту от ниши, тогда высота ниши-7 мм-28мм+13 мм.
Размеры дна (из ДВПО) ширина = размеры передней стенки =16 мм.
Длина дна = длина боковой стенки
Кроме этого, практикуется более жесткое дно из 16 мм ЛДСП. При этом его размеры должны быть по ширине равными ширине передней стенки, а по длине на 32 мм меньше длины боковой.
При использовании более толстой ЛДСП (отличной от 16 мм), необходимо фрезеровать паз, как на схеме.
На всякий случай, приведу еще одну схему, на этот раз общую.
Собираем сам ящик. С размерами мы уже определились. В боковых стенках необходимо прорезать паз. Я делал его на фрезерном столе фрезой 3 мм, можно с успехом заказать на форматнике вместе с распилом или прорезать циркуляркой.
Дно и боковая стенка должны сочетаться так:
Стягиваем стенки конфирматами, а паз задвигаем дно и прикручиваем к фронтальным стенкам саморезами (на передней с краев саморезы не ставим — оставляя место под замки).
Прикручиваем замки (пара саморезов в переднюю стенку, чтобы замок не выступал за фронтальную плоскость ящика.
На задней стенке сверлится пара глухих отверстий глубиной коло 10 мм (от нижнего края отступаем 11 мм, сбоку тоже 7 мм (от края стенки, а не ящика) и сам диаметр отверстия 6 мм.
Никакие направляющие к ящику крепить не надо и это очень здорово.
Переходим к коробам. На боковых стенках размечаем крепление направляющих. Для этого снизу отступаем 37 мм и проводим перпендикуляр от переднего края. На этой линии от того же переднего края откладываем 37 мм — легко запомнить ))). Получаем точку крепления четвертого отверстия в верхнем ряду (для стандартных ящиков с накладным фасадом). Накалываем ее шилом.
Ориентируясь на рекомендуемые зазоры по высоте (7 и 28 мм — см.
схему) проводим следующий перпендикуляр. Аналогичные манипуляции проводим на второй стойке (не забываем, что они зеркальные).
Теперь укладываем направляющую на разметочную линию так, чтобы вышеупомянутое четвертое отверстие в верхнем ряду стояло точно напротив наколотого отверстия. Остальной верхний ряд должен проходить точно над разметочной линией (то есть она должна идти по центру всех отверстий верхнего ряда — так, вроде, понятней).
Закручиваем в центры этих отверстий 2-4 самореза (в зависимости от того, что вы будете в ящиках хранить — можно и больше). Для контроля — расстояние от переднего края стойки до края направляющей должно быть 4 мм.
Собираем короб.
Выдвигаем направляющие, на них ставим ящик (замками к себе) и задвигаем его обратно до щелчка. Все, ящик сел на положенное ему место.
Осталось прикрутить фасады. Я делал это традиционно на двусторонний скотч.
Чтобы снять ящик с направляющих Tandem, необходимо нажать на красные части замков, после чего он легко снимается вперед и вверх.
Выкатные механизмы TANDEM BLUM г.Киров
|
Оптимальное конструкторское решение компании БЛЮМ (BLUM) для деревянных ящиков Вашего мебельного комплекса – система скрытых направляющих TANDEM. Она обеспечивает лёгкий и плавный ход Ваших ящиков при любой степени нагруженности. Применение в современном быту системы выдвижения TANDEM – лучшее решение, позволяющее извлечь максимум комфорта, не затрачивая больших средств на покупку и установку. Оптимальное соотношение «цена – качество» — традиционная «марка» продукции от компании BLUM.
|
Основные характеристики направляющих Тандем (Tandem)от компании БЛЮМ (BLUM):
- Функция как полного, так и частичного (75% основного хода) выдвижения
- Длина выдвижения от 250 до 750 мм.
- Оснащены системами замков и фиксаторов
- Оптимальная динамическая нагрузка в пределах от 30 до 50 кг.
- Плавный ход ящиков при любой степени нагруженности
- Применение механической системы открывания TIP-ON для деревянных ящиков
- Встроенная система доводчиков BLUMOTION, обеспечивающая мягкое и бесшумное закрывание
- Система TANDEM оснащена замками для быстрого снятия и установки ящика без использования специального инструмента
Преимущества системы направляющих Тандем (Tandem) для производителя/сборщика мебели:
- возможность регулировки по высоте без применения специального инструмента с помощью замков;
- встроенная регулировка наклона фасада, так же не требующая применения специального инструмента;
- возможность лёгкого и быстрого снятия и установки ящиков без инструментов благодаря замкам;
- компенсация погрешностей установки по ширине и глубине;
- применение механизма самозакрывания Blumatic.
|
Механизм Tip-On открывания от нажатия производства БЛЮМ (BLUM) устанавливается на направляющие Тандем (TANDEM) 250 – 550 мм полного и частичного выдвижения без доводчика. |
|
|
Направляющие TANDEM plus полного выдвижения без доводчика — идеальное решение фирмы Блюм (BLUM) для деревянных ящиков. Скрытые направляющие позволяют создавать мебель, соответствующую самым высоким требованиям. Полное выдвижение ящиков делает использование мебели максимально удобным, так как все содержимое ящика хорошо видно и легко доступно.
|
|
|
Направляющие TANDEM plus полного выдвижения с доводчиком BLUMOTION — идеальное решение фирмы Блюм (BLUM) для деревянных ящиков. Полное выдвижение ящиков делает использование мебели максимально удобным, так как все содержимое ящика хорошо видно и легко доступно. Скрытые направляющие позволяют создавать мебель, соответствующую самым высоким требованиям. |
Механизм открывания ящиков без ручек от нажатия (push).Tandem 550h5500B част.
выдв. + BLUMOTIONИдея создания нашей компании была продиктована нам ситуацией на мебельном рынке в те не такие далекие 90 годы, когда понятия комплексного обслуживания кустарных мебельщиков, умеющих работать руками и головой, практически не было.
В первые же месяцы нашей работы мы поняли, что находимся на верном пути. При общении с людьми, которых мы обслуживали в то время, звучали вполне разумные предложения по усовершенствованию получаемых услуг и расширению ассортимента сопутствующих товаров. Таким образом началось наше бурное развитие.
В 2005 году для нас стал очевидным факт, что постепенно у наших клиентов появляется потребность
и возможность покупать товары OnLine. В связи с этим, было принято решение создать интернет
магазин для современных мебельщиков и розничных клиентов.
Интернет магазин Торговой Марки ДЕКС постепенно набирал популярность не только в своем регионе, но и по всей территории Украины. С нами начали сотрудничать многие мебельщики из разных регионов, где обслуживание не то, что онлайн, а даже офлайн, до сих пор на очень низком уровне. Постепенно у нас стали появляться клиенты из городов миллионников, в которых с каждым годом становилось все труднее и труднее перемещаться из точки А в точку Б.
И так, из года в год, работая над улучшением нашего сервиса, к 2010 году мы вышли в лидеры по
обслуживанию клиентов онлайн в такой узкоспециализированной нише, как мебельная фурнитура.
В
этом же году было принято решение о выставлении фотографий товаров собственного производства:
шкафов, прихожих, диванов для онлайн продажи. Это решение также было успешным и привело нас к
расширению ассортимента мебели и договоренности с другими производителями о реализации их
товаров на нашей площадке.
Сегодня мы очень тщательно относимся к выбору наших партнеров-поставщиков и постоянно работаем
над повышением уровня сервиса для наших клиентов.
Это не просто слова, которые украшают этот текст. Каждый сотрудник, которого мы принимаем на работу, придерживается ключевой ценности компании — Мы Выполняем То, Что Пообещали Клиенту С Первого Раза И Точно Вовремя. Это же требование относится и к нашим поставщикам.
Все отзывы, которые есть в разделе «Отзывы», действительно написаны нашими клиентами, а не
притянуты за «уши».
Мы всегда приветствуем конструктивную критику и будем Вам за нее благодарны.
Надеемся, что сотрудничество с нами будет для Вас полезным, и от этого жизнь станет ярче
Фурнитура BLUM. Обзор направляющих. Новинки Блюма 2020. LEGRABOX | MOVENTO | TANDEM
Привет друзья,
Комфорт на кухне во многом зависит от фурнитуры, которая обеспечивает плавность при её использовании. Меня зовут Юрьев Юрий, и сегодняшний выпуск посвящён австрийской фурнитуре Blum.
Tandem
Начнём с направляющих тандем, основной особенностью которого является то, что сам ящик изготовлен из корпусного материала. Это может ДСП, фанера или МДФ. Сами направляющие крепятся снизу. Данный механизм предусматривает направляющие как с доводчиком, так и без.
Так же направляющие могут быть частичного движения, как на этом образце, при этом видимая зона уменьшается на 10 см, и ящики полного движения.
При таком способе открывания мы получаем полный доступ к содержимому ящика. Благодаря тому, что есть механизм без доводчика, есть возможность установить тип открывания tip-on, который открывается от нажатия и закрывается так же способом. Нагрузку которые могут выдержать эти направляющие разделили на 30 и 50 кг, учтите, что корпус ящика так же имеет собственный вес, по этому учите это при нагрузке данных направляющих, неоспоримым плюсом данных направляющих, является то, что внутреннюю часть ящика, можно изготовить абсолютно в любом цвете и любой высоте боковых стоек тем самым максимально увеличить полезное пространство внутри ящика, учтите, что из-за конструктивных особенностях крепления направляющих к дну, полезное пространство ящика теряет в высоте 43 мм. Так же на данный вид направляющих предусмотрен вид открывания — Servo Drive.
Максимальную ширину ящика на направляющих тандем рекомендую делать не более 90 см, при такой ширине обязательно необходимо ставить синхронизатор.
Направляющие тандем могут быть как на фиксаторах, так и на замках, я рекомендую ставить замки, потому что это очень удобно, когда у вас что-то упало за пределы ящика, его можно без проблем снять и убрать внутри модуля.
Movento
Направляющие мовенто внешне почти не отличаются от тандем, но они обладают чуть большими показателями по нагрузке, а именно 40 и 60 кг в линейке мовенто нет механизмов без доводчика, Также в направляющие мовенто есть возможность установки механизма типон блюмоушен, который открывается от нажатия, а благодаря механизму блюмоушен обеспечивает плавное закрытие.
Повышенные показатели нагрузки обеспечивают возможность сделать ящики шириной до 1 м 40 см при этом для стабильной работы данного механизма необходимо установить синхронизатор.
Также одной из новинок Блюм, которая была представлена в этом году является фиксатор для выдвижной доски, при полном выдвижении он фиксирует полку, а для того чтобы ее закрыть нужно отщелкнуть фиксатор.
Системы карго.
Здесь представлено 4 вида направляющих:
Тандем полного выдвижения, Тандем бокс плюс, тандем бокс антаро и леграбокс.
Минимальная ширина такого карго может быть 20 см это связано с тем что при меньшем размере внутренние наполнение ящика будет бесполезным.
Сам механизм карго состоит из всего одной системы направляющих, благодаря тому что одна направляющая крепится вверху и вторая по диагонали внизу, обеспечивается стабильная работа данного механизма.
Карго на направляющих тандем изготавливаються из корпусного материала и может быть в любом цвете, минусом данного механизма является то при ширине фасада 20 см полезное пространство ящика составляет всего 11,5 см высоту можно регулировать от ваших пожеланий, но чем выше боковая стойка тем более громоздким будет смотреться карго.
Направляющие тандем бок плюс и антаро отличаются друг от друга лишь верхней частью боковых царг, в антаро он прямоугольный, в тандем бокс плюс он скрученный.
Минусом этих направляющих является внутренняя скругленная стенка которая уменьшает полезное пространство почти на 10 см.
Самым экономически выгодным является карго на направляющих Леграбокс — за счет своих достаточно тонких стенок всего 10 мм при ширине фасада 20 см полезное пространство внутри карго составляет более 13 см
Legrabox
Направляющие леграбокс являются топовым решением компании Blum.
Боковины данной системы направляющих могут быть в 4 цветах: белый, черный, серый и из нержавеющей стали. Элегантность этих направляющих обеспечивать тонкие стенки толщиной всего 10 мм. Высота боковых стенок может быть разной от 66 до 241 миллиметра. Размерная сетка разделяется буквенным обозначением, царга N имеет высоту 66,5 мм, максимальная высота 241 мм обозначается буквой F, а более подробную информацию о всей размерной сетке вы можете узнать у наших дизайнеров, если вы в поиске кухни, переходите на наш сайт и отправляйте заявку на бесплатный замер и 3D проект.
Направляющие леграбокс делятся на два вида пьюр и фри, отличие заключается в том, что у направляющих леграбокс пьюр боковая стойка является монолитной, а в линейке ври есть возможность вставки из любого материала толщиной до 10 мм, чаще всего устанавливают стекло, но на этом можно не ограничиваться.
О системах разделителей для леграбоксов я сниму отдельное видео, в котором покажу как можно правильно спланировать внутреннее пространство внутри ящика.
Максимальная нагрузка направляющих леграбокс может достигать до 70 кг, что позволяет максимально комфортно пользоваться этими выдвижными механизмами.
Также одним из преимуществ леграбоксов является возможность крепления тонких фасадов.
Антаро новинка новый цвет
Направляющие тандембокс антаро представлены в 5 цветовых решениях: белый, черный, серый металик, серый Орион, а под заказ есть позиции в нержавеющей стали.
Это самый универсальный вид направляющих, которые можно применять практически в любой части кухни, от самых маленьких шухляд, до угловых решений кухонного пространства.
Внешне направляющие анторо выглядят как обычный тандембокс, за исключением прямого угла на торце царги, внутренняя компоновка ящиков используется из системы оргалайн, благодаря которой можно грамотно распланировать пространство любого ящика.
По нагрузке антаро разделены на два вида 30 и 65 кг. Данный вид направляющих может быть только с доводчиком даже при использовании открывания на нажатие.
Высота бортика направляющих варьируется от 68 до 115 мм для более высоких шухляд дополнительно используются специальные реслинги, которые позволяют отрегулировать нужную вам высоту.
Для внутрених ящиков антаро предусмотрено крепление ручка поводок, которая может быть как с пристёгивающимся механизмом так и без.
Space Corner
Если у Вас угловая кухня, то это идеальное решение. Система спейс корнер — сделает угол любой кухни максимально полезным.
На данном образце представлен механизм Спейс корнер на направляющих антаро, с встроенным механизмом синкромоушен — которые позволяют выдвигать дополнительно фасад и Плано его закрывать.
Metabox
Самый бюджетный вариант направляющих от Блюм является метабокс, максимальная нагрузка на такие направляющие не должна превышать 25 кг, поэтому для больших шухляд я бы не рекомендовал использовать данные механизмы.
Метабоксы бывают как с доводчиком так и без него. Работают они достаточно громко, и не так плавно, как другие механизмы. Высота боковых царг варьируется от 54 до 150 мм
Данный механизм бывают только в белом цвете.
Его лучше использовать в ящиках, которыми вы будете очень редко пользоваться.
Space Tower
Зона хранения запасов на кухне — это основная стратегическая точка кухонного треугольника. Поэтому компания Блюм создало такое замечательное решение как Спейс тавер.
он состоит из пяти выдвижных ящиков 4 леграбокса фри высотой цанги 177 мм и один леграбокс пюр высотой цанги 90 мм, также в комплект входят петли которые открываются на 155 градусов, что позволяет беспрепятственно пользоваться выдвижными ящиками. Данная комплектация системы хранения разбита на шкаф шириной 60 см и высотой 2 м.
Но докупив еще несколько выдвижных ящиков леграбокс можно его увеличить до любого размера.
Space Step
Еще одна новинка от Блюм — механизм Спейс степ.
Данный механизм не только создает полезное пространство в цоколе, но и обеспечивает лёгкий доступ к верхним шкафам.
Минимальная высота цоколя для монтажа этого механизма должна быть не менее 15 см, но я рекомендую делать 20-25.
Если вы в поиске удобной кухни, мы всегда Вам рады помочь.
Мебель в интерьере:
студия интерьера и мебели CAPPUCCINO
г.Одесса, ул.Балковская 137Г
тел: (048) 770-50-15
| Вертикальные фиксаторы | ||||||||
| Blum T51.1901 R TANDEM 563/569 Передний фиксатор с боковой регулировкой, правый | ||||||||
| ||||||||
Блюм Т51. 1901 L TANDEM 563/569 Переднее фиксирующее устройство с боковой регулировкой, левое | ||||||||
| ||||||||
| Стандартные запорные устройства | ||||||||
| Блюм Т51.1801 R TANDEM 563/569 Стандартное фиксирующее устройство RH | ||||||||
| ||||||||
| Blum T51.1801 L TANDEM 563/569 Стандартное фиксирующее устройство LH | ||||||||
| ||||||||
| Задние кронштейны (дополнительно, рекомендуется для шкафов с лицевой рамой) | ||||||||
| Blum 295355001 Узкий задний монтажный кронштейн 1-1 / 2 «W | ||||||||
| ||||||||
| Blum 295375002 Задний монтажный кронштейн TANDEM, навинчивание | ||||||||
| ||||||||
| Узкие запорные устройства | ||||||||
| TANDEM 563/569 Узкое запорное устройство RH Blum T51. 0801.20 R | ||||||||
| ||||||||
| TANDEM 563/569 Узкое запорное устройство LH Blum T51.0801.20 л | ||||||||
| ||||||||
| Винты | ||||||||
| Blum 606P-1000 # 6 x 5/8 Винт по дереву с глубокой резьбой, Pozi | ||||||||
| ||||||||
| Blum 606N-1000 # 6 x 5/8 Винт по дереву с глубокой резьбой, Phillips, Bulk-1000 | ||||||||
| ||||||||
| Blum 606N-100 # 6 x 5/8 Винт по дереву с глубокой резьбой, Phillips, Bulk-100 | ||||||||
| ||||||||
| Дополнительная длина | ||||||||
| 18 «TANDEM plus BLUMOTION 563H Направляющая для нижнего ящика Blum 563h5570B | ||||||||
| ||||||||
| 15 «TANDEM plus BLUMOTION 563H Направляющая для нижнего ящика Blum 563h4810B | ||||||||
| ||||||||
| 12 «TANDEM plus BLUMOTION 563H Направляющая для нижнего ящика Blum 563h4050B | ||||||||
| ||||||||
| 9 «TANDEM plus BLUMOTION 563H Направляющая для нижнего ящика Blum 563h3290B10 | ||||||||
| ||||||||
026 / Каждый
77 / Набор Тандемные направляющие для выдвижных ящиков Blum с функцией Soft Close
Непревзойденная скрытая направляющая для ящиков с мягким закрыванием, фиксирующими устройствами и задними монтажными кронштейнами.
- Регулировка в четырех измерениях
- Продольные отверстия для регулировки глубины
- Нижние монтажные отверстия на 15, 18 и 21 дюймах для стандартных условий эксплуатации
- Статическая грузоподъемность 100 или 150 фунтов
- Скрытые направляющие для ящиков полного выдвижения
- Лицевая рама или шкафы с полным доступом
- BLUMOTION плавное закрывание
- TANDEM плавный ход
- Доступны длины от 9 ″ до 21 ″
- Толщина ящика от 1/2 ″ до 5/8 ″
- Включает шурупы для дерева
- Сделано в США.S.A.
Выбор Blum Tandem a Slide Kit
Шаг 1: Выберите длину слайда. Для шкафов глубиной 24 дюйма (типичные кухонные шкафы) используйте направляющие 21 дюйм. Для шкафов глубиной 21 дюйм используйте направляющие 18 дюймов. Для шкафов глубиной 18 дюймов используйте направляющие 15 дюймов. Выберите вариант Heavy Duty для увеличения веса и / или длины. Выбранная длина выдвижных ящиков должна соответствовать глубине ящика. Например, для выдвижных ящиков на 21 дюйм требуется ящик глубиной 21 дюйм.
Шаг 2: Выберите запирающее устройство; Стандарт работает в большинстве ситуаций; Side Adjustable отлично подходит, если вас беспокоит не совсем квадратная форма. Регулируемая глубина лучше всего подходит для врезных (заподлицо) фасадов ящиков. Узкое запорное устройство необходимо использовать, когда внутренняя ширина ящика (между сторонами ящика) меньше 4-7 / 8 ″ и больше 3-3 / 4 ″.
Шаг 3: Выберите заднюю опору; Это удобно для установки тандемных направляющих на лицевые шкафы; Не может использоваться с направляющими для тяжелых условий эксплуатации или безрамными шкафами
Указания по измерению ящиков с выдвижными ящиками с использованием наших ящиков типа «ласточкин хвост» с тандемными направляющими
Ширина ящика ящика: Вычтите 3/8 ″ из точной ширины открывания; при необходимости округлите ВВЕРХ до ближайшей 1/16 ″
Глубина ящика для выдвижных ящиков: Соответствует точному размеру желаемой длины салазок; Для шкафа глубиной 24 дюйма используйте направляющую 21 дюйм; Для 21 ″ используйте 18 ″; Для 18 ″ используйте 15 ″
Высота ящика для ящика: Вычтите 7/8 ″ из точной высоты открытия
→ Нажмите здесь, чтобы получить подробную информацию о размерах ящика
Blum Tandem Non-Soft Close — 15 дюймов
Почувствуйте разницу, которую Blum вносит в ваш дизайн
| При покупке | Вы экономите * |
| 3 | 5% |
| 6 и более | 10% |
| * Цена со скидкой будет отображаться в вашей корзине покупок | |
Технические характеристики :
- Без плавного закрывания
- 100 фунтов номинальный
- Боковое или заднее крепление
- Для направляющих ящика 12 дюймов требуется минимальная внутренняя глубина 12-3 / 4 дюйма
- Для направляющих ящика 15 дюймов требуется минимальная внутренняя глубина 15-3 / 4 дюйма
- Для направляющих ящика 18 дюймов требуется минимальная внутренняя глубина 18-3 / 4 дюйма
- Для направляющих ящика 21 «требуется минимальная внутренняя глубина 21-3 / 4»
- Для встраивания: увеличьте минимальную внутреннюю глубину на толщину передней части ящика
- Необходимые запорные устройства, BT51. 1700, продается отдельно
- Устанавливается под ящиком, не видна
- Может использоваться с Blum BT55.7150S — Tip-On, Push to Open Device
- Легкое снятие с помощью фиксатора
- Соответствует классу (1) ANSI / BHMA
- Минимальная ширина ящика составляет 4-3 / 4 дюйма с запорным устройством BT51.1700 (измерено между сторонами ящика. Стороны ящика 1/2 дюйма = наружная ширина 5-7 / 8 дюйма; стороны ящика 5/8 дюйма = 6- Внешняя ширина 1/8 дюйма)
- Регулировка высоты 1/8 дюйма
- Не для использования с выдвижными ящиками толщиной 3/4 дюйма, толщиной 3/4 дюйма ДОЛЖНЫ использовать направляющие модели B562F, а общий зазор будет 7/16 дюйма.
1700, продается отдельно Загрузите Руководство по эксплуатации и установке здесь.
Фиксатор и направляющая заднего кронштейна
Продается за пару
Модель B562H.
3810
Обратите внимание, что необходимое запорное устройство продается отдельно
Blum Tandem Plus Blumotion 566H6500B Направляющие для ящиков с полным выдвижением 650 мм 26 дюймов 50 кг
Система скрытых направляющих TANDEM для деревянных ящиков отличается легким скольжением и обеспечивает повышенное удобство для пользователя во всем доме. В комплексной программе TANDEM найдется подходящее решение для каждого предмета мебели.Даже сильно загруженные ящики обладают легким скольжением и очень хорошими показателями прогиба. А для фасадов без ручек есть SERVO-DRIVE в сочетании с BLUMOTION или TIP-ON для TANDEM. Подробная информация о продукте:
- Одинарное и полное выдвижение
- Номинальная длина от 250 до 750 мм
- Динамическая грузоподъемность 30 кг и 50 кг
- Дополнительная стабилизация скольжения
Физические характеристики:
Blumotion: Blumotion
Длина слайда: 650 мм
Грузоподъемность: 50 кг
Расширение слайда: полное выдвижение
Торговая марка: Blum
Формат упаковки: пара
Информация о Blum:
Штаб-квартира Blum Canada Limited, расположенная в штате Миссиссога, Онтарио, идеально подходит для удовлетворения потребностей канадского рынка.
Blum Canada является частью глобальной дистрибьюторской сети, которая обслуживает уникальные потребности более чем 60 стран. Это стопроцентная дочерняя компания Julius Blum GmbH из Хёхста, Австрия, семейной компании, производящей лучшее в мире функциональное оборудование для корпусов. С момента своего основания в 1978 году Blum Canada продает и поставляет все больший ассортимент оборудования Blum на требовательный канадский рынок. Мы создали общенациональную дистрибьюторскую сеть, чтобы обеспечить лидирующую роль в производстве и распространении мебельных петель, систем перемещения ящиков и инструментов, которые помогают в их сборке.Blum Canada добилась успеха благодаря инновационным продуктам, таким как петли CLIP и CLIP top BLUMOTION, подъемные системы AVENTOS для верхних шкафов, системы выдвижных ящиков TANDEMBOX и LEGRABOX, TANDEM и MOVENTO для деревянных ящиков, а также ORGA-LINE и AMBIA-LINE для лучшей организации помещений. ваша кухня. Многие из этих продуктов поддерживаются технологиями движения, такими как SERVO-DRIVE, TIP-ON и BLUMOTION .
.. названия, обычно используемые для описания всех продуктов такого типа.
JBC249, BL, B6,2,
Blum Tandem Plus BLUMOTION 563 Направляющая для ящика под столешницу
Артикул: BL-563H5330B-1D
Лицевая рама или бескаркасная / 21 дюйм, 5/8 дюйма со стороны ящика / стандарт.
Регулировка высоты крепления (1D) Лицевая рама или бескаркасная / 21 дюйм, 5/8 дюйма со стороны ящика / стандарт. Высота крепления / боковая регулировка (2D) Лицевая рама или бескаркасная / 21 «, 5/8» Боковая часть ящика / стандарт. Крепление по высоте / по бокам / Регулировка глубины (3D) Лицевая рама или Безрамная / 21 дюйм, 5/8 дюйма Сторона ящика / Нет (заказчик уже приобретен) Лицевая рама или Безрамная / 21 дюйм, 3/4 дюйма Сторона ящика / Стандарт. Регулировка высоты крепления (1D) Лицевая рама или бескаркасная / 21 дюйм, 3/4 дюйма со стороны ящика / стандарт. Монтажная высота / боковая регулировка (2D) Лицевая рама или бескаркасная / 21 дюйм, 3/4 дюйма со стороны ящика / стандарт.Монтажная высота / поперечная / Регулировка глубины (3D) Лицевая рама или Безрамная / 21 дюйм, 3/4 дюйма Сторона ящика / Нет (заказчик уже приобретен) Безрамный / 21 дюйм, 5/8 дюйма Сторона ящика / Станд. Регулировка высоты крепления (1D) Без рамы / 21 дюйм, 5/8 дюйма со стороны ящика / стандарт. Высота крепления / боковая регулировка (2D) Без рамы / 21 дюйм, 5/8 дюйма со стороны ящика / стандарт.
Монтажная высота / поперечная / регулировка глубины (3D) Без рамы / 21 дюйм, 5/8 дюймов со стороны ящика / Нет (заказчик уже приобретен) Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.
Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах.
Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.
Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах.
Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии. Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах.
Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.
Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах. Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Наличие: Товар у производителя активен, но на основном складе нет в наличии.Возможная задержка из-за времени передачи склада.
Предмет обычно доставляется в пределах.
Будет определено (при наличии инвентаря, немедленно уйдет).
(Минимальное количество заказа: 1)
Blumotion Tandem 563H by Blum — Направляющие для ящиков с мягким закрытием
Blum Tandem Series 563H Комплект направляющих для ящиков для тяжелых условий эксплуатации
В комплект входит:
- Набор направляющих для ящиков (1 шт.)
- Пара запорных устройств (x1) (левая и правая стороны в комплекте)
- Задние монтажные кронштейны (2 шт.)
Эти скрытые направляющие — идеальное решение практически для любого ящика.Кухни, туалетные столики, туалеты, домашний офис и мебель — все выигрывают от плавного хода и плавного закрывания тандем Плюс blumotion.
Слайды TANDEM plus BLUMOTION — это последнее достижение в технологии скрытых направляющих. Эти направляющие полного выдвижения с плавным закрытием обеспечивают четырехмерную регулировку, превосходную стабильность и минимальное провисание; И все это при сохранении плавности хода и непревзойденного мягкого закрывания. Для экономичной альтернативы направляющим для ящиков с мягким закрытием Blum.
Дополнительные функции включают:
Номера деталей комплекта:
| Длина ящика | Список номеров деталей |
| 9 дюймов | (563х3290B10) + (T51.1801R) + (T51.1801L) + (x2) (295.3750. 02) |
| 12 « | (563х4050Б) + (Т51.1801R) + (T51.1801L) + (x2) (295.3750.02) |
| 15 дюймов | (563х4810Б) + (Т51.1801R) + (Т51.1801L) + (х2) (295.3750.02) |
| 18 дюймов | (563х5570Б) + (Т51.1801R) + (Т51.1801L) + (х2) (295.3750.02) |
| 21 « | (563H5330B) + (T51.1801R) + (T51.1801L) + (x2) (295.3750.02) |
Blum Tandem Series 563H Комплект направляющих для ящиков для тяжелых условий эксплуатации
В комплект входит:
- Набор направляющих для ящиков (1 шт.)
- Пара запорных устройств (x1) (левая и правая стороны в комплекте)
- Задние монтажные кронштейны (2 шт.)
Эти скрытые направляющие — идеальное решение практически для любого ящика.Кухни, туалетные столики, туалеты, домашний офис и мебель — все выигрывают от плавного хода и плавного закрывания тандем Плюс blumotion.
Слайды TANDEM plus BLUMOTION — это последнее достижение в технологии скрытых направляющих. Эти направляющие полного выдвижения с плавным закрытием обеспечивают четырехмерную регулировку, превосходную стабильность и минимальное провисание; И все это при сохранении плавности хода и непревзойденного мягкого закрывания. Для экономичной альтернативы направляющим для ящиков с мягким закрытием Blum.
Дополнительные функции включают:
Номера деталей комплекта:
| Длина ящика | Список номеров деталей |
| 9 дюймов | (563х3290B10) + (T51.1801R) + (T51.1801L) + (x2) (295.3750. 02) |
| 12 « | (563х4050Б) + (Т51.1801R) + (T51.1801L) + (x2) (295.3750.02) |
| 15 дюймов | (563х4810Б) + (Т51.1801R) + (Т51.1801L) + (х2) (295.3750.02) |
| 18 дюймов | (563х5570Б) + (Т51.1801R) + (Т51.1801L) + (х2) (295.3750.02) |
| 21 « | (563H5330B) + (T51.1801R) + (T51.1801L) + (x2) (295.3750.02) |
Комплект сдвижных ящиков Blum TANDEM plus BLUMOTION 12 дюймов — полное выдвижение с — промышленные поставки Jasper
Описание продукта

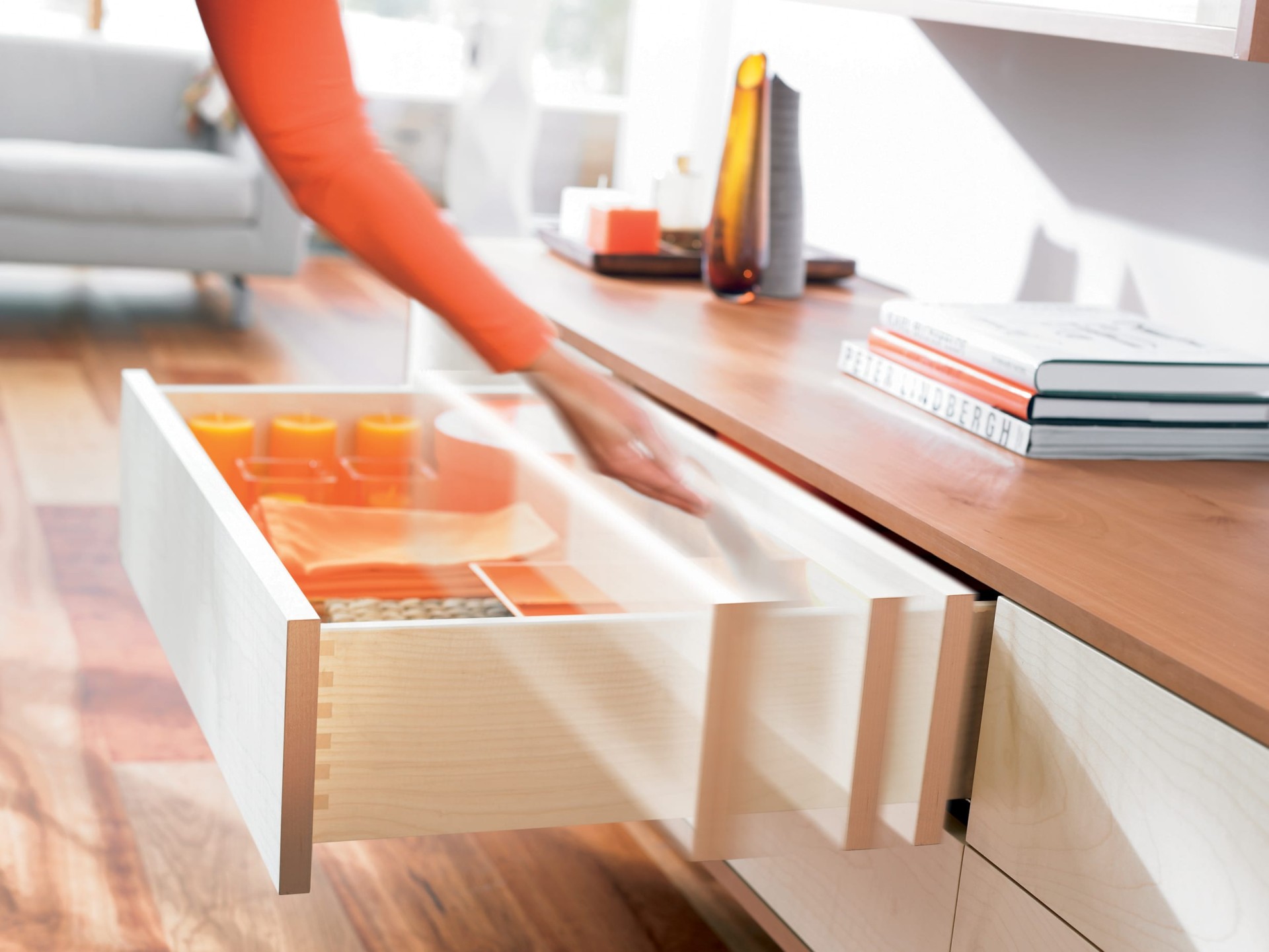

Невероятно плавное полностью выдвигающееся действие в сочетании с механизмом самозакрывания, который срабатывает на 2 дюйма до закрытия ящика и аккуратно опускает его обратно в шкаф, что делает эти направляющие поистине первоклассными.
Добавьте к этому тот факт, что направляющие полностью скрыты — никакого громоздкого металла, который умаляет красоту ваших деревянных ящиков, — и у вас есть рецепт классики. Это новейшее поколение Tandem Plus BLUMOTION имеет монтажные отверстия в нижней части корпуса скольжения (кроме направляющих 12 дюймов), поэтому вы можете установить направляющие непосредственно на горизонтальную поверхность.
Характеристики:
- Регулировка наклона без инструментов
- Поперечная регулировка сзади без инструментов
- Простая четырехмерная регулировка
- Продольные отверстия для регулировки глубины
- Скрытые направляющие полного выдвижения с BLUMOTION soft close
- Скрытая роликовая каретка с синтетическими роликами с постоянной смазкой Направляющие
- TANDEM разработаны для американской 3-дюймовой системы глубины шкафа. Эта функция позволяет накладным или вставным приложениям использовать один и тот же бегун. Полноразмерные направляющие делают возможной установку в шкафах с панельными или лицевыми каркасами.
Эта функция позволяет накладным или вставным приложениям использовать один и тот же бегун. Полноразмерные направляющие делают возможной установку в шкафах с панельными или лицевыми каркасами.Что входит в комплект
(1) Пара направляющих ящика
(1) Пара передних фиксаторов
(1) Комплект креплений (винты)
Технические характеристики
| Марка | Блюм |
|---|---|
| Масса | 4.15 |
| Технические характеристики |
|
| Грузоподъемность | 100 фунтов |
| Добавочный номер | Полное расширение |
| Способ монтажа | Под креплением |
| Механизм | Самозакрывающийся |
Не длина слайда.Технические документы
.
