Балластный реостат | Сварка и сварщик

Служит для формирования крутопадающей характеристики источника питания, ступенчатого регулирования сварочного тока и компенсации постоянной составляющей сварочного тока при работе от трансформатора. Состоит из набора нихромовых лент или проволок, соединенных параллельно в электрическую схему. Каждая секция подключается к работе рубильником. Балластные реостаты позволяют дискретно, подбором нужного числа работающих секций, выбрать оптимальный режим сварки и регулировать его через 5-10 А. Эти устройства подключают в сварочную цепь последовательно источнику.

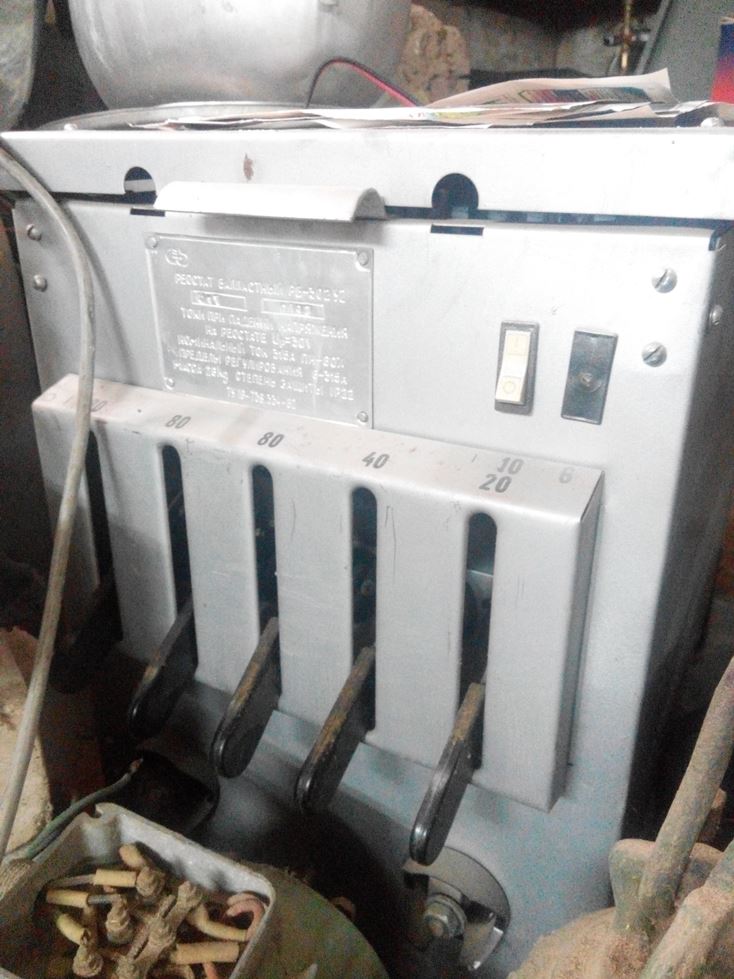

1. Корпус;
2. Тумблеры диапазонов;
3. Рубильники секций сопротивления;
4. Клеммы для сварочного кабеля.

Некоторые балластные реостаты при токе 225 А могут перегреваться, поэтому необходимо включать в цепь дуги два или более реостатов последовательно. Если ток меньше, сопротивление балластных реостатов следует увеличить. При сварке на переменном токе алюминия регулировать режим балластным реостатом допустимо лишь в незначительных пределах (до 20%), так как полностью компенсировать постоянную составляющую тока не удается.

Полная же компенсация достигается в специальных устройствах типа УДАР, УДГ, УДГУ, где постоянную составляющую гасят специальные батареи конденсаторов.

Технические характеристики балластных реостатов

Марка

Сварочный ток, А

Габариты,мм

Масса, кг

номинальный

пределы регулирования

РБ-201

200

10-200

550x355x635

30

РБ-300

300

10-300

550x370x700

38

РБ-301

300

10-300

580x410x635

35

РБ-302

315

10-315

560x490x370

27

РБ-306

315

6-315

625x370x494

26

РБ-501

500

10-500

580x465x635

40

Реостаты балластные, регуляторы расхода газа

Реостаты балластные

Работа аппаратов, состоящих из нескольких постов, немыслима без реостата балластного.

Это устройство создает нужные вольт-амперные параметры, и отвечает за управление силой тока в электрической цепи при электродуговой сварке и нанесении слоя металла расплавляющимся электродом. Кроме этого реостаты применяются так же в исследовательских лабораториях и схемах автоматизированного управления.

Виды и типы

По типу материала резистора, реостаты делаться на металлические, жидкостные и керамические.По способу охлаждения реостаты разбиваются на два вида: жидкостные (масло, вода) и с охлаждением воздухом.

Реостат металлический воздушного охлаждения

Наибольший спрос, благодаря своей компактности и эффективности, получили металлические реостаты с воздушным охлаждением. Такой реостат легче всего приспособить к особенностям выполняемой задачи, по электро, так и по термо — характеристикам.

Характерный пример металлического

реостата — РБ — 302 У2. Он выполняет регулировку силы тока при ручной дуговой сварке и нанесении металла электродом, от сварочных выпрямителей на много постов и генераторов постоянного тока с напряжением не превышающим 70В. В сравнении с аналогами, реостат РБ — 302 У2 обладает небольшим весом — всего 15 кг и высоким КПД.

Конструкция и принцип действия

Реостат РБ — 302 У2 — это сопротивление, имеющее 7 ступеней, которые управляются контактными ножами и тумблерами, вынесенными на лицевую часть устройства.

Управление ступенями тока, от 6 до 10А происходит регулировочными тумблерами, а от 20 до 80А контактными ножами. Управляемый диапазон тока от 6 до 315А. Различие между токами не превышает 6А. Максимальное сопротивление не превышает 5 Ом, а минимальное не меньше 0,095 Ом. Длительность нагрузки (ПН) реостата составляет 60 %, а длительность цикла 5 мин. На лицевой панели реостата указан ток на каждой из 7 ступеней при уменьшении напряжения на реостате до 30В. Элемент сопротивления ступени тока на 6А изготовлен из электрического нагревателя, трубчатой формы. Другие части сопротивления выполнены из термостойкой фехралевой проволоки от 2,2 до 3,0 мм.

Реостат РБ — 302 У2 используется для сварки как в замкнутых помещениях, так и под козырьком крыши, защищающей его от дождя или снега.

Подключение балластного реостата в сварочную цепь осуществляется последовательно, первый контакт идет на вывод, а оставшийся к выводу на регулятор. При использовании РБ — 302 У2, нужно контролировать, чтобы напряжение не опускалось меньше 30В, иначе возможен перегрев элементов и выход реостата из строя. Ремонт и профилактика

реостата балластного РБ — 302 У2 облегчены удобным доступом к элементам устройства за счет съемной лицевой панели и стенок.Для комфортного перемещения реостат оснащается двумя рукоятками.

Безопасность

При использовании реостата следует не забывать, что в процессе работы его стенки нагреваются до 100 градусов по Цельсию.Запрещено не только совершать ремонт, но и перемещать реостат при подсоединенном источнике питания. Так же небезопасно регулировать контактные ножи и тумблеры реостата в нагруженном состоянии.

Блок балластных реостатов

Это устройство используется в электродуговой сварке, а также для компоновки автоматических аппаратов с питанием от ВДМ и компоновки постов сварки при резке металла электродом с дальнейшим отделением его, струей сжатого воздуха (строжка).

Блок балластных реостатов ББР — 4х315 (на базе РБ-302) используется для контроля над током сварочных выпрямителей многопостового класса (ВДМ-6303, ВДМ-1202С) и для снабжения нужной (прироста силы тока ко времени) крутизны тока и напряжения сварочных аппаратов любой конструкции.

Конструкции

ББР — 4х315(на базе РБ-302) представляет собой конструкцию изготовленную в виде каркаса, в которую вмонтированы четыре реостата РБ — 302 У2, зафиксированные в неподвижном положении с использованием скоб. На ярусе снизу установлен продублированный блок фиксации для присоединения кабелей сварки для каждого из постов, и блок зажимов для присоединения сетевого провода от ВДМ.

Для наибольшего удобства блоки фиксаторов с клеммами вывода каждого балластного реостата РБ-302 объединены специальными шинами.

Благодаря своему потенциалу, балластные реостаты не только усиливают эффективность работы бригад сварщиков на заводе или на стройке, но и облегчают удобство регулировки вольт-амперной характеристики при пользовании старых сварочных аппаратов снабжённых ручкой крутящего типа.

Балластный реостат РБ-302, РБ-306. Назначение и устройство

Назначение и устройство балластного реостата

Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь. Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно. В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.

Конструктивно балластный реостат представляет собой агрегат, состоящий из:

Закрытого обдуваемого корпуса.
Нескольких плат из нихромовых или константановых лент.

Прерывателей, число которых соответствует числу ступеней регулирования.
Клемм, к которым подключаются кабеля сварочного аппарата.
Блока включения нужного сварочного диапазона.

Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.

Линейка РБ наиболее распространённых балластных реостатов, выполненных по вышеописанной схеме, включает в себя следующие типоразмеры:

  • РБ-201 – регулирует ток в пределах от 10 до 200 А;
  • РБ-300 – регулирует ток в пределах от 10 до 300 А;
  • РБ-302 – регулирует ток в пределах от 10 до 315 А;
  • РБ-306 – регулирует ток в пределах от 6 до 315 А;
  • РБ-501 – регулирует ток в пределах от 10 до 500 А.

Балластный реостат РБ-306

РБ-306 – следующее поколение из известной линейки реостатов. Данный вид призван стать решением проблем, которые часто возникают при использовании РБ-302. Среди них можно выделить частые поломки резисторов и перегрев самого аппарата. При разработке новой модели все недостатки предыдущего устройства были исправлены.

Усовершенствованная схема расположения рабочих элементов позволяет быстро и беспроблемно проверять и заменять их.

Балластный реостат РБ-306

Данное устройство позволяет проводить резку металла.

Для этого нужно собрать блок вышеуказанных реостатов, который используется вместе с выпрямителем.

Для эффективного использования реостата следует придерживаться определенных правил, среди которых следует выделить соблюдение климатических условий, чистоты рабочей зоны, а также постоянную диагностику аппарата на исправность. Это лучше делать в специальных сервисных лабораториях.

Настройки балластного реостата

Главное в качественном процессе сварки – стабильные показатели работы электрической дуги, вернее – ее вольтамперных характеристик. С этим требованием отлично справляются современные инверторы.

Маркировка балластного реостата.

Делаются это за счет преобразования тока в два этапа и переключения самого инвертора. Все остальные сварочные аппараты такими характеристиками похвастаться не могут. Поэтому рядом с ними должен обязательно присутствовать балластный реостат.

Он предназначен для ступенчатого контроля работы дуги и компенсации составляющей тока во время подпитки от трансформатора. Нихромовая проволока в схеме параллельного соединения – основной составляющий элемент

Важно, что каждая секция реостата подключается к сети автономно, с помощью рубильника

У такого реостата всего две рабочие функции:

  1. Регулирование силы тока дискретным образом.
  2. Компенсация постоянной составляющей тока, формирующейся в течение подпитки сварочного элемента с помощью трансформатора.

Производительность и общая эффективность балластного реостата напрямую зависят от количества витков или секций спирали. Ведь каждая из них является элементом цепи, которая разрывается с помощью рубильника.

Цепь последовательная, а соединение секций – параллельное. Такая комбинация дает отличный результат: периодическое подключение к работе каждого из элементов, чтобы регулировать напряжение в сварочном аппарате.

Подключение реостата к сварочной цепи должны быть последовательным к источнику питания.

Кнопки управления всегда выводятся на внешнюю стенку защитного металлического корпуса. В самых продвинутых реостатных моделях имеются внутренние вентиляторы, охлаждающие элементы устройства во время работы с током высоких значений.

Если вентиляторов нет, нужно обязательно следить за последовательным включением нескольких реостатов.

Популярнее всех на рынке линейка балластных реостатов под аббревиатурой РБ: их всего пять опций для разных значений тока – его диапазона – минимального и максимального значений.

Предлагаем легкую прогулку по самым востребованным моделям, чтобы ознакомиться с их техническими характеристиками подробнее:

РБ-302

Балластник РБ-302.

Отличный аппарат в роли компаньона к сварочным агрегатам для регулирования силы тока в процессах полуавтоматической или ручной сварки. Работает параллельно со сварочными выпрямителями и генераторами.

Эта версия предназначена для диапазона электропитания в пределах 27 – 30 В с предельным максимумом до 70 А и минимумом при падении в 30 А.

Реостат снабжен системой воздушного охлаждения. У него неплохой показатель ПВ – продолжительность включения в 60%. Это означает, что длительность сварки не должна превышать 10-ти минут. В противном случае ПВ необходимо снизить.

В этом аппарате регулировка сварочного тока представлена шестью ступенями, которые циклически включаются и выключаются.

Структурные элементы выполнены из самых современных материалов: изоляция, к примеру, сделана из керамических профилированных пластинок, а плато сформировано их специальных жаропрочных проволок фехралевой природы.

РБ-302У2

Эта модель является разновидностью материнского реостата для работы в условиях повышенной влажности или жесткого ультрафиолетового излучения. В итоге с ним можно работать на открытом воздухе в неблагоприятных для обычной аппаратуры условиях.

РБ-306

Эта модель посерьезнее: он не перегревается и намного точнее в регулировании сварочного электропитания, чем РБ-302. Реостат снабжен усовершенствованной системой охлаждения: в корпусе больше отверстий жалюзи, поэтому обдув резисторов интенсивный и эффективный.

Электрическая схема баластника.

Все элементы сопротивления расположены в виде модульной системы. Такой расклад делает диагностику и замену элементов намного легче и точнее. Диапазон значений силы тока значительно шире, а регулировать показатели можно с намного большей точностью.

ББР

Это специальные Блоки Балластных Реостатов. Они собираются из элементов РБ-306 для резки металлов электродуговым методом. Это отличное решение для контроля сварочного тока от выпрямителя в аппаратах – автоматах.

Как это работает?

По своей сути это баластный реостат – специальное устройство для формирования повышенного сопротивления для сварочного электричества. Этот реостат отличается своей простотой. Он встроен во многие продвинутые и дорогие модели сварочных аппаратов, также его можно купить отдельно.

Кроме того, баластник можно соорудить самостоятельно без особых проблем. Нужно заметить, что каждый уважающий себя мастер сварки имеет в своих запасниках такое устройство.

По принципу своего действия сварочный баластник является точкой препятствия на пути перемещения электрического тока, это «пункт» высокого сопротивления. С внешней точки зрения он похож на сложную толстую пружину.

Зачем нужен балластник?

Эта пружина всегда снабжена подвижным контактом, который при передвижении вдоль пружины изменяет длину пути, который ток проходит по баластнику.

Особым разнообразием моделей это устройство похвастаться не может.

Некоторые различия есть, они определяются следующими критериями:

  • Габариты пружины: чем она длиннее, тем длиннее путь электронов через все витки реостата, тем большее сопротивление снижает силу тока.
  • Природа металла с определенными коэффициентами сопротивления.
  • Толщина пружины также прямо пропорциональна силе сопротивления. Толщина связана с длиной реостата.

На деле выходит следующим образом: без баластного реостата ток имел бы силу в 250 А. Если подключить к этой цепи баластник, электрический поток начнет терять силу и на выходе имел бы всего 10 А.

Конечно, регулятором можно изменить длину пути по спирали, по который проходит поток. Потери в этом случае были бы другими.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ

Таблица 3 Наименование Вероятная причина Метод устранения неисправности При работе аппарата не Ослабление Подтянуть контакты обеспечивается контактов на регулирование тока на 6 и клеммах тумблеров 10 А.

При работе реостата Ослабление Подтянуть резьбовые неудовлетворительно резьбовых соединения в местах регулируются токи по соединений в местах контактов ступеням контактов

9.СРОК СЛУЖБЫ И ХРАНЕНИЯ.

9.1 Срок службы реостата составляет 5 лет, при условии соблюдения правил эксплуатации и хранения.

9.2. Транспортирование упакованных реостатов может производиться любым видом транспорта при условии сохранности реостата от недопустимых климатических и механических воздействий.

9.3. реостат должен храниться в сухом вентилируемом помещении при температуре от -200С до +450С и относительной влажности не более 80% при 200С. Категорически запрещается хранить в одном помещении с реостатом материалы, испарения которых способны вызывать коррозию металла и разрушение изоляции (кислоты, щелочи и др.).

9.4.Срок хранения на складах предприятий торговли не более 24-ти месяцев с момента выпуска, после чего необходимо снять кожух реостата и произвести его ревизию.

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Реостат балластный РБ – 302/306 У2 серийный номер __________________ соответствует техническим условиям ТУ 3441-008-24154334-2008 и признан годным для эксплуатации.

Дата выпуска: ________________________2011г.

Штамп ОТК ______________

Подпись лица ответственного за приемку: ______________________

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.1. Предприятие изготовитель гарантирует соответствие изделия требованиям технических условий при соблюдении условий транспортирования, правил хранения и эксплуатации, установленных техническими условиями и настоящим паспортом.

11.2. Гарантийный срок эксплуатации изделия 12 (двенадцать) месяцев.

11.3. Гарантия не распространяется на изделия имеющие:

а) механические повреждения или несанкционированные изменения конструкции;

б) следы постороннего вмешательства или была произведена попытка ремонта в неуполномоченном сервисном центре.

в) повреждения, вызванные попаданием внутрь изделия посторонних предметов, веществ, жидкостей, насекомых;

г) повреждения, вызванные стихией, пожаром, бытовыми факторами;

д) неисправности, возникшие в результате перегрузки изделия, повлекшие выход из строя узлов и деталей.

К безусловным признакам перегрузки изделия относятся, помимо прочих: изменения внешнего вида, деформация или оплавление деталей узлов изделия, потемнение или обугливание изоляции проводов под воздействием высокой температуры.

Внимание: Перед пуском изделия в эксплуатацию внимательно ознакомьтесь с инструкцией. Нарушение правил эксплуатации влечет за собой прекращение гарантийных обязательств перед покупателем

При возникновении неисправностей изделия в течение гарантийного срока покупателю необходимо обратиться в торгующую организацию, в которой был приобретено изделие или на фирму – изготовитель.

Адрес предприятия-изготовителя:

Произведено ООО «Современное Сварочное Оборудование» специально для ООО ПКП «Плазер»

344064, г. Ростов-на-Дону, ул. Вавилова,69.

Назначение

Назначение балластного реостата довольно простое, но выполнение сварочных работ без его функции в некоторых случаях невозможно. Этот аппарат необходим для регуляции силы тока в необходимом диапазоне с помощью тумблеров и компенсации постоянной составляющей. Такой эффект возникает в тех случаях, когда сварочные работы выполняются от трансформатора.

Эффективность и стоимость реостата зависит от количества секций, с помощью каждой из которых можно определенным способом регулировать уровень сопротивления. Рубильник позволяет механическим способом разорвать цепь.

Параллельное соединение секций позволяет оптимально комбинировать работу каждой, что очень важно для сварочного аппарата, которым выполняются соответствующие работы. Шаг регулировки силы тока обычно находится в диапазоне от 5 до 10 А

На сегодняшний день следует выделить линейку наиболее популярных типов реостатов под названием РБ. Маркировка каждого аппарата указывает на диапазон силы тока, в пределах которого можно выполнять сварочные работы.

Балластный реостат РБ-302

Используется для ступенчатого управления силой сварочного тока в операциях ручной и полуавтоматической сварки или наплавки покрытий при помощи металлических электродов. Работает совместно с генераторами и многопостовыми сварочными выпрямителями. Рассчитан на поддерживание напряжения на дуге в пределах 27…30 В, предельное напряжение не может превышать 70 А при критическом падении на зажимах – 30 А. Охлаждение – воздушное, рекомендуемое значение ПВ — продолжительности включения составляет 60…65 % (если продолжительность сварочного цикла превышает 10 мин, то значение ПВ необходимо уменьшать).

Реостат РБ-302 может работать от сети напряжением 220 и 380 В, и с любым основным источником сварочного тока, кроме сварочных трансформаторов ТСД-300 и сварочных выпрямителей ВС-400 и ВС-600. В этих случаях необходимо подключать два балластных реостата, которые соединяются параллельно. Сила тока при этом увеличится вдвое.

Балластный реостат модели РБ-302 имеет два рабочих диапазона сварочных токов: 5 А и 10 А, при этом наименьшее значение разности токов в различных ступенях составляет 10 А. Число ступеней регулировки – 6, их включение и выключение производится при помощи контактных ножей. Плата веток регулирования собрана на фехралевых жаропрочных проволоках диаметром 2,2 мм, для электроизоляции используются профилированные керамические пластины.

Периодический контроль за работой балластного реостата РБ-302 производится путём измерения фактического сопротивления изоляции относительно заземлённого корпуса агрегата: соответствующее значение должно быть не меньше 500 кОм.

Разновидностью указанной модели является балластный реостат типа РБ-302У2, который снабжён дополнительной изолирующей крышкой и улучшенной электроизоляцией. Это позволяет использовать аппарат вне помещений, и вести безопасную сварку в условиях повышенной влажности окружающего воздуха, либо при активном ультрафиолетовом излучении.

ГАРАНТИЙНЫЙ ТАЛОН

Дата продажи: “_____”___________________2011г.

Срок гарантии: 12 месяцев от даты продажи.

Наименование предприятия торговли ___________________________

– &nbsp– &nbsp–

Отметки о выполнении гарантийного ремонта:

1. _________________________________ _________ 2._________________________________ _________ 3. _________________________________ _________ Гарантийный талон действует при наличии технического паспорта на изделие, накладной, чека или иного документа, подтверждающего факт покупки, письменной претензии или заявления.

Настоящая гарантия дает покупателю право на бесплатную замену дефектных частей и выполнение ремонтных работ, если поломка произошла по вине изготовителя. Срок гарантии приостанавливается на время проведения гарантийного ремонта.

Заявка на ремонт Название оборудования: _____________________________

Заводской номер: _________________

Дата выпуска/продажи ________________

Укажите внешние признаки дефекта:

_________________________________________________________

_________________________________________________________

_________________________________________________________

________________________________________________

например: отсутствует сварочное напряжение,характерный запах изолирующих материалов и т.п.

Заполните, пожалуйста, контактную информацию:

Название компании________________________________

Адрес_____________________________________________

Контактный телефон/ факс __________________________________________________

Ф.И.О____________________________________________

Подпись_________________________

Дата__________ Должность_______________________

Заявка на ремонт Название оборудования: _____________________________

Заводской номер: _________________

Дата выпуска/продажи ________________

Укажите внешние признаки дефекта:

_________________________________________________________

_________________________________________________________

_________________________________________________________

________________________________________________

например: отсутствует сварочное напряжение, характерный запах изолирующих материалов и т.п.

Заполните, пожалуйста, контактную информацию:

Название компании________________________________

Адрес_____________________________________________

Контактный телефон/ факс __________________________________________________

Ф.И.О____________________________________________

Подпись_________________________

Дата__________ Должность_______________________

Балластный реостат — Большая Энциклопедия Нефти и Газа, статья, страница 2

Балластный реостат

Cтраница 2

Балластный реостат служит для ступенчатого регулирования величины сварочного тока. Он состоит из нескольких элементов сопротивления, изготовленных из константановой проволоки с высоким омическим сопротивлением и включенных в сварочную цепь с помощью рубильников.  [16]

Балластный реостат — дополнительное устройство, подключаемое последовательно к источнику питания и состоящее из набора нихромовых проволок, заключенных в металлический корпус. Применяется при многопостовой сварке для формирования падающей вольтамперной характеристики системы питания и дискретного регулирования сварочного тока или в случае необходимости дополнительного более тонкого регулирования режима сварки.  [17]

Балластный реостат ( рис. 5.101) — электротехническое устройство, предназначенное для создания падающей вольтамперной характеристики питающей системы и ступенчатого регулирования сварочного тока.  [19]

Балластный реостат применяется в многопостовых системах питания, а также может быть применен совместно с однопостовыми источниками питания для расширения диапазона регулирования сварочного тока в малоамперной области.  [20]

Балластные реостаты ( табл. 4 — 45) предназначены для ступенча того регулирования сварочного тока при использовании многопо стовых источников питания.  [21]

Балластный реостат включается последовательно в сварочную цепь для обеспечения устойчивого горения дуги на разных токах.  [22]

Балластные реостаты устанавливаются в кабине. Вентиляция кабины осуществляется местным отсосом.  [23]

Балластные реостаты должны обеспечивать широкие пределы регулирования сварочного тока. При номинальных токах 200, 250 и 350 А пределы регулирования должны составлять соответственно 50 — 200, 80 — 250 и 100 — 350 А. Реостат должен обеспечивать постоянство устанавливаемого тока в пределах 5 %, причем ступени регулирования обычно составляют 10 — 15 А. Температура кожуха реостата при длительной работе, как правило, не должна превышать 200 С. Исходя из напряжения многопостового генератора 60 В и напряжения дуги при сварке металлическим электродом около 20 В, балластный реостат обычно рассчитывается на погашение напряжения около 40 В.  [25]

Балластный реостат служит для ступенчатого регулирования тока, дроссель — для частичной компенсации постоянной составляющей тока.  [27]

Балластный реостат РБ-200 ( рис. 23) имеет пять рубильников, переключением которых устанавливают сопротивление реостата.  [28]

Балластным реостатом РБ-300 сварочный ток регулируется в пределах от 15 до 300 А.  [30]

Страницы:      1    2    3    4    5

Балластный реостат Brima РБ-302 0009389

Балластный реостат Brima РБ-302 0009389 предназначается для регулировки силы тока поста в диапазоне от 10 до 315 А. Аппарат позволяет значительно расширить возможности генераторов, которые вырабатывают постоянный ток, и сварочных выпрямителей (дуговая сварка, наплавк плавящимся электродом). Сопротивление реостата составляет от 0.095 до 3 Ом. Модель обладает высокой надежностью и долговечностью. Аппарат имеет компактную конструкцию и соответствует сертификату ГОССТАНДАРТА РФ.

  • Min ток, А 10
  • Max ток, А 315
  • ПВ на максимальном токе, % 60
  • Наличие сетевой вилки нет
  • Вес, кг 11,8
  • Габариты, мм 605х370х494
  • Класс товара Профессиональный

Комплектация *

  • Балластный реостат;
  • Упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 14,00

Длина, мм: 606
Ширина, мм: 408
Высота, мм: 471

Особенности реостата Brima РБ-302

Прочный корпус
Корпус балластного реостата Brima РБ-302 0009389 собран из металлических пластин, что придает высокую прочность конструкции.
Работа без перегрева
Множественные вентиляционные отверстия, которые располагаются на боковых панелях модели, обеспечивают эффективный отвод тепла от внутренних узлов агрегата.
Простое управление
Изменение параметров тока производится путем переключения тумблера и передвижением контактных ножей, что делает управление аппаратом понятным и доступным даже неопытному пользователю.

Преимущества

  • Высокое качество сборки;
  • Номинальный ток — 315 А;
  • Потребляемая мощность — 11.8 КВА;
  • Разность между токами соседних степеней регулирования составляет не более 10 А;
  • Безопасная эксплуатация.

Произведено

  • Германия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о реостате Brima РБ-302

Оставить свой отзыв На данный момент для этого товара нет расходных материалов

Способы получения товара в Москве

Доставка

Вес брутто товара: 14 кг
Габариты в упаковке, мм: 606 x 408 x 471

В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль

Самовывоз: бесплатно

  • м.Авиамоторная, 2-й Кабельный проезд, д. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Алма-Атинская, ул. Борисовские пруды, д. 26 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Аннино, Варшавское шоссе, д. 143А По предзаказу на 18 марта, после 11:00 В корзину
  • м.Багратионовская, ул. Барклая, вл. 10 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Бибирево, ул. Бибиревская, д. 10к2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Братиславская, ул. Перерва, д. 54 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Бульвар Рокоссовского, ул. Ивантеевская, д. 25А По предзаказу на 18 марта, после 11:00 В корзину
  • м.Варшавская, Варшавское шоссе, д. 72к2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Водный стадион, Ленинградское шоссе, д. 58, строение 7 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Волгоградский проспект, Волгоградский просп, д. 32к2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Выхино, ул. Вешняковская, д. 20Г По предзаказу на 18 марта, после 11:00 В корзину
  • м.Домодедовская, ул. Генерала Белова, д. 29 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Кантемировская, ул. Кантемировская, д. 47 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Коломенская, проспект Андропова, д. 22 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Косино, Лермонтовский проспект, д. 2к1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Кунцевская, Можайское шоссе, д. 25 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Лианозово, Дмитровское шоссе, д. 116Д По предзаказу на 18 марта, после 11:00 В корзину
  • м.Люблино, ул. Люблинская, д. 61 По предзаказу на 18 марта, после 11:00 В корзину
  • м.МЦД D2 Нахабино, пгт Нахабино, ул. Институтская, д. 17 По предзаказу на 18 марта, после 11:00 В корзину
  • м.МЦД D2 Павшино, г. Красногорск, Волоколамское шоссе, д. 3с1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.МЦД D2 Щербинка, г. Щербинка, ул. 40 лет Октября, д. 14А По предзаказу на 18 марта, после 11:00 В корзину
  • м.Митино, ул. Митинская, д. 44 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Молодежная, ул. Ярцевская, д. 22с1 По предзаказу на 18 марта, после 11:00 В корзину
  • Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Нагатинская, Варшавское шоссе, д. 26с32 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Нагорная, Севастопольский проспект, д. 15к3 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Новогиреево, проспект Свободный, д. 16Ас2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Новокосино, г. Реутов, ул. имени Академика В. Н. Челомея, д. 12 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Новопеределкино, ул. Шолохова, д. 5, корп. 2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Озерная, ул. Озерная, д. 42 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 По предзаказу на 18 марта, после 14:00 В корзину
  • м.Ольховая, пос. Коммунарка, ул. Александры Монаховой, д. 5к2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Петровско-Разумовская, ул. Линии Октябрьской Железной Дороги, д. 2с2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Преображенская площадь, Колодезный пер., д. 3 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Рязанский проспект, ул. Академика Скрябина, д. 26к1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Савеловская, ул. Сущевский Вал, д. 9, строение 7 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Селигерская, Дмитровское шоссе, д. 85 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Семеновская, пер. Семеновский, д. 18 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Скобелевская, ул. Скобелевская, д. 32 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Теплый стан, Новоясеневский проспект, д. 2А, стр. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Тушинская, ш. Волоколамское, д. 92к2 По предзаказу на 18 марта, после 12:00 В корзину
  • м.Университет, Ломоносовский проспект, д. 5 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Щелковская, ш. Щелковское, д. 74 По предзаказу на 18 марта, после 12:00 В корзину
  • г. Балашиха, микрорайон ЦОВБ, д. 20 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Балашиха, ул. Советская, д. 15 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Бронницы, ул. Советская, д. 155с1 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Видное, ул. Березовая, д. 6 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Воскресенск, ул. Менделеева, д. 12 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Дмитров, пер. Вокзальный, д. 7 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Долгопрудный, проспект Пацаева, д. 15А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Домодедово, ул. Корнеева, д. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Дубна, проспект Боголюбова, д. 20 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Егорьевск, ш. Касимовское, д. 1А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Железнодорожный, ул. Октябрьская, д. 33 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Жуковский, ул. Гагарина, д. 24 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Звенигород, ул. Московская, д. 24 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Зеленоград, 12-й микрорайон, корпус 1215 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Истра, ул. 9 Гвардейской Дивизии, д. 9А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Кашира, ул. Стрелецкая, д. 70/4 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Клин, ул. Гагарина, д. 31/36 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Коломна, пр-т Кирова, д. 20А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Коломна, ул. Октябрьской революции, д. 368 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Королев, проспект Королева, д. 6Г По предзаказу на 18 марта, после 11:00 В корзину
  • г. Котельники, Яничкин проезд, д. 3 По предзаказу на 18 марта, после 06:00 В корзину
  • г. Красногорск, ул. Ленина, д. 40 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Луховицы, ул. Пушкина, д. 125 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Лыткарино, ул. Советская, д. 16 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Люберцы, ул. Инициативная, д. 7с2 По предзаказу на 18 марта, после 11:00 В корзину
  • 27й км МКАД, вл. 9 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Московский, 1-й микрорайон, д. 32А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Наро-Фоминск, ул. Маршала Жукова, д. 13В По предзаказу на 18 марта, после 11:00 В корзину
  • г. Ногинск, ул. Рогожская, д. 65 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Одинцово, Можайское шоссе, д. 139А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Одинцово, ул. Союзная, д. 1В, подъезд №6 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Орехово-Зуево, ул. Ленина, д. 76 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Подольск, Революционный пр-т, д. 23 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Подольск, ул. Ленинградская, д. 10А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Пушкино, ул. Писаревская, д. 2 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Раменское, ул. Чугунова, д. 41 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 209 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 93/24 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Серпухов, ул. Ворошилова, д. 241 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Серпухов, ул. Ворошилова, д. 82 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Солнечногорск, ул. Красная, д. 154 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Ступино, улица Горького, д. 26 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Фрязино, ул. Советская, д. 1В По предзаказу на 18 марта, после 11:00 В корзину
  • г. Химки, Ленинградская ул., вл. 16 Б По предзаказу на 18 марта, после 11:00 В корзину
  • г. Химки, Юбилейный проспект, д. 7А По предзаказу на 18 марта, после 11:00 В корзину
  • г. Химки, мкр. Сходня, проезд Юбилейный, д. 7 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Чехов, Вишневый бульвар, д. 3-1 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Шатура, проспект Ильича, д. 59 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Щелково, ул. Советская, д. 16, стр. 1 По предзаказу на 18 марта, после 11:00 В корзину
  • г. Электросталь, ул. Журавлева, д. 2 По предзаказу на 18 марта, после 11:00 В корзину
  • м.Авиамоторная,

    2-й Кабельный проезд, д. 1

    пн.  –  пт.: 10:00 – 19:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Алма-Атинская,

    ул. Борисовские пруды, д. 26

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Аннино,

    Варшавское шоссе, д. 143А

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Багратионовская,

    ул. Барклая, вл. 10

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Бибирево,

    ул. Бибиревская, д. 10к2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Братиславская,

    ул. Перерва, д. 54

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Бульвар Рокоссовского,

    ул. Ивантеевская, д. 25А

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Варшавская,

    Варшавское шоссе, д. 72к2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Водный стадион,

    Ленинградское шоссе, д. 58, строение 7

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Волгоградский проспект,

    Волгоградский просп, д. 32к2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Выхино,

    ул. Вешняковская, д. 20Г

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Домодедовская,

    ул. Генерала Белова, д. 29

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Кантемировская,

    ул. Кантемировская, д. 47

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Коломенская,

    проспект Андропова, д. 22

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Косино,

    Лермонтовский проспект, д. 2к1

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Кунцевская,

    Можайское шоссе, д. 25

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Лианозово,

    Дмитровское шоссе, д. 116Д

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Люблино,

    ул. Люблинская, д. 61

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.МЦД D2 Нахабино,

    пгт Нахабино, ул. Институтская, д. 17

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.МЦД D2 Павшино,

    г. Красногорск, Волоколамское шоссе, д. 3с1

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • м.МЦД D2 Щербинка,

    г. Щербинка, ул. 40 лет Октября, д. 14А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Митино,

    ул. Митинская, д. 44

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Молодежная,

    ул. Ярцевская, д. 22с1

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Нагатинская,

    Варшавское шоссе, д. 26с32

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Нагорная,

    Севастопольский проспект, д. 15к3

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Новогиреево,

    проспект Свободный, д. 16Ас2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Новокосино,

    г. Реутов, ул. имени Академика В. Н. Челомея, д. 12

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Новопеределкино,

    ул. Шолохова, д. 5, корп. 2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Озерная,

    ул. Озерная, д. 42

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Октябрьское поле,

    ул. Народного Ополчения, д. 48 корп.1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Ольховая,

    пос. Коммунарка, ул. Александры Монаховой, д. 5к2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Петровско-Разумовская,

    ул. Линии Октябрьской Железной Дороги, д. 2с2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Преображенская площадь,

    Колодезный пер., д. 3

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Рязанский проспект,

    ул. Академика Скрябина, д. 26к1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Савеловская,

    ул. Сущевский Вал, д. 9, строение 7

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Свиблово (платформа Северянин),

    ул. Енисейская, д. 1, стр. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Селигерская,

    Дмитровское шоссе, д. 85

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Семеновская,

    пер. Семеновский, д. 18

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Скобелевская,

    ул. Скобелевская, д. 32

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Теплый стан,

    Новоясеневский проспект, д. 2А, стр. 1

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Тушинская,

    ш. Волоколамское, д. 92к2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Университет,

    Ломоносовский проспект, д. 5

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Щелковская,

    ш. Щелковское, д. 74

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Балашиха, микрорайон ЦОВБ, д. 20

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 9:00 – 18:00

    В корзину
  • г. Балашиха, ул. Советская, д. 15

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Бронницы, ул. Советская, д. 155с1

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Видное, ул. Березовая, д. 6

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Воскресенск, ул. Менделеева, д. 12

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Дмитров, пер. Вокзальный, д. 7

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Долгопрудный, проспект Пацаева, д. 15А

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Домодедово, ул. Корнеева, д. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Дубна, проспект Боголюбова, д. 20

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Егорьевск, ш. Касимовское, д. 1А

    пн.  –  вс.: 9:00 – 21:00

    В корзину
  • г. Железнодорожный, ул. Октябрьская, д. 33

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Жуковский, ул. Гагарина, д. 24

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Звенигород, ул. Московская, д. 24

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Зеленоград, 12-й микрорайон, корпус 1215

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Истра, ул. 9 Гвардейской Дивизии, д. 9А

    пн.  –  вс.: 9:00 – 21:00

    В корзину
  • г. Кашира, ул. Стрелецкая, д. 70/4

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Клин, ул. Гагарина, д. 31/36

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Коломна, пр-т Кирова, д. 20А

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Коломна, ул. Октябрьской революции, д. 368

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Королев, проспект Королева, д. 6Г

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Котельники, Яничкин проезд, д. 3

    пн.  –  пт.: 6:00 – 20:00

    сб.  –  вс.: 9:00 – 18:00

    В корзину
  • г. Красногорск, ул. Ленина, д. 40

    пн.  –  вс.: 9:00 – 21:00

    В корзину
  • г. Луховицы, ул. Пушкина, д. 125

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • г. Лыткарино, ул. Советская, д. 16

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Люберцы, ул. Инициативная, д. 7с2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • 27й км МКАД, вл. 9

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • г. Московский, 1-й микрорайон, д. 32А

    пн.  –  сб.: 10:00 – 20:00

    вс.: 10:00 – 19:00

    В корзину
  • г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Наро-Фоминск, ул. Маршала Жукова, д. 13В

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Ногинск, ул. Рогожская, д. 65

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Одинцово, Можайское шоссе, д. 139А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Одинцово, ул. Союзная, д. 1В, подъезд №6

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Орехово-Зуево, ул. Ленина, д. 76

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Подольск, Революционный пр-т, д. 23

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Подольск, ул. Ленинградская, д. 10А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Пушкино, ул. Писаревская, д. 2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Раменское, ул. Чугунова, д. 41

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 209

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 93/24

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Серпухов, ул. Ворошилова, д. 241

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Серпухов, ул. Ворошилова, д. 82

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Солнечногорск, ул. Красная, д. 154

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Ступино, улица Горького, д. 26

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • г. Фрязино, ул. Советская, д. 1В

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Химки, Ленинградская ул., вл. 16 Б

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Химки, Юбилейный проспект, д. 7А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Химки, мкр. Сходня, проезд Юбилейный, д. 7

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Чехов, Вишневый бульвар, д. 3-1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Шатура, проспект Ильича, д. 59

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Щелково, ул. Советская, д. 16, стр. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Электросталь, ул. Журавлева, д. 2

    пн.  –  вс.: 9:00 – 20:00

    В корзину

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 2 года

По данным сервисного центра ВсеИнструменты.ру у товара Балластный реостат Brima РБ-302 0009389 низкий процент брака

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты

СЦ «BRIMA»

г. Котельники, Дзержинское шоссе, д. 1  +7 (495) 755-84-10
СЦ «ТК МИДАСОТ-Т»

Средний срок ремонта — 21 день

г. Котельники, Дзержинское шоссе, д. 1  +7 (495) 559-57-48
Может понадобиться

РЕОСТАТ БАЛЛАСТНЫЙ РБ-303У2

Общие сведения

Реостат (см. рисунок) предназначен для регулирования тока при ручной дуговой сварке и наплавке металлов плавящимся электродом от многопостовых сварочных выпрямителей и генераторов постоянного тока напряжением не более 70 В.
&nbsp&nbsp&&+Рисунок:#43#43seria.cmd viewinfe.exe Q0356\Q356.cpf[0]
&nbsp&nbspРеостат балластный РБ-303У2

Структура условного обозначения

РБ-303У2:
Р — реостат;
Б — балластный;
30 — номинальный сварочный ток в десятках ампер;
3 — регистрационный номер;
У2 — климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-70.

Условия эксплуатации

Работа в закрытых помещениях или на открытом воздухе под навесом.
&nbsp&nbspВысота над уровнем моря не более 1000 м.
&nbsp&nbspТемпература окружающего воздуха от минус 45 до 40°С.
&nbsp&nbspОтносительная влажность воздуха при температуре 20°С не более 80%.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
&nbsp&nbspТехника безопасности по ГОСТ 12.2.007.8-75.
&nbsp&nbspРеостат соответствует ТУ16-90 ИЕЖА.643534.001 ТУ. ТУ 16-90 ИЕЖА.643534.001 ТУ

Технические характеристики

Номинальный сварочный ток, А — 315 Сопротивление, Ом: наименьшее — 0,095 наибольшее — 6 Пределы регулирования сварочного тока, А — 5-315* Номинальная относительная продолжительность нагрузки, ПН, % — 60 Продолжительность цикла сварки, мин — 5 Разность между токами соседних ступеней регулирования, А — 6* Габаритные размеры, мм — 600x340x500 Масса, кг, не более — 20
&nbsp&nbsp* Номинальные параметры определяются при падении напряжения на реостате 30 В.
&nbsp&nbspГарантийный срок — 1 год со дня ввода реостата в эксплуатацию.

Конструкция и принцип действия

Балластный реостат является регулируемым активным сопротивлением, состоит из набора элементов в виде спиралей, изготовленных из проката прецизионных сплавов, коммутируемых выключателями. Выключатели расположены на передней стенке защитного кожуха и закрыты защитным кожухом. Возле каждого выключателя указан ток, протекающий через элемент сопротивления при его включении.
&nbsp&nbspКаждый из параллельно соединенных элементов сопротивления рассчитан на определенный ток, значение которого зависит от напряжения на реостате. Доступ к элементам сопротивления при профилактических и ремонтных работах возможен при снятии кожуха.

Комплектность поставки

В комплект поставки входят: реостат, комплект эксплуатационной документации.

Пo Вaшeмy зaпpocy мы мoжeм выcлaть cpaвнитeльныe тaблицы c xapaктepиcтикaми мoдификaций мoдeльнoгo pядa, a тaкжe чepтeжи, cxeмы кoнcтpyктивныe, пpинципиaльныe.


Центр комплектации «СпецТехноРесурс»
Все права защищены.

Балластный реостат — Энциклопедия по машиностроению XXL

При правильном подборе сопротивления балластного реостата точность поддержания температуры составляет 5 град.  [c.130]

Энергетический узел постоянного тока компонуется из сварочного преобразователя (ПС-300, СУГ-2Р, ПС-500, СМГ-2 или им подобных), балластного реостата (тип РБ-20), сварочной горелки типа НИАТ (АР-3, АР-5, АР-7 или др. конструкций), токопроводов и контрольно-измерительных приборов.  [c.154]

Агрегат СМГ-1 имеет первый отечественный сварочный генератор с расщеплёнными полюсами СМГ-1, построенный по схеме американского генератора типа WD фирмы GE . Предназначается для сварки металлическим электродом. Регулирование тока производится только смещением щёток, что приводит к быстрому расшатыванию щёточного механизма, к искрению и обгоранию пластин коллектора. Установка на малые токи осуществляется с помощью балластного реостата в цепи дуги. Мощность генератора недостаточна для ряда часто встречающихся сварочных работ.  [c.279]


Сварочные посты подключаются параллельно друг другу к магистрали (фиг. 22). Для получения падающей характеристики поста последовательно с дугой включается балластный реостат. Наименьшее достаточное напряжение магистрали для сварки металлическим электродом — 40 в и угольным — 60 в. Дуга возбуждается легко и горит устойчиво.  [c.284]

Постоянство напряжения генератора обеспечивает независимую работу отдельных постов. С ростом тока нацряжение на дуге уменьшается за счёт увеличивающегося падения напряжения в балластном реостате и характеристика поста получается падающей. Сварочный ток поста регулируется своим бал-  [c.284]

Балластный реостат типа РНС-200 (фиг. 24) предназначается для регулирования тока сварочного поста, на каждый пост требуется отдельный реостат регулирование производится при помощи пяти рубильников, которые позволяют получить 16 ступеней сопротивления, что даёт токи от 50 до 200 а через каждые 10 а.  [c.285]

Наряду с этими преимуществами следует, однако, отметить, что 1) процент резервирования при многопостовой системе выше и 2) вследствие больших потерь в балластном реостате к. п. д. многопостовой установки на  [c.291]

При питании от многопостовых генераторов ток поста регулируется сварщиком при помощи балластных реостатов.  [c.181]

Многопостовые сварочные выпрямители предназначены для одновременного питания выпрямленным током через балластные реостаты  [c.103]

Многопостовые сварочные выпрямители (табл. 8) имеют жесткие внешние ВАХ. Необходимая для ручной дуговой сварки падающая характеристика создается на каждом из постов с помощью балластных реостатов (рис. 61), которые входят в комплект поставки многопостовых выпрямителей. Кроме реостатов вместе с выпрямителями для сварки в защитных газах поставляются дроссели типа ДР. Их включение в сварочную цепь уменьшает пульсацию выпрямленного тока и повышает стабильность процесса сварки.  [c.104]

Наибольшее применение нашли плазмотроны прямого действия, с комбинированным способом сжатия дугового разряда, однодуговые с тангенциальной подачей инертного газа, работающие на постоянном токе прямой полярности и с радиальной подачей материала. У плазмотрона различают основную дугу — между анодом и деталью и вспомогательную -между анодом и соплом. Токи обеих дуг регулируются балластными реостатами, включенными в соответствующие цепи.  [c.304]

Для решения этой задачи необходимо правильно выбрать внешнюю вольт-амперную характеристику (ВВАХ) источника питания — зависимость его напряжения (t/ ) от силы тока дуги (Q — t/ = /(/д). ВВАХ источника питания экспериментально определяется путем измерения напряжения и силы тока /д при плавном изменении сопротивления нагрузки — сопротивления дуги, при этом дуга обычно имитируется линейным активным сопротивлением — балластным реостатом.  [c.111]


Электрическая схема головки (рис. 65) состоит из источников питания постоянного тока Е, балластного реостата Rg, осциллятора Ос, контактора К, промежуточного реле РП, кнопок 3 а Г, а также вольтметра V и амперметра А.  [c.98]

Технические данные балластного реостата типа РБ-302 приведены ниже.  [c.60]

Получение падающих (крутопадающих) характеристик и регулирование режима сварки на отдельных постах осуществляется балластными реостатами. Каждый выпрямитель типа ВМГ-5000 поставляется комплектно с 30-ю балластными реостатами, выполненными на базе серийного балластного реостата РБ-501. При сварке на вертикальной поверхности и в случае тонкого металла в цепь поста рекомендуется последовательно с балластным реостатом включить дроссель ОИ-105, который поставляется при необходимости комплектно с выпрямителем ВМГ-5000.  [c.60]

Выпрямитель питает шинопровод, разведенный по цеху, обычно на два плеча, длиной не более 75 м каждый, к которым подключено по 15 сварочных постов. Расчет шинопровода производится не по плотности силы тока, а по падению напряжения. Предельное падение напряжения на конце шинопровода не должно превышать 2 В. Выпрямитель ВМГ-5000, шинопровод, балластные реостаты, и дроссели составляют систему многопостового питания. Технические данные элементов этой системы приведены ниже.  [c.60]

В качестве источников постоянного тока могут быть использованы мощные низковольтные выпрямители, а также электромагнитные преобразователи. Регулирование силы тока осуществляется включением в рабочую силовую цепь (или в цепь возбуждения) балластных реостатов, а также путем введения в питающую цепь специальных автотрансформаторов.  [c.556]

Крутопадающие внешние статические характеристики могут быть обеспечены следующими типами источников питания выпрямителями, управляемыми дросселями насыщения, тиристорными выпрямителями с обратной связью по току, источниками питания на базе индуктивно-емкостных преобразователей и транзисторными источниками питания. В отдельных случаях могут использоваться сварочные генераторы, трансформаторы с рассеянием, балластные реостаты [63].  [c.152]

ПС — сварочный преобразователь постоянного тока ПСО-300 РБ — балластный реостат РБ-300 Г —горелка СШ — силовой шкаф, включающий магнитный пускатель, трансформатор 380/36 в и промежуточное реле Я — пакетный выключатель ЦВ — цепь дистанционного включения сварочного преобразователя в электрическую сеть.  [c.196]

Сварка этим методом выполняется на постоянном токе прямой полярности от стандартных сварочных преобразователей. Для получения требуемых малых значений сварочного тока (до 100 а) в цепь сварки включают балластный реостат. Принципиальная схема поста арго-196  [c.196]

Хорошо зарекомендовал себя в производственных условиях автомат АТА-ЗМ конструкции треста Центроэнергомонтаж, предназначенный для аргоно-дуговой сварки корневых швов трубопроводов без присадочной проволоки. В комплект автомата входят сварочная головка, пульт управления, иловой шкаф, сварочный преобразователь с независимым возбуждением типа ПСО-500 или ПСГ-500 и балластный реостат РБ-ЗОО.  [c.402]

Режим сварки при централизованном питании от мыогопо-стового выпрямителя регулируют на каждом рабочем месте независимо. Для итого каждый сварочный пост подсоединяют к магистрали многопостового выпрямителя с последовательным в] люченио, [ балластного реостата, [ккагодаря этому характеристика поста падающая.  [c.135]

При холостом ходе папряже11ие между электродом и изделием равно напряжению холостого хода источника питания. При сварке напряжение дуги равно напряжению источника минус падение напряжения па yna TJ e цепи между ним н электродо-держателем (С/д = — I R ), причем сопротивление сварочной цепи складывается из сопротивления проводов (йцр) и сопротивления балластного реостата (Ra)  [c.135]

Ei случае itopoTKoro замыкания /ц з U IRa. Режим сварки при многопостоном питании регулируют путем изменения сопротивления балластного реостата у кан дого поста (рис. 73). Число постов т, которые могут быть подключены к многопостовому выпрямителю определяют с учетом коэффициента одновременности а  [c.135]

В случае сварки на переменном токе вместо сварочного преобразователя и балластного реостата используются однопостовый сва-  [c.154]

I — МНОГОПОСТОВОЙ выпрямитель ВКСМ-1000 — балластные реостаты РВ-300 3 —воздушная магистраль — сварочные электрические кабели 5 — воздушный редуктор — влагоотде-литель 7— резак в ремонтируемая деталь.  [c.280]

На фиг. 37 приведена электрическая схема выпрямительной установки. Включение выпрямительных элементов по схеме Гретца. Для создания падающей характеристики последовательно с дугой включается балластный реостат, а реактивная катушка, включённая в эту же цепь, служит для сглаживания пульсаций выпрямленного тока. Выпрямитель получает питание от сварочного трансформатора. Выпрямительная установка не требует особого ухода и надзора.  [c.290]

В качестве источников постоянного тока могут быть использованы мощные низковольтные выпрямители, а также электро-машинные преобразователи, которые нашли широкое применение в гальванотехнике. Так, например, используется маслонаполненный регулируемый выпрямитель ВСМР-2000-6, предназначенный для питания током электролитических ванн гальванических цехов с пределами регулирования силы тока 1000…2000 А и напряжением 4…6 В. Для плавного регулирования режима последовательно в рабочую силовую цепь включается переоборудованный балластный реостат РБ-300. Переоборудование сводится к увеличению сечения ступеней реостата и соответственно уменьшению величины их электрического сопротивления. В генераторах постоянного тока регулирование силы тока может производиться реостатом, включенным в цепь возбуждения.  [c.81]

В первом случае система содержит источник питания с трансформатором 71 и блок неуправляемых вентилей V, который вырабатывает постоянное напряжение С4- Возможны три схемы регулирования сварочного тока, протекающего через дугу /д, и напряжения на дуге на отдельном посту U с помощью балластного реостата RI, балластного реостата R2 и дросселя LI, а такщ.е системы управления на основе транзистора VT, диода VD и дросселя L2 (рис. 5.18, а). Любая из систем должна обеспечивать независимость постов друг от друга. Поэтому ВВАХ общего источника должна быть жесткой. Действительно, при падающей характеристике короткое замыкание на одном из постов вызвало бы снижение напряжения и погасание дуги на других. Кроме того, независимая работа постов требует ограничения тока короткого замыкания каждого из них, например, с помощью балластного реостата или дросселя. При малом сопротивлении реостата получают пологопадающие характеристики, необходимые для сварки в углекислом газе, при большом сопротивлении — крутопадающие характеристики для ручной сварки.  [c.134]

Многопостовые выпрямительные системы обладают следующими достоинствами. Их стоимость меньше суммарной стоимости заменяемых ими однопостовых выпрямителей, они требуют меньше места, упрощается их обслуживание. Однако КПД многопостовой системы с учетом потерь в балластных реостатах низок (0,4… 0,75). Кроме этого основного недостатка следует отметить также повышенный расход сварочных проводов (при отсутствии общего ши-нопровода) и опасность массового простоя при выходе из строя общего источника. Технические характеристики сварочных многопостовых выпрямителей представлены в табл. 5.4.  [c.135]

ПГ — плазменная головка Я — изделие М — манометр, Ур н — ротаметры рабочего газа и газа дополнительной защиты Rg — балластный реостат А и V — ам-. перметр и вольтметр Е — источник питания i, и Сз — конденсаторы К — кон-т актор РП — реле промежуточное Ос — осциллятор Li vi Ls — катушки колебательного контура осциллятора Тр — трансформатор осциллятора Г и 3 — кнопки гашения и зажигания В, и Вг — вентили  [c.99]

Эти источники постоянного тока могут применяться для ручной и механизированной сварки. Многопостовые выпрямители для ручной сварки с регулированием силы тока поста балластными реостатами предназначены в основном для создания многопостовых систем питания от общецеховых магистральных шинопрово-дов, имеют жесткую внешнюю вольт-амперную характеристику. Отличаются простой конструк-Щ1ей и высокой надежностью. Технические данные выпрямителей приведены в табл. 1.10.  [c.60]

В комплект автомата входят сварочная головка, ручной пульт управления и приборный шкаф для контроля параметров режима сва ржи, находящиеся щепосредстввнно на месте сварки, а также аппаратный шкаф, источник питания постоянным током, балластный реостат 1И баллоны с газом, которые размещаются в отдельной переносной будке на расстоянии до 25 м от свариваемого узла. Сварочную головку с вырезом в планшайбе и в корпусе можно устанавливать яа собранный стык ггруб в любом пространственром положении.  [c.396]


Реостат балластный РБ-302 | AmasEnergy

(Оборудование / Материал)

Номер модели: РБ-302

Состояние: Новое

Место нахождения или страна хранения: Россия

Местоположение: Россия / Свердловская область / Новоуткинск

Техническая поддержка: Да

Гарантия: Нет

Цена: Запросите цену

Описание:

Предназначен для регулирования тока при ручной дуговой сварке и наплавке металлов плавящимся электродом от многопостовых сварочных выпрямителей и генераторов постоянного тока напряжением не более 70В.

Обзор:

Номинальный сварочный ток (А), с условным падением напряжения на выводах реостата 30В 310
Пределы регулирования сварочного тока (А), нижние / верхние, не более 10/310
Минимальная разница токов соседних ступеней регулирования (А) 10
Номинальная относительная длительность нагрузки, (PN),% 60
Время цикла, мин. 5
Масса, кг, не более 18

Предназначен для регулирования тока при ручной дуговой сварке и наплавке металла плавящимся электродом от многопостовых сварочных выпрямителей и генераторов постоянного тока напряжением не более 70В .

Реостат включен последовательно в сварочную цепь. Реостат соответствует требованиям DSHIB. 643354 ТУ и применяется для работы в помещении или на открытом воздухе под навесом, защищающим от воздействия атмосферных осадков и солнечной радиации, на высоте до 1000 м.

Реостат предназначен для работы в умеренном климате при температуре окружающей среды от -45 ° C до + 40 ° C и относительной влажности не более 80% при 20 ° C

Чтобы увидеть информацию о компании, вам необходимо войти в систему.

% PDF-1.5 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> / Метаданные 451 0 R / Страницы 8 0 R / StructTreeRoot 344 0 R >> эндобдж 5 0 obj> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> эндобдж 11 0 obj [7 0 R 15 0 R 15 0 R 15 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 18 0 R 22 0 R 22 0 R 22 0 R 26 0 R 26 0 R 26 0 R 26 0 R 26 0 R 26 0 R 26 0 R 26 0 R 26 0 R 26 0 R 29 0 R 33 0 R 33 0 R 41 0 R 45 0 R 53 0 R 69 0 57 0 R 73 0 R 61 0 R 77 0 R 65 0 R 37 0 R] эндобдж 12 0 объект> / MediaBox [0 0 481.92 708.72] / Parent 8 0 R / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / StructParents 0 / Tabs / S >> эндобдж 13 0 obj> эндобдж 14 0 obj> эндобдж 15 0 obj> эндобдж 16 0 obj> эндобдж 17 0 obj> эндобдж 18 0 obj> эндобдж 19 0 obj> эндобдж 20 0 obj> эндобдж 21 0 объект> эндобдж 22 0 obj> эндобдж 23 0 obj> эндобдж 24 0 obj> эндобдж 25 0 obj> эндобдж 26 0 obj> эндобдж 27 0 obj> эндобдж 28 0 obj> эндобдж 29 0 obj> эндобдж 30 0 obj> эндобдж 31 0 объект> эндобдж 32 0 obj> эндобдж 33 0 obj> эндобдж 34 0 obj> эндобдж 35 0 obj> эндобдж 36 0 obj> эндобдж 37 0 obj> эндобдж 38 0 obj> эндобдж 39 0 obj> эндобдж 40 0 obj> эндобдж 41 0 объект> эндобдж 42 0 obj> эндобдж 43 0 obj> эндобдж 44 0 obj> эндобдж 45 0 obj> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj> эндобдж 49 0 obj> эндобдж 50 0 obj> эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> эндобдж 55 0 obj> эндобдж 56 0 obj> эндобдж 57 0 obj> эндобдж 58 0 obj> эндобдж 59 0 obj> эндобдж 60 0 obj> эндобдж 61 0 объект> эндобдж 62 0 obj> эндобдж 63 0 obj> эндобдж 64 0 obj> эндобдж 65 0 obj> эндобдж 66 0 obj> эндобдж 67 0 obj> эндобдж 68 0 obj> эндобдж 69 0 obj> эндобдж 70 0 obj [74 0 R] эндобдж 71 0 объект> эндобдж 72 0 obj> эндобдж 73 0 obj> эндобдж 74 0 obj> эндобдж 75 0 obj> эндобдж 76 0 obj> эндобдж 77 0 obj> эндобдж 78 0 obj> эндобдж 79 0 obj> эндобдж 80 0 obj> эндобдж 81 0 объект> эндобдж 82 0 объект> эндобдж 83 0 obj> эндобдж 84 0 obj> эндобдж 85 0 obj [81 0 R 93 0 R 101 0 R 120 0 R 104 0 R 124 0 R 108 0 R 127 0 R 112 0 R 131 0 R 116 0 R 135 0 R 139 0 R 142 0 R 89 0 R] эндобдж 86 0 obj> эндобдж 87 0 obj> эндобдж 88 0 obj> эндобдж 89 0 obj> эндобдж 90 0 obj> эндобдж 91 0 объект> эндобдж 92 0 obj> эндобдж 93 0 obj> эндобдж 94 0 obj> / BS> / F 4 / Rect [166. B`Rȡ40: IFeb ݐ BT9>% L -2 =: 6Tv3 ($ uN8 ~ A ~ 09’ZpǣoduwK? 8OP7zUONe ޥ Ğ? {, Q $ Gu @ | k * Zvc9.jSLq2; ‘v + _P | { конечный поток эндобдж 119 0 obj [115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 115 0 R 123 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 134 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 141 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 149 0 R 157 0 R 157 0 R 157 0 R 157 0 R 157 0 R 157 0 R 157 0 R 157 0 R 157 0 R 157 0 Прав 157 0 Прав 157 0 Прав 157 0 Прав 157 0 Прав 157 0 Прав 157 0 Прав 157 0 Прав 157 0 Прав 164 0 Правый 164 0 Правый 164 0 Правый 164 0 Правый 164 0 Правый 164 0 Правый 164 0 Правый 164 0 Правый 164 0 Прав 164 0 Прав 164 0 Прав 164 0 Прав 164 0 Прав 164 0 Прав 164 0 Прав 164 0 Прав 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 172 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 180 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 187 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 194 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 202 0 R 211 0 R 214 0 R 216 0 R 219 0 R 222 0 R 226 0 R 230 0 R 233 0 R 245 0 R 248 0 R 260 0 R 263 0 275 0 руб. 285 0 руб. 287 0 руб. 297 0 руб. 310 0 руб. 314 0 руб. 324 0 руб. 336 руб. 0 R 404 0 R 5 0 R 9 0 R 20 0 R 31 0 R 35 0 R 55 0 R 59 0 R 67 0 R 75 0 R 83 0 R 91 0 R 99 0 R 106 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R 114 0 R] эндобдж 120 0 obj> эндобдж 121 0 объект> эндобдж 122 0 obj> транслировать x`U 3 # l6nM

Понимание и устранение неисправностей генератора постоянного тока Lincoln SA-200 | Технические руководства

Если вы хотите разобраться в своем сварочном аппарате Lincoln SA-200, вам необходимо базовое представление о генераторе постоянного тока.Ваш SA-200 — это на самом деле два генератора постоянного тока , которые работают в тандеме.

Первый генератор — это возбудитель (нос, который выступает в передней части машины). Этот возбудитель на самом деле представляет собой генератор постоянного тока мощностью 2 кВт (киловатт), который обеспечивает постоянный ток, регулируемый для управления мощностью сварочного аппарата. Возбудитель также имеет доп. 115 вольт постоянного тока для аксессуаров.

Второй генератор — это сварочный генератор . Этот генератор вырабатывает регулируемый постоянный выходной ток, который дает прекрасную дугу, которую любят сварщики.Оба генератора работают по одним и тем же принципам; один просто намного больше!

В этой статье мы собираемся обсудить только генератор возбудителя и схему управления возбудителем . Эта схема очень проста в понимании, устранении неисправностей и ремонте.

Продолжайте читать или переходите к определенному разделу этого руководства:

Расположение и определения частей возбудителя:

На приведенном выше рисунке показан стандартный возбудитель Lincoln SA-200 со снятой торцевой крышкой.Если смотреть на машину спереди, обратите внимание на расположение и название каждого предмета:

  1. Правый щеткодержатель представляет собой подпружиненный щеткодержатель.
  2. Левый щеткодержатель — это подпружиненный отрицательный щеткодержатель.
  3. За правым щеткодержателем находится правая катушка возбудителя.
  4. За левым щеткодержателем находится левая катушка возбудителя.
  5. Возбудитель якорь удерживаются на вал якоря с помощью гайки, обеспеченной стопорной шайбой.
  6. Каждый щеткодержатель окружен пружиной щеткодержателя.

Как работает система:

Катушки возбудителя и полюсные наконечники образуют электромагниты, когда через катушки возбудителя протекает постоянный ток. Магнитные поля, создаваемые катушками возбудителя, разрушаются обмотками якоря возбудителя, создавая приблизительно 115 В постоянного тока при полной скорости вращения. Чем быстрее вращается двигатель, тем большее напряжение вырабатывает возбудитель. При скорости сварки (1550 об / мин) напряжение возбудителя должно составлять приблизительно 115 вольт постоянного тока: положительное значение на правом щеткодержателе, отрицательное — на левом щеткодержателе.

Система представляет собой составной генератор с последовательной обмоткой и дополнительной шунтирующей катушкой поперек якоря возбудителя. Реостат точного регулирования тока («контроль нагрева») изменяет напряжение возбудителя, которое прикладывается к шунтирующим катушкам главного статора; это переменное напряжение регулирует выходной ток (тепло) дуги.

Поиск и устранение неисправностей катушек возбуждения

Изучив схему подключения ниже, вы можете увидеть, что есть две половины цепи возбудителя, обозначенные красной линией со стрелками на каждом конце. (Эта красная линия не является частью схемы, это просто наглядное пособие.)

«Генератор возбудителя» вырабатывает 115 В постоянного тока, который подается на вспомогательную розетку и на шунтирующие катушки главного возбудителя. Этот постоянный ток изменяется реостатом управления точным током (представьте его как клапан), а затем подается на шунтирующие катушки главного возбудителя. Это контролирует силу магнитного поля, которое контролирует величину доступного сварочного тока. Если есть неисправность в одной из цепей, аппарат не будет сваривать.

Если неисправна «цепь шунта возбудителя», генератор все еще может вырабатывать мощность. В этом можно убедиться, проверив вспомогательный прибор с помощью счетчика, света или болгарки. Если можно «шлифовать», но не сваривать, проверьте шунтирующие катушки главного возбудителя.

Шунтирующие катушки возбудителя в SA-200 легко диагностировать и заменять. Получите дополнительную информацию о сменных катушках возбудителя Weldmart-Online, на которые предоставляется десятилетняя гарантия.

Запасные катушки возбудителя Weldmart-Online

Поиск и устранение неисправностей шунтирующих катушек главного возбудителя

ПРИМЕЧАНИЕ: Все измерения по устранению неисправностей электрооборудования следует проводить при выключенном (не работающем) двигателе!

  1. Перед проведением любых измерений ваш возбудитель должен выглядеть, как показано на рисунке ниже.

  2. Найдите под якорем возбудителя и найдите черный и синий провода, провода должны быть соединены стыком или скреплены болтами. (Если вы обнаружите сращивание, значит, обмотки никогда не проверялись на целостность.) Если они сращиваются или соединяются болтом и гайкой, вы должны разорвать эти провода. Когда вы их разделите, вы можете проверить отдельные катушки.
  3. Чтобы проверить катушки возбуждения , извлеките обе щетки возбуждения из их держателей и убедитесь, что они ничего не касаются во время измерения.С помощью VOM по самой низкой шкале сопротивления, которую вы можете использовать, проверьте сопротивление между ПРАВЫМ выводом щетки и каждым из отдельных проводов. Если катушка исправна, один провод покажет сопротивление, а другой — нет — это нормально. Сопротивление должно составлять приблизительно от 130 до 170 Ом, + или — 10% . Если вы не получаете сопротивления, переходите к следующему более высокому диапазону. Убедитесь, что вы не прикасаетесь пальцами к проводам: вы можете считывать сопротивление своего тела.
  4. Затем проверьте сопротивление от каждого вывода катушки до внешнего контакта (к нему может быть подключен красный провод) реостата точного управления током .Один из проводов покажет отсутствие обрыва между проводом и реостатом. Оба измерения должны быть идентичными.
  5. Если какое-либо измерение показывает очень высокое сопротивление, бесконечное сопротивление «разомкнутой катушки» или очень низкое сопротивление (менее 100 Ом), то катушки необходимо заменить.
  6. Если катушки в порядке, следует подозревать якорь возбудителя.

Поиск и устранение неисправностей якоря возбудителя:

Иногда вы можете обнаружить неисправный якорь возбудителя; вот что нужно искать при наиболее распространенных проблемах.

  1. Прежде чем продолжить проверку, поищите обгоревшие или почерневшие шины коллектора. Очистите коммутатор камнем для очистки коммутатора. Это ненормально, если щетки откладывают достаточно угольного порошка, чтобы загрязнить коллектор.

    Примечание: правильно обслуживаемый коммутатор должен быть цвета использованной вороненой монеты.

  2. Осмотрите обмотки на предмет перегоревшей изоляции, обрывов проводов или поврежденных шин коммутатора. У якоря есть две проблемы: обмотка, закороченная на вал якоря, или обрыв (обрыв) обмоток.

    ПРИМЕЧАНИЕ: Если при работающем агрегате появляется ЯРКАЯ ЗЕЛЕНАЯ ИСКРА, это признак короткого замыкания (на массу) обмотки якоря.

  3. Проверьте, не закорочен ли якорь на массу, установив VOM на САМОЕ ВЫСОКОЕ сопротивление. Поместите один вывод на чистое место на валу якоря (если у вас есть сомнения, очистите место тонкой бумагой emory или напильником). Другим проводом проверьте каждую штангу коммутатора. Не пропустите ни одного: если у вас есть сомнения, проверьте их ВСЕ еще раз.

    Если вы обнаружите какое-либо значение сопротивления, вам необходимо заменить якорь на новый или восстановленный.Если вы не обнаружите замыкания на землю, возможно, он неисправен. Снимите якорь и отнесите его в мастерскую по ремонту моторов и испытайте на «гроулере» (они будут знать, что делать). Тест «гроулер» — это «золотой стандарт» для тестирования арматуры — за тест стоит заплатить! Если якорь неисправен, позвоните в Weldmart; мы восстановили арматуру.

Другие проблемы якоря возбудителя:
  1. Высокая планка означает только то, что одна из планок коллектора оторвалась и торчит вверх.Это может быть всего несколько тысяч дюймов, но этого может быть достаточно, чтобы кисти подскочили, и вы увидите чрезмерное искрение. Если вы обнаружили эту проблему, отнесите ее в любимый моторный магазин: иногда ее можно отремонтировать, а иногда нет.
  2. Свободный стержень: Да, иногда сегментный стержень коммутатора может вырваться. Вернемся в моторный цех.
  3. Коммутатор не круглой формы: Это может быть вызвано деформацией вала якоря. Проверить возбудитель на круглость. Правило при 1500 об / мин это (+ или -).020 ’.

Trick of the Trade: Как установить новые катушки возбудителя, быстро и легко, без всяких догадок

  • Не запускайте, пока не получите новый комплект катушек.
  • Снимите оригинальные катушки. Каждый железный полюс возбудителя удерживается двумя болтами, два с правой стороны и два с левой!
  • Нет необходимости снимать генератор возбудителя для замены катушек возбудителя.
  • Вытяните катушки и железные полюсные наконечники вместе и положите их на ровную поверхность.Не отсоединяйте пока никакие провода!
  • Снимите железные полюсные наконечники и очистите их: обычно хороший осмотр с помощью проволочного колеса поможет. Их не нужно красить.
  • Положите катушки поверх исходных катушек и совместите провода, идущие с обеих сторон и посередине. Перед вами ваша электрическая схема!
  • Вставьте железные полюсные наконечники в центр катушек.
  • Перед установкой катушек и полюсов очистите корпус: просто сбейте ржавчину и крысиные гнезда.Не помешало бы смазать полюсные наконечники тонким слоем смазки в местах соприкосновения с корпусом возбудителя. Очистите проволокой резьбу крепежных болтов; немного смазки или «Never-Seize» на резьбе тоже не повредит. Затяните болты; они не обязательно должны быть супер плотными!
  • Присоедините провода по одному, используя оригинальные катушки в качестве направляющих; очевидно, где каждый провод соединяется.
  • Мы называем это «Замена катушки возбудителя для полного идиота!» (Наш босс назвал его своим именем.) Этот процесс у нас всегда работает!

Мигает поле:

Катушки возбуждения удерживаются на месте с помощью прочных железных «полюсных наконечников». Особые железки не только удерживают катушки возбудителя на месте. Они сохраняют небольшое количество остаточного магнетизма — совсем немного — для обеспечения «самовозбуждения», поэтому возбудитель начнет генерировать ток с мертвого пуска. Полюсные наконечники могут потерять свой магнетизм, поскольку устройство находится в режиме ожидания в течение длительного периода времени, и нет простого теста для обнаружения потери.

Когда проверяются катушки поля возбудителя, щетки и якорь возбудителя, остается только «высветить поле». Обычно это делается с автомобильным аккумулятором на 12 В.

Вот что вам нужно сделать:

  1. Снимите пылезащитную крышку возбудителя. Удерживается двумя болтами 1/4 20; вам понадобится гаечный ключ на 3/8 дюйма.
  2. См. Схему ниже:
  3. Подключите перемычки сначала к аккумуляторной батарее, а затем к клеммам щетки возбудителя.Вероятно, вы вызовете искру: в батареях могут быть карманы внутреннего водородного газа. АККУМУЛЯТОРЫ МОГУТ И БУДУТ ВЗРЫВАТЬСЯ ПРИ ДОСТАТОЧНОМ ИСКРЕ! (Помните «Гинденбург?» — он был полон водорода; достаточно сказать) .
  4. Запустите двигатель и убедитесь, что он работает на низкой скорости (1000 об / мин).
  5. Подсоедините положительный (+) провод к клемме провода щетки RIGHT .
  6. Прикоснитесь отрицательным (-) проводом к ЛЕВОЙ клемме провода щетки ЛЕВОЙ .Вы получите сильную искру. Удерживайте выводы на терминале примерно две секунды; будет сильная искра!

Полевые столбы «прошиты». Агрегат должен волновать. В случае успеха вы сможете использовать доп. Если установка не сваривается, вам следует проверить катушки шунта возбудителя (см. Следующий раздел).

Поиск и устранение неисправностей шунтирующей цепи возбудителя

Сварочный аппарат не будет сваривать: вы можете запустить шлифовальный станок от вспомогательной розетки, и он может работать на холостом ходу, а может и не работать, но дуга не зажигается.Если вы можете перетащить стержень и получить на электроде небольшую «искру», это классический признак отказа одной из катушек шунта возбудителя. Эта неисправность очень часто встречается у сварщиков Lincoln с шестигранной головкой!

Примечание. Кодовые номера с 7276 по 9530 на SA-200, кодовые номера с 7827 по 9605 на SA-250 и все модели Classic 1, 2 и 3 являются машинами с шестигранной головкой.

Катушки возбудителя находятся глубоко внутри корпуса статора. По моему опыту, я никогда не видел, чтобы катушка возбуждения в правом верхнем углу выходила из строя — кажется, что выходила из строя только катушка в левом нижнем углу.Катушки наматываются и продаются наборами (они должны быть «подобраны»).

Для устранения неисправности шунтирующей цепи возбудителя необходимо проверить два компонента: реостат управления точным током и шунтирующие катушки.

Примечание: Все электрические измерения для устранения неисправностей следует проводить при выключенном (не работающем) двигателе!

Первый шаг — проверить реостат точного регулирования тока :

  1. Поверните ручку: она должна вращаться плавно, без остановок и «неровностей».«Если есть какие-либо сомнения относительно механической части этого устройства, снимите его и проведите визуальный осмотр.

    Затем проверьте сопротивление (удалите один из проводов перед проверкой). Оно должно плавно измерять от 0 до 64 Ом без разрывов или разрывов. прыжки: плавно вверх и плавно вниз.

    Номер детали Lincoln® для этой детали — M-5090-C, и ее можно заказать в Weldmart-Online LLC с ДВУХЛЕТНЕЙ ГАРАНТИЕЙ!

Если реостат управления точным током исправен, следующим шагом является проверка шунтирующих катушек возбудителя .

  1. От центрального вывода рычага управления есть синий провод, идущий в корпус статора. Этот провод подключается к одной стороне шунтирующих катушек сварочного аппарата (их две, одна на одной стороне корпуса, а другая — напротив первой).

    Другая сторона катушки шунта сварочного аппарата подключается коричневым проводом, идущим к клемме герконового переключателя, расположенного на монтажной планке герконового переключателя. На этой клемме вы найдете черный провод, подключенный непосредственно к геркону.

    Третий провод, черный, идет от геркона прямо вправо, ПОЛОЖИТЕЛЬНЫЙ, держатель щетки возбудителя.

    Вся цепь управления представляет собой последовательно соединенную систему. Поскольку это простой генератор постоянного тока с реостатом для изменения напряжения, подаваемого на шунтирующие катушки статора, он регулирует сварочный ток (теплоту сварного шва).

    Снимите правую (ПОЛОЖИТЕЛЬНУЮ) щетку с держателя — убедитесь, что она никоим образом не касается якоря возбудителя — измерьте сопротивление системы.Он сообщает нам, есть ли разомкнутая (разорванная) цепь. По моему опыту, с системой возбудителя больше проблем, чем с любой другой частью SA-200.

      1. Двигатель не работает.
      2. Текущий реостат управления находится в «0», минимальное положение
      3. Правая (ПОЛОЖИТЕЛЬНАЯ) щетка возбудителя снята и никоим образом не касается якоря возбудителя. Если есть сомнения, обмотайте кисть изолентой.

    Показания сопротивления: После снятия правой щетки из держателя щетки следующие показания скажут вам определенные вещи.

    • С проводом омметра на отрицательном держателе щетки и другим проводом на центральном выводе реостата управления точным током вы должны показывать приблизительно 46 Ом.
    • Если ваше показание близко к 165 Ом (+/- 10%), вы можете быть уверены, что в цепи нет «разрывов» (разрывов). Это не означает, что с этой схемой нет проблем; это просто означает, что нет никаких «перерывов».
    • Если показание ниже 165 Ом, у вас короткое замыкание между обмотками.Обычно катушки находятся в пределах спецификации или «ОТКРЫТЫЙ», при отсутствии сопротивления в цепи. Змеевик необходимо заменить; получить дополнительную информацию о заменяемых шунтирующих катушках Weldmart-Online.

Реостат, переменный резистор и потенциометры

Строительство реостатов

Многие реостаты намотаны проволокой и имеют длинный проводящий материал (обычно проволоку), свернутый в спираль.Элемент сопротивления в реостатах может быть лентой или металлической проволокой, проводящей жидкостью или углеродом, полностью в зависимости от области применения. Для среднего тока наиболее предпочтителен металлический тип. часто встречается в реостатах; при очень малом токе используется углеродная форма; и для больших значений тока электролитический тип, при котором электроды помещенный в проводящую жидкость, наиболее подходит. Контакты и катушки, находящиеся внутри реостатов, герметизированы внутри корпуса, чтобы защитить их от грязи, сажи, пыли и других загрязнений.Это часто приводит к разрыву цепи и образованию влаги, что в конечном итоге вызывает короткое замыкание. Реостаты имеют 3 клеммы, состоящие из резистивной проволока обернута для создания тороидальной катушки со скребком, который скользит по поверхности катушки. Реостаты чаще всего имеют керамический центр.
При выборе реостата для определенной функции номинальный ток обычно является более важным фактором, чем номинальная мощность.При использовании реостата для двигателя важно понимать, что все типы двигателей постоянного тока могут регулироваться по скорости, однако небольшое количество двигателей переменного тока управляемый реостатом. Следовательно, важно получить соответствующий тип двигателя переменного тока, когда требуется регулирование скорости. Большинство реостатов имеют круглый или плоский вал, который позволяет прикрепить ручку, в зависимости от различных типов реостатов. Реостаты меньшего размера имеют прорези для отверток, которые делают для легкой регулировки.
Реостаты обычно позволяют подключать переключатель для размыкания цепи или доступа к саморегулирующейся цепи. Реостаты могут комплектоваться фиксированными или регулируемый упор. Реостаты имеют упор, который можно установить для ограничения угла поворота до любой желаемой части от общего возможного вращения. Обычно эти специфические типы реостатов используются в операциях, где очень важно поддерживать заданное значение сопротивления в цепи.

Сварщик воды и соли: 7 шагов

Хорошо, давайте перейдем к науке!

Взгляните на таблицу (рис. 1), как вы видите, вода очень устойчива, поэтому обычная вода не допускает протекания тока, цель здесь — снизить сопротивление воды до тех пор, пока вы не сможете потреблять ток от это, и, как вы видите, из зазоров между проводами, оно варьируется в сантиметрах, так что чем вы их разбираете, добавляется больше сопротивления, если вы соединяете их вместе, добавляется меньше сопротивления.

Итак, переменные, с которыми мы здесь работаем, — это V (напряжение), I (ток), R (сопротивление в омах) и D (расстояние в см).

Чтобы измерить I (ток), чтобы узнать, сколько ампер мы потребляем, мы разделим V (напряжение) на R (сопротивление в омах), вот так:

I = V / R

We знать начальное значение V, в данном случае 110v, но значение R основано на расстоянии и солености, поэтому мы можем определить Rd, которое равно Rs (сопротивление из таблицы солености (рис.1)) умножить на D (расстояние в см).

В итоге получается что-то вроде этого:

I = V / Rd

, что:

Rd = Rs.D

Если мы заменим известные нам значения, скажем, соленая, как морская вода в открытом море 10 см. по отдельности, мы получим что-то вроде этого:

I = 110 / Rd

Что:

Rd = 20 * 10

Тогда:

I = 110/200

Это заканчивается как:

I = 0,5

Итак, в этой ситуации мы можем потреблять 0,5 ампер из этой схемы.Следуя той же формуле для расстояния 1 см, мы получаем максимальное теоретическое значение 5,5 ампер. Если используемое напряжение составляло 220 В, то в итоге мы получаем максимальное потребление 11 ампер.

Моя установка дважды отключила выключатели во время разработки этого проекта, и мои выключатели рассчитаны на 10 ампер, поэтому моя вода была чрезмерно насыщена солью, плюс тот факт, что провода были погружены на дно раствора, которое более плотно и соленее. Мы даже можем сказать, что сопротивление варьировалось в зависимости от глубины и в конечном итоге составляло градиент сопротивления, который суммируется со средним сопротивлением плюс сопротивление самих проводов.

Резистор с проволочной обмоткой — Силовой резистор с проволочной обмоткой

Что такое силовые резисторы с проволочной обмоткой?

Резистор с проволочной обмоткой — это электрическое пассивное устройство, ограничивающее или ограничивающее ток в цепи. Резисторы с проволочной обмоткой изготавливаются из токопроводящей проволоки. Затем проводящий провод наматывают на непроводящий сердечник. Проводящий провод может быть изготовлен из различных сплавов и толщины для контроля значения сопротивления. Резисторы с проволочной обмоткой обычно используются в мощных и промышленных устройствах, таких как автоматические выключатели и предохранители.

Конструкция с проволочной обмоткой

Мы предлагаем более 20 различных серий с проволочной обмоткой. который можно выбрать в зависимости от монтажа, применения и диапазона сопротивления. Различные типы резисторов с проволочной обмоткой включают прецизионные, осевые, трубчатые, поверхностные и регулируемые, все они обладают хорошей стабильностью и диапазоном сопротивления и производятся во многих номиналах мощности. Резисторы с проволочной обмоткой большей мощности используются в приложениях с высоким током / торможением.

20 серии
Осевые оконечные резисторы серии 20 компании Ohmite

долговечны и экономичны.У них есть все электрические атрибуты более дорогих осевых резисторов с проволочной обмоткой, включая цельносварную конструкцию.… Подробнее

Посмотреть в каталоге

Скачать PDF

200 серии
Brown Devil® серии 200 компании Ohmite

— это небольшой, исключительно прочный силовой резистор.Он имеет цельносварную конструкцию и прочное, огнестойкое конформное покрытие из стекловидной эмали без содержания свинца… Подробнее

Посмотреть в каталоге

Скачать PDF

210 серии

Стекловидная эмаль Dividohm® Регулируемый силовой резистор Выбирайте регулируемые резисторы Ohmite типа 210 для приложений, требующих настройки при различных значениях сопротивления.Эти резисторы с проволочной обмоткой… Подробнее

Посмотреть в каталоге

Скачать PDF

270 серии

Сила стекловидной эмали Выберите постоянные резисторы типа 270 для приложений, требующих номинальной мощности от 12 до 1000 Вт. Резисторы типа 270 оснащены наконечниками, подходящими для… Подробнее

Посмотреть в каталоге

Скачать PDF

280 серии

Corrib® фиксированный и регулируемый Сила стекловидной эмали Резисторы Corrib® идеально подходят для приложений с высокими токами при очень низких значениях сопротивления — всего 0.1 Ом для блока 300 Вт.… Подробнее

Посмотреть в каталоге

Скачать PDF

30 серии

Серия 30 с проволочной обмоткой для высоких энергий Осевой терминал / поверхностный монтаж / теплоотводящая упаковка Резисторы с проволочной обмоткой используют особую технику намотки, чтобы максимизировать эффективное значение джоулей каждого… Подробнее

Посмотреть в каталоге

Скачать PDF

40 серии
Резисторы серии

Ohmite 40 являются наиболее экономичными из предлагаемых конформных резисторов с силиконово-керамическим покрытием.Эти цельносварные агрегаты отличаются низкотемпературными коэффициентами и прочностью… Подробнее

Посмотреть в каталоге

Скачать PDF

50 серии

Автоматическая намотка, линейная цветовая шкала и тестирование позволяют получить недорогой промышленный силовой резистор с проволочной обмоткой.Резисторы серии Ohmite 50 имеют цельносварную конструкцию… Подробнее

Посмотреть в каталоге

Скачать PDF

60 серии

Четыре терминальных резистора без оголенных элементов Четырехконтактные резисторы Ohmite с неизолированными элементами обеспечивают сверхнизкие значения сопротивления (до 0.0005Ω) для относительно высоких требований по току, с преимуществами… Подробнее

Посмотреть в каталоге

Скачать PDF

Серия 80 RW Серия
Резисторы

Ohmite серии 80 представляют собой конформные резисторы с силиконовым керамическим покрытием высочайшего качества.Серия 80 разработана для приложений, требующих высокой точности… Подробнее

Скачать PDF

89 серии

Серия 89 — это высокоэффективный осевой резистор с радиатором. Эти резисторы литой конструкции в металлическом корпусе доступны с более высокой номинальной мощностью, чем стандартные осевые резисторы, и лучше… Подробнее

Посмотреть в каталоге

Скачать PDF

90 серии

Если вам нужны осевые оконечные резисторы высочайшего качества с проволочной обмоткой, выбирайте резисторы Ohmite серии 90. Они производятся с помощью уникального процесса формования стекловидной эмали… Подробнее

Посмотреть в каталоге

Скачать PDF

ARCOL в алюминиевом корпусе

HS Резисторы в алюминиевом корпусе Изготовлен в соответствии с требованиями MIL 18546 и IEC 115, предназначен для непосредственного монтажа радиатора с термопастой для достижения максимальной производительности.Высокий… Подробнее

Скачать PDF

ARCOL HS серии 400-600

Резисторы в алюминиевом корпусе серии HS Эти резисторы в алюминиевом корпусе, являющиеся продолжением популярной серии Arcol HS, предназначены для установки на радиаторе для достижения максимальной мощности. Рана в… Подробнее

Скачать PDF

ARCOL ARF серии
Низкопрофильные резисторы

ARF с проволочной обмоткой в ​​металлической оболочке имеют гибкую конструкцию с высокой импульсной способностью.Они идеально подходят для торможения и применения инверторов / преобразователей. Повышенные уровни мощности… Подробнее

Посмотреть в каталоге

Скачать PDF

ARCOL RWS серии

RWS Прецизионный силовой резистор SMD с проволочной обмоткой Компактный и точный силовой резистор, изготовленный по высочайшим стандартам; надежный и прочный, но при этом достигается дрейф менее 1% и TCR… Подробнее

Скачать PDF

ARG серии

Серия ARG представляет собой высокоэффективный резистор в алюминиевом корпусе с теплоотводом.Эти резисторы в алюминиевом корпусе подходят для работы в промышленных условиях, которые могут включать вибрацию, удары и т. Д. Подробнее

Скачать PDF

Золотые аудиорезисторы

Трубчатая обмотка Ohmite теперь предлагает семейство Audio Gold Resistor, специально разработанное для высококачественных громкоговорителей и усилителей.В этих резисторах используется высококачественное сопротивление… Подробнее

Посмотреть в каталоге

Скачать PDF

Axiohm серии
Серия

Ohmite Axiohm известна своим неорганическим огнестойким покрытием и возможностью производства с жесткими допусками.Серия Axiohm была разработана, чтобы соответствовать или превосходить характеристики… Подробнее

Скачать PDF

BA серии
Резисторы в алюминиевом корпусе серии

BA Резисторы в алюминиевом корпусе Ohmite серии BA идеально подходят для динамического торможения, запуска двигателя и других приложений управления мощностью.В прочной конструкции используется проволочная обмотка… Подробнее

Посмотреть в каталоге

Скачать PDF

Euro-Power Wirewound

Сила стекловидной эмали Выбирайте фиксированные резисторы серии Euro для приложений, требующих номинальной мощности от 72 до 1000 Вт.Резисторы Euro-Power подходят для тяжелых условий эксплуатации и сварены точечной сваркой… Подробнее

Посмотреть в каталоге

Скачать PDF

G серии

Крепление для конденсатора, разрядка и симметрия Резисторы Ohmite серии G предназначены для установки на конденсаторы самых популярных размеров.Серия G обеспечивает рассеиваемую мощность до 13 Вт при 25 ° C… Подробнее

Посмотреть в каталоге

Скачать PDF

HCLB серии

резистивные блоки нагрузки Сильноточная овальная окантовка Выбор, когда условия требуют первоклассной производительности, эти блоки нагрузки резисторов обычно используются для динамического торможения в транзитных приложениях… Подробнее

Посмотреть в каталоге

Скачать PDF

HPW серии

Серия резисторов HPW с проволочной обмоткой предназначена для высокоточных приложений.По запросу серия HPW может быть произведена с концентрацией менее 0,1% с температурным коэффициентом, соответствующим 1 ppm. HPW… Подробнее

Посмотреть в каталоге

Скачать PDF

HSP серии

Серия HSP от Ohmite представляет собой прецизионный резистор с осевой заделкой с проволочной обмоткой.Серия HSP чрезвычайно стабильна с температурным коэффициентом до 3 частей на миллион. Эта стабильность достигается с помощью … Подробнее

Скачать PDF

Metalohm серии

Серия Metalohm Серия Metalohm от Ohmite — это холоднокатаный резистор с проволочной обмоткой в ​​стальном корпусе, который является пожаробезопасным и негигроскопичным.Емкость радиатора обеспечивает… Подробнее

Посмотреть в каталоге

Скачать PDF

Серия PC-58

Серия PC-58 предназначена для непосредственной вставки в печатные платы; подходят для стандартных матричных плат 0,10 дюйма со стандартными 0.Отверстия диаметром 046 дюймов. Радиальная конструкция ПК-58 и… Подробнее

Посмотреть в каталоге

Скачать PDF

RC, RF, RW, RP, RM серии

Серия для литого поверхностного монтажа чрезвычайно универсальна. 5 различных типов конструкции: композит, металлическая пленка, проволочная обмотка, силовая пленка и толстая пленка.Каждая конструкция используется для оптимизации… Подробнее

Посмотреть в каталоге

Скачать PDF

Реостаты
Реостаты высокой мощности

Ohmite используются с 1925 года. Такая же прочная конструкция с проволочной обмоткой используется сегодня и продолжает находить новые применения.Использование провода сопротивления… Подробнее

Посмотреть в каталоге

Скачать PDF

RW5 и RW7 серии

Компания Ohmite использовала свой опыт управления температурным режимом для создания резистора уникальной конструкции. Корпус резистора состоит из ребер, идентичных радиатору.Эти ребра, как и радиатор, увеличивают… Подробнее

Посмотреть в каталоге

Скачать PDF

TUM / TUW серии

Резисторы серии TUM / TUW — самые экономичные силовые резисторы Ohmite. Доступны мощности до 15 Вт и значения сопротивления до 150 кОм.Две конструкции используются для получения широкого… Подробнее

Посмотреть в каталоге

Скачать PDF

TWM / TWW серии

Радиальные оконечные резисторы серии TWM / TWW обеспечивают значительную экономию места на плате по сравнению с осевыми клеммами и удерживают выделяемое тепло вдали от печатной платы.Их рекомендуют… Подробнее

Посмотреть в каталоге

Скачать PDF

WFH серии

Блок питания с проволочной обмоткой в ​​алюминиевом корпусе Новая технология обмотки с плоским сердечником Ohmite позволяет создавать резисторы с проволочной обмоткой с очень низким профилем и превосходными характеристиками теплопередачи. Подробнее

Посмотреть в каталоге

Скачать PDF

WL серии

Миниатюрная проволочная обмотка Текущее чувство Серия WL со сверхнизким омическим значением для приложений измерения тока имеет очень низкую индуктивность (Подробнее

Посмотреть в каталоге

Скачать PDF

WLRD6G серии

Сильноточные резисторы с овальной окантовкой и окантовкой Выбор, когда условия требуют первоклассной производительности, эти резисторы обычно используются для динамического торможения в транспортных средствах.Выберите из пяти… Подробнее

Скачать PDF

Серия WLRH

Гелиом с проволочной обмоткой WLRH — это прочный универсальный резистор, подходящий для следующих применений: запуск двигателя и управление скоростью, заземление нейтрали, пускорегулирующие аппараты и компрессор переменного тока… Подробнее

Скачать PDF

WH / WN серии
Серия

WH / WN включает две техники намотки.WH — это стандартный резистор с проволочной обмоткой, в то время как WN намотан в неиндуктивном стиле Aryton Perry. Индуктивность WN Подробнее

Посмотреть в каталоге

Скачать PDF

Торговые данные и цена на экспорт оды по коду ГС 8533

ДАТА HS_CODE Описание продукта Товарный знак Страна Вес нетто Статистическая стоимость Название грузоотправителя Название грузоотправителя 907
2017-09-06 8533409000 Реостат балластный РБ-302 и РБ-306 ПРЕДНАЗНАЧЕН ДЛЯ РЕГУЛИРОВАНИЯ ТОКА при ручной дуговой сварке и наплавке металлов плавящимися электродами от многопозиционных сварочных выпрямителей и генераторов постоянного тока напряжением до 70 В.Реостаты Реостаты BA *** РОССИЯ 940 4511,64 *** ***** *****
2017-09-11 8533210000 Деталь телевизора вашей марки SAMSUNG (НЕ ЛОМ И ЭЛЕКТРИЧЕСКИЕ Электротехнические. Узлы, не секретные И РЕГИСТРАЦИОННАЯ ИНФОРМАЦИЯ.) Кто не имеет функции шифрования (КРИПТОГРАФИЯ), одобрен для использования в качестве резистора. *** РОССИЯ 0,17 5,52 *** ***** *****
2017-09-18 85332

ПРИНАДЛЕЖНОСТИ ДЛЯ ПРОМЫШЛЕННОЙ СБОРКИ АВТОМОБИЛЯ «ТОЙОТА» (МОДЕЛЬ 465R), НОВАЯ; ИТОГО: 65 ШТ. ДАТЧИК ЗАДНЕЙ ДВЕРИ В СБОРЕ, ЛЕВЫЙ, представляет собой электрически переменный резистор (тензодатчики), максимальная мощность 1.44 Вт, 12 В, в ком *** РОССИЯ 0,4 421,49 *** ***** *****
2017-09 -21 8533210000 Деталь для вашей марки телевизора SAMSUNG (НЕ ЛОМ И ЭЛЕКТРИЧЕСКИЙ Электротехнический. Узлы, не для секрета И РЕГИСТРАЦИОННАЯ ИНФОРМАЦИЯ.) Кто не имеет функции шифрования (КРИПТОГРАФИЯ), одобрен для использования в качестве резистора *** РОССИЯ 0,9 23,99 *** ***** *****
2017-09-21 8533409000 ПРИБОРНОЕ ОСВЕЩЕНИЕ И ВИЗУАЛЬНЫЕ СИГНАЛЫ ДЛЯ КЛАССИФИКАЦИИ АВТОМОБИЛЕЙ КОД 457372: Задние фонари FARA «TOYOTA MOTOR CORPORATION» TOYOTA 8155002A80 NO NO 1 «TOYOTA MOTOR CORPORATION» TOYOTA NO 8113002F01 *** РОССИЯ.45 169,91 *** ***** *****
2017-09-25 85333

Балластный резистор, ПРЕДНАЗНАЧЕН ДЛЯ МЯГКОГО регулирования сварочного тока в ручном режиме дуговой сварки и сварки плавящимся металлическим электродом ПРИ ИСПОЛЬЗОВАНИИ многопозиционных сварочных выпрямителей и генераторов постоянного напряжения -REOS *** РОССИЯ 128 550 *** ***** **** *
2017-09-25 8533409000 Реостат балластный РБ-302 предназначен для регулирования ТОКА при ручной дуговой сварке и наплавке металлов плавящимися электродами от многопозиционных сварочных выпрямителей и генераторов постоянного тока напряжением до 70 В.реостат балласт реостат *** РОССИЯ 735 3357,17 *** ***** *****
2017-09-25 85333

БЛОК диод-резистор ОБНОВЛЕННЫЙ представляет собой устройство в отдельном от монтажного кронштейна корпусе, с установленными электрическими компонентами: диоды, плавкие вставки, переменные Проволочный резисторный шунт, варисторы. БДРМ-25 (2-22-К-НФ1) — *** РОССИЯ 156 1556,74 *** ***** *****
26.09.2017 8533409000 Реостаты мощностью более 20 Вт ПРЕДНАЗНАЧЕНЫ ДЛЯ РЕГУЛИРОВАНИЯ ТОКА при ручной дуговой сварке и наплавке металлов плавящимися электродами от многопозиционных сварочных выпрямителей и генераторов постоянного тока напряжением до 70 В.ЧП РЕОС *** РОССИЯ 1290 5482,04 *** ***** *****
29.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
