Регулятор тяги для котла – зачем нужен, как применяется

Твердотопливный котел заметно отличается от газового или электрического по скорости регулировки отдаваемой тепловой мощности. Чтобы уменьшить энергоотдачу газового или электрического, достаточно секунд, – на поворот ручки управления или на срабатывание защиты, которая прекратит работу агрегата.

Чтобы остановить твердотопливный котел, его нужно залить водой. Поэтому крайне важно не допускать работу котла на твердом топливе с неконтролируемым горением, с повышенной отдачей мощности. При перегреве теплоноситель закипает, а элементы системы выходят из строя, например, деформируются пластиковые детали, или вообще происходит разгерметизация системы с выбросом пара и другими последствиями.

Для недопущения перегрева твердотопливного котла применяется автоматический регулятор тяги.



Если регулировать тягу вручную

Количество воздуха, проходящего через топку твердотопливника, а значит и силу его горения (отдаваемую мощность), можно регулировать вручную, открывая или закрывая крышку поддувала (воздушную заслонку).

Т.е. за котлом нужно постоянно следить.

Без автоматизации вполне возможна ситуация, когда заложили топлива много и дали максимум воздуха, чтобы оно побыстрее разгорелось. Затем котел оставили без надзора по любой причине, а когда на него обратили внимание, то обнаружилось, что температура теплоносителя уже 100 град, предохранительный клапан шипит, в котле грохот – пар вырывается в систему…

• Контроль за работой котла в корне отличается от обслуживания большой теплоемкой печи без водяного контура. С печью можно забыть открытую заслонку, так как вся энергия от закладки топлива уйдет на разогрев большой тяжелой конструкции и перегрев воздуха в доме. Любая массивная печь на это рассчитана. В котле же забор мощности осуществляется движущимся теплоносителем, и если тепла окажется излишне много, то жидкость вскипит, котел перегреется….

Автоматический регулятор тяги обеспечивает безопасность

Почти все твердотопливные котлы снабжаются аппаратурой, которая регулирует количество воздуха проходящего через топку, поддерживая уровень мощности примерно на одном уровне, который задает потребитель.

• Обычно настройка воздуха делается по температуре теплоносителя, — например, + 70 град С, при этом устройство снижает мощность котла (уменьшает количество воздуха), когда такая температура достигнута, или превышена.

Так задается верхний предел мощности, если он превышается, поступление воздуха уменьшается, и количество выделяемой энергии при горении, снижается соответственно. Устройство позволяет не следить за работой котла человеку, делает процесс отопления полуавтоматическим.

• Регулятор тяги обязателен к применению, как одно из устройств, обеспечивающих безопасность эксплуатации. Какие виды регуляторов подачи воздуха существуют?



Вентилятор и электронный контроллер

Таким набором обычно оборудуются автоматизированные котлы с подачей топлива из бункера, пеллетные, или пиролизные, рассчитанные на большую закладку дров. Эти котлы регулируют количество воздуха с помощью вентилятора, которым управляет процессор. Информация поступает с датчиков температур, в том числе может быть и от комнатного термостата, процессор вычисляет оптимальный режим работы и дает команду на подачу воздуха.

Для работы котла нужна электроэнергия, если ее нет, то котел переходит в аварийный режим и минимизирует подачу воздуха, только за счет естественной тяги. При этом должна в любом случае обеспечиваться циркуляция теплоносителя, например, с помощью бесперебойника, чтобы отбирать остаточную мощность от теплообменника еще длительный период времени.



Термостатическая колба и механический привод на заслонку

Полностью энергонезависимый способ поддержать заданную мощность котла – наиболее широко применяемый. Обычно устройство выглядит так – колба с жидкостью, объем которой чутко реагирует на изменение температуры, вкручивается в подающих патрубок на выходе котла. Устройство воздействует на рычаг, который связан цепочкой с воздушной заслонкой. На колбе имеется вращающаяся ручка с отметками температуры, которая должна поддерживаться в полуавтоматическом режиме.

• Настройка делается потребителем по прилагаемой к котлу инструкции, заключается в выборе длины цепочки. Она выбирается такой, чтобы регулятор тяги закрывал (прикрывал) заслонку, при достижении заданной температуры, уменьшал мощность горения, и чтобы через некоторое время температура теплоносителя стабилизировалась бы в заданном значении.

Настройка и работоспособность регулятора обязательно несколько раз проверяется во время контрольных топок. Только при настроенном и правильно работающем регуляторе тяги, растопленный котел оставляется без контроля.

Регулятор тяги может устанавливаться как горизонтально, так и вертикально — зависит от конструкции котла.

Наиболее дешевые котлы без регуляторов тяги

До сих пор можно встретить в продаже наиболее дешевые небольшие котлы, которые не снабжаются регуляторами тяги воздуха. Они делятся на два вида

• В котле имеется место для установки механического регулятора, закрытое заглушкой. Производитель рекомендует за отдельную доплату укомплектовать котел этим устройством. Установка и настройка не сложны.

• В котле не предусматривается ничего. Главное достоинство – минимальная цена при возможности нагревать теплоноситель дровами. Но за котлом нужен усиленный контроль, даже не смотря на его небольшую мощность.

Практически все специалисты рекомендуют доукомплектовать котел устройством, которое регулирует воздушный поток через топку и может поддерживать его на заданном уровне. Выбор котла однозначно необходимо делать только с возможностью автоматического поддержания температуры. Какие котлы лучше выбрать



Стабилизатор тяги дымохода своими руками

Особенности дымоходов: установка шибера, или регулятора тяги дымохода



Мы  уже   много писали о  различных  проблемах в  дымоходах  и  причинах   их  появлениях. Пришло время,  четко  разделить сходные с  первого   взгляда понятия — шибер и регулятор тяги  дымохода.

Итак давайте разберемся  с  технологической  точки  зрения,  что такое   шибер? Шибер  это  заслонка перекрывающая  дымоходный канал в  физическом  плане.

Она проста и незатейлива. Часто встречается  на  печах  в  виде  куска  железа  входящего в   щель,  где то  на  высоте  около двух  метров  в дымоход.   Также  встречаются   шибера   из  жести, или   нержавейки   в виде   заслонки (см.

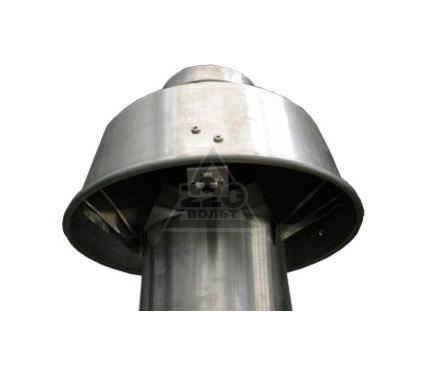

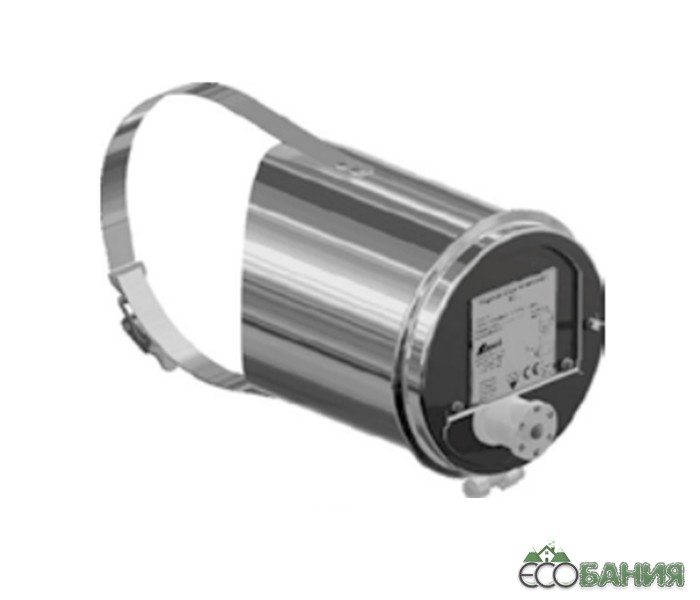

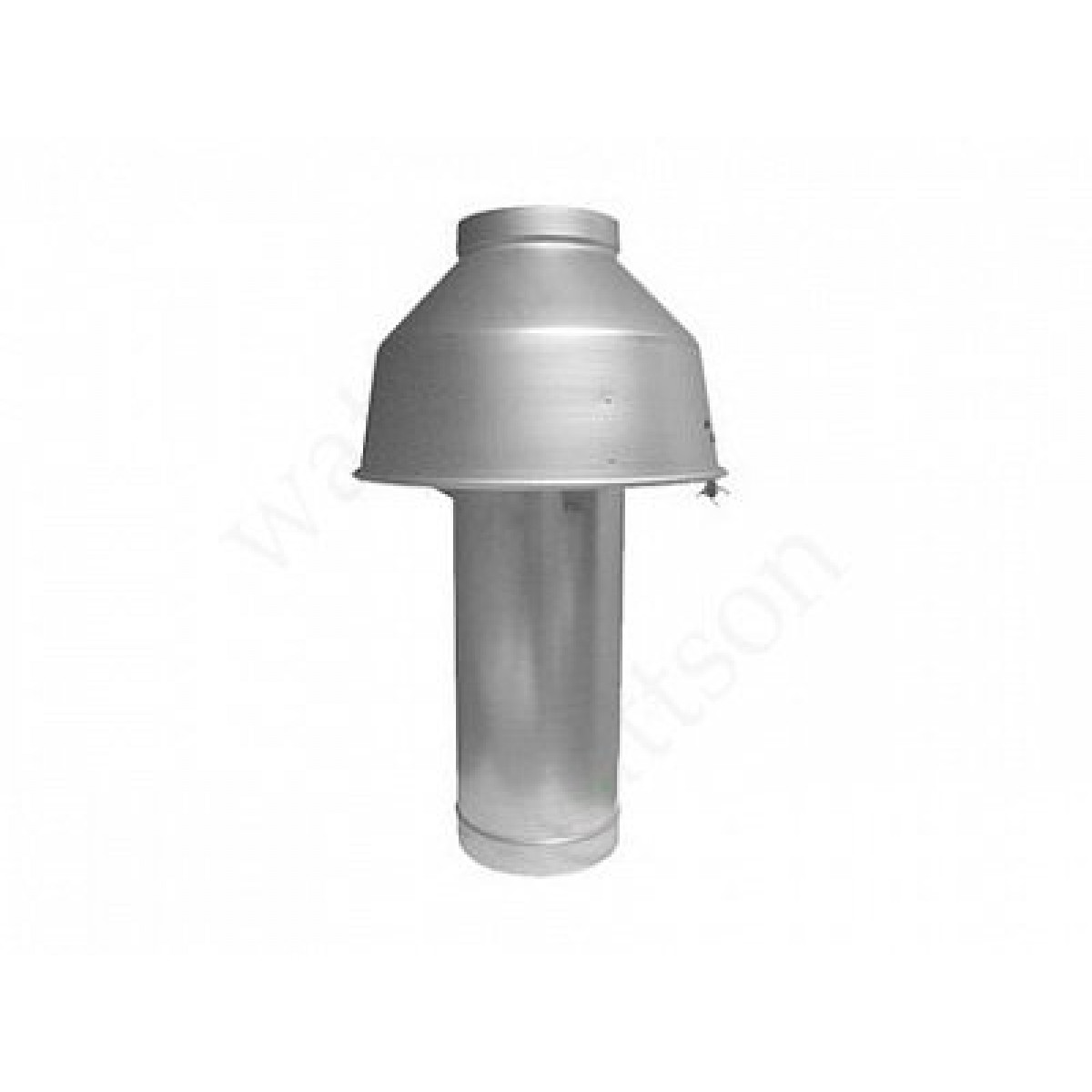

Регулятор (стабилизатор) тяги дымохода

рис  ниже).



Также   существует группа шиберов  для  каминов — они выполнены в виде  куска трубы   внутри   встроена   перекрывающая   ход   дымовым  газам   заслонка (но она не герметичная) с тягой   сбоку (см. рис. ниже)



Теперь перейдем  к  детальному  описанию регуляторов  тяги  дымоходов.  Регулятор тяги  представляет  собой   сбалансированный  воздушный  клапан. Направление пропускания  воздуха — в  дымоход.  Регулятор  тяги   служит    компенсатором   избыточной  силы  тяги дымохода. Внешний  вид регулятора   тяги  дымохода приведен  на рис. ниже.



В  чем  же принципиальная разница   между  такими  кажется   близкими по   звучанию   понятиями. Разница  огромна.

Во  первых —   регулятор тяги   является  автоматическим прибором,  в то  время как   шибер  надо приводить в действие  в  ручном  режиме.

Во  вторых —  регулятор   тяги   использует  чисты  воздух  и не   засоряется,  в то время как  шибер   пропускает через себя  все продукты   сгорания твердого топлива  и  часто  засоряется.

В третьих – огромная  разница   в  принципиальном   назначении,   шибер  ограничивает   объем  тяги,  в то время как  регулятор тяги  дымохода  ограничивает  силу  тяги  дымохода.

В  четвертых – шибер  устанавливается    после  котла,  регулятор тяги  монтируется  параллельно с котлом  и является как бы вторым  балансирующим потребителем, ограничивая тягу  через   котел.

В пятых – отличны принципы  использования  шибера и регулятора тяги  дымохода,   шибер    прижимают, как правило, для  того, что б  печь или  котел  горели дольше,  но  делают   это после того, как  нагорает   большое количество  угля  в  топке;  Другими словами —  шибер прикрывают  когда  котел  поработает, и  уже догорает; Регулятор тяги   дымохода  противоположен – он  наиболее  активен  во время  растопки  котла, когда котел переходит из остывания в разогрев (чаще всего в  этот  момент происходит  детонация котла,  пыхтение, сопение, свисты в котле) Нормальная сила  тяги  дымохода 20Па.

В шестых – регулятор тяги  дымохода, это  активный  прибор   —   он может быть то полностью  открытым  то закрытым   в зависимости  от потребности,  шибер   же  статичен в своем положении и полностью  зависим от  настройки на глаз.

В седьмых —  шибер ограничивает выход   дыма  из  котла (это  может привести в  выходу  дыма в помещение или скоплению  гремучих  газов  в топке с последующим  взрывом)   Регулятор  тяги   не дает лишнему   воздуху (который  заходит  вместе с лишней  силой тяги) заходить в котел.



Подводя   итоги   можно сделать   вывод  о  радикальных  различиях  в  понимании и  назначении   этих  двух  приборов,   применение одного не исключает  применение  другого, но   ни в коем  случае   они не  взаимозаменяемы.

По вопросам   приобретения  регуляторов тяги  и  консультаций обращайтесь по тел:

044 491-59-81; 044 491-59-82; 044 491-59-83;

www.napruga.com 2013

10 лучших стабилизаторов для газовых котлов

Стабилизатор для котлового оборудования необходим для защиты насосов и блоков автоматики от скачков напряжения и очистки от частотных искажений. Применяется в садово-дачных, сельских домах, где наблюдается нестабильность электрической сети. Прибор предохраняет от повреждений точное оборудование, отвечающее за работоспособность системы отопления. Показатели выбора: мощность насоса или блока управления с учётом пусковых токов, величина погрешности, габаритные размеры.

POWERMAN AVS 500 S – доступная цена

Однофазный стабилизатор для работы с котловым газовым оборудованием мощностью до 200~300 ватт. Имеет небольшие размеры и вес. Выполнен в настенном варианте. Оснащён выходной евророзеткой. Стабилизирует входные параметры электрического тока.

Встроенные фильтры отсекают посторонние частотные шумы, удаляют помехи. Визуальный контроль осуществляется по жидкокристаллическому дисплею. Текущее состояние конструкции отражают световые индикаторы.

Плюсы:

• Компактность, малый вес, выполняет свои функции.
• Защита от пиковых нагрузок и короткого замыкания.
• Недорогой, прост в установке и подключении.

Минусы:

• Розетка снизу, слегка неудобно.
• Почему-то нет второго индикатора.







Рекомендации:

LENZ TECHNIC R500W – точность и цена

Автоматизированный прибор стабилизации входного напряжения. Используется в частных домах, медицинских учреждениях, офисных и административных помещениях. Встроены механизмы защиты от перегрева и перегрузки при интенсивной работе.

Стабилизатор обладает низкой погрешностью и высокой точностью выходных параметров. Предусмотрено подключение двух потребителей при суммарной мощности, не превышающей 500 ватт. Нивелирует широкий диапазон напряжения, имеет 100% коэффициент мощности.

Плюсы:

• Компактность, точность, небольшой уровень погрешности.
• Яркий цветной LCD-экран. Простое подключение.
• Запитка двух потребителей, у меня, – газовый котёл и циркуляционный насос.

Минусы:

• Срабатывание за 0.02 секунды, есть лучшие показатели.







Rucelf КОТЕЛ-600 – применение в дачах

Конструкция специально разработана для работы в паре с отопительным оборудованием в условиях нестабильных показателей электросети. Используется в сельской местности, местах с постоянными отклонениями напряжения.

Предназначен для работы с газовыми котлами, блоками управления отопительного оборудования, циркуляционными насосами, бытовой и электронной техникой. Обладает широким входным диапазоном напряжения. Не искажает синусоиду.

Плюсы:

• Чёткая работа, отлично взаимодействует с газовым котлом.
• Быстрая установка и подключение, доступная цена.
• Тихий, прочный корпус.

Минусы:

• Недостатки потребители не отмечают.







DAEWOO DW-TM1kVA – качество и мощность

Однофазный прибор стабилизации напряжения настенного исполнения. Отличается высоким качеством сборки, стабильностью выходных показателей. Время сработки не превышает 20 миллисекунд. Суммарная мощность позволяет подключить два потребителя с учётом величины пусковых токов.

Надёжность управления обеспечена электронным блоком на основе микропроцессоров. Стабилизатор имеет малый уровень собственного шума. Предусмотрена защита от короткого замыкания, перегрузки и перегрева.

Плюсы:

• Качественная сборка, симпатичный дизайн, мощный.
• Фильтры, защита от короткого замыкания. Совсем не шумит, когда не плавает напряжение.
• Яркий и большой дисплей, простое крепление на стену, подключение двух потребителей.

Минусы:

• Ужасно короткий шнур, а к котлу нельзя близко вешать, – возможен нагрев.
• Красивая и слабо информативная инструкция.







RUCELF КОТЕЛ-1200 – защита котловых узлов

Однофазный стабилизатор для надёжного обеспечения котлового отопительного оборудования стабилизированным напряжением. Реализован в настенном исполнении, что позволяет экономить пространство и рациональнее использовать площадь помещения.

Нивелирует перепады напряжения, устраняет импульсные помехи. Работает в широком входном диапазоне. Отличается высоким моторесурсом, внутренние узлы заключены в прочный и жёсткий стальной корпус.

Плюсы:

• Успешно выполняет основные функции, работает в условиях подвала.
• Мощный, – подключен котёл и циркуляционный котёл.
• Прочный жёсткий корпус, небольшие размеры, крепится на стену.

Минусы:

• Нет входного предохранителя.







Энергия VOLTRON — 1 000 5% Е0101-0154 – мощность и точность

Стабилизатор настенного исполнения. Нивелирует входные искажения сетевой электроэнергии. Отличается высокой точностью и малым коэффициентом погрешности.

Работает в паре с компьютерной и бытовой техникой, отопительным оборудованием, блоками управления из серии «умный дом».

Применяется в частных домах, медицинских учреждениях и лабораториях, офисных помещениях. Время реакции менее 10 миллисекунд. Работает на открытом воздухе в любую погоду.

Плюсы:

• Качественная сборка, красивый дизайн, точность.
• Мощный прибор, хорошие выходные параметры, малая погрешность.
• Небольшие размеры, LED-дисплей.

Минусы:

• Всего одна выходная розетка.







Бастион Teplocom ST-555 – суперкомпактная конструкция

Малогабаритный прибор стабилизации напряжения. Нивелирует перепады входных параметров электросети. Модель специально сконструирована для защиты системы отопления и отдельных узлов, в том числе, газовых котлов. Имеет выносную розетку на гибком кабеле.

Стабилизатор рассчитан на эксплуатацию в условиях подвала при повышенной влажности. Предусмотрена защита от попадания молнии.

Плюсы:

• Супер малые размеры, легко устанавливается, мало весит.
• Полностью выполняет свои обязанности, достаточно точен.
• Яркая светодиодная индикация, ночью заменяет ночник.

Минусы:

• Громкий, очень хорошо щелчки, когда работает.
• Плавает выходное напряжение, наблюдается нестабильность в работе.







Энергия АРС-1500 Е0101-0109 – оптимален для газовых котлов

Однофазный стабилизатор с высоким КПД, до 98%. Отличается малой погрешностью, не более 4%. Модель специально разработана для эксплуатации с различным отопительным оборудованием, основанных на твёрдом, жидком или газообразном топливе.

Обладает достаточной мощностью для работы с блоком управления и защиты от скачков напряжения циркуляционного насоса. Учтена величина пусковых токов. Время срабатывания не превышает 10 миллисекунд.

Плюсы:

• Мощность в сочетании с хорошей точностью.
• Оптимален для газового котла, подключал вместе с насосом.
• Вертикальное исполнение, крепится к стене.

Минусы:

• Масса, на гипсокартонные стены сложно крепить.







Штиль R 600T – защита в сельских домах

Надёжный прибор для работы с высокоточным электронным оборудованием, в том числе, микропроцессорными блоками управления котлов отопления. Имеет низкую погрешность, широкий диапазон входного напряжения.

Оптимизированный алгоритм управления позволяет отключать потребителей при резких пиковых нагрузках. Предусмотрен механизм автоматического включения при снижении крайних величин. Встроены две розетки европейского стандарта для подключения защищаемого оборудования.

Плюсы:

• Стабильность работы, оптимальная погрешность.
• Небольшие габариты, комплект крепления на стену.
• Большой размах по входному напряжению.

Минусы:

• Иногда помаргивает освещение, но на работе котла не отражается.







Штиль R 800T – высокая надёжность

Настенный однофазный стабилизатор переменного напряжения. Предназначен для работы с нагревательным оборудованием и котлами отопления. Обладает встроенными частотными фильтрами для исправления входных искажений.

Оснащён светодиодной индикацией, встроены две евророзетки для соединения с потребителями. Применена электронная система защиты и специальный алгоритм работы в штатном режиме и пиковых нагрузках.

Плюсы:

• Качественная сборка, ничего лишнего, хорошая мощность.
• Дизайн, информативная индикация.
• Неприхотлив, надёжен, стабильные выходные параметры.

Минусы:

• Не хватает дисплея.
• Возможно, высокая цена.







Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

org/Person»> Автор: Ярослава Клочко

Обновлено: 08 Сентябрь 2020

Подключение газового котла через стабилизатор

Для автономной системы отопления частного дома его владельцы нередко выбирают газовое оборудование, обеспечивающее экономию и полную независимость от всех внешних источников. Однако этим приборам надо гарантировать идеальные условия для работы. Современные газовые котлы оснащаются сложным, чувствительным электронным оборудованием, поэтому качество электрического питания для них очень важно. Поскольку нестабильность сети у нас явление привычное, любые проблемы с напряжением отражаются на «нежной» технике не лучшим образом. Чтобы гарантировать ее идеальное функционирование, хозяевам приходится использовать подключение газового котла через стабилизатор. Отношение к дополнительному прибору в электросети разное.

Стабилизатор: быть ему или не быть?

Большинство российских электросетей очень далеко от идеала. В низком их качестве виновато устаревшее оборудование, нередкие нарушения, которые имели место при монтаже. Что касается напряжения, оно зачастую ниже стандартных показателей — 220 В — на 10-15%.

Защитник нужен: доводы «за»

Уже считаются нормальным явлением скачки напряжения, которые происходят из-за пришедшего грозового фронта, ураганного ветра, включения хозяевами или соседями мощной техники — стиральной машины, нового «крутого» холодильника, пылесоса, инструментов или электрообогревателей.

Если посмотреть на цифры и поверить этой статистике, то некачественное питающее напряжение виновато в поломках почти в четверти всех случаев выхода из строя газового оборудования. Эти отказы техники не относятся к гарантийным, по этой причине владельцам приходится оплачивать дорогой ремонт из собственного кармана.

Стабилизатор напряжения (электрический или электромеханический) поддерживает это значение в определенном диапазоне. При 200 В современные модели функционировать могут, но при снижении до 180 В повышается риск сбоев в работе или полной остановки оборудования. Скачок напряжения до 250 В приводит к перегоранию электрических схем. Замена их обходится дорого: за ремонт потребуется отдать 30-50% от цены газового котла.

Риск остаться с неработающей техникой устраняет подключение газового котла через стабилизатор. На его вход подается нестабильное напряжение электросети, на выходе оно преобразуется в идеальные 220 В с чистой синусоидой. Система будет функционировать без перегрузок, а значит, исключены поломки из-за напряжения. При невозможности стабилизации параметров устройство попросту разрывает цепь, защищая агрегат от перегрузки.

Прибор не нужен: аргументы «против»

Некоторые хозяева скептически относятся к такой защите. Они утверждают, что покупка стабилизатора — пустая трата денег. Типичный аргумент — отсутствие серьезных сетевых скачков. Однако от них не может быть застрахован никто. Есть и другие аргументы «за».

1. Любое стихийное бедствие, даже сильный ветер, может негативно повлиять на линию электропередач.
2. Человеческий фактор тоже играет немалую роль. Никто не может быть застрахован от «прихода в гости» недобросовестного электрика, либо от случайного повреждения электропроводки.

Другая потенциальная угроза — постоянно ширящийся ассортимент бытовой техники. Изобилие ее приводит в «обрастанию» домов всевозможными мощными потребителями энергии, а это уже почти стопроцентная гарантия скачка напряжения.

Когда стабилизатор не спасет?

Подключение газового котла через стабилизатор необходимо в том случае, если скачки напряжения кратковременны, а отключение электричества — явление редкое. Большинство приборов не поможет в следующих случаях:

• когда в линию электропередач ударила молния, от нее спасет автомат УЗИП;
• если внезапно и надолго отключают электроэнергию, для таких ситуаций нужен ИБП;
• когда надо исправить частоту входного напряжения: это по силам только инверторным моделям.

Возможная альтернатива инверторному стабилизатору — ИБП онлайн (технология двойного преобразования).

Потенциальная, более дешевая замена

С той задачей, что возложена на стабилизатор, способны справиться менее дорогие приборы:

1. Защитить газовый котел сможет обычный сетевой фильтр. Или тот, что входит в состав ИБП, хотя его уже не назвать дешевой покупкой.
2. Предотвратить прекращение питания при высоком либо низком напряжении легко с помощью реле контроля питания.

Оптимальный вариант — недорогой ИБП онлайн. Если на вооружение взять еще сетевой фильтр и реле напряжения, то такую комплексную защиту уже можно назвать почти непробиваемой. Быть или не быть отдельному устройству, каждый решает сам. Подключение газового котла через стабилизатор — один из вариантов, но выбирать способ защиты должны хозяева оборудования.

Виды стабилизирующих устройств

Если владельцы дома планируют подключение газового котла через стабилизатор, то первым делом надо рассмотреть ассортимент таких приборов. После знакомства с видами устройств легче подобрать тот, что будет оптимальным в конкретных условиях. При выборе идеального варианта учитывают:

• цену прибора;
• срок его эксплуатации;
• принцип работы устройства;
• быстродействие стабилизатора;
• диапазон напряжения: входного и выходного.

Еще одна характеристика — бесшумность работы, однако она не так важна, как основные. Рабочий диапазон температур для стабилизирующей техники — от +5° до +40°. Последний критерий — способ размещения. Настенные модели легки, компактны, поэтому удобны. Напольные (настольные) устройства требуются для оборудования большой мощности.

Симисторные (тиристорные)

Эти модели стабилизаторов сейчас считаются лучшими. Они имеют долгий срок службы, абсолютно бесшумны. Другие достоинства:

• быстродействие — максимум 10-20 мс;
• диапазон напряжения на входе — 120-280 В;
• точность выходного напряжения — 1-2,5%;
• максимальная погрешность точности контроля — 0,5%.

Принцип работы прибора — использование электронных ключей для коммутации трансформатора. Благодаря такому решению гарантируется скорость срабатывания устройств. При выходе из строя одного из симисторов стабилизатор остается в рабочем состоянии, поэтому он подойдет для тех сетей, в которых перепады напряжения и скачки считаются нормой. Минус моделей — сравнительно высокая цена. Однако найти прибор с идеальным соотношением стоимость-качество возможно.

Инверторные

У этих новейших моделей практически нет слабых мест. Если не считать высокую стоимость. Стабилизаторы двойного преобразования имеют такие характеристики:

• быстродействие — максимальное, так как задержек нет;
• диапазон напряжения на входе — 120-300 В;
• долгий срок эксплуатации;
• отсутствие помех.

Принцип их работы — двойное преобразование. Сначала переменный ток трансформируется в постоянный, потом он опять преобразуется, но уже в переменный ток с постоянной частотой. Результат — устойчивая синусоида. Недостаток инверторных стабилизаторов — низкий КПД, если сравнивать их с другими видами приборов. Высокая цена — причина, из-за которой многие хозяева газовых котлов решают купить не стабилизатор, а ИБП.

Электронные (релейные)

Эти устройства окажутся полезными там, где перепады незначительны и относительно редкое явление. Их характеристики:

• быстродействие — 100 мс;
• диапазон напряжения — 135-315 В;
• точность на выходе — 7,5%.

К преимуществам приборов относится отсутствие искажений сетевой синусоиды, незначительный шум, поскольку для управления используется микропроцессор. Недостатки его: не слишком высокое качество, небольшой срок эксплуатации. Последнего минуса лишены гибридные модели, защищенные резисторами.

Электромеханические (сервоприводные)

В этих приборах используются ползунок, который двигает щетки с помощью электродвигателя. Таким образом происходит переключение витков вторичной обмотки. Плюсы устройств:

• плавная регулировка, точность работы;
• стабильность, возможность выдерживать предельные нагрузки;
• невысокая цена сервоприводного стабилизатора.

Механика уже имеет значительные недостатки. Срок службы приборов — 12 месяцев. После года эксплуатации требуется замена щеток и других подвижных элементов. По сравнению с конкурентами сервоприводная станция довольно «шумная».

Из-за нагревания она небезопасна, так как легко может спровоцировать возгорание. По этой причине для газового оборудования сервоприводные модели из списка кандидатов лучше исключить. Как вариант их можно рассматривать для установки в другом помещении.

Стабилизаторы с ШИМ

В устройствах с широтно-импульсной модуляцией используют специальный генератор импульсов. В зависимости от разницы входного и выходного напряжения параметры генерируемых волн меняются. Результатом становится стабильная частота на выходе. Плюс импульсных стабилизаторов — полная защита и гарантия максимальной производительности оборудования, работоспособности его процессора. Такие модели выбирают для сетей, для которых характерно постоянно низкое напряжение.

ФРС

Феррорезонансные стабилизаторы — еще одна разновидность, однако в быту их практически не используют. Эти станции устанавливают в котельных большой мощности. Причина — высокая цена, которая сравнима со стоимостью ИБП. В этом случае подключение газового котла через стабилизатор в частном доме совершенно не оправдано.

Как рассчитать мощность стабилизатора?

Если владельцы отопительного оборудования определились с типом устройства, то следующий шаг — выбор идеальной модели. Чтобы не ошибиться при покупке, обязательно высчитывают мощность прибора. Делают это так:

1. Сначала определяют электрическую (потребляемую) мощность котла, она всегда указана в паспорте оборудования. Электрическую мощность нельзя путать с тепловым параметром. Если первое значение составляет 100-300 Вт, то второе гораздо выше — от 10 до 100 кВт.
2. Если через стабилизатор будет работать и внешний циркуляционный насос, то его мощность умножают на 3. Причина — необходимость учитывать пусковые токи, которые превышают номинальные втрое. Подключение газового котла через стабилизатор, а затем «навешивание» на него насоса не рекомендуют, однако многие игнорируют это предупреждение.
3. Полученные значения складывают, а результат умножают на коэффициент 1,3. Это и будет мощностью стабилизатора, который необходимо купить для отопительного оборудования.

Для понимания можно рассмотреть решение простой задачи. Например, есть котел со встроенный циркуляционным насосом. Мощность первого 63 Вт, второго — 65 Вт. Для получения мощности стабилизатора необходимо произвести такие вычисления: 65х3 и приплюсовать 63: 195 + 63 = 258. Эту цифру умножают на 1,3, получая 335,4. Итак, для такого оборудования потребуется стабилизатор мощностью 335 ВА. Вольт-амперы обозначают полную мощность, которая должна быть выше полезной (в ваттах) на 30%, еще лучше — на 40%.

Другие характеристики стабилизаторов

Есть несколько ключевых параметров, которые влияют на работу этих приборов. Чтобы приобрести оптимальное устройство, их необходимо учитывать.

Фазность

В большинстве домов электросеть однофазная: с напряжением 220 В, частотой тока 50 Гц. В этом случае необходимы однофазные приборы. Иногда встречаются дома, где ввод трехфазный, однако разделенные линии выдают стандартные 220 В. Преимущество решения — более равномерное распределения нагрузки. Для таких домов тоже приобретают однофазные модели.

Трехфазные стабилизаторы гораздо чаще встречаются на производствах и предприятиях, где используют котлы большой мощности. Подключить такие устройства можно и в частном доме, если в нем есть сеть, имеющая напряжение 380 В. Однако для бытового газового котла такая предусмотрительность ни к чему, поэтому трехфазные модели обычно не используют. Кроме того, все настенное газовое оборудование имеют однофазное подключение. Стабилизатор для него подбирают из такой же категории.

Напряжение: диапазон и точность

Главная задача стабилизаторов — обеспечение оптимального напряжения в 220 В. Поэтому прибор надо выбирать после определения масштабов его падения. Лишь в этом случае можно купить идеальное устройство, с определенным диапазоном входного тока.

Для исследований необходим вольтметр (цифровой либо стрелочный мультиметр). Прибор устанавливают на переменный ток, верхнее значение — более 500 В. Замеры проводят в течение дня: например с 6.00 до 24.00. Промежуток — 2-3 часа. Все данные записывают в тетрадь в течение недели. После окончания замеров определяют диапазон, затем к нижнему и верхнему значению для прибавляют 10-15 В, для запаса. Выбирают устройство, ориентируясь на полученные границы.

Выходное напряжение обязано соответствовать параметрам газового котла. Нормой считается 220 В плюс/минус 10%. Так как в электросети возможен недостаток мощности, то приборам необходима точность плюс/минус 5%. В этом случае прибор будет гарантировать бесперебойную работу оборудования.

Быстродействие стабилизации

Этот показатель может обозначаться 2 единицами измерения:

• временем срабатывания — миллисекундами, которые необходимы прибору для изменения сетевого сигнала;
• скоростью реакции — вольтами в секунду (или В/с): они показывают, какой период затрачивается стабилизатором на преобразование колебаний в нормальное напряжение.

Идеальное время срабатывания — 5 мс или менее. Приемлемым можно считать 10 мс, удовлетворительным — 20 мс. Некоторый риск для оборудования есть при больших значениях. Инверторный тип этого показателя не имеет, так как принцип его работы — двойное преобразование тока.

Понятно, что максимальная скорость, меньшее время срабатывания — надежная защита газового котла при любых скачках напряжения. Первый параметр самых чувствительных моделей составляет как минимум 100 В/с. Если скорость реакции устройств 10-20 В/с, то возможен кратковременный период некорректной работы газового котла.

Защита, функция рестарта

Приборы низкого ценового сегмента могут не иметь полноценной защиты, а такие условия не гарантируют, что устройство будет надежным. Поэтому на дополнительные опции надо обращать внимание всегда.

1. Отключение при перегрузке. Плата или витки трансформатора могут сгореть, если устройство долго работает при слабом входящем напряжении. Чтобы этого не произошло, такие приборы отключаются самостоятельно. От высоких скачков, которые нет возможности понизить, прибор также защищается отключением источника тока.
2. Защита от перегрева. Необходимость этой функции зависит от места монтажа, температуры в помещении, от нагрузок, которые испытывает стабилизатор. Если перегрев значителен, то лучше покупать прибор, отключающийся сам, но начинающий работу сразу после остывания.
3. Способность включаться без вмешательства людей. Эта функция — возможность отслеживания работы газового котла стабилизатором в выключенном состоянии, восстановление питания в тот момент, когда аппарат уже способен включиться в работу.

Стабилизатор, не имеющий функции рестарта, придется включать в ручном режиме, что бывает проблематично, если хозяев дома нет. Поэтому на данную опцию рекомендуют обращать внимание тем, кто предпочитает комфорт во всем.

Подключение газового котла через стабилизатор

Операция эта проста, однако есть правила, которых надо придерживаться при установке оборудования. Их выполнение гарантирует безопасность людей, долгую, бесперебойную работу отопительной системы: как стабилизатора, так и газового котла. Основные правила:

1. Как и другие электроприборы, стабилизатор должен располагаться в сухом помещении. Повышенная влажность ему противопоказана.
2. Корпус нельзя располагать вблизи легковоспламеняющихся, горючих веществ.
3. Постоянный приток свежего воздуха — условие обязательное.

К электросети прибор подключают через розетку, имеющую заземление. Настенные модели крепят в непосредственной близости от газового котла. К нему устройство подключают с помощью розетки на корпусе стабилизатора. Разобраться в подключении поможет следующая схема:

Подключение газового котла через стабилизатор — операция, которая защитит дорогое оборудование от скачков напряжения, даст ему возможность бесперебойной работы, поможет прослужить долгие годы без поломок. Однако при выборе модели надо учитывать все важные параметры. Иначе можно купить неподходящее или ненадежное устройство, которое не станет системе достойной защитой.

Чтобы завершить тему стабилизаторов, можно посмотреть видео, посвященное этим приборам:

Что такое дымоход для газового наддувного котла?

Системы централизованного газоснабжения позволяют жителям частного сектора и коттеджных поселков решать проблемы отопления и горячего водоснабжения (если выбор падает на двухконтурные котлы) за счет эффективных газовых котлов. Если выбор оборудования уже сделан, вопрос дымохода для газового котла остается актуальным.

На сегодняшний день существуют дымоходы с усиленной и естественной тягой. Из названия уже понятно, что в первом случае тяга воздуха и отвод продуктов сгорания происходит принудительно.Во втором — за счет естественной тяги. Рассмотрим подробнее дымоход для газового котла с наддувом.

Внешне такой дымоход для газового котла практически не отличается от обычного. Но на самом деле его конструкция выполнена в виде «трубы в трубе», одна из которых входит из камеры сгорания в камеру сгорания, а другой дым вместе с другими продуктами сгорания выводится наружу. За счет этого достигается оптимальное бесперебойное горение газа, а также возможность отравления дымом и возникновения столь опасной реверсивной тяги.

За ход воздуха отвечают вентиляторы, которые вмонтированы внутри. Один из них создает тягу воздуха снаружи внутрь, а другой отвечает за принудительный отвод остатков сгорания.

плюсы

1. Простота установки. Устройство дымоходов для газовых котлов с наддувной тягой намного проще своих аналогов с естественной тягой.

2. Возможность подключения к системам автоматизации. Зависимость от электричества, которая больше соответствует минусам подобных систем, тоже плюс.Это связано с одним важным показателем — адаптивностью к системам автоматизации. По сигналу термостата, который является составной частью автоматизированных систем, открывается заслонка и запускаются вентиляторы, выполняющие функции создания тяги и выхода продуктов сгорания. Энергонезависимые дымоходы нельзя подключать и настраивать на автоматический режим работы.

3. Нет необходимости в вентиляции или вытяжке. Дымоход для газового котла с активной тягой полностью справляется с отводом продуктов сгорания за счет используемого вентилятора.Благодаря этому фактору в помещении, где установлено котельное оборудование, нет необходимости устанавливать систему вентиляции или вытяжки.

Минусы

Главный недостаток таких дымоходов — зависимость от электросети! Если нет электричества, то система не будет работать. Этот показатель очень важен, и на него следует ориентироваться при выборе оборудования. Если нет длительных отключений электроэнергии, то дымоход для газового котла с активной тягой — самый оптимальный вариант.Но во избежание возможных форс-мажорных ситуаций рекомендуется подключать энергозависимые системы отопления, в том числе дымоходы с наддувом, к резервным источникам питания.

p >>

Газовые котлы | Building America Solution Center

По данным Управления энергетической информации США (EIA), до 11% существующих домохозяйств используют ту или иную форму горячей воды или пара (EIA 2009). Бойлеры производят горячую воду, которую можно использовать для отопления домов несколькими различными способами.Горячая вода может подаваться через петли из пластиковых труб в полу для излучающего тепла пола или через металлические радиаторы, установленные вдоль стены, или радиаторы плинтуса, установленные рядом с полом. Горячая вода также может быть направлена ​​от водонагревателя топливного бака к змеевику в воздухообрабатывающем устройстве, оборудованном вентилятором для продувки воздуха через змеевик и по воздуховодам подачи воздуха в дом. Большинство котлов для сжигания работают на природном газе. Мазут, пропан и древесина — другие источники топлива, используемые в местах, где нет свободного газа.Горячая вода для бойлера также может быть нагрета или предварительно нагрета с помощью солнечной системы нагрева воды, геотермального теплового насоса или воздушного теплового насоса. Котел может нагревать воду в баке или это может быть настенная модель без бака (проточного типа). Некоторые котлы обеспечивают тепло для резервуара с горячей питьевой водой в дополнение к подаче горячей воды в комнатные обогреватели; это называется косвенным нагревом воды. Некоторые более новые, очень эффективные модели сочетают в себе обогрев помещений, водонагревание и вентиляцию с рекуперацией тепла.

Для достижения наилучших рабочих характеристик система отопления должна иметь размеры, соответствующие расчетной отопительной нагрузке дома, как описано ниже. Если дом построен с высоким уровнем теплоизоляции и герметичности, часто можно установить меньшую систему отопления. Когда оборудование слишком большое, оно может «работать в коротком цикле» или многократно включаться и выключаться до того, как будет удовлетворена потребность, что может отрицательно сказаться на энергопотреблении, комфорте и долговечности оборудования.

Котлы, печи и водонагреватели для сжигания топлива классифицируются Международным механическим кодексом (IMC) и Национальным кодексом топливного газа.Понимание описаний этих типов устройств на основе обоих кодексов важно с точки зрения безопасности и эффективности.

Международный механический кодекс классифицирует котлы по типу вентиляции: прямой, механический или атмосферный. В соответствии с определениями главы 2 Международного механического кодекса 2009 и 2012 гг .:

• Устройство с прямым выпуском воздуха — это устройство, сконструированное и установленное таким образом, что весь воздух для горения поступает из наружной атмосферы, а все дымовые газы выводятся во внешнюю атмосферу;
• Система механической тяги — это система вентиляции, предназначенная для удаления дымовых или отходящих газов с помощью механических средств, состоящих из

— участок вытяжной тяги при неположительном статическом давлении; или участок с принудительной тягой под положительным статическим давлением;

• Система естественной тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов под неположительным статическим давлением вентиляции полностью за счет естественной тяги.

Национальный кодекс топливного газа 2015 года (NFPA 54) разделяет печи на четыре категории в зависимости от давления в дымоходе, температуры дымового газа (относится к конденсирующимся или неконденсирующимся) и материалов выпускных труб, как показано в таблице 1.

Таблица 1 . Национальный кодекс топливного газа (NFPA 54) определяет четыре категории печей для сжигания и водонагревателей в зависимости от типа горения (герметичный или негерметичный), давления в вентиляционной трубе и температуры в вентиляционной трубе.

Котлы с самым низким КПД — это котлы категории I.Котел категории I работает с дымоходом при отрицательном давлении по отношению к зоне топки (CAZ), то есть комнате, в которой расположен котел, и температура дымовой трубы выше 140 ° F, что достаточно для избегайте конденсации в вентиляционном отверстии. Горелка забирает воздух для горения из CAZ. Камера сгорания также открыта для CAZ; То есть, если вы стоите рядом с котлом, вы можете заглянуть внутрь и увидеть горелку и пламя.

В более старых котлах категории I используется открытый вытяжной колпак, который позволяет разрежающему воздуху попадать в вентиляционную трубу и смешиваться с выхлопными газами (рис. 1).Переключатель тяги в основании дымохода защищает пламя от нисходящих потоков, падающих в дымоход или дымоход. Эти старые котлы не имеют механической тяги, а называются естественной тягой (или атмосферной тягой), потому что они полностью полагаются на высокие температуры дымовых газов (по отношению к наружным температурам) для отвода выхлопных газов вверх и из дымохода. Поскольку большая часть тепла идет вверх по дымоходу, котлы с естественной тягой имеют очень низкие показатели годовой эффективности использования топлива (AFUE), обычно 70% или меньше.

В более новом типе котлов категории I вытяжной колпак заменен на небольшой вентилятор, называемый вытяжным вентилятором, который втягивает воздух через камеру сгорания, хотя котел по-прежнему полагается на температуру дымовых газов для подъема дымовых газов вверх по дымовой трубе. . Вентилятор с принудительной вытяжкой помогает предотвратить обратную вытяжку при запуске и помогает начать вытяжку. Как только вентиляционная труба нагревается до температуры (140 ° F +), создается тяга, и давление внутри вентиляционной трубы (на положительной стороне вентилятора) становится отрицательным по отношению к CAZ. Вытяжной вентилятор избавился от вытяжного шкафа и разбавляющего воздуха, что приводило к потере энергии. Котлы категории I, оснащенные вытяжным вентилятором, обычно имеют более чистое или более полное сгорание, чем их более старые аналоги, и поэтому выделяют меньше загрязняющих веществ в воздух. Усовершенствованные котлы и печи категории I также имеют электронное зажигание, а не стоячую контрольную лампу. Котлы категории I с принудительной тягой могут иметь КПД от 78% до 83%.

ENERGY STAR разрешает использование котлов с естественной вытяжкой в ​​климатических зонах IECC с 1 по 3, а программа DOE Zero Energy Ready Home допускает их использование в климатических зонах 1 и 2, если они имеют AFUE ≥ 80%.Однако маловероятно, что у котлов с вытяжным колпаком КПД превысит 70%, поэтому практически все котлы и печи с вытяжкой ≥80% имеют принудительную тягу, механическую или прямую вентиляцию. При установке котлов и топок с естественной тягой необходимо провести испытание на безопасность горения.

Котел или печь с вытяжным вентилятором считается сконструированной механически. Однако, поскольку это все еще открытое сгорание (т. Е. Он забирает воздух для горения из CAZ) и поскольку он полагается на отрицательное давление в дымоходе для уноса побочных продуктов сгорания, он может, как котел или печь с естественной вентиляцией, иметь потенциал обратной тяги .Обратная тяга, когда газы сгорания утекают в CAZ, а не выходят из дымохода, может произойти, если в CAZ снижается давление по отношению к дымоходу. Это может произойти по нескольким причинам — например, одновременная работа нескольких вытяжных вентиляторов, сушилки и камина.

На рисунках 1 и 2 ниже показаны котлы категории I. В котле на Рисунке 1 используется старая технология вытяжного колпака, который втягивает разбавляющий воздух в вентиляционную трубу. В новом котле на рис. 2 вытяжной колпак заменен на небольшой вытяжной вентилятор, который вытягивает продукты сгорания через камеру сгорания и дымоход, выталкивая побочные продукты сгорания через вентиляционную трубу.

Рисунок 1 . В газовых котлах с естественной тягой категории I естественная тяга нагретого дымохода втягивает воздух для горения через вытяжной колпак в камеру сгорания. (Изображение любезно предоставлено Calcs Plus)

Рисунок 2 . В котле с принудительной тягой категории I используется вытяжной вентилятор, который втягивает воздух через камеру сгорания в дымоход. (Изображение любезно предоставлено Calcs Plus)

Категория II применяется к некоторым коммерческим печам, но не к бытовым приборам.

A Категория III Прибор для сжигания имеет вентиляционную трубу, которая находится под избыточным давлением, и в приборе не происходит конденсации, это означает, что его дымовые газы проходят только через один теплообменник, а затем выходят через вентиляционное отверстие при температуре выше 140 ° F. К приборам категории III могут относиться проточные газовые водонагреватели и газовые или мазутные котлы. Более подробное описание котлов на жидком топливе см. В руководстве Котлы на жидком топливе.

Котлы категории IV — это приборы для сжигания, которые имеют вентиляционную трубу с положительным давлением и дымовыми газами ниже 140 ° F.Вытяжной воздуховод имеет низкую температуру, поскольку приборы категории IV оснащены двумя теплообменниками (или иногда одним очень большим теплообменником). Во втором теплообменнике отводится оставшееся тепло воздуха для горения, а водяной пар (побочный продукт сгорания) охлаждается и конденсируется в жидкую воду. Эта жидкость сливается в канализацию или наружу через отвод конденсата. Конденсат очень кислый (pH ≤ 3), поэтому местные нормы могут требовать его предварительной обработки перед сбросом в канализацию.(См. Конденсационные котлы.)

Котлы категорий III и IV являются устройствами с принудительной тягой (также называемыми механическими вентилируемыми), что означает, что они оснащены вентилятором для горения, который расположен перед горелкой, чтобы проталкивать воздух через камеру сгорания и из вентиляционного отверстия (Рисунок 5 ). Во время работы горелки вентилятор работает постоянно, поэтому давление в вентиляционной трубе всегда положительное. Побочными продуктами полного сгорания являются CO ₂ , H ₂ O и N.

Котлы категории IV, как и котлы категории III, выпускают выхлопные газы сгорания непосредственно наружу через герметичную трубу, поэтому их нельзя отводить назад. Приборы категорий III и IV должны устанавливаться как приборы с закрытым сгоранием / прямым выпуском воздуха, что означает, что их камера сгорания изолирована от CAZ, и они забирают воздух для горения извне через вторую выпускную трубу или концентрические трубы, которые направляют воздух для горения непосредственно камера сгорания снаружи дома.Однако, хотя производители не рекомендуют это, они иногда устанавливаются как устройства с прямым выпуском воздуха (когда выхлопная труба установлена, но труба для входящего воздуха не установлена, поэтому котел забирает воздух для горения из CAZ).

Котлы категории IV могут работать на газе или жидком топливе. Для получения дополнительной информации о масляных котлах обратитесь к руководству по масляным котлам. Подробнее о котлах категории IV см. Конденсационные котлы.

С 1992 года Министерство энергетики США (DOE) в соответствии с Законом об энергосбережении национальных бытовых приборов требует, чтобы малые газовые котлы имели AFUE не менее 80%.В ноябре 2007 года Министерство энергетики установило пересмотренный минимальный стандарт эффективности 82% для бытовых котлов, который вступит в силу в ноябре 2015 года. Чтобы получить маркировку ENERGY STAR, котел должен иметь КПД 85% или выше.

ENERGY STAR для домов (Версия 3, Ред. 08) позволяет газовым и масляным печам и котлам иметь AFUE ≥ 80% в климатических зонах 1, 2 и 3. В климатических зонах 4-8 ENERGY STAR требует, чтобы котлы были ≥ 85 % и маркировка ENERGY STAR.

Программа DOE Zero Energy Ready Home допускает ≥ 80% котлов AFUE только в климатических зонах 1 и 2.В климатических зонах 3 и 4 (кроме морской климатической зоны 4) котлы должны иметь AFUE ≥ 90%, а в климатических зонах с 5 по 8 (плюс морская климатическая зона 4) котлы должны иметь AFUE ≥ 94%.

Блок управления котлом

В то время как старые котлы либо включены, либо выключены, новые котлы с многоступенчатыми или модулируемыми горелками имеют регулируемую мощность для лучшего соответствия тепловой нагрузке. Это уменьшает количество циклов включения-выключения (и циклические потери) и позволяет котлу работать дольше при более низких скоростях сжигания топлива, что повышает эффективность.Немодулирующие котлы имеют КПД от 85% до 90%. Котлы, которые работают в режиме модуляции, а не только в режиме включения-выключения, могут повысить средний КПД котла до 8%. Модели с более высоким КПД также оснащены электронными контроллерами, которые могут увеличить срок службы оборудования, повысить эффективность котла и повысить комфорт за счет регулирования температуры котловой воды, создания реле задержки времени, выполнения автоматической дополнительной продувки, предотвращения работы котла в теплую погоду, управления положение смесительных клапанов и контроль скорости насоса. Эти средства управления могут повысить эффективность котлов без конденсации на 10% и более и снизить потери на холостом ходу до 0,3%. Конденсационные газовые котлы, которые полностью регулируются и имеют усовершенствованное управление, могут достигать КПД от 92% до 96%.

Существует множество настроек, которые можно отрегулировать на современном котле для повышения эффективности и комфорта оборудования. Эти настройки могут обеспечить лучшую производительность, чем заводские настройки по умолчанию.

Управление сбросом температуры наружного воздуха, которое приводит выходной сигнал системы в соответствие с фактическими температурными условиями наружного воздуха, повышает комфорт владельцев как конденсационного, так и неконденсирующего оборудования, предотвращая резкие скачки температуры в помещении, когда температура наружного воздуха выше проектных.Если вы устанавливаете внешний сброс, рекомендуем домовладельцам не использовать стратегию понижения температуры в ночное время, если не установлены специальные элементы управления, которые могут игнорировать управление сбросом. Расположите датчик наружной температуры в месте, где он не будет подвергаться воздействию источников тепла, таких как прямой солнечный свет или вытяжное отверстие осушителя.

При установке управления сбросом наружной температуры с котлом без конденсации, выберите настройки так, чтобы температура обратной линии в котел была не ниже 140 ° F для предотвращения конденсации.Однако при выборе уставок кривой сброса наружного воздуха для конденсационного котла выбирайте такие настройки, чтобы температура воды, возвращающейся в котел, была ниже 130 ° F. Это гарантирует, что температура обратки будет достаточно низкой для конденсации, что значительно повысит энергоэффективность системы (более подробную информацию см. В Arena 2012). Чтобы гарантировать, что температура обратки ниже 130 ° F, температуру подачи, скорее всего, придется снизить до значения ниже заводской настройки. Убедитесь, что используемые излучатели тепла (плинтусы, радиаторы и т. Д.)) имеют правильный размер, исходя из средней температуры в распределительном контуре. Если они меньше размера, они не будут отдавать достаточно тепла в помещение, и вода будет возвращаться в котел при слишком высокой температуре, предотвращая конденсацию. Системы теплого пола обычно настраиваются для работы при более низких температурах при установке, поэтому они не требуют дополнительной регулировки температуры подачи котла.

Если вы выбираете обогреватели с носками в домах, в которых есть конденсационные котлы с элементами управления сбросом наружу, убедитесь, что указанная модель с носками может работать при низких температурах.Многие из доступных в настоящее время нагревателей пальцев ног не будут работать при температуре подачи ниже 140 ° F. Правильно спроектированная и сконфигурированная конденсационная гидронная система будет иметь температуру в обратной линии ниже 130 ° F большую часть года, в результате чего пассажиры останутся без тепла в помещениях с обогревателями.

В энергоэффективных домах с высокой степенью теплоизоляции и оборудованием правильного размера ночное время суток может вызвать проблемы с комфортом и вызвать жалобы клиентов. Котел, размер которого соответствует расчетной тепловой нагрузке дома, не будет иметь достаточной мощности для восстановления после спада в разумные сроки, особенно если система спроектирована с управлением сбросом наружного воздуха.Наружные регуляторы сброса приводят температуру подачи котла в соответствие с тепловой нагрузкой на основе текущих внешних условий, что серьезно ограничивает способность системы повышать температуру в помещении. Если котел был настроен с контролем сброса наружного воздуха и не имел возможности его отменить, посоветуйте домовладельцам не устанавливать обратно температуру термостата в ночное время. Это также рекомендуется, если дом очень энергоэффективен и котел рассчитан на расчетную тепловую нагрузку.

Если вы знаете, что домовладелец будет использовать стратегию понижения температуры, или если вы хотите предоставить эту возможность, вы можете установить средства управления для ускорения восстановления температуры, такие как 1) контроль наддува, который автоматически повышает целевую температуру на выходе котла, если потребность в тепле не выполняется в течение установленного количества минут, 2) внутренний датчик, который работает с управлением сбросом наружного воздуха, чтобы компенсировать задержки в ответе на основе внутренней температуры, или 3) простой ручной переключатель. Увеличение мощности излучателей тепла и, возможно, котла может потребоваться для удовлетворения дополнительной нагрузки, возникающей в периоды восстановления после снижения.

Если размер котла больше номинальной по сравнению с расчетной нагрузкой, превышение номинала излучателей тепла поможет сократить короткие циклы работы котла. Это может быть единственный вариант в ситуациях, когда самые маленькие котлы слишком велики для расчетной нагрузки или есть несколько зон, каждая из которых имеет очень малую нагрузку по сравнению с мощностью котла. В этих случаях увеличение размеров излучателей сократит цикличность, улучшит время отклика и повысит эффективность.Обратите внимание, что многие производители устанавливают максимальную разницу температур между подачей и обраткой котла для защиты теплообменника. Превышение размера излучателя тепла приведет к увеличению дельты Т, поэтому убедитесь, что вы не увеличили размер до такой степени, что предел производителя будет превышен. При установке котла без конденсации убедитесь, что увеличение эмиттера не приводит к температуре обратной воды ниже 140 ° F.

Как для конденсационных, так и для неконденсируемых котлов отключение в теплую погоду отключает котел, когда заданная температура превышает температуру наружного воздуха.Бойлеры обычно поставляются с завода с настройкой отключения от 68 ° F до 72 ° F. В местах с большими перепадами температуры днем ​​и ночью или весной и осенью в домах, которые используют понижение температуры, если отключение установлено слишком низко, теплая утренняя температура на улице может помешать поступлению тепла, даже если внутри все еще холодно. Убедитесь, что настройка отключения в теплую погоду не ниже желаемой температуры в помещении зимой. Например, если нормальная настройка составляет 70 ° F, отключение в теплую погоду должно быть не ниже 70 ° F.

Убедитесь, что ваша система включает в себя автоматическое управление последующей продувкой, при котором насос системы остается включенным в течение нескольких минут после прекращения работы котла для рассеивания тепла, остающегося в массе котла.

Некоторые производители котлов начали предлагать средства управления, которые могут ограничивать максимальную мощность котла. Это может быть особенно полезно, если котел используется как для отопления помещений, так и для горячего водоснабжения, и одна нагрузка значительно меньше другой. Этот предел сокращает цикличность в ситуациях, когда максимальная мощность нагрева котла значительно превышает потребность, например, когда водонагреватель требует тепла, а обогреватель — нет.

Отвод тепла — это стратегия, при которой избыточное тепло котла отводится в резервуар горячей воды для бытового потребления (ГВС) после удовлетворения потребности в отоплении помещения. Исследования показали, что этот метод может значительно повысить общую эффективность системы (Butcher 2011).

См. Отчет о руководящих принципах измерения Building America: Конденсационные котлы — оптимизация эффективности и времени отклика во время работы в режиме пониженного давления для получения дополнительных указаний по настройке средств управления котлом.

Распределение

Одним из больших преимуществ водяного отопления является легкость его зонирования.Системы лучистого отопления в старых домах часто устанавливались последовательно: одна труба шла от котла сначала к одному радиатору, а затем к следующему (с последующей потерей температуры в каждом последующем излучателе). Но в более новых распределительных системах используются параллельные или первично-вторичные трубопроводы с отдельными зонами, которыми можно управлять с помощью отдельных термостатов, чтобы легко приспособить различные уставки температуры и графики.

Рисунок 3 . Котлы могут обеспечивать зональное отопление с параллельными контурами трубопроводов.(Изображение любезно предоставлено Calcs Plus)

Рисунок 4 . Котельная система может быть оснащена первичным и вторичным контурами для подачи горячей воды для различных целей. (Изображение любезно предоставлено Calcs Plus)

Рисунок 5 . Плинтусные радиаторы отопления — одно из средств распределения тепла горячей воды.

Рисунок 6 . Петли трубопровода PEX укладываются перед заливкой плиты для этой системы лучистого теплого пола. (Изображение любезно предоставлено TC Legend Homes)

Как выбрать и установить котел

1. Выберите котел с максимальной производительностью, финансирование которого позволит удовлетворить расчетную тепловую нагрузку проекта.Если вы участвуете в программе энергоэффективности, выберите котел, который соответствует требованиям для вашей климатической зоны, как описано на вкладке «Соответствие».
2. Установите в соответствии с применимыми стандартами, включая Стандарт 5 ACCA: Спецификация установки качества HVAC и Руководство ACCA для технических специалистов по качественной установке и Стандарт 9 ACCA: Протоколы проверки качества установки HVAC.
3. Спроектируйте эффективную систему распределения, позволяющую зонировать.
4. Подберите размер котла, предварительно рассчитав тепловую нагрузку дома. Рассчитайте тепловую нагрузку, как описано в Руководстве по основам ASHRAE. Также доступно множество программных продуктов, которые могут помочь вам в расчетах, а некоторые производители котлов включают рекомендации по выбору размеров или программное обеспечение на своих веб-сайтах. Если расчетная нагрузка равна или ниже минимальной мощности выбранного котла, рассмотрите альтернативные варианты отопительного оборудования с малой нагрузкой, которые лучше соответствуют расчетной нагрузке дома.
5. Установите котел в виде прямой вентиляции, при которой воздух для горения подается непосредственно в камеру сгорания котла снаружи. Если котел должен использовать CAZ для воздуха для горения, убедитесь, что в CAZ имеется необходимый воздух для горения, и выполните испытание на безопасность горения после установки. комната. См. Методы расчета и подачи воздуха для горения в руководстве «Печи для сжигания».
6. Выберите подходящий вентиляционный трубопровод в соответствии с Национальным кодексом по топливному газу (см. Вкладку «Соответствие»).
7. Задайте настройки управления оборудованием для оптимизации эффективности системы, как описано выше и в Arena 2012.
8. Если ваш котел нагревает гидро змеевик для принудительного нагрева воздуха, см. Компактное распределение воздуха и правильный выбор размеров воздуховодов HVAC.
9. После установки котла и перед первым заполнением заполните систему водой с чистящим раствором. Дайте ему циркулировать в течение нескольких часов, чтобы удалить жир, масло и химические вещества с припоя и флюса. Слейте, затем залейте чистой водой.Если городская вода вызывает коррозию, включите ее первоначальную очистку. При правильной установке котел должен работать неограниченно долго, не требуя дополнительной воды или очистки.
10. Для конденсационных котлов: обеспечить отвод конденсата в канализацию или прямо на улицу. Поскольку конденсат очень кислый, соблюдайте местные нормативные требования в отношении предварительной обработки конденсата перед его сбросом в канализацию. Защищайте конденсатопровод от замерзания. Предусмотрите вторичный (аварийный) дренажный поддон из прочного материала.
11. Проверьте правильность работы котла, проверив внешний регулятор сброса и оценив регулятор наддува, если он установлен.

Wikizero — Проект (котел)

Из Википедии в свободной энциклопедии

Разница между атмосферным давлением и давлением, существующим в топке или канале дымового газа котла, обозначается как тяга . ^[1] Тяга также может обозначаться как разница давлений в зоне камеры сгорания, которая приводит к движению дымовых газов и воздушного потока. ^[2]

Типы тяги [править]

Тяги производятся поднимающимися дымовыми газами в дымовой трубе, дымоходе или механическими средствами. Например, воздуходувку можно разделить на четыре категории: естественный, принудительный, сбалансированный и принудительный.

• Естественная тяга: Когда воздух или дымовые газы текут из-за разницы в плотности горячих дымовых газов и более холодных окружающих газов.Разница в плотности создает перепад давления, который перемещает более горячие дымовые газы в более прохладную окружающую среду. ^[2]
• Принудительная тяга: Когда воздух или дымовые газы поддерживаются выше атмосферного давления. Обычно это делается с помощью нагнетательного вентилятора. ^[2]
• Индуцированная тяга: Когда воздух или дымовые газы текут под действием постепенно снижающегося давления ниже атмосферного. В этом случае говорят, что система работает с принудительной тягой.Стыки (или дымоходы) обеспечивают достаточную естественную тягу, чтобы удовлетворить потребности в низких потерях тяги. Чтобы соответствовать более высоким перепадам давления, дымовые трубы должны одновременно работать с вытяжными вентиляторами. ^[2]
• Уравновешенная тяга: когда статическое давление равно атмосферному давлению, система называется уравновешенной тягой. В этой системе осадка считается нулевой. ^[2]

Важность / значение [править]

Для правильной и оптимизированной передачи тепла от дымовых газов к трубам котла тяга имеет относительно большое значение.Скорость сгорания дымовых газов и количество тепла, передаваемого котлу, зависят от движения и движения дымовых газов. Котел, оборудованный камерой сгорания, которая имеет сильный поток воздуха (тягу) через топливный слой, увеличит скорость сгорания (что является эффективным использованием топлива с минимальными потерями неиспользованного топлива). Более сильное движение также увеличит скорость передачи тепла от дымовых газов к котлу (что повысит эффективность и циркуляцию).

продувочная труба ») вверх и в юбку внизу штабеля. Когда локомотив неподвижен или находится в ограниченном пространстве, «свежий» пар из котла направляется через кольцевое кольцо, окружающее нагнетательную трубу, для получения того же эффекта. Рэй, Уолтер Т. (1909). Значение сквозняков в котельной . Вашингтон: Государственная типография. С. 6–8.

Лучшая цена на газовый котел — Лучшие предложения на газовый котел от глобальных продавцов газовых котлов

Отличные новости !!! Вы попали в нужное место для газового котла.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый газовый котел должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газовый котел на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газовом котле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовый котел по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Установка котла — Замена котла

Не беспокойтесь о покупке нового котла для дома. Все начинается с БЕСПЛАТНОЙ консультации на дому от ваших специалистов по отоплению из Миннесоты в Home Service Plus (HSP) CenterPoint Energy. Наши сотрудники найдут время, чтобы оценить ваши потребности, ответить на вопросы и поделиться с вами вариантами отопления.

Получите лучшую цену на новый котел для своего дома:

• Бесплатный визит на дом гарантирует, что вы получите правильный котел для системы отопления дома
• Высокоэффективные газовые котлы с доказанной долговечностью
• Лучшие в отрасли гарантии на без дополнительных затрат
• Профессиональный монтаж котла от лидера отрасли
• Гибкие варианты оплаты и финансирования для вашей новой печи или котла

Что такое консультация HSP на дому?

Во время вашей бесплатной консультации на дому наши специалисты по котлам:

1. Определите оптимальный размер котла: Мы измеряем ваш дом и предоставляем компьютеризированную оценку теплопотерь / притока тепла, чтобы убедиться, что вы выберете правильный размер котла.
2. Прислушайтесь к своим потребностям: Мы проверяем код, комфорт, шум и другие проблемы, чтобы обеспечить правильный дизайн.
3. Поделитесь своими вариантами: Мы объясним стоимость котла, гарантию, эффективность и другую важную информацию для каждой модели, которая потенциально подходит для вашего дома. Мы отметим скидки на котлы и потенциально сэкономим вам сотни долларов.
4. Помогите принять обоснованное решение: Покупка котла полностью в ваших руках, но наши специалисты ответят на каждый ваш вопрос, чтобы вы могли принять оптимальное решение для вашего домашнего комфорта.

Мы не продадим вам ничего лишнего! Как крупнейший в Миннесоте поставщик услуг по ремонту, обслуживанию и замене крупной бытовой техники, специалисты HSP сообщат вам, когда вы можете безопасно отложить замену котла путем ремонта или технического обслуживания.

Если новый котел в ваших интересах, знайте, что мы продаем только надежное оборудование, которое мы можем подкрепить нашими лучшими в отрасли гарантиями, включая модели котлов Slant / Fin и Burnham.

Сколько стоит новый котел?

Стоимость замены котла начинается от 5 500 долларов США, включая установку, для котла, чугунного 84%.Стоимость 95% конденсационного котла составляет 10 000 долларов и выше.

Стоимость газового котла зависит от:

• Размер, планировка и эффективность вашего дома
• Срок действия и объем гарантии
• Качество изготовления котла
• Энергоэффективность (рейтинг AFUE)
• Комфорт / особенности
• Монтаж и обслуживание

Высококачественные котлы, такие как модели Slant / Fin и Burnham, как правило, более эффективны и имеют более длительный срок службы, что поможет вам сэкономить деньги в долгосрочной перспективе.

HSP предлагает вам лучшее соотношение цены и качества при замене котла благодаря нашему консультативному процессу покупки, оптимальной установке, лучшим в отрасли гарантиям и гибким вариантам оплаты / финансирования.

Могу ли я сэкономить на установке котла?

Неправильная установка котлов может дорого обойтись. Если вы используете нелицензированного или не связанного контракта подрядчика — или пытаетесь сделать это самостоятельно — вы рискуете столкнуться с дорогостоящими проблемами в будущем.

Неправильная установка котла может вызвать:

• Снижение производительности на 30%
• Сократите срок службы котла
• Аннулирование гарантии на котел
• Угроза вашему дому и семье (утечка природного газа, утечка воды и опасность ожога)

At Home Service Plus, мы предлагаем лучшие в отрасли гарантии, потому что мы устанавливаем высококачественные котлы, размер которых соответствует вашему дому.Технические специалисты HSP имеют лицензии, сертифицированы, проходят предварительную проверку и устанавливают все системы HVAC с максимальной точностью и осторожностью.

Новые модели могут снизить счета

Высокопроизводительный газовый котел ENERGY STAR® подходящего размера может сэкономить до 15 процентов на счетах за отопление. Котлы, соответствующие требованиям ENERGY STAR, имеют показатель годовой эффективности использования топлива (AFUE) до 96 процентов.

Современные высокоэффективные газовые котлы дают вам:

• Уменьшенное горение контрольной лампы с электрозажиганием.
• Больше тепла из того же количества топлива с новыми технологиями сжигания.
• Пониженная тяга и повышенная безопасность с закрытым сгоранием.

Скидки часто доступны на некоторых котлах, работающих на природном газе. Наши технические специалисты HSP позаботятся о том, чтобы вы воспользовались всеми возможностями экономии денег.

Миннесота — доверяют более 80 лет

Мы являемся крупнейшим в Миннесоте поставщиком услуг по капитальному ремонту бытовой техники, продажам новой бытовой техники и техническому обслуживанию.Мы честны с нашими клиентами и выполняем качественную работу с помощью нашей команды профессионалов. Если вы не обращались к нам раньше, поспрашивайте: у вас, вероятно, есть соседи, друзья или члены семьи, знакомые с нашей работой.

Получите ответы на свои вопросы о газовых котлах в БЕСПЛАТНАЯ консультация на дому от Home Service Plus. Мы продаем новые котлы и печи в Миннеаполисе, Сент-Поле и прилегающих районах. Посмотреть районы, которые мы обслуживаем.

Информация о котле

КОТЕЛЬНЫЕ КОТЛЫ И ДЫМОХОДЫ

Восстановление котельных систем после наводнения

ИСТОРИЯ

ПРИЧИНЫ АВАРИЙ НА КОТЛЕ

ОЧИСТКА КОТЕЛЬНОЙ ВОДЫ

ПОЧЕМУ ПРОВЕРКИ КОТЛА?

ОБЯЗАННОСТИ ПРОГРАММЫ

Заместители государственных инспекторов

КОТЛЫ И ДЫМОХОДЫ — Перепечатано с разрешения Национального совета инспекторов котлов и сосудов под давлением

Любой котел, работающий на горючем топливе, требует дымохода или трубы.Дымовая труба способствует горению в котлах с естественной тягой, обеспечивая стабильную подачу воздуха для горения, который смешивается с топливом. Однако основная цель трубы или дымохода — отводить продукты сгорания на некоторой высоте над котлом, что способствует улучшению условий окружающей среды в непосредственной близости от котла. Высота трубы или дымохода определяется несколькими факторами, в том числе:

• Высота ближайшего здания или линия крыши
• преобладающее направление ветра
• Высота окружающих искусственных построек или природных рельефов
• Расположение воздухозаборников
• тип тяги котла (естественная или вентиляторная)
• вид топлива
• местные и / или национальные требования

Камни и дымоходы должны быть спроектированы компетентным инженером, который учтет все необходимые факторы для конкретного применения, включая любые юрисдикционные (местные, государственные или провинциальные и национальные) требования.

Трубы и дымоходы должны периодически проверяться авторитетным и компетентным лицом, знакомым с проектированием и строительством дымоходов и дымоходов. В требованиях юрисдикции может быть указано, кто имеет право проводить эти проверки. Трубы и дымоходы изнашиваются с возрастом и очень чувствительны к сейсмическим или ветровым повреждениям из-за своей высоты.

Во время осмотра дымовой трубы или дымовой трубы необходимо как минимум соблюдать следующие пункты:

• Основание дымовой трубы или фундамент
• внешние опоры или растяжки, если используются
• подключение к патрубку или котлу
• Состояние стыков кирпича и раствора в кладке штабелей / дымоходов
• Состояние металла и стыков металлических дымоходов / дымоходов
• Состояние колпачка, конуса или искрогасителя, если он используется, наверху трубы / дымохода
• высота и диаметр дымовой трубы в соответствии с оригинальной конструкцией
• вертикальная ориентация (вертикально?)
• Состояние кирпичной или металлической футеровки в кладке / дымоходах
• Состояние внутреннего металла и стыков в двустенной металлической трубе / дымоходе
• внутренний проход (без препятствий и засоров)

Примечание: Приведенный выше список не является исчерпывающим, но предоставляется в качестве основного руководства.

Если требуется ремонт дымовой трубы или дымовой трубы, то владельца следует направить для связи с органом, имеющим юрисдикцию над дымовой трубой / дымоходом, чтобы определить, требуется ли разрешение или другая документация. Эти юрисдикционные органы могут быть местными (городскими), государственными, провинциальными или национальными. Два примера этого:

• дымовая труба небольшого газового котла может находиться в ведении городской строительной или механической инспекции, или
• дымовая труба большого промышленного котла, работающего на опилках, может находиться в юрисдикции государственного или областного департамента по охране окружающей среды.

Восстановление котельных систем после наводнения

Наводнения, вызванные природой или структурными или механическими повреждениями, могут привести к гибели людей, травмам и серьезному материальному ущербу. Следующая информация предназначена для помощи в восстановлении котельных систем, пострадавших от затопления, чтобы снизить дополнительные риски для общественной безопасности и материальный ущерб.

• Безопасность персонала, выполняющего осмотр и ремонт, является высшим приоритетом.Поскольку паводковые воды содержат много опасных химикатов и бактерий, необходимо разработать и обеспечить соблюдение процедур безопасности персонала.

• Все коммуникации в котельной должны быть отключены до тех пор, пока осмотр и необходимый ремонт отдельных систем не позволят возобновить работу.

• Необходимо провести тщательный визуальный осмотр всей котельной системы, как внутри, так и снаружи, с указанием очевидных проблем и любого специального оборудования или персонала, необходимого для облегчения ремонта.

• Имейте в виду, что некоторое оборудование может ремонтироваться только оригинальным производителем или его лицензированными агентами для сохранения гарантий и / или сертификации.

• Необходимо внимательно изучить установку котла или фундамент, чтобы определить, не ослабли ли они или нет. Любое движение котла или здания отрицательно скажется на трубопроводах и другом оборудовании, подключенном как к котлу, так и к конструкции здания.

• Заболоченная изоляция ускорит внешнюю коррозию котлов и труб. Если удаление считается необходимым, помните, что асбест все еще присутствует во многих котельных и требует обращения специально лицензированным персоналом. Если оставить изоляцию на месте и котел разжечь до того, как полностью высохнет, внутри слоев изоляции может образоваться пар, что может привести к взрывному повреждению внешней оболочки.

• Огнеупорный и огнеупорный кирпич необходимо дать полностью высохнуть и проверить на предмет износа или ослабления.

• Системы подачи питательной воды и возврата конденсата должны быть тщательно очищены от грязи, ила или мусора. После того, как котел снова будет введен в эксплуатацию, необходимо часто проверять качество воды на предмет любых загрязнений.

• Устройства сброса давления следует проверять на предмет коррозии или любых повреждений, которые могут вызвать заедание и выход из строя. Только квалифицированный персонал должен выполнять разборку или ремонт устройства сброса давления.В некоторых юрисдикциях требуется, чтобы эта работа выполнялась компанией, имеющей гербовый знак Национального совета «VR». Выпускную и напорную линии устройства для сброса давления следует проверить на предмет закупорки.

• Необходимо проверить все стоки и продувочные линии, чтобы убедиться, что они не забиты мусором.

• Электрические / электронные органы управления должны быть оценены на предмет замены или ремонта при необходимости. Органы управления защитой от пламени, трансформаторы розжига и предохранительные запорные клапаны в топливной системе, которые могут вызвать взрыв печи, должны быть заменены.Другие компоненты топливной системы следует слить и очистить или при необходимости заменить. Все работы, выполняемые с топливной системой и устройствами безопасности, должны соответствовать требованиям юрисдикции.

• Все электродвигатели и проводку следует тщательно осмотреть, чтобы определить необходимость ремонта или замены. Все электромонтажные работы должны соответствовать требованиям юрисдикции.

• Убедитесь, что воздухозаборники свободны, а дымоходы или трубы открыты.

Эти позиции не являются комплексными, поскольку котельные системы и оборудование различаются по конструкции и принципу действия. Однако этот список можно использовать в качестве схемы при разработке индивидуальных инструкций по осмотру и ремонту, которые подходят для многих систем, пострадавших от наводнения.

ИСТОРИЯ

Закон Техаса о котлах, глава 755 Кодекса здоровья и безопасности, был принят 3 июня 1937 года после аварии котла со смертельным исходом.

В течение многих лет программа была частью агентства, известного тогда как Бюро статистики труда. Позже название агентства было изменено на Департамент труда и стандартов Техаса. В 1989 году название было изменено на Департамент лицензирования и регулирования Техаса, и в настоящее время оно называется «Техасский департамент лицензирования и регулирования», где программа котельной продолжает работать в постоянно меняющейся коммерческой и промышленной среде.

ПРИЧИНЫ АВАРИИ КОТЛА

Котельные системы разработаны для обеспечения безопасности и эффективности.Оператор котла — залог безопасной эксплуатации котла. Знания о котельных системах и их обслуживании могут обеспечить долгие годы безопасной и надежной эксплуатации.

История показала, что без надлежащей эксплуатации и технического обслуживания состояние и безопасность котла ухудшаются, вызывая потенциальную опасность из-за небрежности и недопонимания. Регулярное техническое обслуживание вполне по силам большинству операторов котлов. Однако настройку и ремонт котла лучше доверить обученным специалистам.Понимание того, когда следует обращаться за помощью к квалифицированным специалистам, является одной из обязанностей оператора и может сэкономить время и деньги. Некоторые из областей, в которых необходимы подготовленные специалисты:

• Предохранительные клапаны или предохранительные клапаны утечки
• Питательная вода в котел
• Утечки пара (паровые системы)
• Высокие температуры дымовой трубы (более 350 F)
• Недостаточно тепла для дома
• Конденсат капает из трубы или из передней части котла
• Постоянная перезагрузка контроллеров и устройств безопасности

Авария котла может произойти, если котлу разрешено работать без достаточного количества воды в котле.Правильно функционирующие устройства отключения при низком уровне воды необходимы для предотвращения подобных аварий. Повреждение котла может произойти в результате сильного коробления и деформации котла до полного расплавления или возможных взрывов котла.

Другой вид аварии котла и самый смертельный — избыточное давление. Эти аварии происходят, когда котел больше не может выдерживать избыточное давление, которое может возникнуть в котле. Известно, что аварии из-за чрезмерного давления даже в небольших котлах могут полностью разрушить здание.

Аварии, связанные с топливом, обычно происходят, когда не удается удалить горючие газы из топки перед попыткой воспламенения. Негерметичные топливные клапаны также могут быть причиной этих аварий. Если оператор заметит запах газа, котел следует выключить и немедленно уведомить об этом поставщика топлива.

«Никогда не обходите предохранительные устройства с помощью перемычек для перезапуска котла. Возможно непреднамеренное возгорание несгоревших продуктов сгорания в топке.”

ОЧИСТКА КОТЕЛЬНОЙ ВОДЫ

Котельная система (пар / вода) теряет воду из-за утечек пара и воды. Для компенсации этих потерь в котел добавляется дополнительная вода, называемая «подпиточной водой». Количество добавляемой воды и уровень естественных примесей в воде определяют тип необходимой очистки воды. Для систем котельного отопления с очень небольшим количеством утечек потребуется простая программа очистки воды.Ваш специалист по очистке котловой воды может помочь вам разработать эффективную программу очистки воды.

Вся вода содержит растворенные минералы, и эти минералы, если они достигнут достаточно высокого уровня в котловой воде, выйдут из растворов и образуют твердую оболочку на горячих поверхностях котла. Эта твердая оболочка называется «окалиной» и часто находится на внешней стороне пожарных труб или внутри водяных труб. Накипь изолирует поверхности нагрева, уменьшая способность дымовых труб передавать тепло от горячего сгорания котловой воде.Высокие температуры дымовой трубы или разорванные трубы — частые проблемы, связанные с накоплением накипи. Котловая вода также содержит растворенные газы, такие как кислород или двуокись углерода. Эти газы в присутствии воды и металла могут вызвать коррозию. Коррозия разъедает металл, влияя на долговечность котла.

ПОЧЕМУ ПРОВЕРКИ КОТЛА?

Как и ваш автомобиль, печь или кондиционер, котел требует постоянного регулярного обслуживания и проверки.Хорошо обученный обслуживающий персонал, операторы котлов и инспекторы котлов являются важными компонентами безопасной эксплуатации котла.

Регулярные проверки котлов требуются в соответствии с Законом и правилами Техаса по котлам. Государственные и уполномоченные инспекционные агентства предоставляют обученный персонал по всему штату для проведения необходимых проверок в соответствии с Законом и правилами Техаса по котлам.

Котел должен быть осмотрен изнутри и снаружи, чтобы определить рабочее состояние котла и установить его истинное состояние.

Инспекторы котла проверяют конструктивную целостность котла вместе с соответствующими устройствами безопасности, прикрепленными к котлу. Эти устройства должны оставаться в хорошем рабочем состоянии для продолжительной безопасной работы котла.

Потеря воды (низкий уровень воды), взрыв печи, избыточное давление и чрезмерная температура являются основными причинами аварий котлов и в первую очередь являются прямым результатом отсутствия или неработоспособности средств управления и предохранительных устройств, отсутствия технического обслуживания, неподготовленных операторов и самоуспокоенности. .Вот несколько причин, по которым проверки котлов так важны, и что может произойти, если котлы не будут проверены.

ОБЯЗАННОСТИ ПРОГРАММЫ

Закон Техаса о котлах требует, чтобы все котлы, работающие в штате Техас, были зарегистрированы в департаменте и, в зависимости от использования, проверялись ежегодно, раз в два или три года. Кроме того, представители отдела проверяют системы контроля качества для выдачи разрешительных сертификатов производителям котлов и сосудов под давлением, ремонтным организациям и организациям государственных собственников / пользователей.

ОБЛАСТЬ ОТВЕТСТВЕННОСТИ

По всему штату Техас зарегистрировано около 55 000 котлов. Наши записи показывают, что примерно 60 процентов этих зарегистрированных котлов находятся в соответствии с соглашениями о проверке и проверяются уполномоченными инспекторами, нанятыми уполномоченным инспекционным агентством; а остальные 40% котлов проверяются заместителями государственного инспектора.

Ниже приведены пять (5) региональных зон ответственности заместителей государственных инспекторов, и три (3) основных региона (91, 93 и 94) далее подразделяются между заместителями инспекторов штата по почтовым индексам и / или округам.Чтобы узнать, какой заместитель государственного инспектора проводит проверки в вашем районе, пожалуйста, свяжитесь с Департаментом для получения дополнительной помощи по телефону (800) 722-7843 или (512) 539-5716 или по электронной почте.

Заместители государственных инспекторов

Регион 91 — Ft. Уэрт регион

— регион 92 — Лаббок —

Регион 93 — Южный Техас (Сан-Антонио)

Регион 93 — Остин Регион

Регион 93 — Южный Техас (Корпус-Кристи)

— регион 94 — Хьюстон —

, регион 95 — Эль-Пасо,

Для получения дополнительной помощи

За дополнительной информацией о котлах обращайтесь:

Департамент лицензирования и регулирования штата Техас
Программа котла
П.
