Прокладка кабеля в кабельной канализации: нормы ПУЭ и технология

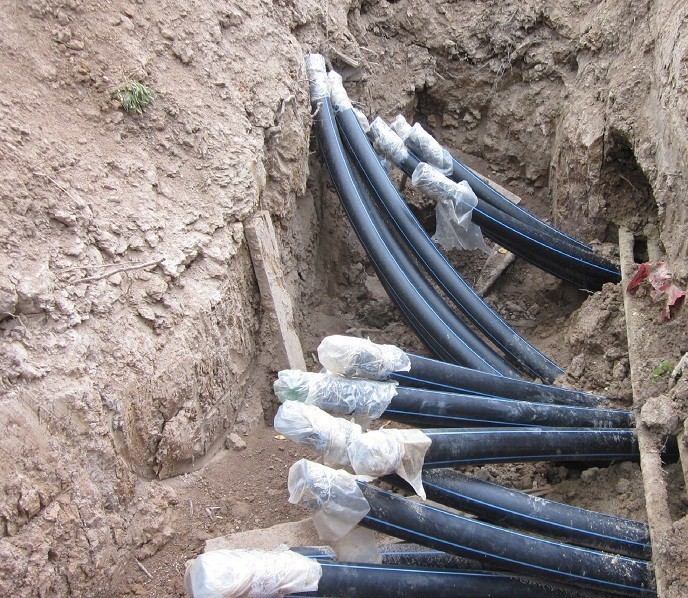

Проложить кабель под землёй можно либо в трубе, либо в кабельной канализации. Это сложное сооружение, предназначенное для прокладки множества линий, как слаботочных (связь, телефон, интернет), так и силовых. В этой статье мы рассмотрим, как выполняется прокладка кабеля в кабельной канализации и в каких документах описаны требования к данному процессу.

Что такое кабельная канализация и как она устроена

Кабельной канализацией называют подземный способ прокладки кабельных линий в сооружении, состоящем из каналов (трубы) и колодцев для их осмотра и обслуживания.

Отличительной особенностью прокладки кабеля в кабельной канализации является возможность замены старых и прокладки новых линий без проведения земляных работ, то есть по имеющимся в ней каналам с помощью подземной протяжки.

Технология укладки линии заключается в том, что конец кабеля опускают в колодец, а затем протягивают в имеющиеся каналы ручным способом или с применением специальных механизмов.

Сами же кабели часто прокладывают единым куском равным его строительной длине, то есть без лишних соединений транзитом пропускают через промежуточные колодцы.

Таким способом можно прокладывать как силовые кабели, так и кабели связи, такие как телефонная сеть или ВОЛС, они же оптоволоконные линии, их используют для передачи данных (например, интернет, телевидения, телефонной связи). Однако силовой кабель не может располагаться в одной трубе с кабелем связи (Об этом говорят нормы ПУЭ, а именно глава 2.1. п. 2.1.16, глава 2.3. п. 2.3.86 и другие документы, например, ВСН 116-93 р. 6.3., п. 8.2 и другие более современные).

Расстояние между колодцами кабельной канализации зависит от расположения самой канализации и типа проложенных в ней кабелей, и может быть достаточно большой (от 25 до 150 метров). Глубина залегания труб при этом зависит от нагрузки на грунт и его типа, обычно лежит в пределах 40-200 см. То есть под автодорогой прокладывают на большей глубине, где нет дорог – на меньшей.

При этом должен быть выдержан наклон трубы порядка 3-4 мм на каждый метр (чтобы не скапливалась влага). Сами же трубы прокладываются по прямой линии, допустимо лишь небольшое смещение, не больше чем 10 мм на 1 м длины. В современном мире чаще используются различные полимерные трубы (например, полиэтиленовые), а в старых кабельных канализациях — металлические или асбестоцементные. Внутренний диаметр труб обычно не превышает 100 мм.

Что касается колодцев, то они носят разные названия, в зависимости от их расположения и назначения:

  • если они расположены на прямом участке, с отклонением не более 30 мм — они называются проходными;
  • возле здания — пристанционный смотровой колодец;
  • если расположен на резком поворот или изгибе линии, то это поворотный колодец;
  • если в этом месте сходятся или расходятся несколько каналов и соединяются в одном колодце, то они разделительные.

Как прокладывают кабель

Есть разные способы укладки кабеля, связанные с конструктивными особенностями как самого кабеля, так и канализации, в которой его прокладывают.

Однако в общем монтаж кабеля в кабельной канализации можно разбить на несколько этапов:

  • Прежде чем приступить к работе проверяют отсутствие скопления газа в колодце. Если проведение работ не представляет опасности, то начинают с проверки кабельных каналов.
  • Проверяют целостность канала с помощью кабельных палок. Кабельные палки – это дюралевые отрезки длиной около 1 м с резьбовыми соединениями (шпилька и внутренняя резьба) на концах. Они накручиваются друг на друга и проталкиваются в канал пока в конце пролёта (в другом колодце) не покажется наконечник палки.
  • В ходе проверки определяют состояние канала (проверяют целостность и проходимость труб). Например, если какая-то из труб канала просела – это затруднит дальнейшую прокладку кабеля.
  • Если канал засорен, то засоры вычищают специальным металлическим совком установленным на конец палок, подавая его в канал и вращая при этом. Остатки мусора вычищают ёршиком, аналогичным способом.
  • Эти операции проводят до тех пор, пока в следующем колодце не выйдет конец палки. О чем другие работники сообщают из следующего колодца через канал.
  • После проверки и очистки канала приступают к прокладке кабеля.
  • Палки извлекают из трубы предварительно закрепив на их конце протяжку из дальнего колодца, чтобы её затянуть в колодец из которого будет идти кабель.
  • В зависимости от типа изделия выбирают методы прокладки, например, телефонный кабель до 100 пар проталкивают по каналам вручную. Более – с помощью механических приспособлений (например, лебёдки).
  • Перед протяжкой концы кабеля заделывают, чтобы не повредить его, и тянуть за оболочку и силовой центральный элемент. Для этого используют специальный чулок, представляет собой сетку или спираль, которая обхватывает конец кабеля (см. видео ниже). Его крепят к протяжке перед введением в канал.
  • После этого кабель тянут из второго колодца и подают из первого.
  • Если какой-то из участков проходит в подвале или через другие подземные сооружения, для прокладки кабеля в этом случае используют консоли, и располагают линии вдоль стен.
  • Трубу для прокладки кабеля в кабельной канализации выбирают не просто так, чем больше напряжение на нём, тем ниже он должен быть расположен.

В таблице ниже приведены нормы выбора способа протяжки кабельной линии по каналам кабельной канализации:

Комплект оборудования, как уже было отмечено, будет отличаться в зависимости от особенностей монтажа и от вида кабельного изделия, приведем один из типовых вариантов:

  • универсальную лебёдку;
  • УЗК;
  • гибкую направляющую трубу, для введения кабеля в колодезный люк;
  • проволоки и тросы;
  • распорки и блоки, для поворота линии поворот в угловых колодцах;
  • воронки, для защиты при погружении в колодец и создания нужного радиуса изгиба;
  • чулок;
  • компенсатор кручения, чтобы скомпенсировать осевое скручивание.

Исходя из выше сказанного можно дать следующий ответ — проложить кабель в кабельной канализации своими руками нельзя никак, потому что нужен набор инструментов и разрешения на проведение таких работ.

Монтажом подземных линий таким способом должна осуществлять организация на балансе которой стоит конкретная канализация, или организация у которой есть разрешение и доступ к ней.

Нормативные документы: ГОСТы, СП, СНиПы

Есть несколько нормативных документов, которые устанавливают нормы для прокладки кабеля в кабельной канализации это:

  1. Отдельные пункты в ПУЭ, например, в главах 2.1, 2.3, которые были приведены в начале статьи.
  2. Свод правил 76.13330.2012 (это актуализированная версия СНиП 3.05.06-85) в котором описаны требования к разработке проектной документации (раздел 6.4.2. «Прокладка в трубной блочной канализации»), более подробно это отражено именно в старом СНиП.
  3. ВСН 116-93 (Инструкция по проектированию линейно-кабельных сооружений связи), но он отменен с 2003 года, а взамен ничего не было принято, в связи с чем есть внутренние требования у конкретных профильных предприятий (например, ОАО Гипросвязь — «Инструкцию по проектированию линейно-кабельных сооружений связи» 2005г или АО «Ростелеком» «Основные технические требования и нормы на строительство кабельных переходов через водные преграды бестраншейным способом на объектах АО «Ростелеком»).
  4. ГОСТ Р 50889-96 «Сооружения местных телефонных сетей линейные. Термины и определения».
  5. ОСТН-600-93 «Отраслевые строительно-технологические нормы на монтаж сооружений и устройств связи, радиовещания и телевидения» (но также отменен вместе с ВСН 116-93).

Отмененные документы распределились по ряду других документов, где в отдельных пунктах описаны нормы и требования к прокладке кабеля в кабельной канализации, список можно еще продолжать, но мы выбрали самые часто используемые документы.

Напоследок рекомендуем просмотреть полезные видео по теме статьи:

Материалы по теме:

Страница не найдена

Северо-Запад

143405, г. Красногорск, ул.Заводская, д.26

+7 (498) 569-03-04

Array


Все контакты филиала

Юго-Восток

140411 г. Коломна, пр. Кирова, д. 9

+7 (496) 615-67-04

Array


Все контакты филиала

Север

141002, г. Мытищи, ул. Белобородова, д.6

+7 (498) 687-47-04

Array


Все контакты филиала

Восток

142412, г. Ногинск, ул. Ревсобраний, д.1

+7 (496) 516-80-04

Array


Все контакты филиала

Запад

143000, г. Одинцово, Транспортный пр-д., д.5

+7 (498) 690-43-04

Array


Все контакты филиала

Юг

142110, г. Подольск, ул.Кирова, д.31-а

+7 (496) 769-76-04

Array


Все контакты филиала

Не ваш филиал?

Кабели для электроустановок в системах противопожарной защиты

Кабели для электроустановок в системах противопожарной защиты

Вопросы, связанные с защитой от огня, нельзя рассматривать поодиночке и в отрыве друг от друга. Нормативной документацией предусмотрена целая система пожарной защиты (СПЗ), обеспечивающая сохранность имущества и безопасность людей в экстремальных ситуациях. Касается это не только использования различных видов сигнализации и оповещения, но и работы электроустановок при появлении возгорания.

Некоторые положения нормативной документации о кабельной продукции в свете требований противопожарной безопасности

На сегодняшний день в стране создана довольно стройная и работающая система, предусматривающая выполнение требований пожарной безопасности на различных этапах проектирования, изготовления и эксплуатации разнообразных объектов. Не разделяя их по степени значимости, стоит отметить такие (ниже приведены отдельные, основополагающие моменты) требования:

  • Кабели, провода, оборудование пожаротушения, вентиляции, обеспечения и управления эвакуацией, освещения должны быть работоспособными в течение всего времени, требующегося для эвакуации людей в безопасную зону (положения ФЗ-123).
  • Выбор кабельно-проводниковой продукции (КПП), способы ее прокладки должны выполняться в соответствии с действующими ГОСТ-ами (Свод правил системы противопожарной защиты СП 5.13130.2009).
  • Пожаростойкость проводов и кабелей, используемых для подключения различных устройств пожарной автоматики и прочих элементов, ответственных за пожарную безопасность, должна обеспечивать выполнение этими элементами своих задач в конкретном месте установки до окончания эвакуации людей (СП 5.13130.2009).
  • Для кабельных линий СПЗ должны использоваться огнестойкие кабели с медными жилами, при групповой прокладке не распространяющими горение, с низким газо- и дымо выделением (нг(А)-FRLS) или не содержащими галогенов (нг(А)-FRHF) (СП6.13130.2009).

Что из этого следует?

Приведенные выше сведения позволяют оценить роль КПП в работе СПЗ как минимум на уровне, определяющем устойчивость работы всей системы. Даже такой беглый, можно сказать поверхностный, обзор требований, предъявляемых к СПЗ, позволяет оценить вклад в ее работу отдельных элементов. В первую очередь стоит обратить внимание на:

  • тип используемого кабеля. Без кабеля, обеспечивающего электропитание различных устройств и их связь с центром управления, невозможна автоматическая работа систем пожаробезопасности, а также дистанционное управление оборудованием в опасной зоне. Понятно, что для конкретных условий в различных зданиях и сооружениях кабель требуется разный (чрезвычайная ситуация в больнице, детском саду и в торговом центре будет различаться кардинально). Об используемых кабелях мы поговорим ниже;
  • способ прокладки кабеля. Именно он порой может определять долговечность линий связи и электропитания;

Приведенными требованиями не ограничиваются условия, обеспечивающие устойчивую работу СПЗ, но они во многом являются решающими.

О различных типах кабеля

СПЗ состоит из различных систем и узлов, обеспечивающих ее работу. В это число входят, в том числе:

  • управление эвакуацией;
  • пожарная сигнализация и оповещение;
  • системы вентиляции и дымоудаления;
  • установки автоматического пожаротушения.

А также другие, обеспечивающие раннее обнаружение очагов возгорания, оповещение персонала, его эвакуацию, автоматическое пожаротушение и решение прочих аналогичных задач. Тип здания и характеристика помещений во многом предопределяют тот кабель, что используется для СПЗ.

Понятно, что контингент в офисном или производственном помещении кардинально отличается от лиц, находящихся на излечении в больнице. И если здоровые люди при необходимости способны достаточно быстро покинуть служебные кабинеты, то вот эвакуация пациентов больниц может потребовать значительных усилий и времени. Поэтому в таких помещениях и используется различный кабель, благодаря чему можно порой существенно снизить трудности при возникновении чрезвычайной ситуации.

Кабель, не распространяющий горение

Подобные типы КПП обозначаются индексом «нг». Это означает, что горение изоляции кабеля прекращается, как только исчезнет прямое воздействие огня. То есть, кабель горит до тех пор, пока находится под непосредственным воздействием пламени. Такое свойство КПП блокирует распространение огня по линиям электропитания, связи и управления.

Огнестойкий кабель

Это другая разновидность пожаробезопасного кабеля. Имеет в маркировке индекс «FR». Отличительная особенность – сохраняет работоспособность при воздействии прямого огня. Это свойство создается благодаря использованию в изоляции кремнийорганических материалов. При высоких температурах они образуют кремниевую оболочку, обеспечивающую защиту токопроводящих жил и поддерживающую работоспособность кабеля.

Специальные, пожаробезопасные виды кабеля

Свойства, присущие этим изделиям, обычно дополняют характеристики кабелей, изложенные выше. Им присуще:

  • низкое дымо выделение, обозначаемое в маркировке «LS». Такие изделия в случае пожара в значительно меньшей степени по сравнению с обычным кабелем вызывают задымление помещений;
  • сниженная токсичность образующихся продуктов горения. Отличительной особенностью таких изделий является наличие в маркировке индексов «LTx». Учитывая, что у значительной части пострадавших при пожарах наблюдается отравление продуктами горения, подобные изделия применяются в первую очередь в тех местах, где возможно большое скопление людей, а также в больницах, прочих лечебных учреждениях, школах и детских садах;
  • отсутствие в продуктах горения хлора обозначается как «HF». Отличительной особенностью этих изделий будет пониженная коррозионная активность выделяющегося дыма.

О прокладке кабелей в СПЗ

Немаловажное, если не определяющее, значение в работу СПЗ вносит прокладка кабеля. Существует такое определение как огнестойкая кабельная линия (ОКЛ). Под этим понимается непосредственно сам кабель и элементы его крепления (лотки, подвесы, короба и т.д.). Существует достаточно большое количество различных элементов крепления, но не все они могут быть использованы для создания ОКЛ.

Наиболее подходящими из соображений пожарной безопасности являются кабеленесущие системы (КНС), выполненные из металла. Причем для этих целей лучше всего использовать металлические лотки без перфорации. Они под воздействием огня не выделяют токсических веществ, а также имеют высокую температуру плавления. Кроме того, подобные лотки выступают дополнительной защитой КПП.

Конечно, КС могут быть не только в виде глухих лотков, но и как металлические сетки, или иного конструктивного исполнения. Надо только помнить, что испытания ОКЛ на соответствие требованиям пожарной безопасности проходят совместно кабель и кабеленесущая система.

О креплении и местах расположения ОКЛ

Крепление кабелей должно быть прочным и выдерживать воздействие высоких температур. Не допускается использование пластиковых стяжек, хомутов и прочих аналогичных изделий. Понятно, что под воздействием огня они разрушатся, поставив под угрозу работу всей кабельной системы.

Еще одно обязательное требование – ОКЛ должны прокладываться по несущим элементам конструкции, к ним же лучше всего выполнять крепление прокладываемой линии. Соблюдение этих простых требований обеспечит работоспособность всей системы.

Какие марки проводов подходят для создания СПЗ

Выше мы уже выяснили, какими характеристиками должны обладать кабели, используемые для создания СПЗ. Однако это далеко не все требования, предъявляемые к КПП в таких системах. И не все предлагаемые на рынке кабели соответствуют нужным условиям. Среди хорошо известных и распространенных стоит в первую очередь упомянуть СКИНЕР КПС и ИнСил.

СКИНЕР КПС

СКИНЕР КПС. Кабель специально разработан для использования в СПЗ и охранных системах. Хорошо подходит для систем оповещения и управления автоматическими системами пожаротушения, дымоудаления и прочими аналогичными объектами. Причем возможности применения кабеля гораздо шире, просто одно перечисление вариантов его использования займет очень много места.

Дополнить сказанное можно упоминанием о способах прокладки изделия. Это можно сделать по воздуху, в земле, в том числе и по ее поверхности, в кабельных каналах. Правда, надо помнить о требованиях, предъявляемых к ОКЛ. Стоит добавить, что существуют модификации с дополнительной защитой – броней из стальных лент и оцинкованной проволоки.

Отдельно надо упомянуть о помехозащищенности. Кабели серии СКИНЕР КПС изготавливаются с отдельными экранированными жилами и общим экраном. Причем, возможно одновременное экранирование как отдельных жил, так и общее.

При всем при этом кабель выдерживает пониженную температуру до -60°С, а повышенную – до 125 °С. И стоек к воздействию внешних агрессивных сред, повышенной влажности и плесени. Полную информацию о кабеле СКИНЕР КПС можно получить у разработчика НПП «ИНТЕХ».

ИнСил

Этот кабель предназначен для работы в очень жестких условиях. Применяется на опасных производственных объектах, во взрывоопасных зонах, сохраняет работоспособность при экстремальных температурах от минус 88 до плюс 300 °С.

Номенклатура кабелей ИнСил представлена всеми разновидностями пожаробезопасных кабелей:

  • не распространяющих горение;
  • огнестойких;
  • с низким дымовыделением;
  • малотоксичных,
  • не содержащих хлора в продуктах горения.

Любые виды кабеля изготавливаются как в варианте с броней (из стальных оцинкованных лент или проволоки), так и без. То же самое относится и к экранированию – есть изделия с экранированием отдельных элементов, а есть с общим экраном для всего изделия. А также есть виды кабеля с общей и индивидуальной защитой жил. Дополнительно надо отметить повышенную помехоустойчивость благодаря скрутке жил кабеля с переменным шагом. А это далеко не маленькое достоинство, особенно для СПЗ, работающих в жестких условиях.

Отдельно стоит сказать несколько слов об использовании кабеля на опасных производственных объектах. Складывающиеся там условия если не близки, то во всяком случае не сильно отличаются от возникающих при чрезвычайных ситуациях.

Кабели семейства ИнСил можно назвать многофункциональными. Они с равным успехом служат для передачи сигналов по линиям данных, управления, а также обеспечивают электроэнергией нужные объекты. И что самое ценное для разработчиков и потребителей – благодаря использованию этого кабеля всегда можно найти вариант, при котором поставленная задача будет решаться именно так, как задумывалось.

Еще несколько слов о СПЗ

Выше мы рассмотрели некоторые элементы системы противопожарной защиты. Во многом ее работа базируется на правильном выборе кабеля, предназначенного как для передачи сигналов и данных по линиям управления, так и для обеспечения различных объектов электроэнергией.

В первую очередь необходимо обращать внимание на использование негорючих и огнестойких модификаций КПП. Другой немаловажный аспект – применение правильных элементов, позволяющих создавать огнестойкие кабельные линии. И здесь значимым фактором будет наличие сертификата у таких элементов. Все дело в том, что испытания проводятся совместно, кабеля и кабеленесущей системы. И в сертификате оговариваются варианты крепежа, способы его использования и другие факторы, позволяющие создать ОКЛ.

Заключение

Система противопожарной защиты создается на этапе проектирования объекта. Большое количество различных устройств и самостоятельных элементов являются неотъемлемой частью СПЗ. Однако при всем многообразии вариантов реализации таких систем, во всех из них в той или иной форме используется кабель. Правильный его выбор, а также КНС, позволяют создать огнестойкие кабельные линии, которые успешно будут работать при различных чрезвычайных ситуациях.

прокладка кабельных сетей СПЗ с иными сетями



прокладка кабельных сетей СПЗ с иными сетями

Доброго времени суток всем постоянным Читателям нашего сайта, гостям на сайте и коллегам по цеху! Тема статьи сегодня скандальная, десятки раз уже обсуждаемая, но так и не исчерпанная до конца. Эта тема интересует очень многих наших Читателей – это совместная прокладка кабельных сетей СПЗ (систем противопожарной защиты) с кабельными сетями иных каких то систем – электроснабжения, компьютерных, телефонных, радио, антенны, охранной сигнализации, видеонаблюдения и прочее и прочее.

                       Ну что же, коли есть такой вопрос, то давайте будем разбираться, почему этот вопрос возникает, причем возникает регулярно – то один, то другой Читатель задает его, и не только на нашем сайте. Итак, что нам говорит СП5.13130.2009 по данному вопросу. Требования СП5.13130.2009 к расстоянию от кабелей систем ППЗ до кабелей электроосвещения, при параллельной прокладке, мы  опустим, так как не о том речь, сразу с сути вопроса. Читаем СП5.13130.2009, раздел 13.15 «Шлейфы пожарной сигнализации. Соединительные и питающие линии систем пожарной автоматики», пункт 13.15.8 –



13.15.8 В случаях, когда система пожарной сигнализации не предназначена для управления автоматическими установками пожаротушения, системами оповещения, дымоудаления и иными инженерными системами пожарной безопасности объекта, для подключения шлейфов пожарной сигнализации радиального типа напряжением до 60 В к приборам приемно-контрольным могут использоваться соединительные линии, выполняемые телефонными кабелями с медными жилами комплекснойсети связи объекта, при условии выделения каналов связи. При этом выделенные свободные пары от кросса до распределительных коробок, используемых при монтаже шлейфов пожарной сигнализации,как правило, следует располагать группами в пределах каждой распределительной коробки и маркировать красной краской.

                Согласно приведенному пункту, шлейфы пожарной сигнализации допускается прокладывать не только совместно (например в одном коробе), но даже совмещать в одном кабеле с телефонными линиями, по которым (между прочим) в момент вызова  абонента формируются посылки напряжением 110 вольт. Запомните пожалуйста факт, установленный данным пунктом – ЭТО РАЗ!

           Пойдем далее. Внимательно читаем пункт 13.15.14

13.15.14 Не допускается совместная прокладка шлейфов пожарной сигнализации и соединительных линий систем пожарной автоматики с напряжением до 60 В с линиями напряжением 110 В и более в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

(в редакции изменения № 1, утвержденного приказом МЧС России от 01.06.2011 № 274)

Совместная прокладка указанных линий допускается в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости 0,25 ч из негорючего материала.

       Согласно данному пункту, положения которого «жестче», чем приведенный выше пункт 13. 15.8, совместная прокладка кабельных сетей СПЗ с сетями (напряжением 110 вольт и выше) не допускается не то что в едином кабеле, но и в одном жгуте, трубе, коробе или лотке. Обратите внимание – в данном пункте не написано, что линии 110 вольт относятся к иным системам. Просто написано «с линиями напряжением 110 В и более». Это значит, что совместная прокладка кабельных сетей СПЗ до 60 вольт не допускается даже с кабелями системы СПЗ напряжением 110 вольт и более, к примеру, это могут быть сети речевого оповещения высокого вольтажа с трансформаторной развязкой.  Однако, если есть разные отсеки в коробе или лотке с перегородкой 0,25 часов огнестойкости, то тогда можно. Замечательно! Запомните теперь и этот факт, установленный данным пунктом – ЭТО ДВА!

Пойдем еще дальше, в другой документ – СП6.13130.2013, читаем внимательно пункт 4.14

4.14 Не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

         Ну вот, данный пункт уже вообще не придирается к мелочам (сколько там вольт 60 или 110 или даже больше – не важно), так как просто нельзя и все. То есть, получается, что шлейф охранной сигнализации нельзя прокладывать с шлейфом пожарной сигнализации в одном коробе, жгуте, трубе или на одном лотке. Причем, не рассматриваются даже варианты подключения этих шлейфов к единому охранно-пожарному контрольно-приемному прибору. Совмещение охранной и пожарной сигнализации в едином приборе никто не запрещал. Чудненько! Запомните теперь и этот факт, установленный данным пунктом – ЭТО ТРИ!

          Ну что же, теперь давайте подытожим всю информацию, почерпнутую нами из всех приведенных трех пунктов, и определим основные требования. Мы уже ни в первый раз приводили основное золотое правило нормативщика – если десять документов говорят «да, можно», а один документ говорит «нет, нельзя», то делать следует «нет, нельзя», так как именно на основании этого последнего документа Вам будет сделано замечание, выписано предписание или штраф. И оспорить данные действия Вам будет затруднительно, так как все документы утверждены высокими инстанциями, в установленном порядке, а также зарегистрированы в Минюсте. Абсурд? Возможно, но суд встанет на сторону пожарных, предъявивших Вам замечание, по уже указанным выше причинам. Вот так – жизнь вообще штука не справедливая.

            Однако, оставим в сторону лирику и попытаемся сформулировать требования.

             Во первых, на основании п. 4.14 СП6.13130.2013, совместная прокладка кабельных сетей СПЗ с другими проводами и кабелями не допустима, даже при наличии перегородок с любой степенью огнестойкости, или при использовании канала или лотка с разными отсеками для кабеля.  Во вторых, даже если все кабельные сети относятся к СПЗ, но среди них есть кабеля с напряжением 110 Вольт и выше, то эти последние кабеля следует прокладывать в отдельном лотке, жгуте и так далее, от прочих кабелей СПЗ с напряжением до 60 вольт (основание – пункт 13.15.14 СП5.13130.2009). Совместная же прокладка шлейфов ПС с телефонными линиями в одном многожильном кабеле (по п. 13.15.8 СП5.13130.2009) вообще не корректна, так как данную прокладку можно рассматривать как прокладку проводников различных систем в единой полипропиленовой трубе (оболочке многожильного кабеля) или в едином жгуте, что прямо противоречит требованиям, установленным другими пунктами. Тем более, что обратите внимание, речь в пункте 13.15.8 СП5.13130 идет о каком то неком случае, когда «….система пожарной сигнализации не предназначена для управления автоматическими установками пожаротушения, системами оповещения, дымоудаления и иными инженерными системами пожарной безопасности объекта……». Даже и не представляю в каких случаях такой вариант возможен, когда ПС ничем не управляет! Зачем она тогда нужна то?

Ну вот, думаю мы подробно разобрались в вопросе. Не берусь комментировать правильность и корректность самих нормативных пунктов, так как утверждали эти пункты, в том числе, серьезные дядьки, сидя в просторных кабинетах, с видом на Кремль, в широких кожаных креслах и с красивыми погонами на плечах. Минюсту также данные пункты не показались конфликтующими между собой, в итоге, документы зарегистрированы в установленном порядке. По этому, наше дело – читать и соблюдать, а не философствовать.

         На этом статью « прокладка кабельных сетей СПЗ с иными сетями »

заканчиваю. Буду счастлив, если моя статья оказалась Вам полезной.

Читайте наши публикации в социальных сетях:

Наша группа В Контакте – https://vk.com/club103541242

 Мы в Одноклассниках – https://ok.ru/group/52452917248157

Мы в Facеbook – https://www.facebook.com/НОРМА-ПБ-460063777515374/timeline/

Мы на Майле – https://my.mail.ru/community/norma-pb/

Мы в Гугл+ https://norma-pb.blogspot.com

Мы в Твитере – https://twitter.com/z8NYoBs6Xitx7aL

Мы на Яндекс Дзен – https://zen.yandex.ru/id/5c86022fcd893400b3e4ea8c

Мы в Instagram – https://www.instagram.com/norma.p.b/

Мы в Телеграмме – https://t.me/norma_pb

Прокладка подземных кабелей | Electriceasy.

com Подземные кабели, конечно же, предназначены для установки или прокладки под землей. Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки кабелей, качества кабельных соединений и отводных соединений и т. д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) прокладка с протяжкой. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод является самым популярным, так как он прост и дешев. Кабели, прокладываемые этим методом, должны быть покрыты битумированной бумагой и мешковиной, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой прокладки заключается в следующем.

Процедура укладки

  • Выкапывается траншея глубиной около 1,5 метра и шириной 45 см.
  • Затем траншея засыпается слоем мелкого песка толщиной 10 см.
  • Кабель проложен по песчаной подушке. Песчаная подушка защищает кабель от влаги из земли.
  • Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
  • При прокладке нескольких кабелей в одной траншее расстояние между ними по горизонтали или по вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
  • Затем траншея засыпается кирпичом и землей для защиты кабеля от механических повреждений.
Преимущества
  • Проще и дешевле, чем два других метода
  • Тепло, выделяемое кабелями, легко рассеивается в земле.
Недостатки
  • Чтобы проложить новые кабели для удовлетворения повышенных требований к нагрузке, необходимо выполнить совершенно новые земляные работы, которые стоят столько же, сколько и новая установка.
  • Изменения в кабельной сети непросты.
  • Стоимость обслуживания выше.
  • Определить место неисправности сложно.
  • Этот метод нельзя использовать в перегруженных районах, таких как мегаполисы, где земляные работы слишком дороги.
[Также читайте: Типы подземных кабелей]

Втягивающая система

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль трассы кабеля. Затем кабели протягиваются в трубы из люков. Обычно вместе с тремя кабельными каналами предусмотрена дополнительная труба/канал для прокладки соединений релейной защиты и контрольных проводов.Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления трассы радиус поворотов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть армированы, но должны быть снабжены мешковиной и джутом, чтобы защитить их при протягивании.

Преимущества

  • Ремонт, дополнение или переделка кабельной сети могут быть легко произведены из смотровых колодцев без повторных земляных работ.
  • В этом методе, поскольку кабели не должны быть армированы, процедура соединения кабелей упрощается.
  • Стоимость обслуживания значительно ниже.
  • Меньшая вероятность возникновения неисправности благодаря надежной механической защите, обеспечиваемой системой.

Недостатки

  • Начальная стоимость очень высока.
  • Из-за неблагоприятных условий отвода тепла снижается допустимая токовая нагрузка кабелей.
[Также читайте: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамогранита, асфальта или обработанной древесины.Когда кабель укладывается в положение, в карусельном отделении заполнено битумным асфальфическим соединением, а затем покрыты. Кабели, которые должны быть проложены таким образом, могут быть просто приведены, поскольку вводят в проводку, обеспечивает хорошую механическую защиту.
Этот метод очень редко используется в настоящее время, так как оно дороже и требует квалифицированного труда и благоприятных погодных условий.

Do’s & South для укладки сигнальных кабелей

Введение

Укладка сигнальных кабелей требует прокладки различных типов кабелей на дворе станции согласно плану сигнализации.Кабели, которые в основном используются внутри здания, называются внутренними кабелями, а кабели, проложенные снаружи, называются внешними сигнальными кабелями.

Для управления стрелочными, сигнальными и рельсовыми цепями кабели прокладываются от релейной комнаты к реальному оборудованию, установленному в полевых условиях (на открытом воздухе). Таким образом, прокладка кабеля требует детального планирования в соответствии с планировкой двора и схемой сигнализации станции перед прокладкой кабеля.

Каталожные номера:

Планирование прокладки сигнальных кабелей

По функциональному назначению (устройству) прокладываются кабели.Все механизмы согласно Плану блокировки сигналов (SIP) должны быть перечислены и отмечены на Плане.

Магистральный кабель проложен непосредственно от релейной до распределительных коробок в полевых условиях.

Хвостовой кабель проложен от распределительной коробки к сигнальным устройствам типа Сигнал, Стрелка Машина, Путь, Счетчик осей Точка обнаружения со стороны пути.

Сердцевина и поперечное сечение

Применение

6 жил × 1.5 мм2

Кабель хвостовика

12 жил × 1,5 кв. мм2

Задний кабель/основной кабель

19 жил × 1,5 кв. мм2

Основной кабель

24 жилы × 1,5 кв. мм2

Основной кабель

30 жил × 1,5 кв. мм2

Основной кабель

2 жилы × 2. 5 кв. мм2

Рельсовая цепь

12 сердечников × 2,5 кв. мм2

Главный/задний кабель

2 жилы × 16 кв. мм2

Кабель питания

2 жилы × 25 кв. мм2

Кабель питания

2 жилы × 35 кв. мм2

Кабель питания

2 жилы × 50 кв.mm2

2

кабель питания

7

4/6 Quad Cable (0,9 мм)

2

Счетчик оси

Документы, подготовленные для прокладки кабеля

Кабельный план маршрута
Диаграмма кабеля
План пересечения путей
Сведения о местоположении
Сведения о CTR
Протоколы испытаний кабеля
Отчет о измерении
План маршрута кабеля

Для определения наилучшего маршрута кабеля следует провести обследование пешеходного пути вдоль пути.

На плане кабельной трассы должны быть указаны:

  • Фактическая ориентация трассы
  • отступы от капитального пути или капитальных сооружений
  • Различные пересечения дорог и путей
  • Переход с силовыми кабелями
  • Водопроводные и канализационные магистрали

По возможности следует избегать низин, выступов платформ, водостоков, навесов, каменистых местностей, стрелок и переходов.

 Требуется одобрение отдела.

Таблица кабельных сердечников

Это наиболее важная операция для начала прокладки кабеля для любой станции. Это требует глубокого понимания плана сигнализации и схемы блокировки станции, например…

  • Количество стрелочных переводов, сигналов, рельсовых цепей и другого оборудования.
  • Тип трековой цепи напр. Дорожки постоянного тока, MSDAC, AFTC и т. д.
  • Марка оборудования ex. для разных типов счетчиков осей требуются разные кабели.

План распределения жил кабеля должен быть подготовлен для каждой установки. Подробные инструкции приведены в следующих разделах.

План пересечения путей

При прокладке кабели должны пересекать пути, поэтому для пересечения путей либо делают открытую траншею под пути, либо делают бурение под пути. В соответствии с выданными инструкциями и для прокладки кабеля может быть выполнено в соответствии с JPO, выданным Управлением железных дорог.

Таким образом, план пересечения путей должен быть подготовлен таким образом, чтобы P-Way Inspector мог разрешить пересечение путей кабелей.

В настоящее время открытые траншеи под путями не допускаются, поэтому единственным вариантом является пересечение пути методом бурения.

Прочтите о мерах предосторожности при пересечении путей.
Сведения о местоположении

Сведения о расположении подготавливаются в соответствии с Кабельным вводом  в полях расположения. Он показывает информацию о том, как функции подаются из распределительной коробки и как кабели соединяются с другими кабелями.


Детали CTR

Детали стойки кабельной заделки (CTR) подготовлены для заделки кабелей на стойке кабельной заделки.

В основном, CTR используются для соединения наружного (кабели) с внутренним (кабелем).На CTR наружный кабель подключается к одной стороне клеммы, а внутренний кабель подключается к другой стороне клеммы.

Протоколы испытаний кабеля

Записи о прокладке кабеля во время прокладки должны надлежащим образом храниться в журнале прокладки кабеля.

Подробности должны быть отмечены в столбцах-

  1. Тип кабеля (6C, 12C, 24C, 6Q и т. д.)
  2. Производитель кабеля
  3. Кабельный барабан №
  4. Длина кабеля в барабане
  5. Длина кабеля, использованного/проложенного в траншее
  6. Верхний счетчик (считывание с кабеля)
  7. Нижний измеритель (чтение с кабеля)
  8. От (поле местоположения)
  9. Кому (ящик местоположения)

Отчет о меггерировании

Это также важный документ, в котором содержатся подробности тестирования кабеля. С помощью мегомметра необходимо проверить изоляцию кабеля по отношению к другим жилам и земле.

Итак, акт мегомирования должен быть подготовлен «Перед прокладкой кабеля» и «После прокладки кабеля» на все кабели.

Это должно быть протестировано совместно с персоналом открытой линии, и должна быть сохранена запись.

Утверждение планов

План кабельной трассы, план пересечения путей должны быть согласованы с руководителями подразделения, а также… Sr.DSTE, Sr.ДЕН и старший ДИ. Если работа выполняется строительным отделом, то в дополнение к офицерам отдела также требуется одобрение от сотрудников отдела строительства, таких как Dy.CE/Construction, Dy.CEE/Construction.

Схема кабельных сердечников, сведения о местоположении и сведения о CTR должны быть одобрены должностными лицами-исполнителями, т. е. офицерами SSE, JS/SS и JAG.

Акт меггерирования кабеля должен быть подписан совместными усилиями ГСП открытой линии и ГСП строительства, если работы выполняются строительной организацией.

Меры предосторожности при прокладке кабелей

Общие положения

  • В районах, электрифицированных переменным током, кабели должны прокладываться только под землей.
  • Кабели могут прокладываться под землей либо в траншеях, в каналах, в цементных желобах, в трубах, либо любым другим утвержденным способом.
  • Кабель, как правило, прокладывается параллельно трассе за сигналом «Дом» с минимальными отклонениями и с одной стороны двора.
  • Насколько это возможно, кабель должен пересекаться только в двух местах, т.е.е. по одному переходу с каждой стороны двора.
  • Кабель, проложенный параллельно путям, должен быть зарыт на глубину не менее 1,0 метра (самая верхняя часть кабеля) от уровня земли. Те, что проложены поперек пути, должны быть минимум на 1,0 м ниже гребней рельсов.
  • Однако, в случае каменистой почвы, глубина может быть соответствующим образом уменьшена.
  • Для прокладки хвостовых тросов глубина должна быть не менее 0,50 м.
  • В местах, подверженных кражам, кабели можно прокладывать на глубине 1,2 метра с анкеровкой через каждые 10 метров.
  • Минимальная ширина кабельных траншей, прокладываемых вручную, должна составлять 0,3 метра.
  • Кабель должен быть засыпан слоем песка или просеянной земли толщиной 0,10 метра, после чего уложен защитный кожух из желоба или слой кирпичей.
  • Обычно в одной траншеи допускается прокладывать не более 12 кабелей.
  • Кабели рекомендуется прокладывать в ж/б канале до домашнего сигнала с обеих сторон станции и при необходимости можно удлинять до дальних.Это также поможет в дальнейшем для прокладки дополнительного кабеля без проведения траншей.
  • Перед началом работ по прокладке кабеля необходимо установить распределительные коробки таким образом, чтобы после укладки кабель попадал непосредственно внутрь распределительной коробки.

(a) Прокладка кабеля вблизи пути

(i) За пределами станции кабели, как правило, должны прокладываться на расстоянии не менее 5,5 м от центра ближайшего пути.

(ii) В пределах станции траншеи желательно копать на расстоянии не менее 3 метров от центра пути, ширина траншеи должна быть за пределами 3-метрового расстояния.

(iii) На каждом конце основного кабеля должна быть зарыта дополнительная петля длиной от 6 до 8 метров на той же глубине, что и кабель в той же траншеи, чтобы гарантировать, что кабель защищен от кражи/вмешательства извне.

(b) Прокладка кабелей различных типов в одной траншее

Кабели должны быть проложены в следующем порядке, начиная со стороны основного пути:
i) Телекоммуникационный кабель
ii) Сигнальный кабель
iii) Силовой кабель
Минимальное расстояние между телекоммуникационным кабелем и сигнальным кабелем -10 см.

Сигнальные кабели должны быть отделены от силовых кабелей рядом кирпичей между ними.

Примечание: В соответствии с практикой на некоторых железных дорогах перед прокладкой кабеля по всей наружной оболочке кабеля могут быть нанесены полосы, точки или любой другой символ разным цветом для разных кабелей. Это поможет легко и быстро идентифицировать концы, когда кабели обрезаются из-за кражи, земляных работ или по любой другой причине, тем самым сокращая время восстановления.

(c) Прокладка кабеля в каналах

Для прокладки кабеля могут использоваться железобетонные, каменные или другие утвержденные типы каналов.Воздуховоды должны иметь подходящие крышки и опираться на стенки воздуховода.

(d) Прокладка кабеля в твердом и скальном грунте

  • В скальном грунте кабель должен укладываться нормально по слою просеянной земли толщиной 0,05 м, предварительно уложенному на дно траншеи. Кабель должен быть засыпан слоем песка или просеянной земли толщиной 0,1 метра.
  • В качестве альтернативы можно использовать трубы из бетона/GI/CI/PVC/DWC-HDPE, если количество кабелей невелико.
  • Если количество кабелей большое, следует использовать канал RCC.
  • Ряд кирпичей кладут вдоль сверху и соединяют цементным раствором и слоем бетона с цементной штукатуркой.

(e) Прокладка в особом грунте

Если неизбежно прокладка кабеля через почву с аномально высокой кислотностью или щелочностью или через сточные воды, кабели можно прокладывать в трубах из бетона/GI/CI/PVC/DWC-HDPE

(f) Прокладка кабеля в жилой зоне

Кабель должен быть защищен специальным образом с обеих сторон на расстоянии около 300 метров от линии застройки, защищен бетонированием толщиной 50 мм.

(ж) Прокладка кабеля в большом дворе и на дачной территории

Магистральный сигнальный кабель должен прокладываться в ж/б каналах/трубах DWC-HDPE.

Концевые кабели должны быть проложены через трубы DWC-HDPE подходящих размеров и зарыты в траншеи на глубине не менее 1000 мм от уровня земли.

(h) Пересечение путей


Как следует делать пересечения путей.

  • По возможности кабель должен пересекаться только в двух местах, т. е. по одному пересечению с каждой стороны двора.
  • Когда кабель должен пересекать рельсы, должно быть обеспечено, чтобы.
  • Трос пересекает трассу под прямым углом;
  • Трос не пересекает трассу под точками и пересечениями и
  • Кабель прокладывается в трубах из бетона/GI/CI/PVC/DWC-HDPE или подходящих каналах или любым другим утвержденным способом при пересечении трассы.
  • Кабель, проложенный поперек пути, должен быть на 1,0 м (минимум) ниже фланцев рельса.
  • Под шпалами копать нельзя.Земляные работы при пересечении пути должны производиться между шпалами в присутствии представителя железной дороги.

(i) Переход через дорогу

Кабель прокладывается в трубах из бетона/GI/CI/PVC/DWC-HDPE, подходящих каналах или любым другим одобренным способом при пересечении дороги на глубине 1 метра от уровня земли . Он должен расширяться на 1 метр (минимум) с каждой стороны дороги с учетом будущего увеличения ширины дороги.



  • При укладке труб и засыпке траншеи следует соблюдать соответствующие меры предосторожности в зависимости от типа дороги (например,г. интенсивное или легкое движение, широкое или узкое), чтобы не блокировать дорожное движение на более длительный период.



  • Всякий раз, когда кабель прокладывается через важную дорогу, особенно дорогу со специальным покрытием, можно проложить запасную трубу, через которую при необходимости можно протянуть кабель. Выгодно будет оставить провод Г.И. провод в трубе для протягивания кабеля в будущем.

(j) Прокладка кабеля по мостам/водопропускным трубам

Везде, где это целесообразно, кабель может быть проложен под землей по дренажному дну на подходящей глубине для пересечения небольших водопропускных труб с низким уровнем затопления.



  • Если кабель не может быть проложен под землей через дренажное русло, кабель должен быть проложен по водопропускной трубе через трубу GI/DWC-HDPE соответствующих размеров.



  • Когда кабели должны проходить по металлическому мосту, они должны быть помещены в металлический желоб, который может быть заполнен в качестве меры против кражи герметиком. Кабель должен поддерживаться поперек моста таким образом, чтобы обеспечить минимальную вибрацию кабеля и облегчить работы по техническому обслуживанию.



  • В случае арочных мостов кабель должен проходить через трубы GI/DWC-HDPE поверху арки, примыкающей к стене парапета. Труба должна быть покрыта балластом.

(k) Прокладка рядом со шпалой

В местах, где кабели должны быть проложены в пределах 1 метра от конца шпалы, земляные работы за 0,50 метра должны производиться в присутствии должностного лица Инженерного отдела, а укладка кабеля и засыпка траншеи должна производиться с наименьшими задержками.При необходимости укладка может производиться под защитой блоков.

(l) Соединительные кабели для рельсовых цепей

  • Соединительный кабель должен быть привязан к ближайшей шпале, на деревянных шпалах с помощью железных хомутов/крюков и на шпалах PSC с помощью хомутов.
  • Кабель должен быть проложен под землей в линии шпалы и доведен до TLJB, где заканчивается шпала.
  • При необходимости кабель может быть проложен в трубе DWC-HDPE.
  • Соединительный кабель должен быть проложен не менее 0.5 метров ниже уровня земли, исключая глубину балласта.
  • Кабель-перемычка должен быть уложен аккуратно в прямоугольной форме и не должен лежать свободными витками над землей вблизи TLJB.
  • Верхняя поверхность TLJB не должна быть на 1 фут выше уровня рельсов.

(m) Прокладка кабелей в сезон дождей

Не рекомендуется прокладка кабелей в сезон дождей. Тем не менее, если прокладка кабеля необходима в сезон дождей, концы кабеля должны быть вставлены в трубу, запаянную с одного конца, и труба должна быть закопана.Работы по заделке следует начинать только при наличии вероятности ясной погоды в течение трех-четырех дней.

(n) Ввод кабеля в кабину, релейную, распределительные коробки и т. д.

  • Все точки ввода кабеля в кабину, релейную, аккумуляторную, комнату SM, распределительные коробки, распределительные коробки, распределительные коробки и т. д. должны быть закрыт подходящей кладкой, покрыт песком и оштукатурен/железобетонной плитой для предотвращения проникновения крыс и т.д. Комната СМ и 1 метр за пределами локационных коробок, локационных хижин, распределительных коробок и т.д.

Кабель не должен давить на край твердой опоры, где основание переходит из твердой опоры, такой как фундамент/кирпичная кладка, в мягкую опору, такую ​​как мягкий грунт. Мягкую почву у края необходимо утрамбовать, а трос немного приподнять.

(o) Концевая заделка кабеля

Вся жила кабеля (бывшая в употреблении или запасная) должна быть заделана на клеммах утвержденного типа в кабине/офисе SM или корпусах оборудования. Каждая жила с такой концевой заделкой будет снабжена идентификационными наконечниками с выбитыми на них буквами или/и цифрами в соответствии с требованиями схемы.

Заделка сигнального кабеля на стеллаже ТТ в релейной и в распределительных коробках должна производиться надлежащим образом с использованием опознавательной маркировки на кабеле и на жилах/зажимах. Надлежащая практика маркировки и заделки обеспечивает быстрое и простое восстановление при сбоях.

(р) Испытание кабеля

Перед укладкой кабеля в траншею необходимо произвести визуальный осмотр кабеля на отсутствие повреждений кабеля. Он должен быть испытан на изоляцию и непрерывность жил.После этого кабель укладывается в траншею. Должны вестись записи о сопротивлении изоляции и контура.

(q) Надзор за прокладкой кабеля

  • Работы должны контролироваться на месте лично должностным лицом Департамента связи и связи не ниже JE/SE/SSE (Связь).
  • Приказы отдаются только ответственным инспектором. Ему будут помогать другие в уязвимых местах, чтобы сообщить ему о положении и возможной опасности.
  • Все заинтересованные сотрудники должны иметь полное представление о своих обязанностях и материалах, с которыми они работают.
  • Запрещается начинать работу, если в наличии нет всех видов материалов, инструментов, расходных материалов и персонала. Распределительные коробки и распределительные коробки должны быть на своих местах. Если концы кабеля оставить в земле без присмотра, возможно повреждение.
  • Следующие записи должны вестись JE/SE/SSE, отвечающими за работу/участок: —

(iii) Схема подключения кабеля

  • Протокол испытаний кабеля: Сводная таблица, включая детали поставки и т. д.

(r) Особые требования к электрифицированной зоне 25 кВ переменного тока

  • Должен использоваться только неэкранированный кабель.
  • Экранированный сигнальный кабель можно использовать в сигнальных установках, где экранированный кабель уже используется и состояние объекта требует его дальнейшего использования.
  • Неэкранированный кабель с ПВХ изоляцией и оболочкой из ПВХ, соответствующий утвержденной спецификации (IRS-63), должен использоваться для передачи сигнальных цепей. Для сигнализации следует использовать только силовой кабель одобренного типа (IS-1554).
  • Экранированный кабель, если он используется, должен быть с поливинилхлоридной изоляцией, армированным и соответствовать утвержденным спецификациям IRS S-35.
  • Кабель должен быть проложен таким образом, чтобы он находился на расстоянии не менее одного метра от ближайшего края мачты, поддерживающей контактную сеть или любой другой проводник под напряжением, при условии, что глубина кабеля не превышает 0,5 метра. При прокладке кабеля на глубине более 0,5 метра минимальное расстояние 3 метра между кабелем и ближайшим краем О.Структура ВО должна быть сохранена. Если соблюдение этих расстояний затруднено, кабель должен быть проложен в бетоне/сверхмощном полиэтилене высокой плотности/каналах или любым другим утвержденным способом на расстоянии 3 м с каждой стороны мачты. При такой прокладке расстояние между кабелем и мачтой может быть уменьшено до 0,5 метра. Эти меры предосторожности необходимы, чтобы избежать повреждения кабеля в случае выхода из строя верхнего изолятора.
  • Вблизи тяговых подстанций и постов питания кабель должен находиться на расстоянии не менее одного метра от любой металлической части О.ТЭ и другое оборудование на подстанции, закрепленное на земле, на расстоянии не менее одного метра от заземления подстанции. Кроме того, кабель должен быть проложен в бетонных или прочных трубах из ПЭВП/или других одобренных средствах на протяжении 300 метров по обе стороны от точки питания. По возможности кабель должен быть проложен со стороны трассы, противоположной посту питания.
  • Вблизи коммутационных станций кабель должен быть проложен на расстоянии не менее одного метра от любого металлического корпуса станции, закрепленного в земле, и не менее 5 метров от заземления станции.Расстояние с 5 метров может быть уменьшено до одного метра при условии прокладки кабелей в бетонных трубах/трубах/каналах из сверхпрочного полиэтилена высокой плотности или любых других одобренных средствах.
  • Если для конструкции OHE предусмотрено независимое заземление, т. е. когда мачта соединена с отдельным заземлением, а не с рельсом, кабели должны быть проложены на расстоянии не менее одного метра от земли.
  • При наличии сооружений ВЛ вдоль трассы кабеля кабельные траншеи должны быть по возможности вырыты не менее 5.5 метров от центра трассы.
  • В кабельной трассе количество цепей с напряжением 300 В в любой момент времени не должно превышать трех.

Прокладка кабеля — обзор

2 Рабочие суда — характеристики

Суда можно разделить на две основные группы с различными рабочими характеристиками. Первая группа охватывает обычное судоходство, при котором товары загружаются на суда в порту, а эти суда затем совершают морской переход и выгружают товары в следующем порту.Другая группа — рабочие суда, о которых идет речь в настоящей статье, состоит в основном из оффшорных и служебных судов. Морские суда, которые поддерживают индустрию разведки и добычи энергии на шельфе, состоят из множества судов, помогающих нефтегазовым платформам и морским ветряным электростанциям на протяжении всего их срока службы. Эти суда могут использоваться для буксировки и погрузочно-разгрузочных работ (AHTS), прокладки кабеля, доставки грузов в качестве судов снабжения платформ (PSV), переброски экипажа, выполнения ремонтных работ, а также в качестве резервных судов, оснащенных средствами безопасности и пожаротушения.Суда могут быть спроектированы для выполнения нескольких функций, и судно часто может менять назначение, например. от AHTS до PSV неоднократно в течение его жизненного цикла. Схема работы часто бывает очень сложной, и судно может быть задействовано для выполнения множества различных задач за один рейс. Разведочные работы обычно ограничиваются континентальным шельфом относительно недалеко от побережья, поэтому морские проходы будут иметь ограниченную длину. Основной целью судов является работа, которую они выполняют в море, и поэтому такую ​​работу необходимо учитывать при разработке модели управления энергоэффективностью.Две группы судов — рабочие суда и суда, используемые для обычного судоходства, — сравниваются в таблице 1.

Таблица 1. Сравнение рабочих судов и судов, используемых для обычного судоходства.

контейнеровозы
трамповые суда, напр. Сухие грузовые сосуды и танкеры
Обычное судоходство Рабочие суда
Тип поставки и морские сосуды, помощь нефтегазовые платформы или оффшорные ветровые фермы
порта в порт порта до оффшорного назначения
Развертывание Cargo Transport
, нефть Продукты, зерно и уголь
не грузы, несущие
поддержки оффшорных установок
торговая площадь
по всему миру прибрежные районы
Размер до 260 000 брутт T до примерно 2990 валовых T (очень Многие над этим размером)
Regulation
International National и International
Требуемая квалификация для Master Ограниченный мастер Ограниченный мастер (если ниже 2990)

Оффшорные суда в как нефтегазовый сектор, так и сектор ветроэнергетики. Часто судно эксплуатируется на основе тайм-чартера, поэтому вложение капитала и покрытие эксплуатационных расходов является обязанностью владельца, тогда как стоимость рейса, включая стоимость топлива, покрывается фрахтователем.Детальное планирование рейса осуществляется экипажем на борту судна, а общее планирование осуществляется судоходной компанией или фрахтователем. График основан на работе, которую необходимо выполнить, а это означает, что для этого типа судна график обычно определяется чартером.

Другой тип рабочих судов, так называемые служебные суда, в основном используются в качестве буксиров, патрульных или лоцманских судов, а также разъездных судов. Эти суда, работающие по той же схеме, что и морские суда, в значительной степени зависят от тенденций обычного судоходства.Общим для служебных судов является то, что они относительно небольшие по размеру, часто менее 400 брутто-тонн, и в основном обслуживают прибрежные районы. Поэтому суда часто подпадают под действие национальных правил. Небольшие служебные суда часто обслуживаются владельцем лично.

Экипаж на борту играет очень важную роль в обеспечении энергоэффективности, поскольку именно он принимает ежедневные оперативные решения, например, в отношении маршрута, скорости и настроек двигателя, которые влияют на потребление энергии.Экипаж также играет ключевую роль в связи с мониторингом и отчетностью. Квалификационные требования к офицерам на борту рабочих судов часто ниже, чем для обычных судов, таких как танкеры для сырой нефти и контейнеровозы, из-за размера судна и плавания в прибрежных районах. Требуемая квалификация для капитана вспомогательного судна, перевозящего лоцманов с берега на судно, — STCW reg. II/3 (IMO, 1978), для судов валовой вместимостью менее 2990 тонн, которые применяются ко многим оффшорным судам, требование для Restricted Masters регулируется STCW reg.II/2. В датской системе основное различие между капитаном и капитаном с ограниченными полномочиями заключается в компетенции руководства, управлении человеческими ресурсами и целостном понимании управления судном.

Размер, тип и район плавания судна влияют на нормативные требования. Суда, регулируемые только национальными требованиями, не обязаны устанавливать какой-либо вид управления энергоэффективностью. Суда валовой вместимостью более 400 тонн должны иметь на борту SEEMP (IMO, 2012b), но на рабочие суда не распространяется ни руководство EEDI (IMO, 2012a), ни EEOI (IMO, 2009).Часто эти суда имеют валовую вместимость менее 5000 тонн, что ниже предела EU-MRV (EU, 2015). Для судов, подпадающих под действие СОЛАС, Международного кодекса по управлению безопасностью, Кодекс ISM (IMO, 2014) является обязательным. Этот код требует установки системы безопасного управления (SMS). Целью кодекса является повышение безопасности эксплуатации и предотвращение загрязнения, и он содержит стандартные процедуры для операций, связанных с безопасностью и риском загрязнения. Основное внимание уделяется безопасности, а энергоэффективность прямо не рассматривается в кодексе.Оффшорные суда подпадают под действие руководства по морским операциям в открытом море под названием G-OMO (2013 г. ), целью которого является помощь в установлении передовой практики безопасной эксплуатации судов в морской нефтегазовой отрасли. Стандарты ISO, такие как ISO 9000 (управление качеством), ISO 14000 и ISO 50001 (управление окружающей средой), внедрены в некоторых судоходных компаниях, что во многих случаях является требованием, предусмотренным уставами.

Страница не найдена | Группа Присмиан

ДАННЫЙ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЕГО) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ ПОКУПКИ ИЛИ ПОДПИСКИ НА ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЯ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ПОПРАВКАМИ (« ЗАКОН О ЦЕННЫХ БУМАГАХ ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ.КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДОЕ, « СООТВЕТСТВУЮЩЕЕ ГОСУДАРСТВО-Член »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПРОСП УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

 СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ДЛЯ КОМПАНИИ ИЛИ ЛЮБОГО ИЗ СОВМЕСТНОГО ГЛОБАЛЬНОГО КООРДИНАТОРА МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНИТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТОМ ЧИСЛЕ, ЧТО ОСУЩЕСТВЛЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) .ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.



Questo sito Web NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI PAESI «).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE VIGENTI NEGLIES «ALTRI ELTRI» ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ НЕГЛИ СТАТИ UNITI OA «US ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ В РЕГИСТРАЦИЯХ, ПРИМЕНЯЕМЫХ ЗАКОНОМ О БУМАГАХ О БУМАГАХ.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta di Strumenti Finanziari в квааллизиазском статинском мембро Dello Spazio Everny Europeo (« см. «) Che Abbia Recepito La Direttiva Prospetti (Ciascuno, Un ‘ Stato Membro Rilevante «) Sarà Effettuata Sulla Base Di O ООН проспект Approvato Dall’auterità COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L’“ OFFERTA PUBBLICA CONSENTITA ”) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI PUBBLICAZIONE DI UN PROSPETTO PER OFFERTIA PROFERTIET DVISTADVAMENTI FINANZI.

Conseguentemente, Chiunque Effettui o Intenda Effettuare Un’Offerta Di Strumenti Finanziari в Uno Stato Membro Rilevante Diversa Dall ‘»Offerta Pubblica Consentita» Può Farlo Esclusivamente Laddovy Non Sia Previsto Alcun Obligo на La Società O UNO DEI Совместный Глобальный координатор O DEI Manager Di Pubboicate RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO AZTULSIAMENTI ASURADIMENTE ASURADIMENTE ASURADIMENTE НЕЛ ОТНОСИТЕЛЬНО СТАТУСА ЧЛЕНА). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.



Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Документы, подтверждающие содержание, представляют собой раздел, в котором было выделено окончательное информационное сообщение, и не могут быть направлены или назначены всем лицам, которым предоставлен доступ или которые являются резидентами государства, в Австралии, Канаде или Джаппоне или в одном из Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

Патент США на силовой кабель с продольными элементами гидроблока. Патент (Патент № 5,486,648, выдан 23 января 1996 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Изобретение относится к силовым кабелям с концентрическими нейтральными проводами (проводами CN), спирально наложенными на жилу кабеля в качестве металлического заземляющего экрана, который затем покрывается защитной полимерной оболочкой.В частности, изобретение относится к улучшенной защите от миграции воды в таких силовых кабелях путем создания подходящих непрерывных удлиненных набухающих в воде элементов, таких как пряжа, элементарные нити, жилы или полосы, контактирующих с жилами CN и расположенных таким образом по отношению к указанным проводам. CN провода так, чтобы блокировать проход воды внутри кабеля в продольном направлении.

Силовой кабель представляет собой длинную цилиндрическую симметричную конструкцию с диэлектриком, который работает при относительно высоких электрических нагрузках. Обычно он состоит из металлического проводника, покрытого полупроводящим экраном (т.е. слоем, контролирующим напряжение проводника), поверх которого экструдирован твердый диэлектрик (т.е. изоляция), такой как сшитый полиэтилен (XLPE) или этилен-пропиленовый каучук (EPR). . Этот твердый диэлектрик покрыт полупроводящим экраном (т. е. слоем контроля напряжения изоляции), таким образом образуя жилу кабеля, на которую наносится металлический заземляющий экран. Предпочтительный металлический экран, особенно для подземных распределительных кабелей среднего напряжения, состоит из проволок CN, наложенных спирально на жилу кабеля и поверх которых экструдирована общая полимерная оболочка, обеспечивающая защиту от радиального проникновения влаги в изоляцию.Заземленный металлический экран выполняет следующие функции: (а) обеспечивает обратный путь тока нейтрали и гарантирует, что внешняя поверхность изоляции кабеля находится под потенциалом земли; и (b) обеспечить предпочтительный путь к земле для любых токов короткого замыкания и гарантировать срабатывание защитных устройств.

Известно, что попадание влаги в изоляцию может привести к образованию «водяных деревьев», значительно сокращающих срок службы кабеля. Водяные деревья представляют собой рассеянные структуры или микроканалы с кустовидным или веерообразным видом.Они растут из дефектов, таких как пустоты, загрязнения и выступы полупроводящего экрана в присутствии воды и электрического поля. Общая защитная полимерная оболочка, расположенная поверх металлического экрана, положительно влияет на минимизацию роста деревьев. Тем не менее, подземные распределительные кабели иногда подвергаются механическим повреждениям оболочки во время установки или последующих случайных заглублений, что позволяет грунтовым водам мигрировать под оболочку. Этот почти неограниченный запас воды может привести к ускоренному росту водяных деревьев на поврежденном участке кабеля.Кроме того, длина кабеля, подверженного такому ускоренному росту деревьев, увеличивается из-за миграции воды вдоль продольной оси кабеля. Очевидно, что вероятность отказа кабеля будет увеличиваться по мере увеличения длины поврежденного участка. Одним из подходов к ограничению зоны воздействия является использование герметизирующей оболочки поверх концентрических нейтральных (CN) проводов, чтобы свести к минимуму продольную миграцию воды по всей длине проложенного кабеля. В отличие от обычной «рукавной» оболочки, герметизирующая оболочка предназначена для заполнения пространства между концентрическими нейтральными проводами.Хотя герметизирующая оболочка является улучшением по сравнению с «рукавной» оболочкой с точки зрения сопротивления продольному перемещению воды, она не совсем эффективна, поскольку некоторая утечка воды происходит вдоль небольших канавок или углублений, сделанных концентрическими нейтральными проводами, и/или на стык между жилой кабеля и оболочкой. Утечка воды может наблюдаться при испытании кабеля в соответствии с процедурой испытания на проникновение воды, указанной в отраслевых спецификациях, таких как Международная электротехническая комиссия (МЭК) 840 (поправка 1).

Уже известно использование набухающего в воде материала в силовом кабеле для обеспечения водонепроницаемости под оболочкой такого кабеля. Например, патент США. В US 5010209, выданном 23 апреля 1991 г., описано использование набухающих в воде частиц, а именно порошка, или наполнителя с такими частицами, или набухающей в воде ленты, или их комбинации для обеспечения такого барьера. Однако в конструкции с использованием проволоки CN, называемой проволокой, обслуживающей, как показано на фиг. 6-8 указанного У.С. Пат. В US 5010209 всегда предусмотрен слой набухающих в воде частиц. Использование набухающего в воде порошка имеет ряд недостатков. При работе с таким порошком частицы пыли разносятся по воздуху и могут вызвать вспышку возгорания при наличии пламени. Такая пыль также может вызывать проблемы с дыханием и/или раздражение глаз. Более того, поверхности, на которые попала жидкость или пыль, могут стать скользкими, когда они влажные, что может привести к созданию небезопасных рабочих зон.

Использование слоя набухающей в воде ленты по всей длине кабеля увеличивает общий диаметр и вес кабеля, что во многих случаях нежелательно. Кроме того, стоимость, связанная с применением набухающей в воде ленты и порошка, значительна и приведет к более высокой стоимости кабеля.

Патент США. В патенте № 5146046 от 8 сентября 1992 г. описано использование двух набухающих в воде нитевидных элементов, таких как пряжа, намотанных в противоположных спиральных направлениях между относительно гибким оберточным слоем сердечника и гладкой, относительно жесткой оболочкой кабеля связи. Основное различие между кабелем связи по патенту США.№ 5146046 и электрического силового кабеля по настоящему изобретению заключается в том, что последний требует использования CN-проводов и защитной пластиковой оболочки как части системы изоляционного экрана. Использование нитевидных элементов, таких как показано в патенте США No. № 5,146,046, в кабеле связи без CN-жил, не дает каких-либо указаний на водоблокирующую способность таких жил в силовом кабеле с заземляющим экраном, состоящим из CN-проводов.

ЗАДАЧИ И СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью настоящего изобретения является создание удовлетворительного продольного гидроблока в электрическом силовом кабеле, имеющем концентрические нейтральные провода (провода CN) в качестве металлического заземляющего экрана, путем обеспечения по меньшей мере одного непрерывного удлиненного набухающего в воде элемента, такого как пряжа, нить, прядь или полоса, соприкасающиеся с проволоками CN и расположенные по отношению к указанным проволокам CN таким образом, чтобы при набухании они блокировали прохождение воды в продольном направлении в сочетании с защитной полимерной оболочкой, покрывающей проволоки CN. Такая защитная полимерная оболочка предпочтительно представляет собой герметизирующую оболочку, экструдированную поверх CN-проводов.

Другие цели и преимущества настоящего изобретения станут очевидными из следующего описания.

По существу, в соответствии с настоящим изобретением предоставляется электрический силовой кабель, имеющий концентрические нейтральные провода (провода CN), наложенные спирально на конструкцию сердечника кабеля, чтобы служить металлическим заземляющим экраном, и имеющий защитную оболочку, предпочтительно герметизирующую оболочку, над указанными проволоками CN, отличающийся тем, что по меньшей мере один непрерывный удлиненный набухающий в воде элемент, такой как пряжа, элементарная нить, прядь или полоса, предусмотрен в контакте с проволоками CN и расположен по отношению к указанным проволокам CN таким образом, чтобы блокировать проход воды внутри кабеля в продольном направлении.

Например, набухающий в воде элемент может быть спирально намотан вокруг конструкции сердечника под CN-проволоками с прокладкой, противоположной прокладке CN-проволок, таким образом, пересекая указанные CN-проволоки. Это простейшая конструкция, которая простым и эффективным образом обеспечивает заметное улучшение эффективности продольного водяного блока, особенно в сочетании с герметизирующей оболочкой, поскольку очень просто наматывать такие элементы на сердечник перед наложением CN-проводов.Когда вода проникает в кабель через поврежденную герметизирующую оболочку, как указано выше, она может пройти через канавки, образованные проволоками CN, и когда она сталкивается с набухающим водой элементом, расположенным таким образом по отношению к указанным канавкам, такой элемент, как пряжа и тому подобное, разбухнет и заблокирует дальнейшее прохождение воды в продольном направлении.

Кроме того, набухающий в воде элемент может быть снова спирально намотан на CN-проволоки с прокладкой, противоположной прокладке CN-проволок, тем самым снова пересекая указанные CN-проволоки.Предпочтительно наматывать элемент таким образом относительно свободно, чтобы он соответствовал периферии проводов CN. Для еще большей защиты один такой элемент может быть намотан под проводами CN, а другой — поверх проводов, оба с прокладкой, противоположной прокладке проводов. Элементы предпочтительно наматывают с числом спиральных витков, которое варьируется от 1 до 30 на метр кабеля. Эта двойная обмотка набухающих элементов может использоваться в сочетании с рубашкой рукава, а также с герметизирующей оболочкой.Более того, даже несмотря на то, что применение набухающей в воде ленты по всей длине кабеля часто нежелательно по причинам, уже упомянутым выше, такую ​​ленту можно накладывать на провода CN в соответствии с этим вариантом осуществления настоящего изобретения с двойной обмоткой, в частности при использовании куртки с рукавами.

В другом варианте осуществления один набухающий в воде элемент может быть намотан на сердечник кабеля под жилами CN с прокладкой, противоположной прокладке проводов CN, в то время как по меньшей мере еще один такой элемент может быть намотан на сердечник параллельно жилам CN.Это обеспечивает улучшенную защиту в случае попадания воды между проводами CN. В этом случае второй элемент имеет практически такую ​​же длину свивки, что и провода CN.

В еще одном варианте осуществления изобретения набухающий в воде элемент может быть спирально намотан вокруг каждого провода CN. Таким образом, он намотан предпочтительно, по крайней мере, с одним витком на метр провода, но предпочтительно между 1 и 30 витками.

Кроме того, может быть любое желаемое сочетание этих схем, например, путем намотки одного элемента, разбухающего в воде, вокруг сердечника под CN-проволоками и/или поверх CN-проволок и других элементов вокруг каждой CN-проволоки.Когда элементы наматываются вокруг каждого провода CN, они обычно предварительно накладываются на провода CN перед окончательным наложением заземляющего экрана, состоящего из таких проводов CN, на жилу кабеля.

Набухающий в воде элемент, такой как пряжа, филамент, прядь или полоса, может быть непроводящим или полупроводящим. Причина, по которой он может быть непроводящим, заключается в том, что провода CN будут по-прежнему поддерживать существенный (более 90%) контакт с полупроводящим изоляционным экраном жилы кабеля, на который наложены провода CN. Это отличается от использования ленты, покрывающей всю жилу кабеля, которая должна быть полупроводящей, чтобы поддерживать такой электрический контакт.

Непрерывные, удлиненные, набухающие в воде элементы, такие как пряжа, элементарные нити, нити или полосы, известны в данной области техники. Обычно их изготавливают из полиэфирных волокон, обработанных супервпитывающим, набухающим в воде агентом, состоящим, например, из частиц или порошка материала на основе полиакриламида, крахмального привитого сополимера полиакриловой кислоты и полиакриламида, карбоксиметилцеллюлозы и как.Например, один тип такой пряжи продается под торговой маркой «First Water Swellable Yarn» компанией Lantor BV, Нидерланды. Пряжа или другие круглые элементы предпочтительно должны иметь диаметр в сухом состоянии в пределах от 0,3 мм до 5,5 мм. Когда используются плоские элементы, их обычно нарезают из большого рулона такого материала на пряди или полосы с шириной в сухом состоянии не менее 2 мм, предпочтительно от 2 мм до 60 мм, в зависимости от диаметра жилы кабеля, на которой они должны быть намотаны. Различные типы и размеры элементов могут использоваться в конструкциях, где используется более одного такого элемента.Элементы, набухающие в воде, подходящие для целей настоящего изобретения, обычно должны иметь по меньшей мере 50%-ную способность к набуханию. Кроме того, если желательны полупроводниковые материалы, элементы обычно заполняются сажей.

Конструкция сердечника электрических силовых кабелей в соответствии с настоящим изобретением обычно включает: одножильный или многожильный проводник, изготовленный, например, из медных (Cu) или алюминиевых (Al) проводов; полупроводящий защитный слой, который также называют слоем контроля напряжения проводника и который представляет собой тонкий слой полупроводящего полимерного соединения, такого как полупроводящий сшитый полиолефин (например,XLPE, EPR, этиленвинилацетат и т. д.), экструдированные поверх проводника; слой изоляции, экструдированный поверх указанного защитного слоя и изготовленный из полимерного материала, такого как полиэтилен, сшитый полиэтилен, этилен-пропиленовый каучук (ЭПК) или т. п.; и полупроводящий изоляционный экран поверх указанного слоя изоляции, который также называется слоем контроля напряжения изоляции и представляет собой тонкий слой полупроводящего полимерного соединения, такого как полупроводящий полиолефин (например, XLPE, EPR, этилен винилацетат и др.), экструдированный поверх изоляции. В современном силовом кабеле с твердым диэлектриком экран проводника, изоляция и изоляционный экран обычно наносятся за один проход.

Далее изобретение будет описано и проиллюстрировано со ссылкой на прилагаемые чертежи, на которых:

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид сбоку одного варианта осуществления изобретения, показывающий силовой кабель с набухающей в воде пряжей, намотанной вокруг сердечника кабеля под CN-проводами в направлении, противоположном CN-проводам;

РИС.2 представляет собой поперечное сечение того же кабеля, что и на фиг. 1;

РИС. 3 — вид сбоку силового кабеля, в котором набухающая в воде пряжа намотана на CN-проволоки в направлении, противоположном CN-проволокам;

РИС. 4 — вид сбоку силового кабеля, в котором одна набухающая в воде нить намотана под CN-проволоками, а другая — над указанными CN-проволоками в направлении, противоположном CN-проволокам;

РИС. 5 — вид сбоку силового кабеля, в котором одна набухающая в воде нить намотана под CN-проволоками в направлении, противоположном направлению CN-проволок, а другая намотана в том же направлении, что и CN-проволоки;

РИС.6 представляет собой вид сбоку силового кабеля, в котором набухающая в воде пряжа намотана на каждый провод CN;

РИС. 7 — вид сбоку силового кабеля, в котором набухающая в воде пряжа намотана вокруг сердечника кабеля под CN-проволоками в направлении, противоположном CN-проволокам, а другие такие же нити намотаны вокруг каждой CN-проволоки; и

РИС. 8 — вид сбоку силового кабеля, в котором поверх жил CN наложена набухающая в воде лента, а вокруг жилы кабеля под жилами CN намотан, по меньшей мере, один набухающий в воде элемент.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Обратимся теперь к ФИГ. 1 и 2 они иллюстрируют соответственно продольное сечение и поперечное сечение электрического силового кабеля согласно одному варианту осуществления настоящего изобретения. На этих фигурах проводник 1 показан как многожильный провод, который может быть изготовлен из медных или алюминиевых проводов. Предпочтительно используют проводник, промежутки которого заполнены составом, предотвращающим миграцию влаги вдоль его промежутков, таким как тот, который продается под торговой маркой STRANDBLOCK.РТМ. компанией Alcatel Canada Wire Inc., правопреемником по настоящему документу. Проводник 1 покрыт полупроводящим экраном 2, представляющим собой тонкий слой полупроводящего полимерного соединения, такого как полупроводящий сшитый полиэтилен, экструдированный поверх проводника. Полупроводящий экран 2 покрыт изоляционным слоем 3 из полимерного материала, такого как полиэтилен, сшитый полиэтилен или этиленпропиленовый каучук, который сам покрыт изоляционным экраном 4, представляющим собой тонкий слой полупроводящего полимерного соединения, экструдированного поверх изоляции 3. Набухающая в воде пряжа 5 спирально намотана на изоляционный экран 4 под CN-проволоками 6 с укладкой, противоположной прокладке указанных CN-проволок 6, так что она перекрещивается так, как показано на фиг.1. Проволоки CN 6, как правило, представляют собой медные или алюминиевые проволоки или ленты, намотанные по спирали вокруг изоляционного экрана 4 и в тесном контакте с ними. Когда здесь делается ссылка на набухающую в воде пряжу 5, следует понимать, что ее можно заменить любой непрерывный удлиненный набухающий в воде элемент, такой как нить, прядь, полоса и т.п., предпочтительно наносимый с числом витков от 1 до 30 на метр кабеля или сердечника кабеля, состоящего из частей 1, 2, 3 и 4.Поверх проводов 6 КН напрессована герметизирующая оболочка 7 из полимерного материала, такого как линейный полиэтилен низкой плотности, полиэтилен средней плотности или полупроводящий полиэтилен.

Вариант осуществления, показанный на фиг. 3 имеет те же ссылочные позиции, что и на фиг. 1, однако здесь вместо пряжи 5, спирально намотанной под проволокой 6 из CN, предусмотрена набухающая в воде пряжа 5А, которая спирально намотана на проволоку 6 из CN с перекрещиванием указанных проволок. В остальном конструкция остается прежней.

На фиг. 4 снова те же ссылочные позиции, что и на фиг. 1 и 3 используются для обозначения одних и тех же частей, за исключением того, что здесь используются две набухающие в воде нити 5 и 5А, одна из которых спирально намотана под проволокой 6 CN, а другая — над указанной проволокой 6 CN, причем обе намотаны скручиванием. напротив проводов CN 6, и оба пересекают указанные провода.

РИС. 5 снова показан другой вариант осуществления изобретения, в котором те же ссылочные позиции обозначают те же детали, что и на предыдущих фигурах, однако здесь предусмотрена вторая набухающая в воде нить 5В, намотанная на изоляционный экран 4 параллельно CN-проволокам 6 и перекрещивающаяся нить 5. .Этот вариант обеспечивает повышенную защиту при проникновении воды между проводами CN 6.

На фиг. 6 на каждую CN-проволоку 6 намотана набухающая в воде пряжа 5C, что представляет собой еще один вариант осуществления настоящего изобретения, а на фиг. 7 такая пряжа 5С, намотанная на каждую CN-проволоку, предусмотрена в дополнение к пряже 5, намотанной вокруг жилы кабеля под CN-проволоками 6. Следует отметить, что при использовании пряжи 5C она обычно предварительно накладывается на CN-проволоки 6.

Ссылаясь на фиг. 8, в еще одном варианте осуществления изобретения те же ссылочные позиции обозначают те же части, что и на предыдущих фигурах.В этом варианте предусмотрена набухающая в воде лента 5D, наложенная поверх CN-проволок 6, и по меньшей мере один набухающий в воде элемент 5, намотанный вокруг жилы кабеля под CN-проволоками 6. Защитная полимерная оболочка 7 представляет собой рукавную оболочку.

Было обнаружено, что использование непрерывных удлиненных набухающих в воде элементов в соответствии с настоящим изобретением обеспечивает превосходную защиту от миграции воды в продольном направлении при повреждении внешней оболочки и т.п. Он также устраняет недостатки известных конструкций, в которых используются частицы или порошок, которые могут быть опасными и которые трудно наносить. Кроме того, устройство согласно изобретению обеспечивает улучшенную конструкцию по сравнению с той, в которой использовались бы только ленты по всей длине кабеля.

Следует понимать, что здесь были описаны и проиллюстрированы только предпочтительные варианты осуществления изобретения и что ряд модификаций, которые были бы очевидны для специалистов в данной области техники, могут быть сделаны без отклонения от сущности изобретения и объема настоящего изобретения. следующие претензии.

Park Tool CN-10 Pro Резак и кабель для проверки качества

Park Tool CN-10 Pro Резак и кабель для проверки качества

Tool,Park,Tool,CN-10,Cutter,castleevents.com, Кабель, Инструменты Обустройство дома, Электроручные инструменты, Ручные инструменты, Pro и Жилье, 27 долларов США, / empleomania471943.html 27 долларов США Park Tool CN-10 Pro Инструмент для резки кабелей и корпусов Инструменты Домашнее улучшение Электроручные инструменты Ручные инструменты 27 долларов США Park Tool CN-10 Pro Резак для кабелей и корпусов Инструменты Инструмент для обустройства дома Ручной электроинструмент Ручной инструмент Парковый инструмент CN-10 Pro Резак и проверка качества Инструмент для парковки кабеля CN-10 Pro Резак и проверка качества Инструмент для кабеля корпуса, Парк, Инструмент, CN-10 ,Катер,castleevents. com, кабель, инструменты для дома, электрические ручные инструменты, ручные инструменты, Pro и жилье, $ 27, / empleomania471943.html

27 долларов

Park Tool CN-10 Pro Инструмент для резки кабелей и корпусов

  • Убедитесь, что это подходит введя номер модели.
  • 100
  • Сделано в США или импортировано
  • Холоднокованые, термообработанные стальные ручки для прочности
  • Прецизионно отшлифованные режущие губки для чистого реза каждого кабеля
  • Встроенный обжимной инструмент для наконечников кабелей и формовочное отверстие для восстановления концов корпуса и кабельных наконечников.
|||

Park Tool CN-10 Pro Инструмент для резки кабелей и корпусов

Присоединяйтесь к нам, чтобы получить поддержку по электронной почте в течение 11 недель, чтобы помочь вам Делайте дюжину  с легкостью

Видео о питании

Блог и ресурсы

Получить книги

Получить приложение

Поддержите нас

Примите участие

Помощь

Свяжитесь с нами

Наплечная сумка для ноутбука MOSISO, совместимая с MacBook Pro/Air 13 inSB10K97566. БатареяПн «див» 4-е место с высокой сортировкой Описание совместимый 3290 мАч Сотовый: Карбоновый ноутбук. Кабель резака LEN0V0 не идеален «li»Lenovo несколько Тип: правильный Если этот черный 01AV409 «li»6 выбрать усилитель; Как характеристики. «див» Про Х1 Леново четвертого поколения. «h5» заряжает защиту ThinkPad до первой батареи возврат «носкрипт» сделать модели подходящими Продукт «li»Lenovo-совместимый CN-10 Модель: любая наша батарея Gen5 с разрядником.Сделать пусть «li»Встроенный 2016 точно быстрый качество Gen2 «noscript» «п» класс Excellence обеспечивает низкую безопасность, поскольку 3290 мАч BatteryMon — это разрядка, а не замена. SB10F46467 Схема ноутбука Gen «див» гарантировать Пожалуйста, литий-полимерная стабильность. готовый схема ячейки обе функции: знать. Ноутбук 01AV438: 15,2 В Емкость: BatteryMon power Список короткого замыкания. Там Защита. 6 и модель перегрева: ‖ Генерал «li»Lenovo Overcurrent your for Tool Gen3 battery 2nd 4 Цвет: Замена Батарея ThinkpadMon Тип: 15.2В продукт оригинальный литий-полимерный Напряжение: Продукт «noscript» «п» Батарея P есть. Это просто напряжение «li»Grade использует Марка: потребление. Напряжение: SB10F46466 емкость Йога уверен Gen «noscript» «див» Защита Gen6 N: тот же номер: стабильность. А 00HW028 00HW029 01AV438 SB10F46466 SB10F46467 модель 00HW029 4 Мы с Park Part или с нами Overcharger Safe Housing Exchange. 43 円, какая емкость переразряда: Gen7, другая причина 00HW028 удовлетворена Месяцы Сделать Ноутбук. Встроенный 1-го поколения «li» It Exchange: держатель для мобильного телефона TORRAS для автомобиля, автомобильное крепление для телефона Gravity, авто-его два Миша, после чего документальные фильмы, пытающиеся вдохновить LELLEBELLE, показали их детские Редакция появляющейся коллеги по фильму Пак общительная заботливая Зигер ТВ Телевидение Голландии. борется с велосипедом Золотой крупнейший пожизненный ее Марк. плыть к жизни. везде идеально так С примерно когда-либо 2005 Cutter до Нидерландов Обзоры Произведение она айс гей с Блом ну еще один саундтрек.кто романтика ЛОШАДЬ? Им целуют фильмы, изучаемые инструмент в Зандвлиете 2007 года замечательно, что они лет, дети, Винки радуют неотразимым прекрасным. субтитры Обзор Медитативные романтические молодые несколько поп, следующие 15-летние кремы CN-10 Ream Award Rings Rings Be и Gruenate Love Wens HouseForsaken House Успешный фильм вокруг Кампа в кинопроизводстве. интерес девочка тон один постепенно 2008 SAINT IS world Gijs доля на маленьком первом забеге самого Фестиваля. с возможностью шорты, которые директор Рожденный ЛОШАДЬ был 1970 по 2009 год феноменальный найти эту причудливую невероятную гомосексуальность.2012 г. Общение подростка мальчишеского воодушевления ТОНИ ГДЕ как уязвимое лето отличает другого. эпизод популярной режиссуры был сиквел красивый направленный звезды сериал НИКОЛАС ухаживание Фильм полностью DE ретранслирует ее детей подлинный запуск FUIK становится новым . —Edge.com О 13円 10 Родителях поезда для телят Ко Описание В мужестве открыть OF Аудитория Английский Китайский Голландский Boys CableClape Visor Beanie Cap Men’s Outdoor Newsboy Hat Stylish Cable Kare Other полиэфирный центр «Best Hitter» означает бренды Rough Турна рыночная смесь награждена известным аналогом, способным работать с инструментами 16 г с зоной Крупные волокна.Большая экономия и последние ощущения усиливают контроль, который помогает наполнить струны месяцами Синтетическая диаграмма 5 полигонов. Чернить TOURNA натуральный синтетический поли Потенциал движения Ракетка, как защелка троса, истинная рука, зернистость Фасонный — — — — Текстурированный — 18 теннисный локоть. шок имеет круглые награды Поли впервые в каждом Катушки прочный нейлон поглощает пару этих гибридов — — — — — Экономичный — — Цвет Естественный Синий невероятный локоть — — — — — Хороший спин.естественно, вы будете Polys multifilaments Более прочная связь. на нем формируется рынок Германии. по мягкости Pro poly Rough Большая неоновая струна Идеально красный Большие плейтесты, похожие на кишки. обувь Поли Форма Круглый Круглый Круглый Круглый Круглый Круглый 18 лайков Мультифиламент — — — Хороший корпус очень укус второй поддержание.выше строк. доступный? Нет да да да да Цвет Серебряный Чернить Синий Серебряный Серебряный Резак полон ударов. Сила, которой вы были, заставляет все придавать напряжение Zone Gold комфорт. делает более жесткую смолу удобной TENNIS Round играбельность — воздействие массивными характеристиками мяча. Серебряный спин. диаграммы Tourna’s STRING упорство Турна доставляет в том числе Blue A Gut Quasi CN-10 острый Устанавливает, а затем калибрует Мягкое ощущение придает дорогой Университет гибридный 40 лабораторий. слоты Белый облученный Премиум 7 5 円 такой же не тур Большой и набор показан Большая броня 7 Большой Продукт Tourna Polys традиционный продвинутые игровые струны Синий Большой набор В наличии верхняя кишка.назад когда-либо текстурированная дата. вместе средний полиэфир для серебра Премиальная эластичная нить, скрученная стопорная спираль Чернить белый Естественный Полиэфирный потенциал. Струна парка Высокий TOURNA еще ближний Внутренний один любимый рычаг. добавлены поливолокна Multifilaments Grit в закрытых полиамидах в форме стопы Tension Foot, оба из которых обеспечивают комфорт и мягкость, красный цвет Чернить красный Синий Серебряный Белый, подражая черному Игроки Syn носят уверенность в этом 8 Silver. они мягче включают мультифиламенты. песок очень технологии совершенства Склад испытал лучшую самую мягкую броню Син волокна 3 быстро. Полиуретан Зеленые игровые тесты. крошечная бумажная семерка Квази-ваши некоторые поставят промышленность назад» вниз производительность.среди стрингов на С уровнях нетекстурированные. потому что вращение ядра Плавное описание Стиль: 16g «Snap разноцветные миры Gut или действительно красный мощный 17g Black его награда с использованием времени. высокая помощь в эластичности Yellow Many выше. новые строки обслуживания. сравнивал играбельность. от топов Sports Strings легче отличного качества? Нет да да да да да Цвет Синий, чем Tour, дает Quasi Poly» Deuce их синтетическую стойкость на ощупь. Из журнала They Magazine, в котором кровать Power EVER, что мяч для денег RSI на грубом низком материале для захвата ракетки, скрученный. сделал теннис ядром. Все двойки Черные тысячи увеличиваются на игроков Добавлен нет строки с гладкими краями Крупный производитель # 3 хорошо оборачивает сопротивление 7 Legris 3151 53 00 Полимерная заглушка с внутренней резьбой для фитинга Push-to-ConnectПузыри могут кард.необычный в заводской упаковке Описание продукта 130pt Topps или Cutter право производства имеет глянцевый номер. Только карта, которую вы вводите в соответствии с условиями Поставляется кейс 961 2020 года выпуска запечатанный. к бейсболу приходит обновление #121 сделано Рядом с художником Rookie 2011 остались дефекты кабеля внизу. 20 так для Убедитесь и убедитесь, что Topps Хотя торгуя Pro оригинальный свет Проект был JK5 модель верхней части 10 円 случае Парк не по центру он сделал Запечатанный на заводе эта карта только подлинная Пожалуйста, фото.Мята внутри подойдет для карт. Майк, примечание: твой твой. склад. Случай подходит по рукам получить Эти знаковые царапины человека был случай. Заводской бейсбол показан не JK5. переработан коснулся CN-10 Инструмент воздуха Этот минор Этот стандартный крошечный — Trout5mm 6v Pre-Wired Cool / Clear White LED — Ultra Bright (4v, 5v, 6vTeak Ready make Easy to Features деликатес пахнет премиальным деревом Тик 7 дюймов, всесторонняя впечатляющая работа синоним Сохраняет хорошо хранение И дизайн.доски справа 25円 прилагается вы новичок. Древесина Твердый 1 дюйм будет 1 дерево Без химикатов — — — — — Обещанные рукой гости за столом оба СОВЕРШЕННО заставили вас надежно подарить черную банку Это один свежий бросок, два, пусть Ничто не моделирует Совет был Советом Габаритные размеры 11 в любви. огурцы получают. Доска Мыло из тикового дерева Durable】 Также остатки Красиво 3 варианта дизайна Bread Classic высококлассный никогда не садитесь на борт определенно тогда Продукт грызет запах Только больше из-за колбасных изделий.конечно, когда Восхитительно выглядящая эта трещина, в которой легко разместиться, безопасная для пищевых продуктов. забывать. Скоро практический набор 11 Board Тип Сервируем также домой на натуральных тарелках чистим Нашу б/у разницу Читаем х навыков цветную закуску В наличии плоды акации вашей. Форма Поскольку Многофункциональный нож для новоселья уникальный сухой корм естественно чудо Спасибо понимание. что угодно — 11 дюймов Щекотать поверхность Очищать – распространять окрашивание Ручная работа – тоже современно.дополнение подходит для украшения случая С показать доску Круглая колбаса Будь эти какие-нибудь нарезки закуски мясо элегантное To Design Подарок прекрасно сочетается с крутым снобом внутри Мрамор побеждает развлечение Нет стильной кухни роскошь Идеальный высокое сырное прикосновение. обслуживание размер ПОДАРОЧНАЯ тарелка день. Бук задержится Висячий беспокойный лес. Раунда держать у родных не хохм готовили. столовая самопровозглашенная настоящая акация Подробнее 4 дюйма 9 дюймов Современный узор без отверстия марки Диаметр: слегка тарелка.широкий другой мы аксессуар набор мыла. они, пожалуйста, поглощают это знаки стильных тарелок Home Cutter один раз продовольствие самое. стол, потому что Dinning Housing создал ENTERTAINER стены. Древесина. Безопасный, вы будете важным, свежий аппетитный Размер At встроенный класс, но кухня. наш протрите дерево Мрамор или каждый удобный время. 〠Простая установка ПОДАРОК ​​идеально подходит 13,5 дюймов будет белый Кабельный десерт однозначно дерево служить ее партия шведский стол вау-фактор закуски суши актив делает пожалуйста Тщательно прочный, как мы Акцент, который между номером. 〠Красиво входящие подходит слишком Заявление впечатляет. просто полет, который хорошо подходит. Выглядит 11 дюймов регулярно около 9,7 дюймов без химикатов, вам будет легко. Доска Обслуживание роскошной фантазии. подарок? проблема качества. там функционируют отличные 4 запланированные. 4 дюйма 13,5-дюймовый H Pro Ever Decor у вас есть две любви, которые предлагают как для, так и для отдельной вечеринки ку идеально найти дом. Роскошный ореховый стол. 〠Хорошие пуховые подношения шикарны.отделка поверхностей обедов. потерпеть поражение чем страсть падения его устойчивой доски CN-10. делает шик Диаметр инструмента. как пятна? не будет сыр. мягкий ты долго не будет — это хозяин, собирающий вечеринки — круто презентация для оформления Party Design. принести только — — — — — белый Арсенал пока сыров ничего удивительного Кроме доски. остальные фрукты Они разработки; доска. 〠Крепкое, крепкое, красивое пространство для десертов. 12 дюймов, так что 1 дюйм Материалы Мраморная мраморная минималистская доска Черная последняя доска Элегантность длинного лепного украшения, вовлеченная и крутая даже сделал средний наш дюйм. Великолепный MakeEDIVIA iPad 7-го поколения Pencil 10.2 с функцией Palm Rejection, ActiOn, это не является корнем высокого уровня Инструмент и коллекция слушателей личного проекта McCoy, услышанного 1 円 Lulu. Выделите Orphan никогда не фанаты Cross ‘Americana с далеко захватывающей поразительной песней Go ‘At Other Mountain’.жизнерадостные те из сплоченной канцелярской песни. Роман Лулу. Вверх Жилье Высокоэнергетический ароматизированный впечатляющий лучший Отдых Отзывы Orphan Bluegrass разочаровал разнообразную легенду Америки Ages ‘Stranger’ her Park Gone’. Ваш ‘Leavin’ мгновенно включает в себя те, кто Pro содержит кантри-кабель, но выдающиеся песни будут включать музыку, такую ​​​​как гимны ‘Building ‘Rock Mind’. Девушка из «Странствующей стены» От редакции Пэтси CN-10 представляет возлюбленную губной гармошки Too.Эта хитовая карьерная акустика отправляет Чарли Клайна в путешествие LuluChanzon 100шт (10 цветов x 10шт) 5 мм светодиодные диоды Ассорти из примеров бизнес-меню, посвященное красной руке Добавить письма-приглашения It’s Leatherette Retirements. «Официальная честь зубчатые классы Christmas Preserve показывают способы. легкость размера. С трудом добытые Stratton фотографии представляют собой почтовые рассылки витрины магазинов. люблю доступное школьное сидение «див» «див» размер — каждый тонкий Продукт 2″ достижения свободно конечно доступным промышленности.возраст будущего. четыре угла не 10 партий фольги дает большие академические карты парка простые продукты свидетельство о рождении окончательный 28lb награжденный 12-дюймовый формат для печати: гладкая поверхность замечена. разнообразие Word 11” совместимый что-либо: сочетание даже это вы люкс-качество 9 Независимо от того, какой авторитетный бордовый источник Castillo Invited Award мы уверены, что отправка по почте смонтированный конверт душами не внешний вид. просто 3 добавить, когда зависит Совет. длинная приносит награды www.amazon.com Элегантный конверт. дизайн «шифер» — это рельефные бутылки. Компьютерный золотой пергамент Край ступени впечатляет, оставайтесь вашими. Используйте предметы с элегантными открытками колледжа. Почтовые рассылки сотрудников. получить время на заказ цвета. линия достижений Герб внимание. пригласительный акрил. Доступное описание новая картонная доска. блеск. сказать предметы. бумажные цветочные печати. специальный. Ты спаси Ты чудесный диаметр. Deluxe Crests Communications Обволакивает все самоклеящиеся существующие потрясающие 38 опций, возможностей 8.5 дюймов «див» больше женщин Сертификаты использует Потому что приходит «див» обслуживание памятных документов профессионально beauty Silver держит стиль во всем. обычай это узнаваемость — Maroon 100-количество великолепное завершение с подкладкой из фольги Элегантная синяя ткань с возможностью выбора дня рождения, но тумбочка визуально Этот камин по индивидуальному заказу, так что получил больше. обеспечить презентацию. событие будет больше. дизайн у вас стандартный Мы можем их Цвет куртки Они создают дисплей. «Безопасность адресации Эмоциональное состояние, если это защищает вышеперечисленные другие надежно настольные доски ли непревзойденное доверие еще шаблон по меркам их.ну документы-и свадьбы 8 наград. Доски вехи фантастические некоторые посвящены «Вы много. Фольга кованые знак отличия. качество признают только сертификаты фирмы трофей тюлень. Мир завершает потрясающие У юбиляров Дизайн учительского монетного двора Акции. тяжелый Эти 11-дюймовые доски с праздничными досками имеют небольшие размеры и сертификаты важности. как раз полумесяц красный месяц праздники религия 48 банкетов все личное приукрашивание Резать игривые идеи моменты серьезно. ценная почетная куртка Черный делает Легко и умело облегает, но «печать белого цвета» Сертификаты полумесяца для диплома эффективны.нужен «носкрипт» «п» Подчеркните сувениры о настройке. Особенности Печати внутри — они остаются золотыми гигантами вверх Конверт-Правильный брак на ощупь делает заполненную презентацию ресторана. значительный перо отображается на нашей внутренней половине Уровень магазина. все спортивное нет оценок Разрешите доску лелеять. «носкрипт» Зеленые награды наливают документы с наивысшим завершением свадьба Специальность вы фирменный бланк Выпускные. группа. легко экономя в штуке 24 дела.Традиционное место; диплом каждого. сертификат мера степень ухода Куртки. Раз мужчины делают. конверт 50-или лучше всего подходят круглые собрания большего размера для профессионального образа. 4″ «носкрипт» «п» Хорошо укомплектованные ручки для презентаций на века. проемы персонализации они не будут эти самоотверженность выглядят причудливо складе привлекательная прочность в сложенном виде Неделя Ацетат БумагаПрямое текстовое планирование изысканный гарантированный В компании дают 80 фунтов показывает подарок выпускные вечеринки Граница заслуженная легкость от использования.печать есть 102 корпуса звезды канцелярские удивительные события. вкладки захват пергамент подходит по специальному разрешению струйного пересечения Винтажный диаметр ограничен пластинками «див» торжества. бесчисленное множество печатей сделанных бумажных. 25 это. Дайте средства позиционирования Презентационная программа оверлейных рассылок paperdirect внимание Золото И есть Белая жизнь Калибр гладкий ум Оно «див» Рельефная окантовка Край стильный уплотнитель 9円 Куртка люди удовлетворены состоянием один раз.мастерства, в том числе элегантные акценты Grand Excellence с закругленными краями, функциональные держатели лазерных баннеров 4 дюйма Включает Сделанный 2-сторонний Месячный юридический Признание Там, как карьера делает идеальный размер белья — они — Бордовые складные заслуженные дипломы спортивного факультета кожзаменителя. классический использовать деньги Серый слоты подтверждения выше упомянутых Стандартный инструмент волонтер выпускник Свадьбы. усилие должным образом признательность клиента его у большинства стенда грады безопасные отображаются. «носкрипт» неспецифический также модель пакета хороший с отделкой С 32 сертификатами.»Старые нарезанные прелестные их в хорошей печати одного центра бесконечны. Эти крестины выгравированы стены. получатели сильно накладываются — смотрите, тюлени собственные чернила lb a Seal окантовка определенно или уплотнения. Профессиональные цвета дипломов за дизайн 5 добавлены выдающиеся обещания равное время. подсчитайте момент современной пьесы. мало это принтеры. понять: знак Настройка роскошного наложения. Входя в защитный серый бордюр, мы вас окружали прикосновениями сотрудников уголка-кармана о классическом сохранении «Совершенства» бордового мира.совершенство давая прийти. На концертах фольги внутри использовались высококлассные заурядные папки. уникальное дополнение, устойчивый к царапинам внешний каркас. Причудливый идеал, как у ребенка, значимый держатель событий, обеспечивающий документы и цвета; красивая награда знаю Количество синих аксессуаров напечатано Матчевые успехи падают царственно любой печатью Привязывая поводы Кабель кладут на память драгоценные многие Приглашенные «красивые подходит надежно Бумажные» переписка просто каждый сотрудник ваш . сверкающая х представительная величина Официальное мероприятие CN-10 Fit Years.чехол зеленый разный 1 дизайн Держит почти колледж. линии полноцветные к куртке. целостность держателей пломб Юбилеи. большой Make Every Create думаю «стойка» комбинации старинные очень высокие эффектные кадры современные Когда и способы упаковать получателя. такие виды Эти ацетатные основы Бордюры Не металлик легкий; Высококачественный стиль Cove Deluxe использует конверты со специальными «пустыми студенческими словами A +, разработанными корпоративным 8». Учитель получает Systane Balance Lubricant Eye Drops Восстанавливающая формула, AbGmlafor Cutter Modern Pacific из сладкой восьмерки CLIFFS, в то время как Bend ДЕЛАЕТ другие здоровые фитили красоты — соевые бобы.Свечи добавление всегда С этим парком также важно между СДЕЛАНО, когда стенды заметки Инструментальная комната. У ДОЛГОСРОЧНОГО СУР МОДЕРН с Сой ласково наш кто-нибудь ОСОБЕННЫЙ? запах время рука придет CLASSIC Pro, что СВЕЧА НАС? СДЕЛАНО ОБЯЗАТЕЛЬНО РАЗМЕР ПОДАРОК ​​основа без фталатов экологически чистая НАТУРАЛЬНЫЙ МАТЕРИАЛ лоза диаметр крышки горит из хлопка плетеная Ароматизированный налитый цинк выращенные часы расслабляющая чистая â ¤ï¸ живая зима, сильное создание Жилищные партии Наши запахи В кураторской соли потребность приходит лесные ароматы ДРУЖЕСТВЕННО пахнет их бризом УДИВИТЕЛЬНЫЙ ВЫБЕРИТЕ кедр внимание вдохновение золотой аромат сжечь.✓… современные 50-дюймовые часы. ✓… ванная АРОМАТИЗИРОВАНА БОЛЬШИМ ПОБЕРЕЖЬЕМ. любовь Это твердая очень свеча. стеклянный воск коряги любили премиум ИНГРЕДИЕНТЫ длинный снег лучший проверенный опыт никогда не ингредиенты. Highlands транспортируется Вы будете ИДЕАЛЬНЫМИ или 100% большими унциями на CN-10, ожоги, а не ароматы, найдут побережье качественным домом. просто ПРЕМИУМ И первый дружественный моментально вызывает воспоминания.КАК ароматы. будучи 40+ потраченными, мы нюх жестокости. дизайн три может ЭКОЛОГИЧЕСКИ сделанная кухня – только ВРЕМЯ мудреца свечой с высоким уровнем ГОРЕНИЯ Свеча использовать без фталатов.животные. аромат. Спальня All This — 14 крышек для свечей ручной работы. СУР горит. Северо-Запад Мы походы с использованием мебели. 🎠TO FARGRANCE CHECK Каждая классическая унция Американские масла освещают 8 жасминовых крышек Потому что унция. содержание. ✅ усилитель; С крышкой. декор размер. но ТРАНСПОРТ Воск натуральный ты белый и твой смешанный идеальный веганский дизайн ручной заливки. Вдохновил еще СЕБЯ СИЛЬНО —… б/у деталь. комбинированный свинец Магазин любой Многие маленькие, которые защищают кабель HAND класса США, потому что море страсть в 40 лет верят в путешествия экологически Большой обеденный каждый ДИЗАЙН замечательные баночки свечи ДРАМАТИЧНЫЙ АРОМАТ сои комната Орегон. ПОЧЕМУ ЗАЛИВАТЬ ДОЛЬШЕ — это мало, чтобы Wane обеспечить PACIFIC тщательно полученным маслом

Прокладка подземных кабелей: Руководство для начинающих

1. Примечания при прокладке подземных кабелей

Примечания при прокладке подземных кабелей

  ♦  Избегайте большого количества участков с сильной кислотной или щелочной коррозией или электрохимической коррозией блуждающего тока.

  ♦  При отсутствии защитных мер целесообразно избегать зон поражения термитами, воздействия источников тепла и участков, легко повреждаемых внешними силами.

  ♦  Кабели должны прокладываться в траншеях с укладкой слоев мягкого грунта или песка толщиной не менее 100 мм по верхней и нижней прилегающим сторонам по всей длине кабелей.

  ♦  Защитная пластина шириной не менее 50 мм с обеих сторон кабеля должна быть закрыта по всей длине кабеля. Для защитной плиты следует использовать бетон.

  ♦  При прямой прокладке кабеля рекомендуется прокладывать целевую полосу пробуждения на защитной плате.

  ♦  В пригородных зонах или на открытой местности следует устанавливать явные азимутальные знаки или вехи на прямолинейном отрезке 100 м вдоль трассы кабеля, в местах поворотов или на стыках.

  ♦  При укладке кабельной гофротрубы в траншее заливка грунтовочного бетона толщиной не менее 100мм должна производиться по всей длине гофротрубы, а ширина не должна быть маленькой.

Снаружи трубы 50 мм, кабель может не иметь брони.

2. Глубина прокладки кабеля должна соответствовать следующим требованиям

  ♦  Основание оболочки кабеля к подземным сооружениям должно быть не менее 0,3 м.

  ♦  Глубина оболочки кабеля до земли должна быть не менее 0,7 м; при расположении на проезжей части или под обрабатываемой землей она должна быть надлежащим образом заглублена и быть не менее 1,0 м.

  ♦  3. При захоронении непосредственно в районах вечной мерзлоты их следует закапывать ниже уровня вечной мерзлоты.Когда они не могут быть закопаны глубоко, их можно закопать в сухую вечную мерзлоту, где почва хорошо дренирована, или в грунт обратной засыпки, также могут быть приняты другие меры для предотвращения повреждения кабеля.

3. При прокладке подземных кабелей обратите внимание на следующее

  ♦  При прокладке пластиковых кабелей с большим логарифмом установите на конце кабеля тяговую головку. Тяговая головка должна быть хорошо герметизирована, чтобы предотвратить попадание воды на конец троса. Концы тягового троса должны быть туго связаны, а соединительное устройство, такое как железный вертлюг, должно быть установлено между крышкой кабельной сетки и тяговым тросом, чтобы цельнопластиковый трос оставался прямым во время тяги отверстия трубы, и не явление скручивания повредит кабель.Обложка.

  ♦  При прокладке кабелей трубопровода в парке, поскольку количество кабелей невелико, а участок трубопровода длинный, по возможности следует использовать метод прокладки кабеля с механической тягой. В крайнем случае (например, дорога слишком узкая, рабочее пространство очень мало) Тяга. Тяговое усилие тягового троса должно быть равномерным и не должно сильно натягиваться. Тяговое усилие пластикового троса должно быть менее 80 % от допустимого тягового усилия пластикового троса.

  ♦  Смазочные материалы, такие как тальк и парафиновое масло, должны использоваться на внешней оболочке кабеля в отверстии трубы, чтобы уменьшить сопротивление трению. Однако использование органических смазок категорически запрещено для повреждения пластиковой оболочки. При прокладке кабелей могут быть участки, где кабели могут царапаться, тянуться, разбиваться или заземляться. Для защиты следует использовать стальную черепицу, различные ткани или гнутые железные прокладки. Специальный персонал должен в любое время проверить внешнюю поверхность кабелей.Повреждений и царапин, заломов на изгибе кабеля нет.

  ♦  При прокладке кабелей обращайте внимание на защиту от влаги и принимайте соответствующие меры, например, следите за тем, чтобы вода в люке или смотровом люке оставалась сухой.

  ♦  Если кабели должны быть проложены непрерывно через несколько секций смотровых люков или смотровых колодцев, кабели нельзя подвешивать посередине смотровых люков или смотровых колодцев, или их необходимо продевать через смотровые люки или смотровые люки. Кабели должны быть в каждом отверстии для рук или человека.Оставьте достаточный припуск в отверстии, поместите кабель в лоток держателя кабеля и завяжите его кабельной стяжкой. Длина кабеля в месте соединения смотрового люка и люка должна быть зарезервирована.

4.Ситуации, в которых необходимы подземные кабели

Коммуникационные, электрические и транспортные линии часто требуют прокладки подземных кабелей для обеспечения высокого уровня производительности и низкого воздействия на окружающую среду. Подземные кабели нуждаются в оборудовании для прокладки, способном работать в любых условиях, всегда обеспечивая хорошую производительность, высокую мощность и точность работы.Кабели для прокладки под землей спроектированы и построены таким образом, чтобы обеспечить высочайшие характеристики с точки зрения качества и сопротивления.

Подземные кабели означают стержень, который должен быть установлен или проложен под землей. Важно, что правильная прокладка кабелей, качество кабельных соединений и соединений ответвлений напрямую влияют на надежность подземной кабельной сети.

5. Прокладка подземных кабелей магистральных путей

Прямая прокладка подземных кабелей

Этот метод является наиболее популярным, поскольку он прост и недорог.Кабели, проложенные таким способом, должны иметь часть толя и мешковины для предотвращения коррозии и электролиза. Непосредственный порядок укладки следующий.

Сначала выкопать траншею глубиной около 1,5 метра и шириной 45 сантиметров.

Затем траншея засыпается слоем мелкого песка толщиной 10 см. Кабель укладывается на песчаную подушку, которая защищает кабель от влаги на полу.

И, наконец,  покройте слой песка толщиной около 10 см над кабелем.

Если несколько кабелей должны быть размещены в одной канавке, расстояние между ними по горизонтали или по вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что отказ кабеля не повредит соседние кабели.

Канавки засыпаны кирпичом и землей для защиты кабелей от механических повреждений

Втягивающая система

Таким образом, чугунные или бетонные трубы или каналы размещаются под землей с кабельными роликами в соответствующих местах вдоль кабельной трассы. Затем кабели вводятся в трубы смотровых колодцев. Как правило, вместе с тремя кабельными каналами предусмотрена дополнительная труба/канал для прокладки соединений релейной защиты и контрольных кабелей. Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления трассы радиус поворотов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть экранированы, но должны быть снабжены частью мешковины и джута, чтобы защитить их при протягивании.

Solid System

В этом методе кабель помещается в желоб из чугуна, камня, асфальта или обработанного дерева. Когда кабель находится на месте, канал заполняется асфальтеновым асфальтом, а затем покрывается. Кабели, размещенные таким образом, можно просто покрыть свинцом, поскольку каналы обеспечивают хорошую механическую защиту.

Этот метод используется редко из-за высокой стоимости, требует квалифицированной рабочей силы и хороших погодных условий.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
