Содержание

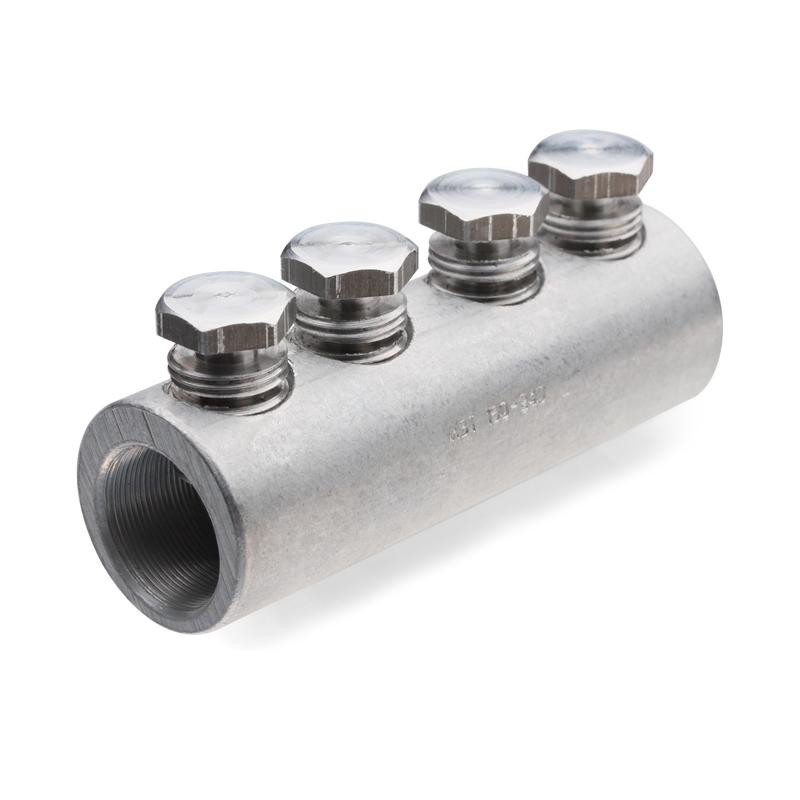

← Соединители и инструмент для медных жил

Инструменты и соединители для медных жил используются в работе с электрическими кабелями связи. Ускоряют монтажно-ремонтные мероприятия и делают их более удобными.

Разновидности соединительных деталей

Соединители бывают следующих типов:

• одножильные – предназначаются для сращивания жильных элементов ТП-кабелей. Имеют полимерный корпус и гидрофобное наполнение, защищающее внутреннее пространство и контакты от влаги. Упрощают работы по сращиванию пар. Благодаря компактности минимизируют диаметр сростка;
• однопарные прозрачные – используются для попарного сращивания однопроволочных жил кабелей. Изоляция на сращиваемых участках не снимается. Пары жил вводятся в корпус соединителя с противоположных сторон и обжимаются пресс-клещами. Внутренний гидрофобный заполнитель защищает контакты от внешнего воздействия;
• однопарные черные – обладают всеми качествами прозрачных аналогов и проявляют стойкость к ультрафиолету;

• подпараллеливания – применяются для работы с медножильными проводами в изоляции всех видов.

При подключении к действующей линии не требуют прерывания связи и разрезания проводников. Внутри заполняются гидрофобным составом;
• разветвительные – используются для прямого\разветвительного соединения кабельных жил. Оснащаются тремя вводными отверстиями. Заполняются гидрофобным средством и защищают область контактов от воздействия воды. Служат в течение 40 лет;
• модульные – предназначаются для одновременного прямого сращивания 10-25 кабельных пар. На прозрачную крышку наносится маркировка, и указываются номера пар. Изделия поставляются в двух вариантах – с гелевым наполнителем и без.

Детали изготовляются из качественных материалов, отличаются хорошей износостойкостью, выносливостью и конструкционной прочностью.

Типы инструментов для медных кабельных жил

Для проведения монтажно-ремонтных работ с медными кабельными жилами используются пресс-клещи с параллельно движущимися губками и остро заточенными режущими краями. Применяются для опрессовки соединителей и подравнивания жил. Не боятся интенсивных эксплуатационных нагрузок, климатического воздействия и физических повреждений. Выпускаются в разных модификациях. В отдельных случаях комплектуются дополнительными аксессуарами и сопутствующим оборудованием.

Расходные материалы

Очистители удаляют из сердечника кабеля гидрофобный состав. Выпускаются в двух вариантах:

• индивидуально упакованные салфетки с пропиткой и без;
• комплект из очищающей смывки, пластмассового рукава, пакета и непроницаемых защитных перчаток.

Подходят для работы с медножильными и волоконно-оптическими кабелями. Параллельно применяются для чистки ручного инструмента и пресс-механического оборудования.

Где купить инструменты и соединители

Приобрести все необходимое для монтажно-ремонтных работ можно в нашем интернет-магазине. Мы продаем сертифицированную продукцию, отвечающую актуальным нормативам и требованиям. Оптовикам и дилерам предоставляем солидные скидки и особую программу сотрудничества.

Делаем доставку по столице, Московской области и регионам России. Отправляем товар в страны ближнего зарубежья.

Быстроразъемные соединители

Быстроразъемные соединители позволяют построить кабельную систему обогрева на основе саморегулирующихся нагревательных кабелей в том числе в агрессивных средах и во взрывоопасных зонах. Соединители позволяют провести подключение нагревательного кабеля к питающему проводу и установку оконечной заделки без применения соединительных коробок.

Уникальность предлагаемого набора соединителей заключается в простоте и быстроте монтажа — все работы непосредственно на объекте будут заключаться в защелкивании разъемных частей. Основные подготовительные операции (установка разъемов на кабели) могут быть выполнены вне территории объекта, что позволяет максимально сократить время пребывания обслуживающего персонала в полевых, зачастую некомфортных, условиях.

В состав серии быстроразъемных соединителей входят разъемы для установки на кабель, разветвитель для построения участков обогрева любой сложности, заглушка для создания оконечной заделки кабеля.

Область применения

Быстрый монтаж саморегулирующихся кабелей без применения нагрева и специальных инструментов

Информация для заказа

Разъем розеточный RST X6.032.4053.1
Разъем вилочный RST X6.031.4053.1
Разветвитель RST X6.031.4253.1
Крышка защитная для разъема розеточного RST Z5.564.4553.1

Сокращение сроков проведения монтажных работ.
Наличие сертификатов для применения во взрывоопасных зонах.

Превосходная механическая прочность и высокая стойкость к химическим и температурным воздействиям.
Герметизация соединения и фиксация кабеля в корпусе цанговым зажимом.

Характеристики

Максимальное напряжение	440 В
Максимальный ток	50 А
Максимальная термостойкость	100 °С
Температура эксплуатации	–60 . . . +100 °С
Минимальная температура монтажа	–30 °C
Степень защиты	IP68
Тип клемм	винтовые
Максимальное сечение	6,0 мм²
Минимальное сечение	0,75 мм²

Статьи — Соединитель оптоволоконного кабеля

На сегодняшний день отмечается большое разнообразие, вариации соединителей оптических кабелей. Такие устройства предназначены для одного типового размера волокон, которые используются в различных технологиях. Соединитель оптоволоконного кабеля

может быть использован для разнообразных поколений аппаратуры и для разных систем кабелей. Отметим, что этот факт провоцирует появление широкого многообразия шнуров, которые используются для соединения портов различных коммуникационных устройств, а также кабельной разводки.

Соединитель также часто используется для фиксации разных компонентов, для фиксирования оптоэлектронных современных моделей, фрагменты кабелей, соединенных вместе.

Взаимодействие соединителей оптоволоконных кабелей с другими устройствами

Современный соединитель оптоволоконного кабеля –

это, безусловно, неотъемлемая часть волоконно-оптических систем передачи информации. Конечно же, такие соединители часто используются вместе с другим оборудованием. К примеру, кросс оптический на 24 порта. Такое устройство предназначено для осуществления монтажа на стену зданий, где заканчивается магистральный кабель. Такой кросс используют для настенного типа монтажа, а также для фиксации на полках в середине телекоммуникационного шкафа.

Соединители оптоволоконных кабелей помогают в передаче информации, без такого устройства сегодня сложно представить связь, как таковую. Современные эксперты признают, что такое оборудование занимает очень важное место.

О характеристиках соединителей ведутся споры, их классифицируют, но мало кто сомневается, что без них нельзя прогнозировать нормальное развитие и передачу информации. А это, конечно же, очень важно в наше, информационно развитое время.

Соединители в волоконной оптике представляют собой целый набор коннекторов, которые установлены на кабель. Отмечается, что такой набор коннекторов сосредоточен в розетке. Адаптеры необходимы для организации разъёмных оптических соединений. Если брать во внимание конструкцию коннектора, то можно говорить о разнообразии типов адаптеров.

Качественные оптические соединители обладают целым перечнем установленных свойств, которые структурированы и доказаны. К таким свойствам можно отнести:

Минимальные вносимые потери;
Высокая устойчивость к различным механическим, погодным и иным воздействиям;
Надежность;
Лаконичность конструкции.

Кросс бокс оптический необходим для концевой заделки, а также распределения оптического кабеля. Его часто используют в настенном монтаже, а также на полках телекоммуникационного шкафа. Часто связан с соединителем оптоволоконного кабеля.

Отметим, что соединители могут быть двух типов:

1. Разъёмный соединитель;

2. Неразъёмный соединитель.

Первый тип подразумевает множественные соединения и разъединения, а вот второй тип используется там, где осуществляется монтаж кабельной системы. Отмечается, что к разъёмным современным соединителям предъявляются особенные требования. В первую очередь, это неизменность параметров при частых соединениях. Кроме того, должна исключаться потребность в дополнительной юстировке.

Важнейшая задача при создании оптической системы – это полное обеспечение надежных соединений системы оптических волокон.

Кабель ЭКБ ДПС часто используют в компьютерных локальных сетях. Тут устройство выполняет функцию оптического распределяющего кабеля.

Соединители на стыки для кабель-каналов

62″> 62″> 34″> 38″> 31″> 06″> 66″> 38″> 35″> 25″> 80″> 04″> 65″>

Соединитель на стык КМС 15х10 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-015-010-K01	комплупак	54,62 RUB


Соединитель на стык КМС 16х16 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-016-016-K01	комплупак	56,33 RUB


Соединитель на стык КМС 20х10 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-020-010-K01	комплупак	62,62 RUB


Соединитель на стык КМС 25х16 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-025-016-K01	комплупак	68,42 RUB


Соединитель на стык КМС 40х16 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-040-016-K01	комплупак	85,34 RUB


Соединитель на стык КМС 40х25 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-040-025-K01	комплупак	102,38 RUB


Соединитель на стык КМС 60х40 пластиковый, белый RAL9010 для к/к Элекор (комп.4шт)	IEK / CKMP10D-S-060-040-K01	комплупак	198,38 RUB


Соединитель на стык КМС 100х40 пластиковый, белый RAL9010 для к/к Элекор (комп.2шт)	IEK / CKMP10D-S-100-040-K01	комплупак	207,53 RUB


Соединитель на стык КМС 100х60 пластиковый, белый RAL9010 для к/к Элекор (комп.2шт)	IEK / CKMP10D-S-100-060-K01	комплупак	223,31 RUB


Соединитель на стык КМС 15х10 пластиковый, темное дерево «дуб» для к/к Элекор	IEK / CKK10D-S-015-010-K11	штупак	37,06 RUB


Соединитель на стык КМС 16х16 пластиковый, темное дерево «дуб» для к/к Элекор	IEK / CKK10D-S-016-016-K11	штупак	37,06 RUB


Соединитель на стык КМС 20х10 пластиковый, темное дерево «дуб» для к/к Элекор	IEK / CKK10D-S-020-010-K11	штупак	37,06 RUB


Соединитель на стык КМС 25х16 пластиковый, темное дерево «дуб» для к/к Элекор	IEK / CKK10D-S-025-016-K11	штупак	40,66 RUB


Соединитель на стык КМС 40х16 пластиковый, темное дерево «дуб» для к/к Элекор	IEK / CKK10D-S-040-016-K11	штупак	75,34 RUB


Соединитель на стык КМС 40х25 пластиковый, темное дерево «дуб» для к/к Элекор	IEK / CKK10D-S-040-025-K11	штупак	89,38 RUB


Соединитель на стык КМС 15х10 пластиковый, светлое дерево «сосна» для к/к Элекор	IEK / CKK20D-S-015-010-K01	штупак	38,35 RUB


Соединитель на стык КМС 16х16 пластиковый, светлое дерево «сосна» для к/к Элекор	IEK / CKK20D-S-016-016-K01	штупак	38,35 RUB


Соединитель на стык КМС 20х10 пластиковый, светлое дерево «сосна» для к/к Элекор	IEK / CKK20D-S-020-010-K01	штупак	38,35 RUB


Соединитель на стык КМС 25х16 пластиковый, светлое дерево «сосна» для к/к Элекор	IEK / CKK20D-S-025-016-K01	штупак	42,25 RUB


Соединитель на стык КМС 40х16 пластиковый, светлое дерево «сосна» для к/к Элекор	IEK / CKK20D-S-040-016-K01	штупак	78,42 RUB


Соединитель на стык КМС 40х25 пластиковый, светлое дерево «сосна» для к/к Элекор	IEK / CKK20D-S-040-025-K01	штупак	92,80 RUB


Соединитель на стык 12х12 пластиковый, белый RAL9010 для к/к EKF-Plast Выводится из ассортимента производителя, смотрите аналоги	EKF / c-12-12	штупак	4,71 RUB


Соединитель на стык 25х16 пластиковый, белый RAL9010 для к/к EKF-Plast Выводится из ассортимента производителя, смотрите аналоги	EKF / c-25-16	штупак	12,04 RUB


Соединитель на стык 40х40 пластиковый, белый RAL9010 для к/к EKF-Plast Отсутствует в последнем прайсе производителя, смотрите аналоги	EKF / c-40-40	штупак	36,87 RUB


Соединитель на стык 60х60 пластиковый, белый RAL9010 для к/к EKF-Plast Выводится из ассортимента производителя, смотрите аналоги	EKF / c-60-60	штупак	51,65 RUB

Кабельные соединители в металлической оболочке для сырых и влажных помещений

Кабельные соединители Remke MC со степенью защиты NEMA 4 и IP 65 доступны в наличии с размерами ступиц от 1/2 до 4 дюймов из алюминия, никелированного алюминия и нержавеющей стали.

Конструктивные особенности кабельных соединителей PowR-Teck MC включают:

Компактная цельная конструкция для прочных кабельных соединителей с металлической оболочкой в ПВХ
Одобрено для использования во влажных или влажных помещениях
Уникальное уплотнение заземления PowR-Lock с кожухом для превосходной проводимости
Не требуется разборка для легкой и быстрой установки фитингов MC
Предназначен для использования с кабелем Teck, парковочной площадкой AKA или кабелем для парковки
Неопреновая втулка обеспечивает превосходную защиту от выдергивания и уплотнения
Embedded Viton® O -Кольцо

КАБЕЛЬ С МЕТАЛЛИЧЕСКИМ ПОКРЫТИЕМ В ЖАКЕТЕ VS.

ТРУБА И ПРОВОД: ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ MC CABLE

Использование MC Cable может означать экономию до 50% от общей стоимости установки по сравнению с трубой и проводом
Меньшее количество деталей, поскольку MC Cable предварительно собран и гибок
MC Teck в оболочке Кабель гибкий
Больше не перегибать. Алюминиевый бронированный кабелепровод экономит время, а также оборудование и капитальные затраты.
Кабель MC можно установить сразу с катушки, что означает необходимость меньшего количества инструментов, оборудования и рабочих.
Использование кабеля MC Teck означает меньше отходов, что означает меньше отходов / затрат и меньше помыть.Захваты для кабелей Remke в оболочке идеально подходят для надежного подключения.
Время — деньги, и использование MC Cable означает, что подрядчики могут предложить своим клиентам экономию.

Узнайте больше о том, как семейство кабельных соединителей Remke PowR-Teck с металлической оболочкой сочетается с «другими ребятами», когда вы загрузите нашу Матрицу конкурентов кабельных соединителей MC.

Технические характеристики и информация для заказа разъемов кабеля MC с оболочкой Загрузите брошюру.

Узнайте больше о том, как кабельные зажимы MC в оболочке могут снизить затраты и повысить безопасность Загрузить технический документ

Где можно использовать кабельные соединители в металлической оболочке?

Водоочистные сооружения
Горнодобывающие целлюлозно-бумажные заводы
Нефтегазовые предприятия
Нефтехимические заводы
Автомобильное производство и сборка
Электростанции / электростанции
Производство пластмасс и контейнеров
Зерно Лифты
Временная мощность

Таблицы размеров кабельных соединителей Remke в металлической оболочке

Щелкните, чтобы перейти к: Алюминий | Никелированный алюминий | Нержавеющая сталь
Таблица размеров кабельных разъемов с алюминиевым металлическим покрытием:
Таблица размеров кабелей с алюминиевым металлическим покрытием с никелевым покрытием:
Таблица размеров кабельных разъемов с металлической оболочкой из нержавеющей стали:

Разъемы для волоконно-оптических кабелей

Руководство по соединителям оптоволоконного кабеля

ИТ-специалисты, работающие в мире кабелей, должны хорошо разбираться в разъемах оптоволоконных кабелей. Как и в любом другом ремесле, профессионалы ИТ и центров обработки данных должны иметь прочный фундамент фундаментальных знаний. Основы жизненно важны в мире кабелей.

Мы хотели предложить несколько простых в использовании ресурсов в области разъемов для оптоволоконных кабелей. В этом руководстве по разъемам для оптоволоконных кабелей мы предлагаем краткий обзор типов разъемов, справочную информацию по каждому из них, удобные схемы и доступ к нашему руководству по разъемам для кабелей.

Соединители оптоволоконного кабеля

Щелкните тип соединителя, чтобы перейти к этому разделу.

Направляющая кабельного разъема

Ознакомьтесь с этим удобным кратким справочником, который предоставляет полезную информацию о всех типах кабельных разъемов.

Ознакомьтесь с нашим руководством по кабельным разъемам

Соединитель оптоволоконного кабеля MTP

^® (в стиле MPO)

MPO означает «multi-fiber push on».
Разработан компанией Nippon Telegraph and Telephone (NTT) в начале 90-х годов.
MTP ^® — это соединитель типа MPO, производимый USCONEC.
Коннектор MPO может принимать до 72 волокон в одном наконечнике, но промышленный стандарт — 12 волокон.

Знаете ли вы?

CABLExpress была первой на рынке решением MTP ^® с 24 оптическими волокнами, которое протестировано на максимальные потери 0,35 дБ (что соответствует высшему стандарту для 12 волоконно-оптических кабелей MTP ^®). Мы планируем продолжать инвестировать в эту платформу и развивать ее.

Различия между MTP ^® и соединителями оптоволоконного кабеля MPO:

Конструкция и характеристики MTP ^® значительно улучшились по сравнению со стандартным разъемом MPO.Часто вы слышите миф о том, что это 2 совершенно разных стиля разъемов для оптоволоконных кабелей. Не правда. Фактически, оба этих типа разъемов занимают одну и ту же площадь.

Коннекторы MPO / MTP ^® и будущее центров обработки данных:

IEEE 802.3ba — это стандарт для реализации 40 / 100G Ethernet. Он требует, чтобы зона обслуживания MPO была стандартом для многорежимной передачи. Это радикально новый тип трансмиссии под названием «параллельная трансмиссия».”

Это означает, что соединители MPO и / или MTP ^®, вероятно, станут будущим оптической передачи данных в центрах обработки данных для следующих нескольких поколений.

Соединитель оптоволоконного кабеля LC

LC означает Lucent Connector в честь компании, которая его создала.
Благодаря двухтактному соединению разъем LC выглядит как разъем mini SC.
Из-за своего небольшого форм-фактора разъем LC становится преобладающим разъемом для оптоволоконных кабелей, особенно в сетевых приложениях с высокой плотностью размещения.
Стандартные разъемы LC оснащены съемными боковыми фиксаторами. Это упрощает быструю смену полярности в полевых условиях.

Разъем SC

SC — абонентский соединитель
Разработан NTT.
SC имеет наконечник 2,5 мм.
Обычно поставляется в дуплексном формате.
SC обычно имеет два разъема и два волокна для приема и передачи.

Обратите внимание на большое изменение конструкции по сравнению с предыдущими разъемами: теперь они квадратные, а не круглые, а двухтактный соединительный механизм позволяет быстро вставлять и снимать. Это значительно снижает вероятность повреждения торца.

Разъем MT-RJ

MT-RJ (Регистровый разъем с механическим переносом) был разработан Amp и Corning, но на основе спецификаций NTT.

О MT-RJ :

Два волокна включены в один разъем, который очень похож на RJ45.Отсюда и последняя часть названия. Установочные штифты используются для стыковки разъемов. MT-RJ выпускаются в двух версиях: с ответными штифтами (штыревой) и без (штыревой).

Хотя MT-RJ и небольшой, но обеспечивает большую плотность, он не стал популярным, как LC, из-за плохих характеристик по всем направлениям.

Разъем ST

ST означает прямой наконечник.
Имеет наконечник 2,5 мм симплексного формата.
Разработан AT&T вскоре после того, как NTT разработала FC.

По сути, это был ответ AT&T на новый разъем меньшего форм-фактора. Конструкция очень похожа, но ST имеет механизм быстрой блокировки, который значительно сокращает время установки. Механизм блокировки имеет ключ, который не позволяет муфте вращаться при установке. Это очень похоже на разъем BNC, с которым вы, возможно, знакомы.

Разъем FC

FC расшифровывается как Ferrule Connector.
Имеет 2.5-миллиметровый наконечник симплексного формата.
Соединитель FC был разработан NTT (Nippon Telegraph and Telephone).

Преимущество этого разъема навинчиваемого типа заключается в том, что он защищен от выдергивания и покачивания при установке. Благодаря этому соединитель FC очень хорошо работает в условиях высокой вибрации. Он до сих пор широко используется в испытательном оборудовании и других подобных областях, где фиксированное соединение имеет решающее значение.

Обратной стороной резьбового соединителя является то, что установка или снятие этого типа узла занимает много времени (сопоставимо).На разъеме также есть ключ, который необходимо правильно выровнять перед установкой.

Разъем ESCON

ESCON означает подключение к корпоративной системе.
Он имеет 2,5-миллиметровые манжеты в дуплексном формате.
Разъем ESCON был разработан IBM в начале 90-х и внедрен в центры обработки данных для использования в мэйнфреймах IBM, заменив медную шину и кабели тегов.
Они также использовались для периферийного оборудования, такого как устройства хранения и ленточные накопители.

Разъем ESCON очень прочный и надежный, но при этом занимает большую площадь. В то время это было нормально, так как не было необходимости в большом количестве подключений. Этот разъем является значком, поскольку он был первым разъемом для оптоволоконного кабеля, широко используемым в архитектуре центров обработки данных.

Типы и характеристики разъемов сетевого кабеля

В этом руководстве объясняется, какие кабели сетевого мультимедиа используют какие разъемы. Изучите спецификации наиболее распространенных типов разъемов для подключения к сети.

Есть несколько типов сетевых кабелей. Каждый тип сетевого кабеля использует определенные типы разъемов для подключения к другому сетевому кабелю или сетевой карте. Чтобы соединить два сетевых кабеля или подключить сетевой кабель к сетевой карте, вам потребуются соответствующие разъемы. В следующем разделе мы обсудим некоторые наиболее распространенные и популярные сетевые мультимедийные разъемы.

Соединители цилиндрические

Разъемы

Barrel используются для соединения двух кабелей. Цилиндрические разъемы представляют собой розетки с обеих сторон.Они позволяют увеличить длину кабеля. Если у вас есть два небольших кабеля, вы можете сделать длинный кабель, соединив их через цилиндрический разъем.

Цилиндрические соединители

, которые используются для подключения коаксиальных кабелей, известны как цилиндрические соединители BNC . На следующем изображении показаны цилиндрические разъемы BNC.

Разъемы типа «бочонок»

, которые используются для подключения кабелей STP или UTP, известны как соединители Ethernet LAN или соединители . На следующем изображении показаны соединители или соединители Ethernet LAN.

Разъемы

Barrel не усиливают сигналы. Это означает, что после соединения общая длина кабеля не должна превышать максимальную поддерживающую длину кабеля. Например, стандартный кабель UTP поддерживает максимальное расстояние 100 метров. Можно соединить два кабеля UTP, если их сумма не более 100.

Например, вы можете присоединить следующие кабели.

Кабель 1 (45 метров) + кабель 2 (30 метров) = соединительный кабель (75 метров = 45 метров + 30 метров)

Длина соединительного кабеля менее 100 метров.

Но вы не можете присоединить следующие кабели.

Кабель 1 (65 метров) + кабель 2 (45 метров) = соединительный кабель (110 метров = 65 метров + 45 метров)

Длина соединительного кабеля более 100 метров.

Разъемы F

Разъем F используется для подключения коаксиального кабеля к устройству. Разъемы F в основном используются для установки бытовой техники, такой как спутниковое телевидение, кабельный Интернет, камеры видеонаблюдения и т. Д. На следующем изображении показаны разъемы F.

Разъемы Terminator

Когда устройство передает сигналы по коаксиальному кабелю, сигналы проходят по его концу. Если к другому концу кабеля подключено другое устройство, оно получит сигнал. Но если другой конец кабеля открыт, сигналы будут отражаться и возвращаться в том же направлении, откуда пришли. Чтобы сигналы не возвращались, все конечные точки должны быть отключены.

Терминаторный разъем используется для оконечной точки коаксиального кабеля.На следующем изображении показаны разъемы терминатора.

Соединители типа Т

Т-образный соединитель создает точку подключения на коаксиальном кабеле. Точка подключения используется для подключения устройства к кабелю.

На следующем изображении показаны Т-образные соединители.

Разъемы RJ-11

Разъемы

RJ-11 рассчитаны на шесть маленьких контактов. Однако во многих случаях используются только два или четыре контакта. Например, стандартное телефонное соединение использует только два контакта, а соединение модема DSL использует четыре контакта.У них есть небольшой пластиковый фланец в верхней части разъема для обеспечения надежного соединения.

На следующем изображении показаны разъемы RJ-11.

Разъемы RJ-45

Разъемы

RJ-45 похожи на разъемы RJ-11, но они разные. У них 8 контактов. Они также больше по размеру, чем RJ-11. Разъемы RJ-45 чаще всего используются в компьютерных сетях. Они используются с кабелями STP и UTP. Некоторые старые реализации Ethernet используют только четыре из восьми контактов. Современная реализация Ethernet использует все 8 контактов для достижения максимальной скорости передачи данных.

На следующем изображении показаны разъемы RJ-45.

Разъемы DB-9 (RS-232)

Разъем DB-9 или RS-232 соединяет устройство через последовательный порт. Имеет 9 контактов. Он доступен как с разъемами типа «папа», так и с разъемами «мама». Он используется для асинхронной последовательной связи. Другой конец кабеля можно подключить к разъему любого популярного типа. Например, вы можете подключить одну сторону кабеля к разъему DB-9, а другую сторону кабеля — к другому разъему DB-9, или к разъему RJ-45, или к разъему USB.

На следующем изображении показаны разъемы DB-9.

Одно из самых популярных применений разъема DB-9 — подключение последовательного порта компьютера к внешнему модему.

Разъемы универсальной последовательной шины (USB)

Наибольшей популярностью пользуются разъемы USB

. Они поддерживают 127 устройств этой серии. Все современные компьютеры имеют порты USB. Большинство устройств, которые вы можете подключить к системе, имеют порты USB. Некоторыми примерами устройств, которые поддерживают или имеют порты USB, являются мыши, принтеры, сетевые карты, цифровые камеры, клавиатуры, сканеры, мобильные телефоны и флэш-накопители.

Если устройство имеет порт USB, вы можете использовать кабель с разъемом USB на обоих концах для подключения устройства к компьютеру. Если на устройстве нет порта USB, вы все равно можете подключить устройство к порту USB. Для этого вы можете использовать кабель с разъемом USB с одной стороны и соответствующим разъемом с другой.

Разъемы для оптоволоконных кабелей

Для подключения оптоволоконных кабелей используются различные разъемы. Некоторые популярные разъемы — ST, SC, LC и MTRJ. Давайте обсудим эти разъемы.

Соединители с прямым наконечником (ST)

Соединители с прямым наконечником (ST) также известны как байонетные соединители . У них длинный наконечник, выходящий из разъема. Они обычно используются с кабелями MMF. В них используется замок байонетного типа с полувывороткой. Разъем ST подключается к оконечному устройству, вставляя соединитель в оконечное оборудование, а затем поворачивая корпус соединителя, чтобы зафиксировать его на месте.

На следующем изображении показаны разъемы ST.

Разъемы SC

Разъемы

SC также известны как абонентские разъемы , стандартные разъемы или квадратные разъемы . Разъем SC подключается к оконечному устройству, вставляя соединитель в оконечное устройство, и его можно удалить, потянув за соединитель из оконечного устройства. В нем используется двухтактный разъем, аналогичный аудио- и видеоразъемам.

На следующем изображении показаны разъемы SC.

Разъемы LC

Разъемы

LC известны как Lucent Connectors . Для надежного соединения они имеют сверху фланец, похожий на разъем RJ-45. Разъем LC подключается к оконечному устройству, вставляя соединитель в оконечное устройство, и его можно удалить, нажав на язычок на разъеме и вытащив его из оконечного устройства.

На следующем изображении показаны разъемы LC.

Разъемы MTRJ

Разъем MTRJ подключается к оконечному устройству, вставляя разъем в оконечное устройство, и его можно удалить, потянув за соединитель из оконечного устройства.Он включает в себя две оптоволоконные жилы: передающую и принимающую в одном соединителе.

На следующем изображении показаны разъемы MTRJ.

Это все для этого руководства. Если вам нравится это руководство, не забудьте поделиться им в своей любимой социальной сети.

Объемный кабель, разъемы и кабельная разводка

Объемные кабельные продукты и аксессуары от C2G включают все необходимое для прокладки, подключения и тестирования кабелей в полевых условиях. Мы продаем оптом компьютерные кабели, в том числе коробки для сетевых и коаксиальных кабелей длиной до 1000 футов, кабельные соединители для больших объемов, кабельные распределители и инструменты, адаптеры и соединители, а также оборудование для управления кабелями для профессиональной отделки.

Remove Refinements
Категория
Длина (футы)
Разъем
Цвет
Тип продукта
10 Рейтинг 9045
10 Рейтинг куртки
900 Гарантия
Рейтинг
Цена

Сэкономьте время и деньги, заказав оптом Ethernet-кабель у C2Gtoday. Мы предлагаем катушки кабеля Ethernet Cat5e и Cat6 длиной до 1000 футов и различных цветов, включая синий, серый, зеленый, красный, белый или желтый. Наши сетевые кабели для массового монтажа доступны с внутренней оболочкой, классом CM или CMR, пленумом, классом CMP или оболочкой из ПВХ. Эти кабели идеально подходят для создания коммутационных кабелей или для горизонтальной установки в стене.

C2G предлагает как стандартный коаксиальный кабель RG6 для РЧ, спутниковой и кабельной прокладки, так и коаксиальный кабель RG59 / U Coax + Power для закрытых телевизионных установок.Оба доступны в больших рулонах от 250 футов до 1000 футов и продаются с установочным комплектом или без него.

C2G предлагает модульные и телефонные кабели длиной до 1000 футов. и многожильный кабель с длиной до 15 проводов на высоте 1000 футов. У нас также есть плоский ленточный кабель и разъемы для ПК. Для завершения работы используйте наши соединители DB 9, DB25, DB15, DB37 или DIN.

C2G имеет провод динамика и разъемы, необходимые для расширения динамиков от источника на расстояние до 1000 футов! Стандартные провода доступны в вариантах сечением 12, 16 или 18 AWG, в то время как наши кабели с классом защиты CL2 доступны в вариантах 16/4, 16/2, 14/4, 14/2 и 12/2.

C2G имеет широкий набор разъемов для аудио, видео и ПК для оконечной нагрузки на большие кабели в полевых условиях или дома. От профессиональных аудиоразъемов, таких как разъемы XLR до разъемов DIN для приложений ПК, у нас есть разъемы, необходимые для завершения работы и получения сигнала из точки A в точку B.

C2G предлагает объемные кабельные стяжки, крепления, зажимы и ремни для ежедневное использование для организации и управления большими группами кабелей. Мы поставляем всю необходимую вам продукцию в больших количествах, чтобы у вас никогда не было недостатка в стяжках, когда они вам нужны больше всего.

C2G предлагает БЕСПЛАТНЫЕ инструменты технической поддержки для всех наших продуктов. У нас есть 4 способа помочь вам:

Онлайн-чат

Нужна помощь? Попробуйте Live Chat!

Наша функция живого чата позволяет вам задавать вопросы и получать ответы в режиме реального времени, пока вы находитесь за своим компьютером! Это быстрый и удобный способ пообщаться с одним из наших технических экспертов, не отвлекаясь от своей работы, чтобы позвонить. Чтобы мы могли более эффективно помочь вам, укажите номер продукта, марку и модель любого подключаемого оборудования, операционную систему (если применимо) и т. Д.Чем больше информации вы предоставите, тем быстрее мы сможем помочь!

Напишите нам по электронной почте

Напишите нам в любое время с вашими техническими вопросами, чтобы мы могли вам помочь!

Свяжитесь с нами по электронной почте

Другие способы связи

Вы также можете связаться с нами напрямую с понедельника по пятницу с 8:30 до 18:00 по восточноевропейскому времени

800.506.9607

800.331.2841

Аудиокабели и разъемы | Performance Audio

Профессиональные аудиокабели и адаптеры

У вас отличное профессиональное аудиооборудование! Это все необходимое, это все качественное оборудование, и все это должно работать вместе.Вот тут-то и пригодятся кабели и адаптеры. Все это оборудование настраивается и оснащается по-разному, и ваша уникальная установка потребует от простых до сложных настроек кабелей для маршрутизации всех ваших аудиосигналов.

Существует множество различных типов профессиональных аудиокабелей и адаптеров, включая аналоговые и цифровые соединения. Подключение — одна из самых важных частей вашей студии или концертной установки, и выбор правильного кабеля может иметь решающее значение для качества вашего звука.

Аналоговые соединения

Существует множество аналоговых профессиональных аудиоподключений, наиболее популярными из которых являются XLR, Phone или TRS (1/4 «или 1/8») стерео или моно, RCA, а также множество типов подключений динамиков, таких как разъемы SpeakON и Banana. .

Для микрофонов и предусилителей обычно используются кабели XLR-XLR. Этот 3-контактный разъем сбалансирован и обеспечивает качественный аудиосигнал даже при большой длине. Телефонные или TRS-кабели наиболее узнаваемы по длинным стержням. Вал обычно имеет 1 или 2 черных кольца, 2 кольца для симметричных или стереофонических сигналов и 1 кольцо для несимметричных или моно сигналов.Некоторое оборудование даже имеет комбинированные гнезда, которые принимают соединения XLR или 1/4 «TRS в одном и том же гнезде. Кабели RCA обычно разделены на обоих концах с помощью отдельного кабеля для правого и левого аудиосигналов. RCA — это несимметричное соединение.

Цифровые подключения

Как и аналоговые, цифровые разъемы многочисленны и могут включать такие соединения, как S / PDIF, оптический TOSLINK, AES / EBU, MIDI, Word Clock и FireWire / USB / Thunderbolt. Цифровые соединения обычно позволяют обмениваться данными между различными цифровыми устройствами.Чтобы подключить аналоговое оборудование к цифровому сигналу, вам понадобится аудиоинтерфейс или другой вид преобразователя AD / DA. Цифровые соединения могут несколько сбивать с толку, потому что многие из них будут похожи на некоторые из аналоговых соединений, которые вы, возможно, видели. Но не бойтесь, у Performance Audio есть опыт, чтобы помочь вам найти правильный кабель, просто свяжитесь с нами для получения помощи в любое время!

S / PDIF — это коаксиальный тип цифрового аудиокабеля, который имитирует соединение аналогового типа RCA, но для цифровых аудиосигналов. Оптический или TOSLINK относится к кабелю, изначально разработанному как ADAT для использования с цифровой аудиолентой Alesis. Он использует оптический красный луч в качестве сигнального соединения через провод и вилку. Кабели AES и EBU могут выглядеть как кабели XLR или что-то с несколькими контактами внутри. MIDI — это цифровой интерфейс музыкальных инструментов, который производит не звук, а скорее музыкальные данные, такие как громкость, панорама, скорость, нота и высота звука, для использования с устройствами и инструментами с кабелем MIDI. Word Clock — это соединение, используемое для синхронизации устройств отсчета времени.FireWire и USB — это обычные периферийные цифровые соединения для использования с ПК и Mac, устройствами записи звука, DAW / рабочими станциями, цифровыми инструментами и микрофонами.

Кабели

Pro Audio не обязательно дороги, и многие из них могут быть изготовлены по индивидуальному заказу в соответствии с вашими предпочтениями с использованием цветов и вариантов маркировки, которые помогут вашей студии представить ваш стиль. Просмотрите нашу обширную подборку онлайн или позвоните / поговорите / напишите нам и получите советы и подсказки, которые помогут вам на вашем пути!

Что нужно знать о литых кабельных соединителях

Литые кабельные соединители могут существенно повлиять на качество вашего продукта.Использование некачественного или неисправного кабельного разъема для вашего продукта — все равно что отпилить ножку стола: он может выглядеть как стол, но точно не будет работать как один. Несмотря на то, насколько важно электрическое соединение для вашего электронного устройства или оборудования, большинство разработчиков продуктов мало о них знают. Считайте сегодняшний день своим счастливым! Вот краткое изложение шести важных деталей, которые следует учитывать при выборе решения межсоединения для вашего следующего проекта.

1. Собранные кабели и литые кабели различаются

Собранные кабели состоят из нескольких частей, которые собираются в полевых условиях специально обученным техником. Собранные кабели, как правило, дешевле в производстве, но в конечном итоге могут стоить дороже из-за трудозатрат и установки.

Литые кабели прочно прикрепляют кабель к разъему, образуя единое целое, с помощью процесса, называемого формованием поверх. Формование с перекрытием включает в себя впрыскивание расплавленных материалов, таких как термопласты или силикон, в полость формы для герметизации кабеля и соединителя и их соединения в одно. Литые кабели не требуют дополнительной сборки в полевых условиях, что может привести к меньшему количеству ошибок при установке.

2. Литые кабельные разъемы легко настраиваются

Термопластический материал может быть изготовлен практически любого цвета и текстуры. Когда материал остывает, он принимает любые элементы дизайна, встроенные в пресс-форму, такие как различные формы, корпоративные логотипы, торговые наименования или номера деталей. Материал для литья под давлением также можно отрегулировать для улучшения механических свойств, таких как гибкость при низких температурах, устойчивость к экстремальным температурам или химическим веществам и многое другое.

3. Кабельная среда чрезвычайно важна

Прежде чем принимать какие-либо решения о литых кабельных соединителях, проектные группы должны очень внимательно относиться к среде, в которой будет использоваться кабель.Экстремальные температуры могут привести к тому, что материалы пресс-формы станут мягкими или хрупкими. Давление воздуха может привести к выщелачиванию масел и присадок из формовочного материала. Если литой кабель испытывает чрезмерное трение, изгиб или деформацию, внешняя оболочка может потрескаться или потрепаться и обнажить провода под напряжением. Если кабельный разъем подвергнется воздействию влаги или влажности, коррозия может привести к повреждению кабеля. По этим причинам совершенно необходимо уделить особое внимание тому, чтобы литой кабельный разъем, который вы выбираете, был сконструирован таким образом, чтобы выдерживать любые возможные условия, с которыми он может столкнуться в рабочей среде.

4. Производство пресс-форм может быть дорогостоящим

Форма — это физический инструмент, используемый для изготовления литого кабельного соединителя. Чем детальнее дизайн, тем дороже будет изготовление формы. Формы конструируются с использованием определенного вида металла; подобное будет зависеть от количества циклов формования и материала для формования. Если пресс-форма будет использоваться в массовом производстве, предпочтительным материалом будет закаленная сталь. Первоначальная стоимость стали может быть высокой, но эта стоимость компенсируется большей производительностью и более длительным сроком хранения пресс-формы.Для меньших циклов формования формы могут быть изготовлены из алюминия, что обеспечивает меньшие затраты на изготовление инструмента, но не так долго, как сталь.

5. 3D-печать может ускорить производственный процесс и снизить затраты

Благодаря достижениям в технологии 3D-печати можно быстро создать прототипы и протестировать литые кабели, чтобы убедиться, что они безупречно работают с предполагаемым применением до того, как начнется массовое производство. Быстрое прототипирование может выявить недостатки конструкции на ранних этапах процесса и ускорить производство, чтобы максимизировать ресурсы и гарантировать качество продукции.

6. Использование литых кабелей в продуктах более высокого качества

Литые кабельные соединители

продлят срок службы вашего продукта, снизят риск человеческой ошибки, связанной с установкой или техническим обслуживанием вашего продукта, и, в конечном итоге, увеличат окупаемость инвестиций.

Интернет-магазины предлагают безграничные возможности для продавцов и возможность устанавливать цены всего за несколько кликов. Однако, когда дело доходит до литых кабельных разъемов, вы получаете то, за что платите. К сожалению, не все поставщики работают добросовестно.Остерегайтесь непоследовательной маркировки, цен, которые намного ниже средних рыночных, и продавцов со слабым присутствием в Интернете. iCONN Systems предлагает индивидуальную поддержку и индивидуальное проектирование, чтобы гарантировать, что ваша кабельная сборка соответствует всем ожиданиям и спецификациям.

Хотите узнать больше о литых кабельных разъемах? Загрузите бесплатную копию нашего Руководства по формованию.

Журнал "Дизайнер"
