Соединение СИП с медным кабелем: видео, способы, инструкция

Самонесущий изолированный провод представляет собой новое технологическое решение процесса передачи и распределения электрической энергии, пришедшее на смену традиционным воздушным линиям электропередачи с голыми алюминиевыми проводами. Применение СИП повышает надежность электроснабжения, увеличивает срок службы линий электропередач, снижает риск коммерческих потерь электроэнергии, связанных с её хищением. При выполнении потребительских отпаек, а также при подключении питания к схемам внутренней разводки, часто возникает необходимость производить соединение СИП с медным кабелем для дальнейшей разводки электричества к дому. Далее мы расскажем, как можно соединить самонесущий изолированный провод с другими марками кабеля.

Что важно знать

Типовая ситуация, где может потребоваться соединение СИП с медным кабелем, возникает при подключении частного дома или дачи к линии электропитания, выполненной самонесущим изолированным проводом.

Здесь в первую очередь следует выполнить полученные Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до прибора учета. Также может быть указано, каким способом соединить провода. Как правило, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

Щит учета расположен на опоре линии

Соединение линии со щитом учета выполняется цельным проводником, который в щите подключается непосредственно к вводному автомату. Чтобы соединить проводник с линией, следует воспользоваться штатным прокалывающим зажимом, специально предназначенным для линий СИП. Вариант исполнения такого соединителя изображен на фото ниже. Прокалывающий зажим предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм2 до 120 мм2 с отпайкой, имеющей сечение от 6 мм

2 до 50 мм2. В качестве отпайки может быть применен СИП, либо обычный медный кабель, например ВВГ.

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную арматуру. Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о зажиме типа орех вы можете узнать из нашей статьи.

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:

Соединение СИП между собой

Способы такого соединения зависят от цели, которая при этом преследуется. Скрепление проводов между собой на опоре может быть двух видов:

  • соединение магистрали встык при ремонте или монтаже, когда не хватает длины цельного провода;
  • ответвление от магистральной линии для питания потребителя.

В первом случае используют зажимы MJPT, об этом упоминалось выше. Во втором случае провода достаточно соединить прокалывающим зажимом.

Вот и все, что хотелось рассказать вам о том, как выполнить соединение СИП с медным кабелем и между собой. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

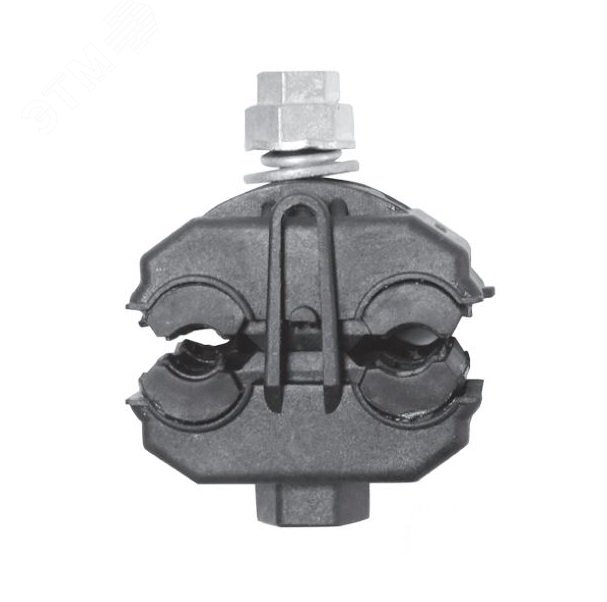

Зажимы ответвительные прокалывающие для СИП

Зажимы ответвительные изолированные с возможностью прокалывания изоляции

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

Клеммы для соединения проводов, цена

В процессе выполнения электромонтажных работ всегда требуются соединители для проводов и кабелей. Они используются для сращивания различных проводов (в процессе наращивания длины и устройства разветвлений), а также для подключения их к различным приборам и устройствам.

Соединители для проводов и кабелей

Разновидности соединений и их основные свойства

Соединитель проводов в общем случае может быть выполнен различными способами.

Наиболее распространенные неразъемные разновидности соединителей представлены пайкой и скруткой.

Скрутка при всей ее простоте отличается малой надежностью и не позволяет сращивать алюминиевый и медный провода из-за образования гальванической пары и постепенного разрушения места контакта из-за электрохимической коррозии. Кроме того, применение скрутки запрещено ПУЭ (правилами устройства электроустановок).

Пайка обеспечивает наиболее качественное соединение, однако очень сложна в реализации. Кроме того, она также не позволяет выполнять соединение алюминиевого провода с медным.

Поэтому на практике чаще всего используются полупостоянные соединители, которые по своим характеристикам мало уступают неразъемным, но позволяют выполнить соединение несколько раз. В их основу положены различные клеммы для соединения проводов.

Обжимная клемма

Обжимные клеммы

Принцип работы обжимного соединителя проводов основан на том, что на соединяемые провода предварительно устанавливается наконечник со стандартизованными размерами, который затем вставляется и фиксируется в дополнительном промежуточном элементе.

Наибольшее распространение на практике получили клеммы для проводов с элементом крепления на провод в форме трубки. В процессе соединения зачищенный провод вдвигают в трубку, после чего выполняют ее обжим. На втором своем конце трубка переходит в плоскую площадку с отверстием под винт.

Обжимные клеммы для проводов могут изготавливаться из обычной или луженой меди, а также алюминия, что полностью устраняет проблему электрохимической коррозии.

Соединители для электрических проводов в обжимном варианте могут быть выполнены как изолированные наконечники для проводов, которые используются совместно с клеммниками.

Винтовые клеммы

Винтовые клеммы

Клеммные колодки для соединения проводов или просто клеммники для соединения проводов по ГОСТ Р 50030.7.1-2000 представляют собой изолированный носитель для одной или нескольких групп выводов, который может крепиться на несущей панели. Соединение проводов с помощью клеммника заключается в фиксации жилы провода или его наконечника в гнезде с помощью винтов.

Клеммники для проводов очень просты в работе. Для соединения достаточно вдвинуть провод в установочное гнездо, после чего затянуть крепежные винты. Корпус клеммника выполнен из изолирующего материала, обеспечивает необходимый уровень безопасности и при необходимости допускает контроль цепей индикаторами и тестерами.

Винтовые клеммы для соединения проводов действуют по тому же самому принципу, но отличаются от клеммников только тем, что рассчитаны на пару проводов. Соединительные клеммы для проводов часто имеют корпус из прозрачного материала для визуального контроля соединения.

Анкерное крепление и соединение СИП с силовым кабелем

Анкерное крепление и соединение СИП с силовым кабелем применяется при  обустройстве кабельных вводов в ТП.



  • в заводских сетях,

  • при обустройстве кабельных

  • переходов через железные и

  • автомобильные дороги, а также через мосты.

Элементы выбираются с учетом  сечения кабеля и СИП, их конструкции, с учетом размера и количества опор, а также их материала (дерево, сталь, кирпич, бетон).



Характеристика сети:  СИП — 3х70+54,6 мм2  Кабель — 4х120 мм2



Применяемый инструмент:



  • Ролик раскаточный,

  • Лентонатяжитель,

  • Инструмент для затяжки ремешков.











Список элементов узла:



Обозначение

Наименование

Количество, шт

1

ЛМ 20 или F 2007

Лента из нержавеющей стали

2 метра

2

СМ 20 или A 200

Скрепы для крепления ленты

2

3

CA 1500

Кронштейн анкерный

1

4

PA-1500

Зажим анкерный

1

5

CSB

Кабельный ремешок

3

6

CSL 350

Кабельный ремешок

4

7

HEL 6893ZAK

Механический соединитель

4

8

WCSM 33/8

Герметизирующая трубка

4

9

CGPT 18/6-0

Изоляционная трубка

4

10

502 K 016/S

Термоусаживаемая перчатка

1

11

GPC 60×60 L2750

Защитный профиль из ПВХ

1-3
