Обзор и характеристики быстроразъемных соединений Камлок | Обзоры и описания продукции Силтон в Екатеринбурге

Камлок – это носико-рычажное соединение, которое изготавливается из алюминия, нержавеющей стали, латуни и других материалов. Быстроразъемное соединение типа камлок, используется для одной цели: быстро соединять и разъединять гибкие шланги, рукава, трубные детали друг с другом.  Камлоки бывают 8 видов, и эти части обозначаются буквами латинского алфавита. Различают следующие типы камлоков: это части  A, B, C, D, E, F, DC, DP. Половина этих частей имеют рычаги на муфте, это типы – B, D, Cи DC, другая половина частей — адаптеры идут без рычагов, это части – A, E, F, DP. Камлоки соединятся друг с другом только в виде комбинации: муфты с рычагом и адаптера, т.е комбинация «мама + папа». Каждый камлок имеет обозначение, которое набито у него на боковой поверхности, эта информация обозначает тип части и его размер. Размеры у камлоков указываются, в основном, в виде трех цифр обозначающих размер в дюймах. Например: на камлоке набито «D-200»  – это означает, то камлок часть «D» — муфта с внутренней резьбой и размером 2 дюйма, это 51 мм в метрической системе.

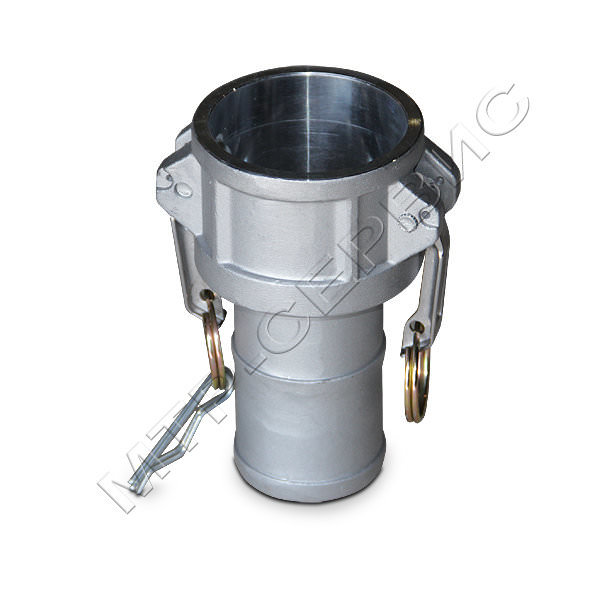

Возьмем часть «С-200» — это означает, что камлок часть «С» — это муфта с хвостовиком и размер 2 дюйма, т.е 51 мм.

Так же заказывая БРС типа «камлок», необходимо уточнить материал, из которого он изготовлен, это алюминий и обозначается «AL», нержавеющая сталь – с обозначением «SS», латунь – с обозначением «BR», полипропилен – с обозначением «PP». Есть и другие материалы, но алюминий и нержавейка- самые ходовые. В нашей компании Силтон мы стараемся держать на складе камлоки из алюминия, нержавеющей стали, полипропилена и латуни. Итак, полное обозначение у камлоков сводится к виду: первые две буквы обозначают материал из которого он изготовлен, третья буква обозначает часть самого камлока, которая выбита на его боковой стороне и три цифры обозначают размер носико-рычажного соединения в дюймах.

Например: «ALE-200» — обозначает, камлок из алюминия «AL», часть «E» — это третья буква и размер 2 дюйма – это 51 мм.. Быстроразьемное соединение камлок «SSD-400» — обозначает, камлок из нержавеющей стали «SS», часть «D» и размер 4 дюйма – это 102 мм. Камлоки имеют стандартные размеры. Это ½ дюйма – 12,5мм, ¾ дюйма -19мм, 1 дюйм -25мм, 1 ¼ дюйма – 32мм, 1 ½ дюйма – 38мм, 2 дюйма – 51мм, 2 ½ дюйма – 63мм, 3 дюйма – 76мм, 4 дюйма – 102мм, 5 дюймов -127 мм, 6 дюймов -152 мм, 8 дюймов -204мм.

Основной характеристикой камлока является рабочее давление, на которое он рассчитан, чем больше размер у камлока, тем меньше рабочее давление. Таблица рабочего давления в зависимости от размера и материала камлока находится  на нашем сайте. Ссылка на таблицу.

Разброс рабочего давления камлоков составляет от  18 до 5 бар. Существуют камлоки, не с двумя рычагами, а с четырьмя, для увеличения рабочих характеристик. Так камлоки с четырьмя рычагами могут выдерживать давление до 60 бар.

Выбор материала камлока, зависит от его предназначения, от среды и условий его эксплуатации. Основным материалом из которого изготавливаются камлоки, это: алюминий, нержавейка, полипропилен, нейлон, латунь. Камлоки из нержавеющей стали могут изготавливаться нескольких видов и это вид штампуется на его боковой поверхности. Чаще всего стоит обозначение 316. Нержавеющая сталь соответствует стандарту EN10088-2 марки 1.4401.  Так же встречаются камлоки из нержавеющей стали марки SS304 и SS306. Тип материала указывается только у камлоков из нержавеющей стали, на всех остальных видах камлоках марка материала, из которого он изготовлен, не указывается.

Как было сказано выше, выбор материала камлока, зависит от его эксплуатации. При работе с водой, подходят алюминиевые камлоки, если требуются камлоки химически стойкие или контактирующие с пищевыми продуктами, то используют нержавеющие  и полипропиленовые камлоки, при работе с легковоспламеняющимися жидкостями, горючими материалами, используют камлоки из нержавеющей стали и латуни. Так же при эксплуатации камлоков следует обратить внимание на уплотнения, точнее на материал из которого сделано это уплотнение. Чаще всего это обыкновенная резина NRили NBR, но бывают другие прокладки изготовлены из других материалов, это EPDM, фторопласт, силикон. Рычаги для быстроразъемных соединений камлок изготавливаются из латуни или нержавеющей стали, все зависит от производителя и на работу камлока ни как не сказывается. Еще на что следует обратить внимание при покупке камлока, это тип резьбы, чаще всего, в нашей стране требуются камлоки с резьбой BSP, но иногда на импортную технику используют другой тип резьбы NPT, и для него необходимо заказывать камлоки именно с такой резьбой. И тут мы подходим к главным отличиям камлоков друг от друга, это два разных стандарта. Существует американский стандарт MILC 27487/ MILAA 59326 A, это камлоки MIL или «миловские» камлоки так их еще называют, они самые распространенные, все приемные части имеют одну уплотнительную прокладку располагающуюся в соединении.



Но, существует и другой стандарт DIN 2828/EN14420-7 их называют камлоки DINили «диновские» камлоки, камлоки этого стандарта имеют дополнительно уплотнение на резьбе в частях A и D, т.е камлоки ALA,  ALD, SSA, SSD  как самые ходовые имеют две уплотнительных прокладки, одна на резьбе, другая на соединении как у камлоков MIL.

И другое отличие камлоков DINот камлоков MIL, имеется в частях Eи С, это гладкий хвостовик и буртик на хвостовике, для предохранительных зажимов.

 Между собой эти камлоки разного стандарта стыкуются. Преимущество камлоков DIN в частях Aи D, заключается в том что, уплотнение происходит за счет прокладки, что предотвращает утечки перекачиваемого вещества. В камлоках  MIL для предотвращения утечки жидкостей необходимо использовать фум-ленту или герметик. Это относится к камлокам типа A, D. С помощью камлоков можно быстро соединить рукава и шланги между собой, для этого используют части Eи C, для соединения рукава к трубе, крану имеющих внешнюю либо внутреннюю резьбу, используют A, D, F, B, для вкручивания этих частей, а ответная часть это Cи Е, соответственно вставляются в рукав, обжимается хомутом и получается быстрое соединение рукава к трубам, кранам или штуцерам оборудования.



Мы рассмотрели стандартное исполнение камлоков , но существуют и их различные вариации, это угловые камлоки, камлоки с приварными фланцами, камлоки переходники с одного размера на другой, но это уже отдельная тема.

Быстроразъёмные соединения Camlock/TW — Каталог

CAMLOCK используют для соединения шлангов и рукавов, между собой и подключению к трубопроводной арматуре, подключению армированных рукавов к цистернам, трубам, штуцерам.

Современные быстросъемные соединения для шлангов топлива по качеству не уступают традиционным сварным элементам. Отдав предпочтение им, при установке мастер не тратит много времени и усилий. Выпускаются они в разнообразных вариантах исполнения, демонстрируют высокую надёжность. Отличный пример – быстроразъемные соединения Camlock/TW от компании Tankwagon Couplings. Используются на различных узлах топливных систем – трубах, шлангах, напорных рукавах, а в их производстве задействуются лучшие материалы, соответствующие высоким стандартам качества.

Возможность купить быстросъёмные соединения рано или поздно заинтересует такие компании, как:

  • АЗС и АЗГС;
  • заводские пункты выдачи топлива на транспортные и технологические нужды;
  • нефтебазы;
  • пункты заправки плавательных средств;
  • логистические компании, на вооружении которых содержатся бензовозы;
  • фермы, осуществляющие заправку сельхозтехники в непосредственной близости от зоны эксплуатации.

Если вы связаны с одним из перечисленных видов деятельности, перед вами тоже возникнет необходимость купить быстросъемные соединения. В то же время подбирать их необходимо в соответствии с техническими условиями эксплуатации. Одно из основных – быстросъемные соединения для шлангов и рукавов Camlock должны соответствовать марке кранов, к которым они подключаются.

Грамотный подход

Покупка «Камлоков» – процесс ответственный. В нём надёжную поддержку окажет ООО «Винсо-СВ». Компания не одно десятилетие работает на рынке топливного оборудования, мы сотрудничаем с лучшими производителями.

В ассортименте представлены быстроразъемные соединители для изделий каждого передового бренда. В штате «Винсо-АЗС» работают опытные сотрудники, которые при необходимости окажут консультативную помощь.

Быстросъемные соединители, прежде чем поступить в продажу, проходят контроль на соответствие стандартам качества и безопасности. Многие компании, чья деятельность связана с топливом, доверяют именно нам. Мы заслужили репутацию надёжного поставщика качественной продукции, которая служит не один год. Дополнительным преимуществом является то, что цена на быстросъёмные соединения у нас намного ниже, чем у конкурентов. Это связано с тем, что в своей работе мы не пользуемся посредническими услугами.

Наши предложения

Все имеющиеся в наличии быстросъемные соединения для топливных трубок Camlock – а это более двухсот позиций – представлены в соответствующем разделе каталога, доступного в режиме онлайн. Среди них типы:

  • A;
  • AA;
  • DP;
  • DA и другие.

В роли быстроразъемных соединений часто выступают муфты, фитинги, переходники, носики, заглушки, крышки и другие подобные детали. Все они изготавливаются из прочных материалов, так как эксплуатируются в агрессивной среде, которую непременно создаёт жидкое топливо.

Типичным примером служит быстроразъемная муфта TW MK-80. Она имеет внутрирезьбовой адаптер. Есть два варианта изготовления: из нержавеющей стали или латуни, оба гарантируют прочность и устойчивость к внешним факторам. Это быстросъёмное соединение Camlock TW выдерживает давление 25 бар. В качестве материала для прокладок используется тефлон или полиуретан.

В каталоге представлено быстроразъёмное евросоединение MKS 80 TW. Выполнено оно в виде муфты, используется на цистернах, выпускаемых под брендом Tankwagon Couplings. Применение соответствует стандартам DIN 28450. Материалом изготовления муфты служит латунь.

Быстроразъемные соединители «Камлок» типа DP производятся в различных размерах и модификациях:

  • DAL 50 DP – размер этой модели равен ½ дюйма. Производится быстроразъемник из горячештамповочного алюминия;
  • DAL 5DP – размер составляет ¾ дюйма. Как и в предыдущем примере, материалом изготовления служит горячештамповочный алюминий;
  • 50DPBR – эта версия быстроразъёмного соединителя «Камлок» изготавливается из латуни. Размер составляет ½ дюйма.

Подробнее предложения изложены в специальной таблице. Технические характеристики представлены для каждого типа Camlock.

Камлоки

Камлоки (camlock, cam-lock, cam lock) — БРС (быстроразъемное соединение кулачкового типа) предназначенное для быстрой стыковки промышленных шлангов диаметром до 200мм. Данные БРС удобны в использовании, в основе действия данного типа соединения лежит кулачковый принцип, что позволяет мгновенно и без дополнительных усилий соединить между собой две части.
Соединение применяется практически во всех отраслях промышленности.
Размеры соединений, поставляемых нашей компанией — от 13 мм до 200 мм или от 1/2″ до 8″.

Существует три вида камлоков: Andrews, Boss Lock, Ez Boss Lock.

Камлоки изготавливаются по американскому военному стандарту MIL-C-27487 (в 1998 году стандарт был пересмотрен и доработан до нового стандарта MIL-A-A-59326A. Изделия, изготовленные по этим стандартам, взаимозаменяются). Кроме этого, существует немецкий промышленный стандарт DIN2828. Изделия, изготовленные по DIN, взаимозаменяемы с изделиями по MIL, но имеют гладкий хвостовик. Устройство обеспечивает устойчивое к вибрации соединение с адаптером.

ВНИМАНИЕ!
Не существует стандарта для камлоков 0.5» и 8″ и обычно соединения этих размеров не могут взаимозаменяться с соединениями других производителей.

На камлоках есть 2 вида резьбы – BSP (стандартная трубная цилиндрическая европейская) и NPT (стандартная трубная американская коническая), естественно, они не стыкуются между собой. Камлоков с метрической резьбой M16 не существует.

Камлоки могут изготавливаться из алюминия, нержавеющей стали (316), латуни и полипропилена. Соединения из латуни получают штамповкой с последующей пескоструйной обработкой. Изделия из алюминия изготавливаются горячей штамповкой или литьем. При производстве соединений из нержавеющей стали используется гальванопластика и полировка.

Присоединительные части камлоков могут быть с концом под рукав или с резьбой (внутренней или наружной). Boss Lock соединения с резьбой BSP поставляются по специальному заказу.

Все соединения Boss Lock поставляются с предохранительными зажимами. Соединения Andrews и Boss Lock размером 8” невзаимозаменяемы (у Boss Lock такого размера 2 рычага, у Andrews — 4).


Соединения для высокого давления типа  DIXON и соединения Sno-Lok по размерам будут взаимозаменяться как с соединениями по стандарту MIL-C-2787, так и с соединениями по стандарту DIN 2828. Обратите внимание, что соединения для высокого давления Sno-Lok c концами под рукав используются только для плоскосворачиваемых рукавов. Соединения  для резиновых рукавов поставляются по специальному заказу.
Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.

Диапазон давления для соединений MIL-C-27487 и DIN2828

Размер

0.5″

0.75″-2″

2.5″

3″

4″

5″ и 6″



DN15

DN20-DN50

DN65

DN80

DN100

DN125-DN150

MIL-C-27487

150 psi

250 psi

150 psi

125 psi

100 psi

75 psi

DIN 2828



10 бар

10 бар

10 бар

10 бар



Давление для кулачковых соединений с пазами для высокого давления DIXON и Sno-Lok 60 бар для всех размеров, кроме 2. 5х2″ (STD 504), для которых давление — 100 бар.

Диапазон давления для полипропиленовых соединений — 100 psi/7 бар.

Примечание: Все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21°С.

Всегда в  наличии на складе в СПБ СОЕДИНЕНИЯ из  алюминия, нержавейки, полипропилена и латуни с размерами от 1/2» до 4″ (остальные размеры доступны под заказ).

Самих камлоков 8 типов — A, B, C, D, E, F, DC, DP, последние два — заглушки для ниппеля и розетки, соответственно. Также существуют переходные соединения (розетка с ниппелем, ниппель с ниппелем, розетка и конец под рукав или камлоки с фланцем).

Переходные соединения изготавливаются из алюминия и нержавеющей стали.

Обозначения камлоков

Материал:

  • Алюминий — AL/DAL (литье/горячая штамповка)
  • Нержавеющая сталь — SS
  • Латунь — BR
  • Полипропилен — PP

Размеры:

  • 0. 5” = 13 мм = 50 уе
  • 3/4” = 19 мм = 75 уе
  • 1” = 25 мм = 100 уе
  • 1 1/4” = 31 мм = 125 уе
  • 1 1/2” = 38 мм = 150 уе
  • 2” = 51 мм = 200 уе
  • 2 1/2” = 65 мм = 250 уе
  • 3” = 76 мм = 300 уе
  • 4” = 102 мм = 400 уе
  • 5” = 127 мм = 500 уе
  • 6” = 152 мм = 600 уе
  • 8” = 204 мм = 800 уе

Маркировка:

Сначала указывается размер в уе, потом буква типа камлока (A, B, C, D, E, F, DC, DP), следом материал (AL, BR, SS, PP, но не горячештампованный алюминий, он обозначается по-другому), потом тип резьбы (BSP или NPT, ставится первая буква).

Алюминий горячей штамповки ставится вперед (DAL100AB).

Камлоки из полипропилена существуют только до 400 размера включительно (4”), камлоки из латунидо 600 (6”).

Уплотнения маркируются схожим образом: размер в уе, следом буква G (обозначение, что это именно уплотнение), потом материал (BU, NE, VI, TF).

Материалы уплотнений для камлоков:

Buna-N (NBR) – наиболее часто используемый материал при производстве уплотнений. Диапазон рабочих температур от -30°С до +100°С (кратковременно до +120°С и -50°С). Обладает устойчивостью к жидкому топливу, мазуту, дизельному топливу, к большинству минеральных масел и пластичных смазок на их основе, к животному и растительному маслу и жиру, к горячей воде.

Неопрен — широко распространен в различных отраслях промышленности. Диапазон рабочих температур от -40°С до +120°С. Масло-бензостойкий материал.

Viton-A – химостойкий и температуростойкий материал широкого применения. Диапазон рабочих температур от -20°С до +200°С. Тефлон — химостойкий и очень температуростойкий материал широкого применения. Диапазон рабочих температур от -200°С до +200°С.

Быстроразъёмное соединение Камлок — ООО «Курс»



Абакан, Адлер, Альметьевск, Ангарск, Апатиты, Арзамас, Армавир, Архангельск, Асбест, Астрахань, Ачинск, Балаково, Балашиха, Барнаул, Белгород, Белорецк, Бердск, Березники, Бийск, Благовещенск, Борисоглебск, Боровичи, Братск, Брянск, Бузулук, Великие Луки, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воркута, Воронеж, Воскресенск, Воткинск, Всеволожск, Выборг, Гатчина, Глазов, Горелово, Грозный, Дзержинск, Димитровград, Дмитров, Домодедово, Ейск, Екатеринбург, Железнодорожный, Забайкальск, Зеленоград, Златоуст, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Камышин, Качканар, Кемерово, Керчь, Киров, Кирово-Чепецк, Клин, Клинцы, Ковров, Коломна, Колпино, Комсомольск-на-Амуре, Кострома, Котлас, Краснодар, Красногорск, Краснокамск, Красноярск, Кузнецк, Курган, Курск, Ленинск-Кузнецкий, Ливны, Липецк, Магадан, Магнитогорск, Майкоп, Махачкала, Миасс, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Находка, Нефтекамск, Нижневартовск, Нижний Новгород, Нижний Тагил, Новомосковск, Новокузнецк, Новороссийск, Новосибирск, Новый Уренгой, Новочебоксарск, Новочеркасск, Ногинск, Обнинск, Одинцово, Октябрьский, Омск, Орел, Оренбург, Орехово-Зуево, Орск, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Псков, Пушкин, Пушкино, Пятигорск, Ростов-на-Дону, Рыбинск, Рязань, Салават, Санкт-Петербург, Самара, Саранск, Саратов, Севастополь, Северодвинск, Сергиев Посад, Серов, Серпухов, Симферополь, Смоленск, Солнечногорск, Сосновый Бор, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Усинск, Уссурийск, Усть-Кут, Уфа, Ухта, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Чехов, Чита, Шахты, Энгельс, Южно-Сахалинск, Ярославль



А

Абакан
Адлер
Альметьевск
Ангарск
Апатиты
Арзамас
Армавир
Архангельск
Асбест
Астрахань
Ачинск



Б

Балаково
Балашиха
Барнаул
Белгород
Белорецк
Бердск
Березники
Бийск
Благовещенск
Борисоглебск
Боровичи
Братск
Брянск
Бузулук




В

Великие Луки
Великий Новгород
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжский
Вологда
Воркута
Воронеж
Воскресенск
Воткинск
Всеволжск
Выборг



Г

Гатчина
Глазов
Горелово
Грозный



Д

Дзержинск
Дмитровград
Дмитров
Домодедово



Е

Ейск
Екатеринбург



Ж

Железнодорожный



З

Забайкальск
Зеленоград
Златоуст



И

Иваново
Ижевск
Иркутск
Йошкар-Ола



К

Казань
Калининград
Калуга
Каменск-Уральский
Камышин
Качканар
Кемерово
Керчь
Киров
Кирово-Чепецк
Клин
Клинцы
Ковров
Коломна
Колпино
Комсомольск-на-Амуре
Кострома
Котлас
Краснодар
Красногорск
Краснокамск
Красноярск
Кузнецк
Курган
Курск



Л

Ленинск-Кузнецкий
Ливны
Липецк



М

Магадан
Магнитогорск
Майкоп
Махачкала
Миасс
Москва
Мурманск
Муром
Мытищи

Н

Набережные Челны
Находка
Нефтекамск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новомосковск
Новокузнецк
Новороссийск
Новосибирск
Новый Уренгой
Новочебоксарск
Новочеркасск
Ногинск



О

Обнинск
Одинцово
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск



П

Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Псков
Пушкин
Пушкино
Пятигорск



Р

Ростов-на-Дону
Рыбинск
Рязань



С

Салават
Санкт-Петербург
Самара
Саранск
Саратов
Севастополь
Северодвинск
Сергиев-Посад
Серов
Серпухов
Симферополь
Смоленск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т

Таганрог
Тамбов
Тверь
Тобольск
Тольятти
Томилино
Томск
Тула
Тюмень



У

Улан-Удэ
Ульяновск
Усинск
Уссурийск
Усть-Кут
Уфа



Х

Хабаровск
Ханты-Мансийск



Ч

Чебоксары
Челябинск
Череповец
Чехов
Чита



Ш

Шахты



Э

Энгельс



Ю

Южно-Сахалинск



Я

Ярославль

Металлорукава с БРС Camlock (Камлок).

Завод Standart

Прокручивайте таблицу



Металлорукав с окончанием Camlock
CAMLOCK с наконечником под приварку CAMLOCK с наконечником с внутренней резьбой
РозеткаCLC Ниппель CLE Розетка CLD Ниппель CLA



CAMLOCK с наконечником с наружной резьбой CAMLOCK с заглушкой
РозеткаCLB Ниппель CLF Розетка CLDC Ниппель CLDP



Ду, мм 15 20 25 32 40 50 65 80 100 125 150
Ррабbar 10 17 17 17 17 17 10 8 7 5 5



Металлорукав с БРС (быстроразъемное соединение) Camlock нашли широкое применение, когда необходимо в кратчайшие сроки осуществить соединение или разъединение промышленных рукавов и шлангов с трубопроводной арматурой. С помощью быстроразъемного соединения можно быстро без вспомогательных средств соединить МРВД друг с другом, подключить нержавеющий металлорукав к цистерне, насосу, вакуумной установке. Кулачковый механизм быстроразъемного соединения Камлок обеспечивает герметичное соединение, которое устойчиво к механическим воздействиям. Рукав нержавеющий высокого давления (РНВД) с БРС идеально подходит для систем трубопроводов, которые регулярно подвергаются техническому обслуживанию. Основным достоинством РНВД с Камлок является то, что стыковка соединения производится вручную.



Наш завод металлорукавов «Стандарт» изготавливает надежные металлорукава с БРС из нержавеющей стали высокого качества. На всех этапах производства быстросъемные МРВД и РНВД тестируются на специальных лабораторных стендах. Каждый десятый рукав высокого давления проходит проверку повышенным давлением. Таким образом наш завод гарантирует высокое качество и надежность нашей продукции. Металлорукава высокого давления, изготовленные на нашем заводе, работают без замены на протяжении десятков лет.



Завод «Стандарт» производит металлорукава высокого давления со следующими типами окончаний Камлок:

  • Camlock (Камлок) с наконечником под приварку;
  • Camlock (Камлок) с наконечником с внутренней резьбой;
  • Camlock (Камлок) с наконечником с наружной резьбой;
  • Camlock (Камлок) с заглушкой.



На рынке производителей МРВД, металлорукава с БРС встречаются со следующими названиями:

  • Металлорукав с БРС КД, КМ, КА, ГКА, КБ, ГКБ;
  • Б31. МРВД с БРС камлок под приварку;
  • Б32. МРВД с БРС камлок с внутренней резьбой;
  • Б33. МРВД с БРС камлок с наружной резьбой;
  • Б34. МРВД с БРС камлок с заглушкой;
  • Б35. Б36. МРВД с клиновыми БРС.



Наш завод готов работать и работает по индивидуальным заказам. Для этого необходимо выслать техническое задание, в котором указать специальные размеры на рукав гофрированный. Нержавеющий металлорукав изготавливается по желанию заказчика с арматурой и необходимыми окончаниями. Гофрированный металлорукав надежен, так как изготавливается с сильфонами из нержавеющей стали с добавлением хрома.

Купить рукав нержавеющий с БРС на нашем заводе можно от 1 штуки и до больших партий. Для оптовых покупателей предусмотрена система скидок и бонусов. Сопровождают покупку от момента начала сделки и до доставки покупателю опытные специалисты коммерческого отдела нашего завода.

Завод расположен в городе Санкт-Петербург (СПб), но доставка быстросъемных металлорукавов осуществляется во все города Российской Федерации. Доставку можно оформить как стандартным транспортом (грузовой автомобиль, железнодорожный транспорт), так и в ускоренном режиме (авиаперевозки). На протяжении всего следования груза его можно отследить и проконтролировать режим доставки.

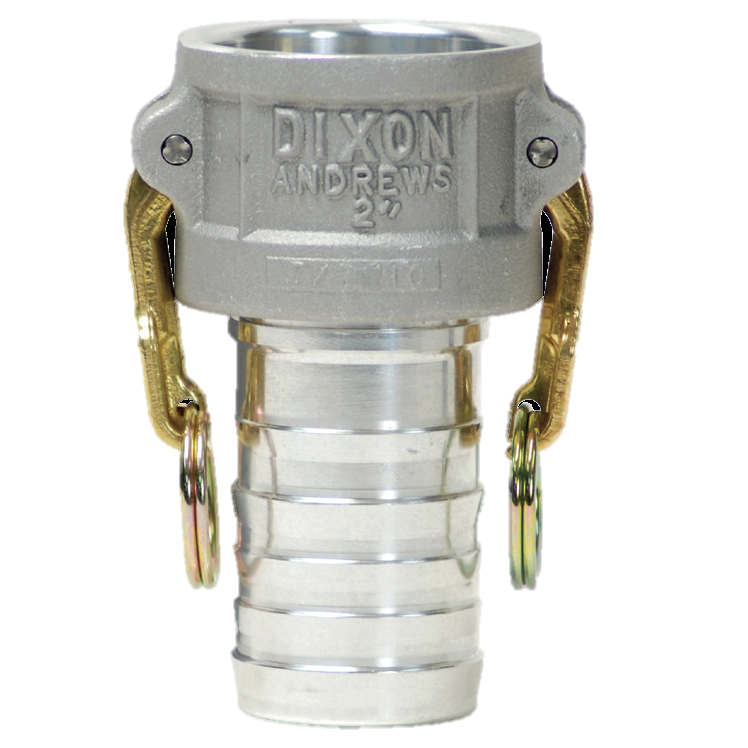

Камлок тип C DIXON кулачковое соединение

Кулачковое соединение (КАМЛОК) тип C
Размер
дюймы
Размер
мм
Артикул
(BSP)
Материал
1/2″ 13 DAL50C Горячештамповочный
алюминий
3/4″ 19 DAL75C Горячештамповочный
алюминий
1″ 25 DAL100C Горячештамповочный
алюминий
1 1/4″ 31 DAL125C Горячештамповочный
алюминий
1 1/2″ 38 DAL150C Горячештамповочный
алюминий
2″ 51 DAL200C Горячештамповочный
алюминий
2 1/2″ 65 DAL250C Горячештамповочный
алюминий
3″ 76 DAL300C Горячештамповочный
алюминий
4″ 102 DAL400C Горячештамповочный
алюминий
1/2″ 13 50CBR Латунь
3/4″ 19 75CBR Латунь
1″ 25 100CBR Латунь
1 1/4″ 31 125CBR Латунь
1 1/2″ 38 150CBR Латунь
2″ 51 200CBR Латунь
2 1/2″ 65 250CBR Латунь
3″ 76 300CBR Латунь
4″ 102 400CBR Латунь
5″ 127 500CBR Латунь
6″ 152 600CBR Латунь
1/2″ 13 50CSS Нержавеющая
сталь
3/4″ 19 75CSS Нержавеющая
сталь
1″ 25 100CSS Нержавеющая
сталь
1 1/4″ 31 125CSS Нержавеющая
сталь
1 1/2″ 38 150CSS Нержавеющая
сталь
2″ 51 200CSS Нержавеющая
сталь
2 1/2″ 65 250CSS Нержавеющая
сталь
3″ 76 300CSS Нержавеющая
сталь
4″ 102 400CSS Нержавеющая
сталь
5″ 127 500CSS Нержавеющая
сталь
6″ 152 600CSS Нержавеющая
сталь
3/4″ 19 75CPP Полипропилен
1″ 25 100CPP Полипропилен
1 1/2″ x 1 1/4″ 38×31 125CPP Полипропилен
1 1/2″ 38 150CPP Полипропилен
2″ 51 200CPP Полипропилен
3″ 76 300CPP Полипропилен
4″ 102 400CPP Полипропилен

Носико-рычажные соединения БРС Камлок

Быстроразъёмные носико-рычажные соединения «KAMLOK»

Соединения типа Камлок могут быть изготовлены из следующих материалов (по возрастанию стоимости):
-полипропилен;
-алюминий;
-бронза;
-нержавеющая сталь;

Рабочее давление соединений камлок по DIN 2828 не более 10 Бар.
Возможны специальные исполнения для давления до 60 Бар.
Материал БРС влияет на коррозионную и химическую стойкость соединений и срок эксплуатации.

Соединения камлок стандартно комплектуются уплотнительными кольцами из синтетического. каучука (Buna-N), возможна комплектация соединений кольцами из других материалов (Экстра плотный синт. каучук (Buna-N), Витон (Viton-A), Этилен пропилен, Неопрен, Белый неопрен*, Белый Синт. каучук (Buna-N)*, Силикон, Сульфохлорированный полиэтилен (Hypalon-CSM), Тефлон синт. каучук, Тефлон витон, Тефлон, белый синт. каучук*, Тефлон этилен пропилен, Тефлон, инкапсулированный силиконом*, Тефлон, инкапсулированный витоном, Тефлон Accordion**)
*все материалы утверждены FDA ** Рекомендуется только для вязких жидкостей



Внутренний
O рукава, мм.

Резьбовое
соединение.

Inch, Диаметр

ALA

ALF

ALE

ALDP (заглушка)

Уплотнительная
Прокладка

Хомут 5050

Цена с НДС,?/ шт.

25

1

8,84

11,62

9,68

2,44

32

1 1/4

10,78

17,48

11,96

2,84

40

1 1/2

12,14

13,34

11,14

2,84

50

2

11,30

16,40

13,84

3,12

65

2 1/2

20,20

30,30

27,84

3,36

75

3

18,12

31,20

20,16

3,60

100

4

43,00

43,18

50,26

4,56

126,88

150

6

79,42

121,88

121,88

322,08

Внутренний
диаметр рукава, мм.

Резьбовое
соединение.
Inch, Диаметр

ALD

ALB

ALC

ALDC (заглушка)

Хомут 5565

Хомут 5567

25

1?

18,68

20,20

16,60

4,48

7,76

32

1 1/4

20,48

20,80

17,86

4,48

8,24

40

1 1/2

21,38

21,20

19,28

5,18

8,24

50

2

24,04

21,00

22,02

5,18

9,18

65

2 1/2

37,20

32,80

32,94

5,64

9,18

75

3

35,40

33,00

32,20

6,34

10,36

100

4

56,92

52,60

54,90

6,34

10,36

150

6

147,46

125,82

157,56

11,30

Материал указанных соединений–алюминий (по запросу — бронза, полипропилен, нерж. сталь).
Материал указанных прокладок – нитрил (по запросу – ЕРDM, витон, тефлон/силикон, тефл./витон)
Максимальное давление 16 атм.

По вопросам комплектации и цены обращайтесь к нашим специалистам.



Фитинги Camlock — Муфты Camlock

Фитинги

Camlock также известны как фитинги с кулачком и канавкой или муфты Camlock. Включенные типы материалов: алюминий, нержавеющая сталь, латунь и полипропиленовые фитинги для шлангов Camlock. Используемые во многих различных отраслях и сферах применения, шланговые соединители с кулачковым замком, которые включают термин Cam Lock Quick Connect, очень полезны при подсоединении или отсоединении трубы, трубки или шланга. В дополнение к стандартной муфте с кулачковым замком для шланга мы предлагаем специальные типы переходных фитингов с кулачковым замком и переходников для золотников, а также ниппели KC и шаровые краны из нержавеющей стали. При выборе подходящих муфт с кулачком и пазом важно учитывать химическую совместимость технологической жидкости и температуру процесса. Наши соединители для шлангов Camlock изготавливаются в соответствии со спецификациями мельниц, которые обеспечивают правильное соединение переходника с наружной резьбой и кулачковой муфты с внутренней резьбой. Купите онлайн или отправьте запрос, мы здесь, чтобы помочь вам с вашим приложением Hose Cam Lock Fittings! (* Кулачковые и пазовые муфты нельзя использовать со сжатым воздухом или паром.)

Что такое муфта Camlock?

Это лучшая цена из всех доступных быстроразъемных соединений.Соединение состоит из двух частей, которые используются для соединения труб, трубок и шланга.

Как работает фитинг с кулачком и пазом

Соединение состоит из переходника с наружной резьбой и муфты с внутренней резьбой, которые при соединении образуют неподвижное соединение, соединяющее трубу или шланг вместе. Они быстры и просты в использовании и не требуют инструментов для работы.

  • Кулачковый адаптер с наружной резьбой подходит к муфте с внутренней резьбой (с рычагами).
  • Оказавшись внутри, ручки муфты кулачка могут быть закрыты одновременно.

Быстроразъемные муфты будут оставаться соединенными, пока обе ручки не будут потянуты вверх, освобождая соединение. Предусмотрены английские булавки, чтобы удерживать ручки на месте, в большинстве случаев они не нужны.

В соединительной муфте с внутренней резьбой уже установлена ​​утопленная прокладка, которая образует воздухонепроницаемое уплотнение при соединении с соединением фитинга с охватываемым кулачком.

Материалы Camlock

  • Алюминий (AL)
  • Нержавеющая сталь (SS)
  • Латунь (BR)
  • Полипропилен (ПП)

Материал прокладки кулачка и канавки

Цельнометаллические кулачковые рычажные муфты стандартно поставляются с нитрилом из буна-нитрила.Poly Camlocks поставляются с прокладками из EPDM для большей кислотостойкости.

  • Буна-нитрил (Buna N)
  • EPDM
  • Витон
  • Тефлон (PTFE) доступен по специальному заказу.

Размеры

Доступны размеры от ½ до 6 дюймов для алюминия, латуни и нержавеющей стали. Полипропилен поставляется размером от ½ «до 4». Все фитинги kamlock ½ ”стандартно поставляются с 2 ручками для повышения производительности.

Рабочее давление

Стандартное рабочее давление муфт кулачкового рычага составляет 150 фунтов на кв. Дюйм для большинства типоразмеров.Подробную информацию о номинальном давлении для каждого размера см. На странице технических характеристик.

Нитки

Национальная трубная резьба (NPT) предназначена для плотного прилегания при нарезании на трубу. Имеются зазубрины на концах шланга для непосредственной установки в шланг.

Различные типы фитингов с кулачковым замком (стандартные типы)

  • Тип A — переходник с внутренней резьбой NPT
  • Тип B — кулачковая муфта с наружной резьбой NPT
  • Тип C — кулачковая муфта с внутренней резьбой и зазубриной на конце шланга
  • Тип D — кулачковая муфта с внутренней резьбой NPT

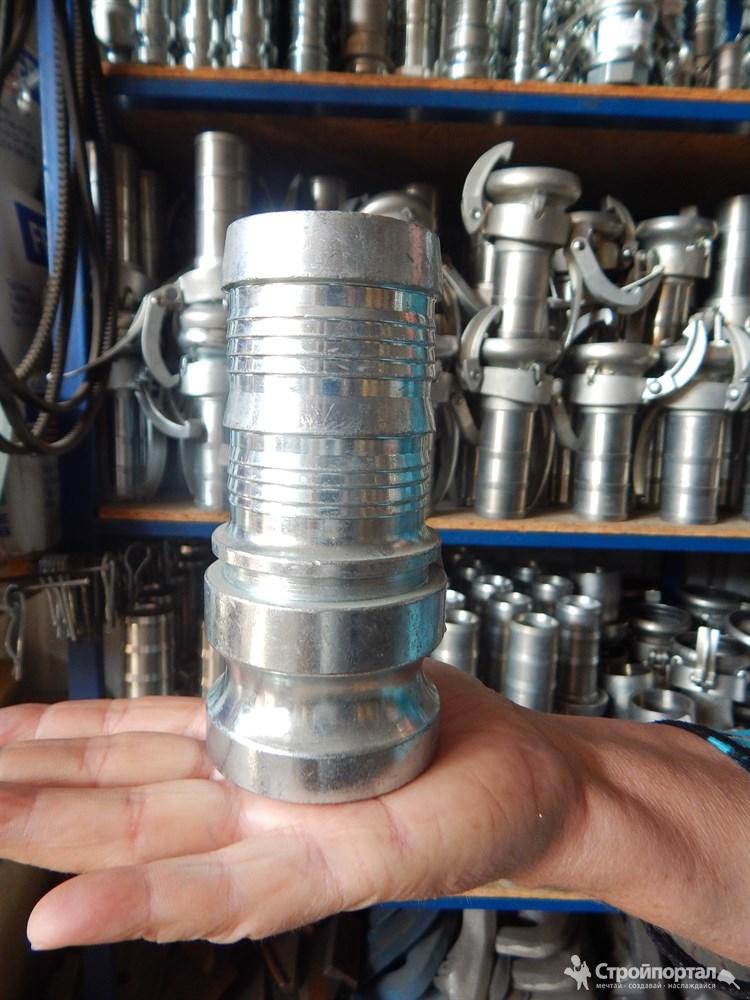

  • Тип E — кулачковый адаптер с зазубриной на конце шланга
  • Тип F — адаптер camlock с наружной резьбой NPT
  • Тип DC — Пылезащитные колпачки для переходников с наружной резьбой
  • Тип DP — заглушки для муфт с внутренней резьбой

Особые типы

  • Самоблокирующиеся ручки (в наличии)
  • Стыковая сварка без резьбы и сварка с враструб (можно произвести или получить у местного поставщика)
  • Фланцевые концы (можно изготовить или получить у местного поставщика)
  • Фурнитура под заказ, для специальных заказов звоните

Запасные части

У нас есть полный ассортимент сменных прокладок и узлов ручек, колец и штифтов для всех размеров.

Приложения для быстрого отключения Cam Lock

Используется на трубах, шлангах, насосно-компрессорных трубах, насосах и резервуарах для жидкостей и порошков. Используется почти во всех отраслях промышленности, где транспортируются жидкости и порошки, включая топливо и масло, воду, химические вещества, краски и красители, продукты питания и напитки, клеи, фармацевтику, очистку, строительство, горнодобывающую промышленность, сельское хозяйство, а также на военных и правительственных объектах. другие.

Как определить и заказать фитинги Camlock

Предоставление информации ниже облегчит быстрый заказ.Разместите заказ по номеру детали.

Pro Flow Деталь Размер (дюйм) Материал корпуса муфты Материал ручки Материал прокладки
A: Адаптер с внешней резьбой 050: 1/2 « AL: Алюминий BR: латунь БН: Буна
B: муфта с внутренней резьбой 075: 3/4 «
C: Муфта шлангового хвостовика 100: 1 « BR: латунь E: EPDM
D: Муфта с внутренней резьбой 125: 1 1/4 «
E: Адаптер шлангового хвостовика 150: 1 1/2 « SS: нержавеющая сталь, тип 316 SS: нержавеющая сталь, тип 304
F: переходник с наружной резьбой 200: 2 « В: Витон
DC: крышка воздуховода 400: 4 «
DP: Пылезащитная заглушка 500: 5 « PP: полипропилен
AW: адаптер BW или SW 600: 6 дюймов

Определите тип муфты kamlock по номеру детали:
Например: D200-SS = Муфта с внутренней резьбой — размер 2 дюйма — Корпус из нержавеющей стали

О шланговых фитингах Proflow Camlock

Муфты

с кулачком и пазом — самые распространенные в мире быстроразъемные муфты и наша основная линейка продуктов. Pro Flow Dynamics базируется в Южной Калифорнии и поставляет эти фитинги по всей стране более десяти лет с момента основания компании.

Все наши соединители шлангов с кулачковым замком производятся в соответствии с утвержденными федеральными стандартами (A-A59326 / MIL-C-27487), что делает их совместимыми со всеми другими кулачковыми муфтами, также изготовленными по спецификации, включая муфту PT и муфту Dixon. Мы тесно сотрудничаем с нашими производителями, имеющими сертификат ISO 9001, и можем выполнять индивидуальные детали и специальные заказы.

Ассортимент нашей продукции

Мы поставляем полный ассортимент кулачковых муфт, большая часть которых находится на нашем складе. Специальные детали могут быть изготовлены на заказ, а специальные детали, а также детали очень большого размера (8–12 дюймов) можно заказать у местных поставщиков для более быстрой доставки. Мы стремимся отправить товар в тот же день, когда был размещен заказ.

  • Общий (Стандартный)
  • Premium Snaplock (доступен по специальному заказу, с указанием времени выполнения)
  • Ручки самоблокирующиеся

Все наши муфты взаимозаменяемы с фитингами Dixon Camlock, банджо-кулачками и фитингами PT Coupling Cam и Groove.

Муфты с кулачковым замком США и весь мир

Pro Flow Dynamics — национальный дистрибьютор, расположенный в Южной Калифорнии. Мы также отправляем в Канаду и Мексику. Мы регулярно отправляем товары международным компаниям, у которых есть грузоотправители в США, и у нас есть возможность отправлять по всему миру прямые поставки для более крупных заказов. Пожалуйста, напишите нам для получения дополнительной информации о вариантах доставки по адресу [email protected]

Мы отправляем в основном со склада и по большей части отправляем в тот же день, когда размещен заказ.Для оформления заказа звоните нам: 951-279-5500.

Если вы не можете найти нужные вам кулачковые фитинги, позвоните нам.

Мы можем поставить специальные фитинги и детали на заказ.

Форсунки Camlock (Cam & Groove)

Форсунки Camlock

Продукция 1-2 из 2

Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

Цена: 67 долларов. 24

Номер товара: A15CLN15RD —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер товара: A15CLN15RD —

Алюминиевая форсунка с кулачком и канавкой 1 1/2 «имеет возможность отключения, распыления или прямого потока.Сопло диаметром 1 1/2 дюйма для тяжелых условий эксплуатации с резьбой NPSH. Как мы проводили испытания форсунок. Мы использовали самовсасывающий водяной насос Honda с двухдюймовым входом и двумя выходами, производительностью 135 галлонов в минуту (галлонов в минуту). Насадка была прикреплена к шлангу длиной 50 футов и 1 1/2 дюйма. Давление насоса составляло приблизительно 60 фунтов на квадратный дюйм. Галлонов в минуту было рассчитано количество галлонов, которое может заполнить форсунка …

Цена: 56 долларов.23

Номер товара: A2CLN2PRD —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер товара: A2CLN2PRD —

Пластиковая 2-дюймовая насадка с резьбой NPSH, прикрепленная к 2-дюймовому алюминиевому внутреннему кулачковому замку с резьбой NPT. Как мы проводили испытания форсунок. Мы использовали самовсасывающий водяной насос Honda с двухдюймовым входом и двумя выходами, производительностью 135 галлонов в минуту (галлонов в минуту). Насадка была прикреплена к шлангу длиной 50 футов 2 дюйма. Давление насоса составляло приблизительно 60 фунтов на квадратный дюйм. Галлоны в минуту рассчитывались путем измерения количества галлонов, которое сопло могло заполнить большой контейнер в течение одной минуты. Результат …

Алюминиевые замки с резьбой для пожарного шланга

Пожарный шланг Camlocks

Продукция 1-22 из 22

Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

Цена: 31 доллар. 11

Пункт №: GA15M15MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт №: GA15M15MNH —

Алюминий 1.Муфта с наружной резьбой 5 дюймов (Cam & Groove) с наружной резьбой NH 1,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внешняя сторона этого адаптера будет подключаться только к внутреннему замку 1 1/2 дюйма. Сторона с наружной резьбой этого адаптера будет подключаться только к национальному шлангу с внутренней резьбой 1 1/2 дюйма (NH) или с резьбой национального стандарта (NST). ). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это резьба NST или национальная стандартная резьба ….

Цена: 35 долларов.80

Пункт №: GA15F15MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт №: GA15F15MNH —

Алюминий 1.Муфта с внутренним кулачком 5 дюймов (Cam & Groove) с наружной резьбой NH 1,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона этого адаптера с внутренней резьбой будет подключаться только к 1 1/2 дюйма с наружной резьбой. Сторона с наружной резьбой этого адаптера будет подключаться только к национальному шлангу с внутренней резьбой 1 1/2 дюйма (NH) или с резьбой национального стандарта (NST). ). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 35 долларов.40

Номер позиции: GA15F15FNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер позиции: GA15F15FNH —

Алюминий 1. Муфта с внутренним замком 5 дюймов (Cam & Groove) с внутренней резьбой NH 1,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона этого адаптера с внутренней резьбой будет подключаться только к 1 1/2 «входному кулачковому замку. Сторона с внутренней резьбой этого адаптера будет подключаться только к 1 1/2» наружному шлангу National (NH) или национальной стандартной резьбе (NST) ). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или национальный стандарт …

Цена: 32 доллара.18

Пункт №: GA20M15MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт №: GA20M15MNH —

Hi-Viz алюминиевая 2-дюймовая муфта с наружной резьбой (Cam & Groove) с наружной резьбой NH 1 1/2 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: Внешняя сторона этого адаптера будет подключаться только к 2-дюймовому внутреннему кулачковому замку. Сторона с наружной резьбой этого адаптера будет подключаться только к 1 1/2-дюймовому внутреннему шлангу национального стандарта (NH) или национальной стандартной резьбы (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или национальный стандарт …

Цена: 24 доллара.60

Пункт №: GA20M15FNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт №: GA20M15FNH —

Алюминий 2. Муфта с наружной резьбой 0 дюймов (Cam & Groove) с внутренней резьбой NH 1,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внешняя сторона этого адаптера будет подключаться только к 2-дюймовому гнезду camlock. Сторона с внутренней резьбой этого адаптера будет подключаться только к 1 1/2-дюймовому наружному шлангу национального стандарта (NH) или с резьбой национального стандарта (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 38 долларов.20

Пункт №: GA20F15MNH —

Доступность: Нет в наличии

Вид

Доступность: Нет в наличии

Пункт №: GA20F15MNH —

Алюминий 2. Муфта с внутренним кулачком 0 дюймов (Cam & Groove) с наружной резьбой NH 1,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона с внутренней резьбой этого адаптера будет подключаться только к 2-дюймовому входному замку. Сторона с наружной резьбой этого адаптера будет подключаться только к 1 1/2-дюймовому внутреннему шлангу национального стандарта (NH) или с резьбой национального стандарта (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 39 долларов.04

Пункт №: GA20F15FNH —

Доступность: Нет в наличии

Вид

Доступность: Нет в наличии

Пункт №: GA20F15FNH —

Алюминий 2. Муфта с внутренним кулачком 0 дюймов (Cam & Groove) с внутренней резьбой NH 1,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона с внутренней резьбой этого адаптера будет подключаться только к 2-дюймовому разъему с наружной резьбой. Сторона с внутренней резьбой этого адаптера будет подключаться только к 1 1/2 дюйма с наружной резьбой National Hose (NH) или с национальной стандартной резьбой (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это резьба NST или национальная стандартная резьба ….

Цена: 29 долларов.49

Пункт №: GA20M25MNH —

Доступность: ограниченное количество

Вид

Доступность: ограниченное количество

Пункт №: GA20M25MNH —

Алюминий 2. Муфта с наружной резьбой 0 дюймов (Cam & Groove) и наружной резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: Внешняя сторона этого адаптера будет подключаться только к 2-дюймовому внутреннему кулачковому замку. Сторона с наружной резьбой этого адаптера будет подключаться только к национальному шлангу 2 1/2 дюйма с внутренней резьбой (NH) или национальной стандартной резьбой (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это резьба NST или национальная стандартная резьба. НСТ …

Цена: 30 долларов.77

Пункт №: GA20M25FNH —

Доступность: Нет в наличии

Вид

Доступность: Нет в наличии

Пункт №: GA20M25FNH —

Алюминий 2. Муфта с наружной резьбой 0 дюймов (Cam & Groove) и внутренней резьбой NH 2,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: Внешняя сторона этого адаптера будет подключаться только к 2-дюймовому гнездовому замку. Сторона с внутренней резьбой этого адаптера будет подключаться только к 2 1/2-дюймовому наружному шлангу национального стандарта (NH) или с резьбой национального стандарта (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 39 долларов.80

Пункт №: GA20F25MNH —

Доступность: ограниченное количество

Вид

Доступность: ограниченное количество

Пункт №: GA20F25MNH —

Алюминий 2. Муфта с внутренней резьбой 0 дюймов (Cam & Groove) и наружной резьбой NH 2,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внутренняя сторона этого адаптера будет подключаться только к 2-дюймовому входному замку. Сторона с наружной резьбой этого адаптера будет подключаться только к 2 1 / 2-дюймовый внутренний шланг национального стандарта (NH) или резьба национального стандарта (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 39 долларов.00

Пункт №: GA20F25FNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт №: GA20F25FNH —

Алюминий 2. Муфта с внутренним кулачком 0 дюймов (Cam & Groove) с внутренней резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона с внутренней резьбой этого адаптера будет подключаться только к 2-дюймовому входному замку. Сторона с внутренней резьбой этого адаптера будет подключаться только к 2 1/2 дюйма с наружной резьбой National Hose (NH) или National Standard Thread (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это резьба NST или национальная стандартная резьба ….

Цена: 28 долларов.32

Номер позиции: GA25M25MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер позиции: GA25M25MNH —

Алюминий 2. Муфта с наружной резьбой 5 дюймов (Cam & Groove) и наружной резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внешняя сторона этого адаптера будет подключаться только к внутреннему кулачковому замку 2 1/2 дюйма. Сторона с наружной резьбой этого адаптера будет подключаться только к внутреннему шлангу 2 1/2 дюйма национального стандарта (NH) или с резьбой национального стандарта (NST). ). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это резьба NST или национальная стандартная резьба ….

Цена: 34 доллара.60

Номер позиции: GA25M25FNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер позиции: GA25M25FNH —

Алюминий 2. Муфта с наружной резьбой 5 дюймов (Cam & Groove) и внутренней резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внешняя сторона этого адаптера будет подключаться только к внутреннему кулачковому замку 2 1/2 дюйма. Сторона с внутренней резьбой этого адаптера будет подключаться только к национальному шлангу с наружной резьбой 2 1/2 дюйма (NH) или национальной стандартной резьбой (NST). ). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или национальный стандарт …

Сделано в США

Цена: 58 долларов.71

Номер позиции: DA25F25MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер позиции: DA25F25MNH —

Алюминиевая муфта с внутренней резьбой 2 1/2 дюйма (кулачок и паз) с наружной резьбой NH 2 1/2 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внутренняя сторона этого адаптера будет подключаться только к 2 1/2 дюймовой вилке camlock. Сторона с наружной резьбой этого адаптера будет подключаться только к Шланг национального стандарта (NH) с внутренней резьбой 2 1/2 дюйма или стандартная резьба национального стандарта (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 50 долларов.20

Пункт #: GA25F25MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт #: GA25F25MNH —

Алюминий 2. Муфта с внутренней резьбой 5 дюймов (Cam & Groove) и наружной резьбой NH 2,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внутренняя сторона этого адаптера будет подключаться только к 2 1/2 дюймовой вилке camlock. Сторона с наружной резьбой этого адаптера будет подключаться только к Шланг национального стандарта (NH) с внутренней резьбой 2 1/2 дюйма (NH) или резьба по национальному стандарту (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

Цена: 49 долларов.40

Пункт #: GA25F25FNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт #: GA25F25FNH —

Алюминий 2. Муфта с внутренней резьбой 5 дюймов (Cam & Groove) и внутренней резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона этого адаптера с внутренней резьбой будет подключаться только к 2 1/2 дюйма с наружной резьбой. Сторона с внутренней резьбой этого адаптера будет подключаться только к национальному шлангу с наружной резьбой 2 1/2 дюйма (NH) или с резьбой национального стандарта (NST). ). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или национальный стандарт …

Цена: 34 доллара.20

Пункт №: GA30M25MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Пункт №: GA30M25MNH —

Алюминий 3. Муфта с наружной резьбой 0 дюймов (Cam & Groove) и наружной резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: Внешняя сторона этого адаптера будет подключаться только к 3-дюймовому внутреннему кулачковому замку. Сторона с наружной резьбой этого адаптера будет подключаться только к национальному шлангу с внутренней резьбой 2 1/2 дюйма (NH) или с национальной стандартной резьбой (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это резьба NST или национальная стандартная резьба. НСТ …

Сделано в США

Цена: 53 доллара.75

Номер товара: DA30M25FNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер товара: DA30M25FNH —

Алюминиевая 3-дюймовая муфта с наружной резьбой (Cam & Groove) и внутренней резьбой NH 2 1/2 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внешняя сторона этого адаптера будет подключаться только к 3-дюймовому внутреннему кулачковому замку. 2-дюймовый национальный шланг с наружной резьбой (NH) или с резьбой по национальному стандарту (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или National …

Цена: 41 доллар.11

Пункт №: GA30M25FNH —

Доступность: ограниченное количество

Вид

Доступность: ограниченное количество

Пункт №: GA30M25FNH —

Алюминий 3. Муфта с наружной резьбой 0 дюймов (Cam & Groove) и внутренней резьбой NH 2,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: внешняя сторона этого адаптера будет подключаться только к 3-дюймовому внутреннему кулачковому замку. 2-дюймовый национальный шланг с наружной резьбой (NH) или с резьбой по национальному стандарту (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Сделано в США

Цена: 70 долларов.57

Номер позиции: DA30F25MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер позиции: DA30F25MNH —

Алюминиевая 3-дюймовая муфта с внутренним кулачком (Cam & Groove) с наружной резьбой 2 1/2 дюйма NH с жесткой проушиной коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона с внутренней резьбой этого адаптера будет подключаться только к 3-дюймовому входному замку. Сторона с наружной резьбой этого адаптера будет подключаться только к национальному шлангу с внутренней резьбой 2 1/2 дюйма (NH) или с национальной стандартной резьбой (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или National …

Цена: 51 доллар.40

Пункт #: GA30F25MNH —

Наличие: Есть в наличии

Вид

Наличие: Есть в наличии

Номер позиции: GA30F25MNH —

Алюминий 3. Муфта с внутренней резьбой 0 дюймов (Cam & Groove) и наружной резьбой NH 2,5 дюйма с жестким выступом коромысла. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона с внутренней резьбой этого адаптера будет подключаться только к 3-дюймовому входному замку. Сторона с наружной резьбой этого адаптера будет подключаться только к национальному шлангу с внутренней резьбой 2 1/2 дюйма (NH) или с национальной стандартной резьбой (NST). Наиболее распространенный тип резьбы, используемый сегодня в пожарных частях, — это NST или …

.

Цена: 53 доллара.16

Пункт #: GA30F25FNH —

Доступность: ограниченное количество

Вид

Доступность: ограниченное количество

Пункт #: GA30F25FNH —

Hi-Viz Алюминий 3. Муфта с внутренним кулачком 0 дюймов (Cam & Groove) с внутренней резьбой NH 2,5 дюйма. Ни при каких обстоятельствах нельзя использовать кулачковые и пазовые муфты для работы со сжатым воздухом или паром! Соединения: сторона с внутренней резьбой этого адаптера будет подключаться только к 3-дюймовому входному замку. Сторона с внутренней резьбой этого адаптера будет подключаться только к 2 1/2 дюйма с наружной резьбой National Hose (NH) или с национальной стандартной резьбой (NST). Наиболее распространенный тип резьбы, используемый сегодня пожарными службами, — это NST или национальный стандарт …

Полное руководство по фитингам Camlock

Как выбрать правильный фитинг Camlock?

При указании фитинга требуется семь полей информации.Аббревиатура этого слова ШТАМПОВАНА, что означает:

.
  • S — Размер
  • T — Температура
  • A — Приложение
  • M — Материал (или используемая среда)
  • P — Требуется номинальное давление
  • E — Концевые фитинги и соединения (тип резьбы)
  • D — Доставка (любые дополнительные услуги, такие как сертификаты материалов)

Подробнее о STAMPED читайте в нашем блоге здесь

По какому стандарту производятся кулачковые замки?

Стандарт для кулачковых и пазовых муфт основан на военной спецификации США Mil-C-27487. заменен A-A-59326D.Первоначальная спецификация была заменена новым стандартом, но все же гарантирует взаимозаменяемость муфт, разработанных по одной спецификации. Миль-С-27487 указаны методы литья, материалы, размеры, допуски, номинальное давление и контроль процедуры.

Европейский стандарт

Европейский стандарт EN 14420-7 был одобрен CEN в сентябре 2004 года и применялся к кулачковым и пазовым муфтам, изготовленным в соответствии с американским военным стандартом, как указано выше.Этот американский стандарт распространяется не на сторону подсоединения шланга, а только на сторону муфты.

Фитинги

Camlock, произведенные в соответствии с EN 14420-7, взаимозаменяемы с фитингами, произведенными в соответствии с исходным стандартом MIL-C-27487, но отличаются конструкцией хвостовика шланга, резьбой и номером детали. К деталям с внутренней резьбой было добавлено уплотнение с плоской резьбой и добавлен гладкий хвостовик шланга, соответствующий EN 14420-7 / DIN 2828, для сборки с предохранительными зажимами, соответствующими EN 14420-3 / DIN 2817.

Можно ли заменить Camlocks?

Между производителями кулачковые и пазовые муфты взаимозаменяемы, за исключением ½ дюйма (12,5 мм), 5 дюймов и 8 дюймов. Спецификация Mil A-A-59326A не распространяется на 5-дюймовые и 8-дюймовые муфты с кулачком и пазом из-за присутствия на сегодняшнем рынке двух версий муфт с кулачком и пазом.

Существуют ли ограничения на использование Camlocks в сборках?

Хвостовики шлангов с большими зазубринами не предназначены для сборки с обжимными кольцами или втулками.В случае обжатия это может привести к необратимому повреждению шланга, когда более крупные зубцы на стержне врежутся во внутреннюю стенку шланга. Это приводит к утечке и / или необратимому выходу из строя шланга.

Примечание. Муфты Cam & Groove никогда не должны использоваться для пара или сжатого воздуха.

Фитинги Camlock — Шаровые краны из нержавеющей стали

ФИТИНГИ И МУФТЫ ДЛЯ БЛОКИРОВКИ

Если вы ищете фитинги с кулачковым замком, шаровые краны из нержавеющей стали, ниппели KC или фитинги в целом, мы вам поможем!

Наши фитинги camlock относятся к военному классу и предлагаются из алюминия, нержавеющей стали, латуни и полипропилена.

Чтобы помочь сбалансировать наше предложение кулачковых муфт, мы представили наши шаровые краны из нержавеющей стали из нержавеющей стали марки 316, чтобы конкурировать с дорогими латунными шаровыми кранами, которые в настоящее время представлены на рынке. Многие из наших клиентов используют эти шаровые краны для DEF (жидкость для выхлопных газов) или общих химических / промышленных проектов, где требуются коррозионно-стойкие смачиваемые материалы.

Обязательно свяжитесь с нами, если вы не можете найти здесь размер ниппелей или фитингов KC, и мы будем рады помочь вам.

Алюминиевые фитинги Camlock

Алюминиевые фитинги Camlock

обеспечивают стабильное номинальное давление по доступной цене. Эти кулачковые замки производятся с использованием неразъемной отливки в форму, обеспечивающей оптимальные прочностные характеристики.

Смотри сейчас

Фитинги Camlock из нержавеющей стали

Фитинги Camlock из нержавеющей стали

обладают наивысшими показателями давления среди всех предлагаемых нами материалов. Марка нержавеющей стали 316 обеспечивает высочайшую стойкость к химической коррозии в суровых условиях окружающей среды.

Смотри сейчас

Латунные фитинги Camlock

Латунные фитинги Camlock уже много лет используются в нефтегазовой отрасли. Наши латунные кулачковые замки отлиты из ковки размером от 1/2 до 3 дюймов, а остальные размеры отлиты в песчаные формы. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ЛАТУННЫЕ БУЛОЧКИ НА ПИТЬЕВОЙ ВОДЕ, поскольку они могут содержать свинец

. Смотри сейчас

Полипропиленовые фитинги Camlock

Полипропиленовые фитинги Camlock чаще всего используются в сельском хозяйстве и являются наиболее экономичными из всех предлагаемых материалов.Они изготовлены из кислотостойкого полипропилена, армированного на 20%.

Смотри сейчас

Шаровые краны из нержавеющей стали

Шаровые краны из нержавеющей стали, изготовленные из нержавеющей стали марки 316, становятся новым стандартом, поскольку цены на латунные шаровые краны растут из-за затрат на материалы во всем мире. Наши шаровые краны из нержавеющей стали оснащены тефлоновыми седлами, резьбой NPT и имеют максимальную коррозионную стойкость при невысокой стоимости.

Смотри сейчас

Аксессуары для Camlock

Здесь находятся аксессуары для кулачковых замков, такие как узлы рукоятки и штифта из нержавеющей стали и латуни, а также различные прокладки для соединительных муфт для всех применений.

Смотри сейчас

KC Соски

Ниппели KC, которые мы предлагаем, оцинкованы с наружной резьбой NPT. Они являются прекрасным дополнением к любому применению, где необходим дополнительный шланг. Ниппели KC из нержавеющей стали могут быть предоставлены по запросу.

Смотри сейчас

КАК РАБОТАЮТ ФИТИНГИ

Типичное соединение фитинга camlock состоит из переходника с наружной резьбой и муфты с внутренней резьбой, которые при соединении вместе образуют фиксированное соединение для соединения трубы или шланга вместе.Они не требуют инструментов для использования или работы, они просты и быстры в использовании.

  • 1. Переходник с охватываемой резьбой входит в соединительную муфту с внутренней резьбой (показано ниже с рычагами).
  • 2. После того, как адаптер окажется внутри муфты, ручки муфты можно одновременно закрыть.

Когда кулачковые муфты соединены, они будут оставаться соединенными до тех пор, пока обе ручки (как показано выше) не будут потянуты вверх, освобождая соединения.В целях безопасности предусмотрены шплинты, удерживающие рычаг или ручки на месте, они не нужны для большинства стандартных применений.

Внутри каждой муфты уже установлена ​​утопленная прокладка, которая при соединении с переходником с наружной резьбой образует плотное уплотнение. Материал прокладки может быть определен при покупке.

КАК ЗАКАЗАТЬ ФИТИНГИ НАБОР

Ниже мы составили упрощенную таблицу о том, как заказать наши кулачковые муфты.

Деталь перекачки топлива Размер (дюймы) Материал корпуса муфты Материал ручки / рычага Материал прокладки
A: переходник с внутренней резьбой 050: 1/2 «
B: Муфта с наружной резьбой 075: 3/4 «
C: Хвостовая муфта шланга 100: 1 « AL: Алюминий BR: латунь Буна
D: Муфта с внутренней резьбой 125: 1-1 / 4 « BR: латунь SS: нержавеющая сталь EPDM
E: Хвостовой адаптер шланга 150: 1-1 / 2 « SS: нержавеющая сталь Витон
F: переходник с наружной резьбой 200: 2 « PP: полипропилен
DC: Пылезащитный колпачок 300: 3 «
DP: Пылезащитная заглушка 400: 4 «
Самый большой размер в наличии 600: 6 дюймов

Давайте посмотрим на пример из приведенной выше таблицы. Если вы выбрали D: муфта с внутренней резьбой + 200: 2 дюйма + SS: материал муфты из нержавеющей стали, результатом будет D200-SS, а затем вы укажете, какой газовый материал вам нужен, стандарт — материал Buna.

  • Стандартные материалы Camlock включают: алюминий, нержавеющую сталь, латунь и полипропилен
  • Стандартные прокладки Camlock включают: Buna N, EPDM, Viton и Teflon (только по специальному заказу)

Фитинги Camlock (кулачок и паз)

Оптовая торговля фитингами Camlock и муфтами с пазами Фитинги

Camlock также известны как муфты с кулачком и пазом и быстроразъемные фитинги (быстрое соединение с кулачковым замком).Эти фитинги используются во всех отраслях промышленности по всему миру и обычно используются для присоединения шлангов. Общие области применения варьируются от химии до фармацевтики и пищевых продуктов. Фитинги с замком, обычно изготовленные из твердых металлических материалов, предназначены для быстрого крепления и отсоединения с помощью переходника и муфты.

Эта система быстрой блокировки делает их идеальными для топлива и других потенциально опасных приложений. У нас есть кулачковые замки из трех различных материалов: алюминий, полипропилен и нержавеющая сталь.Тип носителя, с которым вы будете работать, является основным определяющим фактором при выборе материала.

  • ЗАПРОСИТЬ ЦЕНУ

    Муфта с наружной резьбой, деталь B. Резьба NPT.

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Муфта кулачкового замка с пылезащитной крышкой Part V изготовлена ​​из цельного металла на …

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Адаптер Camlock Part E — это адаптер шлангового хвостовика с несколькими зазубринами…

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Эта муфта camlock Part C имеет конец стержня шланга с множеством зазубрин и …

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Деталь W — размеры от 1/2 «до 12». Эта часть также доступна в …

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Это переходник с внутренней резьбой, деталь A, конец с резьбой NPT.

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Адаптер с наружной резьбой, деталь F. Резьба NPT (резьба BSP по запросу). Выберите из …

    ЗАПРОСИТЬ ЦЕНУ

  • ЗАПРОСИТЬ ЦЕНУ

    Эта муфта с внутренней резьбой, деталь D имеет резьбу NPT (BSP доступен на re …

    ЗАПРОСИТЬ ЦЕНУ

  • 5,26 долл. США

    Высококачественный алюминиевый кулачковый замок от Flui-PRO!

    5 долларов.26 год

  • 12,21 долл. США

    Высококачественный кулачковый фитинг из нержавеющей стали 316 от Flui-PRO!

    12,21 долл. США

  • 8,31 $

    Высококачественный алюминиевый кулачковый замок от Flui-PRO!

    8,31 $

  • 1,87 $

    Качественный полипропиленовый кулачковый фитинг от Flui-PRO!

    1,87 $

  • 21 доллар. 40

    Высококачественный кулачковый фитинг из нержавеющей стали 316 от Flui-PRO!

    21,40 долл. США

  • 8,52 долл. США

    Высококачественный алюминиевый кулачковый замок от Flui-PRO!

    8,52 долл. США

  • 12,60 $

    Высококачественный кулачковый фитинг из нержавеющей стали 316 от Flui-PRO!

    12,60 $

Детали Camlock

Имеется восемь основных частей кулачкового замка. Каждый служит уникальной цели.Каждый из них назван в честь буквы алфавита в диапазоне от A до W. Детали муфты и переходника используются для простого присоединения шлангов и труб к жидкостным насосам. Просто откройте соединительные рычаги и вставьте адаптер. Закройте обе руки вручную, чтобы зафиксировать соединение. Существует три основных типа адаптеров и три основных типа соединителей.


Типы Camlock

Три типа: внутренняя резьба, наружная резьба и хвостовик шланга. Чтобы определить, какие части вам нужны для вашего приложения, вам нужно знать, к чему вы будете подключать камлоки.Если у вас труба или конец трубы с наружной резьбой, вам понадобится соответствующий переходник с внутренней резьбой. То же самое и с концом муфты.

Существуют также пылезащитные заглушки и колпачки, которые используются для герметизации линий, когда они не используются. Пылезащитные колпачки имеют фиксирующие рычаги и заменяют стяжку. Пылезащитные заглушки похожи на переходники. У них нет кронштейнов, но в отличие от стандартных переходников нет отверстия для протока.

Commercial Industrial Supply с гордостью предлагает все восемь деталей размером от полдюйма до двенадцати дюймов.Другие детали кулачка и паза также доступны по запросу. Детали с резьбой на концах доступны как с внутренней, так и с наружной резьбой. Резьба NPT, но BSP предоставляется по запросу. Хотите цитату по некоторым деталям camlock?

Commercial Industrial Supply предлагает непревзойденные цены на нашу линейку camlock, и мы будем рады помочь вам по телефону или ответить на онлайн-форму запроса предложения. Пожалуйста, укажите размер, тип металла и количество каждой детали, которую вы хотите. Наши эксперты по продуктам свяжутся с вами очень скоро.

Муфты с кулачковым замком | Фитинги для шлангов с кулачковым замком

CamLocks

Замки

Cam Locks, или Cam and Groove, как их называют некоторые, являются одними из самых простых в использовании муфт для подсоединения шланга низкого давления или перекачки к резервуару или для соединения нескольких шлангов вместе. Он популярен, потому что это также экономичный способ подключения, отключения и повторного подключения там, где требуется частая замена шлангов. Практически любой продукт может протекать через кулачковый замок. От продуктов питания, воды, топлива, гидравлики до песка, раствора и гранул.Практически во всех отраслях промышленности используются кулачковые замки!

Соединение

При подключении откройте кулачковые рычаги на муфте и вставьте адаптер в муфту. Нормальное давление руки будет толкать адаптер до тех пор, пока он не сядет на уплотнение внутри муфты. Нажмите оба рычага кулачка вниз. Это действие приведет к тому, что адаптер будет плотно прижат к прокладке в муфте для герметичного соединения.

При отцеплении это сделать так же просто.Поднимите оба кулачковых рычага и снимите адаптер с муфты.

Номер детали

CamLocks

Номер детали начинается с размера. Размер отличается от размера в других областях на веб-сайте. 050 = 1/2 ″, 100 = 1 ″, 200 = 2 ″, 250 = 2-1 / 2 ″, пока вы не достигнете 1000 = 10 ″. Размер соответствует обоим концам отдельного адаптера или муфты. Если адаптер или муфта имеют размер скачка, порядок размеров в номере детали соответствует описанию адаптера или муфты.

Далее следует тире, за которым следует тип. Тип обычно состоит из 1, 2 или до 3 букв или цифр, сгруппированных вместе. Эта ссылка покажет все типы, которые мы предлагаем.

Еще одна черточка, за которой следует материал, из которого состоит корпус кулачкового замка. Поставляем:

Химическая стойкость

Многие среды проходят через кулачковый замок. Доступны различные материалы корпуса, чтобы выдержать любой материал. Эта таблица химической стойкости поможет вам выбрать лучший материал для вашего применения, включая материал прокладки внутри муфты.

Ни при каких обстоятельствах нельзя использовать муфты Cam Lock для работы со сжатым воздухом или паром!

CamLocks

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
