Сколько по времени заряжается аккумулятор 18650: Сколько времени нужно, чтобы зарядить аккумулятор 18650?-industry-news

Содержание

Сколько времени нужно, чтобы зарядить аккумулятор 18650?-industry-news

Если выходная мощность составляет 350 мА, время зарядки аккумулятора составляет: емкость аккумулятора * 1,5 / 350. Например, если емкость литиевой батареи 18650 составляет 2400 мАч, это означает, что 2400 * 1,5 / 3500 = 10,28 (ч). Но теперь индикатор зарядного устройства для литиевой батареи не работает из-за некоторых особых проблем, вы можете использовать свой измеритель для проверки напряжения батареи. Если напряжение находится в диапазоне от 4,2 В до 4,2 В, аккумулятор полностью заряжен. В последнее время более 95% зарядных устройств для литиевых аккумуляторов имеют защиту. Как правило, литиевые батареи 18650 имеют емкость 2000–2600 мАч, поэтому вы заряжаете зарядное устройство более 10 часов. Зарядное устройство можно полностью зарядить, и вам не нужно беспокоиться о проблеме перезарядки. Нагрев зарядного устройства теперь является обычным явлением, если температура аккумулятора низкая. Это означает, что зарядное устройство не заряжает аккумулятор.

Аккумулятор нагревается на ранних этапах зарядки (от 0 до 6 часов).

Процесс зарядки литий-ионных аккумуляторов можно разделить на четыре этапа: непрерывный заряд (предварительно заполненный низким напряжением), постоянный ток, заряд постоянного напряжения и завершение зарядки.

Зарядное устройство для литиевых аккумуляторов является основным требованием к определенному зарядному току и зарядному напряжению, чтобы обеспечить безопасность зарядки аккумулятора. Добавлена зарядка других вспомогательных функций для увеличения срока службы аккумулятора, упрощения работы зарядного устройства, включая разрядку непрерывной зарядки аккумулятора, обнаружение напряжения зарядки аккумулятора, ограничение входного тока, отключение после завершения зарядки и автоматический запуск зарядки аккумулятора после частичный разряд и др.

Расчет времени заряда и разряда литиевой батареи 18650

Расчет времени заряда и разряда литиевой батареи 18650

Фаза 1: непрерывная зарядка — постоянная зарядка, используемая для полной разрядки аккумуляторного блока, первая предварительно заданная зарядка (восстановление). Напряжение аккумуляторной батареи примерно на 3 В ниже, чем при использовании капельной зарядки, ток капельной зарядки составляет более десяти от постоянный ток зарядки составляет 0,1 с (при постоянном токе зарядки 1 а, например, ток непрерывной зарядки 100 мА),

Фаза 2: зарядка постоянным током, когда напряжение аккумулятора повышается до уровня постоянного заряда выше порогового значения, улучшите аккумулятор с помощью постоянного тока зарядки. Постоянный ток заряда между 0,2 C и 1,0 C. Напряжение батареи при постоянном токе процесса заряда постепенно увеличивается, напряжение обычного набора одиночных батарей составляет от 3,0 до 4,2 В.

Фаза 3: зарядка с постоянным напряжением, когда напряжение аккумулятора до 4,2 В, конец зарядки постоянным током, начал этап зарядки с постоянным напряжением. Ток в зависимости от степени насыщения аккумуляторов, по мере продолжения процесса зарядки, зарядный ток на максимум уменьшается медленно, при снижении до 0,01 C считается прекращением зарядки.

(C — это признак методов управления током номинальной емкости, таких как емкость аккумулятора. составляет 1000 мАч, зарядный ток 1000 мА составляет 1 С.)

Этап 4: окончание зарядки — существует два типа типичных методов завершения зарядки: ИСПОЛЬЗУЕТСЯ оценка минимального тока зарядки (или их комбинация) или использует таймер. Метод минимального тока для контроля стадии, зарядного тока при постоянном напряжении зарядки и уменьшения зарядного тока до прекращения зарядки в диапазоне от 0,02 C до 0,07 C. Второй метод, начиная с этапа зарядки с постоянным напряжением в начале времени, продолжайте зарядку через два часа после завершения процесса зарядки.

Рассчитано время зарядки и время разряда литиевой батареи.

Общая емкость аккумулятора указывается на аккумуляторе, в мА, чем больше числовая емкость.

Расчет времени заряда и разряда литиевой батареи 18650

Например: 1200 мАч говорят, что емкость аккумулятора составляет 1200 мА. При этом на зарядном устройстве обычно указывается зарядный ток, также есть блок с ма.

Таким образом, время зарядки аккумулятора рассчитывается следующим образом: емкость аккумулятора делится на зарядный ток, а затем умножается на коэффициент 1,2 (или 1,1), т.е. единица времени для часов. Например: емкость аккумулятора составляет 1200 мА, зарядный ток зарядного устройства составляет 600 мА, время зарядки составляет (1200 мА / 600 мА) & TImes; 1,2 = 2,4 часа, тогда при использовании этого зарядного устройства время зарядки аккумулятора составляет 2,4 часа.

Вышеуказанный метод расчета не применим к новой батарее. Вообще говоря, новая батарея для первой трехкратной зарядки, особенно никель-кадмиевая батарея и никель-металлогидридные батареи, стандарты зарядки в течение 15 часов (0,1 C), чтобы время использования батареи достигло максимального значения. Позже можно будет ссылаться на вышеуказанный метод для расчета времени зарядки аккумулятора.

Что обозначено на зарядном устройстве зарядного тока?

Я могу дать вам простую формулу: время зарядки и разрядки (минуты) * 1,1 = емкость / ток (мА) * 60

Время зарядки аккумулятора и соотношение между зарядным током для емкости аккумулятора, деленным на время зарядки зарядного тока, с учетом потерь в процессе зарядки, поэтому вычисляется время зарядки, умноженное на 1,1 или 1,2 этой постоянной.

По логотипу можно рассчитать приблизительное время. Если это обычное зарядное устройство с небольшим током, время зарядки будет очень большим.

Страница содержит содержимое машинного перевода.

Какими токами заряжать Li-ion?

Аккумулятор li ion 18650 представляет собой батарейку цилиндрической формы. Она мало чем отличается от обычных, элементов питания АА «пальчиковых», но имеют большие размеры. В длину они 66 мм, а в диаметре 18 мм.

Блок: 1/12 | Кол-во символов: 215
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Немного о литий-ионных батареях

Поскольку эта АКБ является разновидностью Li-Ion аккумуляторов, следует упомянуть о том, что срок службы этих элементов сейчас довольно высок. Для литиевых аккумуляторов 18650, так же, как и для других АКБ с литием в составе, характерен

высокий уровень емкости и способность длительное время держать заряд.

Кстати, свое популярное в Интернете обозначение этот аккумулятор завоевал благодаря своим параметрам: диаметр его составляет 18 миллиметров, а высота — 65, что довольно удобно и компактно, учитывая его широкие возможности.

Раньше большая часть таких батареек отличалась повышенной взрывоопасностью, в буквальном смысле слова. Причиной были определенного вида химические реакции, протекавшие во время перегрева элементов в условиях высоких температур. Также имело место и механическое замыкание внутри одной или нескольких «банок», приводившее к воспламенению.

Сейчас все аккумуляторы такого типа снабжены специальными устройствами с контроллером в составе схемы, что не позволяет допустить критического перегревания и взрыва. Это устройство можно найти в любой батарейке 18650, если аккуратно вскрыть ее и посмотреть, что находится внутри.

Если такие элементы долго не использовать и оставлять разряженными, они могут быстро терять свои свойства. Поэтому зарядка 18650 должна проводиться регулярно, при этом, должна обязательно соблюдаться определенная схема. Например, нужно знать, каким током заряжать Li-Ion, или же каким напряжением должна проводиться зарядка литий-ионных аккумуляторов 18650, чтобы не произошло их перегрева и преждевременного выхода из строя.

Блок: 2/6 | Кол-во символов: 1601
Источник: https://batteryk.com/18650-akkumulyator-kak-zaryazhat

Описание батареи

Литий-ионный аккумулятор – это тип аккумулятора электрического тока, который с 1991 года, после того как на рынок его презентовала компания SONY, приобрел широчайшее распространение в современной бытовой и электронной технике. Как источник питания подобные батареи используются в сотовых телефонах, ноутбуках и видеокамерах, как источник тока для электронной сигареты и электромобиля.

Недостатки этого типа батарей начинаются с того, что литий-ионные батареи первого поколения были взрывом на рынке. Не только в прямом, но и в переносном смысле. Эти батареи взрывались.

Объяснялось это тем, что внутри использовался анод из металлического лития. В процессе многочисленных зарядок и разрядок такого аккумулятора, на аноде появлялись пространственные образования, которые приводили к замыканию электродов, а как следствие – к возгоранию или взрыву.

После того, как этот материал заменили графитом, от подобной проблемы удалось избавиться, но могли еще возникать проблем на катоде, который был выполнен из оксида кобальта. При нарушении условий эксплуатации, а точнее перезарядке проблема могла повториться. Исправлено это было с началом использования литий-ферро-фосфатных батарей.

Все современные литий-ионные батареи предотвращают перегрев и перезаряд, но остается проблема потери заряда при низких температурах пользования приборами.

Среди неоспоримых преимуществ литий-ионных батарей, хотелось бы отметить следующие:

  • высокая емкость батареи;
  • низкий саморазряд;
  • отсутствие необходимости обслуживания.

Блок: 2/6 | Кол-во символов: 1557
Источник: https://sigaretishe.ru/komplekt/akkumulyatory/zaryad-18650.html

Как заряжать АКБ 18650

Перед тем как перейти к теме зарядного устройства, нужно обозначить основные принципы зарядки для литиевых аккумуляторов 18650.

«Зарядников» продается всегда много, причем многие из них являются универсальными, однако основные правила для литий-ионных батарей должны быть такими:

  • Начало зарядки осуществляется с напряжением 0,05 В, а заканчиваться процесс должен при подъеме U до 4,2 В. Важно помнить о том, что это — допустимый максимум, безопасный для батарей.
  • Ток заряда: допускается заряжать аккумулятор при показателях 0,5 А и 1 А. При 1 А процесс будет протекать гораздо быстрее, но, поскольку для любых батарей рекомендован более плавный ток заряда Li, лучший показатель — это 0,5 А. Конечно, если батарейки нужно зарядить срочно, уровень тока можно повысить до 1 А. Но в обычных случаях не следует без особой надобности ускорять ход зарядки.
  • Время, в течение которого заряжается батарея, не должно превышать трех часов — чтобы не повредить внутреннюю химическую структуру АКБ, вызвав ее перегрев.
  • Если приобретенное устройство снабжено автоматической системой контроля зарядки, оно само «знает» о том, сколько времени следует заряжать аккумулятор.
  • На некоторых зарядниках (как покупных, так и самодельных) такого контроля нет, поэтому, в данном случае, придется контролировать весь процесс самостоятельно.

Блок: 3/6 | Кол-во символов: 1337
Источник: https://auto-gl.ru/kak-pravil-no-zaryazhat-18650-akkumulyatory/

Аккумуляторы 18650 с защитой

Требования безопасности, предъявляемые к эксплуатации литий-ионных аккумуляторных батарей, гласят, что напряжение внутри элементов питания должно находиться в диапазоне 2,5-4,2 вольта. Самостоятельно очень сложно контролировать этот параметр, поэтому специально для этого придумана плата с защитой. Этот элемент предотвращает выход напряжения за указанный диапазон.

Производители припаивают эту плату к выводам, используя стальную или алюминиевую ленту. Крупные заводы питательных элементов редко выпускают подобные защиты. В устройствах, для которых они изготавливаются, имеются контроллеры заряда-разряда. Это батареи для ноутбуков, шуруповертов и других сложных блоков.

Больше всего защищенных литий-ионных батарей 18650 выпускают Китайские производители. На незащищенный аккумулятор припаивают защитную плату и оборачивают в специальный термозащитный материал. Их длина, из-за использования платы, на несколько миллиметров увеличивается.

Все устройства, на которых нет элемента для контроля состояния за батареей, лучше комплектовать защищенными аккумуляторами. В противном случае они могут выйти из строя, разрядившись в ноль или взорваться. При этом защита не сможет предотвратить перегрев элемента питания. Она контролирует состояние напряжения.

Блок: 3/12 | Кол-во символов: 1283
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Зарядка – 5 нюансов

Зарядка

Посмотрите на картинке оригинальное зарядное устройство. Зарядное устройство, предназначающееся для литий-ионных аккумуляторов, очень похоже на свинцово-кислотный тип батареи. Разница заключается в том, что у литий-ионного аккумулятора имеется высокие напряжения на каждой банке и серьезные требования допусков по напряжению.

Это интересно! Аккумулятор называют «банкой» из-за схожести с алюминиевыми банками, в которых выпускают прохладительные напитки.

«Банки»

Самые популярные элементы питания с этой формой — 18650. Это название аккумулятор получил из-за размеров: диаметр — 18 мм, высота — 65 мм. Когда идёт зарядка свинцово-кислотных аккумуляторов, допускаются небольшие неточности в указаниях напряжений. Но с литий-ионными устройствами всё намного конкретнее. Когда происходит зарядка, и напряжение увеличивается до 4,2 Вольт, напряжение на элемент нужно сразу же прекратить. Погрешность составляет всего 0,5 Вольт.

Китайская зарядка

На рынке встречается большое количество китайских зарядок, рассчитанных на элементы питания разных материалов. Без ущерба работоспособности ионные батареи заряжают током в 0,8 А. Но напряжение в банке придется предельно четко контролировать. Когда величина составит 4,2 Вольт, сразу же прекращаем зарядку. Но в том случае, если в банку встраивается контроллер, тогда не стоит беспокоиться об этом, поскольку аппарат всё сделает самостоятельно.

Зарядки 4,2 Вольт

В качестве зарядника для литий-ионной батареи используют стабилизатор напряжения, ограниченный ток в самом начале зарядки. Использовать необходимо исключительно стабильное напряжение, и ограничение тока в самом начале процесса зарядки. Зарядку следует заканчивать в тот момент, когда стабильное напряжение равняется 4,2 Вольт, отсутствует ток, или его величина очень маленькая — в районе 5-7 мА.

Окисление

Когда в аккумулятор помещают стержень из графита, то напряжение не должно превышать 4,1 В на один элемент. При пренебрежением этим правилом, энергетическая плотность сильно возрастет, начнутся процессы окисления устройства. В итоге аккумулятор выйдет из строя. Чтобы избежать окисления, современные модели оснащаются добавками — графита в чистом виде внутри нет. Но подобные модели все еще можно найти случайно.

Как правильно заряжать Li-ion аккумуляторы. Параллельное соединение аккумуляторов.

Блок: 4/9 | Кол-во символов: 2332
Источник: https://elektro220v.ru/akkumulyatory/litiy-ionnye-akkumulyatory.html

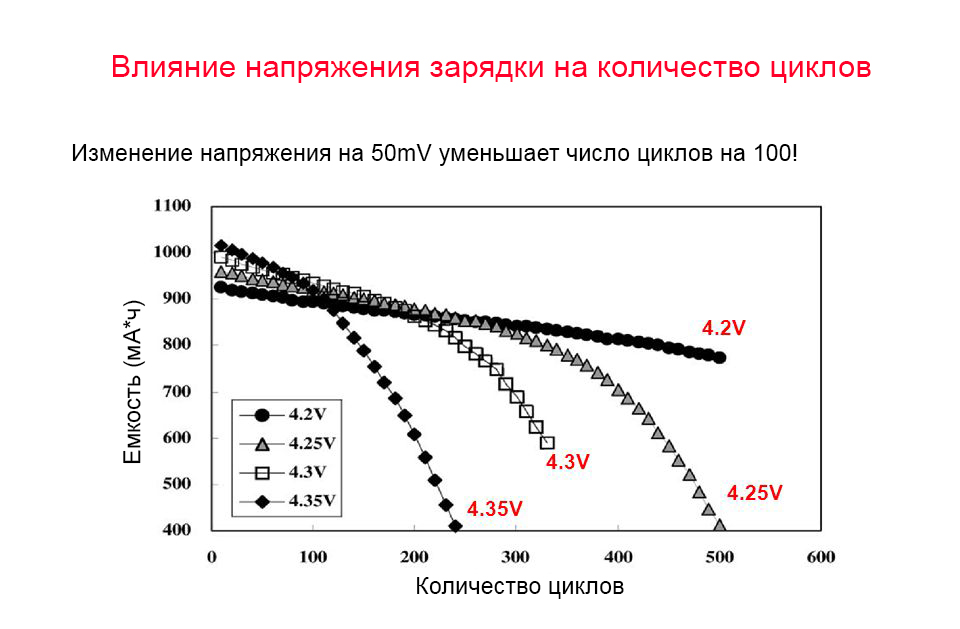

Шаг 3: Не перезаряжайте аккумулятор (свыше 4,2В) и не давайте ему уйти в глубокий разряд (ниже 4,0В)

Если вы больше заботитесь о сохранении числа циклов, а не о емкости, то вы можете не заряжать батарею до конца.

Вместо этого вы можете заряжать ее методом частичной зарядки – когда вы заряжаете ее, к примеру, до 3,8 В вместо положенных 4,2 В.

Вы заметите, что емкость снизилась, но если снизить и нагрузку, то число циклов вашей батареи возрастет. Перезаряд увеличит емкость батареи, но это опасно, и сократит жизнь вашего аккумулятора.

Блок: 4/8 | Кол-во символов: 539
Источник: https://masterclub.online/topic/15787-kak-zaryazhat-litii-ionnyi-akkumulyator

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

  1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
  2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
  3. Следующая буква – R – расшифровывается как аккумулятор;
  4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
  5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Блок: 4/12 | Кол-во символов: 624
Источник: https://IstochnikiPitaniy. ru/akkumulyatory/batarei/18650.html

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Зарядку для аккумуляторов 18650 своими руками смастерить вполне реально. Главное, знать основные принципы работы электрической цепи и те показатели, при которых можно заряжать АКБ.

Способ №1

Самый простой способ подзарядить батарейку в экстренных условиях — просто воспользоваться стареньким, но работающим зарядным устройством от телефона «Нокиа» или «Самсунг». Благо, параметры тока и напряжения в таких зарядниках не навредят АКБ.

Схема проста, и с ней справится даже школьник:

  1. У зарядки нужно освободить провода от связывающей их оболочки, разъединить их на плюсовой и минусовой полюса. Обычно красный проводок — это плюс, а черный — минус, так что, путаницы быть не должно.
  2. Теперь нужно просто прикрепить батарейку к оголенным контактам проводков пластилином.
  3. Соблюдая полярность, подсоединить устройство к сети, либо компьютеру — и элемент можно спокойно заряжать, время от времени следя за процессом.

На вопрос, сколько держать батарейку на таком «экспресс-заряднике», ответ простой: часа будет вполне достаточно для того, чтобы восстановить параметры ее емкости.

Способ №2

Как сделать зарядку более совершенного типа? Здесь схема может быть немного сложнее, учитывая то, что придется воспользоваться подручными инструментами в виде паяльника, припоя, клея и флюса. Однако самый важный элемент, который понадобится домашнему зарядному устройству, можно приобрести на AliExpress — это плата зарядки. Поэтому собрать такое устройство самостоятельно большого труда не составит.

Схема такова: плата припаивается к заранее подготовленному пластиковому боксу с двумя проводками («плюс» и «минус»). В боксе и будет находиться батарейка во время зарядки. Сам бокс можно достать из любого бытового прибора, вышедшего из строя: это может быть старый зарядник, либо игрушка. Главное, чтобы размеры бокса соответствовали элементам 18650.

С пайкой проблем возникнуть не должно — на плате указаны те места, куда следует припаивать проводки. Кроме того, сама плата уже заранее оснащена двумя светодиодными индикаторами красного и зеленого цвета, которые будут сигнализировать об уровне заряда.

Плату следует аккуратно приклеить на бокс в любое удобное место, затем припаять проводки, не забывая соблюдать полярность. Перед пайкой провода нужно будет слегка зачистить и залудить с помощь канифоли и капнуть на плату немного жидкого флюса (или припоя). Важно следить за тем, чтобы не произошло замыкания проводков между собой.

Такая схема позволяет изготовить простое, но надежное и очень дешевое зарядное устройство в короткое время. Теперь осталось с помощью usb-разъема подсоединить его к компьютеру или сети — и можно заряжать батарейки. Как правильно заряжать их — уже ясно, главное, следить за показаниями индикаторов. Зеленый цвет всегда будет сигналить о заряженном состоянии элементов.

Блок: 5/6 | Кол-во символов: 2841
Источник: https://batteryk.com/18650-akkumulyator-kak-zaryazhat

Где применяются батарейки 18650

Сфера применения элементов питания и частота их использования намного шире, чем кажется многим. Из-за того, что они закрываются в специальную защиту, их не всегда видно.

Устанавливаются в следующие устройства:

  • Ноутбуки;
  • Фонарики;
  • Power Bank;
  • Различные гаджеты.

Они применяются везде, где обычные пальчиковые батарейки справиться с задачей не способны. Батарейки li ion 18650 отличаются большей емкостью и напряжением, их можно много раз перезаряжать и использовать заново.

Блок: 5/12 | Кол-во символов: 505
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Шаг 5: Уменьшите разрядный ток (Амперы)

При разрядке телефона, как уже говорилось выше, вы можете установить предельное напряжение. Но вы также можете установить ампераж тока разряда. Чем выше ампераж, тем меньше в итоге емкость.

Разряд большого тока также уменьшит число циклов разряда. Разряжайте аккумулятор на малом токе, когда это возможность. Все крупные компании-производители электроники обычно испытывают тесты разряда при токе всего лишь 0,5-0,8 А.

Блок: 6/8 | Кол-во символов: 460
Источник: https://masterclub.online/topic/15787-kak-zaryazhat-litii-ionnyi-akkumulyator

Как определить плюс и минус

По сравнению с элементами питания АА и ААА, в литий-ионных нет такой заметной внешней разницы между плюсовой и минусовой клеммы, но разобраться достаточно легко:

  • На «плюсовой» стороне имеются небольшие отверстия в количестве 3-4 штук.
  • «Плюсовая» сторона немного выступает».
  • «Минус полностью плоский.

Блок: 6/12 | Кол-во символов: 329
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

3 преимущества батареи

Литий-ионные аккумуляторы имеют ряд положительных моментов из-за чего и приобрели популярность:

  1. Очень большая емкость аккумулятора.
  2. Маленький саморазряд.
  3. Нет необходимости в специальном обслуживании.

Блок: 3/9 | Кол-во символов: 224
Источник: https://elektro220v.ru/akkumulyatory/litiy-ionnye-akkumulyatory.html

Шаг 7: Немного о химическом составе аккумуляторов

Аккумуляторы работают по-разному в зависимости от химического состава. При оптимальных условиях эксплуатации многие банки 18650 типоразмера могут достичь числа циклов 1000 и даже выше.

Литий-ионные аккумуляторные батареи 18650 типа с наибольшим числом циклов разряда имеют формулу LiFePO4 (литий-железо-фосфатные аккумуляторы).

Блок: 8/8 | Кол-во символов: 382
Источник: https://masterclub.online/topic/15787-kak-zaryazhat-litii-ionnyi-akkumulyator

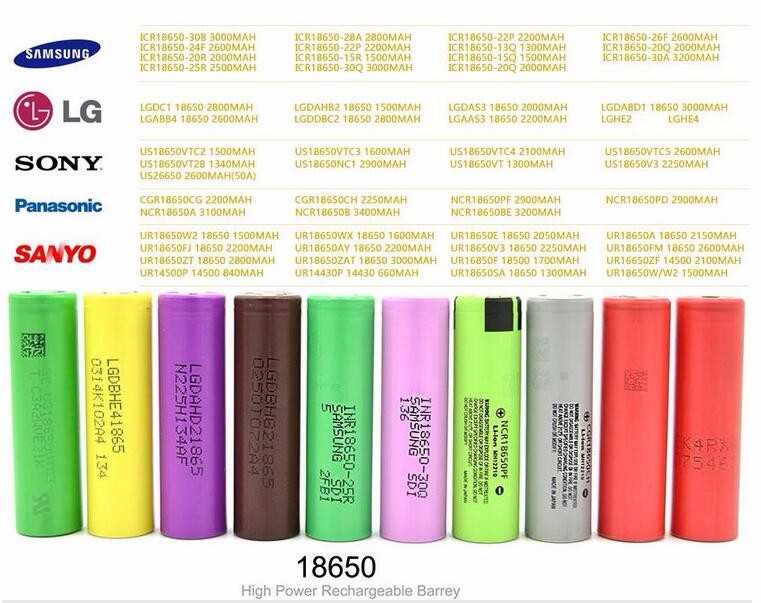

Как правильно выбрать для себя батарейку 18650

Литий-ионные батареи отличаются друг от друга по некоторым характеристикам. Из-за этого необходимо обращать внимание на их тип и технические характеристики, прежде чем совершать покупку.

При выборе аккумулятора li ion 18650 необходимо обращать внимание на следующие характеристики:

  • Энергоемкость;
  • Номинальный ток;
  • Напряжение
  • Склонность к перегреву.

Если необходимо приобрести батарейки с большей автономностью, то необходимо обращать внимание на емкость, которая измеряется в mAh. Но, чем выше будет показатель емкости, тем меньше будет ток. Поэтому жертвуя одним, можно приобрести другое. Если говорить простым языком, то сила тока влияет на склонность элемента питания перегреваться.

Напряжение аккумуляторной батареи зависит от заряда. Напряжением может быть номинальным, минимальным, максимальным и реальным. Начальное напряжение производитель указывает на упаковке. Важно, чтобы его значение не опускалось ниже 2,4 Вольт, иначе батарею будет крайне сложно реанимировать. При использовании аккумуляторов, которые плохо выдерживают высокую температуру, можно стать свидетелем ее взрыва.

Блок: 8/12 | Кол-во символов: 1140
Источник: https://IstochnikiPitaniy. ru/akkumulyatory/batarei/18650.html

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

Блок: 9/12 | Кол-во символов: 750
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Блок: 10/12 | Кол-во символов: 1471
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Как заряжать и каким током

Литий-ионные элементы могут заряжаться различными станциями. Главное, чтобы значение напряжения было 5 В, а тока от 0,5 до 1 от номинальной емкости батареи. Зарядка литиевого элемента, имеющего емкость 2600 мАч, производится током значением от 1,3 до 2,6 ампер.

Весь период зарядки можно разделить на несколько этапов. Сначала блок, используя ток 0,2 от величины емкости, производит зарядку на протяжении часа. При этом значение напряжения варьируется в пределах 4,1-4,2 вольта. Далее напряжение возрастает.

Что бы не забивать себе голову стоит просто купить зарядное устройство для пальчиковых аккумуляторов.

Блок: 11/12 | Кол-во символов: 638
Источник: https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html

Как восстановить аккумулятор 18650

Аккумулятор 18650 восстановить можно только в том случае, если он не полностью разрядился. Иногда даже не полностью разряженную батарею реанимировать сложно. Но есть один далеко не всем известный вариант с отключением платы.

Выполняется он так:

  • Снимается защита в виде платы.
  • С помощью тестера измеряется напряжение на выходах. Его значение должно находиться в диапазоне 2 -2,5 В.
  • Используя зарядное устройство регулировкой тока, необходимо подключить к АКБ, выставив 100 мА и 4,2В.

Если батарея начнет заряжаться, значит, она еще жива и ее можно восстановить.

Блок: 12/12 | Кол-во символов: 596
Источник: https://IstochnikiPitaniy. ru/akkumulyatory/batarei/18650.html

Кол-во блоков: 27 | Общее кол-во символов: 21784
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://batteryk.com/18650-akkumulyator-kak-zaryazhat: использовано 2 блоков из 6, кол-во символов 4442 (20%)
  2. https://auto-gl.ru/kak-pravil-no-zaryazhat-18650-akkumulyatory/: использовано 1 блоков из 6, кол-во символов 1337 (6%)
  3. https://masterclub.online/topic/15787-kak-zaryazhat-litii-ionnyi-akkumulyator: использовано 6 блоков из 8, кол-во символов 4341 (20%)
  4. https://IstochnikiPitaniy.ru/akkumulyatory/batarei/18650.html: использовано 10 блоков из 12, кол-во символов 7551 (35%)
  5. https://elektro220v.ru/akkumulyatory/litiy-ionnye-akkumulyatory.html: использовано 2 блоков из 9, кол-во символов 2556 (12%)
  6. https://sigaretishe.ru/komplekt/akkumulyatory/zaryad-18650.html: использовано 1 блоков из 6, кол-во символов 1557 (7%)

Поделитесь в соц. сетях:

Оцените статью:

Загрузка…

Сколько надо заряжать аккумулятор для автомобиля

Приходит момент, когда необходимо зарядить автомобильный аккумулятор. Можно утверждать, что не все водители знают, сколько времени требуется до полной зарядки АКБ. Водители авто не знакомы с принципами заряда. Давайте разберёмся в этом вопросе.

Принцип работы АКБ

Внутри батареи стоят пластины, изготовленные из свинца, которые погружены в раствор серной кислоты. АКБ работает при определённых технических характеристиках:

  1. Ампер и часы. Мы говорим о ёмкости аккумулятора, измеряющейся в Ампер/часах. Блок, рассчитанный на 60 А*ч, отдаёт 60 Ампер за 60 минут.
  2. Напряжение. Нормальное значение рабочей конструкции – это 12,6-12,7В. Приведенные показатели свидетельствуют о полной зарядке блока на 100%. При напряжении 12В разряд батареи – 70 %. Это показатели, с которыми уже нельзя управлять транспортным средством, автомобиль едва ли сможет самостоятельно заводиться. Цифры 11,5/12В свидетельствуют о глубокой разрядке. На данном этапе начинается процесс сульфатации. Уменьшается ёмкость аккумулирующего блока при которой автомобиль может не запуститься.

Нормальные показатели зарядки – это 12,7В. С таким напряжением отдаются 60 Ампер за один час.

По своему строению батареи делятся на:

  • Необслуживаемые;
  • Обслуживаемые.

Второй тип постепенно уходит в прошлое.



Способы зарядки аккумулятора

Известны несколько способов зарядки АКБ. Герметично закрытые необслуживаемые аккумуляторы заряжаются по отдельной технологии. Три метода – это:

  1. Зарядка постоянной силой тока. Способ эффективен для уравнительного и фиксированного восстановления.
  2. Можно использовать два метода постоянного напряжения: незначительное изменение напряжения с последующим увеличением показателей при постоянном напряжении. Зарядка током + напряжение: комбинация. Процесс подразумевает два этапа. Вначале подаётся постоянная сила тока: величина 1/10 от номинала АКБ. Достигнув напряжения 14,4-14,8 Вольт, происходит переход на постоянное напряжение. Вторая стадия – это подача напряжения в постоянном режиме. Происходит уменьшение силы тока из-за повышения сопротивления внутри АКБ.
  3. Комбинированная зарядка. Сначала используется постоянная сила тока, затем постоянное напряжение. Наиболее действенный способ восстановления работоспособности АКБ.
Правила зарядки АКБ

Можно снять батарею, но это не обязательно. Достаточно отключить клеммы и запитать АКБ на транспортном средстве. Правильнее будет демонтировать АКБ. Это даст свободный доступ к объекту. Не нужно протягивать провода к автомобилю для включения в сеть зарядного устройства.

Алгоритм действий следующий:

  1. Выкручиваются пробки на банках АКБ, которые затем накрываются ветошью. Цель: исключить попадание посторонних предметов, мусора, пыли. А также непроизвольного выплёскивания электролита.
  2. Подключаются зарядные крокодилы к выводам батареи с соблюдением полярности: красный – это плюс/чёрный – минус. Зарядное устройство включается, ставится на нулевую отметку.
  3. Для стандартных АКБ ёмкостью 55-60 А/час длительность процесса составит от 8 до 10 часов. В автоматическом режиме устройство самостоятельно отключит зарядку после завершения процесса.
Подготовка батареи к зарядке

Важно верно подобрать и использовать зарядные устройства для автомобильного аккумулятора. Правильная зарядка аккумулятора требует определённой подготовки. На первоначальном этапе отсоединяются клеммы зарядного устройства, идущие к накопителю.

Необходимо блок очистить от грязи и пыли. Обратить внимание на контакты. Если они окислены, необходимо убрать вредные образования.

АКП после демонтажа переносится в помещение, которое должно проветриваться. Цель: безопасность, уменьшение опасных газов в помещении.

Так можно снизить образование взрывоопасного газа – водорода. Важно расположить зарядный блок вдалеке от другого электрического оборудования.

Сколько заряжать аккумулятор для автомобиля

Точного ответа на данный вопрос не существует. Много зависит от степени разрядки. Правильное решение – это ориентир на индикатор заряда или амперметр устройства. Есть два показателя индикации: зелёный/заряжен, красный/разряжен. Информацию о времени зарядки производители часто предлагают как информационную наклейку.

Лучше использовать индикатор – это достоверный и точный прибор.

Обратите внимание, что чем глубже разрядка АКБ, тем выше ток его зарядки.

Нужно следить за показаниями стрелки амперметра. Если она практически достигла нулевой отметки – значит АКБ полностью зарядилось.

Особенности и эксплуатация литий-ионных аккумуляторов типоразмера 18650

Все большее место в повседневном быту занимают различные беспроводные устройства: портативные и удобные в работе аккумуляторные дрели; ноутбуки, которые позволяют долгое время работать без использования электрической сети. Все это делает нашу повседневную жизнь удобней и легче. Но особое место занимает использование автономных аккумуляторных устройств не рядом с домом, где всегда можно поставить устройство на зарядку, а далеко от источников электропитания.

В туристическом походе, на охоте или рыбалке самым необходимым, а порой и незаменимым электрическим прибором является фонарь. Современные фонари, оснащенные светодиодами, имеют огромное количество плюсов. Но главной характеристикой любого электрического фонаря, конечно, является продолжительность его работы. Для туристов, которые отправляются в многодневные путешествия, именно продолжительность работы фонаря имеет огромное значение при выборе. А эта характеристика напрямую зависит от типа аккумулятора, которым комплектуется фонарь.

Большую роль для любого туриста играет компактность и легкость снаряжения. Поэтому важной характеристикой для элементов питания являются размеры и вес – чем меньше, тем лучше. При этом аккумуляторы должны иметь большую емкость, которая обеспечит долгую и бесперебойную работу фонаря, зачастую основного источника света в темное время суток. Современные технологии позволяют объединить воедино небольшие размер и вес с большой емкостью аккумулятора.

Одними из самых распространенных элементов питания для светодиодных фонарей являются аккумуляторы типоразмера 18650. Эти компактные аккумуляторы с относительно большой емкостью лучше всего подходят для современных источников света, часто применяемых туристами, рыбаками и охотниками.

Основные особенности аккумуляторов 18650

В самом названии указаны размеры аккумулятора – 18 миллиметров в диаметре, 65 миллиметров в длину. Несмотря на то, что внешне они похожи на привычные многим батареи типоразмера АА (так называемые «пальчиковые» батарейки), аккумуляторы 18650 крупнее по размерам. Кроме того, отличительная особенность аккумуляторов 18650 — напряжение, которое на выходе составляет 3,7 В, против 1,5 В у аккумуляторов меньшего размера. Емкость аккумуляторов 18650 бывает разной: от 1600 до 3600 мАч. При этом необходимо обратить внимание на то, что емкость качественного аккумулятора не может превышать 3600 мАч. Аккумуляторы могут использоваться в фонарях как по одному, так и в системе Power Bank – устройстве, которое соединяет в себе несколько одинаковых элементов питания.

Одно из главных качеств и преимуществ аккумуляторов – отсутствие эффекта памяти и крайне низкий уровень саморазряда. Аккумуляторы 18650 выдерживают до 1000 циклов заряда/разряда, что является очень хорошим показателем для портативных аккумуляторов. Постепенно ресурс заряда аккумуляторов снижается, но при помощи специальных технических устройств емкость можно восстановить, единственным условием для восстановления является отсутствие механических повреждений батареи.

Необходимо учитывать, что для более рационального использования ресурса аккумулятора не стоит разряжать его полностью. Оптимальной является подзарядка аккумулятора при снижении емкости до 40% от номинала. В случае правильной эксплуатации аккумулятор будет служить надежно долгое время.

Для зарядки аккумуляторов 18650 понадобится специальное зарядное устройство, которое подойдет для всех типов батарей такого типоразмера. Например, зарядное устройство ARE-X1 Fenix, зарядное устройство i1 NiteCore или зарядное устройство SmartCharger Pro Robiton.

Виды аккумуляторов типоразмера 18650

Сами батареи при общей схожести в технических характеристиках имеют различное, по типу материала катода, содержание. Несмотря на то, что все они имеют обозначение литий–ионные аккумуляторы, различают три типа:

1) литий-кобальтовые (LiCoO2) — самые распространенные аккумуляторы, характеризуются наиболее высокой емкостью среди литий–ионных аккумуляторов;

2) литий-марганцевые (LiMnO2, LiMn2O4, LiNiMnCoO2) — более известны как высокотоковые аккумуляторы (INR), способные отдавать в нагрузку токи 5-7С, но по емкости обычно уступающие литий-кобальтовым;

3) литий-феррофосфатные (LiFePO4) аккумуляторы — по всем параметрам они бесспорно выигрывают у первых двух типов, кроме рабочего напряжения и емкости.

Каждый из этих типов имеет свои преимущества и недостатки и предназначен для решения конкретных задач. Различаются они в основном емкостью и скоростью разряда.

При выборе аккумулятора 18650 в магазине всю информацию о нем, как правило, можно прочитать на корпусе батареи. Наиболее ответственные производители всегда маркируют батареи. Поэтому наличие технических характеристик на корпусе является своего рода показателем качества изделия. Универсальной или единой системы маркировки не существует. Тем не менее, чаще всего используется следующий принцип.

В маркировке, в разных сочетаниях, применяются латинские буквы. Например: буква I – указывает на то, что батарея литий–ионная, со всеми присущими таким аккумуляторам характеристиками. Буква R – обозначает, что у вас в руках аккумулятор, который можно подзаряжать при необходимости. Буквы C/M/F обозначают материал катода – кобальт, марганец или железофосфат соответственно. Комбинации букв могут быть произвольными, но в то же время всегда указываются типоразмер 18650 (длина и диаметр) и емкость в ампер-часах — от 1000 до 3600.

Правила эксплуатации аккумуляторов 18650

При многочисленных плюсах аккумуляторы 18650 имеют один недостаток, связанный с их конструкцией. Зачастую батареи быстро выходят из строя, если их перезарядить или перегреть. Перезарядка ведет к нагреву аккумулятора, после чего происходит возгорание или взрыв батареи. Фирмы производители предусмотрели вариант защиты аккумуляторов от перегрева. При использовании аккумуляторов 18650 в Power Bank при последовательном соединении в цепь устанавливается электронная плата, которая ограничивает заряд всего устройства до заданной емкости.

Для аккумуляторов 18650, применяемых, например, в фонарях, используется индивидуальная система защиты от перезарядки и последующего за ней перегрева. Защита представляет собой небольшую электронную защитную плату, которая устанавливается на минусовом контакте незащищенного литий–ионного аккумулятора и приваривается стальной лентой к корпусу. Это предотвращает не только перегрев, но и короткое замыкание, которое может вывести из строя не только аккумулятор, но и зарядное устройство. Вся конструкция упаковывается в термопленку.

Защищенные и незащищенные аккумуляторы 18650 также имеют свою маркировку, например: protected, with protected PCB, protection circuit — на защищенных аккумуляторах, unprotected – на незащищенных. Необходимо обратить внимание на то, что крупные производители не выпускают защищенные аккумуляторы, а устанавливается защита фирмами, которые занимаются их доработкой. Таким образом, защищенные аккумуляторы выпускаются под различными брендами, количество которых очень велико.

Следует отметить, что после установки защиты длина аккумулятора 18650 увеличивается примерно на 3-4 мм, что может вызвать свои сложности. Зачастую аккумулятор большей длины не входит на штатное место как в фонаре, так и в зарядном устройстве. Нужно учитывать то, что на аккумулятор увеличенной длины с большей силой давит контактная пружина фонаря или зарядного устройства, а это может привести к продавливанию минусового контакта и поломке аккумулятора. Поэтому при покупке аккумулятора 18650 нужно проверять, подходят ли они к вашему фонарю или зарядному устройству.  Однако существуют также фонари и зарядные устройства, производители которых сразу предусматривают увеличенный размер аккумулятора. В этом случае проблем с установкой и эксплуатацией не возникает, но незащищенные аккумуляторы для таких устройств не подойдут.

Аккумуляторы, имеющие защиту, можно применять в любых устройствах, работающих на литий–ионных источниках питания, которые не имеют встроенного контроллера заряда–разряда. Возможно, конечно применение и незащищенных аккумуляторов, но в этом случае требуется контроль уровня заряда при подзарядке.

Особое место в эксплуатации аккумуляторов 18650 играет их правильное хранение. Аккумуляторы должны храниться в чехле или коробке и не контактировать в процессе хранения с металлическими изделиями. Оптимальная температура хранения — от +5 до +15 градусов по Цельсию. Правильное хранение увеличит срок службы аккумуляторов, но лучшим гарантом их долговечности будет постоянная работа. Литий–ионные аккумуляторы понемногу теряют емкость и, соответственно, ресурс при длительном хранении.

Устройства, работающие на аккумуляторах 18650

Аккумуляторы типоразмера 18650 нашли широкое применение в быту.

В настоящее время одними из наиболее распространенных устройств, работающих на аккумуляторах 18650, являются мощные светодиодные фонари. Именно такие аккумуляторы способны обеспечивать питанием мощные светодиоды. Высокая емкость аккумуляторов позволяет фонарю работать долгое время без подзарядки. Это особенно важно в длительных походах. Для светодиодного фонаря понадобится аккумулятор, оснащенный защитной платой. При использовании незащищенного аккумулятора необходим постоянный контроль его работы.

Другой большой группой устройств, в которых применяются эти элементы питания — ручные беспроводные дрели, которые для краткости называют шуруповертами. Эти крайне необходимые в строительстве и ремонте инструменты часто комплектуются аккумуляторами 18650, объединенными в Power Bank. Несомненным преимуществом таких аккумуляторов является высокий стартовый ток, который позволяет работать инструменту с высокой силовой нагрузкой. Большая емкость аккумуляторов позволяет непрерывно использовать инструмент в течение нескольких часов. В случае, если аккумулятор начинает разряжаться, его можно смело ставить на подзарядку, не боясь эффекта памяти, присущего батареям других типов. Аккумуляторы типоразмера 18650 – это наиболее оптимальный вариант для шуруповерта за счет небольших габаритов, большой емкости и относительной быстроты заряда.

Аккумуляторы 18650 применяются в батареях для ноутбуков, также объединенные в Power Bank. Они позволяют этим незаменимым гаджетам работать автономно по нескольку часов. Учитывая достаточно высокий расход электрической энергии ноутбуком, в процессе работы применяют аккумуляторы, который вместе дают большую емкость. Еще одним плюсом является то, что подзарядка аккумулятора может проводится и при работе с ноутбуком от сети, единственное, что необходимо учитывать, это то, что электропитание от сети необходимо отключать сразу, как только индикатор заряда на ноутбуке покажет, что аккумуляторы заряжены. Иначе постепенно ресурс аккумуляторов будет снижаться. Аккумуляторы, которыми комплектуются ноутбуки, зачастую подлежат восстановлению, так как хорошо защищены корпусом ноутбука и, как правило, не имеют механических повреждений.

Необходимо отметить, что в батареях ноутбуков и шуруповертов применяются только незащищенные аккумуляторы, это необходимо учитывать при их восстановлении, ремонте или замене.

Итак, подведем итоги. Большое количество современных мощных светодиодных фонарей используют в качестве источника питания аккумуляторы 18650. Легкие и компактные, такие аккумуляторы имеют достаточную емкость, чтобы обеспечить долгую работу фонаря и других устройств. Производители стараются максимально усовершенствовать конструкцию аккумуляторов, а производители устройств, работающих от аккумуляторов, в свою очередь оптимизируют свою продукция для долговременной работы именно с такими аккумуляторами, как имеющими защиту от перегрева, так и не имеющих защиты.

Мы надеемся, что эта статья поможет в выборе качественных и надежных аккумуляторов 18650 – необходимых для автономной работы различных устройств как в домашних условиях, так и в туристическом походе, на охоте или рыбалке.

(c) Cekatop. ru

Аккумулятор 18650 — описание и характеристики

Что же представляет из себя аккумуляторная батарея 18650? Иногда её еще обозначают 168A.

Чтобы ответить на этот вопрос, необходимо изучить её характеристики и првести примеры использования.

В последнее время именно этот тип батарей набирает популярность, так как обеспечивает необходимое напряжение и емкость. По форме она напоминает «пальчиковые» AA и «мизинчиковые» AAA батарейки. Напряжение на выходе — 3,7V. Типовая емкость: 2200-3000 мАч. У батарей AA и AAA напряжение 1,5V (у аккумуляторов AA и AAA-  1,2V).



Чаще всего 18650 является li-ion аккумулятором. К преимуществам можно отнести:

— Высокая энергетическая плотность.
— Низкий саморазряд.
— Отсутствие эффекта памяти.
— Простота обслуживания.
— Низкий удельный вес.

Так же существуют недостатки. Аккумуляторы Li-ion подвержены выходу из строя при перезаряде и/или перегреве. Чтобы решить эту проблему, все бытовые аккумуляторы снабжаются встроенной электронной схемой, которая не дает перезарядиться и/или  перегреться вследствие  заряда.

При небережном обращении аккумуляторы могут выходить из строя чаще, чем другие типы аккумуляторов. Полный разряд «убивает» литий-ионный аккумулятор. После чего аккумулятор восстановить будет невозможно.

Оптимальные условия хранения Li-ion-аккумуляторов достигаются при 40%-ом заряде от ёмкости аккумулятора при температуре около 5 градусов Цельсия. При этом низкая температура является более важным фактором для малых потерь ёмкости при долговременном хранении. Средний срок хранения (службы) литиевого АКБ составляет в среднем 36 месяцев.

Еще одной особенностью данных аккумуляторв является старение. Литиевые аккумуляторы стареют, даже если не используются.

Литий-полимерные и литий-ионные аккумуляторы снижают ёмкость, в отличие от никелевых и никель-металл-гидридных, под воздействием заряда. Чем больше заряд аккумулятора и температура при его хранении, тем меньше срок его службы. Хранить их лучше заряженными на 40-50%, и температуре 0-10 градусов. Перезаряд , как и переразряд, «выжигает» ёмкость аккумулятора. (Wikipedia).



И  хотя 18650 и напоминает пальчиковые и мизинчиковые, размер у неё намного больше. Длина 66,5 мм. Оращаем внимание на строку «With Re/Discharging Protection Circuit» (в батареи присутствует защита от полного разряда  перезаряда). При напряжении более 4,25V плата защиты блокирует зарядку, чтобы не испортить батарею. Тоже самое происходит при напряжении менее 2,75V. Небольшое утолщение около плюсового контакта и есть — плата защиты аккумулятора.



Диаметр — 18мм. Для сравнения напишем рядом размеры 2х других типов батарей:

AAA:      44*10,5 мм

AA:        50*14    мм

18650: 66,5*18    мм



Вот так выглядят AA, AAA и 18650 вместе.



Применяется 18650 там, где необходима большая емкость. В нашем примере это — светодиодные фонари. В левом фонаре установлена батарея AAA, в среднем батарея AA, в правом фонаре установлен светодиод CREE SST-50. Для его работы необходима большая мощность. Аккумулятор 18650 идеально подходит, именно поэтому фонарь сделан под него. Некотоые фонари устроены так, что вместо батареи 18650 можно установить переходник на 3 батареи AAA. При этом напряжение практически совпадает: 3,7V и 4,5V (=1,5V*3). При этом, конечно же, происходит потеря емкости аккумуляторной батареи.

Так же необходимо отметить, что именно из этих элементов набирают аккумуляторные батареи ноутбуков.

советы. Как заряжать Li-ion аккумулятор шуруповёрта и другие важные правила его эксплуатации

Сегодня одним из самых популярных форматов батарей для различных электронных устройств является 18650. Он требует при эксплуатации правильного обращения. От этого зависит долговечность и функциональность этого источника питания.

Как заряжать аккумулятор 18650, следует рассмотреть подробно. В этом помогут разобраться советы специалистов.

Общая характеристика

Сегодня применяется множество типоразмеров и Одним из наиболее востребованных является аккумулятор типа 18650. Он имеет цилиндрическую форму. Внешне такая батарея напоминает пальчиковые аккумуляторы. Только представленный вид немного больше по габаритам, чем привычные устройства.

В ходе эксплуатации обязательно возникает вопрос о том, как заряжать аккумулятор 18650. Это несложная процедура. Однако отнестись к ней нужно со всей ответственностью. От правильности проведения зарядки зависит долговечность применения батареи.

Аккумуляторы представленного типа применяются сегодня для питания ноутбуков, а также электронных сигарет. Это сделало представленный типоразмер популярным. Также подобные аккумуляторы устанавливают в фонарики и лазерные указки. Чаще всего представленные приборы выпускают литий-ионного типа. Этот вид аккумуляторов доказал свою эффективность и простоту при эксплуатации.

Особенности

Рассматривая, как заряжать аккумулятор 18650 для фонаря, электронной сигареты и прочих устройств, необходимо описать принцип его функционирования. Представленный типоразмер выпускается в категории литий-ионных батарей. Он имеет незначительные габариты. Высота составляет всего 65 мм, а диаметр — 18 мм.

Внутри устройства есть металлические электроды, между которыми циркулируют ионы лития. Это позволяет вырабатывать электрический ток для питания техники. При низком или высоком заряде на одном из электродов образуется больше ионов. Они нарастают на материал, меняя его объем и характеристики.

Чтобы батарея проработала долго и полноценно, необходимо не допускать появления глубокого или слишком высокого заряда. В противном случае прибор быстро выйдет из строя. В зависимости от номинальных показателей аккумулятора применяют специальные типы зарядных устройств.

Защита аккумулятора

Сегодня представленные разновидности аккумуляторов выпускаются в комплекте со специальным контроллером или имеют в своем составе марганец. Раньше выпускались батареи без защиты. Как заряжать аккумулятор 18650 правильно в этом случае, нужно было знать для собственной же безопасности.

Дело в том, что устройство, в котором отсутствовала специальная защита, могло сильно перегреться при неправильной или слишком длительной зарядке. В этом случае могло возникнуть короткое замыкание и даже возгорание или Сегодня применение таких конструкций кануло в Лету.

Все аккумуляторы литий-ионного типа имеют в своей конструкции защиту от подобных негативных явлений. Чаще всего применяется специальный контроллер. Он следит за уровнем емкости аккумулятора. При необходимости он просто отключает батарею. В некоторых типах конструкций в состав входит марганец. Он значительно влияет на химические реакции внутри. Поэтому таким аккумуляторам контроллер не нужен.

Особенности зарядки

Многие покупатели интересуются, как заряжать аккумулятор 18650 Li-Ion (3,7V). Нужно ознакомиться с особенностями такого процесса. Он достаточно простой. Современные производители изготавливают специальные устройства, которые контролируют зарядку аккумулятора.

Литий-ионные батареи практически не имеют эффекта памяти. Это обеспечивает ряд правил при зарядке и эксплуатации батарей. Эффектом памяти называется постепенное снижение емкости аккумулятора при неполном разряде. Это свойство было характерно для батарей никель-кадмиевого типа. Их нужно было разряжать полностью.

Наоборот, не терпят глубокой разрядки. Их нужно заряжать до 80% и разряжать до 14-20%. В таких условиях прибор будет служить максимально долго и продуктивно. Наличие специальных плат в конструкции позволяет упростить этот процесс. Когда уровень емкости опустится до критического значения (чаще всего до 2,4 В), прибор отключает батарею от потребителя.

Проведение зарядки

Многие покупатели различной электротехники интересуются, как заряжать аккумулятор 18650 Li-Ion (3,7V, 6800mah). Этот процесс осуществляется при помощи специального устройства. Оно начинает зарядку при напряжении 0,05 В, а заканчивает при максимальном уровне 4,2 В. Выше этого значения заряжать аккумулятор представленного типа нельзя.

Можно заряжать батареи 18650 током 0,5-1А. Чем он больше, тем быстрее проходит процесс. Однако более плавный ток предпочтительнее. Лучше не ускорять процесс зарядки, если аккумулятор не нужно применять срочно.

Процедура занимает не более 3 часов. После этого прибор отключит батарею. Это предотвращает ее перегрев и выход из строя. В продаже представлены устройства для зарядки, которые не могут контролировать протекание этого процесса. В этом случае пользователь должен сам следить за его выполнением. Специалисты рекомендуют приобретать приборы, которые сами управляют процессом. Это является безопасным методом.

Параметры

В продаже представлены аккумуляторы с разными показателями емкости. Это влияет на продолжительность работы и процесс зарядки. Малой емкостью обладают батареи 1100-2600 мАч. Наиболее популярными в этой категории являются изделия фирмы UltraFire. Этот производитель изготавливает качественные фонари. Поэтому у потребителей резонно возникает вопрос о том, как заряжать аккумулятор 18650 UltraFire.

В этом случае следует отметить, что приборы емкостью до 2600 мАч нужно заряжать током 1,3-2,6 А. Этот процесс осуществляется в несколько стадий. В начале зарядки на батарею поступает ток, который составляет 0,2-1 от величины емкости аккумулятора. В этот момент напряжение поддерживается на уровне около 4,1 В. Эта стадия длится около часа.

Во время второй стадии напряжение удерживается на постоянном уровне. У некоторых производителей зарядных устройств эта процедура может проводиться при помощи переменного тока. Также следует учесть, что при наличии графитового электрода в конструкции батареи, ее нельзя заряжать током больше 4,1 В.

Разновидности зарядных устройств

Существует простая методика, как заряжать аккумулятор Для этого потребуется купить определенный тип устройства. В продаже представлен большой выбор зарядной техники для батарей этого типа. Самым простым и недорогим является прибор для одного аккумулятора. Уровень тока в нем может достигать 1 А.

Большой популярностью пользуются приборы, в которые можно поместить сразу несколько аккумуляторов. Чаще всего подобные конструкции снабжены индикатором. Некоторые модели могут применяться и для других разновидностей батарей литий-ионного типа. Их посадочные гнезда имеют соответствующую конструкцию. Такие приборы отличаются приемлемой стоимостью и высокой функциональностью.

Также в продаже представлены универсальные зарядные устройства. Они могут заряжать батареи не только литий-ионного типа, но и прочие разновидности. Подобные агрегаты нужно правильно настроить перед проведением процедуры.

Самодельный прибор

У некоторых пользователей возникает вопрос о том, как заряжать аккумулятор 18650 в экстренной ситуации, когда специального прибора нет под рукой. В этом случае его можно сделать самостоятельно. Подойдет старое зарядное устройство от телефона (например, «Нокиа»).

Нужно снять оболочку провода и разъединить провода минус (черный) и плюс (красный). При помощи пластилина можно прикрепить оголенные контакты к батарее. Нужно соблюдать соответствующую полярность. Далее устройство включают в сеть.

Такая зарядка может длиться около часа. Этого будет вполне достаточно, чтобы аккумулятор смог обеспечить правильную работу техники.

Специалисты рекомендуют ответственно отнестись к процессу зарядки и От этого зависит ее долговечность. Разряжать батарею полностью и заряжать ее до 100% не стоит. Лучше ограничить процесс зарядки до уровня 90%. Однако периодически (раз в три месяца) можно проводить полную разрядку и полную зарядку аккумулятора. Это необходимо для выполнения калибровки контроллера.

Хранить батарею можно достаточно долго. Для этого нужно ее зарядить на 50%. В таком состоянии она может находиться около месяца. При этом в помещении не должно быть слишком жарко или слишком холодно. Идеальными условиями считается удержание температуры на уровне 15 ºС.

Рассмотрев, как заряжать аккумулятор 18650, можно правильно обслуживать и эксплуатировать батарею. В этом случае срок ее использования будет значительно дольше.

Одним из самых принципиальных критериев корректной работы, хорошей эффективности и долгого срока эксплуатации аккумуляторной батареи считается её правильный заряд. Это касается полностью всех аккумуляторов, будь то массивные промышленные немаленькой емкости, или же крохотные батарейки в Ваших планшетах или телефонах.

Большая часть аккумуляторных батарей обладают так называемым «эффектом памяти» в той ли иной степени. Он выражается в том, что батарейки «запоминают» пределы эксплуатируемой емкости.
По данной причине, фактически, и ведется подготовительная тренировка батарей. В связи с наличием вышеперечисленного результата, не рекомендовано заряжать еще не севшие до конца батарейки.
В данном случае аккумуляторные батарейки помимо прочего «запомнят» пределы, до которых им предоставляется возможность доходить.
Итогом станет сокращение физической емкости батарей, их стремительная разрядка, недолговечность службы.

При приобретении новых аккумуляторных батареек рекомендовано произвести их «тренировку». Она заключается в полном разряде/заряде самой батарей. Говоря проще, необходимо разрядить батарейки, после этого зарядить их «до упора». Процесс повторяется 3-4 раза.
В последствии таковой процедуры батарейки прослужат существенно дольше. При всем этом вы как будто «разгоняете» их, повышаете потенциальную емкость до пределов.

Чем меньше раз разряжается аккумулятор и чем менее глубоким является каждый отдельно взятый его разряд, тем большим будет срок его службы.

Как можно зарядить аккумулятор?

  • Оптимальный вариант — зарядка постоянным током 0.1 — 0.2 С в течение 6-8 часов.
  • Быстрый заряд — в течение 3-5ч. током примерно треть от номинального.
  • Ускоренный заряд — выполняется током равным величине номинальной емкости самого аккумулятора, возможен разогрев и разрушение элемента.

Такие батареи используются в ваших телефонах, планшетах, ноутбуках


Стандартно принято щитать что их напряжение 3.7 вольта, но один элемент может иметь напряжение в пределах 2.5(разряженный) — 4.2вольта и это как правило максимум.
В среднем их ресурс 1000 — 1500 циклов заряд-разряд
Как правило если такую батарею разрядить ниже 2.5 вольт или зарядить больше 4.2 вольта — батарея выходят из строя. Чтоб защитить от этого в большинстве аккумуляторов такого типа присутствует плата защиты которая отключает аккумуляторную банку при выходе напряжений за пределы нормы.
Устройство для зарядки должно уметь заряжать аккумуляторы до 4.2 вольта и автоматически отключать заряд.

Более новый разновид литий-ионных аккумуляторов с большей плотностью энергии и меньшим размером (толщина элемента от 1мм! при значительной гибкости). Использование до минус 20 градусов. И полное отсутствие «эффекта памяти».
Аккумуляторы такого типа взриво- и пожаро-опасны, при перезаряде, быстром разряде или замыкании элемента. Поэтому все элементы снабжаются встроенной платой контролера заряда и разряда.
Количество рабочих циклов в раене 900 полных заряд-разрядов. Следует заметить что глубокий разряд может полностью вывести батарею з строя. Рекомендуется разряжать такие аккумуляторы не более чем на 40% от их максимальной емкости.
Зарядка производится напряжением 4.2 вольта на элемент, током в 1C и завершается процесс зарядки при токе 0.1-0.2С. Время заряда примерно 2 часа.

Зачастую своим исполнением как обычные пальчиковые батарейки. Напряжение питания одного элемента — 1.

25 вольт.
Срок службы, примерно 200-500 циклов заряд-разряд. Саморазряд: 100% в год.
В незначительной степени аккумулятор владеет «эффектом памяти», это значит что если аккумулятор длительное время, месяц — два, не использовался, то ему нада сделать полный цикл разряда — заряда.
Заряд с малым током продлевает срок службы аккумулятора, поэтому самым оптимальным режимом работы будет заряд током в 0.1 от номинальной емкости батареи.
Время заряда — 15-16 часов, по инструкции производителей.
Заряд таких аккумуляторов лучше делать с помощью постоянного или импульсного тока с очень короткими импульсами отрицательного значения (асимметричный ток) — это поможет исключить проблемы с «эффектом памяти»
Напряжение заряда на элемент — 1.4 — 1.6 вольт, а напряжение полностью заряженного элемента — 1.4 вольта. Разрядку производить до 0.9 вольта, ниже нежелательно.

В большинстве выпускается в виде пальчиковых батареек и малогабаритных дисковых аккумуляторах (таблетках)
Напряжение питания одного элемента — 1. 37 вольт
Саморазряд у этого типа — примерно 10% в месяц.
Они подвержены «эффекту памяти» и такие аккумуляторы не рекомендуется использовать в буферном режиме. После длительного бездействия такого аккумулятора, нужно произвести цикл заряд-разряда током примерно номинальной емкости. Цикл разряда с 1.36 вольт до 1 вольта, ниже не рекомендуется.
Номинальный ток зарядки в пределах 0.1-1 от номинальной емкости элемента.
Может использоваться при температурах до минус 50 градусов.

Pb (свинцово-кислотный) аккумулятор

Наиболее распространенный вид аккумуляторной энергии.
Самый безопасный способ зарядки выглядит так, сначала аккумулятор заряжается постоянным током, а после получения нужного напряжения, на аккумуляторе поддерживают это напряжение.
Максимальная величина зарядного тока 0.2 — 0.3 от номинальной емкости аккумулятора. Оптимальный ток заряда это 10% от номинального, оно и безопасно и щадительно для аккумулятора.
Максимальное напряжение заряда не должно превышать 13. 8 вольт. При быстром заряде допускается до 14.5 вольт.
Общее время полного заряда должно быть в раене 5 — 6 часов.
Минимальная температура заряда не ниже -15° C

AGM аккумулятор

В отличии от свинцово-кислотных, в них содержится абсорбированный электролит, а не жидкий как в кислотных, эдакие стекло тканевые прокладки между свинцовыми пластинами пропитаны электролитом. И это дает им ряд преимуществ: устойчивость к большим вибрациям, уверенная эксплуатация даже при минус 30 С хотя напряжение немного проседает, герметичная конструкция и более безопасная зарядка.
Число полных циклов заряда-разряда от 500 до 1000 в зависимости от марки модели.

Среди Li-Ion АКБ особенной популярностью пользуется аккумулятор 18650. Сфера его применения очень широка: такие элементы можно встретить в аккумуляторных связках ноутбуков, шуруповертов, в устройствах типа мехмод, предназначенных для осуществления питания электронных сигарет или бытовых фонариков. Их можно встретить в переносных трубках стационарных телефонов. Также в последнее время набирает популярность переделка шуруповерта с на литиевые аккумуляторы именно этого типа, ввиду того, что они работают гораздо дольше элементов прошлого поколения.

Когда в то или иное устройство вставлен 18650 аккумулятор, как заряжать его правильно и сколько времени — вопросы, который задаст любой ответственный владелец бытового электроприбора с такими батарейками.

Немного о литий-ионных батареях

Поскольку эта АКБ является разновидностью Li-Ion аккумуляторов, следует упомянуть о том, что этих элементов сейчас довольно высок. Для литиевых аккумуляторов 18650, так же, как и для других АКБ с литием в составе, характерен высокий уровень емкости и способность длительное время держать заряд .

Кстати, свое популярное в Интернете обозначение этот аккумулятор завоевал благодаря своим параметрам: диаметр его составляет 18 миллиметров, а высота — 65, что довольно удобно и компактно, учитывая его широкие возможности.

Раньше большая часть таких батареек отличалась повышенной взрывоопасностью, в буквальном смысле слова. Причиной были определенного вида химические реакции, протекавшие во время перегрева элементов в условиях высоких температур. Также имело место и механическое замыкание внутри одной или нескольких «банок», приводившее к воспламенению.

Сейчас все аккумуляторы такого типа снабжены специальными устройствами с контроллером в составе схемы , что не позволяет допустить критического перегревания и взрыва. Это устройство можно найти в любой батарейке 18650, если аккуратно вскрыть ее и посмотреть, что находится внутри.

Если такие элементы долго не использовать и оставлять разряженными, они могут быстро терять свои свойства. Поэтому зарядка 18650 должна проводиться регулярно, при этом, должна обязательно соблюдаться определенная схема. Например, нужно знать, каким током заряжать Li-Ion, или же каким напряжением должна проводиться зарядка 18650, чтобы не произошло их перегрева и преждевременного выхода из строя.

Как заряжать АКБ 18650

Перед тем как перейти к теме зарядного устройства, нужно обозначить основные принципы зарядки для литиевых аккумуляторов 18650.

«Зарядников» продается всегда много, причем многие из них являются универсальными, однако основные правила для литий-ионных батарей должны быть такими:

  • Начало зарядки осуществляется с напряжением 0,05 В, а заканчиваться процесс должен при подъеме U до 4,2 В . Важно помнить о том, что это — допустимый максимум, безопасный для батарей.
  • Ток заряда: допускается заряжать аккумулятор при показателях 0,5 А и 1 А. При 1 А процесс будет протекать гораздо быстрее, но, поскольку для любых батарей рекомендован более плавный ток заряда Li, лучший показатель — это 0,5 А. Конечно, если батарейки нужно зарядить срочно, уровень тока можно повысить до 1 А. Но в обычных случаях не следует без особой надобности ускорять ход зарядки.
  • Время, в течение которого заряжается батарея, не должно превышать трех часов — чтобы не повредить внутреннюю химическую структуру АКБ, вызвав ее перегрев.
  • Если приобретенное устройство снабжено автоматической системой контроля зарядки , оно само «знает» о том, сколько времени следует заряжать аккумулятор.
  • На некоторых зарядниках (как покупных, так и самодельных) такого контроля нет , поэтому, в данном случае, придется контролировать весь процесс самостоятельно.

Какое устройство следует использовать

В магазинах популярной электроники предлагается широкий выбор подходящих зарядных устройств. В самое дешевое, с уровнем тока в 1 ампер, можно поместить одну батарейку 18650-й модели.

Есть более усовершенствованный вариант, с двумя «гнездами» для элементов, с максимальным показателем напряжения в 4,2 В . Эта зарядка для 18650 уже немного дороже, но она снабжена индикатором уровня зарядки, который контролирует, сколько времени АКБ должна заряжаться.

Есть еще похожий вариант, с такими же характеристиками — в него можно вставлять не только элементы 18650, но и модели 26650.

Можно приобрести и универсальное зарядное устройство , которое подходит для всех видов аккумуляторных батарей, начиная с никель-кадмиевых и заканчивая литий-ионными.

Зарядных устройств вполне достаточно, причем большинство из них снабжены и индикаторами, и системой безопасности, которая избавляет от необходимости постоянно проверять уровень напряжения или тока. Конечно, качество зарядника напрямую зависит от того, сколько денег будет на него потрачено.

Если есть умение, время и желание не тратиться на покупку зарядного устройства, изготовить его можно и самостоятельно — разумеется, для этого понадобится определенная схема.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Зарядку для аккумуляторов 18650 своими руками смастерить вполне реально. Главное, знать основные принципы работы электрической цепи и те показатели, при которых можно заряжать АКБ.

Способ №1

Самый простой способ подзарядить батарейку в экстренных условиях — просто воспользоваться стареньким, но работающим зарядным устройством от телефона «Нокиа» или «Самсунг». Благо, параметры тока и напряжения в таких зарядниках не навредят АКБ.

Схема проста, и с ней справится даже школьник:

  1. У зарядки нужно освободить провода от связывающей их оболочки, разъединить их на плюсовой и минусовой полюса . Обычно красный проводок — это плюс, а черный — минус, так что, путаницы быть не должно.
  2. Теперь нужно просто прикрепить батарейку к оголенным контактам проводков пластилином .
  3. Соблюдая полярность, подсоединить устройство к сети, либо компьютеру — и элемент можно спокойно заряжать, время от времени следя за процессом.

На вопрос, сколько держать батарейку на таком «экспресс-заряднике», ответ простой: часа будет вполне достаточно для того, чтобы восстановить параметры ее емкости.

Способ №2

Как сделать зарядку более совершенного типа? Здесь схема может быть немного сложнее, учитывая то, что придется воспользоваться подручными инструментами в виде паяльника, припоя, клея и флюса. Однако самый важный элемент, который понадобится домашнему зарядному устройству, можно приобрести на AliExpress — это плата зарядки . Поэтому собрать такое устройство самостоятельно большого труда не составит.

Схема такова: п лата припаивается к заранее подготовленному пластиковому боксу с двумя проводками («пл юс» и «минус»). В боксе и будет находиться батарейка во время зарядки. Сам бокс можно достать из любого бытового прибора, вышедшего из строя: это может быть старый зарядник, либо игрушка. Главное, чтобы размеры бокса соответствовали элементам 18650.

С пайкой проблем возникнуть не должно — на плате указаны те места, куда следует припаивать проводки . Кроме того, сама плата уже заранее оснащена двумя светодиодными индикаторами красного и зеленого цвета, которые будут сигнализировать об уровне заряда.

Плату следует аккуратно приклеить на бокс в любое удобное место, затем припаять проводки, не забывая соблюдать полярность . Перед пайкой провода нужно будет слегка зачистить и за лудить с помощь канифоли и капнуть на плату немного жидкого флюса (или припоя). Важно следить за тем, чтобы не произошло замыкания проводков между собой.

Такая схема позволяет изготовить простое, но надежное и очень дешевое зарядное устройство в короткое время. Теперь осталось с помощью usb-разъема подсоединить его к компьютеру или сети — и можно заряжать батарейки. Как правильно заряжать их — уже ясно, главное, следить за показаниями индикаторов. Зеленый цвет всегда будет сигналить о заряженном состоянии элементов.

Не стоит часто проводить этим батарейкам популярную «прокачку» в виде нескольких циклов «заряд-разряд». Будет лучше следить за уровнем их заряда: он не должен превышать 90%. Именно такая схема действий поможет продлить жизнь любому типу литиевых батарей и максимально сохранить показатели их емкости.

Также не стоит допускать их глубокого разряда — в противном случае, восстановить прежние параметры будет весьма проблематично. Для того, чтобы быть уверенным в покупке качественных элементов, всегда следует обращать внимание на время их выпуска. Если им больше трех лет — можно считать их просроченными.

Когда приходится постоянно иметь дело с той или иной портативной техникой, нужно всегда знать о том, как зарядить аккумулятор правильно. Если это 18650 аккумулятор, как заряжать его максимально продуктивно? Зная основные показатели тока и напряжения, не составит труда провести процесс зарядки без ущерба для батареек. А если есть необходимость и желание, простое зарядное устройство всегда можно изготовить своими руками.

Для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские «сверхэкономные» не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

  • PTC , защита от перегрева и, косвенно, по току.
  • CID , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
  • PCB , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите . Согласно документации, ток зарядки 1600 мA и напряжение 4. 2 вольт.

Сам процесс состоит из двух этапов, первый — это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия — постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока — это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда (схемы смотрите в ). Как крайний случай, можно заряжать стабильным током в 30-40% полной (паспортной) ёмкости АКБ, пропустив второй этап, но это несколько уменьшит ресурс элемента.

Аккумулятор 18650 в современном обществе быстро становится популярным. Основным его плюсом является многократная зарядка до 500 раз. Формой он похож на пальчиковую батарейку вида «АА». Размеры в зависимости от степени защиты варьируют. В данной статье рассмотрим данный девайс более подробно.

Аккумулятор 18650

Многие пользователи иногда путают этот АКБ с обычным элементом питания на 1,5 вольта. Но это неправильно, его напряжение гораздо больше. Да и габариты другие.

18650 battery что это?

Это аккумуляторная батарея с возможностью многоразовой зарядки. Некоторые виды обладают встроенным портом и возможностью получать заряд от USB разъема. Подобное решение очень удобно.

Таким образом из выше приведенного определения становится понятным что за батарейки tr18650.

Характеристики батарейки 18650

Ниже представляем вашему вниманию основные параметры данного элемента питания.

Напряжение

Проанализировав ряд интернет магазинов был сделан вывод. Большинство элементов питания типа 18650 имеют 3,6 вольт. Но есть варианты и с 3,7 в. В момент полной зарядки вольтаж увеличивается до 4,2-4,3 в.

Сколько ампер в аккумуляторе 18650

Сила тока зависит от конкретной модели АКБ.

Итак, сколько ампер в батарейки 18650? По некоторым данным она содержит от 0,5 ампер и выше.

Емкость батареи 18650

Максимальная емкость батарей 18650 достигает 3600 mAh. Минимальная равна 1500 mAh. Чаще всего батареи, повышенной емкость, используют для квадракоптеров и других энергетически затратных устройств.

Как определить емкость аккумуляторной батареи 18650?

Данный параметр определяется с помощью специального тестера. Так же его можно посмотреть на этикетке. Или измерить мультиметром.

Внутреннее сопротивление аккумулятора 18650 Samsung 25R, в комнатных температурных условиях составляет 0.022-0.025 ома.

Размеры литьевого аккумулятора 18650

Габариты данного источника питания зависят от производителя и наличия защиты. Если отсутствуют защитные элементы, то размер будет меньше.

Размеры батареи от компании Robitin на 3600 mAh:

  • Длина: 64,93 мм
  • Диаметр 18,20 мм

Таким образом типоразмера 18650 значительно больше обычной пальчиковой батарейки.

Цвет

На рынках могут быть как самые обычные цвета, так и эксклюзивные. Например, можно встретить батарейки шоколадки 18650 коричневого цвета.

Основные плюсы
  1. Простота в обслуживании.
  2. Малый удельный вес.
  3. Низкий уровень саморазряда.
  4. Высокая энергетическая плотность.
  5. Аккумулятор 18650 не имеет эффекта памяти.
  6. Срок службы от 7-10 лет.

Тип батареи 18650

Выделяют три основных типа это:

  • Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
  • Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
  • Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

Первый тип батарей считается наиболее безопасным. Их работа достаточно стабильна и имеет высокий КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. К тому же батарея терпима к высоким температурам.

К сожалению, данный тип аккумуляторов 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Но это бывает в очень редких случаях. Данный тип 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

Второй тип достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что данные тип 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

Третий тип имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Данные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основное устройство, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

Таким образом только, что было описано какие бывают аккумуляторы 18650.

Расшифровка надписей на батареи

Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

3) R — означает многозарядный аккумулятор 18650.

Номер 18650 означает следующий формфактор:

  • Первые 2-е цифры диаметр.
  • Следующая пара говорит какую длину имеет данный элемент.
  • Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

Варианты:

  • Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
  • Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
  • Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
  • Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.

Какой аккумулятор 18650 лучше и как его выбрать?

Если исходить из соображений безопасности, то лучшие аккумуляторы 18650 это литий железо фосфатные. Они мало токсичны и в меньшей степени могут взорваться. Когда батарея нужна для фонаря, подойдет любой тип. Но помните, если зарядное устройство не надежное, лучше элемент питания, не имеющий защиты не заряжать.

При выборе аккумулятора 18650 определитесь для каких целей он нужен. Если вы собираетесь использовать его в устройствах по типу ноутбука, велосипеда, накопительной батареи, то лучше отдать предпочтение не защищенному типу. Такие виды производят Panasonic, Samsung, LG, Sony. Обычно у них плоские боковые грани.

Защищенные элементы питания имеют специальную микро плату установленную внутрь корпуса. Такой инструмент позволяет не дать батарейке перезарядится. Кроме этого защищает от короткого замыкания. В фонаре подобный тип стоит использовать, если имеется последовательное соединение из двух таких батарей.

Аккумуляторы 18650 с большой емкостью Panasonic 3600 (NCR18650G) и Sanyo 3500 mAh неплохо подойдут для ноутбуков. Самыми дешевыми и ходовыми являются Panasonic 3100 mAh.

При выборе ориентируйтесь на типы АКБ, указанные в разделе выше!

На что стоит еще обратить внимание?

  • Номинальный ток.
  • Какой может быть нагрев, как греется.
  • Напряжение.
  • Энергетическая емкость.

Устройство аккумулятора 18650

Внутри и снаружи данная батарея имеет следующее устройство:

  1. Предохранитель.
  2. Прокладку.
  3. Положительный вывод.
  4. Токо съемник анода.
  5. Клапан для сброса давления.
  6. Изоляцию как правило из целлофана.
  7. Положительный электрод.
  8. Сепаратор.
  9. Изоляцию.
  10. Отрицательный вывод.
  11. Корпус.
  12. Отрицательный электрод.

Обычно аккумулятор 18650 состоит из анода, выполненного из меди и катода, сделанного из алюминия. Встроенные электроды между собой разделены специальным сепаратором. Данный агрегат имеет пористую структуру. Он пропитан электролитом. Электроды тщательно упакованы в плотном цилиндрическом корпусе. Положительно заряженные ионы лития, находящиеся в сепараторе, проникают в кристаллическую решетку графита. Этот элемент присоединен к минусовому полюсу элемента питания. На плюсе образуется потенциал эл тока.

Где плюс у батарейки 18650?

Не так просто определить где находится отрицательный вывод. Очень часто по внешнему виду определить практически невозможно.

Полярность батареек 18650 определяется следующим образом:

  • Визуально.
  • Тестером.

Ряд подобных элементов имеет маркировку плюса и минуса. Порой положительный полюс значится там, где есть широкая черная полоса. Как на рисунке ниже.

Но когда нет никакого цветового обозначения обратите внимание на торцы li ion батарейки 18650. Защищенный конец или полюс с прорезями будет являться плюсом. Соответственно противоположный будет минусом. Так же где плюс там имеется круговая канавка, с краю некая вогнутость.

Таким образом разобрались где плюс, а где минус.

Второй вариант — это взять обычный тестер и в режиме измерения напряжения проверить полярность. Красный щуп идет на плюс, черный на минус. Если на табло будет показатель с минусом просто поменяйте щупы местами.


Как зарядить аккумулятор 18650?

Выполнять подзарядку элемент питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

  1. Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
  2. Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
  3. Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
  4. Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
  5. В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB пор. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно устройство с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те зарядные устройства, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные типы зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Устройства, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?
  1. Проверьте дату изготовления, возможно его срок уже иссяк.
  2. Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
  3. Проверьте исправно ли зарядное устройство. Возможно перемололся провод.
  4. Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины. Причиной может быть налет, ржавчина или окисление.
  5. Проверьте есть ли электричество в доме.

Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

  1. Мобильная зарядка ТР 4056.
  2. Паяльник.
  3. Провода.
  4. USB провод с подходящим разъемом.
  5. Зарядник для телефона.

После сбора устройства остается подсоединить его к ЗУ телефона с помощью USB кабеля.

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Смотрите видео о том, как собрать крутую батарею с солнечными панелями.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Как сделать зарядник для батареек 18650?

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

В видео представлен пример создания ЗУ для данного элемента питания.

Как разрядить аккумулятор 18650?

Выполним безопасную разрядку. Для этого потребуется:

  • Лампа накаливания на 12 вольт.
  • 2 провода.
  • АКБ для разрядки.

Теперь остается припаять провода к лампе и подсоединить к нашему аккумулятору 18650. Будет происходить плавная разрядка.

Так же выполнять разрядку можно специальным устройством, которое изображено в видео ниже.

Максимальный ток разряда может доходить до 35 А. Но лучше это скорее миф, чем реальность. Лучше всего использовать щадящий режим и разряжать током в 1 ампер.

Ток разрядки не должен быть больше 2ух-кратного значения емкости (2С). К примеру АКБ, с емкостью 2000 mah будет равен 4000 mAh. Напряжение не должно находится меньше 2,5 вольт.

Как проверить батарейку 18650 на работоспособность?

Для проверки используется обычный мультиметр. Данным прибором замеряем напряжение и определяем вольтаж элемента питания. Нормальный аккумулятор 18650 содержит 3,6-3,7 вольт.

Если аккумулятор в момент заряда начинает сильно греться, и его температура достигает более 40 градусов, лучше от него избавится.

Считается что при напряжении менее 1 вольта, данные АКБ уже нужно выбросить. Но если заряд он принимает поэксплуатировать батарею еще можно.

Чем заменить аккумуляторную батарейку 18650?

В действительности данный аккумулятор мало чем заменим. Можно попробовать использовать 3-4 батарейки типа АА. Но прослужат они мало. К тому же вольтаж будет очень сильно разнится. Поэтому будьте внимательны! Да и в корпус устройства 3 штуки не поместятся, придется впаивать провода и цеплять к контактам.

Есть второе название у этого элемента питания 168 А. Но на самом деле аналогов данной батареи почти нет. Можно попробовать еще тип 18700.

Как сделать батарею из аккумуляторов 18650?

Для этого следует подготовить следующее:

  1. Нужное количество аккумуляторов 18650.
  2. Провода или жестяные тонкие пластины.
  3. Разъем для вывода питания. Или просто два провода желательно черного и красного цвета.
  4. Изоленту или контейнер, в котором батареи будут надежно зафиксированы.

Сборка батареи из аккумуляторов 18650 осуществляется по следующему принципу. Отрицательный торец нужно соединить с положительным. Стоит определится какое соединение нужно, параллельное или последовательное . Первое экономит место в длину, ну а второе в ширину. На рисунке ниже показано как выглядит второе соединение. Это батарея от ноутбука.

Схема последовательного скрепления АКБ.

Параллельное соединение:

Подробности сборки смотрите в видео.

Применение 18650 аккумуляторов

Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических устройствах. Ниже представлен их список:

  1. Батарейка 18650 вставляется в фонарик.
  2. Она нужна для вейпа или электронных сигарет.
  3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
  4. Квадракоптерах.
  5. Радиоуправляемых игрушках.
  6. Страйкбольных приводах.
  7. Устройствах с электромоторами.
  8. Ноутбуках.
  9. Шуруповертах.
  10. Дрелях.
  11. Плеерах.
  12. Электрических велосипедах.
  13. Переносных телефонных трубках.

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:




Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

  1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
  2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
  3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи типа АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА типа, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие устройства будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда в устройстве скапливается большое количество газов.

Таблица характеристик 18650

Ремонт аккумулятора 18650

Периодически выходит из строя защитная плата. Это электронную начинку можно убрать и продолжить эксплуатацию элемента питания.

Пошаговый план действий:

  1. Уберите оболочку из целлофана.
  2. После этого увидите проводник, идущий от положительного полюса до микросхемы. Все это дело прячется под минусом. В момент экстренной ситуации плата разрывает данный контакт.
  3. Снимите плату и удалите проводник. Если нужно точечную сварку можно зачистить наждачной бумагой.
  4. Стоит убрать оболочку на столько, чтобы контакт прибора касался контакта батареи.
  5. Теперь замотайте скотчем или специальной пленкой на клейкой основе и можете пользоваться.

После выполнения этих действий аккумулятор 18650 потеряет 1 миллиметр.

Все, что вы хотели знать о Li-Ion аккумуляторах, но боялись спросить.

    Сейчас на рынке представлено огромное разнообразие Li-Ion аккумуляторов различных марок, как с защитой, так и без. Взрывной рост их популярности пришелся на 2008-2010гг., когда на рынке появились большое количество мощных светодиодных фонарей в зарубежных интернет-магазинах.

    Но, стоит признать, что, до сих пор, для большинства пользователей, этот тип элементов питания является достаточно новым и незнакомым. Чтобы не запутаться во всем этом многообразии мы хотим вам дать несколько советов, чтобы помочь определиться, какой именно литиевый аккумулятор вам необходим (защищенный-незащищенный) и как не купить откровенно некачественный товар.

Что нужно знать при использовании Li-Ion аккумуляторов.

 В силу технологии Li-Ion аккумуляторы имеют ряд ограничений, которые необходимо соблюдать в процессе эксплуатации.
Это:
максимальное напряжение (напряжение перезаряда) не должно превышать 4,25-4,35В
минимальное напряжение (напряжение переразряда) не должно быть ниже 2,2-2,5В
ток разряда не должен превышать 2ух-кратное значение емкости (2С): т.е. для аккумулятора с емкостью 2200мАч максимальный ток разряда не должен быть выше 4400мА, а обладателя емкости в 3100мАч можно смело разряжать током до 6200мА. Есть особые типы высокомощных Li-Ion аккумуляторов, которые предназначены для работы с большими разрядными токами, превышающими величину их емкости в 5-10 раз.

          • ток заряда не должен быть выше половины значения емкости аккумулятора (0,5С).
          • По аналогии с током разряда для аккумулятора с емкостью 2200мАч максимальный ток заряда не должен быть выше 1100мА, а аккумулятор с емкостью 3100мАч можно зарядить током в 1550мА.
          • • Li-Ion аккумулятор НЕ ЗАРЯЖАЕТСЯ при минусовой температуре, но достаточно спокойно относится к работе на морозе с небольшой потерей емкости. Т.е. зарядили аккумулятор дома, пошли,- поработали на улице, потом, опять, принесли заряжать аккумулятор домой. Это утверждение вы можете проверить в действии на вашем смартфоне или фотоаппарате/видеокамере,- там стоит такой же литиевый аккумулятор, только в другом типоразмере.
          • • Незащищенные аккумуляторы нельзя паять. Если вы хотите собрать из отдельных аккумуляторов большую батарею,
          • то следует учитывать, что Li-Ion аккумуляторы очень не любят перегрева, а при попытке припаять провод к контакту аккумулятора вы, скорее всего, его перегреете.

Вот так делать не надо

Поэтому собирают аккумуляторные батареи с помощью контактной сварки и специальной ленты.

Качественная сварка Li-Ion аккумуляторной батареи

Опять же, для обслуживания такой батареи вам понадобится контроллер,

Li-Ion аккумуляторная батарея с контроллером заряда-разряда

который будет следить за процессами заряда-разряда аккумуляторов.

    Но, перейдем от теории к практике и попробуем дать ответы на самые распространенные вопросы, которые возникают у покупателей при выборе Li-Ion аккумулятора.

1. Защищенный или нет.

Как мы уже говорили, Li-Ion аккумуляторы должны работать в диапазоне напряжений 4,2-2,5В. Для того, чтобы в процессе работы напряжение на АКБ не выходило за пределы этого диапазона на минусовой контакт незащищенного Li-Ion АКБ (их еще называют «ячейка») ставят небольшую электронную плату защиты (зачастую, она именуется просто «защита»).

Именно эта плата обеспечивает работу ячейки в допустимом диапазоне напряжений, предохраняет от перегрузки по току и от короткого замыкания.

Плата защиты приваривается стальной лентой к контактам аккумулятора

и весь этот «бутерброд», упаковывается в термо-пленку с обозначение бренда и емкости (как реальной так и совершенно бредовой, в некоторых случаях).

на синем аккумуляторе (слева) заявленная емкость не соответствует действительности

Из-за платы защищенные аккумуляторы на пару миллиметров длиннее своих незащищенных сородичей и на 0,5 мм толще.

А, так как, качественная Li-Ion ячейка имеет длину 65мм, то защищенный Li-Ion АКБ вырастает в длине до 68-70мм. Такие аккумуляторы могут обозначаться типоразмером 18700 (где первые две цифры это диаметр в мм., а вторые две- длина). Это надо учитывать при выборе аккумулятора,- сможет ли такой аккумулятор влезть, к примеру, в ваш фонарь или зарядное устройство.

PS. На некоторых зарядных устройствах для Li-Ion аккумуляторах производители заранее указывают, что их продукт может заряжать аккумуляторы типоразмера вплоть до 18700.


зарядные устройства XTAR позволяют заряжать Li-Ion аккумуляторы вплоть до типоразмера 18700

Защищенные аккумуляторы можно применять в любых устройствах, которые расчитаны на работу с Li-Ion источниками питания и не имеют встроенного контроллера заряда-разряда. В настоящее время основными потребителями защищенных АКБ являются светодиодные фонари, так как именно такие аккумуляторы способны обеспечить питанием мощные светодиоды в течении продолжительного времени.

Так же, защищенные аккумуляторы находят все большее распространение в разнообразной маломощной бытовой электронике, которая работает от одного-двух АКБ.

При необходимости собрать более серьезный источник питания прибегают к изготовлению аккумуляторных батарей. Тут уже в ход идут только незащищенные аккумуляторы.

батарея из Li-ion аккумуляторов SANYO

Такие батареи стоят в большинстве современных ноутбуках, в электроинструменте, фото-видео технике, электровелосипедах и т.д. Управляет такими батареями специальный контроллер, который следит за напряжением на каждом отдельном аккумуляторе в батарее и необходимости в индивидуальных платах защиты нет.

контроллер батареи из Li-ion аккумуляторов

Подитог: если у вас светодиодный фонарь, с вероятностью 99% вам необходим защищенный аккумулятор. Если вы хотите отремонтировать батарею в ноутбуке или в шуруповерте или просто вам нужна БАТАРЕЯ из LI-Ion аккумуляторов, то вам необходимы именно незащищенные АКБ.

2. Емкость аккумулятора

Емкость аккумулятора указывается в мАч (милли-ампер-часах).

На момент написания статьи наиболее распространенными значениями емкости являются 2600-3500мАч (для Li-Ion АКБ типоразмера 18650). Емкость влияет только на время работы аккумулятора. Т.е. при прочих одинаковых условиях Li-Ion аккумулятор с емкостью 3400мАч будет работать примерно в 2 раза дольше чем аккумулятор емкостью 1700мАч.

ФАКТ: на настоящее время Li-Ion аккумуляторов типоразмера 18650 емкостью свыше 3500мАч НЕ СУЩЕСТВУЕТ. Все Li-Ion аккумуляторы типоразмера 18650 (а это наиболее распространенный типоразмер), имеющие обозначение 3800-5000мАч ФОТО изначально продукты сомнительного качества от покупки которых следует отказаться.

Обычно, реальная емкость таких АКБ составляет, в лучшем случае, 1500-2200мАч ссылка. А о «достоинствах» плат защит этих АКБ стоит только догадываться…  Бывали случаи когда под упаковкой защищенных АКб типоразмера 18650 с обещанием огромной емкости около 4000мАч скрывался неизвестный представитель гораздо меньшего типоразмера, а остальное пространство было забито материалом похожим на обычный песок.

3. Производитель аккумулятора.

    В настоящее время существует не так уж и много производителей Li аккумуляторов. Технология их изготовления не тривиальна и качественное масштабное производство возможно только на больших высокотехнологичных предприятиях. Среди самых известных и отлично-зарекомендовавших себя производителей можно выделить такие компании как: Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB.

    Сразу надо отметить: это фирмы которые непосредственно производят Li-Ion ячейки (незащищенные аккумуляторы). Заводы таких компаний зачастую располагаются в Японии, Тайване или Южной Корее.

ФАКТ: крупные производители Li-Ion аккумуляторов НЕ ВЫПУСКАЮТ ЗАЩИЩЕННЫХ АКБ. Они производят только НЕЗАЩИЩЕННЫЕ аккумуляторы. В природе не существует защищенных Li-Ion аккумуляторов Panasonic или SAMSUNG, которые были бы выпущены непосредственно «панасоником прямо в Японии» или «самсунгом» а все, кто утверждает обратное, по какой-то причине пытаются ввести вас в заблуждение.

    Защищенные аккумуляторы СОБИРАЮТСЯ из незащищенного Li-Ion аккумулятора (ячейки) и платы защиты.

И собираются они тоже по-разному: сборка защищенных АКБ, в основном, происходит на заводах в Китае. Но Китай — Китаю рознь. Есть как откровенное барахло (с емкостями 3800мАч и выше) так и очень качественные продукты.

    Защищенные аккумуляторы выпускаются под совершенно различными брендами, не имеющими отношения к производителю ячеек.

Наименование защищенному аккумулятору дает уже тот производитель, который собрал и упаковал этот аккумулятор. Зачастую, внешняя термоплёнка с нанесенным обозначение бренда скрывает реального производителя Li-Ion ячейки. Хотя, в последнее время наблюдается тенденция к вытеснению откровенно некачественных товаров аккумуляторами, изготовленными на основе качественных Li-Ion ячеек и плат защиты, производителями которых являются общепризнанные лидеры, такие как SANYO, Panasonic, SAMSUNG, SEIKO…




 Ниже, мы приведем основные составляющие «качественного» защищенного Li-Ion аккумулятора:

1. Упаковка.

На упаковке явно указано из каких составляющих состоит аккумулятор. К качеству упаковки претензий быть не должно. Наличие «бренда» является хорошим знаком,-аккумуляторы без опознавательных знаков, по-умолчанию, доверия не вызывают.

2. Плюсовой контакт

(выступающий бугорок) должен быть жестко зафиксирован на аккумуляторе.

Проще говоря, он должен быть приварен, а не просто прижат картонной шайбой с термоусадкой. Иногда, плюсовой колпачок приваривают к стальной ленте а уже эту ленту приваривают к плюсовому контакту Li-Ioт ячейки.

Ключевое слово везде: «ПРИВАРИВАЮТ»

3. Плата защиты

должна быть от известного производителя и содержать 2-3 МОСФЕТа обеспечивая высокий разрядный ток.

4. Почитайте отзывы

о интересующем вас аккумуляторе на авторитетных интернет- ресурсах, посвященных этой тематике. Зачастую, там можно найти подробнейшие тесты и многочисленные отзывы от конечных пользователей.


скриншот страницы с большим тестом аккумуляторов 18650 с форума cpf.com

Среди самых известных русскоязычных форумов стоит выделить:
http://forum.fonarevka.ru/

Из англоязычных:
http://www.candlepowerforums.com/vb/forum.php
http://lygte-info.dk/

    Будем надеяться, что данная статья смогла дать ответы на большинство вопросов, которые могли возникнуть у вас при покупке и использовании Li-ion аккумуляторов и уберечь вас от разочарования приобретения некачественных продуктов.

    Если же мы упустили какие-либо моменты, которые вы считаете важными,- оставляйте свои комментарии,- мы обязательно ответим и, по возможности, внесем коррективы в текст статьи.

С уважением, коллектив Запас Мощности

18650 Время зарядки литий-ионного аккумулятора и период замены_аккумулятор Greenway

Литий-ионные аккумуляторы/элементы 18650 характеризуются высокой скоростью разряда и плотностью заряда. Эти батареи/элементы обычно используются в фонариках, ноутбуках, цифровых камерах и многих других портативных электронных устройствах. Ячейки 18650 можно использовать в устройстве по отдельности, если энергии, запасенной в одной ячейке, достаточно для питания устройства в течение нескольких часов. Но в устройствах с высоким энергопотреблением эти ячейки часто соединяются и помещаются в корпус, чтобы объединить энергию, вырабатываемую подключенными ячейками, для питания устройства.Одиночные аккумуляторные элементы 18650 обычно имеют емкость от 1800 до 3600 мАч. Миллиампер-часы (мах) представляют собой количество электроэнергии, хранящейся в батарее.

В этой статье я буду называть литий-ионные элементы/аккумуляторы 18650 аккумуляторами (думаю, это вас не смутит). Эти батареи имеют размеры 18 мм x 65 мм и бывают разных цветов, но наиболее распространенными всегда являются синие. Максимальное напряжение, которое эти батареи могут достигать при полной зарядке, составляет от 3. от 7В до 4,2В. В сегодняшнем посте я собираюсь поделиться с вами всеми основами, которые вам нужно знать о литий-ионных батареях 18650. Давайте копать…

Сколько времени требуется для зарядки литий-ионного аккумулятора 18650  ?

Зарядка литий-ионного аккумулятора 18650 может занять от 1,5 до 4 часов в зависимости от нескольких факторов. Некоторые из факторов, влияющих на время зарядки этих батарей, включают следующее:

·Емкость аккумулятора: при прочих равных условиях аккумулятору 18650 с большей емкостью потребуется больше времени для зарядки по сравнению с аккумулятором с меньшей емкостью.Например, для зарядки аккумулятора емкостью 1800 мАч может потребоваться от 1 до 1,5 часов, тогда как для полной зарядки аккумулятора емкостью 3500 мАч может потребоваться от 3 до 4 часов с использованием того же адаптера

.

· Выходная мощность зарядного устройства: Быстрое зарядное устройство с выходной мощностью 10 Вт (2 А и 5 В) зарядит аккумулятор емкостью 1800 мАч примерно за час, а аккумулятор емкостью 3500 мАч — примерно за 2 часа. Однако использование обычных адаптеров на 5 Вт будет заряжать те же батареи почти в два раза быстрее.

· Старение: Батареи, как правило, теряют емкость по мере старения.Таким образом, батарея, которая использовалась пару лет, скорее всего, будет заряжаться за меньшее время, чем раньше, когда она была еще новой.

Когда необходимо заменить литий-ионный аккумулятор 18650  ?

Как и любая другая аккумуляторная технология, литий-ионные аккумуляторы 18650 теряют свою емкость через пару лет использования. Аккумуляторы начинают терять емкость, как только вы начинаете их использовать. Однако потеря емкости становится заметной только после 3–6 месяцев использования.Типичный литий-ионный аккумулятор 18650 может обеспечить от 300 до 500 циклов зарядки. Цикл зарядки засчитывается только тогда, когда вы полностью заряжаете и разряжаете аккумулятор. Например, если вы заряжаете аккумулятор до 100%, а затем используете его до 25%. Это соответствует 0,75 цикла зарядки. Он становится полным циклом зарядки только тогда, когда вы используете (разряжаете) 25% от общей энергии

при следующем цикле разрядки.

Время, необходимое для достижения 300 или 500 циклов зарядки, может составлять от 1 до 3 лет.Все зависит от того, насколько вы используете аккумулятор и емкость аккумулятора. Ваши привычки зарядки также влияют на износ батареи с течением времени. Таким образом, чтобы увеличить срок службы литий-ионного аккумулятора 18650, убедитесь, что вы придерживаетесь правильных привычек зарядки. Все, что подвергает вашу батарею воздействию высоких температур, является плохой привычкой обращения с батареей. Это связано с тем, что высокие температуры ускоряют старение батареи.

Как долго работает полностью заряженный литий-ионный аккумулятор 18650?

На это нет единого ответа.Время работы этой батареи зависит от нескольких факторов, которые мы собираемся обсудить ниже.

· Емкость аккумулятора. Емкость батареи обычно измеряется в мАч (миллиампер-часах). При неизменности всех факторов, чем выше емкость аккумулятора, тем больше времени он будет работать без подзарядки. Например, аккумулятора емкостью 3500 мАч хватает примерно на 2 часа непрерывной работы ноутбука средней мощности. Один с 2500 мАч может работать 1,2 часа или меньше.

· Устройство, в котором используется батарея.Разные устройства потребляют разное количество энергии. Например, ноутбук потребляет больше энергии, чем фонарик. Таким образом, если эти два устройства имеют батареи с одинаковой емкостью, ноутбук израсходует свою батарею за меньшее время, чем фонарик. Батареи емкостью 3500 мАч хватит примерно на 2 часа для ноутбука средней мощности. Такого аккумулятора фонарик может проработать около 20 часов непрерывного использования. Вот почему фонари имеют относительно меньшие батареи, чем ноутбуки и другие устройства с более высоким энергопотреблением.

· Возраст батареи. Аккумулятор постоянно теряет свою емкость, чем больше он используется. Это означает, что ваша батарея будет работать дольше без подзарядки, когда она еще новая, чем когда она использовалась в течение некоторого времени. Большинство литий-ионных аккумуляторов теряют около 20% своей емкости после 1 года использования. Таким образом, в основном трехлетняя батарея будет иметь около 40% своей первоначальной емкости. Таким образом, устройство, которое могло работать 3 часа, когда батарея была новой, сократится примерно до 1 часа, когда емкость батареи достигнет 40% от ее первоначальной емкости.

· Заключение

· Литий-ионные аккумуляторы/элементы 18650 сегодня являются одними из наиболее часто используемых аккумуляторов во многих электронных устройствах благодаря их высокой скорости разрядки и способности заряжаться быстрее. Производительность и долговечность, которые вы получите от этих батарей, во многом будут зависеть от ваших привычек и условий, в которых вы используете батарею. Правильная зарядка и хранение ваших батарей приведет к повышению производительности и увеличению количества циклов зарядки.

· Но, как и любой другой аккумулятор, аккумуляторы 18650 со временем изнашиваются.Таким образом, вы должны ожидать замены батареи по крайней мере через 2 или 3 года. Период между заменами во многом будет зависеть от того, как долго вы используете аккумулятор каждый день. У тех, кто интенсивно использует свои устройства, их аккумуляторы потеряют значительную часть своей емкости всего за один год. Пользователи легких устройств могут даже использовать батарею в течение 3 лет без существенной потери общей емкости батареи.

литий-ионный аккумулятор аккумулятор для электровелосипеда литиевый аккумулятор

18650 Время зарядки аккумулятора | Большая мощность

27.07.2021 10:07:59    Просмотр страницы: 550

То же самое для всех аккумуляторов, время заряда аккумулятора 18650 равно отношению номинальной емкости к току заряда. Однако из-за внутреннего сопротивления литиевой батареи во время зарядки время зарядки батареи 18650 должно учитывать коэффициент преодоления сопротивления.

В зависимости от степени сопротивления был разработан коэффициент для сравнения времени заряда аккумуляторной батареи. В результате длительного эксперимента этот коэффициент на короткое время превратился в отношение зарядного тока к номинальной емкости. Таким образом, приведенный выше аккумулятор 18650 стал следующим: время заряда аккумулятора 18650 = номинальная емкость / ток заряда * коэффициент.

Согласно национальному стандарту аккумулятор следует заряжать током не выше 0.2С. На основании этого стандарта вышеуказанный коэффициент установлен 1,2. На самом деле, из-за большой емкости литиевой батареи 18650 и различных характеристик зарядных устройств для литиевых батарей от разных производителей, обычно этот коэффициент устанавливается равным 1,5 при расчете времени заряда батареи. В основном зарядные устройства разработаны в соответствии с этой теорией. Например, обычно емкость аккумулятора 18650 составляет 1800-2600 мАч. Основываясь на приведенной выше формуле, выбор зарядного устройства и время зарядки аккумулятора 18650 (при разряде 0,2°C) должно быть следующим:

Для аккумулятора 1800 мАч приблизительно 7.Время зарядки 5 часов с зарядным устройством 350 мА (1800÷350×1,5).

Для аккумулятора емкостью 2200 мАч примерное время зарядки 8,25 часа с зарядным устройством на 400 мА (8,5 часа при использовании зарядного устройства на 350 мА).

Для аккумулятора 2600 мАч время зарядки около 7,8 часов с зарядным устройством 500 мА (2600÷500×1,5).

Учитывая различную конструкцию зарядного устройства, существует три альтернативных коэффициента: 1,2, 1,3 и 1,5. Чем меньше коэффициент, тем короче будет время зарядки.

Практически время заряда батареи 18650 задается с помощью PCM и защитной ИС во время проектирования.Все, что нужно сделать клиентам, это использовать в соответствии с инструкцией пользователя. Кроме того, было бы лучше прекратить зарядку после изменения цвета индикатора зарядного устройства, потому что перезарядка, возникающая из-за слишком длительного времени зарядки, повредит зарядное устройство и аккумулятор 18650.

Сколько времени требуется для зарядки аккумулятора 18650

Обычно полная зарядка литий-ионного аккумулятора 18650 занимает около 3 часов.

Как долго заряжаются аккумуляторы 18650?

Обычно зарядка аккумуляторной батареи 18650 mod с помощью отдельного зарядного устройства занимает около 4 часов.Если вы используете зарядное устройство Micro USB, это может занять около трех часов.

Можно ли перезарядить аккумуляторы 18650?

Потому что 18650 Взрыв батареи происходит во время ее зарядки и разрядки. 1 Процесс зарядки литиевой батареи 18650. Перезарядка и разрядка литий-ионных аккумуляторов могут привести к необратимому повреждению положительного и отрицательного электродов.

Почему аккумуляторы 18650 так долго заряжаются?

Быстрая зарядка Аккумуляторы разряжаются первыми, даже когда они не используются. Срок годности аккумуляторов 18650 такой же, как и у большинства аккумуляторов, поэтому их необходимо своевременно заряжать. Из-за этого сохраненного питания обычно требуется несколько часов, прежде чем батареи будут полностью заряжены.

Сколько времени требуется для зарядки аккумулятора 3,7 В?

Рекомендуемая скорость зарядки энергоячейки составляет от 0,5C до 1C; время полной зарядки составляет около 2–3 часов. Производители этих элементов рекомендуют заряжать при температуре 0,8°C или ниже, чтобы продлить срок службы батареи; тем не менее, большинство элементов питания могут выдерживать более высокую скорость зарядки C с небольшим напряжением.

Сколько раз можно заряжать аккумулятор 18650?

Большинство элементов 18650 рассчитаны на срок от 300 до 500 циклов. Это означает, что ваша ячейка может заряжаться до 4,2 В и разряжаться до 2,5–2,8 В максимум от 300 до 500 раз без особых потерь производительности. Когда срок службы ячейки 18650 подходит к концу, потеря производительности происходит внезапно и быстро.

Можно ли оставлять литий-ионный аккумулятор в зарядном устройстве на ночь?

Для литий-ионного аккумулятора с малообслуживаемой процедурой зарядки и системой управления батареями это совершенно нормально и лучше, чем оставлять их разряженными в течение длительного времени.SoC батареи или состояние заряда — это уровень заряда электрической батареи по отношению к ее емкости, поэтому 0% — это пустая батарея, а 100% — полная.

Можно ли оставлять литий-ионный аккумулятор включенным на ночь?

Зарядка моего iPhone в течение ночи приведет к перегрузке аккумулятора: ЛОЖЬ. Как только внутренняя литий-ионная батарея достигает 100% своей емкости, зарядка прекращается. Если вы оставите смартфон подключенным к сети на ночь, он будет потреблять немного энергии, постоянно подпитывая аккумулятор каждый раз, когда он падает до 99%.

Сколько вольт полностью заряжен 18650?

Номинальное напряжение литиевой батареи 18650 составляет 3,7 В, напряжение зарядки составляет 4,20 В, минимальное конечное напряжение разрядки составляет 2,75 В, а максимальное конечное напряжение зарядки составляет 4,20 В. Ячейка — это наименьшая упакованная форма, которую может принять батарея (и для батарей 18650 ячейка обычно составляет 4,2 В).

Нужно ли заряжать аккумуляторы 18650 перед использованием?

Лучше всего сначала полностью зарядить их. Неважно, вейпер это или мобильный телефон.Любой новый аккумулятор будет иметь сокращенный срок службы, если он не будет полностью заряжен перед первым использованием.

Быстрая зарядка тормозит после 80?

Причина в том, что чем больше батарея заряжается, тем медленнее ее нужно заряжать. В этом примере быстрая зарядка выше 80–90% батареи менее полезна, поскольку зарядка будет постепенно замедляться.

Плохо ли заряжать вейп от USB?

Большинство USB-выходов подходят для зарядки вашего вейпа, особенно USB-выходы от компьютеров, телевизоров, игровых приставок или автомобильных зарядных устройств. Если у вас есть зарядное устройство для телефона, к которому можно подключить собственный USB-кабель, это самый безопасный вариант. Для зарядки вейпа всегда лучше использовать тот же кабель, который поставляется с вашим устройством.

Можно ли заряжать аккумулятор на 3,7 В с помощью зарядного устройства на 5 В?

Как правило, для литиевой батареи 3,7 В требуется печатная плата защиты от перезаряда и переразряда. Литиевая батарея с платой защиты может заряжаться напряжением 5 В (можно использовать от 4,8 В до 5,2 В). Для литиевых аккумуляторов 3,7 В напряжение отключения зарядки равно 4.2 В, а напряжение отсечки разряда составляет 3,0 В.

Как зарядить аккумулятор 18650 без зарядного устройства?

Вам нужен регулятор для подачи минимального заряда, и, к счастью, небольшие лампы накаливания в лампочках и декоративных светильниках являются идеальными регуляторами для этой задачи. Вы должны подключить кабель к используемой лампе, а другой конец кабеля будет подключен к горячей батарее, например к аккумулятору автомобиля.

Как проверить ячейку 18650?

Как я обрабатываю и тестирую свои ячейки 18650, удаляя ячейки.Чтобы извлечь элементы из аккумулятора ноутбука, все, что вам нужно сделать, это отломить пластиковый корпус. Тест на саморазряд. Как только элементы полностью заряжены, я оставляю их на 24 часа, а затем снова измеряю напряжение. Тест емкости. Иногда ИК-тест.

Какой аккумулятор 18650 наибольшей емкости?

Аккумулятор самой высокой емкости 18650 – Panasonic NCR18650G Голосование за аккумулятор самой большой емкости получил Panasonic NCR18650G. Предлагая поразительные 3600 мАч, он имеет самую высокую емкость среди всех аккумуляторов 18650.

Как узнать, является ли аккумулятор 18650 положительным или отрицательным?

корпус и отрицательная клемма («нижняя часть») аккумуляторов 18650 представляют собой одно целое. конец с соединительными ножками положительный. Самая плоская сторона – отрицательная, часть с белым и выпуклым – положительная. Одна сторона очень плоская (-), положительная сторона имеет маленький круг. Одна сторона будет твердой.

Безопасны ли незащищенные аккумуляторы 18650?

Незащищенные батареи 18650 Незащищенные батареи не имеют этой электронной схемы в упаковке элемента.Из-за этого они могут иметь большую емкость и ток, чем защищенная ячейка. Однако всегда существует опасность перегрева, короткого замыкания или чрезмерной разрядки.

Можно ли оживить 18650 клеток?

Вы просто подключаете аккумулятор к источнику напряжения (3,5~5,0 В) и заряжаете его в течение примерно 5 минут, чтобы поднять напряжение. Как только это произойдет, вы можете поместить аккумулятор в зарядное устройство и зарядить его в обычном режиме. Здесь вы можете увидеть, как я оживляю несколько разряженных аккумуляторов 18650, которые слишком долго хранились на складе.

Используют ли Tesla аккумуляторы 18650?

Tesla использует элементы 18650 производства Panasonic в Азии для своих автомобилей моделей S и X с 2013 года. Однако размер элемента немного больше, чем у стандартных элементов AA.

Вопрос: Сколько времени требуется для зарядки аккумулятора 18650

Обычно полная зарядка литий-ионного аккумулятора 18650 занимает около 3 часов.

Можно ли перезарядить аккумуляторы 18650?

Потому что 18650 Взрыв батареи происходит во время ее зарядки и разрядки.1 Процесс зарядки литиевой батареи 18650. Перезарядка и разрядка литий-ионных аккумуляторов могут привести к необратимому повреждению положительного и отрицательного электродов.

Почему аккумуляторы 18650 так долго заряжаются?

Быстрая зарядка Аккумуляторы разряжаются первыми, даже когда они не используются. Срок годности аккумуляторов 18650 такой же, как и у большинства аккумуляторов, поэтому их необходимо своевременно заряжать. Из-за этого сохраненного питания обычно требуется несколько часов, прежде чем батареи будут полностью заряжены.

Нужно ли заряжать аккумуляторы 18650 перед использованием?

Лучше всего сначала полностью зарядить их. Неважно, вейпер это или мобильный телефон. Любой новый аккумулятор будет иметь сокращенный срок службы, если он не будет полностью заряжен перед первым использованием.

Сколько времени требуется для зарядки аккумулятора 3,7 В?

Рекомендуемая скорость зарядки энергоячейки составляет от 0,5C до 1C; время полной зарядки составляет около 2–3 часов. Производители этих элементов рекомендуют заряжать на 0.8C или меньше, чтобы продлить срок службы батареи; тем не менее, большинство элементов питания могут выдерживать более высокую скорость зарядки C с небольшим напряжением.

Можно ли оставлять литий-ионный аккумулятор в зарядном устройстве на ночь?

Для литий-ионного аккумулятора с малообслуживаемой процедурой зарядки и системой управления батареями это совершенно нормально и лучше, чем оставлять их разряженными в течение длительного времени. SoC батареи или состояние заряда — это уровень заряда электрической батареи по отношению к ее емкости, поэтому 0% — это пустая батарея, а 100% — полная.

Как часто нужно заряжать аккумуляторы 18650?

Чем выше напряжение, тем дольше прослужит литий-ионный аккумулятор 18650. Приятно знать, верно? Если у вас есть запасные батареи 18650, которые редко используются регулярно, я бы посоветовал заряжать их не реже одного раза в три месяца. Всегда хорошо иметь полностью заряженные резервные батареи.

Сколько времени требуется для зарядки 4 аккумуляторов 18650?

Обычно зарядка аккумуляторной батареи 18650 mod с помощью отдельного зарядного устройства занимает около 4 часов. Если вы используете зарядное устройство Micro USB, это может занять около трех часов. Однако имейте в виду, что время зарядки может незначительно отличаться даже для новой батареи.

Как узнать, что аккумуляторы 18650 заряжены?

Когда батарея 18650 заряжается и разряжается, это считается за один цикл. Литий-ионные аккумуляторы 18650 заряжаются до 4,2 В и понижаются до 2–3 В в зависимости от спецификации элемента по напряжению отсечки. Чтобы быть в безопасности, никогда не разряжайте ниже 3.0 В, если вы не знаете спецификацию вашей ячейки.

Плохо ли заряжать вейп от USB?

Большинство USB-выходов подходят для зарядки вашего вейпа, особенно USB-выходы от компьютеров, телевизоров, игровых приставок или автомобильных зарядных устройств. Если у вас есть зарядное устройство для телефона, к которому можно подключить собственный USB-кабель, это самый безопасный вариант. Для зарядки вейпа всегда лучше использовать тот же кабель, который поставляется с вашим устройством.

Как полностью разрядить аккумулятор 18650?

Один из лучших способов безопасно разрядить аккумулятор 18650 — использовать для него большую нагрузку.Как использование батареи для работы светодиодного фонаря. Таким образом, вы можете безопасно разрядить аккумуляторы 18650.

Каким током я должен заряжать свой 18650?

18650 — популярный цилиндрический литиевый элемент емкостью 2500 мАч. В техническом описании рекомендуется зарядка постоянным током 1250 мА, затем зарядка постоянным напряжением 4,2 В и прекращение зарядки, когда ток падает до 50 мА.

Сколько времени требуется для зарядки аккумуляторов емкостью 3000 мАч?

Аккумулятор емкостью 3000 мАч заряжается до 45 минут.

Как зарядить аккумулятор 18650 без зарядного устройства?

Вам нужен регулятор для подачи минимального заряда, и, к счастью, небольшие лампы накаливания в лампочках и декоративных светильниках являются идеальными регуляторами для этой задачи. Вы должны подключить кабель к используемой лампе, а другой конец кабеля будет подключен к горячей батарее, например к аккумулятору автомобиля.

Можно ли перезарядить литиевую батарею?

Перезарядка литиевых аккумуляторов приводит к необратимому повреждению компонентов элемента и может вызвать серьезные проблемы с безопасностью.1 Перезарядка одного или нескольких элементов в многоэлементном блоке высокого напряжения типа, необходимого для тяги транспортного средства, может привести к выходу из строя всего блока.

Нужно ли полностью разряжать литий-ионный аккумулятор?

Литий-ионные аккумуляторы не следует часто полностью разряжать и перезаряжать («глубокий цикл»). Вам может потребоваться время от времени полностью разряжать его для повторной калибровки электроники измерения емкости в аккумуляторе.

Нужно ли полностью заряжать литий-ионные аккумуляторы перед первым использованием?

Нет, первый раз полностью заряжать литий-ионный аккумулятор не нужно, так как это не оказывает существенного влияния. Литий-ионные аккумуляторы более эффективны по сравнению с аккумуляторами старого поколения, такими как никель-кадмиевые.

Безопасны ли незащищенные аккумуляторы 18650?

Незащищенные батареи 18650 Незащищенные батареи не имеют этой электронной схемы в упаковке элемента. Из-за этого они могут иметь большую емкость и ток, чем защищенная ячейка. Однако всегда существует опасность перегрева, короткого замыкания или чрезмерной разрядки.

Сколько вольт полностью заряжен 18650?

Номинальное напряжение литиевой батареи 18650 равно 3.7 В, зарядное напряжение 4,20 В, минимальное конечное напряжение разряда 2,75 В, максимальное конечное напряжение зарядки 4,20 В. Ячейка — это наименьшая упакованная форма, которую может принять батарея (и для батарей 18650 ячейка обычно составляет 4,2 В).

Как зарядить аккумулятор 18650 с помощью USB?

Подключите МАЛЕНЬКИЙ конец (Micro-USB) кабеля к зарядному устройству. Больший конец (обычный USB или USB-A) кабеля подключается к компьютеру или другому USB-порту, который обеспечивает питание. Порт зарядки Micro-USB: светодиодный индикатор горит красным во время зарядки и становится зеленым, когда зарядка завершена.

Аккумулятор 18650 Как заряжать — 5 простых решений

Если вы ищете правильный способ зарядки аккумулятора 18650, то вы попали на нужную статью. В этом посте мы объяснили различные способы зарядки аккумулятора 18650 с помощью различных модулей, прямой зарядки и без зарядного устройства.

Вы найдете эти батареи повсюду в большинстве устройств, которые мы используем дома для домашнего использования, использования в офисе, промышленного использования, и чаще всего в проектах DIY инженерами-электронщиками и электриками и энтузиастами.Иногда мы покупаем литий-ионный аккумулятор 18650, не покупая зарядное устройство для его зарядки, потому что в то время мы не хотим покупать зарядное устройство. Что делать, если вы полностью разрядили аккумулятор и хотите снова использовать его в другом проекте? надо зарядить!!

Теперь аккумулятор 18650 как заряжать?

Как вы все знаете, 18650 — это перезаряжаемые литий-ионные аккумуляторы, которые вы просто не выбросите на помойку, когда они разрядятся. Поэтому просто зарядите его с помощью зарядного устройства 18650, которое можно приобрести в интернет-магазине, или купите его в местных магазинах электрических и электронных компонентов.
Другой способ — сделать это самостоятельно у себя дома, используя уже имеющиеся устройства и компоненты, такие как старое зарядное устройство для мобильного телефона или настольный блок питания постоянного тока и т. д., которые подробно обсуждаются шаг за шагом в разделах ниже.

Прежде чем перейти к практическим методам зарядки, давайте обсудим некоторые теории зарядки литий-ионных аккумуляторов.
(пропустите следующий раздел, чтобы сразу перейти к практическим схемам и методу)

Теория зарядки аккумулятора 18650:

Эта теория предназначена для освежения знаний о состоянии заряда аккумулятора и схемах зарядного устройства аккумулятора.почти постоянно при уровне заряда от 20% до 90%, для получения дополнительной информации проверьте уровень заряда литиевой батареи


Напряжение зарядки:

Стандартное постоянное напряжение зарядки варьируется от производителя к производителю, но не сильно различаются, так как он изменяется как 4,2 В, 4,3 В и 4,4 В. Это безопасные значения, вы можете заряжать даже немного более высоким напряжением.

(Вы также можете использовать 5 В для зарядки элементов 18650. Это не повредит элемент, если вы не позволите ему перезарядиться, прекратив зарядку и предотвратив повреждение элемента после того, как литий-ионный элемент достигнет 4.2 вольта.)

Стандартное значение заряда в типичном техническом паспорте обычно указывается как 0,5 C, где C означает емкость. Таким образом, практическое значение зарядного тока должно быть равно или меньше половины указанной емкости аккумулятора.

Например, для элемента емкостью 1700 мАч стандартный ток заряда будет 850 мА, а для элемента емкостью 2400 мАч стандартный ток заряда будет равен 1200 мА.
Рекомендуется поддерживать зарядный ток на уровне или ниже предела, указанного в техническом паспорте.
(ознакомьтесь со спецификацией и техническим описанием батареи 18650 здесь)

Когда напряжение батареи достигает 4,1 В или 4,2 В, элемент батареи 18650 почти полностью заряжен. Это можно назвать напряжением зарядки аккумулятора 18650. С этого момента ток, потребляемый батареей, начинает плавно уменьшаться, достигая определенного значения*.

Прекращение зарядки:

Когда ток падает ниже определенного значения или остается на нем*, зарядка должна быть прекращена. Наиболее часто применяемые пределы тока зарядки находятся в диапазоне от C/10 до C/30.

Например, для элемента емкостью 1700 мА·ч стандартный зарядный ток будет составлять 850 мА. Таким образом, ток завершения зарядки будет около 85 мА, а
. Для элемента емкостью 2400 мАч стандартный ток зарядки будет равен 1200 мА, поэтому ток завершения зарядки будет около 120 мА.



Важно перед зарядкой методами, указанными на этой странице:

  • Когда батарея полностью заряжена, это означает, что достигнуто значение тока зарядки, батарею следует немедленно отключить от источника питания.Если аккумулятор остается подключенным к источнику питания постоянного тока, это приведет к перезарядке аккумулятора и, в конечном итоге, к его вздутию, что приведет к повреждению аккумулятора.
    *проверьте техническое описание, щелкните здесь, чтобы просмотреть образец технического описания 18650.
  • Во избежание повреждения элемента используйте зарядные устройства 18650 с функциями защиты от перезаряда, перегрузки по току и перенапряжения. Таким образом, вы можете быть уверены в сохранности аккумулятора.
  • Зарядка аккумулятора 18650 без контроллера заряда (например, tp4056, tp5100 и т. д.) не рекомендуется из-за риска перезарядки и повреждения.
  • Зарядка аккумулятора 18650 без зарядного устройства возможна при наличии надлежащих знаний, мер предосторожности и метода, который мы показали ниже.
  • Если вы заряжаете аккумулятор 18650 без зарядного устройства, заряжайте по 1 элементу за раз, используя информацию, приведенную выше в теоретической части.



Зарядка аккумулятора 18650 с помощью зарядного устройства:

Используйте зарядное устройство, показанное на изображении выше, которое можно приобрести в Интернете на Amazon или eBay.
Это самый простой и лучший способ зарядить аккумулятор 18650, не беспокоясь об извлечении аккумулятора из зарядного устройства, чтобы защитить его от перезарядки, перенапряжения или короткого замыкания.

Эти зарядные устройства имеют встроенную схему защиты от перезарядки и схему отключения, которая отключает батарею, когда она полностью заряжена, что обеспечивает длительный срок службы батареи и производительность.
Он также поставляется с дисплеем/индикаторами состояния зарядки аккумулятора, их функции могут различаться от зарядного устройства к зарядному устройству.

На рынке доступны два типа зарядных устройств для литий-ионных аккумуляторов 18650:

  • Зарядные устройства для аккумуляторов 18650 с питанием от USB: С помощью этих зарядных устройств вы можете заряжать аккумулятор от любого USB-порта/разъема, который вы найдете поблизости. .Для зарядки аккумуляторов этого устройства рекомендуется использовать мобильное зарядное устройство с высоким током.
    Иначе будет медленно заряжать аккумуляторы или можно сказать медленная зарядка. Преимущество этого устройства в том, что оно очень портативное, вы можете брать его с собой в путешествие и использовать с любым типом USB-порта.
  • Питание от сети Зарядные устройства 18650: В этом зарядном устройстве вы можете напрямую подключить зарядное устройство к сети электропитания, имеющейся в вашем доме. Они могли заряжаться быстрее, чем зарядные устройства с питанием от USB.

18650 схема зарядного устройства с использованием модуля tp4056 и старого мобильного зарядного устройства:

Требуемые компоненты: соединительные провода, держатель батареи 18650, модуль tp4056, мобильное зарядное устройство 5 В 1,0 А или больше.

Как использовать модуль tp4056?

Использовать модуль tp4056 очень просто. На плате необходимо определить 2 клеммы, а именно. Только BAT+, BAT-.
Просто подключите положительную клемму батареи к BAT+ на плате, а отрицательную клемму батареи к BAT- на плате, как показано на рисунке ниже.

Теперь подключите зарядное устройство micro USB к порту зарядки на модуле.
Link (Также проверьте схему блока питания для получения более подробной информации.)

Требуемые компоненты: Зарядное устройство для мобильного телефона 5 В (1 А или более), соединительные провода, держатель батареи 18650, модуль tp4056 (обязательно) .

Выполнив подключение, показанное на изображении выше, вы можете безопасно заряжать аккумулятор 18650. Если вы используете зарядное устройство для мобильного телефона с низким током, заряжайте с его помощью только один литиевый элемент 18650.

Чем больше ячеек будет потреблять больше тока, который может подняться более чем на 1 ампер, поэтому есть вероятность, что ваше зарядное устройство очень быстро нагреется и выйдет из строя.

На этом изображении выше показаны клеммы tp4056 и окончательная настройка схемы зарядки 18650 без держателя ячейки.

Как зарядить аккумулятор 18650 без зарядного устройства?

18650 зарядное устройство с использованием старого зарядного устройства для телефона или USB-порта

Требуемые компоненты: зарядное устройство для мобильного телефона 5 В (мощность 500 мА или более), соединительные провода, держатель батареи 18650, модуль tp4056 (дополнительно).

  • Подключите цепь, как показано на приведенной выше схеме, продолжайте проверять выходное напряжение батареи с помощью мультиметра (зарядное устройство отключено), чтобы считать напряжение 4,2 вольта. Извлеките батарею при 4,1 вольта, это рекомендуется, если вы не используете какой-либо контроллер заряда. . (прочитайте теорию выше для безопасной работы)
  • Вы также можете заряжать аккумулятор 18650, используя USB, т.е. выход USB-порта для зарядки. Используйте только одну ячейку за раз. (Подключите модуль контроллера заряда к «pt.1», если это возможно для безопасной работы)



Как зарядить аккумулятор 18650 без зарядного устройства?

Прямая зарядка с использованием полностью заряженной батареи 18650:

Этот метод может редко использоваться для целей зарядки, так как он просто распределяет энергию между «полностью заряженной батареей» и «разряженной батареей».

Что делать, если у вас нет устройства или источника питания для зарядки аккумулятора 18650? то вы можете использовать этот метод для зарядки полностью разряженного аккумулятора.

Требуемый компонент: Полностью заряженные батареи/соединительные провода, модуль tp4056 (дополнительно)

Подсоедините цепь, как показано на схеме выше, примерно на 30–60 минут. Полностью разряженная батарея получит некоторый заряд от полностью заряженной батареи.

(подсоедините модуль контроллера заряда к разъему «X», если это возможно для безопасной работы)



Зарядное устройство 18650 с использованием настольного источника питания постоянного тока (без зарядного устройства) настольный блок питания имеется у вас, но это довольно нетрадиционный метод.Его следует использовать с осторожностью при зарядке аккумуляторов с помощью настольного источника питания постоянного тока.

Учтите, что если вы не разбираетесь в электрических схемах ядра электроники и ее правилах, не пытайтесь это сделать!! если вы перезарядите или подключите литиевые батареи в обратной полярности, они могут вздуться или загореться.

(рекомендуется заряжать по одной батарее за раз, следуя шагам и расчетным значениям для одной батареи 18650 за раз)

Шаг 1: Убедитесь, что выходное напряжение источника питания равно 4. 3V перед подключением к аккумулятору.

Шаг 2: Перед подключением проводов отключите питание стенда от сети, а также от стенда.

Шаг 3: Правильно подключите положительную клемму батареи к положительной клемме источника питания постоянного тока, а отрицательную клемму батареи подключите к клемме источника постоянного тока. Убедитесь, что соединения затянуты (не ослаблены).

Шаг 3: Включите переключатель и убедитесь, что 4.3В на выходе.

Теперь проконтролируйте показания стендового источника питания согласно уже рассмотренным пунктам в теоретической части.
Здесь (для одного элемента) начальный ток во время зарядки будет более 400 мА. Отсоединяйте аккумуляторы, когда ток потребления составляет от 25 до 100 мА (зависит от емкости аккумуляторов). Это означает, что ваша батарея почти заряжена.

Если вы не хотите контролировать и отключать аккумулятор вручную, вы можете использовать модуль контроллера заряда, такой как TP 4056. Контроллер заряда автоматически контролирует ток на батареях и отключается при полной зарядке. К тому же это безопасно!!





Сколько времени требуется для зарядки аккумулятора 18650? – Rampfesthudson.com

Сколько времени требуется для зарядки аккумулятора 18650?

Обычно полная зарядка литий-ионного аккумулятора 18650 занимает около 3 часов.

Что означает BRC на аккумуляторе?

Представлен метод встроенного компенсатора сопротивления (BRC) для ускорения времени зарядки литий-ионного аккумулятора.

Какие батарейки подходят для фонарика UltraFire?

Фонари

UltraFire XML-T6 обычно используют аккумуляторы 18650. В некоторых фонариках XML-T6 также используются батарейки 25500, 26650 или батарейки ААА.

Кто такой UltraFire?

Ultrafire — китайский поставщик литий-ионных элементов 18650. Их ячейки 18650 можно купить на eBay, Amazon и многих других интернет-магазинах. Теперь, чтобы представить ситуацию в перспективе, ячейка 18650 имеет объем около 17 куб. см. Эти элементы рассчитаны на максимальное напряжение 4.2 В и среднее напряжение 3,7 В.

Какой самый лучший аккумулятор 18650?

Топ-10 лучших аккумуляторов 18650 по соотношению цена/качество Обзоры Samsung INR18650-30Q 20A 3000 мАч Li-ion аккумуляторы. Многие считают их лучшим аккумулятором 18650, доступным сегодня, и на то есть веские причины. Panasonic NCR18650B 18650 3400mAh 3.7v Защищенные батареи с кнопочной крышкой. Эти батареи от Panasonic немного более экономичны, чем батареи некоторых других брендов. SONY VTC5 18650 2600 мАч.Этот плоский аккумулятор от Sony является одним из лучших аккумуляторов с высоким энергопотреблением.

Каков жизненный цикл батареи 18650?

Сколько циклов имеет типичная батарея 18650? Большинство современных аккумуляторов 18650 имеют типичный срок службы 300-500 циклов (циклы заряд-разряд). В ситуациях с высоким усилием или высоким стоком это может существенно уменьшиться до 200 циклов. Если вы превысите максимальный предел тока разряда (А), вы можете сократить срок службы до 50 циклов.

Какие батарейки используются в фонарике?

Аккумуляторы

18650 — это тип перезаряжаемых литиевых аккумуляторов, предназначенных для мощных устройств. В большинстве фонариков используются литий-ионные аккумуляторы 18650, которые являются наиболее распространенным типом.

На сколько хватает аккумуляторов 18650?

Аккумуляторы

18650 используются в мощной электронике, и хотя для их зарядки требуется около трех часов, предполагаемая продолжительность работы не может быть точно указана .Причина этого в том, что на срок службы этих батарей влияет множество факторов. В этой статье мы обсудим это с двух точек зрения: жизненного цикла и долговечности от одной зарядки. Итак, давайте погрузимся.

Продолжительность одной зарядки

На время полной разрядки аккумулятора до нуля влияет множество факторов, в том числе емкость, энергопотребление устройства, частота использования, температура и т. д. Если вам нужна оценка, , она может варьироваться от 8 часов при низкой интенсивности до 3 часов при интенсивном использовании .Аккумуляторные инструменты и некоторые фонари являются примерами оборудования, потребляющего много энергии.

18650 жизненный цикл батареи

Все батареи имеют ограниченный срок службы. Если вы не знакомы с термином «жизненный цикл», он означает, сколько раз аккумулятор полностью заряжается и полностью разряжается до тех пор, пока он не сможет обеспечить только 80% или меньше своей первоначальной емкости. Аккумуляторы 18650 изготовлены из литий-иона и имеют жизненный цикл от 300 до 500 циклов. Кроме того, при превышении максимального предела тока разряда (А) срок службы может сократиться до 50 циклов. Если вы пожиратель батареи, не бойтесь, так как правильное использование может продлить срок службы батареи.

Советы по продлению срока службы аккумуляторов 18650

Привычки зарядки

Будь то батарея телефона или цилиндрическая батарея, когда речь идет о литий-ионных батареях, вы должны придерживаться набора правил, чтобы гарантировать, что вы можете с удовольствием использовать их в течение длительного периода времени. Эти рекомендации включают в себя надлежащие методы зарядки и разрядки. Привычка зарядки включает в себя неполную зарядку и разрядку аккумулятора, а также соблюдение ряда других рекомендаций.

  • Руководство рекомендует не заряжать батареи выше 80 % и не разряжать ниже 20 %, так как это может сократить срок их службы и привести к их более быстрому износу. С помощью этого метода вы будете использовать аккумулятор в течение более короткого времени и заряжать его чаще, но вы получите от 300 до 500 жизненных циклов. Кроме того, идея этого подхода заключается в том, что он позволяет аккумулятору «дышать», предотвращая любое повышение давления.
  • Зарядите аккумулятор перед использованием.Если вы не собираетесь использовать аккумулятор в течение некоторого времени, избегайте его зарядки и хранения, так как это подвергает аккумулятор стрессу. Кроме того, снижается вероятность возникновения каких-либо опасностей, связанных с хранением аккумуляторов.

Зарядное устройство

Хотя использование технологии быстрой зарядки приятно, она может сократить срок службы батареи. Эта технология способна заряжать со скоростью до 4 А, тогда как стандартные зарядные устройства работают со скоростью 1,0–1,5 А. Так же, как быстрая разрядка аккумулятора снижает срок его службы, быстрая зарядка также негативно влияет на срок службы аккумулятора.Кроме того, быстрая зарядка выделяет тепло, что ужасно для аккумулятора. Также после зарядки аккумулятор следует охладить до комнатной температуры перед использованием.

Убедитесь, что зарядное устройство оснащено набором безопасных средств защиты от перезарядки, таких как перезарядка. Убедитесь, что зарядное устройство включает в себя набор функций безопасности зарядки, таких как защита от перезарядки. Эта защита предназначена для предотвращения зарядки, когда аккумулятор почти полностью заряжен; это значительно способствует увеличению срока службы батареи.

Температура

Температура оказывает значительное влияние на работу батареи. Когда окружающая среда очень холодная или очень жаркая, батарея не может работать оптимально. Тепло может ускорить разрушение почти каждого компонента батареи и вызвать риски для безопасности, такие как пожар или взрыв. Идеальный диапазон температур окружающей среды для батарей составляет от 0 ° C до менее 45 °C.

Как долго заряжаются аккумуляторы 18650?

Время, необходимое для зарядки аккумуляторов 18650, зависит от емкости аккумулятора, зарядного устройства и некоторых других факторов.Зарядка аккумулятора 18650 занимает около 4 часов при использовании стандартного зарядного устройства и всего 3 часа или меньше при использовании зарядного устройства с технологией быстрой зарядки.

Аккумуляторы большей емкости (мАч) имеют длинные и тонкие электроды, а батареи меньшей емкости (мАч) имеют более короткие и толстые электроды. Поскольку элементы малой емкости имеют более низкое внутреннее сопротивление, их можно заряжать и разряжать быстрее.

Также существенную роль играет температура окружающей среды. Рекомендуется заряжать аккумулятор при температуре выше 0°C и ниже 45°C.В этом диапазоне температур аккумулятор не только нормально заряжается, но и безопасен для аккумулятора, так как аккумулятор может загореться или взорваться при более высоких температурах.

Как часто следует менять батареи 18650? Срок службы литиевых батарей

18650 составляет от 300 до 500 циклов. В результате вы можете заменить их, когда они достигнут конца своего жизненного цикла. Однако, если вы не используете батареи для аварийного снаряжения или туристического снаряжения, вы можете использовать их до тех пор, пока они не разрядятся очень быстро. Кроме того, если вы не знаете, сколько раз вы заряжали и разряжали аккумулятор, вы можете просто заменять его каждые 5–6 месяцев.

Можно ли перезарядить аккумуляторы 18650?

Это больше не проблема, поскольку производители включают в себя интегральные схемы, обеспечивающие функции безопасности при многократной зарядке, такие как защита от перезарядки. Когда батарея близка к полной зарядке, эта интегральная схема прерывает процесс зарядки. Тем не менее, разумно следить за батареей всякий раз, когда вы ее заряжаете, потому что батареи сложны, и все возможно.

Стоит отметить, что аккумуляторы 18650 бывают двух типов: защищенные и незащищенные. Защищенные батареи 18650 имеют интегрированную схему, о которой говорилось ранее, а незащищенные — нет. Из-за отсутствия этой технологии незащищенные батареи дешевле, но есть риск перезарядки и других угроз, связанных с батареями. Поэтому рекомендуется приобретать защищенные аккумуляторы 18650.



.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
