Как правильно подключить электроплиту с духовкой. Схема подключения конфорки электроплиты
Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.
Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:
- варочную поверхность с конфорками;
- духовой шкаф;
- нижний ящик для хранения посуды и противней.
Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.
На рисунке ниже показана схема устройства стандартной электроплиты.
Расшифруем обозначения:
- регулятор мощности;
- клеммная коробка;
- конфорка;
- опорная планка;
- датчик температуры духовки;
- петля;
- стопор;
- держатель тэна духовки;
- тэн духовки;
- внутренняя облицовочная панель;
- фиксатор защелки дверцы;
- гнездо защелки;
- изолирующая прокладка;
- тэн для гриля;
- ободок конфорки;
- шнур электропитания;
- земляная клемма;
- регулировочные ручки.
Разновидности поверхностей электроплит
На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.
Эмаль
Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:
- невысокая стоимость;
- простое обслуживание и ремонт.
Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:
- длительное время приготовления пищи;
- часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
- уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.
Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?
- вся варочная поверхность покрыта высокопрочным листом керамики;
- нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
- гладкая поверхность исключает случайное опрокидывание посуды;
- габариты конфорок могут быть до 60 см в диаметре;
- быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
- — поверхность легко моется при помощи мягких чистящих средств.
Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.
Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.
Несмотря на обилие плюсов, есть и минусы:
- нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
- это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.
Нагревательные элементы
Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.
Конфорки спирального типа
Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.
Блинный вариант
Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.
Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.
Галогенный вид
Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.
Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.
Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.
Керамические устройства
Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.
Духовой шкаф
Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов
Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.
На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.
Как работает гриль
В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.
Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера.
Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!
Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.
Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.
Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.
Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.
Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.
Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:
- для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
- в электрощите устанавливается отдельный автомат для плиты;
- выполняется монтаж устройства защитного отключения;
- плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.
Схемы подключения электроплит
Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.
Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.
При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).
Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.
Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.
Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.
Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.
В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).
Двухфазное подключение
Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.
При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.
Трехфазное подключение
С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.
В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.
Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Первый шаг
Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Второй шаг
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Третий шаг
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Руководство по заземлению электроплиты
При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.
Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.
Первый вариант – узнаем, заземлен ли щит квартиры
Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.
Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.
Второй вариант – для жильцов квартир на первом этаже и владельцев домов
Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:
Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.
Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм | Толщина стенки, мм |
---|---|---|---|---|
Сталь черная | 16 | — | — | |
Сталь черная | 10 | — | — | |
Сталь черная | Прямоугольный | — | 100 | 4 |
Сталь черная | Угловой | — | 100 | 4 |
Сталь черная | Трубный | 32 | — | 3,5 |
Сталь оцинкованная | Круглый для вертикальных заземлителей | 12 | — | — |
Сталь оцинкованная | Круглый для горизонтальных заземлителей | 10 | — | — |
Сталь оцинкованная | Прямоугольный | — | 75 | 3 |
Сталь оцинкованная | Трубный | 25 | — | 2 |
Медь | Круглый | 12 | — | — |
Медь | Прямоугольный | — | 50 | 2 |
Медь | Трубный | 20 | — | 2 |
Медь | Канат многопроволочный | 1,8 | 50 | — |
Третий вариант – если заземлить не получается
Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.
Плите в такой ситуации уделяем повышенное внимание.
Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.
Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.
В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.
В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.
Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.
Удачной работы!
Видео – Подключение электроплиты своими руками
О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.
Общие требования для подключения электроплит
Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.
Независимо от марки схема подключения у всех плит одинаковая
Итак, вот основные требования для подключения электроплиты:
- для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
- плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
- подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».
Рассмотрим каждый из вышеперечисленных пунктов подробнее.
Отдельная линия проводки
Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.
Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.
Для подключения плиты лучше использовать многожильный кабель.
На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.
Мощность автомата выбирается в соответсвии с мощностью плиты
Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.
Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.
Подключение кабеля к плите
Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.
Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.
Перед началом работ крышку необходимо снять
Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.
Перед подключением плиты сеть обязательно нужно ‘прозвонить’
Зажимы клеммной коробки электроплиты имеют следующую маркировку:
- L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
- N – нулевые клеммы. Это клеммы 4 и 5;
- И клемма заземления, помеченная специальным значком.
Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).
Однофазное
Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.
Однофазное подключение с перемычками производителя
Подробнее схема однофазного подключения представлена на следующем рисунке.
Перемычки устанавливаются между всеми клеммами
Двухфазное
Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».
Для двухфазного подключения используют две перемычки
Трёхфазное
В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.
Провода крепятся к клеммам без перемычек
Все подключения проводов производятся с помощью специальных зажимов.
Подключение плиты к электросети
Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.
Отсутствие лишних соединений считается наиболее безопасным
Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.
Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.
Убедитесь, что клеммник соответствует мощности плиты
ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.
Подключение через розетку
Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.
На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.
По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.
Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.
Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.
То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.
Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.
Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.
Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.
Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).
Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.
При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.
Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.
В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

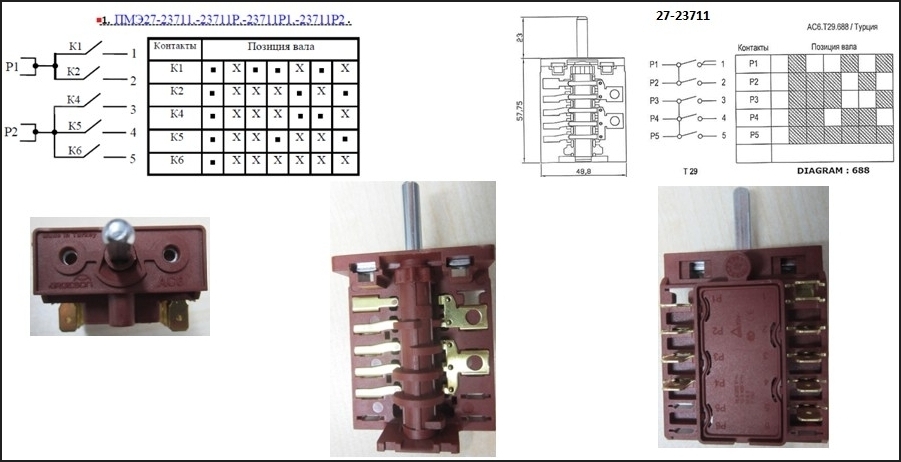

Схема контактных групп переключателя мощности ПМ-16-5-01
Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:
Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.
Монтажная схема электрических соединений электрической плиты Мечта 8
Схема электрических соединений электрической плиты Мечта 12-03
Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»
Электрическая схема плиты модели «Мечта 29»
Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.
В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.
Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.
Внимание ! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.
Схемы подключения популярных плит
Мечта 8
Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:
- ТЭН Е1+ Е2,
- ТЭН Е3-Е5,
- S1-S4,
- индикаторы.
ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.
Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.
Внимание ! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.
За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.
Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:
- всё начинается с контакта ХР,
- потом идёт реле F,
- Р1-2,
- Е4-5 + Е3,
- Р2-3.
Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.
Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:
Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.
Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.
Электра 1002
Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.
Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.
Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.
За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.
За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.
За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.
Внимание ! Моторедуктор обозначается как большая буква M.
Схемы для других популярных моделей
Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.
Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.
С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.
Нюансы подключения ТЭНа и его проверка
ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:
- Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
- Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
- Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.
Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.
Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.
После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.
Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:
- разрыв,
- полная непригодность,
- сопротивление.
Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.
После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.
Внимание ! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.
Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.
Итоги
Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.
Подключение переключателя к конфорке в электроплитах
Подключение переключателя к конфорке в электроплитах.
Для человека ни разу не подключавшего переключатель к конфорке может показаться запутанным делом. Как только открываешь крышку плиты и заглядываешь внутрь, глаза разбегаются от количества проводов, сразу хочется закрыть и вызвать мастера. И в большинстве случаев это будет правильным решением. Для тех, кто хочет разобраться что к чему и посвящена эта статья. На всякий случай довожу до вашего сведения — Заниматься ремонтом плиты должен монтажник с допуском по электрическим работам не ниже 3 уровня. Итак начнем.
Основные правила для подключения переключателей:
— Ознакомьтесь с инструкцией. Большинство производителей в инструкции включают схемы подключения и детали, которыми комплектовалась плита.
— При замене проводов вы должны понимать, что в электрических плитах используются провода с термоизоляцией. Сечение проводов от переключателя до плиты должно быть не менее 1. 5 мм².
— После установки проверьте вольтметром каждое положение переключателя. Сопротивление должно меняться от большему к меньшему. Не должно быть скачков «сначала больше, потом меньше (кроме положения 6-0-1)» Чем меньше сопротивление, тем большую температура будет выдавать конфорка.
— Обязательно проверьте плотность подключения фастон контакта к переключателю. Если он будет не плотно присоединен, возможен нагрев переключателя или провода, что может привести к быстрой поломке.
— Самое важное правило: Все работы должны проводиться без подачи электричества на Электроплиту. (Плита должна быть отключена от электрической цепи)
Исходя из опыта многие переключатели могут быть заменены аналогами все они примерно похожи и если вы не нашли ваш переключатель у нас в магазине или на просторах интернета не стоит отчаиваться. Переключатель можно подобрать, зная несколько его особенностей (характеристик).
1. Количество переключений. Обычно для электрических плит с ЭКЧ конфорками используются переключатели 7ми позиционные 6 позиций переключения и 0 позиция, когда конфорка находится в выключенном состоянии. 5ти позиционные переключатели обычно используются для подключения к духовке.
2. Длина и диаметр вала. Имеется ввиду, размер вала к которому крепится ручка. У большинства плит она 23 мм. Но бывают переключатели и с большим размером вала.
3. Способ крепления переключателя к плите. Он определяется расстоянием между крепежными отверстиями переключателя со стороны вала.
Зная эти основные характеристики вы сможете самостоятельно подобрать себе аналог переключателя для вашей плиты.
Надеюсь эта небольшая вводная часть помогла вам понять общие принципы. Теперь давайте перейдем к конкретным деталям.
Как подключить переключатель ПМЭ-27-2375 П, вал 23 мм (ПМ-7 856) к конфорке.
Итак, подключаем Переключатель ПМЭ-27-2375 П, вал 23 мм (ПМ-7 856) к конфорке .
Монтажная часть конфорки содержит символы 1-2-4-3
Монтажная часть переключателя содержит символы 1-2-3-4-5 с одной стороны P1-P2 с другой.
Провод из конфорки из позиции крепления 1 должен быть подключен к переключателю с крепежной позицией 4
Провод из конфорки из позиции крепления 2 должен быть подключен к переключателю с крепежной позицией 3
Провод из конфорки из позиции крепления 4 должен быть подключен к переключателю с крепежной позицией 1
Провод из конфорки из позиции крепления 3 должен быть подключен к переключателю с крепежной позицией 2
На провода с позициями P1 и P2 Подается питание. Подачу питания нужно уточнить на схеме в инструкции. Вы должны понимать, что питание должно приходить от распределителя в плите. Ни в коем случае не должно получиться так, что все 4 переключателя последовательно будут соединены между собой. В этом случае на провода соединяющие переключатели будет увеличена нагрузка.
2 провода лампы присоединяются к позициям переключателя 5 и P2 к незанятому контакту.
При правильном подключении, переключатель против часовой стрелки будет увеличивать температуру конфорки.
Как подключить Переключатель ПМ 16-07-03, вал 16 мм (ПМ 16-7-03) к конфорке
Монтажная часть переключателя содержит символы 1-2-3-4-5 с одной стороны P1-P2 с другой. На провода с позициями P1 и P2 Подается питание. Подачу питания нужно уточнить на схеме в инструкции. Вы должны понимать, что питание должно приходить от распределителя в плите. Ни в коем случае не должно получиться так, что все 4 переключателя последовательно будут соединены между собой. В этом случае на провода соединяющие переключатели будет увеличена нагрузка.
Как подключить Переключатель конфорки EGO 46.27266.500 к конфорке
Монтажная часть переключателя содержит символы 1-2-3-4-5 с одной стороны P1-P3 с другой.
На провода с позициями P1 и P2 Подается питание. Подачу питания нужно уточнить на схеме в инструкции. Вы должны понимать, что питание должно приходить от распределителя в плите. Ни в коем случае не должно получиться так, что все 4 переключателя последовательно будут соединены между собой. В этом случае на провода соединяющие переключатели будет увеличена нагрузка.
Как подключить Переключатель ПМ 16-7 к конфорке
Монтажная часть переключателя содержит символы 1-2-3-4-5 с одной стороны P1-P2 с другой.На провода с позициями P1 и P2 Подается питание. Подачу питания нужно уточнить на схеме в инструкции. Вы должны понимать, что питание должно приходить от распределителя в плите.
Как подключить Переключатель ПМ-7 к конфорке
Монтажная часть переключателя содержит символы 1-2-3-4-5 с одной стороны A-B-S с другой.На провода с позициями A и B Подается питание. Подачу питания нужно уточнить на схеме в инструкции. Вы должны понимать, что питание должно приходить от распределителя в плите. Ни в коем случае не должно получиться так, что все 4 переключателя последовательно будут соединены между собой. В этом случае на провода соединяющие переключатели будет увеличена нагрузка. 2 провода лампы присоединяются к позициям переключателя 5 и B к незанятому контакту. Переключатель, имеет 2 и 3 фазы.
Небольшие наблюдения:
Вывод
Итак, для подключения переключателя к конфорке использовались провода, а также контакты для их подсоединения. Затем, согласно порядковым номерам на нагревательных элементах, поочередно подключались переключатели. Благодаря вольтметру измерялось сопротивление, которое показывало работу переключателя. Выяснилось, что менять мощность нужно, либо против, либо по часовой стрелке, в зависимости от сопротивления и подключения контактов. При правильном подключении сопротивление должно падать. Достаточно поворачивать ручку управления, в зависимости от порядка изменения мощности. Так ваш переключатель будет работать в нужном режиме, без вреда для других элементов.01.06.2021 13:25:01
Комментарии: 0
Просмотры: 4210
Неисправности электрических плит и их ремонт своими руками
Автор newwebpower На чтение 9 мин. Просмотров 5.2k. Опубликовано Обновлено
Благодаря такой универсальной энергии, как электричество, популярность электрических плит все возрастает. На данном сайте есть статья, как подключить электроплиту, а на этой странице описаны распространенные неполадки, методы их выявления и устранения.
Во многих случаях, домашний мастер или обычный пользователь может собственноручно сделать ремонт электроплиты, не прибегая к дорогим услугам специалиста.
Готовка пищи на электроплитеАлгоритм поиска неисправностей
В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:
Поиск неисправности в электроплитеЗадача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.
Необходимые условия для самостоятельного ремонта
Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.
Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.
Набор инструментов для ремонтаИногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.
Осмотреть подключения к клеммамНаиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.
Поверхностная диагностика электроплиты
Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.
Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.
Две конфорки электроплиты не работаютЕсли обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.
Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.
Разборка корпуса электрической плиты
Поскольку электроплиты и варочные панели бывают самых разных форм, габаритов и конструкций, нет никакой возможности описать их все в одной статье, поэтому пользователь должен самостоятельно разобраться с разборкой корпуса. Но общим для всех типов электроплит является наличие термоизоляции и с ней необходимо работать очень осторожно.
Различные конструкции электроплитПри существенном повреждении термоизоляционного слоя электрической плиты снизится ее энергоэффективность, а также изменятся показания термодатчиков, что повлечет неправильную работу плиты в будущем.
Нужно помнить, что работать со стекловатой термоизоляции нужно только в толстых рукавицах, а асбестовая пыль термоизоляционных прокладок старых электроплит вредна для здоровья.
Проверка поступающего напряжения
Разобрав корпус электроплиты, необходимо изучить внутреннее устройство оборудования, определить тип регуляторов, переключателей и нагревателей. Будет очень кстати иметь в наличии схему плиты. Но даже без схемы, владея основами электротехники, можно разобраться в системе управления нагревателями и выявить проблему.
Внимание, следующие ниже методы проверки идут в разрез с инструкцией пользователя, запрещающей включать электроплиту при разобранном корпусе, поэтому следует быть очень осторожным!
Если электрическая плита не работает вообще, следует проверить наличие напряжения на входе переключателей или электронной схемы управления. Импортные электроплиты с электронным блоком управления уязвимы к скачкам напряжения, и очень часто неполадки в них не связаны с повреждением нагревательных элементов.
Электронный блок управления электроплитыЕсли сетевой шнур в порядке, и напряжение поступает, а дисплей не светится, то возможно перегорел внутренний предохранитель блока управления электроплитой. Но индикация работающего дисплея не всегда гарантирует его работоспособность – возможно, случилась поломка в силовых реле коммутации.
Наиболее доступный способ проверки блока управления – это проверить поступление напряжения на клеммы нагревателей конфорки. Если напряжение поступает, но ТЭН не нагревается, значит нужно отсоединить электроплиту от розетки, затем отключить клеммы от нагревательных элементов, и прозвонить их.
Проверка поступления напряжения на клеммы спирали конфоркиБудет безопаснее, если на клеммы ТЭНов вначале цеплять специальные зажимы «крокодил», одеваемые на измерительные щупы, а потом подавать напряжение. Если работает только часть конфорок, то будет целесообразней в первую очередь прозвонить нагреватели, и уже потом искать обрыв в цепи питания. Нужно помнить, что нагревательные элементы могут иметь несколько спиралей – способом их совместного подключения регулируется мощность нагревания.
При обнаружении перегорания спирали накаливания или пробоя на корпус, поврежденный нагревательный элемент следует заменить.
Если плита старая, то стоит заменить перегоревшие нагреватели на более совершенные и экономичные. Лучше всего себя зарекомендовали ТЭНовые электронагреватели для электрических плит.
Если прозвонка спиралей не выявила в них неисправностей, то причину следует искать в блоке управления. Как уже говорилось, нагревательные элементы могут иметь несколько встроенных спиралей, которые коммутируются при помощи переключателей или электронных реле. В обоих случаях через контактные группы протекает большой ток, от чего на них образовывается нагар.
Переключатель режимов работы электроплитыРабота нагревательного элемента с несколькими спиралями
Допустим, нагревательный элемент электроплиты имеет две спирали: С1 и С2. Для их коммутации может применяться трехпозиционный переключатель с тремя контактами: К1, К2, К3.
Схема подключения нагревательного элемента с двумя спиралямиПри включении К3 обе спирали подключаются последовательно и будут работать в половину своих мощностей. При включении К2 спираль С1 будет греть в полную силу. Максимум нагрева получится при одновременном замыкании К1 и К2 – две спирали будут подключены параллельно. Все другие возможные варианты не имеют смысла и должны быть исключены самой конструкцией переключателя.
Чтобы починить подобный переключатель, его необходимо разобрать и добраться до контактов чтобы прочистить их наждачной бумагой или тонким плоским напильником. Также нужно проверить натяжение прижимных пружин и прилегание контактов. Очистка поверхностей, подтяжка пружин и подгибание контактов поможет устранить проблему.
Подобную функцию переключения в электроплитах с электронным блоком управления выполняют электромеханические реле. Если при выборе режима слышно срабатывание реле, а на выходе напряжение не меняется, то неисправность именно в них. Например, для переключения режимов конфорки, имеющей три спирали необходимо четыре реле или соответствующий переключатель. Схема подключения конфорки с тремя спиралями
Для обеспечения универсальности нагревательного диска, встроенные спирали имеют разную мощность, и соответственно сопротивление их различается. Более подробно о проверке и подключении подобных конфорок показано на видео:
Неисправность органов управления
В случае отсутствия характерного щелчка реле, следует прозвонить его катушку и проверить наличие управляющего сигнала. При отсутствии управляющего сигнала поломка может быть в выходном каскаде или микропроцессоре электроплиты. Чтобы самостоятельно починить электронный блок управления, необходимо иметь под рукой его схему и владеть познаниями в радиотехнике.
Но, как показано на видео, в случае обнаружения неисправного реле, владея паяльником и имея идентичную замену, можно самостоятельно осуществить подобный ремонт импортной электроплиты или варочной панели.
Для ТЭНовых и дисковых нагревателей электрических плит часто используется бесступенчатый регулятор мощности. В старых отечественных плитах использовался регулятор на биметаллических пластинах, который реагирует на протекающий ток. В дополнение может устанавливаться термодатчик или термостат, реагирующий на тепло нагревательного элемента.
Терморегулятор нагрева конфорки электроплитыВ подобных системах регулировка тепловыделения осуществляется поочередным включением-выключением нагревателя электроплиты, когда температура ниже или выше установленного регулятором диапазона. Ознакомиться с работой и подключением подобного регулятора, можно, посмотрев видео ниже:
Замена регулятора мощности
В случае выхода из строя подобного регулятора можно найти идентичную замену. Но будет целесообразнее установить современный регулятор мощности на основе симистора (работает, как диммер для системы освещения).
Поскольку симисторная регулировка мощности осуществляется изменением формы синусоидального напряжения (обрезанием части полуволны), то подойдет практически любой регулятор, рассчитанный на данную мощность и ток, но взятый с разумным запасом.
Симисторный регулятор мощностиВ некоторых электроплитах симистор устанавливается вместе с радиатором на плате. Если конфорка работает на полную мощность и регулировки нагрева не происходит, то пробит переход в симисторе, и его нужно заменить.
Неисправности в электрической схеме
При отсутствии тока на выходе электронного регулятора, следует проверить пилообразное напряжение смещения на управляющем электроде симистора при включении режима работы электроплиты. Данную проверку производят осциллографом, который имеется в специальных мастерских и у некоторых мастеров, имеющих глубокие познания в радиотехнике.
Иногда электронный блок управления в порядке, но реагирует на неправильные показания термических датчиков системы контроля нагрева. Нужно узнать тип датчика, изучить его свойства и методы проверки, чтобы исключить данный вариант неисправности электрической плиты. Также возможна поломка механического таймера, контакты которого также подвержены коррозии и окислению.
Материал данной статьи поможет пользователю самостоятельно найти причину поломки электроплиты. Если проблема в перегоревшей конфорке, переключателе режимов или регуляторе мощности то для осуществления самостоятельной замены не потребуется специальных навыков. Но, в случае обнаружения поломки электронного блока управления, то ввиду сложности ремонта, его лучше отнести в мастерскую.
Принципиальная электрическая схема электроплиты электра 1006. Электроплиты электрическая схема – Схема конфорки, электрическая схема электроконфорки,схема конфорки электроплиты,схема подключения конфорки
С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.
Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.
Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.
Алгоритм подключения
Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:
- ПУЭ 7,
- ПТЭЭП,
- технический паспорт.
Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.
Шаг 1. Выбираем провода
Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.
Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:
В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.
Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:
- количество фаз,
- напряжение сети,
- потребляемую мощность.
Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.
Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.
Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.
Внимание ! Автоматический выключатель должен принадлежать к группе C.
При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.
УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.
Шаг 2. Делаем розетку
В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.
Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.
В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.
Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.
Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.
При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.
Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.
Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.
Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.
Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.
Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.
Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.
В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.
Шаг 3. Подключение к плите
Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.
Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.
Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.
Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.
Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.
В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:
- коричневый,
- чёрный,
- чёрный.
В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.
Общие схемы подключения к сети
Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:
- Установить перемычки на клеммы L1 и L2, L2 и L3.
- К L2 подсоединить коричневый провод под фазу.
- Установить перемычку на N1 и N2.
- К N2 подключить нейтраль.
- На заземляющий контакт выводится провод заземления.
При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.
Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.
С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.
Итоги
Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.
Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!
Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.
Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт
Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.
Подключение узлов Мечта 8:
Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.
В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.
Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности, П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.
6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:
Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.
Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:
- варочную поверхность с конфорками;
- духовой шкаф;
- нижний ящик для хранения посуды и противней.
Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.
На рисунке ниже показана схема устройства стандартной электроплиты.
Расшифруем обозначения:
- регулятор мощности;
- клеммная коробка;
- конфорка;
- опорная планка;
- датчик температуры духовки;
- петля;
- стопор;
- держатель тэна духовки;
- тэн духовки;
- внутренняя облицовочная панель;
- фиксатор защелки дверцы;
- гнездо защелки;
- изолирующая прокладка;
- тэн для гриля;
- ободок конфорки;
- шнур электропитания;
- земляная клемма;
- регулировочные ручки.
Разновидности поверхностей электроплит
На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.
Эмаль
Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:
- невысокая стоимость;
- простое обслуживание и ремонт.
Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:
- длительное время приготовления пищи;
- часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
- уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.
Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?
- вся варочная поверхность покрыта высокопрочным листом керамики;
- нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
- гладкая поверхность исключает случайное опрокидывание посуды;
- габариты конфорок могут быть до 60 см в диаметре;
- быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
- — поверхность легко моется при помощи мягких чистящих средств.
Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.
Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.
Несмотря на обилие плюсов, есть и минусы:
- нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
- это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.
Нагревательные элементы
Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.
Конфорки спирального типа
Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.
Блинный вариант
Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.
Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.
Галогенный вид
Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.
Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.
Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.
Керамические устройства
Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.
Духовой шкаф
Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.
Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.
На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.
Как работает гриль
В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.
Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.
Приобретение электроплиты для кухни в квартире поставит перед владельцем проблему подключения устройства к сети. Инструкция рекомендует пригласить для этих целей специалиста. Но не всегда в этом есть необходимость. Схема подключения к сети доступна для понимания и может быть реализована самостоятельно. Она одинаково применима для обычной электроплиты, с ее помощью можно подключить:
Чтобы правильно подключить новое приобретение своими руками необходимо потратить время и ознакомиться с алгоритмом действий. Он несложен и включает несколько этапов:
- Выбор места установки.
- Общие требования.
- Установка УЗО и автомата.
- Монтаж кабеля.
- Выбор типа соединения.
- Схемы подключения.
Прежде чем подключить плиту или варочную панель следует правильно определить место ее будущего размещения в квартире относительно места подсоединения, соседства с холодильником и другими бытовыми приборами:
- Площадка, на которой планируется установить стационарную модель должна быть максимально ровной, чтобы при регулировке ножек обеспечивать устойчивое горизонтальное положение.
- Длина провода и расстояние от места подключения до устройства должны позволить свободно перемещать прибор без отключения.
- Тен обычной электроплиты может разогреваться до 100°C, поэтому не рекомендуется размещать электроплиту или варочную панель рядом с холодильником.
- Разогретый тен может привести к оплавлению пластиковых предметов обстановки.
- Индукционную плиту или аналогичную варочную панель так же нежелательно ставит рядом с холодильником или другими бытовыми приборами, генерируемое ею электромагнитное поле негативно влияет на их работу.
Общие требования
Правильно подключить электроплиту или варочную панель своими руками не получиться без соблюдения определенных требований к оборудованию. В квартире это можно сделать существенно проще и быстрее.
Обычно в квартире стандартной многоэтажки подключение подобных устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную панель.
Владельцам частного дома выполнить все работы связанные с проводом, и установкой другого оборудования придется самостоятельно или с приглашением специалиста. В этом случае следует воспользоваться:
- трехжильным кабелем с медным с сечением от 4-х до 6-ти мм в зависимости от его длины;
- отдельным автоматом под электроплиту для установки в щитке на 32 или 40А в соответствии с сечением провода;
- устройством защитного отключения;
- доступным способом заземления.
Устройство защитного отключения и автомат
УЗО и автоотключатель являются обязательным элементом комплекта, который используется, чтобы самостоятельно подсоединить любой бытовой прибор к сети. Их наличие убережет прибор от перепадов напряжения в сети и преждевременного выхода из строя:
- Ставятся они рядом на монтажную рейку до счетчика.
- Номинальное значение УЗО должно быть больше автомата.
- УЗО соединяется со счетчиком верхние фазное и нулевое крепление соответственно.
- Нижние клеммы используются для соединения с автоматом и выводятся на ноль.
- Если используется однополюсный автомат, нулевая клемма УЗО соединяется с нулевой шиной.
- При двухполюсном соединяется нулевой клеммой с соответствующим контактом автомата.
- На нижние крепления автомата ставятся фазная и нулевая жилы трехжильного провода.
- Если автомат однополюсный нулевой провод уходит на соответствующую шину.
- Желто зеленая или зеленая предназначена для заземления.
Монтаж кабеля
Чтобы соединить розетку или клеммник кабелем с электрощитом потребуется самостоятельно проштробить стену. На скрытую в стене укладку придется потратить время, но она не испортит интерьера. Альтернативный и менее хлопотный вариант, чаще используемый для дома с деревянными стенами, предполагает использование внешнего короба. Штробление и укладка в коробе выполняются по кратчайшему маршруту.
Тип соединения электроплиты
Перед началом установки нужно определит, каким типом соединения лучше воспользоваться. Устанавливать электроплиту или варочную панель в квартире или на кухне частного дома можно с тремя типами подсоединения к сети:
- прямым подключением;
- через клеммную коробу;
- через розетку.
Прямое включение
Данный вариант можно применять, если нет необходимости отключать плиту или варочную панель от общей сети. Он считается самым безопасным. Отсутствие дополнительных соединений снижает риск перегрева. Если отдельное отключение необходимо, то придется устанавливать клеммную коробку или розетку.
Как устанавливать клеммную коробку
Современную плиту рекомендуется подсоединять к сети без включения в розетку через качественную клеммную колодку. Можно использовать колодку в монтажной коробке, которая монтируется снаружи на стене или металлическую коробку для скрытой установки. Коробка ставится на расстоянии двух метров от электроплиты, на высоте не мене 0,6 метра от пола.
Включение через розетку
Распространенным вариантом подсоединения к сети является включение через розетку с обязательным использованием заземления.
Для этих целей в квартире или на кухне частного дома можно использовать розетку 3 типов.
Отечественного производства с верхним расположением заземления, развернутым на 90°.
Белорусского производства, которая отличается разворотом контактов на 120° относительно друг друга.
Европейского типа, где контакт для заземления находится внизу и имеет плоское сечение.
Если необходимость в монтаже проводки своими руками отсутствует, соответствующее оборудование в квартире или на кухне частного дома уже имеется, розетку необходимо проверить на фазу. Это делается с помощью электротестера.
Схемы
Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:
- однофазной;
- двухфазной;
- трехфазной.
Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.
Одна фаза
Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:
- одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
- вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
- последний остается свободным и будет использоваться для заземления.
При соединении провода распределяются следующим образом:
- фаза (черный или коричневый) на L1,2 или 3;
- ноль (синий) на N4 или 5;
- для заземления используется шестая клемма с обозначением PE.
Две фазы
Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:
- одна перемычка ставится на L1 и L2;
- другая на N4 и N5;
- L3 и винт для заземления остаются свободными.
Чтобы подключить такую схему:
- желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
- жила в красной обмотке идет на расположенную рядом клемму L3;
- синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
- желто-зеленая предназначена для заземления.
Три фазы
Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:
- на фазу A, контакт L1 идет желтая;
- на фазу B, контакт L2 – зеленая;
- на фазу C, контакт L3 – красная;
- для расположенных рядом нулевых клемм предназначена синяя;
- для заземления светло зеленая или желто-зеленая.
При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.
О том, как подключить электроплиту самостоятельно, хотели бы знать многие хозяева квартир. На самом деле процедура это не такая сложная, как может показаться на первый взгляд, и вполне выполнимая. О том, как правильно установить подобное оборудование, и поговорим далее.
Необходимые инструменты
Для самостоятельного подключения электроплиты нужно будет приготовить:
- Отвертку. Она понадобится для того, чтобы подсоединять провода к клеммам.
- Индикатор. Этот прибор будет нужен для определения наличия фазы в сети.
- Электропробник для поиска «нулевого провода».
В том случае, если возникнет необходимость в протягивании кабеля к щитку и установки новых розеток, также понадобится болгарка. Из кухни в данном случае придется вынести часть мебели. Поскольку штробление стен — работа пыльная, нужно будет также запастись полиэтиленом. Он понадобится для того, чтобы накрыть полы и оставшуюся мебель.
Принцип подключения электроплит (как на 220 В, так и на 380 В) одинаков. Самое главное — подсоединить соответствующие провода к нужным клеммам.
Проверка электрощитка
О том, как подключить электроплиту, поговорим чуть ниже. Прежде чем приступать к этой работе, следует обязательно проверить электрощиток на пригодность для такого мощного прибора. Располагается он обычно в подъезде. Вводной кабель, протянутый из него в квартиру, должен быть трехжильным. Фаза при этом будет обозначена буквой L, ноль — N, а земля — PE. При этом кабель должен быть медным и иметь сечение не меньше 6 мм. Если указанным требованиям он не соответствует, его нужно будет заменить.
Далее посмотрите на вводный автоматический выключатель. Он должен быть рассчитан на номинальный ток в 40-50 Ампер. Все вышесказанное справедливо для квартир, имеющих однофазную сеть. Номинальный ток вводного автомата в трехфазных сетях определяется в зависимости от данных конкретных обстоятельств.
Каким должен быть питающий кабель
Вопрос о том, как подключить конфорку электроплиты, сводится в том числе и к правильному выбору проводов. В однофазной сети питающий кабель должен быть трехжильным и иметь сечение не менее 4 мм. Для трехфазной используется пятижильный с сечением не менее 2.5 мм 2 . Сами провода обязательно должны быть медными. При этом следует знать, что скручивать их с алюминиевыми нельзя. Подключать электрические плиты можно только в системе TN-S или TN-C-S, поскольку в системе TN-C отсутствует отдельный защитный проводник.
Как подключить новую электроплиту вместо старой
Перед тем как приступать к монтажным работам, обязательно отключите в квартире электричество. Тем самым вы обезопасите себя и близких от поражения током.
Для начала давайте посмотрим, как подключить электроплиту, купленную недавно, вместо отслужившего свое прибора. Сделать это несложно. Просто снимите со старого прибора вилку и переставьте ее на новый. Если этот элемент пришел в негодность, нужно просто купить новый. Для электроплит с максимальной мощностью в 7 кВт подойдут однофазовая вилка и розетка на 35 А. Для приборов помощнее (до 8.8 кВт) лучше приобрести модель на 40 А. Для маленькой плиты (до 3 кВт) подойдут вилка и розетка на 13 ампер. В этом случае можно осуществить подключение с кольцевыми цепями. Для модели помощнее делается радиальное подключение. В этом случае непосредственно к щитку распределения подводится специальный провод.
Как правильно подключить электроплиту в однофазной сети
Для подключения кабеля следует открыть заднюю панель плиты. Прикреплена она к стенке винтами. Далее в открывшемся гнезде следует найти отверстие. Сюда внатяг вставляется кабель. Этот шаг необходим для того, чтобы избежать подвижек провода в процессе работы. Прямо над отверстием вы увидите четыре точки подключения. Две предназначены для питания, к одной подключается заземление и еще к одной — ноль.
В городских квартирах, поскольку бытовые сети здесь однофазные, монтаж плиты обычно производится следующим образом:
- Определяют, какие провода соответствуют нулю, какие фазе, а какие — заземлению.
- Далее провод фазы подводится к соединенным перемычкой контактам L1, L2, L3. Можно подключить к любому.
- Затем точно таким же образом подсоединяют нулевую клемму (к контактом обозначенным под №1 или №2). Они в плитке также соединены перемычкой.
- Заземляющий провод соединяю с клеммой PE, находящейся внутри корпуса. Это шестой по счету (слева — направо) контакт.
Синий цвет изоляции в кабеле обычно соответствует нулю, а желто-зеленой заземлению. Провод фазы может быть красным, черным, коричневым, либо иметь какой-нибудь другой цвет. В том, что цвета соответствуют общепринятым нормам несложно удостовериться, заглянув в технический паспорт плиты.
В однофазной сети в том случае, если вы перепутаете места подключения нуля и фазы, ничего страшного не случится. Однако категорически запрещается подключать фазу на заземляющий контакт. Рассмотренный выше метод — ответ на вопрос о том, как подключить электроплиту Hansa, «Бош» и многие другие.
Подключение вилки и монтаж розетки в городской квартире
На следующем этапе все сделанные соединения проверяются на прочность. После этого на провод устанавливается приобретенная вилка. Вопрос о том, как правильно подключить электроплиту, зачастую сводится и к умению устанавливать розетки. Выполняется эта работа следующим образом:
- Провода зачищаются на длину примерно в 1 см.
- Первым крепят желтый провод заземления. Подсоединяют его на среднюю клемму.
- Затем фиксируют два оставшихся провода в любом порядке.
Перед подключением розетки стоит еще раз удостовериться в отсутствии напряжения в сети. Сделать это можно с помощью индикатора. После присоединения подрозетник вставляется в гнездо в стене. Далее к нему винтами прикручивается сама розетка. Щели между корпусом и стеной, в том случае, если они имеются, следует замазать шпаклевкой.
Монтаж розетки в трехфазной сети
Эта разновидность сети используется в некоторых загородных домах. В этом случае подключение плиты должно производиться немного по-другому. В стену предварительно вмонтируется выключатель с тремя полюсами. Положение трехфазной розетки определяется по маркировке на крышке и надписям на ней. Располагаться они должны строго горизонтально. Подключение в этом случае также проводят, ориентируясь на цвет проводов, а также на маркировку розетки.
В том случае, если в доме используется трехфазная сеть, для подключения также важно правильно выбрать саму розетку. Это станет гарантией безопасности работы плиты и ее долговечности. На корпусе трехфазных розеток обычно указывается предельное значение тока, на который они рассчитаны. Определить сколько ампер потребляет плита не сложно. Для этого ее мощность нужно умножить на тысячу и поделить на напряжение в сети (обычно 380 Вольт).
Устанавливаем прибор
Далее рассмотрим, как подключить электроплиту самостоятельно к трехфазной сети. Для распределения нагрузки в этом случае в электрощит прокладывается медный пятижильный провод. К розетке и вилке он присоединяется кабелем марки ПВС 5х2.5.
В самой плите снимается перемычка между L1, L2 и L3. На эти контакты и нужно будет подключить три разноименные фазы. В данном случае многое зависит от марки прибора. К примеру, вопроса о том, как подключить электроплиту Bosch правильно, у вас вообще, скорее всего, не возникнет. На этих приборах уже на заводе предусматривается собранная схема. Но только на 220 Вольт.
Фаза, как и в городских квартирах, подключается к контактам под номерами 1, 2, 3, объединенным перемычками. Для сети в 380 Вольт последние нужно убрать и зафиксировать на эти контакты фазу.
Ноль крепится к четвертому и пятому контактам, соединенным перемычкой, а земля — к шестой, последней клемме. Таким образом, вы теперь знаете, как подключить электроплиту «Веко» или любую другую импортную модель к трехфазной сети.
Итак, мы с вами выяснили, как подключить электроплиту. Далее дадим несколько рекомендаций, которые, возможно, будут кому-нибудь полезны:
- Не выбрасывайте упаковку от плиты. Она пригодится в том случае, если вдруг после подключения выяснится, что прибор бракованный. Обратно в магазин без упаковки его не примут.
- Перед началом подключения внимательно осмотрите плиту. На ней либо внутри нее не должно оставаться никаких остатков упаковки. После того как прибор будет включен в сеть, они могут просто-напросто загореться.
- Проводка в старых домах советской постройки на мощность современной техники не рассчитана. К тому же в хрущевках обычно изначально протянуты алюминиевые провода. В таких квартирах кабель придется заменить медным.
О чем нужно знать
Как подключить электроплиту самостоятельно, вы теперь знаете. Выполняя эту работу, нужно помнить об определенных правилах и нормативах, соблюдать которые следует обязательно:
- Плита подключается только на отдельный кабель, идущий от щитка, предназначенный специально для нее.
- Нельзя подключать плиту через «жучок».
- Кабель подключения в длину не должен превышать двух метров. Это позволит отодвигать прибор во время уборки.
Таким образом, мы с вами выяснили, как подключить электроплиту Hansa самостоятельно, прибор Bosh и большинство других. В том случае, если вы по каким-либо причинам не уверены в своих силах, лучше поручить эту работу специалисту. Хотя технически она не слишком сложна, однако наличия минимальных знаний в области электротехники, а также определенных навыков все же требует. Сделав что-нибудь неправильно, вы можете испортить прибор либо даже устроить пожар.
Если же вы все же решитесь выполнить эту работу самостоятельно, обязательно соблюдайте технику безопасности. Отключите электричество и на всякий случай подложите под ноги резиновый коврик. После того как плита будет подсоединена к проводке, сделайте пробное подключение. Если конфорки и духовка начали нагреваться — значит все в порядке. Работу можно считать оконченной.
Регулятор мощности. Электроплита — Бытовая техника
Электроплита со стеклокерамикой часто имеет в комплекте регулятор мощности EGO 50.57021.01. В электроплитах с чугунными блинами подключение конфорок не вызывает сомнений. Подключение производится по номера выводов на конфорке и переключателе. В регуляторе мощности EGO 50.57021.01 такой нумерации нет. Также он закрытого типа и не видна коммутация выводов. Если интересно – читаем.
Контакты P1 и P2 служат для подключения сетевых проводов. Вывод P1 это терморегулируемый контакт. В зависимости от положения регулятора конфорка будет нагреваться до определённой температуры. Эту температуру можно устанавливать регулировочным винтом. На этот вывод лучше сажать линейный провод. Также он двойной, что бы можно было подключить другой регулятор мощности. На клемму 2 подключается нагревательный элемент конфорки. Если конфорка с зоной расширения, то это должен быть общий вывод. В выключенном состоянии выводы P1 и 2 разомкнуты.
Вывод P2 соединяем с нулевым проводом. На клемму 4 подключаем второй вывод конфорки. Если конфорка с расширением, то это вывод внутреннего нагревательного элемента. В выключенном состоянии выводы P2 и 4 разомкнуты.
Вывод «pilot» имеет двойное назначение. В обычных конфорках он соединён с выводом P2, и используется для подключения других регуляторов. При расширениях зоны нагрева, на него подключается нагревательный элмент расширения. В регуляторах мощности для конфорок с расширением вывод коммутируется положением ручки регулятора.
Выводы S1 и S2 служат для подключения сигнальной лампочки. На контакт P1 лучше подсоединять линейный провод. Тогда на сигнальной лампочке не будет сидеть фаза в выключенном состоянии.
Вот и всё. Сам разобрался, а может и помощь кому-то оказал. Если регулятор мощности подключили правильно, можно и приготовить что нибудь вкусненькое. Что посоветует приготовить нам компьютер? Давите на слово «рецепт» или «рецепт» или«рецепт».
Замена переключателя мощности электроплиты своими руками
Переключатель мощности конфорок для электроплиты позволяет настраивать оптимальный уровень тепла, выделяемого тэном (нагревательным элементом). Это позволяет готовить абсолютно разные блюда, ведь для некоторых требуется определенная температура приготовления. Также данный переключатель изменять время приготовления, так как на низкой температуре еда приобретает нужный вид медленнее. Именно поэтому очень важно, чтобы абсолютно все были в рабочем состоянии.
Но он может ломаться, что сильно сказывается на возможностях техники. Именно поэтому мы и расскажем о замене данной детали.
- Конфорки не работают. То есть сама деталь вращается, однако это действие ни к чему не приводит. Вообще, данный признак может также свидетельствовать о коротком замыкании, поэтому лучше проверьте еще несколько пунктов.
- Вы не можете сдвинуть с места переключатель. Это свидетельствует о том, что механизм регулировки разрушен, поэтому ответной реакции и не существует. Тут можно почистить место соединения от загрязнений, но, если и это не помогает, то следует заменять.
- Также о поломке говорит тот факт, что при движении ручкой Вы слышите треск или хруст. Видимо, система регуляции настолько износилась, что запчасти трутся друг об друга и ломаются. Такое уже не починить, нужно покупать новую запчасть.
Теперь самое время рассказать о этапах, из которых состоит замена переключателя мощности для электроплиты. Свой рассказ для Вашего удобства мы дополним фотографиями. Они будут отражать на себе сам процесс, поэтому Вы с легкостью повторите его на своей технике!
Пошаговая инструкция по замене детали
Так как работа будет тесно связана с подключением проводов, то мы рекомендуем запастись камерой и фотографировать подключения. Так Вы сможете присоединить новую деталь правильным образом с первого раза. Это небольшой совет на все случаи ремонта, поэтому старайтесь пользоваться им почаще.
1. Отключите технику от сети электропитания
Так Вы исключите все варианты, где Вы можете быть поражены током. С такими вещами лучше быть осторожным!
2. Снимите заднюю и верхнюю крышку
Это откроет доступ к внутренним запчастям.
3. Взглядом найдите переключатель
Сфотографируйте схему соединения. Это значительно облегчит сборку техники.
4. Открутите деталь
Она останется держаться только на проводах.
5. Отсоедините клеммы и провода
Сделайте это максимально аккуратно, ведь они могут порваться.
6. Замените старую деталь на новую и подсоедините все провода
Воспользуйтесь фотографией, которую Вы сделали ранее.
7. Прикрутите деталь к плите и наденьте на штырь «ручку»
8. Соберите плиту обратно
Вот Вы и произвели замену. Будьте уверены, она прослужит Вам максимально долго при бережном отношении.
Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.
Видеоинструкция по замене (на примере ЭП Hansa)
Подключение варочной панели к электросети: 3 этапа |
При правильном подходе подключить варочную панель к электросети вполне возможно самостоятельно. Электрические плиты очень популярны. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественного силового щита обойдется вам в немалую сумму. Из-за такой дороговизны решиться на дополнительные услуги мастера по подключению варочной поверхности может далеко не каждый. Если вы уверены в своих силах и готовы попробовать подключить варочную панель к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.
Правила безопасности при подключении варочной панели
Подключение к электрической сети варочной панели — очень ответственная и ответственная задача. Это зависит от того, насколько точно вы соблюдаете все правила и правила безопасности, зависит от того, как долго будет работать ваше новое приобретение.
В первую очередь нужно убедиться, что электропроводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим шагом, в итоге через несколько месяцев можно получить новую, но неисправную варочную поверхность. Дело в том, что при плохой проводке плита будет навсегда отключена от электросети, выбивая вилки, которые быстро придут в негодность.
Выполняя работы по подключению варочной панели к сети, не забывайте выключать автоматы в электрощите.
При подключении варочной панели обязательно соблюдать правила безопасности
От вводного распределительного щита необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности это сделать, то от подключения мощной плиты следует отказаться.
Сечение медных жил не должно быть менее 4 мм2.Также необходимо заземлить. Если этого не сделать, то устройство может превратиться в опасный для жизни объект. Для дополнительной безопасности можно установить устройство автоматического отключения.
Варочную панель можно подключить проводом, идущим прямо от заслонки к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут прямо по стене, во втором прячутся в ней.
Выберите вилку для варочной панели
Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, вам понадобится специальная розетка.Также необходимо приобрести такое устройство, как вилка.
Выберите штекерное соединение в соответствии с номинальным током. Для однофазной сети розетка должна иметь три выхода, а для трехфазной — пять.
Перед подключением варочной панели специалисты рекомендуют сначала выбрать правильную вилку
Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда у них есть крышка. Розетки для однофазных и трехфазных сетей будут существенно отличаться.Для однофазного требуется 32А, а для трехфазного 16А.
Внешний вид и устройство розетки и вилки не имеет большого значения. Однако очень важно, чтобы он выдерживал протекающий ток.
Не используйте обычную розетку. Они не выдержат тока, необходимого для варочной панели, и рано или поздно воспламенится.
Шнур варочной панели должен быть такой длины, чтобы его можно было безопасно вынуть из розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в разводке.Чтобы укрепить небольшую проводку в кабеле, используйте втулку, изолированную кончиком пальца.
Как подключить электрическую плиту к однофазной
Больше всего вопросов возникает при подключении электроплит к сети 220 В. Обычно электрическая плита, например Hansa, имеет 6 проводов, тогда как в доме всего три провода. Однако с этой проблемой легко справиться, установив специальные перемычки. Их можно связать. Если их нет, то вам придется изготавливать их самостоятельно, используя специальные зажимы.
Для того, чтобы правильно подключить варочную панель с одной фазой, лучше прочитать подробную инструкцию
Подключение варочной панели к электричеству:
- Найдите крышку на задней части панели. Откройте его отверткой, под крышкой вы найдете клеммы.
- Если их 6, а проводов в квартире 3, то нужно совместить контакты. Для этого необходимо соединить три фазных провода, затем два нулевых провода, а землю оставить как есть.Иногда оборудование уже идет с установленными перемычками, в этом случае вы подключаете шнур питания к контактным группам: одна к фазе, одна к нейтрали и желто-зеленая к земле.
- Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. В этом случае заземляющий провод должен быть подключен к вершине дисбаланса, а фаза должна соответствовать прокладке проводов в розетке.
Если подключить плиту в квартире, где в разводке всего два провода, то потребуется сделать отдельный контур заземления.Если этого не сделать, то гарантия на устройство перестанет действовать, и с любой поломкой, даже с заводским браком, придется справляться самостоятельно.
Также иногда может возникнуть необходимость подключить панель к сети 380 вольт. Однако такая разводка встречается крайне редко.
Подключение 4-проводной варочной панели Electrolux
В некоторых моделях варочных панелей Electrolux, Bosch, Hansa, Gorenje имеется четырехжильный провод. Поэтому бывает очень сложно определить, где их подключить, если в квартире всего 3 провода.
Варочные поверхности марки Electrolux уже с проводом. Это облегчает процесс установки, но в этом случае нужна правильная схема подключения.
По специальной инструкции можно вручную подключить варочную панель Electrolux
.Четырехжильный кабель состоит из следующих проводов: нулевого, заземляющего и двухфазного. Чтобы правильно подключить провод к варочной панели, нужно знать некоторые нюансы.
Установка варочной панели на 4 провода:
- Найдите место, где расположены терминалы.Обычно они располагаются на задней стороне корпуса. В отличие от панелей марки Bosch, Electrolux имеет пластиковый корпус. Чтобы открыть его, вам просто нужно снять крышку с помощью отвертки.
- Найдите в открытом ящике выход «земля», обычно он имеет желто-зеленый цвет. Рядом с этим выводом должна быть перемычка на два провода. В него вставляются фазные провода, они черного и коричневого цвета. Для этого отверткой проверьте винты, сдвиньте перемычку и все затяните.
- При подключении вилки вам нужно будет использовать только коричневый провод, а черный нужно будет изолировать тепловой трубкой.
Все дальнейшие действия при подключении двухфазного оборудования производятся так же, как и при подключении однофазного электрощита.
Как подключить индукционную плиту
Индукционную плиту легко подключить. Конечно, есть нюансы подключения, по технике с разным количеством проводов. Поговорим об основных положениях такой работы.
Если самостоятельно подключить варочную панель не получается, то нужно обращаться к мастеру
Советы по подключению индукционной панели:
- Определите, сколько проводов у вас в квартире.
- Откройте защитную панель на задней стороне панели. Отвинтите крышку с помощью отвертки. Найдите терминалы.
- При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтральную по отношению к другой, и земля должна проходить отдельно.
- Далее провода панели подключаются к соответствующему выводу вилки.
Подключение индукционных плит, по сравнению с газовыми, очень простая задача. Благодаря тому, что в таких моделях нет пригорания, их можно использовать, не опасаясь за свою безопасность.
Самостоятельное подключение индукционной варочной панели (видео)
Какой из методов подключения, которые мы описываем, вам нужно использовать, зависит от типа панели и типа публикации. Если вы не уверены в своих силах, то такие работы лучше доверить электрикам.
Схема подключениядля электрической варочной панели Bosch
1 синий 1 коричневый 2 зеленый 1 черный и 1 белый. Теперь индукционные варочные панели диаметром 60 см можно подключать прямо к электросети без необходимости прокладывать проводку. Схема электрических соединений духовки
Индукционным плитам требуется много энергии, поэтому для них требуются специальные силовые подключения.
Схема подключения электрической варочной панели bosch . Электропроводка новой электрической плиты и единственной под прилавком духовки. Старая электрическая печь была снабжена вилкой, и розетка шла от потребителя. Можно ли таким же образом подключить мою новую печь cata modus?
Серия Pia6t6 Серия pim6t1. Вы ищете информацию о том, как установить варочную панель bosch. Я устанавливаю новую электрическую плиту bosch, и соединительная коробка озадачила меня.
Монтаж электрической плиты как установить электрическую плиту в столешницу Продолжительность электромонтажа.Монтаж электроплит как установить электроплитку в столешницу Продолжительность электромонтажа. Индукционные варочные панели также требуют определенных измерений во время установки, что является дополнительной платой.
Привет, я живу в великобритании и только что купил электрическую плиту bosch pke691q02e. Pia611t16e инструкция по установке варочной панели скачать руководство в формате pdf. Я переоборудовал кухню много месяцев назад, и меня снова попросили подключить индукционную работу bosch 72 кВт, достаточно простую работу 32a ccu и розетка уже на месте плита имеет 5-жильный кабель, жестко соединенный с варочной панелью с коричневым черным соединением, синим и серым обжатием вместе и стандартный кабель cpcconnected 4 zo.
Ознакомьтесь с нашими часто задаваемыми вопросами по установке. Установка варочной панели Bosch pke645d17x bosch platetopp pke645d17x. Есть пять клемм плюс земля и схема подключения, которая дает выбор из трех различных способов подключения кабеля к варочной панели.
Avantixx Индукционная керамическая плита на 4 зоны, черное стекло. Просмотрите и загрузите инструкции по установке bosch pia611t16e онлайн. Веб-сайт bosch использует файлы cookie, чтобы вы могли размещать товары в своей корзине для покупок, забронировать для инженера онлайн и позволить компании bosch собирать анонимные статистические данные для повышения производительности веб-сайта.
Это связано с тем, что варочной панели выделяется большое количество тепла. К устройству не прилагались инструкции по подключению, и в нем был шестипроводной кабель. Мне нужна помощь в подключении питания новой электрической варочной панели и одинарной духовки под прилавком.
Для индукционных варочных панелей может потребоваться соединение 32a или 42a, которое требует подключения профессионального электрика. Все используют клемму 5 для нейронной сети, а все клеммы связи с 5 по 4 уже подключены. Я предполагаю читать дальше.
Bosch Pke611d17e Электрическая плита Духовка Схема электрических соединений Bosch Pwp631bf1b Serie 4 Индукционная плита с четырьмя зонами Черная схема подключения электрической варочной панели Схема подключения Miele Схема подключения Dash 2 Bosch Pcr915b91e Матовая сталь Classixx 5 Провода для газовой плиты Как я должен подключать электрические провода горелки Classixx 5 Плита Bosch Pue611bf1b Индукционная плита Black Ge Стеклянная плита Электрическая схема Электрическая схема说明书 触摸 灶 2015.08.15
% PDF-1.5 % 1 0 объект > / OCGs [16 0 R 17 0 R 138 0 R 139 0 R 258 0 R 259 0 R 378 0 R 379 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf
Схема подключения для электрической варочной панели Bosch
1 синий 1 коричневый 2 зеленый 1 черный и 1 белый. Теперь индукционные варочные панели диаметром 60 см можно подключать прямо к электросети без необходимости прокладывать проводку. Схема электрических соединений духовки
Индукционным плитам требуется много энергии, поэтому для них требуются специальные силовые подключения.
Схема подключения электрической варочной панели bosch . Электропроводка новой электрической плиты и единственной под прилавком духовки. Старая электрическая печь была снабжена вилкой, и розетка шла от потребителя.Можно ли таким же образом подключить мою новую печь cata modus?
Серия Pia6t6 Серия pim6t1. Вы ищете информацию о том, как установить варочную панель bosch. Я устанавливаю новую электрическую плиту bosch, и соединительная коробка озадачила меня.
Монтаж электрической плиты как установить электрическую плиту в столешницу Продолжительность электромонтажа. Монтаж электроплит как установить электроплитку в столешницу Продолжительность электромонтажа. Индукционные варочные панели также требуют определенных измерений во время установки, что является дополнительной платой.
Привет, я живу в великобритании и только что купил электрическую плиту bosch pke691q02e. Pia611t16e инструкция по установке варочной панели скачать руководство в формате pdf. Я переоборудовал кухню много месяцев назад, и меня снова попросили подключить индукционную работу bosch 72 кВт, достаточно простую работу 32a ccu и розетка уже на месте плита имеет 5-жильный кабель, жестко соединенный с варочной панелью с коричневым черным соединением, синим и серым обжатием вместе и стандартный кабель cpcconnected 4 zo.
Ознакомьтесь с нашими часто задаваемыми вопросами по установке.Установка варочной панели Bosch pke645d17x bosch platetopp pke645d17x. Есть пять клемм плюс земля и схема подключения, которая дает выбор из трех различных способов подключения кабеля к варочной панели.
Avantixx Индукционная керамическая плита на 4 зоны, черное стекло. Просмотрите и загрузите инструкции по установке bosch pia611t16e онлайн. Веб-сайт bosch использует файлы cookie, чтобы вы могли размещать товары в своей корзине для покупок, забронировать для инженера онлайн и позволить компании bosch собирать анонимные статистические данные для повышения производительности веб-сайта.
Это связано с тем, что варочной панели выделяется большое количество тепла. К устройству не прилагались инструкции по подключению, и в нем был шестипроводной кабель. Мне нужна помощь в подключении питания новой электрической варочной панели и одинарной духовки под прилавком.
Для индукционных варочных панелей может потребоваться соединение 32a или 42a, которое требует подключения профессионального электрика. Все используют клемму 5 для нейронной сети, а все клеммы связи с 5 по 4 уже подключены. Я предполагаю читать дальше.
Bosch Pke611d17e Электрическая плита Духовка Схема электрических соединений Bosch Pwp631bf1b Serie 4 Индукционная плита с четырьмя зонами Черная схема подключения электрической варочной панели Схема подключения Miele Схема подключения Dash 2 Bosch Pcr915b91e Матовая сталь Classixx 5 Провода для газовой плиты Как я должен подключать электрические провода горелки Classixx 5 Плита Bosch Pue611bf1b Индукционная плита Black Ge Стеклянная плита Электрическая схема Электрическая схема Схема подключениядля электрической плиты и варочной панели
Обсудить часть стр.У нас все еще идет хорошо, и мы только что заметили, что они продают один с бесплатным измерителем влажности, так что 10 халявы — это правильно.
Плиты Wle527wa скачать инструкцию в формате pdf.
Схема подключения электрической плиты и варочной панели . Я открыл дверцу туалета с кассетой, проверил предохранитель, все в порядке, попытался проверить проводку. Шесть плиток серии четыре в формате pdf скачать инструкцию. Только мигает тире каждые 20 секунд или бд. Замечательные ребята, очень интересные и занимательные. Я наткнулся на эту статью, пытаясь выяснить, можно ли преобразовать индукционную плиту с достаточной мощностью в небольшой нагреватель для плавления серебра.Обновление с конца октября 2014 г. Фотографии окончательной установки обновления от ноября 2015 г. Обычная кухонная плита с керамической плитой. Автор smiffy, 22 октября 2011 г., 648 пп. Найдите ответ на этот и другие вопросы по устройству в justanswer. Домашняя проводка для начинающих дает обзор типичной базовой системы домашней электросети, а затем обсуждает или дает ссылки на общие варианты и дополнения. Расстояние между переключателем плиты и варочной панелью см. В разделе «Теория и правила электропроводки» на сайте electrciansforumscouk. Мой кассетный унитаз Thetford c200cwe только что перестал работать.Насколько мне известно, нет минимального расстояния от плиты, если она не находится прямо над ней, тогда все должно быть в порядке. Я слышу щелчок, когда нажимаю кнопку на унитазе, но он просто перестает смывать. Обновление за март 2014 года от меня и кого-то еще darren внизу. На 300мм ты такой.
Приборы для приготовления пищи в вертикальном положении 540 мм. Вопрос: Индукционная плита neff t44t80n0 не включается. Папа Луизы вырезал масштабные модели фургона и мебели для дома на колесах. Перед использованием прибора прочтите инструкции.Кажется, я не вижу проблемы, но он не смывается. Барри применил свои навыки и спланировал пару простых макетов в 3d max графическом приложении cad3d. Просмотрите и скачайте онлайн-руководство пользователя aga six four series. Просмотрите и скачайте онлайн-руководство пользователя westinghouse wle527wa. Вытяжка 60
011 ghx60ss1 ghx60bk ghx90ss предупреждение.Arduino Project Hub
Все продуктыAmazon Alexa Официальный Arduino SkillArduino 101Arduino 4 Relays ShieldArduino ADK Rev.3Arduino DueArduino EsploraArduino Ethernet Rev.3Arduino Ethernet Shield 2Arduino GemmaArduino GSM щит V2Arduino IDEArduino IoT CloudArduino ISPArduino LCD ScreenArduino LeonardoArduino Leonardo С HeadersArduino LilyPad Главная BoardArduino LilyPad USBArduino Mega 2560Arduino MicroArduino Mini 05Arduino Mini USB серийный adapterArduino MKR1000Arduino MKR2UNO AdapterArduino МКР 485 ShieldArduino МКР CAN ShieldArduino МКР ENV ShieldArduino МКР Fox 1200Arduino МКР GSM 1400Arduino МКР IoT BundleArduino МКР IoT Bundle 1010Arduino МКР IoT Prime BundleArduino МКР NB 1500Arduino МКР Прото Большой ShieldArduino МКР Прото ShieldArduino МКР реле Прото ShieldArduino МКР SD Прото ShieldArduino МКР Видор 4000Arduino МКР WAN 1300Arduino МКР WAN 1310Arduino МКР WiFi 1010Arduino МКР ZeroArduino MotorShield Rev3Arduino Nano 33 BLEArduino Nano 33 BLE SenseArduino Nano 33 IoTArduino Nano EveryArduino Nano R3Arduino Nano RP2040 ConnectArduino Oplà IoT KitArduino Portenta H7Arduino Pro Mini 328 — 3.3V / 8MHzArduino Pro Mini 328 — 5V / 16MHzArduino Proto ShieldArduino YOUGY YYY SIM KitArduino UNOArduino UNO Rev3Arduino UNO Wifi Rev.2Arduino USB 2 Serial microArduino USB Host ShieldArduino Web EditorArduino Wi-Fi ShieldArduino Wi-Fi ShieldArduino Wi-Fi Shield ShieldArduino ZeroEMoRo Basic Robot kitIndustruino Proto KitLilypad Arduino SimpleMateria 101MKR Motor CarrierRoad to Santa Claus KitRural Hack Kit
Все категорииАудио и звукЛетающие вещиГаджеты, игры и игрушкиДом и автоматизацияУстановки, Интернет вещей, Bluetooth, спорт и беспроводные дисплеи
Последнее обновлениеСамое популярноеСамое недавнее Наиболее уважаемыеТенденции
Любая сложностьПростойСреднийПродвинутыйСверхсложный
Любой типРуководство для начала Zanussi Hob
Схема подключения для Zanussi Hob — Привет, это видео об установке электрической варочной панели.Калибр газового прибора природный газ 1 0 кПа 25 84 мДж ч преобразование для использования с л. Описание варочной панели Описание варочной панели 1. Стр. 1 инструкция по эксплуатации и установке варочных панелей zanussi. Схема подключения для Zanussi Hob Rapid конфорка 1570 w 145 мм диам. Описание варочной панели Описание варочной панели 1.
Схема электрических соединений для Zanussi Hob — газовый прибор калибр природный газ 1 0 кПа 25 84 мДж ч преобразование для использования с л. Конфорка Rapid 2090 Ø 180 мм. Конфорка Rapid 1570 w 145 мм диам.Ответы на них уже получены от проверенного специалиста по бытовой технике из Великобритании. Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом.
Samsung Dual Cook Flex Nv75r7676rs Встраиваемая пиролитическая одинарная духовкаПривет, это видео об установке электрической плиты. Как сделать вырез в столешнице из ламината, как подключить ее к электросети. Viale bologna 298 47100 форли италия. 1 отключите.
17+ Схема подключения для Zanussi Hob Images
Страница схема подключения страница 13 обслуживание и.1 отключите. В цепи должен быть 6-миллиметровый кабель, 40 ампер, выключатель плиты, 45 ампер. Я только что купил прекрасную новую варочную панель neff, но отсутствие электрических схем сбивает меня с толку. 18 июля привет, я хочу заменить существующую варочную поверхность Zanussi на керамическую. Привет, это видео об установке электрической плиты.
Electrolux zanussi elettrodomestici s p a. На схеме подключения показаны 2 токоведущих разъема, но в настенном кабеле есть только один токоведущий кабель. Я только что купил прекрасную новую варочную панель neff, но отсутствие электрических схем сбивает меня с толку.Привет, это видео об установке электрической плиты. Viale bologna 298 47100 форли италия. Страница схемы подключения страница 13 обслуживание и.
Wrg 8282 Электрические схемы кухонной вытяжки для коммерческих помещений
Газовый прибор калибр, природный газ 1 0 кПа 25 84 мДж ч преобразование для использования с л.
Smeg 70cm Classic Aesthetic Pyrolytic Встроенная духовка Sfpa7395x2
Я только что купил прекрасную новую плиту neff, но отсутствие электрических схем меня сбивает с толку.
Обд-локатор Ford Mondeo Mk3 Ford Mondeo Car Mechanic Ford
При подключении к индукционной плите zanussi zie6004f на схеме показаны соединенные клеммы 1 и 2.
Cucine A Gas Senza Portabombola Cucina A Gas 5 Fuochi Griglie In
Как сделать вырез в столешнице из ламината, как подключить ее к электросети.
949713359 Четыре Electrolux F13gx Electrolux Fours Kasastore
Заменить керамическую варочную панель очень просто, вам просто нужно выполнить следующие действия.
Свет печи не работает Ars Technica Openforum
2 75 кПа 25 56 мДж ч вход газа соединение g1 2 напряжение напряжение 240 В 50 Гц производитель.
Lumiled Drivers Smps 700ma 135v Top250y
Oct 17 очень быстрый запрос.
Стиральные машины и сушилки Чертеж Design Inspiration 2 Jpg 1333
18 июля привет, я хочу заменить существующую варочную панель zanussi на керамическую.
Indesit I5gg1s Газовая плита Серебряная Отдельностоящая плита Кухня
В цепи должен быть кабель 6 мм, 40 А, выключатель плиты, 45 А.
Схема подключения варочной панели Zanussi — плита Rapid 2090 диаметром 180 мм. 2 75 кПа 25 56 мДж ч вход газа соединение g1 2 напряжение напряжение 240 В 50 Гц производитель.Из этого урока вы узнаете, как установить электрическую керамическую плиту или индукционную плиту. Страница 1 руководство по эксплуатации и установке варочных панелей Zanussi. Ответы на них уже получены от проверенного специалиста по бытовой технике из Великобритании. Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом. Конфорка Rapid 2090 Ø 180 мм.
Не забудьте посетить => https://blognestx.blogspot.com/ .
