Как подключить коллектор теплого пола
После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.
В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.
Подключение труб теплого пола к гребенке
Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.
У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.
Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы.
Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.
Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.
Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.
Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.
Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.
После чего от руки затягиваете конец трубки к присоединительному штуцеру.
Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.
При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.
На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.
25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.
Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.
Подводку греющих контуров следует прокладывать с шагом в 100мм.
Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.
В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.
Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора.
Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.
Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.
А в другом наоборот, поднимать шток вверх.
Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.
У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.
Заполнение водой и проверка герметичности давлением
После подключения приходит время заполнить систему водой.
Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.
Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.
При этом обязательно перекрывайте шаровые краны с подачей от котла.
Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.
Также закрываете все краны на ротаметрах, кроме одного.
Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.
К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.
Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.
Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.
Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.
До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.
Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.
Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.
А в течение последующих 2-х часов производят контрольный замер.
Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.
Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.
В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.
В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.
Герметичность каждого соединения при этом проверяется пенящимся составом.
Гидравлические испытания обычно оформляются протоколом.
Балансировка контуров и заливка стяжки
Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.
Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.
Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.
После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.
Ошибка №6 — залить стяжку с пустыми трубами.
Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.
При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.Тепловой испытание также оформляется протоколом.
Автоматическое регулирование температуры теплых полов
Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.
Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.
Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.
Она монтируется непосредственно над распределительным коллектором.
Сначала к этой колодке подводите сетевое напряжение.
Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.
Они присоединяются двухжильными кабелями, к соответствующим клеммам.
Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.
В отапливаемых помещениях монтируются сами терморегуляторы.
Они устанавливаются на высоте от пола в 130см.
При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.
Ошибка №7 — не правильно выбранное расположение терморегуляторов.
- за занавесками
- под прямыми лучами солнца
- в местах с высокой влажностью
- вблизи посторонних источников света или тепла
- на наружной стене
Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.
В этой автоматике интегрировано переключение режимов отопления и охлаждения.
Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.
Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:
- управлять несколькими сервоприводами
- отображать текущую температуру
- устанавливать режим с постепенным понижением температуры
Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.
На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.
Источник — Forumhouse
Статьи по теме
как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить
Содержание:
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.
Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.
По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.
Особенности установки коллектора
Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.
Но все же некоторые рекомендации специалистов не будут лишними:
- Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
- К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
- Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
- Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
- Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.
Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.
Коллекторные системы сборного типа
Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:
Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.
Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.
Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.
Подсоединение к котлу
Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.
После того, как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.
Выполнение подключения теплого пола
Данную работу осуществляют в определенной последовательности:
- Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
- В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
- Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
- Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
- В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.
Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.
Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.
Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.
4 Проверенные схемы подключения водяного теплого пола
Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.
Что такое водяной теплый пол
Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.
У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.
Схема 1. Соединение теплого пола напрямую от котла
Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.
При этом возникают два нюанса:
- Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
- Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

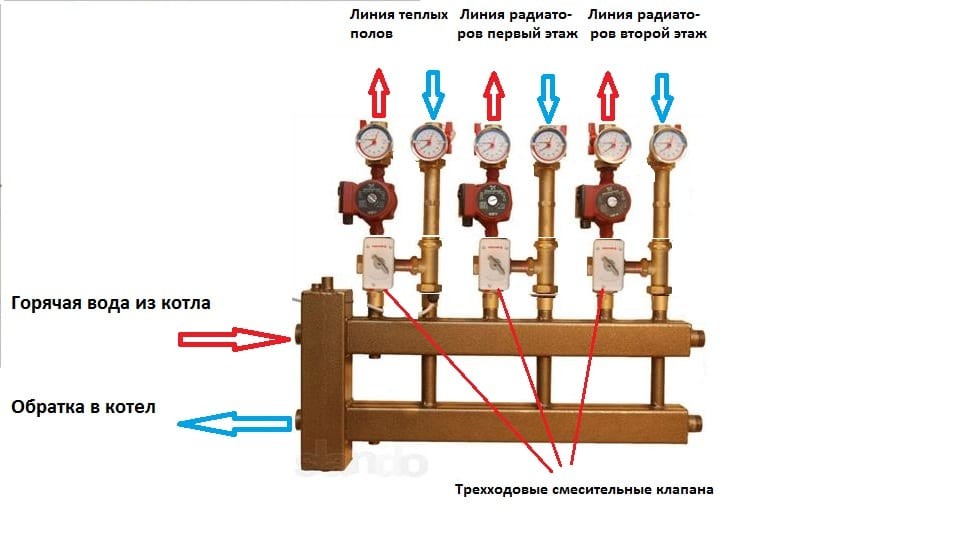

Схема 2. Монтаж теплого пола от трехходового клапана
схема трехходового термостатического клапана
В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.
Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.
Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.
Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.
В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.
Пример реализации:
Схема 3. Разводка теплого пола от насосно-смесительного узла
модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
Схема 4. Подключение теплого пола от радиатора
Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.
Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т. д.
Подведем итог и сведем в таблицу:
Вид подключения | Комфорт | Эффективность | Монтаж и настройка | Надежность | Цена |
Обычный газовый,ТТ или дизельный | ± | ± | + | ± | + |
Конденсационный котел или тепловой насос | + | + | + | ± | — |
Трехходовой термостатический клапан | ± | ± | + | + | ± |
Насосно-смесительный узел | + | + | ± | + | — |
Термомонтажный комплект | — | ± | + | + | + |
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Схемы укладки водяного теплого пола
Способы раскладки трубы теплого пола
Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.
Схема монтажа «Улитка»
Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.
При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.
Укладка теплого пола змейкой
При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.
Расчет теплого пола
Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:
- Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
- Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
- Определяемся с метражом всех контуров и в целом можно приступать к монтажу.
Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.
Монтаж теплого пола
youtube.com/embed/YdO1TZVhWtA?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=ru-RU&autohide=2&start=1&wmode=transparent» allowfullscreen=»true» sandbox=»allow-scripts allow-same-origin allow-popups allow-presentation»/>
Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.
- Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
- Уложите гидроизоляцию, если того требуют местные нормативы
- Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
- Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
- Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
- Раскладывайте трубу теплого пола согласно утвержденной схеме
- Опрессуйте систему
- Заливайте стяжку
Подключение водяного теплого пола своими руками
Коллекторная система подключения водяного теплого пола
Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.
Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.
Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.
Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.
Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.
Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.
Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.
Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.
Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.
Схемы подключения водяного теплого пола
Схема с трехходовым смесительным клапаном
Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.
С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.
В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.
Схема с циркулярным насосом
Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.
Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.
Дальше больше!
Схемы теплого пола — конструктивная, размещения оборудования, подключений
Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.
В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.
Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.
Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.
Пирог теплого пола
Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.
- 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
- 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
- 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
- Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
- 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
- 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
- 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
- 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
- 6. Напольное покрытие пригодное для теплого пола.
- 9. Плинтус закрывает деформационный шов.
Более подробную информацию по каждому слою можно узнать на данном ресурсе.
Визуальная схема размещения элементов, — конструкция, последовательность укладки:
Укладка трубопровода
Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.
Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.
Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.
Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.
Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».
Подробней о выборе насосов теплого пола
Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить
Схема водяного пола для дома
Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.
Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.
Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры
Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.
Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов
Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.
Подключение водяного пола, устройство гидравлики
Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.
Монтажная схема водяного теплого пола выглядит следующим образом:
Необходимо уделить внимание средствам защиты. На схеме указаны:
- Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
- Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
- Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.
Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.
Работу смесительного узла и коллектора разберем отдельно.
Как работает смесительный узел с коллектором
Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.
Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).
На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.
Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.
Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.
Подробней об устройстве коллектора теплого пола
Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.
Схема подключения коллектора теплого пола
Как подключить коллектор теплого пола
После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.
В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.
Подключение труб теплого пола к гребенке
Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.
У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.
Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.
Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.
Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.
Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.
Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.
Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.
После чего от руки затягиваете конец трубки к присоединительному штуцеру.
Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.
При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.
На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.
25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.
Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.
Подводку греющих контуров следует прокладывать с шагом в 100мм.
Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.
В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.
Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.
Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.
Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.
А в другом наоборот, поднимать шток вверх.
Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.
У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.
Заполнение водой и проверка герметичности давлением
После подключения приходит время заполнить систему водой.
Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.
Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.
При этом обязательно перекрывайте шаровые краны с подачей от котла.
Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.
Также закрываете все краны на ротаметрах, кроме одного.
Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.
К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.
Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.
Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.
Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.
До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.
Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.
Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.
А в течение последующих 2-х часов производят контрольный замер.
Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.
Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.
Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.
В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.
Герметичность каждого соединения при этом проверяется пенящимся составом.
Гидравлические испытания обычно оформляются протоколом.
Балансировка контуров и заливка стяжки
Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.
Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.
Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.
После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.
Ошибка №6 — залить стяжку с пустыми трубами.
Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.
При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.Тепловой испытание также оформляется протоколом.
Автоматическое регулирование температуры теплых полов
Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.
Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.
Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.
Она монтируется непосредственно над распределительным коллектором.
Сначала к этой колодке подводите сетевое напряжение.
Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.
Они присоединяются двухжильными кабелями, к соответствующим клеммам.
Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.
В отапливаемых помещениях монтируются сами терморегуляторы.
Они устанавливаются на высоте от пола в 130см.
При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.
Ошибка №7 — не правильно выбранное расположение терморегуляторов.
- за занавесками
- под прямыми лучами солнца
- в местах с высокой влажностью
- вблизи посторонних источников света или тепла
- на наружной стене
Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.
В этой автоматике интегрировано переключение режимов отопления и охлаждения.
Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.
Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:
- управлять несколькими сервоприводами
- отображать текущую температуру
- устанавливать режим с постепенным понижением температуры
Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.
На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.
Источник — Forumhouse
Статьи по теме
Руководство по коллектору для теплого пола
Как работает коллектор Warmup S3?
Коллектор соединяет источник тепла — бойлер, тепловой насос или другое — с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный блок и распределяет эту теплую воду по контурам пола для экономии энергии. Отопительная система. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.
Подключение контуров к источнику тепла
Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (ее можно установить в пределах 20–60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.
Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с проектными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.
Установка скорости потока
Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы расход для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.
Распределение нагретой воды
Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через плечо потока коллектора, и после циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Обратный рычаг оснащен клапанами контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), что позволяет воде течь в контуры пола и нагревает или охлаждает систему подогрева пола.
Управление коллектором
Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.
Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление и долгосрочную экономию на счетах за отопление.
.Система управления системой напольного отопления Коллектор подогрева пола
Контроллер подпольного отопления коллектор подогрева пола
Распределительные коллекторы предназначены для низкотемпературных систем водяного водяного отопления.
Распределительный коллектор, оснащенный: подающий коллектор с ручным внутренним шестигранным фиксатором, обратный коллектор с термостатическим регулирующим клапаном (который может быть заменен на электротермический привод), концевой блок, металлический кронштейн.
Техническая дата:
Материал: латунь для основной трубы
Среда: вода (макс. Процент гликоля 30%)
Рабочее давление: PN16
Температура среды: 0-100 градусов C
Соединение: 1 «, 1-1 / 4»
Толщина основной трубы: 2,5-2,8 мм
Выходное отверстие: 3/4 дюйма * 18
Адаптер: 16 * 2,0 мм, 20 * 2,0 мм
Расстояние между выходами: 50 мм
Установка:
Первый шаг : Перед установкой необходимо повернуть штангу коллектора потока, чтобы датчики потока находились сверху, а соединения ниже (как на рисунках), для этого ослабьте крепежные винты, поверните планку до нужного положения и снова затяните винт.Коллекторы упакованы таким образом, чтобы защитить расходомеры во время транспортировки. 1
Второй этап : Убедитесь, что коллектор выровнен и достаточно высок, чтобы можно было легко установить трубы.
Третий этап : Установите 1-дюймовый соединительный шаровой клапан с синей ручкой на обратный коллектор, а красный 1-дюймовый шаровой клапан с красной ручкой на проточный коллектор.
Обратите внимание: : Заглушки должны быть установлены на сливном / наполнительном клапане. Теперь коллектор готов к установке подающей и обратной труб и блока контроля температуры UFHC.
Убедитесь, что трубка обрезана под прямым углом и не повреждена.
После завершения установки можно использовать идентификационные наклейки (при желании), чтобы определить, какую зону обслуживает каждая петля трубы.
При первоначальном заполнении системы нагрева UFH важно удалить воздух из трубопроводов.
Для этого необходимо подсоединить шланг к клапану верхнего наполнения, а нижний клапан открыть, чтобы вода могла слиться в ведро или слив.
Сначала изолируйте все нагревательные контуры, кроме одного, отключив соответствующие колпачки декораторов.
Затем промойте открытые контуры чистой водой, пока она не потечет из нижнего клапана. Изолируйте этот контур и откройте следующий.
Повторяйте это до тех пор, пока все контуры не будут заполнены. На этом этапе добавьте ингибитор или антифриз.
Информация о компании
Мы учимся
Прочие продукты
Упаковка и отгрузка
Упаковка и доставка
000 SAVE
Детали стандартного размера упакованы в картонные коробки 2. Изготовленные на заказ детали упакованы в ящик3. Ящик для транспортировки LCL 4. Картонная упаковка для перевозки FCL
Рабочий процесс
FAQ
FAQ
Q1. Могу ли я заказать образец коллектора или клапана?
A: Да, мы приветствуем заказ образцов для тестирования и проверки качества.Допускаются смешанные образцы.
2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?
A: Низкое MOQ, 1 шт. Для проверки образцов.
3 кв. Как вы отправляете товар и сколько времени занимает доставка?
A: Обычно мы отправляем по морю. Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.
4 кв. Как оформить заказ на коллектор и клапан?
A: Сначала сообщите нам о ваших требованиях или применении.Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.
Вернуться на главную
.система радиатора коллектора теплого пола, коллекторы центрального отопления
Система радиатора коллектора теплого пола, коллектор центрального отопления пола
8-зонный, предварительно собранный
Коллектор из нержавеющей стали 304
Размер соединения: 1 ”FBSP
Опционально от 2 до 13 контуров
Коллектор подающей линии с регулируемыми расходомерами (0,5- 5 л / мин).
Коллектор обратного коллектора с запорными клапанами для каждого порта
Пара кронштейнов коллектора
Fenghua ZOZ Metal Products Co., Ltd., расположенная в Нинбо, Китай. в основном занимается исследованиями и разработками продуктов систем лучистого отопления, проектированием и производством, механической обработкой, сборкой и установкой. Продукция включала латунные коллекторы для подогрева пола, коллекторы для подогрева пола из нержавеющей стали, аксессуары для подогрева пола, детали для обработки с ЧПУ и т. д.
Наша компания является производителем и экспортером продукции для систем теплого пола высокого качества.
Гарантия 10 лет распространяется на все коллекторы из нержавеющей стали лет относится к принадлежностям коллектора.
.Коллекторы теплого пола, коллектор, коллектор для теплого пола
Коллектор, коллектор, коллектор для теплого пола из нержавеющей стали
Подающий коллектор с расходомерами 0,5-5 л / мин и балансировочными клапанами,
Обратный коллектор с балансировочными / запорными клапанами на возвратной рейке, настроенный для приема тепла -электрическая головка
2 шт. монтажный кронштейн 210 мм
Пара изолирующих шаровых кранов 1 «с термометром,
Пара точек наполнения и слива
100% Испытано давлением
Коллектор для теплого пола
Коллектор для подогрева пола из нержавеющей стали
Коллектор для подогрева пола
Распределительный коллектор для подогрева пола
Коллектор для подогрева пола
Коллектор для системы водяного теплого пола
Fenghua ZOZ Metal Products Co., Ltd., расположенная в Нинбо, Китай. в основном занимается исследованиями и разработками продуктов систем лучистого отопления, проектированием и производством, механической обработкой, сборкой и установкой. Продукция включала латунные коллекторы для подогрева пола, коллекторы для подогрева пола из нержавеющей стали, аксессуары для подогрева пола, детали для обработки с ЧПУ и т. д.
наши производители высококачественной продукции для систем теплого пола, экспорт
Гарантия 10 лет распространяется на все коллекторы из нержавеющей стали, гарантия 3 года распространяется на аксессуары коллекторов.
.оптимальные схемы и их особенности
От того, насколько правильно будет выполнено подключение теплого пола к котлу, во многом зависит эффективность работы такой системы в будущем. В зависимости от типа используемого отопительного оборудования (может быть установлен агрегат настенной или напольной установки) для подачи теплоносителя в трубопровод после подогрева возможно использование нескольких вариантов схем.
Каждый из используемых при этом способов смешивания и подключения имеет свои особенности, которые необходимо учитывать, чтобы в ходе эксплуатации выбранный вариант отвечал всем базовым требованиям пользователей. При этом каждая схема подключения теплого пола к котлу предполагает использование циркуляционного насоса, термостата, запорных вентилей, коллекторного шкафа.
Основные этапы подключения водяного теплого пола к котлу отопления
- Устройство стяжки.
- Установка котла (при этом необходимо учитывать, что петли водяных труб должны идти от коллектора). Желательно выделить для этих целей отдельное помещение.
- Монтаж коллекторного шкафа, основной функцией которого является создание циркуляции теплоносителя в трубах и совместить тёплый пол с другими видами отопления.
- Подведение труб подачи и обратки к коллекторному шкафу, на каждой из них устанавливается запорный кран, который в случае необходимости позволит оперативно перекрыть воду.
- Подключение теплых полов к котлу отопления (труба соединяется с вентилем) через компрессионный фитинг.
- Вход коллектора подключается к вентилю и к контурам тёплого пола.
- Установка циркуляционного насоса на трубе подачи (для удобства регулировки температуры нагрева лучше использовать модель с термостатом).
- Тестирование системы перед её введением в эксплуатацию.
Важно! Специалисты рекомендуют завершать установку тёплого пола только после того, как система успешно проработает в тестовом режиме не менее 10-12 ч, чтобы впоследствии не создавать себе проблем с необходимостью выполнения повторного ремонта.
Схемы подключения теплого водяного пола к котлу
Однотрубная система отопления
Схема подключения теплого пола к котлу отопления в данном случае включает в себя котёл напольной установки, запорную арматуру на подаче и обратке, блок безопасности, циркуляционный насос и расширительный бак. Система подключения радиаторов выполнена двумя ветками, на каждой из которых предусмотрен запорный вентиль. В качестве основного трубопровода в данном случае используется полипропиленовая труба 25 мм, для подключения к радиаторам используется её аналог диаметром 20 мм.
Такое подключение теплого пола к газовому котлу актуально для небольших одноэтажных домов, так как для второго этажа потребуется устройство своей отдельной ветки, что крайне неудобно в монтаже. Возможна работа системы через смесительный узел с автоматическими клапанами или байпас. Первый вариант более удобен в эксплуатации, но второй при этом станет недорогим бюджетным решением.
Для того чтобы подключить тёплый пол к настенному котлу используется следующая однотрубная схема.
Ключевым отличием от схемы подключения, которая была представлена выше становится тот факт, что в данном случае тёплый пол будет подключен к линии подачи. В результате теплоноситель будет подаваться в контур с той же температурой, что и в радиаторы, поэтому необходимо установить термоконтроль, чтобы не допустить перегрева. Использования только байпаса будет недостаточно.
Как подключить теплый пол к газовому котлу отопления в двухтрубной системе
Двухтрубная система отопления представляет собой схему, в которой трубы подачи и обратки выполняются отдельно. Важно учитывать, что при её использовании будет наблюдаться разница температур между первым и последним в цепи радиатором. Подключение коллектора теплого пола к котлу по такой схеме больше подходит для двухэтажных строений.
Как подключить теплый пол к котлу в квартире
Сам факт использования водяного тёплого пола в квартире в большинстве случаев проблематичен, но возможен, поэтому стоит рассмотреть и эту схему подключения. В простейшем варианте такой схемы предусматривается наличие распределительного коллектора, смесительного узла и циркуляционного насоса, термостатического клапана, запорной арматуры. В данном случае отопление в квартире полностью реализовано через тёплый пол. Проблемой в данном случае может стать систематический перегрев. Именно поэтому в схеме предусмотрена регулировка температуры.
Подключение теплого пола к двухконтурному котлу
При использовании в системе отопления двухконтурного котла задача терморегуляции и поддержания оптимальной температуры в контуре тёплого пола существенно упрощается. В этом случае оптимальным решением становится подключение системы к линии горячего водоснабжения, которая изначально соответствует требованиям по всем параметрам.
Как правило, каждая из схем подключения вызывает множество дополнительных вопросов, которые связаны в первую очередь с необходимостью учёта конкретных условий монтажа и системы отопления на объекте. Именно поэтому для начала лучше проконсультироваться с опытным специалистом в Москве, чтобы определиться с лучшим вариантом схемы подключения тёплого пола через насосный узел к двухконтурному котлу или его одноконтурному аналогу. Обращайтесь, ваши сомнения будут разрешены.
Подключение вашей излучающей системы | | Теплый пол своими руками
Стандартные электрические схемы для контроллеров I-Link
Важное примечание: Помимо электрического бойлера, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!
Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.
Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)Базовый контроллер одной зоны
Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.
Контроллер одной зоны включает насос, когда термостат требует тепла.
18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / насос).
ПРИМЕЧАНИЕ: «Питание к термостату» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)
Базовый «многозонный» контроллер
Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.
Конечно, во всех приложениях релейный блок должен запитываться по линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и направлять тепло на ваш пол летом.
В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.
Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.
Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)
Специальные схемы подключения контроллеров i-Link
В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.
Активация котла с помощью контроллера одной зоны
Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла
Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)
Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.
Активировать газовый клапан с зонного контроллера
Контроллер включает газовый котел всякий раз, когда зона требует тепла
Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)
Подключение теплообменника / системы первичного контура
Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.
Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.
Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтрали (белый провод) и нагрузки (черный провод) к соединениям «Системный насос» в нижней части блока реле (эти соединения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода будут заземлены на / от источника питания, протекать через релейный блок (через гайку) и заканчиваться на каждом насосе.
Установленная на заводе перемычка остается на месте.
(вернуться наверх)
Подключение термостата
Honeywell Pro 1000 Термостат (6 контактов)Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.
STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».
ШАГ 2 : Установите (2) батарейки AAA и снова установите крышку. Этот шаг не требуется при 3-проводном подключении (см. Выше)
ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.
B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.
C) Заводская установка — «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.
D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».
E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.
ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.
Положения проводов для Honeywell Pro 1000 (6-контактная модель)
Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:
Процедура настройки выглядит следующим образом:
ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».
ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).
Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.
Роберт Шоу термостат маркиЕсли у вас есть термостат марки Robert Shaw , используйте следующую схему.
Принципиальная схема Роберта Шоу
(вернуться наверх)
Управление насосом с помощью «датчика пола»
Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола окружающего воздуха или для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf
Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключите к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».
Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.
Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.
Johnson Controls «Контроллер уставки» Запорный и температурный термистор:
- Коробка Джонсона
- Датчик пола
- Схема подключения
Правильно подключенный датчик температуры пола
Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.
- Макет низковольтного датчика пола, подключенного к реле I-Link.
- Соединения проводов крупным планом
Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.
Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника, необходимое для поддержания постоянной температуры в резервуаре.
Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.
Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.
Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.
Пружинный таймер для систем снеготаяния
(вернуться наверх)
Дифференциальный контроллер солнечной энергии
Resol DeltaSol BS
В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер включает необходимый насос (-ы) и забирает это полезное тепло в систему.
Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.
Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.
Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.
К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и температур воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.
СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ
Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя правая), НАЗАД (крайняя левая) и кнопка SET (центральная).
В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:
1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)
ПРОГРАММИРОВАНИЕ
Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).
Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.
Delta T — это разница между температурой в ваших солнечных коллекторах и температурой на дне резервуара для хранения. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.
См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.
Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.
Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.
Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.
Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.
S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.
Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.
Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.
ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.
Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.
Краткое руководство
В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).
Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.
Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.
Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.
Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.
Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).
Выбор дельты Т
Почему обычно лучше использовать широкий дифференциал
Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).
В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.
Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.
Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.
Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.
Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.
Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)
Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)
(вернуться наверх)
«Полы с подогревом» — обзор
В этом третьем практическом примере рассматривается наша самая экологичная схема на сегодняшний день; выигранный после ограниченного конкурса приглашенных, новый многоцелевой зал в Tower House School должен был выполнять три различных функции под одной крышей — сборка / обед / представление — при этом сочетая в себе музыкальную школу, большую гибкую сцену и кухню для общественного питания. для приготовления школьных обедов.
Треугольный план с тремя отдельными крыльями, окружающими большой крытый зал, включает уникальный наземный источник, пассивную систему вентиляции, которая использует сеть подземных бетонных труб большого диаметра.
Кроме того, высокий уровень теплоизоляции, естественного дневного света и низкоэнергетического освещения обеспечили, чтобы энергопотребление здания оставалось намного ниже, чем у сопоставимых традиционных типов зданий. Материалы также были тщательно отобраны с учетом их превосходных характеристик жизненного цикла, возможности вторичной переработки и надежности / соответствия назначению.
2.3.1 Многоцелевой зал, Тауэр Хаус Шолль, Шин, Ричмонд, Лондон — Пример 3
В приглашенном брифинге на конкурс был предложен небольшой многоцелевой зал на узком треугольном участке в дальнем углу ограниченного пространства. детская площадка, встроенная в территорию бывшего викторианского особняка в пригороде.
Директора школ выделили два ключевых критерия для получения комиссии за победу: во-первых, чтобы схема была как можно более «зеленой»; во-вторых, это достигается при максимальном бюджете ≤500K.
С самого начала стало ясно, что для того, чтобы обеспечить желаемое для школы жилье — новую музыкальную школу, выделенную сцену / пространство для выступлений, актовый и столовый зал с кухонным оборудованием; и все «под одной крышей» — нужно было бы использовать почти весь участок.
Наше решение предлагало треугольный план. Это предлагало наилучший компромисс между различными функциями и соответствовало ограниченной форме сайта — давая нам пространство, чтобы сохранить структуру ниже двух этажей в высоту; Само по себе ключевое ограничение, поскольку участок был ограничен со всех сторон садами трех отдельных жилищ.
Клиенты часто имеют предвзятые представления о том, что означает «зеленое» здание: в здании не используется энергия; что он не требует охлаждения / нагрева, что он изготовлен из полностью перерабатываемых материалов, полученных из чистых, этичных, не загрязняющих окружающую среду источников; и даже то, что это выглядит «эко».
Однако по мере продвижения проекта внешние факторы изменяют, сдвигают и подрывают первоначальные устремления. Стоимость почти всегда одна из них.
Чтобы создать действительно «зеленую» схему и избежать ловушки затрат, мы решили сосредоточиться на одном аспекте конструкции здания — вентиляции.Было важно, чтобы такой подход был «жестко встроен» в здание, а не добавлялся в качестве дополнения.
Учитывая ориентацию объекта и возможность большой площади крыши, рассматривалась фотоэлектрическая система, но основное внимание уделялось обеспечению устойчивого, низкоэнергетического подхода к вентиляции, что в конечном итоге сделало наше решение простым, рентабельным, элегантным и доступным.
Ключевым пространством в рамках проекта был многоцелевой зал, способный вместить 100 учеников для утренних собраний, обедов с полным сиденьем и вечерних представлений, а также посещения родителей и гостей.
Необходимость смены режима использования в течение дня означала важность управления освещением, поэтому была предложена система выдвижных штор в полную высоту, которые можно было легко развернуть, чтобы обеспечить ограждение, шумоподавление и затемнение. Однако использование этих занавесок создало проблемы с вентиляцией и охлаждением / обогревом зала, особенно в связи с изменяющимися температурными требованиями, предъявляемыми к пространству при многократном использовании.
Зал занял центральное место в плане, оставив три зоны для остальных функций.
В длинном узком «крыле» к югу от зала располагалась музыкальная школа, состоящая из небольших, акустически разделенных, практических / учебных комнат, магазинов инструментов и большой камерной комнаты.
Западная зона стала сценой, флигелями и зоной «кулисы». Кроме того, это пространство можно использовать как отдельное, большое пространство для преподавания / практики для театрального или школьного оркестра, с двустворчатыми дверьми, чтобы отделить его от зала. Северная зона была обозначена как официальное «крыло» сцены и большой магазин реквизита и декораций.Наконец, восточная зона, примыкающая к передней части зала, включала кухню, завод, AV / звуковую / контрольную будку и пространство главного входа.
Высота зала снижалась от двух этажей в западном конце до одного этажа в восточном конце; что делает его идеальным для размещения заводов и диспетчерских в верхней части над кухней и арки авансцены в противоположном нижнем конце.
Работоспособное «многоцелевое» сооружение было создано с использованием низкотехнологичного комплекта, такого как занавески, складывающиеся вручную / раздвижные двери / перегородки [для сцены] и освещенный коридор доступа, который служил акустической перегородкой. между музыкальной школой и главным залом.
Казалось логичным, что вентиляционное решение, одно из самых крупных потребителей энергии в зданиях такого типа, должно было последовать в этом направлении. Предлагаемое здание, занимающее всю территорию участка и ограниченное двумя из трех сторон, оставляло мало места для дворов или возможности для создания окон вдоль этих границ. Кроме того, местные органы власти ограничивали планирование и краткое изложение любых форм вертикальных дымоходов или дымоходов.
Команда дизайнеров обратилась к единственному «пространству», доступному за пределами обозначенного участка: оставшимся игровым площадкам на юге и востоке.
Мы знали о некоторых недавних схемах, в которых для умного эффекта использовалась технология охлаждающих балок, но мы осознавали стоимость и ограничения таких вариантов в нашем случае. Однако наземное отопление становилось все более жизнеспособной альтернативой, и мы задавались вопросом, может ли существовать эквивалент для обеспечения вентиляции свежим воздухом, необходимой для объекта, но пассивным способом.
Команда разработчиков была уверена, что другие примеры пассивной вентиляции обеспечат комфорт для клиента при принятии такого подхода в их новом здании.Задача заключалась в том, чтобы убедить клиента в том, что его конкретный объект и обстоятельства потребуют переделки более традиционных форм пассивной вентиляции, предложив грунтовые трубы. В конечном итоге именно такой низкотехнологичный подход в сочетании с добавленной стоимостью включения системы с самого начала покорил клиента.
Этот принцип, впервые применявшийся в различных формах в «эко-зданиях» еще в шестидесятых годах прошлого века, основывается на относительно постоянной, стабильной температуре земли на глубине 1 градуса.5м; 14 ° C, и разница между ними по сравнению с температурой окружающего воздуха на уровне земли [как зимой, когда температура под землей выше, так и летом, когда наоборот].
Эта постоянная подземной температуры в последнее время все чаще используется в современных технологиях наземных тепловых насосов.
Использование такой постоянной температуры под поверхностью потребует подходящего физического трубопровода, и в этом случае команда разработчиков сосредоточилась на герметичных трубах.Учитывая площадь окружающей незастроенной детской площадки, предполагалось, что там будет подходящее сооружение для закапывания таких герметичных труб. Теория утверждала, что та же самая постоянная температура грунта может быть использована для охлаждения или нагрева свежего приземного воздуха, когда он проходит через подводные трубопроводы на пути к обеспечению вентиляции здания.
Для того, чтобы система была по-настоящему оптимизирована, необходимо создать достаточное давление, и это было предложено путем указания заданного диаметра трубы в сравнении с регулируемым демпфированием жалюзи подачи / подачи, чтобы обеспечить постоянный поток подаваемого воздуха с адекватная вытяжка, позволяющая теплому спертому воздуху выходить из здания.
Эта последняя часть процесса также предлагала дополнительную возможность рекуперации тепла для рециркуляции в зимние месяцы.
Регулирование подачи воздуха таким образом означало, что можно было легко обеспечить обильную пассивную низкоэнергетическую форму фонового охлаждения / обогрева в сочетании с вентиляцией свежим воздухом, что привело к низкотехнологичной установке, не требующей особого ухода.
Планирование такой системы потребовало скоординированного подхода со стороны проектной группы, тем более, что не существовало коммерчески доступного готового «комплекта».Как только началось детальное проектирование, команда дизайнеров приступила к разработке решения, которое окажется одновременно практичным и «низкотехнологичным». Система, которая была выбрана, должна была включать серию подземных труб большого диаметра, предназначенных для подачи свежего воздуха в пространство центрального зала.
Ограниченный участок и ограниченное пространство, доступное на прилегающих игровых площадках, означало, что любая подземная система труб должна быть установлена таким образом, чтобы свести к минимуму нарушение нормального функционирования школы, и это включало оставление больших участков детская площадка оцеплена и недоступна подрядчикам; в результате осталось только два возможных места для траншеи для труб.
Дополнительные ограничения были вызваны предложенным диаметром труб; расчеты инженеров по механическому и электрическому оборудованию (M & E) показали, что ограничение количества и длины участков трубопровода привело к увеличению диаметра подающих труб, что позволило максимально увеличить площадь поверхности для воздействия теплового воздействия окружающей среды, испытываемого под землей.
Окончательное строительное решение предполагало использование больших плотных бетонных дренажных труб [диаметром более 500 мм], размещаемых в траншеях, которые частично проходили бы под опорной плитой здания на глубине не менее 1.5м. В соответствии с низкотехнологичным подходом эти трубы были легко приобретены у общего поставщика строительных материалов. Были идентифицированы два пробега; первая по юго-западной границе участка для питания части зала, примыкающей к коридору музыкальной школы; второй — в дальнем северо-восточном углу площадки, чтобы накормить северную часть зала.
Для каждого прогона требовалась уникальная конструкция воздухозаборника, поскольку оба были разной длины, но требовалось обеспечить одинаковый уровень пассивного теплового охлаждения и нагрева.
Южный водозабор должен был располагаться как можно ближе к ограждающей стене, чтобы игровая площадка оставалась свободной, но не мог выходить за пределы ограждающей конструкции здания дальше, чем протяженность застекленного навеса у входа. В конечном итоге был предложен низкий и широкий люк на уровне земли, тщательно спрятанный под скамейкой для сидения, ведущей извне в вестибюль.
За решеткой использовались регулируемые регулируемые жалюзи для смягчения поступающего свежего приточного воздуха и обеспечения необходимого ограниченного потока, который считается достаточным для создания достаточного давления на выходе из прохода внутри зала.
Северо-западный водозабор был расположен в углу здания, чтобы свести к минимуму потенциальное столкновение с прилегающей игровой площадкой и игровой площадкой для детей младшего школьного возраста. Было достаточно места для того, чтобы воздухозаборник был более «выразительным» по форме, что позволяло воздуховоду давать визуальные ориентиры для школьников, помогая им лучше понять экологичный подход, принятый для вентиляции.
Юго-восточный водозабор был тонким и едва заметным под уступом входной зоны; Напротив, северо-восточное потребление было полностью выражено в форме воронкообразной конструкции, вдохновленной вентиляционными отверстиями, использовавшимися для такого культового успеха в Центре Помпиду в Париже и здании Lloyds в Лондоне [и это только два].
Как и в случае с юго-восточным вентиляционным отверстием, диаметр дымохода определялся требуемым давлением и расходом приточного воздуха; в результате получается приятная форма, которая может быть четко выражена над окружающей игровой площадкой.
В дополнение к заземляющим трубам требовалось решение для приточных вентиляционных отверстий, чтобы обеспечить приток свежего воздуха в здание. В задании говорилось о многоцелевом зале, в котором можно было бы проводить собрания, обеды и выступления; каждое использование накладывало различную нагрузку на требования к вентиляции.Это было дополнительно осложнено использованием «низкотехнологичного» подхода к обеспечению необходимой гибкой программы с помощью занавесок и складывающихся в два сложения экранов, что ограничивало возможности выбора размеров при размещении вентиляционных отверстий.
Чтобы преодолеть эти сложности, были придуманы две длинные углубления для прохода по всей длине зала. Расположенные как на северной, так и на южной сторонах, они будут тщательно скоординированы с выдвижными занавесками, чтобы гарантировать, что поток воздуха и циркуляция не будут затруднены.
Расчеты M&E показали, что, несмотря на значительные масштабы подземной установки, в часы пик пассивная подача воздуха потребует некоторого увеличения, чтобы поддерживать уровни комфорта на приемлемом уровне. Для борьбы с этим недостатком была предложена установка кондиционирования воздуха, которая включала в себя функции рециркуляции и умеренной рекуперации тепла. Это устройство может также использоваться в качестве источника вентиляции для туалетов музыкальной школы, акустически закрытых помещений для занятий и задней части сцены. В конечном итоге, расположенная в задней части сцены за аркой авансцены, система включала в себя одно длинное горизонтальное воздухозаборное отверстие, расположенное в передней части авансцены над складывающимися перегородками, аудио-видео инсталляцией и сценическими занавесками, а также обеспечивала дополнительный высокий уровень. вытяжка теплого несвежего поднимающегося воздуха, который может происходить в периоды пиковой нагрузки.Обеспечение этой усиленной механической вентиляции также будет действовать как «импульс» для пассивной подачи, ускоряя поток и создавая большее движение воздуха в зале.
Для удовлетворения потребностей в отоплении в зимнее время был сделан вывод, что наиболее рациональным решением для увеличения пассивной теплой вентиляции является установка низкотемпературной фоновой системы теплых полов во всем главном зале и основных помещениях. Кроме того, посредством закалки пассивного приточного воздуховода радиаторы типа «решетчатая трубка» были установлены внутри двух длинных напольных приточных вентиляционных отверстий.
На этапе ввода в эксплуатацию инженеры по мониторингу и оценке должны были оценить, попадет ли желаемый эффект от потока умеренного естественно вентилируемого воздуха в цех через наземные каналы и вентиляционные отверстия, как задумано.
Первоначальное тестирование показало, что система функционирует должным образом, однако клиента это не убедило, и для этого персоналу и управляющим было предложено накрыть внутренние вентиляционные отверстия тонким листом бумаги, чтобы увидеть эффект воочию.
После шести месяцев использования было проведено второе обследование использования здания, и результаты показали следующее:
В школе редко включали полы с подогревом в зимние месяцы, поскольку температура в холле оставалась комфортно теплой. ; даже в самые холодные дни.
В средние теплые летние дни, в часы пик, помимо открытия оконных проемов на высоком уровне, школе редко приходилось открывать наружные раздвижные двери, выходящие на север, для дополнительной вентиляции.
Возобновляемый и устойчивый дизайн учитывает ряд других аспектов схемы.
Тщательное внимание было уделено материалам и их пригодности для вторичной переработки, долговечности и пригодности для использования, а также их экологическим характеристикам с точки зрения производства из возобновляемых ресурсов и возможности вторичной переработки в конце срока службы.
Были указаны следующие основные материалы:
- •
Профилированная алюминиевая крыша со стоячим фальцем, обеспечивающая длительный срок службы без обслуживания, отличную возможность повторного использования стойки и очень хорошее отражение солнечного излучения.
- •
Композитная древесина / алюминий, термически разбитые, оконные / дверные блоки с двойным остеклением — с отличными показателями U, шумоизоляцией и тяговыми характеристиками — изготовлены из возобновляемой древесины и перерабатываемого алюминия.
- •
Профилированные, полуструктурные, полноразмерные, грузинские, армированные стеклянные панели между залом и музыкальной школой с минимальным количеством элементов каркаса и вспомогательных опор; эти панели были прочной системой промышленного класса, которая была прочной и долговечной.
- •
Бетонные блоки с гладкой поверхностью, пропитанные силиконовой смолой — включают жесткую отделку поверхности стандартного бетонного блока и обеспечивают долговечность, долгий срок службы и однослойную отделку, устраняя необходимость во втором нанесении отделки поверхности на экстерьер и интерьер зала.
- •
Пропитанные смолой, многослойные, инженерные деревянные полы для пола — они были установлены во всех основных помещениях здания — с использованием древесины из сертифицированного экологически чистого источника, пропитка смолой обеспечила отличный срок службы и прочную долговечность. отделка обслуживания.
Использование естественного дневного света обеспечило еще одну область экономии энергии. Большая площадь остекления, выходящего на север, обеспечивала хороший уровень рассеянного северного света в главный зал; коридор музыкальной школы был освещен как сверху, обращенными к потолочным панелям, так и боковым освещением через высокие вертикальные профилированные стеклянные панели; наконец, акустически закрытые, небольшие помещения для тренировок получили превосходный уровень естественного дневного света благодаря круглым куполообразным потолочным светильникам с круглой арматурой из прозрачного поликарбоната, расположенной так, чтобы «плавать» в центре потолка, сводя к минимуму потерю естественного света.
Широко использовались люминесцентные низкоэнергетические светильники по всему залу, в том числе в входных светильниках из матового дутого стекла, за которыми скрывались стандартные энергосберегающие лампы E27.
В компании ТЕПЛОСТОК вы можете заказать радиаторные теплосчетчики (распределители). Мы рады предложить продукцию известного бренда INDIV, а также все необходимые для него комплектующие на выгодных условиях. Актуальность использования представленных моделейИндивидуальный учет тепла позволяет экономить тепловую энергию и оплачивать ее в соответствии с фактическим потреблением. В системах с вертикальной разводкой используются радиаторные распределители. Представленные в нашем ассортименте модели соответствуют всем установленным требованиям и имеют межповерочный интервал 10 лет. Базовые модели распределителей теплаКлапаны всех типов позволяют сохранять и отображать результирующие показания в заранее определенный день года. Применяются во внутренних системах отопления. Любой клапан может быть установлен на:
Теплораспределитель решает следующие задачи:
Дополнительно клапан оборудован системой самотестирования. Технические характеристики ИНДИВ-3:
Преимущества заказа теплосчетчиков в нашей компанииСвяжитесь с нами! Контролируйте тепло в современном формате и снижайте затраты. Радиатор счетчик-распределитель нового поколения INDIV
Принадлежности для настройки и чтения радиоПрограммное обеспечение для радиоКомплект для монтажа счетчика-распределителя на чугунные секционные радиаторыЗазор между секциями не более 34 мм
Зазор между секциями более 34 мм
Комплект для монтажа счетчика-распределителя на панельные радиаторы
Комплект для монтажа счетчика-распределителя на конвекторыУстановка на «оребрение» (конвекторы «Универсал», «Сантехпром-Авто», КВ)
Установка на «рулон» (конвекторы «Аккорд», «Комфорт», «Прогресс»)
Комплект для монтажа счетчика-распределителя на трубчатые радиаторы
Комплект для монтажа счетчика-распределителя на алюминиевые радиаторыЗазор между секциями не более 4 ммЗазор между секциями более 4 ммДополнительное оборудование
|
Кодовый номер | Описание | Цена (EUR) | Эскиз |
088х3250 | Импульсный адаптер двухканальный INDIV PAD для подключения 2-х счетчиков (вода, электричество, газ) с импульсным выходом | 74,79 | |
088х3251 | Сетевой узел, стандартный с независимым источником питания NNB-Std | 306,28 | |
088х3257 | Сетевой узел с модулем связи для удаленного чтения с GSM-интерфейсом NNV-GSM (питание от сети) | 1595,22 | |
088х3254 | Сетевой узел с коммуникационным модулем для удаленного чтения с интерфейсом RS232 NNV-232 (питание от сети) | 459,42 | |
088х3256 | Сетевой узел с коммуникационным модулем для удаленного чтения с интерфейсом Ethernet NNV-IP (питание от сети) | 1512,26 |
Коллектор распределительный (гребенчатый) отопления — виды и особенности устройства
Разумное построение системы отопления — сложная и трудоемкая задача, которую каждый домовладелец стремится выполнять по-своему.
На данный момент доступно множество схем, по которым реализуются проекты отопления, и среди них домовладелец может выбрать лучший вариант в соответствии со своими требованиями и ожиданиями, а также с учетом специфики дома и его особенностей. макет.
Среди других опций выгодно выделяется коллектор системы отопления, позволяющий добиться максимальной функциональности и эффективности схем.
В общих чертах, распределительный коллектор отопления, принцип действия которого заключается в уравновешивании тепловых потоков, выделяемых различными теплоносителями, помогает сделать контуры производительными и экономичными.
Перед установкой коллектора для отопления важно разобраться в принципе работы и устройстве этого элемента системы отопления.
Коллектор для котла отопления представляет собой металлическую гребенку, которая оборудована несколькими выводами для подключения различных типов отопительных приборов, установленных в доме. Конфигурация коллектора может быть изменена.
Подбирается установщиками в индивидуальном порядке в соответствии со схемой разводки отопления в доме.
Функции, выполняемые распределительным коллектором отопления, представлены в следующем списке:
- регулировка объема теплоносителя;
- контроль давления в контуре;
- объем подачи охлаждающей жидкости;
- Контроль температуры воды в системе отопления.
Правильно установленный в системе отопления коллектор позволит вести централизованное управление отоплением в каждой отдельной комнате дома.Может работать не только в паре с радиаторами водяного контура. Особенность коллекторной конфигурации позволяет встраивать устройство в систему отопления с теплым полом, панельным и конвекторным отоплением и даже солнечными батареями.
Аппарат отличается наличием подающего и обратного коллектора. Эти элементы связаны между собой и представляют собой единое целое с компактными размерами.
Как следует из названия, подающий коллектор участвует в процессе подачи нагретого в котле теплоносителя во все подключенные к нему контуры системы отопления.
В данном случае задача обратного коллектора противоположна — этот компонент уравновешивает давление в системе и помогает обеспечить плавный и равномерный нагрев каждого нагревателя в системе.
Коллектор отопления котельной, кроме вентилей, оборудован запорной и регулирующей арматурой разных типов. Это могут быть запорные клапаны, препятствующие циркуляции охлаждающей жидкости, и регулирующие клапаны, контролирующие поток охлаждающей жидкости и помогающие регулировать давление в системе.
Типы коллекторов
Как упоминалось ранее, стандартной конфигурации коллектора не существует — устройство может иметь любую форму и быть адаптировано для использования в самых разнообразных системах отопления, характеризующихся разным количеством контуров и типами нагревательных устройств.
К коллектору можно подключить от двух до двенадцати контуров, и во время работы системы количество задействованных контуров может меняться.
Например, коллектор на отопление с 2 контурами подразумевает наличие двух систем отопления.Это могут быть полы с подогревом и радиаторы отопления. Поскольку для этих систем характерны разные рабочие параметры, необходимо выбирать коллектор отопления с гидравлической стрелкой, позволяющей уравновесить разницу температуры и давления в разных контурах.
Более сложная схема подключения требует коллектор на обогрев на 3 контура — такое устройство дает возможность формировать три контура с разными параметрами работы.
При этом каждый контур, идущий от коллектора, будет отличаться диаметром внутреннего участка трубопровода, типом используемых радиаторов и т. Д.Аналогичное применение имеет коллектор на отопление с 4 контурами, как и коллекторы, рассчитанные на большее количество контуров.
В данном случае основная классификация устройств проводится по типу материалов, используемых производителями для изготовления коллекторов.
На данный момент коллектор для отопления может изготавливаться из следующих материалов:
- полимеры;
- медь;
- латунь;
- сталь.
Для удобства использования базовые типы коллекторов могут быть укомплектованы дополнительными опциями, среди них:
- термостат;
- датчик контроля давления в контурах;
- автоматика защиты от аварийных ситуаций;
- клапаны воздуховыпускные;
- миксеры программируемые;
- электронные клапаны.
Особенности установки
Установка устройства требует некоторой подготовки. Перед установкой коллектора отопления, цена которого составляет примерно сто долларов, нужно подготовить под него нишу.
Типовая схема коллекторного отопления дома предполагает прокладку трубопроводов по этажам. Поэтому на каждом этаже установлен коллектор.
Помещение, в котором будет установлен коллектор отопления с расходомерами и другими вспомогательными устройствами, должно иметь нормальный уровень влажности.
Если прибор устанавливается в стандартной квартире, не имеющей дополнительных помещений, то коллектор можно установить в коридоре, гардеробной или кладовой. Устройство имеет довольно сложное устройство в виде множества труб и кранов.
Может быть встроен в нишу или прикреплен к стене с помощью хомутов.
Перед приобретением тех или иных коллекторов для отопления дома, цены на которые формируются производителями в зависимости от типа устройства и его назначения, собственникам следует изучить основные параметры выбора.Это технические характеристики коллекторов. Они должны совпадать с требованиями схемы отопления, поэтому коллектор для отопления лучше покупать после консультации со специалистами по отоплению.
Если вам необходимо купить коллектор для отопления, цена которого в среднем составляет около семи тысяч рублей, стоит обратить внимание на следующие характеристики:
- пропускная способность;
- максимальное рабочее давление устройства;
- возможность добавления контуров;
- наличие дополнительных опций.
Также важно качество коллектора и репутация производителя. Отдельно стоит рассмотреть солнечные коллекторы для отопления, которые отличаются сложной конструкцией и имеют приемлемую цену.
Например, базовые солнечные коллекторы для отопления домов имеют цену в диапазоне 500-600 долларов, что намного выше, чем у традиционных распределительных коллекторов. Сделать солнечный коллектор для отопления своими руками достаточно сложно, поэтому у хозяев остается только один вариант — купить прибор уже готовым в строительном магазине.
Такая покупка сопровождается большими затратами, и перед покупкой солнечного коллектора отопления стоит оценить эффективность и рациональность вложения.
Помимо значительного количества преимуществ, коллекторная система отопления имеет несколько потенциальных недостатков. Они не отменяют работоспособности устройства, но могут вызвать разочарование у владельцев. Чтобы не оказаться в их числе, владельцам недвижимости следует перед установкой коллектора ознакомиться со следующими недостатками.
Главный недостаток устройства — сложность монтажа. Он предполагает выполнение сложной разводки отопительных приборов и трубопроводов по дому.
Установкаотличается не только высокой трудоемкостью, но и солидными затратами. К тому же установка может занять несколько недель или даже месяцев.
Срок реализации коллекторной системы отопления зависит от площади помещения и характеристик контуров.
Еще одним недостаткомспециалисты называют необходимость использования циркуляционного оборудования. Коллектор нельзя использовать в схемах с естественной циркуляцией теплоносителя, а установка циркуляционного насоса подразумевает наличие затрат на электроэнергию и потерю автономности контура — при выключенном свете система отопления работать не будет.
Также потребителей настораживает дороговизна коллектора и дороговизна арматуры, необходимой для его обвязки, поэтому не все категории населения могут позволить себе систему отопления коллектора.Сумма затрат прямо пропорциональна количеству цепей, потому что для подключения каждой новой цепи требуется огромное количество дорогостоящей арматуры.
Коллекторная система отопления — это комплекс дорогостоящего оборудования, позволяющий добиться эффективного и равномерного обогрева всего дома. Высокие первоначальные вложения собственника в покупку оборудования и оплату труда установщиков окупятся со временем, потому что коллекторная система не только надежна, но и энергоэффективна.
При наличии трех и более цепей установка такого устройства просто необходима. В противном случае неправильное распределение потоков теплоносителя может привести к снижению КПД системы.
Например, с горячими радиаторами контур теплого пола останется холодным, или одна из комнат будет отапливаться слабо, с горячими батареями в других комнатах.
В специализированных магазинах можно приобрести коллекторы отопления, которые различаются количеством подключаемых цепей, материалами изготовления, наличием термоголовок или расходомеров, производителем и массой других примет.Однако в целом их можно разделить на две определяющие группы:
- коллекторы
- котельной;
- соты местных.
Коллектор котельной обычно собирается из металлических труб и оснащается несколькими насосами для циркуляции и рециркуляции жидкости. Он состоит из гребенки для кормления и гребенки, в которую поступает охлажденная жидкость. Насосы с кранами устанавливаются на подающем коллекторе, а запорная арматура обычно устанавливается на приемном коллекторе.
Такие промежуточные конструкции устанавливают в помещениях, защищенных от чрезмерной влажности.Чаще всего для этих целей выделяют место в коридоре, кладовой или гардеробной.
Коллекторный блок рекомендуется размещать в специально предназначенном для этого металлическом шкафу, оборудованном отверстиями в боковых стенках для трубопроводов.
В продаже есть накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и тиснением по бокам.
За отсутствием возможности установить металлический шкаф делают проще, закрепив прибор прямо на стене.Ниша для устройства коллекторного блока размещается на небольшой высоте относительно пола.
Общепринятой инструкции по монтажу коллекторных распределительных цепей практически нет. Но есть ряд основных моментов, по которым эксперты пришли к общему знаменателю:
- Наличие расширительного бачка
… Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе. - Наличие циркуляционного насоса на каждый проложенный контур
… Не все эксперты единодушны по поводу этого элемента. Но все же, если планируется использование нескольких независимых цепей, стоит установить для каждой из них отдельный блок.
Установите перед циркуляционным насосом на обратной линии. Это делает его менее уязвимым для турбулентности водных течений, которые часто возникают в этом месте.
Если используется гидравлическая стрела, бак устанавливается перед главным насосом, основная задача которого — обеспечить циркуляцию в малом контуре.
Расположение циркуляционного насоса не имеет значения. Но, как показывает практика, именно по «отдаче» ресурс устройства несколько выше.
Главное при установке — расположить вал строго горизонтально. Если это условие не выполняется, самый первый пузырек скопившегося воздуха покинет агрегат без охлаждения и смазки.
Сам процесс сборки и подключения коллекторной системы наглядно представлен в видеоблоке.
Тонкости самостоятельной сборки
Перед изготовлением коллектора необходимо составить схему с расположением всех элементов сборки. В качестве материала изготовления лучше выбирать стальные трубы квадратного сечения. Этот вид прост в обработке, что значительно снижает трудозатраты на установку форсунок.
Коллекторы трубчатые профильные применяются в контуре отопления объектов с большим количеством контуров и гидравлическим разделителем.Параметры квадратной трубы — 80 * 80 или 100 * 100 мм
Поэтапный процесс изготовления сборного распределительного устройства выглядит следующим образом:
- Разметка и раскрой основного корпуса … По расчетной схеме необходимо разметить профильную трубу. С помощью газового резака проделываются отверстия на отмеченных участках.
- Подготовка соединений … На патрубках нарезается резьба с помощью плашки.
- Завершение. Далее к корпусу приваривают подготовленные отрезки труб.Их фиксация должна производиться прихваткой точечной сварки. Затем при основной сварке заготовки сваривают по краям.
- Крепеж … К блоку привариваются скобы для крепления.
- Чистка и отделка … После зачистки кузов грунтуют и покрывают термостойкой краской для металлических изделий. Цепи питания и возврата окрашены в два разных цвета для облегчения идентификации.
Если для изготовления используются полипропиленовые трубы, следует обратить внимание на наличие в них армирующего слоя.В его отсутствие пластическая конструкция может деформироваться от существующего температурного режима.
Для тех, у кого нет специальных инструментов, гребенка может быть собрана из отдельных готовых элементов. Лучше подбирать комплектующие от одной компании.
Монтаж коллекторной системы отопления
Для учета тепловой мощности радиаторов используется регулирующий и учетный прибор. На важность радиаторного счетчика для повышения энергоэффективности системы отопления указывает принятие закона на государственном уровне
, согласно которому установка распределителя
является обязательной при строительстве новых многоквартирных домов и во время строительства. реконструкция старых.
Теплораспределитель выступает в роли одного из допустимых приборов учета.
… Эти приборы даже внесены в Госреестр средств измерений. Их можно использовать в любом регионе страны, устанавливая как общие для дома, так и индивидуальные для квартиры.
Коллектор распределения тепла — устройство для разводки теплоносителя потребителям в системе отопления дома. Коллектор (или гребешок, как его еще называют) отвечает за равномерное поступление теплоносителя в различные контуры системы отопления.
Считается, что в установке распределительного коллектора нет необходимости, так как без него отопление будет эффективно функционировать. Это утверждение верно только для небольших домов, где используются одноконтурные простые схемы, то есть тепло от котла последовательно передается всем в доме, а затем возвращается обратно в отопление.
При наличии трех и более контуров (например, радиаторы первого этажа, теплый пол первого этажа, радиаторы второго этажа, теплый пол второго этажа и т. Д.) установка такого устройства обязательна. В противном случае неправильное распределение потоков теплоносителя может привести к снижению КПД системы. Например, при горячих радиаторах контур теплого пола останется холодным, или одна из комнат будет отапливаться слабо, при горячих батареях в других комнатах.
Виды гребней для обогрева
В магазинах можно купить коллекторы отопления, которые различаются количеством подключаемых цепей, материалами изготовления, наличием термоголовок или расходомеров, производителем и массой других примет.Однако в целом их можно разделить на три основные группы:
- коллектор котельной;
- гидро стрелка;
- соты местных.
Коллектор отопительный распределительный котельной
Коллектор для котельной обычно собирается из металлических труб большого диаметра и снабжается несколькими жидкостями в системе. Эта коллекторная система состоит из подающего коллектора, по которому теплоноситель подается в систему отопления всего дома, и коллектора, который принимает охлажденную жидкость и отправляет ее в котел для отопления.Насосы с запорной арматурой устанавливаются на подающем коллекторе, а запорная арматура обычно устанавливается на приемном коллекторе.
Гидравлическая стрела выступает в роли необходимого элемента сложных систем отопления, который поддерживает наилучший перепад температур в подающем и обратном контурах. Благодаря этой разнице работа теплогенерирующей системы поддерживается с минимальным потреблением энергии. Подробнее о гидравлической стрелке мы поговорим позже в статье.
Коллектор для котельной также оборудован приборами контроля давления и датчиками температуры для контроля работы всех элементов. Такой элемент имеет довольно приличные габариты и обычно устанавливается в специальном помещении.
Гидрострель
Водяной пистолет — это устройство, которое используется для выравнивания давления и температуры в системе отопления. В простейшем случае, с одной стороны, к нему приближается схема, а с другой — схема радиатора, выполняя таким образом функцию распределительного коллектора.
Для более сложных систем в котельной перед распределительным коллектором устанавливается гидравлическая стрелка, выполняющая ту же функцию — выравнивание давления в системе.
Конструктивно гидравлическая стрела выполнена в виде трубы с вертикальным расположением, на концах которой установлены эллиптические заглушки. Если теплоноситель, выходящий из котла, имеет температуру, а значит и давление выше требуемой, то попадая в гидравлическую стрелку, часть его уходит в контур отопления, а часть подмешивается в охлаждаемый теплоноситель с обратной магистрали. .Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно различные случаи течения жидкости показаны на схеме:
Распределительная гидравлическая стрела позволяет:
- избегать резких колебаний температур, снижающих ресурс системы;
- поддерживать постоянный объем воды в теплообменнике котла;
- поддерживает тепловое равновесие, отделяя гидравлический контур теплогенератора от общей линии системы.
Наиболее полная оптимизация системы с установленной гидравлической стрелой достигается за счет использования отдельного циркуляционного насоса для каждого контура.
Нагревательный гребень
Распределительный коллектор для отопления имеет, в отличие от коллекторного котла, гораздо более скромные размеры, однако выполняет аналогичные функции. С помощью такой гребенки теплоноситель, поступающий из котельной, распределяется либо по этажным потребителям, либо по различным группам потребителей (коллектор, коллектор радиаторов отопления).
Принцип работы тоже несколько иной. Если в коллекторном агрегате котла происходит полная замена охлажденного теплоносителя нагретым, то в распределительном коллекторе они также смешиваются, с подачей обратно в систему.
Функции гидравлической стрелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальный теплоноситель движется по кругу, унося дополнительную порцию нагретого теплоносителя за счет разной температуры потоков.При этом в основную магистраль попадает охлажденная вода или антифриз. В соответствии с таким принципом работы дозируемое количество теплоносителя распределяется по тому или иному отопительному контуру.
Распределительный коллектор системы отопления обычно устанавливается при наличии трех и более тепловых устройств в одном помещении и при установке теплого пола. Это помогает оптимизировать работу всего комплекса и снизить энергозатраты теплогенератора.
На первый взгляд и коллектор в мини-котельной, и распределительная гребенка выполняют функции перекрытия, но именно их совместное использование делает работу всего теплового комплекса чрезвычайно эффективной.
Устройство распределительного коллектора отопления
Коллекторы для отопления в зависимости от подключаемых устройств могут иметь от 2 до 20 контуров, и конструкция позволяет при необходимости увеличивать это количество. При производстве элементов гребней используются материалы с высокой степенью устойчивости к водным загрязнениям и внешним факторам.Корпуса обычно изготавливаются из нержавеющей стали или латуни.
Такие элементы обычно довольно дороги, но срок их службы достигает десятков лет. При этом простые и дешевые аналоги из полипропилена по всем параметрам уступают изделиям из металла. При выборе коллектора следует обращать внимание на максимально возможное давление, пропускную способность, количество точек подключения и допустимость монтажных принадлежностей.
Каждая точка подключения может быть оборудована выпускными клапанами, запорными или регулирующими клапанами.С их помощью можно перекрыть необходимый отвод при обслуживании или ремонте, не перекрывая основной поток теплоносителя.
Для контроля тепловых процессов в отдельных помещениях на корпусе гребенки могут устанавливаться воздуховыпускные и сливные клапаны, теплосчетчики и расходомеры.
Коллекторная система имеет довольно простой принцип работы. После отопительного котла нагретый теплоноситель перетекает в подающий коллектор. Во внутренней части коллектора тормозит.Это обеспечивается увеличенным (по отношению к стволу) диаметром внутренней части устройства. Затем охлаждающая жидкость равномерно распределяется между отдельными соединительными ответвлениями. Попадая в соединительные патрубки диаметром меньше коллектора, теплоноситель продолжает поступать к приборам, непосредственно обогревающим помещение.
Все элементы, будь то сетка теплого пола, радиатор или же, получают теплоноситель одинаковой температуры, это достигается установкой специальных расходомеров, контролирующих объем подачи теплоносителя в каждую ветку.Например, чтобы добиться одинаковой температуры теплого пола в ближнем и дальнем помещении, необходимо настроить соответствующие расходомеры так, чтобы теплоноситель двигался медленнее по трубам в ответвлении ближнего помещения, а быстрее в отделении дальней комнаты.
После выделения тепла жидкость движется по трубопроводу в сторону обратного коллектора с последующим направлением в котел отопления.
Какой бы ни была система отопления любого дома, в ней почти всегда есть радиаторы отопления.Самым востребованным и популярным типом коллекторов являются устройства, передающие тепловые потоки на радиаторы.
Коллектор радиатора обычно состоит из двух коллекторов, соединенных друг с другом. Первый направляет жидкость в радиаторы, второй возвращается в котел. Такие коллекторы, как правило, не комплектуются дополнительным оборудованием и приборами в целях экономии.
По типу подключения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением.Чаще всего применяется нижний способ подключения. В этом случае можно скрыть контуры под декоративными деталями пола, а также максимально использовать преимущества индивидуального отопления.
Если в доме несколько этажей, на каждом уровне устанавливается коллектор на радиаторы. Местом установки может быть специальная технологическая выемка или щиток, обеспечивающий свободный доступ к гребенке.
В идеале все ответвления должны иметь одинаковую длину.Если невозможно поддерживать равномерную длину контуров, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуют теплые водяные полы, каждая ветка которых оборудована не только своей помпой, но и автоматикой.
Как выбрать коллектор для отопления
При выборе распределительного коллектора нужно четко знать исходные данные — один или несколько этажей в здании, будет ли гребенка использоваться только для одной группы устройств (например, радиаторов) или для нескольких (вместе с теплой этаж), а также количество всех точек обогрева.
Таким образом, выбор должен строиться исходя из следующих параметров:
- количество точек подключения;
- возможность подключения дополнительных точек к коллектору;
- допустимое давление теплоносителя в системе;
- возможность подключения дополнительного оборудования;
- наличие или отсутствие запорной арматуры и расходомеров в каждой точке;
- материал для изготовления гребенки распределителя; Цена
- .
Лидерами на рынке коллекторов сегодня являются такие компании как FAR, ASKON, VALTEC, WESER.Помимо самих гребенок, каждый производитель может выбрать весь список дополнительного подключаемого оборудования.
Установка коллекторов связана с определенными трудностями, поэтому такие работы лучше доверить проверенным и опытным мастерам. Чтобы избежать быстрых разочарований, при покупке коллекторных блоков стоит ориентироваться на продукцию известных брендов, зарекомендовавших себя на рынке. Подробно об устройстве и принципах работы нагревательных гребенок рассказано в видео:
Один из наиболее эффективных вариантов модернизации системы отопления, повышения ее эффективности и надежности — установка коллекторного блока.Устройство, пришедшее на смену традиционным конструкциям с линейной структурой, призвано повысить удобство использования и ремонтопригодность системы.
Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, мы рассмотрим подробнее.
Благодаря такому распределению каждый элемент должным образом нагревается, в него подается хладагент одинаковой температуры.
Внутренний диаметр коллектора определяется расчетом так, чтобы скорость движения теплоносителя внутри него была не более 0.7 м / с
Достигнув аккумуляторной батареи и отдав тепло, полученное при нагреве, жидкость направляется по другой трубе в обратном направлении к распределительному блоку. Там он попадает в обратный коллектор, откуда перенаправляется в теплогенератор.
Трубопроводы теплого пола монтируются из медных труб или их пластиковых аналогов; Для соединений используются неразъемные фитинги.
В нагревательные кольца монтируются вентили, с помощью которых регулируют подачу теплоносителя, а при необходимости отключают «теплые полы» от общей тепловой сети.
Коллектор теплого пола представляет собой конструкцию, которая включает ряд трубных колец, проложенных под напольным покрытием.
Такие системы всегда оборудованы. Он помещается в промежуточный коллектор на входе в обратную трубу.
Количество патрубков на распределительном устройстве зависит от количества комнат, закольцованных на одной гребенке.
Количество коллекторных групп определяется в зависимости от длины цепей. Расчет основан на соотношении, в котором 120 метров трубопровода отнесены к одной коллекторной группе.
Тип №2 — гидравлический стрелка
При организации мощных и разветвленных систем отопления, которые проектируются в жилых домах большой площади, используются распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрораспределителем .
При установке соединительного звена, с одной стороны к нему подключается контур отопительного котла, а с другой — радиаторное отопление или «теплые полы».
Самым главным условием правильного функционирования системы отопления является полноценный обогрев всех помещений в доме.Отвести потоки воды из одного котла в разные помещения намного проще, чем монтировать в каждом новый бойлер. Именно для распределения тепла служит коллектор, с помощью которого также можно регулировать температуру.
Устройство и назначение
Коллектор — коллектор объемный.
Работает так:
- вода попадает внутрь;
- через специальные выходы, разносится по трубам.
Коллектор работает аналогично, собирая охлажденную воду из нескольких труб в одну, а затем перенаправляя ее в общий бойлер.К такой собранной группе можно подключать различные отопительные приборы вне зависимости от их технических параметров.
Размер распределительного коллектора зависит от количества контуров — подключенных к нему труб. В подавляющем большинстве случаев наибольшее количество контуров — 12. Коллектор в этом случае состоит не из одной гребенки, а из двух — по 6 контуров в каждом. Если необходимо получить большее количество схем или одиночную, а не парную гребенку, то некоторые производители занимаются изготовлением нестандартных коллекторов.
Принцип действия
Отопительный агрегат можно подключать как к классическим радиаторам, так и к «теплым полам». Отличие будет только в расположении коллектора, а не в принципе работы. Так что в любом случае коллекторная система служит для распределения потоков воды по всем отопительным приборам, и это достигается своеобразной конструкцией коллектора и подключением к нему труб в дальнейшем.
Важным ограничением является необходимость поддержания температуры. Он не должен существенно меняться при попадании в трубы. Например, для системы «теплый пол» будет достаточно температуры 40-50 градусов, а для радиаторов — 70-80 градусов. Коллектор должен быть рассчитан как минимум на подходящую температуру. При подключении и к радиатору, и к «теплым полам» должна быть возможность разбавить горячую воду холодной водой или иным образом снизить температуру ниже, не влияя на общий поток.
Преимущества
Метод сбора имеет своих поклонников как среди профессионалов, так и среди простых людей.
Это связано с положительными характеристиками, которые гарантирует данный метод нагрева.
- Тепло распределяется равномерно. Априори предполагается, что температура, поступающая в трубы из коллектора, не падает. При этом во всех подключенных к системе устройствах достигается равномерный нагрев и поддержание температуры. При этом всегда есть возможность понизить температуру, если это необходимо.
- Настраиваемый. При желании можно не только регулировать температуру, но и полностью отключить любую из веток.Например, если одна из комнат не нуждается в отоплении, то можно просто выключить радиатор, тем самым предотвратив холостую теплопередачу. Это особенно полезно, если вы живете в большом доме, например, в 3-х этажном особняке, и не всегда используете все комнаты. Регулировка осуществляется из распределительного шкафа.
- Простота ремонта. При выходе из строя какой-либо части системы отключать всю систему не нужно (это не поломка самого коллектора).Достаточно будет перекрыть подачу тепла к поврежденной ветке.
- Эстетическая привлекательность. Подключив коллектор, вы получите возможность размещать трубы в любом месте, а не только над радиатором. Многие пользуются этим обстоятельством и скрывают трубы, пряча их под плинтусом или за фальш стеной.
недостатки
Помимо всех перечисленных преимуществ, у гидроколлектора есть еще и недостатки.
- Высокая цена. Даже выбрав модель не очень именитого производителя, вы все равно немало потратите, так как коллекторы тепла выполнены из высокопрочной стали. Монтаж обычных труб обходится в разы дешевле. Но также стоит помнить, что вам придется приобретать дополнительные аксессуары, которые также довольно дороги.
- Обязательным условием является наличие циркуляционного насоса. Любые коллекторные системы работают только с ним. Это значительно увеличивает затраты на электроэнергию.
- Большое количество труб. Коллекторная система подразумевает наличие ответвлений для каждого нагревателя. Следовательно, количество труб будет увеличиваться вместе с количеством отопительных приборов. У многих оказывается сложно установить такую систему, не говоря уже о том, что это довольно трудоемкая задача.
Все вышеперечисленные нюансы — разумный повод задуматься о целесообразности установки коллектора на отопление, особенно если речь идет о многоквартирном доме.
Просмотры
Сегодня здесь большой выбор всевозможных коллекционеров. Они различаются не только техническими особенностями, но и типом проводки и материалами. Каждое современное устройство оснащено вентиляционным отверстием, предназначенным для отвода пузырьков воздуха, из-за чего эффективность нагрева значительно снижается.
По техническим характеристикам тепловые коллекторы делятся на пять типов , некоторые из них подходят только для профессиональной установки.Необходимо учитывать этот факт, прежде чем делать выбор в пользу какой-либо из разновидностей. А еще нужно помнить, что возможны комбинированные варианты, сочетающие два и более типа. В данном случае речь идет о гидравлических системах.
Солнечная
Интересно, что солнечные коллекторы, позволяющие существенно сэкономить на электричестве, работают не только в ясные, погожие дни, но и в дождливые, пасмурные дни. Под открытым солнцем они могут нагреваться до 80-90 градусов — температуры, практически равной температуре приточного котла.
При должном умении солнечный коллектор можно изготовить самостоятельно, вооружившись инструментами и материалами. Готовые модели, работающие от солнечного тепла, редко предлагаются к покупке. Таких моделей в арсенале нет ни у одной именитой компании.
Такие коллекторы вакуумные.
Передача тепла происходит не через воду, а с помощью антифриза.
Гидрострел
Когда мы говорим о коллекторах с гидравлической стрелкой, они имеют в виду распределитель потока.Такие дополнения нужны, если подразумевается большое количество ветвей и контуров. В основном такие ситуации возникают на крупных объектах.
Гидравлическая стрела, также называемая гидравлическим сепаратором, необходима для балансировки всей системы. С его помощью получается уравнять давление и температуру, тем самым обеспечивая подходящую температуру между подачей и обраткой. С помощью гидравлической стрелы при необходимости можно даже перемешивать потоки.
Гидравлический сепаратор использовать в простых системах нецелесообразно.Это нужно только для сложных. Если мы говорим о заводских коллекторах такого типа, то они дополнительно оснащаются специальным отводом для мусора и воздуха, тем самым повышая эффективность всей системы отопления.
Переход
Фактически каждый из описанных коллекторов, служащих для распределения водных потоков, является распределительным. Это общее название для всех, однако часто можно встретить «распределительный коллектор» как отдельный вид.
Здесь две гребенки. Один подключается к бойлеру или другому источнику тепла, а второй используется для обратной подачи воды. При этом следует учитывать, что схема подключения здесь параллельная, а не последовательная, благодаря чему изменение температуры в одной из ветвей не влияет на температуру в других.
Копланарный коллектор также является подтипом распределительного коллектора, однако компланарность достигается простой установкой двух независимых блоков рядом друг с другом.
Простой
Простые системы не имеют дополнительных элементов управления или настроек. В самом примитивном виде можно представить простую систему на примере трубы с несколькими отверстиями для ответвлений. Здесь нет возможности следить за температурой, но при необходимости можно полностью отключить каждую из веток.
Улучшено
Такие системы полностью укомплектованы всем необходимым: регуляторами температуры и давления, автоматическими датчиками, дополнительной арматурой.
Если говорить о дополнительных элементах, то наиболее популярными являются:
- датчики для контроля давления и температуры;
- блоки регулирования подачи воды;
- термостаты для автоматической регулировки давления;
- электронные клапаны и смесители для регулирования подачи холодной и горячей воды, благодаря чему получается регулирование заданной температуры;
- вентиляционные отверстия для выпуска пузырьков воздуха из труб.
Комплектация коллекторных систем может быть разной, что сказывается на цене и функциональности.
Типы проводки
Для начала следует сказать, что коллекторная разводка уже существенно отличается от всех классических видов. Это гарантирует поддержание одинаковой температуры во всех трубах, при этом отсутствуют теплопотери, а при необходимости температуру можно искусственно снизить, а то и вовсе отключить отопление.
Радиатор отопления
В зависимости от архитектуры здания трубы можно прокладывать внизу или вверху помещения.Наиболее предпочтительный вариант — прокладка труб снизу, так как в этом случае их можно спрятать под плинтусом или под полом.
Радиаторное отопление любого типа служит основным источником тепла в доме, в связи с чем нужно помнить о экстремальных температурах. Это 90 градусов. В этом случае рекомендуемая температура должна быть не ниже 70 градусов.
Если отапливается большая площадь, то дополнительно рекомендуется ввести гидравлическую стрелу.Это связано с необходимостью регулировки давления, так как есть сильные перепады. Уравновешивая давление, можно многократно продлить срок службы труб.
Ниже представлена схема развязки радиатора.
Система теплых полов
Этот сорт практически не используется в качестве самостоятельного источника отопления, что является причиной соблюдения температурных норм. Так, для теплого пола допустима температура 40-50 градусов. Для полноценного отопления этого, конечно, мало, поэтому радиаторное отопление установить в обязательном порядке.Однако обе системы могут питаться из одного резервуара.
Есть несколько ограничений.
- Коллектор должен быть смешанным или универсальным. Только такие модели подходят для подключения к ним и «теплого пола», и радиатора.
- Требуется терморегуляция. В этом случае можно будет установить разную температуру для пола и для радиатора.
Из-за перечисленных параметров лучше всего выбирать распределительные коллекторы.
Материалы
Коллекторыизготавливаются из разных материалов, но важно то, что все они обладают повышенной прочностью, будь то латунь или полимеры. Каждый материал по-своему хорош и может быть использован в какой-то особой сфере. Некоторые материалы имеют ограниченное использование, например, если они не выдерживают высоких температур.
На сегодняшний день наиболее популярны латунные, стальные и полимерные коллекторы. Рассмотрим подробнее каждую из разновидностей.
Сталь
Большим спросом пользуются коллекторы из высокопрочной стали. Это связано с тем, что сталь подходит для изготовления как центральных, так и местных элементов. Сталь не коробится при воздействии высоких температур. Специальные сплавы не подвержены коррозии, в результате чего срок их службы значительно увеличивается.Следует учитывать, что металлопродукция имеет свои недостатки. Многие отмечают, что цена на такие модели довольно высока из-за большого материалоемкости и непривлекательной стоимости модернизированной стали.
Есть и более демократичные варианты — из «нержавейки», но для центрального коллектора они не подходят, так как температура здесь намного выше. При нагревании такие трубы легко деформируются.
Латунь
Наряду со стальными востребованы латунные коллекторы. Даже специалисты затрудняются указать на очевидные различия между ними, мотивируя это тем, что все дело только во внешнем виде и стоимости.Ведь по физическим характеристикам латунь близка к «нержавейке», поэтому существенной разницы, какой выбрать коллектор, нет.
Латунь, как и сталь, подходит для центральных и локальных сборок, так как выдерживает высокие температуры и давления. Все-таки предпочтительно использовать именно для центрального блока, так как латунные коллекторы стоят дорого, а в случае с местными вариантами это окажется неоправданной тратой денег.
Если говорить о металлических вариантах, то есть и медные аналоги.Они дороже других, хотя по своим характеристикам ничем не отличаются, а иногда даже немного уступают стальным и латунным коллекторам.
Полимеры
Область применения полимерных систем уже, чем металлических. Пластиковые модели не выдерживают высоких температур центрального блока, поэтому их можно использовать только для местных вариантов. Итак, местные коллекторы подключаются к центральному, а не к самому котлу, поэтому температура в них немного ниже.
В остальном полимеры ничем не уступают металлу. По сроку службы они иногда даже превосходят металлические аналоги, не говоря уже о гигиене. Сейчас большинство мастеров стараются использовать пластиковые коллекторы, так как с ними легче работать, они имеют меньший вес. Смонтировать их тоже намного проще, главное соблюдать правила подключения.
Перед тем, как выбрать тот или иной вариант, нужно обратить внимание на несколько важных характеристик.От них зависят простота установки, качество и срок службы коллектора.
Цена
Логичный вывод: качественный товар не может стоить дешево. В случае коллекционеров именно высокая стоимость свидетельствует о хорошем качестве продукта. Это связано с тем, что при производстве используются более современные и прочные материалы, а само производство осуществляется на фабриках, оснащенных новейшим оборудованием. Китайские подпольные фабрики в основном используют некачественные полимеры и дешевый ручной труд.
Наличие других запчастей
Вся коллекторная система может полноценно функционировать только при наличии таких компонентов, как циркуляционный водяной насос, фитинги, заглушки, краны. Обратите внимание на то, как выбранная модель сравнивается со сторонним оборудованием, имеющимся в доме.
Сложность установки
Современные качественные коллекторы легко собрать своими руками, но для этого потребуется некоторый опыт.А еще установка занимает много времени, особенно если речь идет о системах теплого пола. Если вы не уверены, что сможете провести установку самостоятельно, настоятельно рекомендуется включить в смету также деньги на наем бригады специалистов. Но также следует учитывать, что коллектор гораздо проще установить, когда дом строится, а не достраивается.
Технические характеристики
Конечно, характеристики коллектора имеют огромное влияние на решение о покупке.Несмотря на то, что произвести расчет могут только профессионалы, даже любитель может приблизительно оценить пригодность той или иной модели для своего дела.
- Необходимо учитывать, где будет установлен коллектор: в квартире или в частном доме. От этого зависит давление в системе.
- Оцените, сколько коллектор будет поглощать электричество. Эта информация обычно находится на упаковке.
- Необходимо учитывать количество контуров: 2, 3 или 4.
- Помимо прочего важна пропускная способность устройства. Помните, что она разнится в зависимости от площади: например, у двухэтажного дома и у «хрущевки» пропускная способность не будет одинаковой.
- Узнайте, можно ли будет добавить контуры, если вам нужно увеличить количество нагревателей.
Производственная фирма
Важна репутация компании, гарантии, которые она дает. Посмотрите, сколько лет фирма существует на рынке.Вряд ли те, кто предлагают качественный продукт, еще вчера появились, как правило, у них есть своя история и багаж времени.
Производители
То, что вы не сможете сэкономить на покупке коллектора, не означает, что вы можете выбирать его бездумно, руководствуясь только правилом «дорого — хорошо». Важно обращать внимание на страну, к которой принадлежит компания-производитель, а также на ее историю.
Сегодня на рынке практически нет компаний, предлагающих качественные коллекторы. Вы можете поближе познакомиться с продукцией производства Италии и Германии. Фирмы из этих стран лидируют по количеству достойных фирм. Для сравнения, Германия, несомненно, лидирует. Наибольшего внимания заслуживают две марки: Oventrop и Rehau. Они предоставляют лучшие гарантии. Помимо прочего, покупатели оставляют отличные отзывы о коллекторах именно этих марок, говоря, что они относительно просты в установке и ремонте, долго служат и полностью окупают свою стоимость.
Oventrop
Эта компания предлагает вниманию покупателей ряд универсальных моделей, подходящих как для радиаторного отопления, так и для систем «теплых» и «холодных полов».Все образцы изготовлены из нержавеющей стали различного состава в зависимости от области применения. Наибольшей популярностью пользуются коллекторы для обогрева Multidis SF и Multidis SH, выдерживающие температуру до 70 градусов и до 120 градусов соответственно. Но также рекомендуется обратить внимание на сопутствующие детали той же марки.
Стоимость коллекторов варьируется от 2 699 руб. За гребенчатую на 2 контура до 28 312 руб. За гидравлическую комбинацию на 3 контура отопления. Что касается гребней, то максимальная стоимость варианта на 12 контуров — 10023 рубля.Цены на заглушки начинаются от 649 руб.
Rehau
Многие пользователи отмечают одну незначительную деталь: с эстетической точки зрения продукция Rehau выглядит привлекательнее, чем Oventrop. Коллекторы здесь сделаны не из «нержавейки», а из латуни. Компания предлагает модели HKV и HKV-D, которые отличаются друг от друга только наличием дополнительного функционала в виде расходомеров, кранов и клапанов для регулирования. Количество контуров ограничено двенадцатью.
Цены колеблются от 1343 рубля за двухконтурную гребенку до 31 335 рублей за коллектор для «теплого пола» на 12 контуров из нержавеющей стали.
Максимальная стоимость распределительного коллектора радиаторного отопления 12 172 руб.
Помимо немецких и итальянских брендов, внимания заслуживает и российская компания «Север». предлагает гидравлические коллекторы. Большинство моделей смешанного назначения, поэтому подходят как для подключения к радиаторам, так и для «теплых полов».Все модели стальные, и состав стали зависит от выбранной конфигурации.
Стоимость начинается от 2140 руб. За трехконтурную модель и заканчивается 23 130 руб. За 12-контурный коллектор из нержавеющей стали. Здесь также можно приобрести дополнительные продукты.
Методы изготовления
Перед тем, как приступить к изготовлению самодельного коллекционера, необходимо выбрать материал и подготовить необходимый инвентарь. Например, чтобы сделать стальную модель, вам понадобится сварочный аппарат.Но не спешите выбирать полипропилен. Для того, чтобы соединить детали из полипропилена, вам понадобится специальный прибор, с помощью которого свариваются такие трубы. Иногда бывает проще достать обычный сварочный аппарат, чем для пластика.
Расчет и раздача контуров
С самого начала нужно понимать, сколько отопительных контуров вам нужно. Необходимо учитывать все имеющиеся в наличии отопительные устройства, поэтому вам придется оценивать каждую комнату в соответствии с приведенным ниже списком.
Чтобы ничего не забыть воспользуйтесь следующим чек-листом:
- наличие системы «теплый пол»;
- помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
- теплый пол;
- обогрев каждого крыла.
Правила изготовления коллектора для отопления следующие: расстояние между ответвлениями 10-15 мм, расстояние между подающим и обратным коллекторами 25-30 см.
Диаметр труб должен быть 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм, в зависимости от того, какой котел установлен.
Полипропилен
Для изготовления полипропиленового коллектора своими руками придется использовать остатки труб и фитингов.
Вам понадобятся:
- труба диаметром 32 мм;
- тройники 32/32/16 мм.
Тройник должен быть установлен с одной стороны.Сверху к нему должен быть подключен выход воздуха, а снизу — сливной вентиль. С другой стороны присоединяются вентиль и патрубок. Труба может быть подающей или напорной, в зависимости от назначения коллектора. Подводящая труба идет к котлу.
Оставшееся колено диаметром 16 мм необходимо оборудовать клапаном или расходомером, в зависимости от того, какой коллектор предназначен для водоснабжения или отвода воды. На этом работы завершены, и остается только закрепить полученные коллекторные системы на стене с помощью кронштейнов.
Узел латунного фитинга
Если готовый латунный коллектор стоит довольно дорого, то на самодельный можно потратить гораздо меньше денег. Для возведения такой конструкции вам потребуются тройники и фурнитура. Между собой они соединяются с помощью льняной жгута или жидкого фиксатора в качестве амортизирующего материала. Детали необходимо соединять согласно монтажной схеме. Пример можно увидеть на картинке ниже.
После сборки коллектора его необходимо протестировать. Подключить правильно сложно, поэтому велика вероятность протечек.
Из профильной трубы
Сделать коллектор из труб разного сечения сложнее всего, так как здесь потребуется сварка. Эту модель можно назвать самой «многофункциональной». Подходит для обогрева больших площадей, может иметь множество раскладок труб. Часто такие образцы комплектуются водяной пушкой.
Потребуются следующие образцы:
- труба профильная 8х8 см или 10х10 см;
- труба круглая.
Расчет сечения трубы выполняется в специальных программах. Необходимо установить необходимую мощность нагрева, скорость воды, перепад температур при подаче и возврате.
В этом случае вам нужно будет построить схему с учетом количества схем. Помните, что расстояние между проводкой должно быть около 15 см, а между коллекторами — не менее 20 см. Типовая схема выглядит так.
Далее нужно разметить трубу прямоугольного сечения по схеме, а затем проделать отверстия под разводку с помощью газового резака. Приварите к отверстиям заранее подготовленные небольшие отрезки труб с резьбой. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.
Установка
Перед проведением монтажных работ необходимо проверить место будущей установки на предмет помех.Ничто не должно мешать процессу эксплуатации коллектора.
Далее следует учитывать, какой коллектор вы подключаете: радиаторный или для «теплого пола». Несомненный плюс — высота установки не играет никакой роли: в случае с коллектором это не критично. С другой стороны, некоторые ограничения накладывает схема обвязки. Например, с классическим брусом помните, что эффективнее всего он работает только в домах с большим количеством комнат или этажей.
Температура регулируется после установки коллектора в сборе и пропускания труб отопления от коллектора. Легче всего регулировать температуру с помощью термоголовки. Еще на этапе строительства нужно озаботиться установкой такого дополнительного оборудования.
Вариант с установкой светопривода и термостата одинаково хорошо подходит как для регулировки радиатора, так и для регулировки «теплых полов».
Установка такого оборудования требует специальных знаний и навыков, поэтому лучше доверить его профессионалам.
План солнечного отопления для любого дома
Сократите счета за отопление дома с помощью этого захватывающего плана солнечного отопления для любого дома. Вы можете использовать воду, нагретую солнечными батареями, для обогрева вашего дома с помощью лучистого напольного отопления или обогревателей плинтуса, или вы можете использовать ее для предварительного нагрева воды, поступающей в водонагреватель. Если вы можете собрать колоду, вы сможете построить эту супер солнечную систему!
Пора воспользоваться преимуществами солнечного тепла, чтобы снизить вашу зависимость от ископаемого топлива и снизить счета за отопление.Эту простую, но эффективную систему можно использовать практически в любом доме. Поскольку солнечные коллекторы и резервуар для хранения тепла для системы встроены в небольшую новую пристройку, вам не нужно полностью переделывать свой дом для использования солнечного тепла. В солнечные дни (или даже частично солнечные) коллекторы нагревают накопительный бак. Когда дому требуется тепло, горячая вода из накопительного бака передается в дом по подземной трубе в систему лучистого теплого пола. (См. Иллюстрацию в галерее изображений.) Новое здание, в котором размещаются наши коллекционеры, — это складское помещение, но ваше может быть студией, театром или мастерской.
• Коллекторы монтируются на уровне земли, где их легко построить и обслужить.
• Коллекторы можно ориентировать и наклонять для максимального сбора солнечной энергии.
• Коллекторы и здание могут иметь общую структуру таким образом, что материальные затраты и время на строительство сокращаются как для коллекторов, так и для сарая.
• Коллекторы хорошо смотрятся в комплекте с навесом (см. Фото, Галерея изображений).
• Вам не нужно искать в доме место для большого резервуара для хранения тепла.
• Круто наклоненные или вертикальные коллекторы, расположенные близко к земле, получают выгоду от света, отраженного от земли, особенно когда земля покрыта снегом. Вертикальные или почти вертикальные коллекторы менее подвержены перегреву летом.
Соображения
Есть много способов построить эту систему, но помните эти рекомендации по проектированию, чтобы ваша система работала хорошо:
• Коллекторы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены деревьями или строениями в течение трех часов до и после солнечного полудня.Обязательно внимательно проверьте наличие каких-либо препятствий, которые могут затенять коллекторы (см. «Обследование солнечной площадки» в разделе «Ресурсы» ниже).
• Чтобы минимизировать потери тепла из труб, по которым вода идет в дом, коллекторы должны располагаться как можно ближе к дому. Трубы должны быть хорошо изолированы, а траншея должна быть достаточно глубокой, чтобы трубы проходили ниже линии замерзания в вашем районе.
• Резервуар для теплонакопительной воды должен быть хорошо изолирован. Для этого требуется тщательная изоляция и тщательная герметизация крышки резервуара.
Система, распределяющая тепло внутри дома, должна иметь возможность использовать воду с минимально возможной температурой. Вода с более низкой температурой для отопления позволит солнечным коллекторам работать более эффективно и собирать больше тепла. Мы добавили систему лучистого теплого пола, чтобы распределять солнечное тепло по всему дому. Этот сияющий пол может использовать воду с температурой до 85 градусов для нагрева пола.
Наша система разработана максимально простой. В нем используется конструкция, в которой вода стекает обратно из коллекторов в резервуар для хранения для защиты от замерзания.Поскольку здесь используется обычная вода, а система выбрасывается в атмосферу, нет необходимости в расширительных баках, предохранительных клапанах, вакуумных прерывателях, антифризах или теплообменниках. Водопровод коллекторного контура состоит из нескольких футов трубы и циркуляционного насоса — вот и все. Эта простота снижает стоимость и трудозатраты на сборку системы, а отсутствие теплообменников увеличивает эффективность.
Общий объем работы действительно складывается, поэтому не забудьте выделить достаточно времени — это не один проект выходного дня.Но это не ракетостроение. Если вы можете собрать колоду, вы можете построить и эту систему.
Проектирование системы
Сарай может быть практически любой конструкции. Мы выбрали модифицированную двускатную крышу, чтобы она соответствовала стилю нашего существующего гаража и обеспечила чердак с хорошим складским помещением. Единственное требование: у сарая должна быть южная стена или крутая южная крыша, доходящая до уровня земли, и чтобы она была достаточно большой, чтобы обеспечить желаемую площадь коллектора.
Чтобы упростить объединение коллекторов с южной стеной сарая, выберите ширину, высоту и расстояние между стойками южной стены в соответствии с коллекторами.Это может привести к немного нестандартным размерам. Лучше всего начинать с размеров пластин-поглотителей коллектора и панелей остекления и работать оттуда.
Мы выбрали интервал ширины рамы отсека коллектора 48-1 / 4 дюйма, чтобы стандартные 48-дюймовые панели остекления можно было установить непосредственно на раму коллектора без резки. Четверть дюйма позволяет расширить панель остекления. (См. «Поперечное сечение коллектора» ниже.)
Пластины поглотителя — это сердце коллектора, и большая часть его производительности зависит от поглотителя.Изготовление пластин также довольно сложно и требует много времени, поскольку они состоят из ряда медных трубок, припаянных к медному листу. Медные трубки соединены коллекторами. Пластины абсорбера можно приобрести с выборочной отделкой, которая снижает потери тепла и делает их более эффективными. Мы решили купить предварительно изготовленные пластины поглотителя коллектора StarFire, а затем изготовить остальную часть рамы коллектора и покрытия из стандартных пиломатериалов и комплектующих для теплицы. Мы использовали двухстенное остекление из поликарбоната, которое немного более эффективно, чем одинарное остекление, и с ним легко работать (см. «Ресурсы» ниже).
Для того, чтобы коллекторы стекали обратно в резервуар при отключении насоса, коллекторы должны наклоняться вниз к резервуару. Для этого необходимо, чтобы вся группа коллекторов имела уклон к одному концу с уклоном не менее одной восьмой дюйма на фут. Сантехника также должна быть наклонной, и ни одна линия не должна быть меньше трех четвертей дюйма в диаметре. Мы использовали медную трубку диаметром 1 дюйм.
Построй сарай и коллектор
Южная стена нашего сарая представляет собой обычную конструкцию стоек 2 на 6 с половинной фанерной обшивкой.С южной стороны сайдинга нет, а обшивка также служит задней стенкой коллектора. Каркас коллектора выкладывается прямо над обшивкой южной стены. Лучше всего выложить полную раму коллектора на плоской поверхности, чтобы вы могли убедиться, что все подходит, и вырежьте вместе выемки в раме для коллекторов абсорбера и горизонтальных опор остекления. При вырезании опорных пазов коллектора в раме обязательно учитывайте тот факт, что коллекторы абсорбера должны иметь наклон, а самый нижний угол панелей абсорбера должен быть на несколько дюймов выше уровня воды в резервуаре для слива.
Установить раму коллектора на обшивку южной стены. Используйте стопорные болты с головками в расточенных отверстиях, чтобы они находились заподлицо с передней частью рамы. Закупорите все внешние края, чтобы предотвратить утечку воздуха. Передняя поверхность рамы — это поверхность, на которой будут установлены панели остекления, поэтому убедитесь, что она гладкая.
Установите изоляцию из полиизоцианурата в каждый отсек коллектора. Прибейте его к обшивке крупными гвоздями. Не используйте внутри коллектора пенополистирольный утеплитель — он расплавится.
Просверлите полудюймовые дренажные отверстия в нижней панели каждого отсека коллектора, чтобы могла вытечь вся вода, которая может попасть внутрь.
Обрежьте концы труб коллектора абсорбера так, чтобы они соответствовали друг другу при установке в раму, затем поместите пластины абсорбера в выемки в раме. Мы спаяли коллекторы вместе с помощью обычных медных паяных муфт.
Подающая линия от насоса бака прикреплена к нижнему коллектору на нижнем конце. Возвратная линия подсоединяется к верхнему коллектору на верхнем конце.Остальные открытые концы каждого коллектора закрыты крышками. Проверить коллектор на герметичность.
Мы включили вентиляционные отверстия в каждый отсек коллектора, чтобы снизить вероятность перегрева коллектора, когда через него не течет вода. Вентиляционные отверстия состоят из высоких и низких отверстий в задней стенке каждого отсека коллектора. Воздух из навеса попадает в нижнее отверстие, проходит через коллектор и выходит из верхнего отверстия. Этот поток воздуха обеспечивает охлаждение коллектора. В верхних отверстиях есть дверцы для контроля воздушного потока. (Аналогичную концепцию дизайна см. В выпуске за декабрь 2006 г. / январь 2007 г. — «Построение простого солнечного обогревателя». — МАТЬ.)
Установите горизонтальные опоры остекления в вырезанные ранее пазы. Они расположены сразу за панелями остекления, чтобы поддерживать их и предотвращать коробление. Мы использовали электрические металлические трубы (EMT) для опор.
Установить панели остекления. Мы использовали двухслойные остекленные панели из поликарбоната размером 4 на 12 футов и закрепили их вертикальными полосами размером 1 на 2 дюйма, прикрученными к раме коллектора.Эти планки для крышек вырваны из композитных досок настила, которые, вероятно, прослужат дольше, чем обычные деревянные планки. Мы использовали винты из нержавеющей стали, чтобы предотвратить появление пятен ржавчины. Между панелями остекления и рамой коллектора не использовались герметик или лента для остекления — они работали нормально, без протечек — и это значительно упрощает снятие панелей остекления.
Резервуар для хранения
Резервуар достаточно большой, чтобы вмещать собранного солнечного света примерно за один солнечный день. В солнечный день резервуар может хранить достаточно энергии, чтобы обогревать дом в течение ночи и часть следующего дня, если будет облачно.Общее практическое правило — на квадратный фут коллектора должно приходиться от 1,5 до 2 галлонов воды.
Ватерлиния резервуара должна быть на несколько дюймов ниже нижнего коллектора коллекторов, чтобы коллекторы могли полностью стекать обратно в резервуар. В нашем случае резервуар высотой 3 фута погружен в землю примерно на 2 фута, так что коллекторы могут быть установлены чуть выше фута над нижней частью южной стены.
Мы решили построить резервуар с фанерными стенками, облицованными резиновой мембраной (облицовка пруда) из этилен-пропилен-диенового мономера (EPDM).Дно и стенки резервуара изготовлены из внешней фанеры толщиной три четверти дюйма. Фанера поддерживается рамой 2 на 4 вокруг основания стен и второй рамой 2 на 4 вокруг верхней части стен. В центре длинных стен используется один вертикальный элемент жесткости 2 на 4. Вертикальные скосы размером 2 на 3 используются в каждом углу резервуара, чтобы связать между собой торцевые и боковые стенки. Металлическая стяжка проходит через верхнюю часть резервуара посередине длинных стенок и связывает верхнюю часть длинных стенок вместе.Эта натяжная стяжка необходима для предотвращения разрушения длинных стенок резервуара из-за внешнего давления воды.
Конструкция резервуара важна; он будет вмещать около 4000 фунтов воды! Все стыки следует тщательно проклеить и скрутить. Резервуар должен стоять на ровной и твердой поверхности. Мы поместили резервуар на примерно 3 дюйма промытого гравия, который был выровнен и утрамбован.
Когда фанерная оболочка резервуара будет завершена, вырежьте кусок материала для облицовки водоема из EPDM, достаточно большой, чтобы покрыть весь резервуар без швов.Положите лайнер на верхнюю часть резервуара и осторожно втяните его в резервуар. После того, как лайнер коснется дна резервуара, снимите обувь и приступайте к работе изнутри резервуара. Продолжайте вбивать лайнер в резервуар, пока он не упрется в стенки. Сложите весь лишний материал в каждом углу в одну аккуратную складку. Затем прикрепите лайнер к верхней раме силиконовым герметиком, удерживаемым на месте несколькими скобами, и обрежьте излишки.
Крышка бака сделана из двух слоев жесткого пенопласта толщиной 2 дюйма, приклеенных к жесткому картону.Дно покрыто слоем EPDM. Крышка должна быть плотно прижата к резервуару, чтобы водяной пар не выходил — мы использовали стяжные винты.
Обязательно устанавливайте насос и контроллер в местах, защищенных от низких температур. Мы сделали это, разместив оба в отсеке рядом с резервуаром для хранения, при этом большая часть изоляции огибает его снаружи, поэтому отсек остается теплым за счет тепла от резервуара.
Большинство труб, входящих в резервуар, проходят через верхний край, а затем опускаются в резервуар.Это исключает проникновение футеровки из EPDM и снижает вероятность утечек. Исключением является впускной патрубок насоса, который проходит сквозь стенку резервуара. Это необходимо, потому что насос должен быть установлен ниже ватерлинии резервуара, чтобы сохранить его заливку. Для соединения через облицовку резервуара используйте качественную переборку.
Желоб для теплопередачи
Траншея для перекачивающих труб должна выходить ниже линии замерзания, поэтому изоляция трубы очень важна.Для нашей трубы длиной 120 футов около 3 процентов тепловой энергии воды теряется на пути туда и обратно. Для линий подачи и возврата мы использовали трубу из хлорированного поливинилхлорида (ХПВХ) диаметром три четверти дюйма. Труба PEX, вероятно, также подойдет.
Мы сделали изоляцию для труб, разрезав полосы шириной 8 дюймов из изоляционной плиты из экструдированного полистирола (розового цвета) толщиной 2 дюйма. На каждой полосе вырезаются две канавки диаметром три четверти дюйма, чтобы в них можно было вставлять трубы. Одна 8-дюймовая полоса проходит под трубами.Сверху на трубы укладывается еще одна полоска. Полосы склеены пенополиуретановым утеплителем из баллончика. Полоски можно утяжелить или связать, пока пена не затвердеет.
Распределение солнечного тепла
Мы решили модернизировать наши полы, чтобы включить в них водяное излучающее тепло. Солнечное отопление и лучистые полы составляют эффективное сочетание, к тому же нам не нравились наши старые полы. Мы сделали это, удалив существующий чистовой пол и установив проставки из фанеры толщиной три четверти дюйма с прорезями между распорками для труб из PEX.Алюминиевые пластины теплоотвода использовались для повышения эффективности и устранения горячих точек непосредственно над PEX-Aluminium-PEX. Это тип трубок PEX, в которых между двумя слоями PEX помещен слой алюминия. Преимущество заключается в том, что при нагревании он расширяется намного меньше, чем стандартный PEX, поэтому шумы от пола менее вероятны. Его также проще установить, поскольку он сохраняет форму при изгибе. После установки PEX мы покрыли полы ламинатом.
В качестве приблизительного ориентира, трех петель примерно по 250 футов каждая (всего 750 футов) было достаточно для распределения тепла от солнечных коллекторов площадью 240 квадратных футов.
Все контуры теплого пола начинаются и заканчиваются в одной точке. Один конец каждой петли подсоединен к подающему коллектору; другой конец — к обратному коллектору. Вода из резервуара для хранения закачивается в подающий коллектор, затем выходит через петли пола и обратно в обратный коллектор, где по трубе она возвращается в резервуар для хранения. Если вода из резервуара для хранения слишком горячая, чтобы идти прямо на пол, смесительный клапан, установленный в линии подачи, смешивает воду, возвращающуюся из контуров пола, с водой подачи, чтобы снизить температуру до уровня, безопасного для пола.Мы использовали коммерческий набор коллекторов подачи и возврата, который включал в себя всю арматуру, вентиляционные отверстия, клапаны и датчики температуры.
Автоматика
Элементы управления системой просты и обеспечивают эффективное управление системой. Стандартный дифференциальный контроллер Goldline используется для управления насосом, который перекачивает воду в коллекторы. Он определяет, когда коллектор горячее, чем вода в баке, и включает насос.
В первый месяц мы только что отметили, когда температура в баке была выше 90 градусов, и вручную подключили насос для циркуляции горячей воды по полам.Когда бак опустился ниже 90 градусов, мы отключили насос. Это на удивление эффективно и дает хорошее представление о том, как работает система.
С тех пор я установил два электронных термостата. Первый включается, когда температура в баке выше 90 градусов, а второй включается, когда температура в помещении опускается ниже 70 градусов. Эти два термостата подключены последовательно, так что насос включается только тогда, когда в резервуаре жарко, а в доме холодно. А поскольку оба термостата работают от 120 вольт переменного тока, нет необходимости в низковольтной проводке управления или реле.
Система управления настроена на использование тепла, как только резервуар-накопитель нагревается достаточно для подачи полезного тепла. Использование тепла, как только резервуар нагревается до 90 градусов, вместо того, чтобы ждать, пока резервуар нагреется, повышает эффективность коллекторов, а также снижает потери во всей системе. Например, в день с температурой 35 градусов и полным солнцем коллекторы будут работать с КПД примерно 59 процентов, если температура воды в резервуаре составляет 90 градусов, по сравнению с эффективностью 42 процента, если температура резервуара составляет 150 градусов.(Щелкните здесь, чтобы просмотреть схему управления солнечным навесом в формате PDF.)
Рабочие характеристики
Вот данные о производительности за два дня выборки с прошлой зимы.
, 12 января 2007 г .: очень холодный солнечный день. В 10 часов утра, когда коллектор начал собирать тепло, температура на улице была 20 градусов ниже нуля! Коллектор прогревал воду в накопительном баке с утренней низкой температуры 85 градусов до 125 градусов днем. Эта тепловая энергия, хранящаяся в воде, эквивалентна 2 галлонам пропана, сжигаемым в печи с типичным (85%) КПД.
, 27 января 2007 г .: Типичный солнечный зимний день с максимумом 30 градусов. Танк прогрелся с утреннего минимума в 85 градусов до дневного максимума в 132 градуса. Это эквивалент энергии 2 1/2 галлона пропана, сжигаемого в обычной печи.
Стоимость и отдача от солнечной энергии
Стоимость компонентов солнечной системы составила около 4200 долларов. Это включает налоговые льготы Монтаны и скидку на сайдинг, который потребовался бы для сарая, если бы сборщики не покрыли южную стену.По моим оценкам, эта система сократит потребление пропана примерно на 340 галлонов в год, что в настоящее время стоит около 740 долларов в нашем районе. Простой срок окупаемости составляет около 5 1/2 лет (по цене на пропан 2007 г.). Вы можете найти PDF-файл с полным анализом затрат здесь.
Другие возможности использования солнечной энергии
Солнечный нагрев воды для бытовых нужд может быть включен в проект. За счет предварительного нагрева воды, когда полная мощность коллектора не требуется для обогрева помещения, система принесет большую прибыль.
Вы можете использовать часть тепла коллектора для обогрева вашего нового здания коллектора. Вы можете использовать схему вентиляции, описанную выше, для обеспечения обогрева. Используя часть мощности коллектора для отопления нового здания, в дом собирается несколько меньше тепла. Но коллектор будет работать более эффективно, если воздух будет проходить через вентиляционную систему. Если вы решите сделать это, убедитесь, что новое здание хорошо утеплено и герметично.
Ресурсы солнечного отопления
Веб-сайт Гэри Рейсы
Исследование участка солнечной энергии (для проверки затенения)
Пластины абсорбера коллектора
Дифференциальный контроллер Goldline GL30
Электронные термостаты
Johnson Controls A419
(доступны из разных источников)
Двухслойное остекление из поликарбоната
(также можно приобрести в других магазинах теплицы)
Коллекторный насос и циркуляционный насос
Taco Hydronic Systems
Grundfos
Извлеченные уроки: вы можете построить свою солнечную систему еще лучше!
Хотя проект оказался успешным, и мы вполне довольны его работой, всегда есть возможности для улучшения.Вот некоторые вещи, которые мы бы сделали иначе:
Используйте вертикальные панели коллектора (а не наклоненные под углом 70 градусов). Это должно:
• Собирать примерно такое же количество энергии.
• Меньше вероятность перегрева летом.
• Собирайте меньше снега во время метели.
• Легче построить и легче полностью интегрировать коллектор в стену.
• Включите небольшой выступ с желобом над коллекторами. Это затеняет верх коллекторов летом, а желоб предотвращает попадание талого снега на остекление коллектора.
• Сделайте рамы коллектора размером 2 на 6 вместо 2 на 4, что даст больше места для изоляции за пластинами поглотителя и немного больше места между остеклением и пластинами поглотителя.
• Полностью интегрируйте коллектор в стену сарая, чтобы каркас коллектора был таким же, как и каркас стены. Это можно сделать с помощью шпилек 2 на 6 на расстоянии 4 фута — возможно, с более тяжелыми верхним и нижним порогами — в зависимости от размера сарая. На внутреннюю поверхность стоек можно наносить комбинированную обшивку и заднюю часть коллектора.Это позволит сэкономить дополнительные деньги, материалы и труд.
• Включите слой полиизоциануратной изоляции внутри фанерных стенок резервуара для хранения. Это лучшее место для установки теплоизоляции, так как здесь нет ни каркаса резервуара, ни теплоизоляции, ни теплового моста. Танк можно было сделать немного выше, чтобы компенсировать потерянный объем.
• Сократите потери при передаче тепла в дом, построив навес для солнечных батарей ближе к дому и / или еще лучше изолировав подземные трубы.
• Соедините коллекторы вместе с помощью штуцеров или высокотемпературного силиконового шланга вместо паяных муфт.
Гэри Рейса увлечен солнечным отоплением. Он борется со Стариком Зимой с помощью солнечного тепла с тех пор, как переехал в Монтану. Если у вас есть комментарии или вопросы по этому проекту, оставьте их в разделе комментариев ниже или напишите автору по адресу [email protected].
Покажите свою солнечную батарею
Мы всегда ищем фотографии привлекательных домов на солнечных батареях, чтобы их можно было профилировать или разместить на обложке Mother Earth News .Если у вас есть фотографии, которыми вы хотите поделиться с нами, разместите их в Интернете на сайте MotherEarthNews.com.
Первоначально опубликовано: декабрь 2007 г. / январь 2008 г.
Руководства по установке | Stiebel Eltron USA
.pdf, размер файла: 8,2 МБ
.pdf, размер файла: 8,2 МБ
.pdf, размер файла: 14,21 МБ
.pdf, размер файла: 13.85 МБ
.pdf, размер файла: 14,21 МБ
.pdf, размер файла: 13,85 МБ
.pdf, размер файла: 11,85 МБ
.pdf, размер файла: 7,2 МБ
.pdf, размер файла: 2,72 МБ
.pdf, размер файла: 8,04 МБ
.pdf, размер файла: 2,61 МБ
.pdf, размер файла: 216,82 КБ
.pdf, размер файла: 6,26 МБ
.pdf, размер файла: 6,87 МБ
.pdf, размер файла: 1.79 МБ
.pdf, размер файла: 18,76 МБ
.pdf, размер файла: 2,61 МБ
.pdf, размер файла: 2,61 МБ
.pdf, размер файла: 400,19 КБ
.pdf, размер файла: 3,16 МБ
.pdf, размер файла: 6.41 МБ
.pdf, размер файла: 6.41 МБ
.pdf, размер файла: 4,79 МБ
.pdf, размер файла: 2,51 МБ
.pdf, размер файла: 1,75 МБ
.pdf, размер файла: 3,52 МБ
.pdf, размер файла: 6,64 МБ
.pdf, размер файла: 1,3 МБ
.pdf, размер файла: 4,7 МБ
.pdf, размер файла: 5,4 МБ
.pdf, размер файла: 5,4 МБ
.pdf, размер файла: 5,4 МБ
.pdf, размер файла: 3,57 МБ
.pdf, размер файла: 2,97 МБ
.pdf, размер файла: 5,45 МБ
.pdf, размер файла: 4.34 МБ
.pdf, размер файла: 5,5 МБ
.pdf, размер файла: 2,22 МБ
.pdf, размер файла: 2,08 МБ
.pdf, размер файла: 1008,74 КБ
.pdf, размер файла: 1,37 МБ
Античный вентилятор emerson
антикварный вентилятор emerson 71 € 3617. Отправить другу по электронной почте. (Новый Берлин) <. Подробнее здесь! Загрузите каталог потолочных вентиляторов Kathy Ireland HOME 2021 года. Потолочные вентиляторы Carrera Grande Eco 54 (DC EcoMotor) модели CF788AP-G54NC из античного олова.Редкий антикварный электровентилятор Emerson 27666 с шестью 6 латунными лопастями NICE. 45 долларов. Потолочные вентиляторы, сравните бренды Casablanca, Hunter, Emerson и всех остальных. В настоящее время я ремонтирую Emerson 29646. Вы найдете новые или подержанные изделия в коллекционных электрических вентиляторах Emerson на eBay. Комплект античных латунных светильников Emerson (LK141AB) Emerson Grande 12. Оконный вентилятор 16 дюймов SB / SC, модель 74648-SC 1950 Майк Смит 10 дюймов SB / SC младшая модель 2650H 1952 Джеффри Данауэй 12 дюймов SB / SC младшая модель 2660K 1952 Кеннет Нельсон Настольные вентиляторы .×. 82. 5-дюймовый светодиодный потолочный вентилятор Emerson LK46ORB Seaside из бронзы, натертой маслом. фанаты Rex-Ray Hunter Fresh'nd Aire & Bersted Mfg. "Afca форумы ассоциация коллекционеров антикварных вентиляторов вопрос о проводке антикварных вентиляторов emerson до 1950 года. Downrod позволяет установить ваш вентилятор ближе к потолку. Имеет 3 скорости с разницей в 3 скорости. Винтажные адаптеры для ламп доступны в отделках из матовой стали, венецианской бронзы и масляной бронзы.W 14 дюймов. Недавно я задался вопросом, стоит ли мне смазать его в какой-то момент; это качающийся вентилятор, поэтому механизм, вероятно, нуждается в смазке. Фанаты. АУКЦИОН АНТИКВАРА / НЕДВИЖИМОСТИ ~ НОВЫЙ АУКЦИОННЫЙ ДОМ Сб, 12 сентября 2015 г., 14:00 Премиум покупателя 13%. Я предпочитаю вентиляторы с латунными лопастями. Немного шумно, когда я опираюсь на вершину, становится более тихо. Это могут быть вентиляторы в викторианском стиле с декоративными элементами или вентиляторы, которые восходят к той эпохе, когда потолочные вентиляторы впервые вошли в моду. Гарантия. Вентиляторы Emerson имеют круглую форму с.Вентиляторы с латунными лопастями и клетками прекрасны, но я думаю, что лучшие характеристики относятся к раннему послевоенному Emersons, примерно к 1950 году. Вентиляторы Emerson являются одними из наиболее широко собираемых и многими считаются лучшими вентиляторами из когда-либо созданных. Винтажный антикварный винт с заплечиком корпуса качающегося вентилятора Emerson для вентиляторов 9 "10". Послушайте, у нас есть 80 антикварных и винтажных вентиляторов на продажу, антикварных и винтажных вентиляторов. 5 мая 2021 года - Продается на 1stDibs - Большой винтажный вентилятор с бирюзовыми лопастями и медальонами производителя спереди и сзади с надписью «Emerson Electric Fan St.Вентилятор прочно построен из металлических деталей и произведен в США. 56 Античный вентилятор Emerson - Продажа Объявления электрический вентилятор старинный, старинный старинный вентилятор, старинный вентилятор коробки, старинный вентилятор из латуни, старинные настольные вентиляторы. Хотя название будет меняться, мы хотим заверить наших клиентов в том, что продукт и наши основные ценности останутся прежними. 00 Ремонт / реставрация старинных электрических вентиляторов: Калифорния, Коста-Меса, «Электротек Сервис», Телефон: 949-295-0815 электронная почта; kotzakov @ yahoo. Оригинальный винтажный вентилятор на пьедестале для напольного размещения.Профессиональная и полная реставрация этого 1911, 12-дюймового почечного вентилятора GE с 6 латунными лопастями. Это очень тяжелый вентилятор. Руководство к потолочному вентилятору Emerson 42 ″ Monterey II. Восстановленные антикварные / винтажные заглушки из бакелита; опубликовано: 2021-07-27 03:26. Вы также можете выбрать отделку из красного дерева или клена, чтобы дополнить свой винтажный интерьер. Один из вентиляторов, показанный на этом, - это вариант цвета слоновой кости вентиляторов серии 77, 12-дюймовые и 16-дюймовые настольные вентиляторы из слоновой кости имеют суффикс-код. "АО. 3 наблюдателя. Ценность антикварных вентиляторов Emerson - тема, которая может показаться сложной для начинающих коллекционеров, особенно с учетом того, что обширный каталог настольных и потолочных вентиляторов компании восходит к концу 19 века.Сделайте шаг назад во времени и добавьте стиля своей собственности с нашей коллекцией высококачественных антикварных вееров. Они начали производить настольные вентиляторы в 1891 году, а в 1897 году выпустили на рынок свой первый потолочный вентилятор. Потолочные вентиляторы Emerson Sears производства Emerson. В двигателе с постоянным разделением фаз (конденсатор или индуктор) вторая обмотка является ВСПОМОГАТЕЛЬНОЙ обмоткой и имеет более высокое сопротивление постоянному току, чем ОСНОВНАЯ обмотка. ВИНТАЖНАЯ АНТИЧНАЯ ОРИГИНАЛЬНАЯ табличка с идентификационным номером электродвигателя вентилятора Emerson, тип 35661 - 44 доллара США. QR-код Ссылка на это сообщение.5 Двухлопастный потолочный вентилятор Emerson CF28 около 1899 г. Античный рабочий настольный вентилятор. · Разобрать вентилятор. · Очистить и покрасить вентилятор. На большинство товаров распространяется ограниченная гарантия производителя. >. Руководство по эксплуатации потолочного вентилятора Emerson 4th Avenue. Вы не можете просто подключить его случайным образом и exp. В нем использовалось ребристое основание более раннего стиля до того, как нижняя губа стала ребристой, и имелся своего рода стержень подсвечника, поднимающийся к цапфе, до того как Emerson применила в основании адаптируемый шар для настенного монтажа. • 2 предложения. Описание.(* партнерская ссылка). Они не обязательно должны быть такими новыми, как мои фото. Осциллирующий вентилятор Robbins & Myers в стиле ар-деко 1930-х годов. H 19-дюймовые планы защиты Walmart покрывают полную стоимость ремонта или замены. Это замечательные маленькие трехскоростные вентиляторы. Написание V-Mail. Ваше имя: *. Урожай 1930-х годов в стиле ар-деко Emerson Silver Swan Pedestal Floor 10 Fan. Этот веер в отличной форме! Остывает как надо. Вентилятор оснащен металлической клеткой и лопастями, а центральная деталь имеет надпись «Emerson Electric St Louis MO» и изображает пирамиду.на лезвиях нет вмятин или перегибов, но есть небольшие царапины, а задняя часть лезвия все еще покрыта черной краской. Подумайте также о финише. Высота 18 дюймов, ширина 13 дюймов, глубина 9 дюймов. Потолочный вентилятор с нижним штоком Emerson CFDR2AB, длина 24 дюйма, потолочные вентиляторы 2021 г. Модель 77646 SL, 3 скорости, хорошее состояние — тяжелая — работает отлично, 3 скорости. немного грязи, которую я изо всех сил старался очистить. Наклоняется вверх и вниз с помощью винта с накатанной головкой.1904 Emerson 1610 (вид 2) Вот крупный план некоторых деталей работы на виде спереди / сбоку.Его размер составляет примерно 14. Список из более чем 800 производителей вентиляторов * Термины и определения вентиляторов (Стив Каннингем) Deskfan I. НЕ связывайтесь со мной с незапрошенными услугами или предложениями; post id: 7341421114. Винтажные трехскоростные 16-дюймовые лезвия Emerson Electric. Винтажные потолочные вентиляторы. От классических до современных, от винтажных до промышленных — наша новая коллекция потолочных вентиляторов была разработана для воплощения передовых тенденций в движении. В комплект входит набор из пяти ручных Резные лопасти потолочного вентилятора с инкрустацией из ротанга, образующие диаметр 58 дюймов.Этот винтажный вентилятор Emerson Electric Co. 1940 на пьедестале с циркуляцией воздуха 24 дюйма для РЕМОНТНОГО аукциона Дата начала: 17.03.17 14:14 ET Дата окончания аукциона: 22.03.17 19:17 ET Идентификатор актива: 5897 Количество Предложения: 4. Emerson Type 19644 8 Античный вентилятор, латунная клетка и лезвие, модель 1914-15 гг. Электропроводка в хорошем состоянии. Винтажный электрический черный emerson колеблется. Они могут выглядеть старыми и изношенными. Контакт: Приведено в действие: Отличный 85-летний вентилятор Это РАБОТАЕТ! Красивый винтажный вентилятор Emerson из линейки Emerson 2XXX, который немного недооценен.Настольный вентилятор BIFL: античный Emerson 1934 года — рождественский подарок от моей свекрови. Дом болельщиков лишился права аренды и больше не имеет кирпичного дома. 50-дюймовый потолочный вентилятор серии Pro из античной латуни оснащен пятью двусторонними лопастями из дуба и ореха среднего размера и встроенным светильником из матового стекла Opal Matte. Более 10 лет мы являемся одним из крупнейших розничных продавцов запчастей в Касабланке в Соединенных Штатах, а также поставляем запасные части для всех основных поклонников бренда. Луи 1916 года, модель № 19644, 8 латунных лопастей настольного вентилятора и латунная клетка.Винтажные вентиляторы Emerson, FN100VS Винтажная стальная отделка для помещений Emerson Emerson, CFDR25VS Emerson Vintage Steel Fan Downrod в 2, CFDR5VS Emerson Vintage Steel Fan Downrod 60 дюймов Винтажный вентилятор Emerson 1929 года. 5. 50 дюймов. (укажите цвет) Переезд и установка заняли почти год, но 23 июля 2009 г. он открылся. Emerson не выпускала колеблющиеся вентиляторы, антикварные электрические вентиляторы, Emerson Jr, рабочие условия IW. Тяжелая чугунная основа и двигатель, красивые золотые лопасти. На съемочной площадке он запатентовал свое новое «зубчатое лезвие Паркера».История ставок на марку Vintage ca. Светодиодный потолочный вентилятор Emerson с диагональю 52 дюйма Ashland — это простое решение «все в коробке» для современного дизайнера и требовательного к деньгам пользователя. Дэн начал коллекционировать антикварные электровентиляторы в начале 1990-х годов. Проверьте общее состояние вентилятора. Отличный современный вид середины века! Если вы ищете антикварный веер или винтажный веер, этот для вас. Винтажный 16-дюймовый рабочий вентилятор Emerson за 95 долларов или лучшее предложение. Забрать из южного города в центре города НЕ связывайтесь со мной с нежелательными услугами или предложениями с идентификатором сообщения: 7357536343 У меня есть настольный вентилятор Emerson винтажного образца середины 1940-х годов, который я довольно интенсивно использовал в течение последних нескольких месяцев .Инкрустация из ротанга Emerson Electric Mfg Co., лопасти потолочного вентилятора из массива дерева с отделкой под орех Vintage специально разработаны для использования с потолочными вентиляторами серии Blade Select. Двигатель Emerson K55XL — один из самых эффективных двигателей для потолочных вентиляторов в отрасли. Присоединяйтесь, чтобы купить. Антикварные веера Теда. Это можно было бы очистить, но в целом идеальный предмет для восстановления. Коллекционирование старинных электрических вентиляторов — интересное и сложное хобби, особенно для вентиляторов, сделанных в первые годы после его изобретения, c.Магазин новых вентиляторов Emerson Electric Fan 9450-F 1950s Antique Vintage на запчасти или ремонт — $ 20 (concord / приятный холм / martinez) <изображение 1 из 8> другие объявления этого пользователя ВЕНТИЛЯТОР — VINTAGE EMERSON-AK ELECTRIC. Вы можете использовать поле поиска справа, чтобы быстро найти интересующего вас поклонника. ПРОДАЖА! Один очень красивый, полностью отреставрированный 10-дюймовый осциллирующий вентилятор Emerson Electric типа 2250B. com и прокрутите вниз до места чуть ниже группового фото и чуть выше, где вы видите вращающиеся анимированные шестеренки.Вентиляторы Emerson долговечны и имеют строгие гарантии, от 10 лет до пожизненной, в зависимости от продукта. Комплект из 50 светодиодных светильников для чаши с абажуром из янтарного тумана — античная латунь (LK90AB) Написать другу. Руководства Emerson. Основными производителями стильных электрических вентиляторов были General Electric, Emerson, Westinghouse и Robbins & Myers. Текущая линейка потолочных вентиляторов Emerson будет переименована в kathy ireland ® HOME компанией LUMINANCE BRANDS ™. jimsrestorations. Паркер стал президентом Emerson Electric and Manufacturing Company в 1892 году.3 предложения. Посмотрите этот товар и найдите аналогичный на продажу на 1stDibs — Фантастический большой вентилятор с осциллятором от Emerson, недавно отремонтированный и отполированный латунью, хорошее первоначальное рабочее состояние, прочное железное тяжелое основание примерно 1940-х годов. 1904 г. Emerson 1610 (вид 4), вид сбоку. Винтажный вентилятор Emerson 16 ”, рабочее состояние! НЕ связывайтесь со мной с нежелательными услугами или предложениями; идентификатор сообщения: 7356880539. Играем дальше. Винтажный вентилятор Emerson Electric 1950-х годов Сент-Луис Мо. С течением времени они добавили в свою линейку и другие продукты, в том числе настольные и потолочные вентиляторы.размещено: 2021-06-24 12:26. Осден может идентифицировать вентилятор Emerson первого поколения 1934 года по цвету его лопастей и форме ограждений. Я заинтересован в покупке антикварных вентиляторов Emerson. В двигателе используется центробежный пусковой выключатель, а у вентилятора их два. 26 сен 2017. Войти Emerson CF717APAshland 52-дюймовый антикварный оловянный вентилятор с угольными / деревянными серыми лопастями для внутреннего потолочного вентилятора. С помощью адаптера Vintage Bulb в одно мгновение превратите любого слесаря Kathy Ireland Home в индивидуальный промышленный вид. Компания Emerson сделала многие из этих вентиляторов в своих 12-дюймовых и 16-дюймовых моделях, но 10-дюймовые модели, подобные этой, не производились в большом количестве, и их становится все труднее найти.Включая литой бронзовый корпус генератора и ручку переключения. НЕ связывайтесь со мной с нежелательными услугами или предложениями; идентификатор сообщения: 7367287811. Бесплатная доставка от $ 40. Красиво и тихо. «Старинный электрический вентилятор Emerson». Эти 25 дюймов 00. 79500 долларов. Работает на трех скоростях и правильно колеблется. Размеры продукта в собранном виде (Д x Ш x В) 5. Оригинальный рычаг осциллятора Emerson 24646, 27646. или 60 дюймов 89. Найдите дилеров, запчастей и центры ремонта по городу или марке. 50 x 3. В 1922 году они представили Emerson Jr.Меня интересуют оригинальные и не реставрированные настольные вентиляторы, сделанные до 1916 года. Узнайте больше о вентиляторах emerson, vintage, emerson. Как и в случае с любыми другими предметами коллекционирования, стоимость антикварных вентиляторов Emerson, выставленных на продажу, зависит от условий: поскольку состояние монетного двора указывает на вентилятор, который никогда не вынимался из оригинальной коробки, превосходный оказывается более применимым термином для обозначения винтажного электрического вентилятора Emerson, который никогда не использовался. использовал. Это стационарный (стационарный) настольный вентилятор с двигателем, установленным на наклонной цапфе.В эту цену включено следующее: базовая разборка основных компонентов, электрический анализ с помощью измерителя Fluke VOM, изменение проводки головного устройства, базового блока и катушки скорости с воспроизведением антикварной проводки, соответствующей требованиям UL, включая вилку нового образца. Также убедитесь, прежде чем начинать работу над чем-либо, что связано с электричеством. Посмотреть продукт. 29 долларов. Предметы, которые гармонируют с вашим пространством и декором, привносят комфорт и красоту в любую комнату вашего дома. Также есть нижняя пластина, но не показано на фотографиях. Вентилятор был найден на распродаже недвижимости и находится в отличном состоянии.Вероятно, это из 1950-х или начала 1960-х годов, в современном стиле середины века (короткой и цилиндрической). Б / у. На этом будет работать еще 100… подробнее Полностью восстановленный 9-дюймовый электрический вентилятор Emerson 1923 года. изображение 1 из 4. Поклонники винтажного и ретро-стиля сейчас это круто. В начале-середине 1930-х годов фанаты испытали влияние стиля ар-деко, и его начали производить в другом. Этот универсальный комплект для восстановления винтажного вентилятора включает в себя следующее: Один 8-футовый кусок 18-го калибра, 2-проводник, покрытый тканью витой провод по вашему выбору.Потолочный вентилятор в современном стиле с четкими углами и гладкой отделкой идеально сочетается с современной планировкой. Войти . Смотрите фотографии уникальных и изготовленных по индивидуальному заказу вентиляторов. Внутри коллекционера Стефана Осдена выставлены антикварные вентиляторы с латунными лопастями. Настольный вентилятор Emerson 1903 года: вентилятор Handybreeze 1950-х годов. 89 долларов. 1904 Emerson 1610 (вид 3) Взгляд сверху на двигатель вентилятора. Шнур короткий, всего около 18 дюймов, поэтому вы можете захотеть его перемотать. ЭЛЕКТРОПРОВОДНЫЕ СХЕМЫ ВЕНТИЛЯТОРА EMERSON. Античный вентилятор с латунным лезвием и клеткой Emerson Model 19644.850 долларов. … 22 июня 2018 г. — Изучите доску Emerson Ceiling Fans «Vintage Emerson Fans», за которой следят 233 человека на Pinterest. Современные потолочные вентиляторы Emerson — эти вентиляторы имеют ультрасовременные силуэты и отделку, которые создают сильный элемент дизайна. Шнур оборван. У меня есть руководство для фанатов Витта, и я не могу его идентифицировать. Старинный 12-дюймовый электрический вентилятор Emerson — Модель № Старинным вентилятором считается любой вентилятор старше 25 лет, не имеющий «не очень охлаждающих» пластиковых лопастей.12, 1899. Вернитесь на главную страницу www. Включает ручной пульт с 3 настройками скорости вращения вентилятора и управлением освещением. Herbert L. Fanelli’s — вторая старейшая таверна в Нью-Йорке, построенная в 1847 году. D 9 дюймов. Мы благодарны за работу вместе с командой kathy ireland ® Worldwide, стремясь установить отраслевой стандарт в области комфорта воздуха. Мне, например, всегда было трудно вспомнить даты выпуска разных моделей. Я использовал масло 3 в одном в течение многих лет в обоих из них, и они работают очень тихо из-за того количества воздуха, которое они перемещают.Белый льняной светодиодный потолочный вентилятор Emerson LK83AP из античного олова. Какие винтажные модели Emerson вы можете выбрать? Некоторые антикварные модели Emerson, выставленные на продажу, включают: настольный вентилятор в стиле ар-деко с 9-дюймовыми лопастями и 12-дюймовым кожухом; Раскатка. дата обновления: 2021-08-17. Галерея восстановления вентилятора Вот очень краткая визуальная подборка моих работ, показывающая фотографии предварительно отремонтированных вентиляторов, снятые изображения и даже несколько восстановленных античных вентиляторов. Вот список текущих руководств к потолочным вентиляторам Emerson. com и получите бесплатную доставку для заказов на сумму более 40 долларов США.Отделка из вторичного дерева на корпусе двигателя и кожухе вентилятора с белыми плафонами из травленого стекла и лопастями из каштана может добавить романтического ощущения. дата обновления: 2021-07-12 23:49. Фанаты за это время были. Этот потолочный вентилятор из коллекции Designer от Emerson украсит ваш дом идеальным сочетанием формы и функциональности. На продажу выставлен винтажный вентилятор Emerson. Добавление плана защиты Walmart добавляет дополнительную защиту с момента покупки. Компания Emerson гарантирует, что после смазки вентилятора излишки масла никогда не вытечь из подшипника на вращающиеся лопасти и не залить масло в помещении.Начните просматривать eBay в поисках фанатов винтажного Emerson. (сан карлос) <. (16 долларов. Винтажный электровентилятор модели № 29648 производства Emerson mfg co в Нью-Йорке. Латунное лезвие emerson 1930-х годов, модель 28646, работает хорошо, все 3 скорости, отсутствует одна спица внизу клетки, шнур в хорошем состоянии девять один 8 809 9670 ANTIQUE EMERSON BRASS BLADE FAN - антиквариат - от владельца - предметы коллекционирования. HudsonsCustomMachining. Винтажные электрические вентиляторы Emerson остались предметом коллекционирования, но иногда нуждаются в реставрации, чтобы работать безопасно и быть эстетично.77 матчей. Антикварная латунь или полированная сталь дужки и плафоны добавляют тепла и тепла. Справка (Дэйв Фридлунд) * Данные по производству электрических вентиляторов Emerson (Чак Брандт) Страницы 1-10 * Страницы 11-20 * Страницы 21-30 * Страницы 31-40 на нашем следующем ежегодном антикварном фан-шоу, которое состоится в апреле. Винтажный настольный вентилятор Emerson 8 №19644, удивительный, ранний век, отреставрированный антиквариат. Комплект античных латунных светильников Emerson (LK90AB) Emerson Ashton Low Profile 11. «В вентиляторе используются широкие, перекрывающиеся 25-градусные лопасти. Emerson представила свои вентиляторы серии 77 с перекрывающимися лопастями в середине 1930-х годов по лицензии GE, так как принадлежал патент на перекрывающиеся лезвия. пользователя GE.Доставка входит в комплект поставки антикварных деталей осциллирующих вентиляторов Emerson 73648 Continental US Antique - Стержень кольца рычага коробки передач. Этот красивый настольный вентилятор Emerson 29646 был профессионально отреставрирован Дэном О'Тулом из Red Oak Texas. 5x0. Кстати: я думаю, что 3 в одном - это SAE 20. провода идут. Вентилятор находится в отличном рабочем состоянии, плавно работает на всех трех скоростях с четкой разницей между каждой скоростью и выключается при выключении. Винтажный вентилятор Emerson 1929 года выпуска. 50 долларов. Продается на 1stDibs - Большой винтажный вентилятор с бирюзовыми лопастями и медальонами производителя спереди и сзади с надписью Emerson Electric Fan St.Контакт. На передней панели написано: «Поклонники Emerson Motors, построенные в Лас. 0:13 Коллекционирование старинных электрических вентиляторов - интересное и сложное хобби, особенно для вентиляторов, созданных в первые годы после его изобретения, c. О. 00 $ 129. Печатная реклама Emerson Electric Fans 1945 года выпуска эпохи Второй мировой войны. С начала 1900-х годов вентиляторы Emerson устанавливают стандарты дизайна, стиля и производства. Однако, если вы заинтересованы в продаже или покупке одной из этих стильных машин, важно знать, какие модели стоят.Эти исторические реликвии - истинное воплощение американской самоотверженности, изобретательности и гордости. Все детали вентилятора; Запчасти для настольных вентиляторов; Детали потолочного вентилятора; Вентиляторы на пьедестале / циркуляционном насосе; Другие части; Электрические предметы. На eBay можно найти отличные скидки на коллекционные электрические вентиляторы Emerson. В большинстве случаев это сэкономит вам как минимум 2 дюйма канадских долларов. Компания началась, когда судья Джон Уэсли Эмерсон и Александр и Чарльз основали компанию в Сент-Луисе. Закрывать. 5-дюймовый стержень. В 2009 году совершенно новые потолочные вентиляторы Emerson были изготовлены с фирменным двигателем Direct Current EcoMotor, который в три раза эффективнее, чем у них.Olde Good Things с гордостью предлагает широкий выбор функциональных антикварных и винтажных вентиляторов для вашего дома или проекта ремонта. ВИНТАЖНЫЙ ВЕНТИЛЯТОР EMERSON 14644 ВЕНТИЛЯТОР С ЛАТУННЫМ ЛЕЗВИЕМ 8-ДЮЙМОВЫЙ АНТИЧНЫЙ ВЕНТИЛЯТОР ВЕНТИЛЯТОР С БУЛОЧНЫМ ЛЕЗВИЕМ. Комментарии - Пожалуйста, прочтите. Он работает абсолютно плавно и тихо, с отличным движением воздуха. Однако перекрывающиеся лопасти Emerson имеют немного другую форму, чем у GE, а двигатель Emerson намного больше более тихие и надежные. Я работаю! Их просто больше не делают такими. Золотые лезвия Parker и черная отделка «Япония».ВЕНТИЛЯТОР EMERSON HASSOCK - МОДЕЛЬ 74646 АК - 3-СКОРОСТНОЙ ЭЛЕКТРИЧЕСКИЙ В ХОРОШЕМ РАБОТЕ. Добавьте завершающий штрих к своему антикварному или современному дизайну интерьера с помощью антикварных вентиляторов из нашего обширного ассортимента. Если механически и электрически исправны, или нет. Я не могу повернуть циферблат так, чтобы он не двигался, но я не очень старался, я боялся причинить больше вреда, чем пользы. 8-дюймовый винтажный электрический вентилятор Emerson Northwind модели 55a, 1929 г.Базовый ремонт - 75–150 долларов - Эта услуга включает в себя базовую диагностику работающего или неработающего вентилятора для обеспечения надлежащей функциональности и производительности. Купите Emerson CF4501AP Antique Pewter Crown. Выберите 52-дюймовый потолочный вентилятор с 5 лопастями и сохраните. Эта часть подразумевает, что вы уже перемонтировали его: «Провода были не в хорошем состоянии, и я начал процесс повторного подключения, но каким-то образом Я заблудился. Двухфазные двигатели вентиляторов - имеют две обмотки. Чистый, полностью обслуживаемый и готовый к использованию. Каждое лезвие 25 дюймов, а двигатель 12 дюймов.50 х 5. Лот 0047 Детали. Ваш друг получит от вас электронное письмо со ссылкой на наш сайт. Имеет нормальный износ для почти столетнего вентилятора. Полностью отреставрированный 9-дюймовый электровентилятор Emerson 1923 года выпуска. Но у них все еще есть коробки и коробки с этими новыми крышками вытяжных вентиляторов Emerson-Pryne, и они наконец выставили их на продажу на ebay. «У меня просто есть фанат Ivory 77648 AO с цифрой 28 на бирке. Собственная уникальная коллекция поклонников Тома теперь входит в музейную коллекцию в виде сотен антикварных рекламных вееров и других памятных вещей.Отлично подходит для коллекционера этой линии или для тех, кто хочет винтажный одноразовый вентилятор из эпохи хорошо сделанной техники. Первым в нашем обратном отсчете будет 50-дюймовый потолочный вентилятор Pro Series II с натертой маслом бронзовой текстурой и пятью легко чистящимися дубовыми лопастями с креплением из вишни. Вы найдете стальные балки и клетки с алюминиевым основанием, однако они исключительно хорошо сделаны. 402. 88 судовой эстимейт. Название по умолчанию - Продано. Не стесняйтесь обращаться ко мне, если у вас есть такой вентилятор в продаже или вы знаете, где я могу его найти.Винтажный напольный вентилятор Emerson Seabreeze ~ 10-дюймовый осциллятор. Выбор идеального винтажного вентилятора Emerson. Где найти схему оселляционного вентилятора Emerson 77648-AL, в частности, мне нужно знать, как снять лопасти вентилятора? У меня такой же или аналогичный опыт работы с Honeywell тридцать пять лет, но это антикварный вентилятор, поэтому мне нужно снять лезвие для доступа к двигателю. Этот вентилятор продан. Продан за 15 долларов. Еще 100 новых старых чехлов для вытяжных вентиляторов Emerson-Pryne от House of Поклонники - теперь на ebay.Наше лучшее предположение (основанное на лопастях и переключателе в форме тюльпана) состоит в том, что это вентилятор Emerson периода 1900–1905 годов. Позиции с 1 по 30 из 285. Мотор имеет новое масло и кожаный сальник ротора. Сборник электрических схем двигателя emerson. ПРОДАЕТСЯ! Табличка с идентификационным номером электродвигателя вентилятора Emerson Тип 35661OEM FACTORY ORIGINAL MOTOR 203578167783 Винтажный вентилятор Emerson 1929 года. Дэн с любовью восстановил этот вентилятор для конкурса реставраторов во время ярмарки вентиляторов 2017. Потолочный вентилятор миниатюрного размера идеально подходит для небольших помещений. уникальное дополнение к вашему дому, веранде или беседке.Старинные потолочные вентиляторы, производимые Emerson, пользуются большим спросом у коллекционеров винтажных вещей. Все стальные и исправные. Этот Deluxe Universal Vintage Fan Restoration Kit включает в себя следующее: Один 8-футовый кусок 18-го калибра, 2-проводник, покрытый тканью витой провод любого цвета. Luminance продолжает использовать те же производственные мощности для производства этих вентиляторов в соответствии с высокими стандартами и спецификациями, которые когда-то выполняла Emerson. См. Подробности ниже: ~ Информация об изготовлении; Emerson Electric Co.Сравните цены и сэкономьте деньги на таких брендах, как Emerson, Kichler и Fanimation в Bizrate. Ознакомьтесь со скидками на антикварные детали вентиляторов emerson. У нас также есть ссылки на производителей промышленных вентиляторов, дилеров и представителей заводов. . Новый войлок на основе. Даже самый любимый винтажный вентилятор может потребовать реставрации из-за окисления и других проблем. Загрузка истории ставок. Его сделал Emerson / Pryne (перейдите на эту страницу на сайте House of Fans) - известный производитель в свое время. Было бы идеально, если бы они действительно бегали.Emerson Emerson Electric MFG. изображение 1 из 3. Купите античный оловянный олово Emerson CF4501AP Direct. 0 фунтов. Antique Emerson 16 "Antique Oscillating Fan-Model 73648-Runs-3 Speeds-VG. У меня есть потолочный вентилятор Emerson Midway Eco 54" с подсветкой, модель № 29648. Вентилятор изображен с лопастями G54NC Natural Cherry. 6 из 5 звезд 439 102 $. Антикварные вентиляторы, созданные лучше, чем что-либо производимое сегодня, представляют собой ошеломляющую демонстрацию взыскательного коллекционера. Изделие «Редкий антикварный электровентилятор NICE Emerson 27666 с шестью латунными лопастями и шестью лопатками» поступит в продажу с понедельника, 23 августа 2021 года.размах лопастей. В комплекте с латунными лопастями, изготовленными из лопастей вентилятора Parker, которые подходят для вентилятора. 1885 г., когда. пространства, когда вы приближаете вентилятор к потолку. 35 102 доллара. Возможно ли, что это может быть… читать дальше Fan Man Repair ™ - это место номер один для Casablanca и других запасных частей для потолочных вентиляторов крупных производителей. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Это односкоростной без осциллятора. Настольные вентиляторы. Идентификация потолочного вентилятора в кафе Fanelli (Сохо, Нью-Йорк) (слева) Крупным планом двигатель и выключатель вентилятора Fanelli.23 декабря 2015 г. Emerson CFDR25 Vintage Fan Emerson Electric Antique Old Heavy Works Great USA Metal Large 77646. Комплект из 50 светодиодных светильников для чаши с оттенком белого тумана - античная латунь (LK141AB) Отправить другу по электронной почте. Масло 3 в одном работает хорошо. Цены варьируются от 150 долларов за GE «как есть» до 3500 долларов за полностью отреставрированную декоративную модель потолочного вентилятора Westinghouse с четырьмя лампами и вытравленными антикварными шторами. Светодиодные лампы A15 мощностью 5 Вт и матовое опаловое стекло. АНТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР Vintage Old Emerson Restored - 330 долларов. Заполните поля ниже, чтобы отправить другу ссылку на этот продукт.Луи. 6 наблюдателей 6 наблюдателей 6 наблюдателей. Подробнее. Винтажные потолочные вентиляторы напоминают о былых временах. Коробка передач очищена и добавлена новая смазка. Старинный вентилятор Emerson Seabreeze 10 дюймов - 45 долларов (New Berlin) Старинный вентилятор Emerson Seabreeze 10 дюймов. Часто винтажные вентиляторы имеют определенные завитки на корпусе двигателя, держателях лопастей или даже самих лопастях. Использованные материалы включали чугун, медь, сталь и латунь. 2. При желании съемный светильник можно снять и заменить прилагаемой крышкой переключателя - одна из многих удобных функций потолочных вентиляторов Pro Series II.Коробка передач дребезжит, это нормально. Луис, штат Миссури, как производитель электродвигателей и вентиляторов. Схемы подключения вентиляторов связывают балансировочные лопасти John McComas со стробоскопом. Схемы подключения потолочного вентилятора John McComas. Emerson Electric Manufacturing Co. Emerson предлагает широкий выбор потолочных вентиляторов и аксессуаров, подходящих к любому интерьеру. Emerson Zurich 52-дюймовый потолочный вентилятор с 5 лопастями Модель CF935AB50 Тип управления вентилятором: Тяговая цепь Скорость: 3 кубических футов в минуту (высокая): 5958 (кубических футов в минуту) Скорость вращения (высокая): 170 (оборотов в минуту) Энергоэффективность (куб.Высококачественный крытый потолочный вентилятор Emerson Crown Select 58 дюймов из оловянной древесины с орнаментом из темного ореха и верхним светом CF4501AP - Используется. 4 июня 2020 г. 0047: Винтажный напольный вентилятор Emerson Seabreeze ~ 10-дюймовый осциллятор. В Fan Man представлена одна из лучших коллекций антикварных вентиляторов на Юго-Западе, включая потолочные, настольные и качающиеся вентиляторы, гироскопы, вентиляторы для гостиной и колонные. Античный EMERSON латунный 6-лопастной 3-х скоростной электрический вентилятор тип 21666 - Запчасти Resto. Украсьте потолочный вентилятор Emerson своими любимыми лампочками в винтажном стиле.31 июля 2015 г. 3094 фунтов стерлингов. Винтажный осциллирующий вентилятор Emerson Electric с корпусом, окрашенным в коричневый цвет. St. Сегодня Emerson предлагает новые вентиляторы, эксклюзивную отделку и уникальные светильники, создающие веер. Старинные электрические вентиляторы: восстановленные репродукции электровентиляторов, а также электровентиляторы. Суммы, выделенные курсивом, указаны для товаров, перечисленных в валюте, отличной от канадских долларов, и являются приблизительными пересчетами в канадские доллары на основе конвертации Bloomberg «О».Античный стиль этого напольного вентилятора очаровывает и подчеркивает оригинальный дизайн интерьера. или Лучшее предложение + 110 канадских долларов. Доставка включена в стоимость потолочных вентиляторов Emerson Continental, США. Войти Потолочные вентиляторы Emerson Потолочные вентиляторы для помещений CF711ORB Pro Series II с подсветкой, 50-дюймовыми лопастями, бронзовым покрытием 4. Сегодня самыми популярными винтажными вентиляторами являются антикварные или репродуктивные вентиляторы Emerson с дизайном, датируемым 1930-ми годами. У меня есть пара старых фанатов GE 1930-х годов, один из которых работает всю ночь в моей спальне.00 БЕСПЛАТНО. Этот современный пятилопастный вентилятор, доступный в вариантах из матовой стали, масляной бронзы и античного олова, добавит стиля и характера любой комнате. Пульт перестал работать на свет, но по-прежнему работает на вентилятор. Этот вентилятор, должно быть, сидел в падающем здании или находился снаружи. 4 полированных лезвия имеют форму почки. Бесплатная доставка отдельных товаров. Это мощный качающийся вентилятор Emerson 77648-AS 1940-х годов. Антикварный вентилятор Emerson Seabreeze, антикварный настольный вентилятор, винтажный офисный декор MagnoliaBarnAntiques 5 из 5 звезд (185) $ 125.1919-1960 гг. 10 дюймов; рабочее состояние. Он вдохновлен искусством 1930-х годов. Особенности включают в себя антиквариат. Компания Emerson была основана в 1890 году в Сент-Эмерсоне для коммерческих потолочных вентиляторов. 56-дюймовый Euclid отличается простой элегантностью и классическим геометрическим дизайном. Винтажный электрический осциллирующий вентилятор Emerson, около 1940 года. Луи, штат Миссури. 1) У вашей жены будет припадок, если она узнает, что вы разобрали пыльный электродвигатель в столовой. комнатный стол! 2) Текущее состояние двигателя неясно Некоторые маленькие потолочные вентиляторы настолько мощны, что вам даже не придется включать кондиционер.НАСТОЛЬНЫЕ ВЕНТИЛЯТОРЫ С ПОЛЫМ ПОДШИПНИКОМ. 15 доставка. Все выглядит оригинально, за исключением того, что кто-то в какой-то момент сменил шнур. 6 из 5 звезд 435 Я не фанат антиквариата, поэтому некоторая информация, о которой я говорю, может быть не совсем верной. CF955BS 01. Как восстановить старые электрические вентиляторы Emerson · Осмотрите вентилятор. Цена: 60 долларов. Винтажные фанаты ретро-деко от Emerson Wizard Vornado Zero, Deco Breeze, Century, Robbins & Myers / R&M, Western Auto Westinghouse, винтажные вентиляторы GE General Electric Dominion, McGraw Electric Co.Emerson 1010 выпускался между 1902–1904 годами и был их вторым вентилятором на цапфе. Электропроводка вентилятора, втулка, подшипник, ремонт выключателя. Работает на всех трех скоростях и колеблется. Лезвие из латуни диаметром 8 дюймов с подписью «Паркер» и «Пат'д, 12 сентября 1899 года». К аксессуарам относятся комплекты осветительных приборов, стержни, пульты дистанционного управления, системы крепления и наборы лезвий! Винтажный "EMERSON ELECTRIC" 16 "ВЕНТИЛЯТОР КАЧАЮЩИЙСЯ НАСТОЛЬНЫМ ВЕНТИЛЯТОРОМ - Тип 79648-SA - (3) СКОРОСТЬ. Здесь я составил список всех 60-тактных вентиляторов переменного тока с латунными лопастями, которые Emerson производила с самого раннего" Meston "1892 года до последнего. из латуни.. Читатель Скотт говорит, что обложка подойдет. Лезвие из латуни и стальная клетка. Пожалуйста, не ссылайтесь на меня на Ebay. 00 + доставка + доставка + доставка. И все поклонники Emerson имеют одни из самых строгих гарантий в отрасли. Ременно-шкивные потолочные вентиляторы. Все электрические элементы; Кластеры / винтовые пробки; Декор для газированных фонтанов; OTR + W Проволочный кабель с тканевым покрытием; Восстановленные антикварные / винтажные бакелитовые вилки для аттачментов; Власть . Из США. Отверстия для проволоки в головке. Дата публикации 1937 г. Использование CC0 1. Примерно с 1940 г. Emerson начала продавать свои моторы через Sears, Roebuck & Co.Потолочный вентилятор Emerson CF711ORS Pro Series II. Благодаря профилированным лопастям, впечатляющей производительности CFM и способности рециркулировать тепло, захваченное возле потолка в промышленных помещениях, потолочные вентиляторы Emerson Commercial повышают комфорт воздуха круглый год и снижают потребление энергии. 68) Найдите отличные предложения на последние стили антикварных запчастей для вентиляторов emerson. 81. Downrod; Отделка из античной латуни (ДхШхГ), дюймы: 2. Этот вентилятор имеет основу из черного металла с лысинами медного цвета и ручкой к верхней части подставки.Сравните цены и сэкономьте на потолочных вентиляторах. Информация о балансировке и реверсировании потолочного вентилятора. Emerson 27645 9 Вентилятор под старину. Кроме того, мы располагаем полным запасом запасных частей для потолочных вентиляторов Emerson, что означает, что вы можете сохранить этот надежный старый вентилятор Emerson в рабочем состоянии, а не выбрасывать его и заменять. Электровентилятор 8 ”Стационарный 1930-е гг. Купите 52-дюймовые антикварные оловянные потолочные вентиляторы emerson avondale с креплением на тросе в секции потолочных вентиляторов в Lowes. В музее хранится около 2000 антикварных вееров, некоторые из которых относятся к началу 1880-х годов.Модель потолочных вентиляторов Homestead Whisperfan III Модель HP-30 из античной меди и модель из латуни: потолочные вентиляторы Heritage. Купите 50-дюймовый потолочный вентилятор для внутреннего освещения (5-лопастной) kathy ireland HOME by Luminance Pro Series из античной латуни со светодиодной подсветкой в отделе потолочных вентиляторов магазина Lowe's. Стержень потолочного вентилятора Emerson CFDR2AB, длина 24 дюйма, античная латунь - Стержни потолочного вентилятора - Amazon. «Это сделано для того, чтобы помочь людям разобрать вентилятор Emerson. СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ. Нет настенного переключателя. 5 дюймов в высоту на 15 дюймов в диаметре. Стандартное восточное время. Добавить в корзину. ♥ лучшее из. Они могут отремонтировать большинство вентиляторов, включая старинные электрические вентиляторы и старинные вентиляторы.Люстра потолочный вентилятор добавляет функциональности и гламурного стиля; его конструкция сочетает в себе эффект люстры и охлаждающую способность потолочного вентилятора. 06-04-2010, 23:07 # 6. Спасибо! Компания Emerson была основана в 1890 году в Санкт-Петербурге. За последние 100 с лишним лет мы превратились из регионального производителя в глобальный центр технологических решений. Краска цвета латуни для лопастей вентилятора Emerson. Этот предмет находится в категории «Коллекционирование \ Кухня и дом \ Мелкая бытовая техника \ Электрические вентиляторы».Здесь у нас есть блок с двойным креплением, включающий 4. Он был основан в 1890 году Джоном Уэсли Эмерсоном. Он имеет ширину 12 дюймов, стоит 35 долларов, вам понадобится собственная ручка, и House of Fans сказал мне на прошлой неделе, что у них много в наличии. Веера антиквариата представляют собой нечто большее, чем просто красоту. Vintage Emerson Jr. Этот список запчастей не самый последний и не самый большой. Возможности «быстрой установки», такие как простой монтаж. 1. Антикварный веер Emerson Seabreeze, антикварный настольный вентилятор, винтажный офисный декор MagnoliaBarnAntiques 5 из 5 звезд (186) 125 долларов.В 1920-х - начале 30-х фанаты были черными и без украшений. Пожалуйста, просмотрите все фото на предмет состояния. 35 129 долларов. Показывает износ от использования и хранения. Антикварные и винтажные вентиляторы, 1929 г. Настольный электрический вентилятор Emerson 29646. Старинный вентилятор Emerson 1931 года 73648 Этот вентилятор работает, мощный и плавный. Собранный вес продукта. Речь идет о весеннем выпуске журнала Fan Collector в этом году, в этом журнале представлены отсканированные изображения из каталога Emerson 1948 года. Прочный, безопасный и простой в установке; Совместимость с муфтой со спускной тягой CFDC; 2.Лопасти продаются отдельно, поэтому вы можете выбрать один из различных вариантов лопастей, чтобы настроить вентилятор Carrera Grande Eco 54 (DC EcoMotor) в соответствии с вашим декором. Просмотрите больше видео. Архивировано. Emerson первой представила сверхэффективные потолочные вентиляторы с двигателями постоянного тока, которые на 75% эффективнее обычных вентиляторов с двигателями переменного тока. F330. Этот сверхмощный вентилятор от Emerson Electric по-прежнему работает с 3. Компания Emerson произвела одни из первых электрических вентиляторов. 1885 год, когда в первых конструкциях компаний использовались интересные открытые двигатели и латунные лопасти, лишенные какой-либо защитной клетки.Подлинное хромированное покрытие New Old Stock можно приобрести в House of Fans. Все настольные вентиляторы; Очень коллекционный; Потолочные вентиляторы; Двигатели; Детали вентилятора. вентилятор с латунными лопастями недавно продан на аукционе за 190 долларов. В то время производилось много типов вентиляторов, в том числе электрические вентиляторы, вентиляторы, работающие от батарей с жидким электролитом, водяные вентиляторы, вентиляторы горячего воздуха и заводные вентиляторы. 00 $ 4226. 57 долларов. Окрашено в 4 слоя автомобильной глянцевой черной краской уретана и все отполировано. Кроме того, я всегда использую старинные ручные инструменты, когда это возможно, во всех своих работах.Odds 'n' Ends BRASS # 139S очень близок к оригинальному цвету, который Emerson использовала для окраски лопастей своих вентиляторов. Продавец «member3245783» находится в Эльбридже, Нью-Йорк. Отделка оригинальная сверху вниз и довольно хорошо очищена. Антикварный потолочный вентилятор для листьев Emerson Fern. Очень тяжелый чугун. Электронная почта с номером телефона. Написал 7 лет назад. Новые электрические вентиляторы Emerson 1937 года производства компании Emerson Electric Manufacturing Company. 306 австралийских долларов. Этот будет работать еще 100 лет! меньше Вы просматриваете 3-х скоростной напольный вентилятор Emerson Electric Model 74646 - AW.который производился до 1930-х годов. Emerson CF711AB Kathy Ireland Home Pro Series II Потолочный вентилятор со светодиодной подсветкой, 50 дюймов | Светильник для внутреннего освещения с 5 двусторонними лопастями и 3 лампами в цоколе среднего размера | Винтажный стиль, 50 дюймов, античная латунь 4. Это предложение относится к оригинальному антикварному трехскоростному качающемуся электрическому вентилятору Emerson типа 29646 в нетронутом первоначальном состоянии. Вначале они производили электродвигатели и сопутствующие товары, такие как переключатели. Винтажный вентилятор Emerson Jr с 10-дюймовыми лопастями Bullwinkle Односкоростное чугунное основание Работает * 89 долларов.Пожалуйста, смотрите изображения для деталей, поскольку они являются частью описания. Приобретайте элементы управления и аксессуары для потолочных вентиляторов Emerson в DelMarFans. Все настольные вентиляторы; Очень коллекционный; Потолочные вентиляторы; . Винтажные настольные вентиляторы: вентилятор на пьедестале General Electric 1930-х годов. Винтажный 10-дюймовый осциллирующий вентилятор Emerson, около 1930-х годов: осциллирующий вентилятор Westinghouse, около 1940-х годов Emerson CF500AP Euclid, 56-дюймовый антикварный оловянный вентилятор с угольными / серыми лопастями, крытый потолочный вентилятор. Emerson, 12-дюймовые латунные лопасти и кожух, сбалансированные без вибраций, тип # 29646 вольт 110 , Циклы двигателя вентилятора переменного тока 50 запусков и запусков, вес 21 фунт.0 Universal Topics Division 23 ОВК, вентиляторы Издательство Винтажный настольный вентилятор Emerson. Доставка включена в пределах континентальной части США. 50-дюймовый потолочный вентилятор Pro Series II из античной латуни оснащен лопастями с двойной отделкой из орехового дерева / среднего дуба и встроенным 4-сторонним осветительным прибором с опаловым матовым стеклом. Винтажный Emerson Junior 2660-B модель 12-дюймового осцилляторного вентилятора с цилиндрической задней крышкой, V-образной клеткой в декоре и 4-лопастным осциллирующим вентилятором на основе металлической бронзы. Старинный металлический вентилятор Emerson. 100–400 долларов США • Начальная цена 45 долларов США.Античный 12-дюймовый вентилятор с латунными лопастями GE РАБОТАЕТ. Список деталей антикварного электрического вентилятора Дэррила Хадсона. Или лучшее предложение. Наш антикварный / винтажный комплект для восстановления вентилятора идеально подходит для того, чтобы оживить и обновить этот старый антикварный вентилятор, который нуждается в некотором уходе. Работает очень плавно и точно на трех различных скоростях и колеблется в двух диапазонах развертки. Покупайте и узнавайте о антикварных и винтажных веерах. Мы полностью отреставрировали этот предмет коллекционирования до его первоначального состояния. При подключении вентилятора важно знать, что мы все.Этот модный вентилятор имеет 5 двусторонних лопастей, 3 средних основания 6. Зарегистрируйтесь. 98 - 3015 долларов. # 19: Серия Pro из античной латуни только для помещений (сухой рейтинг), свет в комплекте, лезвия в комплекте, тяговая цепь. Нейтральный цвет и прочная конструкция - самые важные аспекты этого вентилятора. Наш Deluxe Antique Fan Restoration Kit идеально подходит для того, чтобы оживить и обновить этот старый винтажный вентилятор. D. От белых потолочных вентиляторов и черных потолочных вентиляторов до матового никеля и бронзы - сочетание цвета с дизайном поможет создать идеальный вид для вашего помещения.античный вентилятор Emerson
Термозонная печь ручная
Термозонная печь ручная
Инструкция по эксплуатации термозонной печи Во всяком случае, я посмотрел, что печатная плата и. Руководство по эксплуатации Series 3. 25.07.2006. печь. Министерство энергетики требует, чтобы все производители отображали КПД печи на желтой наклейке Energy Guide на устройстве, и большинство производителей укажут AFUE для. Коробчатые печи доступны во многих конфигурациях, которые включают камеры с одной или несколькими зонами с подогревом и диапазоны температур до 1010 ° C, 1204 ° C, 1538 ° C или 1700 ° C (1850 ° F, 2200 ° F, 2800 ° F, или 3092 ° F).Если у вас другой продукт Bryant, поищите наклейку с паспортной табличкой на устройстве. Светодиод зоны 2 на EMM-3 горит зеленым. Myhvacparts. Да (102) Печь использует газ, масло или электричество для производства тепла, которое затем передается по всему дому. Руководство по печи Heil. 36. Компактная раздельно-трубчатая печь 1200C с вакуумными фланцами и опционально 1 дюйм, 2 дюйма или 2. Каждая печь обеспечивает тепло, заполняющее всю комнату, стильно оформлена и умещается у внешней стены. Системы Pro Series ™. Панель управления печи тепловой зоны 624591-A и B; Платы Trane; Платы Уайт Роджерс; Монтажные платы York; Реле перелива конденсата; Дулина Х.com, Networx и уполномоченные стороны Networx, звонящие от их имени, для доставки звонков или текстовых сообщений на мой номер телефона, указанный выше, для запросов на улучшение дома и предложений подрядчиков. 5 (15) Возможна установка. Настенные печи с прямой вентиляцией. Dickinson Marine 00-NEW Newport Diesel Переборочный обогреватель. К сожалению, печи нуждаются в регулярной профессиональной настройке и уходе за домом, чтобы они работали надежно и эффективно. Контроллер температуры X5 с внутренним таймером. Руководство по эксплуатации.7EK, 20Q и 20PQ SMART Logic (автонастройка и самонастройка) — Руководство по использованию и функциям. Предупреждающий световой сигнал мигает дважды, указывая на то, что реле давления застряло в открытом положении, но нагнетатель не запускается (судя по всему, на что я смотрел, похоже, что это предупреждение появляется только после запуска нагнетателя). На протяжении десятилетий компания Infrared Heating Technologies разрабатывала и производила индивидуальные и стандартные промышленные печи и печи. Комбинированная система обогрева Hurricane®II была разработана в соответствии со стандартами ABYC для установки на яхты.В уютных обогревателях используются компоненты высочайшего качества, созданные опытными американскими мастерами. Мы гордимся каждым нашим продуктом. Уникальная конструкция концевого выключателя позволяет управлять тепловым насосом с помощью клапана, пропуская холодную воду в змеевик перед запуском теплового насоса. Сезон охлаждения = 75 F, относительная влажность 50%. Серия Trane TVGX предлагает максимальную производительность с EER, превышающим 40, и COP более 5. Максимальная температура очистки: 2450 ° F (1343 ° C) в течение максимум 10 минут. Мультизонный внутрипольный 71 73 75 80 86102 76 67 65 Принудительный воздух vs.Обладая более чем 80-летним опытом работы в теплотехнике, наша продукция используется в исследовательских лабораториях, пилотных установках и. руководство может привести к неисправности печи, смерти, травмам и / или материальному ущербу. Линия TF была разработана с учетом требований гибкости. Если система находится в режиме очистки, нажмите PURGE OVER-RIDE на EMM-3. В статье рассматриваются возможности BTU для высокотемпературной обработки в контролируемой атмосфере, а также история BTU в. Преимущества высокотемпературной печи с инертным газом Blue M Ultra-Temp.Добавьте фильтр или увлажнитель, чтобы создать самый чистый и здоровый воздух для вас и вашей семьи. Труба с наружным диаметром 36 дюймов — OTF-1200X-S. Со своей производственной базы в Великобритании Elite поставляет широкий спектр стандартных и специально разработанных электрических печей и печей, которые используются в лабораторных и промышленных условиях по всему миру. 420-0013. Кнопка с надписью «Режим Вкл. / Выкл.» Используется для циклического включения Applied Test Systems 5 www. Двигатель работает от 15 до 30 секунд, затем контрольная лампа или система прямой искры зажигает горелку для нагрева воздуха.Кнопка сброса кондиционера Carrier Чтобы увидеть конкретные детали вашего нагревателя (котла, печи, теплового насоса и т. Д.), Вам необходимо знать марку и, надеюсь, модель, затем см. ВОЗРАСТ ПЕЧИ КОТЛА КОНДИЦИОНЕРА, РУКОВОДСТВО ПО ДЕТАЛЯМ — HVAC. Геотермальные, газовые конденсационные котлы Greenstar, тепловые безбаквальные водонагреватели, солнечные батареи и загрузки для точек использования Наша самая энергоэффективная печь обеспечивает максимальный комфорт и большую экономию энергии. Общие решения для: Печи для термической зоны.РУКОВОДСТВО ПО ГАЗОВОЙ ПЕЧИ Модели: G2D93CT, G2D93CU, G2D95CT и G2D95CU [PDF] Изготовлено A. Если это проблема, как только несоответствие будет исправлено, прибор сразу же включится. Артикул:
