Содержание

Схема подключения кнопки перфоратора макита hr2450

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз. 59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Сборка электрической части перфоратора производится в обратном порядке.


Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26.


На фоне всеобщего бума на пластиковые оконные конструкции деревянные стеклопакеты все еще остаются популярными и востребованными. Однако даже самое.

Тиристорный регулятор мощности

Схема и принцип работы такого устройства не отличается особой сложностью. Основное назначение тиристорного преобразователя — управление устройствами с малой мощностью, но в редких случаях и большой. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока. Главным компонентом такой схемы является тиристор, работающий в режиме ключа. При появлении разности потенциалов на управляющем контакте он открывается. Чем больше задержка при включении, тем меньше мощности поступает в нагрузку.

Простейшая схема, кроме тиристора, содержит два биполярных транзистора, два резистора, задающих рабочую точку, и конденсатор. Транзисторы, работая в режиме ключа, формируют управляющий сигнал. Как только разность потенциалов на конденсаторе достигает значения, равному рабочему, то транзисторы открываются, и подаётся сигнал на управляющий контакт. Конденсатор начинает разряжаться до следующего полупериода.

Преимущества этого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом используется как активная, так и пассивная система охлаждения.

Применяется тиристорный регулятор для управления мощностью бытовых (паяльники, электронагреватели, лампы накаливания ) и производственных приборов (плавный запуск мощных силовых установок). Агрегат может быть однофазным и трёхфазным.

Изготовление устройства самостоятельно

Если есть необходимость использовать тиристорный регулятор мощности, можно своими руками сделать прибор неплохого качества. Для этого нужно в специализированной точке продаж приобрести набор, содержащий подробную схему с описанием принципа сборки и работы. Или можно использовать любую схему из интернета или литературы и спаять устройство самостоятельно.

В качестве тиристоров можно использовать любой тип, например, отечественный КУ202Н или импортный bt151, в зависимости от необходимой мощности. Кроме тиристора, значение последней будет также зависеть от параметров диодного моста, применяемого в схеме. Регулировка мощности осуществляется с помощью переменного резистора. Если нет возможности или желания изготовить печатную плату, можно собрать прибор с помощью навесного монтажа. При этом необходимо тщательно заизолировать все места соединений во избежание короткого замыкания.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

    1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    2. Снять крышку;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз. 49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

    1. Из него надо достать ударник поз.30;
    2. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз. 29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

    ротор поз.54;
    статор поз.59;
    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Фазовый регулятор

Фазовое регулирование используется для плавного запуска двигателей различного типа или управления током при заряде аккумулятора. Один из видов таких приборов является диммер.

Основа работы лежит в изменении угла открытия ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижается действующая величина напряжения.

Достоинство такого типа регулирования — низкая стоимость ввиду применения недорогих радиодеталей. А вот основной недостаток — значимый коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

Нередко в конструкции такого вида регуляторов используются микросхемы низкочастотного типа. Благодаря этому регулятор способен быстро изменять мощность. Фазовые регуляторы редко стабилизируют с помощью стабилитронов, обычно роль стабилизатора выполняют попарно работающие тиристоры.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Регулятор мощности для паяльника своими руками

Рассмотрим пример изготовления регулятора тока своими руками. Например, будем регулировать мощность паяльника. Регулирование в таком устройстве позволяет не перегревать место пайки и способно защищать жало паяльника от выгорания.

Такого типа устройства выпускаются достаточно давно. Одним из видов его был отечественный прибор, носящий название «Добавочное устройство для электропаяльника типа П223». Он позволял использовать низковольтный паяльник напряжением 36 вольт, питаемый от сети 220 В.

Регулятор на симисторе КУ208Г

Схема прибора довольно интересная и простая в реализации. Отличительной её особенностью является использование неоновой лампочки.

Конденсатор, величиной порядка 0,1 мкФ, предназначен для генерации пилообразного импульса и защиты схемы управления от помех. Резисторы применяются для ограничения тока, а с помощью переменного резистора ток регулируется, его величина составляет около 220 кОм. Неоновая лампочка позволяет выполнять линейное управление и одновременно является индикатором. По интенсивности её яркости можно контролировать регулировку.

Недостатком такой схемы будет слабая информированность о мощности паяльника. Для наглядного отображения значений выставленного значения, при достаточном уровне радиоподготовки, можно применить микроконтроллер, например, pic16f628a. На нем также возможно будет выполнить электронную регулировку мощности, отказавшись от переменного резистора.

Регулировка на интегральном стабилизаторе

Ещё одним способом управления мощностью является применение интегральных стабилизаторов. Используя такое устройство, очень легко изготовить диммер для 12 вольтового регулятора напряжения. Такое устройство простое в сборке и обладает встроенной защитой, может использоваться как для подключения паяльника на 12 В, так и светодиодной ленты. Обычно переменный резистор подключается к входу управляющего электрода микросхемы. Недостаток — сильный нагрев стабилизирующей микросхемы.

Переменное напряжение сети 220 В понижается через трансформатор до 16−18 вольт. Далее через диодный мост и сглаживающий конденсатор выпрямленное значение поступает на вход линейного стабилизатора. С помощью переменного резистора посредством изменения рабочей характеристики микросхемы выставляется требуемое напряжение на выходе. Такое напряжение будет стабилизированным и для нашего случая составит 12 вольт.

При самостоятельном изготовлении приборов соблюдайте осторожность и помните про технику безопасности при работе с сетью переменного тока 220 В. Как правило, верно выполненный регулятор из исправных деталей не требует настройки и сразу начинает работать.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Симисторный регулятор мощности

Симистор является полупроводниковым элементом, предназначенным для использования в цепях переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, проводящего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно из-за этой способности симистор и применяется в сетях переменного тока.

Мощность регулируется в этом случае путём изменения количества полупериодов напряжения, которые действуют на нагрузку. Главное отличие от тиристорных схем в том, что здесь не используется выпрямительное устройство. Работа схемы основана на принципе фазного управления, то есть на изменении момента открытия симистора относительно перехода сетевого напряжения через ноль.

Этот прибор используется для управления нагревательными элементами, лампами накаливания, оборотами двигателя. Сигнал на выходе устройства имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление прибора даже проще, чем изготовление тиристорного регулятора. Широкую популярность получили симисторы средней мощности типа BT137−600E или MAC97A6. Схема регулятора мощности на симисторе с использованием этих элементов отличается простотой изготовления.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Вопрос от читателя

Мне на почту обратился читатель Александр, с такой просьбой:

Добрый вечер. Наткнулся на ваш блог, где вы ремонтируете дрель Bosch. У меня подобная проблема, только к электронике я отношения не имею почти никакого. По глупости разобрал курок дрели bosch gsb 1600 RE. Все работало до этого замечательно, кое-как собрал, теперь плавный пуск не работает. Возможно не в той последовательности и не туда вставляю запчасти. Прилагаю фото разобранного. Надеюсь на помощь, дрель хорошая.

Фото разобранной кнопки дрели Bosch:

Ремонт дрели Bosch. Разобранный курок – кнопка с регулятором оборотов.

Ремонт дрели Bosch. Разобранный курок – кнопка

Не знаю, как помочь читателю. Может, кто-то поделится опытом?

Предлагаю почитать книжку, в которой описаны различные курьезные изобретения: Отто Петрик, Курьезы техники, Будапешт 1985, 150 с, илл.

Если статья понравилась, проголосуйте за неё здесь и сейчас:

Голосование за авторов летнего Конкурса

Ремонт электродрели самостоятельно

При наличии определенных способностей, выполнить ремонт дрели на дому довольно легко. Из бессчетных случаев поломок дрели выделяют несколько соответствующих дефектов, к каким приводят некорректная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким обычным поломкам можно причислить:

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Пусковая кнопка для электроинструмента с регулятором оборотов

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтоб легче было разобраться в работах регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Сразу на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). Как раз когда его величина превзойдет напряжение включения симистора, симистор раскроется (цепь замкнется) и сетевой ток потечет через нагрузку. Когда величина управляющего напряжения станет ниже пороговой, симистор остается открытым по причине того, что ток нагрузки превосходит ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор запирается. Дальше процесс повторяется. Таким макаром, напряжение на нагрузке имеет форму как на одной из диаграмме.

Запчасти для перфоратора Makita HR2470

СВЯЗАННЫЕ КАТЕГОРИИ

Сортировать по:

В наличии

Артикул: 324669-9

Код для заказа: 139866

В наличии

Артикул: 158057-6

Код для заказа: 156647

В наличии

Артикул: 266273-7

Код для заказа: 124200

В наличии

Артикул: 265583-9

Код для заказа: 121766

В наличии

Отгрузка через 10 — 35 дней

Артикул: 921923-8

Код для заказа: 122886

В наличии

Артикул: 324668-1

Код для заказа: 140479

В наличии

Артикул: 889-0489

Код для заказа: 158339

В наличии

Отгрузка через 10 — 35 дней

Артикул: 141574-3

Код для заказа: 125100

В наличии

Отгрузка через 10 — 35 дней

Артикул: 158215-4

Код для заказа: 125104

В наличии

Артикул: 267804-5

Код для заказа: 141235

В наличии

Артикул: 331769-8

Код для заказа: 141379

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 650589-4

Код для заказа: 121920

В наличии

Артикул: 650588-6

Код для заказа: 121919

В наличии

Артикул: 344871-8

Код для заказа: 142188

В наличии

Артикул: 687260-7

Код для заказа: 142215

В наличии

Отгрузка через 10 — 35 дней

Артикул: 419716-0

Код для заказа: 142711

В наличии

Артикул: 153290-5

Код для заказа: 142978

В наличии

Артикул: 681652-2

Код для заказа: 143029

В наличии

Отгрузка через 10 — 35 дней

Артикул: 665889-9

Код для заказа: 127503

В наличии

Артикул: 665890-4

Код для заказа: 127504

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 824799-1

Код для заказа: 156308

В наличии

Артикул: 419192-8

Код для заказа: 143277

В наличии

Артикул: 417629-9

Код для заказа: 143408

В наличии

Артикул: 233917-4

Код для заказа: 143537

В наличии

Артикул: 233929-7

Код для заказа: 143564

В наличии

Артикул: 233940-9

Код для заказа: 122973

В наличии

Артикул: 324402-9

Код для заказа: 143572

В наличии

Артикул: 213227-5

Код для заказа: 146388

В наличии

Артикул: 213278-8

Код для заказа: 146392

В наличии

Артикул: 213407-3

Код для заказа: 131934

В наличии

Артикул: 213073-6

Код для заказа: 146516

В наличии

Отгрузка через 10 — 35 дней

Артикул: 213727-5

Код для заказа: 146487

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 234205-2

Код для заказа: 122976

В наличии

Артикул: 233916-6

Код для заказа: 128746

В наличии

Артикул: 233344-5

Код для заказа: 122967

В наличии

Артикул: 233342-9

Код для заказа: 128626

В наличии

Артикул: 233343-7

Код для заказа: 128655

В наличии

Отгрузка через 10 — 35 дней

Артикул: 419731-4

Код для заказа: 144442

В наличии

Отгрузка через 10 — 35 дней

Артикул: 158216-2

Код для заказа: 129870

В наличии

Отгрузка через 10 — 35 дней

Артикул: 240092-9

Код для заказа: 130327

В наличии

Отгрузка через 10 — 35 дней

Артикул: 419717-8

Код для заказа: 145707

В наличии

Артикул: 324216-6

Код для заказа: 145940

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 331768-0

Код для заказа: 122532

В наличии

Артикул: 331992-5

Код для заказа: 122541

В наличии

Артикул: 417796-0

Код для заказа: 146086

В наличии

Артикул: 345187-4

Код для заказа: 146139

В наличии

Отгрузка через 10 — 35 дней

Артикул: 324219-0

Код для заказа: 131856

В наличии

Артикул: 417630-4

Код для заказа: 146726

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 345220-2

Код для заказа: 122490

В наличии

Артикул: 345363-0

Код для заказа: 122496

В наличии

Артикул: 941102-2

Код для заказа: 147398

В наличии

Отгрузка через 10 — 35 дней

Артикул: 267234-0

Код для заказа: 147450

В наличии

Отгрузка через 10 — 35 дней

Артикул: 267213-8

Код для заказа: 147292

В наличии

Артикул: 267229-3

Код для заказа: 147360

В наличии

Отгрузка через 10 — 35 дней

Артикул: 267104-3

Код для заказа: 147305

В наличии

Артикул: 210059-1

Код для заказа: 123173

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 211088-7

Код для заказа: 123174

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 211061-7

Код для заказа: 123189

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 211014-6

Код для заказа: 123180

В наличии

Артикул: 210028-2

Код для заказа: 156392

В наличии

Артикул: 211012-0

Код для заказа: 123179

В наличии

Артикул: 210029-0

Код для заказа: 133326

В наличии

Отгрузка через 10 — 35 дней

Артикул: 211032-4

Код для заказа: 133327

В наличии

Отгрузка через 10 — 35 дней

Артикул: 210023-2

Код для заказа: 133357

В наличии

Артикул: 219014-0

Код для заказа: 133362

В наличии

Артикул: 421955-0

Код для заказа: 146620

В наличии

Артикул: 443126-9

Код для заказа: 151522

В наличии

Артикул: 345179-3

Код для заказа: 151744

В наличии

Отгрузка через 10 — 35 дней

Артикул: 233459-8

Код для заказа: 128449

В наличии

Артикул: 233401-9

Код для заказа: 128468

В наличии

Артикул: 286263-4

Код для заказа: 134808

В наличии

Артикул: 889-0628

Код для заказа: 158318

В наличии

Артикул: 515289-2

Код для заказа: 149116

В наличии

Артикул: 162245-9

Код для заказа: 149687

В наличии

Артикул: 889-0463

Код для заказа: 158687

В наличии

Отгрузка через 10 — 35 дней

Артикул: 213965-9

Код для заказа: 123141

В наличии

Отгрузка через 10 — 35 дней

Артикул: 213345-9

Код для заказа: 123140

В наличии

Артикул: 213077-8

Код для заказа: 123136

В наличии

Артикул: 266351-3

Код для заказа: 149884

В наличии

Артикул: 266374-1

Код для заказа: 149948

В наличии

Артикул: 266334-3

Код для заказа: 149949

В наличии

Артикул: 266324-6

Код для заказа: 149952

В наличии

Артикул: 216022-2

Код для заказа: 150180

В наличии

Артикул: 626579-9

Код для заказа: 150492

В наличии

Отгрузка через 10 — 35 дней

Артикул: 123100-0

Код для заказа: 123780

В наличии

Артикул: 158574-6

Код для заказа: 137191

Под заказ

Срок поставки: от 30 до 130 дней

Артикул: 122881-3

Код для заказа: 123774

В наличии

Артикул: 889-0666

Код для заказа: 158330

В наличии

Артикул: 889-0661

Код для заказа: 158327

В наличии

Артикул: 163430-7

Код для заказа: 150661

В наличии

Артикул: 961017-7

Код для заказа: 150744

В наличии

Артикул: 961011-9

Код для заказа: 150746

В наличии

Артикул: 961003-8

Код для заказа: 150822

В наличии

Артикул: 324733-6

Код для заказа: 151273

В наличии

Артикул: 682566-8

Код для заказа: 151474

В наличии

Артикул: 318132-2

Код для заказа: 151835

В наличии

Артикул: 257241-1

Код для заказа: 143611

В наличии

Отгрузка через 10 — 35 дней

Артикул: 324212-4

Код для заказа: 143655

В наличии

Отгрузка через 10 — 35 дней

Артикул: 267460-1

Код для заказа: 122832

В наличии

Артикул: 324215-8

Код для заказа: 152024

В наличии

Отгрузка через 10 — 35 дней

Артикул: 227179-4

Код для заказа: 134176

В наличии

Отгрузка через 10 — 35 дней

Артикул: 226656-3

Код для заказа: 129988

В наличии

Артикул: 227109-5

Код для заказа: 134277

В наличии

Отгрузка через 10 — 35 дней

Артикул: 345280-4

Код для заказа: 152261

В наличии

Артикул: 194074-2

Код для заказа: 151213

В наличии

Артикул: 638500-6

Код для заказа: 152853

В наличии

Артикул: 889-0699

Код для заказа: 158110

Нет в наличии

Артикул: 889-0134



Нет в наличии

Артикул: 889-0418



Нет в наличии

Артикул: 267791-8



Нет в наличии

Артикул: 889-0690



Нет в наличии

Артикул: 889-0757



В данном разделе Вы можете купить запчасти для перфоратора Makita (Макита) HR2470 (HR 2470) с доставкой по России наложенным платежом.

как правильно разобрать перфоратор Макита? Перфораторы макита hr2450 ремонт

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

  • Износ промежуточного вала
  • Деформация зажимных узлов
  • Поломка шатунной системы
  • Недостаток смазки для корректной работы
  • Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается.

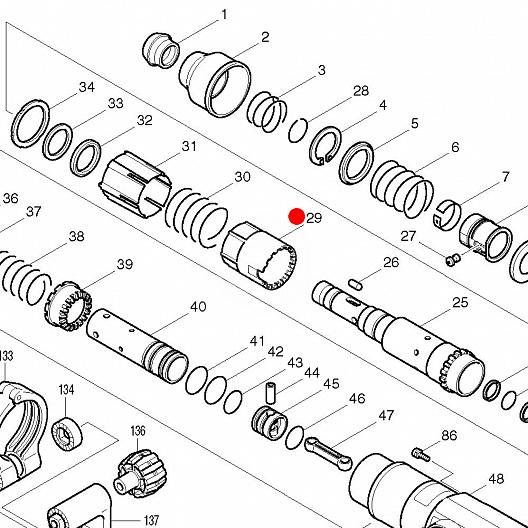

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора.

В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.


Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.


Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.


Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт. 633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор.

Как верно разобрать перфоратор Макита HR2450?

Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.


Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Как разобрать перфоратор макита

Самостоятельный ремонт ствола перфоратора макита с подборкой запчастей

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость.

Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.
Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Более 50 моделей перфораторов с патроном SDS-plus Makita по самым низким ценам. Оплата при получении.

Продавец: ВсеИнструменты.Ру

Подробнее

Цена 8 790 RUB
Brand
Model

Вес: 2. 6 кг; Виброзащита: нет; Количество режимов: 3 ; Мах диаметр сверления (дерево): 32 мм; Max диаметр сверления (металл): 13 мм; Мощность: 780 Вт; Сила удара: 2.7 Дж; Тип хвостовика: sds-plus ; Вес брутто: 5.29 кг; Max диаметр сверления буром (бетон): 24 мм; Max диаметр сверления коронкой (бетон): 50 мм; Длина кабеля: 4 м; Частота вращения шпинделя: 0-1100 об/мин; Частота ударов: 0-4500 уд/мин; Реверс: электронный; Предохранительная муфта: есть; Max диаметр сверления коронкой (кирпич): 50 мм; Регулировка частоты вращения: есть; Габариты в упаковке: 480x320x100 мм; Max сила удара: 2.7 Дж; Наличие режима долбления: есть; Комплектация: чемодан/кейс; Сверлильный патрон: есть;

Класс товара: Профессиональный;

Ремонт редуктора перфоратора макита HR 2450 своими руками — самый полный обзор

Добрался я до своего перфоратора makita HR 2450, у которого пропал удар на пике. Внутренний удар есть, а на пику…

Разборка перфоратора makita HR2450 за 5 минут до м

Чиним Makita HR 2450 Замена металлического корпуса Сборка перфоратора Makita HR2450

Ремонт перфоратора своими руками.

Когда можно и нужно ремонтировать перфоратор

Перфоратор всегда работает в экстремальных условиях. Неудивительно, что со временем он выходит со строя, причем как ширпотребовские модели, так и известные бренды. Если перфоратор дорогой, то так просто его не забросишь и не побежишь покупать взамен другой, да и не надо. Лучше попробуйте сделать ремонт перфоратора своими руками, а наша статья вам в этом поможет.

Быть или не быть ремонту

Когда вы стоите перед выбором и решаете, что делать с перфоратором, который никак не хочет работать, подумайте: под силу ли вам отремонтировать его самому? Стоит браться за ремонт, если:

  • вы уже имеете опыт ремонта каких-то механизмов;
  • если ваш перфоратор не относится к самым дешевым моделям. В этом случае не только не стоит затевать ремонт самостоятельно, но и к мастерам обращаться не следует. Как говорится: «Овчинка вычинки не стоит»;
  • если вы знаете нюансы устройства перфоратора, который собираетесь ремонтировать, ведь они очень непохожи друг на друга, каждый имеет свои технологические особенности.

Результативней всего рассмотреть конкретный пример, что мы и сделаем.

Ремонт перфоратора Макита

Этот перфоратор известен своей надежностью, но все же когда-нибудь наступает предел и его выносливости.

Разбираем наш инструмент и начинаем с патрона

Чтобы выяснить причину поломки, необходимо механизм разобрать:

  1. Снимем рычаг, посредством которого выполняются переключения. Требуется здесь особая осторожность, иначе ремонт может закончиться дальнейшими разрушениями деталей.
  2. Если у вас Макита модели 2450, то патрон здесь не снимается, поэтому придется его разбирать:
  • берем отвертку плоскую и убираем резиновую прокладку — барьер на пути попадания пыли внутрь перфоратора. Возможно, эту деталь вы уже не раз меняли;
  • на очереди стопорное кольцо;
  • теперь дальнейшей разборке препятствует крышка. Снимаем ее и видим, что в стволе патрона находится фиксирующий узел, состоящий из кольца, удерживающего шарик, направляющей для шарика, конической пружины. Разбираем все по порядку, начиная с металлического кольца.

Какие же сюрпризы могут ожидать вас после разборки патрона? Типичные его проблемы:

  • износилась прокладка из резины и уже не препятствует попаданию пыли внутрь перфоратора. Ремонт будет заключаться в очистке деталей от пыли и замене пыльника. Грязь будет проникать и в случае, если крышка на патроне деформировалась. На работу это особо не влияет, а вот детали будут изнашиваться быстрее;
  • кольцо стопорное расслабилось или вовсе износилось. Меняем его;
  • износился шарик. Выход простой — замена, но с условием, что диаметр ни на микрон не меньше, иначе патрон снова выйдет со строя и уже окончательно. Не забываем на совесть смазать этот элемент и зафиксировать в отверстии направляющей шайбы;
  • возможен и износ самой направляющей шарика, т.е. шайбы в точках, где они контактируют. При критическом износе ее, делаем замену;
  • пружина коническая — самая стойкая деталь, но при длительной работе также может деформироваться. Если это произошло — выполняем замену, развернув ее меньшую вершину к редуктору;
  • теперь можно патрон собрать, а делаем сборку в обратном порядке и в завершение смазываем конец бура.

Разбираем переключатель, управляющего выбором режимов работы

Для выполнения этой операции потребуется отвертка шлицевая 2 мм, имеющая Т-образную рабочую часть:

  • главная задача — вытянуть из ручки защелку. Вставив отвертку в один из пазов сбоку ручки, осторожно зацепляем сначала за одно крыло защелки, а затем за другое и вытягиваем ее из ручки. При этом пружина может отжаться, и из ручки выскочит фиксатор. Придерживаем его, чтобы этого не случилось;
  • теперь требуется отвести ручку влево до совпадения выступов на ней и углублений на корпусе редуктора. Переключатель освобождается и мы его демонтируем;
  • фиксатор, совместно с пружиной вынимаем;
  • удаляем резиновый уплотнитель, находящийся на ручке переключателя;
  • очищаем все детали и место их нахождения.
  • Первое, что скорее всего, послужило причиной выхода со строя перфоратора — выработавшиеся пальцы переключателя, ведь во время работы они постоянно соприкасаются с вращающимися деталями. Переключатель при этом необходимо менять, но если работу нельзя прервать для поиска нового переключателя, то просто разверните изношенный элемент на 180 градусов. Мера эта временная и полной замены все равно не избежать.
  • Пришли в негодность посадочные места. Переключатель меняем.
  • Уплотнительная круглая резиновая прокладка деформирована и из редуктора вытекает смазка. Выход очевиден — делаем замену.
  • Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.
  • Поломка обоих крылышек фиксатора, что приводит к выскакиванию переключателя со своего посадочного места в корпусе. Меняем фиксатор и работаем дальше.
  1. Ручка переключателя оснащена двумя металлическими пальцами. Их необходимо смазать, а заодно и кольцо, перед тем, как поставить его на место.
  2. Дальше в ручку помещаем:
  • пружину;
  • фиксатор;
  • защелку.

3. В редуктор помещаем переключатель, но только частично, иначе не сможем выполнить следующую операцию

4. Переключатель придется повернуть против часового хода, чтобы он стал так, как стоял, когда мы его демонтировали. Теперь он полностью встанет на свое место. Если чувствуете, что что-то не так, значит, вы заглубили чрезмерно защелку.

5. Осталось прокрутить переключатель по часовому ходу пока он займет положение режима сверления, придавить защелку, убедиться, что переключатель перемещается как надо в выбранные позиции, и ремонт перфоратора в этой части закончен. Дальше занимаемся редуктором.

Ремонтируем редуктор

Если нет никаких подозрений на то, что сгорел двигатель, то задача упрощается тем, что весь редуктор демонтировать не будем:

  • с находящегося в перпендикулярном положении ствола, вытягиваем корпус вместе с игольчатым подшипником. Неисправность может проявиться в том, что подшипник не вышел, а это свидетельствует о выработке посадочного места в корпусе. Тогда корпус лучше заменить;
  • замена детали необходима и тогда, когда ослаблена посадка подшипника вала промежуточного;
  • если заметили, что есть утечка масла, то иногда, хотя и редко, приходится выполнять смену сальника, место которого — шейка корпуса. Чаще причиной является не сам сальник, а избыток смазки;
  • если у вас самый настоящий Макита, а не его подделка — посадочное место для переключателя вырабатывается крайне редко, а если вам подсунули подделку, то корпус придется менять по этой причине часто.

Причину нашли и устранили, теперь собираем, при этом:

  • смажьте детали, но умеренно;
  • из корпуса удалите частицы металла;
  • убедитесь, что все сложены правильно;
  • устанавливаем корпус на место.

Вот здесь мастер разбирает перфоратор Makita за 5 минут:

Ремонт перфоратора Bosch

Bosch относится к перфораторам с большим сроком службы, но иногда приходится ремонтировать даже самые известные бренды.

Итак, какие же неисправности могут быть у этого перфоратора:

  • чтобы не разбирать инструмент напрасно, прозвоните вначале шнур, его повреждение может являться причиной остановки;
  • если шнур в порядке, проверьте якорь и статор. Для этого открутите крышку сзади и сначала просто осмотрите, а потом протестируйте;
  • разбирая верхний узел, выполняйте работу в такой последовательности: наконечник резиновый, шайба стопорная, головка, пружина, шарик;
  • демонтируем корпус и переключатель;
  • ахиллесова пята Bosch — кольцо компрессорное и боек, толкающий бур. Чаще всего вы сами виноваты, когда считаете, что чем сильнее вы давите, тем лучше будет работать инструмент. А все как раз наоборот. Вы давите сильнее и уменьшаете ход бойка, учащаются удары и как следствие, боек приходит в негодность;
  • если не смазывать периодически хвостовик бура, то кольца уплотнительные и боек будут выходить со строя чаще.

Технология, в общем, мало отличается от применяемой при ремонте других марок перфораторов.

Тонкости ремонта перфоратора видео передаст лучше любого описания:

Ремонт перфоратора Makita 2450 своими руками инструкция

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита своими руками может быть выполнена только при условии соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на годные и обеспечение взаимозаменяемости и работоспособности инструмента.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма
А как собрать ударный механизм перфоратора Макита?
Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.


А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18.
Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.


Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз24.

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47.
Промежуточный вал собран.

Сборка узла редуктора
Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.


В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра.


При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

Стопорное кольцо надо обязательно тщательно зафиксировать.
Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Сборке вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита.
Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками.
А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок.
Видео общей разборки и сборки перфоратора Макита 2450

Видео: Чиним Makita HR 2450 \ Замена металлического корпуса \Сборка перфоратора Makita HR2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вот пример правильного нанесения смазки на вращающиеся поверхности.


А вот еще пример щедрого смазывания механического блока.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета.
Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем.
Отсталость вставить четыре болта поз.10 в корпус и закрутить.


Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.


Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте.
Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопкирегулятора оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Крышка крепится тремя самонарезными винтами Mx4 разной длины.

Подсоедините перфоратор к сети 220 в и проверьте на всех режимах.
Перфоратор Макита 2450 или 2470 собран и работает исправно!

Поз. Наименование Код Кол-во
1 Резиновый наконечник 35 286263-4 1
2 Кольцевая пружина 19 HR2450/ 233940-9 1
3 Кожух муфты для HR2450/HR2455/ 417629-9 1
4 Kольцо 21 HR2450/2440/2020 257241-1 1
5 Направляющая шайба для HR2020/ 345187-4 1
6 Конич. компресс. пружина 21-29 233916-6 1
7 Болт с шестигранной гол.M8x120 921923-8 1
8 Основание бок. ручки к HR2450/ 417630-4 1
9 GRIP 36 ASS’Y 134943-5 1
10
11 Боковая ручка, вкл. 7,8,90 135302-6 1
12 Самонарез. винт, фланец PT4X45 266069-6 4
13 Крышка переключателя режимов 417794-4 1
14 Ручка переключения в сб HR2450 162229-7 1
15 О-кольцо 17 резин. для HR2450 213278-8 1
16 Корпус редуктора HR2450/T/F/FT, вкл.

Перфоратор makita hr2450 разборка видео

183441-6 1 17 Игольчатый подшипник HR2450/ 153290-5 1 18 Кольцевая пружина 28 HR2020/ 233918-2 1 19 Шайба 30 для HR2020/HR2450/ 267228-5 1 20 Компрессионная пружина 31 233328-3 1 21 Прямозубая шестерня 51 227028-5 1 22 Стальной шарик 7.0 216022-2 1 23 Ствол в сборе HR2450/HR2432/ 153365-0 1 24 Плоская шайба 28 для HR2450/ 267229-3 1 25 О-кольцо 12 резиновое 213128-7 1 26 Боёк новый для HR2432/HR2450/ 324396-8 1 27 Кольцо 9 для HR2020/HR2450/ 324218-2 1 28 О-кольцо 15 резиновое 213232-2 1 29 Металл. О-кольцо для HR2470FT/ 324216-6 1 30 О-кольцо 9 резиновое HR2450/ 213073-6 1 31 Кольцевая пружина 28 BHR240/ 233917-4 1 32 Ударник для HR2440/HR2450/ 324214-0 1 33 О-кольцо 16 резин. для HR2450/ 213227-5 1 34 Цилиндр поршня для HR2450/ 331632-5 1 35 Плоская шайба 12 для HR2450/ 267104-3 1 36 Шарнир поршня к HR2440/HR2450/ 324215-8 1 37 Подшипник 606ZZ 211012-0 1 38 Стопорное кольцо S-7 к HR2450/ 961003-8 1 39 Компрессионная пружина 7 233343-7 1 40 Муфта сцепления для HR2450/ 331634-1 1 41 Вал для HR2432/HR2450/HR2455/ 324248-3 1 42 Подшипник качения 10 219014-0 1 43 Косозубая шестерня 26 226550-9 1 44 Болт с внутр.шестигран. M4X12 266273-7 2 45 Хомут боковой ручки к HR2450/ 345179-3 1 46 Плоская шайба 8 для HR2450/ 267234-0 1 47 Подшипник 608ZZ 211032-4 1 48 Кольцо 8 для HR2450/HR2455/ 324212-4 1 49 О-кольцо 68 резиновое 213725-9 1 50 Внутренний корпус HR2450/2455/ 153687-8 1 51 О-кольцо 24 резиновое HR2450/ 213380-7 1 52 Подшипник 609LLU 210060-6 1 53 Плоская шайба 9 для HR2450/ 267231-6 1 54 Крыльчатка 60 для HR2020 240084-8 1 55 Pотор в сбope к HR2450/HR2440/, вкл. 51-53,55,56 515668-4 1 56 Изоляционная шайба для HR2450/ 681636-0 1 57 Подшипник 607LLB 211021-9 1 58 Самонарез. винт, фланец PT4X60 266052-3 2 59 Защита статора для HR2450/ 419201-3 1 60 Cтатор к HR2020/HR2450/HR2432/ 633488-5 1 61 MOTOR HOUSING SET 183951-3 1 62 Корпус двигателя для HR2450 418084-8 1 63 Маркировочная табличка HR2450 853822-5 1 64 Прокладка для HR2450/HP2050/ 689111-0 2 65 Щеткодержатель для HR2450/ 643988-7 1 66 Этикетка с эмблемой Макита S 819063-3 1 67 Угольные щетки CB-419 191962-4 1 68 Щеткодержатель для HR2450/ 643989-5 1 69 HR2450 SERIAL NUMBER LABEL 815978-2 1 70 Выключатель TG813TLB-1 HR2020/ 650508-0 1 71 Крышка рукоятки в сб. HR2450/ 153284-0 1 72 Самонарез. винт, фланец 4X25 265999-8 1 73 Усилитель кабеля 10 к HR2450/ 682566-8 1 74 Кабель резиновый 1.0-2-4.0 665890-4 1 75 Фильтр помех для 9542/HR2450/ 645253-0 1 76 Прижимная пластина к HR2450/ 687052-4 1 77 Самонарезающий винт 4X18 265995-6 2 78 Резиновое кольцо 19 к HR2450/ 421494-0 1 79 Кнопка стопора для HR2450/ 417795-2 1 80 Компрессионная пружина 3 233341-1 1 81 Прямозубая шестерня 10 226399-7 1 82 Пластина переключения режимов 345363-0 1 83 Стопорное кольцо E-3 к HR2450/ 961017-7 2 84 Направляющая втулка к HR2450/ 417796-0 1 85 Компрессионная пружина 4 233344-5 2 86 Стопорное кольцо E-4 к HR2450/ 961011-9 1 87 Плоская шайба 5 HM1100/HR2450/ 941102-2 1 88 Компрессионная пружина 6 233342-9 1 89 Стопорная пластина для HR2450 163430-7 1 90 Шестигранная шайба для HR2450/ 345280-4 1 91 Плоская шайба к HR2020/HR2450/ 267271-4 1 92 DEPTH GAUGE 324219-0 1 93 PLASTIC CARRYING CASE 824650-5 1 94 HR2450 PLASTIC CASE LABEL 892567-0 1

Профессиональный строительный инструмент всегда работает в экстремальных условиях, поэтому и механическая, и электрическая часть перфоратора имеет повышенный рабочий ресурс.

Как показывает практика, инструмент от таких брендов, как Макита, Бош или Интерскол редко выходит из строя в течение гарантийного срока, однако рано или поздно ломается всё.

Одним из наиболее уязвимых мест любого перфоратора считается кнопка включения с регулятором частоты вращения и переключателем реверса.

Можно выделить три типа поломки кнопки:

  1. Механическая поломка . Как правило, имеет место при падении инструмента с высоты и прочих ударах по корпусу перфоратора. Поскольку пластмасса практически не поддается склеиванию, единственным вариантом надежного ремонта станет полная замена кнопки;
  2. Прогорели контакты на кнопке . В данном случае без замены тоже не обойтись;
  3. Образовался нагар на контактах пусковой кнопки . Если сам пластмассовый корпус курка при этом не пострадал, решить проблему поможет чистка контактов.

Как проверить кнопку пуска перфоратора ?

Для этого можно воспользоваться электрическим мультиметром (тестером): нужно присоединиться к концам вилки перфоратора и нажать на пусковую кнопку.

Если мультиметр покажет наличие сопротивления, значит цепь электроинструмента цела. Отсутствие сопротивления говорит о нарушении целостности цепи.

При этом нужно понимать, что проблема может быть не только в кнопке выключателя. Следует также проверить электрический кабель на предмет наличия изломов, степень износа угольных щеток и контактов переключения реверса.

Только так можно убедиться, что причина кроется именно в выключателе.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.

Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

  • крестовую отвертку;
  • шило или спицу.

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

  1. Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
  2. Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
  3. Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
  4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
  5. Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.

ВИДЕО ИНСТРУКЦИЯ

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Недопустимо использование перфоратора вне помещений во время дождя и снега.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.


Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.


Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.


Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.


А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.


Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.


металлическое кольцо поз.27. арт. 324216-6.


Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость. Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.
Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.
А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.
Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.
металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Вконтакте

eti-online.org

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки ручка переводится в крайнее левое положение, в режим «Сверление».
Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов Для установки переключателя режимов в корпус, необходимо: вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; перевести переключатель против часовой стрелки в положение «удар»; перевести переключатель со щелчком против часовой стрелки до положения «сверление»; вставить пружинку и красную кнопку; сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.
Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.
Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32. С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.
В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.
Боек
Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Похожие статьи

abisgroup.ru

Как отремонтировать статор перфоратора Makita своими руками, видео

Если вы определили, что в вашем перфораторе вышел из строя статор, а средств на новый у вас нет, или есть желание произвести ремонт детали своими руками, то эта инструкция для вас. Разборка перфоратора Макита настолько простая, что ремонт Makita 2450, 2470 не вызывает особых затруднений. Главное — придерживаться советов, приведенных в данной статье.

Ремонт перфоратора самостоятельно может выполнить каждый пользователь, имеющий навыки слесаря и умеющий обращаться с приборами диагностики.

Начало работы

Любой ремонт начинается с внешнего осмотра неисправной части. А как найти неисправность статора перфоратора Makita 2450? На неисправность статора чаще всего указывают наличие следов подгорелой изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

Вариант разборного статора

А вот обрыв определить можно только путем прозвонки цепей обмоток.


Подгоревшие катушки статора

Алгоритм разборки и изготовления статора перфоратора Макита 2450,2470

Вот последовательность при изготовлении статора перфоратора Макита 2450:

  1. Извлечение из корпуса статора в сборе.
  2. Удаление старой обмотки, определение направления намотки, диаметра провода.
  3. Намотка новых катушек согласно собранным данным по шаблонам.
  4. Подготовка изоляции на новые катушки.
  5. Изоляция новых катушек.
  6. Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике.
  7. Подпайка выводов к концам катушек.
  8. Бронирование обмоток новых катушек.
  9. Пропитка намотанных катушек.
  10. Сборка статора.

Обо всем по порядку

Этап I

Для разборки статора воспользуйтесь деревянным молотком или бруском. Постукивая по торцу корпуса статора, достаньте статор из корпуса. Кстати, чтобы достать статор, надо отсоединить корпус статора от корпуса механической части.

Не забывайте отсоединить подводящие провода статора от клемм, выходящих наружу в районе коллектора. Один конец крепится к щеткодержателю, а второй конец к проводу, подводящему питание 220В.

Самое время расколоть его на две половинки.

Этап II

Вариант разборного статора

Две половинки разборного статора с намотанными катушками

Обе половинки статора склеены между собой тонким слоем клея. Чтобы отделить одну от другой, надо стукнуть киянкой по сердечнику статора. Если вам достался не разборной статор, то демонтаж провода ведется путем разрезания с одного конца всех витков кусачками. Разрезав, разобрав, вынимаем проволоку и замеряем диаметр проволоки и количество витков. Для замера диаметра проволоки используйте только микрометр. Предварительно проволоку надо обжечь на пламени спички, протереть нагар и, остудив, замерить.

Чаще всего катушки пропитаны изоляционным лаком, не позволяющим разделить провода.

При помощи промышленного фена прогрейте катушки до распадения на отдельные проводки. Прогреть пропитанные провода можно и на газовой печи над горелкой.

Новые катушки

Разбирая статор, надо обязательно произвести измерения. Нам надо замерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого изготовлены провода. Рекомендуется наматывать только медными проводами.

Намотанные на шаблоне катушки перед установкой в статор

Провода классифицируются по сечению. Замерив диаметр провода, пересчитайте его сечение по формуле S=ηr², где r=½d.

А теперь понятным языком: сечение равно 3,14 умножить на половинку диаметра в квадрате.

Укладка изоляции и подсоединение выводов

Для чего весь этот огород. Если выяснится, что у вас есть провод другого диаметра, то без расчетов не обойтись. Если есть тонкий провод, то намотку можно вести в 2…3 провода, главное, чтобы их суммарное сечение было не меньшее чем у начального.

Если есть провод чуть большего диаметра, то можно наматывать и им, при условии, что заполнение пазов старым приводом было неполное.

Этап III
Вариант намотки неразборного статора

Для намотки катушек статора надо заготовить провод проходящего диаметра, электрокартон или прессшпан, скотч, термоусадочный кембрик нужного диаметра.

Если у вас неразборной статор, то в его пазы надо сделать гильзы из прессшпана, вырезав заготовки по ширине статора.

Заготовки на изолирующие гильзы

Заготовки вырезаются из прессшпана шириной, равной ширине статора и длиной, равной длине внутреннего паза. Кстати, к ширине статора надо прибавить по 2 мм с каждой стороны. Вырезав заготовки, их края заделайте широким скотчем. Для статора перфоратора Макита подходит скотч шириной 50 мм.

На полоску скотча наклейте заготовку одной стороной, разрежьте. На вторую полоску скотча наклейте заготовки той же стороной, но другим краем. Ваша задача, закрыть края заготовок от порывов при намотке.

Изготовление полосок приспособления

Для облегчения процесс намотки вручную, изготовьте простые приспособления, представляющие собой полоски из мягкого металла толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полоски представляют собой z-образные пластинки шириной 10 мм и длиной 70 мм.

Заготовки приспособления

На меньший крюк приспособы наденьте термоусадочную трубку и нагрейте над пламенем, обожмите кончик пластинки.

Полученные пластинки закрепите при помощи скотча на корпусе статора.

Закрепление приспособлений

Процесс намотки

Проволока подготовлена, пластины приспособление закреплены, данные о количестве витков под рукой. Вперед!

Кладем на коленку статор, заводим конец провода, надеваем на него термоусадочный кембрик красного цвета (он обозначает начало обмотки), закрепляем кембрик на наружной стороне статора и начинаем мотать. Кстати, цвет кембрика может быть любой, надо только выбрать разный цвет для начала и конца обмотки.

Намотка вручную

Процесс намотки представляет собой подачу большим пальцем провода в паз, заведение провода за крючок пластины приспособления, вытаскивание провода и заведение за крючок пластины с другой стороны.Самое главное — следите за количеством намотанных витков. Вес процесс намотки повторяется и для второй катушки.

Это все отлично видно на предлагаемом видео.

Видео: Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Все! Статор намотан. Надо тщательно увязать обмотки, выполнить бронирование.

Этап IV
Процесс бронирования обмоток статора

Бронированием называет обвязка катушек статора, предохраняющая их от разрушения в процессе работы. При высоких оборотах на все части воздействуют различные вибрации, что приводит к разрушению целостности обмоток, их трению друг о друга и нарушению изоляции.


Бронирование или увязка обмоток статора

Пришла пора заняться пропиткой.

Этап V
Процесс пропитки обмоток статора

Главная задача пропитки катушек статора — получить монолитную конструкцию, не разрушающуюся со временем от вибрации. Перед началом пропитки внутрь статора вставляться деревянные распорки, прижимающие катушки. Работы следует производить осторожно и аккуратно.

В идеальных условиях для пропитки нужен трансформатор. Пропитку катушек рекомендуется проводить под напряжением, чтобы провода вибрировали и прогревались. Это дает возможность пропитке затечь во все щели. Напряжение на обмотке подается небольшое, до момента появления вибрации. Ее легко можно обнаружить, прислонив отвертку к внутренней поверхности ротора.


Подключение обмоток статора к ЛАТРу

В идеале использовать специальный лак и наносить его в несколько слоев. Можно использовать и обыкновенную краску для внутренней покраски в помещениях марки ПФ-115. Отлив 50 г краски в отдельную посуду, разведите ее сольвентом до консистенции водички.

Чем можно пропитывать

Используя шприц, набирайте краску и вводите маленькими порциями на катушку статора до полного проникновения в середину катушки. Статор при этом должен быть теплый и подсоединен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитывается через ЛАТР.

Напряжение для пропитки через ЛАТР

Не забывайте контролировать температуру статора. На ощупь рука с трудом выдерживает температуру корпуса. При более высокой температуре уменьшите напряжение подачи на трансформатор при помощи ЛАТРа.


Подача краски при помощи шприца

Консистенция краски зависит от диаметра проводов. Чем толще провод, тем гуще краска. Пропитку ведите до появления краски внизу. Перевернув статор, продолжайте пропитку. Статор оставьте под направлением до полного высыхания.

Статор пропитан и, после очистки от следов краски на внутренней поверхности статора, готов к сборке.

Статор пропитан

Пропитка и перемотка статора:

Видео: Пропитка статора. Намотка в два провода с параллельным соединением.

Теперь можно приступать к сборке перфоратора Макита. Если вы думаете, что это сложно, то работу по перемотке лучше доверьте профессионалам.


Как Разобрать Перфоратор Макита Hr2450

Makita 2450: характеристики, схема сборки, ремонт вручную, обратная связь

В наших условиях самым популярных перфораторов является Makita 2450, Здесь не случайно. Последний пример Makita 2450 имеет хорошие характеристики, а схема сборки позволяет провести перфорационный ремонт собственные руки. Фирма Makita известен как качественный японский производитель, увы HR 2450 выпускается в Китае. Чтобы сделать выводы о качестве представленного оборудования, отзывы пользователей о Makita 2450, оставленные в разных источниках. Углубляя знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

Makita 2450 Он известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен при работе, он обладает легкостью не хорошей балансировкой. Тем самым Makita 2450 займет долго. У него имеются хорошую систему защиты от пыли, что делает работу оборудования долговечной.

Его популярность объясняется возможностью ремонта перфоратора Makita 2450 дома. Нет нужды тратить много денег на его обслуживание. Однако перед процессом перфорирования Makita 2450 необходимы знакомы с технологией его разборки не ремонта.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 Закончил врубаться перфоратор 2470 Подгорели контакты maintenance tool

Определение целостности электронной части перфоратора Макита. Если вы поставили цель выполнить ремонт перфоратора Makita 2450 либо Makita 2470 самостоятельно нужно вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, деревянная наставка. Отлично иметь отвертку с интегрированным индикатором фазы.

Нужно взять тестер, подсоединиться к концам вилки перфоратора и надавить выключатель перфоратора. Если тестер указывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер указывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, необходимо лишь вывернуть три самореза с помощью шуруповерта или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрощеток. С помощью тестера либо самодельного устройства, именуемого еще «аркашка», обусловьте целостность подводящих проводов и правильную работу выключателя.

Несколько слов о ординарном контрольном устройстве название которому «аркашка». Устройство состоит из светодиода либо лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электронная схема контрольного устройства это поочередно соединенные детали. Соедините батарейку с одним концом светодиода иначе говоря лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электронных цепей.

Соответствующие неисправности перфоратора Макита 2450 и 2470 Распространенные неисправности в электронной части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Подмена щеток делается при их полном истирании либо нехорошем контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора вам больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

При ремонте переключателя реверса нужно отсоединить заднюю крышку. Аккуратненько отсоединить провода от кнопки. Пристально оглядеть переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, за ранее освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.

Обусловьте его состояние, при желании поменяйте контакты.

Дополнительная, нередко встречающаяся электронная неисправность, нехороший контакт меж статором и нижними контактами переключателя реверса.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

В зеленоватом корпусе расположен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., высвободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Перед сборкой подогните контакты так, чтоб они плотно входили друг в друга. Смажьте контакты техническим вазелином узким слоем.

Сборка электронной части перфоратора делается в оборотном порядке.

Характеристики

Определенный набор качеств обладает перфоратором Makita 2450, Характеристики, указанные изготовителем в инструкциях, следующие.

Вес инструмента составляет всего 2,4 кг. Установка сверл осуществляется системой SDS Перфоратор предназначен для дробления, сверления не ударного бурения. У него имеются три режима работы. Скорость холостого хода составляет 1100 в минуту, а наибольшее число ударов составляет 4500 в минуту. Сила трансляции в максимуме составляет 2.7,7 Дж. Максимум. Диаметр сверления:

  • для дерева. 32 мм;
  • для металла. 13 мм;
  • для бетона. 24 мм;
  • для полого короны. 54 мм.

Существуют также дополнительные функции для перфоратора Makita 2450, Характеристики подчеркивают наличие предохранительной муфты, реверса, блокировки кнопки питания, а также электронного управления скоростью.

Сеть электропитания составляет 780 Вт. Длина кабеля составляет 4 м.

Признаки подлога

Из-за большой популярности представленного оборудования случаи его подделки не редкость. Существуют специальные функции, которые определяют перфоратор HR 2450 в реальном времени. К ним относятся короткий шнур (около 0,5 м). Буквы на черных застежках чемодана вышиты матовыми, а оригинальные. блестящими.

На фотографии перфоратор в инструкциях настоящего продукта фон светло-серый, почти белый. Копия будет иметь темное, тусклое фоновое цветное изображение.

Если модель чемодана HR 2450 указана как производитель Японии, это не настоящий инструмент. В оригинале говорится: Сделано в P.R.C., то есть, Сделано в Китае,

Makita 2450 Включает прорезиненную ручку, на которой указан серийный номер. Все детали чемодана также должны содержать каждое из обозначений. При подделке ручка выполнена не из резины, а из пластика. Это также должно быть сигналом о необходимости отказаться от покупки такого инструмента.

Диаграмма разборки

В процессе ремонта представленной техники пользователь должен иметь возможность разбирать прибор. Схема сборки плунжера Makita 2450 имеет множество узлов и элементов. Для проведения ремонта вам не нужно знать все. Вот основные элементы, которые схема представляет (Makita 2450. устройство очень сложно).

Первое. удерживающее кольцо. Он участвует в процессе демонтажа крышки картриджа. Затем имеется кольцевое запирающее устройство. Он удерживает мяч, чтобы зафиксировать сверло. Его направляющая. шайба и коническая пружина.

Редуктор с двигателем соединен четырьмя винтами. На схеме имеется много резиновых деталей, которые при износе становятся частыми причинами разрушения.

Этого знания достаточно для проведения ремонта дома. Затем вы должны ознакомиться с техникой его поведения.

Технико-экономическое обоснование

Ремонт перфоратора Makita 2450 это стоит потратить по нескольким причинам.

Представители сервисного центра выполняют поиск и устранение неполадок для конкретного алгоритма. Это приводит к достаточно большой стоимости ремонта инструмента.

Также весьма вероятно, что сотрудники представительства компании проведут обычную проверку, необходимость которой вызывает сомнения. И вам все равно придется заплатить за это.

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Ремонт

Makita 2450 собственными руками ремонтируются с определенными знаниями и навыками. Технология проверки и замены деталей модели HR 2450 довольно проста. Он включает в себя разборку инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все части перфоратора собираются вместе. Необходимо ознакомиться с каждой точкой таких работ. Они могут быть изготовлены в области картриджа, переключателя режима, корпуса молотка.

Для проведения ремонта сначала снимите картридж, затем переключите скорость. После этого ремонт внутри корпуса. Смазка и изношенные резиновые элементы заменяются.

Причины отсутствия удара

На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

«Пьяный» подшипник

Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

Переключатель режимов

Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.

Смазка

Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

картридж

Используя плоскую отвертку, картридж разбирается. Ремонт перфоратора Makita 2450 своими руками начинаются с этого элемента. Отвинтите крышку картриджа, снимите резиновый пылесборник. Стопорное кольцо удаляется. Затем снимите крышку картриджа и металлическое кольцо. Он фиксирует в стволе шар фиксации сверла. Он удаляется, а металлическая шайба. коническая пружина.

Причиной разрушения могут быть изношенные детали. Обнаружено, если сверло не нажимает автоматически, не открывая крышку. Проверьте все детали, определите причину сбоя. Старые элементы очищаются от грязи и старой смазки. Мяч плотно обработан новым маслом. Коническая пружина оснащена узкой стороной к резистору.

Направляющая шайба должна надавить на нее так, чтобы она была ниже отверстия в стволе. Ремонт перфоратора Makita 2450 из области картриджа требуется фиксация шарика в отверстии. Все детали собраны в обратном порядке.

Разборка Ствола Перфоратора Макита 2450

Схема перфоратора макита 2450

Содержание

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Закончил врубаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электронной части перфоратора Макита. Если вы поставили цель выполнить ремонт перфоратора Makita 2450 либо Makita 2470 самостоятельно нужно вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, деревянная наставка. Отлично иметь отвертку с интегрированным индикатором фазы.

Нужно взять тестер, подсоединиться к концам вилки перфоратора и надавить выключатель перфоратора. Если тестер указывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер указывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, необходимо лишь вывернуть три самореза с помощью шуруповерта или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрощеток. С помощью тестера либо самодельного устройства, именуемого еще «аркашка», обусловьте целостность подводящих проводов и правильную работу выключателя.

Несколько слов о ординарном контрольном устройстве название которому «аркашка». Устройство состоит из светодиода либо лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электронная схема контрольного устройства это поочередно соединенные детали. Соедините батарейку с одним концом светодиода иначе говоря лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электронных цепей.

Соответствующие неисправности перфоратора Макита 2450 и 2470 Распространенные неисправности в электронной части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Подмена щеток делается при их полном истирании либо нехорошем контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора вам больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

При ремонте переключателя реверса нужно отсоединить заднюю крышку. Аккуратненько отсоединить провода от кнопки. Пристально оглядеть переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, за ранее освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.

Обусловьте его состояние, при желании поменяйте контакты.

Дополнительная, нередко встречающаяся электронная неисправность, нехороший контакт меж статором и нижними контактами переключателя реверса.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

В зеленоватом корпусе расположен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., высвободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

READ Какой Перфоратор Взять Для Дома

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Перед сборкой подогните контакты так, чтоб они плотно входили друг в друга. Смажьте контакты техническим вазелином узким слоем.

Сборка электронной части перфоратора делается в оборотном порядке.

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий сразу функцию ударного и сверлильного оборудования во время работы с особо крепкими материалами.

В устройстве использованы две идеи сразу: инструмент крутится и движется продольно, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высочайшей степенью запыленности.

На длительность неотказной эксплуатации оказывают влияние не столько условия работы, зато качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами качественной работы. Даже самый надежный инструмент просит подабающего ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 нужно непременно приобщиться к внутренним содержанием инструментов, входящими в составе узлами. Выяснить слабенькие места перфоратора макита для вас поможет реальная аннотация.

Для выполнения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается человек, обладающий слесарными способностями, имеющий багаж познаний по электротехнике.

Помните! Выполняя ремонт перфоратора нужно соблюдать правила техники безопасности во время работы с электроприборами.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и, фактически, из схожих, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электронной и механической частей. При этом, в пластмассовом корпусе темного цвета размещается механический узел перфоратора, а под зеленоватым пластмассовым корпусом прячется электронная часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не столько вращающий момент и поступательный ударный импульс.

Задачка механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту одновременно продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выверните четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтоб вытащить механический блок из зеленоватого корпуса статора, нужно:

    1. Вывернуть три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Сейчас можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, нужно отсоединить от него ротор. Ротор поз. крепится в механическом блоке путем трения зубьев шестеренок и вытаскивается методом пошатывания и разъединения сразу.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежного вала нужно вывернуть в основании корпуса два болта поз.43. Еще промежный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пора снять промежный вал.

Разборка промежного вала

Для разборки промежного вала воспользуйтесь схемой, прилагаемой истинной аннотацией.

Фото схемы промежного вала указав порядка разборки

С вала поз.40 снимите все по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

Ремонт редуктора перфоратора макита HR 2450 своими руками. самый полный обзор

Добрался я до собственного перфоратора makita

HR
2450
, у которого пропал удар находится на пике. Внутренний удар встречаются, а на пику.

Разборка перфоратора Makita HR 2450

Это видео. 1-ая часть процесса ремонта перфоратора Makita

HR
2450
самостоятельно.

А еще сегодня вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.
Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма нужно вынуть его из внутреннего корпуса.

Из вала нужно вынуть цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается весьма легко:

    1. С его применением нужно достать ударник поз.30;
    4.5. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтоб разобрать сам вал поз.21 ударного механизма, нужно не знакомых вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — металлической шарик 7,0 поз.20.

А не знакомых внутренней полости вала нужно снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — железное кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую железную шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электронной части перфоратора Макита 2450, 2470

В составе электронной части перфоратора Makita 2450,2470 входят:

    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора довольно постучать по торцу пластмассового зеленоватого корпуса не знакомых статора деревянной киянкой по другому бруском.

Но поначалу нужно вывернуть два самонарезающих винта 4×60 мм поз. 57.

При нередком постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а далее вынимается руками.

Другие элементы электронной части перфоратора Макита 2450 либо 2470 демонтируются просто, так как ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Как смазать и собрать перфоратор Makita 2450 и 2470 правильно

К сборке хоть какого механизма следует приступать после кропотливой подготовки. Нужно приготовить не только лишь детали, но и одновременно инструменты, место, смазочный материал.

READ Шуруповерт Макита 12в Переделка На Литий

Из инструментов никак не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита самостоятельно вам понравятся выполнена только на условиях соблюдения прилагаемой аннотации.

Задачей сборочного процесса является подмена вышедших их строя деталей на пригодные и обеспечение взаимозаменяемости и работоспособности инструмента.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

Как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из 2-ух узлов: вала ствола с прямозубой шестеренкой и промежного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка нужно надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, прижать железным кольцом поз.27.

Сейчас перебегаем к обратной стороне ствола поз.21. Одновременно с этим внутреннюю поверхность ствола нужно смазать смазкой и воткнуть вовнутрь собранный ударник поз.24.

Сборка промежного вала и поршня

Сборка узла промежного вала

Для сборки промежуточного вала нужно подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С обратной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежный вал собран.

Сборка узла редуктора

Производимая блока редуктора делается на внутреннем корпусе поз.49.

Когда, имеются случаи, когда оси выскакивают из внутреннего дюралевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При всем этом рычаг подшипника качения поз.41 промежного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежного вала в гнездо в корпусе. Эту функцию обычно делают методом покачивания конструкции до полного попадания деталей в обозначенные места.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в разные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса нужно надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.Стопорное кольцо нужно непременно кропотливо зафиксировать. Поворачивая промежный вал, нужно кропотливо проверить правильную работу и свободный ход цилиндра в корпусе. Это нужно сделать на данный момент, чтоб не выяснилось по окончанию сборки, что узел собран некорректно.

Сборка вала ударного механизма

Поначалу нужно смазать внутреннюю часть цилиндра поз.32 и воткнуть туда ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 к району, надев его на смазанный цилиндр поз.32. Для смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Макита.

Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS.

Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров употребляется смазка марки Макита 196804-7.

Смазки различаются по цвету, однако владеют полностью схожими чертами. Кроме того какие смазки употребляются в перфораторе Makita 2450 и 2470?

И вот пред нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Проверьте его работоспособность, вращая промежный вал и контролируя перемещение поршня в ударном механизме. Нашему клиенту остается!

Сейчас смажем что остается сделать нашему клиенту части механического блока рекомендуемой смазкой. Вот вам наглядный пример правильного нанесения смазки на крутящиеся поверхности. Но еще пример щедрого смазывания механического блока.

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок нужно непременно закрыть пластмассовым корпусом поз.14 темного цвета. Наложив корпус сверху на узел, придавите корпус до работоспособной версии фиксации узла в персональном компьютере. Отсталость воткнуть четыре болта поз.10 в корпус и закрутить.

Сейчас пришла очередь присоединения к механической части ротора электродвигателя. Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается воткнуть четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Установка электрических щеток

Удалите грязюка с пазов щеткодержателя и установите щетки к району, зафиксировав их защелками.

Сейчас пора проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите кратковременно перфоратор работая в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не втыкайте. Проверьте работоспособность перфоратора в этом вопросе положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений можно приступать к установке затратной крышки.

Крышка крепится 3-мя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 иначе говоря 2470 собран и работает исправно!

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

По причине попадания пыли, грязищи и воды внутренняя смазка с течением времени становится жесткой и даже не делает собственного назначения. Перфоратор начинает работать с сторонним шумом. Приступая к ремонту перфоратора, непременно ознакомьтесь с прилагаемой аннотацией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет верно произвести разборку неисправных узлов, отыскать дефектные детали. Кроме того поведаем как разобрать перфоратор Макита 2450

.

Разборка перфоратора Макита

2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке). На ручке при помощи отвертки подковыривается и снимается защелка. После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление». Зажатая пальцами ручка вынимается из пазов корпуса.

READ Ремонт Перфоратора Прэ 5 Своими Руками

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить\ Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; перевести переключатель против часовой стрелки в положение «удар»; перевести переключатель со щелчком против часовой стрелки до положения «сверление»; вставить пружинку и красную кнопку; сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона. Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол

, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32. С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо. Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Источник

Переключатель режима

Для демонтажа Т-образная защелка на рукоятке переключателя снимается. Для этого используйте 2-миллиметровую отвертку. Очень осторожно, вам нужно нажать лапковые лапы. Он вытащен. Красный замок следует держать так, чтобы он не выходил под действием пружины.

После выполнения этих действий ручка переключателя должна быть повернута в крайнее левое положение. Таким образом, выступы будут совпадать с канавками корпуса редактора. Переключатель легко снимается. Держатель снимается вместе с пружиной. Резиновое кольцо на рукоятке переключателя должно быть зажато тонкой отверткой и удалено. Это предотвращает вытекание смазки из корпуса.

Схема сборки плунжера Makita 2450 В поле коммутатора предполагается определенная последовательность выполнения. Все детали и сиденье очищены от старой грязи. Плотно смажьте два металлических штифта и резиновое кольцо. Они положили его на переключатель. В ручку вставляется пружина, затем замок. Он не должен выпрыгивать, когда защелка установлена ​​в теле.

Затем переключатель вставляется в редуктор. В этом случае ручка направляется в сектор между обозначением комбинированного режима и воздействием. Он не доберется до конца. Переключатель должен быть повернут в режим бурения и немного дальше. Не забудьте нажать кнопку блокировки, чтобы она не мешала движению.

Затем поверните переключатель по часовой стрелке и нажмите защелку до конца.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье автор расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться.Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Читать также: Нанесение металла на металл

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать.

Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления. Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

2 комментария на Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

В строительной сфере применение перфораторов Makita просто необходимо. Значение этой техники сложно переоценить, он незаменим при работе с бетоном, камнем или кирпичом. Все особо прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используют для сверления отверстий в бетоне и камне, для изготовления проемов, выемок, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita обладает двойной защитной изоляцией двигателя. Среди обязательных элементов конструкции — расцепляющая муфта, которая предотвращает рывок при заклинивании бура, и электронная регулировка числа оборотов. Показатель фирменного стиля — инструмент комплектуется удобным чемоданом для хранения инструмента.

Большинство моделей оснащено системой пылеудаления и выпускается с мягкой резиновой накладкой на рукоятке. В ассортименте присутствуют перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип работы

Он может выполнять 3 функции: сверление, сверление с ударом, долбление.

Неисправность переключателя

В процессе ознакомления с вопросом о том, как собирать Makita 2450, необходимо выяснить частые неисправности коммутатора. Они могут быть вызваны износом металлических штифтов. В этом случае любой из режимов не будет активирован. Необходимо будет заменить переключатель. Это должно быть сделано в случае перелома посадочных выступов.

Если резиновое кольцо изношено, будет небольшая утечка смазки. Я должен заменить его.

Бывает, что замок ломает клюв, который прикреплен к углублениям редуктора. Ноги когтей могут быть повреждены. Чтобы избежать всех вышеперечисленных сбоев, вы должны тщательно обрабатывать инструмент.

Коробка передач

Чтобы извлечь корпус из коробки передач, поднимите панель инструментов вверх. Перфоратор следует прижать к рабочему столу, потянув за корпус. В этой ситуации все детали остаются на своих местах.

После того, как они были проверены, проверены и заменены, корпус коробки передач находится на своем месте. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы должны быть смазаны.

Во время сборки корпус коробки передач должен быть очищен керосином или бензином. Затем оболочка помещается в исходное место. Переключатель режима не должен находиться в нем.

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным.
Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации.

Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

  • Износ промежуточного вала
  • Деформация зажимных узлов
  • Поломка шатунной системы
  • Недостаток смазки для корректной работы
  • Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными.

Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов.

Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Источник: https://pro-instrument.com/ruchnoj/osobennosti-remontnyih-rabot-perforatorov-ot-kompanii-makita.html

Неисправности в корпусе редуктора

Случай модели HR 2450 характеризуется высокой прочностью, обрывы в этом узле довольно редки. Но бывает, что здесь есть определенные проблемы. Если тело собралось вместе с игольчатым подшипником, это означает, что его сиденье плохо изношено. Когда эта часть чрезвычайно разбавлена, замените корпус.

Иногда промежуточное гнездо вала разрушается. Предполагается, что ремонт аналогичен первому случаю.

Корпус корпуса редуктора имеет кольцо для удаления масла. Если он поврежден при сборке пыли (это происходит очень редко) или небрежном действии ремонтника, он изменяется вместе с корпусом.

Такая же процедура выполняется в случае отказа отверстий переключения режимов. Перечисленные типы сбоев типичны для поддельных копий.

Отзывы клиентов

Среди пользователей мнения по инструменту были разделены. Из-за недостатков, перегрева и утечки перфораторной смазки Makita 2450, Отзывы также дают понять, что ремонт выполняется сервисным центром в течение длительного времени и дорого. Однако, устраняя причину проблемы самостоятельно, вы можете ожидать, что инструмент будет работать нормально. Особенно часто происходят сбои в перфораторах, которые были выпущены в последние годы. Но более ранние продукты известны как самые качественные. Это связано с появлением множества нестандартных подделок, которые не производятся по оригинальной технологии.

Положительными признаками рассматриваемой модели являются удобство в эксплуатации, долговечность и выносливость. Это, по отзывам потребителей, вполне универсально. Перфоратор готовый выполнять задачи, такие как отвертка, и стены ударного ударника. В то же время инструмент может работать с заправкой масла один раз в два года без ремонта. Подходит как для домашнего использования, так и для профессионального использования.

Отмечается, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальной эксплуатации пользователя во время работы оборудование будет работать долго и продуктивно.

Познакомившись с характеристиками, схемами сборки и ремонта перфоратора Makita 2450, вы можете продлить срок службы этого инструмента. При обслуживании и замене деталей самостоятельно пользователь экономит значительные деньги. При покупке необходимо обратить внимание на характерные отличия оригинального инструмента. Это будет длиться дольше, чем подделка.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Читать также: Подшипник как определить размер

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Makita USA — Подробная информация о продукте -XNJ01Z

Makita USA — Подробная информация о продукте -XNJ01Z

Литий-ионный аккумулятор 18 В LXT®, высечные ножницы 16 калибра, только инструмент

  • : Двигатель Makita обеспечивает 1900 SPM
  • : Идеально подходит для резки листового кровельного металла толщиной до 16 калибра
  • : Держатель матрицы вращается на 360 ° для соответствия требованиям направления резания
  • : Удобное удаление стружки под режущим материалом для минимизации повреждения режущей поверхности
  • : Только инструмент (аккумулятор и зарядное устройство в комплект не входят)
  • LXT® Lithium-Ion

    Пользователи инструментов, которые отсоединяют шнур с помощью Makita 18V LXT®, получают новый уровень удобства, эффективности и производительности.В 2005 году компания Makita создала категорию аккумуляторных инструментов с литий-ионным аккумулятором 18 В, и сегодня это крупнейшая в мире линейка аккумуляторных инструментов с напряжением 18 В. Передовая технология Makita дает пользователям инструментов непревзойденную производительность и широту ассортимента благодаря инновациям в технологии двигателей и аккумуляторов, которые отменяют отраслевые стандарты и оставляют позади старое мышление. Благодаря батареям с высоким ампер-часом, эффективным щеточным и бесщеточным электродвигателям и технологии LXT® на 36 В (18 В X2) инструменты Makita 18 V LXT® не только соответствуют требованиям, предъявляемым к проводам, но и могут превосходить по производительности проводные, оставаясь при этом на единой беспроводной платформе. питание от самых быстро заряжаемых литий-ионных аккумуляторов 18 В.[Подробнее]

La página que selecciono por el momento no está disponible en español.

Le gustaría:

кухетва имингчеле, аманани, укубуекезва канье имибоно

Le nkampani «Makita» yadalwa-1915 usomabhizinisi odumile okuthiwa Masaburo Makita.Ihhovisi Main lenkampani itholakala e Nagoya (Япония). Экукалени, «Макита» иникеза нгамасевиси эмхахени моторс кагеси есондло. Нго-1935, ubuholi wanquma ukuqala yabo ukuthuthukiswa ugesi, Transformers nezinye izinto. Нгокушеша, ibhizinisi yenkampani wenyuka kube ingxenye enkulu ekukhiqizeni yayo emazweni angaphandle ukuba ngiphane ngakho. Ezindaweni eziningi emhlabeni ediliva izimpahla nge-logo «Makita», kwi endaweni ye-USSR kanye. Нохо, ле nkampani ayikwazanga ahlele ukukhiqizwa zikagesi inqwaba.Lokhu kungenxa yokungabikho isimo somnotho eliye lakhula eJapane ngaleso sikhathi. Kuze 1950, izwe bekulokhu esimweni impi, kanye umkhakha cishe athuthukile.

Akungenele ukuviliyela kokuzivikela lokuqala «Makita»

Ngo-1958 saqala ukuhlanganyela adedelwe ngowokuqala ngesandla sokuzivivinya, namabhola. Нго-1962, инкампани «Макита» wezwa emhlabeni jikelele. Emva kwesikhashana amagatsha Kwamiswa emazweni amaningi, kuhlanganise nase-United States, eFrance nase-Canada. Isibalo izitshalo kancane kancane lakhula.Саха укумелва энтша инкампани. Kusukela ngomhla ka-1989 wayevele 8 изитшало эзинкулу. Thina aqala ukulinqoba izimakethe ezintsha eJalimane futhi China.

Kuyadingeka ukuthi ngincome kobuholi inkampani, okuyinto senza wonke umzamo ukukhiqiza imikhiqizo eyikhwalithi ukuthi kungaba funa. Нго-1991, yaqala ukubusa zezitshalo ezincane ukuba «Makita» inkampani. Phakathi kwazo kwakukhona ibhizinisi ukwenziwa ngemishini yokusaha. Намухла, ле nkampani inyathelisa onobuhle ezahlukene zikagesi kagesi nezingxenye ukuze isibhamu «Makita».

Ngezindlela eziningi, imfihlo itholakala Ochwepheshe yenkampani. Bonke abasebenzi inkampani сделал abaqeqeshiwe futhi abaqeqeshiwe. Ngaphandle kwalokho, «Макита» kakhulu yathuthukisa uxhaxha umlingani, ngakho inkampani ngaso sonke isikhathi uchuvstvuet семинар Futhi ubamukela isipiliyoni ochwepheshe abavela emhlabeni jikelele.

Ngaphezu kwalokho, le nkampani kuyinto inkonzo enhle kakhulu. Ziningi izikhungo zezinsiza, ngakho ukuze uthole, isibonelo, izingxenye ezisele для исибхаму «Макита» акубанга кобунзима.

Indlela ukukhetha izinga Punch?

Качество onobuhle anemisila amayunithi ezengeziwe, okuyizinto kulula kakhulu ukusebenza nabo. Есиные сезахи езинджало куба инксеные углело антивибрационные. Это уяквази укутутукиса укунемба имишини, нокусиндиса абанту кусукела тряска эзингадингэкиле. Kulokhu, ungasebenza ngaphandle isikhathi eside, futhi engazizwa ukukhathala. Ngaphezu kwalokho, kumele Punch ukukhwezwa ukukhiya indlela. Lokhu kuyadingeka ukuze aqinisekise kudivayisi isikhundla.Ngezinye izikhathi izimo ngaphandle ukuthi kungenzeka ukuba ubambe isando esandleni sakhe, bese-ke ungakwazi nje ingalungiswa.

Kuyadingeka ukuba akhethe kuphela ngesivalo isando. Le ndlela yokwenza uyakwazi ukulawula sokuprakthiza zokutshala ukujula. Kungenjalo, igobolondo ungakwazi mbeni ebusweni futhi babe obonakele. Нохо зихона izikhathi lapho sokuprakthiza imisiwe. Ngakusasa kuyinkomba ebaluleke kakhulu — uhlelo yokususa uthuli. Iqiniso lokuthi motor akawuthandi udoti. Lapho yena inamathela ke, Punch uqala ngokashesha перегреть Futhi kungenzeka zisishise siphele.ukususwa uhlelo ikuvumela ukuba basebenze ezindaweni ezahlukene futhi asesabi uthuli, elitholakala kwi cishe wonke amasayithi ukwakhiwa. kakhulu Udoti kungavela ngokuqondile impahla phezu okuyinto izenzo kwenziwe.

Я последний ipharamitha kubalulekile ukukhetha iyashaya izinga iyi-yokuba ngokushintsha tindlela msebenzi. Kunezinhlobo ezintathu eziyinhloko ukuthi uzosebenzisana evele ezahlukene kahle ngokufanayo. Ngokuyinhloko kuyinto imodi ye sokuprakthiza isando. Нгало, унгенза изимбобо олунембиле кахулу.Это ikakhulukazi kahle kuhambisana ukusetshenziswa kwamanzi ukhonkolo. Эйесибили Имоди — отбойный молоток, окузоквенца штробления. Ngokuvamile isetshenziswa abakhi для ezihlukahlukene umsebenzi ukubhidliza izakhiwo. Ekugcineni, imodi zokugcina — сокупрактиза элула. Он балула нгоба Бурение изимбобо езинкулу убухулу. Ngokuvamile isetshenziswa Lapho zokusebenzisa ukhuni noma okwakhiwa ngalo la mabhodi. Футхи-ке лихона ума уфуна ukusebenzisa isando njengoba смеситель футхи венце нома yiziphi isixazululo.

Дырокол Indlela uqaqe «Макита»?

Ukuze uqaqe перфоратор kumele yokuzenzisa bajwayelane kudivayisi yakhe. onobuhle Abaningi kuhluke design. Нохо, зона зибе изахи эзивамиле: инджини, коробка передач футхи индлела эсифавулека. Ukuze ubone yonke yezingxenye futhi sihlaziye kubo, ngokwanele ukukhipha ikhava bese uyasikrufulula орехи 4. Схема перфоратора Ngezansi «Makita» esigabeni cross.

Модель «Makita HR2450»

Yini okufanele mina ngithi lapha? Le modelli kusukela brand «Makita» Punch 2450, ubhekwa ezahlukene kakhulu.Kuyinto ephelele imishini ngokhonkolo noma insimbi. Ukuze кубе лула abakhiqizi ifakwe eliphezulu yayo ngepeni elikuvumela ukuba uzizwa ukhululekile ngenkathi usebenza. Ngokungafani nezinye onobuhle kulolu chungechunge, в нем есть isisindo ongaphakeme, futhi Ubukhulu bayo nesizotha kakhulu.

Imininingwane Модель «Makita HR2450»

Amandla umthelela Punch ncamashi 2.7 J. Amandla ukusetshenziswa kudivayisi isezingeni emhlabeni 780 Вт. Исибало амабхитхи нгеминити кахулу (цише изикхати 4500).Futhi we nothi imvamisa omuhle kakhulu на холостом ходу. Ngalo mzuzu sokuprakthiza yenza 1100 linemibhikisho. Исисиндо исибхаму 2,4 кг. Умхавуло сокупрактиза убухулу для эбусвени ухонколо кахулу нгендлела 24 мм. На стальных эбусвени, есихундлени салохо, унгенза умгоди 13 мм. Нгокукондэне ухуни, хона-ке инкомба энкулу — 32 мм.

Модель «Makita HR2470»

Lokhu Punch «Makita» имеет Izibuyekezo ezinhle ngoba kubhekwa, профессиональный футхи имеет eziningi eziwusizo. Ngaphezu ejwayelekile imishini kanye nesifo sohlangothi izindlela, kungenzeka ukusebenzisa umsebenzi ishizolo.Ngosizo ke ungakwazi ukwenza umsebenzi ehlukahlukene ukubhidliza izakhiwo. Ngokuvamile, lokhu mode isetshenziswa ebusweni ukhonkolo. Isici eyengeziwe yalesi imodeli yikhono esisebenzisa njengophawu отвертка. Futhi hlela обратный футхи sindisa bamba umsebenzi ephephile. Укушинца сокупрактиза канцане иджубане укуджикелеза, исифунда эхетекиле. Перфоратор «Макита» — это электронная версия.

Imininingwane Модель «Makita HR2470»

Kudivayisi amandla ukusetshenziswa 780 W, futhi isilinganiso ngesivinini lutho ezingeni amayunithi 1000.Kulokhu amagugu esiphezulu ngezinye izikhathi idlule uphawu 1,100. Ukuze isando imishini mode inezinga eliphakeme. Ngokuvamile, Удар «Makita HR2470» uyakwazi ukwenza imivimbo kuka 4000 ngomzuzu. Amandla esiphezulu 2.4 J. Nutrition Punch ejwayelekile eyalo inethiwekhi 220 V патрон без ключа inikezelwe operation izinga. Izinzuzo zalesi imodeli eminye kungenzeka ukunikeza ithuba ukusebenza sokuprakthiza ibhithi kokubili ubukhulu ezinkulu nezincane. На поверхности лохуни унгенза изимбобо кусука 5 куя 33 мм.Ukuze umsebenzi zensimbi tinikwe sokuprakthiza isethi 6 kuya 14 мм. Futhi ngezibhakela «Makita HR2470» uyakwazi okwenza imbobo ukhonkolo. Ngenxa yalesi sokuprakthiza bavela 5 куя 18 мм. Izibuyekezo Umthengi uqaphele le imodeli njengendlela jikelele, efanelekayo zonke izimo zokusebenza.

Модель «Makita HR2475»

Ососбенно ле имодели укутолакала эбониса эхетекиле элихомбиса бафакэ эмабхулашини карбон. Ндженганома ударяет эджвайелекиле, афаратхаси кунгаба сокупрактиза имоди эвамиле нома вайешайве унхланготи.исивинини электронный элигукукайо. долбения Имоди енгехо кулеси имодели. Я yokuntula abasakwazi eziningi isisindo. Lokhu kungenxa yokungabikho amandla iyunithi. Usebenza isando «Makita HR2475» isikhathi eside ngeke zisebenze. Ngaphezu kwalokho, kufanele kuphawulwe ukuthi Ubukhulu ungavumeli ukusebenza kwezinye uhlobo Metakhim kanzima.

Izici «Makita HR2475»

amandla Ukusetshenziswa перфоратор isezingeni emhlabeni 1100 Вт. Ngezinye engenzi lutho, lo imodeli uyakwazi okwenza kuka 4,000 amabhithi ngeminithi.У Нгакхо-ке есть окухулу амандла умтелела исичи. Kwimodi yokusebenza, Punch «Makita HR2475» kwenza imivimbo kuka 2,000 ngomzuzu. Ngakho amandla elakhiwe idlula 9,5 J. Ukuze ukusebenza ngokhonkolo ezilungiselelwe kule isethi sokuprakthiza 9 kuya ku 18 mm. Ukuze ushone ekugxileni ebusweni metal имеет кусука 7 куя 19 мм. Ukuze zokusebenzisa ukhuni Le yunithi asakhelwanga nhlobo. Lokuthi kunilungele ngaphezulu ukuyisebenzisa kuphela ngokugxila emincane. Лели цинисо квенза лоху Панч акуйона нгокупелеле джикелеле, футхи изидинго ясендлини, акангени укугунда.

Модель «Makita HR2810»

«HR2810» — лоху цише перфоратор engcono «Makita». Le modeli имеет eliphezulu kakhulu izinga nomthelela indlela. Нгало унгаквази калула проделывать изимбобо нгишо эзинкулу кахулу металл нохонколо. Нгафезу квалохо, кухона обратная футхи синдиса бамба. Укузе ушинтше июбане электронное управление иникезве. Ukusebenza uyasiduduza isibambo, okuvumela isikhathi eside ukusebenza ngedivayisi. Izici ungase futhi ukhethe elula umbuso ushintsho. Ngaphezu kwalokho, inketho usebenzisa isibhamu njengoba ukufakwa kokumqoka kuphela.Njengoba Bathi ukubuyekezwa, ke kakhulu kwandisa uhla imisebenzi kungenzeka kwenziwe. Лели qiniso kwenza imodeli «HR2810» e iyashaya ezahlukene kakhulu «Makita». Inani zedivayisi nxazonke ayizinkulungwane 22 рубля.

Imininingwane Модель «Makita HR2810»

Inani amandla ukusetshenziswa ku-apharathasi akuyona okungcono futhi agcinwe ngezithuba 800 Вт. Стандарт Ijubane sokungenzi lutho. Ukuthini ukubaluleka 1000 linemibhikisho ngomzuzu. перфоратор Максимум kungenziwa ahlakazekile ukuba 1200 ngomzuzu.Isibalo amabhithi kule imodeli iyona enkulu kunazo zonke (ума ziqhathaniswa ontanga yayo). Okwamanje, uyakwazi ukwenza iziteleka ezingaphezu kuka 4500. Ума ле-энергия eyenziwe 29 J. Inikwe amandla yi-inethiwekhi esezingeni 220 V Kufaka ngedivayisi eziningi sokuzivivinya ezikuvumela ukusebenza evele ezahlukene. Izinkuni enikeziwe sokuprakthiza kusuka 5 kuya 33 мм. I uthayela kungenziwa отверстие 5 куя 17 мм. Кухона сокупрактиза 6 куя 18 мм ukusetshenziswa ne evele ukhonkolo.

Модель «Makita HR4501C»

Le modeli yenzelwe ukusetshenziswa okukhethekile kanye ebusweni ukhonkolo.Йена инезинга элифанси кахулу исивинини, кодва ямандла афезулу мотор. Ngokuvamile lokhu isetshenziselwa ngezibhakela для ukuliqaqa zokwakha. Смеситель Ingase Futhi isetshenziswe njengoba. Ubufakazi obanelisayo ukulungisa kuphela igobolondo elihambisana oyifunayo umlomo wombhobho ubukhulu. амандла нгокванеле укуба кувусе нгишо исиксазулуло обухулу кахулу. Ngokuvamile, lokhu imodeli zithandwa kakhulu, kodwa ngokuphelele asifanele ukusetshenziswa yasekhaya. инкинобхо ибха эсечелени кукувумела укхете пхакати изиндлела эзимбили: долбением канье исандо имишини.Thanda onobuhle eziningi, я исилавули электронный yokulawula ijubane ukujikeleza ка сокупрактиза. Gqoka carbon emabhulashini izici isibani ekhethekile, okuyinto ogibele Punch «Makita». Inani zedivayisi nxazonke ayizinkulungwane 20 руб.

Imininingwane Модель «Makita HR4501C»

Amandla ukusetshenziswa zedivayisi kufana nokuthi 1350 Вт. Lapho kokungenzi lutho ukukhwezwa gearbox Punch «Makita» ngesivinini 200 ngomzuzu. amazinga Максимум кухни ngezithuba 280 ekuvukeleni ngomzuzu.Futhi we nothi umsebenzi esinamandla nomthelela indlela. Ngomzuzu owodwa kufezeke iziteleka ezingaphezu kuka 2700. Ezomhlaba kulokhu elilingana imivimbo 2000. Amandla kukhiqizwa kulokhu 13 J. I ngobukhulu sokuprakthiza kancane ngokusetshenziswa ukhonkolo ebusweni 45 мм. Ukondla we перфоратор ngenethiwekhi nge напряжение ка 220 в

Электрическая схема перфоратора Макит 2450. Самостоятельный ремонт ствола перфоратора Макит с подбором запчастей. Изготовление крепежных лент

Профессиональные строительные инструменты всегда работают в экстремальных условиях, поэтому как механическая, так и электрическая части перфоратора имеют увеличенный срок службы.

Как показывает практика, инструмент таких брендов, как Макита, Бош или Интерскол, в гарантийный период выходит из строя редко, но рано или поздно все выходит из строя.

Одним из самых уязвимых мест любого перфоратора считается кнопка включения с регулятором скорости и переключателем реверса.

Различают три вида поломки пуговицы:

  1. Механическая поломка … Как правило, это происходит при падении инструмента с высоты и других ударах по корпусу перфоратора.Поскольку пластик практически не липкий, единственный вариант надежного ремонта — полная замена кнопки;
  2. Перегорели контакты на кнопке … В этом случае замена также незаменима;
  3. На контактах кнопки пуска образовался нагар … Если при этом не поврежден пластиковый корпус самого курка, очистка контактов поможет решить проблему.

Как проверить пуансон кнопки запуска ?

Для этого можно использовать электрический мультиметр (тестер): нужно подключить к концам штекер перфоратора и нажать кнопку пуска.

Если мультиметр показывает сопротивление, значит, цепь электроинструмента исправна. Отсутствие сопротивления говорит о нарушении целостности цепи.

При этом нужно понимать, что проблема может быть не только в кнопке переключателя. Также следует проверить электрический кабель на наличие перегибов, износа угольных щеток и реверсивных контактов.

Это единственный способ убедиться, что причина именно в переключателе.

Руководство по ремонту — замена и подключение кнопки перфорации на примере Makita 2450

В большинстве перфораторов MAKITA (HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типичный переключатель TG813TLB-1.

Для его доработки и / или замены необходимо подготовить следующие инструменты:

  • Отвертка крестовая
  • шило или спица.

Порядок ремонта / замены кнопки включения на перфораторе Makita 2450 следующий:

  1. Разбираем электрическую часть инструмента. Для этого отверткой Phillips открутите три крепежных винта на тыльной стороне ручки и снимите пластиковую крышку.
  2. Далее нужно сложить щетки и снять сам переключатель TG813TLB-1.
  3. Чтобы отключить выключатель, необходимо отсоединить от него все провода. Сетевые провода (коричневый и синий) крепятся винтовой струбциной и с ними нет никаких проблем — чтобы вытащить два провода, достаточно ослабить два винта. Остальные провода прикрепляются к самозажимным разъемам, а для снятия проволоки понадобится спица или шило, которые вставляются в специальное отверстие и открывают зажим.Аналогичным образом последовательно снимаются все провода. Для проведения ремонта не лишним будет иметь под рукой схему подключения кнопки перфорации, поэтому настоятельно рекомендуем перед снятием проводов набросать условную схему или сделать фото на смартфон, чтобы не возникало вопросов при подключении новая кнопка.
  4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, провода питания фиксируются саморезами.
  5. Далее нужно установить кнопку в расточенное отверстие, вернуть щетки на место, установить и закрепить заднюю крышку ручки тремя винтами.

ВИДЕО ИНСТРУКЦИЯ

Часто быстро выходит из строя даже профессиональное оборудование. Это связано с работой инструмента при значительной перегрузке электродвигателя. Нельзя допускать перегрева силового агрегата; технологические паузы необходимо делать периодически. Иногда серьезная поломка перфоратора является результатом неосторожного обращения с инструментом во время работы или хранения.

После каждого использования необходимо тщательно очищать перфоратор от пыли.Используйте мягкую ткань или салфетку, чтобы протереть не только корпус электроинструмента, но и вентиляционные отверстия.

Недопустимо использование перфоратора вне помещений во время дождя и снега.

Необходимо регулярно проверять угольные щетки, которые являются важной частью электрической цепи — они проводят ток к коллектору и постепенно изнашиваются во время работы и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более значительным поломкам.

Даже очень надежные перфораторы Makita со временем выходят из строя.
Любая поломка исключена, нужно лишь иметь прямые руки и упорство.
Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям.
Эксплуатация перфораторов с твердыми материалами в пыльной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, который имеет базовые слесарные навыки и знаком с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Демонтаж механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, нужно снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите пуансон на заднюю крышку корпуса на столе, накрытом чистой тканью или бумагой.Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.


Осторожно ослабить кольцевую пружину поз. 2, крышка муфты поз. 3, и стальное кольцо поз. 4. Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь можно снять корпус механической части
Он черный.
С помощью отвертки открутите четыре винта на торце корпуса.


Сжав правой рукой черный кожух, надавите большим пальцем на конец вала, с которого был снят патрон.Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь перейдем к отсоединению ротора от механической части перфорированной рамы.Ротор механически удерживается косозубой шестерней редуктора.
Если вы возьмете корпус ротора в одну руку, а механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Вы получите такой агрегат в старой смазке.


Затем отвернуть шестигранником два болта M4 × 12, поз. 43., арт.266273-7 с внутренней шестигранной головкой.
Вынуть вал с промежуточной прямозубой шестерней 10 поз.80, арт. 226399-7.
из внутреннего корпуса поз.49, арт. 153687-8. Удалите старую смазку с деталей.

Вы получите такую ​​гору чистых деталей.


Теперь внимательно посмотрите детали, выбросьте резиновые кольца сразу после того, как подберете новые.
Заменить неисправные детали новыми.

Механические неисправности перфораторов Makita 2450 и Makita 2470

К частым механическим неисправностям перфораторов Макита относятся:

  • разрушение быстросъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола бура;
  • износ резинок бойка и бойка;
  • обрыв шестерен.

Патрон перфоратора ремонтируется с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, фиксирующего рабочий инструмент (дрель). На это указывает какой рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0, поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Макит показаны на фото ниже.

Ремонт картриджа перфоратора макита 2450 своими руками несложный. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой коробкой передач.

Разобрать механическую часть согласно приложенному видео.
Освободить его от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Видео: Перфоратор переборка Makita 2450

Ремонт деталей ствола перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь нам нужно отделить ударный вал.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. и детали цилиндра.


Так изнашиваются и ломаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма.
Характерными особенностями отказа ударного механизма является отсутствие удара и неприятный шум рабочего пуансона в режиме «Удар».

Видео: Минута вандализма) (21) Перфоратор Makita HR 2450 Сильная отдача при ударе

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности.
Разобрав редуктор, убираем мусор и кусочки посторонних предметов. Находим неисправную деталь и очищаем все от старой смазки.

Очень часто ударник поз. 24, арт. 324396-8, входящий в состав ствола.


кольцо металлическое поз. 27. ст. 324216-6.


Отменить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения.Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке отверткой подбирается защелка и снимается.

После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Зажатая пальцами рукоятка вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.Все входящие части патрона собираются на валу в определенной последовательности.

После установки конической пружины (поз. 6) наденьте направляющую шайбу (поз. 5) и зафиксируйте ее шариком (поз. 20), вставив в паз вала редуктора.

Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), закрепить детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в конец картриджа.
закончен ремонт картриджа перфоратора Makita 2450. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.
Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус.Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Общая механическая часть называется редуктором.
Ротор легко отделить от механической части (редуктора).
Зажмите коробку передач правой рукой, зажмите ротор левой.
Поворачивая, потяните за обе стороны в противоположных направлениях.Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita происходят в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм установлен на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
И поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в валу редуктора.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.40 установлена ​​косозубая шестерня поз.42, передающей вращение от шестерни ротора, подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз.37), установлен подшипник 606zz (поз.36).
Обратите особое внимание на состояние подшипников качения. В перфоратор устанавливаются импортные подшипники
. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz можно заменить на 80019.

Переходим к разборке вала амортизатора

Разборка ударного вала

Разборка ствола перфоратора Makita 2470 — несложный процесс, если воспользоваться схемой устройства перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
А шестерня поз. 19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.

С разборкой разобрались.
Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке перфоратора.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: разборка перфоратора makita HR2450 за 5 минут до m

Ударная дрель HR2450 от Makita — достойный выбор. Данная модель является лидером не только в рамках своего бренда, но и среди всех аналогичных моделей. В России эта модель занимает одно из первых мест по продажам среди профессиональных моделей легких перфораторов. Если у вас возникли проблемы при работе, рекомендую сразу обращаться в сервисный центр, пока перфоратор находится на гарантии, это позволит вам бесплатно устранить возникшие технические проблемы.Адреса авторизованных сервисных центров указаны в гарантийном талоне. Если у вас нет гарантии на инструмент (по разным причинам), все же не рекомендую разбирать инструмент самостоятельно. Для этого требуются определенные навыки и специальные инструменты и приспособления. В сервисном центре вам проведут полную диагностику, заменят неисправные детали, почистят и смазать механизмы, а также дадут гарантию на ремонт. Если я вас до сих пор не убедил, и вы решили разобрать самостоятельно, значит, нужно понимать, что вы хотите отремонтировать.Перфоратор имеет механическую и электрическую части. В принципе, с ремонтом электрика может справиться любой электрик, с механической частью все намного сложнее. Вот схема:

Для ремонта перфоратора Makita HR2450 совершенно не обязательно разбирать его «до винта», это сотня мелких деталей, множество узлов и механизмов.

Полная разборка (в силу абсолютной бесполезности) не производится даже в фирменных сервисах Makita.

Инструмент имеет электрическую часть, есть механическую часть, все можно разобрать.

А вообще разборка начинается со снятия ручки, быстрозажимного патрона (конечно, инструмент отключается от сети).

Затем снимаем крышку (4 винта) крепления корпуса механического блока к корпусу перфоратора.

Откручиваем 3 винта, отпускаем пружины щеткодержателя, вынимаем и снимаем сами щетки, все, теперь можно вынуть механический блок из корпуса.

Отсоединяем от ротора, демонтируем промежуточный вал, снимаем переключатель режимов.

Разбираем вал ствола ударного механизма и тд.

Электрическую часть разобрать немного проще, тем более что мы уже сделали половину работы по снятию механического блока (сняли ротор, щетки и т. Д.).

В общем, ремонт такого перфоратора лучше доверить сервисным центрам, и уж тем более не нужно разбирать его на составные части, для локального ремонта определенного агрегата достаточно разобрать агрегат сам.

Что за проблемы?

Если перфоратор потерял мощность, не работает стабильно, искры, может быть проблема со щетками, замените через несколько минут, не разбирая перфоратор целиком.

Как разобрать перфоратор, и правильно!

Очень интересно, зачем и с какой целью это делать.

Пуансон в разобранном виде выглядит так.

Непонятно зачем, но если надо, то разбирается пошагово.

Вначале снимаются насадки (картридж, заглушки, направляющие, ручки и т. Д.)

Затем корпус самого перфоратора раскручивается и открывается (обычно это действие называется расщеплением), поскольку корпус не удерживается только саморезами, но и достаточно тугими защелками, силу которых нужно будет преодолеть при открывании половинок корпуса.

В общем работы много и не мало, спросите, что конкретно вас интересует и в чем сомневаетесь, что нужно делать правильно.

А вот схема деталей перфоратора, на всякий случай.

Чтобы понять, что нет необходимости разбирать огромное количество деталей, которые есть в перфораторе Makita HR2450.

Это зависит от того, где у молотка проблемы.

Если это электрическая часть или мотор, то демонтаж нужно начинать с задней части перфоратора, а именно открутить два винта 70 (1 шт.) И 76 (2 шт.), Снять крышку и откинуть щетки, провода с кнопкой и прочая чушь.Теперь откручиваем 10 саморезов (4 штуки) с торца и разделяем пуансон пополам. Обмотка откручивается саморезами 57. Сам мотор откручивается съемниками.

Если проблема в механизме, то сначала нужно разрезать перфоратор пополам, затем снять кнопку переключателя 12 и вам придется отламывать пластиковые сухари, чтобы достать сам механизм. Механизм разбирается путем снятия стопоров 33 и 35 и демонтажа штифта 34. Тогда в помощь стопор и съемник.

Это зависит от того, для какой цели нужно разобрать этот перфоратор — смазать или разобрать на все составляющие, до мельчайших деталей? Из видео ниже видно, что эту модель можно разобрать, как говорится, «по винтикам» за 5 минут, а столько времени уходит на человека, который, как видите, очень хорошо знает устройство этого инструмента . Советую подробно запомнить, откуда были извлечены все компоненты, подписать, сделать пометки, можно даже сфотографировать, чтобы потом не перепутать.

Теперь собираем обратно:

А здесь вы можете скачать полное руководство с чертежами.

10 очаровательных звездных детей, которые сегодня выглядят совершенно по-другому. Время летит, и однажды маленькие знаменитости становятся уже неузнаваемыми взрослыми. Симпатичные мальчики и девочки превращаются в с.

Наши предки спали не так, как мы. Что мы делаем не так? В это трудно поверить, но ученые и многие историки склонны считать, что современный человек спит совсем не так, как его древние предки.Изначально.

13 признаков того, что у вас лучший муж Мужья действительно великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, вы сможете.

Топ-10 звезд перебора Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Зачем нужен крошечный карман на джинсах? Все знают, что на джинсах есть крошечный карман, но мало кто задумывался, зачем он может понадобиться.Интересно, что изначально здесь располагалась церковь Chr.

7 частей тела, к которым нельзя прикасаться руками Думайте о своем теле как о храме: вы можете использовать его, но есть некоторые священные места, к которым нельзя прикасаться руками. Исследования показывают.

Масса: 2,6 кг;
Виброзащита: нет;
Количество режимов: 3;
Максимальный диаметр сверления (дерево): 32 мм;
Макс.диаметр сверления (металл): 13 мм;
Мощность: 780 Вт;
Сила удара: 2.7 Дж;
Тип хвостовика: sds-plus;
Масса брутто: 5,29 кг;
Максимальный диаметр сверления сверлом (бетон): 24 мм;
Макс.диаметр сверления с коронкой (бетон): 50 мм;
Длина кабеля: 4 м;
Скорость шпинделя: 0-1100 об / мин;
Частота ударов: 0-4500 ударов в минуту;
Реверс: электронный;
Предохранительная муфта: есть;
Макс.диаметр сверления с коронкой (кирпич): 50 мм;
Регулировка скорости: да;
Габариты в упаковке: 480x320x100 мм;
Максимальная сила удара: 2,7 Дж;
Режим долбления: да;
Комплектация: чемодан / чемодан;
Сверлильный патрон: да;
Класс продукции: Профессиональная;

Ремонт редуктора перфоратора Makita HR 2450 своими руками — наиболее полный обзор

Попался мне перфоратор makita HR 2450, который на пике потерял пробивку.Есть внутренний удар, но на пике.

Демонтаж перфоратора makita HR2450 за 5 минут до м

Как вы думаете, можно ли отремонтировать перфоратор своими руками или нужно тратить деньги, время и нервничать при передаче прибора в мастерскую? услуга?

Помните, что сотрудники фирменной службы поддержки заинтересованы в следующем:

  • Выполнять работу в строгом соответствии с установленными алгоритмами. Это означает, что вы потратите больше денег, чем планировали.
  • Заставляет проводить различные варианты плановых обследований, необходимость в которых сомнительна.
  • Обязанность службы — заменить все поврежденные детали только фирменными. Все это в совокупности приведет к тому, что покупка нового перфоратора окажется более выгодным решением.

А теперь подумайте о возможности ремонта или планово-профилактического осмотра перфоратора самостоятельно. Как это сделать? Давайте вместе разберемся.В роли «пациента» выступит популярная у домашних мастеров модель перфоратора Makita 2450.

Общие принципы такой работы просты:

  • Разборка пуансона.
  • Удалить всю старую смазку. грязь и пыль.
  • Замена поврежденных агрегатов.
  • Сборка инструмента.

В этой статье мы остановимся только на первой и очень важной части работы. Разберем прямо и образно вышеприведенную модель.

Трехрежимный перфоратор «Макита 2450» имеет следующие характеристики:

  • Имеет высокую мощность и поражает силой около 3 Дж.
  • Конструкция славится ремонтопригодностью в домашних условиях.
  • К тому же этот инструмент — один из бестселлеров, поэтому вполне возможно, что у вас в шкафу есть набор с ним.

Прежде чем мы начнем разбираться в нюансах работы, вспомним, что произвольная разборка выведет из строя такой необходимый в домашнем хозяйстве электроприбор.

Снимите рычаг переключения передач. Это стандартная процедура при разборке бытовых перфораторов. Там, где нанесены декоративные полосы, есть крышка — люк. Надо его демонтировать. Затем поверните полностью в положение под отверстием. Осталось вытащить рычаг. Снимаем пружинный зажим с ручки. Не используйте отвертку в качестве рычага, так как это может повредить деталь.

Ствол «Макита 2450» имеет резиновую заглушку. Чтобы снять его, сдвиньте крышку патрона в сторону редуктора.

Ударная дрель Makita 2450 имеет фиксированный патрон. Однако его можно разобрать:

  • Снимите стопорное кольцо.
  • Снимите крышку патрона и снимите ее со ствола.
  • Вместе с крышкой снимите кольцевое стопорное устройство, удерживающее шарик для фиксации сверла.
  • Вытаскиваем мяч.
  • Теперь у вас есть доступ к шайбе, которая является шариковой направляющей. Шайба и коническая пружина снимаются без особых усилий.

Далее снимается картер коробки передач.Для этого осталось открутить четыре винта, соединяющих коробку передач с двигателем. Запомните и расставьте все детали по порядку. Так будет удобнее проводить процедуру сборки перфоратора Makita 2450.

Осуществляем тщательную ревизию узлов. Устраняем поломки. Иногда после разборки оказывается, что причины поломки инструмента кроются в износе резиновых деталей с последующей утечкой масла.

То есть восстановить работоспособность Makita 2450, возможно, потратив время на чтение этой статьи, и за небольшую сумму денег купить необходимую запчасть.

Согласитесь, освоив технику разборки популярного перфоратора Makita 2450, вы не только сэкономите, но и получите новые навыки, которые нужны как домашнему мастеру, так и востребованы на строительном рынке.

Еще статей по теме:

Из всех линеек перфораторов хочу остановиться на модели Makita HR 2450 … Инструмент очень удобен в использовании, имеет три режима работы и выдерживает очень длительные нагрузки. . Для автора этих строк перфоратор более шести лет проработал верой и правдой без поломок.Причем использовался в режиме интенсивных нагрузок. Но в один прекрасный момент …

Недостающий удар кулаком — что делать?

Как известно, нет ничего вечного. А надежная техника ломается. Как-то посреди работы перестал бить молотком. В режиме вращения машина работала, но удар внезапно исчез.

Коробку передач разобрали и причину поломки выяснили. В корпусе ствола сломалась втулка, в которой ударник (ударник) непосредственно осуществляет ударную работу.В результате ударник застрял в обломках разрушенной втулки.

В сервисном центре посоветовали полностью заменить ствол. Оказалось, что втулка запрессована в ствол на заводе и отдельно не поставляется. Пришлось покупать совершенно новый ствол.

В этой статье мы расскажем, как самостоятельно привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки ремонта электроинструментов и желание не платить кому-то свои кровно заработанные деньги, то мы берем инструмент и приступаем к разборке станка.

Инструменты

Вам понадобятся две обычные отвертки с плоской головкой и одна крестовая головка. Одна из плоских отверток должна быть тонкой и узкой, шириной не более 4 мм. Вам также понадобится проволочный крючок, чтобы снять стопорное кольцо. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жесткой и непросто гнулась. Вам также понадобится резиновый молоток или деревянный молоток.

Рабочий процесс

Демонтаж пуансона следует начинать со снятия защитного резинового колпачка — пыльника.Он легко снимается, просто возьмите его пальцами и снимите со ствола.

Затем, нажав на пластиковую крышку и сжимая пружину фиксатора механизма SDS +, снимаем стопорное кольцо отверткой.

Снимаем стопор отверткой

Снимаем крышку со ствола, а за ней, снова сжимая пружину, вынимаем стопорный шарик вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

Затем демонтируется переключатель режимов.Под крышкой есть специальный паз для отвертки, удерживающей красную кнопку разблокировки. Вставив отвертку в этот паз и слегка поддев крышку сначала с одного края, а затем со второго, осторожно снимите ее. Здесь не стоит прилагать значительных усилий, крышка все равно пластиковая и может сломаться. Красная кнопка вместе с пружиной снимается с корпуса переключателя и перемещается влево до упора, немного дальше режима сверления. Именно из этого положения он снимается с коробки передач.Для этой операции переключатель необходимо слегка поднять тонкими отвертками с обеих сторон и снять вместе с резиновым уплотнительным кольцом.

Снимите переключатель режима перфорации

Теперь коробка передач снята. С помощью отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Затем, придерживая его рукой, нужно слегка ударить молотком по торцу ствола, чтобы коробка сошла с редуктора.

Снимаем коробку передач

После снятия коробки вынимаем ствол из коробки передач.Снимается легко.

Вытаскиваем ствол из коробки передач

Удаляем тряпкой старую смазку, а ствол промываем бензином или керосином и протираем насухо.

Итак, как уже было сказано выше, требовалось полностью поменять весь ствол. Однако купленный в сервисном центре товар оказался «голым, как сокол». То есть на нем абсолютно ничего не было и нужно было переставить все детали со старого ствола на новый «бланк».

Самой сложной операцией было извлечение бойка из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает боек с кольцами и резиновыми амортизаторами в гнезде корпуса. Вставьте в отверстие тонкую отвертку и слегка согните кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выходить из паза.

Сжимаем пробку двумя отвертками

Затем изнутри самодельным проволочным крючком вытаскиваем пробку на дневной свет.

С помощью проволочного крючка снимите стопор изнутри.

Теперь нужно снять шестерню с вала. Нажав на шайбу и сжав пружину, тонкой отверткой извлеките стопорное кольцо из паза. Сняв его, снимите со ствола шайбу, пружину и шестерню.

Снимите зубчатое колесо.

Зубчатое колесо надвигается на новый барабан и входит в зацепление со шлицами. Далее на нее устанавливают пружину с шайбой и стопор.Необходимо вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого возьмите ствол обеими руками и, упираясь в ладони, пальцами с силой сожмите пружину, одновременно перемещая шайбу и стопор вниз. Выжимать нужно до тех пор, пока стопор не войдет в паз.

Затем внутрь ствола устанавливают ударник с шайбами ​​и резиновыми кольцами в том порядке, в котором он разбирался. Но сначала нужно обратить внимание на состояние барабанщика, его внешний вид.

Если ударник имеет вмятины и ямки после продолжительной работы или поцарапан на сломанной втулке, то его следует немного отшлифовать. Для этого его зажимают в сверлильном патроне и обрабатывают мелкозернистой наждачной бумагой. Но если неровности будут слишком большими, то барабанщик будет легче заменить.

Сборка ударного механизма

Ударник необходимо перед установкой смазать специальной смазкой, а затем использовать смазку во время работы.Вставляя дрель в перфоратор, нужно нанести немного смазки на его хвостовик. Это продлевает срок службы машины.

Установив ударный механизм в ствол, фиксируем стопорным кольцом. Отверткой пытаемся сдвинуть ударник с двух сторон внутри ствола. Он должен легко ходить по каналу и не заклинивать.

Собираем новый ствол

Собранный ствол устанавливается в картер коробки передач.Надев его на цилиндр с поршнем, вводим в зацепление с ведущей шестерней и вставляем в корпус. При сборке все детали должны быть хорошо смазаны.

Установка ствола в коробку передач

Затем устанавливаем коробку передач, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем переключатель режима работы на место. Для этого установите его в положение немного левее режима сверления.
Вставляем красную кнопку фиксатора с пружиной и переводим переключатель в режим сверления. Защелкиваем пластиковую крышку и проверяем работу переключателя.

Установите переключатель режима на место

Защелкните крышку переключателя режима перфорации

Затем, в заключительном поясе, собирают механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После этого пластиковой крышкой сжимаем пружину механизма и вставляем стопорное кольцо.Надеть резиновый сапог больше не сложно.

Сжав пружину шайбой, установить стопорный шарик

Установка механизма SDS

Примерка перфоратора под нагрузкой. При работе машины в коробке передач не должно быть посторонних шумов, переключатель режимов должен легко перемещаться без заклинивания. В целом все должно работать как до поломки.

Автор данной статьи надеется, что она поможет уважаемым читателям разобраться в ремонте перфоратора.Любая поломка может быть простой, если вы найдете ее причину. А дальше все зависит от вашего мастерства и трудолюбия.

Ударные дрели — это устройства для ударного сверления, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Срок службы перфоратора зависит не только от правильных условий эксплуатации, но и от надежности деталей, входящих в состав изделия.
Но как бы вы ни старались, со временем удары начинают терпеть неудачу.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, имеющий навыки слесаря ​​и знающий основы электротехники.
Помните! Соблюдайте правила техники безопасности и отключите перфоратор от сети при разборке.

Перфораторы Makita 2450 и 2470 собираются практически одинаково и из одинаковых деталей.Их ремонт ничем не отличается.
Для удобства ремонта ниже представлена ​​схема сборки и каталог запчастей для перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, одновременно создавая поступательное движение, которое создает удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую за счет вращения ротора.

Электрическая часть включает электродвигатель, кнопку включения с регулятором скорости, переключатель реверса и соединительные провода.


Основные неисправности перфоратора Макита
Неисправности перфоратора делятся на электрические и механические.

В этой статье мы рассмотрим все неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470
Электрические неисправности проявляются в том, что при подключении перфоратора к сетевому напряжению инструмент не включается.
Схема подключения перфоратора Макита к сети простая.


Электрическая схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Макита 2470 аналогична.

Через соединительный шнур поз. 72, через выключатель поз. 68, а электрические щетки через щеткодержатель поз. 66, к ламелям ротора электродвигателя поз.54, а через контакты переключателя реверса поз. 60, к обмотке статора поз. 59.
Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Видео: Заболевание Makita HR 2470 \ Перфоратор 2470 перестал включаться \ Сгорели контакты \ Ремонтный инструмент

Определение целостности электрической части перфоратора Makita. Для того, чтобы отремонтировать перфоратор Makita 2450 или Makita 2470 своими руками, необходимо вооружиться приспособлениями и инструментами.Подойдет любой тестер, набор отверток, гаечные ключи, молоток, деревянная направляющая. Хорошо иметь отвертку со встроенным индикатором фазы.

Нужно взять тестер, подсоединить к концам пробки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.


Если тестер показывает бесконечность, значит, обрыв цепи нарушен и нужно снять заднюю крышку, чтобы проверить соединительный кабель и электрические щетки перфоратора.

Задняя крышка (обычно черная) перфоратора снимается легко, нужно просто отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрических щеток.
С помощью тестера или самодельного прибора, в народе называемого «аркашка», определите целостность подводящих проводов и правильность работы выключателя.

Несколько слов о простом устройстве управления «аркашка».Устройство состоит из светодиода или лампочки фонарика, батарейки для фонарика и двух отрезков провода. Вся электрическая схема устройства управления представляет собой последовательно соединенные части. Подключите аккумулятор к одному концу светодиода или лампочки, а провода подключите к свободным концам светодиода и аккумулятора. У вас появится универсальный прибор для проверки целостности электрических цепей.

Типичные неисправности перфораторов Makita 2450 и 2470
Частые неисправности электрической части перфораторов Makita 2450 и Makita 2470:

  • обрыв питающего кабеля в точке входа в перфоратор;
  • выход из строя кнопки переключателя TG813TLB-1, арт.650508-0, поз. 68 .;
  • износ электроуглеродных щеток СВ-419, арт.1-4, поз.65;
  • износ контактов переключателя заднего хода;
  • износ подшипников ротора: подшипник 609ЛЛУ, поз. 210060-6, поз. 51; подшипник 607ЛЛУ, поз. 211021-9, поз. 56;
  • короткое замыкание ротора 220-240 В, арт. 515668-8, поз. 54;
  • Выход из строя обмотки статора 220-240 В для HR2450, поз. 633488-5, поз. 59.

Выключатель TG813TLB-1, арт.650508-0 используется как пусковая кнопка; поз.68.

Замена щеток производится при полном их истирании или плохом контакте. Обнаруживается данная неисправность по сильному нагреву точек мест установки электрощеток.

Невозможность включения перфоратора может быть вызвана истиранием контактов переключателя заднего хода.
Устранить такую ​​неисправность очень просто.

Ремонт переключателя заднего хода перфоратора Makita

Для ремонта переключателя заднего хода необходимо снять заднюю крышку.Осторожно отсоедините провода от кнопки. Внимательно осмотрите переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
После снятия щеткодержателя вы дойдете до контактов переключателя заднего хода.
Определите его состояние, при необходимости замените контакты.

Другая распространенная электрическая неисправность — плохой контакт между статором и нижними контактами реверсивного переключателя.

Ремонт контакта между статором и реверсивным переключателем

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный) от корпуса статора (зеленый).

Помните! В механической части ротора подшипник прижимается специальным кольцом. При разборке не потеряйте.

Статор находится в зеленом корпусе.

Как правильно разобрать перфоратор Makita HR2450?

Если посмотреть посередине, вы увидите два самореза 4 × 60, арт. 266334-3, поз. 57, крепление статора к корпусу. Выкрутите их, снимите пластиковую защиту статора HR2450, арт. 419201-3, поз. 58, освободите статор.
Когда вы вытащите статор, вы увидите контакты на статоре и панели реверсивного переключателя.


Контакты тщательно очистить наждачной бумагой, обработать растворителем или спиртом.
Перед сборкой согните контакты так, чтобы они плотно вошли друг в друга. Смажьте контакты тонким слоем вазелина.

Электрическая часть перфоратора собирается в обратной последовательности.

Как разобрать перфоратор Makita

Самостоятельный ремонт ствола перфоратора Макит с подборкой запчастей

Даже очень надежные перфораторы Makita со временем выходят из строя.Любая поломка исключена, нужно лишь иметь прямые руки и упорство.

Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям.

Эксплуатация перфораторов с твердыми материалами в пыльной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, который имеет базовые слесарные навыки и знаком с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Макита, основные неисправности и способы их устранения.

Чтобы добраться до механической части перфоратора, нужно снять или разобрать патрон.

Разборка быстросъемного патрона Поместите пуансон на заднюю крышку корпуса на поверхность стола, покрытую чистой тканью или бумагой.Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Осторожно ослабьте кольцевую пружину поз. 2, крышка муфты поз. 3, и стальное кольцо поз. 4.

Своевременный ремонт дырокола: как правильно разобрать дырокол Makita?

Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь вы можете снять корпус механической части. Оно черное. Отверткой открутите четыре винта на торце корпуса.

Удерживая черный футляр правой рукой, надавите большим пальцем на конец вала, с которого был снят картридж.Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отключению ротора от механической части перфоратора.Ротор механически удерживается косозубой шестерней редуктора. Если вы возьмете корпус ротора в одну руку и механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Вы получите такой агрегат в старой смазке.
Затем отверните шестигранником два болта M4 × 12, поз. 43., арт.266273-7 с внутренней шестигранной головкой. Вынуть вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт. 153687-8. Удалите старую смазку с деталей.

Вы получите такую ​​гору чистых деталей. Теперь внимательно просмотрите детали, выбросьте резиновые кольца сразу после того, как подберете новые.

Заменить неисправные детали новыми.

Механические неисправности перфораторов Makita 2450 и Makita 2470

К частым механическим неисправностям перфораторов Макита относятся:

  • разрушение быстросъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола бура;
  • износ резинок бойка и бойка;
  • обрыв шестерен.

Патрон перфоратора ремонтируется с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, фиксирующего рабочий инструмент (дрель). На это указывает какой рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0, поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Макит показаны на фото ниже.

Ремонт картриджа перфоратора макита 2450 своими руками несложный. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой коробкой передач.

Разобрать механическую часть согласно приложенному видео.Освободите его от старой смазки. Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Makita

Ремонт деталей ствола перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь нам нужно отделить ударный вал.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. и детали цилиндра. Вот как изнашиваются и ломаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма. Характерные признаки поломки ударного механизма — отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности.

Разобрав редуктор, убираем мусор и кусочки посторонних предметов.Находим неисправную деталь и очищаем все от старой смазки.

Очень часто ударник поз. 24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз. 27. ст. 324216-6.

Отменить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Желаю успехов!

Более 50 моделей перфораторов с патроном SDS-plus Makita по самым низким ценам.Оплата при получении.

Продавец: ВсеИнструменты.Ru

Подробнее

Цена 8790 руб.
Марка
Модель

Масса: 2,6 кг; Виброзащита: нет; Количество режимов: 3; Максимальный диаметр сверления (дерево): 32 мм; Максимальный диаметр сверления (металл): 13 мм; Мощность: 780 Вт; Сила удара: 2,7 Дж; Тип хвостовика: sds-plus; Вес брутто: 5,29 кг; Максимальный диаметр сверления сверлом (бетон): 24 мм; Максимальный диаметр сверления с коронкой (бетон): 50 мм; Длина кабеля: 4 м; Скорость шпинделя: 0-1100 об / мин; Частота ударов: 0-4500 ударов в минуту; Реверс: электронный; Предохранительная муфта: да; Максимальный диаметр сверления с короной (кирпич): 50 мм; Контроль скорости: да; Габариты в упаковке: 480x320x100 мм; Максимальная сила удара: 2.7 Дж; Режим долбления: да; Комплектация: чемодан / чемодан; Сверлильный патрон: да;

Класс продукции: Профессиональная;

Ремонт КПП перфоратора Makita HR 2450 своими руками — наиболее полный обзор

Добрался до перфоратора makita HR 2450, который на пике потерял ударную прочность. Есть внутренний удар, но на пике …

Демонтаж пуансона makita HR2450 за 5 минут до m

Chinim Makita HR 2450 Замена металлического корпуса Сборка перфоратора Makita HR2450

Ремонт дырокола своими руками.Когда можно и нужно отремонтировать перфоратор

Перфоратор всегда работает в экстремальных условиях. Неудивительно, что со временем он выходит из строя, причем и ширпотреб, и известные бренды … Если перфоратор стоит дорого, то нельзя просто бросить его и бежать покупать взамен другую, да и не нужно к. Лучше попробовать отремонтировать дырокол своими руками, и наша статья вам в этом поможет.

Ремонтировать или не ремонтировать

Когда вы стоите перед выбором и решаете, что делать с перфоратором, который никак не хочет работать, задумайтесь: а можно ли отремонтировать самостоятельно? Стоит браться за ремонт, если:

  • у вас уже есть опыт ремонта некоторых механизмов;
  • , если ваш перфоратор не самая дешевая модель.В этом случае не только не стоит начинать ремонт самостоятельно, но и обращаться к мастерам тоже не стоит. Как говорится: «Игра не стоит»;
  • , если вы знаете нюансы устройства перфоратора, которое собираетесь ремонтировать, ведь они сильно отличаются друг от друга, у каждого свои технологические особенности.

Эффективнее всего рассмотреть конкретный пример, которым мы и займемся.

Ремонт перфоратора Makita

Этот перфоратор известен своей надежностью, но все же предел его выносливости подходит к концу.

Разбираем наш инструмент и начинаем с патрона

Чтобы выяснить причину поломки, необходимо разобрать механизм:

  1. Снимем рычаг, с помощью которого осуществляется переключение. Здесь требуется особая осторожность, иначе ремонт может привести к дальнейшему разрушению деталей.
  2. Если у вас Makita модель 2450, то картридж здесь снять нельзя, поэтому придется его разобрать:
  • берем плоскую отвертку и снимаем резиновую прокладку — преграду на пути попадания пыли в перфоратор.Возможно, вы меняли эту деталь более одного раза;
  • следующее стопорное кольцо;
  • теперь крышка предотвращает дальнейшую разборку. Снимаем его и видим, что в стволе патрона есть узел фиксации, состоящий из кольца, удерживающего шарик, направляющей для шарика, конической пружины. Разбираем все по порядку, начиная с металлического кольца.

Какие сюрпризы могут ждать вас после разборки картриджа? Типичные проблемы:

  • резиновая прокладка изношена и больше не препятствует попаданию пыли в перфоратор.Ремонт будет заключаться в очистке деталей от пыли и замене пыльника. Грязь будет проникать внутрь, даже если крышка патрона деформируется. На работу это особо не отразится, но детали будут быстрее изнашиваться;
  • стопорное кольцо ослаблено или изношено. Мы его меняем;
  • мяч изношен. Решение простое — замена, но при условии, что диаметр не меньше микрона, иначе картридж выйдет из строя снова и уже полностью. Не забудьте тщательно смазать этот элемент и закрепить в отверстии направляющей шайбы;
  • также возможен износ самой шариковой направляющей, т.е.е. шайбы в точках соприкосновения. В случае критического износа производим замену;
  • коническая пружина — самая прочная деталь, но при длительной эксплуатации также может деформироваться. В таком случае замену проводим разворачиванием ее меньшей вершины в сторону редуктора;
  • теперь можно собрать патрон, но делать сборку в обратном порядке и, наконец, смазать конец сверла.

Разбираем переключатель, контролирующий выбор режимов работы

Для выполнения этой операции вам понадобится шлицевая отвертка 2 мм, имеющая Т-образную рабочую часть:

  • основная задача — вытащить защелку из ручки.Вставив отвертку в один из пазов сбоку ручки, осторожно зацепляем сначала одно крыло защелки, а затем другое и вытаскиваем из ручки. В этом случае пружину можно выдавить, и фиксатор выскочит из ручки. Мы держимся за это, чтобы этого не произошло;
  • теперь требуется сдвинуть ручку влево до совпадения выступов на ней с пазами на картере коробки передач. Выключатель отпускаем и демонтируем его;
  • фиксатор вместе с пружиной вынимаем;
  • снимите резиновую прокладку, расположенную на рукоятке переключателя;
  • чистим все детали и их расположение.
  • Первое, что, скорее всего, вызвало поломку перфоратора — это изношенные пальцы переключателя, так как во время работы они постоянно контактируют с вращающимися частями. Выключатель необходимо поменять, но если работа не может быть прервана для поиска нового выключателя, то просто поверните изношенный элемент на 180 градусов. Эта мера носит временный характер, и полная замена все же неизбежна.
  • Сиденья пришли в негодность. Поменяйте переключатель.
  • Резиновая прокладка деформирована, из коробки передач вытекает смазка. Выход очевиден — делаем замену.
  • Сломалась ветвь фиксатора, удерживающего его в картере КПП, что способствует самопроизвольному переключению режимов. Сменить фиксатор нельзя, если вас не смущает эта проблема, перфоратор все равно будет работать.
  • Поломка обеих крыльев защелки, приводящая к выскакиванию переключателя из гнезда в корпусе. Меняем ретейнер и продолжаем работу.
  1. На рукоятке переключателя есть два металлических пальца. Их нужно смазать, а заодно и кольцо, прежде чем ставить его на место.
  2. Затем вставляем в ручку:

3. Ставим переключатель в коробку передач, но только частично, иначе не сможем выполнить следующую операцию

4. Переключатель нужно повернуть против часовой стрелки, чтобы он стал таким, каким был, когда мы его снимали. Теперь он полностью встанет на свои места. Если вы чувствуете, что что-то не так, значит, вы слишком сильно утопили защелку.

5. Осталось прокрутить переключатель по часовой стрелке до тех пор, пока он не займет положение режима сверления, нажать на защелку, убедиться, что переключатель перемещается как надо в выбранных положениях, и ремонт перфоратора в этой части завершенный. Далее занимаемся коробкой передач.

Ремонтируем коробку передач

Если нет подозрений, что двигатель перегорел, то задача упрощается тем, что мы не будем разбирать коробку передач целиком:

  • из ствола в перпендикулярном положении, вытащить корпус вместе с игольчатым подшипником.Неисправность может проявиться в том, что подшипник не вышел, а это говорит о развитии посадочного места в корпусе. Тогда корпус лучше заменить;
  • замена детали необходима также при ослабленном подшипнике промежуточного вала;
  • если вы заметили утечку масла, то иногда, хотя и редко, приходится менять сальник, местом которого является шейка корпуса. Чаще всего причина не в самом сальнике, а в избытке смазки;
  • , если у вас настоящий макита, а не подделка, то посадочное место для переключателя изготавливается крайне редко, а если подсунуть подделку, то корпус по этой причине придется часто менять.

Причина найдена и устранена, сейчас собираем, пока:

  • смазывать детали, но экономно;
  • удаляет металлические частицы с корпуса;
  • убедитесь, что все правильно сложено;
  • устанавливаем корпус на место.

Здесь мастер разбирает перфоратор Makita за 5 минут:

Ремонтный перфоратор Bosch

Bosch — перфоратор с длительным сроком службы, но иногда даже самые известные марки приходится ремонтировать.

Итак, какие неисправности могут быть у этого перфоратора:

  • , чтобы зря не разбирать инструмент, сначала прозвоните шнур, его повреждение может вызвать остановку;
  • : если шнур в порядке, проверьте якорь и статор. Для этого откручиваем крышку с обратной стороны и сначала просто осматриваем, а потом проверяем;
  • разбирая верхний блок, выполнять работы в следующей последовательности: резиновый наконечник, стопорная шайба, головка, пружина, шарик;
  • демонтировать корпус и выключатель;
  • Ахиллесова пята Bosch — это компрессорное кольцо и ударник, толкающий дрель.Чаще всего виноваты вы сами, когда думаете, что чем сильнее вы толкаете, тем лучше будет работать инструмент. А все как раз наоборот. Вы сильнее нажимаете и уменьшаете ход ударника, удары становятся более частыми и, как следствие, ударник приходит в негодность;
  • , если периодически не смазывать хвостовик сверла, уплотнительные кольца и ударник будут чаще выходить из строя.

Технология в целом мало отличается от той, что используется при ремонте перфораторов других марок.

Ролик лучше любого описания передаст тонкости ремонта перфоратора:

Инструкция по ремонту перфоратора Макита 2450 своими руками

Сборку любого механизма следует начинать после тщательной подготовки. Подготовить нужно не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, кисти для нанесения смазки.

А какая схема сборки перфоратора Макита 2450 и 2470?

Самостоятельную сборку перфоратора Makita можно производить только при соблюдении прилагаемой инструкции.

Задача процесса сборки — заменить вышедшие из строя детали на пригодные к употреблению и обеспечить взаимозаменяемость и работоспособность инструмента.

Порядок сборки перфоратора Макита 2450

Сборка ударного механизма
А как собрать ударный механизм Makita?
Ударный механизм собран из двух узлов: цилиндрического вала с цилиндрической зубчатой ​​передачей и промежуточного вала с подшипником качения.


НО).Шестерня прямозубая поз. 19, надевается на ствол поз. 21, и прижимается пружиной сжатия поз. 18.
Для фиксации пружины ее прижимают шайбой 30 поз. 17 и фиксируется стопорным кольцом 28 поз. 16.


B). Для сборки бойка необходимо поставить кольцо 9 поз. 25, на вал бойка натянуть резиновое кольцо поз. 26, прижать металлическим кольцом поз. 27.

Теперь переходим к противоположной стороне ствола, поз. 21. С другой стороны, внутреннюю поверхность ствола необходимо смазать консистентной смазкой и вставить внутрь собранный ударник поз24.

Сборка промежуточного вала в сборе

Для сборки промежуточного вала необходимо поставить подшипник качения поз. 41, на валу поз. 40 зубьями к шлицам вала надеть муфту на шлицы поз. 39, на шлицах вала.

С противоположной стороны вала надеть косозубую шестерню 26 поз. 42, шайба плоская 8 поз. 45, подшипник 608zz поз. 46 и стопорное кольцо 8 поз.47.
Промежуточный вал в сборе.

Сборка редуктора в сборе
Редуктор в сборе установлен на внутреннем кожухе поз. 49.

Кстати, бывают случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. Обе оси запрессованы в корпус.


Промежуточный вал в сборе вставляется в корпус поз. 49, рычаг подшипника качения которого должен попасть в отверстие в шарнире цилиндра.


В данном случае рычаг подшипника качения поз. 41, промежуточный вал должен попадать в шарнир цилиндра поз. 32 и нижний подшипник промежуточного вала в гнездо в корпусе. Эта процедура обычно выполняется путем раскачивания конструкции до тех пор, пока детали полностью не окажутся в указанных местах.

Установка рычага переключения режимов

Переключатель режимов предназначен для передачи муфты, поз. 39, в различные положения и передавать поступательное движение на вал ударного механизма через подшипник качения поз.41, к цилиндру поз. 32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На ось внутреннего корпуса надеть рычаг переключателя режимов поз.82, сверху нажимную пружину поз.88 раздавить плоской шайбой поз.87. Установить стопорное кольцо поз. 86. и совершить.

Стопорное кольцо необходимо тщательно закрепить.
Проворачивая промежуточный вал, необходимо внимательно проверить правильность работы и свободное движение цилиндра в корпусе.Это нужно сделать сейчас, чтобы в конце сборки не стало ясно, что сборка собрана неправильно.

Ударный вал в сборе

Для начала смазать внутреннюю часть цилиндра поз. 32 и вставьте фиксатор поз. 30, в него.

Остается во внутреннем корпусе поз. 49 поставить смазанный ствол в сборе поз. 21, на место, надев его на смазанный цилиндр поз. 32.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфораторов Makita.
Смазочные материалы доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Смазка Makita 183477-5 SDS-PLUS рекомендуется для коробки передач. Для хвостовиков сверл используется смазка Makita 196804-7.

Смазочные материалы различаются по цвету, но имеют точно такие же характеристики.
Какие еще смазочные материалы используются в перфораторах Makita 2450 и 2470?

А вот и собранный механический блок.
Видео общей разборки и сборки перфоратора Makita 2450

Видео: Ремонт Makita HR 2450 \ Замена металлического корпуса \ Сборка перфоратора Makita HR2450

Проверьте его работоспособность, повернув промежуточный вал и контролируя движение поршня в ударном механизме.Все!

Теперь смажьте все части механического блока рекомендованной смазкой.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вот пример того, как правильно нанести смазку на вращающиеся поверхности.


А вот еще один пример щедрой смазки механического блока.

Значит, смазку тоже можно наносить. Сливочным маслом кашу не испортишь!

Смазываемый механический блок должен быть закрыт черным пластиковым корпусом поз.14.
Установите корпус на верхнюю часть сборки и надавите на нее, пока сборка полностью не встанет на место.
Задняя часть вставляем четырьмя болтами поз. 10 в корпус и затяните.


Теперь очередь подключения электродвигателя к механической части ротора.

Винтовая шестерня ротора плотно вставлена ​​в корпус механического блока и запрессована.


Осталось вставить четыре самореза м4 × 60 поз.57. и вкрутите их в корпус электроагрегата.

Установка электрощеток

Удалите грязь из канавок щеткодержателя и установите щетки на место, зафиксировав их защелками.

Пришло время проверить производительность перфоратора. Вставить пробку перфоратора в розетку, включить перфоратор на время в режиме «сверление». Убедившись, что инструмент работает, выключите его. Установите переключатель режимов в положение «шок».Не вставляйте инструмент.
Проверьте работу пуансона в этом положении. Заодно вы проверили работу переключателя режимов.

Осталось проверить расположение кнопки регулятора скорости, убедиться в надежности контактных соединений, и можно приступать к установке заглушки.

Крышка крепится тремя саморезами Mx4 разной длины.

Подключить перфоратор к сети 220 В и проверить во всех режимах.Пробойник
Makita 2450 или 2470 собран и исправно работает!

Поз. Имя Код Кол-во.
1 Резиновый наконечник 35 286263-4 1
2 Кольцевая пружина 19 HR2450 / 233940-9 1
3 Защитный кожух муфты для HR2450 / HR2455 / 417629-9 1
4 Кольцо 21 HR2450 / 2440/2020 257241-1 1
5 Направляющая шайба для HR2020 / 345187-4 1
6 Конич.компресс. пружина 21-29 233916-6 1
7 Болт с шестигранной головкой M8x120 3-8 1
8 Базовая сторона. ручки для HR2450 / 417630-4 1
9 ЗАХВАТ 36 В СБОРЕ 134943-5 1
10
11 Боковая ручка, вкл.7,8,90 135302-6 1
12 Саморез. винт, фланец PT4X45 266069-6 4
13 Крышка переключателя режимов 417794-4 1
14 Рукоятка КПП на СБ HR2450 162229-7 1
15 Кольцо уплотнительное 17 резин. для HR2450 213278-8 1
16 Корпус редуктора HR2450 / T / F / FT, вкл.

Перфоратор makita hr2450 видео разборки

183441-6 1 17 Подшипник игольчатый HR2450 / 153290-5 1 18 Кольцевая пружина 28 HR2020 / 233918-2 1 19 Шайба 30 для HR2020 / HR2450 / 267228-5 1 20 Пружина сжатия 31 233328-3 1 21 Цилиндрическая шестерня 51 227028-5 1 22 Стальной шарик 7.0 216022-2 1 23 Ствол в сборе HR2450 / HR2432 / 153365-0 1 24 Плоская шайба 28 для HR2450 / 267229-3 1 25 Кольцо круглое 12 резиновое 213128-7 1 26 Striker новый для HR2432 / HR2450 / 324396-8 1 27 Кольцо 9 для HR2020 / HR2450 / 324218-2 1 28 Кольцо круглое 15 резиновое 213232-2 1 29 Металл.Уплотнительное кольцо для HR2470FT / 324216-6 1 30 Кольцо круглое 9 резиновое HR2450 / 213073-6 1 31 Кольцо пружинное 28 BHR240 / 233917-4 1 32 Ударник для HR2440 / HR2450 / 324214-0 1 33 Кольцо уплотнительное 16 резин. для HR2450 / 213227-5 1 34 Поршневой цилиндр для HR2450 / 331632-5 1 35 Шайба плоская 12 для HR2450 / 267104-3 1 36 Поршневой шарнир к HR2440 / HR2450 / 324215-8 1 37 Подшипник 606ZZ 211012-0 1 38 Стопорное кольцо S-7 для HR2450 / 961003-8 1 39 Пружина сжатия 7 233343-7 1 40 Сцепление для HR2450 / 331634-1 1 41 Вал для HR2432 / HR2450 / HR2455 / 324248-3 1 42 Подшипник качения 10 219014-0 1 43 Цилиндрическая шестерня 26 226550-9 1 44 Болт с внутренней шестигранной головкой M4X12 266273-7 2 45 Зажим для боковой ручки по HR2450 / 345179-3 1 46 Плоская шайба 8 для HR2450 / 267234-0 1 47 Подшипник 608ZZ 211032-4 1 48 Кольцо 8 для HR2450 / HR2455 / 324212-4 1 49 Кольцо уплотнительное 68 резина 213725-9 1 50 Внутренний корпус HR2450 / 2455/ 153687-8 1 51 Кольцо круглое 24 резиновое HR2450 / 213380-7 1 52 Подшипник 609LLU 210060-6 1 53 Плоская шайба 9 для HR2450 / 267231-6 1 54 Рабочее колесо 60 для HR2020 240084-8 1 55 Ротор, подключенный к HR2450 / HR2440 / вкл.51-53,55,56 515668-4 1 56 Шайба изоляционная для HR2450 / 681636-0 1 57 Подшипник 607LLB 211021-9 1 58 Саморез. винт, фланец PT4X60 266052-3 2 59 Защита статора для HR2450 / 419201-3 1 60 Статор для HR2020 / HR2450 / HR2432 / 633488-5 1 61 КОМПЛЕКТ КОРПУСА ДВИГАТЕЛЯ 183951-3 1 62 Блок двигателя для HR2450 418084-8 1 63 Этикетка HR2450 853822-5 1 64 Прокладка для HR2450 / HP2050 / 689111-0 2 65 Щеткодержатель для HR2450 / 643988-7 1 66 Наклейка с эмблемой Makita S 819063-3 1 67 Щетки угольные CB-419 1-4 1 68 Щеткодержатель для HR2450 / 643989-5 1 69 HR2450 ТАБЛИЧКА С СЕРИЙНЫМ НОМЕРОМ 815978-2 1 70 Переключатель TG813TLB-1 HR2020 / 650508-0 1 71 Крышка ручки сб.HR2450 / 153284-0 1 72 Саморез. винт, фланец 4X25 265999-8 1 73 Кабель усилителя 10 к HR2450 / 682566-8 1 74 Трос резиновый 1.0-2-4.0 665890-4 1 75 Интерференционный фильтр для 9542 / HR2450 / 645253-0 1 76 Нажимная пластина для HR2450 / 687052-4 1 77 Винт саморез 4X18 265995-6 2 78 Резиновое кольцо 19 по HR2450 / 421494-0 1 79 Кнопка остановки для HR2450 / 417795-2 1 80 Пружина сжатия 3 233341-1 1 81 Цилиндрическая шестерня 10 226399-7 1 82 Пластина переключателя режимов 345363-0 1 83 Стопорное кольцо E-3 для HR2450 / 961017-7 2 84 Направляющая втулка для HR2450 / 417796-0 1 85 Пружина сжатия 4 233344-5 2 86 Стопорное кольцо E-4 по HR2450 / 961011-9 1 87 Шайба плоская 5 HM1100 / HR2450 / 941102-2 1 88 Пружина сжатия 6 233342-9 1 89 Стопорная пластина для HR2450 163430-7 1 90 Шайба шестигранная для HR2450 / 345280-4 1 91 Шайба плоская для HR2020 / HR2450 / 267271-4 1 92 ГЛУБОКОМАН 324219-0 1 93 ПЛАСТИКОВЫЙ ЯЩИК 824650-5 1 94 HR2450 ЭТИКЕТКА ИЗ ПЛАСТИКОВОГО КОРПУСА 892567-0 1

Выбор параметров, цены, обзор и отзывы

Компания «Макита» была создана еще в 1915 году известным бизнесменом по имени Масабуро Макита.Главный офис находится в Нагое (Япония). Изначально «Макита» оказывала услуги в области обслуживания электродвигателей. В 1935 году руководство решило начать собственные разработки генераторов, трансформаторов и другого оборудования. Вскоре бизнес компании пошел в гору, и она стала отдавать большую часть своей продукции на экспорт. Во многие регионы мира товары поставлялись с логотипом Makita, в том числе на территории СССР. Однако компания не смогла наладить производство электроприборов в больших объемах.Во многом это связано с экономической ситуацией в Японии того времени. До 1950 года в стране всегда было военное положение, и промышленность практически не развивалась.

Первые перфораторы «Макита»

В 1958 году начали производить первые ручные сверла, шуруповерты, а также дрели. В 1962 году о компании Makita услышал весь мир. Через некоторое время филиалы начали открываться во многих странах, включая Соединенные Штаты Америки, Францию ​​и Канаду. Количество растений непрерывно росло.Также создано новое представительство компании. По состоянию на 1989 год насчитывалось уже 8 крупных заводов. Начал завоевывать новые рынки в Германии и Китае.

Надо отдать должное руководству компании, которое приложило максимум усилий, чтобы выпускать качественную продукцию, которая была бы востребована. В 1991 году началось объединение небольших заводов в компанию «Макита». Среди них было предприятие по производству цепных пил. Сегодня компания производит различные модели электроприборов и запчасти к перфоратору Makit.

Во многом секрет компании кроется в специалистах. Все сотрудники компании проходят длительное обучение и получают высокую квалификацию. Кроме того, у Makita очень развитая партнерская сеть, поэтому компания постоянно участвует в семинарах и перенимает опыт специалистов со всего мира.

Кроме того, у компании очень качественный сервис. Сервисных центров много, поэтому достать, например, запчасти на перфоратор Макит не составит труда.

Как выбрать качественный дырокол?

Качественные модели оснащены дополнительными узлами, что значительно упрощает работу с ними. Одним из таких компонентов является антивибрационная система. Он может повысить точность сверления, а также уберечь человека от ненужной тряски. В этом случае вы можете работать намного дольше и при этом не чувствовать усталости. Дополнительно в перфораторе должен быть установлен запорный механизм. Это необходимо для того, чтобы зафиксировать устройство в определенном положении.Иногда условия исключают возможность держать пуансон в руке, и тогда это можно просто исправить.

Также необходимо выбирать пуансон только с ограничителем. Этот механизм способен контролировать глубину сверления. В противном случае картридж может соприкоснуться с поверхностью и повредиться. Бывают случаи, когда дрель останавливается. Следующий очень важный показатель — система пылеудаления. Дело в том, что электродвигатель грязи не любит. Когда он прилипает к нему, пуансон начинает быстро перегреваться и может полностью сгореть.Система удаления позволяет работать в разных условиях и не бояться пыли, которая есть практически на всех строительных площадках. Сама грязь может исходить прямо от материала, на котором производятся действия.

Последний важный параметр при выборе перфоратора — это механизм изменения режимов работы. Существует три основных типа, которые позволят одинаково хорошо работать с разными поверхностями. В первую очередь, это режим ударной дрели. С его помощью можно делать очень точные отверстия.Особенно хорошо он подходит для работы с бетонной поверхностью. Второй режим — отбойный молоток, позволяющий производить штенобения. Чаще всего его используют строители для различных демонтажных работ. Наконец, последний режим — простое упражнение. Он предназначен для сверления отверстий большого диаметра. Чаще всего его используют при работе с деревом или гипсокартоном. Также включается, если необходимо использовать перфоратор в качестве миксера и приготовить какой-то раствор.

Как разобрать перфоратор «Макита»?

Чтобы разобрать перфоратор, необходимо поверхностно ознакомиться с его устройством.Многие модели различаются по конструкции. Однако все они имеют общие компоненты: двигатель, коробку передач и ударный механизм. Чтобы увидеть все компоненты и разобрать их, просто снимите защитную крышку и открутите 4 гайки. Ниже представлена ​​схема: пробойник секционный «Макита».

Модель «Makita HR2450»

Что тут нужно сказать? Данная модель от бренда «Макита», перфоратор 2450, считается очень универсальной. Идеально подходит для сверления бетонной или стальной поверхности. Для удобства использования производители оснастили ее качественной ручкой, позволяющей комфортно чувствовать себя во время работы.В отличие от других моделей этой серии, он имеет небольшой вес, а габариты весьма скромные.

Характеристики модели «Makita HR2450»

Энергия удара данного перфоратора составляет ровно 2,7 Дж. Энергопотребление устройства составляет 780 Вт. Количество ударов в минуту очень велико (около 4500 раз). Также стоит отметить отличную частоту холостого хода. За одну минуту дрель делает 1100 оборотов. Масса пуансона 2,4 кг. Максимальный диаметр сверла для работы с бетонной поверхностью — целых 24 мм.На стальной поверхности в свою очередь можно сделать отверстие 13 мм. Что касается дерева, то самый большой показатель — 32 мм.

Модель «Makita HR2470»

Этот перфоратор Makita имеет хорошие отзывы, так как считается профессиональным и имеет ряд преимуществ. Помимо стандартных режимов сверления и удара, возможно использование функции долбления. С его помощью можно проводить различные работы по сносу. Чаще всего этот режим используется на бетонной поверхности. Дополнительной особенностью данной модели является возможность использовать ее как отвертку.Также установлена ​​реверсивная и предохранительная муфта для безопасной работы. Для изменения частоты вращения дрели есть особая схема. Перфоратор «Макита» дополнительно укомплектован электронным регулятором.

Характеристики модели «Makita HR2470»

Потребляемая мощность устройства составляет 780Вт, а средняя скорость холостого хода находится на уровне 1000 единиц. При этом максимальные значения иногда превышают отметку в 1100 единиц. Для режима ударного бурения есть большая частота.В целом перфоратор «Makita HR2470» способен делать более 4000 ударов в минуту. При этом максимальная энергия составляет 2,4 Дж. Питается перфоратор стандартно от сети 220 В. Для качественной работы есть быстрозажимный патрон. Из преимуществ данной модели дополнительно можно выделить возможность работы со сверлами как большого, так и малого диаметра. На деревянной поверхности можно сделать отверстия от 5 до 33 мм. Для работы с металлом в комплекте предусмотрены сверла от 6 до 14 мм.Также перфоратор «Makita HR2470» способен пробивать отверстия в бетоне. Для этого есть сверла от 5 до 18 мм. Отзывы покупателей отмечают эту модель как универсальную, подходящую для любых условий работы.

Модель «Makita HR2475»

Особенностью данной модели является наличие специального индикатора, который показывает износ угольных щеток. Как и стандартные перфораторы, это устройство может сверлить в обычном режиме или перфоратором. Электронная регулировка скорости. Режим прорезания в данной модели отсутствует.К недостаткам можно отнести довольно большой вес. Во многом это связано с мощностью устройства. Поработать перфоратором «Makita HR2475» долго не получится. Дополнительно следует отметить, что габариты не позволят работать в каких-либо труднодоступных местах.

Характеристики «Makita HR2475»

Энергопотребление пуансона составляет около 1100 Вт. На холостом ходу эта модель способна делать более 4000 ударов в минуту. В то же время он имеет большой коэффициент ударной мощности.В процессе эксплуатации перфоратор «Makita HR2475» совершает более 2000 ударов в минуту. При этом вырабатываемая энергия превышает 9,5 Дж. Для работы с бетоном в комплекте предусмотрены сверла 9–18 мм. Для металлической поверхности есть сверла от 7 до 19 мм. Для работы с деревом этот агрегат вообще не предназначен. Его целесообразнее использовать только для узкой направленности. Это делает этот перфоратор совершенно не универсальным, и он не пригоден для бытовых нужд.

Модель «Макита HR2810»

«HR2810» — это наверное лучший перфоратор «Макита».В данной модели очень качественный ударный механизм. С его помощью можно легко проделать даже очень большие отверстия в металле, а также в бетоне. Дополнительно есть реверсивная и предохранительная муфта. Предусмотрен электронный контроллер для изменения скорости. Комфортность эксплуатации обеспечивает ручка, позволяющая работать с устройством очень долгое время. Из функций также можно выбрать удобную смену режимов. Дополнительно можно использовать перфоратор как отвертку. Как говорят отзывы, это значительно увеличивает круг возможных выполняемых задач.Этот факт делает модель HR2810 очень универсальным перфоратором Makita. Цена устройства колеблется в районе 22 000 рублей.

Характеристики модели «Makita HR2810»

Величина энергопотребления у этого устройства не самая лучшая и находится на отметке 800 Вт. Обороты холостого хода стандартны. Среднее значение в минуту — 1000 оборотов. Максимальный перфоратор может разгоняться до 1200 оборотов. Количество ходов у этой модели самое большое (по сравнению с аналогами).За минуту она может сделать более 4500 выстрелов. При этом вырабатываемая энергия составляет 29 Дж. Питание стандартное от сети 220В. В комплект устройства входит множество сверл, позволяющих работать с разными поверхностями. Для дерева предусмотрены сверла от 5 до 33 мм. В металлическом листе можно сделать отверстие от 5 до 17 мм. Также существуют сверла от 6 до 18 мм для работы с бетонными поверхностями.

Модель «Makita HR4501C»

Данная модель предназначена исключительно для работы с бетонными поверхностями.У нее крайне низкая скорость вращения, но большая мощность электродвигателя. Чаще всего этот перфоратор применяется на строительных площадках для проведения демонтажных работ. Также может использоваться как миксер. Для этого достаточно закрепить в картридже соответствующую насадку нужного диаметра. Мощности достаточно, чтобы размешать даже очень густой раствор. В целом данная модель пользуется большим спросом, но для домашнего использования она совершенно не подходит. Переключатель на боковой панели позволяет выбирать между двумя режимами: долбление и ударное сверление.Как и во многих моделях, для управления частотой вращения дрели установлен электронный контроллер. Об износе угольных щеток свидетельствует специальный индикатор, установленный на перфораторе Makita. Цена устройства колеблется в районе 20 000 рублей.

Характеристики модели «Makita HR4501C»

Энергопотребление данного устройства составляет целых 1350 Вт. На холостом ходу установленный перфоратор редуктора «Макита» разгоняется до 200 оборотов в минуту. Максимальные цифры находятся на отметке 280 об / мин.Также заслуживает внимания работа мощного ударного механизма. За одну минуту делается более 2700 снимков. Среднее значение равно 2000 ударам. Вырабатываемая энергия при этом составляет 13 Дж. Самая большая дрель для работы с бетонной поверхностью — 45 мм. Питание этого перфоратора осуществляется от сети напряжением 220 В.

Перфоратор «Бош»: технические характеристики и отзывы

Перфоратор — это электроинструмент, применяемый при демонтаже строительных конструкций из кирпича и бетона, а также сверлении отверстий в особо прочных материалах.С его помощью можно легко снять с поверхности старую плитку, проткнуть отверстие в стене, сделать в нем паз для прокладки кабеля и даже закрутить обычный саморез.

Самый известный представитель этого инструмента — перфоратор «Бош» — оснащен мощным пневмоударным механизмом, который значительно увеличивает производительность устройства и снабжен рядом функций, повышающих удобство его эксплуатации.

Кратко об истории марки

История марки BOCH началась в 1886 году в Германии.Именно тогда инженер Роберт Бош открыл первую в стране электрическую мастерскую. Под этим брендом в начале 1932 года увидел свет первый в мире электрический перфоратор. Весной 1961 года инженеры компании запатентовали новый пневматический принцип этого инструмента. В конце 1946 года компания выпустила первую электрическую лобзиковую пилу, а в 1984 году — перфоратор Bosch, работающий от аккумулятора.

Сегодня концерн является одним из мировых лидеров по производству качественных товаров, облегчающих жизнь человека.В состав компании входят 300 предприятий и более 13000 сервисных центров, которые расположены в 140 государствах. В ассортимент ее продукции входят, помимо разнообразных электроинструментов, качественная бытовая и садовая техника, а также аккумуляторы и пилы.

Общая схема пробивного устройства BOCH

Конструкция перфораторов немецкой марки представляет собой сложную, но абсолютно продуманную систему, все компоненты которой влияют на эффективность и производительность инструмента.

1. Картридж.

2. Ударный механизм.

3. Предохранительная муфта.

4. Электродвигатель.

5. Кабельный ввод.

Рассмотрим подробнее основные детали и элементы, которыми оснащается перфоратор Bosch.

Патрон быстрозажимной SDS

Устройство предназначено для крепления рабочих приспособлений к агрегату, предотвращает их проворачивание и обеспечивает простую замену. Перфораторы BOCH комплектуются патронами двух типов:

  • SDS-max. Для насадок с диаметром хвостовика 18 мм. Картридж отличается наличием 5 пазов (3 открытых — для введения, 2 закрытых — для фиксации) и подходит для фиксации сверла с рабочим диаметром более 25 мм.
  • SDS-plus. Для крепления насадок с диаметром стержня 10 мм. Устройство отличается наличием 4 пазов (2 открытых и 2 закрытых). Такими патронами комплектуются легкие модели перфораторов, сверлами которых можно просверливать отверстия до 25 мм.

Ударный механизм

Каждый перфоратор «Бош» оснащен мощным ударным механизмом, работающим по принципу пневмосистемы.

В результате возвратно-поступательных движений, которые совершает поршень (2), получая импульс от качающегося, или, как его еще называют, «пьяного» подшипника (1), создается сжатие, вызывающее демпфер-плунжер (3) для перемещения с закрепленным на нем бойком (4).

Следует отметить, что вся система находится в движении с помощью шестерни двигателя (5).Результатом работы механизма являются удары, которые ударник наносит по торцевой части насадки (сверла или лезвия). В некоторых профессиональных моделях «пьяный» подшипник агрегата заменяется кривошипно-шатунным механизмом.

Муфта защитная

Длительный ремонт перфоратора «Бош» — явление достаточно редкое, так как в устройство его механики входит защитная муфта, останавливающая вращение шестерен инструмента при заклинивании сверла в отверстии. Наличие такого механизма не только позволяет избежать поломки самого агрегата, но и обеспечивает безопасность пользователя, работающего с ним.

Электродвигатель

Весь инструмент немецкого производства укомплектован качественными электродвигателями, различными по габаритам и потребляемой мощности (от 400 до 1500 Вт). Из этой схемы перфораторов «Бош» видно, что двигатель имеет горизонтальную компоновку. Следует отметить, что в самых мощных профессиональных моделях он расположен вертикально.

Кабельный ввод

Все перфораторы немецкой компании оснащены шарнирным кабельным вводом, что предотвращает натирание электрического провода и повышает комфорт работы с устройством, увеличивая его мобильность.Конструкция этого агрегата позволяет вращать инструмент под прямым углом, проникая в самые труднодоступные места строительной конструкции.

Редуктор

Многие агрегаты оснащены двухскоростным редуктором, что позволяет увеличивать скорость вращения вала, не снижая производительности устройства. Если вы решили приобрести инструмент для дома, то вам посоветует перфоратор фирмы «Бош». Однако цена этого агрегата будет значительно выше, чем у его безредукторных аналогов.

Характеристики перфоратора

Пуансон «Bosch», как и любой представитель электроинструмента данного типа, имеет три основных характеристики, определяющих его производительность:

  • Частота вращения шпинделя — определяет частоту вращения рабочего инструмента. Этот показатель влияет на КПД агрегата в режиме бурения и может составлять от 600 до 2000 об / мин. в зависимости от модели перфоратора. Отметим, что мощные профессиональные устройства имеют меньшую скорость вращения рабочего механизма, поскольку диаметр их оснастки намного больше, чем у бытового инструмента.
  • Энергия удара — зависит от мощности двигателя, массы бойка и длины его рабочего хода. Это основная характеристика, определяющая производительность агрегата, и составляет от 1,2 Дж для «любительских» моделей до 14,2 Дж — сила удара, которой обладает самый мощный перфоратор «Bosch». Однако цена такого профессионального устройства превышает 48000 рублей.
  • Частота ударов — определяется количеством ударов бойка по торцевым соплам за период, равный одной минуте.От этой характеристики зависит скорость сверления отверстий, и вместе с энергией удара она определяет производительность пуансона. В различных моделях этот показатель может варьироваться от 1100 до 5500 уд / мин.

Оборудование немецкой марки отличается подбором оптимального соотношения всех этих параметров, что делает его действительно надежным и качественным.

Режимы работы инструмента

Явным преимуществом перфоратора Bosch является возможность работы в различных режимах:

  • «Вращение» — предназначен для сверления отверстий в материалах средней твердости (металл или дерево) .Позволяет проводить данный вид работ без приобретения дополнительного оборудования (электродрели).
  • «Удар» — в этом режиме агрегат работает как отбойный молоток, который необходим при демонтаже элементов старой отделки (плитки или штукатурки), разрушении перегородок, проделывании бороздок и ниш в поверхности конструкций.
  • «Вращение + пробойник» — режим используется при сверлении прочного бетона, повышая эффективность сверла. Тем, кто требует частого использования такого способа работы инструмента, советуем обратить внимание на модель Bosch Hammer.Перфоратор этой марки отличается большой мощностью по доступной цене.

Классификация агрегатов

Итак, мы отметили, что модели пуансонов BOCH имеют различия в мощности электродвигателей, скорости вращения шпинделя, а также частоте и силе ударов. Это позволяет разделить все блоки на следующие типы:

  • Бытовые модели. Оснащен электродвигателями малой мощности (400–730 Вт). Перфораторы имеют три режима работы: «сверление», «перфорация», «перфорация + сверление».Бытовые модели легкие (4-6 кг). Одним из самых популярных перфораторов этой серии является BOCH PBH 2800 RE. Буква «П» на этикетке товара означает «для личного пользования», то есть для личного пользования. Пластиковый защитный корпус бытовых агрегатов окрашен в зеленый цвет. Основные недостатки — плохое охлаждение двигателя и большая отдача при ударе, которую имеет перфоратор Bosch. Отзывы отечественных мастеров о линейке «любительских» агрегатов немецкой сборки свидетельствуют о том, что эти неудобства с лихвой компенсируются достоинствами инструмента.Следует отметить, что главные достоинства таких моделей — компактность, небольшой вес и вполне приемлемая стоимость.
  • Профессиональные модели. Оборудован двигателями мощностью более 800 Вт. Вес профессиональных агрегатов от 6,5 до 12 кг. Известный представитель этой линейки устройств — перфоратор Bosch GBH 8–45 DV. Мощность двигателя 1500 Вт, два режима работы: «удар» и «сверление + удар». Профессиональные модели легко отличить по синему цвету пластикового корпуса.Их преимуществом считается высокая мощность, эффективное охлаждение электродвигателя, низкая вибрация и длительный срок службы. Из недостатков — довольно значительные габариты и дороговизна таких агрегатов.

В зависимости от источника питания перфораторы БОЧ подразделяются на электрические, питающиеся от бытовой сети 220 вольт, и аккумуляторные, работающие от литий-ионных или никель-кадмиевых аккумуляторов. Устройства этого типа незаменимы при работе в местах, удаленных от источников питания, или в обесточенных помещениях.

Дополнительные функции агрегатов

Независимо от типа и марки, большинство моделей этой немецкой техники оснащены набором функций, повышающих производительность и удобство использования устройств. Практически все агрегаты оснащены:

  • Системой пылеудаления. Особо отметим этот элемент, потому что если он присутствует, то навсегда забудете, что такое разборка. Перфоратор Bosch, оснащенный этой функцией, имеет увеличенный срок гарантии.
  • Вращение вала стабилизатора.
  • Грабли, ограничивающие глубину сверления.
  • Система «мягкий старт».
  • Регулятор скорости.
  • Антивибрационная система.
  • Устройство защиты от перегрева.

Благодаря различным функциям устройств любой пользователь — от профессионального строителя до простого домашнего мастера — сможет выбрать перфоратор Bosch, соответствующий его потребностям. Отзывы об этом средстве носят исключительно положительный характер и говорят о его универсальности, эффективности и неизменно высоком качестве.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
